Page 1

Geschirrspüler

Dishwasher

Bedienungsanleitung Seite 2 Instruction book page 22

Model ESI 6180

Page 2

Wichtige Hinweise 3 Entsorgung 3 Wirtschaftliches und umweltschonendes Spülen 3 Installationsanweisung 4

Einbau 4 Justierung 4 Befestigung 4 Anschluss des Wasserzulaufschlauches 4 Zulaufschlauch mit Sicherheitsventil 4 Anschluss des Wasserablaufschlauches 5 Elektroanschluss 5

Gerätebeschreibung 6 Die Bedienungsblende 6

Vor der ersten Inbetriebnahme 8

Wasserenthärteranlage 8 Einfüllen des regenerierenden Salzes 9 Klarspülmittel 10

Im täglichen Gebrauch 11 Besteck und Geschirr einordnen 11 Unterkorb 11 Besteckkorb 12 Oberkorb 12 Höhenverstellung des oberen Korbes 12 Reinigerzugabe 13

Verschiedene Reinigungsmittel 14 Spülprogramme 15 Spülprogramm starten 16 Pflege und Reinigung 17

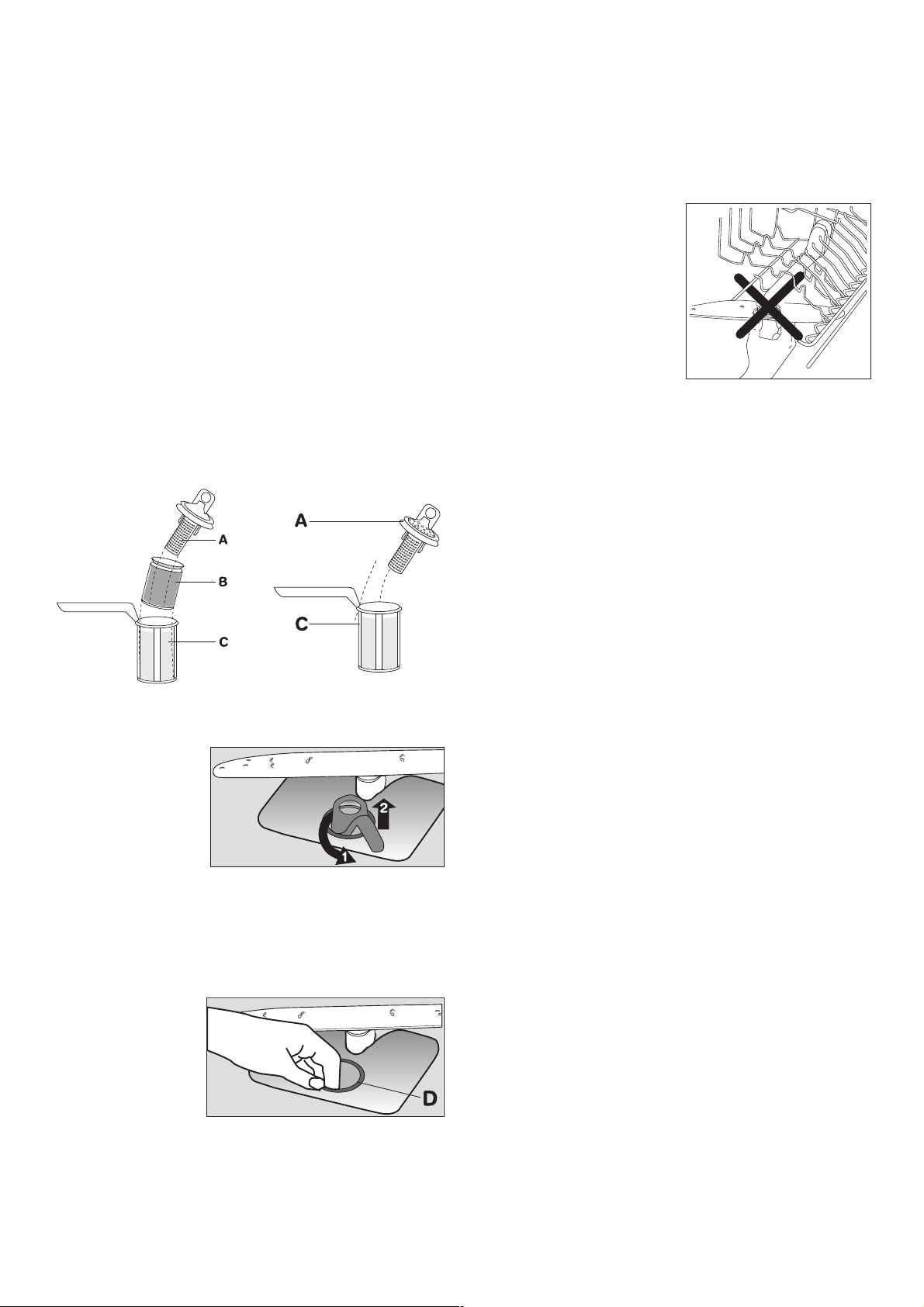

Reinigung der Siebe 17 Längerer Stillstand des Gerätes 17 Frostgefahr 17 Transport des Gerätes 17

Was tun, wenn... 18

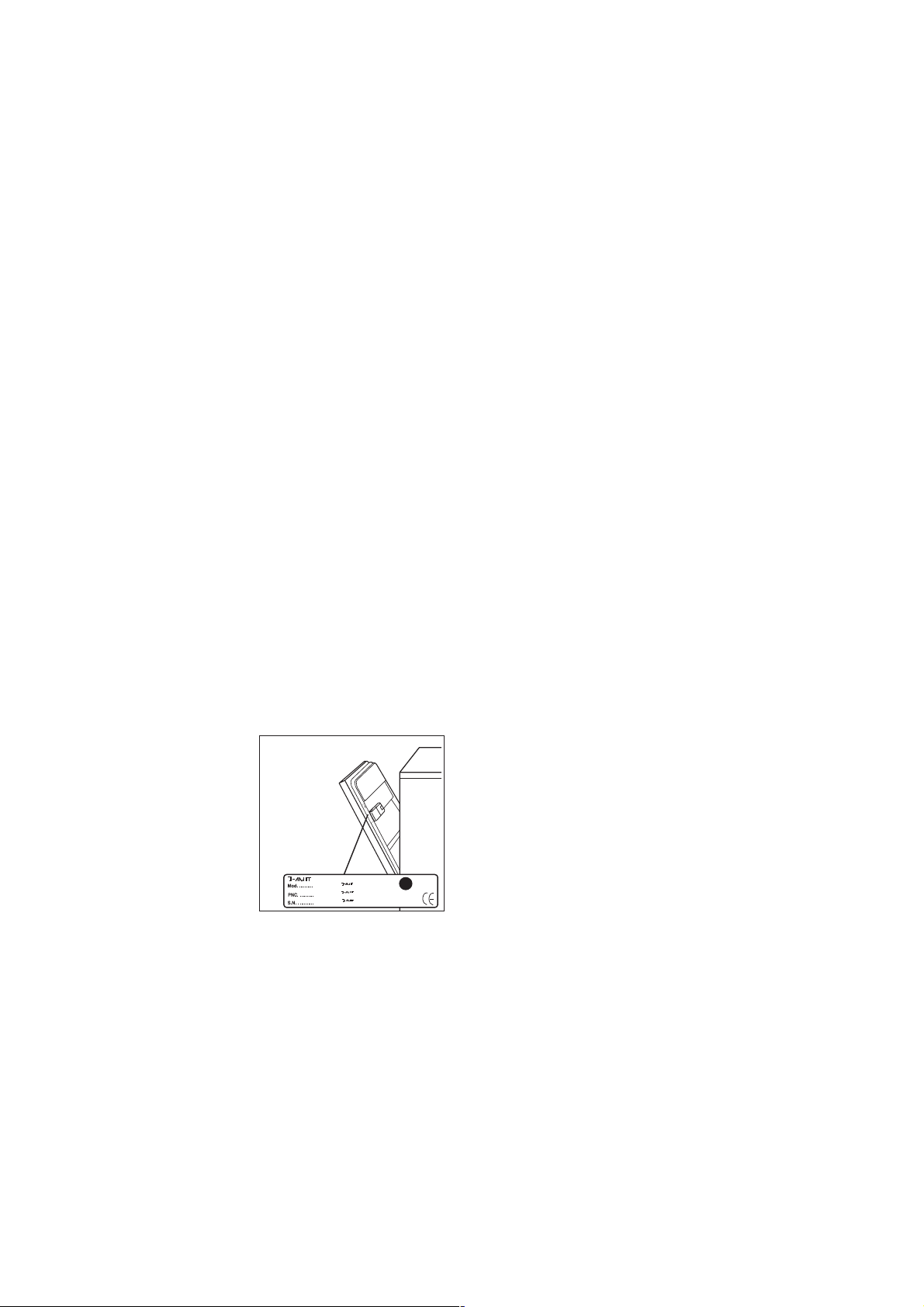

Kundendienst 20

Servicestellen 20 Ersatzteilverkauf 20 Fachberatung / Verkauf 20 Garantie 20

Hinweise für Prüfinstitute 21

Inhalt

Abmessungen Breite 59.6 cm

Höhe 86.8 - 94.8 cm max. Tiefe 57.5 cm max. Tiefe bei geöffneter Türe 119 cm

Elektroanschluss Die Nennwerte für den Stromanschluss sind auf dem Typenschild Betriebsspannung/Frequenz an der Tür angegeben. Gesamtleistung Sicherung

Leitungswasserdruck min. 50 kPa (0.5 bar)

max. 800 kPa (8 bar)

Fassungsvermögen 12 Maßgedecke

Technische Daten

Dieses Gerät entspricht den folgenden EG Richtlinien:

- 73/23/EWG vom 19.02.73 - Niederspannungsrichtlinie

-89/336/EWG vom 03.05.89 (einschließlich Änderungsrichtlinie 92/31/EWG) - EMV-Richtlinie

Page 3

Bewahren Sie diese Bedienungsanleitung sorgfältig zusammen mit dem Gerät auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen oder es im Falle eines Umzuges in der alten Wohnung lassen, so sorgen Sie dafür, dass das Gerät komplett mit diesem Heft übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise informieren kann.

Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden.

Installation

● Kontrollieren, dass das Gerät keine Transportschäden

erlitten hat. Niemals ein schadhaftes Gerät in Betrieb nehmen.

Wenn Ihr Geschirrspüler beschädigt ist, verständigen Sie Ihren Händler.

● Aus Sicherheitsgründen niemals etwas am Geschirrspüler

ändern.

● Die Anpassung der Strom- und Wasserleitungen für den

Anschluss des Geräts nur von qualifiziertem Fachpersonal ausführen lassen.

● Darauf achten, dass der Geschirrspüler nicht auf dem

Stromkabel oder den Wasserzu- und Ablaufschläuchen steht.

● Die Seiten des Geschirrspülers dürfen auf keinen Fall

angebohrt werden, da sonst die hydraulischen Komponenten zwischen Behälter und Seitenwand beschädigt werden können.

Sicherheit von Kindern

● Dieses Gerät ist nur für den Gebrauch durch Erwachsene

bestimmt

● Kinder dürfen auf keinen Fall am Bedienfeld oder mit dem

Gerät selbst spielen.

● Verpackungsteile können für Kinder gefährlich sein.

Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.

● Das Wasser in der Maschine ist kein Trinkwasser.

Spülmittelreste im Gerät stellen eine Gefahr für Kinder dar, die deshalb vom geöffneten Geschirrspüler fern gehalten werden müssen.

● Spülmittel für Kinder unzugänglich aufbewahren.

Während des Gebrauchs

● Die Geschirrspülmaschine ist für das Spülen üblichen

Haushaltsgeschirrs ausgelegt. Gegenstände, die in Kontakt mit Benzin, Lack, Eisen- und

Stahlspänen, korrosiven Chemikalien (Säuren oder Basen) gekommen sind, dürfen nicht in der Geschirrspülmaschine gespült werden.

● Die Gerätetür während des Betriebs nicht öffnen, besonders

in der Heißspülphase, bei der heißes Wasser aus dem Gerät heraustreten kann. Der Geschirrspüler ist in jedem Fall mit einer Sicherheitssperre versehen, die den Betrieb beim öffnen der Tür sofort abbricht.

● Verwenden Sie ausschließlich für Haushaltsspülmaschinen

geeignete Reinigungsmittel (Salz, Spülmittel, Klarspüler usw.).

● Nach dem Einordnen oder Herausnehmen des Geschirrs

sollten Sie die Tür schließen, da eine offene Tür eine Gefahrenquelle darstellt.

● Setzen oder stellen Sie sich nicht auf die geöffnete Tür, das

Gerät könnte kippen.

● Ziehen Sie nach dem Gebrauch den Netzstecker aus der

Steckdose, und drehen Sie den Wasserhahn ab.

● Reparaturen nur von Fachpersonal ausführen lassen.

Unsachgemäße Eingriffe können zu ernsthaften Gefahren führen. Für Reparatureingriffe wenden Sie sich an die für Ihren Bereich zuständige Kundendienststelle.Verlangen Sie stets Original -Ersatzteile.

Entsorgung

Verpackungsmaterial des Geschirrspülers gemäß der geltenden Abfallentsorgungsvorschriften entsorgen. Alle verwendeten Materialien sind recyclefähig.

Die Kunststoffteile sind mit internationalen Abkürzungen gekennzeichnet:

>PE< steht für Polyäthylen, z.B. die Verpackungsfolie >PS< steht für Polystyrol, z.B. die Schutzfüllung im Karton

(absolut CFC-frei)

>POM< steht für Polyoxymethylen, z.B. Kunststoffklemmen.

Die Kartons sind aus Altpapier und sind in den entsprechenden Altpapierbehältern zu entsorgen.

Wenn Sie das Gerät eines Tages endgültig außer Betrieb setzen wollen, sorgen Sie dafür, dass es wirklich nicht mehr benutzbar ist.

Hinweis! Da sich Kinder eventuell zum Spielen im Gerät einschließen oder sich in andere gefährlichen Situationen bringen könnten, immer das Stromkabel abschneiden und entfernen. Den Schließmechanismus der Tür zerstören, damit die Tür nicht mehr verriegelt werden kann.

Die Geschirrspülmaschine in der entsprechenden Müllsammelanlage der Gemeinde entsorgen.

Wirtschaftliches und umweltschonendes Spülen

● Prüfen, dass die Wasserenthärtungsanlage richtig

eingestellt ist.

● Geschirr nicht unter fließendem Wasser vorspülen.

● Immer das richtige Spülprogramm in Funktion zu Geschirr-

und Schmutzart wählen.

● Auf keinen Fall Spülmittel, Spülmaschinensalz und

Klarspüler überdosieren. Betriebsanleitungen in diesem Handbuch sowie die Angaben der Spülmittelhersteller beachten.

Wichtige Hinweise

Page 4

Sie sollten die beim Elektroanschluss des Gerätes anfallenden Arbeiten von einem fachkundigen und zugelassenen Elektriker ausführen lassen.

Lassen Sie die beim Wasseranschluss des Gerätes entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.

Stellen Sie die Maschine in der Nähe eines Wasserzu- und ablaufes auf.

Einbau

Dieses Modell lässt sich unter eine vorhandene Arbeitsplatte bzw. Spülenabdeckung einbauen.

Achtung!

Beim Montieren der Platte an der Tür und beim Einbau des Geschirrspülers die Angaben auf der beiliegenden Schablone genau befolgen.

Zusätzliche Lüftungsöffnungen für den Geschirrspüler sind nicht erforderlich, jedoch Öffnungen für den Durchgang des Stromkabels und der Zu- und Ablaufschläuche.

Durch die Stellfüßchen mit großem Einstellbereich kann die Höhe des Geräts reguliert werden.

Bei allen Arbeiten an internen Gerätekomponenten muss der Stecker herausgezogen sein.

Achten Sie bitte beim Einschieben des Gerätes darauf, dass die Schläuche und das Netzkabel nicht geknickt werden.

Justierung

Die Justierung ist Voraussetzung dafür, dass die Tür richtig wasserdicht ist.

Sicherstellen, dass die Tür des Geschirrspülers richtig und ohne seitliche Reibung schließt.

Die Stellfüßchen so lange drehen, bis sich die Tür optimal schließt.

Befestigung

Das Gerät muss gegen Kippgefahr gesichert werden. Zu diesem Zweck ist die Spülenabdeckung bzw. die Tischplatte

an der Wand oder an den anschließenden Möbeln zu befestigen.

Anschluss des Wasserzulaufschlauches

Dieser Geschirrspülautomat kann an Kalt- oder Warmwasser bis 60°C angeschlossen werden. Es ist jedoch empfehlenswert, einen Kaltwasseranschluss zu wählen. Beim Warmwasseranschluss werden die Spülzeiten erheblich kürzer, jedoch könnte das Spülergebnis besonders bei stark verschmutztem Geschirr beeinträchtigt werden.

Schließen Sie den Wasserzulaufschlauch an einen Wasserhahn mit einem 3/4"-Anschlußgewinde oder an eine Wasserschlauchschnellkupplung (Pressblock) an.

Prüfen Sie, dass der Wasserdruck des Versorgungsnetzes den angegebenen "Technischen Daten" entspricht.

Vermeiden Sie Knicke oder Quetschungen des Zulaufschlauches, da dadurch der Wasserzulauf verlangsamt oder verhindert werden kann.

Das an der Maschine angeschlossenen Schlauchende kann durch Lockern der Klemmschelle beliebig orientiert werden.

Klemmschelle wieder gut festziehen, damit kein Wasser ausläuft. (Es wird darauf hingewiesen, dass einige Modelle

Schläuche ohne Klemmschellen haben, die deshalb nicht verstellt werden können).

Wenn der Geschirrspüler an neue oder lange Zeit ungenutzte Schläuche angeschlossen wird, lassen Sie das Wasser vor dem Anschluss einige Minuten lang laufen, um eventuell vorhandene Sand- oder Rostspuren auszuspülen, die den Filter an der Zulaufleitung verstopfen könnten.

Zum Anschluss keine alten, bereits benutzen Schläuche verwenden.

Der Geschirrspüler ist mit Sicherheitseinrichtungen ausgestattet, die das Zurücklaufen des Wassers in die Trinkwasserleitung verhindern und den geltenden Sicherheitsbestimmungen entsprechen.

Wichtig!

Die Anschlüsse des Zulaufschlauches müssen fest angezogen sein. Prüfen Sie, bevor das Gerät in seine endgültige Position gebracht wird, ob kein Wasser austritt! Auch geringe Mengen können im Laufe der Zeit große Schäden verursachen.

Zulaufschlauch mit Sicherheitsventil

Das Sicherheitsventil ist im Zulaufschlauch angeordnet, der an den Wasserhahn angeschlossen wird. Wenn der Schlauch undicht ist, verhindert dieses Ventil den Wasserzulauf.

Zulaufschlauch sorgfältig anschließen.

- Das Stromkabel des Sicherheitsventils ist im Schlauch selbst. Zulaufschlauch und/oder Sicherheitsventil nicht in Wasser tauchen.

- Wenn der Zulaufschlauch oder das Sicherheitsventil beschädigt ist, sofort den Stecker herausziehen.

- Zulaufschlauch und Sicherheitsventil dürfen nur von qualifiziertem Fachpersonal oder durch den Kundendienst ausgewechselt werden.

- Zulaufschlauch so anbringen, dass er niemals über dem unteren Teil des Sicherheitsventils liegt.

Installationsanweisung

Page 5

Anschluss des Wasserablaufschlauches

1. am Syphonverschluss des Spülbeckens, mit einer

Schlauchschelle;

2. am Rand des Spülbeckens durch den Krümmer

(es wird darauf hingewiesen, dass dieser einigen Geschirrspülermodellen beiliegt)

;

3. an einem festen Wandanschluss mit Ablaufbelüftung, und

mit einem Innendurchmesser von mindestens 4 cm.

Der Anschluss des Wasserablaufes muss mindestens 30 cm und darf höchstens 100 cm über dem Fußboden liegen.

Der Schlauch kann beliebig nach rechts oder links geführt werden.

Knicke oder Quetschungen des Ablaufschlauches sind zu verhindern, da dies den Wasserablauf verlangsamen oder blockieren kann.

Eine eventuelle Verlängerung des Ablaufschlauches darf 2 m nicht übersteigen und ihr Innendurchmesser darf nicht kleiner sein, als der des Ablaufschlauches am Gerät.

Auch bei eventuellen Anschluss-Stücken für den Schlauchanschluss darf der Innendurchmesser nicht kleiner als der des Ablaufschlauches sein. Der Verlängerungsschlauch soll am Boden liegen, und nur beim Ablauf emporsteigen.

Wichtig!

Unsere Geräte sind mit einer Rücklaufsicherung ausgestattet, die das Geschirrspülmaschine verhindert.Wenn im Ablaufsyphon Ihres Spülbeckens ein Rückschlagventil eingebaut ist, so kann dies den korrekten Abwasserablauf der Geschirrspülmaschine verhindern. Deshalb empfehlen wir, dieses Rückschlagventil zu entfernen.

Elektroanschluss

Die Nennwerte für den Stromanschluss sind auf dem Typenschild an der Tür angegeben.

Bevor Sie den Stecker in die Steckdose stecken, Folgendes prüfen:

1. Prüfen, dass die auf dem Schild angegebene

Netzspannung mit den tatsächlich vorhandenen Werten übereinstimmt.

2. Zähler, Begrenzungsventile, Stromleitung und

Anschlussbuchse sind für die Maximallast ausgelegt. Sicherstellen, dass die Buche und der Stecker ohne Reduzierer, Doppelstecker, Adapter usw. zusammenpassen. Andernfalls lassen Sie die Buchse auswechseln.

Zum Abtrennen des Geschirrspülers vom Netz den Stecker herausziehen.

Achtung! Der Stecker muss auch nach dem Einbau des Geschirrspülers zugänglich sein.

Wenn das Stromkabel ausgewechselt werden muss, wenden Sie sich bitte an den Kundendienst.

Achtung! Im Sinne der Unfallverhütungsvorschriften ist der Geschirrspüler an einen funktionstüchtigen Erdleiter anzuschließen. Falls das Gerät nicht ordnungsgemäß geerdet wird, übernimmt der Hersteller keine Haftung.

CS18

Page 6

Gerätebeschreibung

1. Geschirrkorbarretierung

2. Härtebereichsschalter

3. Salzbehälter

4. Behälter für Reiniger

5. Bedienblende

6. Typenschild

7. Behälter für Klarspüler

8. Siebe

9. Unterer Sprüharm

10. Oberer Sprüharm

11. Oberer Geschirrkorb

Die Bedienungsblende

Ein/Aus-Taste

Funktions-Tasten

Programmwahl-Tasten

Anzeigelampen

Multidisplay

Option-Taste Startzeit

IN153

Page 7

Funktions-Tasten: Zusätzlich zum angezeigten

Spülprogramm kann mit dieser Tastenkombination:

- das Enthärtungsgerät eingestellt,

- die Klarspülerdosierung ein- und ausgestellt,

- die Funktion 3 IN 1 ein- und abgeschaltet

- ein laufendes Programm gelöscht werden.

Programmtasten: entsprechende Taste des gewünschten

Programms drücken.

Multidisplay kann anzeigen:

- auf welche Härtestufe der Wasserenthärter eingestellt ist

- ob der Klarspülerzulauf ein/ausgeschaltet ist

- wie lange ein laufendes Spülprogramm voraussichtlich noch dauert

- um wie viele Stunden der Start verzögert ist

- welcher Fehler am Geschirrspüler vorliegt

Option-Taste Startzeit : Ermöglicht es, den

Programmstart zwischen 1 bis maximal 19 Stunden zu verzögern.

Anzeigenlampen: haben folgende Bedeutung:

Die Kontrollanzeigen leuchten niemals während des laufenden Spülprogramms.

Funktion 3 IN 1

Dieser Geschirrspüler hat die Funktion 3 IN 1, mit der die kombinierten Reinigungstabletten "3 IN 1" optimal genutzt werden können.

Diese Funktion kann bei allen Spülprogrammen eingestellt werden.

Wenn diese Funktion aktiv ist, wird die Salz- und Klarspülerausgabe aus den betreffenden Behältern unterbrochen und die Kontrolllampen Salz und Klarspüler sind nicht aktiv.

Wenn diese Funktion eingestellt wird (entsprechende Kontrolllampe leuchtet auf), bleibt sie bei allen darauf folgenden Spülprogrammen aktiv. (Kontrolllampe aus Funktion nicht aktiv).

Funktion 3 IN 1 einschalten/abschalten

(Bei abgeschalteter Maschine)

1. Die Taste Ein/Aus drücken. Die Betriebskontrolllampe

leuchtet.

Falls zusätzliche Anzeigen leuchten, ist ein Spülprogramm aktiviert. Das Spülprogramm muss abgewählt werden: Funktions-Tasten 2 und 3 für ca. 2 Sekunden gleichzeitig drücken. Alle zusätzlichen Anzeigen erlöschen.

2. Gleichzeitig die Funktions-Tasten 2 und 3 drücken, daraufhin blinken die Kontrolllampen der Tasten 1, 2, 3 und

3. Funktions-Taste 4 drücken, Kontrolllampen der Tasten 1, 2

und 3 gehen aus, während die Kontrolllampe der Taste 4 weiter blinkt.

4. Erneut die Funktions-Taste 4 drücken. Die Kontrolllampe 3 IN 1 leuchtet auf und meldet dadurch, dass die Funktion

aktiv ist. Zum Abschalten der Funktion erneut die Funktions-Taste 4 drücken. Daraufhin geht die Konrtrolllampe aus.

5. Zum Speichern der Einstellung die Maschine mit der Taste

Ein/Aus abschalten oder 60 Sekunden warten. Danach geht das Gerät wieder in Einstellungsphase.

LAUFZEIT - leuchtet auf, wenn das Spülprogramm eingestellt wird und bleibt die gesamte Dauer des Spülprogramms eingeschaltet.

Geht aus, wenn das Spülprogramm beendet ist. Die Kontrolllampe "LAUFZEIT" ist nicht aktiv, wenn

die "STARTZEIT" eingestellt ist. 3 IN 1: gibt an , ob die 3 IN 1 aktiv/nicht aktiv ist

(siehe Abschnitt "Funktion 3 IN 1")

Salz - Spezialsalz nachfüllen

Klarspüler - Klarspüler nachfüllen

Funktion "3 IN 1

eingeschaltet Kontrolllampe leuchtet

Funktion "3 IN 1

ausgeschaltet Kontrolllampe leuchtet nicht

Page 8

Vor dem erstmaligen Einschalten des Geschirrspülers Folgendes vornehmen:

1. Sicherstellen, dass die Strom- und Wasseranschlüsse den

Installationsanweisungen entsprechen

2. Das Verpackungsmaterial aus dem Gerät nehmen

3. Wasserenthärtungsanlage einstellen

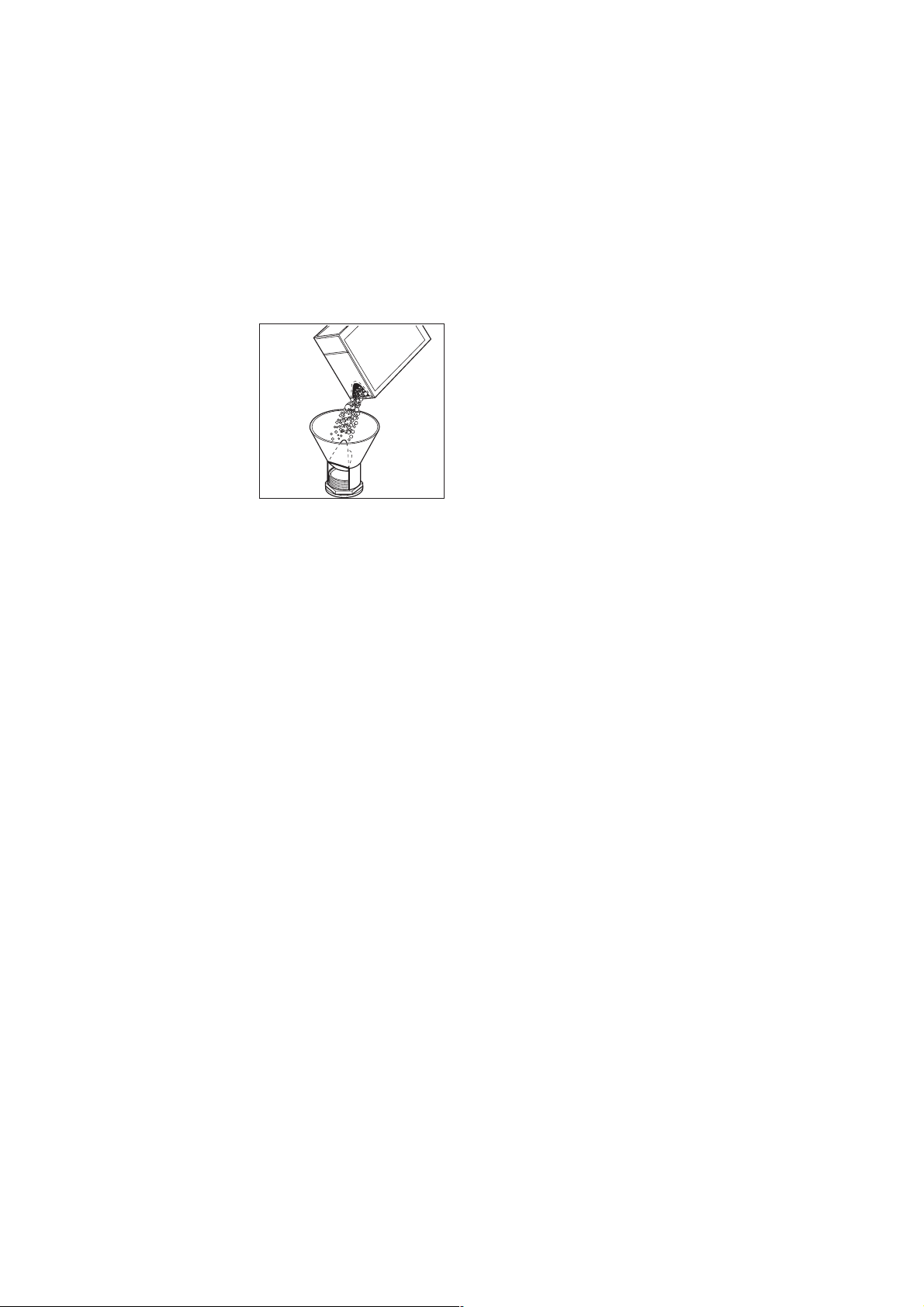

4. 1 Liter Wasser in den Salzbehälter geben und mit Salz

nachfüllen

5. Klarspüler einfüllen.

Wasserenthärteranlage

Wasser enthält je nach Standort mehr oder weniger Kalk- und Mineralsalze, die sich am Geschirr ablagern und zu Fleckenbildungen führen. Je höher der Salzgehalt, um so härter ist das Wasser.

Der Geschirrspülautomat ist mit einem Wasserenthärter ausgestattet, der durch Anwendung eines besonderen Salzes kalkfreies Wasser zum Geschirrspülen liefert.

Die Wasserhärte wird durch äquivalente Skalen wie z.B. deutsche Grade, französische Grade oder in mmol/l gemessen.

Der Enthärter ist entsprechend der Wasserhärte an Ihrem Wohnort einzustellen. Das zuständige Wasserwerk kann Sie über die Wasserhärte informieren.

Wasserenthärter muss mechanisch und elektronisch eingestellt werden.

a) Mechanische Einstellung

1. Tür des Geschirrspülers öffnen.

2. Unteren Geschirrkorb aus dem Geschirrspüler

herausnehmen.

3. Härtebereichsschalter auf 1 oder 2 drehen (siehe Tabelle).

4. Unteren Geschirrkorb

wieder einsetzen.

Der Härtebereichsschalter wird im Werk auf position 2 eingestellt.

b) Elektronische Einstellung

(Bei abgeschalteter Maschine)

Der Geschirrspüler ist werkseitig auf Niveau 5 eingestellt

1. Die Taste Ein/Aus drücken. Die Betriebskontrolllampe

leuchtet.

2. Gleichzeitig die Funktions-Tasten 2 und 3 drücken, daraufhin blinken die Kontrolllampen der Tasten 1, 2, 3 und

3. Funktions-Taste 1 drücken, Kontrolllampen der Tasten 2, 3

und 4 gehen aus, während die Kontrolllampe der Taste 1 weiter blinkt. Das Multidisplay zeigt die eingestellte Härtestufe an.

Beispiel:

= Stufe 5.

4. Um die Stufe zu ändern, Funktions-Taste 1 drücken. Bei jedem Tastendruck wird die Regenerierstufe geändert. (Zum Einstellen der neuen Stufe siehe Tabelle).

Beispiel: ist die Stufe 5 eingestellt und die Taste 1 wird 1-mal gedrückt, wird dadurch die Stufe 6 eingestellt.

Beispiel: ist die Stufe 10 eingestellt und die Taste 1 wird 1-mal gedrückt, wird dadurch die Stufe 1 eingestellt.

5. Um die neue Stufe zu speichern, Geschirrspüler über die Ein/Aus Taste ausschalten oder 60 Sekunden warten. Danach geht das Gerät wieder in Einstellungsphase.

Vor der ersten Inbetriebnahme

°dH

deutsche Skala

°TH

franz. Skala

in mmol/l

Millimol pro Liter

(internationele Einheit

der Wasserhärte)

Bereich

mechanisch elektronisch

51 - 70 43 - 50 37 - 42 29 - 36 23 - 28 19 - 22 15 - 18 11 - 14

4 - 10

< 4

9,0 - 12,5

7,6- 8,9 6,5 - 7,5 5,1 - 6,4 4,0 - 5,0 3,3 - 3,9 2,6 - 3,2 1,9 - 2,5 0,7 - 1,8

< 0,7

IV IV IV IV IV III III

I/II

91 - 125

76 - 90 65 - 75 51 - 64 40 - 50 33 - 39 26 - 32 19 - 25

7 - 18

< 7

2 2 2 2 2 2 1 1 1 1

Stufe 10

Stufe 9 Stufe 8 Stufe 7 Stufe 6 Stufe 5 Stufe 4 Stufe 3 Stufe 2 Stufe 1

Ja Ja Ja Ja Ja Ja Ja Ja Ja

Nein

Wasserhärte

Einstellung der Härtestufe

Anzeige auf dem

Multidisplay

Anwendung

von

Spezialsalz

AA07

Page 9

Einfüllen des regenerierenden Salzes

Verwenden Sie ausschließlich Spezialsalz für Geschirrspülmaschinen. Sonstige Salzarten enthalten Anteile von anderen Stoffen, die auf die Dauer den Wasserenthärter beschädigen können. Das beim Einfüllen verschüttete Salz kann korrosionsfördernd sein. Deshalb sollte Salz erst kurz vor einem Programmstart eingefüllt werden.

Einfüllen:

1. Ziehen Sie den unteren Korb heraus und drehen Sie den

Salzbehälter 90° nach links und ziehen sie ihn heraus.

2. Ein Liter Wasser in den Behälter geben (dies ist nur das erste Mal notwendig).

3. Den Behälter mit Hilfe des

mitgelieferten Trichters mit Salz füllen.

4. Nachdem Sie das Gewinde und die Dichtung von Salzresten befreit haben, schrauben Sie die Verschlusskappe sorgfältig zu. Ein hörbares "Klick" am Ende meldet, dass die Kappe richtig verschlossen ist.

Nun einfach regelmäßig Salz im Behälter nachfüllen. Um Sie daran zu erinnern, Ihre Spülmaschine hat auf der

Bedienungsblende eine Salznachfüllanzeige. Die Lampe leuchtet auf, wenn Salz nachgefüllt werden muss.

Hinweis! Die Salznachfüllanzeige auf der Bedienungsblende leuchtet nach dem Salzeinfüllen noch 2-6 Stunden, vorausgesetzt der Geschirrspüler ist eingeschaltet. Bei Salzsorten, die sich nur sehr langsam auflösen, kann dies noch länger dauern. Die Funktion des Gerätes ist dadurch jedoch nicht beeinträchtigt.

Der Salzbehälter enthält immer Wasser. Es ist also normal, dass dieses bei Salzeinfüllung überläuft.

SR14

SALE

ZOUT

SALT

SALZ

SEL

Page 10

Klarspülmittel

Dieses Mittel macht das Geschirr glänzend und begünstigt dessen Trocknung.

Es wird während des warmen Klarspülgangs automatisch eingegossen. Der im Inneren der Türe eingebaute Behälter hat ein Fassungsvermögen von ca. 110 ml Klarspülmittel, das je nach eingestellter Dosierung für 16 - 40 Spülgänge ausreicht.

Einfüllen von Klarspülmittel

1. Deckel des Klarspülerbehälters mit der Taste (A) öffnen.

2. Das Klarspülmittel in die Einfüllöffnung gießen, bis der

Behälter ganz voll ist. Das maximale Füllniveau ist an der Markierung "max" abzulesen.

Deckel zurück klappen und zudrücken, bis dieser einrastet.

Füllen Sie kein Reinigungsmittel in den Behälter für den Klarspüler.

Um eine übermäßige Schaumbildung beim nächsten Spülgang zu vermeiden, ist danebengelaufenes Klarspülmittel mit einem Lappen zu entfernen.

Dosierung

Die Dosiereinstellung beeinflusst Glanz und Trocknungsergebnis. Hierzu die Flüssigkeitsmenge durch den im Inneren der Einfüllöffnung befindlichen Sechsstellen-Wähler einstellen. (Minimum-Position 1, Maximum-Position 6).

Vom Werk ist die Dosierung auf "4" eingestellt.

Wenn am gespülten Geschirr Wassertropfen oder weiße Kalkflecken bleiben, die Dosierung erhöhen.

Wenn das Geschirr weißliche, klebrige Streifen aufweist, die Dosierung verringern.

Füllen Sie Klarspüler nach, wenn die KlarspülerKontrolllampe an der Bedienblende aufleuchtet.

● Wenn Sie Reinigungsmittel verwenden die bereits

Klarspüler enthalten, muss die Klarspülerausgabe abgeschaltet werden, um Überdosierung zu vermeiden.

Klarspülerzulauf ein-/ausschalten

(Bei abgeschalteter Maschine)

Mit der Deaktivierung der Klarspülerdosierung wird auch die Klarspüler-Kontrolllampe automatisch deaktiviert.

1. Die Taste Ein/Aus drücken. Die Betriebskontrolllampe

leuchtet.

2. Gleichzeitig die Funktions-Tasten 2 und 3 drücken, daraufhin blinken die Kontrolllampen der Tasten 1, 2, 3 und

3. Funktions-Taste 2, drücken, Kontrolllampen der Tasten 1, 3

und 4 gehen aus, während die Kontrolllampe der Taste 2 weiter blinkt. Das Multidisplay zeigt die momentane Einstellung an.

4. Drücken der Funktions-Taste 2 ändert die Einstellung.

5. Zum Speichern der Einstellung die Maschine mit der Taste

Ein/Aus abschalten oder 60 Sekunden warten. Danach geht das Gerät wieder in Einstellungsphase.

Klarspülerzulauf ausgeschaltet

Klarspülerzulauf eingeschaltet

(Voreinstellung ab Werk)

BR07

BR14

BR09

Page 11

● Kontrollieren, ob Salz und Klarspüler nachgefüllt werden

muss.

● Besteck und Geschirr im Geschirrspüler einordnen.

● Reinigungsmittel für Geschirrspüler einfüllen.

● Für Besteck und Geschirr geeignetes Spülprogramm

auswählen.

● Spülprogramm starten.

Besteck und Geschirr einordnen

Schwämme, Haushaltstücher und alle Gegenstände, die sich mit Wasser vollsaugen können, dürfen nicht im Geschirrspüler gereinigt werden.

● Bevor Sie das Geschirr einordnen, sollten Sie:

- grobe Speisereste entfernen.

- Töpfe mit angebrannten Speiseresten einweichen.

● Beachten Sie beim Einordnen des Geschirrs und Bestecks:

- Geschirr und Besteck dürfen die Sprüharme nicht behindern, sich zu drehen.

- Hohlgefäße wie Tassen, Gläser, Töpfe usw. mit der Öffnung nach unten einordnen, damit sich in Mulden oder tiefen Böden kein Wasser ansammeln kann.

- Geschirr und Besteckteile dürfen nicht ineinander liegen oder sich gegenseitig abdecken.

- Um Glasschäden zu vermeiden, dürfen Gläser sich nicht berühren.

- Kleine Gegenstände in den Besteckkorb legen.

● Kunststoffgeschirr und teflonbeschichtete Töpfe

tendieren dazu, Wassertropfen verstärkt zurück zu halten, deshalb trocknet diese Art Geschirr etwas schlechter als Porzellan und Edelstahl.

Tür öffnen und die Körbe herausziehen.

Unterkorb

Im unteren Geschirrkorb werden Töpfe, Deckel, Teller, Salatschüsseln, Besteck usw. eingeordnet. Vorlegeteller und große Deckel sind vorzugsweise am Rand des Korbes zu verteilen, wobei darauf zu achten ist, dass die Sprüharme in seiner Bewegung nicht behindert wird.

Die beiden Reihen mit den Haltezapfen können leicht und rasch umgeklappt werden. Das ermöglicht ein einfaches Einordnen von Töpfen und Salatschüsseln.

Im täglichen Gebrauch

Zum Spülen im Geschirrspüler ist folgendes Besteck/Geschirr

nicht geeignet:

●

Bestecke mit Holz-, Horn-, Porzellan- oder Perlmuttgriffen nicht hitzebeständige Kunststoffteile.

●

Älteres Besteck, dessen Kitt temperaturempfindlich ist.

●

Geklebte Geschirr- oder Besteckteile.

●

Zinn- bzw. Kupfergegenstände.

●

Bleikristallglas.

●

Rostempfindliche Stahlteile.

●

Holz-/Frühstücksbrettchen.

●

Kunstgewerbliche Gegenstände.

bedingt geeignet:

●

Steingutgeschirr nur im Geschirrspüler spülen, wenn es vom Hersteller ausdrücklich als dafür geeignet ausgewiesen ist.

●

Aufglasurdekore können nach sehr häufigem maschinellen Spülen verblassen.

●

Silber- und Aluminiumteile neigen beim Spülen zu Verfärbungen. Speisereste wie z.B. Eiweiß, Senf verursachen oft Verfärbungen bzw. Flecken auf Silber. Silber deshalb immer gleich von Speiseresten säubern, wenn es nicht unmittelbar nach Gebrauch gespült wird.

●

Einige Glasarten können nach vielen Spülgängen trüb werden.

UI90

UI87

Page 12

Besteckkorb

Warnung! Lange Bestecke, insbesondere scharfe Messer, sollten horizontal in den speziellen Messerbesteckkorb eingeordnet werden, welcher hinten am oberen Korb befestigt wird. Lange und/oder scharfe Messer sind potentielle Gefahrenquellen wenn sie an einem anderen Ort eingeordnet werden. Scharfes und/oder sspitzes Besteck ist mit äußerster Vorsicht zu handhaben.

Das Besteck sollte in dem Besteckkorb so eingeordnet werden, dass die Griffe nach unten zeigen. Falls diese unten herausragen und dabei den unteren Sprüharm blockieren, so ist das Besteck umgedreht zu stellen.

Für eine bessere Reinigung wird empfohlen, die Löffel mit anderem Besteck zu mischen, damit sie nicht ineinander fallen können.

Silberbesteck sollte nicht zusammen mit anderen Metallen gespült werden.

Für bessere Leistungen empfehlen wir den mitgelieferten Trennbelag zu verwenden (wenn es die Form und die Größe des Bestecks gestatten).

Oberkorb

Im Oberkorb werden Tassen, Gläser, Salatschüsseln, Untertassen, Dessertteller bis zu einem Durchmesser von 26 cm eingeordnet.

Auf und unterhalb der klappbaren Tassenauflagen eingestellte Teile anordnen, damit das Wasser überall gut hinkommt. Einstellen hoher Teile lassen sich die Tassenauflagen hochklappen.

Gläser mit langem Stiel können umgedreht in den höheren Tassenfächern eingehängt werden.

In den oberen Geschirrkorb kommen vorzugsweise leichte Gegenstände, wie Plastikschüsseln usw. Beschweren Sie diese Teile mit anderen Geschirrteilen.

Warnung! Prüfen Sie nach dem Einordnen des Geschirrs, ob die Sprüharme sich frei drehen Können.

Höhenverstellung des oberen Korbes

Wenn üblicherweise große Teller verwendet werden, können sie im unteren Geschirrkorb eingeordnet werden, wobei der obere Geschirrkorb höher gestellt werden muss.

Die Höhenverstellung ist folgendermaßen durchzuführen:

1. Ziehen Sie den Korb aus dem Gerät.

2. Heben Sie den Korb auf beiden Seiten an, bis die Sperre

greift und der Korb stabil ist.

Wichtig!

Heben oder senken Sie den Geschirrkorb niemals nur auf einer Seite.

Wenn der obere Korb in der oberen Position ist, kann das Tassenfach bzw. die Tassenfächer nicht verwendet werden.

Zum Absenken greifen Sie den Korb auf beiden Seiten, heben ihn an und senken Sie ihn dann langsam mit leichtem Druck ab.

Schließen Sie nach dem Einorden des Geschirrs immer die Tür, da eine offene Tür eine Gefahrenquelle darstellt.

bei angehobenem Oberkorb 22 cm 33 cm

bei abgesenktem Oberkorb 26 cm 29 cm

Maximale Höhe des Geschirrs im

Oberkorb Unterkorb

UI53

UI71

RC08

US47

US73

Page 13

Reinigerzugabe

Verwenden Sie ausschließlich spülmaschinengeeignete flüssige, pulver- oder tablettenförmige Reinigungsmittel.

Durch eine angemessene Verwendung von Spülmitteln wird auch die Umwelt geschont.

Reiniger einfüllen, bevor das Spülprogramm eingestellt wird.

Der Reiniger wird während des Spülvorgangs eingegeben. Bitte beachten Sie die Angaben zur Dosierung und

Aufbewahrung des Reinigers auf der Packung.

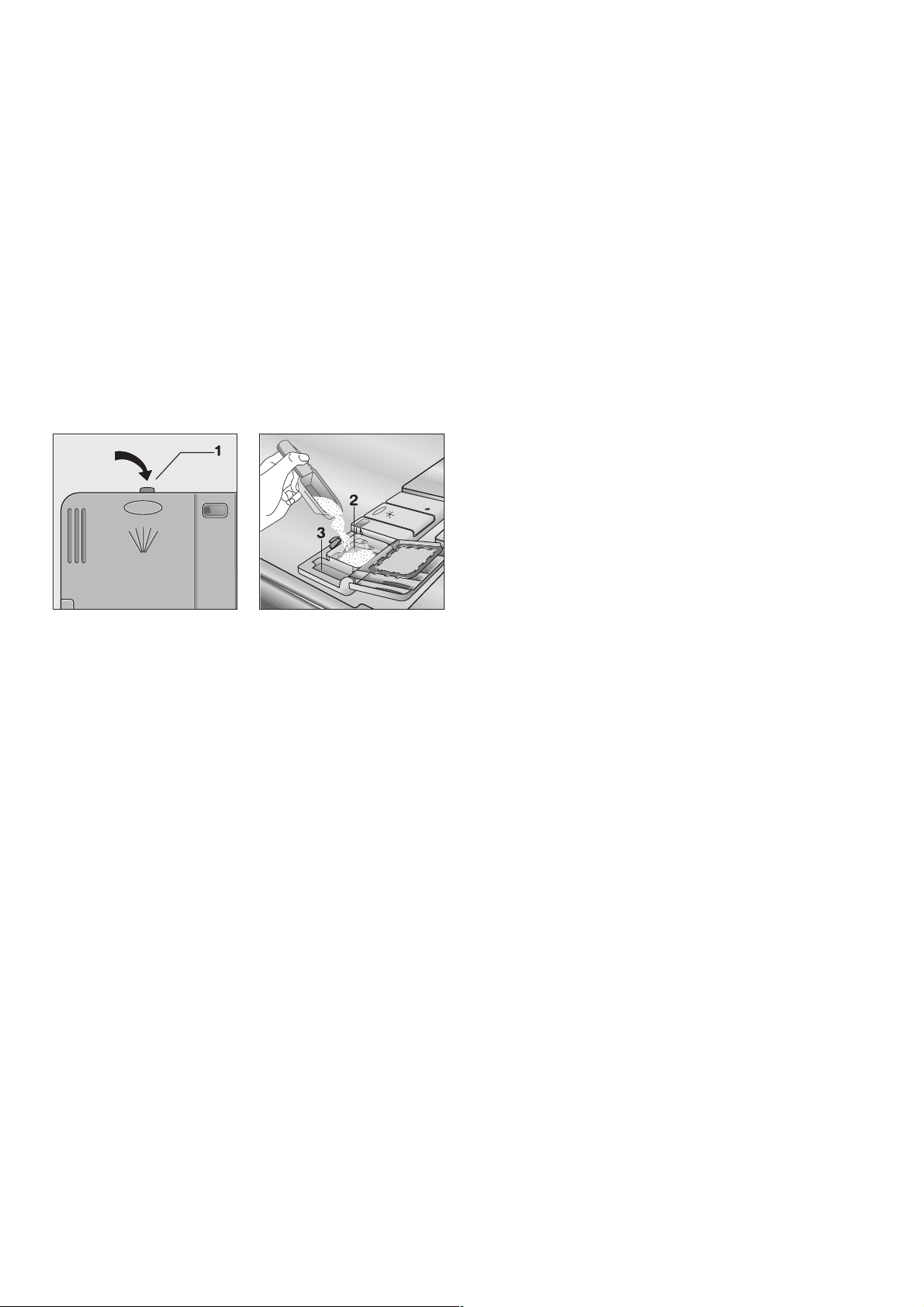

Spülmittel einfüllen

1. Falls der Deckel verschlossen ist; Entriegelungsknopf (1)

drücken. Deckel springt auf.

2. Reiniger in den Behälter für Reinigungsmittel (2) füllen. Als

Dosierhilfe dienen die Markierungslinien: 20 = entspricht ca. 20 g Reiniger 30 = entspricht ca. 30 g Reiniger

3. Bei allen Programmen mit Vorspülphase muss eine kleine

Menge Reinigungsmittel (5/10 g) in die Kammer (3) des Fachs gefüllt werden. Dieser Reiniger wird bereits beim Vorspülen wirksam.

4. Deckel zurückklappen und zudrücken, bis der Verschluss

einrastet.

DE19

DE22

Page 14

Reinigertabletten

Reinigertabletten lösen sich etwas langsamer auf, deshalb kann es vorkommen, das sich bestimmte Reinigertabletten bei kurzen Spülprogrammen nicht vollständig auflösen und ihre Reinigungskraft nicht voll entfalten.Wenn Sie diese Produkte verwenden, sollten Sie längere Spülprogramme einstellen, um sicher zu sein, dass Reinigungsmittelreste vollständig entfernt werden

Legen Sie die Tabletten niemals in die Trommel oder den Besteckkorb, da dadurch die Geschirrspülleistung verringert wird. Legen Sie die Tabletten immer in den Reinigungsmitteldosierer.

Kompaktreiniger

Reinigungsmittel für Geschirrspüler lassen sich anhand ihrer chemischen Zusammensetzung in zwei Grundtypen einteilen:

- herkömmliche, alkalische Reiniger mit ätzenden Bestanteilen

- niederalkalische Kompakteiniger mit natürlichen Enzymen.

50°C-Spülprogramme in Verbindung mit Kompaktreinigern entlasten die Umwelt uns schonen Ihr Geschirr, denn diese Spülprogramme sind speziell auf die schmutzlösenden Eigenschaften der Enzyme in Kompaktreiniger abgestimmt. deshalb erzielen 50°C-Spülprogramme in Verbindung mit Kompaktreinigern die gleichen Reinigungsergebnisse, die sonst nur mit 65°C-Programmen erreicht werden.

Kombinierte Reiniger

Wenn Sie Reiniger verwenden, die bereits einen Klarspüler beinhalten, müssen Sie diesen Reiniger in den Reinigungsmitteldosierer füllen.

In diesem Fall muss die Klarspülerdosierung deaktiviert werden. (Siehe Abschnitt "Klarspülerzualuf ein-/ausschalten, bevor Sie kombinierte Reiniger verwenden.

Verwendung von "3-in-1" Reinigungsmittel

Allgemeine Hinweise

Bei diesen Produkten handelt es sich um Reinigungsmittel mit kombinierten Reinigungsmittel-, Klarspül- und Salzfunktionen.

1. Vor Verwendung dieser Produkte müssen Sie zunächst

prüfen, ob das Wasser in Ihrem Haushalt die richtige Härte zur Benutzung dieser Produkte aufweist, wie es die Anweisungen des Reinigungsmittelherstellers empfehlen (siehe Produktverpackung).

2. Folgen Sie immer den Anweisungen des

Reinigungsmittelherstellers, wenn Sie diese Produkte verwenden.

3. Wenn bei Ihrer ersten Verwendung von "3 in 1" Produkten

irgendwelche Probleme auftreten sollten, setzen Sie sich doch bitte mit der Kundendienststelle des Reinigungsmittelherstellers in Verbindung (Telefon-Nummer auf der Produktverpackung).

Spezielle Hinweise

Wenn Sie Kombinationsprodukte verwenden, die Function "3 in 1" einstellen.

Wenn Sie auf eine Standard-Reinigungsmittelverwendung umstellen wollen, gehen Sie bitte wie folgt vor:

● Füllen Sie wieder die Salz- und Klarspülerfächer.

● Schalten Sie die Wasserhärte auf die höchstmögliche

Einstellung und führen Sie bis zu drei Normalprogrammen ohne Ladung durch

● Stellen Sie dann Wasserhärte auf die für Ihre Gegend

erforderliche Einstellung (siehe "Wasserenthärteranlage").

Verschiedene Reinigungsmittel

Page 15

Spülprogramme

Programm Verschmutzungsgrad

und

Geschirrart

Einzudrückende Programm-Taste

Stark verschmutzt. Geschirr, Besteck und Kochtöpfe

Normal verschmutzt. Geschirr und Besteck

Frisch verschmutzt. Geschirr und Besteck

Programm-

beschreibung

(3) Verbrauchswerte

Vorspülen warm Hauptspülen 70°C 2 Klarspülgange lau 1 Klarspülgang warm Trocknung

(1) Ideal für das Geschirr vom Frühstück und vom Abendessen (frischer Schnutz). Kurzer Spülgang.

Dieses Programm wurde speziell für Teller, Tassen und Geschirr von Frühstück und abendessen eines 4-Personen-Haushalts entwickelt.

(2) Vergleichsprogramm für Prüfnorm EN 50242 (siehe "Hinweise für Prüfinstitute"). Dieses Programm wurde für den Einsatz von

enzymhaltigen Spülmitteln entwickelt und bietet die Möglichkeit, bei geringerem Energieverbrauch dieselben Spülergebnisse zu erzielen, die sonst nur bei Programmen mit Wassertemperaturen von 65°C und mit herkömmlichen Spülmitteln möglich sind. Die Dauer der Spül- und Trockenphase wurde verlängert, um die niedrigere Temperatur auszugleichen.

(3) Diese Angaben gelten nur als Richtwert und sind vom Druck und Temperatur des Leitungswassers sowie von den

Spannungsänderungen abhängig.

Intensiv 70°

(1) Schnell-

programm

60°

Programm-

dauer

(in Minuten)

Strom-

verbrauch

(in kWh)

Wasser-

verbrauch

(in Liter)

120 - 130 1,7 - 1,9 23 - 25

155 - 165 0,95 - 1,05 13 - 15

Normal verschmutzt. Geschirr und Besteck

Vorspülen kalt Hauptspülen 65°C oder 50°C 1 oder 2 Klarspülgange kalt 1 Klarspülgang warm Trocknung

Vorspülen kalt Hauptspülen 50°C 1 Klarspülgang kalt 1 Klarspülgang warm Trocknung

Hauptspülen 60°C 1 Klarspülgang warm

Automatik

50° - 65°

(2) Ökonomisch

50°

90 - 115 1,1 - 1,5 12 - 25

0,8

"Automatik" Spülprogramme

Bei den "Automatik Programmen" wird über die Trübung des Spülwassers festgestellt, wie stark das Geschirr verschmutzt ist. Bei geringer Beladung und leichter Verschmutzung des Geschirrs dauern die Programmteile "Vorspülen" "Reinigen" und

"Klarspülgange" kürzer und der Wasserverbrauch ist geringer. Bei voller Beladung und starker Verschmutzung des Geschirrs dauern die Programmteile Vorspülen" "Reinigen" und

"Klarspülgange" länger und der Wasserverbrauch ist höher. Deshalb können Programmdauer, Wasser- und Energieverbrauch bei "Automatik Programmen" in den angegebenen Bereichen

variieren (siehe Tabelle "Spülprogramms"). Bei den "Automatik Programmen" wird, abhängig vom Verschmutzungsgrad des Geschirrs zusätzlich die Temperatur des

Spülwassers zwischen 50°C bis 65°C automatisch angepaßt.

0,8 - 0,9 14 - 16

65 - 75

Hauptspülen 45°C 1 Klarspülgang kalt 1 Klarspülgang warm Trocknung

Leicht verschmutzt. Kristallglas und Porzellan

Kristall

45°

Page 16

1. Überprüfen Sie, ob...

Geschirr und Besteck im Geschirrspüler so eingeordnet sind, dass die Sprüharme sich frei drehen können.

2. Wasserhahn ganz aufdrehen

3. Schließen Sie die Tür des Geschirrspülautomaten

4. Drücken Sie die Ein/Aus-Taste

Die Betriebskontrolllampe leuchtet auf.

5. Programm einstellen und starten

Gewünschte Programmtaste drücken (siehe Tabelle "Spülprogramme").

Die entsprechende Kontrolllampe leuchtet auf und am Multidisplay blinkt die Dauer des eingestellten Programms (in Minuten). Di Kontrolllampe "LAUFZEIT" leuchtet auf.

Etwa 3 Sekunden nach dem letzten Tastendruck startet das Programm automatisch.

Wenn das Programm gestartet ist, erscheint die verbliebene Zeit bis Programmende mit Dauerlicht am Multidisplay. Die Kontrolllampe "LAUFZEIT" bleibt eingeschaltet.

Programm mit "Startzeit" einstellen und

starten

Drücken Sie die Ein/Aus-Taste. Taste "Startzeitvorwahl" so oft drücken, bis im Multidisplay

die Anzahl der gewünschten Startzeitverzögerung blinkt. Gewünschte Programmtaste drücken (siehe Tabelle

"Spülprogramme"). Im Multidisplay erscheint einige Sekunden lang die

Programmdauer in Minuten und dann erneut die verbliebene Zeit bis zum eingestellten Programmstart.

Sobald die Stundenzahl im Multidisplay nicht mehr blinkt, sondern mit Dauerlicht leuchtet, ist die Startzeitvorwahl aktiv. (Im Multidisplay erscheint die Zeit bis zum Programmstart, die von Stunde zu Stunde abnimmt).

Wenn die Tür während dieser Zeit geöffnet wird, ändert sich dadurch die Einstellung nicht.

Wenn die Zeit abgelaufen ist, startet das eingestellte Programm automatisch.

6. Unterbrechen oder löschen eines laufenden Programms

Ein laufendes Programm nur dann unterbrechen oder löschen, wenn es unbedingt erforderlich ist.

Achtung! Beim Öffnen der Tür kann heißer Dampf entweichen. Tür vorsichtig öffnen.

Programm unterbrechen:

a) Tür des Geschirrspülers öffnen; daraufhin wird das

Programm untergebrochen. Beim erneuten Schließen der Tür wird das Programm an derselben Stelle wieder aufgenommen.

b) Taste Ein/Aus drücken (alle Kontrolllampen gehen aus).

Taste Ein/Aus erneut drücken. Das Programm wird an derselben Stelle wieder aufgenommen.

Löschen eines laufenden Programms

Zum Löschen eines laufenden Programms gleichzeitig etwa 2 Sekunden lang die Multifunktions-Tasten 2 und 3 drücken. Die Kontrolllampe des laufenden Programms blinkt etwa 2 Sekunden lang. Nach diesen 2 Sekunden gehen sämtliche Kontrolllampen aus (außer der Betriebskontrolllampe und ggf. der Kontrolllampe "Salz" und "Klarspüler"), d.h. das Programm wurde gelöscht.

Wenn Sie ein neues Spülprogramm starten wollen, überprüfen Sie, ob Reinigungsmittel im Behälter ist

Startzeit löschen

Zum Löschen einer eingestellten Startzeitverzögerung die Angaben zum "Löschen eines laufenden Programms". In diesem Fall wird auch das eingestellte Spülprogramm gelöscht. Spülprogramm erneut einstellen.

7. Am Ende des Spülprogramms

Die Maschine hält automatisch an. Die Kontrolllampe LAUFZEIT geht aus. Am Multidisplay erscheint die Nummer 0 (verbliebene Zeit

bis Programmende). Den Geschirrspüler erst dann ausschalten.

Wenn sich die Tür nicht sofort am Ende des Spülprogramms öffnet, ist der Geschirrspüler mit einem Umluftsystem ausgerüstet, durch den verhindert wird, dass sich der Restdampf am Geschirr absetzt.

Das System läuft etwa 20 Minuten bei eingeschalteter Maschine.

Beim Öffnen der Tür bzw. beim Abschalten des Geschirrspülers schaltet das System automatisch ab.

Geschirrspüler mit der Taste Ein/aus abschalten.

Wenn die Tür sofort nach Programmende geöffnet wird, kann heißer Dampf entweichen. Deshalb die Tür sehr vorsichtig öffnen.

Öffnen Sie die Tür.Warten Sie einige Minuten, bevor Sie das Geschirr entnehmen: dadurch vermeiden Sie Verbrennungen und die Trocknung wird begünstigt.

8. Geschirr ausräumen

Heißes Geschirr ist stoßempfindlich. Geschirr deshalb vor dem Ausräumen abkühlen lassen.

Um zu vermeiden, dass Wassertropfen vom oberen Korb auf das Geschirr im unteren Korb fallen, ist es empfehlenswert, zuerst den unteren und dann den oberen Korb zu entleeren.

Eventuell vorhandenes Kondenswasser an den Innenwänden und an der Tür des Geschirrspülers ist auf den Trockenvorgang zurückzuführen, bei dem der Restdampf vom Geschirr auf die kälteren Wände weitergegeben wird.

Achtung! Es wird empfohlen, nach jedem Spülvorgang den Wasserhahn zu schließen und den Stecker heraus zu ziehen.

Spülprogramm starten

Page 17

Die Bedienungsblende sollte regelmäßig mit einem weichen, feuchten Tuch gereinigt werden. Es dürfen nur neutrale Reinigungsmittel und keine Scheuermittel oder Lösungsmittel, wie Azeton, Trichloräthylen usw. verwendet werden.

Reinigen Sie die Gummidichtungen der Türe und des Spülbzw. Klarspülmittelbehälters mit einem feuchten Tuch.

Nehmen Sie einmal jährlich, oder auch häufiger, ein Spülprogramm bei leerer Maschine, mit Zugabe von Spülmittel oder besser eines handelsüblichen Spezialproduktes für die Spülautomatenpflege vor.

Reinigung der Siebe

Die Siebe muss regelmäßig kontrolliert und gereinigt werden. Verschmutzte Siebe beeinträchtigen das Spülergebnis.

1. Tür öffnen, Unterkorb herausnehmen.

2. Das Siebsystem des Geschirrspülers besteht aus

Grob-/Feinsieb (A/B), Mikrofilter (C) und Flächensieb (D).

Einige Geschirrspülermodelle haben nur Grobsieb (A), Mikrofilter (C) und Flächensieb (D).

Mit Griff des Mikrofilters das Siebsystem entriegeln und entnehmen.

3. Griff etwa um

/4Umdrehung entgegen dem Uhrzeigersinn

schwenken und herausnehmen.

4. Grob-/Feinsieb (A/B) an der Grifföse fassen und aus dem

Mikrofilter (C) herausziehen.

5. Alle Siebe unter fließendem Wasser gründlich reinigen.

6. Flächensieb (D) aus dem Spülraumboden nehmen und auf

beiden Seiten gründlich reinigen.

7. Flächensieb (D) wieder in den Spülraumboden einsetzen.

8. Grob-/Feinsieb (A/B) in den Mikrofilter (C) einsetzen und

zusammenstecken.

9. Siebkombination einsetzen und durch Schwenken des Griffs

im Uhrzeigersinn bis zum Anschlag verriegeln. Darauf achten, dass das Flächensieb nicht über den Spülraumboden heraussteht.

Wichtig!

Ohne Siebe darf auf keinen Fall gespühlt werden. Falsch oder schlecht eingesetzte Siebe könne die Ursache für schlechte Spülergebnisse sein.

NIEMALS versuchen, die oberen Sprüharme zu entfernen.

Eventuell verstopfte Düsen mit einem Zahnstocher reinigen.

Längerer Stillstand des Gerätes

Bei längerem Stillstand des Geschirrspülautomaten:

1. Stecker aus der Steckdose ziehen und Wasserhahn

abdrehen.

2. Die Gerätetür halb offen lassen, um die Bildung von

unangenehmen Gerüchen zu vermeiden.

3. Das Innere des Gerätes reinigen.

Frostgefahr

Wird das Gerät Temperaturen unter Null ausgesetzt, den Wasserzulaufschlauch abnehmen und entleeren.

Stellen Sie den Geschirrspüler vor dem Starten eines Programms in einen Raum über 0°C.

Transport des Gerätes

Vermeiden Sie während des Transportes eine zu starke Neigung des Gerätes.

Pflege und Reinigung

MA40

MA32

MA35

MA31

Page 18

Was tun, wenn...

Versuchen Sie mit Hilfe der hier aufgeführten Hinweise kleinere Störungen am Geschirrspüler selbst zu beheben. Bevor Sie daher den Kundendienst rufen, gehen Sie die folgende Liste von möglichen Fehlerquellen durch.

...Fehlermeldungen angezeigt werden

Der Geschirrspüler startet nicht oder stoppt während des laufenden Betriebs und keine Taste funktioniert mehr, außer der Taste Ein/Aus, die Kontrolllampe des laufenden Programms blinkt und im Multidisplay erscheint eine Fehlercode (siehe Tabelle unten). Folgende Kontrollen vornehmen.

Nach diesen Kontrollen die Taste des Programms drücken, das vor dem Alarm eingestellt war. Das Programm wird an der Stelle wieder aufgenommen, an der es unterbrochen wurde. Falls dies nicht erfolgt, sondern erneut der Fehlercode angezeigt wird, verständigen Sie bitte den Kundendienst.

Wenn Alarme auftreten, die nicht in der Tabelle aufgeführt sind, wenden Sie sich bitte an den Kundendienst.

- Kontrolllampe des laufenden

Programms blinkt

- das Multidisplay zeigt den Fehlercode an

Es läuft kein Wasser in den Geschirrspüler.

- Kontrolllampe des laufenden Programms blinkt

- das Multidisplay zeigt den Fehlercode an

Geschirrspüler pumpt kein Wasser ab.

- Kontrolllampe des laufenden Programms blinkt

- das Multidisplay zeigt den Fehlercode an

Störung Mögliche Ursache Abhilfe

Wasserhahn ist verstopft oder verkalkt.

Wasserhahn ist geschlossen.

Sieb (falls vorhanden) in der Schlauchverschraubung am Wasserhahn ist verstopft.

Wasserzulaufschlauch ist nicht korrekt verlegt.

Wasserhahn reinigen.

Wasserhahn öffnen.

Sieb in der Schlauchverschraubung reinigen.

Schlauchverlegung überprüfen.

Der Siphon ist verstopft. Siphon reinigen.

Wasserablaufschlauch ist nicht korrekt verlegt.

Schlauchverlegung überprüfen.

Die Wasserschutzsystem hat angesprochen.

Wasserhahn schließen und Kundendienst verständigen.

...es Probleme beim Betrieb des Geschirrspülers gibt

Programm startet nicht

Pfeifendes Geräusch beim Spülen

Störung Mögliche Ursache Abhilfe

Geschirrspülertür ist nicht richtig geschlossen.

Netzstecker ist nicht eingesteckt.

Sicherung der Hausinstallation ist nicht in Ordnung.

Bei Geschirrspülermodellen mit Startzeit:

Eine Startzeit ist vorgewählt.

Tür schließen.

Netzstecker einstecken.

Sicherung ersetzen.

Falls Geschirr sofort gespült werden soll, die Startzeit löschen.

Anderen Markenreiniger verwenden.

Das Pfeifen ist unbedenklich.

Page 19

...das Spülergebnis nicht zufriedenstellend ist

Das Geschirr wird nicht sauber

● Es wurde nicht das richtige Spülprogramm gewählt.

● Geschirr war so eingeordnet, dass das Spülwasser nicht alle Teile erreicht hat. Die Geschirrkörbe dürfen nicht überladen sein.

● Die Sprüharme können sich nicht frei drehen.

● Siebe im Spülraumboden sind nicht sauber oder falsch eingesetzt.

● Es wurde kein Reinigungsmittel verwendet oder zu wenig dosiert.

● Bei Kalkbelägen auf dem Geschirr: Vorratsbehälter für das Spezialsalz ist leer oder die Wasserenthärtungsanlage ist falsch

eingestellt.

● Die Verschlusskappe des Salbehälters ist nicht richtig geschlossen.

● Ablaufschlauch ist nicht korrekt verlegt.

Das Geschirr wird nicht trocken und bleibt ohne Glanz

● Es wurde kein Klarspüler verwendet.

● Vorratsbehälter für den Klarspüler ist leer.

Auf Gläsern und Geschirr sind Schlieren, Streifen, milchige Flecken oder blauschimmernder Belag

● Klarspülerdosierung niedriger einstellen.

Auf Gläsern und Geschirr sind angetrocknete Wassertropfen

● Klarspülerdosierung höher einstellen.

● Der Reiniger kann die Ursache sein. Kontaktieren Sie den Kundenberater des Reinigungsmittelherstellers.

Wenn die Funktionsstörung nach Überprüfung dieser Fehlerquellen nicht behoben werden kann, rufen Sie den nächsten autorisierten Kundendienst und geben Sie die Fehlerart, die Modellbezeichnung (Mod.), die PNC-Nummer (PNC) und die Seriennummer (S.N.) an. Sie können diese dem Typenschild des Geschirrspülautomaten entnehmen (siehe Abbildung).

Damit Sie die Nummern bei der Hand haben, empfehlen wir, sie hier einzutragen:

Mod. : . . . . . . . . . . . . . . . . .

PNC : . . . . . . . . . . . . . . . . .

S.N. : . . . . . . . . . . . . . . . . . .

Dieses Produkt sollte ausschließlich durch einen Fachmann gewartet werden, und es dürfen nur Original-Ersatzteile verwendet werden.Versuchen Sie unter keinen Umständen das Gerät selbst zu reparieren.

Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu Verletzungen oder ernsthaften Fehlfunktionen an Ihrem Gerät führen.

Wenden Sie sich an Ihre zuständige Kundendienststelle. Bestehen Sie immer auf Original-Ersatzteile.

M o d .

P r o d . N o .

e r . N o .

RA08

Page 20

Servicestellen

5506 Mägenwil/Zürich Industriestr. 10

9000 St. Gallen Vonwilstrasse 15

4127 Birsfelden Hauptstr. 52

8604 Volketswil Hölzliwisenstrasse 12

6032 Emmen Buholzstrasse 1

7000 Chur Comercialstrasse 19

3063 Ittigen/Bern Ey 5

Points de service

1028 Préverenges Le Trési 6

Servizio dopo vendita

6916 Grancia Zona Industriale E

Ersatzteilverkauf

5506 Mägenwil Industriestrasse 10

Tel. 0848 / 848 023

Fachberatung / Verkauf

8048 Zürich Badenerstrasse 587

Tel. 01 / 405 81 11

Garantie

Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg). Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit. Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.

Point de vente de rechange

5506 Mägenwil Industriestrasse 10

Tel. 0848 / 848 023

Demonstration / Vente

8048 Zürich Badenerstrasse 587

Tel. 01 / 405 81 11

Garantie

Nous octroyons sur chaque produit 2 ans de garantie à partir de la date de livraison ou de la mise en service au consommateur (documenté au moyen d’une facture, d’un bon de garantie ou d’un justificatif d’achat). Notre garantie couvre les frais de mains d’oeuvres et de déplacement, ainsi que les pièces de rechange. Les conditions de garantie ne sont pas valables en cas d’intervention d’un tiers non autorisé, de l’emploi de pièces de rechange non originales, d’erreurs de maniement ou d’installation dues à l’inobservation du mode d’emploi, et pour des dommages causés par des influences extérieures ou de force majeure.

Vendita pezzi di ricambio

5506 Mägenwil Industriestrasse 10

Tel. 0848 / 848 023

Consulente (cucina) / Vendita

8048 Zürich Badenerstrasse 587

Tel. 01 / 405 81 11

Garanzia

Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione (fa stato la data della fattura, del certificato di garanzia o dello scontrino d’acquisto). Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale. Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d’istallazione ed istruzioni per l’uso.

Kundendienst

Page 21

Die Prüfung nach EN 60704 muss bei voller Beladung mit dem Testprogramm (siehe Tabelle "Spülprogramme") durchgeführt werden.

Die Prüfung nach EN 50242 muss mit vollem Salzbehälters des Wasserenthärters, mit vollem Vorratsbehälter für Klarspüler und mit dem Testprogramm (siehe Tabelle "Spülprogramms") durchgeführt werden.

Hinweise für Prüfinstitute

Beladung: 12 Standard-Maßgedecke

Klarspülereinstellung: Position 4 (Typ III)

Reinigerdosierung: 5 g + 25 g (Typ B)

Oberen Korb laden

Messerbesteckkorb laden

Unteren Korb laden

Besteckkorb laden

Tassenauflagen: Position A

Page 22

Änderung vorbehalten - Subject to change without notice

The Electrolux Group. The world’s No.1 choice.

The Electrolux Group is the world’s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group products (such as refrigerators, cookers, vacuum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. 14 billion USD in more than 150 countries around the world.

152963 77/0

0 04/04
