Page 1
66300 K-IN
Стеклокерамическая поверхность
Glaskeramikhäll
Keraaminen keittotaso
Инструкция по монтажу и эксплуатации
Installations- och bruksanvisning
Asennus- ja käyttöohje
Page 2
Уважаемая покупательница, уважаемый
покупатель,
Пожалуйста, внимательно прочитайте настоящую инструкцию по
эксплуатации и сохраните ее для получения необходимых
справочных сведений в будущем.
Если прибор перейдет к другому хозяину, передайте ему,
пожалуйста, и эту инструкцию.
В тексте используются следующие символы:
1 Указания по технике безопасности
Предупреждение! Указания, направленные на обеспечение
Вашей личной безопасности.
Внимание! Указания, направленные на предотвращение
повреждений прибора.
3 Рекомендации и практические советы
2 Информация по охране окружающей среды
2
Page 3
Содержание
Инструкция по эксплуатации . . . . . . . . . . . . . . . . . . . . . . . 4
Правила техники безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Описание прибора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Оборудование варочной поверхности. . . . . . . . . . . . . . . . . . . . . . . . 7
Функциональные элементы панели управления . . . . . . . . . . . . . . . . 7
Сенсорные поля Touch Control . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Индикация. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Индикация остаточного тепла . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Управление прибором. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Включение и отключение прибора. . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Установка ступени нагрева. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Включение и отключение внешних контуров нагрева. . . . . . . . . . . . 11
Блокирование и разблокирование панели управления . . . . . . . . . . . 12
Применение автоматики закипания . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Применение защиты от доступа детей . . . . . . . . . . . . . . . . . . . . . . . 14
Использование таймера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Защитное отключение. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Советы по проведению варки и жарки . . . . . . . . . . . . . . . . . . . . . 20
Кухонная посуда . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Экономия электроэнергии . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Примеры применения при варке . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Мытье и уход . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Металлические декоративные полосы. . . . . . . . . . . . . . . . . . . . . . . . 24
Что делать, если … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Утилизация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Инструкция по монтажу. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Гарантийные условия/Сервисные центры . . . . . . . . . 30
Сервисная поддержка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Mонтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
3
Page 4
Инструкция по эксплуатации
1 Правила техники безопасности
Просим обязательно соблюдать эти правила, ибо в противном
3
случае пользователь теряет право на гарантийное обслуживание
при возникновении в приборе неисправностей.
5 Данный прибор соответствует следующим предписаниям ЕС:
– 73/23/EWG от 19.02.1973 “Предписания по низкому
напряжению”
– 89/336/EWG от 03.05.1989 “Предписания по
электромагнитной совместимости”, включая поправки к
предписаниям 92/31/EWG
– 93/68/EWG от 22.07.1993 “Предписания об
идентификационных обозначениях СЕ”
Правильная эксплуатация
• Настоящий прибор разрешается использовать только для
варки и жарки пищевых продуктов в домашних условиях.
• Его нельзя использовать в качестве рабочего стола или места
для хранения каких-либо предметов.
• Любые перекомпоновки и изменения конструкции прибора
недопустимы.
• Нельзя помещать на прибор, а также хранить на нем или
рядом с ним горючие жидкости, легковоспламеняющиеся
материалы или легкоплавкие предметы, такие как пленка,
фольга, пластмасса, алюминий и т.п.
Меры безопасности для детей
• Следите за тем, чтобы маленькие дети никогда не
приближались к прибору.
• Дети старшего возраста должны пользоваться прибором
только под руководством и присмотром взрослых.
• Во избежание случайного включения прибора маленькими
детьми или домашними животными рекомендуем
активизировать защиту от доступа детей.
4
Page 5
Общие меры безопасности
• Монтаж и подключение нового прибора имеют право
выполнять только обученные и квалифицированные
специалисты.
• Встраиваемые приборы можно эксплуатировать лишь после
установки последних во встроенные шкафы и столешницы,
отвечающие необходимым техническим нормам и пригодные
для такой эксплуатации.
• В случае обнаружения неполадок в работе прибора или
повреждений стеклокерамики (проломов, разрывов или
трещин) прибор необходимо выключить и отсоединить от
электросети, чтобы избежать возможного поражения
электрическим током.
• Ремонт прибора имеют право производить только обученные
и квалифицированные специалисты.
Меры безопасности при пользовании прибором
• Перегретые жиры и растительные масла быстро
воспламеняются. Не оставляйте без присмотра готовящиеся
продукты (например, “картофель фри”).
• При неосторожном обращении с прибором можно получить
ожог.
• Удалите со стеклокерамической панели все наклейки и
защитные пленки.
• Шнуры питания не должны касаться горячих поверхностей
электроприборов и горячей кухонной посуды.
• После каждого использования прибора выключайте конфорки.
Меры безопасности при чистке прибора
• Перед проведением чистки прибор необходимо выключить и
дать ему остыть.
• По соображениям безопасности воспрещается производить
очистку прибора с помощью приспособлений для чистки
паром или с использованием моющих средств, распыляемых
при высоком давлении.
5
Page 6
Как избежать повреждений прибора
• Стеклокерамическая панель может быть повреждена
упавшими на нее предметами.
• Ударами кухонной посуды можно повредить край
стеклокерамической панели.
• Стеклокерамику можно повредить, передвигая чугуную или
алюминиевую литую посуду, либо посуду с поврежденным
дном.
• Плавкие вещества и перелившаяся в результате выкипания
пища могут на стеклокерамической панели пригореть.
Поэтому их следует удалить как можно быстрее.
• Не допускайте выкипания жидкости из кастрюль и сковород.
Это может стать причиной повреждения посуды или
стеклокерамики.
• Не включайте конфорки без кухонной посуды или с пустой
кухонной посудой.
6
Page 7
Описание прибора
Оборудование варочной поверхности
Одноконтурная конфорка
1200Âò
Трехконтурная конфорка
800/1600/2300Âò
управления
Конфорка для жарки
1500/2400Âò
Панель
Одноконтурная конфорка
1200Âò
Функциональные элементы панели управления
Блокирование панели
управления
с контрольным индикатором
Индикаторы конфорок
Функция таймера
Индикация
Индикация
таймера
Выбор ступени нагрева
Внешний/средний контур
Âêë./Âûêë.
Выключатель Вкл./Выкл.
с контрольным индикатором
Таймер
Контрольные индикаторы
трехконтурной конфорки
Контрольная
лампа жарочной
зоны
Внешний
контур
Âêë./Âûêë.
7
Page 8
Сенсорные поля Touch Control
Управление прибором осуществляется с помощью сенсорных
полей Touch Control. Нужные функции активизируются
прикосновениями к сенсорным полям и подтверждаются
квитирующими звуковыми сигналами.
Прикасаться к сенсорным полям следует сверху, не накрывая
при этом другие сенсорные поля.
Сенсорное поле Функция
Âêë./ Âûêë. Включение и отключение
прибора
Увеличение
параметров
Увеличение
параметров
TIMER Таймер Выбор таймера
Увеличение
параметров
Уменьшение
параметров
Блокирование Блокирование/
Y Переключение
трехконтурной
конфорки
Повышение ступени нагрева
Понижение ступени нагрева
Увеличение времени работы
таймера
Уменьшение времени работы
таймера
разблокирование панели
управления
Включение и отключение
внешних зон нагрева
B Жарочная зона Включение и выключение
внешнего нагревательного
контура
8
Page 9
Индикация
Индикация Значение
¾ Конфорка выключена
u Ступень поддержания
тепла
Установлена ступень
поддержания тепла
¿ - Ç Ступени нагрева Ступень нагрева установлена
2 - 6 Конфорки с
десятичной точкой
Включена промежуточная
ступень
a Автоматика закипания Активизирована автоматика
закипания.
e Неполадка Прибор выполнил ошибочную
операцию
h Остаточное тепло Конфорка еще не остыла
l Защита от доступа
детей
Система блокирования/защита
от доступа детей включена
_ Защитное отключение Активизировано защитное
отключение
Индикация остаточного тепла
1 Предупреждение! Остаточное тепло прибора способно
причинить ожог. На остывание конфорок после их отключения
требуется некоторое время. Следите за индикацией остаточного
тепла
h.
3 Остаточное тепло можно использовать для разогрева и
поддержания приготовленной пищи в горячем состоянии.
9
Page 10
Управление прибором
Включение и отключение прибора
Панель управления Индикация Контрольный
индикатор
Включение Прикоснитесь на
2 секунды
Отключение Прикоснитесь на
1 секунду
¾ / h светится
h /
отсутствует
гаснет
3 После включения в течение примерно 10 секунд необходимо
установить ступень нагрева конфорки или какую-либо функцию
прибора. В противном случае прибор автоматически
отключится.
Установка ступени нагрева
Панель управления Индикация
Повышение Прикоснитесь к сенсорному полю
Понижение Прикоснитесь к сенсорному полю
Отключение Одновременно прикоснитесь к
сенсорным полям è
u äî Ç
Ç äî ¾
¾
3 Ступень поддержания температуры u располагается между ¾
¿. Она служит для поддержания температуры блюд.
è
10
Page 11
Включение и отключение внешних контуров
нагрева
Включая или отключая внешние контуры нагрева, можно
корректировать общую площадь нагрева конфорок в
зависимости от размеров кухонной посуды.
3 Перед включением внешнего контура нагрева обязательно
должен быть включен внутренний контур нагрева.
Трехконтурная
конфорка
Включение средней
зоны нагрева
Включение внешней
зоны нагрева
Отключение внешней
зоны нагрева
Отключение средней
зоны нагрева
Конфорка для жарки Сенсорное поле
Включение внешнего
контура нагрева
Отключение внешнего
контура нагрева
Сенсорное поле
Y Прикоснитесь на 1-2
секунды
Y Прикоснитесь на 1-2
секунды
Y Прикоснитесь на 1-2
секунды
Y Прикоснитесь на 1-2
секунды
B Прикоснитесь на 1-2
секунды
B Прикоснитесь на 1-2
секунды
Контрольный
индикатор
Горит один контрольный
индикатор
Горят два контрольных
индикатора
Гаснет второй
контрольный индикатор
Гаснет первый
контрольный индикатор
Контрольный
индикатор
горит
гаснет
11
Page 12
Блокирование и разблокирование панели
управления
Во избежание случайного сбоя установленных параметров,
например в результате протирании прибора тряпкой, всю панель
управления, за исключением сенсорного поля “Вкл./Выкл.”,
можно заблокировать.
Панель управления Индикация
Включение Прикоснитесь к
сенсорному полю
Отключение Прикоснитесь к
сенсорному полю
l (5 секунд)
ранее установленная
ступень нагрева
3 При отключении прибора происходит автоматическая отмена
режима блокирования.
Применение автоматики закипания
Все четыре зоны нагрева оснащены автоматикой закипания.
В случае установки ступени нагрева с помощью сенсорного
поля , начиная с параметра
время включается на полную мощность, а затем автоматически
возвращается на установленную ступень нагрева.
Панель
управления
Включение
(только начиная
со значения
Отключение Прикоснитесь
¾ )
Прикоснитесь
к сенсорному
полю
к сенсорному
полю
¾, конфорка на определенное
возможные
ступени
нагрева
îò ¿ äî Æ a (через
îò Æ äî ¿
/ u
Индикация
5секунд)
îò Æ äî u
не задействовать Прикоснитесь
к сенсорному
полю
îò Ç äî u îò Ç äî u
3 Если во время действия импульса закипания a пользователь
выберет более высокую ступень нагрева, например перейдет со
ступени
будет скорректировано.
12
Á íà Ã, то в этом случае время доведения до кипения
Page 13
3 Если в конфорке еще имеется остаточное тепло (индикация h),
импульс закипания не включится.
Продолжительность импульса быстрого закипания зависит от
выбранной ступени нагрева.
Cтупень
нагрева
Продолжительно
сть импульса для
закипания
[мин.:сек.]
v 0:30
1 1:00
2 1:40 2. 2:40
3 4:50 3. 5:30
4 6:30 4. 8:10
5 10:10 5. 12:20
6 2:00 6. 2:30
7 3:30
8 4:30
9 ---
Промежуточная
ступень
Продолжительно
сть импульса для
закипания
[мин.:сек.]
13
Page 14
Применение защиты от доступа детей
Система защиты от доступа детей препятствует
несанкционированной эксплуатации прибора.
Включение защиты от доступа детей
Øàã Панель управления Индикация/сигнал
1. Включите прибор (ступень
нагрева не устанавливайте)
2. Прикоснитесь и не
отпускайте, пока не раздастся
звуковой сигнал.
3. Прикоснитесь к сенсорному
ïîëþ
Прибор отключается. Защита от доступа детей включена.
Отключение защиты от доступа детей
Øàã Панель управления Индикация/сигнал
1. Включите прибор l
2. Прикоснитесь и не
отпускайте, пока не раздастся
звуковой сигнал
3. Прикоснитесь к сенсорному полю
Прибор отключается. Áëîкирование доступа детей отключено.
¾
Звуковой сигнал
l
Звуковой сигнал
14
Page 15
Принудительная отмена защиты от доступа
детей
С помощью указанной ниже процедуры можно отключить
защиту от доступа детей на время отдельного приготовления
пищи; после этого она снова активизируется.
Øàã Панель управления Индикация/сигнал
1. Включите прибор l
2. Одновременно прикоснитесь к
сенсорным полям è
До следующего отключения прибором можно пользоваться в
обычном порядке.
¾ / звуковой сигнал
3 После принудительной отмены защиты от доступа детей в
течение примерно 10 секунд необходимо установить прибор на
какую-либо ступень нагрева или функцию, иначе он
автоматически отключится.
Использование таймера
Функция Условие применения Результат после
по истечении
времени
выполнения
Автоматика
отключения
Кратковременный
таймер
при установленной
ступени нагрева
ïðè
незадействованных
конфорках
звуковой сигнал
Мигает индикация
00
Конфорка
отключается
звуковой сигнал
Мигает индикация
00
3 Если дополнительно к установке времени кратковременного
таймера для данной конфорки устанавливается и ступень
нагрева, то по истечении заданного времени эта конфорка
отключается.
3 При отключении конфорки одновременно отключается и
установленная функция таймера.
15
Page 16
Выбор конфорки
Øàã Панель
управления
1. Прикоснитесь к
сенсорному полю
TIMER одинраз
2. Прикоснитесь к
сенсорному полю
TIMER 1раз
3. Прикоснитесь к
сенсорному полю
TIMER одинраз
4. Прикоснитесь к
сенсорному полю
TIMER одинраз
Мигает контрольный
индикатор первой
конфорки.
Мигает контрольный
индикатор второй
конфорки
Мигает контрольный
индикатор третьей
конфорки
Мигает контрольный
индикатор четвертой
конфорки
Индикация
3 После замедления миганий контрольного индикатора можно
установить или изменить ступень нагрева конфорки.
3 Если установлены и другие функции таймера, то спустя
несколько секунд появляется индикация самого короткого
времени всех функций таймера и начинает мигать
соответствующий контрольный индикатор.
16
Установка времени
Øàã Панель
управления
1. С помощью
сенсорного поля
TIMER выберите
нужную конфорку
2. Прикоснитесь к
сенсорному полю
èëè
Через несколько секунд частота мигания контрольного
индикатора уменьшается.
Время установлено.
Выполняется обратный отсчет времени.
Индикация
Индикатор выбранной конфорки
мигает
Время в диапазоне от 00 äî 99
минут
Page 17
Отключение функции таймера
Øàã Панель
управления
1. С помощью
сенсорного поля
TIMER выберите
нужную конфорку
2. Прикоснитесь к
сенсорному полю
Контрольный индикатор гаснет.
Функция таймера выбранной конфорки отключена.
Индикация
Контрольный индикатор
выбранной конфорки мигает чаще
На табло отображается
остающееся время
На табло отображается обратный
отсчет остающегося времени до
00.
Изменение времени
Øàã Панель
управления
1. С помощью
сенсорного поля
TIMER выберите
нужную конфорку
2. Прикоснитесь к
сенсорному полю
èëè
Индикация
Контрольный индикатор
выбранной конфорки мигает чаще
На табло отображается
остающееся время
Время в диапазоне от 01 äî 99
минут
Через несколько секунд частота мигания контрольного
индикатора уменьшается.
Время установлено.
Выполняется обратный отсчет времени.
17
Page 18
Индикация остающегося времени работы
конфорки
Øàã Панель
управления
1. TIMER Выберите
конфорку
Через несколько секунд контрольный индикатор начинает
мигать медленнее.
Отключение звукового сигнала
Øàã Панель
управления
1. Прикоснитесь к
сенсорному полю
TIMER
Звуковой сигнал прекращается.
Индикация
Контрольный индикатор
выбранной конфорки начинает
мигать быстрее
Выполняется индикация
остающегося времени
Звуковой сигнал
Звуковое квитирование.
18
Page 19
Защитное отключение
Варочная зона
• Если в течение римерно 10 секунд после включения варочной
зоны не будет установлена ступень нагрева для какой-либо
конфорки, варочная зона автоматически отключится.
• Если одно или несколько сенсорных полей будет закрыто в
течение более чем 10 секунд какими-либо предметами
(кастрюлей, тряпкой или т.п.), то раздается звуковой сигнал и
конфорка автоматически выключается.
• В случае отключении всех конфорок примерно через 10
секунд варочная зона автоматически отключится.
Панель управления
• В случае перекрытия одного или нескольких сенсорных полей
продолжительностью дольше 10 секунд, раздается звуковой
сигнал. Звуковой сигнал автоматически отключается после
прекращения перекрытия сенсорных полей.
Конфорки
• Если хотя бы одна из конфорок через определенное время не
будет выключена или не будет изменена ступень нагрева, то
соответствующая конфорка автоматически отключится.
Ступень нагрева Отключение через
V, 1 - 2
3 - 4
5
6 - 9
6 часов
5 часов
4 ÷àñà
1,5 ÷àñà
19
Page 20
Советы по проведению варки и жарки
Замечание касательно акриламида
3
Согласно результатам новейших научных исследований
интенсивная тепловая обработка пищевых продуктов с целью
получения румяной коричневой корочки опасна для здоровья
человека из-за вредного воздействия акриламида. В
особенности это относится к продуктам, в которых содержится
крахмал. Поэтому мы рекомендуем готовить пищу при
возможно более низкой температуре и не зарумянивать
продукты слишком сильно.
Кухонная посуда
• Подходящую посуду для приготовления пищи определяйте по
днищу. Днище должно быть толстым и предельно ровным.
• Посуда, покрытая стальной эмалью, а также посуда с
алюминиевым или медным днищем, может оставить на
стеклокерамической панели трудноудаляемые или
совершенно неудаляемые следы, меняющие первоначальный
цвет панели.

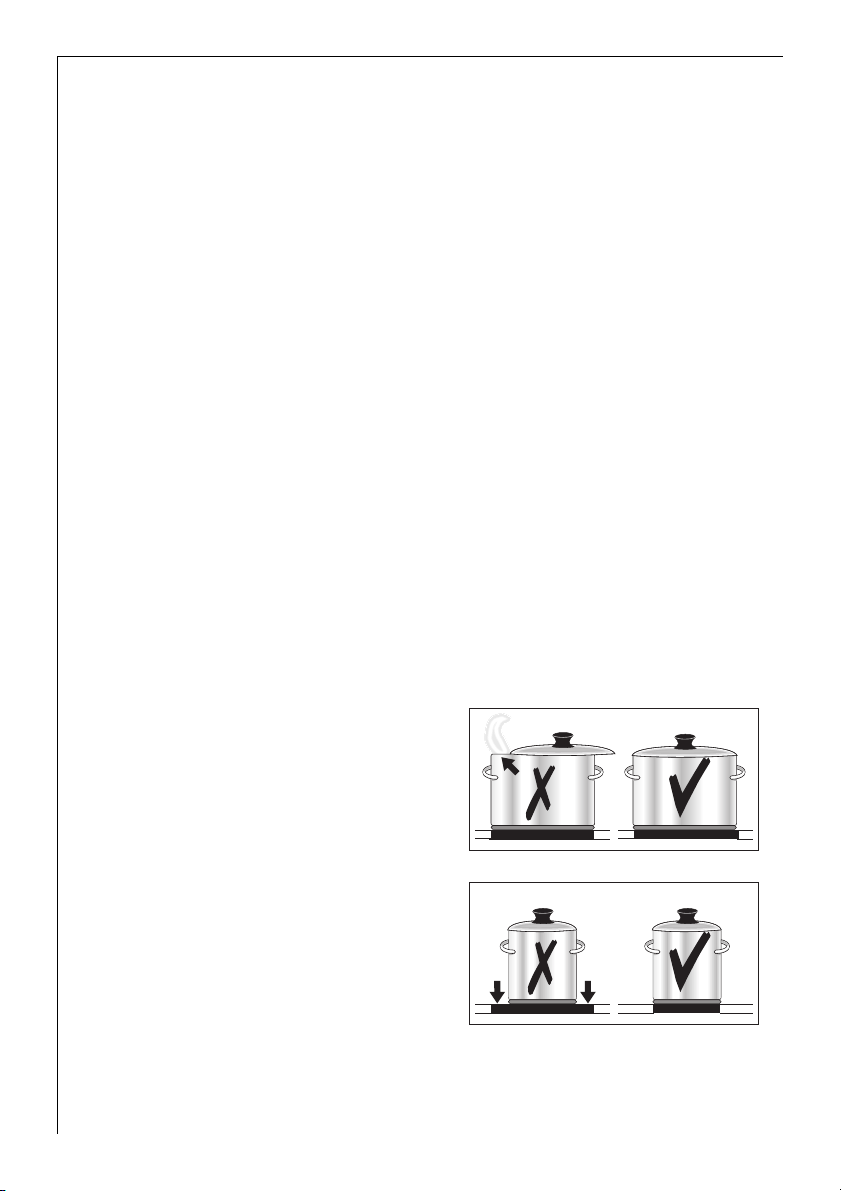

Экономия электроэнергии
2 Устанавливайте кухонную посуду
на конфорку только перед
включением последней.
2 По возможности, всегда
накрывайте кастрюли крышкой.
2 Чтобы воспользоваться
остаточным теплом, выключайте
конфорки до окончания
приготовления блюда.
2 Размеры днища кастрюли и
конфорки должны быть
одинаковыми.
20
Page 21
Примеры применения при варке
Данные нижеследующей таблицы являются ориентировочными.
Ступень
нагрева
0
u
1-2
2-3 Томление
3-4
Способ
пригото-
вления
Поддер-
жание тепла
Растапли-
вание
Сгущение
Запари-
вание
Припускание
Назначение
Остаточное
тепло,
Положение
“Âûêë”
Поддержание
тепла
приготовлен-
ных горячих
áëþä
Голландский
ñîóñ,
Растапливание
сливочного
масла,
шоколада,
желатина
Взбитый
омлет, яичное
æåëå
Томление
ðèñà è
молочных
блюд
Разогревание
готовых блюд
Припускание
овощей, рыбы
Тушение мяса
Продол-
жительность
по потребно-
ñòè
5-25 ìèí.
10-40 ìèí.
25-50 ìèí.
20-45 ìèí.
Указания/
Рекомендации
Накройте продукт
Время от времени
помешивайте
Готовьте под
крышкой
Долейте в рис воду,
увеличив ее
количество как
минимум вдвое.
Молочные блюда
время от времени
помешивайте
К овощам
добавляйте совсем
немного воды (не
более нескольких
столовых ложек)
21
Page 22
Ступень
нагрева
Способ
пригото-
вления
Назначение
Продол-
жительность
Указания/
Рекомендации
Используйте
небольшое
Запаривание
картофеля
20-60 ìèí.
количество
жидкости , например
ìàêñ. ¼ ë âîäû íà
4-5 Варка
Варка
значительных
объемов
пищи, густых
супов и других
60-150 ìèí.
750 г картофеля
до 3 л жидкости
плюс ингредиенты
блюда
супов
Шницель,
колбаски
“кордон бл¸”,
отбивная
котлета,
фрикадельки,
6-7
Легкая
жарка
сырые
колбасы для
непрерывное
обжаривание
Время от времени
переворачивайте
жарки, печень,
мучная
подливка,
яйца, омлет,
фритирование
пончиков
Картофельные
оладьи,
жаркое из
вырезки,
стейки,
5-15 ìèí.
на каждую
сторону
Время от времени
переворачивайте
7-8
Интенси-
âíàÿ
жарка
лепешки
Кипячение
9
вание
Фритиро-
Обжари-
Кипячение большого количества воды, отваривание
“клецок”, обжаривание мяса (гуляш, припущенное
жаркое), фритирование “картофеля фри”
вание
22
Page 23
Мытье и уход
Осторожно! Остаточное тепло конфорок может причинить ожог.
1
1 Внимание! Острые и абразивные чистящие средства
повреждают прибор. Мойте прибор водой с мягким моющим
средством.
1 Внимание! Остатки чистящих средств повреждают прибор.
Удаляйте их водой с моющим средством.
Мытье прибора после каждого использования
1. Протрите прибор влажной тканью с добавлением моющего
средства.
2. Насухо вытрите прибор чистой тканью.
Удаление загрязнений
1. Установите скребок для чистки под углом к стеклокерамической
поверхности.
2. Скользящими движениями лезвия скребка удалите загрязнения.
3. Протрите прибор влажной тканью с добавлением моющего
средства.
4. Насухо вытрите прибор чистой тканью.
удалять
Вид загрязнения немедленно
Сахар, пища с
содержанием сахара
Пластмасса, алюминиевая
фольга
Следы извести и воды --- äà
Брызги жира --- äà
Пятна с металлическим
отливом, изменяющие
первоначальный цвет
поверхности
*Скребки, средства для чистки поверхностей из стеклокерамики и нержавеющей
стали можно приобрести в специализированных магазинах.
äà ---
äà ---
--- äà
с остывшего
прибора
с помощью
скребка для
очистки
загрязнений*
средства для
чистки
поверхностей из
стеклокерамики
и нержавеющей
стали*
23
Page 24
3 Особо стойкие загрязнения удаляйте с помощью средства для
чистки поверхностей из стеклокерамики или нержавеющей
стали.
3 Царапины и темные пятна на стеклокерамике удалению не
поддаются, однако они не влияют на нормальную работу
прибора.
Металлические декоративные полосы
1 ВНИМАНИЕ! Не используйте для чистки декоративных полос
уксус, лимонную кислоту или средства для растворения извести,
это может привести к помутнению поверхности.
При чистке не вставляйте плоские предметы (напр. ножи) под
декоративные полосы, так как они могут сместиться.
1. Протирайте металлические декоративные полосы влажной
тканью с небольшим количеством средства для мытья рук.
2. Засохшие загрязнения размочите влажной тканью. Затем
удалите влагу и вытрите насухо.
24
Page 25
Что делать, если …
Неполадка Возможная причина
Конфорки не
включаются или не
работают
Звуковой сигнал
срабатывает при
выключенном приборе
Отсутствует индикация
остаточного тепла.
После включения
прибора прошло больше
10 секунд
Включена защита от
доступа детей
Одновременное
прикосновение к
нескольким сенсорным
полям
Сработало защитное
отключение прибора
Включена защита от
доступа детей l
Панель управления
полностью или частично
закрыта каким-либо
предметом
Конфорка только что
включена и не успела
нагреться.
l
Способ устранения
неполадки
Еще раз включите
прибор.
Отключите защиту от
доступа детей (см.
раздел “Защита от
доступа детей”)
Прикоснитесь только к
одному сенсорному
полю
Удалите посторонние
предметы, лежащие на
панели управления
(кастрюлю, тряпку и т п ).
Еще раз включите
прибор.
Отключите защиту от
доступа детей (см.
раздел “Блокирование и
разблокирование панели
управления”)
Удалить предмет
Если конфорка горячая,
обратитесь в сервисный
центр.
25
Page 26
Неполадка Возможная причина
Способ устранения
неполадки
Не включается
автоматика закипания
Раздается звуковой
сигнал, прибор
включается и через 5
секунд снова
отключается; еще через
5 секунд раздается
очередной звуковой
сигнал.
Светится индикатор _ Сработала защита
Повляется индикация e
с цифрой
На дисплее
отображается
минус
e è
В конфорке еще
сохранилось остаточное
тепло h
Установлена
максимальная ступень
нагрева Ç
Ступень нагрева
устанавливалась
сенсорным полем
Сенсорное поле “Ein/
Aus” (Вкл./Выкл.) чем-то
закрыто, например
тряпкой.
конфорки от перегрева
Ошибка электронной
системы
слишком сильное
освещение панели
управления, например,
яркий солнечный свет
Дайте конфорке остыть.
Максимальная ступень
нагрева обеспечивает ту
же мощность конфорки,
что и автоматика
закипания.
1.Отключите конфорку.
2.Запрограммируйте
работу конфорки
сенсорным полем
Не кладите на панель
управления никаких
предметов.
Отключите конфорку.
Включите снова.
На несколько минут
отсоедините прибор от
электросети (извлеките
предохранители
домашней
электропроводки).
Если после включения
прибора индикация
появится снова,
обратитесь в сервисный
центр.
На короткое время
заслонить панель
управления, например,
рукой. Раздается
звуковой сигнал, прибор
выключается. (Снова)
включить прибор
e
26
Если Вы не смогли устранить неполадку с помощью
вышеперечисленных мер, обратитесь, пожалуйста, в
авторизованный сервисный центр.
Page 27
1 Предупреждение! Ремонт прибора имеют право производить
только специалисты. Неквалифицированный ремонт может
иметь опасные последствия для пользователя прибора.
3 Если Вы воспользуетесь услугами сервисного центра на
ошибочных основаниях, то посещение техника сервисного
центра может оказаться платным даже во время действия
гарантии.
Утилизация
Упаковочные материалы
2
Упаковочные материалы экологически безопасны и пригодны
для вторичного использования. Синтетические части снабжены
специальной маркировкой, например: >PE< для полиэтилена,
>PS< для полистирола и др. Помещайте упаковочные материалы
в соответствии с маркировкой в специальные контейнеры для
сбора утиля, установленные местной коммунальной службой.
2 Старый прибор
Символ
не подлежит утилизации в качестве бытовых отходов.
Вместо этого его следует сдать в соответствующий пункт
приемки электронного и электрооборудования для
последующей утилизации.
Соблюдая правила утилизации изделия, Вы поможете
предотвратить причинение окружающей среде и здоровью
людей потенциального ущерба, который возможен, в противном
случае, вследствие неподобающего обращения с подобными
отходами.
За более подробной информацией об утилизации этого изделия
просьба обращаться к местным властям, в службу по вывозу и
утилизации отходов или в магазин, в котором Вы приобрели
изделие.
W на изделии или на его упаковке указывает, что оно
27
Page 28
Инструкция по монтажу
Указания по технике безопасности
Соблюдайте законы, распоряжения, предписания и нормы,
действующие в стране, на территории которой устанавливается
прибор. (К таковым относятся требования техники безопасности,
правила и порядок утилизации и т. д.).
Монтаж прибора имеет право производить только
квалифицированный специалист.

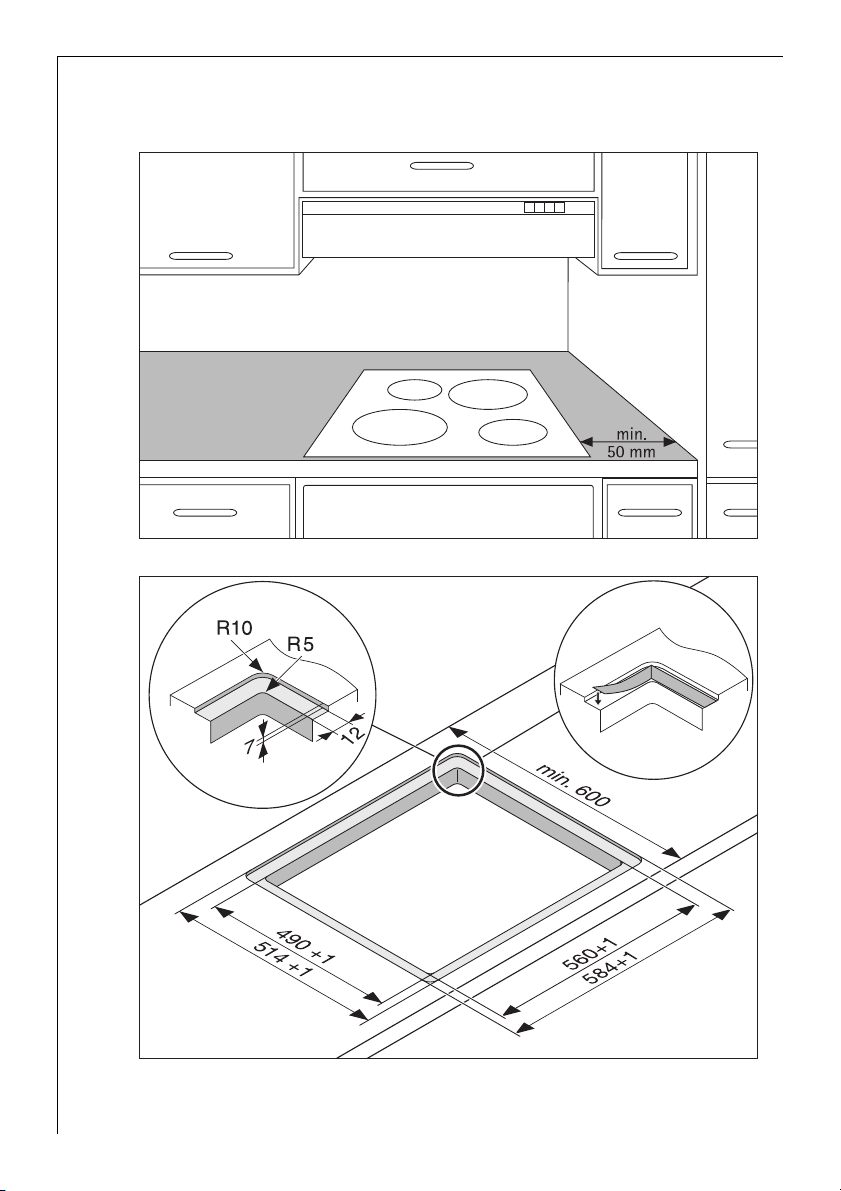

Соблюдайте минимально допустимые отступы от других
приборов и мебели.
Под прибором должен быть установлен защитный поддон.
Поверхности срезов в столешнице необходимо предохранять от
влаги при помощи соответствующего уплотняющего материала.
Уплотнение должно соединить прибор со столешницей так,
чтобы не оставалось никаких зазоров.
Не устанавливайте прибор в непосредственной близости от
дверей и под окнами. Раскрывшаяся дверь или распахнувшееся
окно может опрокинуть находящуюся в зоне нагрева горячую
посуду.
1 ПРЕДУПРЕЖДЕНИЕ!
Опасность поражения электрическим током.
• Разъем для подключения сетевого питания находится под
напряжением.
• Обесточьте разъем для подключения сетевого питания.
• Руководствуйтесь монтажной схемой электросоединений.
• Соблюдайте правила безопасности при обращении с
электроприборами.
• Правильная установка включаемых в сеть устройств должна
надежно предохранять от соприкосновения с
токопроводящими частями.
• Подключатьприбор к сети должен квалифицированный
специалист-электрик.
1 ВНИМАНИЕ!
Неполадки, вызываемые электротоком.
Неплотные и неправильно установленные штекерные
соединения могут вызвать перегрев разъема.
• Клеммные соединения должны устанавливаться технически
грамотно.
• Электрошнур не должен быть туго натянут.
28
Page 29
При электроустановке необходимо предусмотреть устройство,
позволяющее отключать от сети прибор с шириной размыкания
контактов не менее 3 мм по всем полюсам.
Пригодными для этой цели устройствами размыкания могут
служить, напр., аварийные выключатели, предохранители
(винтовые предохранители необходимо извлечь из патрона),
автоматические предохранительные переключатели и
контакторы.
• Для обеспечения сервисного доступа под варочной
поверхностью необходимо оставить свободное пространство,
соответствующее размеру монтажного проема и высотой
150мм. Устанавливаемые в этой области элементы
(например, защита от контакта с электропроводниками)
должны быть легкосъемными.

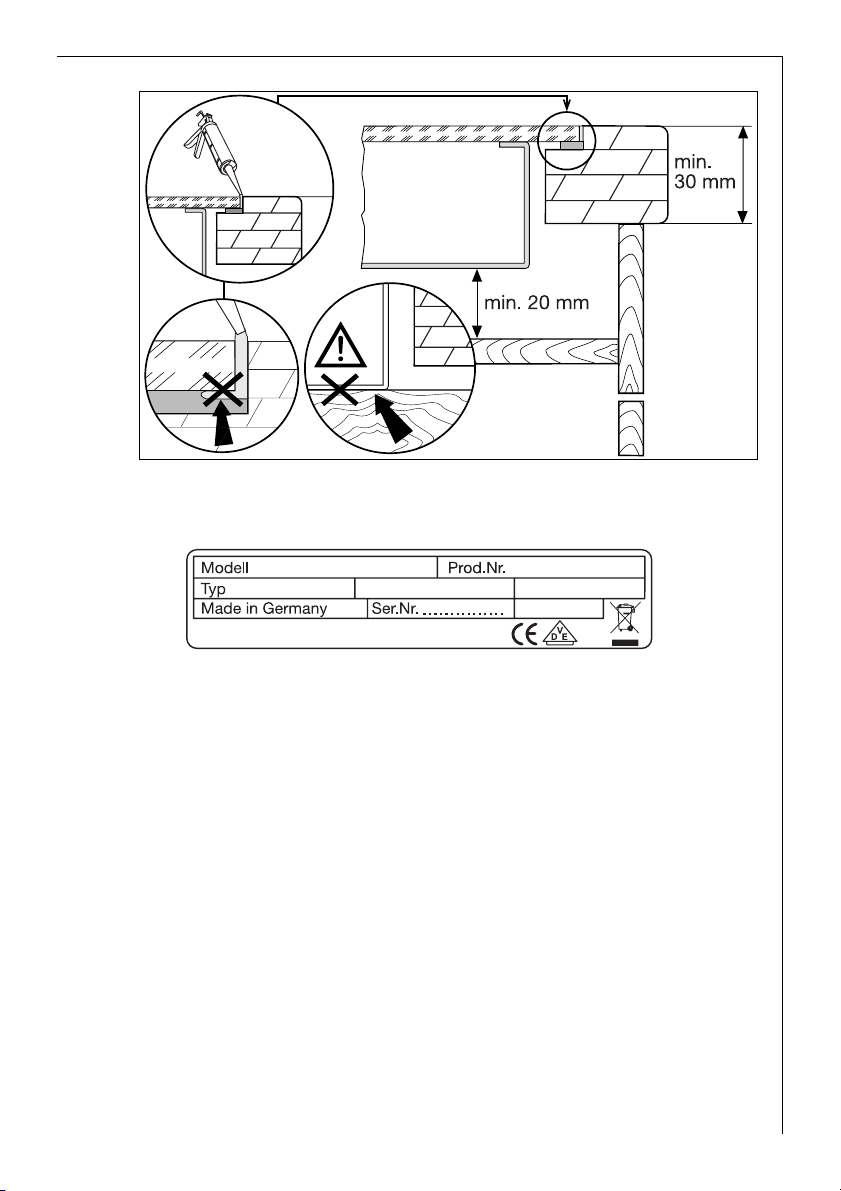

Наклеивание уплотнения на кромку
• Очистите от загрязнений кромку столешницы.
• Наклейте на верхнюю часть кромки вдоль монтажного проема
уплотнительную ленту с односторонним самоклеящимся
слоем.
– Разрежьте уплотнительную ленту на четыре части в
соответствии с длиной торцов.
– Для четырех концов кромки соответствующие концы
уплотнительных лент должны быть срезаны вскос. При
склеивайте концы лент, накладывая их один на другой.
– На углах кромки уплотнительную ленту следует наклеивать
совмещением встык, с тем чтобы заделке стыков
силиконовая масса не могла попасть на нижнюю часть
стеклокерамической панели.
– Не растягивайте ленту при наклеивании.
29
Page 30
Гарантийные условия/Сервисные
центры
Weitere Kundendienststellen im Ausland
In diesen Ländern gelten die Garantiebedingungen der örtlichen Partner. Diese können dort eingesehen werden.
Further after-sales service agencies overseas
In these countries our AEG-Electrolux agents’ own guarantee conditions are applicable. Please obtain further details direct.
Autres agences étrangères assurant le service après-vente
Dans ces pays, les conditions de garantie des concessionnaires de la région sont valables. Vous pouvez les consulter sur place.
Otros puntos de Postventa en el extranjero
En estos países rigen las condiciones de nuestros representantes locales.
las cuales pueden ser consultadas allí mismo.
Ulteriori uffici del servizio tecnico assistenza clienti all’estero
In questi paesi sono valide le condizioni di garanzia dei partner locali.
Queste condizioni possono essere esaminante sul luogo.
Serviços de assistência técnica no estrangeiro
Nestes países são válidas as condições de garantia dos concessionários
locais, podendo aí ser consultadas.
30
További vevöszolgálati irodák külföldön
Ezekben az országokban a mi AEG-Electrolux vevöszolgálatainknál
saját jótállási feltételek alkalmazhatók. A további adatokat kérjük
közvetlenül szerezzék be.
Servisne službe
Na garancijskem listu boste našli seznam pooblašèenih servisnih
služb AEG-Electrolux.
Page 31
U.A.E. Abu Dhabi
Universal Trading Company
P.O. Box 43 99
Tel.: 6335331
Service Center 6733974
Egypt
Middle East Commercial
Center
4 Salah El Dein St. - 2nd floor
Heliopolis, Kairo
Egypt
Tel.: 2024181719
Australia
The Andi-Co Group
1 Stamford Road
Oakleigh VIC 3166
Tel.: (03) 9569 1255
Fax: (03) 9569 1450
www.andico.com.au
Bahrain/Arabian Gulf
A.A. Zayani & Sons
P.O. Box 9 32
Bahrain
Tel. : 17 3111 2 4
Bulgaria
Electrolux Bulgaria E.O.O.D.
91 Levski Blvd.
1000 Sofia
Tel.: 2 806676
Fax. 2 980 5276
Cyprus
Hadjikyrlakos & Sons Ltd.
Prodromou 121
P.O. Box 21587
Nicosia 1511
Service Telephones:
Nicosia 02 481226
Limassol 05 562182
Larnaca 04 633929
Paphos 06 932 699
Estonia
Electrolux Estonia Ltd.
Mustamäe tee 24
EE0006 Tallinn
Tel.: (372) 6 650 090
Fax: (372) 6 650 092
Hong Kong
Dah Chong Hong Ltd.
20 Kai Cheung Road
Kowloon Bay
Kowloon - Hong Kong
Tel.: 0085222621620
Fax: 0085227550333
Jordan
Jordan Household
Supply Co. Ltd.
P.O. Box 3/68
Amman/Tel.: 69 70 50
Canada
EURO-LINE Appliances
2150 Winston PARK Drive 20
Oakville, Ontario L6H 5V1
Tel.: 905 829 3980
Fax: 905 829 3985
Korea (South)
Core Incorp.
3/F Chewoo Bldg.
200 Nonhyun-Dong
Kangnam-Ku 135-010
Seoul
Telefon 82 2 549 89 61
Croatia
Electrolux D.O.O.
Suplova 7
10000 Zagreb
Tel.: 1 61 19512
Fax: 1 61 19513
Kuwait/Arabian Gulf
Ali Al-Ghanim Est.
P.O. Box 21540 - Safat
Tel.: 4822190
Fax: 4820116
Lebanon
Adib & Assaferi
P.O. Box 539
Tripoli
Latvia
Electrolux Latvija Ltd.
Kr.Barona iela 130/2
Riga, LV-1012
Tel.: 371 7313626
Fax: 371 7845954
Lithuania
Electrolux Lithuania
Verkui 29
2600 Vilnus
Tel.: 372 272 3326
Fax: 372 272 3366
Malta
ITC
International Trading Company
White House Building
Mountbatte Street
Blata L-Bajda/Tel.: 220644
Mauritius
Happy World Centre Ltd.
P.O. 7 54
1 Chausee Street
Port Louis
Tel.: 25355
Namibia
AEG NAMIBIA (PTY)
LIMITED-Jeppe Street
Northern Industrial Area
Windhoek
Tel.: (061) 21-6082/4
Fax: (061) 217838
New Zealand
Monaco Corporation Ltd.
10 Rothwell Avenue
Albany - Auckland
4399 Auckland 1
New Zealand
Tel.: 00 64-92 59 11 11
Fax: 00 64-92 59 11 12
Syria
WATTAR CO.
P.O. Box 36109
Mazzeh - Damascus
Direct Phone: 00963116132649
Fax: 00963116119537
Iran
ARIAN International
Development Co.
AEG Showroom
Shariati, Balatar as Safar
Teheran / Iran
Phone No. Showroom:
021 / 285 513 / 4
Phone No. Service:
021 / 312 27 67 / 8
Poland
Electrolux Poland Sp. zo.o.
ul. Domaniewska 41
02-034 Warszawa
tel.: 022 874 33 33
fax: 022 874 33 00
Russia
Electrolux Russia Ltd.
16 Olympiysky prospekt
129090 Moscow
Tel.: (095) 937 7837
Fax: (095) 926 5513
31
Page 32
Israel
Evis Ltd.
Tadiran-Ampa Service
10 Gibonay Israel Street
New Industrial Zone
Netanya, 42504
Israel
Japan
Electrolux Japan Ltd.
Domestic Appliances
Department
Maruzen Showa Warehouse
Building
Tookai 4-5-12, Ota-ku
143-006 Tokyo
Tel.: 0120-13-7117
Fax: 03-3790-5257
Thailand
Olympia Thai Tower, 444
Rachadapiser Road
Samsennok- Huaykwang
10320 Bangkok
Thailand
Tel.: 006625136111
Malaysia
Arzbergh Engineering
No. 49A/B, Jalan Petaling
Utama 7
4600 Petaling Jaya
Tel.: 3 795 1084
Fax: 3 795 1082
Singapore
Group Pte Ltd.
833 Bukit Timah Road
Unit no. 01-11 Royalville
279887 Singapore
Tel.: 0065 64638484
Fax: 0065 64638488
Slovakia Rep.
Electrolux Slovakia S.R.O.
Seberiniho 1
821 03 Bratislava
Tel.: 02 4333 4322, 4355
Fax: 02 4333 6976
Saudi Arabia
Awad Badi Nahas Est
Shara Siteen
Jeddah 21463
Phone: 6646583
Alia Trading Co
Mecca Road
Riyadh 11491
Phone 4645977
Slovenia
Electrolux Slovenia D.O.O.
Traska Ul. 132
1000 Ljubljana
Tel.: 61 1234 137
Fax: 61 1234 238
South Africa
AEG (Pty) Ltd.
55, 12th Road
P.O. Box 1 02 64
Kew/Johannesburg 2000
Tel.: 8069111
Fax: 006625136334
Hungary
Electrolux Lehel KFT
Erzsébet Királyné útja 87.
1142 Budapest
Tel.: 00361/467-3200
Czech Rep.
ELECTROLUX DOMÁCå
SPOTØEBIÈE CZ
DIVIZE ELECTROLUX S.R.O.
Customer Centre
Hanusova ul.
140 21 Praha 4
Tel.: 2 6112 6112
Telefax: 2 6112 3504
32
Page 33
Сервисная поддержка
При возникновении технических неисправностей попытайтесь
сначала устранить проблему самостоятельно с помощью
настоящего руководства по эксплуатации (раздел “Что делать
если…”).
Если Вы не можете устранить неполадку своими силами,
обратитесь, пожалуйста, в авторизованный сервисный центр.
Для того, чтобы мы могли Вам
быстро помочь, нам нужны
следующие данные Вашей
машины:
– Наименование модели
– Номер изделия (PNC)
– Серийный номер (S-No.)
(номера находятся на
фирменной табличке)
– Характер неполадки
– код неполадки, в случае его появления на дисплее машины.
Чтобы необходимые данные Вашей машины были всегда у Вас
под рукой, рекомендуем внести их сюда:
Наименование модели: .....................................
PNC (номер изделия): .....................................
S-No (серийный номер): .....................................
33
Page 34
Монтаж / Montering / Laitteen asentaminen
86
Page 35

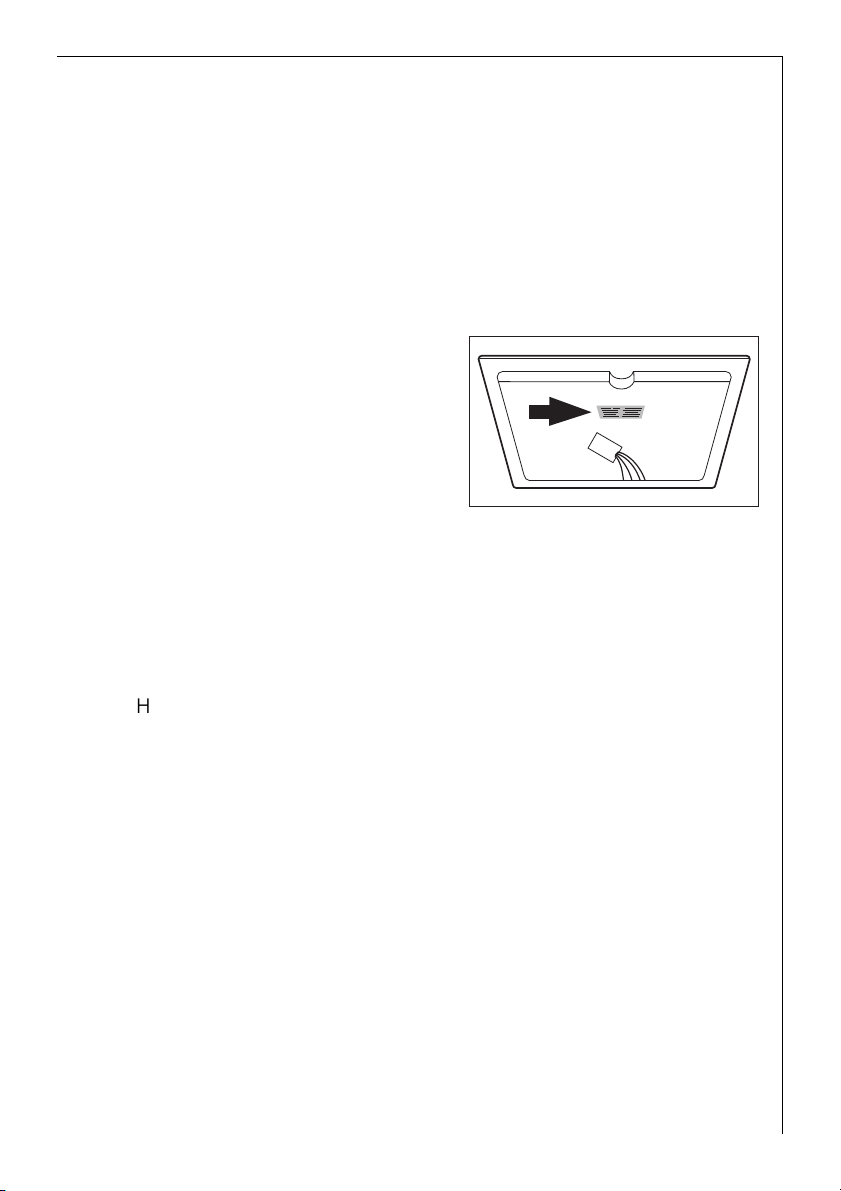

Фирменная табличка / Typskylt / Arvokilpi
66300K-IN
55HAD56AO
AEG-ELECTROLUX
230 V 50 Hz
949 592 308
7,1 kW
87
Page 36
From the Electrolux Group. The world´s No.1 choice.
The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning and outdoor
use. More than 55 million Electrolux Group products (such as refrigerators, cookers, washing machines,
vacuum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. USD 14 billion in more
than 150 countries around the world.
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg-electrolux.de
© Copyright by AEG
822 925 844-A-301105-01
Право на изменения сохраняется
Med reservation för ändringar
Oikeus muutoksiin pidätetään
Loading...
