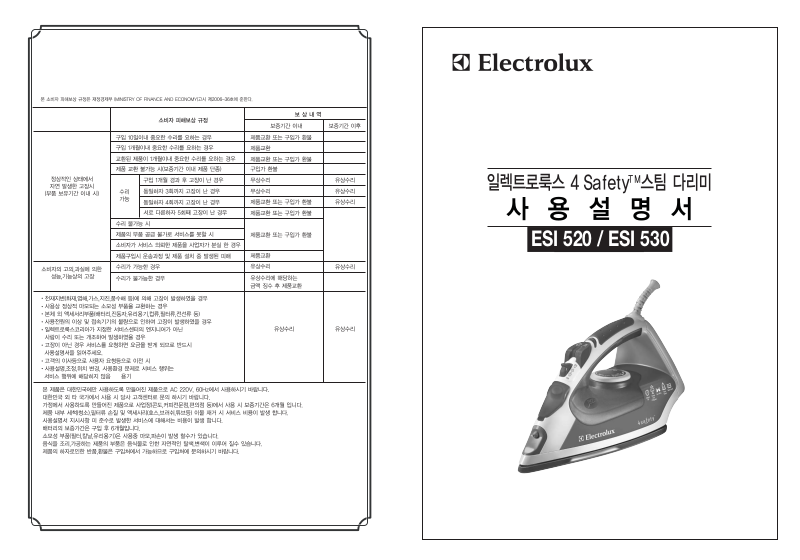

Page 1
일렉트로룩스 4 SafetyTM스팀 다리미
ESI 520 / ESI 530
Page 2
(그림1)
한국어
한국어
고객님께
일렉트로룩스 제품을 구입해 주셔서 대단히
감사합니다.
사용하시기 전에 본 사용설명서를 주의 깊게
읽어 보십시오. 특히 첫 페이지에 있는 안전
에 대한 사항들을 자세히 읽어보십시오. 사
용 중 언제라도 참고할 수 있도록 사용설명
서를 잘 보관하십시오. 본 제품을 타인에게
양도할 경우에는 사용설명서와 함께 넘겨주
시기 바랍니다.
제품 명칭 (그림 1)
A
열판
B
최대 수위표시
C
물 주입구 뚜껑
D
스프레이 노즐
E
스프레이 버튼
F
강력한 순간 스팀 버튼
G
스팀량 조절기/ 자가세척
H
온도 표시등
I
전원 코드
J
자동 안전 전원차단 표시등
K
온도 조절기
L
물탱크
M
전원코드 보관대
N
미끄럼 방지 고무 받침대
안전에 대한 사항
일반 안전사항
●
어린이 등 제품 취급이 익숙하지 않은 자나
신체적, 정신적 문제가 있는 자가 본 제품을
사용하지 않도록 주의하십시오.
●
어린이의 손이 닿지 않는 곳에 제품을 보관
하십시오.
●
본 제품을 사용하시기 전에 가정 내의 전원이
제품 정보판의 전압과 일치하는지 확인하십시오.
●
제품을 떨어뜨렸거나 외관상 손상되었을 때,
혹은 제품이나 전원 코드가 손상되었을 때에는
제품을 절대 사용하지 마십시오.
●
반드시 접지된 플러그만을 사용하십시오. 연장
케이블이 필요할 경우, 10A 케이블을 사용하십
시오.
●
전기 코드의 교체를 포함한 제품의 수리가 필요
한 경우, 제품을 구입하신 곳 또는 일렉트로룩
스 고객센터 (1566-1238)로 연락해 주시기 바
랍니다. 전기 제품의 수리는 전문 서비스 요원
에 의해 진행되어야 합니다.
●
본 제품은 안정되고 평평한 곳에 설치하여 주십
시오. 다림질 도중 다리미 지지대에 다리미를
두실 때에는 지지대가 평평한 지 확인하십시오.
●
전원 코드가 연결된 상태에서 제품을 방치하지
마십시오.
●
제품 사용 후 세척 및 보수를 할 경우, 먼저 전원이
꺼져있는지 확인하고 전원 코드가 빠져있는지
확인해 주십시오.
●
제품이 작동하는 동안 본체 및 액세서리부분이
뜨겁습니다. 반드시 지정된 핸들과 다이얼 부분
을 사용하십시오. 세척 및 보관 전에는 제품의
열을 식혀주십시오.
●
전원코드가 제품의 뜨거운 부분과 접촉하지
않도록 하십시오.
●
제품의 본체를 물이나 기타 용액에 담그지 마십
시오.
●
제품에 표기된 최대 수위 이상으로 물을 채우지
마십시오.
●
심한 경수나 다리미에 적합하지 않은 물을 사용
하지 마십시오.
●
본 제품은 가정용으로 제조된 것입니다. 상업용
또는 기타 부적절한 사용으로 인한 제품 고장
의 경우 본사의 품질보증혜택을 받으실 수
없습니다.
3
I
N
H, J
E
F
K
G
M
C
L
B
D
A
Page 3
한국어
온도와 스팀 설정
옷감 온도 설정 다림질 방법
스팀 기능을 사용하지 마시고, 옷감의 안쪽을 다림질 하십시오.
스프레이 버튼을 적당히 눌러 옷감을 적신 상태로, 스팀 기능을
사용하지 마시고, 옷감의 안쪽을 다림질 하십시오.
아크릴
아세테이트
●
●
옷감의 안쪽을 다림질 하십시오.
레이온
●
스프레이 버튼을 적당히 눌러 옷감을 적신 상태로, 옷감의 안쪽
을 다림질 하십시오.
나일론 & 폴리에스테르
●
스팀 기능을 사용하지 마십시오. 스팀 기능을 사용하실 때에는,
의류에 표기된 세탁 표시 사항을 참고하십시오.
비스코스
●
옷감의 안쪽을 다림질 하십시오. 번들거림 현상이 발생하지
않도록 다림질용 천을 사용하십시오.
실크
●●
의류에 표기된 세탁 표시 사항을 참고하십시오. 다림질 온도가
가장 낮은 섬유에 맞추어 다림질 온도를 선택하십시오.
면혼방
●●
스팀 기능을 사용하셔서 옷감의 안쪽을 다림질 하시거나, 다림
질용 천을 사용하십시오.
모 & 모혼방
●●
스팀 기능을 사용하셔서 옷감의 안쪽을 다림질 하시거나, 다림
질용 천을 사용하십시오
코듀로이
●●●
스프레이 버튼을 적당히 눌러 옷감을 적신 상태에서 스팀 기능
을 사용하지 마시고 다림질 하십시오. 스팀 기능 사용시 스팀량
은 중간에서 시작해서 최대로 늘려주십시오.
면
●●
옷감의 안쪽을 다림질 하십시오. 번들거림 현상이 발생하지 않도
록 다림질용 천을 사용하십시오(어두운 색 옷감을 다림질 할 경
우 특히 유의할 것). 스프레이 버튼을 적당히 눌러 옷감을 적신
상태에서 스팀 기능을 사용하지 마시고 다림질 하십시오. 스팀
기능 사용시 스팀량은 중간에서 시작해서 최대로 늘려주십시오.
스팀량을 최대로 설정하여 다림질 하십시오.
마
면직물
●●●
에서“MAX(최대)”
●●●
에서“MAX(최대)”
다림질 속도나 옷감이 젖은 정도에 따라 위에 설명한 내용과 다른 설정이 필요할 수 있습니다.
4
한국어
다림질 하기
1. 제품을 처음 사용할 경우
열판에 부착된 스티커 또는 보호용 호일 등을 제거
하시고, 젖은 헝겊을 이용하여 열판에 묻은 잔류물
을 제거하십시오. 물탱크를 헹구어 주십시오. 처
음으로 전원이 공급되었을 때, 일시적으로 연기나
냄새가 날 수 있습니다.
2. 물탱크에 물 채우기
물탱크에 물을 채우기 전에 전원 코드를 콘센트
에서 빼십시오. 스팀량 조절기를 다리미의 건조
(=스팀없음) 에 맞추신 후, 물주입구 뚜껑을 여십
시오. 비커를 이용하여 최대 수위표시 선 (MAX)
까지 물을 주입하십시오. 물주입구 뚜껑을 닫으십
시오.
3. 전원 플러그를 콘센트에 꽂기
온도 표시등이 켜집니다. 온도 조절기를 조절하여
옷감에 맞는 온도를 설정하십시오. 다리미가 설정
된 온도에 도달하면 온도 표시등이 꺼집니다. 온도
표시등이 꺼지면 다림질을 시작하십시오.
4. 스프레이 기능 및 강력한 순간 스팀 기능
스프레이 기능을 사용할 경우, 물탱크의 물이
적어도 ¼ 이상 채워져 있는지 확인하십시오.
스프레이 버튼을 여러 차례 눌러 다림질할 부분을
적셔주십시오 (A). 강력한 순간 스팀 기능을 사용
할 경우, 물탱크의 물이 적어도 ½ 이상 채워져
있는지 확인하십시오. 순간 스팀 버튼을 여러
차례 눌러 스팀이 원활히 분사될 수 있도록 하십
시오 (B).
5
Page 4
5. 수직 스팀 사용하기
순간 수직 스팀 기능은 걸려있는 옷이나 커튼 등
의 주름을 제거하는데 유용합니다. 옷을 옷걸이에
걸어둔 채로, 다리미를 수직으로 들고 10~20cm
거리상태에서 강력한 순간 스팀 버튼을 눌러주십
시오.
6. 3중안전자동전원차단기능
다리미에 전원이 들어와 있는 상태에서 8분 이상
다리미를 수직으로 세워두거나, 열판이 바닥에
닿아있거나 눕혀있는 상태로 30초 이상 방치할 경
우, 신호음이 울리고, 자동 안전 전원 차단 표시등
이 깜박거리면서, 전원이 자동으로 차단됩니다.
다시 다리미질을 시작하시려면 다리미를 들거나
가볍게 움직이십시오.
청소 및 관리 (세제를 사용하지 마십시오)
1. 다리미 세워서 보관하기
젖은 헝겊을 사용하여 다리미 상부를 닦으십시오.
화학 용매제를 사용하지 마십시오. 제품의 외관에
손상을 줄 수 있습니다.
2. 자가세척기능
싱크대 위에서 수평으로 다리미를 잡으십시오.
물탱크에 물을 채워주십시오. 열판의 온도를 올리
십시오. 스팀량 조절기를 자가 세척쪽으로 위치시
키고, 약 5초간 다리미를 앞뒤로 흔들어 물탱크
안에 있는 물과 불순물이 열판의 스팀구멍으로
나오게 하십시오. 자가 세척을 끝내시려면 스팀량
조절기를 놓으십시오.
한국어
6
3. 열판세척하기
연마제나 수세미 같은 거친 재질을 사용하지
마십시오. 열판에 손상을 줄 수 있습니다.
열판의 불순물을 제거하기 위해서는 열판의 열
이 식기 전에 젖은 헝겊으로 열판을 닦아주십시
오. 글리시움 열판은 부드러운 헝겊으로 가볍게
닦아주십시오.
한국어
문제점 원인 해결책
이런 경우 어떻게 하나요?
전원 코드, 전원 플러그 및 벽면 콘센트를 확인
하십시오.
다리미를 전원에 연결했지만,
열판이 가열되지 않습니다.
다리미에서 스팀이 나오지
않습니다.
스프레이가 되지 않습니다
순간 스팀 기능과 수직 스팀
기능이 제대로 작동하지
않습니다.
전원 연결에 문제가 있습니다.
제품 이상이 아니니 안심하시고 사용해 주십시오.
새 제품인데 물탱크 내에 습기
가 차 있습니다.
물탱크 내부의 남은 습기는
제조공장 테스트 과정에서
발생한 현상입니다.
온도 조절기를 적절한 위치에 맞추십시오.
온도 조절기가 최저 (MIN) 에
맞춰져 있습니다
물탱크에 물을 채우십시오.
(‘다림질 하기’란의 2.물탱크에 물 채우기 부분 참조)
물탱크의 물이 충분하지 않습
니다.
스팀량 조절기를 최소 스팀량과 최대 스팀량 사
이로 맞추십시오 (‘온도와 스팀 설정’부분 참조)
스팀량 조절기가‘스팀없음’에
맞춰져 있습니다
온도조절기를 이용하여 스팀다림질에 적합한
다림질 온도를 ●●● 까지 선택하십시오.
다리미가 충분히 가열되지 않
았습니다.
물탱크에 물을 채우십시오.(‘다림질 하기’란의
2.물탱크에 물 채우기 부분 참조)
물탱크의 물이 충분하지 않습
니다.
순간 스팀 기능을 다시 사용하기 전에 다리미를
수평으로 놓고 잠시 기다리십시오.
순간 스팀 기능을 짧은 시간
동안 너무 자주 사용했을 수
있습니다.
온도 조절기를 이용하여, 스팀다림질에 적합한
온도( ●● 까지)를 선택하십시오. 다림질을 똑
바로 세우고 온도표시등이 꺼질 때까지 기다린
후 다림질을 시작하십시오.
열판이 충분히 가열되지 않았
습니다.
7
Page 5
생산일자 확인 방법
본 제품에 부착되어 있는 시리얼 번호를 통해
생
산일자를 확인하실 수 있습니다.
(예) 제조번호 : 10 25 01234
제품 기술 정보
사용전압 : 220V / 60HZ
소비전력 : 2200W (ESI 520) / 1800W (ESI 530)
폐기
제품 포장재
제품의 포장재는 환경친화적이며, 재활용이 가능합
니다. 플라스틱 구성품들은 >PE, >PS<, 와 같은 기호
로 표시되어 있습니다. 제품 포장재들은 분리수거 하
셔서 쓰레기 처리 박스에 버려 주십시오.
오래된 제품
이 기호가 표시 되어있는 제품은 가정용
쓰레기로 처리될 수 있습니다. 이러한 제품은 가전제
품 재활용 전문 수거 업체에 넘겨져야 합니다. 본 제
품을 적절한 방법으로 처리함으로써 고객님께서는
환경보호에 도움을 주실 수 있습니다.
한국어
제조번호
생산주(25번째 주)
생산년의 마지막 년도
8
Dear customer
Please read these operating instructions
through carefully.
Above all please follow the safety
instructions on the first few pages of
these operating instructions! Please
keep the operating instructions for
future reference. If applicable pass these
instructions on to the next owner of the
appliance.
Description of the
appliance (Figure 1)
A Soleplate
B Maximum water level indicator
C Filling aperture with cover
D Spray nozzle
E Spray button
F Steam jet button
G Steam selector/Selfcleaning
H Power indicator light
I Mains cable
J Safety auto-off light
K Temperature selector
L Water tank
M Cable wrap facility
N Rubber-napped heel
Safety instructions
Read the following instruction carefully
before using machine for the first time.
●
This appliance is not intended for use by
persons (including children) with reduced
physical, sensory or mental capabilities, or
lack of experience and knowledge, unless
they have been given supervision or
instruction concerning use of the appliance
by a person responsible for their safety.
●
Children should be supervised to ensure
that they do not play with the appliance.
●
The appliance may only be connected to a
power supply whose voltage and frequency
comply with the specifications on the
rating plate!
●
The iron is not to be used if it has been
dropped, if there are visible signs of
damage on the iron or its cord or if it is
leaking.
●
The appliance must only be connected to
an earthed socket. If necessary an
extension cable suitable for 10 A can be
used.
●
If the appliance or the supply cord is
damaged, it must be replaced by the
manufacturer, its service agent or similarly
qualified person, in order to avoid hazard.
●
Theiron must be used and rested on a
stable surface. When placing the iron on its
stand, ensure that the surface on which
the stand is placed is stable.
●
Never leave the appliance unattended
while connected to the supply mains.
●
The appliance must be switched off and
the mains plug withdrawn each time after
use, before cleaning and maintenance.
●
The plug must be removed from the socket
outlet before the water reservoir is filled
with water.
●
The mains cable must not come into
contact with any hot parts of the
appliance.
●
Do not immerse the appliance in water or
any other liquid.
●
Do not exceed the maximum filling volume
as indicated on the appliances.
●
If there are limitations please define water
quality / type of water that can be used
with appliance.
●
This appliance is intended for domestic use
only. The manufacturer cannot accept any
liability for possible damage caused by
improper or incorrect use.
9
Page 6
10
Ironing chart
Fabric Temperature setting Ironing recommendation
Dry iron on wrong side.
Dry iron on wrong side while still damp or use
spray to dampen.
Acrylic
Acetate
●
●
Iron on wrong side of fabric.
Rayon
●
Iron on wrong side while still damp or use spray
to dampen.
Nylon & Polyester
●
Mainly dry iron. Steam can be used under
manufacturer’s instructions.
Viscose
●
Iron on wrong side. Use an ironing cloth to
prevent shine marks.
Silk
●●
Check label and follow manufacturer’s
instructions. Use setting fo the fibre
requiring lowest setting.
Cotton blends
●●
Steam iron on wrong side or use ironing cloth.
Wool &
wool blends
●●
Dry iron while still damp or use spray to
dampen. Use steam medium to high.
Cotton
●●
Iron on wrong side or use ironing cloth to
prevent shine marks, especially with dark
colours. Dry iron while still damp or use spray to
dampen. Use steam medium to high.
Use maximum steam.
Linen
Denim
●●●to “max”
●●●to “max”
Steam iron on wrong side or use ironing cloth.
Corduroy
●●●
Varied ironing speed and fabric dampness might cause optimal setting to differ from that
recommended in the table!
11
Getting started
1. Before first use.
Remove all adhesive remains and gently rub
with a dampened cloth. Rinse water tank to
remove foreign particles. When turned on
for the fi rst time, temporary
vapours/odours may occur.
2. Filling steam iron with water.
Make sure plug is removed from power outlet.
Turn steam selector to Dry setting and open
fi lling aperture cover. Using beaker
provided, pour water up to maximum level.
Close cover.
3. Plug power cable into a power outlet.
Power indicator light turns on. Set
temperature by turning temperature
selector to adequate choice. When the light
turns off , iron is ready to be used.
maximumniveau. Sluit het klepje.
4. Using the spray mist and steam jet
function.
Ensure that water tank is at least 1/4 full. Use
spray mist to pre-dampen fabrics by
pressing spray button several times to
release a fine mist (A). To use the steam jet
function, ensure that tank is at least 1/2 full.
Press steam jet button several times to
prime pump (B).
Page 7
12
5. Steaming hanging items.
Vertical steam jet function is ideal for
steaming curtains, suits and delicate fabrics.
Hang item on a hanger, hold iron at a
distance of 10~20 cm and press steam jet
button. te krijgen (B).
6. 3-way Auto-OFF.
If iron is left unattended on soleplate or on
the side, it turns off after 30 seconds. If left
unattended on the heel, it turns off after 8
minutes. To turn on, just begin to iron again.
Cleaning (do not use any detergent)
1. Always store iron on its heel rest. To clean
exterior surfaces, use a damp soft cloth and
wipe dry. Do not use any chemical solvents,
as these will damage the surface.
2. Self-cleaning function. Hold iron over a
sink. Fill with water. Heat up iron. Move
steam button to selfcleaning position, hold
for 5 seconds to empty water from steam
holes. Release button to stop self-cleaning
function.
3. Cleaning the soleplate. Do not use scouring
pads or harsh cleaners on the soleplate as
these will damage the surface. To remove
burnt residue, iron over a damp cloth while
iron is still hot. To clean the Glissium
TM
soleplate, simply wipe with soft damp cloth
and wipe dry.
13
Problem Possible cause Solution
Troubleshooting
Check main power supply cable,
plug and outlet.
Soleplate is not
heating even though
iron is turned on.
Iron does not produce
steam.
Spray function does
not work.
Steam jet and vertical
steam jet function
does not work.
Connection problem
It's not the product problem so
just use it.
The tank is wet even
though iron is new
product.
The factory product test
would make the
moisture.
Select adequate temperature.
Temperature control is
in MIN position.
Fill water tank (see “Getting
started” no 2).
Not enough water in
tank.
Set steam control between
positions of minimum steam and
maximum steam (see “Ironing
chart”).
Steam control is
selected in non-steam
position.
Select a temperature up to●●● .
Selected temperature is
lower than that specfied
to use with steam.
Fill water tank (see “Getting
started”no 2).
Not enough water in
tank.
Put iron on horizontal position and
wait before using steam jet
function.
Steam jet function was
used very frequently
within a short period.
Adjust the proper temperature to
steam ironing (up to●●). Put iron in
vertical position and wait until
temperature indicator light turns off.
Iron is not hot enough.
Page 8
14
Disposal
Packaging material
The packaging materials are environmentally
friendly and can be recycled.
The plastic components are identified by
markings, e.g. >PE<, >PS<, etc.
Please dispose of the packaging materials in
the appropriate container at the community
waste disposal facilities.
Old appliance
The symbol on the product or on its
packaging indicates that this product may
not be treated as household waste. Instead it
shall be handed over to the applicable
collection point for the recycling of
electrical and electronic equipment. By
ensuring this product is disposed of
correctly, you will help prevent potential
negative consequences for the environment
and human health, which could otherwise
be caused by inappropriate waste handling
of this product. For more detailed
information about recycling of this product,
please contact your local city office, your
household waste disposal service or the shop
where you purchased the product.
Loading...
