Benutzerinformation

Geschirrspüler

ESI 46032

We were thinking of you

when we made this product

Willkommen bei Electrolux!

Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird. Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele auf der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige Minuten, diese Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes profitieren zu können. Wir sind sicher, dass wird Ihr Leben zukünftig etwas leichter machen. Wir wünschen eine gute Zeit.

Willkommen bei Electrolux! electrolux 3

4 electrolux Inhalt

Inhalt

Sicherheitshinweise 5 Produktbeschreibung 7 Bedienblende 8 Erste Benutzung 11 Tägliche Benutzung 16 Spülprogramme 29 Reinigung und Pflege 30 Störung, was tun? 32 Technische Daten 35 Hinweise für Prüfinstitute 37 Installation 38 Umweltschutz 43 Garantiebedingungen 44

Folgende Symbole werden im Text verwendet:

Wichtige Hinweise, die Ihrer persönlichen Sicherheit dienen und Ihnen helfen, Geräteschäden zu vermeiden.

Allgemeine Informationen und Empfehlungen

Umweltinformationen

Sicherheitshinweise

Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegenden Sicherheitshinweise aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Bedienungsanleitungen gut auf, die bei einem Weiterverkauf des Gerätes dem neuen Besitzer zu übergeben sind, so dass jeder während der gesamten Lebensdauer der Maschine über den Gebrauch und die Sicherheitseinrichtungen informiert ist.

Bestimmungsgemäßer Gebrauch

● Dieser Geschirrspüler ist nur zum

Reinigen von spülmaschinenfestem Haushaltsgeschirr bestimmt.

● Keine Lösungsmittel in den

Geschirrspüler geben. Es besteht Explosionsgefahr.

● Messer und andere spitze

Gegenstände müssen mit der Spitze nach unten in den Besteckkorb gestellt oder waagerecht in den oberen Korb gelegt werden.

● Nur für Geschirrspüler geeignete

Produkte (Klarspül-, Reinigungsmittel und Salz) verwenden.

● Nicht die Tür während des

Gerätebetriebs öffnen; es kann heißer Dampf austreten.

Sicherheitshinweise electrolux 5

● Kein Geschirr vor dem Ende des

Spülgangs aus dem Geschirrspüler entnehmen.

● Ziehen Sie nach dem Gebrauch

den Netzstecker und drehen Sie den Wasserhahn zu.

● Wenden Sie sich für Reparaturen

und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original Ersatzteile.

● Versuchen Sie unter keinen

Umständen, das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu schwerwiegenden Fehlfunktionen und Verletzungen führen. Wenden Sie sich an den lokalen Kundendienst. Bestehen Sie immer auf Original-Ersatzteilen.

Allgemeine Sicherheitshinweise

● Spülmittel für Geschirrspüler

können Verbrennungen an Augen, Mund und Kehle verursachen. Sie können lebensgefährlich sein! Halten Sie sich immer an die Sicherheitsanweisungen der Spülmittelhersteller.

● Das Wasser in Ihrem

Geschirrspüler ist kein Trinkwasser. In der Maschine können immer Spülmittelrückstände vorhanden sein.

● Sorgen Sie dafür, dass die Tür des

Geschirrspülers außer beim Beund Entladen immer geschlossen ist. So verhindern Sie, dass jemand über die offene Tür stolpern und sich verletzen kann.

● Setzen oder stellen Sie sich nie auf

die offene Tür.

6 electrolux Sicherheitshinweise

Kindersicherung

● Dieses Gerät ist nur für den

Gebrauch durch Erwachsene bestimmt. Der Geschirrspüler darf nicht von unbeaufsichtigten Kindern benutzt werden.

● Halten Sie das

Verpackungsmaterial von Kindern fern. Erstickungsgefahr.

● Spülmittel außer Reichweite von

Kindern aufbewahren.

● Halten Sie Kinder vom geöffneten

Geschirrspüler fern.

Installation

● Kontrollieren Sie das Gerät auf

Transportschäden. Nehmen Sie niemals ein schadhaftes Gerät in Betrieb. Verständigen Sie Ihren Händler, wenn Ihr Geschirrspüler beschädigt ist.

● Entfernen Sie vor dem Gebrauch

das gesamte Verpackungsmaterial.

● Der elektrische Anschluss des

Gerätes und alle sonstigen Installationsarbeiten dürfen nur von qualifizierten Fachkräften ausgeführt werden.

● Aus Sicherheitsgründen dürfen

keine Änderungen an den technischen Merkmalen oder dem Produkt selbst vorgenommen werden.

● Benutzen Sie den Geschirrspüler

nie mit einem beschädigten Netzkabel oder einem defekten Wasserschlauch oder wenn die Bedienblende, die Arbeitsfläche oder der Sockel defekt sind, so dass das Geräteinnere frei zugänglich ist. Wenden Sie sich zur Vermeidung von Unfällen an den lokalen Kundendienst.

● Die Seiten des Geschirrspülers

dürfen auf keinen Fall angebohrt werden, da dadurch die hydraulischen und elektrischen Bauteile beschädigt werden können.

Halten Sie sich für den elektrischen und den Wasseranschluss strikt an die Anweisungen der betreffenden Abschnitte.

Produktbeschreibung

Produktbeschreibung electrolux 7

1

Oberkorb

2

Wasserhärteregler

3

Salzbehälter

4

Behälter für Reinigungsmittel

5

Dosiergerät für Klarspülmittel

6

Typenschild

7

Filter

8

Unterer Sprüharm

9

Oberer Sprüharm

8 electrolux Bedienblende

Bedienblende

1

Ein-/Aus- Taste

2

Programmwahltasten

Zeitvorwahltaste

3

Programmtastenzeigelämpchen,

4

Zeitvorwahlleuchten und Kontrollleuchten

Kontrollleuchten

Bedienblende electrolux 9

Laufendes Programm

Programmende

Funktion “Multi-tab”

Salz

Klarspülmittel

Sie leuchtet nach dem Start des Spülprogramms auf und bleibt während der gesamten Dauer des Spülprogramms eingeschaltet.

Sie erlischt nach dem Ende des Spülprogramms. Sie leuchtet nach dem Ende des

Spülprogramms auf. Zusätzlich hat sie folgende Anzeigefunktionen:

- Einstellung des Wasserenthärters,

- Ein-/Abschalten der Klarspüldosierung,

- Alarmauslösung bei einer Gerätestörung. Zeigt an, ob die Funktion “Multi-tab”

(siehe “Die Funktion Multi-tab”) ein- oder ausgeschaltet ist.

Leuchtet auf, sobald Spezialsalz nachgefüllt werden muss.

Leuchtet auf, sobald Klarspülmittel nachgefüllt werden muss.

Die Salz- und KlarspülmittelKontrollleuchten leuchten nie während eines Spülprogramms auf, selbst wenn Salz oder Klarspülmittel nachgefüllt werden müssen.

Die Salzkontrolllampe kann noch 2-6 Stunden nach dem Nachfüllen von Salz leuchten, vorausgesetzt, der Geschirrspüler bleibt eingeschaltet. Bei Verwendung von Salz, das sich langsamer auflöst, kann dieser Vorgang länger dauern. Der Gerätebetrieb wird dadurch nicht beeinträchtigt.

10 electrolux Bedienblende

Einstellmodus

Bitte beachten Sie, dass:

- beim Einstellen des Wasserenthärters,

- beim Aktivieren/Deaktivieren der Klarspüldosierung

der Geschirrspüler in den Einstellmodus geschaltet werden MUSS:

● Sie drücken die Ein-/Ausschalttaste,

die Anzeigelämpchen ALLER Programmtasten leuchten = das Gerät ist im Einstellmodus.

● Sie drücken die Ein-/Ausschalttaste,

das Anzeigelämpchen nur EINER Programmtaste leuchtet = das zuletzt ausgeführte oder ausgewählte Programm ist noch immer eingestellt. In diesem Fall muss das Programm abgebrochen werden, damit das Gerät wieder im Einstellmodus ist.

Löschen eines eingestellten oder laufenden Spülprogramms

Halten Sie die beiden Programmtasten über der Beschriftung Cancel solange gleichzeitig gedrückt, bis die Anzeigelämpchen an allen Programmtasten leuchten. Damit ist das Programm abgebrochen und der Geschirrspüler befindet sich wieder im Einstellmodus.

Erste Benutzung

Vor der ersten Benutzung Ihres Geschirrspülers:

● Vergewissern Sie sich, dass der

elektrische und der Wasseranschluss den Installationsanweisungen entsprechen

● Entfernen Sie alles

Verpackungsmaterial aus dem Geräteinneren

● Stellen Sie den Wasserenthärter ein

● Gießen Sie 1 Liter Wasser in den

Salzbehälter und füllen Sie ihn dann mit Salz für Geschirrspüler

● Füllen Sie das Klarspüldosiergerät

mit Klarspülmittel

Erste Benutzung electrolux 11

Wenn Sie Kombi-Reinigungstabletten wie z. B. “3 in 1”, “4 in 1”, “5 in 1” usw. verwenden möchten, müssen Sie die Funktion “Multi-tab” (siehe “Die Funktion Multi-tab”) einschalten.

Stellen Sie den Wasserenthärter ein

Der Geschirrspüler ist mit einem Wasserenthärter ausgestattet, der die im Wasser enthaltenen Minerale und Salze zurückhält, die den Gerätebetrieb negativ und nachhaltig beeinträchtigen können.

Je höher der Mineral- und Salzgehalt ist, um so härter ist Ihr Wasser.

Wasserhärte

Einstellung der

Wasserhärtestufe

Zusatz

von Salz

°dH °TH mmol/l Von Hand Elektronisch

51 - 70 91 - 125 9,0 - 12,5 2 Stufe 10 Ja 43 - 50 76 - 90 7,6 - 8,9 2 Stufe 9 Ja

37 - 42 65 - 75 6,5 - 7,5 2 Stufe 8 Ja 29 - 36 51 - 64 5,1 - 6,4 2 Stufe 7 Ja

23 - 28 40 - 50 4,0 - 5,0 2 Stufe 6 Ja 19 - 22 33 - 39 3,3 - 3,9 2 Stufe 5 Ja

15 - 18 26 - 32 2,6 - 3,2 1 Stufe 4 Ja 11 - 14 19 - 25 1,9 - 2,5 1 Stufe 3 Ja

4 - 10 7 - 18 0,7 - 1,8 1 Stufe 2 Ja

< 4 < 7 < 0,7 1 Stufe 1 Nein

Kein Salz erforderlich

*

12 electrolux Erste Benutzung

Die Wasserhärte wird in gleichwertigen Skalen gemessen, Deutsche Wasserhärtegrade (°dH), Französische Grade (°TH) und mmol/l (Millimol pro Liter - internationale Einheit der Wasserhärte).

Der Enthärter muss entsprechend der Wasserhärte Ihres Gebietes eingestellt werden. Ihr lokales Wasserwerk kann Sie über die Härte Ihres Leitungswassers informieren.

Der Wasserenthärter muss sowohl manuell mit dem Härtebereichsschalter wie auch elektronisch mit den Programmwahltasten auf der Bedienblende eingestellt werden.

Mechanische Einstellung Der Wasserenthärter ist werkseitig

auf Stufe 2 eingestellt.

1. Öffnen Sie die Tür des Geschirrspülers.

2. Entfernen Sie den Unterkorb aus dem Geschirrspüler.

3. Stellen Sie den Härtebereichsschalter auf Stufe 1 oder 2 (siehe Tabelle).

4. Setzen Sie den unteren Korb wieder ein.

Elektronische Einstellung Der Wasserenthärter ist werkseitig

auf Stufe 5 eingestellt.

1. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.

2. Halten Sie Taste 2 und 3 gleichzeitig gedrückt, bis die Anzeigelämpchen von Taste 1, 2 und 3 zu blinken beginnen.

3. Drücken Sie Taste 1, die Kontrollleuchten der Tasten 2 und 3 erlöschen, während die Leuchten der Taste 1 weiter blinkt; gleichzeitig beginnt die Kontrollleuchte Programmende zu blinken.

Die Anzahl der Blitze der Kontrollleuchte Programmende zeigt die aktuell eingestellte Härtestufe an.

Beispiele:

5 Blitze, Pause, 5 Blitze, Pause usw... = Stufe 5

6 Blitze, Pause, 6 Blitze, Pause usw... = Stufe 6

Erste Benutzung electrolux 13

4. Zum Wechseln der Stufe drücken Sie Taste 1. Mit jedem Druck auf die Taste wechselt die Stufe. Richten Sie sich bei der Auswahl der Härtestufe nach der Tabelle.

Beispiele:

Ist die aktuelle Härtestufe 5, wird durch einmaliges Drücken der Taste 1 Stufe 6 angewählt.

Ist die aktuelle Härtestufe 10, wird durch einmaliges Drücken der Taste 1 Stufe 1 ausgewählt.

5. Schalten Sie mit der Ein-/AusTaste den Geschirrspüler aus, um die ausgewählten Optionen zu speichern.

Einfüllen von Salz für Geschirrspüler

Verwenden Sie ausschließlich Spezialsalz für Geschirrspüler. Alle anderen Salzarten, die nicht eigens für Geschirrspüler bestimmt sind, insbesondere Speisesalz, führen zu Schäden des Wasserenthärters. Füllen Sie den Salzbehälter erst kurz vor dem Start eines kompletten Spülprogramms. Das verhindert, dass verschüttetes Salz oder Salzwasser für längere Zeit auf dem Geräteboden bleibt und Korrosion verursacht.

Einfüllen:

1. Öffnen Sie die Tür, entfernen Sie den Unterkorb und schrauben Sie die Verschlusskappe des Salzbehälters nach links ab.

2. Gießen Sie 1 Liter Wasser in den Salzbehälter (das ist nur vor der

ersten Benutzung erforderlich).

3. Füllen Sie den Behälter mithilfe des mitgelieferten Trichters mit Salz.

4. Die Verschlusskappe wieder anbringen und sicherstellen, dass kein Salz auf dem Gewinde oder der Dichtung vorhanden ist.

5. Schrauben Sie die Verschlusskappe nach rechts bis zum Anschlag zu. Ein Klicken zeigt an, dass die Kappe fest verschlossen ist.

Seien Sie unbesorgt, wenn beim Einfüllen Wasser aus dem Salzbehälter ausfließt; das ist ganz normal.

14 electrolux Erste Benutzung

Einfüllen von Klarspülmittel

Klarspülmittel sind eine Garantie für ein perfektes Spülergebnis und flecken- und streifenfreies Trocknen.

Das Klarspülmittel wird automatischen beim letzten Spülgang zugesetzt.

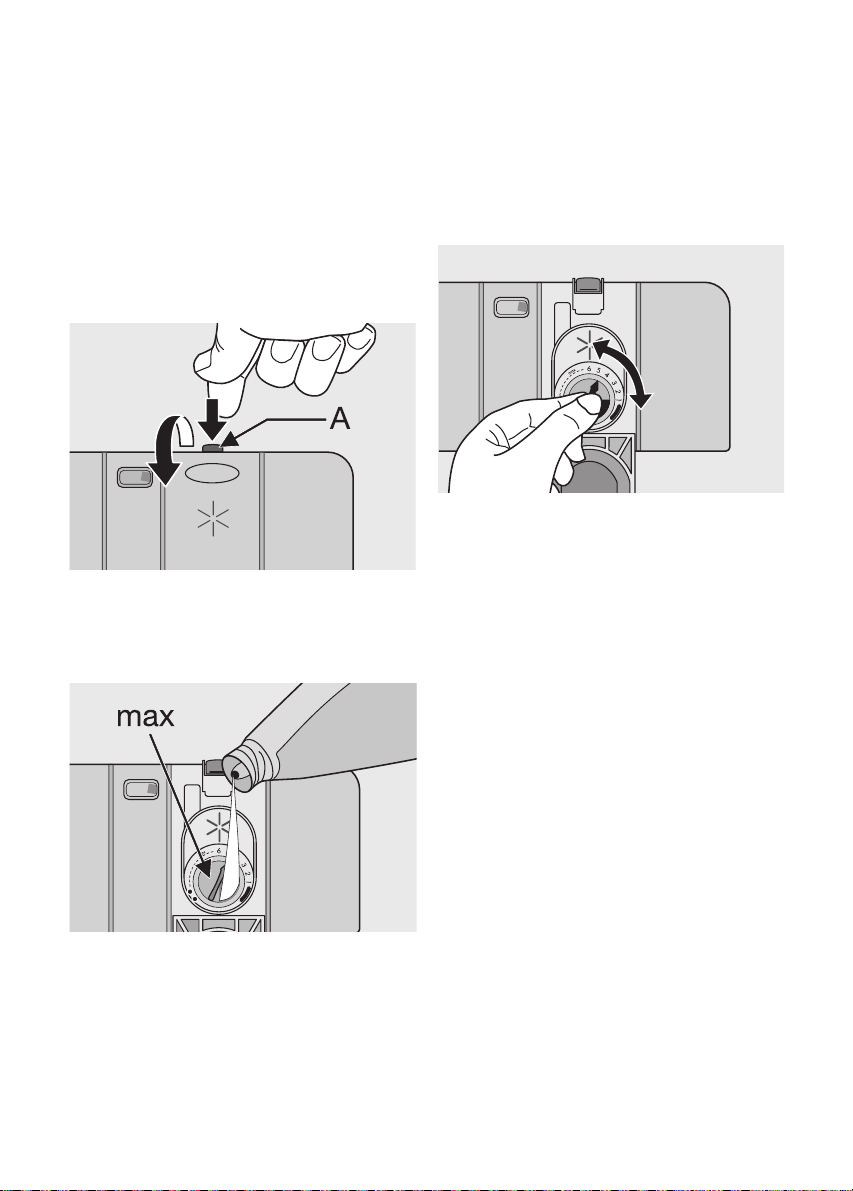

1. Drücken Sie auf die Entriegelungstaste (A), um den Behälter zu öffnen.

2. Füllen Sie das Klarspülmittel in den Behälter. Der maximale Füllstand wird durch die Markierung “max” angezeigt.

Stellen Sie je nach gewünschtem Endund Trockenergebnis die Klarspülmitteldosierung mit dem 6Stufenschalter ein (Stufe 1 geringste Dosierung, Stufe 6 maximale Dosierung).

Die Dosierung ist werkseitig auf Stufe 4 eingestellt.

Erhöhen Sie die Dosierung, wenn auf dem Geschirr nach dem Spülen Wassertropfen oder Kalkflecken zurückbleiben.

Verringern Sie die Dosierung, wenn weißliche Streifen auf dem Geschirr oder ein bläulicher Überzug auf Gläsern und Messerklingen zu sehen sind.

3. Vergewissern Sie sich nach jedem Füllen, dass der Deckel geschlossen ist.

Das Dosiergerät fasst ca. 110 ml Klarspülmittel; die Menge reicht je nach der Dosiereinstellung für 16 bis 40 Spülzyklen.

Wischen Sie verschüttetes Klarspülmittel sofort mit einem saugfähigen Tuch auf, um übermäßige Schaumbildung beim folgenden Spülzyklus zu vermeiden.

Nur Markenklarspülmittel für Geschirrspülmaschinen verwenden.

Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Behälter für Klarspülmittel. Das Gerät kann dadurch beschädigt werden.

Erste Benutzung electrolux 15

16 electrolux Tägliche Benutzung

Tägliche Benutzung

● Kontrollieren Sie, ob der

Geschirrspüler mit Salz oder Klarspülmittel aufgefüllt werden muss.

● Laden Sie das Besteck und

Geschirr in den Geschirrspüler.

● Füllen Sie Reinigungsmittel ein.

● Wählen Sie ein für Besteck und

Geschirr geeignetes Spülprogramm.

● Starten Sie das Spülprogramm.

Laden von Besteck und Geschirr

Schwämme, Putzlappen und Gegenstände, die Wasser aufsaugen, dürfen nicht im Geschirrspüler gewaschen werden.

● Vor dem Laden des Geschirrs:

- Speisereste und Abfall entfernen.

- Töpfe mit angebrannten Speiseresten einweichen.

● Beachten Sie beim Laden des

Geschirrs und Bestecks folgendes:

- Geschirr und Besteck dürfen nicht die Drehung der Sprüharme behindern.

- Hohlgefäße wie Tassen, Gläser, Töpfe usw. mit der Öffnung nach unten einlegen, so dass sich in den Behältern oder Hohlräumen kein Wasser ansammeln kann.

- Geschirr und Besteckteile dürfen nicht ineinander liegen oder sich gegenseitig bedecken.

- Gläser dürfen sich zur Vermeidung von Bruchschäden nicht berühren.

- Kleine Gegenstände in den Besteckkorb legen.

● Kunststoffgeschirr und

teflonbeschichtete Töpfe neigen dazu, Wassertropfen zurückzuhalten; diese Art Geschirr trocknet deshalb schlechter als Porzellan und Edelstahl.

● Leichte Gegenstände

(Kunststoffschüsseln usw.) so in dem Oberkorb anordnen, dass sie nicht verrutschen können.

Tägliche Benutzung electrolux 17

Folgendes Geschirr und Besteck ist zum Waschen im Geschirrspüler

ungeeignet: - Besteck mit Holz-, Horn-, Porzellan- oder

Perlmuttgriffen.

- Nicht hitzebeständige Kunststoffteile.

- Älteres Besteck, dessen Klebeverbindungen temperaturempfindlich sind.

- Geklebte Geschirr- oder Besteckteile.

- Zinn- bzw. Kupfergegenstände.

- Bleikristallglas.

- Rostempfindliche Stahlteile.

- Frühstücksbrettchen.

- Gegenstände aus Kunstfasern.

beschränkt geeignet: - Waschen Sie Steingut nur dann im

Geschirrspüler, wenn es vom Hersteller als geschirrspülerfest deklariert wird.

- Glasierte Muster können bei häufigem Waschen ihren Glanz verlieren.

- Silber- und Aluminiumteile tendieren beim Waschen zum Verfärben: Speisereste wie Eiweiß, Eigelb und Senf verfärben Silber und hinterlassen darauf oft Flecken. Entfernen Sie daher sofort Speisereste von Silberbesteck, wenn es nicht sofort nach dem Gebrauch gewaschen wird.

18 electrolux Tägliche Benutzung

Öffnen Sie die Tür und ziehen Sie die Körbe zum Laden des Geschirrs heraus.

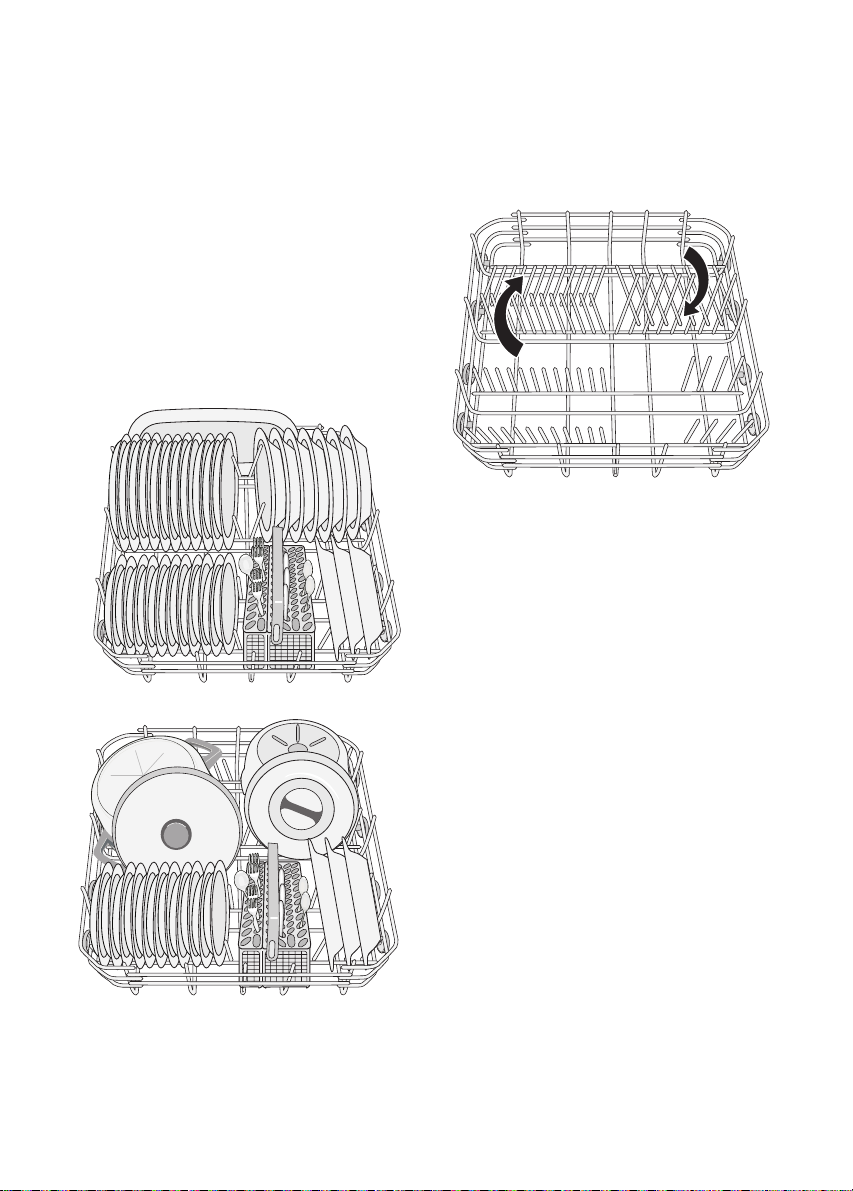

Unterkorb

Der Unterkorb ist zur Aufnahme von Kochtöpfen, Deckeln, Tellern, Salatschüsseln, Besteck usw. bestimmt.

Ordnen Sie Servierplatten und große Deckel um den Korbrand an; achten Sie darauf, dass die Sprüharme nicht behindert werden.

Die zwei Stachelreihen des Unterkorbs können zum Laden von Töpfen, Pfannen und Schüsseln schnell umgeklappt werden.

Tägliche Benutzung electrolux 19

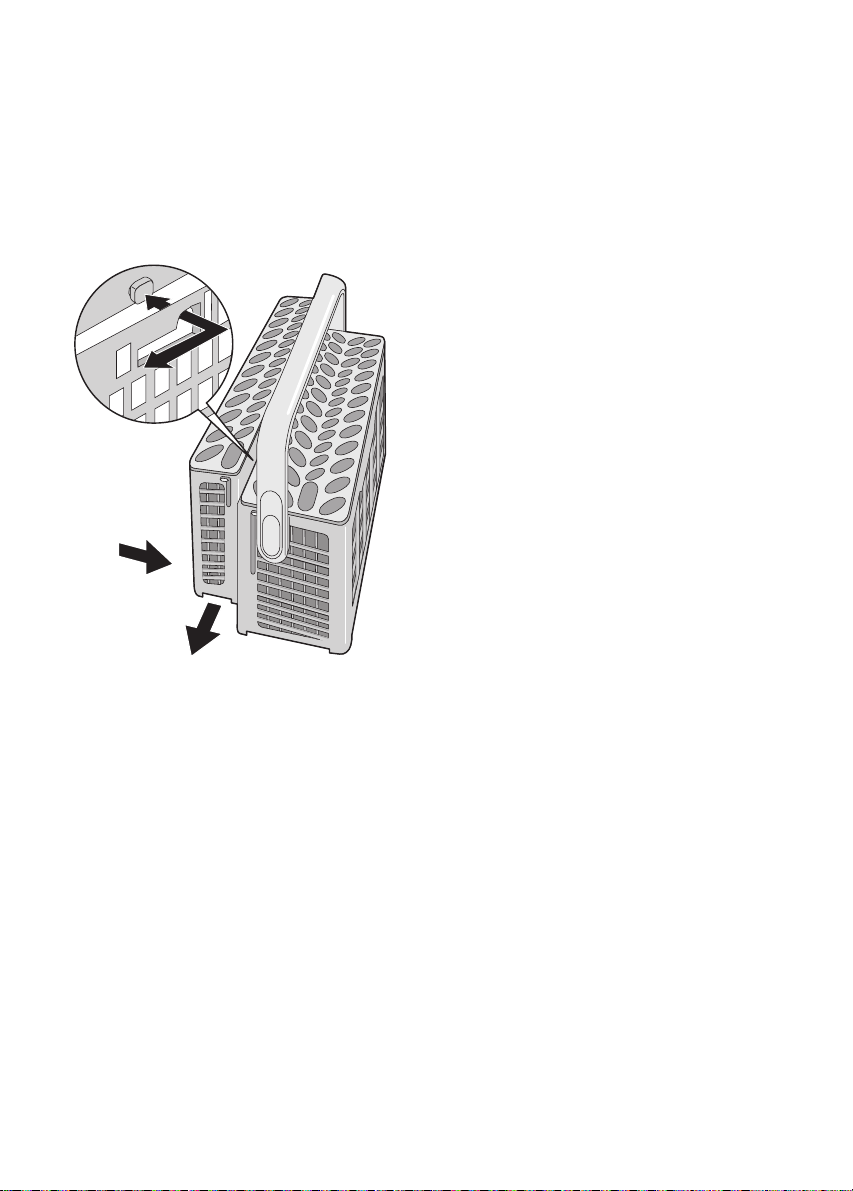

Besteckkorb

Messer mit langer Klinge in aufrechter Stellung stellen eine potentielle Gefahr dar.

Langes und/oder scharfes Besteck wie Tranchiermesser müssen waagerecht in den Oberkorb gelegt werden.

Seien Sie vorsichtig beim Laden oder Herausnehmen von scharfen Gegenständen wie Messern.

Gabeln und Löffel in den herausnehmbaren Besteckkorb stellen; dabei sollten die Griffe der Gabeln nach unten und die Griffe der Messer nach oben gerichtet sein (Abb. 1).

Abb. 1

Mischen Sie Löffel mit anderem Besteck, so können sie nicht zusammenkleben.

Klappen Sie den Korbgriff nach unten (Abb. 2), um das Laden des Bestecks in den Korb zu erleichtern.

Abb. 2

Benutzen Sie für optimale Ergebnisse die Besteckgitter.

Wenn die Besteckabmessungen die Verwendung der Besteckgitter nicht zulassen, können dieselben leicht entfernt werden (Abb. 3).

Falls die Griffe auf der Unterseite aus dem Korb ragen und den unteren Sprüharm behindern, das Besteck mit nach oben gerichtetem Griff laden.

Abb. 3

20 electrolux Tägliche Benutzung

Der Besteckkorb besteht aus zwei Teilen, die bei Bedarf getrennt werden können. Schieben Sie die beiden Hälften zum Trennen in entgegengesetzte Richtungen und ziehen Sie sie dann auseinander (Abb. 4).

Abb. 4

Zum Zusammensetzen auf die entgegengesetzte Weise vorgehen.

Oberkorb

Der Oberkorb ist zur Aufnahme von Untertassen, Salatschüsseln, Tassen, Gläsern, Töpfen und Deckeln bestimmt.

Ordnen Sie das Geschirr auf und unter den Tassenreihen an, so dass das Wasser die Oberflächen aller Geschirrteile erreicht.

Langstielige Gläser können umgedreht in die Tassenablagen gestellt werden.

Tägliche Benutzung electrolux 21

Für größere Gegenstände können die Tassenablagen umgeklappt werden.

Vergewissern Sie sich vor dem Schließen der Tür, dass die Sprüharme beim Drehen nicht durch Geschirr behindert werden.

22 electrolux Tägliche Benutzung

Höhenverstellung des Oberkorbs

Sehr große Platten können zum Spülen in den Unterkorb geladen werden, nachdem der Oberkorb auf die obere Position angehoben worden ist.

Maximale Geschirrhöhe im Unterkorb

Mit angehobenen Oberkorb Mit abgesenktem Oberkorb

Gehen Sie wie folgt vor, um den Korb in die obere Position zu bringen:

1. Den Korb bis zum Anschlag herausziehen.

2. Den Korb auf beiden Seiten vorsichtig anheben, bis der Mechanismus einrastet und die Lage des Korbs stabil ist.

31 cm 27 cm

Verstellen Sie die Korbhöhe nie nur auf einer Seite.

Die Tassenreihen können beim Korb in der oberen Position nicht benutzt werden.

Schließen Sie nach dem Laden immer die Tür des Geschirrspülers; eine offene Tür stellt stets eine Unfallgefahr dar.

Gehen Sie wie folgt vor, um den Korb wieder in die untere Position zu bringen:

1. Den Korb bis zum Anschlag herausziehen.

2. Den Korb auf beiden Seiten vorsichtig anheben und aufsetzen, bis der Mechanismus einrastet.

Tägliche Benutzung electrolux 23

Gebrauch von Reinigungsmittel

Verwenden Sie ausschließlich Reinigungsmittel für Geschirrspülmaschinen.

Befolgen Sie die Herstellerangaben für Dosierung und Aufbewahrung auf den Packungen.

Die richtige Dosierung des Reinigungsmittels trägt zum Schutz der Umwelt bei.

Einfüllen von Reinigungsmittel

1. Öffnen Sie den Deckel.

20 = ca. 20 g Reinigungsmittel 30 = ca. 30 g Reinigungsmittel

3. Bei Programmen mit Vorspülen zusätzliches Reinigungsmittel (5/10 g) in die Vorwaschkammer (2) füllen. Dieses Reinigungsmittel wird in der Vorspülphase verwendet.

Verwendung von Tabletten: legen Sie die Tabletten in das Fach (1)

4. Schließen Sie den Deckel und drücken Sie denselben an, bis er einrastet.

2. Füllen Sie den Behälter für Reinigungsmittel (1) mit Reinigungsmittel. Achten Sie auf die Dosiermarkierungen:

1

2

Reinigertabletten

Reinigertabletten der verschiedenen Hersteller lösen sich mit unterschiedlicher Schnelligkeit auf. Einige Reinigertabletten erreichen aus diesem Grund nicht ihre volle Waschkraft bei kurzen Spülprogrammen. Benutzen Sie daher bei Verwendung von Reinigungstabletten längere Spülprogramme, um sicher zu sein, dass alle Reinigungsmittelreste beseitigt werden.

24 electrolux Tägliche Benutzung

Die Funktion "Multi-tab"

Dieser Geschirrspüler ist mit der Funktion "Multi-tab" ausgerüstet. Diese ermöglicht die Verwendung von Kombi-Reinigungstabletten zum Geschirrspülen.

Bei diesen Produkten handelt es sich um Reinigungsmittel mit kombinierten Reinigungs-, Klarspül- und Salzfunktionen. Sie können auch andere zusätzliche Stoffe enthalten, je nach Art der verwendeten Tabletten (“3 in 1”, “4 in 1”, “5 in 1” usw...)

Kontrollieren Sie, dass diese Reinigungstabletten für Ihre Wasserhärte geeignet sind. Siehe die Herstellerangaben.

Die Funktion kann bei allen Spülprogrammen angewählt werden.

Bei der Anwahl dieser Funktion wird der Zufluss von Klarspülmittel und Salz von den betreffenden Behältern automatisch gesperrt; die Kontrollleuchten für Klarspülmittel und Salz sind ebenfalls deaktiviert.

Wählen Sie vor dem Start eines Spülprogramms die "Funktion Multitab".

Nach der Auswahl bleibt diese Funktion auch für die folgenden Spülprogramme aktiv.

Bei Benutzung der “Funktion Multitab” können sich die Programmdauer der in der Tabelle aufgeführten “Spülprogramme” ändern.

Nach dem Programmstart kann die “Funktion Multi-tab” NICHT mehr geändert werden.

Wenn Sie die “Funktion Multi-tab” aufheben möchten, müssen Sie zunächst das Programm löschen und dann die “Funktion Multi-tab” abschalten.

Ein-/Abschalten der Funktion “Multi-tab”

Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im

Einstellmodus befinden. Drücken Sie gleichzeitig die beiden Programmwahltasten über der Multitab-Anzeige nieder, bis die Kontrollleuchte, die dem Symbol “Multi-tab” entspricht, aufleuchtet. Das zeigt an, dass die Funktion aktiv ist.

Sollte das Geschirr nicht trocken genug sein, empfehlen wir Folgendes:

1. Füllen Sie den Klarspüldosierer mit Klarspülmittel auf.

2. Schalten Sie den Klarspüldosierer ein.

3. Bringen Sie den Klarspüldosierer in Stellung 2.

● Das Ein-/Abschalten des

Klarspüldosierers ist nur bei eingeschalteter Funktion "Multitab" möglich.

Tägliche Benutzung Electrolux 25

Ein-/Abschalten der Klarspülmitteldosierung

1. Drücken Sie die Ein- /Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.

2. Drücken Sie die gleichzeitig die Tasten 2 und 3 nieder, bis die Leuchten der Tasten 1, 2

, und 3 zu

blinken beginnen.

3. Drücken Sie Taste 2, die Kontrollleuchten der Tasten 1 und 3 erlöschen, während die Leuchte der Taste 2 weiter blinkt.

4. Drücken Sie, um die Klarspülmitteldosierung zu aktivieren, nochmals die Taste 2, die Kontrollleuchte Programmende leuchtet auf und zeigt damit an, dass die Klarspülmitteldosierung aktiv ist.

6. Befolgen Sie zum Abschalten der Klarspülmitteldosierung die vorangehenden Anweisungen, bis die Kontrollleuchte

Programmende erlischt.

Wenn Sie wieder zu normalen Reinigungsmitteln zurückkehren möchten, vergessen Sie nicht:

1. Die “Funktion Multi-tab” aufzuheben.

2. Den Klarspülmittel- und Salzbehälter wieder zu füllen.

3. Die Wasserhärte auf die höchste Härtestufe einzustellen und 1 normalen Spülgang ohne Geschirr auszuführen.

4. Den Wasserenthärter entsprechend der Wasserhärte Ihres Gebietes einstellen.

5. Die Klarspülmitteldosierung einzustellen.

5. Schalten Sie mit der Ein-/AusTaste den Geschirrspüler aus, um die ausgewählten Optionen zu speichern.

26 electrolux Tägliche Benutzung

Wählen und starten Sie ein Spülprogramm

Wählen Sie das Spülprogramm und die Startvorwahl bei etwas geöffneter Tür. Das Programm oder der Ablauf der Startvorwahl setzen erst nach dem Schließen der Tür ein. Bis dahin kann die getroffene Auswahl geändert werden.

1. Kontrollieren Sie, dass die Körbe richtig beladen sind und dass die Sprüharme beim Drehen nicht behindert werden.

2. Vergewissern Sie sich, dass der Wasserhahn geöffnet ist

3. Drücken Sie die Ein- /Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.

4. Drücken Sie die Taste des gewünschten Programms (siehe die Tabelle “Spülprogramme”). Die Kontrolllampe des gewählten Programms leuchtet auf.

Die Kontrollleuchte laufendes Programm leuchtet auf.

Schließen Sie die Tür des Geschirrspülers, das Programm startet automatisch.

Die Kontrollleuchte laufendes

Programm bleibt eingeschaltet.

Einstellen und Starten des Programms mit Zeitvorwahl

1. Drücken Sie nach der Auswahl des Spülprogramms solange die Zeitvorwahltaste, bis die Kontrollleuchte der gewünschten Zeitvorwahldauer (9h, 6h, 3h) leuchtet.

2. Schließen Sie die Tür des Geschirrspülers. Der Ablauf der Zeitvorwahl beginnt automatisch.

3. Der Ablauf der Startvorwahl wird in 3 Stunden-Schritten heruntergezählt.

4. Das Öffnen der Tür ändert oder unterbricht den Ablauf der Zeitvorwahl. Schließen Sie die Tür des Geschirrspülers. Das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde.

5. Wenn die angegebene Zeit für die Startverzögerung verstrichen ist, beginnt das Spülprogramm automatisch.

Bei aktiver Startvorwahl ist die Kontrollleuchte laufendes Programm abgeschaltet. Nach Ablauf der Startvorwahlzeit läuft das Spülprogramm automatisch an und die Kontrollleuchte laufendes Programm leuchtet auf.

Die Auswahl des Spülprogramms und der Startvorwahl kann auch bei geschlossener Tür erfolgen. Denken Sie daran, dass Sie in diesem Fall nach dem Drücken einer Programmtaste NUR 3 Sekunden Zeit haben, um ein anderes Programm oder die Startvorwahl zu wählen; danach startet das gewählte Programm automatisch.

Tägliche Benutzung electrolux 27

Löschen der Zeitvorwahl

● Wenn Sie mit der Zeitvorwahl eine

Startverzögerung eingestellt haben und diese löschen wollen, müssen Sie den Geschirrspüler zurücksetzen.

● Halten Sie die beiden

Programmtasten über der Beschriftung „Cancel“ solange gleichzeitig gedrückt, bis die Anzeigelämpchen an allen Programmtasten leuchten.

● Wenn Sie die Zeitvorwahl löschen,

wird auch das eingestellte Spülprogramm gelöscht. In diesem Fall müssen Sie erneut ein Spülprogramm einstellen.

Unterbrechen oder löschen Sie ein laufendes Spülprogramm NUR, wenn es absolut notwendig ist. Achtung! Beim Öffnen der Tür kann heißer Dampf entweichen. Öffnen Sie die Tür vorsichtig.

Unterbrechen eines laufenden Spülprogramms:

● Öffnen Sie die Tür; das Programm

hält an. Schließen Sie die Tür; Das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde.

● Drücken Sie die Ein-/Aus-Taste,

alle Kontrollleuchten erlöschen. Drücken Sie die Ein-/Aus-Taste erneut; Das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde.

Abbrechen eines laufenden Spülprogramms

● Halten Sie die beiden

Programmtasten über der Beschriftung „Cancel“ solange gleichzeitig gedrückt, bis die Anzeigelämpchen an allen Programmtasten leuchten. Damit ist das Programm abgebrochen.

Soll ein neues Spülprogramm gewählt werden, kontrollieren Sie, ob der Reinigungsmittelbehälter gefüllt ist.

Ende des Spülprogramms

● Der Geschirrspüler stoppt

automatisch und das Anzeigelämpchen für laufendes Programm erlischt.

● Das Anzeigelämpchen für

Programmende leuchtet auf.

● Das Anzeigelämpchen für das

gerade abgelaufene Programm leuchtet weiterhin.

1. Schalten Sie mit der Ein-/AusTaste den Geschirrspüler aus.

2. Öffnen Sie die Tür des Geschirrspüler einen Spaltbreit und warten Sie einige Minuten, bevor Sie das Geschirr entnehmen; auf diese Weise kühlt das Geschirr ab und wird die Trockenwirkung verbessert.

28 electrolux Tägliche Benutzung

Entladen des Geschirrspülers

● Heißes Geschirr ist

stoßempfindlich. Lassen Sie daher das Geschirr abkühlen, bevor Sie es aus dem Gerät entnehmen.

● Entladen Sie zuerst den Unter- und

dann den Oberkorb; dadurch wird vermieden, dass Wasser von dem Oberkorb auf das Geschirr im Unterkorb tropft.

● Auf den Wänden und der Tür des

Geschirrspülers kann sich Kondenswasser absetzen, da sich Edelstahl schneller als Geschirr abkühlt.

Nach dem Ende des Spülprogramms sollten Sie den Netzstecker des Gerätes ziehen und den Wasserhahn schließen.

Spülprogramme

Spülprogramme electrolux 29

Programm

Intensiv

(1)

Schnellspülgang

(2)

(3)

Glas

Grad der

Verschmutzung

Stark

verschmutzt

Normal

verschmutzt

Normal oder

leicht

verschmutzt

Normal

verschmutzt

Normal

verschmutzt

Art der

Beladung

Geschirr, Besteck, Töpfe und Pfannen

Geschirr und Besteck

Empfindliches Geschirr und Gläser

Programmbeschreibung

Vorspülen

Hauptwäsche bis zu 70°C 2 Zwischenklarspülgänge Nachspülen Trocknen

Vorspülen Hauptwäsche bis zu 50°C oder 65°C 2 Zwischenklarspülgänge Nachspülen Trocknen

Hauptwäsche bis zu 60°C Nachspülen

Vorspülen Hauptwäsche bis zu 50°C 1 Zwischenklarspülgang Nachspülen Trocknen

Hauptwäsche bis zu 45°C 1 Zwischenklarspülgang Nachspülen Trocknen

Hinweise zu den Spülprogrammen

(1) Während des automatischen

Spülprogramms «Auto» wird der Verschmutzungsgrad des Geschirrs durch den Grad der Wassertrübung bestimmt. Programmdauer, Wasser- und Stromverbrauch sind unterschiedlich, je nachdem, ob der Geschirrspüler ganz oder teilweise beladen ist und ob das Geschirr nur leicht oder stärker verschmutzt ist. Die Wassertemperatur wird automatisch auf 50 °C bis 65 °C eingestellt.

(2) Ideal, wenn der Geschirrspüler nur

teilweise beladen ist. Dies ist das perfekte tägliche Spülprogramm für eine 4-köpfige Familie, die lediglich das Frühstücks- und Abendessensgeschirr samt Besteck spülen möchte.

(3) Testprogramm für Prüfinstitute.

30 electrolux Reinigung und Pflege

Reinigung und Pflege

Filterreinigung

Die Filter müssen regelmäßig kontrolliert und gereinigt werden. Schmutzige Filter beeinträchtigen das Spülergebnis.

Vergewissern Sie sich vor dem Reinigen der Filter, dass die Maschine ausgeschaltet.

1. Öffnen Sie die Tür, entfernen Sie den Unterkorb.

2. Das Filtersystem des Geschirrspülers umfasst einen Grobfilter (A), einen Mikrofilter (B) und ein Filtersieb. Entriegeln Sie das Filtersystem mit dem Griff des Mikrofilters und ziehen Sie das Filtersystem heraus.

4. Fassen Sie den Grobfilter (A) am Handgriff und ziehen Sie ihn aus dem Mikrofilter (B).

5. Reinigen Sie alle Filter sorgfältig unter fließendem Wasser.

6. Nehmen Sie das Filtersieb aus dem Spülraumboden und reinigen Sie beide Seiten sorgfältig.

7. Setzen Sie das Filtersieb wieder in den Spülraumboden ein und vergewissern Sie sich, dass es fest sitzt.

8. Setzen Sie den Grobfilter (A) in den Mikrofilter (B) ein und drücken Sie die beiden Teile zusammen.

3. Drehen Sie den Griff um Drehung nach links und ziehen Sie den Filter heraus.

9. Das Filtersystem einsetzen und durch Drehen des Griffs nach rechts bis zum Anschlag verriegeln. Achten Sie darauf, dass das Filtersieb nicht über den

1

4

/

Spülraumboden hervorragt.

Benutzen Sie den Geschirrspüler NIE ohne Filter. Falsch eingesetzte Filter führen zu schlechten Spülergebnissen und können das Gerät beschädigen.

Versuchen Sie NIE, die Sprüharme auszubauen

Eventuell durch Schmutz verstopfte Löcher der Sprüharme mit einem Partystick reinigen.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten und die Bedienblende des Gerätes mit einem weichen feuchten Tuch. Benutzen Sie bei Bedarf nur neutrale Reinigungsmittel. Benutzen Sie keine Scheuermittel, Metallschwämmchen oder Lösungsmittel (Azeton, Trichloräthylen usw.). Reinigen Sie die Gummidichtungen der Türen und des Reinigungsmittelund Klarspülmittelbehälters regelmäßig mit einem feuchten Tuch.

Vierteljährlich sollten Sie das Waschprogramm für stark verschmutztes Geschirr ohne Geschirr, aber mit Verwendung von Spülmitteln ausführen.

Reinigung und Pflege electrolux 31

Frostschutzmaßnahmen

Stellen Sie den Geschirrspüler nicht in einem Raum auf, in dem die Temperatur unter 0°C absinkt. Sollte dies nicht vermeidbar sein, die Maschine entleeren, die Gerätetür schließen, den Wasserzulaufschlauch entfernen und entleeren.

Transport des Gerätes

Halten Sie sich bei einem Transport des Gerätes (Umzug usw.) an folgende Anweisungen:

1. Den Netzstecker ziehen.

2. Den Wasserhahn schließen.

3. Den Wasserzulauf- und den Ablaufschlauch abnehmen.

4. Ziehen Sie das Gerät zusammen mit den Schläuchen heraus.

Lassen Sie das Gerät beim Transport nicht umkippen.

Längerer Gerätestillstand

Vor einem längerem Stillstand des Geschirrspülers sollten Sie folgende Vorsichtsmaßnahmen ergreifen:

1. Ziehen Sie den Netzstecker und schließen Sie den Wasserhahn.

2. Öffnen Sie die Tür einen Spaltbreit, um dem Entstehen unangenehmer Gerüche vorzubeugen.

3. Reinigen Sie das Geräteinnere.

32 electrolux Störung, was tun?

Störung, was tun?

Der Geschirrspüler startet nicht oder hält während des Betriebs an. Einige Störungen sind durch nachlässige Instandhaltung oder Versehen bedingt und können mithilfe der in der folgenden Tabelle beschriebenen Maßnahmen ohne Hilfe des Kundendienstes behoben werden. Schalten Sie den Geschirrspüler ab, öffnen Sie die Tür und führen Sie folgende Kontrollen durch:

Fehlercode und Störung Mögliche Ursachen und Abhilfe

● Ständiges Blinken der Kontrollleuchte

des laufenden Programms,

● 1 Blitz der Kontrollleuchte

Programmende,

Der Geschirrspüler füllt kein Wasser

● Ständiges Blinken der Kontrollleuchte

des laufenden Programms,

● 2 Blitze der Kontrollleuchte

Programmende,

Der Geschirrspüler pumpt nicht ab

● Ständiges Blinken der Kontrollleuchte

des laufenden Programms,

● 3 Blitze der Kontrollleuchte

Programmende,

Aquasafe-Einrichtung ist ausgelöst

● W asserhahn blockiert oder durch

Kalkablagerungen verstopft. Den Wasserhahn reinigen.

● Wasserhahn geschlossen.

Wasserhahn aufdrehen.

● Der Filter (soweit vorhanden) in der

Schlauchverschraubung des Wasserzulaufs ist verstopft. Den Filter in der Schlauchverschraubung reinigen.

● Der Wasserzulaufschlauch ist nicht

richtig verlegt oder ist gequetscht. Den Anschluss des Ablaufschlauchs kontrollieren.

● Der Siphon ist verstopft.

Den Siphon reinigen.

● Der Wasserzulaufschlauch ist nicht richtig

verlegt oder ist gequetscht. Den Anschluss des Ablaufschlauchs kontrollieren.

● Schließen Sie den Wasserhahn und

wenden Sie sich an den lokalen Kundendienst.

Störung, was tun? electrolux 33

Störung Mögliche Ursachen und Abhilfe

Das Programm startet nicht ● Tür des Geschirrspülers nicht richtig

geschlossen. Die Tür schließen.

● Netzstecker nicht eingesteckt.

Netzstecker einstecken.

● Die Sicherung der Hausinstallation ist

durchgebrannt. Sicherung ersetzen.

● Startvorwahl eingestellt.

Löschen Sie die Startvorwahl, wenn das Geschirr sofort gewaschen werden soll.

Schließen Sie nach diesen Kontrollen die Tür und schalten Sie den Geschirrspüler ein. Drücken Sie die Taste des Programms, das bei Auslösung des Alarms aktiv war. Das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde. Wenden Sie sich an den Kundendienst, wenn die Störung fortbesteht oder erneut auftritt. Sollten Fehler auftreten, die nicht in der o. a. Tabelle behandelt werden, rufen Sie bitte den Kundendienst.

Wenden Sie sich bitte an den Kundendienst und machen Sie folgende Angaben: Modell (Mod.), Produktnummer (PNC) und Seriennummer (S.N.). Diese Daten sind aus dem Typenschild auf der Seite der Geschirrspülertür ersichtlich.

Notieren Sie diese Nummern hier, um sie stets bei Bedarf zur Hand zu haben:

Mod. :. . . . . . . . . . . . . . . . . . . . . . . . .

PNC :. . . . . . . . . . . . . . . . . . . . . . . . .

S.N. : . . . . . . . . . . . . . . . . . . . . . . . . .

34 electrolux Störung, was tun?

Das Spülergebnis ist nicht zufriedenstellend

Das Geschirr ist nicht sauber

Das Geschirr ist nass und glanzlos

Schlieren, Streifen, milchige Flecken oder blauschimmernder Belag auf Gläsern und Geschirr

Eingetrocknete Wassertropfen auf Gläsern und Geschirr

● Wahl eines falschen Spülprogramms.

● Geschirr falsch geladen, so dass das Spülwasser nicht

alle Teile des Geschirrs erreicht hat. Die Körbe dürfen nicht überladen werden.

● Falsche Beladung behindert die Drehung der

Sprüharme.

● Die Filter im Spülraumboden sind verstopft oder falsch

eingesetzt.

● Zu hohe oder zu geringe Reinigungsmitteldosierung.

● Bei Kalkbelägen auf dem Geschirr: der Salzbehälter ist

leer oder falsche Einstellung des Wasserenthärters.

● Ablaufschlauch falsch verlegt.

● Verschlusskappe des Salzbehälters nicht richtig

geschlossen.

● Es wurde kein Klarspülmittel verwendet.

● Behälter des Klarspülmittels ist leer.

● Klarspülmitteldosierung reduzieren.

● Klarspülmitteldosierung erhöhen.

● Die Ursache kann beim Reinigungsmittel liegen. Wenden

Sie sich an den Kundendienst des Herstellers.

Wenn die Störungen nach diesen Kontrollen fortbestehen, wenden Sie sich an den Kundendienst.

Technische Daten electrolux 35

Technische Daten

Abmessungen Breite 59,6 cm

Höhe Tiefe

81,8 - 87,8 cm

57,5 cm

Anschlussspannung Gesamtleistung Sicherung

Wasserdruck Mindestdruck 0,05 MPa

Fassungsvermögen 12 Maßgedecke Max. Gewicht 39 kg Betriebsgeräusch 47 dB (A)

Die Daten der elektrischen Anschlusswerte finden sich auf dem Typenschild auf der Geschirrspülertür

Höchstdruck

0,8 MPa

Änderungen vorbehalten

36 electrolux Technische Daten

Verbrauchswerte

Programm Energieverbrauch

Programmdauer

(in Minuten)

(in kWh)

120Intensiv 1,99 25,1

92 - 115Auto 1,10 12 - 23

Schnellspülgang

31

0,90 10

Eco

(Testprogramm für Prüfinstitute)

160

1,05 15

71Glas 0,93 15,3

Die Verbrauchsdaten sind Richtwerte, die von dem Druck und der Temperatur des Wassers, den Schwankungen der Stromversorgung und der Geschirrmenge abhängen.

Wasserverbrauch

(in Litern)

Hinweise für Prüfinstitute

Hinweise für Prüfinstitute electrolux 37

Die Prüfung nach EN 60704 muss bei voller Beladung mit dem Testprogramm (siehe Tabelle "Verbrauchswerte") durchgeführt werden.

Volle Beladung: 12 Maßgedecke

Reinigungsmitteldosierung: 5 g + 25 g (Typ B) Klarspülmitteleinstellung: Position 4 (Typ III)

Anordnung des Oberkorbs

Die Prüfung nach EN 50242 muss mit vollem Salz- und Klarspülmittelbehälter und mit dem Testprogramm (siehe “Verbrauchswerte”) durchgeführt werden.

Anordnung des Unterkorbs

Anordnung des

Besteckkorbs

38 electrolux Installation

Installation

Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dürfen nur von qualifizierten Elektrikern und Installateuren ausgeführt werden.

Entfernen Sie vor dem Aufstellen der Maschine das gesamte Verpackungsmaterial.

Das Gerät möglichst in der Nähe eines Wasserhahns und eines Wasserablaufs aufstellen.

Der Geschirrspüler ist für Untertischaufstellung unter einer Arbeitsplatte bestimmt.

Achtung! Halten Sie sich für den Einbau des Geschirrspülers und der Anbauplatte strikt an die Anweisungen auf der beiliegenden Schablone.

Es sind keine Lüftungsöffnungen für den Geschirrspüler erforderlich, sondern nur Durchführungen für den Wasserzulauf- und den Ablaufschlauch und das Netzkabel.

Der Geschirrspüler ist mit höhenverstellbaren Füßen ausgestattet.

Bei allen Arbeiten, die den Zugang zu den inneren Bauteilen erfordern, muss zuvor der Netzstecker gezogen werden.

Stellen Sie vor dem Einbau des Geschirrspülers in das Möbel sicher, dass der Wasser-, der Ablaufschlauch und das Netzkabel weder geknickt noch gequetscht werden.

Fixieren des Geschirrspülers

Der Geschirrspüler muss gegen unbeabsichtigtes Neigen geschützt werden. Aus diesem Grund ist sicherzustellen, dass die Arbeitsplatte, unter die der Geschirrspüler eingeschoben wird, ordnungsgemäß und sicher (an benachbarten Küchenschränken/möbeln usw.) befestigt ist.

Ausrichten

Korrektes Ausrichten ist die Voraussetzung dafür, dass die Tür wasserdicht schließt. Bei richtiger Ausrichtung darf die Tür beim Öffnen auf keiner Seite des Möbels anstoßen. Die Geräteausrichtung ggf. durch Anziehen oder Lockern der Stellfüße nachstellen.

Installation electrolux 39

Wasseranschluss

Der Geschirrspüler kann sowohl mit Warm- (max. 60°) wie auch mit Kaltwasser gespeist werden. Die Kaltwasserversorgung ist jedoch in jedem Fall vorzuziehen.

Warmwasserversorgung ist bei sehr schmutzigem Geschirr nicht immer wirksam, da dabei das Spülprogramm stark gekürzt wird.

Die Kopplungsmutter des Wasserschlauchs des Geschirrspülers ist für ein Rohrgewinde 3/4” ausgelegt oder für spezielle Schnellkupplungen wie zum Beispiel Press-block.

Der Wasserdruck muss innerhalb des Bereichs der in den “Technischen Daten” aufgeführten Werten liegen. Ihr Wasserwerk kann Sie über die durchschnittlichen Druckwerte in Ihrem Gebiet informieren.

Der Wasserzulaufschlauch darf beim Anschluss nicht geknickt, gequetscht oder verdreht werden.

Der Zulauf- und Ablaufschlauch können nach rechts oder links verlegt werden, um die Installation mit Klemmmuttern zu erleichtern.

Die Klemmmutter muss zur Vermeidung von Lecks richtig angebracht werden.

(Achtung! NICHT alle Geschirrspülermodelle werden mit Zulauf- und Ablaufschläuchen mit Klemmmutter geliefert. In diesem Fall ist die genannte Verlegung nicht möglich).

Falls der Geschirrspüler mit neuen oder lange Zeit nicht benutzten Schläuchen angeschlossen wird, vor dem Anschluss des Zulaufschlauchs einige Minuten lang Wasser durch denselben fließen lassen.

BENUTZEN Sie KEINE Anschlussschläuche, die zuvor bei anderen Geräten eingesetzt worden sind.

Das Gerät ist mit einer Sicherheitsvorrichtung versehen, die verhindert, dass das im Geschirrspüler verwendete Wasser in das Trinkwassersystem zurücklaufen kann. Das Gerät entspricht den gültigen Vorschriften für Installationsarbeiten.

40 electrolux Installation

Wasserschlauch mit Sicherheitsventil

Nach dem Anschluss des doppelwandigen Wasserschlauchs befindet sich das Sicherheitsventil in der Nähe des Wasserhahns. Der Wasserschlauch steht daher nur während der Versorgung des Geschirrspülers unter Druck. Sobald der Wasserschlauch zu lecken beginnt, unterbricht das Sicherheitsventil die Wasserversorgung.

Berücksichtigen Sie bei der Verlegung des Wasserschlauchs:

- Das Elektrokabel des Sicherheitsventils befindet sich in dem doppelwandigen Wasserschlauch. Den Wasserschlauch oder das Sicherheitsventil nicht in Wasser tauchen.

- Ziehen Sie sofort den Netzstecker, wenn der Wasserschlauch oder das Sicherheitsventil beschädigt ist.

- Ein Wasserschlauch mit Sicherheitsventil darf nur von einer Fachkraft oder dem Kundendienst ersetzt werden.

- Den Wasserschlauch so verlegen, dass er nie höher liegt als der untere Rand des Sicherheitsventils.

Warnung! Stromschlaggefahr

Installation electrolux 41

Anschluss des Ablaufschlauchs

Das Ende des Ablaufschlauchs kann wie folgt angeschlossen werden:

1. An einen Siphon; dabei den Schlauch an der Unterseite der Arbeitsplatte befestigen. Dadurch wird verhindert, dass Abwasser aus dem Siphon in das Gerät zurückfließen kann.

2. An ein Standrohr mit Entlüfftungsöffnung und Innendurchmesser von mindestens 4 cm.

Der Abwasseranschluss muss sich in einer Höhe von maximal 60 cm vom Boden des Geschirrspülers befinden.

Der Ablaufschlauch kann nach rechts oder links verlegt werden.

Stellen Sie sicher, dass der Ablaufschlauch nicht geknickt oder gequetscht wird, da das den Wasserablauf behindern kann.

Der Spülbeckenstöpsel darf während des Abpumpens des Gerätes nicht eingesetzt sein, da dadurch das Wasser wieder in die Maschine gesaugt werden kann.

Bei Verwendung einer Verlängerung darf die Gesamtlänge des Schlauchs nicht länger als 4 Meter betragen. Der Innendurchmesser der Verlängerung darf nicht kleiner als der des Ablaufschlauchs sein.

Ebenso darf der Innendurchmesser der Verbindungen für den Anschluss an den Ablauf nicht kleiner sein als der Durchmesser des eingesetzten Schlauchs.

Unsere Geräte verfügen über eine Sicherheitseinrichtung, die den Rückfluss von Schmutzwasser in die Maschine verhindert. Falls der Siphon Ihrer Spüle mit einem “Rückschlagventil” ausgestattet ist, kann dadurch der Ablauf Ihres Geschirrspülers beeinträchtigt werden. Sie sollten das Ventil daher entfernen.

42 electrolux Installation

Elektrischer Anschluss

Die Sicherheitsbestimmungen schreiben die Erdung des Gerätes verbindlich vor.

Kontrollieren Sie vor der ersten Benutzung des Gerätes, dass die Netzspannung und -frequenz mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen. Die Nennwerte der Sicherung sind ebenfalls aus dem Typenschild ersichtlich.

Benutzen Sie für den Netzstecker immer eine berührungssichere Steckdose.

Vielfachsteckdosen, Steckverbinder und Verlängerungskabel dürfen nicht verwendet werden. Es besteht Brandgefahr durch Überhitzung.

Lassen Sie ggf. die Steckdose versetzen. Wenden Sie sich für einen eventuellen Austausch des Netzkabels an den Kundendienst.

Der Stecker muss auch nach der Installation des Geschirrspülers zugänglich sein.

Um das Netzkabel von der Steckdose zu trennen, ziehen Sie stets am Netzstecker, nicht am Kabel.

Der Hersteller übernimmt keine Haftung für Unfälle, die aus der Missachtung dieser Vorschrift entstehen sollten.

Umweltschutz

Umweltschutz electrolux 43

Verpackungsmaterial

Das Verpackungsmaterial ist umweltfreundlich und recycelbar. Kunststoffteile sind mit internationalen Abkürzungen gekennzeichnet, wie z. B. >PE<, >PS<, usw. Entsorgen Sie das Verpackungsmaterial in den dafür vorgesehenen Behältern der städtischen Müllabfuhr.

Vor der Entsorgung von Altgeräten:

- Netzstecker ziehen.

- Das Netzkabel abtrennen und entsorgen.

- Das Türschloss entfernen. Damit verhindern Sie, dass spielende Kinder sich einschließen und gefährden können.

Altgeräte

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

44 electrolux

Garantiebedingungen

Deutschland

Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, Electrolux Vertriebs GmbH, gegenüber dem Verbraucher Garantie für dieses

Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den

folgenden Bedingungen:

1. Mit dieser Garantie haften wir dafür, daß dieses neu hergestellte Gerät zum Zeitpunkt der Übergabe vom Händler an den Verbraucher die in unserer Produktbeschreibung für dieses Gerät aufgeführten Eigenschaften aufweist. Ein Mangel liegt nur dann vor, wenn der Wert oder die Gebrauchstauglichkeit dieses Gerätes erheblich gemindert ist. Zeigt sich der Mangel nach Ablauf von sechs (6) Monaten ab dem Übergabezeitpunkt, so hat der Verbraucher nachzuweisen, daß das Gerät bereits zum Übergabezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen Schäden oder Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbeachtung der Einbauvorschriften und Gebrauchsanweisungen.

2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in einem der Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten des Mangels in Deutschland betrieben wird und Garantieleistungen auch in Deutschland erbracht werden können. Mängel müssen uns innerhalb von zwei (2) Monaten nach Kenntnis angezeigt werden.

3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung des Mangels unentgeltlich beseitigen; die zu diesem Zweck erforderlichen Aufwendungen, insbesondere Transport-, Wege-, Arbeits- und Materialkosten werden von uns getragen. Über diese Nachbesserung hinausgehende Ansprüche werden durch diese Garantie dem Verbraucher nicht eingeräumt.

4. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der für den

Endabnehmer kostengünstigen Rufnummer 0180 322 66 22 * die

nächstgelegene Kundendienststelle zu benachrichtigen, von welcher Ort, Art und Weise der Garantieleistungen festgelegt werden. Nachbesserungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unserer Kundendienstwerkstatt durchgeführt.

Garantiebedingungen electrolux 45

5. Garantieleistungen bewirken weder

eine Verlängerung noch einen Neubeginn der Garantiezeit für dieses Gerät; ausgewechselte Teile gehen in unser Eigentum über.

6. Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem Zeitpunkt der Übergabe des Gerätes vom Händler an den Verbraucher, der durch Original-Kaufbeleg (Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder - bei Waschgeräten und Wäschetrocknern- in Gemeinschaftsanlagen genutzt wird, beträgt die Verjährungsfrist sechs (6) Monate.

Electrolux Vertriebs GmbH Muggenhofer Straße 135 D-90429 Nürnberg

EUR 0,09 / Minute

*

(Deutsche Telekom Stand Jan. 2002)

Österreich

Unsere Kundendienststellen und Servicepartner

Electrolux stellt Ihnen hiermit jene Partner vor, die dafür garantieren, dass wir Ihnen Top-Qualität mit unseren Kundendiensteinrichtungen jetzt und in Zukunft bieten. Unsere Kundendienststellen in den Bundesländern sind spezialisiert auf unsere Marken: AEG-Electrolux, Electrolux, Juno-Electrolux und Zanussi.

Zentrale: Kundendienst Wien, Niederösterreich, nördliches Burgenland

Electrolux Hausgeräte GmbH 1230 Wien, Herziggasse 9

Tel. Reparaturannahme 01/86640-330

Tel. Ersatzteile 01/86640-315

Technische Hotline (0,88 /Min.) 0900-340090

Fax 01/86640-300

Internet: [email protected]

Kundendienststelle Oberösterreich

Hausgeräte Kundendienst GmbH 4030 Linz, Winetzhammerstraße 8

Tel. 0732/383031

Fax 0732/383031-23

Internet: of

[email protected]

46 electrolux Garantiebedingungen

Kundendienststelle Steiermark, südliches Burgenland

A. Hell - Hausgeräteservice 8020 Graz, Asperngasse 2

Tel. 0316/572615

Fax 0316/572615-30

Internet:

[email protected]

of

Kundendienststelle Salzburg

Wörndl Elektro GmbH 5020 Salzburg, Gnigler Straße 18

Tel. 0662/872714

Fax 0662/872714-4

Internet: [email protected]

Kundendienststelle Kärnten, Osttirol

Elektroservice H. Schneider 9020 Klagenfurt, Rosentalerstraße 189

Tel. 0463/29993

Fax 0463/29993-4

Internet: [email protected]

Kundendienststelle Tirol

BEP! Hausgeräte-Kundendienst GesmbH 6020 Innsbruck, Amraser Straße 118

Tel. 0512/392153

Fax 0512/392153-29

Internet: [email protected]

Kundendienststelle Vorarlberg

Walter Stecher Elektroinstallationen 6912 Hörbranz, Lochauerstraße 2

Tel. 05573/83651

Fax 05573/83651-14

Internet: [email protected]

Garantiebedingungen electrolux 47

Europäische Garantie

Für dieses Gerät besteht in den am Ende dieser Benutzerinformation aufgeführten Ländern eine Garantie von Electrolux für den Zeitraum, der in der Gerätegarantie oder andernfalls gesetzlich festgelegt ist. Wenn Sie aus einem dieser Länder in ein anderes der unten aufgeführten Länder ziehen, wird die Gerätegarantie unter folgenden Voraussetzungen mit übertragen:

● Die Gerätegarantie beginnt an dem

Datum, an dem Sie das Gerät gekauft haben. Dies wird durch ein gültiges Kaufdokument bescheinigt, das von dem Verkäufer des Gerätes ausgestellt wurde.

● Die Gerätegarantie gilt für

denselben Zeitraum und in demselben Ausmaß für Arbeitszeit und Teile, wie sie für dieses spezielle Modell oder diese spezielle Gerätereihe in Ihrem neuen Aufenthaltsland gelten.

● Die Gerätegarantie ist

personengebunden, d. h. sie gilt für den Erstkäufer des Geräts und kann nicht auf einen anderen Benutzer übertragen werden.

● Das Gerät wird in

Übereinstimmung mit der von Electrolux herausgegebenen Anleitung installiert und verwendet und wird nur im Privathaushalt eingesetzt, d. h. nicht für gewerbliche Zwecke genutzt.

● Das Gerät wird in

Übereinstimmung mit allen relevanten Bestimmungen installiert, die in Ihrem neuen Aufenthaltsland gelten.

Die Bestimmungen dieser europäischen Garantie haben keinerlei Auswirkungen auf die Rechte, die Ihnen gesetzlich zustehen.

48 electrolux Garantiebedingungen

www.electrolux.com

Albania +35 5 4 261 450 Rr. Pjeter Bogdani Nr. 7 Tirane Belgique/België/Belgien +32 2 363 04 44 Bergensesteenweg 719, 1502 Lembeek

Česká republika +420 2 61 12 61 12 Budějovická 3, Praha 4, 140 21

Danmark +45 70 11 74 00 Sjællandsgade 2, 7000 Fredericia Deutschland +49 180 32 26 622 Muggenhofer Str. 135, 90429 Nürnberg Eesti +37 2 66 50 030 Mustamäe tee 24, 10621 Tallinn España +34 902 11 63 88 Carretera M-300, Km. 29,900

France www.electrolux.fr Great Britain +44 8705 929 929 Addington Way, Luton, Bedfordshire

Hellas +30 23 10 56 19 70 4 Limnou Str., 54627 Thessaloniki Hrvatska +385 1 63 23 338 Slavonska avenija 3, 10000 Zagreb Ireland +353 1 40 90 753 Long Mile Road Dublin 12 Italia +39 (0) 434 558500 C.so Lino Zanussi, 26 - 33080 Porcia (PN) Latvija +37 17 84 59 34 Kr. Barona iela 130/2, LV-1012, Riga

Lietuva +370 5 27 80 609 Verki˜ 29, LT-09108 Vilnius

Luxembourg +35 2 42 43 13 01 Rue de Bitbourg, 7, L-1273 Hamm Magyarország +36 1 252 1773 H-1142 Budapest XIV, Erzsébet királyné útja 87 Nederland +31 17 24 68 300 Vennootsweg 1, 2404 CG - Alphen aan den Rijn Norge +47 81 5 30 222 Risløkkvn. 2, 0508 Oslo Österreich +43 18 66 400 Herziggasse 9, 1230 Wien Polska +48 22 43 47 300 ul. Kolejowa 5/7, Warsaw Portugal +35 12 14 40 39 39 Quinta da Fonte - Edificio Gonçalves Zarco -

Romania +40 21 451 20 30 Str. Garii Progresului 2, S4, 040671 RO Schweiz/Suisse/Svizzera +41 62 88 99 111 Industriestrasse 10, CH-5506 Mägenwil

Slovenija +38 61 24 25 731 Electrolux Ljubljana, d.o.o.

Slovensko +421 2 43 33 43 22 Electrolux Slovakia s.r.o., Electrolux

Suomi www.electrolux.fi Sverige +46 (0)771 76 76 76 Electrolux Service, S:t Göransgatan 143,

Türkiye +90 21 22 93 10 25 Tarlabaﬂ› caddesi no : 35 Taksim Istanbul

–ÓÒÒËˇ +7 495 9377837 129090 ГУТН‚‡, ŒОЛПФЛИТНЛИ ФУТФВНЪ,

Alcalá de Henares Madrid

LU4 9QQ

Q 35 - 2774 - 518 Paço de Arcos

Gerbičeva 98, 1000 Ljubljana

Domáce spotrebiče SK, Seberíniho 1, 821 03 Bratislava

S-105 45 Stockholm

16 ¡ч СŒОЛПФЛНо

electrolux 49

Notizen

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

50 electrolux

Notizen

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

www.electrolux.com

www.electrolux.de www.electrolux.at

117992 29/0-00-28102006

AEG ESI46032 User Manual [de]
