INFO
INSTALLATIONS- UND GEBRAUCHSANWEISUNGEN
INSTRUCTIONS POUR L’INSTALLATION ET L’EMPLOI
GEBRUIKSAANWIJZING
GESCHIRRSPÜLER ESI 420
LAVE-VAISSELLE ESI 420
AFWASMACHINE ESI 420
Page 2
INHALT
Wichtige Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 3
Hinweis zur Verpackungsentsorgung, Entsorgung der Altgeräte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 4
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 5
Aufstellung und aufstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 5
Anschluß des Wasserablaufschlauches, Anschluß des Wasserzulaufschlauches . . . . . . . . . . . . . . . . . .Seite 5
Elektroanschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 5
Gebrauchsinformationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 6
Die Bedienungsblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 6
Wasserenthärtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 7
Gebrauch von Klarspülmittel, Reinigerzugabezugabe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 8
Richtiges Einordnen des Geschirrs, Verwendung der Körbe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 9
Höhenverstellung des oberen Korbes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 10
Ratschläge für das Spülen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 11
Spülprogramme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 12
Arbeitsschritte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 13
Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 14
Reinigung der Siebe, Reinigung des Grobsiebes, Innen- und Außenreinigung . . . . . . . . . . . . . . . . . . . .Seite 14
Längerer Stillstand des Gerätes, Frostgefahr, Transport des Gerätes . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 14
Beseitigung von Funktionsstörungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 15
Unterbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 16
TECHNISCHE DATEN
ABMESSUNGEN Breite 44.6 cm
Höhe 81.8 ÷ 87.8 cm
max. Tiefe 58 cm
max. Tiefe bei geöffneter Türe 111.4 cm
BETRIEBSSPANNUNG/FREQUENZ 220-230 V / 50 Hz
LEISTUNGSAUFNAHME UMWÄLZPUMPE 200 W
LEISTUNGSAUFNAHME HEIZELEMENT 2800 W
GESAMTLEISTUNG 3000 W
LEITUNGSWASSERDRUCK min. 0.5 bar
max. 8 bar
FASSUNGSVERMÖGEN (STANDARDGEDECKE IEC) 8
VERBRAUCHSWERTE: Wasser 20 l
Strom 1.2 kWh
Dieses Gerät entspricht den folgenden EG Richtlinien:
- 73/23/EWG vom 19.02.73 - Niederspannungsrichtlinie
- 89/336/EWG vom 03.05.89 (einschließlich aller Änderungsrichtlinie) - EMV-Richtlinie
PID25D
2
Page 3
WICHTIGE HINWEISE
Bewahren Sie diese Bedienungsanleitung sorgfältig zusammen mit dem Gerät auf, damit Sie sie
auch in Zukunft zu Rate ziehen können.
Sollten Sie das Gerät verkaufen oder Dritten überlassen oder es im Falle eines Umzuges in der alten Wohnung lassen, so sorgen Sie dafür, daß das
Gerät komplett mit diesem Heft übergeben wird,
damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise
informieren kann.
Diese Hinweise dienen der Sicherheit und sollten
daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden.
■ Sollten Sie bei der Lieferung einen Schaden fest-
stellen wenden Sie sich bitte an den Händler, der
Ihr Gerät angeliefert hat, bevor Sie das Gerät in
Betrieb nehmen.
■ Dieses Gerät ist nur für den Gebrauch durch Er-
wachsene bestimmt. Es ist gefährlich, es Kindern
zum Gebrauch oder Spiel zu überlassen.
■ Es ist gefährlich, Veränderungen am Gerät oder
seinen Eigenschaften vorzunehmen.
■ Sie sollten die beim Elektroanschluß des Gerätes
anfallenden Arbeiten von einem fachkundigen und
zugelassenen Elektriker ausführen lassen.
■ Lassen Sie die beim Wasseranschluß des Gerätes
entstehenden Arbeiten von einem fachkundigen
und zugelassenen Installateur ausführen.
■ Die Geschirrspülmaschine ist für das Spülen übli-
chen Haushaltsgeschirrs ausgelegt. Gegenstände,
die in Kontakt mit Benzin, Lack, Eisen- und Stahlspänen, korrosiven Chemikalien (Säuren oder Basen) gekommen sind, dürfen nicht in der Geschirrspülmaschine gespült werden.
■ Folgende Artikel sind nur dann zum Spülen in der
Geschirrspülmaschine geeignet, wenn sie als “spülmaschinenfest” gekennzeichnet sind: Besteck mit
Holz- oder Horngriffen, mit geklebten Teilen, Bronzebesteck, Pfannen mit Holzgriffen, Artikel aus: Aluminium, Kristall, Bleiglas, Plastik, antike oder fein
bemalte Keramikgegenstände.
■ Es ist nicht empfehlenswert, Silberbesteck und Be-
steck aus rostfreiem Stahl zusammen in der Geschirrspülmaschine zu spülen, da zwischen den
beiden Materialien eine elektrochemische Reaktion
entstehen kann.
■ Versuchen Sie keinesfalls, das Gerät selbst zu re-
parieren. Reparaturen, die nicht von Fachleuten
ausgeführt werden, können zu schweren Unfällen
oder Betriebsstörungen führen. Wenden Sie sich
an die für Ihren Bereich zuständige Kundendienststelle.
■ Sollte das Gerät verschrottet werden, so machen
Sie es bitte unbrauchbar, bevor Sie es beiseite
stellen oder zum Müll geben: schneiden Sie das
Netzkabel bzw. die Schläuche ab und machen Sie
die Türverschlußvorrichtung unbrauchbar.
■ Stellen Sie sicher, daß das Gerät nicht auf dem
Netzkabel steht.
■ Schalten Sie das Gerät nach dem Gebrauch aus
und drehen Sie den entsprechenden Wasserhahn
zu.
■ Öffnen Sie niemals und aus keinem Anlaß die Türe
des Gerätes, während es in Betrieb ist. Schalten
Sie die Geschirrspülmaschine vor dem Öffnen stets
aus.
■ Berühren Sie keinesfalls den Heizwiderstand
während oder unmittelbar nach Ablauf eines Spülprogrammes.
■ Nur für Einbaugeräte:
Das Gerät muß an der Unterseite der Arbeitsfläche
befestigt werden. Ohne diese Befestigung befindet
sich die Geschirrspülmaschine in einem instabilen
Zustand, was zu Schäden oder Unfällen führen
würde. Hierzu lesen Sie bitte die diesbezüglichen
Anweisungen.
■ Schließen Sie nach dem Einordnen oder Heraus-
nehmen des Geschirrs immer die Tür Ihres Gerätes, damit Sie nicht anstoßen und sich verletzen.
PAV01D
3
Page 4
HINWEIS ZUR VERPACKUNGSENTSORGUNG
Verpackungen und Packhilfsmittel sind mit Ausnahme
von Holzwerkstoffen recyclingfähig und sollen
grundsätzlich der Wiederverwertung zugeführt werden.
Falls Sie davon Gebrauch gemacht haben, empfehlen
wir Ihnen:
- Papier-, Pappe- und Wellpappeverpackungen sollten in die entsprechenden Sammelbehälter gegeben werden.
- Kunststoffverpackungsteile sollten ebenfalls in die
dafür vorgesehenen Sammelbehälter gegeben
werden. Solange solche in Ihrem Wohngebiet
noch nicht vorhanden sind, können Sie diese
Materialien zum Hausmüll geben.
ENTSORGUNG DER ALTGERÄTE
Als Packhilfsmittel sind nur recyclingfähige Kunststoffe zugelassen, z.B.:
02**
PE
In den Beispielen steht
PE für Polyethylen** 02 PE-HD
PP für Polypropylen
PS für Polystyrol
05
PP
04 PE-LD
06
PS
Das Altgerät ist vor Verschrottung funktionsuntüchtig
zu machen, d.h. das Netzkabel muß entfernt werden.
Ebenso muß der Türverschluß unbrauchbar gemacht
werden, damit Kinder sich nicht selbst einschließen
können.
Bitte erfragen Sie in Ihrer Gemeindeverwaltung die
zuständige Entsorgungsstelle.
PAV03D
4
Page 5
INSTALLATION

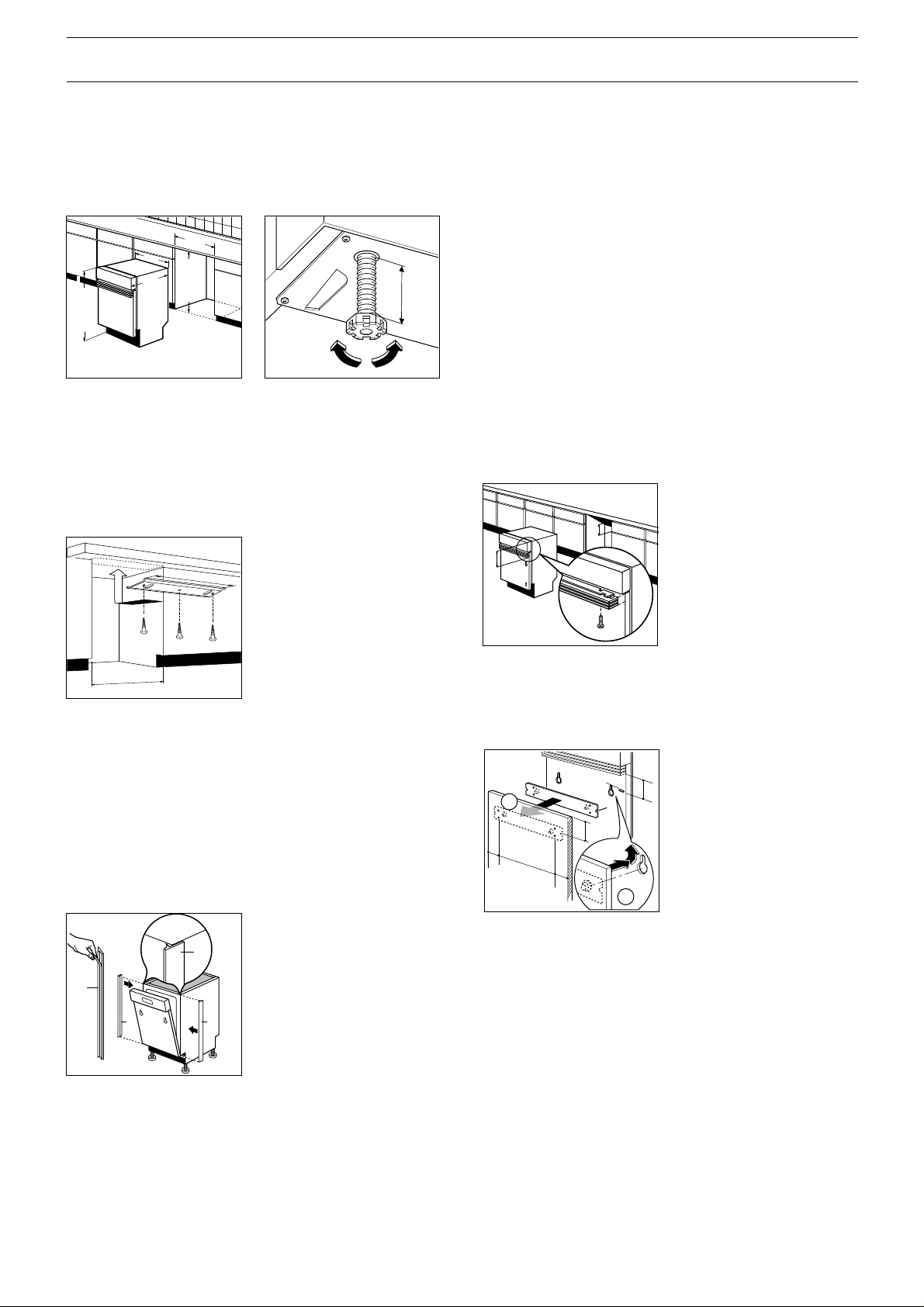

Aufstellung
Stellen Sie die Maschine in der Nähe eines Wasserzu- und ablauf auf.
Dieses Modell läßt sich unter eine vorhandene Arbeitsplatte bzw. Spülenabdeckung einbauen.
Die betreffenden Anweisungen finden Sie im entsprechenden Abschnitt.
Aufstellen
Der Geschirrspüler muß standsicher und waagrecht
auf Boden aufgestellt werden. Die Schraubfüße lassen sich herausschrauben, um Bodenunebenheiten
auszugleichen und die Gerätehöhe an andere Möbel
anzugleichen.
Anschluß des Wasserablaufschlauches
Der Wasserablaufschlauch kann angeschlossen werden:
am Syphonverschluß des Spülbeckens, mit einer
Schlauchschelle,
an einem festen Wandanschluß mit Ablaufbelüftung, und
mit einem Innendurchmesser von mindestens 4 cm,
am Rand des Spülbeckens durch den mitgelieferten
Krümmer.
Der Anschluß des Wasserablaufes muß mindestens 30
cm und darf höchstens 100 cm über dem Fußboden
liegen.
Der Schlauch kann beliebig nach rechts oder links geführt werden.
Knicke oder Quetschungen des Ablaufschlauches
sind zu verhindern, da dies den Wasserablauf verlangsamen oder blockieren kann.
Eine eventuelle Verlängerung des Ablaufschlauches
darf 2 m nicht übersteigen und ihr Innendurchmesser
darf nicht kleiner sein, als der des Ablaufschlauches
am Gerät.
Auch bei eventuellen Anschluß-Stücken für den
Schlauchanschluß darf der Innendurchmesser nicht
kleiner als der des Ablaufschlauches sein.
Ø 21
Ø 18
Ø 18
Ø 21
min 4 cm
Anschluß des Wasserzulaufschlauches
Dieser Geschirrspülautomat ermöglicht einen Anschluß an Kalt- oder Warmwasser bis 60°C. Es ist jedoch empfehlenswert, einen Kaltwasseranschluß zu
wählen.
Da beim Warmwasseranschluß die Spülzeiten erheblich kürzer werden, könnte das die Spülergebnisse
besonders bei stark verschmutztem Geschirr beeinträchtigen.
Schließen Sie den Wasserzulaufschlauch an einen
Wasserhahn mit einem
3/4"Anschlußgewinde.
Vergewissern Sie sich, daß
der mitgelieferte Dichtungsring (A) in der Schlauchver-
A
CA03
Ziehen Sie den Befestigungsring korrekt an, um Wasseraustritte zu vermeiden.
Vergewissern Sie sich ferner, daß der Leitungswasserdruck innerhalb der in den technischen Daten angegebenen Richtwerten.
Ablaufschlauch, Zulaufsclauch und Netzkabel müssen
innerhalb des Sockelrücksprungs hinten frei beweglich verlegt sein, damit diese weder abgeknickt noch
abgequetscht werden können.
HINWEIS: Nach Lockerung des Befestigungsringes
kann der Zulaufschlauch beliebig geführt werden.
Der Festsitz ist auf jeden Fall zu überprüfen.
CA06
ließen.
Dadurch können Sie vermeiden, daß eventuelle Abla-
gerungen von Sand oder Rost den Filter des Zulaufschlauches Ihres Gerätes verstopfen.
schraubung fest eingesetzt
ist.
Schrauben Sie dann den
Befestigungsring wieder
fest zu.
Wenn die Wasserzulaufleitung neu ist oder lange
nicht benutzt wurde, ist es
ratsam das Wasser einige
Minuten laufen zu lassen,
bevor Sie den Geschirrspülautomaten ansch-
min 30 cm
CS05
+ 2 m max
max 100 cm
Der Verlängerungsschlauch soll am Boden liegen,
und nur beim Ablauf emporsteigen.
Elektroanschluß
Elektroanschluß an 220-230V (50Hz). Die elektrische
Hausanlage (Steckdose, Anschlußleitung, Sicherung
und Zähler) muß für diesen Anschlußwert ausgelegt
sein. Schließen Sie das Gerät nur an eine, den VDERichtlinen entsprechende, Steckdose an.
Der Erzeuger lehnt jede Haftung für eventuelle Unfälle ab, die durch Nichtbeachtung dieser Sicherheitsvorschriften entstehen.
PIN17D
5
Page 6
GEBRAUCH

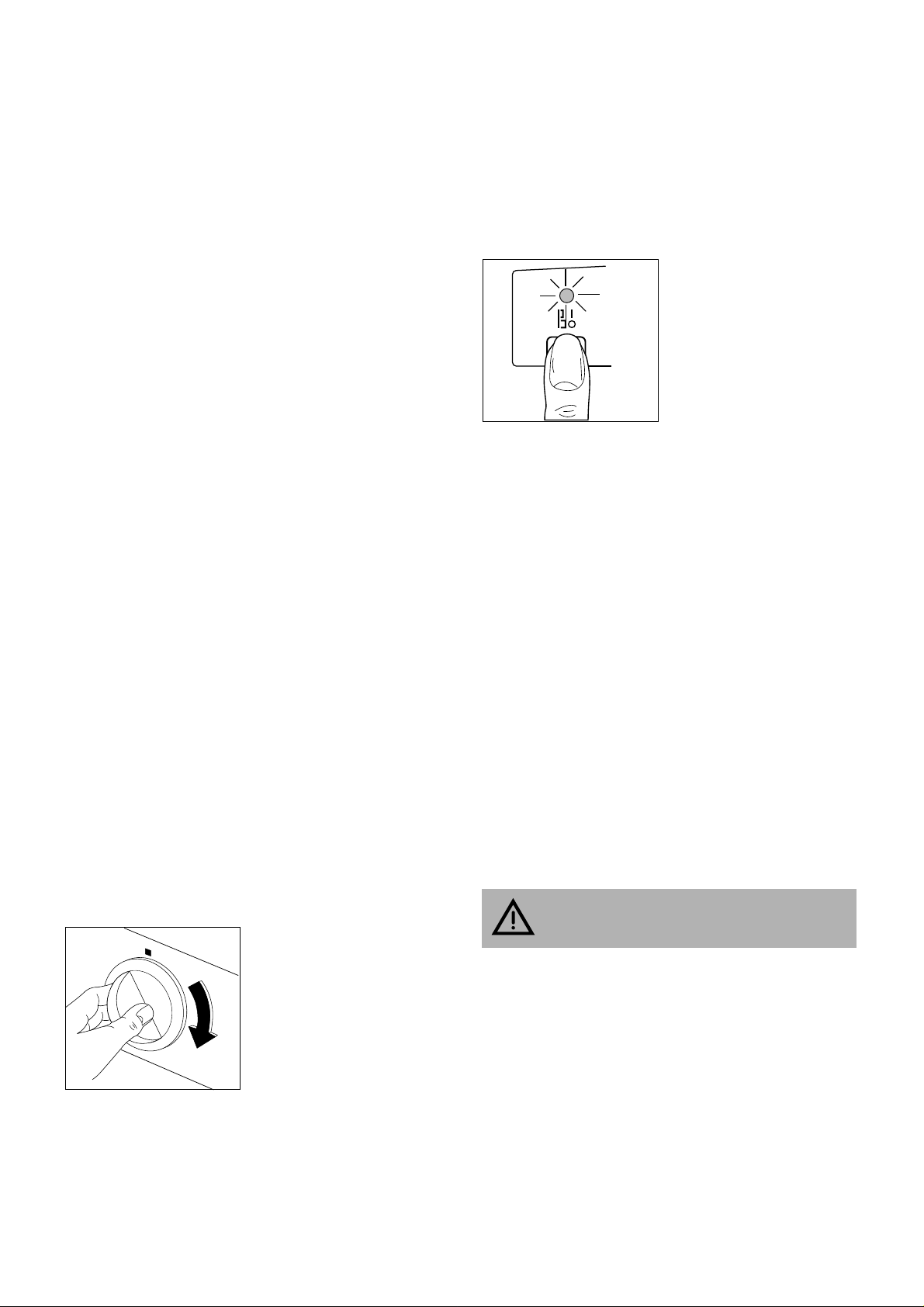

Die Bedienblende
B
A
stop
D
C
stop
12
3
1. Betriebskontrollampe
Nach Drücken der ElN/AUS-Taste leuchtet sie auf und
zeigt an, daß das Gerät unter Spannung steht.
2. ElN/AUS-Taste
Einschalten
Wenn man diese Taste drückt, wird das Gerät in Betrieb
gesetzt und die Kontrollampe leuchtet auf.
Ausschalten
Wenn das Spülprogramm beendet ist, stoppt das
Gerät automatisch. Die Kontrollampe leuchtet so lange, bis die Maschine durch Drücken der EIN/AUS-Taste ausgeschaltet wird.
Durch erneutes Drücken dieser Taste wird die Maschine
ausgeschaltet.
Vor der Einstellung eines Programms oder vor der
Änderung eines bereits laufenden Programms muß
die Maschine durch Drücken der ElN/AUS-Taste
ausgeschaltet werden.
4
5
6
7
5. Einstellmarkierung
6. Programmwähler
Ermöglicht die Einstellung des gewünschten Spülprogrammes.
Programmwähler im Uhrzeigersinn drehen, bis der
gewählte Programmbuchstabe mit der Einstellmarkierung übereinstimmt.
7. Programmanzeige
Während des Betriebes dreht sich der Programmwähler im Uhrzeigersinn und zeigt so die jeweilige
Position des Spülprogramms an.
Die Sinnbilder haben die folgende Bedeutung:
Vorspülen
Hauptspülen
3. Programmübersicht
Es handelt sich um eine Tabelle der vorhandenen
Spülprogramme, die Ihnen bei der täglichen Programmwahl hilfreich sein Kann.
4. Handgriff
Um die Türe zu schließen, ist sie am Griff fest zuzudrücken.
Zur Öffnung der Tür soll der Handgriff leicht nach
oben gedrückt und gleichzeitig nach außen gezogen
werden.
Klarspülgang kalt
Klarspülgang warm
Warmlufttrocknen
PPC28D
6
Page 7
Wasserenthärteranlage
Wasser enthält je nach Standort mehr oder weniger
Kalk der sich am Geshirr ablagert und zu Fleckenbildungen führt. Je höhen der Kalkgehalt, um so härter
ist das Wasser.
Der Geschirrspülautomat ist mit einem Wasserenthärter ausgestattet, der durch Anwendung eines besonderen Salzes, kalkfreies Wasser zum Geschirrspülen
liefert.
Der Wasserenthärter kann Wasser mit Härte bis 50°dH
(deutsche Skala) durch 5 Einstellstufen aufbereiten.
Sie können den Härtegrad des Wassers durch die örtlichen Wasserbehörden erfahren.
In der nachfolgenden Tabelle sind die Wasserhärtestufen und die entsprechenden Anweisungen über die
notwendigen Einstellungen aufgeführt:
Stufe
Wasserhärte
°dH
deutsche
Skala
°TH
franz.
Skala
Anwendung
von
Regenerier-
salz
Einstellung
des
Enthärters
Einstellung
der
Maschine
Stufen 4 u. 5 (Einstellung der Maschine)
Gehört Ihr Wasser zur Stufe 4 oder 5, so stechen Sie
in die, sich links oben auf der Frontseite befindliche
Membrane (A), ein Loch.
A
AA04
Hinweis: Ab Stufe 2 ist das Regeneriersalz regelmäßig zu verwenden. Die entsprechenden Anweisungen sind im nächsten Abschnitt enthalten.
Bei einer Wasserhärte von Stufe 5 sind beide Einstellungen vorzunehmen.
1
2
*
3
4
5
Der Wasserenthärter wird im Werk auf Stufe 2 eingestellt,
*
weil dieser Wert den meisten praktischen Fällen entspricht.
Bei Verwendung von niederalkalischen Spülmitteln, die
**
Enzyme enthalten, empfehlen wir Regeneriersalz ab 4°dH
0- 7
8-21
22-28
29-39
40-50
0-14
15-39
40-50
51-70
71-90
**NEIN
JA
JA
JA
JA
NEIN
NEIN
JA
NEIN
JA
NEIN
NEIN
NEIN
JA
JA
zu benutzen.
Stufe 1
Gehört Ihr Wasser zu Stufe 1, dann ist kein Regeneriersalz und keine Einstellung notwendig: das Wasser
ist weich genug.
Stufen 3 u. 5 (Einstellung des Wasserenthärters)

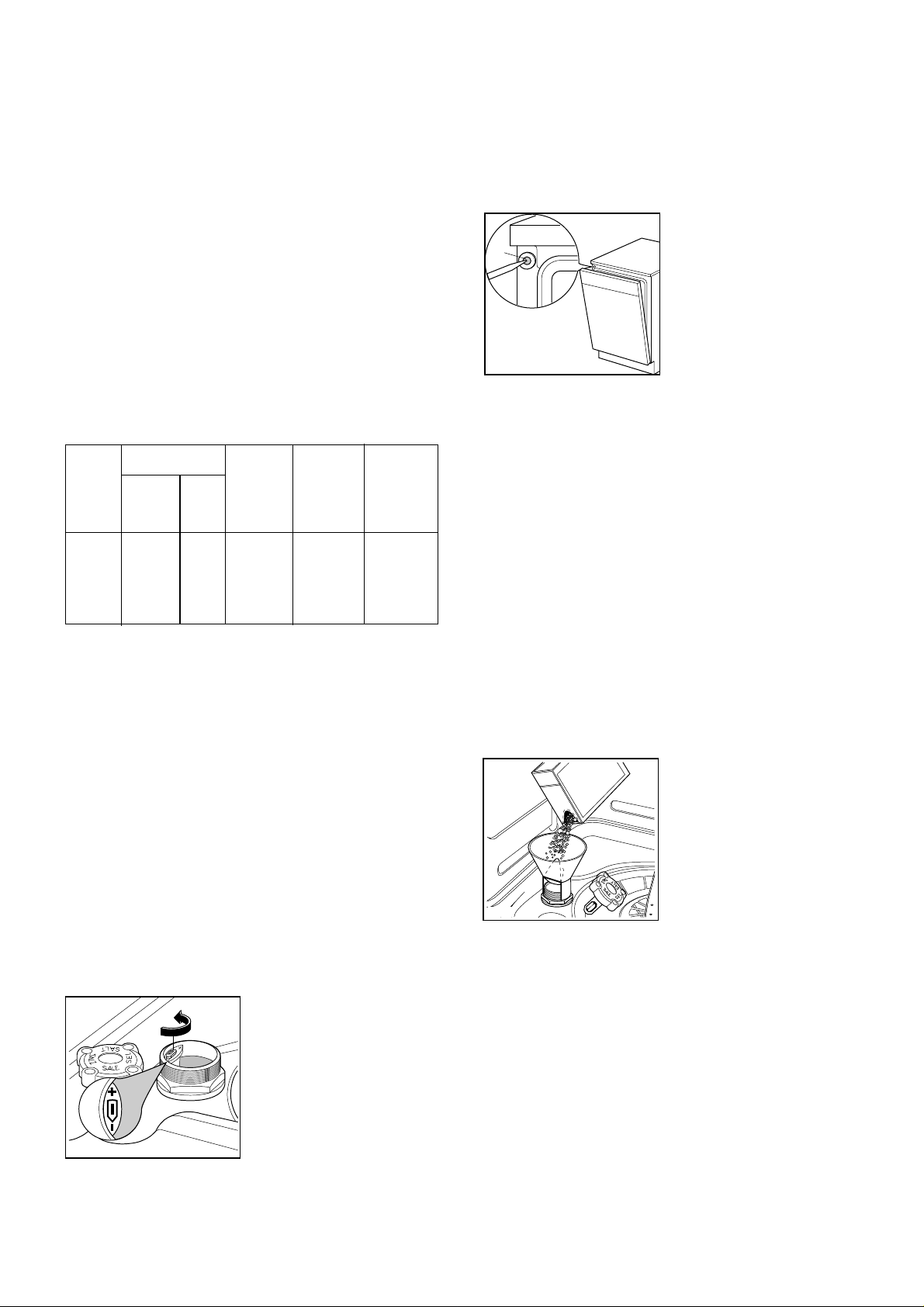

Gehört Ihr Wasser zur Stufe 3 oder 5, dann ist folgendermaßen zu verfahren:
- Ziehen Sie den unteren Korb heraus und drehen Sie
die Verschlußkappe des Salzvorratsbehälters ab, der
sich links neben dem Grobsieb befindet.
- Mit Hilfe eines Schraubenziehers oder eines Messers
drehen Sie den Wähler entgegen dem Uhrzeigersinn,
von Position - auf Position +.
AA01
Einfüllen des regenerierenden Salzes
Verwenden Sie ausschließlich Spezialsalz für Geschirrspülmaschinen. Sonstige Salzarten enthalten
Anteile von anderen Stoffen, die auf die Dauer den
Wasserenthärter beschädigen können.
Ziehen Sie den unteren Korb heraus und schrauben
Sie die Verschlußkappe des Salzvorratsbehälters ab.
Füllen Sie den Behälter vor der ersten Inbetriebnahme mit Wasser.
Unter Verwendung des mitgelieferten Trichters geben,
Sie ca. 1kg Regeneriersalz hinzu.
SALE
SALT
SALZ
SEL
SR09
Um Sie daran zu erinnern, hat Ihre Spülmaschine auf
der Verschlußkappe des salzbehälters einen grünen
Anzeiger: wenn er verschwindet, muß Salz nachgefüllt werden.
Der Salzbehälter enthält immer Wasser. Es ist also
normal, daß dieses bei Salzeinfüllung überläuft.
Wichtig: Das Einfüllen des Salzes soll unmittelbar vor
dem Starten eines vollständigen Spülprogrammes,
mit Ausnahme des Vorspülprogrammes, vorgenommen werden. Es wird auf diese Weise vermieden, daß
etwaige Salzkörnchen oder während des Einfüllens
vergossene Salzwassertropfen zu Rostbildung führen.
Nachdem Sie das Gewinde und die Abdichtung von
Salzresten befreit haben,
schrauben Sie die Verschlußkappe sorgfältig zu.
Später genügt es, von Zeit
zu Zeit Salz in den Behälter nachzufüllen .
PAA02D
7
Page 8
Gebrauch von Klarspülmittel
Dieses Mittel macht das Geschirr glänzend und begünstigt dessen Trocknung.
Es wird während des warmen Klarspülgangs automatisch eingegossen. Der im Inneren der Türe eingebaute Behälter hat ein Fassungsvermögen von ca. 110 ml
Klarspülmittel, das je nach eingestellter Dosierung für
16-40 Spülgänge ausreicht.
DE07
Im Inneren der Einspül-
D
kammer sind 2 Referenzmarken angebracht:
- MlN= 15 ml
MAX
MIN
- MAX = 30 ml
Einfüllen von Klarspülmittel

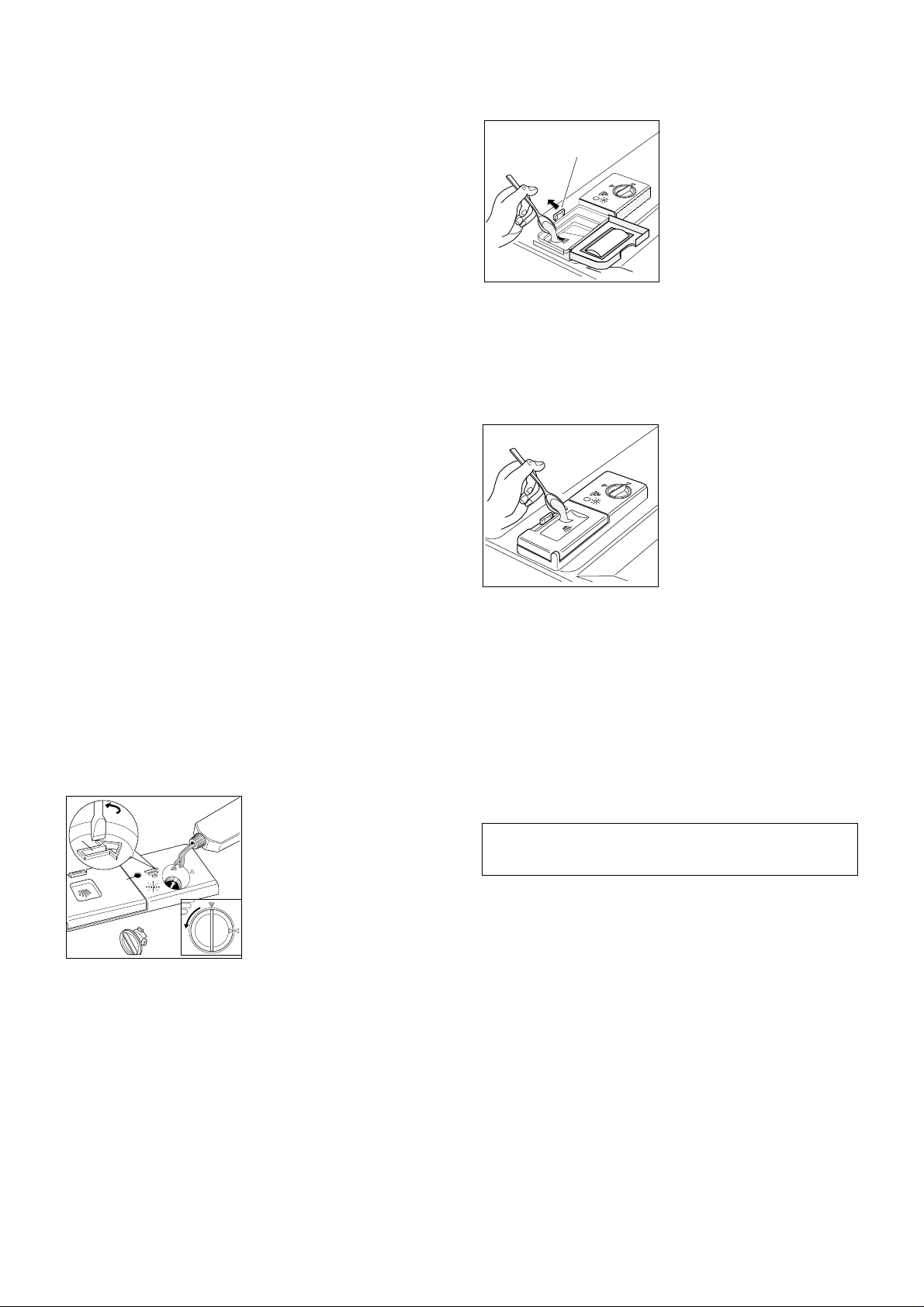

Den Behälter öffnen. Hierzu den Verschluß (A) nach
links drehen.
Das Klarspülmittel in die Einfüllöffnung gießen, bis der
Behälter ganz voll ist (die Anzeige (B) soll dunkel
sein).
Den Verschluß fest anziehen.
Um eine übermäßige Schaumbildung beim nächsten
Spülgang zu vermeiden, ist die eventuell während des
Einfüllens vergossene Flüssigkeit mit einem Spültuch
zu entfernen.
Wenn die Anzeige (B) hell wird, muß Klarspülmittel
nachgefüllt werden (ca. 70÷80 ml).
Dosierung:
Die Dosiereinstellung ist von dem erreichten Glanz
bzw. vom Trocknungsergebnis abhängig. Hierzu die
Flüssigkeitsmenge durch den im Inneren der Einfüllöffnung befindlichen Sechsstellen-Wähler (C) einstellen. (Minimum-Position 1, Maximum-Position 6).
Beginnen Sie mit Einstellung 3.
Wenn am gespülten Geschirr Wassertropfen oder
weiße Kalkflecken bleiben, die Dosierung graduell erhöhen (mit einer Messerspitze drehen).
Wenn das Geschirr weisliche, klebrige Streifen aufweist,
die Dosierung verringern.
3
5
2
1
6
C
4
5
3
6
2
B
1
Die Reinigermenge ist abhängig vom Verschmutzungsgrad sowie der Menge des Geschirrs.
Befolgen Sie bitte die in der Programmtabelle angegebenen Mengen.
Nach Einfüllen des Reinigers den Deckel
schließen.
Für die Programme mit
Vorspülen ist es nötig,
außer dem im Spülmittelbehälter eingefüllten Reinigers auf den Deckel des
Spülmittelbehälters zu
gießen.
DE02
Nach Beendigung eines jeden Spülprogrammes ist
der Deckel offen und der Behälter für die nächste Füllung bereit.
Da die angebotenen Reiniger nicht alle gleich sind,
sind die Gebrauchsanweisungen auf den verschiedenen Packungen aufmerksam zu lesen.
Eine ungenügende Menge an Reiniger beeinträchtigt
das Spülergebnis, während eine übermäßige Menge
keinen Vorteil bringt, sondern eine unnötige Verschwendung darstellt.
Durch eine gemäßigte Verwendung von Spülmitteln
wird auch die Umwelt geschont.
Phosphatfreie Kompaktspülmittel
BR04
A
Reinigerzugabe
Verwenden Sie ausschließlich spülmaschinengeeignete flüssige, pulver- oder tablettenförmige Reinigungsmittel.
Vor dem Beginn eines jeden Spülprogrammes, mit
Ausnahme des Vorspülprogrammes, ist der Reiniger
in den eigenen Spülmittelbehälter einzufüllen.
Sollte der Deckel des Behälters geschlossen sein. ziehen Sie leicht den Auslöseknopf (D) leicht nach vorne.
Die Wirkungsweise der verschiedenen Reiniger ist
unterschiedlich. Beachten Sie deshalb bitte
grundsätzlich die Dosierempfehlungen des Reinigerherstellers.
Bei der Verwendung phosphatfreier Kompaktspülmittel ist besonders auf eine einwandfreie Wasserenthärtung zu achten. Andernfalls kann das Reinigungsergebnis durch Belagbildung nachteilig beeinträchtigt
werden .
Deshalb sollten Sie die Enthärtungsanlage Ihres Geschirrspülers bei Verwendung phosphatfreier Kompaktspülmittel auch in Weichwassergebieten (< 4° dH)
mit Regeneriersalz versorgen!
PBR01D
8
Page 9
Richtiges Einordnen des Geschirrs
Vor dem Einordnen des Geschirrs in den Geschirrspülautomaten, sollten alle groben Speisereste, wie
kleine Knochen, Zahnstocher, Gräten, Fleisch- oder
Gemüsereste, Obstschalen usw. entfernt werden, um
Verstopfungen der Siebe zu vermeiden und eine
gründliche Reinigung zu gewährleisten.
Zum Einordnen des Geschirrs, ziehen Sie die Geschirrkörbe heraus.

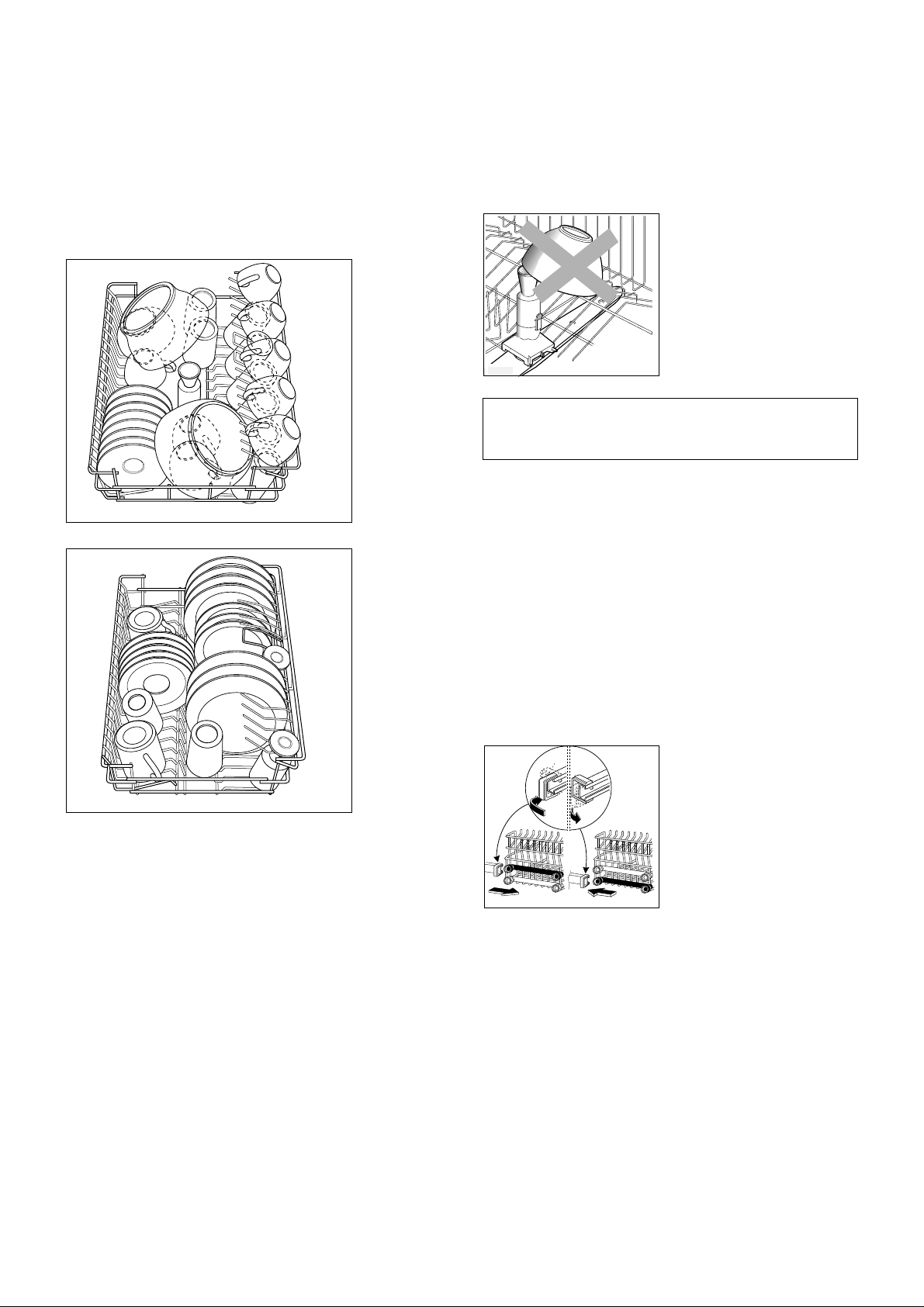

Verwendung des unteren Geschirrkorbes
Im unteren Geschirrkorb werden Töpfe, Deckel, Teller
(Durchmesser bis 27 cm), Salatschüsseln, Besteck
usw. eingeordnet.
Vorlegeteller und große Deckel sind vorzugsweise am
Rand des Korbes zu verteilen, wobei darauf zu achten ist, daß der obere Sprüharm in seiner Bewegung
nicht behindert wird.
Für eine bessere Reinigung wird empfohlen, die Löffel
mit anderem Besteck zu mischen, damit sie nicht ineinander fallen können.
Das Silberbesteck darf nicht zusammen mit anderen
Metallen gespült werden.
UI09
UI31
UI32
IEC 436 / DIN 44990

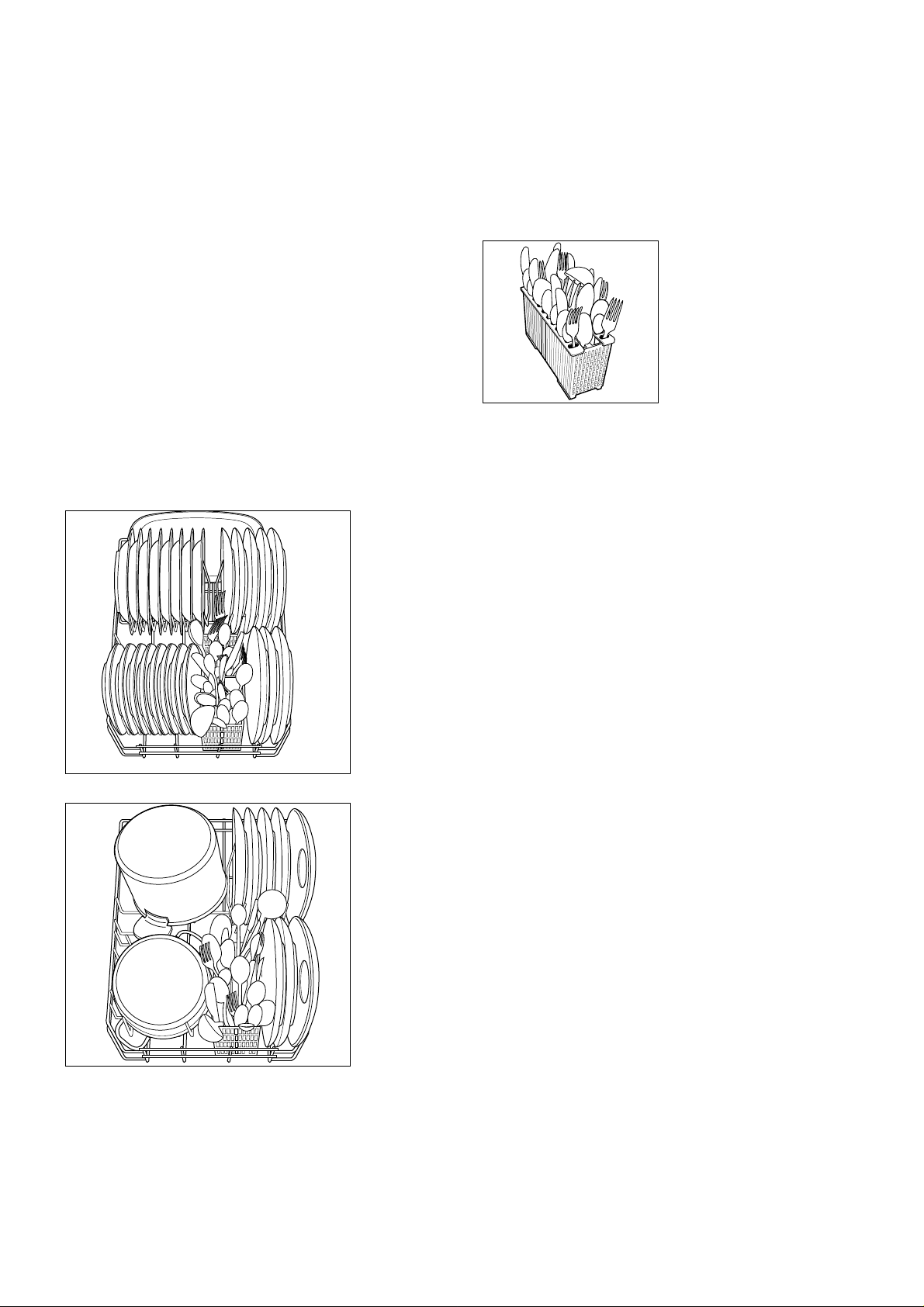

Das Besteck sollte in dem Besteckkorb so eingeordnet werden, daß die Griffe nach unten zeigen, siehe
Abb.
Falls diese unten herausragen und dabei den unteren
Sprüharm blockieren, so ist das Besteck umgedreht
zu stellen.
PCE21D
9
Page 10
Verwendung des oberen Geschirrkorbes
Im oberen Korb werden Tassen, Gläser, Salatschüsseln, Untertassen, Dessertteller bis zu einem Durchmesser von 20 cm eingeordnet.
Gläser mit langem Stiel können umgedreht in den
höheren Tassenfächern eingehängt werden.
Achtung!
Es ist unbedingt darauf zu achten, daß die Wasserzulauföffnung in der Mitte des oberen Korbes durch das
Geschirr nicht abgedeckt wird.
US16
US16
Prüfen Sie nach dem Einordnen des Geschirrs,
ob die Sprüharme sich frei drehen können.
US21
US20
IEC 436 / DIN 44990
Sehr kleine Geschirrteile sollten nicht in der Maschine
gespült werden, da sie leicht aus den Körben und auf
die Heizung fallen können.
Höhenverstellung des oberen Korbes
Wenn üblicherweise große Teller (mit einem Durchmesser von 27 bis 31 cm) verwendet werden, können
sie im UNTEREN Geschirrkorb eingeordnet werden,
wobei der OBERE Geschirrkorb höher gestellt werden
muß. Die Höhenverstellung ist folgendermaßen
durchzuführen.
Die vorderen Arretierungen (A) des OBEREN Geschirrkorbes nach außen drehen und den Korb herausziehen.
A
RC01
Den Geschirrkorb in der höheren Stellung einschieben und die Arretierungen (A) nach vorne drehen.
In dieser Position wird jedoch das Fassungsvermögen
des OBEREN Geschirrkorbes verringert: es können
nur Teller mit einem maximalen Durchmesser von 20
cm eingestellt werden und die erhöhten Tasseneinordnungsfächer sind nicht nutzbar.
PCE18D
10
Page 11
RATSCHLÄGE FÜR DAS SPÜLEN
Um die besten Spülergebnisse zu erzielen
Ordnen Sie alle Gefäße wie Töpfe, Tassen und Gläser
mit der Öffnung nach unten ein.
Aus- oder Einbuchtungen sollten etwas schräg gestellt werden, damit das Wasser leichter darüberfließen kann.
Töpfe mit angebrannten oder stark angekrusteten
Speiseresten sollten zuerst von Hand vorbehandelt
oder im Wasser eingeweicht werden.
Legen Sie lange Bestecke, wie Rührlöffel, lange Messer usw. waagrecht, vorzugsweise in den oberen
Korb.
Vermeiden Sie möglichst, daß das Geschirr in der
Maschine miteinander in Berührung kommt. Eine
sachgemäße Einordnung des Geschirrs gibt die besten Spülergebnisse.
In den oberen Geschirrkorb kommen vorzugsweise
leichte Gegenstände, wie Plastikschüsseln usw. Beschweren Sie diese Teile mit anderen Geschirrteilen.
Um Wasser, Energie und Zeit zu sparen
Es ist nicht notwendig das Geschirr unter fließendem
Wasser vorzuspülen.
Legen Sie das benutzte Geschirr in die Maschine, ohne dieses mit der Hand vorspülen. Das kann auch
mehrmals geschehen, bis die Maschine voll beschickt
ist. Dann kann das Spülen erfolgen. Führen Sie eventuell das Vorspülprogramm durch (siehe hierzu die Tabelle), damit der Schmutz nicht antrocknet, bis das
komplette Spülprogramm vorgenommen wird.
Maschinenungeeignetes Geschirr:
Im allgemeinen ist folgendes Geschirr nicht zum
Spülen in der Maschine geeignet:
Besteck und Geschirr mit Griffen aus Holz, Horn oder
mit aufgeklebten Teilen, deren Klebstoff nicht heißwasserbeständig ist,
kunsthandwerkliche Gegenstände, Gegenstände aus
Holz, sowie antike oder handbemalte Porzellane.
Einige Arten von Dekor können bei der Maschinenspülung verblassen, es sei denn, daß sie als spülmaschinenfest garantiert sind.
Kristallglas und Geschirr aus Kunststoff: sofern es
sich nicht um maschinengeeignetes Geschirr handelt,
empfehlen wir, von Hand zu spülen. Auf jeden Fall
empfehlen wir, dieses Geschirr im oberen Korb einzuordnen und ein schonendes Programm auszuwählen.
Auch einige Arten von Gläsern könnten nach mehrmaligem Spülen in der Maschine undurchsichtig werden. Silberbesteck kann dunkel werden, wenn es mit
anderen Metallteilen in Verbindung kommt. Ordnen
Sie daher das Silberbesteck separat vom anderen in
das Besteckkörbchen ein.
Gegenstände aus Eisen oder Gußeisen können leicht
Rostflecken bilden und auf das andere Geschirr abfärben. Aluminium wird leicht dunkel. Kupfer, Hartzinn
und Messing neigen zur Fleckenbildung.
Beim Ankauf von neuem Geschirr
Nur das unter der Glasur gebrannte Geschirrdekor ist
spülmaschinenfest, sonst können Dekors und Verzierungen mit der Zeit verblassen.
Einige Goldverzierungen sind nun spülmaschinenfest,
wobei aber dies durch den Hersteller garantiert werden muß.
Kaufen Sie nur Geschirrteile mit flachem Boden, damit das Wasser beim Spülen abfließen kann.
PCL14D
11
Page 12
***
in Liter
Wasser-
verbrauch
20
16
16
12
h
Strom-
in kWh
verbrauc
dauer
Annähernde Verbrauchswerte
Spülmittelmenge
in Minuten
Programm-
Programm-
beschreibung
deckel
auf dem
Behälter-
im
Behälter
Vorspülen kalt
1,2
56
Hauptspülen 65°C
Hauptspülen 65°C
1 Klarspülgang kalt
1 Klarspülgang 65°C
5 g
23 g
1 Klarspülgang kalt
1,2
50
1 Klarspülgang 65°C
0,7
30
Hauptspülen 65°C
2 Klarspülgange kalt
/
23 g
23 g
0,1
10
1 Spülgang kalt
um das Antrocknen
von Speiseresten zu
vermeiden
/
/
/
Einzu-
drückende
Taste(n)
Programm-
wahler
Verschmutzung
Normal oder stark verschmutztes
EIN
AUS
A
Geschirr mit anhaftenden, vorwiegend
stärkehaltigen Speiseresten (z.B.
Nudeln, Reis, Grieß, Kartoffeln, Eier,
Soße, Bratenfleisch).
EIN
AUS
B
Geschirr mit anhaftenden jedoch in
geringerem Masse vorhandenen auch
stärkehaltigen Speiseresten (z.B.
Nudeln, Reis, Grieß, Kartoffeln, Eier,
Soße, Bratenfleisch).
EIN
Wenig verschmutztes Geschirr ohne
anhaftende und stärkehaltige
Speisereste (z.B. Getränke, Gebäck
AUS
C
und Süßigkeiten, Salat, Aufschnitt,
Käse).
Das Geschirr wird nicht getrocknet!
EIN
AUS
D
Benutztes Geschirr, das in
Geschirrspüler gesammelt und zu
einem späteren Zeitpunkt gespält
werden soll.
Dies ist ein Sonderprogram zum Kurzspülen (etwa 30 Minuten) von leicht verschmutzten Tellern, Gläsern und
**
Diese Angaben gelten nur als Richtwert und sind vom Druck und Temperatur des Leitungswassers sowie von
Tassen (Töpfe ausgenommen). Es ist möglich, das Geschirr nach dem Schnellprogramm sofort wiederzuverwenden.
Aufgrund der Programmkürze ist hier kein Trocknungsvorgang vorgesehen.
***
den Spannungsänderungen abhängig.
5 g auf dem Behälterdeckel
Geschirrart Art und Ausmaß der
Spülprogramme
Program
Töpfe und
65°c
NORMAL MIT
VORSPÜLEN
*
verschieden-
artiges
Geschirr
65°c
VORSPÜLEN
NORMAL OHNE
Verschieden-
artiges
u. Buffet
Geschirr
65°c
SCHNELL-
PROGRAMM
**
PTP25D
12
KALT
VORSPÜLEN
Für Vergleichsprüfanstalten gem. IEC 436/DIN 44990
*
- Programm Normal mit Vorspülen mit Reiniger Typ A;
- Klarspülmittelwähler auf Position 3 einstellen.
- Fassungsvermögen Standard-Geschirr 8 Maßgedecke;
- Empfohlene Spülmittelmenge: 23 g im Behälter
Page 13
Arbeitsschritte
7. Starten des Spülprogrammes
1. Prüfen Sie, ob die Siebe sauber sind
(siehe Abschnitt «Wartung»)
2. Prüfen Sie, ob Salz und Klarspülmittel
vorhanden sind (siehe entsprechenden Abschnitt)
3. Einordnung des Geschirrs in die
Maschine
Entfernen Sie die groben Speisereste vom Geschirr.
Ziehen Sie den unteren Korb heraus und ordnen Sie
darin Töpfe, Teller und Besteck ein.
Ziehen Sie den oberen Korb heraus und ordnen Sie
darin Teller, Untertassen, Gläser, Tassen usw. ein.
Geschirrkörbe nach dem Einorden wieder ganz ein-
schieben.
Kontrollieren Sie, ob die Sprüharme sich frei drehen
können.
4. Dosierung des Spülmittels
Stecken Sie den Netzstecker in die Steckdose.
Öffnen Sie den Wasserhahn.
Drücken Sie die EIN/AUS-Taste die Betriebskontrollampe
leuchtet auf und das Programm läuft an.
SO200
Wenn Sie den Ablauf des Programmes unterbrechen
wollen, drücken Sie nochmals die ElN/AUS-Taste.
Um die Maschine wieder einzuschalten, drücken Sie
nochmals diese Taste. Das Programm läuft dort weiter, wo es unterbrochen wurde.
8. Am Ende des Spülprogrammes
Nach Beendigung des Spülprogrammes bleibt die
Maschine automatisch stehen.
Geben Sie die in der Programmtabelle angegebene
Menge hinzu.
Schließen Sie den Deckel.
5. Schließen Sie die Tür des
Geschirrspülautomaten
6. Einstellung des Spülprogrammes
Drehen Sie den Programmwählerknopf nach rechts
bis der Programmbuchstabe mit der Einstellmarkierung übereinstimmt.
A
SO162
Schalten Sie die Maschine durch Drücken der EIN/
AUS-Taste aus, die Betriebskontrollampe erlischt.
Schließen Sie den Wasserhahn.
Es ist zu empfehlen, das Gerät nach Programmende noch ca. 20 Minuten bei geschlossener Tür abkühlen zu lassen und danach das Geschirr beginnend mit dem unteren Korb zu entnehmen.
Um zu vermeiden, daß Wassertropfen vom oberen
Korb auf das Geschirr im unteren Korb fallen, ist es
empfehlenswert, zuerst den unteren und dann den
oberen Korb zu entleeren.
Vorsicht! Beim Öffnen der Tür kann
heißer Dampf austreten.
Verbrühungsgefahr! Tür vorsichtig öffnen.
■ Stellen Sie das gewünschte Spülprogramm neu ein.
PSO22D
13
Page 14
WARTUNG
Reinigung des Siebsatzes
(Nach jedem Spülgang)

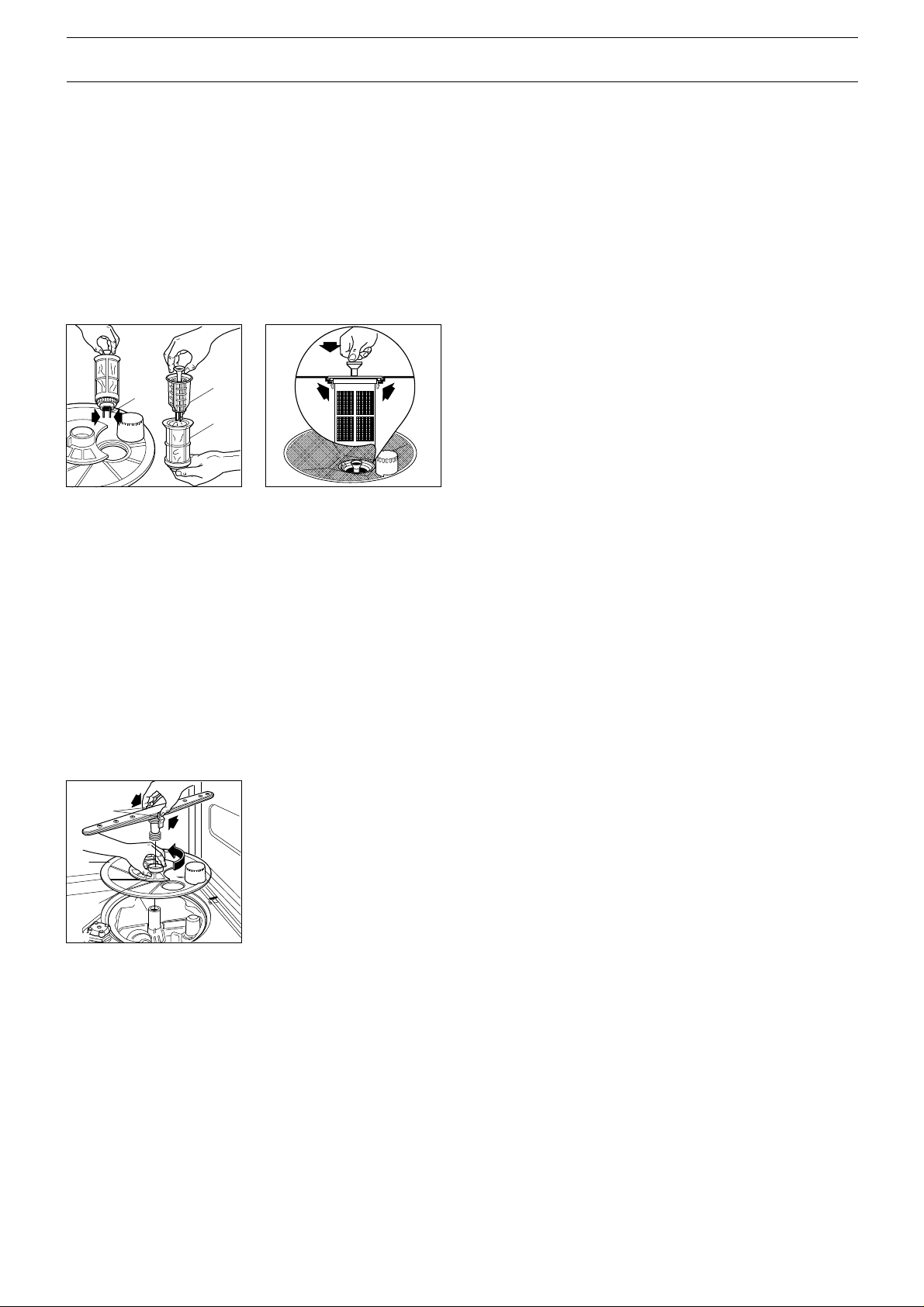

Die mittleren Grobsiebe (B) u. (C) kontrollieren und
sie unter fließendem Wasser mit einer Bürste von
eventuellen Schmutzresten befreien.
Zum Herausnehmen werden die beiden Siebe (B) u.
(C) angehoben (den mittleren Trichter nach oben ziehen, dann kann durch Drücken der beiden Laschen
(D) das kleinere Sieb (C) herausgenommen werden).
D
C
B
MA02
MA08
Nach der Reinigung setzen Sie die Siebe durch
Hineindrücken bis zum Einrasten wieder ein.
Reinigung des Grobsiebes
(Einmal im Monat)
Das Grobsieb (A) beidseitig unter fließendem Wasser
abbürsten. Hierzu den unteren Sprüharm durch
gleichzeitiges Zusammendrücken der beiden Laschen
(E) herausnehmen, den Befestigungsring (F) nach
links drehen und die ganze Gruppe abnehmen. Nach
der Reinigung die Siebteile in umgekehrter Reihenfolge wieder einsetzen.
Innen- und Außenreinigung
(Periodisch)
Reinigen Sie die Gummidichtungen der Türe und des
Spül- bzw. Klarspülmittelbehälters mit einem feuchten
Tuch.
Versichern Sie sich, daß die Löcher der Sprüharme
nicht verstopft sind.
Sprüharme in regelmäßigen Abständen reinigen.
Der untere Sprüharm läßt sich durch Drücken und
gleichzeitigem Anheben der seitlich angebrachten Laschen entfernen.
Zur Reinigung der Düsen des oberen Sprüharmes ist
der obere Geschirrkorb herauszuziehen - dadurch
wird der obere Sprüharm frei zugänglich. Falls Sie ihn
herausnehmen wollen, ziehen Sie den zentralen
Trichter heraus, indem Sie die beiden seitlichen Laschen drücken und die Ringmutter lösen. Reinigen
Sie den Sprüharm und setzen Sie ihn wieder an seinem Platz ein.
Gerät nie ohne Sprüharme in Betrieb nehmen!
Nehmen Sie einmal jährlich, oder auch häufiger, ein
Spülprogramm bei leerer Maschine, mit Zugabe von
Maschinen Spezialreinigungsmittel, für die Spülautomatenpflege vor.
Die Bedienungsblende sollte regelmäßig mit einem
weichen, feuchten Tuch gereinigt werden. Es dürfen
nur neutrale Reinigungsmittel und keine Scheuermittel oder Lösungsmittel, wie Azeton, Trichloräthylen
usw. verwendet werden.
Längerer Stillstand des Gerätes
E
A
F
MA03
Achtung:
Nehmen Sie bitte niemals das Gerät ohne Sieb in
Betrieb.
Eine ungenaue Wiedereinsetzung der Siebe kann
die Ursache für schlechte Spülergebnisse sein.
Die Reinigung der Siebe ist für einen guten Be-
trieb der Spülmaschine besonders wichtig.
Bei längerem Stillstand des Geschirrspülautomaten
ist empfehlenswert:
Stecker aus der Steckdose ziehen und Wasserhahn
abdrehen;
die Gerätetür halb offen lassen, um die Bildung von
unangenehmen Gerüchen zu vermeiden;
das Innere des Gerätes reinigen.
Frostgefahr
Wird das Gerät Temperaturen unter Null ausgesetzt,
den Wasserzulaufschlauch abnehmen und entleeren.
Stellen Sie den Geschirrspüler vor dem Starten eines
Programms in einen Raum über 0°C.
Transport des Gerätes

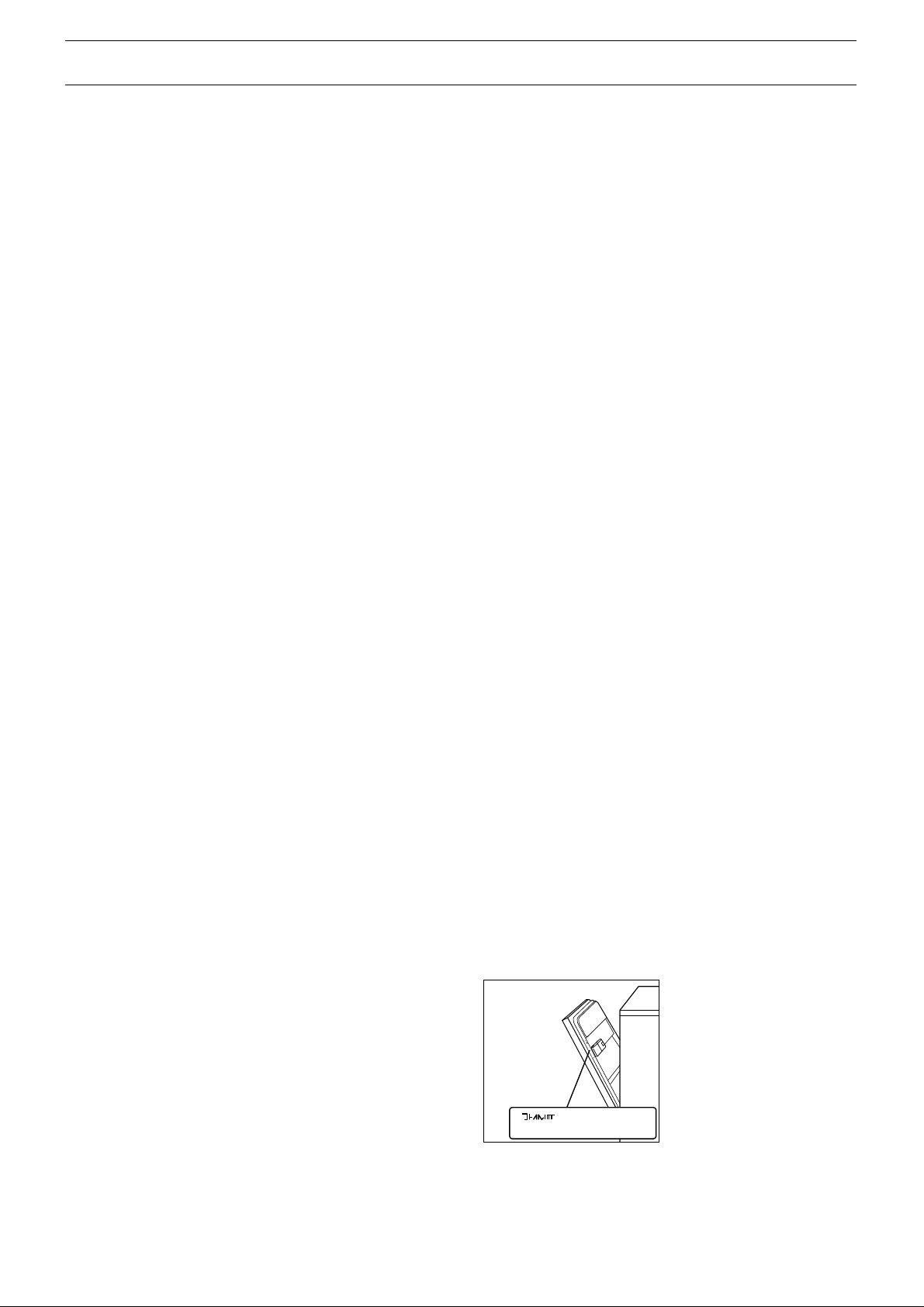

Vermeiden Sie während des Transportes eine zu starke Neigung des Gerätes.
PMA01D
14
Page 15
BESEITIGUNG VON FUNKTIONSSTÖRUNGEN
Wenn Ihr Geschirrspülautomat nicht funktioniert, liegt
es oft nur an Wartungsfehlern oder sonstigen Kleinigkeiten, die Sie selbst einfach und rasch beheben können.
Bevor Sie daher den Service-Dienst rufen, gehen Sie
die folgende Liste von möglichen Fehlerquellen durch:
Die Maschine startet nicht
■ Die Gerätetür ist nicht dicht geschlossen.
■ Der Stecker ist nicht korrekt in der Steckdose einge-
steckt.
■ Keine Spannung an der Steckdose vorhanden
(Sicherung überprüfen).
Die Maschine nimmt kein Wasser
■ Wasserhahn geschlossen.
■ Keine Wasserversorgung.
■ Der Zulaufschlauch ist geknickt.
■ Das Sieb im Zulaufschlauch ist verstopft.
Am Geschirr sind Kalkflecken oder ein
weißlicher Überzug
■ Es fehlt Regeneriersalz im Salzbehälter. Die Einstel-
lung der Enthärteranlage entspricht nicht dem Härtegrad des Wassers.
■ Der Vorratsbehälter für Klarspülmittel ist leer oder
die Dosierung ist zu niedrig.
Es bleiben Kaffee-, Tee- oder Lippenstiftspuren am Geschirr
■ Die Dosierung des Spülmittels ist zu gering. Der
Reiniger ist alt oder von minderer Qualität.
Größere Lärmentwicklung während des
Betriebs
■ Das Geschirr schlägt gegeneinander.
■ Die Sprüharme stoßen gegen hervorstehendes
Geschirr.
Das Wasser wird nicht abgepumpt
■ Der Ablaufschlauch ist geknickt.
■ Der Abfluss des Spülbeckens ist verstopft.
■ Die Ablaufschlauchverlängerung ist nicht für den
Geschirrspüler geeignet.
■ Der Ablauf an der Wand hat keine Entlüftung.
Schlechtes Spülergebnis
■ Die Geschirrkörbe sind zu voll beladen.
■ Das Geschirr ist nicht richtig angeordnet.
■ Die Sprüharme können sich nicht frei drehen.
■ Die Löcher in den Sprüharmen sind verstopft.
■ Der Wasserdurchlauftrichter in der Mitte des oberen
Korbes ist durch Geschirr abgedeckt.
■ Das Ende des Ablaufschlauches taucht ins Wasser
(im Spülbecken).
■ Die Siebe sind verstopft.
■ Die Siebe sind nicht richtig eingesetzt.
■ Der Reiniger wurde nicht ausreichend dosiert oder
ist nicht geeignet.
■ Alter Reiniger oder Reiniger mit Klumpen.
■ Die Verschlußkappe des Salzbehälters ist nicht
richtig geschlossen.
■ Es wurde ein zu schonendes Programm gewählt.
Das Geschirr ist nicht ganz trocken
■ Das Geschirr ist nach dem Spülgang zu lange in der
Maschine geblieben.
Die Tür dichtet nicht gut ab
■ Die Geschirrspülmaschine ist nicht einwandfrei
justiert bzw. nicht richtig eingebaut.
Wenn die Funktionsstörung nach Überprüfung dieser
Fehlerquellen nicht behoben werden kann, rufen
Sie den nächsten autorisierten Kundendienst und
geben Sie die Fehlerart, die Modellbezeichnung (Mod.),
die Produktnummer (Prod. No.) und die Herstellnummer
(Ser. No.) an. Sie können diese dem Typenschild des Geschirrspülautomaten entnehmen (siehe
Abbildung).
Prod.No.
........
Ser. No.
.........
RA01
Mod.
........
PRA01D
15
Page 16
UNTERBAU
Die Einbaunische soll die in der Abbildung angegebenen Abmessungen haben. Die Einbaunische braucht
nicht mit Lüftungsöffnungen versehen zu werden, es
genügt eine Öffnung für den Durchgang des Kabels
und der Wasserzu- und ablaufschläuche.
450
446
580
max.
818 ÷ 878
II58
820 ÷ 880
0 ÷ 60mm
II06
Die Schraubfüße erlauben eine Höhenänderung des
Gerätes um 6 cm. Drehen Sie die Schraubfüße ein
bzw. aus bis die gewünschte Höhe erreicht wird. Lassen Sie einen Abstand von 2 mm zwischen Geräteoberseite und Tischplatteunterseite.

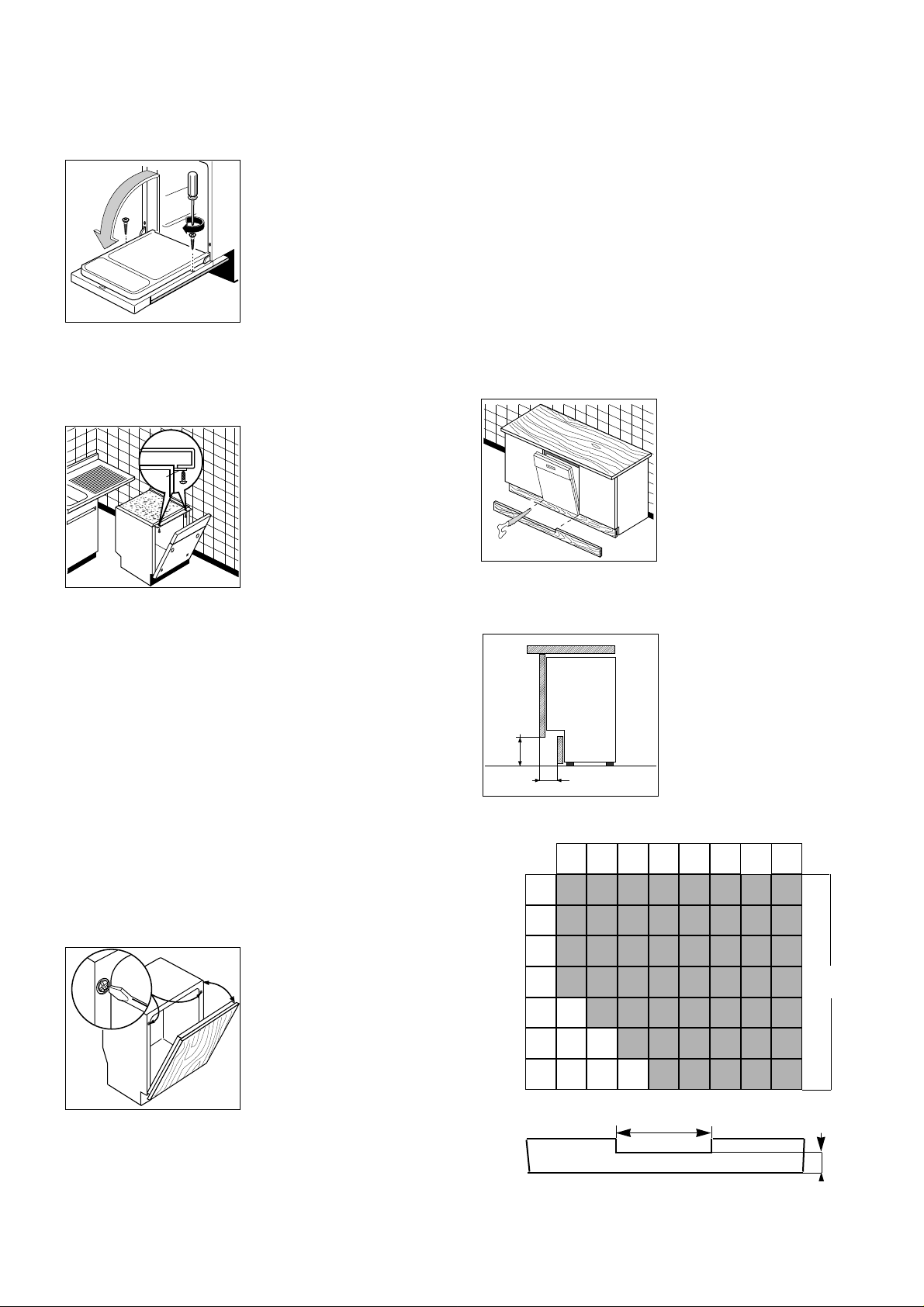

Montage vom Wrasenschutz
Wrasenschutzblech bündig
450 mm
mit der Vorderkante. Tischplatte mit 3 Schrauben 3,5
x 16 festschrauben.
450 mm
II37
Montage der Frontplatte
Die Gerätetür kann mit einer Holzplatte folgender Abmessungen verkleidet werden:
Breite 446 mm
Höhe 594 mm max
Dicke 20 mm max
Gewicht von 1.5 bis 6 kg max
Achtung!
Die Maximalhöhe nicht überschreiten, da sonst die
Tür nicht völlig geöffnet werden kann (die Frontplatte
stößt gegen den Gerätesockel).
Die Bedienungsblende der Maschine kann der Höhe
der anliegenden Schubladen angepaßt werden, um
eine perfekte Ausrichtung mit der Ästhetik der Einbaumöbel zu erreichen.
Legen Sie die Höhe (A) der
Schubladen mit Hilfe der
A
A
II04
mitgelieferte Schablone fest.
Bei einer Höhe über 120
mm müssen der Bedienungsblende des Gerätes
eine oder mehrere Leisten
abgenommen werden, bis
dieselbe Höhe erreicht wird.
Befestigen Sie die Leisten
mittels 2 Schrauben 4 x 40.
Unterbau
Die für den Unterbau notwendingen Arbeiten können
der, dem Gerät beigelegten Schablone entnommen
werden. Bei allen Arbeiten am Gerät muß der Netzstecker gezogen bzw. die elektrische Zuleitung vom
Netz getrennt sein.
Anbringen der Seitenprofile
Für den dichten Anschluß
A
A
A A
II23
Achten Sie bitte beim Einschieben des Gerätes darauf,
daß die Schläuche und das Netzkabel nicht geknickt
werden.
an die Möbel müssen vor
dem Einschieben des
Gerätes in die Niesche die
zwei selbstklebenden Profile (A) angeklebt werden
(siehe Abb.).
Vorbereitung der Platte (mit Hilfe der Schablone)
Messen Sie die Distanz (B)
X
1
=
550
=
Z
B
zwischen dem unteren Rand
der Bedienungsblende bzw.
B
der Leisten und dem Bezugspunkt (X) der Tür .
Zeichnen Sie die Distanz
(B) vom oberen Rand auf
der Platte an und positionie-
II22
2
ren Sie in dieser Höhe die
mitgelieferte Halterungsleiste (Bezugspunkt Z).
Die gleiche Distanz zwischen den Befestigungslöchern und den Seitenrändern der Platte soll eingehalten werden.
Zeichnen Sie die vier Punkte für die Befestigungsschrauben auf die Frontplatte an.
Bohren Sie mit einem Bohrer (Ø 2 mm) 12 mm tief
und fixieren Sie die Halterungsleiste mit Schrauben
3,5x16.
Bringen Sie die Frontplatte durch Einführung der zwei
Stifte in die Langlöcher der Tür an.
Heben Sie die Platte bis zur Anpassung an die Bedienungsblende hoch.
PII03D
16
Page 17
Öffnen Sie die Tür und befestigen Sie die Platte mittels zwei lange Schrauben 4 x 40.
Achtung: Das Gewicht der Frontplatte darf keinesfalls 6 kg überschreiten, sonst kann die Tür nicht balanciert werden.
Justieren der Maschine
Vergewissern Sie sich, daß die Tür einwandfrei
schließt, andernfalls justieren Sie die Maschine durch
An- bzw. Ausschrauben der zwei vorderen schraubfüße.
II10
Befestigung an die Tischplatte
Befestigen Sie das Gerät an die Tischplatte durch
zwei Schrauben 3,5 x 16 (siehe Abb. - Punkt A).
A
II03
Wichtig: das Gerät muß gegen Kippgefahr gesichert
werden. Zu diesem Zweck ist die Spülenabdeckung
bzw. die Tischplatte an der Wand oder an den anschließenden Möbeln zu befestigen.
Bei der Befestigung des Gerätes an den Möbeln
darf nicht in die Geräte-Seitenwände gebohrt werden, um eine Beschädigung der zwischen Bottich
und Seitenwänden befindlichen Teile zu vermeiden.
Sockelanpassung
Damit die Tür völlig geöffnet werden kann, muß bei
verschiedenen Sockelhöhen und -tiefen im Bereich
des Geschirrspülers die Küchensockelblende ausgeschnitten werden.
II59
Durch die Sockelhöhe (a) und Sockeltiefe (b) können
die Maße des Küchensockelblenden-Ausschnitts (in
mm) der Tabelle entnommen werden (siehe Tabelle).
a
II15
b
Gewichtsverteilung der Tür
Die Tür ist balanciert, wenn sie in einer beliebigen
Stellung stehenbleibt.
Nach Anbringen der Frontplatte könnte eine Ausgleichseinstellung nötig sein. Dazu betätigen Sie zwei
vorderen Schrauben.
45°
II09
Öffnen Sie die Tür, entfernen Sie die Abdeckstöpsel
und schrauben Sie die Schrauben an- bzw. ab. Auf
diese Weise wird der Zug der Ausgleichsfedern der
Tür erhöht bzw. reduziert.
Setzen Sie die Stöpsel wieder ein.
PII10D
17
Sockelhöhe (a)*
170 160 150 140 130 120 110 100
40
136 131 125 11 8 11 0 100 93 85
50
135 131 125 11 8 11 0 102 92 85
60
137 132 125 11 8 11 0 102 94 85
70
138 134 128 120 11 0 104 95 85
/
80
90
Sockeltiefe (b)*
100 / /
(*) Maße in mm
139 130 124 11 5 105 98 88
/ /
/
138 129 120 11 0 100 90
135 125 115 105 95
450 mm
Küchensockelblenden - Ausschnitt
X
X
Page 18
Total Chlorine free
152991 15/0
fr nlde
0/1097
Loading...
