D i s k m a s k i n
A s t i a n p e s u k o n e
Model ESI 4121
S |
Bruksanvisning |
sida 2 |
sivu 22
Sisällys
Turvallisuusohjeita |
23 |
Asennusohjeet |
37 |
|
Hävittäminen |
23 |
Asentaminen työtason alle |
37 |
|
Vaaittaminen |
37 |
|||
|
|
|||
Taloudellinen ja ympäristöystävällinen astianpesu |
23 |
Kiinnittäminen keittiökalusteisiin |
37 |
|
Laitekuvaus |
24 |
Vesiliitännät |
37 |
|
Varoventtiilillä varustettu vedenottoletku |
37 |
|||
|
|
|||
Ohjauspaneeli |
24 |
Vedenpoistoletkun liitäntä |
38 |
|
Ennen laitteen käyttöönottoa |
26 |
Sähköliitäntä |
38 |
|
Tietoja testi-instituuteille |
39 |
|||
Vedenpehmentimen säätö |
26 |
|||
Vedenpehmennyssuolan lisääminen |
27 |
|
|
|
Huuhtelukirkaste |
28 |
|
|
|
Päivittäinen käyttö |
29 |
|
|
|
Ruokailuvälineiden ja astioiden asetus |
29 |
|
|
|
Alakori |
29 |
|
|
|
Ruokailuvälinekori |
29 |
|
|
|
Yläkori |
30 |
|
|
|
Yläkorin korkeuden säätö |
30 |
|
|
|
Pesuaineen käyttö |
30 |
|
|
|
Eri tyyppiset pesuaineet |
31 |
|
|
|
Pesuohjelmat |
32 |
|
|
|
Pesuohjelman käynnistys |
33 |
|
|
|
Hoito ja puhdistus |
34 |
|
|
|
Siivilöiden puhdistus |
34 |
|
|
|
Ennen pitkää käyttötaukoa |
34 |
|
|
|
Jäätymiseltä suojaaminen |
34 |
|
|
|
Laitteen siirtäminen |
34 |
|
|
|
Mitä tehdä, jos... |
35 |
|
|
|
Huolto ja varaosat |
36 |
|
|
|
Kuluttajaneuvonta |
36 |
|
|
|
Takuu |
36 |
|
|
Tekniset tiedot
Mitat |
Leveys |
44.6 cm |
|
Korkeus |
81.8 - 87.8 cm |
|
Maks. syvyys |
57.5 cm |
|
Maks. syvyys luukku auki |
114 cm |
|
|
|
Sähköliitäntä: |
Sähköliitäntää koskevat tiedot löytyvät astianpesukoneen luukun |
|
Jännite |
sisäreunassa olevasta arvokilvestä. |
|
Kokonaisteho |
|
|
Sulake |
|
|
|
|
|
Vedenpaine |
Min. |
50 kPa (0.5 bar) |
|
Maks. |
800 kPa (8 bar) |
|
|
|
Tilavuus |
|
9 hengen astiat |
|
|
|
Laite täyttää seuraavien direktiivien vaatimukset:
-19.2.73 annettu pienjännitedirektiivi 73/23 ja sen muutokset;
-3.5.89 annettu EMC-direktiivi 89/336 ja sen muutokset.
22
Turvallisuusohjeita
Säilytä ohjekirja. Jos laite myydään tai annetaan pois, tai jos muutat ja jätät laitteen uusille asukkaille, on ohjeet luovutettava laitteen uudelle omistajalle, jotta hän voi tutustua laitteen käyttöohjeisiin ja varoituksiin.
Varoitukset annetaan turvallisuussyistä. LUE ne huolellisesti ennen laitteen asennusta ja käyttöä.
Asennus
●Tarkista, ettei astianpesukone ole vaurioitunut kuljetuksen aikana. Älä koskaan kytke sähköä vaurioituneeseen laitteeseen. Jos astianpesukone on vaurioitunut, ota yhteys jälleenmyyjään.
●Turvallisuussyistä laitteeseen ei saa tehdä muutoksia eikä sen arvoja muuttaa.
●Ainoastaan ammattitaitoiset henkilöt saavat tehdä laitteen sähköja LVI-asennukset.
●Tarkista, ettei laitteen sähköjohto jää puristuksiin laitteen alle.
●Astianpesukoneen sivulevyjä ei tule koskaan porata, etteivät hydrauliset osat vaurioidu.
Lapsiturvallisuus
●Laitetta saavat käyttää vain aikuiset.
●Älä anna lasten painaa säätimiä tai leikkiä laitteen kanssa.
●Pakkauksen osat saattavat olla vaarallisia lapsille aiheuttaen jopa tukehtumisen! Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta.
●Astianpesukoneen sisältämä vesi ei ole juotavaksi kelpaavaa. Siinä saattaa olla pesuainetta. Pidä lapset etäällä astianpesukoneesta luukun ollessa auki.
●Pidä kaikki pesuaineet turvallisessa paikassa lasten ulottumattomissa.
Astianpesukone on tarkoitettu päivittäiseen käyttöön
●Astioita, joissa on säilytetty bensiiniä, maalia, terästai rautahiukkasia tai syövyttäviä, happopitoisia tai alkaalisia kemikaaleja, ei saa pestä asianpesukoneessa.
●Älä avaa missään olosuhteissa laitteen luukkua kesken toiminnan (etenkään pesuvaiheessa), ettei kuumaa vettä pääse ulos laitteesta. Jos luukku kuitenkin avataan, turvakatkaisin pysäyttää laitteen.
●Käytä ainoastaan konepesuun tarkoitettuja tuotteita (pesuaine, vedenpehmennyssuola ja huuhtelukirkaste).
●Pystyasentoon asetetut pitkäteräiset veitset saattavat olla vaarallisia.
●Pitkät ja/tai terävät ruokailuvälineet (esim. paistiveitset) tulee asettaa vaakatasoon yläkoriin.
●Sulje luukku laitteen täyttämisen tai tyhjentämisen jälkeen, sillä avoin luukku voi olla vaarallinen.
●Älä istu tai seiso avatulla luukulla.
●Katkaise laitteen virta ja sulje vesihana käytön jälkeen.
●Ainoastaan valtuutettu huoltoliike saa huoltaa laitetta. Käytä ainoastaan alkuperäisiä varaosia.
●Älä koskaan yritä korjata laitetta itse. Kokemattomien henkilöiden suorittamat korjaukset saattavat aiheuttaa loukkaantumisia tai vakavia toimintahäiriöitä.
Ota yhteys valtuutettuun huoltoliikkeeseen. Vaadi alkuperäisiä varaosia.
Hävittäminen
Hävitä astianpesukoneen pakkausmateriaalit asianmukaisesti. Kaikki pakkausmateriaalit voidaan kierrättää.
Muoviosat on merkitty kansainvälisillä standardilyhenteillä:
>PE< |
polyeteeni, esim. kääremateriaali. |
>PS< |
styroxmuovi, esim. pehmustusmateriaali (ei sisällä |
|
kloorifluorihiiltä). |
>POM< |
polyoksimetyleeni, esim. muovikiinnittimet. |
Pahvipakkaus on valmistettu kierrätyspaperista ja tulee viedä jätepaperin keräyslaatikkoon kierrätystä varten.
Kun poistat astianpesukoneen käytöstä, tee siitä ensin käyttökelvoton.
Varoitus! Lapset saattavat leikkiessään lukita itsensä astianpesukoneen sisälle tai muuten joutua vaaratilanteisiin. Katkaise sähköjohto ja varmista ettei luukun lukkolaite toimi, etteivät lapset jää loukkuun sen sisälle.
Ota yhteys sinua lähinnä sijaitsevaan kotitalouskoneiden kierrätystoiminnasta vastaavaan pisteeseen.
Taloudellinen ja ympäristöystävällinen astianpesu
●Varmista, että vedenpehmennin on säädetty oikein.
●Älä esipese astioita juoksevan veden alla.
●Valitse astioiden lian tyypin ja likaisuusasteen mukainen pesuohjelma.
●Älä ylitä käyttöohjeiden ja tuotteen valmistajan pesuaine-, erikoissuolatai huuhtelukirkasteannostusta.
23
Laitekuvaus

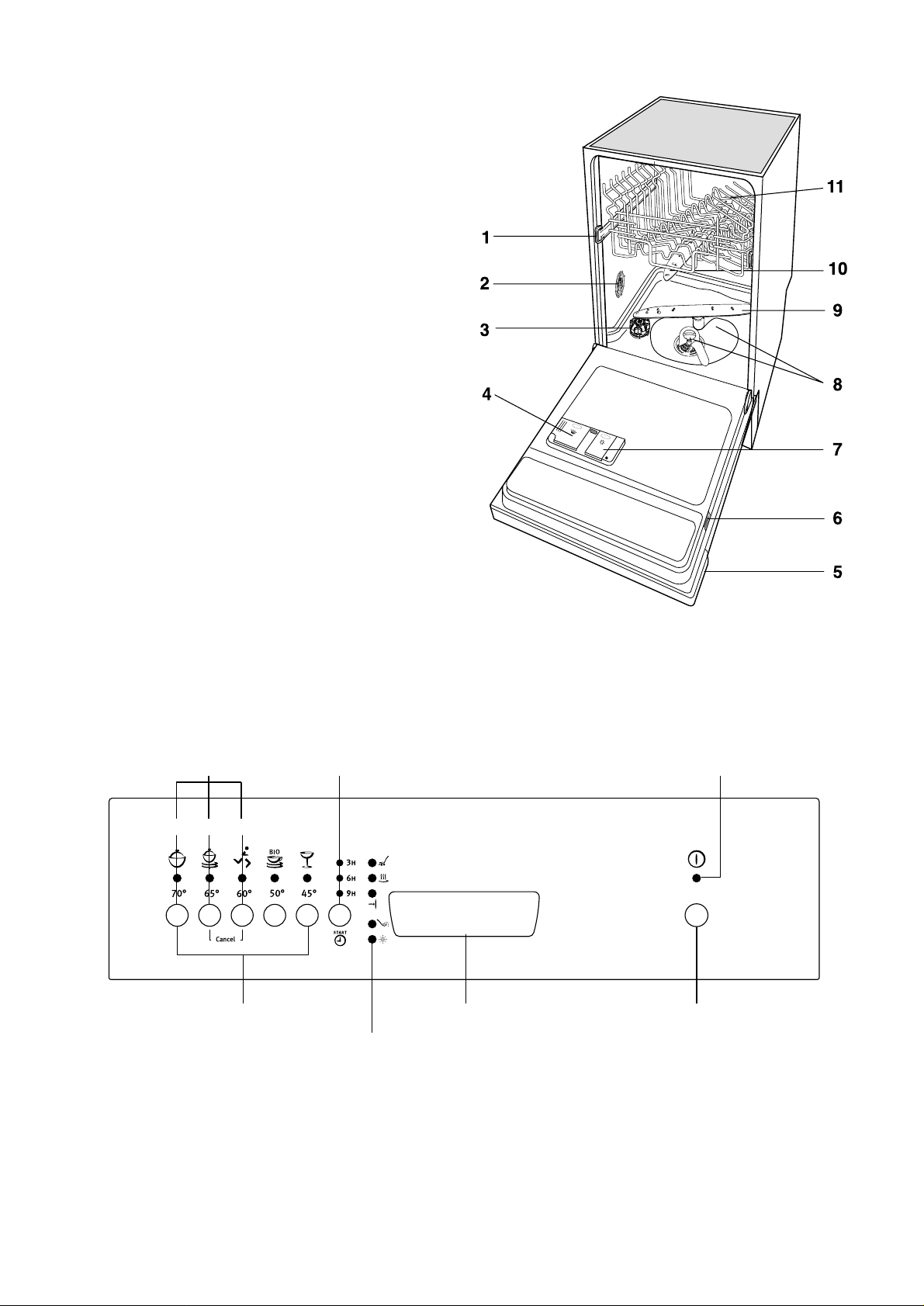

1.Yläkorin pysäytin
2.Vedenkovuusalueen säätö
3.Suolasäiliö
4.Pesuainelokero
5. Ohjauspaneeli
6. Arvokilpi
7. Huuhtelukirkastesäiliö
8. Siivilät
9. Alasuihkuvarsi
10. Yläsuihkuvarsi
11. Yläkori
IN155
Ohjauspaneeli
Tomintopainikkeet |
Ajastin-painike |
Virran merkkivalo |
|||
|
|
|
|
|
|
|
|
|
|
|
|
1 2 3
Ohjelman |
Luukun kahva |
Virtakytkin |
valintapainikkeet
Merkkivalot
Toimintopainikkeet: näillä painikkeilla voidaan asettaa valitun pesuohjelman lisäksi myös seuraavat toiminnot:
-vedenpehmentimen asetus,
-huuhtelukirkasteen annostelun päälle/poiskytkentä
-käynnissä olevan ohjelman peruutus.
Ohjelman valintapainikket: pesuohjelma valitaan painamalla yhtä näistä painikkeista.
Ajastin-painike: tämän vaihtoehdon avulla ohjelman alkamisaikaa voidaan siirtää 3, 6 tai 9 tunnilla.
24
Merkkivalot: merkitykset:
suolan täytön merkkivalo, syttyy kun suola on loppunut
huuhtelukirkasteen täytön merkkivalo, syttyy kun huuhtelukirkaste on loppunut
Suolan ja huuhtelukirkasteen merkkivalot eivät syty koskaan pesuohjelman aikana, vaikka suolaa ja huuhtelukirkastetta tulisi lisätä.
Ohjelmavaiheen merkkivalot: merkitykset:
pesu: syttyy pesuja huuhteluvaiheiden ollessa käynnissä.
kuivaus: syttyy kuivausvaiheen aikana.
ohjelman loppu: syttyy pesuohjelman loputtua.
Se osoittaa myös seuraavia lisätoimintoja:
-vedenpehmentimen asetus
-huuhtelukirkasteen annostelun päälle/poisskytkentä
-laitteen toimintahäiriöstä johtuva hälytys.
Valitun ohjelman ohjelmavaiheen merkkivalot alkavat vilkkua heti, kun valitset pesuohjelman.
Kun ohjelma alkaa, ohjelmavaiheen merkkivalot sammuvat lukuunottamatta käynnissä olevan vaiheen merkkivaloa, joka jää palamaan kiinteästi.
25
Ennen laitteen käyttöönottoa
Ennen astianpesukoneen ensimmäistä käyttökertaa:
1.Varmista, että sähköja vesiliitännät on tehty asennusohjeen mukaisesti.
2.Poista kaikki pakkausmateriaalit laitteen sisältä.
3.Säädä vedenpehmennin.

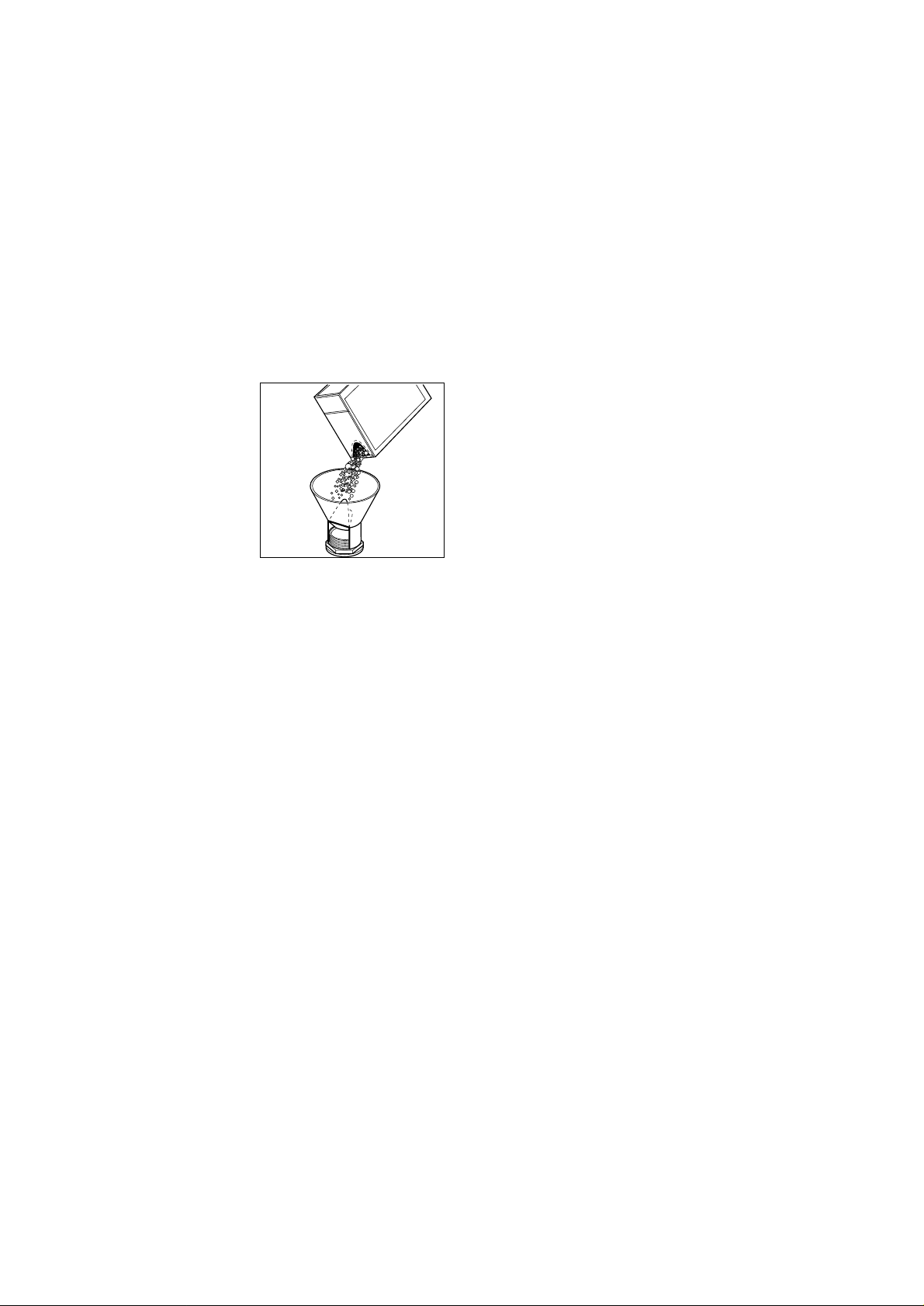

4.Kaada 1 litra vettä suolasäiliöön ja täytä se suolalla.
5.Täytä huuhtelukirkastesäiliö.
Vedenpehmentimen säätö
Astianpesukone on varustettu vedenpehmentimellä, joka on suunniteltu poistamaan veden mineraalit ja kalkin. Nämä saattavat vahingoittaa laitetta tai heikentää sen toimintaa. Mitä suurempi veden kalkkipitoisuus on, sitä kovempaa vesi on.
Veden kovuutta mitataan toisiaan vastaavilla asteikoilla, esim. saksalainen asteikko, ranskalainen asteikko ja mmol/l-asteikko (millimoolia per litra).
Vedenpehmennin säädetään paikallisen veden kovuuden mukaan, jota voit kysyä vesilaitokselta.
Vedenpehmennin tulee asettaa kummallakin tavalla: käsin käyttämällä vedenkovuuskatkaisinta ja elektronisesti käyttämällä ohjauspaneelin painikkeita.
a) Käsin säätö
1.Avaa astianpesukoneen luukku.
2.Poista astianpesukoneen alakori.

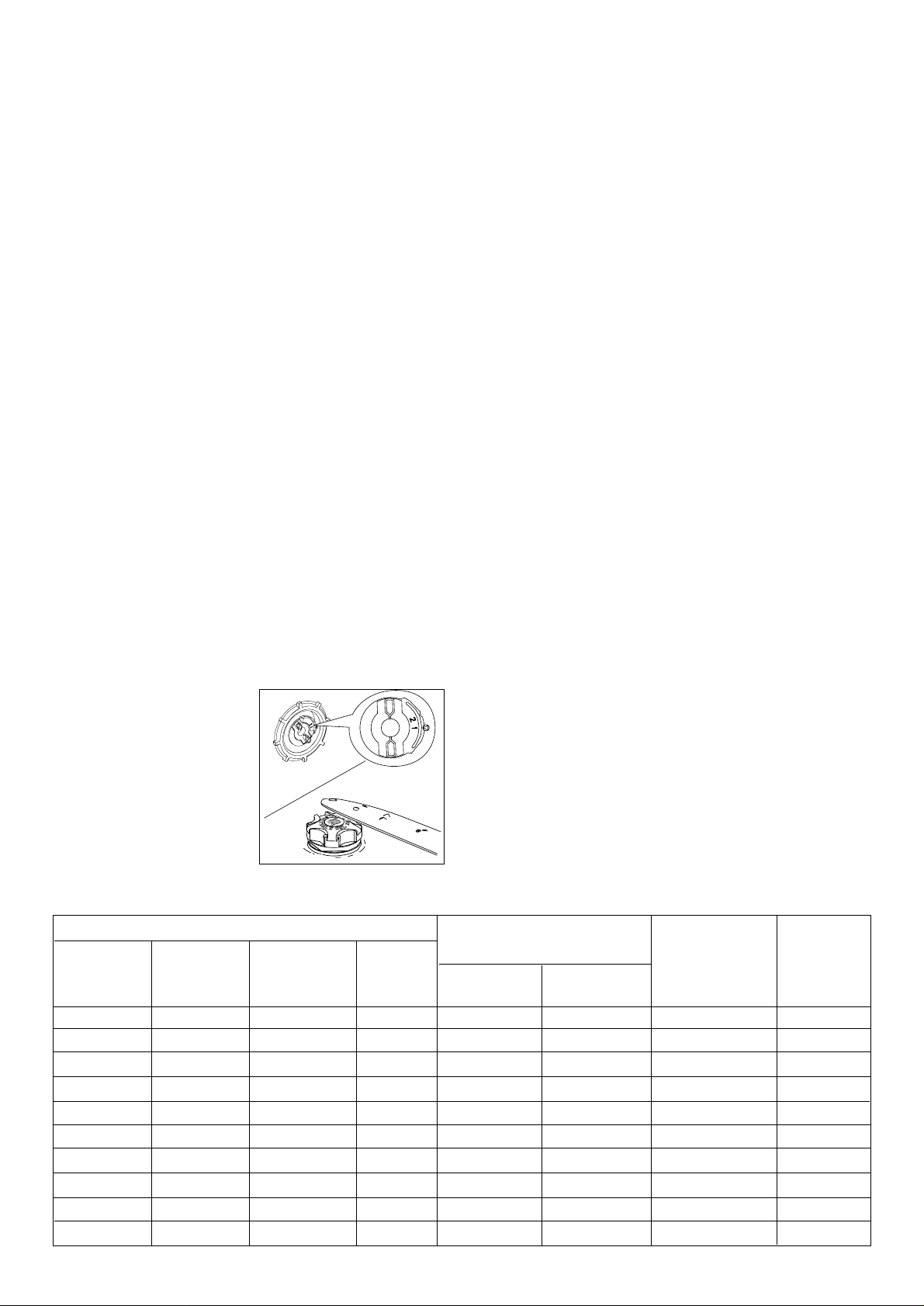

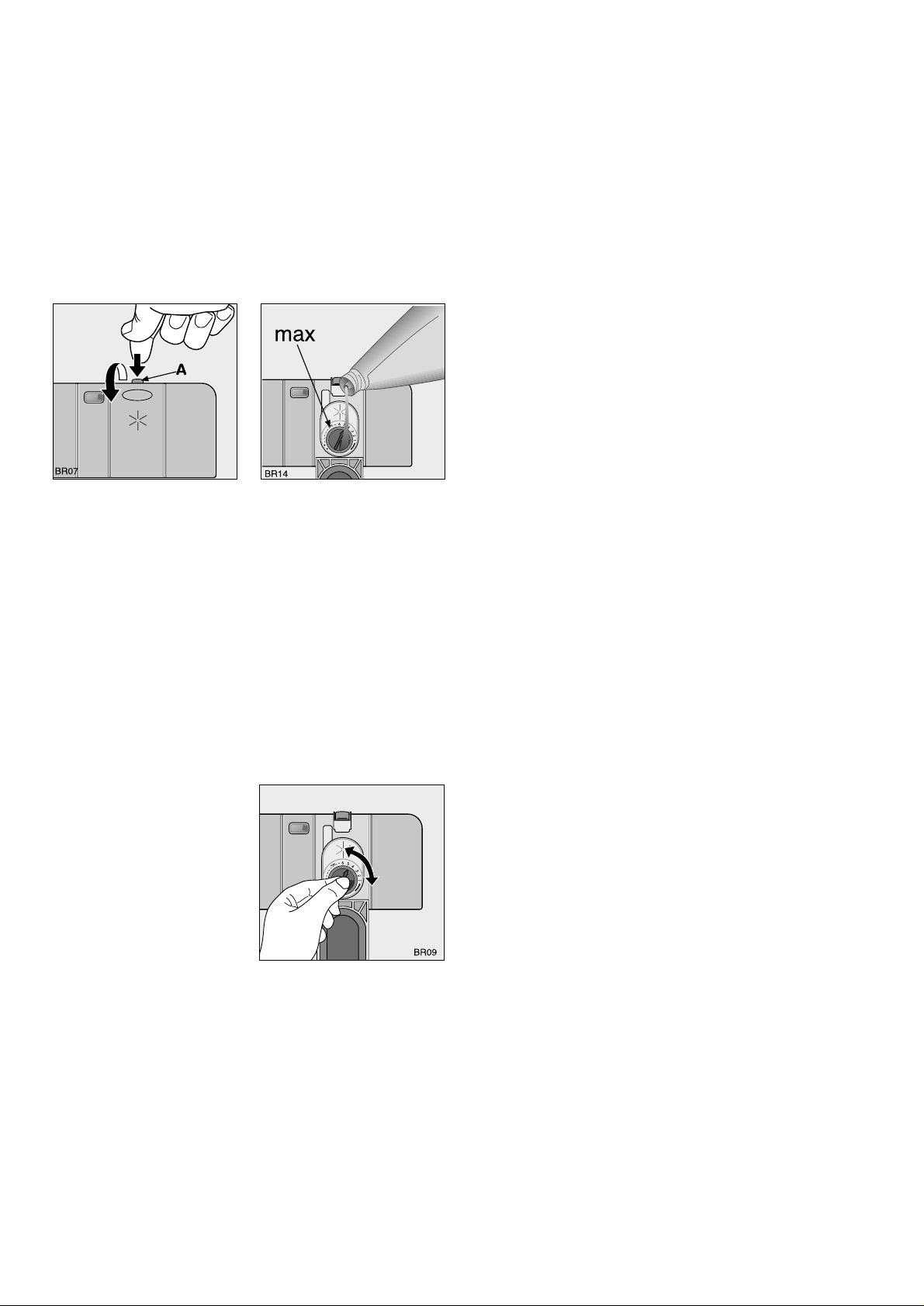

3.Käännä vedenkovuuskatkaisin asentoon 1 tai 2 (ks. taulukko).
4.Aseta alakori takaisin.
Vedenpehmentimen tehdasasetus on 2.
AA07 |
b)Elektroninen säätö
(Virran tulee olla kytkettynä pois)
Vedenpehmentimen tehdasasetus on 5.
1.Paina virtakytkintä. Virtakytkimen merkkivalo syttyy (asetustila).
Jos ohjelmapainikkeen merkkivalo on syttynyt, pesuohjelma on asetettu. Ohjelma tulee peruuttaa: paina yhtä aikaa toimintapainikkeita 2 ja 3, kunnes kaikki merkkivalot sammuvat (lukunnottamatta virran merkkivaloa ja mahdollisia huuhtelukirkateen ja suolan merkkivaloja) osoittamaan, että käynnissä oleva ohjelma on peruutettu ja laite on asetustilassa.
2.Paina painikkeita 2 ja 3 yhtä aikaa, kunnes painikkeiden 1, 2 ja 3 merkkivalot alkavat vilkkua.
3.Paina toimintapainiketta 1; toimintapainikkeiden 2 ja 3 merkkivalot sammuvat ja toimintapainikkeen 1 merkkivalo jatkaa vilkkumista. Samalla ohjelman loppu -merkkivalo alkaa vilkkua.
Sen hetkinen taso osoitetaan ohjelman loppu - merkkivalon vilkutusmäärällä (ks. taulukko). Esimerkki: 5 vilkutusta = taso 5
4.Vaihda taso painamalla painiketta 1. Painikkeen jokainen painaminen muuttaa tason. (Ks. taulukosta uuden tason valinta).
Esimerkkejä:
jos taso on 5 ja painiketta 1 painetaan kerran, valitaan taso 6.
jos taso on 10 ja painiketta 1 painetaan kerran, valitaan taso 1.
5.Kytke virta pois astianpesukoneesta painmalla virtakytkintä tai odota noin minuutti, että astianpesukone palaa automaattisesti asetustavalle, uusi taso tallentuu.
|
Vedenkovuus |
|
Vedenkovuuden säätö |
"Ohjelman |
Suolan |
||
|
|
|
|
|
|
loppu"- |
käyttö |
°dH |
°TH |
mmol/l |
Alue |
|
|
||
|
|
merkkivalon |
|
||||
(saksalainen |
(ranskalainen |
(millimoolia per litra, |
|
|
|
|
|
asteikko) |
asteikko) |
kansainvälinen |
|
manuaalisesti |
elektronisesti |
vilkutusmäärä |
|
|
|
vedenkouvuuden |
|
|
|
||
|
|
yksikkö) |
|
|
|
|
|
|
|
|
|
|
|
|
|
51 - 70 |
91 - 125 |
9,0 - 12,5 |
IV |
2 |
taso 10 |
10 |
kyllä |
|
|
|
|
|
|
|
|
43 - 50 |
76 - 90 |
7,6- 8,9 |
IV |
2 |
taso 9 |
9 |
kyllä |
|
|
|
|
|
|
|
|
37 - 42 |
65 - 75 |
6,5 - 7,5 |
IV |
2 |
taso 8 |
8 |
kyllä |
|
|
|
|
|
|
|
|
29 - 36 |
51 - 64 |
5,1 - 6,4 |
IV |
2 |
taso 7 |
7 |
kyllä |
|
|
|
|
|
|
|
|
23 - 28 |
40 - 50 |
4,0 - 5,0 |
IV |
2 |
taso 6 |
6 |
kyllä |
|
|
|
|
|
|
|
|
19 - 22 |
33 - 39 |
3,3 - 3,9 |
III |
2 |
taso 5 |
5 |
kyllä |
|
|
|
|
|
|
|
|
15 - 18 |
26 - 32 |
2,6 - 3,2 |
III |
1 |
taso 4 |
4 |
kyllä |
|
|
|
|
|
|
|
|
11 - 14 |
19 - 25 |
1,9 - 2,5 |
II |
1 |
taso 3 |
3 |
kyllä |
|
|
|
|
|
|
|
|
4 - 10 |
7 - 18 |
0,7 - 1,8 |
I/II |
1 |
taso 2 |
2 |
kyllä |
|
|
|
|
|
|
|
|
< 4 |
< 7 |
< 0,7 |
I |
1 |
taso 1 |
1 |
ei |
|
|
|
|
|
|
|
|
26
