AEG ESF68030X, ESF68030W User Manual

Download

brugsanvisning

käyttöohje bruksanvisning bruksanvisning

Opvaskemaskine

Astianpesukone Oppvaskmaskin

Diskmaskin

ESF 68030

2 electrolux

Electrolux. Thinking of you.

Se mere om, hvordan vi tænker på www.electrolux.com

Indhold

Om sikkerhed 2 Produktbeskrivelse 3 Betjeningspanel 4 Før ibrugtagning 6 Indstilling af blødgøringsanlæg 6 Brug af filtersalt 7 Brug af afspændingsmiddel 8 Placering af bestik og service 9 Brug af opvaskemiddel 13 Multitab-funktion 14

Ret til ændringer uden varsel forbeholdes

Valg og start af opvaskeprogram 14 Vaskeprogrammer 15 Vedligeholdelse og rengøring 17 Når der opstår fejl 18 Tekniske data 19 Installation 19 Tilslutning, vand 21 Tilslutning, el 21 Miljøhensyn 22

Om sikkerhed

Læs brugsanvisningen grundigt igennem, før du installerer apparatet og tager det i brug. Det forebygger ulykker og sikrer korrekt betjening. Opbevar altid brugsanvisningen sammen med apparatet, og lad den følge med ved flytning eller salg. Alle, der bruger apparatet, skal være helt fortrolige med dets betjeningsog sikkerhedsfunktioner.

Anvendelsesformål

• Apparatet er udelukkende beregnet til husholdningsbrug.

• Brug kun maskinen til opvask af bestik, redskaber og service, der tåler maskinopvask.

• Hæld ikke opløsningsmidler i maskinen. Eksplosionsfare.

• Sæt knive og andre ting med skarpe spidser i bestikkurven med spidsen nedad. Læg dem eventuelt vandret i øverste kurv.

• Brug kun anerkendte produkter til opvaskemaskiner (sæbe, filtersalt, afspændingsmiddel).

• Hvis du åbner lågen, mens maskinen kører, kan der slippe meget varm damp ud. Risiko for forbrænding.

• Tag ikke tallerkener ud af maskinen, før opvaskeprogrammet er slut.

• Tag stikket ud af kontakten og luk for vandhanen, når opvaskeprogrammet er slut.

• Apparatet må kun repareres af en autoriseret servicetekniker. Brug kun originale reservedele.

• Udfør ikke selv reparationer, med fare for at komme til skade eller beskadige apparatet. Kontakt altid det lokale servicecenter.

Generelt om sikkerhed

• Personer (herunder børn), der har nedsat fysisk eller sensorisk funktionsevne eller mangler erfaring og viden, må ikke bruge dette apparat. De skal være under opsyn af den, der har ansvaret for deres sikkerhed, eller have vejledning i at bruge maskinen af denne person.

• Overhold sikkerhedsanvisningerne på opvaskemidlets pakke for at undgå ætsning af øjne, mund og hals.

• Drik ikke vandet fra opvaskemaskinen. Der kan være rester af opvaskemiddel i maskinen.

• Luk altid lågen, når maskinen ikke er i brug, så du ikke kommer til skade eller snubler over den åbne låge.

• Sid eller stå ikke på den åbne låge.

Børns sikkerhed

• Dette apparat må kun bruges af voksne. Børn skal holdes under opsyn for at sikre, at de ikke leger med maskinen.

• Opbevar al emballagen utilgængeligt for børn. Der er fare for kvælning.

electrolux 3

• Opbevar altid opvaskemidler et sikkert sted. Lad ikke børn røre opvaskemidlerne.

• Lad ikke børn komme tæt på opvaskemaskinen, mens lågen er åben.

Opstilling

• Kontroller, at maskinen ikke har fået skader under transporten. Tilslut ikke et beskadiget apparat. Kontakt om nødvendigt forhandleren.

• Fjern al emballage før ibrugtagning.

• Lad en faguddannet, autoriseret installatør udføre den elektriske tilslutning.

• Lad en faguddannet, autoriseret VVS-installatør udføre VVS-arbejdet.

• Foretag ikke ændringer på produktet og dets specifikationer. Risiko for skader på mennesker og apparat.

Produktbeskrivelse

• Brug ikke apparatet: – hvis netkablet eller vandslangerne er de-

fekte,

– hvis betjeningspanel, topplade eller sok-

kelområde er defekte, så der er adgang til apparatets indvendige dele.

Kontakt det lokale servicecenter.

• Bor ikke huller i apparatets sider, med fare for at beskadige de hydrauliske og elektriske dele.

Advarsel Følg nøje vejledningen for tilslutning til el og vand.

1 Øverste kurv 2 Knap til indstilling af vandets hårdheds-

grad

3 Saltbeholder 4 Beholder til opvaskemiddel 5 Beholder til afspændingsmiddel 6 Typeskilt 7 Filtre

8 Nederste spulearm 9 Øverste spulearm

Indvendig belysning

Dette apparat er udstyret med en indvendig belysning, der tænder, når lågen åbnes, og slukker, når lågen lukkes.

Advarsel Synlig stråling fra diode. Se ikke direkte ind i lysstrålen.

4 electrolux

Indvendig belysning med diodepære, KLASSE 2 i henhold til IEC 60825-1: 1993 + A1:1997 + A2:2001. Bølgelængde for udsendt lys: 450 nm

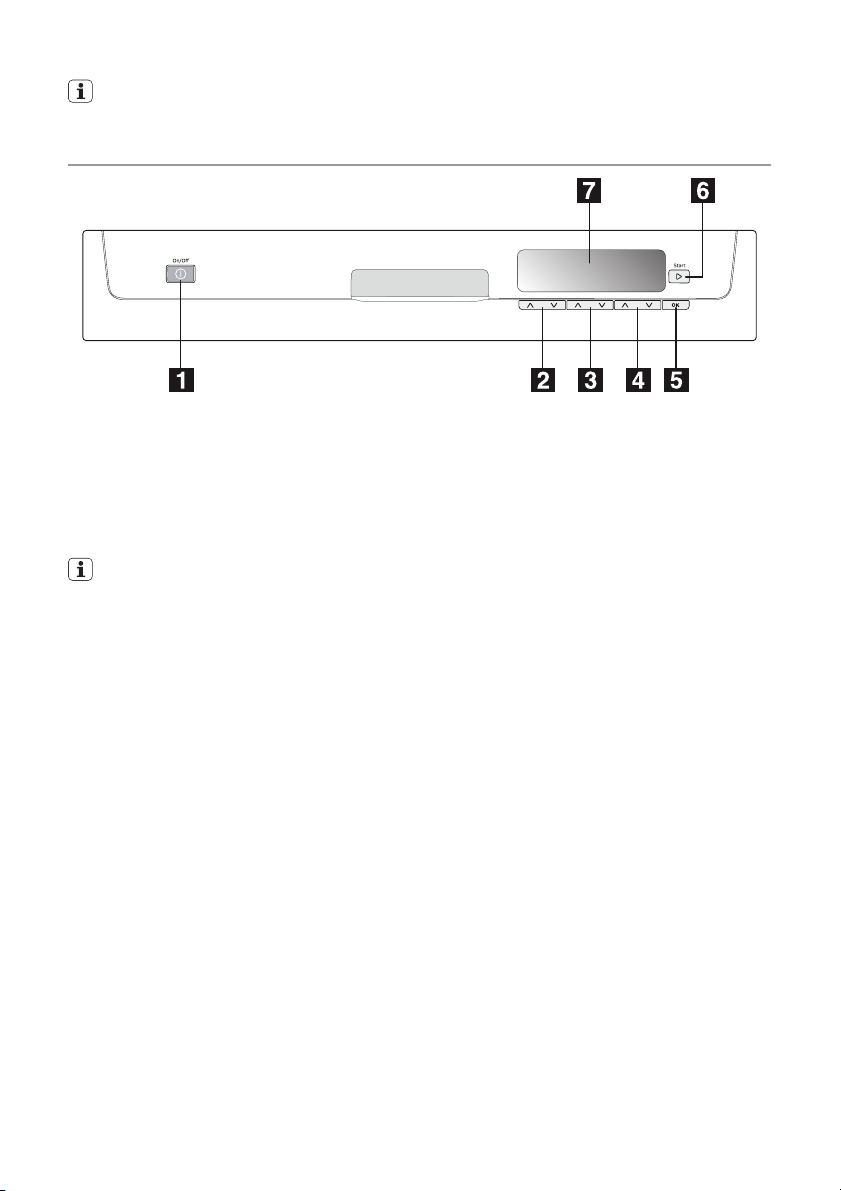

Betjeningspanel

1. Tænd-/sluk-knap

2. Rulleknap, Program

3. Rulleknap, Senere start

4. Rulleknap, Tilvalg

5. OK-knap

6. Start-knap (Start)

7. Display Meddelelser på displayet og lydsignaler

letter betjeningen af apparatet. Følg anvisningerne på displayet.

Tænde for første gang - indstille displaysprog og tid

1. Tryk på tænd-/sluk-knappen.

2. Displayet viser meddelelse om standard-

sprog. Bekræft standardsproget ved at trykke på OK-knappen.

3. Indstil et andet sprog ved at trykke på rul-

leknappen, til displayet viser det ønskede sprog.

4. Tryk på OK-knappen for at bekræfte.

5. Displayet viser meddelelse om indstilling

af tid. Følg anvisningerne på displayet for at indstille tiden. Tryk på OK-knappen for at bekræfte.

'Programmer'-område

Displayet viser de programmer, der er til rådighed, og hvert programs varighed.

1. Tryk på program-rulleknappen for at væl-

ge området.

2. Tryk igen på program-rulleknappen.

3. Programområdet forstørres og viser

oversigten over vaskeprogrammer og hvert programs varighed.

Maks. afgivet effekt: 548 μW

Kontakt det lokale servicecenter, hvis det bliver nødvendigt at skifte pæren.

4. Tryk på program-rulleknappen for at se de programmer, der er til rådighed.

5. Bekræft valget med et tryk på OK-knappen.

6. Displayet viser igen de tre områder. – Programområdet viser det indstillede

program og dets varighed.

– Området for sluttid viser programmets

omtrentlige sluttid (klokkeslæt + programmets varighed).

'Sluttid'-område

Du kan udskyde programmets start op til 19 timer.

1. Tryk på rulleknappen Senere start for at vælge området.

2. Tryk en eller flere gange på knappen for at ændre programmets sluttid. – Øverst i området er indstillingen for se-

nere start fremhævet.

– Nederst i området er programmets

sluttid opdateret.

3. Tryk på OK for at bekræfte indstillingen.

'Tilvalg'-område

1. Tryk på rulleknappen Tilvalg for at vælge området.

2. Tryk en eller flere gange på knappen for at gennemse listen over tilvalg. Det valgte tilvalg er fremhævet.

3. Tryk på OK-knappen for at: – åbne undermenuen, – bekræfte indstillingen, – se oplysninger.

4. Tryk på program-rulleknappen for at forlade tilvalgsmenuen.

Menu Undermenu Undermenu Beskrivelse

Vaskvejledning Program vejled-

ning

Displayet viser oplysninger om vaskeprogram-

mer.

electrolux 5

Tilvalg vejled-

Displayet viser oplysninger om tilvalg.

ning

Demo-funktion

Til Fra

Du kan simulere et vaskeprogram.

1. Slå funktionen til. Displayet viser tre områder, og øverst til venstre ser du ordet DEMO.

2. Brug rulleknapperne til at indstille tilvalg og vaskeprogram.

Slå funktionen fra for at vende tilbage til normal tilstand. Fabriksindstilling: fra.

Retur Til at vende tilbage til menuen Tilvalg.

Energispare

Til

Fra

Denne funktion reducerer temperaturen under

tørringen. Energibesparelsen er 10-25%. Du kan tilvælge denne funktion til alle vaskeprogrammer, men i nogle programmer har den ingen virkning. Se under 'Opvaskeprogrammer'.

Ekstra skyl

Til Fra

Denne funktion føjer en ekstra skylning til va-

skeprogrammet. Du kan ikke tilvælge denne funktion til alle vaskeprogrammer. Se under 'Opvaskeprogrammer'.

Multitab

Til

Fra

Indstillinger Sprog Dansk Du kan vælge

Brug denne funktion til kombi-opvasketabs.

Se under 'Multitab-funktion'.

Du kan indstille sprog for de meddelelser, som

mellem flere

displayet viser.

sprog.

Lydstyrke

Tale til

Til Fra

Kan ikke

Du kan indstille lydstyrken for alle lydsignaler. Der findes 5 niveauer. Niveau 0 = lyd fra.

Funktionen findes ikke på denne model.

vælges

Tid

Lysstyrke Der findes 10

Du kan indstille tiden.

Du kan øge eller mindske lysstyrken i dis-

niveauer.

playets baggrund. Fabriksindstilling: niveau 10.

Kontrast Der findes 10

niveauer.

Du kan øge eller mindske displayets kontrast. Fabriksindstilling: niveau 5.

Nulstil indst. Du kan vende tilbage til apparatets fabriksind-

stilling.

Hårdhedsgrad Der findes 10

niveauer.

Du kan indstille niveau for blødgøringsanlægget. se under 'Indstille blødgøringsanlæg'.

6 electrolux

Menu Undermenu Undermenu Beskrivelse

Afspæning

Middel

Tastaturlås

Retur Til at vende tilbage til menuen Tilvalg.

Til Fra

Til

Fra

Du kan slå beholderen til afspændingsmiddel til/fra. Fabriksindstilling: til.

Denne funktion låser knapperne, så de ikke kan betjenes ved en fejl. Funktionen er slået til ca. 15 sekunder efter at du har trykket på en knap. Når maskinen er i gang, kan du midlertidigt ophæve funktionen ved at trykke på en knap og holde den nede. En meddelelse i displayet hjælper dig med at stoppe funktionen.

Før ibrugtagning

Se følgende vejledninger, der beskriver de enkelte trin i proceduren:

1. Se efter, om det valgte niveau for blødgøringsanlægget svarer til det lokale vands hårdhedsgrad. Hvis ikke: Indstil blødgøringsanlægget.

2. Hæld filtersalt i saltbeholderen.

3. Hæld afspændingsmiddel i beholderen til afspændingsmiddel.

4. Sæt bestik og tallerkener i opvaskemaskinen.

5. Vælg det rette opvaskeprogram til opvaskens art og graden af snavs.

6. Fyld den rette mængde opvaskemiddel i beholderen til opvaskemiddel.

7. Start opvaskeprogrammet.

Se under 'Multitab-funktion', hvis du bruger kombitabs ('3 in 1', '4 in 1', '5 in 1' osv.).

Indstilling af blødgøringsanlæg

Blødgøringsanlægget fjerner salte og mineraler fra ledningsvandet. Salte og mineraler kan have negative virkninger på maskinens funktion. Vandets hårdhedsgrad måles i modsvarende skalaer:

• Tyske grader (dH°).

Vandets hårdhedsgrad Indstilling af hårdhedsgrad

°dH °TH mmol/l Clarke manuelt elektronisk

51 - 70 91 - 125 9,1 - 12,5 64 - 88 2 10 43 - 50 76 - 90 7,6 - 9,0 53 - 63 2 9 37 - 42 65 - 75 6,5 - 7,5 46 - 52 2 8 29 - 36 51 - 64 5,1 - 6,4 36 - 45 2 7 23 - 28 40 - 50 4,0 - 5,0 28 - 35 2 6 19 - 22 33 - 39 3,3 - 3,9 23 - 27 2 5 15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4 11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

• Franske grader (°TH).

• mmol/l (millimol pr. liter - international en-

hed for vands hårdhedsgrad).

•Clarke.

Indstil blødgøringsanlægget efter det lokale vands hårdhedsgrad. Spørg eventuelt det lokale vandværk til råds.

Vandets hårdhedsgrad Indstilling af hårdhedsgrad

°dH °TH mmol/l Clarke manuelt elektronisk

< 4 < 7 < 0,7 < 5

1) Filtersalt er ikke nødvendigt.

Du skal både indstille blødgøringsanlægget manuelt og elektronisk.

Manuel indstilling

Apparatet er fabriksindstillet til stilling 2.

1. Åbn lågen.

2. Tag nederste kurv ud.

3. Sæt knappen til indstilling af hårdhedsgrad i stilling 1 eller 2 (se tabel).

4. Sæt den nederste kurv på plads.

5. Luk lågen.

Elektronisk indstilling

Opvaskemaskinen er fabriksindstillet til niveau 5.

1. Åbn menuen Tilvalg.

2. Gå til 'Indstillinger', og vælg 'Hårdhedsgrad'.

3. Brug rulleknappen Tilvalg til at indstille niveau for blødgøringsanlægget. Se tabellen vedr. valg af niveau.

electrolux 7

Brug af filtersalt

Bemærk Brug kun filtersalt til opvaskemaskiner. Blødgøringsanlægget kan tage skade af salttyper, der ikke er beregnet til opvaskemaskiner.

Bemærk Saltkorn og saltvand i bunden af maskinen kan få den til at ruste. Forebyg rust ved at påfylde saltet, lige før du starter opvaskeprogrammet.

Fremgangsmåde når du fylder saltbeholderen:

1. Drej hætten mod uret for at åbne saltbeholderen.

2. Hæld 1 liter vand i beholderen (kun første gang maskinen bruges).

3. Brug tragten til at fylde salt i beholderen.

4. Fjern salt rundt om saltbeholderens åbning.

5. Luk saltbeholderen ved at dreje hætten med uret.

Det er normalt, at vandet i saltbeholderen løber over, når du påfylder salt. Displayet viser en meddelelse, når saltbeholderen er tom.

8 electrolux

Efter at du har fyldt saltbeholderen kan displayet vise meddelelsen i nogle timer. Det påvirker ikke maskinens funktion i øvrigt.

Brug af afspændingsmiddel

Bemærk Brug kun et anerkendt afspændingsmiddel til opvaskemaskiner. Hæld ikke andre midler i beholderen til afspændingsmiddel (f.eks. rengøringsmiddel, flydende opvaskemiddel). Det kan skade maskinen.

Afspændingsmiddel gør det muligt at tørre tallerkener og fade, uden at de får pletter og striber. Afspændingsmiddel tilsættes automatisk under sidste skylning.

Fremgangsmåde når du fylder beholderen til afspændingsmiddel:

1. Tryk på udløserknappen (A) for at åbne beholderen til afspændingsmiddel.

Meddelelsen om tom saltbeholder bliver ikke vist, mens et vaskeprogram er i gang.

3. Tør spildt afspændingsmiddel op med en sugende klud, så der ikke dannes for meget skum under det næste program.

4. Luk beholderen til afspændingsmiddel.

Displayet viser en meddelelse, når beholderen til afspændingsmiddel er tom.

Meddelelsen om tom beholder til afspændingsmiddel bliver ikke vist, mens et vaskeprogram er i gang.

Indstille dosering af afspændingsmiddel

Fra fabrikken er afspændingsmiddel indstillet til stilling 4. Dosering af afspændingsmiddel kan indstilles fra stilling 1 (laveste dosering) til stilling 6 (højeste dosering).

2. Hæld afspændingsmiddel i beholderen til afspændingsmiddel. Mærket 'Max.' viser højeste niveau.

electrolux 9

1. Drej på knappen til afspændingsmiddel for at sætte doseringen ned eller op.

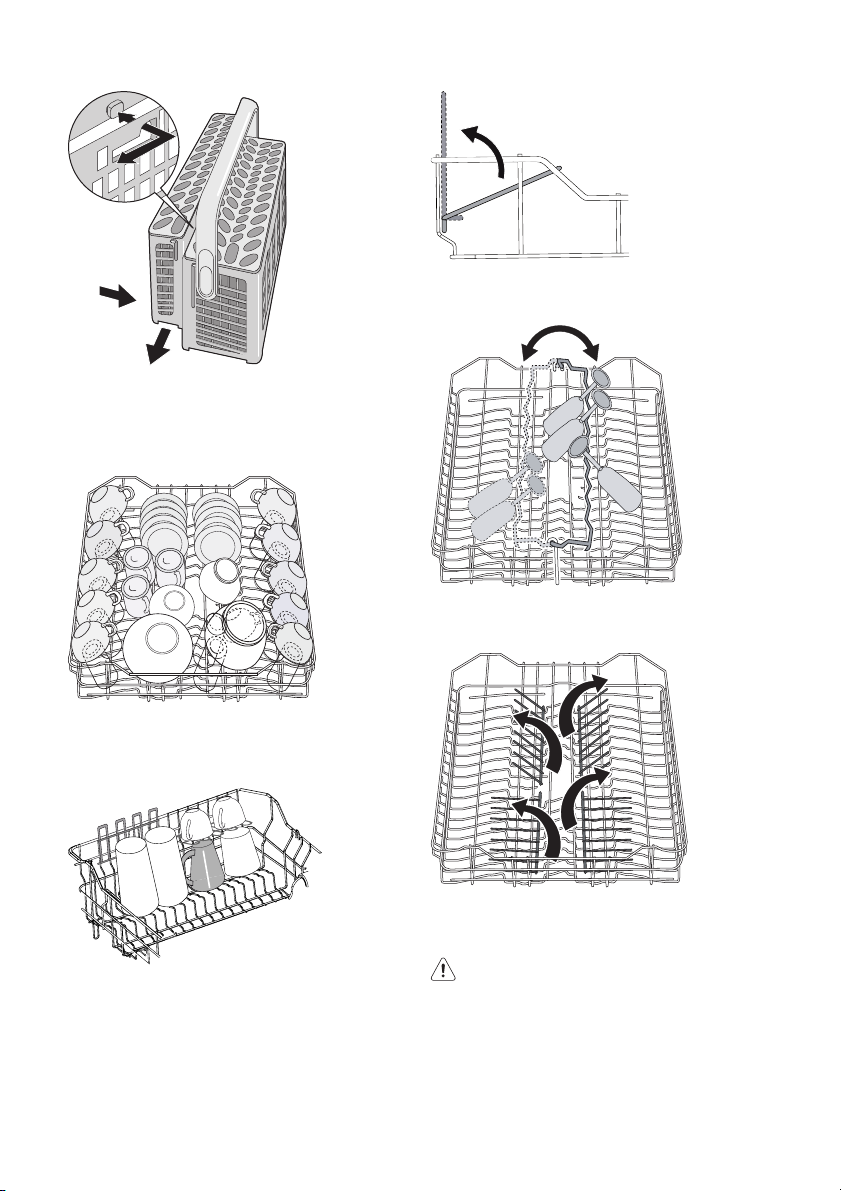

Placering af bestik og service

Praktiske oplysninger og råd

Bemærk Brug kun maskinen til opvask

af bestik, redskaber og service, der tåler maskinopvask.

Brug ikke maskinen til at vaske ting, der kan suge vand (svampe, karklude og lignende).

•Før du sætter opvasken i maskinen:

– Fjern alt affald og madrester. – Blødgør fastbrændte madrester i gryder

og pander.

• Fremgangsmåde når du sætter opvasken

i maskinen: – Stil hule ting (f.eks. kopper, glas og gry-

der) med åbningen nedad.

– Sørg for, at der ikke kan samle sig vand

i en beholder eller en dyb bund.

– Sørg for, at bestik og tallerkener ikke lig-

ger tæt op ad hinanden.

– Sørg for, at bestik og tallerkener ikke

dækker for hinanden. – Sørg for, at glas ikke rører andre glas. – Læg små ting i bestikkurven.

• Ting af plastik og teflonbelagt køkkentøj med sliplet-belægning har en tendens til at holde på vanddråber. Ting af plast tørrer ikke så godt som ting af porcelæn og stål.

• Læg de lette ting i øverste kurv. Sørg for, at tingene ikke kan flytte sig.

Bemærk Mærk efter, at spulearmene kan bevæge sig frit, før du starter et opvaskeprogram.

Advarsel Luk altid lågen, når du har fyldt eller tømt maskinen. En åben låge kan være farlig.

Nederste kurv

Sæt gryder, låg, tallerkener, salatskåle og bestik i nederste kurv. Sæt serveringsfade og store låg langs kanten af nederste kurv.

– Sæt doseringen op, hvis der er indtør-

rede vanddråber eller kalkpletter på tallerkenerne.

– Sæt doseringen ned, hvis der er stri-

ber, hvide pletter eller blålig belægning på tallerkenerne.

Rækkerne af tænder i nederste kurv kan lægges ned, så der bliver plads til gryder, pander og skåle.

10 electrolux

Bestikkurv

Advarsel Stil ikke lange knive lodret i

bestikkurven. Læg lange og/eller skarpe redskaber vandret i øverste kurv. Vær forsigtig med skarpe ting.

Sæt gafler og skeer med håndtagene nedad. Sæt knive med håndtagene opad.

Hvis der stikker knivspidser ud gennem kurvens bund, blokerer de den nederste spulearm. Sæt knive med håndtagene nedad. Bland skeer med andet bestik, så de ikke hænger sammen. Slå bestikkurvens håndtag ned, før du sætter bestik i kurven.

Bestikkurven har to dele. Du kan bruge delene hver for sig, så du har flere muligheder for at sætte i maskinen. Skil delene ad ved at flytte dem vandret i hver sin retning og trække dem fra hinanden. Saml delene ved at sætte dem sammen og flytte dem vandret mod hinanden.

Brug bestiknettet. Hvis bestiknettene ikke passer til bestikkets størrelse, kan du nemt gemme dem.

Øverste kurv

Øverste kurv er til underkopper, salatskåle, kopper, glas, gryder og låg. Stil tingene, så vandet kan komme til på alle sider.

Sæt glas med lang stilk i kopholderne, med stilkene opad. Til længere ting kan du vippe kopholderne op.

electrolux 11

Du kan nemt sænke den midterste række tænder, så opvasken kan placeres på flere forskellige måder.

Mini-bestikkurv

Øverste kurv har en mini-bestikkurv.

Bemærk Sæt ikke knive i minibestikkurven, hvor de kan gøre skade.

Sæt kun mini-bestikkurven i forenden af øverste kurv, i venstre eller højre side.

Til glas med lang stilk drejer du glasholderen mod venstre eller højre.

Bestikstørrelsen afhænger af, hvilken stilling øverste kurv står i. Se tabellen.

Bestikstørrelse for mini-bestikkurv

Øverste kurv i højeste stilling

Øverste kurv i nederste stilling

højst 15 cm

højst 20 cm

Soft spikes

Soft spikes hindrer glasvarer i at bevæge sig under opvaskeprogrammet, eller når øverste kurv flyttes.

12 electrolux

Billedet viser den rette stilling for soft spikes. Du kan sætte soft spikes i højre eller venstre side af kurven, så opvasken er lettere at placere. Når du har placeret soft spikes rigtigt, giver du dem et fast tryk. Mærk efter, at de ikke flytter sig.

Højdeindstilling af øverste kurv

Sæt øverste kurv i højeste stilling, hvis der skal sættes store tallerkener i nederste kurv.

Maks. højde for tallerkener i nederste kurv

Højeste stilling 31 cm Laveste stilling 27 cm

Fremgangsmåde når du sætter øverste kurv i højeste stilling:

1. Træk kurven så langt ud, den kan komme.

2. Løft forsigtigt op i de to sider, til kurven går i indgreb og sidder stabilt.

Fremgangsmåde når du sætter øverste kurv i laveste stilling:

1. Træk kurven så langt ud, den kan komme.

2. Løft forsigtigt op i de to sider.

3. Hold på låsemekanismen, og lad den langsomt falde på plads.

Bemærk

• Kurven må ikke kun hæves eller sænkes i den ene side.

• Sæt ikke kopper på kopholderne, og vip ikke kopholderne op, når kurven er i højeste stilling.

Brug af opvaskemiddel

Brug kun opvaskemiddel (pulver, flydende eller tabs), der er egnet til opvaskemaskiner. Følg vejledningen på pakken:

• Producentens anbefalinger vedr. dosering.

• Anbefalinger vedr. opbevaring.

Skån miljøet - Brug ikke mere end den angivne mængde.

Fremgangsmåde når du fylder beholderen til afspændingsmiddel:

1. Åbn låget på beholderen til opvaskemiddel.

electrolux 13

4. Læg tabletten i beholderen til opvaskemiddel ( A), hvis du bruger tabs.

2. Fyld opvaskemiddel i beholderen til opvaskemiddel ( A). Mærket viser doseringen: 20 = ca. 20 g opvaskemiddel 30 = ca. 30 g opvaskemiddel.

3. Hæld mest opvaskemiddel i rummet til forvask ( B), hvis du bruger et opvaskeprogram med forvask.

5. Luk låget på beholderen til opvaskemiddel. Tryk på låget, til det er låst fast.

Brug af opvasketabs

Læg tabletten i rummet til opvaskemiddel ( A). Opvasketabs indeholder:

• opvaskemiddel

• afspændingsmiddel

• andre rengøringsmidler.

Gør følgende, når du bruger opvasketabs:

1. Kontroller, at de pågældende opvasketabs passer til det lokale vands hårdhedsgrad. Følg vejledningen på pakken.

2. Indstil hårdhedsgrad og dosering af afspændingsmiddel til laveste trin.

14 electrolux

Det er ikke nødvendigt at fylde saltbeholderen og beholderen til afspændingsmiddel.

Gør følgende, hvis tørringen ikke er tilfredsstillende:

1. Fyld beholderen til afspændingsmiddel op.

2. Indstil dosering af afspændingsmiddel til stilling 2.

Gør følgende, når du går tilbage til at bruge opvaskemiddel i pulverform:

1. Fyld saltbeholderen og beholderen til afspændingsmiddel op.

Multitab-funktion

Multitab-funktionen er til kombinerede opvaskemidler i tabletform (tabs). Disse tabletter indeholder bl.a. opvaskemiddel, afspændingsmiddel og filtersalt. Nogle typer tabletter kan indeholde andre stoffer. Kontroller, at de pågældende opvasketabs passer til det lokale vands hårdhedsgrad. Se producentens vejledning. Når du har indstillet Multitab-funktionen, er den slået til, indtil du slår den fra. Multitab-funktionen stopper automatisk tilsætning af afspændingsmiddel og salt. Meddelelser om afspændingsmiddel og salt er slået fra. Programmets varighed kan blive forlænget, hvis du bruger Multitab-funktionen.

Slå Multitab-funktionen fra eller til, før opvaskeprogrammet starter. Du kan ikke slå Multitab-funktionen til eller fra, mens programmet kører. Afbryd opvaskeprogrammet, og indstil så programmet igen.

2. Indstil blødgøringsanlægget til højeste niveau.

3. Kør et opvaskeprogram med tom maskine.

4. Indstil blødgøringsanlægget. Se under 'Indstille blødgøringsanlægget'.

5. Indstil dosering af afspændingsmiddel.

Opvaskemidler af forskelligt fabrikat opløses ikke lige hurtigt. Nogle tabs vasker ikke helt tilfredsstillende på korte opvaskeprogrammer. Brug længere opvaskeprogrammer til opvasketabs, så der ikke efterlades rester af opvaskemiddel.

Hvis tørringen ikke er tilfredsstillende:

1. Hæld afspændingsmiddel i beholderen til afspændingsmiddel.

2. Slå beholderen til afspændingsmiddel til.

3. Sæt dosering af afspændingsmiddel på stilling 2.

Fremgangsmåde når du skifter tilbage til almindeligt opvaskemiddel:

1. Slå Multitab-funktionen fra.

2. Fyld beholderne til salt og afspændingsmiddel.

3. Sæt vandets hårdhedsgrad på højeste niveau.

4. Kør et opvaskeprogram med tom maskine.

5. Indstil blødgøringsanlægget efter det lokale vands hårdhedsgrad.

6. Indstil dosering af afspændingsmiddel.

Valg og start af opvaskeprogram

Vigtigt Indstil tilvalg, før du starter opvaskeprogrammet. Du kan ikke tilvælge en funktion, mens et program er i gang. Hvis det er nødvendigt at tilvælge en funktion, skal programmet først afbrydes.

Fremgangsmåde når du vælger og starter et opvaskeprogram:

1. Tænd for apparatet.

2. Luk lågen.

3. Vælg et opvaskeprogram. Se under 'Opvaskeprogrammer'.

4. Tryk på OK-knappen for at bekræfte.

5. Indstil eventuelt Senere start.

6. Tryk på Start-knappen. Opvaskeprogrammet starter automatisk.

Hvis Senere start er indstillet, viser displayet:

•varighed,

• programmets sluttid.

Når programmet er startet, viser displayet:

• faserne i vaskeprogrammet,

• programmets varighed og sluttid.

electrolux 15

Når du trykker på Start-knappen, starter programmet ikke, hvis displayet viser meddelelser om salt og afspændingsmiddel. Du kan starte programmet at trykke på Start-knappen igen.

Du kan ikke ændre program, mens et program er i gang. Afbryd opvaskeprogrammet.

Advarsel Stop eller afbryd kun et opvaskeprogram, hvis det er nødvendigt.

Bemærk Åbn lågen forsigtigt. Der kan komme meget varm damp ud.

Afbryde et opvaskeprogram

Åbn lågen.

• Programmet stopper. Luk lågen.

• Programmet fortsætter fra det sted, hvor det blev afbrudt.

Afbryde et opvaskeprogram

1. Tryk på Start-knappen.

2. En vejledning på displayet viser, hvordan

du afbryder programmet.

Nu kan du gøre følgende:

1. Slukke for apparatet.

2. Indstille et nyt opvaskeprogram.

Påfyld opvaskemiddel, før du indstiller et nyt opvaskeprogram.

Afbryde Senere start

1. Tryk på Start-knappen.

2. En vejledning på displayet viser, hvordan

du afbryder Senere start.

3. Vaskeprogrammet starter automatisk, når du trykker på Start-knappen.

Afslutningen på opvaskeprogrammet

Sluk for maskinen, hvis:

• Maskinen stopper automatisk.

• Displayet viser en meddelelse om program

slut.

Du kan slukke for maskinen, selv om displayet viser meddelelser om salt og afspændingsmiddel.

1. Tryk på tænd-/sluk-knappen.

2. Åbn lågen.

3. Lad lågen stå på klem i nogle minutter, før du tømmer maskinen. Så tørrer opvasken bedre.

Lad tallerkenerne køle af, før du tager dem ud af maskinen. Tallerkener er skrøbelige, når de er meget varme.

Hvis energisparefunktionen er slået til, kan tallerkenerne være våde, når programmet er slut. Det en god idé at lade døren stå på klem og lade opvasken lufttørre.

Tømning af maskinen

• Tøm først nederste kurv og derefter øver-

ste kurv.

• Der kan være vand på maskinens sider og

låge. Det rustfri stål køler hurtigere af end tallerkenerne.

Vaskeprogrammer

Opvaskeprogrammer

Program Grad af snavs Opvaskens type Programbeskrivelse

Automatik

70° Intensiv Meget snavset Service, bestik,

60° Hurtig

Alle Service, bestik,

Normalt eller let snavset

gryder og pander

Service og bestik Vask op til 60°C

Forvask Vask op til 45°C eller 70°C 1 eller 2 mellemskylninger Endelig skylning Tørring

Forvask Vask op til 70°C 2 mellemskylninger Endelig skylning Tørring

Endelig skylning

16 electrolux

Program Grad af snavs Opvaskens type Programbeskrivelse

En time Let snavset Service og bestik Vask op til 55°C

1 mellemskylning Endelig skylning

50° Energispar

Normalt snavset Service og bestik Forvask

Vask op til 50°C 1 mellemskylning Endelig skylning Tørring

45° Glas Normalt eller let

snavset

Skrøbeligt service og glasvarer

Vask op til 45°C 1 mellemskylning Endelig skylning Tørring

Lunt Service Dette program varmer tallerkenerne

1 varm skylning inden serveringen eller fjerner støv fra tallerkener, der ikke har været brugt i lang tid.

Forskyl Alle Delvis fyldning (fyl-

des efter senere på dagen).

1 kold skylning (for at undgå, at

madrester sætter sig fast).

Opvaskemiddel er ikke nødvendigt

til dette program.

1) Programmet Automatik bestemmer mængden af snavs på tallerkenerne ud fra, hvor grumset vandet er. Programmernes varighed og forbrug kan variere. Det afhænger af, om maskinen er helt fuld, og hvor snavsede tallerkenerne er. Maskinen justerer automatisk vandets temperatur under hovedvasken.

2) Dette er et perfekt hverdagsprogram til delvist fyldt maskine. Ideelt til en familie på 4, der kun sætter bestik og service fra morgen- og aftensmad i opvaskemaskinen.

3) Testprogram, prøveanstalter. Se venligst den medfølgende, særskilte folder med testdata.

Mulige tilvalg

Program Ekstra skylning

Energispare

Automatik ja Kan vælges, påvirker vaskepro-

grammet

70° Intensiv ja Kan vælges, påvirker vaskepro-

grammet

60° Hurtig ja Kan vælges, påvirker ikke vaskepro-

grammet

En time nej Kan vælges, påvirker ikke vaskepro-

grammet

50° Energispar ja Kan vælges, påvirker vaskepro-

grammet

45° Glas ja Kan vælges, påvirker vaskepro-

grammet

Lunt Service nej Kan vælges, påvirker ikke vaskepro-

grammet

Forskyl nej Kan vælges, påvirker ikke vaskepro-

grammet

1) For de programmer, der påvirkes af funktionen, er energibesparelsen 10-25%.

Forbrugsværdier

Program

Varighed (i minutter)

Automatik - 1,1 - 1,7 12 - 23 70° Intensiv - 1,8 - 2,0 23 - 25

Energiforbrug (i kWh) Vand (i liter)

electrolux 17

Program

60° Hurtig - 0,9 9 En time - 1,0 - 1,2 11 - 12 50° Energispar - 1,0 - 1,1 12 - 13 45° Glas - 0,8 - 0,9 14 - 15 Lunt Service - 0,8 4 Forskyl - 0,1 4

1) Digitaldisplayet viser programmets varighed.

Værdierne kan variere, afhængigt af vandtryk og -temperatur, udsving i netspænding og opvaskens størrelse.

Varighed (i minutter)

Energiforbrug (i kWh) Vand (i liter)

Vedligeholdelse og rengøring

Advarsel Sluk for apparatet, før du renser filtrene.

Rengøring af filtre

Bemærk Brug aldrig apparatet uden

filtre. Sørg for at sætte filtrene rigtigt i. Ved forkert montering bliver opvasken utilfredsstillende, og maskinen kan tage skade.

Med mellemrum viser displayet en meddelelse om rensning af filtre.

Rens filtrene, hvis det er nødvendigt. Snavsede filtre forringer opvaskeresultatet. Opvaskemaskinen har tre filtre:

1. et grovfilter (A)

2. et mikrofilter (B)

3. et fladfilter (C)

2. Tag nederste kurv ud.

3. Lås filtersystemet op ved at dreje håndtaget på mikrofilteret (B) ca. 1/4 omgang mod uret.

4. Tag filtersystemet ud.

5. Hold grovfilteret (A) i håndtaget med hullet.

6. Tag grovfilteret (A) ud af mikrofilteret (B).

7. Tag fladfilteret (C) ud fra bunden af maskinen.

Fremgangsmåde når du renser filtrene:

1. Åbn lågen.

8. Skyl filtrene under rindende vand.

18 electrolux

9. Sæt fladfilteret (C) på plads i bunden af maskinen.

10. Sæt grovfilteret (A) i mikrofilteret (B), og tryk filtrene sammen.

11. Sæt filtersystemet på plads.

12. Lås filtersystemet ved at dreje håndtaget på mikrofilteret (B) med uret, til det låses fast.

13. Sæt den nederste kurv på plads.

14. Luk lågen. Tag ikke spulearmene af.

neutralt rengøringsmiddel. Brug ikke slibende midler, skuresvampe eller opløsningsmiddel (acetone, triklorætylen osv.).

Forholdsregler mod frost

Bemærk Opstil ikke maskinen et sted,

hvor temperaturen kommer under 0 °C. Producenten har intet ansvar for frostskader.

Hvis det ikke er muligt: Tøm maskinen, og luk lågen. Kobl tilløbsslangen fra, og tøm den for vand.

Rens hullerne i spulearmene med en tandstikker, hvis de er tilstoppede.

Udvendig rengøring

Rengør det udvendige kabinet og betjeningspanelet med en blød, fugtig klud. Brug kun

Når der opstår fejl

Maskinen starter ikke eller går i stå. Prøv først selv at finde en løsning, hvis der opstår fejl. Hvis du ikke selv kan løse problemet: Kontakt Electrolux servicecenteret.

Fejlkode og fejl Mulig årsag og løsning

Displayet viser en meddelelse om, at maskinen ikke tager vand ind.

Displayet viser en meddelelse om, at maskinen ikke pumper vandet ud.

Displayet viser en meddelelse om, at maskinens overløbssikring er aktiveret.

Programmet starter ikke • Maskinens låge er ikke lukket. Displayet viser en meddelelse

• Vandhanen er blokeret eller kalket til. Rens vandhanen.

• Der er lukket for hanen. Åbn for vandhanen.

• Filteret i tilløbsslangen er tilstoppet. Rens filteret.

• Tilløbsslangen er ikke rigtigt tilsluttet. Slangen kan være snoet eller klemt. Se efter, at tilslutningen er i orden.

• Køkkenvaskens vandlås er tilstoppet. Rens vandlåsen.

• Afløbsslangen er ikke rigtigt tilsluttet. Slangen kan være snoet eller klemt. Se efter, at tilslutningen er i orden.

• Luk for vandhanen, og kontakt det lokale servicecenter.

om, at du skal lukke lågen. Luk lågen.

• Stikket er ikke sat i stikkontakten. Sæt stikket i stikkontakten.

• Sikringen er sprunget i boligens sikringstavle. Udskift sikringen.

• Senere start er indstillet. Afbryd Senere start, hvis programmet skal starte med det samme.

Tænd for maskinen, når den er kontrolleret. Programmet fortsætter fra det sted, hvor det

Bemærk Sluk for apparatet, før du udfører følgende løsningsforslag.

electrolux 19

blev afbrudt. Hvis fejlfunktionen eller fejlkoden optræder igen: Kontakt det lokale servicecenter. For at kunne hjælpe dig hurtigt og korrekt skal de have følgende oplysninger:

•Model (Mod.)

• Serienummer (S.N.) Disse oplysninger står på typeskiltet. Skriv de nødvendige oplysninger her:

Modelbeskrivelse : ..........

Produktnummer : ..........

Serienummer : ..........

•Produktnummer (PNC)

Opvasken er ikke tilfredsstillende

Tallerkenerne er ikke rene • Det valgte opvaskeprogram passer ikke til opvaskens art og graden

Kalkaflejringer på servicet • Saltbeholderen er tom.

Tallerkenerne er våde og mat-te• Der er ikke brugt afspændingsmiddel.

Der er striber, matte pletter eller en blålig belægning på glas og service

Indtørrede vanddråber på glas og service

af snavs.

• Kurvene er fyldt forkert, så vandet ikke kan komme til på alle sider.

• Spulearmene kan ikke dreje frit, fordi opvasken ikke er sat rigtigt i.

• Filtrene er snavsede eller sat forkert i.

• Der er brugt for lidt eller intet opvaskemiddel.

• Blødgøringsanlægget er indstillet til et forkert niveau.

• Hætten på saltbeholderen er ikke rigtigt lukket.

• Beholderen til afspændingsmiddel er tom.

• Nedsæt dosering af afspændingsmiddel.

• Øg dosering af afspændingsmiddel.

• Det kan skyldes opvaskemidlet.

Tekniske data

Mål Bredde, cm 59,6 Højde, cm 81,8 - 87,8 Dybde, cm 58 Eltilslutning - spænding - samlet

effekt - sikring Vandtilførslens tryk Mindst 0,5 bar (0,05 MPa) Højst 8 bar (0,8 MPa) Kapacitet Antal kuverter 12

Oplysninger om eltilslutning står på typeskiltet, der sidder på inderkanten af opvaskemaskinens låge.

Installation

Advarsel Sørg for, at netstikket er taget ud af stikkontakten under installationen.

Placer maskinen ved en vandhane og et afløb. Monter maskinen under et køkken- eller arbejdsbord. Kontroller, at indbygningsnichens mål svarer til de angivne mål.

20 electrolux

Maskinen kræver ikke særlige ventilationsåbninger, men kun huller til gennemføring af tilløbs- og afløbsslange og netkabel. Kontrollér, at slangerne ikke er snoede eller er i klemme.

Højdejustering af maskinen

Fremgangsmåde, når du indstiller maskinens højde:

1. Løsn eller stram de to forreste ben.

2. Løsn og fjern den indstillelige sokkel.

3. Indstil bageste ben. Drej skruen midt på fodsparket mod venstre eller højre.

Sørg for, at maskinen står i vater, så lågen kan lukke helt og slutter tæt. Når lågen er i vater, støder den ikke på skabets sider. Hvis lågen ikke lukker rigtigt: Løsn eller stram de indstillelige ben, til maskinen er i vater.

Justering af sokkelhøjde

Hvis der er et mellemrum ved maskinens bund, kan du dække det ved at sænke soklen.

Selvklæbende damptæt folie

Klæb den damptætte folie fast forrest på toppladen, i hele bredden.

600 mm

Fastgørelse til omgivende køkkenelementer

Advarsel Skru maskinen fast til

bordpladen eller de tilstødende køkkenelementer for at forebygge skader på personer eller ting.

1. Sæt de medfølgende vinkelbeslag i slidserne oven på maskinen.

2. Skru maskinen fast på dens placering (foroven eller i siderne) med de medfølgende skruer. Stram skruerne efter.

Tilslutning, vand

Tilløbsslange

Tilslut maskinen til varmtvands- (højst 60°) eller koldtvandsforsyning. Tilslut til varmtvandsledningen, hvis vandet opvarmes med alternative energikilder, der er mere miljøvenlige (f.eks. solfangere eller solceller og vindenergi). Det sparer energi. Tilslut tilløbsslangen til en vandhane med 3/4" udvendigt gevind.

Bemærk Brug ikke brugte slanger fra en gammel maskine.

Vandtrykket skal ligge inden for de angivne grænser (se under 'Tekniske specifikationer'). Kontrollér, at det lokale vandværk leverer det gennemsnitlige ledningstryk for dit område. Kontrollér, at tilløbsslangen ikke er snoet, og at den ikke er klemt eller viklet sammen. Monter kontramøtrikken korrekt for at undgå udsivning af vand.

Bemærk Tilslut ikke maskinen til nye rør eller rør, der ikke har været brugt i længere tid. Lad vandet løbe i nogle minutter, og tilslut så tilløbsslangen.

Afløbsslange

1. Slut afløbsslangen til vandlåsen, og fastgør den under bordpladen. Det hindrer, at spildevand fra vasken løber baglæns og ind i maskinen.

2. Slut afløbsslangen til et standrør med udluftning (min. 4 cm indvendig diameter).

electrolux 21

Sørg for, at slangen ikke er bøjet eller klemt, så maskinen ikke tømmes som den skal. Tag proppen i vasken op, mens maskinen pumper, så vandet ikke bliver suget tilbage i maskinen. En forlængerafløbsslange må højst være 2 meter lang. Dens indvendige diameter må ikke være mindre end slangens diameter. Fjern plastikmembranen (A), hvis du slutter afløbsslangen til vandlås under vasken. Hvis du ikke fjerner membranen, kan studsen til afløbsslangen blive tilstoppet af madrester

Maskinen har en sikkerhedsfunktion, der hindrer, at snavset vand løber tilbage i maskinen. Hvis vandlåsen under vasken har en kontraventil, kan den forhindre opvaskemaskinen i at blive ordentligt tømt. Fjern kontraventilen.

Bemærk Kontrollér, at samlingerne er tætte, så der ikke kan sive vand ud.

max 85 cm

min 40 cm

max 400 cm

Tilslutning, el

Advarsel Producenten er ikke ansvarlig, hvis disse forholdsregler ikke overholdes.

Tilslut apparatet til jord i h.t. Stærkstrømsreglementet.

22 electrolux

Sørg for, at mærkespændingen og strømtypen på typeskiltet svarer til elforsyningen på installationsstedet. Brug altid en korrekt monteret stødsikker kontakt. Brug ikke multistik, stikdåser og forlængerledninger. Brandfare.

Miljøhensyn

Symbolet på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produktet er købt, for yderligere oplysninger om genanvendelse af dette produkt.

Emballagematerialet er miljøvenligt og kan genanvendes. Plastdelene er forsynet med mærkning, f.eks. >PE<, >PS< osv. Aflever emballagens dele i den rigtige container på kommunens genbrugsstation.

Advarsel Fremgangsmåde når du kasserer maskinen:

• Tag stikket ud af kontakten.

• Klip netkabel og -stik af, og kassér dem.

• Kassér låsekrogen. Det hindrer, at børn kan låse sig inde og komme i livsfare.

Udskift ikke selv netkablet. Kontakt servicecenteret. Sørg for, at der er adgang til netstikket efter installationen. Sluk ikke maskinen ved at trække i netkablet. Tag altid selve stikket ud.

Electrolux. Thinking of you.

Lue lisää osoitteessa www.electrolux.com

Sisällys

Turvallisuusohjeet 23 Laitteen kuvaus 24 Käyttöpaneeli 25 Käyttöönotto 27 Vedenpehmentimen asettaminen 27 Astianpesukoneen erikoissuolan käyttö

Huuhtelukirkasteen käyttö 29 Ruokailuvälineiden ja astioiden järjestäminen koneeseen 30 Konetiskiaineen käyttö 34

Oikeus muutoksiin pidätetään

Multitab-toiminto 35 Pesuohjelman valitseminen ja käynnistäminen 36 Pesuohjelmat 37 Hoito ja puhdistus 38 Käyttöhäiriöt 39 Tekniset tiedot 40

Asennus 41 Vesiliitäntä 42 Sähköliitäntä 43 Ympäristönsuojelu 43

Turvallisuusohjeet

Lue tämä käyttöohje huolellisesti ennen laitteen asentamista ja käyttöä, jotta osaat käyttää sitä turvallisesti ja oikein. Pidä käyttöohjeet aina laitteen mukana esimerkiksi muuton yhteydessä tai jos myyt laitteen toiselle. Käyttäjien tulee hallita täydellisesti laitteen käyttö ja tuntea sen turvallisuusominaisuudet.

Käyttötarkoitus

• Laite on tarkoitettu ainoastaan kotitalouskäyttöön.

• Pese astianpesukoneessa vain konepesuun soveltuvia kotitalousastioita.

• Älä laita astianpesukoneeseen liuotinaineita. Räjähdysvaara!

• Laita veitset ja muut teräväkärkiset esineet ruokailuvälinekoriin kärki alaspäin tai yläkoriin vaakasuoraan asentoon.

• Käytä ainoastaan astianpesukoneeseen soveltuvia tuotteita (konetiskiaine, vedenpehmennyssuola ja huuhtelukirkaste).

• Jos avaat astianpesukoneen luukun pesuohjelman aikana, koneen sisältä voi tulla kuumaa höyryä. Palovammojen vaara!

• Älä ota astioita koneesta ennen pesuohjelman päättymistä.

• Kun pesuohjelma on päättynyt, katkaise virta ja sulje vesihana.

• Laitteen huoltotyöt saa suorittaa vain valtuutettu huoltoliike. Käytä vain alkuperäisiä varaosia.

• Älä yritä korjata laitetta itse välttääksesi vahingot ja laitteen vaurioitumisen. Ota yhteys valtuutettuun huoltoliikkeeseen.

Yleiset turvallisuusohjeet

• Laite ei ole tarkoitettu fyysisesti tai aisteiltaan rajoittuneiden tai muulla tavalla taitamattomien tai kokemattomien henkilöiden (ei myöskään lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä.

• Noudata konetiskiaineen pakkaukseen merkittyjä turvallisuusohjeita välttääksesi aiheuttamasta vahinkoa silmille tai suun ja nielun limakalvoille.

• Älä juo astianpesukoneessa olevaa vettä. Koneen sisällä voi olla konetiskiaineen jäämiä.

• Sulje luukku aina, jotta kukaan ei vahingossa kompastu siihen.

• Älä istu tai seiso avoimen luukun päällä.

Lasten turvallisuus

• Tämä laite on tarkoitettu aikuisten käyttöön. Pikkulapsia on valvottava, eikä heidän pidä antaa leikkiä laitteella.

• Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Ne voivat aiheuttaa tukehtumisvaaran.

electrolux 23

24 electrolux

• Säilytä kaikki pesuaineet turvallisessa paikassa. Älä anna lasten koskea pesuaineisiin.

• Pidä lapset poissa astianpesukoneen luota silloin, kun sen luukku on auki.

Asennus

• Tarkista, ettei laite ole vaurioitunut kuljetuksessa. Vaurioitunutta laitetta ei saa kytkeä verkkovirtaan. Ota tarvittaessa yhteys jälleenmyyjään.

• Poista kaikki pakkausmateriaalit ennen laitteen käyttöä.

• Sähköliitäntä on annettava ammattitaitoisen sähköasentajan tehtäväksi.

• Vesijohtoverkkoliitäntä on annettava ammattitaitoisen putkiasentajan tehtäväksi.

• Laitteen teknisten ominaisuuksien muuttaminen tai muiden muutosten tekeminen

Laitteen kuvaus

laitteeseen on kielletty. Ne voivat aiheuttaa henkilövahinkoja ja laitteen vaurioitumisen.

• Älä käytä laitetta, jos: – virtajohto tai vesiletkut ovat vaurioitu-

neet,

– käyttöpaneeli, kansitaso tai jalustaosa

on vaurioitunut siten, että laitteen sisä-

osa on näkyvissä. Ota yhteys valtuutettuun huoltoliikkeeseen.

• Älä poraa reikiä astianpesukoneen sivupaneeliin. Poraaminen voi vaurioittaa hydrauliikka- ja sähköosia.

Varoitus! Noudata tarkasti sähkö- ja vesiliitäntää koskevia ohjeita.

1 Yläkori 2 Vedenkovuuden säädin 3 Suolasäiliö 4 Pesuainelokero 5 Huuhtelukirkasteen säiliö 6 Arvokilpi 7 Sihdit 8 Alempi suihkuvarsi

9 Ylempi suihkuvarsi

Sisävalo

Laitteen sisällä on valo, joka syttyy, kun luukku avataan, ja sammuu, kun luukku suljetaan.

Varoitus! Näkyvää led-säteilyä, älä katso suoraan säteeseen.

electrolux 25

Sisävalossa käytetään LED-lamppua, luokka 2, standardi IEC 60825-1: 1993 + A1:1997 + A2:2001. Säteilyn aallonpituus: 450 nm

Käyttöpaneeli

1. Virtapainike

2. Ohjelmien selauspainike

3. Ajastimen selauspainike

4. Lisätoimintojen selauspainike

5. OK-painike

6. Käynnistyspainike (Start)

7. Näyttö Näytön viestit ja merkkiäänet opastavat

laitteen käytössä. Noudata näytön ohjeita.

Kytkeminen toimintaan ensimmäisen kerran - näytön kielen ja ajan asettaminen

1. Paina virtapainiketta.

2. Näytössä näkyy viesti oletuskielellä. Voit

vahvistaa oletusarvoisen kielen painamalla OK-painiketta.

3. Voit vaihtaa kieltä painamalla lisätoimin-

tojen selauspainiketta, kunnes haluamasi kieli näkyy näytössä.

4. Vahvista OK-painikkeella.

5. Näytössä näkyy kellonajan asetuksen

viesti. Aseta kellonaika noudattaen näytön ohjeita. Vahvista OK-painikkeella.

'Ohjelmat'-osa

Pesuohjelmat ja kunkin ohjelman kesto näkyvät näytössä.

1. Valitse osa painamalla ohjelmien selaus-

painiketta.

2. Paina ohjelmien selauspainiketta uudel-

leen.

Maksimisäteilyteho: 548 μW

Jos lamppu on vaihdettava, ota yhteys valtuutettuun huoltoliikkeeseen.

3. Ohjelmien osa suurenee ja siinä näkyvät pesuohjelmat sekä jokaisen ohjelman kesto.

4. Saat kaikki ohjelmat näkyviin painamalla ohjelmien selauspainiketta.

5. Vahvista valinta OK-painikkeella.

6. Kolmeen osaan jaettu näyttö tulee uudelleen näkyviin. – Asetettu ohjelma ja ohjelman kesto nä-

kyvät ohjelmien osassa.

– Päättymisajan osassa näkyy ohjelman

arvioitu päättymisaika (kellonaika + ohjelman kesto).

'Aika loppu'-osa

Voit asettaa ohjelman käynnistymään ajastettuna enintään 19 tunnin kuluttua.

1. Valitse osa painamalla ajastimen selauspainiketta.

2. Voit vaihtaa ohjelman päättymisaikaa painamalla painiketta edelleen. – Asetettu viiveaika näkyy korostettuna

alueen yläosassa.

– Osan alaosassa näkyvä ohjelman

päättymisaika päivittyy.

3. Vahvista asetus OK-painikkeella.

'Asetukset'-osa

1. Valitse osa painamalla lisätoimintojen selauspainiketta.

2. Voit selata lisätoimintojen luetteloa painamalla edelleen lisätoimintojen selauspainiketta. Valittu lisätoiminto näkyy korostettuna.

3. Painamalla OK-painiketta voit:

26 electrolux

– siirtyä alavalikkoon, – vahvistaa asetuksen,

4. Voit poistua lisätoimintojen valikosta painamalla ohjelmien selauspainiketta.

– tarkistaa tiedot.

Valikko Alavalikko Alavalikko Kuvaus

Pesuopas Ohjelmaopas Pesuohjelman tiedot näkyvät näytössä.

Lisävalintaopas Lisätoimintojen tiedot näkyvät näytössä.

Esittelytila

Takaisin Lisätoimintojen valikkoon palaaminen.

Säästä energiaa

Lisähuuhtelu

Multitab

Asetukset Kieli Suomi Kielivalintoja on

Äänimer.voi-

Ääniviesti

Kirkkaus Tasoja on 10. Voit lisätä tai vähentää näytön taustan kirk-

Kontrasti Tasoja on 10. Voit lisätä tai vähentää näytön kontrastia.

Nollaa asetuk-

Off

On Off

Off

mak

Aika

set

On Off

Tämä toiminto alentaa kuivauslämpötilaa.

Tämä lisätoiminto lisää pesuohjelmaan yhden

Käytä tätä toimintoa yhdistelmäpesutablettien

useita.

On Off

Ei valittavis-

sa Voit asettaa kellonajan.

Voit palauttaa laitteen tehdasasetukset.

Pesuohjelman simulointi.

1. Ota toiminto käyttöön. Kolme osaa näkyvät näytössä ja näytön vasemmassa yläkulmassa on näkyvissä sana DEMO.

2. Aseta lisätoiminnot ja pesuohjelma selauspainikkeiden avulla.

Voit palata normaaliin toimintaan poistamalla toiminnon käytöstä. Tehdasasetus: ei käytössä.

Energiaa säästyy 10-25 %. Voit valita toiminnon kaikkiin pesuohjelmiin, mutta joissakin ohjelmissa sillä ei ole vaikutusta. Katso kappale Pesuohjelmat.

huuhtelun. Toimintoa ei voi valita kaikkiin pesuohjelmiin. Katso kappale Pesuohjelmat.

yhteydessä. Katso kohta Multitab-toiminto.

Voit asettaa näytön viestien kielen.

Voit säätää merkkiäänten äänenvoimakkuutta. Äänitasoja on viisi. Taso 0 = ääni ei kuulu.

Tätä lisätoimintoa ei ole tässä laitemallissa.

kautta. Tehdasasetus: taso 10.

Tehdasasetus: taso 5.

Veden kovuus Tasoja on 10. Voit säätää vedenpehmentimen tason. Katso

kohta Vedenpehmentimen asettaminen.

electrolux 27

Valikko Alavalikko Alavalikko Kuvaus

Kirkaste

Näppäinlukko

Takaisin Lisätoimintojen valikkoon palaaminen.

On Off

Off

Voit ottaa käyttöön/poistaa käytöstä huuhtelukirkasteen annostelun. Tehdasasetus: käytössä.

Tämä toiminto lukitsee painikkeet niiden tahattoman painamisen estämiseksi. Toiminto on voimassa noin 15 sekunnin kuluttua jonkin painikkeen painamisesta. Voit poistaa toiminnon käytöstä väliaikaisesti laitteen toiminnan aikana painamalla jotakin painiketta pitempään. Toiminnon keskeyttäminen on opastettu näytön viestissä.

Käyttöönotto

Noudata seuraavia ohjeita:

1. Tarkista, että vedenpehmentimen asetus on oikea paikkakuntasi vedenkovuudelle. Aseta vedenpehmennin tarvittaessa.

2. Täytä suolasäiliö astianpesukoneen erikoissuolalla.

3. Täytä huuhtelukirkastesäiliö huuhtelukirkasteella.

4. Täytä astiat ja ruokailuvälineet astianpesukoneeseen.

5. Aseta astioiden tyypille ja likaisuusasteelle sopiva pesuohjelma.

6. Annostele pesuainelokeroon oikea määrä konetiskiainetta.

7. Käynnistä pesuohjelma.

Jos käytät yhdistelmäpesuainetabletteja (3 in 1, 4 in 1, 5 in 1 jne.), lue ohjeet kohdasta Multitab-toiminto.

Vedenpehmentimen asettaminen

Vedenpehmennin poistaa vedestä mineraaleja ja suoloja. Mineraalit ja suolat voivat vaikuttaa haitallisesti laitteen toimintaan. Veden kovuus määritetään toisiaan vastaavilla asteikoilla:

• Saksalainen järjestelmä (dH°).

• Ranskalainen järjestelmä (°TH).

Vedenkovuus Vedenkovuuden asetus

°dH °TH mmol/l Clarke manuaalinen elektroninen

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

• mmol/l (millimoolia/litra - kansainvälinen

vedenkovuuden yksikkö).

•Clarke.

Säädä veden kovuus vesijohtoverkon vedenkovuuden mukaisesti. Kysy vedenkovuustiedot tarvittaessa vesilaitokselta.

28 electrolux

Vedenkovuus Vedenkovuuden asetus

°dH °TH mmol/l Clarke manuaalinen elektroninen

< 4 < 7 < 0,7 < 5

1) Suolaa ei tarvita.

Vedenpehmennin on asetettava sekä manuaalisesti että elektronisesti.

Manuaalinen asetus

Laite on säädetty tehtaalla asetukseen

1. Avaa luukku.

2. Ota alakori pois.

3. Käännä vedenkovuuden säädin asentoon 1 tai 2 (katso taulukko).

4. Laita alakori takaisin koneeseen.

5. Sulje luukku.

Elektroninen säätö

Astianpesukone on säädetty tehtaalla tasolle 5.

1. Siirry lisätoimintojen valikkoon.

2. Siirry kohtaan 'Asetukset' ja valitse 'Veden kovuus'.

3. Aseta vedenpehmentimen taso lisätoimintojen selauspainikkeella. Tarkista oikea taso taulukosta.

Astianpesukoneen erikoissuolan käyttö

Huomio Käytä ainoastaan astianpesukoneille tarkoitettua erikoissuolaa. Suola, jota ei ole tarkoitettu astianpesukoneelle, vahingoittaa vedenpehmennintä.

Huomio Laitteen pohjalle tippuneet suolarakeet tai suolavesi voivat aiheuttaa syöpymistä. Täytä suolasäiliö juuri ennen pesuohjelman käynnistämistä syöpymisen estämiseksi.

Suolasäiliön täyttäminen:

1. Avaa suolasäiliön korkki kiertämällä sitä vastapäivään.

2. Kaada säiliöön litra vettä (vettä lisätään vain suolan ensimmäisen täytön yhteydessä).

3. Täytä suolasäiliö suolalla suppilon avulla.

4. Poista säiliön suun ympärille roiskunut

5. Sulje suolasäiliön korkki kiertämällä sitä

Veden vuotaminen säiliöstä suolan täyttämisen aikana on normaalia. Kun suolasäiliö on tyhjä, näytössä näkyy viesti.

suola.

myötäpäivään.

electrolux 29

Täytettyäsi suolasäiliön viesti voi näkyä vielä muutaman tunnin ajan. Tämä ei vaikuta millään tavalla laitteen toimintaan.

Huuhtelukirkasteen käyttö

Huomio Käytä ainoastaan astianpesukoneille tarkoitettuja huuhtelukirkasteita. Älä laita huuhtelukirkastesäiliöön mitään muuta ainetta (esim. astianpesukoneen puhdistusainetta tai nestemäistä pesuainetta). Ne voivat vahingoittaa laitetta.

Huuhtelukirkasteen ansiosta kuivissa astioissa ei ole raitoja ja läiskiä. Huuhtelukirkastetta annostuu automaattisesti viimeisen huuhtelun aikana.

Huuhtelukirkastesäiliön täyttäminen:

1. Avaa huuhtelukirkasteen säiliö painamalla vapautuspainiketta (A).

2. Täytä huuhtelukirkastesäiliö huuhtelukirkasteella. Max-merkintäilmaisee maksimitason.

Tyhjän suolasäiliön viesti ei näy pesuohjelman aikana.

3. Pyyhi yliroiskunut huuhtelukirkaste imukykyisellä liinalla välttääksesi liiallisen vaahdonmuodostuksen seuraavan pesuohjelman aikana.

4. Sulje huuhtelukirkasteen säiliö.

Kun huuhtelukirkastesäiliö on tyhjä, näytössä näkyy viesti.

Tyhjän suolasäiliön viesti ei näy pesuohjelman aikana.

Huuhtelukirkasteen annostelun säätäminen

Huuhtelukirkasteen annostelu on säädetty tehtaalla asentoon 4. Voit säätää huuhtelukirkasteen annostelun asennon 1 (pienin) ja asennon 6 (suurin) välille.

30 electrolux

1. Suurenna tai pienennä annostelua kääntämällä huuhtelukirkasteen osoitinta. – Lisää annostelua, jos astioissa on pe-

sun jälkeen vesipisaroita tai kalkkipilkkuja.

– Pienennä annostelua, jos astioissa on

raitoja, valkoisia läiskiä tai sinertävä kalvo.

Ruokailuvälineiden ja astioiden järjestäminen koneeseen

Hyödyllisiä neuvoja ja vinkkejä

Huomio Pese astianpesukoneessa vain

konepesuun soveltuvia kotitalousastioita.

Älä pese astianpesukoneessa vettä imeviä tuotteita (pesusieniä, puhdistusliinoja jne.).

• Ennen astioiden täyttämistä koneeseen:

– Poista astioista kaikki ruoantähteet. – Liota tai pehmennä kiinni palaneet

ruoantähteet.

• Astioiden järjestäminen koneeseen:

– Aseta kupit, lasit, padat yms. alassuin, – jotta vesi ei keräänny astioiden sisään. – Astiat ja ruokailuvälineet eivät saa olla si-

säkkäin.

– Astiat ja ruokailuvälineet eivät saa olla

päällekkäin. – Tarkista, että lasit eivät kosketa toisiaan. – Laita pienet esineet ruokailuvälinekoriin.

• Muovi- ja teflonastioihin jää helposti vesipisaroita. Muoviastiat eivät kuivu yhtä hyvin kuin posliini- ja teräsastiat.

• Laita kevyet astiat yläkoriin. Tarkista, että astiat eivät pääse liikkumaan.

Huomio Tarkista ennen ohjelman käynnistämistä, että suihkuvarret pyörivät esteettä.

Varoitus! Sulje aina luukku täytettyäsi tai tyhjennettyäsi astianpesukoneen. Avoinna oleva luukku voi aiheuttaa vaaratilanteita.

Alakori

Laita pannut, kannet, lautaset, salaattikulhot ja ruokailuvälineet alakoriin. Aseta tarjoiluastiat ja suurikokoiset kannet alakorin reunoille.

Alakorin lautastelineet voidaan taivuttaa alas, jolloin kattilat, pannut ja kulhot mahtuvat paremmin.

electrolux 31

Jos veitsien kärjet tulevat ulos korin pohjasta, ne estävät alemman suihkuvarren pyörimisen. Laita veitset tässä tapauksessa koriin kahvat alaspäin. Laita lusikoiden joukkoon muita ruokailuvälineitä, jotta lusikat eivät tartu toisiinsa. Laske ruokailuvälinekorin kahva alas laittaessasi ruokailuvälineitä koriin.

Ruokailuvälinekori

Varoitus! Älä laita pitkäteräisiä veitsiä

pystyasentoon ruokailuvälinekoriin. Laita pitkät ja terävät veitset vaakatasoon yläkoriin. Ole varovainen käsitellessäsi teräviä esineitä.

Laita haarukat ja lusikat koriin kahvat alaspäin. Laita veitset koriin kahvat ylöspäin.

Käytä ruokailuvälinekorin erotteluritilää. Jos ruokailuvälineet eivät sovi ritilän reikiin, voit irrottaa ritilän.

32 electrolux

Ruokailuvälinekori on kaksiosainen. Korin osia voi käyttää myös erikseen. Voit irrottaa korin osat toisistaan vetämällä osia vaakasuunnassa vastakkaisiin suuntiin. Kiinnitä korin osat vastakkain laittamalla ne vaakasuunnassa yhteen.

Laita korkeakantaiset lasit kuppitelineisiin kanta ylöspäin. Pitemmät esineet mahtuvat koriin, kun taivutat kuppitelineet ylös.

Yläkori

Yläkoriin laitetaan kahvilautaset, salaattikulhot, kupit, lasit, kattilat ja kannet. Järjestä ruokailuvälineet sillä tavoin, että vesi pääsee kaikille pinnoille.

Kun peset korkeajalkaisia laseja, käännä lasiteline vasemmalle tai oikealle.

Keskimmäiset lautastelineet voidaan taivuttaa alas täyttömahdollisuuksien lisäämiseksi.

Miniruokailuvälinekori

Yläkoriin kuuluu miniruokailuvälinekori.

Huomio Älä laita veitsiä miniruokailuvälinekoriin vahinkojen välttämiseksi.

Miniruokailuvälinekorin saa laittaa vain yläkorin etuosaan, vasemmalle tai oikealle puolelle.

electrolux 33

Tarkista kuvasta pehmustepiikkien oikea sijoittaminen. Voit laittaa pehmustepiikit joko korin vasemmalle tai oikealle puolelle täyttömahdollisuuksien lisäämiseksi. Kun pehmustepiikit ovat oikein paikallaan, paina niitä alaspäin lujasti ja varmista, etteivät ne pääse liikkumaan.

Koriin sopivien ruokailuvälineiden koko riippuu yläkorin asennosta. Katso taulukko.

Minikoriin sopivien ruokailuvälineiden mitat

Yläkori yläasennossa enintään 15 cm Yläkori ala-asennossa enintään 20 cm

Pehmustepiikit

Pehmustepiikit estävät lasien liikkumisen pesuohjelman tai yläkorin liikuttelun aikana.

34 electrolux

Yläkorin korkeuden säätäminen

Jos laitat alakoriin hyvin suurikokoisia lautasia, nosta yläkori ensin yläasentoon.

Astioiden suurin sallittu korkeus alakorissa

Yläasento 31 cm Ala-asento 27 cm

Yläkorin nostaminen yläasentoon:

1. Vedä astiakoria ulos, kunnes se pysähtyy.

2. Nosta koria kummaltakin puolelta varo-

vasti ylöspäin, kunnes se kiinnittyy tukevasti paikalleen.

Konetiskiaineen käyttö

Käytä vain astianpesukoneille tarkoitettuja astianpesuaineita (konetiskiainetta, nestettä tai pesutabletteja). Noudata pakkauksen ohjeita:

• Valmistajan suosittelema annostelu.

• Säilytysohjeet. Älä käytä liikaa pesuainetta suojellaksesi

ympäristöä.

Pesuainelokeron täyttäminen:

1. Avaa pesuainelokeron kansi.

Yläkorin laskeminen ala-asentoon:

1. Vedä astiakoria ulos, kunnes se pysähtyy.

2. Nosta koria kummaltakin puolelta varovasti ylöspäin.

3. Pidättele lukitusmekanismia ja anna korin laskeutua hitaasti alas.

Huomio

• Älä nosta tai laske astiakoria vain toiselta puolelta.

• Jos kori on yläasennossa, älä laita kuppeja kuppitelineisiin äläkä taivuta kuppitelineitä ylös.

2. Annostele pesuaine lokeroon A. Merkintä ilmaisee annostelun: 20 = noin 20 g pesuainetta 30 = noin 30 g pesuainetta.

3. Jos käytät esihuuhtelun sisältävää pesuohjelmaa, laita pesuainetta myös esihuuhtelun pesuainelokeroon (B).

4. Jos käytät yhdistelmäpesuainetabletteja, laita pesutabletti pesuainelokeroon (A).

5. Sulje pesuainelokeron kansi. Sulje kansi niin, että se naksahtaa kiinni.

Pesutablettien käyttö

Laita pesutabletit pesuainelokeroon (A).

electrolux 35

Pesutabletit sisältävät:

• pesuainetta

• huuhtelukirkastetta

• muita puhdistusaineita. Pesutablettien käyttöohjeet:

1. Tarkista, että pesutabletit soveltuvat paikkakuntasi vedenkovuuteen. Lue pakkauksen ohjeet.

2. Valitse pienin vedenkovuuden taso ja huuhtelukirkasteen annostelun asetus.

Suolan ja huuhtelukirkasteen säiliöitä ei tarvitse täyttää.

Jos kuivaustulos ei ole tyydyttävä, toimi seuraavasti:

1. Täytä huuhtelukirkastelokero huuhtelukirkasteella.

2. Aseta huuhtelukirkasteen annostelu asentoon 2.

Kun palaat takaisin pesujauheen käyttöön:

1. Täytä suolan ja huuhtelukirkasteen säiliöt.

2. Aseta vedenpehmennin korkeimpaan asetukseen.

3. Pese yksi pesuohjelman ilman astioita.

4. Säädä vedenpehmennin. Katso kappale Vedenpehmentimen asettaminen.

5. Säädä huuhtelukirkasteen annostelu.

Erilaisten pesuainemerkkien liukenemisajoissa on eroja. Jotkin pesutabletit eivät ehdi saavuttaa täyttä pesutehoaan lyhyen pesuohjelman aikana. Valitse pitkä pesuohjelma käyttäessäsi pesutabletteja, jotta pesuaineen jäämät ehtivät poistua täydellisesti.

Multitab-toiminto

Multitab-toiminto on tarkoitettu yhdistelmäpesutableteille. Pesutabletit sisältävät pesuainetta, huuhteluainetta ja astianpesukoneen suolaa. Jotkin pesutabletit voivat sisältää muitakin aineita. Tarkista, että pesutabletit soveltuvat paikkakuntasi vedenkovuuteen. Lue pakkauksen ohjeet. Kun asetat Multitab-toiminnon, se on käytössä, kunnes poistat sen käytöstä. Multitab-toiminto poistaa käytöstä automaattisesti huuhtelukirkasteen ja suolan an-

nostelun. Huuhtelukirkasteen ja suolan viestit eivät ole käytössä. Ohjelman kesto voi olla pitempi Multitab-toiminnon yhteydessä.

Ota Multitab-toiminto käyttöön tai poista se käytöstä ennen pesuohjelman käynnistämistä. Multitab-toimintoa ei voi ottaa käyttöön tai poistaa käytöstä pesuohjelman aikana. Peruuta pesuohjelma ja aseta ohjelma uudelleen.

36 electrolux

Jos kuivaustulos ei ole tyydyttävä, toimi seuraavasti:

1. Täytä huuhtelukirkastesäiliö huuhtelukirkasteella.

2. Ota huuhtelukirkasteen annostelu käyttöön.

3. Aseta huuhtelukirkasteen annostelu asentoon 2.

Kun palaat takaisin pesujauheen käyttöön:

1. Poista Multitab-toiminto käytöstä.

2. Täytä suolan ja huuhtelukirkasteen säiliöt.

3. Säädä vedenkovuus korkeimmalle tasolle.

4. Pese yksi pesuohjelma ilman astioita.

5. Säädä vedenpehmennin paikkakunnan vedenkovuuden mukaisesti.

6. Säädä huuhtelukirkasteen annostelu.

Pesuohjelman valitseminen ja käynnistäminen

Tärkeää Aseta lisätoiminnot ennen pesuohjelman käynnistämistä. Lisätoimintoa ei voi asettaa pesuohjelman aikana. Jos haluat kuitenkin valita jonkin lisätoiminnon, peruuta pesuohjelma.

Pesuohjelman asettaminen ja käynnistäminen:

1. Kytke virta laitteeseen.

2. Sulje laitteen luukku.

3. Valitse pesuohjelma. Katso kappale Pesuohjelmat.

4. Vahvista OK-painikkeella.

5. Aseta halutessasi ajastin.

6. Paina käynnistyspainiketta. Pesuohjelma käynnistyy automaattisesti.

Jos ajastus on valittu, näytössä näkyy:

• viiveaika,

• ohjelman päättymisaika.

Ohjelman käynnistyessä näytössä näkyy:

• pesuohjelman vaiheet,

• ohjelman kesto ja päättymisaika.

Jos suolan ja huuhtelukirkasteen viestit näkyvät näytössä painaessasi käynnistyspainiketta, ohjelma ei käynnisty. Kun painat uudelleen käynnistyspainiketta, ohjelma käynnistyy.

Ohjelmaa ei voi muuttaa pesuohjelman aikana. Peruuta pesuohjelma.

Varoitus! Älä keskeytä tai peruuta käynnissä olevaa ohjelmaa, ellei se ole ehdottoman välttämätöntä.

Huomio Avaa luukku varovasti. Sisältä voi tulla kuumaa höyryä.

Pesuohjelman keskeyttäminen

Avaa luukku.

•Ohjelma pysähtyy. Sulje luukku.

• Ohjelma jatkuu kohdasta, jossa se keskeytyi.

Pesuohjelman peruuttaminen

1. Paina käynnistyspainiketta.

2. Ohjelman peruuttamisen ohjeet näkyvät

näytössä.

Nyt voit tehdä seuraavat toimenpiteet:

1. Katkaise virta laitteesta.

2. Aseta uusi pesuohjelma.

Annostele pesuainelokeroon pesuainetta ennen kuin asetat uuden pesuohjelman.

Ajastuksen peruuttaminen

1. Paina käynnistyspainiketta.

2. Ajastuksen peruuttamisen ohjeet näkyvät

näytössä.

3. Kun painat käynnistyspainiketta, asetettu

pesuohjelma käynnistyy automaattisesti.

Pesuohjelman päättyminen

Katkaise virta laitteesta seuraavissa tilanteissa:

• Pesuohjelma päättyy automaattisesti.

• Näytössä näkyy ohjelman päättymisen viesti.

Voit katkaista virran laitteesta, vaikka suolan ja huuhtelukirkasteen viestit näkyvät näytössä.

1. Paina virtapainiketta.

2. Avaa luukku.

3. Jotta kuivaustulos on parempi, jätä luuk-

ku raolleen muutamaksi minuutiksi ennen kuin otat astiat koneesta.

electrolux 37

Anna astioiden jäähtyä, ennen kuin otat ne koneesta. Kuumat astiat särkyvät helposti.

Jos energiansäästötoiminto on asetettu, astiat voivat olla märkiä ohjelman päättyessä. Tässä tilanteessa suositeltavaa on jättää luukku raolleen, kunnes astiat

Astianpesukoneen tyhjentäminen

• Tyhjennä ensin alakori ja vasta sen jälkeen yläkori.

• Laitteen reunoilla ja luukussa voi olla vettä. Ruostumaton teräs jäähtyy nopeammin kuin astiat.

ovat kuivuneet.

Pesuohjelmat

Ohjelma Likaisuusaste Pestävät astiat Ohjelman kuvaus

Automaattinen

70° Tehopesu Erittäin likaiset

60° Pika

Yksi tunti Vähän likaiset

50° Säästö

45° Lasi Normaalilikaiset

Lautasten Läm Tällä ohjelmalla voit kuumentaa lauta-

Esipesu Mikä tahansa Vajaa koneellinen

1) Automaattinen -pesuohjelmassa astioiden likaisuusaste määräytyy veden sameuden perusteella. Ohjelman kesto ja energian ja veden kulutus voivat vaihdella. Tämä riippuu koneen täyttöasteesta ja astioiden likaisuudesta. Laite säätää automaattisesti veden lämpötilan varsinaisen pesun aikana.

2) Päivittäisten astioiden pesuohjelma, joka soveltuu vajaan koneellisen pesemiseen. Tämä pesuohjelma soveltuu hyvin 4-henkisen perheen aamiais- ja päivällisastioiden pesemiseen.

3) Testilaitoksen testiohjelma. Testitiedot on esitetty erillisessä tiedotteessa.

Mikä tahansa Ruokailuastiat, ruo-

astiat

Normaalilikaiset tai vähän likaiset astiat

astiat

Normaalilikaiset astiat

tai vähän likaiset astiat

set ennen tarjoilua tai poistaa pölyn astioista, joita ei ole käytetty pitkään aikaan.

kailuvälineet, kattilat ja pannut

Ruokailuastiat, ruokailuvälineet, kattilat ja pannut

Ruokailuastiat ja ruokailuvälineet

Arat ruokailuastiat ja lasit

(astioita lisätään koneeseen myöhemmin päivän aikana).

Esihuuhtelu Pesu enintään 45 °C tai 70 °C 1 tai 2 välihuuhtelua Loppuhuuhtelu Kuivaus

Esihuuhtelu Pesu enintään 70 °C 2 välihuuhtelua Loppuhuuhtelu Kuivaus

Pesu enintään 60 °C Loppuhuuhtelu

Pesu enintään 55 °C 1 välihuuhtelu Loppuhuuhtelu

Esihuuhtelu Pesu enintään 50 °C 1 välihuuhtelu Loppuhuuhtelu Kuivaus

Pesu enintään 45 °C 1 välihuuhtelu Loppuhuuhtelu Kuivaus

1 huuhtelu kuumalla vedellä

1 kylmä huuhtelu (estää ruoantähteiden kuivumisen kiinni astioihin). Tässä ohjelmassa ei tarvita pesuainetta.

38 electrolux

Mahdolliset lisätoiminnot

Ohjelma Lisähuuhtelu

Automaattinen Kyllä Valittavissa, vaikuttaa pesuohjelmaan 70° Tehopesu Kyllä Valittavissa, vaikuttaa pesuohjelmaan 60° Pika Kyllä Valittavissa, ei vaikuta pesuohjelmaan Yksi tunti Ei Valittavissa, ei vaikuta pesuohjelmaan 50° Säästö Kyllä Valittavissa, vaikuttaa pesuohjelmaan 45° Lasi Kyllä Valittavissa, vaikuttaa pesuohjelmaan Lautasten Läm Ei Valittavissa, ei vaikuta pesuohjelmaan Esipesu Ei Valittavissa, ei vaikuta pesuohjelmaan

1) Niissä pesuohjelmissa, joihin tämä toiminto vaikuttaa, energiaa säästyy 10-25 %.

Energiansäästö

Kulutusarvot

Ohjelma

Automaattinen - 1,1 - 1,7 12 - 23 70° Tehopesu - 1,8 - 2,0 23 - 25 60° Pika - 0,9 9 Yksi tunti - 1,0 - 1,2 11 - 12 50° Säästö - 1,0 - 1,1 12 - 13 45° Lasi - 0,8 - 0,9 14 - 15 Lautasten Läm - 0,8 4 Esipesu - 0,1 4

1) Digitaalinäytössä näkyy ohjelman kesto.

Kesto (minuuttia)

Energiankulutus (kWh) Veden kulutus (lit-

raa)

Arvot voivat vaihdella veden paineen ja lämpötilan sekä energiansyötön ja astioiden määrän mukaisesti.

Hoito ja puhdistus

Varoitus! Katkaise virta laitteesta, ennen kuin puhdistat sihdit.

Sihtien puhdistaminen

Huomio Älä käytä astianpesukonetta

ilman sihtejä. Tarkista, että sihdit on asetettu oikein paikalleen. Jos sihdit on asetettu väärin paikoilleen, pesutulos voi olla huono ja laite voi vaurioitua.

Näytössä näkyy tietyin väliajoin sihtien puhdistamiseen kehottava viesti.

Puhdista sihdit tarvittaessa. Likaiset sihdit huonontavat pesutulosta. Astianpesukoneessa on kolme sihtiä:

1. karkeasihti (A)

2. mikrosihti (B)

3. tasosihti (C)

Sihtien puhdistaminen:

1. Avaa luukku.

2. Ota alakori pois.

electrolux 39

3. Avaa sihtijärjestelmän lukitus kääntämäl-

lä mikrosihdin (B) kahvaa noin 1/4-kierros vastapäivään.

4. Ota sihtijärjestelmä pois koneesta.

5. Tartu karkeasihtiin (A) kahvasta, jossa on

reikä.

6. Irrota karkeasihti (A) mikrosihdistä (B).

7. Ota tasosihti (C) koneen pohjalta.

8. Puhdista sihdit juoksevan veden alla.

9. Laita tasosihti (C) takaisin astianpesukoneen pohjalle.

10. Työnnä karkeasihti (A) mikrosihdin (B) sisään ja paina sihdit yhteen.

11. Laita sihtijärjestelmä takaisin paikalleen.

12. Lukitse sihtijärjestelmä kääntämällä mikrosihdin (B) kahvaa myötäpäivään, kunnes se lukkiutuu paikalleen.

13. Laita alakori takaisin koneeseen.

14. Sulje luukku.

Älä irrota suihkuvarsia.

Jos suihkuvarsien reiät ovat tukkeutuneet, poista lika cocktailtikulla.

Ulkopintojen puhdistaminen

Puhdista koneen ja ohjauspaneelin ulkopinnat kostealla, pehmeällä liinalla. Käytä vain mietoja puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja tai liuottimia (asetoni, trikloorietyleeni jne.)

Suojeltava jäätymiseltä

Huomio Laitetta ei saa asentaa tilaan,

jossa lämpötila on alle 0 °C. Valmistaja ei vastaa jäätymisen aiheuttamista vahingoista.

Jos tämä ei ole mahdollista, tyhjennä laite ja sulje luukku. Irrota vedenottoletku ja tyhjennä vesi letkusta.

Käyttöhäiriöt

Laite ei käynnisty tai pysähtyy kesken pesuohjelman. Jos laitteen käytössä esiintyy jokin ongelma, yritä selvittää ongelma ensin itse. Jos et löydä ratkaisua, ota yhteys valtuutettuun huoltoliikkeeseen.

Virhekoodi ja toimintahäiriö Mahdollinen syy ja korjaustoimenpide

Näytön viesti ilmoittaa, että pesukoneeseen ei tule vettä.

• Vesihana on tukossa tai kalkkeutunut. Puhdista vesihana.

• Vesihana on kiinni. Avaa vesihana.

• Vedenottoletkun sihti on tukossa. Puhdista sihti.

• Vedenottoletku on liitetty virheellisesti. Letku voi olla mutkalla tai litistynyt. Tarkista, että liitäntä on tehty oikein.

Huomio Katkaise virta laitteesta ennen kuin teet seuraavat korjaustoimenpiteet.

40 electrolux

Virhekoodi ja toimintahäiriö Mahdollinen syy ja korjaustoimenpide

Näytön viesti ilmoittaa, että pesukone ei tyhjennä vettä.

Näytön viesti ilmoittaa, että vesivahinkosuojaus on toiminut.

Pesuohjelma ei käynnisty. • Laitteen luukku ei ole kiinni. Näytön viesti kehottaa sulke-

Kytke virta laitteeseen tarkastusten jälkeen. Ohjelma jatkuu kohdasta, jossa se keskeytyi. Jos toimintahäiriö esiintyy uudelleen, ota yhteys valtuutettuun huoltoliikkeeseen. Huoltoliike tarvitsee seuraavat tiedot voidakseen auttaa nopeasti ja oikein:

• Malli (Mod.)

Astiat eivät ole puhtaita. • Valittu pesuohjelma ei ole sopiva astioiden tyypille ja likaisuusas-

Astioissa on kalkkijäämiä. • Suolasäiliö on tyhjä.

Astiat ovat märkiä ja himmeitä.

Laseissa ja muissa astioissa on raitoja, maitomaisia läiskiä tai sinertävä pinta.

Laseissa ja muissa astioissa on kuivuneita vesipisaroita.

• Altaan poistoviemäri on tukossa. Puhdista altaan poistoviemäri.

• Tyhjennysletku on liitetty virheellisesti. Letku voi olla mutkalla tai litistynyt. Tarkista, että liitäntä on tehty oikein.

• Sulje vesihana ja ota yhteys valtuutettuun huoltoliikkeeseen.

maan luukun. Sulje luukku.

• Pistoke ei ole pistorasiassa. Kiinnitä pistoke pistorasiaan.

• Sulaketaulun sulake on palanut. Vaihda sulake.

• Ajastin on asetettu. Peruuta ajastus, jolloin ohjelma käynnistyy välittömästi.

• Tuotenumero (PNC)

• Sarjanumero (S.N.) Tiedot on merkitty arvokilpeen. Merkitse tarvittavat tiedot tähän:

Mallitunnus: ..........

Tuotenumero: ..........

Sarjanumero: ..........

Pesutulos ei ole tyydyttävä.

teelle.

• Korit on täytetty väärin eikä vesi pääse kaikille pinnoille.

• Suihkuvarret eivät pyöri esteettä, koska astiat on järjestetty koneeseen väärin.

• Sihdit ovat likaiset tai väärin paikallaan.

• Konetiskiainetta on käytetty liian vähän tai ei lainkaan.

• Vedenpehmennin on säädetty väärälle tasolle.

• Suolasäiliön korkki ei ole kunnolla kiinni.

• Ei ole käytetty huuhtelukirkastetta.

• Huuhtelukirkasteen säiliö on tyhjä.

• Pienennä huuhtelukirkasteen annostelua.

• Suurenna huuhtelukirkasteen annostelua.

• Syynä voi olla käytetty pesuaine.

Tekniset tiedot

Mitat Leveys, cm 59,6 Korkeus, cm 81,8 - 87,8 Syvyys, cm 58 Sähköliitäntä - Jännite - Koko-

naisteho - Sulake Vedenpaine Minimi 0,5 bar (0,05 MPa)

Sähköliitännän tiedot on merkitty astianpesukoneen luukun sisäreunassa olevaan arvokilpeen.

electrolux 41

Maksimi 8 bar (0,8 MPa) Kapasiteetti Astiaston koko (henkilöluku) 12

Asennus

Varoitus! Tarkista, että virtajohto on irrotettu pistorasiasta asennuksen aikana.

Sijoita laite vesihanan ja viemäriliitännän viereen. Asenna laite kalustekaappiin tai työtason alle. Tarkista, että syvennyksen mitat vastaavat mainittuja mittoja.

Astianpesukone ei tarvitse muita ilmanvaihtoaukkoja kuin vedenotto- ja tyhjennysletkun ja verkkojohdon vaatimat aukot. Tarkista, että vesiletkut eivät ole mutkalla tai litistyneet.

Laitteen korkeuden säätäminen

Laitteen korkeuden säätäminen:

1. Löysää tai kiristä kahta etummaista jalkaa.

2. Avaa säädettävän jalustan ruuvit ja irrota jalusta.

3. Säädä takimmaista jalkaa. Käännä etusokkelin keskellä olevaa ruuvia vasemmalle tai oikealle.

Tarkista, että laite on tasapainossa siten, että luukku sulkeutuu kunnolla ja tiiviisti. Kun laite on oikein tasapainotettu, luukku ei kosketa viereisen kaapin kylkiin. Jos luukku ei sulkeudu kunnolla, löysää tai kiristä säätöjalkoja, kunnes laite on täysin tasapainossa.

Jalustan korkeuden säätäminen

Jos koneen pohjan alle jää tyhjää tilaa, voit peittää aukon laskemalla jalustalevyä alaspäin.

Höyrysuojateippi

Kiinnitä höyrysuojateippi työtason etuosaan koko leveydelle.

600 mm

Kiinnittäminen viereisiin kalusteisiin

Varoitus! Kiinnitä laite työtason alle tai

viereisiin kalusteisiin mukana toimitettujen kannakkeiden avulla välttääksesi vahingot.

1. Kiinnitä mukana toimitetut kulmakannakkeet laitteen yläosassa oleviin aukkoihin.

42 electrolux

2. Kiinnitä laite tiukasti paikalleen mukana toimitetuilla ruuveilla (ylöspäin tai sivusuuntaan). Tarkista, että ruuvit on kiristetty hyvin.

Vesiliitäntä

Vedenottoletku

Laitteen voi liittää kuumaan (max. 60 °C) tai kylmään vesihanaan. Jos vesi kuumennetaan vaihtoehtoisen, ympäristöystävällisemmän energian avulla (esim. aurinko- tai valokennopaneelit ja tuulivoima), käytä kuumaa vettä energiankulutuksen vähentämiseksi. Kytke vedenottoletku hanaan, jossa on 3/4tuuman kierre.

Huomio Älä käytä vanhan pesukoneen letkuja.

Veden paineen tulee olla kohdassa Tekniset tiedot mainitun mukainen. Vedenpainetiedot ovat saatavilla paikalliselta vesilaitokselta. Tarkista, että vedenottoletku ei ole mutkalla eikä litistynyt tai solmussa. Kiinnitä liitosmutteri oikein paikalleen vesivuotojen välttämiseksi.

Huomio Älä liitä laitetta uuteen putkistoon tai putkistoon, jota ei ole käytetty pitkään aikaan. Anna veden juosta muutaman minuutin ajan ennen kuin liität vedenottoletkun.

Tyhjennysletku

1. Liitä tyhjennysletku pesualtaan alla olevaan viemäriputkeen ja kiinnitä letku työtason alle. Tällä tavoin likavesi ei pääse virtaamaan altaasta takaisin koneeseen.

2. Liitä tyhjennysletku ilmastoituun pystyputkeen (sisähalkaisija vähintään 4 cm).

max 85 cm

min 40 cm

max 400 cm

Tarkista, että letku ei ole mutkalla tai litistynyt. Muussa tapauksessa vedenpoisto voi estyä tai hidastua. Altaan tulppa ei saa olla kiinnitetty, kun kone tyhjentää vettä, sillä tässä tapauksessa vesi voi virrata takaisin koneeseen. Tyhjennysletkun jatkoletku ei saa olla pidempi kuin 2 m. Putken sisähalkaisija ei saa olla pienempi kuin letkun halkaisija. Jos liität tyhjennysletkun pesualtaan alla olevaan viemäriputkeen, poista muovikalvo (A). Jos kalvoa ei poisteta, viemäriputkeen kerääntyvät ruoanjätteet voivat tukkia putken.

electrolux 43

Laitteessa on turvatoiminto, joka estää likaisen veden paluun takaisin laitteeseen. Jos altaan poistoviemärissä on takaiskuventtiili, se voi estää asianmukaisen veden tyhjennyksen. Poista takaiskuventtiili.

Sähköliitäntä

Varoitus! Valmistaja ei vastaa vahingoista, ellei näitä turvallisuusohjeita ole noudatettu. Maadoita laite turvallisuusmääräysten mukaisesti. Tarkista, että arvokilvessä mainittu jännite ja virtalaji vastaavat laitteen asennuspaikan arvoja. Kytke pistoke maadoitettuun pistorasiaan.

Ympäristönsuojelu

Tuotteeseen tai sen pakkaukseen merkitty symboli

laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen. Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen jätehuoltoon luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä. Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.

Pakkausmateriaalit ovat ympäristöystävällisiä, ja ne voidaan kierrättää. Muoviosiin on merkitty materiaalin tunniste, esim. >PE<, >PS< jne. Vie pakkausmateriaalit asianmukaisiin jätteenkeräysastioihin.

, osoittaa, että tätä tuotetta ei saa

Varoitus! Laitteen käytöstäpoisto ja hävittäminen:

• Irrota pistoke pistorasiasta.

• Leikkaa johto ja pistoke irti ja hävitä ne.

• Irrota luukun lukitus. Tällä tavoin voit estää lasten jäämisen loukkuun koneen sisälle ja seurauksena olevan hengenvaaran.

Huomio Tarkista, että vesiliitännät ovat tiiviit.

Älä käytä jakorasioita, liittimiä tai jatkojohtoja. Tulipalon vaara! Älä vaihda virtajohtoa omatoimisesti. Ota yhteys valtuutettuun huoltoliikkeeseen. Varmista, että laitteen verkkovirtakytkentä on hyvin ulottuvilla laitteen asennuksen jälkeen. Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.

44 electrolux

Electrolux. Thinking of you.

Les mer om hvordan vi tenker på www.electrolux.com

Innhold

Sikkerhetsinformasjon 44 Produktbeskrivelse 45 Betjeningspanel 46 Før første gangs bruk 48 Stille inn vannhardhet 48 Bruke oppvaskmaskinsalt 49 Bruke skyllemiddel 50 Sette inn servise og bestikk 51 Bruke vaskemiddel 55 Multitab-funksjon 56

Med forbehold om endringer

Velge og starte et vaskeprogram 56 Vaskeprogrammer 57 Stell og rengjøring 59 Hva må gjøres, hvis... 60 Tekniske data 61 Montering 61 Vanntilkopling 62 Elektrisk tilkopling 63 Miljøvern 63

Sikkerhetsinformasjon

For at du skal bruke apparatet korrekt og sikkert, må du lese denne bruksanvisningen nøye før apparatet installeres. Oppbevar denne bruksanvisningen sammen med apparatet, også hvis du selger det eller flytter. Den som bruker apparatet må være godt kjent med sikkerhetsfunksjonene og hvordan apparatet betjenes.

Riktig bruk

• Denne maskinen er utelukkende beregnet for bruk i vanlig husholdning.

• Bruk maskinen kun til å vaske husholdningsredskaper som kan vaskes i oppvaskmaskin.

• Ikke ha løsemidler i maskinen. Eksplosjonsfare.

• Sett kniver og alle skarpe redskaper med spissen ned i bestikkurven. Eller legg dem horisontalt i den øvre kurven.

• Bruk kun produkter som er merket for oppvaskmaskiner (oppvaskmiddel, salt, skyllemiddel).

• Hvis du åpner døren mens maskinen er i gang, kan det sive ut varm damp. Skåldingsfare.

• Ikke ta serviset ut av oppvaskmaskinen før vaskeprogrammet er ferdig.

• Trekk støpselet ut av stikkontakten og steng vannkranen når vaskeprogrammet er ferdig.

• Kun en autorisert servicetekniker kan reparere denne maskinen. Bruk kun originale reservedeler.

• Ikke foreta reparasjoner selv. Slik unngår du personskade og skader på maskinen. Ta alltid kontakt med kundeservice.

Generelt om sikkerhet

• Personer (innbefattet barn) med redusert fysisk eller psykisk helse eller som ikke har erfaring og kunnskaper om bruken, må ikke bruke apparatet. De må kun bruke apparatet under tilsyn og få instruksjon av en person som er ansvarlig for deres sikkerhet.

• Følg sikkerhetsanvisningene fra vaskemiddelprodusenten for å unngå etseskader på øyne, munn og svelg.

• Ikke drikk vannet fra oppvaskmaskinen. Det kan være rester etter oppvaskmiddel.

• Lukk alltid døren når du ikke bruker apparatet, slik at du unngår personskader eller at noen snubler over den åpne døren.

• Ikke sitt eller stå på den åpne døren.

Barns sikkerhet

• Dette apparatet skal kun brukes av voksne. Hold tilsyn med barn, slik at de ikke leker med apparatet.

• Hold all emballasje unna barns rekkevidde. Kvelningsfare.

• Oppbevar alle vaskemidler på et trygt sted. Ikke la barn få kontakt med vaskemidlene.

electrolux 45

• Hold barn borte fra apparatet når døren er åpen.

Installasjon

• Påse at apparatet ikke oppviser transportskader. Ikke kople til et skadet apparat. Om nødvendig, kontakt leverandøren.

• Fjern all emballasje før første gangs bruk.

• En kvalifisert og faglært person skal utføre den elektriske installasjonen.

• En kvalifisert og faglært person skal utføre vvs-tilkoplingen.

• Ikke modifiser eller endre spesifikasjonene på dette produktet. Fare for personskade eller skade på apparatet.

Produktbeskrivelse

• Ikke bruk apparatet: – dersom strømkabelen eller vannslange-

ne er skadet,

– dersom betjeningspanelet, topplaten el-

ler sokkelen er så skadet at du har tilgang til apparatets indre.

Ta kontakt med nærmeste kunderservice.

• Ikke bor inn i sidene på apparatet, da dette kan skade hydrauliske eller elektriske komponenter.

Advarsel Følg nøye anvisningene for tilkopling av vann og strøm.

1 Øvre kurv 2 Innstillingshjul for vannhardhet 3 Saltbeholder 4 Oppvaskmiddelbeholder 5 Skyllemiddelbeholder 6 Typeskilt 7 Filtre 8 Nedre spylearm 9 Øvre spylearm

Innvendig belysning

Denne oppvaskmaskinen er utstyrt med innvendig belysning, som slår seg på når døren åpnes og av når den lukkes.

Advarsel Synlige led-stråler, ikke se inn i strålen.

Innvendig belysning er utstyrt med LED-lampe KLASSE 2 i overenstemmelse med IEC 60825-1: 1993 + A1:1997 + A2:2001. Strålenes bølgelengde: 450 nm Maksimum utsendt energi: 548 μW

46 electrolux

Hvis det er nødvendig å skifte ut lampen, kontakt kundeservice.

Betjeningspanel

1. På/av-knapp

2. Tast for programvalg

3. Tast for starttidsforvalg

4. Tast for tilvalg

5. OK-knapp

6. Startknapp (Start)

7. Display Meldingene i displayet og lydsignaler

hjelper deg å betjene maskinen. Følg anvisningene i displayet.

Slå maskinen på for første gang - still inn språket og tiden

1. Trykk på på/av-knappen.

2. Displayet viser meldingen om standards-

pråk. For å bekrefte språket som er standardinnstilt, trykk på OK -knappen.

3. For å stille inn et annet språk, bruk knap-

pen for tilvalg, til ønsket språk vises i displayet.

4. Trykk på OK for å bekrefte.

5. Displayet viser meldingen om tidsinnstil-

ling. Følg anvisningene i displayet for å stille inn tiden. Trykk på OK -knappen for å bekrefte.

'Programmer' felt

Displayet viser tilgjengelige vaskeprogrammer og varigheten for hvert program.

1. Trykk på knappen for program for å velge

feltet.

2. Trykk en gang til på knappen for pro-

gram.

3. Programfeltet forstørres og viser listen av

vaskeprogrammene og varigheten for hvert program.

4. Trykk på programknappen for å se tilgjengelige programmer.

5. Trykk på OK -knappen for å bekrefte valget.

6. Displayet viser de tre feltene igjen. – Programfeltet viser innstilt program og

varigheten.

– Sluttid-feltet viser anslått tidspunkt for

programslutt (tid + programvarighet).

'Sluttid' felt

Du kan utsette programstart med opp til 19 timer.

1. Trykk på knappen for starttidsforvalg for å velge feltet.

2. Trykk gjentatte ganger på knappen for å endre tidspunktet for programslutt. – I den øvre delen av feltet er det innstilte

starttidsforvalget markert.

– I den nedre delen av feltet oppdateres

tidspunktet for programslutt.

3. Trykk på OK -knappen for å bekrefte innstillingen.

'Alternativer' felt

1. Trykk på tilvalgsknappen for å velge feltet.

2. Trykk gjentatte ganger på tilvalgsknappen for å gå gjennom listen over tilvalg. Det valgte tilvalget er markert.

3. Trykk på OK -knappen for: – å gå til undermenyen, – å bekrefte innstilling, – å se informasjon.

4. Trykk på programknappen for å gå ut av menyen for tilvalg.

electrolux 47

Meny Undermeny Undermeny Beskrivelse

Vaskeveiledning Programguide Displayet viser informasjoner om vaskepro-

grammer.

Alternativer Displayet viser informasjoner om tilvalg.

Demomodus

På Av

Du kan simulere et vaskeprogram.

1. Aktiver funksjonen. Displayet viser tre felt, og oppe i venstre hjørne i displayet, kan du se ordet DEMO.

2. Bruk knappene for å stille inn tilvalg og vaskeprogram.

Deaktiver funksjonen for å gå tilbake til normale forhold. Fabrikkinnstilling: ikke aktiv.

Tilbake For å gå tilbake til menyen for tilvalg.

Spar energi

På

Denne funksjonen reduserer temperaturen

i tørkefasen. Det spares mellom 10% og 25% energi. Du kan velge denne funksjonen til alle vaskeprogrammer, men for noen programmer har den ingen effekt. Se kapitlet 'Vaskeprogrammer'.

Ekstra skyll

På Av

Denne funksjonen legger til en skylling i va-

skeprogrammet. Du kan ikke velge denne funksjonen til alle vaskeprogrammer. Se kapitlet 'Vaskeprogrammer'.

Multitab

På

Innstillinger Språk Norsk Forskjellige

Bruk denne funksjonen til oppvaskmiddel-

tabletter. Se kapitlet 'Multitab-funksjon'.

Du kan stille inn språket for meldingene

språk er til-

som vises i displayet.

gjengelige.

Lydstyrke

På Av

Stemmemelding

Kan ikke

velges

Tid

Du kan stille inn tiden.

Lysstyrke 10 nivåer er til-

gjengelige.

Du kan justere lydstyrken for alle lydsignaler. 5 nivåer er tilgjengelige. Nivå 0 = lydstyrken er av.

Tilvalget er ikke tilgjengelig for denne maskinen.

Du kan øke eller redusere lysstyrken i displayet. Fabrikkinnstilling: nivå 10.

Kontrast 10 nivåer er til-

gjengelige.

Du kan øke eller redusere kontrasten i displayet. Fabrikkinnstilling: nivå 5.

Nullstill innstillin-

ger

Du kan gå tilbake til maskinens fabrikkinn-

stillinger.

48 electrolux

Meny Undermeny Undermeny Beskrivelse

Vannhardhet 10 nivåer er til-

Skyllemiddel

Tastelås

Tilbake For å gå tilbake til menyen for tilvalg.

gjengelige.

På

Du kan stille inn nivået på vannavherderen. se 'Stille inn vannavherder'.

Du kan aktivere/deaktivere skyllemiddelbeholderen. Fabrikkinnstilling: aktivert.

Denne funksjonen låser knappene for å hindre at maskinen arbeider feil. Omlag 15 sekunder etter du har trykket på en knapp, er funksjonen aktiv. Trykk inn og hold inne en knapp for å stoppe funksjonen midlertidig mens maskinen arbeider. En melding i displayet hjelper deg å stoppe funksjonen.

Før første gangs bruk

Se følgende instrukser for hvert trinn i prosedyren:

1. Kontroller at vannhardhetsnivået er korrekt innstilt i henhold til vannhardheten der du bor. Still inn avherderen om nødvendig.

2. Fyll saltbeholderen med spesialsalt for oppvaskmaskiner.

3. Fyll skyllemiddel i skyllemiddelbeholderen.

4. Sett inn bestikk og servise i oppvaskmaskinen.

5. Velg korrekt vaskeprogram på bakgrunn av mengden servise og grad av smuss.

6. Fyll oppvaskmiddelbeholderen med den korrekte mengde oppvaskmiddel.

7. Start vaskeprogrammet.

Hvis du bruker kombi-oppvaskmiddeltabletter ('3 i 1', '4 i 1', '5 i 1', osv.), se 'Multitab-funksjon'.

Stille inn vannhardhet

Vannavherderen fjerner mineraler og salter fra vannet som tilføres. Mineraler og salter kan ha dårlig innvirkning på apparatets drift. Vannhardheten måles i ekvivalente skalaer:

• Tyske grader (dH°).

• Franske grader (°TH).

Vannhardhet Innstilling av vannhardhet

°dH °TH mmol/l Clarke manuelt elektronisk

• mmol/l (millimol per liter - internasjonal en-

het for vannhardhet).

•Clarke.

Still avherderen inn etter vannhardheten der du bor. Ta kontakt med kommunen din hvis du trenger hjelp.

Vannhardhet Innstilling av vannhardhet

°dH °TH mmol/l Clarke manuelt elektronisk

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Ikke nødvendig med salt.

Du må stille inn vannavherderen manuelt og elektronisk.

Manuell innstilling

Maskinen er fabrikkinnstilt på 2.

1. Åpne døren.

2. Fjern den nedre kurven.

3. Drei på innstillingshjulet for vannhardhet til posisjon 1 eller 2 (se tabell).

4. Sett i den nedre kurven.

5. Lukk døren.

Elektronisk innstilling

Oppvaskmaskinen er fabrikkinnstilt på nivå 5.

1. Gå inn i menyen for tilvalg.

2. Gå til 'Innstillinger' og velg 'Vannhardhet'.

3. Bruk knappen for tilvalg for å stille inn nivået på vannavherderen. Se tabellen for valg av riktig nivå.

electrolux 49

Bruke oppvaskmaskinsalt

Obs Bruk kun oppvaskmaskinsalt. Salttyper som ikke er beregnet for oppvaskmaskin, ødelegger vannavherderen.

Obs Saltkorn og salt vann på bunnen av maskinen kan forårsake korrosjon. Fyll maskinen med salt før du starter et vaskeprogram for å hindre korrosjon.

Gå frem som følger for å fylle saltbeholderen:

1. Drei hetten mot urviserne for å åpne saltbeholderen.

2. Fyll saltbeholderen med 1 liter vann (kun ved første gangs drift).

3. Bruk trakten for å fylle salt i saltbeholderen.

4. Fjern saltsøl rundt beholderens åpning.

5. Drei hetten med viserne for å lukke saltbeholderen.

Det er normalt at det renner vann fra saltbeholderen når du fyller den med salt. Displayet viser en melding når saltbeholderen er tom.

50 electrolux

Etter at du har fylt saltbeholderen, kan meldingen fortsatt vises i noen timer. Dette har ingen ting å si for maskinen.

Bruke skyllemiddel

Obs Bruk kun skyllemiddel som er merket for oppvaskmaskin. Fyll aldri andre produkter i skyllemiddelbeholderen (f.eks. vanlig oppvaskmiddel eller flytende oppvaskmiddel). Dette kan skade maskinen.

Skyllemiddelet gjør at serviset tørkes uten striper og flekker. Skyllemiddelet tilsettes automatisk i klarskyllingsfasen.

Gå frem som følger for å fylle skyllemiddelbeholderen:

1. Trykk på utløserknappen (A) for å åpne skyllemiddelbeholderen.

2. Fyll skyllemiddel i skyllemiddelbeholderen. Merket 'maks.' viser maksimumsnivået.

Meldingen om at saltbeholderen er tom, vises ikke under et aktivt vaskeprogram.

3. Tørk bort skyllemiddelsøl med en absorberende klut for å unngå for mye skumdannelse under neste vaskeprogram.

4. Lukk skyllemiddelbeholderen.

Displayet viser en melding når skyllemiddelbeholderen er tom

Meldingen om at saltbeholderen er tom, vises ikke under et aktivt vaskeprogram.

Stille inn dosering av skyllemiddel

Skyllemiddelet er innstilt på posisjon 4 fra fabrikken. Du kan stille inn skyllemiddeldoseringen på mellom posisjon 1 (lavest dosering) og posisjon 6 (høyest dosering).

1. Drei skyllemiddelhjulet for å øke eller redusere doseringen.

electrolux 51

– Øk doseringen hvis det er vanndråper

eller kalkflekker på serviset.

Sette inn servise og bestikk

Nyttige informasjoner og tips

Obs Bruk maskinen kun for

husholdningsredskaper som kan vaskes i oppvaskmaskin.

Ikke bruk maskinen til å vaske gjenstander som kan absorbere vann (svamper, husholdningstekstiler osv.).

• Før du setter servise og bestikk inn i maskinen, må du gjøre følgende: – Fjern alle matrester. – Bløtgjør rester av fastbrent mat i koke-

kar.

• Når du setter servise og bestikk inn i maskinen, må du gjøre følgende: – Plasser hule redskaper (f.eks. kopper,

glass og kokekar) med åpningen ned.

– Påse at vannet ikke kan samle seg i be-

holdere eller hulrom.

– Påse at deler av servise eller bestikk ikke

ligger inni hverandre.

– Påse at serviset og bestikket ikke dek-

ker til hverandre. – Påse at glass ikke berører hverandre. – Plasser små gjenstander i bestikkurven.

• Plastredskaper og panner med teflonbelegg kan holde på vanndråper. Plastredskaper tørker ikke like godt som redskaper av porselen eller stål.

• Plasser lette redskaper i den øvre kurven. Påse at ingen redskaper kan bevege seg.

Obs Påse at spylearmene kan bevege seg fritt før du starter et vaskeprogram.

Advarsel Lukk alltid døren etter at du har fylt eller tømt maskinen. En åpen dør kan medføre fare.

Nedre kurv

Sett kokekar, lokk, tallerkener, salatboller og bestikk i den nedre kurven. Plasser serveringsfat og store grytelokk langs ytterkanten av kurven.

– Reduser doseringen hvis det er striper,

hvitaktige flekker eller blålig belegg på serviset.

Du kan legge rekkene med tallerkenholdere flate i den nedre kurven, så får du bedre plass til kokekar, panner og boller.

Bestikkurv

Advarsel Ikke plasser lange, skarpe

kniver loddrett i bestikkurven. Legg lange og skarpe kniver vannrett i den øvre kurven. Vær forsiktig med skarpe gjenstander.

52 electrolux

Sett gafler og skjeer med skaftet ned. Sett kniver med skaftet opp.

Hvis knivbladene stikker ut gjennom bunnen av kurven, blokkerer de den nedre spylearmen. Sett knivene med skaftet ned. Bland skjeer med andre bestikkdeler for å hindre at de legger seg i hverandre. Senk håndtaket på bestikkurven, for å plassere bestikk i den.

Bestikkurven er todelt. Disse delene kan brukes separat for en mere fleksibel fylling av maskinen. For å ta de to delene fra hverandre, skyv dem vannrett hver sin vei, og trekk dem fra hverandre. For å sette delene sammen igjen, skyv dem vannrett sammen mot hverandre.

Bruk bestikkristen. Hvis bestikket ikke passer i bestikkristen, kan du lett fjerne den.

Øvre kurv

Den øvre kurven er for skåler, salatskåler, kopper, glass, gryter og lokk. Plasser alle gjenstandene slik at vannet kan nå frem til alle overflatene.

Plasser glass med lang stett i kopphyllene med stetten opp. Du kan folde opp kopphyllene for høyere gjenstander.

electrolux 53

De midterste rekkene med tallerkenhyller kan senkes for å gjøre det enklere å sette inn eller ta ut serviset.

Liten bestikkurv

Øvre kurv har en liten bestikkurv.

Obs Ikke plasser kniver i den lille bestikkurven, for å unngå skade.

Den lille bestikkurven må kun plasseres foran i øvre kurv, på venstre eller høyre side.

For glass med lang stett, dreier du glassholderen til venstre eller høyre.

Størrelsen på bestikket avhenger av posisjonen til øvre kurv. Se etter i tabellen.

Størrelsen på bestikket som kan plasseres

Øvre kurv i øvre posisjon

Øvre kurv i nedre posisjon

i den lille bestikkurven

maksimalt 15 cm

maksimalt 20 cm

Myke gummitinner

De myke gummitinnene holder glassgjenstander på plass under vaskeprogrammet eller når den øvre kurven flyttes.

54 electrolux

Se bildene for riktig posisjon av de myke gummitinnene. Gummitinnene kan plasseres til venstre eller til høyre i kurven. På den måten har du større frihet når du fyller maskinen. Når gummitinnene er plassert korrekt, må de trykkes godt ned. Påse at de ikke kan bevege seg.

Justere høyden på den øvre kurven

Hvis du vil sette særlig store fat i den nedre kurven, må du flytte den øvre kurven til en høyere posisjon.

Maksimal høyde på serviset i den nedre

kurven

Øvre posisjon 31 cm Nedre posisjon 27 cm

Gjør som følger for å flytte den øvre kurven til øvre posisjon:

1. Trekk ut kurven til den stopper.

2. Løft begge sider forsiktig oppover til mekanismen griper i og kurven er stabil.

Gjør som følger for å flytte den øvre kurven til nedre posisjon:

1. Trekk ut kurven til den stopper.

2. Løft de to sidene forsiktig opp.

3. Hold mekanismen og la den falle langsomt på plass.

Obs

• Du må aldri løfte eller senke kurven bare på den ene siden.

• Når kurven er i øvre posisjon, kan du ikke bruke kopphyllene, og ikke folde dem opp.

Bruke vaskemiddel

Bruk kun oppvaskmiddel (pulver, flytende eller tablett) som er beregnet for oppvaskmaskin. Følg opplysningene på pakken:

• Anbefalinger om dosering.

• Anbefalinger om oppbevaring. Ikke bruk mer enn anbefalt mengde

oppvaskmiddel av hensyn til miljøet.

Gå frem som følger for å fylle i oppvaskmiddelbeholderen:

1. Åpne lokket på oppvaskmiddelbeholderen.

2. Fyll oppvaskmiddelbeholderen ( A) med oppvaskmiddel. Merket viser doseringen: 20 = ca. 20 g oppvaskmiddel 30 = omlag 30 g oppvaskmiddel.

3. Hvis du bruker et vaskeprogram med forvask, tilsetter du oppvaskmiddel i forvaskbeholderen også ( B).

electrolux 55

4. Hvis du bruker oppvaskmiddeltabletter, legger du tabletten i oppvaskmiddelbeholderen ( A).

5. Lukk lokket på oppvaskmiddelbeholderen. Trykk på lokket til det klikker på plass.

Bruk av oppvaskmiddeltabletter

Plasser tablettene i oppvaskmiddelbeholderen ( A). Oppvaskmiddeltabletter inneholder:

• oppvaskmiddel

• skyllemiddel

• andre rengjøringsstoffer.

Gå frem på følgende måte når du benytter oppvaskmiddeltabletter:

1. Forsikre deg om at tablettene passer til vannhardheten der du bor. Les anvisningene fra produsenten.

2. Velg laveste innstilling for vannhardhet og skyllemiddeldosering.

Det er ikke nøvendig å fylle saltbeholderen og skyllemiddelbeholderen.

Hvis tørkeresultatet ikke er tilfredsstillende, gjør du følgende:

1. Fyll skyllemiddel i skyllemiddelbeholderen.

2. Still inn skyllemiddeldoseringen til posisjon 2.

Gå frem på følgende måte for å bruk oppvaskpulver igjen:

1. Fyll i saltbeholderen og skyllemiddelbeholderen.

2. Innstill vannhardheten på høyeste nivå.

56 electrolux

3. Kjør et oppvaskprogramm uten oppvask.

4. Still inn avherderen. Se kapittelet "Innstilling av vannherderen".

5. Juster skyllemiddeldoseringen.

De forskjellige vaskemiddelmerkene løser seg opp i forskjellig hastighet. Noen

Multitab-funksjon

Multitab-funksjonen er for kombi-oppvaskmiddeltabletter. Disse tablettene inneholder midler for rengjøring, skyllemiddel og salt. Noen typer tabletter kan inneholde andre midler. Kontroller om tablettene er egnet for vannhardheten der du bor. Les anvisningene fra produsenten. Hvis du stiller inn multitab-funksjonen, blir den værende aktivert, til du deaktiverer den. Multitab-funksjonen stopper tilførselen av skyllemiddel og salt automatisk. Meldingene om skyllemiddel og salt er deaktiverte. Hvis du bruker multitab-funksjonen, kan programtiden bli lengre.

Aktiver eller deaktiver multitab-funksjonen før du starter et vaskeprogram. Du kan ikke aktivere eller deaktivere multitab-funksjonen etter at programmet

vaskemiddeltabletter oppnår ikke alltid gode vaskeresultater under kortprogrammer. Bruk lange vaskeprogrammer når du bruker vaskemiddeltabletter for å fjerne vaskemiddelet fullstendig.

har startet. Avbryt vaskeprogrammet, og still inn programmet på nytt.

Gå frem som følger hvis tørkeresultatene ikke er tilfredsstillende:

1. Fyll skyllemiddel i skyllemiddelbeholderen.

2. Aktiver skyllemiddelbeholderen.

3. Still inn skyllemiddeldoseringen på 2.

Gå frem på følgende måte for å bruke vanlig oppvaskmiddel igjen:

1. Deaktiver multitab-funksjonen.

2. Fyll saltbeholderen og skyllemiddelbeholderen.

3. Still vannhardheten på høyeste nivå.

4. Kjør et vaskeprogram uten servise.

5. Still inn vannavherderen etter vannhardheten der du bor.

6. Still inn doseringen av skyllemiddel.

Velge og starte et vaskeprogram

Viktig Still inn tilvalgene før du starter et vaskeprogram. Du kan ikke stille inn tilvalg når et vaskeprogram er i gang. Avbryt vaskeprogrammet, hvis du må stille inn et tilvalg.

Gå frem som følger for å stille inn og starte et vaskeprogram:

1. Slå maskinen på.

2. Lukk døren til maskinen.

3. Velg et vaskeprogram. Se kapitlet 'Vaskeprogrammer'.

4. Trykk på OK -knappen for å bekrefte.

5. Still inn starttidsforvalg om ønskelig.

6. Trykk på start-knappen. Vaskeprogrammet starter automatisk.

Hvis et starttidsforvalg er stilt inn, viser displayet:

•varigheten,

• tidspunkt for programslutt.

Når programmet starter, viser displayet:

• vaskeprogrammets faser,

• programvarigheten og tidspunktet for programslutt.

Hvis meldingene for salt og skyllemiddel vises i displayet når du trykker på startknappen, starter ikke programmet. Trykk på start-knappen en gang til, og programmet starter.

Du kan ikke endre et vaskeprogram som er i gang. I så fall må du avbryte vaskeprogrammet.

Advarsel Du må kun stoppe eller avbryte et vaskeprogram hvis dette er nødvendig.

Obs Åpne døren forsiktig. Det kan sive ut varm damp.

Stoppe et vaskeprogram

Åpne døren.

electrolux 57

• Programmet stopper. Lukk døren.

• Programmet fortsetter fra der det ble stoppet.

Avbryte et vaskeprogram

1. Trykk på start-knappen.

2. Displayet forteller hvordan du kan avbryte

programmet.

Nå kan du gå frem som følger:

1. Slå maskinen av.

2. Still inn et nytt vaskeprogram.

Fyll oppvaskmiddelbeholderen med oppvaskmiddel før du stiller inn et nytt vaskeprogram.

Avbryte et starttidsforvalg

1. Trykk på start-knappen.

2. Displayet forteller hvordan du kan avbryte

starttidsforvalget.

3. Trrykk på start-knappen, og innstilt va-

skeprogram starter automatisk.

Når vaskeprogrammet er ferdig

Du kan slå maskinen av selv om meldingene om salt og skyllemiddel vises i displayet.

1. Trykk på på/av-knappen.

2. Åpne døren.

3. La døren stå på gløtt i noen minutter før du tar ut serviset. Da blir tørkeresultatet bedre.

La serviset avkjøle seg før du tar det ut av maskinen. Varmt servise knuser lettere.

Hvis du har valgt eneregisparefunksjonen, kan serviset være vått når programmet er ferdig. Vi anbefaler å la maskinens dør stå litt åpen, slik at serviset kan tørke naturlig.

Ta ut serviset

• Tøm den nedre kurven først, og deretter

den øvre.

• Det kan være vann på sidene og på døren

til oppvaskmaskinen, fordi det rustfrie stålet gradvis blir kaldere enn serviset.

Slå maskinen av som følger:

• Maskinen stopper automatisk.

• Displayet viser en melding om at programmet er ferdig.

Vaskeprogrammer

Program Grad av smuss Type oppvask Programbeskrivelse

Automatikk

70° Intensiv Meget skittent Servise, bestikk,

60° Quick

En time Lett skittent Servise og bestikk Hovedvask opptil 55°C

50° E-Spar

Uavhengig av smussgrad

Normalt eller lett skittent

Normalt skittent Servise og bestikk Forvask

Servise, bestikk, gryter og panner

gryter og panner

Servise og bestikk Hovedvask opptil 60°C

Forvask Hovedvask opptil 45°C eller 70°C 1 eller 2 mellomskyllinger Klarskylling Tørking

Forvask Hovedvask opptil 70°C 2 mellomskyllinger Klarskylling Tørking

Klarskylling

1 mellomskylling Klarskylling

Hovedvask opptil 50°C 1 mellomskylling Klarskylling Tørking

58 electrolux

Program Grad av smuss Type oppvask Programbeskrivelse

45° Glass Normalt eller lett

skittent

Ømfintlig servise og glasstøy

Hovedvask opptil 45°C 1 mellomskylling Klarskylling Tørking

Servisevarme Dette programmet varmer opp servi-

1 varm skylling set før servering eller fjerner støv fra servise som ikke har vært brukt på en stund.

Forskylling Uavhengig av

smussgrad

Delvis full (skal fylles opp senere på dagen).

1 kald skylling (for å hindre at ma-

trester fester seg).

Oppvaskmiddel er ikke nødvendig

med dette programmet.

1) Under Automatikk -programmet fastsettes det hvor skittent serviset er utfra hvor grumset vannet er. Programvarigheten og forbruket kan variere. Dette avhenger av hvor skittent serviset er, og om maskinen er full eller ikke. Maskinen justerer vanntemperaturen automatisk i løpet av hovedvasken.

2) Dette er et perfekt program når maskinen ikke er helt full. Ideelt for en familie på 4 personer som bare vil vaske bestikk og servise fra frokost og middag.

3) Testprogram for testinstitutter. Se etter i eget vedlagt hefte for testdata.

Mulige tilvalg

Program Ekstra skyll

Energisparing

Automatikk ja kan velges, har innvirkning på vaske-

programmet

70° Intensiv ja kan velges, har innvirkning på vaske-

programmet

60° Quick ja kan velges, har ingen innvirkning på

vaskeprogrammet

En time nei kan velges, har ingen innvirkning på

vaskeprogrammet

50° E-Spar ja kan velges, har innvirkning på vaske-

programmet

45° Glass ja kan velges, har innvirkning på vaske-

programmet

Servisevarme nei kan velges, har ingen innvirkning på

vaskeprogrammet

Forskylling nei kan velges, har ingen innvirkning på

vaskeprogrammet

1) For programmer som kan brukes med dette tilvalget, kan det spares mellom 10% og 25% energi.

Forbruksverdier

Program

Varighet (i minutter)

Automatikk - 1,1 - 1,7 12 - 23 70° Intensiv - 1,8 - 2,0 23 - 25 60° Quick - 0,9 9 En time - 1,0 - 1,2 11 - 12 50° E-Spar - 1,0 - 1,1 12 - 13 45° Glass - 0,8 - 0,9 14 - 15 Servisevarme - 0,8 4

Energiforbruk (i kWh) Vann (i liter)

electrolux 59

Program

Forskylling - 0,1 4

1) Det digitale displayet viser programmets varighet.

Vannets trykk og temperatur, variasjoner i strømforsyning og mengden servise kan endre disse verdiene.

Varighet (i minutter)

Energiforbruk (i kWh) Vann (i liter)

Stell og rengjøring

Advarsel Slå maskinen av før du rengjør filtrene.

Rengjøre filtrene

Obs Ikke bruk maskinen uten filtrene.

Påse at filtrene er satt korrekt på plass. Feil installasjon fører til at vaskeresultatene blir utilfredsstillende og maskinen blir skadet.

Med jevne mellomrom viser displayet en melding om å rengjøre filtrene.

Rengjør filtrene om nødvendig. Skitne filtre fører til dårligere vaskeresultater. Oppvaskmaskinen har tre filtre:

1. grovfilter (A)

2. mikrofilter (B)

3. flatfilter (C)

4. Fjern filtersystemet.

5. Hold i ringen på håndtaket til grovfilteret (A).

6. Ta grovfilteret (A) av mikrofilteret (B).

7. Løft flatfilteret (C) ut av bunnen i oppvaskmaskinen.

Gå frem som følger for å rengjøre filtrene:

1. Åpne døren.

2. Fjern den nedre kurven.

3. Løsne filtersystemet ved å dreie håndtaket på mikrofilter (B) omlag 1/4 omgang mot urviserne.

8. Rengjør filtrene under rennende vann.

9. Sett flatfilteret (C) inn i bunnen av maskinen.

10. Plasser grovfilteret (A) inn i mikrofilteret (B) og trykk filtrene sammen.

11. Sett filtersystemet på plass.

12. For å låse filtersystemet, dreier du håndtaket på mikrofilteret med urviserne til det klikker på plass.

13. Sett i den nedre kurven.

14. Lukk døren.

Ikke demonter spylearmene.

60 electrolux

Hvis matrester blokkerer hullene i spylearmene, kan du fjerne dem med en tynn trepinne.

Utvendig rengjøring

Rengjør de utvendige overflatene på apparatet og betjeningspanelet med en myk, fuktig klut. Bruk kun nøytrale rengjøringsmidler. Ikke bruk slipende rengjøringsmidler, skuresvamper eller løsemiddel (aceton, trikloroetylen osv...).

Forholdsregler ved frost

Obs Ikke installer apparatet på et sted

der temperaturen er under 0 °C. Produsenten er ikke ansvarlig for skader på grunn av frost.

Hvis dette ikke er mulig, tøm apparatet og lukk døren. Kople fra vanntilførselsslangen og fjern vannet fra tilførselsslangen.

Hva må gjøres, hvis...

Oppvaskmaskinen vil ikke starte eller stopper under drift. Hvis det er en feil, forsøk først å løse problemet selv. Hvis du ikke greier å løse problemet selv, kontakter du serviceavdelingen.

Feilkode og feilfunksjon Mulig årsak og løsning

Displayet viser en melding som forteller at maskinen ikke tar inn vann.

Displayet viser en melding som forteller at maskinen ikke tømmer vannet.

Displayet viser en melding som forteller at lekkasjesystemet arbeider.

Programmet starter ikke • Maskinens dør er ikke lukket. Displayet viser en melding som

• Vannkranen er blokkert eller full av kalk. Rengjør vannkranen.

• Vannkranen er stengt. Åpne vannkranen.

• Filteret i vanninntaksslangen er tett. Rengjør filteret.

• Vanninntaksslangen er ikke koplet til på riktig måte. Slangen kan ligge i klem eller være vridd. Påse at tilkoplingen er korrekt.

• Avløpsrøret til vasken er blokkert. Rengjør avløpsrøret til vasken.

• Vannavløpsslangen er ikke koplet til på riktig måte. Slangen kan ligge i klem eller være vridd. Påse at tilkoplingen er korrekt.

• Steng vannkranen og ta kontakt med kundeservice.

oppfordrer deg til å lukke døren. Lukk døren.

• Støpselet er ikke satt inn i stikkontakten. Sett i støpselet.

• Sikringen er gått i husets sikringsboks. Skift sikring.

• Starttidsforvalg er innstilt. Avbryt starttidsforvalget for å starte programmet med en gang.

Slå maskinen på etter kontrollen. Programmet fortsetter fra der det ble stoppet. Hvis feilfunksjonen opptrer igjen, ta kontakt med kundeservice. Disse dataene trenger du for å få rask og riktig hjelp:

• Modell (Mod.)

Obs Slå maskinen av, og følg forslagene under for å rette feilen.

• Produktnummer (PNC)

• Serienummer (S.N.) Disse dataene finner du på typeskiltet. Skriv de nødvendige dataene ned her:

Modellbeskrivelse : ..........

Produktnummer : ..........

Serienummer : ..........

electrolux 61

Vaskeresultatet er ikke tilfredsstillende

Serviset er ikke rent • Det programmet du valgte, var ikke egnet for mengden servise og

Det er kalkflekker på serviset • Saltbeholderen er tom.

Serviset er vått og matt • Det ble ikke brukt skyllemiddel.

Det er striper, melkeaktige flekker eller blålig belegg på glass og servise

Tørre flekker etter dråper på glass og servise

graden av smuss.

• Serviset er plassert feil i kurven, slik at vannet ikke kan nå frem til alle delene.

• Spylearmen kan ikke rotere fritt, fordi serviset er plassert feil.

• Filtrene er skitne eller sitter ikke som de skal.

• Det ble brukt for lite eller ikke noe oppvaskmiddel.

• Vannavherderen er innstilt på feil nivå.

• Lokket på saltbeholderen er ikke skikkelig lukket.

• Skyllemiddelbeholderen er tom.

• Reduser dosering av skyllemiddel.

• Øk dosering av skyllemiddel.

• Det kan være oppvaskmiddelet som er årsaken.

Tekniske data

Mål Bredde cm 59,6 Høyde cm 81,8 - 87,8 Dybde cm 58 Elektrisk tilkopling - Spenning -

Totaleffekt - Sikring Vanntilførselstrykk Minimum 0,5 bar (0,05 MPa) Maksimum 8 bar (0,8 MPa) Kapasitet Kuverter 12

På typeskiltet på kanten av døren på oppvaskmaskinen finner du informasjon om den elektriske tilkoplingen.

Montering

Advarsel Påse at støpselet ikke sitter i stikkontakten under installasjon.

Plasser oppvaskmaskinen ved en vannkran og et avløp. Monter maskinen under en kjøkkenbenk eller arbeidsbenk. Pass på at størrelsen på utsparingen samsvarer med de gitte målene.

Det er ikke nødvendig med flere ventilasjonsåpninger for oppvaskmaskinen, men det må være mulig for vanninntaks- og avløpsslan-

62 electrolux

gene samt strømkabelen å passere gjennom. Påse at det ikke er knekk på vannslangene og at de ikke ligger i klem.

Justere høyden på maskinen

Gå frem på følgende måte for å justere høyden på maskinen:

1. Løsne eller stram til de to fremre føttene.

2. Løsne og fjern den justerbare sokkelen.

3. Juster den bakre foten. Drei skruen i midten av den fremre panelplaten til venstre eller høyre.

Påse at maskinen står helt plant, slik at døren lukker skikkelig og tetter helt. Når maskinen står helt plant, berører ikke døren sidene i kabinettet. Hvis døren ikke lukker skikkelig, må du løsne eller stramme de justerbare føttene til maskinen står plant.

Justere høyden på sokkelen

600 mm

Feste de tilsluttende enhetene

Advarsel Bruk de medfølgende

holderne til å feste maskinen under kjøkkenbenken eller til de tilgrensende delene, for å unngå skade.

1. Fest de vedlagte brakettene inn i sporene øverst på maskinen.

2. Bruk de medfølgende skruene til å sikre maskinen i posisjon (oppover eller til siden). Pass på at skruene er festet skikkelig.

Hvis det er et mellomrom nederst på maskinen, kan dette dekkes til ved å senke sokkelen.

Selvklebende folie til beskyttelse mot damp

Plasser fuktsperren under forkant av kjøkkenbenken i hele maskinens bredde.

Vanntilkopling

Vanninntaksslange

Denne maskinen kan koples til en varm (maks. 60°) eller kald vanntilførsel. Hvis varmtvannet kommer fra alternative energikilder som er mer miljøvennlige (f. eks. solpaneler eller vindkraft), benyttes varmt-

vannstilførselen for å redusere maskinens energiforbruk. Kople inntaksslangen til en vannkran med utvendige gjenger på 3/4”.

Obs Ikke bruk en tilkoplingsslange fra en gammel maskin.

electrolux 63

Vanntrykket må ligge innenfor grensene (se 'Tekniske spesifikasjoner'). Hos det lokale vannverket får du opplysninger om gjennomsnittlig vanntrykk der du bor. Påse at det ikke er knekk på vanninntaksslangen, og at den ikke ligger i klem eller er vridd. Plasser låsemutteren korrekt, slik unngår du vannlekkasjer.

Obs Ikke kople maskinen til nye rør eller rør som ikke har vært brukt på en stund. La vannet renne i noen minutter før du kopler til inntaksslangen.

Vannavløpsslange

1. Kople vannavløpsslangen til vannlåsen under vasken, og fest den under arbeidsbenken. Dette forhindrer at avløpsvann fra vasken renner tilbake i maskinen.

2. Kople avløpsslangen til et fastmontert avløpsrør med ventil (minimum indre diameter 4 cm).

max 85 cm

min 40 cm

max 400 cm

Påse at det ikke er knekk på avløpsslangen, og at den ikke ligger i klem eller er vridd. Ellers tømmes ikke vannet skikkelig. Fjern proppen i vasken når maskinen tømmer ut vannet, ellers kan vannet renne tilbake i maskinen igjen. En skjøteslange må ikke være lenger enn 2 m. Den innvendige diameteren må ikke være mindre enn diameteren på slangen. Hvis vannavløpsslangen koples til en vannlås under en vask, fjern plastmembranen (A). Hvis du ikke fjerner membranen, kan matrester føre til blokkering i vannlåsen

Maskinen har en sikkerhetsinnretning som forhindrer at avløpsvann renner tilbake i maskinen. Hvis røret på vasken har en innebygget tilbakeslagsventil kan dette føre til at oppvaskmaskinen ikke tømmer som den skal. Fjern antireturventilen.

Obs Påse at vannforbindelsene er tette for å unngå lekkasjer.

Elektrisk tilkopling

Advarsel Produsenten er ikke ansvarlig dersom du ikke følger disse sikkerhetsforholdsreglene. Jorde apparatet i samsvar med forholdsreglene om sikkerhet. Påse at den nominelle spenningen og strømtypen på typeskiltet samsvarer med spenningen og strømtypen fra din strømforsyning. Bruk alltid en korrekt installert og støtsikker stikkontakt.

Miljøvern

Symbolet på produktet eller på emballasjen viser at dette produktet ikke må

Ikke bruk doble stikkontakter eller skjøteledninger. Brannfare. Ikke skift strømkabelen selv. Kontakt kundeservice. Påse at støpselet er tilgjengelig etter installasjonen. Ikke trekk støpselet ut av stikkontakten etter kabelen for å kople fra apparatet. Trekk alltid i selve støpselet.

behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge

64 electrolux

for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvenser for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.

Emballasjen er miljøvennlig og kan gjenvinnes. Deler av plast er merket med f.eks. >PE<, >PS< osv. Kast emballasjematerialene i riktig avfallsbeholder hos kommunens avfallsinnsamlingsstasjon.

Advarsel Gå frem som følger for å avfallsbehandle apparatet:

• Trekk støpselet ut av stikkontakten.

• Kutt strømkabelen med støpselet, og kast det separat.

• Ødelegg dørlåsen. Dette forhindrer at barn kan lukke seg selv inne i apparatet og utsette seg for livsfare.

Electrolux. Thinking of you.

Ta del av våra tankegångar på www.electrolux.com

Innehåll

Säkerhetsinformation 65 Produktbeskrivning 66 Kontrollpanel 67 Innan maskinen används första gången

Att ställa in vattenavhärdaren 69 Användning av avhärdningssalt 70 Användning av sköljmedel 71 Att ladda bestick och porslin 72 Användning av diskmedel 76

Med reservation för ändringar

Multitab funktion 77 Att välja och starta ett diskprogram 77 Diskprogram 78 Underhåll och rengöring 80 Om maskinen inte fungerar 81

Tekniska data 82 Installation 82 Anslutning av vatten 84 Elektrisk anslutning 85 Miljöskydd 85

Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda diskmaskinen på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning innan du installerar och använder diskmaskinen. Förvara bruksanvisningen nära till hands och se till att den också medföljer diskmaskinen om du flyttar eller säljer den. Alla användare måste ha fullgod kännedom om användningen av diskmaskinen och dess säkerhetsfunktioner.

Korrekt användning

• Denna diskmaskin är endast avsedd för användning i hemmet.

• Använd diskmaskinen endast till att rengöra husgeråd som är lämpliga för diskmaskiner.

• Häll inte lösningsmedel i diskmaskinen. Explosionsrisk föreligger.

• Placera knivar och andra vassa föremål i bestickskorgen med spetsarna vända nedåt. Lägg dem annars ned i den övre korgen..

• Använd endast produkter (diskmedel, salt och sköljmedel) som är avsedda för diskmaskiner.

• Het ånga kan strömma ut om du öppnar luckan när maskinen är i drift. Risk för brännskador föreligger.

• Plocka inte ut disk ur diskmaskinen förrän diskprogrammet är klart.

• När diskprogrammet är klart, stäng av diskmaskinen och stäng vattenkranen.

• Service på denna diskmaskin får endast utföras av en auktoriserad servicetekniker. Använd endast originaldelar vid reparationer och utbyten.

• Försök inte att utföra reparationer på egen hand, detta för att undvika personskador ch skador på diskmaskinen. Kontakta alltid vår lokala serviceavdelning.

Allmän säkerhet

• Personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller om de har bristande erfarenhet och kunskap, får inte använda maskinen. De måste ges vägledning och instruktioner om maskinens användning av en person som ansvarar för deras säkerhet.

• Följ säkerhetsanvisningarna från tillverkaren av diskmedlet för att undvika brännskador i ögon, mun och hals.

• Drick inte vattnet som diskmaskinen använder. Rester från diskmedlet kan finnas kvar i maskinen.

• Stäng alltid luckan när diskmaskinen inte skall användas, detta för att undvika personskador och för att ingen skall snubbla på den öppna luckan.

• Sitt eller stå inte på luckan när den är öppen.

electrolux 65

66 electrolux

Barnsäkerhet

• Endast vuxna personer får använda denna diskmaskin. Barn måste övervakas så att de inte leker med maskinen.

• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning föreligger.

• Förvara alla diskmedel på en säker plats. Låt inte barn ta i diskmedlen.

• Håll barn borta från diskmaskinen när luckan är öppen.

Installation

• Kontrollera att diskmaskinen inte har skadats under transporten. Nätanslut inte maskinen om den är skadad. Kontakta din återförsäljare vid behov.

• Avlägsna allt förpackningsmaterial innan diskmaskinen används första gången.

• Den elektriska installationen måste utföras av en kvalificerad och kompetent person.

Produktbeskrivning

• Alla rörläggningsarbeten måste utföras av en kvalificerad och kompetent person.

• Modifiera inte denna produkt och ändra inte dess specifikationer. Risk för personskador och skador på maskinen föreligger.

• Använd inte diskmaskinen om: – nätkabeln eller vattenslangarna är ska-

dade,

– maskinens kontrollpanel, övre panel el-

ler sockel är skadad så att det går att komma åt maskinens insida.

Kontakta vår lokala serviceavdelning.

• Borra inte i diskmaskinens sidor. Maskinens hydrauliska och elektriska komponenter kan skadas av detta.

Varning Följ noga instruktionerna för anslutning av elektricitet och vatten.

1 Överkorg 2 Reglage för inställning av vattenhårdhet 3 Saltbehållare 4 Diskmedelsfack 5 Sköljmedelsfack 6 Typskylt 7 Filter

8 Nedre spolarm 9 Övre spolarm

Invändig belysning

Diskmaskinen har en invändig belysning som tänds när du öppnar luckan och släcks när luckan stängs.

electrolux 67

Varning Synlig LED-strålning. titta inte in i strålen.

Inre belysning försedd med en LED-lampa av Klass 2 enligt IEC 60825-1: 1993 + A1:1997 + A2:2001.

Kontrollpanel

1. Strömbrytare På/Av

2. Program-rullningsknapp

3. Rullningsknapp för Fördröjd start

4. Tillval-rullningsknapp

5. OK-knapp

6. Start-knapp (Start)

7. Display Meddelanden på displayen och ljudsig-

naler hjälper dig att använda diskmaskinen. Följ instruktionerna som displayen visar.

När maskinen används första gången ställa in språk och tid

1. Tryck på strömbrytaren.

2. Displayen visar ett meddelande på det

förinställda språket. Tryck på OK-knappen om du vill bekräfta det förinställda språket.

3. Om du vill ställa in ett annat språk, använd

Tillval-rullningsknappen tills önskat språk visas på displayen.

4. Tryck på OK-knappen för att bekräfta.

5. Displayen visar meddelandet för tidsin-

ställning. Följ instruktionerna på displayen för att ställa in rätt tid. Tryck på OK-knappen för att bekräfta.

'Program'-fält

Displayen visar de tillgängliga diskprogrammen och deras varaktighet.

1. Tryck på Program-rullningsknappen för

att välja fält.

Emissionens våglängd: 450 nm Max. emitterad effekt: 548 μW

Kontakta vår lokala serviceavdelning om lampan behöver bytas ut.

2. Tryck på Program-rullningsknappen en gång till.

3. Programfältet förstoras och visar en lista över diskprogrammen och deras varaktighet.

4. Tryck på Program-rullningsknappen för att se de tillgängliga programmen.

5. Tryck på OK-knappen för att bekräfta valet.

6. Displayen visar åter de tre grundfälten. – Programfältet visar det inställda pro-

grammet och dess varaktighet.

– Tidfältet visar programmets ungefärliga

sluttid (aktuell tid + programmets varaktighet).

'Sluttid'-fält

Du kan fördröja starten av diskprogrammet upp till 19 timmar.

1. Tryck på rullningsknappen för Förfröjd start att välja fältet.

2. Fortsätt att trycka på knappen för att ändra programmets sluttid. – I den övre delen av fältet är den inställ-

da startfördröjningen markerad.

– I den nedre delen av fältet uppdateras

programmets sluttid.

3. Tryck på OK-knappen för att bekräfta inställningen.

'Tillval'-fält

1. Tryck på Tillval-rullningsknappen för att välja fältet.

68 electrolux

2. Fortsätt att trycka på Tillval-rullningsknappen för att gå igenom listan över tillvalsfunktioner. Det valda alternativet är markerat.

3. Tryck på OK-knappen för att:

Meny Undermeny Undermeny Beskrivning

Tvättguide Programguide Displayen visar information om diskprogram-

Tillvalsguide Displayen visar information om tillvalsfunktio-

Demo läge

Tillbaka För att återgå till menyalternativen.

Spara energi

Extra skölj

Multitab

Inställningar Språk Svenska Olika språk är

Ljudstyrka

Röstmeddelan-

Ljusstyrka 10 olika nivåer

Kontrast 10 olika nivåer

Återställ inställ-

På

På Av

På

de Tid

ningar

På Av

Denna funktion sänker temperaturen i torkf-

Denna funktion lägger till en eller flera skölj-

Använd denna funktion med kombinerade

tillgängliga.

På Av

Inte valbar

Här ställer du in tiden.

kan väljas.

Du kan återställa diskmaskinen till fabriksin-

– öppna undermenyn, – bekräfta inställning, – se information.

4. Tryck på Program-rullningsknappen för att gå ur menyalternativen.

men.

nerna.

Här kan du simulera ett diskprogram.

1. Aktivera funktionen. Displayen visar tre fält och längst upp till vänster kan du se ordet DEMO.

2. Använd rullningsknapparna för att ställa in tillvalsfunktioner och diskprogram.

Inaktivera funktionen för att återgå till normal drift. Fabriksinställning: ej aktiverad.

asen. Energibesparingen är mellan 10 och 25 %. Funktionen kan ställas in för alla diskprogram, men den har ingen effekt på vissa program. Se avsnittet "Programöversikt".

ningar i diskprogrammet. Funktionen kan inte väljas för vissa diskprogram.. Se avsnittet "Programöversikt".

diskmedelstabletter. Se avsnittet "Multitabfunktion".

Här kan du ställa in språket i meddelanden som visas på displayen.

Här kan du justera volymen på alla ljudsignaler. 5 olika nivåer kan väljas. Nivå 0 = ljudet är avstängt.

Funktionen är ej tillgänglig på denna modell.

Här kan du öka eller minska intensiteten i displayens bakgrundsbelysning. Fabriksinställning: nivå 10.

Här kan du öka eller minska displayens kontrast. Fabriksinställning: nivå 5.

ställningarna.

Meny Undermeny Undermeny Beskrivning

Vattenhårdhet 10 olika nivåer

Spolglans

Knapplås

Tillbaka För att återgå till menyalternativen.

kan väljas.

På Av

På

Här kan du ställa in vattenavhärdarens nivå. Se avsnittet "Inställning av vattenavhärdaren".

Du kan aktivera eller inaktivera sköljmedelsdoseringen, Fabriksinställning: aktiverad.

Denna funktion låser knapparna för att undvika felaktig användning av kontrollerna. När du trycker på knappen aktiveras funktionen efter cirka 15 sekunder. Håll en knapp intryckt för att tillfälligt avbryta funktionen när maskinen arbetar. Ett meddelande på displayen hjälper dig att avbryta funktionen.

Innan maskinen används första gången

Se följande instruktioner för varje steg av proceduren:

1. Kontrollera att vattenavhärdarens nivå är korrekt inställd för den hårdhet vattnet har där du bor. Justera vattenavhärdaren vid behov.

2. Fyll på disksalt i saltbehållaren.

3. Fyll på sköljmedel i sköljmedelsfacket.

4. Ladda diskmaskinen med bestick, porslin och övrig disk.

5. Ställ in lämpligt diskprogram för typen av disk och smutsgraden.

6. Fyll på diskmedelsfacket med korrekt mängd diskmedel.

7. Starta diskprogrammet.

Om du tänker använda kombinerade disktabletter ("3 i 1", "4 i 1", "5 i 1", etc.), se avsnittet "Multitabfunktion".

electrolux 69

Att ställa in vattenavhärdaren

Vattenavhärdaren avlägsnar mineraler och salter från det inkommande vattnet. Mineraler och salter kan ha en negativ effekt på maskinens funktion. Vattnets hårdhet mäts enligt ekvivalenta skalor:

• Tyska grader (dH°).

Vattenhårdhet Inställning av vattnets hårdhet

°dH °TH mmol/l Clarke manuellt elektroniskt

• Franska grader (°TH).

• mmol/l (millimol per liter - en internationell

enhet för vattnets hårdhetsgrad).

•Clarke.

Ställ in vattenavhärdaren på den hårdhet vattnet har där du bor. Hör efter hos Vattenverket om du är osäker.

70 electrolux

Vattenhårdhet Inställning av vattnets hårdhet

°dH °TH mmol/l Clarke manuellt elektroniskt

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Salt behöver inte användas.

Du måste ställa in vattenavhärdaren manuellt eller elektroniskt.

Manuell inställning

Diskmaskinen är fabriksinställd på läge

1. Öppna luckan.

2. Plocka ut underkorgen.

3. Ställ vattenavhärdarens reglage i läge 1 eller 2 (se tabell).

4. Sätt tillbaka underkorgen på plats.

5. Stäng luckan.

Elektronisk inställning

Diskmaskinen är fabriksinställd på nivå 5.

1. Gå till menyalternativen.

2. Gå till 'Inställningar' och välj 'Vattenhårdhet'.

3. Använd Tillval-rullningsknappen för att ställa in vattenavhärdarens nivå. Se tabellen för att ställa in rätt nivå.

Användning av avhärdningssalt

Försiktighet Använd endast salter som är avsedda för diskmaskiner. Typer av salt som inte är avsedda för diskmaskiner skadar vattenavhärdaren.

Försiktighet Saltkorn eller saltvatten som blir kvar på botten i maskinen kan orsaka korrosion. Fyll på diskmaskinen med salt innan du startar ett diskprogram för att undvika korrosion.

Gör så här för att fylla på saltbehållaren:

1. Öppna saltbehållaren genom att vrida locket moturs.

2. Fyll på saltbehållaren med en liter vatten (endast första gången).

3. Använd tratten för att fylla saltbehållaren med salt.

4. Ta bort eventuellt salt från saltbehållarens öppning.

5. Stäng saltbehållaren genom att vrida locket medurs.

Det är normalt att vatten rinner över när du fyller på salt.

electrolux 71

Displayen visar ett meddelande när saltbehållaren är tom. När du har fyllt på saltbehållaren kan meddelandet fortsätta att visas i några timmar. Detta har dock inte någon negativ effekt på diskmaskinens funktion.

Användning av sköljmedel

Försiktighet Använd endast sköljmedel som är avsedda för diskmaskiner. Fyll inte på sköljmedelsfacket med andra produkter (t.ex. rengöringsmedel eller flytande diskmedel). Det kan skada diskmaskinen.

Genom att använda sköljmedel kan disken torkas utan att det blir ränder eller fläckar. Sköljmedlet tillsätts automatiskt under den sista sköljfasen.

Gör så här för att fylla på sköljmedelsfacket:

1. Tryck på spärren (A) för att öppna sköljmedelsfacket.

2. Fyll på sköljmedel i sköljmedelsfacket. Markeringen "max." indikerar den maximala nivån.

Meddelandet om tom saltbehållare visas inte medan ett diskprogram pågår.

3. Torka upp eventuellt utspillt sköljmedel med en absorberande trasa så att det inte bildas för mycket skum under nästa diskprogram.

4. Stäng sköljmedelsfacket.

Displayen visar ett meddelande när sköljmedelsfacket är tomt.

Meddelandet om tomt sköljmedelsfack visas inte medan ett diskprogram pågår.

Justera doseringen av sköljmedel

Doseringen av sköljmedel är fabriksinställd på läge 4. Du kan ställa in doseringen av sköljmedel mellan läge 1 (lägsta dosering) och läge 6 (högsta dosering).

72 electrolux

Att ladda bestick och porslin

Råd och tips

Försiktighet Använd diskmaskinen

endast för husgeråd som är lämpliga för diskmaskiner.

Använd inte diskmaskinen för att rengöra föremål som kan absorbera vatten (t.ex. svampar eller trasor).

• Gör på följande sätt innan du laddar bestick och porslin: – Avlägsna alla matrester och andra

smutspartiklar.

– Mjuka upp rester av inbränd mat i pan-

nor.

• Gör på följande sätt när du laddar bestick och porslin: – Ladda ihåliga föremål (t.ex. koppar, glas

och pannor) med öppningarna vända nedåt.

– Se till att vatten inte kan samlas i glas

eller andra föremål med djup bas.

– Se till att bestick och porslin inte ligger

inuti andra föremål.

– Se till att bestick och porslin inte täcker

andra föremål. – Se till att glas inte vidrör andra glas. – Placera små föremål i bestickskorgen.

• Plastföremål och teflonbehandlade pannor kan hålla kvar vattendroppar. Plastföremål torkar inte lika bra som porslin och stålföremål.

• Placera lätta föremål i överkorgen. Se till att föremålen inte kan röra sig.

1. Vrid på doseringsreglaget för att öka eller minska doseringen. – Öka doseringen om det är vatten- eller

kalkfläckar på disken.

– Minska doseringen om det är ränder,

vita fläckar eller en blåaktig beläggning på disken.

Försiktighet Kontrollera att spolarmarna kan rotera fritt innan du startar ett diskprogram.

Varning Stäng alltid luckan när du är klar med att ladda eller plocka ur disk. En öppen lucka kan vara farlig.

Underkorg

Placera kastruller, lock, tallrikar, salladsskålar och bestick i underkorgen. Placera serveringsfat och stora lock längs korgens kanter.

Pinnraderna i underkorgen kan fällas ned för att ge plats åt kastruller, pannor och skålar.

electrolux 73

Om knivspetsarna sticker ut genom korgens botten blockeras den nedre spolarmen. Placera knivar med handtagen vända nedåt. Blanda skedar med andra bestick så att de inte fastnar i varandra. Sänk ned bestickskorgens handtag för att placera besticken i korgen.

Använd besticksgallren. Om bestickens storlek inte medger användning av gallren kan de lätt döljas.

Bestickskorg

Varning Ställ inte långa knivar i vertikal

position i bestickskorgen. Arrangera långa och vassa föremål liggande i överkorgen. Var försiktig med vassa föremål.

Placera gafflar och skedar med handtagen vända nedåt. Placera knivar med handtagen vända uppåt.

Bestickskorgen har två delar. Du kan använda dessa delar separat för större flexibilitet i laddningen. För att separera de två delarna, för dem horisontellt i motsatt riktning och dra isär dem. För att sätta ihop delarna, sätt ihop dem och för dem horisontellt mot varandra.

74 electrolux

Överkorg

Den övre korgen är avsedd för tefat, salladsskålar, koppar, glas, kastruller och lock. Arrangera föremålen så att vattnet når alla ytor.

För glas med hög fot, vrid glashållaren åt vänster eller höger.

De mellersta raderna av Soft spikes kan lätt fällas ned för ökad flexibilitet i laddningen.

Placera glas med hög fot i koppställen med fötterna vända nedåt. Fäll upp koppställen för att placera höga föremål.

Minibestickskorg

Den övre korgen har en minibestickskorg.

Försiktighet Ställ inte knivar i minibestickskorgen, detta för att undvika personskador.

Minibestickskorgen får endast placeras på vänster eller höger sida i den främre delen av överkorgen.

Storleken på besticken beror på överkorgens läge. Se följande tabell:

Bestickstorlek i minibestickskorgen

Överkorgen i den övre positionen

Överkorgen i den nedre positionen

max. 15 cm

max. 20 cm

Soft spikes

Soft spikes hindrar glasvaror från att röra sig under diskprogrammet eller när överkorgen flyttas.

electrolux 75

Se figurerna för korrekt placering av Soft spikes. Du kan placera Soft spikes på korgens vänstra eller högra sida för större flexibilitet i laddningen av maskinen. När Soft spikes har placerats rätt, tryck fast dem ordentligt så att de inte kan flyttas.

Justering av överkorgens höjd

För att placera stora tallrikar i underkorgen, flytta först överkorgen till den övre positionen.

Föremålens maximala höjd i den nedre kor-

gen

Övre position 31 cm Undre position 27 cm

Gör så här för att flytta överkorgen till den övre positionen:

1. Dra ut korgen så långt det går.

2. Lyft försiktigt båda sidorna uppåt tills mekanismen hakar i och korgen sitter stadigt.

76 electrolux

Användning av diskmedel

Använd endast diskmedel (pulver, flytande eller tabletter) som är lämpliga för diskmaskiner. Läs och följ anvisningarna på förpackningen:

• Dosera enligt tillverkarens anvisningar.

• Rekommendationer för förvaring.

Skydda miljön genom att inte använda mer än den rekommenderade mängden diskmedel.

Gör så här för att fylla på diskmedelsfacket:

1. Öppna locket till diskmedelsfacket.

Gör så här för att flytta överkorgen till den undre positionen:

1. Dra ut korgen så långt det går.

2. Lyft försiktigt båda sidorna uppåt.

3. Håll i mekanismen och låt den sakta falla tillbaka nedåt.

Försiktighet

• Lyft eller sänk inte korgen på endast ena sidan.

• Om korgen är i den övre positionen, placera inte koppar i koppställen och fäll inte upp koppställen.

4. Om du använder disktabletter, lägg tabletten i huvuddiskfacket ( A).

2. Fyll på diskmedel i diskmedelsfacket (A). Markeringen anger doseringen: 20 = cirka 20 gram diskmedel, 30 = cirka 30 gram diskmedel.

3. Om du tänker köra ett diskprogram med fördiskfas, häll i mer diskmedel i fördiskfacket ( B).

5. Stäng locket till diskmedelsfacket. Tryck på locket tills det låser fast i läge.

Användning av diskmedelstabletter

Lägg diskmedelstabletten i diskmedelsfacket ( A). Diskmedelstabletter innehåller:

electrolux 77

• Diskmedel

•spolglans

• andra rengöringsmedel. Gör enligt följande vid användning av diskmedelstabletter:

1. Kontrollera att diskmedelstabletten är lämplig för vattenhårdheten. Se tillverkarens anvisningar.

2. Ställ in lägsta nivå för vattenhårdhet och spolglansdosering.

Saltbehållaren och spolglansfacket behöver inte fyllas på.

Gör så här om torkresultatet inte är tillfredsställande:

1. Fyll på spolglans i spolglansfacket.

2. Ställ in spolglansdoseringen på läge 2.

Multitab funktion

Multitabfunktionen är avsedd för kombinerade disktabletter. Dessa tabletter innehåller ämnen såsom diskmedel, sköljmedel och disksalt. Vissa typer av tabletter kan innehålla andra ämnen. Kontrollera om dessa tabletter är lämpliga för vattnets hårdhet där du bor. Se tillverkarens anvisningar. När du aktiverar Multitabfunktionen förblir den aktiverad tills du inaktiverar den. Multitabfunktionen stoppar automatiskt doseringen av sköljmedel och salt. Meddelandena om sköljmedel och salt inaktiveras. Programtiden kan öka när du använder Multitabfunktionen.

Aktivera eller inaktivera Multitabfunktionen innan du startar ett diskprogram. Du kan inte aktivera eller inaktivera Multitabfunktionen medan ett program pågår. Avbryt diskprogrammet och ställ sedan in det igen.

Gör enligt följande för att använda diskmedelspulver igen:

1. Fyll på saltbehållaren och spolglansfacket.

2. Ställ in vattenhårdheten på högsta nivån.

3. Kör ett diskprogram utan diskgods.

4. Justera vattenhårdheten. Se avsnitt "Inställning av vattenhårdhet".

5. Justera doseringen av spolglans.

Olika märken av diskmedel löses upp olika snabbt. Vissa disktabletter uppnår inte bästa rengöringsresultat under korta diskprogram. Avänd långa diskprogram med disktabletter för att avlägsna allt diskmedel.

Gör så här om torkresultaten inte är tillfredsställande:

1. Fyll på sköljmedel i sköljmedelsfacket.

2. Aktivera sköljmedelsdoseringen.

3. Ställ in sköljmedelsdoseringen på läge 2.

För att åter använda vanligt diskmedel:

1. Inaktivera Multitabfunktionen.

2. Fyll på saltbehållaren och sköljmedelsfacket.

3. Ställ in vattenavhärdaren på den högsta nivån.

4. Kör ett diskprogram utan disk.

5. Ställ in vattenavhärdaren på den hårdhet vattnet har där du bor.

6. Justera doseringen av sköljmedel.

Att välja och starta ett diskprogram

Viktigt Välj tillvalsfunktioner innan du startar diskprogrammet. Du kan inte ställa in en tillvalsfunktion medan ett diskprogram pågår. Om det är nödvändigt att ställa in en tillvalsfunktion måste du avbryta diskprogrammet.

Gör så här för att ställa in och starta ett diskprogram:

1. Sätt på diskmaskinen.

2. Stäng luckan till diskmaskinen.

3. Välj ett diskprogram. Se avsnittet "Programöversikt".

4. Tryck på OK-knappen för att bekräfta.

5. Ställ in en fördröjd start om så önskas.

6. Tryck på Start-knappen. Diskprogrammet startar automatiskt.

78 electrolux

Om en fördröjd start har ställts in visar displayen:

• den inställda tidsfördröjningen,

• programmets sluttid. När programmet har startat visar displayen:

• diskprogrammets olika faser,

• programmets varaktighet och sluttid. Om du trycker på Start-knappen visas

meddelandena om salt och sköljmedel på displayen och programmet kommer inte att starta. Tryck på Start-knappen en gång till för att starta programmet.

Medan diskprogrammet pågår kan du inte ändra programmet. Avbryt diskprogrammet.

Varning Pausa eller avbryt ett pågående diskprogram endast om det är absolut nödvändigt.

Försiktighet Öppna luckan försiktigt. Het ånga kan strömma ut.

Göra en paus i ett diskprogram

Öppna luckan.

• Programmet stannar.

Stäng luckan.

• Programmet fortsätter från den punkt där

det avbröts.

Avbryta ett diskprogram

1. Tryck på Start-knappen.

2. Displayen ger instruktioner om hur du av-

bryter programmet.

Du kan i detta läge göra följande:

1. Stänga av diskmaskinen.

2. Ställa in ett nytt diskprogram.

Fylla på diskmedelsfacket innan du ställer in ett nytt diskprogram.

Avbryta en fördröjd start

1. Tryck på Start-knappen.

2. Displayen ger instruktioner om hur du avbryter den fördröjda starten.

3. Tryck på Startknappen varpå det inställda diskprogrammet startar automatiskt.

När diskprogrammet är klart

Stäng av diskmaskinen när följande tillstånd föreligger:

• Diskmaskinen har stannat automatiskt.

• Displayen visar ett Program klart-medde-

lande.

Du kan stänga av diskmaskinen även om meddelandena om salt och sköljmedel visas på displayen.

1. Tryck på strömbrytaren.

2. Öppna luckan.

3. För bättre torkresultat, låt luckan stå på glänt några minuter innan du plockar ut disken.

Låt disken kallna innan du plockar ut den ur diskmaskinen. Hett porslin skadas lätt.

Om EnergySaverfunktionen har ställts in kan disken vara våt efter programmet. Vi rekommenderar i så fall att du låter luckan stå på glänt så att disken kan självtorka.

Plocka ut diskgodset

• Plocka först ut diskgods från den nedre

korgen, sedan från den övre.

• Det kan finnas vatten på diskmaskinens

sidor och lucka. Rostfritt stål kallnar fortare än diskgodset.

Diskprogram

Programöversikt

Program Smutsgrad Typ av disk Programbeskrivning

Auto

70° Intensiv Hårt smutsad

Valfri Porslin, bestick,

disk

kastruller och pannor

Porslin, bestick, kastruller och pannor

Fördisk Huvuddisk upp till 45 eller 70 °C 1 eller 2 mellanliggande sköljningar Avslutande sköljning Torkning

Fördisk Huvuddisk upp till 70 °C 2 mellanliggande sköljningar Avslutande sköljning Torkning

electrolux 79

Program Smutsgrad Typ av disk Programbeskrivning

60° Snabb

En timme Lätt smutsad

Normalt eller lätt smutsad disk

disk

Porslin och bestick Huvuddisk upp till 60 °C

Avslutande sköljning

Porslin och bestick Huvuddisk upp till 55 °C

1 mellanliggande sköljning Avslutande sköljning

50° Energispar

Normalt smutsad disk

Porslin och bestick Fördisk

Huvuddisk upp till 50 °C 1 mellanliggande sköljning Avslutande sköljning Torkning

45° Glas Normalt eller lätt

smutsad disk

Ömtåligt porslin och glas

Huvuddisk upp till 45 °C 1 mellanliggande sköljning Avslutande sköljning Torkning

Tallriksvärme Detta program värmer upp tallrikar före

1 het sköljning servering och avlägsnar damm från porslin som inte har använts på länge.

Fördisk Valfri Delvis fylld maskin

(disk som skall diskas senare under dagen).

1 sköljning i kallvatten (som förhind-

rar att matrester torkar in).

För detta program behövs inget

diskmedel.

1) Under Auto-program bestäms diskens smutsgrad av hur grumligt vattnet är. Programmets varaktighet och förbrukningsvärden kan variera. Detta beror på om diskmaskinen är fullt eller delvis laddad och på diskens smutsgrad. Maskinen justerar automatiskt vattnets temperatur under huvuddisken.

2) Detta är det perfekta, dagliga programmet när diskmaskinen endast är delvis laddad. Det är idealiskt för en familj på 4 personer som endast vill ladda porslin och bestick efter frukost och middag.

3) Testprogram för provningsanstalter. Se medföljande separata folder för information om testdata.

Valbara tillvalsfunktioner

Program Extra sköljning

EnergySaver

Auto Ja Valbar, har effekt på programmet 70° Intensiv Ja Valbar, har effekt på programmet 60° Snabb Ja Valbar, har ingen effekt på program-

met

En timme Nej Valbar, har ingen effekt på program-

met 50° Energispar Ja Valbar, har effekt på programmet 45° Glas Ja Valbar, har effekt på programmet Tallriksvärme Nej Valbar, har ingen effekt på program-

met Fördisk Nej Valbar, har ingen effekt på program-

met

1) För program där funktionen har effekt är energibesparingen mellan 10 och 25 %.

Förbrukningsvärden

Program

Programtid (minuter)

Auto - 1,1 - 1,7 12 - 23 70° Intensiv - 1,8 - 2,0 23 - 25

Energiförbrukning

(kWh)

Vatten (liter)

80 electrolux

Program

60° Snabb - 0,9 9 En timme - 1,0 - 1,2 11 - 12 50° Energispar - 1,0 - 1,1 12 - 13 45° Glas - 0,8 - 0,9 14 - 15 Tallriksvärme - 0,8 4 Fördisk - 0,1 4

1) Den digitala displayen visar programmets varaktighet.

Förbrukningsvärdena kan variera beroende på vattnets tryck och tempera-

Programtid (minuter)

Energiförbrukning

tur, variationer i nätspänningen och diskmängden.

(kWh)

Underhåll och rengöring

Varning Stäng av diskmaskinen innan du rengör filtren.

Rengöring av filtren

Försiktighet Använd inte diskmaskinen

utan att filtren sitter på plats. Kontrollera att filtren har monterats korrekt. Felaktig montering resulterar i dåliga diskresultat och skadar maskinen.

Då och då visar displayen ett meddelande om att du bör rengöra filtren.

Rengör filtren vid behov. Smutsiga filter försämrar diskresultaten. Diskmaskinen har tre filter:

1. grovfilter (A)

2. mikrofilter (B)

3. platt filter (C)

3. För att låsa upp filtersystemet, vrid handtaget på mikrofiltret (B) cirka ett 1/4 varv moturs.

4. Avlägsna filtersystemet.

5. Håll grovfiltret (A) i handtaget som har ett hål.

6. Lossa grovfiltret (A) från mikrofiltret (B).

7. Lossa det platta filtret (C) från diskmaskinens botten.

Vatten (liter)

Rengör filtren på följande sätt:

1. Öppna luckan.

2. Plocka ut underkorgen.

8. Rengör filtren under rinnande vatten.

9. Sätt tillbaka det platta filtret (C) på plats i diskmaskinens botten.

electrolux 81

10. Placera grovfiltret (A) i mikrofiltret (B) och tryck ihop filtren.

11. Sätt tillbaka filtersystemet på plats.

12. För att låsa filtersystemet, vrid handtaget på mikrofiltret (B) medurs tills det låser fast.

13. Sätt tillbaka underkorgen på plats.

14. Stäng luckan. Avlägsna inte spolarmarna.

Om hålen i spolarmarna täpps igen av matrester kan hålen rensas med en cocktailpinne.

Utvändig rengöring

vänd endast neutrala, milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar eller lösningsmedel (aceton, trikloretylen eller liknande).

Åtgärder vid frysrisk

Försiktighet Installera inte

diskmaskinen på en plats där temperaturen kan sjunka under 0 °C. Tillverkaren ansvarar inte för skador orsakade av frost.

Om detta inte går att undvika, töm maskinen och stäng luckan. Koppla loss tillvattenslangen och töm slangen på vatten.

Rengör maskinens utvändiga ytor och kontrollpanelen med en mjuk, fuktig trasa. An-

Om maskinen inte fungerar

Diskmaskinen startar inte eller stoppar under drift. Om ett fel uppstår, försök först att lösa problemet på egen hand. Kontakta vår serviceavdelning om du inte kan lösa problemet.

Felkod och problem Möjliga orsaker och åtgärder

Displayen visar ett meddelande om att diskmaskinen inte fylls med vatten.

Displayen visar ett meddelande om att diskmaskinen inte tömmer vattnet.

Displayen visar ett meddelande om att översvämningsskyddet har aktiverats.

Programmet startar inte. • Luckan till diskmaskinen är inte stängd. Displayen visar ett

• Vattenkranen är blockerad eller belagd med kalk. Rengör vattenkranen.

• Vattenkranen är stängd. Öppna vattenkranen.

• Filtret i tilloppsslangen är igentäppt. Rengör filtret.

• Anslutningen av tilloppsslangen är felaktig. Slangen kan vara snodd eller klämd. Kontrollera att slangen är korrekt ansluten.

• Avloppsmuffen är blockerad. Rengör avloppsmuffen.

• Anslutningen av tömningsslangen är felaktig. Slangen kan vara snodd eller klämd. Kontrollera att slangen är korrekt ansluten.

• Stäng vattenkranen och kontakta vår lokala serviceavdelning.

meddelande som uppmanar dig att stänga luckan. Stäng luckan.

• Stickkontakten sitter inte i eluttaget. Sätt i stickkontakten.

• Säkringen har bränt i hushållets säkringsskåp. Byt ut säkringen.

• Fördröjd start är inställd. Avbryt startfördröjningen för att starta programmet omedelbart.

Försiktighet Stäng av diskmaskinen innan du går igenom följande förslag på korrigerande åtgärder.

82 electrolux

Sätt på diskmaskinen efter kontrollen. Programmet fortsätter från den punkt där det avbröts. Kontakta vår serviceavdelning om problemet återkommer. För att kunna hjälpa dig snabbt och korrekt behöver du ha följande uppgifter till hands:

• Modellbeteckning (Mod.)

Diskresultaten är inte tillfredsställande

Disken är inte ren. • Det valda diskprogrammet är inte lämpligt för typen av disk och

Det är kalkbeläggningar på disken.

Disken är våt och glanslös. • Sköljmedel har inte använts.

Det är ränder, mjölkaktiga fläckar eller en blåaktig beläggning på glas och porslin.

Vattendroppar har torkat in på glas och porslin.

smutsgraden.

• Korgarna har laddats på fel sätt så att vattnet inte når alla ytor.

• Spolarmarna kan inte rotera fritt på grund av att disken har laddats på fel sätt.

• Filtren är smutsiga eller felaktigt monterade.

• För lite eller inget diskmedel har använts.

• Saltbehållaren är tom.

• Vattenavhärdaren är inställd på fel nivå.

• Locket till saltbehållaren är inte stängt ordentligt.

• Sköljmedelsfacket är tomt.

• Minska doseringen av sköljmedel.

• Öka doseringen av sköljmedel.

• Diskmedlet kan också vara orsaken.

• Produktnummer (PNC)

• Serienummer (S.N.) Dessa uppgifter finner du på typskylten. Anteckna uppgifterna här:

Modellbeteckning: ....................

Produktnummer: ....................

Serienummer: ....................

Tekniska data

Mått Bredd cm 59,6 Höjd cm 81,8 - 87,8 Djup cm 58 Elektrisk anslutning - Nätspän-

ning - Total effekt - Säkring Vattentryck Min 0,5 bar (0,05 MPa) Max 8 bar (0,8 MPa) Kapacitet Kuvert 12

Information om den elektriska anslutningen finns på typskylten som sitter på innerkanten av diskmaskinens lucka.

Installation

Varning Se till att diskmaskinen inte är ansluten till eluttaget under installationen.

Placera diskmaskinen intill en vattenkran och ett vattenavlopp. Installera diskmaskinen under en köksbänk eller en bänkskiva. Se till att urtagets mått följer de angivna måtten.

electrolux 83

Några ytterligare öppningar för ventilation av diskmaskinen krävs inte. Det enda som behövs är öppningar för tilloppsslangen, tömningsslangen och nätkabeln. Kontrollera att vattenslangarna inte är snodda eller klämda.

Justera diskmaskinens höjd

Gör på följande sätt för att justera diskmaskinens höjd:

1. Lossa eller dra åt de två främre fötterna.

2. Lossa och avlägsna den justerbara sockeln.

3. Justera den bakre foten. Vrid skruven som sitter mitt på frontplåten åt vänster eller åt höger.

Kontrollera att diskmaskinen står i våg och att luckan stänger och tätar ordentligt. När maskinen står i våg fastnar inte luckan i skåpsidorna. Om luckan inte stänger ordentligt, lossa eller dra åt de justerbara fötterna tills maskinen står i våg.

Justera sockelns höjd

Om det är ett mellanrum mellan golvet och maskinens undersida kan detta täckas över genom att sänka sockeln.

Självhäftande ångskyddsremsa

Fäst ångskyddet på undersidan av arbetsskivan.

600 mm

Förankring vid angränsande enheter

Varning För att undvika skador på

person eller egendom, förankra diskmaskinen vid bänkskivans undersida eller vid angränsande köksskåp med hjälp av medföljande vinkeljärn.

1. Sätt medföljande vinkeljärn i spåren ovanpå diskmaskinen.

2. Fixera diskmaskinen i läge (uppåt eller i sidled) med medföljande skruvar. Dra åt skruvarna ordentligt.

84 electrolux

Anslutning av vatten

Tilloppsslang

Anslut diskmaskinen till en varm- (max 60°) eller kallvattensledning. Om varmvattnet kommer från en alternativ energikälla som är mer miljövänlig (till exempel bergvärme, fjärrvärme eller vindkraft), använd en varmvattensanslutning för att minska energiförbrukningen. Anslut tilloppsslangen till en vattenkran med 3/4" utvändig gänga.

Försiktighet Använd inte anslutningsslangar från en gammal maskin.

Vattentrycket skall vara inom gränsvärdena ( se "Tekniska data"). Se till att du får det rätta medeltrycket i ditt område från din vattenleverantör. Kontrollera att det inte finns några veck på tilloppsslangen och att slangen inte är klämd eller vinklad. Montera låsmuttern korrekt för att förhindra vattenläckage.

Försiktighet Anslut inte diskmaskinen till nya ledningar eller ledningar som inte har använts på lång tid. Låt vattnet rinna några minuter, anslut därefter tilloppsslangen.

Tömningsslang

1. Anslut tömningsslangen till diskhons avloppsmuff och fäst slangen på undersidan av bänkskivan. Detta förhindrar att avloppsvatten från diskhon rinner tillbaka in i maskinen.

2. Anslut tömningsslangen till ett stigrör med ett ventilationshål som har minst 4 cm invändig diameter.

max 85 cm

min 40 cm

max 400 cm

Se till att tömningsslangen inte är snodd eller klämd så att vattnet inte kan tömmas korrekt. Lossa diskhons propp när diskmaskinen tömmer vatten för att förhindra att vattnet rinner tillbaka in i maskinen. En förlängd tömningsslang får inte vara längre än 2 meter. Den invändiga diametern får inte vara mindre än slangens diameter. Om du ansluter tömningsslangen till en tapp på ett vattenlås under en diskho är det viktigt att du avlägsnar plastmembranet (A). Om membranet inte avlägsnas kan matpartiklar ansamlas och täppa igen tömningsslangens förbindning.

electrolux 85

Diskmaskinen har en säkerhetsfunktion som förhindrar att smutsigt vatten rinner tillbaka in i maskinen. Om avloppsmuffen har en backventil kan denna hindra diskmaskinen från att tömma korrekt. Ta bort backventilen.

Elektrisk anslutning

Varning Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts. Jorda diskmaskinen enligt gällande säkerhetsbestämmelser. Kontrollera att spänningen och strömstyrkan i ditt hem överensstämmer med de märkdata som anges på diskmaskinens typskylt. Anslut alltid maskinen till ett korrekt installerat, stötsäkert och jordat eluttag.

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterialen är miljövänliga och kan återvinnas. Plastkomponenterna är märkta med t.ex. >PE<, >PS<, etc. Kassera förpackningsmaterialen i härför avsedda behållare på kommunens sopstationer.

Varning Gör på följande sätt för att kassera diskmaskinen:

• Koppla loss maskinen från eluttaget.

• Klipp av nätkabeln och stickkontakten och kassera dem.

• Kassera lucklåset. Detta gör att barn inte kan bli innestängda i maskinen med risk för deras liv.

Försiktighet Kontrollera att vattenanslutningarna är helt täta för att undvika vattenläckage.

Använd inte grenuttag, adaptrar eller förlängningskablar. Risk för brand föreligger. Byt inte ut nätkabeln på egen hand. Kontakta vår lokala serviceavdelning. Se till att stickkontakten är åtkomlig när diskmaskinen har installerats. Dra inte i nätkabeln för att koppla loss diskmaskinen från eluttaget - ta tag i stickkontakten.

86 electrolux

electrolux 87

www.electrolux.com

Besøg vor hjemmeside www.electrolux.dk for bestilling av tilbehør og reservedele: www.electrolux.dk

www.electrolux.fi

Besøk vår hjemmeside www.electrolux.no for bestilling av tilbehør og reservedeler: www.electrolux.no

För att köpa tillbehör, förbrukningsartiklar och reservdelar i vår internetbutik besök oss på: www.electrolux.se

117955131 - 00 - 022009

AEG ESF68030X, ESF68030W User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
