Kjære kunde,
vennligst les nøye gjennom denne brukerinformasjonen.
Vær spesielt oppmerksom på sikkerhetsinformasjonene på de første sidene i denne brukerinformasjonen! Oppbevar denne brukerinformasjonen, slik at
den kan konsulteres senere. Gi den videre til neste
eier ved et eventuelt videresalg av apparatet.
1
3
2
For eventuelle forstyrrelser inneholder denne bruksanvisningen informasjoner om selvstendig avhjelping,
se kapittelet "Hva må gjøres hvis...".
Hvis disse informasjonene ikke skulle være tilstrekkelige, så ta kontakt med nærmeste kundeservice.
Ved tekniske problemer står vår kundeservice gjerne
til disposisjon.
Les også kapittelet "Service".
Ved hjelp av advarselstrekanten og/eller signalord (Advarsel!, Forsiktig!, OBS!) fremheves informasjoner som er viktige for din
egen sikkerhet eller for apparatets funksjonsdyktighet. Det er absolutt nødvendig at disse
overholdes.
Nummererte handlingsanvisninger leder deg
frem skritt for skritt ved bruk av apparatet.
Etter dette tegnet får du supplerende informasjoner angående betjening og praktisk
bruk av apparatet.
Dette tegnet kjennetegner tips og informasjoner angående økonomisk og miljøvennlig
bruk av apparatet.
3
Oppvaskmaskinen er utstyrt med det nye
vaskesystemet "IMPULSVASKING".
For å oppnå en bedre rengjøring av oppvasken varierer dette vaskesystemet motorturtallet og spyletrykket i løpet av et
vaskeprogram. Dermed varierer også
støynivået til vaskeprogrammet som
pågår.
2
Page 3
Innhold
Sikkerhetsinformasjoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Sikring av oppvaskmaskinens dør . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Avfallsbehandling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Økonomisk og miljøvennlig vasking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Apparattegning og betjeningspanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Betjeningspanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Før førstegangs bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Innstilling av kalkfilteret . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Påfylling av spesialsalt for kalkfilteret . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Påfylling av skyllemiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Innstilling av skyllemiddeldosering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Daglig bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Innrydding av bestikk og servise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Innrydding av bestikk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Innsetting av kjeler, panner og store tallerkener . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Innrydding av kopper, glass og kaffeservise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Høydejustering av den øvre kurven . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Påfylling av oppvaskmiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Valg av vaskeprogram (programtabell) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Starting av vaskeprogram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Skifting/avbrytelse/avslutning av vaskeprogram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Superwash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Mengdeautomatikk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Innstilling eller endring av starttids-forvalg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Utkopling av oppvaskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Pleie og rengjøring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Rengjøring av silene . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Rengjøre panelet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Hva må gjøres hvis... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
...det vises feilmeldinger. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
...det er problemer ved bruk av oppvaskmaskinen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
...vaskeresultatet ikke er tilfredsstillende. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Henvisninger for testinstitutter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3
Page 4
Innhold
Oppstillings- og tilkoplingsanvisning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Sette opp oppvaskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Integrerbar oppvaskmaskin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Oppvaskmaskin for underbygging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Frittstående oppvaskmaskiner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Tilkopling av oppvaskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Tilkopling av vann . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Tillatt vanntrykk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Tilkopling av inntaksslange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Vannutløp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Vannbeskyttelsessystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Elektrisk tilkopling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Tilkoplingsteknikk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
4
Page 5
1 Sikkerhetsinformasjoner
Sikkerheten til ELECTROLUX elektriske apparater er
i samsvar med anerkjente regler innen teknikk og
med loven om apparatsikkerhet. Allikevel synes vi
som produsent det er nødvendig å gjøre deg kjent
med følgende sikkerhetsinstrukser.
Oppstilling, tilkopling, idriftsettelse
• Oppvaskmaskinen må kun transporteres i stå-
ende stilling.
• Kontroller oppvaskmaskinen med hensyn til trans-
portskader. Et apparat med skader må ikke under
noen omstendigheter koples til strømnettet. Ta i
dette tilfellet kontakt med leverandøren.
• Før idriftsettelse skal det kontrolleres at mer-
kespenningen og strømtypen som er oppgitt på
apparatets typeskilt stemmer overens med nett-
spenningen og strømtypen på oppstillingsstedet.
Den elektriske sikringen som er nødvendig, er
også oppgitt på typeskiltet.
• Hvordan oppvaskmaskinen stilles opp og tilkoples
på forskriftsmessig måte, er beskrevet i kapittelet
“Installasjon”. Det må ikke brukes forlengelseska-
bler eller multistøpsler/-koplinger. Det kan forår-
sake brann pga. overoppheting.
Barns sikkerhet
• Barn er ofte ikke i stand til å vurdere farene som
ligger i omgangen med elektriske apparater. Sørg
derfor for at barn er under oppsyn og ikke la barn
leke med oppvaskmaskinen – det er fare for at de
kan lukke seg inne i maskinen (fare for kvelning!).
• Emballasjedeler (f.eks. folier, isopor) kan være far-
lige for barn. Fare for kvelning! Hold emballasjede-
ler borte fra barn.
• Oppvaskmiddel kan føre til etsningsskader i
øynene, munnen og svelget og til og med forår-
sake kvelning! Følg sikkerhetsinformasjonene fra
produsentene av oppvask- og rengjøringsmidlene.
• Vannet i oppvaskmaskinen er ikke drikkevann.
Hvis det befinner seg rester av oppvaskmiddel i
maskinen er det fare for etsningsskader!
• Ved utrangering av oppvaskmaskinen: Trekk ut
nettledningens støpsel, skjær av nettledningen og
kast den. Ødelegg dørlåsen, slik at døren ikke len-
ger kan låses.
arbeidsplaten eller sokkelområdet er skadet på en
slik måte at apparatets indre er åpent tilgjengelig.
• Hvis nettledningen er skadet eller skal skiftes ut
mot en lengre ledning, må den (fåes hos ELECTROLUX kundeservice) skiftes ut av en kundeservice som er autorisert av ELECTROLUX.
• Trekk aldri støpselet ut av stikkontakten ved å
holde i kabelen, men alltid ved å holde i støpselet.
• Av sikkerhetsmessige årsaker er ombygginger
eller forandringer av oppvaskmaskinen ikke tillatt.
• Påse at oppvaskmaskinens dør alltid er lukket,
unntatt ved inn- og utrydding av oppvask. På
denne måten unngås det at noen snubler over den
åpne døren og skades.
• Spisse kniver og skarpkantede bestikkdeler må
legges i bestikkholderen eller i den øvre kurven.
Korrekt anvendelse
• Det må kun vaskes husholdningsservise i oppvaskmaskinen. Hvis apparatet brukes til andre formål eller feilbetjenes, bærer prodsenten intet
ansvar for eventuelle skader.
• Før bruk av spesialsalt, oppvask- og skyllemiddel
skal det kontrolleres at produsenten av disse produktene uttrykkelig tillater at de brukes i oppvaskmaskiner.
• Ikke bruk løsningsmidler i oppvaskmaskinen.
Eksplosjonsfare!
• Vannbeskyttelsessystemet beskytter mot vannskader på en pålitelig måte. Her må følgende forutsetninger være oppfylt:
• Nettilkoplingen må være opprettet også når oppvaskmaskinen er slått av.
• Oppvaskmaskinen må være installert på forskriftsmessig måte.
• Vannkranen skal alltid stenges når oppvaskmaskinen ikke passes på i lengre tid, f.eks. grunnet en
feriereise.
• Ikke sett deg eller stå på den åpne døren, oppvaskmaskinen kan velte eller ødelegges.
• I tilfelle feil skal først vannkranen stenges, deretter
skal oppvaskmaskinen slåes av og nettledningens
støpsel trekkes ut av stikkontakten. Ved fasttilkopling: Sikringen(e) skal slåes av hhv. skrusikringene skrues ut.
Generell sikkerhet
• Reparasjoner på oppvaskmaskinen må kun utføres av fagfolk. Ved usakkyndige reparasjoner kan
det oppstå betydelige farer for brukeren. Henvend
deg til vår kundeservice eller til fagforhandleren
hvis en reparasjon er nødvendig.
• Oppvaskmaskinen må ikke under noen omstendigheter tas i bruk hvis nettledningen, inn-/utløpsslangen er skadet eller betjeningspanelet,
5
Page 6
Sikring av oppvaskmaskinens dør
Oppvaskmaskinen er utstyrt med en dørsikring som
forhindrer at barn kan åpne oppvaskmaskinen ved en
feiltagelse. Denne dørsikringen innstilles som følger:

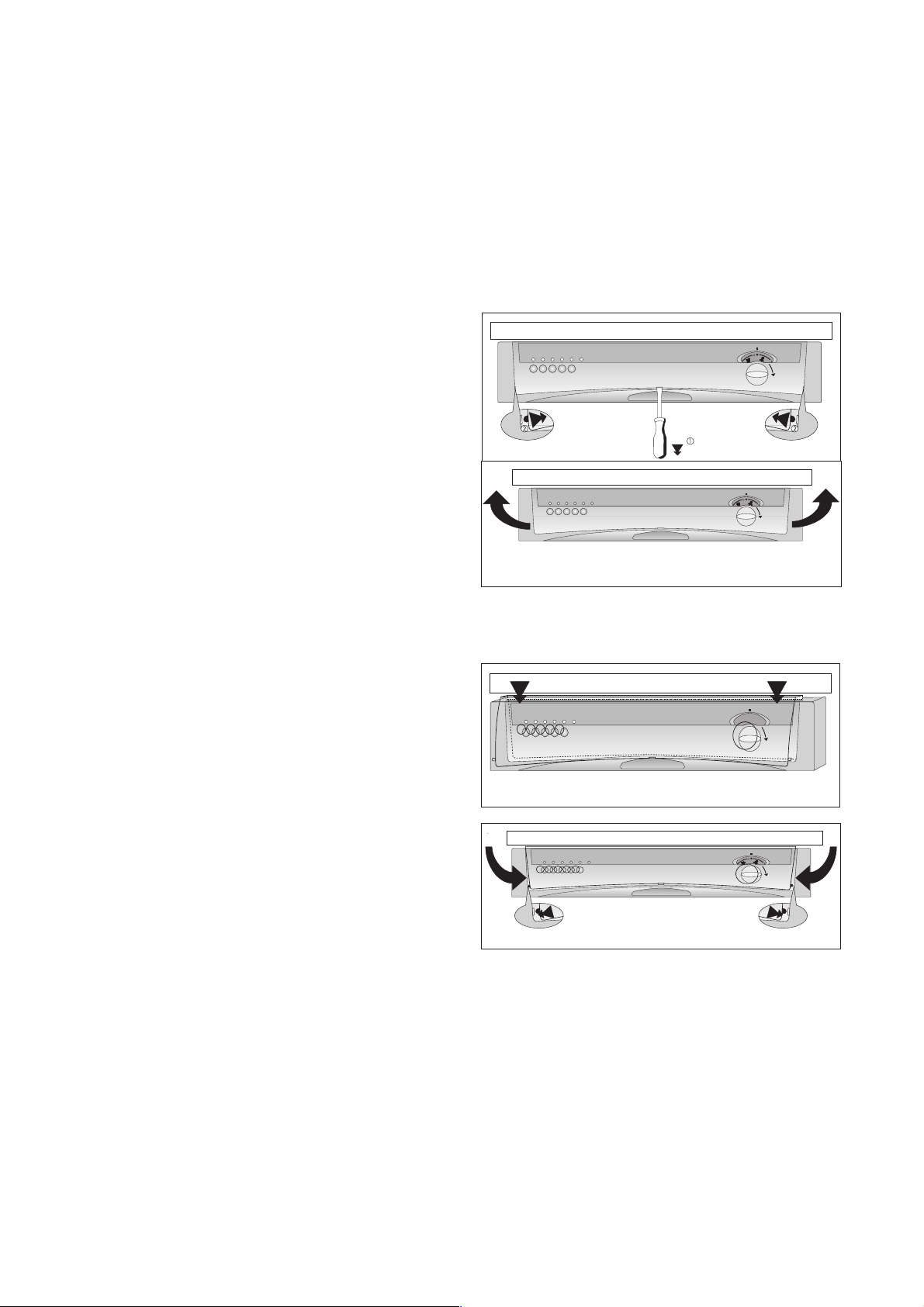

1. I dørhåndtaket sitter det en spak (1) på venstre
side. Døren kan sikres mot utilsiktet åpning ved å
trykke denne spaken bakover med en liten skrutrekker eller skaftet på en skje.
2. Når sikringen er innstilt, må dørhåndtaket først
beveges mot venstre (2) og deretter trykkes oppover (3) for å åpne døren.
3. Dørsikringen kan slåes av ved å trekke spaken
fremover igjen med en liten skrutrekker eller skaftet på en skje.
2 Avfallsbehandling
Avfallsbehandling av emballasjematerialet
Oppvaskmaskinens emballasjemateriale skal kastes
på forskriftsmessig måte. Alt emballasjemateriale
som brukes er miljøvennlig og resirkulerbart.
• Kunststoffdeler er kjennetegnet ved hjelp av internasjonalt standardiserte forkortelser:
– >PE< for polyetylen, f.eks. emballasjefolie
– >PS< for polystyren, f.eks. polstringsdeler
(prinsipielt KFK-fri)
– >POM< for polyoksymetylen, f.eks. kunst-
stoff-klemmer
• Kartongdelene er laget av resirkulert papir og skal
leveres til papirinnsamling.
Avfallsbehandling av utrangerte
apparater
Når oppvaskmaskinen en dag resirkuleres, skal den
transporteres til den kommunale avfallsplassen eller
til en forretning som fører tilsvarende type produkt.
Der vil du kunne levere den inn kostnadsfritt. Forretningen er kun forpliktet til å ta imot den type produkter den selv forhandler, uavhengig av merke og
fabrikat. Forhandler forretningen oppvaskmaskiner,
plikter der derfor å ta imot din gamle oppvaskmaskin.
6
Page 7
2 Økonomisk og miljøvennlig vasking
• Oppvaskmaskinen må kun koples til varmtvann
hvis varmtvannsanlegget ikke varmes opp elektrisk.
• Kalkfilteret må stilles inn korrekt.
• Ikke forhåndsvask oppvasken under rennende
vann.
• Hvis oppvaskmaskinen kjøres med lite innhold,
beregner mengdeautomatikken den nødvendige
vannmengden og forkorter programmets varighet.
Det mest økonomiske er imidlertid å kjøre oppvaskmaskinen når den er full.
• Velg vaskeprogrammet avhenging av oppvaskens
type og grad av smuss.
• Ikke bruk mer oppvaskmiddel, spesialsalt og skyllemiddel enn det som anbefales av produktprodusentene og i denne bruksanvisningen.
7
Page 8
Apparattegning og betjeningspanel
Øvre spylearm
Gummipakning for tilkopling av vanninnløpet til den midtre
spylearmen
Spylearmer
Forrådsbeholder for
spesialsalt
Forrådsbeholder
for skyllemiddel
Beholder for
oppvaskmiddel
Innsugningsåpning
for viftetørking
Typeskilt
Siler
8
Page 9
Betjeningspanel
Funksjonstast
Betjeningsfeltet består av PÅ/AV-bryteren M og
programtastene med LED-indikatorer.
Kalkfilter- og funksjonstast: I tillegg til påtrykt oppvaskprogram kan oppvaskmaskinens kalkfilter innstilles ved kombinasjon av disse tastene.
Multidisplayet kan indikere
– hvilket hardhetstrinn kalkfilteret er innstilt til.
– hvilken starttid som er innstilt.
– hvor lenge et pågående vaskeprogram sann-
synligvis ennå vil vare.
– hvilken feil som foreligger i oppvaskmaskinen.
Kalkfilter-tast
Betjeningsfelt
Dørhåndtak
Kontrollindikatorer
Avluftåpning for
viftetørking
Kontrollindikatorene har følgende betydning:
t
à
v
Etterfyll spesialsalt
Etterfyll skyllemiddel
Åpne vannkranen
SUPERWASHtast
Multidisplay
Innstilling
av starttid
Før førstegangs bruk
Før bruk skal alle klemmer som oppvaskkurvene sikres med under transporten, fjernes.
Utfør deretter følgende skritt:
1. Innstilling av kalkfilteret
2. Påfylling av spesialsalt for kalkfilteret
3. Påfylling av skyllemiddel
9
Page 10
Innstilling av kalkfilteret
For å forhindre kalkavleiringer på oppvasken og i
oppvaskmaskinen må oppvasken vaskes med bløtt,
dvs. kalkfattig vann. Av denne grunn er oppvaskmaskinen utstyrt med et kalkfilter hvor vannet avkalkes
ved hjelp av spesialsalt fra en hardhet på 4 °dtt (tysk
grad).
3
Kalkfilteret skal i samsvar med tabellen innstilles til
det trinnet som tilsvarer vannhardheten på stedet.
Kalkfilteret kan innstilles til 10 forskjellige trinn.
Opplysninger om vannhardheten og hardhetsområdet på stedet du bor kan innhentes
hos vedkommende vannverk.
Vannhardhet
1
i °d
)i mmol/l
41-50
35-40
31-34
27-30
23-26
19-22
15-18
11-14 1,9-2,5 II 2 2
4-10 0,7-1,8 I/II 1 1
under 4 under 0,7 I
1)(d°) Tysk grad, mål for vannhardhet
2)(mmol/l) Millimol pr. liter, internasjonal enhet for vannhardhet
* Fabrikkmessig innstilling
1. Oppvaskmaskinen må være slått av.
2. Trykk funksjons-tasten og avherdings-tasten sam-
tidig og hold dem inntrykket.
3. I tillegg trykk PÅ/AV-bryteren.
LED-indikatorene for funksjons-tasten og kalkfilter-tasten blinker.
4. Trykk kalkfilter-tasten på nytt.
Kalkfilter-tastens signalindikator begynner å
blinke.
– Antall blinketegn tilsvarer det innstilte hard-
hetstrinnet. (Unntak: Hardhetstrinn 0 indikeres
ved hjelp av 10 blinketegn).
– Denne blinketegn-rekkefølgen gjentas flere
ganger etter en pause på 5 sekunder.
5. Ved å trykke kalkfilter-tasten forhøyes hardhetstrinnet med 1.
(Unntak: Etter hardhetstrinn 9 følger hardhetstrinn
0).
6. Når hardhetstrinnet er riktig innstilt skal PÅ/AVbryteren trykkes.
Hardhetstrinnet er da lagret.
7,3-9,0
6,3-7,2
5,5-6,2
4,8-5,4
4,1-4,7
3,3-4,0
2,6-3,2
2
) område
IV
III
Innstilling
til hardhetstrinn
9
8
7
6
5
4
3*
0
Salt ikke nødvendig
Antall
blinketegn
9
8
7
6
5
4
3
10
10
Page 11
Påfylling av spesialsalt for kalkfilteret
1
Bruk kun spesialsalt for oppvaskmaskiner.
Fyll aldri andre salttyper (f.eks. vanlig salt)
eller oppvaskmaskin-vaskemiddel i saltbeholderen. Dette vil ødelegge kalkfilteret.
Kontroller alltid før påfylling at det virkelig er
spesialsalt som fylles på.
Fyll på spesialsalt:
• Før førstegangs idriftsettelse av oppvaskmaskinen
• Når kontrollindikatoren
panelet.
3
1. Åpne døren, ta ut den nedre kurven.
2. Skru opp lukkehetten på saltbeholderen ved å
3. Kun ved førstegangs idriftsettelse:
4. Sett den medfølgende trakten på forrådsbeholde-
3
5. Vask bort saltrester fra forrådsbeholderens
6. Skru igjen lukkehetten ved å dreie den med urvi-
3
Hvis vannhardheten der du bor ligger på
under 4 °dtt, er det ikke nødvendig å fylle på
spesialsalt.
dreie den mot urviseren.
Fyll saltbeholderen full med vann.
rens åpning.
Fyll spesialsalt i forrådsbeholderen via trakten,
kapasiteten er alt etter saltets grovhet ca. 1,01,5 kg. Ikke fyll for mye spesialsalt i beholderen.
Vannet som fortrenges ved påfylling av spesialsalt renner ut av saltbeholderen og ned i
bunnen i oppvaskmaskinens indre. Dette er
ikke farlig, da dette vannet pumpes bort når
et vaskeprogram startes igjen.
åpning.
seren til anslag. Hvis dette ikke gjøres kommer det
spesialsalt inn i vaskevannet. Dette kan føre til at
glassene blir matte. Kjør derfor et skylleprogram
etter å ha fylt i spesialsalt. På denne måten skylles saltvann og saltkorn i oppvaskrommet bort.
Avhengig av saltets grovhet kan det vare
noen timer før saltet har blitt oppløst i vannet
og kontrollindikatoren Spesialsalt
ker igjen. Innstillingen av kalkfilteret og dermed av saltforbruket er avhengig av
vannhardheten på stedet.
t lyser på betjenings-
t sluk-
SALE
SALT
SALZ
SEL
11
Page 12
Påfylling av skyllemiddel
Ved hjelp av skyllemiddelet får man skinnende rent
servise uten flekker og klare glass.
1
Fyll på skyllemiddel:
• Før førstegangs idriftsettelse av oppvaskmaskinen
• Når kontrollidikatoren
Beholderen for skyllemiddel befinner seg på innsiden
av døren på oppvaskmaskinen.
1. Åpne døren.

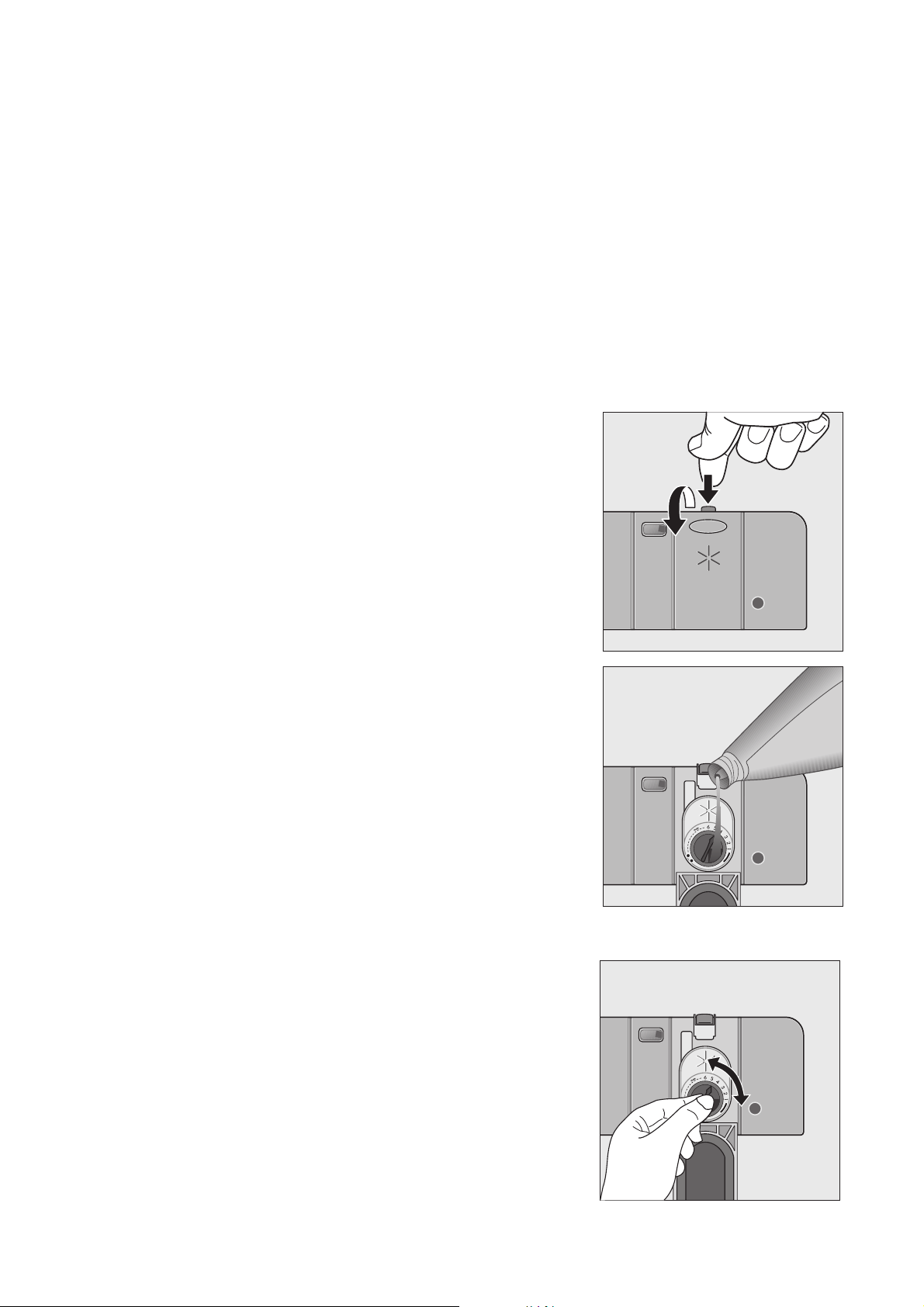

2. Trykk med fingeren på frigjøringsknappen for skyl-
3. Vipp dekselet på skyllemiddelbeholderen helt opp.
Bruk kun merke-skyllemiddel for oppvaskmaskiner. Fyll aldri andre midler (f.eks. eddikessens) eller maskinvaskemiddel i
forrådsbeholderen for skyllemiddel. Dette vil
føre til skader på oppvaskmaskinen.
à lyser på betjeningspa-
nelet.
lemiddelbeholderen.
4. Fyll på skyllemiddel nøyaktig opp til markeringen
“max”; dette tilsvarer en påfyllingsmengde på
ca. 140 ml.
5. Lukk dekselet igjen og trykk inntil det griper i lås.
6. Hvis skyllemiddel har rent ut på siden, tørkes dette
opp med en klut. Hvis ikke, fører det til for mye
skumdannelse under skyllingen.
Innstilling av skyllemiddeldosering
3
1. Åpne døren på oppvaskmaskinen.
2. Trykk med fingeren på frigjøringsknappen for skyl-
3. Vipp dekselet på skyllemiddelbeholderen helt opp.
4. Still inn doseringsmengde.
5. Lukk dekselet igjen og trykk inntil det griper i lås.
6. Hvis skyllemiddel har rent ut, tørkes dette opp
Under oppvasken blir skyllevannet tilført skyllemiddel fra skyllemiddelbeholderen. Doseringen kan innstilles fra 1 til 6. Fra fabrikken
er doseringen innstilt på “4”. Doseringen bør
bare endres hvis det vises striper, melkeaktige flekker eller inntørkede vanndråper på
glass og service.
lemiddelbeholderen.
med en klut.
12
Page 13
Daglig bruk
• Må det etterfylles spesialsalt eller skyllemiddel?
• Innrydding av oppvask i oppvaskmaskinen
• Påfylling av oppvaskmiddel for oppvaskmaskiner
• Utvelging av egnet vaskeprogram for bestikk og
servise
• Starting av vaskeprogram
Innrydding av bestikk og servise
1
• Før oppvasken ryddes inn skal:
• Ved innrydding av servise og bestikk skal føl-
Svamper, oppvaskkluter og alle andre gjenstander som kan suges fulle med vann, må
ikke vaskes i oppvaskmaskinen
For vasking i oppvaskmaskinen er følgende bestikk-/servisetyper
ikke egnet: delvis egnet:
– Bestikk med tre-, horn,
porselen- eller perlemorsskaft
– Ikke varmebestandige kunststoffdeler
– Eldre bestikk med temperaturømfintlig kitt
– Limte servise- eller bestikkdeler
– Tinn- hhv. Kobbergjenstander
– Blykrystallglass
– Rustømfintlige ståldeler
– Tre-/frokostbrett
– Kunsthåndverks-gjenstander
– Større matrester fjernes.
– Kjeler med fastbrente matrester legges i bløt.
gende tas hensyn til:
– Serviset og bestikket må ikke hindre spylear-
mene i å dreies.
– Hule beholdere som kopper, glass, kjeler osv.
skal settes inn med åpningen ned, slik at det
ikke kan samles vann i fordypninger eller dype
bunner
– Servise og bestikkdeler må ikke ligge i hveran-
dre eller dekke over hverandre
– For å unngå glasskader må glass ikke berøre
hverandre
– Små gjenstander (f.eks. lokk) skal legges i
bestikkurven
.
– Steintøyservise må kun vaskes i oppvaskmaskinen hvis
dette tillates uttrykkelig av produsenten.
– Overglasur-dekorasjoner kan blekne etter svært hyppig
maskinvask.
– Sølv- og aluminiumsdeler misfarges ofte ved maskin-
vask. Matrester som f.eks. eggehvite, eggeplomme og
sennep forårsaker ofte misfarginger hhv. flekker på sølv.
Sølv skal derfor alltid rengjøres omgående for matrester
hvis det ikke skal vaskes umiddelbart etter bruk.
– Enkelte glasstyper kan bli matte etter hyppig maskinvask
13
Page 14
Innrydding av bestikk
1
I tillegg til den nedre bestikkurven er apparatet utstyrt
med en bestikkdel i den øvre kurven.
Gafler og skjeer som ikke får plass i bestikkholderen
skal settes i bestikkurven.

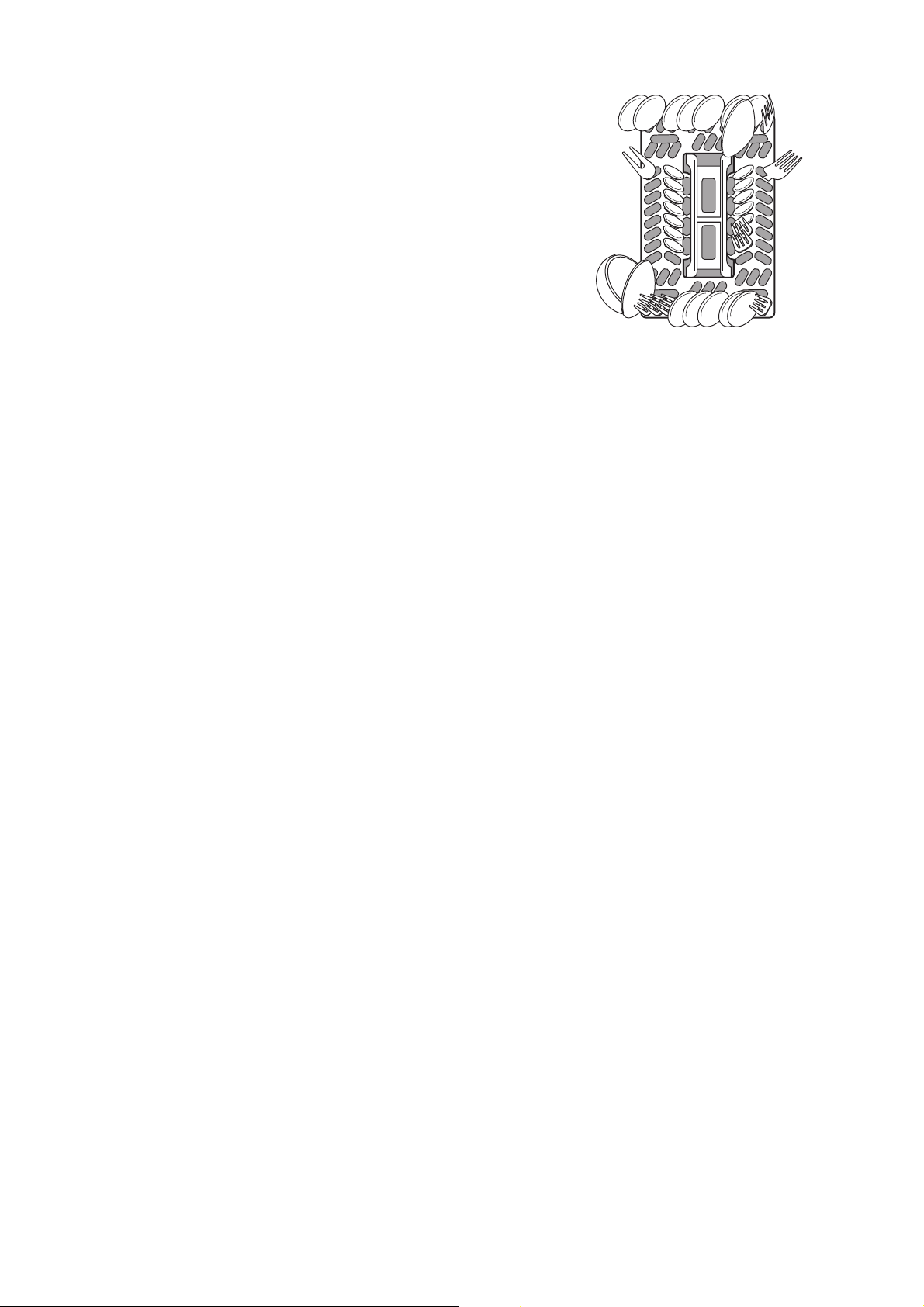

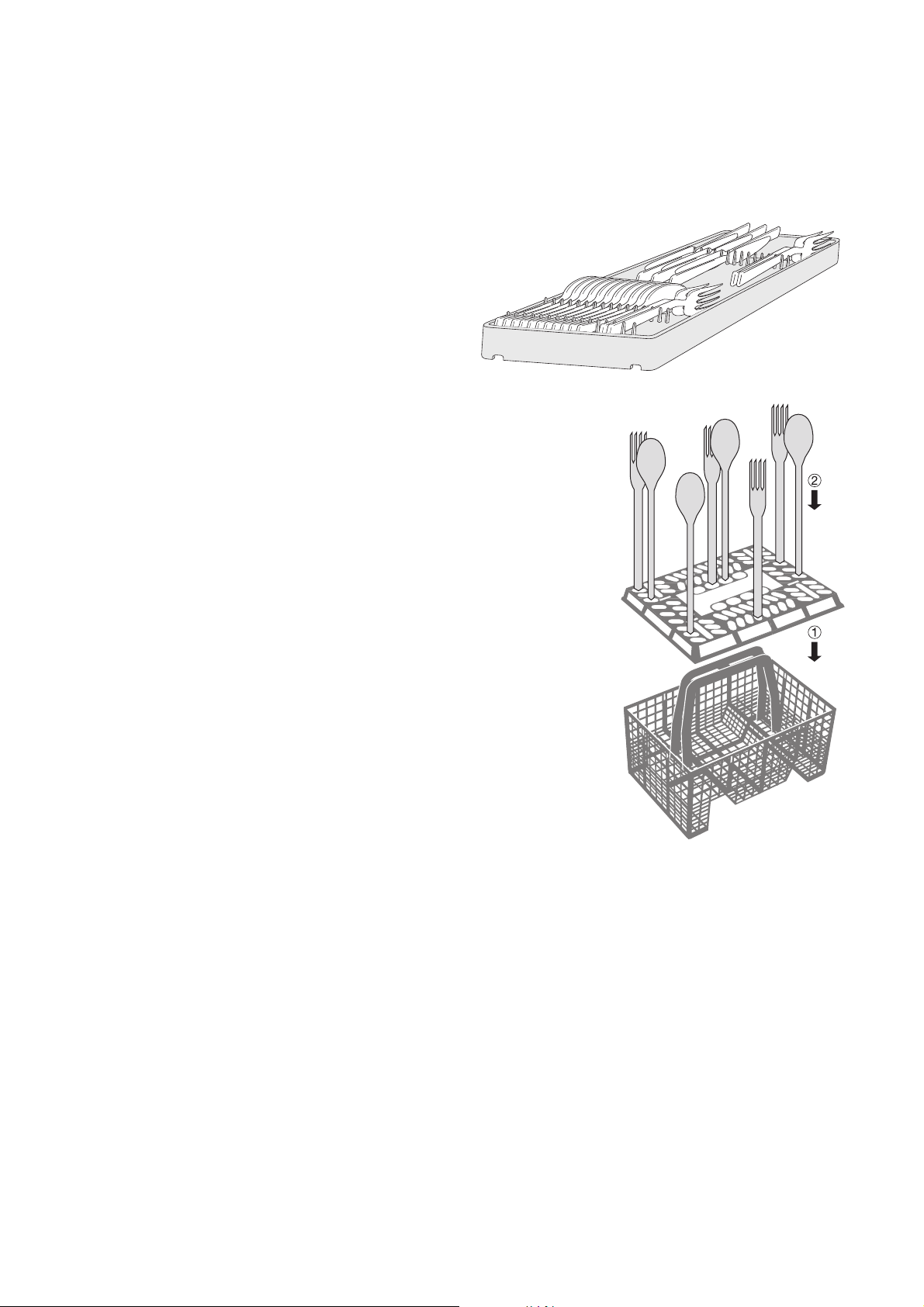

For at alle bestikkdelene i bestikkurven skal omspyles
med vann, skal
1. gitterinnsatsen settes på bestikkurven
2. gafler og skjeer settes ned i bestikkurvens gitter-
Lange, spisse bestikkdeler i bestikkurven
representerer en fare, spesielt for barn (se
sikkerhetsinformasjonene). Slike deler skal
derfor legges i iden øvre kurven.
innsats med håndtaket ned.
14
Page 15
Innsetting av kjeler, panner og
store tallerkener

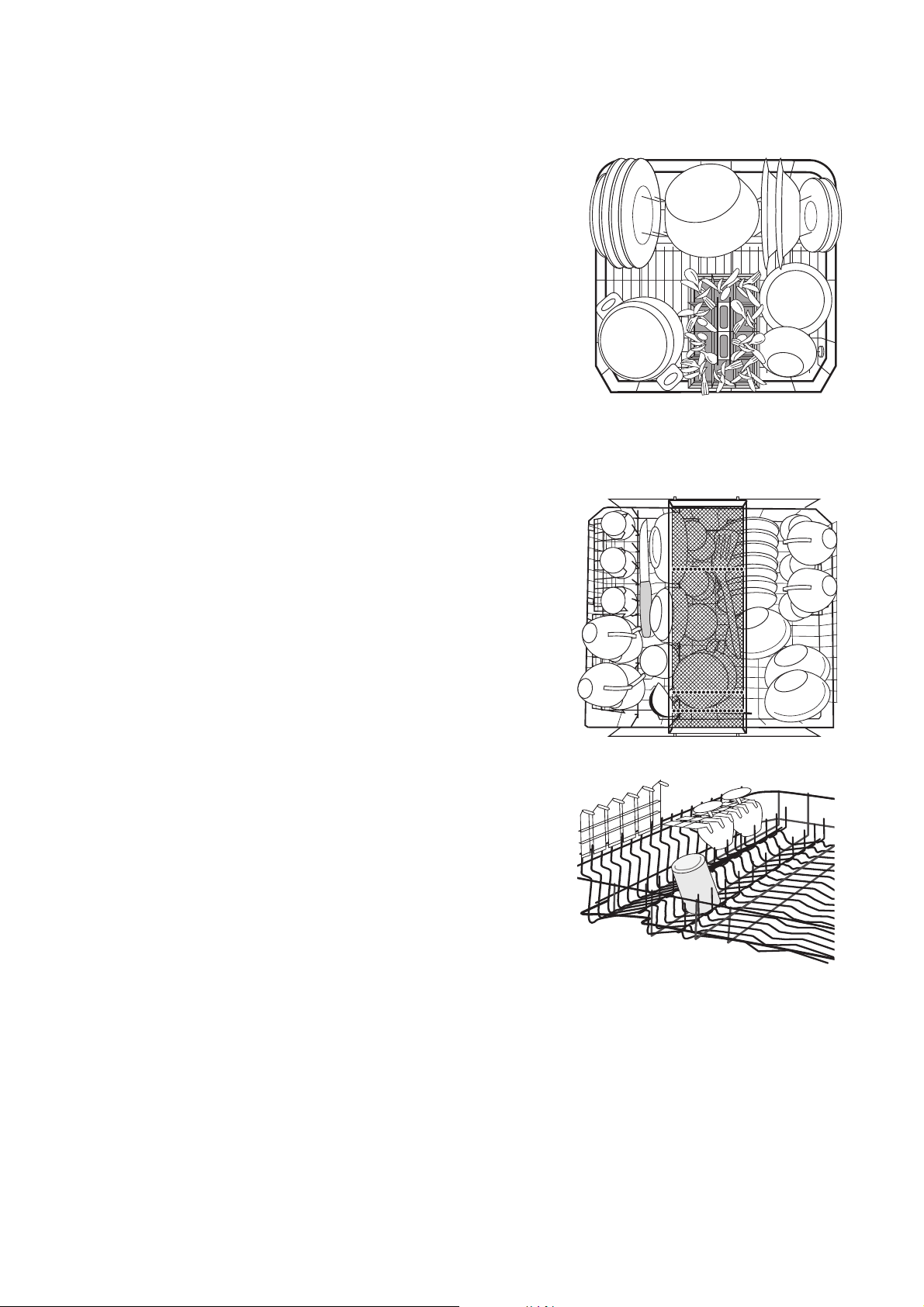

Sett større og sterkt skittent servise i den nedre kurven
3
For å lettere kunne plassere større servisedeler kan
- den bakre takkerkeninnsatsen taes ut av
den nedre kurven.
- bestikkurven forskyves til siden i den nedre
kurven.
Innrydding av kopper, glass og kaffeservise
Legg mindre, ømfintlig servise og lange, spisse
bestikkdeler i den øvre kurven.
• Plasser servisedelene på og under de oppslåbare
kopp-hyllene på en slik måte at delene er forskjøvet i forhold til hverandre og vaskevannet kommer
i berøring med alle delene.
• Ved høye servisedeler kan kopp-hyllene slåes
opp.
• Vin-, champagne- og konjakkglass skal lenes mot
eller henges inn i innsnittene i kopp-hyllene.
• Glass, krus osv. kan også settes på de to
stangrekkene på venstre side i den øvre kurven.
15
Page 16
Høydejustering av den øvre kurven
Maksimal høyde på serviset i
den øvre kurven den nedre kurven
løftet øvre kurv 22 cm 31 cm
ved
ved senket øvre kurv 24 cm 29 cm
Variant 1
3

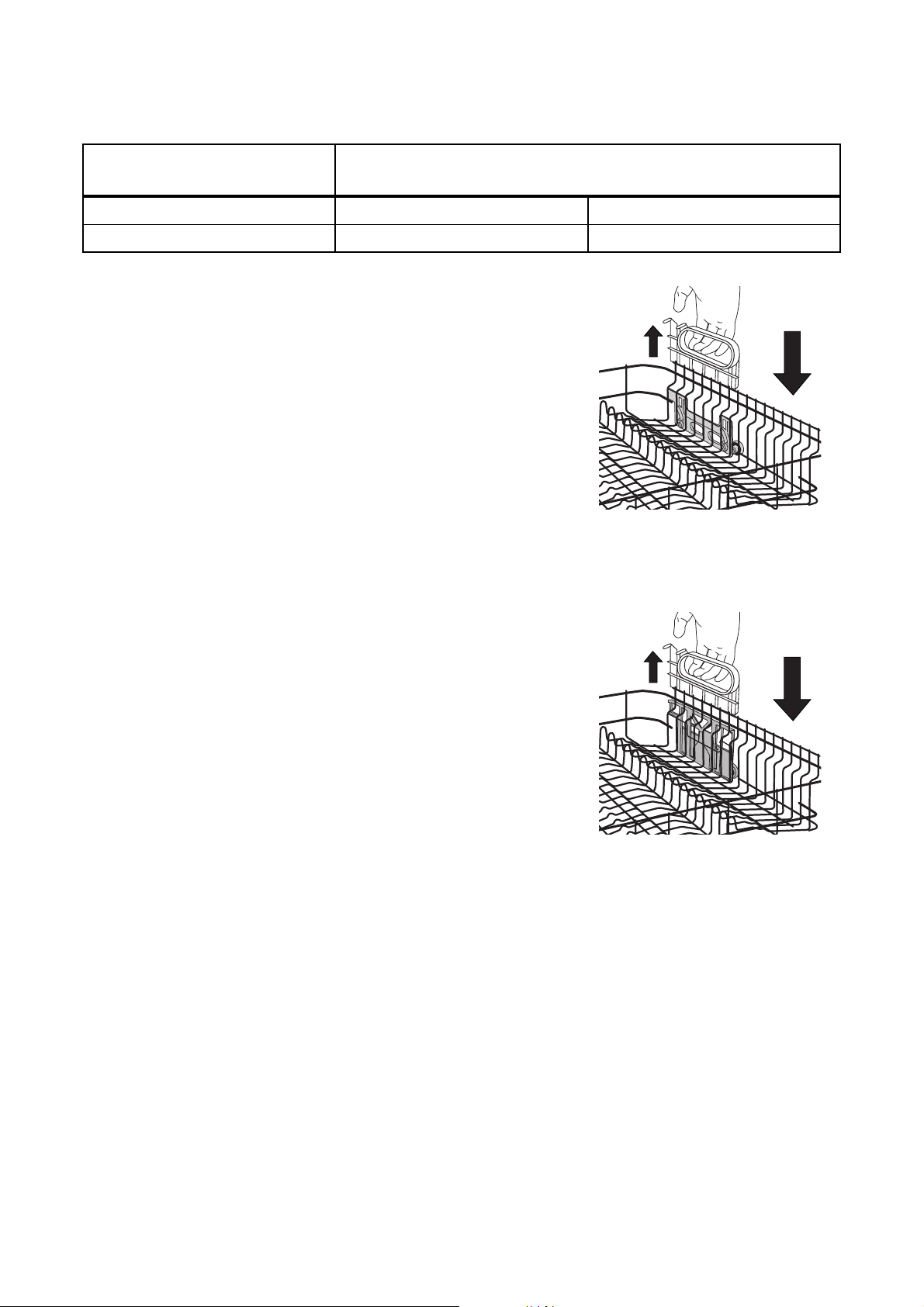

Senking av den øvre kurven:
1. Trekk den øvre kurven helt ut.
2. Løft opp den øvre kurven i det bakre, høyre kopp-
Heving av den øvre kurven:
1. Trekk den øvre kurven helt ut.
2. Løft opp den øvre kurven i håndtaket, trekk den litt
Høydejusteringen kan også utføres når det er
servise i kurvene.
Alt etter modell er oppvaskmaskinen utstyrt
med øvre kurv “Variant 1” eller “Variant 2”:
støtten og senk den.
frem og la den smette på plass i den øvre stillingen.
Senking av den øvre kurven:
1. Trekk den øvre kurven helt ut.
2. Løft den øvre kurven til anslag og senk den lodd-
rett. Kurven blir stående i nedre posisjon.
Heving av den øvre kurven:
1. Trekk den øvre kurven helt ut.
2. Løft den øvre kurven til anslag og senk den lodd-
rett. Kurven blir stående i øvre posisjon.
Variant 2
16
Page 17
Påfylling av oppvaskmiddel
1
Anvend kun oppvaskmiddel for oppvaskmaskin.
Fyll i oppvaskmiddel:
Innen et oppvaskprogram starter (ikke ved programmet Forskylling). Under programforløpet blir oppvaskvannet tilført oppvaskmiddel.
2
Beholderen for oppvaskmiddel befinner seg på innsiden av døren.
1. Hvis dekselet er lukket:
2. Fyll oppvaskmiddel i beholderen for oppvaskmid-
3. Lukk dekselet igjen og trykk inntil det griper i lås.
3
Ta hensyn til produsentens anbefalinger for
dosering og oppbevaring som er angitt på
oppvaskmiddelets emballasje.

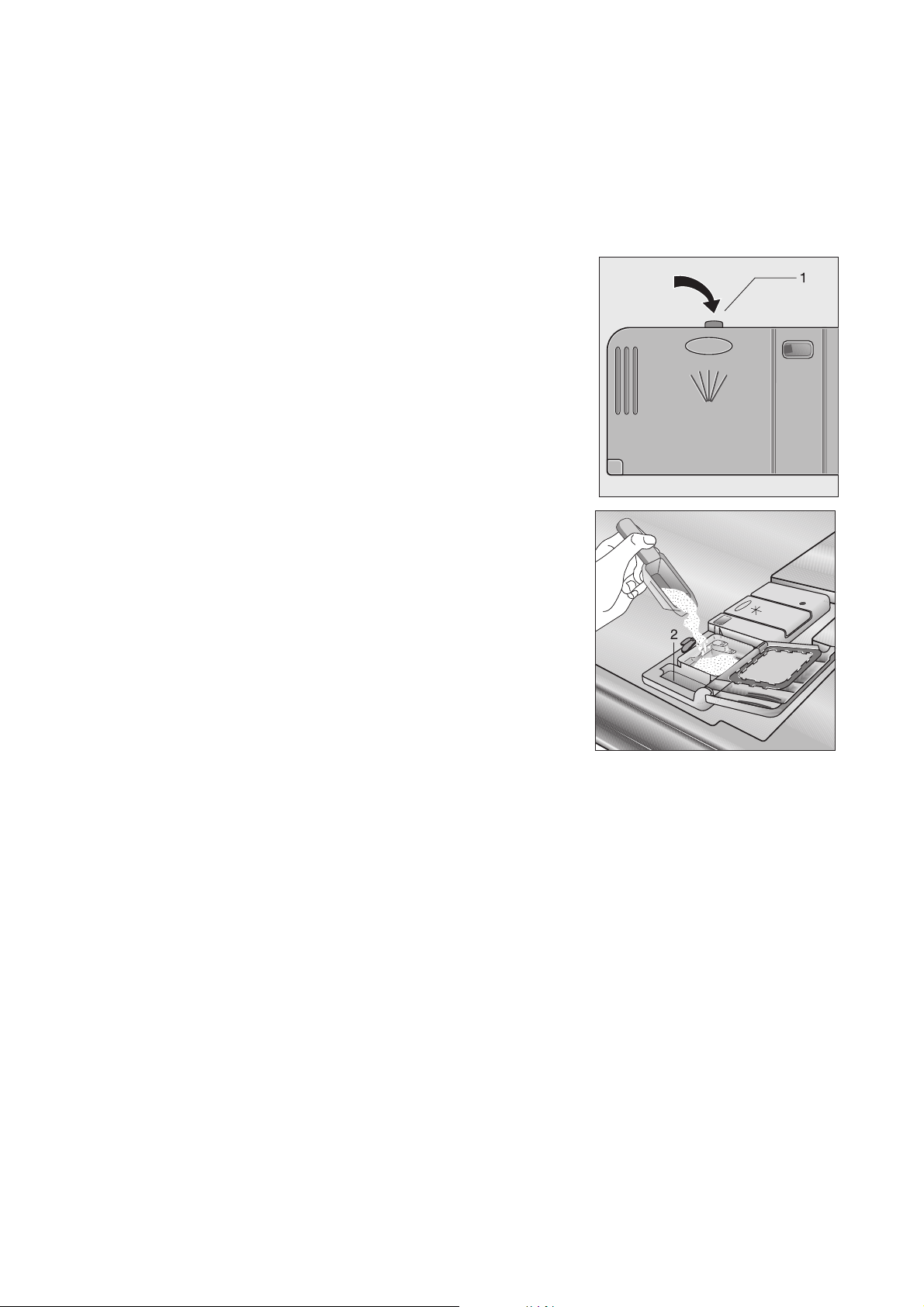

Trykk på frigjøringsknappen (1).
Dekselet åpnes.
del. Markeringslinjene tjener som hjelp ved doseringen:
“20” tilsvarer ca. 20 ml oppvaskmiddel,
“30” tilsvarer ca. 30 ml oppvaskmiddel.
Ved sterkt tilsmusset servise fylles ekstra
oppvaskmiddel i tilleggskammeret (2). Dette
oppvaskmiddelet tas i bruk allerede under
forskylling.
17
Page 18
Valg av vaskeprogram (programtabell)
Velg det vaskeprogrammet som er egnet ved hjelp av
denne tabellen:
Type oppvask:
i tillegg:
Type smuss: sterkt
Egnet vaskeprogram:
Trykk programtasten:
Programfor-
2)
løp:
1)
Middagsservise og kokekar Kaffe- og dessertservise
– – Med temperaturømfintlig servise
skittent,
Tørkede
matrester,
spesielt
eggehvite og
stivelse
normalt
skittent,
Tørkede
matrester
normalt
skittent
тттттт
INTENSIV
70 °C
NORMAL
65 °C
вйигез
Forskylling
Vask
2x Mellomskylling
Klarskylling
Tørking
Forskylling
Vask
Mellomskylling
Klarskylling
Tørking
Forskylling
Vask
Mellomskylling
Klarskylling
Tørking
normalt til lett
skittent
spesielt velegnet
ved bruk av kompaktoppvaskmidler
NORMAL
50 °C
ENERGI-
SPARING
4) 5)
50 °C
Forskylling
Vask
Mellomskylling
Klarskylling
Tørking
lett
skittent
–
Vask
Mellomskylling
Klarskylling
–
QUICK
50 °C
Med ømfintlige glass
lett
skittent
SKÅNEPRO-
GRAM
40 °C
–
Vask
Mellomskylling
Klarskylling
–
Forbruksver-
3)
dier:
Varighet 105 - 115 min. 89 - 99 min. 84 - 94 min. 130 - 150 min. 37 min. 35 min.
Energi 1,6 - 1,8 kWh
Vann 17 - 19 liter 13 - 15 liter 13 - 15 liter 12 - 14 liter 11 liter 11 liter
1)
I tillegg til vaskeprogrammene som er oppført i tabellen finnes spesialprogrammet Forskylling b . Med dette programmet
kan brukt servise som er satt inn i oppvaskmaskinen og som skal vaskes på et senere tidspunkt, forhåndsrengjøres. Spe-
sialprogrammet Forskylling
2)
Det er forskjellig støynivå på vaskeprogramavsnittene, da oppvasken vaskes sterkere i kort tid under enkelte vaskeprogramavsnitt, slik at den blir renere.
3)
Forbruksverdiene ble fastlagt under standardforhold. De er avhengige av mengden av oppvask i kurvene. Avvik er derfor mulig i praksis.
4)
Vaskeprogrammet ãvasker normalt skitten oppvask med svært lavt energiforbruk. Hvis oppvasken skal vaskes på
kortere tid, kan man i stedet bruke vaskeprogrammet
5)
Te s tp r o gr a m
тттттт
1,05 - 1,25
kWh
1,05 - 1,15
kWh
0,95 - 1,05
kWh
0,8 kWh 0,7 kWh
b varer i 10 minutter og bruker 5 liter vann og mindre enn 0,1 kWh strøm.
è.
18
Page 19
Starting av vaskeprogram
1. Kontroller om serviset og bestikket er plassert i
oppvaskmaskinen på en slik måte at spylearmene
kan rotere fritt.
2. Skru vannkranen helt opp.
3. Døren lukkes.
4. Trykk på/av-tasten a. Indikeringen for på/av-tas-
ten
a lyser.
5. Trykk programtasten for programmet som ønskes
(se "Programtabell"). Programindikatoren lyser.
Etter ca. 6 sekunder starter vaskeprogrammet
som er valgt. På multidisplayet vises den utregnede resterende utføringstiden for programmet,
denne er avhengig av mengden av oppvask i kurvene.
Ved automatisk programtilpassing kan oppvaskmaskinens styring (mengde oppvask, grad av tilsmussing, osv.) denne beregningen av resttiden
eventuelt stanses eller korrigeres.
3
Hvis det vises feilmeldinger på multidisplayet
etter programstart skal avsnittet "Hva må
gjøres hvis..." leses.
Avbrytelse av vaskeprogrammet ved å
åpne oppvaskmaskinens dør
1
1. Åpne oppvaskmaskinens dør. Vaskeprogrammet
2. Indikatoren for vaskeprogrammet som pågår sluk-
3. Lukk døren. Vaskeprogrammet fortsetter.
Når døren åpnes kan det komme ut varm
damp. Forbrenningsfare! Åpne døren forsiktig.
stopper.
ker.
Avslutning av vaskeprogrammet
1. Trykk tasten for vaskeprogrammet som pågår og
hold den trykket. Programindikatoren for vaskeprogrammet som pågår blinker i noen sekunder
og slukker etter dette.
2. Slipp program-tasten, vaskeprogrammet ble
avbrutt.
3
Når oppvaskmaskinen slåes av stoppes et
valgt vaskeprogram, men det avbrytes ikke.
Etter at oppvaskmaskinen er slått på igjen
fortsetter vaskeprogrammet å gå.
Skifting/avbrytelse/avslutning av
vaskeprogram
3
Skifting av vaskeprogram
3
1. Trykk tasten for det nye vaskeprogrammet og hold
2. Etter noen sekunder blinker kun indikatoren for det
Et vaskeprogram som pågår må kun skiftes
eller avbrytes hvis dette er absolutt nødvendig. Etter at oppvaskmaskinen er lukket igjen
oppvarmes luften som har kommet inn sterkt,
slik at den ekspanderer. På grunn av dette
kan vann komme inn i beholderen i bunnen
og eventuelt utløse vannbeskyttelsessystemet.
Hvis man ønsker å skifte vaskeprogrammet
innen de første 6 sekundene etter at programmet er valgt skal tasten for det nye vaskeprogrammet trykkes i kort tid.
Hvis man ønsker å skifte vaskeprogrammet
på et senere tidspunkt skal fremgangsmåten
nedenfor følges:
den trykket. Nå blinker indikatorene for begge vaskeprogrammene.
nye vaskeprogrammet. Slipp opp program-tasten,
fra nå av kjøres det nye vaskeprogrammet.
Superwash
3
1. Før vaskeprogrammet starter skal det fylles ren-
2. Start vaskeprogrammet.
3. Trykk "Superwash"-tasten
3
Mengdeautomatikk
Hvis det startes et vaskeprogram selv om det kun er
lite oppvask i den øvre og nedre kurven, tilpasser en
intelligent elektronikk vaskevannets mengde og vaskeprogrammets varighet til oppvaskmengden. På
denne måten er det mulig å vaske selv lite oppvask
raskt og økonomisk. Ved halvfull maskin (6 standardkuverter) spares det opp til 2 liter vann og 0,2 kWh
strøm.
Når "Superwash"-tasten y trykkes optime-
res vaskeresultatet. Funksjonen "Superwash"
"Intensiv 70" og "Normal 65".
gjøringsmiddel i beholderen på innsiden av døren
og i dekselets fordypning.
y kan slåes på ved programmene
y i løpet av
6 sekunder.
"Superwash" y gir to bløtleggingsfaser opp
til 55 °C i forbindelse med programmet "Forskylling".
– Under disse fasene har apparatet ingen aktivi-
teter.
– Totalt sett forlenges programmets varighet.
– Energi- og vannforbruket forhøyes.
19
Page 20
Innstilling eller endring av starttids-forvalg
Med starttidsforvalget kan det innstilles når et vaskeprogram skal starte i løpet at de neste 19 timene.
Innstilling av starttids-forvalget:
1. Trykk PÅ/AV-tasten
2. Trykk tasten
programmet skal begynne, lyser på multidisplayet.
3. Trykk tasten for vaskeprogrammet som ønskes.
Multidisplayet viser nå konstant antall timer. Dette
tallet er lagret.
4. Etter at de innstilte timene er utløpt, starter vaskeprogrammet automatisk.
Endring av starttids-forvalget:
Så lenge vaskeprogrammet ikke har begynt, kan det
innstilte starttids-forvalget ennå endres ved å trykke
tasten
Å.
a.
Å helt til antallet timer frem til vaske-
Utkopling av oppvaskmaskinen
Oppvaskmaskinen må først slåes av når multidisplayet viser “0” som resterende utføringstid for vaskeprogrammet.
1. Trykk PÅ/AV-tasten
tasten
a slukker.
1
2. Åpne døren forsiktig.
Utrydding av oppvasken
Når døren åpnes kan det umiddelbart etter
programmets slutt komme ut varm damp.
Derfor:
a. Indikatoren for PÅ/AV-
3
• Varmt servise er ømfintlig mot støt/slag. La derfor
oppvasken kjøle ned før den ryddes ut.
• La oppvasken stå i oppvaskmaskinen i ca. 15
minutter etter programmets slutt, slik at den kan
tørke og kjøles ned.
• Rydd først ut av den nedre kurven og deretter av
den øvre kurven. På denne måten unngår man at
resterende vann fra den øvre kurven drypper ned
på oppvasken i den nedre kurven og etterlater
vannflekker.
20
Page 21
Pleie og rengjøring
1
• Oppvaskmaskinens betjeningsdeler skal ved
• Det er ikke nødvendig å rengjøre spylearmene.
• Innvendige beholdere, dørpakningen og vanninn-
Det må ikke under noen omstendigheter brukes vanlige møbelpleie- eller aggressive rengjøringsmidler.
behov kun rengjøres med en myk klut og varmt,
rent vann.
løpet skal av og til kontrolleres med hensyn til
smuss og om nødvendig rengjøres.

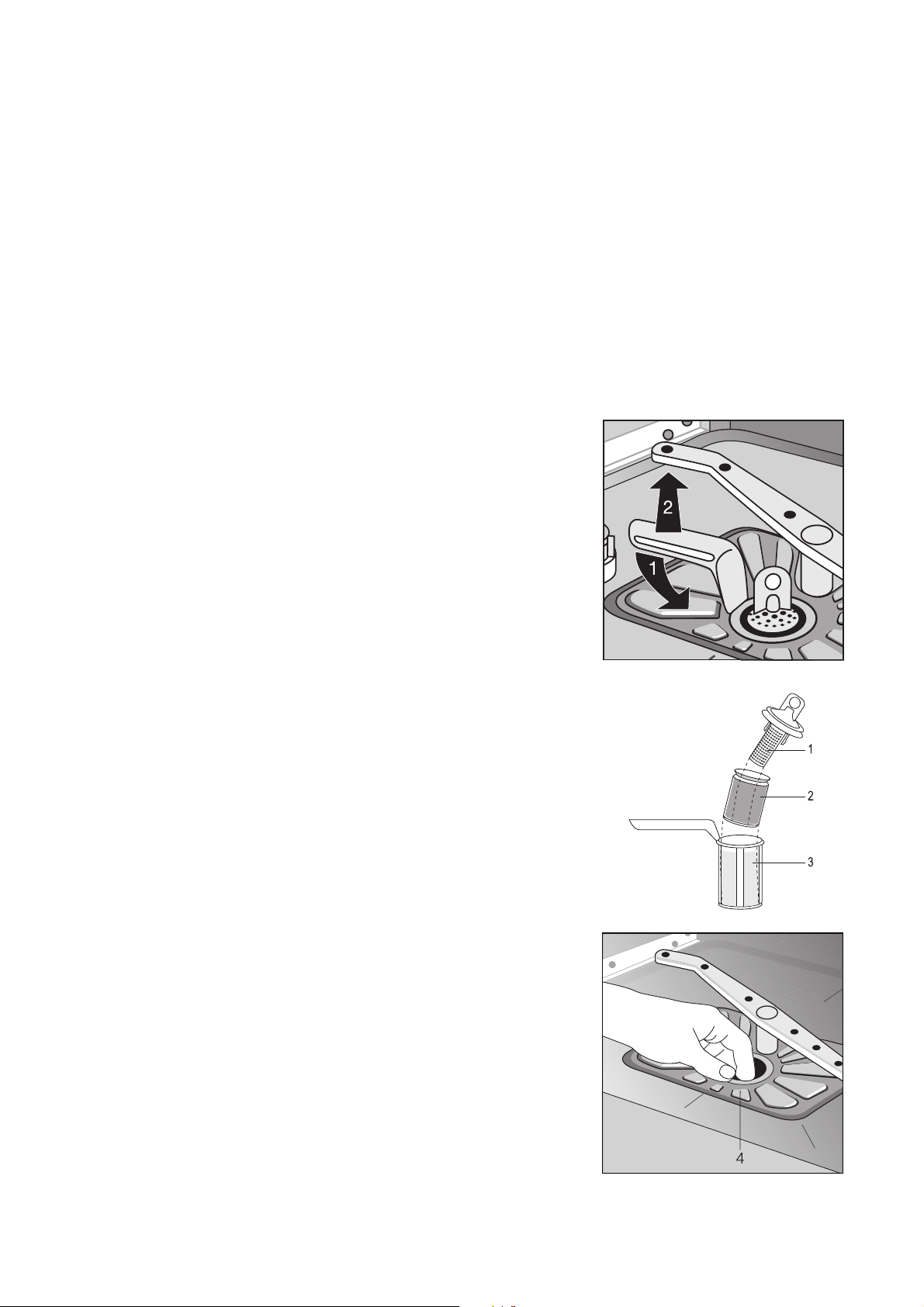

Rengjøring av silene
3
1. Åpne døren, ta ut den nedre kurven.
2. Silsystemet i oppvaskmaskinen består av grov-/
3. Sving håndtaket ca. ¼ omdreining mot urviseren
4. Ta tak i grov-/finsilens (1/2) håndtakåpning og
5. Rengjør alle siler grundig under rennende vann.
6. Ta flatesilen (4) ut av oppvaskrommets bunn og
7. Sett flatesilen inn i oppvaskrommets bunn igjen
8. Sett grov-/filsilen inn i mikrofilteret og sett det
9. Sett i silkombinasjonen og lås den ved å svinge
1
Silene i oppvaskrommets bunn rengjøres i
høy grad av seg selv.
Allikevel skal silene kontrolleres og rengjøres
fra tid til annen. Skitne siler fører til et dårligere vaskeresultat.
finsil, mikrofilter og flatesil. Via håndtaket på
mikrofilteret kan silsystemet åpnes og taes ut.
og ta det ut.
trekk den ut av mikrofilteret (3)
rengjør den grundig på begge sider.
sammen.
håndtaket med urviseren til anslag. Påse at flatesilen ikke stikker opp fra oppvaskrommets bunn.
Det må ikke under noen omstendigheter vaskes uten siler.
21
Page 22
Rengjøre panelet
I
I
I
For å kunne rengjøre oppvaskmaskinens betjeningspanel, kan man ta av panelets pleksiglassdeksel.
Ta av pleksiglassdekselet
1
1. Lukk oppvaskmaskinens dør.
2. På oppvaskmaskiner med programvelger stilles
3. Pleksiglassdekselet har en liten utsparing i under-
1
4. Løft pleksiglassdekselet opp og ta det av.
5. Rengjør betjeningspanelet og pleksiglassdekselet
Trekk oppvaskmaskinens støpsel ut av stikkkontakten.
denne på tvers (må kun dreies med urviseren!).
kant midt på. Stikk en skrutrekker i denne utsparingen og løft pleksiglasset forsiktig ➀ til hakene
på begge sider av dekselet smetter ut av hakkene
i betjeningspanelet ➁.
OBS: Pass på at du ikke lager riper i betjeningspanelet med skrutrekkeren.
med klut og håndoppvaskmiddel. Bruk aldri skurende vaskemiddel.
Sette på pleksiglassdekselet
1
1. Trykk pleksiglassdekselet inn i sporet i panelets
Pleksiglassdekselet og betjeningspanelet må
være tørt. På maskiner med programvelger
må denne stå på tvers.
overkant mens døren er lukket.
2. Bøy pleksiglassdekselet lett, slik at dekselets to
haker passer inn i hakkene i betjeningspanelet.
Det lønner seg å begynne med venstre hake.
3. Kontroller at pleksiglassdekselet sitter ordentlig
ved å trykke på det i overkant.
4. På maskiner med programvelger dreies velgeren
til nullstilling med urviseren.
5. Sett støpselet i stikkontakten igjen.
22
Page 23
Hva må gjøres hvis...
Prøv ved mindre forstyrrelser i oppvaskmaskinen å
løse problemet selv ved hjelp av informasjonene som
er oppført her. Hvis du gjør bruk av kundeservice ved
en av forstyrrelsene som er oppført her eller for å
avhjelpe en betjeningsfeil, må besøket av kundeservice-teknikeren betales, også i løpet av garantitiden.
...det vises feilmeldinger.
• Hvis multidisplayet viser feilkoden (2 eller hvis
indikatoren
elt avhjelpe feilen selv. Etter avhjelping av feilen
(2 og feilen med indikatoren
det påbegynte vaskeprogrammet trykkes. Vaskeprogrammet fortsetter å gå. Hvis feilkoden vises
på nytt, skal det tas kontakt med kundeservice.
• Ved alle andre indikerte feil skal det tas kontakt
med kundeservice og feilkoden skal oppgis.
v begynner å lyse, kan du eventu-
v, skal tasten for
Forstyrrelse Mulig årsak Avhjelping
Programindikatoren for det valgte pro-
grammet blinker, indikatoren
begynner å lyse:
Det kommer ikke vann inn i oppvaskmaskinen.
Programindikatoren for det valgte programmet blinker, multidisplayet viser
feilkoden (2.
Multidisplayet viser feilkoden (3.
v
Vannkranen er tilstoppet eller forkalket.
Silen (hvis slik finnes) i slangetilkoblingen på vannkranen er tilstoppet.
Vanninnløpsslangen er ikke lagt
på riktig måte.
Sifongen er tilstoppet. Sifongen rengjøres.
Vannutløpsslangen er ikke lagt
på riktig måte.
Vannbeskyttelsessystemet er
aktivert.
Rengjør vannkranen.
Rengjør silen i slangetilkoblingen.
Kontroller hvordan slangen er lagt.
Kontroller hvordan slangen er lagt.
Steng vannkranen og ta kontakt
med kundeservice.
23
Page 24
...det er problemer ved bruk av oppvaskmaskinen.
Forstyrrelse Mulig årsak Avhjelping
Oppvaskmaskinens dør er ikke riktig
lukket.
Nettledningens støpsel er ikke koplet til. Nettledningens støpsel plugges i.
Programmet starter
ikke.
I oppvaskrommet er det
rustflekker.
Pipelyd ved vasking. Pipelyden er helt ufarlig. Bruk et annet merke-oppvaskmiddel.
Husinstallasjonens sikring er ikke i orden. Sikringen skiftes ut.
For oppvaskmaskin-modeller med starttidsforvalg: En starttid er forhåndsvalgt.
Oppvaskrommet består av rustfritt spesialstål. Rustflekker i oppvaskrommet kommer
fra rust på andre deler (rustpartikler fra
vannledningen, fra kjeler, bestikk etc.).
Fjern slike flekker ved hjelp av et vanlig rengjøringsmiddel for spesialstål.
Døren lukkes.
Hvis oppvasken skal skylles omgående,
på maskiner
- med multidisplay stilles starttiden på
0timer.
- uten multidisplay slås starttid av.
Vask kun egnet bestikk og servise.
Lukk dekselet på forrådsbeholderen for
spesialsalt godt.
...vaskeresultatet ikke er tilfredsstillende.
Oppvasken blir ikke ren.
• Det har ikke blitt valgt riktig vaskeprogram.
• Oppvasken var plassert slik at vaskevannet ikke
har kommet i berøring med alle delene. Det må
ikke settes for mye oppvask i kurvene.
• Silene i oppvaskrommets bunn er ikke rene eller
de er satt i feil.
• Det ble ikke brukt et merke-oppvaskmiddel eller
det ble dosert for lite oppvaskmiddel.
• Ved kalkbelegg på oppvasken: Forrådsbeholderen
for spesialsalt er tom eller kalkfilteret er innstilt feil.
• Utløpsslangen er ikke lagt på riktig måte.
Oppvasken blir ikke tørr og er uten glans.
• Det ble ikke brukt et merke-skyllemiddel.
• Forrådsbeholderen for skyllemiddelet er tom.
På glass og servise er det striper, melkelignende flekker eller et blåskimrende
belegg.
• Innstill skyllemiddel-doseringen lavere.
På glass og servise er det tørkede vanndråper.
• Innstill skyllemiddel-doseringen høyere.
• Oppvaskmiddelet kan være årsaken. Ta kontakt
med oppvaskmiddel-produsentens kundeservice.
24
Page 25
Tekniske data
Mengdekapasitet: 12 standardkuverter inklusive servisedeler
Tillatt vanntrykk:
1-10 bar (=10-100 N/cm
2
= 0.1-1.0 MPa)
Elektrisk tilkopling:
Oppvaskmaskiner: Frittstående apparater
Dimensjoner: 850 x 600 x 600 (h x b x d i mm)
max. vekt: 54 Kg
Integrerbar og underbyggings-oppvaskmaskin
Dimensjoner: 820 – 880 x 596 x 570 (h x b x d i mm)
max. vekt: 50 Kg
Fullt integrerbar oppvaskmaskin
Dimensjoner: 820 – 880 x 596 x 546 - 550 (h x b x d i mm)
max. vekt: 50 Kg
;
Dette apparatet er i samsvar med følgende
EF-direktiver:
• 73/23/EEC av 10.02.1973 – Lavspenningsdirektiv
• 89/336/EEC av 03.05.1989
(inklusive endringsdirektivet 92/31/EEC) –
Direktiv om elektromagnetisk kompatibilitet

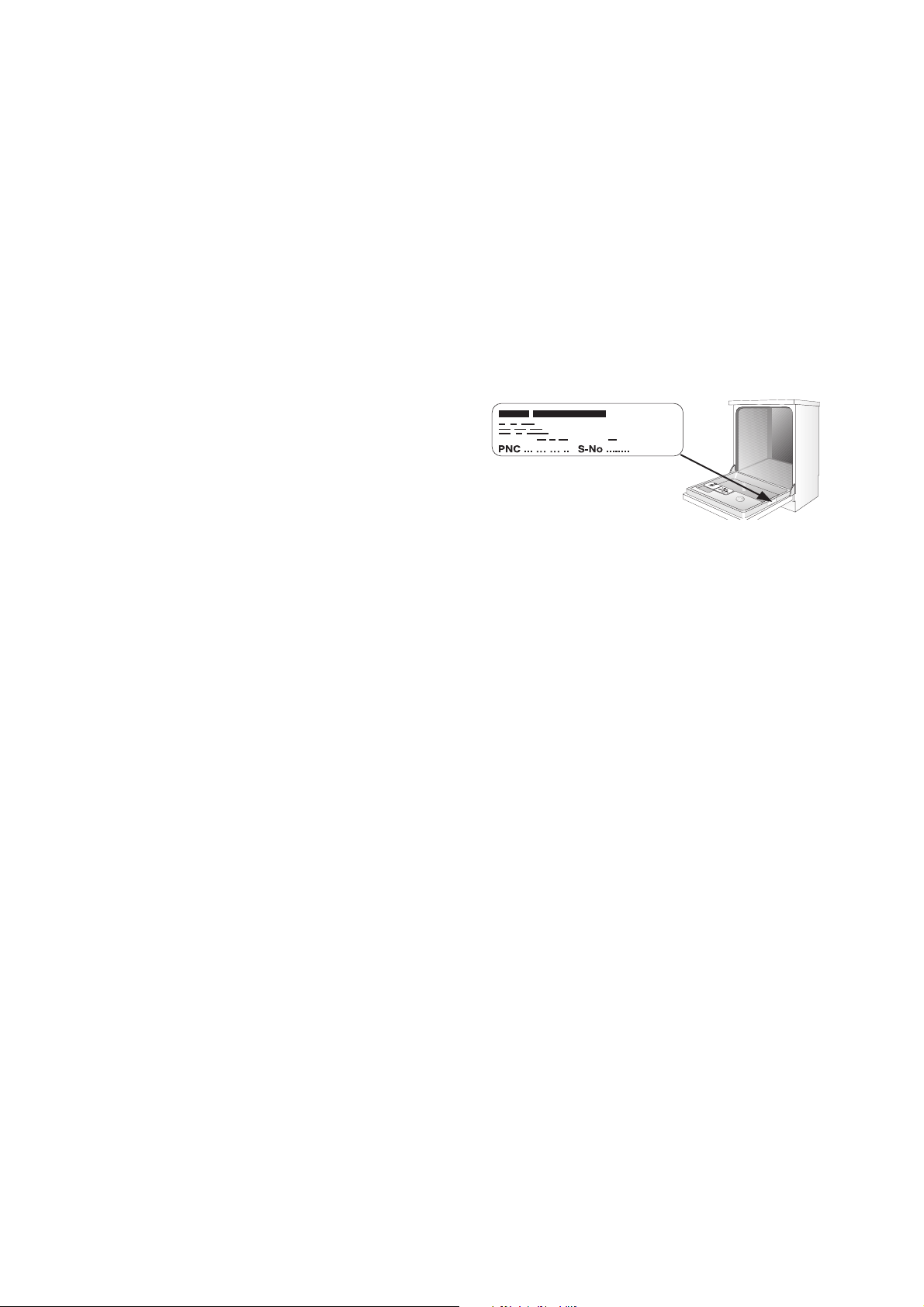

Opplysninger om den elektriske tilkoplingen er å finne på typeskiltet på høyre innvendige kant av oppvaskmaskinens dør.
25
Page 26
Henvisninger for testinstitutter
Testen i henhold til EN 60704 må gjennomføres med testprogrammet ved full maskin (se programtabell).
Testene i henhold til EN 50242 må gjennomføres med full saltbeholder for vannavkalkingsmiddelet, med full skyllemiddelbeholder og med testprogrammet (se programtabell).
Full maskin:
12 kuverter inkl. servise
Dosering oppvaskmiddel: 5g + 25g (type B) 20g (type B)
Innstilling skyllemiddel: 4 (type III) 4 (type III)

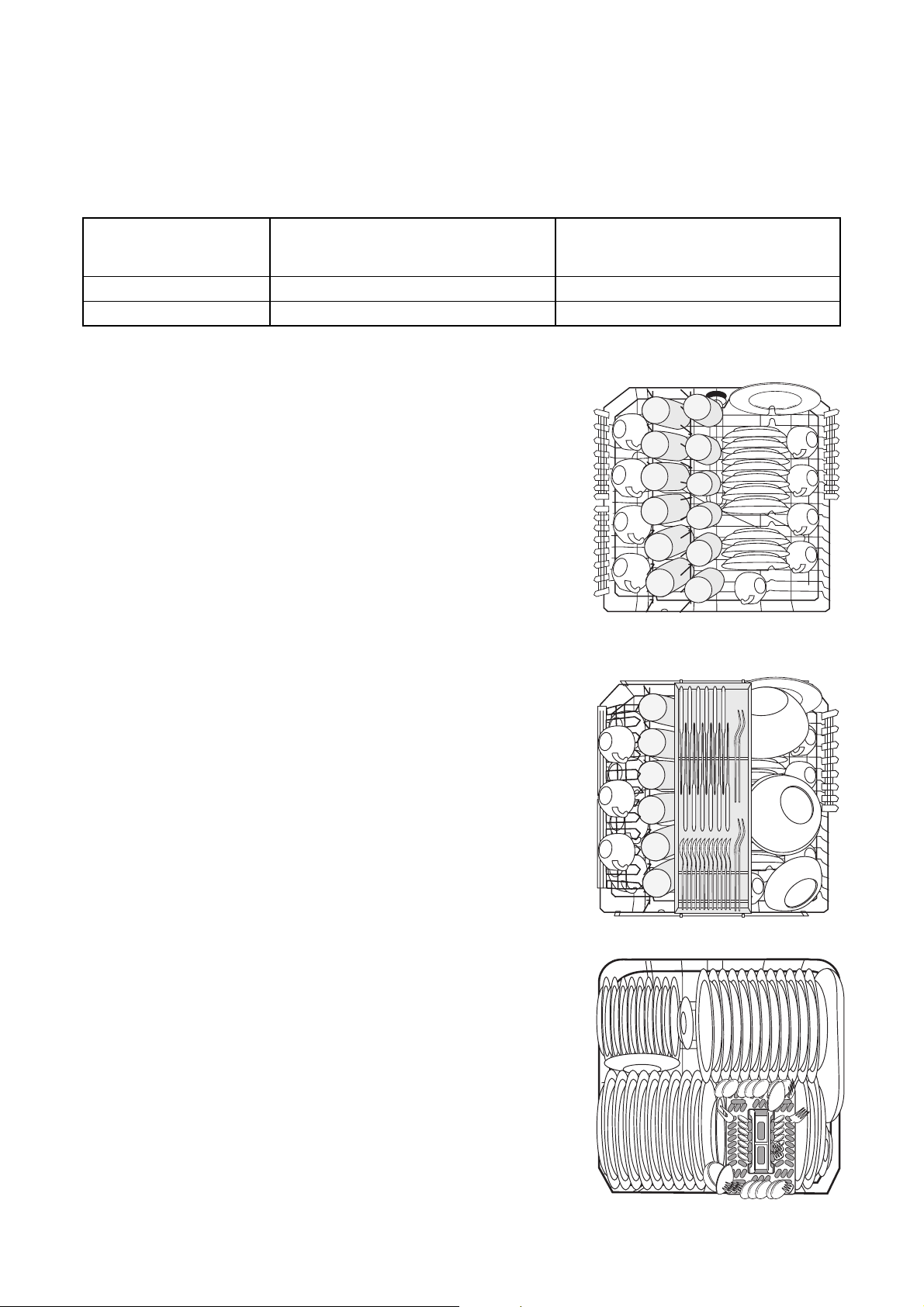

Eksempel for innsetting: Kurv oppe
Halvfull maskin:
6 kuverter inkl. servise,
la hver annen plass være ledig
Eksempel for innsetting: Kurv oppe med plass for
bestikk
Eksempel for innsetting: Kurv nede
26
Page 27
Eksempel for innsetting: Bestikk-kurv
27
Page 28
OPPSTILLINGS- OG
TILKOPLINGSANVISNING
Sette opp oppvaskmaskinen
• Oppvaskmaskinen må plasseres stabilt og vannrett på fast underlag.

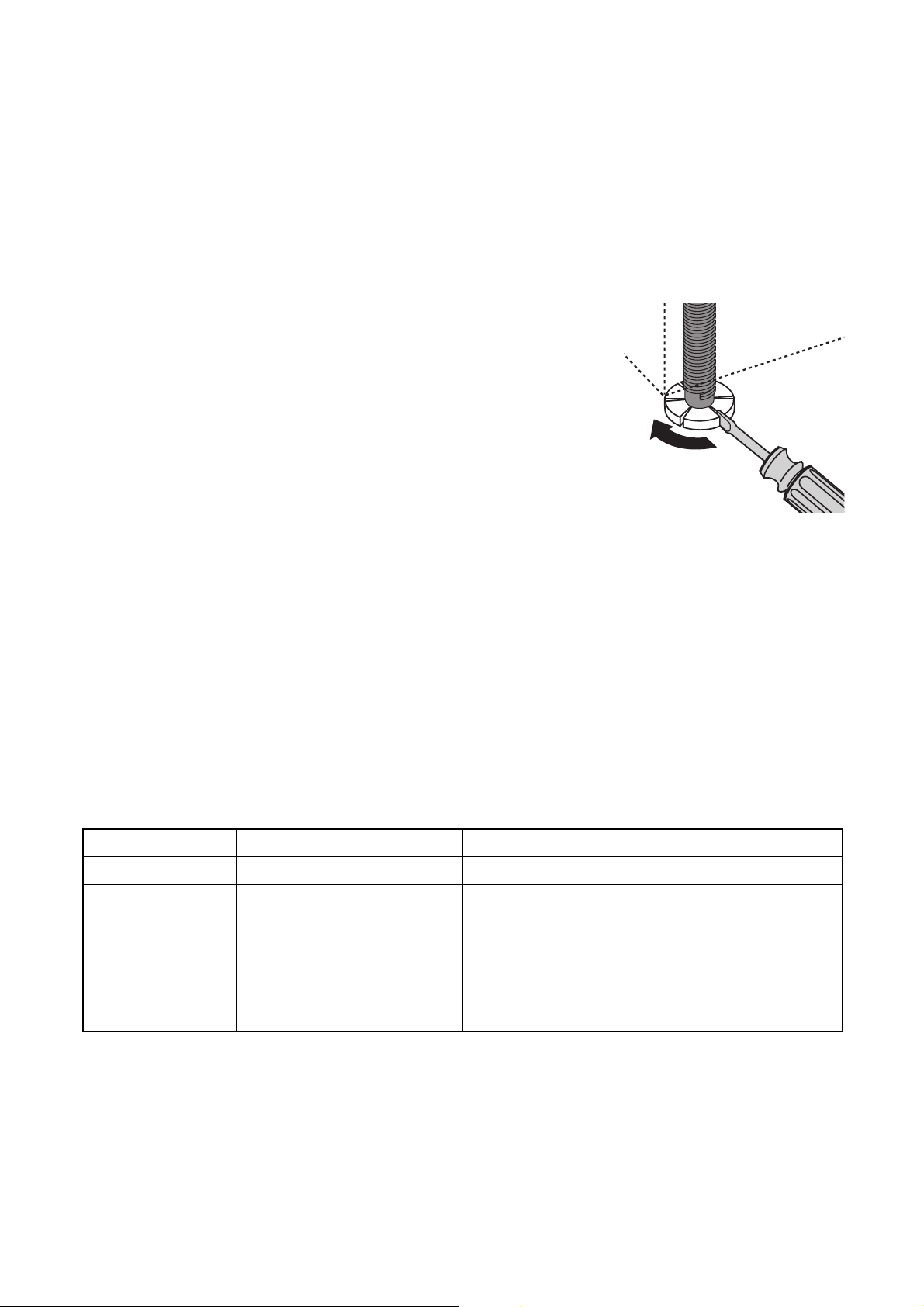

• Skru ut de stillbare bena for å kompensere for
ujevnheter i gulvet og tilpasse maskinhøyden etter
andre møbler :
– med skrutrekker.
• For maskiner for underbygging og innbygging justeres de bakre bena med en skrutrekker fra maskinens forkant.
• Avløpsslange, inntaksslange og nettkabel må legges fritt i sokkelinndragningen på baksiden, slik at
de ikke får knekk eller kommer i klem.
• Oppvaskmaskinen må dessuten skrus fast til kjøkkenbenkeplaten eller til møblene ved siden av.
Dette er en forutsetning for at den nødvendige vippesikringen ifølge VDE-forskrifter skal være
garantert.
Alt etter type skal oppvaskmaskinen settes opp slik:
Integrerbar oppvaskmaskin
(se vedlagt monteringssjablon)
3
Bredde: 591 – 594 mm
Tykkelse: 16 – 24 mm
Høyde:
(variabel)
Vekt: maks. 8 kg
1
Maskinens dør kan kles med en treplate/
møbelplate med følgende mål:
avhengig av - nisjehøyde
Hvis møbelplaten er lenger enn 600 mm, kan
ikke oppvaskmaskinens dør åpnes helt
(møbelplaten støter mot sokkelen).
I så fall må det lages et utsnitt i sokkelen (se
monteringssjablon), eller så må man bruke
beslagsett BLT 60 for den for lange døren.
Denne fås som E-nr. 911 239 008.
- sokkelhøyde
- tilpasning til fugeforløpet på tilstøtende møbler
Den nøyaktige høyden må måles på de tilstøtende
møblene på stedet der oppvaskmaskinen skal
plasseres.
28
Page 29
Oppvaskmaskin for underbygging
(se vedlagte monteringsanvisning)
Frittstående oppvaskmaskiner
1
Hvis oppvaskmaskinen skal bygges inn under en
kjøkkenbenkeplate, må oppvaskmaskinens originale
topplate fjernes slik:

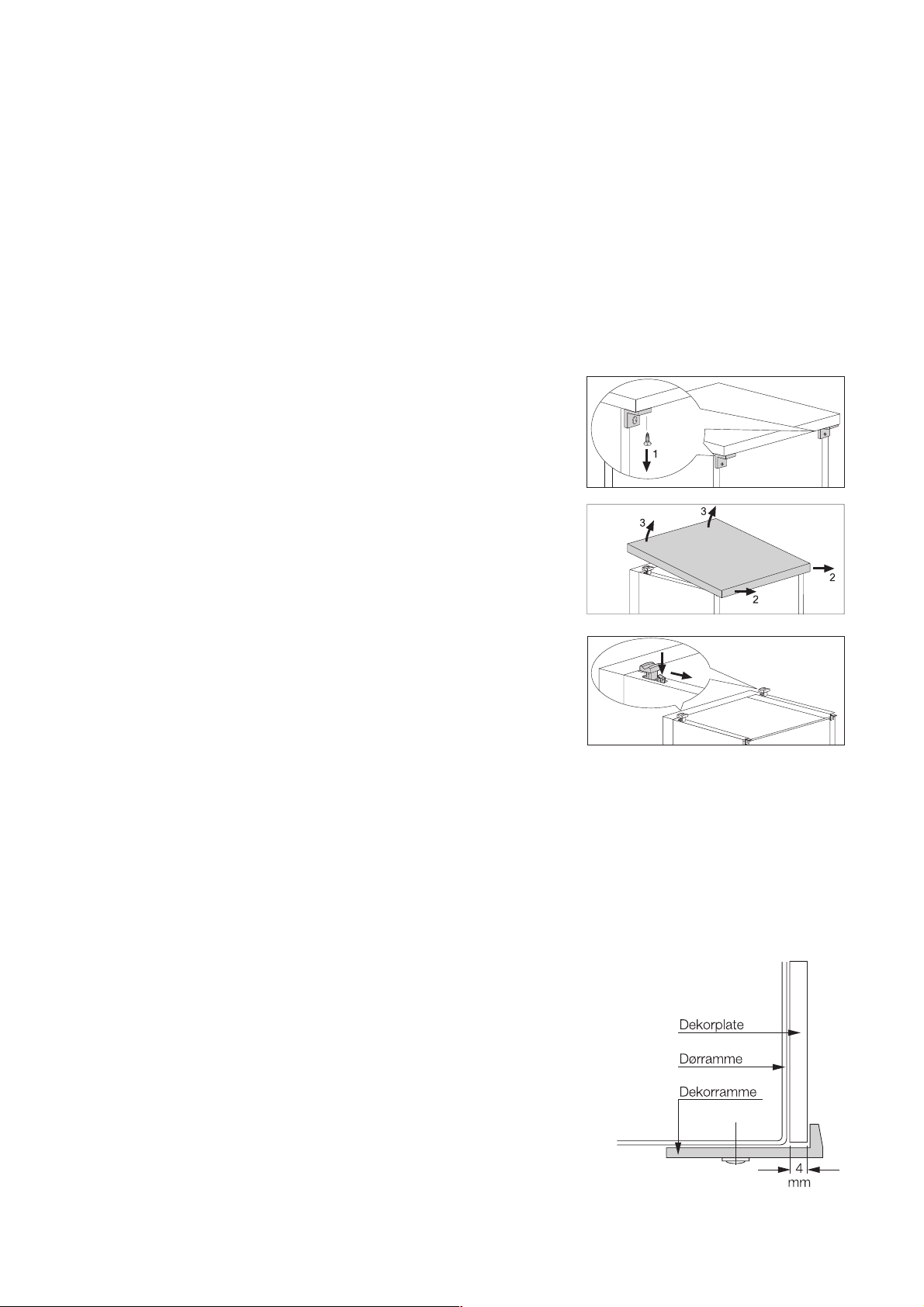

1. Fjern skruene (1) fra vinkeljernene på baksiden.
2. Skyv topplaten ca. 1 cm bakover
3. Trykk på holderen til topplaten der det er vist på
kan settes opp frittstående uten ekstra innfesting.
Hvis oppvaskmaskinen plasseres rett ved
siden av en gass- eller kullkomfyr, må det
settes en varmeisolerende, ikke brennbar
plate i plan med overkant av topplaten
(dybde 57,5 cm) mellom komfyr og oppvaskmaskin. Platen skal være kledd med aluminiumsfolie på komfyrsiden.
(2), løft den opp i
forkant
bildet
(3) og ta den av.
(4) og trekk holderen skrått ut bakover (5).
1
3
• Frittstående oppvaskmaskiner kan tilpasses kjøk-
• Dekorplatemål:
• Kantene på dekorplaten må skråskjæres 5 mm x
• Fest tynne dekorplater på oppvaskmaskinens dør
Hvis oppvaskmaskinen senere skal brukes
som frittstående maskin, må den originale
topplaten settes på igjen.
Sokkelen på frittstående oppvaskmaskiner
kan ikke justeres.
kenfronten optisk med en dekorplate. Dekorplaten
må fås fra kjøkkenfabrikanten. Monteringen krever
en dekorramme, som kan fås som tilbehør i spesialforretninger hvis den ikke følger med dekorplaten.
– Høyde 597 mm
– Bredde 587 mm
– Klemmetykkelse: maks. 4 mm
45°.
med dobbeltsidig tape for at de ikke skal slå seg.
4
5
29
Page 30
Tilkopling av oppvaskmaskinen
Tilkopling av vann
Oppvaskmaskinen har sikkerhetsanordninger som
hindrer at drikkevannet forurenses og som tilfredsstiller gjeldende nasjonale forskrifter.
• Oppvaskmaskinen kan tilkoples kaldtvann og
varmtvann opptil maks. 60 °C.
• Oppvaskmaskinen må ikke tilkoples åpne varmtvannsberedere og gjennomstrømningselementer.
Tillatt vanntrykk
Laveste tillatte vanntrykk:
2
1 bar (=10 N/cm
Høyeste tillatte vanntrykk:
10 bar (=100 N/cm
=100 kPa)
2
=1 MPa)
Ved vanntrykk under 1 bar, vennligst spør installatøren om råd.
Ved vanntrykk over 10 bar må det monteres en trykkreduksjonsventil
(kan besørges av din forhandler).
Tilkopling av inntaksslange
1
3
• Hvis det er nødvendig med en lengre inntaks-
Under tilkoplingen må du påse at inntaksslangen ikke har knekk, er i klem eller
omslynget.
Inntaksslangen tilkoples en vannkran med
utvendige gjenger (¾ “) med bruk av slangeskruekoplingen (DIN 259). Slangekoplingen
må trekkes til kun for hånd.
For at avtapping av vann i kjøkkenet ikke skal
bli begrenset, anbefaler vi å installere en
ekstra vannkran eller å utvide eksisterende
vannkran med en forgrening.
slange enn den som medfølger, kan det benyttes
følgende VDE-godkjente komplette slangesett
(leveres av forhandleren):
– Slangesett “WRflex 100” (E-nr.: 911 239 034)
– Slangesett “WRflex 200” (E-nr.: 911 239 035)
30
Page 31
Vannutløp
Utløpsslange
1
• Tilkopling av utløpsslangen:
Utløpsslangen må ikke bøyes, klemmes
sammen eller legges i knute/slynge.
– Maksimal tillatt høyde: 1 meter.
– Minimum nødvendig høyde: 30 cm over appa-
ratets nedre kant.
Forlengelsesslanger
• Forlengelsesslanger skal kjøpes hos en fagforhandler eller via vår kundeservice. Forlengelsesslangenes innvendige diameter må være på
19 mm, slik at oppvaskmaskinens funksjonsdyktighet ikke nedsettes.

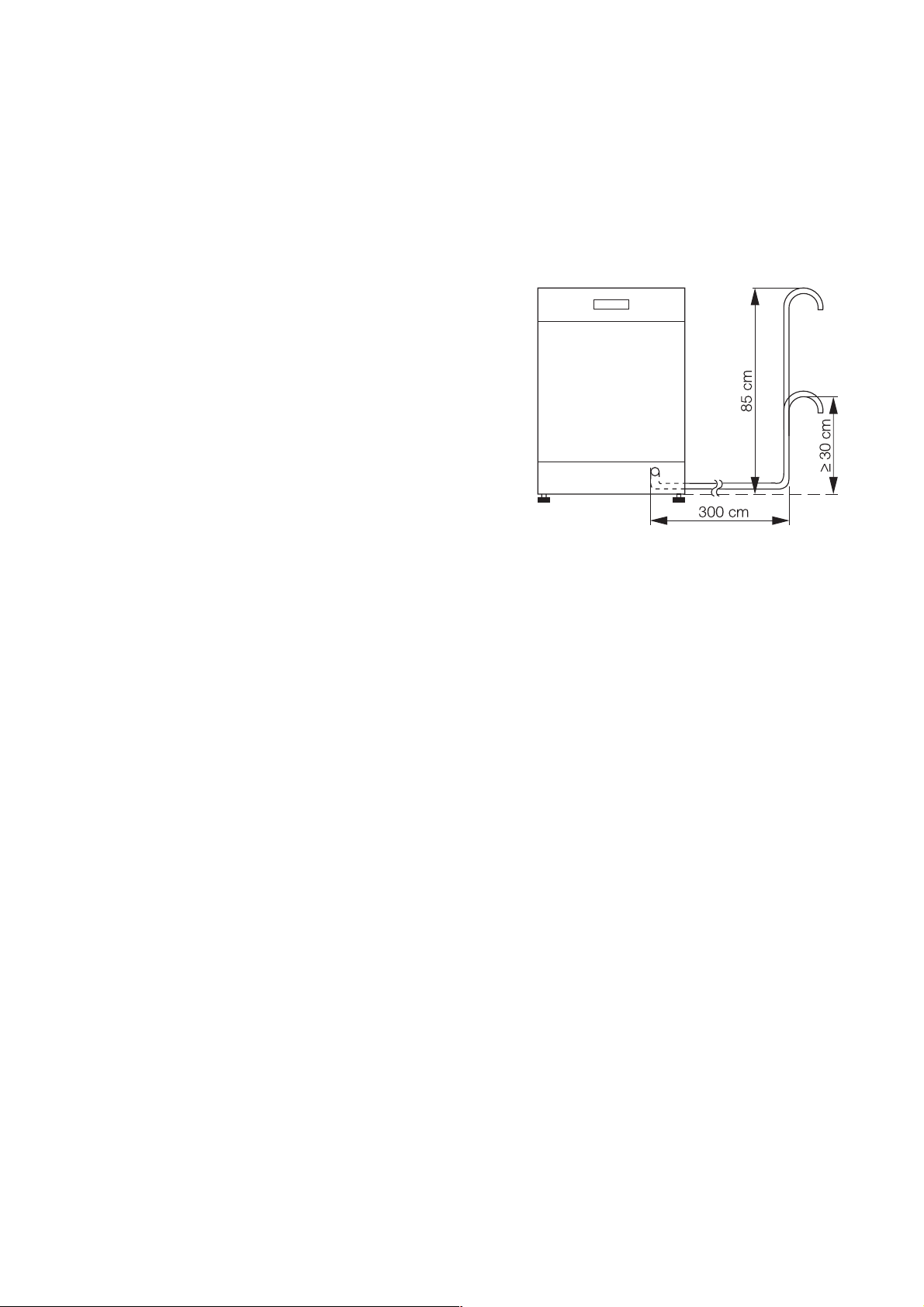

• Forlengelsesslangene må legges maksimalt 3
meter vannrett og den maksimale tillatte høyden
for tilkopling av utløpsslangen er da på 85 cm.
Sifongtilkopling
• Utløpsslangens rørstykke (ø 19 mm) passer til alle
vanlige sifongtyper. Sifongtilkoplingens utvendige
diameter må være på minst 15 mm.
• Utløpsslangen må festes til sifongtilkoplingen ved
hjelp av den vedlagte slangeklemmen.
Vannutløp i vask (kun mulig med frittstående oppvaskmaskiner)
Hvis utløpsslangen skal henges ned i en vask skal
det brukes en påsettbar rørbøy. Denne kan bestilles
hos Electrolux kundeservice under reservedelsnummer ET 646 069 190.
1. Sett rørbøyen på utløpsslangen.
2. Sikre utløpsslangen mot å skli ned av kanten på
vasken.
Trekk en snor gjennom hullet i rørbøyen og fest
den til veggen eller til vannkranen.
Vannbeskyttelsessystem
Som beskyttelse mot vannskader er oppvaskmaskinen utstyrt med et vannbeskyttelsessystem.
Hvis det foreligger en feil, kopler tømmepumpen inn.
På denne måten kan vann hverken renne over eller
renne ut. Resterende vann som befinner seg i oppvaskmaskinen pumpes automatisk ut.
1
Vannbeskyttelsessystemet fungerer også
når oppvaskmaskinen er slått av – den må
imidlertid ikke frakoples strømnettet.
31
Page 32
Elektrisk tilkopling
1
Ved tilkopling skal VDE-bestemmelsene og eventuelt
det lokale elektrisitetsverkets tilleggsbestemmelser
overholdes. Etter montasje må ikke spenningsførende deler og driftsisolerte ledninger kunne berøres
med testfingeren jf. EN 60335/DIN VDE 0700.
Opplysningene for elektrisk tilkopling er å finne på
typeskiltet på høyre side i oppvaskmaskinens dør.
Hvis apparatet er i omkoplbart skal også informasjonene på omkoplingsskjemaet i nettilkoplingskontakten følges.
Kontroller før tilkopling at merkespenningen og strømtypen som er oppgitt på apparatets typeskilt stemmer
overens med nettspenningen og strømtypen på oppstillingsstedet. Den nødvendige elektriske sikringen
er også å finne på typeskiltet.
For å kople oppvaskmaskinen fra strømnettet skal
nettstøpselet frakoples.
OBS: Støpselet må også være tilgjengelig etter at
maskinen er satt opp.
Hvis maskinen er fast koplet til nettet, må den skilles
fra nettet ved hjelp av installasjonstiltak med en all-
polig (N,L1) skilleanordning (f.eks. feilstrøm-vernebryter) med en kontaktåpning på > 3 mm.
I henhold til elektrisitetsverkenes tekniske tilkoplingsbetingelser må en fast tilkopling til
strømnettet kun utføres av en godkjent elektroinstallatør.
32
Page 33
Tilkoplingsteknikk
Inn- og utløpsslangene samt nettkabelen må koples
til oppvaskmaskinen på siden, da det ikke er nok
plass bak maskinen.

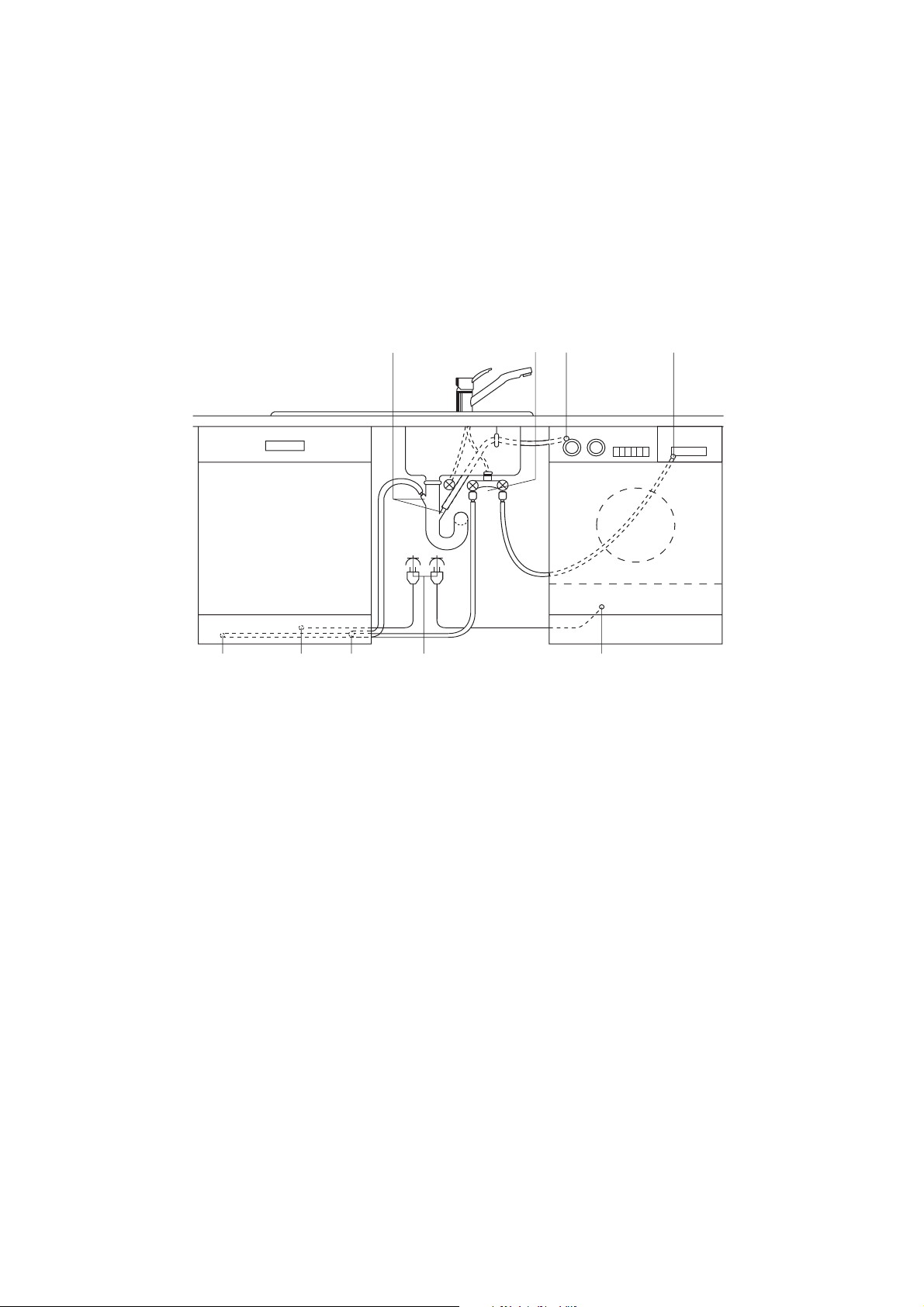

Det etterfølgende eksempelet på en sanitær- og elektroinstallasjon kan kun tjene som en anbefaling, da
det er forholdene på oppstillingsstedet som er avgjørende (eksisterende tilkoplinger, lokale tilkoplingsforskrifter fra elektrisitets- hhv. vannverket osv.).
Vanninnløp
2 stusser 45° eller rette,
utvendig ø 19 mm, lengde 30 mm
Elektrisk tilførselsledning
Vannutløp
Elektrisk tilkopling
Dobbeltventil
Vannutløp
Elektrisk tilførselsledning
Vanninnløp
33
Page 34
Garanti
I Norge gjelder “NELs leveringsbetingelser“ ved salg
av elektriske husholdningsapparater. Kopi av disse
fås hos din elektroforhandler.
OBS! Ta vare på kvitteringen. Den gjelder som
garantibevis.
34
Page 35
SERVICE
Service og reparasjoner bør utføres av vår sentrale
serviceavdeling eller av et servicefirma godkjent av
leverandøren. Bruk kun reservedeler som er godkjent
av disse.
I kapittelet ”Hva må gjøres hvis..." er de viktigste feilkildene som du kan avhjelpe selv, oppført.
Hvis du allikevel gjør bruk av kundeservice ved en av
forstyrrelsene som er oppført her eller for å avhjelpe
en betjeningsfeil, må besøket av kundeservice-teknikeren betales, også i løpet av garantitiden.
Hvis du ikke finner informasjoner om en forstyrrelse i
denne bruksanvisningen, så ta kontakt med kundeservice.
Oppgi PNC-nummeret og S-No. (serienummeret),
som er å finne på typeskiltet, til kundeservice. Typeskiltet befinner seg på dørens høyre innvendige kant.
For å ha numrene for hånden, anbefaler vi å notere
dem her:
Modell:
PNC :
S-No :
Kjøpedato:
............................................................
............................................................
............................................................
............................................................
Kundeserviceadresser
Hovedkontor:
Electrolux
Spireaveien 14
Postboks 246 Økern
0510 Oslo
Telefon: 22 63 55 00
Telefax: 22 65 99 78
Sentral serviceavdeling /
sentralt reservedelslager:
Vollebekkveien 2
Postboks 92 Risløkka
0516 Oslo
Telefon: 22 72 58 00
Telefax: 22 64 17 74
Forsendelse av deler skjer kun fra sentrallageret.
Salg over disk også fra alle avdelingslagre / –servicekontor.
35
Page 36
Loading...
