Page 1

brugsanvisning

käyttöohje bruksanvisning bruksanvisning

Opvaskemaskine

Astianpesukone Oppvaskmaskin

Diskmaskin

ESF 67060

Page 2

2 electrolux

Electrolux. Thinking of you.

Se mere om, hvordan vi tænker på www.electrolux.com

Indhold

Om sikkerhed 2 Produktbeskrivelse 4 Betjeningspanel 5 Før ibrugtagning 7 Indstilling af blødgøringsanlæg 7 Brug af filtersalt 8 Brug af vaske- og afspændingsmiddel

Multitab-funktion 9

Om sikkerhed

Læs denne brugervejledning grundigt før installation og ibrugtagning af maskinen :

• Af hensyn til din og din ejendoms sikkerhed.

• Af hensyn til miljøet.

• For korrekt betjening og brug af opvaskemaskinen.

Opbevar altid brugsanvisningen sammen med opvaskemaskinen, også hvis du flytter eller sælger maskinen. Producenten kan ikke drages til ansvar, hvis apparatet installeres forkert og eller anvendelsen forårsager skade.

Sikkerhed for børn og andre udsatte personer

• Lad ikke personer, herunder børn, med nedsat fysisk mobilitet, nedsatte mentale evner eller manglende erfaring og viden betjene apparatet. De skal være under opsyn af en person, der har ansvaret for deres sikkerhed, eller de skal instrueres i at bruge maskinen.

• Opbevar al emballagen utilgængeligt for børn Der er fare for kvælning eller fysisk personskade.

• Opbevar altid opvaskemidler et sikkert sted. Lad ikke børn røre opvaskemidlerne.

• Lad ikke børn og dyr komme tæt på apparatet, mens lågen er åben.

Generelt om sikkerhed

• Apparatets specifikationer må ikke ændres. Dette kan medføre risiko for personskade samt beskadigelse af maskinen.

Placering af bestik og service 10 Valg og start af opvaskeprogram 10 Tørreprogrammer 11 Vedligeholdelse og rengøring 13 Når der opstår fejl 13 Tekniske data 15 Miljøhensyn 16 Installation 16

Ret til ændringer uden varsel forbeholdes

• Overhold sikkerhedsanvisningerne på pakken med opvaskemidlet for at undgå ætsning af øjne, mund og hals.

• Drik ikke vandet fra opvaskemaskinen. Der kan være rester af opvaskemiddel i maskinen.

• Luk altid lågen, efter du har påfyldt eller tømt maskinen, for at forhindre personskade, eller at nogen falder over en åben låge.

• Undgå at sidde eller stå på den åbne låge.

Anvendelse

• Denne maskine er kun til husholdningsbrug. Maskinen må ikke bruges til erhvervs- eller industrimæssige formål eller andre formål som ikke er almindelig husholdningsbrug

• Apparatet må ikke bruges til andre formål end det tilsigtede. Dermed undgår du personskade eller skade på ejendom.

• Brug kun maskinen til service og køkkenredskaber, der egner sig til maskinopvask.

• Anbring ikke brandbare produkter - eller genstande der er gennemvædet af brandbare produkter -, i nærheden eller på apparatet. Der er fare for eksplosion eller brand.

• Sæt knive og andre ting med skarpe spidser i bestikkurven med spidsen nedad. De kan evt. også lægges vandret i den øverste kurv eller i kurven til knive (ikke alle modeller har en kurv til knive).

• Brug kun foreskrevne produkter til opvaskemaskiner (opvaskemiddel, filtersalt, afspændingsmiddel).

Page 3

electrolux 3

• Blødgøringsanlægget kan tage skade af salttyper, der ikke er beregnet til opvaskemaskiner.

• Påfyld salt i maskinen, inden du starter et opvaskeprogram. Saltkorn og saltvand kan forårsage rustangreb og lave hul i bunden af apparatet.

• Fyld aldrig andre midler (f.eks. afkalkningsmiddel til opvaskemaskine, flydende opvaskemiddel) i beholderen til afspændingsmiddel. Det kan skade maskinen.

• Sørg for, at spulearmene kan bevæge sig frit, før du starter et opvaskeprogram.

• Hvis du åbner lågen, mens maskinen kører, kan der slippe meget varm damp ud. Dette kan medføre skoldningsfare.

• Tag ikke opvasken ud af maskinen, før opvaskeprogrammet er slut.

Vedligeholdelse og rengøring

• Inden rengøring slukkes der for maskinen, og stikket tages ud af kontakten.

• Undlad at bruge brændbare produkter eller produkter, der kan forårsage rust.

• Brug ikke maskinen uden filtrene. Sørg for at sætte filtrene rigtigt i. En forkert isættelse resulterer i, at opvasken bliver utilfredsstillende, og maskinen tager skade.

• Undlad at bruge vandsprøjte eller damp til at rengøre maskinen. Risiko for elektrisk ulykke for mennesker og maskine.

Installation

• Kontroller, at apparatet ikke er blevet beskadiget under transporten. Tilslut ikke et beskadiget apparat. Kontakt om nødvendigt forhandleren.

• Fjern al emballage før ibrugtagning.

• El- og blikkenslagerarbejde, opsætning, samt reparation må kun udføres af en faguddannet person. Dermed forhindrer du skade på personer eller bygninger.

• Sørg for, at netstikket er taget ud af stikkontakten under installationen.

• Bor ikke huller i apparatets sider. Der er fare for at beskadige de hydrauliske og eller de elektriske dele.

• Sørg for, apparatet er installeret under og opad stabile køkkenelementer.

Forholdsregler mod frost

• Stil ikke maskinen et sted, hvor temperaturen kommer under 0 °C.

• Producenten påtager sig intet ansvar for frostskader.

Tilslutning, vand

• Brug nye slanger til at slutte maskinen til vandforsyningen. Undlad at bruge brugte slanger.

• Tilslut ikke maskinen til nye rør eller rør, der ikke har været brugt i længere tid. Lad vandet løbe i nogle minutter, og forbind så tilløbsslangen.

• Pas på, du ikke maser eller beskadiger vandslangerne, når du installerer maskinen.

• Kontrollér, at samlingerne er tætte, så der ikke kan sive vand ud.

• Når du bruger maskinen for første gang, skal du kontrollere, at slangerne ikke er utætte.

Tilslutning, el

• Apparatet skal ekstrabeskyttes, jvf. Stærkstrømsreglementet.

• Sørg for, at de elektriske data på typeskiltet svarer til strømforsyningen til maskinen.

• Brug altid en korrekt monteret lovlig tilslutningskontakt.

• Brug ikke multistik, stikdåser og forlængerledninger. Der er risiko for brand.

• Udskift ikke elledningen. Kontakt servicecentret.

• Undgå at mase eller forårsage skade på stikket og ledningen bag apparatet.

• Sørg for, at der er adgang til elstikket efter installationen.

• Undgå at slukke for apparatet ved at trække i ledningen. Tag altid selve netstikket ud.

Servicecenter

• Kun en godkendt tekniker kan reparere eller arbejde på maskinen. Kontakt servicecenteret.

• Brug kun originale reservedele.

Bortskaffelse af apparatet

• Sådan undgås risiko for personskade eller beskadigelse: – Tag stikket ud af kontakten. – Klip netledningen af, og kassér den. – Fjern dørlåsen, og kassér den. Dette for-

hindrer, at børn og dyr bliver lukket inde i apparatet. Der er fare for kvælning.

Page 4

4 electrolux

Advarsel Opvaskemidler er farlige og kan forårsage ætsning!

• Kontakt straks en læge, hvis der opstår en ulykke med disse vaskemidler.

• Kontakt straks en læge, hvis disse vaskemidler ved et uheld kommer ind i munden.

• Kommer vaskemidlerne i øjnene, skylles straks grundigt med vand, og læge kontaktes.

Produktbeskrivelse

• Opbevar opvaskemidlerne på et sikkert sted og utilgængeligt for børn.

• Lad ikke vaskemaskinens låge stå åben, når der er opvaskemiddel i beholderen til opvaskemiddel.

• Fyld først beholderen til opvaskemiddel op, lige inden du starter et opvaskeprogram.

1 Den øverste kurv 2 Justering af vandets hårdhedsgrad 3 Saltbeholder 4 Beholder til opvaskemiddel 5 Beholder til afspændingsmiddel 6 Typeskilt 7 Filtre 8 Nederste spulearm 9 Øverste spulearm

10 Børnesikring

Børnesikring

Børnesikringen forhindrer børn i at åbne maskinens låge.

1 Lågen er ulåst, og håndtaget (A) er skjult

(når børnesikringen ikke er nødvendig). Fabriksindstilling.

Page 5

electrolux 5

2 Lågen er ulåst, og håndtaget (A) er klart

til brug.

3 Lågen er låst.

Hvis børnesikringen er nødvendig:

1. Åbn lågen.

2. Bevæg håndtaget (A) fra position 1 til position 2.

3. Børnesikringen er klar til drift.

Sådan låses lågen:

1. Luk lågen.

Betjeningspanel

2. Træk håndtaget (A) til position 3.

3. Lågen er låst. Sådan låses lågen op:

1. Skub håndtaget (A) til position 2.

2. Lågen er ulåst. Hvis børnesikringen ikke er nødvendig,

skal du flytte håndtaget (A) til position 1.

1 Tænd-/sluk-knap 2 Afbryd-knap 3 Programvalgsknapper 4 Multitab-knap 5 Energispareknap 6 Senere start-knap 7 Display 8 Funktionstaster 9 Kontrollamper

10 Programlamper

Page 6

6 electrolux

Kontrollamper

Salt

Afspændingsmiddel

Multitab-funktion Tænder, når du slår Multitab-funktionen til. Se under "Multitab-funktion".

Energisparer Tænder, når du slår energisparefunktionen til. Se "Energispareknap".

1) Når beholderne til salt og/eller afspændingsmiddel er tomme, lyser de tilhørende kontrollamper ikke, hvis et opvaskeprogram er i gang.

Afbryd-knap

Med denne knap kan du afbryde et opvaskeprogram eller nedtælling til senere start. Se under "Valg og start af opvaskeprogram".

Programvalgsknapper

Med disse programmer vælges opvaskeprogram. Tryk på en knap gentagne gange, indtil kontrollampen lyser ud for det ønskede program. Se under "Tørreprogrammer" for at få flere oplysninger om opvaskeprogrammerne.

Multitab-knap

Tryk på denne knap for at slå Multitab-funktionen til/fra. Se under "Multitab-funktion".

Energispareknap

Denne funktion reducerer temperaturen under tørringen. Energinedsættelsen er mellem 10 og 25 %.

Servicet kan være vådt, når programmet er slut. Vi anbefaler, at du åbner maskinens låge og lader den stå på klem for at lade servicet tørre.

Funktionen kan bruges til alle vaskeprogrammer. Den tilhørende kontrollampe tændes, når du trykker på knappen. Energisparefunktionen påvirker ikke visse programmer. Se "Vaskeprogrammer".

Senere start-knap

Brug denne knap til at udsætte opvaskeprogrammets start med et interval fra 1-24 timer. Se under "Valg og start af opvaskeprogram".

Display

Displayet viser:

• Den elektroniske indstilling af blødgørings-

Kontrollampen lyser, når du skal påfylde salt. Se under "Brug af filtersalt". Når du har fyldt beholderen, kan Salt-lampen fortsætte med at lyse i nogle timer. Det påvirker ikke apparatets funktion i øvrigt.

Tændes, når du skal påfylde beholderen til afspændingsmiddel. Se under "Brug af vaske- og afspændingsmiddel".

• Om tilsætning af afspændingsmiddel er slået til/fra (kun når Multitab-funktionen er slået til).

• Opvaskeprogrammets varighed.

• Resttid, til programmet er slut.

• Afslutningen på opvaskeprogrammet. Displayet viser et nul.

• Resttid for den indstillede senere start.

• Fejlkoder.

Funktionsknapper

Brug funktionsknapperne til følgende:

• Til elektronisk indstilling af niveauet for blødgøringsanlægget. Se under "Indstilling af blødgøringsanlægget".

• For at slå tilsætning af afspændingsmiddel til/fra, når Multitab-funktionen er valgt. Se "Hvad gør man, hvis ...".

Indstillingsfunktion

Ved disse operationer skal apparatet stå på indstillingsfunktion:

• Ved valg og start af opvaskeprogram og/ eller senere start.

• Ved elektronisk indstilling af niveauet for blødgøringsniveau.

• Ved aktivering/deaktivering af tilsætning af afspændingsmiddel.

Tryk på tænd-/sluk-knappen. Apparatet står i indstillingsfunktion, når: – Alle programlamperne tændes.

Tryk på tænd-/sluk-knappen. Apparatet står ikke i indstillingsfunktion, når: – Kun én programlampe tændes. – Displayet viser varigheden af opvaskepro-

grammet eller en senere start. – For at gå tilbage til indstillingsfunktion er

det nødvendigt at afbryde programmet

anlægget.

Page 7

eller afbryde senere start. Se under "Valg og start af opvaskeprogram".

Før ibrugtagning

Se brugsanvisningen for at få oplysninger om de enkelte punkter i proceduren:

1. Kontroller, om det indstillede niveau for blødgøringsanlægget passer til det lokale vands hårdhedsgrad. Indstil om nødvendigt blødgøringsanlægget.

2. Fyld saltbeholderen op med filtersalt.

3. Fyld beholderen til afspændingsmiddel op.

4. Sæt bestik og tallerkener i opvaskemaskinen.

5. Vælg det opvaskeprogram, der passer til opvaskens art og graden af snavs.

6. Fyld den rette mængde opvaskemiddel i beholderen til opvaskemiddel.

7. Start opvaskeprogrammet.

Se under "Multitab-funktion", hvis du bruger Multitabs ("3 i 1", "4 i 1", "5 i 1" osv.).

Indstilling af blødgøringsanlæg

Blødgøringsanlægget fjerner salte og mineraler fra vandet. Salte og mineraler kan have negative virkninger på maskinens funktion. Skalaer for vandets hårdhed:

• Tyske grader (dH°).

• Franske grader (°TH).

Vandets hårdhedsgrad Indstilling af vandets hårdhed

°dH °TH mmol/l Clarke manuelt elektronisk

51 - 70 91 - 125 9,1 - 12,5 64 - 88 43 - 50 76 - 90 7,6 - 9,0 53 - 63 37 - 42 65 - 75 6,5 - 7,5 46 - 52 29 - 36 51 - 64 5,1 - 6,4 36 - 45 23 - 28 40 - 50 4,0 - 5,0 28 - 35 19 - 22 33 - 39 3,3 - 3,9 23 - 27 15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4

11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Fabriksindstilling.

2) Filtersalt er ikke nødvendigt.

Blødgøringsanlægget skal både indstilles manuelt og elektronisk.

Manuel indstilling

Sæt knappen til indstilling af hårdhedsgrad i stillingen 1 eller 2 (se tabel).

• mmol/l (millimol pr. liter - international en-

hed for vands hårdhedsgrad).

• Clarke-grader.

Indstil blødgøringsanlægget til det lokale vands hårdhedsgrad. Spørg eventuelt det lokale vandværk til råds.

electrolux 7

9 8 7 6

Page 8

8 electrolux

Elektronisk indstilling

1. Tænd for apparatet.

2. Sørg for, at apparatet står på indstillingsfunktionen.

3. Tryk på funktionsknapperne B og C, og hold dem nede, indtil kontrollamperne over funktionsknap A, B og C begynder at blinke.

Brug af filtersalt

Gør følgende for at påfylde saltbeholderen:

1. Drej hætten mod uret for at åbne saltbeholderen.

2. Hæld 1 liter vand i saltbeholderen (kun før første gang maskinen tages i brug).

3. Brug tragten til at fylde salt i beholderen.

4. Fjern salt rundt om saltbeholderens åbning.

5. Luk saltbeholderen ved at dreje hætten med uret.

Det er korrekt, at vandet i saltbeholderen kommer ud, når der påfyldes salt.

4. Slip funktionsknapperne B og C.

5. Tryk på funktionsknappen A. – Programlamperne over funktionsknap-

perne B og C slukkes.

– Programlampen over funktionsknap-

pen A bliver ved med at blinke.

– Digitaldisplayet viser det aktuelle ni-

veau.

Eksempel: Displayet viser

6. Tryk på funktionsknappen A gentagne gange, indtil displayet viser den ønskede indstilling.

7. Tryk på tænd-/sluk-knappen for at gemme indstillingen.

Hvis blødgøringsanlægget indstilles elektronisk til niveau 1, forbliver salt-lampen slukket.

= niveau 5.

Page 9

Brug af vaske- og afspændingsmiddel

Brug af opvaskemiddel

Brug ikke mere end den korrekte mængde opvaskemiddel af hensyn til miljøet. Følg anbefalingerne fra producenten af opvaskemidlet på pakningen.

Fremgangsmåde for påfyldning af beholderen til opvaskemiddel:

Tryk på udløserknappen

låget

Fyld opvaskemiddel i beholderen

til beholderen til opvaskemiddel.

3. Hvis opvaskeprogrammet har et trin med forvask, anbringes en lille mængde opvaskemiddel i hulningen udvendig på låget til opvaskemiddel.

4. Læg tabletten i beholderen til opvaskemiddel, hvis du bruger tabs

5. Luk beholderen til opvaskemiddel. Tryk på låget, indtil det låses fast.

Opvaskemidler af forskellige fabrikater opløses ikke lige hurtigt. Nogle tabs giver

for at åbne

Brug af afspændingsmiddel

Fremgangsmåde for påfyldning af beholderen til afspændingsmiddel:

2. Fyld beholderen til afspændingsmiddel

3. Tør spildt afspændingsmiddel op med en

4. Luk beholderen til afspændingsmiddel.

Indstil dosering af afspændingsmiddel

Fabriksindstilling: Position 3. Doseringen af afspændingsmiddel kan indstilles fra position 1 (laveste dosering) til position 4 (højeste dosering).

Drej på vælgeren til afspændingsmiddel for at øge eller reducere doseringen.

electrolux 9

ikke helt tilfredsstillende resultater sammen med korte opvaskeprogrammer. Brug længere opvaskeprogrammer, når du bruger opvasketabs. Det giver større sikkerhed for et godt resultat.

Afspændingsmiddel gør det muligt at tørre tallerkener og fade, uden at de får pletter og striber. Beholderen til afspændingsmiddel tilfører automatisk afspændingsmiddel under det sidste skylletrin.

Tryk på udløserknappen

låget

til beholderen til afspændings-

for at åbne

middel.

med afspændingsmiddel. Påfyld

kun til "Max"-mærket.

sugende klud, så der ikke dannes for meget skum under det næste program.

Tryk på låget, indtil det låses fast.

Multitab-funktion

Multitab-funktionen er til kombinerede opvaskemidler i tabletform (tabs). Disse tabs indeholder opvaskemidler med kombineret rengørings-, afspændings- og saltfunktion. Nogle typer tabletter kan indeholde andre funktioner. Kontroller, om de passer til vandets hårdhedsgrad. Følg vejledningen på pakken.

Når Multitab-funktionen er indstillet, er den aktiveret, indtil du slår den fra. Multitab-funktionen stopper automatisk tilsætning af afspændingsmiddel og salt. Multitab-funktionen deaktiverer automatisk kontrollamper til afspændingsmiddel og salt. Programmets varighed kan blive forlænget, hvis du bruger Multitab-funktionen.

Page 10

10 electrolux

Aktiver "Multitab-funktionen", inden du starter et opvaskeprogram. Multitab-funktionen kan ikke aktiveres, mens programmet kører.

Sådan aktiveres Multitab-funktionen:

• Tryk på Multitab-knappen. Multitab-lam-

pen tændes.

Sådan deaktiveres Multitab-funktionen. Brug igen separat opvaskemiddel, salt og afspændingsmiddel:

1. Tryk på Multitab-knappen. Multitab-lampen slukkes.

Placering af bestik og service

Se brochurerne "Eksempler på RealLife opvask".

Råd

Brug ikke maskinen til at opvaske ting, der kan suge vand (f.eks. svampe, karklude).

• Gør følgende, før du sætter opvasken i

maskinen: – Fjern alle grove madrester. – Blødgør fastbrændte madrester i gryder

og pander.

• Gør følgende, når du sætter opvasken i

maskinen: – Stil hule ting (f.eks. kopper, glas og gry-

der) med åbningen nedad.

– Sørg for, at der ikke kan samle sig vand

i hulninger eller en dybe bunde.

2. Fyld beholderne til salt og afspændingsmiddel.

3. Indstil blødgøringsanlægget til højeste niveau.

4. Kør et opvaskeprogram med tom maskine.

5. Indstil blødgøringsanlægget til det lokale vands hårdhedsgrad.

6. Indstil doseringen af afspændingsmiddel.

– Sørg for, at service og tallerkner m.m.

ikke ligger sammen. – Sørg for, at glas ikke rører andre glas. – Læg små ting i bestikkurven. – Bland skeer med andet bestik, så de ik-

ke sætter sig sammen. – Anbring tingene, så vandet kan komme

til på alle sider.

• Ting af plastik og teflonbelagt køkkentøj med sliplet-belægning har en tendens til at holde på vanddråber.

• Læg de lette ting i øverste kurv. Sørg for, at tingene ikke kan flytte sig.

Valg og start af opvaskeprogram

Vælge og starte et opvaskeprogram uden senere start

1. Tænd for maskinen.

2. Se efter, at maskinen står på indstillingsfunktionen.

3. Vælg et opvaskeprogram. Se "Vaskeprogrammer". – Den tilhørende programlampe tændes. – Alle andre programlamper slukkes. – Programmets varighed blinker på dis-

playet.

4. Vælg om nødvendigt en eller flere funktioner.

5. Luk maskinens låge. Opvaskeprogrammet starter automatisk.

Du kan også indstille vaskeprogrammet, mens lågen er lukket. Når du trykker på en programknap, har du kun 3 sekunder

til at vælge et andet program. Efter disse 3 sekunder starter det valgte program automatisk.

Valg og start af opvaskeprogram med Senere start

1. Åbn lågen.

2. Tænd for opvaskemaskinen, og vælg et opvaskeprogram.

3. Tryk på Senere start-knappen gentagne gange, indtil displayet viser det ønskede antal timer til Senere start.

4. Luk lågen til opvaskemaskinen. – Nedtællingen begynder automatisk. – Når nedtællingen er slut, starter opva-

skeprogrammet automatisk.

Page 11

electrolux 11

Hvis lågen åbnes, standser nedtællingen. Når lågen lukkes igen, fortsætter nedtællingen det sted, hvor den blev afbrudt.

Senere start-programmet kan også indstilles, mens lågen er lukket. Når der vælges opvaskeprogram, har du kun 3 sekunder til at vælge Senere start. Efter disse 3 sekunder starter det valgte program automatisk.

Afslutning på opvaskeprogrammerne

•Åbn lågen. – Opvaskeprogrammet stopper.

• Luk lågen til opvaskemaskinen. – Programmet fortsætter det sted, hvor

det blev afbrudt.

Sådan annulleres et program eller Senere start:

Hvis opvaskeprogrammet eller Senere start ikke er startet, kan du ændre indstillingen. Når et program eller Sener start kører, er det ikke muligt at ændre indstillingen. For at vælge en ny indstilling skal programmet eller Senere start afbrydes.

Hvis Senere start afbrydes, afbrydes samtidigt det valgte opvaskeprogram. I så fald skal programmet vælges igen.

1. Tryk på Afbryd-knappen og hold den

nede, indtil alle programlamperne tændes.

2. Sørg for, der er opvaskemiddel i beholderen til opvaskemiddel, inden der startes et nyt opvaskeprogram.

Når opvaskeprogrammet er slut

• Maskinen stopper automatisk.

• Displayet viser 0.

1. Sluk for opvaskemaskinen.

2. Åbn lågen.

3. Lad lågen stå på klem i nogle minutter for at opnå bedre tørring.

• Hvis der ikke slukkes for apparatet inden for 3 minutter efter opvaskeprogrammets afslutning: – Alle kontrallamper slukkes – Displayet viser en vandret bjælke

Dette hjælper med at reducere energiforbruget. Tryk på en vilkårlig knap (ikke tænd/slukknappen). Displayet og kontrollamperne tændes igen.

Apparatet slukker automatisk efter 10 minutter efter opvaskeprogrammets afslutning.

Tøm opvaskemaskinen

• Lad opvasken køle af, før du tager den ud af maskinen. Tallerkener m.m. er skrøbelige, når de er meget varme.

• Tøm først nederste kurv og derefter øverste kurv.

• Der kan være vand på maskinens sider og låge. Rustrit stål køler hurtigere af end tallerkener.

Tørreprogrammer

Vaskeprogrammer

Program Grad af snavs Opvaskens type Beskrivelse af pro-

Auto

Alle Service, bestik, gryder og

pander

grammet

Forvask Klarvask 45 °C eller 70 °C 1 eller 2 mellemskylninger Sidste skylning Tørring

Ener-

gispa-

rer

ja med effekt

Page 12

12 electrolux

Program Grad af snavs Opvaskens type Beskrivelse af pro-

grammet

Intensive Meget snavset Service, bestik, gryder og

pander

Forvask Klarvask 70 °C

Ener-

gispa-

rer

ja med effekt

1 mellemskylning Sidste skylning Tørring

Quick

Eco

Normalt eller let snavset

Service og bestik Klarvask 60 °C

Skyl

Normalt snavset Service og bestik Forvask

Klarvask op til 50 °C

ja uden effekt

ja med

effekt 1 mellemskylning Slutskylning Tørring

One hour Let snavset Service og bestik Klarvask 55 °C

1 mellemskylning

ja uden

effekt Sidste skylning

Rinse Dette program giver servicet en let skylning for

at forhindre, at madrester sætter sig fast på ser-

1 koldt skyl ja uden

effekt

vicet, og at der kommer dårlige lugte ud af maskinen. Du kan først starte et vaskeprogram, når maskinen er helt fuld. Undlad at bruge opvaskemiddel med dette program.

1) For de programmer, der påvirkes af funktionen, er energibesparelsen 10-25 %

2) Maskinen tilpasser automatisk vandets temperatur og vandmængden. Dette afhænger af, om maskinen er helt fuld eller ej, og af graden af snavs. Programmernes varighed og forbrug kan variere.

3) Når du kun har lidt opvask, giver dette program en tidsbesparende løsning med perfekte vaskeresultater.

4) Testprogram, prøveanstalter. Se testdataene i den medfølgende brochure.

Forbrugsværdier

Program

Auto 0,9 - 1,7 8 - 15

Energi (kWh) Vand (liter)

Intensive 1,4 - 1,6 13 - 15

Quick 0,9 9

Eco 0,9 - 1,0 9 - 11

One hour 1,0 - 1,2 10 - 11

Rinse 0,1 4

1) Displayet viser programmets varighed.

Disse værdier kan variere, alt efter vandtemperatur og -tryk, udsving i netspænding og opvaskens størrelse.

Page 13

Vedligeholdelse og rengøring

Sådan fjernes og renses filtrene

Snavsede filtre forringer opvaskeresultatet. Selvom vedligeholdelsen af disse filtre er meget lav, anbefaler vi, at du kontrollerer dem jævnligt, og at du renser dem, hvis det er nødvendigt.

1. For at fjerne filter (A) skal det drejes mod

uret og tages ud af filter (B).

2. Filter (A) består af 2 dele. Træk dem fra

hinanden for at skille filteret ad.

electrolux 13

3. Rens delene grundigt under rindende vand.

4. Skub de 2 dele af filteret (A) sammen, og tryk. Kontrollér, at de sættes korrekt sammen.

5. Tag filteret ud (B).

6. Rens filteret (B) grundigt under rindende vand.

7. Sæt filteret (B) på plads igen. Kontrollér, at det sættes korrekt fast under de to skinner (C).

8. Sæt filteret (A) på plads i filter (B), og drej det mod uret, indtil det låses fast.

Sådan rengøres spulearmene:

Fjern ikke spulearmene. Hvis hullerne i spulearmene tilstoppes, kan snavset fjernes med en tandstikker.

Sådan renses de ydre overflader:

Det udvendige kabinet og betjeningspanelet aftørres med en blød, fugtig klud. Brug kun et neutralt rengøringsmiddel. Brug ikke slibende midler, skuresvampe eller opløsningsmidler (f.eks. acetone).

Når der opstår fejl

Maskinen starter ikke eller stopper under drift.

Fejl Fejlkode Mulig årsag Mulig løsning

Maskinen tager ikke vand ind.

Displayet viser

Forsøg først at finde en løsning på problemet (se tabellen). Hvis ikke, bør du kontakte servicecenteret.

Vandtilslutningen er blokeret eller kalket til.

Rengør vandtilslutningen.

Page 14

14 electrolux

Fejl Fejlkode Mulig årsag Mulig løsning

Vandtrykket er for lavt. Kontakt det lokale

Der er lukket for vandet. Åbn for vandhanen. Filteret i tilløbsslangen

Tilløbsslangen er ikke

Tilløbsslangen er be-

Maskinen tømmes ikke for vand.

Afløbsslangen er ikke

Afløbsslangen er be-

Overløbssikringen er blevet udløst.

Programmet starter ikke.

Stikket er ikke sat i stik-

Der er sprunget en sik-

Senere start er indstil-

Displayet viser

Lågen er åben. • Luk lågen rigtigt.

Tænd for maskinen, når den er kontrolleret. Programmet fortsætter det sted, hvor det blev afbrudt. Hvis samme fejl kommer igen, bør du kontakte servicecenteret. Hvis displayet viser andre fejlkoder, bør du

er stoppet.

tilsluttet korrekt.

skadiget. Køkkenvaskens vand-

lås er tilstoppet.

tilsluttet korrekt.

skadiget. Luk for vandhanen, og

kontakten.

ring i boligens sikringsboks.

let.

Vi anbefaler, at du skriver dataene her:

Model (MOD.) ....................

Produktnummer (PNC) ....................

Serienummer (S.N.) ....................

vandværk.

Rens filteret.

Kontroller, at tilslutningen er i orden.

Sørg for, at tilløbsslangen er intakt.

Rens vandlåsen.

Kontroller, at tilslutningen er i orden.

Sørg for, at afløbsslangen er intakt.

kontakt servicecentret.

• Slå børnesikringen fra.

Sæt stikket i stikkontakten.

Udskift sikringen.

Se under "Valg og start af Tørreprogram", hvis du vil annullere Senere start.

kontakte servicecenteret. De nødvendige data for servicecenteret findes på typeskiltet.

Opvaskeresultaterne og tørreresultaterne er ikke tilfredsstillende

Fejl Mulig årsag Mulig løsning

Opvasken er ikke ren. Det valgte opvaskeprogram

passer ikke til opvaskens art og graden af snavs.

Kurvene blev ikke fyldt korrekt,

vandet overspulede ikke alle overflader.

Sørg for, det valgte opvaskeprogram passer til opvaskens art og graden af snavs.

Fyld kurvene korrekt.

Page 15

electrolux 15

Fejl Mulig årsag Mulig løsning

Spulearmene kunne ikke dreje

Filtrene er snavsede eller mon-

Der er brugt for lidt eller intet op-

Der er kalkaflejringer på servicet. Saltbeholderen er tom. Fyld saltbeholderen med opva-

Blødgøringen er indstillet forkert. Indstil blødgøringen. Hætten på saltbeholderen er ik-

Der er striber, matte pletter eller en blålig belægning på glas og service.

Der er spor efter indtørrede vanddråber på glas og service.

Det kan skyldes opvaskemidlet. Brug en anden type opvaske-

Opvasken er våd. Der er valgt et opvaskeprogram

Opvasken er våd og mat. Beholderen til afspændingsmid-

Multitab-funktionen er aktiveret

Sådan slås beholderen til afspændingsmiddel til

1. Tænd for maskinen.

frit, da opvasken ikke blev anbragt korrekt.

teret forkert.

vaskemiddel.

ke rigtigt lukket. Doseringen af afspændingsmid-

del er for høj.

Doseringen af afspændingsmiddel er for lav.

uden tørring eller med nedsat tørring.

del er tom.

(beholderen til afspændingsmiddel slukkes automatisk).

– Programlampen over funktionsknap B

bliver ved med at blinke.

– Displayet viser den aktuelle indstilling.

2. Se efter, at maskinen står på indstillingsfunktionen.

3. Tryk på funktionsknap B og C, og hold dem nede. – Programlamperne over funktionsknap

A, B og C begynder at blinke

4. Slip funktionsknap B og C.

5. Tryk på funktionsknap B. – Programlamperne over funktionsknap

6. Tryk igen på funktionsknap B. – Displayet viser den nye justering.

7. Gem indstillingen ved at slukke for apparatet.

Kontroller, at en ukorrekt anbringelse af opvasken ikke blokerer for spulearmene.

Sørg for, at filtrene er rene og korrekt monteret.

Sørg for, der er tilstrækkeligt med opvaskemiddel.

skesalt.

Sørg for, at saltbeholderens hætte er lukket korrekt.

Nedsæt doseringen af afspændingsmiddel.

Øg doseringen af afspændingsmiddel.

middel. Lad maskinens låge stå på klem,

og vent nogle minutter med at tømme maskinen.

Fyld beholderen med afspændingsmiddel.

Aktiver beholderen til afspændingsmiddel. Se "Sådan aktiveres beholderen til afspændingsmiddel".

Beholderen til afspændingsmiddel er slået fra

Beholderen til afspændingsmiddel er slået til

A og C slukker.

Tekniske data

Mål Bredde 596 mm Højde 818 - 878 mm Dybde 580 mm Vandtilførslens tryk Minimum 0,5 bar (0,05 MPa)

Page 16

16 electrolux

Maksimum 8 bar (0,8 MPa) Vandtilførsel

Kapacitet Antal kuverter 12

1) Forbind tilløbsslangen til en vandhane med et 3/4"-gevind.

Typeskiltet på lågens indvendige kant på apparatet viser data for den elektriske

Koldt vand eller varmt vand maksimum 60°C

celler eller vindenergi), bruges tilslutning til varmt vand for at spare på energien.

forbindelse. Hvis det varme vand leveres af alterna-

tive energikilder (f.eks. solfangere, sol-

Miljøhensyn

Symbolet på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers

kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produktet er købt, for yderligere oplysninger om genanvendelse af dette produkt.

Genbrug materialer med symbolet

. Anbring indpakningen i passende beholdere for at genbruge den.

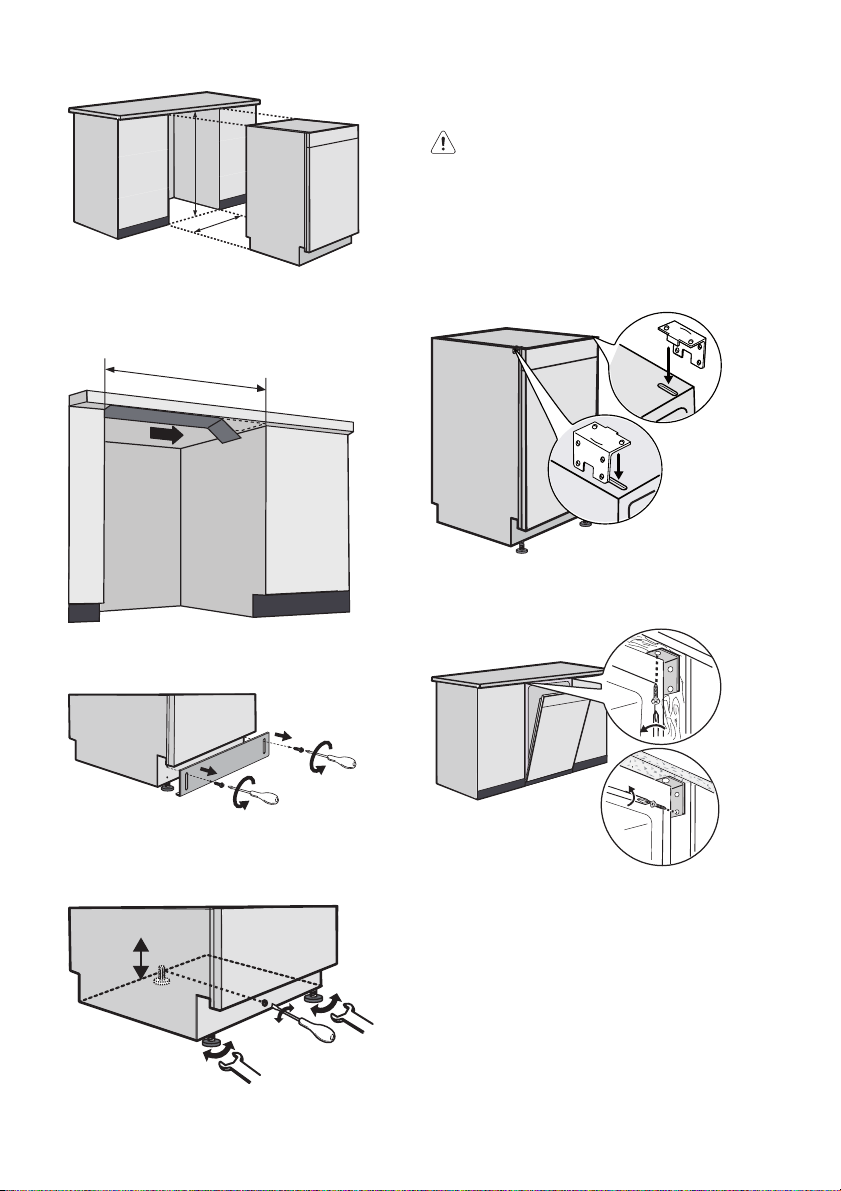

Installation

Placér apparatet tæt på en vandhane og et afløb. Monter apparatet under et køkken- eller arbejdsbord. Kontrollér, at indbygningsnichens mål svarer til de angivne mål på billedet.

600 mm

820-880 mm

600 mm

Beskyttelse mod damp

Fastgør det selvklæbende aluminiumsfolie på forsiden langs køkkenbordet.

Justér maskinens højde

1. Fjern den justerbare sokkel.

2. – Drej de to forreste fødder mod uret for

at hæve maskinens forende.

Page 17

– Drej den midterste skrue mod uret for

- efter behov - at hæve maskinens bagende.

electrolux 17

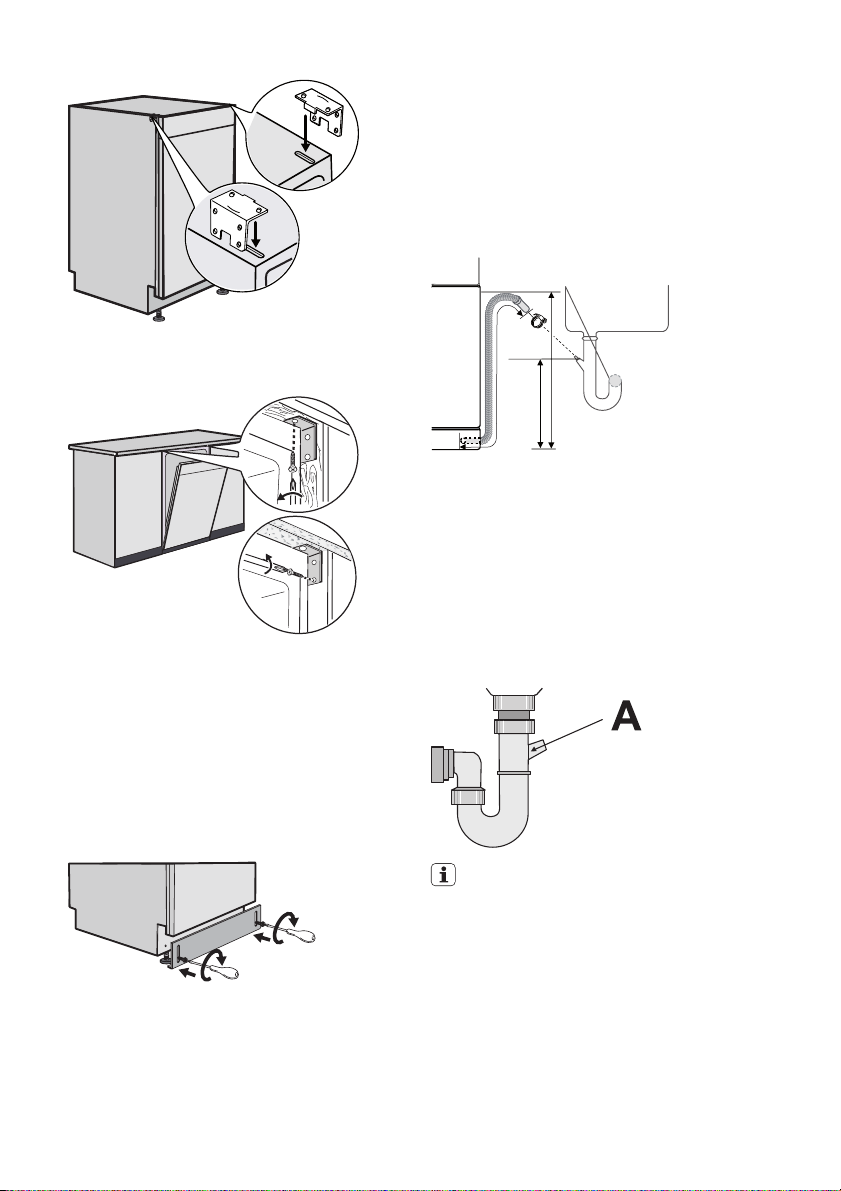

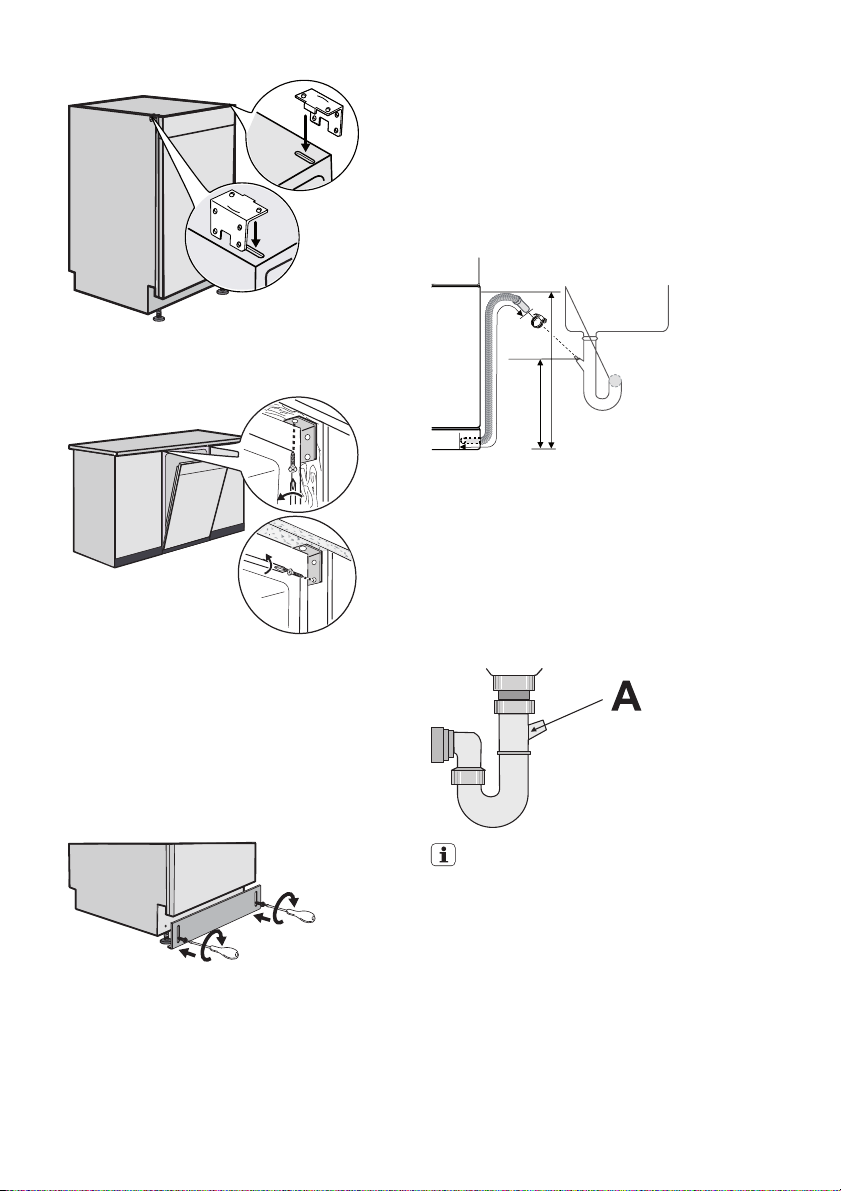

Fastgør maskinen under køkkenbordet eller til tilstødende enheder

Advarsel Sørg for, at maskinen

installeres under og ved siden af sikre strukturer for at forhindre beskadigelse eller skader. Brug beslagene til at fastgøre maskinen under køkkenbordet eller til de tilstødende enheder.

1. Indsæt beslagene i slidserne oven på maskinen.

2. Brug skruerne (oven på eller på siden) til at sætte maskinen på plads. Kontrollér, at skruerne er stramme.

Sådan justeres maskinens højde

Ved hjælp af en korrekt maskinhøjde kan lågen lukkes helt tæt. Når lågen ikke er i vater, støder den på skabets sider. Løsn eller stram de justerbare fødder for at justere maskinens højde. Når maskinens højde er blevet justeret, skal den justerbare sokkel på maskinen samles.

Sørg for, at bunden af den justerbare sokkel flugter med gulvet.

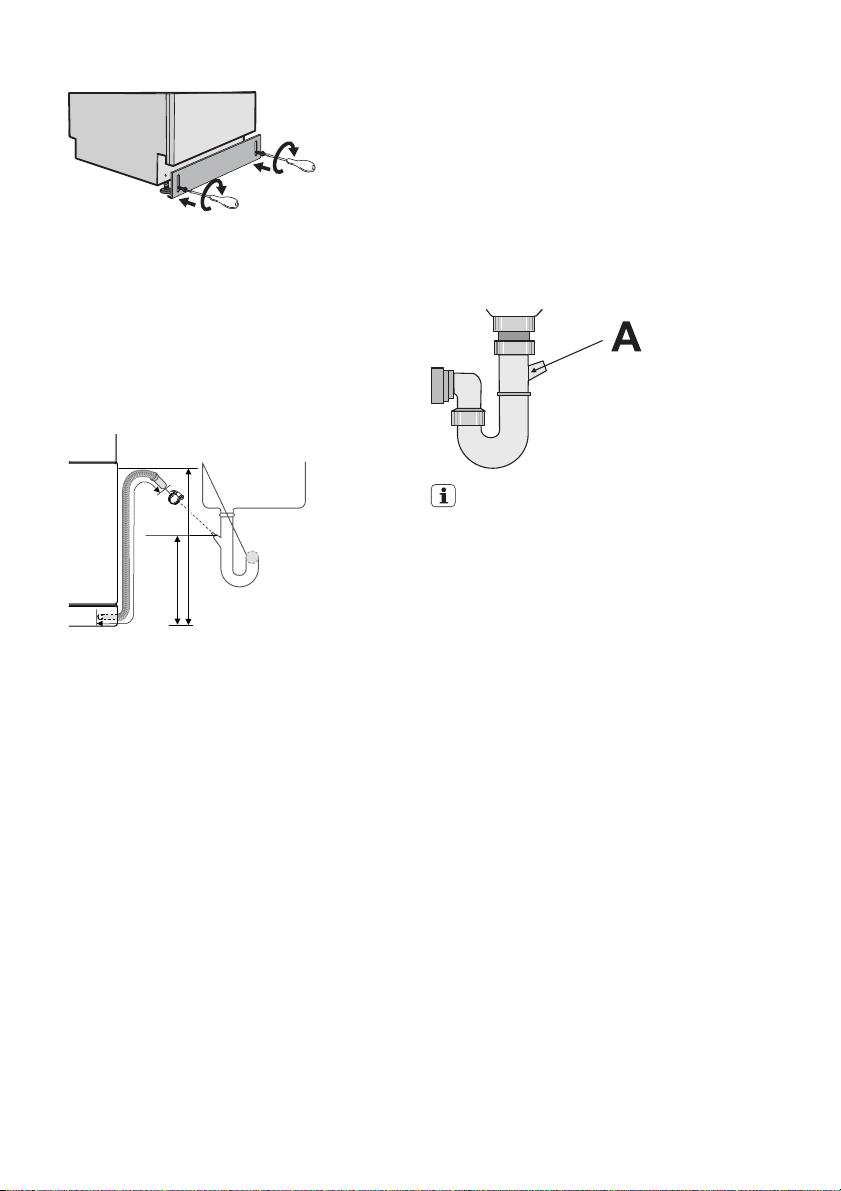

Tilslutning til afløb

Slut afløbsslangen til:

• Køkkenvaskens vandlås, og fastgør den under køkkenbordet. Det hindrer, at spildevand fra vasken løber baglæns og ind i maskinen.

• Et standrør med aftrækshul. Den indre diameter skal være mindst 4 cm.

max 85 cm

min 40 cm

max 400 cm

Tag proppen i vasken op, mens maskinen pumper, så vandet ikke bliver suget tilbage i maskinen.

Page 18

18 electrolux

Afløbsslangens forlængerledning må højst være 2 m. Den indre diameter må ikke være mindre end slangens diameter. Hvis afløbsslangen sluttes til studsen på en vandlås under vasken, skal plastmembranen (A) fjernes. Hvis ikke hele membranen fjernes, vil der samle sig madrester, der til sidst blokerer studsen til opvaskemaskinens afløbsslange.

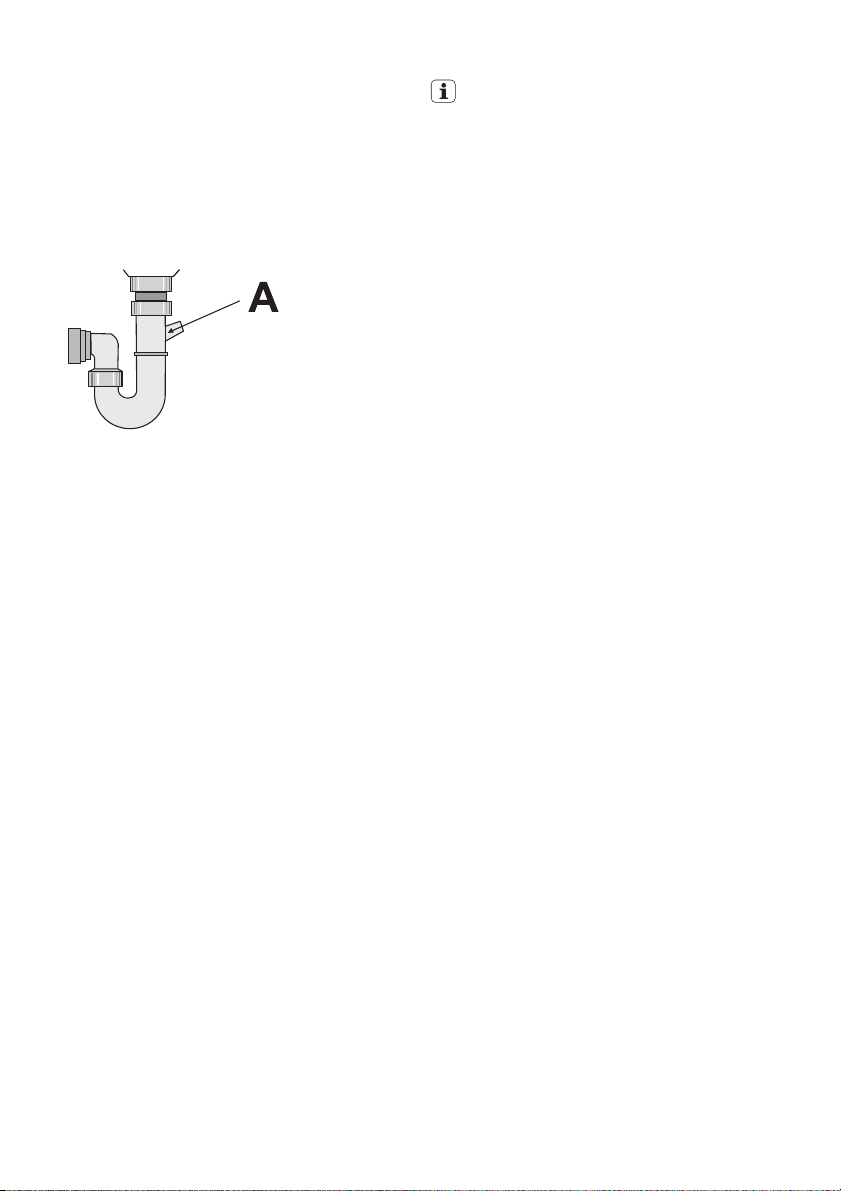

En sikkerhedsanordning forhindrer, at der løber beskidt vand tilbage i maskinen. Hvis vandlåsen under vasken har en kontraventil, kan den forhindre opvaskemaskinen i at blive ordentligt tømt. Fjern kontraventilen.

Page 19

Electrolux. Thinking of you.

Lue lisää osoitteessa www.electrolux.com

Sisällys

Turvallisuusohjeet 19 Laitteen kuvaus 21 Käyttöpaneeli 22 Käyttöönotto 24 Vedenpehmentimen asettaminen 24 Astianpesukoneen erikoissuolan käyttö

Pesuaineen ja huuhtelukirkasteen käyttö

Multitab-toiminto 26

Turvallisuusohjeet

Lue tämä opas huolellisesti ennen laitteen asennusta ja käyttöä, jotta

• voit varmistaa henkilökohtaisen turvallisuutesi ja suojella omaisuuttasi.

• voit suojella ympäristöä.

• jotta laite toimii asianmukaisesti.

Säilytä käyttöohjeet laitteen yhteydessä ja pidä ne laitteen mukana myös asuntoa vaihtaessasi tai jos luovutat tai myyt laitteen toiselle henkilölle. Valmistaja ei vastaa laitteen virheellisen asennuksen ja käytön aiheuttamista vahingoista.

Lasten ja taitamattomien henkilöiden turvallisuus

• Älä anna lasten tai fyysisesti tai aisteiltaan rajoittuneiden tai muulla tavalla taitamattomien tai kokemattomien henkilöiden käyttää laitetta, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä.

• Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta Ne voivat aiheuttaa tukehtumisvaaran tai fyysisiä vammoja.

• Säilytä kaikki pesuaineet turvallisessa paikassa Älä anna lasten koskea pesuaineisiin.

• Pidä lapset ja lemmikkieläimet poissa laitteen luota silloin, kun sen luukku on auki.

Yleiset turvallisuusohjeet

• Älä muuta laitteen teknisiä ominaisuuksia. Laite voi vaurioitua ja aiheuttaa vammoja.

electrolux 19

Ruokailuvälineiden ja astioiden järjestäminen koneeseen 27 Pesuohjelman valitseminen ja käynnistäminen 27 Pesuohjelmat 28 Hoito ja puhdistus 29 Käyttöhäiriöt 30 Tekniset tiedot 32 Ympäristönsuojelu 33 Asennus 33

Oikeus muutoksiin pidätetään

• Noudata pesuaineen pakkaukseen merkittyjä turvallisuusohjeita, jotta et aiheuta vahinkoa silmille tai suun tai nielun limakalvoille.

• Älä juo laitteessa olevaa vettä. Koneen sisällä voi olla pesuaineen jäämiä.

• Sulje luukku aina laitteen täytön tai tyhjennyksen jälkeen. Näin voit välttyä vammoilta ja estää ihmisiä kaatumasta avoimen luukun päälle.

• Älä istu tai seiso avoimen luukun päällä.

Käyttö

• Tämä laite on tarkoitettu ainoastaan kotitalouskäyttöön. Älä käytä laitetta kaupallisiin tai teollisiin tai mihinkään muihin kuin edellä mainittuun tarkoitukseen.

• Käytä laitetta vain sen käyttötarkoitukseen. Näin voit välttyä fyysisiltä vammoilta ja omaisuusvahingoilta.

• Pese astianpesukoneessa vain konepesuun soveltuvia kotitalousastioita.

• Älä laita tulenarkoja tuotteita tai liuotinaineita tuotteen sisälle. Se aiheuttaa räjähdys- tai tulipalovaaran.

• Laita veitset ja muut teräväkärkiset esineet ruokailuvälinekoriin kärki alaspäin, yläkoriin vaakasuoraan asentoon tai veitsikoriin. (Kaikkiin malleihin ei kuulu veitsikoria).

• Käytä ainoastaan astianpesukoneeseen tarkoitettuja tuotteita (pesuaine, vedenpehmennyssuola ja huuhtelukirkaste).

Page 20

20 electrolux

• Suola, jota ei ole tarkoitettu astianpesukoneelle, saattaa vahingoittaa vedenpehmennintä.

• Täytä suolasäiliö juuri ennen pesuohjelman käynnistämistä. Suolarakeet tai suolavesi voivat aiheuttaa syöpymistä tai saada aikaan reiän laitteen pohjassa.

• Älä laita huuhtelukirkastelokeroon muita aineita (esim. astianpesukoneen puhdistusainetta tai nestemäistä pesuainetta). Ne voivat vahingoittaa laitetta.

• Tarkista ennen ohjelman käynnistämistä, että suihkuvarret pyörivät esteettä.

• Jos avaat astianpesukoneen luukun pesuohjelman aikana, koneen sisältä voi tulla kuumaa höyryä. On olemassa palovammojen vaara.

• Älä ota astioita koneesta ennen pesuohjelman päättymistä.

Hoito ja puhdistus

• Ennen laitteen huoltamista tai puhdistamista laite on kytkettävä pois päältä, ja pistoke on irrotettava pistorasiasta.

• Älä käytä tulenarkoja tai syövyttäviä tuotteita.

• Älä käytä astianpesukonetta ilman sihtejä. Tarkista, että sihdit on asetettu oikein paikalleen. Jos sihdit on asennettu väärin paikoilleen, pesutulos voi olla huono ja laite voi vaurioitua.

• Älä puhdista laitetta höyryllä tai vesisuihkulla. Ne voivat aiheuttaa sähköiskun vaaran ja laitteen vaurioitumisen.

Asennus

• Varmista, että laite ei ole vaurioitunut kuljetuksen aikana. Vaurioitunutta laitetta ei saa kytkeä verkkovirtaan. Ota tarvittaessa yhteys jälleenmyyjään.

• Poista kaikki pakkausmateriaalit ennen laitteen käyttöä.

• Laitteen sähkö- ja putkiasennustyöt sekä muut asennus- ja huoltotyöt on annettava asiantuntevan ja ammattitaitoisen henkilön tehtäväksi. Näin vältytään rakennevaurioilta ja fyysisiltä vammoilta.

• Tarkista, että virtajohto on irrotettu pistorasiasta asennuksen aikana.

• Älä poraa reikiä astianpesukoneen sivupaneeliin. Poraaminen voi vaurioittaa hydrauliikka- ja sähköosia.

• Varmista, että laitteen alapuolella ja sen vieressä olevat rakenteet ovat turvallisia.

Varotoimet jäätymisen estämiseksi

• Laitetta ei saa asentaa tilaan, jossa lämpötila on alle 0 °C.

• Valmistaja ei vastaa jäätymisen aiheuttamista vahingoista.

Vesiliitäntä

• Kytke laite vesijohtoverkkoon uusilla letkuilla. Älä käytä käytettyjä letkuja.

• Älä liitä laitetta uuteen putkistoon tai putkistoon, jota ei käytetty pitkään aikaan. Anna veden juosta muutaman minuutin ajan ennen kuin liität vedenottoletkun.

• Varmista, että vesiletkut eivät litisty tai vahingoitu laitteen asennuksen yhteydessä.

• Tarkista, että vesiliitännät ovat tiiviit, jotta niistä ei vuoda vettä asennuksen jälkeen.

• Kun käytät laitetta ensimmäisen kerran, varmista, että letkuista ei vuoda vettä.

Sähköliitäntä

• Laite on kytkettävä maadoitettuun pistorasiaan.

• Varmista, että arvokilvessä mainittu jännite ja virtalaji vastaavat laitteen asennuspaikan arvoja.

• Kytke pistoke aina maadoitettuun pistorasiaan.

• Älä käytä jakorasioita, liittimiä tai jatkojohtoja. On olemassa tulipalon vaara.

• Älä vaihda virtajohtoa. Ota yhteyttä huoltoliikkeeseen.

• Varmista, että laitteen takana oleva pistoke tai verkkovirtajohto ei litisty tai vahingoitu.

• Varmista, että laitteen verkkovirtakytkentä on hyvin ulottuvilla laitteen asennuksen jälkeen.

• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.

Huoltoliike

• Laitteen korjaukset ja huoltotyöt saa suorittaa vain valtuutettu huoltoliike. Ota yhteyttä huoltoliikkeeseen.

• Käytä vain alkuperäisiä varaosia.

Laitteen hävittäminen

• Voit välttyä fyysisiltä vammoilta tai vaurioilta seuraavasti: – Irrota pistoke pistorasiasta. – Leikkaa johto irti ja hävitä se. – Irrota luukun lukitus. Näin lapsia ja lem-

mikkieläimiä estetään jäämästä laitteen sisään. Se voi aiheuttaa tukehtumisvaaran.

Page 21

electrolux 21

Varoitus! Astianpesukoneen pesuaineet ovat vaarallisia ja voivat aiheuttaa korroosiota!

• Jos pesuaineiden käyttöön liittyviä onnettomuuksia tapahtuu, ota välittömästi yhteyttä paikalliseen myrkytyskeskukseen ja lääkäriin.

• Jos pesuaineita pääsee suuhun, ota välittömästi yhteyttä paikalliseen myrkytyskeskukseen ja lääkäriin.

Laitteen kuvaus

• Jos pesuaineita pääsee silmiin, ota välittömästi yhteyttä lääkäriin ja huuhtele silmät vedellä.

• Pidä pesuaineet turvallisessa paikassa lasten ulottumattomissa.

• Älä pidä laitteen luukkua auki silloin, kun pesuainelokerossa on pesuainetta.

• Täytä pesuainelokero juuri ennen pesuohjelman käynnistämistä.

1 Yläkori 2 Vedenkovuuden säädin 3 Suolasäiliö 4 Pesuainelokero 5 Huuhtelukirkastelokero 6 Arvokilpi 7 Sihdit 8 Alempi suihkuvarsi 9 Ylempi suihkuvarsi

10 Lapsilukko

Lapsilukko

Lapsilukko estää lapsia avaamasta laitteen luukkua.

1 Luukku on auki, vipu (A) on piilossa (kun

lapsilukko ei ole tarpeen). Tehdasasetus.

Page 22

22 electrolux

2 Luukku on auki, vipu (A) on valmis käy-

tettäväksi.

3 Luukku on lukittu.

Jos lapsilukkoa tarvitaan:

1. Avaa luukku.

2. Siirrä vipu (A) asennosta 1 asentoon 2.

3. Lapsilukko on valmiina käyttöön. Luukun lukitseminen:

1. Sulje luukku.

Käyttöpaneeli

2. Vedä vipu (A) asentoon 3.

3. Luukku on lukittuna. Luukun avaaminen:

1. Työnnä vipu (A) asentoon 2.

2. Luukku ei ole lukittuna. Jos lapsilukkoa ei tarvita, siirrä vipu (A)

asentoon 1.

1 Virtapainike 2 Peruutuspainike 3 Ohjelmanvalintapainikkeet 4 Multitab-toiminnon painike 5 Energiansäästöpainike 6 Ajastimen painike 7 Näyttö 8 Toimintopainikkeet 9 Merkkivalot

10 Ohjelmien merkkivalot

Page 23

electrolux 23

Merkkivalot

Suola

Huuhtelukirkaste

Multitab-toiminto Syttyy, kun otat Multitab-toiminnon käyttöön. Katso kohta Multitab-toiminto.

Merkkivalo syttyy, kun suolaa on lisättävä säiliöön. Katso kohta Astianpesukoneen erikoissuolan käyttö. Sen jälkeen kun suolaa on täytetty säiliöön suolan merkkivalo voi palaa edelleen muutaman tunnin ajan. Tämä ei vaikuta millään tavalla laitteen toimintaan.

Syttyy, kun huuhtelukirkastetta on lisättävä säiliöön. Katso kappale Pesuaineen ja huuhtelukirkasteen käyttö.

Energiansäästö Syttyy, kun otat energiansäästötoiminnon käyttöön. Katso kohta Energian-

1) Kun suolan ja/tai huuhtelukirkasteen säiliö on tyhjä, vastaava merkkivalo ei syty pesuohjelman ollessa käynnissä.

Peruutuspainike

Tällä painikkeella voit peruuttaa pesuohjelman tai ajastuksen. Katso kappale Pesuohjelman valitseminen ja käynnistäminen.

Ohjelmanvalintapainikkeet

Näillä painikkeilla voit valita pesuohjelman. Paina painiketta toistuvasti, kunnes haluamasi pesuohjelman merkkivalo syttyy. Lisätietoja pesuohjelmista on kohdassa Pesuohjelmat.

Multitab-toiminnon painike

Tällä painikkeella Multitab-toiminto otetaan käyttöön/poistetaan käytöstä. Katso kohta Multitab-toiminto.

Energiansäästöpainike

Tämä toiminto alentaa kuivauslämpötilaa. Energiankulutus alenee 10 - 25 %.

Astiat voivat olla märkiä ohjelman lopussa. Suosittelemme, että laitteen luukku avataan ja se pidetään raollaan, jotta astiat kuivuvat.

Tämä toiminto on kaikissa pesuohjelmissa. Kun painat painiketta, vastaava merkkivalo syttyy. Energiansäästötoiminto ei vaikuta kaikkiin ohjelmiin. Katso Pesuohjelmat.

Ajastimen painike

Tällä painikkeella voit asettaa pesuohjelman käynnistymään myöhempänä ajankohtana 1-24 tunnin kuluttua. Katso kappale Pesuohjelman valitseminen ja käynnistäminen.

säästöpainike.

• Vedenpehmentimen tason elektroninen

säätö.

• Huuhtelukirkasteen annostelun käyttöön-

otto/käytöstä poisto (vain silloin, kun Multitab-toiminto on käytössä).

• Pesuohjelman kesto.

• Pesuohjelman jäljellä oleva aika.

• Pesuohjelman päättyminen. Näytössä nä-

kyy nolla.

• Ajastuksen jäljellä oleva aika.

• Virhekoodit.

Toimintopainikkeet

Toimintopainikkeilla tehdään seuraavat toimenpiteet:

• Vedenpehmentimen tason elektroninen

säätö. Katso kohta Vedenpehmentimen asettaminen.

• Huuhtelukirkasteen annostelun käyttöön-

otto/käytöstä poisto silloin, kun Multitabtoiminto on käytössä. Lue ohjeet kohdasta Käyttöhäiriöt.

Asetustila

Kodinkoneen on oltava asetustilassa seuraavien toimenpiteiden aikana:

• Pesuohjelman valitseminen ja käynnistä-

minen ja/tai ajastus.

• Vedenpehmentimen tason elektroninen

säätö.

• Huuhtelukirkasteen annostelun käyttöön-

otto/käytöstä poisto.

Paina virtapainiketta. Kodinkone on asetustilassa, kun: – kaikki ohjelmien merkkivalot syttyvät.

Näyttö

Näytöllä näkyvät seuraavat tiedot:

Page 24

24 electrolux

Paina virtapainiketta. Kodinkone ei ole asetustilassa, kun: – vain yhden ohjelman merkkivalo syttyy. – näytöllä näkyy pesuohjelman tai ajastuk-

– peruuta ohjelma tai ajastus ja siirry ta-

kaisin asetustilaan. Katso kappale Pesuohjelman valitseminen ja käynnistäminen.

sen kesto.

Käyttöönotto

Noudata seuraavia ohjeita:

1. Tarkista, että vedenpehmentimen asetus on oikea paikkakuntasi vedenkovuudelle. Säädä vedenpehmennintä tarvittaessa.

2. Täytä suolasäiliö astianpesukoneille tarkoitetulla erikoissuolalla.

3. Täytä huuhtelukirkastelokero huuhtelukirkasteella.

4. Täytä astiat ja ruokailuvälineet laitteeseen.

5. Aseta astioiden tyypille ja likaisuusasteelle sopiva pesuohjelma.

6. Annostele pesuainelokeroon oikea määrä konetiskiainetta.

7. Käynnistä pesuohjelma.

Jos käytät yhdistelmäpesuainetabletteja (3 in 1, 4 in 1 tai 5 in 1), lue ohjeet kohdasta Multitab-toiminto.

Vedenpehmentimen asettaminen

Vedenpehmennin poistaa vedestä mineraaleja ja suoloja. Mineraalit ja suolat voivat vaikuttaa haitallisesti laitteen toimintaan. Veden kovuus mitataan toisiaan vastaavilla asteikoilla:

• Saksalainen järjestelmä (dH°)

• Ranskalainen järjestelmä (°TH)

Vedenkovuus Vedenkovuuden asetus

°dH °TH mmol/l Clarke manuaalinen elektroninen

11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Tehdasasetus.

2) Suolaa ei tarvita.

Vedenpehmennintä on säädettävä sekä manuaalisesti että elektronisesti.

Manuaalinen asetus

Käännä vedenkovuuden säädin asentoon 1 tai 2 (katso taulukko).

• mmol/l (millimoolia/litra - kansainvälinen

vedenkovuuden yksikkö).

• Clarken järjestelmä.

Säädä vedenpehmennin paikkakuntasi vedenkovuudelle sopivaksi. Kysy vedenkovuustiedot tarvittaessa vesilaitokselta.

9 8 7 6

Page 25

4. Vapauta toimintopainikkeet B ja C.

5. Paina toimintopainiketta A.

6. Paina toimintopainiketta A toistuvasti,

Elektroninen säätö

1. Kytke laitteeseen virta.

2. Tarkista, että laite on asetustilassa.

3. Paina toimintopainikkeita B ja C, kunnes toimintopainikkeiden A, B ja C yläpuolella olevat ohjelmien merkkivalot alkavat vilkkua.

7. Tallenna asetus painamalla virtapainiket-

Astianpesukoneen erikoissuolan käyttö

Suolasäiliön täyttäminen:

1. Avaa suolasäiliön korkki kiertämällä sitä vastapäivään.

2. Kaada suolasäiliöön litra vettä (vettä lisätään vain suolasäiliön ensimmäisen täyttökerran yhteydessä).

3. Täytä suolasäiliö suolalla suppilon avulla.

4. Poista säiliön suun ympärille roiskunut suola.

5. Sulje suolasäiliön korkki kiertämällä sitä myötäpäivään.

Veden vuotaminen säiliöstä suolalla täyttämisen aikana on normaalia.

electrolux 25

– Toimintopainikkeiden B ja C yläpuolella

olevat merkkivalot sammuvat.

– Toimintopainikkeen A yläpuolella oleva

merkkivalo vilkkuu edelleen. – Valittuna oleva säätö näkyy näytössä. Esimerkki: näytössä näkyy

kunnes tarvittava säätö näkyy näytössä.

ta.

Jos vedenpehmennin on asetettu elektronisesti tasolle 1, suolan merkkivalo ei syty.

= taso 5.

Page 26

26 electrolux

Pesuaineen ja huuhtelukirkasteen käyttö

Konetiskiaineen käyttö

Voit suojella ympäristöä käyttämällä vain tarvitsemasi määrän pesuainetta. Noudata pesuainepakkauksessa annettuja pesuainevalmistajan suosituksia.

Pesuainelokeron täyttäminen:

Painamalla vapautuspainiketta

voit

avata huuhtelukirkastelokeron luukun

Laita pesuainetta lokeroon

3. Jos käytät esihuuhtelun sisältävää pesuohjelmaa, laita laitteen luukun sisäpuolelle pieni määrä pesuainetta.

4. Jos käytät pesuainetabletteja, laita pesutabletti pesuainelokeroon

5. Sulje pesuainelokero. Sulje kansi niin, että se naksahtaa kiinni.

Erilaisten pesuainemerkkien liukenemisajassa on eroja. Jotkin pesutabletit eivät ehdi saavuttaa täyttä pesutehoaan lyhyen pesuohjelman aikana. Valitse pitkä pesuohjelma käyttäessäsi pesutabletteja, jotta pesuaineen jäämät ehtivät poistua täysin.

Huuhtelukirkasteen käyttö

Huuhtelukirkasteen ansiosta kuivissa astioissa ei ole raitoja ja läiskiä. Huuhtelukirkastetta annostellaan automaattisesti viimeisen huuhtelun aikana.

Huuhtelukirkastelokeron täyttäminen:

Painamalla vapautuspainiketta avata huuhtelukirkastelokeron luukun

Täytä huuhtelukirkastelokero lukirkasteella. Max-merkki ilmaisee maksimitason.

3. Pyyhi yliroiskunut huuhtelukirkaste imukykyisellä liinalla välttääksesi liiallisen vaahdonmuodostuksen pesuohjelman aikana.

4. Sulje huuhtelukirkastelokero. Sulje kansi niin, että se naksahtaa kiinni.

Säädä huuhtelukirkasteen annostelu

Tehdasasetus: asento 3. Voit säätää huuhtelukirkasteen annostelun asennon 1 (pienin) ja asennon 4 (suurin) välille. Kääntämällä huuhtelukirkasteen valitsinta

voit suurentaa tai pienentää annostelua.

voit

huuhte-

Multitab-toiminto

Multitab-toiminto on tarkoitettu yhdistelmäpesutableteille. Yhdistelmäpesuainetabletti sisältää pesuaineen, huuhtelukirkasteen ja pehmennyssuolan. Jotkin pesutabletit voivat sisältää muitakin aineita. Tarkista, että pesuaineet soveltuvat vesijohtoverkon vedenkovuuteen. Lue pakkauksen ohjeet. Kun asetat Multitab-toiminnon, se on käytössä, kunnes poistat sen käytöstä. Multitab-toiminto poistaa käytöstä huuhtelukirkasteen ja suolan annostelun.

Multitab-toiminto poistaa käytöstä huuhtelukirkasteen ja suolan merkkivalot. Ohjelman kesto voi olla pitempi Multitab-toiminnon yhteydessä.

Ota Multitab-toiminto käyttöön ennen pesuohjelman käynnistämistä. Multitab-toimintoa ei voi ottaa käyttöön pesuohjelman aikana.

Multitab-toiminnon käyttöönotto:

• Paina Multitab-painiketta. Multitab-toimin-

non merkkivalo syttyy.

Page 27

electrolux 27

Voit poistaa Multitab-toiminnon käytöstä seuraavasti ja käyttää erikseen pesuainetta, suolaa ja huuhtelukirkastetta:

1. Paina Multitab-painiketta. Multitab-toiminnon merkkivalo sammuu.

2. Täytä suolasäiliöt ja huuhtelukirkastelokero.

3. Aseta vedenpehmennin korkeimpaan asetukseen.

4. Pese yksi pesuohjelma ilman astioita.

5. Säädä vedenpehmennin paikkakuntasi vedenkovuudelle sopivaksi.

6. Säädä huuhtelukirkasteen annostelu.

Ruokailuvälineiden ja astioiden järjestäminen koneeseen

Katso Esimerkkejä RealLife täyttömääristä -tiedote.

Neuvoja ja vinkkejä

Älä pese astianpesukoneessa vettä imeviä tuotteita (esim. pesusieniä ja puhdistusliinoja).

• Ennen astioiden laittamista koneeseen: – Poista kaikki ruoka. – Liota/pehmennä kiinni palaneet ruoan-

tähteet.

• Astioiden järjestäminen koneeseen: – Aseta kupit, lasit, padat yms. alassuin. – Varmista, että vesi ei keräänny astioiden

sisään.

– Varmista, että ruokailuvälineet ja astiat

eivät tartu yhteen.

– Varmista, että lasit eivät kosketa toisi-

aan. – Laita pienet esineet ruokailuvälinekoriin. – Laita lusikoiden joukkoon muita ruokai-

luvälineitä, jotta lusikat eivät tartu yh-

teen. – Järjestä astiat niin, että vesi pääsee kai-

kille pinnoille.

• Muovi- ja teflonastioihin jää helposti vesipisaroita.

• Laita kevyet astiat yläkoriin. Tarkista, että astiat eivät pääse liikkumaan.

Pesuohjelman valitseminen ja käynnistäminen

Ajastamattoman pesuohjelman asettaminen ja käynnistäminen

1. Kytke laitteeseen virta.

2. Tarkista, että laite on asetustilassa.

3. Valitse pesuohjelma. Katso Pesuohjelmat. – Vastaavan ohjelman merkkivalo syttyy. – Kaikki muut ohjelmien merkkivalot

sammuvat.

– Ohjelman kestoaika vilkkuu näytössä.

4. Valitse tarvittaessa yksi tai useampia toimintoja.

5. Sulje laitteen luukku. Pesuohjelma käynnistyy automaattisesti.

Voit valita pesuohjelman myös luukku suljettuna. Kun painat jonkin pesuohjelman painiketta, toinen ohjelma on valittava kolmen sekunnin kuluessa. Pesuohjelma käynnistyy automaattisesti kolmen sekunnin kuluttua sen valitsemisesta.

Ajastetun pesuohjelman asettaminen ja käynnistäminen

1. Avaa luukku.

2. Kytke laitteeseen virta ja valitse pesuohjelma.

3. Paina ajastimen painiketta toistuvasti, kunnes tarvittava aika vilkkuu näytössä.

4. Sulje laitteen luukku. – Ajastuksen laskenta käynnistyy auto-

maattisesti.

– Kun asetettu aika on kulunut loppuun,

pesuohjelma käynnistyy automaattisesti.

Laitteen luukun avaaminen keskeyttää ajastuksen laskennan. Kun suljet luukun, ajastuksen laskenta jatkuu keskeytyskohdasta.

Voit valita ajastuksen myös luukku suljettuna. Kun valitset pesuohjelman, ajastusaika on valittava kolmen sekunnin kuluessa. Pesuohjelma käynnistyy automaattisesti kolmen sekunnin kuluttua sen valitsemisesta.

Pesuohjelman keskeyttäminen

• Avaa laitteen luukku.

– Pesuohjelma pysähtyy.

• Sulje laitteen luukku.

Page 28

28 electrolux

– Pesuohjelma jatkuu kohdasta, jossa se

keskeytyi.

Pesuohjelman tai ajastuksen peruuttaminen

Jos pesuohjelma tai ajastus ei ole alkanut, valintaa voi muuttaa. Kun pesuohjelma on käynnissä tai ajastus on alkanut, valintaa ei voi muuttaa. Pesuohjelma tai ajastus on peruutettava, jotta voidaan tehdä uusi valinta.

Ajastuksen peruuttaminen johtaa automaattisesti valitun pesuohjelman peruuttamiseen. Tällöin pesuohjelma on valittava uudelleen.

1. Paina peruutuspainiketta, kunnes kaikki ohjelmien merkkivalot syttyvät.

2. Varmista, että pesuainelokerossa on konetiskiainetta ennen uuden pesuohjelman käynnistämistä.

Pesuohjelman lopussa

• Pesuohjelma päättyy automaattisesti.

• Digitaalinäytössä näkyy 0.

1. Katkaise laitteesta virta.

2. Avaa laitteen luukku.

3. Pidä luukku raollaan muutaman minuutin ajan, jotta astiat kuivuvat paremmin.

• Jos et katkaise laitteesta virtaa kolmen minuutin kuluttua pesuohjelman päättymisestä: – kaikki merkkivalot sammuvat, – näytössä näkyy yksi vaakasuuntai-

nen viiva. Tämä auttaa vähentämään energiankulutusta. Kun painetaan jotain painiketta (ei virtapainiketta), näyttö ja merkkivalot syttyvät uudelleen.

Laitteesta katkeaa automaattisesti virta kymmenen minuutin kuluttua pesuohjelman päättymisestä.

Astioiden poistaminen

• Anna astioiden jäähtyä, ennen kuin tyhjennät ne koneesta. Kuumat astiat särkyvät helposti.

• Tyhjennä ensin alakori ja vasta sen jälkeen yläkori.

• Laitteen reunoilla ja luukussa voi olla vettä. Ruostumaton teräs jäähtyy nopeammin kuin astiat.

Pesuohjelmat

Ohjelma Likaisuusaste Pestävät astiat Ohjelman kuvaus Ener-

Auto

Intensive Erittäin likaiset as-

Quick

Mikä tahansa Ruokailuastiat, ruokailu-

tiat

Normaalilikaiset tai vähän likaiset astiat

välineet, kattilat ja pannut

Ruokailuastiat, ruokailuvälineet, kattilat ja pannut

Ruokailuastiat ja ruokailuvälineet

Esipesu Varsinainen pesu 45°C tai 70°C 1 tai 2 välihuuhtelua Viimeinen huuhtelu Kuivaus

Esipesu Varsinainen pesu 70°C 1 välihuuhtelu Viimeinen huuhtelu Kuivaus

Varsinainen pesu 60°C Huuhtelu

gian-

säästö

kyllä, vaikuttaa

kyllä, ei vaikuta

Page 29

electrolux 29

Ohjelma Likaisuusaste Pestävät astiat Ohjelman kuvaus Ener-

Eco

One hour Vähän likaiset astiat Ruokailuastiat ja ruokailu-

Rinse Tämä ohjelma huuhtelee astiat nopeasti, jotta

1) Niissä pesuohjelmissa, joihin tämä toiminto vaikuttaa, energiaa säästyy 10 - 25 %.

2) Laite säätää veden lämpötilan ja määrän automaattisesti. Tämä riippuu koneen täyttöasteesta ja astioiden likaisuudesta. Ohjelman kesto sekä energian- ja vedenkulutus voivat vaihdella.

3) Kun pestävää on vähän, tämä ohjelma tarjoaa aikaa säästävän, mutta pesutulokseltaan täydellisen ratkaisun.

4) Testilaitoksen testiohjelma. Testitiedot on esitetty erillisessä tiedotteessa.

Normaalilikaiset astiat

jäljelle jäänyt ruoka ei tartu astioihin ja jotta laitteeseen ei jää epämiellyttävää hajua. Pesuohjelma voidaan käynnistää vasta, kun laite on täynnä. Älä käytä tämän ohjelman yhteydessä pesuainetta.

Ruokailuastiat ja ruokailuvälineet

välineet

Esipesu Varsinainen pesu, enintään 50°C 1 välihuuhtelu Loppuhuuhtelu Kuivaus

Varsinainen pesu 55°C 1 välihuuhtelu Viimeinen huuhtelu

1 huuhtelu kylmällä vedellä

gian-

säästö

kyllä, vaikuttaa

kyllä, ei vaikuta

Kulutusarvot

Ohjelma

Auto 0,9 - 1,7 8 - 15

Energiankulutus (kWh) Vedenkulutus (litraa)

Intensive 1,4 - 1,6 13 - 15

Quick 0,9 9

Eco 0,9 - 1,0 9 - 11

One hour 1,0 - 1,2 10 - 11

Rinse 0,1 4

1) Ohjelman kesto näkyy näytössä.

Arvot voivat vaihdella veden paineen ja lämpötilan sekä energiansyötön ja astioiden määrän mukaan.

Hoito ja puhdistus

Sihtien poistaminen ja puhdistus

Likaiset sihdit huonontavat pesutulosta. Vaikka nämä sihdit vaativat erittäin vähän

huoltoa, suosittelemme tarkistamaan ne säännöllisin väliajoin ja puhdistamaan ne tarvittaessa.

Page 30

30 electrolux

1. Voit poistaa sihdin (A) kääntämällä sitä

vastapäivään ja poistamalla sen sihdistä (B).

2. Sihti (A) on kaksiosainen. Voit purkaa sih-

din vetämällä osat erilleen.

3. Puhdista osat huolellisesti juoksevan ve-

den alla.

4. Aseta sihdin (A) kaksi osaa yhteen ja työnnä. Varmista, että ne ovat asianmukaisesti sisäkkäin.

5. Poista sihti (B).

6. Puhdista sihti (B) huolellisesti juoksevan veden alla.

7. Aseta sihti (B) alkuperäiseen asentoonsa. Varmista, että se on kunnolla paikallaan kahden ohjaimen (C) alla.

8. Sijoita sihti (A) paikalleen sihtiin (B) ja käännä sitä myötäpäivään, kunnes se lukkiutuu.

Suihkuvarsien puhdistaminen

Älä irrota suihkuvarsia. Jos suihkuvarsien reiät ovat tukkeutuneet, poista lika cocktailtikulla.

Ulkopintojen puhdistaminen

Puhdista koneen ja ohjauspaneelin ulkopinnat kostealla, pehmeällä liinalla. Käytä vain mietoja puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja tai liuottimia (esim. asetonia).

Käyttöhäiriöt

Laite ei käynnisty tai pysähtyy kesken pesuohjelman.

Ongelma Virhekoodi Mahdollinen syy Mahdollinen ratkaisu

Astianpesukoneeseen ei tule vettä.

Vedenpaine on liian

Vesihana on kiinni. Avaa vesihana. Vedenottoletkun suo-

Vedenottoletku on liitet-

Näytössä näkyy

Yritä ensin löytää ongelmaan ratkaisu (katso taulukkoa). Jos ratkaisua ei löydy, ota yhteyttä huoltoliikkeeseen.

Vesihana on tukossa tai kalkkeutunut.

matala.

datin on tukossa.

ty virheellisesti.

Puhdista vesihana.

Ota yhteyttä paikalliseen vesilaitokseen.

Puhdista suodatin.

Varmista, että liitäntä on virheetön.

Page 31

electrolux 31

Ongelma Virhekoodi Mahdollinen syy Mahdollinen ratkaisu

Vedenottoletku on vau-

Koneeseen jää vettä.

Tyhjennysletku on liitet-

Tyhjennysletku on vau-

Vesivahinkosuojaus on käytössä.

Pesuohjelma ei käynnisty.

Pistoke ei ole pistora-

Kotitalouden sulakeko-

Ajastin on asetettu. Jos haluat peruuttaa

Näytössä näkyy

Laitteen luukku on auki. • Sulje luukku oikein.

Kytke virta laitteeseen tarkastusten jälkeen. Ohjelma jatkuu kohdasta, jossa se keskeytyi. Jos toimintahäiriö esiintyy uudelleen, ota yhteys huoltoliikkeeseen. Jos toimintahäiriön yhteydessä esiintyy muita virhekoodeja, ota yhteys huoltoliikkeeseen.

rioitunut.

Altaan poistoviemäri on tukossa.

ty virheellisesti.

rioitunut.

Sulje vesihana ja ota yh-

siassa.

telon sulake on palanut.

Suosittelemme kirjoittamaan tiedot tähän:

Malli (MOD.) ....................

Tuotenumero (PNC) ....................

Sarjanumero (S.N.) ....................

Varmista, ettei vedenottoletkussa ole vaurioita.

Puhdista altaan poistoviemäri.

Varmista, että liitäntä on virheetön.

Varmista, ettei tyhjennysletkussa ole vaurioita.

teyttä huoltoliikkeeseen.

• Kytke lapsilukko pois päältä.

Liitä pistoke pistorasiaan.

Vaihda sulake.

ajastuksen, katso kohta "Pesuohjelman valitseminen ja käynnistäminen".

Huoltoliikkeen tarvitsemat tiedot löytyvät arvokilvestä.

Pesu- ja kuivaustulos ei ole tyydyttävä

Ongelma Mahdollinen syy Mahdollinen ratkaisu

Astiat eivät ole puhtaita. Valittu pesuohjelma ei sovi asti-

oiden tyypille ja likaisuusasteelle.

Korit on täytetty väärin, vesi ei

päässyt kaikille pinnoille.

Suihkuvarret eivät pyörineet es-

teettä, koska astiat on sijoitettu koneeseen väärin.

Sihdit ovat likaiset tai ne on

koottu ja asennettu väärin.

Konetiskiainetta on käytetty liian

vähän tai ei lainkaan.

Varmista, että pesuohjelma sopii astioiden tyypille ja likaisuusasteelle.

Täytä korit oikein.

Varmista, etteivät astiat estä suihkuvarsien pyörimistä.

Varmista, että sihdit ovat puhtaita ja oikein paikallaan.

Varmista, että konetiskiainetta on riittävästi.

Page 32

32 electrolux

Ongelma Mahdollinen syy Mahdollinen ratkaisu

Astioissa on kalkkijäämiä. Suolasäiliö on tyhjä. Täytä suolasäiliö astianpesuko-

Vedenpehmentimen säätö on

Suolasäiliön korkki ei ole kunnol-

Laseissa ja muissa astioissa on raitoja, maitomaisia läiskiä tai sinertävä pinta.

Laseissa ja muissa astioissa on kuivuneita vesipisaroita.

Syynä voi olla käytetty konetis-

Astiat ovat märkiä. Olet valinnut pesuohjelman, jos-

Astiat ovat märkiä ja himmeitä. Huuhtelukirkastelokero on tyhjä. Täytä huuhtelukirkastelokero

Multitab-toiminto on päällä.

Huuhtelukirkasteen annostelun käyttöönotto

1. Kytke laitteeseen virta.

virheellinen.

la kiinni. Liikaa huuhtelukirkastetta. Pienennä huuhtelukirkastean-

Liian vähän huuhtelukirkastetta. Lisää huuhtelukirkastetta.

kiaine.

sa ei ole kuivausvaihetta tai jonka kuivausvaihe on lyhyt.

(Huuhtelukirkastelokero on poistettu käytöstä automaattisesti).

– Toimintopainikkeen B yläpuolella oleva

merkkivalo vilkkuu edelleen.

– Valittuna oleva asetus näkyy näytössä.

2. Tarkista, että laite on asetustilassa.

3. Paina toimintopainikkeita B ja C. – Toimintopainikkeiden A, B ja C yläpuo-

lella olevat ohjelmien merkkivalot alkavat vilkkua.

4. Vapauta toimintopainikkeet B ja C.

5. Paina toimintopainiketta B. – Toimintopainikkeiden A ja C yläpuolella

olevat ohjelmien merkkivalot sammu-

6. Paina uudelleen toimintopainiketta B. – Uusi säätö näkyy näytössä.

7. Tallenna asetus katkaisemalla virta laitteesta.

neille tarkoitetulla erikoissuolalla. Säädä vedenpehmennin.

Varmista, että suolasäiliön korkki on kunnolla kiinni.

nosta.

Käytä erimerkkistä konetiskiainetta.

Jätä luukku raolleen muutamaksi minuutiksi, ennen kuin otat astiat pois koneesta.

huuhtelukirkasteella. Ota huuhtelukirkasteen annos-

telu käyttöön. Katso kohta Huuhtelukirkasteen annostelun käyttöönotto.

Huuhtelukirkasteen annostelu ei ole käytössä

Huuhtelukirkasteen annostelu käytössä

vat.

Tekniset tiedot

Mitat leveys 596 mm korkeus 818 - 878 mm syvyys 580 mm Vedenpaine minimi 0,5 bar (0,05 MPa) maksimi 8 bar (0,8 MPa)

Vesiliitäntä Kapasiteetti astiaston koko (henkilöluku) 12

1) Liitä vedenottoletku hanaan, jossa on 3/4 tuuman kierre.

Laitteen luukun sisäreunan arvokilvessä näkyvät sähköliitännän tiedot.

kylmä tai kuuma vesi enintään 60°C

Jos vesi kuumennetaan vaihtoehtoisen energian avulla (esim. aurinko- tai valokennopaneelit ja tuulivoima), käytä kuu-

Page 33

maa vettä energiankulutuksen vähentämiseksi.

Ympäristönsuojelu

Tuotteeseen tai sen pakkaukseen merkitty symboli

, osoittaa, että tätä tuotetta ei saa laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen. Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen jätehuoltoon luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä.

Asennus

Sijoita laite vesihanan ja viemäriliitännän viereen. Asenna laite kalustekaappiin tai työtason alle. Tarkista, että syvennyksen mitat vastaavat kuvan mittoja.

820-880 mm

600 mm

electrolux 33

Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.

Kierrätä materiaalit, joissa on merkintä

. Kierrätä pakkaus viemällä se asianmukaisiin säiliöihin.

2. – Nosta laitteen etuosaa kääntämällä

kahta etujalkaa myötäpäivään.

– Nosta laitteen takaosaa kääntämällä

keskellä olevaa ruuvia vastapäivään.

Höyrysuojateippi

Kiinnitä alumiinifolioteippi työtason etuosaan koko leveydelle.

600 mm

Laitteen korkeuden säätäminen

1. Poista säädettävä jalusta.

Laitteen kiinnittäminen työtason alle tai viereisiin kalusteisiin

Varoitus! Varmista vammojen tai

vaurioiden ehkäisemiseksi, että laitteen alapuolella ja sen vieressä olevat rakenteet ovat turvallisia. Kiinnitä laite työtason alle tai viereisiin kalusteisiin kannakkeiden avulla.

1. Kiinnitä kannakkeet laitteen yläosassa

oleviin aukkoihin.

Page 34

34 electrolux

Viemäriliitäntä

Kytke tyhjennysletku:

• Pesualtaan alla olevaan viemäriputkeen ja

kiinnitä letku työtason alle. Tällä tavoin likavesi ei pääse virtaamaan altaasta takaisin koneeseen.

• Ilmastoituun pystyputkeen. Sisähalkaisijan

on oltava vähintään 4 cm.

max 85 cm

2. Kiinnitä laite ruuveilla (ylöspäin tai sivusuuntaan) tiukasti paikalleen. Tarkista, että ruuvit ovat tiukasti kiinni.

Laitteen tasapainottaminen

Kun laite on oikein tasapainossa, luukku sulkeutuu kunnolla ja tiiviisti. Jos laitetta ei ole tasapainotettu oikein, luukku koskettaa viereisen kaapin kylkiä. Voit säätää laitteen tasapainotusta löysäämällä tai kiristämällä säätöjalkoja. Kokoa laitteen tasapainotuksen säädön jälkeen laitteen säädettävä jalusta.

min 40 cm

max 400 cm

Altaan tulppa ei saa olla kiinnitetty, kun kone tyhjentää vettä, sillä tässä tapauksessa vesi voi virrata takaisin koneeseen. Jatkoletku ei saa olla kahta metriä pitempi. Jatkoletkun sisähalkaisija ei saa olla letkun halkaisijaa pienempi. Jos liität tyhjennysletkun pesualtaan alla olevaan viemäriputkeen, poista muovikalvo (A), Jos kalvoa ei poisteta, viemäriputkeen kerääntyvät ruoanjätteet voivat tukkia putken,

Turvalaite estää likaisen veden paluun takaisin laitteeseen. Jos altaan poistoviemärissä on takaiskuventtiili, se voi estää asianmukaisen veden tyhjennyksen. Poista takaiskuventtiili.

Varmista, että säädettävän jalustan pohja on kohdistettu lattian kanssa.

Page 35

Electrolux. Thinking of you.

Les mer om hvordan vi tenker på www.electrolux.com

Innhold

Sikkerhetsinformasjon 35 Produktbeskrivelse 37 Betjeningspanel 38 Før første gangs bruk 40 Stille inn vannhardhet 40 Bruke oppvaskmaskinsalt 41 Bruk av oppvaskmiddel og skyllemiddel

Multitab-funksjon 42

Sikkerhetsinformasjon

Les denne håndboken nøye før installasjon og bruk:

• For din personlige sikkerhet og sikkerhet til

omgivelsene.

• Av hensyn til miljøet,

• For riktig bruk av maskinen.

Ta vare på denne bruksanvisningen og pass på at den følger med oppvaskmaskinen hvis du selger eller flytter den Produsenten er ikke ansvarlig hvis feil installasjon og bruk fører til skade.

Sikkerhet for barn og personer med reduserte evner

• Ikke la personer, heller ikke barn, med re-

dusert fysisk sensorisk, reduserte mentale funksjoner eller manglende erfaring og kunnskap, bruke maskinen. De må ha tilsyn og gis instruksjon om bruken av apparatet av en person som er ansvarlig for deres sikkerhet.

• La ikke barn leke med emballasjen. Det er

risiko for kvelning eller fysisk skade.

• Oppbevar alle vaskemidler på et trygt sted

La aldri barn få komme i berøring med vaskemidler.

• Hold barn og små dyr borte fra produktet

når døren er åpen.

Generelt om sikkerhet

• Ikke endre spesifikasjonene for dette ap-

paratet. Det er risiko for skade på apparatet

• Følg sikkerhetsanvisningene fra produsen-

ten på oppvaskmiddelets emballasje.

electrolux 35

Sette inn servise og bestikk 42 Velge og starte et vaskeprogram 43 Oppvaskprogram 44 Stell og rengjøring 45 Hva må gjøres, hvis... 46 Tekniske data 48 Miljøvern 48 Montering 48

Med forbehold om endringer

Oppvaskmiddelet er etsende og kan gi forbrenninger i øyne, munn og svelg.

• Drikk ikke vann fra oppvaskmaskinen. Det kan være rester av oppvaskmiddel i maskinen.

• Lukk alltid døren etter at du har tatt ut eller satt noe inn i maskinen for å forhindre skade og hindre at noen faller på en åpen dør.

• Ikke sitt eller stå på den åpne døren

Bruk

• Maskinen er beregnet for bruk i vanlig husholdning. Ikke bruk maskinen til kommersielt og industrielt formål eller for noe annet formål.

• Ikke bruk maskinen til annet enn det den er tiltenkt. Du vil forhindre fysisk skade av personer eller forhindre skade på eiendom.

• Bruk maskinen kun til å vaske husholdningsredskaper som kan vaskes i oppvaskmaskin

• Ikke la brannfarlige produkter eller gjenstander som er fuktet med brannfarlige produkter stå i eller i nærheten av maskinen. Risiko for eksplosjon eller brann.

• Sett kniver og alle skarpe redskaper med spissen ned i bestikkurven De kan også legges vannrett i den øvre kurven eller i bestikkurven. (Ikke alle modeller har knivkurv).

• Bruk kun spesifiserte produkter for oppvaskmaskiner (oppvaskmiddel, salt og skyllemiddel)

Page 36

36 electrolux

• Alle andre typer salt som ikke er spesielt beregnet for bruk i oppvaskmaskiner vil skade vannavherderen

• Fyll maskinen med salt før du starter et vaskeprogram. Saltkornene og saltvannet kan føre til korrosjon eller lage hull i bunnen av maskinen.

• Fyll aldri i andre stoffer enn skyllemiddel i skyllemiddelbeholderen (f. eks. oppvaskmiddel eller flytende oppvaskmiddel) Dette kan skade maskinen.

• Pass på at spylearmene kan bevege seg fritt før du starter et oppvaskprogram

• Hvis du åpner døren mens maskinen er i gang, kan det sive ut varm damp Det er fare for forbrenning.

• Ikke ta noe ut maskinen før oppvasksyklusen er slutt

Rengjøring og stell

• Slå av apparatet og trekk støpselet ut av stikkontakten før vedlikeholds- eller rengjøringsarbeid.

• Ikke bruk brannfarlige produkter eller produkter som kan føre til korrosjon.

• Bruk ikke apparatet uten filtrene Forsikre deg om at filtrene er korrekt montert Ukorrekt installasjon vil føre til utilfredsstillende vaskeresultater og skader på apparatet

• Ikke bruk høytrykksspyler eller damp til å rengjøre maskinen. Risiko for elektrisk støt eller skade på produktet

Montering

• Pass på at maskinen ikke er skadet under transport. Ikke kople til et skadet produkt Kontakt leverandøren ved behov

• Fjern all emballasje før apparatet tas i bruk

• Bare en kvalifisert person må utføre den elektriske og rørleggerinstallasjonen, oppsett og vedlikehold av maskinen. Dette for å forhindre risikoene for skade på maskinen eller fysisk skade.

• Påse at støpselet ikke sitter i stikkontakten mens maskinen installeres

• Det må aldri bores hull i noen av sidene på denne oppvaskmaskinen, da hydrauliske og elektriske komponenter kan bli skadet

• Pass på at maskinen er installert under og ved siden av stabile seksjoner.

Forholdsregler ved frost

• Unngå å sette oppvaskmaskinen et sted der temperaturen er under 0 °C.

• Produsenten kan ikke holdes ansvarlig for frostskade.

Vanntilkopling

• Bruk nye slanger for å koble maskinen til vannforsyningen. Ikke benytt brukte slanger.

• Ikke kople apparatet til gamle rør som ikke har vært brukt på lenge. La vannet renne i noen minutter før du kopler til inntaksslangen

• Pass på at du ikke klemmer eller skader vannslangene når du installerer maskinen.

• Forsikre deg om at vannkoplingene er tette etter installasjon for å unngå lekkasjer

• Pass på at det ikke er vannlekkasjer i slangene første gang du bruker maskinen.

Elektrisk tilkopling

• Apparatet må være jordet

• Pass på at de elektriske dataene på merkeplaten er i samsvar med strømforsyningen du bruker ellers.

• Bruk alltid korrekt installert, støtsikker stikkontakt.

• Ikke bruk doble stikkontakter, skjøteledninger eller lignende. Det er fare for brann.

• Ikke skift eller bytt nettkabelen. Ta kontakt med servicesentret.

• Pass på at du ikke klemmer eller skader nettstøpselet og kabelen bak maskinen.

• Forsikre deg om at kontakten er tilgjengelig etter installasjon

• Ikke trekk i kabelen når du trekker støpselet ut av stikkontakten. Trekk alltid i selve støpselet.

Servicesenter

• Bare godkjent tekniker kan reparere eller jobbe med maskinen. Ta kontakt med servicesentret.

• Bruk kun originale reservedeler

Kassere maskinen

• For å forhindre risikoen for fysisk skade eller skade på maskinen: –Trekk støpselet ut av stikkontakten – Kutt av strømkabelen og kast den. – Ødelegg dørlåsen. Dette forhindrer at

barn eller små dyr stenges inne i maskinen. Det er fare for kvelning

Page 37

electrolux 37

Advarsel Oppvaskmidlene er farlige og kan forårsake korrosjon!

• Hvis det skjer en ulykke med disse oppvaskmidlene, må du kontakte det lokale giftsenteret og lege.

• Hvis oppvaskmidlene kommer inn i munnen, må du kontakte det lokale giftsenteret og lege.

• Hvis oppvaskmidlene kommer inn i øynene, må du straks kontakte lege og skylle øynene med vann.

Produktbeskrivelse

• Oppbevar oppvaskmidlene på et sikkert sted og utenfor barns rekkevidde.

• La ikke maskindøren stå åpen når det er oppvaskmidler i oppvaskmiddelbeholderen.

• Fyll først oppvaskmiddelbeholderen rett før du starter et oppvaskprogram.

1 Øvre kurv 2 Justeringshjul for innstilling av vannhard-

heten

3 Saltbeholder 4 Oppvaskmiddelbeholder 5 Skyllemiddelbeholder 6 Typeskilt 7 Filtre 8 Nedre spylearm 9 Øvre spylearm

10 Barns sikkerhet

Barns sikkerhet

Barnesikringen forhindrer at barn får åp-

net døren på maskinen.

Page 38

38 electrolux

1 Døren er ulåst, spaken (A) er skjult (når

barnesikringen ikke er nødvendig). Fa-

brikkinnstilling.

2 Døren er ulåst, spaken (A) er klar til bruk. 3 Døren er låst.

Hvis barnesikringen er nødvendig:

1. Åpne døren

2. Flytt spaken (A) fra posisjon 1 til posisjon

3. Barnesikringen står klar til bruk.

Betjeningspanel

For å låse døren:

1. Lukk døren.

2. Trekk spaken (A) i posisjon 3.

3. Døren er låst For å låse opp døren:

1. Trykk spaken (A) i posisjon 2.

2. Døren er ulåst. Hvis det ikke er nødvendig med barne-

sikring, flytt spaken (A) til posison 1.

1 På/Av-knapp 2 Avbryt-knapp 3 Knapper for programvalg 4 Multitab-knapp 5 Knapp for energisparing 6 Knapp for starttidsforvalg 7 Display 8 Funksjonsknapper 9 Indikatorlamper

10 Programindikatorlamper

salt

Tennes når du må fylle opp saltbeholderen. Se 'Bruke oppvaskmaskinsalt'. Når du har fylt opp beholderen, kan indikatorlampen for salt fortsette å lyse i noen timer. Dette har ingen ting å si for apparatet.

Indikatorlamper

Page 39

electrolux 39

Indikatorlamper

Skyllemiddel

Multitab-funksjon Tennes når multitab-funksjonen aktiveres. Se etter i 'Multitab-funksjon'

Energisparer Tennes når multitab-funksjonen aktiveres. Se "Energispareknapp".

1) Når salt- og/eller skyllemiddelbeholderen er tomme, tennes ikke indikatorlampene når et vaskeprogram er i gang.

Avbryt-knapp

Med denne knappen kan du avbryte et vaskeprogram eller utsette start Se etter i kapitlet "Velge og starte et vaskeprogram"

Knapper for programvalg

Med disse knappene kan du velge vaskeprogram Trykk på en av knappene til indikatorlampen for nødvendig program tennes Se etter i 'Vaskeprogram' for mer informasjon om vaskeprogrammene

Multitab-knapp

Trykk på denne knappen for å aktivere/deaktivere multitab-funksjonen. Se etter i 'Multitab-funksjon'

Knapp for energisparing

Denne funksjonen reduserer temperaturen i tørkefasen Energisparingen er mellom 10 % og 25 %.

Serviset kan bli vått mot slutten av programmet Vi anbefaler at du åpner døren og lar den stå oppe for å la serviset tørke.

Denne funksjonen er tilgjengelig for alle vaskeprogrammer. Tilhørende indikatorlampe tennes når du trykker på knappen. Energisparefunksjonen virker ikke på enkelte programmer. Se tabellen "Vaskeprogram"

Knapp for starttidsforvalg

Bruk denne knappen for å utsette start av vaskeprogrammet med et intervall på mellom 1 og 24 timer Se etter i kapitlet "Velge og starte et vaskeprogram"

Display

Displayet viser:

• Den elektroniske justeringen av nivået av vannmykner.

Tennes når du må fylle på skyllemiddelbeholderen. Se "Bruk av oppvaskmiddel og skyllemiddel".

• Vaskeprogrammets varighet.

• Tiden som gjenstår til vaskeprogrammet er ferdig.

• Når et vaskeprogram er ferdig. Displayet viser null

• Tiden som gjenstår til slutten av tidsforsinkelsen.

• Feilkoder.

Funksjonsknapper

Bruk funksjonsknappene når du vil gjøre følgende

• For å justere nivået av vannmykner elektronisk. Se "Stille inn vannavherder".

• Aktivere/deaktivere skyllemiddelbeholderen når multitab-funksjonen er på. Se etter i “Hva må gjøres hvis…”.

Innstillingsmodus

Apparatet må være i innstillingsmodus når du vil stille inn følgende:

• For å velge og starte et vaskeprogram og/ eller forsinket start.

• For å justere nivået av vannmykner elektronisk.

• Deaktivere/aktivere skyllemiddelbeholderen.

Trykk på På/Av-knappen Apparatet er i innstillingsmodus når: – Alle programindikatorlampene tennes.

Trykk på På/Av-knappen Apparatet er ikke i innstillingsmodus når: – Bare en indikatorlampe tennes. – Displayet viser varighetene av et vaske-

program eller forsinket start. – Programmet eller forsinket start må av-

brytes for å gå tilbake til innstillingsmodus. Se etter i kapitlet "Velge og starte et vaskeprogram"

• Aktivere/deaktivere skyllemiddelbeholderen (bare med multitab-funksjonen på).

Page 40

40 electrolux

Før første gangs bruk

Se instrukser for hvert trinn i prosedyren:

1. Sjekk om justeringen av vannmykneren

samsvarer med vannets hardhet der du bor. Juster avherderen om nødvendig.

2. Fyll saltbeholderen med spesialsalt for

oppvaskmaskiner

3. Fyll skyllemiddel i skyllemiddelbeholderen

4. Sett inn bestikk og servise i oppvaskma-

skinen.

5. Velg korrekt oppvaskprogram på bak-

grunn av mengden servise og grad av smuss

6. Fyll oppvaskmiddelbeholderen med den korrekte mengde oppvaskmiddel

7. Start oppvaskprogrammet

Hvis du bruker kombi-oppvaskmiddeltabletter ("3 i 1", "4 i 1", "5 i 1"), se "Multitab-funksjon".

Stille inn vannhardhet

Avherderen fjerner mineraler og salt fra vannet som tilføres maskinen Mineraler og salt kan påvirke apparatets funksjon i negativ retning Tilsvarende skalaer måler vannets hardhet:

• Tyske grader (dH°)

Vannhardhet Innstilling av vannhardhet

°dH °TH mmol/l Clarke manuelt elektronisk

11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Fabrikkinnstilt posisjon.

2) Ikke nødvendig å bruke salt.

Du må justere avherderen manuelt og elektronisk

Manuell innstilling

Drei på innstillingshjulet for vannhardhet til posisjon 1 eller 2 (se tabell)

• Franske grader (°TH)

• mmol/l (millimol for hver liter - internasjonal

enhet for vannhardhet)

• Clarke-grader.

Still inn avherderen Kontakt om nødvendig kommunen eller vannverket.

9 8 7 6

Elektronisk innstilling

1. Slå på apparatet

Page 41

electrolux 41

2. Forsikre deg om at apparatet befinner seg i innstillingsmodus

3. Trykk inn og hold inne funksjonsknappene B og C, til indikatorlampene over funksjonsknappene A, B og C begynner å blinke

4. Slipp funksjonsknappene B og C.

5. Trykk på funksjonsknapp A – Indikatorlampene over funksjonsknap-

pene B og C slukkes

– Indikatorlampen over funksjonsknapp

A fortsetter å blinke

Bruke oppvaskmaskinsalt

Slik fyller du saltbeholderen:

1. Drei hetten mot urviseren for å åpne saltbeholderen

2. Hell 1 liter vann i beholderen (dette er bare nødvendig før du fyller salt den første gangen)

3. Bruk trakten for å fylle salt i saltbeholderen

4. Fjern saltsøl rundt beholderens åpning

5. Drei hetten med viserne for å lukke saltbeholderen

Det er riktig at det renner ut vann fra saltbeholderen når du fyller i salt.

– Displayet viser aktuell strømjustering. Eksempel displayet viser

= nivå 5.

6. Trykk igjen på funksjonsknapp A til displayet viser nødvendig justering.

7. Trykk på På/Av-knappen for å lagre handlingen

Hvis vannmykneren er stilt elektronisk til nivå 1, lyser ikke saltindikatorlampen.

Bruk av oppvaskmiddel og skyllemiddel

Bruke vaskemiddel

Gå frem som følger for å fylle oppvaskmiddelbeholderen:

Trykk på utløserknappen lokket

Ha vaskemiddel i skuffen.

3. Hvis vaskeprogrammet har en forvasksyklus, ha litt vaskemiddel i den innerste delen av døren.

4. Hvis du bruker oppvaskmiddeltabletter,

legger du tabletten i oppvaskmiddelbeholderen

for å hjelpe miljøet, ikke bruk mer enn riktig mengde med oppvaskmiddel. Følg anbefalingene til produsenten av oppvaskmiddel på forpakningen.

for å åpne

i vaskemiddelskuffen.

Page 42

42 electrolux

5. Lukk rengjøringsmiddeldispenseren. Trykk på lokket til det klikker på plass.

Forskjellige oppvaskmiddelmerker vil ha forskjellig oppløsningstid Dette innebærer at noen typer tabletter ikke vil utnyttes helt i korte oppvaskprogrammer Derfor bør du bruke lengre oppvaskprogrammer når du bruker oppvaskmiddeltabletter, for å sikre at alle rester etter oppvaskmiddelet blir fjernet

Bruke skyllemiddel

Skyllemiddelet gjør at serviset tørkes uten striper og flekker. Skyllemiddelbeholderen tilsetter automatisk skyllemiddel under den siste skyllefasten.

Gå fram på følgende måte for å fylle skyllemiddelbeholderen

Multitab-funksjon

Multitab-funksjonen er for kombinerte oppvaskmiddeltabletter Disse tablettene inneholder oppvaskmiddel, skyllemiddel og salt Noen typer tabletter kan inneholde andre midler Kontroller om disse midlene er egnet for vannhardheten der du bor Les anvisningene fra produsenten Hvis du stiller inn multitab-funksjonen, blir den værende aktivert, til du deaktiverer den Multitab-funksjonen stopper tilførselen av skyllemiddel og salt. Multitab-funksjonen deaktiverer indikatorlampene for skyllemiddel og salt. Hvis du bruker multitab-funksjonen, kan programtiden bli lengre

Aktiver Multitab-funksjonen før du starter et oppvaskprogram.

Trykk på utløserknappen

lokket

Fyll opp skyllemiddelbeholderen skyllemiddel. Merket "maks" viser maksnivået.

3. Tørk bort skyllemiddelsøl med en absorberende klut for å unngå for mye skumdannelse under vaskeprogrammet.

4. Lukk skyllemiddelbeholderen. Trykk på lokket til det klikker på plass.

Juster skyllemiddeldoseringen

Fabrikkinnstilling posisjon 3. Du kan stille inn skyllemiddeldoseringen på mellom posisjon 1 (lavest dosering) og posisjon 4 (høyest dosering).

Drei på skyllemiddelvelgeren ler reduserer doseringen.

Du kan ikke aktivere multitab-funksjonen etter at programmet har startet

Aktivere multitab-funksjonen

• Trykk på multitab-knappen Indikatorlam-

pen for multitab lyser.

For å deaktivere multitab-funksjonen og bruke pulver, salt og skyllemiddel hver for seg:

1. Trykk på multitab-knappen Indikatorlampen for multitab slukkes

2. Fyll saltbeholderen og skyllemiddelbeholderen.

3. Innstill vannhardheten på høyeste nivå

4. Kjør et oppvaskprogramm uten oppvask

5. Still inn avherderen

6. Juster skyllemiddeldoseringen

i skyllemiddelskuffen.

for å åpne

for å øke el-

med

Sette inn servise og bestikk

Se brosjyren "Eksempler på RealLife laster".

Generelle råd og tips

Bruk ikke apparatet til vasking av produkter som kan suge opp vann (f.eks. svamper, kjøkkenhåndklær.)

• Før du setter inn bestikk og servise må du gjøre følgende: – Fjern resten av matvarer.

– Bløtgjør rester av fastbrent mat i panner.

• Når du setter inn servise og bestikk må du gjøre følgende – Sett dype gjenstander (f. eks. kopper,

glass, kjeler osv.) med åpningen ned

– Forsikre deg om at ikke vannet kan sam-

le seg i hulrom og fordypninger

– Pass på at bestikk og servise ikke klistrer

seg sammen.

Page 43

electrolux 43

– Forsikre deg om at ikke glassene står

helt inntil andre glass – Legg små gjenstander i bestikkurven – Bland skjeer med andre bestikkdeler for

å hindre at de legger seg i hverandre. – Plasser alle gjenstandene slik at vannet

kan nå alle overflatene

Velge og starte et vaskeprogram

Velge og starte oppvaskprogram uten starttidsforvalg

1. Slå på apparatet

2. Forsikre deg om at apparatet befinner seg i innstillingsmodus

3. Velg et vaskeprogram Se tabellen "Vaskeprogram" – Tilsvarende indikatorlampe tennes – Alle andre programindikatorlamper

slukkes.

– Programvarigheten blinker i displayet.

4. Velg en eller flere funksjoner, om nødvendig.

5. Lukk døren. Oppvaskprogrammet starter automatisk

Du kan også velge vaskeprogram med døren lukket. Når du trykker på en programknapp, har du bare 3 sekunder til å velge et annet vaskeprogram. Etter disse 3 sekundene, starter det valgte programmet automatisk

Velge og starte oppvaskprogram med starttidsforvalg

1. Åpne døren

2. Slå på maskinen og velg et vaskeprogram.

3. Trykk på forsinket startknappen igjen til displayet viser nødvendig antall timer for forsrinket start.

4. Lukk døren. – Nedtellingen starter automatisk. – Når nedtellingen er ferdig, starter opp-

vaskprogrammet automatisk

Nedtellingen avbrytes dersom døren åpnes. Når du lukker døren, vil nedtellingen begynne fra det punktet den ble avbrutt

Du kan også velge vaskeprogram med døren lukket. Når du velger vaskeprogram, har du bare 3 sekunder for å velge forsinket start. Etter disse 3 sekundene,

• Plastredskaper og panner med teflonbelegg har en tendens til å samle vanndråper

• Plasser lette redskaper i den øvre kurven Forsikre deg om at gjenstandene ikke kan bevege seg

starter det valgte programmet automatisk

Avbrudd av et oppvaskprogram

• Åpne døren til oppvaskmaskinen. – Vaskeprogrammet vil stanse.

• Lukk døren. – Vaskeprogrammet fortsetter fra det ste-

det det ble avbrutt.

Hvordan avbryte et oppvaskprogram eller et starttidsforvalg

Hvis et vaskeprogram eller en forsinket start ikke er startet, kan du endre valget. Når et vaskeprogram eller en forsinket start pågår, kan ikke valget endres. Vaskeprogrammet eller forsinket start må avbrytes for å gjøre et nytt valg.

Når du avbryter forsinket start, avbrytes automatisk det valgte vaskeprogrammet. I så fall må du stille inn vaskeprogrammet igjen.

1. Trykk inn og hold inne avbryt-knappen til

alle programindikatorlamper tennes.

2. Kontroller at det er oppvaskmiddel i opp-

vaskmiddelbeholderen før du starter et nytt oppvaskprogram.

Når programmet er slutt

• Oppvaskmaskinen stopper automatisk

• Displayet viser 0

1. Slå av apparatet

2. Åpne døren til oppvaskmaskinen.

3. For bedre tørkeresultater, hold døren

åpen i noen minutter.

Page 44

44 electrolux

• Hvis du ikke slå av maskinen, etter tre minutter fra slutten av vaskeprogrammet: – slukkes alle indikatorlamper, – displayet viser én horisontal søyle,

Dette bidrar til å redusere energiforbruk. Trykk én av knappene (ikke av-/påknappen), displayet og indikatorlampene lyser igjen.

Ta ut oppvasken.

• La serviset avkjøle seg før du tar det ut av oppvaskmaskinen Varmt servise er ømfintlig mot støt

• Tøm den nedre kurven først, og deretter den øvre

• Det kan være vann på sidene og på døren til oppvaskmaskinen fordi det rustfrie stålet gradvis blir kaldere enn serviset

Maskinen slås av automatisk etter 10 minutter fra slutten av vaskeprogrammet.

Oppvaskprogram

Vaskeprogram

Program Grad av smuss Type oppvask Programbeskrivel-seEner-

Auto

Intensive Meget skittent Servise, bestikk, gryter

Quick

Eco

One hour Lett skittent Servise og bestikk Hovedvask-55°C

Rinse Dette programmet gir en kort skylling av servise

1) For programmer som kan brukes med dette tilvalget, kan det spares mellom 10 % og 25 % energi

2) Apparatet justerer automatisk vanntemperaturen og mengden med vann. Dette kommer an på om maskinen er full eller ikke, og grad av smuss. Programvarigheten og programforbruket kan variere.

3) Når du har lite i maskinen, gir dette programmet en tidsbesparende løsning med perfekt vaskeresultat.

4) Testprogram for testinstitutter Se vedlagte brosjyre for testdata.

Uavhengig av smussgrad

Normalt eller lett skittent

Normalt skittent Servise og bestikk Forvask

for å forhindre at rester av mat festes til servise og dårlig lukt kommer ut av maskinen. Du kan starte et vaskeprogram bare når du har full last i maskinen. Ikke bruk vaskemiddel med dette programmet.

Servise, bestikk, gryter og panner

og panner

Servise og bestikk Hovedvask-60°C

Forvask Hovedvask 45 °C eller 70 °C 1 eller 2 mellomskyllinger Siste skylling Tørking

Forvask Hovedvask-70°C 1 mellomskylling Siste skylling Tørking

Skyll

Hovedvask opptil50 °C 1 mellomskylling Klarskylling Tid

1 mellomskylling Siste skylling

1 mellomskylling ja med

gispa-

rer

ja med effekt

ja med ingen effekt

ja med effekt

ja med ingen effekt

ingen effekt

Page 45

Forbruksverdier

Program

Auto 0,9 - 1,7 8 - 15

Intensive 1,4 - 1,6 13 - 15

Quick 0,9 9

Eco 0,9 - 1,0 9 - 11

One hour 1,0 - 1,2 10 - 11

Rinse 0,1 4

1) Displayet viser programmets varighet.

Forbruksverdiene er ment som en veiledning og er avhengige av vannets trykk

Energi (kWh) Vann (liter)

strømforsyningen og mengden servise som er satt inn

og temperatur og også av variasjoner i

Stell og rengjøring

For å fjerne og rengjøre filtrene

Skitne filtre fører til dårligere vaskeresultater Selv om det er svært lite vedlikehold med disse filtrene, anbefaler vi at du sjekker regelmessig og rengjør dem om nødvendig.

1. For å fjerne filteret (A), drei det mot urvi-

seren og ta det ut av filteret (B).

electrolux 45

2. Filter (A) har 2 deler. Trekk dem fra hve-

randre for å demontere filteret.

3. Rengjør delene grundig under rennende vann.

4. Sett sammen de 2 delene av filteret (A) og trykk. Pass på at de sitter riktig i hverandre.

5. Fjern filteret (B).

6. Rengjør filteret (B) grundig under rennende vann.

7. Sett filteret (B) tilbake på plass. Pass på at det settes riktig sammen under de to føringene (C).

Page 46

46 electrolux

For å rengjøre spylearmene

Fjern ikke spylearmene Hvis matrester blokkerer hullene i spylearme-

ne, kan du fjerne dem med en tannpirker.

For å rengjøre de utvendige flatene

Rengjør de utvendige overflatene på oppvaskmaskinen og betjeningspanelet med en fuktig, myk klut Bruk kun nøytrale rengjøringsmidler Du må aldri bruke skurende vaskemidler, skuresvamper eller løsemidler (f.eks. aceton).

8. Sett filteret (A) på plass i filter (B) og drei med urviseren til det låses på plass.

Hva må gjøres, hvis...

Oppvaskmaskinen vil ikke starte eller den stopper under drift.

Feilfunksjon Feilkode Mulig årsak Mulig løsning

Maskinen fylles ikke med vann.

Vanntrykket er for lavt. Kontakt det lokale

Vanntilførselen er

Filteret i vanninntaks-

Tilkoblingen av vann-

Vanninntaksslangen er

Maskinen tømmer ikke ut vannet.

Tilkoblingen av vannav-

Vannavløpsslangen er

Overflomsikringen er aktivert.

Programmet starter ikke.

Støpselet er ikke tilkob-

Displayet viser

Maskindøren er åpen. • Lukk døren korrekt.

Prøv først å finne en løsning på problemet (se tabellen). Hvis ikke må du ta kontakt med servicesentret.

Vanntilførselen er blokkert eller tilstoppet med kalkavleiringer.

stengt.

slangen er blokkert.

inntaksslangen er feil.

skadet.

Det er en blokkering i avløpssystemet.

løpsslangen er feil.

skadet.

Steng vanntilførselen

let.

Rengjør vanntilførselen.

vannverket. Åpne vanntilførselen.

Rengjør filteret.

Sørg for at tilkoblingen er korrekt utført.

Sørg for at vanninntaksslangen ikke har skader.

Rengjør avløpssystemet.

Sørg for at tilkoblingen er korrekt utført.

Kontroller at vannavløpsslangen ikke har skader.

og kontakt servicesenteret.

• Deaktiver barnesikringen.

Sett støpselet i stikkontakten.

Page 47

electrolux 47

Feilfunksjon Feilkode Mulig årsak Mulig løsning

Sikringen er gått i sik-

Starttidsforvalg er stilt

Etter at kontrollen er utført, starter du apparatet Programmet fortsetter fra det stedet det ble avbrutt Hvis feilfunksjonen opptrer igjen, kontakt kundeservice. Ta kontakt med kundeservice hvis displayet

ringsskapet.

inn.

Vi anbefaler vi at du noterer dataene her:

Modell (MOD.) ....................

Produktnummer (PNC) ....................

Serienummer (S.N.) ....................

Skift sikringen.

Hvis du ønsker å avbryte starttidsforvalg, se "Velge og starte et vaskeprogram".

viser andre feilkoder. De nødvendige data for kundeservice står på merkeplaten.

Vaskeresultatene og tørkeresultatene er ikke tilfredsstillende

Problem Mulig årsak Mulig løsning

Serviset er ikke rent. Det valgte oppvaskprogrammet

Kurvene ble ikke lastet riktig,

Spylearmen kunne ikke rotere

Filtrene er skitne eller ikke riktig

Det ble brukt for lite eller ikke

Det er kalkflekker på serviset. Saltbeholderen er tom. Fyll saltbeholderen med spesial-

Feil justering av vannmykner Juster avherderen. Lokket til saltbeholderen er ikke

Det er striper, melkeaktige flekker eller blålig belegg på glass og servise.

Vanndråper har tørket på glass og servise.

Oppvaskmiddelet kan være år-

Serviset er vått. Du har angitt et vaskeprogram

Serviset er vått og matt. Skyllemiddelbeholderen er tom. Fyll skyllemiddel i skyllemiddel-

passer ikke til typen servise eller smuss.

vannet kom ikke i kontakt med alle flater.

fritt, fordi serviset var plassert feil

montert og installert.

noe oppvaskmiddel

skikkelig lukket. Det er for mye skyllemiddel. Reduser skyllemiddeldoserin-

Det er for lite skyllemiddel. Øk skyllemiddeldoseringen.

saken.

uten tørkefase eller med kortere tørkefase.

Pass på at oppvaskprogrammet som er valgt passer til typen servise eller smuss.

Fyll kurvene på riktig måte.

Pass på at feil oppsetting av lasten ikke fører til at spylerarmene blokkeres.

Sørg for at filtrene er rene og riktig installert og montert.

Pass på at nok oppvaskmiddel brukes.

salt for oppvaskenheter.

Sørg for at saltbeholderdekselet er skikkelig lukket.

gen.

Prøv en annen type oppvaskmiddel.

La døren stå på gløtt i et par minutter før du tar ut serviset.

beholderen.

Page 48

48 electrolux

Problem Mulig årsak Mulig løsning

Multitab-funksjonen er på. (Skyl-

Hvordan aktivere skyllemiddelbeholderen

1. Slå på apparatet

lemiddelbeholderen er slått av automatisk).

– Indikatorlampen over funksjonsknapp

B fortsetter å blinke.

– Displayet viser gjeldende innstilling.

2. Forsikre deg om at apparatet befinner seg i innstillingsmodus.

3. Trykk inn og hold inne funksjonsknappene B og C. – Indikatorlampene over funksjonsknap-

pene A, B, og C begynner å blinke.

4. Slipp funksjonsknappene B og C.

5. Trykk på funksjonsknapp B.

6. Trykk en gang til på funksjonsknapp B. – Displayet viser den nye justeringen.

7. Slå maskinen av for å lagre innstillingene.

Aktiver skyllemiddelbeholderen. Se "Hvordan aktivere/deaktivere skyllemiddelbeholderen".

Skyllemiddelbeholderen deaktivert

Skyllemiddelbeholderen aktivert

– Indikatorlampene over funksjonsknap-

pene A og C slukkes.

Tekniske data

Dimensjoner Bredde 596 mm Høyde 818 - 878 mm Dybde 580 mm Vanntrykk Minimum 0,5 bar (0,05 MPa) Maksimum 8 bar (0,8 MPa)

Vanntilførsel Kapasitet Kuvertinnstillinger 12

1) Koble vanninntaksslangen til en kran med 3/4-tommers gjenger.

Merkeplaten på den indre kanten av maskinens dør viser elektrisk koblingsdata.

Hvis varmtvannet kommer fra alternative energikilder som er mer miljøvennlige (f.

Kaldt vann eller varmt vann maksimum 60°C

eks. solpaneler, fotoelektriske paneler og vindkraft), benyttes varmtvannstilførselen for å redusere apparatets energiforbruk

Miljøvern

Symbolet på produktet eller på emballasjen viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvenser for miljø og helse som gal

Montering

Plasser maskinen ved en vannkran og et avløp. Monter maskinen under en kjøkkenbenk eller arbeidsbenk.

håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.

Resirkuler materialet med symbolet

.Plasser emballasjen i riktige beholdere for resirkulering.

Pass på at størrelsen på at nisjen stemmer med de gitte målene i bildet.

Page 49

820-880 mm

600 mm

Fuktsperre

Fest den klebende aluminiumsfolien på fremre del av arbeidsbenken langs hele bredden.

600 mm

electrolux 49

Fest maskinen under benken eller til tilstøtende enheter

Advarsel For å forhindre personskade

eller skade på maskinen, pass på at maskinen er installert under og ved siden av faste seksjoner. Bruk brakettene for å feste maskinen under benken eller til tilstøtende enheter.

1. Installer brakettene i sporene på toppen

av maskinen.

2. Bruk skruene (på toppen eller siden) for å

installere maskinen. Sørg for at skruene sitter godt.

Juster høyden på oppvaskmaskinen

1. Fjern sokkelfronten.

2. – Drei de to fremre føttene mot urviseren for å heve fronten på maskinen.

– Drei den midterste skruen mot urvise-

ren for å heve baksiden på maskinen.

For å justere apparatet i vater

Når maskinen står riktig, lukkes og tettes døren på riktig måte. Dersom apparatet ikke står i vater, vil døren berøre sidene på kabinettet Løsne eller stram de justerbare føttene for å justere nivået på maskinen. Når maskinen er justert, monter sokkelplaten på maskinen.

Page 50

50 electrolux

Pass på at den justerbare sokkelen monteres riktig.

Vannutløpets forbindelser

Koble tømmeslangen til:

• Vannlåsen og fest den under arbeidspla-

ten. Dette forhindrer at avløpsvann fra vasken renner tilbake i maskinen

• Et vertikalt rør med luftehull. Den innvendi-

ge diameteren må være minst 4 cm.

max 85 cm

min 40 cm

max 400 cm

Fjern proppen i vasken når maskinen tømmer ut vannet, ellers kan vannet renne tilbake i maskinen igjen Tømmeslangen må ikke forlenges mer enn 2 m. Den innvendige diameteren må ikke være mindre enn slangens diameter. Hvis avløpsslangen koples til en vannlås under vasken, må det sørges for at vannet fra maskinen ikke hindres av f.eks plastfolie (A) Hvis du ikke fjerner plasten, kan matrester føre til blokkering i vannlåsen på vasken.

En sikkerhetsenhet hindrer at det skitne vannet går tilbake inn i maskinen. Hvis røret på vasken har en innebygget tilbakeslagsventil kan dette føre til at oppvaskmaskinen ikke tømmer som den skal Fjern tilbakeslagsventilen

Page 51

Electrolux. Thinking of you.

Ta del av våra tankegångar på www.electrolux.com

Innehåll

Säkerhetsinformation 51 Produktbeskrivning 53 Kontrollpanel 54 Innan maskinen används första gången

56 Att ställa in vattenavhärdaren 56 Användning av avhärdningssalt 57 Användning av diskmedel och sköljmedel

Säkerhetsinformation

Läs den här handboken innan du börjar installera och använda diskmaskinen.

• För din och dina tillhörigheters säkerhet.

• För hänsyn till miljön.

• För att du ska använda produkten på rätt

sätt. Spara denna bruksanvisning och se till att den följer med produkten om du flyttar eller säljer den. Tillverkaren kan inte hållas ansvarig för skada som orsakats av felaktig installation eller användning.

Säkerhet för barn och handikappade

• Låt inte personer, inklusive barn, med för-

sämrad känsel, psykiska funktionshinder

eller brist på erfarenhet eller kunskap om

hur man använder produkten använda

den. De skall övervakas eller instrueras vid

användning av produkten av en person

som ansvarar för deras säkerhet.

• Håll allt förpackningsmaterial utom räck-

håll för barn. Det finns risk för kvävning eller

fysiska skador.

• Förvara allt diskmedel på en säker plats.

Låt inte barn röra diskmedlet.

• Håll barn och djur borta från produkten när

luckan är öppen.

Allmän säkerhet

• Ändra inte diskmaskinens specifikationer.

Det finns risk för personskador eller skador

på diskmaskinen.

electrolux 51

Multitab funktion 58 Att ladda bestick och porslin 59 Att välja och starta ett diskprogram 59 Diskprogram 60 Underhåll och rengöring 61 Om maskinen inte fungerar 62 Tekniska data 64 Miljöskydd 65 Installation 65

Med reservation för ändringar

• Följ diskmedelstillverkarens säkerhetsanvisningar för att undvika brännskador på ögon, mun och hals.

• Drick inte vattnet från diskmaskinen. Rester av diskmedel kan finnas kvar i diskmaskinen.

• Stäng alltid luckan när du har fyllt på eller plockat ur diskmaskinen för att förhindra skada eller att någon snubblar på den öppna luckan.

• Sitt eller stå inte på luckan när den är öppen.

Användning

• Denna diskmaskin är konstruerad för användning i hemmet. Använd inte diskmaskinen för kommersiella, industriella eller andra ändamål.

• Använd inte diskmaskinen för några andra ändamål än de den är avsedd för. På så sätt förhindrar du att personer eller saker kommer till skada.

• Använd diskmaskinen endast till att rengöra husgeråd som är lämpliga för diskmaskiner.

• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i nära eller på diskmaskinen. Det finns risk för explosion eller eldsvåda.

• Placera knivar och andra vassa föremål i bestickskorgen med spetsarna vända nedåt. Om inte, lägg dem horisontellt i överkorgen eller knivkorgen. (Alla modeller har inte en knivkorg.)

Page 52

52 electrolux

• Använd endast produkter som är avsedda för diskmaskiner (diskmedel, salt, sköljmedel).

• Salt som inte är lämpligt för diskmaskiner skadar avhärdaren.

• Fyll på diskmaskinen med salt innan du startar ett diskprogram. Saltkorn eller saltvatten kan orsaka korrosion eller hål i botten på diskmaskinen.

• Fyll aldrig sköljmedelsfacket med andra medel än sköljmedel (t.ex. rengöringsmedel eller flytande diskmedel). Det kan skada produkten.

• Kontrollera att spolarmarna kan röra sig fritt innan diskmaskinen startas.

• Het ånga kan strömma ut om du öppnar luckan när maskinen är i drift. Risk för brännskador föreligger.

• Plocka inte ut diskgods ur diskmaskinen innan diskprogrammet är klart.

Underhåll och rengöring

• Stäng av produkten och ta ur stickkontakten från eluttaget före underhåll.

• Använd inte lättantändliga produkter eller produkter som kan orsaka korrosion.

• Använd inte diskmaskinen utan filter. Kontrollera att filtren är rätt monterade. Felaktig montering medför otillfredsställande diskresultat och kan skada diskmaskinen.

• Spruta inte vatten eller ånga för att rengöra diskmaskinen. Risk för dödsfall och skador på diskmaskinen föreligger.

Installation

• Kontrollera att diskmaskinen inte har skadats under transporten. Koppla inte in diskmaskinen om den är skadad. Kontakta leverantören vid behov.

• Ta bort allt förpackningsmaterial före första användningen.

• Endast kvalificerade personer får utföra eloch rörinstallationen, monteringen och underhållet av diskmaskinen. Detta förhindrar risken för skador på diskmaskinen eller fysiska skador.

• Se till att diskmaskinen inte är ansluten till eluttaget under installationen.

• Borra inte på maskinens sidor. Det kan orsaka skador på hydraulik och elektriska komponenter.

• Kontrollera att diskmaskinen har installerats under eller bredvid stadiga skåp- eller bänkstommar.

Åtgärder vid frysrisk

• Installera inte diskmaskinen i rum där temperaturen understiger 0 °C.

• Tillverkaren ansvarar inte för skador orsakade av frost.

Anslutning av vatten

• Använd nya slangar för att ansluta diskmaskinen till vattenkranen. Använd inte använda slangar.

• Anslut inte diskmaskinen till nya ledningar eller ledningar som inte har använts på lång tid. Låt vattnet rinna några minuter, anslut därefter tilloppsslangen.

• Se till att du inte klämmer eller orsakar skada på slangarna när du installerar diskmaskinen.

• Kontrollera att vattenkopplingarna är täta för att förhindra vattenläckage.

• Kontrollera att slangarna inte läcker när du använder diskmaskinen första gången.

Elektrisk anslutning

• Produkten måste vara jordad.

• Kontrollera att elinformationen på typskylten överensstämmer med spänningen i hemmet.

• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.

• Använd inte grenuttag, adaptrar eller förlängningskablar. Risk för brand föreligger.

• Byt inte ut eller ändra strömkabeln. Kontakta servicecentret.

• Se till att du inte klämmer eller orsakar skada på stickkontakten och strömkabeln bakom diskmaskinen.

• Se till att stickkontakten är åtkomlig efter installationen.

• Dra inte i strömkabeln för att koppla loss hushållsapparaten från eluttaget - ta tag i stickkontakten.

Servicecenter

• Endast en godkänd tekniker får reparera eller utföra arbeten på diskmaskinen. Kontakta servicecentret.

• Använd endast originaldelar vid reparationer och utbyten.

Produktens bortskaffande

• För att förhindra person- eller materialskada: – Koppla bort enheten från eluttaget. – Klipp av strömkabeln och kassera den.

Page 53

electrolux 53

– Förstör lucklåset. Det förhindrar att barn

eller djur blir instängda i diskmaskinen. Risk för kvävning föreligger.

Varning Diskmedel är farligt och kan orsaka korrosion!

• Om en olycka inträffar med diskmedel, kontakta genast giftinformationscentralen och en läkare.

• Om någon får diskmedel i munnen, kontakta genast giftinformationscentralen och en läkare.

Produktbeskrivning

• Om någon får diskmedel i ögonen, kontakta genast en läkare och tvätta ögonen med vatten.

• Förvara diskmedel på en säker plats utom räckhåll för barn.

• Låt inte diskmaskinens lucka stå öppen när det finns diskmedel i behållaren.

• Fyll på diskmedel innan du startar ett diskprogram.

1 Överkorg 2 Reglage för inställning av vattenhårdhet 3 Saltbehållare 4 Diskmedelsfack 5 Sköljmedelsfack 6 Typskylt 7 Filter 8 Nedre spolarm 9 Övre spolarm

10 Barnlås

Barnlås

Med barnlåset förhindrar du att barnen öppnar luckan till diskmaskinen.

Page 54

54 electrolux

1 Luckan är inte spärrad, spärren (A) är

dold (när barnlåset inte behövs). Fabriksinställning.

2 Luckan är inte spärrad, spärren (A) kan

börja användas.

3 Luckan är spärrad.

Om du behöver barnlåset:

1. Öppna luckan.

2. Flytta spaken (A) från läge 1 till läge 2.

3. Barnlåset är klart för användning.

Kontrollpanel

Öppna luckan:

1. Stäng luckan.

2. Dra spaken (A) i läge 3.

3. Luckan är låst. Låsa upp luckan:

1. Tryck spaken (A) till läge 2.

2. Luckan är inte låst. Om du inte behöver barnlåset flyttar du

spaken (A) till läge 1.

1 Strömbrytare På/Av 2 Avbryt-knapp 3 Programvalsknappar 4 Multitab-knapp 5 Energispar-knapp 6 Knapp för Fördröjd start 7 Display 8 Funktionsknappar 9 Kontrollampor

10 Kontrollampor, program

Page 55

electrolux 55

Kontrollampor

Salt

Sköljmedel

Multitab Tänds när du aktiverar multitabfunktionen. Se avsnittet "Multitabfunktion".

Tänds när saltbehållaren behöver fyllas på. Se avsnittet "Användning av avhärdningssalt". När du har fyllt på saltbehållaren kan indikeringen fortsätta att lysa i några timmar. Detta har dock inte någon negativ effekt på produktens funktion.

Tänds när sköljmedel behöver fyllas på. Se avsnittet "Användning av diskmedel och sköljmedel".

Energispar Tänds när du aktiverar energisparfunktionen. Se avsnittet "Energispar-

1) När saltbehållaren och/eller sköljmedelsfacket är tomt tänds inte motsvarande kontrollampa medan ett diskprogram pågår.

Avbryt-knapp

Med denna knapp kan du avbryta ett diskprogram eller en fördröjd start. Se avsnittet "Att välja och starta ett diskprogram".

Programvalsknappar

Med dessa knappar väljer du diskprogram. Tryck på en av dessa knappar tills kontrollampan för önskat program tänds. Se avsnittet "Diskprogram" för mer information om diskprogrammen.

Multitab-knapp

Tryck på denna knapp för att aktivera/inaktivera multitabfunktionen. Se avsnittet "Multitabfunktion".

Energispar-knapp

Denna funktion sänker temperaturen under torkfasen. Energiminskningen är mellan 10 och 25 %.

Disken kan vara våt när programmet är klart. Vi rekommenderar att du öppnar luckan och låter den stå öppen så att disken kan torka.

Denna funktion kan väljas med samtliga diskprogram. Tillhörande kontrollampa tänds när du trycker på knappen. Energisparfunktionen påverkar inte vissa program. Se avsnittet "Diskprogram".

Knapp för Fördröjd start

Använd denna knapp för att fördröja starten av ett diskprogram med mellan 1 och 24 timmar. Se avsnittet "Att välja och starta ett diskprogram".

knapp".

Display

Displayen visar:

• Den elektroniska inställningen av vattenavhärdarens nivå.

• Aktivering/inaktivering av sköljmedelsfacket (endast med aktiverad multitabfunktion).

• Diskprogrammets varaktighet.

• Återstående tid tills diskprogrammet är klart.

• När diskprogrammet är klart. Displayen visar en nolla.

• Återstående tid tills slutet av den fördröjda starten.

•Felkoder.

Funktionsknappar

Använd funktionsknapparna för att göra följande:

• Justera nivån för vattenavhärdaren elektroniskt. Se avsnittet "Att ställa in vattenavhärdaren".

• För att aktivera/inaktivera sköljmedelsfacket när multitabfunktionen är aktiverad. Se avsnittet "Om maskinen inte fungerar".

Inställningsläge

Produkten måste vara i inställningsläge för att du skall kunna göra följande:

• Välja och starta ett diskprogram och/eller en fördröjd start.

• Justera nivån för vattenavhärdaren elektroniskt.

• Aktivera/inaktivera sköljmedelsfacket.

Tryck på strömbrytaren. Produkten är i inställningsläge när: – Alla programlampor är tända.

Page 56

56 electrolux

Tryck på strömbrytaren. Produkten är inte i inställningsläge när: – Endast en programlampa tänds. – På displayen visas tiden för diskprogram-

– Programmet eller den fördröjda starten

måste avbrytas för att du ska kunna återgå till inställningsläget. Se avsnittet "Att välja och starta ett diskprogram".

met eller en fördröjd start.

Innan maskinen används första gången

Se anvisningarna för varje steg:

1. Kontrollera om inställningen av vattenavhärdaren överensstämmer med hårdheten på vattnet där du bor. Justera vid behov vattenavhärdaren.

2. Fyll på disksalt i saltbehållaren.

3. Fyll på sköljmedel i sköljmedelsfacket.

4. Ladda diskmaskinen med bestick, porslin och övrig disk.

5. Ställ in rätt diskprogram för typ av diskgods och smutsgrad.

6. Fyll på rätt mängd diskmedel i diskmedelsfacket.

7. Starta diskprogrammet.

Om du tänker använda kombinerade disktabletter ("3 i 1", "4 i 1", "5 i 1", etc.), se avsnittet "Multitabfunktion".

Att ställa in vattenavhärdaren

Avhärdaren avlägsnar mineraler och salter från påfyllt vatten. Mineraler och salter kan ha negativ påverkan på maskinens funktion. Motsvarande skalor mäter vattenhårdheten:

• Tyska grader (dH°)

• Franska grader (°TH)

Vattenhårdhet Inställning av vattenhårdhet

°dH °TH mmol/l Clarke manuellt elektroniskt

11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Fabriksinställning.

2) Salt behöver inte användas.

Du måste justera vattenavhärdaren manuellt och elektroniskt.

Manuell inställning

Ställ vattenavhärdarens reglage i läge 1 eller 2 (se tabell).

• mmol/l (millimol per liter - en internationell

enhet för vattnets hårdhetsgrad)

• Clarke-grader.

Justera vattenavhärdaren enligt hårdheten på vattnet där du bor. Hör efter hos Vattenverket om du är osäker.

9 8 7 6

Page 57

Elektronisk inställning

1. Slå på maskinen.

2. Kontrollera att maskinen är i inställningsläge.

3. Håll funktionsknapparna B och C intryckta tills programlamporna ovanför funktionsknapparna A, B och C börjar att blinka.

Användning av avhärdningssalt

Gör så här för att fylla på saltbehållaren:

1. Öppna saltbehållaren genom att vrida locket moturs.

2. Fyll saltbehållaren med 1 liter vatten (bara första gången).

3. Använd tratten för att fylla saltbehållaren med salt.

4. Ta bort eventuellt salt från saltbehållarens öppning.

5. Stäng saltbehållaren genom att vrida locket medurs.

Det är normalt att vatten rinner över från saltbehållaren när den fylls med salt.

electrolux 57

4. Släpp funktionsknapparna B och C.

5. Tryck på funktionsknapp A. – Programlamporna ovanför funktions-

knapparna B och C slocknar.

– Programlampan ovanför funktions-

knapp A fortsätter att blinka.

– På displayen visas den aktuella inställ-

ningen.

Exempel: Displayen visar

6. Tryck på funktionsknapp A tills displayen visar den inställning som krävs.

7. Tryck på strömbrytaren för att spara inställningen.

Om vattenavhärdaren är elektroniskt inställd på nivå 1 är kontrollampan för salt släckt.

= nivå 5.

Page 58

58 electrolux

Användning av diskmedel och sköljmedel

Användning av diskmedel

Tänk på miljön och använd inte mer än den mängd diskmedel som behövs. Följ diskmedeltillverkarens rekommendationer på diskmedelsförpackningen.

Gör så här för att fylla på diskmedelsfacket:

Tryck på knappen

till diskmedelsfacket.

Lägg i diskmedel i facket

för att öppna locket

3. Om diskprogrammet har förtvätt lägger du en mindre mängd diskmedel på insidan av diskmaskinens lucka.

4. Om du använder disktabletter, lägg tabletten i diskmedelsfacket

5. Stäng diskmedelsfacket. Tryck på locket tills det låser fast i läge.

Olika diskmedelsmärken upplöses olika snabbt. Vissa diskmedelstabletter har inte den bästa rengöringseffekten under korta diskprogram. Använd långa diskprogram när du använder diskmedelstabletter för att helt avlägsna diskmedlet.

Användning av sköljmedel

När sköljmedel används kan disken torkas utan att det blir ränder eller fläckar. Sköljmedelsfacket tillsätter automatiskt sköljmedel under den sista sköljningen.

Gör så här för att fylla på sköljmedelsfacket:

Tryck på knappen

Fyll sköljmedelsfacket del. "Max." indikerar den maximala nivån.

3. Torka upp eventuellt utspillt sköljmedel med en absorberande trasa så att det inte bildas för mycket skum under nästa diskprogram.

4. Stäng sköljmedelsfacket. Tryck på locket tills det låser fast i läge.

Justera doseringen av sköljmedel

Fabriksinställning: läge 3. Du kan ställa in doseringen av sköljmedel mellan läge 1 (lägsta dosering) och läge 4 (högsta dosering).

Vrid sköljmedelsväljaren minska doseringen.

för att öppna locket

till sköljmedelsfacket.

med sköljme-

för att öka eller

Multitab funktion

Multitabfunktionen är avsedd för kombinerade disktabletter. Dessa produkter är diskmedel med kombinerade rengörings-, skölj- och saltfunktioner. Vissa typer av tabletter kan innehålla andra ämnen. Kontrollera om tabletterna du tänker använda är lämpliga för vattnets hårdhet i området där du bor. Se tillverkarens anvisningar. När du aktiverar multitabfunktionen förblir den aktiverad tills du inaktiverar den. Multitabfunktionen stoppar automatiskt doseringen av sköljmedel och salt. Multitabfunktionen inaktiverar automatiskt kontrollamporna för sköljmedel och salt.

Programtiden kan öka när du använder multitabfunktionen.

Aktivera multitabfunktionen innan du startar ett diskprogram. Du kan inte aktivera multitabfunktionen medan ett program pågår.

Gör så här för att aktivera multitabfunktionen:

• Tryck på Multitab-knappen. Kontrollam-

pan för multitabfunktionen tänds.

Inaktivera multitabfunktionen och använda diskmedel, salt och sköljmedel separat:

1. Tryck på Multitab-knappen. Kontrollampan för multitabfunktionen slocknar.

Page 59

electrolux 59

2. Fyll på saltbehållaren och sköljmedelsfacket.

3. Ställ in vattenhårdheten på högsta nivån.

4. Kör ett diskprogram utan diskgods.

Att ladda bestick och porslin

Se häftet "Exempel på RealLife diskgods".

Råd och tips

Använd inte diskmaskinen för att rengöra föremål som absorberar vatten (t.ex. svampar, disktrasor).

• Gör så här innan du fyller på bestick och

diskgods: – Ta bort matrester. – Lös upp fastbrända matrester i kokkärl.

• Gör så här när du fyller på bestick och dis-

kgods: – Lägg i ihåliga föremål (t.ex. koppar, glas

och kokkärl) med öppningen neråt.

Att välja och starta ett diskprogram

Att välja och starta ett diskprogram utan fördröjd start

1. Slå på maskinen.

2. Kontrollera att maskinen är i inställningsläge.

3. Välj ett diskprogram. Se avsnittet "Diskprogram". – Motsvarande programlampa tänds. – Alla övriga programlampor slocknar. – Programmets varaktighet blinkar på

displayen.

4. Välj en eller flera funktioner om det behövs.

5. Stäng luckan. Diskprogrammet startar automatiskt.

Du kan välja diskprogram även när luckan är stängd. När du trycker på en programknapp har du endast 3 sekunder på dig att välja ett annat diskprogram. Det valda programmet startar automatiskt efter dessa 3 sekunder.

Att välja och starta ett diskprogram med fördröjd start

1. Öppna luckan.

2. Slå på diskmaskinen och välj ett diskprogram.

5. Justera vattenavhärdaren enligt hårdheten på vattnet där du bor.

6. Justera doseringen av sköljmedel.

– Säkerställ att vatten inte samlas i kärl el-

ler i en djup skål.

– Se till att bestick och diskgods inte fast-

nar i varandra. – Se till att glas inte vidrör andra glas. – Lägg små föremål i bestickskorgen. – Blanda skedar med andra bestick så att

de inte fastnar i varandra. – Arrangera diskgodset så att vattnet når

alla ytor.

• Plastföremål och teflonbehandlade kärl kan hålla kvar vattendroppar.

• Lägg lätta föremål i överkorgen. Se till att föremålen inte rör sig.

3. Tryck på knappen för fördröjd start tills

displayen visar det antal timmar du önskar fördröja starten.

4. Stäng luckan.

– Nedräkningen startar automatiskt. – När nedräkningen är klar startar dis-

kprogrammet automatiskt.

Om luckan öppnas avbryts nedräkningen. När luckan stängs fortsätter nedräkningen från den punkt där den avbröts.

Du kan välja fördröjd start även när luckan är stängd. När du väljer ett diskprogram har du bara 3 sekunder på dig att välja fördröjd start. Det valda programmet startar automatiskt efter dessa 3 sekunder.

Avbryta ett diskprogram

• Öppna luckan till diskmaskinen. – Diskprogrammet avbryts.

• Stäng luckan. – Diskprogrammet fortsätter från den

punkt där det avbröts.

Page 60

60 electrolux

Avbryta ett diskprogram eller en fördröjd start

Om ett diskprogram eller en fördröjd start inte har startat kan du ändra valet. När ett diskprogram eller en fördröjd start pågår kan du inte ändra valet. Du måste avbryta diskprogrammet eller den fördröjda starten om du vill göra ett nytt val.

När du avbryter en fördröjd start så avbryts också det valda diskprogrammet. I detta fall måste du välja diskprogram på nytt.

1. Håll in knappen Avbryt tills alla programlampor tänds.

2. Kontrollera att det finns diskmedel i diskmedelsfacket innan du startar ett nytt diskprogram.

När diskprogrammet är klart

• Maskinen stannar automatiskt.

• Displayen visar 0.

1. Stäng av maskinen.

3. Håll luckan öppen några minuter så torkar disken snabbare.

• Om du inte stänger av diskmaskinen händer följande tre minuter efter att diskprogrammet är klart: – Alla lampor släcks. – Displayen visar ett vågrätt streck.

Detta minskar energiförbrukningen. Tryck på en av knapparna (inte strömbrytaren) så tänds belysningen på displayen och kontrollamporna igen.

Diskmaskinen stängs av automatiskt 10 minuter efter avslutat diskprogram.

Plocka ur diskgodset

• Låt diskgodset kallna innan du plockar ur det ur maskinen. Varmt diskgods kan lätt skadas.

• Plocka först ur diskgods från den nedre korgen, sedan från den övre.

• Det kan finnas vatten på diskmaskinens sidor och i luckan. Rostfritt stål kallnar fortare än porslin.

2. Öppna luckan till diskmaskinen.

Diskprogram

Program Smutsgrad Typ av disk Programbeskriv-

Auto

Intensive Hårt smutsad disk Porslin, bestick, kastruller

Quick

Eco

Valfri Porslin, bestick, kastruller

Normalt eller lätt smutsad disk

Normalt smutsad disk

och pannor

Porslin och bestick Huvuddisk 60 °C

Porslin och bestick Förtvätt

ning

Förtvätt Huvuddisk 45 °C eller 70 °C 1 eller 2 mellanliggande sköljningar Sista sköljningen Torkning

Förtvätt Huvuddisk 70 °C 1 mellanliggande sköljning Sista sköljningen Torkning

Sköljning

Huvuddisk upp till 50 °C 1 mellanliggande sköljning Avslutande sköljning Torkning

Ener-

gispar

ja med effekt

ja utan effekt

ja med effekt

Page 61

electrolux 61

Program Smutsgrad Typ av disk Programbeskriv-

One hour Lätt smutsad disk Porslin och bestick Huvuddisk 55 °C

Rinse Med det här programmet får diskgodset en

1) För program där funktionen har effekt är energibesparingen mellan 10 och 25 %.

2) Diskmaskinen justerar automatiskt vattenmängden och -temperaturen. Denna beror på om diskmaskinen är full eller inte samt på hur smutsigt godset är. Programmets varaktighet och förbrukningsvärden kan variera.

3) När diskmaskinen inte är full har det här programmet en tidseffektiv lösning med perfekta diskresultat.

4) Testprogram för provanstalter. Se medföljande häfte med testdata.

snabb sköljning för att förhindra att matrester fastnar på godset och att dålig lukt sprider sig. Du kan bara starta ett diskprogram när diskmaskinen är full. Använd inte diskmedel i det här programmet.

ning

1 mellanliggande sköljning Sista sköljningen

En sköljning i kallvatten

Ener-

gispar

ja utan effekt

Förbrukningsvärden

Program

Auto 0,9 - 1,7 8 - 15

Intensive 1,4 - 1,6 13 - 15

Quick 0,9 9

Eco 0,9 - 1,0 9 - 11

Energi (kWh) Vatten (liter)

One hour 1,0 - 1,2 10 - 11

Rinse 0,1 4

1) Displayen visar programmets varaktighet.

Vattnets tryck och temperatur, spänningsvariationer och mängden diskgods kan ändra dessa värden.

Underhåll och rengöring

Ta bort och rengöra filtren

Smutsiga filter försämrar diskresultaten Underhållet för dessa filter är mycket litet, men vi rekommenderar att du kontrollerar dem då och då och rengör om det behövs.

1. Om du vill ta bort filtret (A) vrider du det

moturs och tar bort det från filter (B).

Page 62

62 electrolux

5. Ta bort filtret (B).

6. Rengör filtret (B) noga under rinnande vatten.

7. Sätt tillbaka filtret (B) på plats. Kontrollera att det sitter ihop ordentligt under de två skenorna (C).

2. Filter (A) består av 2 delar. Dra isär filtren om du vill plocka isär dem.

8. Placera filtret (A) på plats i filter (B) och vrid medurs tills det låses fast.

Rengöring av spolarmar

Ta inte bort spolarmarna. Om hålen i spolarmarna är igensatta, tar du bort smutsen med en tandpetare.

Rengöring av utvändiga ytor

Rengör maskinens utvändiga ytor och kontrollpanelen med en mjuk, fuktig trasa. Använd bara neutralt rengöringsmedel. Använd

3. Rengör delarna noga under rinnande vatten.

inte repande produkter, skursvampar eller lösningsmedel (t.ex. aceton).

4. Sätt ihop de 2 delarna av filtret (A) genom att trycka ihop dem. Kontrollera att de sitter ihop ordentligt.

Om maskinen inte fungerar

Diskmaskinen startar inte eller stannar under diskning.

Problem Felkod Möjlig orsak Möjlig lösning

Produkten fylls inte med vatten.

Vattentrycket är för lågt. Kontakta kommunen. Vattenkranen är

Filtret i tilloppsslangen

Tilloppsslangen är inte

Displayen visar

Prova först att hitta en lösning på problemet (se tabellen). Om du inte hittar någon lösning kontaktar du servicecentret.

Vattenkranen är blockerad eller belagd med kalk.

stängd.

är igentäppt.

rätt ansluten.

Rengör vattenkranen.

Öppna vattenkranen.

Rengör filtret.

Kontrollera att anslutningen är korrekt.

Page 63

electrolux 63

Problem Felkod Möjlig orsak Möjlig lösning

Tilloppsslangen är ska-

Produkten töms inte.

Tömningsslangen är

Översvämningsskyddet är aktiverat.

Programmet startar inte.

Stickkontakten är inte

Säkring har löst ut. Byt ut säkringen. Startfördröjningen är in-

Displayen visar

Luckan är öppen. • Stäng luckan.

Sätt på diskmaskinen efter kontrollen. Programmet fortsätter från den punkt där det avbröts. Kontakta servicecentret om felet uppstår igen. Kontakta servicecentret om andra felkoder

dad.

Avloppsmuffen är blockerad.

inte rätt ansluten.

skadad.

Stäng av vattenkranen

isatt.

ställd.

Vi rekommenderar att du antecknar den här:

Modell (MOD.) ....................

Produktnummer (PNC) ....................

Serienummer (S.N.) ....................

Kontrollera att tilloppsslangen inte har några skador.

Rengör avloppsmuffen.

Kontrollera att anslutningen är korrekt.

Kontrollera att tömningsslangen inte har några skador.

och kontakta servicecentret.

• Avaktivera barnlåset. Sätt i stickkontakten.

Om du vill avbryta startfördröjningen, se "Att välja och starta ett diskprogram".

visas på displayen. Information som servicecentret behöver finns på typskylten.

Disk- och torkresultaten är inte tillfredsställande

Problem Möjlig orsak Möjlig lösning

Disken är inte ren. Det valda diskprogrammet är

inte lämpligt för diskgodset och smutsgraden.

Korgarna fylldes inte på rätt sätt

så att vattnet kom åt alla ytor.

Spolarmarna kan inte rotera fritt

på grund av att disken har laddats på fel sätt.

Filtren är igensatta eller fel mon-

terade.

För lite eller inget diskmedel alls

har använts.

Kalkfläckar på diskgodset. Saltbehållaren är tom. Fyll på specialsalt i saltbehålla-

Kontrollera att det valda diskprogrammet är lämpligt för diskgodset och smutsgraden.

Ladda korgarna på rätt sätt.

Kontrollera att disken är rätt laddad så att spolarmarna kan rotera fritt.

Kontrollera att filtren är rena och korrekt monterade.

Kontrollera att rätt mängd diskmedel används.

ren.

Page 64

64 electrolux

Problem Möjlig orsak Möjlig lösning

Fel inställning av avhärdaren Ställ in avhärdaren. Locket till saltbehållaren är inte

Det är ränder, mjölkaktiga fläckar eller en blåaktig beläggning på glas och porslin.

Torkade vattendroppar på glas och diskgods.

Diskmedlet kan också vara or-

Diskgodset är blött. Du har ställt in ett diskprogram

Disken är våt och glanslös. Sköljmedelsfacket är tomt. Fyll på sköljmedel i sköljmedels-

Multitabfunktionen är inkopplad.

Aktivera sköljmedelsfacket

1. Slå på maskinen.

stängt ordentligt. För mycket sköljmedel. Minska sköljmedelsdoseringen.

För lite sköljmedel. Öka sköljmedelsdoseringen.

saken.

utan torkning eller med förkortad torktid.

(Sköljmedelsdoseringen stängs av automatiskt).

– På displayen visas den aktuella inställ-

ningen.

2. Kontrollera att maskinen är i inställningsläge.

3. Håll funktionsknapparna B och C intryckta – Programlamporna ovanför funktions-

knapparna A, B och C börjar att blinka.

4. Släpp funktionsknapparna B och C.

5. Tryck på funktionsknapp B. – Programlamporna för funktionsknap-

6. Tryck på funktionsknapp B en gång till. – På displayen visas den nya inställning-

en.

7. Stäng av diskmaskinen för att spara inställningen.

Kontrollera att locket till saltbehållaren är stängt ordentligt.

Använd ett annat märke.

Låt luckan till diskmaskinen stå på glänt några minuter innan du plockar ur disken.

facket. Aktivera sköljmedelsdoseringen

Se avsnittet "Aktivera sköljmedelsdoseringen".

Spolglansfack avaktiverat

Spolglansfack aktiverat

parna A och C slocknar.

– Programlampan ovanför funktions-

knapp B fortsätter att blinka.

Tekniska data

Mått Bredd 596 mm Höjd 818 - 878 mm Djup 580 mm Vattentryck Min 0,5 bar (0,05 MPa) Max 8 bar (0,8 MPa)

Vattentillförsel Kapacitet Kuvert 12

1) Anslut tilloppsslangen till en vattenkran med 3/4-tums rörgänga.

På typskylten på insidan av diskmaskinens lucka visas information om elanslutningar.

Om varmvattnet kommer från en alternativ energikälla (t.ex. bergvärme, fjärr-

Kallt eller varmt vatten max. 60 °C

värme eller vindkraft), använd varmvattensanslutning för att minska energiförbrukningen.

Page 65

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan

Installation

Placera produkten intill en vattenkran och ett vattenavlopp. Installera produkten under en köksbänk eller en bänkskiva. Se till att urtagets mått följer måtten på bilden.

820-880 mm

600 mm

electrolux 65

uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Återvinn material med symbolen

. Sortera förpackningen i lämpligt kärl för att återvinna den.

2. – För att höja produkten i framkant, vrid

de två framfötterna moturs.

– För att höja produkten baktill vrider du

mittskruven moturs.

Ångskydd

Sätt fast den självhäftande aluminiumfolien på framsidan av bänkskivan längs med diskmaskinen.

600 mm

Justera diskmaskinens höjd

1. Ta bort den justerbara sockeln.

Montera diskmaskinen under bänkskivan eller bredvid andra enheter

Varning Se till att du monterar

diskmaskinen under eller bredvid stadiga skåp- och bänkstommar för att förhindra personskador eller skador på maskinen. Använd vinkeljärnen för att sätta fast diskmaskinen under bänkskivan eller bredvid andra enheter.

1. Sätt vinkeljärnen i spåren ovanpå disk-

maskinen.

Page 66

66 electrolux

Avloppsanslutning

Anslut inloppsslangen till:

• Avloppsmuffen och sätt fast den under ar-

betsytan. Detta förhindrar att avloppsvatten från diskhon rinner tillbaka in i maskinen.

• Ett stigrör med lufthål. Den inre diametern

måste vara minst 4 cm.

max 85 cm

2. Använd skruvarna (på ovansidan eller på sidan) för att montera diskmaskinen. Kontrollera att skruvarna är åtdragna.

Justera diskmaskinens nivå

Med rätt nivå på diskmaskinen kan du stänga luckan ordentligt. Om maskinens nivå inte är korrekt tar luckan emot i sidorna på skåpet. Lossa eller dra åt de justerbara fötterna för att justera maskinen i höjdled. När du har justerat nivån på diskmaskinen sätter du tillbaka den justerbara sockeln på diskmaskinen.

min 40 cm

max 400 cm

Lossa diskhons propp när diskmaskinen tömmer vatten för att förhindra att vattnet rinner tillbaka in i maskinen. Förlängningen till tömningsslangen får inte vara längre än 2 m. Den inre diametern får inte vara mindre än slangens diameter. Om tömningsslangen ansluts till ett tvättställs vattenlås tar du bort plastmembranet (A). Om membranet inte avlägsnas kan matpartiklar ansamlas och täppa igen tömningsslangens förbindning.

En skyddsanordning hindrar det smutsiga vattnet från att gå tillbaka in i diskmaskinen. Om avloppsmuffen har en backventil kan denna hindra diskmaskinen från att tömma vattnet korrekt. Ta bort backventilen.

Kontrollera att undersidan på den justerbara sockeln står jämnt på marken.

Page 67

electrolux 67

Page 68

www.electrolux.com

Besøg vor hjemmeside www.electrolux.dk for bestilling av tilbehør og reservedele: www.electrolux.dk

www.electrolux.fi

Besøk vår hjemmeside www.electrolux.no for bestilling av tilbehør og reservedeler: www.electrolux.no

För att köpa tillbehör, förbrukningsartiklar och reservdelar i vår internetbutik besök oss på: www.electrolux.se

117947620-B-072010
