Page 1
istruzioni per l’uso
Lavastoviglie
ESF 65066
Page 2
2 electrolux
Electrolux. Thinking of you.
Per conoscere meglio il nostro modo di pensare, visitate il
sito www.electrolux.com
INDICE
Informazioni per la sicurezza 2
Descrizione del prodotto 4
Pannello dei comandi 5
Uso dell'apparecchiatura 6

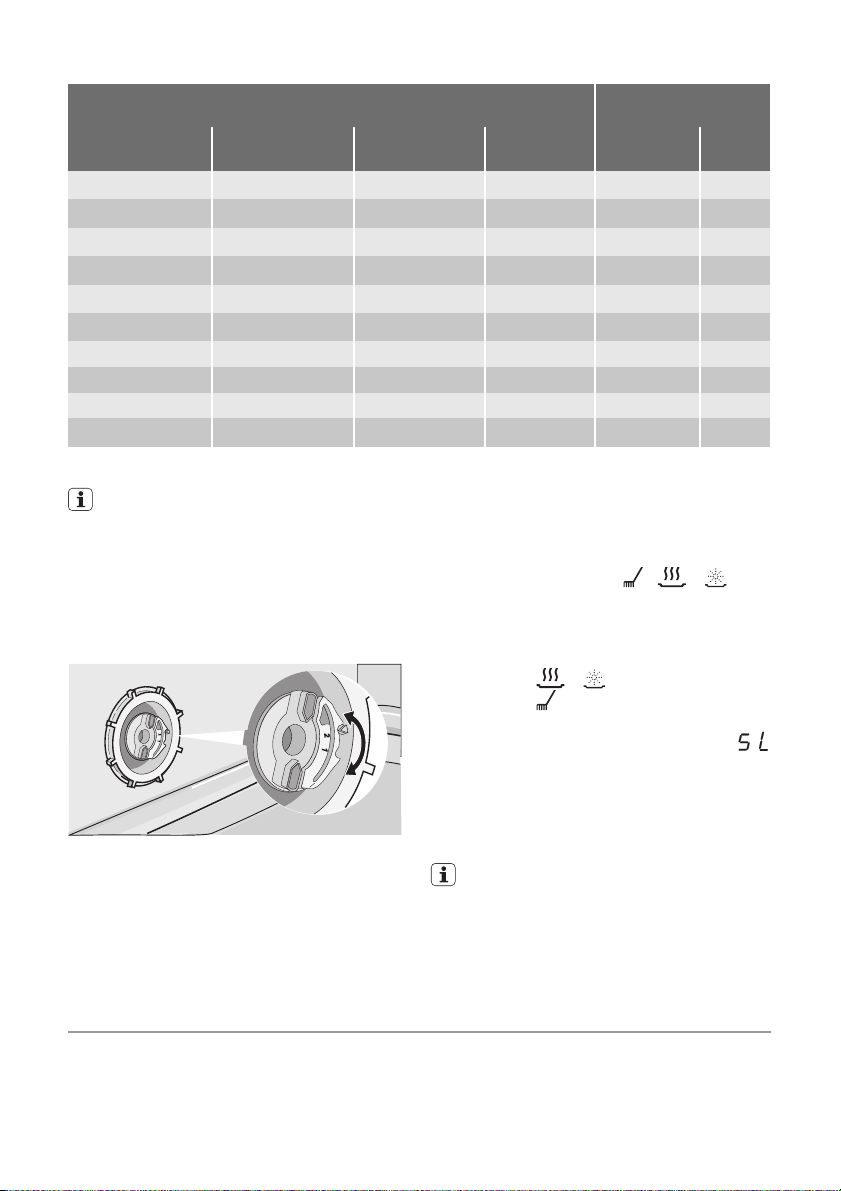

Regolazione del decalcificatore dell’acqua
6
Uso del sale per lavastoviglie 7
Uso del detersivo e del brillantante 8
Uso di pastiglie combinate 9
INFORMAZIONI PER LA SICUREZZA
Leggere attentamente il presente libretto di
istruzioni prima dell'installazione e dell'uso:
• Per la propria sicurezza e per la sicurezza
dei propri oggetti.
• Per motivi ecologici.
• Per il buon funzionamento dell’apparec-
chiatura.
Conservare sempre queste istruzioni assieme all'apparecchio anche in caso di trasferimento o di vendita dell'apparecchio stesso.
Il costruttore non risponde di danni da
ascrivere a un'installazione e uso non corretti.
SICUREZZA DEI BAMBINI E DELLE
PERSONE FRAGILI
• Non permettere alle persone, compresi i
bambini, con capacità fisiche, sensoriali o
mentali ridotte, o con mancanza di espe-
rienza e conoscenza di utilizzare l'appa-
recchiatura, a meno che tale utilizzo non
avvenga sotto la supervisione o la guida
di una persona responsabile della loro si-
curezza.
• Sorvegliare i bambini per assicurarsi che
non giochino con l'apparecchiatura.
• Tenere i materiali di imballaggio al di fuori
della portata dei bambini. Possibile ri-
schio di soffocamento o lesioni.
• Conservare i detersivi in un luogo sicuro.
Evitare che i bambini tocchino i detersivi.
Sistemazione di posate e stoviglie 9
Selezione e avvio di un programma di
lavaggio 10

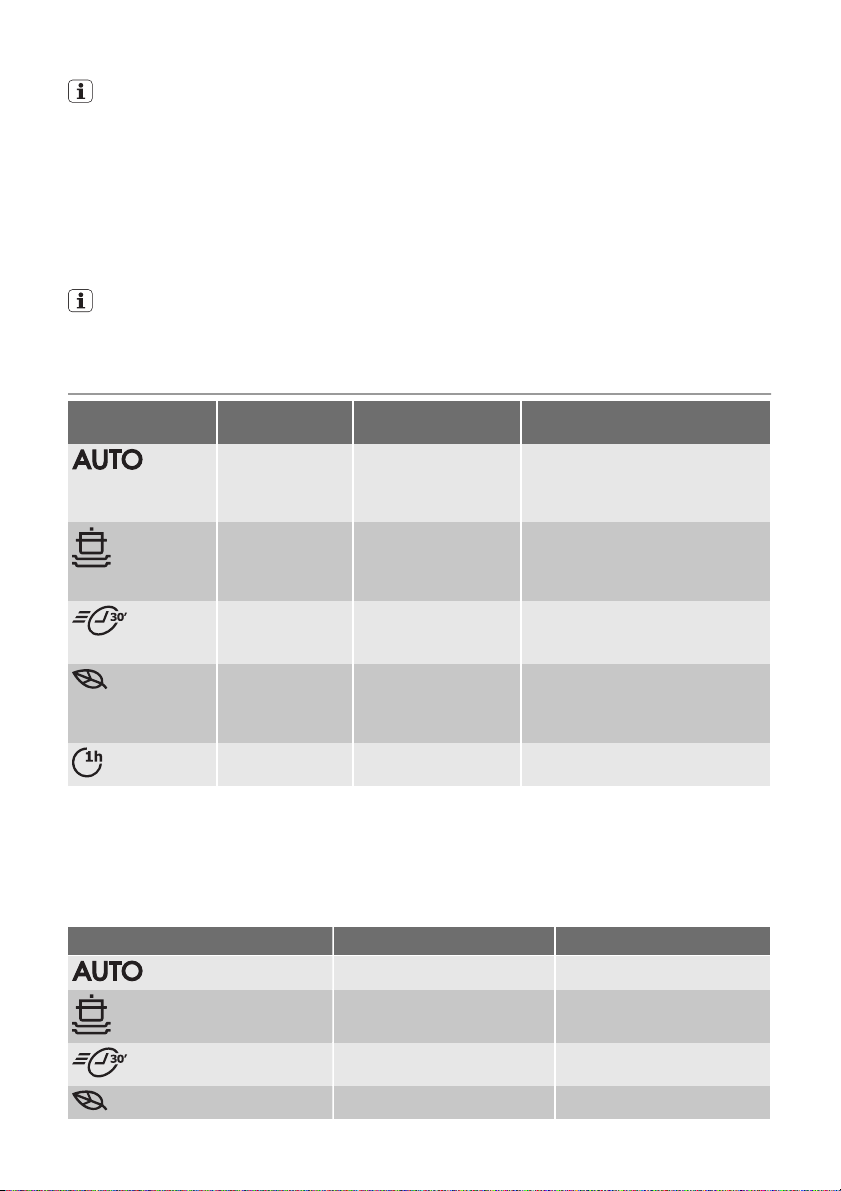

Programmi di lavaggio 11
Pulizia e cura 12
Cosa fare se… 13
Dati tecnici 15
Considerazioni ambientali 15
Con riserva di modifiche
• Tenere i bambini e gli animali domestici
lontano dall'apparecchiatura quando la
porta è aperta.
NORME DI SICUREZZA GENERALI
• Non apportare modifiche alle specifiche
di questo prodotto. Vi è il rischio di ferirsi
o danneggiare l'apparecchio.
• Seguire le istruzioni di sicurezza del produttore di detersivo per evitare ustioni
chimiche a occhi, bocca e gola.
• Non bere l’acqua dell'apparecchio. Potrebbe contenere particelle di detersivo.
• Non tenere la porta dell'apparecchio
aperta senza supervisione. In questo modo si prevengono lesioni e la caduta su
una porta aperta.
• Non sedersi o salire sullo sportello aperto.
USO DELL’APPARECCHIATURA
• Questo apparecchio è destinato solo all'uso domestico. Non utilizzare l'apparecchio per altri utilizzi per prevenire lesioni
alle persone e danni alle cose.
• Utilizzare l'apparecchio solo per lavare
accessori idonei alla lavastoviglie.
• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchio, al suo interno
o nelle immediate vicinanze. Si può verificare un'esplosione o un incendio.
• Mettere i coltelli e gli altri utensili appuntiti
nel cestello delle posate con la punta ri-
Page 3
electrolux 3
volta verso il basso, altrimenti sistemarli
orizzontalmente nel cestello superiore o
nell'apposito cestello (non tutti i modelli
hanno questo cestello).
• Usare solo prodotti specifici per lavastoviglie (detersivo, sale, brillantante).
• Altri tipi di sale possono danneggiare il
decalcificatore.
• Riempire l'apparecchio di sale prima di
avviare un programma di lavaggio. Il sale
residuo nell'apparecchio può causare
corrosione o creare un foro sul fondo dell'apparecchio.
• Non introdurre nel contenitore del brillantante altre sostanze (detergenti per lavastoviglie, detersivi liquidi). Ciò potrebbe
danneggiare l'apparecchio.
• Prima di avviare un programma di lavaggio, assicurarsi che i mulinelli possano
ruotare liberamente.
• L'apparecchio può rilasciare vapore caldo se si apre lo sportello durante un programma di lavaggio. Vi è rischio di scottature.
• Non rimuovere i piatti dall'apparecchio fino al completamento del programma di
lavaggio.
PULIZIA E CURA
• Prima di pulire l'apparecchio, spegnerlo
ed estrarre la spina dalla presa.
• Non usare prodotti infiammabili o che
possono causare corrosione.
• Non usare la lavastoviglie senza i filtri.
Controllare che i filtri siano stati installati
correttamente. Un'installazione non corretta dei filtri influisce negativamente sui
risultati del lavaggio e può danneggiare
l'apparecchiatura.
• Non usare acqua spray né vapore per
pulire l'apparecchio. Vi è il rischio di
scosse elettriche o di danni all'apparecchio.
INSTALLAZIONE
• Controllare che l'apparecchiatura non sia
danneggiata. Non installare né collegare
un'apparecchiatura danneggiata; se ciò
dovesse verificarsi, contattare il rivenditore.
• Rimuovere tutti gli imballaggi prima di installare e usare l'apparecchiatura.
• I collegamenti elettrici, i collegamenti
idraulici e l'installazione dell'apparecchiatura devono essere effettuati solo da personale qualificato per evitare rischi legati
a danni strutturali o lesioni fisiche.
• Verificare che la spina sia staccata dalla
presa elettrica durante l’installazione.
• Non forare le pareti laterali della lavastoviglie, per evitare di danneggiare i componenti idraulici ed elettrici.
• Assicurarsi che l'apparecchiatura sia installata sotto e vicino a parti adeguatamente ancorate a una struttura fissa.
PRECAUZIONI ANTIGELO
• Non collocare l’apparecchio in un luogo
in cui la temperatura possa scendere al
di sotto di 0°C.
• Il produttore non è responsabile di eventuali danni dovuti al gelo.
COLLEGAMENTO DELL’ACQUA
• Utilizzare tubi nuovi per il collegamento
dell'apparecchiatura all'alimentazione
dell'acqua. Non utilizzare tubi usati.
• Non collegare l'apparecchiatura a tubazioni nuove o rimaste inutilizzate per molto tempo. Lasciar scorrere l’acqua per alcuni minuti prima di collegare il tubo di
carico dell'acqua.
• Accertarsi di non schiacciare o danneggiare i tubi di carico e scarico dell'acqua
quando si installa l'apparecchiatura.
• Per evitare perdite, assicurarsi che gli accoppiamenti siano serrati a fondo.
• La prima volta che si usa la lavastoviglie,
accertarsi che non vi siano perdite nei tubi.
COLLEGAMENTO ELETTRICO
• L'apparecchio deve disporre di una messa a terra.
• Verificare che i dati elettrici riportati sulla
targhetta del modello corrispondano a
quelli dell'impianto.
• Utilizzare sempre una presa di corrente
collegata a terra e correttamente installata.
• Non utilizzare prese multiple e prolunghe.
Vi è il rischio di incendio.
• Non sostituire o modificare mai il cavo
elettrico da soli. Contattare il centro assistenza.
Page 4
4 electrolux
• Evitare di schiacciare o danneggiare la
presa e il cavo dietro il dispositivo.
• Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per
scollegare l’apparecchio. Tirare solo la
spina.
CENTRO ASSISTENZA
• Le riparazioni o i lavori all'apparecchio
devono essere svolti esclusivamente da
una persona qualificata. Contattare il
centro assistenza.
• Devono essere utilizzati esclusivamente
ricambi originali.
PER SMALTIRE L'APPARECCHIO
• Per evitare il rischio di danni o lesioni:
– Scollegare la spina dalla presa di cor-
rente.
– Tagliare il cavo di rete e smaltirlo.
– Rimuovere il fermo della porta. Ciò evi-
ta che i bambini o gli animali domestici
restino chiusi nell'apparecchio. Vi è il ri-
schio di soffocamento.
DESCRIZIONE DEL PRODOTTO
– Scartare l'apparecchio presso il locale
centro di smaltimento dei rifiuti.
Avvertenza! I detersivi per
lavastoviglie sono pericolosi e
possono causare corrosione!
• Se durante l'utilizzo di questi detersivi dovesse verificarsi un incidente, richiedere l'immediato intervento di un
medico.
• Se il detersivo dovesse penetrare
nella bocca, richiedere l'immediato
intervento di un medico.
• In caso di contatto con gli occhi,
contattare immediatamente un medico e lavare gli occhi con acqua.
• Tenere tutti i detersivi per lavastoviglie in un luogo sicuro e fuori della
portata dei bambini.
• Non lasciare lo sportello dell'apparecchio aperto quando è presente
detersivo nell'apposito contenitore.
• Riempire il contenitore del detersivo
solo prima di avviare un programma
di lavaggio.
1
2
3
4
5
Cestello superiore
1
Selettore di durezza dell'acqua
2
Contenitore del sale
3
Contenitore del detersivo
4
Contenitore del brillantante
5
Targhetta di identificazione
6
Filtri
7
Mulinello inferiore
8
9
8
7
6
Page 5
Mulinello superiore
9
PANNELLO DEI COMANDI
electrolux 5
1
Tasto on/off
1
Indice di riferimento per la partenza dei programmi
2
Spie
3
Display
4
Tasto Start
5
Tasto Delay
6
Tasto Multitab
7
Selettore dei programmi
8
Spie
Spia della fase di lavaggio e risciacquo. Si accende quando sono in corso le fasi
di lavaggio o risciacquo.
Spia della fase di asciugatura. Si accende quando è in corso la fase di asciugatura.
Spia del brillantante. Si accende quando è necessario riempire il contenitore del
brillantante.
Spia del sale. Si accende quando è necessario riempire il contenitore del sale.
Dopo avere riempito il contenitore, la spia del sale potrebbe restare accesa ancora per qualche ora. Ciò non compromette il corretto funzionamento dell'apparecchiatura.
Spia della funzione Multitab. Si accende quando è selezionata questa funzione.
1) Quando il contenitore del sale e/o del brillantante sono vuoti, la spia corrispondente non si accende durante
l'esecuzione di un programma di lavaggio.
TASTO ON/OFF
Premere questo tasto per attivare e disattivare l'apparecchiatura.
Dopo dieci minuti dalla fine del programma,
la funzione Auto Off disattiva automaticamente l'apparecchiatura. Ciò contribuisce a
ridurre il consumo di energia.
1)
DISPLAY
Il display mostra:
• La regolazione elettronica del decalcificatore dell'acqua.
• L'attivazione e disattivazione del contenitore del brillantante (solo con la funzione
Multitab attiva)
2 3
8
4
5
6
7
• Il tempo del programma di lavaggio
1)
Page 6
6 electrolux
• Il tempo residuo al termine del programma di lavaggio
• La fine del programma di lavaggio (nel display viene visualizzato uno zero)
• Il conto alla rovescia della partenza ritardata
• I codici allarme.
TASTO START
Premere questo tasto per avviare:
• Il programma di lavaggio
• Il conto alla rovescia della partenza ritardata.
TASTO DELAY
Premere questo tasto ripetutamente per ritardare l'avvio del programma di lavaggio
da 1 ora fino ad un massimo di 24 ore.
TASTO MULTITAB
Premere questo tasto per attivare o disattivare la funzione Multitab (fare riferimento al
capitolo "Funzione Multitab").
SELETTORE DEI PROGRAMMI
Per impostare un programma di lavaggio,
allineare la tacca dei programmi sul selettore a un programma di lavaggio. Consultare
la tabella "Programmi di lavaggio".
Quando si attiva l'apparecchio, il selettore dei programmi è allineato con l'ultimo programma di lavaggio selezionato.
MODALITÀ IMPOSTAZIONE
L’apparecchiatura deve essere in
modalità impostazione per eseguire le
seguenti operazioni:
• Impostare un programma di lavaggio.
• Impostare la partenza ritardata.
• Regolare elettronicamente il livello del decalcificatore dell'acqua.
• Attivare o disattivare l'erogazione del brillantante (solo con la funzione Multitab attiva).
Attivare l'apparecchiatura.
L’apparecchiatura è in modalità
impostazione quando:
• Sul display lampeggia la durata dell'ultimo programma di lavaggio selezionato.
• Le spie delle fasi del programma specificato si accendono.
Attivare l'apparecchiatura.
L’apparecchiatura non è in modalità
impostazione quando:
• La durata del programma di lavaggio o il
conto alla rovescia della partenza ritardata non lampeggia sul display.
• È accesa solo una spia di fase.
– È necessario annullare il programma o
la partenza ritardata per tornare alla
modalità di impostazione. Fare riferimento al capitolo "Selezione e avvio di
un programma di lavaggio".
USO DELL'APPARECCHIATURA
1. Accertarsi che il livello stabilito del decalcificatore dell'acqua sia conforme alla
durezza dell'acqua locale. In caso contrario, regolare il decalcificatore dell'acqua.
2. Riempire il contenitore del sale.
3. Riempire il contenitore del brillantante.
4. Caricare le stoviglie nella lavastoviglie.
5. Impostare il programma corretto per il tipo di carico ed il grado di sporco.
6. Riempire il contenitore con un quantitativo corretto di detersivo.
7. Avviare il programma di lavaggio.
Se si utilizzano pastiglie combinate ("3
in 1", "4 in 1", "5 in 1"), usare la funzione MULTITAB (fare riferimento al capitolo "Uso di pastiglie combinate").
REGOLAZIONE DEL DECALCIFICATORE DELL’ACQUA
Il decalcificatore dell'acqua rimuove i sali e i
minerali presenti nell'acqua della rete idrica.
Questi minerali e sali possono danneggiare
l'apparecchiatura.
Regolare il livello del decalcificatore dell'acqua se non dovesse corrispondere alla durezza dell'acqua locale.
Contattare l'ente locale di erogazione idrica
per informarsi circa la durezza dell'acqua
nella propria area.
Page 7
electrolux 7
Durezza dell'acqua
Gradi tedeschi
(°dH)
51 - 70 91 - 125 9,1 - 12,5 64 - 88
43 - 50 76 - 90 7,6 - 9,0 53 - 63
37 - 42 65 - 75 6,5 - 7,5 46 - 52
29 - 36 51 - 64 5,1 - 6,4 36 - 45
23 - 28 40 - 50 4,0 - 5,0 28 - 35
19 - 22 33 - 39 3,3 - 3,9 23 - 27
15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4
11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3
4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2
< 4 < 7 < 0,7 < 5
1) Impostazione di fabbrica.
2) Non utilizzare il sale a questo livello.
Il decalcificatore dell’acqua deve essere regolato manualmente ed elettronicamente.
IMPOSTAZIONE MANUALE
Ruotare la manopola per la durezza dell'acqua sulla posizione 1 o 2 (fare riferimento
alla tabella).
Gradi francesi
(°TH)
mmol/l Gradi Clar-keManuale Elet-
compaiono due barre di stato orizzontali.
4. Premere e tenere premuti contemporaneamente il tasto Multitab e quello Delay
fino a quando le spie
peggiano.
5. Rilasciare il tasto Multitab ed il tasto Delay.
Regolazione della
durezza dell'acqua
2
2
2
2
2
2
1
6. Premere il tasto Multitab .
•
Le spie
•
La spia
e si spengono.
continua a lampeggiare.
• Il display visualizza l'impostazione del
decalcificatore dell'acqua (ad es.:
= livello 5).
7. Premere ripetutamente il tasto Multitab
per modificare l'impostazione.
8. Disattivare l'apparecchiatura per confermare.
REGOLAZIONE ELETTRONICA
1. Attivare l'elettrodomestico.
2. Verificare che l'apparecchiatura sia in
Se il decalcificatore dell'acqua viene
impostato elettronicamente sul livello 1,
la spia del sale rimane spenta.
modalità impostazione.
3. Ruotare il selettore dei programmi in
senso orario fino a quando sul display
tronica
1)
1)
1)
1)
1)
1)
2)
10
9
8
7
6
1)
5
2)
1
, e lam-
USO DEL SALE PER LAVASTOVIGLIE
Come riempire il contenitore del sale:
1. Ruotare il tappo in senso antiorario e
aprire il contenitore del sale.
2. Versare 1 litro di acqua all'interno del
contenitore del sale (solo la prima volta
che lo si riempie di sale).
Page 8
20
30
M
A
X
1
2
3
4
+
-
8 electrolux

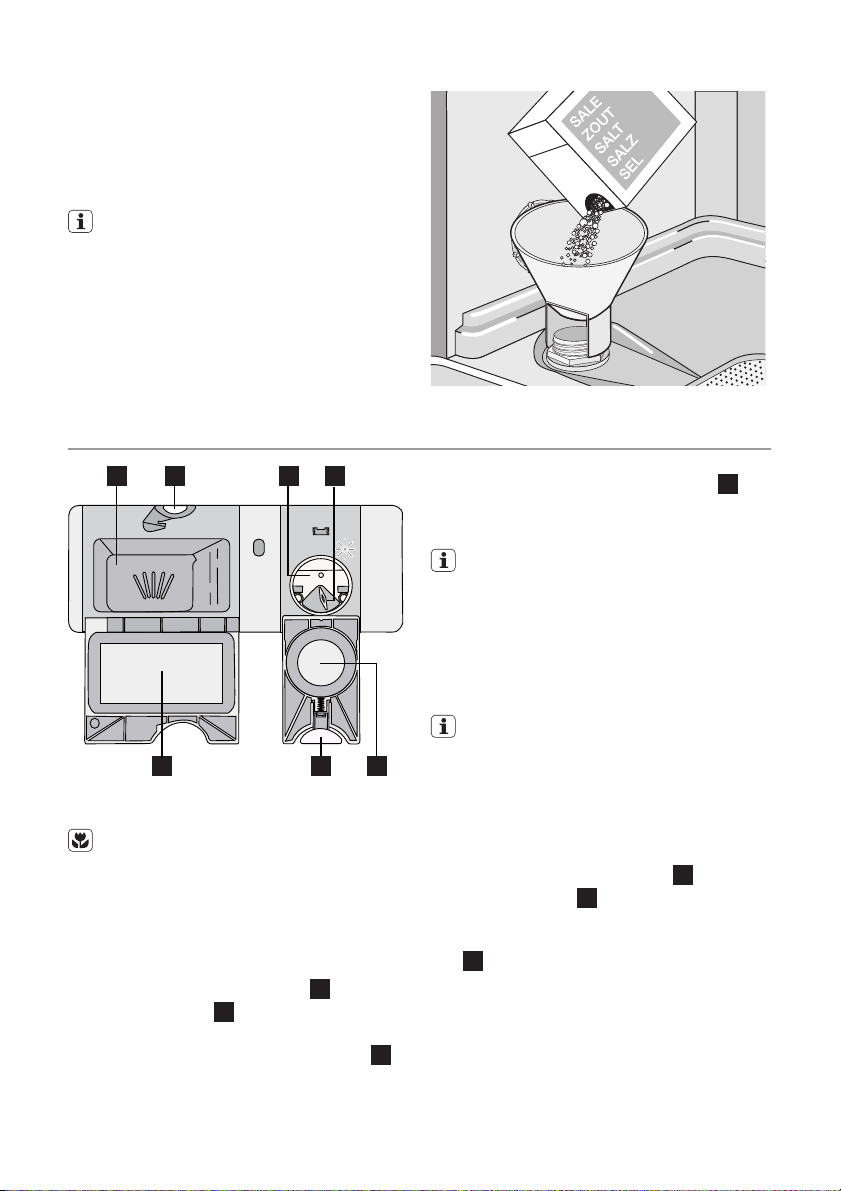

3. Riempire il contenitore con il sale servendosi dell'imbuto.
4. Togliere l'eventuale sale rimasto attorno
all'apertura del contenitore.
5. Ruotare il tappo in senso orario per
chiudere il contenitore del sale.
È normale che dell’acqua fuoriesca dal
contenitore quando si riempie con il sale.
USO DEL DETERSIVO E DEL BRILLANTANTE
1
2
3
4
4. Se si utilizzano tavolette combinate, inserire la tavoletta nel contenitore
5. Chiudere il contenitore. Premere il coperchio fino a che non si blocca.
Con le pastiglie di detersivo, utilizzare
programmi di lavaggio lunghi. Le pastiglie non si sciolgono completamente
con i programmi di lavaggio brevi e
possono ridurre la qualità dei risultati di
lavaggio.
1
.
6
7
5
USO DEL DETERSIVO
Per contribuire alla protezione dell’ambiente, non usare una dose di detersivo
superiore alla quantità raccomandata.
Attenersi alle raccomandazioni del produttore riportate sulla confezione del
detersivo.
Come riempire il contenitore del detersivo:
1.
Premere il tasto di sgancio
re il coperchio
7
del contenitore del
2
per apri-
detersivo.
2.
Mettere il detersivo nel contenitore
1
3. Se il programma prevede una fase di
prelavaggio, mettere una piccola quantità di detersivo nella parte interna dello
sportello della lavastoviglie.
USO DEL BRILLANTANTE
Il brillantante permette di asciugare le
stoviglie senza strisce o macchie.
Il contenitore del brillantante aggiunge
automaticamente il brillantante durante
l'ultima fase di risciacquo.
Riempire il contenitore del brillantante procedendo nel modo seguente:
1.
Premere il tasto di sgancio
5
re il coperchio
del contenitore del
brillantante.
2. Riempire il contenitore del brillantante
3
con il brillantante. Il simbolo "max"
indica il livello massimo.
3. Togliere l'eventuale brillantante fuoriuscito con un panno assorbente per evi-
.
tare la formazione di schiuma eccessiva
durante il lavaggio.
4. Chiudere il contenitore del brillantante.
Premere il coperchio fino a che non si
blocca.
6
per apri-
Page 9
electrolux 9
REGOLARE IL DOSAGGIO DEL
BRILLANTANTE
Impostazione di fabbrica: posizione 3.
È possibile impostare il livello del brillantante
da 1 (dosaggio minore) a 4 (dosaggio maggiore).
USO DI PASTIGLIE COMBINATE
La funzione Multitab è specifica per l'utilizzo
di detersivo in pastiglie.
Queste pastiglie contengono agenti quali
detersivo, brillantante e sale. Alcuni tipi di
pastiglie possono contenere altri agenti.
Accertarsi che le pastiglie siano adatte alla
durezza dell'acqua locale (fare riferimento
alle istruzioni sulla confezione dei prodotti).
La funzione Multitab disattiva l’erogazione
di brillantante e sale.
La funzione Multitab disattiva le spie del
brillantante e del sale.
La durata del programma può aumentare
se si usa la funzione Multitab a seguito dell'adattamento automatico dei tempi per garantire lo scioglimento della pastiglia.
Attivare o disattivare la funzione Multitab prima di avviare un programma di
lavaggio. Non è possibile attivare o disattivare la funzione Multitab quando
un programma di lavaggio è in corso.
4
Ruotare il selettore del brillantante
aumentare o diminuire il dosaggio.
– Una volta impostata, la funzione Multi-
tab rimane attiva fino a quando non
viene disattivata.
Disattivazione della funzione Multitab e
utilizzo separato del detersivo, sale e
brillantante
1. Premere il tasto Multitab . La spia della
funzione Multitab si spegne. La funzione
è disattivata.
2. Riempire il contenitore del sale e il con-
tenitore del brillantante.
3. Impostare il decalcificatore dell'acqua
sul livello più alto.
4. Avviare un programma di lavaggio senza
piatti.
5. Una volta completato il programma di
lavaggio, regolare decalcificatore
dell’acqua in base alla durezza dell'acqua locale.
6. Regolare il dosaggio del brillantante.
per
Disattivazione della funzione Multitab.
• Premere il tasto Multitab . La spia della
funzione Multitab si accende. La funzione
è attiva.
SISTEMAZIONE DI POSATE E STOVIGLIE
Fare riferimento all'opuscolo "Esempi di
carichi RealLife".
SUGGERIMENTI
• Non inserire nell'apparecchiatura oggetti
che possano assorbire acqua (spugne,
panni).
• Eliminare i residui di cibo dalle stoviglie.
• Ammorbidire le tracce di bruciato nelle
stoviglie.
• Disporre gli utensili cavi (tazze, bicchieri e
padelle) con l’apertura rivolta verso il basso
• Assicurarsi che l’acqua non si depositi
nei contenitori o nelle ciotole.
• Assicurarsi che le posate e i piatti non
aderiscano tra loro.
• Verificare che i bicchieri non si tocchino
l’un l’altro.
• Disporre gli oggetti piccoli nel cestello
portaposate.
• Collocare i cucchiai insieme ad altri tipi di
posate per evitare che aderiscano tra loro.
• Quando si inseriscono le stoviglie nei cestelli, assicurarsi che l'acqua raggiunga
tutte le superfici.
• Sistemare gli oggetti leggeri nel cestello
superiore in modo tale che non possano
muoversi.
Page 10
10 electrolux
• Le stoviglie in plastica e i tegami in materiale antiaderente tendono a trattenere le
gocce d'acqua.
SELEZIONE E AVVIO DI UN PROGRAMMA DI LAVAGGIO
AVVIO DEL PROGRAMMA DI
LAVAGGIO SENZA PARTENZA
RITARDATA
1. Chiudere lo sportello dell'apparecchiatu-
ra.
2. Attivare l'apparecchiatura.
3. Verificare che l'apparecchiatura sia in
modalità impostazione.
4. Impostare il programma di lavaggio.
• Sul display lampeggia la durata del
programma.
• Le spie delle fasi del programma specificato si accendono.
5. Premere il tasto Start , il programma di
lavaggio impostato parte automaticamente.
• Le spie delle fasi si spengono, mentre
quella della fase di funzionamento resta accesa.
AVVIO DEL PROGRAMMA DI
LAVAGGIO CON LA PARTENZA
RITARDATA.
1. Chiudere lo sportello dell'apparecchiatura.
2. Attivare l'apparecchiatura.
3. Verificare che l'apparecchiatura sia in
modalità impostazione.
4. Impostare il programma di lavaggio.
5. Premere ripetutamente il tasto Delay fino a quando il display visualizza il conto
alla rovescia della partenza ritardata.
• Il conto alla rovescia della partenza ri-
tardata lampeggia sul display.
6. Premere il tasto Start ; il conto alla rovescia parte automaticamente.
• Il conto alla rovescia della partenza ri-
tardata smette di lampeggiare sul display.
• Le spie delle fasi del programma spe-
cificato si spengono.
Al termine del conto alla rovescia il programma si avvia automaticamente.
• La spia della fase in corso si accende.
L'apertura dello sportello interrompe il
conto alla rovescia. Quando si chiude
nuovamente lo sportello, il conto alla
rovescia riprende dal punto in cui era
stato interrotto.
ANNULLAMENTO DELLA PARTENZA
RITARDATA
Il conto alla rovescia non è attivo
1. Premere ripetutamente il tasto Delay fino a quando:
• Il display mostra la durata del pro-
gramma di lavaggio.
• Le spie delle fasi del programma si
accendono.
2. Premere il tasto Start per avviare il programma di lavaggio.
Il conto alla rovescia è attivo
1. Premere ripetutamente il tasto Delay fino a quando:
• Il display mostra la durata del pro-
gramma di lavaggio.
• Le spie delle fasi del programma si
accendono.
• Il programma di lavaggio si avvia automa-
ticamente.
INTERRUZIONE DEL PROGRAMMA DI
LAVAGGIO
• Aprire lo sportello della lavastoviglie.
– Il programma si interrompe.
• Chiudere lo sportello della lavastoviglie.
– Il programma riprende dal punto in cui
era stato interrotto.
ANNULLAMENTO DEL PROGRAMMA
DI LAVAGGIO
Se il programma di lavaggio non è ancora
iniziato, è possibile modificare la selezione.
Per modificare la selezione mentre il programma di lavaggio è in corso, è necessario annullare il programma.
• Premere e tenere premuti contempora-
neamente il tasto Multitab e quello Delay
fino a quando:
– La durata del programma di lavaggio
lampeggia sul display.
– Le spie delle fasi del programma speci-
ficato si accendono.
Page 11
electrolux 11
Verificare che vi sia del detersivo nell'apposito contenitore prima di avviare
un nuovo programma di lavaggio.
FINE DEL PROGRAMMA DI LAVAGGIO
Una volta completato il programma di lavaggio, sul display è visualizzato uno zero e
le spie delle fasi si spengono.
1. Spegnere l'apparecchiatura.
2. Aprire la porta dell'apparecchiatura.
Per ottenere risultati di asciugatura mi-
gliori, lasciare la porta dell'apparecchia-
RIMUOVERE LE STOVIGLIE DAI
CESTELLI.
• Lasciare raffreddare i piatti prima di
estrarli dalla lavastoviglie. Le stoviglie calde possono essere più facilmente danneggiabili.
• Vuotare prima il cestello inferiore e quindi
quello superiore.
• Sulle pareti laterali e sulla porta della lavastoviglie può formarsi della condensa
perché l'acciaio inox si raffredda più velocemente della ceramica.
tura socchiusa per alcuni minuti.
PROGRAMMI DI LAVAGGIO
Programma Grado di spor-
1)
2)
3)
1) L'apparecchiatura rileva il grado di sporco e la quantità di stoviglie presenti nei cestelli. Regola automaticamente la
temperatura e quantità dell'acqua, il consumo di elettricità e la durata del programma.
2) Con questo programma è possibile lavare un carico di stoviglie con sporco fresco. Garantisce buoni risultati di
lavaggio in breve tempo.
3) Programma standard per gli istituti di prova. Questo programma offre l'utilizzo più efficiente di acqua ed elettricità
per lavare stoviglie e posate con grado di sporco normale. Fare riferimento all'opuscolo in dotazione per le
informazioni sulle condizioni di prova.
co
Tutto Stoviglie miste, posa-
Sporco intenso Stoviglie miste, posa-
Sporco fresco Stoviglie e posate Lavaggio 60 °C
Grado di sporco
normale
Sporco leggero Stoviglie e posate Lavaggio 55 °C
Valori di consumo
Programma
1)
Tipo di carico Descrizione programma
te e pentole
te e pentole
Stoviglie e posate Prelavaggio
Energia elettrica (kWh) Acqua (in litri)
0,9 - 1,7 8 - 17
Prelavaggio
Lavaggio 45 °C o 70 ° C
Risciacqui
Asciugatura
Prelavaggio
Lavaggio 70 °C
Risciacqui
Asciugatura
Risciacquo
Lavaggio 50 °C
Risciacqui
Asciugatura
Risciacqui
1,4 - 1,6 15 - 16
0,9 9
1,0 - 1,1 10 - 11
Page 12
12 electrolux
Programma
1) Il display indica la durata del programma.
I valori di consumo possono variare a
seconda della pressione e della temperatura dell'acqua, delle variazioni dell'a-
1)
Energia elettrica (kWh) Acqua (in litri)
1,0 - 1,2 10 - 11
PULIZIA E CURA

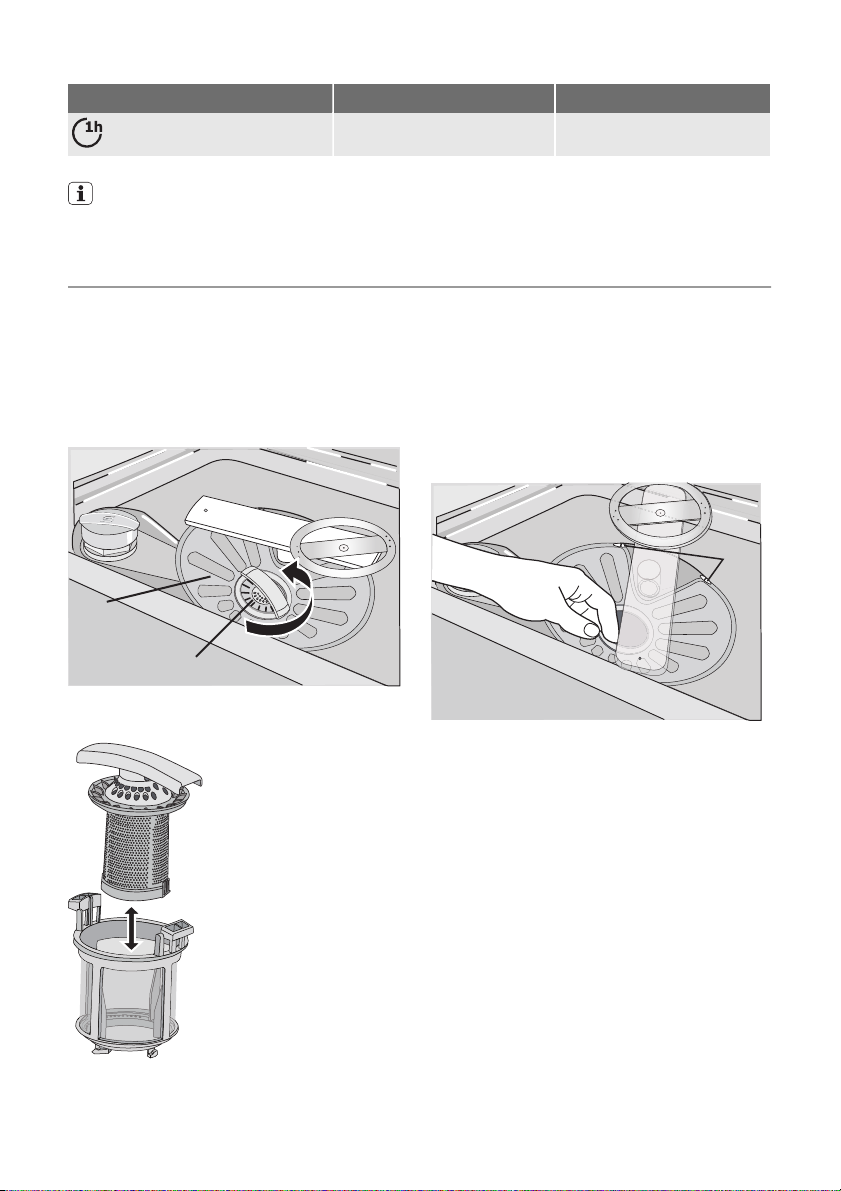

RIMUOVERE E PULIRE I FILTRI
I filtri sporchi riducono i risultati di lavaggio.
Nonostante richiedano poca manutenzione,
controllarli con regolarità e, se necessario,
pulirli.
1. Ruotare il filtro (A) in senso orario ed
estrarlo dal filtro (B).
B
A
limentazione elettrica e della quantità di
stoviglie.
4. Assemblare i due componenti del filtro
(A) e spingere. Accertarsi che siano
montati correttamente l'uno nell'altro.
5. Rimuovere il filtro (B).
6. Pulire accuratamente il filtro (B) sotto
l’acqua corrente.
7. Collocare il filtro (B) nella posizione iniziale. Verificare che sia montato correttamente sotto le due guide (C).
C
2. Il filtro (A) è composto da 2 parti. Staccarle per smontare il filtro.
3. Pulire accuratamente i componenti sotto l’acqua corrente.
8. Mettere il filtro (A) in posizione nel filtro
(B). Ruotare il filtro (A) in senso orario fino a che non si blocca.
PULIRE I MULINELLI
Non rimuovere i mulinelli.
Se i fori dei mulinelli sono ostruiti da residui
di sporco, liberarli servendosi di un oggetto
a punta fine.
PULIRE LE SUPERFICI ESTERNE
Pulire le superfici esterne dell’apparecchiatura e il pannello dei comandi con un panno
morbido inumidito.
Utilizzare solo detergenti neutri.
Non usare prodotti abrasivi, spugnette
abrasive o solventi (acetone).
Page 13
electrolux 13
COSA FARE SE…
L'apparecchio non si avvia o blocca durante il funzionamento.
Cercare dapprima di risolvere il problema
(fare riferimento alla tabella). Se ciò non è
possibile, contattare l’assistenza tecnica.
Il display visualizza un codice allarme
in alcuni casi:
•
- La lavastoviglie non carica acqua
Guasto Possibile causa Possibile soluzione
L'apparecchiatura non carica
acqua.
La pressione dell'acqua è trop-
Il rubinetto dell’acqua è chiuso. Aprire il rubinetto dell’acqua.
Il filtro del tubo di carico dell'ac-
Il tubo di carico dell'acqua non
Il tubo di carico dell'acqua è
L'apparecchiatura non scarica
l'acqua.
Il tubo di scarico dell'acqua
Il tubo di scarico dell'acqua è
Il dispositivo antiallagamento è
attivo.
Il programma di lavaggio non si
avvia.
Non si ha premuto il touchpad
La spina non è inserita nella
Il salvavita dell'impianto dome-
È stata impostata la partenza
Il rubinetto dell'acqua è ostruito
o intasato dal calcare.
po bassa.
qua è ostruito.
è collegato correttamente.
danneggiato.
Lo scarico del lavello è ostruito. Pulire lo scarico del lavello.
non è collegato correttamente.
danneggiato.
Chiudere il rubinetto dell’acqua
Lo sportello dell'apparecchiatura è aperto.
o tasto Start .
presa di alimentazione.
stico è danneggiato.
ritardata.
Una volta effettuati questi controlli, attivare
l’apparecchiatura. Il programma riprende
dal punto in cui era stato interrotto.
•
- L'apparecchiatura non scarica
•
- Il dispositivo antiallagamento è atti-
vo.
Avvertenza! Disattivare
l'apparecchiatura prima di eseguire i
controlli.
Pulire il rubinetto dell’acqua.
Contattare l’ente erogatore locale.
Pulire il filtro.
Controllare che il collegamento
sia corretto.
Verificare che il tubo di carico
dell'acqua non sia danneggiato.
Controllare che il collegamento
sia corretto.
Accertarsi che il tubo di scarico
dell'acqua non sia danneggiato.
e contattare il centro di assistenza.
Chiudere lo sportello dell'apparecchiatura.
Premere il touchpad o tasto
Start .
Inserire la spina nella presa.
Sostituire il fusibile.
• Annullare la partenza ritardata.
• Al termine del conto alla rovescia il programma si avvia
automaticamente.
In caso di ricomparsa dell'anomalia, contattare il centro di assistenza.
Se il display mostra altri codici di allarme,
contattare il centro assistenza.
Page 14
14 electrolux
Le informazioni necessarie per il centro assistenza si trovano sulla targhetta dei dati.
Prendere nota delle seguenti informazioni:
– Modello
– Numero di prodotto
(PNC) ..........................................
–Numero di serie
(S.N.) ..............................................
(MOD.) ....................................................
....
I RISULTATI DI LAVAGGIO E DI ASCIUGATURA NON SONO SODDISFACENTI.
Problema Possibile causa Possibile soluzione
Le stoviglie non sono pulite. Il programma di lavaggio non
Le stoviglie non sono state si-
I mulinelli non ruotavano libera-
I filtri sono sporchi o non sono
È stata utilizzata una dose in-
Ci sono depositi di calcare sulle
stoviglie.
Regolazione errata del livello
Il tappo del contenitore del sale
Bicchieri e stoviglie presentano
striature, macchie biancastre o
una patina bluastra.
Tracce di gocce d'acqua che si
sono asciugate su bicchieri e
stoviglie.
La causa potrebbe essere il
Le stoviglie sono bagnate. Il programma di lavaggio non
Le stoviglie sono bagnate ed
opache.
La funzione Multitab è attiva
era corretto per il tipo di carico
ed il grado di sporco.
stemate correttamente nei cestelli, per cui l'acqua non ha
raggiunto tutte le superfici.
mente. Sistemazione non corretta delle stoviglie nei cestelli.
montati correttamente.
sufficiente di detersivo o addirittura mancava.
Il contenitore del sale è vuoto. Riempire il contenitore del sale.
del decalcificatore dell'acqua.
non è chiuso correttamente.
Il dosaggio del brillantante è
troppo alto.
Il dosaggio del brillantante è
troppo basso.
detersivo.
comprendeva la fase di asciugatura o aveva una fase di
asciugatura ridotta.
Il contenitore del brillantante è
vuoto.
(questa funzione disattiva automaticamente il contenitore del
brillantante).
Accertarsi che il programma di
lavaggio selezionato sia corretto per il tipo di carico ed il grado di sporco.
Sistemare le stoviglie correttamente nei cestelli.
Accertarsi che una sistemazione non corretta delle stoviglie
non blocchi i mulinelli.
Controllare che i filtri siano puliti
e montati correttamente.
Accertarsi che la quantità di detersivo sia sufficiente.
Regolare correttamente il decalcificatore dell'acqua.
Assicurarsi che il tappo del
contenitore del sale sia chiuso
correttamente.
Ridurre il dosaggio del brillantante.
Aumentare il dosaggio del brillantante.
Utilizzare un detersivo di marca
diversa.
Per ottenere risultati di asciugatura migliori, lasciare lo sportello
socchiuso per alcuni minuti.
Riempire il contenitore del brillantante.
Attivare l'erogatore del brillantante.
Page 15
electrolux 15
ATTIVAZIONE DEL CONTENITORE DEL
BRILLANTANTE
1. Attivare l'apparecchiatura.
2. Verificare che l'apparecchiatura sia in
modalità impostazione.
3. Ruotare il selettore dei programmi fino
a quando sul display compaiono due
barre di stato orizzontali.
4. Premere e tenere premuti contemporaneamente il tasto Multitab e quello Delay fino a quando le spie
, e
lampeggiano.
5. Rilasciare il tasto Multitab e Delay.
6. Premere il tasto Delay.
–
Le spie
–
La spia
e si spengono.
continua a lampeggiare.
– Il display visualizza l'impostazione del
contenitore del brillantante.
Il contenitore del brillantante è disattivo.
Il contenitore del brillantante è attivo.
7. Premere il tasto Delay per cambiare
l'impostazione.
8. Disattivare l'apparecchiatura per confermare.
DATI TECNICI
Dimensioni Larghezza
Collegamento elettrico Tensione
Pressione dell'acqua di alimentazione
Collegamento dell'acqua
Capacità Coperti 12
1) Collegare il tubo di carico dell'acqua a un rubinetto con filettatura 3/4".
Se l'acqua calda proviene da fonti di
energia alternativa (per es. pannelli so-
Altezza
Profondità
Alimentazione complessiva
Fusibile
Frequenza
min.
max.
1)
Acqua fredda o calda max. 60 °C
un tubo di alimentazione acqua calda
per ridurre il consumo di energia.
0,5 bar (0,05 MPa)
lari, pannelli fotovoltaici ed eolici), usare
596 mm
818 - 878 mm
580 mm
220-240 V
2200 W
10 A
50 Hz
8 bar (0,8 MPa)
CONSIDERAZIONI AMBIENTALI
Il simbolo sul prodotto o sulla confezione
indica che il prodotto non deve essere
considerato come un normale rifiuto
domestico, ma deve essere portato nel
punto di raccolta appropriato per il
riciclaggio di apparecchiature elettriche ed
elettroniche. Provvedendo a smaltire questo
prodotto in modo appropriato, si
contribuisce a evitare potenziali
conseguenze negative per l’ambiente e per
la salute, che potrebbero derivare da uno
smaltimento inadeguato del prodotto. Per
informazioni più dettagliate sul riciclaggio di
questo prodotto, contattare l’ufficio
comunale, il servizio locale di smaltimento
rifiuti o il negozio in cui è stato acquistato il
prodotto.
Riciclare i materiali con il simbolo
. Smaltire i materiali di imballaggio negli appositi
contenitori per il riciclaggio.
Page 16
www.electrolux.com/shop
117925120-A-302011
Loading...
