Page 1

brugsanvisning

käyttöohje bruksanvisning bruksanvisning

Opvaskemaskine

Astianpesukone Oppvaskmaskin

Diskmaskin

ESF 65062

Page 2

2 electrolux

Electrolux. Thinking of you.

Se mere om, hvordan vi tænker på www.electrolux.com

INDHOLD

Om sikkerhed 2 Produktbeskrivelse 4 Betjeningspanel 4 Brug af apparatet 6 Indstilling af blødgøringsanlæg 6 Brug af filtersalt 7 Brug af vaske- og afspændingsmiddel 8 Multitab-funktion 8

OM SIKKERHED

Læs denne brugervejledning grundigt før installation og ibrugtagning af maskinen :

• Af hensyn til din og din ejendoms sikkerhed.

• Af hensyn til miljøet.

• For korrekt betjening og brug af opvaskemaskinen.

Opbevar altid brugervejledningen sammen med opvaskemaskinen, og lad den følge med, hvis du flytter eller giver den til en anden. Producenten kan ikke drages til ansvar, hvis apparatet installeres forkert og eller anvendelsen forårsager skade.

Sikkerhed for børn og udsatte personer

• Lad ikke personer, herunder børn, med nedsat fysisk mobilitet, nedsatte mentale evner eller manglende erfaring og viden betjene apparatet. De skal være under opsyn af en person, der har ansvaret for deres sikkerhed, eller instrueres i at bruge apparatet.

• Børn skal holdes under opsyn for at sikre, at de ikke leger med apparatet.

• Opbevar al emballage utilgængeligt for børn. Der er fare for kvælning eller personskade.

• Opbevar alle opvaskemidler et sikkert sted. Lad ikke børn røre opvaskemidlerne.

• Lad ikke børn og husdyr komme tæt på apparatet, mens døren er åben.

Generelt om sikkerhed

• Apparatets specifikationer må ikke ændres. Dette kan medføre risiko for per-

Placering af bestik og service 9 Valg og start af Tørreprogram 9 Tørreprogrammer 10 Vedligeholdelse og rengøring 11 Hvis noget går galt 12 Tekniske data 14 Miljøhensyn 14 Installation 15

Ret til ændringer uden varsel forbeholdes

sonskade samt beskadigelse af apparatet.

• Overhold sikkerhedsanvisningerne på pakken med opvaskemidlet for at undgå ætsning af øjne, mund og hals.

• Drik ikke vandet fra opvaskemaskinen. Der kan være rester af opvaskemiddel i maskinen.

• Lad ikke lågen stå åben uden opsyn. Dette er for at forhindre personskade, eller at nogen falder over en åben låge.

• Undgå at sidde eller stå på den åbne låge.

Anvendelse

• Dette apparat er kun til husholdningsbrug. Undlad at bruge opvaskemaskinen til andre formål for at forhindre eller skade på ejendom.

• Brug kun maskinen til tilbehør, der egner sig til maskinopvask.

• Undlad at bruge brændbare produkter eller genstande, der er fugtet med brændbare produkter, i maskinen eller i nærheden af eller på denne. Der er fare for eksplosion eller brand.

• Sæt knive og andre ting med skarpe spidser i bestikkurven med spidsen nedad. De kan evt. også lægges vandret i den øverste kurv eller i kurven til knive (ikke alle modeller har en kurv til knive).

• Brug kun foreskrevne produkter til opvaskemaskiner (opvaskemiddel, filtersalt, afspændingsmiddel).

• Blødgøringsanlægget kan tage skade af salttyper, der ikke er beregnet til opvaskemaskiner.

Page 3

electrolux 3

• Påfyld salt i maskinen, inden du starter et opvaskeprogram. Saltrester i opvaskemaskinen kan forårsage rust eller lave hul i bunden af maskinen.

• Fyld aldrig andre midler (afkalkningsmiddel til opvaskemaskine, flydende opvaskemiddel) i beholderen til afspændingsmiddel. Det kan skade maskinen.

• Sørg for, at spulearmene kan bevæge sig frit, før du starter et opvaskeprogram.

• Der kan komme meget varm damp ud af opvaskemaskinen, hvis du åbner lågen, mens maskinen er i gang. Dette kan medføre skoldningsfare.

• Tag ikke opvasken ud af maskinen, før opvaskeprogrammet er slut.

Vedligeholdelse og rengøring

• Sluk for maskinen, og tag stikket ud af kontakten inden rengøring.

• Undlad at bruge brændbare produkter eller produkter, der kan forårsage rust.

• Brug ikke maskinen uden filtrene. Sørg for at sætte filtrene rigtigt i. En forkert isættelse resulterer i, at opvasken bliver utilfredsstillende, og maskinen tager skade.

• Undlad at bruge højtryksrenser eller damp til at rengøre maskinen. Der er risiko for elektrisk stød og skader på apparatet.

Installation

• Kontrollér, at apparatet ikke er beskadiget. Du må ikke installere et tilslutte et beskadiget apparat. Kontakt forhandleren.

• Fjern al emballage, før maskinen installeres og tages i brug.

• El- og blikkenslagerarbejde samt installation må kun udføres af en faguddannet person. Dermed forhindrer du material skade eller personskade.

• Sørg for, at elstikket er taget ud af stikkontakten under installationen.

• Undgå at bore huller i apparatets sider, så der opstår fare for at beskadige de hydrauliske og elektriske dele.

• Sørg for, apparatet er installeret under og opad stabile køkkenelementer.

Forholdsregler mod frost

• Stil ikke maskinen et sted, hvor temperaturen kommer under 0 °C.

• Producenten påtager sig intet ansvar for frostskader.

Tilslutning, vand

• Brug nye slanger ved tilslutning af maskinen til vandforsyningen. Brug ikke brugte slanger.

• Tilslut ikke maskinen til nye rør eller rør, der ikke har været brugt i længere tid. Lad vandet løbe i nogle minutter, og forbind så tilløbsslangen.

• Undgå at mase eller forårsage skade på vandslangerne, når maskinen installeres.

• Kontroller, at samlingerne er tætte, så der ikke kan sive vand ud.

• Sørg for, at slangerne er tætte inden ibrugtagning af apparatet.

Tilslutning, el

• Maskinen skal tilsluttes strøm m/jord, jvf. Stærkstrømsreglementet.

• Sørg for, at de elektriske data på typeskiltet svarer til strømforsyningen.

• Brug altid en korrekt monteret lovlig stikkontakt.

• Brug ikke multistik og forlængerledninger. Der er risiko for brand.

• Udskift ikke elledningen. Kontakt servicecentret.

• Undgå at mase eller forårsage skade på stikket og ledningen bag apparatet.

• Sørg for, at der er adgang til netstikket efter installationen.

• Undgå at slukke for maskinen ved at trække i ledningen. Tag altid selve netstikket ud af kontakten.

Servicecenter

• Reparation eller arbejde på apparatet må kun udføres af en godkendt tekniker. Kontakt servicecentret.

• Brug kun originale reservedele.

Kassering af apparatet

• Sådan undgås risiko for personskade eller beskadigelse: – Tag stikket ud af kontakten. – Klip elledningen af, og kassér den. – Fjern lugelåsen. Det forhindrer, at børn

eller dyr kan smække sig inde i apparatet. Der er fare for kvælning.

– Kassér apparatet på kommunens gen-

brugsstation.

Page 4

4 electrolux

Advarsel Opvaskemidler er farlige og kan forårsage ætsning!

• Kontakt straks en læge, hvis der sker et uheld med disse opvaskemidler.

• Kontakt straks en læge, hvis opvaskemidlet kommer ind i munden.

• Kommer vaskemidlerne i øjnene, skylles straks grundigt med vand, og læge kontaktes.

PRODUKTBESKRIVELSE

• Opbevar opvaskemidlerne på et sikkert sted og utilgængeligt for børn.

• Lad ikke vaskemaskinens låge stå åben, når der er opvaskemiddel i beholderen til opvaskemiddel.

• Fyld først beholderen til opvaskemiddel op, lige inden du starter et opvaskeprogram.

1 Den øverste kurv 2 Justering af vandets hårdhedsgrad 3 Saltbeholder 4 Beholder til opvaskemiddel 5 Beholder til afspændingsmiddel

BETJENINGSPANEL

6 Typeskilt 7 Filtre 8 Nederste spulearm 9 Øverste spulearm

2 3

Page 5

1 Tænd-/sluk-knap 2 Programmærke 3 Kontrollamper 4 Visning 5 Start-knap 6 Delay-knap 7 Multitab-knap 8 Programknap

Kontrollamper

Kontrollampe for opvaske- og skyllefase. Lyser, når opvaske- eller skyllefasen er i gang.

Lampe for tørretrin. Lyser, når tørretrinnet er i gang.

Afspændingsmiddel-lampe. Lyser, når beholderen til afspændingsmiddel skal fyl-

des. Salt-lampe. Lyser, når der skal påfyldes salt i beholderen.

Når beholderen er fyldt, kan salt-lampen fortsætte med at lyse i nogle timer. Det påvirker ikke apparatets funktion i øvrigt.

Multitab-lampe. Lyser, når du slår funktionen til.

1) Når beholderen til salt og/eller afspændingsmiddel er tom, lyser den tilhørende kontrollampe ikke, hvis et opvaskeprogram er i gang.

Tænd-/sluk-knap

Tryk på denne knap for at tænde eller slukke for apparatet. Ti minutter efter afslutningen af vaskeprogrammet slukker Auto Off-funktionen automatisk for maskinen. Dette hjælper med at reducere energiforbruget.

Display

Displayet viser:

• Den elektroniske indstilling af blødgø-

ringsanlægget

• Aktivering/deaktivering af afspændings-

middel (kun når Multitab-funktionen er aktiveret)

• Tiden for opvaskeprogrammet

• Resttid, til opvaskeprogrammet er slut

• Afslutning af et opvaskeprogram (digital-

displayet viser nul)

• Tid for udskudt start

•Alarmkoder

Start-knap

Tryk på denne knap for at starte:

• Opvaskeprogrammet

• Nedtællingen til Senere start.

Delay-knap

Tryk gentagne gange på denne knap for at udskyde starten af opvaskeprogrammet fra 1 til 24 timer.

Multitab-knap

Tryk på denne knap for at slå multitab-funktionen til eller fra (se 'Multitab-funktion').

Programknap

Vælg opvaskeprogram ved at dreje programknappen, så programmærket er ud for et opvaskeprogram. Se under "Opvaskeprogrammer".

Når der tændes for apparatet, står programknappen ud for det sidst valgte opvaskeprogram.

Indstillingsfunktion Ved følgende operationer skal

apparatet stå på indstillingsfunktion:

• Når der vælges opvaskeprogram.

• Når der vælges udskudt start.

• Ved elektronisk indstilling af niveauet for blødgøringsniveau.

• For at aktivere/deaktivere afspændings-

middel (kun, når Multitab-funktionen er aktiveret).

electrolux 5

Page 6

6 electrolux

Tænd for apparatet. Apparatet står i indstillingsfunktion, når:

• Tiden for det sidst valgte opvaskeprogram blinker i displayet.

• Kontrollamperne for opvaskeprogrammets trin tændes.

• Kun én programlampe tændes. – For at gå tilbage til indstillingsfunktion

er det nødvendigt at afbryde programmet eller afbryde den udskudte start. Se under "Valg og start af opvaskeprogram".

Tænd for apparatet. Apparatet står ikke i indstillingsfunktion, når:

• Tiden for opvaskeprogrammet eller den udskudte start blinker ikke i displayet.

BRUG AF APPARATET

1. Kontrollér, om det indstillede niveau for

blødgøringsanlægget passer til det lokale vands hårdhedsgrad. Hvis ikke, skal blødgøringsanlægget indstilles.

2. Fyld saltbeholderen op med filtersalt.

3. Fyld beholderen til afspændingsmiddel

op.

4. Sæt bestik og tallerkener i opvaskema-

skinen.

5. Vælg det opvaskeprogram, der passer til opvaskens art og graden af snavs.

6. Fyld den rette mængde opvaskemiddel i beholderen til opvaskemiddel.

7. Start opvaskeprogrammet.

Brug multitab-funktionen, hvis du bruger Multitabs ("3 i 1", "4 i 1", "5 i 1" osv.) (Se "Multitab-funktion").

INDSTILLING AF BLØDGØRINGSANLÆG

Blødgøringsanlægget fjerner salte og mineraler fra ledningsvandet. Disse mineraler og salte kan skade maskinen. Justér blødgøringsanlægget, hvis det ikke passer til det lokale vands hårdhed.

Vandets hårdhedsgrad

Tyske grader

(°dH)

51 - 70 91 - 125 9,1 - 12,5 64 - 88 43 - 50 76 - 90 7,6 - 9,0 53 - 63 37 - 42 65 - 75 6,5 - 7,5 46 - 52 29 - 36 51 - 64 5,1 - 6,4 36 - 45 23 - 28 40 - 50 4,0 - 5,0 28 - 35 19 - 22 33 - 39 3,3 - 3,9 23 - 27 15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4

11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Fabriksindstilling.

2) Brug ikke salt på dette niveau.

Franske grader

(TH°)

Blødgøringsanlægget skal både indstilles manuelt og elektronisk.

Kontakt det lokale vandværk angående det lokale vands hårdhed.

Indstilling af vandets

mmol/l Clarke-gra-

der

manuelt elek-

2 2 2 2 2 2

Manuel indstilling

Sæt knappen til indstilling af hårdhedsgrad i position 1 eller 2 (se tabel).

hårdhed

tronisk

9 8 7 6

Page 7

electrolux 7

Elektronisk indstilling

1. Tænd for ovnen.

2. Sørg for, at apparatet står på indstillingsfunktionen.

3. Drej programknappen med uret, indtil der vises to vandrette statusbjælker i displayet.

4. Tryk samtidigt på knappen Multitab og knappen Delay , og hold dem nede, ind-

BRUG AF FILTERSALT

Hvordan du fylder saltbeholderen:

1. Drej hætten mod uret for at åbne salt-

beholderen.

2. Hæld 1 liter vand i saltbeholderen (kun

første gang, du påfylder salt).

3. Brug tragten til at fylde salt i beholde-

ren.

4. Fjern salt rundt om saltbeholderens åb-

ning.

5. Luk saltbeholderen ved at dreje hætten

med uret. Det er normalt, at vandet i saltbeholde-

ren løber over, når der påfyldes salt.

til kontrollamperne ker.

5. Giv slip på Multitab-knappen og Delayknappen.

6. Tryk på Multitab-knappen.

•

Kontrollamperne

•

Kontrollampen blinke.

• Displayet viser indstillingen af blødgø-

ringsmidlet (eksempel:

5).

7. Tryk gentagne gange på Multitab-knappen for at ændre indstillingen.

8. Sluk apparatet for at bekræfte.

Hvis blødgøringsanlægget indstilles elektronisk til niveau 1, forbliver saltlampen slukket.

, og blin-

og slukkes.

bliver ved med at

= niveau

Page 8

8 electrolux

BRUG AF VASKE- OG AFSPÆNDINGSMIDDEL

Brug af opvaskemiddel

Brug ikke mere end den korrekte mængde opvaskemiddel af hensyn til miljøet. Følg anbefalingerne fra producenten af opvaskemidlet på pakningen.

Sådan fyldes beholderen til opvaskemiddel:

Tryk på udløserknappen

låget

til beholderen til opvaskemid-

for at åbne

del.

Fyld opvaskemiddel i beholderen

3. Hvis opvaskeprogrammet har et trin med forvask, anbringes en lille mængde opvaskemiddel i hulningen udvendig på låget til opvaskemiddel.

4. Læg tabletten i beholderen til opvaske-

middel, hvis du bruger tabs

5. Luk beholderen til opvaskemiddel. Tryk på låget, indtil det låses fast.

Brug lange opvaskeprogrammer, når du bruger opvaskemidler i tabletform (tabs). Disse kan ikke blive helt opløst med korte opvaskeprogrammer og kan forringe opvaskeresultaterne.

Brug af afspændingsmiddel

Afspændingsmiddel gør det muligt at tørre tallerkener og fade, uden at de får pletter og striber. Beholderen til afspændingsmiddel tilfører automatisk afspændingsmiddel under det sidste skylletrin.

Fremgangsmåde for påfyldning af beholderen til afspændingsmiddel:

Tryk på udløserknappen

låget

til beholderen til afspændings-

middel.

2. Fyld beholderen til afspændingsmiddel

med afspændingsmiddel. Påfyld

op kun til "Max"-mærket.

3. Tør spildt afspændingsmiddel op med en sugende klud, så der ikke dannes for meget skum under det næste program.

4. Luk beholderen til afspændingsmiddel. Tryk på låget, indtil det låses fast.

Indstil dosering af afspændingsmiddel

Fabriksindstilling: Position 3. Doseringen af afspændingsmiddel kan indstilles fra position 1 (laveste dosering) til position 4 (højeste dosering).

Drej på vælgeren til afspændingsmiddel for at øge eller reducere doseringen.

for at åbne

MULTITAB-FUNKTION

Multitab-funktionen er til kombinerede opvaskemidler i tabletform (tabs). Disse tabletter indeholder vaskemiddel, afspændingsmiddel og opvaskesalt. Nogle typer af tabletter kan indeholde andre midler. Sørg for, at disse tabletter egner sig til vandets hårdhed i lokalområdet (se vejledningen på pakken). Multitab-funktionen stopper automatisk tilsætning af afspændingsmiddel og salt.

Multitab-funktionen deaktiverer kontrollamper for afspændingsmiddel og salt. Programmets varighed kan blive forlænget, hvis du bruger Multitab-funktionen.

Slå Multitab-funktionen fra eller til, før opvaskeprogrammet starter. Du kan ikke slå Multitab-funktionen til eller fra, mens programmet kører.

Page 9

electrolux 9

Aktivering af Multitab-funktionen

• Tryk på knappen Multitab. Kontrollampen for Multitab-funktionen tændes. Funktionen er aktiveret. – Når Multitab-funktionen slås til, er den

aktiveret, indtil du slår den fra.

Deaktivering af Multitab-funktionen og den separate brug af opvaskemiddel, salt og afspændingsmiddel

1. Tryk på knappen Multitab. Kontrollam-

pen for Multitab-funktionen slukkes. Funktionen er deaktiveret.

2. Fyld saltbeholderen og beholderen til af-

3. Indstil blødgøringsanlægget til højeste

4. Kør et opvaskeprogram med tom ma-

5. Juster blødgøringsanlægget til det lokale

6. Juster doseringen af afspændingsmid-

PLACERING AF BESTIK OG SERVICE

Se brochurerne "Eksempler på RealLife opvask".

Råd

• Anbring ikke andre ting i opvaskemaskinen, som kan opsuge vand (svampe, klude).

• Fjern tiloversbleven mad fra tingene.

• Blødgør tiloversbleven brændt mad på disse ting.

• Stil hule ting (f.eks. kopper, glas og gryder) med åbningen nedad.

• Sørg for, at vandet ikke samler sig i beholdere eller skåle.

• Sørg for, at bestik og tallerkener m.m. ik-

• Sørg for, at glas ikke rører andre glas.

• Læg små ting i bestikkurven.

• Bland skeer med andet bestik, så de ikke

• Sørg for, at vandet kan komme til alle

• Læg de lette ting i øverste kurv. Sørg for,

• Vanddråber kan samle sig på ting i plast

spændingsmiddel.

niveau.

skine.

vands hårdhedsgrad, når opvaskeprogrammet er slut.

del.

ke ligger sammen.

sætter sig sammen.

overflader, når du stiller tingene i kurvene.

at tingene ikke kan flytte sig.

og på "slip-let"-pander og gryder.

VALG OG START AF TØRREPROGRAM

Start af opvaskeprogrammet uden udskudt start

1. Luk lågen til opvaskemaskinen.

2. Tænd for apparatet.

3. Sørg for, at apparatet står på indstil-

lingsfunktionen.

4. Vælg et opvaskeprogram.

• Programmets varighed blinker i displayet.

• Kontrollamperne for det valgte opvaskeprogram tændes.

5. Tryk på knappen Start. Opvaskeprogrammet starter automatisk.

• Kontrollamperne for opvasketrin sluk-

kes, men kontrollampen for det igangværende trin forbliver tændt.

Start af opvaskeprogrammet med udskudt start

1. Luk lågen til opvaskemaskinen.

2. Tænd for apparatet.

3. Sørg for, at apparatet står på indstillingsfunktionen.

4. Vælg et opvaskeprogram.

5. Tryk på knappen Delay en eller flere gange, indtil displayet viser den ønskede tid til udskudt start.

• Tiden for den udskudte start blinker i

6. Tryk på knappen Start. Nedtællingen starter automatisk.

• Tiden til den udskudte start blinker ik-

• Kontrollamperne for det valgte opva-

Når nedtællingen er slut, starter opvaskeprogrammet automatisk.

• Kontrollampen for det igangværende pro-

gramtrin tændes.

displayet.

ke længere i displayet.

skeprogram slukkes.

Page 10

10 electrolux

Hvis lågen åbnes, standser nedtællingen. Når lågen lukkes igen, fortsætter nedtællingen det sted, hvor den blev afbrudt.

Annullering af udskudt start Nedtællingen er ikke i gang

1. Tryk på knappen Delay en eller flere gange, indtil:

• Displayet viser tiden for opvaskepro-

grammet.

• Kontrollamperne for programtrin tæn-

des.

2. Tryk på knappen Start for at starte opvaskeprogrammet.

Nedtællingen er i gang

1. Tryk på knappen Delay en eller flere gange, indtil:

• Displayet viser tiden for opvaskepro-

grammet.

• Kontrollamperne for programtrin tæn-

des.

• Opvaskeprogrammet starter automatisk.

Afslutning på opvaskeprogrammerne

•Åbn lågen.

– Opvaskeprogrammet stopper.

• Luk lågen til opvaskemaskinen.

– Programmet fortsætter det sted, hvor

det blev afbrudt.

Annullering af opvaskeprogrammet

Hvis opvaskeprogrammet ikke er startet, kan du ændre programvalget.

Når opvaskeprogrammet er i gang, skal programmet annulleres, før du kan ændre valg af program.

• Tryk samtidigt på knappen Multitab og knappen Delay, og hold dem nede, indtil: – Tiden for opvaskeprogrammet blinker i

displayet.

– Kontrollamperne for opvaskeprogram-

mets trin tændes.

Sørg for, at der er opvaskemiddel i beholderen til opvaskemiddel, inden der startes et nyt opvaskeprogram.

Afslutning på opvaskeprogrammet

Når opvaskeprogrammet er slut, viser displayet et nul, og kontrollamperne for programtrin slukkes. Sluk for apparatet og åbn lågen.

Lad lågen stå på klem i nogle minutter for at opnå bedre tørring.

Fjern tingene fra kurvene

• Lad opvasken køle af, før du tager den ud af maskinen. Tallerkener m.m. er skrøbelige, når de er meget varme.

• Tøm først nederste kurv og derefter øverste kurv.

• Der kan være vand på maskinens sider og låge. Rustfrit stål køler hurtigere af end tallerkener.

TØRREPROGRAMMER

Program Type af snavs Type af opvask Beskrivelse af programmet

Alle Service, bestik, gry-

der og pander

Meget snavset Service, bestik, gry-

der og pander

Frisk snavset Service og bestik Opvask 60 °C

Normalt snavset Service og bestik Forskyl

Forskyl Opvask 45 °C eller 70 °C Skylninger Tørring

Forskyl Opvask 70 °C Skylninger Tørring

Skylning

Opvask 50 °C Skylninger Tørring

Page 11

electrolux 11

Program Type af snavs Type af opvask Beskrivelse af programmet

Brug dette program til hurtig skylning af tallerkener. Det forhindrer, at madrester sætter sig fast på tallerknerne, og at der trænger ubehagelig lugt ud fra opvaskemaskinen. Brug ikke opvaskemidler til dette program.

1) Apparatet registrerer typen af snavs og antallet af genstande i kurvene. Temperaturen, mængden af vand, energiforbruget og programtiden justeres automatisk.

2) Med dette program kan du vaske en opvask med frisk snavs. Det giver gode opvaskeresultater i løbet af kort tid.

3) Dette er standard programmet som anvendes til test. Med dette program får du den mest effektive brug af vand og energiforbrug til service og bestik med normalt snavs. Se den medfølgende folder med testdata.

Skylning

Forbrugsværdier

Program

1) Displayet viser programmtiden.

Energi (kWh) Vand (liter)

0,9 - 1,7 8 - 17 1,4 - 1,6 15 - 16

0,9 9

1,0 - 1,1 10 - 11 0,1 4

Energiforbruget kan variere, alt efter vandtemperatur og -tryk, udsving i netspænding og opvaskens størrelse.

VEDLIGEHOLDELSE OG RENGØRING

Sådan fjernes og renses filtrene

Snavsede filtre forringer opvaskeresultatet. Selvom vedligeholdelsen er meget begrænset med disse filtre, bør du jævnligt efterse maskinen og om nødvendigt rense filtrene.

1. Drej filteret (A) mod uret og tag det ud af

filteret (B).

2. Filteret (A) består af to dele. Filteret ad-

3. Rens delene grundigt med vand.

skilles ved at trække delene fra hinanden.

Page 12

12 electrolux

4. Sæt det todelte filter (A) sammen, og

pres. Sørg for, at delene samles korrekt.

5. Fjern filteret (B).

6. Rens filteret (B) grundigt med vand.

7. Anbring filteret (B) i den oprindelige po-

sition. Sørg for, at det samles korrekt i de to skinner (C).

8. Sæt filteret (A) på plads i filteret (B). Drej filteret (A) med uret, indtil det sætter sig fast.

Sådan rengøres spulearmene:

Fjern ikke spulearmene. Hvis hullerne i spulearmene tilstoppes, kan det tiloversblevne snavs fjernes med en spids genstand.

Sådan renses de ydre overflader:

Rengør opvaskemaskinens udvendige sider

og betjeningspanelet med en blød, fugtig klud. Brug kun et neutralt rengøringsmiddel. Brug ikke slibende midler, skuresvampe eller opløsningsmidler (f.eks. acetone).

HVIS NOGET GÅR GALT

Maskinen starter ikke, eller den stopper midt i et program. Forsøg først at finde en løsning på problemet (se tabel). Kontakt servicecentret, hvis dette ikke hjælper.

Ved visse fejlfunktioner viser displayet en alarmkode:

Fejl Mulig årsag Mulig løsning

Maskinen tager ikke vand ind. Vandtilslutningen er blokeret el-

Vandtrykket er for lavt. Kontakt det lokale vandværk. Der er lukket for vandet. Åbn for vandhanen. Filteret i tilløbsslangen er stop-

Tilløbsslangen er ikke tilsluttet

Tilløbsslangen er beskadiget. Sørg for, at tilløbsslangen er in-

Maskinen tømmes ikke for vand.

Afløbsslangen er ikke tilsluttet

Afløbsslangen er beskadiget. Sørg for, at afløbsslangen er in-

Overløbssikringen er blevet udløst.

Opvaskeprogrammet starter ikke.

ler kalket til.

pet.

korrekt.

Køkkenvaskens vandlås er tilstoppet.

korrekt.

Luk for vandhanen, og kontakt

Lågen er åben. Luk lugen til apparatet.

•

- Maskinen tager ikke vand ind

•

- Maskinen tømmes ikke

•

- Overløbssikringen er tændt

Advarsel Sluk for maskinen, inden du udfører eftersynet.

Rengør vandtilslutningen.

Rens filteret.

Kontroller, at tilslutningen er i orden.

takt. Rens vandlåsen.

Kontroller, at tilslutningen er i orden.

takt.

servicecentret.

Page 13

electrolux 13

Fejl Mulig årsag Mulig løsning

Du trykkede ikke på Start-

Stikket er ikke sat rigtigt i kon-

Sikringen i sikringsboksen er

Senere start er indstillet. • Annullering af den senere

Tænd for maskinen, når den er kontrolleret. Programmet fortsætter det sted, hvor det blev afbrudt. Kontakt det lokale servicecenter, hvis den samme fejl opstår igen. Kontakt det lokale servicecenter, hvis displayet viser andre fejlkoder. De nødvendige oplysninger til servicecen-

knappen.

takten.

gået.

Gem denne information: –Model

(MOD.) ....................................................

....

–Produktnummer

(PNC) ........................................

– Serienummer

(S.N.) ........................................

Tryk på Start-knappen.

Sæt stikket rigtigt i stikkontakten.

Udskift sikringen.

start

• Når nedtællingen er slut, starter opvaskeprogrammet automatisk.

tret er angivet på typeskiltet.

Opvaske- og tørringsresultaterne er utilfredsstillende

Fejl Mulig årsag Mulig løsning

Opvasken er ikke ren. Opvaskeprogrammet passer

Du lagde ikke gestandene kor-

Spulearmene kunne ikke dreje

Filtrene er snavsede eller mon-

Der er brugt for lidt eller intet

Der er kalkaflejringer på servicet.

Forkert hårdhedsgrad for blød-

Dækslet på saltbeholderen er

Der er striber, hvide pletter eller en blålig belægning på glas og service.

Der er spor efter indtørrede vanddråber på glas og service.

Det kan skyldes opvaskemidlet. Brug en anden type opvaske-

ikke til opvaskens art og graden af snavs.

rekt i kurvene, og vandet rørte ikke ved alle overflader.

frit. Genstandene var lagt forkert i kurvene.

teret forkert.

opvaskemiddel. Saltbeholderen er tom. Fyld saltbeholderen op med fil-

gøringsanlægget.

ikke lukket korrekt. Der er brugt for meget afspæn-

dingsmiddel.

Der er brugt for lidt afspændingsmiddel.

Sørg for, det valgte opvaskeprogram passer til opvaskens art og graden af snavs.

Læg gentandene korrekt i kurvene.

Kontroller, at en ukorrekt placering af genstandene ikke blokerer for spulearmene.

Sørg for, at filtrene er rene og korrekt monteret.

Sørg for, der er tilstrækkeligt med opvaskemiddel.

tersalt. Justér blødgøringsanlægget

med det korrekte niveau. Sørg for, at saltbeholderens

hætte er lukket korrekt. Nedsæt mængden af afspæn-

dingsmiddel.

Øg mængden af afspændingsmiddel.

middel.

Page 14

14 electrolux

Fejl Mulig årsag Mulig løsning

Opvasken er våd. Opvaskeprogrammet var uden

Opvasken er våd og mat. Beholderen til afspændings-

Multitab-funktionen er tændt

Aktivering af beholderen til afspændingsmiddel

1. Tænd for apparatet.

2. Sørg for, at apparatet står på indstillingsfunktionen.

3. Drej programknappen, indtil der vises

en tørrefase eller med en nedsat tørrefase.

middel er tom.

(denne funktion slår automatisk beholderen til afspændingsmiddel fra).

6. Tryk på knappen Delay. –

Kontrollamperne

–

Kontrollampen blinke.

– Displayet viser indstillingen for behol-

deren til afspændingsmiddel.

to vandrette statusbjælker i displayet.

4. Tryk samtidigt på knappen Multitab og knappen Delay, og hold dem nede, ind-

til kontrollamperne

, og blin-

ker.

5. Slip knappen Multitab og knappen Delay.

7. Tryk på knappen Delay for at ændre indstillingen.

8. Sluk for apparatet for at bekræfte.

Lad lågen stå på klem i nogle minutter for at opnå bedre tørring.

Fyld beholderen til afspændingsmiddel op.

Aktiver beholderen til afspændingsmiddel.

og slukkes.

bliver ved med at

Beholderen til afspændingsmiddel er slået fra.

Beholderen til afspændingsmiddel er slået til.

TEKNISKE DATA

Mål Bredde

Tilslutning, el Spænding

Vandtilførslens tryk Min.

Vandtilførsel Kapacitet Antal kuverter 12

1) Forbind tilløbsslangen til en vandhane med et 3/4"-gevind.

Hvis det varme vand leveres af alternative energikilder (f.eks. solfangere, sol-

Højde Dybde

Samlet effekt Sikring Frekvens

0,5 bar (0,05 MPa)

Maks. Koldt vand eller varmt vand Maks. 60 °C

celler eller vindenergi), bruges tilslutning til varmt vand for at spare på energien.

596 mm

818 - 878 mm

580 mm

220-240V

2200 W

10 A

50 Hz

8 bar (0,8 MPa)

MILJØHENSYN

Symbolet på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt

bliver bortskaffet på den rette måde, hjælper du med til at forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale

Page 15

electrolux 15

kommunekontor, affaldsselskab eller den forretning, hvor produktet er købt, for yderligere oplysninger om genanvendelse af dette produkt.

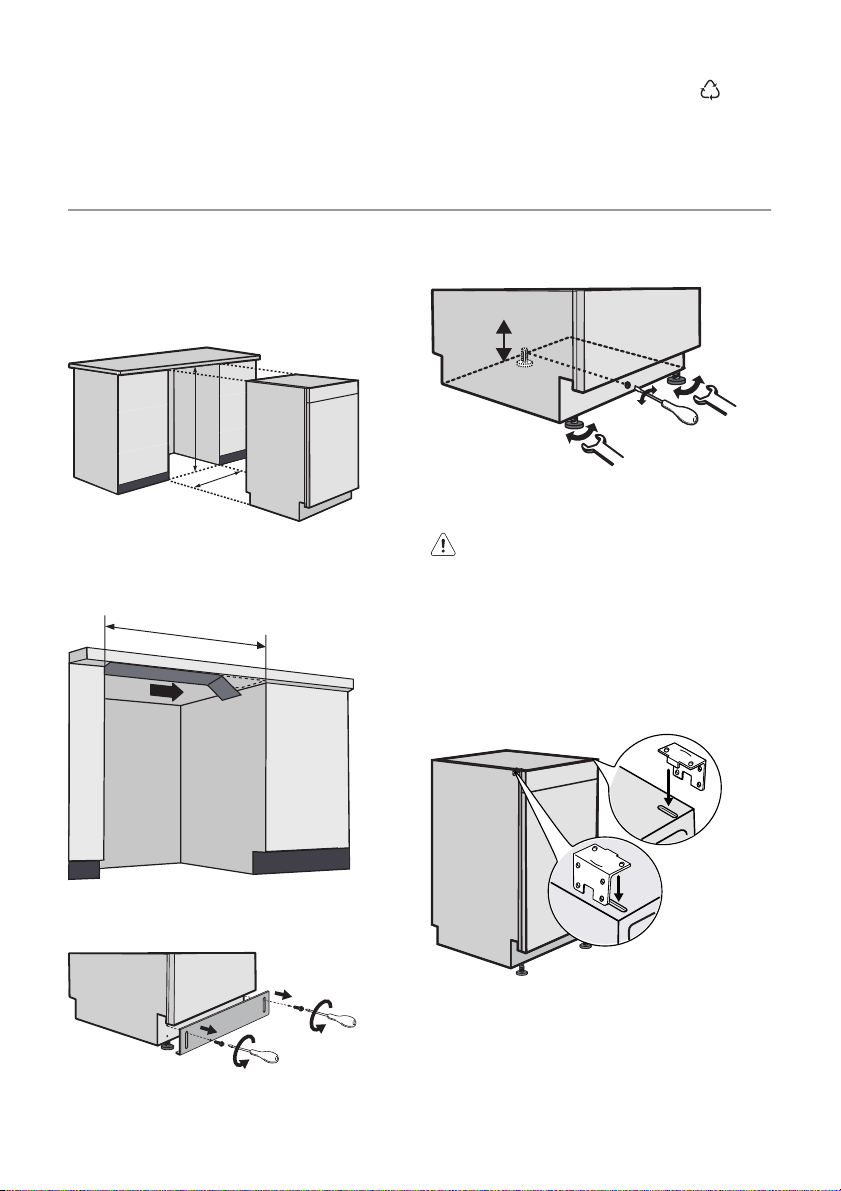

INSTALLATION

Placér apparatet tæt på en vandhane og et afløb. Monter apparatet under et køkken- eller arbejdsbord. Kontrollér, at indbygningsnichens mål svarer til de angivne mål på billedet.

820-880 mm

600 mm

Beskyttelse mod damp

Fastgør det selvklæbende aluminiumsfolie på forsiden langs køkkenbordet.

600 mm

Genbrug materialer med symbolet

. Anbring indpakningen i passende beholdere for at genbruge den.

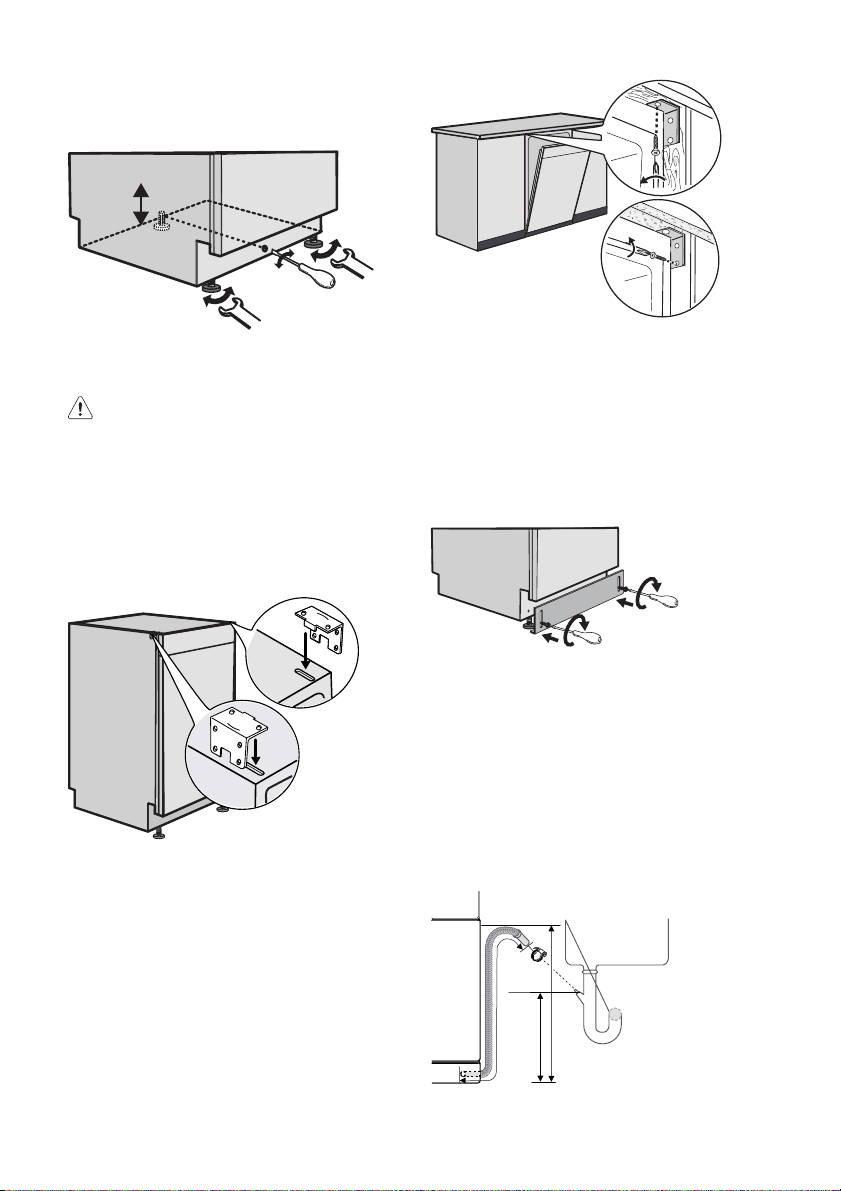

• Drej den midterste skrue mod uret for

- efter behov - at hæve maskinens bagende.

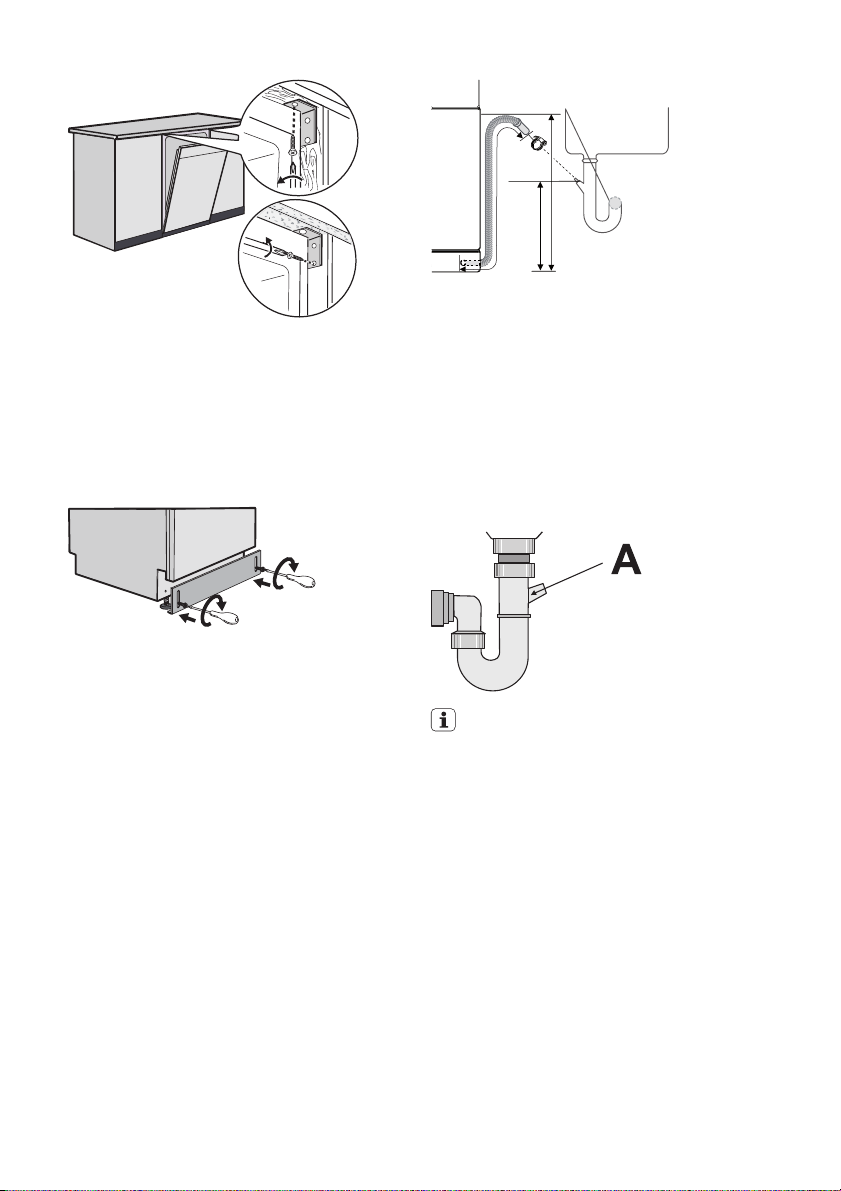

Fastgør maskinen under køkkenbordet eller til tilstødende enheder

Advarsel Sørg for, at maskinen

installeres under og ved siden af sikre strukturer for at forhindre beskadigelse eller skader. Brug beslagene til at fastgøre maskinen under køkkenbordet eller til de tilstødende enheder.

1. Indsæt beslagene i slidserne oven på

apparatet.

Justér maskinens højde

1. Fjern den indstillelige sokkel.

2. • Drej de to forreste fødder mod uret for at hæve maskinens forende.

2. Brug skruerne (ovenpå eller i siden) til at montere apparatet i position. Sørg for at stramme skruerne godt.

Page 16

16 electrolux

Sådan justeres maskinens højde

Ved hjælp af en korrekt maskinhøjde kan lågen lukkes helt tæt. Når lågen ikke er i vater, støder den på skabets sider. Løsn eller stram de justerbare fødder for at justere maskinens højde. Når maskinens højde er blevet justeret, skal den justerbare sokkel på maskinen samles.

max 85 cm

min 40 cm

max 400 cm

Tag proppen i vasken op, mens maskinen pumper, så vandet ikke bliver suget tilbage i maskinen. Afløbsslangens forlængerledning må højst være 2 m. Den indre diameter må ikke være mindre end slangens diameter. Hvis afløbsslangen sluttes til studsen på en vandlås under vasken, skal plastmembranen (A) fjernes. Hvis ikke hele membranen fjernes, vil der samle sig madrester, der til sidst blokerer studsen til opvaskemaskinens afløbsslange.

Sørg for, at bunden af den justerbare sokkel flugter med gulvet.

Tilslutning til afløb Slut afløbsslangen til:

• Køkkenvaskens vandlås, og fastgør den under køkkenbordet. Det hindrer, at spildevand fra vasken løber baglæns og ind i maskinen.

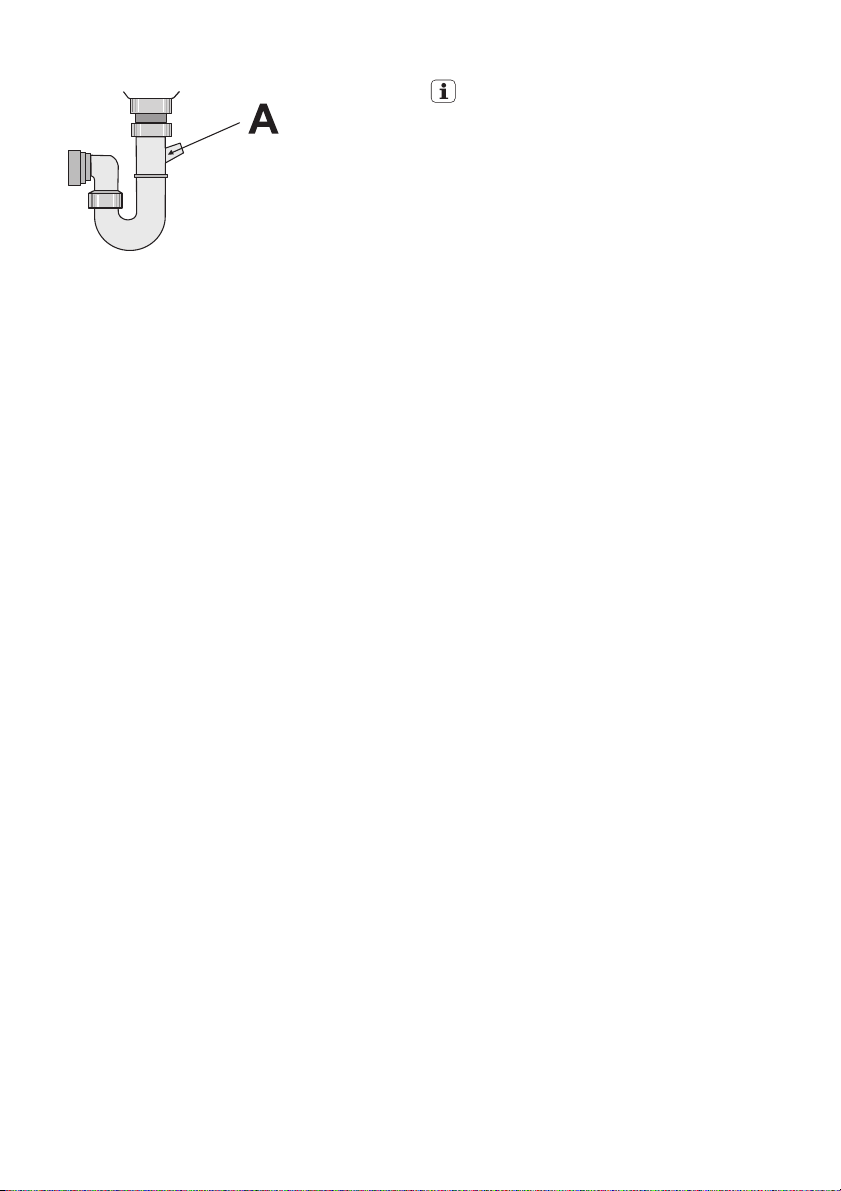

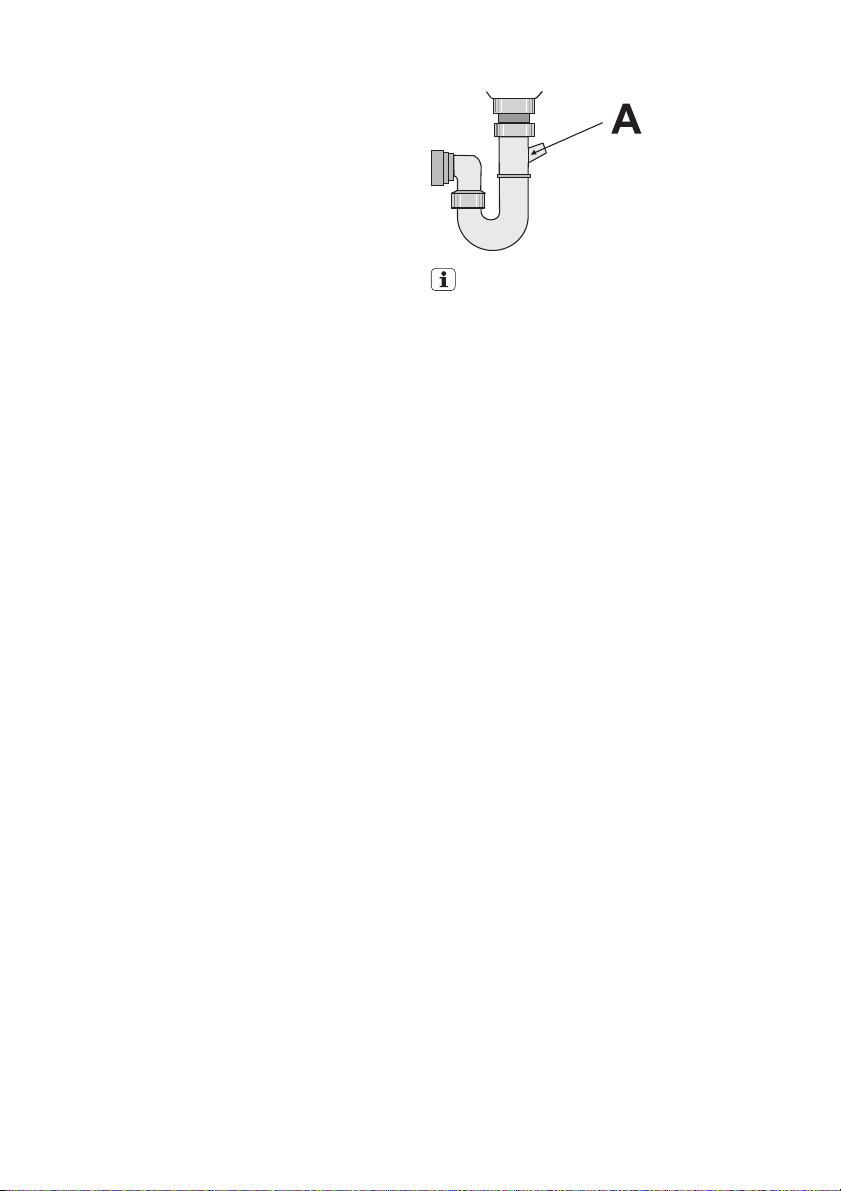

• Et rør med ventilationshul. Den indre diameter skal være mindst 40 mm.

En sikkerhedsanordning forhindrer, at der løber beskidt vand tilbage i maskinen. Hvis vandlåsen under vasken har en kontraventil, kan den forhindre opvaskemaskinen i at blive ordentligt tømt. Fjern kontraventilen.

Page 17

Electrolux. Thinking of you.

Lue lisää osoitteessa www.electrolux.com

SISÄLLYS

Turvallisuusohjeet 17 Laitteen kuvaus 19 Käyttöpaneeli 20 Laitteen käyttö 21 Vedenpehmentimen asettaminen 21 Astianpesukoneen erikoissuolan käyttö

Pesuaineen ja huuhtelukirkasteen käyttö

Multitab-toiminto 24

TURVALLISUUSOHJEET

Lue nämä käyttöohjeet huolellisesti ennen laitteen asentamista ja käyttöä:

• Turvallisuutesi ja omaisuuden turvallisuuden vuoksi.

• Ympäristön suojelemiseksi.

• Laitteen virheettömän käytön takaamiseksi.

Säilytä nämä ohjeet aina laitteen mukana, myös muuton yhteydessä tai laitteen vaihtaessa omistajaa. Valmistaja ei ota vastuuta vahingoista, jotka aiheutuvat laitteen virheellisestä asennuksesta tai käytöstä.

Lasten ja taitamattomien henkilöiden turvallisuus

• Älä anna fyysisesti tai aisteiltaan rajoittuneiden tai muulla tavalla taitamattomien tai kokemattomien henkilöiden, mukaan lukien lapset, käyttää laitetta, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä.

• Lapsia on valvottava, jotta he eivät leikkisi laitteella.

• Pidä kaikki pakkausmateriaalit lasten ulottumattomissa. Olemassa on tukehtumistai henkilövahinkovaara.

• Säilytä kaikki pesuaineet turvallisessa paikassa. Älä anna lasten koskea pesuaineisiin.

• Pidä lapset ja kotieläimet poissa laitteen luota silloin, kun sen luukku on auki.

electrolux 17

Ruokailuvälineiden ja astioiden järjestäminen koneeseen 24 Pesuohjelman valitseminen ja käynnistäminen 25 Pesuohjelmat 26 Hoito ja puhdistus 26 Käyttöhäiriöt 27 Tekniset tiedot 29 Ympäristönsuojelu 30 Asennus 30

Oikeus muutoksiin pidätetään

Yleiset turvallisuusohjeet

• Älä muuta laitteen teknisiä ominaisuuksia. Olemassa on henkilövahinkovaara ja laitteen vaurioitumisvaara.

• Noudata konetiskiaineen pakkaukseen merkittyjä turvallisuusohjeita välttääksesi aiheuttamasta vahinkoa silmille tai suun tai nielun limakalvoille.

• Älä juo laitteessa olevaa vettä. Koneen sisällä voi olla konetiskiaineen jäämiä.

• Älä pidä laitteen luukkua auki ilman valvontaa. Täten vältetään mahdolliset henkilövahingot eikä luukkuun voida kaatua.

• Älä istu tai seiso avoimen luukun päällä.

Käyttö

• Tämä laite on tarkoitettu ainoastaan kotitalouskäyttöön. Älä käytä laitetta muihin tarkoituksiin henkilö- ja omaisuusvahinkojen välttämiseksi.

• Pese astianpesukoneessa vain konepesuun soveltuvia tarvikkeita.

• Älä aseta laitteeseen, sen lähelle tai päälle syttyviä tuotteita tai syttyviin tuotteisiin kostutettuja esineitä. Olemassa on räjähdys- tai tulipalovaara.

• Aseta veitset ja muut teräväkärkiset esineet ruokailuvälinekoriin kärki alaspäin. Voit asettaa ne myös yläkoriin tai veitsikoriin vaakasuoraan asentoon. (Kaikissa malleissa ei ole veitsikoria).

Page 18

18 electrolux

• Käytä ainoastaan astianpesukoneeseen soveltuvia tuotteita (konetiskiaine, vedenpehmennyssuola ja huuhtelukirkaste).

• Suola, jota ei ole tarkoitettu astianpesukoneelle, vahingoittaa vedenpehmennintä.

• Täytä suolasäiliö juuri ennen pesuohjelman käynnistämistä. Laitteeseen jäänyt suola voi aiheuttaa korroosiota tai muodostaa reiän laitteen pohjaan.

• Älä aseta huuhtelukirkastesäiliöön mitään muuta ainetta kuin huuhtelukirkastetta (astianpesukoneen puhdistusainetta, nestemäistä pesuainetta). Ne voivat vahingoittaa laitetta.

• Tarkista ennen ohjelman käynnistämistä, että suihkuvarret pyörivät esteettä.

• Laitteesta voi tulla kuumaa höyryä, jos luukku avataan pesuohjelman ollessa käynnissä. Olemassa on palovammavaara.

• Älä poista astioita laitteesta, ennen kuin pesuohjelma on päättynyt.

Hoito ja puhdistus

• Kytke laite pois toiminnasta ja irrota pistoke pistorasiasta ennen kuin aloitat laitteen puhdistuksen.

• Älä käytä tulenarkoja tai syövyttäviä tuotteita.

• Älä käytä astianpesukonetta ilman sihtejä. Tarkista, että sihdit on asetettu oikein paikalleen. Jos sihdit on asennettu väärin paikoilleen, pesutulos voi olla huono ja laite voi vaurioitua.

• Älä suihkuta vettä tai käytä höyryä laitteen puhdistamiseen. Ne voivat aiheuttaa sähköiskun ja laitteen vaurioitumisen.

Asennus

• Tarkista, ettei laitteessa ole vaurioita. Älä asenna tai kytke vaurioitunutta laitetta sähköverkkoon, ota yhteys jälleenmyyjään.

• Poista kaikki pakkausmateriaalit ennen kuin asennat laitteen tai käytät sitä.

• Ainoastaan pätevä alan ammattilainen saa suorittaa laitteen sähköliitännän, putkiliitännät ja asennuksen. Täten vältetään laitteen rakennevauriot ja henkilövahingot.

• Tarkista, että virtajohto on irrotettu pistorasiasta asennuksen aikana.

• Älä poraa reikiä laitteen sivupaneeliin. Poraaminen voi vaurioittaa hydrauliikka- ja sähköosia.

• Varmista, että laite asennetaan turvallisten rakenteiden alapuolelle ja lähelle.

Varotoimet jäätymisen estämiseksi

• Laitetta ei saa asentaa tilaan, jossa lämpötila on alle 0 °C.

• Valmistaja ei vastaa jäätymisvaurioista.

Vesiliitäntä

• Kytke laite vesijohtoverkkoon uusia letkuja käyttäen. Älä käytä vanhoja letkuja.

• Älä liitä laitetta uuteen putkistoon tai putkistoon, jota ei ole käytetty pitkään aikaan. Anna veden juosta muutaman minuutin ajan ennen kuin liität vedenottoletkun.

• Varmista, että vesiletkut eivät joudu puristuksiin tai vaurioidu kun asennat laitetta.

• Tarkista, että vesiliitännät ovat tiiviit, jotta niistä ei vuoda vettä asennuksen jälkeen.

• Tarkista, että letkut eivät vuoda kun käytät laitetta ensimmäisen kerran.

Sähköliitäntä

• Laite on kytkettävä maadoitettuun pistorasiaan.

• Varmista, että arvokilven sähkötiedot vastaavat kotitalouden sähköverkon arvoja.

• Kytke pistoke maadoitettuun pistorasiaan.

• Älä käytä jakorasioita tai jatkojohtoja. Olemassa on tulipalovaara.

• Älä vaihda tai muuta virtajohtoa. Ota yhteys huoltoliikkeeseen.

• Varmista, ettei virtajohto ja kaapeli jää puristuksiin tai vaurioidu laitteen takana.

• Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.

• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.

Huoltoliike

• Vain pätevä henkilö voi korjata tai huoltaa laitetta. Ota yhteys huoltoliikkeeseen.

• Käytä vain alkuperäisiä varaosia.

Laitteen hävittäminen

• Välttääksesi henkilö- ja omaisuusvahingot: – Irrota pistoke pistorasiasta. – Leikkaa johto irti ja hävitä se.

Page 19

electrolux 19

– Irrota luukun lukitusjärjestelmä. Täten

lapset tai kotieläimet eivät voi jäädä laitteen sisälle kiinni. Muutoin olemassa on tukehtumisvaara.

– Hävitä laite viemällä se paikalliseen jät-

teenkeräyspisteeseen.

Varoitus! Konetiskiaineet ovat vaarallisia ja ne voivat aiheuttaa korroosiota!

• Jos konetiskiaineet pääsevät aiheuttamaan vahinkoa, ota välittömästi yhteys lääkäriin.

LAITTEEN KUVAUS

• Jos konetiskiainetta pääsee suuhun, ota välittömästi yhteys lääkäriin.

• Jos konetiskiaineita pääsee silmiin, ota välittömästi yhteys lääkäriin ja huuhtele silmät vedellä.

• Pidä konetiskiaineet turvallisessa paikassa lasten ulottumattomissa.

• Älä pidä laitteen luukkua auki silloin, kun pesuainelokerossa on konetiskiainetta.

• Täytä pesuainelokero juuri ennen pesuohjelman käynnistämistä.

1 Yläkori 2 Vedenkovuuden säädin 3 Suolasäiliö 4 Pesuainelokero 5 Huuhtelukirkasteen säiliö

6 Arvokilpi 7 Sihdit 8 Alempi suihkuvarsi 9 Ylempi suihkuvarsi

Page 20

20 electrolux

KÄYTTÖPANEELI

2 3

1 Virtakytkin 2 Ohjelmanvalitsimen osoitin 3 Merkkivalot 4 Näyttö 5 Start -painike 6 Delay -painike 7 Multitab -painike 8 Ohjelmanvalitsin

Merkkivalot

Pesu- ja huuhteluvaiheen merkkivalo Palaa pesu- tai huuhteluvaiheen aikana.

Kuivausvaiheen merkkivalo. Syttyy, kun kuivausvaihe on käynnissä.

Huuhtelukirkasteen merkkivalo. Syttyy, kun huuhtelukirkastetta on lisättävä huuhtelukirkastelokeroon.

Suolan merkkivalo. Merkkivalo syttyy, kun suolaa on lisättävä suolasäiliöön. Merkkivalo voi palaa edelleen muutaman tunnin ajan sen jälkeen, kun suolaa on täytetty säiliöön. Tämä ei vaikuta millään tavalla laitteen toimintaan.

Multitab-toiminnon merkkivalo. Syttyy, kun otat toiminnon käyttöön.

1) Kun suolasäiliö ja/tai huuhtelukirkastelokero on tyhjä, vastaava merkkivalo ei syty ohjelman ollessa käynnissä.

Virtakytkin

Paina virtakytkintä laitteen kytkemiseksi toimintaan ja pois toiminnasta. Kun ohjelman päättymisestä on kulunut kymmenen minuuttia, Auto Off-toiminto kytkee laitteen automaattisesti pois toiminnasta. Tämä vähentää energiankulutusta.

Näyttö

Näytössä näkyy:

• Vedenpehmentimen tason elektroninen säätö.

• Huuhtelukirkastelokeron käyttöönotto/ käytöstäpoisto (vain Multitab-toiminnon ollessa käytössä).

• Pesuohjelman jäljellä oleva aika.

• Pesuohjelman loppu (digitaalinäytössä näkyy nolla).

• Ajastetun käynnistymisen aika.

• Hälytyskoodit.

Start-painike

Painamalla tätä painiketta käynnistät:

• pesuohjelman

• ajastetun käynnistymisen ajan laskennan.

Delay-painike

Paina tätä painiketta toistuvasti ohjelmoidaksesi pesuohjelman käynnistymisen 1-24 tunnin päähän.

• Pesuohjelman aika.

Page 21

electrolux 21

Multitab-painike

Kytke tällä painikkeella Multitab-toiminto toimintaan/pois toiminnasta (katso "Multitabtoiminto").

Ohjelmanvalitsin

Aseta pesuohjelma kohdistamalla ohjelmanvalitsimen osoitin ohjelman kohdalle. Katso kohta "Pesuohjelmat".

Kun kytket laitteen toimintaan, ohjelmanvalitsin on viimeksi asetetun ohjelman kohdalla.

Asetustila Laitteen on oltava asetustilassa

seuraavien toimenpiteiden aikana:

• pesuohjelman asettaminen

• ajastetun käynnistyksen asettaminen

• vedenpehmentimen tason elektroninen säätö

LAITTEEN KÄYTTÖ

1. Varmista, että vedenpehmentimen taso

vastaa alueesi veden kovuutta. Säädä vedenpehmentimen tasoa tarvittaessa.

2. Täytä suolasäiliö astianpesukoneille tar-

koitetulla erikoissuolalla.

3. Täytä huuhtelukirkastekotelo huuhtelu-

kirkasteella.

4. Aseta astiat ja ruokailuvälineet astianpe-

sukoneeseen.

5. Aseta astioiden tyypille ja likaisuusas-

teelle sopiva pesuohjelma.

• huuhtelukirkastekotelon käyttöönotto/ käytöstäpoisto silloin, kun Multitab-toiminto on päällä.

Kytke laite toimintaan. Laite on asetustilassa, kun:

• Viimeksi asetetun pesuohjelman aika vilkkuu näytössä.

• Pesuohjelman vaiheen merkkivalot syttyvät.

Kytke laite toimintaan. Laite ei ole asetustilassa, kun:

• Pesuohjelman aika tai ajastin eivät vilku näytössä.

• Vain yhden vaiheen merkkivalo syttyy. – Siirry takaisin asetustilaan peruuttamal-

la ohjelma tai ajastin. Katso kohta "Pesuohjelman valitseminen ja käynnistäminen".

6. Annostele pesuainelokeroon oikea mää-

rä konetiskiainetta.

7. Käynnistä pesuohjelma.

Jos käytät yhdistelmäpesuainetabletteja ("3 in 1", "4 in 1", "5 in 1", jne.), käytä Multitab-toimintoa (katso kohta "Multitab-toiminto").

VEDENPEHMENTIMEN ASETTAMINEN

Vedenpehmennin poistaa vedestä mineraaleja ja suoloja. Kyseiset mineraalit ja suolat voivat vaurioittaa laitetta. Säädä vedenpehmentimen tasoa, jos se ei sovi alueesi veden kovuuteen.

Vedenkovuus

Saksalainen jär-

jestelmä (dH°)

51 - 70 91 - 125 9,1 - 12,5 64 - 88 43 - 50 76 - 90 7,6 - 9,0 53 - 63 37 - 42 65 - 75 6,5 - 7,5 46 - 52 29 - 36 51 - 64 5,1 - 6,4 36 - 45

Ranskalainen

järjestelmä

(°TH).

Kysy paikallisen veden kovuus paikalliselta vesilaitokselta.

mmol/l Clarken jär-

jestelmä.

Vedenkovuuden

asetus

manuaali-

nen

elek-

troni-

nen

9 8 7

Page 22

22 electrolux

Vedenkovuus

Saksalainen jär-

jestelmä (dH°)

23 - 28 40 - 50 4,0 - 5,0 28 - 35 19 - 22 33 - 39 3,3 - 3,9 23 - 27 15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4

11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Tehdasasetus.

2) Älä käytä suolaa tällä tasolla.

Vedenpehmennintä on säädettävä sekä manuaalisesti että elektronisesti.

Manuaalinen asetus

Käännä vedenkovuuden säädin asentoon 1 tai 2 (katso taulukko).

Ranskalainen

järjestelmä

(°TH).

mmol/l Clarken jär-

jestelmä.

4. Paina ja pidä alhaalla Multitab-painiketta

ja Delay -painiketta samanaikaisesti, kunnes merkkivalot

kuvat.

5. Vapauta painikkeet Multitab ja Delay.

6. Paina Multitab-painiketta.

•

Merkkivalot

•

Merkkivalo

Vedenkovuuden

manuaali-

nen

2 2

, ja vilk-

ja sammuvat.

vilkkuu edelleen.

• Näytössä näkyy vedenpehmentimen asetus (esim.

= taso 5).

7. Muuta asetus painamalla toistuvasti Multitab-painiketta.

8. Kytke laite pois toiminnasta vahvistaaksesi asetukset.

Jos vedenpehmentimen taso on ase-

Elektroninen säätö

1. Kytke laite toimintaan.

tettu elektronisesti tasoon 1, suolan merkkivalo ei syty.

2. Varmista, että laite on asetustilassa.

3. Käännä ohjelmanvalitsinta myötäpäivään, kunnes näyttöön tulee näkyviin kaksi vaakasuoraa tilapalkkia.

asetus

elek-

troni-

nen

ASTIANPESUKONEEN ERIKOISSUOLAN KÄYTTÖ

Suolasäiliön täyttäminen:

1. Avaa suolasäiliön korkki kiertämällä sitä

vastapäivään.

2. Kaada suolasäiliöön litra vettä (vettä li-

sätään vain suolan ensimmäisen täytön yhteydessä).

3. Täytä suolasäiliö suolalla suppilon avul-

la.

4. Poista suolasäiliön suun ympärille rois-

kunut suola.

5. Sulje suolasäiliön korkki kiertämällä sitä

myötäpäivään.

On normaalia, että suolasäiliöstä vuotaa vettä suolan lisäyksen yhteydessä.

Page 23

PESUAINEEN JA HUUHTELUKIRKASTEEN KÄYTTÖ

Konetiskiaineen käyttö

Voit suojella ympäristöä käyttämällä vain tarvitsemasi määrän pesuainetta. Noudata pesuainepakkauksessa annettuja valmistajan ohjeita.

Pesuainelokeron täyttäminen:

Painamalla vapautuspainiketta avata huuhtelukirkastelokeron luukun

Laita pesuainetta lokeroon

voit

3. Jos käytät esihuuhtelun sisältävää pe-

suohjelmaa, laita laitteen luukun sisäpuolelle pieni määrä pesuainetta.

4. Jos käytät pesuainetabletteja, laita pe-

sutabletti pesuainelokeroon

5. Sulje pesuainelokero. Sulje kansi niin, että se naksahtaa kiinni.

Valitse pitkä pesuohjelma, kun käytät pesuainetabletteja. Ne eivät liukene kokonaan lyhyen pesuohjelman aikana ja ne voivat täten heikentää pesutuloksien laatua.

Huuhtelukirkasteen käyttö

Huuhtelukirkasteen ansiosta kuivissa astioissa ei ole raitoja ja läiskiä. Huuhtelukirkastetta annostellaan automaattisesti viimeisen huuhtelun aikana.

Huuhtelukirkastelokeron täyttäminen:

Painamalla vapautuspainiketta avata huuhtelukirkastelokeron luukun

Täytä huuhtelukirkastelokero telukirkasteella. Max-merkki ilmaisee maksimitason.

3. Pyyhi yliroiskunut huuhtelukirkaste imukykyisellä liinalla välttääksesi liiallisen vaahdonmuodostuksen pesuohjelman aikana.

4. Sulje huuhtelukirkastelokero. Sulje kansi niin, että se naksahtaa kiinni.

Säädä huuhtelukirkasteen annostelu

Tehdasasetus: asento 3. Voit säätää huuhtelukirkasteen annostelun asennon 1 (pienin) ja asennon 4 (suurin) välille.

electrolux 23

voit

huuh-

Page 24

24 electrolux

Kääntämällä huuhtelukirkasteen valitsinta

voit suurentaa tai pienentää annostelua.

MULTITAB-TOIMINTO

Multitab-toiminto on tarkoitettu yhdistelmäpesutableteille. Yhdistelmäpesuainetabletti sisältää pesuaineen, huuhtelukirkasteen ja pehmennyssuolan. Jotkin pesutabletit voivat sisältää muitakin aineita. Varmista, että tabletit sopivat alueesi veden kovuuteen (katso ohjeet tuotepakkauksesta). Multitab-toiminto poistaa käytöstä huuhtelukirkasteen ja suolan annostelun. Multitab-toiminto poistaa käytöstä suolan ja huuhtelukirkasteen merkkivalot. Ohjelman kesto voi olla pitempi Multitab-toiminnon yhteydessä.

Ota Multitab-toiminto käyttöön tai poista se käytöstä ennen pesuohjelman käynnistämistä. Multitab-toimintoa ei voi ottaa käyttöön tai poistaa käytöstä pesuohjelman ollessa käynnissä.

Multitab-toiminnon ottaminen käyttöön

• Paina Multitab-toiminnon painiketta, Multitab-toiminnon merkkivalo syttyy. Toiminto on kytketty toimintaan.

– Kun aktivoit Multitab-toiminnon, se on

käytössä, kunnes poistat sen käytöstä.

Multitab-toiminnon käytöstä poistaminen ja konetiskiaineen, suolan ja huuhtelukirkasteen käyttäminen erikseen

1. Paina Multitab-painiketta kunnes Multitab-toiminnon merkkivalo sammuu. Toiminto on kytketty pois toiminnasta.

2. Täytä suolasäiliö ja huuhtelukirkastelokero.

3. Aseta veden kovuus korkeimpaan asetukseen.

4. Käynnistä pesuohjelma ilman astioita.

5. Kun pesuohjelma on suoritettu loppuun, säädä vedenpehmennin alueesi veden kovuuden mukaan.

6. Säädä huuhtelukirkasteen määrä.

RUOKAILUVÄLINEIDEN JA ASTIOIDEN JÄRJESTÄMINEN KONEESEEN

Katso Esimerkkejä RealLife täyttömääristä -tiedote.

Neuvoja ja vinkkejä

• Älä aseta astianpesukoneeseen esineitä, jotka imevät vettä (sienet, erilaiset kankaat).

• Poista ruokajäämät astioista.

• Pehmennä astioihin palaneet ruokajäämät.

• Aseta kupit, lasit, padat yms. alassuin.

• Varmista, ettei vesi keräänny astioihin tai kulhoihin.

• Varmista, etteivät ruokailuvälineet ja astiat tartu kiinni toisiinsa.

• Varmista, etteivät lasit kosketa toisiaan.

• Aseta pienet esineet ruokailuvälinekoriin.

• Aseta lusikoiden joukkoon muita ruokailuvälineitä, jotta lusikat eivät tartu toisiinsa.

• Kun asetat välineitä koreihin, varmista, että vesi voi koskettaa niiden kaikkia pintoja.

• Laita kevyet astiat yläkoriin. Tarkista, että astiat eivät pääse liikkumaan.

• Vesipisaroita voi jäädä muoviastioihin ja pannuihin, joissa on tarttumaton pinta.

Page 25

PESUOHJELMAN VALITSEMINEN JA KÄYNNISTÄMINEN

Pesuohjelman käynnistäminen ilman ajastusta

1. Sulje luukku.

2. Kytke laite toimintaan.

3. Varmista, että laite on asetustilassa.

4. Valitse pesuohjelma.

• Ohjelman kesto vilkkuu näytössä.

• Asetetun pesuohjelman vaiheen merkkivalot syttyvät.

5. Kun painat Start-painiketta, pesuohjelma käynnistyy automaattisesti.

• Vaiheen merkkivalot sammuvat, mutta

käynnissä olevan vaiheen merkkivalo jää palamaan.

Pesuohjelman käynnistäminen ajastuksella

1. Sulje luukku.

2. Kytke laite toimintaan.

3. Varmista, että laite on asetustilassa.

4. Valitse pesuohjelma.

5. Paina Delay-painiketta toistuvasti, kunnes näytössä näkyy ajastetun käynnistyksen viiveaika.

• Ajastuksen aika vilkkuu näytössä.

6. Kun painat Start-painiketta, viiveajan laskenta alkaa automaattisesti.

• Ajastimen aika ei enää vilku näytössä.

• Asetetun pesuohjelman vaiheen

merkkivalot sammuvat. Kun asetettu aika on kulunut loppuun, pesuohjelma käynnistyy automaattisesti.

• Käynnissä olevan vaiheen merkkivalo pa-

laa.

Luukun avaaminen keskeyttää ajanlaskennan. Kun suljet luukun uudelleen, ajastin käynnistyy uudelleen keskeytyskohdasta.

Ajastuksen peruuttaminen Ajastin on käynnissä

1. Paina Delay-painiketta toistuvasti, kun-

nes:

• näytössä näkyy pesuohjelman kesto

• vaiheen merkkivalo syttyy.

2. Käynnistä pesuohjelma painamalla

Start-painiketta.

Ajastin ei ole toiminnassa

1. Paina Delay-painiketta toistuvasti, kun-

nes:

• Näytössä näkyy pesuohjelman kesto.

• Vaiheen merkkivalo syttyy.

• Pesuohjelma käynnistyy automaattisesti.

Pesuohjelman keskeyttäminen

• Avaa laitteen luukku. – Pesuohjelma pysähtyy.

• Sulje laitteen luukku. – Pesuohjelma jatkuu kohdasta, jossa se

keskeytyi.

Pesuohjelman peruuttaminen

Jos pesuohjelma ei ole vielä käynnistynyt, valintaa voidaan muuttaa. Jos valintaa halutaan muuttaa pesuohjelman ollessa käynnissä, ohjelma on peruutettava.

• Paina ja pidä painettuna samanaikaisesti Multitab-painiketta ja Delay-painiketta, kunnes: – Pesuohjelman aika vilkkuu näytössä. – Pesuohjelman vaiheen merkkivalot syt-

tyvät.

Varmista, että pesuainelokerossa on konetiskiainetta ennen uuden pesuohjelman käynnistämistä.

Pesuohjelman päättyminen

Kun pesuohjelma on päättynyt, näytössä näkyy nolla ja vaiheen merkkivalot sammuvat. Kytke laite pois toiminnasta ja avaa luukku.

Pidä laitteen luukkua auki joitakin minuutteja saavuttaaksesi paremmat kuivaustulokset.

Astioiden poistaminen koreista

• Anna astioiden jäähtyä, ennen kuin tyhjennät ne koneesta. Kuumat astiat särkyvät helposti.

• Tyhjennä ensin alakori ja vasta sen jälkeen yläkori.

• Laitteen reunoilla ja luukussa voi olla vettä. Ruostumaton teräs jäähtyy nopeammin kuin astiat.

electrolux 25

Page 26

26 electrolux

PESUOHJELMAT

Ohjelma Likaisuusaste Pestävät astiat Ohjelman kuvaus

1) Laite tunnistaa likaisuusasteen ja korissa olevien välineiden määrän. Se säätää automaattisesti lämpötilan ja veden määrän, energiankulutuksen ja ohjelman ajan.

2) Tämän ohjelman avulla voit pestä astiat, joissa on tuoretta likaa. Se tarjoaa hyvät pesutulokset lyhyessä ajassa.

3) Tämä on testilaitoksien standardi ohjelma. Tämä ohjelma pesee normaalilikaiset astiat ja ruokailuvälineet tehokkaimmailla veden- ja energiankulutuksella. Katso testitiedot toimitetusta esitteestä.

Kulutusarvot

Ohjelma

Kaikki Ruokailuastiat, ruokai-

Erittäin likaiset astiat

Tuore lika Ruokailuastiat ja ruo-

Normaalilikaiset astiat

Käytä tätä ohjelmaa astioiden nopeaan huuhteluun. Tämä estää ruokajäämien kiinnittymisen astioihin ja epämiellyttävien hajujen muodostumisen koneeseen. Älä käytä pesuainetta tämän ohjelman aikana.

luvälineet, kattilat ja pannut

Ruokailuastiat, ruokailuvälineet, kattilat ja pannut

kailuvälineet Ruokailuastiat ja ruo-

kailuvälineet

Energiankulutus (kWh) Vedenkulutus (litroina)

0,9 - 1,7 8 - 17 1,4 - 1,6 15 - 16

Esipesu Varsinainen pesu 45 °C tai 70 °C Huuhtelut Kuivaus

Esipesu Varsinainen pesu 70 °C Huuhtelut Kuivaus

Varsinainen pesu 60 °C Huuhtelu

Esipesu Varsinainen pesu 50 °C Huuhtelut Kuivaus

Huuhtelu

0,9 9

1,0 - 1,1 10 - 11 0,1 4

1) Ohjelman kesto näkyy näytössä.

Kulutusarvot voivat vaihdella veden paineen ja lämpötilan sekä energiansyötön ja astioiden määrän mukaisesti.

HOITO JA PUHDISTUS

Sihtien poistaminen ja puhdistus

Likaiset sihdit huonontavat pesutulosta. Vaikka kyseiset sihdit vaativat vain pientä huoltoa, ne kannattaa tarkistaa ja tarvittaessa puhdistaa säännöllisesti.

1. Poista sihti (A) kääntämällä sitä vastapäi-

vään ja poistamalla se sihdistä (B).

Page 27

2. Sihti (A) koostuu kahdesta osasta. Pura

sihti vetämällä sen osat toisistaan irti.

3. Puhdista sihdit huolellisesti vedellä.

4. Aseta sihdin (A) kaksi osaa yhteen ja

paina. Varmista, että ne kiinnittyvät kunnolla yhteen.

electrolux 27

5. Poista sihti (B).

6. Puhdista sihti (B) huolellisesti vedellä.

7. Aseta sihti (B) alkuperäiseen asentoonsa. Varmista, että se kiinnittyy oikein kahteen ohjaimeen (C).

8. Aseta sihti (A) paikoilleen sihtiin (B). Käännä sihtiä (A) myötäpäivään, kunnes se lukittuu paikoilleen.

Suihkuvarsien puhdistaminen

Älä irrota suihkuvarsia. Jos suihkuvarsien reiät ovat tukkeutuneet, poista lika ohutpäisellä esineellä.

Ulkopintojen puhdistaminen

Puhdista koneen ja ohjauspaneelin ulkopinnat kostealla, pehmeällä liinalla. Käytä vain mietoja puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja tai liuottimia (esim. asetoni).

KÄYTTÖHÄIRIÖT

Laite ei käynnisty tai se pysähtyy käytön aikana. Yritä etsiä ratkaisu ongelmaan (katso taulukko). Ota yhteys valtuutettuun huoltoliikkeeseen, jos ongelma toistuu.

Joidenkin toimintahäiriöiden kohdalla näytössä näkyy hälytyskoodi:

Ongelma Mahdollinen syy Mahdollinen ratkaisu

Astianpesukoneeseen ei tule vettä.

Vedenpaine on liian matala. Ota yhteyttä paikalliseen vesilai-

Vesihana on kiinni. Avaa vesihana.

Vesihana on tukossa tai kalkkeutunut.

•

- Astianpesukoneeseen ei tule vettä.

•

- Koneeseen jää vettä.

•

- Vesivahinkosuojaus on käytössä.

Varoitus! Kytke laite pois toiminnasta ennen tarkistusten suorittamista.

Puhdista vesihana.

tokseen.

Page 28

28 electrolux

Ongelma Mahdollinen syy Mahdollinen ratkaisu

Vedenottoletkun sihti on tukos-

Vedenottoletku on liitetty virhe-

Vedenottoletku on vaurioitunut. Varmista, ettei vedenottoletkus-

Koneeseen jää vettä. Altaan poistoviemäri on tukos-

Tyhjennysletku on liitetty virhe-

Tyhjennysletku on vaurioitunut. Varmista, ettei tyhjennysletkus-

Vesivahinkosuojaus on käytössä.

Pesuohjelma ei käynnisty. Laitteen luukku on auki. Sulje luukku. Et ole painanut Start-kosketus-

Pistoketta ei ole kiinnitetty pis-

Sulaketaulun sulake on palanut. Vaihda sulake. Ajastin on asetettu. • Peruuta ajastus.

Kytke virta laitteeseen tarkastusten jälkeen. Ohjelma jatkuu keskeytyskohdasta. Jos ongelma toistuu, ota yhteys huoltopalveluun. Jos näytössä näkyy muita hälytyskoodeja, ota yhteyttä huoltoliikkeeseen. Huoltoliikkeen tarvitsemat tiedot löytyvät arvokilvestä.

sa.

ellisesti.

sa.

ellisesti.

Sulje vesihana ja ota yhteyttä

painiketta tai -painiketta.

torasiaan.

Kirjoita tiedot ylös: – Malli

(MOD.) ....................................................

....

–Tuotenumero

(PNC) ........................................

– Sarjanumero

(S.N.) ..............................................

Puhdista sihti.

Varmista, että liitäntä on virheetön.

sa ole vaurioita. Puhdista altaan poistoviemäri.

Varmista, että liitäntä on virheetön.

sa ole vaurioita.

huoltopalveluun.

Paina Start-kosketuspainiketta tai -painiketta.

Kytke pistoke pistorasiaan.

• Kun asetettu aika on kulunut loppuun, pesuohjelma käynnistyy automaattisesti.

Pesu- ja kuivaustulokset eivät ole tyydyttäviä

Ongelma Mahdollinen syy Mahdollinen ratkaisu

Astiat eivät ole puhtaita. Pesuohjelma ei sovi astioiden

tyypille ja likaisuusasteelle.

Astioita ei ole asetettu oikein

koreihin, vesi ei koskettanut kaikkia pintoja.

Suihkuvarret eivät voineet pyö-

riä vapaasti. Koreihin virheellisesti asetetut astiat.

Sihdit ovat likaiset tai ne on

koottu ja asennettu väärin.

Konetiskiainetta on käytetty

liian vähän tai ei lainkaan.

Varmista, että pesuohjelma sopii astioiden tyypille ja likaisuusasteelle.

Aseta astiat oikein koreihin.

Varmista, etteivät astiat estä suihkuvarsien pyörintää.

Varmista, että sihdit ovat puhtaita ja oikein paikallaan.

Varmista, että konetiskiainetta on riittävästi.

Page 29

electrolux 29

Ongelma Mahdollinen syy Mahdollinen ratkaisu

Astioissa on kalkkijäämiä. Suolasäiliö on tyhjä. Täytä suolasäiliö astianpesuko-

Virheellinen vedenpehmentimen

Suolasäiliön korkki ei ole kun-

Laseissa ja muissa astioissa on raitoja, valkoisia läiskiä tai sinertävä pinta.

Laseissa ja muissa astioissa on kuivuneita vesipisaroita.

Syynä voi olla käytetty pesuai-

Astiat ovat märkiä. Pesuohjelmassa ei ollut kui-

Astiat ovat märkiä ja himmeitä. Huuhtelukirkastelokero on tyh-

Multitab-toiminto on päällä (tä-

Huuhtelukirkastelokeron ottaminen käyttöön

1. Kytke laite toimintaan.

2. Varmista, että laite on asetustilassa.

asetus.

nolla kiinni. Huuhtelukirkastetta on asetettu

liikaa.

Huuhtelukirkastetta on asetettu liian vähän.

ne.

vausta tai sen kuivausvaihe oli lyhyt.

jä.

mä toiminto poistaa automaattisesti huuhtelukirkastelokeron käytöstä).

6. Paina painiketta Delay. – –

– Näytössä näkyy huuhtelukirkastelo-

3. Käännä ohjelmanvalitsinta, kunnes näyttöön tulee näkyviin kaksi vaakasuoraa tilapalkkia.

4. Paina samanaikaisesti painiketta Multitab ja Delay, kunnes merkkivalot

ja vilkkuvat.

5. Vapauta painike Multitab ja painike Delay.

7. Voit muuttaa asetusta painamalla Delay.

8. Kytke laite pois toiminnasta vahvistaak-

neille tarkoitetulla erikoissuolalla.

Säädä vedenpehmentimen taso oikeaksi.

Varmista, että suolasäiliön korkki on kunnolla kiinni.

Pienennä huuhtelukirkasteen annostelua.

Lisää huuhtelukirkasteen annostelua.

Käytä erimerkkistä konetiskiainetta.

Pidä luukkua auki joitakin minuutteja saavuttaaksesi parhaan kuivaustuloksen.

Täytä huuhtelukirkastelokero huuhtelukirkasteella.

Ota huuhtelukirkastelokero käyttöön.

Merkkivalot Merkkivalo

ja sammuvat.

vilkkuu edelleen.

keron asetus.

Huuhtelukirkastelokero on pois käytöstä.

Huuhtelukirkastelokero on käytössä.

sesi asetukset.

TEKNISET TIEDOT

Mitat Leveys

Korkeus Syvyys

Sähköliitäntä Jännite

Kokonaisteho Sulake Taajuus

Vedenpaine min.

maks.

596 mm

818 - 878 mm

580 mm

220-240 V

2200 W

10 A

50 Hz

0,5 bar (0,05 MPa)

8 bar (0,8 MPa)

Page 30

30 electrolux

Vesiliitäntä Kapasiteetti Astiaston koko (henkilöluku) 12

1) Liitä vedenottoletku hanaan, jossa on 3/4 tuuman kierre.

Jos vesi kuumennetaan vaihtoehtoisen, ympäristöystävällisemmän energian

Kylmä tai kuuma vesi maks. 60 °C

neelit ja tuulivoima), käytä kuumaa vettä energiankulutuksen vähentämiseksi.

avulla (esim. aurinko- tai valokennopa-

YMPÄRISTÖNSUOJELU

Tuotteeseen tai sen pakkaukseen merkitty symboli

, osoittaa, että tätä tuotetta ei saa laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen. Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen jätehuoltoon luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä.

Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.

Kierrätä materiaalit, joissa on merkintä Kierrätä pakkaus viemällä se asianmukaisiin säiliöihin.

ASENNUS

Sijoita laite vesihanan ja viemäriliitännän viereen. Asenna laite kalustekaappiin tai työtason alle. Tarkista, että syvennyksen mitat vastaavat kuvan mittoja.

600 mm

820-880 mm

600 mm

Höyrysuojateippi

Kiinnitä alumiinifolioteippi työtason etuosaan koko leveydelle.

Laitteen korkeuden säätäminen

1. Poista säädettävä jalusta.

2. • Nosta laitteen etuosaa kääntämällä kahta etujalkaa myötäpäivään.

• Nosta laitteen takaosaa kääntämällä keskellä olevaa ruuvia vastapäivään.

Page 31

Laitteen kiinnittäminen työtason alle tai viereisiin kalusteisiin

Varoitus! Varmista vammojen tai

vaurioiden ehkäisemiseksi, että laitteen alapuolella ja sen vieressä olevat rakenteet ovat turvallisia. Kiinnitä laite työtason alle tai viereisiin kalusteisiin kannakkeiden avulla.

1. Kiinnitä kannattimet laitteen yläosassa oleviin aukkoihin.

electrolux 31

Laitteen tasapainottaminen

Kun laite on oikein tasapainossa, luukku sulkeutuu kunnolla ja tiiviisti. Jos laitetta ei ole tasapainotettu oikein, luukku koskettaa viereisen kaapin kylkiä. Voit säätää laitteen tasapainotusta löysäämällä tai kiristämällä säätöjalkoja. Kokoa laitteen tasapainotuksen säädön jälkeen laitteen säädettävä jalusta.

Varmista, että säädettävän jalustan pohja on kohdistettu lattian kanssa.

Viemäriliitäntä Liitä tyhjennysletku:

• Poistoviemäriin ja kiinnitä se työtason alle. Tällä tavoin likavesi ei pääse virtaamaan altaasta takaisin koneeseen.

• Tuuletusaukolla varustettu pystyputki. Sisäläpimitan on oltava vähintään 40 mm.

2. Asenna laite paikoilleen ruuveilla (kiinnitä yläosaan tai sivulle). Varmista, että ruuvit ovat tiukassa.

max 85 cm

min 40 cm

max 400 cm

Altaan tulppa ei saa olla kiinnitetty, kun kone tyhjentää vettä, sillä tässä tapauksessa vesi voi virrata takaisin koneeseen. Tyhjennysputken jatke ei saa olla yli 2 m pitkä. Sisähalkaisijan on oltava vähintään letkun halkaisijan kokoinen. Jos liität tyhjennysletkun pesualtaan alla olevaan viemäriputkeen, poista muovikalvo (A). Jos kalvoa ei poisteta, viemäriputkeen kerääntyvät ruoanjätteet voivat tukkia putken.

Page 32

32 electrolux

Turvavaruste estää likaisen veden pääsyn takaisin laitteeseen. Jos altaan poistoviemärissä on takaiskuventtiili, se voi estää asianmukaisen veden tyhjennyksen. Poista takaiskuventtiili.

Page 33

Electrolux. Thinking of you.

Les mer om hvordan vi tenker på www.electrolux.com

INNHOLD

Sikkerhetsinformasjon 33 Produktbeskrivelse 35 Betjeningspanel 36 Bruk av produktet 37 Stille inn vannhardhet 37 Bruke oppvaskmaskinsalt 38 Bruk av oppvaskmiddel og skyllemiddel

Multitab-funksjon 40

SIKKERHETSINFORMASJON

Les denne håndboken nøye før installasjon og bruk:

• For å hindre skade på deg selv og din ei-

endom.

• For å ta vare på miljøet.

• For å kunne bruke produktet riktig.

Ta vare på bruksanvisningen, og pass på at den følger med maskinen hvis du flytter den eller gir den bort. Produsenten er ikke ansvarlig hvis feilaktig montering eller bruk forårsaker skade.

Sikkerhet for barn og sårbare personer

• Ikke la personer, inkludert barn, med re-

duserte fysiske sanser, reduserte mentale evner eller mangel på erfaring og kunnskap bruke produktet. De trenger tilsyn eller må få instruksjon i bruken av produktet av en person som er ansvarlig for deres sikkerhet.

• Hold tilsyn med barn, slik at de ikke leker

med produktet.

• Oppbevar all emballasje utilgjengelig for

barn. Det er fare for kvelning eller skade.

• Oppbevar alle vaskemidler på et trygt

sted. Ikke la barn komme i berøring med oppvaskmidlene.

• Hold barn og kjæledyr borte fra produktet

når døren er åpen.

Generelt om sikkerhet

• Oppvaskmaskinens spesifikasjoner må

ikke endres. Det er fare for skade på oppvaskmaskinen.

electrolux 33

Sette inn servise og bestikk 40 Velge og starte et oppvaskprogram 40 Oppvaskprogram 41 Stell og rengjøring 42 Hva må gjøres, hvis... 43 Tekniske data 45 Miljøvern 46 Montering 46

Med forbehold om endringer

• Følg sikkerhetsanvisningene fra produsenten av oppvaskmiddelet for å hindre brannskader i øyne, munn og svelg.

• Ikke drikk vannet fra oppvaskmaskinen. Det kan være rester av oppvaskmiddel i oppvaskmaskinen.

• Ikke la døren til oppvaskmaskinen stå åpen uten tilsyn. Dette vil hindre skader som kan oppstå hvis noen faller på den åpne døren.

• Ikke sitt eller stå på den åpne døren

Bruk

• Oppvaskmaskinen er kun beregnet for bruk i vanlige husholdninger. For å hindre personskader og skade på eiendom, må ikke oppvaskmaskinen brukes til andre formål.

• Bruk oppvaskmaskinen kun til å vaske husholdningsredskaper som tåler oppvaskmaskin.

• Ikke sett brennbare produkter eller gjenstander som er våte av brennbare produkter inn i eller i nærheten av oppvaskmaskinen. Eksplosjons- eller brannfare.

• Sett kniver og alle skarpe redskaper med spissen ned i bestikkurven. De kan eventuelt legges vannrett i den øvre kurven eller i knivkurven. (Ikke alle modeller har knivkurv).

• Bruk bare produkter spesielt beregnet på oppvaskmaskiner (oppvaskmiddel, salt og skyllemiddel).

Page 34

34 electrolux

• Andre typer salt, som ikke er spesielt beregnet på bruk i oppvaskmaskiner, kan skade vannavherderen.

• Fyll beholderen med salt før du starter et oppvaskprogram. Salt som blir liggende igjen i oppvaskmaskinen kan forårsake korrosjon eller lage hull i bunnen av oppvaskmaskinen.

• Ikke fyll annet enn skyllemiddel i skyllemiddelbeholderen (for eksempel oppvaskmiddel eller flytende oppvaskmiddel). Dette kan skade oppvaskmaskinen.

• Forsikre deg om at spylearmene kan bevege seg fritt før du starter et oppvaskprogram.

• Oppvaskmaskinen kan slippe ut varm damp hvis du åpner døren mens et oppvaskprogram er i gang. Det er fare for hudforbrenning.

• Ikke ta ut oppvasken fra oppvaskmaskinen før oppvaskprogrammet er ferdig.

Rengjøring og stell

• Før du rengjør oppvaskmaskinen, må du slå den av og trekke støpselet ut av stikkontakten.

• Ikke bruk brannfarlige produkter eller produkter som kan føre til korrosjon.

• Bruk ikke apparatet uten filtrene. Forsikre deg om at filtrene er korrekt montert. Ukorrekt installasjon vil føre til utilfredsstillende vaskeresultater og skader på apparatet

• Ikke bruk spylevann eller damp til å rengjøre maskinen. Fare for elektrisk støt og skade på oppvaskmaskinen.

Montering

• Forsikre deg om at oppvaskmaskinen ikke er skadet. Ikke monter eller koble til en skadet oppvaskmaskin, ta kontakt med leverandøren.

• Fjern all emballasje før du monterer og bruker oppvaskmaskinen.

• Bare en kvalifisert person kan utføre den elektriske tilkoblingen, rørleggerarbeidet og monteringen av oppvaskmaskinen. Dette vil hindre skade på produkt og person.

• Påse at støpselet ikke sitter i stikkontakten mens maskinen monteres.

• Ikke bor hull i noen av sidene på maskinen. Dette for å hindre skade på hydrauliske og elektriske komponenter.

• Forsikre deg om at oppvaskmaskinen er installert under og ved siden av stabile konstruksjoner.

Forholdsregler ved frost

• Ikke monter oppvaskmaskinen på et sted der temperaturen er under 0 °C.

• Produsenten er ikke ansvarlig for frostskader.

Vanntilkopling

• Bruk nye slanger når du skal kople oppvaskmaskinen til vanntilførselen. Du må ikke bruke brukte slanger.

• Kontroller vannrørene før montering. La vannet renne i noen minutter før du kopler til inntaksslangen.

• Pass på at vannslangen ikke blir klemt eller skadet når du monterer maskinen.

• Kontroller at vanntilkoplingene er tette, så du unngår vannlekkasjer.

• Først gang du bruker maskinen, må du kontrollere at slangene ikke lekker vann.

Elektrisk tilkopling

• Oppvaskmaskinen må være jordet.

• Forsikre deg om at den elektriske informasjonen på typeskiltet er i samsvar med strømtilførselen i boligen din.

• Bruk alltid korrekt montert, jordet stikkontakt.

• Ikke bruk doble stikkontakter eller skjøteledninger. Det kan være brannfarlig.

• Du må ikke bytte ut eller endre strømkabelen. Kontakt servicesenteret.

• Pass på så du ikke klemmer eller på annen måte skader støpselet og kabelen bak maskinen.

• Forsikre deg om at det er tilgang til stikkontakten etter monteringen.

• Ikke trekk i kabelen for å koble fra enheten. Trekk alltid i selve støpselet.

Servicesenter

• Overlat alle reparasjoner og annet arbeid på oppvaskmaskinen til en kvalifisert person. Kontakt servicesenteret.

• Bruk kun originale reservedeler

Kassere oppvaskmaskinen

• For å forhindre risikoen for fysisk skade: – Trekk støpselet ut av stikkontakten. – Kutt av strømkabelen og kast den. – Fjern dørlåsen. Dette forhindrer at barn

eller kjæledyr kan stenge seg inne i

Page 35

electrolux 35

oppvaskmaskinen. Det er fare for kvelning.

– Kasser oppvaskmaskinen ved det lo-

kale resirkuleringssenteret.

Advarsel Oppvaskmidlene er farlige og kan forårsake korrosjon!

• Hvis det skjer en ulykke med oppvaskmidlene, må du kontakte lege umiddelbart.

• Hvis noen får oppvaskmiddel i munnen, må du kontakte lege umiddelbart.

PRODUKTBESKRIVELSE

• Hvis noen får oppvaskmiddel i øynene, må du kontakte lege umiddelbart og skylle øynene med vann.

• Oppbevar oppvaskmidlene på et sikkert sted og utenfor barns rekkevidde.

• La ikke maskindøren stå åpen når det er oppvaskmidler i oppvaskmiddelbeholderen.

• Fyll først oppvaskmiddelbeholderen rett før du starter et oppvaskprogram.

1 Øvre kurv 2 Justeringshjul for innstilling av vann-

hardhet

3 Saltbeholder 4 Oppvaskmiddelbeholder 5 Skyllemiddelbeholder

6 Typeskilt 7 Filtre 8 Nedre spylearm 9 Øvre spylearm

Page 36

36 electrolux

BETJENINGSPANEL

2 3

1 På/av-knapp 2 Programindikator 3 Kontrollamper 4 Display 5 Start -knapp 6 Delay -knapp 7 Multitab-knapp 8 Programvelger

Kontrollamper

Vaskefase- og skyllefaseindikator. Tennes når vaskefasen eller skyllefasen er i gang.

Tørkefaseindikator. Den tennes når tørkefasen er i gang.

Glansemiddelindikator. Den tennes når du må fylle glansemiddelbeholderen.

Saltindikator. Den tennes når du må fylle saltbeholderen. Når du har fylt beholderen, kan lampen fortsette å lyse i noen timer. Dette har ingen betydning for oppvaskmaskinens drift.

Indikator for multitab-funksjon. Den tennes når du aktiverer funksjonen.

1) Når salt- og/eller glansemiddelbeholderen er tom, tennes ikke de tilhørende indikatorene når et oppvaskprogram er i gang.

På/av-knapp

Trykk på denne knappen for å slå oppvaskmaskinen på eller av. Ti minutter etter at oppvaskprogrammet er ferdig, deaktiverer Auto Off-funksjonen maskinen automatisk. Dette bidrar til å redusere energiforbruket.

Display

Displayet viser:

• Den elektroniske reguleringen av vann-

hardheten

• Tiden til oppvaskprogrammet

• Tid som gjenstår til oppvaskprogrammet er ferdig.

• Slutt på oppvaskprogram (displayet viser en null)

• Tid for starttidsforvalget

• Alarmkoder.

Start-knapp

Trykk på denne knappen for å starte:

• Oppvaskprogrammet

• Nedtellingen for starttidsforvalget.

• Aktivering/deaktivering av glansemiddelbeholderen (bare når multitab-funksjonen er på).

Page 37

electrolux 37

Delay-knapp

Trykk på denne knappen gjentatte ganger for å utsette starten på oppvaskprogrammet med 1-24 timer.

Multitab-knapp

Trykk på denne knappen for å aktivere eller deaktivere multitab-funksjonen (se "Multitab-funksjon").

Programvelger

Du velger et oppvaskprogram ved å stille bryteren på ønsket program. Se "Oppvaskprogram".

Når du slår på maskinen, står programvelgeren på linje med det sist valgte oppvaskprogrammet.

Innstillingsmodus Oppvaskmaskinen må være i

innstillingsmodus når du vil gjøre følgende:

• Velge et oppvaskprogram.

BRUK AV PRODUKTET

1. Kontroller at nivået for vannavherderen

er justert i forhold til vannhardheten i området der du bor. Juster vannavherderen.

2. Fyll saltbeholderen med spesialsalt for

oppvaskmaskiner.

3. Fyll skyllemiddel i skyllemiddelbeholde-

ren.

4. Sett inn bestikk og servise i maskinen.

5. Velg korrekt oppvaskprogram på bak-

grunn av mengden servise og grad av smuss.

• Velge et starttidsforvalg.

• Regulere vannhardheten elektronisk.

• Aktivere eller deaktivere glansemiddelbeholderen (bare når multitab-funksjonen er på).

Slå på oppvaskmaskinen. Oppvaskmaskinen er i innstillingsmodus når:

• Tiden for sist valgte oppvaskprogram blinker i displayet.

• Indikatorene til fasene i oppvaskprogrammet tennes.

Slå på oppvaskmaskinen. Oppvaskmaskinen er ikke i innstillingsmodus når:

• Tiden til oppvaskprogrammet eller starttidsforvalget ikke blinker i displayet.

• Bare én faseindikator er tent. – Du må avbryte programmet eller start-

tidsforvalget for å gå tilbake til innstillingsmodus. Se "Velge og starte et oppvaskprogram".

6. Fyll oppvaskmiddelbeholderen med rik-

tig mengde oppvaskmiddel.

7. Start oppvaskprogrammet.

Hvis du bruker kombi-oppvaskmiddeltabletter ("3 i 1", "4 i 1", "5 i 1"), må du bruke multitab-funksjonen (se kapitlet "Multitab-funksjon").

STILLE INN VANNHARDHET

Vannavherderen fjerner mineraler og salter fra vanntilførselen. Disse mineralene og saltene kan skade oppvaskmaskinen. Juster nivået til vannavherderen hvis den ikke er justert i forhold til vannhardheten i området ditt.

Vannhardhet

Tyske grader

(dH°)

51 - 70 91 - 125 9,1 - 12,5 64 - 88

Franske grader

(°TH)

Kontakt det lokale vannverket for å få vite hva vannhardheten i ditt område er.

mmol/l Clarke-gra-

der

Innstilling av vann-

hardhet

manuelt elek-

tronisk

Page 38

38 electrolux

Vannhardhet

Tyske grader

(dH°)

43 - 50 76 - 90 7,6 - 9,0 53 - 63 37 - 42 65 - 75 6,5 - 7,5 46 - 52 29 - 36 51 - 64 5,1 - 6,4 36 - 45 23 - 28 40 - 50 4,0 - 5,0 28 - 35 19 - 22 33 - 39 3,3 - 3,9 23 - 27 15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4

11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Fabrikkinnstilling.

2) Ikke bruk salt ved dette nivået.

Du må justere avherderen manuelt og elektronisk

Manuell innstilling

Drei innstillingshjulet for vannhardhet til 1 eller 2 (se tabellen).

Franske grader

(°TH)

mmol/l Clarke-gra-

der

3. Drei programmeringknappe med klok-

ken til displayet viser to horisontale statuslinjer.

4. Trykk på Multitab-knappen og Delay -

knappen samtidig og hold dem inne til indikatorene

Innstilling av vann-

manuelt elek-

2 2 2 2 2

, og blinker.

5. Slipp Multitab-knappen og Delay-knap-

pen.

6. Trykk på Multitab-knappen,

•

Indikatorene

•

Indikatoren

og slukker.

fortsetter å blinke.

• Displayet viser innstillingen for vannmykneren (eksempel:

7. Trykk på Multitab knappen gjentatte ganger for å endre innstillingen.

8. Slå av produktet for å bekrefte.

Elektronisk justering

1. Aktiver produktet.

2. Sørg for at produktet er i innstillingsmodus.

Hvis vannavherderen stilles elektronisk til nivå 1, forblir saltindikatorlampen slokket.

hardhet

= nivå 5).

tronisk

9 8 7 6

BRUKE OPPVASKMASKINSALT

Slik fyller du saltbeholderen:

1. Drei lokket mot klokken for å åpne salt-

beholderen.

2. Fyll saltbeholderen med 1 liter vann (ba-

re første gang du fyller på salt).

3. Bruk trakten til å fylle salt i saltbeholde-

ren.

4. Fjern saltsøl rundt åpningen på saltbe-

holderen.

5. Lukk saltbeholderen ved å dreie lokket

med klokken.

Det er normalt at det renner vann fra saltbeholderen når du fyller den.

Page 39

BRUK AV OPPVASKMIDDEL OG SKYLLEMIDDEL

Bruke vaskemiddel

for å hjelpe miljøet, ikke bruk mer enn riktig mengde med oppvaskmiddel. Følg produsentens anbefalinger av oppvaskmiddel på emballasjen.

Fylle oppvaskmiddelbeholderen:

Trykk på utløserknappen

lokket

Ha vaskemiddel i skuffen.

3. Hvis vaskeprogrammet har en forvask-

i vaskemiddelskuffen.

for å åpne

syklus, ha litt vaskemiddel i den innerste delen av døren.

4. Hvis du bruker oppvaskmiddeltabletter,

legger du tabletten i oppvaskmiddelbe-

holderen

5. Lukk rengjøringsmiddeldispenseren. Trykk på lokket til det klikker på plass.

Velg lange oppvaskprogrammer når du bruker oppvaskmiddeltabletter. De løser seg ikke ordentlig opp ved korte oppvaskprogrammer og kan gi dårligere oppvaskresultat.

Bruke skyllemiddel

Skyllemiddelet gjør at serviset tørkes uten striper og flekker. Skyllemiddelbeholderen tilsetter automatisk skyllemiddel under den siste skyllefasten.

Gå fram på følgende måte for å fylle skylle-

middelbeholderen

Trykk på utløserknappen

lokket

Fyll opp skyllemiddelbeholderen

i skyllemiddelskuffen.

med skyllemiddel. Merket "maks" viser maks-nivået.

3. Tørk bort skyllemiddelsøl med en absorberende klut for å unngå for mye skumdannelse under vaskeprogrammet.

4. Lukk skyllemiddelbeholderen. Trykk på lokket til det klikker på plass.

Juster skyllemiddeldoseringen

Fabrikkinnstilling posisjon 3.

electrolux 39

for å åpne

Page 40

40 electrolux

Du kan stille inn skyllemiddeldoseringen på mellom posisjon 1 (lavest dosering) og posisjon 4 (høyest dosering).

MULTITAB-FUNKSJON

Multitab-funksjonen er beregnet på kombinerte oppvaskmiddeltabletter. Disse tablettene inneholder oppvaskmiddel, glansemiddel og oppvaskmaskinsalt. Noen typer tabletter kan inneholde andre midler. Kontroller at tablettene passer til hardheten på vannet der du bor (se anvisningene på produktemballasjen). Multitab-funksjonen stopper tilførselen av glansemiddel og salt. Multitab-funksjonen deaktiverer salt- og glansemiddelindikatorene. Hvis du bruker multitab-funksjonen, kan programtiden bli lengre.

Aktiver eller deaktiver multitab-funksjonen før du starter et oppvaskprogram Du kan ikke aktivere eller deaktivere funksjonen når et oppvaskprogram er i gang.

SETTE INN SERVISE OG BESTIKK

Se brosjyren "Eksempler på RealLife laster".

Generelle råd og tips

• Du må ikke plassere vannabsorberende gjenstander i apparatet (svamper, kjøkkenhåndklær).

• Fjern matrester fra servise.

• Bløtgjør brent mat som sitter fast.

• Sett dype gjenstander (kopper, glass og kjeler) med åpningen ned.

• Kontroller at vannet ikke samles opp i beholdere eller i boller.

• Kontroller at bestikk og servise ikke legger seg i hverandre.

Drei på skyllemiddelvelgeren eller reduserer doseringen.

Aktivere multitab-funksjonen

• Trykk på Multitab-knappen, multitab-indikatoren tennes. Funksjonen er aktivert. – Når du aktiverer multitab-funksjonen,

er den aktivert til du deaktiverer den.

Deaktivere multitab-funksjonen og bruke separat oppvaskmiddel, salt og glansemiddel

1. Trykk på Multitab-knappen, multitab-

kontrollampen slokker. Funksjonen er deaktivert.

2. Fyll saltbeholderen og glansemiddelbe-

holderen

3. Still vannhardheten til høyeste nivå.

4. Kjør et oppvaskprogram uten servise.

5. Når oppvaskprogrammet er ferdig, re-

gulerer du vannhardheten etter hvor hardt vannet er der du bor.

6. Still inn doseringen av glansemiddel.

• Kontroller at glassene ikke er i kontakt med andre glass.

• Legg små gjenstander i bestikkurven.

• Bland skjeer med andre bestikkdeler for å hindre at de legger seg i hverandre.

• Når du legger gjenstander i kurvene, må du kontrollere at vannet kommer til alle overflatene.

• Plasser lette redskaper i den øvre kurven. Forsikre deg om at gjenstandene ikke kan bevege seg.

• Det kan samles vanndråper på plastgjenstander og teflonbelegg.

for å øke

VELGE OG STARTE ET OPPVASKPROGRAM

Starte oppvaskprogrammet uten starttidsforvalg

1. Lukk døren.

2. Slå på oppvaskmaskinen.

3. Kontroller at maskinen står i innstillingsmodus.

4. Velg oppvaskprogram.

• Programtiden blinker i displayet.

• Faseindikatorene til det valgte oppvaskprogrammet tennes.

5. Trykk på Start-knappen, og vaskeprogrammet starter automatisk.

• Faseindikatorene slokker, men indika-

toren til fasen som er i gang, fortsetter å lyse.

Page 41

electrolux 41

Starte oppvaskprogrammet med starttidsforvalg

1. Lukk døren.

2. Slå på oppvaskmaskinen.

3. Kontroller at maskinen står i innstillingsmodus.

4. Velg oppvaskprogram.

5. Trykk på Delay-knappen gjentatte ganger til displayet viser tiden for starttidsforvalget.

• Tiden for starttidsforvalget blinker i di-

splayet.

6. Trykk på Start-knappen, og nedtellingen starter automatisk.

• Tiden for starttidsforvalget blinker ikke

lenger i displayet.

• Faseindikatorene til det valgte opp-

vaskprogrammet slokker. Når nedtellingen er ferdig, starter oppvaskprogrammet automatisk.

• Indikatoren til den aktive fasen tennes.

Hvis du åpner døren, avbryter du nedtellingen. Når du lukker døren, vil nedtellingen fortsette fra punktet der den ble avbrutt.

Avbryte starttidsforvalget Nedtellingen er ikke i gang

1. Trykk på Delay-knappen gjentatte gan-

ger til:

•Displayet viser tiden til oppvaskprogrammet.

• Faseindikatorene tennes.

2. Trykk på Start-knappen for å starte oppvaskprogrammet.

Nedtellingen er i gang

1. Trykk på Delay-knappen gjentatte ganger til:

•Displayet viser tiden til oppvaskpro-

grammet.

• Faseindikatorene tennes.

• Oppvaskprogrammet starter automatisk.

Avbrudd av et oppvaskprogram

• Åpne døren til oppvaskmaskinen. – Vaskeprogrammet vil stanse.

• Lukk døren. – Vaskeprogrammet fortsetter fra det

stedet det ble avbrutt.

Avbryte oppvaskprogrammet

Hvis oppvaskprogrammet ikke har startet, kan du endre valget. Hvis du vil endre valget mens oppvaskprogrammet er i gang, må du avbryte programmet.

• Hold Multitab- og Delay-knappen inne samtidig til: – Tiden til oppvaskprogrammet blinker i

displayet.

– Indikatorene til fasene i oppvaskpro-

grammet tennes.

Kontroller at det er oppvaskmiddel i oppvaskmiddelbeholderen før du starter et nytt oppvaskprogram.

Slutt på oppvaskprogram

Når oppvaskprogrammet er ferdig, viser displayet en null og faseindikatorene slokker. Slå av maskinen og åpne døren.

La døren stå på gløtt i noen minutter for å oppnå bedre tørkeresultat.

Fjern gjenstandene fra kurvene

• La oppvasken avkjøle seg før du tar det ut av maskinen. Varmt servise er ømfintlig mot støt

• Tøm den nedre kurven først, og deretter den øvre

• Det kan være vann på sidene og på døren til maskinen. Rustfritt stål blir fortere kaldt enn serviset.

OPPVASKPROGRAM

Program Smussgrad Oppvasktype Beskrivelse av programmet

Alt Servise, bestikk, gry-

ter og panner

Forskylling Vask 45 °C eller 70 °C Skyllinger Tørr

Page 42

42 electrolux

Program Smussgrad Oppvasktype Beskrivelse av programmet

Meget skittent Servise, bestikk, gry-

1) Oppvaskmaskinen registrerer hvor skittent og hvor mye servise som er satt i kurvene. Den regulerer automatisk vanntemperaturen og -mengden, energiforbruket og programtiden.

2) Dette programmet kan brukes til å vaske servise med nytt smuss. Det gir godt oppvaskresultat på kort tid.

3) Dette er standardprogrammet for testinstitutter. Med dette programmet får du mest mulig effektivt vannforbruk og energiforbruk for normalt skittent bestikk og servise. Se vedlagte oversikt når det gjelder testdata.

Nytt smuss Servise og bestikk Vask 60 °C

Normalt skittent Servise og bestikk Forskylling

Bruk dette programmet til å skylle raskt av serviset. Dette hindrer at matrester fester seg til serviset og at det kommer vond lukt fra oppvaskmaskinen. Ikke bruk oppvaskmiddel med dette programmet.

ter og panner

Forskylling Vask 70 °C Skyllinger Tørr

Skyll

Vask 50 °C Skyllinger Tørr

Skyll

Forbruksverdier

Program

Energi (kWh) Vann (liter)

0,9 - 1,7 8 - 17 1,4 - 1,6 15 - 16

0,9 9

1,0 - 1,1 10 - 11 0,1 4

1) Displayet viser programtiden.

Forbruksverdiene er ment som en veiledning og avhenger av vanntrykk og temperatur, og også av variasjoner i

STELL OG RENGJØRING

For å fjerne og rengjøre filtrene

Skitne filtre fører til dårligere oppvaskresultater. Selv om filtrene krever svært lite vedlikehold, anbefaler vi at du kontrollerer dem regelmessig og rengjør dem hvis det er nødvendig.

1. Drei filteret (A) mot klokken og ta det ut

av filteret (B).

strømforsyningen og mengden servise som er satt inn.

Page 43

electrolux 43

2. Filter (A) har to deler. Du demonterer fil-

teret ved å trekke disse fra hverandre.

3. Rengjør filtrene grundig med vann.

4. Sett sammen de to delene av filteret (A)

og trykk. Kontroller at de er riktig satt sammen.

5. Ta ut filteret (B).

6. Rengjør filteret (B) grundig med vann.

7. Sett filteret (B) tilbake på sin opprinneli-

ge plass. Kontroller at det er montert riktig i de to føringene (C).

8. Sett filteret (A) på plass i filteret (B). Drei filteret (A) med klokken til det låses på plass.

For å rengjøre spylearmene

Ikke fjern spylearmene. Hvis matrester blokkerer hullene i spylearmene, kan du fjerne dem med en tynn og spiss gjenstand.

For å rengjøre de utvendige overflatene

Rengjør de utvendige overflatene på oppvaskmaskinen og betjeningspanelet med en fuktig, myk klut Bruk kun nøytrale rengjøringsmidler. Du må aldri bruke skurende oppvaskmidler, skuresvamper eller løsemidler (aceton).

HVA MÅ GJØRES, HVIS...

Produktet vil ikke starte eller stopper under drift. Prøv først å finne en løsning på problemet (se tabellen). Hvis ikke, ta kontakt med servicesentret.

Ved enkelte feil viser displayet en alarmkode:

•

- Produktet tar ikke inn vann

•

- Produktet tømmer ikke vannet

•

- Lekkasjestoppsystemet er aktivert.

Advarsel Slå av produktet før du utfører kontrollene.

Page 44

44 electrolux

Problem Mulig årsak Mulig løsning

Oppvaskmaskinen tar ikke inn vann.

Vanntrykket er for lavt. Kontakt det lokale vannverket. Vannkranen er stengt. Åpne vannkranen. Filteret i vanninntaksslangen er

Vanninntaksslangen er ikke rik-

Vanninntaksslangen er skadet. Kontroller at vanninntaksslan-

Oppvaskmaskinen tømmer ikke ut vannet.

Vannavløpsslangen er ikke rik-

Vannavløpsslangen er skadet. Kontroller at vannavløpsslan-

Lekkasjestoppsystemet er aktivert.

Oppvaskprogrammet vil ikke starte.

Du har ikke trykket på Start-be-

Støpselet er ikke satt inn i stik-

Sikringen i sikringsskapet har

Du har valgt utsatt start. • Avbryt den utsatte starten.

Start oppvaskmaskinen når kontrollen er utført. Programmet fortsetter fra det stedet det ble avbrutt. Ta kontakt med servicesenteret hvis feilen opptrer igjen. Ta kontakt med servicesenteret hvis displayet viser andre alarmkoder. Dataene som servicesenteret trenger står

Vannkranen er blokkert eller full av kalkavleiringer.

tett.

tig tilkoblet.

Avløpsrøret på vasken er blokkert.

tig tilkoblet.

Steng vannkranen og ta kon-

Døren til oppvaskmaskinen er åpen.

røringfeltet eller knappen.

kontakten.

gått.

Rengjør vannkranen.

Rengjør filteret.

Kontroller at tilkoblingen er riktig.

gen ikke er skadet. Rengjør avløpsrøret på vasken.

Kontroller at tilkoblingen er riktig.

gen ikke er skadet.

takt med servicesenteret. Lukk døren.

Trykk på Start-berøringsfeltet eller knappen.

Sett støpselet inn i stikkontakten.

Skift sikringen.

• Når nedtellingen er ferdig, starter oppvaskprogrammet automatisk.

Registrer denne informasjonen: –Modell

(MOD.) ....................................................

....

–Produktnummer

(PNC) ........................................

– Serienummer

(S.N.) ........................................

på typeskiltet.

Oppvask- og tørkeresultatene er ikke tilfredsstillende

Feil Mulig årsak Mulig løsning

Serviset er ikke rent. Oppvaskprogrammet passer

ikke til typen servise eller smuss.

Serviset er ikke satt riktig inn i

kurvene, vannet har ikke vært i kontakt med alle flater.

Kontroller at oppvaskprogrammet som er valgt, passer til typen servise eller smuss.

Sett serviset riktig i kurvene.

Page 45

electrolux 45

Feil Mulig årsak Mulig løsning

Spylearmene kan ikke bevege

Filtrene er skitne eller ikke riktig

Det ble brukt for lite eller ikke

Det er kalkflekker på serviset. Saltbeholderen er tom. Fyll saltbeholderen med spe-

Feil justering av vannhardheten. Still vannhardheten til riktig nivå. Lokket til saltbeholderen er ikke

Det er striper, hvitaktige flekker eller blålig belegg på glass og servise.

Vanndråper har tørket på glass og servise.

Oppvaskmiddelet kan være år-

Serviset er vått. Oppvaskprogrammet hadde ik-

Serviset er vått og matt. Glansemiddelbeholderen er

Multitab-funksjonen er aktivert

Aktivere glansemiddelbeholderen

1. Slå på oppvaskmaskinen.

2. Kontroller at maskinen står i innstillingsmodus.

seg fritt. Feil plassering av serviset i kurvene.

montert og installert.

noe oppvaskmiddel

skikkelig lukket. Det er brukt for mye glanse-

middel.

Det er brukt for lite glansemiddel.

saken.

ke en tørkefase eller hadde en redusert tørkefase.

tom.

(denne funksjonen deaktiverer automatisk glansemiddelbeholderen).

6. Trykk på Delay-knappen. –

– – Displayet viser innstillingen av glanse-

3. Drei programvelgeren til displayet viser to horisontale statuslinjer.

4. Hold Multitab- og Delay-knappen inne samtidig til indikatorene

, og

blinker.

5. Slipp Multitab- og Delay-knappen.

7. Trykk på Delay-knappen for å endre

Kontroller at feil plassering av serviset ikke medfører at spylearmene blokkeres.

Sørg for at filtrene er rene og riktig installert og montert.

Kontroller at det brukes riktig mengde oppvaskmiddel.

sialsalt for oppvaskmaskiner.

Kontroller at lokket til saltbeholderen er skikkelig lukket.

Reduser doseringen av glansemiddel.

Øk doseringen av glansemiddel.

Prøv en annen type oppvaskmiddel.

For bedre tørkeresultater bør døren stå på gløtt i noen minutter.

Fyll glansemiddel i glansemiddelbeholderen.

Aktiver glansemiddelbeholderen.

Indikatorene Indikatoren

og slokker. fortsetter å blinke.

middelbeholderen.

Glansemiddelbeholderen er deaktivert.

Glansemiddelbeholderen er aktivert.

innstillingen.

8. Slå av maskinen for å bekrefte.

TEKNISKE DATA

Mål Bredde

Høyde Dybde

596 mm

818 - 878 mm

580 mm

Page 46

46 electrolux

Strømtilkobling Spenning

Vanntrykk min.

Vanntilførsel Kapasitet Kuvertinnstillinger 12

1) Koble vanninntaksslangen til en kran med 3/4-tommers gjenger.

Hvis varmtvannet kommer fra alternative energikilder som er mer miljøvennlige (for eksempel solcellepaneler, fotoe-

Total effekt Sikring Frekvens

maks. Kaldt vann eller varmt vann maks. 60 °C

lektriske paneler og vindkraft), benyttes en varmtvannstilførsel for å redusere maskinens energiforbruk.

220-240 V

2200 W

10 A

50 Hz

0,5 bar (0,05 MPa)

8 bar (0,8 MPa)

MILJØVERN

Symbolet på produktet eller på emballasjen viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvenser for miljø og helse

som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.

Resirkuler materialet med symbolet .Plasser emballasjen i riktige beholdere for resirkulering.

MONTERING

Plasser maskinen ved en vannkran og et avløp. Monter maskinen under en kjøkkenbenk eller arbeidsbenk. Pass på at størrelsen på at nisjen stemmer med de gitte målene i bildet.

600 mm

820-880 mm

600 mm

Fuktsperre

Fest den klebende aluminiumsfolien på fremre del av arbeidsbenken langs hele bredden.

Juster høyden på oppvaskmaskinen

1. Fjern den regulerbare sokkelen.

2. • Drei de to fremre føttene mot urviserne for å heve fronten på maskinen.

Page 47

• Drei den midterste skruen mot urviserne for å heve baksiden på maskinen.

electrolux 47

Fest maskinen under benken eller til tilstøtende enheter

Advarsel For å forhindre personskade

eller skade på maskinen, pass på at maskinen er installert under og ved siden av faste seksjoner. Bruk brakettene for å feste maskinen under benken eller til tilstøtende enheter.

1. Fest brakettene i sporene oppe på maskinen.

2. Bruk skruene (oppe eller på siden) til å sette maskinen på plass. Sørg for å stramme skruene skikkelig.

For å justere apparatet i vater

Når maskinen står riktig, lukkes og tettes døren på riktig måte. Dersom apparatet ikke står i vater, vil døren berøre sidene på kabinettet Løsne eller stram de justerbare føttene for å justere nivået på maskinen. Når maskinen er justert, monter sokkelplaten på maskinen.

Pass på at den justerbare sokkelen monteres riktig.

Tilkopling av vannavløp Koble vanntappingsslangen til:

• avløpet i vasken og fest den under arbeidsflaten. Dette forhindrer at avløpsvann fra vasken renner tilbake i maskinen.

• Et vertikalt rør med luftehull. Den innvendige diameteren må være minst 40 mm.

max 85 cm

min 40 cm

max 400 cm

Page 48

48 electrolux

Fjern proppen i vasken når maskinen tømmer ut vannet, ellers kan vannet renne tilbake i maskinen igjen. Tømmeslangeforlengelsen må ikke være lenger enn 2 m. Den innvendige diameteren må ikke være mindre enn slangens diameter. Hvis avløpsslangen koples til en vannlås under vasken, må du sørge for at vannet fra maskinen ikke hindres av f.eks. plastfolie (A). Hvis du ikke fjerner plasten, kan matrester føre til blokkering i vannlåsen på vasken

En sikkerhetsenhet hindrer at det skitne vannet går tilbake inn i maskinen. Hvis røret på vasken har en innebygget tilbakeslagsventil kan dette føre til at oppvaskmaskinen ikke tømmer som den skal. Fjern tilbakeslagsventilen.

Page 49

Electrolux. Thinking of you.

Ta del av våra tankegångar på www.electrolux.com

INNEHÅLL

Säkerhetsinformation 49 Produktbeskrivning 51 Kontrollpanel 52 Användning av produkten 53 Att ställa in vattenavhärdaren 53 Användning av avhärdningssalt 54 Användning av diskmedel och sköljmedel

Multitab funktion 55

SÄKERHETSINFORMATION

Läs den här handboken innan du börjar installera och använda diskmaskinen.

• För din egen och dina tillhörigheters säkerhet.

• För att skydda miljön.

• För att du ska använda produkten på rätt sätt.

Förvara alltid dessa instruktioner tillsammans med produkten, även om du flyttar den eller ger bort den. Tillverkaren kan inte hållas ansvarig för skada som orsakats av felaktig installation eller användning.

Säkerhet för barn och handikappade

• Låt inte personer (och det gäller även barn) med nedsatt fysisk förmåga, förståndshandikapp eller brist på erfarenhet och kunskap använda produkten. De ska övervakas eller instrueras vid användning av produkten av en person som ansvarar för deras säkerhet.

• Barn måste övervakas så att de inte leker med produkten.

• Förvara allt förpackningsmaterial utom räckhåll för barn. Det finns risk för kvävning eller skador.

• Förvara allt rengöringsmedel på en säker plats. Låt inte barn röra diskmedlet.

• Håll barn och husdjur borta från produkten när luckan är öppen.

electrolux 49

Att ladda bestick och porslin 56 Att välja och starta ett diskprogram 56 Diskprogram 57 Underhåll och rengöring 58 Om maskinen inte fungerar 59 Tekniska data 61 Miljöskydd 61 Installation 61

Med reservation för ändringar

Allmän säkerhet

• Ändra inte diskmaskinens specifikationer. Det finns risk för personskador eller skador på diskmaskinen.

• Följ diskmedelstillverkarens säkerhetsanvisningar för att undvika brännskador på ögon, mun och hals.

• Drick inte vattnet från diskmaskinen. Rester av diskmedel kan finnas kvar i diskmaskinen.

• Lämna inte diskmaskinens lucka öppen utan uppsikt. Detta för att undvika skador och att någon ramlar över luckan.

• Sitt eller stå inte på luckan när den är öppen.

Användning

• Denna diskmaskin är konstruerad för användning i hemmet. Använd inte produkten för andra ändamål, för att undvika skador på personer eller egendom.

• Använd endast produkten till att rengöra husgeråd som är lämpliga för diskmaskiner.

• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på diskmaskinen. Det finns risk för explosion eller eldsvåda.

• Placera knivar och andra vassa föremål i bestickkorgen med de spetsiga delarna vända nedåt. Om inte, lägg dem horisontellt i överkorgen eller knivkorgen. (Alla modeller har inte en knivkorg.)

Page 50

50 electrolux

• Använd endast produkter som är avsedda för diskmaskiner (diskmedel, salt, sköljmedel).

• Salt som inte är lämpligt för diskmaskiner kan skada vattenavhärdaren.

• Fyll på salt i diskmaskinen innan du startar ett diskprogram. Salt som lämnas kvar i produkten kan orsaka korrosion eller göra ett hål botten av maskinen.

• Fyll aldrig sköljmedelsfacket med andra medel än sköljmedel (t.ex. rengöringsmedel eller flytande diskmedel). Det kan skada produkten.

• Kontrollera att spolarmarna kan röra sig fritt innan diskmaskinen startas.

• Produkten kan utsöndra het vattenånga om du öppnar dörren med ett diskprogram är igång. Risk för brännskador föreligger.

• Ta inte ur disken ur maskinen förrän diskprogrammet är klart.

Underhåll och rengöring

• Innan du rengör produkten ska du stänga av den och dra ur nätsladden från eluttaget.

• Använd inte lättantändliga produkter eller produkter som kan orsaka korrosion.

• Använd inte diskmaskinen utan filter. Kontrollera att filtren är rätt monterade. Felaktig montering medför otillfredsställande diskresultat och kan skada diskmaskinen.

• Spruta inte vatten eller ånga för att rengöra diskmaskinen. Det finns då risk för elchock och skador på produkten.

Installation

• Se till att produkten inte är skadad. Installera eller anslut inte en skadad produkt, utan kontakta leverantören.

• Avlägsna allt förpackningsmaterial innan du installerar och använder diskmaskinen.

• Endast en kvalificierad person får utföra el- och vattenanslutningar och installation av produkten. Detta förhindrar risken för skador på diskmaskinen eller personer.

• Se till att diskmaskinen inte är ansluten till eluttaget under installationen.

• Borra inte på maskinens sidor. Det kan orsaka skador på hydraulik och elektriska komponenter.

• Kontrollera att produkten har installerats under och bredvid stadiga skåp- eller bänkstommar.

Åtgärder vid frysrisk

• Installera inte diskmaskinen på en plats där temperaturen understiger 0 °C.

• Tillverkaren ansvarar inte för skador orsakade av frost.

Anslutning av vatten

• Använd nya slangar för att ansluta diskmaskinen till vattenkranen. Använd inte begagnade slangar.

• Anslut inte diskmaskinen till nya ledningar eller ledningar som inte har använts på länge. Låt vattnet rinna några minuter och anslut därefter tilloppsslangen.

• Se till att du inte klämmer eller orsakar skada på vattenslangarna när du installerar diskmaskinen.

• Kontrollera att vattenkopplingarna är täta för att förhindra vattenläckage.

• Kontrollera att slangarna inte läcker när du använder diskmaskinen första gången.

Elektrisk anslutning

• Hushållsapparaten måste jordas.

• Kontrollera att produktens märkdata överensstämmer med din strömkälla.

• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.

• Använd inte flera kontakter eller förlängningssladdar. Risk för brand.

• Byt inte ut eller ändra strömkabeln. Kontakta servicecentret.

• Se till att du inte klämmer eller orsakar skada på stickkontakten och strömkabeln bakom diskmaskinen.

• Kontrollera att stickkontakten är åtkomlig efter installationen.

• Dra inte i strömkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

Servicecenter

• Endast kvalificerade personer får reparera eller utföra arbeten på diskmaskinen. Kontakta servicecentret.

• Använd endast originaldelar vid reparationer och utbyten.

För att kassera maskinen

• För att förhindra risk för personskador:

Page 51

electrolux 51

– Koppla bort produkten från eluttaget. – Klipp av strömkabeln och kassera den. – Avlägsna lucklåset. Detta hindrar barn

eller djur från att bli instängda i produkten. Risk för kvävning föreligger.

– Kassera produkten på din lokala sop-

hanteringsstation.

Varning Diskmedel är farligt och kan orsaka korrosion!

• Om en olycka inträffar med diskmedlet, kontakta en läkare omedelbart.

• Om någon får diskmedel i munnen, kontakta genast en läkare.

PRODUKTBESKRIVNING

• Om någon får diskmedel i ögonen, kontakta genast en läkare och tvätta ögonen med vatten.

• Förvara diskmedel på en säker plats utom räckhåll för barn.

•Låt inte diskmaskinens lucka stå öppen när det finns diskmedel i behållaren.

• Fyll på diskmedel först innan du startar ett diskprogram.

1 Överkorg 2 Reglage för inställning av vattenhårdhet 3 Saltbehållare 4 Diskmedelsfack 5 Sköljmedelsfack

6 Typskylt 7 Filter 8 Nedre spolarm 9 Övre spolarm

Page 52

52 electrolux

KONTROLLPANEL

2 3

1 Strömbrytare 2 Programmarkör 3 Kontrollampor 4 Display 5 Start-knapp 6 Delay-knapp 7 Multitab-knapp 8 Programvred

Kontrollampor

Kontrollampa för diskfas och sköljfas. Tänds när diskfasen eller sköljfasen pågår.

Kontrollampa för torkfas. Tänds när torkfasen pågår.

Kontrollampa för sköljmedel. Tänds när sköljmedel behöver fyllas på.

Kontrollampa för Salt. Tänds när saltbehållaren behöver fyllas på. När du har fyllt på behållaren kan saltkontrollampan fortsätta att lysa i några timmar. Detta inverkar dock inte negativt på produktens funktion.

Kontrollampa för Multitab. Tänds när du aktiverar funktionen.

1) När saltbehållaren och/eller sköljmedelsfacket blir tomma tänds inte motsvarande kontrollampa medan ett diskprogram pågår.

Strömbrytare

Tryck på knappen för att aktivera och avaktivera produkten. Tio minuter efter att diskprogrammet avslutats, avaktiverar Auto Off-funktionen maskinen. Detta minskar energiförbrukningen.

Display

Displayen visar:

• Den elektroniska inställningen av vatten-

hårdhet.

• Aktivering / inaktivering av spolglansdo-

seringen (endast med aktiverad Multitabfunktion).

• Diskprogrammets varaktighet

• Återstående tid tills diskprogrammet är klart.

• När ett diskprogram är klart (en nolla visas på displayen).

• Nedräkningen av en fördröjd start.

• Larmkoder.

Start-knapp

Tryck på knappen för att starta:

• Diskprogrammet

• Nedräkningen av en fördröjd start,

Delay-knapp

Tryck flera gånger på knappen för att fördröja starten av diskprogrammmet från 1 till 24 timmar.

Page 53

electrolux 53

Multitab-knapp

Tryck på knappen för att aktivera eller inaktivera multitabfunktionen (se "Multitabfunktion").

Programvred

För att ställa in ett diskprogram, placera markeringen på programvredet mitt för diskprogrammet. Se avsnittet "Diskprogram".

När produkten slås på, ställs programvredet in i jämnhöjd med det senaste diskprogrammet.

Inställningsläge Produkten måste vara i inställningsläge

för att du ska kunna göra följande:

• Ställa in ett diskprogram.

• För att ställa in fördröjd start.

• Elektroniskt justera avhärdarens nivå.

ANVÄNDNING AV PRODUKTEN

1. Säkerställ att den inställda nivån för vattenavhärdaren överensstämmer med hårdheten på vattnet där du bor. Justera vattenavhärdaren vid behov.

2. Fyll på avhärdningssalt i saltbehållaren.

3. Fyll på sköljmedel i sköljmedelsfacket.

4. Ladda produkten med bestick, porslin och övrig disk.

5. Ställ in rätt diskprogram för typ av disk och smutsgrad.

• För att slå på / av spolglansdoseringen (endast med aktiverad Multitabfunktion).

Aktivera produkten. Produkten är i inställningsläge när:

• Tiden för fördröjd start blinkar på displayen.

• Kontrollamporna för diskprogrammets faser tänds.

Aktivera produkten. Produkten är inte i inställningsläge när

• Diskprogrammets varaktighet eller fördröjd start blinkar inte på displayen.

• Endast en kontrollampa för fas är tänd. – Programmet eller startfördröjningen

måste avbrytas för att återgå till inställningsläge. Se avsnittet "Att välja och starta ett diskprogram".

6. Fyll på rätt mängd diskmedel i diskme-

delsfacket.

7. Starta diskprogrammet.

Om du tänker använda kombinerade disktabletter ("3 i 1", "4 i 1", "5 i 1" osv.), använd då multitabfunktionen (se "Multitabfunktion").

ATT STÄLLA IN VATTENAVHÄRDAREN

Vattenavhärdaren avlägsnar mineraler och salter från vattnet. Dessa mineraler och salter kan skada produkten. Justera nivån på vattenavhärdaren om den inte överensstämmer med vattenhårdheten där du bor.

Vattenhårdhet

Tyska grader

(°dH)

51 - 70 91 - 125 9,1 - 12,5 64 - 88 43 - 50 76 - 90 7,6 - 9,0 53 - 63 37 - 42 65 - 75 6,5 - 7,5 46 - 52 29 - 36 51 - 64 5,1 - 6,4 36 - 45 23 - 28 40 - 50 4,0 - 5,0 28 - 35

Franska grader

(TH°)

Kontakta din lokala vattenmyndighet för att ta reda på vattenhårdheten där du bor.

mmol/l Clarke-gra-

der

Inställning av vatten-

hårdhet

manuellt elekt-

2 2 2 2 2

roniskt

9 8 7 6

Page 54

54 electrolux

Vattenhårdhet

Tyska grader

(°dH)

19 - 22 33 - 39 3,3 - 3,9 23 - 27 15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4

11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Fabriksinställning.

2) Använd inte salt på denna nivå.

Du måste justera vattenavhärdaren manuellt och elektroniskt.

Manuell inställning

Ställ vattenavhärdarens reglage i läge 1 eller 2 (se tabellen).

Franska grader

(TH°)

mmol/l Clarke-gra-

der

3. Vrid programvredet medurs tills dis-

playen visar två vågräta statuslinjer.

4. Håll Multitab-knappen och Delay -knap-

pen intryckta samtidigt tills kontrollamporna

, och blinkar.

5. Släpp Multitab-knappen och Delay-

Inställning av vatten-

manuellt elekt-

knappen.

6. Tryck på Multitab-knappen.

•

Kontrollamporna

•

Kontrollampan

fortsätter att blinka.

• Displayen visar inställningen för vattenavhärdaren (exempel:

5).

7. Tryck på Multitab-knappen flera gånger för att ändra inställningen.

8. Stäng av produkten för att bekräfta.

Elektronisk inställning

1. Aktivera produkten.

2. Kontrollera att produkten är i inställningsläge.

Om vattenavhärdaren är elektroniskt inställd på nivå 1 är kontrolllampan för salt släckt.

hårdhet

roniskt

och släcks.

= nivå

ANVÄNDNING AV AVHÄRDNINGSSALT

Fylla salt i saltbehållaren:

1. Öppna saltbehållaren genom att vrida

locket moturs.

2. Fyll saltbehållaren med 1 liter vatten

(endast första gången som du ska fylla med salt).

3. Använd tratten för att fylla saltbehålla-

ren med salt.

4. Ta bort eventuellt salt från saltbehålla-

rens öppning.

5. Stäng saltbehållaren genom att vrida

locket medurs. Det är normalt att vatten rinner över

från saltbehållaren när den fylls med salt.

Page 55

ANVÄNDNING AV DISKMEDEL OCH SKÖLJMEDEL

Användning av diskmedel

Tänk på miljön och använd inte mer än den mängd diskmedel som behövs. Följ diskmedelstillverkarens rekommendationer på förpackningen.

Fylla på diskmedelabehållaren:

Tryck på knappen

locket

Lägg i diskmedel i facket

till diskmedelsfacket.

för att öppna

3. Om diskprogrammet har förtvätt lägger

du en mindre mängd diskmedel på insidan av diskmaskinens lucka.

4. Om du använder disktabletter, lägg

tabletten i diskmedelsfacket

5. Stäng diskmedelsfacket. Tryck på lock-

et tills det låser fast i läge.

Använd långa diskprogram när du använder disktabletter. de kan inte lösas upp riktigt under korta diskprogram och kan försämra diskresultatet.

Användning av sköljmedel

När sköljmedel används kan disken torkas utan att det blir ränder eller fläckar. Sköljmedelsfacket tillsätter automatiskt sköljmedel under den sista sköljningen.

Gör så här för att fylla på sköljmedelsfacket:

Tryck på knappen

locket

Fyll sköljmedelsfacket

till sköljmedelsfacket.

del. "Max." indikerar den maximala nivån.

3. Torka upp eventuellt utspillt sköljmedel med en absorberande trasa så att det inte bildas för mycket skum under nästa diskprogram.

4. Stäng sköljmedelsfacket. Tryck på locket tills det låser fast i läge.

Justera doseringen av sköljmedel

Fabriksinställning: läge 3. Du kan ställa in doseringen av sköljmedel mellan läge 1 (lägsta dosering) och läge 4 (högsta dosering).

Vrid sköljmedelsväljaren minska doseringen.

electrolux 55

för att öppna

med sköljme-

för att öka eller

MULTITAB FUNKTION

Multitabfunktionen är avsedd för kombinerade disktabletter. Dessa produkter är diskmedel med kombinerade rengörings-, skölj- och saltfunktioner. Vissa typer av tabletter kan innehålla andra kemikalier. Se till att tabletterna passar vattnets hårdhet där du bor (se instruktionerna på produktförpackningarna). Multitab-funktionen avaktiverar doseringen av spolglans och salt. Multitabfunktionen inaktiverar automatiskt kontrollamporna för spolglans och salt.

Programmets längd kan öka när du använder multitabfunktionen.

Aktivera eller inaktivera Multitabfunktionen innan du startar ett diskprogram Du kan inte aktivera eller inaktivera funktionen medan ett program pågår.

Slå på Multitab-funktionen

• Tryck på Multitab-knappen, kontrollam-

pan tänds. Funktionen är påslagen. – När du aktiverar Multitabfunktionen för-

blir den aktiverad tills du stänger av den.

Page 56

56 electrolux

För att stänga av Multitab-funktionen och använda separat diskmedel, salt och spolglans

1. Tryck på Multitab-knappen, kontrollampan släckas. Funktionen är av.

2. Fyll på saltbehållaren och spolglansfacket.

3. Ställ in vattenhårdheten på högsta nivån.

4. Kör ett diskprogram utan disk.

5. När diskprogrammet är klart, ställ in spolglansen efter vattenhårdheten där du bor.

6. Justera doseringen av spolglans.

ATT LADDA BESTICK OCH PORSLIN

Se häftet "Exempel på RealLife diskgods".

Råd och tips

• Placera inte föremål i produkten som kan absorbera vatten (svampar, disktrasor).

• Ta bort alla matrester från disken.

• Blötlägg inbrända matrester på disken.

• Placera på ihåliga föremål (till exempel koppar, glas och kokkärl) med öppningen neråt.

• Se till att vattnet inte samlas i behållare eller skålar.

• Se till att bestick och diskgods inte fastnar i varandra.

• Se till att glas inte vidrör andra glas.

• Lägg små föremål i bestickkorgen.

• Blanda skedar med andra bestick så att de inte fastnar i varandra.

• När du lagt föremålen i korgarna ska du se till att vattnet kan komma åt alla ytorna.

• Lägg lätta föremål i den övre korgen. Se till att föremålen inte rör sig.

• Vattendroppar kan samlas på plastföremål och teflonpannor.

ATT VÄLJA OCH STARTA ETT DISKPROGRAM

Starta diskprogrammet utan fördröjning

1. Stäng luckan.

2. Aktivera produkten.

3. Kontrollera att produkten är i inställningsläge.

4. Ställ in ett diskprogram.

• Programtiden blinkar på displayen.

• Det inställda diskprogrammets kon-

trollampa för fas tänds.

5. Tryck på Start-knappen varpå det inställda diskprogrammet startar automatiskt.

• Kontrollamporna för fas släcks men

kontrollampan för "fas pågår" är tänd.

Starta diskprogrammet med fördröjd start.

1. Stäng luckan.

2. Aktivera produkten.

3. Kontrollera att produkten är i inställningsläge.

4. Ställ in ett diskprogram.

5. Tryck på Delay-knappen igen tills fördröjd start visas på displayen.

• Tiden för fördröjd start blinkar på dis-

playen.

6. Tryck på Start-knappen varpå nedräkningen startar automatiskt.

• Den fördröjda starttiden blinkar inte

längre på displayen.

• Det inställda diskprogrammets kon-

trollampa för fas släcks. När nedräkningen är klar startar diskprogrammet automatiskt.

• Kontrollampan för den pågående fasen

tänds.

Om luckan öppnas avbryts nedräkningen. När luckan stängs igen fortsätter nedräkningen från den punkt där den avbröts.

Avbryta fördröjd start Nedräkningen fungerar inte

1. Tryck på Delay-knappen flera gånger

tills:

• Displayen visar diskprogrammets gångtid.

• Kontrollampan för fas tänds.

2. Tryck på Start-knappen för att starta diskprogrammet.

Page 57

electrolux 57

Nedräkningen fungerar

1. Tryck på Delay-knappen flera gånger tills:

• Displayen visar diskprogrammets

gångtid.

• Kontrollampan för fas tänds.

• Diskprogrammet startar automatiskt.

Avbryta ett diskprogram

• Öppna luckan till diskmaskinen.

– Diskprogrammet avbryts.

• Stäng luckan.

– Diskprogrammet fortsätter från den

punkt där det avbröts.

Avbryt diskprogrammet.

Om diskprogrammet inte har startat kan du ändra ditt val. För att ändra valet medan diskprogrammet pågår, måste man avbryta programmet.

• Håll Multitabknappen och Delay-knappen

intryckta samtidigt tills: – Tiden för diskprogrammet blinkar på

displayen.

– Kontrollamporna för diskprogrammets

faser tänds.

Kontrollera att det finns diskmedel i diskmedelsfacket innan du startar ett nytt diskprogram.

När diskprogrammet är klart

När diskprogrammet är klart visar displayen en nolla och kontrollampan för fas släcks. Avaktivera produkten och öppna luckan.

För effektivare torkning, låt luckan stå på glänt några minuter.

Ta bort disken från korgarna

• Låt diskgodset svalna innan du plockar ur det ur maskinen. Varmt diskgods kan lätt skadas.

• Plocka först ur diskgods från den nedre korgen, sedan från den övre.

• Det kan finnas vatten på diskmaskinens sidor och lucka. Rostfritt stål svalnar fortare än diskgodset.

DISKPROGRAM

Program Typ av smuts Typ av disk Programbeskrivning

1) Produkten känner av typen av smuts och mängden föremål i korgarna. De anpassar automatiskt temperaturen och mängden vatten, energiförbrukningen och programtiden.

2) Med detta program kan du köra en disk med ny smuts. Det ger gott diskresultat på kort tid.

3) Detta är normalprogrammet för testinstitut. med detta program får du mest effektiva användning av vatten och energikonsumtion för normalt smutsad porslin och bestick. Se medföljande blad för testinformation.

Alla Porslin, bestick, kast-

Hårt smutsad disk

Nyligen nedsmutsad disk

Normalt smutsad disk

Använd detta program för att snabbt skölja disken. Detta hindrar att matrester fastnar på disken och dålig lukt sprider sig utanför produkten. Använd inte diskmedel för det här programmet.

ruller och pannor

Porslin, bestick, kastruller och pannor

Porslin och bestick Huvuddisk 60 °C

Porslin och bestick Förtvätt

Förtvätt Huvuddisk 45 °C eller 70 °C Sköljningar Torkning

Förtvätt Huvuddisk 70 °C Sköljningar Torkning

Sköljning

Huvuddisk 50 °C Sköljningar Torkning

Sköljning

Page 58

58 electrolux

Förbrukningsvärden

Program

1) Displayen visar den återstående tiden.

Energi (kWh) Vatten (liter)

0,9 - 1,7 8 - 17 1,4 - 1,6 15 - 16

0,9 9

1,0 - 1,1 10 - 11 0,1 4

Vattnets tryck och temperatur, spänningsvariationer och mängden disk kan påverka dessa förbrukningsvärden.

UNDERHÅLL OCH RENGÖRING

Ta bort och rengöra filtren

Smutsiga filter försämrar diskresultatet. Silarna kräver endast mycket lite underhåll, kontrollera dem då och då och rengör om det behövs.

1. Vrid sil (A) moturs och ta ur den ur filter

(B).

2. Sil (A) består av två delar. Dra isär silar-

na om du vill plocka isär dem.

3. Rengör delarna noga med vatten.

4. Sätt ihop de två delarna av silen (A) genom att trycka ihop dem. Kontrollera att de sitter ihop ordentligt.

5. Ta bort silen (B).

6. Rengör silen (B) noga med vatten.

7. Sätt tillbaka filtret (B). Kontrollera att den sitter ihop ordentligt i de två skenorna (C).

Page 59

electrolux 59

Rengöring av spolarmar

Ta inte bort spolarmarna. Om hålen i spolarmarna är igensatta, tag

bort smuts med en vasst föremål.

Rengöring av utvändiga ytor

Rengör maskinens utvändiga ytor och kontrollpanelen med en mjuk, fuktig trasa Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar eller lösningsmedel (aceton).

8. Sätt tillbaka sil (A) i filter (B). Vrid sil (A) medurs tills den låses fast.

OM MASKINEN INTE FUNGERAR

Produkten startar inte eller den upphör att fungera. Prova först att hitta en lösning på problemet (se tabellen). Om du inte hittar någon lösning kontaktar du servicecentret.

Vid vissa fel visas en larmkod på displayen:

Problem Möjlig orsak Möjlig lösning

Produkten fylls inte med vatten. Vattenkranen är blockerad eller

Vattentrycket är för lågt. Kontakta berörd myndighet. Vattenkranen är stängd Öppna vattenkranen. Filtret i tilloppsslangen är igen-

Tilloppsslangen är inte rätt an-

Tilloppsslangen är skadad. Kontrollera att tilloppsslangen

Produkten tömmer inte ut vattnet.

Tömningsslangen är inte rätt

Tömningsslangen är skadad. Kontrollera att tömningsslangen

Översvämningsskyddet är aktiverat.

Diskprogrammet startar inte. Luckan är öppen. Stäng luckan. Du har inte tryckt på touchkon-

Stickkontakten sitter inte or-

belagd med kalk.

täppt.

sluten.

Avloppsmuffen är blockerad. Rengör avloppsmuffen.

ansluten.

Stäng vattenkranen och kon-

trollen eller knappen Start.

dentligt i eluttaget.

•

- Produkten fylls inte med vatten

•

- Diskmaskinen tömmer inte ut vatt-

net

•

- Översvämningsskyddet är aktiverat.

Varning Inaktivera produkten innan du utför kontrollerna.

Rengör vattenkranen.

Rengör filtret.

Kontrollera att anslutningen är korrekt.

inte är skadad.

Kontrollera att anslutningen är korrekt.

inte är skadad.

takta kundtjänst.

Tryck på touchkontrollen eller knappen Start.

Sätt i stickkontakten.

Page 60

60 electrolux

Problem Möjlig orsak Möjlig lösning

Säkringen i säkringsskåpet är

Fördröjd start är inställd. • Avbryt fördröjd start.

Sätt på diskmaskinen efter kontrollen. Programmet fortsätter från den punkt där det avbröts. Kontakta kundtjänst om felfunktionen uppträder igen. Kontakta kundtjänst om andra larmkoder visas på displayen. Information som kundtjänst behöver finns

skadad.

Anteckna denna information: –Modell

(MOD.) ....................................................

....

–Produktnummer

(PNC) ..........................................

– Serienummer

(S.N.) ..............................................

Byt ut säkringen.

• När nedräkningen är klar startar diskprogrammet automatiskt.

på typskylten.

Diskresultat och torkning är inte tillfredsställande.

Problem Möjlig orsak Möjlig lösning

Disken är inte ren. Diskprogrammet är inte lämp-

Diskgodset sattes inte rätt i

Spolarmarna kunde inte röra

Filtren är igensatta eller felmon-

För lite eller inget diskmedel alls

Kalkfläckar på diskgodset. Saltbehållaren är tom. Fyll på avhärdningssalt i saltbe-

Felaktig nivå på inställningen av

Locket till saltbehållaren är inte

Det är ränder, mjölkaktiga fläckar eller en blåaktig beläggning på glas och porslin.

Torkade vattendroppar på glas och diskgods.

Diskmedlet kan också vara or-

Disken är våt. Diskprogrammet saknade tork-

Disken är våt och glanslös. Spolglansfacket är tomt. Fyll på sköljmedel i sköljmedels-

ligt för diskgodset och smutsgraden.

korgarna, vattnet rörde inte vid alla ytorna.

sig fritt. Felaktig placering av diskgodset i korgarna.

terade.

har använts.

vattenavhärdaren.

stängt ordentligt. Spolglansdoseringen är för

hög.

Spolglansdoseringen är för låg. Öka spolglansdoseringen.

saken.

ningsfas eller med förkortaf torkningsfas.

Kontrollera att det valda diskprogrammet passar diskgodset och smutsgraden.

Placera diskgodset rätt i korgarna.

Kontrollera att disken inte har placerats så att den blockerar spolarmarna.

Kontrollera att filtren är rena och korrekt monterade.

Kontrollera att tillräckligt mycket diskmedel används.

hållaren. Justera vattenavhärdaren med

rätt nivå. Kontrollera att locket till saltbe-

hållaren är stängt ordentligt. Minska spolglansdoseringen

Använd en annan typ av diskmedel.

För effektivare torkning, låt luckan stå på glänt några minuter.

facket.

Page 61

electrolux 61

Problem Möjlig orsak Möjlig lösning

Multitabfunktionen är på (funk-

Aktivera spolglansdoseringen.

1. Aktivera produkten.

2. Kontrollera att produkten är i inställ-

tionen inaktiverar automatiskt sköljmedelsdoseringen).

6. Tryck på Delay-knappen: –

–

ningsläge.

3. Vrid programvredet tills displayen visar

– Displayen visar inställningen för

två vågräta statuslinjer.

4. Håll Multitab-knappen och Delay-knappen intryckta samtidigt tills kontrollam-

porna

, och blinkar.

5. Släpp knappen Multitab och Delay.

Aktivera sköljmedelsdoseringen.

Kontrollamporna Kontrollampan

ka.

spolglansfacket.

Spolglansfacket är avstängt.

Spolglansfacket är på.

och släcks.

fortsätter att blin-

7. Tryck på Delay-knappen för att ändra inställningen

8. Stäng av produkten för att bekräfta.

TEKNISKA DATA

Mått Vikt

Elektrisk anslutning Nätspänning

Vattentryck min.

Vattentillförsel Kapacitet Kuvert 12

1) Anslut tilloppsslangen till en vattenkran med 3/4-tums rörgänga.

Om varmvattnet kommer från en alternativ energikälla (t.ex. bergvärme, fjärr-

Höjd Djup

Total effekt Säkring Frekvens

0,5 bar (0,05 MPa)

max. Kallt eller varmt vatten max. 60 °C

en varmvattensanslutning för att minska energiförbrukningen.

värme eller vindkraft) kan du använda

596 mm

818 - 878 mm

580 mm

220-240 V

2200 W

10 A

50 Hz

8 bar (0,8 MPa)

MILJÖSKYDD

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av eloch elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan

INSTALLATION

Placera produkten intill en vattenkran och ett vattenavlopp.

uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Återvinn material med symbolen

. Sortera förpackningen i lämpligt kärl för att återvinna den.

Installera produkten under en köksbänk eller en bänkskiva.

Page 62

62 electrolux

Se till att urtagets mått följer måtten på bilden.

820-880 mm

600 mm

Ångskydd

Sätt fast den självhäftande aluminiumfolien på framsidan av bänkskivan längs med diskmaskinen.

600 mm

Montera diskmaskinen under bänkskivan eller bredvid andra enheter

Varning Se till att du monterar

diskmaskinen under eller bredvid stadiga skåp- och bänkstommar för att förhindra personskador eller skador på maskinen. Använd vinkeljärnen för att sätta fast diskmaskinen under bänkskivan eller bredvid andra enheter.

1. Sätt vinkeljärnen i spåren ovanpå pro-

dukten.

2. Använd skruvarna (på ovansidan eller på

sidan) för att montera produkten. Kontrollera att skruvarna är åtdragna.

Justera diskmaskinens höjd

1. Ta bort den justerbara sockeln.

2. • För att höja produkten i framkant, vrid de två framfötterna moturs.

• För att höja produkten baktill vrider du mittskruven moturs.

Justera diskmaskinens nivå

Med rätt nivå på diskmaskinen kan du stänga luckan ordentligt. Om maskinens nivå inte är korrekt tar luckan emot i sidorna på skåpet. Lossa eller dra åt de justerbara fötterna för att justera maskinen i höjdled. När du har justerat nivån på diskmaskinen sätter du tillbaka den justerbara sockeln på diskmaskinen.

Page 63

Kontrollera att undersidan på den justerbara sockeln står jämnt på marken.

Avloppsanslutning Anslut tömningsslangen till:

• Diskhons muff och fäst den under arbetsytan. Detta förhindrar att avloppsvatten från diskhon rinner tillbaka in i produkten.

• Stigrör med ett ventilationshål. Innerdiametern måste vara minst 40 mm.

max 85 cm

electrolux 63

Lossa diskhons propp när produkten tömmer vatten för att förhindra att vattnet rinner tillbaka in i produkten. Den förlängda tömningsslangen får inte vara längre än 2 m. Den invändiga diametern får inte vara mindre än slangens diameter. Ta bort plastmembranet (A) om tömningsslangen ansluts till ett tvättställs vattenlås. Om membranet inte avlägsnas kan matrester ansamlas och täppa igen tömningsslangens förbindning.

min 40 cm

max 400 cm

En säkerhetsenhet hindrar det smutsiga vattnet från att rinna tillbaka in i produkten. Om avloppsmuffen har en backventil kan den hindra produkten från att tömmas korrekt. Ta bort backventilen.

Page 64

www.electrolux.com/shop

117934870-B-082011
