Kære kunde!
Læs venligst denne brugsanvisning grundigt.
Vær især opmærksom på sikkerhedshenvisningerne
på de første sider i denne brugsanvisning! Gem
brugsanvisningen til senere brug. Lad brugsanvisningen følge maskinen, hvis den senere overdrages til
en ny ejer.
1
Med advarselstrekanten og/eller med ordene
(Advarsel!, Forsigtig!, OBS.!)fremhæves
henvisninger, der er vigtige for Deres sikkerhed eller maskinens funktionsdygtighed.
Disse skal ubetinget iagttages.
1.2.3.
3
2
Ved eventuel forekommende fejl indeholder brugsanvisningen henvisninger, således at De selv kan
afhjælpe disse, se afsnit "Hvad skal man gøre,
hvis...".
Hvis disse henvisninger ikke skulle hjælpe, bedes De
kontakte kundeservice.
Ved tekniskeproblemer er vor kundeservice til enhver
tid til rådighed.
Se kapitlet "Service".
Numererede anvisninger om fremgangsmåde vejleder Dem trin for trin ved brugen af
maskinen.
Efter dette symbol får De supplerende informationer til betjeningen og den praktiske
anvendelse af maskinen.
Med dette symbol markeres tips og henvisninger med hensyn til den økonomiske og
miljøvenlige brug af maskinen.
2
Page 3
Indhold
Sikkerhedshenvisninger .................................................................4
Sikring af opvaskemaskinens dør ...........................................................5
Kassering .............................................................................5
Vask økonomisk og miljøvenligt op ........................................................5
Beskrivelse af maskine og betjeningspanel .................................................6
Betjeningspanel .........................................................................7
Før ibrugtagning første gang .............................................................8
Indstil vandblødgøringsanlægget ............................................................8
Påfyldning af specialsalt til vandblødgøringsanlægget ...........................................9
Påfyldning af afspændingsmiddel ..........................................................10
Dosering af afspændingsmiddel .........................................................10
Påfyldning af service ...................................................................11
Sorteringafbestik....................................................................12
Påfyldning af gryder, pander og store tallerkner .............................................12
Påfyldning af kopper, glas og kaffeservice . . ...............................................13
Påfyldning af opvaskemiddel ..............................................................14
Valg af opvaskeprogram (programtabel) .....................................................15
Opvaskeprogrammetstartes ..............................................................16
Skift/afbrydelseafopvaskeprogram .....................................................16
Frakoblingafopvaskemaskinen............................................................17
Tømningafmaskinen .................................................................17
Vedligeholdelse og rengøring ............................................................18
Rengøringaffiltrene ..................................................................18
Hvad skal man gøre, hvis... ..............................................................19
...hvis der opstår problemer ved brugen af opvaskemaskinen. ....................................19
...opvaskeresultatet er ikke tilfredsstillende. ...................................................19
Tekniske data .........................................................................20
Henvisning for testinstitutter ............................................................21
Opstilling og tilslutning .................................................................23
Opstilling af opvaskemaskinen ..........................................................23
Integrerbaropvaskemaskine............................................................23
Opvaskemaskinetilindbygning .........................................................24
Fritstående apparater .................................................................24
Tilslutning af opvaskemaskinen ..........................................................25
Vandtilslutning .........................................................................25
Tilladtvandtryk ......................................................................25
Tilslutning af tilløbsslange ..............................................................25
Vandafløb ..........................................................................26
Vandbeskyttelsessystem ..............................................................26
Elektrisktilslutning ......................................................................27
Tilslutningsteknik .......................................................................28
Garanti ...............................................................................29
Produktansvar: ......................................................................29
Service ...............................................................................31
3
Page 4
1 Sikkerhedshenvisninger
Selvom maskinen overholder gældende regler føler vi
os forpligtede til at gøre Dem bekendt med de følgende sikkerhedshenvisninger:
Opstilling, tilslutning, igangsætning
• Opvaskemaskinen må kun transporteres i oprejst
stilling.
• Kontroller opvaskemaskinen for transportskader.
En beskadiget maskine må under ingen omstæn-
digheder tilsluttes. Henvend Dem i tilfælde af ska-
der til Deres leverandør.
• Førstart kontrolleres, at driftsspændingen og strø-
marten, der er angivet på typeskiltet, svarer til net-
spænding og strømart på opstillingsstedet. Den
nødvendige elektriske sikring fremgår ligeledes af
typeskiltet.
• Hvorledes opvaskemaskinen opstilles og tilsluttes
rigtigt,kanDelæse i kapitel "Installation". Multi-
stik/-koblinger og forlængerledninger må ikke
anvendes.Dette kan forårsage brand pga. overop-
hedning.
Sikkerhed af børn
• Børn er ofte ikke opmærksomme på faren i forbin-
delse med elektriske maskiner. Hold dem derfor
under opsyn, når opvaskemaskinen er tændt og
lad dem aldrig lege med den – der er risiko for, at
børn lukker sig inde (risiko for kvælning!).
• Emballagedele (f.eks. folier, styropor) kan være
farlige for børn. Risiko for kvælning! Hold emballa-
gedele borte fra børn.
• Opvaskemidler kan forårsage ætsning i øjne,
mund og gane eller kan føre til kvælning! Iagttag
sikkerhedshenvisningerne fra producenterne af
opvaskemidlerne.
• Vandet i opvaskemaskinen er ikke til at drikke.
Hvis der skulle være rester af opvaskemiddel i
maskinen er der risiko for ætsning!
• Når opvaskemaskinen kasseres: Træk stikket ud,
ødelægdørlåsen, skær netledningen over og kas-
ser den. Ødelægdørlåsen for at døren ikke mere
kan lukkes.
Almen sikkerhed
• Reparationer på opvaskemaskinen må kun foreta-
ges af en fagmand. Usagkyndige reparationer kan
medføre betydelig risiko for brugeren. Ved repara-
tioner bør De derfor kontakte Electrolux Hvideva-
rer-Service eller Deres fagforhandler.
• Tag aldrig vaskemaskinen i brug, hvis netlednin-
gen, til-/afløbsslangen er beskadiget eller hvis
betjeningspanelet, arbejdspladen eller sokkelom-
rådet er så beskadiget, at det indre af maskinen
synligt.
• Hvis tilslutningsledningen er beskadiget eller skal
udskiftes med en længere tilledning, skal denne
(kan købes hos ELECTROLUX Hvidevare-Service) udskiftes af en af ELECTROLUX autoriseret
kundeservice.
• Træk aldrig stikket ud af stikkontakten ved at hive i
ledningen. Tag fat i selve stikket.
• Ombygninger eller forandringer af vaskemaskinen
er af sikkerhedsgrunde ikke tilladt.
• Vær opmærksom på, at opvaskemaskinens dør
altid er lukket undtagen når den fyldes eller tømmes. Således undgår De, at nogen falder over
døren og derved bliver kvæstet.
• Hvis opvaskemaskinen har en skuffe til knive, skal
spidse knive eller bestik med skarpe kanter lægges i denne skuffe.
Hvis opvaskemaskinen ikke har en skuffe til knive,
skal spidse knive og bestik med skarpe kanter
lægges i den øverste kurv eller stilles i bestikkurven med spidsen nedad.
Formålsbestemt anvendelse
• Vask kun normalt køkkengrej i opvaskemaskinen.
Hvis maskinen anvendes til andre formåleller
betjenes forkert, overtager fabrikanten ingen
ansvar for eventuelle skader.
• Inden brug af specialsalt, opvaske- og afspændingsmidler skal det kontrolleres, at producenterne af disse produkter udtrykkeligt anbefaler
anvendelse af disse i husholdningsmaskiner.
• Fyld ikke opløsningsmidler i opvaskemaskinen.
Risiko for eksplosion!
• Vandbeskyttelsessystemet beskytter mod vandskader, dog skal følgende forudsætninger være
opfyldt:
– Nettilslutningen skal bibeholdes ved frakoblet
opvaskemaskine.
– Opvaskemaskinen skal være korrekt installe-
ret.
– Luk altid for vandhanen, når opvaskemaskinen
ikke er under opsyn i en længere periode,
f.eks. ferierejse.
• SætellerstilDemikkepå den åbne dør, da maski-
nen ellers kan tippe.
• Ved fejltilfælde lukkes for vandhanen, derefter
slukkes for maskinen og stikket trækkes ud af stikkontakten. Ved fast installation: Sikring(er) frakobles hhv. skruesikringer drejes ud.
4
Page 5
Sikring af opvaskemaskinens dør
Opvaskemaskinen har en dørsikring, der forhindrer,
at børn ved en fejltagelse kan åbne døren. Denne
dørsikring indstilles på følgende måde.
1. Idørgrebet er der en arm (1) på venstre side.
Døren sikres mod utilsigtet åbning ved at trykke
denne arm bagud med en lille skruetrækker eller
et skeskaft.
2. Når sikringen er aktiveret, skal dørgrebet først dre-
jes til venstre (2) og derefter trykkes opad (3).
3. Dørsikringen ophæves igen ved at trække armen
fremad med en lille skrue trækker eller et skeskaft.
2 Kassering
Kassering af emballagemateriale
Kassér opvaskemaskinens emballagemateriale på en
miljømæssig korrekt måde. Alle anvendte emballagematerialer er uskadelige for miljøet og kan genanvendes.
• Dele af kunststof er kendetegnede med internationalt standardiserede forkortelser:
– >PE< for polyætylen, f.eks. emballagefolier
– >PS< for polystyrol, f.eks. polsterdele (prin-
cipielt uden CFC)
– >POM< for polyoxymetylen, f.eks. plastklem-
mer
• Kartondelene er fremstillet af genbrugspapir og
bør afleveres til genbrug.
Kassering af udtjent maskine
Når maskinen t il sin tid skal kasseres, afleveres den
til korrekt destruktion.
2 Vask økonomisk og miljøvenligt op
• Indstil vandblødgøringsanlægget rigtigt.
• Skyl ikke services under rindende vand inden
opvask.
• Vælg et opvaskeprogram der svarer til fyldningen
samt tilsmudsningsgraden.
• Opvaskemiddel, specialsalt og afspændingsmiddel må ikke doseres højere end det anbefales af
producenten og i denne brugsanvisning.
5
Page 6
Beskrivelse af maskine og betjeningspanel
Gummitætning for
sammenkobling af
vandtilløbet til den
øverste spulearm
Spulearme
Hårdhedsområdekontakt
Beholder til
specialsalt
Rum til
afspændingsmiddel
Rum til
opvaskemiddel

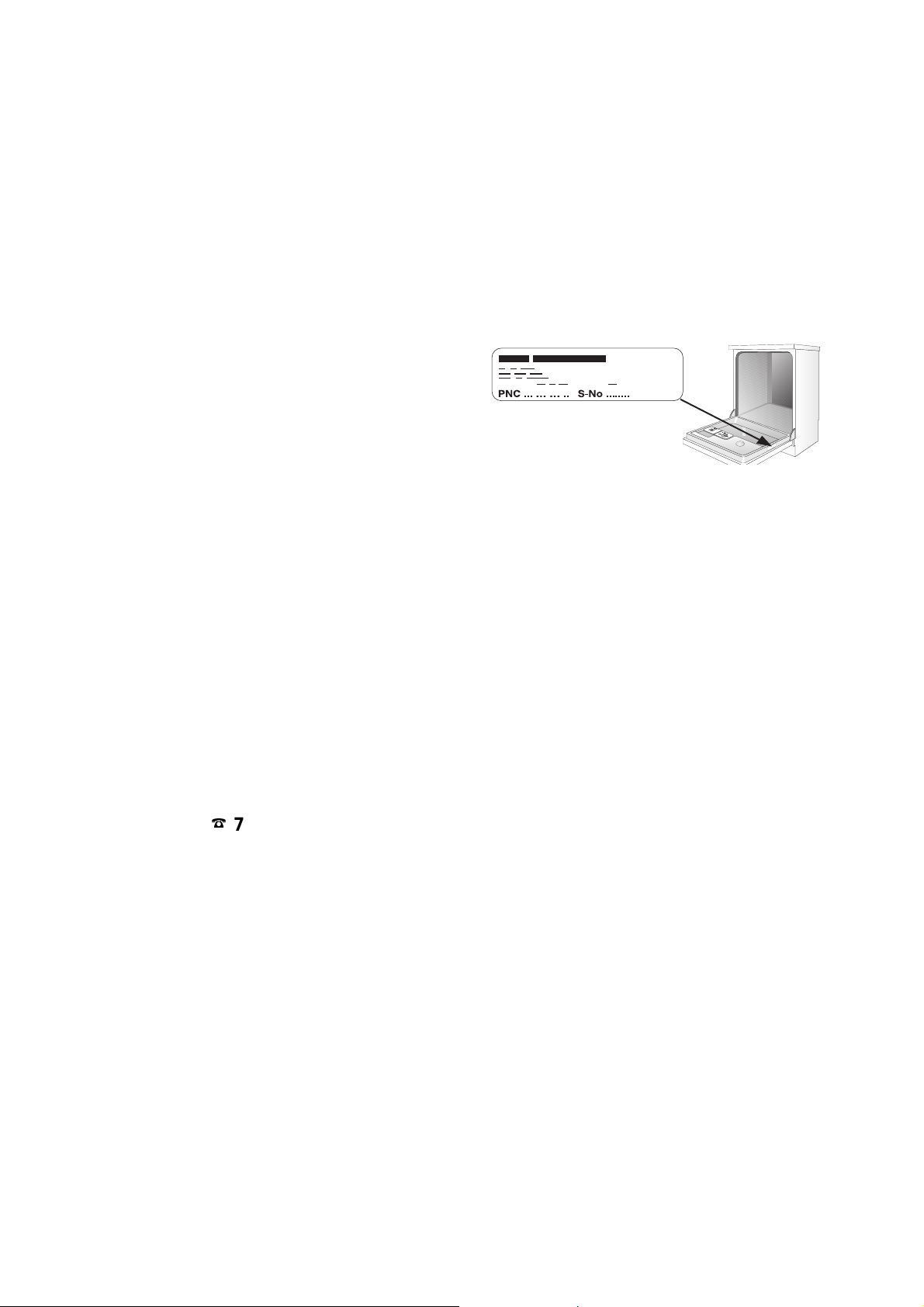

Typeskilt
Filtre
6
Page 7
Betjeningspanel
Driftsindikator
Programvælger
Programvælger
Med programvælgeren tænder De for opvaskemaskinen og starter et opvaskeprogram.
Forskylning
b
Normal 65 °C
é
Normal 50 °C
è
Økonomi opvask 50 °C
ã
Dørgreb
Programvælger
Programvælger
Med programvælgeren indstiller De starttidspunktet af et opvaskeprogram.
Mens maskinen løber, drejer indikatorskiven sig
og viser hvor langt opvaskeprogrammet er.
Forskylning
b
Opvask
x
Mellemskylning
Ö
Klarskylning
u
Tørring
z
7
Page 8
Før ibrugtagning første gang
Fjern inden ibrugtagningen alle klemmer, som sikrer
kurvene under transporten.
Foretag derefter følgende:
1. Indstil vandblødgøringsanlægget
2. Påfyldning af specialsalt til vandblødgøringsan-
lægget.
3. Påfyldning af afspændingsmiddel
Indstil vandblødgøringsanlægget
For at undgå kalkaflejringer på service og i opvaskemaskinen skal servicet skylles med blødt,dvs.kalkfattigt vand. Derfor har opvaskemaskinen et
vandblødgøringsanlæg, hvor brugsvandet afkalkes til
en hårdhed på ca. 4 °d (tysk hårdhedsgrad) ved
hjælp af specialsalt.
3
Det lokale vandværk kan oplyse om vandets
hårdhedoghårdhedsområde i Deres bolig-
kvarter.
Vandblødgøringsanlægget kan indstilles i 4
trin:
Hårdheds
område
IV
III 15–21 2,6–3,8
I/II 4–14 0,7–2,5 1
I under 4 under 0,71ingen salt nød-
1) [°d] tysk grad, mål for vandets hårdhed
2) [mmol/l] millimol pr. liter, international enhed for van-
dets hårdhed
3) Indstilling foretaget på fabrikken
Vandblødgøringsanlægget indstilles i henhold til
tabellen på det trin, der svarer til vandets hårdhed i
Deres boligkvarter:
1. Åben opvaskemaskinens dør.
2. Tag den nederste kurv ud af opvaskemaskinen.
3. Hårdhedsområdekontakten indstilles f.eks. med
en mønt.
4. Sæt den nederste kurv ind igen og luk opvaske-
maskinens dør.
Vandets hårdhed
1)
i °d
29–50
22–28
i mmol/l
5,1–9,0
3,9–5,0
2)
Position
af hårdheds-
område-
kontakten
4
3
3)
2
vendig
8
Page 9
Påfyldning af specialsalt til vandblødgøringsanlægget
1
Anvend kun specialsalt til opvaskemaskinen.
Fyld aldrig andre saltarter (f.eks. normalt
salt) eller opvaskemiddel i beholderen til saltet. Dette ødelægger vandblødgøringsanlæg-
get.
Kontroller inden hver påfyldning af salt, at det
er en pakke specialsalt, som De har fået fat
på.
Påfyld specialsalt:
• Inden den første ibrugtagning af opvaskemaskinen
• Nårengrøn flyder kan ses under låget af beholde-
ren til specialsaltet, er der nok salt i beholderen.
Hvis den grønne flyder ikke kan ses, skal special-
salt påfyldes.
3
1. Åben døren, tag den nederste kurv ud.
2. Drej låget af saltbeholderen mod uret for at åbne
3. Kun ved den første ibrugtagning:
4. Sæt den medleverede tragt i beholderens åbning.
3
5. Fjern saltrester fra beholderens åbning.
6. Sætlåget på ved at dreje det med uret indtil stop,
3
Hvis vandets hårdhed i Deres boligkvarter er
under 4 °d, behøverDeikkeatpåfylde spe-
cialsalt. Den grønne markering kan så ikke
ses. Funktionen af maskinen forstyrres dog
ikke heraf.
den.
fyld beholderen til salt med vand.
Fyld specialsalt i beholderen gennem tragten.
Kapacitet alt efter kornstørrelse ca. 1,0-1,5 kg.
Beholderen må ikke fyldes for meget med specialsalt.
Det overskydende vand i forbindelse med
påfyldning af specialsalt løber ud af beholderen ud i bunden af opvaskemaskinen. Dette
er uden betydning, da vandet pumpes ud,
når det næste vaskeprogram startes.
ellers kommer der specialsalt i skyllevandet. Dette
kan medføre at glas bliver tågede. Kør derfor et
opvaskeprogram efter påfyldning af specialsalt.
Derved skylles overskydende saltvand og saltkorn
bort.
Alt efter kornstørrelse kan det vare et par
timer, inden saltet er opløst i vandet og den
grønne markering igen er til at s e. Indstillingen af vandblødgøringsanlægget og dermed
saltforbruget er afhængige af den lokale
vandhårdhed.
SALE
SALT
SALZ
SEL
9
Page 10
Påfyldning af afspændingsmiddel
Afspændingsmidlet bevirker at vandet løber hurtigere
af servicet, så evt. kalk ikke sætter sig.
1
Påfyld afspændingsmiddel:
• Inden ibrugtagning af opvaskemaskinen
• Når der ses en mørk plet omgivet af en lys ring i
Rummet til afspændingsmiddel befinder sig på indersiden af opvaskemaskinedøren.
1. Åbn døren.
2. Tryk med en finger på låseknappen til afspæn-
3. Vip låget til afspændingsmiddelrummet helt op.
Anvend kun afspændingsmidler beregnet til
opvaskemaskinen. Fyld aldrig andre midler
eller opvaskemiddel i rummet til afspændingsmidlet. Dette beskadiger maskinen.
ruden på rummet. Når der er nok afspændingsmiddel i rummet, er hele ruden mørk.
dingsmiddelrummet.
4. Fyld afspændingsmiddel på præcis op til det stib-
lede “maks”-mærke; det svarer til en påfyldningsmængde på ca. 140 ml.
5. Vip låget tilbage og tryk ned, indtil det går i ind-
greb.
6. Afspændingsmiddel, der er løbet ud, tørres af med
en klud. Ellers dannes for meget skum under
opvasken.
Dosering af afspændingsmiddel
3
1. Åbn opvaskemaskinens dør.
2. Tryk med en finger på låseknappen til afspæn-
3. Vip låget til afspændingsmiddelrummet helt op.
4. Indstil doseringen.
5. Vip låget tilbage og tryk ned, indtil det går i ind-
6. Afspændingsmiddel, der er løbet ud, tørres af med
Under opvasken ledes afspændingsmiddel
fra afspændingsmiddelrummet til opvaskevandet. Doseringen kan indstilles fra 1-6. Fra
fabrikken er doseringen indstillet til “4“.
Doseringen børkunændres, hvis der på glas
og service ses striber, mælkeagtige pletter
eller indtørrede vanddråber.
dingsmiddelrummet.
greb.
en klud.
10
Page 11
Påfyldning af service
1
• Inden servicet sættes i maskinen, børDe:
• Værvedpåfyldningen af maskinen opmærksom
Svampe, viskestykker og genstande, der kan
opsuge vand, må ikke vaskes i opvaskemaskinen
.
Til opvask i maskinen er det følgende bestik/service
ikke egnet: betinget egnet:
– Bestikmedgrebaftræ, horn,
porcelæn eller perlemor
– Ikke varmebestandige plastdele
–Ældre bestik, hvis kit ikke kan tåle
høje temperaturer
– Limede dele af porcelæn, glas eller bestik
– Genstande af tin hhv. kobber
– Krystalglas
– Ståldele, der kan ruste
– Træ-/smørebrætter
– Kunsthåndværksgenstande
– fjerne grove madrester.
– lægge gryder med fastbrændte madrester i
blød.
på,at:
– Glas, porcelænogbestikikkemå hindre spule-
armene i at dreje.
– Hule beholdere som f.eks. kopper, glas, gryder
osv. skal vende med åbningen nedad, nårde
sættes i, for at vand ikke kan samle sig i hulrummene eller i dybe bunde.
– Service og dele af bestik må ikke lægges sam-
men i eller blokere hinanden.
– For at undgå skader på glas, må glas ikke røre
ved hinanden
– Små genstande (f.eks. låg) placeres i bestik-
kurven.
– Fajancegenstande må kun vaskes op i maskinen, hvis
producenten udtrykkeligt har angivet, at de er egnede.
– Mønstre på glas eller porcelæn kan blegne, hvis de tit
vaskes op i maskinen.
– Dele af sølv eller aluminium har tilbøjelighed til at danne
misfarvninger ved maskinopvask. Madrester som f.eks.
æggehvide, æggeblommer, sennep forårsager tit mis-
farvning hhv. pletter på sølv. Derfor fjern altid straks
madrester fra sølv, hvis det ikke vaskes op lige efter brugen.
– Nogleglasarterkanblivemørke efter mange opvask
11
Page 12

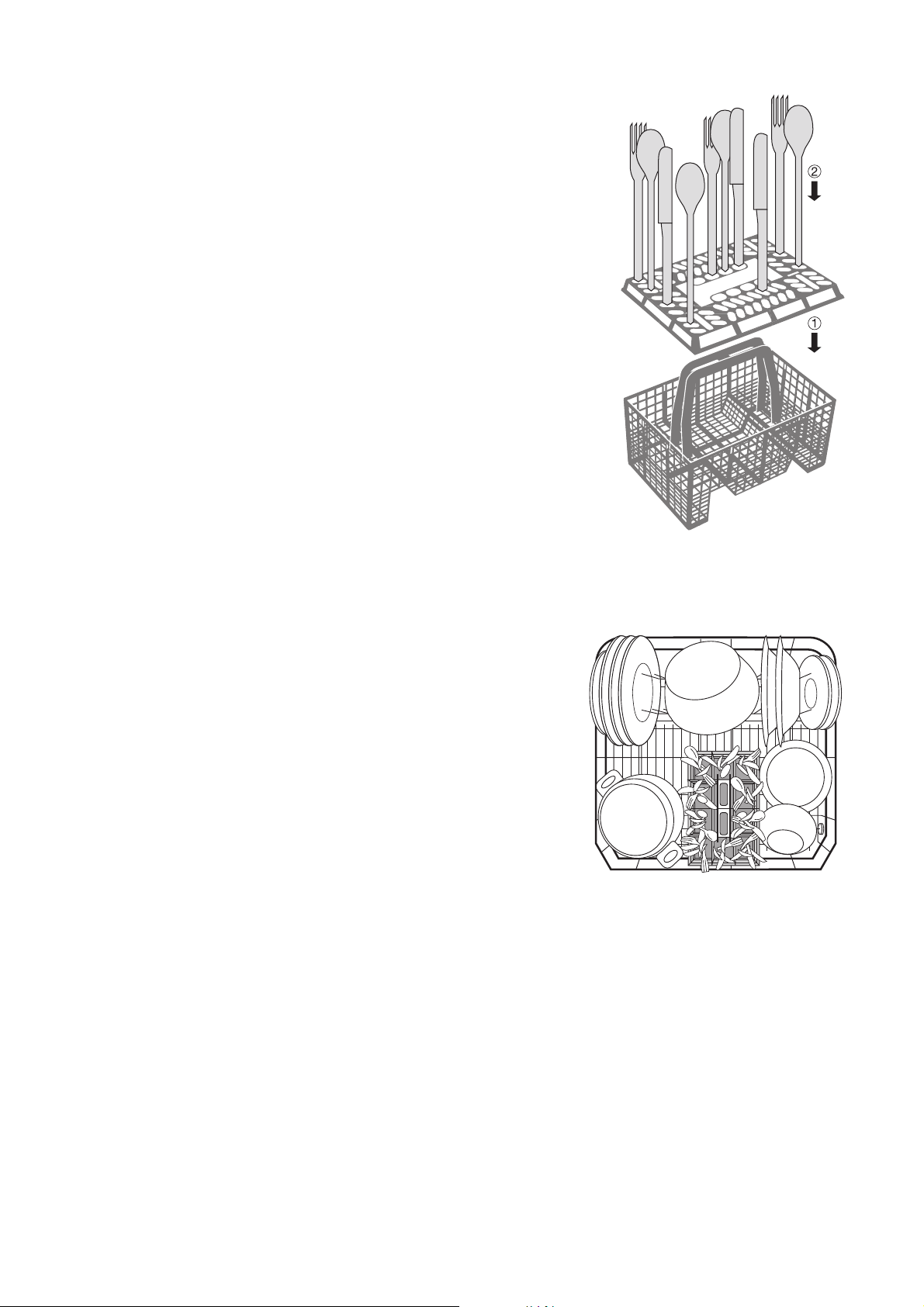

Sortering af bestik
1
For at alle bestikdele skylles af vand, anbefales det
at:
1. sætte gitteret på bestikkurven
2. stille korte knive, gafler og skeer med grebet
Nogle modeller af opvaskemaskemaskiner har en
bestikkurv uden bestikgitter.
Lange, spidse bestikdele udgørenfarei
bestikkurven – isærforbørn (se sikkerheds-
henvisningerne). Derfor skal de lægges i den
øverste kurv.
nedad gennem bestikkurvens gitter.
Påfyldning af gryder, pander og
store tallerkner
Større og meget snavset kogegrej og service sættes i
den nederste kurv.
3
For lettere at placere større service, er det
muligt
- at tage den bageste tallerkenholder ud af
den nederste kurv.
- at skubbe bestikkurven i den nederste kurv
til siden.
12
Page 13

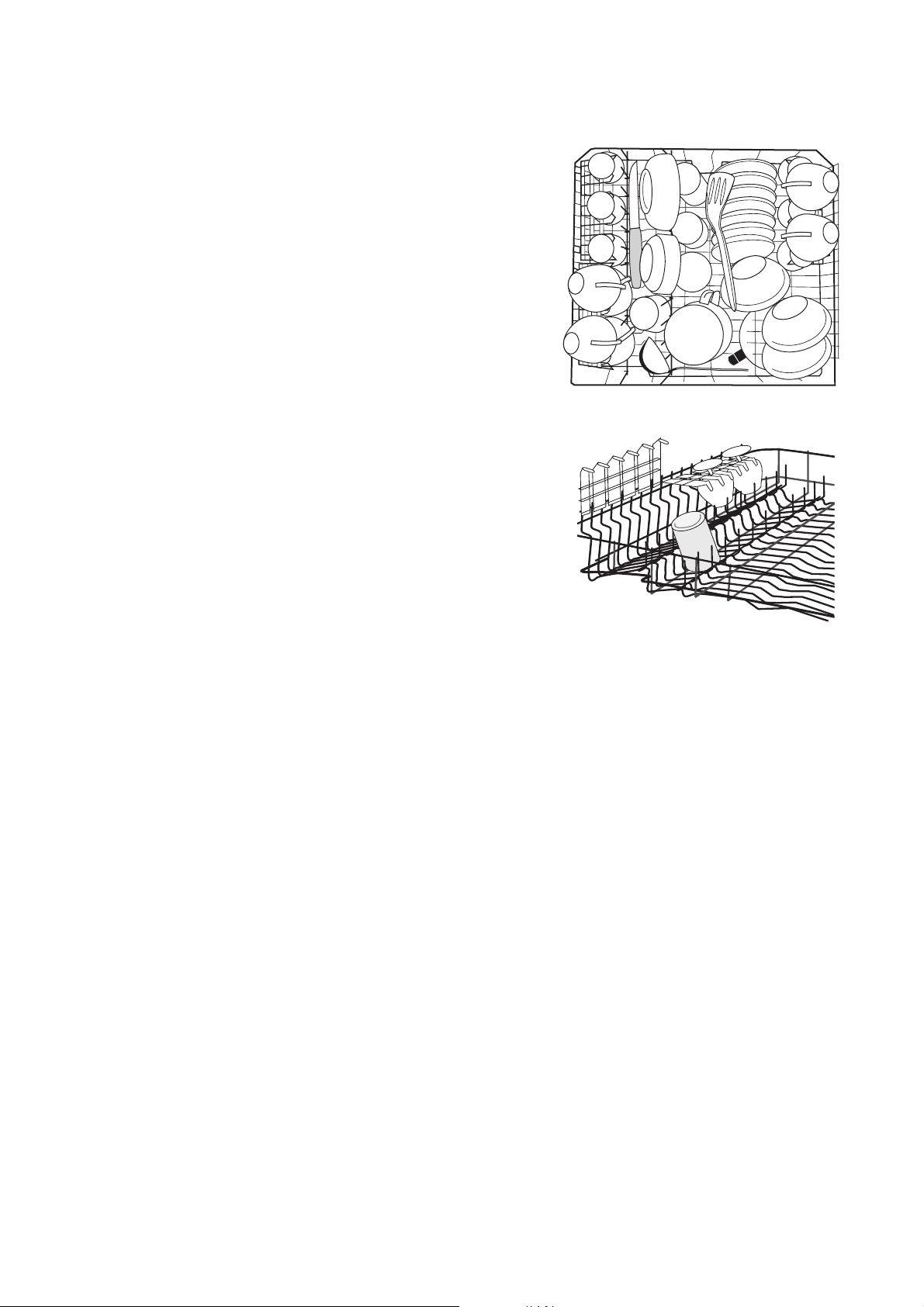

Påfyldning af kopper, glas og kaffeservice
Mindre og sarte servicedele og lange, spidse bestikdele skal lægges i den øverste kurv.
• Placer kopper og glas forskudt over og under kophylden, for at vandet kan nå alle dele.
• Hylderne kan klappes op til høje glas/krus.
• Vin-, champagne- og cognacglas lænes opad eller
hænges i hyldens udskæringer.
• Glas, krus o.I. kan også stilles på begge pigræk-
ker i den øverste kurv til venstre.
13
Page 14

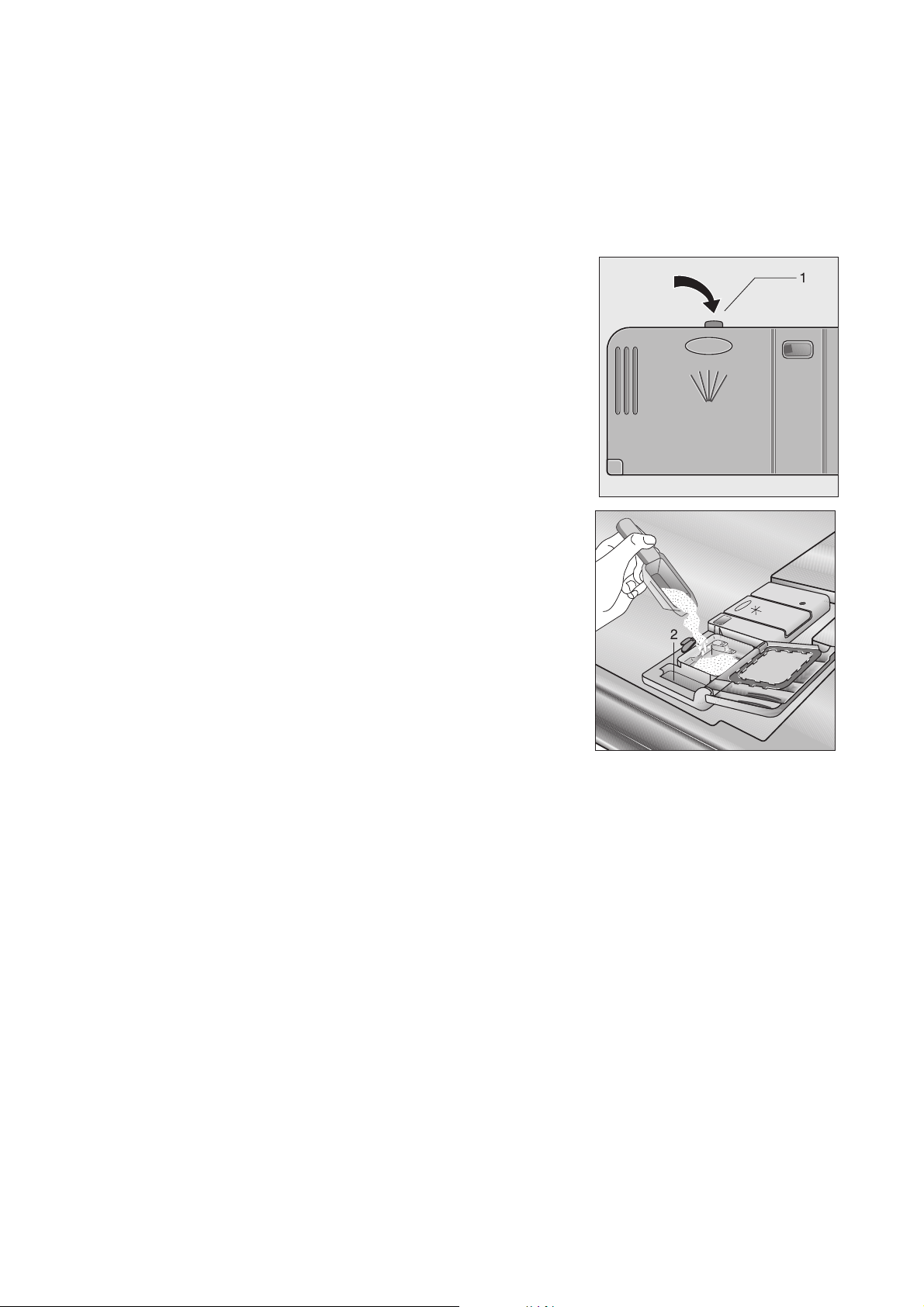

Påfyldning af opvaskemiddel
1
Brug kun opvaskemidler, der er specielt
beregnet til maskinopvask.
Fyld opvaskemiddel på:
Før der startes et opvaskeprogram (ikke ved programmet forskyl). Under opvaskeprogrammet ledes
opvaskemiddel til opvaskevandet.
2
Rummet til opvaskemiddel befinder sig på indersiden
af døren.
1. Hvis låget er lukket:
2. Fyld opvaskemiddeli opvaskemiddelrummet. Mar-
3. Vip låget tilbage og tryk ned, indtil det går i ind-
3
Overhold venligst producentens doseringsog opbevaringsanvisninger på opvaskemiddelemballagen.
Tryk på låseknappen (1).
Låget springer op.
keringslinierne kan bruges som doseringshjælp:
“20“ svarer til ca. 20 ml opvaskemiddel,
“30“ svarer til ca. 30 ml opvaskemiddel.
greb.
Ved meget kraftig tilsmudset ser vice kan der
fyldes ekstra opvaskemiddel i rummet ved
siden af (2). Dette opvaskemiddel anvendes
allerede under forskyl.
14
Page 15
Valg af opvaskeprogram (programtabel)
Vælg det passende opvaskeprogram ved hjælp af
denne tabel:
Serviceart: Spise- og kogegrej
derudover:
Urenhedens
art:
Egnet
opvaskeprogram:
Drej programvælgerne på:
Drej programvælgeren på:
Programforløb: Forskylning
Forbrugsværdier:
meget
snavset,
størknedemadrester,
især æggehvide og
stivelse
Opvask
Mellemskylning
Klarskylning
Tørring
1)
––
normalt
snavset
ved brug af kompakte opvaskemidler
òòòò
NORMAL
65°C
BBCA
NORMAL
f qf og ob
Forskylning
Opvask
Mellemskylning
Klarskylning
Tørring
òòòò
særdeles egnet
50 °C
Kaffe- og dessert-
stel
med temperaturfølsomme spisestel
normalt til let snavset
ØKONOMI OPVASK
50 °C
–
Opvask
Mellemskylning
Klarskylning
Tørring
Alle servicearter
–
Anvendt spisegrej,
der samles i opvaskemaskinen og
der skal vaskes op
på et senere tidspunkt.
FORSKYL
Forskylning
Varighed 84 minutter 80 minutter 70 minutter 10 minutter
Energi 1,5 kWh 1,4 kWh 1,4 kWh < 0.1 kWh
Vand 18 liter 18 liter 14 liter 6 liter
1) Forbrugsværdierne konstateres under standardbetingelser. De er afhængige af kurvenes last. Afvigelser er derfor mulige i
praksis.
15
Page 16
Opvaskeprogrammet startes
1. Kontroller, om service og bestik er placeret såle-
des i opvaskemaskinen, at spulearmene ikke blokeres.
2. Luk helt op for vandhanen.
3. Døren lukkes.
4. Drej programvælgeren med uret på A , B eller C
(se programtabel).
1
5. Drej programvælgeren på det ønskede program
1
Af årsager, der har med støjdæmpning at
gøre, må programvælgeren altid kun betjenes, når opvaskemaskinen er koblet fra.
Samtidig kan det ske, at den automatiske tildeling af opvaskemiddel udløses.
(se "Programtabel").
Driftsindikatoren lyser. Det valgte opvaskeprogram starter.
Mens maskinen kører, drejer programvælgeren
sig og viser hvor langt opvaskeprogrammet er.
Når et opvaskeprogram er blevet startet og
der er lukket for vandhanen, skal programvælgeren drejes på position I, vandhanen
åbnes og opvaskeprogrammet indstilles på
ny.
Afbrydelse af opvaskeprogram ved
at åbne opvaskemaskinens dør
1
1. Opvaskemaskinens dør åbnes. Opvaskeprogram-
2. Luk døren. Opvaskeprogrammet løber videre.
Nårdøren åbnes, kan varm damp slippe ud.
Risiko for skoldning! Luk døren forsigtigt op.
met standser.
Skift / afbrydelse af opvaskeprogram
3
Skift af opvaskeprogram
1. Drej programvælgeren på position I. Driftsindika-
1
2. Åben opvaskemaskinens dør og kontroller, om der
3. Luk opvaskemaskinens dør.
4. Drej programvælgeren med uret på A , B eller C
5. Drej programvælgeren på det ønskede program
Skift eller afbryd kun et aktivt opvaskeprogram, hvis det ubetinget er nødvendigt. Efter
at maskinen igen er lukket, opvarmes den
indkomne luft og udvider sig. Derved kan
vand nå ned i bundkarret og eventuelt udløse
vandbeskyttelsessystemet.
toren slukkes, opvaskeprogrammet standser.
Nårdøren åbnes, kan varm damp slippe ud.
Risiko for skoldning! Luk døren forsigtigt op.
er opvaskemiddel i beholderen. Påfyld i givet fald
beholderen igen.
(se "Programtabel").
(se "Programtabel"). Driftsindikatoren lyser, opvaskeprogrammet starter.
16
Page 17
Frakobling af opvaskemaskinen
Når opvaskeprogrammet er afsluttet:
1. Drej
1
2. Åben forsigtigt døren.
programvælgeren til position I. Driftsindika-
toren slukkes.
Nårdøren åbnes lige efter programslut, kan
varm damp slippe ud. Derfor:
Tømning af maskinen
3
• Varmt glas og porcelæntåler ikke stød. Lad det
derfor afkøle, inden maskinen tømmes.
• Lad servicet stå ca. 15 min. efter programafslutning for at det bedre kan tørre og afkøle.
• Tømførst den nederste kurv, derefter den øverste
kurv. Derved undgår man, at vand fra den øverste
kurv drypper ned på servicet i den nederste kurv
og efterlader vandpletter.
1
Vær dog opmærksom på, at damp, som slipper ud ved maskiner, der er indbygget under
gennemgående køkkenarbejdsplader, kan
beskadige arbejdspladen. Undersiden af
arbejdspladen skal i henhold til forskrifterne
være beskyttet med aluminiumfolie mod
opsvulmning.
17
Page 18
Vedligeholdelse og rengøring
1
• Opvaskemaskinens betjeningsdele rengøres om
• Skyllearmene behøves ikke at rengøres.
• De indre beholdere, dørtætning og vandtilløb skal
Anvend under ingen omstændigheder plejemidler til møbler – eller stærke eller slibende
rengøringsmidler.
nødvendigt kun med en blød klud og varmt, rent
vand.
af og til kontrolleres for urenheder og i givet fald
rengøres.
Rengøring af filtrene
3
1. Døren åbnes, den nederste kurv tages ud.

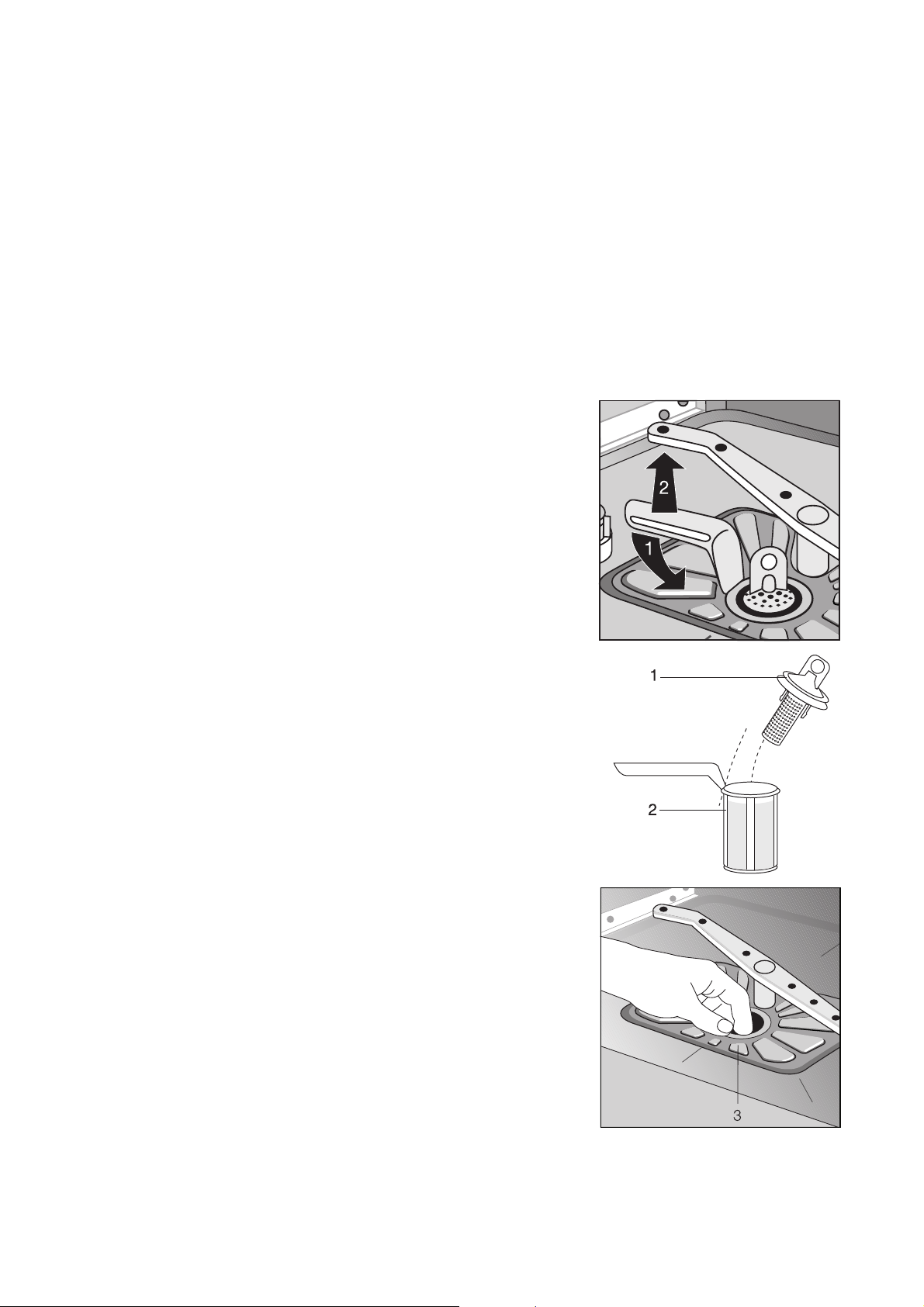

2. Opvaskemaskinens filtersystem bestårafetgrov-/
3. Drej grebet cirka en ¼ omgang mod uret og tag
4. Tag fat i grov-/finfilteret (1) i gribehullet og træk
5. Rengør alle filtre grundigt under rindende vand.
6. Det flade filter (3) tages ud fra bunden af maski-
7. Sæt det flade filter på plads i bunden af maskinen.
8. Grov-/finfilteret sættes i mikrofilteret og sættes
9. Filterkombinationen sættes i og fastgøres ved at
1
Filtrene i bunden af skyllerummet er til dels
selvrensende.
Imidlertid bør de alligevel kontrolleres og rengøres regelmæssigt. Urene filtre påvirker
opvaskeresultatet.
finfilter, mikrofilter og et fladt filter. Med grebet på
mikrofiltret løsnesfiltersystemet og fjernes.
det ud.
dem ud af mikrofilteret (2).
nen og rengøres grundigt på begge sider.
sammen.
dreje grebet med uret, indtil det kommer i hak.
Vær opmærksom på, at det flade filter ikke sidder
skævt over hullet i bunden af maskinen.
Uden filtre må der under ingen omstændigheder vaskes op.
18
Page 19
Hvad skal man gøre, hvis...
Prøvselvatafhjælpe små fejl i opvaskemaskinen ved
hjælp af de anførte henvisninger, da uberettiget tilkald af service ikke dækkes af garantien, dvs. fejl,
som De selv kunne have rettet udfra oversigten eller
betjeningsfejl.
...hvis der opstår problemer ved brugen af opvaskemaskinen.
Fejl Mulig årsag Afhjælpning
Opvaskemaskinens
tømmepumpe arbejder
- også når maskinen er
koblet fra.
Programmet starter
ikke.
I maskinen er der synlige rustpletter.
Pibende lyd i løbet af
opvasken.
Vandbeskyttelsessystemet er
udløst.
Opvaskemaskinens dørerikkelukket
rigtigt.
Netstik er ikke tilsluttet. Netstikket tilsluttes.
Husinstallationens sikringer er ikke i orden. Sikringer udskiftes.
Ved opvaskemaskinemodeller med forvalg
af starttid: En starttid er valgt.
Maskinen bestårafrustfritstål. Rustpletter i
maskinen skyldes fremmed rust (rustdele
fra vandledning, gryder, bestik osv.). Fjern
sådanne pletter med et normalt rengøringsmiddel til rustfrit stål.
Pibelyden er ikke slem. Anvend et andet opvaskemiddel.
Luk for vandhanden,
træk derefter netstikket ud
og kontakt kundeservice.
Luk døren.
Hvis servicet skal vaskes straks, skal
- starttiden ved apparater med multidisplay stilles på 0timer.
- den forsinkede start ved apparater
uden multidisplay slettes.
Vask kun egnet bestik og service.
Låget af beholderen til specialsalt skal
lukkes fast.
...opvaskeresultatet er ikke tilfredsstillende.
Servicet bliver ikke rent.
• Der er blevet valgt et forkert opvaskeprogram.
• Servicet har været placeret således, at skyllevan-
det ikke har kunnet nå alle dele. Kurvene må ikke
overfyldes for meget.
• Filtrene i bunden af maskinen er ikke rene eller er
monteret forkert.
• Der er ikke blevet anvendt et korrekt opvaskemiddel eller doseringen var for lav.
• Ved kalkbelægning på ser vicet: Beholderen til
specialsaltet e r tom eller vandblødgøringsanlæg-
get er forkert indstillet.
• Afløbsslangen er ikke placeret r igtigt.
Servicet tørres ikke og er uden glans.
• Dererikkeblevetanvendtetkorrektafspændings-
middel.
• Rummet til afspændingsmidlet er tomt.
På glas og porcelæn er der rande, striber,
mælkeagtige pletter eller blåt skinnende
belægning.
• Doseringen af afspændingsmiddel indstilles
lavere.
På glas og porcelænerdertørrede vand-
dråber.
• Doseringen af afspændingsmiddel indstilles
højere.
• Opvaskemidlet kan være årsagen. Kontakt opvaskemiddelproducentens kundeservice.
19
Page 20
Tekniske data
Kapacitet: 12 standardopdækninger inklusive servicefade
2
Tilladt vandtryk: 1-10 bar (=10-100 N/cm
Elektrisk tilslutning: Oplysninger om den elektriske tilslutning fremgår af typeskiltet til højre på den indre
ramme af opvaskemaskinens dør.
Opvaskemaskiner: Standmaskiner
Mål: 850 x 600 x 600 (H x B x T in mm)
Max. vægt: 54 Kg
Integrerbare og underbygningsopvaskemaskiner
Mål: 820 - 880 x 596 x 570 (højde x bredde x dybde i mm)
Max. vægt: 50 Kg
Helt integrerbare opvaskemaskiner
Mål: 820 – 880 x 596 x 546 - 550 (højde x bredde x dybde i mm)
Max. vægt: 50 Kg
= 0.1-1.0 MPa)
;
Denne maskine opfylder de følgende EF-ret-
ningslinier:
• 73/23/EØF af 19. 02. 1973 – Retningslinie
vedr. lavspænding
• 89/336/EØF af 03. 05. 1989
(inklusive ændringsretningslinie
92/31/EØF) – EMC-retningslinie
20
Page 21
Henvisning for testinstitutter
Kontrollen i henhold til EN 60704 skal udføres med testprogrammet (se programtabel) ved fuld påfyldning.
Kontrollerne i henhold til EN 50242 skal udføresmed fuld saltbeholder i blødgøringsanlægget, med fuld beholder
til afspænding og med testprogrammet Normal 50 °C.

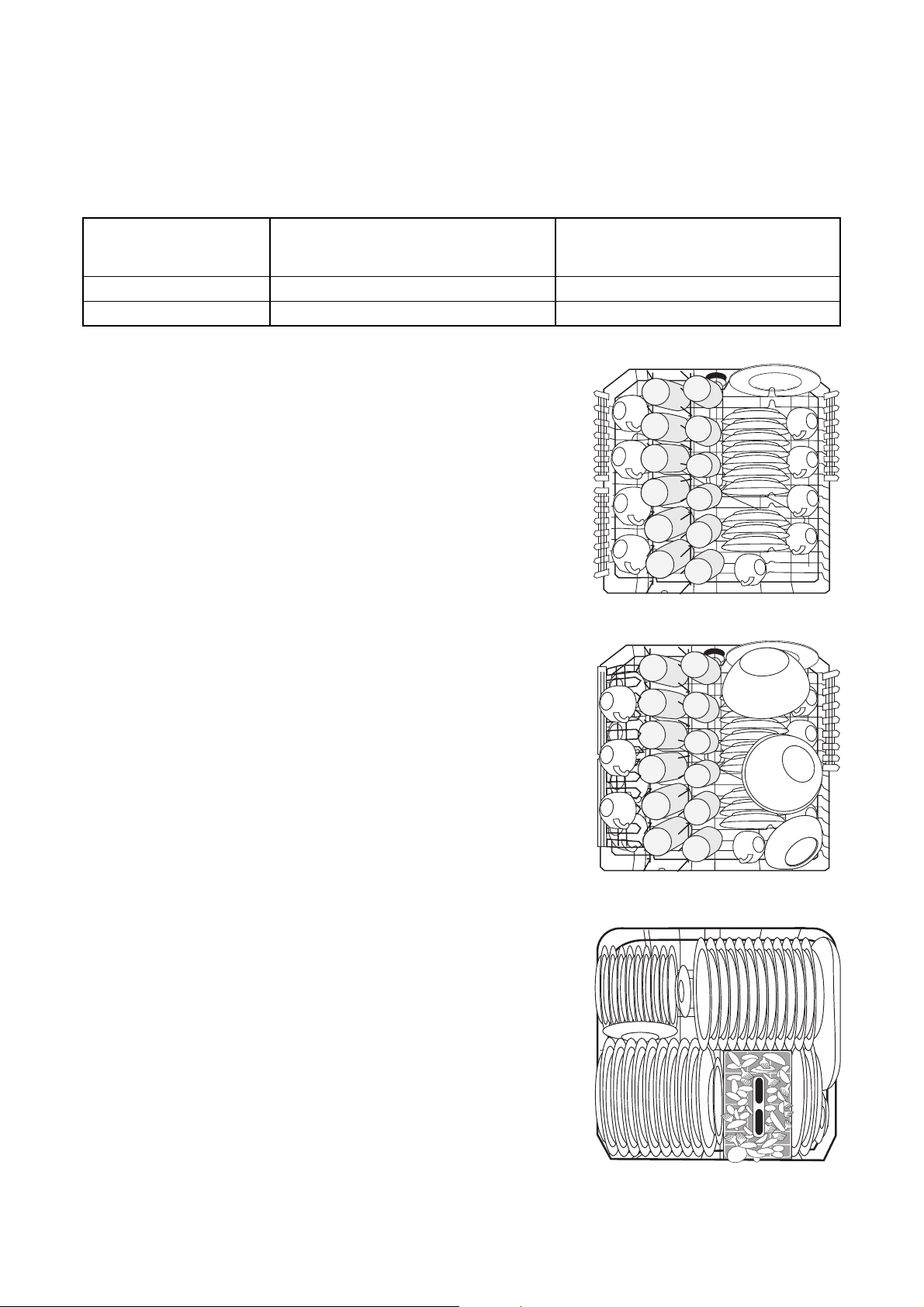

Fuld påfyldning:
12 standardkuverter inkl. spisegrej
Dosering af opvaskemiddel: 5g + 25g (type B) 20g (type B)
Afspændingsindstilling: 4 (type III) 4 (type III)
Fyldningseksempel: Øverste kurv
Fyldningseksempel: Øverste kurv
Halvfuld påfyldning:
6 standardkuverter inkl. spisegrej,
hver anden plads holdes fri

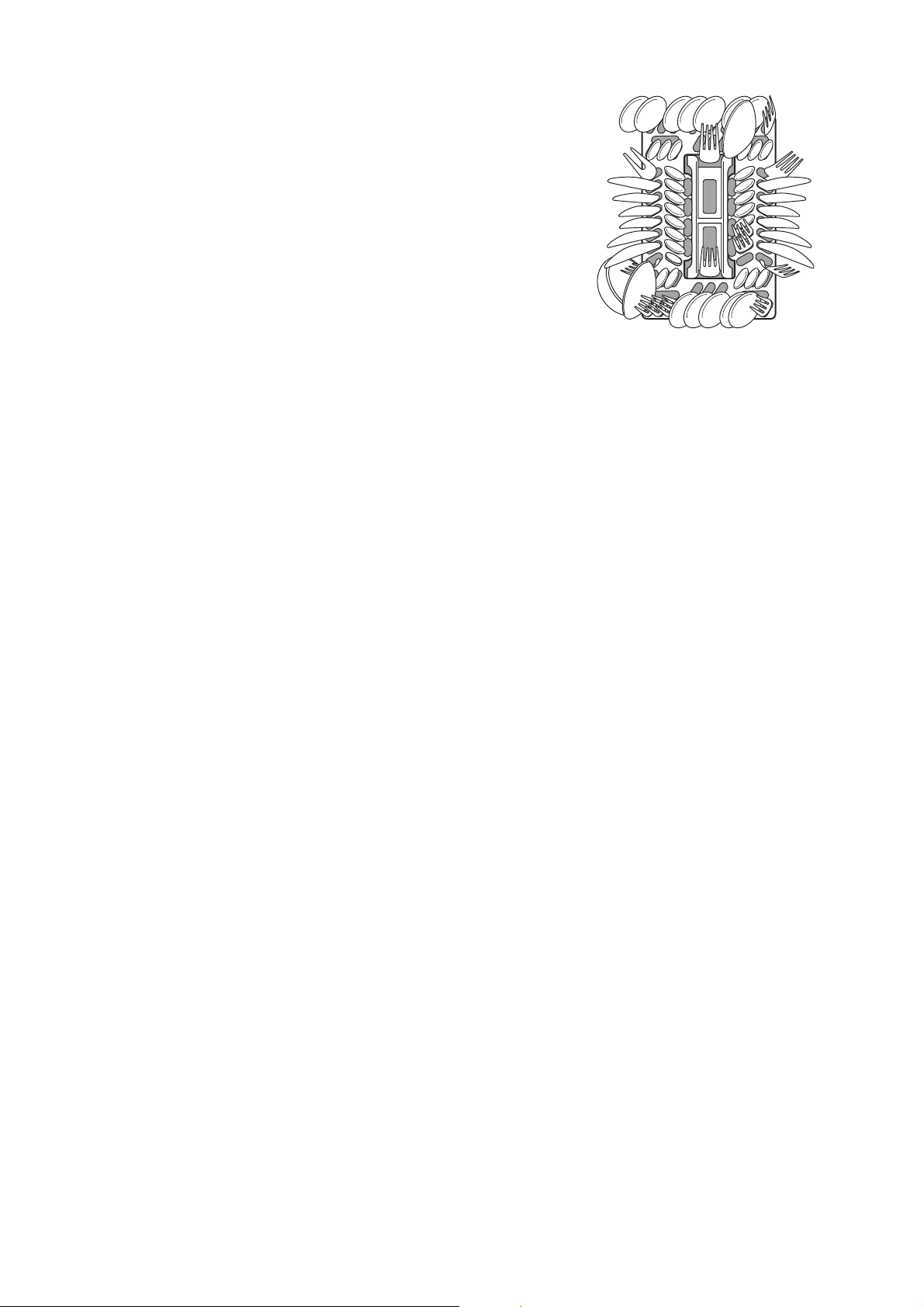

Fyldningseksempel: Nederste kurv
21
Page 22
Fyldningseksempel: Bestikkurv
Nogle opvaskemaskiner har bestikkurve uden bestik-
gitter.
22
Page 23
OPSTILLING OG TILSLUTNING
Opstilling af opvaskemaskinen
• Opvaskemaskinen skal opstilles stabilt og vandret
på et fast underlag.
• For at fjerne ujævnheder i gulvet og tilpasse

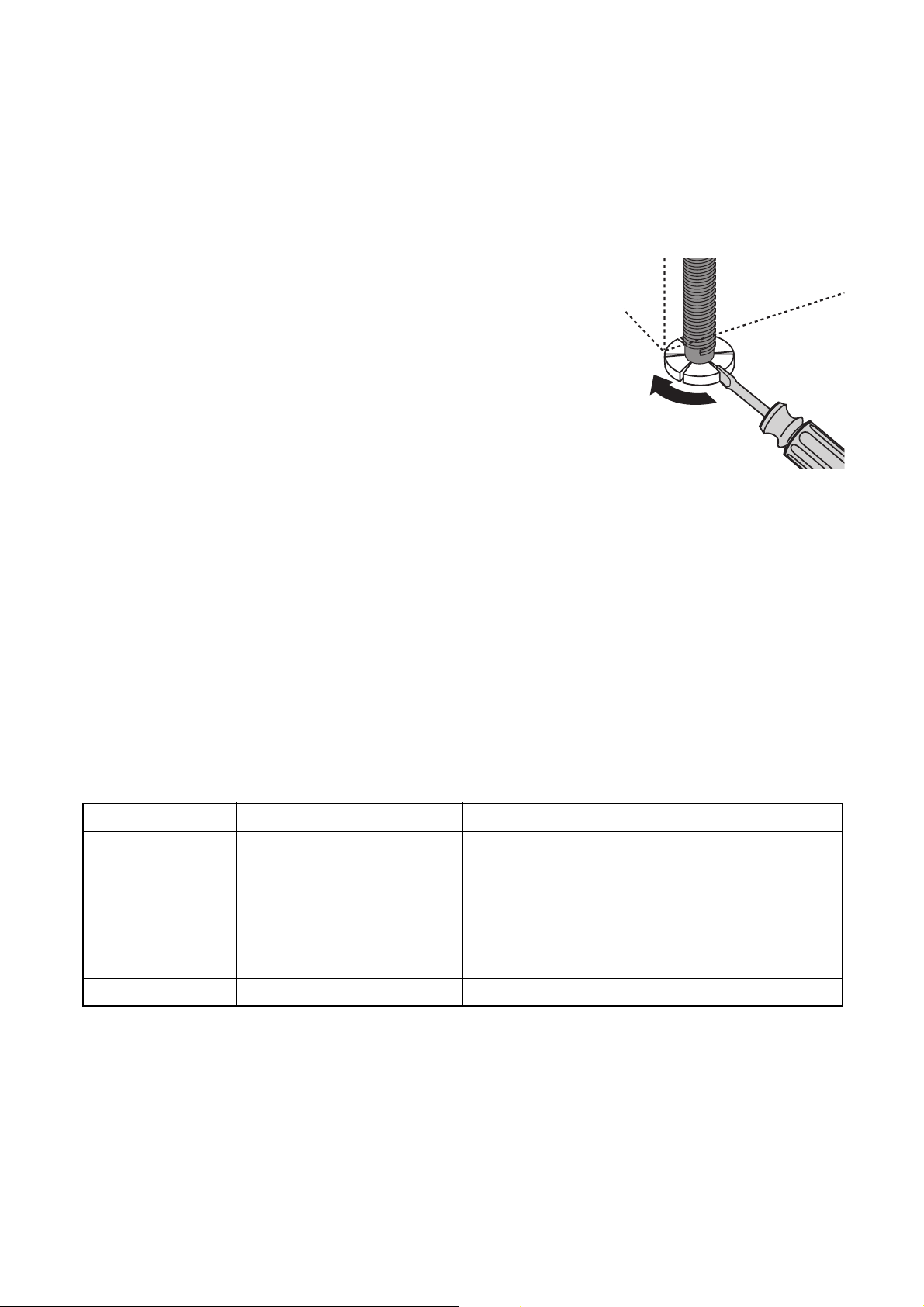

maskinens højde efter køkkenskabene, skrues
stilleskoene ud:
– med en skruetrækker.
• Ved opvaskemaskiner beregnet til indbygning,
integrering og fuldintegrering skal de bageste stillesko indstilles med en skruetrækker foran på
maskinen.
• Placer afløbsslange, tilførselsslange og netkabel,
så de kan bevæges frit indenfor soklens indhak,
for at de ikke bliver bøjet eller klemt.
• Opvaskemaskinen skal også skrues fast til den
gennemgående bordplade eller til skabene ved
siden af. Dette er absolut nødvendigt, for iht. de
gældende regler at sikre, at maskinen ikke kan
vælte.
Afhængig af model skal opvaskemaskinerne opstilles på følgende måde:
Integrerbar opvaskemaskine
(se vedlagte monteringsskabelon)
3
Bredde: 591 – 594 mm
Tykkelse: 16 – 24 mm
Højde:
(variabel)
Vægt: max. 8 kg
1
Døren kan være beklædt med en køkkenlåge
med følgende mål:
afhængig af - Nichehøjde
-Sokkelhøjde
- Tilpasning efter fugerne på skabene ved siden af
apparatet
Det nøjagtige højdemål skal beregnes på opstillingsstedet ud fra sideskabene.
Hvis køkkenlågerne er længere end 600 mm,
kan maskinens dør ikke åbnes helt (møbel-
pladen stødermod soklen).
I dette tilfælde skal soklen skæres til (se
monteringskabelon) eller også skal beslagsættet til den ekstra-høje dør BLT 60 benyttes. Det kan bestilles under nummeret E-nr.
911 239 008.
23
Page 24
Opvaskemaskine til indbygning
(se vedlagte monteringsvejledning)
Fritstående apparater
1
Hvis opvaskemaskinen skal indbygges under en køk-
kenbordplade, s kal opvaskemaskinens originale
bordplade fjernes på følgende måde:

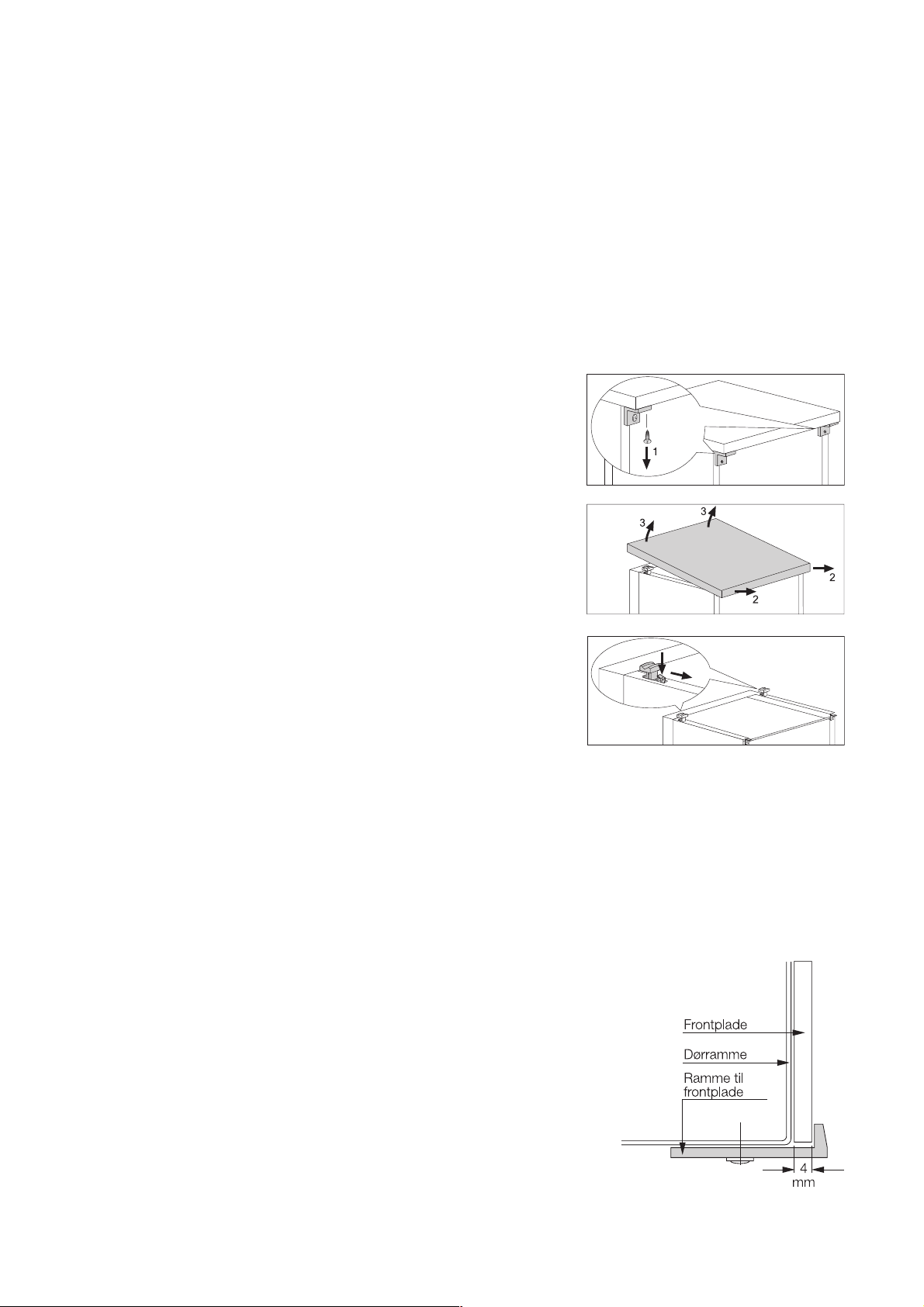

1. Skruerne (1) skrues ud af vinkelstykkerne på bag-
2. Skub maskinens bordplade ca. 1 cm bagud (2),
3. Tryk på det viste sted på billedet (4) på bordpla-
Kan opstilles fritstående uden ekstra fastgø-
relse.
Hvis opvaskemaskinen opstilles direkte ved
et gas- eller elkomfur, skal der anbringes en
varmeisolerende, ikke brændbar plade mellem komfur og opvaskemaskine i niveau med
bordpladens overkant (dybde 57,5 cm). Pladen skal have aluminiumsfolie på den side,
der vender ind mod komfuret.
siden.
løft fortil (3) og fjern den.
dens holder og tag den ud skråt bagud(5).
1
3
• Fritstående apparater kan forsynes med en dekor-
• Dekorplademål:
• Hjørnerne på dekorpladerne skal være skåret i
• For at de tynde dekorplader ikke buler eller for-
Hvis opvaskemaskinen senere skal benyttes
som et fritstående apparat, skal den originale
bordblade monteres igen.
Soklen på fritstående apparater kan ikke
justeres.
plade, så den optisk passer til køkkenlågerne.
Dekorplader kan købes hos køkkenproducenten.
Ved montering kræves der en dekorramme, som
hvis den ikke medleveres, kan købes hos faghandleren.
– Højde 597mm
– Bredde 587mm
– Klemmetykkelse: max. 4mm
5mm x 45° vinkel.
skubber sig, skal de fastgøres med dobbeltklæ-
bende tape på apparatets dør.
4
5
24
Page 25
Tilslutning af opvaskemaskinen
Vandtilslutning
Opvaskemaskinen er udstyret med sikkerhedsanordninger, som forhindrer, at opvaskevandet strømmer
tilbage i drikkevandssystemet. Disse sikkerhedsanordninger opfylder de gældende vandtekniske sikkerhedsforskrifter.
• Opvaskemaskinen kan sluttes til koldt eller varmt
vand indtil maks. 60 °C.
• Opvaskemaskinen må ikke sluttes til åbne vandvarmere eller brugsvandsvekslere.
Tilladt vandtryk
Lavest tilladt vandtryk:
2
1 bar (=10 N/cm
Højst tilladt vandtryk:
10 bar (=100 N/cm
=100 kPa)
2
=1 MPa)
Ved vandtryk under 1 bar bedes De rådføre Dem med Deres installatør.
Ved vandtryk over 10 bar skal der monteres en trykreduktionsventil
foran(kankøbes hos Deres VVS-installatør).
Tilslutning af tilløbsslange
1
3
• Hvis De har brug for en tilløbsslange, der er læn-
Under tilslutningen må der ikke være knæk
på tilløbsslangen, den må ikke klemmes eller
danne knuder.
Slut tilløbsslangen med fitting (DIN 259) til en
vandhane med udvendigt gevind (¾").
Møtrikken på denne fitting må kun stram-
mes med hånden.
For at begrænse mulighed for vandskade i
køkkenet anbefaler vi at installere en ekstra
vandhane eller at montere et grenrørpå den
eksisterende vandhane.
gere end d en, der er indeholdt i leverancen, så
kan De anvende et af følgende godkendte, komplette slangesæt:
– Slangesæt “WRflex 100” (E-nr.: 911 239 034)
– Slangesæt “WRflex 200” (E-nr.: 911 239 035)
25
Page 26
Vandafløb
Afløbsslange
1
• Tilslutning af afløbsslangen:
Afløbsslangen må ikke have knæk, klemmes
eller lave knude på sig selv.
– maksimal tilladelig højde: 1 meter.
– minimal nødvendig højde 30 cm over maski-
nens underkant.
Forlængerslanger

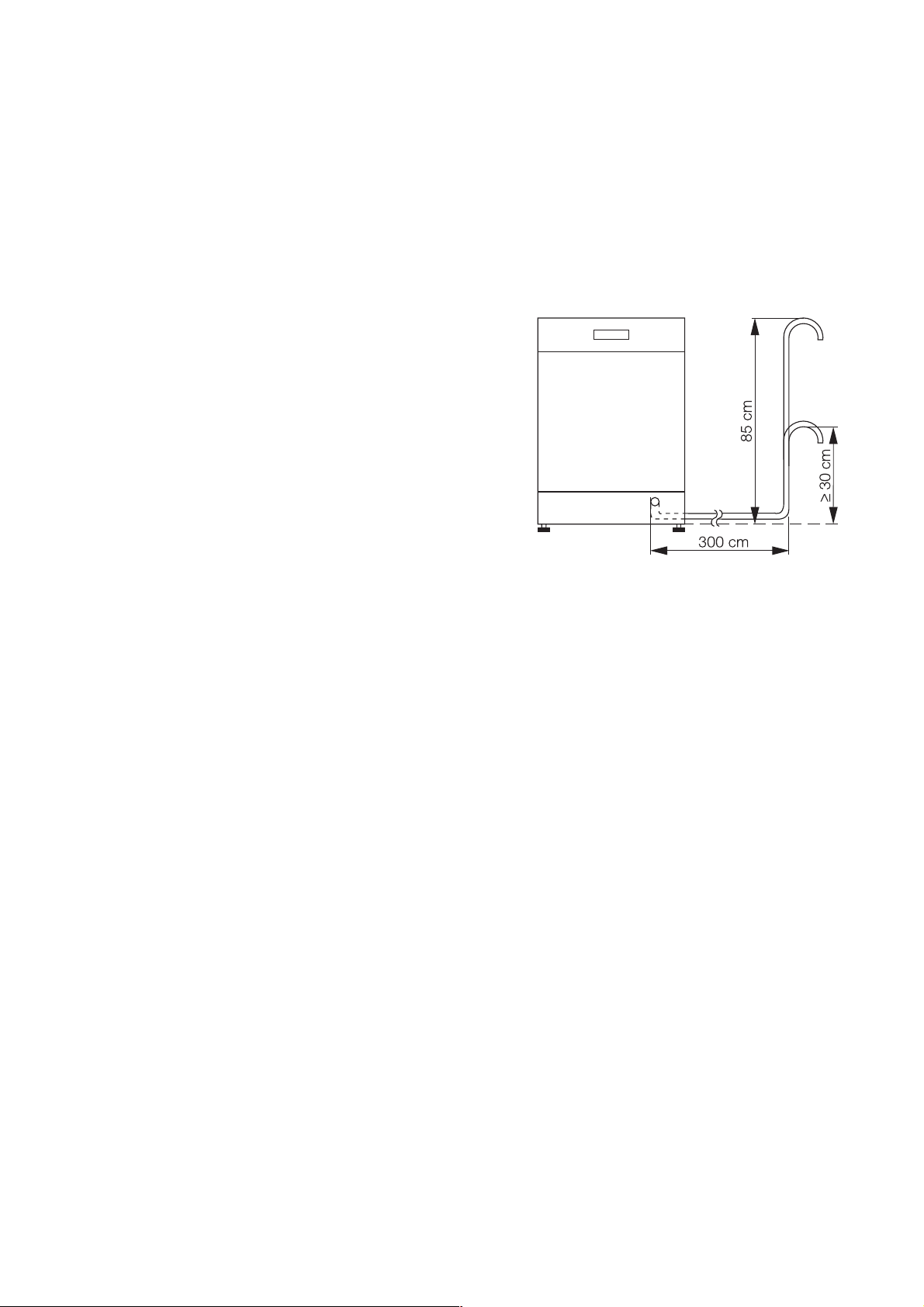

• Forlængerslange skal købes gennem forhandleren eller Electrolux Hvidevareservice. Den indvendige diameter af forlængerslangen skal være på
19 mm, for at maskinfunktionen ikke forstyrres.
• En forlængerslange må højst trækkes 3 meter
vandret og den maksimale højde for tilslutningen
af afløbsslangen er 85 cm.

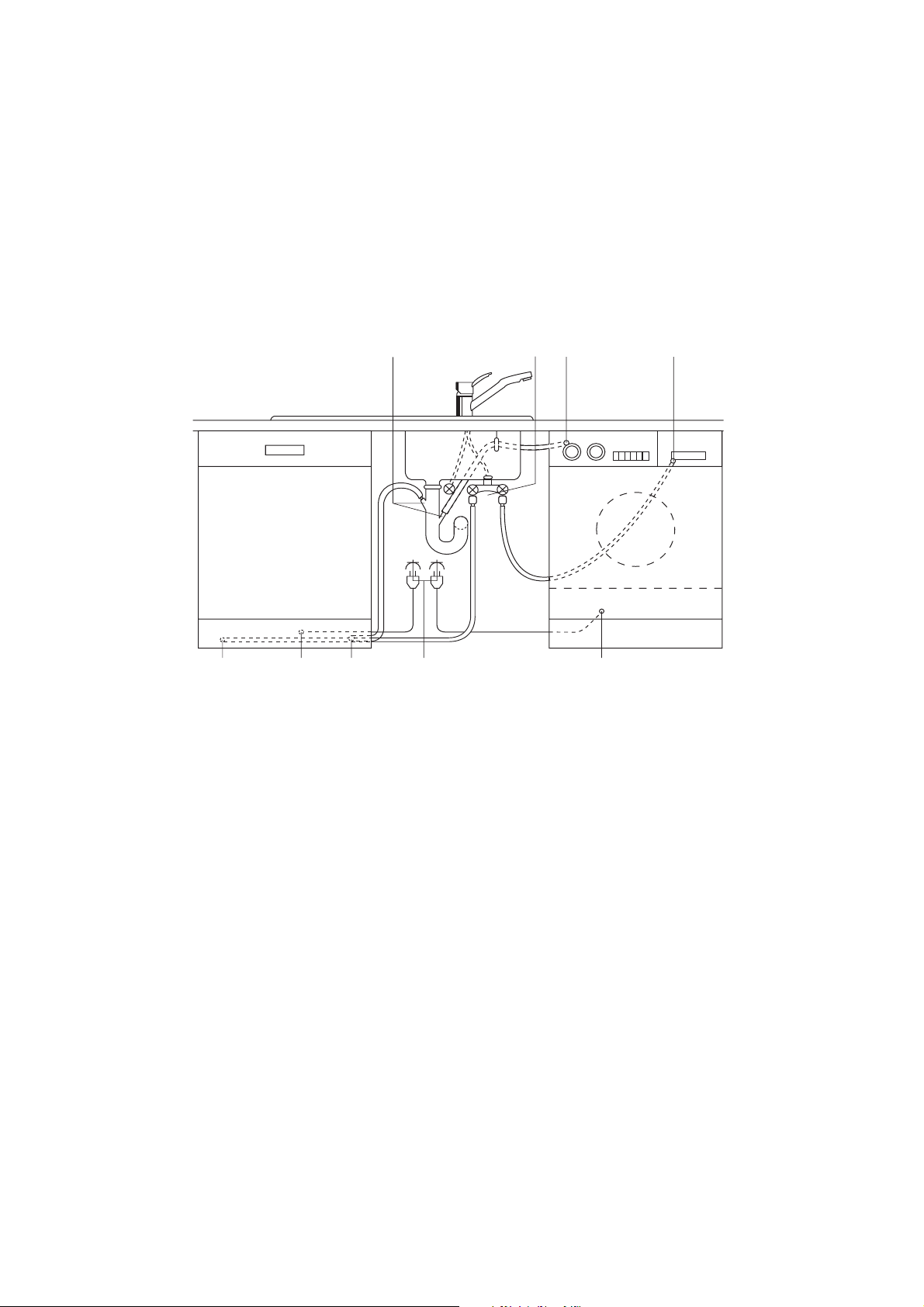

Vandlåstilslutning
• Enden af slangen passer på alle standard vandlåse. Den ydre diameter af vandlåstilslutningen
skal mindst være på 15 mm.
• Afløbsslangen skal fastgøres på vandlåstilslutnin-
gen med det vedlagte slangespændbånd.
Vandafløb i en vask (kun muligt med
fritstående maskiner)
Hvis De vil anbr inge afløbsslangen i en vask, anvendes en slangeholder, der kan sættes på. Denne kan
købes hos Electrolux Hvidevareservice under reservedelsnummer 899 646 069 190/I.
1. Sæt holderen på afløbsslangen.
2. Afløbsslangen skal sikres så den ikke glider af
vaskens kant.
Træk en snor gennem slangeholderens hul og
fastgør den på væggen eller vandhanen.
Vandbeskyttelsessystem
Som beskyttelse mod vandskader har opvaskemaskinen et vandbeskyttelsessystem.
I tilfælde af fejl indkobles tømmepumpen.
Dermed kan vand hverken løbe ud eller over. Resterende vand i maskinen pumpes automatisk bort.
1
26
Vandbeskyttelsessystemet fungerer også,
når der er slukket for maskinen – men den
skal være tilsluttet elektrisk.
Page 27
Elektrisk tilslutning
1
Vær opmærksom på VDE-bestemmelserne og evt.
bestemmelserne fra det lokale elektricitetsværk. Efter
montering må de spændingsførende dele og isole-
rede ledninger ikke kunne berøres med sonden iht.
EN 60335/DIN VDE 0700.
Oplysninger om den elektriske tilslutning fremgåraf
typeskiltet på den højre, indre kant af opvaskemaskinens dør. Hvis apparatet kan omskiftes, skal henvis-
ningerne fra det pågældende strømskema for
nettilslutningen overholdes.
Før tilslutningen skal det sikres, at driftsspændingen
og strømarten, der er angivet på typeskiltet, svarer til
netspænding og strømart på opstil-lingsstedet. Den
nødvendige elektriske sikring fremgår ligeledes af
typeskiltet.
For at afbryde opvaskemaskinen fra nettet, skal netstikket trækkes ud.
OBS: Stikket skal være frit tilgængeligt også efter til-
slutning af apparatet.
Hvis apparatet er tilsluttet til s trømnettet vha. en fast
tilslutning, skal det separeres fra nettet vha. en fler-
polet (N,L1) separationsanordning (f.eks. HFI-relæ)
med en kontaktafstand på >3mm.
Den faste tilslutning til elnettet må kun udfø-
res af en autoriseret elek-triker.
27
Page 28
Tilslutningsteknik
Tilløbs- og afløbsslangernes samt netledningens til-
slutning skal være i et af naboskabene, da der ikke er
plads bag maskinen.
Det efterfølgende eksempel på en sanitets- og elektrisk installation er kun en anbefaling, da de givne forhold på opstillingsstedet er afgørende
(forhåndenværende tilslutninger, lokale tilslutningsfor-
skrifter af energi- hhv. vandtilslutning osv. ...).
2studse45° eller lige,
udvendig Ø 19 mm, længde 30 mm
ledning
VandafløbVandtilløb Elektrisk til-
Elektrotilslutning
Dobbeltventil
Vandafløb
Elektrisk
tilledning
Vandtilløb
28
Page 29
Garanti
1 år fra den dokumenterede købsdag (gem købsno-
taen) Garantien dækker fabrikations- og materialefejl,
der måtte opstå ved normal brug i en privat husholdning i Danmark. Garantien opfatter mater ialer, nød-
vendige transportomkostninger og arbejdsløn. For
Grønland og Færøerne gælder særlige regler.
Forbehold:
Garantien omfatter ikke fejl og skader, som skyldes
andre årsager end fabrikations- og materialefejl. Det
er en forudsætning for garantien, at en reparation
ikke er forsøgt foretaget af andre end Electrolux Hvidevare-service, som er vor autoriserede serviceorgan.
Garantien dækker ikke uberettiget tilkald af service.
Produktansvar:
Vort produktansvar er gældende i følge "Lov om produktansvar". Denne lov gælder skader på personer
eller ting, som skyldes fejl på selve det installerede
produkt. Dette ansvar er gældende 10 årefter,at
apparatet er købt som fabriksnyt.
Forbehold:
Vort produktansvar gælder ikke, hvis den pågældende skade skyldes et eller flere af følgende forhold:
• At produktets installation ikke er udført i overensstemmelse med installationsvejledningen.
• At produktet har været anvendt til andet formål
end beskrevet i brugsanvisningen.
• At de i denne brugs- og installationsvejledning
nævnte sikkerhedsregler ikke er blevet fulgt.
• At en reparation er udført af andre end vor autoriserede serviceorganisation, se brugsanvisningen.
• At der er brugt uoriginale reservedele.
• At skaden skyldes en transportskade, som måtte
være opstået på et senere tidspunkt, f.eks. ved
flytning eller videre salg.
• At skaden skyldes en form for anvendelse, som
strider mod almindelig sund fornuft.
Service og evt reparationer skal udføres af vor autoriserede Service, se brugsanvisningen.
Der må kun benyttes reservedele som er godkendt af
førnævnte.
29
Page 30
30
Page 31
SERVICE
I kapitlet "Hvad skal man gøre, hvis..." er der en
opstilling af de vigtigste fejlkilder, som De selv kan
afhjælpe.
Hvis De tilkalder servicemont
ovenfor angivne henvisninger eller på grund af fejlbetjeninger, kan servicemont
løbet af garantitiden være gratis.
Hvis De i denne brugsanvisning ikke finder nogen
henvisning til en fejl, bedes De kontakte kundeservice.
Oplys kundeservice om PNC-nummer og S-nr. (serienummer), der er på typeskiltet. Dette er anbragt til
højre på dørens inderside.
For at De har numrene ved hånden, anbefaler vi at
notere Dem her:
ør på grund af en af de
ørens besøg heller ikke i
Model:
PNC:
S-No:
Købsdag:
............................................................
............................................................
............................................................
............................................................
Service og reservedele
Electrolux Hvidevarer-Service har tre service-cen-
tre fordelt overlandet. Her er det muligt at bestille service samt købe reservedele. Det er også muligt at
bestille reservedele samt tilbehør hos forhandleren/
el-installatører
Benyt venligst nedennævnte telefonnummer:
70117400
Når dette nummer benyttes, stilles der automatisk
om til nærmeste center.
Adresser på servicecenter:
Lundtoftegårdsvej 99
2800 Lyngby
Ny Banegårdsgade 45
8000 Århus
Vejlevej 34
7000 Fredericia
31
Page 32
AEG husholdningsapparater
Lundtoftevej 160
Telefon 4526 4060 . Telefax 4593 3738
- en del af Electrolux Hvidevarerselskaber A/S
2800 Lyngby
Loading...
