käyttöohje

Astianpesukone

ESF 63019

We were thinking of you

when we made this product

tervetuloa Electroluxin maailmaan electrolux 3

Tervetuloa Electroluxin maailmaan

Kiitos, että valinnut ensiluokkaisen Electrolux-tuotteen, joka
toivomme tuovan Sinulle paljon iloa tulevaisuudessa. Electroluxilta
on saatavilla laajan valikoiman elämääsi helpottavia korkealaatuisia
tuotteita. Joitakin esimerkkejä löydät tämän käyttöohjeen
kansilehdeltä. Pyydämme Sinua tutustumaan hetkisen uuden
laitteesi käyttöohjeeseen, jonka avulla voit hyödyntää kaikkia sen
ominaisuuksia. Noudattamalla käyttöohjeita uuden laitteesi käyttö
on erittäin vaivatonta ja helppoa. Onnea ja menestystä!

4 electrolux sisältö

Sisältö

Turvallisuusohjeet 5
Laitteen kuvaus 7
Ohjauspaneeli 8
Käyttöönotto 11
Päivittäinen käyttö 15
Pesuohjelmat 25
Huolto ja puhdistus 26
Toimintahäiriöt 28
Tekniset tiedot 31
Ohjeita testilaitokselle 33
Asennus 34
Kalusteisiin asennus 37
Ympäristönsuojelu 39
Takuu/Huolto 40

Tässä käyttöohjeessa käytetään seuraavanlaisia symboleja:

Tärkeitä henkilöturvallisuuteen ja laitteen asianmukaiseen käyttöön
liittyviä ohjeita

Yleisohjeet ja vinkit

Ympäristönsuojelua koskevat ohjeet

Turvallisuusohjeet

Jotta osaisit käyttää
astianpesukonetta turvallisesti ja
oikealla tavalla, lue tämä käyttöohje
sekä sen sisältämät ohjeet ja
varoitukset huolellisesti ennen
laitteen asentamista ja ensimmäistä
käyttöä. T urhien virheiden ja
onnettomuuksien välttämiseksi on
tärkeää, että kaikki laitteen käyttäjät
perehtyvät huolellisesti sen
toimintaan ja
turvallisuusominaisuuksiin. Pidä
tämä ohje tallessa ja varmista, että
se kulkee aina laitteen mukana
esimerkiksi asunnon vaihdon
yhteydessä tai luovutetaan
mahdolliselle uudelle omistajalle.
Näin kaikilla laitteen käyttäjillä on
asianmukaiset ohjeet turvallista
käyttöä varten.

Käyttötarkoitus

● Tämä astianpesukone on tarkoitettu

ainoastaan konepesuun soveltuvien
kotitalousastioiden pesemiseen.

● Älä laita astianpesukoneeseen

liuotinaineita. Ne saattavat aiheuttaa
räjähdyksen.

● Laita veitset ja muut teräväkärkiset

esineet ruokailuvälinekoriin kärki
alaspäin tai yläkoriin vaakasuoraan
asentoon.

● Käytä ainoastaan

astianpesukoneeseen soveltuvia
tuotteita (konetiskiaine,
vedenpehmennyssuola ja
huuhtelukirkaste).

● Vältä avaamasta astianpesukoneen

luukkua toiminnan aikana, sillä
koneen sisältä tuleva höyry voi olla
kuumaa.

turvallisuusohjeet electrolux 5

● Älä ota astioita astianpesukoneesta

ennen pesuohjelman päättymistä.

● Kytke virta pois laitteesta ja sulje

vesihana käytön jälkeen.

● Laitteen huoltotyöt saa suorittaa

vain valtuutettu huoltoteknikko, ja
ainoastaan alkuperäisten
varaosien käyttäminen on sallittua.

Yleinen turvallisuus

● Konetiskiaineet voivat aiheuttaa

kemiallisia palovammoja silmiin,
suuhun ja kurkkuun. Ne voivat olla
hengenvaarallisia! Noudata
konetiskiaineen pakkaukseen
merkittyjä turvallisuusohjeita.

● Astianpesukoneessa oleva vesi ei

ole juomakelpoista. Koneen sisällä
voi olla konetiskiaineen jäämiä.

● Pidä astianpesukoneen luukku

aina kiinni silloin, kun konetta ei
täytetä tai tyhjennetä. Näin kukaan
ei voi kaatua ja loukata itseään
auki olevan luukun takia.

● Älä istu tai seiso avoimen luukun

päällä.

Lasten turvallisuus

● Tämä laite on suunniteltu aikuisten

käyttöön. Älä anna lasten käyttää
astianpesukonetta ilman valvontaa.

● Pidä kaikki pakkausmateriaali

poissa lasten ulottuvilta.
Pakkauksiin liittyy aina.
Tukehtumisvaara.

● Pidä kaikki pesuaineet

turvallisessa paikassa poissa
lasten ulottuvilta.

● Pidä lapset poissa

astianpesukoneen luota silloin, kun
sen luukku on auki.

6 electrolux turvallisuusohjeet

Asennus

● Tarkista, että astianpesukone ei ole

vaurioitunut kuljetuksen yhteydessä.
Älä koskaan ota käyttöön
vaurioitunutta konetta. Jos
astianpesukone on vaurioitunut, ota
yhteyttä jälleenmyyjään.

● Kaikki pakkausmateriaalit on

poistettava ennen käyttöä.

● Kaikki tämän laitteen asennukseen

liittyvät sähkö- ja putkiasennustyöt
on annettava asiantuntevan ja
ammattitaitoisen henkilön
tehtäväksi.

● Laitteen teknisten ominaisuuksien

muuttaminen tai muiden muutosten
tekeminen laitteeseen on kielletty
turvallisuussyistä.

● Älä koskaan käytä

astianpesukonetta, jos sen
virtajohto tai vesiletkut ovat
vaurioituneet, tai jos ohjauspaneeli,
kansitaso tai jalustaosa on
vaurioitunut siten, että laitteen
sisäosa on näkyvissä. Ota yhteyttä
valtuutettuun huoltoliikkeeseen
vaaratilanteiden välttämiseksi.

● Astianpesukoneen sivupaneeliin ei

saa porata reikiä, sillä poraaminen
voi vaurioittaa hydrauliikka- ja
sähköosia.

Noudata tarkasti sähkö- ja
vesiliitäntää käsittelevissä luvuissa
annettuja ohjeita.

Laitteen kuvaus

laitteen kuvaus electrolux 7

1

Yläkori

2

Vedenkovuuden säädin

3

Suolasäiliö

4

Pesuainelokero

5

Huuhteluainelokero

6

Arvokilpi

7

Sihdit

8

Alempi suihkuvarsi

9

Ylempi suihkuvarsi

8 electrolux ohjauspaneeli

Ohjauspaneeli

1

Ohjelmaopas

2

Ohjelmanvalitsimen osoitin

On/Off-merkkivalo (virta

3

päällä/pois päältä)

Ohjelmanvalitsin

4

Käynnistä/Peruuta-painike

5

(Cancel)

6

Puolitäyttö-painike (Half Load)

7

Merkkivalot

Merkkivalot

ohjauspaneeli electrolux 9

Pesu

Kuivaus

Ohjelman loppu

Suola

Huuhtelukirkaste

Syttyy, kun pesu- ja huuhteluvaiheet ovat
käynnissä.

Syttyy, kun kuivausvaihe on käynnissä.

Syttyy, kun pesuohjelma on päättynyt.
Merkkivalolla on myös lisätoimintoja:

- asetettu vedenpehmentimen taso,

- koneen toimintahäiriöstä johtuvan hälytyksen
näyttäminen.

Syttyy , kun erikoissuola on lopussa.

Syttyy , kun huuhtelukirkaste on lopussa.

Suolan ja huuhtelukirkasteen
merkkivalot eivät pala koskaan
pesuohjelman aikana, vaikka suola
ja/tai huuhtelukirkaste olisi
lopussa.

Ohjauspaneelin suolan merkkivalo
voi palaa vielä 2-6 tuntia suolan
lisäämisen jälkeen, mikäli
astianpesukoneessa on virta päällä.
Jos käytät suolaa, jonka
liukenemisaika on pitempi, valo voi
palaa pitempään. Tämä ei vaikuta
astianpesukoneen toimintaan.

10 electrolux ohjauspaneeli

Ohjelmanvalitsin ja On/Off­merkkivalo

● Pesuohjelma valitaan kääntämällä

ohjelmanvalitsinta myötä- tai
vastapäivään, kunnes valitsimen
osoitin on halutun pesuohjelman
kohdalla. Kirjainta vastaava
pesuohjelma näkyy käyttöpaneelin
vasemmassa reunassa.

On/Off-merkkivalo syttyy (asento
ON)

● Virta kytketään pois laitteesta

kääntämällä ohjelmanvalitsinta,
kunnes valitsimen osoitin on
On/Off-merkkivalon kohdalla.

On/Off-merkkivalo sammuu
(asento OFF).

Ohjelmanvalitsimella voidaan asettaa
myös vedenpehmentimen taso.

Käyttöönotto

käyttöönotto electrolux 11

Ennen kuin otat astianpesukoneen
käyttöön:

● Tarkista, että sähkö- ja vesiliitännät

on suoritettu asennusohjeiden
mukaisesti.

● Poista kaikki pakkausmateriaalit

koneen sisältä.

● Säädä vedenpehmennin.

● Kaada litra vettä suolasäiliöön ja

täytä säiliö astianpesukoneelle
tarkoitetulla suolalla.

● Täytä huuhtelukirkasteen säiliö.

Aseta veden kovuus.

Astianpesukoneessa on
vedenpehmennin, joka poistaa
vesijohtovedestä mineraaliaineet ja
suolat, joilla olisi haitallinen vaikutus
laitteen toimintaan.

Mitä enemmän vedessä on
mineraaliaineita ja suoloja, sitä
kovempaa vesi on.

Veden kovuus mitataan toisiaan
vastaavilla asteikoilla: saksalaisia
asteita (°dH), ranskalaisia asteita
(°TH) ja mmol/l (millimoolia/litra ­kansainvälinen vedenkovuusyksikkö).

Vedenpehmentimen asetukset
määritetään paikkakunnan

Jos käytät
yhdistelmäpesuainetabletteja
(3 in 1, 4 in 1, 5 in 1 jne.), noudata

vedenkovuuden mukaan. Voit kysyä
vedenkovuustiedot paikkakuntasi
vesilaitokselta.

ohjeita, jotka on annettu kohdassa
"Pesuaineen käyttö".

Vedenkovuus

Vedenkovuusasetuksen

määrittäminen

°dH °TH mmol/l manuaalinen elektroninen

Suolan

käyttö

51 - 70 91 - 125 9,0 - 12,5 2 taso 10 kyllä
43 - 50 76 - 90 7,6 - 8,9 2 taso 9 kyllä

37 - 42 65 - 75 6,5 - 7,5 2 taso 8 kyllä
29 - 36 51 - 64 5,1 - 6,4 2 taso 7 kyllä

23 - 28 40 - 50 4,0 - 5,0 2 taso 6 kyllä
19 - 22 33 - 39 3,3 - 3,9 2 taso 5 kyllä

15 - 18 26 - 32 2,6 - 3,2 1 taso 4 kyllä
11 - 14 19 - 25 1,9 - 2,5 1 taso 3 kyllä

4 - 10 7 - 18 0,7 - 1,8 1 taso 2 kyllä

< 4 < 7 < 0,7 1 taso 1 ei

suolaa ei tarvita

*

*

12 electrolux käyttöönotto

Vedenpehmennyslaite on asetettava
kummallakin tavalla: manuaalisesti
vedenkovuuden säätimellä ja
elektronisesti ohjelmanvalitsimella ja

Käynnistä/Peruuta-painikkeella.
Manuaalinen säätö

Astianpesukone on säädetty
tehtaalla asetukseen 2.

1. Avaa astianpesukoneen luukku.

2. Ota alakori pois.

3. Käännä vedenkovuuden säädin
asentoon 1 tai 2 (katso taulukko).

4. Laita alakori takaisin koneeseen.

Elektroninen säätö
Astianpesukone on säädetty

tehtaalla tasolle 5.

1. Astianpesukoneesta on kytkettävä
virta pois.
Pidä Käynnistä/Peruuta-painiketta
alhaalla ja käännä
ohjelmanvalitsinta myötäpäivään,
kunnes valitsimen merkki on
ensimmäisen pesuohjelman
kohdalla.

2. Vapauta Käynnistä/Peruuta­painike. On/Off- ja
Käynnistä/Peruuta-painikkeen
merkkivalot alkavat vilkkua
ilmaisten, että vedenpehmentimen
asetustoiminto on aktivoitu.

3. Samanaikaisesti alkaa vilkkua
Ohjelman loppu -merkkivalo.
Valittuna oleva taso ilmaistaan
Ohjelman loppu -merkkivalon
vilkkumiskertojen ja noin kolmen
sekunnin mittaisen tauon avulla.

Esimerkkejä:

Valo vilkkuu 5 kertaa, tauko,
valo vilkkuu 5 kertaa, tauko, jne. =
taso 5

Valo vilkkuu 6 kertaa, tauko,
valo vilkkuu 6 kertaa, tauko, jne. =
taso 6

4. Jos haluat vaihtaa tasoa, paina
Käynnistä/Peruuta-painiketta.
Taso vaihtuu aina painiketta
painettaessa.

Esimerkkejä:

jos valittuna on taso 5: kun painat
kerran painiketta 1, valitaan taso 6.

jos valittuna on taso 10: kun painat
kerran painiketta 1, valitaan taso 1.

5. Jos haluat tallentaa asettamasi
tason muistiin, kytke virta pois
astianpesukoneesta kääntämällä
ohjelmanvalitsin takaisin Off­asentoon.

käyttöönotto electrolux 13

Suolasäiliön täyttäminen

Käytä ainoastaan astianpesukoneille
tarkoitettua erikoissuolaa.
Suola, jota ei ole tarkoitettu
astianpesukoneelle, ja varsinkin
pöytäsuola, vahingoittaa
vedenpehmennintä.
Täytä suolasäiliö aina juuri ennen
jonkun täydellisen pesuohjelman
käynnistämistä.
Tällä tavoin estät mahdollisesti
roiskuneiden suolarakeiden tai
suolaisen veden jäämisen
pesukoneen pohjalle, jossa se voi
aiheutua syöpymistä.

Täyttö:

1. Avaa luukku, ota alakori pois ja
avaa suolasäiliön korkki kiertämällä
sitä vastapäivään.

2. Kaada säiliöön litra vettä

(vettä lisätään vain suolan
ensimmäinen täytön
yhteydessä).

4. Sulje korkki tarkistettuasi ensin,
ettei korkin kierteissä tai tiivisteissä
ole suolaa.

5. Kierrä korkkia myötäpäivään,
kunnes se pysähtyy naksahtaen.

Veden vuotaminen säiliöstä suolan
täyttämisen aikana on täysin
normaalia.

3. Täytä säiliö suolalla mukana
toimitetun suppilon avulla.

14 electrolux käyttöönotto

Huuhtelukirkasteen lisääminen

Huuhtelukirkaste varmistaa astioiden
huolellisen huuhtelun ja tahrattomat ja
raidattomat astiat kuivauksen jälkeen.

Huuhtelukirkastetta annostellaan
automaattisesti viimeiseen
huuhteluun.

1. Avaa säiliö painamalla
vapautuspainiketta (A).

2. Lisää huuhtelukirkastetta säiliöön.
Säiliöön on merkitty
huuhtelukirkasteen maksimitaso
(“max”).

Säädä annostelu kokemuksen
mukaan huuhtelu- ja kuivaustulosten
perusteella 6-asentoisella valitsimella
(asennossa 1 annostellaan
minimimäärä ja asennossa 6
maksimimäärä).

Huuhtelukirkasteen annostelun
tehdasasetus on asento 4.

Lisää annostusta, jos astioissa on
pesun jälkeen vesipisaroita tai
kalkkipilkkuja.

Pienennä annostusta, jos astioissa on
tahmeita valkoisia raitoja, tai jos
laseissa tai veitsenterissä näkyy
sinertävä kalvo.

3. Sulje säiliön korkki huolellisesti
aina täytön jälkeen.

Säiliöön mahtuu noin 110 ml
huuhtelukirkastetta, joka riittää 16-40
pesukerralle annostelusta riippuen.

Pyyhi täytön aikana mahdollisesti
roiskunut huuhtelukirkaste
imukykyisellä liinalla välttääksesi
liiallisen vaahtoamisen seuraavan
pesun yhteydessä.

Käytä ainoastaan astianpesukoneille
tarkoitettuja huuhtelukirkasteita.

Älä laita huuhtelukirkastesäiliöön
mitään muuta ainetta (esim.
astianpesukoneen puhdistusainetta
tai nestemäistä pesuainetta).

Ne voivat vaurioittaa laitetta.

Päivittäinen käyttö

päivittäinen käyttö electrolux 15

● Tarkista, tarvitseeko

astianpesukoneen suolaa tai
huuhtelukirkastetta lisätä.

● Täytä astiat ja ruokailuvälineet

astianpesukoneeseen.

● Lisää konetiskiainetta.

● Valitse astioille ja ruokailuvälineille

sopiva pesuohjelma.

● Käynnistä pesuohjelma.

Ruokailuvälineiden ja astioiden
järjestäminen koneeseen

Pesusieniä, puhdistusliinoja tai muita
vettä imeviä tuotteita ei saa pestä
astianpesukoneessa.

● Ennen kuin laitat astiat koneeseen:

- Poista astioista kaikki
ruoantähteet.

- Liota/pehmennä kiinni palaneet
ruoantähteet.

● Huomioi seuraavat asiat

järjestäessäsi astioita ja
ruokailuvälineitä koneeseen:

- Astiat ja ruokailuvälineet eivä saa
estää suihkuvarsien pyörimistä.

- Aseta kupit, lasit, padat yms.
alassuin, jotta vesi ei keräänny
astian sisään.

- Astiat ja ruokailuvälineet eivät saa
olla sisäkkäin tai päällekkäin.

- Lasit eivät saa koskettaa toisiaan,
sillä ne muuten ne voivat särkyä.

- Laita pienet esineet
ruokailuvälinekoriin.

● Muovi- ja teflonastioihin jää

helposti vesipisaroita, sillä ne eivät
kuivu yhtä hyvin kuin posliini- ja
teräsastiat.

16 electrolux päivittäinen käyttö

Ruokailuvälineet ja astiat, jotka eivät sovellu/soveltuvat

rajoitetusti konepesuun

ei konepesua: - Puu-, luu-, posliini- tai helmiäiskahvaiset

ruokailuvälineet

- Kuumuutta kestämättömät muoviastiat

- Vanhat lämpöä kestämättömät
ruokailuvälineet, joissa on liimattuja osia

- Liimattuja osia sisältävät ruokailuvälineet tai
astiat

- Tina- tai kupariastiat

- Lyijykristallilasit

- Helposti ruostuvat teräksiset esineet

- Puuvadit

- Synteettisistä kuiduista valmistetut astiat

rajoitettu konepesu:

- Pese keraamisia astioita
astianpesukoneessa vain, jos niissä on
konepesun salliva merkintä.

- Astian lasitus voi himmetä, jos se pestään
koneessa usein.

- Hopeiset ja alumiiniset osat muuttavat
väriään pesussa: Ruoantähteet, esim.
munanvalkuainen, keltuainen ja sinappi
muuttavat hopean väriä tai tekevät siihen
läiskiä. Puhdista ruoantähteet hopeisista
astioista heti, ellei astioita pestä heti käytön
jälkeen.

Avaa luukku ja vedä korit ulos, jotta
voit järjestää astiat niihin.

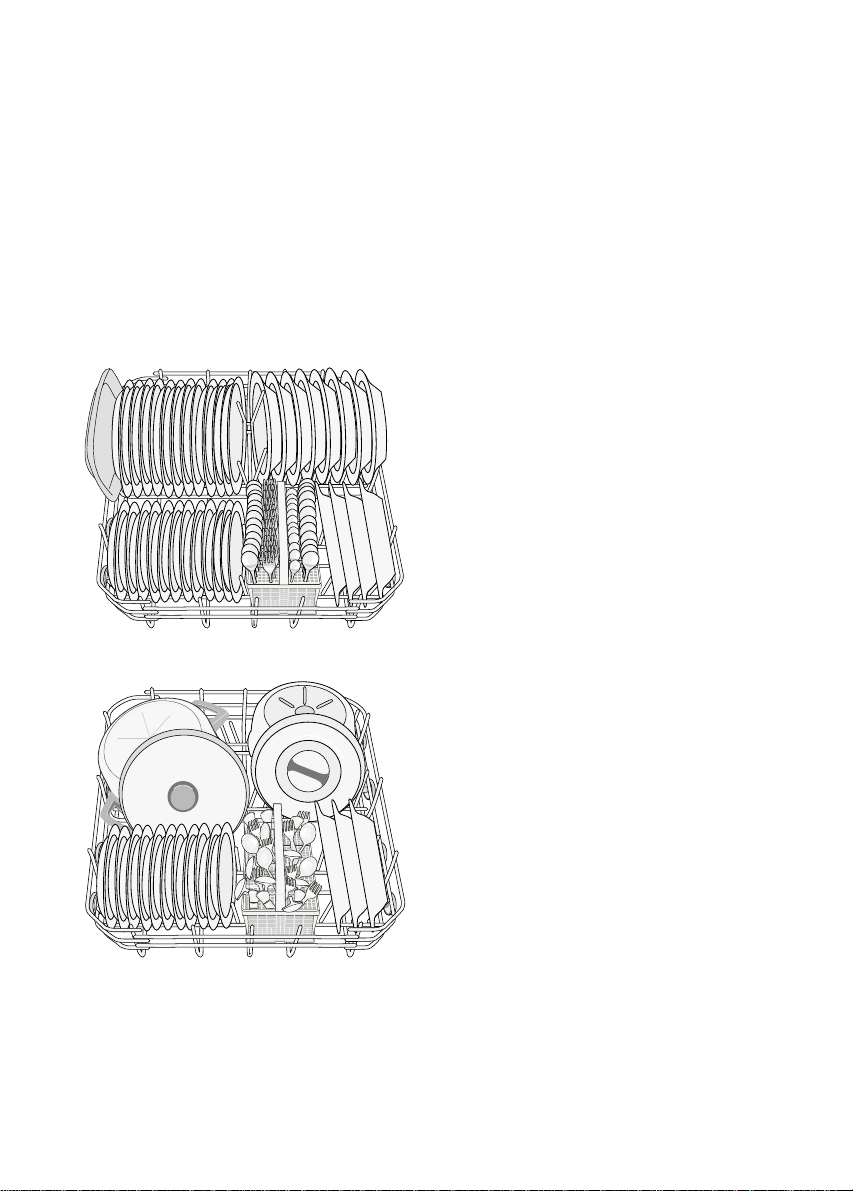

Alakori

Alakoriin laitetaan pannut, kannet,
lautaset, salaattikulhot,
ruokailuvälineet jne.

Aseta tarjoiluastiat ja suurikokoiset
kannet korin reunoille tarkistaen, että
suihkuvarret pääsevät pyörimään
esteettä.

päivittäinen käyttö electrolux 17

18 electrolux päivittäinen käyttö

Ruokailuvälinekori

Pystyssä olevat pitkäteräiset
veitset voivat aiheuttaa
vaaratilanteita.

Laita pitkät ja/tai terävät
ruokailuvälineet, esim. lihaveitset,
vaakatasoon yläkoriin.

Ole varovainen laittaessasi
koneeseen tai poistaessasi
koneesta teräviä veitsiä tms.

Laita haarukat ja lusikat irrotettavaan
ruokailuvälinekoriin kahvat alaspäin ja
veitset kahvat ylöspäin.

Jos kahvat tulevat ulos korin pohjasta
estäen alemman suihkuvarren
pyörimisen, laita ruokailuvälineet
koriin kahvat ylöspäin.

Laita lusikoiden joukkoon muita
ruokailuvälineitä, jotta lusikat eivät
tartu toisiinsa.

Parhaan pesutuloksen
saavuttamiseksi suositeltavaa on
käyttää mukana toimitettua
ruokailuvälinekorin erotteluritilää (jos
ruokailuvälineet mahtuvat ritilän
aukkoihin).

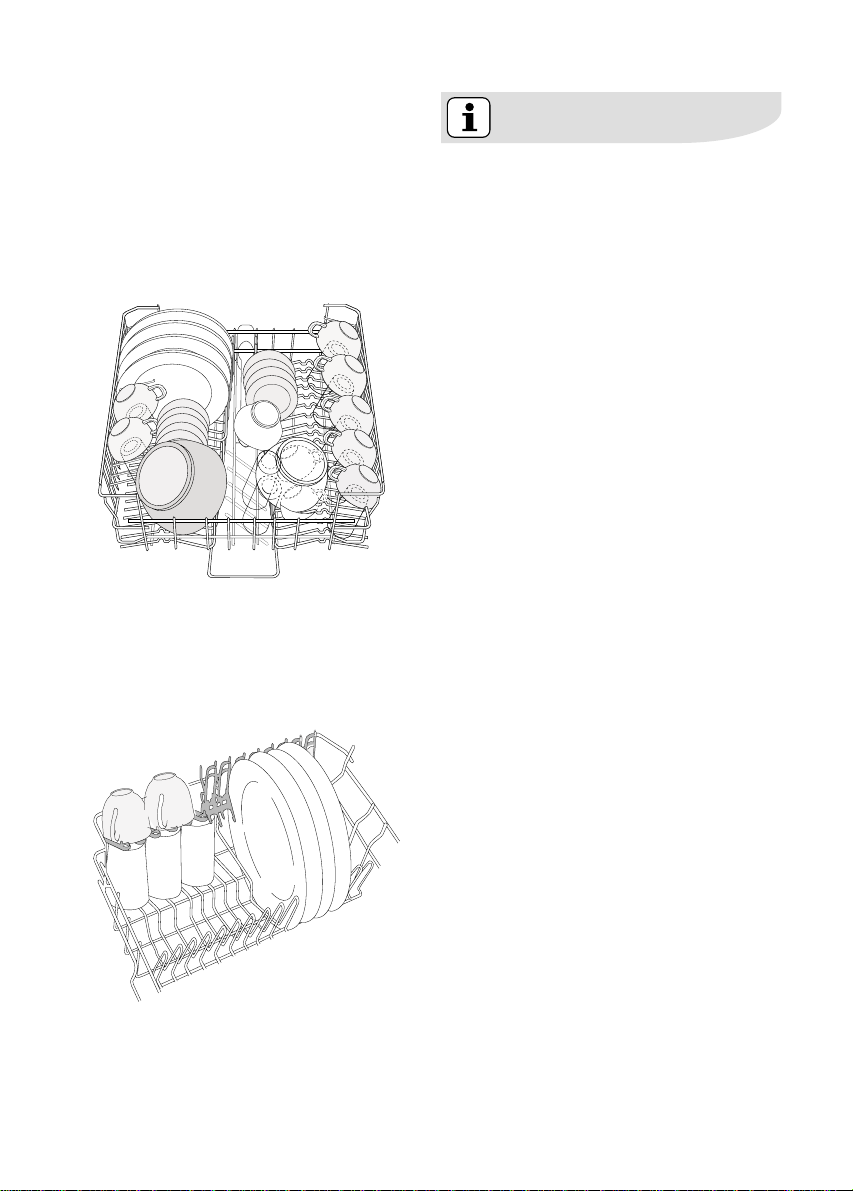

Yläkori

Yläkoriin laitetaan jälkiruoka-, kahvi- ja
ruokailulautaset, joiden halkaisija on
korkeintaan 24 cm, salaattikulhot,
kupit ja lasit.

Järjestä astiat kuppitelineisiin ja niiden
alle sillä tavoin, että vesi pääsee
kaikille pinnoille.

Pitkäjalkaiset lasit voidaan laittaa
alassuin kuppitelineisiin.

Kuppitelineen voi taivuttaa ylös, jotta
korkeammat astiat mahtuvat koriin.

päivittäinen käyttö electrolux 19

Tarkista ennen luukun sulkemista, että
suihkuvarret pyörivät esteettä.

Laita kevyet astiat (esim. muovikulhot)
yläkoriin, jotta ne eivät pääse
liikkumaan.

20 electrolux päivittäinen käyttö

Yläkorin korkeuden säätäminen

Jos peset hyvin suurikokoisia lautasia, ne mahtuvat alakoriin, kun nostat
yläkoria ylemmäs.

Astioiden suurin sallittu korkeus:

Yläkori yläasennossa
Yläkori ala-asennossa

Astiakori siirretään yläasentoon
seuraavalla tavalla:

1. Siirrä yläkorin kiskon etuosassa
olevia pysäyttimiä (A) ulospäin ja
vedä kori ulos.

2. Aseta kori takaisin paikalleen
yläasentoon ja työnnä pysäyttimet
(A) takaisin alkuperäisille
paikoilleen.

Yläkori

Alakori

20 cm 31 cm
24 cm 27 cm

Kun kori on yläasennossa,
kuppitelineitä ei voi käyttää.

Sulje astianpesukoneen luukku
täytettyäsi astiat koneeseen, sillä
avonainen luukku voi aiheuttaa
vaaratilanteita.

päivittäinen käyttö electrolux 21

Pesuaine

Käytä vain astianpesukoneille
tarkoitettua astianpesuainetta
(konetiskiainetta).

Noudata pakkauksen annostelu- ja
säilytysohjeita.

Oikean annostelun avulla voit
vähentää ympäristön saastumista.

Pesuaineen täyttö

1. Avaa kansi.

20 = noin 20 g pesuainetta
30 = noin 30 g pesuainetta

3. Esihuuhtelun sisältävissä
ohjelmissa pesuainetta (5/10 g) on
annosteltava myös esihuuhtelun
lokeroon (2). Esihuuhtelulokeron
pesuaine käytetään
esihuuhtelussa.

Jos käytät pesutabletteja, laita
tabletti lokeroon (1).

4. Sulje kansi ja paina niin, että se
naksahtaa kiinni.

2. Lisää pesuaine säiliöön (1).
Lokeroon on merkitty
annosteluohjeet:

1

2

Pesuainetabletit

Eri valmistajien pesuainetabletit
liukenevat erilaisella nopeudella.
Tästä syystä jotkut pesuainetabletit
eivät saavuta täyttä pesutehoaan
lyhyen pesuohjelman aikana. Sen
vuoksi pesuainetabletteja
käytettäessä on valittava pitkä
pesuohjelma, jotta pesuaineen jäämät
ehtivät poistua täydellisesti.

22 electrolux päivittäinen käyttö

Yhdistelmäpesuainetablettien
käyttö

Yhdistelmäpesuainetabletti sisältää
pesuaineen, huuhtelukirkasteen ja
pehmennyssuolan. Jotkut
yhdistelmätabletit voivat sisältää myös
muita aineita (3-, 4- tai 5-toimiset
tabletit 3 in 1, 4 in 1, 5 in 1 jne.)

1. Tarkista, että käyttämäsi pesuaine
sopii paikkakuntasi veden
kovuuteen. Noudata valmistajan
ohjeita.

Suolan ja huuhtelukirkasteen säiliöitä
ei tarvitse täyttää. Tässä tapauksessa
huuhtelukirkasteen merkkivalo palaa
aina, kun virta on kytkettynä
laitteeseen (kaikissa
astianpesukonemalleissa ei ole
huuhtelukirkasteen merkkivaloa).

2. Valitse pienin vedenkovuuden ja
huuhtelukirkasteen annostelun
asetus.

3. Laita yhdistelmäpesuainetabletti
pesuainelokeroon ennen kuin
käynnistät pesuohjelman.

Jos palaat tavallisen
pesuainejärjestelmän käyttöön,
toimi seuraavasti:

1. Täytä suolan ja huuhtelukirkasteen
säiliöt.

2. Säädä vedenkovuus suurimpaan
asetukseen ja pese yksi normaali
pesuohjelma ilman astioita.

3. Säädä vedenkovuus paikkakunnan
vedenkovuuden mukaisesti.

4. Säädä huuhtelukirkasteen
annostelu.

Jos kuivaustulos ei ole tyydyttävä,
suosittelemme seuraavaa:

1. Täytä huuhtelukirkastelokero
huuhtelukirkasteella.

2. Aseta huuhtelukirkasteen
annostelu asentoon 2.

Pesuohjelman valitseminen ja
käynnistäminen

päivittäinen käyttö electrolux 23

1. Tarkista, että astiat on järjestetty
koneeseen oikein ja suihkuvarret
pääsevät pyörimään esteettä

2. Tarkista, että vesihana on auki

3. Sulje astianpesukoneen luukku.

4. Käännä ohjelmanvalitsinta, kunnes
valitsimen osoitin on halutun
ohjelman kohdalla (katso
Pesuohjelmataulukko).

● On/Off-merkkivalo syttyy.

● Ohjelmaan kuuluvien vaiheiden

merkkivalot alkavat vilkkua.

5. Paina Käynnistä/Peruuta­painiketta. Ohjelma käynnistyy
automaattisesti ja
Käynnistä/Peruuta-painikkeen
merkkivalo syttyy.

● Kun ohjelma käynnistyy, muut

ohjelmavaiheiden merkkivalot
sammuvat paitsi käynnissä olevan
vaiheen merkkivalo, joka jää
palamaan pysyvästi.

Tehtyä valintaa ei voi muuttaa
pesuohjelman aikana kääntämällä
ohjelmanvalitsin toisen ohjelman
kohdalle tai Off-asentoon.

Jos haluat muuttaa käynnissä
olevaa ohjelmaa, tehty valinta on
ensin peruutettava (katso
"Käynnissä olevan pesuohjelman
peruuttaminen").

Pesuohjelman ajastettu
käynnistäminen

● Ajastimen avulla pesuohjelma

voidaan asettaa käynnistymään 3
tunnin kuluttua.

1. Valitse pesuohjelma ja paina
ajastimen painiketta.

● Vastaava merkkivalo syttyy.

2. Paina Käynnistä/Peruuta­painiketta. Jäljellä olevan ajan
laskenta käynnistyy
automaattisesti.

● Ohjelmavaiheen merkkivalot

sammuvat.

● Luukun avaaminen ei muuta tai

keskeytä viiveajan laskentaa.

● Kun viiveaika on kulunut loppuun,

pesuohjelma käynnistyy
automaattisesti, ajastimen
merkkivalo sammuu, ja käynnissä
olevan ohjelmavaiheen merkkivalo
syttyy.

Ajastuksen peruuttaminen

● Paina Käynnistä/Peruuta-

painiketta noin viiden sekunnin
ajan. Käynnistä/Peruuta­painikkeen ja ajastimen painikkeen
merkkivalot sammuvat, ja
ohjelmavaiheiden merkkivalot
alkavat vilkkua.

Käynnistä valittu pesuohjelma
painamalla Käynnistä/Peruuta­painiketta.

24 electrolux päivittäinen käyttö

Pesuohjelma tai viiveajan laskenta
käynnistyy vasta, kun
Käynnistä/Peruuta-painiketta on
painettu. Siihen saakka voit vielä
muuttaa tekemääsi valintaa.

Älä keskeytä tai peruuta käynnissä
olevaa ohjelmaa, ellei se ole
ehdottoman välttämätöntä.
Huomio! Kun luukku avataan,
koneen sisältä voi tulla kuumaa
höyryä. Avaa luukku varovasti.

Käynnissä olevan ohjelman
keskeyttäminen:

● Avaa astianpesukoneen luukku.

Ohjelma pysähtyy. Sulje luukku.
Ohjelma käynnistyy kohdasta,
jossa se keskeytettiin.

Pesuohjelman päättyminen

● Pesuohjelma loppuu

automaattisesti.

● Ohjelman loppu -merkkivalo

syttyy.

1. Kytke virta pois koneesta
kääntämällä ohjelmanvalitsin
takaisin Off-asentoon. On/Off­merkkivalo sammuu.

2. Avaa astianpesukoneen luukku ja
jätä se raolleen muutaman
minuutin ajaksi, ennen kuin otat
astiat pois koneesta. Tällä tavoin
astiat jäähtyvät ja kuivuvat
paremmin.

Käynnissä olevan pesuohjelman
peruuttaminen

● Paina Käynnistä/Peruuta-

painiketta noin viiden sekunnin
ajan. Käynnistä/Peruuta­painikkeen merkkivalo sammuu, ja
ohjelmavaiheen merkkivalot
vilkkuvat.

Käynnissä oleva ohjelma on
peruutettu, ja nyt voit asettaa
uuden pesuohjelman tai kytkeä
virran pois koneesta.

Jos haluat valita uuden
pesuohjelman, tarkista, että
pesuainelokerossa on pesuainetta.

Astianpesukoneen tyhjentäminen

● Kuumat astiat ovat herkkiä iskuille.

Anna astioiden jäähtyä, ennen kuin
tyhjennät astianpesukoneen.

● Aloita tyhjennys alakorista

välttääksesi veden tippumisen
yläkorista alakorissa olevien
astioiden päälle.

● Astianpesukoneen reunoissa ja

luukussa voi olla kosteutta, sillä
ruostumaton teräs jäähtyy
nopeammin kuin astiat.

Kun pesuohjelma on päättynyt,
kytke virta pois ja sulje vesihana.

Pesuohjelmat

pesuohjelmat electrolux 25

Ohjelma

Tehopesu 70°

A

Normaali 65°

B

Pikapesu 60°

C

Eko 50°

D

Esihuuhtelu

E

Likaisuusaste Pestävät

astiat

Erittäin

likaiset astiat

Normaali-

likaiset astiat

Vähän likaiset

astiat

Normaali-

likaiset astiat

Likaisuusaste voi olla mikä
tahansa.
Vajaa koneellinen (astioita
lisätään koneeseen
myöhemmin päivän aikana).

Ruokailuastiat,
ruokailuvälineet,
kattilat ja pannut

Ruokailuastiat
ja
ruokailuvälineet

Ruokailuastiat
ja
ruokailuvälineet

Ruokailuastiat
ja
ruokailuvälineet

Esihuuhtelu
Pesu enintään 70°C
2 välihuuhtelua
Loppuhuuhtelu
Kuivaus

Esihuuhtelu
Pesu enintään65°C
2 välihuuhtelua
Loppuhuuhtelu
Kuivaus

Pesu enintään 60°C
Loppuhuuhtelu

Esihuuhtelu
Pesu enintään 50°C
1 välihuuhtelu
Loppuhuuhtelu
Kuivaus

1 kylmä huuhtelu (estää
ruoantähteiden
kuivumisen kiinni
astioihin). Tässä
ohjelmassa ei tarvita
pesuainetta.

PuolitäyttöOhjelman kuvaus

kyllä

kyllä

ei

kyllä

ei

*

*

*

Puolitäyttö

Tätä toimintoa voi käyttää
pesuohjelman valitsemisen
yhteydessä. Kun toiminto on valittu,
vastaava merkkivalo syttyy.

Laita astioita molempiin koreihin
(alempaan ja ylempään).

Kun käytät tätä vaihtoehtoa, vähennä
täyden koneellisen pesemiseen
normaalisti käytettävän pesuaineen
määrää.

Kun painat Puolitäyttö-painiketta,

*

esipesuvaihe ohitetaan
automaattisesti. Tässä
tapauksessa pesuainetta ei tarvita
ollenkaan esipesua varten.

Kun painat Puolitäyttö-painiketta,

*

pesuvaiheen pituus lyhenee.

26 electrolux huolto ja puhdistus

Huolto ja puhdistus

Sihtien puhdistaminen

Astianpesukoneen sihdit on
tarkistettava ja puhdistettava
säännöllisesti. Likaiset sihdit
huonontavat pesutulosta.

Tarkista, että virta on kytketty pois
ennen kuin aloitat sihtien
puhdistamisen.

1. Avaa luukku ja ota alakori pois
koneesta.

2. Astianpesukoneen sihtijärjestelmään
kuuluu karkeasihti (A), mikrosihti (B)
ja tasosihti. A vaa sihtijärjestelmän
lukitus mikrosihdin kahvan avulla ja
ota sihdit pois koneesta.

4. Tartu karkeasihdin (A) reiälliseen
kahvaan ja vedä se irti mikrosihdin
sisältä (B).

5. Pese kaikki sihdit huolellisesti
juoksevalla vedellä.

6. Ota tasosihti pois koneen pohjalta
ja puhdista sen kumpikin pinta
huolellisesti.

7. Aseta litteä suodatin takaisin
pesutilan pohjalle ja varmista, että
se asettuu hyvin ohjainten (C) (2
kpl) alle.

8. Työnnä karkeasihti (A) mikrosihdin
sisään (B) ja paina ne yhteen.

3. Käännä kahvaa noin

1

/4kierrosta
vastapäivään ja ota sihdit pois
paikaltaan.

9. Laita sihtiyhdistelmä takaisin
paikalleen ja lukitse kääntämällä
kahvaa myötäpäivään vasteeseen
saakka. Tarkista, että tasosihti on
tasaisesti astianpesukoneen
pohjan tasolla.

Pesukonetta ei milloinkaan saa käyttää
ilman sihtejä. Jos sihdit on asennettu
väärin paikalleen, pesutulos voi olla
huono.

Älä KOSKAAN yritä irrottaa
ylempää suihkuvartta

Jos ylemmän suihkuvarren suutinreiät
ovat tukkeutuneet, poista lika
cocktailtikulla.

huolto ja puhdistus electrolux 27

Jos astianpesukonetta ei käytetä
pitkään aikaan

Jos et käytä astianpesukonetta
vähään aikaan, toimi seuraavasti:

1. Irrota laite verkkovirrasta ja sulje
vesihana.

2. Jätä luukku raolleen, jotta koneen
sisälle ei muodostu
epämiellyttävää hajua.

3. Tarkista, että astianpesukone on
puhdas.

Suojeltava jäätymiseltä

Jos astianpesukone sijoitetaan tilaan,
jossa lämpötila voi laskea alle 0 °C,
koneessa oleva vesi voi jäätyä ja
vahingoittaa koneen osia. Huom!
Kone on tarkoitettu käytettäväksi ja
säilytettäväksi normaalissa
huonelämpötilassa. Valmistaja ei
vastaa jäätymisvaurioista.

Ulkopintojen puhdistaminen

Puhdista koneen ja ohjauspaneelin
ulkopinnat kostealla, pehmeällä
liinalla. Käytä mietoa puhdistusainetta,
jos sitä tarvitaan. Älä koskaan käytä
hankaavia tuotteita, hankaavia
pesulappuja tai liuottimia (asetoni,
trikloroetyleeni jne.).

Puhdista luukun tiivisteet sekä
pesuaineen ja huuhtelukirkasteen
lokerot säännöllisesti kostealla liinalla.

Valmistaja suosittelee 65 °C:n
pesuohjelman pesemistä ilman
astioita noin 3 kuukauden välein
käyttäen kuitenkin konetiskiainetta.

Koneen siirtäminen

Jos joudut siirtämään konetta (esim.
muuton yhteydessä), toimi
seuraavasti:

1. Irrota pistoke pistorasiasta.

2. Sulje vesihana.

3. Irrota vedenottoletku ja
tyhjennysletku.

4. Vedä kone letkuineen ulos
syvennyksestä.

Vältä kallistamasta konetta
kuljetuksen aikana.

28 electrolux toimintahäiriöt

Toimintahäiriöt

Astianpesukone ei käynnisty tai pysähtyy kesken pesuohjelman.
Jotkut ongelmat aiheutuvat yksinkertaisten huoltotoimien laiminlyönnistä tai
huolimattomuudesta, ja ne voidaan ratkaista taulukon ohjeiden mukaisesti ilman
asiantuntija-apua.
Kytke virta pois astianpesukoneesta, avaa luukku ja suorita seuraavat
korjaustoimenpiteet.

Virhekoodi Häiriö Mahdollinen syy Korjaustoimenpide

● Käynnistä/

Peruuta­painikkeen
merkkivalo vilkkuu
jatkuvasti

● ohjelman loppu -

merkkivalo vilkkuu
kerran

● Käynnistä/

Peruuta-painikkeen
merkkivalo vilkkuu
jatkuvasti

● ohjelman loppu -

merkkivalo vilkkuu
2 kertaa

● Käynnistä/

Peruuta-painikkeen
merkkivalo vilkkuu
jatkuvasti

Astianpesu­koneeseen ei
tule vettä

Astianpesu­koneeseen jää
vettä

Vesivahinko­suojaus on
aktivoitunut

● Vesihana on

tukossa tai
kalkkeutunut

● Vesihana on kiinni

● Vedenottoletkun

kierreliittimen sihti
(mikäli letkussa on
sihti) on tukossa

● Vedenottoletku on

kiinnitetty väärin tai
se on taipunut tai
litistynyt

● Altaan

poistoviemäri on
tukossa

● Tyhjennysletku on

kiinnitetty väärin tai
se on taipunut tai
litistynyt

● Puhdista

vesihanan sihti

● Avaa vesihana

● Puhdista letkun

kierreliittimen sihti

● Tarkista

tyhjennysletkun
liitäntä

● Puhdista altaan

poistoviemäri

● Tarkista

tyhjennysletkun
liitäntä

● Sulje vesihana ja

ota yhteys
valtuutettuun
huoltoliikkeeseen

● ohjelman loppu -

merkkivalo vilkkuu
3 kertaa

toimintahäiriöt electrolux 29

Virhekoodi Häiriö

Pesuohjelma ei
käynnisty

Suoritettuasi kaikki edellä mainitut
tarkistukset sulje astianpesukoneen
luukku ja kytke virta laitteeseen
(muista kääntää ohjelmanvalitsin sen
ohjelman kohdalle, joka oli käynnissä
ennen hälytyksen esiintymistä).

Paina Käynnistä/Peruuta-painiketta.
Ohjelma jatkuu kohdasta, jossa se

keskeytyi.
Jos toimintahäiriö esiintyy tai

virhekoodi tulee näkyviin uudelleen,
ota yhteys valtuutettuun
huoltoliikkeeseen.

Jos näkyviin tulee joku muu kuin
taulukossa mainittu virhekoodi, ota
yhteys valtuutettuun huoltoliikkeeseen

Mahdollinen syy

● Astianpesukoneen

luukku ei ole
kunnolla kiinni

● Pistoke ei ole

pistorasiassa

● Sulaketaulun

sulake on palanut

Korjaustoimenpide

● Sulje luukku

● Kiinnitä pistoke

pistorasiaan

● Vaihda sulake

Merkitse numerot tähän, jotta löydät
ne tarvittaessa helposti:

Malli : . . . . . . . . . . . . . . . . . . . . . . . . .

Tuotenumero: . . . . . . . . . . . . . . . . . .

Sarjanumero : . . . . . . . . . . . . . . . . . .

30 electrolux toimintahäiriöt

Pesutulos ei ole tyydyttävä

Astiat eivät ole puhtaita

Astiat ovat märkiä ja
himmeitä

Laseissa ja astioissa on
raitoja, maitomaisia läiskiä
tai sinertävä pinta

Laseissa ja astioissa on
kuivuneita vesipisaroita

● On valittu väärä pesuohjelma.

● Astiat on järjestetty koneeseen sillä tavoin, että vesi ei

pääse kaikille pinnoille. Korit eivät saa olla liian täynnä.

● Suihkuvarret eivät pyöri esteettä, koska astiat on

järjestetty koneeseen väärin.

● Astianpesukoneen pohjassa olevat sihdit ovat likaisia, tai

ne on asetettu väärin paikalleen.

● Konetiskiainetta on käytetty liian vähän tai ei lainkaan.

● Jos astioissa on kalkkijäämiä, suolasäiliö on tyhjä tai

vedenpehmennin on säädetty väärin.

● Tyhjennysletku on kiinnitetty väärin.

● Suolasäiliön korkki ei ole kunnolla kiinni.

● Ei ole käytetty huuhtelukirkastetta.

● Huuhtelukirkasteen säiliö on tyhjä.

● Pienennä huuhtelukirkasteen annostelua.

● Suurenna huuhtelukirkasteen annostelua.

● Syynä voi olla käytetty pesuaine. Soita pesuaineen

valmistajan asiakaspalvelunumeroon.

Jos ongelma ei poistu näiden
tarkistusten avulla, ota yhteys
valtuutettuun huoltoliikkeeseen.

tekniset tiedot electrolux 31

Tekniset tiedot

Mitat Leveys 59,6 cm

Korkeus
Syvyys

81,8 - 87,8 cm

57,5 cm

Sähköliitäntä Jännite
Kokonaisteho - Sulake

Vedenpaine Minimi 0,05 MPa

Kapasiteetti 12 hengen astiasto
Enimmäispaino 37 kg
Äänitaso 49 dB (A)

Sähköliitännän tiedot on merkitty
astianpesukoneen luukun sisäreunassa olevaan
arvokilpeen.

Maksimi

0,8 MPa

Oikeus muutoksiin pidätetään

32 electrolux tekniset tiedot

Kulutusarvot

Ohjelma Energiankulutus

Ohjelman kesto

(minuuttia)

85 - 95Tehopesu 70° 1,7 - 1,9 23 - 25

108 - 118Normaali 65° 1,7 - 1,8 24 - 26

25 - 35Pikapesu 60° 0,7 - 0,8 8

Eko 50°

(Testauslaitosten
testausohjelma)

140

12Esihuuhtelu < 0,1 4

Kulutusarvot on tarkoitettu
ohjeellisiksi, ja ne riippuvat veden
paineesta ja lämpötilasta sekä
energiansyötön ja astioiden määrän
vaihteluista.

Veden kulutus

(kWh)

(litraa)

1,05 18

Ohjeita testilaitokselle

ohjeita tesilaitokselle electrolux 33

Standardin EN 60704 mukainen
testaus on tehtävä silloin, kun
astianpesukone on täynnä käyttäen
testiohjelmaa (katso kohta
Kulutusarvot).

Täysi koneellinen:

normaali 12 hengen astiasto

Tarvittava pesuaineen määrä: 5 g + 25 g (tyyppi B)
Huuhtelukirkasteen asetus: asento 4 (tyyppi III)

Standardin EN 50242 mukainen
testaus on tehtävä silloin, kun
suolasäiliö on täytetty suolalla ja
huuhtelukirkasteen säiliö
huuhtelukirkasteella käyttäen
testiohjelmaa (katso kohta
Kulutusarvot).

Yläkorin järjestely

Alakorin järjestely

Ruokailuvälinekorin

järjestely

Kuppitelineet: asento A

34 electrolux asennus

Asennus

Kaikki laitteen asennukseen
liittyvät sähkö- ja/tai
putkiasennustyöt on annettava
ammattitaitoisen sähköasentajan
ja/tai putkimiehen tai muun
asiantuntevan henkilön tehtäväksi.

Poista kaikki pakkausmateriaalit
ennen kuin sijoitat koneen paikalleen.

Sijoita kone vesihanan ja viemärin
viereen.

Astianpesukone ei tarvitse muita
ilmanvaihtoaukkoja kuin vedenotto- ja
tyhjennysletkun ja virtajohdon
vaatimat aukot.

Astianpesukoneessa on säädettävät
jalat, joiden avulla sen korkeus
voidaan säätää.

Laitteen on oltava irti verkkovirrasta
kaikkien sisäisten osien käsittelyn
aikana.

Kun työnnät koneen syvennykseensä,
tarkista, että vedenottoletku,
tyhjennysletku ja verkkojohto eivät jää
mutkalle eivätkä litisty.

Kiinnittäminen viereisiin
kalusteisiin

Astianpesukone on kiinnitettävä
paikalleen sillä tavoin, ettei se pääse
kallistumaan.
Tarkista, että koneen päällä oleva
työtaso on tukevasti kiinnitetty
kiinteään rakenteeseen (viereiseen
keittiökaappiin, seinään).

Vesiliitäntä

Astianpesukoneeseen voidaan ottaa
joko kuumaa (korkeintaan 60 °C) tai
kylmää vettä. Suositeltavaa on käyttää
kylmää vettä.

Kuuma vesi ei ole aina tehokas
pestäessä hyvin likaisia astioita, sillä
se lyhentää huomattavasti
pesuohjelmaa.

Astianpesukone liitetään
vesijohtoverkkoon kiertämällä koneen
vedenottoletkussa oleva liitäntämutteri
3/4” putkikierrehanaan tai erityiseen
pikakytkentähanaan (esim.Press­block).

Veden paineen tulee olla kohdassa
Tekniset tiedot määritettyjen arvojen
mukainen. Vedenpainetiedot on
saatavilla paikalliselta vesilaitokselta.

Vedenottoletku ei saa olla mutkalla,
litistynyt tai solmussa liitännän aikana.

Astianpesukoneessa on vedenotto- ja
tyhjennysletkut, jotka voidaan kääntää
joko vasemmalle tai oikealle
asennuspaikan mukaisesti
lukkomutterin avulla.

Lukkomutteri on asetettava oikein
paikalleen vesivuotojen
välttämiseksi.

(Huomio! Kaikissa
astianpesukonemalleissa EI ole
lukkomutterilla varustettuja vedenotto­ja tyhjennysletkuja. Tässä tapauksessa
mainittu järjestely ei ole mahdollinen).

Jos astianpesukone liitetään uuteen
putkistoon tai putkistoon, jota ei ole
käytetty pitkään aikaan, anna veden
juosta muutaman minuutin ajan,
ennen kuin liität vedenottoletkun.

ÄLÄ KÄYTÄ vanhan pesukoneen
letkuja.

Laitteessa on turvatoiminto, joka estää
koneen käyttämän veden paluun
takaisin vesijohtoverkkoon. Laite
vastaa sovellettavissa olevia
putkiasennusmääräyksiä.

asennus electrolux 35

Vastaavasti viemäriliitännöissä
käytettyjen liitinten sisähalkaisija ei
saa olla pienempi kuin letkun
halkaisija.

Tyhjennysletkun liitäntä

Tyhjennysletku voidaan liittää
seuraavilla tavoilla:

1. Altaan poistoviemäriin
kiinnittämällä letku työtason alle.
Tällä tavoin likavesi ei virtaa
altaasta takaisin koneeseen.

2. Ilmastoituun pystyputkeen, jonka
sisähalkaisija on vähintään 4 cm.

Poistovesiliitännän on oltava
vähintään 30 cm:n ja korkeintaan 100
cm:n korkeudella astianpesukoneen
pohjasta.

Tyhjennysletku voidaan kääntää joko
oikealle tai vasemmalle.

Tarkista, että letku ei ole mutkalla tai
litistynyt, sillä tämä voi estää
vedenpoiston tai hidastaa sitä.

Altaan tulppa ei saa olla kiinnitetty,
kun kone tyhjentää vettä, sillä tässä
tapauksessa vesi voi virrata takaisin
koneeseen.

Jos käytät jatkoletkua, se ei saa olla 2
metriä pitempi eikä jatkoletkun
sisähalkaisija saa olla pienempi kuin
letkun halkaisija.

Laitteessa on turvajärjestelmä, joka
estää likaveden paluun takaisin
koneeseen.
Jos altaan poistoviemärissä on kiinteä
takaiskuventtiili, se voi estää
astianpesukoneen asianmukaisen
veden tyhjennyksen. Sen vuoksi
takaiskuventtiili on suositeltavaa
poistaa.

Varmista aina, että letkuista ja
niiden liitännöistä ei vuoda vettä
asentamisen jälkeen.

36 electrolux asennus

Sähköliitäntä

Turvallisuusstandardien mukaan
laite on maadoitettava. Valmistaja ei
vastaa edellä esitettyjen
turvatoimien laiminlyönnistä
aiheutuvista ongelmista.

Ennen kuin käytät laitetta
ensimmäistä kertaa, varmista, että
arvokilvessä mainittu jännite ja
virtalaji vastaavat laitteen
asennuspaikan arvoja. Arvokilpeen
on merkitty myös sulakkeen tiedot.

Kytke pistoke aina maadoitettuun
pistorasiaan.

Monihaaraisia pistokkeita, liittimiä
ja jatkojohtoja ei saa käyttää. Ne
voivat aiheuttaa ylikuumetessaan
palovaaran.

Vaihda pistorasia tarvittaessa
maadoitettuun. Jos virtajohto
joudutaan vaihtamaan, ota yhteys
valtuutettuun huoltoliikkeeseen.

Pistokkeen on oltava helposti
ulottuvilla laitteen asennuksen
jälkeen.

Älä koskaan irrota pistoketta
pistorasiasta johdosta vetämällä,
vaan tartu aina pistokkeesta.

Kalusteisiin asennus

kalusteisiin asennus electrolux 37

Tämä astianpesukone on tarkoitettu
asennettavaksi joko kalustekaapin tai
työtason alle.

Noudata ehdottomasti kuvassa
esitettyjä asennusmittoja.

Astianpesukone ei tarvitse muita
ilmanvaihtoaukkoja kuin vedenotto- ja
tyhjennysletkun ja verkkojohdon
vaatimat aukot.

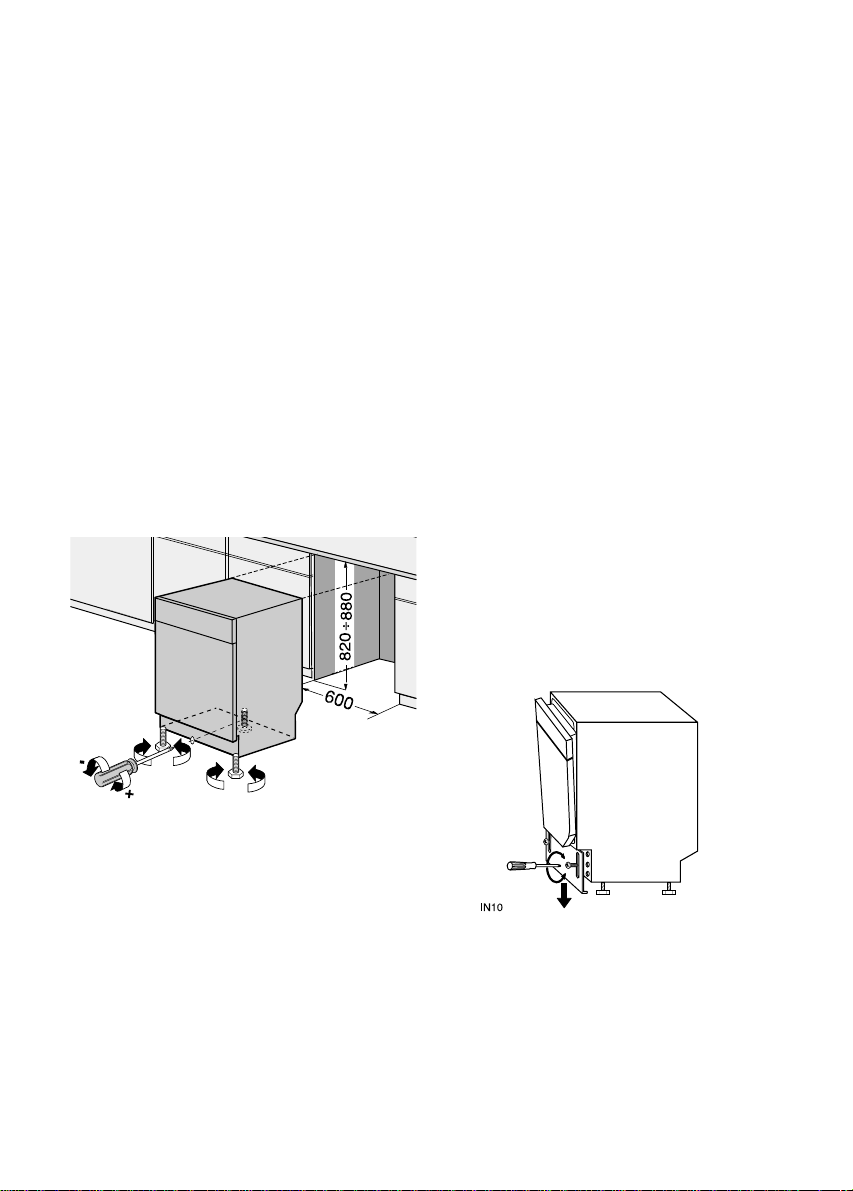

Astianpesukoneen vaatiman
syvennyksen korkeus voi vaihdella
välillä 820-880 mm lattiasta, koska
koneessa on säädettävät jalat
(enintään 60 mm).

Jätä astianpesukoneen yläosan ja
työtason väliin 2 mm.

Koneen hyvä tasapainottaminen on
olennaisen tärkeää, jotta luukku
sulkeutuu kunnolla ja tiiviisti. Kun kone
on asianmukaisesti tasapainotettu,
luukku ei kosketa laitteen
molemmilla puolilla oleviin
tasapainotusvälikkeisiin.

Jos luukku ei sulkeudu kunnolla,
löysää tai kiristä säätöjalkoja, kunnes
kone on täysin tasapainossa.

Jalustan korkeuden säätäminen

Astianpesukoneen on ehdottomasti
oltava vaakasuorassa, jotta luukku on
tiivis.

Säädettäviä jalkoja käännetään
vasemmalle tai oikealle, kunnes laite
on vaakatasossa.

Jos koneen pohjan alla on tyhjää tilaa,
aukon voi peittää laskemalla jalustan
levyä alaspäin.

Astianpesukoneen korkeuden
säätäminen

Säädä korkeus seuraavasti:

1. Löysää tai kiristä kahta etummaista
jalkaa.

2. Avaa säädettävän jalustan ruuvit ja
irrota se.

3. Säädä takajalkaa kiertämällä
etulevyn keskellä olevaa ruuvia
vasemmalle tai oikealle.

38 electrolux kalusteisiin asennus

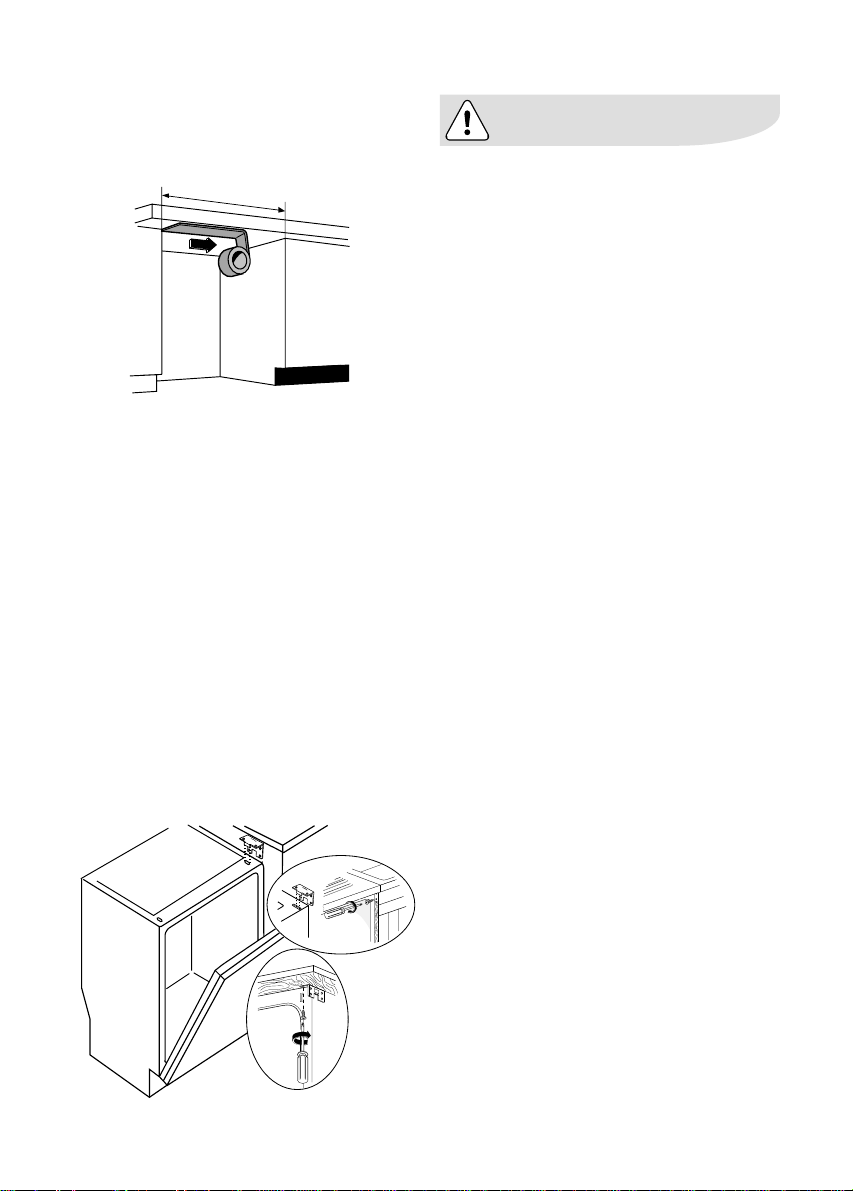

Höyrysuojan kiinnittäminen

Kiinnitä höyrysuojakalvo työtason
etuosaan koko leveydelle.

600 mm

II21

Kiinnittäminen viereisiin
kalusteisiin

Kiinnitä astianpesukone tukevasti
paikalleen ruuvaamalla se tiukasti
kiinni työtasoon tai viereiseen
kaappiin. Käytä mukana toimitettuja
kulmatukia, jotka asetetaan
astianpesukoneen yläosassa oleviin
aukkoihin (katso kuva).

Säädä kone oikeaan asentoon
(korkeus- ja sivusuunnassa) mukana
toimitettujen ruuvien avulla (3,5x16
mm).

Kiristä ruuvit siten, että astianpesukone
ei voi kaatua eteenpäin ja aiheuttaa
vahinkoa luukun ollessa avoinna ja
koneen ollessa täynnä astioita.

Astianpesukone on kiinnitettävä
työtason alaosaan tai vieressä
oleviin kalusteisiin mukana
toimitettujen tukien avulla.
Muussa tapauksessa seurauksena
voi olla henkilö- tai
omaisuusvahinkoja.
Astianpesukoneen sivupaneeliin ei
saa porata reikiä, sillä poraaminen
voi vaurioittaa hydraulisia osia.

II54

Ympäristönsuojelu

ympäristönsujelu electrolux 39

Pakkausmateriaalit

Pakkausmateriaalit ovat
ympäristöystävällisiä, ja ne voidaan
kierrättää. Muoviosiin on merkitty
materiaalin tunniste, esim. >PE<,
>PS< jne. Vie pakkausmateriaalit
asianmukaisiin jätteenkeräysastioihin.

Kun astianpesukone poistetaan
lopullisesti käytöstä, toimi seuraavasti:

- Irrota pistoke pistorasiasta.

- Leikkaa johto ja pistoke irti ja
hävitä ne.

- Irrota luukun lukitus. Tällä tavoin
voidaan estää lasten jääminen
loukkuun koneen sisälle ja
seurauksena oleva hengenvaara.

Käytöstä poistettu laite

Symboli , joka on merkitty
tuotteeseen tai sen pakkaukseen,
osoittaa, että tätä tuotetta ei saa
käsitellä talousjätteenä. Tuote on sen
sijaan luovutettava sopivaan sähkö- ja
elektroniikkalaitteiden kierrätyksestä
huolehtivaan keräyspisteeseen.
Tämän tuotteen asianmukaisen
hävittämisen varmistamisella autetaan
estämään sen mahdolliset
ympäristöön ja terveyteen kohdistuvat
haittavaikutukset, joita voi aiheutua
muussa tapauksessa tämän tuotteen
epäasianmukaisesta jätekäsittelystä.
Tarkempia tietoja tämän tuotteen
kierrättämisestä saat kuntasi
jäteasioita hoitavalta viranomaiselta
tai liikkeestä, josta tuote on ostettu.

40 electrolux takuu/huolto

Takuu/Huolto

Huolto ja varaosat

Huollot, varaosatilaukset ja
mahdolliset korjaukset on annettava
valtuutetun huoltoliikkeen tehtäväksi.
Lähimmän valtuutetun huoltoliikkeen
numeron löydät soittamalla numeroon
0200-2662 (0,16 e/min +pvm), tai
katsomalla puhelinluettelon keltaisilta
sivuilta kohdasta "kodinkoneiden
huoltoa".

Varmistaaksesi laitteesi moitteettoman
toiminnan, vaadi aina käytettäväksi
sopivinta, siis alkuperäistä varaosaa.

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin
kysymyksiin saat vastauksen
kuluttajaneuvonnastamme soittamalla
numeroon 0200-2662 (0,16 e/min
+pvm). Voit olla yhteydessä
kuluttajaneuvontaan myös
sähköpostitse osoitteessa
[email protected].

Takuu

Tuotteen takuuaika voidaan ilmoittaa
erikseen. Ellei takuuaikaa ole erikseen
määritelty, noudatetaan vallitsevaa
lainsäädäntöä ja kansallisia
määräyksiä. Takuuehdot noudattavat
vallitsevan lainsäädännön mukaisia
yleisiä ehtoja. Ostokuitti säilytetään,
koska takuun alkaminen määritetään
ostopäivän mukaan. Korvaus
huollosta voidaan periä myös
takuuaikana:

● aiheettomasta huoltokäynnistä

● ellei valmistajan laitteen

asennuksesta, käytöstä ja hoidosta
antamia ohjeita ole noudatettu.

EU-maat
Laitteella on käyttömaan
lainsäädännön mukainen takuu.

Kuljetusvauriot
Tarkista pakkauksen purkamisen
yhteydessä, ettei laite ole vaurioitunut
kuljetuksessa. Mahdollisista
kuljetusvaurioista on heti ilmoitettava
myyjäliikkeelle.

Euroopan Takuu

Electrolux myöntää takuun tälle
tuotteelle oppaan takakannessa
luetelluissa maissa tuotetakuussa
määritetyksi tai lainsäädännön
mukaiseksi ajaksi.Muuttaessasi
jäljessä luetellusta maasta toiseen
tuotetakuu siirtyy mukanasi
seuraavien ehtojen mukaisesti:

● Tuotetakuu on voimassa tuotteen

ostopäivästä lukien. Tästä on
osoituksena tuotteen myyjän
antama ostokuitti, joka osoittaa
tuotetakuun olevan voimassa.

● Tuotetakuu on voimassa ja korvaa

tuotteen korjauksen ja vialliset osat
uuden asuinmaan tätä tuotetta tai
tuoteryhmää koskevien
takuuehtojen mukaisesti.

● Tuotetakuu koskee vain tuotteen

alkuperäistä ostajaa, eikä takuuta
voi siirtää toiselle käyttäjälle.

● Tuote on asennettava ja sitä on

käytettävä Electroluxin antamien
käyttöohjeiden mukaisesti. Tuote
on tarkoitettu ainoastaan
kotitalouskäyttöön, ei kaupallisia
tarkoitusperiä varten.

● Tuote asennetaan uuden

asuinmaan kaikkien asiaa
koskevien ja voimassa olevien
sääntöjen mukaisesti.

takuu/huolto electrolux 41

Nämä Euroopan takuun ehdot eivät
vaikuta kuluttajan lakisääteisiin
oikeuksiin.

42 electrolux takuu/huolto

www.electrolux.com

Albania [phone] Rr . Pjeter Bogdani Nr . 7 Tirane
Belgique/Belgi /Belgien [phone] Bergensesteenweg 719, 1502 Lembeek

Česká republika [phone] Budějovická 3, Praha 4, 140 21

Danmark [phone] Sj llandsgade 2, 7000 Fredericia
Deutschland [phone] Muggenhofer Str. 135, 90429 N rnberg
Eesti [phone] Mustam e tee 24, 10621 Ta llinn
Espa a [phone] Carretera M-300, Km. 29,900

France w w w.electrolux.fr
Great Britain [phone] Addington Way , Luton, Bedfordshire

Hellas [phone] Limnou Str., 54627 Thessaloniki
Hrvatska [phone] Slavonska avenija 3, 10000 Zagreb
Ireland [phone] Long Mile Road Dublin 12
Italia [phone] C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija [phone] K r. Barona iela 130/2, L V-1012, Riga

Lietuva [phone] Verki˜ 29, LT-09108 Vilnius

Luxembourg [phone] Rue de Bitbourg, 7, L-1273 Hamm
Magyarorsz g [phone] H-1142 Budapest XIV, Erzsbet kirlyn tja 87
Nederland [phone] Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge [phone] Risl¿kkvn. 2, 0508 Oslo

sterreich [phone] Herziggasse 9, 1230 W ien
Polska [phone] ul. Kolejowa 5/7, W arsaw
Portugal [phone] Quinta da Fonte - Edificio Gonalves Zarco -

Romania [phone] S tr . Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/Svizzera [phone] Industriestrasse 10, CH-5506 M genwil

Slovenija [phone] Electrolux Ljubljana, d.o.o.

Slovensko [phone] Electrolux Slovakia s.r.o., Electrolux

Suomi [phone] Konepajanranta 4, 28100 Pori
Sverige [phone] Electrolux Service, S:t G ransgatan 143,

Türkiye [phone] Tarlabafl› caddesi no : 35 Taksim Istanbul

–ÓÒÒˡ [phone] 129090 ГУТН‚‡, ŒОЛПФЛИТНЛИ ФУТФВНЪ,

Alcal de Henares Madrid

LU4 9QQ

Q 35 - 2774 - 518 Pa o de Arcos

Tržaška 132, 1000 Ljubljana

Domáce spotrebiče SK,
Seberíniho 1, 821 03 Bratislava

S-105 45 Stockholm

16 ¡ч СŒОЛПФЛНо

www.electrolux.com

www.electrolux.fi

156998 26/1-00-08072006
