Geschirrspülautomat

Gebrauchsanweisung

ANC 822 960 859 - 00 - 0603

ESF 6248

Page 2

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Benutzerinformation sorgfältig durch. Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Benutzerinformation! Bewahren Sie bitte die Benutzerinformation zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.

Mit dem Warndreieck und/oder durch Signalwörter (Warnung!, Vorsicht!, Achtung!) sind Hinweise hervorgehoben, die für Ihre Sicherheit oder für die Funktionsfähigkeit des Gerätes wichtig sind. Bitte unbedingt beachten.

Numerierte Handlungsanweisungen leiten Sie Schritt für Schritt beim Bedienen des Geräts.

Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung und praktischen Anwendung des Gerätes.

Mit diesem Zeichen sind Tips und Hinweise zum wirtschaftlichen und umweltschonenden Einsatz des Gerätes gekennzeichnet.

Ihr Geschirrspülautomat hat das neue Spülsystem „IMPULSSPÜLEN“. Um eine bessere Reinigung des Geschirrs zu erzielen, werden bei diesem Spülsystem während eines Spülprogramms die Motordrehzahl und der Sprühdruck variiert. Daher variiert auch der Geräuschpegel des laufenden Spülprogramms.

Für eventuell auftretende Störungen enthält die Gebrauchsanweisung Hinweise zur selbständigen Behebung, siehe Abschnitt „Was tun, wenn...“. Sollten diese Hinweise nicht ausreichen, wenden Sie sich bitte an Ihre nächstgelegene Kundendienststelle. Bei technischen Problemen steht Ihnen unser Kundendienst jederzeit zur Verfügung. Beachten Sie dazu das Kapitel „Service“.

Page 3

Inhaltsverzeichnis

Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Sicherung der Geschirrspülertür . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Wirtschaftlich und umweltbewußt spülen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Geräteansicht und Bedienblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Bedienblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Vor der ersten Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Wasserenthärter einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Spezialsalz für Wasserenthärter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Spezialsalz einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Klarspüler einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Klarspülerzulauf ein-/ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Klarspüler einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Klarspülerdosierung einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Im täglichen Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Besteck und Geschirr einordnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

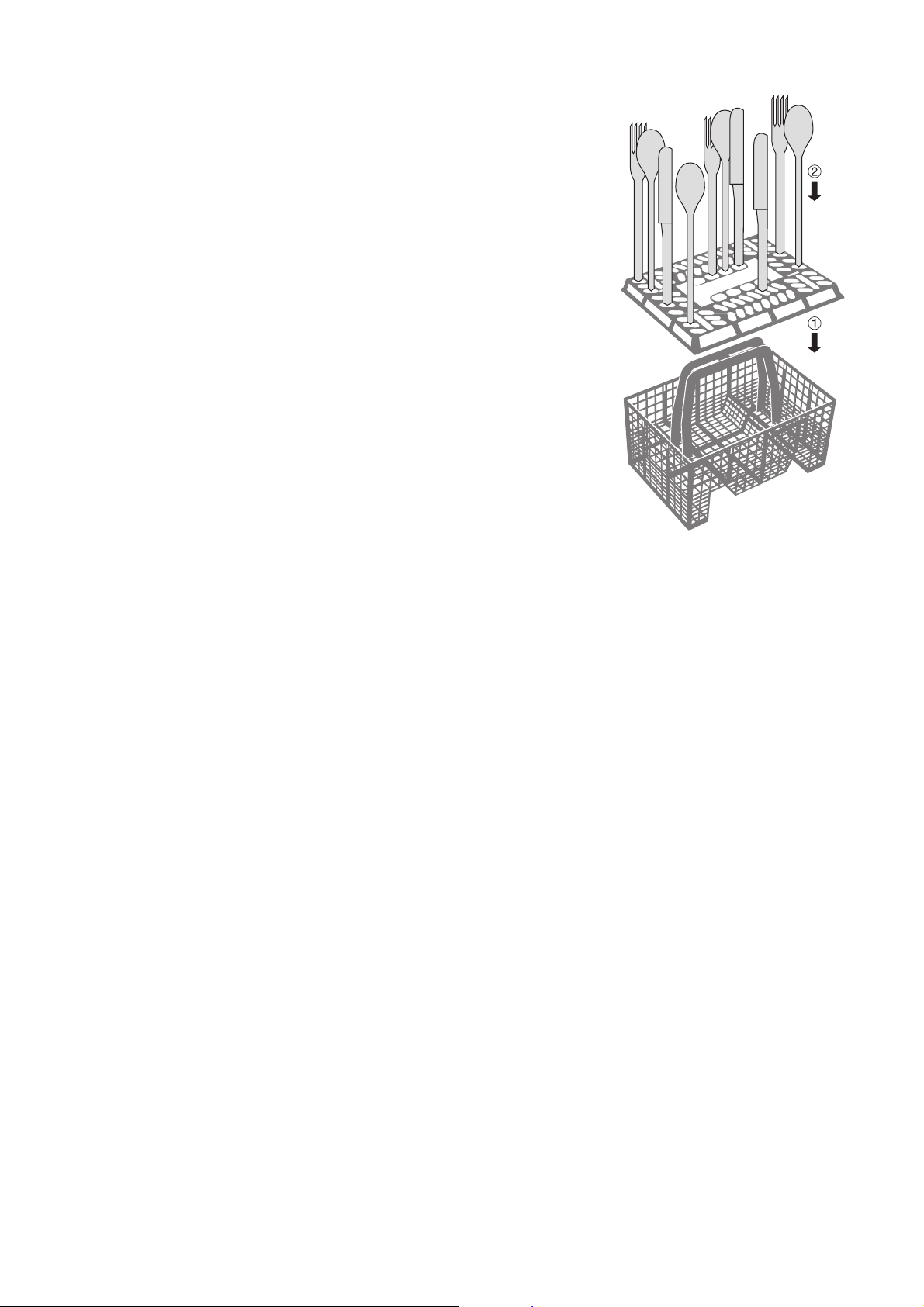

Besteck einordnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

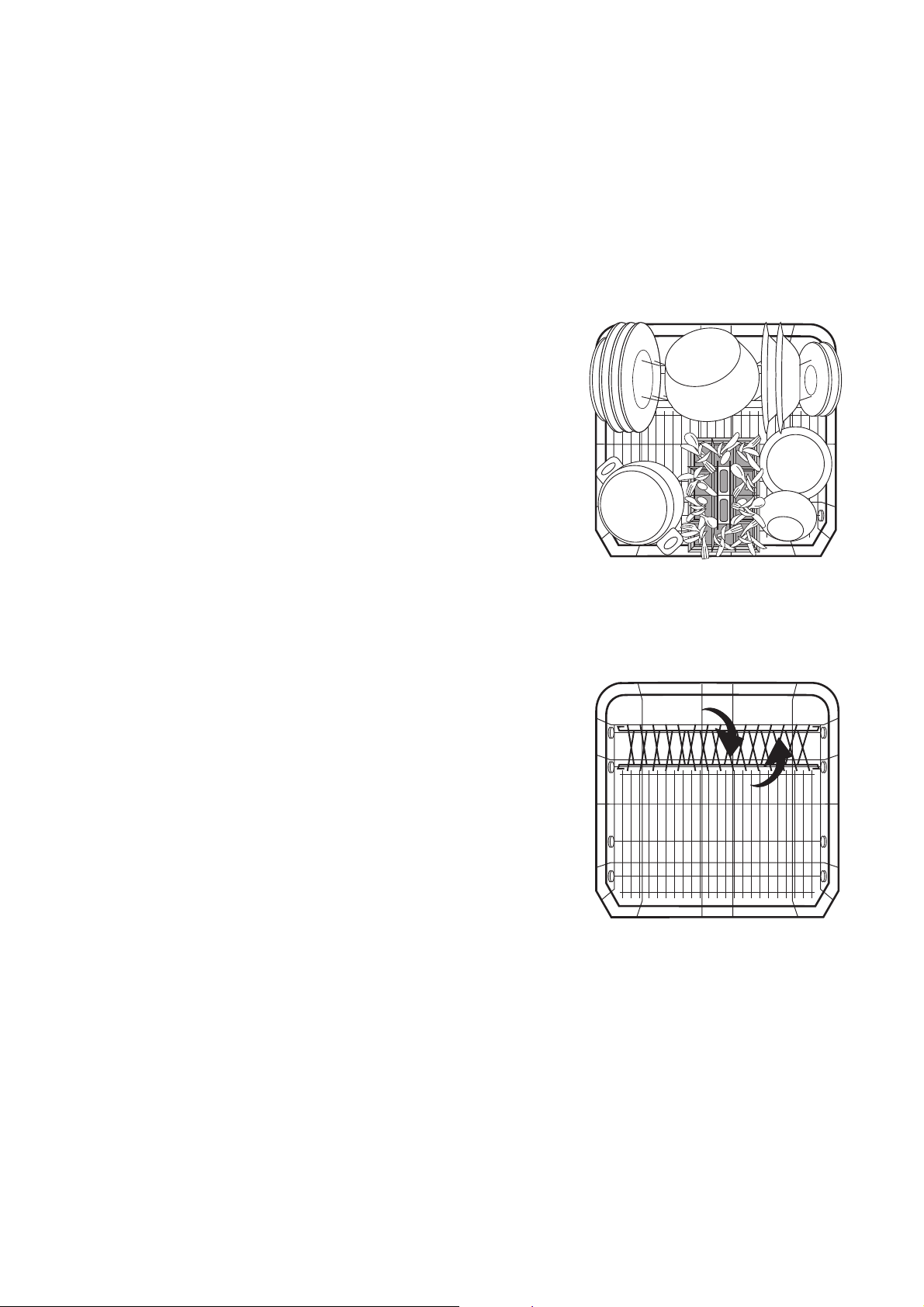

Töpfe, Pfannen und große Teller einordnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Tassen, Gläser und Kaffeeservice einordnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Oberkorb in der Höhe verstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Reinigungsmittel einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Verwendung von 3-in-1 Reinigungsmitteltabletten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Kompaktreiniger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Spülprogramme mit Automatik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Spülprogramm auswählen (Programmtabelle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Spülprogramm starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Spülprogramm wechseln/unterbrechen/abbrechen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

3 in 1 Zusatzfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Beladungserkennung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Startzeitvorwahl einstellen oder ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Geschirrspüler ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Pflege und Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Reinigung der Siebe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Was tun, wenn... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

...Fehlermeldungen angezeigt werden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

...es Probleme beim Betrieb des Geschirrspülers gibt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

...das Spülergebnis nicht zufriedenstellend ist. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Hinweise für Prüfinstitute . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Page 4

Inhaltsverzeichnis

Aufstell- und Anschlußanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Aufstellen des Geschirrspülers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Integrierbarer Geschirrspüler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Unterbau-Geschirrspüler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Standgeräte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Anschließen des Geschirrspülers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Wasseranschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Zulässiger Wasserdruck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Zulaufschlauch anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Wasserablauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Wasserschutzsystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Anschlußtechnik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Page 5

1 Sicherheitshinweise

Die Sicherheit von ELECTROLUX-Elektrogeräten entspricht den anerkannten Regeln der Technik und dem Gerätesicherheitsgesetz. Dennoch sehen wir uns als Hersteller veranlaßt, Sie mit folgenden Sicherheitshinweisen vertraut zu machen:

Aufstellung, Anschluß, Inbetriebnahme

• Der Geschirrspüler darf nur stehend transportiert

werden.

• Überprüfen Sie den Geschirrspüler auf Transport-

schäden. Ein beschädigtes Gerät auf keinen Fall

anschließen. Wenden Sie sich im Schadensfall an

Ihren Lieferanten.

• Vergewissern Sie sich vor Inbetriebnahme, daß

die auf dem Typschild des Geräts angegebene

Nennspannung und Stromart mit Netzspannung

und Stromart am Aufstellort übereinstimmen. Die

erforderliche elektrische Absicherung ist eben-

falls dem Typschild zu entnehmen.

• Wie der Geschirrspüler ordnungsgemäß aufge-

stellt und angeschlossen wird, lesen Sie im Kapi-

tel „Installation“. Vielfachstecker /-kupplungen und

Verlängerungskabel dürfen nicht verwendet wer-

den. Brandgefahr durch Überhitzung!

• Geschirrspüler nie in Betrieb nehmen, wenn Netzkabel, Zu- /Ablaufschlauch beschädigt sind oder Bedienblende, Arbeitsplatte oder der Sockelbereich so beschädigt sind, daß das Gerät offen zugänglich ist.

• Wenn die Anschlußleitung beschädigt ist, oder durch eine längere Zuleitung ausgetauscht werden soll, muß diese (erhältlich im ELECTROLUX Kundendienst) durch einen von ELECTROLUX autorisierten Kundendienst ersetzt werden.

• Netzstecker nie am Kabel aus der Steckdose ziehen, sondern immer am Stecker.

• Umbauten oder Veränderungen am Geschirrspüler sind aus Sicherheitsgründen nicht zulässig.

• Achten Sie darauf, daß die Tür des Geschirrspülers, außer beim Ein- und Ausräumen von Geschirr stets geschlossen ist. So vermeiden Sie, daß jemand über die geöffnete Tür stolpern und sich verletzen kann.

• Hat der Geschirrspüler eine Messerschublade, müssen spitze Messer und scharfkantige Besteckteile in die Messerschublade gelegt werden. Hat der Geschirrspüler keine Messerschublade, müssen spitze Messer und scharfkantige Besteckteile in den Oberkorb gelegt oder mit der Spitze nach unten in den Besteckkorb gestellt werden.

Sicherheit von Kindern

• Kinder erkennen oft nicht die Gefahren, die im Umgang mit Elektrogeräten liegen. Sorgen Sie daher für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Geschirrspüler spielen – es besteht die Gefahr, daß Kinder sich einschließen (Erstickungsgefahr!).

• Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.

• Spülmittel können Verätzungen in Augen, Mund und Rachen verursachen oder sogar zum Erstikken führen! Beachten Sie die Sicherheitshinweise der Hersteller der Spül- und Reinigungsmittel.

• Das Wasser in der Spülmaschine ist kein Trinkwasser. Falls noch Spülmittelreste im Gerät sein sollten besteht Verätzungsgefahr!

• Bei Entsorgung des Geschirrspülers: Netzstecker ziehen, Netzkabel abschneiden und beseitigen. Türschloß zerstören, so daß die Tür nicht mehr schließt.

Allgemeine Sicherheit

• Reparaturen am Geschirrspüler dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Wenden Sie sich im Reparaturfall an unseren Kundendienst oder an Ihren Fachhändler.

Bestimmungsgemäße Verwendung

• Spülen Sie mit dem Geschirrspüler nur Haushaltsgeschirr. Wird das Gerät zweckentfremdet oder falsch bedient, wird vom Hersteller keine Haftung für eventuelle Schäden übernommen.

• Vergewissern Sie sich vor der Verwendung von Spezialsalz, Reinigungs- sowie Klarspülmittel, daß der Hersteller dieser Produkte deren Einsatz in Haushaltsgeschirrspülern ausdrücklich erlaubt.

• Keine Lösungsmittel in den Geschirrspüler geben. Explosionsgefahr!

• Das Wasserschutzsystem schützt zuverlässig vor Wasserschäden. Dafür müssen folgende Voraussetzungen erfüllt sein: – Netzanschluß muß auch bei ausgeschaltetem

Geschirrspüler bestehen bleiben.

– Geschirrspüler muß ordnungsgemäß instal-

liert sein.

– Wasserhahn immer zudrehen, wenn der

Geschirrspüler längere Zeit nicht beaufsichtigt ist, z. B. Urlaubsreise.

• Setzen oder stellen Sie sich nicht auf die geöffnete Tür, das Gerät könnte kippen.

• Im Fehlerfall zuerst Wasserhahn schließen, dann das Gerät ausschalten und Netzstecker aus der Steckdose ziehen. Bei Festanschluß: Sicherung(en) ausschalten bzw. Schraubsicherungen herausdrehen.

Page 6

Sicherung der Geschirrspülertür

Der Geschirrspüler hat eine Türsicherung. Diese Türsicherung verhindert, daß Kinder die Geschirrspülertür versehentlich öffnen können.

Die Türsicherung stellen Sie so ein:

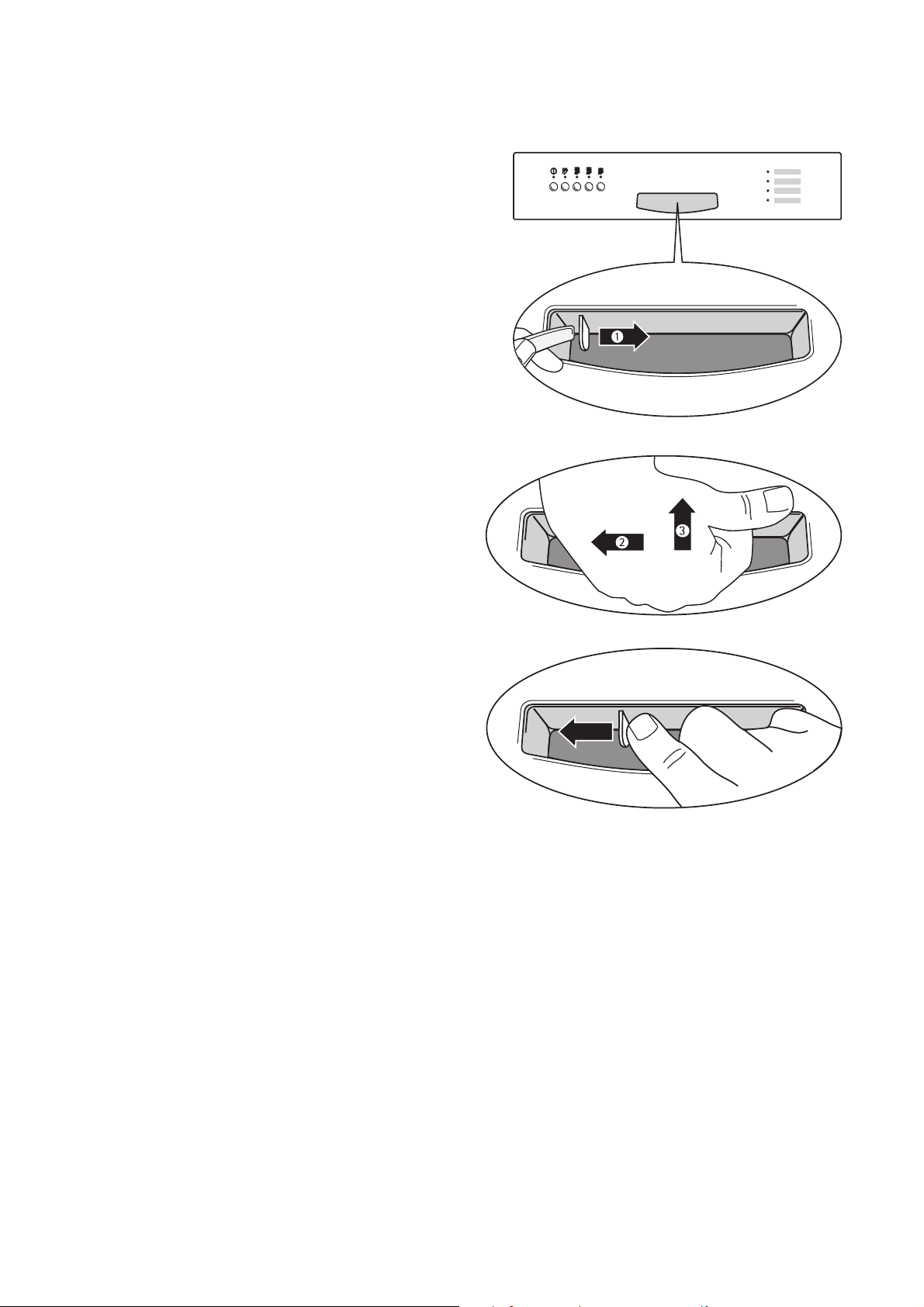

1. Am Türgriff ist auf der linken Seite ein Steg (1).

Sie sichern die Geschirrspülertür gegen unbeabsichtigtes Öffnen, indem Sie diesen Steg (z.B. mit einem Löffelstiel) nach rechts drücken.

2. Ist die Sicherung eingestellt, müssen Sie zum Öff-

nen der Geschirrspülertür – erst den Türgriff nach links (2) bewegen, bis

ein leichter Widerstand zu spüren ist.

– danach den Türgriff nach oben (3) / nach vorne

drücken.

3. Sie schalten die Sicherung der Geschirrspülertür

aus, indem Sie den Steg mit dem Finger ganz nach links drücken.

Page 7

2 Entsorgung

Verpackungmaterial entsorgen

Entsorgen Sie das Verpackungsmaterial des Geschirrspülautomaten sachgerecht. Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

• Kunststoffteile sind mit international genormten Abkürzungen gekennzeichnet: – >PE< für Polyethylen, z. B. Verpackungsfolien – >PS< für Polystyrol, z. B. Polsterteile (grund-

sätzlich FCKW-frei)

– >POM< für Polyoxymethylen, z. B. Kunststoff-

klammern

• Kartonteile sind aus Altpapier hergestellt und sollten der Altpapiersammlung mitgegeben werden.

Altgerät entsorgen

Wenn Sie den Geschirrspüler eines Tages endgültig außer Betrieb nehmen, bringen Sie ihn bitte zu einem Recyclingcenter oder zum Fachhändler, der ihn gegen einen geringen Unkostenbeitrag zurücknimmt.

2 Wirtschaftlich und umweltbewußt

spülen

• Schließen Sie den Geschirrspüler nur dann an Warmwasser an, wenn Sie eine Warmwasseranlage haben, die nicht elektrisch beheizt wird.

• Stellen Sie die Wasserenthärtungsanlage korrekt ein.

• Spülen Sie das Geschirr nicht unter fließendem Wasser vor.

• Wenn Sie mit geringerer Beladung spülen, berechnet die Beladungserkennung die erforderliche Wassermenge und verkürzt die Programmdauer. Am wirtschaftlichsten spülen Sie immer mit voller Beladung.

• Wählen Sie die Spülprogramme nach Art und Verschmutzungsgrad des Geschirrs.

• Dosieren Sie Reinigungsmittel, Spezialsalz und Klarspüler nicht höher als von den Produktherstellern und in dieser Bedienungsanleitung empfohlen wird.

Page 8

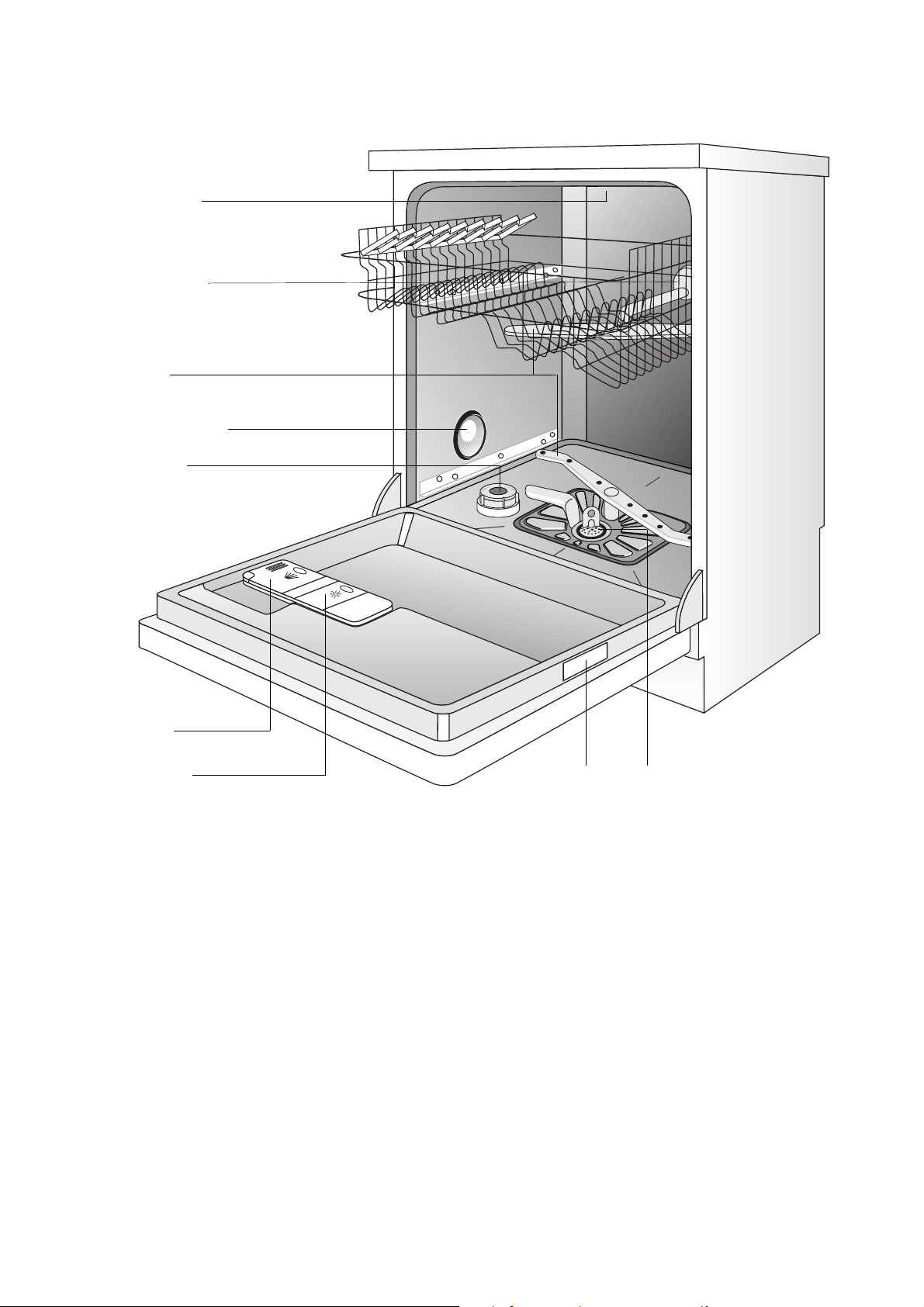

Geräteansicht und Bedienblende

Deckendusche

Gummidichtung für Ankopplung des Wasserzulaufs zum Sprüharm

Sprüharme

Härtebereichsschalter

Vorratsbehälter für Spezialsalz

Behälter für Reinigungsmittel

Vorratsbehälter für Klarspüler

Typschild

Siebe

Page 9

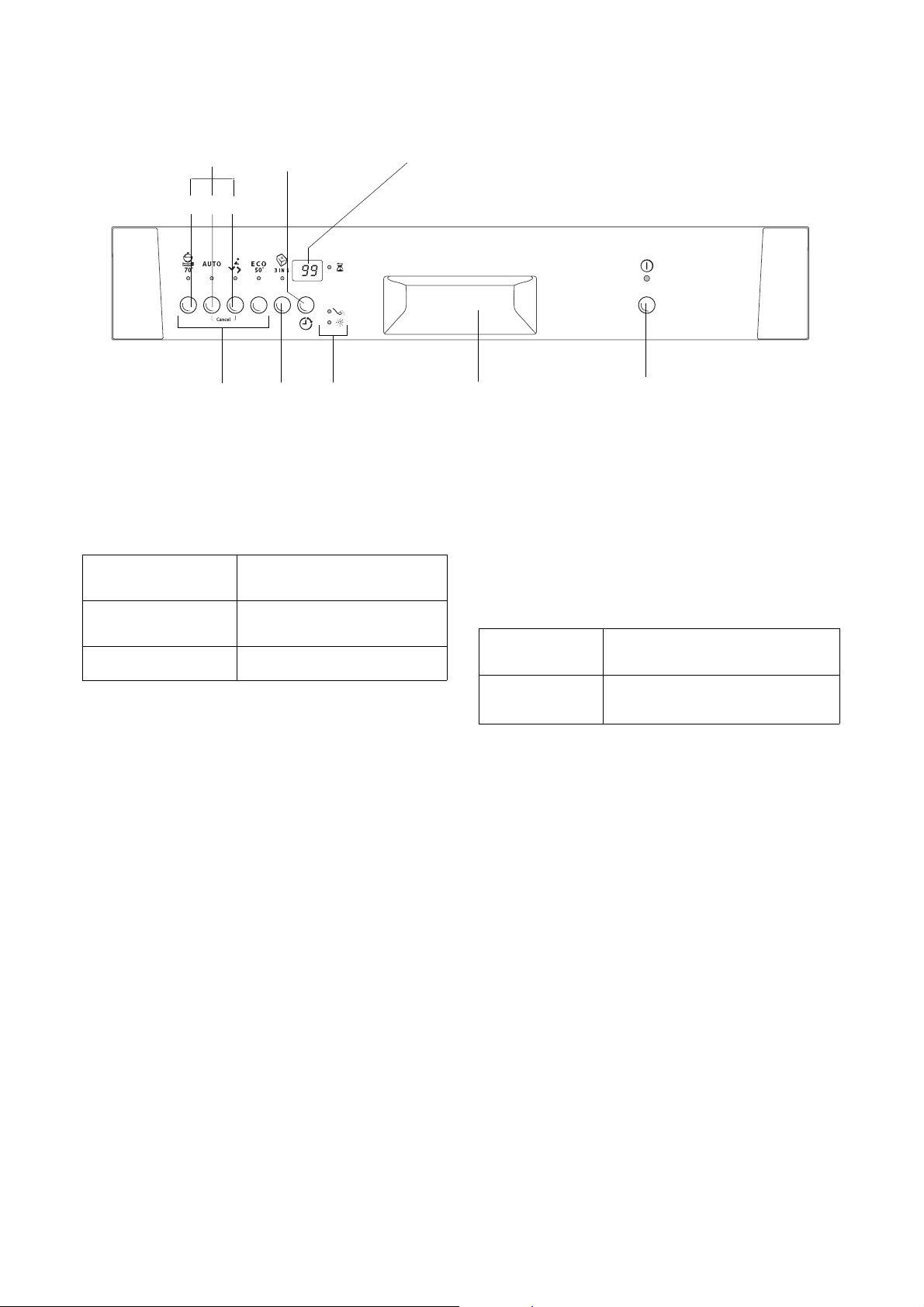

Bedienblende

FunktionsTa st e n

Spülprogrammtasten

Das Bedienfeld besteht aus der EIN/AUS-Taste und den Programmtasten mit LED-Anzeigen.

Funktions-Tasten: Zusätzlich zum aufgedruckten Spülprogramm können mit Hilfe dieser Tasten noch folgende Funktionen eingestellt werden:

Funktions-Taste 1

Funktions-Taste 2

Funktions-Taste 3 ist nicht belegt

Startzeit einstellen

„3 in 1“ Ta s te

Wasserenthärter

einstellen

Klarspülerzulauf

ein- / ausschalten

Kontrollanzeigen

Multidisplay

Türgriff

Das Multidisplay kann anzeigen:

– auf welche Härtestufe der Wasserenthärter

eingestellt ist. – ob der Klarspülerzulauf ein-, ausgeschaltet ist. – welche Startzeit eingestellt ist. – wie lange ein laufendes Spülprogramm voraus-

sichtlich noch dauert. – welcher Fehler am Geschirrspüler vorliegt.

Kontrollanzeigen haben folgende Bedeutung:

EIN / AUS - Taste

Spezialsalz nachfüllen

Die Kontrollanzeigen leuchten niemals während des laufenden Spülprogramms.

Vor der ersten Inbetriebnahme

Entfernen Sie vor Inbetriebnahme alle Klammern, mit denen die Geschirrkörbe für den Transport gesichert werden. Führen Sie dann folgende Schritte durch:

1. Wasserenthärter einstellen

2. Spezialsalz für Wasserenthärter einfüllen

3. Klarspüler einfüllen

Spezialsalz und Klarspüler müssen nicht eingefüllt werden, wenn Sie 3-in-1 Reinigungsmitteltabletten verwenden.

Klarspüler nachfüllen

Page 10

Wasserenthärter einstellen

Um Kalkablagerungen auf Geschirr und im Geschirrspüler zu verhindern, muss das Geschirr mit weichem, d.h. kalkarmen Wasser gespült werden. Daher hat der Geschirrspüler einen Wasserenthärter, in dem Leitungswasser ab einer Härte von 4 °d (deutscher Grad) mit Hilfe von Spezialsalz entkalkt wird.

Der Wasserenthärter wird mechanisch mit dem Härtebereichsschalter und zusätzlich elektronisch mit den Tasten des Bedienfeldes eingestellt.

Über Wasserhärte und Härtebereich in Ihrem Wohngebiet informiert Sie das zuständige Wasserwerk.

Wasserhärte Einstellung der Härtestufe

in °d1 in mmol/l2 Bereich

51 - 70 43 - 50 37 - 42 29 - 36 23 - 28

19 - 22 15 - 18

11 - 14 1,9 - 2,5 II 3

4 - 10 0,7 - 1,8 I/II 2

unter 4 unter 0,7 I

1)(°d) deutscher Grad, Maß für die Wasserhärte

2)(mmol/l) Millimol pro Liter, internationale Einheit der Wasserhärte

3)Bei dieser Einstellung kann sich die Programmlaufzeit geringfügig verlängern.

* werkseitige Einstellung

Wasserenthärter gemäß Tabelle auf die Wasserhärte Ihres Wohngebiets einstellen: Geschirrspülautomat muss ausgeschaltet sein.

9,0 - 12,5

7,6 - 8,9 6,5 - 7,5 5,1 - 6,4 4,0 - 5,0

3,3 - 3,9 2,6 - 3,2

III

mechanisch elektronisch

0 *

kein Salz erforderlich

4 *

Anzeige auf dem

Multidisplay

9 8 7 6

10 L

9 L

8 L 7 L 6 L

5 L 4 L

3 L

2 L

1 L

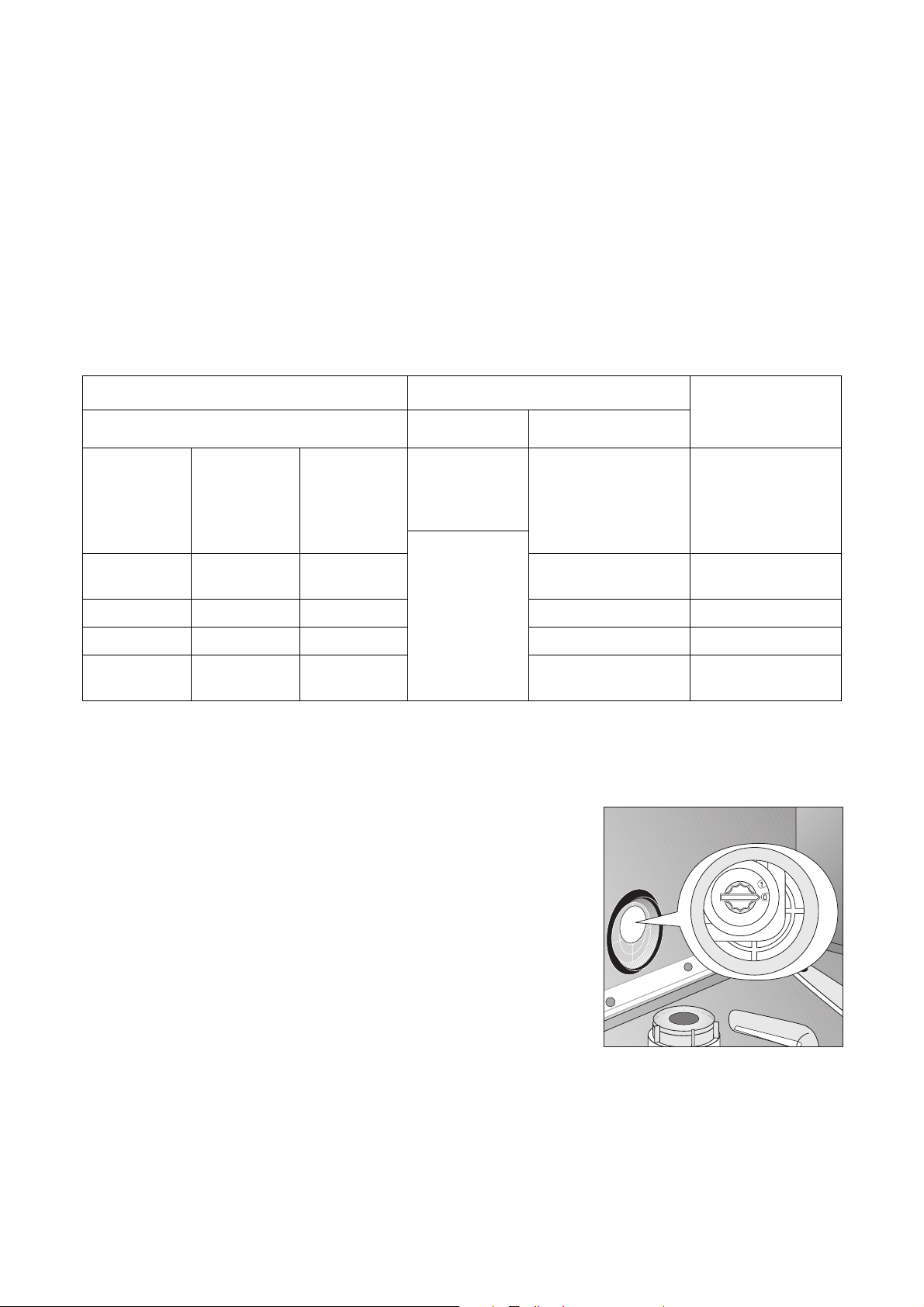

Mechanische Einstellung:

1. Tür des Geschirrspülers öffnen.

2. Unteren Geschirrkorb aus dem Geschirrspüler

herausnehmen.

3. Härtebereichsschalter auf 0 oder 1 drehen (siehe

Tabelle).

4. Unteren Geschirrkorb wieder einsetzen.

Elektronische Einstellung:

5. EIN/AUS-Taste drücken.

Die LED der EIN/AUS-Taste leuchtet.

Falls zusätzliche Anzeigen leuchten, ist ein Spülprogramm aktiviert. Das Spülprogramm muss abgewählt werden (RESET): Funktionstasten 2 und 3 für ca. 2 Sekunden gleichzeitig drücken. Alle zusätzlichen Anzeigen erlöschen.

Page 11

6. Funktions-Taste 2 und 3 gleichzeitig drücken und

gedrückt halten. Die LED-Anzeigen der Funktions-Tasten 1 bis 3 blinken.

7. Funktions-Taste 1 nochmal drücken.

Die LED-Anzeige der Funktionstaste 1 blinkt. Das Multidisplay zeigt die eingestellte Härtestufe an.

8. Drücken der Funktions-Taste 1 erhöht die Härte-

stufe um 1. (Ausnahme: Nach Härtestufe 10 folgt Härtestufe 1).

9. Ist die Härtestufe richtig eingestellt, EIN/AUS-

Taste drücken. Die Härtestufe ist dann gespeichert.

Page 12

Spezialsalz für Wasserenthärter

Ist die Wasserhärte in Ihrem Wohngebiet unter 4 °d, dann muß das Wasser in Ihrem Geschirrspüler nicht enthärtet werden und Sie benötigen kein Spezialsalz oder Salzersatzstoffe.

Sie haben 2 Möglichkeiten, das Wasser zu enthärten:

• Wenn Sie Reinigungsmittel verwenden, welches bereits Salzersatzstoffe enthält, wird nur dieses Reinigungsmittel in den Behälter für Reinigungsmittel gegeben. – In diesem Fall muss der Wasserenthärter

mechanisch auf 0 und elektronisch auf 1

eingestellt sein, damit kein Spezialsalz zugeführt wird.

• Wenn Sie Reinigungsmittel und Spezialsalz getrennt verwenden, wird das Spezialsalz in den Vorratsbehälter für Salz eingefüllt. – In diesem Fall muss der Wasserenthärter

mechanisch auf 0 oder 1 und elektronisch

zwischen 2 und 10 (entsprechend dem Här-

tebereich ihres Wohngebietes) eingestellt sein, damit das Spezialsalz aus dem Vorratsbehälter zugeführt wird.

Verwenden Sie nur Spezialsalz für Geschirrspüler. Füllen Sie niemals andere Salzarten (z.B. Speisesalz) oder Geschirrspülreiniger in den Salzvorratsbehälter. Dies würde den Wasserenthärter zerstören. Überzeugen Sie sich vor jedem Salzeinfüllen, dass Sie wirklich eine Packung Spezialsalz in der Hand haben.

Spezialsalz-Zugabe einstellen

Wasserenthärter mechanisch und elektronisch auf die gewünschte Härte einstellen:

Manche Geräte sind mit der Zusatzfunktion 3in1 ausgestattet. Wenn sie 3-in-1 Reinigungsmitteltabletten verwenden und die Zusatzfunktion 3in1 zum Spülprogramm dazuwählen, muss die Spezialsalz-Zugabe nicht verändert werden (siehe „3in1 Zusatzfunktion“).

mechanische

Einstellung

01IL Kein Spezialsalz zugeben.

0 - 1 2 - 10

elektronische

Einstellung

Multidisplay

2Lbis 10 L

Spezialsalz-Zugabe

Spezialsalz-Zugabe über

Vorratsbehälter für Salz

(Voreinstellung ab Werk)

Page 13

Wenn für die Verwendung von Reinigungsmittel inkl. Spezialsalz der Wasserenthärter elektronisch auf „1“ eingestellt wird, dann wird damit die Kontroll-Anzeige für Spezialsalz abgeschaltet.

Spezialsalz einfüllen

Wenn Sie Reinigungsmittel und Spezialsalz getrennt verwenden, füllen Sie Spezialsalz ein:

• Vor der ersten Inbetriebnahme des Geschirrspülers.

• Wenn auf der Bedienblende die Kontrollanzeige für Spezialsalz

1. Tür öffnen, Unterkorb herausnehmen.

2. Verschlußkappe des Salzvorratsbehälters entge-

gen dem Uhrzeigersinn aufdrehen.

3. Nur bei Erstinbetriebnahme:

Salzvorratsbehälter mit Wasser vollfüllen.

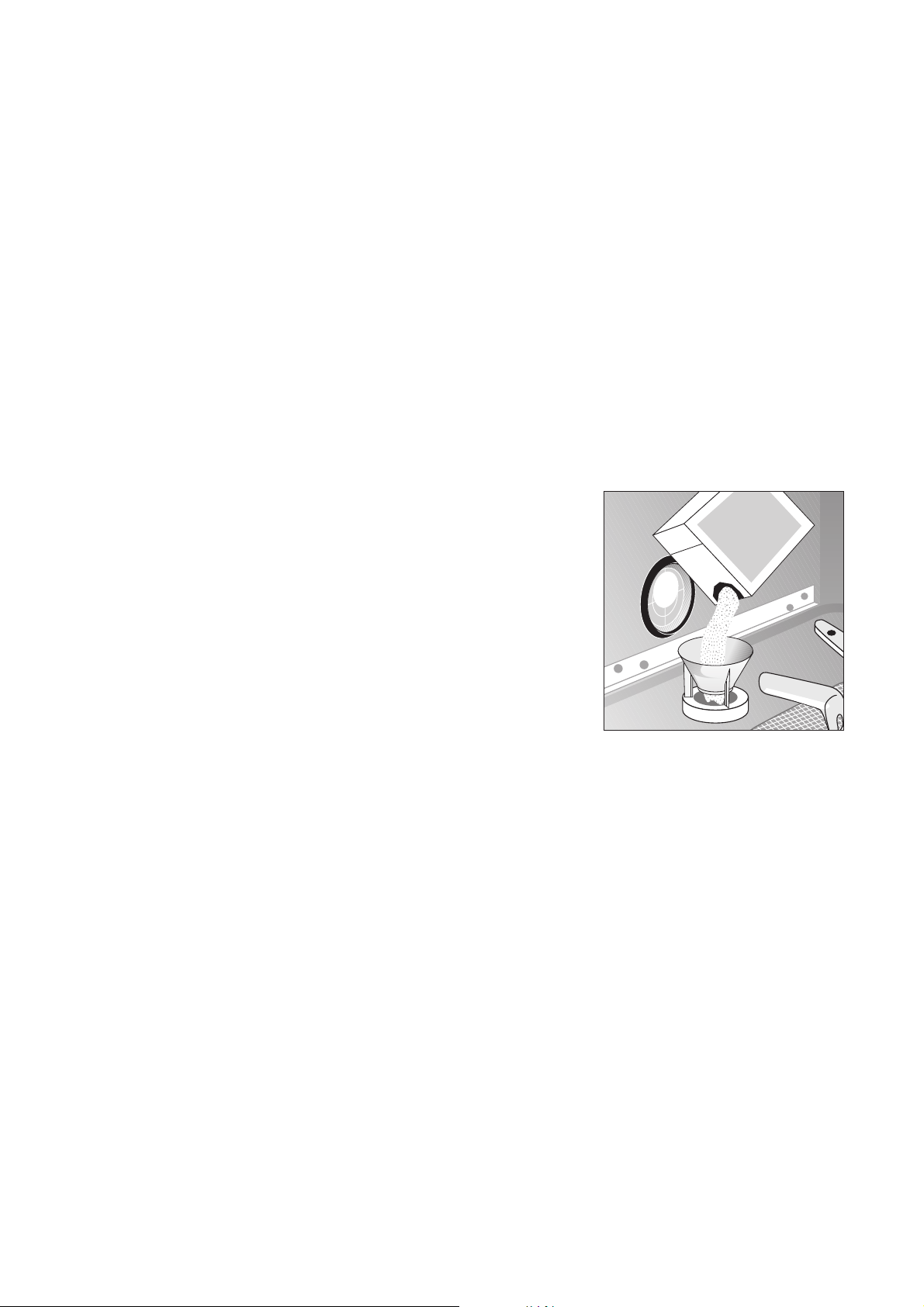

4. Mitgelieferten Trichter auf Öffnung des Vorratsbehälters stecken. Spezialsalz durch Trichter in Vorratsbehälter einfüllen, Fassungsvermögen je nach Körnung ca. 1,0–1,5 kg. Vorratsbehälter nicht mit Spezialsalz überfüllen.

5. Öffnung des Vorratsbehälters von Salzresten säu-

6. Verschlußkappe im Uhrzeigersinn bis zum

Das beim Einfüllen des Spezialsalzes verdrängte Wasser läuft aus dem Salzvorratsbehälter in den Boden des Spülraums. Dies ist unbedenklich, da dieses Wasser beim Start des nächsten Spülprogramms abgepumpt wird.

bern.

Anschlag zudrehen, sonst gelangt Spezialsalz ins Spülwasser. Trübe Gläser könnten die Folge sein. Deshalb nach dem Einfüllen des Spezialsalzes ein Spülprogramm ablaufen lassen. Dadurch werden übergelaufenes Salzwasser und Salzkörner ausgespült.

Je nach Körnung kann es einige Stunden dauern, bis das Salz sich im Wasser aufgelöst hat und die Kontrollanzeige Spezialsalz Die Einstellung des Wasserenthärters und damit der Salzverbrauch sind abhängig von der örtlichen Wasserhärte.

t leuchtet.

t wieder erlischt.

SALE

SALT

SALZ

SEL

Page 14

Klarspüler einfüllen

Durch den Klarspüler erhält man fleckenfreies, glänzendes Geschirr und klare Gläser.

Sie haben 2 Möglichkeiten, Klarspüler zuzuführen:

• Wenn Sie Reinigungsmittel verwenden, welches den Klarspüler bereits enthält, wird das Reinigungsmittel inkl. Klarspüler in den Behälter für Reinigungsmittel gegeben. – In diesem Fall muß die Klarspülerzugabe aus

dem Vorratsbehälter ausgeschaltet sein, um Doppeldosierung zu vermeiden.

• Wenn Sie Reinigungsmittel und Klarspüler getrennt verwenden, wird der Klarspüler in den Vorratsbehälter für Klarspüler eingefüllt. – In diesem Fall muß die Klarspülerzugabe aus

dem Vorratsbehälter eingeschaltet sein.

– Die Dosierung für den Klarspüler muß einge-

stellt werden.

Verwenden Sie nur Marken-Klarspüler für Geschirrspüler. Füllen Sie niemals andere Mittel (z.B. Essigessenz) oder Geschirrspülreiniger in den Vorratsbehälter für Klarspüler. Dies würde das Gerät beschädigen.

4. Drücken der Funktions-Taste 2 ändert die Einstel-

lung.

5. Zeigt das Multidisplay die gewünschte Einstellung

an, EIN/AUS-Taste drücken. Die Einstellung ist dann gespeichert.

Klarspülerzulauf ein-/ausschalten

1. EIN/AUS-Taste drücken.

2. Funktions-Taste 2 und 3 gleichzeitig drücken und

3. Funktions-Taste 2 drücken.

Manche Geräte sind mit der Zusatzfunktion 3in1 ausgestattet. Wenn sie 3in1 Reinigungsmitteltabletten verwenden und die Zusatzfunktion 3in1 zum Spülprogramm dazuwählen, muss der Klarspülerzulauf nicht ausgeschaltet werden (siehe „3in1 Zusatzfunktion“).

Die LED der EIN/AUS-Taste leuchtet.

Falls zusätzliche Anzeigen leuchten, ist ein Spülprogramm aktiviert. Das Spülprogramm muss abgewählt werden (RESET): Funktionstasten 2 und 3 für ca. 1 Sekunde gleichzeitig drücken. Alle zusätzlichen Anzeigen erlöschen.

gedrückt halten. Die LED-Anzeigen der Funktions-Tasten 1 bis 3 blinken.

Die LED-Anzeige der Funktions-Taste 2 blinkt. Das Multidisplay zeigt die momentane Einstellung an:

Klarspülerzulauf ausgeschaltet

Klarspülerzulauf eingeschaltet

(Voreinstellung ab Werk)

Page 15

Klarspüler einfüllen

Wenn Sie Reinigungsmittel und Klarspüler getrennt verwenden, füllen Sie Klarspüler ein:

• Vor der ersten Inbetriebnahme des Geschirrspülers

• Wenn auf der Bedienblende die Kontrollanzeige

F leuchtet.

Das Fach für Klarspüler ist auf der Innenseite der Geschirrspülertür.

1. Tür öffnen.

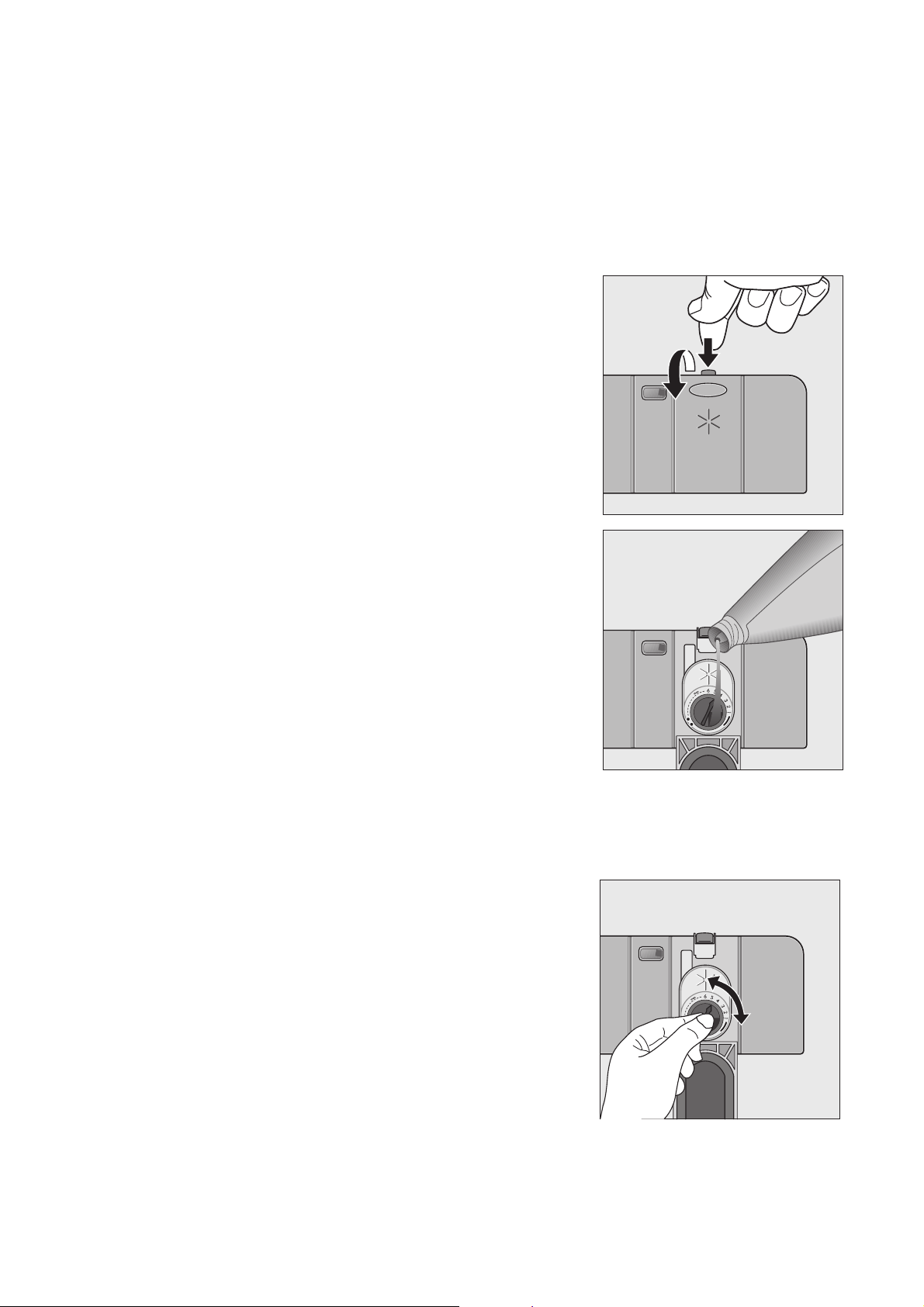

2. Mit Finger den Entriegelungsknopf des Klarspüler-

fachs drücken.

3. Deckel des Klarspülerfachs ganz aufklappen.

4. Klarspüler genau bis zur gestrichelten Markierung

„max“ einfüllen; das entspricht einer Füllmenge von ca. 140 ml.

5. Deckel zurückklappen und zudrücken, bis dieser einrastet.

6. Wenn Klarspüler danebengelaufen ist, mit einem Lappen wegwischen. Sonst bildet sich beim Spülen zuviel Schaum.

Klarspülerdosierung einstellen

1. Geschirrspülertür öffnen.

2. Mit Finger den Entriegelungsknopf des Klarspüler-

3. Deckel des Klarspülerfachs ganz aufklappen.

4. Dosierung einstellen.

5. Deckel zurückklappen und zudrücken, bis dieser

6. Wenn Klarspüler ausgelaufen ist, mit einem Lap-

Beim Geschirrspülen wird aus dem Vorratsfach Klarspüler ins Spülwasser abgegeben. Die Dosierung können Sie von 1-6 einstellen. Vom Werk ist die Dosierung auf „4“ eingestellt. Dosierung nur dann verändern, wenn auf Gläsern und Geschirr Schlieren, milchige Flecken oder angetrocknete Wassertropfen zu sehen sind.

fachs drücken.

einrastet.

pen wegwischen.

Page 16

Im täglichen Gebrauch

• Muß Spezialsalz oder Klarspüler nachgefüllt werden?

• Besteck und Geschirr in Geschirrspüler einordnen

• Reinigungsmittel für Geschirrspüler einfüllen

• Für Besteck und Geschirr geeignetes Spülprogramm auswählen

• Spülprogramm starten

Besteck und Geschirr einordnen

• Bevor Sie das Geschirr einordnen, sollten Sie:

• Beachten Sie beim Einordnen des Geschirrs und

Schwämme, Haushaltstücher und alle Gegenstände, die sich mit Wasser vollsaugen können, dürfen nicht im Geschirrspüler gereinigt werden

– Bestecke mit Holz-, Horn-, Porzellan-

oder Perlmuttgriffen – nicht hitzebeständige Kunststoffteile – älteres Besteck, dessen Kitt temperaturempfindlich

ist – geklebte Geschirr- oder Besteckteile – Zinn- bzw. Kupfergegenstände – Bleikristallglas – rostempfindliche Stahlteile – Holz-/Frühstücksbrettchen – kunstgewerbliche Gegenstände

– grobe Speisereste entfernen. – Töpfe mit eingebrannten Speiseresten einwei-

chen.

Bestecks: – Geschirr und Besteck dürfen die Sprüharme

nicht behindern, sich zu drehen.

– Hohlgefäße wie Tassen, Gläser, Töpfe usw. mit

der Öffnung nach unten einordnen, damit sich in Mulden oder tiefen Böden kein Wasser ansammeln kann

– Geschirr und Besteckteile dürfen nicht ineinan-

der liegen oder sich gegenseitig abdecken

– um Glasschäden zu vermeiden, dürfen Gläser

sich nicht berühren

– kleine Gegenstände (z. B. Deckel) in den

Besteckkorb legen

Zum Spülen im Geschirrspüler ist folgendes Besteck/Geschirr

nicht geeignet: bedingt geeignet:

– Steingutgeschirr nur im Geschirrspüler spülen, wenn es

vom Hersteller ausdrücklich als dafür geeignet ausgewiesen ist.

– Aufglasurdekore können nach sehr häufigem maschinel-

len Spülen verblassen.

– Silber- und Aluminiumteile neigen beim Spülen zu Ver-

färbungen. Speisereste wie z. B. Eiweiß, Eigelb, Senf verursachen oft Verfärbungen bzw. Flecken auf Silber. Silber deshalb immer gleich von Speiseresten säubern, wenn es nicht unmittelbar nach Gebrauch gespült wird.

– Einige Glasarten können nach vielen Spülgängen trüb

werden

Page 17

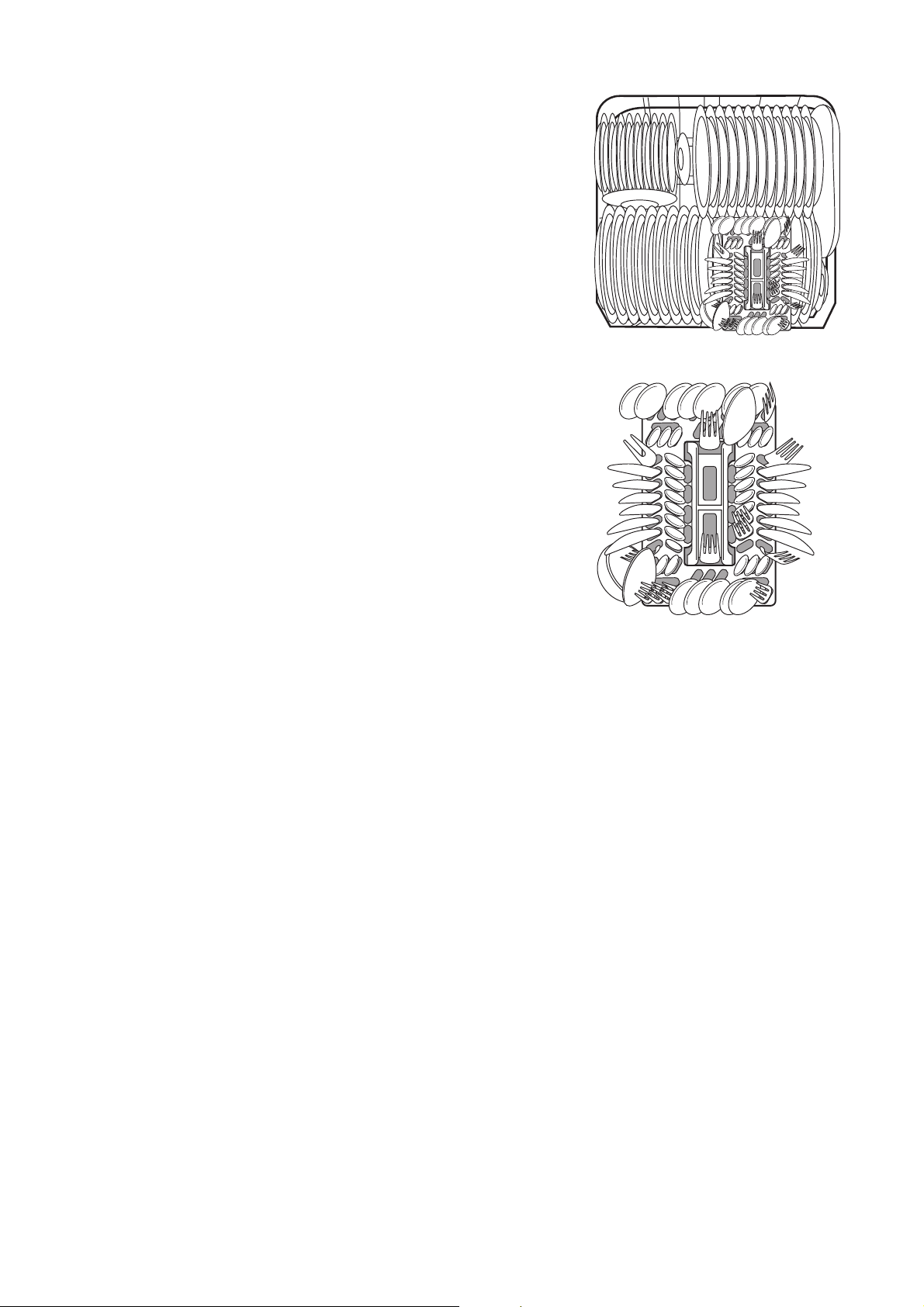

Besteck einordnen

Damit alle Besteckteile vom Wasser umspült werden, sollten Sie:

1. den Gittereinsatz auf den Besteckkorb aufstek-

2. kurze Messer, Gabeln und Löffel mit dem Griff

Einige Geschirrspülermodelle haben Besteckkörbe ohne Besteckgitter.

Lange, spitze Besteckteile stellen im Besteckkorb, besonders für Kinder eine Gefahrenquelle dar (siehe Sicherheitshinweise). Sie müssen daher in den Oberkorb gelegt werden.

ken,

nach unten in den Gittereinsatz des Besteckkorbs stellen.

Page 18

Töpfe, Pfannen und große Teller einordnen

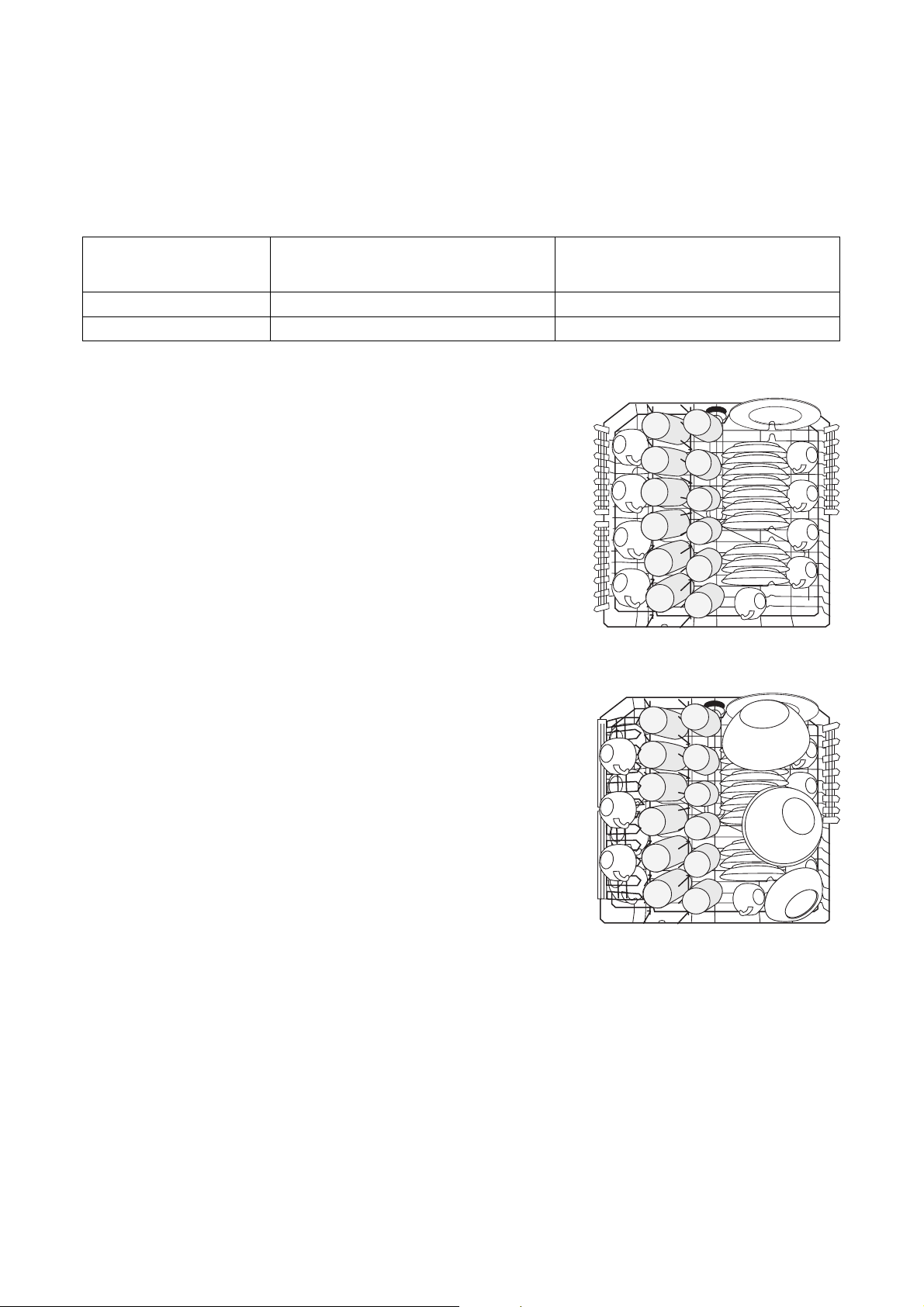

Größeres und stark verschmutztes Geschirr im Unterkorb einordnen (Teller bis 29 cm Durchmesser).

Ihr Geschirrspüler hat eine der zwei folgenden Varianten von Unterkörben:

Variante 1: Hinterer Tellereinsatz des Unterkorbs ist herausnehmbar

Um größeres Geschirr leichter einzuordnen, kann

- der hintere Tellereinsatz aus dem Unterkorb

herausgenommen werden.

- der Besteckkorb im Unterkorb seitlich

verschoben werden.

Variante 2: Hinterer Tellereinsatz des Unterkorbs ist klappbar

Um größeres Geschirr leichter einzuordnen,

- können die beiden Stachelreihen des hin-

teren Tellereinsatzes umgeklappt werden.

- kann der Besteckkorb im Unterkorb seitlich verschoben werden.

Page 19

Tassen, Gläser und Kaffeeservice einordnen

Kleineres, empfindliches Geschirr im Oberkorb einordnen und lange, spitze Besteckteile in die Messerschublade legen.

• Geschirrteile auf und unter den klappbaren Tassenauflagen versetzt anordnen, damit das Spülwasser alle Geschirrteile erreicht.

• Für hohe Geschirrteile lassen sich die Tassenauflagen hochklappen.

• Wein-, Sekt- sowie Cognacgläser in die Ausschnitte der Tassenauflagen lehnen bzw. hängen.

• Gläser, Becher usw. können auch auf die beiden Stachelreihen im Oberkorb links gestellt werden.

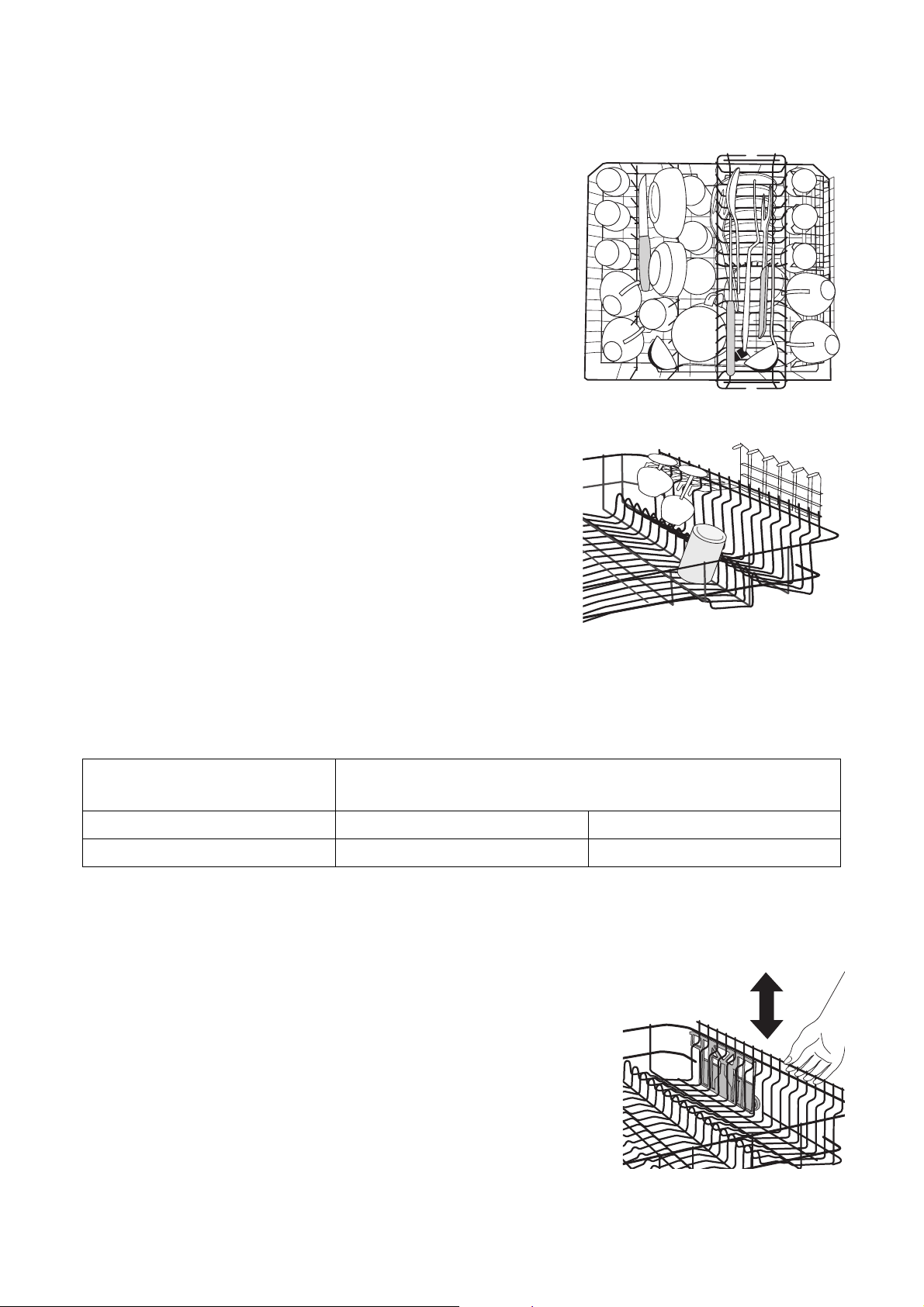

Oberkorb in der Höhe verstellen

Maximale Höhe des Geschirrs im

Oberkorb Unterkorb

bei

angehobenem Oberkorb 22 cm 30 cm

bei abgesenktem Oberkorb 24 cm 29 cm

Absenken des Oberkorbs

1. Oberkorb ganz herausziehen.

2. Oberkorb bis zum Anschlag anheben und senk-

Anheben des Oberkorbs

1. Oberkorb ganz herausziehen.

2. Oberkorb bis zum Anschlag anheben und senk-

Die Höhenverstellung ist auch bei beladenen Körben möglich.

recht absenken. Der Oberkorb rastet in der unteren Position ein.

recht absenken. Der Oberkorb rastet in der oberen Position ein.

Page 20

Reinigungsmittel einfüllen

Verwenden Sie nur Reinigungsmittel für Geschirrspüler.

Füllen Sie Reinigungsmittel ein:

Vor Beginn eines Spülprogramms (nicht beim Programm Vorspülen). Reinigungsmittel wird während des Programms ins Spülwasser abgegeben.

Das Fach für Reinigungsmittel ist auf der Innenseite der Tür.

1. Falls der Deckel geschlossen ist:

2. Reiniger in den Behälter für Reinigungsmittel fül-

3. Deckel zurückklappen und zudrücken, bis dieser

Beachten Sie bitte die Dosier- und Lagerempfehlungen der Hersteller auf den Verpakkungen der Reinigungsmittel.

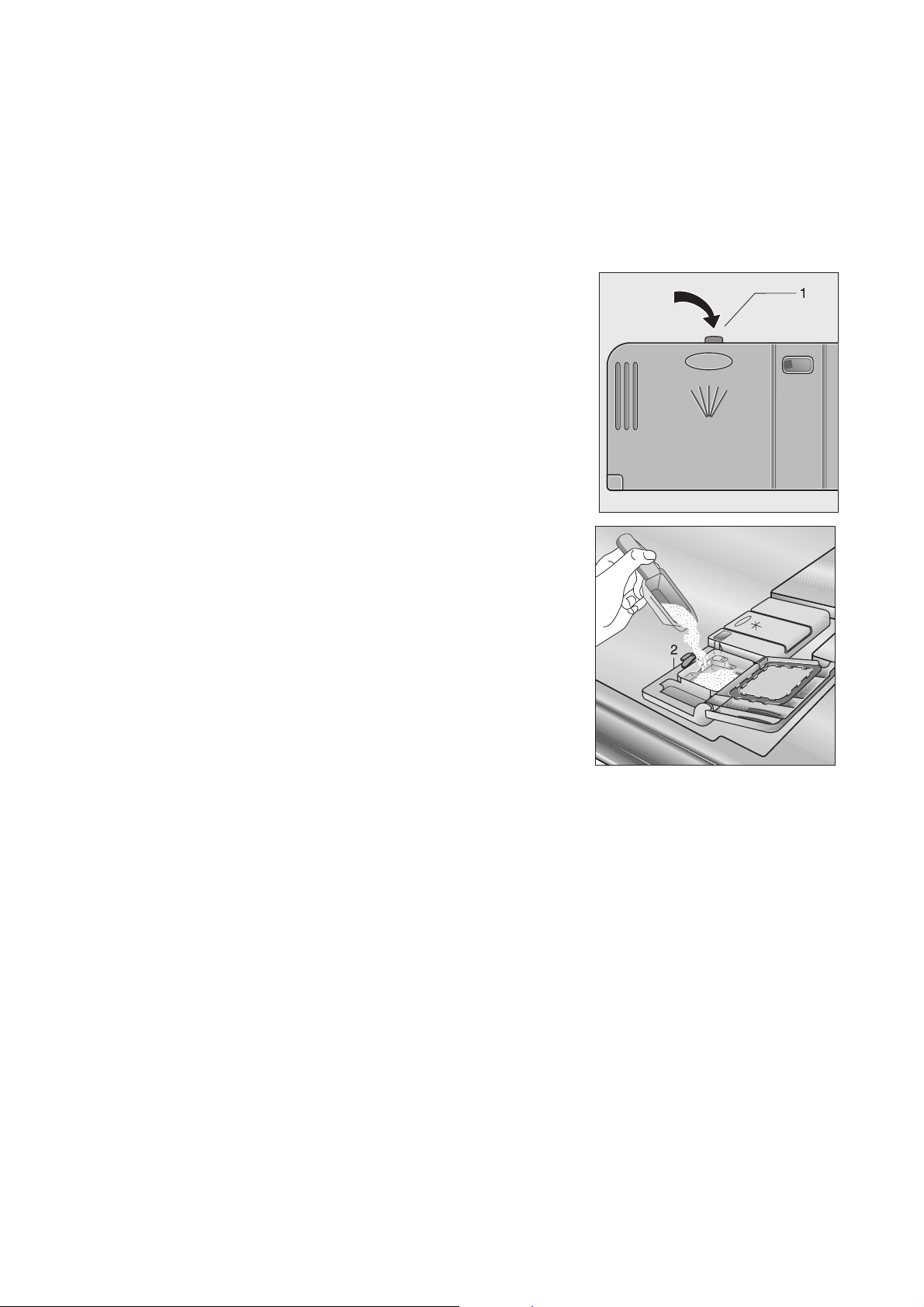

Entriegelungsknopf (1) drücken. Deckel springt auf.

len. Als Dosierhilfe dienen die Markierungslinien: „20“ entspricht ca. 20 ml Reiniger, „30“ entspricht ca. 30 ml Reiniger.

einrastet.

Bei sehr stark verschmutztem Geschirr füllen Sie zusätzlich Reinigungsmittel in die Nebenkammer (2). Dieser Reiniger wird bereits beim Vorspülen wirksam.

Page 21

Verwendung von 3-in-1 Reinigungsmitteltabletten

Allgemeine Hinweise

Bei diesen Produkten handelt es sich um Tabletten mit kombinierten Reinigungsmittel-, Klarspül- und Salzfunktionen.

1. Vor Verwendung dieser Produkte müssen Sie zunächst prüfen, ob das Wasser in Ihrem Haushalt die richtige Härte zur Benutzung dieser Produkte aufweist, wie es die Anweisungen des Reinigungsmittelherstellers empfehlen (siehe Produktverpackung).

2. Folgen Sie immer den Anweisungen des Reinigungsmittelherstellers, wenn Sie diese Produkte verwenden.

3. Wenn bei Ihrer ersten Verwendung von 3-in-1 Pro-

Legen Sie die Tabletten niemals in den Innenraum des Geschirrspülers oder den Besteckkorb, da dadurch die Geschirrspülleistung verringert wird. Legen Sie die Tabletten immer in den Behälter für Reinigungsmittel.

dukten irgendwelche Probleme auftreten sollten, setzen Sie sich doch bitte mit der Kundendienststelle des Reinigungsmittelherstellers in Verbindung (Telefonnummer auf der Produktverpackung).

Kompaktreiniger

Reinigungsmittel für Geschirrspüler lassen sich anhand ihrer chemischen Zusammensetzung in zwei Grundtypen einteilen:

– herkömmliche, alkalische Reiniger mit ätzen-

den Bestandteilen

– niederalkalische Kompaktreiniger mit natürli-

chen Enzymen.

50 °C-Spülprogramme in Verbindung mit Kompaktreinigern entlasten die Umwelt und schonen Ihr Geschirr, denn diese Spülprogramme sind speziell auf die schmutzlösenden Eigenschaften der Enzyme im Kompaktreiniger abgestimmt. Deshalb erzielen 50 °C-Spülprogramme in Verbindung mit Kompaktreinigern die gleichen Reinigungsergebnisse, die sonst nur mit 65 °C-Programmen erreicht werden.

Reinigertabletten

Reinigertabletten verschiedener Hersteller lösen sich unterschiedlich schnell auf. Daher können einige Reinigertabletten in Kurzprogrammen nicht die ganze Reinigungskraft entfalten. Verwenden Sie deshalb bei Reinigertabletten Spülprogramme mit Vorspülen.

Spezielle Hinweise

Wenn Sie Kombinationsprodukte verwenden, sind die Klarspüler- und Salzanzeigen überflüssig. Es kann deshalb nützlich sein, den Klarspülerzulauf auszuschalten, was jedoch nur bei bestimmten Geschirrspülern möglich ist. Stellen Sie außerdem die niedrigste Wasserhärteneinstellung ein.

Weitere Informationen finden Sie in dieser Benutzerinformation.

Wenn Sie keine 3-in-1 Produkte mehr verwenden wollen, gehen Sie bitte wie folgt vor:

• Füllen Sie wieder die Behälter für Salz und Klarspüler.

• Schalten Sie die Wasserhärte auf die höchstmögliche Einstellung und führen Sie drei Normalzyklen ohne Ladung durch.

• Stellen Sie dann die Wasserhärte auf die für Ihre Gegend erforderliche Einstellung (siehe Benutzerinformation).

Spülprogramme mit Automatik

Bei den AUTOMATIK-Programmen wird über die Trübung des Spülwassers festgestellt, wie stark das Geschirr verschmutzt ist. Bei geringer Beladung und leichter Verschmutzung des Geschirrs dauern die Programmteile „Vorspülen“, „Reinigen“ und „Zwischenspülen“ kürzer und der Wasserverbrauch ist geringer. Bei voller Beladung und starker Verschmutzung des Geschirrs dauern die Programmteile „Vorspülen“, „Reinigen“ und „Zwischenspülen“ länger und der Wasserverbrauch ist höher. Deshalb können Programmdauer, Wasser- und Energieverbrauch bei AUTOMATIK-Programmen in den angegebenen Bereichen variieren (siehe Programmtabelle). Dadurch wird stets eine optimale Reinigung des Geschirrs bei geringem Wasser- und Energieverbrauch erreicht.

Bei den AUTOMATIK-Programmen wird, abhängig vom Verschmutzungsgrad des Geschirrs, zusätzlich die Temperatur des Spülwassers zwischen 50°C bis 65°C automatisch angepaßt.

Page 22

Spülprogramm auswählen (Programmtabelle)

Wählen Sie mit Hilfe dieser Tabelle das geeignete Spülprogramm aus:

Geschirrart: Eß- und Kochgeschirr

zusätzlich:

Art der Verschmutzung:

Geeignetes Spülprogramm, Programmtaste drücken:

Programmab-

lauf:

Verbrauchs-

werte:

Dauer

stark verschmutzt; angetrocknete Speisereste, besonders Eiweiß und Stärke

Vorspülen Reinigen 2x Zwischenspülen Klarspülen Trocknen

110 – 120 Min. 90 – 110 Minuten 30 Minuten 130 – 150 Min.

– – –

stark bis normal verschmutzt, angetrocknete Speisereste

   

Vorspülen Reinigen Zwischenspülen Klarspülen Trocknen

AUTO

   

Geschirr

ohne Töpfe

frisch benutztes Geschirr, normal bis leicht verschmutzt

besonders geeignet bei

Verwendung von Kompaktreinigern.

– Reinigen – Klarspülen –

Eß- und Koch-

mit temperaturempfindlichem Geschirr

normal verschmutzt

Vorspülen Reinigen Zwischenspülen Klarspülen Trocknen

geschirr

Energie 1,75 – 1,95 kWh 1,00 – 1,50 kWh 0,8 kWh 0,95 – 1,05 kWh Wasser 23 – 25 Liter 13 – 25 Liter 9 Liter 13 – 15 Liter

1) Die Spülprogrammabschnitte klingen unterschiedlich leise, da bei einigen Spülprogrammabschnitten das Geschirr zur

besseren Reinigung kurzzeitig stärker gespült wird.

2) Die Verbrauchswerte wurden unter Normbedingungen ermittelt. Sie sind von der Beladung der Geschirrkörbe abhängig.

Abweichungen sind daher unter Praxisbedingungen möglich.

3) AUTOMATIK - Programm

4) Dieses Programm eignet sich nicht bei angetrockneten Speiseresten

5) Testprogramm

6) Ist die Wasserhärte elektronisch auf Stufe 10 eingestellt, kann sich die Programmlaufzeit geringfügig verlängern.

Page 23

Spülprogramm starten

1. Überprüfen Sie, ob Geschirr und Besteck im

Geschirrspüler so eingeordnet sind, dass die Sprüharme sich frei drehen können.

2. Wasserhahn ganz aufdrehen.

3. Tür schließen.

4. EIN/AUS-Taste drücken.

Die Anzeige der EIN/AUS-Taste leuchtet.

5. Programmtaste für das gewünschte Programm drücken (siehe „Programmtabelle“). Die Programmanzeige leuchtet. Nach ungefähr 3 Sekunden beginnt das gewählte Spülprogramm. Im Multidisplay wird die zu erwartende Restlaufzeit für das Programm angezeigt.

Diese Restlaufzeit wird gegebenenfalls an Beladungsmenge, Verschmutzungsgrad, etc. angepasst.

Werden nach Programmstart im Multidisplay Fehlermeldungen angezeigt, lesen Sie bitte den Abschnitt „Was tun, wenn...“.

Spülprogramm wechseln/unterbrechen/abbrechen

Spülprogramm wechseln

Wollen Sie das Spülprogramm zu einem späteren Zeitpunkt wechseln, gehen Sie wie folgt vor:

1. Taste des neuen Spülprogramms drücken und

2. Programm-Taste loslassen.

Spülprogramm unterbrechen durch Öffnen der Geschirrspülertür

1. Geschirrspülertür öffnen.

2. Tür schließen.

Wechseln oder unterbrechen Sie ein laufendes Spülprogramm nur, wenn es unbedingt notwendig ist. Nach Wiederverschließen des Gerätes wird die eingetretene Luft stark erhitzt und dehnt sich aus. Dadurch kann Wasser in die Bodenwanne gelangen und eventuell das Wasserschutzsystem auslösen.

Wollen Sie innerhalb der ersten 3 Sekunden nach Programmwahl das Spülprogramm wechseln, drücken Sie kurz die Taste des neuen Spülprogramms.

gedrückt halten. Zunächst blinkt die Anzeige des laufenden Spülprogramms. Nach einigen Sekunden leuchtet nur noch die Anzeige des neuen Spülprogramms.

Das neu gewählte Spülprogramm startet.

Beim Öffnen der Tür kann heißer Dampf austreten. Verbrühungsgefahr! Tür vorsichtig öffnen.

Das Spülprogramm stoppt.

Das Spülprogramm läuft weiter.

Spülprogramm abbrechen (RESET)

1. Funktions-Tasten 2 und 3 drücken und gedrückt

halten. Die Programmanzeige des laufenden Spülprogramms blinkt einige Sekunden und erlischt dann.

2. Funktions-Tasten loslassen.

Das Spülprogramm wurde abgebrochen.

Durch Ausschalten des Geschirrspülers wird ein gewähltes Spülprogramm nur unterbrochen, nicht abgebrochen. Nach erneutem Einschalten wird das Spülprogramm fortgesetzt.

3 in 1 Zusatzfunktion

Ihr Gerät ist mit einer speziellen Zusatzfunktion ausgestattet, die die optimale Nutzung von 3-in-1 Reinigungsmitteltabletten ermöglicht und welche die Zugabe von Klarspüler und Spezialsalz überflüssig macht. Diese Zusatzfunktion kann zu allen Spülprogrammen dazugewählt werden.

1. 3-in-1 Reinigungsmitteltabletten in den Behälter

für Reinigungsmittel geben.

2. Gerät einschalten.

3. Taste für die Zusatzfunktion 3in1 drücken.

Die Anzeige der 3 in 1 Zusatzfunktion leuchtet. – Die Zugabe von Spezialsalz und Klarspüler

aus dem jeweiligen Vorratsbehälter ist unterbunden.

– Salz- und Klarspülermangel werden nicht mehr

angezeigt.

4. Drücken der Taste 3in1 schaltet die Zusatzfunk-

tion ein oder aus. Die Anzeige 3in1 zeigt die momentane Einstel- lung an:

Anzeige 3in1

leuchtet

Anzeige 3in1

leuchtet nicht

5. Programmtaste für das gewünschte Programm

drücken (siehe „Programmtabelle“). Nach ungefähr 3 Sekunden beginnt das gewählte Spülprogramm. Nach Start des Spülprogramms kann die Zusatzfunktion nicht mehr geändert werden. In diesem Fall muss das Spülprogramm mit RESET abgebrochen und neu gewählt werden.

Wenn die Zusatzfunktion einmal dazugewählt wurde, bleibt sie für alle weiteren Spülvorgänge solange erhalten, bis sie durch erneutes Drücken der Taste wieder gelöscht wird.

Zusatzfunktion eingeschaltet

Zusatzfunktion ausgeschaltet

(Voreinstellung ab Werk).

Page 24

Die in der Programmtabelle angegebenen Laufzeiten können sich bei Verwendung der Zusatzfunktion verändern.

Zur Umstellung von 3-in-1 Reinigungsmitteltabletten auf herkömmliche Reinigungsmittel beachten Sie bitte vor allem die letzten 3 Punkte im Kapitel „Verwendung von 3-in-1 Reinigungsmitteltabletten“.

Beladungserkennung

Wird ein Spülprogramm gestartet, obwohl im Oberund/oder Unterkorb nur wenig Geschirr ist, paßt eine intelligente Elektronik die Spülwassermenge und die Dauer des Spülprogrammes der Geschirrmenge an. Dadurch ist es möglich, auch wenig Geschirr schnell und wirtschaftlich zu spülen. Bei halber Beladung (6 Maßgedecke) werden bis zu 2 Liter Wasser und 0,2 kWh Strom eingespart.

Startzeitvorwahl einstellen oder ändern

Mit der Startzeitvorwahl können Sie einstellen, wann ein Spülprogramm innerhalb der nächsten 19 Stunden beginnen soll.

Spülprogramm wechseln nach Startzeitvorwahl:

Solange das Spülprogramm nicht begonnen hat, können Sie durch Drücken einer Programmtaste das Spülprogramm noch wechseln.

1. Taste des neuen Spülprogramms drücken und

gedrückt halten. Zunächst blinkt die Anzeige des bereits gewählten Spülprogramms. Nach einigen Sekunden leuchtet nur noch die Anzeige des neuen Spülprogramms.

2. Programm-Taste loslassen.

Das neu gewählte Spülprogramm startet nach Ablauf der eingestellten Stunden automatisch.

Startzeitvorwahl einstellen:

1. EIN/AUS-Taste drücken

2. Taste für Startzeitvorwahl

im Multidisplay die Stundenanzahl blinkt, nach der das Spülprogramm beginnen soll.

3. Taste für das gewünschte Spülprogramm drücken. Im Multidisplay blinkt kurz die Laufzeit des gewählten Programms und danach wieder die gewählte Startzeit. Sobald die Stundenanzahl konstant leuchtet, ist die Startzeitvorwahl aktiviert. Nach Ablauf der eingestellten Stunden startet das Spülprogramm automatisch.

I so oft drücken, bis

Startzeitvorwahl ändern:

Solange das Spülprogramm nicht begonnen hat, können Sie durch Drücken der Taste für Startzeitvor-

wahl

I die eingestellte Startzeitvorwahl noch

ändern.

Startzeitvorwahl löschen:

Solange das Spülprogramm nicht begonnen hat, können Sie die Startzeitvorwahl löschen. Drücken Sie die

Taste für Startzeitvorwahl play die Laufzeit des gewählten Programms erscheint. Das gewählte Spülprogramm beginnt sofort.

I so oft, bis im Multidis-

Page 25

Geschirrspüler ausschalten

Geschirrspüler erst ausschalten, wenn das Multidisplay „0“ als Restlaufzeit des Spülprogramms anzeigt.

1. Ein/Aus-Taste Anzeige der Ein/Aus-Taste

M drücken.

M erlischt.

2. Tür vorsichtig öffnen.

Beim Öffnen der Tür, unmittelbar nach Programmende, kann heißer Dampf austreten. Deshalb:

Geschirr ausräumen

• Heißes Geschirr ist stoßempfindlich. Geschirr deshalb vor dem Ausräumen abkühlen lassen.

• Lassen Sie am Programmende das Geschirr zum besseren Trocknen und zum Abkühlen noch ca. 15 Minuten im Geschirrspüler.

• Zuerst Unterkorb, dann Oberkorb ausräumen. Dadurch vermeiden Sie, daß Restwasser vom Oberkorb auf Geschirr im Unterkorb tropft und Wasserflecken zurückläßt.

Page 26

Pflege und Reinigung

• Bedienteile des Geschirrspülers bei Bedarf nur mit

• Innenbehälter, Türdichtung und Wasserzulauf

Auf keinen Fall handelsübliche Möbelpflegeoder aggressive Reinigungsmittel verwenden.

einem weichen Lappen und warmem, klarem Wasser reinigen.

gelegentlich auf Verschmutzungen kontrollieren und gegebenfalls reinigen.

Reinigung der Siebe

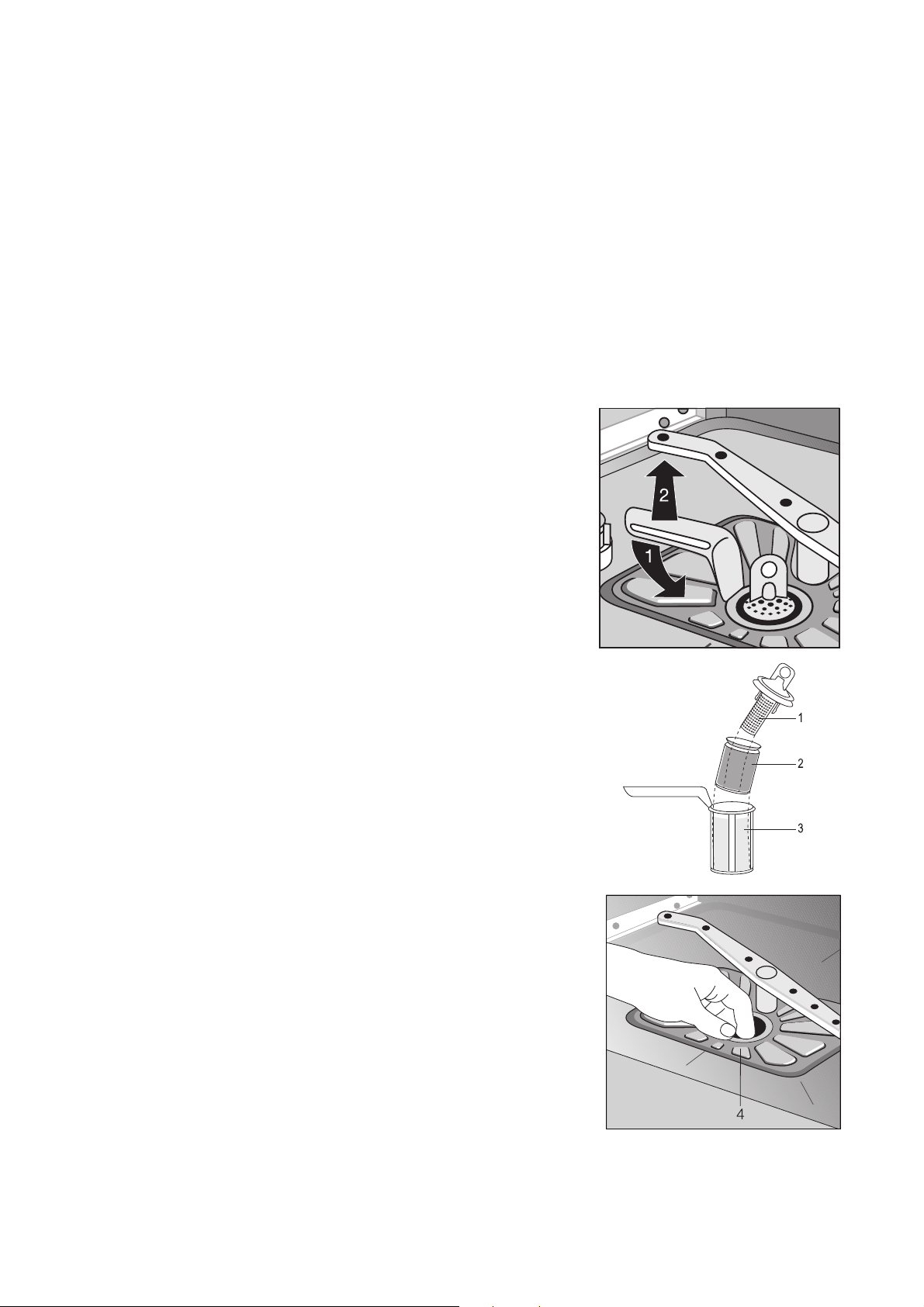

1. Tür öffnen, Unterkorb herausnehmen.

2. Das Siebsystem des Geschirrspülers besteht aus

3. Griff etwa um ¼ Umdrehung entgegen dem Uhr-

4. Grob-/Feinsieb (1/2) an der Grifföse fassen und

5. Alle Siebe unter fließendem Wasser gründlich rei-

6. Flächensieb (4) aus dem Spülraumboden nehmen

7. Flächensieb wieder in den Spülraumboden ein-

8. Grob-/Feinsieb in den Mikrofilter einsetzen und

9. Siebkombination einsetzen und durch Schwenken

Die Siebe im Spülraumboden sind in hohem Grade selbstreinigend. Trotzdem sollten diese gelegentlich kontrolliert und gereinigt werden. Verschmutzte Siebe beeinträchtigen das Spülergebnis.

Grob-/Feinsieb, Mikrofilter und Flächensieb. Mit Griff des Mikrofilters das Siebsystem entriegeln und entnehmen.

zeigersinn schwenken und herausnehmen.

aus dem Mikrofilter (3) herausziehen.

nigen.

und auf beiden Seiten gründlich reinigen.

setzen.

zusammenstecken.

des Griffs im Uhrzeigersinn bis zum Anschlag verriegeln. Darauf achten, daß das Flächensieb nicht über den Spülraumboden heraussteht.

Ohne Siebe darf auf keinen Fall gespült werden.

Page 27

Was tun, wenn...

Versuchen Sie mit Hilfe der hier aufgeführten Hinweise kleinere Störungen am Geschirrspüler selbst zu beheben. Wenn Sie bei einer der hier aufgeführten Störungen oder zur Behebung eines Bedien-

fehlers den Kundendienst in Anspruch nehmen, erfolgt der Besuch des Kundendienst-Technikers auch während der Garantiezeit nicht kostenlos.

...Fehlermeldungen angezeigt werden.

Blinken oder leuchten auf der Bedienblende Anzeigen auf, die in der nachfolgenden Tabelle beschrieben sind, können Sie den Fehler eventuell selbst beheben:

Störung Mögliche Ursache Abhilfe

Wasserhahn ist verstopft oder verkalkt. Wasserhahn reinigen.

Wasserhahn ist geschlossen. Wasserhahn öffnen.

Sieb (falls vorhanden) in der SchlauchverDie Programmanzeige des gewählten Spülprogramms blinkt, das Multidisplay zeigt den Fehlercode Å10 an: es läuft kein Wasser in den Geschirrspüler.

schraubung am Wasserhahn ist verstopft.

Siebe im Spülraumboden sind verstopft.

Sieb in der Schlauchverschraubung reinigen.

Taste des angefangenen Spülprogramms drücken; anschließend Spülprogramm mit RESET abbrechen (siehe Kapitel: Spülprogramm starten); Siebe reinigen (siehe Kapitel: Reinigung der Siebe).

Wasserzulaufschlauch ist nicht korrekt

verlegt.

Die Programmanzeige des gewählten Spülprogramms blinkt, das Multidisplay zeigt den Fehlercode Å20 an.

Das Multidisplay zeigt den Fehlercode Å30 an.

Nach Behebung des Fehlers Å10 oder Å20 die Taste des angefangenen Spülprogramms drücken. Das Spülprogramm läuft weiter. Wird der Fehler erneut angezeigt, verständigen Sie bitte den Kundendienst.

Bei allen anderen angezeigten Fehlern bitte den Kundendienst verständigen und die Fehleranzeige nennen.

Der Siphon ist verstopft. Siphon reinigen.

Wasserablaufschlauch ist nicht korrekt

verlegt.

Das Wasserschutzsystem hat angespro-

chen.

Schlauchverlegung überprüfen.

Wasserhahn schließen und Kundendienst verständigen.

Page 28

...es Probleme beim Betrieb des Geschirrspülers gibt.

Störung Mögliche Ursache Abhilfe

Programm startet nicht.

Im Spülraum sind Rostflecken sichtbar.

Pfeifendes Geräusch beim Spülen.

Geschirrspülertür ist nicht richtig geschlossen.

Netzstecker ist nicht eingesteckt. Netzstecker einstecken.

Sicherung der Hausinstallation ist nicht in Ordnung.

Bei Geschirrspülermodellen mit Startzeitvorwahl: Eine Startzeit ist vorgewählt.

Spülraum besteht aus rostfreiem Edelstahl. Rostflecken im Spülraum sind auf Fremdrost zurückzuführen (Rostteilchen aus Wasserleitung, von Töpfen, Bestecken usw.). Beseitigen Sie solche Flecken mit einem handelsüblichen Edelstahlputzmittel.

Das Pfeifen ist unbedenklich. Anderen Markenreiniger verwenden.

Tür schließen.

Sicherung ersetzen.

Falls Geschirr sofort gespült werden soll, bei Geräten

- mit Multidisplay die Startzeit auf 0 Stunden stellen.

- ohne Multidisplay die Startzeitvorwahl löschen.

Nur geeignetes Besteck und Geschirr spülen.

Deckel des Vorratsbehälters für Spezialsalz fest schließen.

...das Spülergebnis nicht zufriedenstellend ist.

Das Geschirr wird nicht sauber.

• Es wurde nicht das richtige Spülprogramm gewählt.

• Geschirr war so eingeordnet, daß das Spülwasser nicht alle Teile erreicht hat. Die Geschirrkörbe dürfen nicht überladen sein.

• Siebe im Spülraumboden sind nicht sauber oder falsch eingesetzt.

• Es wurde kein Marken-Reinigungsmittel verwendet oder zu wenig dosiert.

• Bei Kalkbelägen auf dem Geschirr: Vorratsbehälter für das Spezialsalz ist leer oder die Wasserenthärtungsanlage ist falsch eingestellt.

• Ablaufschlauch ist nicht korrekt verlegt.

Das Geschirr wird nicht trocken und bleibt ohne Glanz.

• Es wurde kein Marken-Klarspüler verwendet.

• Vorratsbehälter für den Klarspüler ist leer.

Auf Gläsern und Geschirr sind Schlieren, Streifen, milchige Flecken oder blauschimmernder Belag.

• Klarspülerdosierung niedriger einstelllen.

Auf Gläsern und Geschirr sind angetrocknete Wassertropfen.

• Klarspülerdosierung höher einstelllen.

• Der Reiniger kann die Ursache sein. Kontaktieren Sie den Kundenberater des Reinigungsmittelherstellers.

Page 29

Technische Daten

Fassungsvermögen: 12 Maßgedecke einschließlich Servicegeschirr

Zulässiger Wasserdruck: 1-10 bar (=10-100 N/cm

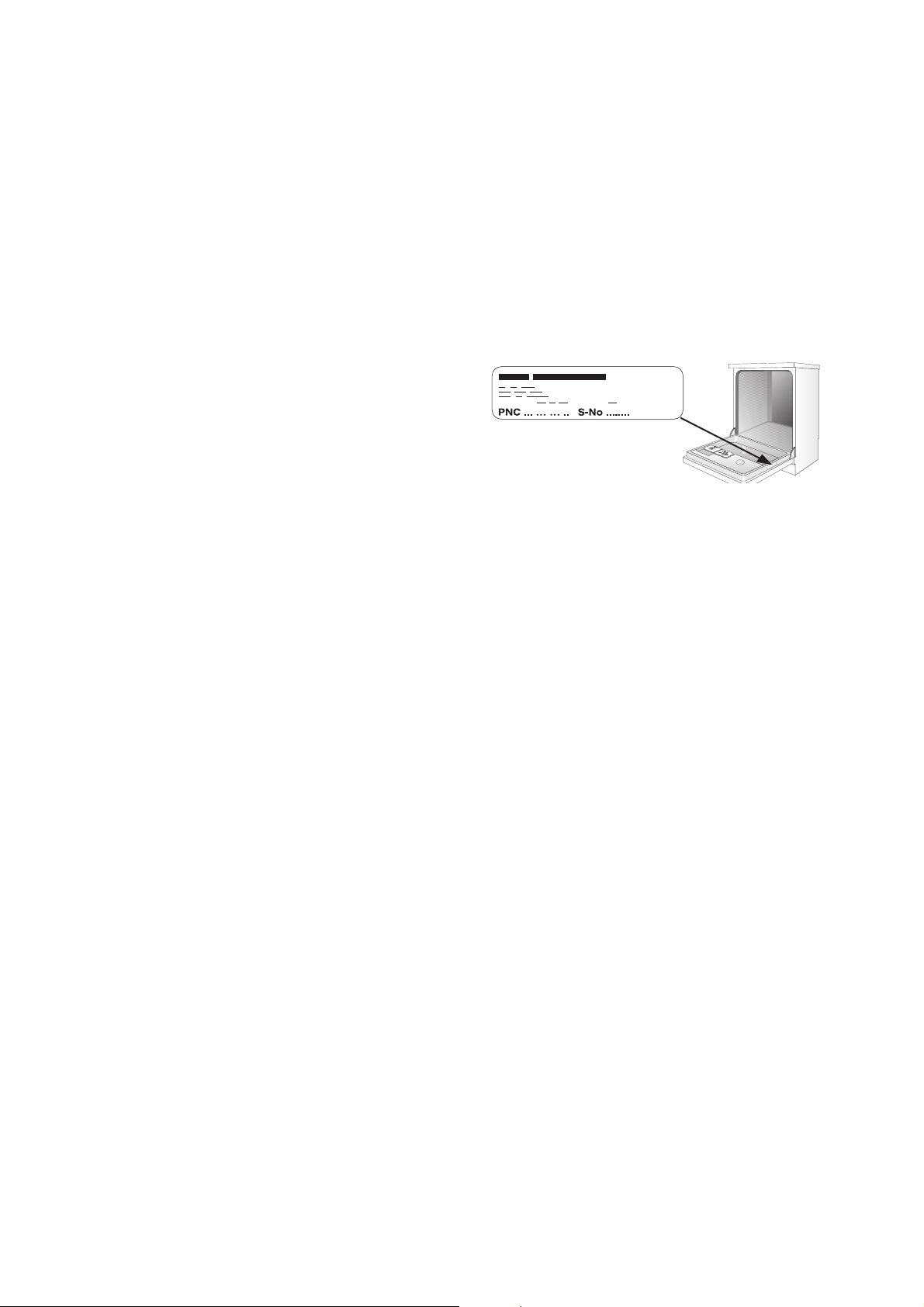

Elektrischer Anschluß: Angaben über den elektrischen Anschluß stehen auf dem Typschild am rechten

Innenrand der Geschirrspülertür.

Geschirrspüler: Standgeräte

Abmessungen: 850 x 600 x 600 (H x B x T in mm)

max. Gewicht: 54 Kg

Integrierbare und Unterbau-Geschirrspüler

Abmessungen: 820 - 880 x 596 x 570 (H x B x T in mm)

max. Gewicht: 50 Kg

Vollintegrierbare Geschirrspüler

Abmessungen: 820 - 880 x 596 x 546 - 550 (H x B x T in mm)

max. Gewicht: 50 Kg

= 0.1-1.0 MPa)

;

Dieses Gerät entspricht den folgenden EGRichtlinien

• 73/23/EWG vom 19.02.1973 – Niederspannungsrichtlinie

• 89/336/EWG vom 03.05.1989, (einschließlich Änderungsichtlinie 92/31/ EWG) – EMV-Richtlinie

Page 30

Hinweise für Prüfinstitute

Die Prüfung nach EN 60704 muß bei voller Beladung mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden. Die Prüfungen nach EN 50242 müssen mit vollem Salzbehälter des Wasserenthärters, mit vollem Vorratsbehälter für Klarspüler und mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden.

Volle Beladung:

12 Maßgedecke einschl. Servicegeschirr

Reinigerdosierung : 5g + 25g (Typ B) 20g (Typ B)

Klarspülereinstellung: 4 (Typ III) 4 (Typ III)

Halbvolle Beladung:

6 Maßgedecke einschl. Servicegeschirr, jeden zweiten Stellplatz freilassen

Einordnungsbeispiel: Oberkorb *

* Tassenauflage gegebenenfalls von rechts nach links versetzen. Dabei unbedingt auf gleiche Einhänge-Höhe achten!

Page 31

Einordnungsbeispiel: Unterkorb

Einordnungsbeispiel: Besteckkorb

Einige Geschirrspülermodelle haben Besteckkörbe ohne Besteckgitter.

Page 32

AUFSTELL- UND ANSCHLUßANWEISUNG

Aufstellen des Geschirrspülers

• Geschirrspüler muß standsicher und waagrecht ausgerichtet auf festem Boden aufgestellt werden.

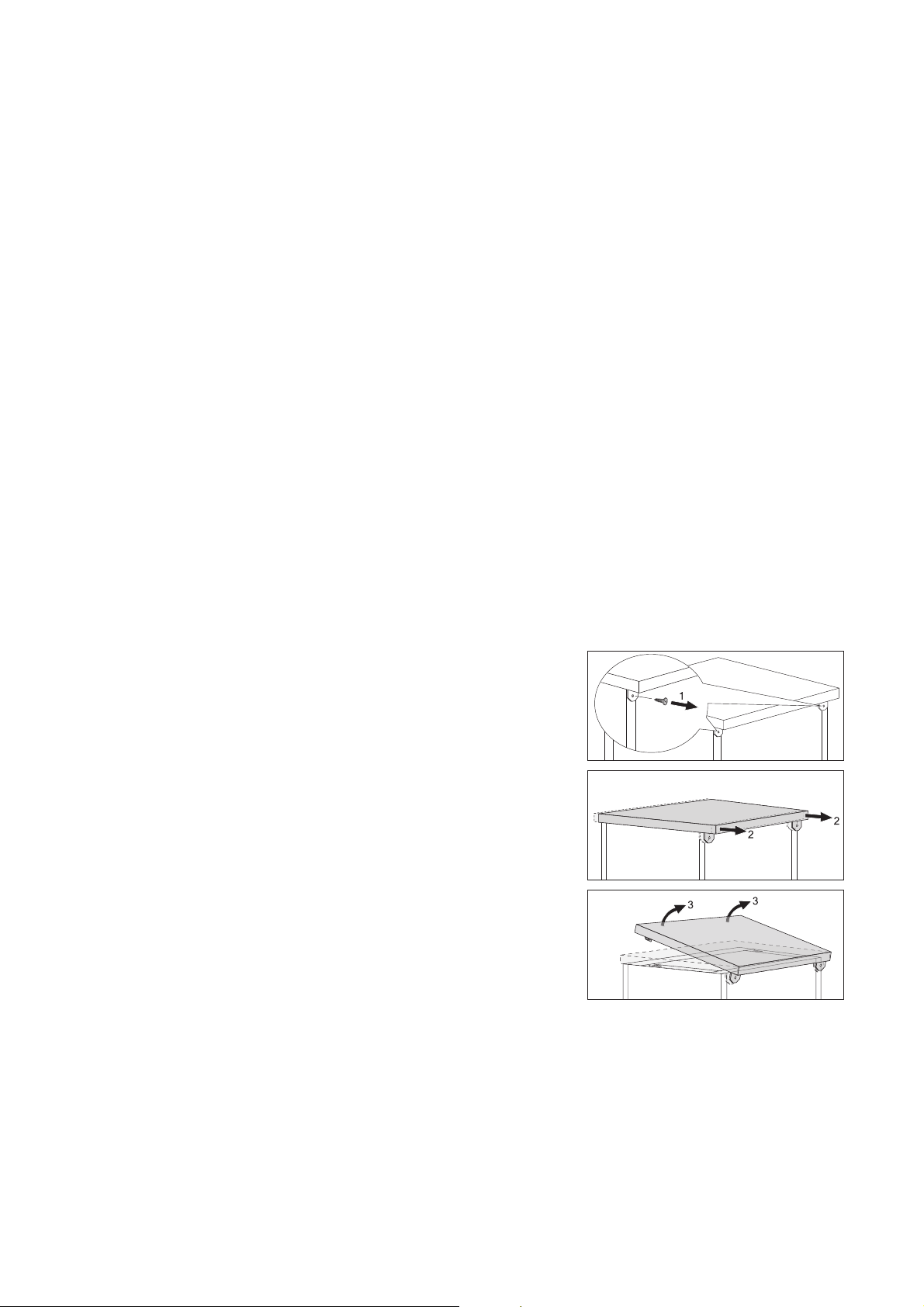

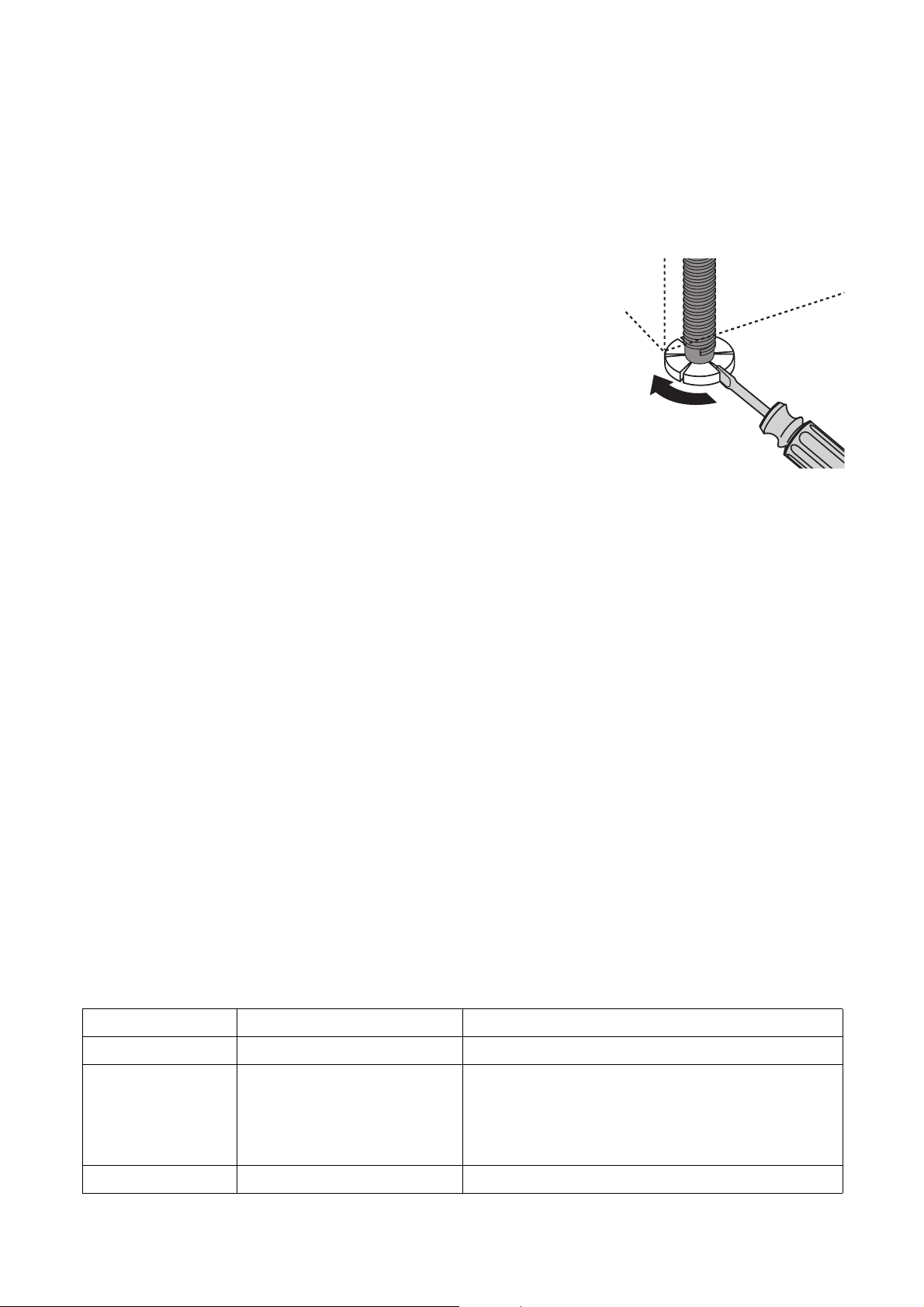

• Um Bodenunebenheiten auszugleichen und Gerätehöhe an andere Möbel anzugleichen, Schraubfüße herausschrauben : – mit einem Schraubendreher.

• Bei Unterbau-, integrierbaren und vollintegrierbaren Geschirrspülern sind die hinteren Gerätefüße mit einem Schraubendreher vorne am Gerät einzustellen.

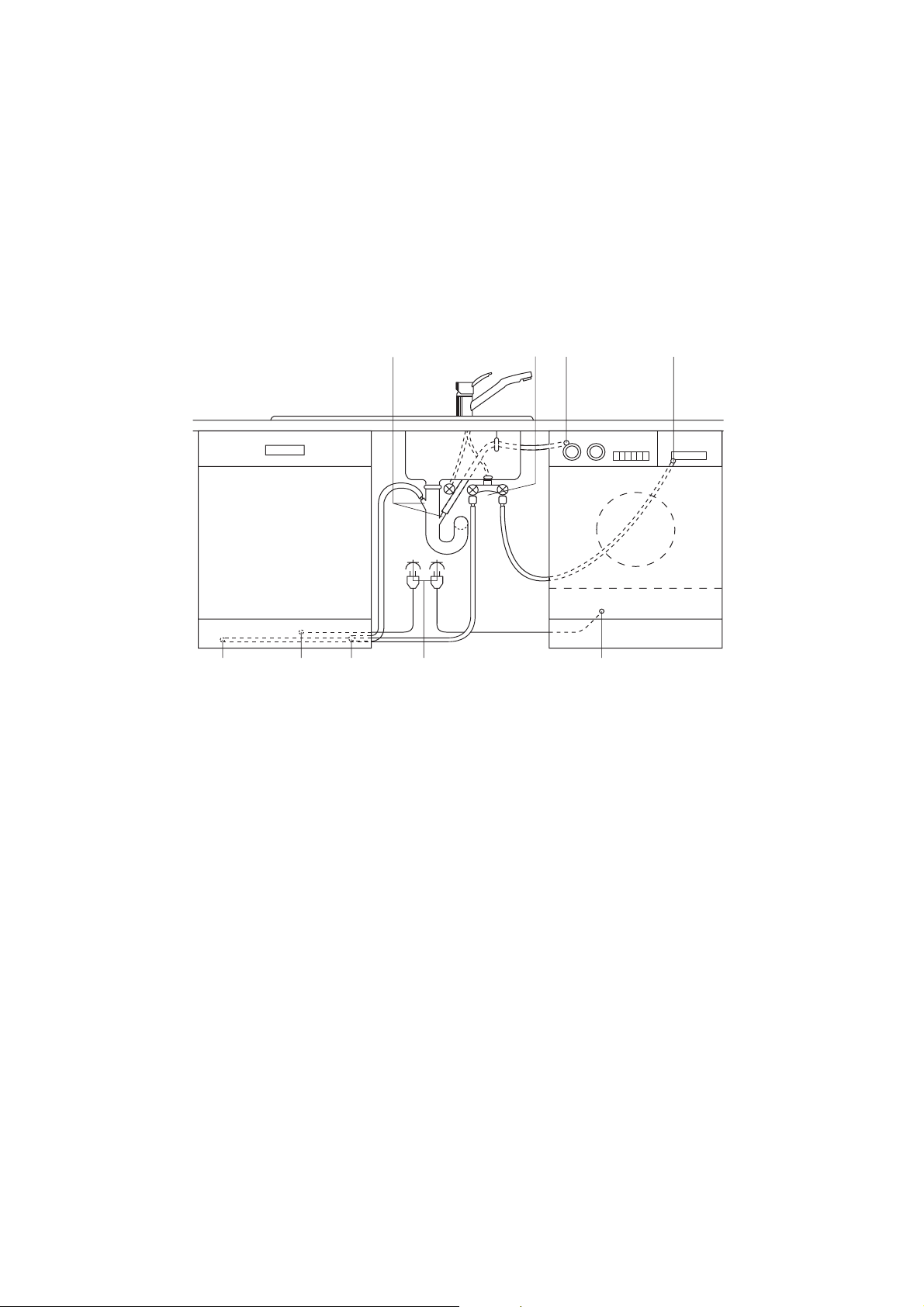

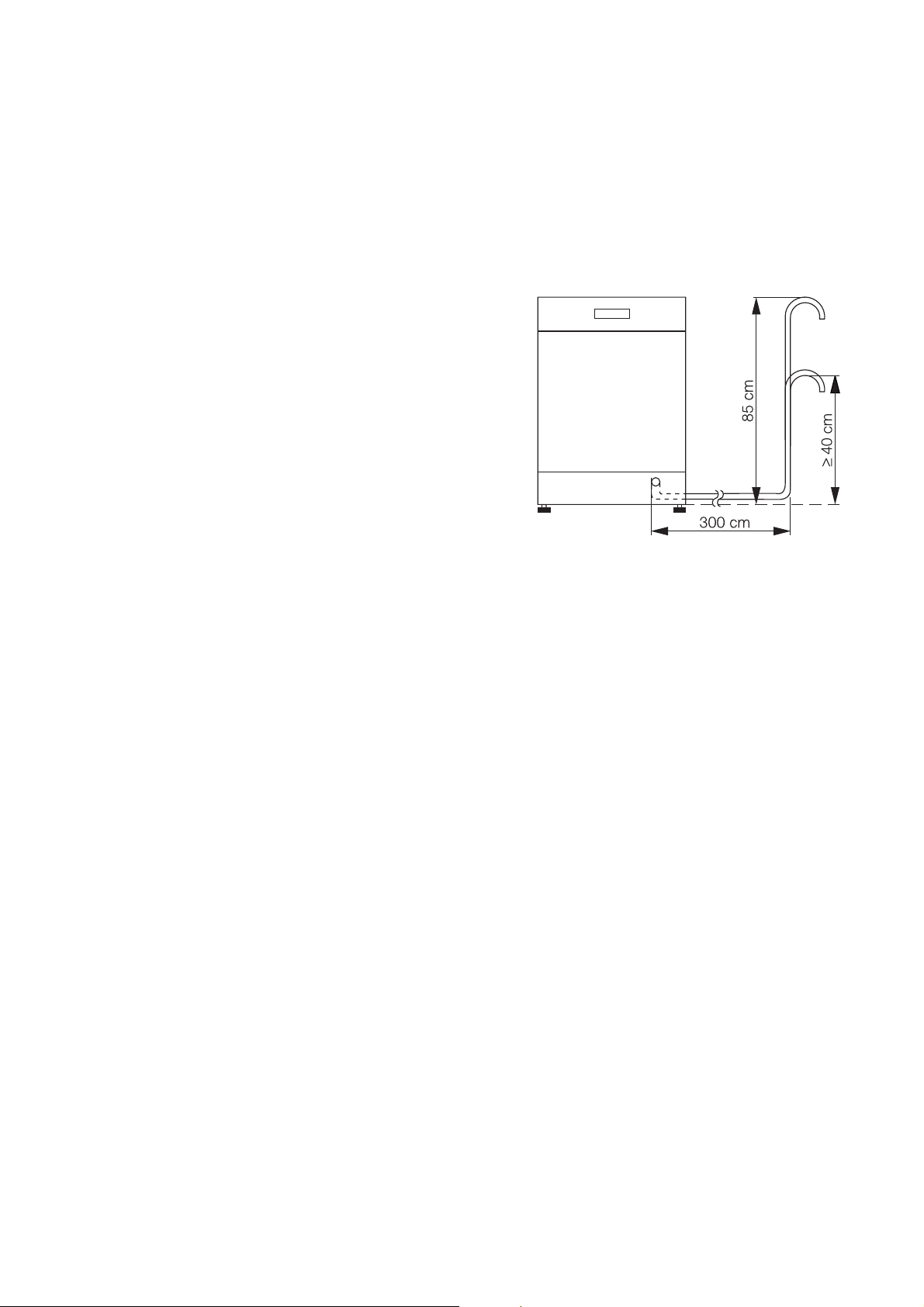

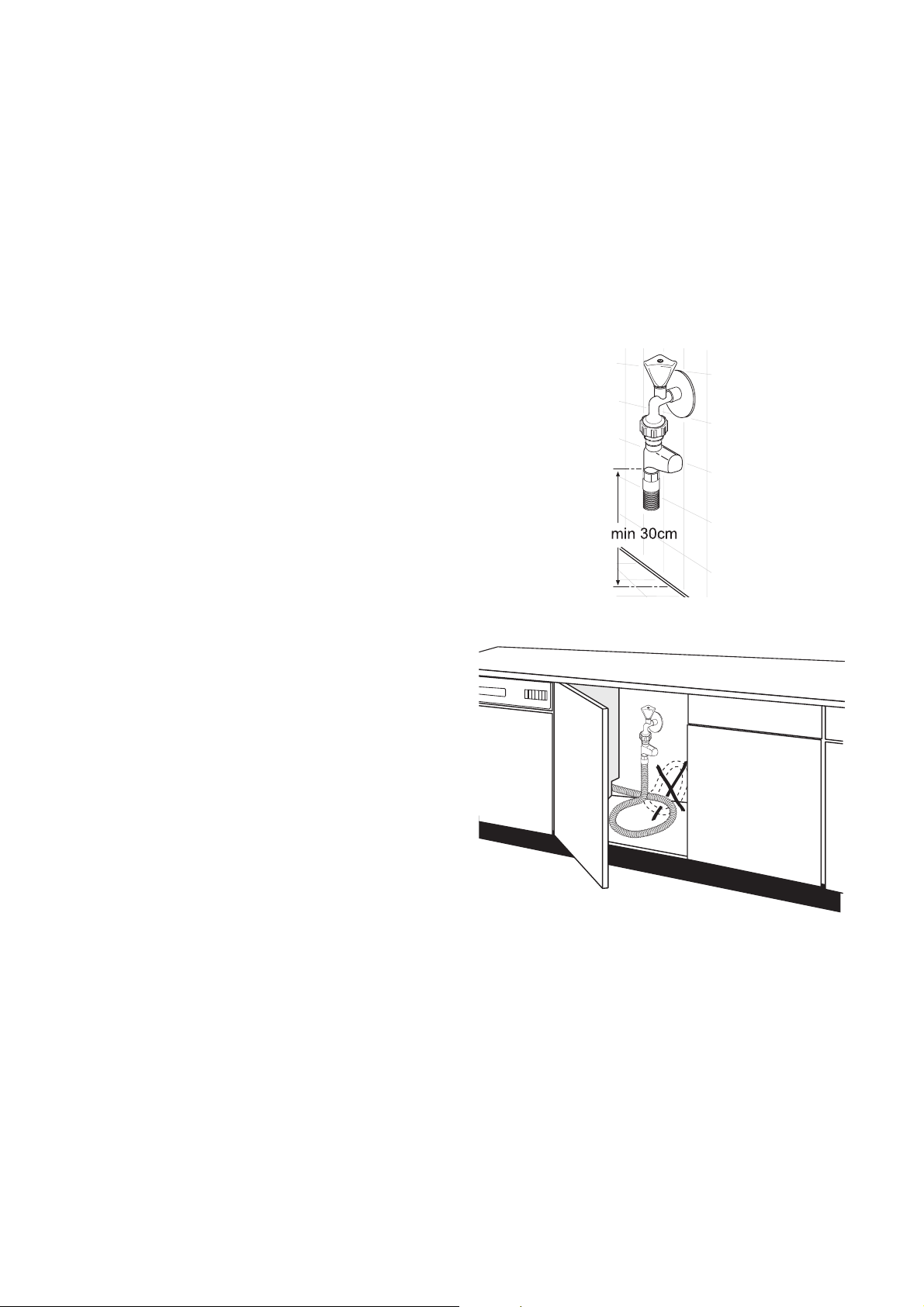

• Ablaufschlauch, Zulaufschlauch und Netzkabel müssen innerhalb des Sockelrücksprungs hinten frei beweglich verlegt sein, damit diese weder abgeknickt noch abgequetscht werden können.

• Der Geschirrspüler muß außerdem fest mit der durchgehenden Küchen-Arbeitsplatte oder mit den benachbarten Möbeln verschraubt sein. Diese Maßnahme ist zwingend notwendig, damit die nach VDE-Vorschrift erforderliche Kippsicherheit garantiert ist.

• Beachten Sie bei Einbau des Geschirrspülers in einen Hochschrank das AMK-Merkblatt „Zum Hocheinbau von Geschirrspülern“. Sie können das Merkblatt unter folgender Adresse anfordern:

AMK-Geschäftsstelle Postfach 240161, 68171 Mannheim Telefon: 0621 / 8506100 Telefax: 0621 / 8506101 E-Mail : [email protected]

Je nach Bauform sind die Geschirrspüler wie folgt aufzustellen:

Integrierbarer Geschirrspüler

(siehe beiliegende Montageschablone)

Breite: 591 – 594 mm

Dicke: 16 – 24 mm

Höhe: (variabel)

Gewicht: max. 8 kg

Die Gerätetür kann mit einer Holzplatte/ Möbelplatte folgender Abmessungen verkleidet werden:

abhängig von - Nischenhöhe

- Sockelhöhe

- Anpassung an Fugenverlauf benachbarter Möbel Das genaue Höhenmaß muß am Aufstellort von den benachbarten Möbeln abgemessen werden.

Page 33

Sollte die Möbelplatte länger als 600 mm sein, kann die Gerätetür nicht völlig geöffnet werden (die Möbelplatte stößt gegen den Sockel). In diesem Fall muß der Sockel ausgeschnitten werden (siehe Montageschablone) oder der Beschlagsatz für die überlange Tür BLT 60 verwendet werden. Diesen erhalten Sie unter der E-Nr. 911 239 008.

Unterbau-Geschirrspüler

(siehe beiliegende Montageanleitung)

Standgeräte

Soll der Geschirrspüler unter eine Küchenarbeitsplatte eingebaut werden, muß die Original-Arbeitsplatte des Geschirrspülers wie folgt entfernt werden:

1. Schrauben aus den Anschlagstegen an der Rück-

2. Arbeitsplatte des Geräts ca. 1 cm nach hinten

lassen sich freistehend ohne zusätzliche Befestigung aufstellen. Wird der Geschirrspüler direkt neben einem Gas- oder Kohleherd aufgestellt, muß zwischen Herd und Geschirrspüler eine wärmeisolierende, nicht brennbare Platte bündig zur Oberkante der Arbeitsplatte (Tiefe 57,5 cm) angebracht werden. Die Platte sollte auf der Seite zum Herd hin mit Aluminiumfolie ausgestattet sein.

seite herausdrehen (1).

schieben

(2).

3. Arbeitsplatte vorne anheben

Wird der Geschirrspüler später wieder als Standgerät benutzt, muß die OriginalArbeitsplatte wieder eingebaut werden.

Der Sockel von Standgeräten ist nicht verstellbar.

(3) und wegnehmen.

Page 34

Anschließen des Geschirrspülers

Wasseranschluß

Der Geschirrspüler hat Sicherheitseinrichtungen, die den Rückfluß von Spülwasser in das Trinkwasser-Leitungsnetz verhindern und den geltenden wassertechnischen Sicherheitsvorschriften entsprechen.

• Der Geschirrspüler kann an Kaltwasser und an Warmwasser bis max. 60 °C angeschlossen werden.

• Der Geschirrspüler darf nicht an offene Warmwassergeräte und Durchlauferhitzer angeschlossen werden.

Zulässiger Wasserdruck

Niedrigster zulässiger Wasserdruck:

1 bar (=10N/cm

Höchster zulässiger Wasserdruck: 10 bar (=100 N/cm

=100 kPa)

=1 MPa)

Unter 1 bar Wasserdruck ziehen Sie bitte ihren Installateur zu Rate.

Bei mehr als 10 bar Wasserdruck muß ein Druckminderventil vorgeschaltet werden (bei Ihrem Fachhändler zu beziehen).

Zulaufschlauch anschließen

Zulaufschlauch mit der Schlauchverschraubung (ISO 228-1:2000) an einen Wasserhahn mit Außengewinde (¾ Zoll) anschließen. Der Zulaufschlauch ist entweder mit einer Kunststoff- oder mit einer MetallAnschlussmutter ausgestattet:

Der Zulaufschlauch darf beim Anschließen nicht geknickt, gequetscht oder in sich verschlungen sein.

– Kunststoff-Anschlussmutter der Schlauchver-

schraubung nur von Hand anziehen.

– Metall-Anschlussmutter der Schlauchver-

schraubung unbedingt mit einem Werkzeug anziehen. Anschließend die Dichtheit visuell überprüfen (sicherstellen, dass der Wasserhahn nicht tropft).

Damit die Wasserentnahme in der Küche nicht eingeschränkt wird, empfehlen wir, einen zusätzlichen Wasserhahn zu installieren oder an den vorhandenen Wasserhahn ein Abzweigstück anzubauen.

• Benötigen Sie einen längeren Zulaufschlauch als den mitgelieferten, so sind folgende vom Fachhandel angebotenen VDE-zugelassenen kompletten Schlauchsatz zu verwenden: – Schlauchsatz „WRflex 100“

(E-Nr.: 911 239 034)

– Schlauchsatz „WRflex 200“

(E-Nr.: 911 239 035)

Page 35

Das folgende Kapitel gilt nur für Geschirrspüler, die an der Schlauchverschraubung zum Wasserhahn ein Sicherheitsventil haben:

Zulaufschlauch mit Sicherheitsventil

Nach Anschluß des doppelwandigen Zulaufschlauchs befindet sich das Sicherheitsventil direkt am Wasserhahn. Daher steht der Zulaufschlauch nur während des Wasserzulaufs unter Druck.Wird der Zulaufschlauch dabei undicht, unterbricht das Sicherheitsventil den Wasserzulauf und die Entleerungspumpe im Geschirrspüler schaltet sich ein.

Bitte beachten Sie beim Verlegen des Zulaufschlauchs:

– Abstand zwischen Unterkante des Sicherheits-

ventils und der Standfläche des Geschirrspülers muss mindestens 30 cm sein.

– Im doppelwandigen Zulaufschlauch ist die

elektrische Leitung für das Sicherheitsventil. Weder Zulaufschlauch noch Sicherheitsventil unter Wasser tauchen.

– Ist der Zulaufschlauch oder das Sicherheits-

ventil beschädigt, sofort Netzstecker ziehen.

– Zulaufschlauch mit Sicherheitsventil darf nur

vom Fachmann/Kundendienst ausgetauscht werden.

– Ablaufschlauch so verlegen, daß er nie höher

als die Unterkante des Sicherheitsventils liegt.

Page 36

Wasserablauf

Ablaufschlauch

• Anschluß des Ablaufschlauches:

Der Ablaufschlauch darf nicht geknickt, gequetscht oder in sich verschlungen sein.

– maximal zulässige Höhe: 1 Meter. – minimal erforderliche Höhe 40 cm über der

Geräteunterkante.

Verlängerungsschläuche

• Verlängerungsschläuche sind über den Fachhandel oder unseren Kundendienst zu beziehen. Der Innendurchmesser der Verlängerungsschläuche muß 19 mm betragen, damit die Gerätefunktion nicht gestört wird.

• Verlängerungsschläuche dürfen höchstens 3 Meter waagrecht verlegt sein und die maximal zulässige Höhe für den Anschluß des Ablaufschlauches beträgt dann 85 cm.

Siphonanschluß

• Die Tülle des Ablaufschlauches (ø 19 mm) paßt auf alle gängigen Siphontypen. Der Außendurchmesser des Siphonanschlusses muß mindestens 15 mm sein.

• Der Ablaufschlauch muß mit der beiliegenden Schlauchschelle am Siphonanschluß befestigt werden.

Wasserablauf bei hoch eingebautem Geschirrspüler

Liegt bei hoch eingebautem Geschirrspüler der Anschluß des Ablaufschlauches weniger als 30cm über der Geräteunterkante, muss der Bausatz ET 111099520 vom Kundendienst eingebaut werden.

Wasserablauf in Spülbecken (nur bei Standgerät möglich)

Falls Sie den Ablaufschlauch in ein Spülbecken einhängen wollen, verwenden Sie einen aufsteckbaren Schlauchkrümmer. Sie erhalten diesen beim Kundendienst unter der Ersatzteilnummer ET 646 069 190.

1. Krümmer auf den Ablaufschlauch aufstecken.

2. Ablaufschlauch gegen Abrutschen vom Spül-

beckenrand sichern. Schnur durch das Loch des Schlauchkrümmer ziehen und an der Wand oder am Wasserhahn befestigen.

Page 37

Wasserschutzsystem

Zum Schutz gegen Wasserschäden ist der Geschirrspüler mit einem Wasserschutzsystem ausgestattet. Im Fehlerfall unterbricht das Sicherheitsventil im Zulaufschlauch sofort den Wasserzulauf und die Entleerungspumpe schaltet sich ein. Damit kann Wasser weder aus- noch überlaufen. Im Gerät befindliches Restwasser wird automatisch abgepumpt.

Das Wasserschutzsystem funktioniert auch, wenn das Gerät ausgeschaltet ist.

Elektrischer Anschluß

Achten Sie beim Anschluß auf die VDE-Bestimmungen und gegebenenfalls auf die Zusatzbestimmungen der örtlichen Elektrizitätswerke. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte Leitungen mit dem Prüffinger nach EN 60335/DIN VDE 0700 nicht berührbar sein.

Für den elektrischen Anschluß finden Sie die Angaben auf dem Typschild am rechten Innenrand der Geschirrspülertür. Ist das Gerät umschaltbar ausgeführt, sind zusätzlich die Hinweise des in der Netzanschlußdose befindlichen Umschaltschemas zu beachten.

Vergewissern Sie sich vor dem Anschließen, daß die auf dem Typschild des Geräts angegebene Nennspannung und Stromart mit Netzspannung und Stromart am Aufstellort übereinstimmen. Die erforderliche elektrische Absicherung ist ebenfalls auf dem Typschild zu entnehmen.

Gemäß den technischen Anschlußbedingungen der Elektrizitätsunternehmen darf ein Festanschluß an das elektrische Netz nur von einem zugelassenen Elektroinstallateur durchgeführt werden.

Um Geschirrspüler vom Netz zu trennen, Netzstecker ziehen. Achtung: Der Stecker muß auch nach Aufstellung des Gerätes zugänglich bleiben. Ist das Gerät durch einen festen Anschluß mit dem Netz verbunden, so muß es durch Installationsmaßnahmen mit einer allpoligen (N,L1) Trennvorrichtung (z.B. Fi-Schutzschalter) mit einer Kontaktöffnungsweite von > 3 mm vom Netz getrennt werden.

Page 38

Anschlußtechnik

Zulauf- und Ablaufschläuche sowie das Netzkabel müssen seitlich vom Geschirrspüler angeschlossen werden, da hinter dem Gerät kein Platz dafür ist. Das nachfolgende Beispiel einer Sanitär- und Elektroinstallation kann nur eine Empfehlung sein, da maßgebend die Gegebenheiten am Aufstellort sind (vorhandene Anschlüsse, örtliche Anschlußvorschriften der Energie- bzw. der Wasserwerke, usw...).

Wasserzulauf

2 Stutzen 45° oder gerade, außen ø 19 mm, Länge 30 mm

Elektrische Zuleitung

Wasserablauf

Elektro Anschluß

Doppelventil

Wasserablauf

Elektrische Zuleitung

Wasserzulauf

Page 39

SERVICE

Im Kapitel „Was tun, wenn...“ sind die wichtigsten Fehlerquellen zusammengestellt, die Sie selbst beheben können. Wenn Sie trotzdem für einen der aufgeführten Hinweise oder aufgrund von Fehlbedienung den Kundendienst in Anspruch nehmen, so erfolgt der Besuch des Kundendienst-Technikers auch während der Garantiezeit nicht kostenlos. Wenn Sie für eine Störung keinen Hinweis in dieser Gebrauchsanweisung finden, wenden Sie sich bitte an den Kundendienst. Geben Sie dem Kundendienst die PNC-Nummer und die S-No (Seriennummer) an, die Sie auf dem Typschild finden. Es befindet sich am rechten Innenrand der Tür.

Damit Sie die Nummern bei der Hand haben, emp-

fehlen wir, sie hier einzutragen:

Modell:

PNC :

S-No :

Kaufdatum:

............................................................

Page 40

822 960 859 - 00 - 0603 Änderungen vorbehalten

The Electrolux Group. The world´s No.1 choice.

Die Electrolux-Gruppe ist der weltweit größte Hersteller von gas- und strombetriebenen Geräten für die Küche, zum Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und Rasenmäher) mit einem Wert von rund 14 Mrd. USD.
