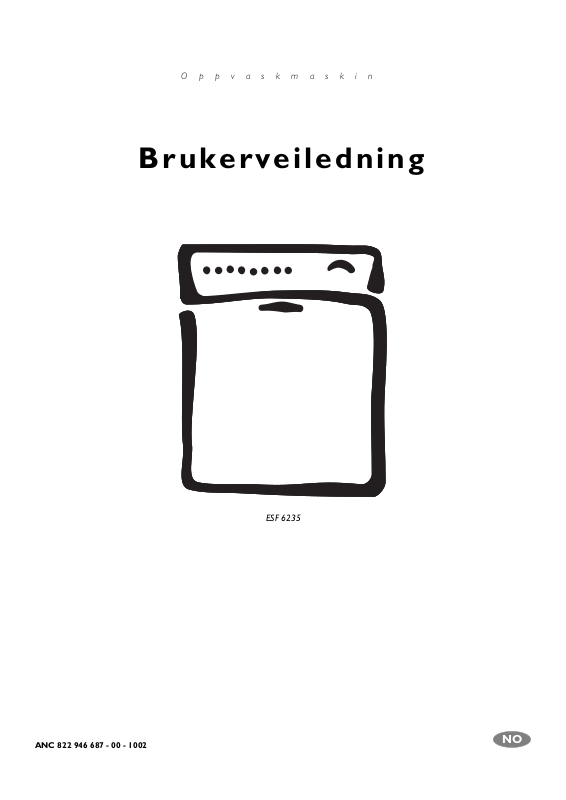

Oppvaskmaskin

Brukerveiledning

ANC 822 946 687 - 00 - 1002

ESF 6235

NO

Kjære kunde,

vennligst les nøye gjennom denne brukerinformasjo­nen.
Vær spesielt oppmerksom på sikkerhetsinformasjo­nene på de første sidene i denne brukerinformasjo­nen! Oppbevar denne brukerinformasjonen, slik at
den kan konsulteres senere. Gi den videre til neste
eier ved et eventuelt videresalg av apparatet.

1

3

2

For eventuelle forstyrrelser inneholder denne bruks­anvisningen informasjoner om selvstendig avhjelping,
se kapittelet "Hva må gjøres hvis...".
Hvis disse informasjonene ikke skulle være tilstrekke­lige, så ta kontakt med nærmeste kundeservice.
Ved tekniske problemer står vår kundeservice gjerne
til disposisjon.
Les også kapittelet "Service".

Ved hjelp av advarselstrekanten og/eller sig­nalord (Advarsel!, Forsiktig!, OBS!) frem­heves informasjoner som er viktige for din
egen sikkerhet eller for apparatets funksjons­dyktighet. Det er absolutt nødvendig at disse
overholdes.

Nummererte handlingsanvisninger leder deg
frem skritt for skritt ved bruk av apparatet.

Etter dette tegnet får du supplerende infor­masjoner angående betjening og praktisk
bruk av apparatet.

Dette tegnet kjennetegner tips og informasjo­ner angående økonomisk og miljøvennlig
bruk av apparatet.

3

Oppvaskmaskinen er utstyrt med det nye
vaskesystemet "IMPULSVASKING".
For å oppnå en bedre rengjøring av opp­vasken varierer dette vaskesystemet mot­orturtallet og spyletrykket i løpet av et
vaskeprogram. Dermed varierer også
støynivået til vaskeprogrammet som
pågår.

2

Innhold

Sikkerhetsinformasjoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Sikring av oppvaskmaskinens dør . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Avfallsbehandling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Økonomisk og miljøvennlig vasking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Apparattegning og betjeningspanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Før førstegangs bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Still inn kalkfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Påfylling av spesialsalt for kalkfilteret . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Skyllemiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Kontrollindikator for skyllemiddel slås på/av . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Fyll på skyllemiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Innstilling av skyllemiddeldosering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Daglig bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Innrydding av bestikk og servise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Innrydding av bestikk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Innsetting av kjeler, panner og store tallerkener . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Innsetting av kopper, glass og kaffeservise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Høydejustering av den øvre kurven . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Påfylling av oppvaskmiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Bruke “3 i 1”/ kombinerte oppvaskmiddeltabletter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Kompakt-oppvaskmiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Velg vaskeprogram (Programtabell) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Starte vaskeprogram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Avbryte/avslutte vaskeprogrammet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Pausefunksjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Mengdeautomatikk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Utkopling av oppvaskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Pleie og rengjøring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Rengjøring av silene . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Utskiftning av den innvendige belysningen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Hva må gjøres hvis... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

...en feilmelding viseswird. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

...det er problemer ved bruk av oppvaskmaskinen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

...vaskeresultatet ikke er tilfredsstillende. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Henvisninger for testinstitutter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

3

Innhold

Oppstillings- og tilkoplingsanvisning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Sette opp oppvaskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Integrerbar oppvaskmaskin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Oppvaskmaskin for underbygging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Frittstående oppvaskmaskiner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Tilkopling av oppvaskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Tilkopling av vann . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Tillatt vanntrykk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Tilkopling av inntaksslange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Vannutløp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Vannbeskyttelsessystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Elektrisk tilkopling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Tilkoplingsteknikk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Kundeserviceadresser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

4

Sikkerhetsinformasjoner

Sikkerheten til ELECTROLUX elektriske apparater er
i samsvar med anerkjente regler innen teknikk og
med loven om apparatsikkerhet. Allikevel synes vi
som produsent det er nødvendig å gjøre deg kjent
med følgende sikkerhetsinstrukser.

Oppstilling, tilkopling, idriftsettelse

• Oppvaskmaskinen må kun transporteres i stå-

ende stilling.

• Kontroller oppvaskmaskinen med hensyn til trans-

portskader. Et apparat med skader må ikke under

noen omstendigheter koples til strømnettet. Ta i

dette tilfellet kontakt med leverandøren.

• Før idriftsettelse skal det kontrolleres at merke-

spenningen og strømtypen som er oppgitt på

apparatets typeskilt stemmer overens med nett-

spenningen og strømtypen på oppstillingsstedet.

Den elektriske sikringen som er nødvendig, er

også oppgitt på typeskiltet.

• Hvordan oppvaskmaskinen stilles opp og tilkoples

på forskriftsmessig måte, er beskrevet i kapittelet

”Installasjon". Det må ikke brukes forlengelseska-

bler eller multistøpsler/-koplinger. Det kan forår-

sake brann pga. overoppheting.

Barns sikkerhet

• Barn er ofte ikke i stand til å vurdere farene som

ligger i omgangen med elektriske apparater. Sørg

derfor for at barn er under oppsyn og ikke la barn

leke med oppvaskmaskinen – det er fare for at de

kan lukke seg inne i maskinen (fare for kvelning!).

• Emballasjedeler (f.eks. folier, isopor) kan være far-

lige for barn. Fare for kvelning! Hold emballasjede-

ler borte fra barn.

• Oppvaskmiddel kan føre til etsningsskader i

øynene, munnen og svelget og til og med forår-

sake kvelning! Følg sikkerhetsinformasjonene fra

produsentene av oppvask- og rengjøringsmidlene.

• Vannet i oppvaskmaskinen er ikke drikkevann.

Hvis det befinner seg rester av oppvaskmiddel i

maskinen er det fare for etsningsskader!

• Ved utrangering av oppvaskmaskinen: Trekk ut

nettledningens støpsel, skjær av nettledningen og

kast den. Ødelegg dørlåsen, slik at døren ikke len-

ger kan låses.

Generell sikkerhet

• Reparasjoner på oppvaskmaskinen må kun utfø-

res av fagfolk. Ved usakkyndige reparasjoner kan

det oppstå betydelige farer for brukeren. Henvend

deg til vår kundeservice eller til fagforhandleren

hvis en reparasjon er nødvendig.

• Oppvaskmaskinen må ikke under noen omsten-

digheter tas i bruk hvis nettledningen, inn-/utløps-

slangen er skadet eller betjeningspanelet,
arbeidsplaten eller sokkelområdet er skadet på en
slik måte at apparatets indre er åpent tilgjengelig.

• Hvis nettledningen er skadet eller skal skiftes ut
mot en lengre ledning, må den skiftes ut av en
kundeservice som er autorisert av
ELECTROLUX.

• Trekk aldri støpselet ut av stikkontakten ved å
holde i kabelen, men alltid ved å holde i støpselet.

• Av sikkerhetsmessige årsaker er ombygginger
eller forandringer av oppvaskmaskinen ikke tillatt.

• Påse at oppvaskmaskinens dør alltid er lukket,
unntatt ved inn- og utrydding av oppvask. På
denne måten unngås det at noen snubler over den
åpne døren og skades.

• Hvis oppvaskmaskinen er utstyrt med en kniv­skuff, må spisse kniver og skarpkantede bestikk­deler legges i knivskuffen.
Hvis oppvaskmaskinen ikke er utstyrt med en
knivskuff, må spisse kniver og skarpkantede
bestikkdeler legges i den øvre kurven eller settes i
bestikkurven med spissen ned.

Korrekt anvendelse

• Det må kun vaskes husholdningsservise i opp­vaskmaskinen. Hvis apparatet brukes til andre for­mål eller feilbetjenes, bærer prodsenten intet
ansvar for eventuelle skader.

• Før bruk av spesialsalt, oppvask- og skyllemiddel
skal det kontrolleres at produsenten av disse pro­duktene uttrykkelig tillater at de brukes i oppvask­maskiner.

• Ikke bruk løsningsmidler i oppvaskmaskinen.
Eksplosjonsfare!

• Vannbeskyttelsessystemet beskytter mot vann­skader på en pålitelig måte. Her må følgende for­utsetninger være oppfylt:
– Nettilkoplingen må være opprettet også når

oppvaskmaskinen er slått av.

– Oppvaskmaskinen må være installert på for-

skriftsmessig måte.

– Vannkranen skal alltid stenges når oppvask-

maskinen ikke passes på i lengre tid, f.eks.
grunnet en feriereise.

• Ikke sett deg eller stå på den åpne døren, opp­vaskmaskinen kan velte eller ødelegges.

• I tilfelle feil skal først vannkranen stenges, deretter
skal oppvaskmaskinen slåes av og nettledningens
støpsel trekkes ut av stikkontakten. Ved fasttilkop­ling: Sikringen(e) skal slåes av hhv. skrusikrin­gene skrues ut.

5

Sikring av oppvaskmaskinens dør

Oppvaskmaskinen har en dørsikring.
Denne dørsikringen hindrer at barn kan åpne opp­vaskmaskinens dør av vanvare.

Dørsikringen innstilles slik:

1. Til venstre i dørgrepet er det en liten spak (1). Du
sikrer oppvaskmaskinens dør mot utilsiktet åpning

ved å skyve denne spaken (f.eks. med skaftet på
en skje) til høyre.

2. Hvis sikringen er på, må du gjøre slik for å åpne
oppvaskmaskinens dør

– Skyv først dørgrepet til venstre (2) til du kjenner

en svak motstand.

– Deretter trykker du dørgrepet forover.

3. Du slår av dørsikringen ved å skyve spaken helt til
venstre med fingeren.

6

Avfallsbehandling

Avfallsbehandling av emballasje­materialet

Oppvaskmaskinens emballasjemateriale skal kastes
på forskriftsmessig måte. Alt emballasjemateriale
som brukes er miljøvennlig og resirkulerbart.

• Kunststoffdeler er kjennetegnet ved hjelp av inter­nasjonalt standardiserte forkortelser:
– >PE< for polyetylen, f.eks. emballasjefolie
– >PS< for polystyren, f.eks. polstringsdeler

(prinsipielt KFK-fri)

– >POM< for polyoksymetylen, f.eks. kunst-

stoff-klemmer

• Kartongdelene er laget av resirkulert papir og skal
leveres til papirinnsamling.

Avfallsbehandling av utrangerte
apparater

Når oppvaskmaskinen en dag resirkuleres, skal den
transporteres til den kommunale avfallsplassen eller
til en forretning som fører tilsvarende type produkt.
Der vil du kunne levere den inn kostnadsfritt. Forret­ningen er kun forpliktet til å ta imot den type produk­ter den selv forhandler, uavhengig av merke og
fabrikat. Forhandler forretningen oppvaskmaskiner,
plikter der derfor å ta imot din gamle oppvaskmaskin.

Økonomisk og miljøvennlig vasking

• Oppvaskmaskinen må kun koples til varmtvann
hvis varmtvannsanlegget ikke varmes opp elek­trisk.

• Kalkfilteret må stilles inn korrekt.

• Ikke forhåndsvask oppvasken under rennende
vann.

• Hvis oppvaskmaskinen kjøres med lite innhold,
beregner mengdeautomatikken den nødvendige
vannmengden og forkorter programmets varighet.
Det mest økonomiske er imidlertid å kjøre opp­vaskmaskinen når den er full.

• Velg vaskeprogrammet avhenging av oppvaskens
type og grad av smuss.

• Ikke bruk mer oppvaskmiddel, spesialsalt og skyl­lemiddel enn det som anbefales av produktprodu­sentene og i denne bruksanvisningen.

• Den innvendige belysningen i oppvaskmaskinen
er alltid slått på når oppvaskmaskinens dør er
åpen. For å spare strøm bør derfor alltid oppvask­maskinens dør lukkes etter at oppvasken er satt
inn / tatt ut .

7

Apparattegning og betjeningspanel

Takdusj

Gummipakning
for tilkopling av
vanninnløpet til
den spylear­men

Spylearmer

Hardhetsbryteren

Forrådsbeholder
for spesialsalt

Beholder for
oppvaskmiddel

Forrådsbeholder
for skyllemiddel Siler

Typeskilt

Innvendig belysning

8

Betjeningspanel

PÅ / AV - tast
med driftsindikator

Velg et vaskeprogram med program tastene.

• De to midterste tastene har to vaskeprogrammer
påtrykt. Du kan velge mellom disse vaskepro­grammene ved å trykke gjentatte ganger på
denne tasten.

• Kontrollampen lyser for det programmet du har
valgt.

Tast for funksjons- og avkalkning: I tillegg til vas­keprogrammet kan du stille inn oppvaskmaskinens
vannavkalkningsfunksjon og slå på-/av kontrollampen
for skyllemiddelet ved å kombinere disse tastene.

Dørhåndtak

Kontrollamper

Avkalk­ningstast

Kontrollampene har følgende betydning:

t

à

3

Kontrollampene lyser aldri når et program er i
gang.

Lampe for programslutt

Vaskeprogram­taster

Fylle på spesialsalt

Fylle på skyllemiddel

Funksjons­tast

Før førstegangs bruk

Før bruk skal alle klemmer som oppvaskkurvene sik­res med under transporten, fjernes.
Utfør deretter følgende skritt:

1. Innstilling av kalkfilteret

2. Påfylling av spesialsalt for kalkfilteret

3. Påfylling av skyllemiddel

9

Still inn kalkfilter

For å forhindre kalkavleiringer på oppvasken og i
maskinen må det vaskes med bløtt, dvs. kalkfattig
vann. Derfor er oppvaskmaskinen utstyrt med et kalk­filter, der vann f.o.m. en hardhet på 4 °d (tyske gra­der) blir avkalket ved hjelp av spesialsalt.

Vannets hardhet Innstilling av hardhetstrinnet

i °d1) i mmol/l2) Område

41 - 50 7,3 - 9,0 IV
30 - 40 5,3 - 7,2 IV 4 4
19 - 29 3,3 - 5,2 III/IV

4 - 18 0,7 - 3,2 I/II/III 2 2

mindre enn 4

1)(°d) tyske grader, mål for hardhet på vann

2)(mmol/l) millimol per liter, internasjonal enhet for hardhet på vann
*innstilling fra fabrikken

Still inn kalkfilteret som vist i tabellen etter hardhets­graden på vannet der du bor:

1

1. Oppvaskmaskinen må være avslått.

2. Mekanisk innstilling:

3. Ta den nedre kurven ut av oppvaskmaskinen.

4. Drei hardhetsgradbryter på O eller 1.

5. Sett nedre kurv inn igjen.

6. Elektronisk innstilling:

7. Trykk i tillegg på PÅ/AV-tasten.

8. LED-indikatorene for kalkfilter- og funksjonstasten

9. Trykk en gang til på kalkfiltertasten.

10.Hvert videre trykk på kalkfiltertasten høyner hard-

Innstillingen av hardhetsgraden kan bare
foretas når intet vaskeprogram pågår. Hvis
du ved en feiltagelse har startet et program
(en LED-lampe lyser kontinuerlig), må pro­grammet slettes ved å trykke den henholds­vise tasten.

Åpne oppvaskmaskinens dør.

Trykk inn kalkfilter- og funksjonstasten samtidig og
hold inne.

blinker.

– LED-indikatoren på kalkfiltertasten lyser først

5 sekunder, så begynner den å blinke.

– Antall blink tilsvarer det innstilte hardhetstrin-

net.

– Disse blinkene blir gjentatt flere ganger etter

5 sekunders pause.

hetstrinnet med 1.
(Unntak: Etter hardhetstrinn 5 kommer hardhets­trinn 1).
– Når du endrer hardhetstrinn lyser LED-indika-

toren på kalkfiltertasten som bekreftelse i
5 sekunder, så begynner den å blinke igjen.

mindre enn

0,7

I

3

Kalkfilteret innstilles mekanisk med hardhetsgradbry­teren og i tillegg elektronisk med tastene i betjenings­panelet.

mekanisk elektronisk

1

0*

Ditt lokale vannverk kan informere om van­nets hardhet der du bor.

55

3* 3

1

salt ikke nødvendig

Antall

blink

1

10

– Antall blink tilsvarer det nye innstilte hardhets-

trinnet.

– Disse blinkene blir gjentatt flere ganger etter

5 sekunders pause.

11.Hvis hardhetstrinnet er riktig innstilt, trykker du på
PÅ/AV-tasten.
Dermed er hardhetstrinnet lagret.

Påfylling av spesialsalt for kalkfilteret

1

Bruk kun spesialsalt for oppvaskmaskiner.
Fyll aldri andre salttyper (f.eks. vanlig salt)
eller oppvaskmaskin-vaskemiddel i saltbe­holderen. Dette vil ødelegge kalkfilteret.
Kontroller alltid før påfylling at det virkelig er
spesialsalt som fylles på.

Fyll på spesialsalt:

• Før førstegangs idriftsettelse av oppvaskmaskinen

• Når kontrollindikatoren
panelet.

3

1. Åpne døren, ta ut den nedre kurven.

2. Skru opp lukkehetten på saltbeholderen ved å

3. Kun ved førstegangs idriftsettelse:

4. Sett den medfølgende trakten på forrådsbeholde-

3

5. Vask bort saltrester fra forrådsbeholderens

6. Skru igjen lukkehetten ved å dreie den med urvi-

3

Hvis vannhardheten der du bor ligger på
under 4 °dtt, er det ikke nødvendig å fylle på
spesialsalt.

dreie den mot urviseren.

Fyll saltbeholderen full med vann.

rens åpning.
Fyll spesialsalt i forrådsbeholderen via trakten,
kapasiteten er alt etter saltets grovhet ca. 1,0­1,5 kg. Ikke fyll for mye spesialsalt i beholderen.

Vannet som fortrenges ved påfylling av spe­sialsalt renner ut av saltbeholderen og ned i
bunnen i oppvaskmaskinens indre. Dette er
ikke farlig, da dette vannet pumpes bort når
et vaskeprogram startes igjen.

åpning.

seren til anslag. Hvis dette ikke gjøres kommer det
spesialsalt inn i vaskevannet. Dette kan føre til at
glassene blir matte. Kjør derfor et skylleprogram
etter å ha fylt i spesialsalt. På denne måten skyl­les saltvann og saltkorn i oppvaskrommet bort.

Avhengig av saltets grovhet kan det vare
noen timer før saltet har blitt oppløst i vannet
og kontrollindikatoren Spesialsalt
ker igjen. Innstillingen av kalkfilteret og der­med av saltforbruket er avhengig av
vannhardheten på stedet.

t lyser på betjenings-

t sluk-

SALE

SALT

SALZ

SEL

11

Skyllemiddel

Ved hjelp av skyllemidlet får man skinnende kjøreler
uten flekker og klare glass.

Du har 2 muligheter for å tilføre skylle­midlet:

• Hvis du benytter oppvaskmiddel og skyllemiddel
separat, fyll skyllemidlet i beholderen for skylle­middel.
Vær i dette tilfelle oppmerksom på at
– beholderen for skyllemidlet aldri må være tom.
– doseringen for skyllemidlet må innstilles.

• Hvis du benytter oppvaskmiddel som allerede
inneholder skyllemidlet, fyll dette i beholderen for
oppvaskmidlet.
Vær i dette tilfelle oppmerksom på at
– beholderen for skyllemidlet må være tom for å

unngå overdosering.

– du kan slå av kontrollindikatoren

av den tomme beholderen ville kontrollindika­toren

H ellers lyse kontinuerlig.

1

Anvend kun merke-skyllemiddel for oppvask­maskin. Fyll aldri andre midler (f.eks. eddi­kessens) eller glansemiddel i beholderen for
skyllemidlet. Dette ville skade maskinen.

H. På grunn

Kontrollindikator for skyllemiddel
slås på/av

1. Maskinen må være slått av.

2. Trykk inn kalkfiltertasten og funksjonstasten sam-

tidig og hold dem inne.

3. Trykk i tillegg på PÅ/AV-tasten.
LED-indikatorene for kalkfiltertasten og funksjons­tasten blinker.

4. Trykk en gang til på funksjonstasten.
LED-indikatoren for funksjonstasten blinker.

5. Indikatoren
gen:

Indikator

Indikator
ikke:

6. Trykk på funksjonstasten slår kontrollindikatoren
på hhv. av.

7. Når kontrollindikatoren er stilt inn, trykk i tillegg på
PÅ/AV-tasten.
Innstillingen for kontrollindikatoren er da lagret.

L viser den momentane innstillin-

Kontrollindikator slått på

L blinker:

L blinker

(forhåndsinnstilling fra
fabrikken)

Kontrollindikator slått av

12

Fyll på skyllemiddel

Hvis du benytter oppvaskmiddel og skyllemiddel
separat, fyll på skyllemiddel:

– Før første gang oppvaskmaskinen tas i bruk.
– Hvis kontrollindikatoren

ningspanelet.
Beholderen for skyllemiddel befinner seg på innsiden
av døren på oppvaskmaskinen.

1. Åpne døren.

2. Trykk med fingeren på frigjøringsknappen for skyl-

lemiddelbeholderen.

3. Vipp dekselet på skyllemiddelbeholderen helt opp.

4. Fyll på skyllemiddel nøyaktig opp til markeringen

“max”; dette tilsvarer en påfyllingsmengde på
ca. 140 ml.

5. Lukk dekselet igjen og trykk inntil det griper i lås.

6. Hvis skyllemiddel har rent ut på siden, tørkes dette

opp med en klut. Hvis ikke, fører det til for mye
skumdannelse under skyllingen.

H lyser på betje-

Innstilling av skyllemiddeldosering

3

1. Åpne døren på oppvaskmaskinen.

2. Trykk med fingeren på frigjøringsknappen for skyl-

3. Vipp dekselet på skyllemiddelbeholderen helt opp.

4. Still inn doseringsmengde.

5. Lukk dekselet igjen og trykk inntil det griper i lås.

6. Hvis skyllemiddel har rent ut, tørkes dette opp

Under oppvasken blir skyllevannet tilført skyl­lemiddel fra skyllemiddelbeholderen. Dose­ringen kan innstilles fra 1 til 6. Fra fabrikken
er doseringen innstilt på “4”. Doseringen bør
bare endres hvis det vises striper, melkeak­tige flekker eller inntørkede vanndråper på
glass og service.

lemiddelbeholderen.

med en klut.

13

Daglig bruk

• Må det etterfylles spesialsalt eller skyllemiddel?

• Innrydding av oppvask i oppvaskmaskinen

• Påfylling av oppvaskmiddel for oppvaskmaskiner

• Utvelging av egnet vaskeprogram for bestikk og

servise

• Starting av vaskeprogram

Innrydding av bestikk og servise

1

• Før oppvasken ryddes inn skal:

• Ved innrydding av servise og bestikk skal føl-

Svamper, oppvaskkluter og alle andre gjen­stander som kan suges fulle med vann, må
ikke vaskes i oppvaskmaskinen

For vasking i oppvaskmaskinen er følgende bestikk-/servisetyper

ikke egnet: delvis egnet:

– Bestikk med tre-, horn,

porselen- eller perlemorsskaft
– Ikke varmebestandige kunststoffdeler
– Eldre bestikk med temperaturømfintlig kitt
– Limte servise- eller bestikkdeler
– Tinn- hhv. Kobbergjenstander
– Blykrystallglass
– Rustømfintlige ståldeler
– Tre-/frokostbrett
– Kunsthåndverks-gjenstander

– Større matrester fjernes.
– Kjeler med fastbrente matrester legges i bløt.

gende tas hensyn til:
– Serviset og bestikket må ikke hindre spylear-

mene i å dreies.

– Hule beholdere som kopper, glass, kjeler osv.

skal settes inn med åpningen ned, slik at det
ikke kan samles vann i fordypninger eller dype
bunner

– Servise og bestikkdeler må ikke ligge i hveran-

dre eller dekke over hverandre

– For å unngå glasskader må glass ikke berøre

hverandre

– Små gjenstander (f.eks. lokk) skal legges i

bestikkurven

.

– Steintøyservise må kun vaskes i oppvaskmaskinen hvis

dette tillates uttrykkelig av produsenten.

– Overglasur-dekorasjoner kan blekne etter svært hyppig

maskinvask.

– Sølv- og aluminiumsdeler misfarges ofte ved maskin-

vask. Matrester som f.eks. eggehvite, eggeplomme og
sennep forårsaker ofte misfarginger hhv. flekker på sølv.
Sølv skal derfor alltid rengjøres omgående for matrester
hvis det ikke skal vaskes umiddelbart etter bruk.

– Enkelte glasstyper kan bli matte etter hyppig maskinvask

14

Innrydding av bestikk

1

For at alle bestikkdeler skal omskylles av vannet bør

1. gitterinnsatsen settes på bestikkurven

2. korte kniver, gafler og skjeer settes inn i bestikkur-

Noen oppvaskmaskinmodeller er utstyrt med bestik­kurver uten bestikkgitter.

Lange, spisse bestikkdeler kan utgjøre en
fare i bestikkurven, spesielt for barn (se sik­kerhetsinformasjonene). Slike deler skal der­for legges i iden øvre kurven.

vens gitterinnsats med skaftet ned.

15

Innsetting av kjeler, panner og
store tallerkener

Sett større og sterkt skittent servise i den nedre kur­ven.

Oppvaskmaskinen din har en nedre kurv av en av de
to følgende variantene:

Variant 1: Den bakre tallerkeninnsatsen i
nedre kurv kan tas ut

3

For å lettere kunne plassere større servise­deler kan

- den bakre takkerkeninnsatsen taes ut av
den nedre kurven.

- bestikkurven forskyves til siden i den nedre
kurven.

Variant 2: Den bakre tallerkeninnsatsen i
nedre kurv er sammenleggbar

3

For lettere å kunne plassere større servise­deler kan,

- begge pinneradene i den bakre
tallerkeninnsatsen legges ned.

- bestikkurven forskyves til siden i den nedre
kurven

16

Innsetting av kopper, glass og kaf­feservise

Plasser mindre, ømfintlig servise i den øvre kurven og
lange, spisse bestikkdeler i knivskuffen.

• Plasser servisedelene på og under de oppslåbare
kopp-hyllene på en slik måte at delene er forskjø­vet i forhold til hverandre og vaskevannet kommer
i berøring med alle delene.

• Ved høye servisedeler kan kopp-hyllene slåes
opp.

• Vin-, champagne- og konjakkglass skal lenes mot
eller henges inn i innsnittene i kopp-hyllene.

• Glass, krus osv. kan også settes på de to pinne­rekkene på venstre side i den øvre kurven.

Høydejustering av den øvre kurven

Maksimal høyde på serviset i

den øvre kurven den nedre kurven

ved

løftet øvre kurv 22 cm 31 cm

ved senket øvre kurv 24 cm 29 cm

3

Senking av den øvre kurven:

1. Trekk den øvre kurven helt ut.

2. Løft den øvre kurven til anslag og senk den lodd-

Heving av den øvre kurven:

1. Trekk den øvre kurven helt ut.

2. Løft den øvre kurven til anslag og senk den lodd-

Høydejusteringen kan også utføres når det er
servise i kurvene.

rett. Kurven blir stående i nedre posisjon.

rett. Kurven blir stående i øvre posisjon.

17

Påfylling av oppvaskmiddel

1

Anvend kun oppvaskmiddel for oppvaskmas­kin.

Fyll i oppvaskmiddel:

Innen et oppvaskprogram starter (ikke ved program­met Forskylling). Under programforløpet blir oppvask­vannet tilført oppvaskmiddel.

2

Beholderen for oppvaskmiddel befinner seg på innsi­den av døren.

1. Hvis dekselet er lukket:

2. Fyll oppvaskmiddel i beholderen for oppvaskmid-

3. Lukk dekselet igjen og trykk inntil det griper i lås.

3

Ta hensyn til produsentens anbefalinger for
dosering og oppbevaring som er angitt på
oppvaskmiddelets emballasje.

Trykk på frigjøringsknappen (1).
Dekselet åpnes.

del. Markeringslinjene tjener som hjelp ved dose­ringen:
“20” tilsvarer ca. 20 ml oppvaskmiddel,
“30” tilsvarer ca. 30 ml oppvaskmiddel.

Ved sterkt tilsmusset servise fylles ekstra
oppvaskmiddel i tilleggskammeret (2). Dette
oppvaskmiddelet tas i bruk allerede under
forskylling.

18

Bruke “3 i 1”/ kombinerte oppvask­middeltabletter

Generelle råd

Disse produktene er tabletter med kombinert opp­vask/skyllemiddel og saltfunksjon.

1. Før du bruker disse produktene bør du undersøke
om vannhardheten i vannet fra ditt forsyningsverk
er i overensstemmelse med de anbefalinger pro­dusenten gir (på pakken) for bruk av disse produk­tene.

2. Disse produktene bør brukes i nøye overensstem­melse med oppvaskmiddelprodusentens instruk­sjoner.

1

3. Hvis du får problemer første gang du bruker “3 i

Viktig henvisning

Hvis du bruker kombinasjonsprodukter, har du ingen
nytte av indikatorlampene for skyllemiddel og salt.
Det kan derfor være nyttig å slå av skyllemiddel-indi­katoren - vær oppmerksom på at dette bare er mulig
på noen oppvaskmaskiner - og velg lavest mulige inn­stilling for vannhardhet.

Ikke plasser tablettene i rett i maskinrom­met eller i bestikk-kurven, da dette vil føre
til et dårligere vaskeresultat. Tablettene
bør plasseres i vaskemiddelbeholderen.

1”-produktene, kan du ta kontakt med oppvask­middelprodusenten via kundeservice (telefonnum­meret står på produktemballasjen.

Kompakt-oppvaskmiddel

Avhengig av deres kjemiske sammensetning kan
vaskemidler for oppvaskmaskiner inndeles i to grunn­leggende typer:

– vanlig, alkalisk oppvaskmiddel med etsende

bestanddeler

– lavalkaliske kompakt-oppvaskmiddel med

naturlige enzymer

2

Bruk av 50 °C-vaskeprogrammer sammen
med kompaktoppvaskmidler skåner miljøet
og behandler servise og kjøkkentøy med var­somhet ettersom vaskeprogrammene er spe­sielt tilpasset de smussløsende
egenskapene i kompaktoppvaskmidlenes
enzymer. Når 50 °C-vaskeprogrammene bru­kes sammen med kompaktoppvaskmidler
oppnås samme oppvaskresultat som man
ellers kun oppnår med 65 °C-programmer.

Oppvasktabletter

3

Oppvasktabletter fra forskjellige produsen­ter oppløses etter forskjellig lang tid. Derfor
kan noen rengjøringstabletter ikke utfolde
hele rengjøringspotensialet i kortprogram­mer. Av denne grunn skal alltid vaskepro­grammene med forskylling kjøres når det
brukes rengjøringstabletter

Les i bruksanvisningen for mer informasjon.

Hvis du bestemmer deg for å gå over til å bruke et
vanlig oppvaskmiddelsystem, anbefaler vi at du

• fyller opp både salt- og skyllemiddelbeholderne.

• stiller inn vannhardheten til høyest mulig posisjon
og lar maskinen gå tre normale oppvasksykluser
uten servise.

• etterjusterer innstillingen av vannhardheten igjen i
samsvar med forholdene der du bor (les i bruks­anvisningen).

19

Velg vaskeprogram (Programtabell)

Velg ved hjelp av tabellen hvilket program som er best egnet:

Type servise:

I tillegg:

Type smuss:

Egnet vaskep
rogram:

Trykk på program­tasten:

Programforløp:

1)

Servise uten

kokekar Servise og kokekar

med servise som

–

nettopp brukt ser­vise, lett til normalt
tilsmusset

ò ò

3)

ï

–
Vask
–
Klarskylling
–

ikke tåler høye tem­peraturer

lett til normalt
tilsmusset

særlig egnet ved

bruk av såpebriketter.

ECO

–
Vask
Mellomskylling
Klarskylling
Tørk

normalt
tilsmusset

STARTProgram

Forvask
Hovedvask
Mellomskylling
Klarskylling
Tørk

– –

meget
tilsmusset;
inntørkede
matrester,
særlig eggehvite
og stivelse

ò

ë

4)

Forvask
Hovedvask
2x mellomskylling
Klarskylling
Tørk

ò

ê

Forbruksverdier:
Varighet 30 minutter 75 – 85 minutter 120 - 130 minutter 105 – 115 minutter
Energi 0,8 kWh 1,1 - 1,3 kWh 0,95 - 1,05 kWh 1,75 - 1,95 kWh
Vann 8 liter 10 - 12 liter 13 - 15 liter 16 - 18 liter

1) Vaskeprogramavsnittene lager ulik støy, fordi serviset spyles kraftigere ved noen vaskeprogramavsnitt for bedre vaskeresultat.

2) Forbruksverdiene ble testet under normbetingelser. De er avhengige av hvordan kurvene fylles. Det kan derfor forekomme avvik.

3) Dette programmet egner seg ikke for inntørkede matrester.

4) Testprogram

2)

ò ò ò ò

20

Starte vaskeprogram

3

1. Sjekk at servise og bestikk er plassert i oppvaske-

2. Skru vannkranen helt opp.

3. Lukk døren.

4. Trykk på PÅ/AV-tasten. Kontrollampen for PÅ/AV-

5. “Start-programmet”

6. Hvis du vil bruke et annet vaskeprogram, kan du

7. Programmet

3

Oppvaskemaskinen din er utstyrt med en
“automatikk-start”-funksjon, som automatisk
starter “start-programmet” (se “programta­bell”) omlag 6 sekunder etter at oppvaske­maskinen ble slått på.

maskinen på en slik måte at dusjarmene kan
rotere fritt.

tasten og kontrollampen over “start-program”
lyser.

begynner etter omlag 6 sek-

under.

trykke på tasten for det programmet du vil bruke
innen disse 6 sekundene (se “programtabell”).
Kontrollampen for det nye vaskeprogrammet lyser.

kan velges en gang til i løpet av de

6 sekundene, deretter starter det valgte vas-

neste
keprogrammet.

Hvis kontrollampene på betjeningspanelet
blinker etter at programmet er startet, kan du
lese avsnittet “Hva skal jeg gjøre hvis...”.

Avbryte/avslutte vaskeprogrammet

3

Avbryt et vaskeprogram ved å åpne opp­vaskmaskinens dør

1

1. Åpne døren på oppvaskemaskinen. Vaskepro-

2. Lukk døren. Vaskeprogrammet går videre.

Et program som er i gang, bør kun avbrytes
dersom dette er helt nødvendig. Når døren
lukkes igjen, blir den den luften som er
strømmet inn sterkt oppvarmet og utvider
seg. Dermed kan vannet trenge inn i bunn­pannen og eventuelt utløse vannbeskyttel­sessystemet.

Når du åpner døren, kan det strømme ut
varm vanndamp. Forbrenningsfare! Åpne
døren forsiktig.

grammet stopper.

Avslutte vaskeprogrammet

1. Trykk og hold inne tasten for det programmet som

er i gang helt til kontrollampen for programmet
slukker.

2. Slipp programtasten, vaskeprogrammet ble stop­pet.

3. Du kan slå av oppvaskemaskinen ved å trykke på
PÅ/AV-tasten eller starte etnytt vaskeprogram ved
å trykke på en programtast.

Pausefunksjon

3

Vaskeprogrammet kan stoppes en kort tid med pau­sefunksjonen:

1. Trykk på PÅ/AV-tasten. Vaskeprogrammet stop-

2. Alle kontrollampene slukker.

3. Hvis vaskeprogrammet skal fortsettes etter kort

2

Pausefunksjonen kan bare utføres før pro­gramavsnittet tørk.
Hvis pausefunksjonen utføres under progra­mavsnittet tørk, stoppes vaskeprogrammet.

per.

tid, trykkes en gang til på PÅ/AV-tasten. Vaskepro­grammet går videre.

Vaskeprogrammet bør ikke stoppes for len­gre tid, ellers må det avkjølte vaskevannet
varmes opp igjen, og dermed stiger energi­forbruket.

Mengdeautomatikk

Hvis det startes et vaskeprogram selv om det kun er
lite oppvask i den øvre og nedre kurven, tilpasser en
intelligent elektronikk vaskevannets mengde og vas­keprogrammets varighet til oppvaskmengden. På
denne måten er det mulig å vaske selv lite oppvask
raskt og økonomisk. Ved halvfull maskin (6 standard­kuverter) spares det opp til 2 liter vann og 0,2 kWh
strøm.

21

Utkopling av oppvaskmas­kinen

Slå først av oppvaskmaskinen når w lyser på pro-

gramforløpsindikatoren.

1. Trykk PÅ/AV-tasten

tasten

a slukker.

1

2. Åpne døren forsiktig.

Utrydding av oppvasken

Når døren åpnes kan det umiddelbart etter
programmets slutt komme ut varm damp.
Derfor:

a. Indikatoren for PÅ/AV-

3

• Varmt servise er ømfintlig mot støt/slag. La derfor
oppvasken kjøle ned før den ryddes ut.

• La oppvasken stå i oppvaskmaskinen i ca. 15
minutter etter programmets slutt, slik at den kan
tørke og kjøles ned.

• Rydd først ut av den nedre kurven og deretter av
den øvre kurven. På denne måten unngår man at
resterende vann fra den øvre kurven drypper ned
på oppvasken i den nedre kurven og etterlater
vannflekker.

22

Pleie og rengjøring

1

• Oppvaskmaskinens betjeningsdeler skal ved

• Innvendige beholdere, dørpakningen og vanninn-

Det må ikke under noen omstendigheter bru­kes vanlige møbelpleie- eller aggressive ren­gjøringsmidler.

behov kun rengjøres med en myk klut og varmt,
rent vann.

løpet skal av og til kontrolleres med hensyn til
smuss og om nødvendig rengjøres.

Rengjøring av silene

3

1. Åpne døren, ta ut den nedre kurven.

2. Silsystemet i oppvaskmaskinen består av grov-/

3. Sving håndtaket ca. ¼ omdreining mot urviseren

4. Ta tak i grov-/finsilens (1) håndtakåpning og trekk

5. Rengjør alle siler grundig under rennende vann.

6. Ta flatesilen (3) ut av oppvaskrommets bunn og

7. Sett flatesilen inn i oppvaskrommets bunn igjen

8. Sett grov-/filsilen inn i mikrofilteret og sett det

9. Sett i silkombinasjonen og lås den ved å svinge

1

Silene i oppvaskrommets bunn rengjøres i
høy grad av seg selv.
Allikevel skal silene kontrolleres og rengjøres
fra tid til annen. Skitne siler fører til et dårli­gere vaskeresultat.

finsil, mikrofilter og flatesil. Via håndtaket på
mikrofilteret kan silsystemet åpnes og taes ut.

og ta det ut.

den ut av mikrofilteret (2)

rengjør den grundig på begge sider.

sammen.

håndtaket med urviseren til anslag. Påse at flate­silen ikke stikker opp fra oppvaskrommets bunn.

Det må ikke under noen omstendigheter vas­kes uten siler.

23

Utskiftning av den innvendige belysningen

Oppvaskmaskinens indre opplyses av en spesielt
høyverdig lavspennings-lampe.

1
1

Av sikkerhetsmessige årsaker er lampen ikke tilgjen­gelig fra innsiden.

En defekt lampe skal skiftes ut som følger:

1. Trekk innbyggingsapparatet ut av innbyggingsni-

2. Ta av sideveggene.

3. Trykk sammen lampeholderen og trekk den ut av

4. Fjern den defekte lampen.

1

5. Hold i den nye lampen med hylsteret og skjær av

6. Trykk lampen inn i lampeholderen.

7. Trykk lampeholderen på festet til hakene smetter

8. Fest sideveggene igjen.

9. Skyv innbyggingsapparatet tilbake til innbyggings-

10.Kople oppvaskmaskinen til strømnettet

11.Kontroller om lampen begynner å lyse når døren

En defekt lampe må kun skiftes ut av en fag­mann.

Før arbeidene påbegynnes skal oppvask­maskinens støpsel frakoples stikkontakten.

sjen.

festet.

Den nye lampen må ikke berøres med hen­dene når den settes inn.

den nedre enden.

på plass.

nisjen og skru det sammen med kjøkkenseksjo­nene igjen.

åpnes.

24

Hva må gjøres hvis...

Prøv ved mindre forstyrrelser i oppvaskmaskinen å
løse problemet selv ved hjelp av informasjonene som
er oppført her. Hvis du gjør bruk av kundeservice ved
en av forstyrrelsene som er oppført her eller for å
avhjelpe en betjeningsfeil, må besøket av kundeser­vice-teknikeren betales, også i løpet av garantitiden.

...en feilmelding viseswird.

• Hvis oppvaskmaskinen ikke fungerer, blinker indi­katorene på betjeningspanelet. Noen av årsakene
til feil kan du eventuelt selv finne ut av.

Mulig feil Mulig hjelp

Vannkranen er tett eller full av kalk. Rengjør vannkranen.
Vannkranen er ikke åpnet. Åpne vannkranen.
Filteret (hvis levert) i slangekoplingen på vannkranen

er tett.
Vanntilførselsslangen er ikke riktig installert. Kontroller installasjonen av vanntilførselsslangen.
Vannlåsen er tett. Rengjør vannlåsen.
Vannavløpsslangen er ikke riktig installert. Kontroller installasjonen av vannavløpsslangen.

• Trykk inn tasten PÅ/Av etter at du har rettet mulig
feil.
– Hvis du har rettet feilen, går vaskeprogrammet

videre.

– Hvis du ikke har rettet feilen, fortsetter indika-

torlampene på betjeningspanelet å blinke.
I så fall må du stenge vanntilførselen og kon­takte kundeservice.

Rengjør filteret i slangekoplingen.

25

...det er problemer ved bruk av oppvaskmaskinen.

Feil Mulig årsak Løsning

Oppvaskmaskinens dør er ikke ordentlig
lukket.

Nettledningen er ikke plugget i stikkontak-

Programmet starter
ikke.

Der er rustflekker i opp­vaskrommet.

Pipelyd ved vasking. Pipelyden er helt ufarlig. Bruk et annet oppvaskmiddelmerke.

ten.
Husinstallasjonens sikring(er) er ikke i

orden.
For oppvaskmaskin-modeller med starttids-

forvalg: En starttid er forhåndsvalgt.
Oppvaskrommet er lagd av rustfritt edelstål.

Rustflekker i oppvaskrommet skylles frem­medrust (rustpartikler fra vannledningen,
fra kjeler, bestikk osv.). Fjern slike flekker
med pussemiddel for edelstål som er å få i
handelen.

Lukk døren.

Plugg i nettledningens støpsel.

Bytt sikring(er).

Slett forhåndsvalg av starttid dersom
oppvasken skal vaskes omgående.

Vask kun egnet bestikk og servise.

Lukk dekselet på beholderen for spesial­salt godt.

...vaskeresultatet ikke er tilfredsstillende.

Oppvasken blir ikke ren.

• Det er ikke valgt riktig vaskeprogram.

• Oppvasken har vært plassert slik at vaskevannet
ikke har nådd alle deler. Oppvaskkurvene må ikke
overfylles.

• Silene i oppvaskrommets bunn er ikke rene eller
de er satt i feil.

• Det er ikke brukt et merke-oppvaskmiddel eller det
er dosert for lite oppvaskmiddel.

• Ved kalkbelegg på oppvasken: Beholderen for
spesialsalt er tom eller avkalkingsanlegget er feil
innstilt.

• Utløpsslangen er ikke lagt på riktig måte.

Oppvasken blir ikke tørr og er uten glans.

• Det er ikke brukt et merke-glansemiddel.

• Glansemiddelbeholderen er tom.

På glass og servise er det striper, melke­lignende flekker eller et blåskimrende
belegg.

• Still glansemiddeldoseringen lavere.

På glass og servise er det tørkede vann­dråper.

• Still glansemiddeldoseringen høyere.

• Årsaken kan ligge i vaskemiddelet. Kontakt vaske­middelfabrikantens kundeservice.

26

Tekniske data

Mengdekapasitet: 12 standardkuverter inklusive servisedeler

Tillatt vanntrykk:

1-10 bar (=10-100 N/cm

2

= 0.1-1.0 MPa)

Elektrisk tilkopling:

Oppvaskmaskiner: Frittstående apparater

Dimensjoner: 850 x 600 x 600 (h x b x d i mm)
max. vekt: 54 Kg

Integrerbar og underbyggings-oppvaskmaskin

Dimensjoner: 820 – 880 x 596 x 570 (h x b x d i mm)
max. vekt: 50 Kg

Fullt integrerbar oppvaskmaskin

Dimensjoner: 820 – 880 x 596 x 546 - 550 (h x b x d i mm)
max. vekt: 50 Kg

Dette apparatet er i samsvar med følgende
EF-direktiver:

• 73/23/EEC av 10.02.1973 – Lavspen­ningsdirektiv

• 89/336/EEC av 03.05.1989
(inklusive endringsdirektivet 92/31/EEC) –
Direktiv om elektromagnetisk kompatibili­tet

Opplysninger om den elektriske tilkoplingen er å finne på typeskiltet på høyre innven­dige kant av oppvaskmaskinens dør.

27

Henvisninger for testinstitutter

Testen i henhold til EN 60704 må gjennomføres med testprogrammet ved full maskin (se programtabell).
Testene i henhold til EN 50242 må gjennomføres med full saltbeholder for vannavkalkingsmiddelet, med full skyl­lemiddelbeholder og med testprogrammet (se programtabell).

Full maskin:

12 kuverter inkl. servise

Dosering oppvaskmiddel: 5g + 25g (type B) 20g (type B)

Innstilling skyllemiddel: 4 (type III) 4 (type III)

Eksempel for innsetting: Kurv oppe

Eksempel for innsetting: Kurv oppe

Halvfull maskin:

6 kuverter inkl. servise,
la hver annen plass være ledig

Eksempel for innsetting: Kurv nede

28

Eksempel for innsetting: Bestikk-kurv

Noen oppvaskmaskinmodeller har bestikk-kurver
uten bestikkgitter.

29

OPPSTILLINGS- OG
TILKOPLINGSANVISNING

Sette opp oppvaskmaskinen

• Oppvaskmaskinen må plasseres stabilt og vann­rett på fast underlag.

• Skru ut de stillbare bena for å kompensere for
ujevnheter i gulvet og tilpasse maskinhøyden etter
andre møbler :
– med skrutrekker.

• For maskiner for underbygging og innbygging jus­teres de bakre bena med en skrutrekker fra mas­kinens forkant.

• Avløpsslange, inntaksslange og nettkabel må leg­ges fritt i sokkelinndragningen på baksiden, slik at
de ikke får knekk eller kommer i klem.

• Oppvaskmaskinen må dessuten skrus fast til kjøk­kenbenkeplaten eller til møblene ved siden av.
Dette er en forutsetning for at den nødvendige vip­pesikringen ifølge VDE-forskrifter skal være
garantert.

Alt etter type skal oppvaskmaskinen settes opp slik:

Integrerbar oppvaskmaskin

(se vedlagt monteringssjablon)

3

Bredde: 591 – 594 mm
Tykkelse: 16 – 24 mm
Høyde:

(variabel)

Vekt: maks. 8 kg

1

Maskinens dør kan kles med en treplate/
møbelplate med følgende mål:

avhengig av - nisjehøyde

Hvis møbelplaten er lenger enn 600 mm, kan
ikke oppvaskmaskinens dør åpnes helt
(møbelplaten støter mot sokkelen).
I så fall må det lages et utsnitt i sokkelen (se
monteringssjablon), eller så må man bruke
beslagsett BLT 60 for den for lange døren.
Denne fås som E-nr. 911 239 008.

- sokkelhøyde

- tilpasning til fugeforløpet på tilstøtende møbler
Den nøyaktige høyden må måles på de tilstøtende
møblene på stedet der oppvaskmaskinen skal
plasseres.

30

Oppvaskmaskin for underbygging

(se vedlagte monteringsanvisning)

Frittstående oppvaskmaskiner

1

Hvis oppvaskmaskinen skal bygges inn under en
kjøkkenbenkeplate, må oppvaskmaskinens originale
topplate fjernes slik:

1. Skru ut skruene fra festepunktene på baksiden

2. Skyv arbeidsplaten på apparatet ca 1 cm bakover

kan settes opp frittstående uten ekstra inn­festing.
Hvis oppvaskmaskinen plasseres rett ved
siden av en gass- eller kullkomfyr, må det
settes en varmeisolerende, ikke brennbar
plate i plan med overkant av topplaten
(dybde 57,5 cm) mellom komfyr og oppvask­maskin. Platen skal være kledd med alumini­umsfolie på komfyrsiden.

(1).

(2).

3. Løft arbeidsplaten i forkant (3) og fjern den.

1

3

Hvis oppvaskmaskinen senere skal brukes
som frittstående maskin, må den originale
topplaten settes på igjen.

Sokkelen på frittstående oppvaskmaskiner
kan ikke justeres.

31

Tilkopling av oppvaskmaskinen

Tilkopling av vann

Oppvaskmaskinen har sikkerhetsanordninger som
hindrer at drikkevannet forurenses og som tilfredsstil­ler gjeldende nasjonale forskrifter.

• Oppvaskmaskinen kan tilkoples kaldtvann og
varmtvann opptil maks. 60 °C.

• Oppvaskmaskinen må ikke tilkoples åpne varmt­vannsberedere og gjennomstrømningselementer.

Tillatt vanntrykk

Laveste tillatte vanntrykk:

2

1 bar (=10 N/cm
Høyeste tillatte vanntrykk:

10 bar (=100 N/cm

=100 kPa)

2

=1 MPa)

Ved vanntrykk under 1 bar, vennligst spør installatøren om råd.

Ved vanntrykk over 10 bar må det monteres en trykkreduksjonsventil
(kan besørges av din forhandler).

Tilkopling av inntaksslange

1

3

• Hvis det er nødvendig med en lengre inntaks-

Under tilkoplingen må du påse at inntaks­slangen ikke har knekk, er i klem eller
omslynget.

Inntaksslangen tilkoples en vannkran med
utvendige gjenger (¾ “) med bruk av slange­skruekoplingen (ISO 228-1:2000). Slange­koplingen må trekkes til kun for hånd.

For at avtapping av vann i kjøkkenet ikke skal
bli begrenset, anbefaler vi å installere en
ekstra vannkran eller å utvide eksisterende
vannkran med en forgrening.

slange enn den som medfølger, kan det benyttes
følgende VDE-godkjente komplette slangesett
(leveres av forhandleren):
– Slangesett “WRflex 100” (E-nr.: 911 239 034)
– Slangesett “WRflex 200” (E-nr.: 911 239 035)

32

3

Følgende kapittel gjelder kun for oppvask­maskiner som har en sikkerhetsventil på
slangeskruekoplingen til vannkranen:

Inntaksslange med sikkerhetsventil

Når den doble inntaksslangen er tilkoplet, bør sikker­hetsventilen befinne seg direkte ved vannkranen. På
denne måten er det bare trykk i inntaksslangen når
det tappes inn vann. Hvis inntaksslangen blir utett
under tapping, bryter sikkerhetsventilen vanntilførse­len og oppvaskmaskinens avtappingspumpe kopler
seg inn.

1

Ved tilrettelegging av inntaksslangen bør
du påse at:

– Avstanden mellom sikkerhetsventilens under-

kant og oppvaskmaskinens sokkel minst er 30
cm:

– Den elektriske ledningen for sikkerhetsventilen

er integret i den doble inntaksslangen. Ikke
dypp verken inntaksslangen eller sikkerhets­ventilen ned i vann.

– Hvis inntaksslangen eller sikkerhetsventilen er

defekt, må du straks trekke ut strømkabelen.

– Inntaksslangen med sikkerhetsventil må kun

skiftes av fagperson/kundeservice.

– Legg inntaksslangen slik at den aldri ligger

høyere enn sikkerhetsventilens underste kant.

33

Vannutløp

Utløpsslange

1

• Tilkopling av utløpsslangen:

Utløpsslangen må ikke bøyes, klemmes
sammen eller legges i knute/slynge.

– Maksimal tillatt høyde: 1 meter.
– Minimum nødvendig høyde: 40 cm over appa-

ratets nedre kant.

Forlengelsesslanger

• Forlengelsesslanger skal kjøpes hos en fagfor­handler eller via vår kundeservice. Forlengel­sesslangenes innvendige diameter må være på
19 mm, slik at oppvaskmaskinens funksjonsdyk­tighet ikke nedsettes.

• Forlengelsesslangene må legges maksimalt 3
meter vannrett og den maksimale tillatte høyden
for tilkopling av utløpsslangen er da på 85 cm.

Sifongtilkopling

• Utløpsslangens rørstykke (ø 19 mm) passer til alle
vanlige sifongtyper. Sifongtilkoplingens utvendige
diameter må være på minst 15 mm.

• Utløpsslangen må festes til sifongtilkoplingen ved
hjelp av den vedlagte slangeklemmen.

Vannutløp ved oppvaskmaskin montert
høyt oppe

Det må bygges inn en reservedel, ET 111099520,
hvis oppvaskmaskinen skal monteres høyt oppe og
tilkoplingen for utløpsslangen ligger lavere enn 30cm
over apparatets nederste kant. Reservedelen må
bygges inn av kundeservice.

Vannutløp i vask (kun mulig med frittstå­ende oppvaskmaskiner)

Hvis utløpsslangen skal henges ned i en vask skal
det brukes en påsettbar rørbøy. Denne kan bestilles
hos Electrolux kundeservice under reservedelsnum­mer ET 646 069 190.

1. Sett rørbøyen på utløpsslangen.

2. Sikre utløpsslangen mot å skli ned av kanten på

vasken.
Trekk en snor gjennom hullet i rørbøyen og fest
den til veggen eller til vannkranen.

34

Vannbeskyttelsessystem

Som beskyttelse mot vannskader er oppvaskmaski­nen utstyrt med et vannbeskyttelsessystem.
Hvis det foreligger en feil, bryter sikkerhetsventilen i
apparatet øyeblikkelig vanninntaket og tømmepumpen
koples inn. På denne måten kan vann hverken renne
over eller renne ut. Resterende vann som befinner
seg i oppvaskmaskinen pumpes automatisk ut.

1

Vannbeskyttelsessystemet fungerer også når
oppvaskmaskinen er slått av.

Elektrisk tilkopling

1

Ved tilkopling skal VDE-bestemmelsene og eventuelt
det lokale elektrisitetsverkets tilleggsbestemmelser
overholdes. Etter montasje må ikke spenningsfø­rende deler og driftsisolerte ledninger kunne berøres
med testfingeren jf. EN 60335/DIN VDE 0700.

Opplysningene for elektrisk tilkopling er å finne på
typeskiltet på høyre side i oppvaskmaskinens dør.
Hvis apparatet er i omkoplbart skal også informasjo­nene på omkoplingsskjemaet i nettilkoplingskontak­ten følges.

Kontroller før tilkopling at merkespenningen og strøm­typen som er oppgitt på apparatets typeskilt stemmer
overens med nettspenningen og strømtypen på opp­stillingsstedet. Den nødvendige elektriske sikringen
er også å finne på typeskiltet.

For å kople oppvaskmaskinen fra strømnettet skal
nettstøpselet frakoples.
OBS: Støpselet må også være tilgjengelig etter at
maskinen er satt opp.
Hvis maskinen er fast koplet til nettet, må den skilles
fra nettet ved hjelp av installasjonstiltak med en all-
polig (N,L1) skilleanordning (f.eks. feilstrøm-verne­bryter) med en kontaktåpning på > 3 mm.

I henhold til elektrisitetsverkenes tekniske til­koplingsbetingelser må en fast tilkopling til
strømnettet kun utføres av en godkjent elek­troinstallatør.

35

Tilkoplingsteknikk

Inn- og utløpsslangene samt nettkabelen må koples
til oppvaskmaskinen på siden, da det ikke er nok
plass bak maskinen.
Det etterfølgende eksempelet på en sanitær- og elek­troinstallasjon kan kun tjene som en anbefaling, da
det er forholdene på oppstillingsstedet som er avgjø­rende (eksisterende tilkoplinger, lokale tilkoplingsfor­skrifter fra elektrisitets- hhv. vannverket osv.).

Vanninn­løp

2 stusser 45° eller rette,
utvendig ø 19 mm, lengde 30 mm

Elektrisk tilfør­selsledning

Vannut­løp

Elektrisk til­kopling

Dobbelt­ventil

Vannut­løp

Elektrisk tilfør­selsledning

Vanninn­løp

36

Kundeserviceadresser

Hovedkontor:

Electrolux Home Products Norway AS
Risløkkveien 2
Postboks 77 Økern
0508 Oslo

Telefon: [phone]
Telefax: 22 63 55 52

Sentral serviceavdeling /
sentralt reservedelslager:

Risløkkveien 2
Postboks 215 Økern
0510 Oslo

Telefon: [phone]
Telefax: 22 64 17 74

Forsendelse av deler skjer kun fra sentrallageret.
Salg over disk også fra alle avdelingslagre / –service­kontor.

Garanti

I Norge gjelder “NELs leveringsbetingelser“ ved salg
av elektriske husholdningsapparater. Kopi av disse
fås hos din elektroforhandler.
OBS! Ta vare på kvitteringen. Den gjelder som
garantibevis.

37

38

SERVICE

Kapittelet “Hva må gjøres hvis…?” omhandler noen
driftsforstyrrelser du kan løse selv. Se først der der­som feil oppstår. Dreier det seg om en teknisk feil? Ta
i tilfelle kontakt med vårt servicekontor eller butikken
der du kjøpte produktet.

Forberedelser til samtalen:

• Hvordan ytrer feilen seg?

• Under hvilke omstendigheter oppstår feilen?

• Noter følgende nummer:

Modell:

PNC nr.:

S-Nr.:

Innkjøpsdato:

Garantibetingelser
I Norge gjelder “NELs leveransebetingelser” ved salg
av elektriske husholdningsapparater.

Ta vare på kvitteringen, den gjelder som garantibevis.

ELECTROLUX HOME PRODUCTS NORWAY
AS - SERVICE
Risløkkveien 2
Postboks 215 Økern
0510 Oslo
Tlf.: 22 72 58 00

............................................................

............................................................

............................................................

............................................................

39

822 946 687 - 00 - 1002 Med forbehold om endringer

The Electrolux Group. The world´s No.1 choice.

Electrolux-konsernet er verdens største produsent av energidrevne produkter til kjøkken-, rengjøring- og utendørs bruk. Mer enn 55 millioner produkter fra
Electrolux-konsernet (som kjøleskap, komfyrer, vaskemaskiner, støvsugere, motorsager og gressklippere) til en verdi av ca. 14 milliarder USD selges årlig i mer enn
150 land verden rundt.
