Dovozca:
ELECTROLUX DOMÁCE SPOTREBIČE SK
ELECTROLUX SLOVAKIA, spol. s r.o.
Seberíniho 1, 821 03 Bratislava
tel.: 02/4333 4322 (55)
Vaše otázky nám môžete zaslať na e-mailovú adresu:
zakaznicke.centrum@electrolux.sk
Internet:
www.electrolux.sk

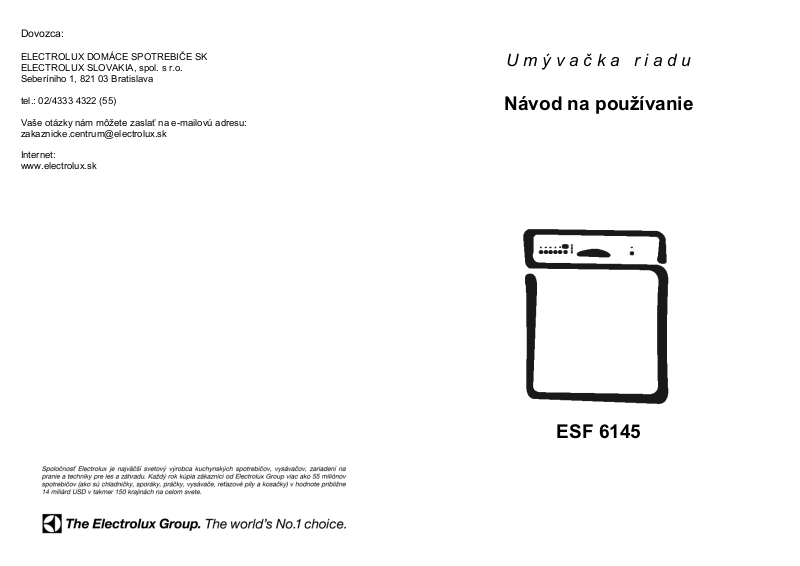

U m ý v a č k a r i a d u
Návod na používanie
ESF 6145
NÁVOD NA POUŽÍVANIE
Obsah
Bezpečnostné pokyny
Úsporné a ekologické umývanie
Opis spotrebiča
Ovládací panel
Pred prvým použitím
Zmäkčovanie vody 6
Dopĺňanie špeciálnej soli 7
Oplachovací prostriedok 8
Bežné používanie
Naplnenie umývačky 10
Dolný kôš 11
Príborový košík 11
Horný kôš 11
Nastavenie výšky horného koša 12
Prostriedok na umývanie riadu 12
Rozličné prostriedky na umývanie riadu
Umývacie programy
Pracovný postup
Ošetrovanie a čistenie
Odstavenie 17
Nebezpečenstvo mrazu 17
Preprava umývačky 18
Čo robiť, keď...
Servis a náhradné diely
10
13
14
15
17
18
20
Informácie pre skúšobne
3
4
4
5
6
Návod na inštaláciu
Zasunutie pod kuchynskú dosku 20
Pripojenie prítokovej hadice 21
Prítoková hadica s bezpečnostným
ventilom 21
Pripojenie odtokovej hadice 22
Zapojenie do elektrickej siete 22
Informácie pre skúšobne
Tento spotrebič zodpovedá
nasledujúcim smerniciam EU:
− 73/23/EHS z 19.2.1973 – Smernica o
elektrických zariadeniach určených na
používanie v rámci určitých limitov
napätia, vrátane nasledujúcich úprav;
- 89/336/EWG z 3.5.1989 – Smernica
pre elektromagnetickú kompatibilitu,
vrátane jej nasledujúcich úprav.
20
23
Testovanie podľa normy
testovacím programom (pozri tabuľku programov).
Testovanie podľa normy
oplachovací prostriedok s príslušným testovacím programom (pozri tabuľku programov).
Množstvo riadu: 12 štandardných súprav
Nastavenie dávkovania oplachovacieho prostriedku (typ A):
Nastavenie dávkovania oplachovacieho prostriedku (typ B):
Dávkovanie prostriedku na umývanie riadu: 5 g + 25 g (typ B)
EN 60704
EN 50242
prebieha pri úplne zaplnenej umývačke s príslušným
prebieha pri naplnenom zásobníku soli a nádržke na
poloha 4 (typ III)
dolný kôšhorný kôš príborový košík
Technické údaje
Rozmery Šírka
Výška s pracovnou doskou
Výška bez pracovnej dosky
Max. hĺbka
Max. hĺbka s otvorenými dvierkami
Zapojenie do elektrickej siete
Napätie
Celkový príkon
Poistka
Tlak pritekajúcej vody Minimum
Kapacita 12 štandardných súprav
2
Informácie ohľadne zapojenia do elektrickej siete sú
uvedené na typovom štítku spotrebiča. Ten sa nachádza
na pravej vnútornej strane dvierok umývačky.
50 kPa (0,5 bar)
Maximum
800 kPa (8 bar)
60 cm
85 cm
82 cm
63,5 cm
118,5 cm
priehradka na príbor
držiaky na šálky: poloha A
23
Pripojenie odtokovej hadice
Odtokovú hadicu môžete pripojiť rozličným
spôsobom:
1. na sifón umývadla, v prípade potreby
pomocou hadicovej svorky,
2. prevesiť cez okraj umývadla
prostredníctvom priloženého
plastového oblúku,
3. prostredníctvom pevnej prípojky
odtokového potrubia s ventilom a
s minimálnym vnútorným priemerom
4 cm.
Prípojka odtokovej hadice sa musí
nachádzať minimálne 30 cm a maximálne
100 cm nad spodnou hranou umývačky.
Hadicu môžete viesť doprava alebo
doľava. Dbajte na to, aby hadica nebola
nikdy stlačená alebo zalomená. Mohlo by
to spomaliť alebo celkom zastaviť odtok
vody.
Pri vypúšťaní vody z umývačky by odtok
umývadla nemal byť uzavretý zátkou, aby
nedošlo k spätnému vtekaniu vody do
umývačky.
Odtokovú hadicu môžete predĺžiť. Celková
dĺžka hadice však nesmie presiahnuť 2 m
a vnútorný priemer predĺženej časti
nesmie byť menší ako vnútorný priemer
odtokovej hadice spotrebiča. Vnútorný
priemer prípojných častí tiež nesmie byť
menší ako vnútorný priemer odtokovej
hadice.
Pozor!
bezpečnostným zariadením, ktoré
zabraňuje spätnému vtekaniu použitej
vody do spotrebiča. Ak je sifón vášho
umývadla opatrený ventilom s podobnou
funkciou, odporúčame ho odstrániť, inak
môžu nastať problémy s odčerpávaním
vody z umývačky.
22
Naše umývačky sú vybavené
Zapojenie do elektrickej siete
Pred zapojením zástrčky spotrebiča do
elektrickej zásuvky sa ubezpečte:
1. že napätie siete zodpovedá
nominálnemu napätiu a ďalším
parametrom uvedeným na typovom
štítku;
2. že je elektrická domáca inštalácia
(zásuvka, prípojné vedenie, poistka a
elektromer) dimenzovaná pre
príslušné zaťaženie. Zástrčka a
zásuvka musia byť kompatibilné bez
použitia adaptéra. V prípade potreby
nechajte zásuvku vymeniť.
Umývačka je odpojená od elektrickej siete
až vtedy, keď je zástrčka spotrebiča
vytiahnutá z elektrickej zásuvky.
Dôležité upozornenia!
Po inštalácii spotrebiča musí
zostať použitá elektrická
zásuvka bezpodmienečne
prístupná.
Výmenu prívodného
elektrického kábla smie
vykonávať výlučne
autorizované servisné
stredisko.
Bezpečnostné predpisy
vyžadujú, aby bolo zariadenie
uzemnené.
Výrobca nezodpovedá za
škody spôsobené
nedodržaním uvedených
bezpečnostných predpisov.
Bezpečnostné pokyny
Nasledujúce pokyny si z bezpečnostných dôvodov pozorne prečítajte ešte pred inštalovaním
a prvým použitím spotrebiča. Tento návod na používanie starostlivo uschovajte, aby ste ho
mohli použiť aj v budúcnosti. Ak umývačku predáte, darujete alebo ju pri sťahovaní necháte
v starom byte, postarajte sa o to, aby sa tento návod na používanie dostal do rúk ďalšieho
majiteľa. Nový užívateľ sa tak tiež bude môcť oboznámiť s bezpečnostnými pokynmi,
prevádzkou a vlastnosťami spotrebiča.
Inštalácia
• Skontrolujte, či spotrebič počas
prepravy neutrpel škody. Poškodený
spotrebič za žiadnych okolností
nezapájajte. Ak je spotrebič
poškodený, obráťte sa na dodávateľa.
• Je nebezpečné pozmeňovať a
upravovať spotrebič alebo jeho
vlastnosti.
• Ubezpečte sa, že spotrebič nestojí na
elektrickom kábli.
• Práce spojené s zapojením
spotrebiča do elektrickej siete smie
vykonať len kvalifikovaný elektrikár
alebo iná kompetentná osoba.
• Práce spojené s inštaláciou
spotrebiča smie vykonať len
kvalifikovaný inštalatér alebo iná
kompetentná osoba.
• Bočné steny umývačky sa nesmú
prevŕtavať, aby nedošlo k poškodeniu
hydraulického systému.
Bezpečnosť detí
• Spotrebič smú používať len dospelé
osoby. Nedovoľte deťom, aby sa so
spotrebičom hrali, alebo aby
manipulovali s jeho ovládacími
prvkami.
• Obalový materiál môže byť pre deti
nebezpečný (hrozí nebezpečenstvo
udusenia!), preto ho bezpodmienečne
odstráňte z dosahu detí.
• Voda v umývačke nie je pitná, pretože
obsahuje zvyšky čistiaceho prípravku
(nebezpečenstvo poleptania). Ak sú
dvierka umývačky otvorené, dbajte na
to, aby sa deti nezdržiavali v jej
blízkosti.
• Prípravky na umývanie riadu
uschovajte mimo dosahu detí.
Prevádzka
• V umývačke sa nesmú umývať
predmety znečistené benzínom,
lakom, náterovou farbou, železnými
alebo oceľovými pilinami a kyslými
alebo zásaditými chemikáliami.
• Za žiadnych okolností neotvárajte
dvierka umývačky počas prevádzky, a
najmä počas fázy umývania, pretože
môže vystreknúť horúca voda. Ak
dvierka umývačky napriek tomuto
varovaniu otvoríte, bezpečnostné
zariadenie umývačku zastaví.
• Používajte výlučne prípravky určené
na umývanie riadu v umývačke.
• Nože s dlhou čepeľou umiestnené vo
vertikálnej polohe predstavujú
potencionálne nebezpečenstvo.
• Dlhé a ostré predmety (napr. veľké
nože) vložte do priehradky horného
koša, alebo ich položte horizontálne
do horného koša.
• Po naplnení a vyprázdnení umývačky
nezabudnite zavrieť dvierka. Vyhnete
sa tak úrazom a poraneniam.
• Na dvierka umývačky si nesadajte ani
nestúpajte.
• Po každom použití spotrebič odpojte
od elektrickej siete a zatvorte prívod
vody.
• Servis a opravy smú vykonávať len
autorizované servisné strediská.
Zoznam autorizovaných servisných
stredísk je priložený. Pri oprave smú
byť použité výlučne originálne
náhradné diely.
• Za žiadnych okolností sa nepokúšajte
opraviť spotrebič sami. Neodborné
zásahy môžu mať za následok úrazy
a materiálne škody. V prípade
poruchy sa obráťte na servisné
stredisko.
Likvidácia
Obalový materiál zlikvidujte v súlade
s platnými smernicami. Všetok obalový
materiál je recyklovateľný.
Plastové časti sú označené štandardnými
medzinárodnými skratkami:
>PE< pre polyetylén, napr. obalové fólie
>PS< pre polystyrén, napr. výplň (zásadne
bez freónov)
>POM< pre polyoxymetylén, napr.
plastové svorky
Kartónové obaly sú vyrobené
z recyklovaného papiera a treba ich
odovzdať v zberni starého papiera.
Podrobnejšie informácie o možnostiach
recyklácie získate na miestnom úrade.
Pred definitívnym vyradením upravte
spotrebič tak, aby sa už nedal používať:
spotrebič odpojte od elektrickej siete,
odrežte prípojný kábel a poškoďte
mechanizmus zatvárania dvierok tak, aby
vo vnútri nemohli uviaznuť deti.
Chráňte svoje prostredie. Vyradený
spotrebič dopravte na špecializovanú
skládku.
Opis spotrebiča
1. Zarážky horného koša
2. Spínač nastavenia zariadenia na
zmäkčovanie vody
3. Zásobník soli
4. Nádržka na prostriedok na umývanie
riadu
5. Ovládací panel
6. Typový štítok
7. Nádržka na oplachovací prostriedok
8. Filtre
9. Dolné sprchovacie rameno
10. Horné sprchovacie rameno
11. Horný kôš
12. Pracovná doska
Úsporné a ekologické
umývanie riadu
Ubezpečte sa, že je zariadenie na
zmäkčovanie vody správne
nastavené.
Riad neoplachujte pod tečúcou
vodou.
Zvoľte vždy taký umývací program,
ktorý zodpovedá druhu a stupňu
znečistenia riadu.
Nepoužívajte viac prostriedku na
umývanie riadu, špeciálnej soli a
oplachovacieho prostriedku, ako je
uvedené v tomto návode alebo ako
odporúča výrobca prostriedku na
obale výrobku.
Pripojenie prítokovej hadice
Vašu umývačku riadu je možné pripojiť na
prívod studenej alebo teplej vody do 60ºC.
Odporúčame vám však pripojenie na
prívod studenej vody. Pri pripojení na
prítok teplej vody je fáza umývania kratšia,
čo môže výrazne ovplyvniť výsledok
umývania veľmi znečisteného riadu. Ak
umývačku pripojíte na prítok horúcej vody
(max. 56°C), umývacie programy sa
výrazne skrátia.
Umývačka sa nesmie pripájať na otvorené
alebo prietokové ohrievače vody.
Maticu na konci prítokovej hadice
priskrutkujte na prípojku s 3/4" hrdlom
alebo na rýchlospojku, ako je napr. Pressblock.
Tlak vody musí zodpovedať údajom
v kapitole "Technické údaje". Informácie o
priemernom tlaku vody vo vašej lokalite
vám poskytne miestna vodohospodárska
organizácia.
Dbajte na to, aby hadica nebola stlačená
alebo zalomená. Mohlo by to spomaliť
alebo celkom zastaviť prítok vody.
Pri niektorých umývačkách
odtokovú aj prítokovú hadicu viesť
v závislosti od konkrétnych požiadaviek
smerom doprava alebo doľava. Matica,
ktorá toto umožňuje, musí byť správne
inštalovaná a dotiahnutá, aby nedošlo
k pretekaniu vody.
Ak prítokovú hadicu pripájate na nové
potrubie alebo na potrubie, ktoré nebolo
dlho používané, nechajte vodu niekoľko
minút odtekať a až potom naň pripojte
umývačku riadu. Vyhnete sa tak
zaneseniu filtra prítokovej hadice
usadeninami z potrubia.
Na pripojenie nepoužívajte staré
hadice, ktoré vám zostali po inom
spotrebiči.
Umývačka je vybavená ochranným
zariadením, ktoré zabraňuje spätnému
odtekaniu vody do vodovodného systému
a zodpovedá platným predpisom.
je možné
Prítoková hadica s bezpečnostným
ventilom
Po pripojení dvojstennej prítokovej hadice
sa bezpečnostný ventil nachádza priamo
pri vodovodnom kohútiku. Prítoková
hadica bude pod tlakom len pri pritekaní
vody do umývačky. V prípade netesnosti
prítokovej hadice bezpečnostný ventil
preruší prítok vody.
Pri pripájaní prítokovej hadice sa riaďte
nasledujúcimi pokynmi:
• V dvojstennej prítokovej hadici sa
nachádza elektrické vedenie pre
bezpečnostný ventil. Prítokovú hadicu
ani bezpečnostný ventil neponárajte
do vody.
• Ak je prítoková hadica alebo
bezpečnostný ventil poškodený,
okamžite umývačku odpojte od
elektrickej siete.
• Prítokovú hadicu s bezpečnostným
ventilom smie vymieňať výlučne
autorizovaný servisný technik.
• Prítokovú hadicu umiestnite tak, aby
neležala vyššie ako dolná časť
bezpečnostného ventilu.
4
21
Loading...
