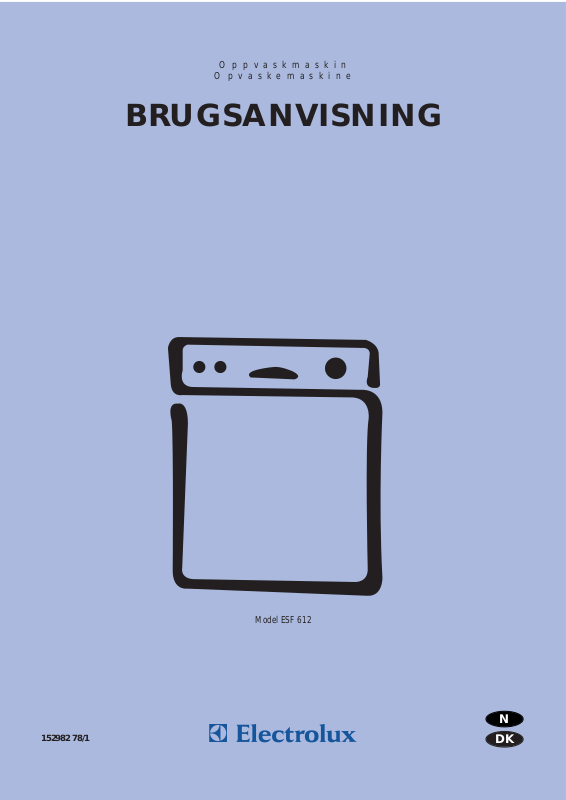

Page 1
152982 78/1
DK
N
Oppvaskmaskin
Opvaskemaskine
BRUGSANVISNING
Model ESF 612
Page 2
2
Til brukeren
Generell veiledning og advarsler 3
Beskrivelse av oppvaskmaskinen 4
Betjeningspanel 4
Før maskinen tas i bruk 5
Innstilling av kalkfilteret 5
Påfylling av glansmiddel 7
Bruk av oppvaskmaskinen 8
Fylling av maskinen 8
Høydejustering av øvre kurv 9
Oppvaskmiddel 10
Praktiske råd 11
Oppvaskprogrammer 12
Eksempel på oppvask 13
Vedlikehold og rengjøring 14
Innvendig rengjøring 14
Rengjøring filtrene 14
Utvendig rengjøring 15
Hvis maskinen ikke skal være i bruk i lengre tid 15
Fare for frostskader 15
Flytting av maskinen 15
Hvis maskinen ikke virker 16
Beskyttelse mot oversvømmelse 16
Garanti, Service og reservedeler 17
Informasjoner for testinstitutter 18
Tekniske data 18
For installatør
Installasjon 19
Vanntilkobling 19
Tilkobling av avløpsslangen 20
Elektrisk tilkobling 20
Inbygging 21
IND07no
Tegnforklaring
I denne bruksanvisningen har vi brukt følgende symboler for å hjelpe deg i lesningen:
Sikkerhetsinstruksjoner
1. 2. 3. Trinnvise forklaringer
Praktiske råd
Miljøinformasjon
Innholdsfortegnelse
Page 3
3
Installasjon
● Denne maskinen er tung.Vær forsiktig når den
skal flyttes.
● Det er farlig å endre maskinens spesifikasjoner
eller modifisere den på annen måte.
● Maskinen må ikke plasseres oppå den elektriske
ledningen.
● Det elektriske monteringsarbeidet i forbindelse
med installasjon av maskinen må utføres av en
autorisert el-installatør eller en annen
fagutdannet person.
● VVS-arbeidet i forbindelse med installasjon av
maskinen må utføres av en autorisert VVSinstallatør eller en annen fagutdannet person.
Barn og sikkerhet
● Maskinen er beregnet på å bli brukt av voksne.
Barn bør ikke få lov til å pille ved knappene eller
på annen måte leke med maskinen.
● Emballasjen må oppbevares utenfor barnas
rekkevidde.
● Oppbevar alle oppvaskmidlene på et sikkert sted
utenfor barnas rekkevidde.
Bruk av oppvaskmaskinen
● Gjenstander som er forurenset av bensin,
maling, stål- og jernpartikler eller etsende,
syreholdige eller alkaliske kjemikalier, må ikke
vaskes i oppvaskmaskinen.
● Du bør under ingen omstendigheter åpne døren
mens maskinen er i gang. Maskinen skal alltid
slås av før døren åpnes.
● Bruk kun oppvaskmidler som uttrykkelig er
beregnet til bruk i oppvaskmaskiner.
● Når du har fylt maskinen, eller når du har tømt
maskinen etter bruk, bør døren lukkes, da en
åpen dør kan være farlig i veien.
● Du må ikke støtte deg på eller sitte på døren når
den står åpen, da maskinen kan vippe.
● Avbryt strømforsyning og vanntilførsel etter bruk.
● Du bør være forsiktig ved rengjøring av
tetningslisten nederst på døren og ved
hengslene, da man kan skjære seg på de
skarpe metallkantene hvis man ikke passer på.
● Dette produktet må kun repareres av en
autorisert servicemann.
● Du må under ingen omstendigheter forsøke å
reparere maskinen selv. Reparasjoner som
utføres av ukyndige personer, kan medføre
skader eller alvorlige feil.
Kontakt ditt lokale servicesenter.
Det må alltid bare brukes originale reservedeler
eller deler som leveres av servicesenteret.
Miljøinformasjon
Følgende er viktig av hensyn til miljøet:
● Materialer som er merket med kan
resirkuleres.
● Avlever din uttjente maskin til den kommunale
mottaksplass eller forhandleren, som vil ta den i
retur mot et mindre gebyr.
● Når din gamle maskin ikke kan anvendes lenger
og du bestemmer deg for å vrake den, må du
skjære av den elektriske ledningen og ødelegge
dørlåsen, slik at ikke lekende barn kan bli sperret
inne i maskinen.
● Hold Norge rent - ta din gamle maskin med til en
autorisert mottaksplass.
AVV01no
Generell veiledning og advarsler
Det er meget viktig at denne bruksanvisningen oppbevares sammen med maskinen til fremtidig bruk.
Hvis maskinen selges eller overdras til en annen bruker, eller hvis du flytter og etterlater maskinen i
huset, må veiledningen alltid etterlates sammen med maskinen,slik at den nye eieren kan sette seg inn
i betjeningen av den og lese de relevante advarslene.
Disse advarslene blir gitt av sikkerhetshensyn. Du MÅ derfor lese dem nøye før maskinen installeres og
tas i bruk.
Page 4
4
Beskrivelse av oppvaskmaskinen
Betjeningspanel
APP141no
2
3
4
5
6
8
9
10
11
12
IN85
13
1
7
1. Innstilling av vannhardhet
2. Avstandsstykker
3. Frontsperrer for øvre kurv
4. Saltbeholder
5. Nedre spylearm
6. Beholder for oppvaskemiddel
7. Betjeningspanel
8. Merkeskilt
9. Glansmiddelbeholder
10. Stort filter
11. Sentralfilter
12. Øvre spylearm
13. Øvre kurv
1. Driftslampe
2. På/Av-knapp
3. Knapp för 50° Bio-program
4. Programveiledning
5. Dørhåndtak
6. Programmarkør
7. Programvelger
8. Programfase-indikator
Programfase-indikatoren dreier rundt og viser
den funksjon som blir utført. Hver funksjon blir
angitt med et symbol:
Forvask / Skylling og stopp
Hovedvask
Kald skylling
Varm skylling
Tørking
Page 5
5
Før du bruker oppvaskmaskinen for første gang:
1. Forsikre deg om at tilkobling til vann og strøm skjer
i overensstemmelse med instruksene for
installasjon.
2. Fjern all emballasje inne i apparatet.
3. Innstill kalkfilteret.
4. Hell 1 liter vann i saltbeholderen og fyll opp med
salt.
5. Fyll glansmiddelbeholderen.
6. Kjør et "Skylling og oppbevaring" program.
Innstilling av kalkfilteret
Oppvaskmaskinen er utstyrt med et kalkfilteret som
fjerner mineraler og salter fra vannet som tilføres
maskinen. Disse stoffene ville ellers hatt en negativ
innflytelse på vaskeresultatet.
Desto større innholdet av kalk og salter er, desto
hardere er vannet.
Vannets hardhetsgrad kan måles på flere måter, for
eksempel ved hjelp av tyske eller franske grader eller i
deler pr.million.
Kalkfilteret må innstilles avhengig av vannhardheten i
ditt område.Kontakt ditt lokale vannverk for å få
opplysning om vannets hardhetsgrad i ditt område.
Kalkfilteret er fra fabrikken innstilt på nivå 2.
Hvis dette nivået ikke egner seg i ditt område, må
kalkfilteret innstilles.
Skru posisjonsvelgeren i øvre hjørne på maskinen til
nivået svarer til referansemerket. Bruk en skrutrekker.
PDU16no
Vannhardhet
Vann
hard
Bruk av
salt
Fransk
skala
(°TH)
Tysk
skala
(°dH)
PPM
(Deler pr.
million)
0 - 4
5 - 11
12 - 22
23 - 34
35 - 45
46 - 50
0 - 80
81 - 200
201 - 400
401 - 600
601 - 800
801 - 900
0 - 8
9 - 20
21 - 40
41 - 60
61 - 80
81 - 90
NEI
JA
JA
JA
JA
JA
0
1
2
3
4
5
Dersom ditt vann har en hardhetsgrad på
0, er det veldig mykt og det er dermed
ikke nødvendig å bruke salt. I dette
tilfellet må kalkfilteret stilles inn på nivå 1
uten å bruke salt.
2
AA05
1
3
5
4
2
Før maskinen tas i bruk
Page 6
6
Påfylling av salt
Bruk bare salt som er spesielt beregnet på
bruk i oppvaskmaskiner.
Andre typer salt har for høyt prosentinnhold
av andre stoffer som kan redusere
glansmiddelets effektivitet og kan skade
kalkfilteret.
Fyll bare på salt rett før du starter et helt
vaskeprogram.Det forhindrer at saltkorn og
saltvann som har rent over, blir liggende i
bunnen av maskinen i lengre tid, noe som
kan forårsake korrosjon.
Påfylling:
1. Skru av lokket på saltbeholderen.
2. Fyll beholderen med ca. 1 liter vann eller til den
er full (dette er bare nødvendig første gang du
skal fylle på salt).
3. Bruk trakten som følger med og fyll på saltet helt til
beholderen er full.
Det er helt normalt at vannet renner over når det
fylles salt på.
4. Skru lokket på igjen. Sørg for at det ikke er
saltrester på gjengene eller pakningen.
5. Lokket må skrus ordentlig på.Kontroller at nedre
spylearm kan dreie fritt rundt.
Når dette er gjort, skal du bare med jevne mellomrom
kontrollere at det er salt i beholderen.
Oppvaskmaskinen har en påfyllingsindikator på
saltbeholderens lokk.
Når den grønne indikatoren nesten er
forsvunnet, skal det fylles salt i
saltbeholderen (dvs. etter 30 - 50
oppvaskomganger, avhengig av innstillingen
på kalkfilteret).
SAL02no
SALE
SALT
SALZ
SEL
SR06
SR11
Page 7
7
Påfylling av glansmiddel
Glansmiddelet sørger for blankt servise og gjør at det
tørker uten at det danner seg dråper på det. Det blir
dosert automatisk i det siste skyllevannet.Beholderen,
som befinner seg på innsiden av døren, har et forråd
på ca. 110 ml glansmiddel. Dette rekker for 16 - 40
oppvaskomganger, alt etter innstilling.
Påfylling av glansmiddel:
1. Beholderen åpnes ved å skru lokket (A) mot
venstre.
2. Glansmiddelet tømmes så inn i beholderen inntil
viseren (B) som finnes på siden av åpningen, er
blitt helt mørk (dvs. beholderen er helt full).
3. Når vinduet (B) er blitt lyst igjen, er det tid for å fylle
på glansmiddel igjen.
Skru lokket skikkelig på.
Fyll aldri flytende oppvaskmiddel i
glansmiddelbeholderen. For å unngå en for høy
skumming ved første vaskeomgang, bør du tørke bort
eventuelt glansmiddel som er tømt utenfor beholderen.
Dosering
Doseringen av glansmiddelet kan reguleres alt etter
ønsket glans og tørkeresultat.Mengden av middelet
kan innstilles ved hjelp av velgeren som befinner seg
på innsiden av påfyllingsåpningen og som har 6
forskjellige trinn (C) (minimum-posisjon 1, maksimumposisjon 6).
Start i posisjon 3.
Dersom det er vanndråper eller kalkflekker på
serviset, må doseringen forhøyes. Hvis det derimot
oppstår hvite striper som kleber, må doseringen
forminskes.
BRI01no
BR01
A
m
a
x
6
5
4
3
2
1
B
BR03
BR02
C
5
4
6
x
3
a
2
m
1
Page 8
8
Fylling av maskinen
Før serviset settes i maskinen, må større matrester
fjernes fra tallerkenene for å unngå at filtrene blir
tilstoppet, noe som nedsetter oppvaskmaskinens
effektivitet.
Meget små servisedeler som kan falle
gjennom kurvene, bør ikke settes i
oppvaskmaskinen.
Lukk opp døren og trekk ut kurvene når serviset skal
settes i maskinen.
Bruk av nedre kurv
Den nedre kurven er beregnet til kasseroller, lokk,
tallerkener (opp til 27 cm i diameter), salatskåler,
bestikk m.m.
Anretningsfat og større lokk bør plasseres langs
kanten av kurven slik at den øvre spylearmen kan
dreie fritt.
De to bakerste rekkene med tallerkenholdere kan
raskt og enkelt felles ned.Det gir bedre plass til gryter,
panner og boller.
Nedfelling av tallerkenholderene:
- Trekk lett opp i holderne og legg dem ned bakover
(se bildet).
Når du vil sette dem opp igjen, er det nok å rette
dem opp i loddrett stilling.
Bestikkurven
Lange kniver som plasseres i loddrett
stilling kan medføre fare.
Lange og/eller skarpe gjenstander,slik som
forskjærkniver, må plasseres i vannrett
stilling i øvre kurv.
Vær forsiktig når du setter inn eller tar ut
skarpe gjenstander,slik som kniver.
Bestikk skal plasseres i den uttagbare bestikkurven
med skaftene vendt ned.
Hvis skaftene stikker ut gjennom bunnen av kurven og
på den måten blokkerer den nedre spylearmen, må
bestikket plasseres med skaftene opp.
Skjeer skal blandes med annet bestikk, slik at de ikke
legger seg opp mot hverandre.
Teskjeer kan legges i de særlige rillene i håndtaket på
bestikkurven.
Bestikkurven kan plasseres enten til venstre eller til
høyre i nedre kurv.
For best resultat anbefaler vi å bruke den bestikkurven
som følger med (dersom størrelsen og målene på
bestikket tillater det).
CES51no
UI50
Bruk av oppvaskmaskinen
UI47
UI43
UI42
UI44
Page 9
9
Bruk av øvre kurv
Den øvre kurven er beregnet til tallerkener
(desserttallerkener, underskåler og små tallerkener på
opp til 24 cm i diameter), samt salatskåler, kopper og
glass.Glass med lang stett kan plasseres med stetten
opp på de forhøyde kopphyllene.
Dersom det settes inn tallerkener i den øvre kurven,
må tallerkene bøyes fremover.
Lette kjøkkenredskaper (plastskåler m.m.) bør
plasseres i den øvre kurven og settes slik at de ikke
kan flytte på seg under oppvasken.
Før du stenger døren, må du kontrollere at
spylearmene kan dreie fritt rundt.
Høydejustering av øvre kurv
Hvis du ofte vasker store tallerkener (med en diameter
på 27 til 31 cm), kan du sette dem i den nedre kurven.
Det krever at øvre kurv flyttes opp et hakk.
Det gjøres på følgende måte:
1. Trekk ut frontsperrene (A) for øvre kurv og trekk ut
kurven.
2. Sett kurven et hakk opp og sett frontsperrene (A)
tilbake på plass.
Når kurven står i øvre stilling, kan den ikke
romme like mye - maksimal
tallerkendiameter 20 cm. De overliggende
kopphyllene kan ikke brukes.
Når du har fylt maskinen bør døren lukkes,
da en åpen dør kan være farlig i veien.
CES06no
US29
US70
A
RC01
Page 10
10
Oppvaskmiddel
Bruk bare oppvaskmiddel som er spesielt
beregnet på bruk i oppvaskmaskiner.
Gå frem på følgende måte ved bruk av
vaskemiddel i pulverform:
1. Lukk opp lokket på beholderen for oppvaskmiddel
ved å trekke i låshaken (D).
2. Følg den doseringen som er oppgitt på
programoversikten Da noen vaskemidler kan være
mer effektive enn andre, må du også lese
doseringsanvisningene på pakken.
3. Steng lokket når du har fylt på vaskemiddel.
4. Alle programmer med forvask krever en liten
ekstra mengde vaskemiddel i fordypningen på
beholderen.
Gå frem på følgende måte ved bruk av
vaskemiddel i tablettform
1. For alle programmene:Legg 1 tablett i beholderen
for vaskemiddel.
2. Steng lokket når du har fylt på vaskemiddel.
3. For alle programmene med forvask: Legg enda en
del av en tablett oppå lokket til beholderen for
vaskemiddel.
Husk at for lite vaskemiddel vil resultere i
dårligere vaskeresultat. For mye
vaskemiddel vil på den annen side ikke
forbedre vaskeresultatet og er dessuten
uøkonomisk.Ved ikke å bruke mer
vaskemiddel enn nødvendig tar du også
hensyn til miljøet.
Fosfatfrie vaskemidler med enzymer
I disse nye lav-alkaliske kompaktvaskemidlene er de
forurensende stoffene erstattet av naturlige enzymer
og andre biologisk nedbrytbare stoffer.
Disse enzymene virker maksimalt ved temperaturer
omkring 50°C.
Ved bruk av lavalkaliske kompaktoppvaskmidler til
BIO-programmer, vil du derfor oppnå de samme gode
resultatene ved 50°C som du ellers oppnår bare med
programmer på 65°C.
Disse nye kompaktvaskemidlene er vanligvis fosfatfrie.
DET02no
D
MIN
MAX
DE17
Min = 15 g
Max = 30 g
DE02
Page 11
11
Energisparing
Sett serviset i maskinen umiddelbart etter hvert
måltid, og vent med å starte oppvasken inntil
oppvaskmaskinen er helt full.
Kjør om nødvendig skylle- og oppbevaringsprogrammet (se programoversikten), slik at eventuelle
matrester ikke setter seg fast på serviset innen det
egentlige oppvaskprogrammet startes.
Ikke vask av serviset på forhånd under rennende
vann.
Best resultat oppnås på følgende
måte
Før du setter inn i oppvaskmaskinen, må du fjerne
alle matrester og skylle av meget skitne gryter og
panner.
Sørg alltid for å sette kasseroller, kopper og glass
på hodet.
Servise som har flater som buer kraftig inn eller ut,
må alltid plasseres slik at vannet renner av.
Unngå om mulig at de enkelte servisedeler berører
hverandre.
Følgende er ikke egnet til vask i
oppvaskmaskin
Følgende ting bør ikke plasseres i
oppvaskmaskinen (med mindre de er merket
med at de tåler maskinoppvask):
- Bestikk med tre- eller benskaft eller med
sammenlimte deler
- bestikk av bronse
- kasseroller med trehåndtak
- kjøkkenredskaper av aluminium
- krystallvare
- blyholdig glass
- plastartikler
- antikt porselen eller fint-dekorert porselen
Visse former for dekor på serviset kan bli misfarget
når det vaskes opp i en oppvaskmaskin.
Krystallglass og kjøkkenredskaper av plast bør
vaskes opp for hånd hvis det ikke kan garanteres at
de tåler maskinoppvask.
Visse typer glass kan bli matte
når de er blitt vasket opp noen ganger i
oppvaskmaskin.
Bestikk av sølv har tendens til å bli svart hvis det
blandes med bestikk av rustfritt stål.Det bør derfor
plasseres separat i bestikkurven.
Kjøkkenredskaper av jern og støpejern kan ruste og
sette flekker på det øvrige serviset.
Aluminium har en tendens til å bli svart.
Kobber, tinn og messing har en tendens til å bli
flekkete.
Hør med produsenten om serviset tåler
maskinoppvask dersom du er i tvil.
Når du kjøper nytt servise, bør du sikre
deg at det tåler maskinoppvask.
CON04no
Praktiske råd
Page 12
12
Program
Mengde av
matrester og
skittenhet
Programmets
startposisjon
Tryck-
knapper
Anbefalt mengde
oppvaskmiddel
hovedvask
forvask
Beskrivelse
PRO07no
Oppvaskprogrammer
Normal 65°
med forvask
Normal 65°
uten forvask
*
Bio 50°
med forvask
Bio 50°
uten forvask
**
50° Kvikk
Skylling og
oppbevaring
Forvask med kaldt vann
Hovedvask ved 65°C
1 kald skylling
1 varm skylling
Tørking
Hovedvask ved 65°C
1 kald skylling
1 varm skylling
Tørking
Hovedvask ved 50°C
1 kald skylling
1 varm skylling
1 kald skylling (for å unngå at
matrester setter seg fast på
serviset).
Normalt skittent.
Servise
Lite skittent.
Servise
Normalt skittent.
Servise,
selskapsservise
Hva som helst.
Delvis fylt for
oppvask senere.
A
B
A
B
C
D
På/Av
På/Av
50°
+
På/Av
50°
+
På/Av
50°
+
På/Av
På/Av
Forvask med kaldt vann
Hovedvask ved 50°C
1 kald skylling
1 varm skylling
Tørking
Normalt skittent.
Servise
Hovedvask ved 50°C
1 kald skylling
1 varm skylling
Tørking
Lite skittent.
Servise
**
Dette er et spesialprogram som på kort tid utfører en komplett oppvask (helt full maskin med lite skittent
servise uten kasseroller), slik at det kan brukes igjen med det samme.
*
Testprogram for EN 50242. (Se "Informasjoner for testinstitutter").
25 g 5 g
30 g /
30 g /
30 g /
/ /
25 g 5 g
Page 13
13
1. Undersøk filtrene
Kontrollér at de er rene og korrekt montert
(se rengjøringsveiledning).
2. Kontrollér at det er glansmiddel
og salt i maskinen
3. Sett serviset i maskinen
Fjern større matrester.
Trekk ut den nedre kurven og sett kasseroller,
tallerkener og bestikk i denne.
Trekk ut den øvre kurven og sett tallerkener,
underskåler, glass og kopper m.m. i denne.
Skyv kurvene inn i maskinen igjen.
4. Kontrollér at spylearmene kan
dreie fritt rundt.
5. Dosering av oppvaskmiddelet
Ha i den mengden oppvaskmiddel som er
oppgitt i programoversikten.
Steng lokket
6. Steng døren på
oppvaskmaskinen
7. Valg av vaskeprogram
Drei programvelgeren med urviseren.
Sett bokstaven for det programmet du ønsker
rett overfor referansemerket over bryteren.
Velg om nødvendig temperatur til
hovedvasken i følge opplysningene i
programoversikten (se "Trykk-knapper").
8. Start av vaskeprogram
Trykk på På/Av-knappen.
Driftslampen lyser og maskinen starter.
Hvis du ønsker å avbryte oppvasken, kan du
når som helst trykke på På/Av-knappen igjen.
9. Når oppvasken er ferdig
Når et oppvaskprogram er ferdig, stopper
maskinen automatisk.
Driftslampen fortsetter å lyse inntil det blir
trykket på På/Av-knappen igjen.
Slå av oppvaskmaskinen med et trykk på
På/Av-knappen og åpne døren.
Vent noen minutter før serviset tas ut. Slik
unngår du å brenne deg og tørkingen går
også fortere.
For å unngå at det drypper vanndråper fra
overkurven ned i underkurven, anbefaler vi at
du tømmer først underkurven og deretter
overkurven.
Hvis du reiser bort for en stund, børdu
alltid stenge kranen på vanninntaket og
helst også trekke støpselet ut av
stikkontakten (dra i støpselet, ikke i
ledningen).
Generelt bør man ikke åpne døren mens
maskinen er i gang. Men hvis døren
allikevel åpnes, vil en sikkerhetsbryter
sørge for at maskinen stopper.
Advarsel!
Åpne ikke døren under den varme fasen i
programmet: dette kan føre til at varmt
vann strømmer ut av maskinen.
Vær forsiktig dersom døren åpnes under
den varme fasen eller rett etter at
programmet er ferdig.Varm damp kan
strømme ut.
SEQ12no
Eksempel på oppvask
Page 14
14
Innvendig rengjøring
Pakningene rundt døren, beholderen til oppvaskmiddel
og beholderen til glansmiddel må rengjøres
regelmessig med en fuktig klut.
Vi anbefaler at det hver 3.måned kjøres et
oppvaskprogram på 65°C med oppvaskmiddel, men
uten servise.
Rengjøring av sentralfilteret
(Etter hver oppvask)
Kontroller filteret (A) og fjern eventuelle matrester med
en børste under rennende vann.
Fjerning av filteret:
trekk det ut etter håndtaket.
Sett filteret tilbake på plass etter rengjøringen ved å
trykke det ned inntil det klikker på plass.
Rengjøring av det store filteret
(Hver annen måned)
Vask om nødvendig det store filteret (B) på begge
sider under rennende vann med en børste.
Fjerning av det store filteret:
1. Fjern spylearmen ved å løfte den opp på den ene
siden.
2. Vri sokkelen (C) 90° mot venstre og ta ut filteret.
3. Delene settes på plass igjen i omvendt rekkefølge.
4. Forsikre deg om at filteret er korrekt montert.
Håndtaket på filteret skal peke mot forsiden av
maskinen.
Oppvaskmaskinen må ikke brukes uten
disse filtrene.
Hvis filtrene ikke er korrekt montert, vil
oppvaskresultatet bli mindre godt.
Rengjøring av filtrene er viktig for å sikre at
maskinen virker som den skal.
MAN01no
Vedlikehold og rengjøring
A
MA04
MA21
MA05
MA19
90°
B
C
MA20
MA18
Page 15
15
Utvendig rengjøring
Rengjør maskinens utvendige sider og
betjeningspanel med en fuktig, myk klut.Bruk om
nødvendig bare nøytrale rengjøringsmidler.Bruk aldri
skurepulver, grytesvamper eller løsemidler (aceton,
trikloretylen eller lignende).
Hvis maskinen ikke skal være i bruk
i lengre tid
Hvis maskinen ikke skal være i bruk i lengre tid,
anbefaler vi å gjøre følgende:
1. Avbryt strømforsyningen til oppvaskmaskinen og
steng vanntilførselen;
2. Fyll opp glansmiddelbeholderen;
3. La døren stå på klem for å unngå at det dannes en
ubehagelig lukt inne i maskinen;
4. Rengjør maskinen innvendig.
Fare for frostskader
Unngå å plassere maskinen på et sted der
temperaturen er under 0°C.Hvis dette er umulig, må
maskinen tømmes, døren lukkes, vanntilførselen
avbrytes og fylleslangen tømmes.
Flytting av maskinen
Hvis du skal flytte maskinen (ved fraflytting fra
huset m.m.), skal du gå frem som følger:
1. Avbryt strømforsyningen;
2. Steng vanntilførselen;
3. Løsne fylle- og avløpsslangene;
4. Trekk ut maskinen sammen med slangene.
Unngå å legge maskinen over på siden under
transport.
MAN03no
Page 16
16
Hvis oppvaskmaskinen ikke virker, skyldes det ofte manglende vedlike hold eller mindre feil som du selv fort og
greit kan ordne.Før du kontakter et servicesenter, bør du derfor først gjennomgå denne listen over mulige feil:
RIM13no
Hvis maskinen ikke virker
Problem Løsning
Maskinen starter ikke ● Døren er ikke ordentlig stengt.
● Støpselet sitter ikke ordentlig i stikkontakten.
● Det er ikke strøm i stikkontakten.
Maskinen tar ikke inn vann ● Har du åpnet vannkranen.
● Vanntilførselen er blitt avbrutt.
● Fylleslangen er bøyd.Rett ut slangen.
● Filteret i fylleslangen er tilstoppet.Steng vanntilførselen og rengjør
filteret.
Filtrene er tilstoppet ● Rengjør filtrene, se avsnittet "Vedlikehod og rengjøring".
Maskinen tømmer ikke ut ● Avløpsslangen er bøyd. Plasser slangen korrekt.
vannet ● Avløpet i vasken er tilstoppet. Fjern blokkasjen.
● Forlengelsen av avløpsslangen er ikke korrekt dimensjonert.Følg
instruksjonene for tilkobling av avløpsslangen.
Maskinen bråker ● De enkelt servisedelene klirrer mot hverandre.
● Spylearmene rammerserviset. Se avsnitt "Fylling av maskinen".
Døren kan ikke lukkes ● Vaskemaskinen står ikke helt plant eller er ikke skikkelig montert.
skikkelig
Serviset er ikke rent ● Kurvene er for fulle.
(dårlig vaskeresultat) ● Serviset er ikke plassert korrekt.
● Spylearmene dreier ikke rundt.
● Dysene i spylearmene er tilstoppet.
● Filtrene er tilstoppet.
● Filtrene er ikke på plass.
● Det blir ikke brukt en tilstrekkelig mengde oppvaskmiddel, eller
oppvaskmiddelet er ikke egnet.
● Oppvaskmiddelet er gammelt eller er blitt hardt.
● Kapselen på saltbeholderen er ikke ordentlig stengt.
● Det oppvaskprogrammet som er valgt, er for skånsomt.
Kalkflekker eller hvitt ● Kontrollér at det er regenereringssalt i beholderen og at lokket er
belegg på serviset ordentlig stengt.
Serviset er ikke helt tørt ● Det er ikke noe glansmiddel i maskinen,eller det er brukt for lite
glansmiddel.
Beskyttelse mot oversvømmelse
Maskinen er utstyrt med en anordning på bunnen av
maskinen som beskytter mot oversvømmelse.
Anordningen koples inn ved vannlekkasjer i maskinen,
men fungerer kun når maskinen er skrudd på.
Dersom anordningen utløses må også vannet slås av,
og ring servicesenteret.
Page 17
17
Hvis det stadig er feil på maskinen etter disse
kontrollene, må du ta kontakt med nærmeste
servicesenter.Vennligst oppgi oppvaskmaskinens
modellbetegnelse og serienummer.Disse
opplysninger finner du på oppvaskmaskinens
merkeskilt, som er plassert på høyre side av døren (se
bildet).
GAR01no
Oppvaskmaskinen er godkjent av NEMKO.
Garantitiden er 2 år ved forbrukerkjøp og 6 mndr. ved
næringskjøp.
Garantivilkårene fremgår av Norske
Elektroleverandørers Landsforenings (NEL’s)
leveringsbetingelser, som kan fåes av forhandleren
eller leverandøren.
Ved eventuelle reklamasjoner utover 2-års fristen,
gjelder kjøpslovens bestemmelser.
Serviceutøveren skal dokumentere kjøpsdato,
normalt ved fremvisning av original kjøpskvittering.
Ta derfor godt vare på denne.
Hvis dokumentasjon mangler, vil serviceutøveren
vanligvis kreve kontant oppgjør.
Ved henvendelse til forhandleren eller vår
serviceavdeling, vil du få anvist godkjent
serviceutøver.
Reservedeler kan bestilles ved henvendelse til
forhandler eller vår service/reservedelsavdeling.
N.B.! Se alltid på apparatets dataskilt og oppgi
modell, produktnummer (prod.no.) og serienr, når du
bestiller reservedeler eller service.
Hovedkontor salg/administrasjon:
Electrolux
Spireaveien 14,
Postboks 215 Økern,
0510 OSLO
Tlf: 22 63 54 00, telefax: 22 65 86 80
Service og reservedeler:
Vollebekkveien 2, Risløkka
Postboks 92 Risløkka
0516 OSLO
Reservedeler:
Tlf: 22 72 58 10, telefax: 22 72 58 20
Reparasjoner:
Tlf: 22 72 58 30, telefax: 22 72 58 25
Adm. og teknisk:
Tlf: 22 72 58 00, telefax: 22 64 17 74
Forsendelse av deler skjer kun fra sentrallageret.
Salg over disk fra alle avdelingslagre/-servicekontor.
Husk alltid å oppgi produktnummer og
modellbetegnelse.
For ytterligere informasjon, kontakt din forhandler.
Skriv ned numrene fra merkeskiltet med én gang, så
har du dem alltid for hånden.
Modellbetegnelse . . . . . . . . . . . . . . . . . . . . . . . . . . .
Produktnummer. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Serienummer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kjøpt hos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kjøpsdato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Det tas forbehold om endringer i utstyr og
spesifikasjoner.
Service må kun utføres av en autorisert
servicemann, og det må bare brukes
originale reservedeler.
Du må under ingen omstendigheter
forsøke å reparere maskinen selv.
Reparasjoner som utføres av ukyndige
personer, kan medføre skader eller
alvorlige feil. Kontakt ditt lokale
servicesenter.
Det må alltid bare brukes originale
reservedeler eller deler som leveres av
servicesenteret.
Garanti, Service og reservedeler
Prod.No.
........
Ser. No.
.........
Mod.
........
RA01
Page 18
18
Før prøven må kalkfilterets saltbeholder og forrådsbeholderen for skyllemiddel fylles helt opp.
Innryddingseksempel:
Øvre kurv
Innryddingseksempel:
Nedre kurv
IST05no
Informasjoner for testinstitutter
Prøvestandard: EN 50242
Sammenligningsprogram Bio 50° med forvask
Kapasitet standardservise: 12 standardkuverter
Glansmiddelvelger i pososjon: 5
Anbefalt vaskemiddelmengde: 25 g i dispenser
5 g på dispenserlockk
Innryddingseksempel:
Bestikkurven
UI65
Dimensjoner Bredde 59.6 cm
Høyde 81.8 - 87.8 cm
Maks: dybde. 57.5 cm
Maks: dybde med åpen dør 111.4 cm
Elektrisk tilkobling: 230 V - 50Hz
Motoreffekt under oppvask: 200 W
Varme elementets effekt: 2100 W
Samlet effekt: 2300 W
Vanntrykk: Minimum 50 kPa (0,5 bar)
Maksimum 800 kPa (8 bar)
Kapasitet antall kuverter: 12
Tekniske data
US50
UI50
Page 19
19
Det elektriske monteringsarbeidet i
forbindelse med installasjon av maskinen
må utføres av en autorisert el-installatør
eller en annen fagutdannet person.
VVS-arbeidet i forbindelse med installasjon
av maskinen må utføres av en autorisert
VVS-installatør eller en annen fagutdannet
person.
Vanntilkobling
Maskinen kan forsynes med enten varmt (maks.60°C)
eller kaldt vann.
Vi anbefaler deg imidlertid å bruke kaldt vann.
Varmvannstilkobling forkorter varigheten av
programmet vesentlig og er ikke alltid tilstrekkelig
effektivt ved meget skittent servise.
Vanntrykket må ligge innenfor de grensene som er
oppgitt under tekniske data.
Informasjon om vanntrykket i ditt område kan fås ved
henvendelse til Kommunekontoret.
Fylle- og avløpsslangen på maskinen kan dreies til
høyre eller venstre for å gjøre installasjonen lettere.
Husk å stramme fylleslangens festemutter for å unngå
vannlekkasje.
Slangen må ikke bøyes eller klemmes, ettersom
vanngjennomstrømningen kan bli nedsatt.
Hvis maskinen tilsluttes nye vannrør eller rør som har
vært ute av bruk i lengre tid, anbefales det å la vannet
renne i noen minutter før fylleslangen tilsluttes.På
denne måten vil det ikke sette seg sand eller rust i
fylleslangens filter.
Hvis du selv foretar tilslutningen, er festemutteren på
maskinens fylleslange beregnet til å bli skrudd på 3/4”
gjenger eller på en særlig lyntilkobling som fås i
handelen.
Selve slangen kan dreies til høyre eller venstre for å
gjøre tilkoblingen lettere.
COL07no
Installasjon
A
CA03
Page 20
20
Tilkobling av avløpsslangen
Avløpsslangen kan tilkobles på følgende måte:
1. Til vannlåsen under vasken, eventuelt med et
spennebånd.
2. Til et avløp på veggen med utluftning og med en
innvendig diameter på minst 4 cm.
Tilkoblingsstedet for avløpsslangen skal være minst 30
cm og høyst 100 cm over gulvet.
Slangen kan føres ut mot enten venstre eller høyre.
Det må ikke være knekk på slangen, og den må ikke
være klemt, da det bremser eller blokkerer avløpet.
En eventuell forlengelse av avløpsslangen må ikke
være lenger enn 2 m, og slangeforlengelsens indre
diameter må ikke være mindre enn maskinens vanlige
avløpsslange.
Eventuelle sammenkoblingselementer for tilkobling av
slangen må heller ikke ha en indre diameter som er
mindre enn avløpsslangens.
Sett ikke propp i vasken når maskinen tømmer.
Dette kan føre til at vannet renner inn i maskinen
igjen.
Elektrisk tilkobling
Før du setter støpselet i stikkontakten i veggen, må du
kontrollere følgende:
1. At strømnettets spenning svarer til den spenning
som er oppgitt i avsnittet "Tekniske data".
2. At strømmåler, sikringer, strømforsyning og
stikkontakt kan klare den nødvendige
maksimumsbelastningen.
Kontrollér at støpsel og stikkontakt passer uten
bruk av adapter eller lignende.Om nødvendig må
stikkontakten skiftes ut.
Maskinen skal kun tilkobles en jordet
stikkontakt.
Maskinen må jordes i henhold til gjeldende
sikkerhetsbestemmelser.
Produsenten fraskriver seg ethvert ansvar
hvis disse sikkerhetsbestemmelsene ikke
blir fulgt.
COL06no
CS13
min 30 cm
max 100 cm
min 4 cm
Ø 21
Ø 18
1 2
Dette apparatet overholder følgende EG-direktiver. Direktiver:
- 73/23 EØF av den 19.2.73 (direktiv om lavspenning) med senere endringer;
- 89/336 EØF av 3.5.89 (direktiv om elektromagnetisk kompatibilitet) med senere endringer.
CS14
Ø 18
Ø 21
+ 2 m max
min 30 cm
max 100 cm
Page 21
21
Denne oppvaskmaskinen er beregnet til plassering
under en kjøkkenbenk eller en vask.
Det er i begge tilfeller viktig å følge de nisjemålene
som er vist på bildet.
Maskinen krever ingen særlige åpninger eller
anordninger til ventilasjon, bare gjennomføringer til
den elektriske ledningen, fylleslangen og
avløpsslangen.
Taket i nisjen kan ha en avstand på 820 til 880 mm
over gulvet, da de justerbare bena på maskinen kan
skrues langt opp eller ned (maksimum 60 mm).
La det være en avstand på 2 mm mellom maskinen og
benken.
Justering av høyden på maskinen
Høyden justeres på følgende måte:
1. Skru bena foran på maskinen opp eller ned.
2. Foten bak kan justeres ved å skru skruen midt på
frontplaten mot venstre eller høyre.
For åkomme til justeringsskruen for foten bak, må
sokkeldekselet fjernes.Dette gjøres ved å skru ut de 2
skruene som holder dekselet. Etter justeringen av
foten bak settes sokkeldekselet på plass igjen (se
også avsnittet om "Vatring").
Det følger med en brikke til foten bak, slik at det skal
bli lettere å flytte maskinen ut og inn.
Brikken settes på ved å trykke den på foten.
Om nødvendig kan brikken gjøres mindre ved å brekke
den i to der hvor det er markert.
Det er viktig at maskinen blir plassert helt vannrett, slik
at døren kan lukkes helt tett til. Hvis maskinen ikke
plasseres helt vannrett, vil ikke døren passe til
stopperne på hver side.
Dersom ikke døren lukker seg skikkelig, skrus
maskinens justerbare ben opp eller ned inntil
maskinen står helt vannrett.
INS68no
Innbygging
575
max
600
596
600
+
-
596
820
880
÷
818
878
÷
II86
575
max
II52
Page 22
22
Vatring
Det er viktig at maskinen blir plassert helt vannrett, slik
at døren kan lukkes helt tett til.
Hvis maskinen ikke plasseres helt vannrett, vil ikke
døren passe til stopperne på hver side.
Dersom døren ikke lukker seg skikkelig, må du skru
maskinens justerbare ben opp eller ned inntil
maskinen står helt vannrett.
Juster høyden på sokkelplaten som vist på bildet.
Montering og fastgjøring under
kjøkkenbenk
For at ikke maskinen skal tippe, må den festes til
enten benkplaten eller tilstøtende kjøkkenskap/vegg
ved hjelp av medfølgende holdere.Plasser de to
holderne i sporene foran på maskinen som vist på
bildet.
Fest holderne til de tilstøtende skapene ved hjelp av
skruer på 3,5 x 16. Benytt hullene øverst eller på
siden.
Maskinen skal festes til
kjøkkeninnredningen ved hjelp av de
holderne som følger med.
Hvis dette ikke gjøres, vil maskinen ikke stå
stabilt, noe som kan forårsake skader eller
uhell.
Oppvaskmaskinens sidevegger må absolutt
ikke lages hull i, under ingen omstendighet,
for å unngå å ødelegge de hydrauliske
delene som befinner seg mellom karet og
sidevegger.
INS67no
II54
IN10
Page 23
Loading...
