AEG-Electrolux ESF47020WR User Manual [fi, da, no, sv]

brugsanvisning

käyttöohje
bruksanvisning
bruksanvisning

Opvaskemaskine

Astianpesukone
Oppvaskmaskin

Diskmaskin

ESF 47020

2 electrolux

Electrolux. Thinking of you.

Se mere om, hvordan vi tænker på www.electrolux.com

INDHOLD

Om sikkerhed 2
Produktbeskrivelse 4
Betjeningspanel 5
Brug af apparatet 7
Indstilling af blødgøringsanlæg 7
Brug af filtersalt 8
Brug af vaske- og afspændingsmiddel 8
Multitab-funktion 9

OM SIKKERHED

Læs denne brugervejledning grundigt før in­stallation og ibrugtagning af maskinen :

• Af hensyn til din og din ejendoms sikker­hed.

• Af hensyn til miljøet.

• For korrekt betjening og brug af opvaske­maskinen.

Opbevar altid brugervejledningen sammen
med opvaskemaskinen, og lad den følge
med, hvis du flytter eller giver den til en an­den.
Producenten kan ikke drages til ansvar, hvis
apparatet installeres forkert og eller anven­delsen forårsager skade.

Sikkerhed for børn og udsatte personer

• Lad ikke personer, herunder børn, med
nedsat fysisk mobilitet, nedsatte mentale
evner eller manglende erfaring og viden
betjene apparatet. De skal være under
opsyn af en person, der har ansvaret for
deres sikkerhed, eller instrueres i at bruge
apparatet.

• Børn skal holdes under opsyn for at sikre,
at de ikke leger med apparatet.

• Opbevar al emballage utilgængeligt for
børn. Der er fare for kvælning eller per­sonskade.

• Opbevar alle opvaskemidler et sikkert
sted. Lad ikke børn røre opvaskemidler­ne.

• Lad ikke børn og husdyr komme tæt på
apparatet, mens døren er åben.

Generelt om sikkerhed

• Apparatets specifikationer må ikke æn­dres. Dette kan medføre risiko for per-

Placering af bestik og service 9
Valg og start af Tørreprogram 10
Tørreprogrammer 11
Vedligeholdelse og rengøring 12
Hvis noget går galt 13
Tekniske data 15
Miljøhensyn 15

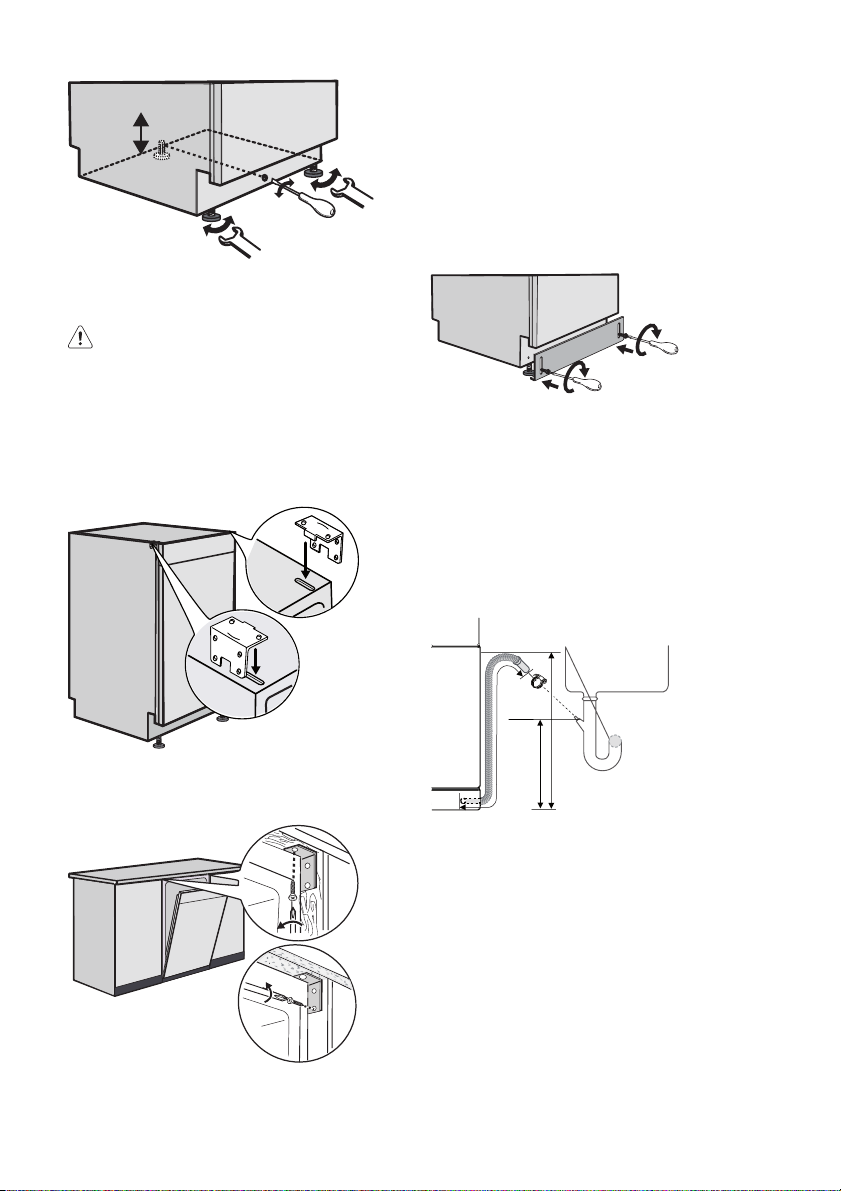

Installation 15

Ret til ændringer uden varsel forbeholdes

sonskade samt beskadigelse af appara­tet.

• Overhold sikkerhedsanvisningerne på
pakken med opvaskemidlet for at undgå
ætsning af øjne, mund og hals.

• Drik ikke vandet fra opvaskemaskinen.
Der kan være rester af opvaskemiddel i
maskinen.

• Lad ikke lågen stå åben uden opsyn.
Dette er for at forhindre personskade, el­ler at nogen falder over en åben låge.

• Undgå at sidde eller stå på den åbne lå­ge.

Anvendelse

• Dette apparat er kun til husholdnings­brug. Undlad at bruge opvaskemaskinen
til andre formål for at forhindre eller skade
på ejendom.

• Brug kun maskinen til tilbehør, der egner
sig til maskinopvask.

• Undlad at bruge brændbare produkter el­ler genstande, der er fugtet med brænd­bare produkter, i maskinen eller i nærhe­den af eller på denne. Der er fare for eks­plosion eller brand.

• Sæt knive og andre ting med skarpe
spidser i bestikkurven med spidsen ned­ad. De kan evt. også lægges vandret i
den øverste kurv eller i kurven til knive (ik­ke alle modeller har en kurv til knive).

• Brug kun foreskrevne produkter til opva­skemaskiner (opvaskemiddel, filtersalt, af­spændingsmiddel).

• Blødgøringsanlægget kan tage skade af
salttyper, der ikke er beregnet til opva­skemaskiner.

electrolux 3

• Påfyld salt i maskinen, inden du starter et
opvaskeprogram. Saltrester i opvaske­maskinen kan forårsage rust eller lave hul
i bunden af maskinen.

• Fyld aldrig andre midler (afkalkningsmid­del til opvaskemaskine, flydende opva­skemiddel) i beholderen til afspændings­middel. Det kan skade maskinen.

• Sørg for, at spulearmene kan bevæge sig
frit, før du starter et opvaskeprogram.

• Der kan komme meget varm damp ud af
opvaskemaskinen, hvis du åbner lågen,
mens maskinen er i gang. Dette kan
medføre skoldningsfare.

• Tag ikke opvasken ud af maskinen, før
opvaskeprogrammet er slut.

Vedligeholdelse og rengøring

• Sluk for maskinen, og tag stikket ud af
kontakten inden rengøring.

• Undlad at bruge brændbare produkter el­ler produkter, der kan forårsage rust.

• Brug ikke maskinen uden filtrene. Sørg
for at sætte filtrene rigtigt i. En forkert
isættelse resulterer i, at opvasken bliver
utilfredsstillende, og maskinen tager ska­de.

• Undlad at bruge højtryksrenser eller
damp til at rengøre maskinen. Der er risi­ko for elektrisk stød og skader på appa­ratet.

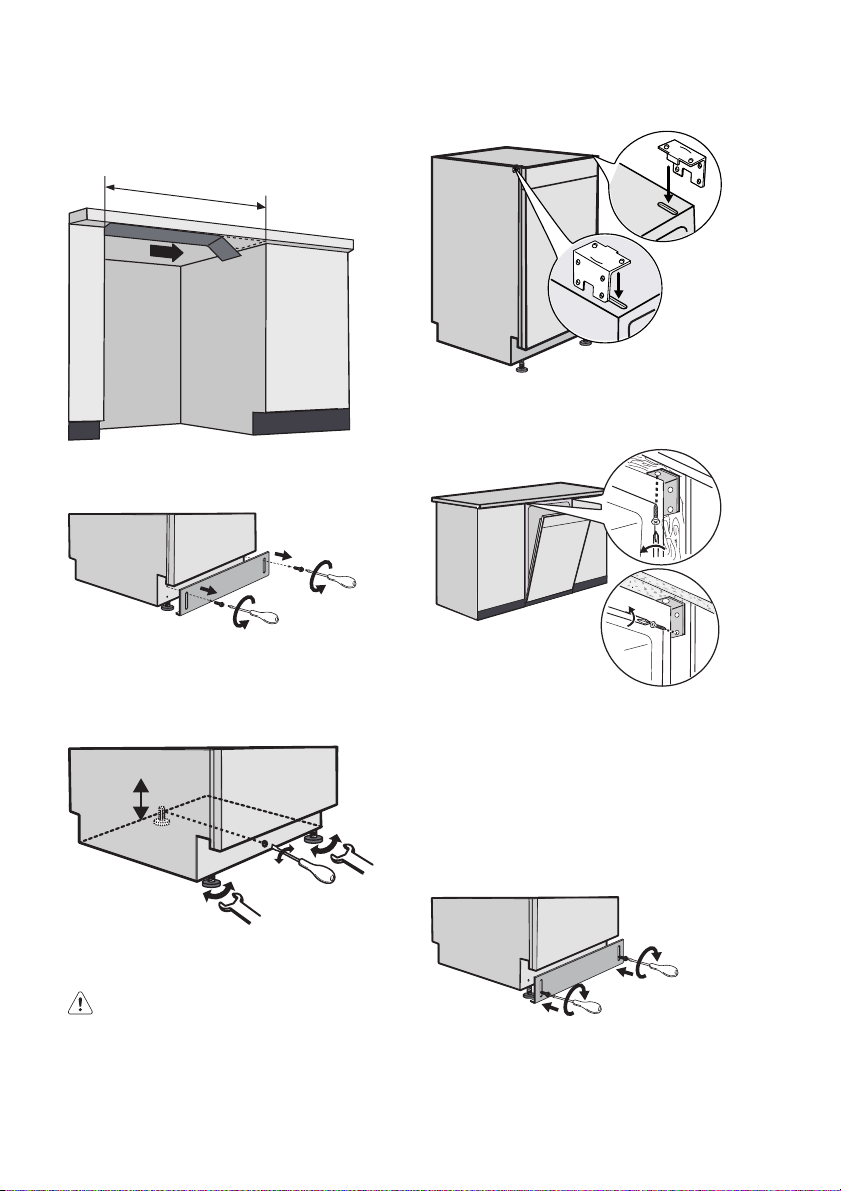

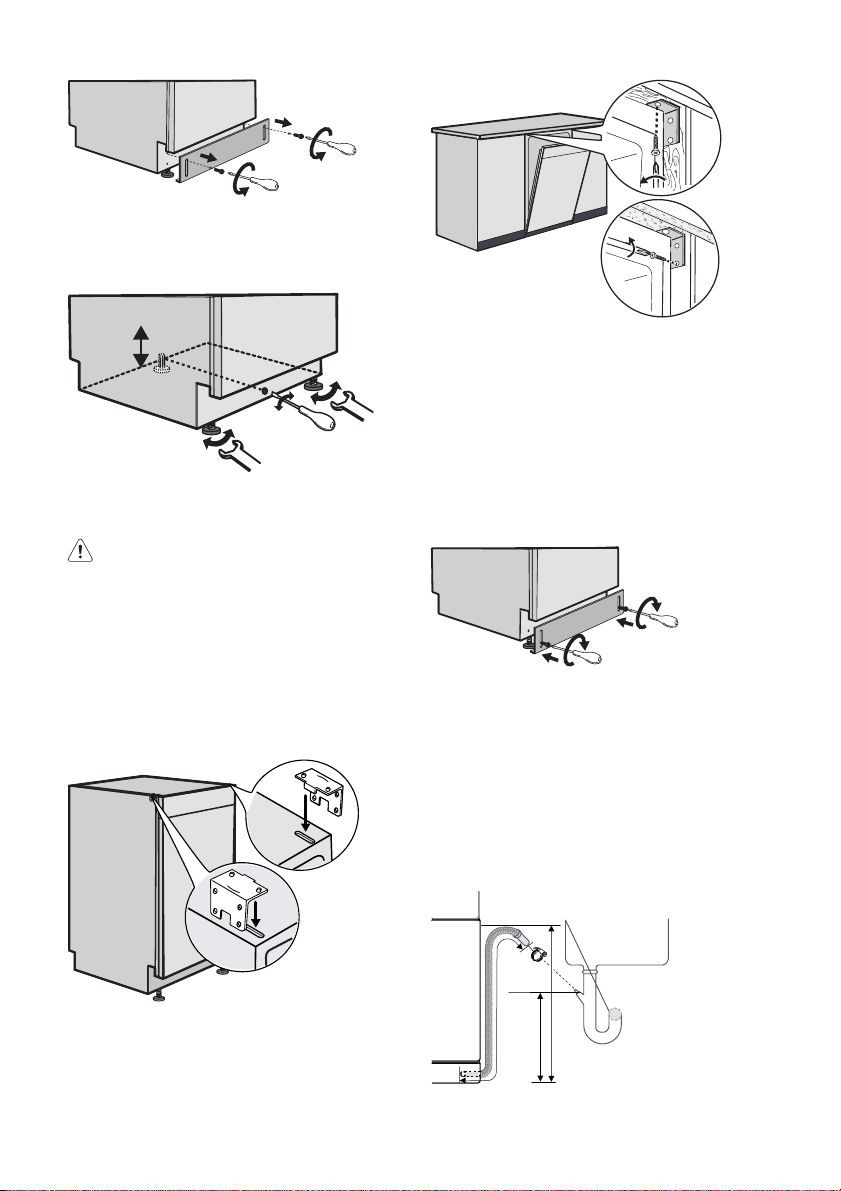

Installation

• Kontrollér, at apparatet ikke er beskadi­get. Du må ikke installere et tilslutte et
beskadiget apparat. Kontakt forhandle­ren.

• Fjern al emballage, før maskinen installe­res og tages i brug.

• El- og blikkenslagerarbejde samt installa­tion må kun udføres af en faguddannet
person. Dermed forhindrer du material
skade eller personskade.

• Sørg for, at elstikket er taget ud af stik­kontakten under installationen.

• Undgå at bore huller i apparatets sider,
så der opstår fare for at beskadige de hy­drauliske og elektriske dele.

• Sørg for, apparatet er installeret under og
opad stabile køkkenelementer.

Forholdsregler mod frost

• Stil ikke maskinen et sted, hvor tempera­turen kommer under 0 °C.

• Producenten påtager sig intet ansvar for
frostskader.

Tilslutning, vand

• Brug nye slanger ved tilslutning af maski­nen til vandforsyningen. Brug ikke brugte
slanger.

• Tilslut ikke maskinen til nye rør eller rør,
der ikke har været brugt i længere tid.
Lad vandet løbe i nogle minutter, og for­bind så tilløbsslangen.

• Undgå at mase eller forårsage skade på
vandslangerne, når maskinen installeres.

• Kontroller, at samlingerne er tætte, så der
ikke kan sive vand ud.

• Sørg for, at slangerne er tætte inden
ibrugtagning af apparatet.

Tilslutning, el

• Maskinen skal tilsluttes strøm m/jord, jvf.
Stærkstrømsreglementet.

• Sørg for, at de elektriske data på type­skiltet svarer til strømforsyningen.

• Brug altid en korrekt monteret lovlig stik­kontakt.

• Brug ikke multistik og forlængerledninger.
Der er risiko for brand.

• Udskift ikke elledningen. Kontakt service­centret.

• Undgå at mase eller forårsage skade på
stikket og ledningen bag apparatet.

• Sørg for, at der er adgang til netstikket
efter installationen.

• Undgå at slukke for maskinen ved at
trække i ledningen. Tag altid selve net­stikket ud af kontakten.

Servicecenter

• Reparation eller arbejde på apparatet må
kun udføres af en godkendt tekniker.
Kontakt servicecentret.

• Brug kun originale reservedele.

Kassering af apparatet

• Sådan undgås risiko for personskade el­ler beskadigelse:
– Tag stikket ud af kontakten.
– Klip elledningen af, og kassér den.
– Fjern lugelåsen. Det forhindrer, at børn

eller dyr kan smække sig inde i appara­tet. Der er fare for kvælning.

– Kassér apparatet på kommunens gen-

brugsstation.

4 electrolux

Advarsel Opvaskemidler er farlige
og kan forårsage ætsning!

• Kontakt straks en læge, hvis der sker
et uheld med disse opvaskemidler.

• Kontakt straks en læge, hvis opva­skemidlet kommer ind i munden.

• Kommer vaskemidlerne i øjnene,
skylles straks grundigt med vand, og
læge kontaktes.

PRODUKTBESKRIVELSE

1

2

3

4

5

• Opbevar opvaskemidlerne på et sik­kert sted og utilgængeligt for børn.

• Lad ikke vaskemaskinens låge stå
åben, når der er opvaskemiddel i be­holderen til opvaskemiddel.

• Fyld først beholderen til opvaskemid­del op, lige inden du starter et opva­skeprogram.

9

8

7

6

1 Øverste kurv
2 Justering af vandets hårdhedsgrad
3 Saltbeholder
4 Beholder til opvaskemiddel
5 Beholder til afspændingsmiddel

6 Typeskilt
7 Filtre
8 Nederste spulearm
9 Mellemste spulearm

BETJENINGSPANEL

electrolux 5

1

1 Tænd-/sluk-knap
2 Visning
3 Knap, Senere start (Delay)
4 Energispareknap (Saver)
5 Multitab-knap (Multitab)
6 Programvalgsknapper
7 Afbryd-knap (Reset)
8 Kontrollamper
9 Programlamper

10 Funktionsknapper

Salt-lampe. Lyser, når der skal påfyldes salt i beholderen.
Når beholderen er fyldt, kan salt-lampen fortsætte med at lyse i nogle ti­mer. Det påvirker ikke apparatets funktion i øvrigt.

Afspændingsmiddel-lampe. Lyser, når beholderen til afspændingsmiddel
skal fyldes.

Multitab-lampe. Lyser, når du slår funktionen til.

Energispare-lampe. Lyser, når du slår funktionen til.

Tændes, når du vælger opvaskeprogrammet Auto.

Tændes, når du vælger opvaskeprogrammet Intensive.

Tændes, når du vælger opvaskeprogrammet Quick.

Kontrollamper

1)

2

7

6

9

A

B

10

4

3

5

8

C

1)

6 electrolux

Kontrollamper

Tændes, når du vælger opvaskeprogrammet Eco.

Tændes, når du vælger opvaskeprogrammet Glass.

Tændes, når du vælger opvaskeprogrammet Rinse.

1) Når beholderne til salt og/eller afspændingsmiddel er tomme, lyser de tilhørende kontrollamper ikke, hvis et
opvaskeprogram er i gang.

Tænd-/sluk-knap

Tryk på denne knap for at tænde eller sluk­ke for apparatet.
Ti minutter efter afslutningen af vaskepro­grammet slukker Auto Off-funktionen auto­matisk for maskinen. Dette hjælper med at
reducere energiforbruget.

Visning

Displayet viser:

• Den elektroniske indstilling af blødgø-

ringsanlægget.

• Tilsætning af afspændingsmiddel slået til/

fra (kun når Multitabs-funktionen er slået
til)

• Tiden for opvaskeprogrammet

• Resttid, indtil opvaskeprogrammet er slut

• Afslutning af et opvaskeprogram (display-

et viser nul)

• Tiden til den udskudte start

• Alarmkoder.

Udskudt start-knap

Tryk gentagne gange på denne knap for at
udskyde starten af opvaskeprogrammet fra
1 til 24 timer.

Energispareknap

Denne funktion reducerer temperaturen un­der tørringen. Strømforbruget reduceres
med 25 %.
Opvasken kan være våd, når programmet
er slut, og du åbner lågen til apparatet. Det
anbefales, at du lader lågen stå på klem, så
opvasken kan tørre.
Tryk på denne knap for at aktivere funktio­nen. Den tilførende kontrollampe tændes.

Multitabs-knap

Tryk på denne knap for at slå Multitab-funk­tionen til/fra. Se under "Multitab-funktion".

Programvalgsknapper

met tændes. Se under "Opvaskeprogram­mer".

Afbryd-knap

Tryk på denne knap for at annullere et
igangværende vaskeprogram. Se under
'Valg og start af opvaskeprogram'

Funktionsknapper

Med disse knapper kan du:

• Justere niveauet for blødgøringsanlægget
elektronisk. Se under "Indstilling af blød­gøringsanlægget".

• Aktivere/deaktivere beholderen til af­spændingsmiddel (kun, når Multitab­funktionen er aktiveret). Se under "Når
der opstår fejl".

Indstillingsfunktion
Ved følgende operationer skal

apparatet stå på indstillingsfunktion:

• Ved valg og start af et opvaskeprogram.

• Valg og start af en udskudt start.

• Ved elektronisk indstilling af niveauet for
blødgøringsniveau.

• For at slå tilsætning af afspændingsmid­del til/fra (kun når multitab-funktionen er
valgt).

Ved aktivering af apparatet. Apparatet
står i indstillingsfunktion, når:

• Alle programlamperne lyser.

• Displayet viser to vandrette statuslinjer.

Ved aktivering af apparatet. Apparatet
står ikke i indstillingsfunktion, når:

– Kun én programlampe tændes.
– Displayet viser tiden af opvaskeprogram-

met eller en udskudt start.
– Programmet eller udskydning af start

skal afbrydes og stilles tilbage på ind­stillingsfunktion. Se afsnittet "Indstilling
og start af et opvaskeprogram".

Tryk på en af disse knapper en eller flere
gange, indtil lampen for opvaskeprogram-

BRUG AF APPARATET

1. Kontrollér, om det indstillede niveau for
blødgøringsanlægget passer til det loka­le vands hårdhedsgrad. Hvis ikke, skal
blødgøringsanlægget indstilles.

2. Fyld saltbeholderen op med filtersalt.

3. Fyld beholderen til afspændingsmiddel
op.

4. Sæt bestik og tallerkener i opvaskema­skinen.

5. Vælg det opvaskeprogram, der passer
til opvaskens art og graden af snavs.

6. Fyld den rette mængde opvaskemiddel i
beholderen til opvaskemiddel.

7. Start opvaskeprogrammet.

Brug multitab-funktionen, hvis du bru­ger Multitabs ("3 i 1", "4 i 1", "5 i 1"
osv.) (Se "Multitab-funktion").

INDSTILLING AF BLØDGØRINGSANLÆG

Blødgøringsanlægget fjerner salte og mine­raler fra ledningsvandet. Disse mineraler og
salte kan skade maskinen.
Justér blødgøringsanlægget, hvis det ikke
passer til det lokale vands hårdhed.

Vandets hårdhedsgrad

Tyske grader

(°dH)

51 - 70 91 - 125 9,1 - 12,5 64 - 88
43 - 50 76 - 90 7,6 - 9,0 53 - 63
37 - 42 65 - 75 6,5 - 7,5 46 - 52
29 - 36 51 - 64 5,1 - 6,4 36 - 45
23 - 28 40 - 50 4,0 - 5,0 28 - 35
19 - 22 33 - 39 3,3 - 3,9 23 - 27
15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4

11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Fabriksindstilling.

2) Brug ikke salt på dette niveau.

Franske grader

(TH°)

Blødgøringsanlægget skal både indstil­les manuelt og elektronisk.

Manuel indstilling

Sæt knappen til indstilling af hårdhedsgrad i
position 1 eller 2 (se tabel).

Kontakt det lokale vandværk angående det
lokale vands hårdhed.

Indstilling af vandets

mmol/l Clarke-gra-

der

manuelt elek-

2
2
2
2
2
2

1

hårdhed

1)

1)

1)

1)

1)

1)

2)

electrolux 7

tronisk

10

9
8
7
6

1)

5

2)

1

Elektronisk indstilling

1. Tænd for apparatet. Sørg for, at appa­ratet står på indstillingsfunktionen.

20

30

M

A

X

1

2

3

4

+

-

8 electrolux

2. Tryk samtidigt på funktionsknapperne
(B) og (C), og hold dem nede, indtil pro­gramlamperne over funktionsknapperne
(A), (B) og (C) blinker.

3. Slip funktionsknapperne (B) og (C).

4. Tryk på funktionsknappen (A).

• Programlamperne over funktions-

knapperne (B) og (C) slukkes.

• Programlampen over funktionsknap-

pen (A) bliver ved med at blinke.

BRUG AF FILTERSALT

Hvordan du fylder saltbeholderen:

1. Drej hætten mod uret for at åbne salt-

beholderen.

2. Hæld 1 liter vand i saltbeholderen (kun

første gang, du påfylder salt).

3. Brug tragten til at fylde salt i beholde-

ren.

4. Fjern salt rundt om saltbeholderens åb-

ning.

5. Luk saltbeholderen ved at dreje hætten

med uret.
Det er normalt, at vandet i saltbeholde-

ren løber over, når der påfyldes salt.

• Displayet viser indstillingen af blødgø­ringsanlægget (f.eks.:

= niveau

5).

5. Tryk på funktionsknappen (A) igen for at
ændre indstillingen.

6. Sluk apparatet for at bekræfte.

Hvis blødgøringsanlægget indstilles
elektronisk til niveau 1, forbliver salt­lampen slukket.

BRUG AF VASKE- OG AFSPÆNDINGSMIDDEL

1

2

7

3

Brug af opvaskemiddel

Brug ikke mere end den korrekte
mængde opvaskemiddel af hensyn til
miljøet.

4

6

5

Følg anbefalingerne fra producenten af
opvaskemidlet på pakningen.

Sådan fyldes beholderen til opvaskemiddel:

1.

Tryk på udløserknappen

7

låget

til beholderen til opvaskemid-

del.

2.

Fyld opvaskemiddel i beholderen

3. Hvis opvaskeprogrammet har et trin

med forvask, anbringes en lille mæng­de opvaskemiddel i hulningen udvendig
på låget til opvaskemiddel.

4. Læg tabletten i beholderen til opvaske-

middel, hvis du bruger tabs

5. Luk beholderen til opvaskemiddel. Tryk

på låget, indtil det låses fast.

Brug lange opvaskeprogrammer, når
du bruger opvaskemidler i tabletform
(tabs). Disse kan ikke blive helt opløst
med korte opvaskeprogrammer og kan
forringe opvaskeresultaterne.

2

for at åbne

1

.

1

.

electrolux 9

Brug af afspændingsmiddel

Afspændingsmiddel gør det muligt at
tørre tallerkener og fade, uden at de får
pletter og striber.
Beholderen til afspændingsmiddel tilfø­rer automatisk afspændingsmiddel un­der det sidste skylletrin.

Fremgangsmåde for påfyldning af beholde­ren til afspændingsmiddel:

1.

Tryk på udløserknappen

5

låget
middel.

2. Fyld beholderen til afspændingsmiddel
op

kun til "Max"-mærket.

til beholderen til afspændings-

3

med afspændingsmiddel. Påfyld

6

for at åbne

MULTITAB-FUNKTION

Multitab-funktionen er til kombinerede op­vaskemidler i tabletform (tabs).
Disse tabletter indeholder vaskemiddel, af­spændingsmiddel og opvaskesalt. Nogle
typer af tabletter kan indeholde andre mid­ler.
Kontroller, at disse tabletter er velegnede til
blødgøringsanlægget i dit område (se in­struktionerne på produktets emballage).
Multitab-funktionen stopper automatisk til­sætning af afspændingsmiddel og salt.
Multitab-funktionen deaktiverer automatisk
kontrollamperne til afspændingsmiddel og
salt.
Programmets varighed kan blive forlænget,
hvis du bruger Multitab-funktionen.

Slå Multitab-funktionen fra eller til, før
opvaskeprogrammet starter. Du kan ik­ke slå funktionen til eller fra, mens et
opvaskeprogram kører.

Sådan aktiveres Multitab-funktionen

• Tryk på multitab-knappen, og multitab-

kontrollampen bliver tændt. Funktionen
aktiveret.

3. Tør spildt afspændingsmiddel op med
en sugende klud, så der ikke dannes
for meget skum under det næste pro­gram.

4. Luk beholderen til afspændingsmiddel.
Tryk på låget, indtil det låses fast.

Indstil dosering af afspændingsmiddel

Fabriksindstilling: Position 3.
Doseringen af afspændingsmiddel kan ind­stilles fra position 1 (laveste dosering) til po­sition 4 (højeste dosering).

Drej på vælgeren til afspændingsmiddel
for at øge eller reducere doseringen.

– Når Multitab-funktionen aktiveres, er

den aktiveret, indtil du slår den fra.

Sådan deaktiveres multitab-funktionen
ved brug af separat opvaskemiddel,
salt og afspændingsmiddel

1. Tryk på multitab-knappen, og multitab-

kontrollampen bliver slukket. Funktionen
er deaktiveret.

2. Fyld saltbeholderen og beholderen til af-

spændingsmiddel op.

3. Indstil blødgøringsanlægget til højeste

niveau.

4. Start et opvaskeprogram med tom ma-

skine.

5. Når opvaskeprogrammet er færdigt,

skal blødgøringsanlægget justeres til dit
områdes hårhedsniveau.

6. Indstille dosering af afspændingsmiddel.

4

PLACERING AF BESTIK OG SERVICE

Se brochurerne "Eksempler på RealLife
opvask".

Råd

• Anbring ikke andre ting i opvaskemaski-

• Fjern tiloversbleven mad fra tingene.

nen, som kan opsuge vand (svampe, klu­de).

10 electrolux

• Blødgør tiloversbleven brændt mad på
disse ting.

• Stil hule ting (f.eks. kopper, glas og gry­der) med åbningen nedad.

• Sørg for, at vandet ikke samler sig i be­holdere eller skåle.

• Sørg for, at bestik og tallerkener m.m. ik­ke ligger sammen.

• Sørg for, at glas ikke rører andre glas.

• Læg små ting i bestikkurven.

• Bland skeer med andet bestik, så de ikke
sætter sig sammen.

• Sørg for, at vandet kan komme til alle
overflader, når du stiller tingene i kurvene.

• Læg de lette ting i øverste kurv. Sørg for,
at tingene ikke kan flytte sig.

• Vanddråber kan samle sig på ting i plast
og på "slip-let"-pander og gryder.

VALG OG START AF TØRREPROGRAM

Start af opvaskeprogrammet uden
senere start

Du kan angive opvaskeprogrammet,
uanset om lågen er åben eller lukket.
Hvis døren er åben, kan du ændre ind­stillingen, fordi apparatet først begyn­der at fungere, når du lukker døren.
Hvis døren er lukket, begynder appara­tet efter 3 sekunder at fungere, når va­skeprogrammet er indstillet.

1. Tænd for apparatet. Sørg for, at appa­ratet står på indstillingsfunktionen.

2. Vælg et opvaskeprogram

• Den pågældende programlampe giver

sig til at lyse.

• Alle de andre programlamper slukkes.

• Programtiden blinker på displayet.

3. Vælg om nødvendigt energisparefunkti­onen.

4. Luk opvaskemaskinens låge. Opvaske­programmet starter automatisk.

• Programtiden blinker ikke mere på

displayet.

Start af opvaskeprogrammet med
senere start

Du kan indstille senere start, uanset om
lågen er åben eller lukket.
Hvis døren er åben, kan du ændre ind­stillingen, fordi apparatet først begyn­der at fungere, når du lukker døren.
Hvis døren er lukket, begynder appara­tet efter 3 sekunder at fungere, når se­nere start er indstillet.

1. Tænd for apparatet. Sørg for, at appa­ratet står på indstillingsfunktionen.

2. Vælg et opvaskeprogram

3. Tryk på knappen til senere start en eller
flere gange, indtil displayet viser den øn­skede tid for senere start.

• Den senere tid blinker på displayet.

4. Luk opvaskemaskinens låge. Program­met starter automatisk.

• Den senere tid blinker ikke mere på

Når nedtællingen er slut, starter opvaske­programmet automatisk.

Hvis lågen åbnes, standser nedtællin­gen. Når lågen lukkes igen, fortsætter
nedtællingen det sted, hvor den blev
afbrudt.

Annullering af senere start
Nedtællingen er ikke i gang

1. Tryk på knappen til senere start en eller
flere gange, indtil displayet viser opva­skeprogrammets tid.

2. Luk apparatets låge. Opvaskeprogram­met starter automatisk.

Nedtællingen er i gang

1. Tryk på knappen til senere start en eller
flere gange, indtil displayet viser opva­skeprogrammets tid.

• Programtiden blinker på displayet. Ef-

Afslutning på opvaskeprogrammerne

•Åbn lågen.

– Opvaskeprogrammet stopper.

• Luk lågen til opvaskemaskinen.

– Programmet fortsætter det sted, hvor

det blev afbrudt.

Annullering af opvaskeprogrammet

Hvis opvaskeprogrammet ikke er startet,
kan du ændre valget.
Det er nødvendigt at annullere programmet
for at ændre valget, mens opvaskepro­grammet er i gang.

• Tryk på afbryd-knappen og hold den

nede, indtil alle programlamper tændes,

displayet.

ter nogle sekunder holder tiden op
med at blinke, og opvaskeprogram­met starter automatisk.

electrolux 11

og displayet viser to vandrette status­bjælker.

Sørg for, at der er opvaskemiddel i be­holderen til opvaskemiddel, inden der
startes et nyt opvaskeprogram.

Afslutning på opvaskeprogrammet

Når opvaskeprogrammet er færdigt, viser
displayet et nul.

Fjern tingene fra kurvene

• Lad opvasken køle af, før du tager den

ud af maskinen. Tallerkener m.m. er skrø­belige, når de er meget varme.

• Tøm først nederste kurv og derefter øver-

ste kurv.

• Der kan være vand på maskinens sider

og låge. Rustfrit stål køler hurtigere af end
tallerkener.

1. Sluk for apparatet.

2. Åbn lugen til apparatet.
Lad apparatets låge stå på klem i nogle

minutter for at opnå bedre tørring.

TØRREPROGRAMMER

Program Type af

1)

Auto

Intensive Meget snav-

2)

Quick

3)

Eco

Glass Normalt eller

Rinse Brug dette program til hurtig skyl-

1) Apparatet registrerer typen af snavs og antallet af genstande i kurvene. Temperaturen, mængden af vand,

energiforbruget og programtiden justeres automatisk.

2) Med dette program kan du vaske en opvask med frisk snavs. Det giver gode opvaskeresultater i løbet af kort tid.

3) Dette er standardprogrammet, som anvendes til test. Med dette program får du den mest effektive brug af vand

og energiforbrug til service og bestik med normalt snavs. Se den medfølgende folder med testdata.

snavs

Alle Service, bestik,

set

Frisk snavset Service og bestik Opvask 60 °C

Normalt
snavset

let snavset

ning af tallerkener. Det forhindrer,
at madrester sætter sig fast på
tallerknerne, og at der trænger
ubehagelig lugt ud fra opvaske­maskinen.
Brug ikke opvaskemidler til dette
program.

Forbrugsværdier

Program

Auto 0.7 - 1.3 8 - 14

1)

Type af vask Beskrivelse af program-

gryder og pander

Service, bestik,
gryder og pander

Service og bestik Forskyl

Finere porcelæn
og glas

Forskyl
Opvask 45 °C eller 70 °C
Skylninger
Tørring

Forskyl
Opvask 70 °C
Skylninger
Tørring

Skylning

Opvask 50 °C
Skylninger
Tørring

Opvask 45 °C
Skylninger
Tørring

Skylning Ja, uden effekt

Energi (kWh) Vand (liter)

met

Energispare-

funktion

Ja, med effekt

Ja, med effekt

Ja, uden effekt

Ja, med effekt

Ja, med effekt

12 electrolux

Program

Intensive 1.0 - 1.1 9 - 10
Quick 0.8 7
Eco 0.7 - 0.8 8 - 9
Glass 0.6 - 0.7 9 - 10
Rinse 0.01 3

1) Displayet viser programtiden.

Energiforbruget kan variere, alt efter
vandtemperatur og -tryk, udsving i net­spænding og opvaskens størrelse.

1)

Energi (kWh) Vand (liter)

VEDLIGEHOLDELSE OG RENGØRING

Sådan fjernes og renses filtre

Snavsede filtre forringer opvaskeresultatet.
Selvom vedligeholdelsen er meget begræn­set med disse filtre, bør du jævnligt efterse
maskinen og om nødvendigt rense filtrene.

1. Drej filteret (A) mod uret og tag det ud af

filteret (B).

B

A

2. Filteret (A) består af to dele. Filteret ad-

skilles ved at trække delene fra hinan­den.

3. Rens delene grundigt med vand.

4. Sæt det todelte filter (A) sammen, og
pres. Sørg for, at delene samles korrekt.

5. Fjern filteret (B).

6. Rens filteret (B) grundigt med vand.

7. Anbring filteret (B) i den oprindelige po­sition. Sørg for, at det samles korrekt i
de to skinner (C).

C

electrolux 13

8. Sæt filteret (A) på plads i filteret (B). Drej
filteret (A) med uret, indtil det sætter sig
fast.

Sådan rengøres spulearmene:

Fjern ikke spulearmene.
Hvis hullerne i spulearmene tilstoppes, kan
det tiloversblevne snavs fjernes med en

Sådan renses de ydre overflader:

Rengør opvaskemaskinens udvendige sider
og betjeningspanelet med en blød, fugtig
klud.
Brug kun et neutralt rengøringsmiddel.
Brug ikke slibende midler, skuresvampe el­ler opløsningsmidler (f.eks. acetone).

spids genstand.

HVIS NOGET GÅR GALT

Maskinen starter ikke, eller den stopper
midt i et program.
Forsøg først at finde en løsning på proble­met (se tabel). Kontakt servicecentret, hvis
dette ikke hjælper.

Ved visse fejlfunktioner viser displayet
en alarmkode:

Fejl Mulig årsag Mulig løsning

Maskinen tager ikke vand ind. Vandtilslutningen er blokeret el-

Vandtrykket er for lavt. Kontakt det lokale vandværk.
Der er lukket for vandet. Åbn for vandhanen.
Filteret i tilløbsslangen er stop-

Tilløbsslangen er ikke tilsluttet

Tilløbsslangen er beskadiget. Sørg for, at tilløbsslangen er in-

Maskinen tømmes ikke for
vand.

Afløbsslangen er ikke tilsluttet

Afløbsslangen er beskadiget. Sørg for, at afløbsslangen er in-

Overløbssikringen er tændt. Luk for vandhanen, og kontakt

Opvaskeprogrammet går ikke i
gang.

Stikket er ikke sat i kontakten. Sæt stikket i stikkontakten.
Sikringen på husets eltavle er

Senere start er indstillet. • Annullér Senere start.

ler kalket til.

pet.

korrekt.

Køkkenvaskens vandlås er til­stoppet.

korrekt.

Lågen er åben. Luk lågen til opvaskemaskinen.

beskadiget.

Tænd for maskinen, når den er kontrolleret.
Programmet fortsætter det sted, hvor det
blev afbrudt.

•

- Maskinen tager ikke vand ind

•

- Maskinen tømmes ikke

•

- Overløbssikringen er tændt

Advarsel Sluk for maskinen, inden du
udfører eftersynet.

Rengør vandtilslutningen.

Rens filteret.

Kontroller, at tilslutningen er i
orden.

takt.
Rens vandlåsen.

Kontroller, at tilslutningen er i
orden.

takt.

servicecentret.

Udskift sikringen.

• Når nedtællingen er slut,
starter opvaskeprogrammet
automatisk.

Kontakt det lokale servicecenter, hvis den
samme fejl opstår igen.

14 electrolux

Kontakt det lokale servicecenter, hvis dis­playet viser andre alarmkoder.
De nødvendige oplysninger til servicecente­ret er angivet på maskinens typeskilt.

–Produktnummer

(PNC) ..........................................

– Serienummer

(S.N.) ..............................................

Nedskriv disse oplysninger:
–Model

(MOD.) ....................................................

....

Opvaske- og tørringsresultaterne er utilfredsstillende

Fejl Mulig årsag Mulig løsning

Opvasken er ikke ren. Opvaskeprogrammet passer

Du lagde ikke gestandene kor-

Spulearmene kunne ikke dreje

Filtrene er snavsede eller mon-

Der er brugt for lidt eller intet

Der er kalkaflejringer på ser­vicet.

Forkert hårdhedsgrad for blød-

Dækslet på saltbeholderen er

Der er striber, hvide pletter eller
en blålig belægning på glas og
service.

Der er spor efter indtørrede
vanddråber på glas og service.

Det kan skyldes opvaskemidlet. Brug en anden type opvaske-

Opvasken er våd. Opvaskeprogrammet var uden

Opvasken er våd og mat. Beholderen til afspændings-

Multitab-funktionen er tændt

Aktivering af beholderen til
afspændingsmiddel

1. Tænd for apparatet. Sørg for, at appa-

ratet står på indstillingsfunktionen.

2. Tryk samtidigt på funktionsknapperne

(B) og (C), og hold dem nede, indtil pro-

ikke til opvaskens art og gra­den af snavs.

rekt i kurvene, og vandet rørte
ikke ved alle overflader.

frit. Genstandene var lagt for­kert i kurvene.

teret forkert.

opvaskemiddel.
Saltbeholderen er tom. Fyld saltbeholderen op med fil-

gøringsanlægget.

ikke lukket korrekt.
Der er brugt for meget afspæn-

dingsmiddel.

Der er brugt for lidt afspæn­dingsmiddel.

en tørrefase eller med en ned­sat tørrefase.

middel er tom.

(denne funktion slår automatisk
beholderen til afspændingsmid­del fra).

gramlamperne over funktionsknapperne
(A), (B) og (C) begynder at blinke. .

3. Slip funktionsknapperne (B) og (C).

4. Tryk på funktionsknappen (B).

• Programlamperne over funktions­knapperne (A) og (C) slukkes.

Sørg for, det valgte opvaske­program passer til opvaskens
art og graden af snavs.

Læg gentandene korrekt i kur­vene.

Kontroller, at en ukorrekt place­ring af genstandene ikke bloke­rer for spulearmene.

Sørg for, at filtrene er rene og
korrekt monteret.

Sørg for, der er tilstrækkeligt
med opvaskemiddel.

tersalt.
Justér blødgøringsanlægget

med det korrekte niveau.
Sørg for, at saltbeholderens

hætte er lukket korrekt.
Nedsæt mængden af afspæn-

dingsmiddel.

Øg mængden af afspændings­middel.

middel.
Lad lågen stå på klem i nogle

minutter for at opnå bedre tør­ring.

Fyld beholderen til afspæn­dingsmiddel op.

Aktiver beholderen til afspæn­dingsmiddel.

electrolux 15

• Programlampen over funktionsknap­pen (B) bliver ved med at blinke.

• Displayet viser indstillingen af behol­deren til afspændingsmiddel.

Beholderen til af­spændingsmiddel er
slået fra.

5. Tryk på funktionsknappen (B) for at æn­dre indstillingen.

6. Sluk apparatet for at bekræfte.

Beholderen til af­spændingsmiddel er
slået til.

TEKNISKE DATA

Mål Bredde 446 mm
Højde 818 - 878 mm
Dybde 580 mm
Vandtilførslens tryk Minimum 0,5 bar (0,05 MPa)
Maksimum 8 bar (0,8 MPa)

Vandtilførsel
Kapacitet Antal kuverter 9

1) Forbind tilførselsslangen til en vandtilslutning/lukkeventil med et 3/4"-gevind.

1)

Typeskiltet på lågens indvendige kant
på apparatet viser data for den elektri-

Koldt vand eller varmt vand Maksimalt 60 °C

celler eller vindenergi), bruges tilslutning
til varmt vand for at spare på energien.

ske forbindelse.
Hvis det varme vand leveres af alterna-

tive energikilder (f.eks. solfangere, sol-

MILJØHENSYN

Symbolet på produktet eller på pakken
angiver, at dette produkt ikke må
behandles som husholdningsaffald. Det
skal i stedet overgives til en affaldsstation
for behandling af elektrisk og elektronisk
udstyr. Ved at sørge for at dette produkt
bliver bortskaffet på den rette måde,
hjælper du med til at forebygge eventuelle
negative påvirkninger af miljøet og af
personers helbred, der ellers kunne

forårsages af forkert bortskaffelse af dette
produkt. Kontakt det lokale
kommunekontor, affaldsselskab eller den
forretning, hvor produktet er købt, for
yderligere oplysninger om genanvendelse af
dette produkt.

Genbrug materialer med symbolet

. An­bring indpakningen i passende beholdere
for at genbruge den.

INSTALLATION

Anbring apparatet tæt på en vandhane og
et afløb.
Monter apparatet under et køkken- eller ar­bejdsbord.
Kontroller, at indbygningsnichens mål sva­rer til de angivne mål på billedet.

820-880 mm

450 mm

16 electrolux

Beskyttelse mod damp

Sæt den selvklæbende aluminiumsfolie på
forreste del af bordpladen i hele maskinens
bredde.

450 mm

Justér maskinens højde

1. Fjern den indstillelige sokkel.

2. • Drej de to forreste fødder mod uret
for at hæve maskinens forende.

• Drej den midterste skrue mod uret for

- efter behov - at hæve maskinens
bagende.

1. Indsæt beslagene i slidserne oven på
apparatet.

2. Brug skruerne (ovenpå eller i siden) til at
montere apparatet i position. Sørg for at
stramme skruerne godt.

Sådan justeres maskinens højde

Ved hjælp af en korrekt maskinhøjde kan lå­gen lukkes helt tæt.
Når lågen ikke er i vater, støder den på ska­bets sider. Løsn eller stram de justerbare
fødder for at justere maskinens højde.
Når maskinens højde er blevet justeret, skal
den justerbare sokkel på maskinen samles.

Fastgør maskinen under køkkenbordet
eller til tilstødende enheder

Advarsel Sørg for, at maskinen

installeres under og ved siden af sikre
strukturer for at forhindre beskadigelse
eller skader.
Brug beslagene til at fastgøre maskinen
under køkkenbordet eller til de tilstø­dende enheder.

Sørg for, at bunden af den justerbare sok­kel flugter med gulvet.

Tilslutning til afløb
Slut afløbsslangen til:

• Køkkenvaskens vandlås, og fastgør den

under køkkenbordet. Det hindrer, at spil-

electrolux 17

devand fra vasken løber baglæns og ind i
maskinen.

• Et rør med ventilationshul. Den indre dia­meter skal være mindst 40 mm.

max 85 cm

min 40 cm

max 400 cm

Tag proppen i vasken op, mens maskinen
pumper, så vandet ikke bliver suget tilbage i
maskinen.
Afløbsslangens forlængerledning må højst
være 2 m. Den indre diameter må ikke væ­re mindre end slangens diameter.

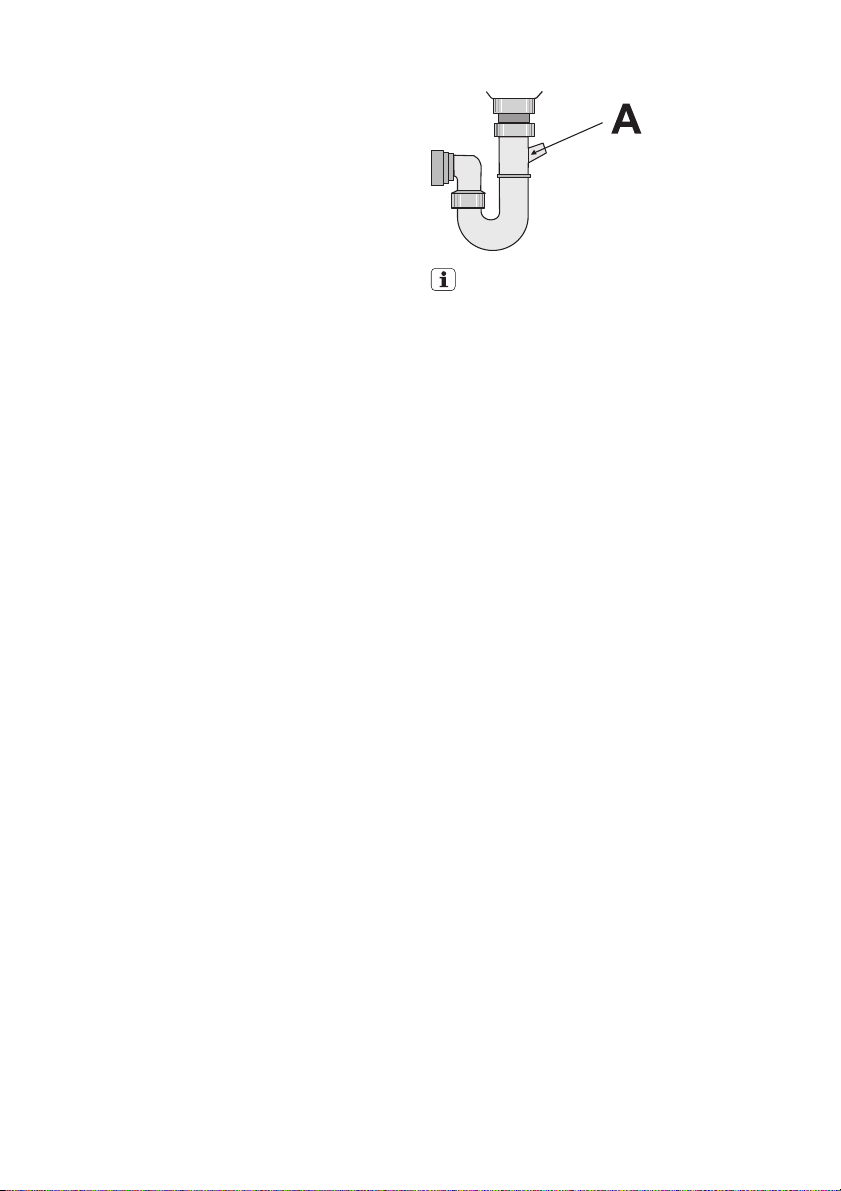

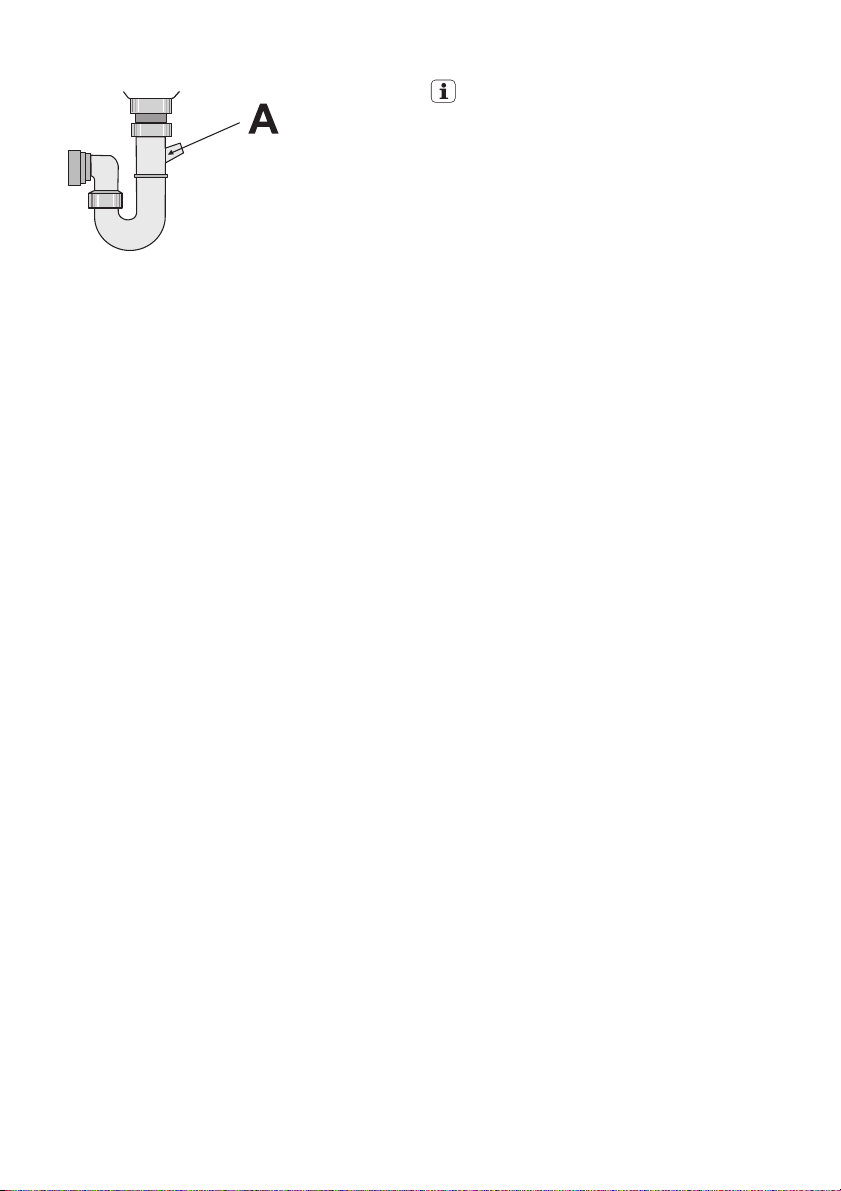

Hvis afløbsslangen sluttes til studsen på en
vandlås under vasken, skal plastmembra-

nen (A) fjernes. Hvis ikke hele membranen
fjernes, vil der samle sig madrester, der til
sidst blokerer studsen til opvaskemaski­nens afløbsslange.

En sikkerhedsanordning forhindrer, at
der løber beskidt vand tilbage i maski­nen. Hvis vandlåsen under vasken har
en kontraventil, kan den forhindre op­vaskemaskinen i at blive ordentligt
tømt. Fjern kontraventilen.

18 electrolux

Electrolux. Thinking of you.

Lue lisää osoitteessa www.electrolux.com

SISÄLLYS

Turvallisuusohjeet 18
Laitteen kuvaus 20
Käyttöpaneeli 21
Laitteen käyttö 23
Vedenpehmentimen asettaminen 23
Astianpesukoneen erikoissuolan käyttö

24

Pesuaineen ja huuhtelukirkasteen käyttö

25

Multitab-toiminto 25

TURVALLISUUSOHJEET

Lue nämä käyttöohjeet huolellisesti ennen
laitteen asentamista ja käyttöä:

• Turvallisuutesi ja omaisuuden turvallisuu­den vuoksi.

• Ympäristön suojelemiseksi.

• Laitteen virheettömän käytön takaami­seksi.

Säilytä nämä ohjeet aina laitteen mukana,
myös muuton yhteydessä tai laitteen vaih­taessa omistajaa.
Valmistaja ei ota vastuuta vahingoista, jotka
aiheutuvat laitteen virheellisestä asennuk­sesta tai käytöstä.

Lasten ja taitamattomien henkilöiden
turvallisuus

• Älä anna fyysisesti tai aisteiltaan rajoittu­neiden tai muulla tavalla taitamattomien
tai kokemattomien henkilöiden, mukaan
lukien lapset, käyttää laitetta, ellei heidän
turvallisuudestaan vastuussa oleva henki­lö valvo ja opasta heitä laitteen käytössä.

• Lapsia on valvottava, jotta he eivät leikkisi
laitteella.

• Pidä kaikki pakkausmateriaalit lasten ulot­tumattomissa. Olemassa on tukehtumis­tai henkilövahinkovaara.

• Säilytä kaikki pesuaineet turvallisessa pai­kassa. Älä anna lasten koskea pesuainei­siin.

• Pidä lapset ja kotieläimet poissa laitteen
luota silloin, kun sen luukku on auki.

Ruokailuvälineiden ja astioiden
järjestäminen koneeseen 26
Pesuohjelman valitseminen ja
käynnistäminen 26
Pesuohjelmat 27
Hoito ja puhdistus 28
Käyttöhäiriöt 29
Tekniset tiedot 31
Ympäristönsuojelu 32
Asennus 32

Oikeus muutoksiin pidätetään

Yleiset turvallisuusohjeet

• Älä muuta laitteen teknisiä ominaisuuksia.
Olemassa on henkilövahinkovaara ja lait­teen vaurioitumisvaara.

• Noudata konetiskiaineen pakkaukseen
merkittyjä turvallisuusohjeita välttääksesi
aiheuttamasta vahinkoa silmille tai suun
tai nielun limakalvoille.

• Älä juo laitteessa olevaa vettä. Koneen si­sällä voi olla konetiskiaineen jäämiä.

• Älä pidä laitteen luukkua auki ilman val­vontaa. Täten vältetään mahdolliset hen­kilövahingot eikä luukkuun voida kaatua.

• Älä istu tai seiso avoimen luukun päällä.

Käyttö

• Tämä laite on tarkoitettu ainoastaan koti­talouskäyttöön. Älä käytä laitetta muihin
tarkoituksiin henkilö- ja omaisuusvahinko­jen välttämiseksi.

• Pese astianpesukoneessa vain konepe­suun soveltuvia tarvikkeita.

• Älä aseta laitteeseen, sen lähelle tai päälle
syttyviä tuotteita tai syttyviin tuotteisiin
kostutettuja esineitä. Olemassa on räjäh­dys- tai tulipalovaara.

• Aseta veitset ja muut teräväkärkiset esi­neet ruokailuvälinekoriin kärki alaspäin.
Voit asettaa ne myös yläkoriin tai veitsiko­riin vaakasuoraan asentoon. (Kaikissa
malleissa ei ole veitsikoria).

• Käytä ainoastaan astianpesukoneeseen
soveltuvia tuotteita (konetiskiaine, veden­pehmennyssuola ja huuhtelukirkaste).

electrolux 19

• Suola, jota ei ole tarkoitettu astianpesu­koneelle, vahingoittaa vedenpehmennin­tä.

• Täytä suolasäiliö juuri ennen pesuohjel­man käynnistämistä. Laitteeseen jäänyt
suola voi aiheuttaa korroosiota tai muo­dostaa reiän laitteen pohjaan.

• Älä aseta huuhtelukirkastesäiliöön mitään
muuta ainetta kuin huuhtelukirkastetta
(astianpesukoneen puhdistusainetta, nes­temäistä pesuainetta). Ne voivat vahin­goittaa laitetta.

• Tarkista ennen ohjelman käynnistämistä,
että suihkuvarret pyörivät esteettä.

• Laitteesta voi tulla kuumaa höyryä, jos
luukku avataan pesuohjelman ollessa
käynnissä. Olemassa on palovammavaa­ra.

• Älä poista astioita laitteesta, ennen kuin
pesuohjelma on päättynyt.

Hoito ja puhdistus

• Kytke laite pois toiminnasta ja irrota pisto­ke pistorasiasta ennen kuin aloitat laitteen
puhdistuksen.

• Älä käytä tulenarkoja tai syövyttäviä tuot­teita.

• Älä käytä astianpesukonetta ilman sihtejä.
Tarkista, että sihdit on asetettu oikein pai­kalleen. Jos sihdit on asennettu väärin
paikoilleen, pesutulos voi olla huono ja
laite voi vaurioitua.

• Älä suihkuta vettä tai käytä höyryä laitteen
puhdistamiseen. Ne voivat aiheuttaa säh­köiskun ja laitteen vaurioitumisen.

Asennus

• Tarkista, ettei laitteessa ole vaurioita. Älä
asenna tai kytke vaurioitunutta laitetta
sähköverkkoon, ota yhteys jälleenmyy­jään.

• Poista kaikki pakkausmateriaalit ennen
kuin asennat laitteen tai käytät sitä.

• Ainoastaan pätevä alan ammattilainen
saa suorittaa laitteen sähköliitännän, put­kiliitännät ja asennuksen. Täten vältetään
laitteen rakennevauriot ja henkilövahingot.

• Tarkista, että virtajohto on irrotettu pisto­rasiasta asennuksen aikana.

• Älä poraa reikiä laitteen sivupaneeliin. Po­raaminen voi vaurioittaa hydrauliikka- ja
sähköosia.

• Varmista, että laite asennetaan turvallis­ten rakenteiden alapuolelle ja lähelle.

Varotoimet jäätymisen estämiseksi

• Laitetta ei saa asentaa tilaan, jossa läm­pötila on alle 0 °C.

• Valmistaja ei vastaa jäätymisvaurioista.

Vesiliitäntä

• Kytke laite vesijohtoverkkoon uusia letku­ja käyttäen. Älä käytä vanhoja letkuja.

• Älä liitä laitetta uuteen putkistoon tai put­kistoon, jota ei ole käytetty pitkään ai­kaan. Anna veden juosta muutaman mi­nuutin ajan ennen kuin liität vedenottolet­kun.

• Varmista, että vesiletkut eivät joudu puris­tuksiin tai vaurioidu kun asennat laitetta.

• Tarkista, että vesiliitännät ovat tiiviit, jotta
niistä ei vuoda vettä asennuksen jälkeen.

• Tarkista, että letkut eivät vuoda kun käy­tät laitetta ensimmäisen kerran.

Sähköliitäntä

• Laite on kytkettävä maadoitettuun pisto­rasiaan.

• Varmista, että arvokilven sähkötiedot vas­taavat kotitalouden sähköverkon arvoja.

• Kytke pistoke maadoitettuun pistorasi­aan.

• Älä käytä jakorasioita tai jatkojohtoja. Ole­massa on tulipalovaara.

• Älä vaihda tai muuta virtajohtoa. Ota yh­teys huoltoliikkeeseen.

• Varmista, ettei virtajohto ja kaapeli jää pu­ristuksiin tai vaurioidu laitteen takana.

• Varmista, että laitteen verkkovirtakytkentä
on ulottuvilla laitteen asennuksen jälkeen.

• Älä vedä virtajohdosta pistoketta irrot­taessasi. Vedä aina pistokkeesta.

Huoltoliike

• Vain pätevä henkilö voi korjata tai huoltaa
laitetta. Ota yhteys huoltoliikkeeseen.

• Käytä vain alkuperäisiä varaosia.

Laitteen hävittäminen

• Välttääksesi henkilö- ja omaisuusvahin­got:
– Irrota pistoke pistorasiasta.
– Leikkaa johto irti ja hävitä se.
– Irrota luukun lukitusjärjestelmä. Täten

lapset tai kotieläimet eivät voi jäädä lait-

20 electrolux

teen sisälle kiinni. Muutoin olemassa on
tukehtumisvaara.

– Hävitä laite viemällä se paikalliseen jät-

teenkeräyspisteeseen.

Varoitus! Konetiskiaineet ovat
vaarallisia ja ne voivat aiheuttaa
korroosiota!

• Jos konetiskiaineet pääsevät aiheut­tamaan vahinkoa, ota välittömästi yh­teys lääkäriin.

• Jos konetiskiainetta pääsee suuhun,
ota välittömästi yhteys lääkäriin.

LAITTEEN KUVAUS

1

2

3

4

• Jos konetiskiaineita pääsee silmiin,
ota välittömästi yhteys lääkäriin ja
huuhtele silmät vedellä.

• Pidä konetiskiaineet turvallisessa pai­kassa lasten ulottumattomissa.

• Älä pidä laitteen luukkua auki silloin,
kun pesuainelokerossa on konetis­kiainetta.

• Täytä pesuainelokero juuri ennen pe­suohjelman käynnistämistä.

9

8

7

5

1 Yläkori
2 Vedenkovuuden säädin
3 Suolasäiliö
4 Pesuainelokero
5 Huuhtelukirkastelokero

6

6 Arvokilpi
7 Sihdit
8 Alempi suihkuvarsi
9 Ylempi suihkuvarsi

KÄYTTÖPANEELI

electrolux 21

1

1 Virtapainike
2 Näyttö
3 Ajastimen painike (Delay)
4 Energiansäästöpainike (Saver)
5 Multitab-toiminnon painike (Multitab)
6 Ohjelmanvalintapainikkeet
7 Peruutuspainike (Reset)
8 Merkkivalot
9 Ohjelman merkkivalot

10 Toimintopainikkeet

Suolan merkkivalo. Merkkivalo syttyy, kun suolaa on lisättävä suolasäiliöön.

1)

Merkkivalo voi palaa edelleen muutaman tunnin ajan sen jälkeen, kun suo­laa on täytetty säiliöön. Tämä ei vaikuta millään tavalla laitteen toimintaan.

Huuhtelukirkasteen merkkivalo. Syttyy, kun huuhtelukirkastetta on lisättävä
huuhtelukirkastelokeroon.

Multitab-toiminnon merkkivalo. Syttyy, kun otat toiminnon käyttöön.

Energiansäästön merkkivalo. Syttyy, kun otat toiminnon käyttöön.

Syttyy, kun valitset Auto-pesuohjelman.

Syttyy, kun valitset Intensive-pesuohjelman.

Merkkivalot

1)

2

7

6

9

A

B

10

4

3

5

8

C

22 electrolux

Merkkivalot

Syttyy, kun valitset Quick-pesuohjelman.

Syttyy, kun valitset Eco-pesuohjelman.

Syttyy, kun valitset Glass-pesuohjelman.

Syttyy, kun valitset Rinse-pesuohjelman.

1) Kun suolasäiliö ja/tai huuhtelukirkastelokero on tyhjä, vastaavat merkkivalot eivät syty pesuohjelman ollessa
käynnissä.

Virtakytkin

Paina virtakytkintä laitteen kytkemiseksi toi­mintaan ja pois toiminnasta.
Kun ohjelman päättymisestä on kulunut
kymmenen minuuttia, Auto Off-toiminto kyt­kee laitteen automaattisesti pois toiminnas­ta. Tämä vähentää energiankulutusta.

Näyttö

Näytössä näkyy:

• Vedenpehmentimen tason elektroninen

säätö.

• Huuhtelukirkastelokeron käyttöönotto/

käytöstäpoisto (vain Multitab-toiminnon
ollessa käytössä).

• Pesuohjelman aika.

• Pesuohjelman jäljellä oleva aika.

• Pesuohjelman loppu (digitaalinäytössä

näkyy nolla).

• Ajastetun käynnistymisen aika.

• Hälytyskoodit.

Ajastimen painike

Paina tätä painiketta toistuvasti ohjelmoi­daksesi pesuohjelman käynnistymisen 1-24
tunnin päähän.

Energiansäästöpainike

Tämä toiminto alentaa kuivauslämpötilaa.
Energiankulutus pienenee 25 %.
Lautaset voivat olla märkiä ohjelman jäl­keen, kun avaat laitteen luukun. Luukku on
suositeltavaa jättää raolleen, jotta lautaset
kuivuvat.
Tällä painikkeella toiminto otetaan käyttöön/
poistetaan käytöstä. Vastaava merkkivalo
syttyy.

Multitab-toiminnon painike

Tällä painikkeella Multitab-toiminto otetaan
käyttöön tai poistetaan käytöstä. Katso
kohta "Multitab-toiminto".

Ohjelmanvalintapainikkeet

Paina yhtä painikkeista toistuvasti, kunnes
pesuohjelman merkkivalo syttyy. Katso koh­ta "Pesuohjelmat".

Peruutuspainike

Tällä painikkeella voidaan peruuttaa käyn­nissä oleva pesuohjelma. Katso kohta "Pe­suohjelman asettaminen ja käynnistämi­nen".

Toimintopainikkeet

Näillä painikkeilla voidaan:

• Säätää vedenpehmentimen tasoa elek­tronisesti. Katso kohta "Vedenpehmenti­men asettaminen".

• Huuhtelukirkastelokeron käyttöönotto ja
käytöstäpoisto silloin, kun Multitab-toi­minto on päällä. Lue ohjeet kohdasta
"Käyttöhäiriöt".

Asetustila
Laitteen on oltava asetustilassa

seuraavien toimenpiteiden aikana:

• Pesuohjelman asettaminen ja käynnistä­minen.

• Ajastetun käynnistyksen asettaminen ja
käynnistäminen.

• Vedenpehmentimen tason elektroninen
säätö.

• Huuhtelukirkastelokeron ottaminen käyt­töön tai poistaminen käytöstä (vain Multi­tab-toiminnon ollessa käytössä).

Kytke laite toimintaan. Laite on
asetustilassa, kun:

• Kaikki ohjelmien merkkivalot syttyvät.

• Näytössä näkyy kaksi vaakasuuntaista ti­lapalkkia.

Kytke laite toimintaan. Laite ei ole
asetustilassa, kun:

– Vain yhden ohjelman merkkivalo palaa.
– Näytössä näkyy pesuohjelman tai ajaste-

tun käynnistyksen aika.

electrolux 23

– Siirry takaisin asetustilaan peruuttamal-

la ohjelma tai ajastin. Katso kohta "Pe-

suohjelman asettaminen ja käynnistä­minen".

LAITTEEN KÄYTTÖ

1. Varmista, että vedenpehmentimen taso
vastaa alueesi veden kovuutta. Säädä
vedenpehmentimen tasoa tarvittaessa.

2. Täytä suolasäiliö astianpesukoneille tar­koitetulla erikoissuolalla.

3. Täytä huuhtelukirkastekotelo huuhtelu­kirkasteella.

4. Aseta astiat ja ruokailuvälineet astianpe­sukoneeseen.

5. Aseta astioiden tyypille ja likaisuusas­teelle sopiva pesuohjelma.

6. Annostele pesuainelokeroon oikea mää­rä konetiskiainetta.

7. Käynnistä pesuohjelma.

Jos käytät yhdistelmäpesuainetablette­ja ("3 in 1", "4 in 1", "5 in 1", jne.), käytä
Multitab-toimintoa (katso kohta "Multi­tab-toiminto").

VEDENPEHMENTIMEN ASETTAMINEN

Vedenpehmennin poistaa vedestä mineraa­leja ja suoloja. Kyseiset mineraalit ja suolat
voivat vaurioittaa laitetta.
Säädä vedenpehmentimen tasoa, jos se ei
sovi alueesi veden kovuuteen.

Vedenkovuus

Saksalainen jär-

jestelmä (dH°)

51 - 70 91 - 125 9,1 - 12,5 64 - 88
43 - 50 76 - 90 7,6 - 9,0 53 - 63
37 - 42 65 - 75 6,5 - 7,5 46 - 52
29 - 36 51 - 64 5,1 - 6,4 36 - 45
23 - 28 40 - 50 4,0 - 5,0 28 - 35
19 - 22 33 - 39 3,3 - 3,9 23 - 27
15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4

11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Tehdasasetus.

2) Älä käytä suolaa tällä tasolla.

Ranskalainen

järjestelmä

(°TH).

Vedenpehmennintä on säädettävä sekä
manuaalisesti että elektronisesti.

Manuaalinen asetus

Käännä vedenkovuuden säädin asentoon 1
tai 2 (katso taulukko).

Kysy paikallisen veden kovuus paikalliselta
vesilaitokselta.

Vedenkovuuden

mmol/l Clarken jär-

jestelmä.

manuaali-

nen

2
2
2
2
2
2

1

asetus

1)

1)

1)

1)

1)

1)

2)

elek-

troni-

nen

10

9
8
7
6

1)

5

2)

1

24 electrolux

3. Vapauta toimintopainike (B) ja (C).

4. Paina toimintopainiketta (A).

• Toimintopainikkeiden (B) ja (C) yläpuo-

lella olevat ohjelmien merkkivalot sam­muvat.

• Toimintopainikkeen (A) yläpuolella ole-

va ohjelman merkkivalo vilkkuu edel­leen.

• Näytössä näkyy vedenpehmentimen

asetus (esim.

Elektroninen säätö

1. Kytke laite toimintaan. Varmista, että lai­te on asetustilassa.

2. Paina ja pidä alhaalla toimintopainikkeita
(B) ja (C) samanaikaisesti, kunnes toi­mintopainikkeiden (A), (B) ja (C) yläpuo­lella olevat ohjelmien merkkivalot vilkku­vat.

5. Muuta asetusta painamalla toimintopai­niketta (A) toistuvasti.

6. Kytke laite pois toiminnasta vahvistaak­sesi asetukset.

Jos vedenpehmentimen taso on ase­tettu elektronisesti tasoon 1, suolan
merkkivalo ei syty.

ASTIANPESUKONEEN ERIKOISSUOLAN KÄYTTÖ

Suolasäiliön täyttäminen:

1. Avaa suolasäiliön korkki kiertämällä sitä
vastapäivään.

2. Kaada suolasäiliöön litra vettä (vettä li­sätään vain suolan ensimmäisen täytön
yhteydessä).

3. Täytä suolasäiliö suolalla suppilon avul­la.

4. Poista suolasäiliön suun ympärille rois­kunut suola.

5. Sulje suolasäiliön korkki kiertämällä sitä
myötäpäivään.

On normaalia, että suolasäiliöstä vuo­taa vettä suolan lisäyksen yhteydessä.

= taso 5).

PESUAINEEN JA HUUHTELUKIRKASTEEN KÄYTTÖ

20

30

M

A

X

1

2

3

4

+

-

1

2

7

3

4

6

5

Konetiskiaineen käyttö

Voit suojella ympäristöä käyttämällä
vain tarvitsemasi määrän pesuainetta.
Noudata pesuainepakkauksessa an­nettuja valmistajan ohjeita.

Pesuainelokeron täyttäminen:

1.

Painamalla vapautuspainiketta

2

voit

avata huuhtelukirkastelokeron luukun

7

.

2.

Laita pesuainetta lokeroon

1

.

3. Jos käytät esihuuhtelun sisältävää pe­suohjelmaa, laita laitteen luukun sisä­puolelle pieni määrä pesuainetta.

4. Jos käytät pesuainetabletteja, laita pe-

1

sutabletti pesuainelokeroon

.

5. Sulje pesuainelokero. Sulje kansi niin,
että se naksahtaa kiinni.

Valitse pitkä pesuohjelma, kun käytät
pesuainetabletteja. Ne eivät liukene ko­konaan lyhyen pesuohjelman aikana ja
ne voivat täten heikentää pesutuloksien
laatua.

Huuhtelukirkasteen käyttö

Huuhtelukirkasteen ansiosta kuivissa
astioissa ei ole raitoja ja läiskiä.
Huuhtelukirkastetta annostellaan auto­maattisesti viimeisen huuhtelun aikana.

Huuhtelukirkastelokeron täyttäminen:

1.

Painamalla vapautuspainiketta
avata huuhtelukirkastelokeron luukun

5

.

2.

Täytä huuhtelukirkastelokero
telukirkasteella. Max-merkki ilmaisee
maksimitason.

3. Pyyhi yliroiskunut huuhtelukirkaste imu­kykyisellä liinalla välttääksesi liiallisen
vaahdonmuodostuksen pesuohjelman
aikana.

4. Sulje huuhtelukirkastelokero. Sulje kansi
niin, että se naksahtaa kiinni.

Säädä huuhtelukirkasteen annostelu

Tehdasasetus: asento 3.
Voit säätää huuhtelukirkasteen annostelun
asennon 1 (pienin) ja asennon 4 (suurin) vä­lille.
Kääntämällä huuhtelukirkasteen valitsinta

4

voit suurentaa tai pienentää annostelua.

electrolux 25

6

voit

3

huuh-

MULTITAB-TOIMINTO

Multitab-toiminto on tarkoitettu yhdistelmä­pesutableteille.
Yhdistelmäpesuainetabletti sisältää pesuai­neen, huuhtelukirkasteen ja pehmennys­suolan. Jotkin pesutabletit voivat sisältää
muitakin aineita.
Varmista, että tabletit sopivat alueesi veden
kovuuteen (katso ohjeet tuotepakkaukses­ta).
Multitab-toiminto poistaa käytöstä huuhtelu­kirkasteen ja suolan annostelun.

Multitab-toiminto poistaa käytöstä suolan ja
huuhtelukirkasteen merkkivalot.
Ohjelman kesto voi olla pitempi Multitab-toi­minnon yhteydessä.

Ota Multitab-toiminto käyttöön tai pois­ta se käytöstä ennen pesuohjelman
käynnistämistä. Multitab-toimintoa ei
voi ottaa käyttöön tai poistaa käytöstä
pesuohjelman ollessa käynnissä.

26 electrolux

Multitab-toiminnon käyttöönotto

• Paina Multitab-toiminnon painiketta, Mul­titab-toiminnon merkkivalo syttyy. Toimin­to on kytketty toimintaan.
– Kun aktivoit Multitab-toiminnon, se on

käytössä, kunnes poistat sen käytöstä.

Multitab-toiminnon käytöstä
poistaminen ja konetiskiaineen, suolan
ja huuhtelukirkasteen käyttäminen
erikseen:

1. Paina Multitab-toiminnon painiketta,

Multitab-toiminnon merkkivalo sammuu.
Toiminto on kytketty pois toiminnasta.

2. Täytä suolan ja huuhtelukirkasteen säi­liöt.

3. Aseta veden kovuus korkeimpaan ase­tukseen.

4. Käynnistä pesuohjelma ilman astioita.

5. Kun pesuohjelma on suoritettu loppuun,
säädä vedenpehmennin alueesi veden
kovuuden mukaan.

6. Säädä huuhtelukirkasteen määrä.

RUOKAILUVÄLINEIDEN JA ASTIOIDEN JÄRJESTÄMINEN
KONEESEEN

Katso Esimerkkejä RealLife täyttömää­ristä -tiedote.

Neuvoja ja vinkkejä

• Älä aseta astianpesukoneeseen esineitä,
jotka imevät vettä (sienet, erilaiset kan­kaat).

• Poista ruokajäämät astioista.

• Pehmennä astioihin palaneet ruokajää­mät.

• Aseta kupit, lasit, padat yms. alassuin.

• Varmista, ettei vesi keräänny astioihin tai
kulhoihin.

• Varmista, etteivät ruokailuvälineet ja astiat
tartu kiinni toisiinsa.

• Varmista, etteivät lasit kosketa toisiaan.

• Aseta pienet esineet ruokailuvälinekoriin.

• Aseta lusikoiden joukkoon muita ruokailu­välineitä, jotta lusikat eivät tartu toisiinsa.

• Kun asetat välineitä koreihin, varmista, et­tä vesi voi koskettaa niiden kaikkia pinto­ja.

• Laita kevyet astiat yläkoriin. Tarkista, että
astiat eivät pääse liikkumaan.

• Vesipisaroita voi jäädä muoviastioihin ja
pannuihin, joissa on tarttumaton pinta.

PESUOHJELMAN VALITSEMINEN JA KÄYNNISTÄMINEN

Pesuohjelman käynnistäminen ilman
ajastusta

Pesuohjelma voidaan asettaa laitteen
luukun ollessa auki tai suljettu.
Jos luukku on auki, asetusta voidaan
muuttaa, koska laite käynnistyy vasta
luukun sulkemisen jälkeen.
Jos luukku on suljettu, laite käynnistyy
3 sekunnin kuluttua pesuohjelman
asettamisesta.

1. Kytke laite toimintaan. Varmista, että lai­te on asetustilassa.

2. Valitse pesuohjelma.

• Vastaavan pesuohjelman merkkivalo

syttyy.

• Kaikki muut ohjelmien merkkivalot

sammuvat.

• Ohjelman kesto vilkkuu näytössä.

3. Aseta tarvittaessa energiansäästötoimin­to.

4. Kun suljet laitteen luukun, pesuohjelma
käynnistyy automaattisesti.

• Ohjelman aika ei enää vilku näytössä.

Pesuohjelman käynnistäminen
ajastuksella

Ajastin voidaan asettaa laitteen luukun
ollessa auki tai suljettu.
Jos luukku on auki, asetusta voidaan
muuttaa, koska laite käynnistyy vasta
luukun sulkemisen jälkeen.
Jos luukku on suljettu, laite käynnistyy
3 sekunnin kuluttua ajastimen asettami­sesta.

1. Kytke laite toimintaan. Varmista, että lai­te on asetustilassa.

electrolux 27

2. Valitse pesuohjelma.

3. Paina ajastuksen painiketta toistuvasti,
kunnes näytössä näkyy ajastuksen aika.

• Ajastimen aika vilkkuu näytössä.

4. Kun suljet laitteen luukun, ajanlaskenta
käynnistyy automaattisesti.

• Ajastimen aika ei enää vilku näytössä.

Kun asetettu aika on kulunut loppuun, pe­suohjelma käynnistyy automaattisesti.

Luukun avaaminen pysäyttää ajasti­men. Kun suljet luukun, ajastuksen las­kenta jatkuu keskeytyskohdasta.

Ajastuksen peruuttaminen
Ajastin on käynnissä

1. Paina ajastuksen painiketta toistuvasti,
kunnes pesuohjelman aika näkyy näy­tössä.

2. Kun suljet laitteen luukun, pesuohjelma
käynnistyy automaattisesti.

Ajastin ei ole toiminnassa

1. Paina ajastuksen painiketta toistuvasti,
kunnes pesuohjelman aika näkyy näy­tössä.

• Ohjelman kesto vilkkuu näytössä. Joi-

denkin sekuntien jälkeen aika lakkaa
vilkkumasta ja pesuohjelma käynnis­tyy automaattisesti.

Pesuohjelman keskeyttäminen

• Avaa laitteen luukku.

– Pesuohjelma pysähtyy.

• Sulje laitteen luukku.

– Pesuohjelma jatkuu kohdasta, jossa se

keskeytyi.

Pesuohjelman peruuttaminen

Jos pesuohjelma ei ole vielä käynnistynyt,
valintaa voidaan muuttaa.
Jos valintaa halutaan muuttaa pesuohjel­man ollessa käynnissä, ohjelma on peruu­tettava.

• Paina ja pidä alhaalla peruutuspainiketta,
kunnes ohjelman merkkivalot syttyvät ja
näytössä näkyy kaksi vaakasuoraa tila­palkkia.

Varmista, että pesuainelokerossa on
konetiskiainetta ennen uuden pesuoh­jelman käynnistämistä.

Pesuohjelman päättyminen

Kun pesuohjelma on päättynyt, näytössä
näkyy nolla.

1. Kytke laite pois päältä.

2. Avaa laitteen luukku.

Pidä laitteen luukkua auki joitakin mi­nuutteja saavuttaaksesi paremmat kui­vaustulokset.

Astioiden poistaminen koreista

• Anna astioiden jäähtyä, ennen kuin tyh­jennät ne koneesta. Kuumat astiat särky­vät helposti.

• Tyhjennä ensin alakori ja vasta sen jäl­keen yläkori.

• Laitteen reunoilla ja luukussa voi olla vet­tä. Ruostumaton teräs jäähtyy nopeam­min kuin astiat.

PESUOHJELMAT

Ohjelma Likaisuusas-tePestävät astiat Ohjelman kuvaus Energiansääs-

1)

Auto

Intensive Erittäin likai-

2)

Quick

Kaikki Ruokailuastiat,

set astiat

Tuore lika Ruokailuastiat ja

ruokailuvälineet,
kattilat ja pannut

Ruokailuastiat,
ruokailuvälineet,
kattilat ja pannut

ruokailuvälineet

Esipesu
Varsinainen pesu 45 °C tai
70 °C
Huuhtelut
Kuivaus

Esipesu
Varsinainen pesu 70 °C
Huuhtelut
Kuivaus

Varsinainen pesu 60 °C
Huuhtelu

Kyllä, vaikuttaa.

Kyllä, vaikuttaa.

Kyllä, ei vaikuta.

tö

28 electrolux

Ohjelma Likaisuusas-tePestävät astiat Ohjelman kuvaus Energiansääs-

3)

Eco

Glass Normaalilikai-

Rinse Käytä tätä ohjelmaa astioiden no-

1) Laite tunnistaa likaisuusasteen ja korissa olevien välineiden määrän. Se säätää automaattisesti lämpötilan ja veden
määrän, energiankulutuksen ja ohjelman ajan.

2) Tämän ohjelman avulla voit pestä astiat, joissa on tuoretta likaa. Se tarjoaa hyvät pesutulokset lyhyessä ajassa.

3) Tämä on testilaitoksien standardi ohjelma. Tämä ohjelma pesee normaalilikaiset astiat ja ruokailuvälineet
tehokkaimmailla veden- ja energiankulutuksella. Katso testitiedot toimitetusta esitteestä.

Normaalilikai­set astiat

set tai vähän
likaiset astiat

peaan huuhteluun. Tämä estää
ruokajäämien kiinnittymisen astioi­hin ja epämiellyttävien hajujen
muodostumisen koneeseen.
Älä käytä pesuainetta tämän oh­jelman aikana.

Ruokailuastiat ja
ruokailuvälineet

Arat ruokailuastiat
ja lasit

Esipesu
Varsinainen pesu 50 °C
Huuhtelut
Kuivaus

Varsinainen pesu 45 °C
Huuhtelut
Kuivaus

Huuhtelu Kyllä, ei vaikuta.

tö

Kyllä, vaikuttaa.

Kyllä, vaikuttaa.

Kulutusarvot

Ohjelma

Auto 0.7 - 1.3 8 - 14
Intensive 1.0 - 1.1 9 - 10
Quick 0.8 7
Eco 0.7 - 0.8 8 - 9
Glass 0.6 - 0.7 9 - 10
Rinse 0.01 3

1) Ohjelman kesto näkyy näytössä.

1)

Energiankulutus (kWh) Vedenkulutus (litroina)

Kulutusarvot voivat vaihdella veden pai­neen ja lämpötilan sekä energiansyötön
ja astioiden määrän mukaisesti.

HOITO JA PUHDISTUS

Sihtien poistaminen ja puhdistaminen

Likaiset sihdit huonontavat pesutulosta.
Vaikka kyseiset sihdit vaativat vain pientä
huoltoa, ne kannattaa tarkistaa ja tarvittaes­sa puhdistaa säännöllisesti.

1. Poista sihti (A) kääntämällä sitä vastapäi-

vään ja poistamalla se sihdistä (B).

B

A

2. Sihti (A) koostuu kahdesta osasta. Pura
sihti vetämällä sen osat toisistaan irti.

3. Puhdista sihdit huolellisesti vedellä.

4. Aseta sihdin (A) kaksi osaa yhteen ja
paina. Varmista, että ne kiinnittyvät kun­nolla yhteen.

5. Poista sihti (B).

6. Puhdista sihti (B) huolellisesti vedellä.

7. Aseta sihti (B) alkuperäiseen asentoon­sa. Varmista, että se kiinnittyy oikein
kahteen ohjaimeen (C).

electrolux 29

8. Aseta sihti (A) paikoilleen sihtiin (B).
Käännä sihtiä (A) myötäpäivään, kunnes
se lukittuu paikoilleen.

Suihkuvarsien puhdistaminen

Älä irrota suihkuvarsia.
Jos suihkuvarsien reiät ovat tukkeutuneet,
poista lika ohutpäisellä esineellä.

Ulkopintojen puhdistaminen

Puhdista koneen ja ohjauspaneelin ulkopin­nat kostealla, pehmeällä liinalla.
Käytä vain mietoja puhdistusaineita.
Älä käytä hankausainetta, hankaavia pesu­lappuja tai liuottimia (esim. asetoni).

C

KÄYTTÖHÄIRIÖT

Laite ei käynnisty tai se pysähtyy käytön ai­kana.
Yritä etsiä ratkaisu ongelmaan (katso tau­lukko). Ota yhteys valtuutettuun huoltoliik­keeseen, jos ongelma toistuu.

Joidenkin toimintahäiriöiden kohdalla
näytössä näkyy hälytyskoodi:

Ongelma Mahdollinen syy Mahdollinen ratkaisu

Astianpesukoneeseen ei tule
vettä.

Vesihana on tukossa tai kalk­keutunut.

•

- Astianpesukoneeseen ei tule vettä.

•

- Koneeseen jää vettä.

•

- Vesivahinkosuojaus on käytössä.

Varoitus! Kytke laite pois toiminnasta
ennen tarkistusten suorittamista.

Puhdista vesihana.

30 electrolux

Ongelma Mahdollinen syy Mahdollinen ratkaisu

Vedenpaine on liian matala. Ota yhteyttä paikalliseen vesilai-

Vesihana on kiinni. Avaa vesihana.
Vedenottoletkun sihti on tukos-

Vedenottoletku on liitetty virhe-

Vedenottoletku on vaurioitunut. Varmista, ettei vedenottoletkus-

Koneeseen jää vettä. Altaan poistoviemäri on tukos-

Tyhjennysletku on liitetty virhe-

Tyhjennysletku on vaurioitunut. Varmista, ettei tyhjennysletkus-

Vesivahinkosuojaus on käytös­sä.

Pesuohjelma ei käynnisty. Laitteen luukku on auki. Sulje luukku.
Pistoketta ei ole kiinnitetty pis-

Sulaketaulun sulake on palanut. Vaihda sulake.
Ajastin on asetettu. • Peruuta ajastus.

Kytke virta laitteeseen tarkastusten jälkeen.
Ohjelma jatkuu keskeytyskohdasta.
Jos ongelma toistuu, ota yhteys huoltoliik­keeseen.
Jos näytössä näkyy muita hälytyskoodeja,
ota yhteyttä huoltoliikkeeseen.
Huoltoliikkeen tarvitsemat tiedot löytyvät ar­vokilvestä.

sa.

ellisesti.

sa.

ellisesti.

Sulje vesihana ja ota yhteyttä

torasiaan.

Kirjoita tiedot ylös:
– Malli

(MOD.) ....................................................

....

–Tuotenumero

(PNC) ........................................

– Sarjanumero

(S.N.) ..............................................

tokseen.

Puhdista sihti.

Varmista, että liitäntä on virhe­etön.

sa ole vaurioita.
Puhdista altaan poistoviemäri.

Varmista, että liitäntä on virhe­etön.

sa ole vaurioita.

huoltoliikkeeseen.

Kytke pistoke pistorasiaan.

• Kun asetettu aika on kulunut
loppuun, pesuohjelma käyn­nistyy automaattisesti.

Pesu- ja kuivaustulokset eivät ole tyydyttäviä

Ongelma Mahdollinen syy Mahdollinen ratkaisu

Astiat eivät ole puhtaita. Pesuohjelma ei sovi astioiden

tyypille ja likaisuusasteelle.

Astioita ei ole asetettu oikein

koreihin, vesi ei koskettanut
kaikkia pintoja.

Suihkuvarret eivät voineet pyö-

riä vapaasti. Koreihin virheelli­sesti asetetut astiat.

Sihdit ovat likaiset tai ne on

koottu ja asennettu väärin.

Konetiskiainetta on käytetty

liian vähän tai ei lainkaan.

Varmista, että pesuohjelma so­pii astioiden tyypille ja likaisuu­sasteelle.

Aseta astiat oikein koreihin.

Varmista, etteivät astiat estä
suihkuvarsien pyörintää.

Varmista, että sihdit ovat puh­taita ja oikein paikallaan.

Varmista, että konetiskiainetta
on riittävästi.

electrolux 31

Ongelma Mahdollinen syy Mahdollinen ratkaisu

Astioissa on kalkkijäämiä. Suolasäiliö on tyhjä. Täytä suolasäiliö astianpesuko-

Virheellinen vedenpehmentimen

Suolasäiliön korkki ei ole kun-

Laseissa ja muissa astioissa on
raitoja, valkoisia läiskiä tai siner­tävä pinta.

Laseissa ja muissa astioissa on
kuivuneita vesipisaroita.

Syynä voi olla käytetty pesuai-

Astiat ovat märkiä. Pesuohjelmassa ei ollut kui-

Astiat ovat märkiä ja himmeitä. Huuhtelukirkastelokero on tyh-

Multitab-toiminto on päällä (tä-

Huuhtelukirkastelokeron ottaminen
käyttöön

1. Kytke laite toimintaan. Varmista, että lai­te on asetustilassa.

2. Paina ja pidä alhaalla toimintopainikkeita

asetus.

nolla kiinni.
Huuhtelukirkastetta on asetettu

liikaa.

Huuhtelukirkastetta on asetettu
liian vähän.

ne.

vausta tai sen kuivausvaihe oli
lyhyt.

jä.

mä toiminto poistaa automaat­tisesti huuhtelukirkastelokeron
käytöstä).

• Toimintopainikkeen (B) yläpuolella ole­va ohjelman merkkivalo vilkkuu edel­leen.

• Näytössä näkyy huuhtelukirkasteloke­ron asetus.

(B) ja (C) samanaikaisesti, kunnes toi­mintopainikkeiden (A), (B) ja (C) yläpuo­lella olevat ohjelmien merkkivalot alkavat
vilkkumaan. .

3. Vapauta toimintopainike (B) ja (C).

4. Paina toimintopainiketta (B).

• Toimintopainikkeiden (A) ja (C) yläpuo­lella olevat ohjelmien merkkivalot sam-

5. Muuta asetusta toimintopainikkeella (B).

6. Kytke laite pois toiminnasta vahvistaak­sesi asetukset.

neille tarkoitetulla erikoissuolal­la.

Säädä vedenpehmentimen taso
oikeaksi.

Varmista, että suolasäiliön kork­ki on kunnolla kiinni.

Pienennä huuhtelukirkasteen
annostelua.

Lisää huuhtelukirkasteen an­nostelua.

Käytä erimerkkistä konetiskiai­netta.

Pidä luukkua auki joitakin mi­nuutteja saavuttaaksesi par­haan kuivaustuloksen.

Täytä huuhtelukirkastelokero
huuhtelukirkasteella.

Ota huuhtelukirkastelokero
käyttöön.

Huuhtelukirkasteloke­ro on pois käytöstä.

Huuhtelukirkasteloke­ro on käytössä.

muvat.

TEKNISET TIEDOT

Mitat Leveys 446 mm
Korkeus 818 - 878 mm
Syvyys 580 mm
Vedenpaine Minimi 0,5 bar (0,05 MPa)
Maksimi 8 bar (0,8 MPa)

Vesiliitäntä

1)

Kylmä tai kuuma vesi enintään 60 °C

32 electrolux

Kapasiteetti Astiaston koko (henkilöluku) 9

1) Liitä vedenottoletku hanaan, jossa on 3/4 tuuman kierre.

Laitteen luukun sisäreunassa oleva ar­vokilpi sisältää sähköliitäntätiedot.

Jos vesi kuumennetaan vaihtoehtoisen,

avulla (esim. aurinko- tai valokennopa­neelit ja tuulivoima), käytä kuumaa vettä
energiankulutuksen vähentämiseksi.

ympäristöystävällisemmän energian

YMPÄRISTÖNSUOJELU

Tuotteeseen tai sen pakkaukseen merkitty
symboli

, osoittaa, että tätä tuotetta ei
saa laittaa sekajätteen joukkoon, vaan se
on toimitettava erilliseen sähkö- ja
elektroniikkajätteiden keräyspisteeseen.
Asianmukaisella jätehuollolla estetään
mahdolliset ympäristö- ja terveyshaitat.
Laitetta ei saa purkaa ennen jätehuoltoon
luovuttamista eikä laitteen sisälle saa laittaa
muita jätteitä.

Tarkempia tietoja tämän tuotteen
kierrättämisestä saat kuntasi jäteasioita
hoitavalta viranomaiselta, liikkeestä josta
tuote on ostettu tai internet sivuiltamme
www.electrolux.fi.

Kierrätä materiaalit, joissa on merkintä
Kierrätä pakkaus viemällä se asianmukaisiin
säiliöihin.

ASENNUS

Sijoita laite vesihanan ja viemäriliitännän vie­reen.
Asenna laite kalustekaappiin tai työtason al­le.
Tarkista, että syvennyksen mitat vastaavat
kuvan mittoja.

450 mm

.

820-880 mm

450 mm

Höyrysuoja

Kiinnitä höyrysuojaalumiiniteippiä työtason
etuosaan koko leveydelle.

Laitteen korkeuden säätäminen

1. Poista säädettävä jalusta.

2. • Nosta laitteen etuosaa kääntämällä
kahta etujalkaa myötäpäivään.

• Nosta laitteen takaosaa kääntämällä
keskellä olevaa ruuvia vastapäivään.

Laitteen kiinnittäminen työtason alle tai
viereisiin kalusteisiin

Varoitus! Varmista vammojen tai

vaurioiden ehkäisemiseksi, että laitteen
alapuolella ja sen vieressä olevat
rakenteet ovat turvallisia.
Kiinnitä laite työtason alle tai viereisiin
kalusteisiin kannakkeiden avulla.

1. Kiinnitä kannattimet laitteen yläosassa
oleviin aukkoihin.

electrolux 33

Laitteen tasapainottaminen

Kun laite on oikein tasapainossa, luukku
sulkeutuu kunnolla ja tiiviisti.
Jos laitetta ei ole tasapainotettu oikein,
luukku koskettaa viereisen kaapin kylkiä.
Voit säätää laitteen tasapainotusta löysää­mällä tai kiristämällä säätöjalkoja.
Kokoa laitteen tasapainotuksen säädön jäl­keen laitteen säädettävä jalusta.

Varmista, että säädettävän jalustan pohja
on kohdistettu lattian kanssa.

Viemäriliitäntä
Liitä tyhjennysletku:

• Poistoviemäriin ja kiinnitä se työtason alle.
Tällä tavoin likavesi ei pääse virtaamaan
altaasta takaisin koneeseen.

• Tuuletusaukolla varustettu pystyputki. Si­säläpimitan on oltava vähintään 40 mm.

2. Asenna laite paikoilleen ruuveilla (kiinnitä
yläosaan tai sivulle). Varmista, että ruuvit
ovat tiukassa.

max 85 cm

min 40 cm

max 400 cm

Altaan tulppa ei saa olla kiinnitetty, kun ko­ne tyhjentää vettä, sillä tässä tapauksessa
vesi voi virrata takaisin koneeseen.
Tyhjennysputken jatke ei saa olla yli 2 m pit­kä. Sisähalkaisijan on oltava vähintään let­kun halkaisijan kokoinen.
Jos liität tyhjennysletkun pesualtaan alla
olevaan viemäriputkeen, poista muovikalvo
(A). Jos kalvoa ei poisteta, viemäriputkeen
kerääntyvät ruoanjätteet voivat tukkia put­ken.

34 electrolux

Turvavaruste estää likaisen veden pää­syn takaisin laitteeseen. Jos altaan
poistoviemärissä on takaiskuventtiili, se
voi estää asianmukaisen veden tyhjen­nyksen. Poista takaiskuventtiili.

Electrolux. Thinking of you.

Les mer om hvordan vi tenker på www.electrolux.com

INNHOLD

Sikkerhetsinformasjon 35
Produktbeskrivelse 37
Betjeningspanel 38
Bruk av produktet 40
Stille inn vannhardhet 40
Bruke oppvaskmaskinsalt 41
Bruk av oppvaskmiddel og skyllemiddel

41

Multitab-funksjon 42

SIKKERHETSINFORMASJON

Les denne håndboken nøye før installasjon
og bruk:

• For å hindre skade på deg selv og din ei-

endom.

• For å ta vare på miljøet.

• For å kunne bruke produktet riktig.

Ta vare på bruksanvisningen, og pass på at
den følger med maskinen hvis du flytter den
eller gir den bort.
Produsenten er ikke ansvarlig hvis feilaktig
montering eller bruk forårsaker skade.

Sikkerhet for barn og sårbare personer

• Ikke la personer, inkludert barn, med re-

duserte fysiske sanser, reduserte mentale
evner eller mangel på erfaring og kunn­skap bruke produktet. De trenger tilsyn
eller må få instruksjon i bruken av pro­duktet av en person som er ansvarlig for
deres sikkerhet.

• Hold tilsyn med barn, slik at de ikke leker

med produktet.

• Oppbevar all emballasje utilgjengelig for

barn. Det er fare for kvelning eller skade.

• Oppbevar alle vaskemidler på et trygt

sted. Ikke la barn komme i berøring med
oppvaskmidlene.

• Hold barn og kjæledyr borte fra produktet

når døren er åpen.

Generelt om sikkerhet

• Oppvaskmaskinens spesifikasjoner må

ikke endres. Det er fare for skade på
oppvaskmaskinen.

electrolux 35

Sette inn servise og bestikk 42
Velge og starte et oppvaskprogram 43
Oppvaskprogram 44
Stell og rengjøring 45
Hva må gjøres, hvis... 46
Tekniske data 48
Miljøvern 48
Montering 48

Med forbehold om endringer

• Følg sikkerhetsanvisningene fra produ­senten av oppvaskmiddelet for å hindre
brannskader i øyne, munn og svelg.

• Ikke drikk vannet fra oppvaskmaskinen.
Det kan være rester av oppvaskmiddel i
oppvaskmaskinen.

• Ikke la døren til oppvaskmaskinen stå
åpen uten tilsyn. Dette vil hindre skader
som kan oppstå hvis noen faller på den
åpne døren.

• Ikke sitt eller stå på den åpne døren

Bruk

• Oppvaskmaskinen er kun beregnet for
bruk i vanlige husholdninger. For å hindre
personskader og skade på eiendom, må
ikke oppvaskmaskinen brukes til andre
formål.

• Bruk oppvaskmaskinen kun til å vaske
husholdningsredskaper som tåler opp­vaskmaskin.

• Ikke sett brennbare produkter eller gjen­stander som er våte av brennbare pro­dukter inn i eller i nærheten av oppvask­maskinen. Eksplosjons- eller brannfare.

• Sett kniver og alle skarpe redskaper med
spissen ned i bestikkurven. De kan even­tuelt legges vannrett i den øvre kurven el­ler i knivkurven. (Ikke alle modeller har
knivkurv).

• Bruk bare produkter spesielt beregnet på
oppvaskmaskiner (oppvaskmiddel, salt
og skyllemiddel).

36 electrolux

• Andre typer salt, som ikke er spesielt be­regnet på bruk i oppvaskmaskiner, kan
skade vannavherderen.

• Fyll beholderen med salt før du starter et
oppvaskprogram. Salt som blir liggende
igjen i oppvaskmaskinen kan forårsake
korrosjon eller lage hull i bunnen av opp­vaskmaskinen.

• Ikke fyll annet enn skyllemiddel i skylle­middelbeholderen (for eksempel opp­vaskmiddel eller flytende oppvaskmiddel).
Dette kan skade oppvaskmaskinen.

• Forsikre deg om at spylearmene kan be­vege seg fritt før du starter et oppvask­program.

• Oppvaskmaskinen kan slippe ut varm
damp hvis du åpner døren mens et opp­vaskprogram er i gang. Det er fare for
hudforbrenning.

• Ikke ta ut oppvasken fra oppvaskmaski­nen før oppvaskprogrammet er ferdig.

Rengjøring og stell

• Før du rengjør oppvaskmaskinen, må du
slå den av og trekke støpselet ut av stik­kontakten.

• Ikke bruk brannfarlige produkter eller pro­dukter som kan føre til korrosjon.

• Bruk ikke apparatet uten filtrene. Forsikre
deg om at filtrene er korrekt montert.
Ukorrekt installasjon vil føre til utilfredsstil­lende vaskeresultater og skader på appa­ratet

• Ikke bruk spylevann eller damp til å ren­gjøre maskinen. Fare for elektrisk støt og
skade på oppvaskmaskinen.

Montering

• Forsikre deg om at oppvaskmaskinen ik­ke er skadet. Ikke monter eller koble til en
skadet oppvaskmaskin, ta kontakt med
leverandøren.

• Fjern all emballasje før du monterer og
bruker oppvaskmaskinen.

• Bare en kvalifisert person kan utføre den
elektriske tilkoblingen, rørleggerarbeidet
og monteringen av oppvaskmaskinen.
Dette vil hindre skade på produkt og per­son.

• Påse at støpselet ikke sitter i stikkontak­ten mens maskinen monteres.

• Ikke bor hull i noen av sidene på maski­nen. Dette for å hindre skade på hydrauli­ske og elektriske komponenter.

• Forsikre deg om at oppvaskmaskinen er
installert under og ved siden av stabile
konstruksjoner.

Forholdsregler ved frost

• Ikke monter oppvaskmaskinen på et sted
der temperaturen er under 0 °C.

• Produsenten er ikke ansvarlig for frost­skader.

Vanntilkopling

• Bruk nye slanger når du skal kople opp­vaskmaskinen til vanntilførselen. Du må
ikke bruke brukte slanger.

• Kontroller vannrørene før montering. La
vannet renne i noen minutter før du kop­ler til inntaksslangen.

• Pass på at vannslangen ikke blir klemt el­ler skadet når du monterer maskinen.

• Kontroller at vanntilkoplingene er tette, så
du unngår vannlekkasjer.

• Først gang du bruker maskinen, må du
kontrollere at slangene ikke lekker vann.

Elektrisk tilkopling

• Oppvaskmaskinen må være jordet.

• Forsikre deg om at den elektriske infor­masjonen på typeskiltet er i samsvar med
strømtilførselen i boligen din.

• Bruk alltid korrekt montert, jordet stikkon­takt.

• Ikke bruk doble stikkontakter eller skjøte­ledninger. Det kan være brannfarlig.

• Du må ikke bytte ut eller endre strømka­belen. Kontakt servicesenteret.

• Pass på så du ikke klemmer eller på an­nen måte skader støpselet og kabelen
bak maskinen.

• Forsikre deg om at det er tilgang til stik­kontakten etter monteringen.

• Ikke trekk i kabelen for å koble fra enhe­ten. Trekk alltid i selve støpselet.

Servicesenter

• Overlat alle reparasjoner og annet arbeid
på oppvaskmaskinen til en kvalifisert per­son. Kontakt servicesenteret.

• Bruk kun originale reservedeler

Kassere oppvaskmaskinen

• For å forhindre risikoen for fysisk skade:
– Trekk støpselet ut av stikkontakten.
– Kutt av strømkabelen og kast den.
– Fjern dørlåsen. Dette forhindrer at barn

eller kjæledyr kan stenge seg inne i

electrolux 37

oppvaskmaskinen. Det er fare for kvel­ning.

– Kasser oppvaskmaskinen ved det lo-

kale resirkuleringssenteret.

Advarsel Oppvaskmidlene er farlige
og kan forårsake korrosjon!

• Hvis det skjer en ulykke med opp­vaskmidlene, må du kontakte lege
umiddelbart.

• Hvis noen får oppvaskmiddel i mun­nen, må du kontakte lege umiddel­bart.

PRODUKTBESKRIVELSE

1

2

3

4

• Hvis noen får oppvaskmiddel i øyne­ne, må du kontakte lege umiddelbart
og skylle øynene med vann.

• Oppbevar oppvaskmidlene på et sik­kert sted og utenfor barns rekkevid­de.

• La ikke maskindøren stå åpen når
det er oppvaskmidler i oppvaskmid­delbeholderen.

• Fyll først oppvaskmiddelbeholderen
rett før du starter et oppvaskpro­gram.

9

8

7

5

1 Øvre kurv
2 Justeringshjul for innstilling av vann-

hardhet

3 Saltbeholder
4 Oppvaskmiddelbeholder
5 Glansemiddelbeholder

6

6 Typeskilt
7 Filtre
8 Nedre spylearm
9 Midterste spylearm

38 electrolux

BETJENINGSPANEL

1

1 På/av-knapp
2 Display
3 Knapp for starttidsforvalg (Delay)
4 Energispareknapp (Saver)
5 Knapp for multitab-funksjon (Multitab)
6 Knapper for programvalg
7 Avbryt-knapp (Reset)
8 Kontrollamper
9 Programlamper

10 Funksjonsknapper

Kontrollamper

Kontrollampe for salt. Den tennes når du må fylle saltbeholderen.
Når du har fylt beholderen, kan lampen fortsette å lyse i noen timer. Dette
har ingen betydning for oppvaskmaskinens drift.

Kontrollampe for glansemiddel. Den tennes når du må fylle glansemiddel­beholderen.

Kontrollampe for multitab-funksjonen. Den tennes når du aktiverer funksjo­nen.

Kontrollampe for energisparefunksjonen. Den tennes når du aktiverer funk­sjonen.

Den tennes når du velger Auto-oppvaskprogrammet.

Den tennes når du velger Intensive-oppvaskprogrammet.

Den tennes når du velger Quick-oppvaskprogrammet.

1)

2

7

6

9

A

B

10

4

3

5

8

C

1)

electrolux 39

Kontrollamper

Den tennes når du velger Eco-oppvaskprogrammet.

Den tennes når du velger Glass-oppvaskprogrammet.

Den tennes når du velger Rinse-oppvaskprogrammet.

1) Når salt- og/eller glansemiddelbeholderen er tom, tennes ikke kontrollampene når et oppvaskprogram er i gang.

På/av-knapp

Trykk på denne knappen for å slå oppvask­maskinen på eller av.
Ti minutter etter at oppvaskprogrammet er
ferdig, deaktiverer Auto Off-funksjonen ma­skinen automatisk. Dette bidrar til å reduse­re energiforbruket.

Display

Displayet viser:

• Den elektroniske reguleringen av vann­hardheten

• Aktivering/deaktivering av glansemiddel­beholderen (bare når multitab-funksjonen
er på)

• Tiden til oppvaskprogrammet

• Tid som gjenstår til oppvaskprogrammet
er ferdig

• Slutt på oppvaskprogram (displayet viser
en null)

• Tid for starttidsforvalget

• Alarmkoder.

Knapp for starttidsforvalg

Trykk på denne knappen gjentatte ganger
for å utsette starten på oppvaskprogram­met med fra 1 til 24 timer.

Knapp for energisparing

Denne funksjonen reduserer temperaturen i
tørkefasen. Strømforbruket reduseres med
25 %.
Serviset kan være vått når du åpner døren
etter at programmet er ferdig. Vi anbefaler
at du lar døren stå på gløtt og lar serviset
tørke.
Trykk på denne knappen for å aktivere
funksjonen. Den tilhørende indikatoren ten­nes.

Multitab-knapp

Trykk på denne knappen for å aktivere eller

Knapper for programvalg

Trykk på en av knappene gjentatte ganger
til kontrollampen for oppvaskprogrammet
tennes. Se "Oppvaskprogram".

Avbryt-knapp

Trykk på denne knappen for å avbryte et
oppvaskprogram som er i gang. Se "Velge
og starte et oppvaskprogram".

Funksjonsknapper

Med disse knappene kan du:

• Regulere vannhardheten elektronisk. Se
"Stille inn vannhardhet".

• Aktivere eller deaktivere glansemiddelbe­holderen (bare når multitab-funksjonen er
på). Se “Hva må gjøres, hvis…”.

Innstillingsmodus
Produktet må være i innstillingsmodus

når du skal:

• Velge og starte et oppvaskprogram.

• Velge og starte et starttidsforvalg.

• Regulere vannhardheten elektronisk.

• Deaktivere eller aktivere glansemiddelbe­holderen (bare når multitab-funksjonen er
på).

Slå på produktet. Produktet er i
innstillingsmodus når:

• Alle programindikatorene tennes.

• Displayet viser to horisontale statuslinjer.

Slå på produktet. Produktet er ikke i
innstillingsmodus når:

– Bare én programindikator lyser.
– Displayet viser varigheten til et oppvask-

program eller starttidsforvalg.
– Du må avbryte programmet eller start-

tidsforvalget for å gå tilbake til innstil­lingsmodus. Se "Velge og starte et
oppvaskprogram".

deaktivere multitab-funksjonen. Se "Multi­tab-funksjon".

40 electrolux

BRUK AV PRODUKTET

1. Kontroller at nivået for vannavherderen
er justert i forhold til vannhardheten i
området der du bor. Juster vannavher­deren.

2. Fyll saltbeholderen med spesialsalt for
oppvaskmaskiner.

3. Fyll skyllemiddel i skyllemiddelbeholde­ren.

4. Sett inn bestikk og servise i maskinen.

5. Velg korrekt oppvaskprogram på bak­grunn av mengden servise og grad av
smuss.

6. Fyll oppvaskmiddelbeholderen med rik­tig mengde oppvaskmiddel.

7. Start oppvaskprogrammet.

Hvis du bruker kombi-oppvaskmiddel­tabletter ("3 i 1", "4 i 1", "5 i 1"), må du
bruke multitab-funksjonen (se kapitlet
"Multitab-funksjon").

STILLE INN VANNHARDHET

Vannavherderen fjerner mineraler og salter
fra vanntilførselen. Disse mineralene og sal­tene kan skade oppvaskmaskinen.
Juster nivået til vannavherderen hvis den ik­ke er justert i forhold til vannhardheten i om­rådet ditt.

Vannhardhet

Tyske grader

(dH°)

51 - 70 91 - 125 9,1 - 12,5 64 - 88
43 - 50 76 - 90 7,6 - 9,0 53 - 63
37 - 42 65 - 75 6,5 - 7,5 46 - 52
29 - 36 51 - 64 5,1 - 6,4 36 - 45
23 - 28 40 - 50 4,0 - 5,0 28 - 35
19 - 22 33 - 39 3,3 - 3,9 23 - 27
15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4

11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Fabrikkinnstilling.

2) Ikke bruk salt ved dette nivået.

Franske grader

(°TH)

Du må justere avherderen manuelt og
elektronisk

Manuell innstilling

Drei innstillingshjulet for vannhardhet til 1 el­ler 2 (se tabellen).

Kontakt det lokale vannverket for å få vite
hva vannhardheten i ditt område er.

Innstilling av vann-

mmol/l Clarke-gra-

der

manuelt elek-

2
2
2
2
2
2

1

hardhet

1)

1)

1)

1)

1)

1)

2)

tronisk

10

9
8
7
6

1)

5

2)

1

20

30

M

A

X

1

2

3

4

+

-

electrolux 41

Elektronisk innstilling

1. Slå på produktet. Kontroller at produktet
står i innstillingsmodus.

2. Hold funksjonsknappene (B) og (C) inne
samtidig til programlampene over funk­sjonsknappene (A), (B) og (C) blinker.

3. Slipp funksjonsknappene (B) og (C).

4. Trykk på funksjonsknapp (A).

• Programlampene over funksjonsknap-

pene (B) og (C) slokker.

• Programlampen over funksjonsknap-

pen (A) fortsetter å blinke.

BRUKE OPPVASKMASKINSALT

Slik fyller du saltbeholderen:

1. Drei lokket mot klokken og åpne salt-

beholderen.

2. Fyll saltbeholderen med 1 liter vann (ba-

re første gang du fyller på salt).

3. Bruk trakten for å fylle salt i saltbehol-

deren.

4. Fjern saltsøl rundt saltbeholderens åp-

ning.

5. Drei hetten med viserne for å lukke salt-

beholderen.
Det er normalt at det renner vann fra

saltbeholderen når du fyller den.

• Displayet viser vannhardhetsinnstillin­gen (eksempel:

= nivå 5).

5. Trykk på funksjonsknapp (A) gjentatte
ganger for å endre innstillingen.

6. Slå av produktet for å bekrefte.

Hvis vannavherderen stilles elektronisk
til nivå 1, forblir saltindikatorlampen
slokket.

BRUK AV OPPVASKMIDDEL OG SKYLLEMIDDEL

1

2

7

3

4

6

Bruke vaskemiddel

for å hjelpe miljøet, ikke bruk mer enn
riktig mengde med oppvaskmiddel.
Følg produsentens anbefalinger av
oppvaskmiddel på emballasjen.

Fylle oppvaskmiddelbeholderen:

1.

Trykk på utløserknappen

7

lokket

2.

Ha vaskemiddel i skuffen.

i vaskemiddelskuffen.

3. Hvis vaskeprogrammet har en forvask-

syklus, ha litt vaskemiddel i den inner­ste delen av døren.

4. Hvis du bruker oppvaskmiddeltabletter,

5

legger du tabletten i oppvaskmiddelbe-

1

holderen

.

5. Lukk rengjøringsmiddeldispenseren.

Trykk på lokket til det klikker på plass.

2

for å åpne

1

.

42 electrolux

Velg lange oppvaskprogrammer når du
bruker oppvaskmiddeltabletter. De lø­ser seg ikke ordentlig opp ved korte
oppvaskprogrammer og kan gi dårlige­re oppvaskresultat.

Bruke skyllemiddel

Skyllemiddelet gjør at serviset tørkes
uten striper og flekker.
Skyllemiddelbeholderen tilsetter auto­matisk skyllemiddel under den siste
skyllefasten.

Gå fram på følgende måte for å fylle skylle­middelbeholderen

1.

Trykk på utløserknappen

5

lokket

i skyllemiddelskuffen.

6

for å åpne

MULTITAB-FUNKSJON

Multitab-funksjonen er beregnet på kombi­nerte oppvaskmiddeltabletter.
Disse tablettene inneholder oppvaskmiddel,
skyllemiddel og oppvaskmaskinsalt. Noen
typer tabletter kan inneholde andre midler.
Kontroller at tablettene passer til hardheten
på vannet der du bor (se anvisningene på
produktemballasjen).
Multitab-funksjonen stopper tilførselen av
glansemiddel og salt.
Multitab-funksjonen deaktiverer kontrollam­pene for salt og glansemiddel.
Hvis du bruker multitab-funksjonen, kan
programtiden bli lengre.

Aktiver eller deaktiver multitab-funksjo­nen før du starter et oppvaskprogram
Du kan ikke aktivere eller deaktivere
funksjonen når et oppvaskprogram er i
gang.

Aktivere multitab-funksjonen

• Trykk på multitab-knappen, multitab-kon­trollampen tennes. Funksjonen er akti­vert.

2.

Fyll opp skyllemiddelbeholderen
med skyllemiddel. Merket "maks" viser
maks-nivået.

3. Tørk bort skyllemiddelsøl med en ab­sorberende klut for å unngå for mye
skumdannelse under vaskeprogram­met.

4. Lukk skyllemiddelbeholderen. Trykk på
lokket til det klikker på plass.

Juster skyllemiddeldoseringen

Fabrikkinnstilling posisjon 3.
Du kan stille inn skyllemiddeldoseringen på
mellom posisjon 1 (lavest dosering) og posi­sjon 4 (høyest dosering).

Drei på skyllemiddelvelgeren
eller reduserer doseringen.

– Når du aktiverer multitab-funksjonen,

er den aktivert til du deaktiverer den.

Deaktivere multitab-funksjonen og
bruke separat oppvaskmiddel, salt og
glansemiddel

1. Trykk på multitab-knappen, multitab-

kontrollampen slokker. Funksjonen er
deaktivert.

2. Fyll saltbeholderen og glansemiddelbe-

holderen

3. Still vannhardheten til høyeste nivå.

4. Kjør et oppvaskprogram uten servise.

5. Når oppvaskprogrammet er ferdig, re-

gulerer du vannhardheten etter hvor
hardt vannet er der du bor.

6. Stille inn doseringen av glansemiddel.

4

for å øke

3

SETTE INN SERVISE OG BESTIKK

Se brosjyren "Eksempler på RealLife la­ster".

Generelle råd og tips

• Du må ikke plassere vannabsorberende
gjenstander i apparatet (svamper, kjøk­kenhåndklær).

• Fjern matrester fra servise.

• Bløtgjør brent mat som sitter fast.

• Sett dype gjenstander (kopper, glass og
kjeler) med åpningen ned.

• Kontroller at vannet ikke samles opp i be­holdere eller i boller.

• Kontroller at bestikk og servise ikke leg­ger seg i hverandre.

electrolux 43

• Kontroller at glassene ikke er i kontakt
med andre glass.

• Legg små gjenstander i bestikkurven.

• Bland skjeer med andre bestikkdeler for å
hindre at de legger seg i hverandre.

• Når du legger gjenstander i kurvene, må
du kontrollere at vannet kommer til alle
overflatene.

• Plasser lette redskaper i den øvre kurven.
Forsikre deg om at gjenstandene ikke
kan bevege seg.

• Det kan samles vanndråper på plastgjen­stander og teflonbelegg.

VELGE OG STARTE ET OPPVASKPROGRAM

Starte oppvaskprogrammet uten
starttidsforvalg

Du kan velge oppvaskprogram med
døren åpen eller lukket.
Hvis døren er åpen, kan du endre inn­stillingen, fordi produktet ikke begynner
å gå før du lukker døren.
Hvis døren er lukket, begynner produk­tet å gå tre sekunder etter at du har
valgt oppvaskprogram.

1. Slå på produktet. Kontroller at produktet
står i innstillingsmodus.

2. Velg oppvaskprogram.

• Den tilhørende programlampen ten-

nes.

• Alle de andre programlampene slok-

ker.

• Programtiden blinker i displayet.

3. Velg om nødvendig energisparefunksjo­nen.

4. Lukk døren, og oppvaskprogrammet
starter automatisk.

• Programtiden blinker ikke lenger i di-

splayet.

Starte oppvaskprogrammet med
starttidsforvalg

Du kan velge starttidsforvalg med dø­ren åpen eller lukket.
Hvis døren er åpen, kan du endre inn­stillingen, fordi produktet ikke begynner
å gå før du lukker døren.
Hvis døren er lukket, begynner produk­tet å gå tre sekunder etter tiden du har
valgt for starttidsforvalget.

1. Slå på produktet. Kontroller at produktet
står i innstillingsmodus.

2. Velg oppvaskprogram.

3. Trykk på knappen for starttidsforvalg
gjentatte ganger til displayet viser tiden
for starttidsforvalget.

• Tiden for starttidsforvalget blinker i di-

splayet.

4. Lukk døren til produktet, og nedtellingen
starter automatisk.

• Tiden for starttidsforvalget blinker ikke

lenger i displayet.
Når nedtellingen er ferdig, starter oppvask­programmet automatisk.

Hvis du åpner døren, avbryter du ned­tellingen. Når du lukker døren, vil ned­tellingen fortsette fra der den ble av­brutt.

Avbryte starttidsforvalget
Nedtellingen har ikke begynt

1. Trykk på knappen for starttidsforvalg

gjentatte ganger til displayet viser tiden
til oppvaskprogrammet.

2. Lukk døren, og oppvaskprogrammet

starter automatisk.

Nedtellingen har begynt

1. Trykk på knappen for starttidsforvalg

gjentatte ganger til displayet viser tiden
til oppvaskprogrammet.

• Programtiden blinker i displayet. Etter
noen sekunder slutter tiden å blinke
og oppvaskprogrammet starter auto­matisk.

Avbrudd av et oppvaskprogram

• Åpne døren til oppvaskmaskinen.
– Vaskeprogrammet vil stanse.

• Lukk døren.
– Vaskeprogrammet fortsetter fra det

stedet det ble avbrutt.

44 electrolux

Avbryte oppvaskprogrammet

Hvis oppvaskprogrammet ikke har startet,
kan du endre valget.
Hvis du vil endre valget mens oppvaskpro­grammet er i gang, må du avbryte pro­grammet.

• Hold avbryt-knappen inne til alle pro­gramlampene tennes og displayet viser
to horisontale statuslinjer.

Kontroller at det er oppvaskmiddel i
oppvaskmiddelbeholderen før du star­ter et nytt oppvaskprogram.

Slutt på oppvaskprogrammet

1. Slå av produktet.

2. Åpne døren til produktet.
La døren stå på gløtt i noen minutter

for å oppnå bedre tørkeresultat.

Fjern gjenstandene fra kurvene

• La oppvasken avkjøle seg før du tar det

ut av maskinen. Varmt servise er ømfintlig
mot støt

• Tøm den nedre kurven først, og deretter

den øvre

• Det kan være vann på sidene og på dø-

ren til maskinen. Rustfritt stål blir fortere
kaldt enn serviset.

Når oppvaskprogrammet er ferdig, viser di­splayet en null.

OPPVASKPROGRAM

Program Smussgrad Oppvasktype Programbeskrivelse Energispare-

1)

Auto

Intensive Meget skit-

2)

Quick

3)

Eco

Glass Normalt eller

Rinse Bruk dette programmet til å skylle

1) Produktet registrerer hvor skittent og hvor mye servise som er satt i kurvene. Det regulerer automatisk
vanntemperaturen og -mengden, energiforbruket og programtiden.

2) Dette programmet kan brukes til å vaske servise med nytt smuss. Det gir godt oppvaskresultat på kort tid.

3) Dette er standardprogrammet for testinstitutter. Med dette programmet får du mest mulig effektivt vann- og
energiforbruk for normalt skittent bestikk og servise. Se vedlagte oversikt når det gjelder testdata.

Alle Servise, bestikk,

tent

Nytt smuss Servise og be-

Normalt skit­tent

litt skittent

raskt av serviset. Dette hindrer at
matrester fester seg til serviset og
at det lukter vondt.
Ikke bruk oppvaskmiddel med
dette programmet.

gryter og panner

Servise, bestikk,
gryter og panner

stikk
Servise og be-

stikk

Skjørt servise og
glass

Forskylling
Vask 45 °C eller 70 °C
Skyllinger
Tørking

Forskylling
Vask 70 °C
Skyllinger
Tørking

Vask 60 °C
Skylling

Forskylling
Vask 50 °C
Skyllinger
Tørking

Vask 45 °C
Skyllinger
Tørking

Skylling Ja, uten effekt

Forbruksverdier

Program

Auto 0.7 - 1.3 8 - 14
Intensive 1.0 - 1.1 9 - 10

1)

Energi (kWh) Vann (liter)

funksjon

Ja, med effekt

Ja, med effekt

Ja, uten effekt

Ja, med effekt

Ja, med effekt

electrolux 45

Program

Quick 0.8 7
Eco 0.7 - 0.8 8 - 9
Glass 0.6 - 0.7 9 - 10
Rinse 0.01 3

1) Displayet viser programtiden.

Forbruksverdiene er ment som en vei­ledning og avhenger av vanntrykk og ­temperatur, og også av variasjoner i

1)

Energi (kWh) Vann (liter)

strømforsyningen og mengden servise
som er satt inn.

STELL OG RENGJØRING

Ta ut og rengjøre filtrene

Skitne filtre fører til dårligere oppvaskresul­tater.
Selv om filtrene krever svært lite vedlike­hold, anbefaler vi at du kontrollerer dem re­gelmessig og rengjør dem hvis det er nød­vendig.

1. Drei filteret (A) mot klokken og ta det ut

av filteret (B).

B

A

2. Filter (A) har to deler. Du demonterer fil-

teret ved å trekke disse fra hverandre.

3. Rengjør filtrene grundig med vann.

4. Sett sammen de to delene av filteret (A)
og trykk. Kontroller at de er riktig satt
sammen.

5. Ta ut filteret (B).

6. Rengjør filteret (B) grundig med vann.

7. Sett filteret (B) tilbake på sin opprinneli­ge plass. Kontroller at det er montert
riktig i sporene (C).

C

46 electrolux

8. Sett filteret (A) på plass i filteret (B). Drei
filteret (A) med klokken til det låses på
plass.

For å rengjøre spylearmene

Ikke fjern spylearmene.
Hvis matrester blokkerer hullene i spylear­mene, kan du fjerne dem med en tynn og

For å rengjøre de utvendige overflatene

Rengjør de utvendige overflatene på opp­vaskmaskinen og betjeningspanelet med en
fuktig, myk klut
Bruk kun nøytrale rengjøringsmidler.
Du må aldri bruke skurende oppvaskmidler,
skuresvamper eller løsemidler (aceton).

spiss gjenstand.

HVA MÅ GJØRES, HVIS...

Produktet vil ikke starte eller stopper under
drift.
Prøv først å finne en løsning på problemet
(se tabellen). Hvis ikke, ta kontakt med ser­vicesentret.

Ved enkelte feil viser displayet en
alarmkode:

Feil Mulig årsak Mulig løsning

Produktet tar ikke inn vann. Vannkranen er blokkert eller full

Vanntrykket er for lavt. Kontakt det lokale vannverket.
Vannkranen er stengt. Åpne vannkranen.
Filteret i vanninntaksslangen er

Vanninntaksslangen er ikke rik-

Vanninntaksslangen er skadet. Kontroller at vanninntaksslan-

Produktet tømmer ikke vannet. Avløpsrøret på vasken er blok-

Vannavløpsslangen er ikke rik-

Vannavløpsslangen er skadet. Kontroller at vannavløpsslan-

Lekkasjestoppsystemet er akti­vert.

Oppvaskprogrammet vil ikke
starte.

Støpselet er ikke satt inn i stik-

Sikringen i sikringsskapet har

Det er valgt starttidsforvalg. • Avbryt starttidsforvalget.

av kalkavleiringer.

tett.

tig tilkoblet.

kert.

tig tilkoblet.

Steng vannkranen og ta kon-

Døren til produktet er åpen. Lukk døren.

kontakten.

gått.

Start produktet når kontrollen er utført. Pro­grammet fortsetter fra det stedet det ble av­brutt.

•

- Produktet tar ikke inn vann

•

- Produktet tømmer ikke vannet

•

- Lekkasjestoppsystemet er aktivert.

Advarsel Slå av produktet før du
utfører kontrollene.

Rengjør vannkranen.

Rengjør filteret.

Kontroller at tilkoblingen er rik­tig.

gen ikke er skadet.
Rengjør avløpsrøret på vasken.

Kontroller at tilkoblingen er rik­tig.

gen ikke er skadet.

takt med servicesenteret.

Sett støpselet inn i stikkontak­ten.

Skift sikring.

• Når nedtellingen er ferdig,
starter oppvaskprogrammet
automatisk.

Ta kontakt med servicesenteret hvis feilen
opptrer igjen.

electrolux 47

Ta kontakt med servicesenteret hvis di­splayet viser andre alarmkoder.
Dataene som servicesenteret trenger, står
på typeskiltet.

–Produktnummer

(PNC) ........................................

– Serienummer

(S.N.) ........................................

Registrer denne informasjonen:
–Modell

(MOD.) ....................................................

....

Oppvask- og tørkeresultatene er ikke tilfredsstillende

Feil Mulig årsak Mulig løsning

Serviset er ikke rent. Oppvaskprogrammet passer

Serviset er ikke satt riktig inn i

Spylearmene kan ikke bevege

Filtrene er skitne eller ikke riktig

Det ble brukt for lite eller ikke

Det er kalkflekker på serviset. Saltbeholderen er tom. Fyll saltbeholderen med spe-

Feil justering av vannhardheten. Still vannhardheten til riktig nivå.
Lokket til saltbeholderen er ikke

Det er striper, hvitaktige flekker
eller blålig belegg på glass og
servise.

Vanndråper har tørket på glass
og servise.

Oppvaskmiddelet kan være år-

Serviset er vått. Oppvaskprogrammet hadde ik-

Serviset er vått og matt. Glansemiddelbeholderen er

Multitab-funksjonen er aktivert

Aktivere glansemiddelbeholderen

1. Slå på produktet. Kontroller at produktet

står i innstillingsmodus.

ikke til typen servise eller
smuss.

kurvene, vannet har ikke vært i
kontakt med alle flater.

seg fritt. Feil plassering av ser­viset i kurvene.

montert og installert.

noe oppvaskmiddel

skikkelig lukket.
Det er brukt for mye glanse-

middel.

Det er brukt for lite glansemid­del.

saken.

ke en tørkefase eller hadde en
redusert tørkefase.

tom.

(denne funksjonen deaktiverer
automatisk glansemiddelbehol­deren).

2. Hold funksjonsknappene (B) og (C) inne
samtidig til programlampene over funk­sjonsknappene (A), (B) og (C) blinker. .

3. Slipp funksjonsknappene (B) og (C).

Kontroller at oppvaskprogram­met som er valgt, passer til ty­pen servise eller smuss.

Sett serviset riktig i kurvene.

Kontroller at feil plassering av
serviset ikke medfører at spy­learmene blokkeres.

Sørg for at filtrene er rene og
riktig installert og montert.

Kontroller at det brukes riktig
mengde oppvaskmiddel.

sialsalt for oppvaskmaskiner.

Kontroller at lokket til saltbehol­deren er skikkelig lukket.

Reduser doseringen av glanse­middel.

Øk doseringen av glansemid­del.

Prøv en annen type oppvask­middel.

For bedre tørkeresultater bør
døren stå på gløtt i noen minut­ter.

Fyll glansemiddel i glansemid­delbeholderen.

Aktiver glansemiddelbeholde­ren.

4. Trykk på funksjonsknappen (B).

48 electrolux

• Programlampene over funksjonsknap­pene (A) og (C) slokker.

• Programlampen over funksjonsknap­pen (B) fortsetter å blinke.

• Displayet viser innstillingen av glanse-

5. Trykk på funksjonsknappen (B) for å en­dre innstillingen.

6. Slå av produktet for å bekrefte.

Glansemiddelbehol­deren er på.

middelbeholderen.

Glansemiddelbehol­deren er av.

TEKNISKE DATA

Mål Bredde 446 mm
Høyde 818 - 878 mm
Dybde 580 mm
Vanntrykk Minimum 0.5 bar (0.05 MPa)
Maksimum 8 bar (0,8 MPa)

Vanntilførsel
Kapasitet Antall kuverter 9

1) Koble vanninntaksslangen til en kran med 3/4-tommers gjenger.

1)

Typeskiltet på den indre kanten av dø­ren viser informasjon om den elektriske
tilkoplingen.

Hvis varmtvannet kommer fra alternati-

Kaldt vann eller varmt vann maksimum 60 °C

ge (for eksempel solcellepaneler, fotoe­lektriske paneler og vindkraft), benyttes
en varmtvannstilførsel for å redusere
apparatets energiforbruk.

ve energikilder som er mer miljøvennli-

MILJØVERN

Symbolet på produktet eller på
emballasjen viser at dette produktet ikke
må behandles som husholdningsavfall. Det
skal derimot bringes til et mottak for
resirkulering av elektrisk og elektronisk
utstyr. Ved å sørge for korrekt avhending av
apparatet, vil du bidra til å forebygge de
negative konsekvenser for miljø og helse

som gal håndtering kan medføre. For
nærmere informasjon om resirkulering av
dette produktet, vennligst kontakt
kommunen, renovasjonsselskapet eller
forretningen der du anskaffet det.

Resirkuler materialet med symbolet
.Plasser emballasjen i riktige beholdere for
resirkulering.

MONTERING

Plasser maskinen ved en vannkran og et
avløp.
Monter maskinen under en kjøkkenbenk el­ler arbeidsbenk.
Pass på at størrelsen på utsparingen sam­svarer med de gitte målene i bildet.

820-880 mm

450 mm

electrolux 49

Fuktsperre

Fest den klebende aluminiumsfolien på
fremre del av arbeidsbenken langs hele
bredden.

450 mm

Juster høyden på oppvaskmaskinen

1. Fjern den regulerbare sokkelen.

2. • Drei de to fremre føttene mot urviser­ne for å heve fronten på maskinen.

• Drei den midterste skruen mot urvi­serne for å heve baksiden på maski­nen.

1. Fest brakettene i sporene oppe på ma­skinen.

2. Bruk skruene (oppe eller på siden) til å
sette maskinen på plass. Sørg for å
stramme skruene skikkelig.

For å justere apparatet i vater

Når maskinen står riktig, lukkes og tettes
døren på riktig måte.
Dersom apparatet ikke står i vater, vil døren
berøre sidene på kabinettet Løsne eller
stram de justerbare føttene for å justere ni­vået på maskinen.
Når maskinen er justert, monter sokkelpla­ten på maskinen.

Fest maskinen under benken eller til
tilstøtende enheter

Advarsel For å forhindre personskade

eller skade på maskinen, pass på at
maskinen er installert under og ved
siden av faste seksjoner.
Bruk brakettene for å feste maskinen
under benken eller til tilstøtende enhe­ter.

Pass på at den justerbare sokkelen monte­res riktig.

50 electrolux

Tilkopling av vannavløp
Koble vanntappingsslangen til:

• avløpet i vasken og fest den under ar­beidsflaten. Dette forhindrer at avløps­vann fra vasken renner tilbake i maski­nen.

• Et vertikalt rør med luftehull. Den innven­dige diameteren må være minst 40 mm.

max 85 cm

min 40 cm

max 400 cm

Fjern proppen i vasken når maskinen tøm­mer ut vannet, ellers kan vannet renne tilba­ke i maskinen igjen.
Tømmeslangeforlengelsen må ikke være
lenger enn 2 m. Den innvendige diameteren

må ikke være mindre enn slangens diame­ter.
Hvis avløpsslangen koples til en vannlås un­der vasken, må du sørge for at vannet fra
maskinen ikke hindres av f.eks. plastfolie
(A). Hvis du ikke fjerner plasten, kan matre­ster føre til blokkering i vannlåsen på vasken

En sikkerhetsenhet hindrer at det skitne
vannet går tilbake inn i maskinen. Hvis
røret på vasken har en innebygget til­bakeslagsventil kan dette føre til at
oppvaskmaskinen ikke tømmer som
den skal. Fjern tilbakeslagsventilen.

Electrolux. Thinking of you.

Ta del av våra tankegångar på www.electrolux.com

INNEHÅLL

Säkerhetsinformation 51
Produktbeskrivning 53
Kontrollpanel 54
Användning av produkten 56
Att ställa in vattenavhärdaren 56
Användning av avhärdningssalt 57
Användning av diskmedel och sköljmedel

57

Multitab funktion 58

SÄKERHETSINFORMATION

Läs den här handboken innan du börjar in­stallera och använda diskmaskinen.

• För din egen och dina tillhörigheters sä­kerhet.

• För att skydda miljön.

• För att du ska använda produkten på rätt
sätt.

Förvara alltid dessa instruktioner tillsam­mans med produkten, även om du flyttar
den eller ger bort den.
Tillverkaren kan inte hållas ansvarig för ska­da som orsakats av felaktig installation eller
användning.

Säkerhet för barn och handikappade

• Låt inte personer (och det gäller även
barn) med nedsatt fysisk förmåga, för­ståndshandikapp eller brist på erfarenhet
och kunskap använda produkten. De ska
övervakas eller instrueras vid användning
av produkten av en person som ansvarar
för deras säkerhet.

• Barn måste övervakas så att de inte leker
med produkten.

• Förvara allt förpackningsmaterial utom
räckhåll för barn. Det finns risk för kväv­ning eller skador.

• Förvara allt rengöringsmedel på en säker
plats. Låt inte barn röra diskmedlet.

• Håll barn och husdjur borta från produk­ten när luckan är öppen.

electrolux 51

Att ladda bestick och porslin 58
Att välja och starta ett diskprogram 59
Diskprogram 60
Underhåll och rengöring 61
Om maskinen inte fungerar 62
Tekniska data 64
Miljöskydd 64
Installation 64

Med reservation för ändringar

Allmän säkerhet

• Ändra inte diskmaskinens specifikationer.
Det finns risk för personskador eller ska­dor på diskmaskinen.

• Följ diskmedelstillverkarens säkerhetsan­visningar för att undvika brännskador på
ögon, mun och hals.

• Drick inte vattnet från diskmaskinen. Res­ter av diskmedel kan finnas kvar i disk­maskinen.

• Lämna inte diskmaskinens lucka öppen
utan uppsikt. Detta för att undvika skador
och att någon ramlar över luckan.

• Sitt eller stå inte på luckan när den är öp­pen.

Användning

• Denna diskmaskin är konstruerad för an­vändning i hemmet. Använd inte produk­ten för andra ändamål, för att undvika
skador på personer eller egendom.

• Använd endast produkten till att rengöra
husgeråd som är lämpliga för diskmaski­ner.

• Placera inga lättantändliga produkter eller
föremål som är fuktiga med lättantändliga
produkter i, nära eller på diskmaskinen.
Det finns risk för explosion eller eldsvåda.

• Placera knivar och andra vassa föremål i
bestickkorgen med de spetsiga delarna
vända nedåt. Om inte, lägg dem horison­tellt i överkorgen eller knivkorgen. (Alla
modeller har inte en knivkorg.)

52 electrolux

• Använd endast produkter som är avsed­da för diskmaskiner (diskmedel, salt,
sköljmedel).

• Salt som inte är lämpligt för diskmaskiner
kan skada vattenavhärdaren.

• Fyll på salt i diskmaskinen innan du star­tar ett diskprogram. Salt som lämnas
kvar i produkten kan orsaka korrosion el­ler göra ett hål botten av maskinen.

• Fyll aldrig sköljmedelsfacket med andra
medel än sköljmedel (t.ex. rengöringsme­del eller flytande diskmedel). Det kan ska­da produkten.

• Kontrollera att spolarmarna kan röra sig
fritt innan diskmaskinen startas.

• Produkten kan utsöndra het vattenånga
om du öppnar dörren med ett diskpro­gram är igång. Risk för brännskador före­ligger.

• Ta inte ur disken ur maskinen förrän dis­kprogrammet är klart.

Underhåll och rengöring

• Innan du rengör produkten ska du stänga
av den och dra ur nätsladden från elutta­get.

• Använd inte lättantändliga produkter eller
produkter som kan orsaka korrosion.

• Använd inte diskmaskinen utan filter.
Kontrollera att filtren är rätt monterade.
Felaktig montering medför otillfredsstäl­lande diskresultat och kan skada disk­maskinen.

• Spruta inte vatten eller ånga för att ren­göra diskmaskinen. Det finns då risk för
elchock och skador på produkten.

Installation

• Se till att produkten inte är skadad. Instal­lera eller anslut inte en skadad produkt,
utan kontakta leverantören.

• Avlägsna allt förpackningsmaterial innan
du installerar och använder diskmaski­nen.

• Endast en kvalificierad person får utföra
el- och vattenanslutningar och installation
av produkten. Detta förhindrar risken för
skador på diskmaskinen eller personer.

• Se till att diskmaskinen inte är ansluten till
eluttaget under installationen.

• Borra inte på maskinens sidor. Det kan
orsaka skador på hydraulik och elektriska
komponenter.

• Kontrollera att produkten har installerats
under och bredvid stadiga skåp- eller
bänkstommar.

Åtgärder vid frysrisk

• Installera inte diskmaskinen på en plats
där temperaturen understiger 0 °C.

• Tillverkaren ansvarar inte för skador orsa­kade av frost.

Anslutning av vatten

• Använd nya slangar för att ansluta disk­maskinen till vattenkranen. Använd inte
begagnade slangar.

• Anslut inte diskmaskinen till nya ledningar
eller ledningar som inte har använts på
länge. Låt vattnet rinna några minuter
och anslut därefter tilloppsslangen.

• Se till att du inte klämmer eller orsakar
skada på vattenslangarna när du installe­rar diskmaskinen.

• Kontrollera att vattenkopplingarna är täta
för att förhindra vattenläckage.

• Kontrollera att slangarna inte läcker när
du använder diskmaskinen första gång­en.

Elektrisk anslutning

• Hushållsapparaten måste jordas.

• Kontrollera att produktens märkdata
överensstämmer med din strömkälla.

• Använd alltid ett korrekt installerat, stöt­säkert och jordat eluttag.

• Använd inte flera kontakter eller förläng­ningssladdar. Risk för brand.

• Byt inte ut eller ändra strömkabeln. Kon­takta servicecentret.

• Se till att du inte klämmer eller orsakar
skada på stickkontakten och strömka­beln bakom diskmaskinen.

• Kontrollera att stickkontakten är åtkomlig
efter installationen.

• Dra inte i strömkabeln för att koppla bort
produkten från eluttaget. Ta alltid tag i
stickkontakten.

Servicecenter

• Endast kvalificerade personer får reparera
eller utföra arbeten på diskmaskinen.
Kontakta servicecentret.

• Använd endast originaldelar vid reparatio­ner och utbyten.

För att kassera maskinen

• För att förhindra risk för personskador:

electrolux 53

– Koppla bort produkten från eluttaget.
– Klipp av strömkabeln och kassera den.
– Avlägsna lucklåset. Detta hindrar barn

eller djur från att bli instängda i produk­ten. Risk för kvävning föreligger.

– Kassera produkten på din lokala sop-

hanteringsstation.

Varning Diskmedel är farligt och
kan orsaka korrosion!

• Om en olycka inträffar med diskmed­let, kontakta en läkare omedelbart.

• Om någon får diskmedel i munnen,
kontakta genast en läkare.

PRODUKTBESKRIVNING

1

2

3

4

• Om någon får diskmedel i ögonen,
kontakta genast en läkare och tvätta
ögonen med vatten.

• Förvara diskmedel på en säker plats
utom räckhåll för barn.

•Låt inte diskmaskinens lucka stå öp­pen när det finns diskmedel i behål­laren.

• Fyll på diskmedel först innan du star­tar ett diskprogram.

9

8

7

5

1 Överkorg
2 Reglage för inställning av vattenhårdhet
3 Saltbehållare
4 Diskmedelsfack
5 sköljmedelsfack

6

6 Typskylt
7 Filter
8 Nedre spolarmen
9 Övre spolarmen

54 electrolux

KONTROLLPANEL

1

1 Strömbrytare
2 Display
3 Knapp för Fördröjd start (Delay)
4 Energispar-knapp (Saver)
5 Multitab-knapp (Multitab)
6 Programvalsknappar
7 Avbryt-knapp (Reset)
8 Indikatorlampor
9 Programindikatorer

10 Funktionsknappar

Kontrollampa för Salt. Tänds när saltbehållaren behöver fyllas på.
När du har fyllt på behållaren kan saltkontrollampan fortsätta att lysa i några
timmar. Detta inverkar dock inte negativt på produktens funktion.

Kontrollampa för sköljmedel. Tänds när sköljmedel behöver fyllas på.
Kontrollampa för Multitab. Tänds när du aktiverar funktionen.

Energispar-indikator. Tänds när du aktiverar funktionen.

Tänds när du väljer ett Auto diskprogram.

Tänds när du väljer ett Intensive diskprogram.

Tänds när du väljer ett Quick diskprogram.

Tänds när du väljer ett Eco diskprogram.

Indikatorlampor

2

7

6

9

A

B

10

4

3

5

8

C

1)

1)

Indikatorlampor

Tänds när du väljer ett Glass diskprogram.

Tänds när du väljer ett Rinse diskprogram.

1) När saltbehållaren och/eller sköljmedelsfacket är tomt tänds inte motsvarande kontrollampa medan ett
diskprogram pågår.

Strömbrytare

Tryck på knappen för att aktivera och avak­tivera produkten.
Tio minuter efter att diskprogrammet avslu­tats, avaktiverar Auto Off-funktionen ma­skinen. Detta minskar energiförbrukningen.

Display

Displayen visar:

• Den elektroniska inställningen av vatten-

hårdhet.

• Aktivering och inaktivering av sköljme-

delsdoseringen (endast med aktiverad
multitabfunktion).

• Diskprogrammets varaktighet

• Återstående tid tills diskprogrammet är

klart

• När ett diskprogram är klart (en nolla vi-

sas på displayen)

• Nedräkningen av en fördröjd start

• Larmkoder.

Knapp för fördröjd start

Tryck på knappen flera gånger för att för­dröja diskprogrammets start från 1 till 24
timmar.

Energispar-knapp

Denna funktion sänker temperaturen i torkf­asen. Energiförbrukningen sjunker med 25
%.
Disken kan bli blöt vid slutet av program­met, när luckan öppnas. Vi rekommenderar
att du lämnar luckan på glänt medan disken
torkar.
Tryck på knappen för att ställa in funktio­nerna. Motsvarande kontrollampa tänds.

Multitab-knapp

Avbryt-knapp

Tryck på den här knappen för att avbryta
ett pågående diskprogram. Se avsnittet
"Ställa in och starta ett diskprogram".

Funktionsknappar

Med de här knapparna kan du:

• Elektroniskt justera nivån på vattenavhär­daren. Se avsnittet "Att ställa in vattenav­härdaren".

• Aktivera eller inaktivera sköljmedelsfacket
(endast med aktiverad multitabfunktion).
Se avsnittet "Om maskinen inte funge­rar".

Inställningsläge
Produkten måste vara i inställningsläge

för att du ska kunna göra följande:

• Ställa in och starta ett diskprogram.

• Ställa in och starta en fördröjd start.

• Elektroniskt justera avhärdarens nivå.

• Aktivera eller inaktivera spolglansdoser­ingen (endast med aktiverad multitab­funktion).

Aktivera produkten. Produkten är i
inställningsläge när

• Alla indikatorlampor för lyser.

• Displayen visar två vågräta statusstreck.

Aktivera produkten. Produkten är inte i
inställningsläge när

– Endast en programkontrollampa är tänd.
– På displayen visas tiden för diskprogram-

met eller en fördröjd start.
– Programmet eller startfördröjningen

måste avbrytas för att återgå till inställ­ningsläge. Se avsnittet "Ställa in och
starta ett diskprogram".

Tryck på denna knapp för att aktivera eller
inaktivera multitabfunktionen. Se avsnittet
"Multitabfunktion".

Programvalsknappar

Tryck på dessa knappar flera gånger tills in­dikatorlampan för diskprogrammet tänds.
Se avsnittet "Diskprogram".

electrolux 55

56 electrolux

ANVÄNDNING AV PRODUKTEN

1. Säkerställ att den inställda nivån för vat­tenavhärdaren överensstämmer med
hårdheten på vattnet där du bor. Juste­ra vattenavhärdaren vid behov.

2. Fyll på avhärdningssalt i saltbehållaren.

3. Fyll på sköljmedel i sköljmedelsfacket.

4. Ladda produkten med bestick, porslin
och övrig disk.

5. Ställ in rätt diskprogram för typ av disk
och smutsgrad.

6. Fyll på rätt mängd diskmedel i diskme­delsfacket.

7. Starta diskprogrammet.

Om du tänker använda kombinerade
disktabletter ("3 i 1", "4 i 1", "5 i 1"
osv.), använd då multitabfunktionen (se
"Multitabfunktion").

ATT STÄLLA IN VATTENAVHÄRDAREN

Vattenavhärdaren avlägsnar mineraler och
salter från vattnet. Dessa mineraler och sal­ter kan skada produkten.
Justera nivån på vattenavhärdaren om den
inte överensstämmer med vattenhårdheten
där du bor.

Vattenhårdhet

Tyska grader

(°dH)

51 - 70 91 - 125 9,1 - 12,5 64 - 88
43 - 50 76 - 90 7,6 - 9,0 53 - 63
37 - 42 65 - 75 6,5 - 7,5 46 - 52
29 - 36 51 - 64 5,1 - 6,4 36 - 45
23 - 28 40 - 50 4,0 - 5,0 28 - 35
19 - 22 33 - 39 3,3 - 3,9 23 - 27
15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4

11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Fabriksinställning.

2) Använd inte salt på denna nivå.

Franska grader

(TH°)

Du måste justera vattenavhärdaren ma­nuellt och elektroniskt.

Manuell inställning

Ställ vattenavhärdarens reglage i läge 1 eller
2 (se tabellen).

Kontakta din lokala vattenmyndighet för att
ta reda på vattenhårdheten där du bor.

Inställning av vatten-

mmol/l Clarke-gra-

der

manuellt elekt-

2
2
2
2
2
2

1

hårdhet

1)

1)

1)

1)

1)

1)

2)

roniskt

10

9
8
7
6

1)

5

2)

1

20

30

M

A

X

1

2

3

4

+

-

electrolux 57

Elektronisk inställning

1. Aktivera produkten. Kontrollera att pro­dukten är i inställningsläge.

• Programlampan ovanför funktions-

• Inställningen av ljudsignalerna visas

2. Tryck och håll inne funktionsknapparna
(B) och (C) samtidigt tills programlam­porna ovanför funktionsknapparna (A),
(B) och (C) blinkar.

3. Släpp funktionsknapparna (B) och (C).

4. Tryck på funktionsknapp (A).

• Programlamporna för funktionsknap-

parna (B) och (C) slocknar.

5. Tryck på funktionsknapp (A) igen för att
ändra inställningen.

6. Inaktivera produkten för att bekräfta.

Om vattenavhärdaren är elektroniskt in­ställd på nivå 1 är kontrolllampan för
salt släckt.

ANVÄNDNING AV AVHÄRDNINGSSALT

Fylla salt i saltbehållaren:

1. Öppna saltbehållaren genom att vrida
locket moturs.

2. Fyll saltbehållaren med 1 liter vatten
(endast första gången som du ska fylla
med salt).

3. Använd tratten för att fylla saltbehålla­ren med salt.

4. Ta bort eventuellt salt från saltbehålla­rens öppning.

5. Stäng saltbehållaren genom att vrida
locket medurs.

Det är normalt att vatten rinner över
från saltbehållaren när den fylls med
salt.

knapp (A) fortsätter att blinka.

på displayen (exempel:

= nivå 5).

ANVÄNDNING AV DISKMEDEL OCH SKÖLJMEDEL

1

2

7

3

4

6

Användning av diskmedel

Tänk på miljön och använd inte mer än
den mängd diskmedel som behövs.
Följ diskmedelstillverkarens rekommen­dationer på förpackningen.

Fylla på diskmedelabehållaren:

1.

Tryck på knappen

7

locket

2.

Lägg i diskmedel i facket

till diskmedelsfacket.

3. Om diskprogrammet har förtvätt lägger
du en mindre mängd diskmedel på insi­dan av diskmaskinens lucka.

4. Om du använder disktabletter, lägg

5

tabletten i diskmedelsfacket

5. Stäng diskmedelsfacket. Tryck på lock­et tills det låser fast i läge.

2

för att öppna

1

.

1

.

58 electrolux

Använd långa diskprogram när du an­vänder disktabletter. de kan inte lösas
upp riktigt under korta diskprogram
och kan försämra diskresultatet.

Användning av sköljmedel

När sköljmedel används kan disken tor­kas utan att det blir ränder eller fläckar.
Sköljmedelsfacket tillsätter automatiskt
sköljmedel under den sista sköljningen.

Gör så här för att fylla på sköljmedelsfacket:

1.

Tryck på knappen

5

locket

2.

Fyll sköljmedelsfacket
del. "Max." indikerar den maximala ni­vån.

till sköljmedelsfacket.

6

för att öppna

3

med sköljme-

MULTITAB FUNKTION

Multitabfunktionen är avsedd för kombine­rade disktabletter.
Dessa produkter är diskmedel med kombi­nerade rengörings-, skölj- och saltfunktio­ner. Vissa typer av tabletter kan innehålla
andra kemikalier.
Se till att tabletterna är anpassade efter
vattnets hårdhet där du bor (se instruktio­nerna på produktförpackningarna).
Multitab-funktionen avaktiverar doseringen
av sköljmedel och salt.
Multitabfunktionen inaktiverar automatiskt
kontrollamporna för sköljmedel och salt.
Programmets längd kan öka när du använ­der multitabfunktionen.

Aktivera eller inaktivera Multitabfunktio­nen innan du startar ett diskprogram
Du kan inte aktivera eller inaktivera
funktionen medan ett program pågår.

Aktivera multitabfunktionen

• Tryck på multitab-knappen så tänds kon­trollampan. Funktionen är på.

3. Torka upp eventuellt utspillt sköljmedel
med en absorberande trasa så att det
inte bildas för mycket skum under näs­ta diskprogram.

4. Stäng sköljmedelsfacket. Tryck på
locket tills det låser fast i läge.

Justera doseringen av sköljmedel

Fabriksinställning: läge 3.
Du kan ställa in doseringen av sköljmedel
mellan läge 1 (lägsta dosering) och läge 4
(högsta dosering).

4

Vrid sköljmedelsväljaren
minska doseringen.

– När du aktiverar Multitabfunktionen för-

blir den aktiverad tills du inaktiverar
den.

För att avaktivera Multitab-funktionen
och använda separat diskmedel, salt
och sköljmedel

1. Tryck på multitab-knappen så släcks

kontrollampan. Funktionen är av.

2. Fyll på saltbehållaren och spolglansfack-

et.

3. Ställ in vattenhårdheten på högsta ni-

vån.

4. Kör ett diskprogram utan disk.

5. När diskprogrammet är klart justerar du

sköljmedlet efter vattenhårdheten där du
bor.

6. Justera mängden sköljmedel

för att öka eller

ATT LADDA BESTICK OCH PORSLIN

Se häftet "Exempel på RealLife dis­kgods".

Råd och tips

• Placera inte föremål i produkten som kan
absorbera vatten (svampar, disktrasor).

• Ta bort alla matrester från disken.

• Blötlägg inbrända matrester på disken.

• Placera på ihåliga föremål (till exempel

• Se till att vattnet inte samlas i behållare

• Se till att bestick och diskgods inte fast-

• Se till att glas inte vidrör andra glas.

koppar, glas och kokkärl) med öppningen
neråt.

eller skålar.

nar i varandra.

electrolux 59

• Lägg små föremål i bestickkorgen.

• Blanda skedar med andra bestick så att
de inte fastnar i varandra.

• När du lagt föremålen i korgarna ska du
se till att vattnet kan komma åt alla ytor­na.

• Lägg lätta föremål i den övre korgen. Se
till att föremålen inte rör sig.

• Vattendroppar kan samlas på plastföre­mål och teflonpannor.

ATT VÄLJA OCH STARTA ETT DISKPROGRAM

Starta diskprogrammet utan fördröjd
start.

Du kan välja diskprogram och fördröjd
start även när produktens lucka är
stängd.
Om luckan är öppen kan du ändra in­ställningen eftersom produkten startar
endast när du stängt luckan.
Om luckan är stängd startar produkten
tre sekunder efter diskprogrammet
ställts in.

1. Aktivera produkten. Kontrollera att pro­dukten är i inställningsläge.

2. Ställ in ett diskprogram.

• Motsvarande programlampa tänds.

• Alla övriga programlampor slocknar.

• Programtiden blinkar på displayen.

3. Ställ vid behov in energisparprogram­met.

4. Stäng luckan till produkten så startar
programmet automatiskt.

• Programtiden blinkar inte längre på

displayen.

Starta diskprogrammet med fördröjd
start

Du kan välja fördröjd start när produk­tens lucka är öppen eller stängd.
Om luckan är öppen kan du ändra in­ställningen eftersom produkten startar
endast när du stängt luckan.
Om luckan är stängd startar produkten
tre sekunder efter den fördröjda starten
ställts in.

1. Aktivera produkten. Kontrollera att pro­dukten är i inställningsläge.

2. Ställ in ett diskprogram.

3. Tryck på knappen för fördröjning flera
gånger tills displayen visar tiden för för­dröjd start.

• Fördröjningstiden blinkar på dis-

playen.

4. Stäng luckan till produkten så startar
programmet automatiskt.

• Fördröjningstiden blinkar inte längre

på displayen.
När nedräkningen är klar startar diskpro­grammet automatiskt.

Om luckan öppnas avbryts nedräkning­en. När luckan stängs igen fortsätter
nedräkningen från den punkt där den
avbröts.

Avbryta fördröjd start
Nedräkningen fungerar inte

1. Tryck på knappen för fördröjd start flera

gånger tills displayen visar tiden för dis­kprogrammet.

2. Stäng luckan till produkten så startar

programmet automatiskt.

Nedräkningen fungerar

1. Tryck på knappen för fördröjd start flera

gånger tills displayen visar tiden för dis­kprogrammet.

• Programtiden blinkar på displayen. Ef­ter några sekunder slutar tiden att
blinka och diskprogrammet startar
automatiskt.

Avbryta ett diskprogram

• Öppna luckan till diskmaskinen.
– Diskprogrammet avbryts.

• Stäng luckan.
– Diskprogrammet fortsätter från den

punkt där det avbröts.

Stoppa diskprogrammet

Om diskprogrammet inte har startat, kan du
ändra ditt val.
För att ändra ditt val med diskprogrammet
är igång, måste du avbryta programmet.

• Håll Avbryt-knappen intryckt tills pro­gramlamporna tänds på displayen som
visar två horisontella förloppsstreck.

60 electrolux

Kontrollera att det finns diskmedel i
diskmedelsfacket innan du startar ett
nytt diskprogram.

När diskprogrammet är klart

När diskprogrammet är klart visas noll på
displayen.

1. Stäng av produkten.

2. Öppna luckan till produkten.

Ta bort disken från korgarna

• Låt diskgodset svalna innan du plockar ur
det ur maskinen. Varmt diskgods kan lätt
skadas.

• Plocka först ur diskgods från den nedre
korgen, sedan från den övre.

• Det kan finnas vatten på diskmaskinens
sidor och lucka. Rostfritt stål svalnar for­tare än diskgodset.

För effektivare torkning, låt luckan stå
på glänt några minuter.

DISKPROGRAM

Program Typen av

1)

Auto

Intensive Hårt smutsad

2)

Quick

3)

Eco

Glass Normalt eller

Rinse Använd detta program för att

1) Produkten känner av typen av smuts och mängden föremål i korgarna. De anpassar automatiskt temperaturen och
mängden vatten, energiförbrukningen och programtiden.

2) Med detta program kan du köra en disk med ny smuts. Det ger gott diskresultat på kort tid.

3) Detta är normalprogrammet för testinstitut. med detta program får du mest effektiva användning av vatten och
energikonsumtion för normalt smutsad porslin och bestick. Se medföljande blad för testinformation.

smuts

Alla Porslin, bestick,

disk

Nyligen ned­smutsad disk

Normalt
smutsad disk

lätt smutsad
disk

snabbt skölja disken. Detta hind­rar att matrester fastnar på disken
och dålig lukt sprider sig utanför
produkten.
Använd inte diskmedel för det här
programmet.

Förbrukningsvärden

Program

Auto 0.7 - 1.3 8 - 14
Intensive 1.0 - 1.1 9 - 10
Quick 0.8 7
Eco 0.7 - 0.8 8 - 9

1)

Typ av tvätt Programbeskrivning Energispar-

kastruller och
pannor

Porslin, bestick,
kastruller och
pannor

Porslin och be­stick

Porslin och be­stick

Finporslin och
glas

Förtvätt
Huvuddisk 45 °C eller 70
°C
Sköljningar
Torkning

Förtvätt
Huvuddisk 70 °C
Sköljningar
Torkning

Huvuddisk 60 °C
Sköljning

Förtvätt
Huvuddisk 50 °C
Sköljningar
Torkning

Huvuddisk 45 °C
Sköljningar
Torkning

Sköljning Ja, utan effekt.

Energi (kWh) Vatten (liter)

funktion

Ja, med effekt.

Ja, med effekt.

Ja, utan effekt.

Ja, med effekt.

Ja, med effekt.

electrolux 61

Program

Glass 0.6 - 0.7 9 - 10
Rinse 0.01 3

1) Displayen visar den återstående tiden.

Vattnets tryck och temperatur, spän­ningsvariationer och mängden disk kan
påverka dessa förbrukningsvärden.

1)

Energi (kWh) Vatten (liter)

UNDERHÅLL OCH RENGÖRING

Ta loss och rengöra filtren

Smutsiga filter försämrar diskresultatet.
Silarna kräver endast mycket lite underhåll,
kontrollera dem då och då och rengör om
det behövs.

1. Vrid sil (A) moturs och ta ur den ur filter

(B).

3. Rengör delarna noga med vatten.

4. Sätt ihop de två delarna av silen (A) ge­nom att trycka ihop dem. Kontrollera att
de sitter ihop ordentligt.

5. Ta bort silen (B).

6. Rengör silen (B) noga med vatten.

7. Sätt tillbaka filtret (B). Kontrollera att den
sitter ihop ordentligt i de två skenorna
(C).

B

A

C

2. Sil (A) består av två delar. Dra isär silar­na om du vill plocka isär dem.

8. Sätt tillbaka sil (A) i filter (B). Vrid sil (A)
medurs tills den låses fast.

Rengöring av spolarmar

Ta inte bort spolarmarna.
Om hålen i spolarmarna är igensatta, tag
bort smuts med en vasst föremål.

Rengöring av utvändiga ytor

Rengör maskinens utvändiga ytor och kon­trollpanelen med en mjuk, fuktig trasa
Använd bara neutrala rengöringsmedel.
Använd inte produkter med slipeffekt,
skursvampar eller lösningsmedel (aceton).

62 electrolux

OM MASKINEN INTE FUNGERAR

Produkten startar inte eller den upphör att
fungera.
Prova först att hitta en lösning på problemet
(se tabellen). Om du inte hittar någon lös­ning kontaktar du servicecentret.

Vid vissa fel visas en larmkod på dis­playen:

Problem Möjlig orsak Möjlig lösning

Produkten fylls inte med vatten. Vattenkranen är blockerad eller

Vattentrycket är för lågt. Kontakta berörd myndighet.
Vattenkranen är stängd Öppna vattenkranen.
Filtret i tilloppsslangen är igen-

Tilloppsslangen är inte rätt an-

Tilloppsslangen är skadad. Kontrollera att tilloppsslangen

Produkten tömmer inte ut vatt­net.

Tömningsslangen är inte rätt

Tömningsslangen är skadad. Kontrollera att tömningsslangen

Översvämningsskyddet är akti­verat.

Diskprogrammet startar inte. Luckan är öppen. Stäng luckan.
Stickkontakten sitter inte or-

Säkringen i säkringsskåpet är

Fördröjd start är inställd. • Avbryt fördröjd start.

belagd med kalk.

täppt.

sluten.

Avloppsmuffen är blockerad. Rengör avloppsmuffen.

ansluten.

Stäng vattenkranen och kon-

dentligt i eluttaget.

skadad.

Sätt på diskmaskinen efter kontrollen. Pro­grammet fortsätter från den punkt där det
avbröts.
Kontakta kundtjänst om felfunktionen upp­träder igen.
Kontakta kundtjänst om andra larmkoder
visas på displayen.
Information som kundtjänst behöver finns
på typskylten.

•

- Produkten fylls inte med vatten

•

- Diskmaskinen tömmer inte ut vatt-

net

•

- Översvämningsskyddet är aktiverat.

Varning Inaktivera produkten innan du
utför kontrollerna.

Rengör vattenkranen.

Rengör filtret.

Kontrollera att anslutningen är
korrekt.

inte är skadad.

Kontrollera att anslutningen är
korrekt.

inte är skadad.

takta kundtjänst.

Sätt i stickkontakten.

Byt ut säkringen.

• När nedräkningen är klar
startar diskprogrammet auto­matiskt.

Anteckna denna information:
–Modell

(MOD.) ....................................................

....

–Produktnummer

(PNC) ..........................................

– Serienummer

(S.N.) ..............................................

electrolux 63

Diskresultat och torkning är inte tillfredsställande.

Problem Möjlig orsak Möjlig lösning

Disken är inte ren. Diskprogrammet är inte lämp-

Diskgodset sattes inte rätt i

Spolarmarna kunde inte röra

Filtren är igensatta eller felmon-

För lite eller inget diskmedel alls

Kalkfläckar på diskgodset. Saltbehållaren är tom. Fyll på avhärdningssalt i saltbe-

Felaktig nivå på inställningen av

Locket till saltbehållaren är inte

Det är ränder, mjölkaktiga
fläckar eller en blåaktig belägg­ning på glas och porslin.

Torkade vattendroppar på glas
och diskgods.

Diskmedlet kan också vara or-

Disken är våt. Diskprogrammet saknade tork-

Disken är våt och glanslös. Spolglansfacket är tomt. Fyll på sköljmedel i sköljmedels-

Multitabfunktionen är på (funk-

Aktivera sköljmedelsfacket

1. Aktivera produkten. Kontrollera att pro-

ligt för diskgodset och smuts­graden.

korgarna, vattnet rörde inte vid
alla ytorna.

sig fritt. Felaktig placering av
diskgodset i korgarna.

terade.

har använts.

vattenavhärdaren.

stängt ordentligt.
Spolglansdoseringen är för

hög.

Spolglansdoseringen är för låg. Öka spolglansdoseringen.

saken.

ningsfas eller med förkortaf
torkningsfas.

tionen inaktiverar automatiskt
sköljmedelsdoseringen).

• Inställningen av sköljmedelsfacket vi­sas på displayen.

dukten är i inställningsläge.

2. Tryck och håll inne funktionsknapparna
(B) och (C) samtidigt tills programlam­porna ovanför funktionsknapparna (A),
(B) och (C) börjar blinka. .

3. Släpp funktionsknapparna (B) och (C).

4. Tryck på funktionsknapp (B).

• Programlamporna ovanför funktions-

5. Tryck in funktionsknapp (B) för att ändra
inställningen.

6. Inaktivera produkten för att bekräfta.

Kontrollera att det valda dis­kprogrammet passar diskgod­set och smutsgraden.

Placera diskgodset rätt i kor­garna.

Kontrollera att disken inte har
placerats så att den blockerar
spolarmarna.

Kontrollera att filtren är rena
och korrekt monterade.

Kontrollera att tillräckligt mycket
diskmedel används.

hållaren.
Justera vattenavhärdaren med

rätt nivå.
Kontrollera att locket till saltbe-

hållaren är stängt ordentligt.
Minska spolglansdoseringen

Använd en annan typ av disk­medel.

För effektivare torkning, låt
luckan stå på glänt några minu­ter.

facket.
Aktivera sköljmedelsdosering-

en.

Sköljmedelsfacket är
av.

Sköljmedelsfacket är
på.

knapparna (A) och (C) slocknar.

• Programlampan ovanför funktions­knapp (B) fortsätter att blinka.

64 electrolux

TEKNISKA DATA

Mått Bredd 446 mm
Höjd 818 - 878 mm
Djup 580 mm
Vattentryck Min 0,5 bar (0,05 MPa)
Max 8 bar (0,8 MPa)

Vattentillförsel
Kapacitet Kuvert 9

1) Anslut tilloppsslangen till en vattenkran med 3/4-tums rörgänga.

1)

På typskylten på insidan av diskmaski­nens lucka visas information om elans­lutningar.

Kallt eller varmt vatten max. 60 °C

värme eller vindkraft) använder du en
varmvattensanslutning för att minska
energiförbrukningen.

Om varmvattnet kommer från en alter­nativ energikälla (t.ex. bergvärme, fjärr-

MILJÖSKYDD

Symbolen på produkten eller emballaget
anger att produkten inte får hanteras som
hushållsavfall. Den skall i stället lämnas in
på uppsamlingsplats för återvinning av el­och elektronikkomponenter. Genom att
säkerställa att produkten hanteras på rätt
sätt bidrar du till att förebygga eventuellt
negativa miljö- och hälsoeffekter som kan

uppstå om produkten kasseras som vanligt
avfall. För ytterligare upplysningar om
återvinning bör du kontakta lokala
myndigheter eller sophämtningstjänst eller
affären där du köpte varan.

Återvinn material med symbolen

. Sorte­ra förpackningen i lämpligt kärl för att åter­vinna den.

INSTALLATION

Placera produkten intill en vattenkran och
ett vattenavlopp.
Installera produkten under en köksbänk el­ler en bänkskiva.
Se till att urtagets mått följer de angivna
måtten.

820-880 mm

450 mm

Ångskydd

Fäst den självhäftande aluminiumfolien på
främre delen av bänkskivan längs hela dess
bredd.

450 mm

Justera diskmaskinens höjd

1. Ta bort den justerbara sockeln.

2. • För att höja produkten i framkant, vrid
de två framfötterna moturs.

• För att höja produkten baktill vrider du
mittskruven moturs.

Montera diskmaskinen under
bänkskivan eller bredvid andra enheter

Varning Se till att du monterar

diskmaskinen under eller bredvid
stadiga skåp- och bänkstommar för att
förhindra personskador eller skador på
maskinen.
Använd vinkeljärnen för att sätta fast
diskmaskinen under bänkskivan eller
bredvid andra enheter.

1. Sätt vinkeljärnen i spåren ovanpå pro­dukten.

electrolux 65

Justera diskmaskinens nivå

Med rätt nivå på diskmaskinen kan du
stänga luckan ordentligt.
Om maskinens nivå inte är korrekt tar luck­an emot i sidorna på skåpet. Lossa eller dra
åt de justerbara fötterna för att justera ma­skinen i höjdled.
När du har justerat nivån på diskmaskinen
sätter du tillbaka den justerbara sockeln på
diskmaskinen.

Kontrollera att undersidan på den justerbara
sockeln står jämnt på marken.

Avloppsanslutning
Anslut tömningsslangen till:

• Diskhons muff och fäst den under arbets­ytan. Detta förhindrar att avloppsvatten
från diskhon rinner tillbaka in i produkten.

• Stigrör med ett ventilationshål. Innerdia­metern måste vara minst 40 mm.

2. Använd skruvarna (på ovansidan eller på
sidan) för att montera produkten. Kon­trollera att skruvarna är åtdragna.

max 85 cm

min 40 cm

max 400 cm

66 electrolux

Lossa diskhons propp när produkten töm­mer vatten för att förhindra att vattnet rinner
tillbaka in i produkten.
Den förlängda tömningsslangen får inte
vara längre än 2 m. Den invändiga diame­tern får inte vara mindre än slangens diame­ter.
Ta bort plastmembranet (A) om tömnings­slangen ansluts till ett tvättställs vattenlås.
Om membranet inte avlägsnas kan matres­ter ansamlas och täppa igen tömnings­slangens förbindning.

En säkerhetsenhet hindrar det smutsi­ga vattnet från att rinna tillbaka in i pro­dukten. Om avloppsmuffen har en
backventil kan den hindra produkten
från att tömmas korrekt. Ta bort back­ventilen.

electrolux 67

www.electrolux.com/shop

117932870-A-162011
