Page 1

istruzioni per l’uso

manual de instruções

Инструкция по

эксплуатации

manual de instrucciones

kullanma kılavuzu

Frigo

Frigorífico

Холодильник

Frigorífico Soğutucu

ERP34901X

Page 2

2 electrolux

Electrolux. Thinking of you.

Per conoscere meglio il nostro modo di pensare, visitate il

sito www.electrolux.com

INDICE

Informazioni per la sicurezza 2 Pannello dei comandi 4 Primo utilizzo 5 Utilizzo quotidiano 6 Consigli e suggerimenti utili 6

INFORMAZIONI PER LA SICUREZZA

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'installazione e del primo utilizzo leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le avvertenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza. Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produttore non è responsabile dei danni provocati da eventuali omissioni.

Sicurezza dei bambini e delle persone fragili

• Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno che non siano state istruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

• Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.

• Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collegamento (il più vicino possibile all'apparecchio) e smontare lo sportello

Pulizia e cura 7 Cosa fare se… 8 Dati tecnici 9 Installazione 10 Considerazioni ambientali 12

Con riserva di modifiche

per evitare che i bambini giocando possano subire scosse elettriche o chiudersi dentro l'apparecchio.

• Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve rendere inutilizzabili tali chiusure prima di eliminare l'apparecchio sostituito, per evitare che diventi una trappola mortale per i bambini.

Norme di sicurezza generali

Avvertenza!

Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, siano libere da ostruzioni.

• L'apparecchiatura è progettata per la conservazione domestica di alimenti e/o bevande nelle modalità descritte nelle presenti istruzioni.

• Non utilizzare dispositivi meccanici o altri mezzi artificiali per accelerare lo sbrinamento.

• Non utilizzare altre apparecchiature elettriche (per esempio gelatiere) all'interno del frigorifero, salvo quelle approvate per tale scopo dal produttore.

• Non danneggiare il circuito refrigerante.

• Il circuito refrigerante dell'apparecchiatura contiene isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale che, tuttavia, è infiammabile. Durante il trasporto e l'installazione dell'apparecchiatura, assicurarsi che nessu-

Page 3

electrolux 3

no dei componenti del circuito refrigerante venga danneggiato. In caso di danneggiamento del circuito refrigerante: – Evitare fiamme libere e scintille – Aerare bene il locale in cui si trova l'ap-

parecchiatura

• È pericoloso cambiare le specifiche o modificare il prodotto in qualunque modo. Un danneggiamento del cavo potrebbe provocare cortocircuiti, incendi e/o scosse elettriche.

Avvertenza! Tutti i componenti elettrici (cavo di alimentazione, spina, compressore) devono essere sostituiti da un tecnico certificato o da personale d'assistenza qualificato al fine di evitare di correre rischi.

1. Non collegare prolunghe al cavo di

alimentazione.

2. Evitare che il lato posteriore dell'ap-

parecchiatura possa schiacciare o danneggiare la spina, causandone il surriscaldamento con un conseguente rischio di incendio.

3. La spina dell'apparecchiatura deve

trovarsi in una posizione accessibile.

4. Non tirare il cavo di alimentazione.

5. Se la presa elettrica non è perfetta-

mente stabile, non inserire la spina. Il collegamento potrebbe provocare scosse elettriche o creare un rischio di incendio.

6. Non accendere l’apparecchiatura se

non è installato il coprilampada

del-

la luce interna.

• Quest'apparecchiatura è pesante. Prestare attenzione quando occorre spostarla.

• Evitare di estrarre o di toccare gli alimenti riposti nel vano congelatore con le mani bagnate o umide; il contatto potrebbe provocare abrasioni o ustioni da freddo.

• Evitare un'esposizione prolungata dell'apparecchiatura alla luce solare diretta.

•

Lampadine

utilizzate in questa apparecchiatura solo lampadine speciali, selezionate per essere usate unicamente negli

1) Se previsto nel modello.

2) Se è prevista la luce.

3) Se l'apparecchio è di tipo No-Frost.

elettrodomestici. Non sono adatte per l'illuminazione degli ambienti.

Uso quotidiano

• Non collocare pentole calde sulle parti in plastica dell'apparecchio.

• Non collocare gas e liquidi infiammabili nell'apparecchio, perché potrebbero esplodere.

• Non collocare gli alimenti direttamente contro l'uscita dell'aria nella parete po-

steriore.

• Gli alimenti congelati non devono essere ricongelati una volta scongelati.

• Riporre gli alimenti surgelati preconfezionati secondo le istruzioni del produttore dell'alimento surgelato.

• Osservare rigorosamente i consigli per la conservazione degli alimenti del produttore dell'apparecchio. Vedere le relative istruzioni.

• Non collocare bevande gassate o frizzanti nello scomparto congelatore perché creano pressione sul recipiente che può esplodere danneggiando l'apparecchio.

• I ghiaccioli possono provocare bruciature da gelo se consumati immediatamente dopo averli tolti dall'apparecchio.

Pulizia e cura

• Prima della manutenzione, spegnere l'apparecchio e staccare la spina dalla presa.

• Non pulire l'apparecchio con oggetti metallici.

• Non usare oggetti appuntiti per rimuovere la brina dall'apparecchio. Usare un raschietto di plastica.

• Esaminare regolarmente il foro di scarico dell'acqua di sbrinamento nel frigorifero. Se necessario, pulirlo. Se il foro è otturato, l'acqua si raccoglie sul fondo dell'apparecchio.

Installazione Importante Per il collegamento elettrico,

seguire attentamente le istruzioni dei paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnala-

Page 4

4 electrolux

re immediatamente gli eventuali danni al negozio in cui è stato acquistato. In questo caso conservare l'imballaggio.

• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.

• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altrimenti si può surriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installazione.

• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando così possibili scottature.

• L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.

• Installare l'apparecchio in modo che la presa rimanga accessibile.

• Per il collegamento idrico, usare solo sorgenti d'acqua potabile.

Assistenza tecnica

• Gli interventi elettrici sull'apparecchiatura devono essere eseguiti esclusivamente

PANNELLO DEI COMANDI

da elettricisti qualificati o da personale competente.

• Gli interventi di assistenza devono essere eseguiti esclusivamente da tecnici autorizzati e utilizzando solo ricambi originali.

Tutela ambientale

Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas infiammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vicino allo scambiatore di calore. I materiali usati su questo apparecchio contras-

segnati dal simbolo

sono riciclabili.

1 2 3 4

1 Tasto ON/OFF 2 Display

4 Regolatore di temperatura

Display

3 Tasti funzione

1 2 3 4

1 Indicatore di allarme porta aperta

4) Per gli apparecchi che prevedono un collegamento alla rete idrica.

MODE

Page 5

electrolux 5

2 Indicatore di temperatura positiva o ne-

gativa

3 Indicatore della temperatura 4 Shopping indicatore

Accensione

Dopo aver inserito la spina nella presa, se il display non si illumina, premere il tasto ON/ OFF per accendere l'apparecchiatura. All'accensione dell'apparecchiatura, sul pannello comandi compaiono le indicazioni seguenti:

• L'indicatore di temperatura positiva o negativa è positivo per indicare che la temperatura è positiva.

Ruotare la manopola di regolazione della temperatura in posizione centrale per impostare la seguente temperatura: nel congelatore su +5°C circa.

Menu Funzioni

Ad ogni pressione del tasto Funzione, si attivano le seguenti funzioni in senso orario:

• Funzione Shopping

• Nessun simbolo: funzionamento normale.

Spegnimento

L'apparecchiatura si spegne se si preme il tasto ON/OFF per più di 1 secondo, Dopo questo, verrà visualizzato un conto alla rovescia da -3-2-1. Quando si spegne l'apparecchiatura, si spegne anche il display.

Regolazione della temperatura

La temperatura all'interno dell'apparecchiatura è controllata dalla manopola di regolazione della temperatura posta nella parte alta del mobile. Per regolare il livello di raffreddamento, procedere come segue:

• ruotare la manopola in senso orario per ottenere la massima intensità di raffreddamento.

• ruotare la manopola in senso antiantiorario per ottenere la minima intensità di raffreddamento.

La posizione centrale è generalmente la più adatta. Tuttavia, è importante ricordare che la temperatura all'interno dell'apparecchio è condizionata dai seguenti fattori:

• temperatura ambiente

• frequenza di apertura della porta

• quantità di alimenti conservati

• posizione dell'apparecchio.

Funzione Shopping

Qualora fosse necessario inserire molto cibo caldo, ad esempio dopo avere fatto acquisti dal droghiere, consigliamo di attivare la funzione Shopping per raffreddare i prodotti più rapidamente ed evitare di riscaldare altri cibi già presenti nel frigorifero. La Shopping funzione si attiva premendo il tasto Funzione (se necessario più volte) fin-

ché appare l'icona corrispondente La funzione Shopping si spegne automaticamente dopo circa 6 ore. È possibile disattivare la funzione in qualsiasi momento premendo il tasto Funzione (vedere "Attivazione delle funzioni").

Allarme porta aperta

Se la porta è lasciata aperta per circa 5 minuti, viene emesso un segnale acustico. Le condizioni di allarme sportello aperto sono indicate da:

• indicatore di allarme porta aperta lampeggiante

• illuminazione rossa del display

• emissione di un segnale acustico.

Premere il tasto funzioni per disattivare l'allarme acustico. Al ripristino delle condizioni normali (porta chiusa), l'allarme acustico si interrompe.

PRIMO UTILIZZO

Pulizia dell'interno

Prima di utilizzare l'apparecchio per la prima volta, lavare l'interno e gli accessori interni con acqua tiepida e un po' di sapone neutro in modo a togliere il tipico odore dei prodotti nuovi, quindi asciugare accuratamente.

Importante Non usare detergenti corrosivi o polveri abrasive che danneggiano le finiture.

Page 6

6 electrolux

UTILIZZO QUOTIDIANO

Ripiani mobili

Le pareti del frigorifero sono equipaggiate con una serie di guide che permettono di collocare i ripiani nella posizione desiderata.

Posizionamento dei ripiani della porta

Per facilitare l'introduzione di alimenti di diverse dimensioni, i ripiani della porta possono essere posizionati ad altezze differenti.

Per regolare l'altezza delle mensole, procedere come segue: Tirare delicatamente il ripiano nella direzione indicata dalle frecce fino a sganciarlo, quindi riposizionarlo dove necessario.

CONSIGLI E SUGGERIMENTI UTILI

Consigli per il risparmio energetico

• Non aprire frequentemente la porta e non lasciarla aperta più di quanto assolutamente necessario.

• Se la temperatura ambiente è elevata, il termostato è impostato su una regolazione alta e l'apparecchio è a pieno carico, il compressore può funzionare in continuo causando la formazione di brina o ghiaccio sull'evaporatore. In questo caso, ruotare il termostato su una regolazione più bassa per consentire lo scongelamento automatico risparmiando così energia.

Consigli per la refrigerazione di cibi freschi

Per ottenere i migliori risultati:

• non riporre nel frigorifero cibi caldi o liquidi in fase di evaporazione

• coprire o avvolgere il cibo, in particolare se emana un odore forte

• posizionare il cibo in modo che l'aria possa circolare liberamente attorno ad esso

Consigli per la refrigerazione

Consigli utili: Carne (tutti i tipi): avvolgerla in sacchetti di politene e collocarla sul ripiano di vetro sopra il cassetto delle verdure. Per motivi di sicurezza, conservarla in queste condizioni solo per uno o due giorni al massimo. Cibi cucinati, piatti freddi ecc..: dovrebbero essere coperti e possono essere collocati su qualsiasi ripiano. Frutta e verdura: dovrebbero essere pulite accuratamente e collocate nell'apposito/i cassetto/i speciale/i. Burro e formaggio: dovrebbero essere posti in contenitori ermetici speciali o avvolti in pellicole di alluminio o sacchetti di politene per escludere per quanto possibile l'aria. Bottiglie di latte: dovrebbero essere tappate e conservate nell'apposito ripiano sulla porta. Non conservare nel frigorifero banane, patate, cipolle o aglio se non sono confezionati.

Page 7

PULIZIA E CURA

Attenzione Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione.

Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzione e la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati.

Pulizia periodica

L'apparecchio deve essere pulito regolarmente:

• Pulire l'interno e gli accessori con acqua tiepida e un po' di sapone neutro.

• Controllare regolarmente le guarnizioni della porta e verificare che siano pulite e prive di residui.

• Risciacquare e asciugare accuratamente.

Importante Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchio. Non usare mai detergenti, polveri abrasive, prodotti per la pulizia con una forte profumazione o cere lucidanti per pulire l'interno, in quanto danneggiano la superficie e lasciano un odore forte.

Pulire il condensatore (griglia nera) e il compressore sul retro dell'apparecchio con una spazzola. Questa operazione migliorerà le prestazioni dell'apparecchiatura riducendone i consumi di energia.

Importante Non danneggiare il sistema di raffreddamento.

Molti detergenti per cucine di marca contengono sostanze chimiche in grado di attaccare/danneggiare la plastica impiegata in questo apparecchio. Per questo motivo si raccomanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po' di liquido detergente. Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

Sbrinamento del frigorifero

Durante l'uso normale la brina è eliminata automaticamente dall'evaporatore del vano

electrolux 7

frigorifero ogni volta che il motocompressore si arresta. L'acqua di sbrinamento è scaricata attraverso un condotto in un contenitore speciale sul retro dell'apparecchio, sopra il motocompressore, dove evapora. È importante pulire periodicamente il foro di scarico dell'acqua di sbrinamento al centro del canale nel vano frigorifero per evitare che l'acqua fuoriesca gocciolando sul cibo all'interno. Usare lo speciale detergente in dotazione, già inserito nel foro di scarico.

Periodi di inutilizzo

Quando l'apparecchio non è utilizzato per lunghi periodi, adottare le seguenti precauzioni:

• scollegare l'apparecchio dalla rete

elettrica

• rimuovere tutto il cibo

•

sbrinare

e pulire l'apparecchio e tutti gli

accessori

• lasciare la/e porta/e socchiusa/e per evitare odori sgradevoli.

Se l'apparecchio rimane acceso, chiedere a qualcuno di controllare ogni tanto per evitare che il cibo contenuto marcisca in caso di interruzione dell'alimentazione elettrica.

5) Se previsto.

Page 8

8 electrolux

COSA FARE SE…

Avvertenza! Prima della ricerca guasti, staccare la spina dalla presa. Le operazioni di ricerca guasti non contenute nel presente manuale sono riservate solo ad elettricisti qualificati o a persone competenti.

Problema Possibile causa Soluzione

L'apparecchiatura non funziona. La lampadina non si accende.

La spina non è inserita corretta-

L'apparecchiatura non riceve

La lampadina non si accende.

La lampadina è difettosa. Vedere "Sostituzione della lampa-

Il compressore rimane sempre in funzione.

La porta non è chiusa corretta-

La porta viene aperta troppo fre-

La temperatura degli alimenti è

La temperatura ambiente è trop-

Scorre acqua sul pannello posteriore del frigorifero.

Scorre acqua all'interno del frigorifero.

Gli alimenti impediscono all'ac-

Scorre acqua sul pavimento.

La temperatura all'interno dell'apparecchiatura è troppo bassa.

La temperatura all'interno dell'apparecchiatura è troppo alta.

L'apparecchiatura è spenta. Accendere l'apparecchiatura.

mente nella presa.

corrente. Non arriva tensione alla presa elettrica.

La lampadina è in stand-by. Chiudere e aprire la porta

La temperatura non è regolata correttamente.

mente.

quentemente.

troppo alta.

po alta. Durante lo sbrinamento automa-

tico, la brina che si forma sul pannello posteriore si scioglie.

Lo scarico dell'acqua è ostruito. Pulire lo scarico dell'acqua.

qua di scorrere nell'apposito collettore.

L'acqua di sbrinamento non viene scaricata nella bacinella di evaporazione posta sopra il compressore.

La temperatura non è regolata correttamente.

Importante Durante l'uso normale sono emessi alcuni suoni (compressore, circolazione del refrigerante).

Inserire correttamente la spina nella presa.

Collegare alla presa un'altra apparecchiatura elettrica. Rivolgersi a un elettricista qualificato.

dina". Impostare una temperatura supe-

riore. Vedere "Chiusura della porta".

Limitare il più possibile il tempo di apertura della porta.

Prima di introdurre gli alimenti, lasciarli raffreddare a temperatura ambiente.

Abbassare la temperatura ambiente.

Non si tratta di un'anomalia.

Evitare di disporre gli alimenti direttamente contro la parete posteriore.

Collegare lo scarico dell'acqua di sbrinamento alla bacinella di evaporazione.

Impostare una temperatura superiore.

Impostare una temperatura inferiore.

Page 9

Problema Possibile causa Soluzione

La porta non è chiusa corretta-

La temperatura degli alimenti è

Sono stati introdotti molti ali-

L'aria fredda non circola corret-

mente.

troppo alta.

menti insieme.

tamente all'interno dell'apparecchiatura.

Sostituzione della lampadina

Per sostituire la lampadina, procedere come segue:

1. Spegnere l'apparecchiatura e staccare la spina dalla presa.

2. Premere sul gancio posteriore e contemporaneamente fare scorrere il coprilampada nella direzione della freccia.

3. Sostituire la lampadina con una di uguale potenza (la potenza massima è indicata sul coprilampada) concepita in modo specifico per elettrodomestici.

4. Rimontare il coprilampada facendolo scorrere nella posizione originale.

5. Reinserire la spina nella presa e accendere l'apparecchiatura.

6. Aprire la porta e verificare che la luce si accenda.

Chiusura della porta

1. Pulire le guarnizioni della porta.

2. Se necessario, regolare la porta. Vedere "Installazione".

3. Se necessario, sostituire le guarnizioni della porta difettose. Contattare il Centro di assistenza locale.

electrolux 9

Vedere "Chiusura della porta".

Prima di introdurre gli alimenti, lasciarli raffreddare a temperatura ambiente.

Introdurre gli alimenti poco alla volta.

Adottare le misure necessarie per garantire una corretta circolazione dell'aria fredda.

DATI TECNICI

Nicchia di incasso Altezza 1780 mm Larghezza 560 mm Profondità 550 mm Tensione 230-240 V Frequenza 50 Hz

Le informazioni tecniche sono riportate sulla targhetta sul lato sinistro interno dell'apparecchio e sull'etichetta dei valori energetici.

Page 10

10 electrolux

INSTALLAZIONE

Posizionamento

Installare questo apparecchio in un punto in cui la temperatura ambiente corrisponda alla classe climatica indicata sulla sua targhetta:

Classe

climati-

SN da + 10°C a + 32°C N da + 16°C a + 32°C ST da + 16°C a + 38°C T da + 16°C a + 43°C

Collegamento elettrico

Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta corrispondano ai valori della rete elettrica domestica. L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consultando un elettricista qualificato. Il fabbricante declina qualsiasi responsabilità se le precauzioni suddette non sono rispettate. Il presente apparecchio è conforme alle direttive CEE.

Rimozione dei fermi dei ripiani

L'apparecchio è equipaggiato con fermi dei ripiani che permettono di assicurarli durante il trasporto. Per rimuoverli, procedere come segue:

1. Spostare i fermi dei ripiani in direzione della freccia (A).

2. Sollevare il ripiano dalla parte posteriore e spingerlo in avanti fino a liberarlo (B).

3. Rimuovere i fermi (C).

Temperatura ambiente

Requisiti di ventilazione

Il flusso d'aria dietro l'apparecchio deve essere sufficiente.

min.

200 cm

min.

200 cm

Installazione dell'apparecchiatura

Attenzione Accertarsi che il cavo di

rete sia libero da ostacoli.

Eseguire le seguenti operazioni:

Page 11

electrolux 11

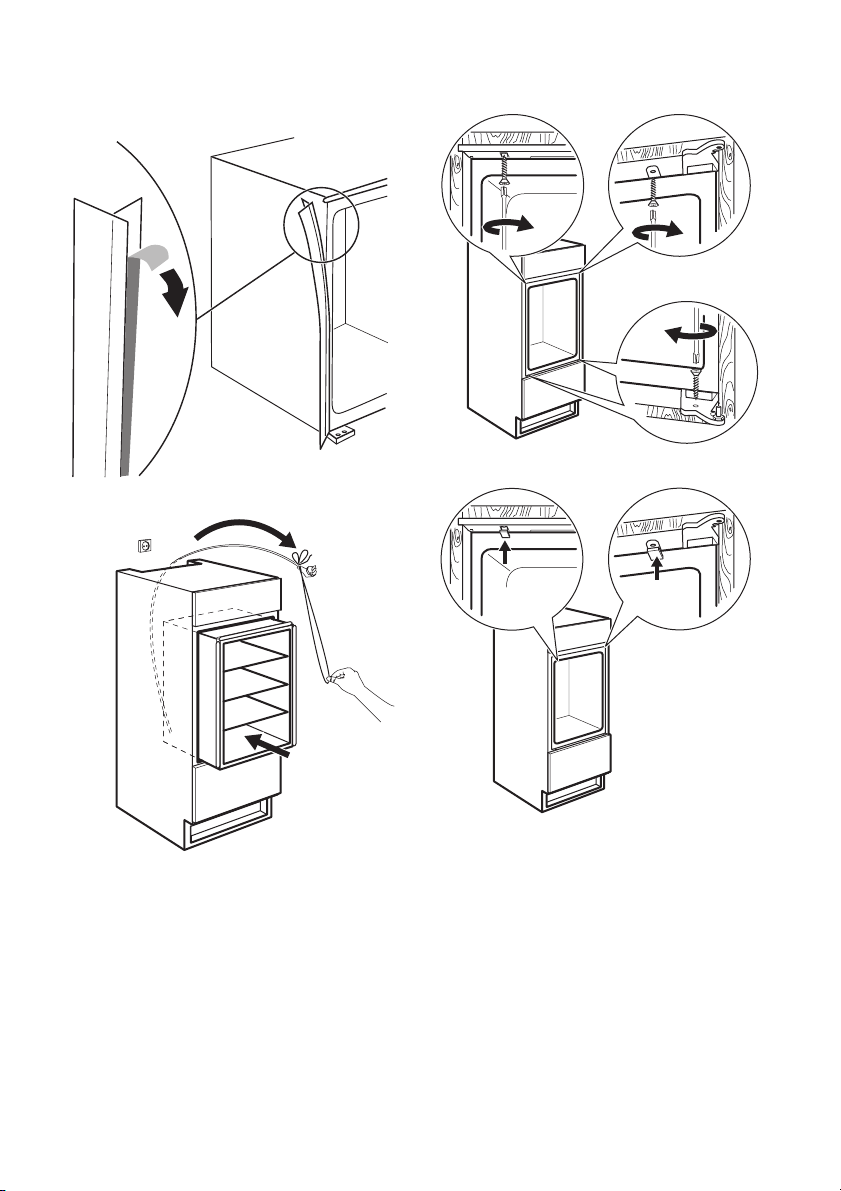

1. Applicare la striscia sigillante adesiva all'apparecchiatura come mostrato nella figura.

2. Installare l'apparecchiatura nella nicchia.

3. Fissare l'apparecchiatura nella nicchia con 4 viti.

4. Fissare i coprivite.

Effettuare un controllo finale per verificare che:

• tutte le viti siano serrate;

• la striscia sigillante sia fissata saldamente

all'unità;

• la porta si apra e si chiuda correttamente.

Page 12

12 electrolux

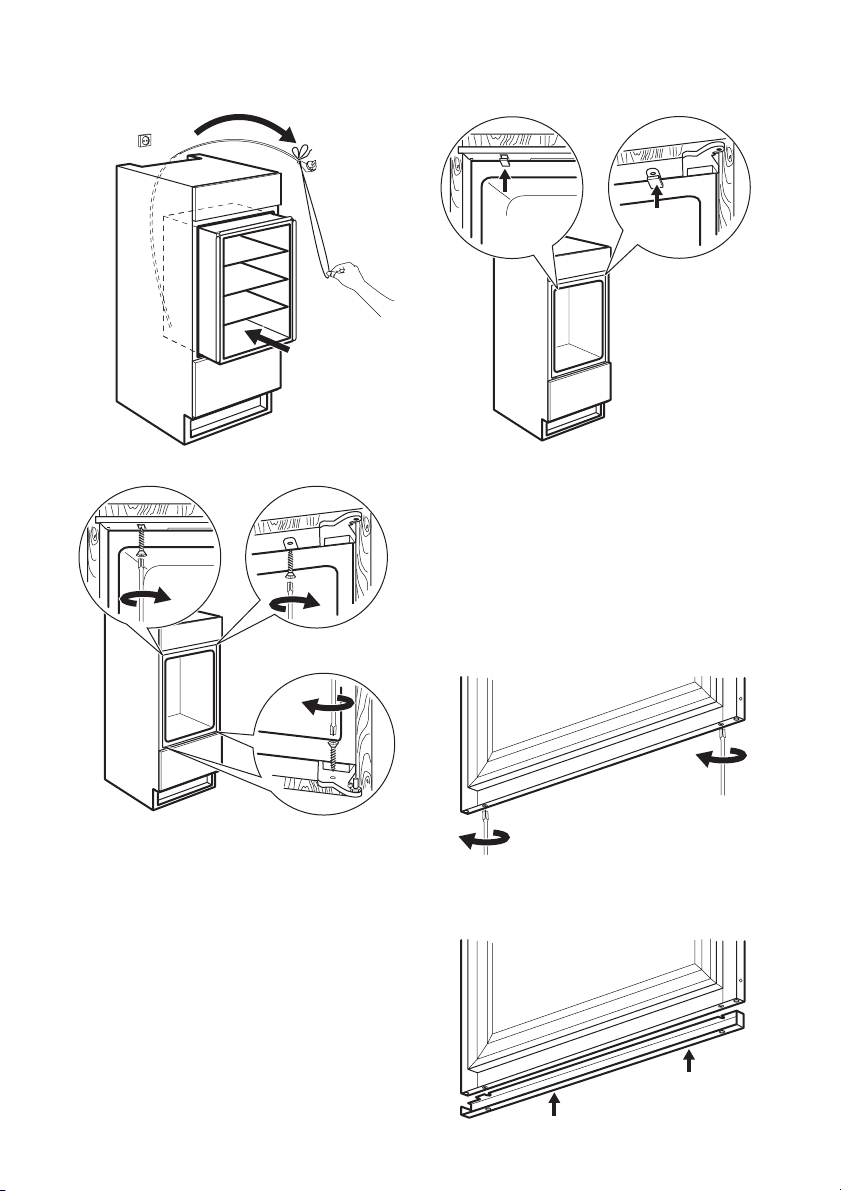

Istruzioni per l'assemblaggio della parte inferiore della porta del compensatore

1. Con la porta aperta, allentare le due viti situate nella parte inferiore senza svitarle completamente.

2. Posizionare il compensatore in acciaio come indicato nella figura e inserire la parte superiore sotto la testa delle viti.

3. Allineare il compensatore al pannello in acciaio dello sportello e serrare le viti.

4. Inserire il carter in acciaio all'interno del compensatore come indicato nella figura.

CONSIDERAZIONI AMBIENTALI

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali

conseguenze negative per l’ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Page 13

Electrolux. Thinking of you.

Saiba mais sobre a nossa filosofia em www.electrolux.com

ÍNDICE

Informações de segurança 13 Painel de controlo 15 Primeira utilização 16 Utilização diária 17 Sugestões e conselhos úteis 17

INFORMAÇÕES DE SEGURANÇA

Para a sua própria segurança e para garantir uma utilização correcta, antes de instalar e usar o aparelho pela primeira vez, leia atentamente este manual do utilizador, incluindo as suas sugestões e advertências. Para evitar erros e acidentes desnecessários, é importante que todas as pessoas que utilizam o aparelho conheçam o seu funcionamento e as características de segurança. Guarde estas instruções e certifique-se de que elas acompanham o aparelho em caso de transferência ou venda, para que todos os que venham a usá-lo estejam devidamente informados quanto à sua utilização e segurança. Para sua segurança e da propriedade, guarde as precauções destas instruções de utilização, uma vez que o fabricante não é responsável pelos danos causados por omissão.

Segurança para crianças e pessoas vulneráveis

• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento, excepto se lhes tiver sido dada supervisão ou instrução relativa à utilização do aparelho por uma pessoa responsável pela sua segurança. As crianças devem ser vigiadas para assegurar que não brincam com o aparelho.

• Mantenha todas as embalagens fora do alcance das crianças. Existe o risco de asfixia.

electrolux 13

Limpeza e manutenção 18 O que fazer se… 19 Dados técnicos 20 Instalação 21 Preocupações ambientais 23

Sujeito a alterações sem aviso prévio

• Se eliminar o aparelho retire a ficha da tomada, corte o cabo eléctrico (o mais perto do aparelho possível) e retire a porta para evitar que crianças a brincar sofram choques eléctricos ou se fechem dentro do aparelho.

• Se este aparelho, com vedantes de porta magnéticos for substituir um aparelho mais velho com fecho de mola (lingueta) na porta ou tampa, certifique-se de que o fecho de mola está desactivado antes de eliminar o velho aparelho. Tal irá evitar que se torne numa armadilha fatal para uma criança.

Segurança geral

Advertência

Mantenha as aberturas de ventilação na caixa do aparelho ou na estrutura integrada, sem obstruções.

• O aparelho tem como objectivo guardar alimentos e/ou bebidas numa casa normal, como explicado neste manual de instruções.

• Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação.

• Não utilize outros aparelhos eléctricos (tais como máquinas de fazer gelados) dentro dos aparelhos de refrigeração, a não ser que sejam aprovados para este fim pelo fabricante.

• Não danifique o circuito refrigerante.

• O refrigerante isobutano (R600a) está contido no circuito refrigerante do aparelho, um gás natural com um alto nível de

Page 14

14 electrolux

compatibilidade ambiental, que é, no entanto, inflamável. Durante o transporte e a instalação do aparelho, certifique-se de nenhum dos componentes do circuito refrigerante está danificado. Se o circuito refrigerante se danificar: – evite chamas livres e fontes de ignição – ventile totalmente a divisão onde o

aparelho se encontra

• É perigoso alterar as especificações ou modificar este produto. Quaisquer danos no cabo poderão provocar um curto-circuito, incêndio e/ou choque eléctrico.

Advertência A substituição de qualquer componente eléctrico (cabo de alimentação, ficha, compressor) tem de ser efectuada por um agente de assistência certificado ou por pessoal técnico qualificado, para evitar perigo.

1. Não deve colocar extensões no cabo

de alimentação.

2. Certifique-se de que a ficha não está

esmagada ou danificada pela parte traseira do aparelho. Uma ficha esmagada ou danificada pode sobreaquecer e causar um incêndio.

3. Certifique-se de que consegue al-

cançar a ficha do aparelho.

4. Não puxe o cabo de alimentação.

5. Se a tomada estiver solta, não intro-

duza a ficha. Existe um risco de choque eléctrico ou incêndio.

6. Não deve utilizar o aparelho sem a

tampa da lâmpada

de iluminação

interior.

• Esta máquina é pesada. Tenha cuidado quando a deslocar.

• Não retire nem toque nos itens do compartimento do congelador se estiver com as mãos húmidas/molhadas, pois pode causar abrasões na pele ou queimaduras provocadas pelo gelo.

• Evite a exposição prolongada do aparelho à luz solar directa.

•

Lâmpadas

utilizadas neste aparelho são lâmpadas especiais, seleccionadas apenas para aparelhos domésticos. Não são adequadas para iluminação doméstica.

Utilização diária

• Não coloque panelas quentes nas partes de plástico do aparelho.

• Não guarde gases ou líquidos inflamáveis no aparelho, porque podem explodir.

• Não coloque alimentos directamente contra a saída de ar na ventilação trasei-

ra.

• Depois de descongelados, os alimentos não devem ser recongelados.

• Guarde alimentos congelados pré-embalados de acordo com as instruções do fabricante do alimento congelado.

• As recomendações de armazenamento dos fabricantes do aparelho devem ser estritamente cumpridas. Consulte as respectivas instruções.

• Não coloque bebidas gaseificadas dentro do congelador, uma vez que cria pressão no recipiente, podendo fazer com que expluda, provocando danos no aparelho.

• Os gelados de gelo podem provocar queimaduras de gelos se forem consumidos imediatamente depois de retirados do aparelho.

Limpeza e manutenção

• Antes da manutenção, desligue o aparelho e retire a ficha da tomada.

• Não limpe o aparelho com objectos de metal.

• Não utilize objectos afiados para remover o gelo do aparelho. Utilize um raspador de plástico.

• Inspeccione regularmente o orifício de descarga do frigorífico para presença de água descongelada. Se necessário, limpe o orifício de descarga. Se o orifício estiver bloqueado, a água irá acumular na parte inferior do aparelho.

Instalação Importante Para efectuar a ligação

eléctrica, siga atentamente as instruções fornecidas nos parágrafos específicos.

• Desembale o aparelho e verifique se existem danos. Não ligue o aparelho se estiver danificado. Em caso de danos, informe imediatamente o local onde o adquiriu. Nese caso, guarde a embalagem.

6) Se estiver prevista uma tampa de lâmpada.

7) Se as lâmpadas estiverem previstas.

8) Se o aparelho for Frost Free.

Page 15

electrolux 15

• É recomendável aguardar pelo menos duas horas antes de ligar o aparelho, para permitir que o óleo regresse ao compressor.

• Assegure uma circulação de ar adequada à volta do aparelho, caso contrário pode provocar sobreaquecimento. Para garantir uma ventilação suficiente, siga as instruções relevantes para a instalação.

• Sempre que possível, a traseira do aparelho deve ficar virada para uma parede para evitar toques nas partes quentes (compressor, condensador) e possíveis queimaduras.

• Não coloque o aparelho perto de radiadores ou fogões.

• Certifique-se de que a ficha de alimentação fica acessível após a instalação do aparelho.

• Ligue apenas a uma fonte de água potá-

vel.

Assistência

• Quaisquer trabalhos eléctricos necessários para a manutenção do aparelho de-

PAINEL DE CONTROLO

vem ser efectuados por um electricista qualificado ou pessoa competente.

• A manutenção deste produto deve ser efectuada por um Centro de Assistência autorizado, o qual deverá utilizar apenas peças sobressalentes originais.

Protecção ambiental

Este aparelho não contém gases que possam danificar a camada de ozono, tanto no circuito refrigerante como nos materiais de isolamento. O aparelho não deverá ser eliminado juntamente com o lixo doméstico. A espuma de isolamento contém gases inflamáveis: o aparelho deverá ser eliminado de acordo com as normas aplicáveis que pode obter junto das autoridades locais. Evite danificar a unidade de arrefecimento, especialmente na parte traseira, perto do permutador de calor. Os materiais utilizado neste aparelho

marcados pelo símbolo

são reciclá-

veis.

MODE

1 2 3 4

1 Botão LIGAR/DESLIGAR 2 Visor 3 Botão de função

1 2 3 4

1 Indicador de alarme de porta aberta 2 Indicador de temperatura positiva ou

negativa

9) Se estiver prevista uma ligação hídrica

4 Regulador da temperatura

Visor

3 Indicador de temperatura 4 Indicador Shopping

Page 16

16 electrolux

Ligar

Depois de ligar a ficha na tomada, se o visor não estiver iluminado, prima o botão LIGAR/DESLIGAR para ligar o aparelho. Assim que o aparelho é ligado, surgem os seguintes sinais no painel de comando:

• O indicador de temperatura positiva ou negativa fica positivo para indicar que a temperatura é positiva.

Coloque o regulador da temperatura numa posição central e o aparelho será regulado para fornecer a seguinte temperatura: aproximadamente +5°C no frigorífico.

Menu das funções

Sempre que o botão de função é pressionado, são activadas as seguintes funções no sentido dos ponteiros do relógio:

• Função Shopping

• sem símbolo: funcionamento normal.

Desligar

O aparelho é desligado premindo o botão ON/OFF durante mais de 1 segundo. A seguir, é exibida uma contagem decrescente da temperatura de -3 -2 -1. Quando se desliga o aparelho, desliga-se também o visor.

Regulação da temperatura

A temperatura no interior do aparelho é controlada pelo regulador de Temperatura situado na parte superior do armário. Para utilizar o aparelho, proceda do seguinte modo:

• rode o botão para a direita para obter a frescura máxima

• rode o botão para a esquerda para obter a frescura mínima.

Normalmente, a posição intermédia é a mais adequada.

No entanto, a definição exacta deve ser escolhida tendo em conta que a temperatura dentro do aparelho depende da:

• temperatura ambiente

• frequência de abertura da porta

• quantidade de alimentos conservados

• localização do aparelho.

Função Shopping

Se necessitar de inserir uma grande quantidade de alimentos quentes, por exemplo após fazer compras, sugerimos que active a função Shopping para arrefecer os produtos mais rapidamente e para evitar aquecer os outros alimentos que já estejam no frigorífico. A função Shopping é activada pressionando o botão de função (algumas vezes se necessário) até o respectivo ícone aparecer

. A função Shopping desliga-se automaticamente após aproximadamente 6 horas. É possível desactivar a função em qualquer altura, pressionando o botão de função (consulte "Activação das funções" ) .

Alarme de porta aberta

Ouve-se um alarme acústico quando a porta é deixada aberta durante aprox. 5 minutos. O alarme de porta aberta é indicado por:

• Indicador de alarme de porta aberta in-

termitente

• iluminação a vermelho do visor

• sinal acústico. Pressione o botão de função para desactivar o alarme acústico. Quando as condições normais forem restabelecidas (porta fechada), o alarme sonoro pára.

PRIMEIRA UTILIZAÇÃO

Limpeza do interior

Antes de utilizar o aparelho pela primeira vez, limpe o interior e todos os acessórios internos com água morna e sabão neutro de modo a remover o cheiro típico de um produto novo, de seguida seque minuciosamente.

Importante Não utilize detergentes ou pós abrasivos, pois estes danificam o acabamento.

Page 17

UTILIZAÇÃO DIÁRIA

Prateleiras móveis

As paredes do frigorífico estão equipadas com uma série de guias de modo a que as prateleiras possam ser posicionadas como quiser.

Posicionar as prateleiras da porta

Para permitir o armazenamento de embalagens de alimentos de vários tamanhos, as

electrolux 17

prateleiras da porta podem ser colocadas a diferentes alturas. Para fazer estes ajustes, proceda do seguinte modo: puxe gradualmente a prateleira na direcção das setas até se soltar, de seguida, reposicione como quiser.

SUGESTÕES E CONSELHOS ÚTEIS

Conselhos para poupar energia

• Não abra muitas vezes a porta nem a deixe aberta mais tempo do que o necessário.

• Se a temperatura ambiente for alta e o regulador de temperatura se encontrar na definição de baixa temperatura com o aparelho completamente cheio, o compressor pode funcionar continuamente, causando gelo no evaporador. Se isto acontecer, coloque o regulador de temperatura em definições mais quentes, para permitir a descongelação automática, poupando assim no consumo de electricidade.

Conselhos para a refrigeração de alimentos frescos

Para obter o melhor desempenho:

• não guarde alimentos quentes ou líquidos que se evaporam no frigorífico

• cubra ou embrulhe os alimentos, particularmente se tiverem um cheiro forte

• posicione os alimentos de modo a que o

Conselhos para a refrigeração

Conselhos úteis: Carne (todos os tipos) : embrulhe em sacos de politeno e coloque na prateleira de vidro acima da gaveta de vegetais. Por motivos de segurança, guarde desta forma por um dia ou dois no máximo. Alimentos cozinhados, pratos frios, etc: estes devem estar cobertos e podem ser colocados em qualquer prateleira. Fruta e vegetais: estes devem ser minuciosamente limpos e colocados nas gavetas especiais fornecidas. Manteiga e queijo: estes devem ser colocados em recipientes herméticos especiais ou embrulhados em folha de alumínio ou sacos de politeno para excluir o máximo de ar possível.

ar possa circular livremente em redor

Page 18

18 electrolux

Garrafas de leite: estas devem ter uma tampa e devem ser armazenadas na prateleira de garrafas na porta.

LIMPEZA E MANUTENÇÃO

Cuidado Retire a ficha da tomada antes de efectuar qualquer operação de manutenção.

Este aparelho contém hidrocarbonetos na sua unidade de arrefecimento; a manutenção e a recarga devem, por isso, ser efectuadas exclusivamente por técnicos autorizados.

Limpeza periódica

O equipamento tem de ser limpo regularmente:

• limpe o interior e os acessórios com água morna e sabão neutro.

• verifique regularmente os vedantes de porta e limpe-os para se certificar de que estão limpos e sem resíduos.

• lave e seque minuciosamente.

Importante Não puxe, desloque nem danifique quaisquer tubos e/ou cabos dentro do armário. Nunca utilize detergentes, pós abrasivos, produtos de limpeza muito perfumados ou cera de polir para limpar o interior, pois isto irá danificar a superfície e deixar um odor forte.

Limpe o condensador (grelha preta) e o compressor que está no fundo do aparelho, com uma escova. Esta operação irá melhorar o desempenho do aparelho e poupar consumo de electricidade.

Importante Tenha cuidado para não danificar o sistema de arrefecimento.

Muitos agentes de limpeza de superfícies de cozinhas contêm químicos que podem atacar/danificar os plásticos usados neste aparelho. Por esta razão é aconselhável que a estrutura exterior deste aparelho seja limpa apenas com água morna com um pouco de solução de limpeza adicionada. Após a limpeza, volte a ligar o equipamento à tomada de alimentação.

Bananas, batatas, cebolas e alho, se não estiverem embalados, não devem ser guardados no frigorífico.

Descongelar o frigorífico

O gelo é automaticamente eliminado do evaporador do compartimento do frigorífico sempre que o compressor de motor pára, durante a utilização normal. A água resultante da descongelação é descarregada por um canal para um recipiente especial, colocado na parte traseira por cima do aparelho, sobre o compressor de motor, onde evapora. É importante limpar periodicamente o orifício de descarga da água resultante da descongelação no centro do canal do compartimento do frigorífico para evitar que um fluxo excessivo de água pingue sobre os alimentos. Utilize o agente de limpeza fornecido, que irá encontrar já inserido no orifício de descarga.

Períodos de inactividade

Quando o aparelho não é utilizado por longos períodos, observe as seguintes precauções:

• desligue o aparelho da tomada da

electricidade

• retire todos os alimentos

•

descongelação

10)

e limpe o aparelho e

todos os acessórios

10) Se previsto.

Page 19

electrolux 19

• deixe a(s) porta(s) aberta(s) para evitar cheiros desagradáveis.

ra evitar que os alimentos no interior se es-

traguem em caso de falha eléctrica. Se o armário for mantido ligado, peça a alguém para o verificar esporadicamente, pa-

O QUE FAZER SE…

Advertência Antes da resolução de problemas, retire a ficha da tomada. A resolução de problemas que não se encontram no manual só deve ser efectuada por um electricista qualificado ou uma pessoa competente.

Problema Possível causa Solução

O aparelho não funciona. A lâmpada não funciona.

A ficha não está correctamente

O aparelho não tem alimenta-

A lâmpada não funciona. A lâmpada está no modo de es-

A lâmpada está defeituosa. Consulte "Substituir a lâmpada".

O compressor funciona continuamente.

A porta não está fechada cor-

A porta foi aberta muitas vezes. Não mantenha a porta aberta

A temperatura do produto está

A temperatura ambiente está

A água escorre na placa traseira do frigorífico.

A água escorre para o frigorífico.

Os produtos evitam que a água

A água escorre para o chão.

O aparelho está desligado. Ligue o aparelho.

inserida na tomada.

ção. Não existe tensão na tomada.

pera.

A temperatura não está regulada correctamente.

rectamente.

muito alta.

muito alta. Durante o processo de descon-

gelação automático, o gelo é descongelado na placa traseira.

A saída de água está obstruída. Limpe a saída da água.

escorra para o colector de água. A saída de água descongelada

não escorre para o tabuleiro de evaporação acima do compressor.

Importante Existem alguns ruídos durante

a utilização normal (compressor, circulação

de refrigerante).

Ligue a ficha do aparelho correctamente à tomada de alimentação.

Ligue um aparelho eléctrico diferente à tomada. Contacte um electricista qualificado.

Feche e abra a porta.

Defina uma temperatura mais elevada.

Consulte "Fechar a porta".

mais tempo do que o necessário. Deixe que a temperatura do pro-

duto diminua até à temperatura ambiente antes de o guardar.

Diminua a temperatura ambiente.

Isto está correcto.

Certifique-se de que os produtos não tocam na placa traseira.

Engate a saída de água descongelada no tabuleiro de evaporação.

Page 20

20 electrolux

Problema Possível causa Solução

A temperatura no aparelho está demasiado baixa.

A temperatura no aparelho está demasiado alta.

A porta não está fechada cor-

A temperatura do produto está

Muitos produtos armazenados

Não existe circulação de ar frio

A temperatura não está regulada correctamente.

rectamente.

muito alta.

ao mesmo tempo.

no aparelho.

Substituir a lâmpada

Se necessitar de substituir a lâmpada, execute os seguintes passos:

1. Desligue a ficha da tomada eléctrica.

2. Prima o gancho traseiro e, ao mesmo

tempo, deslize a tampa da lâmpada na direcção da seta.

3. Substitua a lâmpada por uma com a

mesma potência e especialmente concebida para aparelhos domésticos (a potência máxima está indicada na cobertura da lâmpada).

4. Instale a tampa da lâmpada, deslizan-

do-a para a sua posição original.

5. Ligue a ficha do aparelho à tomada de

alimentação.

6. Abra a porta. Certifique-se de que a

lâmpada se acende.

Fechar a porta

1. Limpe as juntas da porta.

2. Se necessário, ajuste a porta. Consulte "Instalação".

3. Se necessário, substitua as juntas de porta defeituosas. Contacte o Centro de Assistência.

Defina uma temperatura mais elevada.

Defina uma temperatura mais baixa.

Consulte "Fechar a porta".

Deixe que a temperatura do produto diminua até à temperatura ambiente antes de o guardar.

Armazene menos produtos ao mesmo tempo.

Certifique-se de que existe circulação de ar frio no aparelho.

DADOS TÉCNICOS

Dimensão do nicho de instalação

Altura 1780 mm Largura 560 mm Profundidade 550 mm Tensão 230-240 V Frequência 50 Hz

Page 21

electrolux 21

As informações técnicas encontram-se na placa de características no lado esquerdo

INSTALAÇÃO

Posicionamento

Instale este aparelho num local com uma temperatura ambiente que corresponde à classe climática indicada na placa de dados do aparelho:

Classe

climáti-

SN +10 °C a + 32 °C N +16 °C a + 32 °C ST +16 °C a + 38 °C T +16 °C a + 43 °C

Ligação eléctrica

Antes de ligar, certifique-se de que a tensão e a frequência indicadas na placa de dados correspondem à fonte de alimentação doméstica. O aparelho deve ter uma ligação à terra. A ficha do cabo de alimentação é fornecida com um contacto para este objectivo. Se a tomada da fonte de alimentação doméstica não estiver ligada à terra, ligue o aparelho a uma ligação à terra separada, em conformidade com as normas actuais, consultando um electricista qualificado. O fabricante declina toda a responsabilidade caso as precauções de segurança acima não sejam cumpridas. Este aparelho cumpre com as directivas. E.E.C.

Retirar os suportes das prateleiras

O aparelho está equipado com retentores de prateleiras que possibilitam fixá-las durante o transporte. Para os remover, proceda do seguinte modo:

1. Desloque os suportes das prateleiras na direcção da seta (A).

2. Levante a prateleira na parte de trás e puxe-a para a frente até a soltar (B).

3. Retire os retentores (C).

Temperatura ambiente

do interior do aparelho e na etiqueta de energia.

Requisitos de ventilação

O caudal de ar na parte traseira do aparelho tem de ser suficiente.

min.

200 cm

min.

200 cm

Instalar o aparelho

Cuidado Certifique-se de que o cabo

de alimentação se movimenta livremente.

Execute os seguintes passos:

Page 22

22 electrolux

1. Aplique a tira vedante adesiva no aparelho, tal como indicado na figura.

2. Instale o aparelho no local de instalação.

3. Fixe o aparelho no local de instalação com 4 parafusos.

4. Fixe as tampas nos parafusos.

Faça uma verificação final para se certificar de que:

• Todos os parafusos estão apertados.

• A tira vedante está bem encaixada no ar-

mário.

• A porta abre e fecha correctamente.

Page 23

electrolux 23

Instruções de montagem do compensador na parte inferior da porta

1. Com a porta aberta, desaperte os dois parafusos localizados na parte inferior sem os desapertar totalmente.

2. Posicione o compensador em aço conforme indicado na figura e introduza a parte superior debaixo da cabeça dos parafusos.

3. Alinhe o compensador com o painel da porta em aço e aperte os parafusos.

4. Introduza o cárter em aço no compensador, conforme indicado na figura.

PREOCUPAÇÕES AMBIENTAIS

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio

ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

Page 24

24 electrolux

Electrolux. Thinking of you.

Обменяйтесь с нами своими мыслями на

www.electrolux.com

СОДЕРЖАНИЕ

Сведения по технике безопасности

Панель управления 27 Первое использование 28 Ежедневное использование 28 Полезные советы 29

Чистка и уход 30

Что делать, если ... 31 Технические данные 33 Установка 33 Забота об окружающей среде 35

Право на изменения сохраняется

СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Для обеспечения собственной безопасности и правильной эксплуатации прибора, перед его установкой и первым использованием внимательно прочитайте данное руководство, не пропуская рекомендации и предупреждения. Чтобы избежать нежелательных ошибок и несчастных случаев, важно, чтобы все, кто пользуется данным прибором, подробно ознакомились с его работой и сти. Сохраните настоящее руководство и в случае продажи прибора или его передачи в пользование другому лицу передайте вместе с ним и данное руководство, чтобы новый пользователь получил соответствующую информацию о правильной эксплуатации и правилах техники безопасности. В интересах безопасности людей и имущества соблюдайте меры ности, указанные в настоящем руководстве, так как производитель не несет ответственности за убытки, вызванные несоблюдением указанных мер.

Безопасность детей и лиц с ограниченными возможностями

• Данное изделие не предназначено

правилами техники безопасно-

предосторож-

для эксплуатации лицами (в том числе детьми) с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом или знаниями без присмотра лица, отвечающего за их безопасность, или получения от него соответствующих инструкций, позволяющих им безопасно эксплуатировать его.

Необходимо следить за тем, чтобы дети не играли с прибором.

• Держите все упаковочные материалы

в недоступном для детей месте. Существует опасность удушения.

• Если прибор больше не нужен, вы-

ньте вилку из розетки, питания (как можно ближе к прибору) и снимите дверцу, чтобы дети, играя, не получили удар током или не заперлись внутри прибора.

• Если данный прибор (имеющий маг-

нитное уплотнение дверцы) предназначен для замены старого холодильника с пружинным замком (защелкой) дверцы или крышки, перед утилизацией старого холодильника тельно выведите замок из строя. Это позволит исключить превращение его в смертельную ловушку для детей.

Общие правила техники безопасности

ВНИМАНИЕ!

Не перекрывайте вентиляционные отверстия в корпусе прибора или в мебели, в которую он встроен.

• Настоящий прибор предназначен для

хранения продуктов питания и напитков в обычном домашнем хозяйстве, как описано в настоящем руководстве.

• Не используйте механические прис-

пособления и другие средства для ускорения процесса размораживания.

обрежьте шнур

обяза-

Page 25

electrolux 25

• Не используйте другие электроприборы (например, мороженицы) внутри холодильных приборов, если производителем не допускается возможность такого использования.

• Не допускайте повреждения холодильного контура.

• Холодильный контур прибора содержит безвредный для окружающей среды, но, тем не менее, огнеопасный хладагент изобутан (R600a). При транспортировке и установке прибора следите за тем, чтобы

не допустить повреждения компонентов холодильного контура. В случае повреждения холодильного контура: – не допускайте использования от-

крытого пламени и источников воспламенения;

– тщательно проветрите помещение,

в котором установлен прибор.

• Изменение характеристик прибора и внесение изменений в его конструкцию сопряжено с опасностью. Любое повреждение кабеля может привести к короткому замыканию, возникновению пожара и/или поражению электрическим током.

ВНИМАНИЕ! Во избежание несчастных случаев замену любых электротехнических деталей (шнура питания, вилки, компрессора) должен производить сертифицированный представитель сервисного центра или квалифицированный обслуживающий персонал.

1. Запрещается удлинять сетевой

шнур.

2. Убедитесь, что вилка сетевого

шнура не раздавлена и не повреждена задней частью прибора. Раздавленная или поврежденная вилка сетевого шнура может перегреться и стать причиной пожара.

3. Убедитесь в наличии доступа к

5. Если в розетке плохой контакт, не

вставляйте в нее вилку кабеля питания. Существует опасность поражения электрическим током или возникновения пожара.

6. Нельзя пользоваться прибором с лампой без плафона

внутреннего освещения.

• Прибор имеет большой вес. Будьте осторожны при его перемещении.

• Не вынимайте и не трогайте предметы в морозильнике мокрыми или влажными руками: это может привести к появлению на руках ссадин или ожогов от обморожения.

• Не подвергайте прибор длительному воздействию прямых солнечных лучей.

•

Лампы,

12)

приборе – это специальные лампы, предназначенные только для бытовых приборов. Они не подходят для освещения помещений.

Ежедневная эксплуатация

• Не ставьте на пластмассовые части прибора горячую посуду.

• Не храните в холодильнике воспламеняющиеся газы и жидкости, так как они могут взорваться.

• Не помещайте продукты питания прямо напротив воздуховыпускного

верстия в задней стенке.

• Замороженные продукты после размораживания не должны подвергаться повторной заморозке.

• При хранении расфасованных замороженных продуктов следуйте рекомендациям производителя.

• Следует тщательно придерживаться рекомендаций по хранению, данных изготовителем прибора. См. соответствующие указания.

• Не помещайте в холодильник газированные напитки, т.к. они создают внутри емкости давление, которое может привести нет и повредит холодильник.

вилке сетевого шнура прибора.

4. Не тяните за сетевой шнур.

11) Если предусмотрен плафон лампы освещения.

12) Если предусмотрена лампа освещения.

13) Если прибор относится к классу Frost Free (без образования инея).

11)

лампы

применяемые в данном

от-

13)

к тому, что она лоп-

Page 26

26 electrolux

• Ледяные сосульки могут вызвать ожог обморожения, если брать их в рот прямо из морозильной камеры.

Чистка и уход

• Перед выполнением операций по чистке и уходу за прибором, выключите его и выньте вилку сетевого шнура из розетки.

• Не следует чистить прибор металлическими предметами.

• Не пользуйтесь острыми предметами для удаления льда с

прибора. Ис-

пользуйте пластиковый скребок.

• Регулярно проверяйте сливное отверстие холодильника для талой воды. При необходимости прочистите сливное отверстие. Если отверстие закупорится, вода будет собираться на дне прибора.

Установка ВАЖНО! Для подключения к

электросети тщательно следуйте инструкциям, приведенным в соответствующих параграфах.

• Распакуйте изделие и проверьте, нет ли повреждений. Не подключайте к электросети

поврежденный прибор. Немедленно сообщите о повреждениях продавцу прибора. В таком случае сохраните упаковку.

• Рекомендуется подождать не менее четыре часа перед тем, как включать холодильник, чтобы масло вернулось в компрессор.

• Необходимо обеспечить вокруг холодильника достаточную циркуляцию воздуха, в противном случае прибор может перегреваться. Чтобы обеспечить достаточную вентиляцию, следуйте инструкциям по

установке.

• Если возможно, изделие должно рас-

полагаться обратной стороной к сте-

не так, чтобы во избежание ожога нельзя было коснуться горячих частей

(компрессор, испаритель).

• Данный прибор нельзя устанавливать

вблизи радиаторов отопления или кухонных плит.

• Убедитесь, что к розетке будет доступ после установки прибора.

• Подключайте прибор только вому водоснабжению.

к питье-

14)

Обслуживание

• Любые операции по техобслуживанию прибора должны выполняться квалифицированным электриком или уполномоченным специалистом.

• Техобслуживание данного прибора должно выполняться только специалистами авторизованного сервисного центра с использованием исключительно оригинальных запчастей.

Защита окружающей среды

Ни холодильный контур, ни изоляционные материалы настоящего прибора не содержат газов, которые могли бы повредить озоновый слой. Данный прибор нельзя утилизировать вместе с бытовыми отходами и мусором. Изоляционный пенопласт содержит горючие газы: прибор подлежит утилизации в соответствии с действующими нормативными положениями, с которыми следует ознакомиться

в местных органах власти. Не допускайте повреждения холодильного контура, особенно, вблизи теплообменника. Материалы, использованные для изготовления данного прибора, по-

меченные символом

, пригодны

для вторичной переработки.

14) Если предусмотрено подключение к водопроводу.

Page 27

ПАНЕЛЬ УПРАВЛЕНИЯ

1 2 3 4

electrolux 27

MODE

1 Переключатель ВКЛ/ВЫКЛ 2 Дисплей 3 Кнопка режима

1 2 3 4

1 Индикатор предупреждения об от-

крытой двери

2 Индикатор плюсовой или минусовой

температуры

3 индикатор температуры 4 индикатор Shopping

Включение

Если после включения вилки сетевого шнура в розетку дисплей не загорается, нажмите переключатель ВКЛ/ВЫКЛ, прибор включится. После включения прибора на панели управления отображаются следующие символы

• Индикатор плюсовой или минусовой температуры указывает на плюсовую температуру.

Установите регулятор температуры в среднее положение; теперь прибор готов обеспечить следующую температуру: приблизительно +5°C в холодильнике.

Меню функций

Каждый раз при нажатии кнопки Функция активируются следующие функции по часовой стрелке:

• функция Shopping

4 Регулятор температуры

Дисплей

• нет символа: нормальное функционирование.

Выключение

Прибор выключается нажатием переключателя ВКЛ/ВЫКЛ на более, чем 1 секунду. После этого отображается обратный отсчет температуры -3 -2 -1. При выключении устройства также отключается и дисплей.

Регулировка температуры

Температура внутри

прибора регули-

руется при помощи регулятора температуры, расположенного на верхней части прибора. Чтобы привести прибор в действие, выполните следующие операции:

• поверните регулятор по часовой стрелке, чтобы установить на максимальный холод

• поверните регулятор против часовой стрелки, чтобы установить на минимальный холод.

Среднее положение, как правило, са-

подходящее.

мое Однако, чтобы задать точную температуру, следует иметь в виду, что температура внутри прибора зависит от:

Page 28

28 electrolux

• температуры в помещении;

• частоты открывания дверцы;

• количества загруженных в холодильник продуктов;

• места расположения прибора.

Функция Shopping

Если необходимо поместить в холодильник большое количество теплых продуктов, например, после посещения магазина, рекомендуется активировать Функцию Shopping для ускоренного охлаждения продуктов и предотвращения повышения температуры продуктов, уже находящихся в холодильнике. Функция Shopping активируется нажа тием кнопки функций (нажимайте несколько раз при необходимости) с последующим появлением на дисплее соответствующего символа

ПЕРВОЕ ИСПОЛЬЗОВАНИЕ

Чистка холодильника изнутри

Перед первым включением прибора вымойте его внутренние поверхности и все внутренние принадлежности теплой водой с нейтральным мылом, чтобы удалить запах, характерный для только что изготовленного изделия, затем тщательно протрите их.

Функция Shopping деактивируется автоматически примерно через 6 часов. Функцию можно деактивировать в любое время нажатием кнопки Функций (см. раздел "Включение функций")

Сигнализация открытой дверцы

Если дверца остается открытой около 5 минут, раздается звуковой сигнал. На факт незакрытой дверцы указывают:

• мигающий индикатор предупреждения об открытой двери

• красный фон дисплея

• зуммер (звуковой сигнал

Нажмите кнопку Функция для отключения звукового сигнала. После восстановления нормальных условий (дверца закрыта) звуковой сигнал выключается.

ВАЖНО! Не используйте моющие или абразивные средства, т.к. они могут повредить покрытие поверхностей холодильника.

ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

Съемные полки

На стенках холодильника установлен ряд направляющих, позволяющих размещать полки по желанию.

Размещение полок дверцы

Чтобы обеспечить возможность хранения упаковок продуктов различных раз-

Page 29

меров, полки дверцы можно размещать на разной высоте. Чтобы переставить полку, действуйте следующим образом: медленно потяните полку в направлении, указанном стрелками, пока она не освободится; затем установите ее на нужное место.

ПОЛЕЗНЫЕ СОВЕТЫ

Рекомендации по экономии электроэнергии

• Не открывайте дверцу слишком часто и не держите ее открытой дольше, чем необходимо.

• Если температура окружающей среды высокая, регулятор температуры находится в самом высоком положении и холодильник полностью загружен, компрессор может работать без остановок, что приводит к образованию инея или льда на испарителе.

такое случается, поверните ре-

Если гулятор температуры до более низких значений, чтобы сделать возможным автоматическое оттаивание, и, следовательно, снизить потребление электроэнергии.

Рекомендации по охлаждению продуктов

Для получения оптимальных результатов:

• не помещайте в холодильник теплые продукты или испаряющиеся жидкости

• накрывайте или заворачивайте продукты, особенно те, которые имеют сильный запах

• располагайте круг них мог свободно циркулировать воздух

продукты так, чтобы во-

electrolux 29

Рекомендации по охлаждению

Полезные советы: Мясо (всех типов): помещайте в полиэтиленовые пакеты и кладите на стеклянную полку, расположенную над ящиком для овощей. Храните мясо таким образом один, максимум два дня, иначе оно может испортиться. Продукты, подвергшиеся тепловой обработке жны быть накрыты и могут быть размещены на любой полке. Фрукты и овощи: должны быть тщательно очищенными; их следует помещать в специально предусмотренные для их хранения ящики. Сливочное масло и сыр: должны помещаться в специальные воздухонепроницаемые контейнеры или быть обернуты алюминиевой фольгой или полиэтиленовой пленкой, чтобы максимально ограничить контакт с воздухом. Бутылки с молоком: должны быть закрыты крышкой и размещены в полке для бутылок на дверце. Бананы, картофель, лук и чеснок не следует хранить в холодильнике в неупакованном виде.

, холодные блюда и т.д.: дол-

Page 30

30 electrolux

ЧИСТКА И УХОД

ПРЕДУПРЕЖДЕНИЕ! Перед выполнением каких-либо операций по чистке или уходу за прибором выньте вилку сетевого шнура из розетки.

В холодильном контуре данного прибора содержатся углеводороды; поэтому его обслуживание и заправка должны осуществляться только уполномоченными специалистами.

Периодическая чистка

Прибор нуждается в регулярной чистке:

• внутренние поверхности прибора и

принадлежности мойте теплой водой с нейтральным мылом.

• тщательно проверьте уплотнение дверцы и вытрите его дочиста, чтобы оно было чистым и без мусора.

• сполосните

ВАЖНО! Не тяните, не двигайте и старайтесь не повредить трубки и кабели внутри корпуса. Никогда не пользуйтесь для чистки внутренних поверхностей моющими средствами, абразивными порошками, чистящими средствами с сильным запахом или полировальными пастами, так как они могут повредить поверхность и оставить стойкий запах.

Прочистите испаритель (черная решет-

компрессор, расположенные с за-

ка) и дней стороны прибора, щеткой или пылесосом. Эта операция повышает эффективность работы прибора и снижает потребление электроэнергии.

ВАЖНО! Будьте осторожны, чтобы не повредить систему охлаждения.

Некоторые чистящие средства для кухни содержат химикаты, могущие повредить пластмассовые детали прибора. По этой причине рекомендуется мыть внешний корпус водой с небольшим количеством моющего средства. После чистки подключите прибор к сети электропитания.

15) Если предусмотрено.

и тщательно вытрите.

прибора только теплой

Размораживание холодильника

При нормальных условиях наледь автоматически удаляется с испарителя холодильной камеры при каждом выключении мотор-компрессора. Талая вода сливается в специальный поддон, установленный с задней стороны прибора над мотор-компрессором, и

там испаряется. Необходимо периодически прочищать сливное отверстие, имеющееся посредине канала холодильной камеры, во избежание попадания капель воды на находящиеся в ней продукты. Используйте для этого специальное приспособление, которое поставляется вставленным в сливное отверстие.

Перерывы в эксплуатации

Если прибор не будет использоваться в течение продолжительного времени, примите следующие меры предосторожности:

• отключите устройство от сети

электропитания

• удалите все продукты

•

разморозьте

15)

вымойте прибор и все

принадлежности

• оставьте дверцы приоткрытыми, что-

бы предотвратить образование не-

приятного запаха. Если прибор будет продолжать работать, попросите кого-нибудь проверять

Page 31

electrolux 31

его время от времени, чтобы не допустить порчи находящихся в нем продук-

тов в случае отключения электроэнергии.

ЧТО ДЕЛАТЬ, ЕСЛИ ...

ВНИМАНИЕ! Перед устранением неисправностей извлеките вилку шнура питания из розетки. Устранять неисправности, не указанные в данном руководстве, должен только квалифицированный электрик или уполномоченный специалист.

Неисправность Возможная причина Способ устранения

Прибор не работает. Лампа не горит.

Вилка шнура питания не

Отсутствует электропитание

Лампа не горит. Лампа находится в режиме

Лампа перегорела. См. "Замена лампы".

Компрессор работает непрерывно.

Неплотно закрыта дверца. См. "Закрывание дверцы". Дверцу открывали слишком

Температура продуктов сли-

Температура воздуха в поме-

Вода стекает по задней стенке холодильника.

Вода стекает внутрь холодильника.

Продукты мешают воде сте-

Вода стекает на пол. Сброс талой воды направлен

Прибор выключен. Включите прибор.

вставлена как следует в розетку.

прибора. Отсутствует напряжение в розетке электросети.

ожидания.

Неправильно задана температура.

часто.

шком высока.

щении слишком высока. Во время автоматического

размораживания на задней панели размораживается наледь.

Засорилось сливное отверстие.

кать в водосборник.

мимо поддона испарителя, расположенного над компрессором.

ВАЖНО! При нормальных условиях эксплуатации слышны некоторые звуки (работы компрессора, циркуляции хладагента).

Как следует вставьте вилку шнура питания в розетку.

Подключите к этой сетевой розетке другой электроприбор. Обратитесь к квалифицированному электрику.

Закройте и снова откройте дверцу.

Задайте более высокую температуру.

Не оставляйте дверцу открытой дольше, чем это необходимо.

Прежде чем положить продукты на хранение, дайте им охладиться до комнатной температуры.

Обеспечьте понижение температуры воздуха в помещении.

Это нормально.

Прочистите сливное отверстие.

Убедитесь, что продукты не касаются задней стенки.

Направьте сброс талой воды в поддон испарителя.

Page 32

32 electrolux

Неисправность Возможная причина Способ устранения

Температура внутри прибора слишком низкая.

Температура внутри прибора слишком высокая.

Неплотно закрыта дверца. См. "Закрывание дверцы". Температура продуктов сли-

Одновременно хранится сли-

Внутри прибора отсутствует

Неправильно задана температура.

шком высока.

шком много продуктов.

циркуляция холодного воздуха.

Задайте более высокую температуру.

Задайте меньшее значение температуры.

Прежде чем положить продукты на хранение, дайте им охладиться до комнатной температуры.

Одновременно закладывайте меньшее количество продуктов.

Убедитесь, что внутри прибора циркулирует холодный воздух.

Замена лампочки

Чтобы заменить лампочку, выполните следующее:

1. Отключите прибор от сети электропитания.

2. Надавите на заднюю защелку и одновременно сдвиньте плафон в направлении, указанном стрелкой.

3. Установите новую лампу той же мощности, специально предназначенную для бытовых приборов. Максимальная мощность указана на плафоне.

4. Установите плафон на место.

5. Заново включите

6. Откройте дверцу и проверьте, горит

ли лампочка.

прибор.

Закрытие дверцы

1. Прочистите уплотнители дверцы.

2. При необходимости отрегулируйте дверцу. См. раздел "Установка".

3. При необходимости замените не-

пригодные уплотнители дверцы. Обратитесь в сервисный центр.

Page 33

ТЕХНИЧЕСКИЕ ДАННЫЕ

Размеры ниши для встраивания

Высота 1780 мм Ширина 560 мм Глубина 550 мм

Напряжение 230-240 В Частота 50 Гц

Технические данные указаны на табличке с техническими данными на ле-

вой стенке внутри прибора и на табличке энергопотребления.

УСТАНОВКА

Размещение

Устанавливайте холодильник в месте, где температура окружающей среды соответствует климатическому классу, указанному на табличке с техническими данными:

Клима-

тиче-

ский

класс

SN от +10°C до +32°C N от +16°C до +32°C ST от +16°C до +38°C T от +16°C до +43°C

Температура окружающей

среды

Подключение к электросети

Перед включением прибора в сеть удостоверьтесь, что напряжение и частота, указанные в табличке технических данных, соответствуют параметрам вашей домашней электрической сети. Прибор должен быть заземлен. С этой целью вилка сетевого шнура имеет специальный контакт заземления. Если розетка электрической сети не заземлена, выполните отдельное заземление прибора в соответствии с действующими нормами, поручив эту операцию квалифицированному электрику. Изготовитель снимает с себя всякую ответственность в случае несоблюдения вышеуказанных правил техники безопасности. Данное изделие соответствует директивам Европейского Союза.

Снятие держателей полок

Ваш холодильник оснащен держателями полок, позволяющими фиксировать полки при транспортировке. Чтобы снять их, действуйте следующим образом:

1. Передвиньте держатели полок по направлению стрелки (A).

2. Поднимите полку сзади и потяните ее вперед, пока она не снимется

(B).

3. Снимите держатели (C).

Требования по вентиляции

Необходимо обеспечить достаточную циркуляцию воздуха за холодильником.

electrolux 33

Page 34

34 electrolux

min.

200 cm

min.

200 cm

Установка прибора

ПРЕДУПРЕЖДЕНИЕ! Убедитесь в

том, что перемещение сетевого шнура не затруднено.

Выполните следующие действия:

1. Прикрепите самоклеющуюся уплотняющую прокладку к прибору, как показано на рисунке.

2. Установите прибор в нишу.

3. Закрепите прибор внутри ниши 4 винтами.

Page 35

electrolux 35

4. Установите заглушки на винты.

В завершение убедитесь, что:

• все винты затянуты;

• уплотняющая прокладка плотно прилегает к корпусу холодильника;

• дверца правильно открывается и закрывается.

Инструкции по установке компенсатора на нижней части дверцы

1. При открытой дверце ослабьте два

винта, расположенные в нижней части, не откручивая их полностью.

2. Расположите стальной компенсатор, как показано на рисунке, и вставьте верхнюю часть под головки винтов.

3. Совместите компенсатор со стальной панелью дверцы и затяните винты.

4. Вставьте стальной прижим в компенсатор, как показано на рисунке.

ЗАБОТА ОБ ОКРУЖАЮЩЕЙ СРЕДЕ

Символ на изделии или на его упаковке указывает, что оно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт приемки электронного и электрооборудования для последующей утилизации. Соблюдая

правила утилизации изделия, Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба, который возможен в противном случае, вследствие неподобающего обращения с подобными отходами подробной информацией об утилизации

. За более

Page 36

36 electrolux

этого изделия просьба обращаться к местным властям, в службу по вывозу и

утилизации отходов или в магазин, в котором Вы приобрели изделие.

Page 37

Electrolux. Thinking of you.

Conozca mejor nuestros conceptos en www.electrolux.com

ÍNDICE DE MATERIAS

Información sobre seguridad 37 Panel de mandos 39 Primer uso 40 Uso diario 41 Consejos útiles 41

INFORMACIÓN SOBRE SEGURIDAD

Por su seguridad y para garantizar el funcionamiento correcto del aparato, antes de instalarlo y utilizarlo por primera vez lea atentamente este manual del usuario, incluidos los consejos y advertencias. Para evitar errores y accidentes, es importante que todas las personas que utilicen el aparato estén perfectamente al tanto de su funcionamiento y de las características de seguridad. Conserve estas instrucciones y no olvide mantenerlas junto al aparato en caso de su desplazamiento o venta para que quienes lo utilicen a lo largo de su vida útil dispongan siempre de la información adecuada sobre el uso y la seguridad. Por la seguridad de personas y bienes, siga las normas de seguridad indicadas en estas instrucciones, ya que el fabricante no se hace responsable de daños provocados por omisiones.

Seguridad de niños y personas vulnerables

• Este electrodoméstico no está diseñado para que lo usen personas (incluidos niños) con discapacidad física, sensorial o mental, o con experiencia y conocimiento insuficientes, a menos que una persona responsable de su seguridad les supervise o instruya en el uso del electrodoméstico. No permita que los niños jueguen con el electrodoméstico.

• Mantenga los materiales de embalaje alejados de los niños. Existe riesgo de asfixia.

• Si va a desechar el aparato, extraiga el enchufe de la toma, corte el cable de co-

electrolux 37

Cuidado y limpieza 42 Qué hacer si… 43 Datos técnicos 44 Instalación 44 Aspectos medioambientales 47

Salvo modificaciones

nexión (tan cerca del aparato como pueda) y retire la puerta para impedir que los niños al jugar puedan sufrir descargas eléctricas o quedar atrapados en su interior.

• Si este aparato, que cuenta con juntas de puerta magnéticas, sustituirá a un aparato más antiguo con cierre de muelle (pestillo) en la puerta, cerciórese de inutilizar el cierre de muelle antes de desechar el aparato antiguo. Evitará así que se convierta en una trampa mortal para niños.

Instrucciones generales de seguridad

Advertencia

Mantenga libres de obstrucciones las aberturas de ventilación del alojamiento del aparato o de la estructura empotrada.

• El aparato está diseñado para conservar los alimentos y bebidas de una vivienda normal, como se explica en este folleto de instrucciones.

• No utilice dispositivos mecánicos ni medios artificiales para acelerar el proceso de descongelación.

• No utilice otros aparatos eléctricos (como máquinas para hacer helados) dentro de los aparatos de refrigeración, a menos que el fabricante haya autorizado su utilización para estos fines.

• No dañe el circuito del refrigerante.

• El circuito del refrigerante del aparato contiene isobutano (R600a). Se trata de un gas natural con un alto nivel de compatibilidad medioambiental, aunque es inflamable.

Page 38

38 electrolux

Durante el transporte y la instalación del aparato, cerciórese de no provocar daños en el circuito de refrigeración. Si el circuito de refrigeración se daña: – mantenga el aparato alejado de las lla-

mas y de cualquier fuente de encendido

– ventile bien la habitación en la que se

encuentra el aparato

• Es peligroso alterar las especificaciones o modificar este producto en modo alguno. Cualquier daño en el cable de alimentación puede provocar un cortocircuito, un incendio o una descarga eléctrica.

Advertencia Los componentes eléctricos (cable de alimentación, enchufe, compresor) debe sustituirlos un técnico autorizado o personal de reparaciones profesional a fin de evitar riesgos.

1. El cable de alimentación no se debe

prolongar.

2. Compruebe que la parte posterior

del aparato no aplaste ni dañe el enchufe. Un enchufe aplastado o dañado puede recalentarse y provocar un incendio.

3. Cerciórese de que tiene acceso al

enchufe del aparato.

4. No tire del cable de alimentación.

5. Si la toma de red está floja, no intro-

duzca el enchufe. Existe riesgo de descarga eléctrica o incendio.

6. No debe utilizar el aparato sin la tapa

16)

de la bombilla

para la iluminación

interior.

• Este aparato es pesado. Debe tener precauciones durante su desplazamiento.

• No retire ni toque elementos del compartimento congelador con las manos húmedas o mojadas, ya que podría sufrir abrasión de la piel o quemaduras por congelación.

• Evite la exposición prolongada del aparato a la luz solar directa.

•

Las bombillas

17)

que se utilizan en este aparato son especiales, y se han seleccionado exclusivamente para uso en aparatos domésticos. No pueden utilizarse para la iluminación de la vivienda.

16) Si está previsto el uso de la tapa de la bombilla.

17) Si está previsto el uso de bombilla.

18) Si el aparato no acumula escarcha (Frost Free).

Uso diario

• No coloque recipientes calientes sobre las piezas plásticas del aparato.

• No almacene gas ni líquido inflamable en el aparato, ya que podrían estallar.

• No coloque alimentos directamente contra la salida de aire de la pared posterior.

18)

• Los alimentos que se descongelen no deben volver a congelarse.

• Guarde los alimentos congelados, que se adquieren ya envasados, siguiendo las instrucciones del fabricante.

• Se deben seguir estrictamente las recomendaciones del fabricante del aparato sobre el almacenamiento. Consulte las instrucciones correspondientes.

• No coloque bebidas carbonatadas o con gas en el congelador, ya que se genera presión en el recipiente, que podría estallar y dañar el aparato.

• Si se consumen polos helados retirados directamente del aparato, se pueden sufrir quemaduras causadas por el hielo.

Cuidado y limpieza

• Antes de realizar tareas de mantenimiento, apague el aparato y desconecte el enchufe de la toma de red.

• No limpie el aparato con objetos metálicos.

• No utilice objetos afilados para eliminar el hielo del aparato. Utilice un raspador plástico.

• Inspeccione habitualmente el desagüe del agua descongelada del frigorífico. Si es necesario, limpie el desagüe. Si el desagüe se bloquea, el agua se acumulará en la base del aparato.

Instalación Importante Para realizar la conexión

eléctrica, siga atentamente las instrucciones de los párrafos correspondientes.

• Desembale el aparato y compruebe que no tiene daños. No conecte el aparato si está dañado. Informe de los posibles daños de inmediato a la tienda donde lo adquirió. En ese caso, conserve el material de embalaje.

Page 39

electrolux 39

• Es recomendable esperar al menos dos horas antes de conectar el aparato, para permitir que el aceite regrese al compresor.

• El aparato debe contar con circulación de aire adecuada alrededor, ya que de lo contrario se produce recalentamiento. Para conseguir una ventilación suficiente, siga las instrucciones correspondientes a la instalación.

• Siempre que sea posible, la parte posterior del producto debe estar contra una pared, para evitar que se toquen las partes calientes (compresor, condensador) y se produzcan quemaduras.

• El aparato no debe colocarse cerca de radiadores ni de hornillas de cocina.

• Asegúrese de que es posible acceder al enchufe después de instalar el electrodoméstico.

• Realice la conexión sólo con el suministro de agua potable.

19)

Servicio técnico

• Un electricista homologado deberá realizar las tareas que se requieran para eje-

PANEL DE MANDOS

cutar el servicio o mantenimiento de este electrodoméstico.

• Las reparaciones de este aparato debe realizarlas un centro de servicio técnico autorizado y sólo se deben utilizar recambios originales.

Protección del medio ambiente

Este aparato no contiene gases perjudiciales para la capa de ozono, ni en el circuito de refrigerante ni en los materiales aislantes. El aparato no se debe desechar junto con los residuos urbanos. La espuma aislante contiene gases inflamables: el aparato se debe desechar de acuerdo con la normativa vigente, que puede solicitar a las autoridades locales. No dañe la unidad de refrigeración, en especial la parte trasera, cerca del intercambiador de calor. Los materiales de este aparato marca-

dos con el símbolo

son reciclables.

1 2 3 4

1 Interruptor de encendido/apagado 2 Pantalla 3 Tecla de funciones

1 2 3 4

1 Indicador de alarma de puerta abierta

19) Si está prevista una conexión de agua.

MODE

4 Regulador de temperatura

Pantalla

Page 40

40 electrolux

2 Indicador de temperatura positiva o ne-

gativa

3 Indicador de temperatura 4 Shopping indicador

Encendido

Si la pantalla no se enciende después de conectar el enchufe a la toma de corriente, pulse el interruptor de encendido/apagado para poner en marcha el aparato. En cuanto se enciende el aparato, el panel de mandos muestra las señales siguientes:

• El indicador de temperatura positiva o negativa indica positiva.

Desplace el regulador de la temperatura en el ajuste intermedio y el aparato se configurará para proporcionar la temperatura siguiente: aproximadamente +5 °C en el frigorífico.

Menú de funciones

Cada vez que se pulsa la tecla de funciones, se activan las funciones siguientes de izquierda a derecha:

• Función Shopping

• sin símbolo: funcionamiento normal.

Apagado

Para apagar el aparato, mantenga pulsado el interruptor de encendido/apagado durante más de 1 segundo. Comenzará la cuenta atrás de la temperatura (-3 -2 -1). El indicador se apaga a la misma vez que el aparato.

Regulación de la temperatura

La temperatura del interior del aparato se controla mediante el regulador de temperatura situado en la parte superior de la unidad. Para utilizar el aparato, proceda de la manera siguiente:

• Gire el regulador hacia la derecha para obtener el frío máximo.

• Gire el regulador hacia la izquierda para obtener el frío mínimo.

La posición intermedia suele ser la más adecuada. Sin embargo, el ajuste exacto debe elegirse teniendo en cuenta que la temperatura interior del aparato depende de:

• la temperatura ambiente

• la frecuencia con que se abre la puerta

• la cantidad de alimentos guardados

• la ubicación del aparato.

Shopping Función

Si necesita introducir una gran cantidad de alimentos calientes, por ejemplo, después de haber hecho la compra, se aconseja activar la funciónShopping para enfriarlos más rápidamente y evitar que suba la temperatura de los que ya se guardan en el frigorífico. La función Shopping se activa pulsando la tecla de funciones (varias veces, si es necesario) hasta que aparezca el icono corres-

pondiente La función Shopping se desactiva automáticamente después de unas 6 horas. Es posible desactivar esta función en cualquier momento pulsando la tecla de funciones (consulte "Activación de funciones").

Alarma de puerta abierta

Sonará una alarma acústica si la puerta del frigorífico queda abierta durante unos 5 minutos. La situación de alarma de puerta abierta es indicada por:

• indicador intermitente de alarma de puerta abierta

• iluminación del indicador en color rojo

• emisión de una señal acústica

Pulse la tecla de función para desactivar la alarma acústica. Al restablecerse las condiciones normales (puerta cerrada, la alarma acústica se detendrá.

PRIMER USO

Limpieza de las partes internas

Antes del empleo limpiar todas las partes internas con agua tibia y jabón neutro, a fin de eliminar el característico olor de nuevo y secarlas luego cuidadosamente.

Importante No utilice detergentes ni polvos abrasivos, ya que podrían dañar el acabado

Page 41

USO DIARIO

Estantes móviles

Las paredes del frigorífico cuentan con guías para colocar los estantes del modo que se prefiera.

Colocación de los estantes de la puerta

La puerta va provista de estantes que pueden colocarse a distintas alturas para guardar alimentos de tamaños diferentes.

electrolux 41

Para cambiar la posición de los estantes: eleve paulatinamente el estante en la dirección de la flecha hasta retirarlo del soporte y colóquelo en la posición que desee.

CONSEJOS ÚTILES

Consejos para ahorrar energía

• No abra la puerta con frecuencia ni la deje abierta más tiempo del estrictamente necesario.

• Si la temperatura ambiente es elevada, la temperatura del aparato se ha ajustado en los valores más altos y está totalmente lleno, el compresor podría funcionar de manera continua, provocando la formación de escarcha o hielo en el evaporador. Si esto sucede, gire el regulador de temperatura a valores inferiores para permitir la descongelación automática y ahorrar en el consumo eléctrico.

Consejos para la refrigeración de alimentos frescos

Para obtener los mejores resultados:

• no guarde en el frigorífico alimentos calientes ni líquidos en evaporación;

• cubra o envuelva los alimentos, en especial si tienen sabores fuertes;

• coloque los alimentos de modo que el aire pueda circular libremente entre ellos.

Consejos para la refrigeración

Consejos útiles: Carne (de todo tipo): guárdela en bolsas de plástico y colóquela en el estante de vidrio, sobre el cajón de las verduras. Por razones de seguridad, guárdela de ese modo durante uno o dos días, como máximo. Alimentos cocinados, platos fríos, etc..: los debe cubrir y puede colocarlos en cualquiera de los estantes. Frutas y verduras: se deben limpiar a conciencia y colocar en los cajones especiales suministrados a tal efecto. Mantequilla y queso: colóquelos en recipientes herméticos especiales o envueltos en papel de aluminio o en bolsas de plástico, para excluir tanto aire como sea posible.

Page 42

42 electrolux

Botellas de leche: deben tener tapa y se colocarán en el estante para botellas de la puerta.

CUIDADO Y LIMPIEZA

Precaución Antes de realizar tareas de mantenimiento, desenchufe el aparato.

Este equipo contiene hidrocarburos en la unidad de refrigeración; por tanto, el mantenimiento y la recarga deben estar a cargo exclusivamente de técnicos autorizados.

Limpieza periódica

El equipo debe limpiarse de manera habitual:

• Limpie el interior y los accesorios con agua templada y un jabón neutro.

• Revise y limpie periódicamente las juntas de la puerta para mantenerlas limpias y sin restos.

• Aclare y seque a fondo.

Importante No mueva, dañe ni tire de los conductos o cables del interior del armario. No utilice detergentes, polvos abrasivos, productos de limpieza perfumados ni cera para limpiar el interior, ya que dañarán la superficie y dejarán un fuerte olor.

Limpie el condensador (rejilla negra) y el compresor de la parte posterior del aparato con un cepillo. Esa operación mejorará el rendimiento del aparato y reducirá el consumo eléctrico.

Importante Tenga cuidado para no dañar el sistema de refrigeración.

Muchas marcas de limpiadores de superficies de cocina contienen químicos que pueden atacar o dañar los plásticos del aparato. Por tal razón, se recomienda que el exterior del aparato se limpie sólo con agua templada a la que se añadirá un poco de líquido lavavajillas. Después de la limpieza, vuelva a conectar el aparato a la toma de red.

Descongelación del frigorífico

La escarcha se elimina automáticamente del evaporador del frigorífico cada vez que se detiene el compresor, durante el funcio-

20) Si está previsto.

Los plátanos, las patatas, las cebollas y los ajos, si no están empaquetados, no deben guardarse en el frigorífico.

namiento normal. El agua de la descongelación se descarga hacia un recipiente especial situado en la parte posterior del aparato, sobre el motor compresor, donde se evapora. Es importante limpiar periódicamente el orificio de salida del agua de descongelación situado en la mitad del canal del compartimento frigorífico para evitar que el agua desborde y caiga sobre los alimentos del interior. Utilice el limpiador especial suministrado, que hallará ya colocado en el orificio de desagüe.

Periodos sin funcionamiento

Si el aparato no se utiliza durante un tiempo prolongado, tome las siguientes precauciones:

desconecte el aparato de la red eléc-

•

trica;

• extraiga todos los alimentos;

•

descongele

20)

y limpie el aparato y todos

los accesorios;

• deje la puerta(s) entreabierta para prevenir olores desagradables.

Si va a mantener el armario en marcha, solicite a alguien que lo inspeccione de vez en cuando para evitar que los alimentos se echen a perder en caso de un corte de energía.

Page 43

electrolux 43

QUÉ HACER SI…

Advertencia Antes de realizar cualquier reparación, desconecte el enchufe del aparato de la toma de red. Sólo un electricista o un técnico profesional debe llevar a cabo cualquier reparación que no figure en este manual.

Problema Causa probable Solución

El aparato no funciona. La bombilla no funciona.

El aparato no está correctamen-

El aparato no recibe corriente.

La bombilla no funciona.

La bombilla está defectuosa. Consulte "Cambio de la bombi-

El compresor funciona continuamente.

La puerta no está bien cerrada. Consulte "Cierre de la puerta". La puerta se ha abierto con ex-

La temperatura de los produc-

La temperatura ambiente es de-

El agua fluye por la placa posterior del frigorífico.

El agua fluye al interior del frigorífico.

Los productos impiden que el

El agua fluye hacia el suelo.

La temperatura del aparato es demasiado baja.

La temperatura del aparato es demasiado alta.

La puerta no está bien cerrada. Consulte "Cierre de la puerta".

El aparato está apagado. Encienda el aparato.

te enchufado a la toma de corriente.

No hay tensión en la toma de corriente.

La bombilla está en espera. Cierre y abra la puerta.

La temperatura no se ha ajustado correctamente.

cesiva frecuencia.

tos es demasiado alta.

masiado alta. Durante el proceso de descon-

gelación automática, el hielo se descongela en la placa posterior.

La salida de agua está obstruida.

agua fluya al colector de agua.

El agua de la descongelación no fluye hacia la bandeja de evaporación situada sobre el compresor.

El regulador de temperatura no se ha ajustado correctamente.

Importante Se producen ruidos durante el funcionamiento normal (compresor, circulación del refrigerante).

Enchufe el aparato correctamente a la toma de corriente.

Enchufe otro aparato eléctrico a la toma de corriente. Llame a un electricista cualificado.

lla". Seleccione una temperatura más

alta.

No mantenga abierta la puerta más tiempo del necesario.

Deje que la temperatura de los alimentos descienda a la temperatura ambiente antes de guardarlos.

Reduzca la temperatura ambiente.

Esto es normal.

Limpie la salida de agua.

Asegúrese de que los alimentos no entran en contacto con la placa posterior.

Fije la salida de agua de descongelación a la bandeja de evaporación.

Seleccione una temperatura más alta.

Seleccione una temperatura más baja.

Page 44

44 electrolux

Problema Causa probable Solución

La temperatura de los produc-

Se han guardado muchos pro-

No hay circulación de aire frío en

tos es demasiado alta.

ductos al mismo tiempo.

el aparato.

Cambio de la bombilla

Siga estos pasos para cambiar la bombilla:

1. Desenchufe el aparato.

2. Pulse el gancho trasero al tiempo que desliza la tapa en la dirección de la flecha.

3. Cambie la bombilla por otra de la misma potencia y diseñada específicamente para aparatos domésticos (la potencia máxima se indica en la tapa de la bombilla).

4. Deslice la tapa para colocarla de nuevo en su posición original.

5. Vuelva a enchufar el aparato.

6. Abra la puerta y compruebe que se enciende la luz.

Cierre de la puerta

1. Limpie las juntas de la puerta.

2. Si es necesario, ajuste la puerta. Consulte "Instalación".

3. Si es necesario, cambie las juntas de puerta defectuosas. Contacte al Centro de servicio técnico.

Deje que la temperatura de los alimentos descienda a la temperatura ambiente antes de guardarlos.

Guarde menos productos al mismo tiempo.

Compruebe que el aire frío circula libremente en el aparato.

DATOS TÉCNICOS

Medidas de la cavidad Altura 1780 mm Anchura 560 mm Fondo 550 mm Voltaje 230-240 V Frecuencia 50 Hz

La información técnica se encuentra en la placa de datos técnicos en el lado interior

izquierdo del aparato y en la etiqueta de energía.

INSTALACIÓN

Colocación

Instale el aparato en un punto en el que la temperatura ambiente se corresponda con

la clase climática indicada en la placa de datos técnicos del aparato:

Page 45

electrolux 45

Clase

climáti-

SN +10°C a + 32°C N +16°C a + 32°C ST +16°C a + 38°C T +16°C a + 43°C

Temperatura ambiente

Conexión eléctrica

Antes de conectar el aparato, compruebe que el voltaje y la frecuencia que aparecen en la placa de datos técnicos se corresponden con el suministro de la vivienda. El aparato debe tener conexión a tierra. El enchufe del cable de alimentación se suministra con un contacto para tal fin. Si la toma de red de la vivienda carece de conexión a tierra, conecte el aparato a una toma de tierra conforme con la normativa, después de consultar a un electricista profesional. El fabricante rechaza toda responsabilidad si no se toman las precauciones antes indicadas. Este aparato es conforme con las directivas de la CEE.

Retirada de las sujeciones para estantes

El aparato va equipado con sujeciones que permiten mantener los estantes fijos durante el transporte. Retire las sujeciones como se indica a continuación:

1. Desplace las sujeciones de los estantes en la dirección de la flecha (A).

2. Eleve el estante desde atrás y empújelo hacia delante hasta que quede libre (B).

3. Retire las sujeciones (C).

Requisitos de ventilación

El flujo de aire de la parte posterior del aparato debería ser suficiente.

min.

200 cm

min.

200 cm

Instalación del aparato

Precaución Compruebe que el cable

de alimentación puede moverse con facilidad.

Ejecute los pasos siguientes:

Page 46

46 electrolux

1. Aplique la cinta selladora adhesiva al aparato como se muestra en la figura.

2. Instale el aparato en el hueco.

3. Fije el aparato al hueco con 4 tornillos.

4. Fije las tapas a los tornillos.

Finalmente, compruebe que:

• Todos los tornillos están apretados.

• La cinta selladora está fijada con firmeza al armario.

• La puerta abre y cierra correctamente.

Page 47

electrolux 47

Instrucciones de montaje de la parte inferior del compensador de la puerta

1. Con la puerta abierta, afloje los dos tornillos situados en la parte inferior sin desatornillarlos completamente.

2. Coloque el compensador de acero como se indica en la figura e introduzca la parte superior bajo la cabeza de los tornillos.

3. Alinee el compensador con el panel de la puerta de acero y apriete los tornillos.

4. Inserte el cárter de acero en el interior del compensador como se indica en la figura.

ASPECTOS MEDIOAMBIENTALES

El símbolo que aparece en el aparato o en su embalaje, indica que este producto no se puede tratar como un residuo normal del hogar. Se deberá entregar, sin coste para el poseedor, bien al distribuidor, en el acto de la compra de un nuevo producto similar al que se deshecha, bien a un punto municipal de recolección selectiva de equipos eléctricos y electrónicos para su reciclaje. Al asegurarse de que este

producto se desecha correctamente, usted ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud pública, lo cual podría ocurrir si este producto no se gestionara de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Ayuntamiento de su Municipio, ó con la tienda donde lo compró.

Page 48

48 electrolux

Electrolux. Thinking of you.

Düşüncelerinizi www.electrolux.com.tr adresinden bizimle

daha fazla paylaşın

İÇİNDEKİLER

Güvenlik bilgileri 48 Kontrol Paneli 50 İlk kullanım 51 Günlük kullanım 51 Yararlı ipuçları ve bilgiler 52

Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır.

GÜVENLİK BİLGİLERİ

Kendi güvenliğiniz ve cihazın doğru kullanımı için cihazı monte etmeden ve ilk kez kullanmadan önce, bu kullanma kılavuzunu, ipuçları ve uyarı bilgileri de dahil olmak üzere, dikkatle okuyun. Gereksiz hatalardan ve kazalardan kaçınmak için, cihazı kullanan tüm kişilerin cihazın kullanımıyla ve güvenlik özellikleriyle ilgili bilgiye sahip olması önemlidir. Bu kılavuzu saklayın ve cihaz başka bir yere taşındığında veya satıldığında beraberinde verin, böylece cihazı kullanacak diğer kişile- rin de cihazın kullanımı ve güvenlik için yapıl- ması gerekenler hakkında bilgi sahibi olması sağlanmış olur. Üretici firma ihmallerden kaynaklanan zararlardan sorumlu olmadığından, kendi can ve mal güvenliğiniz için bu kullanıcı talimatları daki uyarıları dikkate alın.

Çocuklar ve savunmasız kişilerin güvenliği

• Bu cihaz, kullanımıyla ilgili talimat veya gözetim güvenliklerinden sorumlu kişi ta- rafından sağlanmadıkça, fiziksel, duyusal veya zihinsel yeterlilikleri az kişilerce (çocuklar dahil) veya deneyimi ve bilgisi olmayanlarca kullanılmamalıdır. Küçük çocuklar, cihazla oynamayacaklarından emin olunması için gözetim altında tutulmalıdır.

• Tüm ambalaj malzemelerini çocuklardan uzak tutun. Boğulma riski söz konusudur.

•Eğer cihazı elden çıkarıyorsanız, oyun oy- nayan çocukları elektrik çarpmaması ve cihazda kilitli kalmamaları için fişini prizden çekin, elektrik kablosunu kesin (mümkün olduğunca cihaza yakın kısmından) ve kapağını çıkartın.

Bakım ve temizlik 53 Servisi aramadan önce 53 Teknik veriler 55 Montaj 55 Çevreyle ilgili bilgiler 58

ğer mıknatıslı kapı contaları olan bu ci-

•E haz, kapısında veya kapağında yaylı bir kilit (dil) mekanizması olan eski bir cihazın yerine alınmış ise, eski cihazınızı elden çı- karmadan önce kilit mekanizmasını kullanılmaz hale getirin. Bu şekilde, çocukların cihazın içinde kilitli kalarak kendilerine zarar vermelerini önlemiş olursunuz.

Genel güvenlik

Uyarı

Cihazın çevresindeki veya ankastre yapıdaki havalandırma menfezlerinin tıkanmasını önleyin.

• Bu cihaz, bu kullanma kılavuzunda açıklandığı gibi, evde kullanılan yiyecekleri ve/ veya içecekleri muhafaza etmek amacıyla üretilmiştir.

• Buz çözme sürecini hızlandırmak için mekanik bir aygıt veya başka bir suni yöntem kullanmayın.

• Üretici firma tarafından onaylanmadığı sürece, diğer elektrikli cihazları (dondurma yapma makineleri gibi) soğutucu cihazların içinde kullanmayın.

•Soğutucu devresine zarar vermeyin.

•Cihazın soğutucu devresinde, çevreyle ol- dukça dost doğal bir gaz olan ve bununla birlikte yanıcı özelliği olan soğutucu izobütan (R600a) bulunmaktadır. Cihazın nakliyesi ve montajı süresince, soğutucu devre bileş hasar görmediğinden emin olun. Eğer soğutucu devresi hasar görmüşse: –Çıplak ateş ve ateşleme kaynaklarını

uzak tutun.

enlerinin hiçbirinin

Page 49

electrolux 49

–Cihazın yerleştirildiği odayı iyice hava-

landırın.

• Bu ürünün özelliklerinde değişiklik yapmak veya ürünü herhangi bir şekilde değiştirmek tehlikelidir. Kablodaki herhangi bir hasar bir kısa devreye, yangına ve/ veya elektrik çarpmasına neden olabilir.

Uyarı Tehlikeden kaçınmak için tüm elektrikli parçalar (elektrik kablosu, fiş, kompresör) sertifikalı bir servis yetkilisi veya kalifiye bir servis personeli tarafın- dan değiştirilmelidir.

1. Elektrik kablosu uzatılmamalıdır.

2. Elektrik fişinin cihazın arkasında sıkı-

şıp ezilmediğinden veya zarar görmediğinden emin olun. Sıkışıp ezilmiş veya zarar görmüş bir elektrik fişi aşırı ısınabilir ve bir yangına neden olabilir.

3. Cihazın elektrik fişine erişebildiğiniz-

den emin olun.

4. Elektrik kablosunu çekmeyin.

5. Eğer elektrik prizi gevşek ise, fişi tak-

mayın. Elektrik çarpması veya yangın riski söz konusudur.

6. Cihazı, dahili aydınlatma lambasının

21)

kapağı

olmadan çalıştırmayın.

• Bu cihaz ağırdır. Taşırken dikkatli olunmalıdır.

• Elleriniz nemli / ıslak ise, cildiniz tahriş olabileceğinden veya donmaya / soğuk yanığına neden olabileceğinden dondurucu bölmesinden bir şey çıkarmayın veya içindekilere dokunmayın.

•Cihazı uzun süre doğrudan güneş ışığına maruz bırakmayın.

•

Bu cihazda kullanılan lamba ampulleri

22)

sadece elektrikli ev aletleri için seçilmiş özel amaçlı ampullerdir. Bunlar evdeki normal aydınlatma için kullanılamazlar.

Günlük Kullanım

•Sıcak kapları cihazın içindeki plastik par- çaların üzerine koymayın.

•Yanıcı gaz ve sıvıları cihaza koymayın, çünkü bunlar patlayabilir.

•Gıda ürünlerini doğrudan arka paneldeki hava çıkışına dayamayın.

23)

•Donmuş yiyecekler, buzu çözüldükten sonra tekrar dondurulmamalıdır.

21) Eğer lamba kapağı varsa.

22) Eğer lamba varsa.

23) Eğer cihaz No-Frost ise.

•Hazır donmuş yiyecekleri, donmuş gıda üreticisinin talimatlarına göre muhafaza edin.

• Cihaz üreticisinin muhafaza önerilerine tümüyle uyulmalıdır. İlgili talimatlara bakın.

• Dondurucuya karbonatlı veya gazlı içecekler koymayın, çünkü bu sıvılar bulundukları kabın içinde basınç oluşturur ve patlayarak cihazın hasar görmesine neden olabilirler.

• Buz tanecikleri, eğer cihazdan çıkarıldığı anda hemen tüketilirse, don yanıklarına neden olabilir.

Bakım ve temizlik

•Bakımdan önce, cihazı kapayın ve elektrik fişini prizden çekin.

•Cihazı metal cisimlerle temizlemeyin.

• Cihazdaki buzu temizlemek için sivri cisimler kullanmayın. Plastik bir kazıyıcı kullanın.

•Buzdolabının tahliye kısmında erimiş buza ait su olup olmadığını düzenli olarak kontrol edin. Gerekirse tahliye kısmını temizleyin. Eğer tahliye kısmı tıkalı ise, su cihazın alt kısmında toplanacaktır.

Montaj Önemli Elektrik bağlantısı için ilgili

paragraflarda verilen talimatlara uyun.

•Cihazı ambalajından çıkartın ve hasar olup olmadığını kontrol edin. Eğer hasar varsa cihazın fişini prize takmayın. Olası hasarları derhal satın aldığınız yere bildirin. Böyle bir durumda ambalajı atmayın.

•Yağın geri kompresöre akmas

ını sağla- mak için, cihazın fişini takmadan önce en az iki saat beklemeniz önerilir.

•Cihazın etrafında yeterli hava dolaşımı ol- malıdır, aksi halde cihaz aşırı ısınabilir. Yeterli havalandırma sağlamak için, montajla ilgili talimatlara uyun.

•Olası yanmaları önlemek için cihazın sıcak parçalarına (kompresör, yoğuşturucu) dokunulmasını engellemek amacıyla cihazın arka kısmı mümkünse bir duvara yaslanmalıdır.

• Cihaz, kalorifer veya pişirme cihazlarının yakınına yerleştirilmemelidir.

Page 50

50 electrolux

• Cihaz monte edildikten sonra elektrik prizinin erişilebilir konumda kaldığından emin olun.

• Sadece içilebilir kalitedeki su kaynaklarına bağlayın.

24)

Servis

•Cihazın servis işlemi için yapılması gere- ken elektrikle ilgili herhangi bir iş, kalifiye bir elektrikçi veya uzman bir kişi tarafın- dan yapılmalıdır.

• Bu ürünün servis işlemleri yetkili servis tarafından yapılmalı ve sadece orijinal yedek parçalar kullanılmalıdır.

Çevre Koruması

Bu cihazın soğutucu devresinde ve yalı- tım malzemelerinde ozon tabakasına zarar veren gazlar bulunmaz. Bu cihaz, kentsel atıklar ve çöplerle birlikte atılma- malıdır. Yalıtım köpüğü yanıcı gazlar içerir: cihaz, yerel yetkili makamlarınız- dan bilgi edinebileceğiniz yürürlükteki

KONTROL PANELİ

kanunlara uygun olarak elden çıkartıl- malıdır. Soğutma ünitesine, özellikle ısı eşanjörü yakınındaki kısma zarar gelmesini önleyin. Bu cihazda kullanılan ve

simgesiyle işaretli olan malzemeler

geri dönüşümlüdür.

Üretici / İhracatçı :

ELECTROLUX HOME PRODUCTS CORPORATION NV. RAKETSTRAAT 40 / RUE DE LA FUSEE 40 B-1130 BRUSSEL / BRUXELLES BELGIUM TEL: +32 2 716 26 00 FAX: +32 2 716 26 01 www.electrolux.com

Kullanım Ömrü Bilgisi :

Kullanım ömrü küçük ev aletlerinde 7 yıl, diğer beyaz eşya ürünlerinde ise 10 yıldır. Kullanım ömrü, üretici ve/veya ithalatçı firmanın cihazınızla ilgili yedek parça temini ve bakım süresini ifade eder.

MODE

1 2 3 4

1 AÇMA / KAPAMA tuşu 2 Ekran 3 Fonksiyon tuşu

1 Açık kapı alarm göstergesi 2 Artı veya eksi sıcaklık göstergesi 3 Sıcaklık göstergesi 4 Shopping göstergesi

24) Eğer bir su bağlantısı varsa.

4 Sıcaklık ayar düğmesi

Ekran

1 2 3 4

Cihazın açılması

Fişi prize taktıktan sonra, ekran yanmazsa cihazı AÇMA / KAPAMA tuşuna basarak açın. Cihaz açıldıktan sonra kontrol panelinde aşağıdaki sinyaller görüntülenir:

Page 51

electrolux 51

•Artı veya eksi sıcaklık göstergesi, sıcak- lığın artı değerde olduğunu göstermek üzere artı olacaktır.

Sıcaklık ayar tuşunu orta konuma getirin; cihaz aşağıdaki sıcaklığı verecek şekilde ayar- lanır: Soğutucu kısmında yaklaşık +5°C.

Fonksiyonlar Menüsü

Fonksiyon tuşuna her basışınızda, aşağıdaki fonksiyonlar saat yönünde etkinleşecektir:

• Shopping fonksiyonu

• Sembol yok: Normal çalışma.

Cihazı kapama

Cihaz, AÇMA / KAPAMA tuşuna 1 saniyeden uzun süreyle basılarak kapanabilir. Bundan sonra, sıcaklık -3 -2 -1 şeklinde geriye sayım ile gösterilir. Cihaz kapand

Sıcaklığın ayarlanması

Cihazın içerisindeki sıcaklık, kabinin üstünde yer alan Sıcaklık Ayar Düğmesi tarafından kontrol edilir. Cihazı çalıştırmak için aşağıdaki işlemleri yapın:

• Maksimum soğukluk elde etmek için düğmeyi saat yönünde döndürün.

• Minimum soğukluk elde etmek için düğmeyi saatin tersi yönde döndürün.

Orta konum, genellikle en uygun olanıdır. Ancak tam ayar, cihaz içindeki sıcaklığın aşağıdaki hususlara bağlı olduğu dikkate alınarak seçilmelidir:

ığında, Ekran da kapanır.

•Oda sıcaklığı.

•Cihaz kapısını

• Cihaza konan yiyecek miktarı.

•Cihazın konumu.

Shopping Fonksiyonu

Eğer çok miktarda ılık yiyeceği koymanız gerekirse (örneğin bir market alışverişinden gelince), yiyecekleri daha hızlı soğutmak ve buzdolabında bulunan diğer yiyeceklerin ısınmasını önlemek için Shopping fonksiyonunu aktive etmenizi öneririz. Shopping fonksiyonu, karşılık gelen simge

yanana kadar Fonksiyon tuşuna basıla- rak (gerekirse birkaç defa) aktif hale getirilir. Shopping fonksiyonu yaklaşık 6 saat sonra otomatik olarak kapanır. Bu fonksiyon, Fonksiyon tuşuna basılarak istenildiği anda devre dışı bırakılabilir (bkz. "Fonksiyonların etkinleştirilmesi").

Açık kapı alarmı

Soğutucu bölme kapısı yaklaşık 5 dakika kadar açık bırakılınca bir sesli alarm çalar. Açık kapı alarm koşulları aşağıdaki şekilde gösterilir:

•Yanıp sönen açık kapı alarm göstergesi.

•Kırmızı ekran aydınlatması.

•Uyarı sesi verilmesi. Sesli uyarıyı devre d yon tuşuna basın. Normal koşullar sağlandığında (kapı kapandığında), sesli uyarı durur.

açma sıklığı.

ışı bırakmak için Fonksi-

İLK KULLANIM

İç kısmın temizliği

Cihazı ilk kez kullanmadan önce, yeni bir ürünün sahip olduğu tipik kokuyu gidermek için cihazın iç kısmını ve dahili aksesuarlarını ılık su ve biraz nötr sabun kullanarak yıkayın ve daha sonra iyice kurulayın.

GÜNLÜK KULLANIM

Portatif raflar

Buzdolabının yan panellerinde, rafları istediğiniz gibi yerleştirmenize olanak veren bir dizi ray bulunmaktadır.

Önemli Cihazın kaplamasına zarar verdikle- rinden, deterjanları veya aşındırıcı toz temizlik ürünlerini kullanmayın.

Page 52

52 electrolux

Kapı raflarının konumlandırılması

Çeşitli ebatlardaki yiyecek paketlerini yerleş- tirebilmek için, kapı rafları farklı yüksekliklere ayarlanabilir.

YARARLI İPUÇLARI VE BİLGİLER

Enerji tasarrufuyla ilgili ipuçları

•Cihazın kapısını çok sık açmayın veya ge- rektiğinden daha uzun süre açık bırakmayın.

•Eğer ortam sıcaklığı yüksekse, Isı Ayar Düğmesi yüksek bir ayardadır ve cihaz tam doludur, kompresör devamlı çalışabi- lir ve bu da buharlaştırıcı devresinde kar- lanmaya veya buzlanmaya neden olabilir. Böyle bir durumda, otomatik buz çözme işleminin devreye girerek elektrik tüketiminden tasarruf sağlanması için Isı Ayar düğmesini daha düşük bir ayara getirin.

Taze yiyeceklerin soğutulmasıyla ilgili tavsiyeler

En iyi performansı elde etmek için:

•Sıcak yiyecekleri veya buharlaşan sıvıları buzdolabına koymayın.

• Yiyecekleri kapatın veya sarın (özellikle keskin bir kokusu varsa).

• Viyecekleri, etrafında hava rahatça dolaşacak şekilde yerleştirin.

Soğutma tavsiyeleri

Faydalı tavsiyeler:

Bu ayarlamaları yapmak için şu işlemleri uygulayın: Raf yerinden çıkıncaya kadar okların yönünde kademe kademe çekin, daha sonra istediğiniz şekilde konumlandırın.

Et (her türlü): polietilen torbalara koyun ve sebze çekmecesinin üstündeki cam rafa yerleştirin. Güvenlik açısından, bu şekilde sadece bir veya iki gün muhafaza edin. Hazır pişmiş yiyecekler, soğuk yemekler, vb: Bunlar, ağzı kapalı olmak suretiyle herhangi bir rafa yerleştirilebilir. Meyve ve sebzeler: Bunlar iyice temizlenmeli ve temin edilmiş özel çekmecelere yerleştirilmelidir. Tereyağı ve peynir: Bunlar, içine havanın mümkün olduğunca girmemesi için özel hava geçirmeyen kaplara konulmalı veya alüminyum folyoya sarılmalı ya da polietilen torbalara konulmalıdır. Süt şişeleri: Bunlar, ağızları kapaklı şekilde kapıdaki şişe raflarına yerleştirilmelidir. Muzlar, patatesler, soğ (paketli değilse), buzdolabına konulmamalı- dır.

anlar ve sarımsaklar

Page 53

BAKIM VE TEMİZLİK

Dikkat Herhangi bir bakım işlemi yapmadan önce, cihazın fişini prizden çekin.

Bu cihaz, soğutma devrelerinde hidrokarbonlar içermektedir; dolayısıyla bakım ve şarj işlemleri sadece yetkili teknisyenler tarafından yapılmalıdır.

Periyodik temizlik

Cihaz düzenli olarak temizlenmelidir:

•Cihazın iç kısmını ve aksesuarlarını ılık su ve biraz nötr sabun kullanarak temizleyin.

• Temiz ve kirden arınmış kalmalarını sağla- mak için kapı contalarını düzenli olarak kontrol edip silerek temizleyin.

• İyice durulayın ve kurulayın.

Önemli Kabinin içerisindeki boruları ve/veya kabloları çekmeyin, oynatmayın veya zarar vermeyin. Cihazın iç kısmını temizlemek için asla deterjanlar, aşındırıcı toz temizlik ürünleri, yüksek derecede kokulu deterjan veya cilalar kullanmayı ve güçlü kötü bir koku oluşabilir.

Cihazın arka tarafındaki yoğuşturucuyu (siyah ızgara) ve kompresörü bir fırça veya bir vakumlu temizlik cihazı ile temizleyin. Bu iş- lem, cihazın performansını artırır ve elektrik tüketimini azaltır.

Önemli Soğutma sistemine zarar vermemeye dikkat edin.

Birçok tescilli mutfak yüzeyi temizleyicisi, bu cihazda kullanılan plastik aksamlara zarar verici kimyasal maddeler içermektedir. Bu yüzden, cihazın dış kasasını sadece içine biraz deterjan eklenmiş ılık su ile temizlemenizi tavsiye ederiz. Temizlikten sonra, cihazın fişini tekrar takın.

Buzdolabı buzunun çözülmesi

Soğutucu bölmesinin buharlaştırıcı devre- sindeki buzlar, normal çalışma esnasında

n, aksi halde yüzey zarar görebilir

electrolux 53

motor kompresörü her durduğunda otomatik olarak giderilir. Buz çözme suyu bir kanal vasıtasıyla motor kompresörü üzerinden geçerek buharlaşt tarafındaki özel bir kaba boşaltılır. Suyun taşmasını ve içerdeki yiyeceklerin üzerine damlamasını önlemek için, soğutu- cu bölmesi kanalının ortasındaki buz çözme suyu tahliye deliğinin periyodik olarak temizlenmesi önemlidir. Tahliye deliğine takılı halde bulunan özel temizleyiciyi kullanın.

Kulanım-dışı kalma süreleri

Cihaz uzunca bir süre kullanılmayacaksa, aşağıdaki önlemleri alınız:

Cihazın elektrik beslemesini kesiniz,

•

• İçindeki tüm yiyecekleri çıkarınız,

•

Buzunu çözünüz sesuarlarını temizleyiniz,

• Kötü kokuların oluşmasını önlemek için kapısını/kapılarını hafif aralık bırakınız.

Eğer buzdolabı kapalı tutulacaksa, bir elektrik kesintisi durumunda içindeki yiyeceklerin bozulmasını önlemek için birilerinden ara sı- ra kontrol etmesini isteyiniz.

ırıldığı yer olan cihazın arka

25)

ve cihazı ve tüm ak-

SERVİSİ ARAMADAN ÖNCE

Uyarı Arıza teşhis işleminden önce, cihazın fişini prizden çekiniz.

25) Eğer bu özellik varsa.

Bu kılavuzda yazılı olmayan bir arıza teşhis işlemi sadece kalifiye bir elektrik-

Page 54

54 electrolux

çi veya uzman bir kişi tarafından yapıl- malıdır.

Önemli Normal kullanım esnasında bazı sesler (kompresörden, soğutucu devresinden) gelebilir.

Sorun Olası sebep Çözüm

Cihaz çalışmıyor. Lamba çalışmıyor.

Cihazın fişi prize doğru bir şekil-

Cihaza elektrik gelmiyordur. Priz-

Lamba çalışmıyor.

Lamba arızalıdır. "Lambanın değiştirilmesi" bölümü-

Kompresör devamlı çalı- şıyor.

Kapı doğru kapatılmamıştır. "Kapının kapatılması" bölümüne

Kapı çok sık açılıyordur. Kapıyı gerektiğinden daha uzun

Cihazın ısısı çok yüksektir. Yiyecekleri koymadan önce ciha-

Oda ısısı çok yüksektir. Oda ısısını düşürünüz.

Buzdolabının arka panelinden su akıyor.

Buzdolabının içine su akıyor.

Cihazın içindeki nesneler / yiye-

Tabana su akıyor. Eriyen su, kompresörün üstün-

Cihazın içindeki ısı çok düşük.

Cihazın içindeki ısı çok yüksek.

Kapı doğru kapatılmamıştır. "Kapının kapatılması" bölümüne

Cihazın ısısı çok yüksektir. Yiyecekleri koymadan önce ciha-

Cihaza aynı anda birçok ürün

Cihazda soğuk hava devridaimi

Cihaz kapalıdır. Cihazı açınız.

de takılı değildir.

de elektrik yoktur. Lamba bekleme / uyku modun-

dadır.

Isı doğru ayarlanmamıştır. Daha yüksek bir ısı ayarlayınız.

Otomatik buz çözme işlemi esnasında, buzlar arka panelde erir.

Su çıkışı tıkalıdır. Su çıkışını temizleyiniz.

cekler suyun su toplayıcısına akmasını engelliyordur.

deki buharlaşma tablasına akmı- yordur.

Isı tuşu doğru ayarlanmamıştır. Daha yüksek bir ısı ayarlayınız.

Isı tuşu doğru ayarlanmamıştır. Daha düşük bir ısı ayarlayınız.

konulmuştur.

yoktur.

Fişi prize doğru bir şekilde takınız.

Prize başka bir cihazı takınız. Kalifiye bir elektrikçi çağırınız.

Kapıyı kapatıp tekrar açınız.

ne bakınız.

bakınız.

süre açık bırakmayınız.

zın ısısının oda ısısına düşmesini bekleyiniz.

Bu normaldir.

Cihazın içindeki nesnelerin arka panele temas etmediğinden emin olunuz.

Buharlaşma tablasına eriyen su çı- kışını takınız.

bakınız.

zın ısısının oda ısısına düşmesini bekleyiniz.

Aynı anda daha az ürün koyunuz.

Cihazda soğuk hava devridaimi olduğundan emin olunuz.

Page 55

electrolux 55

Ampulün değiştirilmesi

Eğer ampulü değiştirmek istiyorsanız, aşağıdaki işlemleri yapınız:

1. Cihazın elektrik bağlantısını kesiniz.

2. Arka kancaya bastırınız ve aynı anda kapağı ok ile belirtilen yönde kaydırınız.

3. Ampulü, aynı güçteki ve ev cihazları için özel olarak tasarlanmış bir yenisi ile değiştirin (maksimum güç lamba kapağı üzerinde gösterilmektedir).

4. Lamba kapağını, en baştaki pozisyonuna kaydırarak yerine takınız.

5. Cihazı tekrar çalıştırınız.

6. Cihaz

ın kapısını açınız ve lambanın ya-

nıp yanmadığını kontrol ediniz.

Kapının kapatılması

1. Kapı contalarını temizleyin.

2. Gerekirse kapıyı ayarlayın. "Montaj" bölümüne bakın.

3. Gerekirse sorunlu kapı contalarını değiştiriniz. Yetkili Servisle temasa geçiniz.

TEKNİK VERİLER

Kabin boyutları Yükseklik 1780 mm Genişlik 560 mm Derinlik 550 mm Gerilim 230-240 V Frekans 50 Hz

Teknik bilgiler, cihazın iç sol tarafındaki bilgi etiketinde ve enerji etiketinde bulunmaktadır.

MONTAJ

Konumlandırma

Bu cihazı, ortam sıcaklığının cihazın bilgi etiketinde belirtilen iklim sınıfına uygun olduğu bir yere monte ediniz:

Page 56

56 electrolux

İklim sı-

nıfı

SN +10°C ile + 32°C arası N +16°C ile + 32°C arası ST +16°C ile + 38°C arası T +16°C ile + 43°C arası

Ortam sıcaklığı

Elektrik bağlantısı

Cihazın fişini prize takmadan önce, bilgi etiketinde yazılı voltaj ve frekans değerlerinin evinizin elektrik beslemesi ile aynı olduğun- dan emin olun. Cihaz topraklanmalıdır. Elektrik kablosunun fişi bu amaca yönelik olarak bir kontak ile donatılmıştır. Eğer evin elektrik prizi topraklı değilse, yürürlükteki kanunlara uygun olarak ve bir uzman teknisyene danışarak cihazı ayrı bir toprak hattına bağlayın. Üretici firma, yukarıda belirtilen güvenlik önlemlerine uyulmaması halinde sorumluluk kabul etmez. Bu cihaz, E.E.C. yönergeleri ile uyumludur.

Raf tutucuların çıkartılması

Cihazınız, nakliye esnasında rafların sabit durmasını sağlayan raf tutucular ile donatılmıştır. Bunları ç

ıkartmak için:

1. Raf tutucularını ok (A) yönünde kaydırın.

2. Rafı arka tarafından kaldırın ve serbest kalana kadar öne doğru (B) itin.

3. Tutucuları (C) çıkartın.

min.

200 cm

min.

200 cm

Cihazın montajı

Dikkat Elektrik kablosunun serbestçe

hareket edebildiğinden emin olun.

Aşağıdaki işlemleri yapın:

1. Yapışkan yalıtım bandını cihaza şekilde gösterildiği gibi yapıştırın.

Havalandırma gereksinimleri

Cihazın arkasındaki hava akışı yeterli olmalı- dır.

Page 57

electrolux 57

2. Cihazı yuvasına yerleştirin.

3. Cihazı 4 vida ile yuvaya sabitleyin.

4. Kapakları vidalara takın.

Aşağıdaki hususlardan emin olmak için son bir kontrol yapın:

•Tüm vidalar sıkı lmış olmalıdır.

•Yalıtım bandı kabine sıkıca takılmalıdır.

•Kapı düzgün bir şekilde açılmalı ve ka-

panmalıdır.

Kapının kompansatör alt kısmı için montaj talimatları

1. Kapı açıkken, alt kısımda bulunan iki vidayı tamamen çıkarmadan gevşetin.

2. Çelik kompansatörü şekilde gösterildiği gibi yerleştirin ve üst kısmı vida başları- nın altına takın.

Page 58

58 electrolux

3. Kompansatörü çelik kapı paneli ile hizalayın ve vidaları sıkın.

ÇEVREYLE İLGİLİ BİLGİLER

Ürünün ya da ambalajının üzerindeki simgesi, bu ürünün normal ev çöpü gibi atılmayıp, elektrik ve elektronik cihazların geri dönüşüm için verildiği özel toplama noktalarından birine verilmesi gerektiğini belirtir. Bu ürünün doğru şekilde imha edilmesine katkıda bulunmakla hem çevreyi, hem de çevrenizdekilerin sağlığını korumuş

4. Çelik karteri, şekilde gösterildiği gibi kompansatörün içine takın.

olursunuz. Yanlış şekilde imha ise hem çevreye hem sağlığa zararlıdır. Bu ürünün geri dönüşümüne ilişkin daha ayrıntılı bilgileri belediyenizden, çöp dairenizden veya ürünü satın almış olduğunuz bayiden edinebilirsiniz.

EEE Yönetmeliğine Uygundur.

Page 59

electrolux 59

Page 60

www.electrolux.com/shop

222342956-A-112011

AEG ERP 34901 User Manual [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual
