AEG-Electrolux ERN23410 User Manual [en, fr, de, nl]

gebruiksaanwijzing

user manual

notice d'utilisation

benutzerinformation

Koelkast

Refrigerator

Réfrigérateur

Kühlschrank

ERN23410

2 electrolux

Electrolux. Thinking of you.

Ga voor meer van onze ideeën naar www.electrolux.com

INHOUD

Veiligheidsinformatie 2
Bediening 4
Het eerste gebruik 4
Dagelijks gebruik 4
Nuttige aanwijzingen en tips 5

VEILIGHEIDSINFORMATIE

In het belang van uw veiligheid en om een
correct gebruik te kunnen waarborgen is
het van belang dat u, alvorens het apparaat
te installeren en in gebruik te nemen, deze
gebruiksaanwijzing, inclusief de tips en waar­schuwingen, grondig doorleest. Om onnodi­ge vergissingen en ongevallen te voorko­men is het belangrijk ervoor te zorgen dat al­le mensen die het apparaat gebruiken, volle­dig bekend zijn met de werking ervan en de
veiligheidsvoorzieningen. Bewaar deze in­structies en zorg ervoor dat zij bij het appa­raat blijven als het wordt verplaatst of ver­kocht, zodat iedereen die het apparaat ge­durende zijn hele levensduur gebruikt, naar
behoren is geïnformeerd over het gebruik
en de veiligheid van het apparaat.
Voor de veiligheid van mensen en eigendom­men dient u zich aan de voorzorgsmaatre­gelen uit dit instructieboekje te houden, de
fabrikant is niet verantwoordelijk voor scha­de die door het niet opvolgen van de aanwij­zingen veroorzaakt is.

Veiligheid van kinderen en kwetsbare
mensen

• Dit apparaat is niet bedoeld voor gebruik
door personen (waaronder begrepen kin­deren) met verminderde fysieke, zintuiglij­ke vermogens of een gebrek aan ervaring
en kennis, tenzij dit onder toezicht ge­beurt van een voor hun veiligheid verant­woordelijke persoon of tenzij zij van een
dergelijke persoon instructie hebben ont­vangen over het gebruik van het apparaat.
Houd kinderen uit de buurt om te voorko­men dat ze met het apparaat gaan spelen.

• Houd alle verpakkingsmateriaal buiten
het bereik van kinderen. Gevaar voor ver­stikking.

Reiniging en onderhoud 6

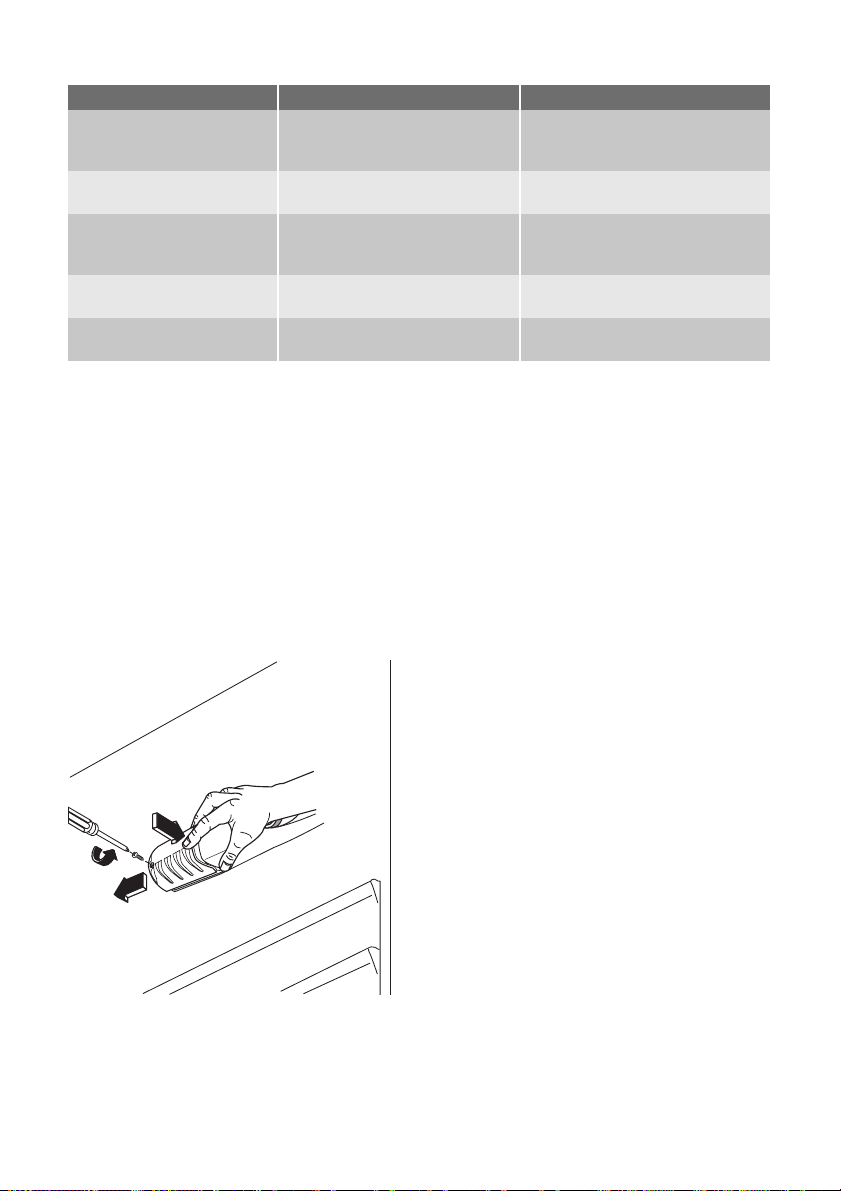

Problemen oplossen 7
Technische gegevens 9

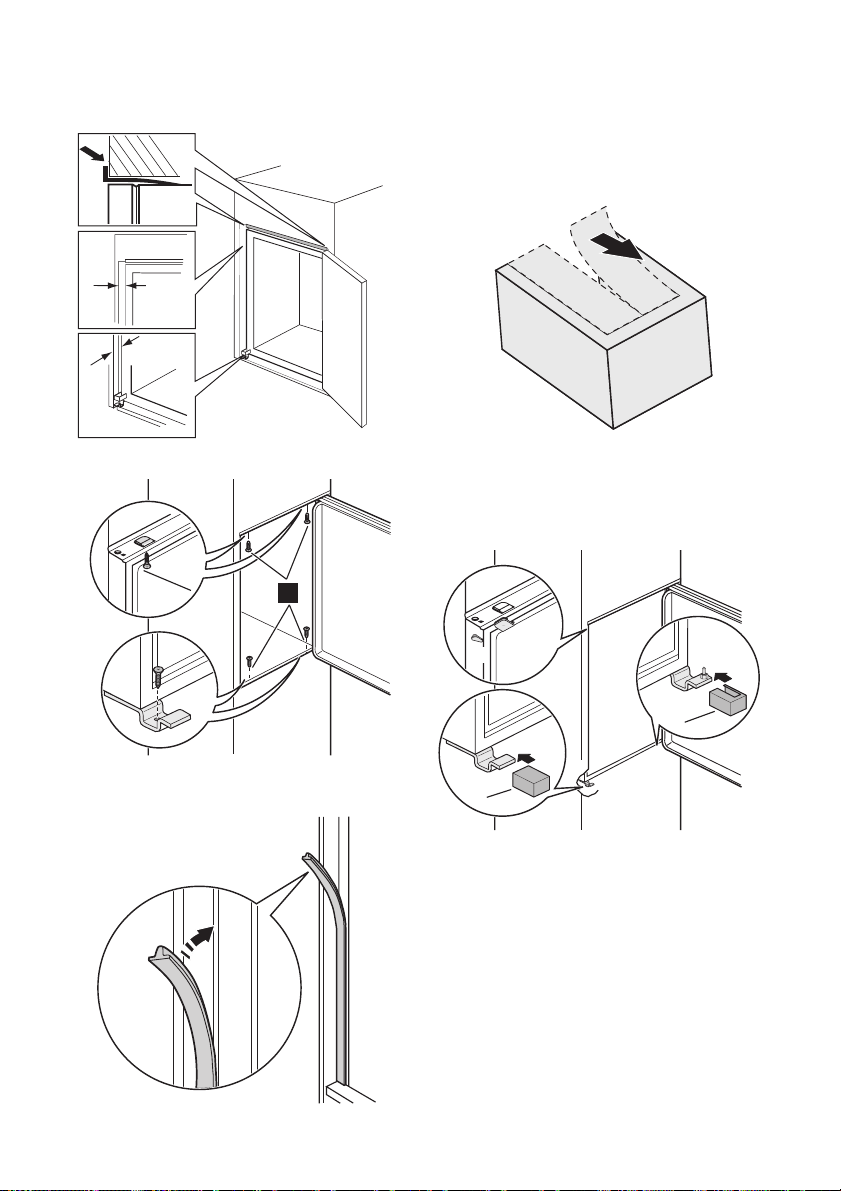

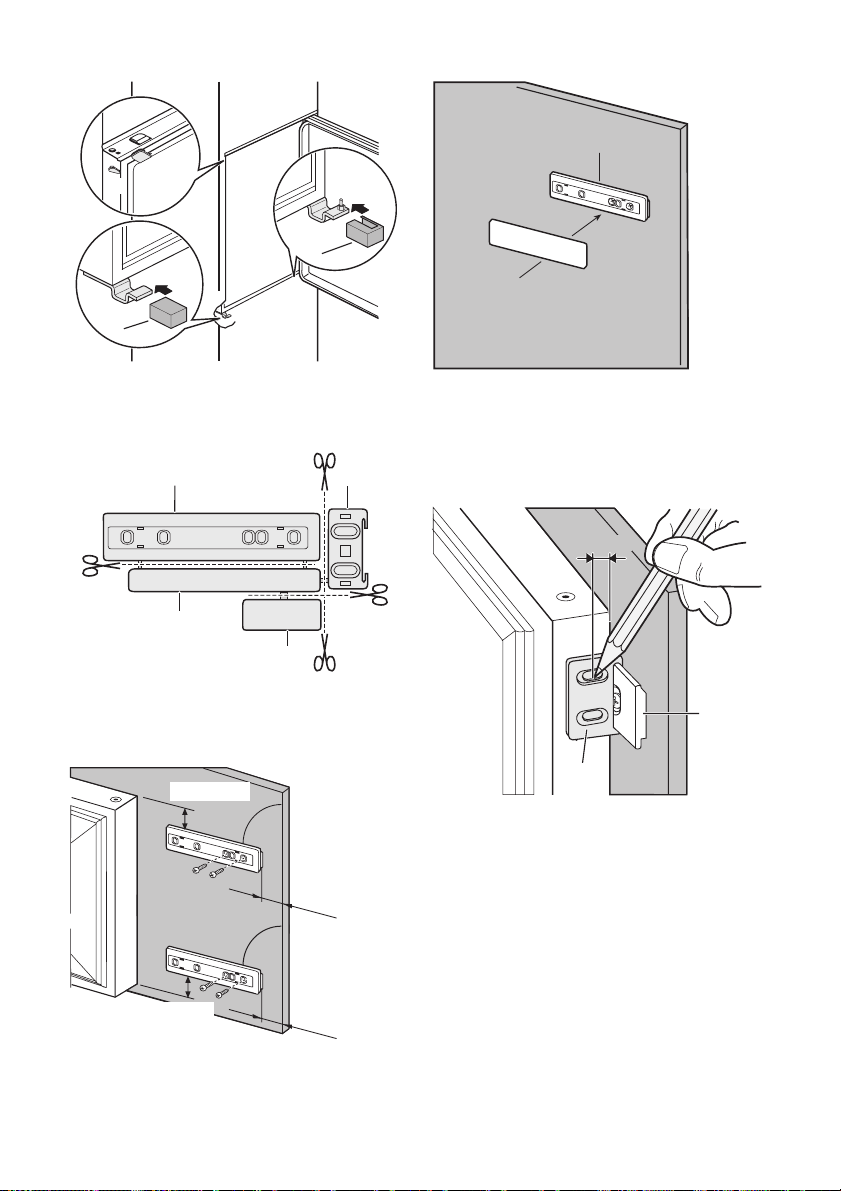

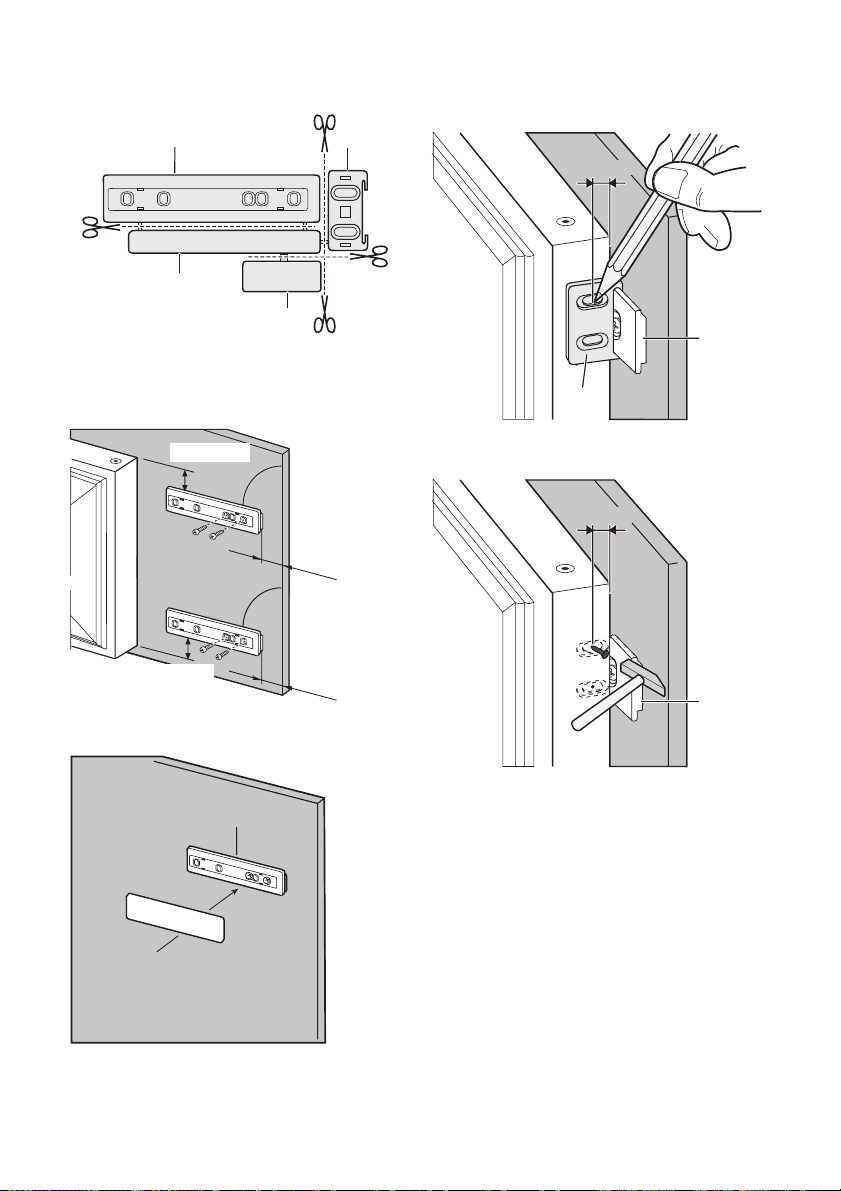

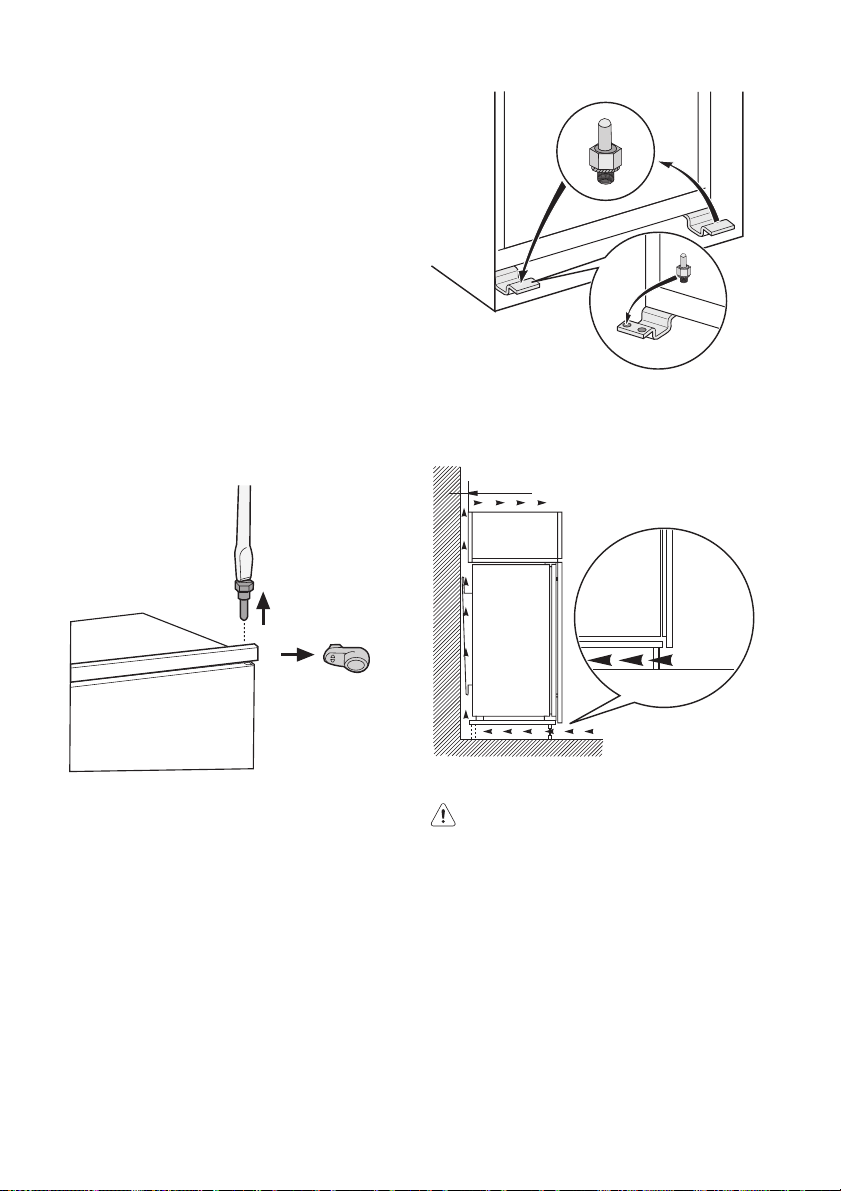

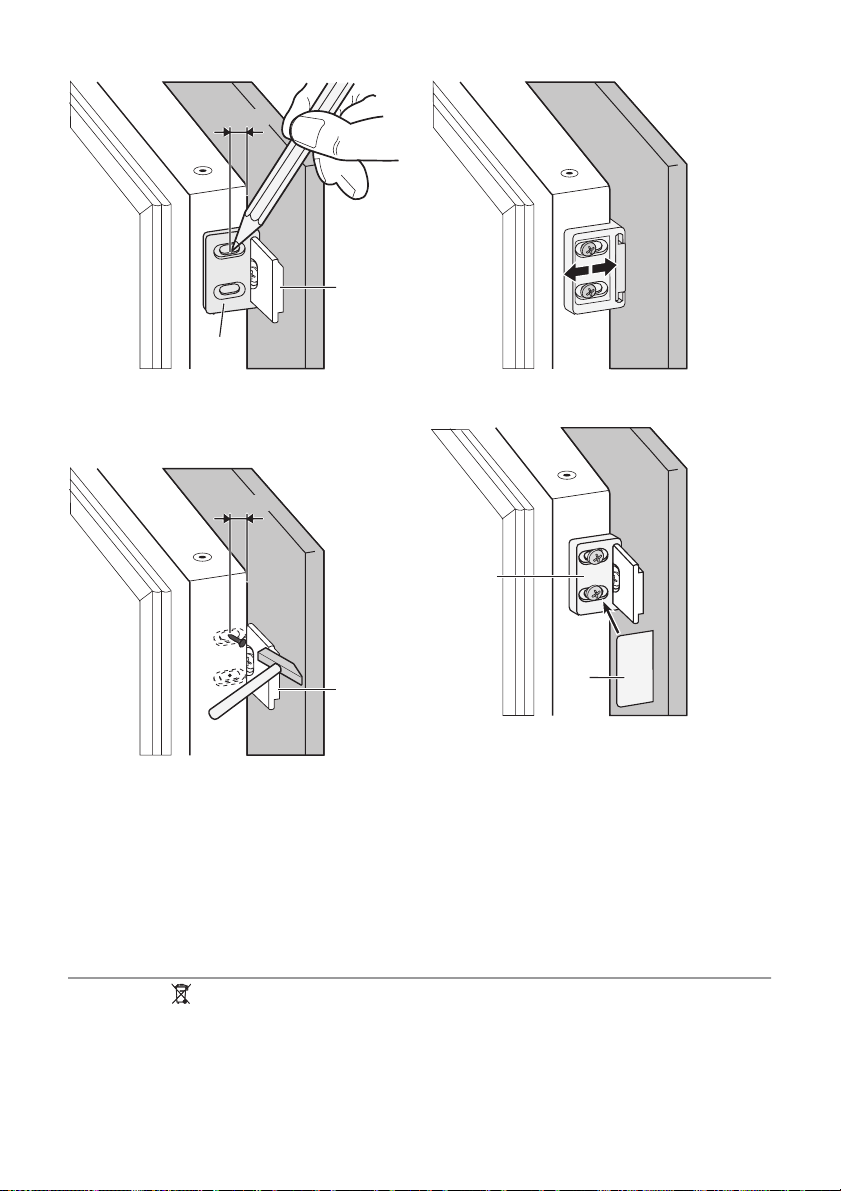

Montage 9
Het milieu 13

Wijzigingen voorbehouden

• Als u het apparaat afdankt trek dan de
stekker uit het stopcontact, snij de voe­dingskabel door (zo dicht mogelijk bij het
apparaat) en verwijder de deur om te voor­komen dat kinderen een elektrische
schok krijgen of zichzelf in het apparaat
opsluiten.

• Als dit apparaat, dat voorzien is van een
magnetische deursluiting, een ouder ap­paraat vervangt, dat voorzien is van een
veerslot (slot) op de deur of het deksel,
zorg er dan voor dat u het slot onbruik­baar maakt voordat u het oude apparaat
weggooit. Dit voorkomt dat kinderen er in
opgesloten kunnen raken.

Algemene veiligheid

Let op! Houd de ventilatie-openingen

altijd vrij van obstructies.

• Dit apparaat is bedoeld voor het bewaren
van levensmiddelen en/of dranken in een
gewoon huishouden, zoals uitgelegd in
dit instructieboekje.

• Gebruik geen mechanische hulpmiddelen
of kunstgrepen om het ontdooiproces te
versnellen.

• Gebruik geen andere elektrische appara­ten (bijvoorbeeld ijsmachines) in koelkas­ten, tenzij ze voor dit doel goedgekeurd
zijn door de fabrikant.

• Let op dat u het koelcircuit niet beschadigt.

• Het koelmiddel isobutaan (R600a) be­vindt zich in het koelcircuit van het appa­raat, dit is een natuurlijk gas dat welis­waar milieuvriendelijk is, maar ook uiterst
ontvlambaar.
Controleer of de onderdelen van het koel­circuit tijdens transport en installatie van
het apparaat niet beschadigd zijn geraakt.

electrolux 3

Indien het koelcircuit beschadigd is:
– open vuur en ontstekingsbronnen ver-

mijden

– de ruimte waar het apparaat zich be-

vindt grondig ventileren

• Het is gevaarlijk om wijzigingen aan te
brengen in de specificaties of dit product
op enigerlei wijze te modificeren. Een be­schadigd netsnoer kan kortsluiting, brand
en/of een elektrische schok veroorzaken.

Waarschuwing! Alle elektrische onder­delen (netsnoer, stekker, compressor)
mogen uitsluitend vervangen worden
door een erkende onderhoudsdienst of
gekwalificeerd onderhoudspersoneel.

1. Het netsnoer mag niet verlengd wor-

den.

2. Verzeker u ervan dat de stekker niet

platgedrukt of beschadigd wordt door
de achterkant van het apparaat. Een
platgedrukte of beschadigde stekker
kan oververhit raken en brand veroor­zaken.

3. Verzeker u ervan dat u de stekker van

het apparaat kunt bereiken.

4. Trek niet aan het snoer.

5. Als de stekker los zit, steek hem dan

niet in het stopcontact. Dan bestaat
er een risico op een elektrische schok
of brand.

6. U mag het apparaat niet gebruiken

zonder de afdekking van het lampje

1)

voor de binnenverlichting.

• Dit apparaat is zwaar. Wees voorzichtig
als u het apparaat verplaatst.

• Haal geen artikelen uit het vriesvak en
raak ze niet aan als uw handen vochtig/
nat zijn, dit kan uw huid beschadigen of
vrieswonden veroorzaken.

• Stel het apparaat niet langdurig bloot aan
direct zonlicht.

•

Gloeilampjes

2)

gebruikt voor dit apparaat
is een speciaal lampje voor huishoudelijke
apparaten. De lampjes zijn niet geschikt
voor de verlichting van ruimtes.

Dagelijks gebruik

• Zet geen hete potten op de kunststof on­derdelen in het apparaat.

1) Als er een afdekking voor het lampje is voorzien

2) Als er is voorzien in een lamp

• Bewaar geen brandbare gassen of vloei­stoffen in het apparaat, deze kunnen ont­ploffen.

• U dient zich strikt te houden aan de aan­bevelingen van de fabrikant van het appa­raat met betrekking tot het bewaren van
voedsel. Raadpleeg de betreffende aan­wijzingen.

Onderhoud en reiniging

• Schakel het apparaat uit en trek de stek­ker uit het stopcontact voordat u onder­houdshandelingen verricht.

• Maak het apparaat niet met metalen voor­werpen schoon.

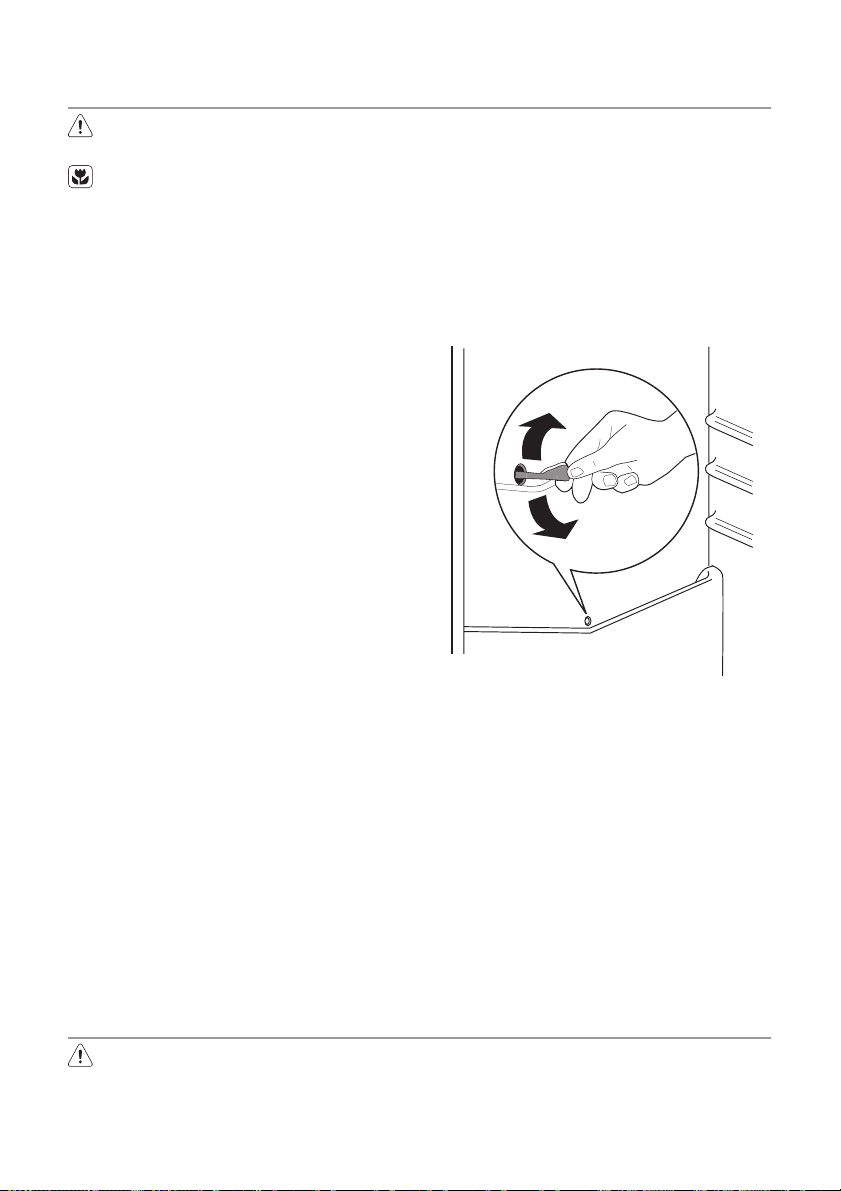

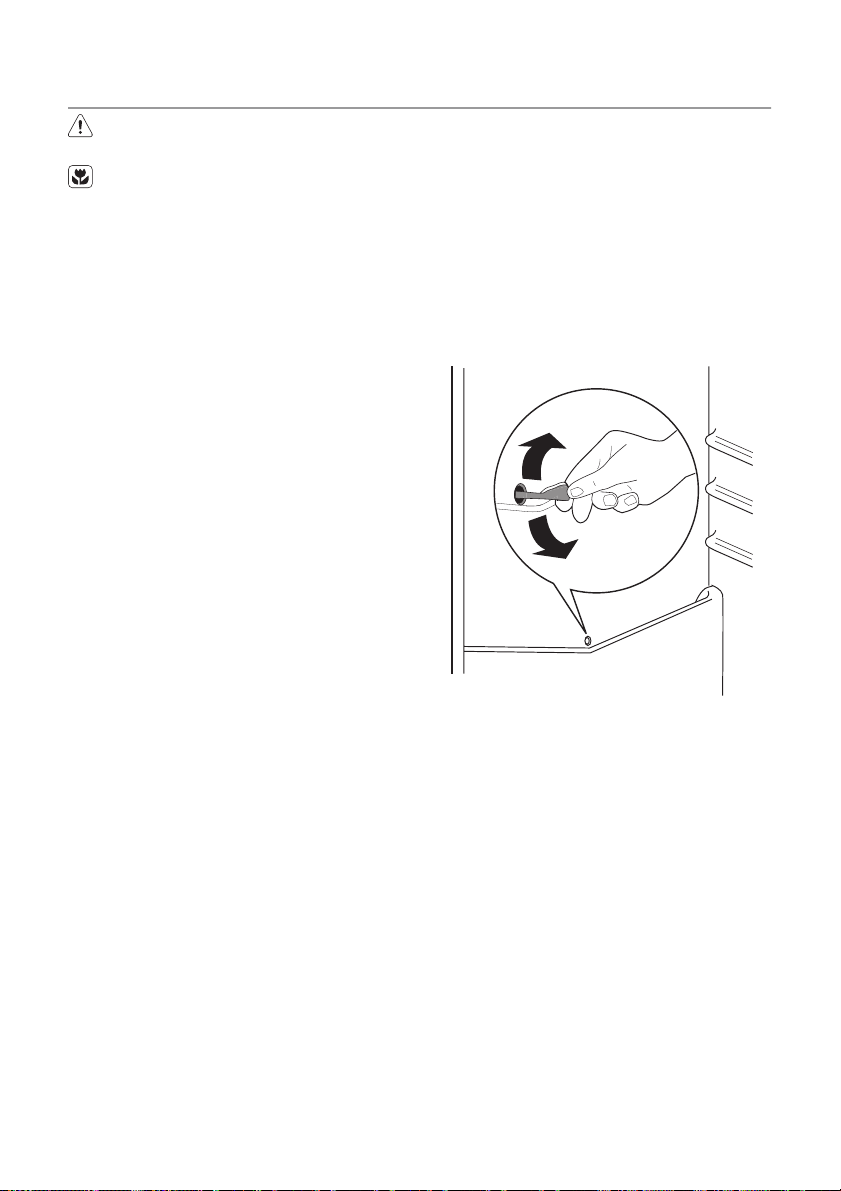

• Controleer de afvoer in de koelkast regel­matig op dooiwater. Reinig de afvoer, in­dien nodig. Als de afvoer verstopt is, zal
er zich water onder in het apparaat verza­melen.

Installatie
Belangrijk! Voor de aansluiting van

elektriciteit dienen de instructies in de
desbetreffende paragrafen nauwgezet te
worden opgevolgd.

• Pak het apparaat uit en controleer of er
beschadigingen zijn. Sluit het apparaat
niet aan als het beschadigd is. Meld mo­gelijke beschadigingen onmiddellijk bij de
winkel waar u het apparaat gekocht
heeft. Gooi in dat geval de verpakking
niet weg.

• Wij adviseren u om 4 uur te wachten voor­dat u het apparaat aansluit, dan kan de
olie terugvloeien in de compressor.

• Rond het apparaat dient adequate lucht­circulatie te zijn, anders kan dit tot over­verhitting leiden. Om voldoende ventilatie
te verkrijgen de instructies met betrekking
tot de installatie opvolgen.

• De achterkant dient zo mogelijk tegen
een muur geplaatst te worden, teneinde
te voorkomen dat hete onderdelen (com­pressor, condensator) aangeraakt kun­nen worden en brandwonden veroorza­ken.

• Het apparaat mag niet vlakbij radiatoren
of kooktoestellen geplaatst worden.

• Verzeker u ervan dat de stekker bereik­baar is nadat het apparaat geïnstalleerd is.

4 electrolux

• Sluit het apparaat alleen aan op een drink­waterleiding.

Onderhoud

• Alle elektrotechnische werkzaamheden
die noodzakelijk zijn voor het uitvoeren
van onderhoud aan het apparaat, dienen
uitgevoerd te worden door een gekwalifi­ceerd elektricien of competent persoon.

• Dit product mag alleen worden onderhou­den door een erkend onderhoudscen­trum en er dient alleen gebruik te worden
gemaakt van originele reserveonderdelen.

Bescherming van het milieu

Dit apparaat bevat geen gassen die de
ozonlaag kunnen beschadigen, niet in

3)

BEDIENING

Inschakelen

Steek de stekker in het stopcontact.
Draai de thermostaatknop op een gemiddel­de stand.

Uitschakelen

Draai de thermostaatknop op de stand "O"
om het apparaat uit te schakelen.

Temperatuurregeling

De temperatuur wordt automatisch gere­geld.
Ga als volgt te werk om het apparaat in werk­ing te stellen:

• draai de thermostaatknop op een lagere
stand om de minimale koude te verkrijgen.

• draai de thermostaatknop op een hogere
stand om de maximale koude te verkrij­gen.

Een gemiddelde instelling is over het al­gemeen het meest geschikt.

het koelcircuit en evenmin in de isolatie­materialen. Het apparaat mag niet wor­den weggegooid bij het normale huis­houdelijke afval. Het isolatieschuim be­vat ontvlambare gassen: het apparaat
moet weggegooid worden conform de
van toepassing zijnde regels die u bij
de lokale overheidsinstanties kunt ver­krijgen. Voorkom beschadiging aan de
koeleenheid, vooral aan de achterkant
bij de warmtewisselaar. De materialen
die gebruikt zijn voor dit apparaat en
die voorzien zijn van het symbool
zijn recyclebaar.

De exacte instelling moet echter gekozen
worden rekening houdend met het feit dat
de temperatuur in het apparaat afhankelijk
is van:

• de omgevingstemperatuur

• hoe vaak de deur geopend wordt

• de hoeveelheid voedsel die bewaard
wordt

• plaatsing van het apparaat.

Belangrijk! Als de omgevingstemperatuur
hoog is of als het apparaat volledig gevuld
is en de thermostaatknop op de koudste
instelling staat, kan het apparaat continu
werken waardoor er ijs op de achterwand
gevormd wordt. In dat geval moet de knop
op een hogere temperatuur gezet worden
om automatische ontdooiing mogelijk te
maken en zodoende het energieverbruik te
beperken.

HET EERSTE GEBRUIK

De binnenkant schoonmaken

Voordat u het apparaat voor de eerste keer
gebruikt, wast u de binnenkant en de inter­ne accessoires met lauwwarm water en een
beetje neutrale zeep om de typische geur

DAGELIJKS GEBRUIK

Belangrijk! Dit apparaat wordt in Frankrijk
verkocht.

3) Indien er een wateraansluiting voorzien is.

van een nieuw product weg te nemen.
Droog daarna grondig af.

Belangrijk! Gebruik geen oplosmiddelen of
schuurpoeders. Deze beschadigen de lak.

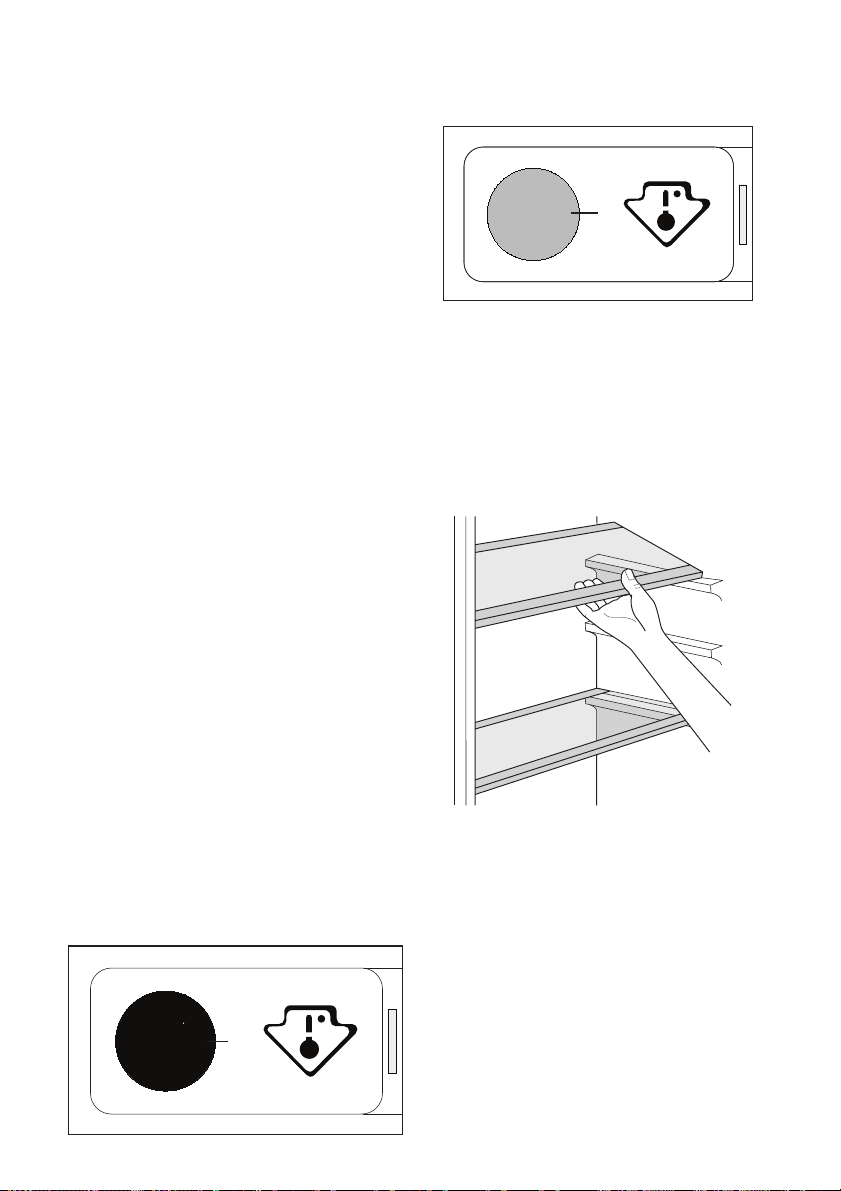

In overeenstemming met de regelgeving die
in dit land geldig is, moet hij worden gele-

electrolux 5

verd met een speciaal apparaat (zie afbeel­ding) dat in het onderste deel van de koel­kast moet worden geplaatst om de koudste
zone daarvan aan te geven.

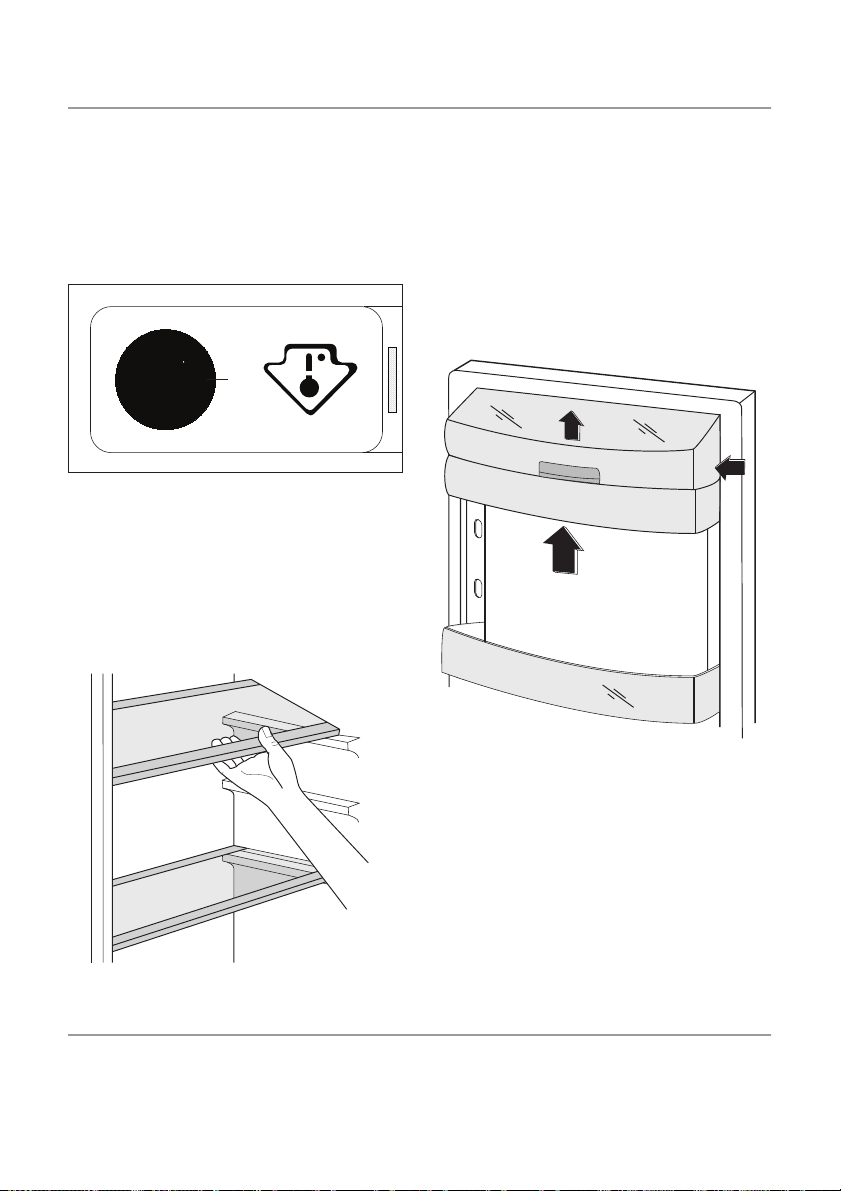

Verplaatsbare schappen

De wanden van de koelkast zijn voorzien
van een aantal geleiders zodat de schap­pen op de gewenste plaats gezet kunnen
worden.
Voor een beter gebruik van de ruimte kun­nen de voorste halve schappen over de ach­terste worden geplaatst.

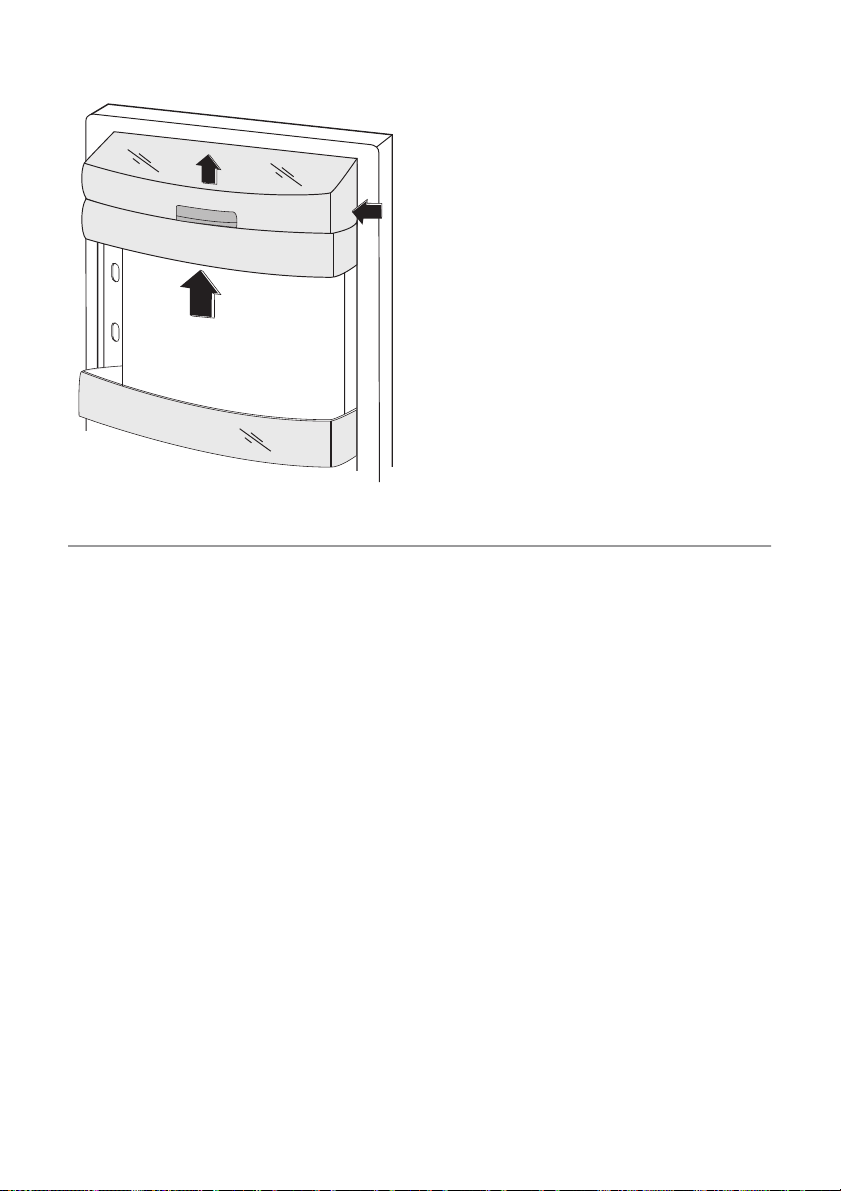

Het plaatsen van de deurschappen

Om het bewaren van voedselpakketten van
verschillende afmetingen mogelijk te ma­ken, kunnen de schappen op verschillende
hoogtes geplaatst worden.
Om deze aanpassingen uit te voeren, gaat
u als volgt te werk:
trek het schap geleidelijk in de richting van
de pijlen totdat het los komt en plaats op
een andere gewenste hoogte terug.

NUTTIGE AANWIJZINGEN EN TIPS

Tips voor energiebesparing

• De deur niet vaker openen of open laten
staan dan strikt noodzakelijk.

• Als de omgevingstemperatuur hoog is,
de thermostaatknop op een lage tempe­ratuur staat en het apparaat volledig ge­vuld is, kan de compressor continu aan
staan waardoor er ijs op de verdamper
ontstaat. Als dit gebeurt, zet u de thermo­staatknop naar een warmere instelling

om de koelkast automatisch te laten ont­dooien en zo elektriciteitsverbruik te be­sparen.

Tips voor het koelen van vers voedsel

Om de beste prestatie te verkrijgen:

• Zet geen warm voedsel of verdampende
vloeistoffen in de koelkast

• dek het voedsel af of verpak het, in het bij­zonder als het een sterke geur heeft

6 electrolux

• plaats het voedsel zodanig dat de lucht
er vrijelijk omheen kan circuleren

Nuttige tips voor het koelen

Nuttige tips:
Vlees (alle soorten) in plastic zakken verpak­ken en op het glazen schap leggen, boven
de groentelade.
Bewaar het, voor de veiligheid, slechts een
of maximaal twee dagen op deze manier.
Gekookt voedsel, koude schotels, enz.: de­ze moeten afgedekt worden en mogen op
willekeurig welk schap gezet worden.
Fruit en groente: deze moeten zorgvuldig
schoongemaakt worden en in de speciaal
daarvoor bedoelde lade(n) geplaatst worden.

REINIGING EN ONDERHOUD

Let op! Voordat u welke
onderhoudshandeling dan ook verricht,
de stekker uit het stopcontact trekken.

Het koelcircuit van dit apparaat bevat
koolwaterstoffen; onderhoud en herla­den mag alleen uitgevoerd worden
door bevoegde technici.

Periodieke reiniging

Het apparaat moet regelmatig worden
schoongemaakt:

• maak de binnenkant en de accessoires
schoon met lauw water en wat neutrale
zeep.

• controleer de afdichtingen regelmatig en
wrijf ze schoon om u ervan te verzekeren
dat ze schoon zijn en vrij van restjes zijn.

• spoel ze af en maak ze grondig droog.

Belangrijk! Trek niet aan leidingen en/of
kabels aan de binnenkant van de kast en
verplaats of beschadig ze niet.
Gebruik nooit schoonmaakmiddelen,
schuurpoeders, erg geparfumeerde reini­gingsproducten en waspolijstmiddelen om
de binnenkant schoon te maken, aangezien
deze het oppervlak beschadigen en een ster­ke geur achterlaten.

Maak de condensor (zwart rooster) en de
compressor op de achterkant van het appa­raat schoon met een borstel of stofzuiger.
Deze handeling zal de prestatie van het ap­paraat verbeteren en het elektriciteitsver­bruik besparen.

Boter en kaas: dit moet in speciale luchtdich­te bakjes gelegd of in aluminiumfolie of plas­tic zakjes gewikkeld worden om zoveel mo­gelijk lucht buiten te sluiten.
Melkflessen: deze moeten een afdekdop
hebben en opgeslagen worden in het fles­senrek in de deur.
Bananen, aardappelen, uien en knoflook, in­dien niet verpakt, mogen niet in de koelkast
bewaard worden.

Belangrijk! Zorg ervoor dat u het
koelsysteem niet beschadigt.

Veel normaal verkrijgbare keukenreinigers
bevatten chemicaliën die de kunststoffen
die in dit apparaat gebruikt zijn kunnen aan­tasten/beschadigen. Daarom wordt het aan­bevolen de buitenkant van dit apparaat al­leen schoon te maken met warm water met
een beetje afwasmiddel.
Steek, na het schoonmaken van het appa­raat, de stekker weer in het stopcontact.

Het ontdooien van de koelkast

Rijp wordt elke keer als de compressormo­tor tijdens normale werking stopt, automa­tisch van de verdamper van het koelvak ver­wijderd. Het dooiwater loopt via een gootje
in een speciale opvangbak aan de achter­kant van het apparaat, boven de compres­sormotor, waar het verdampt.

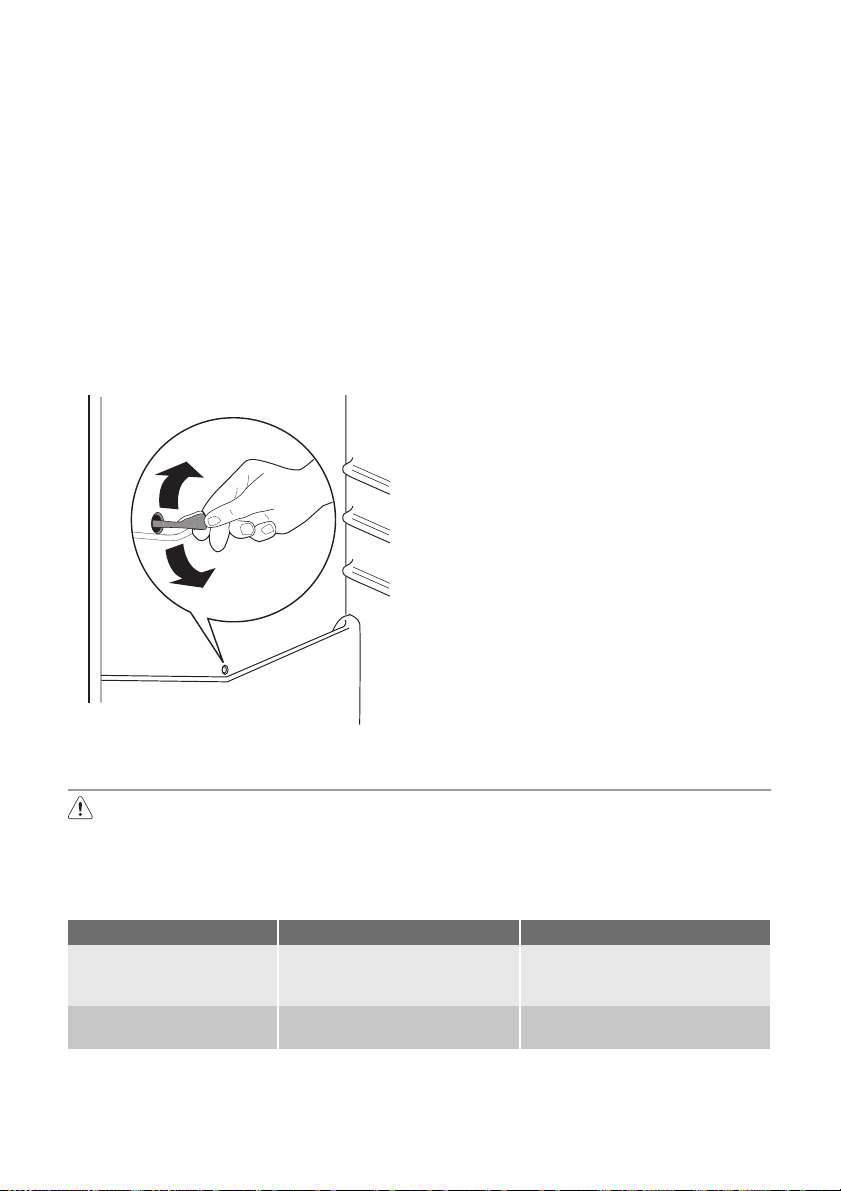

Het is belangrijk om het afvoergaatje van
het dooiwater in het midden van het koel­vak regelmatig schoon te maken, om te voor­komen dat het water overloopt en op het
voedsel in de koelkast gaat druppelen. Ge­bruik daarvoor de speciale reiniger, die al in
het afvoergaatje zit.

electrolux 7

Periodes dat het apparaat niet gebruikt
wordt

Als het apparaat gedurende lange tijd niet
gebruikt wordt, neem dan de volgende voor­zorgsmaatregelen:

• trek de stekker uit het stopcontact

• verwijder al het voedsel,

•

ontdooi de koelkast

4)

, en maak het appa-

raat en alle accessoires schoon,

• laat de deur/deuren op een kier staan om
de vorming van onaangename luchtjes te
voorkomen.

Als uw apparaat aan blijft staan, vraag dan
iemand om het zo nu en dan te controleren,
om te voorkomen dat het bewaarde voed­sel bederft, als de stroom uitvalt.

PROBLEMEN OPLOSSEN

Waarschuwing! Voordat u storingen
opspoort, de stekker uit het
stopcontact trekken.
Het opsporen van storingen die niet in
deze handleiding vermeld zijn, dient te
worden verricht door een gekwalifi­ceerd technicus of competent persoon.

Probleem Mogelijke oorzaak Oplossing

Het apparaat werkt niet.
Het lampje brandt niet.

De stekker zit niet goed in het

Het apparaat krijgt geen stroom.

Het lampje werkt niet. Het lampje staat in stand-by. Sluit en open de deur.
Het lampje is stuk. Zie 'Het lampje vervangen'.

De compressor werkt
continu.

De deur is niet goed gesloten. Zie 'De deur sluiten'.
De deur is te vaak open gedaan. Laat de deur niet langer open

De temperatuur van het product

De kamertemperatuur is te hoog. Verlaag de kamertemperatuur.

Het apparaat is uitgeschakeld. Schakel het apparaat in.

stopcontact.

Er staat geen spanning op het
stopcontact.

De temperatuur is niet goed inge­steld.

is te hoog.

Belangrijk! Er zijn tijdens de normale
werking geluiden te horen (compressor,
koelcircuit).

Steek de stekker goed in het stop­contact.

Sluit een ander elektrisch appa­raat aan op het stopcontact.
Neem contact op met een gekwa­lificeerd elektricien.

Stel een hogere temperatuur in.

staan dan noodzakelijk.
Laat het product afkoelen tot ka-

mertemperatuur voordat u het op­bergt.

4) Indien nodig,

8 electrolux

Probleem Mogelijke oorzaak Oplossing

Er loopt water over de
achterkant van de koel­kast.

Er loopt water in de koel­kast.

Producten verhinderen het water

Er loopt water over de
vloer.

De temperatuur in het ap­paraat is te laag.

De temperatuur in het ap­paraat is te hoog.

De deur is niet goed gesloten. Zie 'De deur sluiten'.
De temperatuur van het product

Er zijn veel producten tegelijk op-

Er is geen koude luchtcirculatie

Tijdens het automatische ont­dooiproces ontdooit de rijp te­gen de achterwand.

De waterafvoer is verstopt. Maak de waterafvoer schoon.

om in de wateropvangbak te lo­pen.

De dooiwaterafvoer loopt niet in
de verdamperbak boven de com­pressor.

De thermostaatknop is niet goed
ingesteld.

De thermostaatknop is niet goed
ingesteld.

is te hoog.

geborgen.

in het apparaat.

Dit is normaal.

Zorg ervoor dat de producten de
achterwand niet raken.

Maak de dooiwaterafvoer vast op
de verdamperbak.

Stel een hogere temperatuur in.

Stel een lagere temperatuur in.

Laat het product afkoelen tot ka­mertemperatuur voordat u het op­bergt.

Berg minder producten tegelijk op.

Zorg ervoor dat er koude luchtcir­culatie in het apparaat is.

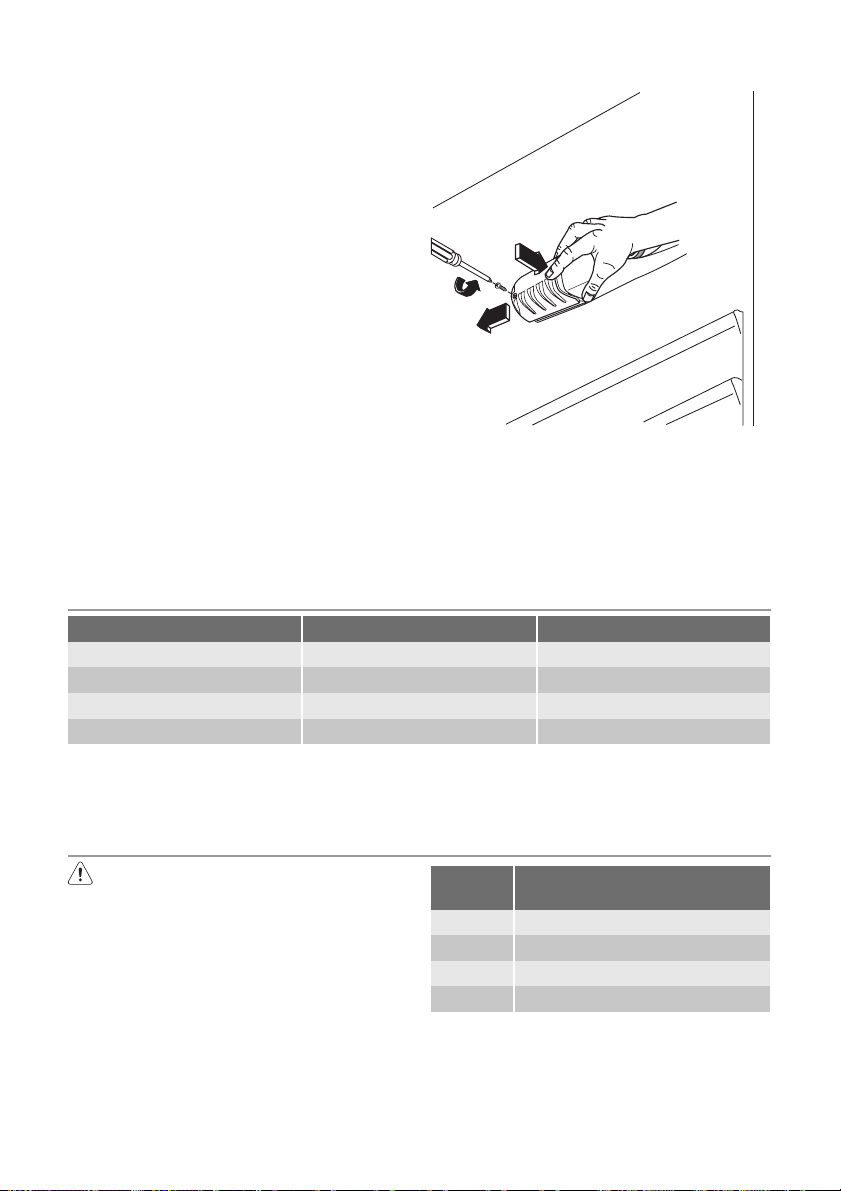

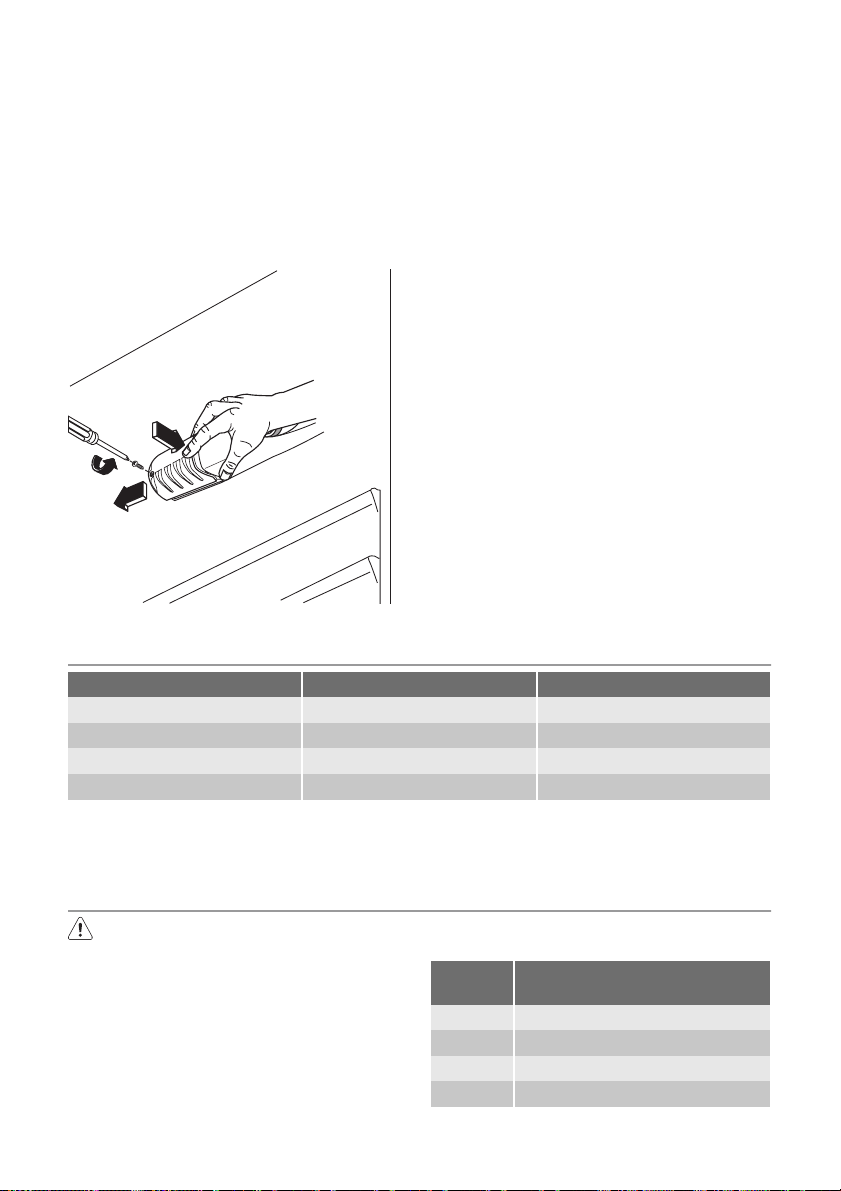

Het lampje vervangen

1. Trek de stekker uit het stopcontact.

2. Verwijder de schroef van de afdekking
van het lampje.

3. Verwijder de afdekking van het lampje
(raadpleeg de afbeelding).

4. Vervang het kapotte lampje door een
nieuw lampje met hetzelfde vermogen
dat specifiek bedoeld is voor huishoude­lijke apparaten. (het maximumvermogen
is vermeld op de afdekking van het lamp­je).

5. Plaats het lampenkapje terug.

6. Draai de schroef van de afdekking van
het lampje vast.

7. Steek de stekker in het stopcontact.

8. Open de deur. Controleer of het lampje
gaat branden.

De deur sluiten

1. Maak de afdichtingen van de deur
schoon.

2. Stel de deur, indien nodig, af. Raad­pleeg "Montage".

3. Vervang, indien nodig, de defecte deur­afdichtingen. Neem contact met de ser­vice-afdeling.

TECHNISCHE GEGEVENS

Afmetingen van de uitsparing
Hoogte 1225 mm
Breedte 560 mm
Diepte 550 mm

De technische gegevens staan op het type­plaatje aan de linker binnenkant in het appa­raat en op het energielabel.

MONTAGE

Lees voor uw eigen veiligheid en
correcte werking van het apparaat
eerst de "veiligheidsinformatie"
aandachtig door, alvorens het apparaat
te installeren.

Opstelling

Installeer dit apparaat op een plaats waar
de omgevingstemperatuur overeenkomt
met de klimaatklasse die vermeld is op het
typeplaatje van het apparaat:

Klimaat-

klasse

SN +10°C tot + 32°C
N +16°C tot + 32°C
ST +16°C tot + 38°C
T +16°C tot + 43°C

Omgevingstemperatuur

Elektrische aansluiting

Zorg er vóór het aansluiten voor dat het vol­tage en de frequentie op het typeplaatje
overeenkomen met de stroomtoevoer in uw
huis.
Het apparaat moet geaard zijn. De netsnoer­stekker is voorzien van een contact voor dit
doel. Als het stopcontact niet geaard is,
sluit het apparaat dan aan op een afzonder­lijk aardepunt, in overeenstemming met de
geldende regels, raadpleeg hiervoor een ge­kwalificeerd elektricien.
De fabrikant neemt geen verantwoordelijk­heid op zich als de bovenstaande veiligheids­maatregelen niet worden nageleefd.
Dit apparaat voldoet aan de EU. richtlijnen.

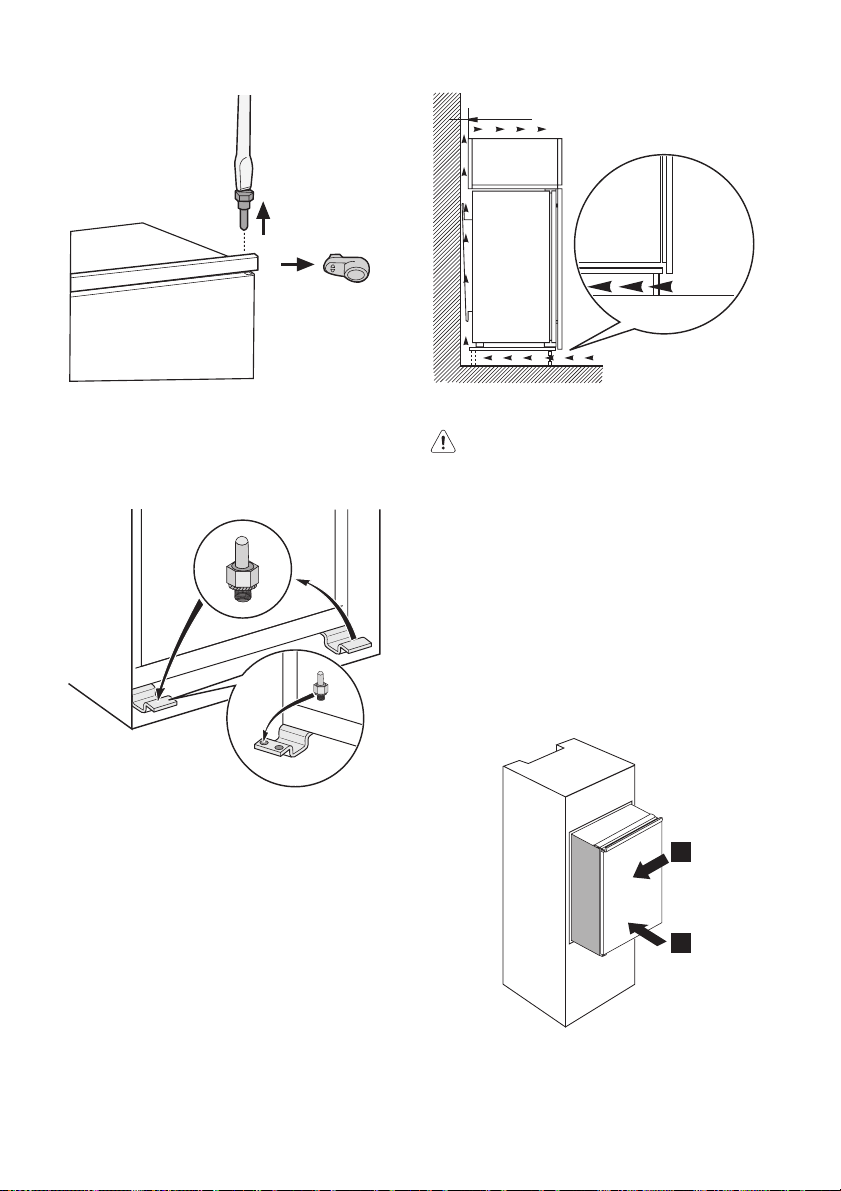

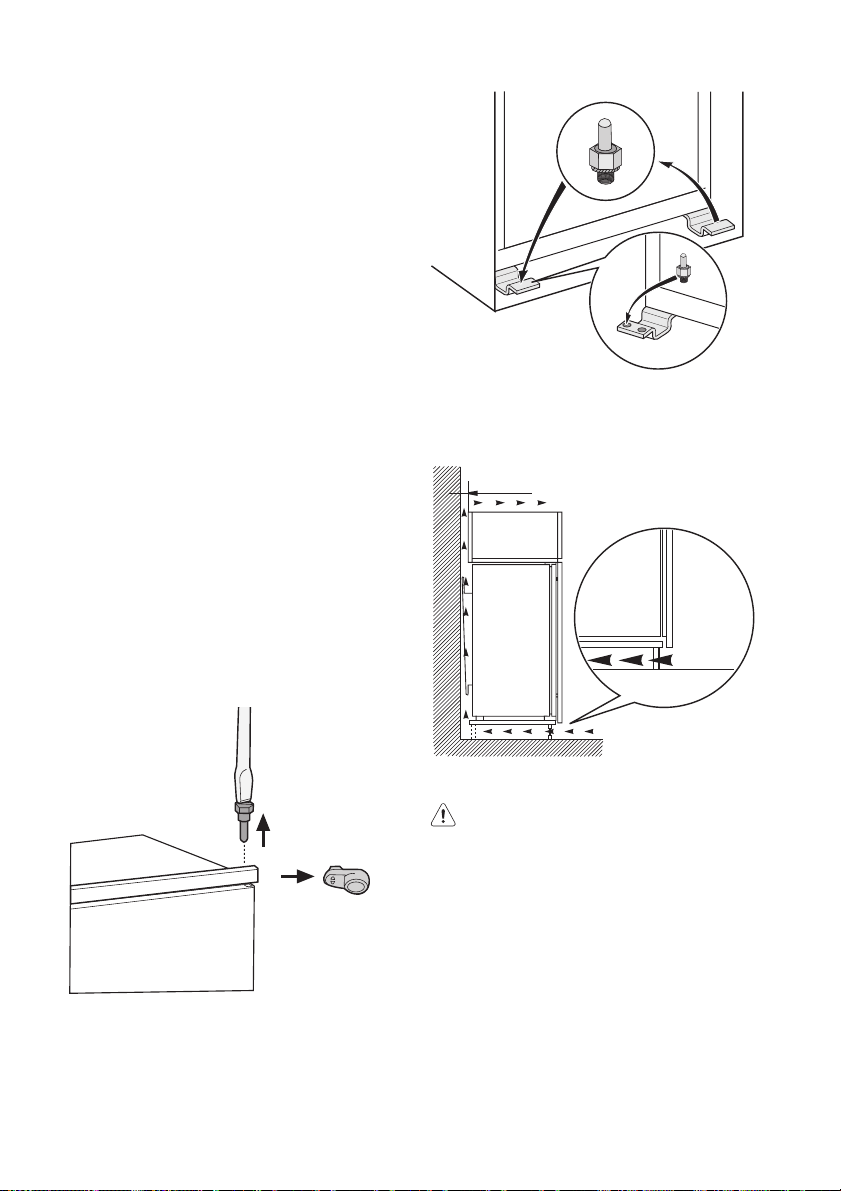

Omkeerbaarheid van de deur

De deur van het apparaat gaat naar rechts
open. Als u wilt dat de deur naar links open

gaat, ga dan als volgt te werk, voordat u
het apparaat installeert:

1. Maak de bovenste pen los en verwijder
hem.

2. Verwijder de deur.

3. Verwijder het afstandsstuk.

4. Maak de onderste pen met een sleutel
los.

Op de tegenoverliggende kant:

1. Zet de onderste pen vast.

2. Installeer het afstandsstuk.

3. Monteer de deur.

4. Zet de bovenste pen vast.

electrolux 9

10 electrolux

2

1

Ventilatievereisten

De luchtstroom achter het apparaat moet
voldoende zijn.

min.

2

200 cm

min.

2

200 cm

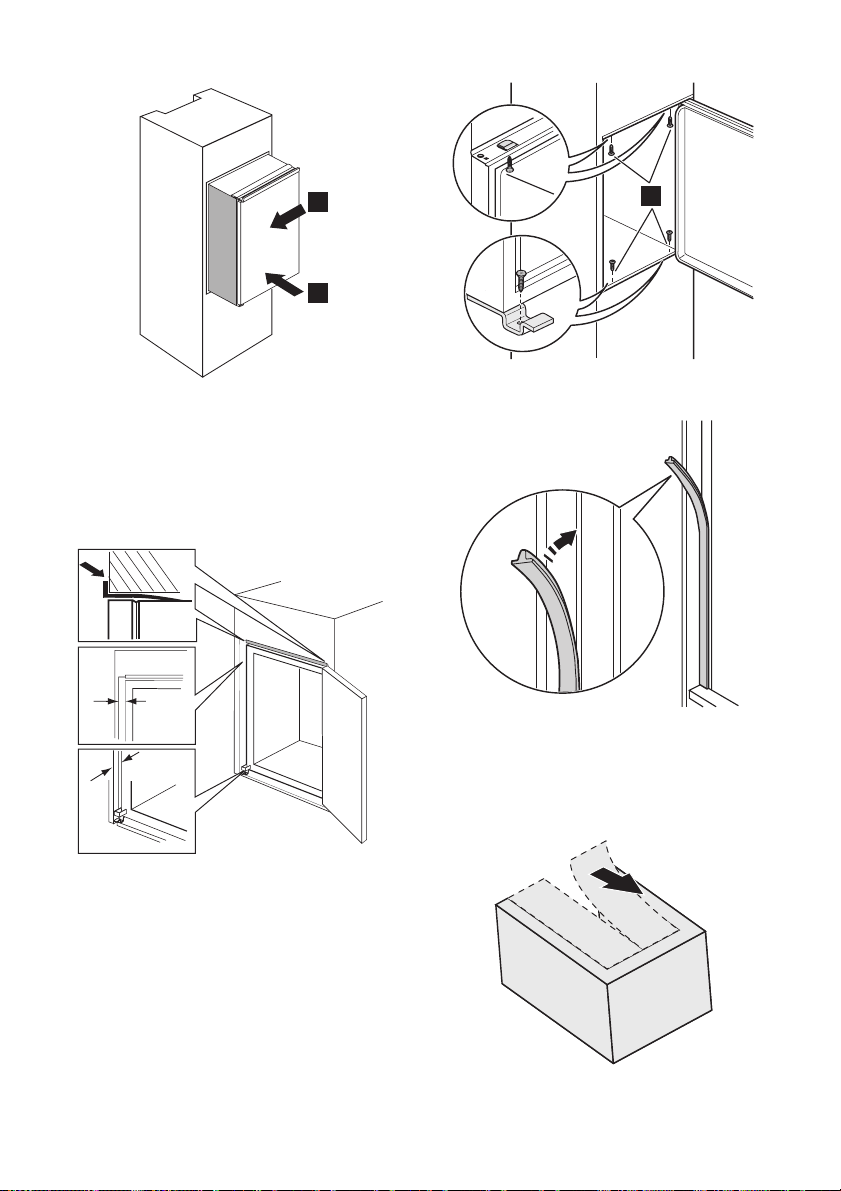

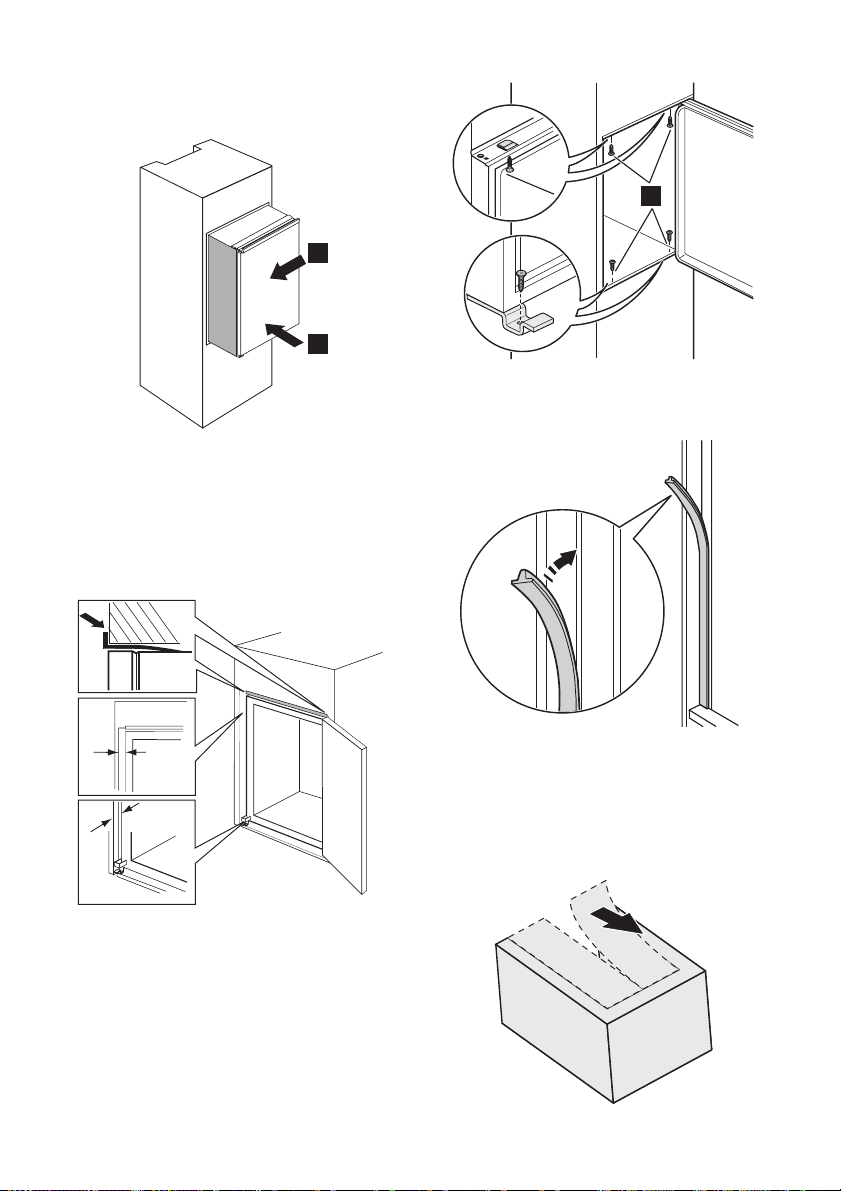

De installatie van het apparaat

Let op! Zorg ervoor dat het

aansluitsnoer vrij kan bewegen.

Ga als volgt te werk:

1. Installeer het apparaat in de nis.
Duw het apparaat in de richting van de
pijlen (1) totdat de afdekking van de ope­ning tegen het keukenmeubel aankomt.
Zorg ervoor dat de afstand tussen het
apparaat en de voorste rand van de
kast 44 mm is.
Duw het apparaat in de richting van de
pijlen (2) tegen de kast tegenover het
scharnier. Zorg ervoor dat er een ruimte
van 4 mm tussen het apparaat en de
kast is.

2. Stel het apparaat in de nis af.
De afdekking voor het onderste schar­nier (in de zak met accessoires) zorgt er­voor dat de afstand tussen het appa­raat en het keukenmeubel correct is.
Open de deur. Zet de afdekking van
het onderste scharnier op de juiste plek.

4mm

44mm

3. Bevestig het apparaat met 4 schroeven
aan de nis.

electrolux 11

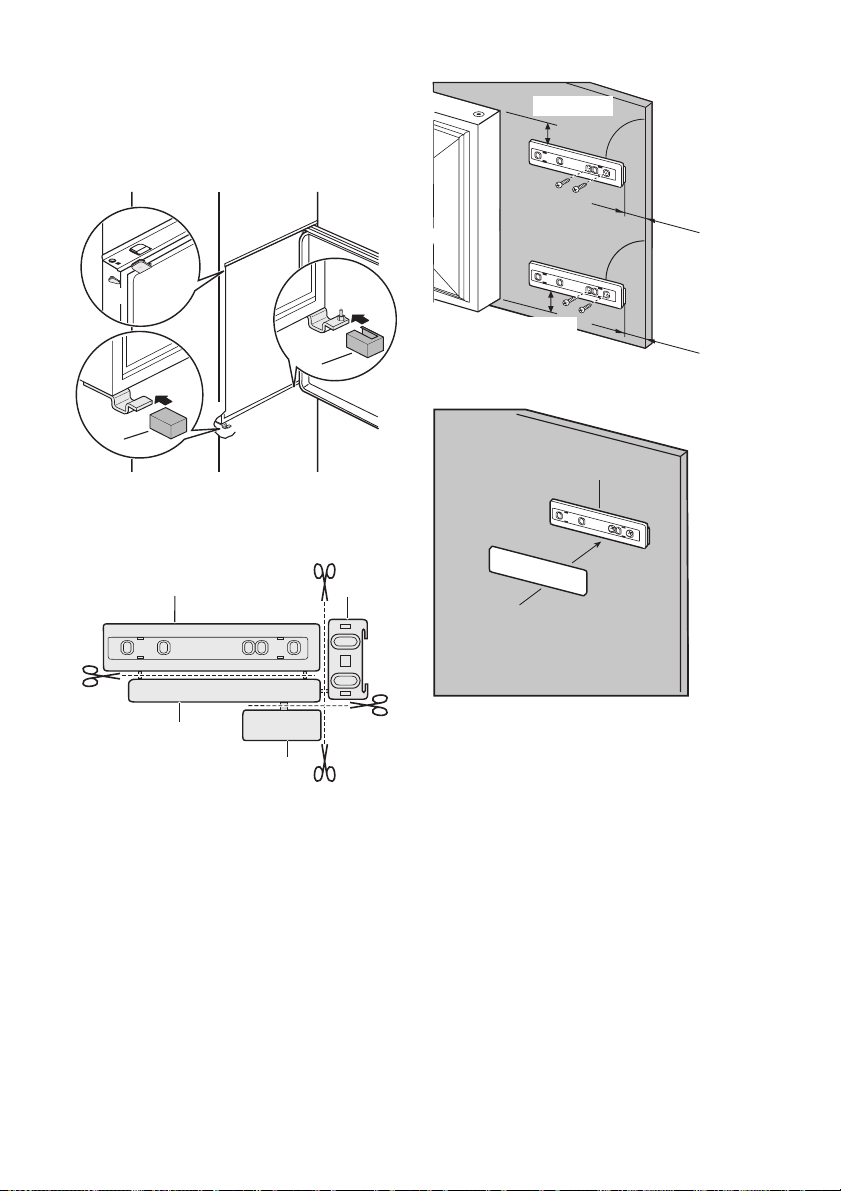

6. Bevestig de afdekkingen (C, D) aan de
uitsteeksels en de gaten van de schar­nieren.
Bevestig de scharnierafdekkingen (E)
op het scharnier.

I

C

D

4. Duw de afdichtstrip tussen het appa­raat en de naastliggende kast.

5. Verwijder het juiste onderdeel van de
scharnierafdekking (E). Verwijder onder­deel DX bij een scharnier aan de rech­terkant of SX bij een scharnier aan de
linkerkant.

E

E

7. Maak de onderdelen (Ha), (Hb), (Hc) en
(Hd) los.

Ha

Hb

Hc

Hd

8. Monteer onderdeel (Ha) aan de binnen­kant van het keukenmeubel.

12 electrolux

ca. 50 mm

90°

21 mm

90°

ca. 50 mm

21 mm

9. Duw onderdeel (Hc) op onderdeel (Ha).

Ha

Hc

10. Zet de deur van het apparaat en de
deur van het keukenmeubel open in
een hoek van 90°.
Plaats het kleine vierkantje (Hb) in de ge­leider (Ha).
Zet de deur van het apparaat en de
deur van het keukenmeubel tegen elk­aar en markeer de gaten.

8 mm

Ha

Hb

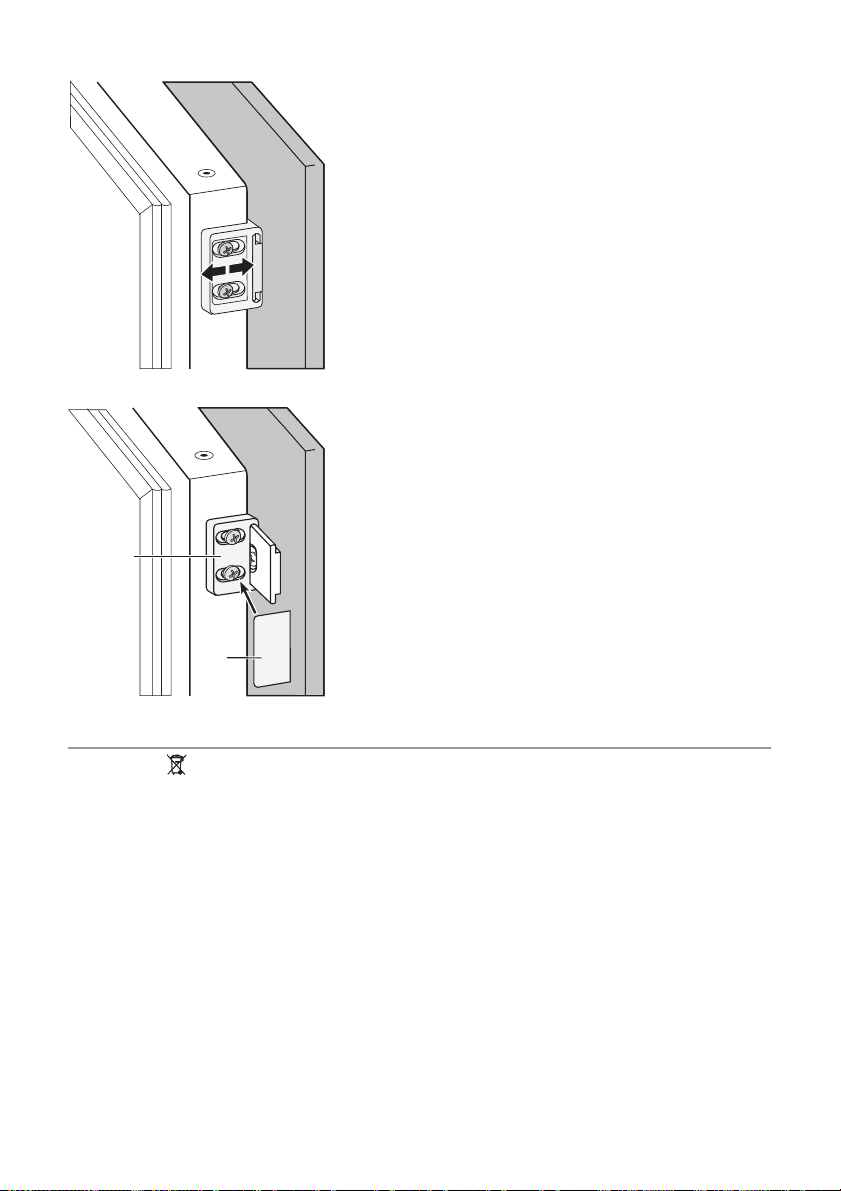

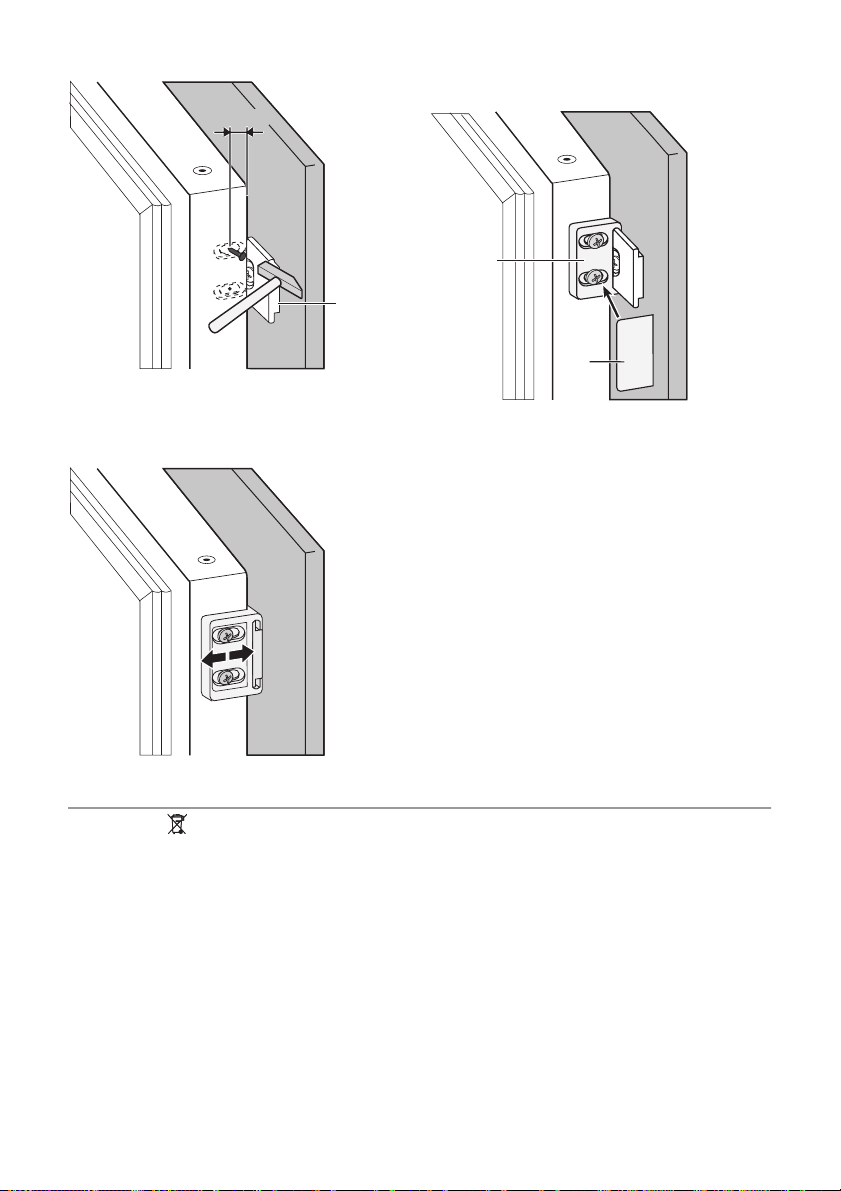

11. Verwijder de haken en markeer een af­stand van 8 mm vanaf de buitenrand
van de deur waar de nagel moet wor­den vastgemaakt (K).

8 mm

K

Ha

12. Plaats het kleine vierkantje op de gelei­der terug en maakt het goed met de
meegeleverde schroeven vast.
Lijn de deur van het keukenmeubel en
de deur van het apparaat uit met be­hulp van onderdeel Hb.

Hb

13. Duw onderdeel (Hd) op onderdeel (Hb).

Hb

electrolux 13

Controleer goed en verzeker u ervan dat:

• alle schroeven zijn aangehaald.

• de magnetische afdichtstrip goed beves-

tigd is aan de kast.

Belangrijk! Als de omgevingstemperatuur
laag is (bijv. in de winter), kan de omvang
van de pakking kleiner worden. De omvang
van de pakking neemt toe als de
omgevingstemperatuur toeneemt.

Hd

HET MILIEU

Het symbool op het product of op de
verpakking wijst erop dat dit product niet
als huishoudafval mag worden behandeld,
maar moet worden afgegeven bij een
verzamelpunt waar elektrische en
elektronische apparatuur wordt gerecycled.
Als u ervoor zorgt dat dit product op de
juiste manier wordt verwijderd, voorkomt u

mogelijke negatieve gevolgen voor mens en
milieu die zich zouden kunnen voordoen in
geval van verkeerde afvalverwerking. Voor
gedetailleerdere informatie over het
recyclen van dit product, kunt u contact
opnemen met de gemeente, de
gemeentereiniging of de winkel waar u het
product hebt gekocht.

14 electrolux

Electrolux. Thinking of you.

Share more of our thinking at www.electrolux.com

CONTENTS

Safety information 14
Operation 16
First use 16
Daily use 16
Helpful hints and tips 17

SAFETY INFORMATION

In the interest of your safety and to ensure
the correct use, before installing and first us­ing the appliance, read this user manual
carefully, including its hints and warnings.
To avoid unnecessary mistakes and acci­dents, it is important to ensure that all peo­ple using the appliance are thoroughly famil­iar with its operation and safety features.
Save these instructions and make sure that
they remain with the appliance if it is moved
or sold, so that everyone using it through its
life will be properly informed on appliance
use and safety.
For the safety of life and property keep the
precautions of these user's instructions as
the manufacturer is not responsible for dam­ages caused by omission.

Children and vulnerable people safety

• This appliance is not intended for use by
persons (including children) with reduced
physical, sensory or mental capabilities,
or lack of experience and knowledge, un­less they have been given supervision or
instruction concerning use of the appli­ance by a person responsible for their
safety.
Children should be supervised to ensure
that they do not play with the appliance.

• Keep all packaging well away from chil­dren. There is risk of suffocation.

• If you are discarding the appliance pull
the plug out of the socket, cut the con­nection cable (as close to the appliance
as you can) and remove the door to pre­vent playing children to suffer electric
shock or to close themselves into it.

• If this appliance featuring magnetic door
seals is to replace an older appliance hav­ing a spring lock (latch) on the door or lid,

Care and Cleaning 18
What to do if… 18
Technical data 20
Installation 20
Environmental concerns 24

Subject to change without notice

be sure to make that spring lock unusa­ble before you discard the old appliance.
This will prevent it from becoming a
death trap for a child.

General safety

Caution! Keep ventilation openings

clear of obstruction.

• The appliance is intended for keeping
foodstuff and/or beverages in a normal
household as explained in this instruction
booklet.

• Do not use a mechanical device or any ar­tificial means to speed up the thawing
process.

• Do not use other electrical appliances
(such as ice cream makers) inside of re­frigerating appliances, unless they are ap­proved for this purpose by the manufac­turer.

• Do not damage the refrigerant circuit.

• The refrigerant isobutane (R600a) is con­tained within the refrigerant circuit of the
appliance, a natural gas with a high level
of environmental compatibility, which is
nevertheless flammable.
During transportation and installation of
the appliance, be certain that none of the
components of the refrigerant circuit be­come damaged.
If the refrigerant circuit should become
damaged:
– avoid open flames and sources of igni-

tion

– thoroughly ventilate the room in which

the appliance is situated

• It is dangerous to alter the specifications
or modify this product in any way. Any

electrolux 15

damage to the cord may cause a short­circuit, fire and/or electric shock.

Warning! Any electrical component
(power cord, plug, compressor) must
be replaced by a certified service agent
or qualified service personnel.

1. Power cord must not be lengthened.

2. Make sure that the power plug is not
squashed or damaged by the back of
the appliance. A squashed or dam­aged power plug may overheat and
cause a fire.

3. Make sure that you can come to the
mains plug of the appliance.

4. Do not pull the mains cable.

5. If the power plug socket is loose, do
not insert the power plug. There is a
risk of electric shock or fire.

6. You must not operate the appliance
without the lamp cover

5)

of interior

lighting.

• This appliance is heavy. Care should be
taken when moving it.

• Do not remove nor touch items from the
freezer compartment if your hands are
damp/wet, as this could cause skin abra­sions or frost/freezer burns.

• Avoid prolonged exposure of the appli­ance to direct sunlight.

•

Bulb lamps

6)

used in this appliance are
special purpose lamps selected for house­hold appliances use only. They are not
suitable for household room illumination.

Daily use

• Do not put hot pot on the plastic parts in
the appliance.

• Do not store flammable gas and liquid in
the appliance, because they may explode.

• Appliance's manufacturers storage rec­ommendations should be strictly adhered
to. Refer to relevant instructions.

Care and cleaning

• Before maintenance, switch off the appli­ance and disconnect the mains plug from
the mains socket.

• Do not clean the appliance with metal ob­jects.

• Regularly examine the drain in the refriger­ator for defrosted water. If necessary,
clean the drain. If the drain is blocked, wa­ter will collect in the bottom of the appli­ance.

Installation
Important! For electrical connection

carefully follow the instructions given in
specific paragraphs.

• Unpack the appliance and check if there
are damages on it. Do not connect the ap­pliance if it is damaged. Report possible
damages immediately to the place you
bought it. In that case retain packing.

• It is advisable to wait at least four hours
before connecting the appliance to allow
the oil to flow back in the compressor.

• Adequate air circulation should be
around the appliance, lacking this leads
to overheating. To achieve sufficient ven­tilation follow the instructions relevant to
installation.

• Wherever possible the back of the prod­uct should be against a wall to avoid
touching or catching warm parts (com­pressor, condenser) to prevent possible
burn.

• The appliance must not be located close
to radiators or cookers.

• Make sure that the mains plug is accessi­ble after the installation of the appliance.

•

Connect to potable water supply only.

7)

Service

• Any electrical work required to do the serv­icing of the appliance should be carried
out by a qualified electrician or compe­tent person.

• This product must be serviced by an au­thorized Service Centre, and only genu­ine spare parts must be used.

5) If the lamp cover is foreseen

6) If the lamp is foreseen

7) If a water connection is foreseen

16 electrolux

Environment Protection

This appliance does not contain gasses
which could damage the ozone layer,
in either its refrigerant circuit or insula­tion materials. The appliance shall not
be discarded together with the urban re­fuse and rubbish. The insulation foam
contains flammable gases: the appli-

OPERATION

Switching on

Insert the plug into the wall socket.
Turn the Temperature regulator clockwise
to a medium setting.

Switching off

To turn off the appliance, turn the Tempera­ture regulator to the "O" position.

Temperature regulation

The temperature is automatically regulated.
To operate the appliance, proceed as fol­lows:

• turn the Temperature regulator toward
lower settings to obtain the minimum cold­ness.

• turn the Temperature regulator toward
higher settings to obtain the maximum
coldness.

ance shall be disposed according to
the applicable regulations to obtain
from your local authorities. Avoid dam­aging the cooling unit, especially at the
rear near the heat exchanger. The ma­terials used on this appliance marked

by the symbol

A medium setting is generally the most
suitable.

However, the exact setting should be chos­en keeping in mind that the temperature in­side the appliance depends on:

• room temperature

• how often the door is opened

• the quantity of food stored

• the location of the appliance.
Important! If the ambient temperature is

high or the appliance is fully loaded, and the
appliance is set to the lowest temperatures,
it may run continuously causing frost to
form on the rear wall. In this case the dial
must be set to a higher temperature to
allow automatic defrosting and therefore
reduced energy consumption.

are recyclable.

FIRST USE

Cleaning the interior

Before using the appliance for the first time,
wash the interior and all internal accesso­ries with lukewarm water and some neutral
soap so as to remove the typical smell of a
brand-new product, then dry thoroughly.

DAILY USE

Important! this appliance is sold in France.
In accordance with regulations valid in this
country it must be provided with a special
device (see figure) placed in the lower com­partment of the fridge to indicate the cold­est zone of it.

Important! Do not use detergents or abra­sive powders, as these will damage the fin­ish.

electrolux 17

Movable shelves

The walls of the refrigerator are equipped
with a series of runners so that the shelves
can be positioned as desired.
For better use of space, the front half­shelves can lie over the rear ones.

Positioning the door shelves

To permit storage of food packages of vari­ous sizes, the door shelves can be placed
at different heights.

HELPFUL HINTS AND TIPS

Hints for energy saving

• Do not open the door frequently or leave
it open longer than absolutely necessary.

• If the ambient temperature is high and
the Temperature Regulator is set to low
temperature and the appliance is fully loa­ded, the compressor may run continuous­ly, causing frost or ice on the evaporator.
If this happens, set the Temperature Reg­ulator toward warmer settings to allow au­tomatic defrosting and so a saving in elec­tricity consumption.

Hints for fresh food refrigeration

To obtain the best performance:

• do not store warm food or evaporating liq­uids in the refrigerator

• do cover or wrap the food, particularly if it
has a strong flavour

• position food so that air can circulate free­ly around it

To make these adjustments proceed as fol­lows:
gradually pull the shelf in the direction of the
arrows until it comes free, then reposition
as required.

Hints for refrigeration

Useful hints:
Meat (all types) : wrap in polythene bags
and place on the glass shelf above the veg­etable drawer.
For safety, store in this way only one or two
days at the most.
Cooked foods, cold dishes, etc..: these
should be covered and may be placed on
any shelf.
Fruit and vegetables: these should be thor­oughly cleaned and placed in the special
drawer(s) provided.
Butter and cheese: these should be placed
in special airtight containers or wrapped in
aluminium foil or polythene bags to exclude
as much air as possible.
Milk bottles: these should have a cap and
should be stored in the bottle rack on the
door.
Bananas, potatoes, onions and garlic, if not
packed, must not be kept in the refrigerator.

18 electrolux

CARE AND CLEANING

Caution! Unplug the appliance before
carrying out any maintenance operation.

This appliance contains hydrocarbons
in its cooling unit; maintenance and re­charging must therefore only be carried
out by authorized technicians.

Periodic cleaning

The equipment has to be cleaned regularly:

• clean the inside and accessories with luke­warm water and some neutral soap.

• regularly check the door seals and wipe
clean to ensure they are clean and free
from debris.

• rinse and dry thoroughly.

Important! Do not pull, move or damage
any pipes and/or cables inside the cabinet.
Never use detergents, abrasive powders,
highly perfumed cleaning products or wax
polishes to clean the interior as this will dam­age the surface and leave a strong odour.

Clean the condenser (black grill) and the
compressor at the back of the appliance
with a brush or a vacuum cleaner. This op­eration will improve the performance of the
appliance and save electricity consumption.

Important! Take care of not to damage the
cooling system.

Many proprietary kitchen surface cleaners
contain chemicals that can attack/damage
the plastics used in this appliance. For this
reason it is recommended that the outer cas­ing of this appliance is only cleaned with
warm water with a little washing-up liquid
added.
After cleaning, reconnect the equipment to
the mains supply.

Defrosting of the refrigerator

Frost is automatically eliminated from the
evaporator of the refrigerator compartment
every time the motor compressor stops, dur-

ing normal use. The defrost water drains
out through a trough into a special contain­er at the back of the appliance, over the mo­tor compressor, where it evaporates.
It is important to periodically clean the de­frost water drain hole in the middle of the re­frigerator compartment channel to prevent
the water overflowing and dripping onto the
food inside. Use the special cleaner provi­ded, which you will find already inserted in­to the drain hole.

Periods of non-operation

When the appliance is not in use for long pe­riods, take the following precautions:

• disconnect the appliance from elec-

tricity supply

• remove all food

•

• leave the door/doors ajar to prevent un-

If the cabinet will be kept on, ask some­body to check it once in a while to prevent
the food inside from spoiling in case of a
power failure.

8)

defrost
accessories

pleasant smells.

and clean the appliance and all

WHAT TO DO IF…

Warning! Before troubleshooting,
disconnect the mains plug from the
mains socket.

8) If foreseen.

Only a qualified electrician or compe­tent person must do the troubleshoot­ing that is not in this manual.

electrolux 19

Important! There are some sounds during
normal use (compressor, refrigerant
circulation).

Problem Possible cause Solution

The appliance does not
operate. The lamp does
not operate.

The mains plug is not connected

The appliance has no power.

The lamp does not work.

The lamp is defective. Refer to "Replacing the lamp".

The compressor oper­ates continually.

The door is not closed correctly. Refer to "Closing the door".
The door has been opened too

The product temperature is too

The room temperature is too

Water flows on the rear
plate of the refrigerator.

Water flows into the re­frigerator.

Products prevent that water

Water flows on the
ground.

The temperature in the
appliance is too low.

The temperature in the
appliance is too high.

The door is not closed correctly. Refer to "Closing the door".
The product temperature is too

Many products are stored at the

There is no cold air circulation in

The appliance is switched off. Switch on the appliance.

to the mains socket correctly.

There is no voltage in the mains
socket.

The lamp is in stand-by. Close and open the door.

The temperature is not set cor­rectly.

frequently.

high.

high.
During the automatic defrosting

process, frost defrosts on the
rear plate.

The water outlet is clogged. Clean the water outlet.

flows into the water collector.
The melting water outlet does

not flow in the evaporative tray
above the compressor.

The temperature regulator is not
set correctly.

The temperature regulator is not
set correctly.

high.

same time.

the appliance.

Connect the mains plug to the
mains socket correctly.

Connect a different electrical appli­ance to the mains socket.
Contact a qualified electrician.

Set a higher temperature.

Do not keep the door open longer
than necessary.

Let the product temperature de­crease to room temperature be­fore storage.

Decrease the room temperature.

This is correct.

Make sure that products do not
touch the rear plate.

Attach the melting water outlet to
the evaporative tray.

Set a higher temperature.

Set a lower temperature.

Let the product temperature de­crease to room temperature be­fore storage.

Store less products at the same
time.

Make sure that there is cold air cir­culation in the appliance.

20 electrolux

Replacing the lamp

1. Disconnect the mains plug from the

mains socket.

2. Remove the screw from the lamp cover.

3. Remove the lamp cover (refer to the illus-

tration).

4. Replace the used lamp with a new lamp

of the same power and specifically de­signed for household appliances. (the
maximum power is shown on the lamp
cover).

5. Install the lamp cover.

6. Tighten the screw to the lamp cover.

7. Connect the mains plug to the mains

socket.

8. Open the door. Make sure that the lamp

comes on.

Closing the door

1. Clean the door gaskets.

2. If necessary, adjust the door. Refer to "In­stallation".

3. If necessary, replace the defective door
gaskets. Contact the Service Center.

TECHNICAL DATA

Dimension of the recess
Height 1225 mm
Width 560 mm
Depth 550 mm

The technical information are situated in the
rating plate on the internal left side of the ap­pliance and in the energy label.

INSTALLATION

Read the "Safety Information" carefully
for your safety and correct operation of
the appliance before installing the
appliance.

Positioning

Install this appliance at a location where the
ambient temperature corresponds to the cli­mate class indicated on the rating plate of
the appliance:

Climate

class

SN +10°C to + 32°C
N +16°C to + 32°C
ST +16°C to + 38°C
T +16°C to + 43°C

Ambient temperature

Electrical connection

Before plugging in, ensure that the voltage
and frequency shown on the rating plate cor­respond to your domestic power supply.
The appliance must be earthed. The power
supply cable plug is provided with a contact

for this purpose. If the domestic power sup­ply socket is not earthed, connect the appli­ance to a separate earth in compliance with
current regulations, consulting a qualified
electrician.
The manufacturer declines all responsibility
if the above safety precautions are not ob­served.
This appliance complies with the E.E.C. Di­rectives.

Door reversibility

The door of the appliance opens to the
right. If you want to open the door to the
left, follow these steps before you install the
appliance:

1. Loosen and remove the upper pin.

2. Remove the door.

3. Remove the spacer.

4. With a key, loosen the lower pin.

electrolux 21

Ventilation requirements

The airflow behind the appliance must be
sufficient.

min.

2

200 cm

On the opposite side:

1. Tighten the lower pin.

2. Install the spacer.

3. Install the door.

4. Tighten the upper pin.

min.
200 cm

Installing the appliance

Caution! Make sure that the mains

cable can move freely.

Do the following steps:

1. Install the appliance in the niche.

Push the appliance in the direction of
the arrows (1) until the upper gap cover
stops against the kitchen furniture.
Make sure that the distance between
the appliance and the cupboard front­edge is 44 mm.
Push the appliance in the direction of
the arrows (2) against the cupboard on
the opposite side of the hinge. Make
sure that the clearance between the ap­pliance and the cupboard is 4 mm.

2

22 electrolux

2

1

2. Adjust the appliance in the niche.
The lower hinge cover (in the accesso­ries bag) makes sure that the distance
between the appliance and the kitchen
furniture is correct.
Open the door. Put the lower hinge cov­er in position.

4mm

44mm

I

4. Push the sealing strip between the ap­pliance and the adjacent cabinet.

5. Remove the correct part from the hinge
cover (E). Make sure to remove the part
DX, in the case of right hinge, SX in op­posite case.

3. Attach the appliance to the niche with 4
screws.

6. Attach the covers (C, D) to the lugs and
the hinge holes.
Attach the hinge covers (E) to the hinge.

electrolux 23

Ha

C

D

E

Hc

E

7. Disconnect the parts (Ha), (Hb), (Hc)
and (Hd).

Ha

Hb

Hc

Hd

8. Install the part (Ha) on the inner side of
the kitchen furniture.

ca. 50 mm

90°

21 mm

90°

10. Open the appliance door and the kitch­en furniture door at an angle of 90°.
Insert the small square (Hb) into guide
(Ha).
Put together the appliance door and
the furniture door and mark the holes.

8 mm

Ha

Hb

11. Remove the brackets and mark a dis­tance of 8 mm from the outer edge of
the door where the nail must be fitted (K).

ca. 50 mm

9. Push the part (Hc) on the part (Ha).

21 mm

24 electrolux

13. Press the part (Hd) on the part (Hb).

8 mm

K

Ha

12. Place the small square on the guide
again and fix it with the screws supplied.
Align the kitchen furniture door and the
appliance door by adjusting the part Hb.

Hb

ENVIRONMENTAL CONCERNS

The symbol on the product or on its
packaging indicates that this product may
not be treated as household waste. Instead
it should be taken to the appropriate
collection point for the recycling of electrical
and electronic equipment. By ensuring this
product is disposed of correctly, you will
help prevent potential negative

Hb

Hd

Do a final check to make sure that:

• All screws are tightened.

• The magnetic sealing strip is attached
tightly to the cabinet.

Important! If the ambient temperature is
low (for example, in the Winter), the size of
the gasket decreases. The size of the
gasket increases when the ambient
temperature increases.

consequences for the environment and
human health, which could otherwise be
caused by inappropriate waste handling of
this product. For more detailed information
about recycling of this product, please
contact your local council, your household
waste disposal service or the shop where
you purchased the product.

Electrolux. Thinking of you.

Partagez notre imagination sur www.electrolux.com

SOMMAIRE

Consignes de sécurité 25
Fonctionnement 29
Première utilisation 29
Utilisation quotidienne 29
Conseils utiles 31
Entretien et nettoyage 32

CONSIGNES DE SÉCURITÉ

Pour votre sécurité et garantir une utilisation
correcte de l'appareil, lisez attentivement
cette notice, y compris les conseils et aver­tissements, avant d'installer et d'utiliser l'ap­pareil pour la première fois. Pour éviter tou­te erreur ou accident, veillez à ce que toute
personne qui utilise l'appareil connaisse
bien son fonctionnement et ses fonctions
de sécurité. Conservez cette notice avec
l'appareil. Si l'appareil doit être vendu ou cé­dé à une autre personne, veillez à remettre
cette notice au nouveau propriétaire, afin
qu'il puisse se familiariser avec son fonction­nement et sa sécurité.
Pour la sécurité des personnes et des
biens, conservez et respectez les consi­gnes de sécurité figurant dans cette notice.
Le fabricant décline toute responsabilité en
cas de dommages dus au non-respect de
ces instructions.
Lors de sa fabrication, cet appareil a été
construit selon des normes, directives et/ou
décrets pour une utilisation sur le territoire
français.

Pour la sécurité des biens et des per­sonnes ainsi que pour le respect de l'en­vironnement, vous devez d'abord lire at­tentivement les préconisations suivan­tes avant toute utilisation de votre ap­pareil.

Attention Pour éviter tout risque de

détérioration de l'appareil, transportez­le dans sa position d'utilisation muni de
ses cales de transport (selon le
modèle). Au déballage de celui-ci, et
pour empêcher des risques d'asphyxie

electrolux 25

En cas d'anomalie de fonctionnement

33
Caractéristiques techniques 35
Installation 35
En matière de sauvegarde de
l'environnement 39

Sous réserve de modifications

et corporel, tenez les matériaux
d'emballage hors de portée des enfants.

Attention Pour éviter tout risque
(mobilier, immobilier, corporel,...),
l'installation, les raccordements (eau,
gaz, électricité, évacuation selon
modèle), la mise en service et la
maintenance de votre appareil doivent
être effectuées par un professionnel
qualifié.

Attention Votre appareil a été conçu
pour être utilisé par des adultes. Il est
destiné à un usage domestique normal.
Ne l'utilisez pas à des fins
commerciales ou industrielles ou pour
d'autres buts que ceux pour lesquels il
a été conçu. Vous éviterez ainsi des
risques matériel et corporel.

Attention Débranchez l'appareil avant
toute opération de nettoyage manuel.
N'utilisez que des produits du
commerce non corrosifs ou non
inflammables. Toute projection d'eau
ou de vapeur est proscrite pour écarter
le risque d'électrocution.

Attention Si votre appareil est équipé
d'un éclairage, débranchez l'appareil
avant de procéder au changement de
l'ampoule (ou du néon, etc.) pour éviter
de s'électrocuter.

26 electrolux

Attention Afin d'empêcher des risques

d'explosion ou d'incendie, ne placez
pas de produits inflammables ou
d'éléments imbibés de produits
inflammables à l'intérieur, à proximité
ou sur l'appareil.

Attention Lors de la mise au rebut de
votre appareil, et pour écarter tout
risque corporel, mettez hors d'usage
ce qui pourrait présenter un danger :
coupez le câble d'alimentation au ras
de l'appareil. Informez-vous auprès des
services de votre commune des
endroits autorisés pour la mise au
rebut de l'appareil.

Attention Respectez la chaîne de froid
dès l'acquisition d'un aliment jusqu'à
sa consommation pour exclure le
risque d'intoxication alimentaire.

Veuillez maintenant lire attentive­ment cette notice pour une utilisa­tion optimale de votre appareil.

Sécurité des enfants et des personnes
vulnérables

• Cet appareil n'est pas destiné à être utili­sé par des enfants ou des personnes
dont les capacités physiques, sensoriel­les ou mentales, ou le manque d'expérien­ce et de connaissance les empêchent
d'utiliser l'appareil sans risque lorsqu'ils
sont sans surveillance ou en l'absence
d'instruction d'une personne responsable
qui puisse leur assurer une utilisation de
l'appareil sans danger.
Empêchez les enfants de jouer avec l'ap­pareil.

• Ne laissez pas les différents emballages à
portée des enfants. Ils pourraient s'asphy­xier.

• Si l'appareil doit être mis au rebut, veillez
à couper le câble d'alimentation électri­que au ras de l'appareil pour éviter les ris­ques d'électrocution. Démontez la porte
pour éviter que des enfants ne restent en­fermés à l'intérieur.

• Cet appareil est muni de fermetures ma­gnétiques. S'il remplace un appareil équi­pé d'une fermeture à ressort, nous vous
conseillons de rendre celle-ci inutilisable
avant de vous en débarrasser. Ceci afin
d'éviter aux enfants de s'enfermer dans

l'appareil et de mettre ainsi leur vie en dan­ger.

Mesures générales de sécurité

Attention Veillez à ce que les orifices

de ventilation ne soient pas obstrués.

• Cet appareil est destiné uniquement à la
conservation d’aliments et/ou de bois­sons dans le cadre d’un usage domesti­que normal, tel que celui décrit dans la
présente notice.

• N'utilisez pas d'appareils électriques,
d'agents chimiques ou tout autre systè­me artificiel pour accélérer le processus
de dégivrage.

• N’utilisez pas d'autres appareils électri­ques (par exemple, sorbetières) à l'inté­rieur d’appareils réfrigérants sauf s’ils
sont homologués pour cet usage par leur
fabricant.

• Faites très attention lorsque vous dépla­cez l'appareil afin de ne pas endomma­ger des parties du circuit de refroidisse­ment et ainsi d'éviter des risques de fuite.

• Le circuit de refroidissement de l’appareil
contient de l’isobutane (R600a), un gaz
naturel offrant un haut niveau de compati­bilité avec l’environnement mais qui est
néanmoins inflammable.
Pendant le transport et l'installation de
l’appareil, assurez-vous qu'aucune pièce
du circuit de refroidissement n'est endom­magée.
Si tel est le cas :
– Évitez les flammes vives (briquet) et

tout autre allumage (étincelles).

– Aérez soigneusement la pièce où se

trouve l'appareil.

• Ne modifiez pas les spécifications de l'ap­pareil. Un cordon d'alimentation endom­magé peut être la cause de courts-cir­cuits, d'incendies et/ou de décharges
électriques.

Avertissement Les composants élec­triques (cordon d'alimentation, prise,
compresseur) doivent être remplacés
par un technicien d’entretien agréé ou
par un électricien spécialisé.

1. L'appareil ne doit pas être raccordé à

l'aide d'un prolongateur, d'une prise
multiple ou d'un raccordement multi­ple (risque d'incendie).

electrolux 27

2. Assurez-vous que la prise n'est pas
écrasée ou endommagée par l'arrière
de l'appareil. Une prise de courant en­dommagée peut surchauffer et provo­quer un incendie.

3. Vérifiez que la prise murale reste ac­cessible une fois que l'installation est
terminée.

4. Ne débranchez pas l'appareil en tirant
sur le câble, particulièrement lorsque
l'appareil est tiré de son logement.

5. Si la fiche du cordon d'alimentation
est desserrée, ne la branchez pas
dans la prise murale. Risque d'électro­cution ou d'incendie !

6. N'utilisez pas l'appareil si le diffuseur
de l'ampoule d'éclairage n'est pas pré-

9)

sent

pour l'éclairage intérieur.

• Cet appareil est lourd. Faites attention en
le déplaçant.

• Ne touchez pas avec les mains humides
les surfaces givrées et les produits conge­lés (risque de brûlure et d'arrachement
de la peau).

• Évitez une exposition prolongée de l'ap­pareil aux rayons solaires.

•

Ampoules

10)

utilisées dans cet appareil
sont des ampoules spéciales dédiées uni­quement à un usage avec des appareils
ménagers. Elles ne conviennent pas à
l'éclairage des pièces d'une habitation.

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les
parties en plastique de l'appareil

• Ne stockez pas de gaz et de liquides in­flammables dans l'appareil (risque d'ex­plosion).

• Respectez scrupuleusement les conseils
de conservation donnés par le fabricant
de l’appareil Consultez les instructions
respectives

Stockage des denrées dans les
réfrigérateurs et règles d'hygiène

La consommation croissante de plats pré­parés et d'autres aliments fragiles, sensi­bles en particulier au non-respect de la chaî-

ne de froid

11)

rend nécessaire une meilleure

maîtrise de la température de transport et
de stockage de ces produits.
A la maison, le bon usage du réfrigérateur
et le respect de règles d'hygiène rigoureu­ses contribuent de façon significative et effi­cace à l'amélioration de la conservation des
aliments.

Conservation des aliments / Maîtrise
des températures

Stockez les aliments selon leur nature dans
la zone appropriée:

• Zone tempérée: Boissons, œufs, beur­re, sauces industrielles et préparées, fro­mages à pâtes cuites, fruits et légumes
frais.

• Zone fraîche: Produits laitiers, desserts
lactés, matières grasses, fromages frais.

• Zone la plus froide: Viandes, volailles,
poissons, charcuteries, plats préparés,
salades composées, préparations et pâ­tisseries à base d'œufs ou de crème, pâ­tes fraîches, pâte à tarte, pizza / quiches,
produits frais et fromages au lait cru, légu­mes prêts à l'emploi vendus sous sachet
plastique et plus généralement, tout pro­duit frais dont la date limite de consom­mation (DLC) est associée à une tempéra­ture de conservation inférieure ou égale à
+4°C.

L'observation des conseils suivants est de
nature à éviter la contamination croisée et à
prévenir une mauvaise conservation des ali­ments:

• Emballer systématiquement les produits
pour éviter que les denrées ne se conta­minent mutuellement.

• Se laver les mains avant de toucher les ali­ments et plusieurs fois pendant la prépa­ration du repas si celle-ci implique des ma­nipulations successives de produits diffé­rents, et après, bien sûr, au moment de
passer à table comme les règles d'hygiè­ne l'imposent.

• Ne pas réutiliser des ustensiles ayant dé­jà servi (cuillère en bois, planche à décou­per sans les avoir bien nettoyés au préala­ble).

• Attendre le refroidissement complet des
préparations avant de les stocker (exem­ple : soupe).

9) Si le diffuseur est prévu

10) Si l'ampoule est prévue

11) Chaîne de froid: maintien sans rupture de la température requise d'un produit, depuis sa préparation et son con­ditionnement jusqu'à son utilisation par le consommateur

28 electrolux

• Limiter le nombre d'ouvertures de la por-

te et, en tout état de cause , ne pas la lais­ser ouverte trop longtemps pour éviter
une remontée en température du réfrigé­rateur.

• Disposer les aliments de telle sorte que

l'air puisse circuler librement tout autour.
Il convient de vérifier régulièrement que la
température, notamment celle de la zone la
plus froide, est correcte et le cas échéant,
d'ajuster le dispositif de réglage de tempé­rature en conséquence comme indiqué (pa­ge Utilisation)
Mesure de la température La mesure de
la température dans une zone (sur une clay­ette, par exemple) peut se faire au moyen
d'un thermomètre placé, dès le départ,
dans un récipient rempli d'eau (verre). Pour
avoir une représentation fidèle de la réalité,
lisez la température sans manipulation des
commandes ni ouverture de porte.

Respect des règles d'hygiène

• Nettoyez fréquemment l'intérieur du réfri-

gérateur en utilisant un produit d'entre-

tien doux sans effet oxydant sur les par-

ties métalliques, puis rincer avec de l'eau

additionnée de jus de citron, de vinaigre

blanc ou avec tout produit désinfectant

adapté au réfrigérateur.

• Retirez les suremballages du commerce

avant de placer les aliments dans le réfri-

gérateur (par exemple suremballages des

packs de yaourts).

• Couvrez les aliments.

• Consultez la notice d'utilisation de l'appa-

reil en toutes circonstances et en particu-

lier pour les conseils d'entretien.

Entretien et nettoyage

• Avant toute opération de nettoyage, met-

tez l'appareil à l'arrêt et débranchez-le

électriquement.

• N'utilisez pas d'objets métalliques pour

nettoyer l'appareil.

• Contrôlez régulièrement l'orifice d'évacua-

tion de l'eau de dégivrage dans le com-

partiment réfrigérateur Nettoyez-le, si be-

soin. Si l'orifice est bouché, l'eau s'écou-

lera en bas de l’appareil

Installation
Important Avant de procéder au

branchement électrique, respectez

12) Si un branchement sur le réseau d'eau est prévu

scrupuleusement les instructions fournies
dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est
pas endommagé. Ne branchez pas l'ap­pareil s'il est endommagé. Signalez immé­diatement au revendeur de l'appareil les
dommages constatés. Dans ce cas, gar­dez l'emballage.

• Il est conseillé d'attendre au moins quatre
heures avant de brancher l'appareil pour
que le circuit frigorifique soit stabilisé.

• Veillez à ce que l'air circule librement au­tour de l'appareil pour éviter qu'il ne sur­chauffe. Pour assurer une ventilation suffi­sante, respectez les instructions de la no­tice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter
tout contact avec le compresseur et le
condenseur (risque de brûlure).

• Placez de préférence votre appareil loin
d'une source de chaleur (chauffage, cuis­son ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste ac­cessible après l'installation de l'appareil.

• Branchez à l'alimentation en eau potable
uniquement.

12)

Maintenance

• Les branchements électriques nécessai­res à l'entretien de l'appareil doivent être
réalisés par un électricien ou par une per­sonne qualifiée.

• Cet appareil ne doit être entretenu et ré­paré que par votre service après vente,
exclusivement avec des pièces d'origine.

electrolux 29

Protection de l'environnement

Le système frigorifique et l'isolation de
votre appareil ne contiennent pas de
C.F.C. contribuant ainsi à préserver l'en­vironnement. L'appareil ne doit pas
être mis au rebut avec les ordures mé­nagères et les déchets urbains. La
mousse d'isolation contient des gaz in-

FONCTIONNEMENT

Mise en fonctionnement

Branchez l'appareil sur une prise murale.
Tournez le bouton du thermostat dans le
sens des aiguilles d'une montre sur une po­sition moyenne.

Mise à l'arrêt

Pour mettre à l'arrêt l'appareil, tournez le
bouton du thermostat sur la position "O".

Réglage de la température

La température est réglée automatiquement.
Pour faire fonctionner l'appareil, procédez
comme suit :

• tournez le bouton du thermostat vers le
bas pour obtenir un réglage de froid mini­mum.

• tournez le bouton du thermostat vers le
haut pour obtenir un réglage de froid maxi­mum.

Une position moyenne est la plus indi­quée.

flammables : l'appareil sera mis au re­but conformément aux règlements ap­plicables disponibles auprès des autori­tés locales. Veillez à ne pas détériorer
les circuits frigorifiques, notamment au
niveau du condenseur. Les matériaux
utilisés dans cet appareil identifiés par
le symbole

Toutefois, le réglage doit être choisi en te­nant compte du fait que la température à l'in­térieur de l'appareil dépend de plusieurs fac­teurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil.
Important Si le thermostat est réglé sur la

position de froid maximum, lorsque la
température ambiante est élevée et que
l'appareil est plein, il est possible que le
compresseur fonctionne en régime continu.
Dans ce cas, il y a un risque de formation
excessive de givre sur la paroi postérieure à
l'intérieur de l'appareil. Pour éviter cet
inconvénient, placez le thermostat sur une
température plus élevée de façon à
permettre un dégivrage automatique et, par
conséquent, des économies de courant.

sont recyclables.

PREMIÈRE UTILISATION

Nettoyage intérieur

Avant d'utiliser l'appareil pour la première
fois, nettoyez l'intérieur et tous les accessoi­res internes avec de l'eau tiède savonneuse
pour supprimer l'odeur caractéristique du
"neuf" puis séchez soigneusement.

UTILISATION QUOTIDIENNE

Indicateur de température

Pour vous aider au bon réglage de votre ap­pareil nous avons équipé votre réfrigérateur
d'un indicateur de température, celui-ci
étant placé dans la zone la plus froide.

La zone la plus froide du compartiment
réfrigérateur se situe au niveau de la
clayette inférieure en verre.

Important N'utilisez pas de produits abra-

sifs, poudre à récurer, éponge métallique
pour ne pas abîmer la finition.

Le symbole ci-contre indique l'emplace­ment de la zone la plus froide de votre régri­gérateur.
L'espace situé directement au dessus de la
clayette en verre du bac à légumes est la zo­ne la plus froide du compartiment réfrigéra­teur comme indiqué par la clayette ou l'au­tocollant sur la paroi de votre appareil.

30 electrolux

Pour la bonne conservation des denrées
dans votre réfrigérateur et notamment dans
la zone la plus froide, veillez à ce que dans
l'indicateur de température "OK" apparaisse.
Si "OK" n'apparait pas, la température
moyenne de la zone est trop élevée. Réglez
le dispositif de réglage de température sur
une position inférieure. L'indication "OK" ap­paraissant en noir, celui-ci est difficilement
visible si l'indicateur de température est mal
éclairé. La bonne lecture de celui-ci est faci­litée s'il est correctement éclairé.
A chaque modification du dispositif de régla­ge de température, attendez la stabilisation
de la température à l'intérieur de l'appareil
avant de procéder si nécessaire, à un nou­veau réglage. Ne modifiez la position du dis­positif de réglage de température que pro­gressivement et attendez au moins 12 heu­res avant de procéder à une nouvelle vérifi­cation et à une éventuelle modification.

Important Après chargement de l'appareil
de denrées fraîches ou après ouvertures
répétées (ou ouverture prolongée) de la
porte, il est normal que l'inscription "OK"
n'apparaisse pas dans l'indicateur de
température ; attendez au moins 12 heures
avant de réajuster le dispositif de réglage de
température.

Si l'évaporateur du compartiment réfrigéra­teur (paroi du fond de l'appareil) se couvre
anormalement de givre (appareil trop char­gé, température ambiante élevée, thermos­tat sur une position élevée, ouvertures fré­quentes de la porte), ramenez progressive­ment la manette du thermostat sur une po­sition inférieure, jusqu'à obtenir de nouveau
des périodes d'arrêt du compresseur. En ef­fet, le dégivrage automatique de comparti­ment réfrigérateur ne s'effectue que si le
compresseur s'arrête par intermittence.

Thermostat à régler

Température correcte

OK

Clayettes amovibles

Les parois du réfrigérateur sont équipées
d'une série de glissières pour que les clayet­tes puissent être placées en fonction des be­soins.
Pour exploiter au mieux l'espace, vous pou­vez placer les demi-clayettes avant au des­sus des clayettes arrière.

Emplacement des balconnets de la
porte

En fonction de la taille des paquets d'ali­ments conservés, les balconnets de la por­te peuvent être positionnés à différentes hau­teurs.
Pour les ajuster, procédez comme suit :
tirez progressivement dans le sens des flè­ches pour les dégager, puis repositionnez­les selon les besoins.

CONSEILS UTILES

Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou
plus longtemps que nécessaire.

• Si la température ambiante est élevée, le
dispositif de réglage de température est
sur la position de froid maximum et l'ap­pareil est plein : il est possible que le com­presseur fonctionne en régime continu,
d'où un risque de formation excessive de
givre sur l'évaporateur. Pour éviter ceci,
modifiez la position du dispositif de régla­ge de température de façon à obtenir
des périodes d'arrêt du compresseur et
ainsi permettre un dégivrage automati­que, d'où des économies d'énergie.

Conseils pour la réfrigération de
denrées fraîches

Pour obtenir les meilleures performances
possibles :

• n'introduisez pas d'aliments encore
chauds ou de liquides en évaporation
dans le réfrigérateur

• couvrez ou enveloppez soigneusement
les aliments, surtout s'ils sont aromatiques

• placez les aliments pour que l'air puisse
circuler librement autour

electrolux 31

Conseils pour la réfrigération

Conseils utiles :
Viande (tous les types) : enveloppez-la dans
des sachets en plastique et placez-la sur la
tablette en verre au-dessus du bac à légu­mes.
La période de conservation est de 1 à 2
jours au maximum.
Aliments cuits, plats froids, etc. : placez-les
bien couverts sur une clayette.
Fruits et légumes : placez-les une fois net­toyés dans le(s) bac(s) à légumes fourni(s).
Beurre et fromage : placez-les dans des ré­cipients étanches spéciaux ou enveloppez­les soigneusement dans des feuilles d'alumi­nium ou de polyéthylène, pour emmagasi­ner le moins d'air possible.
Lait en bouteille : bouchez-le et placez-le
dans le balconnet de la contreporte réservé
aux bouteilles.
Bananes, pommes de terre, oignons et ail
ne se conservent pas au réfrigérateur, s'ils
ne sont pas correctement emballés.

32 electrolux

ENTRETIEN ET NETTOYAGE

Attention débrancher l'appareil avant
toute opération d'entretien.

Cet appareil contient des hydrocarbu­res dans son circuit réfrigérant : l'entre­tien et la recharge ne doivent donc être
effectués que par du personnel autorisé.

Nettoyage périodique

Cet appareil doit être nettoyé régulièrement :

• nettoyez l'intérieur et tous les accessoires
avec de l'eau tiède savonneuse.

• vérifiez régulièrement les joints de porte
et nettoyez-les en les essuyant pour évi­ter toute accumulation de déchets.

• rincez et séchez soigneusement.

Important Ne pas tirer, déplacer ou
endommager les tuyaux et/ou câbles qui se
trouvent à l'intérieur de l'appareil.
Ne JAMAIS utiliser de produits abrasifs ou
caustiques ni d'éponges avec grattoir pour
nettoyer l'intérieur de façon à ne pas l'abî­mer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le
compresseur situés à l'arrière de l'appareil
avec une brosse ou un aspirateur. Cette opé­ration améliore les performances de l'appa­reil et permet des économies d'énergie.

Important Attention à ne pas endommager
le système de réfrigération.

De nombreux détergents pour la cuisine re­commandés par les fabricants contiennent
des produits chimiques qui peuvent atta­quer/endommager les pièces en plastique
utilisées dans cet appareil. Il est par consé­quent recommandé d'utiliser seulement de
l'eau chaude additionnée d'un peu de sa­von liquide pour nettoyer la carrosserie de
l'appareil.
Après le nettoyage, rebranchez l'appareil.

Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de
l'évaporateur du compartiment réfrigérateur
à chaque arrêt du compresseur, en cours
d'utilisation normale. L'eau de dégivrage

est collectée dans un récipient spécial situé
à l'arrière de l'appareil, au-dessus du com­presseur, d'où elle s'évapore.
Il est important de nettoyer régulièrement
l'orifice d'écoulement de la gouttière d'éva­cuation de l'eau de dégivrage située au mi­lieu du compartiment réfrigérateur pour em­pêcher l'eau de déborder et de couler sur
les aliments qui se trouvent à l'intérieur. Net­toyez l'orifice d'écoulement de l'eau de dé­givrage avec le bâtonnet spécial se trouvant
déjà dans l'orifice.

En cas d'absence prolongée ou de non­utilisation

Prenez les précautions suivantes :

•

débranchez l'appareil

• retirez tous les aliments

•

dégivrez

13)

et nettoyez l'appareil et tous

les accessoires

• laissez la porte/les portes entrouverte(s)
pour prévenir la formation d'odeurs dés­agréables.

Si, toutefois, vous n'avez pas la possibilité
de débrancher et vider l'appareiI, faites véri­fier régulièrement son bon fonctionnement
pour éviter la détérioration des aliments en
cas de panne de courant.

13) si cela est prévu.

electrolux 33

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Avertissement Avant de résoudre les
problèmes, débranchez l'appareil.
La résolution des problèmes, non men­tionnés dans le présent manuel, doit
être exclusivement confiée à un électri­cien qualifié ou une personne compé­tente.

Anomalie Cause possible Remède

L'appareil ne fonctionne
pas. L'ampoule ne fonc­tionne pas.

La fiche n'est pas correctement

Le courant n'arrive pas à l'appa-

L'ampoule ne fonctionne
pas.

L'ampoule est défectueuse. Consultez le paragraphe "Rempla-

Le compresseur fonction­ne en permanence.

La porte n'est pas correctement

La porte a été ouverte trop sou-

La température du produit est

La température ambiante est

De l'eau s'écoule sur la
plaque arrière du com­partiment réfrigérateur.

De l'eau s'écoule dans le
compartiment réfrigéra­teur.

Des produits empêchent l'eau

De l'eau coule sur le sol. L'eau de dégivrage ne s'écoule

La température à l'inté­rieur de l'appareil est
trop basse.

L'appareil est à l'arrêt. Mettez l'appareil en fonctionne-

branchée sur la prise de courant.

reil. La prise de courant n'est
pas alimentée.

L'ampoule est en mode veille. Ouvrez et fermez la porte.

La température n'est pas correc­tement réglée.

fermée.

vent.

trop élevée.

trop élevée.
Pendant le dégivrage automati-

que, le givre fond sur la plaque
arrière.

La gouttière d'évacuation de
l'eau de dégivrage est obstruée.

de s'écouler dans le réservoir
d'eau.

pas dans le plateau d'évapora­tion situé au-dessus du compres­seur.

La température n'est pas correc­tement réglée.

Important Certains bruits pendant le
fonctionnement (compresseur, système
réfrigérant) sont normaux.

ment.

Branchez correctement la fiche
sur la prise de courant.

Branchez un autre appareil électri­que sur la prise de courant.
Faites appel à un électricien quali­fié.

cement de l'ampoule".
Sélectionnez une température

plus élevée.
Consultez le paragraphe "Ferme-

ture de la porte".
Ne laissez pas la porte ouverte

plus longtemps que nécessaire.
Laissez le produit revenir à tempé-

rature ambiante avant de le ran­ger dans l'appareil.

Réduisez la température ambiante.

Ce phénomène est normal.

Nettoyez la gouttière d'évacuation.

Assurez-vous que les produits ne
touchent pas la plaque arrière.

Fixez la gouttière d'évacuation de
l'eau au plateau d'évaporation.

Sélectionnez une température
plus élevée.

34 electrolux

Anomalie Cause possible Remède

La température à l'inté­rieur de l'appareil est
trop élevée.

La porte n'est pas correctement

La température du produit est

Trop de produits ont été intro-

L'air froid ne circule pas dans

Remplacement de l'ampoule d'éclairage

1. Débranchez l'appareil.

2. Retirez la vis du diffuseur.

3. Retirez le diffuseur (voir l'illustration).

4. Remplacez l'ampoule défectueuse par
une ampoule neuve de puissance identi-

La température n'est pas correc­tement réglée.

fermée.

trop élevée.

duits simultanément.

l'appareil.

Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Consul­tez le paragraphe "Installation".

3. Si nécessaire, remplacez les joints défec­tueux. Contactez le Service Après-vente.

que, spécifiquement conçue pour les ap­pareils électroménagers (la puissance
maximale est indiquée sur le diffuseur).

5. Installez le diffuseur.

6. Serrez la vis du diffuseur.

7. Branchez l'appareil.

8. Ouvrez la porte. Vérifiez que l'ampoule
s'allume.

Sélectionnez une température
plus basse.

Consultez le paragraphe "Ferme­ture de la porte".

Laissez le produit revenir à tempé­rature ambiante avant de le ran­ger dans l'appareil.

Introduisez moins de produits en
même temps.

Assurez-vous que l'air froid circu­le dans l'appareil.

CARACTÉRISTIQUES TECHNIQUES

Dimensions de la niche d'encas­trement

Hauteur 1225 mm
Largeur 560 mm
Profondeur 550 mm

Les données techniques figurent sur la pla­que signalétique située sur le côté gauche à

l'intérieur de l'appareil et sur l'étiquette
d'énergie.

INSTALLATION

Pour votre sécurité et le bon
fonctionnement de l'appareil, veuillez
lire attentivement les « Consignes de
sécurité » avant d'installer l'appareil.

Emplacement

Installez cet appareil à un endroit où la tem­pérature ambiante correspond à la classe cli­matique indiquée sur la plaque signalétique
de l'appareil :

Classe

climati-

que

SN +10 à + 32 °C
N +16 à + 32 °C
ST +16 à + 38 °C
T +16 à + 43 °C

Température ambiante

Branchement électrique

Votre appareil ne peut être branché qu'en
230 V monophasé. Vérifiez que le compteur
électrique est peut supporter l'intensité ab­sorbée par votre appareil compte tenu des
autres appareils déjà branchés. Calibre des
fusibles en ligne (un par phase) : 10 A à 230
V.

Important L'installation doit être réalisée
conformément aux règles de l'art, aux
prescriptions de la norme NF.C.15100 et
aux prescriptions des fournisseurs
d'énergie électrique.

Utilisez un socle de prise de courant com­portant une borne de mise à la terre, qui
doit être obligatoirement raccordée confor­mément à la norme NF.C. 15100 et aux pre­scriptions des fournisseurs d'énergie électri­que ; cette prise de courant doit impérative-

ment être accessible. Si le câble d'alimenta­tion est endommagé, il doit être remplacé
par un câble d'alimentation certifié. Cette
opération ne peut être effectuée que par
une personne habilitée, par votre vendeur,
ou par le fabricant. L'appareil ne doit pas
être raccordée à l'aide d'un prolongateur,
d'une prise multiple ou d'un raccordement
multiple (risque d'incendie). Vérifiez que la
prise de terre est conforme aux règlements
en vigueur.
Notre responsabilité ne saurait être enga­gée en cas d'accidents ou d'incidents pro­voqués par une mise à la terre inexistante
ou défectueuse.

Réversibilité de la porte

L'appareil est livré avec l'ouverture de la por­te à droite. Si vous voulez que la porte s'ou­vre à gauche, conformez-vous aux instruc­tions ci-dessous avant d'installer l'appareil :

1. Dévissez et enlevez le pivot supérieur.

2. Retirez la porte.

3. Enlevez l'entretoise.

4. À l’aide d’une clé, desserrez la tige infé­rieure.

electrolux 35

36 electrolux

min.
200 cm

2

min.

2

200 cm

Du côté opposé :

1. Serrez le pivot inférieur.

2. Installez l'entretoise.

3. Installez la porte.

4. Serrez le pivot supérieur.

Ventilation

La circulation d'air derrière l'appareil doit
être suffisante.

Installation de l'appareil

Attention Veillez à ce que le cordon

d'alimentation soit accessible après
avoir installé l'appareil.

Procédez comme suit :

1. Installez l'appareil dans la niche.

Poussez l'appareil dans le sens des flè­ches (1) jusqu'à ce que le cache supéri­eur bute contre le meuble de cuisine.
Veillez à laisser un espace de 44 mm en­tre l'appareil et le bord avant du placard.
Poussez l'appareil dans le sens des flè­ches (2) contre le placard sur le côté op­posé de la charnière. Laissez un espa­ce de 4 mm entre l'appareil et le placard.

2

1

2. Ajustez l'appareil dans la niche.

Le cache charnière inférieure (dans le
sac d'accessoires) sert à maintenir la
bonne distance entre l'appareil et le
meuble de cuisine.

electrolux 37

Ouvrez la porte. Placez le cache char­nière inférieure.

4mm

44mm

3. Fixez l'appareil à la niche à l'aide de 4 vis.

I

5. Enlevez la partie correspondante du ca-

che charnière (E). Veillez à enlever la par­tie DX, s'il s'agit de la charnière de droi­te, la partie SX dans le cas contraire.

6. Fixez les caches (C, D) aux éléments de

fixation et aux orifices de la charnière.
Fixez les caches charnière (E) à la char­nière.

C

D

4. Poussez la bande isolante entre l'appa­reil et le meuble adjacent.

E

E

7. Détachez les pièces (Ha), (Hb), (Hc) et
(Hd).

38 electrolux

Ha

Hc

Unissez la porte de l'appareil et la porte
du meuble et marquez les trous.

Hb

8 mm

Hd

8. Installez la pièce (Ha) sur la face intérieu­re du meuble de cuisine.

ca. 50 mm

90°

21 mm

90°

ca. 50 mm

9. Poussez la pièce (Hc) sur la pièce (Ha).

21 mm

Ha

Ha

Hb

11. Sortez les supports et plantez le clou
(K) à 8 mm du bord extérieur de la porte.

8 mm

K

Ha

12. Placez de nouveau le petit carré sur la
glissière et fixez-le avec les vis fournies.
Alignez la porte du meuble de cuisine
et la porte de l'appareil en ajustant la
pièce Hb.

Hc

10. Ouvrez la porte de l'appareil et la porte
du meuble de cuisine à 90°.
Insérez le petit carré (Hb) dans la glissiè­re (Ha).

Hb

13. Appuyez la pièce (Hd) sur la pièce (Hb).

Hb

electrolux 39

Vérifiez enfin que :

• Toutes les vis sont serrées.

• La bande isolante magnétique est ferme­ment fixée à l'armoire.

Important Si la température ambiante est
trop basse (en hiver, par exemple), la
dimension du joint diminue. Inversement, si
la température ambiante augmente, la
dimension du joint augmente également.

Hd

EN MATIÈRE DE SAUVEGARDE DE L'ENVIRONNEMENT

Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
être remis au point de collecte dédié à cet
effet (collecte et recyclage du matériel
électrique et électronique).
En procédant à la mise au rebut de
l'appareil dans les règles de l’art, nous

préservons l'environnement et notre
sécurité, s’assurant ainsi que les déchets
seront traités dans des conditions optimum.
Pour obtenir plus de détails sur le recyclage
de ce produit, veuillez prendre contact avec
les services de votre commune ou le
magasin où vous avez effectué l'achat.

40 electrolux

Electrolux. Thinking of you.

Mehr zu unserem Denken finden Sie unter www.electrolux.com

INHALT

Sicherheitshinweise 40
Betrieb 42
Erste Inbetriebnahme 42
Täglicher Gebrauch 43
Praktische Tipps und Hinweise 43

SICHERHEITSHINWEISE

Lesen Sie zu Ihrer Sicherheit und für die op­timale Geräteanwendung vor der Installation
und dem Gebrauch des Gerätes die vorlie­gende Benutzerinformation aufmerksam
durch, einschließlich der Ratschläge und
Warnungen. Es ist wichtig, dass zur Vermei­dung von Fehlern und Unfällen alle Perso­nen, die das Gerät benutzen, mit der Bedie­nung und den Sicherheitsvorschriften ver­traut sind. Heben Sie die Benutzerinformati­on gut auf und übergeben Sie sie bei einem
Weiterverkauf des Gerätes dem neuen Be­sitzer, so dass jeder während der gesamten
Lebensdauer des Gerätes über Gebrauch
und Sicherheit informiert ist.
Halten Sie sich zu Ihrer Sicherheit und zum
Schutz Ihres Eigentums strikt an die Vor­sichtsmaßnahmen der vorliegenden Benut­zerinformation, da der Hersteller bei Miss­achtung derselben von jeder Haftung freige­stellt ist.

Sicherheit von Kindern und
hilfsbedürftigen Personen

• Das Gerät darf von Personen (einschließ­lich Kindern), deren physische, sensori­sche Fähigkeiten und deren Mangel an Er­fahrung und Kenntnissen einen sicheren
Gebrauch des Gerätes ausschließen nur
unter Aufsicht oder nach ausreichender
Einweisung durch eine verantwortungsbe­wusste Person benutzt werden, die sicher­stellt, dass sie sich der Gefahren des Ge­brauchs bewusst sind.
Kinder müssen beaufsichtigt werden, da­mit sie nicht am Gerät herumspielen kön­nen.

• Halten Sie das Verpackungsmaterial un­bedingt von Kindern fern. Erstickungsge­fahr!

Reinigen und Pflegen 44
Was tun, wenn … 45
Technische Daten 47
Montage 47
Hinweise zum Umweltschutz 51

Änderungen vorbehalten

• Ziehen Sie vor der Entsorgung des Gerä­tes den Netzstecker, schneiden Sie das
Netzkabel (so nah wie möglich am Gerät)
ab und entfernen Sie die Tür, so dass
spielende Kinder vor elektrischem Schlag
geschützt sind und sich nicht in dem Ge­rät einschließen können.

• Wenn dieses Gerät mit magnetischer Tür­dichtung ein älteres Modell mit Schnapp­verschluss (Türlasche) an der Tür oder
auf dem Deckel ersetzt, machen Sie den
Schnappverschluss vor dem Entsorgen
des Altgerätes unbrauchbar. So verhin­dern Sie, dass das Gerät nicht zu einer To­desfalle für Kinder wird.

Allgemeine Sicherheitshinweise

Vorsicht! Die Belüftungsöffnungen

müssen immer frei zugänglich sein.

• Das Gerät ist für die Aufbewahrung von
Lebensmitteln und/oder Getränken in ei­nem normalen Haushalt bestimmt, wie in
der vorliegenden Gebrauchsanweisung
beschrieben wird.

• Benutzen Sie keine mechanischen oder
sonstigen Hilfsmittel, um den Abtaupro­zess zu beschleunigen.

• Verwenden Sie keine anderen Elektroge­räte (wie Speiseeisbereiter) in Kühlgerä­ten, wenn solche Geräte nicht ausdrück­lich vom Hersteller für diesen Zweck zu­gelassen sind.

• Achten Sie darauf, den Kältekreislauf
nicht zu beschädigen.

• Das Kältemittel Isobutan (R600a) im Käl­tekreislauf des Gerätes ist ein natürliches
und sehr umweltfreundliches Gas, das je­doch leicht entflammbar ist.

electrolux 41

Achten Sie beim Transport und bei der
Aufstellung des Gerätes darauf, nicht die
Komponenten des Kältekreislaufs zu be­schädigen.
Bei einer eventuellen Beschädigung des
Kältekreislaufs:
– Offene Flammen und Zündfunken ver-

meiden

– Den Raum, in dem das Gerät installiert

ist, gut lüften

• Änderungen der technischen Eigenschaf­ten oder am Gerät sind gefährlich. Ein de­fektes Netzkabel kann Kurzschlüsse und
einen Brand verursachen und/oder zu
Stromschlägen führen.

Warnung! Elektrische Bauteile (Netzka­bel, Stecker, Kompressor) dürfen nur
vom Kundendienst oder einer Fachkraft
ausgewechselt werden.

1. Das Netzkabel darf nicht verlängert

werden.

2. Vergewissern Sie sich, dass der Netz-

stecker nicht von der Geräterückseite
gequetscht oder beschädigt wird. Ein
gequetschter oder beschädigter Netz­stecker überhitzt und kann einen
Brand verursachen.

3. Vergewissern Sie sich, dass der Netz-

stecker des Gerätes frei zugänglich ist.

4. Ziehen Sie nicht am Netzkabel.

5. Stecken Sie den Netzstecker nie in ei-

ne lockere Steckdose. Es besteht
Brand- und Stromschlaggefahr.

6. Betreiben Sie das Gerät nicht ohne

Lampenabdeckung

14)

, der Innenbe-

leuchtung.

• Dieses Gerät ist schwer. Vorsicht beim
Transport.

• Entnehmen oder berühren Sie nie mit nas­sen/feuchten Händen Tiefkühlgut, da dies
zu Hautverletzungen oder Kälteverbren­nungen führen kann.

• Das Gerät nicht direkter Sonneneinstrah­lung aussetzen.

•

Die Leuchtmittel

15)

in diesem Gerät sind
Speziallampen, die nur für Haushaltsgerä­te geeignet sind. Sie eignen sich nicht zur
Raumbeleuchtung.

Täglicher Gebrauch

• Stellen Sie keine heißen Töpfe auf die
Kunststoffteile des Gerätes.

• Lagern Sie keine feuergefährlichen Gase
oder Flüssigkeiten in dem Gerät. Explosi­onsgefahr.

• Die Lagerempfehlungen des Gerätehers­tellers sind strikt einzuhalten. Halten Sie
sich an die betreffenden Anweisungen.

Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer
das Gerät ab und ziehen Sie den Netzste­cker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit Metallge­genständen.

• Kontrollieren Sie den Tauwasserabfluss
im Kühlraum in regelmäßigen Abständen.
Reinigen Sie den Ablauf, falls nötig. Bei
verstopftem Wasserabfluss sammelt sich
das Wasser auf dem Boden des Geräts
an.

Montage
Wichtig! Halten Sie sich für den

elektrischen Anschluss strikt an die
Anweisungen der betreffenden Abschnitte.

• Kontrollieren Sie nach dem Auspacken
das Gerät auf eventuelle Beschädigun­gen. Nehmen Sie das Gerät nicht in Be­trieb, wenn es beschädigt ist. Melden Sie
die Schäden umgehend dem Händler,
bei dem Sie es erworben haben. Bewah­ren Sie in diesem Fall die Verpackung auf.

• Lassen Sie das Gerät mindestens vier
Stunden stehen, bevor Sie es elektrisch
anschließen, damit das Öl in den Kom­pressor zurückfließen kann.

• Ausreichenden Freiraum zur Luftzirkulati­on um das Gerät lassen; anderenfalls be­steht Überhitzungsgefahr. Halten Sie sich
für die Belüftung an die Installationsanwei­sungen.

• Das Gerät sollte zur Vermeidung von Ver­brennungen durch Berührung von heißen
Bauteilen (Kompressor, Kondensator)
möglichst mit der Rückseite gegen eine
Wand aufgestellt werden.

• Das Gerät darf nicht in der Nähe von Heiz­körpern oder Kochern installiert werden.

14) Falls Lampenabdeckung vorhanden

15) Falls Lampe vorhanden

42 electrolux

• Vergewissern Sie sich, dass der Netzste­cker des Gerätes nach der Installation frei
zugänglich ist.

• Verbinden Sie das Gerät ausschließlich
mit einer Trinkwasserzuleitung.

Kundendienst

• Sollte die Wartung des Gerätes elektri­sche Arbeiten verlangen, so dürfen diese
nur von einem qualifizierten Elektriker
oder einem Elektro-Fachmann durchge­führt werden.

• Wenden Sie sich für Reparaturen und
Wartung nur an Fachkräfte der autorisier­ten Kundendienststellen und verlangen
Sie stets Original-Ersatzteile.

Umweltschutz

Das Gerät enthält im Kältekreis oder in
dem Isoliermaterial keine ozonschädi-

16)

BETRIEB

Einschalten des Geräts

Stecken Sie den Stecker in die Wandsteck­dose.
Drehen Sie den Temperaturregler im Uhrzei­gersinn auf eine mittlere Einstellung.

Ausschalten des Geräts

Drehen Sie den Temperaturregler zum Aus­schalten des Geräts in die Position "O".

Temperaturregelung

Die Temperatur wird automatisch geregelt.
Bedienen Sie das Gerät wie folgt:

• drehen Sie den Temperaturregler auf eine
niedrigere Einstellung, um die minimal
mögliche Kühlung zu erreichen.

• drehen Sie den Temperaturregler auf eine
höhere Einstellung, um die maximal mög­liche Kühlung zu erreichen.

eine mittlere Einstellung ist im Allgemei­nen am besten geeignet.

genden Gase. Das Gerät darf nicht wie
normaler Hausmüll entsorgt werden.
Die Isolierung enthält entzündliche Ga­se: das Gerät muss gemäß den gelten­den Vorschriften entsorgt werden; sie
erhalten diese bei Ihrer Gemeindever­waltung. Nicht das Kälteaggregat be­schädigen, insbesondere nicht in der
Nähe des Wärmetauschers. Die Materi­alien, die bei der Herstellung dieses Ge­räts verwendet wurden und mit dem
Symbol
celt werden.

Allerdings muss für eine exakte Einstellung
berücksichtigt werden, dass die Tempera­tur im Innern des Gerätes von verschiede­nen Faktoren abhängt:

• von der Raumtemperatur

• von der Häufigkeit der Türöffnung

• von der Menge der eingelagerten Lebens­mittel

• und vom Standort des Geräts.

Wichtig! Ist die Umgebungstemperatur
hoch oder das Gerät voll beladen, dieses
aber auf die niedrigste Temperatur
eingestellt, so kann es bei andauerndem
Betrieb des Geräts an der Rückwand zu
Frostbildung kommen. In diesem Fall muss
eine höhere Temperatur gewählt werden,
die ein automatisches Abtauen ermöglicht
und damit auch einen niedrigeren
Energieverbrauch.

markiert sind, können recy-

ERSTE INBETRIEBNAHME

Reinigung des Innenraums

Bevor Sie das Gerät in Betrieb nehmen, be­seitigen Sie den typischen "Neugeruch" am
besten durch Auswaschen der Innenteile
mit lauwarmem Wasser und einem neutra­len Reinigungsmittel. Sorgfältig nachtrock­nen.

16) Falls ein Wasseranschluss erforderlich ist

Wichtig! Verwenden Sie keine Reinigungs­mittel oder Scheuerpulver, da hierdurch die
Oberfläche beschädigt wird.

TÄGLICHER GEBRAUCH

Wichtig! Das Gerät wird in Frankreich
verkauft.
Entsprechend den Vorschriften in diesem
Land muss das Gerät mit einer speziellen
Vorrichtung ausgestattet sein (siehe Abbil­dung), die im unteren Fach des Kühlraums
angebracht ist und den kältesten Bereich
des Kühlraums anzeigt.

Verstellbare Ablagen/Einsätze

Die Wände des Kühlschranks sind mit einer
Anzahl von Führungsschienen ausgestattet,
die verschiedene Möglichkeiten für das Ein­setzen der Ablagen bieten.
Zur besseren Raumnutzung können die vor­deren Halbteile der Ablagen auf die rückwär­tigen hinaufgelegt werden.

electrolux 43

Positionierung der Türeinsätze

Die Türeinsätze können in verschiedener Hö­he positioniert werden; damit ermöglichen
Sie das Lagern verschieden großer Lebens­mittelpackungen.
Bitte nehmen Sie die Einstellungen wie folgt
vor:
ziehen Sie den Einsatz langsam in Richtung
der Pfeile soweit heraus, bis er ganz aus
der Führung ist, und setzen Sie ihn dann
nach Wunsch wieder ein.

PRAKTISCHE TIPPS UND HINWEISE

Energiespartipps

• Öffnen Sie die Tür nicht zu häufig, und las­sen Sie diese nicht länger offen als unbe­dingt notwendig.

• Wenn die Umgebungstemperatur hoch
ist und der Temperaturregler auf eine nied­rige Temperatur eingestellt und das Gerät
voll beladen ist, kann es zu andauerndem

44 electrolux

Betrieb des Kompressors und damit zu
Reif- oder Eisbildung am Verdampfer kom­men. Stellen Sie in diesem Fall den Tem­peraturregler auf eine höhere Einstellung
ein, die ein automatisches Abtauen und
damit auch einen niedrigeren Energiever­brauch ermöglicht.

Hinweise für die Kühlung frischer
Lebensmittel

So erzielen Sie beste Ergebnisse:

• legen Sie bitte keine warmen Lebensmit­tel oder dampfende Flüssigkeiten in den
Kühlschrank

• decken Sie die Lebensmittel ab oder ver­packen Sie diese entsprechend, beson­ders wenn diese stark riechen

• legen Sie die Lebensmittel so hinein,
dass um sie Luft frei zirkulieren kann

Hinweise für die Kühlung

Tipps:
Fleisch (alle Sorten): wickeln Sie Fleisch in le­bensmittelechte Tüten und legen Sie diese
auf die Glasablage über der Gemüseschub­lade.

REINIGEN UND PFLEGEN

Vorsicht! Ziehen Sie bitte vor jeder
Reinigungsarbeit immer den
Netzstecker aus der Steckdose.

Der Kältekreis des Gerätes enthält Koh­lenwasserstoffe; Wartungsarbeiten und
Nachfüllen von Kältemittel dürfen daher
nur durch vom Hersteller autorisiertes
Fachpersonal ausgeführt werden.

Regelmäßige Reinigung

Der gesamte Kühlschrank muss regelmäßig
gereinigt werden:

• Reinigen Sie die Innenseiten und die Zu­behörteile mit lauwarmem Wasser und et­was Neutralseife.

• Prüfen und säubern Sie die Türdichtun­gen in regelmäßigen Abständen und kon­trollieren Sie, dass diese sauber und frei
von Verunreinigungen sind.

• Spülen und trocknen Sie diese sorgfältig
ab.

Wichtig! Ziehen Sie nicht an Leitungen und/
oder Kabeln im Innern des Kühlschranks
und achten Sie darauf, diese nicht zu
verschieben oder zu beschädigen.

Bitte lagern Sie Fleisch aus Sicherheitsgrün­den nur einen oder maximal zwei Tage auf
diese Weise.
Gekochte Lebensmittel, kalte Gerichte
usw.: diese können abgedeckt auf eine Ab­lage gelegt werden.
Obst und Gemüse: bitte waschen Sie Obst
und Gemüse gründlich und legen Sie es in
die speziell dafür vorgesehene(n) Schubla­de(n).
Butter und Käse: diese sollten stets in spe­ziellen luftdichten Behältern verpackt sein
oder in Aluminiumfolie bzw. in lebensmitte­lechte Tüten eingepackt werden, um so we­nig Luft wie möglich in der Verpackung zu
haben.
Milchflaschen: bitte bewahren Sie Milchfla­schen stets mit Deckel im Flaschenregal in
der Tür auf.
Bananen, Kartoffeln, Zwiebeln und Knob­lauch sollten nicht im Kühlschrank aufbe­wahrt werden, außer diese sind dafür spezi­ell verpackt.

Benutzen Sie zur Reinigung des Innen­raums keinesfalls Putzmittel, Scheuerpulver,
stark parfümierte Reinigungsmittel oder
Wachspolituren, da diese die Oberfläche
des Innenraums beschädigen und einen
starken Eigengeruch hinterlassen können.

Reinigen Sie den Kondensator (schwarzes
Gitter) und den Motorkompressor auf der
Geräterückseite mit einer Bürste oder ei­nem Staubsauger. Dadurch verbessert sich
die Leistung des Geräts und es verbraucht
weniger Strom.

Wichtig! Bitte achten Sie darauf, das
Kühlsystem nicht zu beschädigen.

Viele Haushaltsreiniger für Küchen enthalten
Chemikalien, die den im Gerät verwendeten
Kunststoff angreifen können. Aus diesem
Grund ist es empfehlenswert, das Gerät au­ßen nur mit warmem Wasser und etwas flüs­sigem Tellerspülmittel zu reinigen.
Schließen Sie das Gerät nach der Reini­gung wieder an die Netzversorgung an.

electrolux 45

Abtauen des Kühlschranks

Bei normalem Betrieb wird Frost bei jedem
Anhalten des Motorkompressors automa­tisch aus dem Verdampfer des Kühl­schranks entfernt. Das Tauwasser läuft
durch eine Rinne in einen speziellen Behäl­ter an der Rückseite des Geräts über dem
Motorkompressor, wo es verdampft.
Reinigen Sie deshalb regelmäßig die Abfluss­öffnung des Tauwassers in der Mitte des
Kühlschrankkanals, damit das Wasser nicht
überfließt und auf die gelagerten Lebensmit­tel tropft. Benutzen Sie dazu bitte das mit­gelieferte Reinigungswerkzeug, das sich be­reits in der Ablauföffnung befindet.

Stillstandzeiten

Bei längerem Stillstand des Gerätes müs­sen Sie folgendermaßen vorgehen:

• trennen Sie das Gerät von der Netz-

versorgung

• entnehmen Sie alle Lebensmittel

•

tauen Sie das Gerät ab

17)

, Reinigen Sie

das Gerät und alle Zubehörteile

• lassen Sie die Türen offen/angelehnt, um
das Entstehen unangenehmer Gerüche
zu vermeiden.

Möchten Sie bei einer längeren Abwesen­heit den Gefrierschrank weiter laufen las­sen, bitten Sie jemanden, gelegentlich die
Temperatur zu prüfen, damit das Gefriergut
bei einem möglichen Stromausfall nicht im
Innern des Gerätes verdirbt.

WAS TUN, WENN …

Warnung! Ziehen Sie vor der
Fehlersuche immer den Netzstecker
aus der Steckdose.
Die Fehlersuche, die in der vorliegen­den Gebrauchsanweisung nicht be­schrieben ist, darf nur von einem qualifi-

Störung Mögliche Ursache Abhilfe

Das Gerät funktioniert
nicht. Die Lampe funktio­niert nicht.

Der Netzstecker steckt nicht rich-

17) falls dies vorgesehen ist.

Das Gerät ist abgeschaltet. Gerät einschalten.

tig in der Steckdose.

zierten Elektriker oder einer kompeten­ten Person durchgeführt werden.

Wichtig! Während das Gerät in Betrieb ist,
entstehen bestimmte Geräusche
(Kompressor und Kühlkreislauf).

Stecken Sie den Netzstecker rich­tig in die Steckdose.

46 electrolux

Störung Mögliche Ursache Abhilfe

Das Gerät bekommt keinen

Die Lampe funktioniert
nicht.

Die Lampe ist defekt. Siehe hierzu „Austauschen der

Der Kompressor arbeitet
ständig.

Die Tür ist nicht richtig geschlos-

Die Tür wurde zu häufig geöffnet. Lassen Sie die Tür nicht länger als

Die Temperatur der einzufrieren-

Die Raumtemperatur ist zu hoch. Senken Sie die Raumtemperatur.

Wasser fließt an der
Rückwand des Kühl­schranks hinunter.

Wasser fließt in den Kühl­schrank.

Die eingelagerten Lebensmittel

Wasser fließt auf den Bo­den.

Die Temperatur im Gerät
ist zu niedrig.

Die Temperatur im Gerät
ist zu hoch.

Die Tür ist nicht richtig geschlos-

Die Temperatur der einzufrieren-

Es wurden zu viele Lebensmittel

Die Kaltluft kann nicht im Gerät

Ersetzen der Lampe

1. Trennen Sie den Netzstecker von der
Netzversorgung.

2. Lösen Sie die Schraube an der Lampen­abdeckung.

Strom. Es liegt keine Spannung
an der Netzsteckdose an.

Die Lampe befindet sich im
Standby-Modus.

Die Temperatur ist nicht richtig
eingestellt.

sen.

den Lebensmittel ist zu hoch.

Beim automatischen Abtauen
fließt das abgetaute Wasser an
der Rückwand des Kühl­schranks hinunter.

Der Wasserablauf ist verstopft. Reinigen Sie den Ablauf.

verhindern, dass das Wasser
zum Wasserablauf fließt.

Der Tauwasserablauf läuft nicht
in die Verdampferschale über
dem Kompressor.

Die Temperatur ist nicht richtig
eingestellt.

Die Temperatur ist nicht richtig
eingestellt.

sen.

den Lebensmittel ist zu hoch.

auf einmal eingelegt.

zirkulieren.

3. Nehmen Sie die Lampenabdeckung ab
(siehe hierzu die Abbildung).

4. Ersetzen Sie die defekte Lampe durch ei­ne Lampe mit der gleichen Leistung, die
speziell für Haushaltsgeräte vorgesehen

Testen Sie bitte, ob ein anderes
Gerät an dieser Steckdose funkti­oniert.
Kontaktieren Sie gegebenenfalls
einen qualifizierten Elektriker.

Schließen und öffnen Sie die Tür.

Lampe“.
Stellen Sie eine höhere Tempera-

tur ein.
Siehe hierzu „Schließen der Tür“.

erforderlich offen.
Lassen Sie Lebensmittel auf

Raumtemperatur abkühlen, bevor
Sie sie in das Gerät legen.

Das ist normal.

Stellen Sie sicher, dass die Le­bensmittel nicht die Rückwand be­rühren.

Befestigen Sie den Tauwasserab­lauf an der Verdampferschale.

Stellen Sie eine höhere Tempera­tur ein.

Stellen Sie eine niedrigere Tempe­ratur ein.

Siehe hierzu „Schließen der Tür“.

Lassen Sie Lebensmittel auf
Raumtemperatur abkühlen, bevor
Sie sie in das Gerät legen.

Legen Sie weniger Lebensmittel
auf einmal ein.

Stellen Sie sicher, dass die Kaltluft
im Gerät zirkulieren kann.

electrolux 47

ist. (die maximal erlaubte Leistung steht
auf der Lampenabdeckung).

5. Bringen Sie die Lampenabdeckung an.

6. Ziehen Sie die Schraube an der Lampen­abdeckung fest.

7. Stecken Sie den Netzstecker in die
Steckdose.

8. Tür öffnen. Prüfen Sie, dass die Lampe

Schließen der Tür

1. Reinigen Sie die Türdichtungen.

2. Stellen Sie die Tür nach Bedarf ein. Sie­he hierzu "Montage".

3. Ersetzen Sie die defekten Türdichtun­gen, falls erforderlich. Kontaktieren Sie
den Kundendienst.

brennt.

TECHNISCHE DATEN

Abmessung der Aussparung
Höhe 1225 mm
Breite 560 mm
Tiefe 550 mm

Die technischen Informationen befinden
sich auf dem Typschild innen links im Gerät
sowie auf der Energieplakette.

MONTAGE

Lesen Sie bitte die
"Sicherheitshinweise" vor der
Aufstellung des Geräts sorgfältig durch,
um Gefahren für Sie selbst zu
vermeiden und einen korrekten Betrieb
des Geräts zu gewährleisten.

Aufstellung

Installieren Sie dieses Gerät an einem Ort,
an dem die Umgebungstemperatur mit der

Klimaklasse übereinstimmt, die auf dem Typ­schild des Geräts angegeben ist:

Klima-

klasse

SN +10°C bis + 32°C
N +16°C bis + 32°C
ST +16°C bis + 38°C
T +16°C bis + 43°C

Umgebungstemperatur

48 electrolux

Elektrischer Anschluss

Kontrollieren Sie vor der ersten Benutzung
des Gerätes, ob die Netzspannung und -fre­quenz Ihres Hausanschlusses mit den auf
dem Typenschild angegebenen Anschluss­werten übereinstimmen.
Das Gerät muss geerdet sein. Zu diesem
Zweck ist die Netzkabelsteckdose mit ei­nem Schutzkontakt ausgestattet. Falls die
Steckdose Ihres Hausanschlusses nicht ge­erdet sein sollte, lassen Sie das Gerät bitte
gemäß den geltenden Vorschriften erden
und fragen Sie dafür einen qualifizierten
Elektriker.
Der Hersteller übernimmt keinerlei Haftung
für Schäden oder Verletzungen, die durch
Missachtung der oben genannten Sicher­heitshinweise entstehen.
Das Gerät entspricht den EU- Richtlinien.

Wechsel des Türanschlags

Die Tür des Geräts geht nach rechts auf.
Wenn Sie möchten, dass die Tür nach links
aufgeht, befolgen Sie bitte diese Schritte, be­vor Sie das Gerät einbauen:

1. Lösen und entfernen Sie den oberen Bol­zen.

2. Entfernen Sie die Tür.

3. Nehmen Sie das Distanzstück ab.

4. Lösen Sie den unteren Bolzen mit einem
Schlüssel.

Anforderungen an die Belüftung

Die Luftzirkulation hinter dem Gerät muss
ausreichend groß sein.

min.

2

200 cm

min.
200 cm

2

Auf der gegenüberliegenden Seite:

1. Ziehen Sie den unteren Bolzen fest.

2. Setzen Sie das Distanzstück ein.

3. Installieren Sie die Tür.

4. Ziehen Sie den oberen Bolzen fest.

Installation des Geräts

Vorsicht! Vergewissern Sie sich, dass

sich das Netzkabel des Gerätes frei
bewegen kann.

Gehen Sie wie folgt vor:

1. Installieren Sie das Gerät in der Einbau­nische.
Schieben Sie das Gerät in Pfeilrichtung
(1), bis die obere Anschlagsleiste am Kü­chenmöbel anliegt. Vergewissern Sie
sich, dass der Abstand zwischen dem
Gerät und der Schrankvorderkante 44
mm beträgt.
Schieben Sie das Gerät auf der den
Scharnieren gegenüberliegenden Seite
in Pfeilrichtung (2), soweit wie möglich
gegen die Seitenwand des Küchenmö­bels. Vergewissern Sie sich, dass der

Abstand zwischen dem Gerät und dem
Schrank 4 mm beträgt.

2

1

2. Richten Sie das Gerät in der Nische aus.
Mit der unteren Scharnierabdeckung
(im Beipack) können Sie sicherstellen,
dass der Abstand zwischen Gerät und
Küchenmöbel korrekt ist.
Öffnen Sie die Tür. Die untere Scharnier­abdeckung korrekt ansetzen.

electrolux 49

I

4. Drücken Sie den Dichtungsstreifen zwi­schen das Gerät und das angrenzende
Küchenmöbel.

4mm

44mm

3. Befestigen Sie das Gerät mit 4 Schrau­ben in der Nische.

5. Entfernen Sie das korrekte Teil von der
Scharnierabdeckung (E). Vergessen Sie
nicht, Teil DX im Fall des rechten Schar­niers oder Teil SX im entgegengesetz­ten Fall abzunehmen.

50 electrolux

6. Montieren Sie die Abdeckungen (C, D)
in den Öffnungen der oberen Anschlag­leiste.
Bringen Sie die Scharnierabdeckungen
(E) am Scharnier an.

C

D

E

E

7. Lösen Sie die Teile (Ha), (Hb), (Hc) und
(Hd).

Ha

Hb

ca. 50 mm

90°

21 mm

90°

ca. 50 mm

9. Drücken Sie Teil (Hc) auf Teil (Ha).

21 mm

Ha

Hc

Hc

Hd

8. Montieren Sie Teil (Ha) an der Innensei­te der Tür des Küchenmöbels.

10. Öffnen Sie die Gerätetür und die Tür
des Küchenmöbels in einem Winkel
von 90°.
Setzen Sie das Führungsstück (Hb) in
die Führungsschiene (Ha) ein.
Bringen Sie die Gerätetür und die Kü­chenmöbeltür zusammen und markie­ren Sie die Bohrungen.

8 mm

electrolux 51

Ha

Hb

11. Nehmen Sie das Führungsstück ab.
Markieren Sie 8 mm von der Außenkan­te entfernt die Stelle, an der der Nagel
(K) einzuschlagen ist.

8 mm

K

Ha

12. Setzen Sie das Führungsstück erneut
auf die Führungsschiene und schrau­ben Sie es mit den mitgelieferten
Schrauben fest.
Richten Sie die Küchenmöbeltür und
die Gerätetür mittels Führungsstück
(Hb) aus.

Hb

13. Drücken Sie Abdeckung (Hd) auf Füh­rungsstück (Hb).

Hb

Hd

Prüfen Sie alles erneut, um sicherzustellen,
dass:

• Alle Schrauben fest angezogen sind.

• Der magnetische Dichtungsstreifen fest

am Gerät befestigt ist.

Wichtig! Bei niedriger
Umgebungstemperatur (zum Beispiel im
Winter) schrumpft die Dichtung. Bei höherer
Umgebungstemperatur dehnt sich die
Dichtung aus.

HINWEISE ZUM UMWELTSCHUTZ

Das Symbol auf dem Produkt oder
seiner Verpackung weist darauf hin, dass
dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern
an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen
Geräten abgegeben werden muss. Durch

Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Weitere
Informationen über das Recycling dieses
Produkts erhalten Sie von Ihrem Rathaus,

52 electrolux

Ihrer Müllabfuhr oder dem Geschäft, in dem
Sie das Produkt gekauft haben.

electrolux 53

54 electrolux

electrolux 55

www.electrolux.com/shop

222355312-A-292010
