Willkommen bei Electrolux!
Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von
Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird.
Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die
helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele auf der
vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige Minuten, diese
Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes
profitieren zu können. Wir sind sicher, dass wird Ihr Leben zukünftig etwas leichter
machen. Wir wünschen eine gute Zeit.
48
electrolux
Page 4
Mit dem Warndreieck und/oder durch Signalwörter
(Warnung!, VVorsicht!,
Achtung!)
sind Hinweise hervorgehoben, die für Ihre Sicherheit oder für die
Funktionsfähigkeit des Gerätes wichtig sind. Bitte unbedingt beachten.
Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung und
praktischen Anwendung des Gerätes.
Mit der Blume sind Tips und Hinweise zum wirtschaftlichen und
umweltschonenden Einsatz des Gerätes gekennzeichnet.
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass
dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an
einem Sammelpunkt für das Recycling von elektrischen und elektronischen
Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere
Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem
Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft
haben.
electrolux
49
Page 5
INHALT
Warnungen uund wwichtige
Hinweise 51
Gebrauch 54
Reinigung der Innenteile 54
Inbetriebnahme 54
Temperaturregelung 54
Hinweise zum richtigen Kühlen von
Lebensmitteln und Getränken 54
Höhenverstellbare Abstellregale 55
Flaschenablage 55
Höhenverstellung der Innentürablagen 55
Luftzirkulation 56
Gefrierkalender 56
Einfrieren von frischen Lebensmitteln 56
Aufbewahrung der Tiefkühlkost 56
Auftauen 57
Eiswürfelbereitung 57
Tips 57
Tips für das Kühlen 57
Tips für das Einfrieren 57
Tips für Tiefkühlkost 58
Wartung 558
Regelmäßige Reinigung 58
Stillstandzeiten 59
Innenbeleuchtung 59
Abtauen 59
Technische DDaten 61
Störungen 661
Installation 62
Aufstellung 62
Elektrischer Anschluß 62
Transportsicherungen 63
Hintere Abstandsstücke 63
Türanschlag wechseln 64
Garantie/Kundendienst 66
Europäische GGarantie 69
www.electrolux.com 70
50
electrolux
Page 6
WARNUNGEN UND
WICHTIGE HINWEISE
Es iist ssehr wwichtig, ddaß ddiese
Bedienungsanleitung mmit ddem
betreffenden GGerät aaufbewahrt wwird.
Sollte ddieses GGerät vverkauft bbzw. eeiner
anderen PPerson ggegeben wwerden, sso
ist ees nnötig, ddie AAnleitung bbeizufügen,
damit dder nneue BBesitzer üüber dden
Betrieb ddes GGerätes bbzw. ddie
entsprechenden WWarnungen.
Sollte ddieses GGerät mmit MMagnet-
Türverschluß aals EErsatz ffür eein aaltes
Gerät ddienen, ddas nnoch mmit eeinem
Schnappschloß aausgerüstet iist, sso
machen SSie bbitte ddieses SSchloß
unbrauchbar, bbevor SSie ddas GGerät
beiseite sstellen ooder zzum MMüll ggeben.
Sie vverhindern ddamit, ddaß sspielende
Kinder ssich sselbst eeinsperren uund ddamit
in LLebensgefahr kkommen.
Diese WWarnungen wwurden zzu IIhrem bbzw.
dem SSchutz aanderer eerarbeitet. WWir bbitten
Sie ddaher, ddiese aaufmerksam zzu llesen,
bevor ddas GGerät iin BBetrieb ggenommen
wird.
Sicherheit
• Dieses Gerät wurde hergestellt, um
von Erwachsenen benutzt zu
werden. Es ist unbedingt darauf zu
achten, daß Kinder es nicht
anfassen oder es als Spielzeug
verwenden.
• Es ist gefährlich, die Eigenschaften
dieses Gerätes zu ändern.
• Vor der inneren bzw. äußeren
Reinigung des Gerätes sowie beim
Auswechseln der Glühlampe (bei
damit ausgestatteten Geräten) das
Gerät spannungslos machen.
• Eis aus dem Gefrier- bzw. Frosterfach
nicht sofort essen, es könnte KälteBrandwunden verursachen.
• Dieses Gerät ist schwer. Beim
Versetzen bitte darauf achten!
• BBeachten SSie, ddan wwährend dder
Bewegung ddes GGerätes dder
Kältemittelkreislauf nnicht
beschädigt wwird.
• DDas GGerät ddarf nnicht iin
unmittelbarer NNähe vvon
Heizkörpern ooder GGasherden
aufgestellt wwerden.
• Ein SStandort mmit ddirekter
Sonneneinstrahlung ssollte
vermieden wwerden.
• EEine aausreichende LLuftzirkulation
an dder GGeräterückseite mmuß
gewährleistet ssein. JJegliche
Beschädigung ddes KKühlkreislaufes
ist zzu vvermeiden.
• NNUR FFÜR GGEFRIERSCHRÄNKE
(Einbaugeräte aausgenommen): eein
optimaler AAufstellungsort iist dder
Keller.
• Keine EElektrogeräte ((z.B.
Eismaschinen) iin ddas GGerät sstellen.
Störungen-Kundendienst
• Sollte die Installation des Gerätes
eine Änderung der elektrischen
Hausinstallation verlangen, so darf
diese nur von Elektro-Fachkräften
durchgeführt werden.
• Eventuelle Reparaturen dürfen nur
von einem Kundendienst oder
electrolux
51
Page 7
sonstigen autorisierten Stellen
durchgeführt werden.
• Es ist wichtig, daß nur OriginalErsatzteile verwendet werden.
• Dieses Gerät enthält im
Kältekreislauf Kohlenwasserstoff.
Aus diesem Grund darf die
Wartung und das Nachfiillen
ausschließlich von autorisiertem
Fachpersonal durchgeführt werden.
• Benutzen Sie nie
Metallgegenstände um das Gerät
zu reinigen, da es beschädigt
werden könnte.
• Tritt eine Störung oder ein Defekt
ein, versuchen Sie nicht, das Gerät
selbst zu reparieren. Elektrogeräte
dürfen nur von Elektro-Fachkräften
repariert werden, da durch
unsachgemäße Reparaturen
erhebliche Folgeschäden entstehen
können. Wenden Sie sich bitte an
die nächste Kundendienststelle.
Gebrauch
• Die Haushaltskühl- und
Gefriergeräte sind nur zur
Einlagerung bzw. zum Einfrieren
von Nahrungsmitteln bestimmt.
• Die beste Leistung erzielt man bei
Raumtemperaturen von +18°C bis
+43°C (Klasse T); +18°C bis +38°C
(Klasse ST); +16°C bis +32°C
(Klasse N); +10°C bis +32°C
(Klasse SN); die Geräteklasse ist
auf dem Typschild angegeben.
Zu beachten: Wird dieses Gerätes
bei anderen
Umgebungstemperaturen betrieben
als den in der entsprechenden
Klimaklasse angegebenen Werten,
sind folgende Hinweise zu
beachten: sinkt die
Umgebungstemperatur unter den
angegebenen Mindestwert ab,
könnte die Lagertemperatur im
Gefrierabteil nicht mehr garantiert
sein; es wird daher empfohlen, die
eingelagerten Lebensmittel so
rasch als möglich zu verbrauchen.
• Einaufgetautes Produkt darf nicht
wieder eingefroren werden.
• Für das Aufbewahren bzw. das
Einfrieren der Lebensmittel sind die
Anweisungen des Herstellers zu
befolgen.
• In allen Kühl- und Gefriergeräten
bedecken sich im Laufe der Zeit
alle kälteführenden Teile mit einer
Reif bzw. Eissicht. Diese Schicht
wird je nach Modell automatisch
oder mit der Hand abgetaut.
• Die Reifsicht niemals mit
Metallgegenständen abkratzen, das
Gerät könnte beschädigt werden.
Dazu nur den mitgelieferten
Plastikschaber verwenden.
• Zum Lösen der festgefrorenen
Eisschalen keine scharfkantigen
oder spitzn Gegenstände
benutzen.
• Es ist empfehlt, keine
kohlensäurehaltigen Getränke in
das Gefrier- bzw. Frosterfach für
lange Zeit einzustellen: der
Getränke-Behälter könntet sich
brechen.
52
electrolux
Page 8
Aufstellung
• Sich vergewissern, daß das Gerät
nach der Installation nicht auf dem
Netzkabel steht.
Wichtig:
Beschädigte
Versorgungskabel müssen durch
ein Spezialkabel bzw. einen
Spezialsatz ersetzt werden, die
beim Hersteller oder den
Kundendienststellen erhältlich sind.
• Während das Gerät in Betrieb ist,
werden der Verflüssiger und der
Kompressor, die sich auf der
Rückseite des Gerätes befinden,
heiß. Es ist darauf zuachten, dass
die Luft um das Gerät frei
zirkulieren kann, damit die Wärme
abgeführt werden kann. Eine
ungenügende Luftzirkulation kann
einen unregelmässigen Betrieb
bzw. Schäden am Gerät
verursachen. Achten Sie auf die
Installationsanweisungen.
• Teile, die heiß werden (z.B.
Kompressorgehäuse, Verflüssiger
und zugehörige Rohre), sollen nicht
frei zugänglich sein. Wo es auch
immer möglich ist, soll das Gerät
mit der Rückseite gegen eine
Wand gestellt werden.
Umweltnormen
Dieses GGerät eenthält iim KKühlkreislauf
und iin dder IIsolierung kkein
ozonschädigendes GGas. DDas GGerät
darf nnicht mmit ddem HHausmüll eentsorgt
werden. EEine BBeschädigung ddes
Kältemittelkreislaufs, iinsbesondere ddes
Wärmetauschers aauf dder RRückseite
des GGerätes, mmuß vverhindert wwerden.
Auskunft üüber AAbholtermine ooder
Sammelplätze ggibt ddie öörtliche
Gemeindeverwaltung aan. DDie iin ddiesem
Gerät vverwendeten uund mmit ddem
Symbol ggekennzeichneten
Materialien,sind rrecyclingfähig.
electrolux
53
Page 9
GEBRAUCH
Reinigung der Innenteile
Bevor Sie das Gerät in Betrieb
nehmen, beseitigen Sie den typischen
«Neugeruch» am besten durch
Auswaschen der Innenteile mit
lauwarmem Wasser und einem
neutralen Reinigungsmittel Sorgfältig
nachtrocknen.
Bitte kkeine RReinigungs- bbzw.
Scheuermittel vverwenden, ddie ddas
Gerät bbeschädigen kkönnten.
Inbetriebnahme
Netzstecker in die Steckdose einstecken.
Kühlschranktür öffnen und
Thermostatknopf von der Stellung “0”
(STOP) aus im Uhrzeigesinn drehen.
Den Stillstand erhält man durch Drehen
des Thermostatknopfes auf Stellung «O».
Temperaturregelung
Die Temperatur wird automatisch
geregelt und kann erhöht werden
(wärmer) durch Drehen des Thermostatknopfes auf niedrigere Einstellungen
oder verring-ert (kälter) durch das
Drehen auf höhere Zahlen.
Die richtige Einstellung erhält man,
unter Berücksichtigung folgender, die
Innentemperatur beeinflussender Faktoren:
• Raumtemperatur,
• Häufigkeit des Türöffnens,
• Menge der eingelagerten Lebensmittel,
• Aufstellung des Gerätes.
Die mmittlere EEinstellung iist mmeistens ddie
geeignetste.
Wichtig
Höchste KKälteeinstellung bbei hhoher
Raumtempe-rratur uund eerheblicher
Lebensmittelmenge kkann
fortdauernden KKühlschrank-BBetrieb
verursach-een, ddabei kkann ssich eeine
Reif- ooder EEisschicht aan dder hhinteren
Innenwand bbilden. IIn ddiesem FFalle dden
Thermostatknopf aauf wwärmere
Temperaturen sstellen, ddamit ddas
automatische AAbtauen, mmit ffolglich
geringerem SStromverbrauch,
gewährleistet wwerden kkann.
Hinweise zum richtigen
Kühlen von Lebensmitteln und Getränken
Um die besten Leistungen des
Kühlschrankes zu erreichen, beachten
Sie bitte folgendes:
• Keine warmen Speisen oder
dampfenden Flüssigkeiten in den
Kühlschrank einstellen.
• Geruchverbreitende Lebensmittel
müssen abgedeckt oder
eingewickelt werden.
• Die Lebensmittel müssen so
eingelagert werden, daß die Kälte
um sie frei zirkulieren kann.
54
electrolux
Page 10

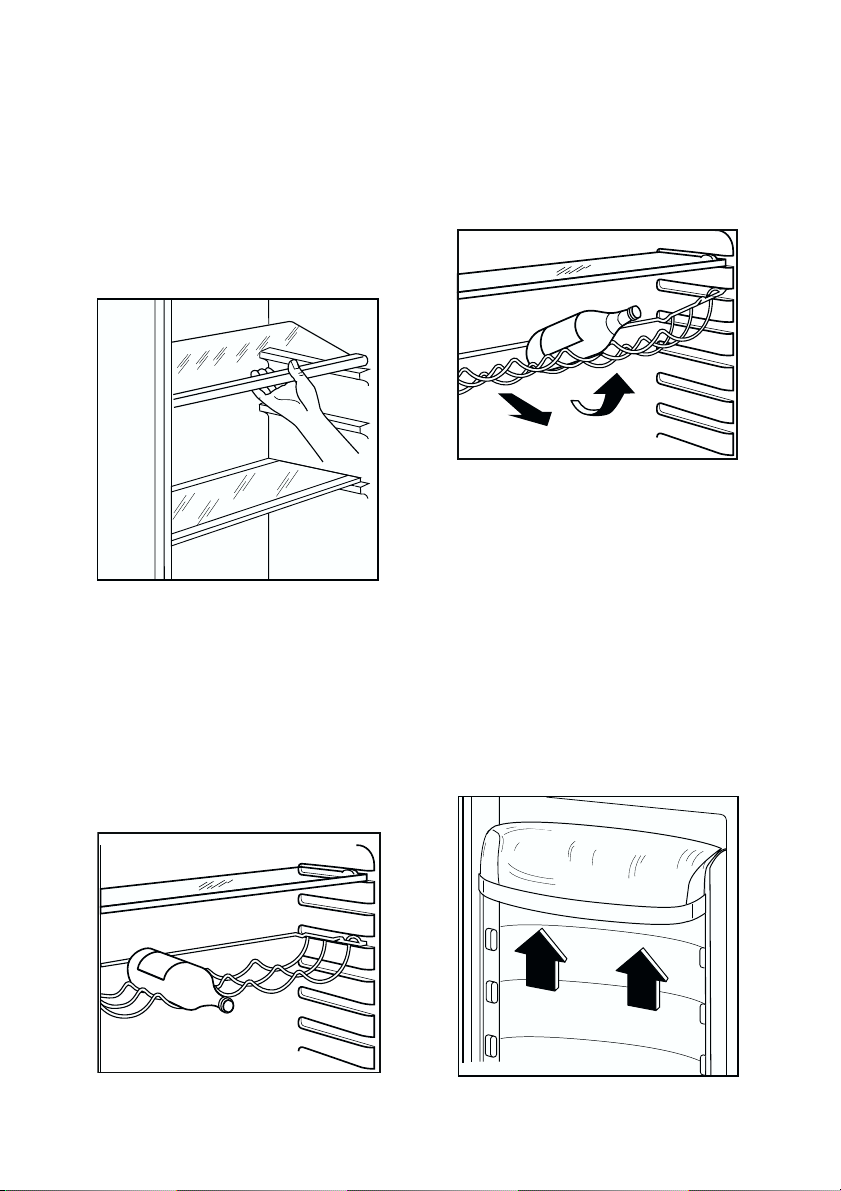

Höhenverstellbare
Abstellregale

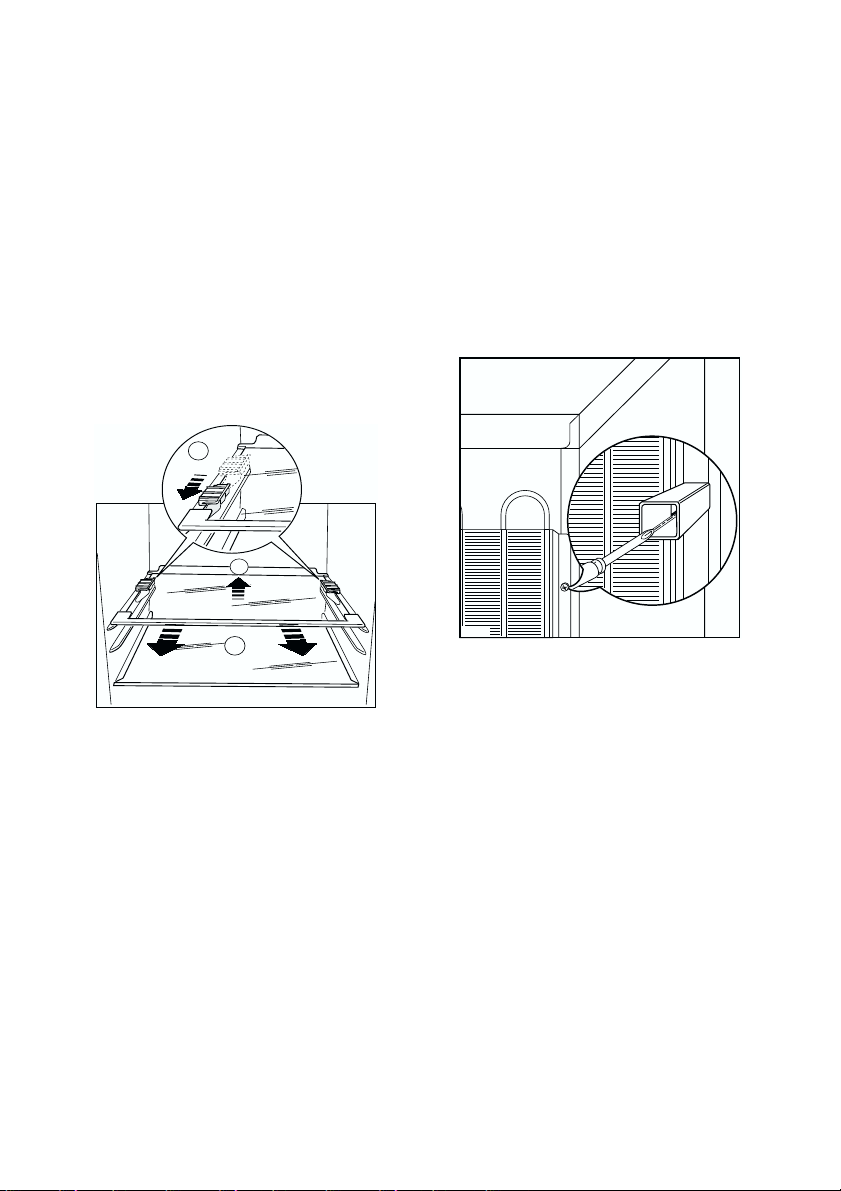

Der Abstand zwischen den
verschiedenen Abstellregalen kann je
nach Wunsch geändert werden. Dazu
die Regale herausnehmen und auf das
gewünschte Niveau einsetzen.
Flaschenablage
Flaschen mit dem Flaschenhals nach
vorne in die Ablage legen.
Achtung: NNur uungeöffnete FFlaschen
waagrecht llagern.
Zur Lagerung angebrochener Flaschen
kann die Flaschenablage schräggestellt
werden.
Dazu die Flaschenablage soweit nach
vorne ziehen, bis sie sich nach oben
abschwenken läßt, und dann die
vordere Auflage in die nächsthöhere
Ebene einschieben.
Höhenverstellung der
Innentürablagen
Zur Einlagerung von LebensmittelPackungen verschiedener Größe, sind
die Abstellregale der Innentür
höhenverstellbar.
Hierzu wie folgt vorgehen:
das Abstellregal stufenweise in
Pfeilrichtung drücken bis es frei wird;
dann in der gewünschten Höhe wieder
anbringen.
electrolux
55
D338
Page 11
Luftzirkulation

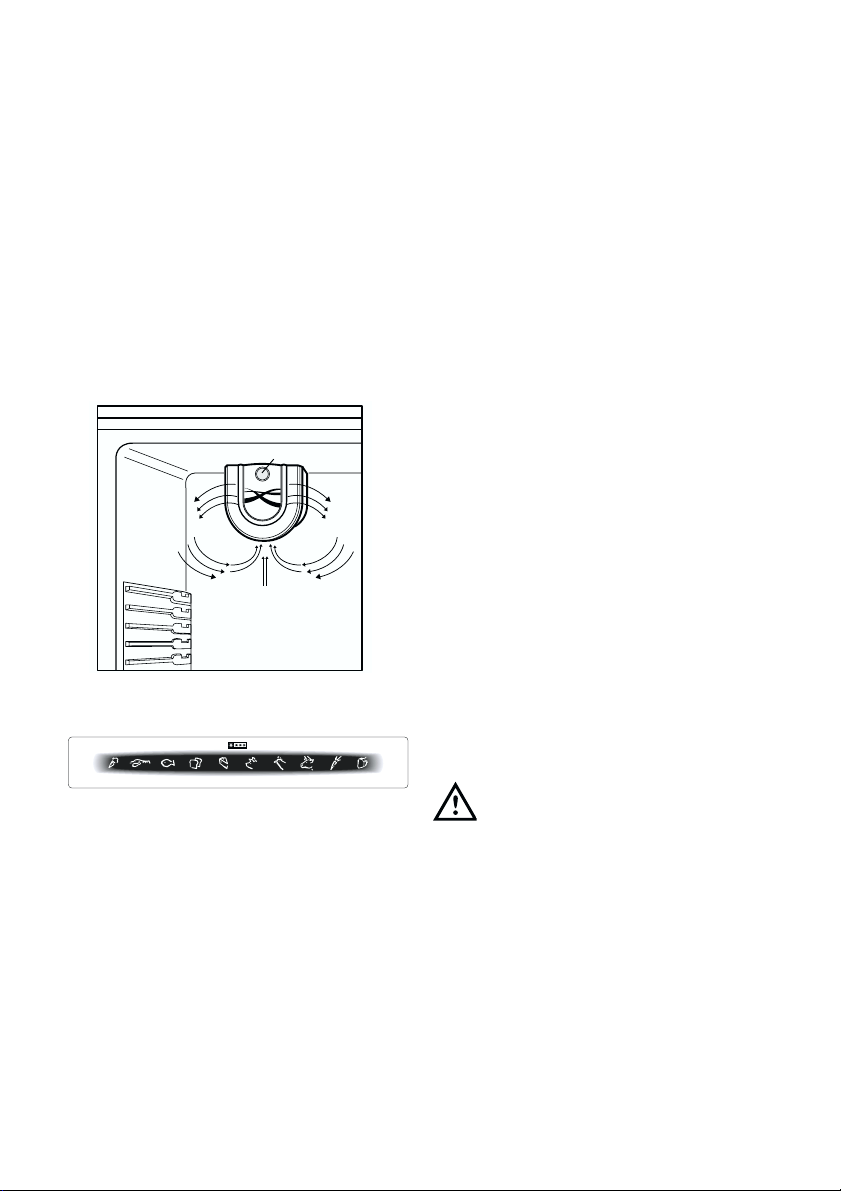

Im Gerät befindet sich ein Ventilator,
der durch Drücken des Schalter
eingeschaltet wird. Die nebende
Kontrollampe leuchtet auf.
Der Einsatz des Ventilators wird
empfohlen, wenn die Raumtemperatur
höher ist als 25 °C.
Dies Funktion erlaubt eine schnelle
Abkühlung des Lebensmittels und eine
bessere Gleichförmigkeit der innere
Temperatur.
Gefrierkalendar
Die Symbole zeigen unterschiedliche
Arten von Tiefkühlgut.
Die Zahlen geben für die jeweilige Art
von Tiefkühlgut die Lagerzeit in
Monaten an. Ob der obere oder der
untere Wert der angegebenen
Lagerzeiten gültig ist, hängt von der
Qualität der Lebensmittel und deren
Vorbehandlung vor dem Einfrieren ab.
Einfrieren von frischen
Lebensmitteln
Für das Einfrieren von Lebensmitteln ist
es nicht nötig, die
Thermostateinstellung zu ändern.
Wünscht man aber ein rasches
Einfrieren, so muß der
Thermostatknopf auf die höchste
Stellung gedreht werden. Sollte jedoch
bei dieser Einstellung die Temperatur
im Kühlraum unter 0°C sinken, so muß
eine niedrigere Reglerstellung gewählt
werden.
Die einzufrierenden Lebensmittel in das
oberste Fach des Gerätes legen, weil
dies die kälteste Stelle ist.
Aufbewahrung der
Tiefkühlkost
Nach einem längeren Stillstand oder
bei der ersten Inbetriebnahme des
Gerätes muß vor der Einlagerung der
Tiefkühlkost die höchste Stellung des
Thermostatknopfes gewählt werden.
Nach ca. 2 Stunden kann dieser auf
eine mittlere Stellung zurückgedreht
werden.
Wichtig
Im FFalle eeiner SStromunterbrechung
während dder LLagerung vvon
Tiefkühlkost bbzw. vvon eeingefrorenen
Lebensmitteln ssoll ddie TTür ddes
Gefrierfaches nnicht ggeöffnet wwerden.
Die TTiefkühlkost vverdirbt nnicht, wwenn ees
sich uum eeine kkurze UUnterbrechung
handelt ((bis 66-88 SStd.) uund ddas GGerät
voll iist. Wenn ddas nnicht dder FFall iist, ist
es nnötig, ddie ttiefgefrorenen
Lebensmittel iinnerhalb kkurzer ZZeit zzu
10 -1210 -1210 - 1210 - 123-63-63-63-63-41-2
56
electrolux
SWITCH
Page 12
verbrauchen ((eine TTemperaturer-
höhung dder TTiefkühlkost vverkürzt ddie
Aufbewahrungsdauer).
Auftauen
Die eingefrorenen oder tiefgekühlten
Lebensmittel sollten vor dem Gebrauch
aufgetaut werden, indem man sie am
besten im Kühlabteil oder je nach der
zur Verfügung stehenden Zeit bei
Raumtemperatur auftaut. Kleine
Stücke können eingefroren gekocht
werden. Selbstverständlich verlängert
sich dabei die Kochzeit.
Eiswürfelbereitung
Das Gerät hat eine oder mehrere
Eiswürfelschalen, welche mit Wasser
aufgefüllt in das Gefrierfach gestellt
werden.
Bitte zzur EEntnahme dder
Eiswürfelschalen kkeine
Metallgegenstände bbenutzen!
TIPS
Tips für das Kühlen
Nachstehend einige praktische
Ratschläge:
Fleisch (alle Sorten) in Plastikfolie
einpacken und auf die Glasplatte, die
sich über der Gemüseschale (über den
Gemüseschalen) befindet, legen.
In ddieser LLage kkann ddas FFleisch
längstens 11-22 TTage aaufbewahrt
werden.
Gekochte NNahrungsmittel, kkalte
Platten, uusw.
zugedeckt aufbewahren.
Sie können auf jeden beliebigen Rost
gelegt werden.
Obst uund GGemüse:
nach vorherigem
Säubern und Waschen in der
Gemüseschale (in den
Gemüseschalen) aufbewahren.
Butter uund KKäse:
in speziellen
Behältern aufbe-wahren oder in Alubzw. Plastikfolie einpacken, um den
Kontakt mit der Luft zu vermeiden.
Milch iin FFlaschen:
gut verschlossen auf
die Konsol der Innentür stellen.
Wenn BBananen, KKartoffeln, ZZwiebeln
und KKnoblauch nnicht vverpackt ssind,
sollen ssie nnicht iin dden KKühlschrank
gegeben wwerden.
Tips für das Einfrieren
Für ein einwandfreies Einfrieren der
Lebensmittel geben wir folgende
Ratschläge:
• Das Gefriervermögen des
Gefrierabteils (in 24 Std.) kann auf
dem Typenschild abgelesen werden.
• Der Gefriervorgang dauert ca. 24
Stunden. In dieser Zeit sollte keine
zusätzliche Ware in das Gefrierabteil
eingelegt werden.
• Die Nahrungsmittel vor dem
Einfrieren in kleine Portionen
einteilen, damit der Gefriervorgang
beschleunigt wird; dies ermöglicht
das spätere Auftauen von kleineren
Portionen.
• Die Lebensmittel in Alu- oder
Polyäthylenfolien luftdicht verpacken.
• Es soll vermieden werden, daß die
einzufrierenden Lebensmittel mit
den bereits eingefrorenen in
Berührung kommen, um eine
Wärmeübertragung an diese zu
verhindern.
electrolux
57
Page 13
• Speiseeis, direkt aus dem
Gefrierfach genommen, kann KälteBrandwunden verursachen.
• Es ist empfehlenswert, auf der
Verpackung das Einfrierdatum zu
notieren, damit die
Aufbewahrungszeit eingehalten
werden kann.
• Es ssollten kkeine kkohlensäurehaltigen
Getränke iin ddas GGefrierfach
eingestellt wwerden, dda ssie
explodieren kkönnen.
Tips für Tiefkühlkost
Um optimale Leistungen des Gerätes
zu erhalten, sich vergewissern,
• daß die Tiefkühlkost beim Verkäufer
gut aufbewahrt wurde
• daß der Transport vom Verkäufer
zum Verbraucher in kurzer Zeit
erfolgt.
• Tür so wenig wie möglich öffnen
und nicht offen lassen.
• Einmal aufgetaute Lebensmittel
verderben schnell und können kein
ein zweites Mal eingefroren werden.
• Das Haltbarkeitsdatum auf der
Tiefkühlkostverpackung sollte nicht
überschritten werden.
WARTUNG
Vor jjeder RReinigungsarbeit
immer dden NNetzstecker aaus dder
Steckdose zziehen.
Achtung
Dieses GGerät eenthält iim
Kältekreislauf KKohlen-
wasserstoff. AAus ddiesem GGrund
darf ddie WWartung uund ddas
Nachfüllen aaussschließlich vvon
autorisiertem FFachpersonal
durchgeführt wwerden.
Regelmäßige Reinigung
Viele sspezifisch ffür ddie RReinigung vvon
Küchenoberflächen eerhältliche MMittel
enthalten cchemische SSubstanzen, ddie
die KKunststoffteile ddieses GGeräts
angreifen bbzw. bbeschädigen kkönnen.
Aus ddiesem GGrund iist ees
empfehlenswert, ddas GGerät aaußen nnur
mit wwarmem WWasser uund eetwas
flüssigem TTellerspülmittel zzu rreinigen.
Benutzen Sie nie Metallgegenstände um
das Gerät zu reinigen, da es
beschädigt werden könnte.
Den Innenraum mit lauwarmem
Wasser und Natron und die lackierten
Teile mit einem Poliermittel reinigen.
Gut nachwaschen und sorgfältig
trocknen.
Den Kondensator und den
Motorkompressor mit einer Bürste
oder einem Staubsauger reinigen. Dies
begünstigt den guten Betrieb mit
folglicher Stromersparnis.
58
electrolux
Page 14
Stillstandszeiten
Bei längerem Stillstand des Gerätes,
müssen Sie folgendermaßen vorgehen:
• den Stecker aus der Steckdose
ziehen;
• alle Lebensmittel herausnehmen;
• Gerät abtauen, Innenraum und
Zubehörteile reinigen; die Türen
offen lassen, um im Innern eine
gute Luftzirkulation zu
gewährleisten und somit
Geruchsbildung zu vermeiden.
Innenbeleuchtung
Sollte sich die Beleuchtung beim
Öffnen der Türe nicht einschalten, ist
zu überprüfen, ob die Glühbirne fest
eingeschraubt ist; wenn die Störung
dennoch bestehen bleibt, die defekte
Glühbirne durch eine neue Birne
gleicher Leistung ersetzen.

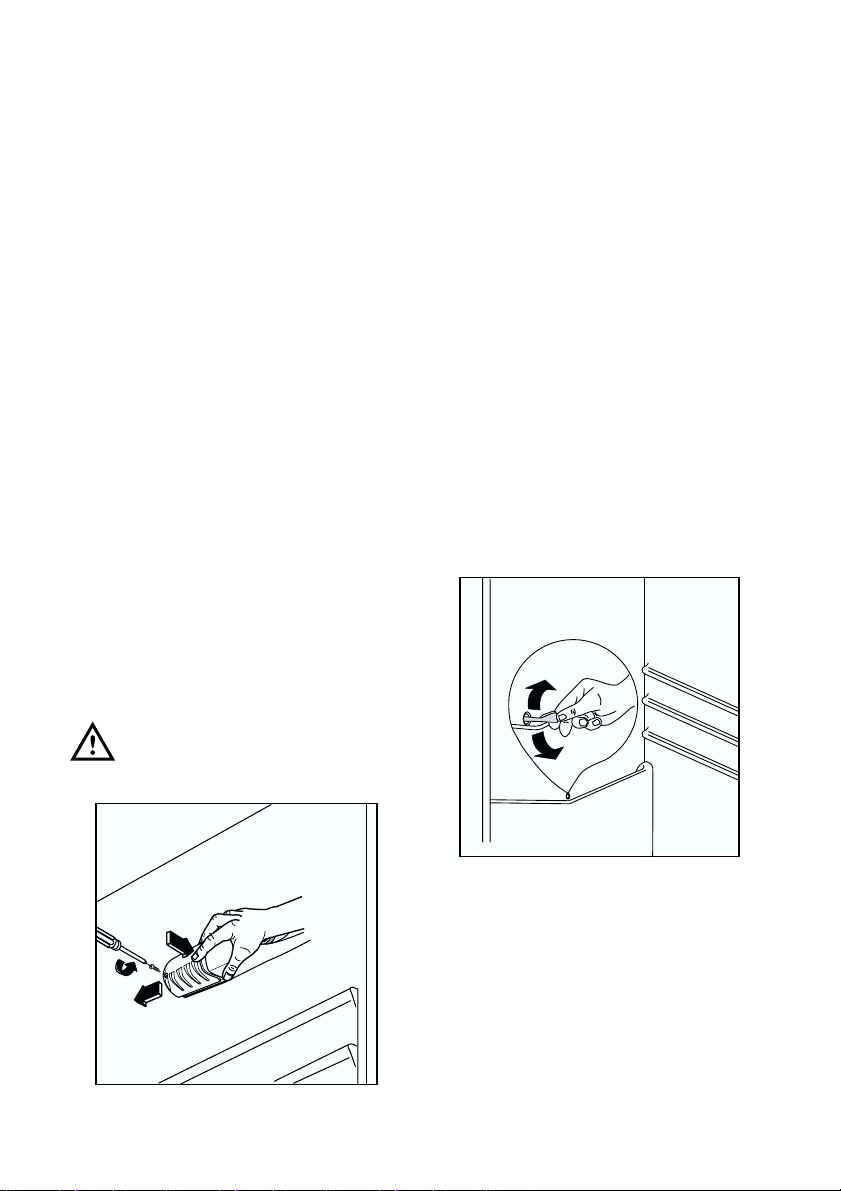

Die Innenbeleuchtungslampe im
Kühlabteil ist wie in der Abbildung
gezeigt zugänglich.
Die mmaximale LLeistung iist aam
Leuchtkörper aangegeben.
Abtauen
Die sich auf dem Verdampfer des
Kühlschrankes bildende Reifschicht
taut jedesmal in den Stillstand-zeiten
des Motorkompressors von selbst ab.
Das Tauwasser läuft durch eine Rinne
in eine Plastik-schale auf der Rückseite
des Gerätes (über dem Kompressor)
und verdunstet dort.
Wir eempfehlen, ddas iin dder MMitte dder
Abtauwasserrinne ddes KKühlraumes
befindliche AAblaufloch ffür ddas
Abtauwasser rregelmäßig zzu rreinigen,
um zzu vvermeiden, ddaß ddas
Abtauwasser aauf ddie eeingelagerten
Lebensmittel ttropft. VVerwenden SSie
den ddafür vvorgesehenen RReiniger,der
sich sschon iim AAblaufloch bbefindet.
Die sich im Gefrierfach bildende
Reifschicht soll, sobald diese eine
Stärke von 4 mm erreicht hat, mit
einem Plastikschaber abgekratzt
werden. Während dieses Vorganges ist
es nicht nötig, das Gerät
auszuschalten und die Nahrungsmittel
herauszunehmen.
electrolux
59
D411
D037
Page 15
Wenn sich jedoch eine dicke Eisschicht
bildet, muß man vollkommen abtauen.
Um ein vollständiges Abtauen
durchzuführen, geht man wie folgt vor:
1. Den Thermostatknopf auf «O»
einstellen oder den Stecker aus der
Steckdose herausziehen.
2. Die eventuell im Frosterfach
liegenden Lebensmittel
herausnehmen, sie in
Zeitungspapier einwickeln und sehr
kühl aufbewahren.
3. Die Tür offen lassen.
4. Nach beendetem Abtauprozeß das
Fach gut trocknen.
5. Den Thermostatknopf wieder in die
gewünschte Stellung drehen bzw.
den Stecker wieder einstecken.
6. Nachdem das Gerät für 2-3 Std. in
Betrieb genommen wurde, können
tiefgefrorene Lebensmittel darin
zurückgelegt.
Achtung
Benutzen SSie nniemals
Metallgegenstände, uum ddie RReifschicht
abzukratzen, ddamit eeine
Beschädigungen ddes GGerätes
vermieden wwerden kkann.
Benutzen SSie kkein mmechanisches ooder
anderes MMittel ffür eeinen sschnelleren
Abtauprozeß mmit AAusnahme dder vvom
Hersteller eempfohlenen.
Ein TTemperaturanstieg dder TTiefkühlkost
während ddes AAbtauens kkönnte ddie
Aufbewahrungsdauer vverkürzen.
60
electrolux
Page 16
STORUNGEN
Falls das Gerät Störungen aufweisen
sollte, überprüfen Sie zuerst folgendes:
• Steckt der Netzstecker in der
Steckdose?
• Befindet sich der Hauptschalter der
elektrischen Anlage in der richtigen
Stellung?
• Ist die Stromzufuhr unterbrochen?
• Ist die Temperatur korrekt?
• Abtauwasserloch verstopft? (siehe
Abschnitt “Abtauen”)
Sollten Sie nach o.e. Prüfungen zu
keinem Resultat kommen, so wenden
Sie sich bitte an unseren nächsten
Kundendienst.
Um eein rrasches BBeheben ddes
Schadens zzu eermöglichen, iist ees bbeim
Anruf aan dden KKundendienst nnotwendig,
die MModell- uund SSeriennummer
anzugeben, ddie SSie ddem
Garantieschein ooder ddem TTypenschild
(– llinke SSeite –– uunten) eentnehmen
können.
TECHNISCHE DATEN
256
70
0,742
271
4
25
1750
600
Nutzinhalt des Kühlschrankes in Liter
Energieverbrauch in kWh/24h
Energieverbrauch in kWh/Jahr
Gefrierleistung kg/24h
Nutzinhalt des Gefrierschrankes in Liter
Lagerzeit bei Störung -18°/-9°C in h
Abmessungen des Gerätes in mm
Höhe
Breite
Die Technische Daten können Sie auf dem Typschild feststellen. Das Typschild
befindet sich links unten an der Seitewand.
645
Tiefe
electrolux
61
Page 17
INSTALLATION
Aufstellung
Das Gerät sollte nicht in der Nähe von
Wärmequellen wie Heizkörpern oder
Öfen aufgestellt und vor direkter
Sonneneinstrahlung geschützt werden.
Aus Gründen der Sicherheit muß eine
Mindestbelüftung gesichert sein, wie

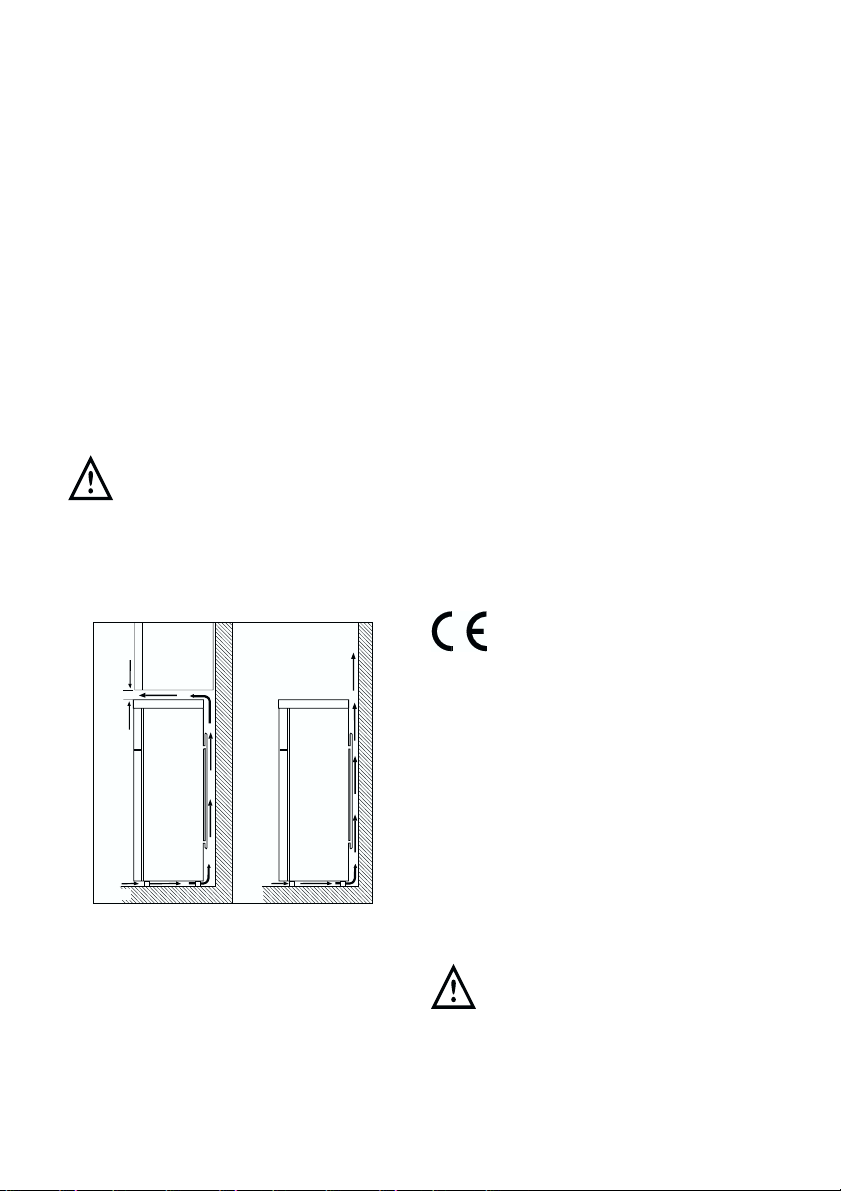

aus der Abb. hervorgeht.
Anordnung des Gerätes unter den
Oberschränken der Küche (siehe Abb. A).
Anordnung des Gerätes ohne
Oberschränke der Küche (siehe Abb. B).
Achtung
Die VVentilations - ÖÖffnungen
müssen iimmer ssaubergehalten wwerden.
Die Nivellierung erfolgt durch Drehen
der am Unterteil des Gerätes
angebrachten Nivellierfüßchen.
Elektrischer Anschluß
Bevor Sie den Stecker in die
Steckdose einstecken, überprüfen Sie
bitte, daß die auf dem Typenschild des
Gerätes angegebene Spannung sowie
Frequenz mit dem Anschlußwert des
Hauses übereinstimmen.
Eine Abweichung von ±6% von der
Nominalspannung ist zulässig. Für die
Anpassung des Gerätes an andere
Spannungen muß ein
Spartransformator angemessener
Leistung vorgeschaltet werden.
Das Gerät muß unbedingt
vorschriftsmäßig geerdet werden. Zu
diesem Zweck ist der Stecker des
Speisekabels mit dem dafür
vorgesehenen Kontakt versehen. Sollte
die Netzleitung im Haus nicht mit einer
Erdleitung versehen sein, so muß das
Gerät an eine getrennte Erdleitung
vorschriftsmäßig und unter
Hinzuziehung eines Fachmanns
angeschlossen werden.
Die EErzeugerfirma llehnt jjede
Verantwortung aab, ffalls ddiese
Unfallverhütungsvorschrift nnicht
beachtet wwird.
Dieses Gerät entspricht der
folgende EWG Richtlinie:
•
87/308 EEWG
vom 2.6.87
(Deutschland-Ausführung) bzw. der
ÖVE-Richtlinie Nr. F 61/84
(Österreich-Ausführung) bezüglich
Funkentstörung.
•
73/23 EEWG
vom 19/02/73
(Niederspannung) und folgende
Änderungen;
•
89/336 EEWG
vom 03/05/89
(Elektromagnetische Verträglichkeit)
und folgende Änderungen.
Achtung
Es muß möglich sein, das Gerät
vom Netz zu trennen; nach der Installation
muß sie Steckdose daher zugänglich
bleiben.
62
electrolux
100 mm10 mm
A
NP004
B
10 mm
Page 18
electrolux
63
Hintere Abstandsstücke
Im Beipack sind 2 Distanzstücke
enthalten, die an der Geräte-Rückseite
montiert werden müssen.
Lösen Sie dazu etwas die Schrauben
der Gehäuseabdeckung. Schieben Sie
das Distanzstück unter den
Schraubenkopf und ziehen Sie die
Schraube wieder fest.
Transportsicherungen
Ihr Gerät ist mit Transportsicherungen
versehen, die die Ablage während des
Transportes sichern.
Entfernen Sie diese wie folgt:
Die Transportsicherungen zunächst
entlang der Glasplattenkante so weit
wie möglich nach vorne ziehen .
Glasplatte hinten hochheben, in
Pfeilrichtung ziehen bis sie vorne aus
den Führungen freikommt und die
Sicherungsteile entnommen werden
können .
A
B
C
PR153
Page 19
Türanschlag wechseln
Der Türanschlag kann von rechts
(Lieferzustand) nach links gewechselt
werden, falls der Aufstellort dies erfordert.
Warnung!
Während des Türanschlagwechsels darf
das Gerät nicht am Stromnetz
angeschlossen sein. Vorher Netzstecker
ziehen.
Die folgenden Handlungsschritte sollten
unter Mithilfe einer zweiten Person zum
Anhalten der Türe durchgeführt werden.
• Öffnen Sie die Türe am aufrecht
stehenden Gerät.
• Lösen Sie die Schrauben und
entfernen die obere
Kunststoffabdeckung.

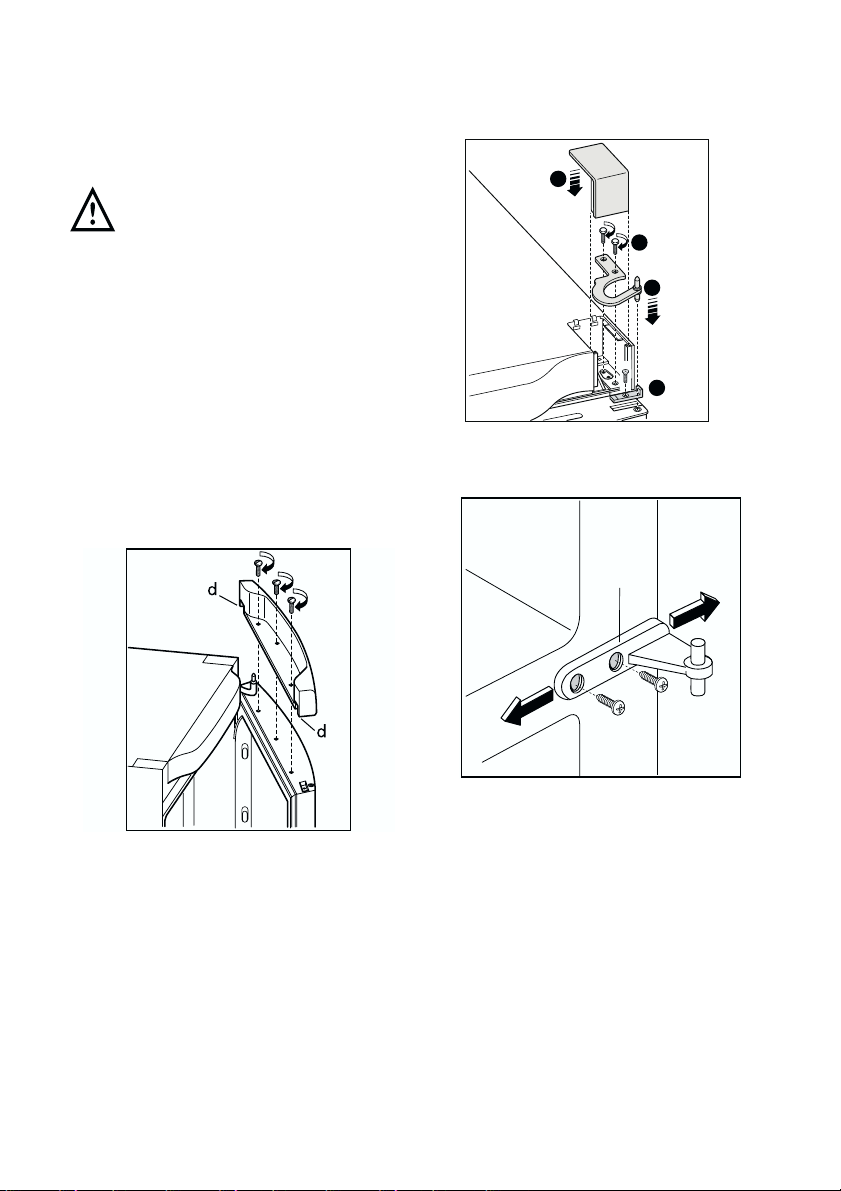

• Lösen Sie die Bauteile (d) und
befestigen Sie diese auf der
gegenüberliegender Seite.
• Legen Sie das Gerät auf die
Geräterückseit
• Entfernen Sie die Kunststoff-
abdeckung des Scharniers. dx und
sx (3)
• Lösen Sie das obere Scharnier und
enfernen Sie es.(1-2).
• Lösen Sie die Schraube und
entfernen Sie den Türstopper. (4)
• Entfernen Sie die obere Türe.
• Lösen Sie das mittlere Scharnier (H)
.
• Entfernen Sie die untere Türe . Falls es
vorgesehen ist, entfernen Sie den
oberen Kunststoffstecker der Türe und
setzen ihn auf der gegenüberliegenden
Seit wieder ein.
• Mit einem Werkzeug entfernen Sie die
Abdeckung (e). Lösen Sie den Pin
vom unteren Scharnier (f) und
schrauben Sie ihn auf der gegenüber
liegenden Seite wieder fest.
• Setzen Sie die Abdeckung (e) auf
der gegenüber liegenden Seite
wieder ein.
64
electrolux
3
2
1
4
H
Page 20
• Setzen Sie die untere Gerätetüre auf
den Pin (f).
• Schrauben Sie das mittlere Scharnier
auf der gegeüberliegenden Seite
wieder fest. Vergessen Sie nicht den
Kunststoffdistanzhalter unter dem
mittleren Scharnier. (H)
• Setzten Sie die obere Türe wieder auf
das mittlere Scharnier (H).
• Achten Sie darauf, dass die Türe
parallel zur Topabdeckung verläuft.
• Befestigen Sie den Türstopper (4)
auf der gegenüberliegenden Seite.
• Positionieren und befestigen Sie
das obere Scharnier auf der
gegenüberliegenden Seite (1-2).
• Setzen Sie die 2 Kunststoffabdeckungen des Scharniers
wieder ein. (3)
• Stellen sie das Gerät wieder in die
aufrechte Position.

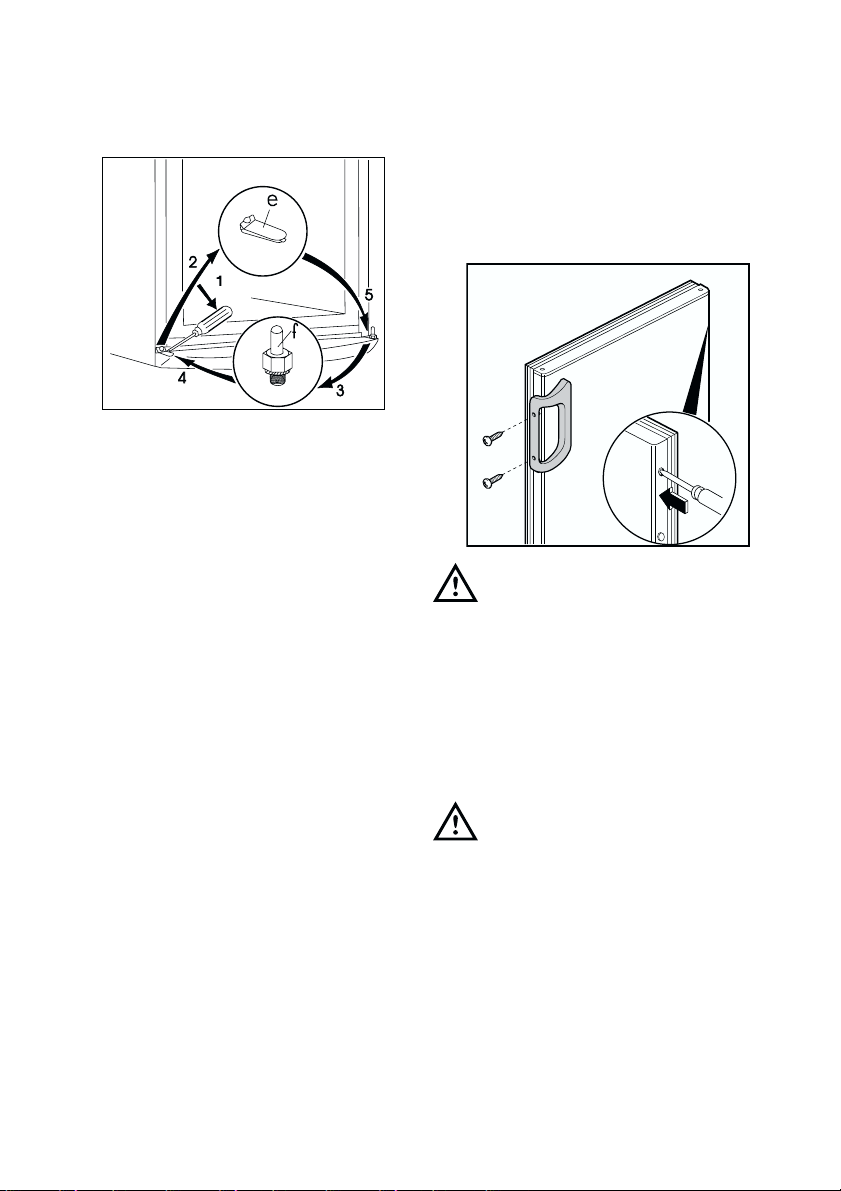

• Öffnen Sie die Türe und befestigen
Sie die Kunststoffabdeckung der
oberen Türe mit den Schrauben.
• Befestigen Sie die Türgriffe auf der
gegenüberliegenden Seite. Setzen
Sie die Kunststoffabdeckungen, die
Sie in der Verpackung der
Gebrauchsanweisung finden, in die
Löcher der ürsprünglichen
Griffbefestigung.
Gerät in Position bringen,
ausrichten, warten mindestens 2 Std.
bevor das Gerät in Betrieb genommen
wird. Ans Stromnetz anschließen.
Falls Sie den Türanschlagwechsel nicht
selbst durchführen möchten,
verständigen Sie bitte den Kundendienst.
Der Kundendienst führt dann den
Türanschlagwechsel auf Ihre Kosten aus.
Achtung
Vergewissern SSie ssich nnach
Ausführung ddes TTüranschlagwechsel,
daß aalle SSchrauben ffest aangezogzen
sind uund ddie ttürdichtung eeinwandfrei
am GGehäuse aanliegt.
Gegenfalls ddie TTürdichtung vvorsichtig
mit eeinem FFön zzu eerwärmen ((max.
50°C) uund vvon HHand iin FForm zziehen.
electrolux
65
Page 21
GARANTIE/KUNDENDIENST
Unsere Geräte werden mit größter Sorgfalt hergestellt. Trotzdem kann es einmal zu
einem Defekt kommen. Unser Kundendienst übernimmt auf Anfrage gerne die
Reparatur, und zwar sowohl während des Garantiezeitraums als auch danach. So
ist gewährleistet, dass ein Defekt nicht zu einer Verkürzung der Lebensdauer des
Geräts führt.
Die vorliegenden Garantiebedingungen beruhen auf der Richtlinie der
Europäischen Union 99/44/EG sowie den Bestimmungen des Bürgerlichen
Gesetzbuches. Die dem Kunden aufgrund dieser Gesetze zustehenden Rechte
können durch die vorliegenden Garantiebedingungen nicht geändert werden.Diese
Garantiebedingungen ziehen keine Einschränkung der Garantieverpflichtungen
des Verkäufers gegenüber dem Endbenutzer nach sich. Die Garantie für das Gerät
erfolgt im Rahmen und unter Beachtung folgender Bedingungen:
1. Bei Beachtung der in den Absätzen 2 bis 15 niedergelegten Bestimmungen
beheben wir kostenlos jeden Defekt, der während eines Zeitraums von 24
Monaten ab dem Datum der Übergabe des Geräts an den ersten Endkunden
auftritt.Diese Garantiebedingungen gelten nicht im Falle einer Nutzung des
Geräts zu gewerblichen oder vergleichbaren Zwecken.
2. Die Garantieleistung zielt auf eine Wiederherstellung des Gerätezustands vor dem
Auftreten des Defekts ab. Die defekten Bestandteile werden ausgetauscht oder
repariert. Kostenlos ausgetauschte Bestandteile gehen in unser Eigentum über.
3. Um schwereren Schäden vorzubeugen, müssen wir über den Defekt
unverzüglich in Kenntnis gesetzt werden.
4. Bedingung für die Gewährung der Garantieleistung ist, dass der Kunde die
Kaufbelege mit dem Kauf- und/oder Übergabedatum vorlegt.
5. Die Garantie greift nicht, wenn Schäden an empfindlichen Bestandteilen, wie
z.B. Glas (Glaskeramik), Kunststoffen oder Gummi, auf unsachgemäßen
Gebrauch zurückzuführen sind.
6. Eine Inanspruchnahme der Garantie ist nicht möglich bei kleinen Veränderungen
ohne Auswirkungen auf Gesamtwert und -stabilität des Geräts.
7. Die Garantieverpflichtung erlischt, wenn der Defekt auf eine der folgenden
Ursachen zurückzuführen ist:
• eine chemische oder elektrochemischeReaktion infolge von Wassereinwirkung,
• allgemein anomale Umweltbedingungen,
• unsachgemäße Betriebsbedingungen,
• Kontakt mit aggressiven Substanzen.
8. Die Garantie erstreckt sich nicht auf außerhalb unseres Verantwortungsbereichs
auftretende Transportschäden. Auch Schäden infolge unsachgemäßer
Aufstellung oder Installation, mangelnder Wartung, oder Nicht-Beachtung der
(B)
66
electrolux
Page 22
Aufstellungs- und Installationshinweise sind durch die Garantie nicht gedeckt.
9. Durch die Garantie nicht gedeckt sind ferner Defekte infolge von Reparaturen
oder Eingriffen durch nicht-qualifizierte oder nicht-kompetente Personen, oder
infolge des Einbaus von nicht-originalen Zubehör- oder Ersatzteilen.
10.Leicht zu transportierende Geräte müssen beim Kundendienst abgegeben
bzw. dorthin geschickt werden. Heimkundendienst kommt nur bei großen
Geräten oder bei Einbaugeräten in Frage.
11.Bei Einbau- oder Unterbaugeräten sowie bei Geräten, die derart befestigt oder
aufgehängt sind, dass für den Aus- und Wiedereinbau in die betreffende
Einbaunische mehr als eine halbe Stunde erforderlich ist, werden die
anfallenden Zusatzleistungen in Rechnung gestellt. Etwaige Schäden infolge
derartiger Aus- und Wiedereinbauarbeiten gehen zu Lasten des Kunden.
12.Wenn während des Garantiezeitraums eine wiederholte Reparatur ein und
desselben Defekts zu keinem befriedigenden Ergebnis führt, oder bei
unverhältnismäßig hohen Reparaturkosten kann, in Abstimmung mit dem
Kunden, ein Austausch des defekten Geräts durch ein gleichwertiges anderes
erfolgen.In diesem Fall behalten wir uns das Recht vor, vom Kunden eine
finanzielle Beteiligung zu verlangen, die anteilig zum verstrichenen
Nutzungszeitraum berechnet wird.
13.Eine Reparatur im Rahmen der Garantie zieht weder eine Verlängerung des
normalen Garantiezeitraums noch den Beginn eines neuen Garantiezyklus
nach sich.
14.Auf Reparaturen gewähren wir eine Garantie von 12 Monaten, unter
Beschränkung auf das Wiederauftreten desselben Defekts.
15.Mit Ausnahme der Fälle, in denen eine Haftung gesetzlich vorgeschrieben ist,
wird durch die vorliegenden Garantiebedingungen jede durch den Kunden u.U.
geforderte Entschädigung für über das Gerät hinausgehende Schäden
ausgeschlossen. Im Falle der gesetzlich niedergelegten Haftung erfolgt maximal
eine Entschädigung in Höhe des Kaufpreises des Geräts.
Diese Garantiebedingungen gelten ausschließlich für in Belgien gekaufte und
benutzte Geräte. Bei Geräten, die exportiert werden, muss sich der Kunde
zunächst vergewissern, dass sämtliche technischen Vorgaben (z.B. Netzspannung
und -frequenz, Anschlussvorschriften, Gasart usw.) für das betreffende Land erfüllt
sind und dass das Gerät sich für die Klima- und Umweltbedingungen vor Ort
eignet. Bei im Ausland gekauften Geräten muss der Kunde sich zunächst
vergewissern, dass sie die Vorschriften und Anforderungen für Belgien erfüllen.
Etwaige erforderliche oder gewünschte Änderungen sind durch die Garantie nicht
abgedeckt und sind nicht in allen Fällen möglich.
Der Kundendienst steht auch nach Ablauf des Garantiezeitraums jederzeit gerne
zu Ihrer Verfügung.
electrolux
67
Page 23
ADRESSE UNSERES KUNDENDIENSTS
Electrolux Home Products Belgium
ELECTROLUX SERVICE
Bergensesteenweg 719
1502 Lembeek
Telefon
02/363.04.44
Consumer
services
Telefax
02/363.04.00
02/363.04.60
E-mail: consumer.services@electrolux.be
Belgien
Grand-Duché de Luxembourg
ELECTROLUX HOME PRODUCTS
Rue de Bitbourg. 7 L-1273
Luxembourg-Hamm
Telefon
00 352 42 431-1
Consumer
services
Telefax
00 352 42 431-360
E-mail: consumer-service.luxembourg@electrolux.lu
Luxemburg
68
electrolux
Page 24
EUROPÄISCHE GARANTIE
Für dieses Gerät besteht in den am Ende dieses Handbuchs aufgeführten Ländern
eine Garantie von Electrolux für den Zeitraum, der in der Gerätegarantie oder
andernfalls gesetzlich festgelegt ist. Wenn Sie aus einem dieser Länder in ein
anderes der unten aufgeführten Länder ziehen, wird die Gerätegarantie unter
folgenden Voraussetzungen mit übertragen:
• Die Gerätegarantie beginnt an dem Datum, an dem Sie das Gerät gekauft
haben. Dies wird durch ein gültiges Kaufdokument bescheinigt, das von dem
Verkäufer des Gerätes ausgestellt wurde.
• Die Gerätegarantie gilt für denselben Zeitraum und in demselben Ausmaß für
Arbeitszeit und Teile, wie sie für dieses spezielle Modell oder diese spezielle
Gerätereihe in Ihrem neuen Aufenthaltsland gelten.
• Die Gerätegarantie ist personengebunden, d. h. sie gilt für den Erstkäufer des
Geräts und kann nicht auf einen anderen Benutzer übertragen werden.
• Das Gerät wird in Übereinstimmung mit der von Electrolux herausgegebenen
Anleitung installiert und verwendet und wird nur im Privathaushalt eingesetzt, d.
h. nicht für gewerbliche Zwecke genutzt.
• Das Gerät wird in Übereinstimmung mit allen relevanten Bestimmungen
installiert, die in Ihrem neuen Aufenthaltsland gelten.
Die Bestimmungen dieser europäischen Garantie haben keinerlei Auswirkungen
auf die Rechte, die Ihnen gesetzlich zustehen.
electrolux
69
Page 25
Konepajanranta 4, 28100 Pori
Suomi
+35 8 26 22 33 00
Sverige
+46 (0)771 76 76 76
Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye
+90 21 22 93 10 25
Tarlaba caddesi no : 35 Taksim stanbul
+7 095 937 7837
Albania
+35 5 4 261 450
Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien
+32 2 363 04 44
Bergensesteenweg 719, 1502 Lembeek
Danmark
+45 70 11 74 00
Sjællandsgade 2, 7000 Fredericia
eská republika
+420 2 61 12 61 12
Bud jovická 3, Praha 4, 140 21
Deutschland
+49 180 32 26 622
Muggenhofer Str. 135, 90429 Nürnberg
Eesti
+37 2 66 50 030
Mustamäe tee 24, 10621 Tallinn
España
+34 902 11 63 88
Carretera M-300,Km.29,900 Alcalá de Henares Madrid
France
Great Britain
+44 8705 929 929
Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas
+30 23 10 56 19 70
4, Limnou Str., 54627 Thessaloniki
Hrvatska
+385 1 63 23 338
Slavonska avenija 3, 10000 Zagreb
Ireland
+353 1 40 90 753
Long Mile Road Dublin 12
Italia
+39 (0) 434 558500
C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija
+37 17 84 59 34
Kr. Barona iela 130/2, LV-1012, Riga
Lietuva
+370 5 2780609
Verki 29, LT-09108 Vilnius
Luxembourg
+35 2 42 43 13 01
Rue de Bitbourg, 7, L-1273 Hamm
Magyarország
+36 1 252 1773
H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland
+31 17 24 68 300
Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge
+47 81 5 30 222
Risløkkvn. 2 , 0508 Oslo
Österreich
+43 18 66 400
Herziggasse 9, 1230 Wien
Polska
+48 22 43 47 300
ul. Kolejowa 5/7, Warsaw
Portugal
+35 12 14 40 39 39
Quinta da Fonte-Edificio Gonçalves Zarco-Q 35-2774-518 Paço de Arcos
Romania
+40 21 451 20 30
Str. Garii Progresului 2, S4, 040671 RO
Schweiz-Suisse-Svizzera
+41 62 88 99 111
Industriestrasse 10, CH-5506 Mägenwil
Slovenija
+38 61 24 25 731
Tr aška 132, 1000 Ljubljana
Slovensko
+421 2 43 33 43 22
Electrolux Slovakia s.r.o., Electrolux Domáce spotrebi e SK, Seberíniho 1, 821 03 Bratislava
www.electrolux.com
ě
á
ŏ
ŝ
www.electrolux.fr
È
129090 Москва, Олимпийский проспект, 16, БЦ "Олимпик"
ţ
70
electrolux
ģ
Россия
Page 26
Page 27
2223 413-72-00 13112006
wwwwww..eelleeccttrroolluuxx..ccoomm
www.electrolux.be
Loading...
