használati útmutató

instrukcja obsługi

návod na používanie

navodila za uporabo

ERC33430W

ERC33430X

2 electrolux

Electrolux. Thinking of you.

Többet is megtudhat elképzeléseinkrol a www.electrolux.com

TARTALOMJEGYZÉK

Biztonsági információk 2 Kezelőpanel 4 Első használat 6 Napi használat 6 Hasznos javaslatok és tanácsok 7

BIZTONSÁGI INFORMÁCIÓK

Saját biztonsága és a helyes használat biztosítása érdekében a készülék üzembe helyezése és első használata előtt olvassa át figyelmesen ezt a használati útmutatót, beleértve a tippeket és figyelmeztetéseket is. A szükségtelen hibák és balesetek elkerülése érdekében fontos annak biztosítása, hogy mindenki, aki a készüléket használja, jól ismerje annak működését és biztonságos használatát. Őrizze meg ezt a használati útmutatót, és ha a készüléket elajándékozza vagy eladja, az útmutatót is mellékelje hozzá, hogy annak teljes élettartamán keresztül mindenki, aki használja, megfelelő információkkal rendelkezzen annak használatát és biztonságát illetően. Az emberi élet és a vagyontárgyak biztonsága érdekében tartsa be a jelen használati útmutatóban szereplő óvintézkedéseket, mivel a gyártó nem felelős az ezek elmulasztása miatt bekövetkező károkért.

Gyermekek és fogyatékkal élő személyek biztonsága

• A készülék kialakítása nem olyan, hogy azt csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek (beleértve a gyermekeket is) használhassák, hacsak a biztonságukért felelős személy nem biztosít számukra felügyeletet és útmutatást a készülék használatára vonatkozóan. Gondoskodni kell a gyermekek felügyeletéről annak biztosítása érdekében, hogy ne játsszanak a készülékkel.

• Minden csomagolóanyagot tartson a gyermekektől távol. Fulladásveszélyesek.

címen

Ápolás és tisztítás 8 Mit tegyek, ha... 8 Műszaki adatok 11 Üzembe helyezés 11 Környezetvédelmi tudnivalók 14

A változtatások jogát fenntartjuk

• A készülék kiselejtezésekor húzza ki a dugaszt a hálózati aljzatból, vágja el a hálózati tápkábelt (olyan közel a készülékhez, amennyire csak lehet), és távolítsa el az ajtót annak megelőzése érdekében, hogy a játszó gyermekek áramütést szenvedjenek, vagy magukat a készülékbe zárják.

• Ha ez a mágneszáras ajtóval ellátott készülék egy rugózáras (kilincses) ajtóval vagy fedéllel ellátott régi készülék helyére kerül, akkor ne felejtse el a régi készülék kidobása előtt használatra alkalmatlanná tenni a rugós zárat. Ennek az a célja, hogy gyerekek ne tudjanak bennrekedni a készülékben.

Általános biztonsági tudnivalók

Vigyázat

A készülékházon vagy a beépített szerkezeten lévő szellőzőnyílásokat tartsa akadálymentesen.

• A készülék rendeltetése élelmiszerek és/ vagy italok tárolása a normál háztartásban, amint azt a jelen használati útmutató ismerteti.

• Ne használjon mechanikus szerkezetet vagy mesterséges eszközöket a leolvasztási folyamat elősegítésére.

•Ne működtessen más elektromos készü- léket (például fagylaltkészítő gépet) hűtő- berendezések belsejében, hacsak ezt a gyártó kifejezetten jóvá nem hagyja.

• Ügyeljen arra, hogy ne sérüljön meg a hű- tőkör.

• Izobután (R600a) hűtőanyagot tartalmaz a készülék hűtőköre, ez a környezetre

electrolux 3

csekély hatást gyakorló, természetes gáz, amely ugyanakkor gyúlékony. A készülék szállítása és üzembe helyezése során bizonyosodjon meg arról, hogy a hűtőkör semmilyen összetevője nem sérült meg. Ha a hűtőkör megsérült: – kerülje nyílt láng és tűzgyújtó eszközök

használatát

–alaposan szellőztesse ki azt a helyisé-

get, ahol a készülék található

• Veszélyes a termék műszaki jellemzőit megváltoztatni vagy a terméket bármilyen módon átalakítani. A hálózati tápkábel bármilyen sérülése rövidzárlatot, tüzet vagy áramütést okozhat.

Vigyázat A veszélyhelyzetek megelő- zése érdekében mindenféle elektromos részegység (hálózati tápkábel, dugasz, kompresszor) cseréjét hivatalos szervizképviselőnek vagy szakképzett szervizmunkatársnak kell elvégeznie.

1. A hálózati tápkábelt nem szabad

meghosszabbítani.

2. Ügyeljen arra, hogy a hálózati du-

gaszt ne nyomja össze vagy károsítsa a készülék hátlapja. Az összenyomott vagy sérült hálózati dugasz túlmelegedhet és tüzet okozhat.

3. Gondoskodjon arról, hogy a készülék

hálózati dugasza hozzáférhető legyen.

4. Ne húzza a hálózati kábelt.

5. Ha a hálózati aljzat ki van lazulva, ne

csatlakoztassa a hálózati dugaszt. Ez áramütést vagy tüzet okozhat.

6. A készüléket tilos a belső világítás

lámpaburkolata

nélkül üzemeltetni.

• Ez a készülék nehéz. Mozgatásakor körültekintéssel járjon el.

• Ne vegye ki, és ne érjen hozzá a fagyasztóban tárolt élelmiszerekhez nedves/vizes kézzel, mivel ez bőrsérüléseket, illetve fagyás miatti égési sérüléseket okozhat.

• Ne tegye ki hosszú időn keresztül közvetlen napsütésnek a készüléket.

• Az ebben a készülékben található lám-

paizzók

kizárólag háztartási eszközök számára tervezett fényforrások. Nem alkalmasak a helyiség megvilágítására.

1) Ha a belső világításnak van burkolata.

2) Ha készülék rendelkezik lámpával.

Napi használat

• Ne tegyen meleg edényt a készülék műa- nyag részeire.

• Ne tároljon gyúlékony gázt vagy folyadékot a készülékben, mert azok felrobbanhatnak.

• A készülék gyártójának tárolásra vonatkozó ajánlásait szigorúan be kell tartani. Olvassa el az idevonatkozó utasításokat.

Ápolás és tisztítás

• A karbantartás előtt kapcsolja ki a készüléket, és a húzza ki a vezetéket a fali aljzatból.

• Ne tisztítsa a készüléket fémtárgyakkal.

• Rendszeresen vizsgálja meg a hűtőszek- rényben a leolvadt víz számára kialakított vízelvezetőt. Szükség esetén tisztítsa meg a vízelvezetőt. Ha a vízelvezető el van záródva, a víz összegyűlik a készülék aljában.

Üzembe helyezés Fontos Az elektromos hálózatra való

csatlakoztatást illetően kövesse a megfelelő fejezetek útmutatását.

• Csomagolja ki a készüléket, és ellenőriz- ze, vannak-e sérülések rajta. Ne csatlakoztassa a készüléket, ha sérült. Az esetleges sérüléseket azonnal jelentse ott, ahol a készüléket vásárolta. Ilyen esetben őrizze meg a csomagolást.

• Ajánlatos legalább négy órát várni a készülék bekötésével és hagyni, hogy az olaj visszafolyjon a kompresszorba.

•Megfelelő levegőáramlást kell biztosítani a készülék körül, ennek hiánya túlmelegedéshez vezet. Az elégséges szellőzés elérése érdekében kövesse a vonatkozó üzembe helyezési utasításokat.

• Amikor csak lehetséges, a készülék hátlapja fal felé nézzen, hogy el lehessen kerülni a forró alkatrészek (kompresszor, kondenzátor) megérintését vagy megfogását az esetleges égési sérülések megelőzése érdekében.

• A készüléket nem szabad radiátorok vagy tűzhelyek közelében elhelyezni.

• Ügyeljen arra, hogy a hálózati dugasz hozzáférhető legyen a készülék telepítése után.

4 electrolux

• A készüléket csak ivóvízhálózathoz csatlakoztassa.

Szerviz

• A készülék szervizeléséhez szükséges minden villanyszerelési munkát szakképzett villanyszerelőnek vagy kompetens személynek kell elvégeznie.

• A készüléket kizárólag arra felhatalmazott szervizközpont javíthatja, és csak eredeti pótalkatrészek használhatók.

Környezetvédelem

Ez a készülék sem a hűtőfolyadék-keringető rendszerben, sem a szigetelő

anyagokban nem tartalmaz az ózonréteget károsító gázokat. A készüléket nem szabad a lakossági hulladékkal és szeméttel együtt kidobni. A szigetelő- hab gyúlékony gázokat tartalmaz: a készüléket a helyi hatóságoktól beszerezhető vonatkozó rendelkezésekkel összhangban kell hulladékba helyezni. Vigyázzon, ne sérüljön meg a hűtőegy- ség, különösen hátul a hőcserélő kör-

nyéke. A készüléken használt és szimbólummal megjelölt anyagok újrahasznosíthatóak.

KEZELŐPANEL

BDE

A - Készülék BE/KI gomb D - Funkció gomb B - Hőmérséklet-szabályozó gomb E - Megerősítés gomb C - Kijelző

Kijelzés

Ha világít, az Eco üzemmód funkció be van kapcsolva

Pozitív hőmérséklet-visszajelző Ha világít, a gyermekzár funkció be

Hőmérséklet-visszajelző

Bekapcsolás

Illessze a csatlakozódugót a hálózati aljzatba. Ha a kijelző nem világít az (A) gombot megnyomva indítsa el a készüléket. Az optimális élelmiszer-tároláshoz válassza a Eco Mode funkciót, és a hőmérsékletet állítsa +5°C be a hűtőben.

3) Ha van vízcsatlakozás.

Ha világít, a bevásárlás funkció be van kapcsolva

van kapcsolva

Eltérő hőmérséklet kiválasztásához lásd a "Hőmérséklet-szabályozás" c. részt.

Fontos Ha az ajtó néhány percig nyitva marad, a világítás automatikusan kikapcsol. A világítás akkor áll helyre, ha becsukja és kinyitja az ajtót.

electrolux 5

Kikapcsolás

A készülék úgy kapcsolható ki, hogy az (A) gombot egy másodpercnél tovább lenyomva tartja. Ez alatt a hőmérsékletérték visszaszámolása (-3 -2 -1) látható.

A hőmérséklet beállítása

A hőmérséklet a (B) gomb megnyomásával szabályozható. A pillanatnyi hőmérséklet beállítás villog, és a (B) gomb többszöri megnyomásával a hő- mérséklet fokonként változtatható. Néhány másodperc múlva megjelenik a beállított alaphőmérséklet.

Funkciók kiválasztása

A D gomb aktiválásával a funkciómenü mű- ködésbe lép. Az egyes funkciók az E gomb megnyomásával erősíthetőek meg. Ha néhány másodperc elteltével nem történik megerősítés, a kijelző kilép a menüből, és visszatér a normál körülmények közé. A következő funkciók kerülnek kijelzésre:

Eco (gazdaságos) funkció Bevásárlás funkció Gyermekzár funkció

Eco üzemmód

Az Eco üzemmód funkció a D gomb (szükség szerint többszöri) megnyomásával aktiválható, amíg a megfelelő ikon megjelenik

(vagy a hőmérséklet be nem áll +5°Cra). A választást meg kell erősítenie az E gomb néhány másodpercen belüli megnyomásával. Hangjelzés hallható, az ikon pedig tovább világít. Ilyen esetben a kiválasztott hőmérsékletek automatikusan beállításra kerülnek (+ 5°C), amelyek a legjobb feltételeket biztosítják az élelmiszerek tárolásához. A funkciót bármikor kikapcsolhatja a rekeszben kiválasztott hőmérséklet módosításával.

Bevásárlás funkció

Ha nagyobb mennyiségű meleg élelmiszert kell behelyeznie, például egy élelmiszer-bevásárlás után, azt javasoljuk, hogy aktiválja a Bevásárlás funkciót a termékek gyorsabb lehűtése és annak megelőzése érdekében,

hogy a már a hűtőszekrényben lévő élelmiszerek felmelegedjenek. A Bevásárlás funkció a (D) gomb (szükség szerint többszöri) megnyomásával aktiválható, amíg a megfelelő

ikon meg nem jelenik. A választást meg kell erősítenie az (E) gomb néhány másodpercen belüli megnyomásával. Hangjelzés hallható, az ikon pedig tovább világít. A Bevásárlás funkció kb. 6 óra elteltével automatikusan kikapcsol. Lehetőség van arra, hogy bármikor kikapcsolja a funkciót a (D) gomb megnyomásával mindaddig, amíg a megfelelő ikon villogni nem kezd, utána pedig az (E) gomb megnyomásával.

Gyermekzár funkció

A gyermekzár funkció a (D) gomb (szükség szerint többszöri) megnyomásával aktiválható, amíg a megfelelő

ikon meg nem jelenik. A választást meg kell erősítenie az (E) gomb néhány másodpercen belüli megnyomásával. Hangjelzés hallható, az ikon pedig tovább világít. Ilyen feltételek mellett a gombok bármilyen esetleges működtetése nem eredményez semmilyen változást mindaddig, amíg a funkció be van kapcsolva. Lehetőség van arra, hogy bármikor kikapcsolja a funkciót a (D) gomb megnyomásával mindaddig, amíg a megfelelő ikon villogni nem kezd, utána pedig az (E) gomb megnyomásával.

Nyaralás üzemmód "H"

A nyaralás üzemmód a hőmérsékletet + 14°C-ra állítja. Ez a funkció lehetővé teszi, hogy a hűtő- szekrény a szabadság (pl. nyaralás) hosszú időtartama alatt zárva és üresen álljon anélkül, hogy benne kellemetlen szagok képződnének. A nyaralás üzemmód bekapcsolásához úgy kell eljárni, mintha a kiválasztott hőmérsék- letet módosítaná. A hőmérséklet-visszajelző egyszerre 1°C-kal egészen +8°C-ig tudja módosítani a kijelzett hőmérsékletet. A +2°C kiírását a "H" betű követi. A megerősí- téshez nyomja meg az E gombot. Ekkor a hűtőszekrény energiatakarékos "nyaralás" üzemmódban van.

Fontos A hűtőteret a távollét idejére ki kell üríteni.

6 electrolux

ELSŐ HASZNÁLAT

A készülék belsejének tisztítása

A készülék legelső használata előtt mossa ki a készülék belsejét semleges szappanos langyos vízzel, hogy eltávolítsa a tökéletesen új termékek tipikus szagát, majd alaposan szárítsa ki.

NAPI HASZNÁLAT

Mozgatható polcok

A hűtőszekrény falai több sor polctámasztékkal vannak ellátva, hogy a polcokat tetszés szerinti helyre lehessen tenni. Egyes polcokat a hátsó peremüknél fogva kell felemelni az eltávolításhoz.

Fontos A megfelelő levegőkeringés érdekében ne helyezze át a zöldségfiók felett lévő üvegpolcot.

Fontos Ne használjon mosószereket vagy súrolóporokat, mert ezek megsérthetik a felületét.

Palacktartó állvány

Helyezze a palackokat (előre felé néző nyílással) az előre beállított polcra.

Fontos Csak lezárt palackokat helyezzen rá.

Az ajtó polcainak elhelyezése

Ha különböző méretű élelmiszercsomagok tárolásának szeretne helyet biztosítani, az ajtópolcokat különböző magasságokba állíthatja. A polcok áthelyezésénél a következők szerint járjon el: Fokozatosan húzza a polcot a nyilakkal jelölt irányba, amíg ki nem szabadul, majd szükség szerint tegye új helyre.

HASZNOS JAVASLATOK ÉS TANÁCSOK

Normál működéssel járó hangok

• Esetleg egy halk csobogó vagy bugyborékoló hangot is lehet hallani, amikor a hűtőközeget a rendszer a hátsó tekercseken vagy vezetéken. Ez normális jelenség.

• Amikor a kompresszor be van kapcsolva, a hűtőszekrényben körbe halad a szivattyúzott anyag; ekkor zümmögő és pulzáló zaj hallatszik a kompresszor felől. Ez normális jelenség.

•A hőtágulás hirtelen recsegő zajt okoz- hat. Ez egy természetes, veszélytelen fizikai jelenség. Ez normális jelenség.

Energiatakarékossági ötletek

• Ne nyitogassa gyakran az ajtót, illetve ne hagyja a feltétlenül szükségesnél tovább nyitva.

•Ha a környezeti hőmérséklet magas, a hőmérséklet-szabályozó magas beállításon van, és a készülék teljesen meg van töltve, be, előfordulhat, hogy a kompresszor folyamatosan üzemel, ami miatt jég vagy dér képződik a párologtatón. Ha ez bekövetkezik, forgassa a hőmérséklet- szabályozót alacsonyabb beállításokra, hogy lehetővé tegye az automatikus leolvasztást, és így takarékoskodjon az áramfogyasztással.

Ötletek friss élelmiszerek hűtéséhez

A legjobb teljesítmény elérése érdekében:

• ne tároljon meleg ételt vagy párolgó folyadékot a hűtőszekrényben

• takarja le vagy csomagolja be az élelmiszereket, különösen ha valamelyiknek erős az aromája

• úgy helyezze be az ételeket, hogy a levegő szabadon körbe tudja járni őket.

Ötletek a hűtőszekrény használatához

Hasznos tanácsok: Hús (minden fajtája): csomagolja nejlonzacskóba és helyezze a zöldséges fiók feletti üveglapra. Biztonsági okokból ne tárolja egy vagy két napnál hosszabb ideig ily módon a húst. Készételek, hidegtálak stb.: ezeket le kell takarni, majd bármelyik polcon elhelyezhetők. Gyümölcsök és zöldségek: alaposan meg kell őket tisztítani és számukra külön biztosított fiók(ok)ban elhelyezni. Vaj és sajt: speciális légmentes tartóedényekbe kell helyezni, vagy alufóliába vagy nejlonzacskókba csomagolni őket, és a lehető legtöbb levegőt kiszorítani körülöttük. Tejesüvegek: legyen kupakjuk, és tárolja őket az ajtó palacktartó rekeszében. Ha a banán, krumpli, hagyma vagy fokhagyma nincs becsomagolva, tilos őket a hűtőszekrényben tartani.

electrolux 7

8 electrolux

ÁPOLÁS ÉS TISZTÍTÁS

Figyelem Bármilyen karbantartási művelet előtt áramtalanítsa a készüléket a hálózati csatlakozódugó kihúzásával.

Ennél a készüléknél szénhidrogén van a hűtőegységben; ezért csak megbízott szerelő végezhet rajta karbantartást, és töltheti fel újra.

Időszakos tisztítás

A készüléket rendszeresen tisztítani kell:

• a készülék belsejét és a tartozékokat langyos vízzel és egy kevés semleges mosogatószerrel tisztítsa meg.

• rendszeresen ellenőrizze az ajtótömítéseket, és törölje tisztára, hogy biztosítsa azok tisztaságát és szennyeződésmen- tességét.

• gondosan öblítse le és szárítsa meg.

Fontos Ne húzza meg, ne mozgassa és ne sértse meg a készülékházban lévő csöveket és/vagy kábeleket. Soha ne használjon mosószereket, súrolóporokat, erőteljesen illatosított tisztítószereket vagy viaszos polírozószereket a beltér tisztításához, mivel ezek károsítják a felületet, és erőteljes illatot hagynak maguk után.

Tisztítsa meg a kondenzátort (fekete rács), majd a készülék hátulján lévő kompresszort egy kefével. Ezzel a művelettel javíthatja a készülék teljesítményét, és csökkentheti az áramfogyasztást.

Fontos Ügyeljen arra, hogy ne sérüljön meg a hűtőrendszer.

Számos konyhai felülettisztító olyan vegyszereket tartalmaz, amelyek megtámadhatják/károsíthatják a készülékben használt műanyagokat. Ebből az okból javasoljuk, hogy a készülék külső felületét kizárólag

meleg vízzel tisztítsa, amelyhez egy kevés mosogatószert adott. A tisztítás után csatlakoztassa a készüléket a táphálózathoz.

A hűtőszekrény leolvasztása

Rendeltetésszerű használat közben a dér minden alkalommal automatikusan leolvad a hűtőrekesz párologtatójáról, amint leáll a kompresszor. A jégmentesítéssel keletkezett víz a készülék hátulján kialakított elvezető csatornán keresztül egy, a kompresszoron elhelyezett tartályba kerül, ahol párolgásával hozzájárul a kompresszor hűté- séhez. Fontos, hogy a vízelvezető csatorna közepén látható lefolyónyílást, amely a jégmentesítésből származó vizet befogadja, rendszeresen megtisztítsa, nehogy a víz túlfolyjon és rácsöpögjön a készülékben lévő élelmiszerekre. Használja a kapott speciális tisztítót, amely már eleve bent található a lefolyónyílás belsejében.

MIT TEGYEK, HA...

A készülék működése közben gyakorta elő- fordulhatnak olyan kisebb zavaró problémák, amelyek nem igénylik szakember kihívását. Ezeket foglalja össze az alábbi táblázat, a fölösleges kiszállási költségek elkerülése érdekében.

Fontos A készülék működése bizonyos hangokkal jár (kompresszor és keringési hang). Ez nem hiba, csupán a normális üzemelés kísérőjelensége.

electrolux 9

Fontos A készülék működése szakaszos, tehát a kompresszor leállása nem jelent

hozzáérni a készülék elektromos alkatrészeihez.

áramszünetet. Ezért áramtalanítás előtt tilos

Jelenség Lehetséges ok Megoldás

A készülék zajos.

A hűtőszekrény hátoldala és a

jelenik meg a hőmér-

séklet-kijelzőn

A kompresszor folyamatosan működik.

Az ajtó nincs jól becsukva. Olvassa el „Az ajtó becsukása” c.

Túl gyakori az ajtó nyitogatása. Ne hagyja nyitva az ajtót a szük-

Az élelmiszerek hőmérséklete túl

A szobahőmérséklet túl magas. Csökkentse a szoba hőmérsékle-

Víz folyik le a hűtőszek- rény hátlapján.

Víz folyik be a hűtőszek- rénybe.

Az élelmiszerek megakadályoz-

Víz folyik a padlóra.

Túl sok dér és jég képző- dött.

Az ajtó nincs jól becsukva. Olvassa el „Az ajtó becsukása” c.

Lehet, hogy a hőmérséklet-sza-

A készülékben a hőmér- séklet túl alacsony.

A készülék alátámasztása nem megfelelő.

csövek között lévő távtartók kilazultak.

Hiba lépett fel a hőmérséklet mérése közben

Lehet, hogy a hőmérséklet-sza- bályozó beállítása nem megfelelő.

magas.

Az automatikus leolvasztás során a dér megolvad a hátlapon.

A vízkifolyó eltömődött. Tisztítsa meg a kifolyónyílást.

zák, hogy a víz a vízgyűjtőbe folyjon.

A leolvasztási víz nem a kompresszor fölötti párologtató tálcába folyik.

Az élelmiszerek nincsenek megfelelően becsomagolva.

bályozó beállítása nem megfelelő.

Lehet, hogy a hőmérséklet-sza- bályozó beállítása nem megfelelő.

Ellenőrizze, hogy a készülék stabilan áll-e (az összes lábnak és keréknek a padlón kell állnia). Olvassa el a "Vízszintbe állítás" c. részt.

Tegye a helyükre a távtartókat.

Forduljon a márkaszervizhez (a hűtőkészülék továbbra is működik és hidegen tartja az élelmiszereket, de nem lehetséges a hőmér- séklet szabályozása)

Állítson be magasabb hőmérsék- letet.

részt.

ségesnél hosszabb ideig. Hagyja, hogy az élelmiszerek hő-

mérséklete a szobahőmérsékletre csökkenjen a tárolás előtt.

tét. Ez normális jelenség.

Ügyeljen rá, hogy az élelmiszerek ne érjenek a hátsó falhoz.

Illessze a leolvasztási víz kifolyóját a párologtató tálcához.

Csomagolja be jobban az élelmiszereket.

részt. Állítson be magasabb hőmérsék-

letet.

Állítson be magasabb hőmérsék- letet.

10 electrolux

Jelenség Lehetséges ok Megoldás

A készülékben a hőmér- séklet túl magas.

Az ajtó nincs jól becsukva. Olvassa el „Az ajtó becsukása” c.

Az élelmiszerek hőmérséklete túl

A hűtőszekrényben a hő- mérséklet túl magas.

Egyszerre nagy mennyiségű le-

A készülék nem műkö- dik.

A hálózati dugasz nincs megfe-

A készülék nem kap tápfeszült-

A világítás nem működik.

Túl hosszú ideig volt nyitva az aj-

A lámpa meghibásodott. Olvassa el az „Izzócsere” c. részt.

Lehet, hogy a hőmérséklet-sza- bályozó beállítása nem megfelelő.

magas.

Nincs hideglevegő-keringetés a készülékben.

hűtendő élelmiszer került be a készülékbe.

A készülék ki van kapcsolva. Kapcsolja be a készüléket.

lelően csatlakoztatva a hálózati aljzatba.

séget. Nincs feszültség a hálózati csatlakozóaljzatban.

A lámpa készenléti üzemmódban van.

tó.

Állítson be alacsonyabb hőmér- sékletet.

részt. Hagyja, hogy az élelmiszerek hő-

mérséklete a szobahőmérsékletre csökkenjen a tárolás előtt.

Gondoskodjon arról, hogy legyen hideglevegő-keringetés a készülékben.

A lehűtendő élelmiszerekből kisebb mennyiségeket helyezzen be egyszerre.

Csatlakoztassa megfelelően a hálózati dugaszt a hálózati csatlakozóaljzatba.

Csatlakoztasson egy másik elektromos készüléket a hálózati aljzatba. Ellenőrizze a biztosítékot. Forduljon szakképzett villanyszerelő- höz.

Csukja be, majd nyissa ki az ajtót.

Csukja be az ajtót.

Amennyiben a fenti tanácsok nem vezetnek eredményre, hívja a legközelebbi márkaszervizt.

Az izzó cseréje

1. Válassza le a készüléket a hálózatról.

2. Nyomja be a mozgatható részt a bur-

kolat kioldásához (1).

3. Vegye le a lámpaburkolatot (2).

4. Olyan csereizzót használjon, melynek

teljesítményjellemzői azonosak az eredetivel, és kifejezetten háztartási eszközökhöz gyártották.

5. Helyezze vissza a lámpaburkolatot.

6. Csatlakoztassa a készüléket.

7. Nyissa ki az ajtót. Győződjön meg arról,

hogy a világítás bekapcsol-e.

Az ajtó záródása

1. Tisztítsa meg az ajtótömítéseket.

2. Szükség esetén állítsa be az ajtót. Olvassa el az "Üzembe helyezés" c. szakaszt.

3. Szükség esetén cserélje ki a hibás ajtótömítéseket. Forduljon a márkaszervizhez.

MŰSZAKI ADATOK

Az 1/1998. (I. 12.) IKIM sz. miniszteri rendeletnek megfelelően

Gyártó védjegye Electrolux A készülék kategóriája Hűtőszekrény Magasság mm 1540 Szélesség mm 595 Mélység mm 658 Hűtőtér nettó térfogata Liter 320 Energiaosztály (A++ és G között, ahol az A

++ a leghatékonyabb, a G a legkevésbé hatékony)

Villamosenergia -fogyasztás (24 órás szabványos vizsgálati eredmények alapján. A mindenkori energiafogyasztás a készülék használatától és elhelyezéstől függ.)

Klímaosztály SN/T Feszültség Volt 230 - 240 Zajteljesítmény dB/A 38 Beépíthető Nem

A műszaki adatok megtalálhatók a készülék belsejében bal oldalon lévő adattáblán és az energiatakarékossági címkén

A+

kWh/év 140

electrolux 11

ÜZEMBE HELYEZÉS

A készülék üzembe helyezése előtt figyelmesen olvassa el a "Biztonsági információk" c. szakaszt saját biztonsága és a készülék helyes üzemeltetése érdekében.

Elhelyezés

Olyan helyen helyezze üzembe a készüléket, amelynek környezeti hőmérséklete megfelel annak a klímabesorolásnak, amely a készülék adattábláján fel van tüntetve:

Klíma-

besoro-

lás

SN +10°C és +32°C között N +16°C és +32°C között ST +16°C és + 38°C között T +16°C és + 43°C között

Elhelyezés

A készüléket minden hőforrástól, például radiátoroktól, kazánoktól, közvetlen napsü-

Környezeti hőmérséklet

téstől stb. távol kell üzembe helyezni. Gondoskodjon arról, hogy a levegő szabadon áramolhasson a készülék hátlapja körül. Ha a készüléket egy falra függesztett egység alá helyezik, a legjobb teljesítmény érdekében a készülék felső lapja és a fali egység között legalább 100 mm távolságot kell hagyni. Azonban az az ideális, ha a készüléket nem egy falra függesztett elem alatt helyezik el. A pontos vízszintbe állítás a készülék alján található egy vagy több állítható láb révén biztosítható.

Vigyázat Lehetővé kell tenni, hogy a készüléket le lehessen választani a hálózati áramkörről, ezért a dugasznak az üzembe helyezés után könnyen elérhetőnek kell lennie.

12 electrolux

10mm 100mm

Elektromos csatlakoztatás

Az elektromos csatlakoztatás előtt győződ- jön meg arról, hogy az adattáblán feltüntetett feszültség és frekvencia megegyezik-e a háztartási hálózati áram értékeivel. A készüléket kötelező földelni. A elektromos hálózatba illő vezeték dugója ilyen érintkezéssel van ellátva. Ha a háztartási hálózati csatlakozóaljzat nincs leföldelve, csatlakoztassa a készüléket az érvényben lévő jogszabályok szerint külön földpólushoz, miután konzultált egy képesített villanyszerelő- vel. A gyártó minden felelősséget elhárít magától, ha a fenti biztonsági óvintézkedéseket nem tartják be. Ez a készülék megfelel az EGK irányelveknek.

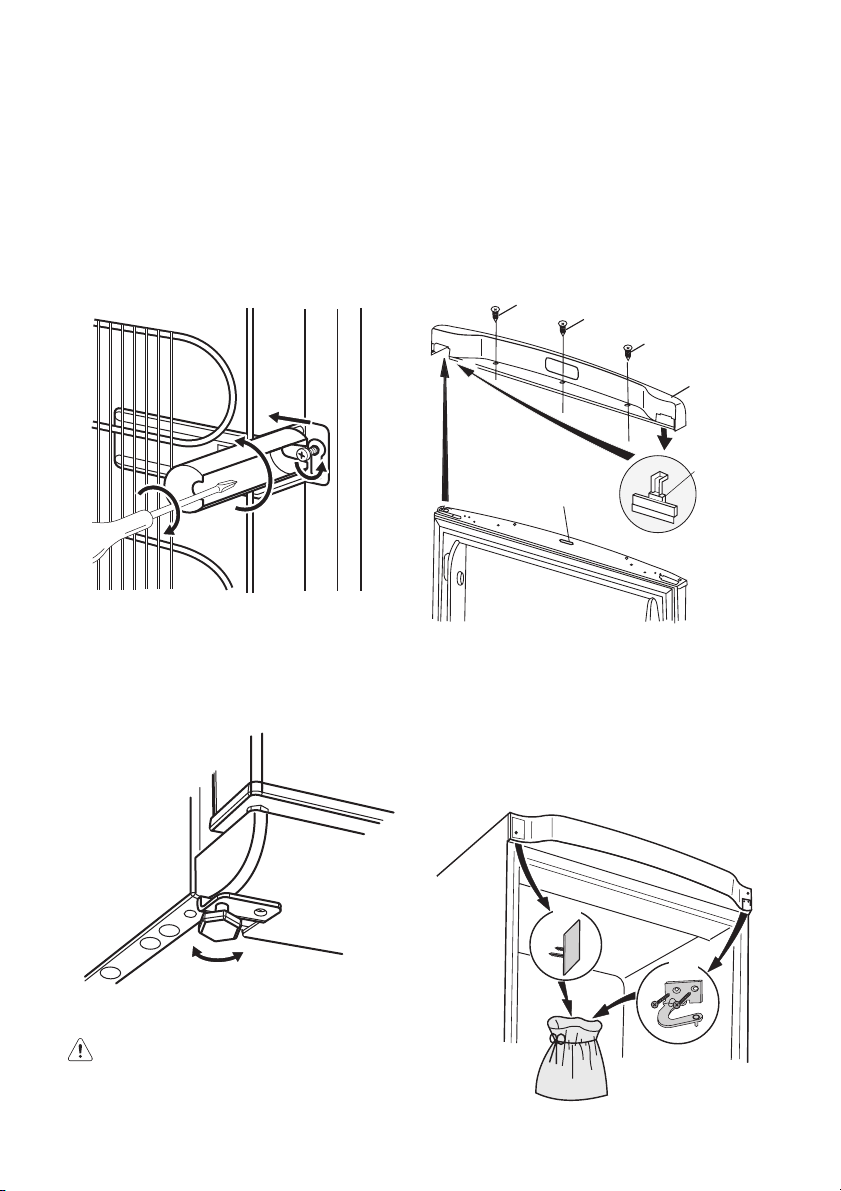

Hátsó távtartók

A két távtartó a dokumentációt tartalmazó tasakban található. A távtartók elhelyezéséhez kövesse az alábbi műveletsort:

1. Lazítsa meg a csavart.

2. Helyezze a távtartót a csavarfej alá.

3. Fordítsa a távtartót a megfelelő helyzetbe.

4. Húzza meg a csavart.

10mm

Vízszintbe állítás

A pontos vízszintbe állítás megelőzi a vibrációt és a zajt az üzemelés alatt. A készülék magasságának beállításához lazítsa ki, vagy szorítsa meg az állítható lábakat.

Az ajtó nyitási irányának megfordítása

Vigyázat Bármilyen művelet

végrehajtása előtt húzza ki a hálózati vezetéket a hálózati aljzatból.

Fontos Azt javasoljuk, hogy a következő műveleteket egy másik személy segítségével végezze, aki a készülék ajtóit a műveletek során megtartja.

Az ajtó nyitási irányának megváltoztatásához végezze el az alábbi lépéseket:

electrolux 13

1. Nyissa ki az ajtót, ha a készülék normál függőleges helyzetben áll. Csavarozza ki a csavarokat (t1), és távolítsa el a felső ajtó műanyag szegélyét (t2). Csukja be az ajtót.

2. Távolítsa el a kis műanyag borítást az ajtó műanyag szegélyéről, és illessze fel az ellenkező oldalra (t3).

3. Vegye le a panelt (t4). Ha szükséges, nagyon körültekintően használjon csavarhúzót. Csavarozza be a csavart az ellenkező oldalra. Vegye le a felső ajtószerelvényt (t5). Tegye egy üres műa- nyag zacskóba.

5. Csavarozza ki a csavart, és távolítsa el az ajtóütközőt (d1). Illessze fordítva az ellenkező oldalra.

6. Egy szerszám használatával vegye le a borítást (b1). Szerelje le az alsó zsanér forgócsapját (b2) és a távtartót (b3), majd szerelje fel őket a másik oldalon.

7. Helyezze vissza a borítást (b1) az ellenkező oldalra.

4. Vegye le az ajtót.

8. Illessze az ajtót a forgócsapra (b2). Győződjön meg arról, hogy az ajtók élei párhuzamosan futnak a készülék oldalsó élével.

14 electrolux

9. Helyezze fel az ellenkező oldalra a felső zsanért (t6) (azt, amelyik a használati utasítás zacskójában található) és rögzítse.

10. Illessze be a panelt (t7) (azt, amelyik a használati utasítás zacskójában található).

11. Győződjön meg róla, hogy a mágnes (d7) a helyén legyen.

12. Nyissa ki az ajtót, és a csavarok (t1) használatával szerelje fel a felső ajtó műanyag szegélyét (t2). Csukja be az ajtót.

13. Csavarozza ki a csavart, és rögzítse a fogantyút az ellenkező oldalon.

14. Helyezze a használati utasítás tasakjában található műanyag dugaszokat a bal oldali nyitott mélyedésekbe

15. Helyezze át, szintezze a készüléket, és csatlakoztassa a hálózati aljzatba.

Hajtson végre egy végső ellenőrzést, hogy megbizonyosodjon a következőkről:

• Minden csavar meg van-e húzva.

• A mágneses tömítés a készülékszekrény-

hez tapad.

• Az ajtó megfelelően nyílik és csukódik.

Ha a környezeti hőmérséklet alacsony (pl. télen), előfordulhat, hogy a tömítés nem tapad hozzá tökéletesen a készülékházhoz. Ebben az esetben várja meg, amíg a tömítés magától hozzáidomul a készülékházhoz. Ha nem szeretné saját maga végrehajtani a fenti műveleteket, forduljon a legközelebbi ügyfélszolgálathoz. Az ügyfélszolgálat szakembere költségtérítés ellenében elvégzi az ajtók nyitásirányának megfordítását.

KÖRNYEZETVÉDELMI TUDNIVALÓK

A terméken vagy a csomagoláson található

szimbólum azt jelzi, hogy a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket el kell szállítani az elektromos és elektronikai készülékek újrahasznosítására szakosodott megfelelő begyűjtő helyre. Azzal, hogy gondoskodik ezen termék helyes hulladékba helyezéséről, segít megelőzni azokat, a környezetre és az emberi egészségre gyakorolt potenciális

kedvezőtlen következményeket, amelyeket ellenkező esetben a termék nem megfelelő hulladékkezelése okozhatna. Ha részletesebb tájékoztatásra van szüksége a termék újrahasznosítására vonatkozóan, kérjük, lépjen kapcsolatba a helyi önkormányzattal, a háztartási hulladékok kezelését végző szolgálattal vagy azzal a bolttal, ahol a terméket vásárolta.

Electrolux. Thinking of you.

Aby dowiedzieć się więcej o naszej filozofii, odwiedź naszą

stronę internetową www.electrolux.com

SPIS TREŚCI

Informacje dotyczące bezpieczeństwa 15 Panel sterowania 17 Pierwsze użycie 19 Codzienna eksploatacja 19 Przydatne rady i wskazówki 20

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego

powiadomienia

Konserwacja i czyszczenie 21 Co zrobić, gdy… 22 Dane techniczne 24 Instalacja 24 Ochrona środowiska 27

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

W celu zapewnienia bezpieczeństwa użyt- kownika i bezawaryjnej pracy urządzenia przed instalacją i pierwszym użyciem należy uważnie przeczytać instrukcję obsługi, zwracając szczególną uwagę na wskazówki oraz ostrzeżenia. Wszyscy użytkownicy urządzenia powinni poznać zasady jego bezpiecznej obsługi. Pozwoli to uniknąć niepotrzebnych pomyłek i wypadków. Prosimy o zachowanie instrukcji obsługi przez cały czas używania urządzenia oraz przekazanie jej kolejnemu użytkownikowi w razie odstąpienia lub sprzedaży urządzenia. W celu uniknięcia szkód na zdrowiu i życiu osób oraz szkód materialnych należy przestrzegać środków ostrożności podanych w niniejszej instrukcji obsługi, gdyż producent nie jest odpowiedzialny za szkody spowodowane wskutek ich nieprzestrzegania.

Bezpieczeństwo dzieci i osób upośledzonych

• Niniejsze urzą

ne do użytku przez osoby (w tym dzieci)

o ograniczonych zdolnościach fizycz-

nych, sensorycznych czy umysłowych, a

także nieposiadające wiedzy lub do-

świadczenia w użytkowaniu tego typu

urządzeń, chyba, że będą one nadzoro-

wane lub zostaną poinstruowane na te-

mat korzystania z tego urządzenia przez

osobę odpowiedzialną za ich bezpie-

czeństwo.

Dzieci należy pilnować, aby mieć pew-

ność, że nie bawią się urządzeniem.

dzenie nie jest przeznaczo-

• Opakowanie należy przechowywać w miejscu niedostępnym dla dzieci. Istnieje ryzyko uduszenia.

• W przypadku utylizacji urządzenia należy wyjąć wtyczkę z gniazdka, odciąć przewód zasilający (jak najbliżej urządzenia) i odkręcić drzwi, aby uchronić bawiące się dzieci przed pora przed zamknięciem się w środku urzą- dzenia.

•Jeśli to urządzenie zawierające magne- tyczne uszczelnienie drzwi ma zastąpić urządzenie z blokadą sprężynową (ryglem) w drzwiach lub w pokrywie, przed oddaniem starego urządzenia do utylizacji należy usunąć blokadę. Zapobiegnie to przypadkowemu uwięzieniu dziecka.

Ogólne zasady bezpieczeństwa

Ostrzeżenie!

Otwory wentylacyjne w obudowie urządze- nia lub w meblu do zabudowy nie mogą być zakryte ani zanieczyszczone.

•Urządzenie jest przeznaczone do prze- chowywania żywności i/lub napojów w zwykłych warunkach domowych, tak jak to opisano w niniejszej instrukcji obsługi.

•Do przyśpieszenia procesu rozmrażania nie wolno używać urządzeń mechanicznych ani żadnych innych sztucznych metod.

• Nie należy stosować innych urządzeń elektrycznych (np. maszynek do lodów) wewnątrz urządzeń chłodniczych, o ile

żeniem prądem lub

electrolux 15

16 electrolux

nie zostały one dopuszczone do tego celu przez producenta.

•Należy zachować ostrożność, aby nie uszkodzić układu chłodniczego.

•W układzie chłodniczym urządzenia znaj- duje się czynnik chłodniczy izobutan (R600a), który jest ekologicznym gazem naturalnym (jednak jest łatwopalny). Należy upewnić się, że podczas transportu i instalacji urządzenia nie zostały uszkodzone żadne elementy układu chłodniczego. Jeśli układ chłodniczy został uszkodzony, należy: –unikać otwartego płomienia oraz in-

nych źródeł zapłonu;

–dokładnie przewietrzyć pomieszczenie,

w którym znajduje się urządzenie.

•Ze względów bezpieczeństwa zabrania się dokonywania jakichkolwiek modyfika- cji lub zmian konstrukcyjnych w urządze- niu. Jakiekolwiek uszkodzenia przewodu zasilającego mogą spowodować zwarcie, pożar i/lub porażenie prądem.

Ostrzeżenie! Aby uniknąć niebezpie- czeństwa, wszelkie elementy elektryczne (przewód zasilający, wtyczkę, sprę- żarkę) może wymienić wyłącznie autoryzowany serwis lub technik o odpowiednich kwalifikacjach.

1. Nie wolno przedłużać przewodu zasi-

lającego.

2. Należy upewnić się, że wtyczka prze-

wodu zasilającego nie została przygnieciona ani uszkodzona przez tylną ściankę urządzenia. Przygnieciona lub uszkodzona wtyczka może się przegrzewać i spowodować pożar.

3. Należy zapewnić dostęp do wtyczki

przewodu zasilającego urządzenia.

4. Nie ciągnąć za przewód zasilający.

5. Jeżeli gniazdko sieciowe jest obluzo-

wane, nie wolno wkładać do niego wtyczki przewodu zasilającego. Występuje zagrożenie porażenia prą- dem lub pożaru.

6. Nie wolno używać urządzenia bez

klosza żarówki

oświetlenia wnętrza.

•Urządzenie jest ciężkie. Należy zachować ostrożność podczas jego przenoszenia.

4) Jeśli urządzenie jest wyposażone w klosz.

5) Jeśli urządzenie jest wyposażone w oświetlenie.

• Nie wolno wyjmować ani dotykać przedmiotów w komorze zamrażarki wilgotnymi/mokrymi rękoma, ponieważ może to spowodować uszkodzenie skóry lub odmrożenie.

• Nie należy wystawiać urządzenia na bezpośrednie działanie promieni słonecznych.

•

Żarówki oświetlenia

zastosowane w tym urządzeniu są specjalnymi żarówkami przeznaczonymi wyłącznie do urządzeń domowych. Nie nadają się one do oś- wietlania pomieszczeń domowych.

Codzienna eksploatacja

• Nie wolno stawiać gorących naczyń na plastikowych elementach urządzenia.

• Nie wolno przechowywać łatwopalnych gazów ani płynów w urządzeniu, ponieważ mogą spowodować wybuch.

•Należy ściśle stosować się do wskazó- wek dotyczących przechowywania podanych przez producenta urządzenia. Patrz odpowiednie instrukcje.

Konserwacja i czyszczenie

• Przed przeprowadzeniem konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazdka zasilania. Jeśli nie ma dostępu do gniazdka zasilania, należy wyłączyć prąd.

• Nie wolno czyścić urządzenia metalowymi przedmiotami.

•Należy regularnie sprawdzać otwór od- pływowy skroplin w chłodziarce. W razie konieczności należy go wyczyścić. Jeżeli otwór odpływowy jest zablokowany, woda zacznie się zbierać na dnie chłodziar- ki.

Instalacja Ważne! Podłączenie elektryczne

urządzenia należy wykonać zgodnie z wskazówkami podanymi w odpowiednich rozdziałach.

•Rozpakować urządzenie i sprawdzić, czy nie jest w żaden sposób uszkodzone. Nie wolno podłączać urządzenia, jeśli jest uszkodzone. Ewentualne uszkodzenia należy natychmiast zgłosić sprzedawcy. W tym przypadku należy zachować opakowanie.

electrolux 17

• Zaleca się odczekanie co najmniej czterech godzin przed podłączeniem urzą- dzenia, aby olej mógł spłynąć z powrotem do sprężarki.

•Należy zapewnić odpowiednią wentylację ze wszystkich stron urządzenia. Nieodpowiednia wentylacja prowadzi do jego przegrzewania. Aby uzyskać wystarczają- cą wentylację, należy postępować zgodnie z wskazówkami dotyczącymi instalacji.

•W razie możliwości tylną ściankę urzą- dzenia należy ustawić od ściany, aby uniknąć dotykania lub chwytania za ciepłe elementy (sprężarka, skraplacz) i zapobiec ewentualnym oparzeniom.

•Urządzenia nie wolno umieszczać w po- bliżu kaloryferów lub kuchenek.

•Należy zadbać o to, aby po instalacji urządzenia możliwy był dostęp do wtyczki sieciowej.

•Urządzenie można podłączyć wyłącznie do instalacji doprowadzającej wodę pit-

ną.

Serwis

• Wszelkie prace elektryczne związane z serwisowaniem urządzenia powinny być

PANEL STEROWANIA

przeprowadzone przez wykwalifikowanego elektryka lub inną kompetentną osobę.

• Naprawy tego produktu muszą być wykonywane w autoryzowanym punkcie serwisowym. Należy stosować wyłącznie oryginalne części zamienne.

Ochrona środowiska

W obiegu czynnika chłodniczego ani w materiałach izolacyjnych urządzenia nie ma gazów szkodliwych dla warstwy ozonowej. Urządzenia nie należy wyrzucać wraz z odpadami komunalnymi i

śmieciami. Pianka izolacyjna zawiera łatwopalne gazy: urządzenie należy uty-

lizować zgodnie z obowiązującymi przepisami, które można uzyskać od władz lokalnych. Należy unikać uszkodzenia układu chłodniczego, szczególnie z tyłu przy wymienniku ciepła. Materiały zastosowane w urządzeniu, któ-

re są oznaczone symbolem się do ponownego przetworzenia.

, nadają

BDE

A - Przycisk WŁ./WYŁ. urządzenia D - Przycisk funkcji B - Przycisk regulacji temperatury E - Przycisk zatwierdzający C - Wskaźnik temperatury i funkcji

6) Jeśli przewidziane jest podłączenie do sieci wodociągowej.

18 electrolux

Wyświetlacz

Jeśli widoczny jest ten symbol, funkcja „Tryb energooszczędny” jest

Jeśli widoczny jest ten symbol, funkcja „Zakupy” jest włączona

włączona Wskaźnik dodatniej temperatury Jeśli widoczny jest ten symbol, funk-

cja „Blokada uruchomienia” jest włą- czona

Wskaźnik temperatury

Włączanie

Włożyć wtyczkę do gniazdka zasilającego. Jeżeli wyświetlacz nie jest podświetlony, należy nacisnąć przycisk (A), aby włączyć urządzenie. W celu optymalnego przechowywania żyw- ności należy wybrać funkcję Eco Mode, a temperatura w chłodziarce zostanie ustawiona na +5°C. Aby ustawić inną temperaturę, patrz "Regulacja temperatury".

Ważne! Jeżeli drzwi pozostaną otwarte przez kilka minut, oświetlenie zostanie automatycznie wyłączone. Oświetlenie można przywrócić przez zamknięcie i ponowne otwarcie drzwi.

Wyłączanie

Wyłączenie urządzenia następuje po naciś- nięciu i przytrzymaniu przycisku (A) przez

ej niż sekundę.

dłuż W tym czasie, na wyświetlaczu pojawi się odliczanie temperatury w kolejności -3 -2

-1.

Regulacja temperatury

Temperaturę można regulować naciskając przycisk (B). Zacznie migać aktualne ustawienie temperatury; naciskając ponownie przycisk (B) można je zmienić skokowo co jeden stopień. Po kilku sekundach zostanie wyświetlona ustawiona domyślna temperatura.

Menu funkcji

Naciśnięcie przycisku D umożliwia przejście do menu funkcji. Potwierdzenie każdej funkcji następuje po naciśnięciu przycisku E. W przypadku braku potwierdzenia po kilku sekundach menu zostaje zastąpione standardowymi wskazaniami wyświetlacza. Dostępne funkcje:

Funkcja „Tryb oszczędny” Funkcja „Zakupy” Funkcja „Blokada uruchomienia”

Funkcja „Tryb oszczędny”

Funkcję „Tryb oszczędny” włącza się poprzez naciśnięcie przycisku (D) (w razie potrzeby należy nacisnąć go kilkakrotnie), aż

zostanie wyświetlona ikona ustawienie temperatury +5°C). Dokonany wybór należy potwierdzić, naciskając w ciągu kilku sekund przycisk E. Rozlegnie się sygnał dźwiękowy, a ikona pozostanie widoczna. W tym trybie pracy wybrane temperatury są ustawiane automatycznie (+5°C) w celu zapewnienia optymalnych warunków przechowywania żywności. Funkcję można w dowolnej chwili wyłączyć, zmieniając wybraną temperaturę w komorze.

Funkcja "Zakupy"

Jeżeli istnieje konieczność przechowania większej ilości ciepłych produktów spożywczych, na przykład po dokonaniu zakupów, zaleca się uruchomienie funkcji "Zakupy", w celu szybszego schłodzenia tych

(lub poprzez

electrolux 19

produktów bez podwyższenia temperatury żywności już przechowywanej w chłodziarce. Uruchomienie funkcji "Zakupy" następuje po wybraniu przyciskiem (D) (w razie konieczności należy nacisnąć przycisk kilka-

krotnie) odpowiedniej ikony wybór należy potwierdzić naciskając w cią- gu kilku sekund przycisk (E). Słychać będzie sygnał akustyczny, a ikona pozostanie podświetlona. Funkcja "Zakupy" wyłącza się automatycznie po około 6 godzinach. Wyłączenia tej funkcji można dokonać w dowolnym momencie naciskając przycisk (D), aż zacznie pulsować odpowiednia ikona, a następnie zatwierdzając przyciskiem (E).

Funkcja "Zabezpieczenie przed uruchomieniem przez dzieci"

Uruchomienie funkcji "Zabezpieczenie przed uruchomieniem przez dzieci" nastę- puje po wybraniu przyciskiem (D) (w razie konieczności należy nacisnąć przycisk kilkakrotnie) odpowiedniej ikony Dokonany wybór należy potwierdzić naciskając w ciągu kilku sekund przycisk (E). Słychać będzie sygnał akustyczny, a ikona pozostanie podświetlona. Podczas działania tej funkcji, naciskanie przycisków nie wywołuje zmian w pracy urządzenia.

. Dokonany

Wyłączenia tej funkcji można dokonać w dowolnym momencie naciskając przycisk (D), aż zacznie pulsować odpowiednia iko- na, a następnie zatwierdzając przyciskiem (E).

Funkcja „Wakacje” „H”

Funkcja „Wakacje” umożliwia ustawienie temperatury na +14°C. Funkcja ta pozwala na pracę zamkniętej i pustej chłodziarki przez dłuższy okres, na przykład podczas wakacji letnich, nie dopuszczając do powstawania nieprzyjemnego zapachu. Aby włączyć funkcję „Wakacje”, należy postępować w taki sam sposób, jak przy ustawianiu temperatury. Temperaturę na wskaźniku można zmieniać w zakresie do +8°C co 1°C. Po wskazaniu +2°C następu- je litera „H”. Aby zatwierdzi nąć przycisk E. Od tej chwili w chłodziarce uruchomiona jest funkcja „Wakacje” i urządzenie pracuje w trybie oszczędzania energii.

Ważne! Komora chłodziarki musi zostać opróżniona na czas włączenia funkcji „Wakacje”.

ć, należy nacis-

PIERWSZE UŻYCIE

Czyszczenie wnętrza

W celu usunięcia zapachu nowego produktu przed pierwszym uruchomieniem urzą- dzenia należy wymyć jego wnętrze i znajdujące się w nim elementy letnią wodą z łagodnym mydłem, a następnie dokładnie je wysuszyć.

CODZIENNA EKSPLOATACJA

Zmiana położenia półek

Ściany chłodziarki są wyposażone w kilka prowadnic umożliwiających umieszczenie półek zgodnie z aktualnymi potrzebami. Niektóre półki należy podnieść z tyłu, aby można było je wyjąć.

Ważne! Nie wolno usuwać szklanej półki znad szuflady na warzywa, gdyż jej

Ważne! Nie należy stosować detergentów ani proszków do szorowania, ponieważ mogą one uszkodzić powierzchni urządzenia.

obecność zapewnia odpowiednią cyrkulację powietrza.

20 electrolux

Półka na butelki

Układać butelki (szyjkami do przodu) na odpowiednio ustawionej półce.

Ważne! Należy wkładać jedynie zamknięte butelki.

Rozmieszczanie półek na drzwiach

Aby umożliwić przechowywanie artykułów spożywczych w opakowaniach o różnej wielkości, półki w drzwiach można umieszczać na różnych wysokościach. Aby dokonać odpowiedniego ustawienia, należy: stopniowo wyciągać półkę w kierunku strzałek, aż zostanie uwolniona, a następnie umieścić ją w żądanym miejscu.

PRZYDATNE RADY I WSKAZÓWKI

Zwykłe odgłosy pracy urządzenia

• Podczas przetłaczania czynnika chłodni- czego przez rurki i inne elementy układu chłodzącego może być słyszalny odgłos cichego bulgotania lub odgłos przypominający wrzenie wody. Jest to właściwe.

•Gdy sprężarka jest włączona, a czynnik chłodzący jest pompowany, słychać warkot i odgłos pulsowania pochodzący ze sprężarki. Jest to właściwe.

•Rozszerzalność cieplna może powodo- wać nagłe odgłosy pękania. Jest to naturalne, niegroźne zjawisko fizyczne. Jest to właściwe.

electrolux 21

Wskazówki dotyczące oszczędzania energii

•Nie otwierać zbyt często drzwi zamrażar- ki i nie zostawiać ich otwartych dłużej niż jest to absolutnie konieczne.

•Jeśli temperatura otoczenia jest wysoka, pokrętło regulacji temperatury jest ustawione w najwyższej pozycji, urządzenie jest w pełni załadowane sprężarka będzie pracowała bezustannie, powodując zbieranie się szronu lub lodu na parowniku. W takim przypadku należy obrócić pokrętło regulacji temperatury w kierunku niższego ustawienia, aby umożliwić automatyczne usuwanie szronu i jednocześ- nie zmniejszyć zużycie energii.

Wskazówki dotyczące przechowywania świeżej żywności

Aby uzyskać najlepsze wyniki:

• Nie przechowywać w chłodziarce przechowywać ciepł cych płynów.

•Artykuły spożywcze należy przykryć lub owinąć, szczególnie te, które mają silny zapach.

• Zapewnić swobodny przepływ powietrza wokół artykułów spożywczych.

ej żywności ani parują-

KONSERWACJA I CZYSZCZENIE

Uwaga! Przed przeprowadzeniem jakichkolwiek prac konserwacyjnych, należy odłączyć urządzenie od zasilania.

Układ chłodniczy urządzenia zawiera węglowodory. Prace konserwacyjne i uzupełnianie mogą wykonywać wyłącznie technicy autoryzowanego serwisu.

Okresowe czyszczenie

Urządzenie należy czyścić regularnie:

•Wnętrze i akcesoria należy czyścić za po- mocą ciepłej wody z dodatkiem łagodnego mydła.

•Należy regularnie sprawdzać i czyścić uszczelki drzwi.

•Dokładnie opłukać i wysuszyć.

Ważne! Nie ciągnąć, nie przesuwać ani nie niszczyć rurek i/lub przewodów umieszczonych w urządzeniu.

Wskazówki dotyczące przechowywania żywności

Przydatne wskazówki: Mięso (każdy rodzaj): zapakować do polietylenowych worków i umieścić na szklanej półce nad szufladą na warzywa. Ze względów bezpieczeństwa można je przechowywać w ten sposób najwyżej przez jeden lub dwa dni. Żywność gotowana, potrawy na zimno itp.: należy je przykryć i umieścić na dowolnej półce. Owoce i warzywa: należy je dokładnie oczyścić i umieś nich szufladach. Masło i ser: należy je umieszczać w specjalnych hermetycznych pojemnikach lub zapakować w folię aluminiową lub woreczki polietylenowe, aby maksymalnie ograniczyć dostęp powietrza. Butelki z mlekiem: należy założyć na nie nakrętki i przechowywać na półce na butelki na drzwiach. Bananów, ziemniaków, cebuli i czosnku, jeśli nie są zapakowane, nie należy przechowywać w chłodziarce.

Do czyszczenia wnętrza urządzenia nie stosować środków czyszczących, proszków do szorowania, pachnących środków czy-

ących lub wosku do polerowania, gdyż

szcz mogą one uszkodzić powierzchnię i pozostawić silny zapach.

Oczyścić skraplacz (czarna kratka) i sprę- żarkę z tyłu urządzenia za pomocą szczotki. Poprawi to wydajność urządzenia i zmniejszy zużycie energii elektrycznej.

Ważne! Należy uważać, aby nie uszkodzić układu chłodniczego.

Niektóre kuchenne środki czyszczące zawierają substancje chemiczne, które mogą uszkodzić tworzywo zastosowane w urzą- dzeniu. Z tego względu zaleca się mycie zewnętrznych części urządzenia ciepłą wodą z niewielką ilością płynu do mycia naczyń. Po czyszczeniu ponownie podłączyć urz dzenie do zasilania.

cić w przeznaczonych dla

ą-

22 electrolux

Rozmrażanie chłodziarki

Przy każdorazowym wyłączeniu silnika sprężarki w czasie normalnego użytkowania szron jest usuwany z parownika komory chłodziarki automatycznie. Woda ze szronu spływa rynienką do specjalnego pojemnika, umieszczonego z tyłu urządzenia nad sprę- żarką, gdzie odparowuje. Należy pamiętać o okresowym czyszczeniu otworu odpływowego umieszczonego na środku kanału w chłodziarce w celu zapobieżenia przelewaniu się wody i skapywaniu jej na żywność. Należy używać specjalnej przetyczki dostarczonej z urządzeniem, umieszczonej w otworze odpływowym.

CO ZROBIĆ, GDY…

Podczas pracy urządzenia mogą wystąpić pewne drobne, lecz uporczywe problemy, które nie wymagają wzywania pracownika serwisu. W poniższej tabeli przedstawiono informacje na ich temat, aby uniknąć zbęd- nych opłat za wizytę serwisową.

Ważne! Praca urządzenia wiąże się z występowaniem pewnych dźwięków (praca sprężarki i odgłos pompowanego czynnika

Problem Prawdopodobna przyczyna Rozwiązanie

Urządzenie pracuje głoś- no.

Dystanse znajdujące się pomię-

pojawia się na wy-

świetlaczu temperatury

Sprężarka pracuje bezustannie.

Drzwi nie są prawidłowo za-

Drzwi są otwierane zbyt często. Nie pozostawiać otwartych drzwi

Temperatura produktów jest

Urządzenie nie jest prawidłowo ustawione.

dzy tylną ścianą urządzenia a rurkami są luźne.

Wystąpił błąd podczas pomiaru temperatury

Regulator temperatury może być ustawiony nieprawidłowo.

mknięte.

zbyt wysoka.

chłodniczego). Nie są to oznaki usterki, lecz normalne działanie urządzenia.

Ważne! Urządzenie nie pracuje w sposób ciągły, więc zatrzymanie się sprężarki nie oznacza braku zasilania. Dlatego przed dotknięciem elektrycznych elementów urządzenia należy upewnić się, że jest ono odłączone od źródła zasilania.

Należy sprawdzić, czy urządzenie stoi stabilnie (wszystkie nóżki i kółka powinny opierać się na podłodze). Patrz rozdział „Poziomowanie”.

Zamocować je na miejscu.

Skontaktować się z serwisem (układ chłodzący będzie nadal chłodził żywność, ale regulacja temperatury będzie niemożliwa).

Ustawić wyższą temperaturę.

Patrz „Zamykanie drzwi”.

dłużej niż to konieczne. Odczekać aż żywność ostygnie

do temperatury pokojowej przed włożeniem jej do urządzenia.

electrolux 23

Problem Prawdopodobna przyczyna Rozwiązanie

Temperatura w pomieszczeniu

jest zbyt wysoka.

Po tylnej ściance chło- dziarki spływa woda.

Podczas procesu automatycznego rozmrażania szron roztapia

Obniżyć temperaturę w pomieszczeniu.

Jest to normalne zjawisko.

się na tylnej ściance.

Woda spływa do komory

Odpływ skroplin jest zatkany. Oczyścić odpływ skroplin.

chłodziarki.

Produkty uniemożliwiają spływa-

nie skroplin do rynienki na tylnej

Upewnić się, że produkty nie stykają się z tylną ścianką.

ścianie.

Woda wylewa się na podłogę.

Osadza się za dużo szronu i lodu.

Drzwi nie są prawidłowo za-

Końcówka wężyka odprowadzającego skropliny nie jest skierowana do pojemnika umieszczonego nad sprężarką.

Żywność nie została prawidłowo zapakowana.

Zamocować końcówkę wężyka odprowadzającego skropliny w pojemniku umieszczonym nad sprężarką.

Zapakować prawidłowo produkty spożywcze.

Patrz „Zamykanie drzwi”.

mknięte.

Regulator temperatury może być

Ustawić wyższą temperaturę.

ustawiony nieprawidłowo.

Temperatura w urządze- niu jest zbyt niska.

Temperatura w urządze- niu jest zbyt wysoka.

Drzwi nie są prawidłowo za-

Regulator temperatury może być ustawiony nieprawidłowo.

Ustawić wyższą temperaturę.

Ustawić niższą temperaturę.

Patrz „Zamykanie drzwi”.

mknięte.

Temperatura produktów jest

zbyt wysoka.

Odczekać aż żywność ostygnie do temperatury pokojowej przed włożeniem jej do urządzenia.

Temperatura w chło- dziarce jest zbyt wysoka.

W urządzeniu umieszczono jed-

Brak obiegu zimnego powietrza w urządzeniu.

nocześnie dużo żywności do przechowywania.

Zapewnić obieg zimnego powietrza w urządzeniu.

Należy umieszczać jednorazowo mniejsze ilości żywności do schło-

dzenia. Urządzenie nie działa. Urządzenie jest wyłączone. Włączyć urządzenie. Wtyczka przewodu zasilającego

nie została prawidłowo podłą-

Podłączyć prawidłowo wtyczkę

do gniazda elektrycznego.

czona do gniazda elektrycznego.

Urządzenie nie jest zasilane.

Brak napięcia w gnieździe elektrycznym.

Podłączyć inne urządzenie elek-

tryczne do tego gniazda elek-

trycznego. Sprawdzić bezpiecz-

nik. Skontaktować się z wykwalifi-

kowanym elektrykiem. Nie działa oświetlenie. Oświetlenie jest w trybie czuwa-

Zamknąć i otworzyć drzwi.

nia. Drzwi są otwarte zbyt długo. Zamknąć drzwi. Żarówka jest przepalona. Patrz „Wymiana żarówki”.

24 electrolux

Jeżeli podane rozwiązania nie pomagają, należy skontaktować się z najbliższym autoryzowanym serwisem.

Wymiana żarówki

1. Odłączyć urządzenie od zasilania.

2. Nacisnąć ruchomą część, aby odczepić klosz żarówki (1).

3. Zdjąć klosz żarówki (2).

4. Wymienić żarówkę na żarówkę o tej samej mocy, przeznaczoną specjalnie do urządzeń domowych.

Zamykanie drzwi

1. Wyczyścić uszczelki drzwi.

2. W razie konieczności wyregulować drzwi. Patrz punkt "Instalacja".

3. W razie konieczności wymienić uszkodzone uszczelki drzwi. Skontaktować się z autoryzowanym punktem serwisowym.

5. Zamontować klosz żarówki.

6. Podłączyć urządzenie.

7. Otworzyć drzwi. Sprawdzić, czy oś- wietlenie się włącza.

DANE TECHNICZNE

Wymiar Wysokość 1540 mm Szerokość 595 mm Głębokość 658 mm Napięcie 230 - 240 V Częstotliwość 50 Hz

Dane techniczne są podane na tabliczce znamionowej znajdującej się po lewej stro-

nie wewnątrz urządzenia oraz na etykiecie informującej o zużyciu energii.

INSTALACJA

Przed instalacją urządzenia należy dokładnie przeczytać "Informacje dotyczące bezpieczeństwa" w celu zapewnienia własnego bezpieczeństwa i prawidłowego działania urządzenia.

Ustawianie

Urządzenie należy instalować w miejscu, w którym temperatura otoczenia będzie odpowiadać klasie klimatycznej wskazanej na tabliczce znamionowej urządzenia:

Klasa

klima-

tyczna

SN od +10°C do +32°C N od +16°C do +32°C ST od +16°C do +38°C T od +16°C do +43°C

Temperatura otoczenia

Miejsce instalacji

Urządzenie należy zainstalować z dala od źródeł ciepła, takich jak grzejniki, bojlery,

bezpośrednie promienie słoneczne itd. Na-

electrolux 25

leży zapewnić swobodny przepływ powietrza z tyłu urządzenia. W przypadku montażu urządzenia pod wiszącą szafką, dla zapewnienia jego optymalnej sprawności, odległość między jego górną powierzchnią a szafką musi wynosić co najmniej 100 mm. Najlepiej jednak nie ustawiać urządzenia pod wiszącymi szafkami. Urządzenie moż- na dokładnie wypoziomować dzięki regulowanym nóżkom.

Ostrzeżenie! Należy zapewnić możliwość odłączenia urządzenia od źródła zasilania. Dlatego, po zainstalowaniu urządzenia, wtyczka musi być łatwo dostępna.

10mm 100mm

Przyłącze elektryczne

Przed podłączeniem urządzenia do sieci elektrycznej należy sprawdzić, czy napięcie oraz częstotliwość podane na tabliczce znamionowej odpowiadają parametrom domowej instalacji zasilającej. Urządzenie musi być uziemione. Wtyczka przewodu zasilającego dołączonego do urządzenia posiada styk uziemiający . Jeśli gniazdko zasilania nie jest uziemione, urzą- dzenie należy odrębnie uziemić zgodnie z aktualnymi przepisami, uzgadniając to z wykwalifikowanym elektrykiem. Producent nie ponosi żadnej odpowiedzialności w przypadku nieprzestrzegania powyższych wskazówek dotyczących bezpieczeństwa. Niniejsze urządzenie spełnia wymogi dyrektyw Unii Europejskiej.

10mm

Tylne elementy dystansowe

W torebce z dokumentacją znajdują się dwa elementy dystansowe. Zamontować elementy dystansowe wykonując następujące czynności:

1. Poluzować ś

2. Wsunąć element dystansowy pod łeb śruby.

3. Obrócić element dystansowy do właś- ciwego położenia.

4. Dokręcić śrubę.

rubę.

Poziomowanie

Dokładne wypoziomowanie urządzenia zapobiega wibracjom i hałasowi podczas jego pracy. Aby ustawić wysokość urządzenia, należy wykręcić lub dokręcić dwie przednie regulowane nóżki.

Zmiana kierunku otwierania drzwi

Ostrzeżenie! Przed rozpoczęciem

prac należy wyjąć wtyczkę z gniazda elektrycznego.

26 electrolux

Ważne! Aby wykonać poniższe czynności,

zalecane jest skorzystanie z pomocy drugiej osoby, która przytrzyma drzwi urządzenia.

Aby zmienić kierunek otwierania drzwi, należy wykonać następujące czynności:

1. Otworzyć drzwi, gdy urządzenie stoi w pozycji pionowej. Odkręcić śruby (t1) i zdjąć górne plastikowe obramowanie (t2). Zamknąć drzwi.

2. Wyjąć małą plastikową osłonę z plastikowego obramowania drzwi i umieścić ją po przeciwnej stronie (t3).

3. Zdjąć osłonę (t4). Jeśli to konieczne, można bardzo ostrożnie użyć śrubokrę- tu. Odkręcić śrubę po drugiej stronie. Wymontować górny zawias drzwi (t5). Włożyć je do pustej plastikowej torebki.

5. Odkręcić śrubę i wyjąć ogranicznik drzwi (d1). Odwrócić go i przymocować po przeciwnej stronie.

6. Wymontować pokrywę (b1) za pomocą narzędzia. Odkręcić sworzeń dolnego zawiasu (b2) z podkładką (b3) i umieś- cić je po przeciwnej stronie.

7. Zamontować pokrywę (b1) po przeciwnej stronie.

4. Zdjąć drzwi.

8. Ponownie założyć drzwi na sworzeń (b2). Upewnić się, że krawędzie drzwi są równoległe do krawędzi urządzenia.

electrolux 27

9. Umieścić i przykręcić górny zawias (znajduje się w opakowaniu z instrukcją obsługi) po przeciwnej stronie (t6).

10. Założyć panel (t7) (znajduje się w opakowaniu z instrukcją obsługi).

11. Sprawdzić, czy magnes (d7) znajduje się w odpowiednim miejscu.

12. Otworzyć drzwi, przymocować górne plastikowe obramowanie (t2) przy uży- ciu wkrętów (t1). Zamknąć drzwi.

13. Odkręcić wkręt i przykręcić uchwyt po przeciwnej stronie.

14. W pustych otworach umieścić plastikowe zaślepki, znajdujące się w torebce z instrukcją.

15. Ustawić, wypoziomować i podłączyć urządzenie do gniazda elektrycznego.

Na końcu upewnić się, czy:

•Wszystkie wkręty zostały dokręcone.

• Uszczelka magnetyczna przylega do

obudowy.

• Drzwi otwierają i zamykają się prawidło-

wo. Jeśli temperatura otoczenia jest niska (np. zimą), uszczelka może nie przylegać dokładnie do obudowy. W takim przypadku należy poczekać na naturalne dopasowanie się uszczelki. Jeżeli użytkownik nie chce samodzielnie wykonywać opisanych czynności, powinien zwrócić się o pomoc do najbliższego auto- ryzowanego serwisu. Specjalista z serwisu odpłatnie zmieni kierunek otwierania drzwi.

OCHRONA ŚRODOWISKA

Symbol na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do

właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym. Właściwa utylizacja i złomowanie pomaga w

28 electrolux

eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy

skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Electrolux. Thinking of you.

Viac o nás na www.electrolux.com

OBSAH

Bezpečnostné pokyny 29 Ovládací panel 31 Prvé použitie 32 Každodenné používanie 33 Užitočné rady a tipy 34

Vyhradzujeme si právo na zmeny bez predchádzajúceho upozornenia.

BEZPEČNOSTNÉ POKYNY

V záujme vlastnej bezpečnosti a na zabezpečenie správneho používania si pred nainštalovaním a prvým použitím spotrebiča starostlivo prečítajte tento návod na používanie vrátane tipov a upozornení. Je dôležité, aby sa kvôli predchádzaniu zbytočným chybám a úrazom zaručilo, že všetci užívatelia tohto spotrebiča budú podrobne oboznámení s jeho obsluhou a s bezpečnostný- mi pokymni. Tieto pokyny si uložte a dbajte, aby sa vždy nachádzali pri spotrebiči, aj po presťahovaní alebo predaji inej osobe, a aby bol každý, kto ho používa po celú dobu jeho životnosti, riadne informovaný o používaní a bezpečnosti spotrebiča. Dodržiavajte tieto bezpečnostné pokyny na ochranu zdravia, života a majetku, pretože výrobca nezodpovedá za škody spôsobené nedbalosťou.

Bezpečnosť detí a zraniteľných osôb

•Tento spotrebič nie je určený pre osoby (vrátane detí) so zníženými fyzickými, senzorickými alebo duševnými schopnosťa- mi, ani pre osoby s nedostatočnými skúsenosťami a vedomosťami, ak nie je zabezpečený dohľad alebo poučenie o bezpečnom používaní spotrebiča zo strany osoby zodpovednej za ich bezpečnosť. Nenechávajte deti bez dozoru. Musíte mať istotu, že sa nebudú so spotrebičom hrať.

• Všetky obaly odstráňte z dosahu detí. Hrozí riziko zadusenia.

•Ak spotrebič likvidujete, vytiahnite zá- strčku spotrebiča z elektrickej zásuvky, odrežte pripojovací kábel (podľa možnosti čo najbližšie k spotrebiču) a demontuj-

electrolux 29

Ošetrovanie a čistenie 34 Čo robiť, keď... 35 Technické údaje 37 Inštalácia 37 Otázky ochrany životného prostredia 40

te dvierka, aby deti pri hre nemohol zasiahnuť elektrický prúd a aby sa nemohli zatvoriť vnútri spotrebiča.

•Ak má tento spotrebič s magnetickými tesneniami dvierok nahradiť starší spotrebič s pružinovým uzáverom (príchytkou dvierok) na dvierkach alebo na veku, pred likvidáciou starého spotrebiča poškoďte zatvárací mechanizmus tak, aby bol nefunkčný. Predídete tak uviaznutiu hrajúcich sa detí v spotrebiči.

Všeobecné bezpečnostné pokyny

Varovanie

Vetracie otvory nezakrývajte a udržiavajte ich bez prekážok.

•Spotrebič je určený na uchovávanie po- travín a nápojov v bežnej domácnosti, ako sa vysvetľuje v návode na použitie.

•Na urýchľovanie odmrazovania nepouží- vajte žiadne mechanické zariadenia ani umelé prostriedky.

• Vnútri chladiacich spotrebičov nepoužívajte iné elektrické spotrebiče (ako sú výrobníky zmrzliny), ak nie sú schválené na tento účel výrobcom.

• Nepoškodzuje chladiaci okruh.

• Chladiaci okruh spotrebiča obsahuje izobután (R600a), prírodný plyn s vysokou kompatibilitou so životným prostredím, ktorý je však horľavý. Počas prepravy a inštalácie spotrebiča dávajte pozor, aby ste nepoškodili žiadnu časť chladiaceho okruhu. Ak sa chladiaci okruh poškodil: – nepribližujte sa s otvoreným ohňom ani

so zápalnými zdrojmi

30 electrolux

– dokonale vyvetrajte miestnosť so spo-

trebičom

•Je nebezpečné upravovať technické vlastnosti alebo akokoľvek meniť tento spotrebič. Akékoľvek poškodenie prípojného kábla môže spôsobiť skrat, požiar alebo zásah elektrickým prúdom.

Varovanie Elektrické komponenty (sieťový kábel, zástrčka, kompresor) smie vymieňať len autorizovaný servisný pracovník alebo kvalifikovaný servisný personál, aby sa predišlo nebezpečenstvu.

1. Napájací kábel sa nesmie predlžovať.

2. Presvedčte sa, že napájací kábel za

spotrebičom nie je stlačený ani poškodený. Pritlačená alebo poškodená sieťová zástrčka sa môže prehriať a spôsobiť požiar.

3. Zabezpečte, aby ste mali vždy voľný

prístup k zásuvke elektrickej siete.

4. Neťahajte za napájací elektrický ká-

bel.

5. Ak je elektrická zásuvka uvoľnená,

zástrčku nezapájajte. Hrozí riziko zásahu elektrickým prúdom alebo požiaru.

6. Spotrebič nesmiete používať, ak chý-

ba kryt lampy

vnútorného osvetle-

nia.

•Tento spotrebič je ťažký. Pri jeho pre- miestňovaní postupujte opatrne.

• Ak máte vlhké alebo mokré ruky, z mraziaceho priestoru nič nevyberajte ani sa ničoho nedotýkajte, pretože môže dôjsť k odretiu kože na rukách alebo k omrzlinám.

•Zabráňte dlhodobému vystaveniu spotre- biča priamemu slnečnému svetlu.

•

Žiarovky

použité v tomto spotrebiči sú špeciálne žiarovky určené iba na použitie v domácich spotrebičoch. Nie sú vhodné ako osvetlenie izieb v domácnosti.

Každodenné používanie

•Neklaďte horúce hrnce na plastové diely spotrebiča.

•Neskladujte v spotrebiči horľavý plyn ani tekutinu, pretože môžu explodovať.

• Odporúčania výrobcu spotrebiča ohľadom uchovávania potravín sa musia

7) Ak sa má používať kryt.

8) Ak sa v tomto spotrebiči používajú žiarovky.

9) Ak sa ráta s pripojením na prívod vody.

striktne dodržiavať. Pozrite príslušné pokyny.

Starostlivosť a čistenie

• Pred vykonávaním údržby spotrebič vypnite a vytiahnite jeho zástrčku zo sieťo- vej zásuvky.

•Pri čistení spotrebiča nepoužívajte kovo- vé predmety.

• Pravidelne kontrolujte odtokový kanálik na rozmrazenú vodu z chladiaceho priestoru. Podľa potreby ho vyčistite. Ak je odtokový kanálik upchaný, voda sa bude zhromažďovať na dne spotrebiča.

Inštalácia Dôležité upozornenie Pri elektrickom

zapájaní starostlivo dodržiavajte pokyny uvedené v príslušných odsekoch.

•Spotrebič rozbaľte a skontrolujte, či nie sú viditeľné poškodenia. Spotrebič nepripájajte, ak je poškodený. Prípadné poškodenia okamžite nahláste v mieste, kde ste si spotrebič zakúpili. V takomto prípade si odložte obal.

• Pred zapojením spotrebiča poč

kajte najmenej štyri hodiny, aby olej mohol stiecť späť do kompresora.

•Okolo spotrebiča musí byť zabezpečené dostatočné vetranie, v opačnom prípade hrozí prehrievanie. Aby ste dosiahli dostatočné vetranie, riaďte sa pokynmi na inštaláciu.

• Výrobok treba vždy podľa možnosti umiestňovať k stene, aby sa predišlo dotyku alebo zachyteniu horúcich dielov (kompresor, kondenzátor) a možným popáleninám.

•Spotrebič sa nesmie umiestňovať v blíz- kosti radiátorov alebo sporákov.

•Ubezpečte sa, či je sieťová zástrčka po nainštalovaní spotrebiča prístupná.

•Spotrebič pripájajte výhradne k zdroju pitnej vody.

Servis

• Všetky elektrické práce pri údržbe a opravách spotrebiča musí vykonať kvalifikovaný elektrikár alebo zaškolená osoba.

• Servis tohto výrobku musí vykonávať autorizované servisné stredisko. Musia sa

electrolux 31

používať výhradne originálne náhradné dielce.

Ochrana životného prostredia

Chladiaci okruh ani izolačné materiály spotrebiča neobsahujú plyny, ktoré by mohli poškodiť ozónovú vrstvu. Spotrebič sa nesmie likvidovať spoločne s komunálnym ani domovým odpadom.

Penová izolácia obsahuje horľavé plyny: spotrebič sa musí likvidovať v súlade s platnými predpismi, ktoré vám na požiadanie poskytnú miestne orgány. Dávajte pozor, aby sa nepoškodila chladiaca jednotka, hlavne na zadnej strane blízko výmenníka tepla. Materiály použité v tomto spotrebiči označené symbolom

sú recyklovateľné.

OVLÁDACÍ PANEL

BDE

A - Tlačidlo ZAP/VYP spotrebič D - Tlačidlo funkcií B - Tlačidlo na reguláciu teploty E - Tlačidlo na potvrdenie C - Indikátor teploty a funkcií

Displej

Ak svieti, je aktívna funkcia Eko mode (úsporný režim)

Indikátor kladnej teploty Ak svieti, je aktívna funkcia detskej

Indikátor teploty

Zapínanie

Zapojte sieťovú zástrčku správne do zásuvky elektrickej siete. Ak sa displej nerozsvieti, stlačte tlačidlo (A), čím sa spotrebič zapne. Optimálne podmienky skladovania potravín sa dosiahnu voľbou režimu Eco Mode a nastavením teploty na +5°C v chladničke. Aby ste nastavili odlišnú teplotu, pozrite si časť "Regulácia teploty".

Dôležité upozornenie Ak dvere ostanú otvorené niekoľko minút, svetlo zhasne automaticky. Svetlo sa opäť rozsvieti po zatvorení a opätovnom otvorení dverí.

Ak svieti, je aktívna funkcia nákupu

poistky

Vypínanie

Spotrebič sa vypne stlačením tlačidla vypínača (A) na dlhšie ako 1 sekundu. Pritom sa bude zobrazovať odrátavanie teploty v podobe -3 -2 -1.

Regulácia teploty

Teplotu môžete zmeniť stlačením tlačidla (B). Aktuálne nastavenie teploty bliká a ďalším stláčaním tlačidla (B) môžete zmeniť nastavenú teplotu v jednostupňových krokoch. Po niekoľkých sekundách sa zobrazí predvolené nastavenie teploty.

32 electrolux

Ponuka funkcií

Stlačením tlačidla D sa aktivuje ponuka funkcií. Každú funkciu môžete potvrdiť stlačením tlačidla E. Ak v priebehu niekoľkých sekúnd funkciu nepotvrdíte, na displeji sa prestane zobrazovať ponuka funkcií a displej sa vráti do normálneho stavu. Zobrazujú sa nasledujúce funkcie:

Funkcia Eco mode (úsporný režim). Funkcia nákupu Funkcia detskej poistky

Funkcia Eco mode (úsporný režim)

Funkcia Eco mode sa aktivuje stlačením tla- čidla (D) (podľa potreby aj opakovane), kým

sa nezobrazí príslušná ikona stavenie teploty +5 °C). Voľbu musíte potvrdiť stlačením tlačidla E do niekoľkých sekúnd. Zaznie zvukový signál a ikona zostane svietiť. V tomto stave sa automaticky nastavia vybrané teploty (+ 5°C) zabezpečujúce najlepšie podmienky na uchovávanie potravín. Túto funkciu možno kedykoľvek deaktivovať zmenou vybranej teploty vo vnútornom priestore.

Funkcia nákupu

Ak potrebujete vložiť do spotrebiča veľké množstvo nevychladených potravín, napríklad potom, èo ste urobili nákup v samoobsluhe, odporúèame vám zapnúť funkciu nákupu, prostredníctvom ktorej sa potraviny vychladia rýchlejšie a predíde sa ohriatiu potravín, ktoré už boli uložené v chladnièke. Funkcia nákupu sa aktivuje stlačením tlačid- la (D) (podľa potreby aj opakovane), kým sa

nezobrazí príslušná ikona potvrdiť stlačením tlačidla (E) do niekoľkých sekúnd. Zaznie bzučiak a symbol ostane svietiť.

(alebo na-

. Voľbu musíte

Funkcia nákupu sa automaticky vypne pribl. po 6 hodinách. Funkciu možno kedykoľvek vypnúť, ak podržíte stlačené tlačidlo (D), kým sa nerozbliká ikona, a následným stlačením tlačidla (E).

Funkcia Detská poistka

Funkcia Detská poistka sa aktivuje stlače- ním tlačidla (D) (podľa potreby aj opakova-

ne), kým sa nezobrazí príslušná ikona Voľbu musíte potvrdiť stlačením tlačidla (E) do niekoľkých sekúnd. Zaznie bzučiak a symbol ostane svietiť. Za uvedených podmienok, kým bude aktívna táto funkcia, nebude možné vykona žiadnu zmenu nastavení. Funkciu možno kedykoľvek deaktivovať stláčaním tlačidla (D), kým sa nerozbliká príslušná ikona, a následným stlačením tlačid- la (E).

Dovolenková funkcia „H“

Pri dovolenkovej funkcii sa teplota nastaví na + 14 °C. Táto funkcia vám umožní nechať chladničku zatvorenú a prázdnu počas dlhého dovolenkového obdobia (napr. počas letnej dovolenky) bez toho, aby sa tvoril nepríjemný zápach. Dovolenková funkcia sa zapína podľa pokynov na zmenu vybranej teploty. Na displeji teploty možno upraviť zobrazovanú teplotu postupne až do +8 °C s krokom po 1 °C. Po 2 °C nasleduje písmeno „H“. Stlačte tlačidlo E na potvrdenie. Chladnička tak bude v „dovolenkovom“ režime, ktorý šetrí energiu.

Dôležité upozornenie Keď je zapnutá funkcia Dovolenka, chladiaci priestor musí zostať prázdny.

PRVÉ POUŽITIE

Čistenie interiéru

Pred prvým použitím spotrebiča umyte jeho vnútro a všetky jeho diely vlažnou vodou s prídavkom neutrálneho umývacieho prostriedku, aby ste odstránili typický zápach nového spotrebiča a potom všetky povrchy dôkladne osušte.

Dôležité upozornenie Nepoužívajte abrazívne čistiace prostriedky ani prášky, pretože by poškodili povrch.

KAŽDODENNÉ POUŽÍVANIE

Prestaviteľné police

Steny chladničky sú vybavené niekoľkými lištami, aby ste police mohli umiestniť do polohy, ktorú požadujete. Niektoré police treba pred vybratím nadvihnúť za zadný okraj.

Dôležité upozornenie Nepremiestňujte sklenenú policu nad zásuvkou na ovocie a zeleninu, aby bola zaručená správna cirkulácia vzduchu.

Stojan na fľaše

Fľaše ukladajte (hrdlom vpred) na príslušný stojan.

Dôležité upozornenie Ukladajte iba zatvorené fľaše.

electrolux 33

Umiestnenie poličiek na dvierkach

Aby ste mohli uložiť balenia s potravinami rôznych veľkostí, poličky na dvierkach možno umiestniť do rôznej výšky. Pri týchto úpravách postupujte takto: postupne vytiahnite policu v smere šípky, až pokiaľ sa neuvoľní, potom ju vložte do inej požadovanej polohy.

34 electrolux

UŽITOČNÉ RADY A TIPY

Normálne zvuky pri prevádzke

•Počas prečerpávania chladiva cez stoče- né rúrky alebo potrubia počuť žblnkotanie alebo prebublávanie. Je to normálne.

• Kým je kompresor v prevádzke, prečer- páva sa chladivo a z kompresora počuť vírivý alebo impulzný zvuk. Je to normálne.

• Tepelná dilatácia môže spôsobovať neočakávané praskavé zvuky. Ide o prirodzený, neškodný fyzikálny jav. Je to normálne.

Upozornenie na šetrenie energiou

• Neotvárajte dvere príliš často a nenechávajte ich otvorené dlhšie ako je absolútne nevyhnutné.

• Ak je okolitá teplota vysoká, regulátor teploty je nastavený na vyššie nastavenie a spotrebič je plne naložený, kompresor môže bežať nepretržite, pričom sa vytvorí námraza alebo ľad na výparníku. Ak sa tak stane, otočte regulátor teploty smerom k nižším nastaveniam, aby bolo možné automatické odmrazovanie a aby ste ušetrili elektrickú energiu.

Rady na chladenie čerstvých potravín

Aby ste dosiahli čo najvyššiu výkonnosť:

•do chladničky nevkladajte teplé potraviny ani odparujúce sa kvapaliny

• potraviny prikryte alebo zabaľte, hlavne ak majú prenikavú arómu

• potraviny uložte tak, aby vzduch mohol voľne cirkulovať okolo nich

Rady na chladenie

Užitočné rady: Mäso (všetky druhy) : zabaľte do polyetylénových vreciek a položte na sklenenú policu nad zásuvkou na zeleninu. Kvôli bezpečnosti mäso takto uchovávajte najviac jeden alebo dva dni. Varené a studené jedlá a pod..: treba ich prikryť a potom uložiť na ktorúkoľvek policu. Ovocie a zelenina: treba dôkladne očistiť a

do špeciálnej zásuvky (zásuviek).

vložiť Maslo a syry: treba ich vložiť do špeciálnych vzduchotesných nádob, zabaliť do alobalu alebo vložiť do polyetylénových vreciek, aby sa k nim dostalo čo najmenej vzduchu. Fľaše s mliekom: mali by byť uzavreté viečkom a treba ich skladovať v stojane na fľaše na vnútornej strane dverí. V chladničke sa nesmú skladovať banány, zemiaky, cibuľa ani cesnak.

OŠETROVANIE A ČISTENIE

Pozor Pred akoukoľvek údržbou spotrebič odpojte od elektrickej siete.

Tento spotrebič obsahuje uhľovodíky v chladiacom agregáte; z tohto dôvodu môžu údržbu a plnenie chladiaceho okruhu vykonávať výhradne autorizovaní technici.

Pravidelné čistenie

Spotrebič sa musí pravidelne čistiť:

•umyte vnútro spotrebiča a príslušenstvo vlažnou vodou s prídavkom neutrálneho saponátu.

• pravidelne kontrolujte tesnenia dverí a vyutierajte ich, aby boli čisté a bez nečistôt.

• dôkladne ich opláchnite a utrite dosucha.

Dôležité upozornenie Nevyťahujte, nepresúvajte a nepoškodzujte žiadne rúrky a/ani káble v skrinke.

Nikdy nepoužívajte žiadne čistiace prostriedky, drsné práškové prípravky, aromatizované čistiace prípravky ani voskové leštiace prostriedky na čistenie interiéru, pretože poškodzujú povrch a zanechávajú silnú vôňu.

Kefou vyčistite kondenzátor (čiernu mriežku) a kompresor na zadnej stene spotrebiča. Touto operáciou zvýšite výkonnosť spotrebiča a usporíte elektrickú energiu.

Dôležité upozornenie Dbajte, aby ste nepoškodili chladiaci systém.

Mnohé značkové čističe kuchynských povrchov obsahujú chemikálie, ktoré môžu pôsobiť agresívne/poškodiť plasty použité v tomto spotrebiči. Z tohto dôvodu sa odporúča čistiť vonkajší kryt tohto spotrebiča iba teplou vodou s malým množstvom umývacieho prostriedku.

electrolux 35

Po čistení znova pripojte zariadenie k sieťovému napájaniu.

Odmrazovanie chladničky

Pri normálnom používaní sa námraza automaticky odstraňuje z výparníka chladiaceho priestoru pri každom zastavení motora kompresora. Odmrazená voda steká cez žliabok do osobitnej nádoby na zadnej stene spotrebiča, nad motorom kompresora, z ktorej sa odparuje. Je dôležité, aby sa vypúšťací otvor v strednej časti chladiaceho priestoru pravidelne čistil, aby sa zabránilo pretekaniu vody a jej kvapkaniu na potraviny vnútri chladničky. Používajte dodávanú špeciálnu čistiacu pomôcku, ktorú nájdete už vloženú vo vypúšťacom otvore.

ČO ROBIŤ, KEĎ...

Počas prevádzky spotrebiča sa môžu vyskytnúť menšie, no nepríjemné problémy, ktoré však nevyžadujú zásah technika. V nasledujúcej tabuľke sú uvedené informácie, ako sa vyhnúť zbytočným poplatkom za servis.

Dôležité upozornenie Pri prevádzke spotrebič vydáva určité zvuky (zvuk kompresora a cirkulujúceho chladiaceho

Problém Možná príčina Riešenie

Nadmerná hlučnosť spotrebiča.

Rozpery umiestnené medzi za-

sa zobrazí na displeji

teploty

Kompresor pracuje nepretržite.

Dvierka spotrebiča nie sú správ-

Dvierka sa príliš často otvárajú. Dvierka nenechávajte otvorené

Spotrebič nestojí pevne na podklade.

dnou časťou spotrebiča a rúrkami, sa uvoľnili.

Pri meraní teploty sa vyskytla chyba

Regulátor teploty je možno nesprávne nastavený.

ne zatvorené.

chladiva). Neznamená to poruchu, je to sprievodný jav normálnej prevádzky.

Dôležité upozornenie Spotrebič pracuje prerušovane, preto zastavenie kompresora neznamená, že nie je pod prúdom. Z tohto dôvodu sa nesmiete dotýkať elektrických komponentov spotrebiča pred odpojením od siete.

Skontrolujte, či spotrebič stabilne stojí (všetky štyri nožičky a kolieska musia priliehať k podlahe). Pozrite si časť „Vyrovnanie do vodorovnej polohy“.

Umiestnite ich znova na svoje miesto.

Zavolajte servisné stredisko (chladiaci systém bude udržiavať potraviny v chlade, ale nastavenie teploty nebude možné)

Nastavte vyššiu teplotu.

Pozrite si časť „Zatvorenie dvierok“.

dlhšie, ako je potrebné.

36 electrolux

Problém Možná príčina Riešenie

Teplota potravín je príliš vysoká. Pred vložením do spotrebiča ne-

chajte potraviny najprv vychladnúť na izbovú teplotu.

Okolitá teplota v miestnosti je

Znížte teplotu v miestnosti.

príliš vysoká.

Po zadnej stene chladničky steká voda.

Počas automatického rozmrazovania sa námraza roztápa na za-

Je to normálne.

dnej stene.

Voda steká do chladiaceho priestoru.

Potraviny uložené v spotrebiči

Upchaný odtokový kanálik na rozmrazenú vodu.

bránia odtekaniu vody do odto-

Vyčistite odtokový kanálik.

Dávajte pozor, aby sa potraviny nedotýkali zadnej steny.

kového kanálika.

Voda steká na podlahu. Voda z roztopenej námrazy ne-

vteká do odparovacej misky nad

Pripevnite odtokový kanálik k odparovacej miske.

kompresorom.

Príliš veľa námrazy a ľa- du.

Dvierka spotrebiča nie sú správ-

Regulátor teploty je možno ne-

Potraviny nie sú správne zabalené.

ne zatvorené.

Lepšie zabaľte potraviny.

Pozrite si časť „Zatvorenie dvierok“.

Nastavte vyššiu teplotu.

správne nastavený.

Teplota v spotrebiči je príliš nízka.

Teplota v spotrebiči je príliš vysoká.

Dvierka spotrebiča nie sú správ-

Regulátor teploty je možno nesprávne nastavený.

ne zatvorené.

Nastavte vyššiu teplotu.

Nastavte nižšiu teplotu.

Pozrite si časť „Zatvorenie dvierok“.

Teplota potravín je príliš vysoká. Pred vložením do spotrebiča ne-

chajte potraviny najprv vychladnúť na izbovú teplotu.

Teplota v chladničke je príliš vysoká.

Naraz bolo vložené príliš veľké

V spotrebiči neprúdi studený vzduch.

množstvo potravín, ktoré sa majú chladiť.

Zabezpečte prúdenie studeného vzduchu v spotrebiči.

Vždy vkladajte naraz len menšie množstvo potravín, ktoré sa majú

chladiť. Spotrebič nefunguje. Spotrebič je vypnutý. Zapnite spotrebič. Sieťová zástrčka spotrebiča nie

je správne zapojená do sieťovej

Sieťovú zástrčku zapojte správne

do zásuvky elektrickej siete.

zásuvky.

Spotrebič nie je napájaný elektri-

nou. Zásuvka elektrickej siete nie je pod napätím.

Do zásuvky elektrickej siete skú-

ste zapojiť iný spotrebič. Skontro-

lujte poistku. Obráťte sa na kvalifi-

kovaného elektrikára.

Nesvieti žiarovka.

Žiarovka je v pohotovostnom re-

Zatvorte a otvorte dvierka.

žime. Dvere boli príliš dlho otvorené. Zatvorte dvere. Žiarovka je vypálená. Pozrite si časť „Výmena žiarovky“.

electrolux 37

Ak nedosiahnete potrebné výsledky, zavolajte najbližší autorizovaný značkový servis.

Výmena žiarovky

1. Spotrebič odpojte od siete.

2. Posunutím pohyblivej časti uvoľnite kryt žiarovky (1).

3. Vyberte kryt žiarovky (2).

4. Vymeňte žiarovku za žiarovku s rovnakým príkonom a špeciálne určenú iba

Zatvorenie dverí

1. Očistite tesnenia dverí.

2. Podľa potreby upravte dvere. Pozrite časť "Inštalácia".

3. Podľa potreby vymeňte poškodené tesnenie dverí. Kontaktujte autorizované servisné stredisko.

pre domáce spotrebiče.

5. Namontujte kryt žiarovky.

6. Zapojte spotrebič

7. Otvorte dvierka. Skontrolujte, či sa žiarovka rozsvietila.

TECHNICKÉ ÚDAJE

Rozmery Výška 1540 mm Šírka 595 mm Hĺbka 658 mm Napätie 230 - 240 V Frekvencia 50 Hz

Technické informácie sa uvádzajú na typovom štítku na vnútornej ľavej strane spotrebiča a na štítku energetických parametrov.

INŠTALÁCIA

Aby bola zaručená bezpečná a správna činnosť spotrebiča, pred jeho inštaláciou si pozorne prečítajte "bezpečnostné pokyny".

Výber miesta

Tento spotrebič nainštalujte v mieste, kde okolitá teplota zodpovedá klimatickej triede uvedenej na typovom štítku spotrebiča:

Klima-

tická

trieda

SN +10 °C až + 32 °C N +16 °C až + 32 °C ST +16 °C až + 38 °C T +16 °C až + 43 °C

Okolitá teplota

38 electrolux

Umiestnenie

Spotrebič by mal byť nainštalovaný ďaleko od tepelných zdrojov, ako radiátory, ohrievače vody, priame slnečné svetlo a pod. Dbajte na to, aby za zadnou stenou spotrebiča mohol voľne prúdiť vzduch. Ak je spotrebič umiestnený pod presahujúcu nástennú skrinku, na zaručenie optimálneho výkonu musí byť vzdialenosť medzi spotrebičom a nástennou skrinkou aspoň 100 mm. Ideálnym riešením však je neumiestňovať spotrebič pod nástennú skrinku s previsom. Presné vyrovnanie do vodorovnej polohy sa zaručí pomocou jednej alebo viacerých nastaviteľných nožičiek spotrebiča.

Varovanie Spotrebič musí byť možné odpojiť od sieťového napájania. Preto musí byť zásuvka po namontovaní jednoducho prístupná.

10mm 100mm

10mm

Zadné vymedzovacie vložky

Dve vymedzovacie vložky nájdete vo vrecku s dokumentáciou. Vymedzovacie vložky nainštalujte nasledujúcim spôsobom:

1. Uvoľnite skrutku.

2. Zasuňte vymedzovaciu vložku pod hlavu skrutky.

3. Otočte vymedzovaciu vložku do správnej polohy.

4. Skrutky znovu dotiahnite.

Vyrovnanie do vodorovnej polohy

Dôkladným vyrovnaním do vodorovnej polohy predídete vibráciám a hluku spotrebiča počas činnosti. Aby ste nastavili výšku spotrebiča, uvoľnite alebo dotiahnite obe nastaviteľné predné nôžky.

Zapojenie do elektrickej siete

Pred pripojením sa presvedčite, či napätie a frekvencia uvedené na typovom štítku zodpovedajú napätiu vašej domácej siete. Spotrebič musí byť uzemnený. Napájací elektrický kábel je na tento účel vybavený príslušným kontaktom. Ak domáca sieťová zásuvka nie je uzemnená, spotrebič pripojte k samostatnému uzemneniu v súlade s platnými predpismi. Poraďte sa s kvalifikovaným elektrikárom. Výrobca odmieta akúkoľvek zodpovednosť pri nedodržaní hore uvedených bezpeč- nostných opatrení. Tento spotrebič vyhovuje nasledujúcim smerniciam. ES.

Zmena smeru otvárania dverí

Varovanie Pred akýmkoľvek zásahom

vytiahnite zástrčku spotrebiča zo zásuvky elektrickej siete.

electrolux 39

Dôležité upozornenie Pri vykonávaní nasledujúcich operácií odporúčame, aby vám pomáhala druhá osoba, ktorá počas úkonov pridrží dvere spotrebiča.

Pri zmene smeru otvárania dverí vykonajte nasledujúce kroky:

1. Otvorte dvere spotrebiča, ktorý stojí vo zvislej polohe. Odskrutkujte skrutky (t1) a vyberte plastovú lištu horných dverí (t2). Zatvorte dvere spotrebiča.

2. Vyberte malý plastový kryt z plastovej lišty dverí a nasaďte ho na opačnej strane (t3).

3. Vyberte platničku (t4). V prípade potreby veľmi opatrne použite skrutkovač. Odskrutkujte skrutku na druhej strane. Vyberte úchyt horných dverí (t5) . Vložte ho do prázdneho plastového vrecka.

4. Snímte dvere.

5. Odskrutkujte skrutku a vyberte zarážku dverí (d1). Pripevnite ju na druhej strane.

6. Pomocou nástroja vyberte kryt (b1). Odskrutkujte čap spodného závesu (b2) a vymedzovaciu vložku (b3) a namontujte ich na opačnej strane.

40 electrolux

7. Kryt (b1) nasaďte na opačnú stranu.

8. Nasaďte dvere na kolík čapu závesu (b2). Skontrolujte, či sú okraje dverí paralelne zarovnané s bočnou hranou spotrebiča.

9. Umiestnite a upevnite horný záves (nájdete ho vo vrecku s návodom na používanie) na opačnú stranu (t6).

10. Zasuňte panel (t7) (panel nájdete vo vrecku s návodom na použitie).

11. Skontrolujte, či je magnet (d7) na svojom mieste.

12. Otvorte dvere, namontujte plastovú lištu horných dverí (t2) pomocou skrutiek (t1). Zatvorte dvere spotrebiča.

13. Odskrutkujte skrutku a pripevnite rukoväť na opačnej strane.

14. Plastové vložky (nájdete ich vo vrecku s návodom na používanie) vložte do prázdnych otvorov

15. Spotrebič dajte na požadované miesto, vyrovnajte ho do vodorovnej polohy a zapojte ho do zásuvky elektrickej siete.

Vykonajte záverečnú kontrolu a uistite sa, že:

• Všetky skrutky sú dotiahnuté.

• Magnetické tesnenie prilieha k spotrebi-

ču.

• Dvere sa správne otvárajú a zatvárajú.

Ak je okolitá teplota nízka (t.j. v zime), môže sa stať, že tesnenie nebude dokonale priliehať. V takom prípade počkajte, kým sa tesnenie samovoľne neprispôsobí. Ak predchádzajúce úkony nechcete urobiť sami, zavolajte najbližšie autorizované servisné stredisko. Zmenu smeru otvárania dverí vykoná technik za poplatok.

OTÁZKY OCHRANY ŽIVOTNÉHO PROSTREDIA

Symbol na výrobku alebo na jeho obale, návode na použitie a záručnom liste znamená, že s výrobkom sa nesmie zaobchádzať ako s komunálnym odpadom. Namiesto toho je potrebné ho odovzdať do najbližšieho zmluvného zberného dvora

vykonávajúceho zber odpadu z elektrozariadení za účelom jeho ďalšieho zhodnotenia a spracovania, prípadne predajni pri kúpe nového výrobku, ak táto predajňa uskutočňuje spätný odber.

electrolux 41

Prispejte preto k tomu, aby bol odpad zhodnotený a zneškodnený environmentálne vhodným spôsobom tak, aby sa predišlo jeho negatívnym vplyvom na životné prostredie a ľudské zdravie.

Podrobnejšie informácie nájdete na internetovej stránke www.envidom.sk.

42 electrolux

Electrolux. Thinking of you.

Sodelujte pri naših razmišljanjih na spletni strani:

www.electrolux.com

VSEBINA

Varnostna navodila 42 Upravljalna plošča 44 Prva uporaba 45 Vsakodnevna uporaba 46 Koristni namigi in nasveti 47

VARNOSTNA NAVODILA

Pred vgradnjo in prvo uporabo hladilnika natančno preberite navodila za uporabo, vključno z nasveti in opozorili. S tem zagotovite varno in pravilno uporabo. V izogib nepotrebnim napakam in nesrečam poskrbite, da bodo vsi uporabniki hladilnika podrobno seznanjeni z njegovim delovanjem in varnostnimi funkcijami. Navodila shranite in poskrbite, da ob selitvi ali prodaji ostanejo s hladilnikom. Tako zagotovite, da so vsi kasnejši uporabniki ustrezno seznanjeni z načinom uporabe in varnim delovanjem. Zaradi varnosti uporabnikov in opreme izvedite varnostne ukrepe, opisane v navodilih za uporabo. Proizvajalec ni odgovoren za poškodbe, do katerih pride ob neizvedenih ukrepih.

Varnost otrok in občutljivih oseb

• Hladilnika naj ne uporabljajo osebe (vključno z otroci) z omejenimi telesnimi, čutnimi ali razumskimi sposobnostmi oz. zmanjšanimi izkušnjami in znanjem, razen v primeru, ko je oseba, ki je odgovorna za njihovo varnost, zagotovila nadzor oz. jih natančno seznanila z uporabo hladilnika. Zagotovite ustrezen nadzor otrok in preprečite igranje s hladilnikom.

• Embalažo odstranite izven dosega otrok. Obstaja nevarnost zadušitve.

• Ko odstranjujete rabljen hladilnik, izvlecite vtič iz omrežne vtičnice, odrežite priključni kabel (čim bližje hladilniku) in odstranite vrata. Tako preprečite, da bi bili otroci izpostavljeni nevarnosti udara električnega toka ali bi se zaprli v hladilnik.

Vzdrževanje in čiščenje 47 Kaj storite v primeru… 48 Tehnični podatki 50 Namestitev 50 Skrb za okolje 53

Pridržujemo si pravico do sprememb

• Če ste s tem hladilnikom zamenjali starejši model, ki ima namesto magnetnega tesnjenja vrat uporabljeno zaskočno (patentno) ključavnico na vratih, pred odstranjevanjem rabljenega hladilnika pokvarite ključavnico (da ne bo več možno zaklepanje). Na ta način preprečite, da rabljen hladilnik postane smrtno nevarna past.

Splošna varnostna navodila

Opozorilo!

Ventilacijske reže naj ne bodo ovirane.

• Naprava je namenjena hrambi hrane in/ali pijače v običajnem gospodinjstvu, kot je opisano v teh navodilih za uporabo.

• Za pospeševanje odtajevanja ne uporabljajte mehanske naprave ali umetnih sredstev.

• V hladilnih napravah ne uporabljajte drugih električnih naprav (kot so aparati za sladoled), razen če jih za ta namen odobri proizvajalec.

•Ne poškodujte hladilnega krogotoka.

• Znotraj hladilnega krogotoka naprave se nahaja hladilno sredstvo izobutan (R600a), naravni plin z visoko stopnjo okoljske neoporečnosti, ki pa je vseeno vnetljiv. Pazite, da se med prevozom in namešča- njem naprave ne poškodujejo sestavni deli hladilnega krogotoka. Če se hladilni krogotok poškoduje, naredite naslednje: – izogibajte se odprtemu ognju in virom

vžiga,

– temeljito prezračite prostor, kjer stoji

naprava.

electrolux 43

• Vsakršno spreminjanje lastnosti izdelka ali samega izdelka je nevarno. Poškodbe kabla lahko povzročijo kratek stik, požar in/ali električni udar.

Opozorilo! Da se izognete nevarnosti, mora vse električne dele (električni kabel, vtič, kompresor) zamenjati pooblaščen zastopnik ali usposobljeno servisno osebje.

1. Električnega kabla ni dovoljeno pod-

aljševati.

2. Pazite, da z zadnjim delom naprave

ne stisnete ali poškodujete vtiča. Stisnjen ali poškodovan vtič se lahko pregreje in povzroči požar.

3. Poskrbite, da boste imeli dostop do

električnega vtiča naprave.

4. Električnega priključnega kabla ne

vlecite.

5. Če je vtičnica za električni vtič zrah-

ljana, vanjo ne vstavljajte vtiča. Lahko pride do električnega udara ali požara.

6. Naprave ne smete uporabljati brez

10)

pokrova luči

notranje osvetljave.

• Naprava je težka. Bodite previdni, ko jo premikate.

• Ne odstranite ali se dotikajte elementov v predalih zamrzovalnika, če imate mokre/ vlažne roke, ker lahko pride do odrgnin ali ozeblin na koži.

• Naprava ne sme biti dlje časa izpostavlje- na neposrednemu soncu.

Žarnice

11)

v tej napravi so posebne vrste,

• namenjene le uporabi v gospodinjskih

aparatih. Niso primerne za osvetlitev prostora.

Vsakodnevna uporaba

•Na plastične dele v napravi ne postavljaj- te vroče posode.

• V napravi ne shranjujte vnetljivega plina in tekočine, ker lahko eksplodirata.

• Strogo je treba upoštevati priporočila za shranjevanje proizvajalca naprave. Oglejte si ustrezna navodila.

Vzdrževanje in čiščenje

• Pred vzdrževanjem izklopite napravo in izključite vtič iz vtičnice.

10) Če je predviden pokrov luči.

11) Če je predvidena luč.

12) Če je vodni priključek predviden.

•Naprave ne čistite s kovinskimi predmeti.

• Redno preverjajte odvod za odtajano vodo v hladilniku. Odvod po potrebi očistite. Če je odvod zamašen, se bo voda nabirala na dnu naprave.

Namestitev Pomembno! Za priključitev na električno

napetost dosledno upoštevajte navodila v posebnih točkah.

• Odstranite embalažo in preverite hladilnik glede morebitnih poškodb. Če je hladilnik poškodovan, ga ne priključite. Morebitne poškodbe takoj sporočite v trgovino, kjer ste hladilnik kupili. V tem primeru obdržite embalažo.

•Priporočamo, da pred priključitvijo hladil- nika počakate najmanj štiri ure, da olje steče nazaj v kompresor.

• Okoli hladilnika mora biti zagotovljeno ustrezno kroženje zraka, da ne pride do pregrevanja. Za dosego zadostnega zračenja upoštevajte navodila za pravilno namestitev.

• Če je le možno, naj bo zadnja stran hladilnika obrnjena proti steni, da je preprečeno dotikanje vročih delov (kompresorja, kondenzatorja) in posledičnih opeklin.

• Hladilnik ne sme biti nameščen poleg radiatorjev ali štedilnikov.

•Električni vti

č mora biti dostopen tudi po

namestitvi hladilnika.

• Priključite le na vodovodni sistem s pitno

12)

vodo.

Servis

• Vsa električna dela, potrebna za servisiranje naprave, mora izvesti usposobljen električar ali strokovno usposobljena oseba.

• Izdelek lahko servisira samo pooblaščen serviser, ki mora uporabljati samo originalne nadomestne dele

44 electrolux

Varstvo okolja

Hladilnik ne vsebuje plinov, ki bi lahko poškodovali ozonsko plast - niti v hladilnem krogotoku, niti v izolacijskih materialih. Hladilnika ni dovoljeno odstranjevati skupaj z običajnimi gospodinjskimi odpadki. Izolacijska pena vsebuje vnetljive pline: hladilnik odstranite v

skladu z veljavnimi predpisi, ki jih dobite na ustreznem občinskem uradu. Izogibajte se poškodbam hladilne enote, predvsem na zadnji strani poleg toplotnega izmenjevalnika. Materiali, ki so uporabljeni pri tej napravi in so označe-

ni s simbolom

UPRAVLJALNA PLOŠČA

BDE

A - Tipka za vklop/izklop D - Funkcijska tipka B - Tipka za nastavitev temperature E - Tipka za potrditev C - Indikator temperature in delovanja

Prikazovalnik

, se lahko reciklirajo.

Če je vklopljena funkcija varčnega načina

Indikator pozitivne temperature Če je vklopljena funkcija Varovalo za

Prikazovalnik temperature

Vklop

Vtič priključite v omrežno vtičnico. Če prikazovalnik ni osvetljen, pritisnite tipko (A) za vklop naprave. Za optimalno shranjevanje živil izberite Eco Mode in temperatura v hladilniku je nastavljena na +5°C. Za izbiro drugačne temperature glejte poglavje "Regulacija temperature".

Pomembno! Če ostanejo vrata nekaj minut odprta, se osvetlitev samodejno izklopi. Osvetlitev se samodejno vklopi, ko vrata zaprete in ponovno odprete.

Če je vklopljena funkcija Nakupovanje

otroke

Izklop

Hladilnik izklopite tako, da za več kot 1 sekundo pritisnete tipko (A). Med tem časom se prikaže odštevanje temperature -3, -2, -1.

Regulacija temperature

Temperaturo lahko spremenite s pritiskom tipke (B). Trenutna nastavitev temperature utripa in s ponovnim pritiskom tipke (B) lahko nastavljeno temperaturo spreminjate v korakih po eno stopinjo. Po nekaj sekundah se prikaže nastavljena privzeta temperatura.

electrolux 45

Meni funkcij

S pritiskom tipke D se vklopi meni funkcij. Vsako funkcijo lahko potrdite s pritiskom tipke E. Če po nekaj sekundah izbora ne potrdite, prikazovalnik zapusti meni in se preklopil v normalno stanje. Prikazane so naslednje funkcije:

Funkcija varčnega načina Funkcija Nakupovanje Funkcija Varovalo za otroke

Funkcija varčnega načina

Funkcijo varčnega načina vklopite s pritiskanjem tipke D (po potrebi večkrat), dokler se ne prikaže ustrezna ikona vitvi temperature na +5 °C). Izbor morate potrditi s pritiskom tipke E v nekaj sekundah. Zaslišali boste brenčalo, ikona po bo še naprej svetila. V tem stanju se izbrana temperatura nastavi samodejno (+5 °C) na najboljše pogoje za shranjevanje hrane. Funkcijo je mogoče kadarkoli izklopiti s spremembo izbrane temperature v hladilniku.

Nakupovalna funkcija

Kadar je potrebno v hladilnik shraniti večjo količino toplih živil, npr. po večjih nakupih, priporočamo, da vključite nakupovalno funkcijo, ki omogoča hitrejše ohlajevanje dodanih živil in preprečuje segrevanje živil, ki so že v hladilniku. Nakupovalno funkcijo vključite s pritiskom (večkratnim, če je potrebno) na tipko (D),

dokler se ne pojavi ustrezna ikona ro je potrebno potrditi v nekaj sekundah s

(ali ob nasta-

. Izbi-

pritiskom na tipko (E). Oglasi se zvočni signal, ikona ostane osvetljena. Nakupovalna funkcija se po približno 6 urah samodejno izključi. Funkcijo lahko kadarkoli izključite s pritiskom na tipko (D), dokler ne začne utripati ustrezna ikona. Za tem pritisnite tipko (E).

Varovalo za otroke

Varovalo za otroke vključite s pritiskom (večkratnim, če je potrebno) na tipko (D),

dokler se ne pojavi ustrezna ikona Izbiro je potrebno potrditi v nekaj sekundah s pritiskom na tipko (E). Oglasi se zvočni signal, ikona ostane osvetljena. Dokler je ta funkcija vključena, pritiskanje na katerokoli tipko ne povzroči nobenih sprememb. Funkcijo lahko kadarkoli izključite s pritiskom na tipko (D), dokler ne začne utripati ustrezna ikona. Za tem pritisnite tipko (E).

Funkcija Počitnice »H«

Funkcija Počitnice nastavi temperaturo na +14 °C. Ta funkcija omogoča, da ostane hladilnik med daljšim dopustom zaprt in prazen (npr. v času poletnega dopusta) brez nastanka neprijetnih vonjav. Za vklop funkcije Počitnice ravnajte kot pri spreminjanju izbrane temperature. Indikator temperature lahko spremeni prikazano temperaturo do +8 °C, po 1° naenkrat. +2 °C bo sledila črka »H«. Pritisnite tipko E za po- trditev. Zdaj je hladilnik nastavljen na funkcijo »Počitnice« in v energijsko varčnem načinu.

Pomembno! Pri vklopljeni funkciji Počitnice mora biti hladilnik prazen.

PRVA UPORABA

Čiščenje notranjosti

Pred prvo uporabo hladilnika očistite notranjost in vso notranjo opremo. Za čiščenje uporabite mlačno vodo z nevtralnim milom, da odstranite tipičen vonj po novem izdelku. Hladilnik nato obrišite do suhega.

Pomembno! Ne uporabljajte detergentov ali grobih praškov, ker lahko poškodujete premaz.

46 electrolux

VSAKODNEVNA UPORABA

Premične police

Stene hladilnika so opremljene s številnimi nosilci rešetk, da so lahko police namešče- ne tako, kot želite. Nekatere police je treba dvigniti na zadnjem robu, da jih lahko odstranite.

Pomembno! Ne premikajte steklene police nad predalom za zelenjavo, da zagotovite pravo kroženje zraka.

Namestitev polic v vratih

Za možnost shranjevanja živil različnih velikosti se police v vratih lahko namestijo na različne višine. Postopek za premestitev polic: polico postopoma potisnite v smeri puščic, dokler se ne sprosti, nato jo namestite v želeni položaj.

Držalo za steklenice

Steklenice položite (z odprtino, obrnjeno naprej) na že nameščeno polico.

Pomembno! Polagajte le zaprte steklenice.

KORISTNI NAMIGI IN NASVETI

Zvoki pri normalnem delovanju

•Med črpanjem hladilnega sredstva skozi tuljave in cevi se lahko sliši rahlo klokotanje ali šumenje. To je normalno in pravilno.

• Ko je kompresor vključen, se prečrpava hladilno sredstvo, iz kompresorja pa se lahko sliši brenčanje ali utripajoč šum. To je normalno in pravilno.

• Temperaturni raztezki lahko povzročijo nenaden pok. To je naraven in ne nevaren fizikalni pojav. To je normalno in pravilno.

Nasveti za varčevanje z energijo

• Vrat ne odpirajte prepogosto ter jih ne držite odprta dalj časa, kot je nujno potrebno.

• Če je temperatura okolice visoka, regulator temperature na visoki nastavitvi in je hladilnik polno naložen, lahko kompresor neprekinjeno deluje, kar povzroči nastanek ivja ali ledu na izparilniku. V tem primeru zavrtite regulator temperature na nizko nastavitev, da omogočite samodejno odtaljevanje in tako zmanjšate porabo energije.

Nasveti za shranjevanje svežih živil

Za najboljše rezultate:

electrolux 47

• v hladilniku ne shranjujte toplih živil ali hlapljivih tekočin

• živila pokrijte ali ovijte, predvsem živila z močnim vonjem

• živila namestite tako, da je okoli njih omogočeno prosto kroženje zraka

Nasveti za shranjevanje živil

Uporabni nasveti: Meso (vse vrste): zavijte v polivinilaste vreč- ke in odložite na stekleno polico nad predalom za zelenjavo. Zaradi varnosti je takšno shranjevanje dopustno največ dva dni. Kuhana živila, hladne jedi itd.: pokrijte in jih odložite na katerokoli polico. Sadje in zelenjava: temeljito očistite in odložite v poseben (posebne) predal(e). Maslo in sir: postavite v posebne neprodušne posode ali zavijte v aluminijasto folijo oz. vstavite v polivinilaste vrečke, da v čim večji meri preprečite dostop zraka. Steklenice mleka: biti morajo zaprte; shranjujte jih v stojalu za steklenice v vratih. Banan, krompirja, čebule in česna ni dovoljeno shranjevati v hladilniku, če niso zapakirani.

VZDRŽEVANJE IN ČIŠČENJE

Previdnost! Pred vzdrževalnimi deli izklopite hladilnik iz omrežne napetosti.

Hladilnik vsebuje ogljikovodike v hladilni enoti; vzdrževalna dela in ponovno polnjenje lahko izvajajo samo pooblaščeni tehniki.

Redno čiščenje

Opremo je potrebno redno čistiti:

• Notranjost hladilnika in opremo očistite z mlačno vodo in nevtralnim milom.

• Redno preverite tesnila vrat in jih dobro obrišite; na tesnilu ne sme biti ostankov.

• Temeljito splaknite in posušite.

Pomembno! Ne vlecite, premikajte ali poškodujte cevi in/ali kablov v notranjosti. Za čiščenje notranjosti ne uporabljajte detergentov, čistilnih praškov, močno odišav-

ljenih čistilnih sredstev ali loščil na osnovi voska, ker poškodujejo površino in puščajo močne vonjave.

Kondenzator (črna mreža) in kompresor na hrbtni strani naprave očistite s krtačko. Na ta način boste izboljšali delovanje naprave in prihranili porabo električne energije.

Pomembno! Pazite, da ne poškodujete hladilnega sistema.

Veliko posebnih čistil za čiščenje kuhinjskih površin vsebuje kemikalije, ki lahko razjedajo/poškodujejo plastične dele hladilnika. Zaradi tega priporočamo, da zunanje dele hladilnika čistite samo s toplo vodo z dodano majhno količino sredstva za pomivanje. Hladilnik po čiščenju ponovno priključite na omrežno napetost.

48 electrolux

Odtaljevanje hladilnika

Ivje se med običajno uporabo samodejno odstrani iz izparilnika v hladilniku ob vsaki zaustavitvi kompresorskega motorja. Odtaljena voda teče skozi odprtino v posebno posodo na hrbtni strani hladilnika nad kompresorskim motorjem, kjer izhlapi. Pomembno je, da redno čistite odprtino za izpust odtaljene vode na sredini kanala hladilnika, da preprečite preveliko količino vode in kapljanje na živila v notranjosti. Za čiš-

čenje uporabite poseben priložen pripomo- ček, ki je vstavljen v odprtini za izpust.

KAJ STORITE V PRIMERU…

Med delovanjem naprave lahko pogosto pride do manjših, a neprijetnih težav, za katere pa ni treba klicati serviserja. V naslednji razpredelnici so navedene informacije o njih, da se izognete nepotrebnim stroškom servisa.

Pomembno! Delovanje naprave spremljajo določeni zvoki (zvok kompresorja in

Težava Možen vzrok Rešitev

Naprava je glasna. Naprava ni pravilno podprta. Preverite, ali je naprava stabilno

Distančniki med hrbtnim delom

se prikaže na prikazo-

valniku temperature.

Kompresor deluje neprekinjeno.

Vrata niso pravilno zaprta. Glejte »Zapiranje vrat«. Vrata so bila prepogosto odprta. Vrat ne puščajte odprtih dlje, kot

Temperatura živil je previsoka. Živila naj se pred hrambo ohladijo

Temperatura v prostoru je previ-

Po zadnji steni hladilnika teče voda.

ohišja in cevmi so zrahljani. Prišlo je do napake pri merjenju

temperature.

Regulator temperature je morda napačno nastavljen.

soka. Med samodejnim odmrzovanjem

se na zadnji steni taja led.

kroženja hladiva). To ne predstavlja težave, temveč običajno delovanje.

Pomembno! Naprava deluje v intervalih, zato zaustavitev kompresorja ne pomeni, da ni električnega toka. Zato se ne smete dotikati električnih delov naprave, dokler ne prekinete napajalnega tokokroga.

na tleh (vse noge in koleščka morajo biti na tleh). Glejte »Namestitev v vodoraven položaj«.

Namestite jih nazaj na svoje mesto.

Pokličite serviserja (hladilni sistem bo še naprej ohranjal živila hladna, a temperature ne boste mogli spreminjati).

Nastavite višjo temperaturo.

je potrebno.

na sobno temperaturo. Znižajte temperaturo v prostoru.

To je pravilno.

electrolux 49

Težava Možen vzrok Rešitev

Voda teče v hladilnik. Zamašen je odvod vode. Očistite odvod vode.

Živila v napravi preprečujejo od-

Voda teče na tla. Odvod odtajane vode ni speljan

Nabralo se je preveč ivja in ledu.

Vrata niso pravilno zaprta. Glejte »Zapiranje vrat«. Regulator temperature je morda

Temperatura v napravi je prenizka.

Temperatura v napravi je previsoka.

Vrata niso pravilno zaprta. Glejte »Zapiranje vrat«. Temperatura živil je previsoka. Živila naj se pred hrambo ohladijo

Temperatura v hladilniku je previsoka.

V napravo ste dali preveč živil

Naprava ne deluje.

Vtič ni pravilno vtaknjen v vtični-

Naprava nima električne moči.

Luč ne sveti.

Vrata so bila predolgo odprta. Zaprite vrata. Luč je okvarjena. Glejte »Zamenjava žarnice«.

tekanje vode v zbiralnik.

v izparilni pladenj nad kompresorjem.

Živila niso pravilno zaščitena. Bolje zaščitite živila.

napačno nastavljen. Regulator temperature je morda

napačno nastavljen.

V napravi ni kroženja hladnega zraka.

hkrati. Naprava je izklopljena. Vklopite napravo.

co.

Ni napetosti v vtičnici.

Luč je v stanju pripravljenosti. Zaprite in odprite vrata.

Živila se ne smejo dotikati zadnje stene.

Odvod odtajane vode namestite na izparilni pladenj.

Nastavite višjo temperaturo.

Nastavite nižjo temperaturo.

na sobno temperaturo. Poskrbite za kroženje hladnega

zraka v napravi. Hkrati vstavite manj živil.

Pravilno vtaknite vtič v vtičnico.

V omrežno vtičnico vključite drugo električno napravo. Preverite varovalko. Obrnite se na usposobljenega električarja.

Če nasvet ne bo prinesel uspeha, pokličite najbližji pooblaščeni servis.

Zamenjava žarnice

1. Napravo izključite iz električnega om-

režja.

2. Potisnite premični del, da sprostite po-

krov žarnice (1).

3. Odstranite pokrov žarnice (2).

4. Žarnico zamenjajte z žarnico enake mo-

či in posebej prilagojeno gospodinjskim aparatom.

5. Namestite pokrov žarnice.

6. Priključite napravo.

7. Odprite vrata. Preverite, ali lučka zasve-

ti.

Zapiranje vrat

1. Očistite tesnilo v vratih.

2. Če je potrebno, prilagodite vrata. Oglejte si poglavje "Namestitev".

50 electrolux

3. Če je potrebno, zamenjajte okvarjeno tesnilo v vratih. Pokličite servisni center.

TEHNIČNI PODATKI

Dimenzija Višina 1540 mm Širina 595 mm Globina 658 mm Napetost 230 - 240 V Frekvenca 50 Hz

Tehnični podatki se nahajajo na ploščici za tehnične navedbe na notranji levi strani naprave in energijski nalepki.

NAMESTITEV

Pred namestitvijo hladilnika natančno preberite "varnostna navodila" za vašo varnost in pravilno delovanje hladilnika.

Namestitev

To napravo namestite v prostoru s temperaturo, ki ustreza klimatskemu razredu s ploščice za tehnične navedbe naprave:

Klimatski raz-

red

SN +10 °C do +32 °C N +16 °C do +32 °C ST +16 °C do +38 °C T +16 °C do +43 °C

Temperatura okolice

Mesto namestitve

Naprava naj bo postavljena čim dlje od virov toplote, kot so radiatorji, grelci, neposredna sončna svetloba itd. Zagotovite nemoteno kroženje zraka na hrbtni strani ohišja. Za zagotovitev najboljšega delovanja, če je naprava postavljena pod visečo stensko enoto, mora biti najmanjša razdalja med vrhom ohišja in stensko enoto najmanj 100 mm. Če je možno, naj naprava ne bo postavljena pod visečimi stenskimi enotami. Natančno namestitev v vodoravno lego dosežete z eno ali več nastavljivimi nogami na dnu ohišja.

Opozorilo! Omogočena mora biti izključitev naprave iz napajanja; vtič

mora biti po namestitvi zato enostavno dostopen.

10mm 100mm

Priključitev na električno napetost

Pred priključitvijo se prepričajte, da sta napetost in frekvenca na napisni ploščici enaki kot sta omrežna napetost in frekvenca na mestu priključitve. Hladilnik mora biti ozemljen. V ta namen je na napajalnem kablu nameščen varnostni omrežni vtič. Če omrežna vtičnica ni ozemljena, priključite hladilnik na ločeno ozemljitveno točko v skladu s trenutno veljavnimi predpisi. Posvetujte se z usposobljenim električarjem. Proizvajalec zavrača vsakršno odgovornost v primeru neupoštevanja zgornjih varnostnih opozoril.

10mm

electrolux 51

Hladilnik je izdelan v skladu z naslednjimi smernicami EGS.

Zadnja distančnika

V vrečki z dokumentacijo sta dva distančni- ka. Postopek za namestitev distančnikov:

1. Popustite vijak.

2. Distančnik namestite pod vijak.

3. Distančnik obrnite v desno.

4. Ponovno privijte vijaka.

Namestitev v vodoraven položaj

Natančna namestitev v vodoraven položaj preprečuje tresljaje in hrup med delovanjem. Za nastavitev višine naprave popustite ali privijte nastavljivi sprednji nogi.

Pomembno! Predlagamo, da naslednje delo opravite skupaj z drugo osebo, ki bo med izvajanjem dela držala vrata naprave.

Da bi spremenili smer odpiranja vrat, izvedite sledeče korake:

1. Odprite vrata, ko je naprava v pokonč- nem položaju. Odvijte vijake (t1) in odstranite zgornji plastični okvir vrat (t2). Zaprite vrata.

2. S plastičnega okvira vrat odstranite plastični pokrovček in ga namestite na nasprotno stran (t3).

3. Odstranite ploščico (t4). Po potrebi zelo previdno uporabite izvijač. Odvijte vijak na drugi strani. Odstranite nosilec zgornjih vrat (t5). Vse skupaj dajte v prazno plastično vrečko.

Menjava strani odpiranja vrat

Opozorilo! Pred izvajanjem del

izvlecite vtič iz omrežne vtičnice.

52 electrolux

4. Odstranite vrata.

5. Odvijte vijak in odstranite zaustavitveni element vrat (d1). Obrnjenega pritrdite na drugo stran.

6. Z orodjem odstranite prekrivni element (b1). Odvijte zatič spodnjega tečaja (b2) in distančnik (b3) ter ju namestite na nasprotno stran.

7. Ponovno namestite prekrivni element (b1) na nasprotno stran.

9. Namestite in pritrdite zgornji tečaj (najdete ga v vrečki z navodili za uporabo) na nasprotno stran (t6).

10. Vstavite ploščico (t7) (najdete jo v vrečki z navodili za uporabo).

11. Poskrbite, da bo magnet (d7) pravilno nameščen.

12. Odprite vrata in z vijaki (t1) pritrdite zgornji plastični okvir vrat (t2). Zaprite vrata.

13. Odvijte vijak in pritrdite ročaj na nasprotno stran.

14. V odprtini vstavite plastična čepa, ki ju najdete v vrečki z navodili za uporabo.

8. Ponovno namestite vrata na zatič teča- ja (b2). Preverite, ali so robovi vrat poravnani s stranskim robom naprave.

15. Po prestavitvi vrat uravnajte napravo in jo vključite v vtičnico.

Opravite končni pregled, da preverite:

• Ali so priviti vsi vijaki.

• Ali se magnetno tesnilo stika z omaro.

• Ali se vrata pravilno odpirajo in zapirajo.

Če je temperatura okolice prenizka (npr. pozimi), se tesnilo morda ne bo povsem pri-

electrolux 53

legalo omari. V tem primeru počakajte, da pride do naravnega prileganja tesnila.

SKRB ZA OKOLJE

Simbol na izdelku ali njegovi embalaži označuje, da z izdelkom ni dovoljeno ravnati kot z običajnimi gospodinjskimi odpadki, Izdelek odpeljite na ustrenzo zbirno mesto za predelavo električne in elektronske opreme. S pravilnim načinom odstranjevanja izdelka boste pomagali prepreViti morebitne negativne posledice in

Če zgoraj opisanega dela ne želite opraviti sami, se obrnite na poprodajno servisno službo. Usposobljen serviser bo na vaše stroške opravil zamenjavo strani odpiranja vrat.

vplive na okolje in zdravje ljudi, ki bi se lahko pojavile v primeru nepravilnega odstranjevanja izdelka. Za podrobnejše informacije o odstranjevanju in predelavi izdelka se obrnite na pristojen mestni organ za odstranjevanje odpadkov, komunalno službo ali na trgovino, v kateri ste izdelek kupili.

54 electrolux

electrolux 55

www.electrolux.com/shop

210621611-A-082011

AEG ERC33430W, ERC33430X User Manual [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
