AEG ERC32201W, ERC32255W User Manual

Download

bruksanvisning

käyttöohje

bruksanvisning

brugsanvisning

Kylskåp

Jääkaappi

Kjøleskap

Køleskab

ERC32201W ERC32255W

2 electrolux

Electrolux. Thinking of you.

Ta del av våra tankegångar på www.electrolux.com

Innehåll

Säkerhetsinformation 2 Kontrollpanel 4 När maskinen används första gången 4 Daglig användning 5 Råd och tips 6

Med reservation för ändringar

Underhåll och rengöring 6 Om maskinen inte fungerar 8 Tekniska data 9 Installation 10 Miljöskydd 12

Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skyddsanordningar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhetsinformation och information om hur den skall skötas. För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts.

Säkerhet för barn och handikappade

• Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet. Barn bör alltid övervakas när de använder produkten för att säkerställa att de inte leker med den.

• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.

• När du skall kassera produkten: koppla loss den från eluttaget och klipp av nätkabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn

inte utsätts för elektriska stötar eller löper risk att bli innestängda.

• Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn.

Allmän säkerhet

Försiktighet Se till att

ventilationsöppningarna inte är blockerade.

• Produkten är avsedd för förvaring av matvaror och/eller drycker i ett normalt hushåll enligt beskrivning i denna bruksanvisning.

• Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen.

• Använd inga andra elektriska apparater inne i produkten, (t.ex. en glassmaskin), såvida de inte har godkänts för detta ändamål av tillverkaren.

• Var noga med att inte skada kylkretsen.

• I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig. Se till att inga komponenter i kylkretsen skadas under transport och installation av produkten. Om kylkretsen skadas: – undvik att komma nära öppen eld och

antändande källor

– ventilera noga rummet där produkten

står

electrolux 3

• Det är farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt. En skadad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar.

Varning Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endast bytas ut av en certifierad servicetekniker eller annan kvalificerad servicepersonal.

1. Nätkabeln får inte förlängas.

2. Se till att stickkontakten inte kläms eller

skadas av produktens baksida. En skadad stickkontakt kan överhettas och orsaka brand.

3. Se till att stickkontakten är åtkomlig när

produkten har installerats.

4. Drag inte i nätkabeln.

5. Sätt inte i stickkontakten om eluttaget

sitter löst. Det finns risk för elektriska stötar eller brand.

6. Produkten får inte användas utan att

innerbelysningens lampglas sitter på

plats

den inre belysningen.

• Denna produkt är tung. Var försiktig när den flyttas.

• Plocka inte ut matvaror från frysfacket, och ta inte i dem, med våta/fuktiga händer eftersom detta kan leda till hudsår eller frost/ frysskador.

• Se till att produkten inte exponeras för direkt solljus under långa perioder.

Daglig användning

• Ställ inte heta kärl på plastdelarna i produkten.

• Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.

• Följ noga rekommendationerna om förvaring från produktens tillverkare. Se relevant avsnitt i bruksanvisningen.

Skötsel och rengöring

• Stäng av produkten och koppla loss den från eluttaget före underhåll.

• Rengör inte produkten med metallföremål.

• Kontrollera regelbundet kylens tömning av avfrostat vatten. Rengör vid behov tömningskanalen. Om tömningskanalen täpps

igen kommer vatten att samlas på produktens botten.

Installation Viktigt För den elektriska anslutningen, följ

noga anvisningarna i respektive avsnitt.

• Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din återförsäljare, och spara i så fall förpackningsmaterialet.

• Vi rekommenderar att du väntar minst fyra timmar innan du nätansluter produkten så att oljan kan rinna tillbaka i kompressorn.

• Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ instruktionerna som är relevanta för installationen.

• När så är möjligt bör produktens baksida vara vänd mot en vägg för att undvika risken för brännskador genom kontakt med produktens varma delar (kompressor, kondensor).

• Produkten får inte placeras nära värmeelement eller spisar.

• Säkerställ att elkontakten är åtkomlig efter installation av produkten.

• Produkten får endast anslutas till ett dricksvattenssystem.

Service

• Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utföras av en behörig elektriker eller annan kompetent person.

• Service på denna produkt får endast utföras av en auktoriserad serviceverkstad och endast originaldelar får användas.

1) Om det finns lampglas över

2) Om produkten har en vattenanslutning

4 electrolux

Miljöskydd

Denna produkt innehåller inte, varken i kylkretsen eller i isolationsmaterialen, någon gas som kan skada ozonlagret. Produkten får inte kasseras tillsammans med det vanliga hushållsavfallet. Isolationsmaterialet innehåller brandfarliga

Kontrollpanel

min

MAX

1 Temperaturreglage för kyl 2 Position OFF kyl

Sätta på produkten

Sätt i stickkontakten i eluttaget. Vrid temperaturreglaget medurs till en medelhög inställning.

Stänga av produkten

För att stänga av produkten, vrid temperaturreglaget till OFF-läget.

Temperaturreglering

Temperaturen regleras automatiskt. Gör på följande sätt för att reglera produkten:

• vrid temperaturreglaget mot de låga inställningarna för att erhålla låga kylnivåer.

gaser: Produkten skall därför kasseras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna produkt som är märkta med sym-

bolen

kan återvinnas.

• vrid temperaturreglaget mot de höga inställningarna för att erhålla höga kylnivåer.

En medelhög inställning är i regel bäst.

Den exakta inställningen bör dock väljas med hänsyn till att temperaturen inne i produkten beror på:

•rumstemperaturen

• hur ofta dörren öppnas

• mängden matvaror som förvaras

• produktens placering

Viktigt Om produkten är inställd på en låg temperatur, och omgivningstemperatuen är hög eller produkten är full med matvaror, kan kompressorn arbeta kontinuerligt och medföra att frost bildas på den bakre väggen. I detta fall måste temperaturreglaget ställas in på en högre temperatur för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.

När maskinen används första gången

Invändig rengöring

Innan du använder produkten första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

Viktigt Använd inga skarpa rengöringsmedel eller skurpulver eftersom sådana produkter skadar produktens ytfinish.

Kontrollera att tömningsslangen på baksidan av produkten tömmer ut i uppsamlingsskålen.

Daglig användning

Flyttbara hyllor

Väggarna i kylen är försedda med ett antal löpskenor så att hyllorna kan placeras enligt dina önskemål. Vissa hyllor måste lyftas upp i bakkanten för att kunna avlägsnas.

Viktigt Flytta inte glashyllan ovanför grönsakslådan, detta för att säkerställa korrekt luftcirkulation.

electrolux 5

På vissa modeller finns det en avdelare i lådan som kan placeras i olika positioner så att du kan dela in lådan enligt dina personliga behov. Alla delar i lådan kan tas bort för rengöring.

Placering av dörrhyllorna

För att kunna förvara matförpackningar i olika storlekar kan dörrhyllorna placeras på olika nivåer. Justera hyllorna på följande sätt: dra försiktigt hyllan i pilens riktning tills hyllan kommer fri och placera den sedan i önskad position.

Viktigt Flytta inte den nedre dörrhyllan, detta för att säkerställa korrekt luftcirkulation

Grönsakslåda

Denna låda är lämplig för förvaring av frukter och grönsaker.

6 electrolux

Råd och tips

Tips om energibesparing

• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.

• Om omgivningstemperatuen är hög, och temperaturreglaget är inställt på en hög temperatur och produkten är full med matvaror, kan kompressorn arbeta kontinuerligt och medföra att frost eller is bildas på evaporatorn. Om detta inträffar, ställ in temperaturreglaget på en lägre temperatur för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.

Tips om kylning av färska livsmedel

För att erhålla bästa resultat:

• förvara inte varm mat eller avdunstande vätskor i kylskåpet

• täck över eller förpacka maten, särskilt om den har en stark smak

• placera mat så att luft kan cirkulera fritt omkring den

Tips om kylning

Praktiska råd: Kött (alla typer): lägg i plastpåsar och placera på glashyllan ovanför grönsakslådan. Av säkerhetsskäl bör kött förvaras på detta sätt i högst två dygn. Tillagad mat och kalla rätter: dessa bör täckas över och kan placeras på valfri hylla. Frukt och grönsaker: skölj av och rengör noga och lägg i den speciella grönsakslådan (eller lådorna i förekommande fall). Smör och ost: dessa produkter bör läggas i särskilda, lufttäta behållare eller förpackas i aluminiumfolie eller plastpåsar för att evakuera så mycket luft som möjligt. Mjölkflaskor: dessa bör ha kapsyl och förvaras lämpligen i dörrens flaskställ. Bananer, potatis och lökar som inte är förpackade bör inte förvaras i kylskåpet.

Tips om temperaturen i kylskåpet

• En lämplig temperatur i kylen är cirka +5 °C. Om temperaturreglaget ställs in på en

alltför låg temperatur kan mat med hög vattenhalt börja frysa om den placeras på de kallaste platserna i kylskåpet. Figuren visar de kallaste och de varmaste platserna i kylen.

• Om du vill kontrollera temperaturen hos livsmedel som förvaras i kylskåpet, placera ett glas vatten centralt i kylen och ställ en lämplig termometer med en noggrannhet på +/– 1 °C i glaset. Efter 6 timmar kan temperaturen kontrolleras. Mätningen skall utföras under konstanta förhållanden (dvs. utan att ändra innehållet i kylen).

Underhåll och rengöring

Försiktighet Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får

electrolux 7

därför endast utföras av en auktoriserad servicetekniker.

Regelbunden rengöring

Utrustningen måste rengöras med jämna mellanrum:

• rengör produktens insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.

• inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.

• skölj och torka noga.

Viktigt Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten. Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt eftersom sådana produkter skadar ytfinishen och efterlämnar en stark lukt.

Rengör kondensorn (svart galler) och kompressorn på produktens baksida med en borste eller dammsugare. Detta förbättrar produktensprestanda och bidrar till en lägre energiförbrukning.

Viktigt Var försiktig så att du inte skadar kylsystemet.

Viktigt När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet.

Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plastkomponenterna i produkten. Använd därför en mjuk trasa indränkt med varmt vatten och en neutral tvållösning för att rengöra produkten utvändigt.

Viktigt Använd inga skarpa rengöringsmedel eller skurpulver eftersom sådana produkter skadar färgen. Använd inte heller produkter som används för att ge ytor av rostfritt stål en beläggning som motverkar fingeravtryck.

Anslut produkten till eluttaget igen efter rengöringen.

Rengöring av ventilationsgallret

Ventilationsgallret kan avlägsnas så att det kan tvättas. Öppna dörren när du skall avlägsna ventilationsgallret.

1. Lossa gallrets övre kant genom att dra det utåt/nedåt.

2. Dra gallret rakt ut för att avlägsna det helt.

3. Dammsug under produkten.

Avfrostning av kylskåpet

Frost avlägsnas automatiskt från evaporatorn i kylutrymmet varje gång kompressorn stannar under normal användning. Det avfrostade vattnet töms ut via en ränna i en särskild behållare som sitter ovanför kompressorn på produktens baksida, där vattnet avdunstar. Det är viktigt att regelbundet rengöra avfrostningsvattnets tömningshål i mitten av kylskåpsutrymmet för att undvika att vattnet rinner över och droppar ned på matvarorna.

Långa uppehåll

Följ nedanstående anvisningar om produkten inte skall användas under en längre tidsperiod:

• koppla loss produkten från eluttaget

• plocka ur alla matvaror

•

avfrosta

och rengör produkten och alla

tillbehör

8 electrolux

• Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

Om produkten lämnas påslagen, be någon titta till den då och då så att inte matvarorna i den förstörs i händelse av strömavbrott.

Om maskinen inte fungerar

Under drift kan ibland små, men ändå irriterande, problem uppstå som du själv kan lösa utan att tillkalla en servicetekniker. Följande tabell ger råd som hjälper dig att lösa sådana problem för att undvika onödiga serviceavgifter.

Viktigt Produkten avger vissa ljud under drift (kompressor och cirkulation). Detta är normalt och innebär inte att något är fel.

Problem Möjlig orsak Åtgärd

Produkten bullrar.

Distansdynorna som sitter mellan

Kompressorn arbetar hela tiden.

Dörren är inte stängd ordentligt. Se avsnittet "Stängning av dörren". Dörren har öppnats för ofta. Låt inte dörren stå öppen längre tid

Matvarans temperatur är för hög. Låt matvarans temperatur sjunka

Rumstemperaturen är för hög. Sänk rumstemperaturen.

Vatten rinner på bakre väggen i kylskåpet.

Vatten rinner inne i kylskåpet.

Matvaror hindrar vattnet från att

Vatten rinner på botten. Smältvattnet rinner inte genom

Det har bildats för mycket frost och is.

Dörren är inte stängd ordentligt. Se avsnittet "Stängning av dörren". Temperaturreglaget kan vara fel-

Temperaturen i produkten är för låg.

Temperaturen i produkten är för hög.

Produkten står ojämnt. Kontrollera att produkten står sta-

produktens baksida och rörledningarna lossnar.

Temperaturreglaget kan vara felaktigt inställt.

Under den automatiska avfrostningen tinar frost på baksidan.

Vattenutloppet är igentäppt. Rengör vattenutloppet.

rinna till vattenuppsamlaren.

utloppet till avdunstningsbrickan ovanför kompressorn.

Matvaror är inte ordentligt inslagna.

aktigt inställt. Temperaturreglaget kan vara fel-

aktigt inställt.

Viktigt Produkten arbetar hela tiden, så när kompressorn stannar innebär inte detta att produkten är utan ström. Det är därför du inte får ta i de elektriska delarna utan att först koppla loss produkten från eluttaget.

digt (alla fötter och hjul skall ha kontakt med golvet). Se avsnittet "Avvägning".

Sätt tillbaka dem på plats.

Ställ in en högre temperatur.

än nödvändigt.

till rumstemperatur före förvaring.

Detta är normalt.

Kontrollera att inga matvaror har kontakt med den bakre väggen.

Anslut smältvattenutloppet till avdunstningsbrickan.

Förpacka maten bättre.

Ställ in en högre temperatur.

Ställ in en lägre temperatur.

3) Om tillämpligt.

electrolux 9

Problem Möjlig orsak Åtgärd

Dörren är inte stängd ordentligt. Se avsnittet "Stängning av dörren". Matvarans temperatur är för hög. Låt matvarans temperatur sjunka

Temperaturen i kylskåpet är för hög.

Stora mängder mat har samtidigt

Produkten fungerar inte.

Stickkontakten sitter inte ordent-

Produkten får ingen ström. Elut-

Belysningen fungerar inte.

Dörren blockerar ventilationsgallret.

Dörren är felinriktad.

Det cirkulerar ingen kalluft i produkten.

lagts in för kylning. Produkten är avstängd. Sätt på produkten.

ligt i eluttaget.

taget är strömlöst.

Glödlampan är trasig. Se avsnittet "Byte av glödlampan".

Produkten står inte i våg. Se avsnittet "Avvägning".

till rumstemperatur före förvaring. Se till att kalluft cirkulerar i produk-

ten. Lägg in mindre mängder mat för

kylning samtidigt.

Sätt i stickkontakten ordentligt i eluttaget.

Anslut en annan elektrisk apparat till eluttaget för att kontrollera. Kontrollera säkringarna. Kontakta en behörig elektriker.

Kontakta vår lokala serviceavdelning om du inte lyckas lösa problemet på egen hand.

Byte av glödlampan

1. Koppla loss produkten från eluttaget.

2. Vik lampglaset bakåt genom att lossa den

främre kanten.

3. Byt ut den gamla glödlampan mot en ny

lampa med samma effekt (max. effekt

Stängning av dörren

1. Rengör dörrtätningarna.

2. Justera dörren vid behov. Se avsnittet "Installation".

3. Byt vid behov ut defekta dörrtätningar. Kontakta vår lokala serviceavdelning.

anges på lampglaset) och med sockeltyp E14.

4. Anslut produkten till eluttaget igen.

Tekniska data

ERC32201W ERC32255W

Mått Höjd 1550 mm 1550 mm Bredd 595 mm 595 mm Djup 623 mm 623 mm

10 electrolux

Den tekniska informationen anges på typskylten som sitter till vänster inne i produkten samt på energietiketten.

Installation

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt, läs noga igenom avsnittet "Säkerhetsinformation" innan du installerar produkten.

Placering

Installera produkten på en plats där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat-

klass

SN +10 till +32 °C N +16 till +32 °C ST +16 till +38 °C T +16 till +43 °C

Placering

För att säkerställa bästa prestanda om produkten placeras under en överhängande väggenhet måste det vara minst 40 mm avstånd mellan produktens ovansida och väggenheten. Produkten bör dock helst inte placeras under överhängande väggenheter. Om produkten placeras i ett hörn med gångjärnssidan vänd mot väggen måste avståndet mellan väggen och produkten vara minst 10 mm för att dörren skall kunna öppnas tillräckligt så att utrustningen kan plockas ut. Utrymmet för ventilation kan vara:

• Direkt ovanför produkten

• Bakom och ovanför överskåpet. I detta fall måste utrymmet bakom överskåpet var minst 50 mm djupt.

Omgivningstemperatur

50mm

Elektrisk anslutning

Kontrollera före anslutning till ett eluttag att nätspänningen och nätfrekvensen överensstämmer med de värden som anges på typskylten. Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser. Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts. Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning.

Avlägsna transportstöden

Din produkt är utrustad med transportstöd så att dörren kan säkras under transport. Avlägsna dessa stöd på följande sätt:

1. Öppna dörren.

2. Avlägsna transportstöden från dörrsidorna.

3. Avlägsna transportstödet från det nedre gångjärnet (på vissa modeller).

Viktigt Vissa modeller har en ljuddämpande dyna undertill. Ta inte bort denna dyna.

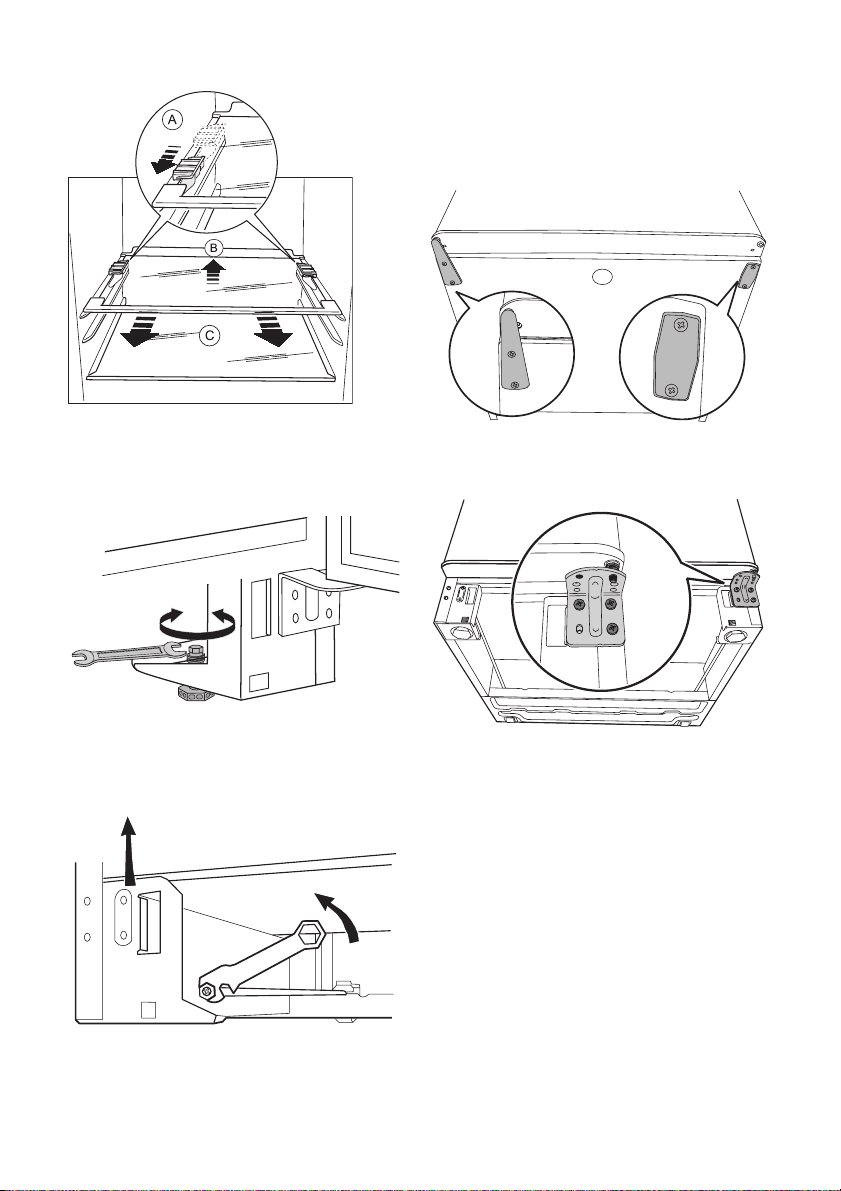

Borttagning av hyllspärrarna

Din produkt är utrustat med hyllspärrar för att låsa hyllorna under transport. För att ta bort hyllspärrarna:

1. Lyft hyllan bakifrån (A).

2. Tryck hyllan i pilens riktning tills den kommer fri (B).

3. Ta bort spärrarna.

electrolux 11

Omhängning av dörr

Gör på följande sätt för att ändra dörrens öppningsriktning:

1. Koppla loss produkten från eluttaget.

2. Avlägsna ventilationsgallret. Avlägsna fyllningen och placera den på motsatta sidan av gallret.

3. Lägg produkten ned med baksidan vilande på ett trästöd.

4. Skruva loss det övre gångjärnet (a1) och täckbrickan (a2) och sätt fast på motsatta sidan.

Avvägning

Se till att produkten står i våg där den installeras. Justera vid behov fötterna med medföljande skruvnyckel.

Hjulen på baksidan kan på vissa modeller justeras genom att vrida muttern på den gängade staven moturs för att höja produkten eller medurs för att sänka den.

a1 a2

5. Skruva loss det nedre gångjärnet. Växla sprintens och buffertens position. Skruva fast det nedre gångjärnet på motsatta sidan.

12 electrolux

6. Dra åt sprinten med medföljande skruvnyckel.

7. Ställ produkten upp och sätt ventilationsgallret på plats.

8. Skruva loss handtaget. Avlägsna täckpropparna på motsatta sidan genom att sätta ett spetsigt föremål i dem och bända loss dem. Montera handtaget. Sätt fast täckpropparna som finns i tillbehörspåsen.

9. Ställ frysen på plats.

Varning Ställ tillbaka produkten på plats, justera in den i våg och vänta sedan minst fyra timmar innan du ansluter den till eluttaget.

Kontrollera slutligen att:

• Alla skruvar är åtdragna.

• Magnettätningen sitter fast ordentligt.

• Dörren öppnar och stänger ordentligt.

Varning Om rumstemperaturen är låg (t.ex. på vintern) kanske tätningen inte fäster ordentligt. Vänta i så fall tills tätningen har anpassat sig på naturlig väg.

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt

negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Electrolux. Thinking of you.

Lue lisää osoitteessa www.electrolux.com

Sisällys

Turvallisuusohjeet 13 Käyttöpaneeli 15 Ensimmäinen käyttökerta 15 Päivittäinen käyttö 16 Hyödyllisiä neuvoja ja vinkkejä 17

Oikeus muutoksiin pidätetään

Hoito ja puhdistus 18 Käyttöhäiriöt 19 Tekniset tiedot 21 Asennus 21 Ympäristönsuojelu 23

Turvallisuusohjeet

Lue tämä käyttöohje ja sen sisältämät neuvot sekä varoitukset huolellisesti ennen laitteen asentamista ja ensimmäistä käyttöä, jotta osaisit käyttää laitetta turvallisesti ja oikealla tavalla. Turhien virheiden ja onnettomuuksien välttämiseksi on tärkeää, että kaikki laitteen käyttäjät perehtyvät huolellisesti sen toimintaan ja turvallisuusominaisuuksiin. Pidä tämä ohje tallessa ja varmista, että se kulkee aina laitteen mukana esimerkiksi asunnon vaihdon yhteydessä tai luovutetaan mahdolliselle uudelle omistajalle. Näin kaikilla laitteen käyttäjillä on asianmukaiset ohjeet turvallista käyttöä varten. Huomioi tarkasti käyttöohjeen sisältämät varoitukset käyttäjien turvallisuuden varmistamiseksi ja omaisuusvahinkojen välttämiseksi. Valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet varoitusten ja turvallisuusohjeiden vastaisesta toiminnasta.

Lasten ja taitamattomien henkilöiden turvallisuus

• Tämä laite ei ole tarkoitettu fyysisesti, mo-

torisesti tai henkisesti rajoitteisten tai kokemattomien tai taitamattomien henkilöiden (eikä lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä. Pikkulapsia on valvottava eikä heidän pidä antaa leikkiä laitteella.

• Pidä kaikki pakkausmateriaalit poissa las-

ten ulottuvilta. Ne voisivat aiheuttaa tukehtumisvaaran.

• Kun poistat laitteen käytöstä lopullisesti, ir-

rota pistoke pistorasiasta, leikkaa virtajohto irti (mahdollisimman läheltä laitteen lii-

täntäkohtaa) ja irrota laitteen ovi. Tällä tavoin voidaan välttää leikkiville lapsille aiheutuva sähköiskun tai loukkuunjäämisen vaara.

• Tässä laitteessa on magneettiset oven tiivisteet. Jos entisen laitteesi ovessa on jousilukitus (salpa), riko jousilukitus, ennen kuin poistat vanhan laitteen käytöstä estääksesi lasten loukkuunjäämisen vaaran.

Yleiset turvallisuusohjeet

Huomio Älä tuki laitteen

ilmanvaihtoaukkoja.

• Laite on tarkoitettu elintarvikkeiden ja/tai juomien säilyttämiseen kotitalouskäytössä tämän käyttöohjeen kuvauksen mukaisesti.

• Älä yritä nopeuttaa sulatusta mekaanisten laitteiden tai muun keinotekoisen sulatusvälineen avulla.

• Älä käytä muita sähkölaitteita (esim. jäätelökonetta) jäähdytyslaitteiden sisällä, elleivät ne ole valmistajan hyväksymiä tähän tarkoitukseen.

• Varo vahingoittamasta jäähdytysputkistoa.

• Laitteen jäähdytysputkisto sisältää isobutaania (R600a), joka on hyvin ympäristöystävällinen luonnonkaasu, mutta kuitenkin tulenarka. Varmista, etteivät jäähdytyspiirin komponentit pääse vaurioitumaan laitteen kuljetuksen ja asennuksen aikana. Jos jäähdytysputkisto vaurioituu: – vältä avotulta ja muita syttymislähteitä – tuuleta huolellisesti huone, johon laite on

sijoitettu

electrolux 13

14 electrolux

• Laitteen teknisten ominaisuuksien muuttaminen tai muiden muutosten tekeminen laitteeseen on vaarallista. Vahingoittunut virtajohto voi aiheuttaa oikosulun, tulipalon ja/tai sähköiskun.

Varoitus! Sähköosien (virtajohto, pistoke, kompressori) vaihdon saa suorittaa vain valtuutettu huoltoliike.

1. Virtajohtoa ei saa jatkaa.

2. Varmista, että virtajohto ei joudu puris-

tuksiin tai pääse vahingoittumaan laitteen takana. Litistynyt tai vahingoittunut virtajohto voi ylikuumentua ja aiheuttaa tulipalon.

3. Laitteen verkkovirtakytkennän on olta-

va hyvin ulottuvilla siten, että pistoke on helppo irrottaa pistorasiasta.

4. Älä vedä virtajohdosta pistoketta irrot-

taessasi.

5. Jos pistoke on löysästi kiinni virtajoh-

dossa, älä kiinnitä sitä pistorasiaan. Tämä aiheuttaa sähköiskun tai tulipalon vaaran.

6. Laitetta ei saa käyttää, jos sisävalon

lampun suojus

on irrotettu.

• Laite on painava, ja sen siirtämisessä on noudatettava varovaisuutta.

• Älä koske pakastimessa oleviin tuotteisiin kostein tai märin käsin. Koskettaminen voi aiheuttaa ihon hankautumista tai kylmävammoja.

• Laite ei saa olla pitkään suorassa auringonvalossa.

Päivittäinen käyttö

• Älä laita kuumia kattiloita laitteen muoviosien päälle.

• Älä säilytä tulenarkoja kaasuja tai nesteitä jääkaapissa, sillä ne voivat räjähtää.

• Noudata tarkasti laitteen valmistajan säilytysohjeita. Lue ohjeet.

Huolto ja puhdistus

• Ennen kuin aloitat huoltoa tai puhdistusta, kytke laite pois toiminnasta ja irrota pistoke pistorasiasta.

• Älä käytä laitteen puhdistuksessa metalliesineitä.

• Tarkista säännöllisesti jääkaapin sulatusveden poistoaukko. Puhdista poistoaukko

tarvittaessa. Jos poistoaukko on tukossa, vesi kerääntyy laitteen pohjalle.

Asennus Tärkeää Noudata tarkasti sähköliitäntää

käsittelevissä kappaleissa annettuja ohjeita.

• Pura laite pakkauksestaan ja tarkista mahdolliset kuljetusvauriot. Vaurioitunutta laitetta ei saa kytkeä verkkovirtaan. Ilmoita mahdollisista vahingoista välittömästi jälleenmyyjälle. Säilytä tässä tapauksessa pakkausmateriaalit.

• Odota vähintään kaksi tuntia, ennen kuin kytket laitteen verkkovirtaan, jotta öljy ehtii virrata kompressoriin.

• Laitteen ympärillä on oltava hyvä ilmankierto, jotta ylikuumenemisen vaaraa ei ole. Noudata asennusohjeissa esitettyjä ilmanvaihtomääräyksiä.

• Laite on mahdollisuuksien mukaan sijoitettava selkä seinää vasten, jotta palovammoja aiheuttaviin kuumiin osiin (kompressori, lauhdutin) ei voida koskea.

• Laitetta ei saa sijoittaa lämpöpatterin tai lieden viereen.

• Varmista, että laitteen verkkovirtakytkentä on hyvin ulottuvilla laitteen asennuksen jälkeen.

• Laitteen saa kytkeä ainoastaan puhtaaseen vesijohtoverkkoon.

Huoltopalvelu

• Kaikki laitteen asennukseen liittyvät sähkötyöt on annettava ammattitaitoisen sähköasentajan tehtäväksi.

• Laitteen huoltotyöt saa suorittaa vain valtuutettu huoltoliike, ja ainoastaan alkuperäisten varaosien käyttäminen on sallittua.

4) Mikäli varusteena

5) Mikäli laitteessa on vesiliitäntä

electrolux 15

Ympäristönsuojelu

Tämä laite ei sisällä otsonikerrosta tuhoavia kaasuja jäähdytyspiirissä eikä eristemateriaaleissa. Käytöstäpoistettua laitetta ei saa toimittaa tavallisen yhdyskuntajätteen keräykseen. Eristevaahto sisältää tulenarkoja kaasuja: laitteen

Käyttöpaneeli

min

MAX

1 Jääkaapin lämpötilan säädin 2 Jääkaapin asento OFF

Kytkeminen toimintaan

Kiinnitä pistoke pistorasiaan. Käännä jääkaapin lämpötilan säädintä myötäpäivään keskiasentoon.

Jääkaapin kytkeminen pois toiminnasta

Laite kytketään pois toiminnasta kääntämällä lämpötilan säädin asentoon OFF.

Lämpötilan säätäminen

Lämpötila säätyy automaattisesti. Laitetta käytetään seuraavasti:

käytöstäpoistossa ja hävittämisessä tulee noudattaa paikallisia jätehuoltomääräyksiä. Vältä vahingoittamasta jäähdytysyksikköä, erityisesti lämmönvaihtimen läheltä. Tässä laitteessa käytetyt,

symbolilla

merkityt materiaalit ovat

kierrätettäviä.

• Käännä lämpötilan säädintä vastapäivään kun haluat korkeamman lämpötilan.

• Käännä lämpötilan säädintä myötäpäivään kun haluat alhaisemman lämpötilan.

Keskiasento on yleensä sopivin asetus.

Lämpötila täytyy valita ottaen huomioon, että sisälämpötilaan vaikuttavat seuraavat seikat:

• huoneen lämpötila

• oven avaamistiheys

• säilytettävien elintarvikkeiden määrä

• laitteen sijaintipaikka.

Tärkeää Jos ympäristön lämpötila on korkea tai jos jääkaappi on hyvin täynnä, ja lämpötila on säädetty hyvin kylmäksi, kompressori voi käydä jatkuvasti, jolloin takaseinään muodostuu huurretta. Tässä tapauksessa lämpötilan säädin kannattaa kääntää korkeampaan lämpötilaan automaattisen sulatuksen käynnistämiseksi, jolloin myös energiankulutus vähenee.

Ensimmäinen käyttökerta

Sisätilan puhdistaminen

Ennen kuin otat laitteen käyttöön, pese sisäosat ja kaikki kaapin sisään sijoitettavat varusteet haalealla vedellä ja käsitiskiaineella poistaaksesi näin uudelle laitteelle tyypillisen hajun. Kuivaa pinnat ja varusteet lopuksi huolellisesti.

Tärkeää Älä käytä puhdistusaineita tai hankausjauhetta, sillä ne vahingoittavat pintoja.

Tarkista, että laitteen takana oleva poistoputki tyhjentää veden kaukaloon.

16 electrolux

Päivittäinen käyttö

Siirrettävät hyllyt

Jääkaapin seinissä on kannattimia eri tasoilla, minkä ansiosta hyllyt voidaan sijoittaa halutulle tasolle. Joitakin hyllyjä täytyy nostaa takareunasta, jotta ne voi irrottaa.

Tärkeää Älä siirrä vihanneslaatikon yläpuolella olevaa lasihyllyä, jotta jääkaapin ilmanvaihto toimii oikein.

Joissakin malleissa laatikossa on välilevy, jolla saadaan tarvittavan kokoiset lokerot asettamalla levy haluttuun asentoon. Kaikki laatikon osat voidaan irrottaa puhdistusta varten.

Ovilokeroiden sijoittaminen

Ovilokerot voidaan sijoittaa eri korkeuksille siten, että erikokoiset pakkaukset mahtuvat lokeroihin. Ovilokeroiden korkeus säädetään seuraavasti: vedä lokeroa varovasti nuolen suuntaan, kunnes se irtoaa kiinnikkeestään. Sijoita lokero sen jälkeen haluamallesi korkeudelle.

Tärkeää Oikean ilmanvaihdon takaamiseksi älä poista alempaa ovilokeroa.

Vihanneslaatikko

Laatikko sopii hedelmien ja vihannesten säilyttämiseen.

Hyödyllisiä neuvoja ja vinkkejä

Energiansäästövinkkejä

• Älä avaa ovea usein äläkä pidä ovea auki pitempään kuin on tarpeen.

•Jos ympäristön lämpötila on korkea, ja lämpötila on säädetty hyvin kylmäksi kaapin ollessa hyvin täynnä, kompressori voi käydä jatkuvasti, jolloin haihduttimeen muodostuu huurretta tai jäätä. Käännä tässä tapauksessa lämpötilan säädin korkeampaan lämpötilaan automaattisen sulatuksen käynnistämiseksi, jolloin myös energiankulutus vähenee.

Tuoreiden elintarvikkeiden säilytys

Noudata seuraavia ohjeita varmistaaksesi elintarvikkeiden parhaan mahdollisen säilyvyyden:

• Alä laita jääkaappiin lämpimiä ruokia tai haihtuvia nesteitä

• Peitä ruoka kannella tai kääri folioon tms. erityisesti, kun ruoka on voimakastuoksuista

• Sijoita elintarvikkeet jääkaappiin siten, että ilma pääsee kiertämään vapaasti niiden ympärillä

Säilytysohjeita

Vinkkejä: Liha (kaikki lihalajit): pakkaa muovipusseihin ja laita vihanneslaatikon päällä olevalle lasihyllylle. Säilytä lihaa tällä tavoin korkeintaan muutama päivä. Kypsennetty ruoka, kylmät ruoat jne: peitä kannella ja laita mille hyllylle tahansa. Hedelmät ja vihannekset: puhdista huolellisesti ja säilytä niille tarkoitetussa laatikossa/ laatikoissa. Voi ja juusto: säilytä ilmatiiviissä rasioissa tai pakattuna alumiinifolioon tai muovipussiin mahdollisimman ilmatiiviisti. Maitopullot: säilytä korkilla suljetut maitopullot oven pullotelineessä. Banaaneita, perunoita, sipuleita ja valkosipuleita ei pidä säilyttää jääkaapissa pakkaamattomana.

Neuvoja jääkaapin sisälämpötilan asettamista varten

• Sopiva jääkaapin sisälämpötila on noin + 5 °C. Jos lämpötilan säädin on asetettu liian

electrolux 17

kylmän lämpötilan asentoon, paljon vettä sisältävät elintarvikkeet saattavat jäätyä jääkaapin kylmimmissä kohdissa. Kuvassa näkyvät jääkaapin kylmimmät ja lämpimimmät kohdat.

• Jos haluat tarkistaa jääkaapissa olevien elintarvikkeiden lämpötilan, laita kaapin keskiosaan lasi vettä ja siihen lämpömittari, jonka tarkkuus on +/– 1 °C. 6 tunnin kuluttua voit tarkistaa lämpötilan. Mittaus tulee suorittaa vakiona pysyvissä olosuhteissa (lisäämättä tai vähentämättä tuotteita jääkaapista).

18 electrolux

Hoito ja puhdistus

Huomio Kytke laite irti verkkovirrasta ennen puhdistus- ja huoltotöiden aloittamista.

Laitteen jäähdytysyksikkö sisältää hiilivetyä; Jäähdytysyksikön huollon ja täytön saa suorittaa ainoastaan valtuutettu huoltoliike.

Säännöllinen puhdistus

Laite on puhdistettava säännöllisesti.

• Puhdista sisäosa ja varusteet lämpimällä vedellä ja käsitiskiaineella.

• Tarkista oven tiivisteet säännöllisesti ja pyyhi puhtaaksi.

• Huuhtele ja kuivaa huolellisesti.

Tärkeää Älä vedä, siirrä tai vahingoita kaapin sisällä olevia putkia ja/tai kaapeleita. Älä käytä puhdistusaineita, hankausjauhetta, voimakastuoksuisia puhdistustuotteita tai kiillotusvahaa sisätilojen puhdistamisessa, sillä tällaiset tuotteet vahingoittavat pintoja ja jättävät voimakkaan tuoksun.

Puhdista laitteen takapuolella sijaitsevat lauhdutin (musta ritilä) ja kompressori harjalla tai pölynimurilla. Tämä toimenpide parantaa laitteen suorituskykyä ja säästää energiaa.

Tärkeää Varo vahingoittamasta jäähdytysjärjestelmää.

Tärkeää Kun siirrät laitetta, nosta sitä etureunasta, jottet naarmuta lattiaa.

Monet keittiön pintojen puhdistusaineet sisältävät kemikaaleja, jotka voivat vahingoittaa laitteen muoviosia. Puhdista siis ulkopinnat pehmeällä lämpimään veteen ja neutraaliin pesunesteeseen kostutetulla liinalla.

Tärkeää Älä käytä puhdistusaineita tai hankausjauhetta, sillä ne vahingoittavat maalia tai ruostumattoman teräksen pinnoitusta.

Kun laite on puhdistettu, kytke se takaisin verkkovirtaan.

Ilmanvaihtosäleikön puhdistaminen

Ilmanvaihtosäleikkö voidaan irrottaa puhdistamista varten. Varmista, että ovi on auki ja:

6) Mikäli varusteena.

1. Irrota säleikön yläosa vetämällä sitä ulos/ alas.

2. Vedä säleikköä suoraan ulos, jotta se irtoaa kokonaan.

3. Imuroi laitteen alus.

Jääkaapin sulattaminen

Normaalikäytössä huurretta poistuu automaattisesti jääkaappiosaston haihduttimesta aina moottorin kompressorin pysähtyessä. Sulatusvesi valuu laitteen takana, kompressorin yläpuolella sijaitsevaan kaukaloon, josta se haihtuu. Jääkaappiosaston kanavan keskellä oleva sulatusveden tyhjennysaukko on tärkeää puhdistaa säännöllisin väliajoin, jotta vettä ei tulvi yli ja tipu ruokien päälle.

Jos laitetta ei käytetä pitkään aikaan

Jos laitetta ei ole tarkoitus käyttää pitkään aikaan, suorita seuraavat toimenpiteet:

•

Kytke laite irti verkkovirrasta.

• Ota kaikki ruoat pois.

Sulata

ja puhdista laite ja varusteet.

•

electrolux 19

• Jätä ovi/ovet raolleen, jotta laitteen sisälle ei muodostu epämiellyttävää hajua.

tarvikkeet aika ajoin, jotta ne eivät pilaannu

esimerkiksi sähkökatkon sattuessa. Jos jätät laitteen toimintaan, pyydä jotakin henkilöä tarkistamaan kaappiin jätetyt elin-

Käyttöhäiriöt

Käytön aikana voi usein esiintyä pieniä mutta harmittavia ongelmia, jotka eivät vaadi huoltohenkilöstön kutsumista. Seuraavassa taulukossa annetaan ohjeet, joita noudattamalla voidaan välttää huoltokustannuksia.

Tärkeää Laitteen toimintaan kuuluu tiettyjä ääniä (kompressorin ja kierrätyksen ääni).

Ongelma Mahdollinen syy Korjaustoimenpide

Laitteen käyntiääni on kova.

Laitteen takaosan ja putkien välil-

Kompressori käy jatkuvasti.

Ovi ei ole kunnolla kiinni. Lue ohjeet kohdasta Oven sulke-

Ovea on avattu liian usein. Älä pidä ovea auki pitempään kuin

Elintarvikkeiden lämpötila on liian

Huoneen lämpötila on liian kor-

Vettä valuu jääkaapin takaseinää pitkin.

Vettä valuu jääkaapin sisälle.

Elintarvikkeet estävät veden valu-

Vettä valuu lattialle. Sulatusvesi ei poistu kompresso-

Pakastimessa on liikaa huurretta.

Ovi ei ole kunnolla kiinni. Lue ohjeet kohdasta Oven sulke-

Lämpötilan säädin ei ehkä ole oi-

Laitteen lämpötila on liian alhainen.

Laitetta ei ole tuettu kunnolla paikalleen.

lä olevat välikappaleet ovat irronneet.

Lämpötilan säädin ei ehkä ole oikeassa asennossa.

korkea.

kea. Automaattisen sulatuksen aikana

takaseinässä oleva huurre sulaa. Veden tyhjennysaukko on tukos-

sa.

misen vedenkeruukaukaloon.

rin yläpuolella olevaan haihdutusastiaan.

Elintarvikkeita ei ole pakattu kunnolla.

keassa asennossa. Lämpötilan säädin ei ehkä ole oi-

keassa asennossa.

Tämä ei merkitse vikaa, vaan se kuuluu

normaaliin toimintaan.

Tärkeää Laite toimii jaksoittain, joten

kompressorin pysähtyminen ei tarkoita virran

katkeamista. Sen vuoksi laitteen sähköosiin

ei saa koskea ennen virran katkaisemista.

Tarkista, että laite on tukevasti paikallaan (kaikki neljä jalkaa koskevat lattiaan). Lue ohjeet kohdasta Tasapainottaminen.

Laita ne takaisin paikoilleen.

Säädä lämpötila korkeammaksi.

minen.

on tarpeen. Anna lämpötilan laskea huoneen

lämpötilaan ennen kuin laitat ruoat jääkaappiin.

Alenna huoneen lämpötilaa.

Tämä on normaalia.

Puhdista veden tyhjennysaukko.

Tarkista, että elintarvikkeet eivät kosketa takaseinään.

Kiinnitä sulatusveden poistoputki haihdutusastiaan.

Pakkaa ruoat oikein.

minen. Säädä lämpötila korkeammaksi.

Säädä lämpötila korkeammaksi.

20 electrolux

Ongelma Mahdollinen syy Korjaustoimenpide

Laitteen lämpötila on liian korkea.

Ovi ei ole kunnolla kiinni. Lue ohjeet kohdasta Oven sulke-

Elintarvikkeiden lämpötila on liian

Jääkaapin lämpötila on liian korkea.

Jääkaappiin on laitettu samanai-

Laite ei toimi.

Pistoke ei ole kunnolla kiinni pis-

Laitteeseen ei tule virtaa. Pistora-

Valo ei syty.

Ovi osuu ilmanvaihtosäleikköön.

Ovi ei ole kohdallaan.

Lämpötilan säädin ei ehkä ole oikeassa asennossa.

korkea.

Laitteen kylmän ilman kierto ei toimi.

kaisesti suuria määriä elintarvikkeita.

Virta on katkaistu laitteesta. Kytke virta laitteeseen.

torasiassa.

siassa ei ole jännitettä.

Lamppu on palanut. Lue ohjeet kohdasta Lampun vaih-

Laite ei ole oikein tasapainotettu. Lue ohjeet kohdasta Tasapainot-

Säädä lämpötila alhaisemmaksi.

minen. Anna lämpötilan laskea huoneen

lämpötilaan ennen kuin laitat ruoat jääkaappiin.

Tarkista kylmän ilman kierto.

Sijoita jääkaappiin pienempiä ruokamääriä yhdellä kertaa.

Kiinnitä pistoke pistorasiaan.

Kokeile kytkemällä pistorasiaan jokin toinen sähkölaite. Tarkista sulake. Ota yhteys sähköasentajaan.

taminen.

Jos nämä ohjeet eivät ratkaise ongelmaa, ota yhteys lähimpään valtuutettuun huoltoliikkeeseen.

Lampun vaihtaminen

1. Irrota pistoke pistorasiasta.

2. Käännä lampun suojusta taaksepäin sen

etureunasta.

3. Vaihda lampun tilalle uusi samantehoinen

lamppu (maksimiteho on merkitty lampun suojukseen), jonka kannan tyyppi on E14.

Oven sulkeminen

1. Puhdista oven tiivisteet.

2. Säädä ovea tarvittaessa. Lue ohjeet kohdasta Asennus.

3. Vaihda tarvittaessa vaurioituneet oven tiivisteet. Ota yhteys valtuutettuun huoltoliikkeeseen.

4. Kytke laite sähköverkkoon.

Tekniset tiedot

ERC32201W ERC32255W

Mitat Korkeus 1550 mm 1550 mm Leveys 595 mm 595 mm Syvyys 623 mm 623 mm

Tekniset tiedot on merkitty laitteen sisälle, vasemmalle puolelle kiinnitettyyn arvokilpeen ja energiatarraan.

Asennus

Lue huolellisesti turvallisuusohjeet oman turvallisuutesi ja laitteen asianmukaisen toiminnan varmistamiseksi, ennen kuin aloitat laitteen asennuksen.

Sijoittaminen

Asenna laite paikkaan, jossa ympäristön lämpötila vastaa laitteen arvokilvessä mainittua ilmastoluokkaa:

Ilmasto-

luokka

SN +10 °C - 32 °C N +16 °C - 32 °C ST +16 °C - 38 °C T +16 °C - 43 °C

Sijoituspaikka

Jos laite sijoitetaan keittiökaapin alapuolelle, laitteen yläreunan ja keittiökaapin välillä tulee olla vähintään 40 mm parhaan suorituskyvyn varmistamiseksi. Mahdollisuuksien mukaan tulee kuitenkin välttää sijoittamasta laitetta keittiökaapin alapuolelle. Jos laite sijoitetaan huoneen nurkkaan siten, että saranat ovat seinän puolella, seinän ja laitteen välillä tulee olla vähintään 10 mm, jotta ovi pääsee aukeamaan riittävästi varusteiden poistamista varten. Tila ilmanvaihtoa varten voi olla:

• heti laitteen yläpuolella

• yläkalusteen takana ja yläpuolella. Tällöin kalusteen takana on oltava vähintään 50 mm tilaa.

Ympäristön lämpötila

Sähköliitäntä

Ennen kuin kytket laitteen verkkovirtaan, tarkista, että arvokilvessä mainittu jännite ja taajuus vastaavat verkkovirran arvoja. Laite on kytkettävä maadoitettuun pistorasiaan. Virtajohdon pistoke on varustettu maadoituskoskettimella. Jos pistorasia, johon laite kytketään, ei ole maadoitettu, ota yhteys sähköasentajaan ja pyydä asentajaa kytkemään laite erilliseen maadoitusliittimeen voimassa olevien määräysten mukaisesti. Valmistaja ei vastaa millään tavalla vahingoista, mikäli edellä olevia turvallisuusohjeita ei ole noudatettu. Tämä laite vastaa Euroopan yhteisön. direktiivejä.

Kuljetustukien irrottaminen

Laitteessa on kuljetustuki, joka pitää oven paikallaan kuljetuksen aikana. Se irrotetaan seuraavalla tavalla:

electrolux 21

50mm

22 electrolux

1. Avaa ovi.

2. Poista kuljetustuki oven reunoilta.

3. Poista kuljetustuki alasaranasta (malli-

kohtainen).

Tärkeää Joissain malleissa laitteen alla on vaimennustyyny. Älä poista sitä.

Hyllyjen kiinnikkeiden irrottaminen

Hyllyt on kiinnitetty kuljetuksen ajaksi kiinnikkeillä, jotka estävät niiden liikkumisen ja vaurioitumisen. Irrota kiinnikkeet seuraavasti:

1. Siirrä kiinnikkeitä nuolen (A) suuntaan.

2. Nosta hyllyä takaosasta ja vedä eteen-

päin, kunnes se vapautuu (B).

3. Poista kiinnikkeet (C).

Tasapainottaminen

Kun sijoitat laitteen paikalleen, tarkista, että se on vaakatasossa. Säädä jalkoja tarvittaessa toimitetulla ruuviavaimella.

Joissain malleissa takana olevia pyöriä voi säätää kääntämällä kierretangon mutteria vasemmalle laitteen nostamiseksi tai oikealle sen laskemiseksi.

Oven kätisyyden vaihtaminen

Oven avautumissuunta vaihdetaan seuraavalla tavalla:

1. Irrota pistoke pistorasiasta.

2. Poista ilmanvaihtosäleikkö. Poista irrotettava osa ja asenna se säleikön toiselle puolelle.

3. Kallista laite taaksepäin puisen tuen päälle.

4. Ruuvaa irti yläsarana (a1) ja peitelaatta (a2) ja asenna se toiselle puolelle.

a1 a2

5. Ruuvaa irti alasarana. Vaihda tapin ja suojuksen paikkaa. Ruuvaa alasarana kiinni toiselle puolelle.

6. Kiristä tappi toimitetulla ruuviavaimella.

7. Nosta laite ylös ja sijoita ilmanvaihtosäleikkö paikalleen.

8. Ruuvaa kahva irti. Poista toiselta puolelta reikien tulpat 3-4 mm:n lävistimellä tai poralla. Asenna kahva.

electrolux 23

Laita paikoilleen varustepussista löytyvät ruuvien reikien tulpat.

9. Aseta kaappi oikeaan asentoon.

Varoitus! Sijoita laite paikalleen ja tasapainota se. Odota vähintään neljä tuntia ennen kuin kytket virtajohdon pistorasiaan.

Tarkista lopuksi seuraavat:

• Kaikki ruuvit on kiristetty.

• Magneettitiiviste on tarttunut tiukasti kaappiin.

• Ovi avautuu ja sulkeutuu kunnolla.

Varoitus! Jos ympäristön lämpötila on alhainen (esim. talvella), tiiviste ei mahdollisesti tartu hyvin. Odota tässä tapauksessa, että tiiviste kiinnittyy itsestään.

Ympäristönsuojelu

Tuotteeseen tai sen pakkaukseen merkitty symboli

laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen. Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen jätehuoltoon

, osoittaa, että tätä tuotetta ei saa

luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä. Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.

24 electrolux

Electrolux. Thinking of you.

Les mer om hvordan vi tenker på www.electrolux.com

Innhold

Sikkerhetsinformasjon 24 Betjeningspanel 26 Første gangs bruk 26 Daglig bruk 27 Nyttige tips og råd 28

Med forbehold om endringer

Stell og rengjøring 28 Hva må gjøres, hvis... 30 Tekniske data 31 Montering 32 Miljøhensyn 34

Sikkerhetsinformasjon

For din egen sikkerhets skyld og for å sikre korrekt bruk, bør du lese denne bruksanvisningen og dens henvisninger og advarsler før du installerer og bruker apparatet for første gang. For å unngå unødvendige feil og ulykker er det viktig at du sørger for at alle som skal bruke dette apparatet er fortrolige med hvordan det brukes og kjenner til sikkerhetsfunksjonene. Ta vare på denne bruksanvisningen og pass på at den følger med apparatet hvis du selger eller flytter det, slik at alle brukerne får informasjon om bruk og sikkerhet så lenge apparatet benyttes. Av grunner som angår personsikkerhet eller materiell skade er det viktig at alle instruksjonene i bruksanvisningen blir fulgt. Produsenten overtar intet ansvar for skader som er forårsaket av at instruksjonene ikke er blitt fulgt.

Sikkerhet for barn og personer med reduserte evner

• Dette apparatet er ikke beregnet på å bli brukt av personer (også barn) med redusert fysisk eller psykisk helse eller som mangler erfaring eller kunnskaper om bruken, dersom de ikke er gitt innføring eller instruksjon om bruken av apparatet av en person som er ansvarlig for deres sikkerhet. Hold øye med barn, slik at de ikke leker med apparatet.

• Hold all emballasje borte fra barn. Det foreligger kvelningsfare.

• Når apparatet skal vrakes: Trekk støpselet ut av stikkontakten, kutt av nettkabelen (så nær inntil apparatet som mulig) og fjern døren for å forhindre at lekende barn kan

få elektrisk støt eller kan lukke seg selv inne i apparatet.

• Dersom dette apparatet, som er utstyrt med magnetiske dørpakninger, skal erstatte et gammelt apparat med fjærlås (smekklås) på døren eller lokket, er det viktig at du ødelegger smekklåsen før du kasserer det gamle apparatet. Dette forhindrer at det gamle apparatet utgjør en dødsfelle for et barn.

Generelt om sikkerhet

Obs Pass på at ventilasjonsåpningene

ikke tildekkes.

• Apparatet er beregnet på oppbevaring av matvarer og/eller drikkevarer i en vanlig husholdning, slik det er beskrevet i denne bruksanvisningen.

• Ikke bruk mekanisk verktøy eller ekstra hjelpemidler for å gjøre avrimingsprosessen raskere.

• Ikke bruk elektriske apparater (som f.eks. iskremmaskiner) inne i et kjøleapparat, dersom ikke dette utstyret er godkjent for dette av produsenten.

• Ikke ødelegg kjølekretsen.

• Kjølekretsen i apparatet er fylt med kjølemiddelet isobutan (R600a) som er en naturlig og meget miljøkompatibel gass, men som likevel er brennbar. Pass på at ingen deler av kjølekretsen til apparatet blir skadet under transport og installasjon. Dersom kjølekretsen skulle bli skadet: – Unngå åpen flamme eller kilder som av-

gir gnist.

– Luft godt ut i rommet der apparatet står.

electrolux 25

• Det er farlig å endre spesifikasjonene eller foreta noen form for endringer på apparatet. Hvis strømkabelen blir skadet, kan dette forårsake kortslutning, brann og/eller elektrisk støt.

Advarsel Samtlige elektriske komponenter (strømkabel, støpsel, kompressor) må kun skiftes av sertifisert servicetekniker eller kvalifisert servicepersonell.

1. Strømkabelen må ikke forlenges med

skjøteledning.

2. Pass på at støpselet ikke ligger i klem

eller kommer i skade på baksiden av apparatet. Et støpsel som ligger i klem eller som kommer i skade kan bli overopphetet og forårsake brann.

3. Pass på at apparatets hovedstøpsel er

tilgjengelig.

4. Ikke trekk i strømkabelen.

5. Dersom stikkontakten sitter løst, må du

ikke sette støpselet inn i den. Det er fare for strømstøt eller brann.

6. Dette apparatet må ikke brukes uten

lampedeksel

på den innvendige lam-

pen.

• Dette apparatet er tungt. Vær forsiktig når du flytter det.

• Ikke ta ut varer fra fryseseksjonen eller berør dem med våte/fuktige hender, for dette kan forårsake hudskader eller frostskader.

• Utsett ikke apparatet for direkte sollys over lengre tid.

Daglig bruk

• Ikke sett varme gryter på plastdelene i apparatet.

• Ikke oppbevar brannfarlig gass eller væske i apparatet. De kan eksplodere.

• Anbefalingene til oppbevaring fra apparatets produsent må følges nøye. Les instruksjonene i de gjeldende avsnittene.

Rengjøring og stell

• Slå av apparatet og trekk støpselet ut av stikkontakten før vedlikeholds- eller rengjøringsarbeid.

• Ikke bruk metallredskaper til rengjøring av apparatet.

• Undersøk avløpet for tinevann i kjøleskapet med jevne mellomrom. Rengjør avlø-

7) Hvis det skal være deksel over lampen

8) Dersom apparatet er utstyrt med vanntilkopling

pet ved behov. Hvis avløpet er blokkert, vil vannet samle seg i bunnen av apparatet.

Installasjon Viktig Følg nøye instruksjonene i avsnittene

for tilkopling til strømnettet.

• Pakk ut apparatet og kontroller at det ikke er skadet. Ikke kople til et skadet apparat. Meld øyeblikkelig fra i butikken der du kjøpte apparatet om eventuelle skader. I så fall må du ta vare på emballasjen.

• Vi anbefaler at du venter i minst fire timer før du tilkopler apparatet, slik at oljen kan samle seg i kompressoren.

• Det må være tilstrekkelig luftsirkulasjon rundt hele apparatet, ellers kan apparatet overopphetes. Følg instruksjonene som gjelder installasjonen for å oppnå tilstrekkelig ventilasjon.

• Så sant mulig bør produktets bakside stå inn mot en vegg, slik at det unngås at man kan berøre eller komme i kontakt med varme deler (kompressor, kondensator) og dermed pådra seg brannskader.

• Apparatet må ikke oppstilles i nærheten av en radiator eller komfyr.

• Forsikre deg om at stikkontakten er tilgjengelig etter at apparatet er installert.

•

Skal kun koples til drikkevannsforsyning.

Service

• Alt elektrisk arbeid som er påkrevd i forbindelse med ettersyn av denne enheten skal gjøres av en faglært elektriker eller kvalifisert person.

• Dette produktet skal kun repareres av autorisert kundeservice, og det må kun brukes originale reservedeler.

26 electrolux

Miljøvern

Dette apparatet inneholder ikke gasser som skader ozonlaget, hverken i kjølekretsen eller i isolasjonsmaterialet. Dette apparatet skal ikke avhendes sammen med alminnelig husholdningsavfall. Isolasjonsskummet inneholder brennbare gasser: apparatet skal avfallsbehandles

Betjeningspanel

min

MAX

1 Kjøleskapets termostatbryter 2 Kjøleskapets OFF plassering

Slå på

Sett støpslet i stikkontakten. Drei termostatbryteren med urviserne til middels innstilling.

Slå kjøleskapet av

Drei termostatbryteren til OFF -posisjon for å slå kjøleskapet av.

Regulere temperaturen

Temperaturen reguleres automatisk. Gå frem som følger for å betjene apparatet:

i samsvar med gjeldende bestemmelser om avfallsbehandling. Disse får du hos kommunen der du bor. Unngå at kjøleenheten blir skadet, særlig på baksiden i nærheten av varmeveksleren. Materialene i dette apparatet som er merket

med symbolet

, kan gjenvinnes.

• drei termostaten mot urviserne for å få høyere oppbevaringstemperatur.

• drei termostaten med urviserne for å få lavere oppbevaringstemperatur.

Vanligvis er en middels innstilling best egnet.

Husk at temperaturen inne i apparatet avhenger av følgende når du velger innstilling:

• romtemperaturen

•hvor ofte døren åpnes

• mengde mat som oppbevares

• apparatets plassering.

Viktig Dersom romtemperaturen er høy eller det opbevares store mengder matvarer i kjøleskapet, og apparatet er innstilt på laveste temperatur, vil apparatet muligens gå kontinuerlig, og dermed kan det danne seg rim på bakveggen. I så fall må bryteren stilles på en høyere temperatur, slik at den automatiske avriminsfunksjonen aktiveres og dermed reduserer energiforbruket.

Første gangs bruk

Rengjøre inne i apparatet

Før du tar apparatet i bruk, må du vaske det innvendig samt alt utstyret i lunkent vann tilsatt et nøytralt rengjøringsmiddel for å fjerne den typiske lukten i flunkende nye apparater. Husk å tørke nøye.

Viktig Ikke bruk kraftige vaskemidler eller skurepulver, da dette vil skade finishen.

Påse at avløpsslangen på baksiden av kabinettet ligger i dryppskålen.

Daglig bruk

Flyttbare hyller

Veggene i kjøleskapet er utstyrt med en rekke riller, slik at hyllene kan plasseres etter ønske. Noen hyller må løftes i bakkant hvis de skal tas ut.

Viktig Ikke flytt glasshyllen over grønnsakskuffen, da dette kan hindre riktig luftsirkulering.

electrolux 27

Noen modeller har en skillevegg inne i skuffen, som kan flyttes slik at du kan inndele skuffen etter eget behov. Alle delene i skuffen kan tas ut for rengjøring.

Plassere dørhyllene

Dørhyllene kan plasseres i ulike høyder for oppbevaring av matvarebeholdere av forskjellig størrelse. Gå frem som følger for å justere høyden på hyllene: trekk hyllen litt etter litt i pilenes retning til den løsner. Sett den deretter i ønsket stilling.

Viktig Ikke flytt den nedre hyllen i døren, da dette kan hindre korrekt luftsirkulering.

Grønnsaksskuff

Skuffen er egnet for oppbevaring av frukt og grønnsaker.

28 electrolux

Nyttige tips og råd

Tips til energisparing

• Ikke åpne døren ofte eller la den stå åpen lenger enn absolutt nødvendig.

• Dersom romtemperaturen er høy, termostatbryteren står på høyeste innstilling og apparatet er fullt av mat, vil kompressoren gå uavbrutt, noe som fører til at det dannes rim eller is på fordamperen. Hvis dette skjer, dreies termostatbryteren til en lavere innstilling, slik at apparatet avrimes automatisk og strømforbruket reduseres.

Tips til kjøling av ferske matvarer

For best mulig effekt:

• Oppbevar ikke varme matvarer eller dampende væsker i kjøleskapet.

• Dekk til maten eller pakk den inn, særlig hvis den har sterk lukt.

• Plasser maten slik at luften kan sirkulere fritt rundt den.

Tips til kjøling

Nyttige tips: Kjøtt (alle typer): pakkes i plastposer og plasseres på glasshyllen over grønnsskskuffen. Kjøtt bør kun oppbevares slik i én, eller maks. to dager. Ferdig tilberedte retter, kalde retter osv.: tildekkes godt og plasseres på hvilken som helst hylle. Frukt og grønnsaker: renses nøye og plasseres i spesialskuffen(e). Smør og ost: plasseres i lufttette bokser eller pakkes i aluminiumsfolie/plastfolie for å holde luft borte så godt som mulig. Melk: Melkebeholderne bør være lukket og bør oppbevares i flaskehyllen i døren. Bananer, poteter, løk og hvitløk må kun oppbevares i kjøleskap dersom de er godt innpakket.

Tips om kjøleskapstemperatur

• Kjøleskapstemperaturen bør være ca. +5° C. Hvis termostatbryteren er justert til en temperatur som er for kald, kan mat med

høyt vanninnhold fryse hvis den er plassert på en av de kaldeste stedene i kjøleskapet. Bildet viser de kaldeste og varmeste stedene i kjøleskapet.

• Hvis du vil kontrollere temperaturen, plasserer du et glass vann midt i kjøleskapet, og setter et passende termometer, med en nøyaktighet på +/– 1 °C oppi det. Etter 6 timer kan du lese av temperaturen. Målingen må utføres under jevne forhold (uten å endre på matmengden i kjøleskapet).

Stell og rengjøring

Obs Trekk støpselet ut av stikkontakten før du starter enhver rengjøring av apparatet.

Dette apparatet inneholder hydrokarboner i kjøleenheten: Vedlikehold og påfyl-

ling skal derfor kun utføres av autorisert tekniker.

Regelmessig rengjøring

Utstyret skal rengjøres regelmessig:

• rengjør innsiden og tilbehøret med lunkent vann tilsatt litt nøytral såpe.

• kontroller dørpakningene regelmessig og vask dem rene for å sikre at de er rene og fri for matrester.

• skyll og tørk grundig.

Viktig Ikke trekk i, flytt eller påfør skade på noen rør og/eller kabler inne i kabinettet. Bruk aldri sterke vaskemidler, skurepulver, sterkt parfymerte rengjøringsprodukter eller vokspoleringsmidler for å rengjøre inne i apparatet. Dette skader overflaten og etterlater sterk lukt.

Rengjør kondenseren (sort rist) og kompressoren på baksiden av apparatet med en børste eller en støvsuger. Dette bedrer apparatets ytelse, og du sparer energi.

Viktig Unngå skader på kjølesystemet. Viktig Når du skal flytte kjøleskapet, løfter du

det etter fremre kant for ikke å skrape opp gulvet.

Mange kjøkkenrengjøringsprodukter inneholder kjemikalier som angriper/skader plastdelene som er brukt i dette apparatet. Derfor bør du bruke en myk klut oppvridd i varmt vann tilsatt litt nøytralt vaskemiddel for rengjøring av de utvendige flatene.

Viktig Ikke bruk vanlige rengjøringsmidler eller skuremiddel, for dette ødelegger lakken eller anti fingeravtrykk-belegget på overflater av rustfritt stål.

Etter rengjøring settes støpselet inn i stikkontakten igjen.

Rengjøre ventilasjonsgitteret

Ventilasjonsgitteret kan fjernes for rengjøring. Påse at døren er åpen, deretter:

1. løsner du den øvre kanten på gitteret ved

å trekke det utover/nedover.

2. Trekk gitteret rett ut for å ta det helt av.

3. Støvsug under kabinettet.

9) Etter modell.

electrolux 29

Avriming av kjøleskapet

Under normal bruk fjernes rim automatisk fra kjøleseksjonen hver gang motorkompressoren stopper. Smeltevannet ledes ut gjennom et dreneringsrør og ned i en beholder på baksiden av apparatet, over motorkompressoren, hvor det fordamper. Det er viktig å rengjøre dreneringshullet for smeltevann midt i kjøleseksjonens kanal med jevne mellomrom for å hindre at vannet svømmer over og drypper ned på maten inne i seksjonen.

Perioder uten bruk

Dersom apparatet ikke skal brukes over et lengre tidsrom, tas følgende forholdsregler:

• trekk støpselet ut av stikkontakten

• fjern alle matvarer

•

og rengjør apparatet og alt tilbehø-

avrim ret

• la døren/dørene stå på gløtt for å hindre at det danner seg ubehagelig lukt.

Dersom du lar apparatet være i drift, bør du be noen om å kontrollere det fra tid til annen

30 electrolux

for å sikre at ikke matevarene blir ødelagt ved eventuelt strømbrudd.

Hva må gjøres, hvis...

Under bruk av apparatet kan noen mindre men kjedelige feil ofte oppstå, uten at du derfor trenger å ringe etter en tekniker. I tabellen nedenfor finner du opplysninger om hvordan du kan unngå unødvendige service-utgifter.

Viktig Drift av apparatet medfører visse lyder (kompressor- og sirkuleringslyder). Dette er

Problem Mulig årsak Løsning

Apparatet lager mye støy. Apparatet står ikke stødig. Kontroller om apparatet står stabilt

Avstandsputene som sitter mel-

Kompressoren arbeider uavbrutt.

Døren er ikke lukket skikkelig. Se etter i "Lukke døren". Døren har vært åpnet for ofte. Ikke la døren stå åpen lenger enn

Maten er for varm. La maten avkjøle seg til romtem-

Romtemperaturen er for høy. Reduser romtemperaturen.

Det renner vann på bakveggen i kjøleskapet.

Det renner vann inn i kjøleskapet.

Matvarer forhindrer at vannet får

Det renner vann ned i bunnen.

Det er for mye rim. Matvarene er ikke pakket skikke-

Døren er ikke lukket skikkelig. Se etter i "Lukke døren". Termostaten kan være feil innstilt. Still inn en høyere temperatur.

Temperaturen i apparatet er for lav.

Temperaturen i apparatet er for høy.

Døren er ikke lukket skikkelig. Se etter i "Lukke døren".

lom baksiden av kabinettet og rørene har løsnet.

Termostaten kan være feil innstilt. Still inn en varmere temperatur.

Under den automatiske avrimingsprosessen tiner rimet på bakveggen.

Vannavløpet er tilstoppet. Rengjør vannavløpet.

samle seg i vannoppsamlingsbeholderen.

Smeltevannets utløp fører ikke ned i fordamperbrettet over kompressoren.

lig inn.

Termostaten kan være feil innstilt. Still inn en høyere temperatur.

Termostaten kan være feil innstilt. Still inn en lavere temperatur.

helt vanlig under normal drift, og betyr ikke at det er feil på apparatet.

Viktig Kompressoren går ikke hele tiden, og dersom den stopper betyr det ikke at strømmen er avbrutt. Det er derfor du ikke må berøre de elektriske delene på apparatet før du har koplet fra strømmen.

(alle føttene og hjulene skal være på gulvet). Se i avsnittet "Plan oppstilling".

Sett dem på plass igjen.

nødvendig.

peratur før du legger den inn i apparatet.

Dette er normalt.

Pass på at ingen matvarer berører bakveggen.

Fest smeltevannsrøret til fordamperbrettet.

Pakk maten bedre inn.

electrolux 31

Problem Mulig årsak Løsning

Maten er for varm. La maten avkjøle seg til romtem-

Temperaturen i kjøleskapet er for høy.

For mye mat ble lagt inn i kjøle-

Apparatet virker ikke. Apparatet er slått av. Slå apparatet på. Støpselet sitter ikke skikkelig i

Apparatet får ikke strøm. Stikkon-

Lampen virker ikke. Pæren er defekt. Se etter i "Skifte lyspære". Døren berører ventila-

sjonsgitteret. Døren er ikke korrekt ju-

stert.

Det sirkulerer ikke kald luft i apparatet.

skapet på en gang.

stikkontakten.

takten er ikke spenningsførende.

Apparatet står ikke plant. Se i avsnittet "Plan oppstilling".

peratur før du legger den inn i apparatet.

Pass på at den kalde luften kan sirkulere i apparatet.

Legg mindre mat inn i kjøleskapet samtidig.

Sett støpselet skikkelig inn i stikkontakten.

Kople et annet elektrisk apparat til stikkontakten. Kontroller sikringene. Kontakt en kvalifisert elektriker.

Dersom rådet ikke gir resultater, kontakter du nærmeste serviceverksted.

Skifte lyspære

1. Trekk støpselet ut av stikkontakten.

2. Trekk lampedekselet bakover ved å løsne det i forkant.

3. Skift lyspæren ut med en pære som har samme effekt (maksimal effekt er påført

Lukke døren

1. Rengjør dørpakningene.

2. Om nødvendig, juster døren. Se etter i "Installasjon".

3. Skift ut defekte pakninger ved behov. Kontakt kundeservice.

på lampedekselet) og som har E14 -sokkel.

4. Sette støpselet i stikkontakten igjen.

Tekniske data

ERC32201W ERC32255W

Dimensjoner Høyde 1550 mm 1550 mm Bredde 595 mm 595 mm Dybde 623 mm 623 mm

32 electrolux

Tekniske informasjoner finner du på typeskiltet til venstre på innsiden av apparatet og på energietiketten.

Montering

Les "Sikkerhetsinformasjon" nøyaktig for din egen sikkerhets skyld og for informasjon om korrekt operasjon av apparatet, før apparatet installeres.

Plassering

Installet dette apparatet på et sted der romtemperaturen samsvarer med den klimaklassen som er oppført på apparatets typeskilt:

Klimaklasse

SN +10°C til + 32°C N +16°C til + 32°C ST +16°C til + 38°C T +16°C til + 43°C

Lokalitet

For å oppnå best ytelse når apparatet er plassert under et overskap, må minsteavstanden mellom toppen av kabinettet og skapet være minst 40 mm . Ideellt sett burde apparatet ikke plasseres under overskap. Dersom kjøleskapet plasseres i et hjørne og siden med hengslene mot veggen, må avstanden mellom veggen og kabinettet være minst 10 mm, slik at døren kan åpnes så mye at utstyret inne i kjøleskapet kan tas ut. Ventilasjonsavstanden kan være:

• direkte over apparatet

• bak og over overskapet. I så fall må avstanden bak overskapet være minst 50 mm dyp.

Romtemperatur

50mm

Elektrisk tilkopling

Før du setter støpselet inn i stikkontakten, forsikre deg om at spenningen og frekvensen som er oppført på typeskiltet samsvarer med strømnettet i hjemmet ditt. Apparatet skal jordes. Støpslet på nettledningen er utstyrt med jordingskontakt. Dersom husets stikkontakt ikke er jordet, skal apparatet koples til en separat jording i overensstemmelse med gjeldende forskrifter. Kontakt en faglært elektriker. Produsenten fraskriver seg ethvert ansvar dersom sikkerhetsreglene ikke blir fulgt. Dette apparatet er i overensstemmelse med EU-direktiver.

Fjerne transportsikringene

Dette apparatet er utstyrt med transportsikringer for å skire døren under transporten. Gå frem som følger for å fjerne dem:

1. Åpne døren.

2. Fjern transportsikringen fra dørsidene.

3. Fjern transportsikringen fra det nedre hengselet (noen modeller er utstyrt med dette).

Viktig Noen modeller er utstyrt med en vibrasjonspute under kabinettet. Ikke fjern denne puten.

Fjerne hyllestopperne

Apparatet ditt er utstyrt med hyllestoppere som gjør det mulig å låse hyllene under transport. Gå frem som følger for å fjerne dem:

1. Flytt hyllestopperne i retning mot pilen (A).

2. Løft hyllen i bakkant og skyv den forover til den løsner (B).

3. Fjern stopperne (C).

electrolux 33

På noen modeller kan hjulene på baksiden justeres ved å skru mutteren på gjengebolten mot venstre for å heve kjøleskapet og mot høyre for å senke kjøleskapet.

Omhengsling av døren

Gå frem som følger for å hengsle om døren:

1. Trekk støpselet ut av stikkontakten.

2. Fjern ventilasjonsgitteret. Fjern fyllingen og monter den på motsatt siden av gitteret.

3. Legg apparatet ned på ryggen på en trestøtte.

4. Skru av det øvre hengselet (a1) og dekkpakningen (a2) og monter dette på motsatt side.

Plan oppstilling

Pass på at skapet står i vater. Ved behov justeres føttene med vedlagte justeringsnøkkel.

a1 a2

34 electrolux

5. Skru av det nedre hengselet. Endre posisjonen til stiften og stopperen. Skru det nedre hengselet fast på motsatt side.

6. Stram stiften med vedlagte justeringsnøkkel.

7. Rett opp apparatet igjen, og sett ventilasjonsgitteret på plass.

8. Skru av håndtaket. Fjern hulldekslene på motsatt side ved å presse en 3-4 mm dor eller drill inn i dem. Monter håndtaket. Monter hulldekslene som du finner i den vedlagte posen med tilbehør.

9. Sett kabinettet på plass.

Advarsel Sett apparatet på plass igjen, sett det i vater, og vent i minst fire timer før du setter støpselet inn i stikkontakten.

Foreta en endelig kontroll for å være sikker på at:

• Alle skruene er strammet.

• Den magnetiske pakningen sitter godt inntil kabinettet.

• Døren åpner og lukker korrekt.

Advarsel Hvis omgivelsestemperaturen er lav (f.eks. om vinteren) kan det hende at pakningen ikke passer som den skal mot kabinettet. I så fall venter du til at pakningen justerer seg selv.

Miljøhensyn

Symbolet på produktet eller på emballasjen viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative

konsekvenser for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.

Electrolux. Thinking of you.

Se mere om, hvordan vi tænker på www.electrolux.com

Indhold

Om sikkerhed 35 Betjeningspanel 37 Ibrugtagning 37 Daglig brug 37 Nyttige oplysninger og råd 38

Ret til ændringer uden varsel forbeholdes

Vedligeholdelse og rengøring 39 Når der opstår fejl 40 Tekniske data 42 Installation 42 Skån miljøet 45

Om sikkerhed

Læs denne brugsanvisning igennem (inkl. tips og advarsler), før apparatet installeres og tages i brug. Det forebygger ulykker og sikrer, at apparatet bruges korrekt. For at undgå unødvendige fejl og uheld er det vigtigt at sikre, at alle, der bruger apparatet, er fuldt fortrolige med dets drift og sikkerhedsfunktioner. Gem denne vejledning og sørg for, at den følger med apparatet, hvis det bliver flyttet eller solgt, så alle der bruger apparatet er fortrolige med dets betjening og sikkerhed. Følg forholdsreglerne i denne brugsanvisning for at undgå skader på personer eller ting. I modsat fald er producenten ikke ansvarlig for eventuelle skader.

Sikkerhed for børn og udsatte personer

• Apparatet er ikke beregnet til at bruges af personer (herunder børn) med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, med mindre den, der har ansvaret for deres sikkerhed, først har instrueret dem eller har kontrolleret, at de kan betjene det korrekt. Hold øje med børn for at sikre, at de ikke leger med apparatet.

• Hold alle emballagedele væk fra børn. Der er fare for kvælning.

• Hvis du kasserer apparatet: Tag stikket ud af kontakten, klip netledningen af (så tæt på apparatet som muligt) og fjern døren, så børn ikke kan få elektrisk stød eller smække sig inde i apparatet under leg.

• Hvis dette apparat, der har magnetlås, erstatter et ældre apparat med fjederlås (lås med låsetunge) på døren eller i låget: Sørg

for at ødelægge fjederlåsen på det gamle apparat, inden du kasserer det. Det sikrer, at det ikke kan blive en dødsfælde for et barn.

Generelt om sikkerhed

Bemærk Ventilationsåbningerne må

ikke blokeres.

• Apparatet er beregnet til opbevaring af madvarer og/eller drikkevarer i en almindelig husholdning, som forklaret i denne brugsanvisning.

• Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde optøningen.

• Brug ikke andre el-apparater (f.eks. ismaskiner) inde i køleudstyr, med mindre de er godkendt til formålet af producenten.

• Kølekredsløbet må ikke beskadiges.

• Apparatets kølekreds indeholder kølemidlet isobutan (R600a), en naturlig gas med høj biologisk nedbrydelighed. Det er dog brandfarligt. Sørg for, at ingen af kølekredsens komponenter kan tage skade under transport og installation af apparatet. Hvis kølekredsen skulle blive beskadiget: – Undgå åben ild og antændelseskilder – Luft grundigt ud i det lokale, hvor appa-

ratet står

• Det er farligt at ændre apparatets specifikationer eller forsøge at ombygge det på nogen måde. Enhver skade på ledningen kan give kortslutning, brand og/eller elektrisk stød.

electrolux 35

36 electrolux

Advarsel Enhver elektrisk komponent

(netledning, stik, kompressor) skal udskiftes af et autoriseret serviceværksted eller en autoriseret montør.

1. Netledningen må ikke forlænges.

2. Pas på, at stikket ikke bliver klemt eller beskadiget af apparatets bagpanel. Et klemt eller beskadiget stik kan blive overophedet og starte en brand.

3. Sørg for, at apparatets netstik er let at komme til.

4. Træk ikke i netledningen.

5. Sæt ikke stikket i kontakten, hvis kontakten sidder løst. Fare for elektrisk stød eller brand.

6. Der må ikke tændes for apparatet, hvis lampedækslet ikke sidder på

10)

den

indvendige pære.

• Apparatet er tungt. Der skal udvises stor forsigtighed ved flytning af apparatet.

• Rør ikke ved ting fra frostafdelingen med fugtige eller våde hænder. Det kan give hudafskrabninger eller forfrysninger.

• Undgå at udsætte skabet for direkte sollys i længere tid.

Daglig brug

• Sæt ikke en varm gryde på apparatets plastdele.

• Opbevar ikke brandfarlig gas og væske i apparatet, da de kan eksplodere.

• Følg nøje producentens angivelser vedr. opbevaring af produktet. Se de relevante vejledninger.

Vedligeholdelse og rengøring

• Sluk for apparatet, og tag stikket ud af kontakten inden rengøring.

•Brug ikke metalgenstande til at rengøre apparatet.

• Efterse jævnligt afløbet i køleskabet for afrimningsvand. Rens afløbet efter behov. Hvis afløbet er blokeret, ophobes der vand i bunden af apparatet.

Installation Vigtigt Ved tilslutning til lysnet skal

vejledningen i de pågældende afsnit nøje følges.

• Pak apparatet ud, og efterse det for skader. Tilslut ikke apparatet, hvis det er beskadiget. Eventuelle skader på apparatet skal straks anmeldes til det sted, hvor det er købt. Gem i så fald emballagen.

• Det anbefales at vente mindst to timer med at tilslutte apparatet, så olien har tid til at løbe tilbage i kompressoren.

• Der skal være tilstrækkelig luftudskiftning rundt om apparatet. Ellers bliver det overophedet. Følg installationsvejledningen for at sikre tilstrækkelig ventilation.

• Så vidt det overhovedet er muligt skal apparatets bagside stå op mod en væg, så man ikke kan komme til at røre eller hænge fast i varme dele (kompressor, kondensator), med risiko for at brænde sig.

• Apparatet må ikke stilles tæt på radiatorer eller komfurer.

• Sørg for, at det er muligt at komme til netstikket, når apparatet er installeret.

• Tilslut kun til drikkevandsledning (vandværksvand).

11)

Service

• Alt el-arbejde, der kræves til vedligeholdelse af apparatet, skal udføres af en autoriseret el-installatør.

• Dette produkt må kun serviceres af et autoriseret serviceværksted, og der må kun bruges originale reservedele.

Miljøhensyn

Apparatet indeholder ikke gasser, der kan nedbryde ozonlaget, hverken i kølekreds eller isoleringsmaterialer. Apparatet må ikke bortskaffes sammen med husholdningsaffald og jordfyld. Isoleringsskummet indeholder brændbare gasser: Apparatet skal bortskaffes i henhold til gældende bestemmelser. Nærmere oplysninger fås hos kommunens tekniske forvaltning. Undgå at beskadige køleenheden, især på bagsiden ved siden af varmeveksleren. De materialer i apparatet, der er mærket med symbolet

, kan genvanvendes.

10) Hvis der er lampedæksel på

11) Hvis beregnet til tilslutning til vand

Betjeningspanel

min

MAX

1 Termostatknap 2 Køleskabets OFF-stilling

Tænde

Sæt stikket i stikkontakten. Drej termostatknappen med uret til en mellemindstilling.

Slukke for køleskabet

Sluk for køleskabet ved at sætte termostatknappen i OFF-stilling.

Temperaturindstilling

Temperaturen reguleres automatisk. Apparatet betjenes på følgende måde:

Ibrugtagning

Indvendig rengøring

Inden apparatet tages i brug vaskes det indvendig (inkl. tilbehør) med lunkent vand tilsat neutral sæbe for at fjerne den typiske lugt af nyt apparat. Tør grundigt efter.

Vigtigt Brug ikke sulfosæbe eller skuremiddel. Det vil skade overfladen.

Kontroller, at afløbsslangen bag på skabet udmunder i afløbsskålen.

electrolux 37

• drej termostatknappen mod uret for at sætte opbevaringstemperaturen op.

• drej termostatknappen med uret for at sætte opbevaringstemperaturen ned.

I reglen er en mellemindstilling mest passende.

Når den præcise indstilling vælges, skal du huske på, at temperaturen i apparatet afhænger af:

• Rumtemperaturen

• Hvor tit døren åbnes

• Mængden af mad

• Skabets placering.

Vigtigt Hvis den omgivende temperatur er høj eller skabet er helt fyldt, og termostatknappen står på det koldeste trin, kan kompressoren køre konstant, så der dannes rim eller is på bagvæggen. Hvis det sker, sættes termostatknappen på en højere temperatur, så den automatiske afrimning starter, og strømforbruget dermed falder.

Daglig brug

Flytbare hylder

Køleskabets vægge har en række skinner, så hylderne kan placeres efter ønske. Nogle af hylderne skal løftes op i bagkanten, før de kan tages ud.

Vigtigt Flyt ikke glashylden over grøntsagsskuffen. Den sikrer korrekt luftcirkulation.

38 electrolux

Grøntsagsskuffe

Skuffen egner sig til opbevaring af frugt og grønt. I nogle modeller har skuffen en skillevæg, der kan sættes i forskellige stillinger, så skuffen kan opdeles efter behag. Alle dele indvendigt i skuffen kan fjernes i forbindelse med rengøring.

Nyttige oplysninger og råd

Energisparetips

• Åbn døren så lidt som muligt, og lad den ikke stå åben længere end højst nødvendigt.

• Hvis den omgivende temperatur er høj, termostatknappen står på det koldeste trin, og skabet er helt fyldt, kan kompressoren køre konstant, så der dannes rim eller is på fordamperen. Hvis det sker, sættes knappen på en lavere indstilling, så den automatiske afrimning starter, og strømforbruget dermed falder.

Råd om køling af friske madvarer

Sådan holder maden sig bedst:

• Sæt ikke dampende varm mad eller drikke i køleskabet

• Læg låg på maden eller pak den ind, især hvis den lugter stærkt

• Placer maden, så luften kan cirkulere frit rundt om den

Råd om køling

Nyttige tip:

Isætning af hylder i dør

Hylderne i døren kan sættes i forskellig højde, så der er plads til madvarer af forskellig størrelse. De indstilles på følgende måde: Træk gradvis hylden i pilenes retning, til den slipper. Sæt den på det ønskede sted.

Vigtigt Flyt ikke hylden nederst i døren. Den sikrer korrekt luftcirkulation.

Kød (alle slags): Pakkes ind i polyætylenposer og lægges på glashylden over grøntsagsskuffen. Det er kun sikkert at opbevare kød på denne måde i 1-2 dage. Tilberedt mad, pålæg, kolde retter og lignende: Bør pakkes ind og kan stilles på alle hylder. Frugt og grønt: Bør rengøres grundigt og lægges i den/de særlige skuffe(r). Smør og ost: Bør lægges i specielle lufttætte beholdere eller pakkes ind i alufolie eller polyætylenposer, så luften holdes bedst muligt ude. Mælkeflasker: Bør have låg på og opbevares i flaskehylden i døren. Bananer, kartofler, løg og hvidløg behøver ikke at lægges i køleskab, med mindre de er pakket ind.

Råd om køleskabstemperatur

• En passende temperatur i køleskabet er ca. +5° C. Hvis termostatknappen sættes på en for lav temperatur, kan madvarer med højt vandindhold begynde at fryse, hvis de ligger på de koldeste steder i kø-

electrolux 39

leskabet. Tegningen viser, hvor der er koldest og varmest i køleskabet.

• Hvis du vil kontrollere temperaturen i de madvarer, der ligger i køleskabet, stiller du et glas vand midt i skabet og sætter et passende termometer med en nøjagtig-

Vedligeholdelse og rengøring

Bemærk Kobl apparatet fra strømforsyningen, før der udføres nogen som helst form for vedligeholdelse.

Apparatets kølesystem indeholder klorbrinter; Service og påfyldning må derfor kun udføres af en autoriseret tekniker.

Regelmæssig rengøring

Apparatet skal jævnlig rengøres:

• Vask det indvendig (inkl. tilbehør) med lunkent vand tilsat neutral sæbe.

• Efterse jævnlig dørpakningerne, og tør dem af, så de er rene og fri for belægninger.

• Skyl og tør grundigt af.

Vigtigt Undgå at trække i, flytte eller beskadige evt. rør og/eller ledninger i skabet. Brug aldrig sulfosæbe, skurepulver, stærkt parfumeret rengøringsmiddel eller voksprodukter til indvendig rengøring af skabet. Det skader overfladen og efterlader kraftig lugt.

Rens kondensatoren (det sorte gitter) og kompressoren bag på skabet med en børste eller støvsuger. Det øger apparatets ydeevne og sparer energi.

Vigtigt Undgå at beskadige kølesystemet.

hed på +/– 1 °C i det. Efter 6 timer kan du aflæse temperaturen. Målingen skal udføres under stabile forhold (dvs. uden at ændre madmængden).

Vigtigt Når du flytter skabet, skal du løfte op i forkanten, så gulvet ikke bliver ridset.

Mange rengøringsmidler til køkkener indeholder kemikalier, der kan angribe og evt. beskadige de anvendte plastmaterialer i apparatet. Brug derfor en blød klud opvredet i varmt vand med neutral sæbe til udvendig rengøring.

Vigtigt Brug ikke sulfosæbe eller skurepulver. Det vil skade lakken eller antifingerprint-belægningen på rustfrit stål.

Sæt stikket i stikkontakten efter rengøringen.

Rengøring af ventilationsristen

Ventilationsristen kan tages af inden vask. Luk først døren op, og:

1. Løsn ristens overkant ved at trække udad/nedad i den.

2. Træk risten lige frem for at tage den helt ud.

3. Støvsug under skabet.

40 electrolux

Afrimning af køleskabet

Under normal drift afrimes fordamperen i køleafdelingen automatisk, hver gang motorkompressoren standser. Afrimningsvandet ledes ud gennem en rende og ned i en særlig beholder bag på apparatet (over motorkompressoren), hvor det fordamper. Afløbet til afrimningsvand sidder midt i renden i køleafdelingen. Det skal jævnlig renses, så vandet ikke løber over og drypper ned på maden i skabet.

Pause i brug

Tag følgende forholdsregler, når apparatet ikke skal bruges i længere tid:

• Tag stikket ud af stikkontakten

• Tag al maden ud

Afrim

12)

og rengør apparatet inkl. alt tilbe-

•

hør

• Lad døren/dørene stå på klem for at fore-

bygge ubehagelig lugt. Hvis der skal være tændt for skabet: Bed nogen se til det en gang imellem, så maden ikke bliver fordærvet, hvis der har været strømsvigt.

Når der opstår fejl

Når apparatet er i brug, kan der opstå nogle små, men irriterende problemer, der kan løses uden assistance fra en tekniker. Problemerne er beskrevet i den følgende oversigt, så du ikke risikerer unødvendige udgifter til tekniker.

Vigtigt Der kommer visse lyde, når apparatet er i gang (fra kompressor og kølekreds). Det

12) Hvis nødvendigt.

er normale driftslyde og betyder ikke, at der er noget galt.

Vigtigt Apparatet kører ikke konstant, så hvis kompressoren stopper, betyder det ikke, at strømmen er afbrudt. Derfor må du heller aldrig røre apparatets strømførende dele uden først at tage stikket ud af kontakten.

electrolux 41

Problem Mulig årsag Løsning

Apparatet støjer.

Apparatet står ikke fast. Se efter, om apparatet står stabilt

(alle ben og hjul skal hvile på gulvet). Se under "Nivellering".

De fjedrende afstandsstykker

Sæt dem på plads igen. mellem skabets bagvæg og rørene er gået løs.

Kompressoren kører hele tiden.

Termostatknappen står måske forkert.

Vælg en højere temperatur.

Døren er ikke rigtigt lukket. Se under "Lukke døren". Døren er blevet åbnet for tit. Lad ikke døren stå åben længere

end nødvendigt.

For høj temperatur i madvarer. Lad madvaren køle ned til stue-

temperatur, før den sættes i ska-

bet.

For høj rumtemperatur. Sænk rumtemperaturen.

Der løber vand ned ad bagpladen i køleskabet.

Der løber vand ind i køleskabet.

Madvarer blokerer, så vandet ik-

Under automatisk afrimning smelter rim på bagpladen.

Afløbet til afrimningsvand er tilstoppet.

ke kan løbe ned i vandbeholde-

Det er helt normalt.

Rens afløbet.

Sørg for, at madvarerne ikke rører

bagpladen. ren.

Der løber vand ud af skabet.

Afrimningsvandet løber ikke fra afløbet og ned i beholderen oven

Sæt afløbet til afrimningsvand på

fordamperbeholderen. over kompressoren.

Der dannes for meget rim og is.

Madvarerne er ikke pakket godt nok ind.

Pak maden rigtigt ind.

Døren er ikke rigtigt lukket. Se under "Lukke døren". Termostatknappen står måske

Vælg en højere temperatur. forkert.

Temperaturen i skabet er for lav.

Temperaturen i skabet er for høj.

Termostatknappen står måske forkert.

Vælg en højere temperatur.

Vælg en lavere temperatur.

Døren er ikke rigtigt lukket. Se under "Lukke døren". For høj temperatur i madvarer. Lad madvaren køle ned til stue-

temperatur, før den sættes i ska-

bet.

Temperaturen i køleskabet er for høj

Der er ingen cirkulation af kold luft i apparatet.

Der er lagt store mængder mad

på køl på en gang

Apparatet virker ikke.

Der er slukket for apparatet. Tænd for apparatet.

Stikket er ikke sat rigtigt i kontak-

Sørg for, at der er cirkulation af kold

luft i apparatet.

Læg mindre mængder mad i ad

gangen.

Sæt stikket helt ind i kontakten. ten.

42 electrolux

Problem Mulig årsag Løsning

Ingen strøm til apparatet. Der er

Pæren lyser ikke. Døren støder på ventilati-

onsristen. Døren flugter ikke med

kabinettet.

ingen strøm på stikkontakten.

Pæren er sprunget. Se under "Udskiftning af pære". Apparatet er ikke i vater. Se under "Nivellering".

Apparatet er ikke i vater. Se under "Nivellering".

Prøv at tilslutte et andet el-appara-

tet i den pågældende stikkontakt.

Kontroller sikringen. Kontakt en

aut. installatør.

Hvis ovenstående råd ikke løser problemet: Henvend dig til nærmeste mærkeværksted.

Udskiftning af pære

1. Tag stikket ud af kontakten.

2. Løsn lampedækslet i forkanten, og vip det bagover.

3. Erstat pæren med en ny pære med samme effekt (maks. styrke fremgår af lam-

Lukke døren

1. Rengør dørpakningerne.

2. Juster døren, hvis den ikke slutter tæt. Se under "Installation".

3. Udskift evt. defekte dørpakninger. Kontakt servicecenteret.

pedækslet) og med E14-fatning.

4. Sæt netstikket i stikkontakten.

Tekniske data

ERC32201W ERC32255W

Mål Højde 1550 mm 1550 mm Bredde 595 mm 595 mm Dybde 623 mm 623 mm

De tekniske specifikationer fremgår af typeskiltet indvendig i skabet, på venstre væg, samt af energimærket.

Installation

Læs afsnittet "Sikkerhedsoplysninger" omhyggeligt, før apparatet installeres for at forebygge ulykker, og sikre at det bruges korrekt.

Placering

Apparatet skal installeres et sted, hvor rumtemperaturen passer til den opgivne klimaklasse på apparatets typeskilt:

electrolux 43

Klimaklasse

SN +10°C til + 32°C N +16°C til + 32°C ST +16°C til + 38°C T +16°C til + 43°C

Omgivelsestemperatur

Placering

Hvis apparatet skal stå under et overskab, skal der mindst være 40 mm mellem apparatets topplade og overskabets underside. Så fungerer apparatet optimalt. Ideelt bør skabet dog ikke placeres under overskabe. Hvis skabet skal stå i et hjørne, med hængselsiden mod væggen, skal der mindst være 10 mm til væggen. Så kan døren åbnes så meget, at de løse dele kan tages ud. Luftspalten kan være:

• lige over apparatet

• bag ved og over overskabet. I så fald skal rummet bag overskabet være mindst 50 mm dybt.

50mm

Producenten fralægger sig ethvert ansvar, hvis de nævnte sikkerhedsregler ikke overholdes. Apparatet er i overensstemmelse med følgende. EU-direktiver.

Fjerne transportbeslag

Apparatet leveres med transportbeslag, der holder døren på plads under transport. De fjernes på følgende måde:

1. Åbn døren.

2. Fjern transportbeslaget fra dørens sider.

3. Fjern transportbeslaget fra nederste hængsel (findes på visse modeller).

Vigtigt Nogle modeller har en lyddæmpende plade under kabinettet. Fjern ikke denne plade.

Elektrisk tilslutning

Inden tilslutning til lysnettet skal det kontrolleres, at spændingen og frekvensen på typeskiltet svarer til boligens forsyningsstrøm. Apparatet skal tilsluttes jord. Stikket på netledningen har en kontakt til dette formål. Hvis der ikke er jord på stikkontakten, tilsluttes apparatet en særskilt jordforbindelse i h.t. Stærkstrømsreglementet. Spørg en autoriseret installatør til råds.

Udtagning af hyldestop

Apparatet er forsynet med hyldestop, så hylderne kan låses fast under transport. De fjernes på følgende måde:

1. Flyt hyldestoppene i retning af pil (A).

2. Løft bagenden af hylden op, og tryk den fremad, til den er fri (B).

3. Fjern stoppene (C).

44 electrolux

3. Læg apparatet ned på en træblok med bagsiden nedad.

4. Skru det øverste hængsel (a1) og dækpladen (a2) af, og monter dem i den modsatte side.

a1 a2

Nivellering

Ved opstillingen skal det sikres, at apparatet er i vater. Juster evt. benene med den medfølgende fastnøgle.

På nogle modeller kan de bageste hjul justeres ved, at møtrikken på gevindstangen drejes mod venstre for at løfte apparatet og mod højre for at sænke det.

5. Skru nederste hængsel af. Byt om på hængseltap og dørstop. Skru nederste hængsel på i den modsatte side.

6. Stram hængseltappen med den medfølgende fastnøgle.

7. Løft apparatet, og sæt ventilationsristen på.

8. Skru håndtaget af. Fjern blindpropperne over hullerne i den modsatte side med en 3-4 mm dorn eller et bor. Monter håndtaget. Sæt blindpropperne i. De ligger i posen med tilbehør.

Vending af dør

Døren vendes på følgende måde:

1. Tag stikket ud af kontakten.

2. Fjern ventilationsristen. Fjern fittingen, og monter den på ristens modsatte side.

9. Sæt skabet på plads.

Advarsel Sæt skabet på plads, bring det i vater, og vent mindst fire timer med at slutte det til elnettet.

Skån miljøet

Symbolet på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at forebygge eventuelle negative påvirkninger af

electrolux 45

Slut med at kontrollere, at:

• Alle skruer er strammet.

• Den magnetiske pakning slutter tæt til kabinettet.

• Døren åbner og lukker rigtigt.

Advarsel Undertiden slutter pakningen ikke perfekt til kabinettet, hvis omgivelserne er kolde (dvs. om vinteren). Hvis dette er tilfældet: Pakningen tilpasser sig efterhånden af sig selv.

miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produktet er købt, for yderligere oplysninger om genanvendelse af dette produkt.

46 electrolux

electrolux 47

www.electrolux.com

För att köpa tillbehör, förbrukningsartiklar och reservdelar i vår internetbutik besök oss på: www.electrolux.se

855805800-00-112009

AEG ERC32201W, ERC32255W User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
