frigorifero
LIBRETTO ISTRUZIONI
2222 219-11
ERC 2722
I
ELECTROLUX HOME PRODUCTS OPERATIONS EUROPE
2 Stampato su carta riciclata
Avvertenze
Queste sono avvertenze di sicurezza. La preghiamo quindi di leggerle attentamente prima dÕinstallare e
di utilizzare lÕapparecchio.
Consigliamo di conservare questo libretto per future consultazioni e di fornirlo allÕeventuale futuro proprietario.
Uso domestico
¥
I frigoriferi e/o congelatori domestici sono destinati unicamente alla conservazione e/o congelazione degli alimenti.
¥
QuestÕapparecchiatura • stata progettata per
essere utilizzata da persone adulte e per uso
domestico, secondo le istruzioni contenute nel
presente libretto.
¥ Controllare prima dellÕinstallazione che lÕapparec-
chiatura non sia danneggiata. In caso di danno
chiamare il rivenditore.
¥
Mai riparare lÕapparecchiatura da soli. Le
riparazioni effettuate da persone non competenti
possono provocare dei danni. Contattare il
Centro di Assistenza pi• vicino ed esigere solo
ricambi originali
.
¥ Non introdurre apparecchi elettrici allÕinterno del-
lÕapparecchiatura (ad es. gelatiera).
¥ Dopo lÕinstallazione assicurarsi che il cavo di ali-
mentazione non si trovi sotto lÕapparecchiatura.
Sicurezza bambini
¥ I componenti dellÕimballaggio (es. sacchi,pelli-
cole, polistirolo) possono essere pericolosi per i
bambini. Pericolo di soffocamento!
¥ In caso di smaltimento dellÕapparecchiatura
tagliare il cavo di alimentazione e rendere la
chiusura porta inservibile, in modo che i bambini
non possano rimanere chiusi nellÕapparecchiatura.
PER LÕUTENTE
Guida allÕuso del libretto istruzioni
I seguenti simboli guideranno nella lettura del libretto:
Informazioni legate alla sicurezza nellÕuso dellÕapparecchiatura
Consigli per lÕuso corretto dellÕapparecchiatura e per ottenerne le migliori prestazioni.
Informazioni legate alla protezione dellÕambiente
Smaltimento
Materiali di imballaggio
¥ I materiali contrassegnati dal simbolo sono
riciclabili.
>PE<=politilene
>PS<=polistirolo
>PP<=polipropilene
Tutti i materiali dÕimballaggio sono reciclabili.
Informazioni sui centri di raccolta vengono forniti
dallÕautoritˆ comunale.
Protezione dellÕambiente
Questa apparecchiatura non contiene, nel circuito
refrigerante e nellÕisolamento, gas refrigeranti
nocivi per lÕozono. LÕapparecchiatura non deve
essere smaltita con rifiuti urbani e rottami. Deve
essere evitato il danneggiamento del circuito
refrigerante, soprattutto nella parte posteriore vicino al condensatore grigliato. Informazioni sui centri di raccolta vengono forniti dallÕautoritˆ comunale.
3
Indice
Per lÕutente 2
Avvertenze 2
Smaltimento 2
Protezione dellÕambiente 2
Prima della messa in funzione 4
Pulizia delle parti interne 4
Uso 4
Uso del vano frigorifero 4
Funzionamento 4
Regolazione della temperatura 4
Refrigerazione dei cibi 4
Uso del vano congelatore 5
Funzionamento 5
Conservazione dei cibi surgelati 5
Congelazione dei cibi freschi 5
Scongelazione 5
Ripiani e mensole 6
Cubetti di ghiaccio 6
Manutenzione 7
Sbrinamento 7
Pulizia 8
Lampada di illuminazione 8
Rumorositˆ 8
Se qualcosa non va 9
Centri Assistenza 9
Dati tecnici 9
Per lÕinstallatore 10
Avvertenze 10
Installazione 10
Collegamento elettrico 10
Posizionamento 10
Distanziali posteriori 11
Reversibilitˆ della porta 11
Reversibilitˆ della portina 12
Consigli pratici 13
Consigli per la refrigerazione 13
Consigli per la congelazione e per la conser-
vazione dei surgelati 13
Consigli per il risparmio energetico 13
2222 219-11
4
Uso
Refrigerazione dei cibi
Per utilizzare nel modo migliore lo scomparto refrigerante • necessario:
non introdurre nella cella vivande calde;
coprire o avvolgere gli alimenti, specie se con-
tengono aromi;
disporre gli alimenti in modo che lÕaria possa circo-
lare liberamente attorno ad essi.
Pulizia delle parti interne
Prima dellÕuso e del collegamento elettrico pulire
tutte le parti interne con acqua tiepida e sapone
neutro o bicarbonato di sodio.
Non usare detersivi n• polveri abrasive
che sono dannose alle finiture.
Prima della messa in funzione
Lasciare lÕapparecchiatura in posizione verticale almeno 2 ore prima di metterla in funzione per
dar modo allÕolio di refluire nel compressore.
Vano frigorifero
Funzionamento

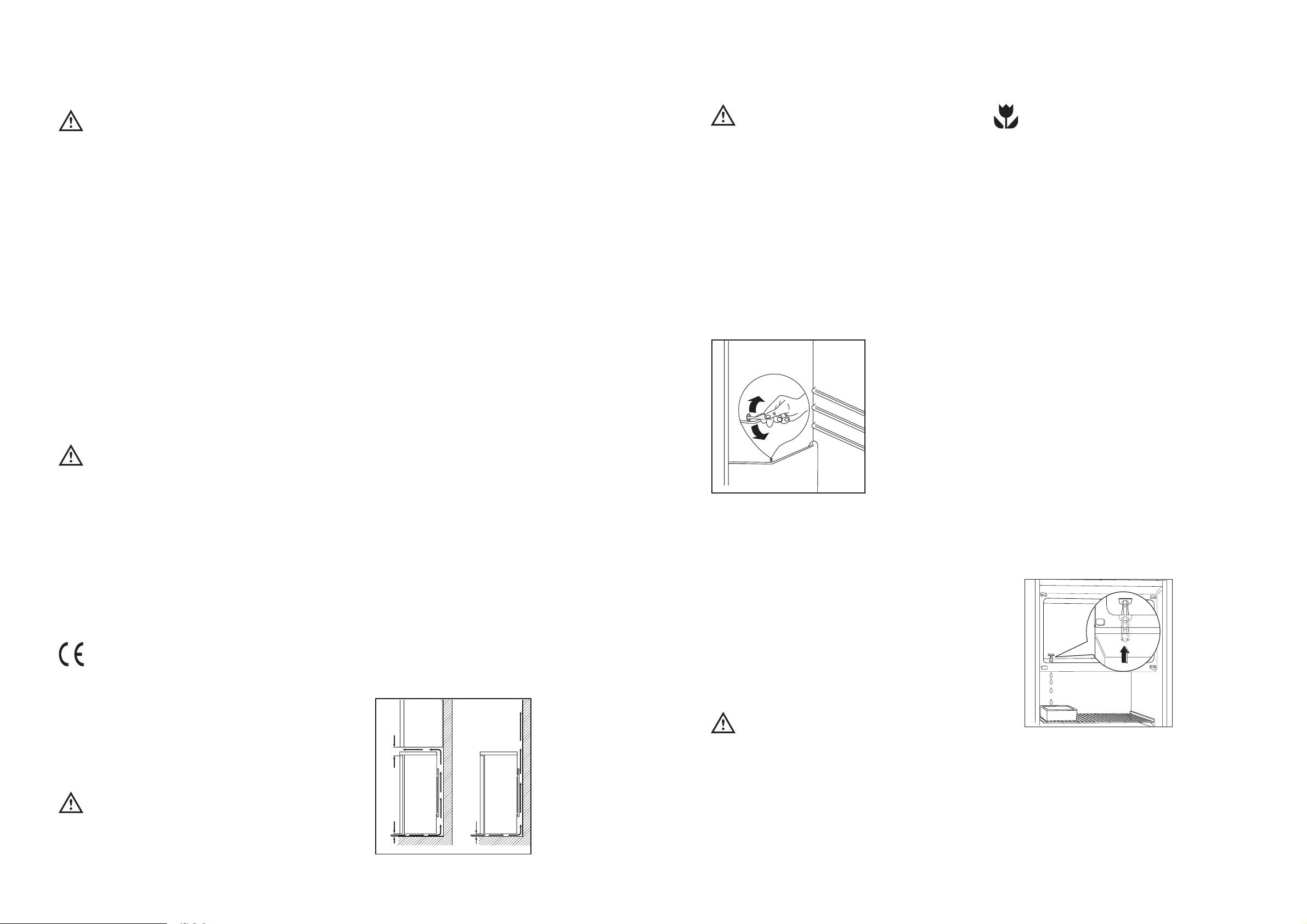

Inserire la spina nella presa di corrente e ruotare in
senso orario la manopola del termostato.
Lo spegnimento si ottiene ruotando in senso antiorario la manopola.
Regolazione della temperatura
La temperatura • regolata automaticamente e pu˜
essere aumentata (meno freddo) ruotando la
manopola verso i numeri pi• bassi oppure diminuita
(pi• freddo) ruotandola verso i numeri pi• alti. La
posizione corretta, comunque, va individuata tenendo conto che la temperatura interna dipende da
questi fattori:
¥ la temperatura ambiente;
¥ la frequenza di apertura delle porte;
¥ la quantitˆ di alimenti conservati;
¥ la collocazione dellÕapparecchio.
La posizione intermedia • la pi• indicata.
Importante
Sulle posizioni di massimo freddo, con temperatura ambiente elevata, ed una notevole quantitˆ
di alimenti, il funzionamento pu˜ essere continuo, con formazione di brina o ghiaccio sulla
parete posteriore della cella. In tal caso • necessario ruotare la manopola su una posizio-ne di
minor freddo, in modo da consentire lo sbrinamento automatico e, di conseguenza, un minor
consumo di energia elettrica.
13
Consigli pratici
Consigli per la refrigerazione
Carne (di tutti i tipi): va avvolta in sacchetti di plastica e posta sul vetro sopra il cassetto verdura. In
questa posizione si potrˆ conservare per uno o due
giorni al massimo.
Banane, patate, cipolla ed aglio, se non sono confezionati, non vanno messi in frigorifero.
Consigli per la congelazione e per
la conservazione dei surgelati
¥ dividere tutto in piccole parti, in modo da favorire
la rapiditˆ della congelazione e consentire lo
scongelamento solo della quantitˆ necessaria;
¥ avvolgere gli alimenti in fogli di alluminio o
politene.
¥ evitare di mettere i prodotti da congelare a con-
tatto di quelli giˆ congelati; ci˜ eviterˆ lÕinnalzamento della temperatura di questi ultimi;
¥ non consumare immediatamente i ghiaccioli prel-
evati dallo scomparto congelatore possono
provocare scottature da freddo;
¥ • consigliabile indicare sulla confezione la data
di inizio della congelazione al fine di poter controllare il tempo di conservazione;
¥ non mettere nello scomparto congelatore
bevande gassate: possono esplodere
¥ Una volta scongelati, gli alimenti si deteriorano in
breve tempo e non possono venir ricongelati.
Consigli per il risparmio energetico
¥ Non installare lÕapparecchio vicino a fonti di
calore. Il compressore entra in funzione pi•
spesso con temperature ambientali elevate.
¥ Garantire una sufficiente aereazione. Non
coprire mai le aperture dÕaereazione.
¥ Non collocare dei cibi caldi nellÕapparecchio, las-
ciarli prima raffreddare.
¥ Aprire la porta lo stretto necessario.
¥ Non regolare una temperatura pi• fredda di
quanto sia necessario.
¥ Mettere i cibi da scongelare nel comparto refrig-
erante. Il freddo derivante dal scongelamento
aiuta il raffreddamento del comparto refrigerante.
¥ Mantenere costantemente pulito il condensatore
posto sul lato posteriore dellÕapparecchio.
5
Congelazione dei cibi freschi
Il vano congelatore • adatto alla congelazione di cibi
freschi e alla conservazione a lungo termine di cibi
congelati e surgelati.
Per la congelazione non • necessario variare la
posizione della manopola del termostato da quella
di normale funzionamento. Tuttavia, volendo ottenere una congelazione pi• rapida, ruotare la manopola
del termostato verso la posizione di massimo freddo; con la manopola in questÕultima posizione, la
temperatura nello scomparto refrigerante potrebbe
scendere al di sotto di 0¡C. Se ci˜ si verificasse
riportare la manopola del termostato in corrispondenza di una posizione che consenta una temperatura meno fredda.
La quantitˆ massima di alimenti congelabile in 24
ore • riportata sulla Òtarga matricolaÓ.
Il processo di congelamento dura 24 ore. In questo
lasso di tempo non si dovrebbe aggiungere altro
cibo da congelare.
Vano congelatore
Funzionamento
La manopola regola il vano frigorifero e il vano congelatore.
Conservazione dei cibi surgelati
Al momento della messa in funzione o dopo un
periodo di inattivitˆ, introdurre gli alimenti nellÕapparecchio dopo averlo fatto funzionare per almeno due
ore con la manopola del termostato sulla posizione
di massimo freddo, quindi ruotare la manopola sulla
posizione di funzionamento normale.
Importante
In caso di aumento anomalo della temperatura
allÕinterno del congelatore per cause accidentali,
ad esempio per mancanza di corrente, se il periodo dellÕinterruzione Ž superiore al valore riportato nella tabella dei dati tecnici sotto la voce
Òtempo di risalitaÓ sarˆ necessario consumare i
cibi entro breve o cucinarli subito e ricongelarli
(una volta raffreddati).
Scongelazione
Gli alimenti surgelati o congelati, prima di essere
usati, possono essere scongelati nel frigorifero o a
temperatura ambiente, a seconda del tempo disponibile per lÕoperazione. I pezzi piccoli possono essere cucinati direttamente appena tolti dal congelatore; in questo caso, per˜, il tempo di cottura sarˆ pi•
lungo.
12

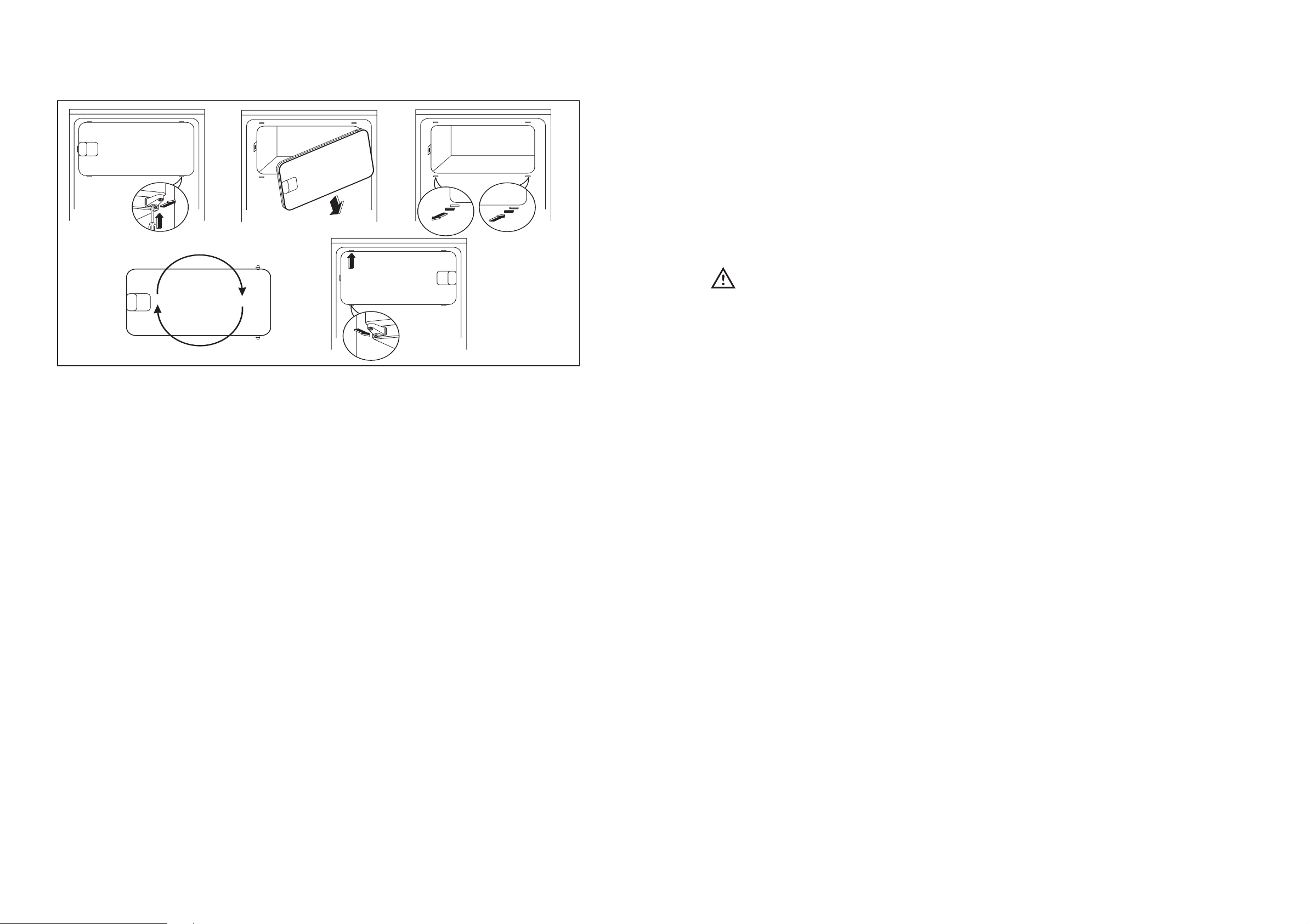

Reversibilitˆ della portina
180°
6

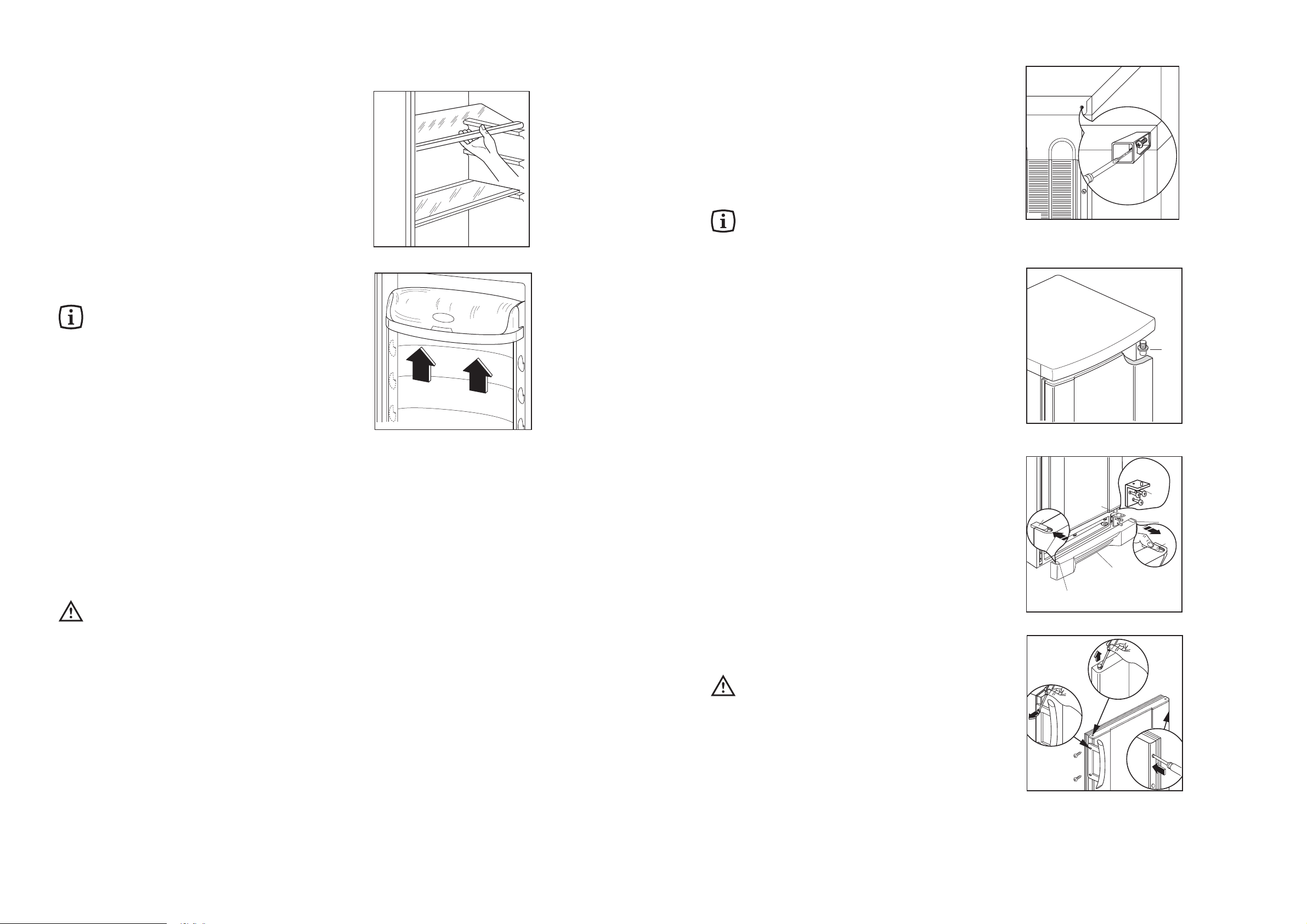

Accessori vano frigorifero
Ripiani e Mensole
I ripiani e le mensole possono essere tolti per la
pulizia.
Per lo stoccaggio dÕalimenti di diverse dimensioni, si
possono posizionare i ripiani e le mensole ad altezze differenti. Per rimuovere i ripiani, rialzarli posteriormente e toglierli. Per rimuovere le mensole spingerle nel senso della freccia fino a quando non si
libera.
Per permettere una corretta circolazione dellÕaria, non si deve togliere il ripiano vetro sopra il/i
cassetto/i verdura e la mensola inferiore della porta.
D338
PR249
Accessori vano congelatore
Cubetti di ghiaccio
LÕapparecchiatura • equipaggiata con una o pi•
vaschette per la formazione dei cubetti di ghiaccio.
Dette vaschette vanno riempite di acqua potabile e
riposte nello scomparto congelatore.
Si raccomanda di non usare utensili metal-
lici per staccare le vaschette.
11
Distanziali posteriori
Nel sacchetto della documentazione sono inseriti
due distanziali da applicare come indicato in figura.
Allentare le viti, inserire i distanziali sotto la testa
della vite e riavvitare.
D594
Reversibilitˆ della porta
Prima di ogni operazione staccare la spina dalla
presa di corrente.
Per lÕinversione operare come segue:
1. estrarre la griglia di aerazione (D) inserita a scatto;
2. smontare il copri-foro (G) e la cerniera inferiore
(E) svitando le tre viti che la fissano;
3. sfilare la porta dal perno (G), svitare questÕultimo
e riavvitarlo sul lato opposto.
4. togliere i due tappi delle porte (dove previsto),
liberando cos“ i fori per i perni cerniera, e rimontarli sugli opposti lati;
5. rimontare la porta;
6. con una chiave da 10 mm svitare il perno della
cerniera (E) e rimontarlo sul lato opposto della
cerniera stessa;
7. rimontare la cerniera inferiore (E) sul lato opposto utilizzando le viti tolte precedentemente;
inserire il copri-foro (G) sulla cerniera inferiore.
Sfilare il copri-foro (F) dalla griglia di aerazione
(D) spingendolo nel senso della freccia e rimontarlo sul lato opposto;
8. rimontare la griglia di aerazione (D) inserendola
a scatto.
9. smontare la maniglia e rimontarla sul lato opposto. I fori non utilizzati sono mascherati da tappi in
plastica che si trovano nel sacchetto accessori.
Attenzione
Ultimata la reversibilitˆ delle porte, controllare che
la guarnizione magnetica sia aderente al mobile. Se
la temperatura ambiente • fredda (ad es.in inverno),
pu˜ succedere che la guarnizione non aderisca perfettamente al mobile. In tal caso attendere il naturale rinvenimento della guarnizione stessa oppure
accelerare tale processo riscaldando la parte interessata con un normale asciugacapelli.
G
F
E
F
D
F
E
F
7
Manutenzione
Attenzione:
Staccare la spina dalla presa di corrente prima di
eseguire qualsiasi operazione.
Sbrinamento
Vano frigorifero
Lo sbrinamento nel vano frigorifero avviene automaticamente. LÕacqua derivante dallo sbrinamento, viene
raccolta in una bacinella, posta nella parte posteriore
sopra il compressore, dove evapora.
Si raccomanda di pulire periodicamente il foro di scarico dellÕacqua di sbrinamento utilizzando lÕapposito
ÒpulitoreÓ.
Vano congelatore
Eliminare la brina utilizzando una paletta di plastica.
In presenza di uno spesso strato di ghiaccio, proce-
dere come segue:
1. staccare la spina o spegnere lÕapparecchiatura;
2. lasciare la porta aperta e togliere il tappo per la
fuoriuscita dellÕacqua di sbrinamento e porre sul
ripiano superiore una bacinella di raccolta;
3. a sbrinamento avvenuto asciugare le pareti
accuratamente.
4. reinserire la spina nella presa o accendere
lÕapparecchiatura;
Attenzione:
Si raccomanda di non impiegare utensili metallici per
asportare la brina onde evitare gravi danni allÕapparecchio. Utilizzare solo la paletta raschiabrina.
Non usare alcun dispositivo meccanico o altro
mezzo artificiale per accelerare il processo di sbrinamento tranne quelli qui raccomandati.
Un innalzamento della temperatura dei surgelati
potrebbe ridurne il tempo di conservazione.
D037
PR151
Importante
Questa apparecchiatura contiene idrocarburi nel circuito refrigerante; pertanto la manutenzione e la
ricarica devono essere effettuate esclusivamente da
personale autorizzato dallÕazienda.
10
Collegamento elettrico
Assicurarsi, prima di inserire la spina nella
presa di corrente, che la tensione e la frequenza
riportate sulla targhetta matricola corrispondano
a quelle dellÕimpianto domestico.
é ammessa una oscillazione di ±6% sulla tensione
nominale.
Importante
EÕ indispensabile collegare lÕapparecchio ad una
efficiente presa di terra.
A tale scopo la spina del cavo di alimentazione Ž
dotata dellÕapposito contatto. Qualora la presa di
corrente dellÕimpianto domestico non sia collegata a
terra, allacciare lÕapparecchiatura ad un impianto di
terra a parte conformemente alle norme in vigore
consultando in proposito un tecnico specializzato.
La Casa Costruttrice declina ogni responsabilitˆ
qualora questa norma antinfortunistica non
fosse rispettata.
Questa apparecchiatura • conforme alle
seguenti Direttive Comunitarie
- 87/308/CEE del 2/6/87 relativa alla soppressione
dei disturbi radio.
- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilitˆ
Elettromagnetica) e successive modificazione
Attenzione
LÕapparecchio deve poter essere scollegato dalla
rete; Ž quindi necessario che la spina rimanga
accessibile ad installazione avvenuta.
Installazione
Per lÕinstallatore
Avvertenze
¥ é pericoloso modificare o tentare di modificare
le caratteristiche di questÕ apparecchiatura.
¥ Prestare la massima cura nella movimentazione
per non dannegiare parti del circuito refrigerante
onde evitare possibili fuoriuscite di fluido.
¥ Durante il normale funzionamento il conden-
satore ed il compressore, che sono posti sul
retro dellÕapparecchiatura, si riscaldano sensibil-
mente. Assicurarsi quindi che lÕinstallazione
venga eseguita come da istruzioni riportate sul
libretto. UnÕaerazione insufficiente comporterˆ
sicuramente un cattivo funzionamento e dei
danni allÕapparecchiatura.
¥ Se il cavo di alimentazione si danneggiasse,
dovrˆ essere sostituito da uno speciale cavo o
assieme disponibili presso il costruttore o il
servizio di assistenza tecnica.
Posizionamento
LÕapparecchiatura non deve essere collocata nelle
vicinanze di fonti di calore.
Le migliori prestazioni si hanno con temperature
dellÕambiente comprese tra
+18¡C e +43¡C (Classe T);
+18¡C e +38¡C (Classe ST);
+16¡C e +32¡C (Classe N);
+10¡C e +32¡C (Classe SN).
La classe di appartenenza Ž riportata sulla targa
matricola.
Al di fuori delle temperature ambiente indicate
dalla classe climatica di appartenenza di questo
prodotto, pu˜ non essere garantita la temperatura di conservazione degli alimenti; pertanto si
consiglia di consumare al pi• presto gli alimenti
in esso contenuti .
Attenzione: mantenere le aperture per la ventilazione libere da ogni ostruzione.
Per motivi di sicurezza la ventilazione deve essere
come indicato nella relativa figura
100 mm10 mm
10 mm
A
B
NP006
8
Qui di seguito vengono riportate alcune normali fonti
di rumore che comunque non compromettono la
regolare funzionalitˆ del prodotto.
Dovuto al motore del compressore
Dovuto al gas circolante nelle tubature del circuito
refrigerante
Blubb
Blubb
Brrrr
Dovuto allÕassestamento della struttura del mobile
Possibili fonti di rumorositˆ facilmente eliminabili
LÕapparecchiatura non Ž ben livellata:
Agire sul piedino livellatore
LÕapparecchiatura Ž in contatto con altri mobili
vicini:
Distanziare i mobili
Accessori interni mal posizionati:
Togliere i ripiani e/o mensole e riposizionarli
Bottiglie e/o contenitori che si toccano:
Separare i vari contenitori allÕinterno.
Tic
Tic
Rumorositˆ
Pulizia
Pulire lÕinterno, togliendo le mensole e i ripiani con
acqua tiepida e detergente delicato.
Pulire periodicamente il foro di scarico dellÕacqua di
sbrinamento, utilizzando lÕapposito ÇpulitoreÈ.
Pulire periodicamente il condensatore e il motocompressore con una spazzola o un aspirapolvere.
Questa operazione migliorerˆ il funzionamnto con
conseguente risparmio energetico.
Durante i periodi in cui lÕapparecchiatura non • in
funzione osservare le seguenti precauzioni:
- staccare la spina dalla presa di corrente;
- sbrinare e pulire lÕinterno e tutti gli accessori;
- lasciare le porte socchiuse per evitare la formazione di odori sgradevoli.
Attenzione:
Non usare mai oggetti metallici per pulire
lÕapparecchiatura.
Lampada di illuminazione
Per eventuale sostituzione della lampada vedi figura.
Attenzione:
Sostituire la lampada con una di pari potenza (la
potenza massima Ž riportata sul diffusore luce).
D411
9
Se qualcosa non va ...
Sintomo Soluzione
LÕapparecchiatura non funziona - Verificare che la spina sia ben inserita nella presa di corrente
- Verificare che la manopola termostato non sia posizionata sullo ÒOÓ
La lampadina non funziona - Verificare che sia correttamente avvitata
- Verificare che lÕinteruttore porta non sia inceppato
La temperatura dellÕapparecchiatura Ž troppo alta
- Posizionare la manopola termostato verso i numeri pi• alti
- Verificare che la temperatura ambiente del locale in cui Ž stato installato lÕapprecchiatura sia conforme alla classe indicata in targa matricola
Il compressore funziona ininterottamente - Posizionare la manopola termostato verso i numeri pi• bassi
- Verificare la corretta chiusura delle porte
- Verificare le condizioni dÕambiente
- Verificare che lÕareazione dellÕapparecchiatura sia sufficiente e libera da ostruzioni
- Pu˜ verificarsi a causa dellÕintroduzione di elevati carichi di derrate e/o frequenti
aperture/chiusure delle porte
LÕacqua non defluisce dal convogliatore - Verificare che il foro di deflusso dellÕacqua di sbrinamento non sia ostruito
Dati tecnici
Per un sollecito intervento • importante, allÕatto
della chiamata, indicare il tipo di difetto, il modello di apparecchiatura (Mod.), il numero di
prodotto (Prod. No.) e il numero di fabbricazione
(Ser. No.), rilevati dal certificato di garanzia o
dalla targhetta matricola posta allÕinterno dellÕapparecchiatura.
Centri assistenza
I dati tecnici sono riportati sulla targhetta matricola posizionata allÕinterno dellÕapparecchiatura sul lato sinistro
zona cassetti verdura.
Classe di efficienza A
236
19
0,57
208
2
12
1400
600
600
Capacitˆ netta in litri del frigorifero
Consumo energetico in kWh/24h
Consumo energetico in kWh/annuo
Capacitˆ di congelamento in kg/24h
Tempo di risalita da -18¡C a -9¡C al h
Capacitˆ netta in litri dello scomparto
Dimensioni in mm
altezza
larghezza
profonditˆ
Loading...
