bruksanvisning

brugsanvisning

Kyl-frys

Køle-/fryseskab

ERB34257W ERB39251W

2 electrolux

Electrolux. Thinking of you.

Ta del av våra tankegångar på www.electrolux.com

Innehåll

Säkerhetsinformation 2 Kontrollpanel 4 När maskinen används första gången 5 Daglig användning 5 Råd och tips 7

Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skyddsanordningar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhetsinformation och information om hur den skall skötas. För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts.

Säkerhet för barn och handikappade

• Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet. Barn bör alltid övervakas när de använder produkten för att säkerställa att de inte leker med den.

• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.

• När du skall kassera produkten: koppla loss den från eluttaget och klipp av nätkabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn inte utsätts för elektriska stötar eller löper risk att bli innestängda.

Underhåll och rengöring 8 Om maskinen inte fungerar 10 Tekniska data 12 Installation 12 Miljöskydd 15

Med reservation för ändringar

• Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn.

Allmän säkerhet

Försiktighet Se till att

ventilationsöppningarna inte är blockerade.

• Produkten är avsedd för förvaring av matvaror och/eller drycker i ett normalt hushåll enligt beskrivning i denna bruksanvisning.

• Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen.

• Använd inga andra elektriska apparater inne i produkten, (t.ex. en glassmaskin), såvida de inte har godkänts för detta ändamål av tillverkaren.

• Var noga med att inte skada kylkretsen.

• I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig. Se till att inga komponenter i kylkretsen skadas under transport och installation av produkten. Om kylkretsen skadas: – undvik att komma nära öppen eld och

antändande källor

– ventilera noga rummet där produkten

står

• Det är farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt. En skadad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar.

electrolux 3

Varning Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endast bytas ut av en certifierad servicetekniker eller annan kvalificerad servicepersonal.

1. Nätkabeln får inte förlängas.

2. Se till att stickkontakten inte kläms eller skadas av produktens baksida. En skadad stickkontakt kan överhettas och orsaka brand.

3. Se till att stickkontakten är åtkomlig när produkten har installerats.

4. Drag inte i nätkabeln.

5. Sätt inte i stickkontakten om eluttaget sitter löst. Det finns risk för elektriska stötar eller brand.

6. Produkten får inte användas utan att innerbelysningens lampglas sitter på

plats

den inre belysningen.

• Denna produkt är tung. Var försiktig när den flyttas.

• Plocka inte ut matvaror från frysfacket, och ta inte i dem, med våta/fuktiga händer eftersom detta kan leda till hudsår eller frost/ frysskador.

• Se till att produkten inte exponeras för direkt solljus under långa perioder.

Daglig användning

• Ställ inte heta kärl på plastdelarna i produkten.

• Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.

• Placera inte matvaror direkt mot luftutloppet på den bakre väggen.

• Fryst mat får inte frysas om när den har tinats.

• Förvara färdig fryst mat enligt tillverkarens anvisningar.

• Följ noga rekommendationerna om förvaring från produktens tillverkare. Se relevant avsnitt i bruksanvisningen.

• Placera inte kolsyrade eller mousserande drycker i frysen eftersom detta skapar ett tryck i behållaren som då kan explodera och skada frysen.

• Isglassar kan orsaka frostskador om de konsumeras direkt från frysen.

Skötsel och rengöring

• Stäng av produkten och koppla loss den från eluttaget före underhåll.

• Rengör inte produkten med metallföremål.

• Använd inga vassa föremål för att avlägsna frost från produkten. Använd en plastskrapa.

• Kontrollera regelbundet kylens tömning av avfrostat vatten. Rengör vid behov tömningskanalen. Om tömningskanalen täpps igen kommer vatten att samlas på produktens botten.

• Använd aldrig en hårtork eller andra värmegenererande apparater för att påskynda avfrostningen. Hög värme kan skada plastdelarna inne i produkten, och fukt kan tränga in i det elektriska systemet och göra det strömförande.

Installation Viktigt För den elektriska anslutningen, följ

noga anvisningarna i respektive avsnitt.

• Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din återförsäljare, och spara i så fall förpackningsmaterialet.

• Vi rekommenderar att du väntar minst fyra timmar innan du nätansluter produkten så att oljan kan rinna tillbaka i kompressorn.

• Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ instruktionerna som är relevanta för installationen.

• När så är möjligt bör produktens baksida vara vänd mot en vägg för att undvika risken för brännskador genom kontakt med produktens varma delar (kompressor, kondensor).

• Produkten får inte placeras nära värmeelement eller spisar.

• Säkerställ att elkontakten är åtkomlig efter installation av produkten.

• Produkten får endast anslutas till ett dricksvattenssystem.

1) Om det finns lampglas över

2) Om produkten är frostfri.

3) Om produkten har en vattenanslutning

4 electrolux

Service

• Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utföras av en behörig elektriker eller annan kompetent person.

• Service på denna produkt får endast utföras av en auktoriserad serviceverkstad. Endast originaldelar får användas.

Miljöskydd

Denna produkt innehåller inte, varken i kylkretsen eller i isolationsmaterialen,

Kontrollpanel

1 2 3 4 5 6 7 8 9 10

1. Återställ larm-knapp

2. Larmindikator

3. Action Freeze - knapp

4. Action Freeze - kontrollampa

5. Nätindikator för frys

6. Temperaturreglage för frys

7. Position frys OFF

8. Nätindikator för kyl

9. Temperaturreglage för kyl

10. Position kyl OFF

Sätta på produkten

Sätt i stickkontakten i eluttaget. Vrid frysens temperaturreglage medurs till en medelhög inställning. Frysens nätindikator tänds. Vrid kylens temperaturreglage medurs till en medelhög inställning. Kylens nätindikator tänds.

Viktigt Om temperaturen i produkten är för hög tänds larmindikatorn.

Stänga av frysen

För att stänga av frysen, vrid frysens temperaturreglage till läget OFF. Frysens nätindikator slocknar.

Stänga av kylen

För att stänga av kylen, vrid kylens temperaturreglage till läget OFF. Kylens nätindikator slocknar.

någon gas som kan skada ozonlagret. Produkten får inte kasseras tillsammans med det vanliga hushållsavfallet. Isolationsmaterialet innehåller brandfarliga gaser: Produkten skall därför kasseras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna produkt som är märkta med sym-

bolen

Max

kan återvinnas.

Min

Max

Temperaturreglering

Temperaturen regleras automatiskt. Gör på följande sätt för att reglera produkten:

• vrid temperaturreglaget moturs för att erhålla en varmare förvaringstemperatur.

• vrid temperaturreglaget medurs för att erhålla en kallare förvaringstemperatur.

En medelhög inställning är i regel bäst.

Den exakta inställningen bör dock väljas med hänsyn till att temperaturen inne i produkten beror på:

•rumstemperaturen

• hur ofta dörren öppnas

• mängden matvaror som förvaras

• produktens placering

Viktigt Om produkten är inställd på en låg temperatur, och omgivningstemperaturen är hög eller produkten är full med matvaror, kan kompressorn arbeta kontinuerligt och medföra att frost bildas på den bakre väggen. I detta fall måste temperaturreglaget ställas in på en högre temperatur för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.

Funktionen Action Freeze

Du kan aktivera funktionen Action Freeze genom att trycka på knappen Action Freeze. Kontrollampan för Action Freeze tänds.

electrolux 5

Viktigt Denna funktion stängs av automatiskt efter 50 timmar.

Du kan när som helst stänga av funktionen genom att trycka på knappen Action Freeze. Kontrollampan för Action Freeze slocknar.

Larm för övertemperatur

En temperaturökning i frysfacket (t.ex. på grund av ett strömavbrott) indikeras genom att:

• Larmindikatorn tänds.

• En ljudsignal avges.

Under larmperioden kan ljudsignalen stängas av genom att trycka på Återställ larmknappen. När normala förhållanden har återställts slocknar larmindikatorn automatiskt.

När maskinen används första gången

Invändig rengöring

Innan du använder produkten första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

Viktigt Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.

Kontrollera att tömningsslangen på baksidan av produkten tömmer ut i uppsamlingsskålen.

Daglig användning

Infrysning av färska matvaror

Frysfacket är lämpligt för infrysning av färska matvaror och långvarig förvaring av frysta och djupfrysta matvaror. För att frysa in en liten mängd färska livsmedel behöver inte den aktuella inställningen ändras. För att frysa in färska matvaror, låt funktionen Action Freeze vara aktiverad i minst 24 timmar innan du lägger in varorna som skall frysas i frysfacket. Placera de färska matvarorna som skall frysas i de två övre facken. Maximal mängd livsmedel som kan frysas inom 24 timmar anges på typskylten som sitter på frysens insida. Infrysningsprocessen tar 24 timmar. Lägg inte in andra livsmedel som skall frysas under denna period.

Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst två timmar innan du lägger in några matvaror.

Viktigt I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under "Stigtid", måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

Upptining

Djupfryst och fryst mat kan, innan den används, tinas i kylen eller vid rumstemperatur beroende på den tid som står till förfogande för upptiningen.

6 electrolux

Småbitar kan till och med tillagas direkt från frysen medan de fortfarande är frysta. Tillagningen tar i detta fall dock lite längre tid.

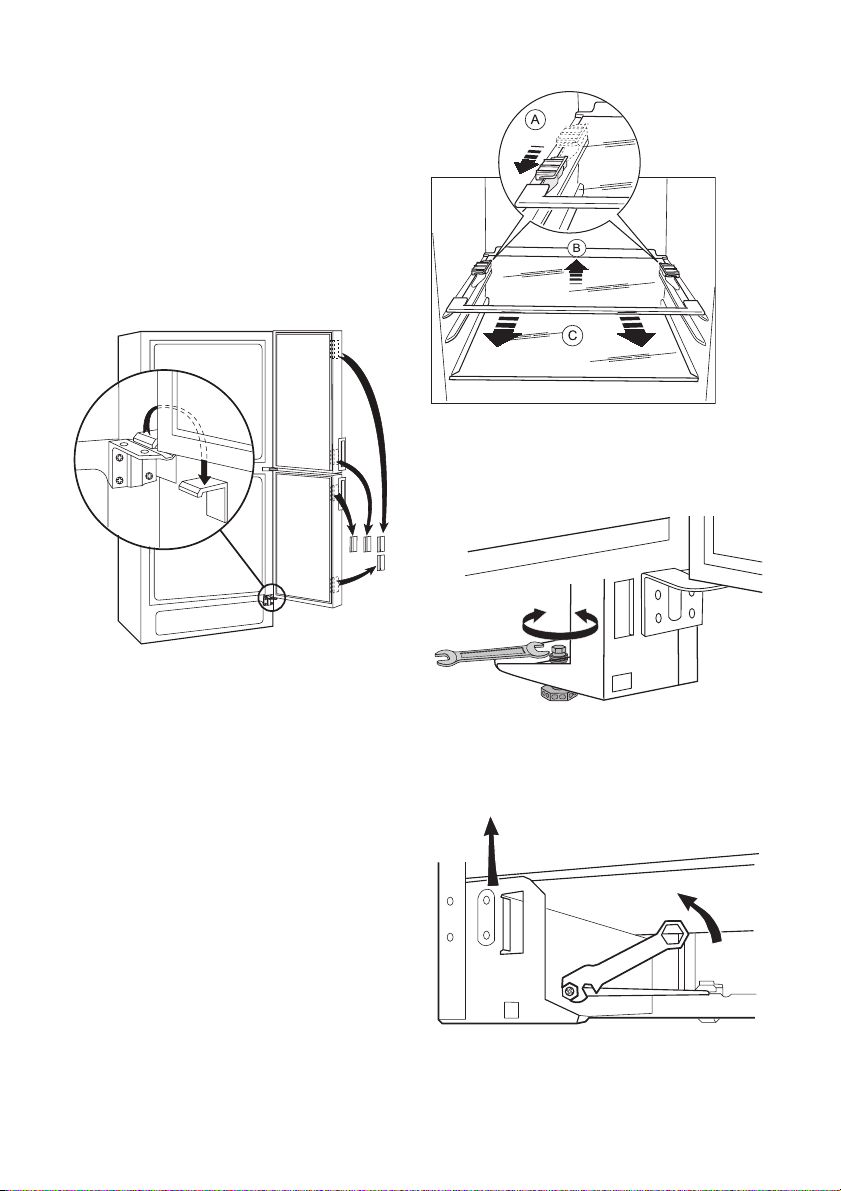

Urtagning av fryslådor från frysen

Fryslådorna har stopp som förhindrar att lådorna av misstag dras ut helt eller faller ut. För att ta ut en fryslåda ur frysen, dra lådan mot dig tills du når stoppet och avlägsna sedan lådan genom att vinkla den främre delen uppåt. För att sätta tillbaka lådan, lyft upp den främre delen något för att föra in lådan i dess spår. När lådan har passerat förbi stoppen, skjut in hela lådan på plats.

Fryslådor

Fryslådorna gör att du snabbt och enkelt kan hitta det matpaket du söker. För att skapa mer utrymme kan lådorna plockas ur så att du kan lägga maten direkt på hyllorna. Med undantag för den översta hyllan kan du på alla hyllor placera mat som sticker ut 20 mm från framkanten. Detta medger maximal användning av det tillgängliga utrymmet.

Viktigt Avlägsna inte den nedre lådan, detta för att säkerställa korrekt luftcirkulation.

Flyttbara hyllor

Väggarna i kylen är försedda med ett antal löpskenor så att hyllorna kan placeras enligt dina önskemål. Vissa hyllor måste lyftas upp i bakkanten för att kunna avlägsnas.

Viktigt Flytta inte glashyllan ovanför grönsakslådan, detta för att säkerställa korrekt luftcirkulation.

Grönsakslåda

Denna låda är lämplig för förvaring av frukter och grönsaker. På vissa modeller finns det en avdelare i lådan som kan placeras i olika positioner så att du kan dela in lådan enligt dina personliga behov. Alla delar i lådan kan tas bort för rengöring.

Placering av dörrhyllorna

För att kunna förvara matförpackningar i olika storlekar kan dörrhyllorna placeras på olika nivåer. Justera hyllorna på följande sätt: dra försiktigt hyllan i pilens riktning tills hyllan kommer fri och placera den sedan i önskad position.

Viktigt Flytta inte den nedre dörrhyllan, detta för att säkerställa korrekt luftcirkulation

Råd och tips

Tips om energibesparing

• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.

• Om omgivningstemperatuen är hög, och temperaturreglaget är inställt på en hög temperatur och produkten är full med matvaror, kan kompressorn arbeta kontinuerligt och medföra att frost eller is bildas på evaporatorn. Om detta inträffar, ställ in temperaturreglaget på en lägre temperatur för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.

Tips om kylning av färska livsmedel

För att erhålla bästa resultat:

• förvara inte varm mat eller avdunstande vätskor i kylskåpet

• täck över eller förpacka maten, särskilt om den har en stark smak

• placera mat så att luft kan cirkulera fritt omkring den

Tips om kylning

Praktiska råd: Kött (alla typer): lägg i plastpåsar och placera på glashyllan ovanför grönsakslådan. Av säkerhetsskäl bör kött förvaras på detta sätt i högst två dygn. Tillagad mat och kalla rätter: dessa bör täckas över och kan placeras på valfri hylla. Frukt och grönsaker: skölj av och rengör noga och lägg i den speciella grönsakslådan (eller lådorna i förekommande fall). Smör och ost: dessa produkter bör läggas i särskilda, lufttäta behållare eller förpackas i aluminiumfolie eller plastpåsar för att evakuera så mycket luft som möjligt. Mjölkflaskor: dessa bör ha kapsyl och förvaras lämpligen i dörrens flaskställ. Bananer, potatis och lökar som inte är förpackade bör inte förvaras i kylskåpet.

Tips om temperaturen i kylskåpet

• En lämplig temperatur i kylen är cirka +5 °C. Det är normalt att temperaturen är högre längst upp i kylen och lägre i den nedre delen. Om temperaturreglaget är inställt på en låg temperatur, och rumstemperaturen är hög eller kylen är full med matvaror, kommer kompressorn att arbeta

electrolux 7

under en längre period. Detta resulterar i en lägre temperatur i den nedre delen av kylen på grund av kalluften som sjunker nedåt. Detta kan i sin tur medföra att mat med hög vattenhalt börjar frysa. Ställ in en högre temperatur om det blir för kallt.

Viktigt Placera inte några hyllor mot vattentömningshålet. Detta kan leda till för låga temperaturer.

• Om du vill kontrollera temperaturen hos livsmedel som förvaras i kylskåpet, placera ett glas vatten centralt i kylen och ställ en lämplig termometer med en noggrannhet på +/– 1 °C i glaset. Efter 6 timmar kan temperaturen kontrolleras. Mätningen skall utföras under konstanta förhållanden (dvs. utan att ändra innehållet i kylen).

Tips om infrysning

Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

• Den maximala mängd mat som kan frysas in på 24 timmar anges på typskylten.

• Infrysningsprocessen tar 24 timmar. Ytterligare mat som skall frysas in bör inte läggas in under denna period.

• Frys endast in färska och rengjorda matvaror av hög kvalitet.

• Dela upp maten i små portioner för en snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver.

8 electrolux

• Slå in maten i aluminiumfolie, eller lägg den i plastpåsar, och se till att förpackningarna är lufttäta.

• Låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat, detta för att temperaturen inte skall öka i den infrysta maten.

• Magra matvaror håller bättre och längre än feta. Salt förkortar matens lagringstid.

• Isglass kan, om den konsumeras direkt från frysfacket, orsaka frysskador på huden.

• Det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna.

Tips om förvaring av fryst mat

Observera följande för att utnyttja produktens prestanda på bästa sätt:

Underhåll och rengöring

Försiktighet Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker.

Regelbunden rengöring

Utrustningen måste rengöras med jämna mellanrum:

• rengör produktens insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.

• inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.

• skölj och torka noga.

Viktigt Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten. Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt eftersom sådana produkter skadar ytfinishen och efterlämnar en stark lukt.

Rengör kondensorn (svart galler) och kompressorn på produktens baksida med en borste eller dammsugare. Detta förbättrar produktensprestanda och bidrar till en lägre energiförbrukning.

• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.

• Transportera frysta matvaror från affären till frysen så snabbt som möjligt.

• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.

• När fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.

• Överskrid inte den förvaringsperiod som anges av matvarans tillverkare.

Viktigt Var försiktig så att du inte skadar kylsystemet.

Viktigt När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet.

Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plastkomponenterna i produkten. Använd därför en mjuk trasa indränkt med varmt vatten och en neutral tvållösning för att rengöra produkten utvändigt.

Viktigt Använd inga skarpa rengöringsmedel eller skurpulver eftersom sådana produkter skadar färgen. Använd inte heller produkter som används för att ge ytor av rostfritt stål en beläggning som motverkar fingeravtryck.

Anslut produkten till eluttaget igen efter rengöringen.

Rengöring av ventilationsgallret

Ventilationsgallret kan avlägsnas så att det kan tvättas. Öppna dörren när du skall avlägsna ventilationsgallret.

1. Lossa gallrets övre kant genom att dra

det utåt/nedåt.

2. Dra gallret rakt ut för att avlägsna det helt.

3. Dammsug under produkten.

Avfrostning av kylskåpet

Frost avlägsnas automatiskt från evaporatorn i kylutrymmet varje gång kompressorn stannar under normal användning. Det avfrostade vattnet töms ut via en ränna i en särskild behållare som sitter ovanför kompressorn på produktens baksida, där vattnet avdunstar. Det är viktigt att regelbundet rengöra avfrostningsvattnets tömningshål i mitten av kylskåpsutrymmet för att undvika att vattnet rinner över och droppar ned på matvarorna.

electrolux 9

• Slå in lådorna i isolerande material, t.ex. filtar eller tidningspapper.

Avfrostningen kan påskyndas genom att ställa skålar med hett vatten (ej kokande) i frysen.

• Lossa tömningskanalen från dess viloläge. Tryck in den såsom figuren visar och placera den i den nedre fryslådan där vattnet kan samlas upp.

• Skrapa försiktigt av isen när den börjar att tina. Använd en trä- eller plastskrapa för detta.

• När all is har smält, rengör insidan och torka torrt och sätt tillbaka tömningskanalen på plats.

Avfrostning av frysen

En viss mängd frost bildas alltid på fryshyllorna och runt det övre facket. Avfrosta frysen när frostlagret når en tjocklek på cirka 3-5 mm. Utför följande steg för att avlägsna frosten:

• Stäng av produkten och koppla loss den från eluttaget.

• Plocka ut matvarorna ur produkt, slå in dem i flera lager med tidningspapper och lägg dem på en sval plats.

• Plocka ut fryslådorna.

• Nätanslut och sätt på frysen och lägg tillbaka de frysta matvarorna.

Viktigt Använd aldrig vassa metallverktyg för att skrapa av frost från evaporatorn eftersom den kan skadas. Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen utöver de som rekommenderas av tillverkaren. En temperaturstigning hos frysta matförpackningar kan förkorta tiden som de kan förvaras utan säkerhetsrisk.

Långa uppehåll

Följ nedanstående anvisningar om produkten inte skall användas under en längre tidsperiod:

1. Koppla loss produkten från eluttaget.

2. Plocka ur alla matvaror.

3. Avfrosta och rengör produkten och alla

tillbehör.

4. Låt dörren/dörrarna stå på glänt så att

inte dålig lukt bildas.

10 electrolux

Viktigt Om produkten lämnas påslagen, be

någon titta till den då och då så att inte

matvarorna i den förstörs i händelse av strömavbrott.

Om maskinen inte fungerar

Under drift kan ibland små, men ändå irriterande, problem uppstå som du själv kan lösa utan att tillkalla en servicetekniker. Följande tabell ger råd som hjälper dig att lösa sådana problem för att undvika onödiga serviceavgifter.

Viktigt Produkten avger vissa ljud under drift (kompressor och cirkulation). Detta är normalt och innebär inte att något är fel.

Problem Möjlig orsak Åtgärd

Produkten bullrar. Produkten står ostadigt. Kontrollera att produkten står sta-

Distanshållarna som sitter mellan

Larmsignalen ljuder. Larmlampan blinkar.

Nätindikatorn blinkar. Ett fel har inträffat i temperatur-

Kompressorn arbetar hela tiden.

Dörren är inte stängd ordentligt. Se avsnittet "Stängning av dörren". Dörren har öppnats för ofta. Låt inte dörren stå öppen längre tid

Matvarornas temperatur är för

Rumstemperaturen är för hög. Sänk rumstemperaturen.

Vatten rinner på kylskåpets baksida.

Vatten rinner in i kylskåpet.

Matvaror hindrar vattnet från att

Vatten rinner på golvet.

Det har bildats för mycket frost och is.

Dörren är inte stängd ordentligt. Se avsnittet "Stängning av dörren".

produktens baksida och rörledningarna lossnar.

Temperaturen i frysen är för hög. Se avsnittet "Temperaturlarm".

mätningen.

Temperaturen kan vara felinställd.

hög.

Under den automatiska avfrostningen tinar frost på baksidan.

Vattenutloppet är igentäppt. Rengör vattenutloppet.

rinna till vattenuppsamlaren. Smältvattnet rinner inte genom

utloppet till avdunstningsbrickan ovanför kompressorn.

Matvaror är inte ordentligt inslagna.

Viktigt Produkten arbetar hela tiden, så när kompressorn stannar innebär inte detta att produkten är utan ström. Det är därför du inte får ta i några elektriska delar utan att först koppla loss produkten från eluttaget.

digt (alla fötter och hjul skall ha kontakt med golvet). Se avsnittet "Avvägning".

Sätt tillbaka dem på plats.

Kontakta vår lokala serviceavdelning (kylsystemet fortsätter att hålla matvarorna kalla, men temperaturen kan inte justeras).

Ställ in en högre temperatur.

än nödvändigt. Låt matvarornas temperatur sjun-

ka till rumstemperatur innan du lägger in dem för förvaring.

Detta är normalt.

Kontrollera att inga matvaror har kontakt med den bakre väggen.

Anslut smältvattenutloppet till avdunstningsbrickan.

Förpacka maten bättre.

electrolux 11

Problem Möjlig orsak Åtgärd

Dörrtätningen är deformerad eller

Temperaturen kan vara felin-

Temperaturen i produkten är för låg.

Temperaturen i produkten är för hög.

Dörren är inte stängd ordentligt. Se avsnittet "Stängning av dörren". Matvarornas temperatur är för

Temperaturen i kylen är för hög.

Stora mängder mat har samtidigt

Temperaturen i frysen är för hög.

Stora mängder mat har samtidigt

Produkten fungerar inte.

Stickkontakten sitter inte ordent-

Produkten får ingen ström. Elut-

Belysningen fungerar inte.

Dörren har varit öppen för länge. Stäng dörren.

Dörren blockerar ventilationsgallret.

Dörren är felinriktad.

smutsig.

ställd. Temperaturen kan vara felin-

ställd.

hög.

Det cirkulerar ingen kalluft i produkten.

lagts in för kylning. Matvaror är placerade för nära

varandra.

lagts in för infrysning. Produkten är avstängd. Sätt på produkten.

ligt i eluttaget.

taget är strömlöst.

Glödlampan är trasig. Se avsnittet "Byte av glödlampan".

Produkten står inte i våg. Se avsnittet "Avvägning".

Se avsnittet "Stängning av dörren".

Ställ in en högre temperatur.

Ställ in en lägre temperatur.

Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem för förvaring.

Se till att kalluft kan cirkulera i produkten.

Lägg in mindre mängder mat för kylning samtidigt.

Placera matvarorna så att kalluft kan cirkulera.

Lägg in mindre mängder mat för infrysning samtidigt.

Sätt i stickkontakten ordentligt i eluttaget.

Anslut en annan elektrisk apparat till eluttaget för att kontrollera. Kontrollera säkringarna. Kontakta en behörig elektriker.

Kontakta vår lokala serviceavdelning om dessa råd inte löser problemet.

Byte av glödlampan

1. Koppla loss produkten från eluttaget.

2. Vik lampglaset bakåt genom att lossa den främre kanten.

3. Byt ut den gamla glödlampan mot en ny lampa med samma effekt (max. effekt anges på lampglaset) och med sockeltyp E14.

4. Anslut produkten till eluttaget igen.

Stängning av dörren

1. Rengör dörrtätningarna.

12 electrolux

2. Justera dörren vid behov. Se avsnittet "Installation".

3. Byt vid behov ut defekta dörrtätningar. Kontakta vår lokala serviceavdelning.

Tekniska data

ERB34257W ERB39251W

Mått Höjd 1750 mm 1950 mm Bredd 595 mm 595 mm Djup 623 mm 600 mm Temperaturökningstid 18 timmar 18 timmar

Den tekniska informationen anges på typskylten som sitter till vänster inne i produkten samt på energietiketten.

Installation

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt, läs noga igenom avsnittet "Säkerhetsinformation" innan du installerar produkten.

Placering

Installera produkten på en plats där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat-

klass

SN +10 till +32 °C N +16 till +32 °C ST +16 till +38 °C T +16 till +43 °C

Placering

För att säkerställa bästa prestanda om produkten placeras under en överhängande väggenhet måste det vara minst 40 mm avstånd mellan produktens ovansida och väggenheten. Produkten bör dock helst inte placeras under överhängande väggenheter. Om produkten placeras i ett hörn med gångjärnssidan vänd mot väggen måste avståndet mellan väggen och produkten vara minst 30 mm för att dörren skall kunna öppnas tillräckligt så att utrustningen kan plockas ut. Utrymmet för ventilation kan vara:

• Direkt ovanför produkten.

• Bakom och ovanför överskåpet. I detta fall måste utrymmet bakom överskåpet var minst 50 mm djupt.

Omgivningstemperatur

Elektrisk anslutning

Kontrollera före anslutning till ett eluttag att nätspänningen och nätfrekvensen överensstämmer med de värden som anges på typskylten. Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser. Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts. Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning.

50mm

Avlägsna transportstöden

Din produkt är utrustad med transportstöd så att dörren kan säkras under transport. Avlägsna dessa stöd på följande sätt:

1. Öppna dörren.

2. Avlägsna transportstöden från dörrsidor-

na,

3. Avlägsna transportstödet från det nedre

gångjärnet (på vissa modeller).

Viktigt Vissa modeller har en ljuddämpande dyna undertill. Ta inte bort denna dyna.

electrolux 13

Avvägning

Se till att produkten står i våg där den installeras. Justera vid behov fötterna med medföljande skruvnyckel.

Borttagning av hyllspärrarna

Din produkt är utrustad med hyllspärrar för att låsa hyllorna under transport. För att ta bort hyllspärrarna:

1. Flytta hyllspärrarna i pilens riktning (A).

2. Lyft hyllan bakifrån och tryck den framåt

tills den kommer fri (B).

3. Ta bort spärrarna (C).

Hjulen på baksidan kan på vissa modeller justeras genom att vrida muttern på den gängade staven moturs för att höja produkten eller medurs för att sänka den.

Omhängning av dörrar

Gör på följande sätt för att ändra dörrarnas öppningsriktning:

1. Lossa stickkontakten från eluttaget.

14 electrolux

2. Avlägsna ventilationsgallret. Avlägsna

fyllningen och placera den på motsatta sidan av gallret.

3. Lägg produkten ned med baksidan vi-

lande på ett trästöd.

4. Skruva loss det nedre gångjärnet och

avlägsna den nedre dörren.

5. Skruva loss det övre gångjärnet (a1) och

avlägsna den övre dörren. Skruva loss täckbrickan (a2) och sätt fast den på motsatta sidan.

a1 a2

7. Sätt den övre dörren på plats och skruva fast det övre gångjärnet.

8. Sätt den nedre dörren på plats och skruva fast det nedre gångjärnet genom att ändra sprintens position.

9. Dra åt sprinten. Kontrollera att dörrarna är korrekt inriktade och att de blockeras av låsmuttern.

10. Ställ produkten upp och sätt ventilationsgallret på plats.

11. Skruva loss handtaget. Avlägsna täckpropparna på motsatta sidan genom att sätta ett 3-4 mm dorn eller borr i dem. Montera handtaget. Sätt fast täckpropparna som finns i tillbehörspåsen.

6. Avlägsna täckpropparna (b1) genom att sätta ett spetsigt föremål i dem och bända loss dem. Skruva loss det mellersta gångjärnet (b2) och montera det på motsatta sidan. Sätt fast täckpropparna som finns i tillbehörspåsen.

12. Ställ produkten på plats.

Varning Ställ tillbaka produkten på plats, justera in den i våg och vänta minst fyra timmar innan du ansluter den till eluttaget.

Kontrollera slutligen att:

• Alla skruvar är åtdragna.

• Magnettätningen sitter fast ordentligt.

• Dörrarna öppnar och stänger ordentligt.

electrolux 15

Varning Om rumstemperaturen är låg (t.ex. på vintern) kanske tätningen inte fäster ordentligt. Vänta i så fall tills

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt

tätningen har anpassat sig på naturlig väg.

negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

16 electrolux

Electrolux. Thinking of you.

Se mere om, hvordan vi tænker på www.electrolux.com

Indhold

Om sikkerhed 16 Betjeningspanel 18 Ibrugtagning 19 Daglig brug 19 Nyttige oplysninger og råd 20

Om sikkerhed

Læs denne brugsanvisning igennem (inkl. tips og advarsler), før apparatet installeres og tages i brug. Det forebygger ulykker og sikrer, at apparatet bruges korrekt. For at undgå unødvendige fejl og uheld er det vigtigt at sikre, at alle, der bruger apparatet, er fuldt fortrolige med dets drift og sikkerhedsfunktioner. Gem denne vejledning og sørg for, at den følger med apparatet, hvis det bliver flyttet eller solgt, så alle der bruger apparatet er fortrolige med dets betjening og sikkerhed. Følg forholdsreglerne i denne brugsanvisning for at undgå skader på personer eller ting. I modsat fald er producenten ikke ansvarlig for eventuelle skader.

Sikkerhed for børn og udsatte personer

• Apparatet er ikke beregnet til at bruges af

personer (herunder børn) med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, med mindre den, der har ansvaret for deres sikkerhed, først har instrueret dem eller har kontrolleret, at de kan betjene det korrekt. Hold øje med børn for at sikre, at de ikke leger med apparatet.

• Hold alle emballagedele væk fra børn. Der

er fare for kvælning.

• Hvis du kasserer apparatet: Tag stikket ud

af kontakten, klip netledningen af (så tæt på apparatet som muligt) og fjern døren, så børn ikke kan få elektrisk stød eller smække sig inde i apparatet under leg.

• Hvis dette apparat, der har magnetlås, er-

statter et ældre apparat med fjederlås (lås med låsetunge) på døren eller i låget: Sørg for at ødelægge fjederlåsen på det gamle apparat, inden du kasserer det. Det sikrer,

Når der opstår fejl 21 Tekniske data 23 Installation 25 Installation 25 Skån miljøet 28

Ret til ændringer uden varsel forbeholdes

at det ikke kan blive en dødsfælde for et barn.

Generelt om sikkerhed

Bemærk Ventilationsåbningerne må

ikke blokeres.

• Apparatet er beregnet til opbevaring af madvarer og/eller drikkevarer i en almindelig husholdning, som forklaret i denne brugsanvisning.

• Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde optøningen.

• Brug ikke andre el-apparater (f.eks. ismaskiner) inde i køleudstyr, med mindre de er godkendt til formålet af producenten.

• Kølekredsløbet må ikke beskadiges.

• Apparatets kølekreds indeholder kølemidlet isobutan (R600a), en naturlig gas med høj biologisk nedbrydelighed. Det er dog brandfarligt. Sørg for, at ingen af kølekredsens komponenter kan tage skade under transport og installation af apparatet. Hvis kølekredsen skulle blive beskadiget: – Undgå åben ild og antændelseskilder – Luft grundigt ud i det lokale, hvor appa-

ratet står

• Det er farligt at ændre apparatets specifikationer eller forsøge at ombygge det på nogen måde. Enhver skade på ledningen kan give kortslutning, brand og/eller elektrisk stød.

Advarsel Enhver elektrisk komponent (netledning, stik, kompressor) skal udskiftes af et autoriseret serviceværksted eller en autoriseret montør.

1. Netledningen må ikke forlænges.

electrolux 17

2. Pas på, at stikket ikke bliver klemt eller beskadiget af apparatets bagpanel. Et klemt eller beskadiget stik kan blive overophedet og starte en brand.

3. Sørg for, at apparatets netstik er let at komme til.

4. Træk ikke i netledningen.

5. Sæt ikke stikket i kontakten, hvis kontakten sidder løst. Fare for elektrisk stød eller brand.

6. Der må ikke tændes for apparatet, hvis lampedækslet ikke sidder på

den

indvendige pære.

• Apparatet er tungt. Der skal udvises stor forsigtighed ved flytning af apparatet.

• Rør ikke ved ting fra frostafdelingen med fugtige eller våde hænder. Det kan give hudafskrabninger eller forfrysninger.

• Undgå at udsætte skabet for direkte sollys i længere tid.

Daglig brug

• Sæt ikke en varm gryde på apparatets plastdele.

• Opbevar ikke brandfarlig gas og væske i apparatet, da de kan eksplodere.

• Sæt ikke maden direkte op mod udluftningen i apparatets bagvæg.

• Dybfrostvarer må ikke nedfryses igen, når de har været optøet.

• Opbevar færdigpakkede dybfrostvarer som angivet på pakken.

• Følg nøje producentens angivelser vedr. opbevaring af produktet. Se de relevante vejledninger.

• Sæt ikke drikkevarer med kulsyre ('brus') i frostrummet, da det skaber tryk i beholderen, så den kan eksplodere og beskadige apparatet.

• Ispinde kan give forfrysninger, hvis de spises lige fra fryseren.

Vedligeholdelse og rengøring

• Inden rengøring slukkes der for apparatet, og stikket tages ud af kontakten. Sluk på ejendommens el-tavle, hvis du ikke kan komme til stikkontakten.

•Brug ikke metalgenstande til at rengøre apparatet.

• Brug ikke skarpe genstande til at skrabe rim af. Brug en plastikskraber.

4) Hvis der er lampedæksel på

5) Hvis apparatet er af Frost Free-typen

6) Hvis beregnet til tilslutning til vand

• Efterse jævnlig afløbet i køleskabet for afrimningsvand. Rens afløbet efter behov. Hvis afløbet er blokeret, ophobes der vand i bunden af apparatet.

• Brug aldrig en hårtørrer eller andre elektriske apparater til at fremskynde afrimningen. For kraftig varme kan skade de indvendige plastdele, og der kan trænge fugt ind i det elektriske system, så det bliver strømførende.

Installation Vigtigt Ved tilslutning til lysnet skal

vejledningen i de pågældende afsnit nøje følges.

• Pak apparatet ud, og efterse det for skader. Tilslut ikke apparatet, hvis det er beskadiget. Eventuelle skader på apparatet skal straks anmeldes til det sted, hvor det er købt. Gem i så fald emballagen.

• Det anbefales at vente mindst to timer med at tilslutte apparatet, så olien har tid til at løbe tilbage i kompressoren.

• Der skal være tilstrækkelig luftudskiftning rundt om apparatet. Ellers bliver det overophedet. Følg installationsvejledningen for at sikre tilstrækkelig ventilation.

• Så vidt det overhovedet er muligt skal apparatets bagside stå op mod en væg, så man ikke kan komme til at røre eller hænge fast i varme dele (kompressor, kondensator), med risiko for at brænde sig.

• Apparatet må ikke stilles tæt på radiatorer eller komfurer.

• Sørg for, at det er muligt at komme til netstikket, når apparatet er installeret.

• Tilslut kun til drikkevandsledning (vandværksvand).

Service

• Alt el-arbejde, der kræves til vedligeholdelse af apparatet, skal udføres af en autoriseret el-installatør.

• Dette produkt må kun serviceres af et autoriseret serviceværksted, og der må kun bruges originale reservedele.

18 electrolux

Miljøhensyn

Apparatet indeholder ikke gasser, der kan nedbryde ozonlaget, hverken i kølekreds eller isoleringsmaterialer. Apparatet må ikke bortskaffes sammen med husholdningsaffald og jordfyld. Isoleringsskummet indeholder brændbare gasser: Apparatet skal bortskaffes i hen-

Betjeningspanel

1 2 3 4 5 6 7 8 9 10

1. Knap til nulstilling af alarm

2. Advarselslampe

3. Action Freeze-knap

4. Action Freeze-lampe

5. Kontrollampe for fryser

6. Termostatknap, fryser

7. Fryser OFF-position

8. Kontrollampe for køleskab

9. Termostatknap, køleskab

10. Køleskab OFF-position

Sådan tændes der

Sæt stikket i stikkontakten. Drej fryserens termostatknap med uret til en mellemindstilling. Kontrollampen for fryseren tændes. Drej køleskabets termostatknap med uret til en mellemindstilling. Kontrollampen for køleskabet tændes.

Vigtigt Hvis temperaturen i apparatet er for høj, lyser advarselslampen.

Slukning af fryseren

Sluk for fryseren ved at dreje termostatknappen for fryseren til positionen OFF. Kontrollampen for fryseren slukkes.

Slukning af køleskabet

Sluk for køleskabet ved at dreje termostatknappen for køleskabet til positionen OFF. Kontrollampen for køleskabet slukkes.

Temperaturindstilling

Temperaturen reguleres automatisk. Apparatet betjenes på følgende måde:

hold til gældende bestemmelser. Nærmere oplysninger fås hos kommunens tekniske forvaltning. Undgå at beskadige køleenheden, især på bagsiden ved siden af varmeveksleren. De materialer i apparatet, der er mærket med symbolet

, kan genvanvendes.

Min

Max

Min

Max

• drej termostatknappen mod uret for at sætte opbevaringstemperaturen op.

• drej termostatknappen med uret for at sætte opbevaringstemperaturen ned.

I reglen er en mellemindstilling mest passende.

Når den præcise indstilling vælges, skal du huske på, at temperaturen i apparatet afhænger af:

• rumtemperaturen

• hvor tit døren åbnes

• mængden af mad

• apparatets placering.

Vigtigt Hvis den omgivende temperatur er høj, eller skabet er helt fyldt, og termostatknappen står på det koldeste trin, kan kompressoren køre konstant, så der dannes rim eller is på bagvæggen. Hvis det sker, sættes termostatknappen på en højere temperatur, så den automatiske afrimning starter, og strømforbruget dermed falder.

Action Freeze-funktion

Du kan aktivere Action Freeze-funktionen ved at trykke på Action Freeze-knappen. Kontrollampen for Action Freeze tændes.

Vigtigt Funktionen standser automatisk efter 50 timer.

Funktionen kan slås fra på et vilkårligt tidspunkt ved at trykke på Action Freeze-knappen. Kontrollampen for Action Freeze slukkes.

electrolux 19

Alarm ved for høj temperatur

Temperaturstigning i frostrummet (f.eks. på grund af strømsvigt, eller døren har været åben) vises ved at:

• Advarselslampen tændes.

Ibrugtagning

Indvendig rengøring

Inden apparatet tages i brug vaskes det indvendig (inkl. tilbehør) med lunkent vand tilsat neutral sæbe for at fjerne den typiske lugt af nyt apparat. Tør grundigt efter.

Vigtigt Brug ikke sulfosæbe eller skuremiddel. Det vil skade overfladen.

Kontroller, at afløbsslangen bag på skabet udmunder i afløbsskålen.

Daglig brug

Indfrysning af ferskvarer

Frostrummet er velegnet til nedfrysning af friske madvarer og til langtidsopbevaring af købte frostvarer og dybfrossen mad. Du behøver ikke ændre indstilling, før du nedfryser små mængder friske madvarer. Ved indfrysning af friske madvarer aktiveres Action Freeze-funktionen mindst 24 timer, før madvarerne, der skal indfryses, lægges i frostrummet. Læg de madvarer, der skal nedfryses, i de to øverste rum. Den maksimale mængde madvarer, der kan indfryses på 24 timer (den såkaldte indfrysningskapacitet), står på typepladen indvendig i apparatet. Indfrysningen tager 24 timer: I dette tidsrum må der ikke lægges andre madvarer i, som skal fryses.

Opbevaring af frosne madvarer

Når skabet tændes igen efter en længere periode, hvor det ikke har været anvendt, skal

• Alarmen lyder.

Mens alarmen lyder, kan den afbrydes ved at trykke på knappen til nulstilling af alarm. Advarselslampen slukker automatisk, når forholdene igen er normale.

det køre i mindst 2 timer, inden der anbringes madvarer i det.

Vigtigt Hvis madvarerne optøs ved et uheld (f.eks. som følge af strømsvigt), og strømafbrydelsen har varet længere end den angivne temperaturstigningstid under tekniske specifikationer, skal madvarerne enten spises eller tilberedes og derefter nedfryses igen (efter afkøling).

Optøning

Når dybfrostvarer eller nedfrosne madvarer skal bruges, kan de optøs i køleafdelingen eller ved stuetemperatur, afhængig af hvornår de skal bruges. Små stykker kan endda tilberedes uden optøning, direkte fra fryseren: I så fald forlænges tilberedningstiden.

Udtagning af fryserens frysekurve

Frysekurvene har endestop, så de ikke kan glide ud ved et uheld eller falde ned. Hvis en kurv skal tages ud af fryseren, trækker du den mod dig selv, og når du har nået ende-

20 electrolux

stoppet, vipper du forenden af kurven opad, til den kan tages ud. Når kurven skal sættes på plads, løfter du lidt op i kurvens forende, mens du sætter den ind i fryseren. Når du er forbi endestoppene, kan kurven skubbes på plads.

Frysekurve

Frysekurvene gør, at du hurtigt og nemt kan finde den pakke, du skal bruge. Hvis du vil spare plads, kan du fjerne kurvene og lægge maden direkte på hylderne. På alle hylder undtagen den øverste kan du lægge mad, der rager 20 mm ud over forkanten. På den måde kan du udnytte pladsen bedst muligt.

Vigtigt Flyt ikke den nederste kurv. Den sikrer korrekt luftcirkulation.

Flytbare hylder

Køleskabets vægge har en række skinner, så hylderne kan placeres efter ønske. Nogle af hylderne skal løftes op i bagkanten, før de kan tages ud.

Vigtigt Flyt ikke glashylden over grøntsagsskuffen. Den sikrer korrekt luftcirkulation.

Grøntsagsskuffe

Skuffen egner sig til opbevaring af frugt og grønt. I nogle modeller har skuffen en skillevæg, der kan sættes i forskellige stillinger, så skuffen kan opdeles efter behag. Alle dele indvendigt i skuffen kan fjernes i forbindelse med rengøring.

Isætning af hylder i dør

Hylderne i døren kan sættes i forskellig højde, så der er plads til madvarer af forskellig størrelse. De indstilles på følgende måde: Træk gradvis hylden i pilenes retning, til den slipper. Sæt den på det ønskede sted.

Vigtigt Flyt ikke hylden nederst i døren. Den sikrer korrekt luftcirkulation.

Nyttige oplysninger og råd

Energisparetips

• Åbn døren så lidt som muligt, og lad den ikke stå åben længere end højst nødvendigt.

• Hvis den omgivende temperatur er høj, termostatknappen står på det koldeste trin, og skabet er helt fyldt, kan kompressoren køre konstant, så der dannes rim el-

electrolux 21

ler is på fordamperen. Hvis det sker, sættes knappen på en lavere indstilling, så den automatiske afrimning starter, og strømforbruget dermed falder.

Råd om køling af friske madvarer

Sådan holder maden sig bedst:

• Sæt ikke dampende varm mad eller drikke i køleskabet

• Læg låg på maden eller pak den ind, især hvis den lugter stærkt

• Placer maden, så luften kan cirkulere frit rundt om den

Råd om køling

Nyttige tip: Kød (alle slags): Pakkes ind i polyætylenposer og lægges på glashylden over grøntsagsskuffen. Det er kun sikkert at opbevare kød på denne måde i 1-2 dage. Tilberedt mad, pålæg, kolde retter og lignende: Bør pakkes ind og kan stilles på alle hylder. Frugt og grønt: Bør rengøres grundigt og lægges i den/de særlige skuffe(r). Smør og ost: Bør lægges i specielle lufttætte beholdere eller pakkes ind i alufolie eller polyætylenposer, så luften holdes bedst muligt ude. Mælkeflasker: Bør have låg på og opbevares i flaskehylden i døren. Bananer, kartofler, løg og hvidløg behøver ikke at lægges i køleskab, med mindre de er pakket ind.

Råd om frysning

Her er nogle vigtige tips om, hvordan du udnytter fryseafdelingen bedst muligt:

• Den maksimale indfrysningskapacitet pr. døgn. fremgår af typeskiltet;

• Indfrysningen tager 24 timer. I dette tidsrum bør der ikke lægges flere madvarer ind;

• Nedfrys kun 1. klasses madvarer, der er friske og grundigt rengjorte;

• Del maden op i små portioner, så den indfryses hurtigt og jævnt. Så kan du også hurtigt optø netop den mængde, du skal bruge;

• Pak maden ind i alufolie eller polyætylen, og sørg for, at indpakningen er lufttæt;

• Lad ikke friske, ikke-nedfrosne madvarer røre ved frostvarer, så temperaturen stiger i dem;

• Magre madvarer holder sig bedre og længere end fedtholdige; Salt nedsætter madens holdbarhed;

• Hvis sodavandsis spises direkte fra frostrummet, kan de give forfrysninger;

• Det er en god idé at mærke alle pakker med indfrysningsdato, så du har styr på holdbarheden;

Tips om opbevaring af frostvarer

For at få den største fornøjelse af dette skab, skal du:

• Sikre dig, at købte dybfrostvarer har været været korrekt opbevaret i forretningen;

• Sørge for at bringe frostvarer hjem hurtigst muligt og lægge dem i fryseren;

• Åbne døren så lidt som muligt, og ikke lade den stå åben længere end højst nødvendigt.

• Optøede madvarer nedbrydes meget hurtigt og kan ikke nedfryses igen.

• Overskrid ikke udløbsdatoen på pakken.

Når der opstår fejl

Bemærk Kobl apparatet fra strømforsyningen, før der udføres nogen som helst form for vedligeholdelse.

Apparatets kølesystem indeholder klorbrinter; Service og påfyldning må derfor kun udføres af en autoriseret tekniker.

Regelmæssig rengøring

Apparatet skal jævnlig rengøres:

• Vask det indvendig (inkl. tilbehør) med lunkent vand tilsat neutral sæbe.

• Efterse jævnlig dørpakningerne, og tør dem af, så de er rene og fri for belægninger.

• Skyl og tør grundigt af.

Vigtigt Undgå at trække i, flytte eller beskadige evt. rør og/eller ledninger i skabet. Brug aldrig sulfosæbe, skurepulver, stærkt parfumeret rengøringsmiddel eller voksprodukter til indvendig rengøring af skabet. Det skader overfladen og efterlader kraftig lugt.

22 electrolux

Rens kondensatoren (det sorte gitter) og kompressoren bag på skabet med en børste eller støvsuger. Det øger apparatets ydeevne og sparer energi.

Vigtigt Undgå at beskadige kølesystemet. Vigtigt Når du flytter skabet, skal du løfte op

i forkanten, så gulvet ikke bliver ridset. Mange rengøringsmidler til køkkener inde-

holder kemikalier, der kan angribe og evt. beskadige de anvendte plastmaterialer i apparatet. Brug derfor en blød klud opvredet i varmt vand med neutral sæbe til udvendig rengøring.

Vigtigt Brug ikke sulfosæbe eller skurepulver. Det vil skade lakken eller antifingerprint-belægningen på rustfrit stål.

Sæt stikket i stikkontakten efter rengøringen.

Rengøring af ventilationsristen

Ventilationsristen kan tages af inden vask. Luk først døren op, og:

1. Løsn ristens overkant ved at trække udad/nedad i den.

2. Træk risten lige frem for at tage den helt ud.

3. Støvsug under skabet.

Afrimning af køleskabet

Under normal drift afrimes fordamperen i køleafdelingen automatisk hver gang kompressoren standser. Afrimningsvandet ledes ud gennem en rende og ned i en særlig beholder bag på apparatet, over kompressoren, hvor det fordamper. Afløbet til afrimningsvand sidder midt i renden i køleafdelingen. Det skal jævnlig renses, så vandet ikke løber over og drypper ned på maden i skabet.

Afrimning af fryser

Der vil altid dannes lidt rim på hylderne i frostrummet og rundt om øverste afdeling. Fryseren skal afrimes, når laget af rim er 3-5 mm tykt. Rimlag fjernes på følgende måde:

• Sluk for apparatet, og tag stikket ud af stikkontakten

• Tag eventuelle madvarer ud, pak dem ind i flere lag avispapir, og læg dem et koldt sted

• Tag skufferne ud af fryseren

• Læg isolerende materiale rundt om skufferne, f.eks. tæpper eller aviser.

Afrimningen går hurtigere, hvis der sættes skåle med varmt vand (men ikke kogende) i fryseren.

• Løsn afløbsstudsen fra hvilestillingen, tryk den ind som vist på tegningen, og sæt den i nederste skuffe, hvor vandet kan samle sig

• Skrab forsigtigt isen af, når den begynder at tø op. Brug en skraber af træ eller plast

• Når al isen er smeltet, rengøres skabet og tørres af, hvorefter afløbsstudsen sættes på plads.

electrolux 23

til at fremskynde optøningen, med mindre de er anbefalet af producenten. Hvis dybfrostvarernes temperatur er steget under afrimningen, kan det forkorte deres holdbarhed.

Pause i brug

Tag følgende forholdsregler, når apparatet ikke skal bruges i længere tid:

1. tag stikket ud af stikkontakten

2. tag al maden ud

3. afrim og rengør apparatet og alt tilbehør

4. lad døren/dørene stå åbne for at forebyg-

• Tænd for skabet, sæt stikket i stikkontakten, og læg dybfrostvarerne på plads.

Vigtigt Brug aldrig skarpe metalgenstande til at skrabe rim af fordamperen. Det kan beskadige den. Brug ikke mekaniske

ge ubehagelig lugt.

Vigtigt Hvis der skal være tændt for skabet: Bed nogen se til det en gang imellem, så maden ikke bliver fordærvet, hvis der har været strømsvigt.

redskaber eller andre kunstige hjælpemidler

Tekniske data

Når apparatet er i brug, kan der opstå nogle små, men irriterende problemer, der kan løses uden assistance fra en tekniker. Problemerne er beskrevet i følgende oversigt, så du ikke risikerer unødvendige udgifter til tekniker.

Vigtigt Der optræder bestemte lyde, når køleskabet kører (fra kompressor og

Fejl Mulig årsag Løsning

Apparatet støjer. Apparatet står ikke stabilt. Kontroller, om apparatet står sta-

Afstandsstykkerne mellem ska-

Lydalarmen lyder. Advarselslampen blinker.

Kontrollampen blinker. Der er sket en fejl under tempe-

Kompressoren kører hele tiden.

Døren er ikke lukket korrekt. Se under "Lukning af døren". Døren er blevet åbnet for tit. Lad ikke døren stå åben længere

Madvarernes temperatur er for

bets bagvæg og rørene er gået løs.

Temperaturen i fryseren er for høj. Se under "Alarm for høj tempera-

raturmålingen.

Termostatknappen står muligvis forkert.

høj.

kølekreds). Det er normale driftslyde og betyder ikke, at der er noget galt.

Vigtigt Køleskabet kører ikke konstant, så hvis kompressoren standser, betyder det ikke, at strømmen er afbrudt. Derfor må du aldrig røre apparatets strømførende dele uden først at tage stikket ud af kontakten.

bilt (alle ben og hjul skal hvile på gulvet). Se under "Nivellering".

Sæt dem på plads igen.

tur" Kontakt serviceværkstedet (køle-

systemet fortsætter med at holde madvarerne kolde, men det er ikke muligt at regulere temperaturen).

Vælg en højere temperatur.

end nødvendigt. Lad madvarerne køle ned til stue-

temperatur, før de sættes i skabet.

24 electrolux

Fejl Mulig årsag Løsning

Der er for høj rumtemperatur. Sænk rumtemperaturen.

Der løber vand ned ad bagpladen i køleskabet.

Der løber vand ind i køleskabet.

Madvarer blokerer, så vandet ik-

Der løber vand ud af skabet.

Der er for meget rim. Madvarerne er ikke pakket godt

Døren er ikke lukket korrekt. Se under "Lukning af døren". Dørpakningen er defekt eller

Termostatknappen står muligvis

Temperaturen i skabet er for lav.

Temperaturen i skabet er for høj.

Døren er ikke lukket korrekt. Se under "Lukning af døren". Madvarernes temperatur er for

Temperaturen i køleskabet er for høj.

Der er lagt store mængder mad

Temperaturen i fryseren er for høj.

Der er lagt store mængder mad til

Apparatet virker ikke.

Stikket er ikke sat rigtigt i kontak-

Der er ingen strøm til apparatet.

Pæren lyser ikke.

Døren har stået åben i for lang tid. Luk døren.

Døren støder på ventilationsristen.

Døren flugter ikke med kabinettet

Under automatisk afrimning smelter rim på bagpladen.

Afløbet til afrimningsvand er tilstoppet.

ke kan løbe ned i vandbeholderen.

Afrimningsvandet løber ikke fra afløbet og ned i beholderen over kompressoren.

nok ind.

snavset.

forkert. Termostatknappen står muligvis

forkert.

høj. Der er ingen cirkulation af kold luft

i apparatet.

på køl på én gang. Madvarerne ligger for tæt på hi-

nanden.

indfrysning på én gang. Der er slukket for apparatet. Tænd for apparatet.

ten.

Der er ingen strøm i stikkontakten.

Pæren er sprunget. Se under "Udskiftning af pæren".

Apparatet er ikke i vater. Se under "Nivellering"

Det er normalt.

Rens afløbet.

Sørg for, at madvarerne ikke rører bagpladen.

Sæt afløbet til afrimningsvand på fordamperbeholderen.

Pak maden rigtigt ind.

Se under "Lukning af døren".

Vælg en højere temperatur.

Vælg en lavere temperatur.

Lad madvarerne køle ned til stuetemperatur, før de sættes i skabet.

Sørg for, at der er cirkulation af kold luft i apparatet.

Læg mindre mængder mad i ad gangen.

Læg madvarerne, så den kolde luft kan cirkulere.

Læg mindre mængder mad i ad gangen.

Sæt stikket helt ind i kontakten.

Prøv at tilslutte et andet elektrisk apparat i den pågældende stikkontakt. Kontroller sikringen. Kontakt en autoriseret installatør.

Kontakt nærmeste mærkeværksted, hvis ovenstående råd ikke løser problemet.

electrolux 25

Udskiftning af pære

1. Tag stikket ud af kontakten.

2. Løsn lampedækslet i forkanten, og vip

det bagover.

3. Erstat pæren med en ny pære med sam-

me effekt (maks. styrke fremgår af lam-

Lukke døren

1. Rengør dørpakningerne.

2. Juster døren, hvis den ikke slutter tæt. Se under "Installation".

3. Udskift evt. defekte dørpakninger. Kontakt servicecenteret.

pedækslet) og med E14-fatning.

4. Sæt netstikket i stikkontakten.

Installation

ERB34257W ERB39251W

Mål Højde 1750 mm 1950 mm Bredde 595 mm 595 mm Dybde 623 mm 600 mm Temperaturstigningstid 18 h 18 h

De tekniske specifikationer fremgår af typeskiltet indvendig i skabet, på venstre væg, samt af energimærket.

Installation

Læs afsnittet "Sikkerhedsoplysninger" omhyggeligt, før apparatet installeres for at forebygge ulykker, og sikre at det bruges korrekt.

Placering

Apparatet skal installeres et sted, hvor rumtemperaturen passer til den opgivne klimaklasse på apparatets typeskilt:

Klimaklasse

SN +10°C til + 32°C N +16°C til + 32°C ST +16°C til + 38°C T +16°C til + 43°C

Omgivelsestemperatur

Placering

Hvis apparatet skal stå under et overskab, skal der mindst være 40 mm mellem apparatets topplade og overskabets underside. Så fungerer apparatet optimalt. Ideelt bør skabet dog ikke placeres under overskabe. Hvis skabet skal stå i et hjørne, med hængselsiden mod væggen, skal der mindst være 30 mm til væggen. Så kan døren åbnes så meget, at de løse dele kan tages ud. Luftspalten kan være:

• lige over apparatet

• bag ved og over overskabet.

I så fald skal rummet bag overskabet være mindst 50 mm dybt.

26 electrolux

50mm

Elektrisk tilslutning

Inden tilslutning til lysnettet skal det kontrolleres, at spændingen og frekvensen på typeskiltet svarer til boligens forsyningsstrøm. Apparatet skal tilsluttes jord. Stikket på netledningen har en kontakt til dette formål. Hvis der ikke er jord på stikkontakten, tilsluttes apparatet en særskilt jordforbindelse i h.t. Stærkstrømsreglementet. Spørg en autoriseret installatør til råds. Producenten fralægger sig ethvert ansvar, hvis de nævnte sikkerhedsregler ikke overholdes. Apparatet er i overensstemmelse med EUdirektiver. Formålet med ekstrabeskyttelsen er at beskytte brugeren mod farlige elektriske stød i tilfælde af fejl. I boliger opført efter 1. april 1975 vil alle stikkontakter i køkken og eventuelt bryggers være omfattet af en ekstrabeskyttelse. I boliger opført før 1. april 1975 er ekstrabeskyttelsen i orden, hvis der er installeret HFIafbryder, som beskytter den stikkontakt, skabet skal forbindes til. I begge disse tilfælde skal der, hvis stikkontakten er for trebenet stikprop, benyttes en trebenet stikprop, og lederen med grøn-gul isolation skal tilsluttes jordklemmen (mærket

), hv is stikkontakten kun er for tobenet stikprop, benyttes en tobenet stikprop. Hvis brugeren selv monterer denne, skal lederen med grøn-gul isolation klippes så tæt som muligt på det sted, hvor ledningen går ind i stikproppen.

I alle andre tilfælde bør De lade en autoriseret el-installatør undersøge, hvordan De nemmest får ekstrabeskyttet skabet. Hvis De ikke har ekstrabeskyttelse i boligen i forvejen, anbefaler Elektricitetsrådet, at De lader elinstallat øren opsætte en HFI-afbryder.

Fjernelse af transportbeslag

Apparatet leveres med transportbeslag, der holder døren på plads under transport. De fjernes på følgende måde:

1. Åbn døren.

2. Fjern transportbeslaget fra dørens sider.

3. Fjern transportbeslaget fra nederste hængsel (findes på visse modeller).

Vigtigt Nogle modeller har en lyddæmpende plade under kabinettet. Fjern ikke denne plade.

Udtagning af hyldestop

Apparatet er forsynet med hyldestop, så hylderne kan låses fast under transport. De fjernes på følgende måde:

1. Flyt hyldestoppene i retning af pil (A).

2. Løft bagenden af hylden op, og tryk den fremad, til den er fri (B).

3. Fjern stoppene (C).

Nivellering

Ved opstillingen skal det sikres, at apparatet er i vater. Juster evt. benene med den medfølgende fastnøgle.

electrolux 27

2. Fjern ventilationsristen. Fjern beslaget,

og monter det på ristens modsatte side.

3. Læg apparatet ned på en træblok med

bagsiden nedad.

4. Løsn det nederste hængsel, og fjern den

nederste dør.

5. Løsn det øverste hængsel (a1), og fjern

den øverste dør. Løsn dækpladen (a2), og monter den i den modsatte side.

På nogle modeller kan de bageste hjul justeres ved, at møtrikken på gevindstangen drejes mod venstre for at løfte apparatet og mod højre for at sænke det.

Vending af dør

Døren vendes på følgende måde:

1. Tag stikket ud af kontakten.

a1 a2

6. Fjern blindpropperne over hullerne (b1)

ved at sætte en dorn ind i dem og rokke dem løs. Løsn det midterste hængsel (b2), og monter det i den modsatte side. Sæt blindpropperne i. De ligger i posen med tilbehør.

28 electrolux

7. Monter den øverste dør, og skru det øverste hængsel i.

8. Monter den nederste dør, og skru det nederste hængsel, idet du ændrer hængselstiftens position.

9. Skru stiften fast. Kontrollér, at dørene flugter, og at de blokkeres af kontramøtrikken.

10. Løft apparatet, og sæt ventilationsristen på.

11. Skru håndtaget af. Fjern blindpropperne over hullerne i den modsatte side med en 3-4 mm dorn eller et bor. Monter håndtaget. Sæt blindpropperne i. De ligger i posen med tilbehør.

12. Sæt skabet på plads.

Advarsel Sæt apparatet på plads, bring det i vater, og vent mindst fire timer med at slutte det til elnettet.

Slut med at kontrollere, at:

• alle skruer er strammet.

• den magnetiske pakning slutter tæt til kabinettet.

• døren åbner og lukker rigtigt.

Advarsel Undertiden slutter pakningen ikke perfekt til kabinettet, hvis omgivelserne er kolde (dvs. om vinteren). Hvis dette er tilfældet: Pakningen tilpasser sig efterhånden af sig selv.

Skån miljøet

Symbolet på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at

forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produktet er købt, for yderligere oplysninger om genanvendelse af dette produkt.

electrolux 29

30 electrolux

electrolux 31

www.electrolux.com

För att köpa tillbehör, förbrukningsartiklar och reservdelar i vår internetbutik besök oss på: www.electrolux.se

Besøg vor hjemmeside www.electrolux.dk for bestilling av tilbehør og reservedele: www.electrolux.dk

818417602-00-022010

AEG ERB39251W, ERB34257W User Manual [da]

Specifications and Main Features

Frequently Asked Questions

User Manual
