használati útmutató

návod k použití

instrukcja obsługi

informaþii pentru utilizator

Инструкция по

эксплуатации

Hűtőszekrény - fagyasztószekrény

Chladnička s mrazničkou

Chłodziarko - zamrażarka

Frigider-Congelator

Холодильник-морозильник

ERB29301W8

ERB29301X8

ERB34301W8

ERB34301X8

2 electrolux

Electrolux. Thinking of you.

Többet is megtudhat elképzeléseinkrol a www.electrolux.com

címen

Tartalomjegyzék

Biztonsági információk 2 Működés 4 Első használat 5 Napi használat 5 Hasznos javaslatok és tanácsok 7

A változtatások jogát fenntartjuk

Ápolás és tisztítás 8 Mit tegyek, ha... 9 Műszaki adatok 12 Üzembe helyezés 12 Környezetvédelmi tudnivalók 16

Biztonsági információk

Saját biztonsága és a helyes használat biztosítása érdekében a készülék üzembe helyezése és első használata előtt olvassa át figyelmesen ezt a használati útmutatót, beleértve a tippeket és figyelmeztetéseket is. A szükségtelen hibák és balesetek elkerülése érdekében fontos annak biztosítása, hogy mindenki, aki a készüléket használja, jól ismerje annak működését és biztonságos használatát. Őrizze meg ezt a használati útmutatót, és ha a készüléket elajándékozza vagy eladja, az útmutatót is mellékelje hozzá, hogy annak teljes élettartamán keresztül mindenki, aki használja, megfelelő információkkal rendelkezzen annak használatát és biztonságát illetően.

Az emberi élet és a vagyontárgyak biztonsága érdekében tartsa be a jelen használati útmutatóban szereplő óvintézkedéseket, mivel a gyártó nem felelős az ezek elmulasztása miatt bekövetkező károkért.

electrolux 3

Gyermekek és fogyatékkal élő személyek biztonsága

• A készülék kialakítása nem olyan, hogy azt csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek (beleértve a gyermekeket is) használhassák, hacsak a biztonságukért felelős személy nem biztosít számukra felügyeletet és útmutatást a készülék használatára vonatkozóan. Gondoskodni kell a gyermekek felügyeletéről annak biztosítása érdekében, hogy ne játsszanak a készülékkel.

• Minden csomagolóanyagot tartson a gyermekektől távol. Fulladásveszélyesek.

• A készülék kiselejtezésekor húzza ki a dugaszt a hálózati aljzatból, vágja el a hálózati tápkábelt (olyan közel a készülékhez, amennyire csak lehet), és távolítsa el az ajtót annak megelőzése érdekében, hogy a játszó gyermekek áramütést szenvedjenek, vagy magukat a készülékbe zárják.

• Ha ez a mágneszáras ajtóval ellátott készülék egy rugózáras (kilincses) ajtóval vagy fedéllel ellátott régi készülék helyére kerül, akkor ne felejtse el a régi készülék kidobása előtt használatra alkalmatlanná tenni a rugós zárat. Ennek az a célja, hogy gyerekek ne tudjanak bennrekedni a készülékben.

Általános biztonság

Figyelem A szellőzőnyílásokat ne

takarja el semmivel.

• A készülék rendeltetése élelmiszerek és/ vagy italok tárolása a normál háztartásban, amint azt a jelen használati útmutató ismerteti.

• Ne használjon mechanikus szerkezetet vagy mesterséges eszközöket a leolvasztási folyamat elősegítésére.

• Ne használjon más elektromos készüléket (például fagylaltkészítő gépet) hűtőberen- dezések belsejében, hacsak ezt a gyártó kifejezetten jóvá nem hagyja.

• Ügyeljen arra, hogy ne sérüljön meg a hű- tőkör.

• Izobután (R600a) hűtőanyagot tartalmaz a készülék hűtőköre, ez a környezetre csekély hatást gyakorló, természetes gáz, amely ugyanakkor gyúlékony.

A készülék szállítása és üzembe helyezése során bizonyosodjon meg arról, hogy a hű- tőkör semmilyen összetevője nem sérült meg. Ha a hűtőkör megsérült: – kerülje nyílt láng és tűzgyújtó eszközök

használatát

– alaposan szellőztesse ki azt a helyisé-

get, ahol a készülék található.

• Veszélyes a termék műszaki jellemzőit megváltoztatni vagy a terméket bármilyen módon átalakítani. A hálózati tápkábel bármilyen sérülése rövidzárlatot, tüzet vagy áramütést okozhat.

Vigyázat Mindenféle elektromos alkatrész (hálózati csatlakozóvezeték, dugasz, kompresszor) cseréjét hivatalos szervizképviselőnek vagy szakképzett szervizmunkatársnak kell elvégeznie.

1. A hálózati tápkábelt nem szabad meg-

hosszabbítani.

2. Ügyeljen arra, hogy a hálózati dugaszt

ne nyomja össze vagy károsítsa a készülék hátlapja. Az összenyomott vagy sérült hálózati dugasz túlmelegedhet és tüzet okozhat.

3. Gondoskodjon arról, hogy a készülék

hálózati dugasza hozzáférhető legyen.

4. Ne húzza a hálózati kábelt.

5. Ha a hálózati aljzat ki van lazulva, ne

csatlakoztassa a hálózati dugaszt. Áramütés vagy tűz veszélye.

6. Tilos üzemeltetni a készüléket a belső

világítás

lámpaburkolata.

• A készülék nehéz. Mozgatásakor körültekintéssel járjon el.

• Ne szedjen ki dolgokat a fagyasztóból, és ne is érjen hozzá ilyenekhez nedves/vizes kézzel, mivel ez a bőrsérüléseket, illetve fagyás miatti égési sérüléseket eredményezhet.

• Ne tegye ki hosszú időn keresztül közvetlen napsütésnek a készüléket.

Napi használat

• Ne tegyen meleg edényt a készülék műa- nyag részeire.

• Ne tároljon gyúlékony gázt vagy folyadékot a készülékben, mert azok felrobbanhatnak.

1) Ha van a belső világításnak

4 electrolux

• Ne tegyen élelmiszereket közvetlenül a hátsó falon lévő levegőkimenet elé.

• A fagyasztott élelmiszert kiolvasztás után többé nem szabad újra lefagyasztani.

•Az előrecsomagolt fagyasztott élelmisze- reket az élelmiszergyártó utasításaival összhangban tárolja.

• A készülék gyártójának tárolásra vonatkozó ajánlásait szigorúan be kell tartani. Olvassa el az idevonatkozó utasításokat.

• Ne tegyen szénsavas italokat a fagyasztóba, mert nyomás keletkezik a palackban, ami miatt felrobbanhat és kárt okozhat a készülékben.

• A jégnyalóka fagyásból eredő égéseket okozhat, ha rögtön a készülékből kivéve enni kezdik.

Ápolás és tisztítás

• A karbantartás előtt kapcsolja ki a készüléket, és a húzza ki a vezetéket a fali aljzatból. Ha nem fér hozzá a hálózati aljzathoz, szakítsa meg az áramellátást.

• Ne tisztítsa a készüléket fémtárgyakkal.

• Ne használjon éles tárgyakat a dérnek a készülékről történő eltávolításához. Használjon műanyag kaparókést.

• Rendszeresen vizsgálja meg a hűtőszek- rényben a leolvadt víz számára kialakított vízelvezetőt. Szükség esetén tisztítsa meg a vízelvezetőt. Ha a vízelvezető el van záródva, a víz összegyűlik a készülék aljában.

Üzembe helyezés Fontos Az elektromos hálózatra való

csatlakoztatást illetően kövesse a megfelelő fejezetek útmutatását.

• Csomagolja ki a készüléket, és ellenőrizze, vannak-e sérülések rajta. Ne csatlakoztassa a készüléket, ha sérült. Az esetleges sérüléseket azonnal jelentse ott, ahol a készüléket vásárolta. Ilyen esetben őrizze meg a csomagolást.

• Ajánlatos legalább négy órát várni a készülék bekötésével és hagyni, hogy az olaj viszszafolyjon a kompresszorba.

•Megfelelő levegőáramlást kell biztosítani a készülék körül, ennek hiánya túlmelegedéshez vezet. Az elégséges szellőzés elérése érdekében kövesse a vonatkozó üzembe helyezési utasításokat.

• Amikor csak lehetséges, a készülék hátlapja fal felé nézzen, hogy el lehessen kerülni a forró alkatrészek (kompresszor, kondenzátor) megérintését vagy megfogását az esetleges égési sérülések megelő- zése érdekében.

• A készüléket nem szabad radiátorok vagy tűzhelyek közelében elhelyezni.

• Ügyeljen arra, hogy a hálózati dugasz hozzáférhet

ő legyen a készülék telepítése

után.

• A készüléket csak ivóvízhálózathoz csatlakoztassa.

Szerviz

• A készülék szervizeléséhez szükséges minden villanyszerelési munkát szakképzett villanyszerelőnek vagy kompetens személynek kell elvégeznie.

• A készüléket kizárólag arra felhatalmazott szervizközpont javíthatja, és csak eredeti pótalkatrészek használhatók.

Környezetvédelem

Ez a készülék sem a hűtőfolyadék-ke- ringető rendszerben, sem a szigetelő anyagokban nem tartalmaz az ózonréteget károsító gázokat. A készüléket nem szabad a lakossági hulladékkal és szeméttel együtt kidobni. A szigetelőhab gyúlékony gázokat tartalmaz: a készüléket a helyi hatóságoktól beszerezhető vonatkozó rendelkezésekkel összhangban kell hulladékba helyezni. Vigyázzon, ne sérüljön meg a hűtőegység, különösen hátul a hőcserélő környéke. A ké-

szüléken használt és

szimbólummal

megjelölt anyagok újrahasznosíthatóak.

Működés

Bekapcsolás

Illessze a csatlakozódugót a hálózati aljzatba.

2) Ha a készülék dérmentesítő rendszerű

3) Ha van vízcsatlakoztatás

Forgassa a hőmérséklet-szabályozót az óramutató járásával megegyező irányban egy közepes beállításra.

electrolux 5

Kikapcsolás

A készülék kikapcsolásához forgassa a hő- mérséklet-szabályozót "O" állásba.

Hőmérséklet-szabályozás

A hőmérséklet szabályozása automatikusan történik. A készülék üzemeltetéséhez a következők szerint járjon el:

• Forgassa a hőmérséklet-szabályozót az alacsonyabb beállítások felé, hogy minimális hűtést érjen el.

• Forgassa a hőmérséklet-szabályozót a magasabb beállítások felé, hogy maximális hűtést érjen el.

Általában egy közepes beállítás a leginkább megfelelő.

A pontos beállítás kiválasztásakor azonban szem előtt kell tartani, hogy a készülék bel-

Első használat

Fontos Várjon 2 órát a készülék bekötése előtt, hogy az olaj visszafolyhasson a kompresszorba.

A készülék belsejének tisztítása

A készülék legelső használata előtt mossa ki a készülék belsejét semleges szappanos lan-

sejében uralkodó hőmérséklet az alábbi tényezőktől függ:

•szobahőmérséklet

• az ajtónyitások gyakorisága

• a tárolt élelmiszer mennyisége

• a készülék helye. Fontos Ha a környezeti hőmérséklet magas,

vagy a készülék a maximális határig meg van terhelve, a hűtőszekrényt pedig a legalacsonyabb értékre állították be, előfordulhat, hogy folyamatosan hűt, s emiatt dér képződik a belső falán. Ebben az esetben a tárcsát a legmagasabb hőmérsékleti értékre kell állítani az automatikus jégmentesítés elindításához, ezzel pedig csökkentett energiafogyasztást lehet elérni.

gyos vízzel, hogy eltávolítsa a tökéletesen új termékek tipikus szagát, majd alaposan szárítsa ki.

Fontos Ne használjon mosószereket vagy súrolóporokat, mert ezek megsérthetik a felületét.

Napi használat

Friss élelmiszerek lefagyasztása

A fagyasztórekesz alkalmas friss élelmiszerek lefagyasztására, valamint fagyasztott és mélyhűtött élelmiszerek hosszú távú tárolására. Friss élelmiszerek lefagyasztásához nem szükséges megváltoztatnia a közepes beállítást. Azonban gyorsabb fagyasztási művelet érdekében forgassa a hőmérséklet-szabályo- zót a magasabb beállítások felé, hogy maximális hűtést érjen el.

Fontos Ilyen feltételek mellett a hűtőrekesz hőmérséklete 0°C alá eshet. Ha ez történik, állítsa a hőmérséklet-szabályozót melegebb beállításra.

Helyezze a lefagyasztandó friss élelmiszert a felső rekeszbe.

Fagyasztott élelmiszerek tárolása

Az első indításkor, illetve hosszabb használaton kívüli idő után, mielőtt az élelmiszereket a rekeszbe pakolná, üzemeltesse legalább 2 óráig a készüléket a magasabb beállításokon.

Fontos Véletlenszerűen, például áramkimaradás miatt bekövetkező leolvadás esetén, amikor az áramszünet hosszabb ideig tart, mint az az érték, amely a műszaki jellemzők között a "felolvadási idő" alatt fel van tüntetve, a felolvadt élelmiszert gyorsan el kell fogyasztani, vagy azonnal meg kell főzni, majd pedig a (kihűlés után) újra lefagyasztani.

Kiolvasztás

A mélyfagyasztott vagy fagyasztott élelmiszerek használat előtt a hűtőrekeszben vagy szobahőmérsékleten kiolvaszthatók, attól

6 electrolux

függően, hogy mennyi idő áll rendelkezésre ehhez a művelethez. A kisebb darabok még akár fagyasztott állapotban, közvetlenül a fagyasztóból kivéve is megfőzhetők: ebben az esetben a főzés ideje meghosszabbodik.

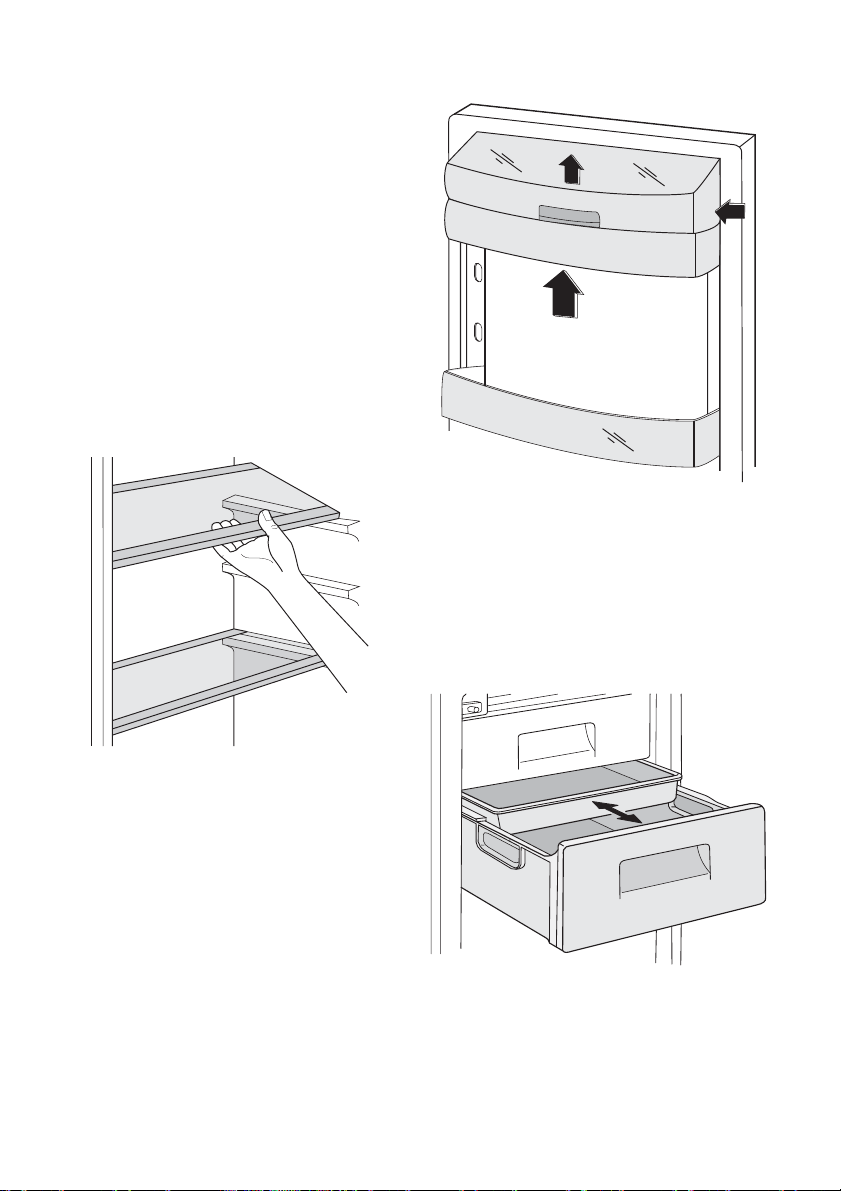

Mozgatható polcok

A hűtőszekrény falai több sor csúszósínnel vannak ellátva, hogy a polcokat tetszés szerinti helyre lehessen tenni.

Az ajtó polcainak elhelyezése

Ha különböző méretű élelmiszercsomagok tárolásának szeretne helyet biztosítani, az ajtópolcokat különböző magasságokba állíthatja. A polcok áthelyezésénél a következők szerint járjon el: Fokozatosan húzza a polcot a nyilakkal jelölt irányba, amíg ki nem szabadul, majd szükség szerint tegye új helyre.

Fagyasztótálca

A fagyasztótálca kisebb gyümölcsök (málna, eper, ribizli stb.) fagyasztására alkalmas. A gyümölcsöket vékony rétegekben, csomagolás nélkül kell a tálcára rakni. Fagyasztás után a gyümölcsök különválaszthatók, becsomagolhatók, majd a tároló rekeszekben elhelyezhetők.

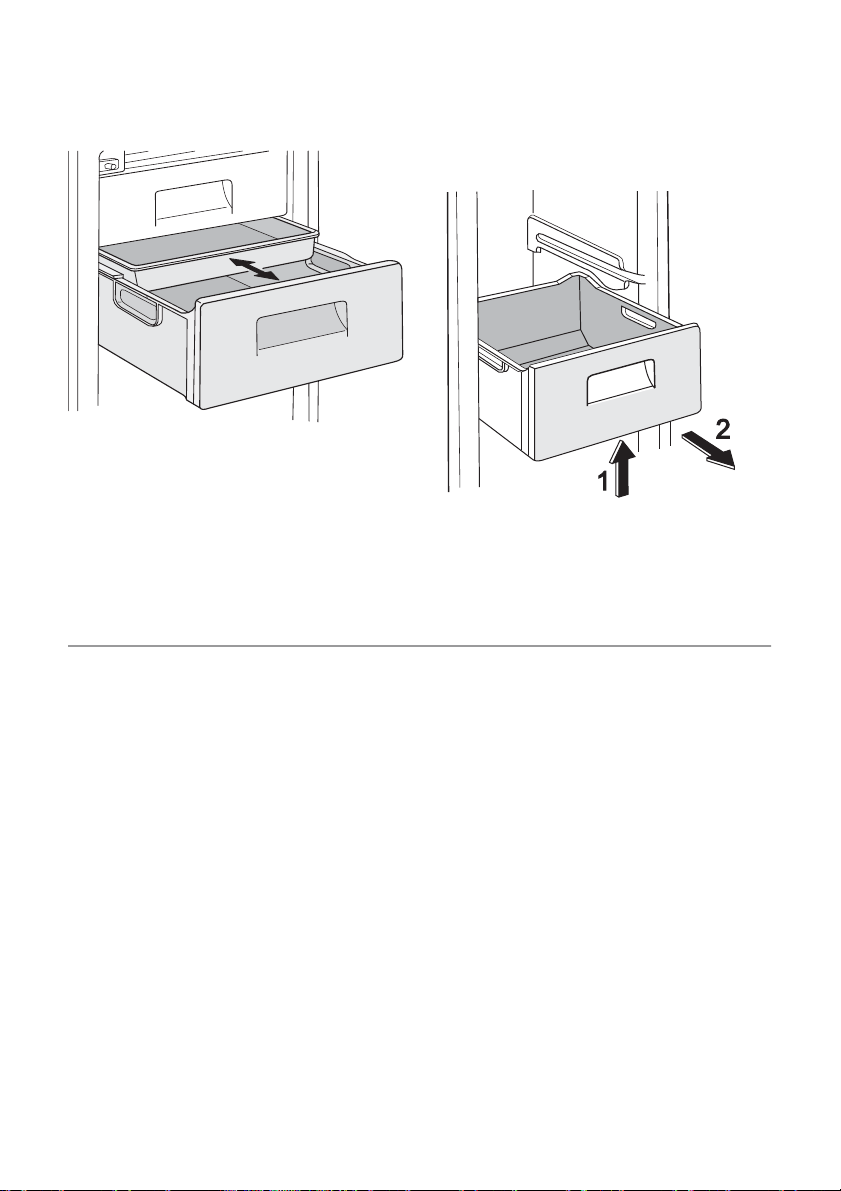

A fagyasztókosarak kivétele a fagyasztóból

A fagyasztókosarakon van egy ütköző, amely megakadályozza véletlen kivételüket vagy leesésüket. Amikor ki szeretné venni a fagyasztóból, húzza maga felé a kosarat, és amikor az elérte a végpontot, az elejét felfele billentve vegye ki a kosarat.

Amikor vissza kívánja rakni, kissé emelje meg a kosár elejét, hogy be lehessen illeszteni a fagyasztóba. Amikor túljutott a végpontokon, nyomja vissza a kosarakat a helyükre.

Hasznos javaslatok és tanácsok

Energiatakarékossági ötletek

• Ne nyitogassa gyakran az ajtót, illetve ne hagyja a feltétlenül szükségesnél tovább nyitva.

•Ha a környezeti hőmérséklet magas, a hő- mérséklet-szabályozó magas beállításon van, és a készülék teljesen meg van töltve, be, előfordulhat, hogy a kompresszor folyamatosan üzemel, ami miatt jég vagy dér képződik a párologtatón. Ha ez bekövetkezik, forgassa a hőmérséklet-szabályozót alacsonyabb beállításokra, hogy lehetővé tegye az automatikus leolvasztást, és így takarékoskodjon az áramfogyasztással.

Ötletek friss élelmiszerek hűtéséhez

A legjobb teljesítmény elérése érdekében:

• ne tároljon meleg ételt vagy párolgó folyadékot a hűtőszekrényben

• takarja le vagy csomagolja be az élelmiszereket, különösen ha valamelyiknek erős az aromája

• úgy helyezze be az ételeket, hogy a levegő szabadon körbe tudja járni őket.

Ötletek a hűtőszekrény használatához

Hasznos tanácsok: Hús (minden fajtája): csomagolja nejlonzacskóba és helyezze a zöldséges fiók feletti üveglapra. Biztonsági okokból ne tárolja egy vagy két napnál hosszabb ideig ily módon a húst. Készételek, hidegtálak stb.: ezeket le kell takarni, majd bármelyik polcon elhelyezhetők.

electrolux 7

Gyümölcsök és zöldségek: alaposan meg kell őket tisztítani és számukra külön biztosított fiók(ok)ban elhelyezni. Vaj és sajt: speciális légmentes tartóedényekbe kell helyezni, vagy alufóliába vagy nejlonzacskókba csomagolni őket, és a lehető legtöbb levegőt kiszorítani körülöttük. Tejesüvegek: legyen kupakjuk, és tárolja őket az ajtó palacktartó rekeszében. Ha a banán, krumpli, hagyma vagy fokhagyma nincs becsomagolva, tilos őket a hűtő- szekrényben tartani.

Ötletek fagyasztáshoz

Ha a legjobban szeretné hasznosítani a fagyasztási eljárást, tartson be néhány fontos ajánlást:

• az adatlapon megtekintheti azt a maximális élelmiszer-mennyiséget, amely 24 órán belül lefagyasztható;

• a fagyasztási folyamat 24 órát vesz igénybe. Ez alatt az időszak alatt nem szabad további fagyasztásra váró élelmiszert betenni;

•csak első osztályú, friss és alaposan meg- tisztított élelmiszereket fagyasszon le;

• készítsen kisebb adag ételeket, hogy gyorsan és teljesen megfagyjanak, és hogy a későbbiekben csak a kívánt mennyiséget kelljen felolvasztani;

• csomagolja az ételt alufóliába vagy folpackba, és ellenőrizze, hogy sikerült-e a csomagolással kizárni a levegőt;

8 electrolux

• ne hagyja, hogy a friss, még meg nem fagyott élelmiszerek hozzáérjenek a már lefagyasztott adagokhoz, mert különben az utóbbiaknak megemelkedik a hőmérsék- lete;

• a zsírszegény ételeket könnyebben és hosszabb ideig lehet tárolni, mint a zsírosakat; a só csökkenti az élelmiszerek élettartamát;

• ha a vízből képződött jeget a fagyasztórekeszből történő kivétel után rögtön fogyasztani kezdik, fagyásból eredő égési sérüléseket okozhat a bőrön;

• ajánlatos minden egyes csomagon feltüntetni a lefagyasztás dátumát, hogy nyomon lehessen követni a tárolási időket.

Ötletek fagyasztott élelmiszerek tárolásához

Annak érdekében, hogy a legjobb teljesítményt érje el a készüléknél:

Ápolás és tisztítás

Figyelem Bármilyen karbantartási művelet előtt áramtalanítsa a készüléket a hálózati csatlakozódugó kihúzásával.

Ennél a készüléknél szénhidrogén van a hűtőegységben; ezért csak megbízott szerelő végezhet rajta karbantartást, és töltheti fel újra.

Időszakos tisztítás

A készüléket rendszeresen tisztítani kell:

• a készülék belsejét és a tartozékokat langyos vízzel és egy kevés semleges mosogatószerrel tisztítsa meg.

• rendszeresen ellenőrizze az ajtótömítéseket, és törölje tisztára, hogy biztosítsa azok tisztaságát és szennyeződésmentessé- gét.

• gondosan öblítse le és szárítsa meg.

Fontos Ne húzza meg, ne mozgassa és ne sértse meg a készülékházban lévő csöveket és/vagy kábeleket. Soha ne használjon mosószereket, súrolóporokat, erőteljesen illatosított tisztítószereket vagy viaszos polírozószereket a beltér tisztításához, mivel ezek károsítják a felületet, és erőteljes illatot hagynak maguk után.

Tisztítsa meg a kondenzátort (fekete rács), majd a készülék hátulján lévő kompresszort kefével vagy porszívóval. Ezzel a művelettel

• ellenőrizze, hogy a kereskedelmileg lefagyasztott élelmiszereket megfelelően tárolta-e az eladó;

• gondoskodjon róla, hogy a fagyasztott élelmiszerek a lehető legrövidebb időn belül elkerüljenek az élelmiszerüzletből a fagyasztóba.

• ne nyitogassa gyakran az ajtót, illetve ne hagyja a feltétlenül szükségesnél tovább nyitva.

• A kiolvasztott élelmiszerek nagyon gyorsan romlanak, nem fagyaszthatók vissza.

• Ne lépje túl az élelmiszergyártó által feltüntetett tárolási időtartamot.

javítani tud a készülék teljesítményén, és villamos áramot takaríthat meg a fogyasztásnál.

Fontos Ügyeljen arra, hogy ne sérüljön meg a hűtőrendszer.

Számos konyhai felülettisztító olyan vegyszereket tartalmaz, amelyek megtámadhatják/ károsíthatják a készülékben használt műa- nyagokat. Ebből az okból javasoljuk, hogy a készülék külső felületét kizárólag meleg vízzel tisztítsa, amelyhez egy kevés mosogatószert adott. A tisztítás után csatlakoztassa a készüléket a táphálózathoz.

A hűtőszekrény leolvasztása

Rendeltetésszerű használat közben a dér minden alkalommal automatikusan leolvad a hűtőrekesz párologtatójáról, amint leáll a kompresszor. A jégmentesítéssel keletkezett víz a készülék hátulján kialakított elvezető csatornán keresztül egy, a kompresszoron elhelyezett tartályba kerül, ahol párolgásával hozzájárul a kompresszor hűtéséhez. Fontos, hogy a vízelvezető csatorna közepén látható lefolyónyílást, amely a jégmentesítésből származó vizet befogadja, rendszeresen megtisztítsa, nehogy a víz túlfolyjon és rácsöpögjön a készülékben lévő élelmiszerekre. Használja a kapott speciális tisztítót,

electrolux 9

amely már eleve bent található a lefolyónyílás belsejében.

A fagyasztó leolvasztása

Bizonyos mennyiségű dér mindig képződik a fagyasztó polcain és a felső rekesz körül. Olvassza le a fagyasztót, amikor a jégréteg vastagsága meghaladja a 3-5 mm-t. A jég eltávolításához kövesse az alábbi utasításokat:

• Húzza ki a dugót a fali aljzatból, vagy kapcsolja ki a készüléket

• szedjen ki minden tárolt élelmiszert, csomagolja őket több réteg újságpapírba és tegye hideg helyre

• A fagyasztófiókok eltávolítása

• Tegyen szigetelő anyagot (pl. takaró vagy újságpapír) a fiókok köré.

A leolvasztás felgyorsítható, ha meleg (nem forró) vizet tartalmazó fazekakat helyez a fagyasztóba.

• Oldja le a vízelvezető csatornát a tárolási helyzetből, nyomja be az ábrának megfe-

lelően, és helyezze az alsó fagyasztófiókba, ahol a víz összegyűlhet

• óvatosan kaparja le a jeget, amikor elkezd felolvadni. Használjon fa vagy műanyag kaparókést

• Amikor az összes jég elolvadt, tisztítsa ki és törölje szárazra a készülékházat, majd tegye vissza a vízelvezető csatornát a helyére.

• kapcsolja be a készüléket, és pakolja vissza a fagyasztott élelmiszereket.

Javasoljuk, hogy néhány óráig a hőmér- séklet-szabályzó legmagasabb állásában üzemeltesse a készüléket, hogy minél hamarabb elérje a megfelelő tárolási hőmérsékletet.

Fontos Soha ne próbálja meg éles

fémeszközök segítségével lekaparni a jeget a párologtatóról, mert megsértheti. Ne használjon mechanikus szerkezetet vagy mesterséges eszközöket az olvasztási folyamat elősegítésére, ha azokat a gyártó nem ajánlja. Ha a jégmentesítés alatt a fagyasztott élelmiszercsomagoknak megemelkedik a hőmérséklete, emiatt lerövidülhet a biztonságos tárolási élettartamuk.

Mit tegyek, ha...

A készülék működése közben gyakorta elő- fordulhatnak olyan kisebb zavaró problémák, amelyek nem igénylik szakember kihívását. Ezeket foglalja össze az alábbi táblázat, a fölösleges kiszállási költségek elkerülése érdekében.

Fontos A készülék működése bizonyos hangokkal jár (kompresszor és keringési

hang). Ez azonban a normál működés része, vagyis nem jelent meghibásodást.

Fontos A készülék működése szakaszos, tehát a kompresszor leállása nem jelent áramszünetet. Ezért az áramtalanítás előtt tilos hozzáérni a készülék elektromos alkatrészeihez.

10 electrolux

Probléma Lehetséges ok Megoldás

A készülék zajos

A készülék alátámasztása nem megfelelő.

Ellenőrizze, hogy a készülék stabilan áll-e (mind a négy lábnak a padlón kell állnia).

A kompresszor folyamatosan működik

Lehet, hogy a hőmérséklet-sza- bályozó beállítása nem megfelelő.

Állítson be magasabb hőmérsékle- tet.

Az ajtó nincs jól becsukva. Olvassa el "Az ajtó bezárása" c.

szakaszt.

Túl gyakori az ajtó nyitogatása. Ne tartsa nyitva az ajtót a szüksé-

gesnél hosszabb időn át.

A termékhőmérséklet túl magas. Hagyja, hogy a termékhőmérséklet

a szobahőmérsékletre csökkenjen a tárolás előtt.

A szobahőmérséklet túl magas. Csökkentse a szobahőmérsékle-

tet.

Víz folyik le a hűtőszek- rény hátlapján.

Az automatikus leolvasztási folyamat során a zúzmara leolvad a

Ez helyes.

hátlapon.

Víz folyik be a hűtőszek-

A vízkifolyó eltömődött. Tisztítsa ki a vízkifolyót.

rénybe

Az élelmiszerek megakadályoz-

zák, hogy a víz a vízgyűjtőbe foly-

Ügyeljen rá, hogy a termékek ne érjenek a hátsó falhoz.

jon.

Víz folyik a padlóra.

A leolvasztási vízkifolyó nem a kompresszor fölötti párologtató

Csatlakoztassa a leolvasztási vízkifolyót a párologtató tálcához.

tálcához csatlakozik.

Túl sok a jég és a zúzmara.

Az élelmiszerek nincsenek megfelelően becsomagolva.

Csomagolja be jobban az élelmiszereket.

Az ajtó nincs jól becsukva. Olvassa el "Az ajtó bezárása" c.

szakaszt.

Lehet, hogy a hőmérséklet-sza-

bályozó beállítása nem megfelelő.

A készülékben a hőmér- séklet túl alacsony.

A készülékben a hőmér- séklet túl magas.

Lehet, hogy a hőmérséklet-sza- bályozó beállítása nem megfelelő.

Állítson be magasabb hőmérsékle- tet.

Állítson be alacsonyabb hőmérsékletet.

Az ajtó nincs jól becsukva. Olvassa el "Az ajtó bezárása" c.

szakaszt.

A termékhőmérséklet túl magas. Hagyja, hogy a termékhőmérséklet

a szobahőmérsékletre csökkenjen a tárolás előtt.

Túl sok termék van tárolva egy

időben.

A hűtőszekrényben a hő- mérséklet túl magas.

Nincs hideglevegő-keringetés a készülékben.

Tároljon kevesebb terméket egy időben.

Gondoskodjon arról, hogy legyen hideglevegő-keringetés a készülékben.

A fagyasztóban a hőmér- séklet túl magas.

A termékek túl közel vannak egymáshoz.

Tárolja a termékeket úgy, hogy legyen hideglevegő-keringés a készülékben.

A készülék nem működik.

A készülék ki van kapcsolva. Kapcsolja be a készüléket.

electrolux 11

Probléma Lehetséges ok Megoldás

A hálózati dugasz nincs helyesen

A készülék nem kap áramot.

A lámpa nem működik.

csatlakoztatva a hálózati aljzatba.

Nincs feszültség a hálózati aljzatban.

A lámpa hibás. Olvassa el az "Izzó kicserélése" c.

Csatlakoztassa a hálózati dugaszt helyesen a hálózati aljzatba.

Csatlakoztasson egy másik elektromos készüléket a hálózati aljzatba. Forduljon szakképzett villanyszerelőhöz.

szakaszt.

Amennyiben a fenti tanácsok nem vezetnek eredményre, hívja a legközelebbi márkaszervizt.

Izzócsere

Ha ki kívánja cserélni az izzót, hajtsa végre a következő lépéseket:

1. Válassza le a készüléket a hálózatról.

2. Csavarja ki a lámpaburkolatot rögzítő csavart.

3. Akassza ki a rögzítőfület az ábrán látható

Az ajtó záródása

1. Tisztítsa meg az ajtótömítéseket.

2. Szükség esetén állítsa be az ajtót. Olvassa el az "Üzembe helyezés" c. szakaszt.

3. Szükség esetén cserélje ki a hibás ajtótömítéseket. Forduljon a márkaszervizhez.

módon megnyomva azt.

4. Cserélje ki az izzót egy ugyanolyan teljesítményű izzóra (a maximális teljesítmény megtekinthető a lámpa fedelén)

5. Rögzítse a lámpaburkolatot a helyére.

6. Csavarja be a lámpaburkolatot rögzítő csavart.

7. Csatlakoztassa ismét a készüléket.

8. Nyissa ki az ajtót, és ellenőrizze le, hogy a világítás bekapcsol-e.

12 electrolux

Műszaki adatok

ERB29301W8 ERB29301X8 ERB34301W8 ERB34301X8

Méretek Magas-

ság

Széles-

ség Mélység 632 mm 632 mm 632 mm 632 mm Felolvadási idő 20 h 20 h 20 h 20 h

1540 mm 1540 mm 1750 mm 1750 mm

595 mm 595 mm 595 mm 595 mm

A műszaki adatok megtalálhatók a készülék belsejében bal oldalon lévő adattáblán és az energiatakarékossági címkén.

Üzembe helyezés

A készülék üzembe helyezése előtt figyelmesen olvassa el a "Biztonsági tudnivalók" c. szakaszt saját biztonsága és a készülék helyes üzemeltetése érdekében.

Elhelyezés

Olyan helyen helyezze üzembe a készüléket, amelynek környezeti hőmérséklete megfelel annak a klímabesorolásnak, amely a készülék adattábláján fel van tüntetve:

Klíma-

besoro-

lás

SN +10°C és +32°C között N +16°C és +32°C között ST +16°C és + 38°C között T +16°C és + 43°C között

Környezeti hőmérséklet

Elhelyezés

A készüléket minden hőforrástól, például radiátoroktól, kazánoktól, közvetlen napsütéstől stb. távol kell üzembe helyezni. Gondoskodjon arról, hogy a levegő szabadon áramolhasson a készülék hátlapja körül. A legjobb teljesítmény elérése érdekében, ha a készüléket egy falra függesztett elem alá helyezik, a készülék felső lapja és a fali elem között legalább 100 mm minimális távolságot kell hagyni. Azonban az az ideális, ha a készüléket nem egy falra függesztett elem alatt helyezik el. A pontos vízszintezés a készülék alján található egy vagy több állítható láb révén van biztosítva.

Vigyázat Lehetővé kell tenni, hogy a készüléket le lehessen kötni a hálózati áramról; ezért a dugó üzembe helyezés után legyen könnyen elérhető.

min

100

Elektromos csatlakoztatás

Az elektromos csatlakoztatás előtt győződ- jön meg arról, hogy az adattáblán feltüntetett feszültség és frekvencia megegyezik-e a háztartási hálózati áram értékeivel. A készüléket kötelező földelni. A elektromos hálózatba illő vezeték dugója ilyen érintkezéssel van ellátva. Ha a háztartási hálózati csatlakozóaljzat nincs leföldelve, csatlakoztassa a készüléket az érvényben lévő jogszabályok szerint külön földpólushoz, miután konzultált egy képesített villanyszerelővel.

electrolux 13

A Gyártó minden felelősséget elhárít magától, ha a fenti biztonsági óvintézkedéseket nem tartják be. Ez a készülék megfelel az EGK irányelveknek.

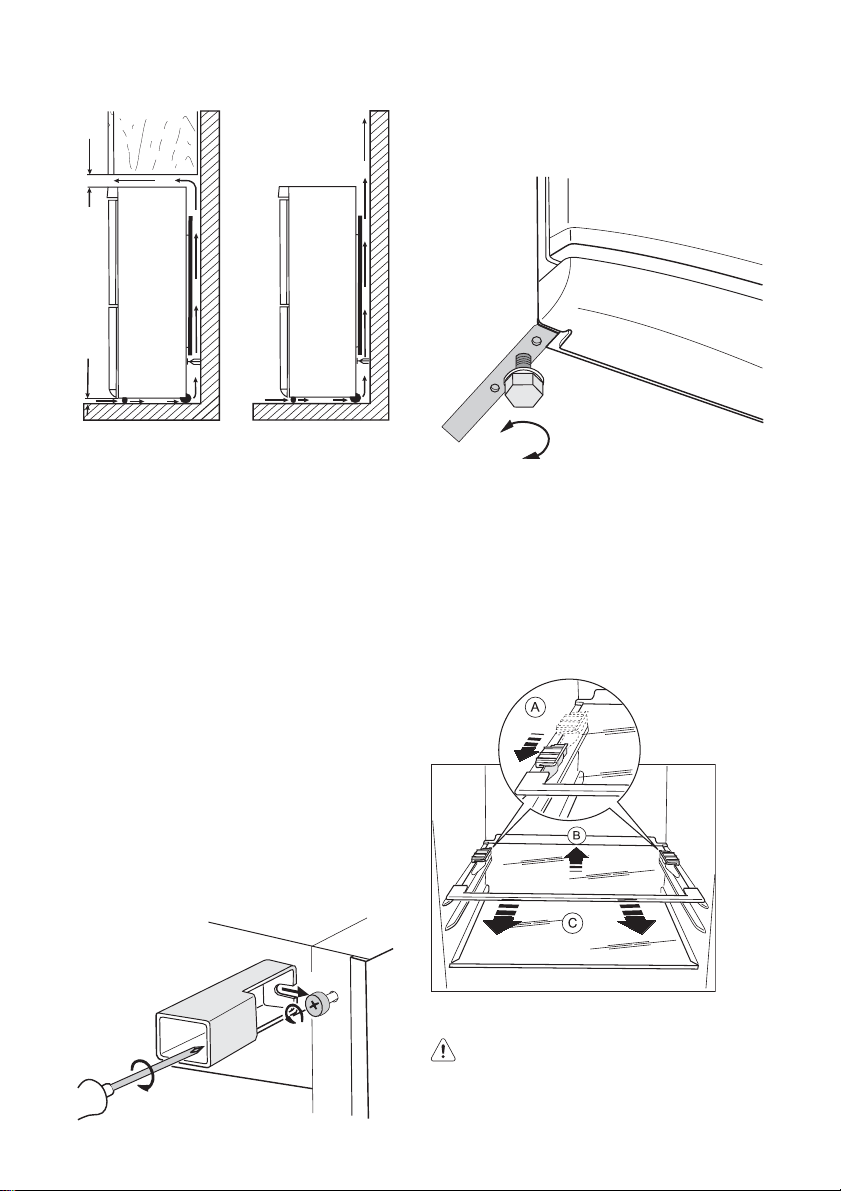

Hátsó távtartók A dokumentációt tartalmazó zacskóban

található két távtartó, amelyeket az ábrán látható módon kell felszerelni.

Lazítsa meg a csavarokat, illessze a távtartót a csavarfej alá, majd húzza meg újra a csavarokat.

Vízszintbe állítás

Amikor elhelyezi a készüléket, ügyeljen arra, hogy vízszintben álljon. Ez az alul elöl található két szabályozható láb segítségével érhető el.

1. Forgassa a polctartókat a nyíl (A) irányába.

2. Emelje ki a polcot hátulról, és nyomja elő- refele, amíg ki nem szabadul (B):

3. Vegye ki a rögzítőket (C).

Az ajtó megfordításának lehetősége

Vigyázat Bármilyen művelet

végrehajtása előtt húzza ki a dugaszt a hálózati aljzatból.

Fontos Azt javasoljuk, hogy a következő műveletek végrehajtásához vegye igénybe egy másik személy segítségét, aki a műveletek során erősen fogja a készülék ajtajait.

Az ajtó nyitási irányának megváltoztatásához végezze el ezeket a lépéseket:

1. Nyissa ki az ajtót, miközben a készülék

normál módon áll. Csavarozza ki a csavarokat (t1), és távolítsa el a felső ajtó műanyag szegélyét (t2). Zárja be az ajtót.

A polctartók eltávolítása

A készülékében olyan polctartók találhatók, amelyek segítségével a polcokat szállítás közben fixálni lehet. A polctartókat az alábbi eljárással tudja kivenni:

14 electrolux

2. Távolítsa el a kis műanyag borítást az ajtó műanyag szegélyéről, és illessze fel az ellenkező oldalra (t3).

3. Vegye le a panelt (t4). Ha szükséges, nagyon körültekintően használjon csavarhúzót. Csavarozza ki a csavarokat és vegye le a felső ajtószerelvényt (t5). Tegye egy üres műanyag zacskóba.

6. Csavarozza ki a középső zsanért (m2). Vegye le a műanyag távtartót (m1).

4. Vegye le a felső ajtót.

5. Csavarozza ki a csavart, és távolítsa el az ajtóütközőt (d1). Illessze fordítva az ellenkező oldalra.

7. Vegye le az alsó ajtót.

8. Egy szerszám használatával vegye le a borítást (b1). Csavarja le az alsó zsanér forgócsapját (b2) és a távtartót (b3), majd szerelje fel őket a másik oldalon.

9. Helyezze vissza a borítást (b1) az ellenkező oldalra.

electrolux 15

szatenni a középső zsanér alá beillesztett műanyag távtartót (m2).

18. Illessze a felső ajtót az középső zsanérra (m5). Győződjön meg arról, hogy az ajtók élei párhuzamosan futnak a készülék oldalsó élével.

19. Helyezze fel az ellenkező oldalra a felső zsanért (t6) (azt, amelyik a használati utasítás zacskójában található) és rögzítse.

10. Szerelje le az ajtózár elemeit (d2,d3) a csavar (d4) kicsavarásával.

11. Vegye ki az ütközőket mindkét ajtóból (d5, d6).

12. Fordítsa meg az ajtózár elemeit (d2,d3), helyezze át a másik ajtó másik oldalára, és rögzítse a csavar (d4) becsavarásával.

13. Helyezze vissza az ütközőket (d5, d6) az ajtó másik oldalára.

14. Távolítsa el a középső zsanér bal oldali borítócsapját (m3, m4), és helyezze át a másik oldalra.

15. Illessze a középső zsanér csapját (m5) az alsó ajtó bal oldali furatába.

16. Illessze az alsó ajtót a forgócsapra (b2).

17. Csavarozza vissza a középső zsanért (m1) az ellenkező oldalra. Ne feledje vis-

20. Illessze be a panelt (t7) (azt, amelyik a használati utasítás zacskójában található).

21. Nyissa ki a felső ajtót, és a csavarok (t1) használatával szerelje fel a felső borítást (t2). Helyezze be a mágnest (d7). Zárja be az ajtót.

22. Helyezze vissza a készüléket, szintezze be, és várjon legalább négy órát, mielőtt csatlakoztatná a hálózati aljzathoz.

Hajtson végre egy végleges ellenőrzést, hogy megbizonyosodjon következőkről:

• Minden csavar meg van szorítva.

• A mágneses tömítés a készülék oldalfalá-

hoz tapad.

• Az ajtó jól nyílik és csukódik.

Ha a környezeti hőmérséklet alacsony (pl. télen), előfordulhat, hogy a tömítés nem tapad hozzá tökéletesen a készülékszekrényhez. Ilyen esetben várjon, amíg a tömítés természetes módon illeszkedik, vagy gyorsítsa fel a folyamatot úgy, hogy felmelegíti a megfelelő részt egy normál hajszárítóval. Ha nem szeretné saját maga végrehajtani a fenti műveleteket, forduljon a legközelebbi

16 electrolux

szervizközponthoz. A szervizszakember elvégzi az ajtók megfordítását költségtérítés ellenében.

Környezetvédelmi tudnivalók

A terméken vagy a csomagoláson található

szimbólum azt jelzi, hogy a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket el kell szállítani az elektromos és elektronikai készülékek újrahasznosítására szakosodott megfelelő begyűjtő helyre. Azzal, hogy gondoskodik ezen termék helyes hulladékba helyezéséről, segít megelőzni azokat, a környezetre és az emberi egészségre gyakorolt potenciális kedvezőtlen következményeket, amelyeket ellenkező esetben a termék nem megfelelő hulladékkezelése okozhatna. Ha részletesebb tájékoztatásra van szüksége a termék újrahasznosítására vonatkozóan, kérjük, lépjen kapcsolatba a helyi önkormányzattal, a háztartási hulladékok kezelését végző szolgálattal vagy azzal a bolttal, ahol a terméket vásárolta.

Electrolux. Thinking of you.

Více o nás naleznete na adrese www.electrolux.com

Obsah

Bezpečnostní informace 17 Provoz 19 Při prvním použití 19 Denní používání 19 Užitečné rady a tipy 21

Zmĕny vyhrazeny

Čištění a údržba 22 Co dělat, když... 23 Technické údaje 25 Instalace 25 Poznámky k životnímu prostředí 29

Bezpečnostní informace

V zájmu své bezpečnosti a správného chodu spotřebiče si před jeho instalací a prvním použitím pozorně Přečtěte návod k použití včetně rad a upozornění. K ochraně před nežádoucími omyly a nehodami je důležité, aby se všechny osoby, které budou používat tento spotřebič, seznámily s jeho provozem a bezpečnostními funkcemi. Tyto pokyny uschovejte a zajistěte, aby zůstaly u spotřebi- če i v případě jeho přestěhování na jiné místo nebo prodeje dalším osobám, aby se tak všichni uživatelé po celou dobu životnosti spotřebiče mohli řádně informovat o jeho používání a bezpečnosti. Dodržujte pokyny uvedené v tomto návodu k použití, abyste neohrozili své zdraví a majetek, a uvědomte si, že výrobce neručí za úrazy a poškození způsobené jejich nedodržením.

Bezpečnost dětí a hendikepovaných osob

•Tento spotřebič nesmějí používat osoby

(včetně d lovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud je nesledují osoby odpovědné za jejich bezpečnost, nebo jim nedávají příslušné pokyny k použití spotřebiče. Na děti je třeba dohlédnout, aby si se spotřebičem nehrály.

• Všechny obaly uschovejte z dosahu dětí.

Hrozí nebezpečí udušení.

• Jestliže likvidujete starý spotřebič, vytáh-

něte zástrčku ze zásuvky, odřízněte napájecí kabel (co nejblíže u spotřebiče) a odstraňte dveře, aby nedošlo k úrazu dětí elektrickým proudem, nebo se děti nemohly zavřít uvnitř.

ětí) se sníženými fyzickými, smys-

• Jestliže je tento spotřebič vybaven magnetickým těsněním dveří a nahrazuje starší spotřebič s pružinovým zámkem (západkou) na dveřích nebo víku, nezapomeňte před likvidací pružinový zámek znehodnotit. Děti se pak nemohou ve spot zavřít jako ve smrtelně nebezpečné pasti.

Všeobecné bezpečnostní informace

Pozor Udržujte větrací otvory volně

průchodné.

•Tento spotřebič je určen k uchování po- travin a nápojů v běžné domácnosti, jak je uvedeno v návodu k použití.

• K urychlení odmrazování nepoužívejte mechanické ani jiné pomocné prostředky.

• V prostoru chladicích spotřebičů nepoužívejte jiné elektrické přístroje (např. zmrzlinové strojky), než typy schválené k tomuto účelu výrobcem.

• Nepoškozujte okruh chladicí kapaliny.

• Chladivo isobutan (R600a) je obsaženo v chladicím okruhu spotřebiče; je to zemní plyn s vysokým stupněm slučitelnosti s životním prostředím, ale je hořlavý. Během přepravy a instalace spotřebiče dbejte na to, aby nedošlo k poškození žádné části chladicího okruhu. Pokud dojde k poškození chladicího okruhu: –odstraňte z blízkosti spotřebiče

otevřený plamen a všechny zdroje ohně

–důkladně vyvětrejte místnost, ve které je

spotřebič umístěný.

electrolux 17

řebiči

18 electrolux

•Změna technických parametrů nebo jaká- koli jiná úprava spotřebiče je nebezpečná. Jakékoli poškození kabelu může mít za následek zkrat, požár a/nebo úraz elektrickým proudem.

Upozornění Jakýkoli elektrický díl (napájecí kabel, zástrčka, kompresor) smí vyměnit pouze autorizovaný zástupce servisu nebo kvalifikovaný pracovník servisu.

1. Napájecí kabel nelze nastavovat.

2. Zkontrolujte, zda není zástrčka stlače-

ná nebo poškozená zadní stranou spotřebiče. Stlačená nebo poškozená zástrčka se může přehřát a způsobit požár.

3. Ověřte si, že je zástrčka spotřebiče

dobře přístupná.

4. Netahejte za napájecí kabel.

5. Pokud je zásuvka uvolněná, nezasu-

nujte do ní zástrčku. Hrozí nebezpečí úrazu elektrickým proudem nebo požár.

6. Nespouštějte spotřebič bez krytu žá-

rovky

vnitřního osvětlení.

•Tento spotřebič je těžký. Při přemisťování spotřebiče buďte proto opatrní.

• Nevytahujte věci z mrazničky, ani se jich nedotýkejte, máte-li vlhké nebo mokré ruce, protože byste si mohli odřít pokožku nebo způsobit omrzliny.

•Spotřebič nesmí být dlouhodobě vystaven přímému slunečnímu záření.

Denní používání

•Ve spotřebiči nestavte horké nádoby na plastové části spotřebiče.

•Neskladujte v něm hořlavý plyn nebo te- kutiny, protože by mohly vybuchnout.

• Potraviny neukládejte přímo na větrací otvory v zadní stěně.

• Zmrazené potraviny se nesmí po rozmrznutí znovu zmrazovat.

•Zakoupené zmrazené potraviny skladujte podle pokynů daného výrobce.

• Pokyny výrobce spotřebiče týkající se uchování potravin je nutné přísně dodržovat. Řiďte se příslušnými pokyny.

• Do mrazicího oddílu nevkládejte nápoje s vysokým obsahem kysličníku uhličitého

4) Pokud je spotřebič vybaven krytem žárovky.

5) Pokud je spotřebič beznámrazový.

6) Pokud je spotřebič vybaven vodovodní přípojkou

nebo nápoje s bublinkami, protože vytvářejí tlak na nádobu, a mohou dokonce vybuchnout a poškodit spotřebič.

• Nejezte zmrzlinu ihned po vyjmutí z mrazničky, hrozí nebezpečí popálení.

Čištění a údržba

•Před čištěním nebo údržbou vždy spotřebič vypněte a vytáhněte síťovou zástrčku ze sítě. Jestliže nemůžete vytáhnout zástrčku, přerušte přívod proudu.

•Nečistěte spotřebič kovovými předměty.

•K odstranění námrazy nepoužívejte ostré předmě

ty. Použijte plastovou škrabku.

•Pravidelně kontrolujte a čistěte odtokový otvor na rozmrazenou vodu. Je-li zanesený, uvolněte ho. Jestliže je otvor ucpaný, rozlije se voda na dno chladničky.

Instalace Důležité U elektrického připojení se pečlivě

řiďte pokyny uvedenými v příslušných odstavcích.

•Vybalte spotřebič a zkontrolujte, zda není poškozený. Je-li spotřebič poškozený, nezapojujte ho do sítě. Případné poškození okamžitě nahlaste prodejci, u kterého jste spotřebič koupili. V tomto případě si uschovejte obal.

•Doporučujeme vám, abyste se zapojením spotřebiče počkali nejméně čtyři hodiny, aby olej mohl natéct zpět do kompresoru.

•Okolo spotřebiče musí být dostatečná cir- kulace vzduchu, jinak by se přehříval. K dosažení dostatečného větrání se řiďte pokyny k instalaci.

•Pokud je to možné, m

ěl by spotřebič stát zadní stranou ke stěně, aby byly jeho horké části nepřístupné (kompresor, kondenzátor), a nemohli jste o ně zachytit nebo se spálit.

•Spotřebič nesmí být umístěn v blízkosti ra- diátorů nebo sporáků.

• Zkontrolujte, zda je zástrčka po instalaci spotřebiče přístupná.

•Spotřebič připojte výhradně k přívodu pit- né vody.

electrolux 19

Servis

• Jakékoliv elektrikářské práce, nutné pro zapojení tohoto spotřebiče, smí provádět pouze kvalifikovaný elektrikář nebo osoba s příslušným oprávněním.

• Pokud je spotřebič nutné opravit, obraťte se na autorizované servisní středisko, které smí použít výhradně originální náhradní díly.

Ochrana životního prostředí

Tento přístroj neobsahuje plyny, které mohou poškodit ozónovou vrstvu, ani v

Provoz

Zapnutí

Zasuňte zástrčku do nástěnné zásuvky. Otočte regulátorem teploty doprava na střední nastavení.

Vypnutí

Chcete-li spotřebič vypnout, otočte regulátorem teploty do polohy "O".

Regulace teploty

Teplota se reguluje automaticky. Chcete-li spotřebič nastavit, postupujte takto:

•otočte regulátorem teploty směrem na ni- žší nastavení, chcete-li dosáhnout vyšší teploty.

•otočte regulátorem teploty směrem na vy- šší nastavení, chcete-li dosáhnout nižší teploty.

chladicím okruhu, ani v izolačních materiálech. Spotřebič nelikvidujte společně s domácím odpadem a smetím. Izolační pěna obsahuje hořlavé plyny: spotřebič je nutné zlikvidovat podle příslušných předpisů, které získáte na obecním úřadě. Zabraňte poškození chladicí jednotky, hlavně vzadu v blízkosti výměníku tepla. Materiály použité u tohoto

spotřebiče označené symbolem recyklovatelné.

Nejvhodnější je obvykle střední nastavení.

Při hledání přesného nastavení mějte na paměti, že teplota uvnitř spotřebiče závisí na:

•teplotě místnosti

• četnosti otevření dveří

• množství vložených potravin

•umístění spotřebiče. Důležité Jestliže je okolní teplota vysoká,

nebo je spotřebič zcela zaplněný, a spotřebič je přitom nastavený na nejnižší teplotu, může běžet nepřetržitě a na zadní stěně se pak tvoří námraza. V tomto případě je nutné nastavit vyšší teplotu, aby se spotřebič automaticky odmrazil, a tím snížil spotřebu energie.

jsou

Při prvním použití

Důležité Doporučujeme vám, abyste se zapojením spotřebiče počkali nejméně dvě hodiny, aby olej mohl natéct zpět do kompresoru.

Čistění vnitřku spotřebiče

Před prvním použitím spotřebiče vymyjte vnitřek a všechno vnitřní příslušenství vlažnou

Denní používání

Zmrazování čerstvých potravin

Mrazicí oddíl se hodí pro zmrazování čer- stvých potravin a dlouhodobé uložení zmrazených a hlubokozmrazených potravin. Chcete-li zmrazovat čerstvé potraviny, je nutné změnit střední nastavení.

vodou s trochou neutrálního mycího prostředku, abyste odstranili typický pach nového výrobku, a pak vše důkladně utřete do sucha.

Důležité Nepoužívejte čisticí prostředky ne- bo abrazivní prášky, které mohou poškodit povrch spotřebiče.

K rychlejšímu zmrazování otočte regulátorem teploty směrem na vyšší nastavení, abyste dosáhli maximálního chladu.

20 electrolux

Důležité Teplota chladicího oddílu pak může

klesnout pod 0°C. V tomto případě otočte regulátorem teploty zpět na teplejší nastavení.

Čerstvé potraviny, které chcete zmrazit, položte do horního oddílu.

Skladování zmrazených potravin

Po prvním spuštění spotřebiče nebo po jeho dlouhodobé odstávce nechte spotřebič před vložením potravin běžet nejméně 2 hodiny na vyšší nastavení.

Důležité V případě náhodného rozmrazení, například z důvodu výpadku proudu, a pokud výpadek proudu trval delší dobu, než je uvedeno v tabulce technických údajů, je nutné rozmrazené potraviny rychle spotřebovat nebo ihned uvařit či upéct a potom opět zmrazit (po ochlazení).

Rozmrazování

Hlubokozmrazené nebo zmrazené potraviny je možné před použitím rozmrazit v chladnič- ce nebo při pokojové teplotě, podle toho, kolik máte času. Malé kousky lze dokonce připravit ještě zmrazené, přímo z mrazničky: čas přípravy bude ale v tomto případě

delší.

Přemístitelné police

Na stěnách chladničky jsou kolejničky, do kterých se podle přání zasunují police.

Postupujte následovně: pomalu posunujte polici ve směru šipek, až se uvolní, a pak ji zasuňte do zvolené polohy.

Zmrazovací tác

Zmrazovací tác je vhodný pro zmrazování menších druhů ovoce (malin, jahod, rybízu atd.). Ovoce je nutno pokládat na tác v tenkých vrstvách bez obalu. Po zmrazení může být zabaleno, urovnáno a pak vloženo do úložných oddílů.

Umístění dveřních poliček

Dveřní poličky můžete umístit do různé výšky a vkládat tak do nich různě velká balení potravin.

Vyjmutí mrazicích košů z mrazničky

Mrazicí koše mají zarážku, která brání jejich neúmyslnému vytažení nebo vypadnutí. Při vytahování koše z mrazničky jej táhněte k sobě a když dosáhnete koncové zarážky, zvedněte jeho přední stranu nahoru a vyjměte koš.

Když koš vkládáte zpět, mírně nadzvedněte přední stranu koše a zasuňte jej do mrazničky. Jakmile jste se dostali za koncové zarážky, zasuňte koše zpět na svá místa.

Užitečné rady a tipy

Tipy pro úsporu energie

•Neotvírejte často dveře, ani je nenechávej- te otevřené déle, než je nezbytně nutné.

• Jestliže je okolní teplota vysoká, regulátor teploty je na vyšším nastavení a spotřebič je zcela zaplněný, může kompresor běžet nepřetržitě a na výparníku se pak tvoří námraza nebo led. V tomto případě je nutné nastavit regulátor teploty na nižší nastavení, aby se spotřebič automaticky odmrazil, a tím snížil spotřebu energie.

Tipy pro chlazení čerstvých potravin

K dosažení nejlepšího výkonu:

•do chladničky nevkládejte teplé potraviny nebo tekutiny, které se odpařují;

• potraviny zakrývejte nebo je zabalujte, zejména mají-li silnou vůni;

• potraviny položte tak, aby okolo nich mohl proudit volně vzduch.

Tipy pro chlazení

Užitečné rady: Maso (všechny druhy): zabalte do polyetylénového sáčku a položte na skleněnou polici nad zásuvku se zeleninou. Z hlediska bezpečné konzumace takto skladujte maso pouze jeden nebo dva dny. Vařená jídla, studená jídla apod.: můžete zakrýt a položit na jakoukoli polici. Ovoce a zelenina: musí být důkladně očiště- né, vložte je do speciální zásuvky (nebo zásuvek), které jsou součástí vybavení.

electrolux 21

Máslo a sýr: musí být ve speciální vzduchotěsné nádob lie či do polyetylénového sáčku, aby k nim měl vzduch co nejméně přístup. Láhve s mlékem: musí být uzavřeny víčkem a uloženy v držáku na láhve ve dveřích. Banány, brambory, cibule a česnek smí být v chladničce pouze tehdy, jsou-li zabalené.

Tipy pro zmrazování potravin

K dosažení dokonalého zmrazovacího procesu dodržujte následující důležité rady:

• maximální množství potravin, které je možné zmrazit za 24 hodin je uvedeno na typovém štítku;

• zmrazovací postup trvá 24 hodin. V této době nepřidávejte žádné další potraviny ke zmrazení;

• zmrazujte pouze potraviny prvotřídní kvality, čerstvé a dokonale čisté;

•připravte potraviny v malých porcích, aby se mohly rychle a zcela zmrazit, a bylo pak možné rozmrazit pouze požadované množství;

• zabalte potraviny do alobalu nebo polyetylénu a přesvědčte se, že jsou balíčky vzduchotěsné;

• čerstvé, nezmrazené potraviny se nesmí dotýkat již zmrazených potravin, protože by zvýšily jejich teplotu;

• libové potraviny vydrží uložené déle a v lepším stavu, než tučné; sůl zkracuje délku bezpečného skladování potravin;

ě nebo zabalené do hliníkové fó-

22 electrolux

• vodové zmrzliny mohou při konzumaci okamžitě po vyjmutí z mrazicího oddílu způsobit popáleniny v ústech;

•doporučujeme napsat na každý balíček vi- ditelně datum uskladnění, abyste mohli správně dodržet dobu uchování potravin;

Tipy pro skladování zmrazených potravin

K dosažení nejlepšího výkonu zakoupeného spotřebiče dodržujte následující podmínky:

•vždy si při nákupu ověřte, že zakoupené zmrazené potraviny byly prodejcem správně skladované;

Čištění a údržba

Pozor Před každou údržbou vytáhněte zástrčku spotřebiče ze zdroje elektrického napájení.

Tento spotřebič obsahuje uhlovodíky v chladicí jednotce; údržbu a doplňování smí proto provádět pouze autorizovaný pracovník.

Pravidelné čištění

Spotřebič je nutné pravidelně čistit:

•vnitřek a všechno vnitřní příslušenství omyjte vlažnou vodou s trochou neutrálního mycího prostředku;

•pravidelně kontrolujte těsnění dvířek a ot- írejte je, aby bylo čisté, bez usazených nečistot;

•důkladně vše opláchněte a osušte.

Důležité Nehýbejte s žádnými trubkami nebo kabely uvnitř spotřebiče, netahejte za ně a nepoškozujte je. Nikdy nepoužívejte k čištění vnitřku spotřebi- če abrazivní prášky, vysoce parfémované čisticí prostředky nebo vosková leštidla, protože mohou poškodit povrch a zanechat silný pach.

Kondenzátor (černá mřížka) a kompresor na zadní straně spotřebi bo vysavačem. Tím se zlepší výkon spotřebi- če a sníží spotřeba energie.

Důležité Dbejte na to, abyste nepoškodili chladicí systém.

Řada prostředků na čistění povrchů v kuchyni obsahuje chemikálie, které mohou poškodit umělou hmotu použitou v tomto spotřebi-

či. Doporučujeme proto čistit povrch

če čistěte kartáčem ne-

•zajistěte, aby zmrazené potraviny byly z obchodu přineseny v co nejkratším možném čase;

• neotvírejte často dveře, ani je nenechávejte otevřené déle, než je nezbytně nutné;

• již rozmrazené potraviny se rychle kazí a nesmí se znovu zmrazovat;

•nepřekračujte dobu skladování uvedenou výrobcem na obalu.

spotřebiče pouze teplou vodou s trochou tekutého mycího prostředku na nádobí. Po čištění znovu připojte spotřebič k elektrické síti.

Odmrazování chladničky

Během normálního používání se námraza automaticky odstraňuje z výparníku chladicího oddílu při každém zastavení motoru kompresoru. Rozmrazená voda vytéká žlábkem do speciální nádoby na zadní straně spotřebiče nad motorem kompresoru, kde se odpařuje. Odtokový otvor pro rozmrazenou vodu, který se nachází uprostřed žlábku v chladicím oddíle, se musí pravidelně čistit, aby voda nemohla přetéct na uložené potraviny. Používejte speciální zasunutý do odtokového otvoru.

čisticí nástroj, který najdete již

Odmrazování mrazničky

Na poličkách mrazničky a kolem horního oddílu se bude vždy tvořit určité množství námrazy. Mrazničku odmrazujte, když vrstva námrazy dosáhne tloušťky kolem 3-5 mm. Námrazu odstraňujte podle následujících pokynů:

•vytáhněte zástrčku ze síťové zásuvky nebo vypněte spotřebič,

•vyjměte všechny uložené potraviny, zabal- te je do několika vrstev novinového papíru a dejte je na chladné místo,

•vytáhněte zásuvky mrazničky

• kolem zásuvek dejte izolační materiál, např. přikrývky nebo noviny.

Odmrazování lze urychlit vložením nádob s horkou, ne však vařící, vodou do mrazničky.

•Uvolněte odtokový kanálek z jeho úložné polohy, zatlačte jej dovnitř podle obrázku a umístěte jej do spodní zásuvky mraznič- ky, kde by se mohla shromažďovat voda.

• Když led začne tát, opatrně jej seškrábejte. Použijte dřevěnou nebo plastovou škrabku.

• Když všechen led roztál, vyčistěte a do sucha vytřete sk

říň mrazničky. Pak vraťte odtokový kanálek zpět do jeho úložné polohy.

electrolux 23

•Zapněte mrazničku a vraťte do ní zmraze- né potraviny.

Doporučuje se nechat mrazničku běžet po několik hodin s regulátorem termostatu nastaveným na nejvyšší stupeň, aby mohla co nejdříve dosáhnout teploty dostatečné pro skladování.

Důležité K odstraňování námrazy z

výparníku nepoužívejte nikdy ostré kovové nástroje, mohli byste ho poškodit. K urychlení odmrazování nepoužívejte mechanické ani jiné pomocné prostředky, které nejsou doporučeny výrobcem. Zvýšení teploty zmražených potravin během odmrazování může zkrátit dobu jejich skladování.

Co dělat, když...

Během provozu spotřebiče může často dojít k některým menším poruchám, které ale nevyžadují zásah technika. V následující informační tabulce jsou uvedeny rady k jejich odstranění, jež vám ušetří zbytečné výdaje za návštěvu servisního pracovníka.

Důležité Zapnutý spotřebič vydává různé zvuky (kompresor a zvuk cirkulace). Tyto

Problém Možná příčina Řešení

Spotřebič je hlučný.

Kompresor funguje nepřetržitě.

Dveře nejsou správně zavřené. Viz "Zavření dveří". Otvírali jste příliš často dveře. Nenechávejte dveře otevřené déle,

Teplota spotřebiče je příliš vyso-

Spotřebič není správně instalovaný.

Regulátor teploty může být nesprávně nastavený.

ká.

zvuky neznamenají poruchu, ale normální provoz.

Důležité Spotřebič nefunguje nepřetržitě, zastavení kompresoru tedy neznamená výpadek proudu. Nedotýkejte se proto elektrických dílů spotřebiče, pokud jste nevypnuli přívod proudu.

Zkontrolujte, zda je ve stabilní poloze (všechny čtyři nožičky musejí být na podlaze).

Nastavte vyšší teplotu.

než je nezbytně nutné. Nechte jídlo vychladnout na teplotu

místnosti, a teprve pak ho vložte do spotřebiče.

24 electrolux

Problém Možná příčina Řešení

Teplota místnosti je příliš vysoká. Snižte teplotu místnosti.

Po vnitřní zadní stěně chladničky stéká voda.

V chladničce teče voda.

Vložení potraviny brání odtoku

Na podlahu teče voda.

Příliš mnoho námrazy a ledu.

Dveře nejsou správně zavřené. Viz "Zavření dveří". Regulátor teploty může být ne-

Teplota spotřebiče je příliš nízká.

Teplota spotřebiče je příliš vysoká.

Dveře nejsou správně zavřené. Viz "Zavření dveří". Teplota spotřebiče je příliš vyso-

Vložili jste příliš velké množství

Příliš vysoká teplota v chladničce.

Příliš vysoká teplota v mrazničce.

Spotřebič nefunguje.

Zástrčka není zasunutá správně

Spotřebič je bez proudu. Zásuvka

Osvětlení nefunguje.

Během automatického odmrazování se na zadní stěně rozmrazuje námraza.

Odtokový otvor je ucpaný. Vyčistěte odtokový otvor.

vody do odtokového otvoru. Vývod rozmrazené vody neústí

do misky nad kompresorem. Potraviny nejsou řádně zabalené. Zabalte lépe potraviny.

správně nastavený. Regulátor teploty může být ne-

správně nastavený.

ká.

potravin najednou. Ve spotřebiči neobíhá chladný

vzduch.

Potraviny jsou položeny příliš těs- ně u sebe.

Spotřebič je vypnutý. Zapněte spotřebič.

do zásuvky.

není pod proudem.

Vadná žárovka. Viz "Výměna žárovky".

Nejde o závadu.

Přemístěte potraviny tak, aby se nedotýkaly zadní stěny.

Vložte vývod rozmrazené vody do vypařovací misky.

Nastavte vyšší teplotu.

Nastavte nižší teplotu.

Nechte jídlo vychladnout na teplotu místnosti, a teprve pak ho vložte do spotřebiče.

Dávejte do spotřebiče raději méně potravin.

Vždy zkontrolujte, zda ve spotřebi- či může dobře obíhat chladný vzduch.

Uložte potraviny tak, aby mohl dobře obíhat chladný vzduch.

Zástrčku zasuňte správně do zásuvky.

Zasuňte do zásuvky zástrčku jiného elektrického spotřebiče. Obrať- te se na kvalifikovaného elektrikáře.

Jestliže závada trvá i po provedení výše uvedených rad, obraťte se na nejbližší značkový servis.

Výměna žárovky

Jestliže chcete vyměnit žárovku, postupujte takto:

1. Vypněte napájení spotřebiče.

2. Vyšroubujte upevňovací šroub krytu.

3. Stisknutím vytáhněte přední odstranitelnou část jako na obrázku.

4. Vyměňte vadnou žárovku za novou se stejným příkonem (maximální příkon je uveden na krytu žárovky).

5. Vraťte kryt zpět.

6. Zašroubujte upevňovací šroub krytu.

7. Spotřebič opět připojte k síti.

8. Otevřete dveře a zkontrolujte, zda se žárovka rozsvítí.

electrolux 25

Zavření dveří

1. Vyčistěte těsnění dveří.

2. Pokud je to nutné, dveře seřiďte. Řiďte se pokyny v části "Instalace".

3. V případě potřeby vadné těsnění dveří vyměňte. Obraťte se na servisní středisko.

Technické údaje

ERB29301W8 ERB29301X8 ERB34301W8 ERB34301X8

Rozměry Výška 1540 mm 1540 mm 1750 mm 1750 mm Šířka 595 mm 595 mm 595 mm 595 mm Hloubka 632 mm 632 mm 632 mm 632 mm Skladovací čas

při poruše

Technické údaje jsou uvedeny na typovém štítku umístěném na vnitřní levé straně spotřebiče a na energetickém štítku.

20 h 20 h 20 h 20 h

Instalace

Přečtěte si pečlivě "Bezpečnostní informace" ještě před instalací k zajištění bezpečnosti a správného provozu spotřebiče.

Umístění

Spotřebič instalujte na místě, jehož okolní teplota odpovídá klimatické třídě uvedené na typovém štítku spotřebiče:

Klima-

tická třída

SN +10°C až + 32°C N +16°C až + 32°C ST +16°C až + 38°C T +16°C až + 43°C

Umístění

Spotřebič musí být instalovaný v dostatečné vzdálenosti od zdrojů tepla, jako jsou radiátory, bojlery, přímý sluneční svit apod. Ujistě-

Okolní teplota

te se, že vzduch může volně cirkulovat kolem zadní části spotřebiče. Jestliže je spotřebič umístěný pod závěsnými skříňkami kuchyň- ské linky, je pro zajištění správného výkonu nutná minimální vzdálenost mezi horní částí spotřebiče a závěsnými skříňkami alespoň 100 mm. Pokud je to ale možné, spotřebič pod závěsné skříňky nestavte. Správné vyrovnání zajišťuje jedna nebo více seřiditel- ných nožiček na spodku spotřebiče.

Upozornění Spotřebič musí být odpojitelný od elektrické sítě, proto musí být zástrčka i po instalaci dobře přístupná.

26 electrolux

min

100

Vyrovnání

Po umístění spotřebiče zkontrolujte, zda stojí rovně. Můžete ho vyrovnat seřízením dvou dolních předních nožiček.

Připojení k elektrické síti

Spotřebič smí být připojen k síti až po ověření, že napětí a frekvence uvedené na typovém štítku odpovídají napětí v domácí síti. Spotřebič musí být podle zákona uzemněn. Zástrčka napájecího kabelu je k tomuto účelu vybavena příslušným kontaktem. Pokud není domácí zásuvka uzemněná, poraďte se s odborníkem a připojte spotřebič k samostatnému uzemnění v souladu s platnými předpi- sy . Výrobce odmítá veškerou odpovědnost v případě nedodržení výše uvedených pokynů. Tento spotřebič je v souladu se směrnicemi EHS.

Zadní rozpěrky V obálce s dokumentací jsou dvě roz-

pěrky, které musejí být namontované jako na obrázku.

Povolte šrouby a vložte rozpěrku pod hlavu šroubu, pak znovu dotáhněte šrouby.

Odstranění držáků polic

Spotřebič je vybaven držáky polic, kterými je možné police bezpečně zajistit během přepravy. Chcete-li je odstranit, postupujte takto:

1. Posuňte držáky polic ve směru šipky (A).

2. Nadzdvihněte polici zezadu a pak ji zatlačte dopředu, až se uvolní (B).

3. Odstraňte zarážky (C).

Změna směru otvírání dveří

Upozornění Před každou činností

vytáhněte zástrčku ze síťové zásuvky.

Důležité K provedení následujících činností doporučujeme přizvat další osobu, která bude v průběhu prácí držet dveře spotřebiče.

Chcete-li změnit směr otvírání dveří, postupujte takto:

1. Otevřete dvířka (spotřebič musí být ve svislé poloze). Vyšroubujte šrouby (t1) a sejměte plastový ozdobný díl horních dveří (t2). Zavřete dveře.

electrolux 27

6. Vyšroubujte střední závěs (m2). Sejměte plastovou distanční podložku (m1).

2. Z plastového ozdobného dílu dveří vyjměte malou plastovou krytku a namontujte ji do opačné strany (t3).

3. Odmontujte destičku (t4). Jestliže je to nutné, použijte velmi opatrně šroubovák. Vyšroubujte šroub na opačné straně. Odstraňte uchycení horních dveří (t5). Uložte díly do prázdného plastového sáčku.

4. Vysaďte horní dveře.

5. Odšroubujte šroub a demontujte záslepku ze dveří (d1). Namontujte ji obráceně na opačné straně.

7. Vysaďte dolní dveře.

8. Vhodným nástrojem demontujte krytku (b1). Odšroubujte dolní dveřní čep (b2) s distanční podložkou (b3) a zašroubujte je na opačné straně.

9. Krytku (b1) vložte do uvolněného místa na opačné straně.

28 electrolux

17. Zašroubujte střední závěs (m1) na opač- né straně. Nezapomeňte vložit pod střední závěs plastovou podložku (m2).

18. Na střední závěs (m5) znovu nasaďte horní dveře. Dbejte na to, aby hrany dveří byly rovnoběžné s bočními hranami chladničky.

19. Umístěte horní závěs (naleznete jej v obálce s návodem k použití) na prot stranu (t6) a připevněte ho.

ější

10. Rozmontujte blokovací prvky dveří (d2,d3) vyšroubováním šroubu (d4).

11. Odstraňte zarážky u obou dveří (d5, d6).

12. Vyměňte blokovací prvky dveří (d2,d3), dejte na je na druhou stranu druhých dveří a zašroubujte je pomocí šroubu (d4) .

13. Nasaďte zarážky (d5, d6) na druhé straně dveří.

14. Vyjměte levý čep středního závěsu (m3,m4) a přemontujte jej na opačnou stranu.

15. Čep středního závěsu (m5) přemontujte do levého otvoru dolních dveří.

16. Dolní dveře znovu nasaďte na otočný čep (b2).

20. Vložte destičku (t7) (naleznete ji v sáčku s návodem k použití).

21. Otevřete dveře a pomocí šroubů (t1) přišroubujte plastový ozdobný díl horních dveří (t2). Vložte do něj magnet (d7). Zavřete dveře.

22. Postavte spotřebič na místo, vyrovnejte ho, počkejte alespoň čtyři hodiny a pak ho zapojte do elektrické zásuvky.

Na závěr zkontrolujte, zda:

• Jsou všechny šrouby utažené.

• magnetické těsnění přiléhá ke skříni.

•Dveře se otvírají a zavírají správně.

Při nízké okolní teplotě (např. v zimě) se může stát, že těsnění nebude dokonale doléhat. V tomto případě počkejte, až těsnění samo změkne, nebo můžete postup urychlit zahřátím příslušné části normálním vysoušečem vlasů. Pokud nechcete změnu směru otvírání dveří provádět sami, obraťte se na nejbližší středisko poprodejního servisu. Odborník z poprodejního servisu provede změnu směru otevírání dveří na vaše náklady.

Poznámky k životnímu prostředí

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

electrolux 29

30 electrolux

Electrolux. Thinking of you.

Aby dowiedzieć się więcej o naszej filozofii, odwiedź naszą

stronę internetową www.electrolux.com

Spis treści

Informacje dotyczące bezpieczeństwa

Eksploatacja 32 Pierwsze użycie 33 Codzienna eksploatacja 33 Przydatne rady i wskazówki 35

Może ulec zmianie bez powiadomienia

Konserwacja i czyszczenie 36 Co zrobić, gdy… 37

Dane techniczne 39 Instalacja 39 Ochrona środowiska 43

Informacje dotyczące bezpieczeństwa

W celu zapewnienia bezpieczeństwa użyt- kownika i bezawaryjnej pracy urządzenia przed instalacją i pierwszym użyciem należy uważnie przeczytać instrukcję obsługi, zwracając szczególną uwagę na wskazówki oraz ostrzeżenia. Wszyscy użytkownicy urządzenia powinni poznać zasady jego bezpiecznej obsługi. Pozwoli to uniknąć niepotrzebnych pomyłek i wypadków. Prosimy o zachowanie instrukcji obsługi przez cały czas używania urządzenia oraz przekazanie jej kolejnemu użytkownikowi w razie odstąpienia lub sprzedaży urządzenia. W celu uniknięcia szkód na zdrowiu i życiu osób oraz szkód materialnych należy przestrzegać środków ostrożności podanych w niniejszej instrukcji obsługi, gdyż producent nie jest odpowiedzialny za szkody spowodowane wskutek ich nieprzestrzegania.

Bezpieczeństwo dzieci i osób upośledzonych

• Niniejsze urzą do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych czy umysłowych, a także nieposiadające wiedzy lub doświadczenia w użytkowaniu tego typu urządzeń, chyba, że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Dzieci należy pilnować, aby mieć pewność, że nie bawią się urządzeniem.

•Opakowanie należy przechowywać w miejscu niedostępnym dla dzieci. Istnieje ryzyko uduszenia.

dzenie nie jest przeznaczone

• W przypadku utylizacji urządzenia należy wyjąć wtyczkę z gniazdka, odciąć przewód zasilający (jak najbliżej urządzenia) i odkręcić drzwi, aby uchronić bawiące się dzieci przed porażeniem prą zamknięciem się w środku urządzenia.

•Jeśli to urządzenie zawierające magne- tyczne uszczelnienie drzwi ma zastąpić urządzenie z blokadą sprężynową (ryglem) w drzwiach lub w pokrywie, przed oddaniem starego urządzenia do utylizacji należy usunąć blokadę. Zapobiegnie to przypadkowemu uwięzieniu dziecka.

Ogólne zasady bezpieczeństwa

Uwaga! Nie zasłaniać otworów

wentylacyjnych.

•Urządzenie jest przeznaczone do prze- chowywania żywności i/lub napojów w zwykłych warunkach domowych zgodnie z opisem zawartym w niniejszej instrukcji obsługi.

•Do przyśpieszenia procesu rozmrażania nie wolno używać urządzeń mechanicznych ani żadnych innych sztucznych metod.

• Nie wolno stosować innych urządzeń elektrycznych (np. maszynek do lodów) wewnątrz urządzeń chłodniczych, jeśli nie zostały one zaakceptowane do tego celu do tego celu przez producenta.

•Należy uważać, aby nie uszkodzić układu chłodniczego.

dem lub przed

electrolux 31

•W układzie chłodniczym urządzenia znaj- duje się czynnik chłodniczy izobutan (R600a), ekologiczny gaz naturalny, lecz łatwopalny. Należy upewnić się, że podczas transportu i instalacji urządzenia nie zostały uszkodzone żadne elementy układu chłodniczego. Jeśli układ chłodniczy został uszkodzony, należy: –unikać otwartego płomienia oraz innych

źródeł zapłonu,

–dokładnie przewietrzyć pomieszczenie,

w którym znajduje się urządzenie.

• Zmiany parametrów lub jakiekolwiek modyfikacje urządzenia stanowią potencjalne zagrożenie. Uszkodzenia przewodu zasilającego mogą spowodować zwarcie, pożar i/lub porażenie prądem.

Ostrzeżenie! Wszelkie elementy elektryczne (przewód zasilający, wtyczka, sprężarka) mogą zostać wymienione wyłącznie przez technika autoryzowanego serwisu lub w przez wykwalifikowany personel techniczny.

1. Nie wolno przedłużać przewodu zasi-

lającego.

2. Należy upewnić się, że wtyczka prze-

wodu zasilającego nie jest zmiażdżona ani uszkodzona przez tylną ściankę urządzenia. Zmiażdżona lub uszkodzona wtyczka może się przegrzewać i spowodować pożar.

3. Należy zapewnić dostęp do wtyczki

przewodu zasilającego.

4. Nie wolno ciągnąć za przewód zasila-

jący.

5. Jeżeli gniazdo jest poluzowane, nie

wolno podłączać do niego wtyczki przewodu zasilającego. Występuje niebezpiecze

ństwo porażenia prądem lub

pożaru.

6. Nie wolno używać urządzenia bez na-

łożonej osłony oświetlenia

wewnętrz-

nego.

•Urządzenie jest ciężkie. Przy jego przemie- szczaniu należy zachować ostrożność.

• Nie wolno usuwać ani dotykać przedmiotów znajdujących się w komorze zamrażarki wilgotnymi lub mokrymi rękoma,

gdyż może to spowodować uszkodzenie skóry lub odmrożenie.

• Nie należy wystawiać urządzenia na bezpośrednie działanie promieni słonecznych.

Codzienna eksploatacja

• Nie wolno stawiać gorących naczyń na plastikowych elementach urządzenia.

• Nie wolno przechowywać łatwopalnych gazów ani płynów w urządzeniu, ponieważ mogą spowodować wybuch.

• Nie wolno umieszczać żywności bezpośrednio przy otworze wentylacyjnym na

tylnej ściance.

•Mrożonek nie wolno ponownie zamrażać po rozmrożeniu.

• Zapakowaną zamrożoną żywność należy przechowywać zgodnie z instrukcjami jej producenta.

•Należy ściśle stosować się do wskazówek dotyczących przechowywania podanych przez producenta urządzenia. Patrz odpo- wiednie instrukcje.

•W zamrażarce nie należy przechowywać napojów gazowanych, ponieważ duże ciś- nienie w pojemniku może spowodować ich eksplozję i w rezultacie uszkodzenie urządzenia.

•Lody na patyku mogą być przyczyną od- mrożeń w przypadku konsumpcji bezpośrednio po ich wyjęciu z zamrażarki.

Konserwacja i czyszczenie

• Przed przeprowadzeniem konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilaj

ącego z gniazdka. Jeśli nie ma dostępu do gniazdka zasilania, należy wyłączyć prąd.

• Nie wolno czyścić urządzenia metalowymi przedmiotami.

• Nie wolno używać ostrych przedmiotów do usuwania szronu z urządzenia. Należy stosować plastikową skrobaczkę.

•Należy regularnie sprawdzać otwór odpły- wowy skroplin w chłodziarce. W razie konieczności należy go wyczyścić. Jeżeli otwór odpływowy jest zablokowany, woda zacznie się zbierać na dnie chłodziarki.

7) Jeśli urządzenie posiada osłonę oświetlenia

8) Jeśli urządzenie posiada system Frost Free (nie wymaga rozmrażania)

32 electrolux

Instalacja Ważne! Podłączenie elektryczne urządzenia

należy wykonać zgodnie z wskazówkami podanymi w odpowiednich rozdziałach.

•Rozpakować urządzenie i sprawdzić, czy nie jest w żaden sposób uszkodzone. Nie wolno podłączać urządzenia, jeśli jest uszkodzone. Ewentualne uszkodzenia należy natychmiast zgłosić sprzedawcy. W tym przypadku należy zachować opakowanie.

• Zaleca się odczekanie co najmniej czterech godzin przed podłączeniem urządze- nia, aby olej mógł spłynąć z powrotem do sprężarki.

•Należy zapewnić odpowiednią wentylację ze wszystkich stron urządzenia. Nieodpowiednia wentylacja prowadzi do jego przegrzewania. Aby uzyskać wystarczającą wentylację, należy postępować zgodnie z wskazówkami dotyczącymi instalacji.

•W razie możliwości tyln

ą ściankę urządzenia należy ustawić od ściany, aby uniknąć dotykania lub chwytania za ciepłe elementy (sprężarka, skraplacz) i zapobiec ewentualnym oparzeniom.

•Urządzenia nie wolno umieszczać w po- bliżu kaloryferów lub kuchenek.

•Należy zadbać o to, aby po instalacji urzą- dzenia możliwy był dostęp do wtyczki sieciowej.

•Urządzenie można podłączyć wyłącznie do instalacji doprowadzającej wodę pitną.

Serwis

• Wszelkie prace elektryczne związane z serwisowaniem urządzenia powinny być przeprowadzone przez wykwalifikowanego elektryka lub inną kompetentną osobę.

• Naprawy tego produktu muszą być wykonywane w autoryzowanym punkcie serwisowym. Należy stosować wyłącznie oryginalne części zamienne.

Ochrona środowiska

W obiegu czynnika chłodniczego ani w materiałach izolacyjnych urządzenia nie ma gazów szkodliwych dla warstwy ozonowej. Urządzenia nie należy wyrzucać wraz z odpadami komunalnymi i śmieciami. Pianka izolacyjna zawiera łatwopalne gazy: urządzenie należy utylizować zgodnie z obowiązującymi przepisami, które można uzyskać od władz lokalnych. Należy unikać uszkodzenia układu chłodniczego, szczególnie z tyłu przy wymienniku ciepła. Materiały zastosowane w urządzeniu, które są oznaczone symbolem

, nadają się do po-

nownego przetworzenia.

Eksploatacja

Włączanie

Umieścić wtyczkę przewodu zasilającego w gniazdku. Obrócić pokrętło regulacji temperatury zgodnie z ruchem wskazówek zegara w położenie środkowe.

Wyłączanie

Aby wyłączyć urządzenie, należy obrócić pokrętło regulacji temperatury w położenie "O".

Regulacja temperatury

Temperatura jest regulowana automatycznie. W celu uregulowania urządzenia należy wykonać następujące czynności:

•obrócić pokrętło regulacji temperatury w stronę niższego ustawienia, aby uzyskać minimalne chłodzenie.

9) Jeśli przewidziane jest podłączenie do sieci wodociągowej

•obrócić pokrętło regulacji temperatury w stronę wyższego ustawienia, aby uzyskać maksymalne chłodzenie.

Ustawienie środkowe jest zazwyczaj najbardziej odpowiednie.

Tym niemniej należy wybrać dokładne ustawienie temperatury, biorąc pod uwagę fakt, że temperatura wewnątrz urządzenia zależy od:

• temperatury w pomieszczeniu

•częstości otwierania drzwi

• ilości przechowywanej żywności

• ustawienia urządzenia.

electrolux 33

Ważne! Jeśli temperatura otoczenia jest wysoka lub urządzenie jest w pełni załadowane, a wybrano ustawienie najniższej temperatury, urządzenie może pracować bez przerwy, co powoduje

Pierwsze użycie

Ważne! Zaleca się odczekanie co najmniej dwóch godzin przed podłączeniem urządzenia, aby olej mógł spłynąć z powrotem do sprężarki.

Czyszczenie wnętrza

W celu usunięcia zapachu nowego produktu przed pierwszym uruchomieniem urządzenia

Codzienna eksploatacja

Mrożenie świeżej żywności

Komora zamrażarki jest przeznaczona do długotrwałego przechowywania mrożonek,

żywności głęboko zamrożonej oraz do mro- żenia świeżej żywności.

W celu zamrożenia świeżej żywności nie potrzeba zmieniać średniego ustawienia. Jednak w celu szybszego zamrożenia należy obrócić regulator temperatury na wyższe ustawienie, aby uzyskać maksymalne ochło- dzenie.

Ważne! W takiej sytuacji temperatura w komorze chłodziarki może spaść poniżej 0°C. W takiej sytuacji należy ponownie ustawić temperaturę na wyższą.

Umieścić górnej części komory.

Przechowywanie zamrożonej żywności

W przypadku pierwszego uruchomienia urządzenia lub po okresie jego nieużywania, przed włożeniem żywności do komory zamrażarki należy odczekać co najmniej 2 godziny od włączenia urządzenia przy ustawieniu wyższej mocy chłodzenia.

Ważne! Jeżeli dojdzie do przypadkowego rozmrożenia żywności, spowodowanego na przykład brakiem zasilania przez okres czasu dłuższy niż podany w parametrach technicznych w punkcie "Czas utrzymywania temperatury bez zasilania", należy szybko skonsumować rozmrożoną żywność lub niezwłocznie poddać ją obróbce termicznej,

świeżą żywność do zamrożenia w

tworzenie się szronu na tylnej ściance. W takim przypadku należy ustawić pokrętło na wyższą temperaturę, aby umożliwić automatyczne usuwanie szronu, a w rezultacie zmniejszyć zużycie energii.

należy wymyć jego wnętrze i znajdujące się w nim elementy letnią wodą z łagodnym mydłem, a następnie dokładnie je wysuszyć.

Ważne! Nie należy stosować detergentów ani proszków do szorowania, ponieważ mogą one uszkodzić powierzchni urządzenia.

po czym ponownie zamrozić (po ostudzeniu).

Rozmra

Głęboko zamrożoną żywność lub mrożonki należy przed użyciem rozmrozić w komorze chłodziarki lub w temperaturze pokojowej, zależnie od czasu przeznaczonego na tę operację. Małe kawałki można gotować w stanie zamrożonym, od razu po wyjęciu z zamrażarki. W takim przypadku gotowanie potrwa jednak dłużej.

Zmiana położenia półek

Na ścianach chłodziarki znajduje się kilka prowadnic, umożliwiających indywidualne ustawienie półek.

żanie

34 electrolux

Ustawianie półek na drzwiach

W celu przechowywanie artykułów spoży- wczych w opakowaniach o różnej wielkości, półki w drzwiach można ustawić na różnej wysokości. Aby zmienić ustawienie półki, należy: stopniowo wyciągnąć półkę w kierunku strzałek, aż do jej wyjęcia, a następnie umieś- cić ją w wybranym miejscu.

Wyjmowanie szuflad z zamrażarki

Szuflady posiadają ograniczniki, które zapobiegają ich przypadkowemu wyjęciu lub wypadnięciu. Aby wyjąć szufladę z zamrażarki należy pociągnąć ją do siebie aż do ogra- niczników, a następnie przechylić jej przód do góry i wyjąć. Przy wkładaniu należy lekko podnieść przód szuflady, aby wsunąć ją do zamrażarki. Po wsunięciu za ograniczniki wepchnąć szufladę z powrotem na miejsce.

Taca zamrażarki

Taca zamrażarki służy do zamrażania małych owoców (malin, truskawek, porzeczek itp.). Owoce należy układać na tacy cienkimi warstwami, bez opakowania. Po zamrożeniu można je posortować i zapakować, a następnie umieścić do szufladach zamrażarki.

Przydatne rady i wskazówki

Wskazówki dotyczące oszczędzania energii

•Nie otwierać zbyt często drzwi zamrażarki i nie zostawiać ich otwartych dłużej niż jest to absolutnie konieczne.

•Jeśli temperatura otoczenia jest wysoka, pokrętło regulacji temperatury jest ustawione w najwyższej pozycji, urządzenie jest w pełni załadowane sprężarka będzie pracowała bezustannie, powodując zbieranie się szronu lub lodu na parowniku. W takim przypadku należy obrócić pokrętło regulacji temperatury w kierunku niższego ustawienia, aby umożliwić automatyczne usuwanie szronu i jednocześnie zmniejszyć zużycie energii.

Wskazówki dotyczące przechowywania świeżej żywności

Aby uzyskać najlepsze wyniki:

• Nie przechowywać w chłodziarce przechowywać ciep płynów.

•Artykuły spożywcze należy przykryć lub owinąć, szczególnie te, które mają silny zapach.

• Zapewnić swobodny przepływ powietrza wokół artykułów spożywczych.

Wskazówki dotyczące przechowywania żywności

Przydatne wskazówki: Mięso (każdy rodzaj): zapakować do polietylenowych worków i umieścić na szklanej pół- ce nad szufladą na warzywa. Ze względów bezpieczeństwa można je przechowywać w ten sposób najwyżej przez jeden lub dwa dni. Żywność gotowana, potrawy na zimno itp.: należy je przykryć i umieścić na dowolnej pół- ce. Owoce i warzywa: należy je dokładnie oczyś- cić i umieś szufladach. Masło i ser: należy je umieszczać w specjalnych hermetycznych pojemnikach lub zapakować w folię aluminiową lub woreczki polietylenowe, aby maksymalnie ograniczyć dostęp powietrza. Butelki z mlekiem: należy założyć na nie nakrętki i przechowywać na półce na butelki na drzwiach.

łej żywności ani parujących

cić w przeznaczonych dla nich

electrolux 35

Bananów, ziemniaków, cebuli i czosnku, jeśli nie są zapakowane, nie należy przechowywać w chłodziarce.

Wskazówki dotyczące zamrażania

Aby uzyskać najlepsze wyniki zamrażania, należy skorzystać z poniższych ważnych wskazówek:

•Maksymalną ilość żywności, którą można zamrozić w ciągu 24 godzin, podano na tabliczce znamionowej.

• Proces zamrażania trwa 24 godziny. W tym czasie nie należy wkładać do zamra-

arki więcej żywności przeznaczonej do

zamrożenia.

•Należy zamrażać tylko artykuły spożywcze najwyższej jakości, świeże i dokładnie oczyszczone.

• Żywność należy dzielić na małe porcje, aby móc ją szybko zupełnie zamrozić, a później rozmrażać tylko potrzebną ilość.

• Żywność należy pakować w folię aluminiową lub polietylenową zapewniającą hermetyczne zamknięcie.

•Nie dopuszczać do stykania się świeżej, niezamrożonej żywności z zamroż produktami, aby uniknąć wzrostu temperatury produktów zamrożonych.

•Produkty niskotłuszczowe przechowują się lepiej i dłużej niż o wysokiej zawartości tłuszczu. Sól powoduje skrócenie okresu przechowywania żywności.

•Spożywanie sorbetu bezpośrednio po wy- jęciu z komory zamrażarki może spowodować odmrożenia skóry.

• Zaleca się umieszczanie daty zamrożenia na każdym opakowaniu w celu kontrolowania długości okresu przechowywania.

Wskazówki dotyczące przechowywania zamrożonej żywności

Aby urządzenie funkcjonowało z najlepszą wydajnością, należy:

• sprawdzać, czy mrożonki były odpowiednio przechowywane w sklepie.

• zapewnić jak najszybszy transport zamrożonej żywność ze sklepu do zamraż

•nie otwierać zbyt często drzwi zamrażarki i nie zostawiać ich otwartych dłużej niż jest to absolutnie konieczne.

• Po rozmrożeniu żywność szybko traci

świeżość i nie może być ponownie zamra- żana.

onymi

arki.

36 electrolux

• Nie przekraczać daty przydatności do spożycia podanej przez producenta żywności.

Konserwacja i czyszczenie

Uwaga! Przed przeprowadzeniem jakichkolwiek prac konserwacyjnych, należy odłączyć urządzenie od zasilania.

Układ chłodniczy urządzenia zawiera węglowodory. Prace konserwacyjne i uzupełnianie mogą wykonywać wyłącznie technicy autoryzowanego serwisu.

Okresowe czyszczenie

Urządzenie należy czyścić regularnie:

•Wnętrze i akcesoria należy czyścić za po- mocą ciepłej wody z dodatkiem łagodnego mydła.

•Należy regularnie sprawdzać i czyścić usz- czelki drzwi.

•Dokładnie opłukać i wysuszyć.

Ważne! Nie ciągnąć, nie przesuwać ani nie niszczyć rurek i/lub przewodów umieszczonych w urządzeniu. Do czyszczenia wnętrza urządzenia nie stosować środków czyszczących, proszków do szorowania, pachnących środków czyszczących lub wosku do polerowania, gdyż mogą one uszkodzić powierzchnię i pozostawić silny zapach.

Skraplacz (czarna kratka) i sprężarkę z tyłu urządzenia należy wyczyścić za pomocą szczotki lub odkurzacza. Zwiększy to wydajność urządzenia i zmniejszy zużycie energii elektrycznej.

Ważne! Należy uważać, aby nie uszkodzić układu chłodniczego.

Niektóre kuchenne środki czyszczące zawierają substancje chemiczne, które mogą uszkodzić tworzywo zastosowane w urządzeniu. Z tego względu zaleca się mycie zewnętrznych części urządzenia ciepłą wodą z niewielką ilością płynu do mycia naczyń. Po czyszczeniu ponownie podłączyć urzą- dzenie do zasilania.

Rozmrażanie chłodziarki

Przy każdorazowym wyłączeniu silnika sprężarki w czasie normalnego użytkowania

szron jest usuwany z parownika komory chłodziarki automatycznie. Woda ze szronu

spływa rynienką do specjalnego pojemnika, umieszczonego z tyłu urządzenia nad sprę- żarką, gdzie odparowuje. Należy pamiętać o okresowym czyszczeniu otworu odpływowego umieszczonego na środku kanału w chłodziarce w celu zapobieżenia przelewaniu się wody i skapywaniu jej na żywność. Należy używać specjalnej przetyczki dostarczonej z urządzeniem, umieszczonej w otworze odpływowym.

Rozmrażanie zamrażarki

Pewna ilość szronu zawsze powstanie na półkach zamrażarki oraz w górnej części komory. Zamrażarkę należy rozmrozić, gdy warstwa szronu osiągnie grubość ok. 3-5 mm. Aby usunąć szron, należy postępować zgodnie z poniższymi instrukcjami:

•wyjąć wtyczkę przewodu zasilającego z gniazdka lub wyłączyć urządzenie

•wyjąć wszystkie przechowywane artykuły spożywcze, zawinąć w kilka warstw gazet i umieścić w chłodnym miejscu

•wyjąć szuflady z zamrażarki

• szuflady obłożyć materiałem izolacyjnym, np. kocami lub gazetami.

Rozmrażanie można przyspieszyć umieszczając miskę z ciepłą wewnątrz zamrażarki.

wodą (nie wrzątkiem)

electrolux 37

•Wyjąć kanał odpływowy z miejsca do prze- chowywania, wcisnąć go zgodnie z ilustracją i umieścić w najniższej szufladzie zamrażarki, gdzie będzie zbierać się woda.

•ostrożnie usunąć lód, kiedy zacznie się rozmrażać. Używać drewnianej lub plastikowej skrobaczki.

•Kiedy cały lód się roztopi, wyczyścić i wy- trzeć do sucha komorę, a następnie włożyć kanał odpływowy z powrotem na miejsce.

•włączyć komorę i włożyć mrożonki z po- wrotem.

Zaleca się ustawienie termostatu na najwyższą pozycję na kilka godzin, aby zamrażarka osiągnęła jak najszybciej od- powiednią temperaturę przechowywania.

Ważne! Nigdy nie używać ostrych

metalowych przedmiotów do usuwania szronu z parownika, ponieważ można go uszkodzić. Do przyśpieszenia procesu rozmrażania nie wolno używać urządzeń mechanicznych ani żadnych innych sztucznych metod oprócz tych, które są zalecane przez producenta. Wzrost temperatury mrożonek podczas rozmrażania może skrócić czas ich przechowywania.

Co zrobić, gdy…

Podczas pracy urządzenia mogą wystąpić drobne, lecz irytujące usterki, które nie wymagają wzywania technika serwisu. W poniższej tabeli przedstawiono informacje na ich temat, aby uniknąć zbędnych opłat za wizytę serwisową.

Ważne! Pracy urządzenia towarzyszą pewne dźwięki (odgłosy pracy sprężarki i

Usterka Możliwa przyczyna Środek zaradczy

Urządzenie głośno pracuje.

Sprężarka pracuje bezustannie.

Drzwi nie są prawidłowo za-

Drzwi są otwierane zbyt często. Nie pozostawiać drzwi otwartych

Temperatura produktów jest zbyt

Temperatura pomieszczenia jest

Nieodpowiednie ustawienie urzą- dzenia.

Pokrętło regulacji temperatury może być nieprawidłowo ustawione.

mknięte.

wysoka.

zbyt wysoka.

cyrkulacji czynnika chłodniczego). Nie jest to usterka, lecz zjawisko normalne.

Ważne! Urządzenie pracuje z przerwami, więc zatrzymanie się sprężarki nie oznacza braku napięcia. Dlatego nie wolno dotykać elektrycznych części urządzenia przed odłączeniem zasilania.

Sprawdzić, czy urządzenie jest ustawione stabilnie (wszystkie cztery nóżki muszą być na podłodze).

Ustawić wyższą temperaturę.

Patrz punkt "Zamykanie drzwi".

dłużej niż to konieczne. Przed umieszczeniem w chłodziar-

ce schłodzić produkty do temperatury pokojowej.

Obniżyć temperaturę pomieszczenia.

38 electrolux

Usterka Możliwa przyczyna Środek zaradczy

Po tylnej ściance urzą- dzenia spływa woda.

Woda spływa do chło- dziarki.

Produkty uniemożliwiają odpływ

Woda wypływa na podło- gę.

W urządzeniu jest za dużo szronu i lodu.

Drzwi nie są prawidłowo za-

Pokrętło regulacji temperatury

Temperatura w chłodziar- ce jest zbyt niska.

Temperatura w chłodziar- ce jest zbyt wysoka.

Drzwi nie są prawidłowo za-

Temperatura produktów jest zbyt

W chłodziarce jest przechowywa-

Zbyt wysoka temperatura w chłodziarce.

Zbyt wysoka temperatura w zamrażarce.

Urządzenie nie działa.

Wtyczka przewodu zasilającego

Brak zasilania urządzenia. Brak

Żarówka nie działa.

Podczas procesu automatycznego rozmrażania szron rozmraża się na tylnej ściance.

Odpływ skroplin jest zatkany. Wyczyścić odpływ skroplin.

wody do rynienki zbierającej skropliny.

Skropliny nie spływają do pojemnika umieszczonego nad sprę-

żarką. Żywność nie została poprawnie

zapakowana.

mknięte.

może być nieprawidłowo ustawione.

Pokrętło regulacji temperatury może być nieprawidłowo ustawione.

mknięte.

wysoka.

nych wiele produktów jednocześ- nie.

W chłodziarce nie ma obiegu zimnego powietrza.

Produkty są ułożone zbyt blisko siebie.

Urządzenie jest wyłączone. Włączyć urządzenie.

nie jest prawidłowo umieszczona w gniazdku.

napięcia w gniazdku.

Żarówka jest uszkodzona. Patrz punkt "Wymiana żarówki".

Jest to prawidłowe.

Ułożyć produkty w taki sposób, aby nie dotykały tylnej ścianki.

Umieścić końcówkę wężyka odpływu skroplin w pojemniku znajdującym się nad sprężarką.

Dokładniej zapakować żywność.

Patrz punkt "Zamykanie drzwi".

Ustawić wyższą temperaturę.

Ustawić niższą temperaturę.

Patrz punkt "Zamykanie drzwi".

Przed umieszczeniem w chłodziar- ce schłodzić produkty do temperatury pokojowej.

Przechowywać jednocześnie mniej produktów.

Zapewnić obieg zimnego powietrza w chłodziarce.

Ułożyć produkty w taki sposób, aby zapewnić cyrkulację zimnego powietrza.

Włożyć prawidłowo wtyczkę przewodu zasilającego do gniazdka.

Podłączyć inne urządzenie elektryczne do tego samego gniazdka. Skontaktować się z wykwalifikowanym elektrykiem.

Jeśli powyższe wskazówki nie przyniosą spodziewanego efektu, skontaktować się z najbliższym autoryzowanym punktem serwisowym.

electrolux 39

Wymiana żarówki

Aby wymienić żarówkę, należy wykonać następujące czynności:

1. Odłączyć urządzenie od zasilania.

2. Odkręcić śrubę mocującą osłonę oświetlenia.

3. Odczepić ruchomą część, naciskając ją tak jak przedstawiono na rysunku obok.

4. Wymienić żarówkę na żarówkę o tej samej mocy (moc maksymalna podana jest na osłonie żarówki).

5. Założyć na miejsce osłonę oświetlenia.

6. Dokręcić śrubę mocującą os

łonę oświet-

lenia.

7. Podłączyć z powrotem urządzenie.

8. Otworzyć drzwi i sprawdzić, czy żarówka włączy się.

Zamykanie drzwi

1. Wyczyścić uszczelki drzwi.

2. W razie konieczności wyregulować drzwi. Patrz punkt "Instalacja".

3. W razie konieczności wymienić uszkodzone uszczelki drzwi. W tym celu skontaktować się z autoryzowanym punktem serwisowym.

Dane techniczne

ERB29301W8 ERB29301X8 ERB34301W8 ERB34301X8

Wymiary Wyso-

Szero-

Głębo-

Czas utrzymywania temperatury bez zasilania

kość

kość 20 h 20 h 20 h 20 h

Dane techniczne podane są na tabliczce znamionowej znajdującej się z lewej strony

1540 mm 1540 mm 1750 mm 1750 mm

595 mm 595 mm 595 mm 595 mm

632 mm 632 mm 632 mm 632 mm

wewnątrz urządzenia oraz na etykiecie informującej o zużyciu energii.

Instalacja

Przed instalacją urządzenia należy dokładnie przeczytać "Informacje

40 electrolux

dotyczące bezpieczeństwa" w celu zapewnienia własnego bezpieczeństwa i prawidłowego działania urządzenia.

Ustawienie

Urządzenie należy instalować w miejscu, w którym temperatura otoczenia będzie odpowiadać klasie klimatycznej wskazanej na tabliczce znamionowej urządzenia.

Klasa klimatyczna

SN +10°C do + 32°C N +16°C do + 32°C ST +16°C do + 38°C T +16°C do + 43°C

Temperatura otoczenia

Miejsce instalacji

Urządzenie należy instalować z dala od źródeł ciepła, takich jak kaloryfery, bojlery oraz nie wystawiać na bezpośrednie działanie promieni słonecznych. Zapewnić swobodną cyrkulacje powietrza przy tylnej ściance urzą- dzenia. Aby zapewnić najlepsze działanie urządzenia w razie jego ustawienia pod wiszącą szafką, należy zachować minimalną odległość pomiędzy urządzeniem a szafką wynoszącą 100 mm Jednakże nie zalecamy ustawiania urządzenia pod wiszącymi szafkami. Urządzenie można dokładnie wypoziomować dzięki regulowanym nóżkom.

Ostrzeżenie! Urządzenie należy ustawić w taki sposób, aby można je było odłączyć od źródła zasilania. Po ustawieniu urządzenia wtyczka musi być łatwo dostępna.

min

100

Przyłącze elektryczne

Przed podłączeniem urządzenia do sieci elektrycznej należy sprawdzić, czy napięcie oraz częstotliwość podane na tabliczce znamionowej odpowiadają parametrom domowej instalacji zasilającej. Urządzenie musi być uziemione. Wtyczka przewodu zasilającego dołączonego do urządzenia posiada styk uziemiający . Jeśli gniazdko zasilania nie jest uziemione, urzą- dzenie należy odrębnie uziemić zgodnie z aktualnymi przepisami, uzgadniając to z wykwalifikowanym elektrykiem. Producent nie ponosi żadnej odpowiedzialności w przypadku nieprzestrzegania powyższych wskazówek dotyczących bezpieczeństwa. Niniejsze urządzenie spełnia wymogi dyrektyw Unii Europejskiej.

Elementy dystansowe W torebce z dokumentacją znajdują się

dwa elementy dystansowe, które należy zamontować tak, jak przedstawiono na rysunku.

Poluzować śruby, umieścić pod ł

bem śruby

element dystansowy i dokręcić śruby.

Poziomowanie

Przy ustawianiu urządzenia należy je odpowiednio wypoziomować. Do tego służą dwie regulowane nóżki, umieszczone na dole z przodu urządzenia.

Wyjmowanie blokad półek

Urządzenie jest wyposażone w blokadę pó- łek, która zabezpiecza półki podczas trans-

portu. Aby zdjąć blokady, należy wykonać nastę- pujące czynności:

1. Przesunąć blokady półek w kierunku oznaczonym strzałką (A).

2. Podnieść półkę z tyłu i przesunąć ją do przodu aż do odblokowania (B).

3. Wyjąć blokady (C).

electrolux 41

Zmiana kierunku otwierania drzwi

Ostrzeżenie! Przed rozpoczęciem prac

należy wyjąć wtyczkę z gniazda sieciowego.

Ważne! Aby wykonać poniższe czynności, zalecamy skorzystanie z pomocy drugiej osoby, która przytrzyma drzwi urządzenia.

Aby zmienić kierunek otwierania drzwi, należy wykonać następujące czynności:

1. Otworzyć drzwi, gdy urządzenie stoi w pozycji pionowej. Odkręcić śruby (t1) i zdjąć górne plastikowe obramowanie (t2). Zamknąć drzwi.

2. Wyjąć małą plastikową osłonę z plastikowego obramowania drzwi i umieścić ją po przeciwnej stronie (t3).

42 electrolux

3. Zdjąć osłonę (t4). Jeśli to konieczne, można bardzo ostrożnie użyć śrubokrę- ta. Odkręcić śrubę po drugiej stronie. Wymontować górny zawias drzwi (t5). Włożyć je do pustej plastikowej torby.

4. Wymontować górne drzwi.

5. Odkręcić śrubę i wyjąć ogranicznik drzwi (d1). Odwrócić go i przymocować po przeciwnej stronie.

7. Wymontować dolne drzwi.

8. Wymontować pokrywę (b1) przy pomocy narzędzia. Odkręcić sworzeń dolnego zawiasu (b2) z podkładką (b3) i umieścić je po przeciwnej stronie.

9. Zamontować pokrywę (b1) po przeciwnej stronie.

6. Odkręcić środkowy zawias (m2). Usunąć plastikową podkładkę (m1).

10. Odkręcić śrubę (d4) i zdemontować elementy ułatwiające domykanie drzwi (d2, d3).

electrolux 43

11. Wyjąć zaślepki z obu drzwi (d5,d6).

12. Odwrócić elementy ułatwiające domykanie drzwi (d2,d3), przenieść je na przeciwną stronę drugiego skrzydła drzwi i przymocować przykręcając śruby (d4).

13. Zamontować zaślepki (d5,d6) po drugiej stronie drzwi.

14. Wyjąć lewą zaślepkę środkowego zawiasu (m3,m4) i przenieść ją na drugą stronę.

15. Włożyć sworzeń środkowego zawiasu (m5) w lewy otwór dolnych drzwi.

16. Ponownie założyć dolne drzwi na sworzeń (b2).

17. Ponownie przykręcić środkowy zawias (m1) po przeciwnej stronie. Należy pamiętać o umieszczeniu plastikowej podkładki (m2) pod środkowym zawiasem.

18. Wł

ożyć górne drzwi na środkowy zawias (m5). Upewnić się, że krawędzie drzwi są równoległe do krawędzi urządzenia.

19. Umieścić i przykręcić górny zawias (znaj- duje się on w opakowaniu z instrukcją obsługi) po przeciwnej stronie (t6).

20. Założyć panel (t7) (znajduje się on w opakowaniu z instrukcją obsługi).

21. Otworzyć górne drzwi, przymocować górne plastikowe obramowanie (t2) przy użyciu śrub (t1). Włożyć magnes (d7). Zamknąć drzwi.

22. Ustawić i wypoziomować urządzenie, odczekać co najmniej cztery godziny, a następnie podłączyć je do zasilania.

Sprawdzić jeszcze raz, czy:

•Wszystkie śruby zostały dokręcone.

• Uszczelka magnetyczna przylega do obu-

dowy.

• Drzwi otwierają i zamykają się prawidłowo.

Jeśli temperatura otoczenia jest niska (np. zimą), uszczelka może nie przylegać dokładnie. W takim przypadku należy poczekać, aż uszczelka dopasuje się sama lub przyspieszyć ten proces podgrzewając ją suszarką do wł

osów. Jeżeli nie chcą Państwo sami dokonywać tych czynności, należy zwrócić się o pomoc do najbliższego autoryzowanego punktu serwisowego. Specjalista z autoryzowanego punktu serwisowego zmieni kierunek otwierania drzwi na Państwa koszt.

Ochrona środowiska

Symbol na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym. Właściwa

utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami

44 electrolux

oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Electrolux. Thinking of you.

Pentru a vedea cum gândim, vizitaţi www.electrolux.com

Cuprins

Informaţii privind siguranţa 45 Funcţionarea 47 Prima utilizare 47 Utilizarea zilnică 48 Recomandări ajutătoare 49

Ne rezervãm dreptul asupra efectuãrii de modificãri

Îngrijirea şi curăţarea 50 Ce trebuie făcut dacă... 51 Date tehnice 54 Instalarea 54 Informaţii privind mediul 57

Informaţii privind siguranţa

Pentru siguranţa dv. şi pentru a asigura utilizarea corectă a aparatului, înainte de instalare şi de prima utilizare, citiţi cu atenţie acest manual de utilizare, inclusiv recomandările şi avertismentele cuprinse în el. Pentru a evita erorile inutile şi accidentele, este important să vă asiguraţi că toate persoanele care vor folosi aparatul cunosc foarte bine modul său de funcţionare şi caracteristicile de siguranţă. Păstraţi aceste instrucţiuni şi asiguraţi-vă că ele vor însoţi aparatul în cazul în care este mutat sau vândut, astfel încât toţi utilizatorii, pe întreaga durată de viaţă a aparatului, să fie corect informaţi cu privire la utilizarea şi siguranţa sa. Pentru siguranţa persoanelor şi a bunurilor, respectaţi măsurile de precauţie din aceste instrucţiuni de utilizare, deoarece producătorul nu este responsabil de daunele cauzate prin nerespectarea acestor cerinţe.

Siguran vulnerabile

• Acest aparat nu trebuie folosit de persoa-

•Nu lăsaţi ambalajele la îndemâna copiilor.

• Când aruncaţi aparatul, scoateţi ştecherul

ţa copiilor şi a persoanelor

ne (inclusiv copii) cu capacităţi fizice, senzoriale şi mentale reduse, sau lipsiţi de experienţă şi cunoştinţe, cu excepţia cazului în care sunt supravegheaţi sau li s-au dat instrucţiuni în legătură cu folosirea aparatului, de către o persoană răspunzătoare pentru siguranţa lor. Copiii trebuie supravegheaţi ca să nu se joace cu aparatul.

Există riscul de sufocare.

din priză, tăiati cablul de alimentare (cât mai aproape de aparat) şi înlăturaţi uşa, astfel încât copiii care se joacă să nu se

poată electrocuta şi să nu se poată închide înăuntru.

•Dacă

acest aparat, care are garnituri magnetice la uşă, înlocuieşte un aparat mai vechi care are un sistem de închidere cu arc (zăvor cu resort), faceţi inutilizabil sistemul de închidere înainte de a arunca aparatul vechi. În acest mod nu va putea deveni o capcană mortală pentru un copil.

Siguranţa generală

Atenţie Menţineţi libere deschiderile de

ventilare.

• Acest aparat este destinat pentru conservarea alimentelor şi/sau a băuturilor în locuinţele normale, aşa cum se arată în acest manual de instrucţiuni.

• Nu utilizaţi dispozitive mecanice sau alte mijloace artificiale pentru a accelera procesul de dezgheţare.

• Nu utilizaţi alte aparate electrice (de ex. aparate de îngheţată) în interiorul aparatelor de răcire, decât dacă sunt aprobate în mod special de producător în acest scop.

•Nu deterioraţi circuitul de răcire.

• Circuitul de răcire al aparatului conţine izobutan ca agent de răcire (R600a), un gaz natural cu un nivel ridicat de compatibilitate cu mediul înconjurător, dar care este inflamabil. În timpul transportului şi al instalării aparatului, aveţi grijă să nu se deterioreze niciunul dintre componentele circuitului de răci- re. Dacă circuitul de răcire e deteriorat: –evitaţi flăcările deschise şi sursele de foc –aerisiţi foarte bine camera în care e am-

plasat aparatul

electrolux 45

46 electrolux

• Este periculos să modificaţi specificaţiile sau să modificaţi acest produs, în orice fel. Deteriorarea cablului de alimentare poate produce un scurt-circuit, un incendiu şi/ sau un şoc electric.

Avertizare Toate componentele electrice (cablu electric, ştecher, compresor) trebuie înlocuite doar de un agent autorizat de la serviciul de asistenţă sau de personal de asistenţă calificat.

1. Cablul electric nu trebuie să fie prelun-

git.

2. Verificaţi cablul de alimentare din spa-

tele aparatului, ca să nu fie strivit sau deteriorat. Un cablu de alimentare strivit sau deteriorat se poate supraîncălzi şi poate produce un incendiu.

3. Verificaţi să puteţi avea acces uşor la

ştecherul aparatului.

4. Nu trageţi de cablul ştecherului.

5. Dacă ştecherul cablului de alimentare

e slăbit, nu introduceţi ştecherul în priză. Există riscul de şoc electric sau de incendiu.

6. Nu trebuie să utilizaţi aparatul fără ca-

pacul becului

10)

pentru becul din inte-

rior.

• Acest aparat este greu. Trebuie să aveţi grijă când îl deplasaţi.

•Nu scoateţi şi nu atingeţi alimentele din compartimentul congelator dacă aveţi mâinile umede sau ude, deoarece în acest mod pielea se poate zgâria sau poate suferi degerături.

•Evitaţi expunerea îndelungată a aparatului la lumină solară directă.

Utilizarea zilnică

• Nu puneţi oale fierbinţi pe piesele din plastic ale aparatului.

•Nu păstraţi gaze şi lichide inflamabile în in- teriorul aparatului, deoarece ar putea exploda.

• Nu puneţi alimentele în contact cu deschiderile de aerisire de pe peretele din spate.

11)

• Alimentele congelate nu trebuie să mai fie congelate din nou după ce s-au dezgheţat.

10) Dacă este prevăzut capacul

11) Dacă aparatul este Frost Free (fără dezgheţare)

•Păstraţi alimentele congelate ambalate în conformitate cu instrucţiunile producăto- rului alimentelor congelate.

• Recomandările producătorului aparatului privind conservarea trebuie respectate cu stricteţe. Consultaţi instrucţiunile respective.

• Nu puneţi băuturi gazoase sau carbonatate în compartimentul congelator, deoarece se creează presiune asupra recipientului, iar acesta ar putea exploda, deteriorând aparatul.

• Îngheţata pe băţ poate cauza degerături dacă e consumată imediat după scoaterea din aparat.

Întreţinerea şi curăţarea

• Înainte de a curăţa aparatul, stingeţi-l şi scoateţi ştecherul din priză. Dacă nu puteţi ajunge la priză, întrerupeţi curentul electric.

•Nu curăţaţi aparatul cu obiecte de metal.

•Nu folosiţi obiecte ascuţite pentru a în- depărta ghea

ţa din aparat. Folosiţi o răzui-

toare de plastic.

•Examinaţi periodic orificiul de evacuare din frigider pentru apa rezultată din dezgheţa- re. Dacă e necesar, curăţaţi orificiul. Dacă evacuarea este blocată, apa se va acumula în partea de jos a aparatului.

Instalarea Important Pentru racordarea la electricitate

respectaţi cu atenţie instrucţiunile din paragrafele specifice.

• Despachetaţi aparatul şi verificaţi să nu fie deteriorat. Nu conectaţi aparatul dacă este deteriorat. Comunicaţi imediat eventualele defecte magazinului de unde l-aţi cumpărat. În acest caz, păstraţi ambalajul.

• Se recomandă să aşteptaţi cel puţin două ore înainte de a conecta aparatul, pentru a permite uleiului să curgă înapoi în compresor.

•Trebuie să se asigure o circulaţie adecvată a aerului în jurul aparatului, în lipsa acesteia se poate supraîncălzi. Pentru a obţine o ventilare suficientă, urmaţi instruc

ţiunile re-

feritoare la instalare.

• Pe cât posibil, spatele aparatului trebuie să se afle lângă un perete, pentru a evita atingerea părţilor calde şi a evita riscul de arsuri.

electrolux 47

• Aparatul nu trebuie amplasat în apropierea caloriferului sau a aragazului.

•Asiguraţi-vă că după instalarea aparatului priza rămâne accesibilă.

• Conectaţi numai la o sursă de apă pota-

12)

bilă.

Serviciul de Asistenţă Tehnică

•Toate lucrările electrice necesare pentru instalarea acestui aparat trebuie efectuate de către un electrician calificat sau de o persoană competentă.

• Acest produs trebuie reparat numai de căte un Centru de Asistenţă autorizat şi trebuie să se folosească numai piese de schimb originale.

Funcţionarea

Pornirea

Introduceţi ştecherul în priză. Rotiţi butonul de reglare a temperaturii în sens orar, pe o setare medie.

Oprirea

Pentru a opri aparatul, rotiţi butonul de reglare a temperaturii pe poziţia "O".

Reglarea temperaturii

Temperatura este reglată automat. Pentru a pune în funcţiune aparatul, procedaţi după cum urmează:

•rotiţi butonul de reglare a temperaturii spre o setare mai joasă, pentru a obţine o răcire minimă.

•rotiţi butonul de reglare a temperaturii spre o setare mai mare, pentru a obţine o răcire maximă.

În general, cea mai adecvată este setarea medie.

Protecţia mediului înconjurător

Acest aparat nu conţine gaze care pot deteriora stratul de ozon, nici în circuitul de răcire şi nici în materialele de izolare. Aparatul nu poate fi aruncat împreună cu deşeurile urbane şi cu gunoiul. Spuma izolatoare conţine gaze inflamabile: aparatul trebuie eliminat conform reglementărilor aplicabile ale autorităţilor locale. Evitaţi deteriorarea unităţii de răci- re, mai ales în spate, lângă schimbătorul de căldură. Materialele folosite pentru acest aparat marcate cu simbolul sunt reciclabile.

Cu toate acestea, setarea exactă trebuie aleasă ţinând cont de faptul că temperatura din interiorul aparatului depinde de:

• temperatura din încăpere

• cât de des se deschide uşa

• cantitatea de alimente conservate

• amplasarea aparatului. Important Dacă temperatura din încăpere

este prea mare sau dacă aparatul este complet încărcat şi e setat pe temperaturile cele mai joase, poate funcţiona în mod continuu, iar pe peretele din spate se formează brumă. În acest caz, discul trebuie setat pe o temperatură mai ridicată, pentru a permite dezgheţarea automată, economisindu-se astfel energia.

Prima utilizare

Important Se recomandă să aşteptaţi cel puţin două ore înainte de a conecta aparatul, pentru a permite uleiului să curgă înapoi în compresor.

Curăţarea interiorului

Înainte de a folosi aparatul pentru prima oară, spălaţi interiorul şi toate acesoriile interne cu

12) Dacă este prevăzută conectarea la apă

apă călduţă şi cu detergent neutru, pentru a înlătura mirosul specific de produs nou, apoi uscaţi-le bine.

Important Nu folosiţi detergenţi sau prafuri abrazive, deoarece vor deteriora finisajul.

48 electrolux

Utilizarea zilnică

Congelarea alimentelor proaspete

Compartimentul congelator este adecvat pentru congelarea alimentelor proaspete şi pentru conservarea pe termen lung a alimentelor congelate. Pentru a congela alimente proaspete nu e necesar să modificaţi setarea medie. Cu toate acestea, pentru o congelare mai rapidă, rotiţi butonul de reglare a temperaturii spre o setare mai mare, pentru a obţine o răcire maximă.

Important Cu această setare, temperatura din compartimentul frigider poate scădea sub 0°C. Dacă se întâmplă acest lucru, rotiţi butonul de reglare a temperaturii pe o setare mai caldă.

Puneţi alimentele proaspete ce urmează a fi congelate în compartimentul de sus.

Conservarea alimentelor congelate

La prima pornire sau după o perioadă de neutilizare, înainte de a introduce alimentele în compartiment, lăsaţi aparatul să funcţio- neze timp de cel puţin 2 ore la setările cele mai mari.

Important În cazul dezgheţării accidentale, de exemplu din cauza unei întreruperi a curentului, dacă curentul a fost întrerupt mai mult timp decât valoarea indicată în tabelul cu caracteristicile tehnice din paragraful "Timpul de atingere a condiţiilor normale de funcţionare", alimentele decongelate trebuie consumate rapid sau trebuie gătite imediat şi apoi recongelate (după ce s-au răcit).

Dezgheţarea

Alimentele congelate, înainte de a fi utilizate, pot fi dezgheţate în compartimentul frigider sau la temperatura camerei, în funcţie de timpul de care dispuneţi pentru această operaţiune. Bucăţile mici pot fi gătite congelate, direct din congelator: în acest caz, durata de coacere va fi mai mare.

Rafturile detaşabile

Pe pereţii frigiderului se află o serie de ghidaje, astfel încât rafturile să poată fi poziţionate după dorinţă.

Poziţionarea rafturilor de pe uşă

Pentru a permite conservarea pachetelor cu alimente de diferite dimensiuni, rafturile de pe uşă pot fi poziţionate la înălţimi diferite. Pentru a efectua aceste reglări, procedaţi după cum urmează: Trageţi treptat raftul în direcţia săgeţilor până când se eliberează, apoi re-poziţionaţi-l conform necesităţilor.

Tavă de congelare

Tava de congelare este potrivită pentru congelarea fructelor mici (zmeură, căpşuni, coacăze, etc.). Fructele trebuie puse în tavă

electrolux 49

în straturi subţiri fără ambalaj. După congelare pot fi ambalate şi sortate, apoi puse în compartimente de păstrare.

Scoaterea coşurilor de congelare din congelator

Coşurile de congelare au un limitator de cursă pentru a preveni scoaterea lor accidentală sau căderea afară. În momentul scoaterii din congelator, trageţi coşul înspre dvs. şi, până la atingerea punctului de capăt, scoateţi coşul prin înclinarea sa în sus înainte.

Recomandări ajutătoare

Recomandări pentru economisirea energiei

• Nu deschideţi uşa prea des şi nu o lăsaţi deschisă mai mult decât e absolut necesar.

•Dacă temperatura camerei este prea ma- re, butonul de reglare a temperaturii este pe setarea cea mai mare, iar aparatul este complet încărcat, compresorul poate funcţiona în mod continuu, iar pe evaporator se poate produce brumă sau gheaţă. Dacă se întâmplă acest lucru, rotiţi butonul de reglare a temperaturii pe o setare mai joasă pentru a permite dezgheţarea automată, economisindu-se astfel energia.

Recomandări pentru conservarea alimentelor proaspete

Pentru a obţine cele mai bune rezultate:

• nu puneţi alimente calde şi nu păstraţi lichide care se evaporă în frigider

• acoperiţi sau înveliţi alimentele, mai ales dacă au un miros puternic

•poziţionaţi alimentele astfel încât aerul să poată circula liber în jurul lor

În momentul punerii sale înapoi, ridicaţi uşor partea din faţă a coşului pentru a-l introduce în congelator. Odată ce vă aflaţi deasupra punctelor de capăt, apăsaţi coşurile înapoi în poziţia lor.

Recomandări privind păstrarea în frigider

Recomandări utile: Carne (toate tipurile) : ambalaţi-o în pungi de polietilen supra sertarului pentru legume. Carnea poate fi conservată în siguranţă în acest mod pentru una sau două zile maximum. Alimente gătite, gustări reci etc.: acestea trebuie acoperite şi pot fi păstrate pe orice raft. Legume şi fructe: acestea trebuie să fie bine curăţate şi puse în sertarul special (sertarele speciale) din dotare. Unt şi brânză: acestea trebuie puse în recipiente ermetice sau învelite în folie de aluminiu sau în pungi de polietilenă pentru a exclude aerul cât mai bine posibil. Sticle de lapte: acestea trebuie să aibă dop şi să fie păstrate în raftul pentru sticle de pe uşă. Bananele, cartofii, ceapa şi usturoiul, dacă nu sunt ambalate, nu trebuie păstrate în frigider.

ă şi puneţi-o pe raftul de sticlă, dea-

50 electrolux

Recomandări privind păstrarea în congelator

Pentru a obţine o congelare eficientă, iată câteva recomandări importante:

• cantitatea maximă de alimente care poate fi congelată într-o perioadă de 24 de ore este indicată pe plăcuţa cu datele tehnice;

• procesul de congelare durează 24 ore. În acest interval de timp nu mai pot fi adăuga- te alte alimente de congelat;

• congelaţi numai alimente de calitate superioară, proaspete şi bine curăţate;

• faceţi porţii mici de alimente, care să se poată congela rapid şi complet, iar apoi să puteţi dezgheţa numai cantitatea necesară;

•înfăşuraţi alimentele în folie de aluminiu sau de polietilenă şi verificaţi ca pachetele să fie etanşe;

•aveţi grijă ca alimentele proaspete, necon- gelate, să nu vină în contact cu cele deja congelate, evitând astfel creşterea temperaturii celor din urmă;

• alimentele fără grăsime se păstrează mai bine şi pe o perioadă mai îndelungată decât cele grase; sarea reduce perioada de păstrare a alimentelor;

Îngrijirea şi curăţarea

Atenţie Scoateţi ştecherul din priză înainte de a efectua orice operaţie de întreţinere.

Acest aparat conţine hidrocarburi în unitatea de răcire; prin urmare, întreţinerea şi reîncărcarea trebuie efectuate numai de tehnicieni autorizaţi.

Curăţarea periodică

Aparatul trebuie să fie curăţat regulat:

•curăţaţi interiorul şi accesoriile cu apă caldă şi cu detergent neutru.

• verificaţi regulat garniturile uşii şi ştergeţile, pentru a vă asigura că sunt curate.

•clătiţi şi uscaţi bine.

Important Nu trageţi, nu deplasaţi şi nu deterioraţi tuburile şi/sau cablurile din interiorul carcasei. Nu folosiţi niciodată detergenţi, prafuri abrazive, produse de curăţare foarte parfumate sau ceară de lustruit pentru a curăţa interiorul, deoarece acestea vor deteriora suprafaţa şi vor lăsa un miros puternic.

• îngheţatele pe bază de sucuri, dacă sunt consumate imediat după scoaterea din congelator, pot produce degerături ale pielii;

• Se recomandă să notaţi data congelării pe fiecare pachet, pentru a putea ţine evidenţa perioadei de conservare;

Recomandări pentru conservarea alimentelor congelate

Pentru a obţine cele mai bune rezultate de la acest aparat, procedaţi astfel:

•controlaţi ca alimentele congelate comer- cial să fi fost păstrate în mod corespunzător în magazin;

•aveţi grijă ca alimentele congelate să fie transferate din magazin în congelator cât mai repede posibil;

• nu deschideţi uşa prea des şi nu o lăsaţi deschisă mai mult decât e absolut necesar.

•După dezgheţare, alimentele se deterio- rează rapid nou.

•Nu depăşiţi perioada de păstrare indicată de producătorul alimentelor.

Curăţaţ presorul din spatele frigiderului cu o perie sau cu un aspirator. Această operaţiune va îmbunătăţi performanţele aparatului şi va duce la economia de energie.

Important Aveţi grijă să nu deterioraţi sistemul de răcire.

Multe substanţe speciale de curăţat suprafeţele din bucătărie conţin substanţe chimice care pot ataca/deteriora materialul plastic utilizat în acest aparat. Din acest motiv, se recomandă să curăţaţi carcasa exterioară a aparatului numai cu apă caldă în care s-a adăugat puţin detergent. După curăţare, conectaţi din nou aparatul la reţea.

Dezgheţarea frigiderului

Gheaţa este eliminată automat din evaporatorul din compartimentul frigider de fiecare dată când se opreşte compresorul motorului, în timpul utilizării normale. Apa rezultată din dezghe

şi nu mai pot fi congelate din

i condensatorul (grila neagră) şi com-

ţare se scurge printr-un canal într-un

electrolux 51

recipient special situat în spatele aparatului, deasupra compresorului motorului, de unde se evaporă. Este necesar să curăţaţi periodic orificiul de drenare a apei rezultate din dezgheţare, din mijlocul canalului din compartimentul frigider, pentru ca apa să nu dea pe dinafară şi să nu se scurgă peste alimente. Folosiţi dispozitivul special de curăţare din dotare, pe care-l veţi găsi deja introdus în orificiul de drenare.

Dezgheţarea congelatorului

O anumită cantitate de gheaţă se va forma întotdeauna pe rafturile congelatorului şi în jurul compartimentului superior. Dezgheţaţi congelatorul când stratul de gheaţă atinge o grosime de circa 3-5 mm. Pentru a înlătura gheaţa, respectaţi instrucţiunile de mai jos:

• scoateţi ştecherul din priza de perete sau opriţi aparatul

• scoateţi toate alimentele depozitate, înveliţi-le în câteva straturi de ziar şi puneţi-le într-un loc rece

• scoateţi sertarele congelatorului

• puneţi material izolator în jurul sertarelor, de exemplu pături sau ziare.

Dezgheţarea poate fi accelerată prin punerea de vase cu apă caldă (nu fiartă) în interiorul congelatorului.

• Desfaceţi canalul de evacuare din poziţia sa de repaus, apăsaţi-l în conformitate cu ilustraţia şi puneţi-l în sertarul inferior al congelatorului unde se poate colecta apa

•răzuiţi cu grijă gheaţa când începe să se dezghe

ţe. Utilizaţi o răzuitoare din lemn

sau plastic

• când toată gheaţa s-a topit, curăţaţi şi ştergeţi aparatul, apoi puneţi canalul de evacuare înapoi la loc.

•porniţi aparatul şi puneţi la loc alimentele congelate.

Se recomandă să utilizaţi aparatul pe cea mai înaltă poziţie a reglajului termostatic timp de câteva ore astfel încât să poată ajunge cât mai rapid posibil la temperatura de păstrare suficientă.

Important Nu utilizaţi niciodată unelte

metalice ascuţite pentru a răzui gheaţa de pe evaporator, pentru că îl puteţi deteriora. Nu utilizaţi un dispozitiv mecanic sau orice alt mijloc artificial pentru a grăbi procesul de dezgheţare, altele decât cele recomandate de producător. O creştere a temperaturii pachetelor de alimente congelate, pe durata dezgheţării, le poate scurta durata de păstrare în siguranţă.

Ce trebuie făcut dacă...

În timpul funcţionării aparatului pot apărea unele defectiuni minore, dar neplăcute, care nu necesită chemarea unui tehnician. În următorul tabel sunt date informaţii despre acestea, pentru a evita să plătiţi unele intervenţii ale asistenţei tehnice care nu sunt necesare.

Important În timpul funcţionării aparatului se aud unele zgomote (compresorul şi zgomotul fluidului de răcire). Acest lucru nu indică o defecţiune, ci funcţionarea normală.

52 electrolux

Important Aparatul funcţionează în mod

discontinuu, aşadar oprirea compresorului nu înseamnă că s-a întrerupt curentul. Din

Problemă Cauză posibilă Soluţie

Aparatul face zgomot.

Compresorul funcţio- nează în mod continuu.

Uşa nu e închisă corect. Consultaţi paragraful "Închiderea

Uşa a fost deschisă prea des. Nu ţineţi uşa deschisă mai mult de-

Temperatura alimentelor este

Temperatura camerei este prea

Pe peretele posterior al frigiderului curge apă.

În frigider curge apă.

Alimentele pot împiedica scurge-

Se scurge apă pe jos.

Există prea multă gheaţă. Produsele nu sunt ambalate co-

Uşa nu e închisă corect. Consultaţi paragraful "Închiderea

Butonul de reglare a temperaturii

Temperatura din aparat este prea mică.

Temperatura din aparat este prea mare.

Uşa nu e închisă corect. Consultaţi paragraful "Închiderea

Temperatura alimentelor este

Au fost introduse prea multe ali-

Temperatura din frigider este prea mare.

Temperatura din congelator este prea mare.

Aparatul nu funcţionează. Aparatul este stins. Porniţi aparatul.

Aparatul nu se sprijină bine. Verificaţi dacă aparatul este într-o

Butonul de reglare a temperaturii poate fi setat incorect.

prea ridicată.

mare. În timpul procesului de dezgheţa-

re automată, gheaţa de pe peretele posterior se topeşte.

Orificiul pentru drenarea apei este înfundat.

rea apei în colector. Apa rezultată din dezgheţare nu

se scurge în tăviţa de evaporare situată pe compresor.

rect.

poate fi setat incorect. Butonul de reglare a temperaturii

poate fi setat incorect.

prea ridicată.

mente în acelaşi timp. Aerul rece nu circulă în aparat. Verificaţi ca aerul rece să circule în

Produsele sunt puse prea aproape unele de altele.

acest motiv nu trebuie să atingeţi părţile electrice ale aparatului înainte de a întrerupe circuitul.

poziţie stabilă (toate cele patru pi- cioruşe trebuie să stea pe podea).

Setaţi o temperatură mai ridicată.

uşii".

cât e necesar. Lăsaţi temperatura alimentelor să

scadă până la temperatura camerei înainte de conservare.

Reduceţi temperatura camerei.

Acest lucru e normal.

Curăţaţi orificiul pentru drenarea apei.

Asiguraţi-vă că alimentele nu ating peretele din spate.

Puneţi orificiul de scurgere al apei rezultate din dezgheţare în tăviţa de evaporare.

Ambalaţi produsele mai bine.

uşii". Setaţi o temperatură mai mare.

Setaţi o temperatură mai mare.

Setaţi o temperatură mai joasă.

uşii". Lăsaţi temperatura alimentelor să

scadă până la temperatura camerei înainte de conservare.

Introduceţi mai puţine alimente în acelaşi timp.

aparat. Puneţi produsele astfel încât aerul

rece să poată circula printre ele.

electrolux 53

Problemă Cauză posibilă Soluţie

Ştecherul nu este introdus corect

în priză.

Aparatul nu este alimentat cu

electricitate. La priză nu există tensiune.

Becul nu funcţionează. Becul este defect. Consultaţi paragraful "Înlocuirea

Introduceţi ştecherul corect în priză.

Conectaţi alt aparat electric la priză. Contactaţi un electrician calificat.

becului".

În măsura în care recomandarea nu duce la nici un rezultat, apelaţi cel mai apropiat service autorizat al mărcii.

Înlocuirea becului

Dacă doriţi să înlocuiţi becul, efectuaţi aceste operaţiuni:

1. Întrerupeţi circuitul aparatului.

2. Deşurubaţi şurubul de fixare a capacului lămpii.

3. Desprindeţi partea mobilă apăsând-o aşa

Închiderea uşii

1. Curăţaţi garniturile uşii.

2. Dacă este nevoie, reglaţi uşa. Consultaţi paragraful "Instalarea".

3. Dacă este nevoie, înlocuiţi garniturile defecte ale uşii. Contactaţi Centrul de Asistenţă.

cum se arată în figură.

4. Înlocuiţi becul cu unul de aceeaşi putere (puterea maximă este indicată pe capacul becului)

5. Fixaţi capacul becului la loc.

6. Înşurubaţi capacul de fixare a capacului lămpii.

7. Conectaţi din nou aparatul.

8. Deschideţi uşa şi verificaţi dacă se aprinde becul.

54 electrolux

Date tehnice

ERB29301W8 ERB29301X8 ERB34301W8 ERB34301X8

Dimensiuni Înălţime 1540 mm 1540 mm 1750 mm 1750 mm Lăţime 595 mm 595 mm 595 mm 595 mm Adânci-me632 mm 632 mm 632 mm 632 mm

Timp de atingere a condiţii- lor normale de funcţionare

20 h 20 h 20 h 20 h

Informaţiile tehnice sunt specificate pe plăcuţa cu datele tehnice de pe partea internă din

Instalarea

Citiţi cu atenţie "Informaţiile privind siguranţa", pentru siguranţa dv. şi pentru a asigura utilizarea corectă a aparatului, înainte de instalarea acestuia.

Amplasarea

Install this appliance at a location where the ambient temperature corresponds to the climate class indicated on the rating plate of the appliance:

Climate

class

SN +10°C to + 32°C N +16°C to + 32°C ST +16°C to + 38°C T +16°C to + 43°C

Amplasarea

Aparatul trebuie instalat la distanţă de surse de căldură cum ar fi radiatoare, boilere, lumina directă a soarelui etc. Aveţi grijă ca aerul să poată circula liber în jurul părţii din spate a dulapului. Pentru a asigura cele mai bune performanţe, dacă aparatul este amplasat dedesubtul unui perete ieşit în afară, distanţa minimă între partea de sus a carcasei şi perete trebuie să fie de cel puţin 100 mm . În orice caz, în mod ideal, aparatul nu trebuie amplasat dedesubtul pereţilor ieşiţi în afară. Aşezarea uniformă corespunzătoare este asigurată prin unul sau mai multe picioruşe reglabile la baza carcasei aparatului.

Avertizare Trebuie să poată fi posibilă deconectarea aparatului de la priză; prin

Ambient temperature

stânga a aparatului şi pe eticheta referitoare la energie.

urmare, ştecherul trebuie să fie uşor accesibil după instalare.

min

100

Conexiunea electrică

Înainte de a conecta aparatul, asiguraţi-vă că tensiunea şi frecvenţa indicate pe plăcuţa cu datele tehnice corespund cu sursa de alimentare a locuinţei dv. Aparatul trebuie să fie legat la pământ. Ştecherul cablului electric este prevăzut cu un contact în acest scop. Dacă priza din locuinţă nu este legată la pământ, conectaţi aparatul la o împământare separată, în conformitate cu reglementările în vigoare, după ce aţi consultat un electrician calificat. Producătorul nu-şi asumă nicio responsabilitate dacă aceste măsuri de siguranţă nu sunt respectate.

electrolux 55

Acest aparat este conform cu Directivele C.E.E.

Distanţierele spate În punga cu documentaţie, există două

distanţiere care trebuie montate aşa cum se prezintă în figură.

Slăbiţi şuruburile şi introduceţi distanţierul dedesubtul capului şurubului, apoi strângeţi din nou şurubul.

Nivelarea

Când amplasaţi aparatul, aveţi grijă să fie aşezat uniform. Acest lucru poate fi obţinut cu ajutorul a două picioruşe reglabile din partea de jos, în faţă.

2. Ridicaţi raftul din partea din spate şi împingeţi-l înainte, până când se eliberează (B).

3. Scoateţi opritoarele (C).

Reversibilitatea uşii

Avertizare Înainte de a face orice

operaţie, scoateţi ştecherul din priză.

Important Pentru a efectua operaţiile următoare, vă recomandăm să le faceţi împreună cu încă o persoană care să ţină bine uşile aparatului în cursul operaţiilor.

Pentru a schimba direcţia de deschidere a uşii, urmaţi paşii aceştia:

1. Deschideţi uşa cu aparatul în poziţie ver-

ticală. Desfaceţi şuruburile (t1) şi scoateţi ornamentul de plastic din partea de sus a uşii (t2). Închideţi uşa.

Scoaterea opritoarelor rafturilor

Aparatul dv. este echipat cu opritoare pentru rafturi, care asigură blocarea rafturilor în timpul transportului. Pentru a le scoate, procedaţi după cum urmează:

1. Mutaţi opritoarele rafturilor în direcţia săgeţii (A).

56 electrolux

2. Scoateţi micul capac de plastic de pe

ornamentul de plastic al uşii şi montaţi-l pe partea opusă (t3).

3. Scoateţi panoul (t4). Dacă este necesar,

utilizaţi cu mare atenţie o şurubelniţă. Deşurubaţi şurubul de pe cealaltă parte. Scoateţi balamaua de sus a uşii (t5). Puneţi-le într-o pungă de plastic.

4. Scoateţi uşa de sus.

5. Desfaceţi şurubul şi scoateţi opritorul uşii

(d1). Montaţi-l pe cealaltă parte.

6. Deşurubaţi balamaua din mijloc (m2).

Scoateţi distanţierul de plastic (m1).

7. Scoateţi uşa de jos.

8. Scoateţi capacul (b1) cu ajutorul unei unelte. Deşurubaţi pivotul balamalei de jos (b2) şi distanţierul (b3) şi montaţi-le pe partea opusă.

9. Reintroduceţi capacul (b1) pe partea opusă.

10. Demontaţi elementele de blocare ale uşii (d2, d3) prin deşurubarea şurubului (d4).

electrolux 57

11. Îndepărtaţi dopurile de la ambele uşi (d5, d6).

12. Întoarceţi elementele de blocare ale uşii (d2, d3), aşezaţi-le pe cealaltă parte a celeilalte uşi şi fixaţi-le prin înşurubarea şurubului (d4).

13. Fixaţi iarăşi opritoarele (d5, d6) pe partea cealaltă a uşilor.

14. Îndepărtaţi bolţul de acoperire al balamalei mijlocii din stânga (m3, m4) şi mutaţi-l pe partea cealaltă.

15. Potriviţi bolţul balamalei mijlocii (m5) în orificiul din stânga al uşii de jos.

16. Reintroduceţi uşa de jos pe pivotul (b2).

17. Înşurubaţi din nou balamaua din mijloc (m1) pe partea opusă. Nu uitaţi distanţierul de plastic (m2) care trebuie introdus sub balamaua din mijloc.

18. Introduceţi uşa de sus pe balamaua din mijloc (m5). Verificaţi ca muchiile uşilor să fie paralele cu muchia laterală a aparatului.

19. Poziţionaţ (o puteţi găsi în punga cu instrucţiunile de folosire) pe partea opusă (t6).

i şi fixaţi balamaua superioară

20. Introduceţi panoul (t7) (care se găseşte în punga cu instrucţiunile de folosire).

21. Deschideţi uşa de sus, montaţi garnitura de plastic de acoperire de sus (t2) cu şu- ruburile (t1). Introduceţi magnetul (d7). Închideţi uşa.

22. Puneţi la loc aparatul, reglaţi-i poziţia orizontală, aşteptaţi cel puţin patru ore, apoi conectaţi-l la priză.

Efectuaţi o verificare finală pentru a vă asigura că:

• Toate şuruburile sunt bine strânse.

• Dispozitivul magnetic de etanşare se lipeş-

te de carcasă.

•Uşa se deschide şi se închide corect.

Dacă temperatura ambiantă este scăzută (de ex. iarna), este posibil ca garnitura să nu se potrivească bine la aparat. În acest caz, aş- teptaţi până când garnitura se potriveşte în mod natural sau acceleraţ încălzind partea respectivă cu un uscător de păr normal. Dacă nu doriţi să realizaţi singur operaţiile de mai sus, vă rugăm adresaţi-vă celui mai apropiat serviciu de asistenţă după vânzare. Serviciul de asistenţă după vânzare va schimba direcţia de deschidere a uşilor pe cheltuiala dvs.

i acest proces

Informaţii privind mediul

Simbolul e pe produs sau de pe ambalaj indică faptul că produsul nu trebuie aruncat împreună cu gunoiul menajer. Trebuie predat la punctul de colectare corespunzător pentru reciclarea echipamentelor electrice şi

electronice. Asigurându-vă că aţi eliminat în mod corect produsul, ajutaţi la evitarea potenţialelor consecinţe negative pentru mediul înconjurător şi pentru sănătatea persoanelor, consecinţe care ar putea deriva

58 electrolux

din aruncarea necorespunzătoare a acestui produs. Pentru mai multe informaţii detaliate despre reciclarea acestui produs, vă rugăm să contactaţi biroul local, serviciul pentru eliminarea deşeurilor sau magazinul de la care l-aţi achiziţionat.

Electrolux. Thinking of you.

Обменяйтесь с нами своими мыслями на

www.electrolux.com

Содержание

Сведения по технике безопасности

Описание работы 61 Первое использование 62 Ежедневное использование 62 Полезные советы 64

Право на изменения сохраняется

Уход и чистка 65 Что делать, если ... 67

Технические данные 69 Установка 69 Забота об окружающей среде 73

Сведения по технике безопасности

детьми) с ограниченными физически‐ ми, сенсорными или умственными спо‐ собностями или с недостаточным опы‐ том или знаниями без присмотра лица, отвечающего за их безопасность, или получения от него соответствующих

Для обеспечения собственной безо‐ пасности и правильной эксплуатации прибора, перед его установкой и первым использованием внимательно прочитай‐ те данное руководство, не пропуская ре‐ комендации и предупреждения. Чтобы избежать нежелательных ошибок и не‐ счастных случаев, важно, чтобы все, кто пользуется данным прибором, подробно ознакомились с его работой и правилами техники безопасности. Сохраните на‐ стоящее руководство и в случае прода‐ жи прибора или его передачи в пользо‐ вание другому лицу передайте вместе с ним и данное руководство, чтобы новый пользователь получил соответствую‐ щую информацию о правильной эксплуатации и правилах техники безо‐ пасности. В интересах безопасности людей и иму‐ щества соблюдайте меры предосторож‐ ности, указанные в настоящем руковод‐ стве, так как производитель не несет от‐ ветственности за убытки, вызванные не‐ соблюдением указанных мер.

Безопасность детей и лиц с ограниченными возможностями

• Данное изделие не предназначено для эксплуатации лицами (в том числе

инструкций, позволяющих им безопас‐ но эксплуатировать его. Необходимо следить за тем, что бы де‐ ти не играли с прибором.

• Держите все упаковочные материалы в недоступном для детей месте. Су‐ ществует опасность удушения.

• Если прибор больше не нужен, выньте вилку из розетки, обрежьте шнур пита‐ ния (как можно ближе к прибору) и сни‐ мите дверцу, чтобы дети, играя, не по‐ лучили удар током или не заперлись внутри прибора.

• Если данный прибор (имеющий маг‐ нитное уплотнение дверцы) предназ‐ начен для замены старого холодиль‐ ника с пружинным замком (защелкой) дверцы или крышки, перед утилиза‐ цией старого холодильника обяза‐ тельно выведите замок из строя. Это позволит исключить превращение его в смертельную ловушку для детей.

Общие правила техники безопасности

ПРЕДУПРЕЖДЕНИЕ! Не допускайте перекрытия вентиляционных отверстий.

electrolux 59

60 electrolux

• Настоящий прибор предназначен для хранения продуктов питания и напит‐ ков в обычном домашнем хозяйстве, как описано в настоящем руководстве.

• Не используйте механические приспо‐ собления или любые другие средства для ускорения процесса разморажива‐ ния.

• Не используйте другие электроприбо‐ ры (например, мороженицы) внутри холодильников, если производителем не допускается возможность такого использования.

• Не допускайте повреждения контура хладагента.

• Холодильный контур прибора содер‐ жит безвредный для окружающей сре‐ ды, но, тем не менее, огнеопасный хладагент изобутан (R600a). При транспортировке и установке при‐ бора следите за тем, чтобы не допу‐ стить повреждений каких-либо компо‐ нентов холодильного контура. В случае повреждения холодильного контура: – не допускайте использования от‐

крытого пламени и источников вос‐ пламенения

– тщательно проветрите помещение,

в котором установлен прибор

• Изменение характеристик прибора или внесение каких-либо изменений в его конструкцию сопряжено с опасно‐ стью. Поврежденный шнур может вы‐ звать короткое замыкание, пожар или удар электротоком.

ВНИМАНИЕ! Замену электрических частей изделия (шнура питания, вилки, компрессора) должен произ‐ водить сертифицированный пред‐ ставитель сервисного центра или квалифицированный обслуживаю‐ щий персонал.

1. Запрещено удлинять шнур пита‐

ния.

2. Убедитесь, что штепсельная вилка

не сплющена и не повреждена с тыльной стороны прибора. Сплю‐ щенная или поврежденная штеп‐

3. Убедитесь, что Вы сможете до‐ стать вилку сетевого шнура прибо‐ ра.

4. Не тяните сетевой шнур.

5. Если розетка электропитания не закреплена, не вставляйте в нее вилку. Существует опасность пора‐ жения электрическим током или по‐ жара.

6. Нельзя пользоваться прибором с лампой без плафона

го освещения.

• Данный прибор тяжелый. Будьте осто‐ рожны при его перемещении.

• Не вынимайте и не трогайте предметы в морозильном отделении мокрыми или влажными руками, это может при‐ вести к появлению на руках ссадин или ожогов от обморожения.

• Не допускайте долговременного воз‐ действия на прибор прямых солнеч‐ ных лучей.

Ежедневная эксплуатация

• Не ставьте на пластмассовые части прибора горячую посуду.

• Не храните в холодильнике воспламе‐ няющиеся газы и жидкости, так как они могут взорваться.

• Не помещайте продукты питания пря‐ мо напротив воздуховыпускного от‐

верстия в задней стенке.

• Замороженные продукты после размо‐ раживания не должны подвергаться повторной заморозке.

• При хранении расфасованных замо‐ роженных продуктов следуйте реко‐ мендациям производителя.

• Следует тщательно придерживаться рекомендаций по хранению, данных изготовителем прибора. См. соответ‐ ствующие указания.

• Не помещайте в холодильник газиро‐ ванные напитки, т.к. они создают внут‐ ри емкости давление, которое может привести к тому, что она лопнет и по‐ вредит холодильник.

• Ледяные сосульки могут вызвать ожог обморожения, если брать их в рот пря‐ мо из морозильной камеры.

сельная вилка может перегреться и стать причиной пожара.

13) Если предусмотрен плафон

14) Если холодильник с защитой от образования льда и инея

13)

внутренне‐

14)

electrolux 61

Чистка и уход

• Перед выполнением операций по чистке и уходу за прибором, выключи‐ те его и выньте вилку сетевого шнура из розетки. Если невозможно достать розетку, отключите электропитание.

• Не следует чистить прибор металли‐ ческими предметами.

• Не пользуйтесь острыми предметами для удаления льда с прибора. Исполь‐ зуйте пластиковый скребок.

• Регулярно проверяйте сливное отвер‐ стие холодильника для талой воды. При необходимости прочистите слив‐ ное отверстие. Если отверстие закупо‐ рится, вода будет собираться на дне прибора.

Установка

ВАЖНО! Для по дкл юч ен ия к эл ек тр ос ети тщательно следуйте инструкциям, приведенным в соответствующих параграфах.

• Распакуйте изделие и проверьте, нет ли повреждений. Не подключайте к электросети поврежденный прибор. Немедленно сообщите о повреждени‐ ях продавцу прибора. В таком случае сохраните упаковку.

• Рекомендуется подождать не менее четыре часа перед тем, как включать холодильник, чтобы масло вернулось в компрессор.

• Необходимо обеспечить вокруг холо‐ дильника достаточную циркуляцию воздуха, в противном случае прибор может перегреваться. Чтобы обеспе‐ чить достаточную вентиляцию, сле‐ дуйте инструкциям по установке.

• Если возможно, изделие должно рас‐ полагаться обратной стороной к стене

так, чтобы во избежание ожога нельзя было коснуться горячих частей (ком‐ прессор, испаритель).

• Данный прибор нельзя устанавливать вблизи радиаторов отопления или ку‐ хонных плит.

• Убедитесь, что к розетке будет доступ после установки прибора.

• Подключайте прибор только к питье‐ вому водоснабжению.

15)

Обслуживание

• Любые операции по техобслуживанию прибора должны выполняться квали‐ фицированным электриком или упо‐ лномоченным специалистом.

• Техобслуживание данного прибора должно выполняться только специали‐ стами авторизованного сервисного центра с использованием исключи‐ тельно оригинальных запчастей.

Защита окружающей среды

Ни холодильный контур, ни изоля‐ ционные материалы настоящего прибора не содержат газов, которые могли бы повредить озоновый слой. Данный прибор нельзя утилизиро‐ вать вместе с бытовыми отходами и мусором. Изоляционный пенопласт содержит горючие газы: прибор под‐ лежит утилизации в соответствии с действующими нормативными поло‐ жениями, с которыми следует озна‐ комиться в местных органах власти. Не допускайте повреждения холо‐ дильного контура, особенно, вблизи теплообменника. Материалы, ис‐ пользованные для изготовления данного прибора, помеченные сим‐

волом

, пригодны для вторичной

переработки.

Описание работы

Включение Вставьте вилку сетевого шнура в розет‐

ку. Поверните регулятор температуры по часовой стрелке до среднего значения.

15) Если предусмотрено подключение к водопроводу

Выключение Чтобы выключить прибор, поверните ре‐

гулятор температуры в положение "O".

Регулирование температуры Температура регулируется автоматиче‐

ски.

62 electrolux

Чтобы привести прибор в действие, вы‐ полните следующие операции:

• поверните регулятор температуры по направлению к нижним положениям, чтобы установить минимальный хо‐ лод.

• поверните регулятор температуры по направлению к верхним положениям, чтобы установить максимальный хо‐ лод.

В общем случае наиболее предпо‐ чтительным является среднее зна‐ чение температуры.

Однако, точную задаваемую температу‐ ру следует выбирать с учетом того, что температура внутри прибора зависит от:

Первое использование

ВАЖНО! Рекомендуется подождать не менее двух часов перед тем, как включать холодильник, чтобы масло вернулось в компрессор.

Чистка холодильника изнутри Перед первым включением прибора вы‐

мойте его внутренние поверхности и все внутренние принадлежности теплой во‐

• температуры в помещении

• частоты открывания дверцы

• количества хранимых продуктов

• места расположения прибора.

ВАЖНО! В случае высокой температуры в помещении или полного заполнения прибора продуктами, если задано самое низкое значение температуры, компрессор прибора может работать непрерывно; при этом задняя стенка прибора будет покрываться льдом. В этом случае следует задать более высокую температуру, чтобы сделать возможным автоматическое размораживание и, таким образом, уменьшить расход энергии.

дой с нейтральным мылом, чтобы уда‐ лить запах, характерный для только что изготовленного изделия, затем тщатель‐ но протрите их.

ВАЖНО! Не используйте моющие или абразивные средства, т.к. они могут по‐ вредить покрытие поверхностей холо‐ дильника.

Ежедневное использование

Замораживание свежих продуктов Морозильное отделение предназначено

для замораживания свежих продуктов и продолжительного хранения заморо‐ женных продуктов, а также продуктов глубокой заморозки. Для замораживания свежих продуктов не требуется менять среднее значение температуры. Однако, для более быстрого заморажи‐ вания поверните регулятор температу‐ ры по направлению к верхним положе‐ ниям, чтобы установить максимальный холод.

ВАЖНО! В таком случае температура в холодильном отделении может опускаться ниже 0°C. Если такое произойдет, установите регулятор температуры на более высокую температуру.

Положите подлежащие замораживанию свежие продукты в верхнее отделение.

Хранение замороженных продуктов При первом запуске или после длитель‐

ного простоя перед закладкой продуктов в отделение дайте прибору поработать не менее 2 часов в режиме ускоренной заморозки.

ВАЖНО! При случайном размораживании продуктов, например, при сбое электропитания, если напряжение в сети отсутствовало в течение времени, превышающего указанное в таблице технических данных "время повышения температуры", размороженные продукты следует быстро употребить в пищу или немедленно подвергнуть тепловой обработке, затем повторно заморозить (после того, как они остынут).

Размораживание продуктов Замороженные продукты, включая про‐

дукты глубокой заморозки, перед ис‐ пользованием можно размораживать в холодильном отделении или при комнат‐ ной температуре, в зависимости от вре‐ мени, которым Вы располагаете для вы‐ полнения этой операции. Маленькие куски можно готовить, даже не размораживая, в том виде, в каком они взяты из морозильной камеры: в этом случае процесс приготовления пи‐ щи займет больше времени.

Съемные полки На стенках холодильника установлен

ряд направляющих, позволяющих раз‐ мещать полки по желанию.

electrolux 63

Поддон для замораживания Поддон для замораживания хорошо под‐

ходит для замораживания ягод (малины, смородины, клубники и т.д.). Ягоды сле‐ дует укладывать на поддон тонкими слоями без упаковки. После заморажи‐ вания их можно упаковать и рассортиро‐ вать, а затем поместить в отделения для хранения.

Размещение полок дверцы Чтобы обеспечить возможность хранить

упаковки продуктов различных разме‐ ров, полки дверцы можно размещать на разной высоте. Чтобы переставить полку, действуйте следующим образом: постепенно тяните полку в направлении, указанном стрелками, до тех пор, пока она не высвободится; затем установите ее на нужное место.

Извлечение выдвижных ящиков из морозильной камеры

Выдвижные ящики имеют стопор для предотвращения их случайного извлече‐ ния или выпадения. При извлечении из морозильной камеры потяните выдвиж‐ ной ящик на себя и, когда он достигнет

64 electrolux

конечной точки, приподнимите передний край ящика и снимите его. При установке выдвижного ящика на ме‐ сто, приподнимите его передний край и вставьте в морозильную камеру. Как только он окажется над конечной точкой, толкните выдвижной ящик обратно на его место.

Полезные советы

Рекомендации по экономии электроэнергии

• Не открывайте дверцу слишком часто и не держите ее открытой дольше, чем необходимо.

• Если температура окружающей среды высокая, регулятор температуры на‐ ходится в самом высоком положении и холодильник полностью загружен, компрессор может работать без оста‐ новок, что приводит к образованию инея или льда на испарителе. Если та‐ кое случается, поверните регулятор температуры до более низких значе‐ ний, чтобы сделать возможным авто‐ матическое оттаивание, и, следова‐ тельно, снизить потребление элек‐ троэнергии.

Рекомендации по охлаждению продуктов

Для получения оптимальных результа‐ тов:

• не помещайте в холодильник теплые продукты или испаряющиеся жидкости

• накрывайте или заворачивайте про‐ дукты, особенно те, которые имеют сильный запах

• располагайте продукты так, чтобы во‐ круг них мог свободно циркулировать воздух

Рекомендации по охлаждению Полезные советы:

Мясо (всех типов): помещайте в поли‐ этиленовые пакеты и кладите на сте‐ клянную полку, расположенную над ящи‐ ком для овощей. Храните мясо таким образом один, мак‐ симум два дня, иначе оно может испор‐ титься. Продукты, подвергшиеся тепловой об‐ работке, холодные блюда и т.д.: должны быть накрыты и могут быть размещены на любой полке. Фрукты и овощи: должны быть тщатель‐ но очищенными; их следует помещать в специально предусмотренные для их хранения ящики. Сливочное масло и сыр: должны поме‐ щаться в специальные воздухонепрони‐ цаемые контейнеры или быть обернуты алюминиевой фольгой или полиэтиле‐ новой пленкой, чтобы максимально ог‐ раничить контакт с воздухом. Бутылки с молоком: должны быть закры‐ ты крышкой и размещены в полке для бутылок на дверце. Бананы, картофель, лук и чеснок не сле‐ дует хранить в холодильнике в неупако‐ ванном виде.

Рекомендации по замораживанию Ниже приведен ряд рекомендаций, на‐

правленных на то, чтобы помочь сде‐ лать процесс замораживания макси‐ мально эффективным:

electrolux 65

• максимальное количество продуктов, которое может быть заморожено в те‐ чение 24 часов. указано на табличке технических данных;

• процесс замораживания занимает 24 часа. В этот период не следует класть в морозильную камеру новые продук‐ ты, подлежащие замораживанию;

• замораживайте только высококаче‐ ственные, свежие и тщательно вымы‐ тые продукты;

• перед замораживанием разделите продукты на маленькие порции для то‐ го, чтобы быстро и полностью их за‐ моразить, а также чтобы иметь воз‐ можность размораживать только нуж‐ ное количество продуктов;

• заверните продукты в алюминиевую фольгу или в полиэтиленовую пленку и проверьте, чтобы к ним не было до‐ ступа воздуха;

• не допускайте, чтобы свежие незамо‐ роженные продукты касались уже за‐ мороженных продуктов во избежание повышения температуры последних;

• постные продукты сохраняются лучше и дольше, чем жирные; соль сокра‐ щает срок хранения продуктов;

Уход и чистка

ПРЕДУПРЕЖДЕНИЕ! Перед выполнением каких-либо операций по чистке или уходу за прибором выньте вилку сетевого шнура из розетки.

В холодильном контуре данного при‐ бора содержатся углеводороды; по‐ этому его обслуживание и заправка должны осуществляться только упо‐ лномоченными специалистами.

Периодическая чистка Прибор нуждается в регулярной чистке:

• внутренние поверхности прибора и принадлежности мойте теплой водой с нейтральным мылом.

• тщательно проверьте уплотнение дверцы и вытрите его дочиста, чтобы оно было чистым и без мусора.

• сполосните и тщательно вытрите.

• пищевой лед может вызвать ожог ко‐ жи, если брать его в рот прямо из мо‐ розильной камеры;

• рекомендуется указывать дату замо‐ раживания на каждой упаковке; это по‐ зволит контролировать срок хранения.

Рекомендации по хранению замороженных продуктов

Для получения оптимальных результа‐ тов следует:

• убедиться, что продукты индустриаль‐ ной заморозки хранились у продавца в должных условиях;

• обеспечить минимальное время до‐ ставки замороженных продуктов из магазина в свою морозильную камеру;

• не открывать дверцу слишком часто и не держать ее открытой дольше, чем необходимо.

• После размораживания продукты быстро портятся и не подлежат по‐ вторному замораживанию.

• Не превышайте время хранения, ука‐ занное изготовителем продуктов.

ВАЖНО! Не тяните, не двигайте и старайтесь не повредить трубки и кабели внутри корпуса. Никогда не пользуйтесь для ч истки вну т‐ ренних поверхностей моющими сред‐ ствами, абразивными порошками, чистя‐ щими средствами с сильным запахом или полировальными пастами, так как они могут повредить поверхность и ос‐ тавить стойкий запах.

Прочистите испаритель (черная решет‐ ка) и компрессор, расположенные с зад‐ ней стороны прибора, щеткой или пыле‐ сосом. Эта операция повышает эффект‐ ивность работы прибора и снижает по‐ требление электроэнергии.

ВАЖНО! Будьте осторожны, чтобы не повредить систему охлаждения.

Некоторые чистящие средства для кухни содержат химикаты, могущие повредить пластмассовые детали прибора. По этой причине рекомендуется мыть внешний

66 electrolux

корпус прибора только теплой водой с небольшим количеством моющего сред‐ ства. После чистки подключите прибор к сети электропитания.

Размораживание холодильника При нормальных условиях наледь авто‐

матически удаляется с испарителя холо‐ дильной камеры при каждом выключе‐ нии мотор-компрессора. Талая вода сли‐ вается в специальный поддон, установ‐ ленный с задней стороны прибора над мотор-компрессором, и там испаряется. Необходимо периодически прочищать сливное отверстие, имеющееся посре‐ дине канала холодильной камеры, во из‐ бежание попадания капель воды на на‐ ходящиеся в ней продукты. Используйте для этого специальное приспособление, которое поставляется вставленным в сливное отверстие.

ко слоев газетной бумаги и поместите в прохладное место

• извлеките выдвижные ящики моро‐ зильной камеры

• оберните ящики изоляционным мате‐ риалом, например, одеялами или бу‐ магой.

Размораживание можно ускорить, уста‐ новив миски с горячей (не кипящей) во‐ дой внутрь морозильной камеры.

• Освободите дренажный канал в месте его крепления, протолкните его со‐ гласно иллюстрации и поместите в нижний выдвижной ящик, где может собираться вода

• осторожно соскребите лед, когда он начнет таять. Используйте в этих це‐ лях деревянный или пластмассовый скребок

• когда растает весь лед, почистите и насухо вытрите корпус, затем верните дренажный канал на место.

Размораживание морозильной камеры На полках и вокруг верхнего отделения

морозильной камеры всегда образуется определенное количество наледи. Размораживайте морозильную камеру, когда слой наледи достигнет толщины около 3-5 мм. Для удаления наледи выполните сле‐ дующее:

• вытяните вилку из розетки или выклю‐ чите прибор

• удалите из камеры все хранящиеся там продукты, заверните их в несколь‐

• включите прибор и верните на место замороженные продукты.

Рекомендуется повернуть ручку термо‐ стата в максимальное положение на не‐ сколько часов, чтобы как можно скорее была достигнута температура, достаточ‐ ная для хранения продуктов.

electrolux 67

ВАЖНО! Никогда не используйте острые металлические инструменты для удаления наледи с испарителя во избежание его повреждения. Не используйте механические устройства или любые другие средства, кроме

рекомендованных производителем, для ускорения процесса размораживания. Повышение температуры упаковок с замороженными продуктами при размораживании может привести к сокращению безопасного срока их хранения.

Что делать, если ...

В течение эксплуатации холодильника могут случаться небольшие, но раздра‐ жающие неполадки, для устранения ко‐ торых не требуется вызывать специали‐ ста. В следующей таблице приведена информация о них, позволяющая избе‐ жать лишних расходов на обслуживание.

ВАЖНО! Работа холодильника сопровождается некоторыми звуками (от

Неполадка Возможная причина Способ устранения

Прибор работает слиш‐ ком шумно.

Компрессор работает не‐ прерывно.

Неплотно закрыта дверца. См. раздел "Закрытие дверцы".

Дверца открывалась слишком

Температура продуктов слиш‐

Температура воздуха в поме‐

Потоки воды на задней стенке холодильника.

Потоки воды в холодиль‐ нике.

Продукты мешают воде сте‐

Потоки воды на полу. Водосброс талой воды на‐

Слишком много льда и инея.

Неплотно закрыта дверца. См. раздел "Закрытие дверцы".

Прибор установлен непра‐ вильно.

Возможно, неправильно уста‐ новлен температурный регу‐ лятор.

часто.

ком высокая.

щении слишком высокая.

Во время автоматического размораживания на задней панели размораживается на‐ ледь.

Засорилось сливное отвер‐ стие.

кать в водосборник.

правлен не в поддон испари‐ теля над компрессором.

Продукты не упакованы на‐ длежащим образом.

компрессора и циркуляции хладагента). Это не неисправность, а нормальная работа.

ВАЖНО! Холодильник работает с перерывами, так что остановка компрессора не означает отсутствия тока. Поэтому запрещено касаться электрических частей холодильника до отключения его от сети.

Проверьте, чтобы холодильник стоял устойчиво (опираясь на все четыре ножки).

Задайте более высокую темпе‐ ратуру.

Не оставляйте дверцу открытой дольше, чем это необходимо.

Прежде чем положить продук‐ ты в холодильник, дайте им охладиться до комнатной тем‐ пературы.

Обеспечьте снижение темпера‐ туры воздуха в помещении.

Это нормально.

Прочистите сливное отверстие.

Убедитесь, что продукты не ка‐ саются задней стенки.

Направьте водосброс талой во‐ ды в поддон испарителя.

Упакуйте продукты более тща‐ тельно.

68 electrolux

Неполадка Возможная причина Способ устранения

Возможно, неправильно уста‐

Температура в приборе слишком низкая.

Температура в приборе слишком высокая.

Неплотно закрыта дверца. См. раздел "Закрытие дверцы".

Температура продуктов слиш‐

Одновременно хранится

Температура в холодиль‐ нике слишком высокая.

Температура в морозиль‐ ной камере слишком вы‐ сокая.

Прибор не работает. Прибор выключен. Включите холодильник.

Вилка сетевого шнура непра‐

На прибор не подается элек‐

Лампочка не работает. Лампочка перегорела. См. раздел "Замена лампочки".

новлен температурный регу‐ лятор.

Возможно, неправильно уста‐ новлен температурный регу‐ лятор.

ком высокая.

слишком много продуктов.

В приборе не циркулирует хо‐ лодный воздух.

Продукты расположены слиш‐ ком близко друг к другу.

вильно вставлена в розетку.

тропитание. Отсутствует на‐ пряжение в сетевой розетке.

Задайте более высокую темпе‐ ратуру.

Задайте более низкую темпера‐ туру.

Прежде чем положить продук‐ ты в холодильник, дайте им охладиться до комнатной тем‐ пературы.

Одновременно храните мень‐ ше продуктов.

Убедитесь, что в приборе цир‐ кулирует холодный воздух.

Укладывайте продукты таким образом, чтобы обеспечить циркуляцию холодного возду‐ ха.

Правильно вставьте вилку се‐ тевого шнура в розетку.

Подключите другой электро‐ прибор к сетевой розетке. Об‐ ратитесь к квалифицированно‐ му электрику.

Если выполненные проверки не привели к положительному результату, обрат‐ итесь в ближайший сервисный центр.

Замена лампочки Чтобы заменить лампочку, выполните

следующее:

1. Отключите холодильник от сети элек‐ тропитания.

2. Отвинтите винт крепления плафона

лампочки.

3. Снимите плафон, как показано на ри‐ сунке.

4. Установите новую лампу той же мощ‐ ности (максимальная мощность ука‐

зана на плафоне)

5. Установите плафон на место.

6. Завинтите винт крепления плафона лампочки.

7. Включите холодильник.

8. Откройте дверцу и проверьте, горит

Закрытие дверцы

1. Прочистите уплотнители дверцы.

ли лампочка.

electrolux 69

2. При необходимости отрегулируйте дверцу. См. раздел "Установка".

3. При необходимости замените непри‐ годные уплотнители дверцы. Обрат‐ итесь в сервисный центр.

Технические данные

ERB29301W8 ERB29301X8 ERB34301W8 ERB34301X8

Габариты

Высота 1540 mm 1540 mm 1750 mm 1750 mm

Ширина 595 mm 595 mm 595 mm 595 mm

Глубина 632 mm 632 mm 632 mm 632 mm

Время повы‐ шения темпе‐ ратуры

Технические данные указаны на пас‐ портной табличке на левой стенке внут‐

20 h 20 h 20 h 20 h

ри прибора и на табличке энергопотре‐ бления.

Установка

Перед установкой прибора внимательно прочитайте "Информацию по технике безопасности" для обеспечения собственной безопасности и правильной эксплуатации прибора.

Размещение Устанавливайте холодильник в месте,

где температура окружающей среды со‐ ответствует климатическому классу, ука‐ занному на табличке с техническими данными:

Клима‐

тический

класс

SN от +10°C до +32°C

N от +16°C до +32°C

ST от +16°C до +38°C

T от +16°C до +43°C

Температура окружающей сре‐

ды

Расположение Прибор следует устанавливать на до‐

статочном расстоянии от источников тепла, таких как радиаторы отопления, котлы, прямые солнечные лучи и т.д. Обеспечьте свободную циркуляцию воз‐ духа сзади холодильника. Если прибор расположен под подвесным шкафчиком, для обеспечения оптимальной работы минимальное расстояние между корпу‐ сом и шкафчиком должно быть не менее 100 мм. Тем не менее, лучше всего не

устанавливать прибор под навесными шкафами. Точность выравнивания по го‐ ризонтали достигается с помощью регу‐ лировки высоты ножек в основании кор‐ пуса.

ВНИМАНИЕ! Должна быть обеспечена возможность отключения прибора от сети электропитания; поэтому после установки холодильника должен быть обеспечен легкий доступ к вилке сетевого шнура.

min

100

70 electrolux

Подключение к электросети Перед включением прибора в сеть удо‐

стоверьтесь, что напряжение и частота, указанные в табличке технических дан‐ ных, соответствуют параметрам вашей домашней электрической сети. Прибор должен быть заземлен. С этой целью вилка сетевого шнура имеет спе‐ циальный контакт заземления. Если ро‐ зетка электрической сети не заземлена, выполните отдельное заземление при‐ бора в соответствии с действующими нормами, поручив эту операцию квали‐ фицированному электрику. Изготовитель снимает с себя всякую от‐ ветственность в случае несоблюдения вышеуказанных правил техники безо‐ пасности. Данное изделие соответствует директи‐ вам Европейского Союза.

Задние ограничители В пакет с документацией вложены два

ограничителя, которые должны быть укреплены, как показано на рисунке. Ослабьте винты и вставьте ограничите‐ ли под их головки, после чего затяните винты.

Снятие держателей полок Ваш холодильник оснащен держателя‐

ми полок, позволяющими фиксировать полки при транспортировке. Чтобы снять их, действуйте следующим образом:

1. Передвиньте держатели полок по на‐ правлению стрелки (A).

2. Поднимите полку сзади и потяните ее вперед, пока она не снимется (B).

3. Снимите держатели (C).

Выравнивание по высоте При установке прибора убедитесь, что

он стоит ровно. Для этого используйте две регулируемые ножки спереди внизу.

Перевешивание дверцы

ВНИМАНИЕ! Перед выполнением любых операций выньте вилку из сетевой розетки.

ВАЖНО! Следующие операции рекомендуется выполнять вдвоем, чтобы надежно удерживать дверцы прибора.

Для изменения направления открывания дверцы выполните следующие опера‐ ции:

1. Откройте дверцу прибора, при этом он должен стоять вертикально. Вы‐ винтите винты (t1) и снимите верх‐ нюю пластмассовую декоративную полоску дверцы (t2). Закройте двер‐ цу.

electrolux 71

4. Снимите верхнюю дверцу.

5. Вывинтите винт и выньте дверной ограничитель (d1). Переверните и прикрепите его на другой стороне.

2. Снимите пластмассовую крышечку с пластмассовой декоративной поло‐ ски дверцы и установите ее на про‐ тивоположной стороне (t3).

3. Снимите панель (t4). Если необходи‐ мо, можно очень аккуратно исполь‐ зовать для этого отвертку. Вывинти‐ те винты на другой стороне. Снимите крепеж верхней дверцы (t5). Поло‐ жите его в пустой полиэтиленовый пакет.

6. Отвинтите среднюю петлю (m2). Снимите пластмассовую шайбу (m1).

72 electrolux

7. Снимите нижнюю дверцу.

8. С помощью инструмента снимите крышку (b1). Отвинтите поворотный штифт нижней петли (b2) и шайбу (b3) и установите их на противопо‐ ложной стороне.

9. Установите крышку (b1) на противо‐ положной стороне.

10. Снимите запирающие элементы дверцы (d2,d3), выкрутив винт (d4).

11. Снимите ограничители на обеих дверцах (d5,d6).

12. Разверните запирающие элементы дверцы (d2,d3), перенесите на дру‐ гую сторону другой двери и прикре‐ пите, ввинтив винт (d4).

13. Установите ограничители (d5,d6) на противоположной стороне дверец.

14. Снимите штифт левосторонней кры‐ шки средней петли (m3,m4) и пере‐ ставьте на другую сторону.

15. Вставьте штифт средней петли (m5) в левостороннее отверстие нижней дверцы.

16. Насадите обратно нижнюю дверцу на поворотный штифт (b2).

17. Прикрутите среднюю петлю (m1) на противоположной стороне. Не за‐ будьте вставить пластмассовую шайбу (m2) под среднюю петлю.

18. Установите верхнюю дверцу на среднюю петлю (m5). Убедитесь, что края дверцы распо‐ ложены параллельно боковому краю прибора.

19. Установите и прикрепите верхнюю петлю (находится в пакете с руко‐ водством по эксплуатации) на проти‐ воположной стороне (t6).

electrolux 73

20. Вставьте пластину (t7) (она находит‐ ся в пакете с руководством по эксплуатации).

21. Откройте верхнюю дверцу, прикре‐ пите верхнюю крышку (t2) винтом

Забота об окружающей среде

Символ на изделии или на его упаковке указывает, что оно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт приемки электронного и электрооборудования для последующей утилизации. Соблюдая правила утилизации изделия, Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба, который возможен в противном случае, вследствие неподобающего обращения с подобными отходами. За более подробной информацией об утилизации этого изделия просьба обращаться к местным властям, в службу по вывозу и утилизации отходов или в магазин, в котором Вы приобрели изделие.

(t1). Вставьте магнит (d7). Закройте дверцу.

22. Установите прибор на место, выров‐ няйте, подождите не менее четырех часов и подключите к сетевой розет‐ ке.

В завершение проверьте, чтобы:

• Все винты были затянуты.

• Магнитная прокладка прилегала к кор‐

пусу.

• Дверца правильно открывалась и за‐

крывалась. При низкой температуре в помещении (т.е. зимой) прокладка может вначале неплотно прилегать к корпусу. В этом случае дождитесь естественной усадки прокладки или ускорьте этот процесс, нагрев ее с помощью обычного фена. In case you do not want to carry out the above mentioned operations, contact the nearest After Sales Service Force. The After Sales Service specialist will carry out the reversibility of the doors at your cost.

74 electrolux

electrolux 75

www.electrolux.com

www.electrolux.hu

www.electrolux.cz

www.electrolux.pl

www.electrolux.ro

www.electrolux.ru

200372520-00-06102008

AEG ERB29301X8, ERB34301X8 User Manual [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
