Multifunktion Einbau-Herde / Fours multi-fonctions / Meer-Systemen Inbouw-Fornuizen
BEDIENUNGS- UND EINBAUANWEISUNGEN
MODE D'EMPLOI
GEBRUIKSAANWIJZING
35675-0601
Mod. EON 400
Page 2
DEUTSCH
Warnungen und wichtige Hinweise
Diese Hinweise dienen der Sicherheit des Nutzers und seiner Mitbewohner.
Lesen Sie sie also aufmerksam, bevor Sie das Gerät anschließen und/oder in Gebrauch nehmen.
Installation
l Lassen Sie die Installation und den Anschluß von
einem Fachmann, gemäß den ihm dank seiner
Fachkenntnis bekannten Richtlinien ausführen.
l Auch gegebenenfalls auf Grund der Installation
erforderliche Modifikationen an der Stromversorgung
haben durch einen Fachmann zu erfolgen.
l Es ist gefährlich, Veränderungen jeglicher Art an
diesem Gerät oder an seinen Eigenschaften
vorzunehmen.
Kindersicherheit
l Dieses Gerät ist für den Gebrauch seitens
Erwachsenen bestimmt. Es ist gefährlich, wenn Sie
es Kindern zum Gebrauch oder Spiel überlassen.
l Halten Sie Kinder fern, solange der Ofen in Betrieb
ist. Auch nachdem Sie den Backofen ausgeschaltet
haben, bleibt die Türe noch lange heiß.
l Während des Back-, Brat- und Grillvorgangs werden
das Backofenfenster und die übrigen Geräteteile
heiß, deshalb sollten Kinder vom Gerät ferngehalten
werden. Bei Anschluß von Elektrogeräten an
Steckdosen in Herdnähe, ist darauf zu achen, dass
Anschlussleitungen nicht mit heissen Kochstellen in
Berührung kommen oder in der heißen Backofentür
eingeklemmt werden.
Betrieb
l Dieser Backofen ist zur Zubereitung von Speisen
gedacht; gebrauchen Sie ihn niemals zu Anderem.
l Das Fett, welches beim Zubereiten im Grill oder im
Backofen abtropft, kann in einem niedrigen,
feuerfesten Behälter, der mit etwas Wasser gefüllt
wird, aufgefangen werden; so wird die Rauchbildung
und das Verbrennen des Tropffettes verhindert.
l Verwenden Sie immer Topfhandschuhe um
feuerfeste, heiße Schüsseln oder Töpfe aus dem
Backofen zu nehmen.
l Falls Sie - aus welchen Gründen auch immer - Alu-
Folie zur Zubereitung von Speisen im Backofen
verwenden sollten, lassen Sie diese nie in direkten
Kontakt mit dem Boden des Ofens kommen.
l Gehen Sie bei der Reinigung des Ofens vorsichtig
vor: sprühen Sie nie auf die Heizstäbe und den
Thermostatfühler.
l Eine regelmäßige Reinigung verhindert die
Verschlechterung des Oberflächenmaterials. Auch
die katalytischen, selbstreinigenden Wände müssen
von Zeit zu Zeit gereinigt werden (siehe
entsprechenden Abschnitt).
l Schalten Sie vor der Reinigung des Backofens
entweder den Strom ab oder ziehen Sie den
Netzstecker heraus.
l Stellen Sie sicher, daß die Schaltknöpfe sich in
der «Aus» Stellung befinden wenn der Backofen
nicht mehr benutzt wird.
l Dieser Backofen ist für den einphasigen Anschluß
mit Neutralleiter an 230V vorgesehen. Der Anschluß
an mehr Phasen ohne Nulleiter (400V) führt zu
Zestörung des Ofens.
l Achten Sie darauf, daß das Gerät nicht auf dem
Zuleitungskabel steht.
l Versuchen Sie nicht, das Gerät bei Funktions-
störungen oder Schäden selbst zu reparieren. Durch
Reparaturen seitens ungeschulter Personen können
Schäden oder Verletzungen hervorgerufen werden.
Service
l Lassen Sie Überprüfungsarbeiten und/oder
Reparaturen vom Kundendienst des Herstellers oder
von einem vom Hersteller autorisierten Kundendienst
ausführen und verwenden Sie nur Original-
Ersatzteile.
Entsorgung des Altgerätes
l Ein Gerät, das nicht funktioniert, muß vom
Stromnetz getrennt werden, damit es nicht
versehentlich benützt wird.
l Ziehen Sie bei ausgedienten Geräten den
Netzstecker aus der Steckdose und machen Sie
Netzschlußleitung sowie Stecker unbrauchbar. Sie
verhindern damit, daß ein Mißbrauch mit den
Geräten getrieben wird.
Bewahren Sie diese Broschüre unbedingt
so zusammen mit dem Gerät auf, daß Sie
sie jederzeit problemlos zu Rate ziehen
können. Sollten Sie das Gerät verkaufen
oder einer anderen Person überlassen, so
händigen Sie bitte auch diese Broschüre
aus, damit sich der neue Benutzer über den
Betrieb und die Warnungen und Hinweise
informieren kann.
HERSTELLER: ELECTROLUX ZANUSSI S.p.A.
Viale Bologna, 298
47100 FORLÌ (Italien)
Anleitung zur
Gebrauchsanweisung
Sicherheitsanweisung
F
Schritt-für-Schritt-Anweisung
Ratschläge
Umwelt-Informationen
2
Page 3
Inhaltsverzeichnis
Für den Benutzer
Warnungen und wichtige Hinweise 2
Gerätebeschreibung 3
Elektrischer Backofen 4
Erst-Installation 5
Gebrauch des Backofens 5
Praktische Hinweise 6
Pflege und Wartung 8
Kundendienst 9
Wenn etwas falsch läuft 9
Garantiebestimmungen 12
Dieses Gerät entspricht den folgenden EWGRichtlinien:
73/23 - 90/683 (Niederspannungsrichtlinie);
89/336 (EMV-Richtlinie);
93/68 (allgemeinen Richtlinie);
und weiteren Änderungen.
Für den Installateur
Technische Daten 10
Installation 10
Elektro-Anschluß 11
SCHUTZVORRICHTUNG (mod. EON 400 X)
Selbstverständlich entsprechen alle unsere Geräte
den europäischen Sicherheitsstandards. Um jedoch
auch den höchsten Sicherheitsansprüchen gerecht
zu werden, und besonders, um speziell kleinere
Kinder vor den Gefahren einer Verletzung durch die
entstehenden Betriebstemperaturen zu schützen,
ist eine Schutzvorrichtung als Sonderzubehör
erhaltlich, die ein unbeabsichtigtes Berühren der
Ofentür verhindert. Diese Vorrichtung kann über unser
zentrales Ersatzteillager unter Angabe der
Modellbezeichnung und der Produktnummer, die Sie
bitte dem Typenschild entnehmen, bezogen werden.
Eine Montageanleitung liegt der Schutzvorrichtung
bei.
Gerätebeschreibung
98 234567
1
10
13
12
13
11
1. Bedienungsblende
2. Knebel für Kochstelle vorne
rechts
3. Knebel für Kochstelle hinten
rechts
4. Knebel für Kochstelle hinten links
5. Knebel für Kochstelle vorne links
6. Knebel für Temperaturregler
(Thermostat)
7. Knebel für den Wähler
8. Betriebskontrollampe
9. Thermostat-Kontrollampe
10. Grill
11. Backofen-Lampe
12. Lüfterrad
13. Teleskopauszugschienen
3
Page 4
Elektrischer Backofen
Bedienungsknebel
Durch Drehen des Wahlschalter-Knebels (Abb. 1) kann
das geeignetste Heizsystem gewählt werden, und durch
Drehen des Thermostat-Knebels (Abb. 1) kann die
geeignetste Temperatur gewählt werden.
Symbole
Backofen-Innenbeleuchtung
Ober- und Unterhitze eingeschaltet
Heißluftbetrieb
Grill
Betrieb
Normal-Beheizung
- Wahlschalter-Knebel auf drehen,
- dann Thermostat-Knebel auf die geeignete
Temperatur einstellen.
Heißluft-Beheizung
- Wahlschalter-Knebel auf drehen,
- dann Thermostat-Knebel auf die geeignete
Temperatur einstellen.
Grill
- Wahlschalter-Knebel auf drehen,
- dann Thermostat-Knebel auf die geeignete
Temperatur einstellen.
Thermostat-Kontrollampe (°C)
Sie erlischt, wenn die eingestellte Temperatur im
Backofen erreicht ist, und leuchtet jeweils beim
Aufheizen wieder auf.
Abb. 1
FO 2508
50
MAX
100
200
150
FO 2235
3
1
2
Betriebskontrollampe
Sie zeigt an, daß ein oder mehrere Heizkörper des
Backofens eingescaltet sind.
Sicherheits-Thermostat
Um gefährliche Überhitzung zu vermeiden (durch
unsachgemässen Gebrauch des Gerätes oder defekte
Bestandteile), ist der Backofen mit einem SicherheitsThermostat ausgestattet, welcher die Stromversor-gung
unterbricht.
Die Wiedereinschaltung erfolgt automatisch bei
Temperaturabfall.
Sollte der Sicherheits-Thermostat aufgrund unsachgemässen Gebrauchs des Gerätes ansprechen, genügt
es, nach der Abkühlung des Ofens, die Fehlerursache
zu beseitigen; spricht dagegen der Thermostat wegen
eines defekten Bauteiles an, so wenden Sie sich bitte
an den Kundendienst.
Kühlungsventilator
Dieser hat den Zweck, die elektrischen Bauteile, die
Schalterknebel und den Türgriff abzukühlen.
Abb. 2
Um gefährliche Überhitzungen zu vermeiden, läuft
der Kühlungsventilator, nachdem der Backofen
ausgeschaltet wurde, bis die Temperatur normale Werte erreicht hat.
Bedienungsknebel für
Kochmulde
An der Schalterblende befinden sich die Schalt-Knebel
für die vier Kochmulden-Heizelemente.
Die Kochstellen werden mit einem 7-Takt-schalter
geregelt (Abb. 2), wovon 6 Arbeitsstufen benutzt werden
können:
0 = AUS
1 = Minimum
3 = Maximum
Die Zubereitung von Speisen mit Öl oder Fett wie z.B.
pommes frites, darf nicht ohne Aufsicht geschehen, da
Öle und Fette bei Überhitzung leicht entflammen können.
4
Page 5
Erst-Installation
Nach der Installation des Backofens:
a) den Temperaturwähler auf MAX stellen;
F
b) den Backofen-Funktionsschalter auf die
Funktion Ober- und Unterhitze stellen ( );
c) den leeren Backofen einschalten für etwa 45
Minuten;
d) dem Raum Frischluft zuführen (z.B. durch das
Öffnen eines Fensters)
Während dieser Zeit kann ein unangenehmer Geruch
auftreten. Dieser wird verursacht durch Rückstände von
der Herstellung und ist absolut normal. Wenn diese
Aktion durchgeführt ist, den Backofen abkühlen lassen,
dann denselben mit einem weichen Tuch, eingeweicht in
einer Spülmittellauge, innen reinigen.
Die Einschiebeteile vor dem ersten Garvorgang sorgfältig
abwaschen.

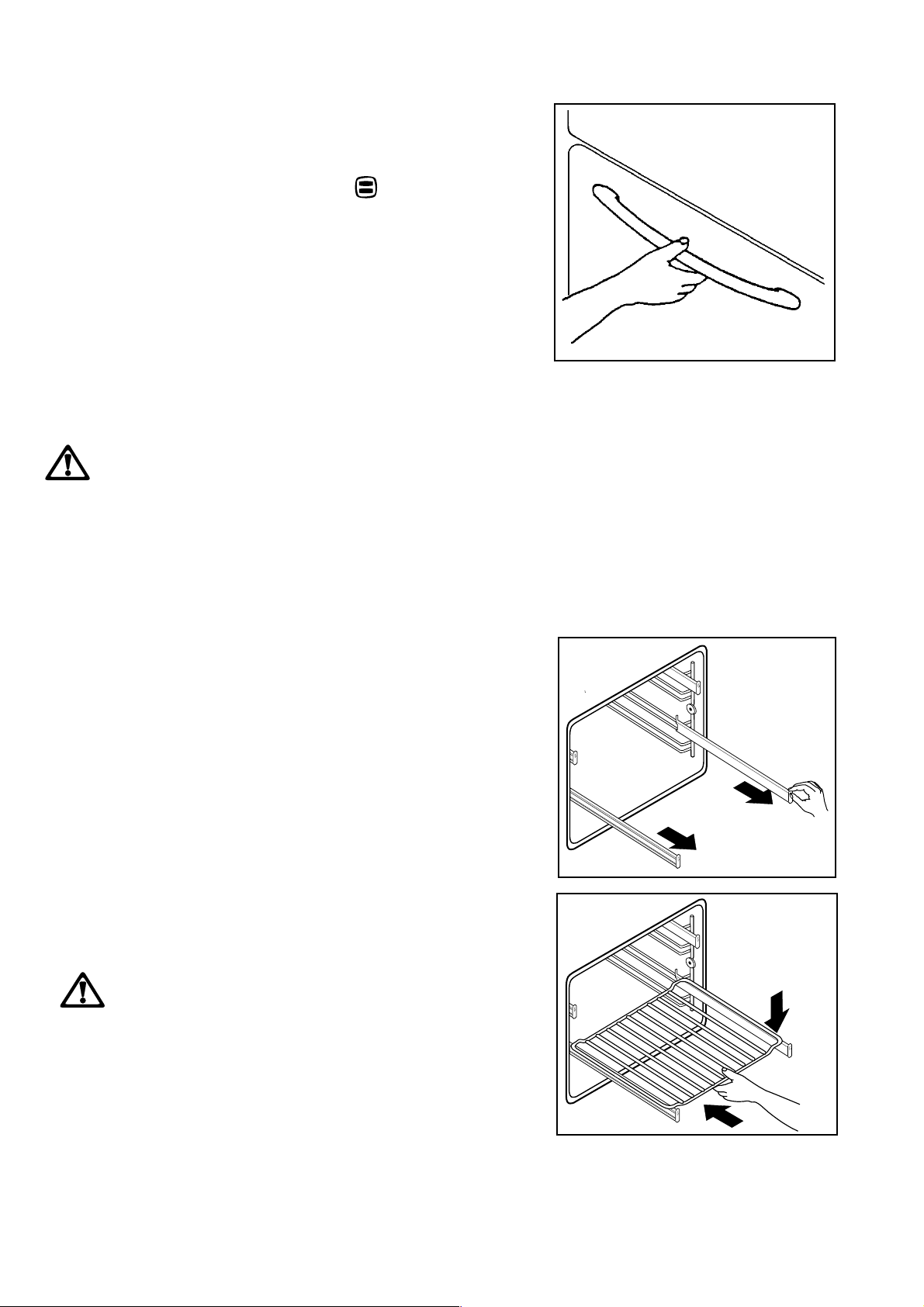

Um die Backofentür zu öffnen, immer den
Griff in der Mitte anpacken (Abb.3).
Abb.3
FO 0799
Gebrauch des Backofens
Einschubebenen
Die Backofen-Einschiebteile können auf
unterschiedlichen Ebenen eingeschoben werden, um
bessere Ergebnisse zu erzielen.
Der Backofen besitzt Einhängegitter mit
Teleskopauszugschienen auf zwei (2. und 4.) Ebenen.
Zum Einsetzen von Rost oder Fettpfanne zuerst die
Teleskopauszugschienen einer Ebene herausziehen
(Abb.4).
Rost oder Fettpfanne auf den ausgezogenen Schienen
ablegen und von Hand ganz in den Backofen bis zum
Anschlag einschieben (Abb.5).
Backofentüre immer erst schließen, wenn
Teleskopauszugschienen vollständig eingeschoben
sind.
Alle Kochvorgänge müssen bei geschlossener Ofentür erfolgen.
Abb.4
Abb.5
5
Page 6
Praktische Hinweise zum Backen,
Braten und Grillen
Garen mit Ober- und Unterhitze
Den Backofen-Funktionsschalter auf das
entsprechende Symbol ( ) drehen und die
gewünschte Temperatur mit dem Temperaturwähler
einstellen. Die Funktion benutzt die Ober- und
Unterhitze-Heizkörper und ermöglicht das Garen auf
einer Ebene. Sollte das Gericht mehr Wärme von oben
oder von unten benötigen, so benutzen Sie die oberen
oder die unteren Einschiebeleisten.
Der Heißluft-Backofen
Den Backofen-Funktionsschalter auf das
entsprechende Symbol ( ) drehen und die
gewünschte Temperatur mit dem Temperaturwähler
einstellen. Das Gebläse hinter der Rückwand läßt
heiße Luft im Backofen zirkulieren.
Wenn Sie mehr als eine Speise gleichzeitig
imHeißluft-Backofen garen müssen, die
Einschiebeteile in die erste und dritte Position von
unten einschieben (siehe Abb.6). Wenn nur eine
Speise im Heißluft zubereitet wird, die unteren Ebenen
benutzen, da das zu besseren Ergebnissen führt.
Auftauen
Den Backofen-Funktionsschalter auf das Symbol ( )
drehen und den Temperaturwähler auf AUS stellen
(symbol: l). Das Gebläse läuft ohne Beheizung und
zirkuliert die Luft bei Raumtemperatur im Innenraum.
Dies erhöht die Geschwindigkeit beim Auftauen.
Grillen
Drehen Sie den Wahlschalter auf Position ; stellen
Sie den Thermostatschalter auf die gewünschte
Temperatur ein.
Ratschläge für das Garen von Fisch
und Fleisch
Sie können Fleisch in hitzebeständiges Geschirr legen,
oder direkt auf den Rost. Dabei ist daran zu denken, die
Pratpfanne in die erste Ebene von unten (siehe Abb. 6)
einzuschieben und etwas Wasser hinzuzugeben.
Weißes Fleisch, Geflügel und Fisch benötigen im
Allgemeinen eine mittlere Gartemperatur (zwischen
150°C und 175°C). Wenn man rotes Fleisch (außen leicht
gebräunt und innen schoneneder gegart) garen möchte,
ist eine höhere Temperatur (zwischen 200°C und 250°C)
für kurze Zeit zu empfehlen.
Ratschläge und Tips für das Backen
Kuchen benötigen gewöhnlich eine mittlere
Gartemperatur (zwischen 150°C und 200°C).
Ein kurzes Vorheizen (etwa 10 Minuten) wird empfohlen
für das Backen von Kuchen. Wenn der Garvorgang
begonnen hat, die Tür während der ganzen Zeit
geschlossen halten, und die Ergebnisse durch das
Backofen-Türglas kontrollieren.
Ratschläge und Tips für das Grillen
Wenn man Fleisch oder Fisch grillen möchte, diese direkt
auf den Rost legen, nachdem sie mit etwas Öl besprüht
wurden.
In der Grillfunktion kommt die Hitze von dem OberhitzeHeizkörper. Deshalb ist es nötig, die Einschubebene
anzupassen in Abhängigkeit von der Höhe des Fleisches
oder des Fischs.
Immer daran denken, die Pratpfanne in die erste Ebene
von unten einzuschieben und etwas Wasser
hinzuzugeben.
FO 0019
6
4
3
2
1
Abb.6
Page 7
Back- und Brattabelle - Grilltabelle
Ober- und Unterhitze sowie Heißluft
°C
Garzeit
in
minuten
NOTIZEN
Gewicht
(GR.)
1000 Weißbrot 1 200 2 175 45-60 1 Stück
500 Roggenbrot 2 200 2 175 30-45 in Brotpfanne
500 Brötchen 2 200 2(1u3)* 175 20-35 8 Brötchen
250 Pizza 1 220 2(1u3)* 200 20-35 auf Backblech
1000 Rind 2 200 2 175 50-70 auf dem Rost
1200 Schwein 2 200 2 175 100-130 auf dem Rost
1000 Kalb 2 200 2 175 90-120 auf dem Rost
1500 Englisches Roastbeef 2 220 2 200 50-70 auf dem Rost
1200 Lamm 2 200 2 175 110-130 Bein
1000 Hähnchen 2 200 2 175 60-80 komplett
4000 Truthahn 2 200 2 175 210-240 komplett
1500 Ente 2 175 2 160 120-150 komplett
3000 Gans 2 175 2 160 150-200 komplett
1200 Hase 2 200 2 175 60-80 A-Stücke
1000 kompletter Fisch 2 200 2(1u3)* 175 40-60 2 Fische
800 Fischstücke 2 200 2(1u3)* 175 30-40 4 Stücke
ART DER SPEISE
Kuchen
Rührteig 2 180 2(1u3)* 160 45-60
Blätterteig 2 180 2(1u3)* 160 20-35
Mürbeteig 2 180 2(1u3)* 160 20-30
Buttermilch-Käsekuchen 1 175 2 150 60-80
Apfelkuchen 1 180 2(1u3)* 160 40-60
Strudel 2 175 2(1u3)* 150 60-80
Marmeladentorte 2 180 2(1u3)* 160 45-60
Kleine Kuchen 2 180 2(1u3)* 160 15-25
Biskuits 2 180 2(1u3)* 160 10-20
Baiser 2 100 2(1u3)* 100 90-120
Brot und Pizza
Flans
Pasta-Flan- 2 200 2(1u3)* 175 40-50
Gemüse-Flan 2 200 2(1u3)* 175 45-60
Quiches 2 200 2(1u3)* 175 35-45
Lasagne 2 200 2 175 45-60
Fleisch
Fisch
Ober- und Unterhitze
4
3
Ebene
2
1
temp.
°C
Ebene
Heißluft
4
3
2
1
temp.
ANMERKUNG:
Die Garzeiten beinhalten nicht die Vorheizungs-Zeiten.
Wir empfehlen ein kurzes Vorheizen (für etwa 10 Minuten)
vor dem Backen von Pizza
(*) Wenn Sie mehr als ein Gericht gleichzeitig zubereiten
möchten, empfehlen wir den Einschub in die Ebenen
zwischen den Klammern.
HERKÖMMLICHES GRILLEN
Gericht Menge gr Einschubleiste Temperatur °C Kochzeit in Min.
(Höhe des Rostes) Obers. Unters.
Hühnerbrust 400 3 Max 13 10
Toast 200 3 Max 3 1
Bratwürste 500 4 Max 10 6
Koteletts 500 4 Max 12 8
Fisch, Filets 500 4 Max 8 6
HINWEIS:
1) Die Fettpfanne wird zum Auffangen des Bratensaftes in die unterste Einschubleiste eingeschoben; es wird geraten,
1/2 l Wasser in die Pfanne zu gießen.
2) Alle Kochvorgänge haben bei geschlossener Backofentür stattzufinden.
7
Page 8
Pflege und Wartung
Vor dem Reinigen den Backofen ausschalten und
abkühlen lassen.
Das Gerät darf nicht mit einem Heißdampf- oder
Dampfstrahlreiniger gereinigt werden.
Reinigung des Backofen
Für eine lange Lebensdauer des Gerätes ist es nötig,
regelmässig folgende Reinigungsarbeiten vorzu-nehmen:
- Durchführung nur bei abgekühltem Backofen.
F
- Die emaillierten Teile mit Seifenlauge reinigen.
- Keine Scheuermittel verwenden.
- Edelstahlteile und Glasscheiben mit einem
weichen Tuch trockenreiben.
Bei hartnäckigen Flecken handelsübliche Reinigungsmittel für Edelstahl oder warmen Essig benutzen.
Die Emaillierung des Backofens ist äusserst haltbar und
weitgehenst unempfindlich. Die Einwirkung von heissen
Fruchtsäuren (Zitronen, Pfaumen oder ähnliches)
können jedoch auf der Emailoberfläche bleibende, matte und rauche Flecken hinterlassen. Solche Flecken in
der Hochglanzoberfläche der Emaille beeinträchtigen die
Funktion des Backofens jedoch nicht.
Reinigen Sie den Backofen grundsätzlich nach jedem
Gebrauch. Verschmutzungen lassen sich so am
leichtesten entfernen. Ein weiteres Einbrennen wird
damit vermieden.
Dichtung der Backofentür
Kontrollieren Sie die Dichtung der Backofentür in
regelmäßigen Abständen und stellen Sie fest, ob diese
nicht beschädigt ist.
Sollten Sie eine Beschädigung feststellen, benützen Sie
den Ofen nicht, bevor der Schaden wieder behoben
wurde. Rufen Sie den nächsten Kundendienst des
Herstellers und verwenden Sie nur Original-Ersatzteile.
Benützen Sie zur Reinigung der Dichtung keine
Scheuermittel.
Austausch der Backofenlampe
Das Gerät durch herausdrehen der Sicherungen oder
ausschalten des Leitungsschutzschalters
spannungslos machen, die Glaskappe abschrauben
(Abb. 8) und die defekte Glühlampe austauschen.
Glühlampe: 25 W, 230 V (50 Hz), 300°C, E 14.
Anschließend schrauben Sie die Glaskappe wieder ein.
a
Die Backofentür
Wir empfehlen, vor der Reinigung der Backofentür
dieselbe auszuhängen. Wie folgt verfahren:
a) Die Backofentür vollständig öffnen;
F
b) Die Scharniere finden, welche die Tür am
Backofen halten (Abb. 8);
c) Die kleinen Hebel, die auf diesen beiden
Scharnieren sitzen, loslösen und drehen. (Abb.
7);
d) Die Tür an der linken und rechten Seite
anfassen, dann diese langsam in Richtung zum
Backofen drehen, bis dieser zur Hälfte
geschlossen ist;
e) Die Tür sanft herausziehen (Abb. 7);
f) Diese auf einem sicheren Platz abstellen.
Das Türglas nur mit warmem Wasser und einem warmen
Tuch reinigen. Wenn die Reinigung durchgeführt ist, die
Tür in umgekehrter Reihenfolge wieder einsetzen.
Teleskopauszugschienen
Zum Reinigen können die Einhängegitter mit
Teleskopauszugschienen komplett ausgenommen
werden.
Die Einhängegitter mit Teleskopauszugschienen auf
beiden Seiten durch herausschrauben der seitlichen
Randelmuttern lösen und abnehmen (Abb. 8).
Die Einhängegitter mit Teleskopauszugschienen nur mit
handelsüblichen Reinigungsmitteln außen reinigen.
Die Teleskopauszugschienen dürfen nicht in den
Geschirrspülmaschine gereinigt werden.
Achtung: Die Rollen dürfen nicht eingefettet
werden.
Nach der Reinigung die Einhängegitter an der Seitenwand
befestigen.

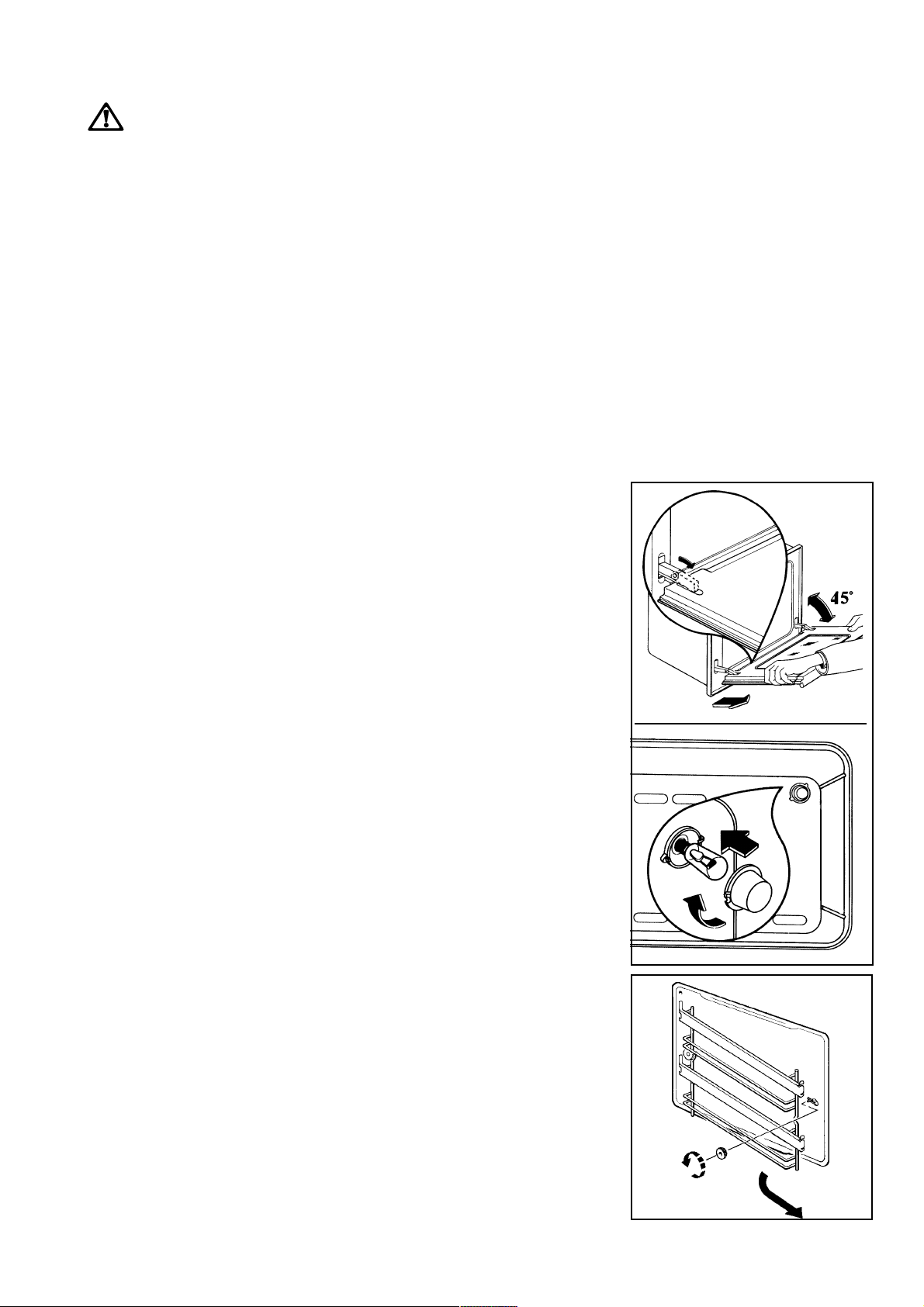

Abb. 7
Abb. 8
FO 0288
b
FO 0287
8
Page 9
Wenn etwas falsch läuft
Wenn das Gerät nicht richtig arbeitet, bitte vor Anforderung des Service-Centers folgendes überprüfen:
PROBLEM
n Der Backofen schaltet nicht ein.
n Die Backofen-Temperaturlampe brennt nicht.
n Die Backofen-Glühlampe brennt nicht.
n Die Zubereitung der Gerichte dauert zu lange oder
sie garen zu schnell.
n Dampf und Kondenswasser setzen sich auf den
Speisen und in der Backofenmuffel ab
Kundendienst
LÖSUNG
u Prüfen, ob der Backofen auf manueller Betrieb steht und die
Schalterknebel auf einer Funktion und einer Temperatur stehen.
u Prüfen, ob das Gerät ordentlich angeschlossen ist und der
Steckdosen-Schalter oder die Netzstrom-zufuhr zum Backofen auf
EIN stehen
u Den Temperaturwähler auf eine Temperatur stellen.
u Den Backofen-Funktionsschalter auf eine Funktion stellen.
u Den Backofen-Funktionsschalter auf eine Funktion stellen.
u Eine neue Backofen-Glühbirne kaufen, ggf. beim Service-Center
anfordern und gemäß der Anweisung auf dieser Seite austauschen
(oben links).
u Ziehen Sie den Inhalt dieser Anweisung zu Rate, besonders
das Kapitel Gebrauch des Backofens
u Wenn der Garvorgang beendet ist, die Gerichte nicht länger als
15-20 Minuten im Backofen stehenlassen.
Abb.9
Wenn nach den beschriebenen Kontrollen
das Problem nicht gelöst werden kann,
rufen Sie den nächsten Kundendienst des
Herstellers und geben Sie die Art des
Defektes, das Gerätemodell (Mod.), die
Produktionsnummer (Prod. Nr.) sowie die
Fabrikations-nummer (Ser. Nr.) an, welche
Sie auf dem Typenschild des Ofens finden.
Die Geräte können mit folgenden EinbauKochfeldern kombiniert werden:
1) Elektro-Kochmulde: EHE 631 X
vorne links: ø 180 mm - 2200 W
hinten links: ø 145 mm - 1500 W
hinten rechts: ø 180 mm - 2000 W
vorne rechts: ø 145 mm - 1500 W
Gesamtanschlußwert 7,0 kW
Betriebsspannung (50 Hz) 230 V
2) Glaskeramik-Kochmulde: EHL 604 - EHL 604 B EHL 604 K - EHL 604 X
vorne links: ø 210 mm - 2300 W
hinten links: ø 140 mm - 1200 W
hinten rechts: ø 180 mm - 1800 W
vorne rechts: ø 140 mm - 1200 W
Gesamtanschlußwert 6,5 kW
Betriebsspannung (50 Hz) 230 V
MOD.
PROD. NO.
Die Original-Ersatzteile
des Herstellers, welche
mit dem folgenden
Mod.
PROD. NO.
SER. NO.
TYPE
SER. NO.
Markenzeichen
gekennzeichnet sind,
finden Sie ausschließlich
in den Zentralen unseres Kundendienstes
sowie in autorisierten Ersatzteil-Geschäften.
vorne rechts: ø 180 mm - 1700 W
Gesamtanschlußwert 7,2 kW
Betriebsspannung (50 Hz) 230 V
4) Glaskeramik-Kochmulde: EHL 605 - EHL 605 B EHL 605 X - EHL 605 K
vorne links: ø 120/210 mm - 750/2200 W
hinten links: ø 145 mm - 1200 W
hinten rechts: ø 170/265 mm - 1500/2400 W
vorne rechts: ø 180 mm - 1800 W
Gesamtanschlußwert 7,6 kW
Betriebsspannung (50 Hz) 230 V
Nennheizleistung
1) Backofen + Elektro-Kochmulde 8,855 kW
2) Backofen + Glaskeramik-Kochmulde 8,355 kW
3) Backofen + Glaskeramik-Kochmulde 9,055 kW
4) Backofen + Elektro-Kochmulde 9,455 kW
3) Glaskeramik-Kochmulde: EHA 600 - EHA 600 B EHA 600 K - EHA 600 X
vorne links: ø 120/210 mm - 750/2100 W
hinten links: ø 145 mm - 1200 W
hinten rechts: ø 165 x 265 mm - 1400/2200 W
Dieses Gerät entspricht der EWR-Richtlinie Nr. 87/308
vom 2/6/87 (Deutschland-Ausführung) bzw. der ÖVERichtlinie Nr. F61/84 (Österreich-Ausführung) bezüglich
der Beseitigung der Funkstörungen.
9
Page 10
Technische Daten
Heizleistung
Unterhitze 1000 W
Oberhitze 800 W
Backofen (1000 + 800) 1800 W
Infrarot-Grill 1750 W
Backofen-Lampe 25 W
ßluftgebläse
Hei
Kühlungsventilator 25 W
Gesamtanschlusswert 1880 W
Betriebsspannung (50 Hz)
Zusätzliche Daten für Österreich
1. Industrie Zanussi Spa
2. Modell EON 400
3. Nutzinhalt des Backofens 56,5 dm
4. Energieverbrauch für das Anheizen 0,4 Wh
5. Energieverbrauch je Stunde im Beharrungszustand
0,6 kWh
6. Verwendete Vorschriften ÖVE-GW 1/1979
3
30 W
230 V
KORPUSMAßE
Höhe 59,1 cm
Breite 56,0 cm
Tiefe 55,0 cm
BACKOFEN
Höhe 32,5 cm
Breite 42,0 cm
Tiefe 39,0 cm
Inhalt 56,5 I
Installation
Es ist zwingend vorgeschrieben, daß alle bei der
Installation erfordelichen Tätigkeiten gemäß den
geltenden Vorschriften und Richtlinien von einer
geschulten und kompetenten Person durchgeführt
werden.
Einbau-Anweisungen
Zur einwandfreien Funktion des eingebauten Gerätes
muss das Einbaumöbel bzw. die Einbaunische
passende Abmessungen haben.
Gemäss den bestehenden Vorschriften müssen alle
Teile, die den Berührungsschutz spannungsführender
und betriebsisolierter Teile gewährleisten, so befestigt
sein, dass sie nicht ohne Werkzeug abgenommen
werden können.
Hierzu gehört auch die Befestigung eventueller
Abschluss-Seiten am Anfang oder Ende einer
Anbaulinie.
Der Berührungsschutz muss auf jeden Fall durch den
Einbau sichergestellt sein.
Abb. 10
Abb. 11
FO 0513
FO 0290

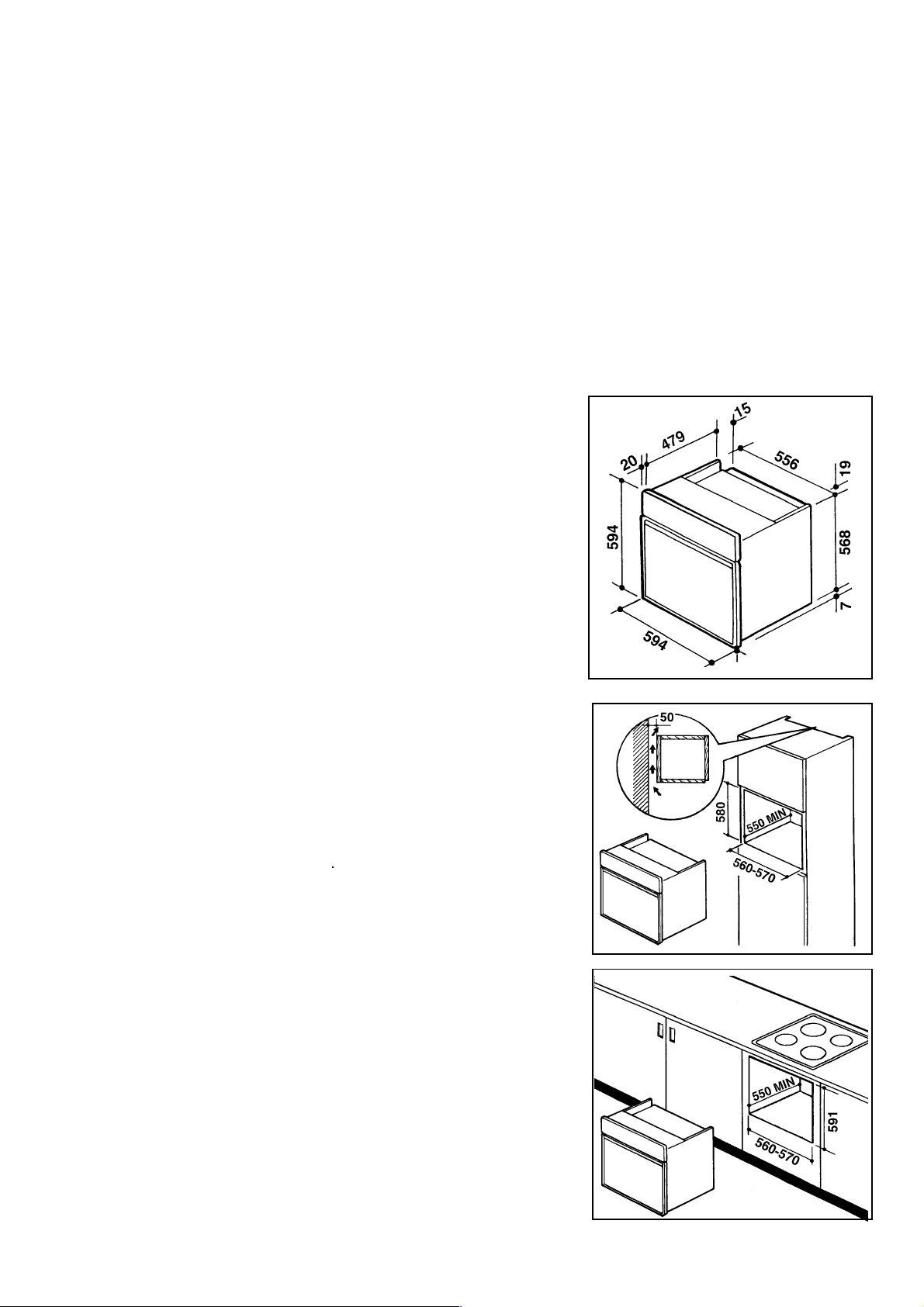

Backofenmasse (Abb. 10)
Einbau in den Küchenschrank
Die Einbaunische muss die in Abb.11 angegebenen
Abmessungen haben.
Unterbau
Die Einbaunische muss die in Abb.12 angegebenen
Abmessungen haben.
10
Abb. 12
FO 0292
Page 11
Befestigung des Backofens am
Einbauschrank
Das Gerät in den Schrankausschnitt einbauen. Die
Backofentür öffnen und mit vier Holzschrauben, die in
die am Backofenrahmen vorgesehenen Löcher passen
(Abb. 13), den Backofen am Einbau-schrank befestigen.
Bei der Installation einer Elektro-Kochmulde über dem
Backofen muß der Elektroanschluß der Mulde und des
Backofens getrennt voneinander erfolgen, und zwar aus
Sicherheitsgründen und damit der Backofen leichter
herausgenommen werden kann, wenn dies erforderlich
sein sollte.
Elektro-Anschluß
Vor dem Anschluß bitte folgendes beachten:
- Die Sicherung und die Hausinstallation müssen auf
die max. Belastung des Gerätes ausgelegt sein (siehe
Typenschild).
- Die Hausinstallation muss mit einem vorschriftsmässigen und den geltenden Vorschriften
entsprechenden Erdanschluß ausgestattet sein.
- Die Steckdose oder der mehrpolige Ausschalter
müssen auch nach erfolgter Installation des Gerätes
einfach zu erreichen sein.
Das Gerät wird ohne Netzkabel ausgeliefert, da je nach
vorhandener Versorgungsart, ein Anschlußkabel mit
normgerechtem Stecker erforderlich ist, welcher auf die
auf dem Typenschild angegebene Belastung ausgelegt
sein muss.
Den Stecker in eine vorschriftsmässige Steckdose
stecken. Wird der Anschluß ohne Stecker vorgenommen,
oder ist dieser nicht zugänglich muss zwischen Gerät
und Netzleitung ein mehrpoliger Ausschalter (z.B.
Sicherungen, LS-Schalter) mit Mindestabstand zwischen
den Kontakten von 3 mm angebracht werden. Das gelbgrüne Erdungskabel darf dagegen nicht durch den
Ausschalter unterbrochen werden.
Das Anschlußkabel muss jedenfalls so ausgelegt sein,
daß es an keiner Stelle 50°C (über der Raumtemperatur)
erreicht.
Nach erfolgtem Anschluß müssen die Heizelemente
geprüft werden, indem sie ca. 3 Minuten lang in Betrieb
gesetzt werden. Die Erzeugerfirma lehnt jede Haftung
ab, falls die Sicherheitsmassnahmen nicht beachtet
werden.
Als Anschlußleitungen sind, unter Berücksichtigung des
jeweils erforderlichen Nennquerschnittes, folgende Typen
geeignet: H07 RN-F; H05 RN-F; H05 RR-F; H05 VV-F

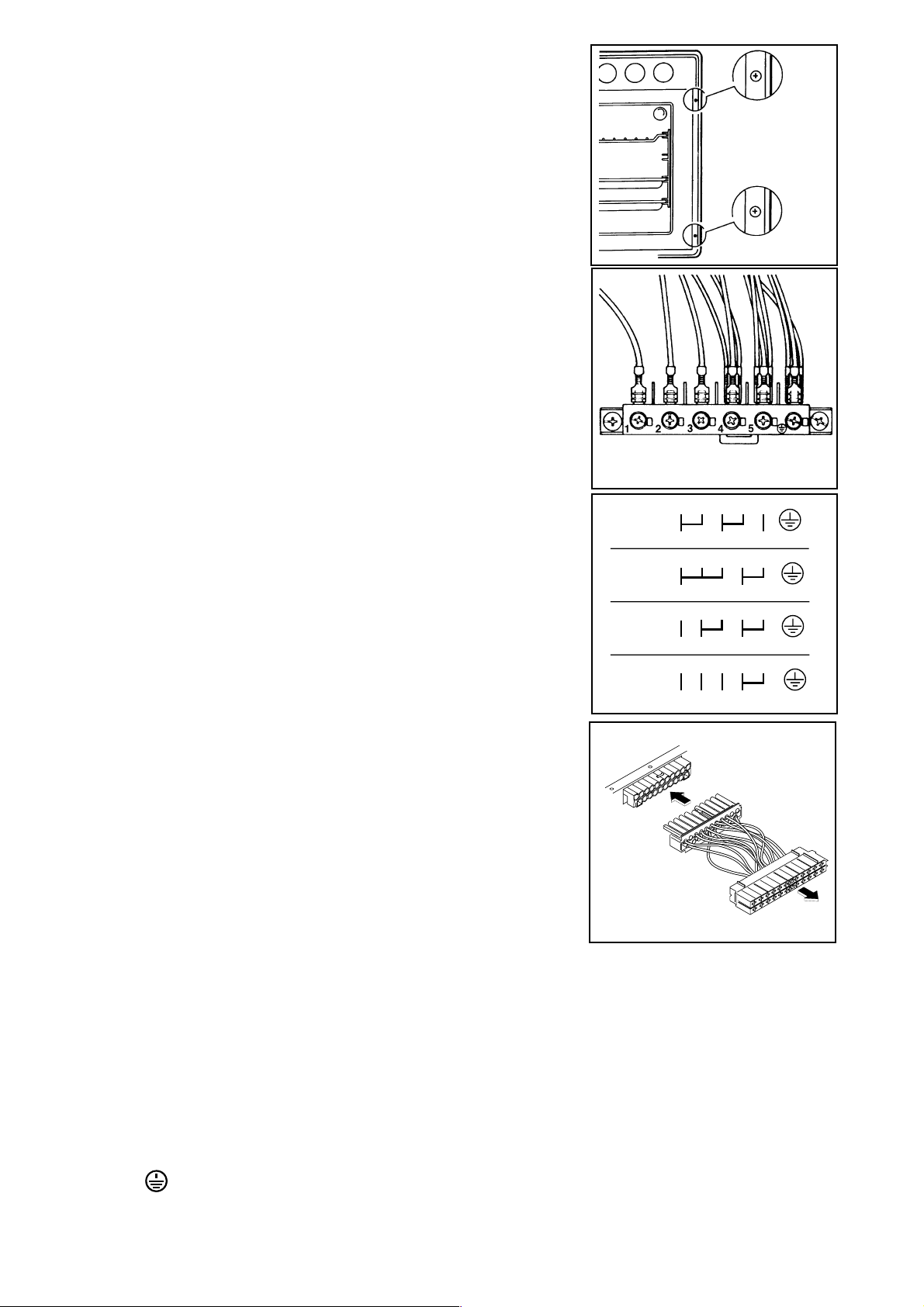

Abb. 13
Abb. 14
Abb. 15
Abb. 16
FO 0330
230V 3~
230V 1~
400V 2N~
400V 3N~
FO 0584
Zu der Kochmulde/Kochfeld Steckdose.
1 2 3 4 5
L1 L2 L3 PE
1 2 3 4 5
L1 N PE
1 2 3 4 5
L1 L2 N PE
1 2 3 4 5
L1 L2 L3 N PE
A
B
FO 0039
FO 2229
C
Elektrische Verbindung mit der
Anschluß der Klemmleiste
Das Gerät ist mit einer leicht zugäanglichen 6-poligen
Klemmleiste ausgestattet, deren Brücken bereits für den
Betrieb bei 400 V mit Nulleiter vorgesehen sind (Abb.
14).
Im Falle von verschiedener Neztpannung müßen die
Brücken der Klemmleiste entsprechend dem Schema
Abb. 15 umgelegt werden. Der Schutzleiter kommt an
die Klemme . Kabel nach dem Anschluß an die
Klemmleiste mit Zugentlastung befestigen.
Kochmulde
Der Einbauherd darf nur mit den in der
Bedienungsanleitung aufgeführten Kochmulde /
Kochfeldern verbunden werden (Seite 9).
Wenn das Kochfeld/Kochmulde an einen Einbauherd
ageschlossen werden soll, muß der beim Gerät beigefügte
Adapter "B+C" in die Steckdose "A" hineingesteckt
werden (Abb. 16). Diese Steckdose befindet sich hinter
der Schalterblende. Danach verbinden Sie den Stecker
"C" in die Steckdose der Kochmulde/Kochfeldes.
Die Möglichkeit einer falschen Verbindung ist somit
ausgeschlossen.
11
Page 12
GARANTIE - KUNDENDIENST
Bei Reparaturarbeiten vor Ablauf der Garantie des
Gerätes müssen die Originalrechnung oder der
Empfangschein vorgelegt oder gemeinsam mit dem
Gerät eingesandt werden.
Allgemeine Garantiebestimmungen
1 Der Hersteller gewährt für das auf der Rechnung
angeführte Gerät ein Jahr lang Garantie ab dem Kaufdatum.
Wenn während diesem Zeitraum Mängel aufgrund von
Material- und/oder Herstellungsfehlern auftreten, so hat der
Kunde Anspruch auf eine kostenlose Reparatur.
1a Bei Haushaltsstaubsaugern ist die Garantie auf
zwei Jahre ausgedehnt. Zubehör unterliegt einem direkten
Verschleiß, deshalb sind diese Teile von der Garantie
ausgenommen.
2 Der Hersteller garantiert ein Jahr lang Reparaturen durch
den Kundendienst. Ersatzteile, die im Zuge dieser
Reparaturen verwendet werden, unterliegen ihrerseits
einer einjährigen Garantie, ab dem Datum der Reparatur.
Sollte das Gerät während dieses Zeitraumes Mängel in
direkter Folge der Reparaturarbeiten aufweisen oder sollten
Schäden durch diese neuen Teile entstehen, so hat der
Kunde Anspruch auf eine kostenlose Reparatur.
Reparaturarbeiten verlängern aber nicht die gesamte
Garantie des Gerätes.
3 Reparaturen durch den Kundendienst werden nur bei
großen, schwer transportablen Geräten im Hause des
Kunden durchgeführt, z. B. bei Waschmaschinen,
Trocknern, Geschirrspülern, Kühlschränken, bei vertikalen
oder horizontalen Gefriertruhen, Backöfen, Herden oder
Einbaugeräten.
3a Was in Punkt 3 angeführt wurde, gilt auch für
Wohnwagenkühlschränke, vorausgesetzt, daß der Ort,
an dem sich der Wohnwagen befindet, innerhalb der
nationalen Grenzen liegt und über öffentlich zugängliche
Straßen erreichbar ist. Außerdem müssen das Gerät und
sein Besitzer bzw. eine von ihm beauftragte Person am
vereinbarten Ort anwesend sein.
4 Wenn nach Meinung des Herstellers das in Punkt 3
aufgeführte Gerät in die Werkstatt des Kundendienstes
gebracht werden muß, so entscheidet der Hersteller über
die Art des Transportes, er übernimmt dabei die Kosten
und die Verantwortung.
5 Alle nicht in Punkt 3 und 3a aufgeführten Geräte sowie
Geräte mit denselben Eigenschaften, die aber einfach zu
transportieren sind, müssen entweder zum Kundendienst
gebracht oder an den Kundendienst geschickt werden.
Während der Garantie auf das gesamte Gerät wird
dieses auf Kosten des Herstellers wieder zu rückgesch
ickt.
6 Wenn während der Gesamtgarantie ein Betriebsfehler
auftritt, dessen Beseitigung nicht möglich ist, so wird das
Gerät kostenlos ersetzt.
Belgien
Elektrohaushaltsgeräte
Bergensesteenweg 719
B - 1520 Halle (Lembeek)
Erweiterung der Garantie
7 Die Garantie auf Kompressoraggregate von
Kühlschränken/Gefriergeräten (ausschließlich der
Anlaßrelais und der Temperaturschalter) wird eine 5-jährige
Garantie mit einer Verminderung von 20% pro Jahr ab
Kauf des Gerätes (Datum auf der Rechnung) gewährt.
Während der Garantiezeit für das gesamte Gerät ist die
Reparatur kostenlos. Nach Ablauf der gesamten Garantie
sind die Weg-, Arbeits- und eventuellen Materialkosten
vom Kunden zu tragen.
Von der Garantie ausgenommen
8 Die kostenlose Durchführung von Reparaturen und/
oder ein Ersatz entsprechend der oben beschriebenen
Punkte ist nicht möglich, wenn:
- die Rechnung oder Kaufbestätigung, auf welcher das
Kaufdatum und die Kennzeichnung des Gerätes
aufscheinen, nicht vorgezeigt werden können oder nicht
mit dem zu reparierenden Gerät mitgeschickt wurden;
- wenn das Gerät nicht für den Haushalt oder für das
Gerät bestimmte Zwecke verwendet wurde;
- wenn das Gerät nicht entsprechend der Installationsund Benutzeranleitungen eingebaut, gehandhabt und
benutzt wurde;
- wenn das Gerät nicht ordnungsgemäß von
unqualifiziertem Personal repariert wurde.
8a Wenn das Gerät so eingebaut, untergebaut,
aufgehängt oder angebracht ist, daß die für die Entfernung
und den Wiedereinbau nötige Zeit mehr als dreißig Minuten
in Anspruch nimmt, so wird die zeitliche Differenz dem
Kunden in Rechnung gestellt.
8b Im Falle von Beschädigungen aufgrund eines nicht
der Norm entsprechenden Einbaus mit Zustimmung des
Geräteeigentümers lehnen der Hersteller und der
Kundendienst jede Verantwortung ab.
8c Beschädigungen wie Kratzer, Dellen oder
Beschädigungen beweglicher oder abnehmbarer Teile,
die dem Hersteller bei der Lieferung nicht bekanntgegeben
wurden, werden nicht von der Garantie gedeckt.
Wichtiger Hinweis
Dieses Gerät wurde so hergestellt, daß dessen Betrieb
sicher ist. Unsachgemäße Reparaturen können die
Sicherheit jedoch beeinträchtigen. Um dieses Problem zu
vermeiden und Schäden vorzubeugen, wird empfohlen,
Reparaturen nur vom Fachmann durchführen zu lassen.
Reparaturen und/oder Kontrollen sollten vom Händler
oder vom Kundendienst unter Zuhilfenahme von
Originalersatzteilen durchgeführt werden.
Hausreparatur:
Tel.: 02-3630444
Fax.: 02-3630400
Ersatzteile:
Tel.: 02-3630555
Fax.: 02-3630500
Telex: 22915 eluxbe
12
Loading...
