Forno de encastrar

35686-3002

Mod. EOB 6712

PT-TR

Para a sua segurança

Estas advertências são feitas por razões de segurança. Devem ser lidas atentamente antes da instalação e/ou
utilização do aparelho.
É bastante importante a conservação deste manual de instrucções junto do aparelho, para qualquer consulta
posterior. Se o aparelho fôr vendido ou transferido para outra pessoa, assegure-se que este manual acompanha
o aparelho, por forma a que o novo utilizador possa usufruir das instrucções de funcionamento e ter conhecimento
das advertências.

Instalação

• Todos os trabalhos eléctricos durante a instalação
do aparelho deverão apenas ser efectuados por
pessoal qualificado, em conformidade com as normas

em vigor.

•É perigoso alterar as características do aparelho.

• Logo após ter removido do interior do forno todo o
material que acompanha o mesmo, certifique-se que
o cabo eléctrico se encontra em boas condições. Se
este não fôr o caso, indique-o à loja onde comprou o
aparelho antes de prosseguir com a instalação.

• O fabricante declina toda a responsabilidade
em caso de incumprimento das normas de
prevenção contra acidentes.

Crianças

• Este aparelho foi concebido para ser utilizado por
adultos. Assegure-se que as crianças não se
aproximam com o objectivo de brincar com o mesmo.

• Durante a cozedura, algumas partes acessíveis do
aparelho podem ficar quentes. Assegure-se que as
crianças não se aproximam até este ter arrefecido
suficientemente.

Limpeza e Manutenção

• Antes das operações de manutenção ou limpeza,
desligar o aparelho da tomada de corrente.

• Por razões de higiene e de segurança, o forno deverá
manter-se limpo. A acumulação de gorduras e
sujidades podem resultar em incêndio.

• Nunca use vapor ou máquinas a vapor para limpar o
aparelho.

Service

• Em caso de avaria, nunca tente reparar o aparelho.
As reparações efectuadas por pessoas não
qualificadas podem causar danos ou mau
funcionamento. Contacte com o concessionário mais
próximo da sua residência e aceite apenas peças
originais.

Ambiente

• Todo o material utilizado para o transporte e embalagem

do aparelho deve ser deitado fora cuidadosamente.

• Os aparelhos danificados não devem ser utilizados.

Em caso de problema ou qualquer avaria, a corrente
deve ser desligada no disjuntor.

Durante a Utilização

• Os componentes deste aparelho aquecem durante
a cozedura e permanecem quentes durante algum
tempo, mesmo após a desactivação. Tenha

cuidado para não tocar nos elementos de
aquecimento no interior do aparelho.

• Este aparelho foi concebido para apenas cozinhar
alimentos. Não o utilize para propósitos diferentes.

• No momento da abertura da porta do forno,

durante a fase de cozedura ou no final da
mesma, tenha atenção ao fluxo de ar quente
que é libertado do forno.

• Verifique sempre que todos os comandos estão na
posição de desligado, quando o aparelho não estiver
a ser utilizado.

• Se usar uma tomada de corrente próxima do forno,
certifique-se que os cabos de outros
electrodomésticos que está a utilizar, não toquem
algumas das zonas mais quentes do forno.

• Caso se verifique um mau funcionamento do aparelho,
desligue-o da tomada de corrente.

• Não deixe no interior do forno recipientes com gorduras
e/ou óleos. Estes podem representar perigo, no caso
da ligação inadvertida do aparelho.

• O símbolo no produto ou na embalagem indica
que este produto não pode ser tratado como lixo

doméstico. Em vez disso, deve ser entregue ao centro
de recolha selectiva para a reciclagem de equipamento
eléctrico e electrónico. Ao garantir uma eliminação
adequada deste produto, irá ajudar a evitar eventuais
consequências negativas para o meio ambiente e
para a saúde pública, que, de outra forma, poderiam
ser provocadas por um tratamento incorrecto do
produto. Para obter informações mais pormenorizadas
sobre a reciclagem deste produto, contacte os serviços
municipalizados locais, o centro de recolha selectiva
da sua área de residência ou o estabelecimento onde
adquiriu o produto.

Guia para uso do Manual
de Instruções

Os símbolos a seguir serão encontrados no texto para
guiá-lo através das instruções

Instruções de Segurança

Instruções de Operação Passo a Passo

)

Dicas e Conselhos

2

Informações Ambientais

Índice

Para o Usuário

Para a sua segurança 2
Desçricão do aparelho 3
O programador 5
Quando se instala o forno pela primeira vez 7
Utilizando o Forno 7
Tabelas de Cozedura 9
Limpeza e Manutenção 11
Se... Algo Não Funcionar 13
Assistência Técnica e Peças Originais 13

Esta máquina com o símbolo CE cumpre
com as seguintes Directivas da CEE:

· 73/23 - 90/683 (Directiva sobre baixas voltagens

· 89/336 (Directiva sobre a Compatibilidade

Electromagnética)

· 93/68 (Directivas Gerais)
E alterações seguintes.

Para o Instalador

Características Técnicas 14
Instalação 14

Ligação elétrica 15

Fabricante:

ELECTROLUX HOME PRODUCTS ITALY S.p.A.
Viale Bologna 298 - 47100 FORLI’ (Italia)

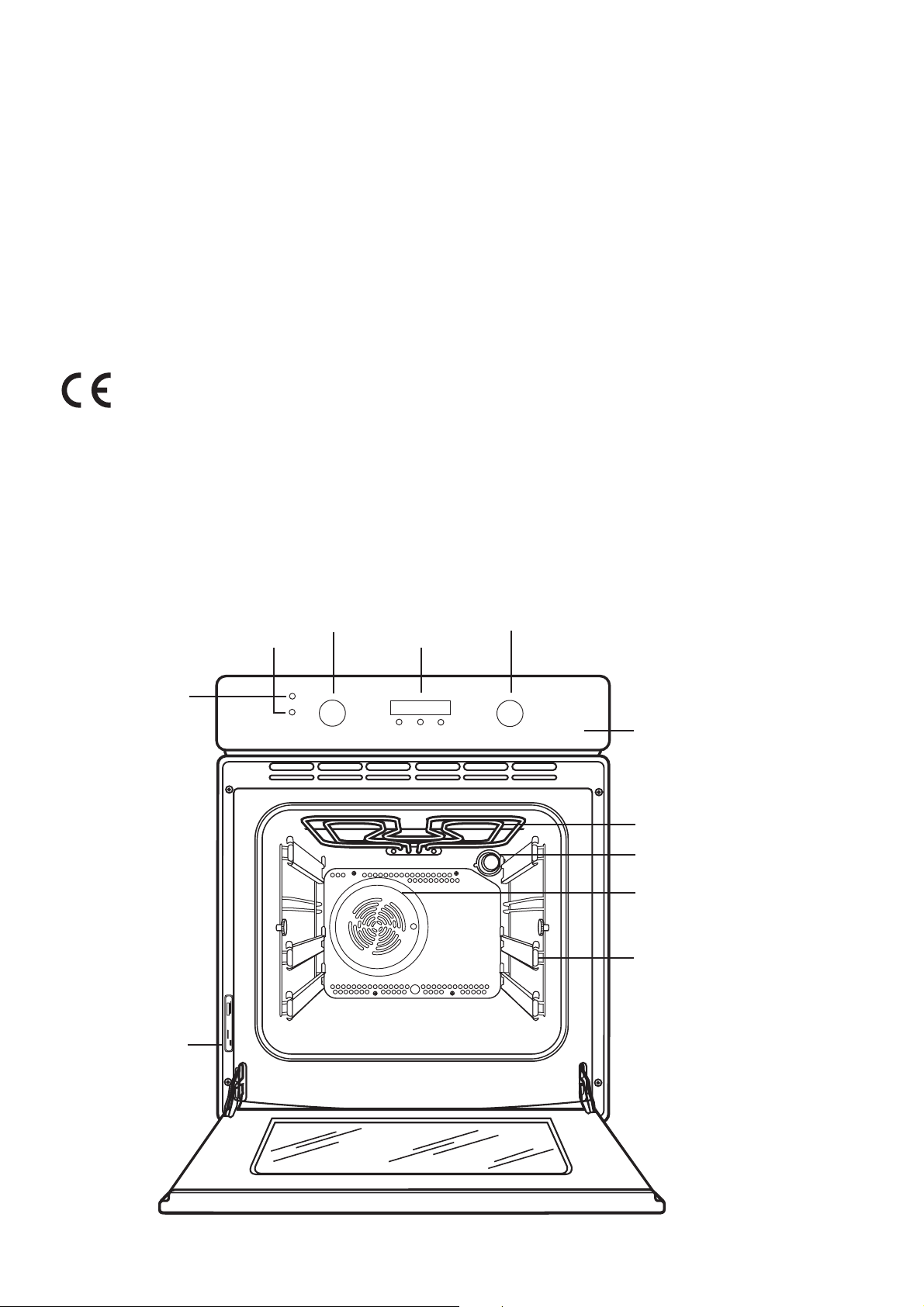

Desçricão do aparelho

Luz piloto termóstato

Luz piloto

geral

Placa de
identificação

Manípulo do fornoManípulo do termóstato

Programador

Painel de
comandos

Grill

Lâmpada do forno

Ventilador do forno

Suportes telescópicos
das prateleiras

3

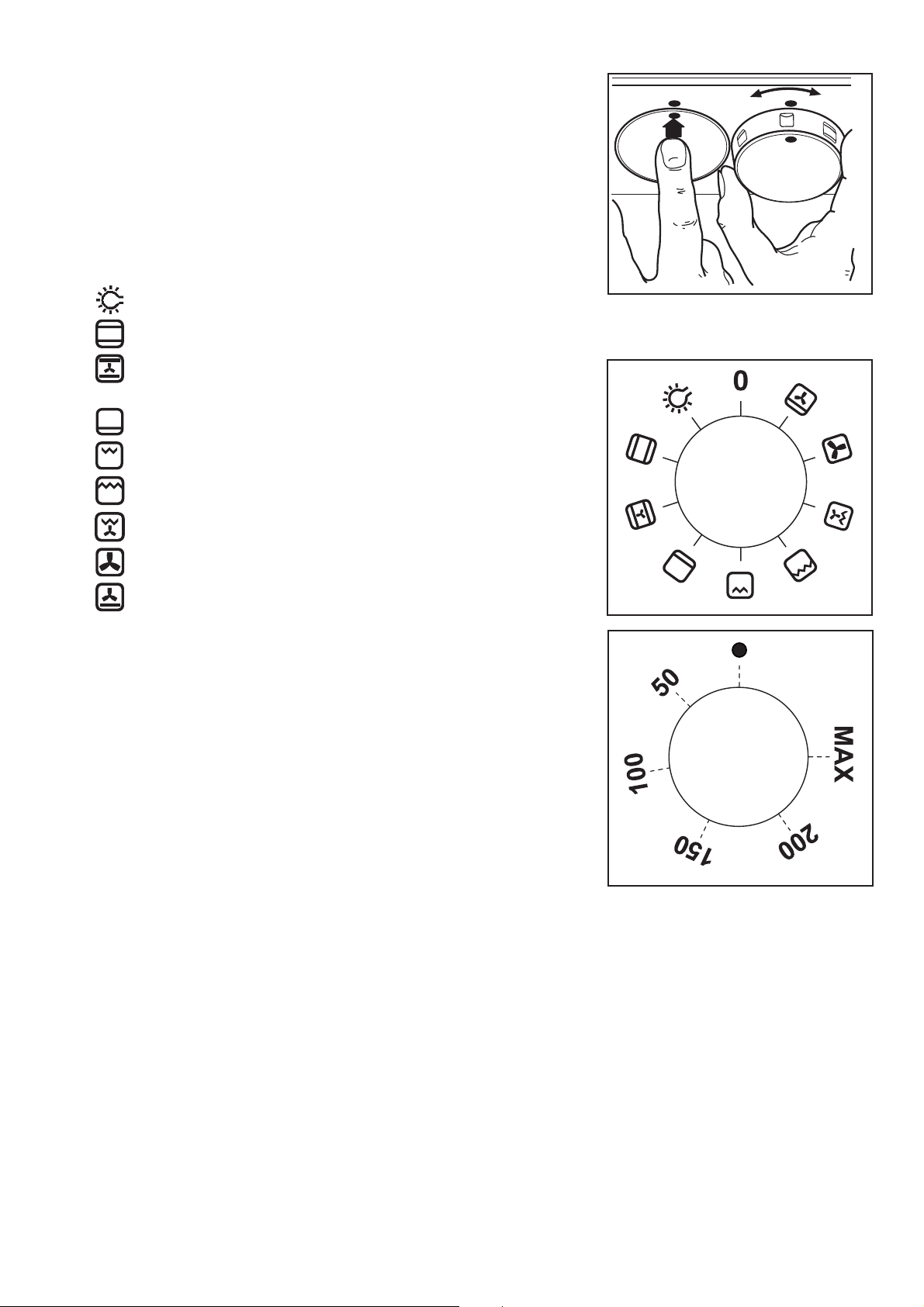

Botões Escamoteáveis

Os botões deste forno são escamoteáveis, ou seja,
podem ser premidos por forma a ficarem embutidos no
painel de controlo quando não estão a ser necessários
para o comando do forno (Fig. 1).

Selector das Funções do Forno

Aqui poderá encontrar todos os símbolos que constam
no Botão Selector das Funções do Forno, bem como
o respectivo significado (Fig. 2).

0 Forno desligado

Iluminação do forno

Forno con sistema tradicional

Resistência superior, resistência inferior e
ventilator do forno

Aquecimento inferior

Grelha tradicional (grelhador simples)

Grelha tradicional (grelhador duplo)

Fig. 1

Grelha ventilada

Cozedura ventilada

Cozedura Pizza

Pode seleccionar a função desejada rodando o botão
selector para o símbolo pretendido.

Selector do termostato do forno

Rodando o selector do termostato no sentido horário,
poderá seleccionar as temperaturas desejadas, de 50ºC
a MAX (Fig. 3).

Indicador luminoso geral

A luz acende-se sempre que o selector das funções é
rodado para lá da posição "0".

Indicador luminoso do termostato

Assim que a temperatura do forno seja seleccionada, o
indicador luminoso acende-se e manter-se-à aceso até
a temperatura pretendida no interior do forno ter sido
atingida, após o que passará a acender-se
intermitentemente mostrando que a temperatura está a
ser mantida.

Fig. 2

Fig. 3

Termostato de segurança

Este forno vem provido de um termóstato de segurança.
No caso de indevido funcionamento do termostato
principal, e consequente sobre-aquecimento, este
aparelho de segurança provocará o corte de corrente
eléctrica no forno. Caso isso aconteça, deverá dirigir-se
a um concessionário técnico Electrolux. Nunca tente
efectuar a reparação pelos seus próprios meios.

4

Ventilador de arrefecimento

O ventilador de arrefecimento foi projectado para
arrefecer o painel de comandos, os botões e a pega da
porta do forno.
O fluxo de ar sai pela grelha entre os painéis de
comandos e a porta do forno.
O ventilador liga-se ou desliga-se automáticamente com
o rodar do botão do selector.
Por forma a evitar sobreaquecimentos, o ventilador con­tinua a funcionar com o forno desligado até que a tem­peratura atinja de novo a valores normais.

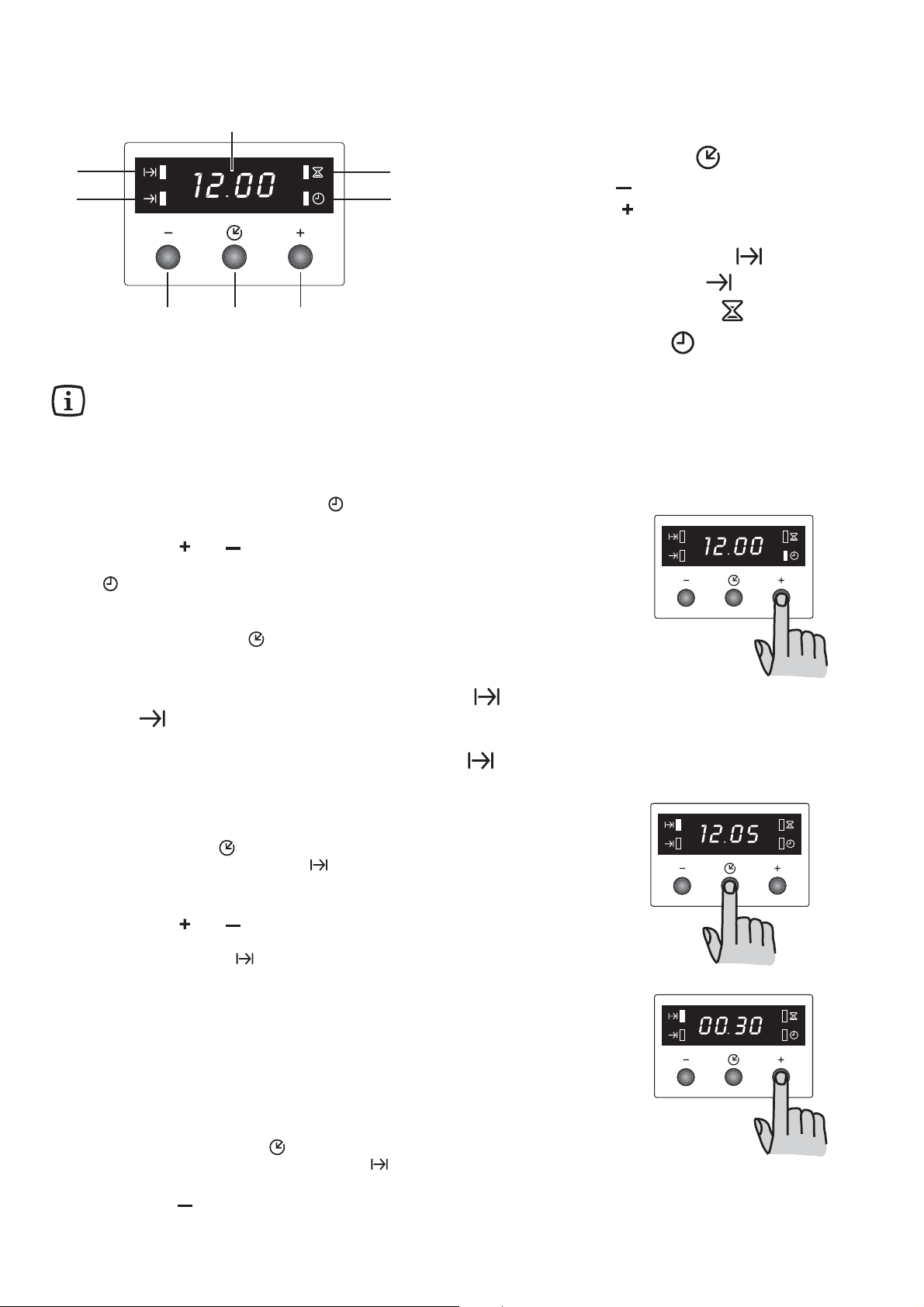

O programador

4

5
6

1. Botão de selecção de funções

7
8

2. Botão de redução “ ”

3. Botão de aumento “ ”

4. Visor

5. Luz piloto de “Duração da cozedura”

6. Luz piloto de “Fim da cozedura”

Fig. 4

O forno só funcionará se tiver regulado a hora do dia. No

entanto, o forno pode funcionar sem seleccionar nenhum programa.

123

FO 2571

7. Luz piloto de “Relógio de cozinha”

8. Luz piloto de “Hora do dia”

Regular a hora do dia

Quando ligar pela primeira vez o aparelho à corrente, ou após uma quebra
de corrente, a luz piloto de “Hora do dia” , no visor, ficará intermitente.

Para regular a hora correcta:

1. Prima o botão “ ” ou “ ”.

2. Depois de regular a hora, aguarde 5 segundos: a luz piloto de “Hora do

dia” apagar-se-á e o visor mostrará a hora marcada. O aparelho está
pronto a funcionar.

Para corrigir a hora:

Prima repetidamente o botão para seleccionar a função “Hora do dia”. A
luz piloto correspondente ficará intermitente. Em seguida, efectue o
procedimento acima descrito. Só poderá corrigir a hora se, entretanto, não
tiver definido nenhuma função automática (duração da cozedura ou fim

da cozedura ).

Função de “Duração da cozedura”

Graças a esta função, o forno desligar-se-á automaticamente no final de
um período de tempo de cozedura programado. Coloque os alimentos no
forno, seleccione uma função de cozedura e ajuste a temperatura. Prima
repetidamente o botão para seleccionar a função de “Duração da
cozedura”. A luz piloto correspondente ficará intermitente. Em seguida,
efectue o seguinte procedimento:

Para regular o tempo de cozedura:

1. Prima o botão “ ” ou “ ”.

2. Depois de regular a duração, aguarde 5 segundos: a luz piloto de

“Duração da cozedura” ficará acesa e o visor passará a mostrar a
hora actual.

3. Quando terminar o tempo de cozedura, o forno desligar-se-á automati-

camente e emitirá um sinal sonoro. A luz piloto ficará intermitente.
Coloque o botão de controlo do forno e do termóstato a zero.
Para desligar o sinal sonoro, prima qualquer botão. NOTA: ao efectuar
esta operação, o forno retomará o funcionamento, pelo que deverá
lembrar-se de colocar o botão de controlo do forno e do termóstato a
zero no fim do tempo de cozedura.

Para cancelar o tempo de cozedura:

1. Prima repetidamente o botão para seleccionar a função de “Duração

da cozedura”. A luz piloto correspondente ficará intermitente e o
visor mostrará o tempo restante.

2. Prima o botão “ ” até o visor mostrar “0:00”. Passados 5 segundos, a

luz piloto apagar-se-á e o visor mostrará a hora.

5

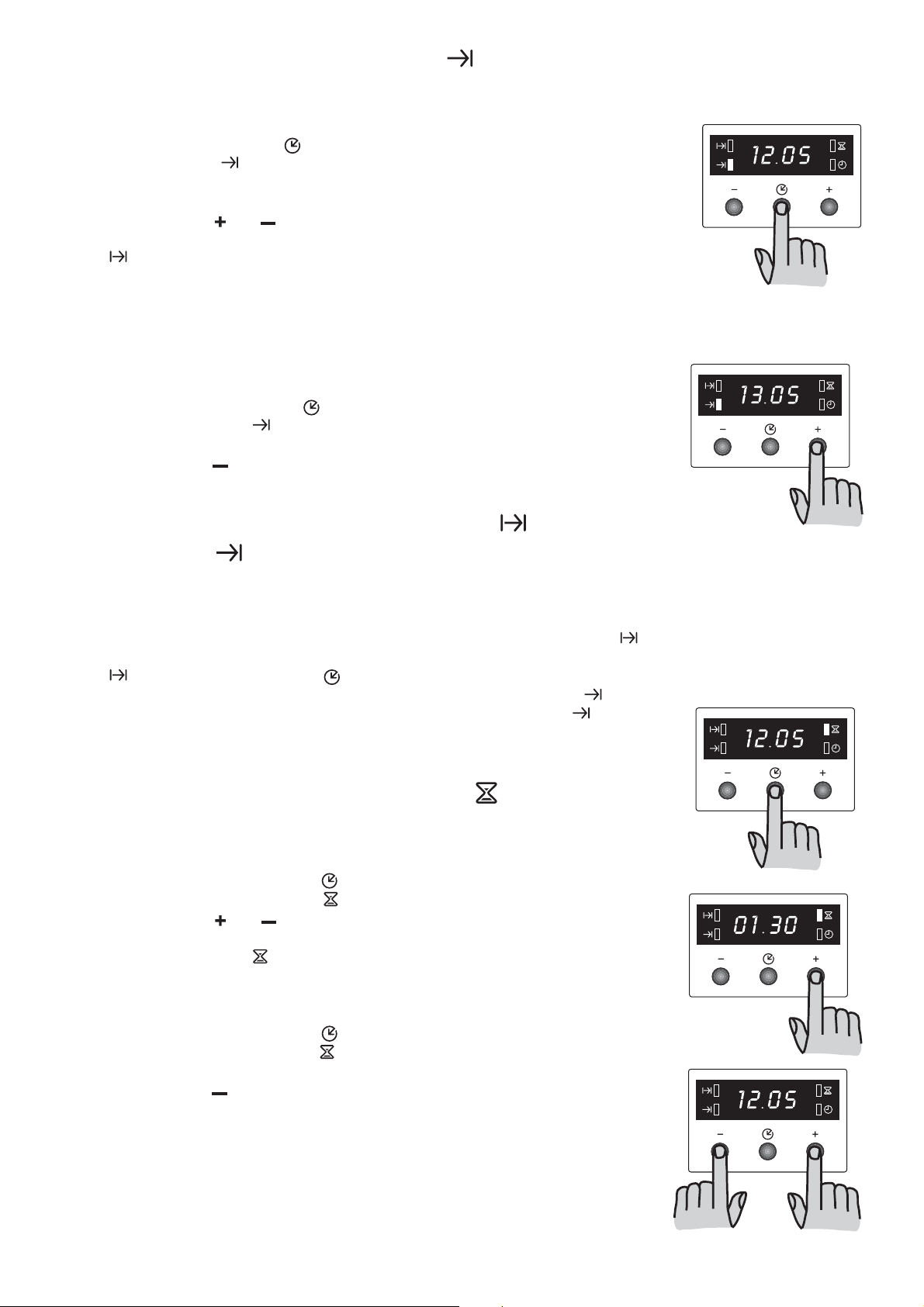

Função de “Fim de cozedura”

Graças a esta função, pode regular o forno para se desligar automaticamente no
fim de um programa ou de um tempo de cozedura determinado. Coloque os
alimentos no forno, seleccione uma função de cozedura e ajuste a temperatura.
Prima repetidamente o botão
luz piloto adequada
mento:

Para regular a hora de Fim de cozedura:

1. Prima o botão “ ” ou “ ”.

2. Depois de regular a hora, aguarde 5 segundos: a luz piloto de “Fim de cozedura”

ficará acesa e o visor passará a mostrar a hora actual.
Quando o tempo de cozedura terminar, o forno desligar-se-á automaticamente e
emitirá um sinal sonoro. A luz piloto ficará intermitente. Coloque o botão de controlo
do forno e do termóstato a zero.
Para desligar o sinal sonoro, prima qualquer botão. NOTA: ao efectuar esta operação,
o forno retomará o funcionamento, pelo que deverá lembrar-se de colocar o botão de
controlo do forno e do termóstato a zero quando a cozedura terminar.

Para cancelar a hora de Fim de cozedura:

1. Prima repetidamente o botão para seleccionar a função de “Fim de cozedura”.

A luz piloto adequada ficará intermitente e o visor mostrará a hora programada
para Fim de cozedura.

2. Prima o botão “ ” até o visor mostrar a hora actual. O programador emitirá um

sinal sonoro e a luz piloto apagar-se-á.

ficará intermitente. Em seguida, efectue o seguinte procedi-

para seleccionar a função de “Fim de cozedura”. A

Funções de “Duração da cozedura” e “Fim de
cozedura” combinadas

As funções “Duração da cozedura” e “Fim de cozedura” podem ser utilizadas si­multaneamente para regular o forno, para que se ligue e desligue automaticamente
a horas predefinidas.

1. Defina a duração da cozedura, utilizando a função “Duração da cozedura”

(siga o procedimento descrito no capítulo Função de “Duração da cozedura”

). Em seguida, prima o botão : o visor mostrará a regulação programada.

2. Defina a hora de fim de cozedura, utilizando a função “Fim de cozedura” (siga

o procedimento descrito no capítulo Função de “Fim de cozedura” ). A luz
piloto correspondente acender-se-á e o visor mostrará a hora do dia. O forno
ligar-se-á e desligar-se-á automaticamente, de acordo com a programação.

Função de “Relógio de cozinha”

O relógio de cozinha tocará no fim de um período determinado, mas O FORNO
MANTER-SE-Á LIGADO, se estiver em utilização.

Para regular o relógio de cozinha:

1. Prima repetidamente o botão para seleccionar a função de “Relógio de

cozinha”. A luz piloto adequada ficará intermitente.

2. Prima o botão “ ” ou “ ” (máximo: 2 horas e 30 minutos).

3. Depois de regular o tempo pretendido, aguarde 5 segundos: a luz piloto de

“Relógio de cozinha” ficará acesa.

4. No fim do período determinado, a luz piloto ficará intermitente e o relógio tocará.

Para desligar o relógio, prima qualquer botão.

Para cancelar o relógio de cozinha:

1. Prima repetidamente o botão para seleccionar a função de “Relógio de

cozinha”. A luz piloto adequada ficará intermitente e o visor mostrará o tempo
restante.

2. Prima o botão “ ” até o visor mostrar “0:00”. Passados 5 segundos, a luz piloto

apagar-se-á e o visor passará a mostrar a hora actual.

Como desligar o visor

1. Prima duas ou três botões de programação simultaneamente e mantenha-os

premidos durante cerca de 5 segundos. O visor apagar-se-á.

2. Para ligar o visor, prima qualquer botão.
Só pode desligar o visor se não tiver programado nenhuma função.

6

Quando se instala o forno pela primeira vez

Uma vez o forno instalado:

a) Rode o botão do termóstato para a posição

)

Durante esta operação pode-se produzir um odor
desagradável provocado por resíduos do fabrico, o que é
absolutamente normal.
Após esta operação, deixe o forno arrefecer e de seguida
limpe o interior do forno com um pano macio embebido
numa solução de água morna e sabão.

MAX.

b) Coloque o selector de funções na posição de

aquecimento tradicional ( );

c) Deixe o forno vazio a funcionar por,

aproximadamente, 45 minutos.

d) Abra uma janela para ventilação.

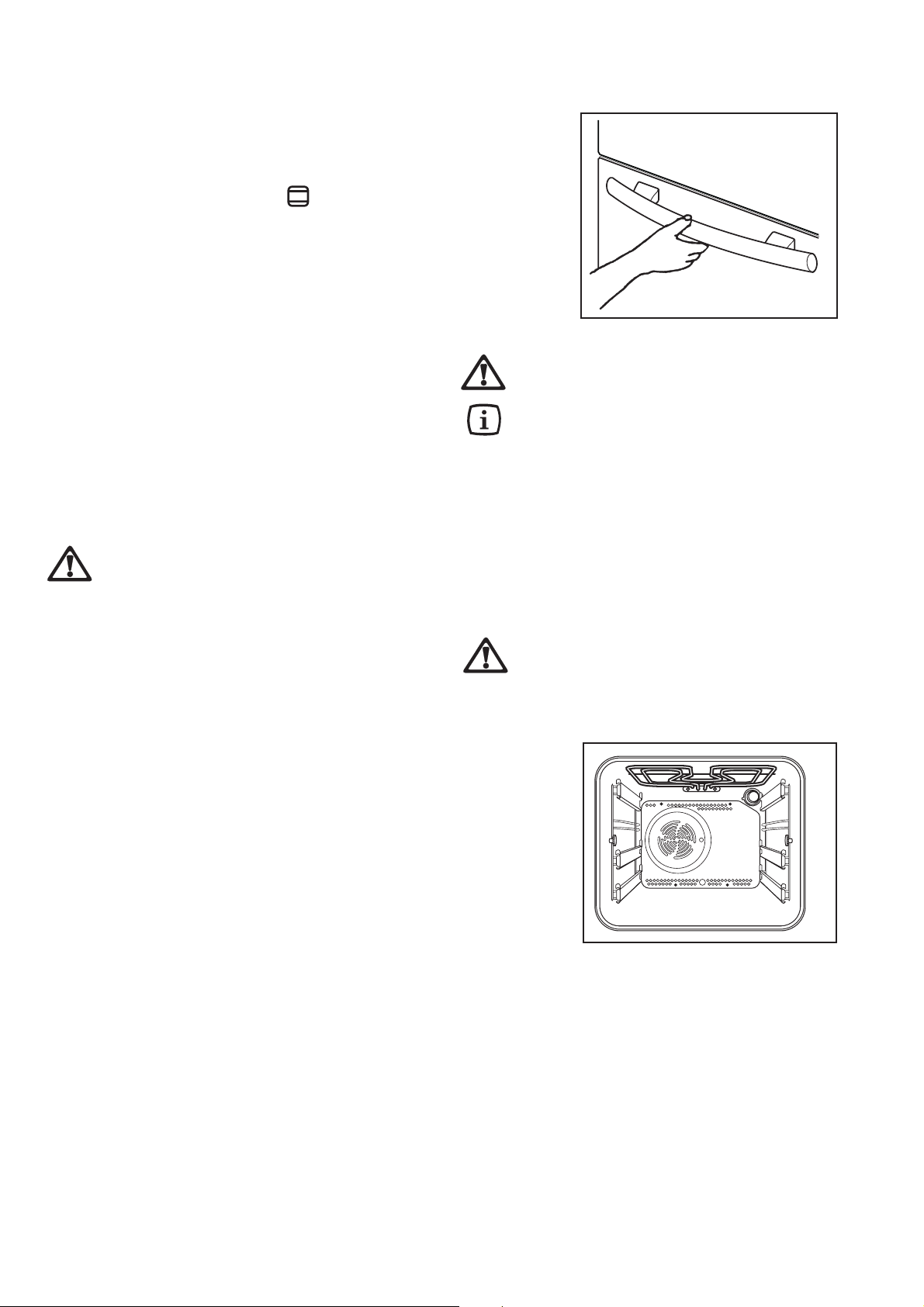

Fig. 5

Para abrir a porta do forno, puxe sempre pela par­te central da pega (Fig. 5).

Antes de cozinhar no forno pela primeira vez, lave
cuidadosamente a prateleira e o tabuleiro.

Utilizando o Forno

Cozinhar sempre com a porta fechada.

• Use sempre luvas para colocar ou retirar alimentos

do interior do forno.

• A temperatura no interior pode atingir 230ºC. Assegure­se que todos os recipientes (tabuleiros, formas,
louça, etc.) que utiliza são resistentes ao calor.

• Nunca apoie objectos no fundo do forno nem o cubra
com folhas de alumínio enquanto estiver a cozer, pois
pode provocar danos no esmalte e estragar os alimen­tos. Coloque sempre os recipientes, os pirexes e as
folhas de alumínio na grelha devidamente inserida nas
calhas do forno.

• Este forno está equipado com um sistema de cozedura
exclusivo, que gera uma circulação natural do ar e a
recuperação contínua dos vapores de cozedura. Isto
permite cozinhar num ambiente constantemente
húmido, mantendo os alimentos tenros no interior e
estaladiços no exterior. Além disso, os tempos de
cozedura e os consumos de energia são reduzidos ao
mínimo. Durante a cozedura, pode ser gerado vapor,
que é libertado aquando da abertura da porta.
Este fenómeno é natural.

No momento da abertura da porta do forno,
durante a fase de cozedura ou no final da mesma,
tenha atenção ao fluxo de ar quente que é
libertado do forno.

• Preste atenção quando cozinhar com óleos e/ou
gorduras, para que não aqueçam mais que o
necessário, pois este tipo de alimentos pode provocar
incêndios. Pela mesma razão ainda, assegure-se
que quando retirar ou colocar alimentos no interior do
forno, estes não vertam gorduras e/ou óleos para o
fundo do mesmo. Caso isso aconteça, limpe
cuidadosamente o forno para evitar odores e fumos

desagradáveis.

Níveis das Grelhas e Tabuleiro

Este horno está provisto de 4 níveis para colocar as
grelhas ou o tabuleiro (Fig. 6).

Preste atenção ao colocar e remover a grelha e o
tabuleiro colector de pingos do forno, para não
danificar as partes esmaltadas do forno.

4

3

2

1

Fig. 6

7

Cozedura tradicional

Rode o botão de selecção da função do forno para o
símbolo correspondente ( ) e ajuste o botão do termo­stato na temperatura desejada.

Esta função utilizará os elementos superiores e inferiores
para cozedura num único nível.

: O calor vem apenas de baixo. Esta função de

cozedura pode ser usada terminar cozinhar os seus
alimentos ou para aquecer a parte inferior dos mesmos.

Ajuste a prateleira nos níveis mais baixos (Fig. 6).

Ventilador do Forno

Rode o selector de funções do forno para o símbolo
respectivo ( para cozinhar peixe e carne) - ( para

pastelaria) e coloque o termóstato na temperatura
desejada.O ventilador situado no painel traseiro do forno
faz circular ar quente no interior do mesmo.
Caso pretenda cozer em simultâneo vários tipos de
alimentos, deverá colocar as prateleiras na primeira e na
terceira posição a contar da base do forno. (Ver Fig. 6) Se
estiver apenas a cozinhar um prato, usando este tipo de
aquecimento, utilize os níveis inferiores pois obterá
melhores resultados.

Grelhador

Rode o selector de funções do forno para o símbolo
respectivo ( ou ) e coloque o termóstato na

temperatura desejada. Ao rodar o selector para a posição

, a potência do grelhador será aumentada. Deste

moso, obtém-se um grelhado uniforme sobra toda a
superfície coberta pelo calor.

Grelhador ventilado

Rode o selector de funções do forno para o símbolo
respectivo ( ) e coloque o termóstato na temperatura

desejada. Seleccione, no máximo, uma temperatu-

ra de 200°C.

Quando os alimentos são aquecidos, geram vapor,
da mesma forma que uma cafeteira com água.
Quando o vapor entra em contacto com o vidro da
porta do forno, condensa-se e produz gotas de
água.
Esta situação é normal e não é consequência do
mau funcionamento do forno. Aconselhamos que
limpe a condensação produzida após a cozedura
dos alimentos.

Conselhos prácticos

Conselhos prácticos para cozinhar Peixe
e Carne

Pode colocar carne em recipientes resistentes ao calor,
bem como directamente na grelha do forno. Neste caso,
lembre-se sempre de colocar o tabuleiro por baixo, na
primeira posição a contar da base (Ver Fig. 6), e verta alguma
água no mesmo. Este tabuleiro evitará o derrame de gorduras
no fundo do forno.
Carnes brancas, aves e peixe no geral, necessitam de uma
temperatura média de cozedura (entre 150 e 175ºC). Se
desejar cozinhar carne vermelha (ligeiramente tostada na
superfície e pouco cozida no interior), deverá utilizar uma
temperatura mais alta (entre 200 e 220ºC). Recomendamos
no entanto, um período de tempo de cozedura mais curto.

Conselhos prácticos para Pastelaria

Em geral a pastelaria requer uma temperatura moderada,
normalmente entre os 150º e 200ºC.
É recomendado para bolos e pão um aquecimento prévio do
forno de 10 minutos, aproximadamente. Mantenha a porta
do forno fechada desde que inicia a cozedura até ao seu final,
e controle o processo de cozedura através do vidro da porta
do forno.

Conselhos prácticos para Grelhar

Se desejar grelhar carne ou peixe, coloque os alimentos
directamente sobre a grelha, após terem sido devidamente
untados com óleo.
Na função de grelhador, o calor provém apenas da resistência
superior do forno. Consequentemente, deverá ajustar o
nível de cozedura, tendo em consideração a espessura da
peça de carne ou peixe.
Coloque sempre o tabuleiro na posição inferior, com um
pouco de água no mesmo.

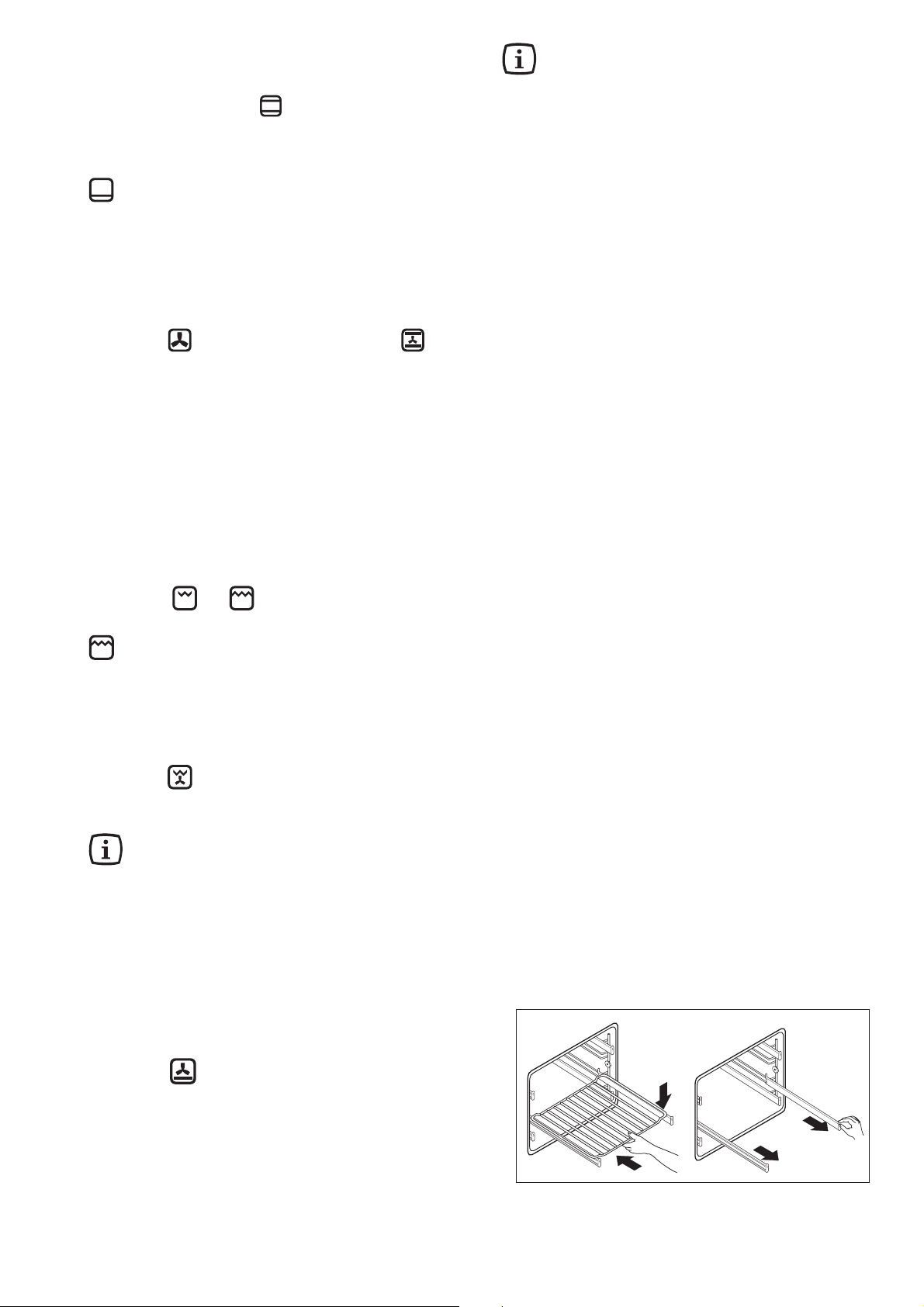

Suportes das prateleiras

O forno tem quatro níveis de prateleiras. As posições das
prateleiras contam-se a partir da parte inferior do forno,
como indicado na figura 8. Os níveis das prateleiras 1, 2
e 4 possuem suportes telescópicos, para facilitar a
colocação ou a remoção das prateleiras. Puxe os supor­tes telescópicos do lado direito e esquerdo completa­mente para fora, como mostra a figura 9. Coloque a
prateleira ou o tabuleiro colector de pingos nos suportes
telescópicos, depois empurre-os suavemente para o
interior do forno (Fig. 7).

Não tente fechar a porta do forno se os suportes
telescópicos das prateleiras não estiverem comple­tamente dentro do forno. Isto pode danificar o
esmalte da porta e o vidro.

Cozedura com a função "Pizza"

Rode o selector de funções do forno para o símbolo
respectivo ( ) coloque o termóstato na temperatura

desejada .
O grelhador, o elemento inferior e o ventilador do forno

funcionam em simultâneo.
Esta função de cozedura pode ser usada cozinhar as
fogaças e pizza.
Lembre-se sempre de colocar o tabuleiro por baixo, na
primeira ou segunda posição a contar da base, tendo em
consideração a espessura dos alimentos.

8

Fig. 7

Tabelas de Cozedura

Cozedura tradicional e ventilada

Cozedura tradicional

PESO

EM

GR.

1000 Borrego assado 2 190 2 175 50 ~ 70 Cozido na grelha
1200 Porco assado 2 180 2 175 100 ~ 130 Cozido na grelha
1000 Vitela assada 2 190 2 175 90 ~ 120 Cozido na grelha
1500

“

“ “ (bem passado) 2 210 2 200 70 ~ 80 “
2000 Porco 2 180 2 170 120 ~150 Com pele
1200 Anho 2 190 2 175 110 ~ 130 Coxa
1000 Frango 2 190 2 175 60 ~ 80 Inteiro
4000 Peru 2 180 2 160 210 ~ 240 Inteiro
1500 Pato 2 175 2 160 120 ~ 150 Inteiro
3000 Ganso 2 175 2 160 150 ~ 200 Inteiro
1200 Coelho 2 190 2 175 60 ~ 80 Em pedaços
1200 Perna de porco 2 180 2 160 100 ~ 120 2 pernas
1500 Lebre 2 190 2 175 150 ~ 200 Em pedaços

800 Faisão 2 190 2 175 90 ~ 120 Inteiro

- Rolo de carne 2 180 2 160 40 ~ 60 em tabuleiro

1200 Truta - Pargo 2 190 2 (1e3)* 175 30 ~ 40 3-4 peixes inteiros
1500 Atum - Salmão 2 190 2 (1e3)* 175 25 ~ 35 4-6 postas

ALIMENTOS

Nível

ENFORMADOS

De massa seca 2 200 2 (1e3)* 175 40 ~ 50
De legumes 2 200 2 (1e3)* 175 45 ~ 60
Quiche 1 200 2 (1e3)* 180 35 ~ 45 em forma
Lasanha 2 180 2 160 45 ~ 60
Canelones 2 200 2 175 40 ~ 55

CARNE

Rosbife (mal passado)

“(médio) 2 210 2 200 60 ~ 70 “

PEIXE

2 210 2 200 50 ~ 60 Cozido na grelha

4
3
2
1

tempe­ratura

°C

Cozedura ventilada

4

Nível

3
2
1

tempe-

°C

ratura

Duração

da cozedura

minutos

NOTAS

}

Cozedura para resistência superior, resistência inferior e ventilator
do forno (*)

Cozedura para resistência
superior, resistência inferior

ALIMENTOS

BOLOS

Com massa batida
Massa tenra, base para
tartes
Tarte de requeijão 2 150 60 ~ 80
Tarte de maçã 2 (1e3)* 170 40 ~ 60
Strudel 2 150 60 ~ 80
Tortas 2 (1e3)* 160 30 ~ 40
Bolo Inglês 1 160 45 ~ 60 em tabuleiro
Pão-de-ló 2 (1e3)* 160 30 ~ 40 em forma
Bolo Rei 1 160 40 ~ 60 “
Bolos em tabuleiro 2 160 50 ~ 60 em tabuleiro
Bolinhos
(com massa batida) 2 (1e3)* 160 25 ~ 35
Bolachas
(massa tenra) 2 (1e3)* 150 20 ~ 30 em tabuleiros
Merengues 2 (1e3)* 100 90 ~ 120 para pastelaria
Fogaças 2 (1e3)* 180 12 ~ 20
Scones 2 (1e3)* 190 15 ~ 25

NOTAS:

As temperaturas e os tempos de cozedura são puramente indicativos e devem ser adaptados às exigências pessoais.
Os tempos de cozedura indicados não incluem o pré-aquecimento. É aconselhável, em especial para os bolos, a pizza e o pão,
pré-aquecer o forno durante cerca de 10 minutos antes de iniciar a cozedura.
(*) Em caso de cozeduras ventiladas em várias calhas, é preferível usar os níveis indicados entre parêntesis.

e ventilator do forno

4
3

Nível

2 (1e3)* 160 45 ~ 60

2 (1e3)* 160 20 ~ 30 em forma

2
1

Temp.

°C

Duração da

cozedura

minutos

NOTAS

}

}

9

Cozedura com grill (**)

Duração da

ALIMENTOS

Quantitade

N° de

peças

Gramas

Cozedura com grill -

4

Temp.

Nível

3
2
1

°C

cozedura

minutos

Lado
Sup.

Medalhões de boi 4 800 3 max 12-15 12-14
Bifes de boi 4 600 3 max 10-12 6-8
Meio frango 2 1000 3 max 30-35 25-30
Peito de frango 4 400 3 max 12-15 12-14
Costeletas de porco

4 600 3 max 12-16 12-14
Hambúrgueres 6-9 600 3 max 10-15 8-10
Salsichas 8 — 3 max 12-15 10-12
Espetadas 4 — 3 max 10-15 10-12
Peixe, filetes (solha) 4 400 3 max 12-14 10-12
Tostas recheadas 4-6 — 3 max 5-7 —
Pão branco torrado 4-6 — 3 max 2-4 2-3

Cozedura com grill ventilado (**)

Lado

Inf.

Duração da

cozedura

(minutos)

Lado
Sup.

Lado

Inf.

ALIMENTOS

Quantitade

N° de

peças

Gramas

Cozedura com grill

ventilado

Nível

4
3
2
1

Temp.

°C

Rolo (peru) 1 1000 3 200 30-40 20-30
Frango 2 800 3 200 25-30 20-25
Frango partido ao meio 2 1000 3 200 25-30 20-30
Coxas de frango 6 — 3 200 15-20 15-18
Codornizes 4 500 3 200 25-30 20-25
Legumes gratinados - — 3 200 20-25 ­Vieiras recheadas

6 — 3 200 15-20 -

Cavalas 2-4 — 3 200 15-20 10-15
Peixe em postas 4-6 800 3 200 12-18 8-10

Cozedura com a função "Pizza" (***)

°C

Duração da

da cozedura

NOTAS

minutos

sobre collector de pingos

Função "Pizza"

PESO

EM

GR.

ALIMENTOS

Nível

4

tempe-

3
2

ratura

1

700 Pizza 1 200 15 ~ 25
500 Pizzas pequenas 1 200 10 ~ 20 em formas ou grelha
500 Fogaças 1 200 15 ~ 25 em forma

(**) Os tempos de cozedura indicados não incluem o pré-aquecimento. É aconselhável pré-aquecer o forno durante
cerca de 3-5 minutos antes de iniciar a cozedura.

Cozedura com grill ventilado: seleccione, no máximo, uma temperatura de 200°C.

(***) Os tempos de cozedura indicados não incluem o pré-aquecimento. É aconselhável pré-aquecer o forno
durante cerca de 10 minutos antes de iniciar a cozedura.

10

Limpeza e Manutenção

Limpeza Geral

Antes da limpeza, deixe arrefecer primeiro o for­no.
Quando utilizar produtos de limpeza em spray,
tenha o cuidado de não o direccionar sobre os
elementos de aquecimento ou sobre o sensor do
termostato.
Nunca use vapor ou máquinas a vapor para
limpar o aparelho.
Nunca use detergentes abrasivos, esfregões
metálicos, detergentes com lixívia, pois estes
produtos podem danificar o esmalte e o vidro da
porta do forno.

O Interior do Forno

A cavidade esmaltada do forno pode ser limpa mais
eficientemente se o mesmo estiver ainda morno.
Aconselha-se a sua limpeza após todas as cozeduras,
utilizando um pano macio embebido em água morna e
sabão.
No entanto, e de tempos a tempos, é necessária uma
limpeza mais profunda e eficiente, utilizando para este
propósito um produto de limpeza adequado para fornos.
Para as manchas mais persistentes, pode utilizar um
pouco de vinagre morno.

Substituir a Lâmpada do Forno

Assegure-se que a corrente eléctrica se encontra
desligada antes de prosseguir com esta operação.

A lâmpada do forno deverá ter as seguintes características:

a) Resistente a temperaturas de 300ºC

)

b) Tensão: 230V - 50 Hz
c) Potência: 15W
d) Rosca: E 14

Para substituir a lâmpada, siga as seguintes indicações:

a) Empurre e rode a tampa de vidro no sentido anti-

)

horário;
b) Retire a lâmpada fundida;
c) Substitua-a pela nova;
d) Reponha a tampa de vidro;
e) Ligue a corrente eléctrica.

Ao cozinhar frutos, podem cair ácidos naturais
sobre a superfície esmaltada do aparelho, os quais
deixam manchas difíceis de limpar. Estas podem
provocar a perda de brilho do esmalte, mas não
afectam o funcionamento do forno. Por forma a
evitar que estas manchas permaneçam no forno
nas utilizações posteriores, limpe cuidadosamente
o interior do forno após qualquer cozinhado que
inclua frutas.

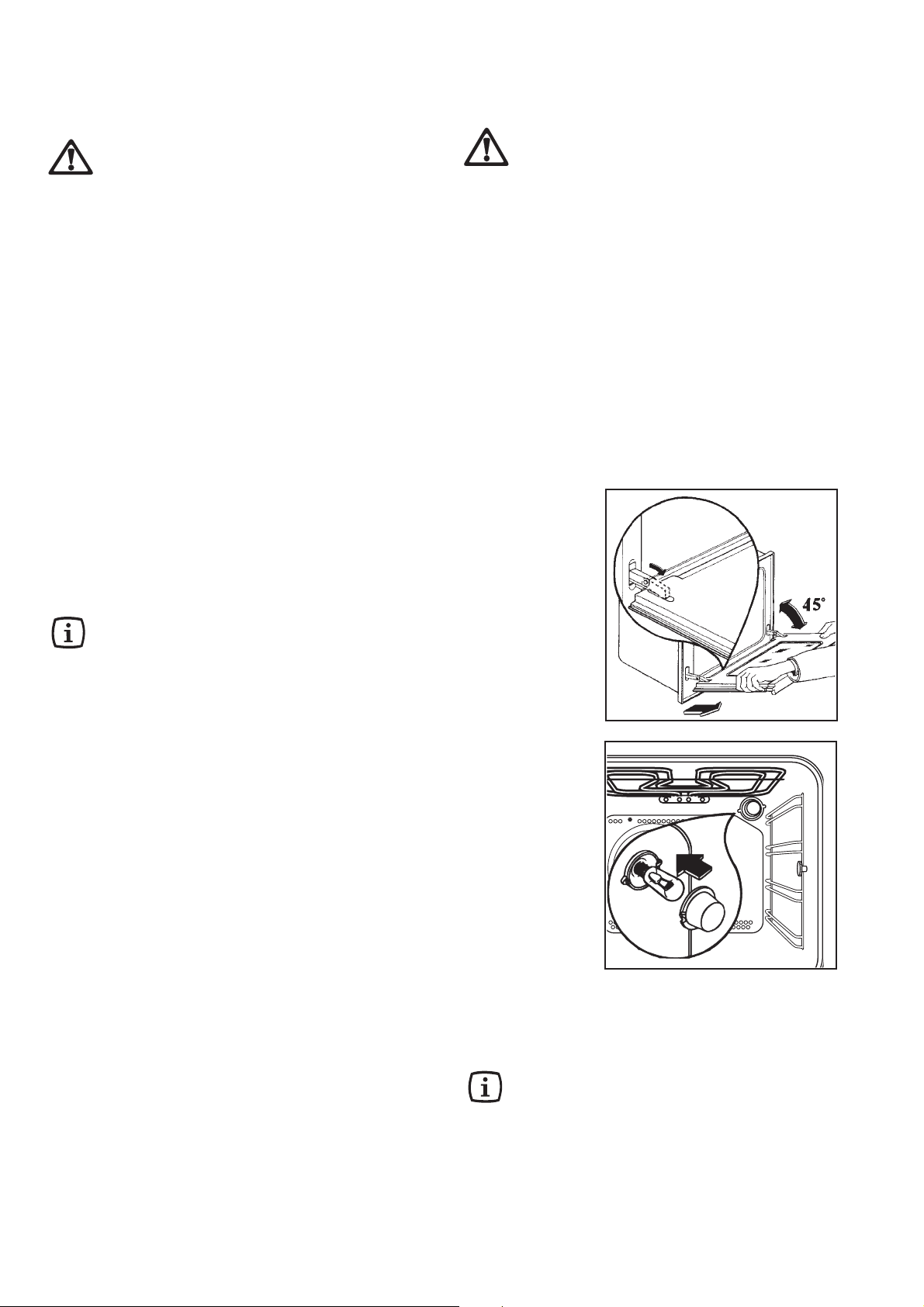

A Porta do Forno

Antes de proceder à limpeza da porta do forno,
recomendamos que, primeiramente, a retire do forno.
Siga as seguintes instrucções:

a) Abra a porta completamente;

)

b) Localize as dobradiças que unem a porta ao

forno; (Fig. 8)

c) Destrave-as e levante as pequenas alavancas

situadas nas dobradiças; (Fig. 8)

d) Segure a porta pelos laterais esquerdo e direito,

e empurre-a lentamente na direcção do forno
até que se encontre semi-fechada;

e) Com cuidado retire a porta da posição

respectiva; (Fig. 8)

f) Coloque-a num local plano.

Limpe o vidro da porta do forno com um pano macio e
embebido em água morna e sabão. Após ter finalizado a
limpeza, coloque de novo a porta no forno seguindo a
ordem inversa da desmontagem.

Fig. 8

Fig. 9

Modelos em aço inoxidável ou alumínio: É

aconselhável limpar a porta do forno apenas com
uma esponja húmida e secá-lo bem após cada
limpeza com um pano suave.
Evite o uso de palha-de-aço, ácidos ou produtos
abrasivos, que poderiam danificar a superfície da
porta. Use as mesmas precauções com o painel

de comandos.

FO 0288

11

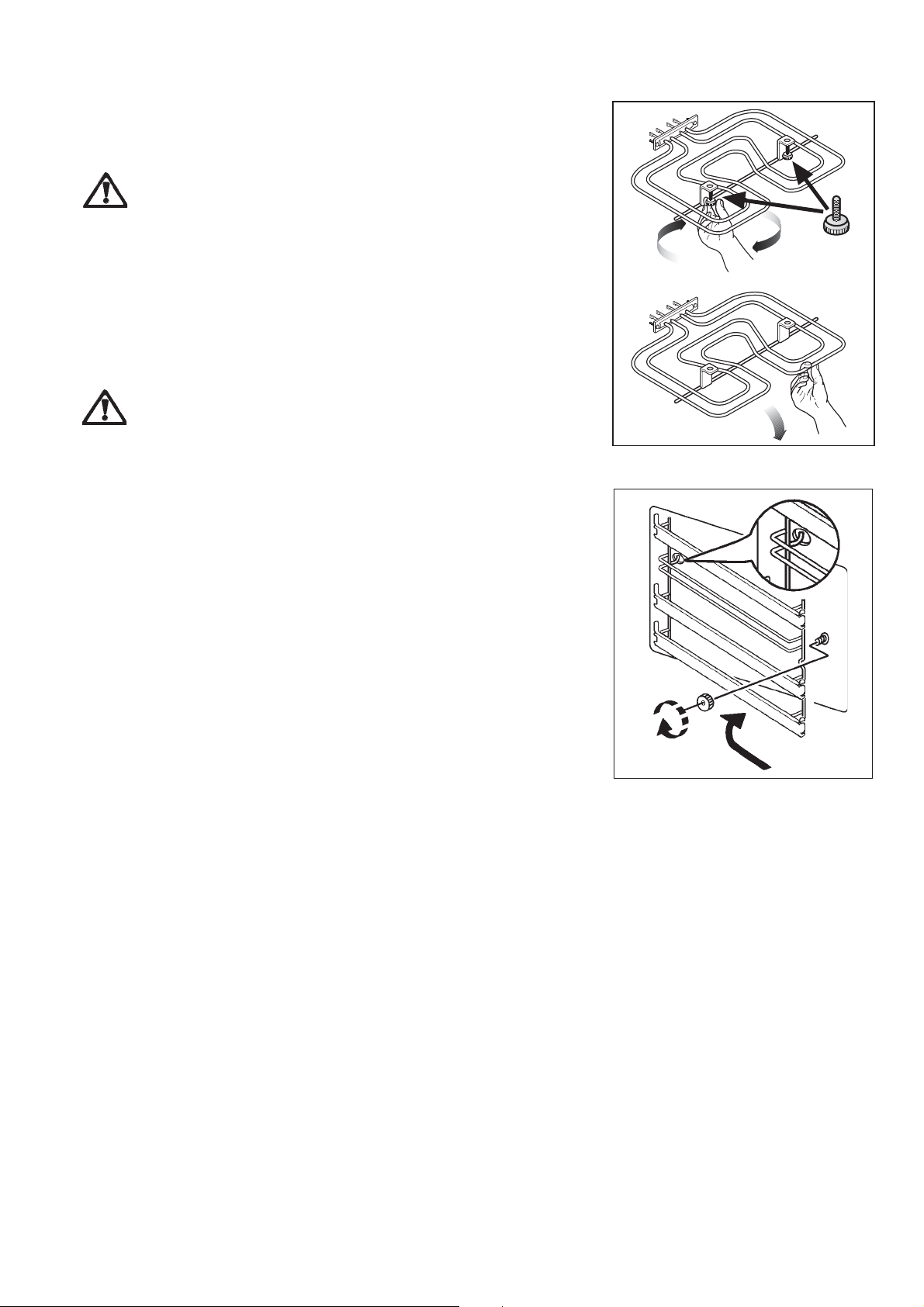

Grelhador Basculante

Este modelo de forno está equipado com um grelhador
basculante que permite uma limpeza fácil da parte
superior do forno.

Antes de proceder ao desencaixe, confirme
se o forno foi desligado da corrente eléctrica.

De seguida, desenrosque o parafuso que suporta o
grelhador (Ver Fig. 10). Quando efectuar esta operação
pela primeira vez deve utilizar uma chave de fendas.
Cuidadosamente, deixe descaír o grelhador de forma a
permitir um acesso fácil à zona superior do forno.
Limpe essa zona do forno com um detergente adequado
(não abrasivo) e seque antes de recolocar o grelhador.
Cuidadosamente levante o grelhador até ao sítio cero e
volte a aparafusar na porca fixa no forno.

NOTA: Certifique-se que o parafuso está
correctamente ajustado no sítio para evitar
que o grelhador descaia durante a utilização.

Suportes telescópicos das pra­teleiras

Os suportes telescópicos das prateleiras podem ser
removidos para facilitar a limpeza. Retire a porca de
fixação, depois retire os suportes das pratelerias de
ambos os lados do forno (Fig. 11). Para limpar os
suportes telescópicos das prateleiras, embeba-os em
água quente com sabão e elimine marcas persistentes
com uma esponja embebida em água e sabão.
Enxagúe bem e seque com um pano suave.
Quando voltar a colocar o suporte das prateleiras, certi­fique-se de que as porcas de retenção estão fixas.

Quando limpar os suportes das prateleiras, tenha
cuidado para não remover a massa de lubrificação
por trás das guias telescópicas. Esta massa destina­se a garantir o bom funcionamento das mesmas.

Fig. 10

Fig. 11

12

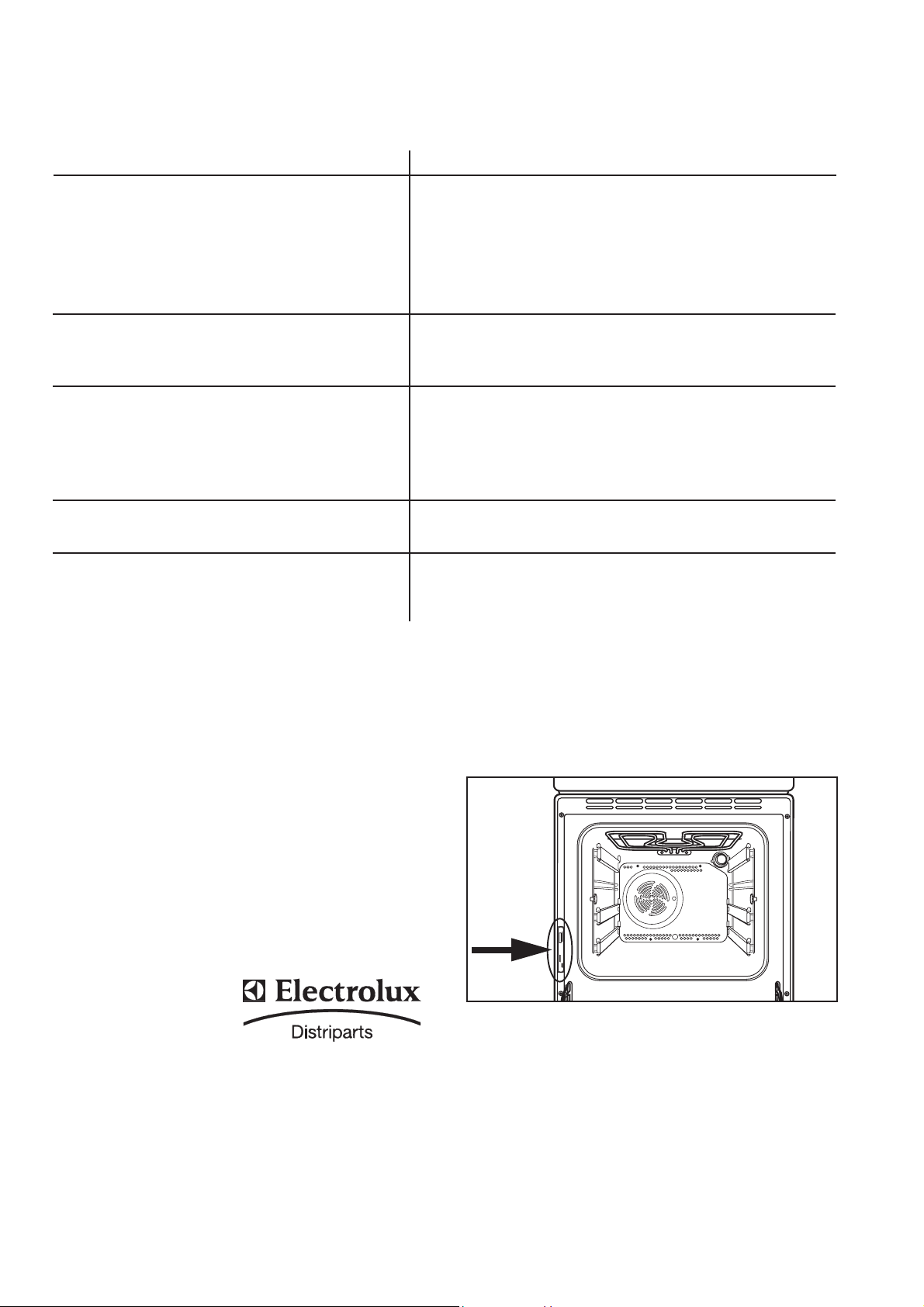

Se... Algo Não Funcionar

Caso o aparelho não esteja a funcionar devidamente, e antes de recorrer ao Concessionário de Assistência Electrolux,
verifique primeiro as situações descritas de seguida:

PROBLEMA



 O forno não funciona





 O indicador luminoso do termostato não acende





 A luz do forno não acende





 Demora muito tempo a cozinhar ou cozinha



demasiadamente rápido



 Há formação de humidade nos alimentos e no



interior do forno

SOLUÇÃO



Verifique se o forno não se encontra em Funcionamento Manual





e se seleccionou a função pretendida nos selectores das
funções e do termostato.

ou



Verifique se os cabos do aparelho se encontram correctamente



ligados, e se o interruptor geral ou do forno estão ligados.



Rode o selector do termostato para a temperatura desejada.



ou



Rode o selector de funções do forno para uma qualquer função.





Rode o selector de funções do forno para uma qualquer função.



ou



 Compre uma nova lâmpada, num Centro de Assistência



Electrolux, e substitua-a seguindo as instruções constantes
neste manual.



 Consulte o conteúdo constante neste manual, no capítulo



“Utilizando o Forno”.



 Não deixe os alimentos no interior do forno mais que 15-20



minutos após ter terminado a cozedura.

Assistência Técnica e Peças Originais

Se o aparelho continuar a não funcionar após ter verificado
o capítulo anterior, dirija-se ao Serviço de Assistência
Técnica Electrolux e indique o tipo de avaria, o modelo do
aparelho (Mod.), o número do produto (Prod. Nº) e o
número de fabrico (Ser. Nº).
Estas informações encontram-se gravadas na placa de
identificação.
Esta placa encontra-se situada na extremidade anterior
da cavidade do forno.

As Peças Originais
aprovadas pelo fabricante
do aparelho e possuidoras
deste símbolo, encontram­se apenas disponíveis nos
Centros de Assistência ou
em lojas de peças
autorizadas.

O seu novo aparelho encontra-se ao abrigo da garantia.
O certificado de garantia vai junto com o aparelho. Caso
não o encontre, deverá solicitá-lo junto do representante/
agente, indicando-lhe a data de compra, o modelo e o
número de identificação que se encontram na chapa de
identificação do aparelho.

Guarde o certificado de garantia para que possa apresentá­lo aos Serviços de Assistência sempre que seja
necessário. Guarde o certificado de Garantia junto do
comprovante de compra ou com o recibo.

Sem este procedimento terá de suportar os encargos
referentes aos Serviços Técnicos, de que necessitar,
para uma possível reparação.

13

35

470 m

ax

100

100

593

560-570

550 m

in

Características Técnicas

Potência das resistências (à 230 V)
Resistência superior e inferior 1800 W
Resistência inferior 1000 W
Resistência do grelhador 1650 W
Resistências do grelhador duplo 2450 W
Aquecimento Ventilado 2000 W
Lâmpada de iluminação do forno 15 W
Ventilador de arrefecimento 20 W
Ventilador por convecção 30 W
Potência Total Máxim (230V - 50Hz) 3070 W
Tensão de Alimentação (50 Hz) 230 V

Instalação

Todos os trabalhos durante a instalação do
aparelho deverão apenas ser efectuados por
pessoal qualificado, em conformidade com as
normas em vigor.

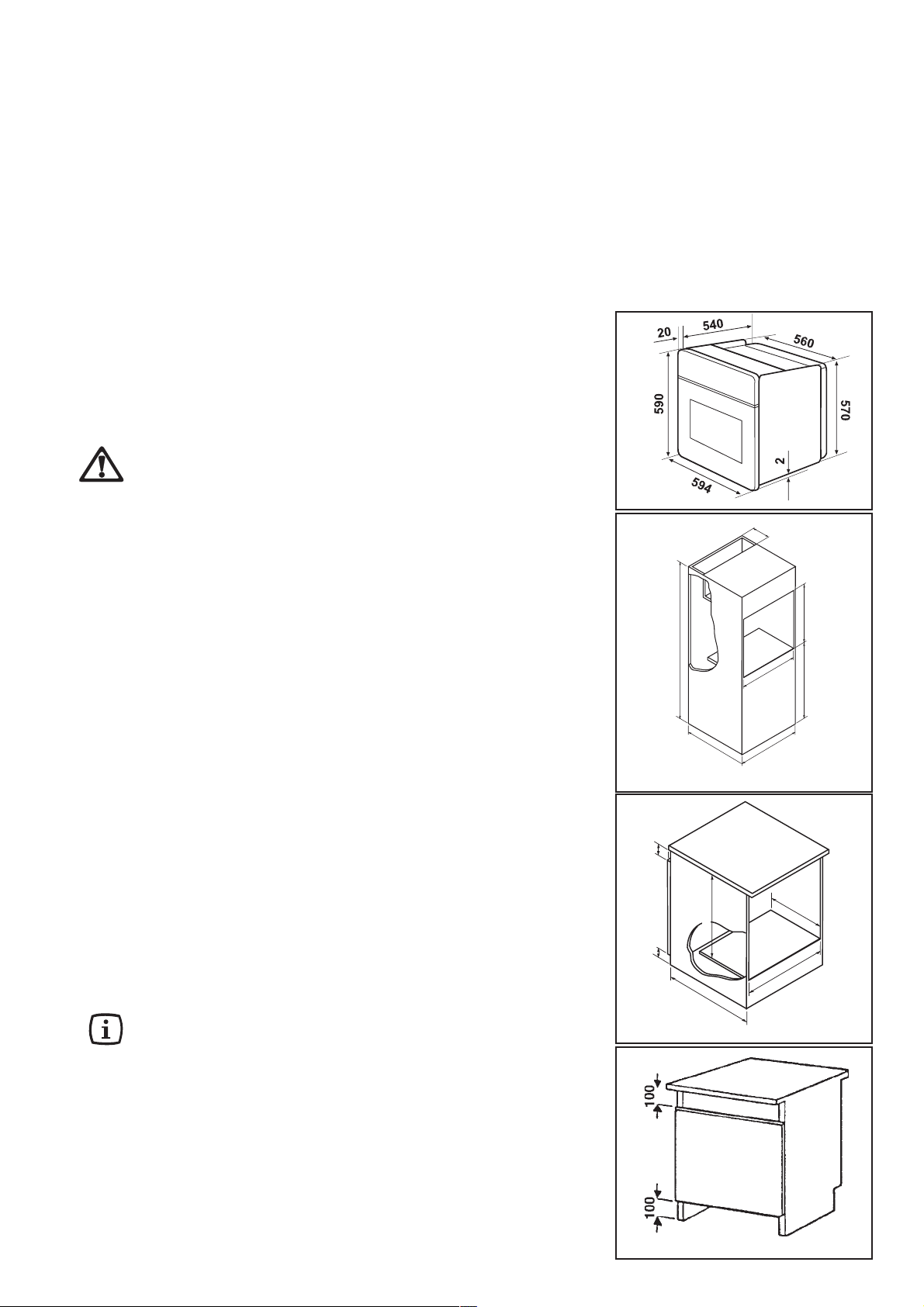

Encastre nos móveis

Dimensões do em coluna
nicho Altura

{

até à bancada

: 580 mm

593 mm

Largura 560 mm
Profundidade 550 mm

Dimensões do Altura 335 mm
interior do Forno Largura 405 mm

Profundidade 400 mm
Volume útil 53,0 l

Fig. 12

5

0

m

i

n

É importante que tanto as dimensões e os materiais ao
redor do armário onde se colocará o aparelho, estejam
correctas e suportem temperaturas altas.
Uma instalação correcta deverá assegurar o não contacto
com outros electrodomésticos ou outros aparelhos
isolados.
Todos os elementos do aparelho asseguram a protecção,
desde que bem colocados e sem poderem ser retirados
sem a ajuda de ferramentas.
Recomendamos que não instale o forno junto de
electrodomésticos, como frigoríficos ou congeladores,
por forma a não afectar a performance destes aparelhos.

Instalação do forno

O local onde vái encastrar deve ter as dimensões
indicadas na Fig. 13 e 14.
No caso em que o móvel no qual se vai instalar o forno/
placa de encastrar esteja fechado na parte do dorso,
dever-se-à realizar uns cortes na parte superior o inferior
dessa zona, que servirá para passar os cabos para a
ligação à rede eléctrica do próprio aparelho, para a
passagem dos tubo do gás, etc., e também para a
areação do móvel (Fig. 14).

O forno deve ser instalado nas condições acima
descritas tanto no que diz respeito ás medidas
para a ventilação e deverá ser usado um móvel no
qual a cola usada para a colagem das placas re­sista a temperaturas de 100°C.

1600

560-570

550

600

Fig. 13

(Encastre em coluna)

Fig. 14

(Encastre sob bancada)

580

850

14

Fig. 15

Fixação ao móvel

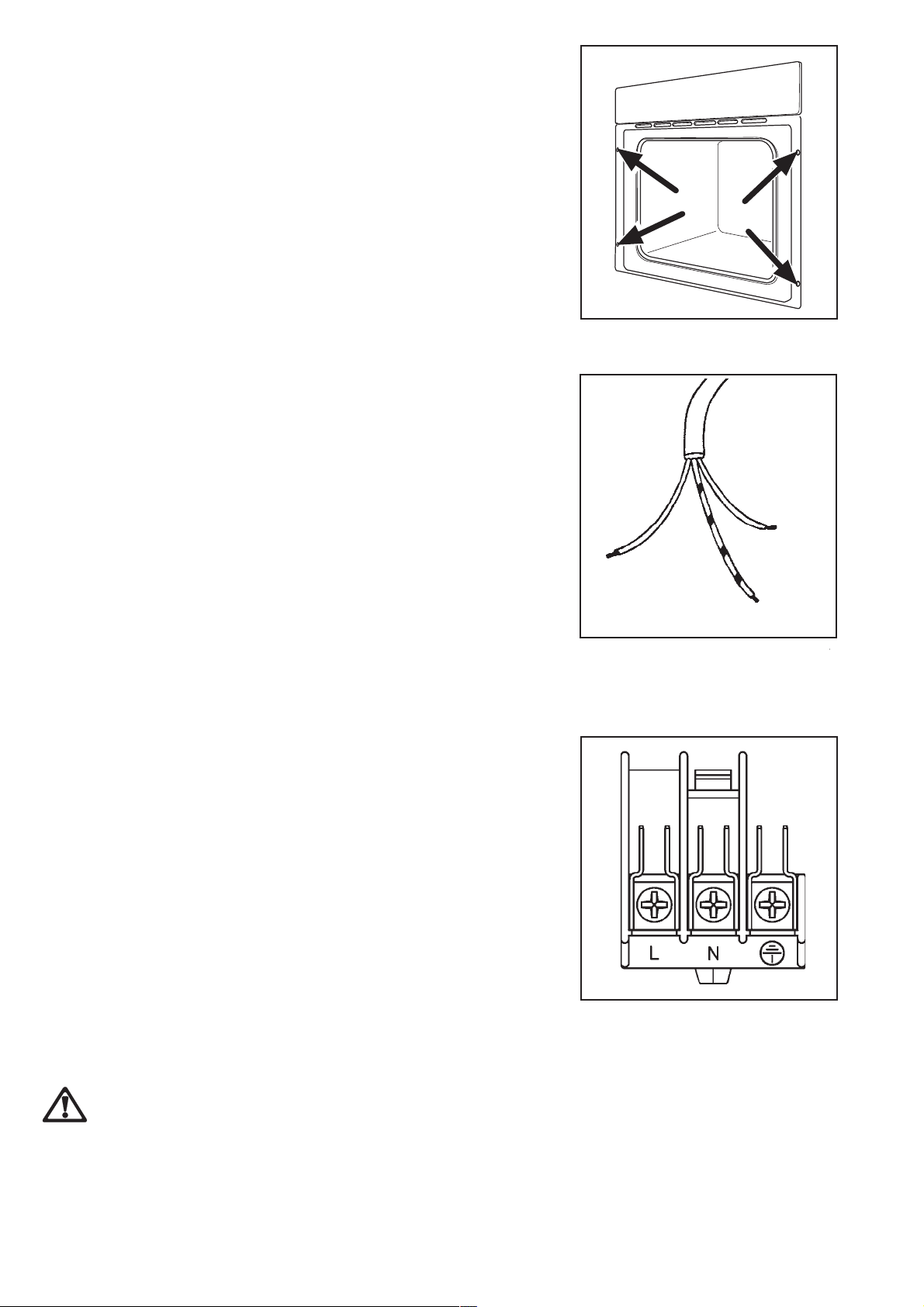

Antes de encastrar o forno, há que efectuar a ligação da
placa (consultar o parágrafo apropriado). Coloque o
aparelho no local de montagem no móvel. Abra a porta
do forno e fixe o corpo do forno ao móvel com quatro
parafusos para madeira que se adaptam aos furos
realizados para tal nos lados (Fig. 16).

Ligação elétrica

A ligação deverá ser realizada respeitando as normas
em vigor.
Antes de efectuar a ligação deve certificar-se de que:

• os fusíveis e a instalação eléctrica doméstica podem
suportar a carga do aparelho (consultar a ficha indi­cativa);

• a instalação eléctrica está equipada com uma
tomada de terra eficaz, obedecendo às normas e às
disposições legais em vigor;

• a tomada e o disjuntor omnipolar utilizados para a
ligação são de fácil acesso para a aparelhagem
instalada.

Ao cabo deve-se juntar uma ficha própria, para a carga
indicada na placa de matrícula do aparelho. Esta ficha
deve ser ligada a uma adequada tomada de terra.

Na ligação directa à rede eléctrica, é necessário interpôr
entre o aparelho e a rede, um disjuntor, com abertura
mínima entre os contactos de 3 mm, dimensionado à
carga e conforme as normas em vigor.

Em todo o caso, o cabo de alimentação deve ficar
posicionado por forma a que nenhum ponto do mesmo
alcance uma temperatura superior a 50°C acima a tem­peratura ambiente. Após a ligação, verificar os
componentes de aquecimento, colocando-os em
funcionamento durante 3 minutos. O cabo de terra
amarelo/verde não deve ser interrompido pelo interruptor.

Fig. 16

Neutro

Fáse

Terra (amarelo/verde)

Fig. 17

Caixa de ligação

Este forno está provido de uma caixa de ligação acessível
com uma tensão de alimentação monofásica de 230V.
Depois de ligar o cabo caixa de ligação, fixe-o utilizando
o fixa-cabos.

Substitução do cabo de
alimentação

Em caso de ser necessária a substitução do cabo de
alimentação, dever-se-á utilizar cabo dos tipos:
H07 RN-F; H05 RN-F; H05 RR-F; H05 VV-F; H05 V2V2­F; H05 BB-F, adaptados à carga e à temperatura do local
de funcionamento, sendo igualmente necessário que o
fio de terra amarelo/verde seja 2-3 cm mais largo que os
fios de fase e neutro.

Atenção! Durante a instalação deve certifi­car-se que o cabo de alimentação não entre
em contacto com as superfícies metálicas
superior e inferior do forno e/ou da placa de
encastrar.

O Fabricante declina qualquer responsabilidade
caso as normas de prevenção de acidentes não
tenham sido respeitadas.

Fig. 18

15
