Para a sua segurança

Estas advertências são feitas por razões de segurança. Devem ser lidas atentamente antes da instalação e/ou
utilização do aparelho. É bastante importante a conservação deste manual de instrucções junto do aparelho,
para qualquer consulta posterior. Se o aparelho fôr vendido ou transferido para outra pessoa, assegure-se que
este manual acompanha o aparelho, por forma a que o novo utilizador possa usufruir das instrucções de
funcionamento e ter conhecimento das advertências.

Instalação

• Todos os trabalhos eléctricos durante a instalação
do aparelho deverão apenas ser efectuados por
pessoal qualificado, em conformidade com as normas

em vigor.

•É perigoso alterar as características do aparelho.

• Logo após ter removido do interior do forno todo o
material que acompanha o mesmo, certifique-se que
o cabo eléctrico se encontra em boas condições. Se
este não fôr o caso, indique-o à loja onde comprou o
aparelho antes de prosseguir com a instalação.

• O fabricante declina toda a responsabilidade
em caso de incumprimento das normas de
prevenção contra acidentes.

Segurança das crianças

• Este aparelho foi concebido para ser utilizado por
adultos. Assegure-se que as crianças não se
aproximam com o objectivo de brincar com o mesmo.

• Durante a cozedura, algumas partes acessíveis do
aparelho podem ficar quentes. Assegure-se que as
crianças não se aproximam até este ter arrefecido
suficientemente.

Limpeza e Manutenção

• Antes das operações de manutenção ou limpeza,
desligar o aparelho da tomada de corrente.

• Por razões de higiene e de segurança, o forno deverá
manter-se limpo. A acumulação de gorduras e
sujidades podem resultar em incêndio.

• Nunca use vapor ou máquinas a vapor para limpar o
aparelho.

Assistência Técnica

• Em caso de avaria, nunca tente reparar o aparelho.
As reparações efectuadas por pessoas não
qualificadas podem causar danos ou mau
funcionamento. Contacte com o concessionário mais
próximo da sua residência e aceite apenas peças

originais.

Ambiente

• Todo o material utilizado para o transporte e embalagem

do aparelho deve ser deitado fora cuidadosamente.

• Os aparelhos danificados não devem ser utilizados.

Em caso de problema ou qualquer avaria, a corrente
deve ser desligada no disjuntor.

Durante a Utilização

• Os componentes deste aparelho aquecem durante
a cozedura e permanecem quentes durante algum
tempo, mesmo após a desactivação. Tenha

cuidado para não tocar nos elementos de
aquecimento no interior do aparelho.

• No momento da abertura da porta do forno,
durante a fase de cozedura ou no final da
mesma, tenha atenção ao fluxo de ar quente
que é libertado do forno.

• Este aparelho foi concebido para apenas cozinhar
alimentos. Não o utilize para propósitos diferentes.

• Verifique sempre que todos os comandos estão na
posição de desligado, quando o aparelho não estiver
a ser utilizado.

• Se usar uma tomada de corrente próxima do forno,
certifique-se que os cabos de outros
electrodomésticos que está a utilizar, não toquem
algumas das zonas mais quentes do forno.

• Caso se verifique um mau funcionamento do aparelho,
desligue-o da tomada de corrente.

• Não deixe no interior do forno recipientes com gorduras
e/ou óleos. Estes podem representar perigo, no caso
da ligação inadvertida do aparelho.

Guia para as instruções

Segurança

Instruções “passo a passo”

)

Conselhos prácticos

Ambiente

Esta máquina com o símbolo CE cumpre
com as seguintes Directivas da CEE:

· 73/23 - 90/683 (Directiva sobre baixas voltagens

· 89/336 (Directiva sobre a Compatibilidade

Electromagnética)

· 93/68 (Directivas Gerais)
E alterações seguintes.

Fabricante:
ELECTROLUX HOME PRODUCTS ITALY S.p.A.

Viale Bologna 298 - 47100 FORLI’ (Italia)

2

Índice

Para o Usuário Para o Instalador

Para a sua segurança 2

Desçricão do aparelho 3

Quando se instala o forno pela

primeira vez 5

Utilizando o Forno 5

Tabelas de Cozedura 7

Limpeza e Manutenção 9

Se... Algo Não Funcionar 10

Assistência Técnica e Peças Originais 10

Características Técnicas 11

Instalação 11

Ligação elétrica 13

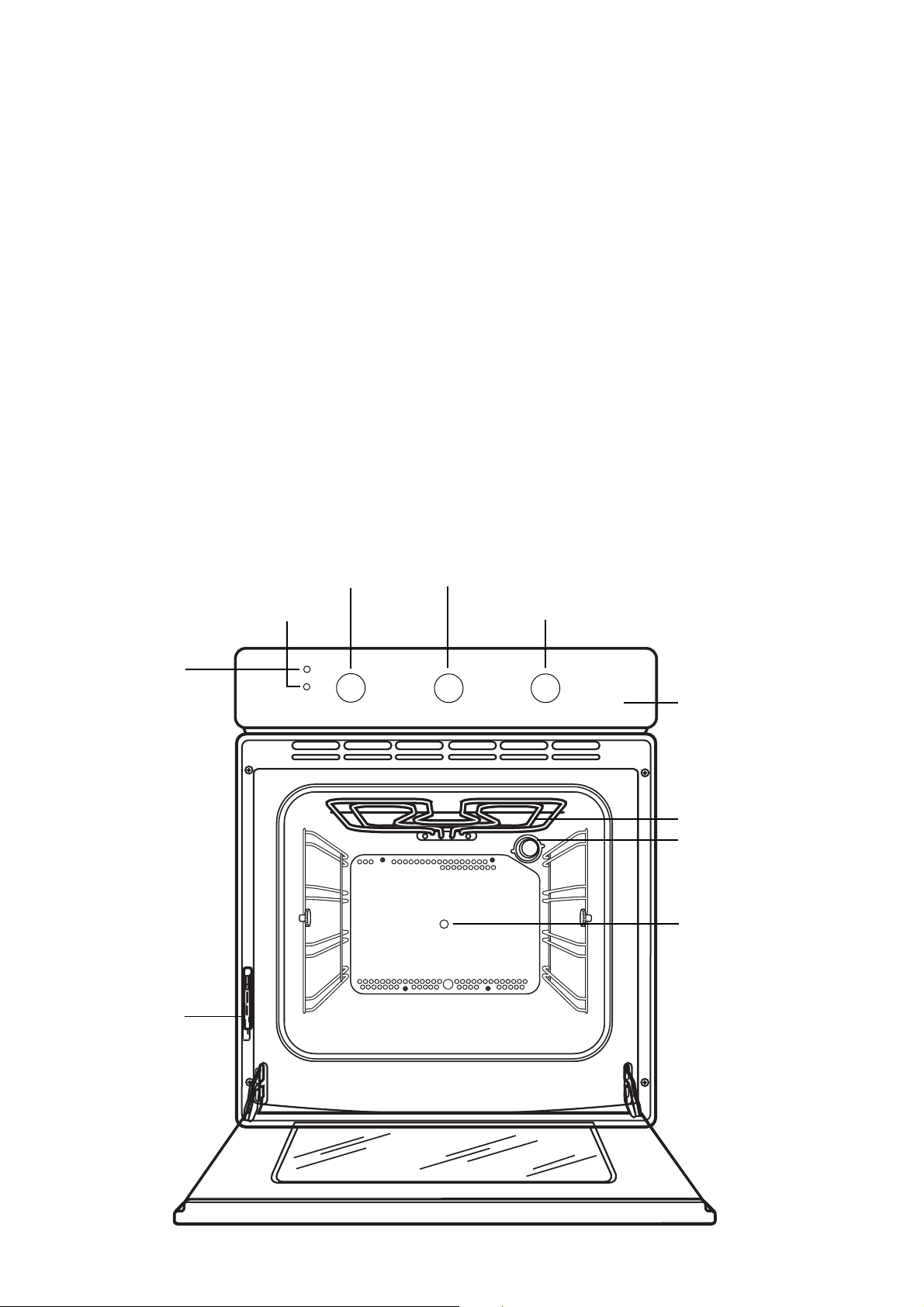

Desçricão do aparelho

Manípulo do

termóstato

Luz piloto

termóstato

Programador

Manípulo do forno

Luz piloto

geral

Placa de
identificação

Painel de
comandos

Grill
Lâmpada do forno

Sonda do motor do
churrasco

3

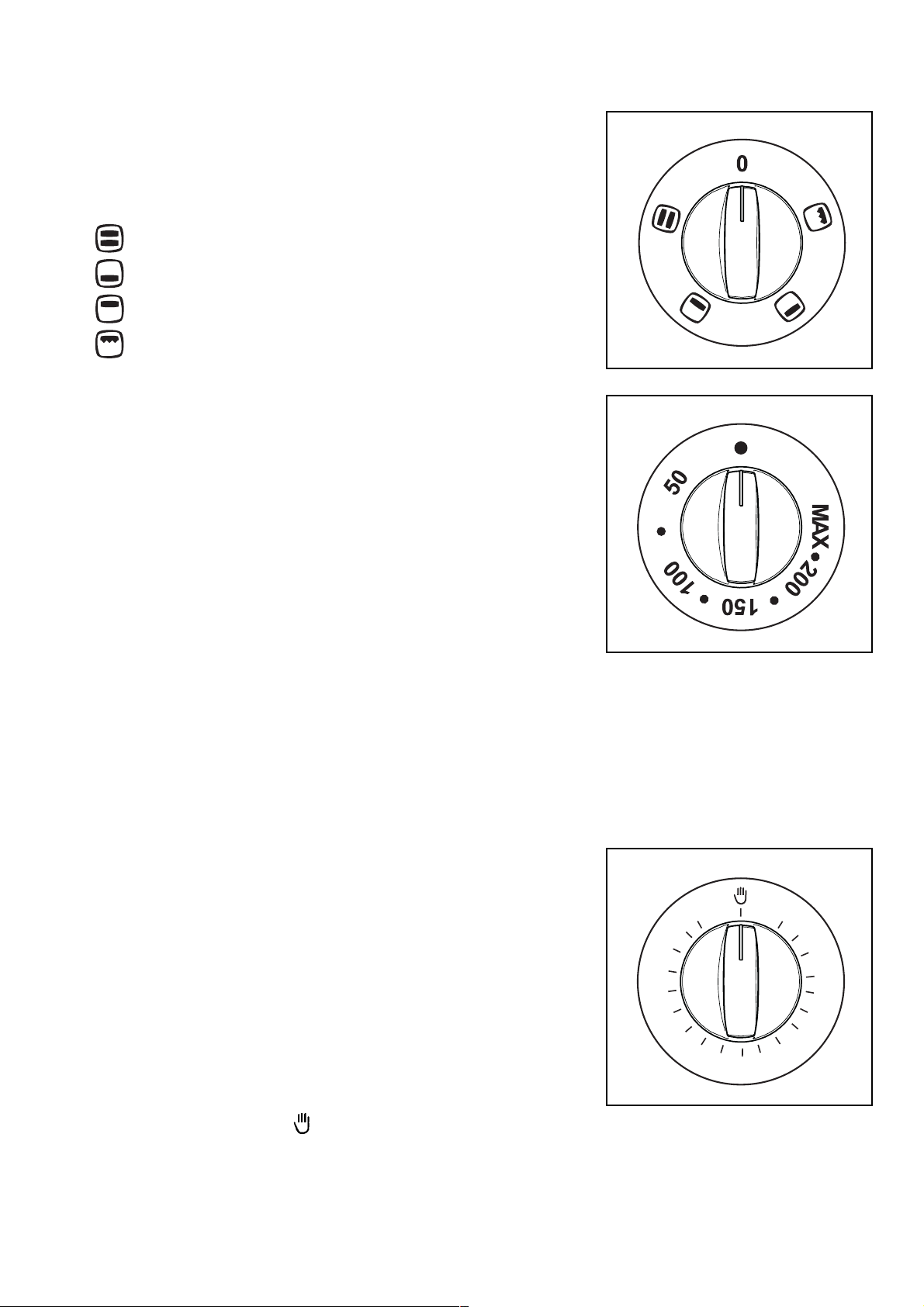

Selector das Funções do Forno

Aqui poderá encontrar todos os símbolos que constam
no Botão Selector das Funções do Forno, bem como
o respectivo significado.

0 Forno desligado

Forno con sistema tradicional

Aquecimento inferior

Aquecimento superior

Grelha tradicional

Pode seleccionar a função desejada rodando o botão
selector para o símbolo pretendido.

Selector do termostato do forno

Rodando o selector do termostato no sentido horário,
poderá seleccionar as temperaturas desejadas, de 50ºC
a MAX.

Indicador luminoso do termostato

Assim que a temperatura do forno seja seleccionada, o
indicador luminoso acende-se e manter-se-à aceso até
a temperatura pretendida no interior do forno ter sido
atingida, após o que passará a acender-se
intermitentemente mostrando que a temperatura está a
ser mantida.

Fig. 1

Fig. 2

Indicador luminoso geral

A luz acende-se sempre que o selector das funções é
rodado para lá da posição "0".

Como trabalhar com o
programador

• Rodar o comando para a direita até atingir

)

a posição de 90 minutos, e colocá-lo
seguidamente, fazendo-o girar para a
esquerda, sobre o tempo necessário para
completar a cozedura.

• Decorrido o tempo estabelecido, o

programador desliga automáticamente o
aquecimento do forno, avisando com um
indicador sonoro.

• Para o funcionamento manual, rode o co

mando para a esquerda, colocando-o no
símbolo “mão aberta” .

Fig. 3

15

10

5

0

30

90

75

60

45

4

Quando se instala o forno pela primeira vez

Uma vez o forno instalado:

a) Rode o botão do termóstato para a posição

)

Durante esta operação pode-se produzir um odor
desagradável provocado por resíduos do fabrico, o que é
absolutamente normal.
Após esta operação, deixe o forno arrefecer e de seguida
limpe o interior do forno com um pano macio embebido
numa solução de água morna e sabão.

MAX.

b) Coloque o selector de funções na posição de

aquecimento tradicional ( );

c) Deixe o forno vazio a funcionar por,

aproximadamente, 45 minutos.

d) Abra uma janela para ventilação.

Antes de cozinhar no forno pela primeira vez, lave
cuidadosamente a prateleira e o tabuleiro.

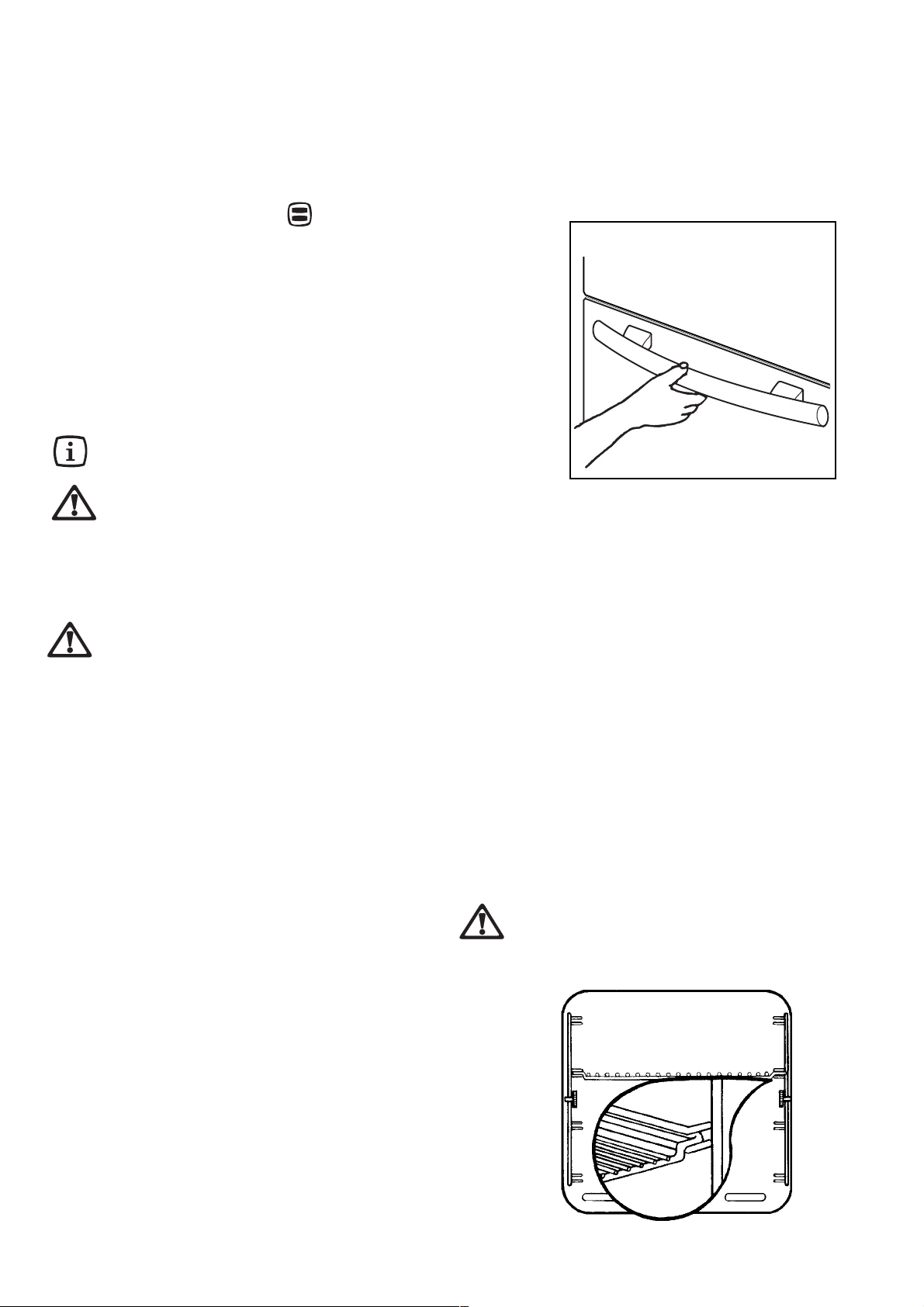

Para abrir a porta do forno, puxe sempre pela par­te central da pega.

Fig. 4

Utilizando o Forno

Cozinhar sempre com a porta fechada.

• Use sempre luvas para colocar ou retirar alimentos

do interior do forno.

• A temperatura no interior pode atingir 230ºC. Assegure­se que todos os recipientes (tabuleiros, formas,
louça, etc.) que utiliza são resistentes ao calor.

• Este forno está equipado com um sistema de cozedura
exclusivo, que gera uma circulação natural do ar e a
recuperação contínua dos vapores de cozedura. Isto
permite cozinhar num ambiente constantemente
húmido, mantendo os alimentos tenros no interior e
estaladiços no exterior. Além disso, os tempos de
cozedura e os consumos de energia são reduzidos ao
mínimo. Durante a cozedura, pode ser gerado vapor,
que é libertado aquando da abertura da porta.
Este fenómeno é natural.

No momento da abertura da porta do forno,
durante a fase de cozedura ou no final da mesma,
tenha atenção ao fluxo de ar quente que é
libertado do forno.

• Nunca apoie objectos no fundo do forno nem o cubra
com folhas de alumínio enquanto estiver a cozer, pois
pode provocar danos no esmalte e estragar os alimen­tos. Coloque sempre os recipientes, os pirexes e as
folhas de alumínio na grelha devidamente inserida nas
calhas do forno.

• Preste atenção quando cozinhar com óleos e/ou
gorduras, para que não aqueçam mais que o
necessário, pois este tipo de alimentos pode provocar
incêndios. Pela mesma razão ainda, assegure-se
que quando retirar ou colocar alimentos no interior do
forno, estes não vertam gorduras e/ou óleos para o
fundo do mesmo. Caso isso aconteça, limpe
cuidadosamente o forno para evitar odores e fumos
desagradáveis.

Níveis das Grelhas e Tabuleiro

Este horno está provisto de 4 níveis para colocar as
grelhas ou o tabuleiro.

Preste atenção ao colocar e remover a grelha e o
tabuleiro colector de pingos do forno, para não
danificar as partes esmaltadas do forno.

4

3

2

Fig. 5

1

5

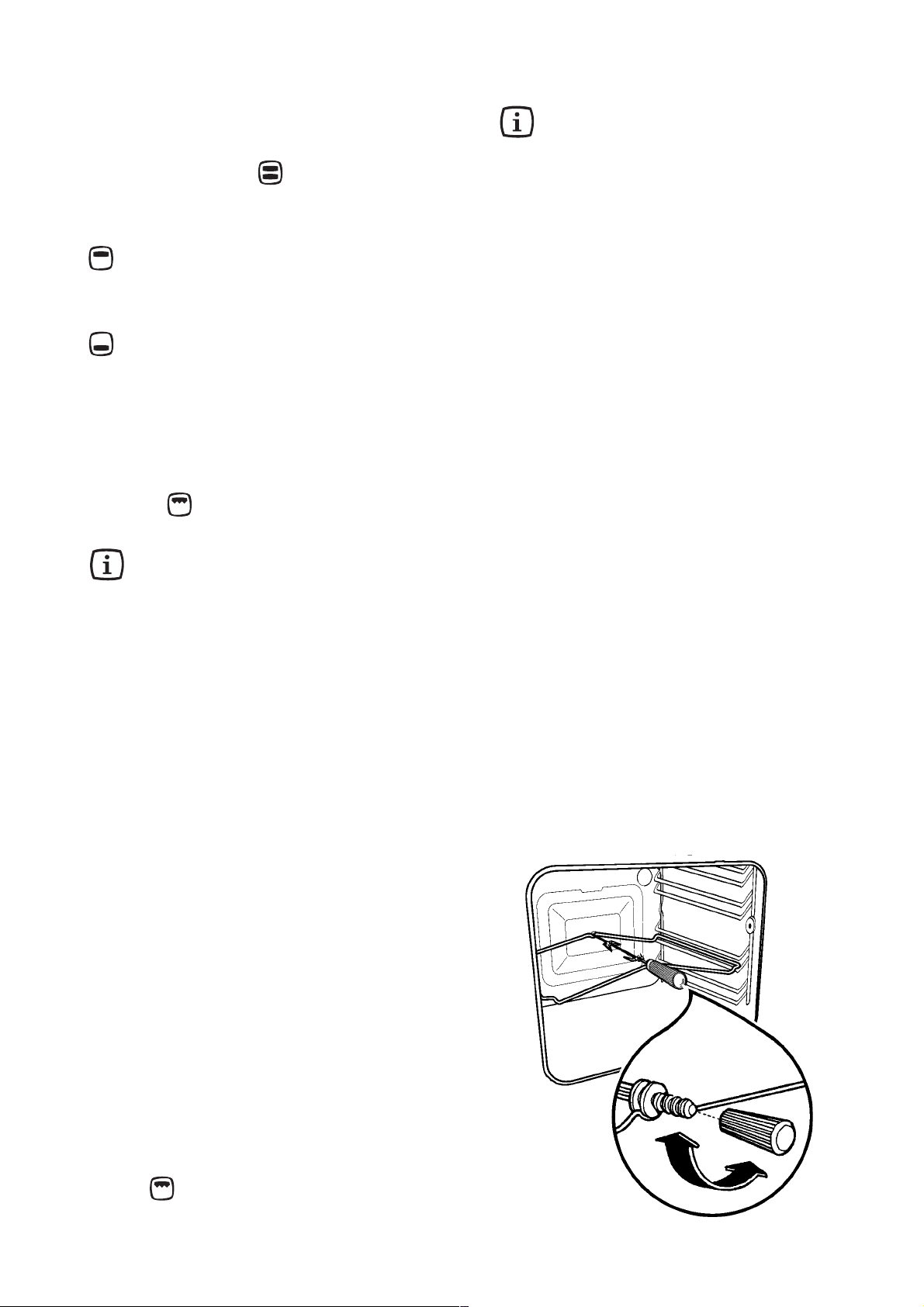

Cozedura tradicional

Rode o botão de selecção da função do forno para o
símbolo correspondente ( ) e ajuste o botão do termo-

stato na temperatura desejada.
Esta função utilizará os elementos superiores e inferiores
para cozedura num único nível.

:O calor vem apenas de cima. Esta função de cozedura

pode ser usada para terminar de cozinhar os seus
alimentos ou para aquecer a parte superior dos mesmos.
Ajuste a prateleira nos níveis mais altos (Fig. 5).

: O calor vem apenas de baixo. Esta função de

cozedura pode ser usada terminar cozinhar os seus
alimentos ou para aquecer a parte inferior dos mesmos.

Ajuste a prateleira nos níveis mais baixos (Fig. 5).

Grelhador

Conselhos prácticos

Conselhos prácticos para cozinhar Peixe
e Carne

Pode colocar carne em recipientes resistentes ao calor,
bem como directamente na grelha do forno. Neste caso,
lembre-se sempre de colocar o tabuleiro na posição
inferior a contar da base (ver Fig. 5), e verta alguma água
no mesmo.
Este tabuleiro evitará o derrame de gorduras no fundo do
forno.
Carnes brancas, aves e peixe no geral, necessitam de
uma temperatura média de cozedura (entre 150 e 175ºC).
Se desejar cozinhar carne vermelha (ligeiramente tostada
na superfície e pouco cozida no interior), deverá utilizar
uma temperatura mais alta (entre 200 e 220ºC).
Recomendamos no entanto, um período de tempo de
cozedura mais curto.

Rode o selector de funções do forno para o símbolo
respectivo ( ) e coloque o termóstato na temperatura

desejada.

Quando os alimentos são aquecidos, geram vapor,
da mesma forma que uma cafeteira com água.
Quando o vapor entra em contacto com o vidro da
porta do forno, condensa-se e produz gotas de
água.
Esta situação é normal e não é consequência do
mau funcionamento do forno. Aconselhamos que
limpe a condensação produzida após a cozedura
dos alimentos.

Assados na grelhador com

Conselhos prácticos para Pastelaria

Em geral a pastelaria requer uma temperatura moderada,
normalmente entre os 150º e 200ºC.
É recomendado para bolos e pão um aquecimento prévio
do forno de 10 minutos, aproximadamente. Mantenha a
porta do forno fechada desde que inicia a cozedura até ao
seu final, e controle o processo de cozedura através do
vidro da porta do forno.

Conselhos prácticos para Grelhar

Se desejar grelhar carne ou peixe, coloque os alimentos
directamente sobre a grelha, após terem sido devidamente
untados com óleo.
Na função de grelhador, o calor provém apenas da
resistência superior do forno. Consequentemente, deverá
ajustar o nível de cozedura, tendo em consideração a
espessura da peça de carne ou peixe.
Coloque sempre o tabuleiro na posição inferior, com um
pouco de água no mesmo.

churrasco

• Colocar no forno a grelha de suporte

)

6

apropriada.

• Colocar o alimento no espeto e fixá-lo com os

garfos adequados apertando o parafusos.

• Inserir a ponta do espeto na sonda do motor do

churrasco (ver a figura 6).

• Apoiar a parte anterior do mesmo na grelha

(não esquecendo de retirar o punho).

• Inserir a pingadeira no primeiro calha de baixo,

para recolha de molho ou de gorduras.
Deitar na pingadeira 2 copos de água.

• Posicionar o botão do selector sobre o símbolo

e colocar o termóstato na temperatura

desejada.

Fig. 6

Tabelas de Cozedura

Cozedura tradicional

Duração

°C

da cozedura

NOTAS

minutos

}

}

}

PESO

EM

GR.

1000 Pão branco 1 190 40 ~ 60 1 ou 2 cacetes

500 Pão de centeio 1 190 30 ~ 45 em tabuleiro
500 Pãezinhos 2 200 20 ~ 35 6 ou 8 pãezinhos
250 Pizza 1 210 15 ~ 30 sobre colector

1000 Borrego assado 2 190 50 ~ 70 Cozido na grelha
1200 Porco assado 2 180 100 ~ 130 Cozido na grelha
1000 Vitela assada 2 190 90 ~ 120 Cozido na grelha
1500

““

““(bem passado) 2 210 70 ~ 80 “
2000 Porco 2 180 120 ~150 Com pele
1200 Anho 2 190 110 ~ 130 Coxa
1000 Frango 2 190 60 ~ 80 Inteiro
4000 Peru 2 180 210 ~ 240 Inteiro
1500 Pato 2 175 120 ~ 150 Inteiro
3000 Ganso 2 175 150 ~ 200 Inteiro
1200 Coelho 2 190 60 ~ 80 Em pedaços
1200 Perna de porco 2 180 100 ~ 120 2 pernas
1500 Lebre 2 190 150 ~ 200 Em pedaços

800 Faisão 2 190 90 ~ 120 Inteiro

- Rolo de carne 2 180 40 ~ 60 em tabuleiro

1200 Truta -Pargo 2 190 30 ~ 40 3-4 peixes inteiros
1500 Atum - Salmão 2 190 25 ~ 35 4-6 postas

ALIMENTOS

BOLOS

Com massa batida
Massa tenra, base para
tartes
Tarte de requeijão 1 160 60 ~ 80
Tarte de maçã 1 180 40 ~ 60
Strudel 2 175 60 ~ 80
Tortas 2 175 30 ~ 40

Bolo Inglês 1 175 45 ~ 60 em tabuleiro
Pão-de-ló 1 175 30 ~ 40 em forma
Bolo Rei 1 170 40 ~ 60 “
Bolos em tabuleiro 1 170 50 ~ 60 em tabuleiro
Bolinhos
(com massa batida)
Bolachas
(massa tenra)

Merengues 2 100 90 ~ 120 pastelaria

Fogaças 2 190 12 ~ 20
Scones 2 200 15 ~ 25

PÃO E PIZZA

ENFORMADOS de pingos

De massa seca 2 200 40 ~ 50
De legumes 2 200 45 ~ 60
Quiche 1 200 35 ~ 45 em forma
Lasanha 2 180 45 ~ 60
Canelones 2 200 40 ~ 55

CARNE

Rosbife (mal passado)

(

médio) 2 210 60 ~ 70 “

PEIXE

Cozedura tradicional

4

Temp.

Nível

2 170 45 ~ 60

2 170 20 ~ 30 em forma

2 175 25 ~ 35

2 160 20 ~ 30 em tabuleiros para

2 210 50 ~ 60 Cozido na grelha

3
2
1

NOTAS:
As temperaturas e os tempos de cozedura são puramente indicativos e devem ser adaptados às exigências pessoais.
Os tempos de cozedura indicados não incluem o pré-aquecimento.
É aconselhável, em especial para os bolos, a pizza e o pão, pré-aquecer o forno durante cerca de 10 minutos antes de
iniciar a cozedura.

7

Cozedura com grill (*)

Duração da

cozedura

minutos

Lado
Sup.

ALIMENTOS

Quantitade

N° de

peças

Gramas

Cozedura com grill

4

Nível

3
2
1

Temp.

°C

Medalhões de boi 4 800 3 max 12-15 12-14
Bifes de boi 4 600 3 max 10-12 6-8
Meio frango 2 1000 3 max 30-35 25-30
Peito de frango 4 400 3 max 12-15 12-14
Costeletas de porco

4 600 3 max 12-16 12-14
Hambúrgueres 6-9 600 3 max 10-15 8-10
Salsichas 8 — 3 max 12-15 10-12
Espetadas 4 — 3 max 10-15 10-12
Peixe, filetes (solha) 4 400 3 max 12-14 10-12
Tostas recheadas 4-6 — 3 max 5-7 —
Pão branco torrado 4-6 — 3 max 2-4 2-3

Cozedura no espeto

ALIMENTOS Peso Nível Temp. °C Duração da

(em gr.) cozedura minutos
Aves 1000 2 200 50/60
Assados 800 2 200 50/60

Lado

Inf.

(*) Os tempos de cozedura indicados não incluem o pré-aquecimento. É aconselhável pré-aquecer o forno durante cerca
de 3-5 minutos antes de iniciar a cozedura.

8

Limpeza e Manutenção

Limpeza Geral

Antes da limpeza, deixe arrefecer primeiro o for­no.
Quando utilizar produtos de limpeza em spray,
tenha o cuidado de não o direccionar sobre os
elementos de aquecimento ou sobre o sensor do
termostato.
Nunca use vapor ou máquinas a vapor para
limpar o aparelho.
Nunca use detergentes abrasivos, esfregões
metálicos, detergentes com lixívia, pois estes
produtos podem danificar o esmalte e o vidro da
porta do forno.

O Interior do Forno

A cavidade esmaltada do forno pode ser limpa mais
eficientemente se o mesmo estiver ainda morno.
Aconselha-se a sua limpeza após todas as cozeduras,
utilizando um pano macio embebido em água morna e
sabão.
No entanto, e de tempos a tempos, é necessária uma
limpeza mais profunda e eficiente, utilizando para este
propósito um produto de limpeza adequado para fornos.
Para as manchas mais persistentes, pode utilizar um
pouco de vinagre morno.

Substituir a Lâmpada do Forno

Assegure-se que a corrente eléctrica se encontra
desligada antes de prosseguir com esta operação.

A lâmpada do forno deverá ter as seguintes características:

)

a) Resistente a temperaturas de 300ºC
b) Tensão: 230V - 50 Hz
c) Potência: 15W
d) Rosca: E 14

Para substituir a lâmpada, siga as seguintes indicações:

a) Empurre e rode a tampa de vidro no sentido anti-

horário;
b) Retire a lâmpada fundida;
c) Substitua-a pela nova;
d) Reponha a tampa de vidro;
e) Ligue a corrente eléctrica;

Ao cozinhar frutos, podem cair ácidos naturais
sobre a superfície esmaltada do aparelho, os quais
deixam manchas difíceis de limpar. Estas podem
provocar a perda de brilho do esmalte, mas não
afectam o funcionamento do forno. Por forma a
evitar que estas manchas permaneçam no forno
nas utilizações posteriores, limpe cuidadosamente
o interior do forno após qualquer cozinhado que
inclua frutas.

A Porta do Forno

Antes de proceder à limpeza da porta do forno,
recomendamos que, primeiramente, a retire do forno.
Siga as seguintes instrucções:

a) Abra a porta completamente;

)

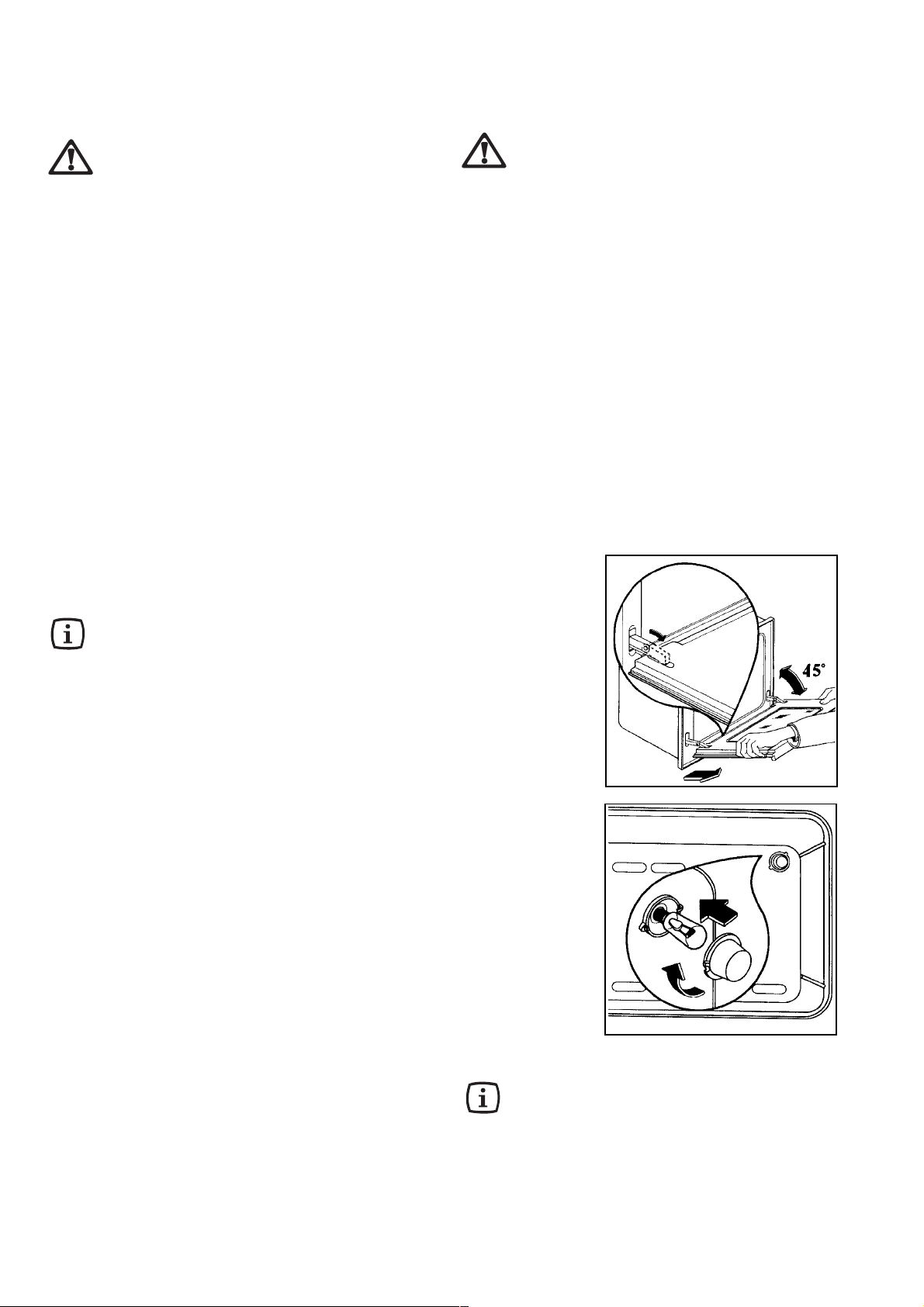

b) Localize as dobradiças que unem a porta ao

forno; (Fig. 7)

c) Destrave-as e levante as pequenas alavancas

situadas nas dobradiças; (Fig. 7)

d) Segure a porta pelos laterais esquerdo e direito,

e empurre-a lentamente na direcção do forno
até que se encontre semi-fechada;

e) Com cuidado retire a porta da posição

respectiva; (Fig. 7)

f) Coloque-a num local plano.

Limpe o vidro da porta do forno com um pano macio e
embebido em água morna e sabão. Após ter finalizado a
limpeza, coloque de novo a porta no forno seguindo a
ordem inversa da desmontagem.

Fig. 7

Fig. 8

Modelos em aço inoxidável ou alumínio: É

aconselhável limpar a porta do forno apenas com
uma esponja húmida e secá-lo bem após cada
limpeza com um pano suave.
Evite o uso de palha-de-aço, ácidos ou produtos
abrasivos, que poderiam danificar a superfície da
porta. Use as mesmas precauções com o painel

de comandos.

FO 0288

FO 0287

9

Se... Algo Não Funcionar

Caso o aparelho não esteja a funcionar devidamente, e antes de recorrer ao Concessionário de Assistência Electrolux,
verifique primeiro as situações descritas de seguida:

PROBLEMA



 O forno não funciona





 O indicador luminoso do termostato não acende





 A luz do forno não acende





 Demora muito tempo a cozinhar ou cozinha



demasiadamente rápido



 Há formação de humidade nos alimentos e no



interior do forno

SOLUÇÃO



Verifique se o forno não se encontra em Funcionamento Manual





e se seleccionou a função pretendida nos selectores das
funções e do termostato.

ou



Verifique se os cabos do aparelho se encontram correctamente



ligados, e se o interruptor geral ou do forno estão ligados.



Rode o selector do termostato para a temperatura desejada.



ou



Rode o selector de funções do forno para uma qualquer função.




Rode o selector de funções do forno para uma qualquer função.



ou



 Compre uma nova lâmpada, num Centro de Assistência



Electrolux, e substitua-a seguindo as instruções constantes
neste manual.



 Consulte o conteúdo constante neste manual, no capítulo



“Utilizando o Forno”.



Não deixe os alimentos no interior do forno mais que 15-20



minutos após ter terminado a cozedura.

Assistência Técnica e Peças
Originais

Se o aparelho continuar a não funcionar após ter verificado
o capítulo anterior, dirija-se ao Serviço de Assistência
Técnica Electrolux e indique o tipo de avaria, o modelo do
aparelho (Mod.), o número do produto (Prod. Nº) e o
número de fabrico (Ser. Nº). Estas informações encontram­se gravadas na placa de identificação.

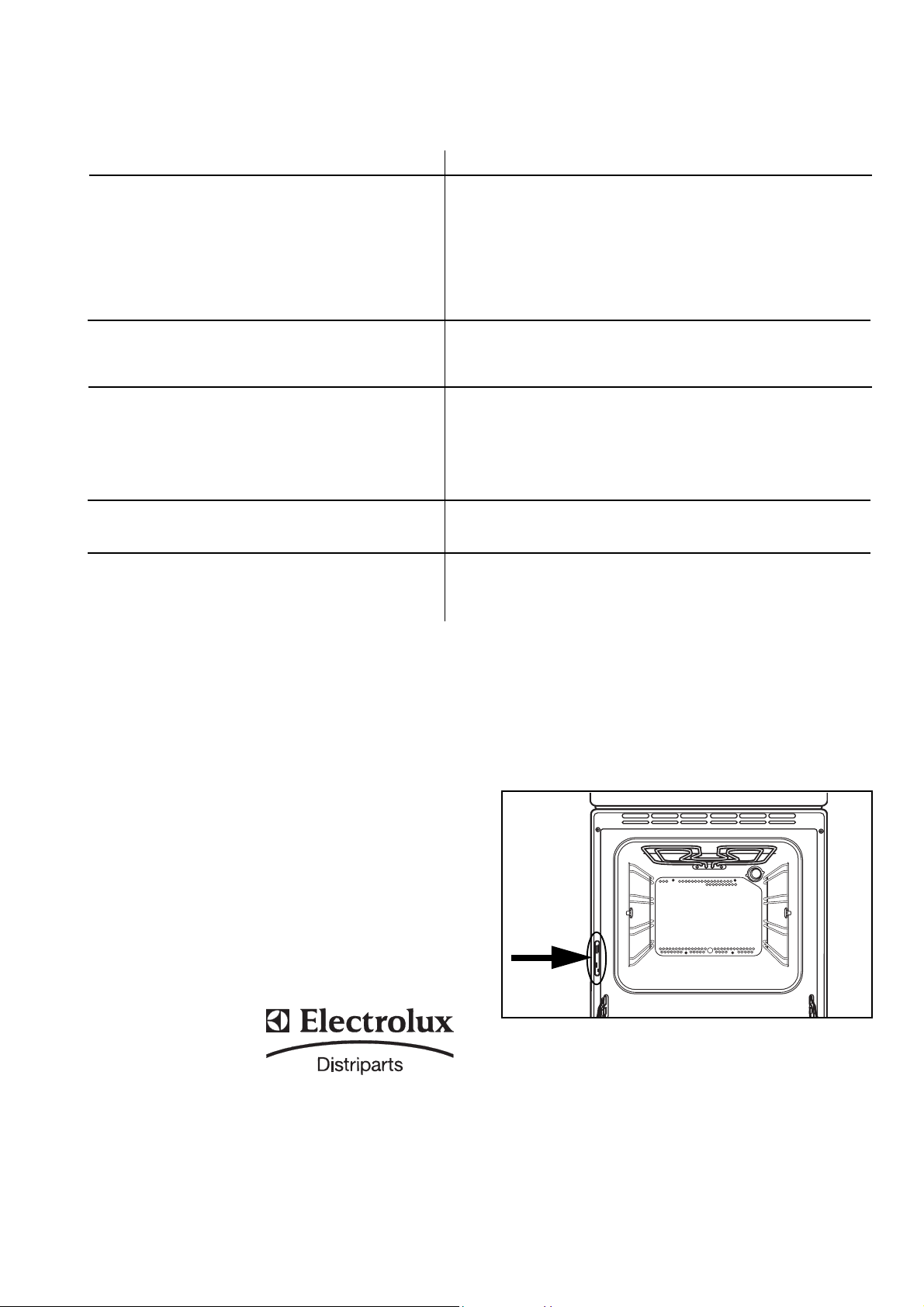

Esta placa encontra-se situada na extremidade anterior
da cavidade do forno.

As Peças Originais aprovadas pelo
fabricante do aparelho e
possuidoras deste
símbolo, encontram-se
apenas disponíveis nos
Centros de Assistência
ou em lojas de peças
autorizadas.

O seu novo aparelho encontra-se ao abrigo da garantia.
O certificado de garantia vai junto com o aparelho. Caso
não o encontre, deverá solicitá-lo junto do representante/
agente, indicando-lhe a data de compra, o modelo e o
número de identificação que se encontram na chapa de
identificação do aparelho.

Guarde o certificado de garantia para que possa apresentá­lo aos Serviços de Assistência sempre que seja
necessário. Guarde o certificado de Garantia junto do
comprovante de compra ou com o recibo.

Sem este procedimento terá de suportar os encargos
referentes aos Serviços Técnicos, de que necessitar,
para uma possível reparação.

10

Características Técnicas

560-570

600

550

1600

5

0

m

in

850

580

Potência das resistências (à 230 V)

Resistência superior e inferior 1800 W
Resistência do grelhador 1650 W
Lâmpada de iluminação do forno 15 W

Motor do churrasco
Potência Total Máxim (230V - 50Hz) 1815 W

Tensão de Alimentação (50 Hz) 230 V

4 W

Instalação

Todos os trabalhos durante a instalação do
aparelho deverão apenas ser efectuados por
pessoal qualificado, em conformidade com as
normas em vigor.

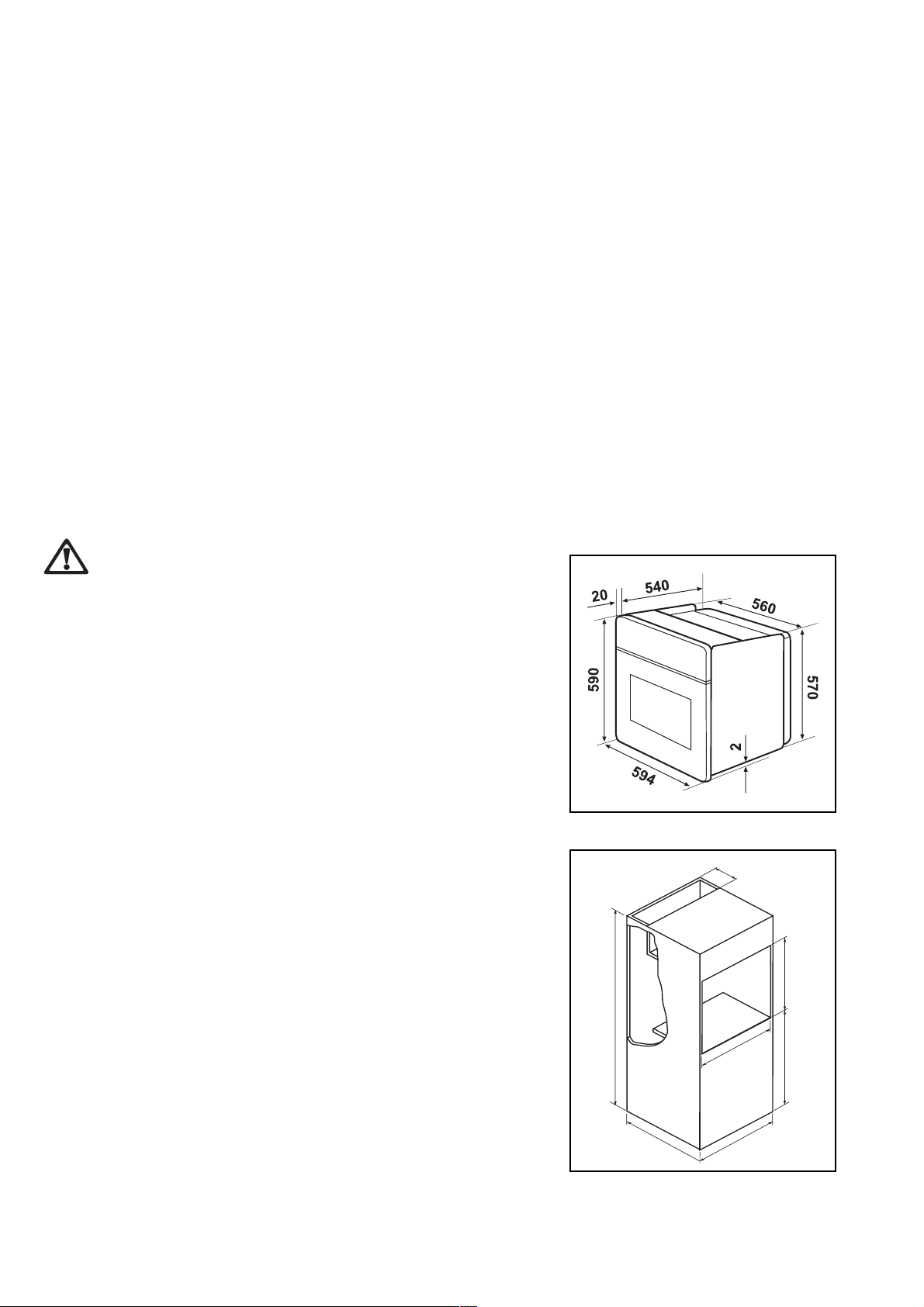

Dimensões do nicho

Altura em coluna

até à bancada

Largura 560 mm
Profundidade 550 mm

:

580 mm
593 mm

Dimensões do interior do Forno

Altura 335 mm
Largura 405 mm
Profundidade 400 mm
Volume útil 56,0 l

Encastre nos móveis

É importante que tanto as dimensões e os materiais ao
redor do armário onde se colocará o aparelho, estejam
correctas e suportem temperaturas altas.
Uma instalação correcta deverá assegurar o não contacto
com outros electrodomésticos ou outros aparelhos
isolados.
Todos os elementos do aparelho asseguram a protecção,
desde que bem colocados e sem poderem ser retirados
sem a ajuda de ferramentas.
Recomendamos que não instale o forno junto de
electrodomésticos, como frigoríficos ou congeladores,
por forma a não afectar a performance destes aparelhos.

Instalação do forno

O local onde vái encastrar deve ter as dimensões
indicadas na Fig. 10 e 11.
No caso em que o móvel no qual se vai instalar o forno/
placa de encastrar esteja fechado na parte do dorso,
dever-se-à realizar uns cortes na parte superior o inferior
dessa zona, que servirá para passar os cabos para a
ligação à rede eléctrica do próprio aparelho, para a
passagem dos tubo do gás, etc., e também para a
areação do móvel (Fig. 11).

Fig. 9

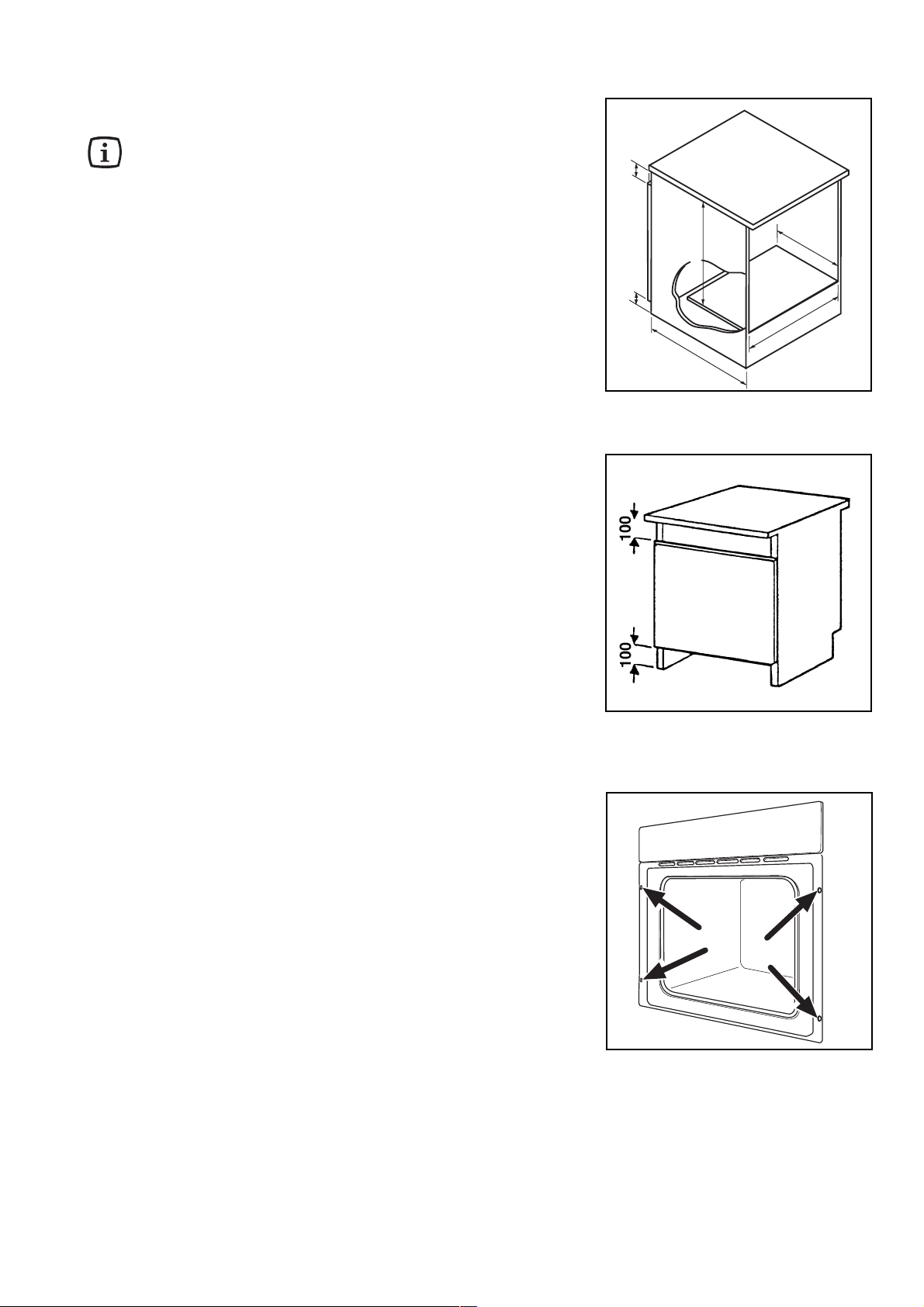

Fig. 10 (Encastre em coluna)

11

O forno deve ser instalado nas condições acima

35

470 max

100

100

593

560-570

550 min

descritas tanto no que diz respeito ás medidas
para a ventilação e deverá ser usado um móvel no
qual a cola usada para a colagem das placas re­sista a temperaturas de 100°C.

Fig. 11 (Encastre sob bancada)

Fig. 12

Fixação ao móvel

Antes de encastrar o forno, há que efectuar a ligação da
placa (consultar o parágrafo apropriado). Coloque o
aparelho no local de montagem no móvel. Abra a porta
do forno e fixe o corpo do forno ao móvel com quatro
parafusos para madeira que se adaptam aos furos
realizados para tal nos lados (Fig. 13).

Fig. 13

12

Ligação elétrica

A ligação deverá ser realizada respeitando as normas
em vigor.
Antes de efectuar a ligação deve certificar-se de que:

• os fusíveis e a instalação eléctrica doméstica podem
suportar a carga do aparelho (consultar a ficha indi­cativa);

• a instalação eléctrica está equipada com uma
tomada de terra eficaz, obedecendo às normas e às
disposições legais em vigor;

• a tomada e o disjuntor omnipolar utilizados para a
ligação são de fácil acesso para a aparelhagem
instalada.

Ao cabo deve-se juntar uma ficha própria, para a carga
indicada na placa de matrícula do aparelho. Esta ficha
deve ser ligada a uma adequada tomada de terra.

Na ligação directa à rede eléctrica, é necessário interpôr
entre o aparelho e a rede, um disjuntor, com abertura
mínima entre os contactos de 3 mm, dimensionado à
carga e conforme as normas em vigor.

Em todo o caso, o cabo de alimentação deve ficar
posicionado por forma a que nenhum ponto do mesmo
alcance uma temperatura superior a 50°C acima a tem­peratura ambiente. Após a ligação, verificar os
componentes de aquecimento, colocando-os em
funcionamento durante 3 minutos.

O cabo de terra amarelo/verde não deve ser interrompido
pelo interruptor.

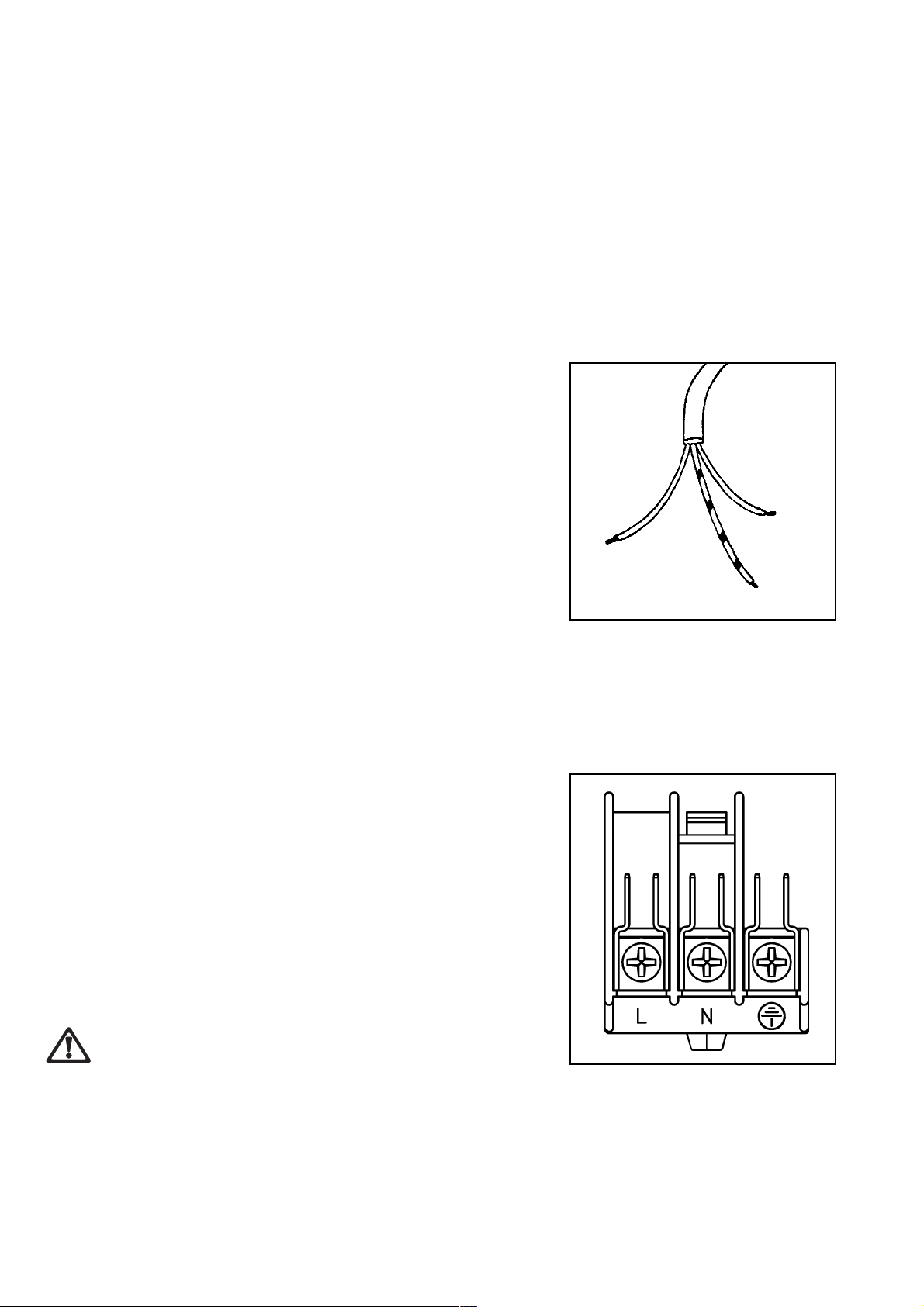

Neutro

Fáse

Terra (amarelo/verde)

Fig. 14

Caixa de ligação

Este forno está provido de uma caixa de ligação acessível
com uma tensão de alimentação monofásica de 230 V.
Depois de ligar o cabo caixa de ligação, fixe-o utilizando
o fixa-cabos.

Substitução do cabo de
alimentação

Em caso de ser necessária a substitução do cabo de
alimentação, dever-se-á utilizar cabo dos tipos:
H07 RN-F; H05 RN-F; H05 RR-F; H05 VV-F; H05 V2V2­F; H05 BB-F,
adaptados à carga e à temperatura do local de
funcionamento, sendo igualmente necessário que o fio
de terra amarelo/verde seja 2-3 cm mais largo que os fios
de fase e neutro.

Atenção! Durante a instalação deve certifi­car-se que o cabo de alimentação não entre
em contacto com as superfícies metálicas
superior e inferior do forno e/ou da placa de
encastrar.

Fig. 15

O Fabricante declina qualquer responsabilidade
caso as normas de prevenção de acidentes não
tenham sido respeitadas.

13

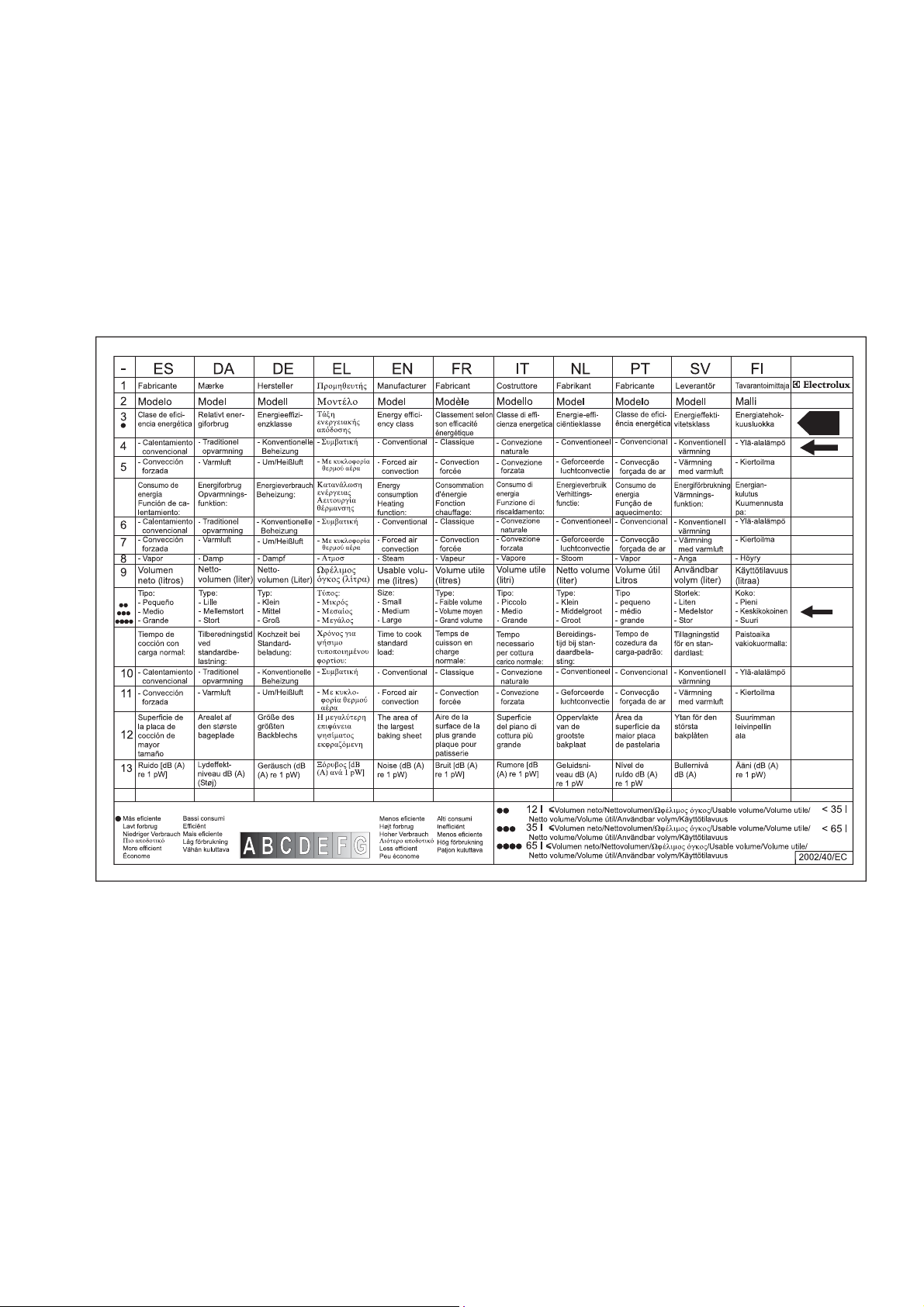

EOB 1712

A

0,79 kWh

56,0

43 min.

1130 cm²

14

15

The Electrolux Group. The world’s No.1 choice.

The Electrolux Group is the world’s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than
55 million Electrolux Group products (such as refrigerators, cookers, washing machines, vacuum cleaners, chain saws and
lawn mowers) are sold each year to a value of approx. USD 14 billion in more than 150 countries around the world.

01/04

Grafiche MDM - Forlì
