Antes da instalação e utilização do aparelho, leia na íntegra este manual de instruções do utilizador.
Este inclui precauções de segurança, sugestões, informações e ideias. Se for utilizado em
conformidade com as instruções escritas, o frigorífico funcionará adequadamente, proporcionando-lhe
uma grande satisfação.
Os símbolos abaixo apresentados ajudam-no a encontrar as coisas com mais facilidade:
Precauções de segurança
As advertências e informações marcadas com este símbolo avisam-no da necessidade de
segurança para si e para o seu aparelho.
Sugestões, informações úteis
Informações ambientais
Símbolos indicadores de ideias
Graças a este símbolo, as ideias podem ser encontradas consoante os alimentos e respectivo
armazenamento.
O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo
doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de
equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá
ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública,
que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para
obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços
municipalizados locais, o centro de recolha selectiva da sua área de residência ou o
estabelecimento onde adquiriu o produto.
24
PT
Índice
Índice
Informações importantes sobre a segurança ...........................................................................................25
Prescrições gerais de segurança ..............................................................................................................25
Prescrições de segurança referentes ás crianças.....................................................................................25
Prescrições de segurança referentes á entrada em funcionamento .........................................................25
Precauções de segurança para isobutano ................................................................................................25
Instruções para o usuário............................................................................................................................26
Informação geral........................................................................................................................................26
Descrição do aparelho, as suas partes principais.....................................................................................26
Painel de controlo ......................................................................................................................................27
Fundo colorido do visor ........................................................................................................................28
Manuseio do aparelho ...............................................................................................................................28
Colocação em funcionamento ..............................................................................................................28
Controlo e definição da temperatura ....................................................................................................28
A utilização do refrigerador........................................................................................................................28
Gaveta ..................................................................................................................................................29
Modo de compras.................................................................................................................................29
Armazenamento no refrigerador...........................................................................................................29
Caixa de alimentos frescos...................................................................................................................29
Tempo de armazenamento e temperatura dos alimentos....................................................................29
Reciclagem do ar..................................................................................................................................30
Uso do congelador.....................................................................................................................................30
Congelador ..........................................................................................................................................30
Armazenamento no congelador.................................................................................................................31
Preparação de cubos de gelo....................................................................................................................31
Informações e conselhos úteis ..................................................................................................................31
Dicas e sugestões .....................................................................................................................................32
Como poupar energia...........................................................................................................................32
O aparelho e o ambiente......................................................................................................................33
Manutenção ...............................................................................................................................................33
Descongelação .....................................................................................................................................33
Limpeza regular....................................................................................................................................34
Congelador fora de uso........................................................................................................................34
Solução de problemas...............................................................................................................................35
Substituição das lâmpadas...................................................................................................................35
Se algo não funciona............................................................................................................................35
Instruções para o instalador........................................................................................................................37
Caracteristicas técnicas .............................................................................................................................37
Instalação do aparelho...............................................................................................................................37
Transporte, desembalagem ..................................................................................................................37
Limpeza ................................................................................................................................................37
Colocação.............................................................................................................................................38
Mudançã do sentido de abertura da porta ...........................................................................................39
Conexão Eléctrica.................................................................................................................................40
Quadro dos tempos de armazenamento (1)...............................................................................................41
Quadro dos tempos de armazenamento (2)...............................................................................................42
Garantia e serviço de assistência...............................................................................................................43
Condições de garantia..........................................................................................................................43
Serviço de assistência e peças de reposição ......................................................................................43
25
PT
Inf
Inf
or
or
mações de segur
mações de segur
ança im
ança im
por
portt
an
antt
es
es
Prescrições gerais de
segurança
Conserve o presente manual de instruções para que
o mesmo acompanhe o aparelho em caso de
mudança eventual ou cambio do proprietário.
O presente aparelho foi desenhado para congelar,
armazenar alimentos e deverá ser utilizado
exclusivamente de acordo com este manual de
instruções.
Os serviços de assistência, as reparações incluídos os câmbios ou as reparações do cabo
eléctrico de conexão - deverão ser efectuados
por empresas autorizadas para o efeito pelo
fabricante. Para a reparação poderão ser utilizadas
exclusivamente peças de reposição fornecidas pela
mesma empresa. Caso contrário o aparelho pode
danificar-se ou causar danos materiais ou pessoais.
O aparelho só ficará efectivamente desligado quando
a ficha com dois pinos é retirada da tomada de
conexão. Por tal razão, antes da limpeza,
manutenção ou descongelamento sempre retire a
ficha (não puxando-o pelo cabo) da tomada. Em caso
se a tomada é dificilmente acessível, desligue o
aparelho cortando a rede de electricidade mesma.
O cabo de alimentação da rede não deverá ser
alongado!
Assegurar-se que a ficha não está esmagada /
danificada.
- Uma ficha danificada pode originar um curtocircuito e/ou um incêndio.
Evite colocar objectos pesados, ou o próprio
aparelho, sobre o cabo eléctrico.
- Podería originar um curto-circuito e/ou um incêndio.
Não desligar a ficha puxando pelo cabo.
Não permitir que isso ocorra ao retirar o aparelho
do seu local de instalação habitual.
- Um cabo eléctrico danificado pode resultar num
choque eléctrico e/ou curto-circuito e/ou incêndio.
- Se o cabo eléctrico estiver danificado, deverá sempre
ser substituido por um técnico qualificado ou
colaborador do Serviço de Assistência Técnica Oficial.
Se a ficha e/ou a tomada tiverem a aparência de
danificadas, não deve proceder-se à ligação
eléctrica.
- Poderia resultar num choque eléctrico e/ou incêndio.
É proibido explorar o aparelho sem o globo da
iluminação interna.
Ao limpar, descongelar o aparelho, retirar os
alimentos congelados ou a forma de gelo não utilize
utensílios pontiagudos ou rijos, porque os mesmos
podem danificar o sistema de congelação.
Repare-se em que não chegue agua para o regulador
de temperatura, nem para as armaduras da iluminação.
O gelo e os gelados que acabam de ser retirados do
congelador, não deverão ser consumidos
imediatamente, pois poderão provocar queimaduras.
Uma vez descongelados, os alimentos, não deverão
ser congelados novamente, senão consumidos o
mais rapidamente possível.
Em caso de alimentos de congelação rápida (Mirelite)
observe sempre cuidadosamente as instruções do
fabricante referentes ao prazo de conservação.
Está proibido acelerar o processo de descongelamento por
meio de aquecedores eléctricos ou produtos químicos!
Não toque as partes plásticas do congelador com
panelas esquentadas.
Não armazene no congelador gases e líquidos
inflamáveis, porque com esto correrá o perigo de
explosão.
Não coloque no congelador bebidas gaseificadas
ou engarrafadas, nem frutas em calda.
Verifique e limpe regularmente a saída da água de
descongelação que se forma na hora da
descongelação. Aliás, dentro do interior do aparelho
existe uma etiqueta de advertência ao respeito. Em
caso de entupido a água de descongelação acumulada
poderá provocar o estrago prematuro do aparelho.
Prescrições de segurança
referentes ás crianças
Não deixe que as crianças brincarem com o
material de embalagem do aparelho. A folha
plástica pode provocar o perigo de asfixia.
O aparelho deverá ser manuseado pelos adultos.
As crianças não deverão brincar com o aparelho
ou os seus dispositivos de regulação.
Em caso se Você não mais pretenda utilizar o
aparelho, retire a ficha com dois pinos da tomada
de conexão, corte o cabo de conexão á rede
eléctrica (trate de faze-lo o mais perto possível ao
aparelho) e desmonte a porta. É assim que Você
poderá evitar que as crianças apanhem choque
eléctrico ou fiquem fechadas dentro do aparelho.
Prescrições de segurança
referentes ao posto em
funcionamento
Encoste o aparelho á parede com o que evitará que
as partes quentes (compressor, condensador)
possam ser tocadas ou pegadas, prevendo desta
maneira as queimaduras eventuais.
Ao deslocar o aparelho, verifique que o mesmo
seja desligado da tomada de conexão.
Ao situar o aparelho no seu lugar, certifique-se de
que o cabo de alimentação eléctrica não fique
debaixo do mesmo.
Deverá garantir a boa circulação do ar em redor
do aparelho para evitar o seu sobreaquecimento.
Para conseguir a ventilação adequada, consulte
as instruções de posto em funcionamento.
Precauções de segurança
para isobutano
Aviso
A refrigeração do aparelho é feita com Isobutano
(R600a) que é inflamável e explosivo.
Aquando da montagem do aparelho, deixar
espaço para ventilação ou, no caso de o
encastrar, deixar aberturas para ventilação.
Não usar objectos mecânicos ou outros para acelerar
o processo de descongelação. Use somente aqueles
que são recomendados pelo fabricante.
Não danificar o circuito de refrigeração.
Não usar aparelhos eléctricos dentro dos
compartimentos de armazenamento de alimentos, a
menos que sejam recomendados pelo fabricante.
Por motivos de segurança de vida e material
observe as disposições do manual de
instruções, porque o fabricante de nenhuma
maneira se responsabiliza pelos danos causados
perla omissão das mesmas.
26
PT
Ins
Instrtr
uções par
uções par
a o usuár
a o usuár
io
io
Descrição do aparelho, as suas partes principais
Informação geral
A descrição oficial deste equipamento é:
“frigorífico/congelador parcialmente sem gelo com um
compressor de motor, com o congelador no fundo.”
Para além das características habituais, o
equipamento tem um congelador que é separado do
outro componente. Desta forma, o equipamento é
adequado para refrescar e congelar alimentos, a
quantidade doméstica de mercadorias a serem
congeladas está especificada no manual de
instruções e de fazer gelo.
O equipamento é capaz de satisfazer os requisitos
padrão entre os limites de temperatura de diversas
classes climatéricas.
As letras-chave da classe climatérica são
mostradas na placa de dados.
A - Refrigerador
B - Congelador
1.Moldura do tecto com interruptor de indicação
2.Guarnição de iluminação
3.Ventoinha
4.Prateleiras de vidro
5.Prateleira de arame para garrafas
6.Área de refrigeração
7.Caixa de alimentos frescos
8.Colector da água de descongelação
9.Prateleira de vidro
10.Bandeja(s) de fruta
11.Placa de dados
12.Prateleira com cesto
13.Compartimento(s) de armazenamento com cesto
14.Tubo de descarga da água de descongelação
15.Grade cobertora inferior
16.Suportes reguláveis
17.Compartimento da manteiga
18.Estojo de ovos
19.Prateleira da porta
20.Perfil de estanqueidade da porta
21.Suporte de garrafas
22.Puxadores
23.Bandeja de gelo
24.Condensador
25.Desaguadouro da água de descongelação
26.Distanciador
27.Bandeja de vaporização
28.Compressor para congelador
29.Rolamentos
27
PT
Painel de controlo
No topo do aparelho, existem os seguintes elementos,
por baixo da tampa:
A. Botão Ligar/Desligar
Permite ligar/desligar o frigorífico/congelador.
B.Botão de controlo de temperatura do congelador
Define a temperatura do congelador.
C.Botão de visualização de temperatura
Permite seleccionar o valor a visualizar no visor da
temperatura.
Prima este botão uma vez para visualizar a
temperatura do frigorífico, ou duas vezes para
visualizar a temperatura do congelador.
Consulte a descrição de visualização de
temperatura.
D.Visor da temperatura
Consulte a descrição em capítulo separado.
E. Botão de selecção de função / desligar alarme
Liga e desliga os modos congelar rápido e e de
compras.
Acede-se a estes modos premindo o botão uma ou
mais vezes:
Modo Normal (predefinido)
Modo Congelar rápido
Modo de compras
Modo Normal
O mesmo botão pode ser utilizado para desligar o
sinal de alarme acústico.
Consulte a descrição no fundo colorido do visor,
abaixo apresentado.
F. Botão de controlo de temperatura do frigorífico
Permite definir a temperatura no frigorífico.
No visor da temperatura, são visíveis os seguintes
elementos:
1. Símbolo do meio ambiente
É visível quando os números indicam a temperatura
ambiente.
2. Símbolo de frigorífico
É verde-escuro quando os números indicam a
temperatura no frigorífico.
3. Símbolo de congelador
É escuro quando os números indicam a temperatura
no congelador.
4. Números
No caso predefinido, os números indicam a
temperatura ambiente, e o símbolo do meio
ambiente está visível.
Também podem indicar:
A temperatura média no frigorífico é indicada
durante um curto período de tempo, quando
pressionar “C” uma vez (o símbolo de frigorífico fica
escuro).
É exibida a temperatura do ponto mais quente no
congelador, durante um curto período de tempo, ou
permanente quando tenha ocorrido um sinal de
alarme ou quando premir “C” duas vezes (símbolo
28
de congelador fica escuro).
A temperatura definida no frigorífico é exibida
(piscando) quando rodar o botão “F” e durante um
pouco mais de tempo.
A temperatura definida no congelador é exibida
(piscando) quando rodar o botão “B” e durante um
pouco mais de tempo.
5. Símbolo do Modo Congelar rápido
É exibido quando o congelador estiver em
funcionamento no modo congelar rápido. Consulte,
também, o capítulo sobre congelamento.
6. Símbolo de alta temperatura
É visualizado quando a temperatura no congelador
estiver muito elevada.
Consulte a descrição no fundo colorido do visor,
abaixo apresentado.
7. Símbolo de modo de compras
É exibido quando o congelador estiver em
funcionamento no modo de compras.
Consulte, também, a descrição do modo de
compras no capítulo sobra a utilização do frigorífico.
Fundo colorido do visor
O fundo colorido do visor é, normalmente, azul.
Quando utiliza qualquer um dos botões de pressão ou
botões de rodar, a cor muda para azul suave,e
mantém-se assim durante um curto período de tempo.
O fundo colorido do visor muda para vermelho quando
a temperatura no congelador estiver muito alta
(alarme). Neste caso, os números piscam e indicam a
temperatura actual no congelador. O símbolo de alta
temperatura também pisca e é emitido um sinal
acústico.
A temperatura pode estar muito elevada nos seguintes
casos:
Imediatamente após a colocação do equipamento
em funcionamento.
Se a porta do congelador ficar aberta durante muito
tempo.
Se ocorrer qualquer falha no congelador.
Prima o botão “E” para desligar o sinal acústico. O
visor volta a mostrar a temperatura ambiente, mas o
fundo colorido mantém-se vermelho até que o
congelador arrefeça até à temperatura devida.
Se não premir nenhum botão durante o sinal de
alarme, prima o botão “E” quando o sinal acústico
parar para exibir a temperatura mais elevada que foi,
entretanto, atingida.
Manuseio do aparelho
Colocar em funcionamento
Dispositivo de ligação e sinalizaçãoColoque os acessó
rios no aparelho e introduza a ficha de ligação à
corrente na tomada de parede.
Prima o botão “A”. A iluminaçã
o do fundo do visor fica ligada. O equipamento está
pronto para ser utilizado.
Se premir o botão “A” novamente, o equipamento
desliga-se, mas mantém-se “em carga”.
Controlo e definição da temperatura
O controlo electrónico, dependendo da definição,
pára a refrigeração durante períodos mais longos
ou mais curtos, e de seguida reinicia para assegurar
a temperatura necessária.
Pode definir a temperatura do frigorífico utilizando o
manípulo “F”, e a temperatura do congelador com o
manípulo “B”. Os valores definidos são mostrados
com imagens a piscar no visor.
Para a utilização diária, é recomendada a definição
média, o que significa +5 °C no frigorífico, no
congelador é recomendada uma temperatura
abaixo dos -18 °C.
Se alterar a definição do controlo de temperatura, a
nova temperatura será atingida em
aproximadamente 24 horas.
Para além da definição da temperatura nos
controlos, a temperatura prevalecente no
equipamento será também afectada pela
temperatura ambiente, a frequência da abertura da
porta, a quantidade de alimentos frescos colocados,
etc.
Se definir a temperatura mais fria no caso
de um dia com carregamento de alimentos
elevado o compressor pode funcionar sem
parar. Isto não irá danificar o equipamento.
A utilização do refrigerador
Para obter uma refrigeração adequada, é
muito importante que haja uma circulação de
ar no interior do refrigerador.Por isso, não deverá
cobrir a ranhura entre as prateleiras de grade com
papel, tabuleiros, etc.
Não coloque alimentos quentes dentro do
refrigerador, deixe primeiro arrefecê-los à
temperatura ambiente.Isto permite evitar a
formação de geada branca.
Os alimentos absorvem o cheiro de outros
alimentos, por isso, deverá colocá-los em
recipientes fechados ou embrulhados em
celofane, folha de alumínio ou película aderente
antes de guardá-los no refrigerador.Isto permite
conservar a humidade original dos alimentos,
ou seja, os legumes guardados não secam após
alguns dias.
PT
29
PT
Gaveta
A gaveta destina-se ao armazenamento de legumes e
fruta.
A gaveta possui um elemento separador, cuja posição
pode ser alterada conforme as suas necessidades,
para separar os alimentos uns dos outros.
Modo de compras
Antes de colocar uma grande quantidade de alimentos
no compartimento do frigorífico (por exemplo, quando
regressa das compras):
pressione o botão de selecção da função uma ou duas
vezes uma vez que a ocasião necessita que o modo de
compras entre em funcionamento (o símbolo do modo
de compras é apresentado no visor). Desta forma o
frigorífico alcança a temperatura mais baixa possível
para refrigerar uma maior quantidade de
alimentos.Para sair deste modo pressione novamente
o botão de selecção da função. Caso não o faça, o
frigorífico regressa ao modo automático após algum
tempo.
Armazenamento no refrigerador
Rogamos que, ao colocar diferentes alimentos no
refrigerador, observe a esquema indicada na diagrama:
1. Produtos de confeitaria, pratos prontos em
recipientes, carnes frescas, carnes frias, bebidas.
2. Leite, produtos de leite, em recipientes.
3. Frutas, legumes, saladas.
4. Queixo, manteiga.
5. Ovos.
6. Iogurte, creme azedo.
7. Garrafas pequenas, refrescos.
8. Garrafas grandes, bebidas.
9. Peixe, carne, produtos do mar.
Caixa de alimentos frescos
O produto está equipado com esta característica na
parte do refrigerador. Este compartimento é indicado
para a melhor conservação de alimentos frescos,
como peixe, carne, produtos do mar uma vez que a
temperatura é mais baixa do que no resto do
refrigerador. Encontra-se na parte inferior,
directamente acima da gaveta dos vegetais.
Tempo de armazenamento e
temperatura dos alimentos
Respeito a duração do armazenamento é o quadro do
tempo de armazenamento - no fim do presente manual
- que oferece orientação.
Sendo que o tempo de armazenamento depende da
frescura e do tratamento do alimento refrigerado,
previamente não se pode determina-lo com precis-ão.
Por tal razão, os tempos de armazenamento indicados
são apenas de carácter informativo.
Em caso se Voc-ê não deseja usar imediatamente os
alimentos congelados recentemente comprados, pode
armazena-os no refrigerador aproximadamente 1 dia
(até a sua descongelação).
30
Reciclagem do ar
O compartimento do refrigerador está equipado com
uma ventoinha D.A.C. (Refrigeração dinâmica do ar)
que pode ser ligada através de um interruptor (1). A luz
verde, quando acesa, significa que a ventoinha está a
trabalhar (2).
Recomendamos que a ventoinha (D.A.C.) seja
utilizada quando a temperatura exceder os 25°C.
Este dispositivo permite a refrigeração rápida de
alimentos e obter uma temperatura uniforme no
compartimento.
Uso do congelador
Congelador
O equipamento é
capaz de congelar alimentos frescos na quantidade
especificada na etiqueta de dados. Após a preparaçã
o adequada, execute o congelamento da forma que se
segue.
Prima o botão de selecção de função uma vez ou
diversas vezes para entrar no modo de congelamento
rápido (é mostrado o símbolo de congelamento rápido
no visor).
Coloque os alimentos congelados previamente desde
o cesto inferior para o outro cesto ou cestos. Coloque
os alimentos frescos no cesto inferior deixando espaço
suficiente para a circulação de ar.
Coloque o equipamento em funcionamento desta
forma durante aproximadamente 24 horas.
Pode sair do modo de congelamento rápido premindo,
novamente, o botão de selecção de função. Se não
sair do modo de congelamento rápido desta forma, o
congelador volta, automaticamente, ao modo normal.
Nunca congele alimentos em maiores
quantidades ao mesmo tempo do que as
indicadas nos 'Dados técnicos', caso contrário a
congelação não será perfeita e. a seguir a
congelação, poderão ocorrer danos (perda de
sabor e aroma, decomposição, etc.).
Não faça gelo durante a congelação uma vez
que o gelo reduz a capacidade de congelação.
O tabuleiro de congelação é adequado para
congelar pequenos frutos (framboesas,
morangos, groselhas, etc.) Os frutos devem ser
colocados no tabuleiro em camadas finas, sem
embalagem. Depois de congelar, podem ser
embalados e divididos por espécies nos
compartimentos de armazenamento.
PT
31
PT
Armazenamento no congelador
Quando o congelamento estiver concluído, é
recomendado que coloque os alimentos congelados
no(s) cesto(s) disponível(eis). Desta forma pode
arranjar espaço no compartimento de congelamento
para a próxima carga a ser congelada. Uma operação
de congelamento posterior não irá danificar os
alimentos já armazenados.
Se necessita de guardar uma quantidade maior de
alimentos, os cestos excepto o inferior podem ser
removidos, e as mercadorias colocadas directamente
nas prateleiras.
Não se esqueça de manter o tempo de
armazenamento indicado na embalagem de
produtos congelados caso os compre já congelados.
É seguro armazenar alimentos de congelação
rápida e congelados apenas se não forem
descongelados mesmo que colocados há pouco
tempo no congelador.
Se os alimentos muito congelados já estiverem
descongelados, a recongelação não é recomendada e
devem ser utilizados rapidamente.
Preparação de cubos de gelo
Para preparar cubos de gelo enche de água a bandeja
fornecida com o aparelho e coloque-a no
compartimento de congelação. Você poderá diminuir o
tempo da preparação do gelo ajustando a chave
rotativa do regulador da temperatura ao máximo. Ao
acabar o processo de preparação de gelo, não
esqueça reajustar o regulador da temperatura para o
grado adequado!
Para retirar os cubos de gelo preparados da bandeja,
verta neles água pouco a pouco e a seguir torça e bata
ligeiramente a bandeja. Evite a aplicação de faca e
instrumentos metálicos para retirar a bandeja
eventualmente ficada presa a força do frio, pois pode
avariar o sistema de congelação.
Informações e conselhos úteis
As prateleiras variáveis devem ter especial atenção
uma vez que aumentam consideravelmente a
capacidade de utilização do compartimento de
alimentos frescos. Também é possível alterar a
disposição das prateleiras quando a porta estiver
aberta a um ângulo de 90.
Depois de abrir e fechar a porta do congelador, o
vácuo aumenta no interior do aparelho devido à
baixa temperatura. Aguarde 2-3 minutos depois de
fechar a porta caso a deseje abrir novamente
enquanto a pressão interna estabiliza.
Tenha atenção ao operar o congelador numa
posição de controlo termostático para que a
temperatura interna nunca seja superior a -18 C.
É aconselhável certificar-se que o aparelho funciona
correctamente todos os dias para detectar
atempadamente possíveis avarias e evitar a
deterioração dos alimentos congelados.
Sons de funcionamento normal.
Estalido: Quando o controlo eléctrico ligar ou
desligar o compressor, será ouvido um estalido.
Poderá ouvir um som discreto de gorgolejar ou
borbulhar quando o refrigerante é bombeado
32
através da bobinas na parte posterior para a
placa de refrigeração/evaporador.
Borbulhar: Quando o compressor é ligado, e o
agente de refrigeração começar a fluir nos tubos,
este pode ser seguido de um som de batimento
(zumbido, pequeno ruído, gotejamento e
escorrimento). O som pode ser ouvido durante
algum tempo mesmo após o compressor ser
desligado.
O evaporador do frigorífico (esta parte arrefece a
secção do frigorífico) tem espuma dentro do
armário. A temperatura nesta área muda durante
o seu funcionamento e, ao mesmo tempo, as
suas dimensões alteram-se ligeiramente. Estas
alterações poderão causar um ruído de partir, que
é natural, sendo um fenómeno inofensivo.
Caso deseje verificar a temperatura dos alimentos
armazenador no refrigerador, defina o botão do
termóstato para uma posição intermédia, coloque
um copo de água no interior do armário e coloque
um termómetro adequado com uma precisão de +/1 C no seu interior. Se após 6 horas os termómetros
medirem um valor semelhante ao do visor, o
funcionamento do frigorífico está correcto. A
medição deverá ser efectuada sob condições
estáveis (sem alteração da carga).
Se a temperatura do congelador for medida
utilizando um termómetro, coloque-o entre os
produtos para que reflicta a temperatura real dos
produtos congelados. O valor medido desta forma,
se utilizar um termómetro com a precisão
adequada, será o mesmo ou ligeiramente inferior ao
mostrado no visor.
Dicas e sugestões
Neste capítulo encontrará dicas e sugestões valiosas
relacionadas com o uso mais económico do aparelho
e igualmente lhe oferecemos informações ambientais.
Como poupar energia:
Evite instalar o aparelho num local exposto ao sol ou
próximo de uma fonte de calor.
Certifique-se os condensadores e compressores
possuem uma boa ventilação.Para tal, não obstrua
a circulação de ar.
Guarde os alimentos em recipientes que fechem
bem ou embrulhados em película, para evitar a
formação de geada branca.
Evite abrir as portas desnecessariamente ou deixálas abertas durante muito tempo.
Os alimentos quentes só devem ser guardados no
refrigerador após terem arrefecido à temperatura
ambiente.
Mantenha o condensador sempre limpo.
33
PT
Manutençăo
Descongelaçăo
O funcionamento do equipamento é acompanhado
pela condensação de parte da humidade nos espaços
de refrigeração e congelação, na forma de gelo.
O gelo espesso e em camadas tem um efeito isolante,
o que faz diminuir o desempenho da refrigeração,
resultando no aumento da temperatura nos espaços
de refrigeração e congelação e no aumento do
consumo de energia.
Neste tipo de equipamento, as superfícies de
descongelação ou refrigeração são completamente
automáticas, sem qualquer intervenção externa. O
controlo de temperatura pára o funcionamento do
compressor do motor, pontualmente, por períodos de
tempo maiores ou menores durante este tempo a
refrigeração fica suspensa e, resultante da carga de
calor interna do espaço, a temperatura na superfície
de refrigeração aumenta até mais de 0 º
C, e inicia-se a descongelação. Quando a temperatura
da superfície de refrigeração atinge +3 +4 °
C, o controlo de temperatura reinicia o funcionamento
do sistema.
A água da descongelação é conduzida do canal de
recolha pela parede traseira até ao tabuleiro de
evaporação montado na parte superior do compressor,
de modo a evaporar pelo efeito do aquecimento do
compressor.
Tenha o cuidado de verificar e limpar,
regularmente, a saída da água de
descongelação, porque, no caso de ficar
obstruída, a água de descongelação pode
derramar sobre o isolamento do equipamento e
provocar avarias precoces.

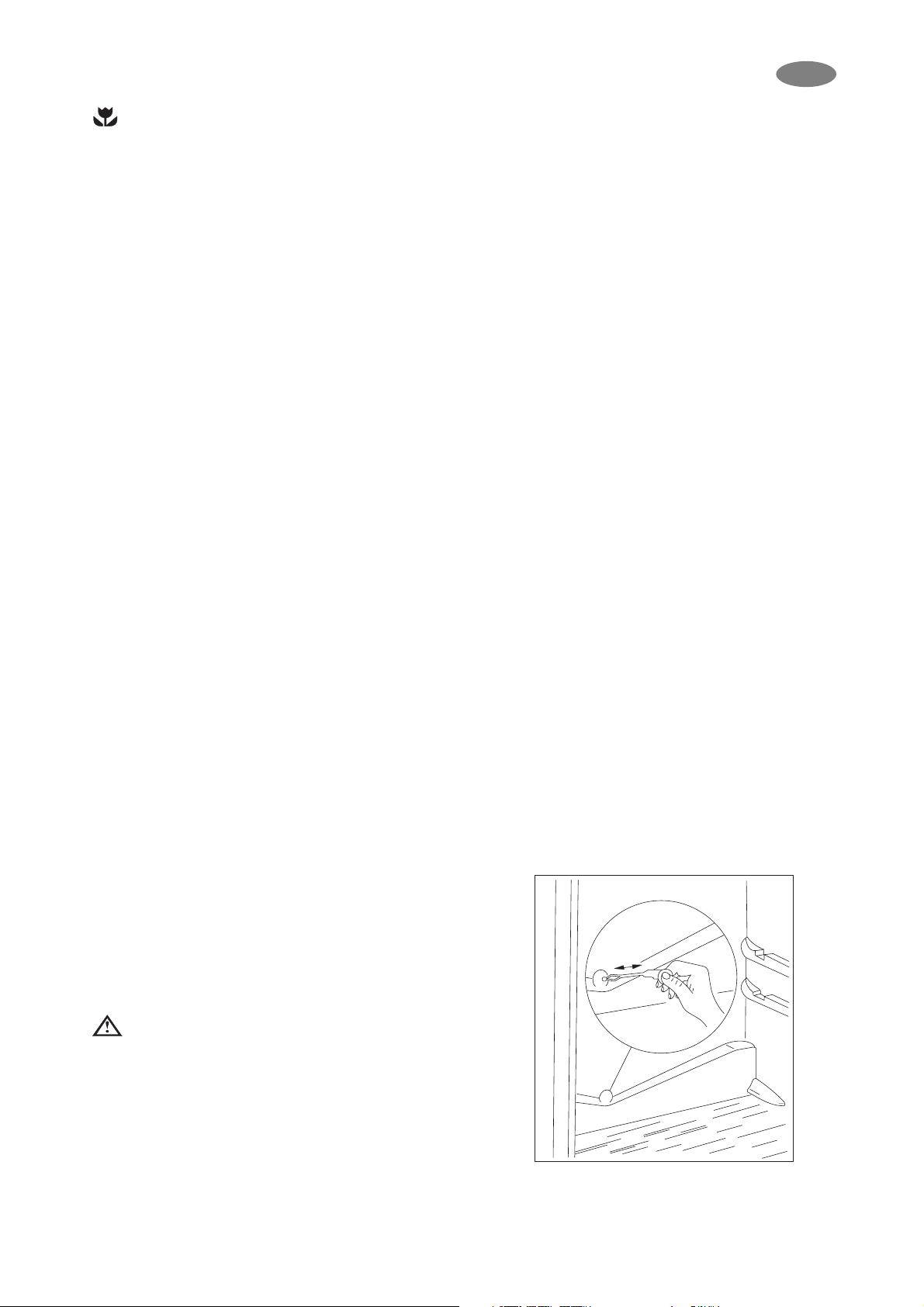

Limpe o canal de saída da água de descongelação
com o tubo de limpeza, anexo ao equipamento e que
se exibe na figura. Guarde o tubo de limpeza no orifício
de saída.
O aparelho e o ambiente
Ao comprar o presente aparelho, Você acaba de
adquirir um refrigerador doméstico, cujos materiais de
isolamento e agente refrigerante contêm unicamente
substâncias não agressivas ao meio ambiente e,
sendo assim, de nenhum modo danificam a capa de
ozónio que rodeia a Terra.
Em caso de compra do aparelho não agressivo ao
meio ambiente o fabricante oferece que
simultaneamente com a entrega do aparelho no
domicilio do consumidor recebe de volta sem custos o
seu aparelho usado pertencente a sua gama de
produtos e igualmente encarrega-se de leva-lo e usalo, ou destrui-lo de acordo com as disposições da
defesa do meio ambiente.
A pretensão do levantamento do velho aparelho de
troca deverá ser declarada simultaneamente e no lugar
da compra da aparelho novo, comunicando-a ao
comerciante actuante.
O fabricante por meio de contrato concluído com os
seus sócios comerciais assegura a possibilidade da
devolução e a informação respectiva dos
consumidores em cada posto comercializante.
34
PT
Quando o orifício de saída fica bloqueado, a razão
mais comum é provocada pelas embalagens de papel
dos alimentos. O papel toca na parede traseira do
aparelho e congela. Se retirar a comida nesse
momento, o papel rasga-se e vai para a saída do
canal, podendo bloqueá-lo.
Pelo motivo apresentado, tenha cuidado quando
colocar alimentos embalados em papel dentro do
frigorífico.
No caso de aumento de carga, por exemplo em
dias muito quentes, é possível que o frigorífico
esteja em constante funcionamento. Durante este
período de tempo, a descongelação automática não
funciona.
É normal que, depois do ciclo de descongelação,
ainda se mantenham pequenos pedaços ou finas
camadas de gelo.
Para este tipo de equipamento, a descongelação do
congelador é completamente automática.
Limpeza regular
Limpe o equipamento regularmente.
Não utilize detergentes, produtos abrasivos
ou fortemente perfumados, agentes ou
desinfectantes polidores à base de cera, ou
produtos alcoólicos para limpar o aparelho.
Antes de limpar, retire a ficha de ligação da tomada de
corrente.
Limpeza interior
Limpe as peças interiores do aparelho e os acessórios
com água quente e bicarbonato de sódio (5 ml para 0.5
litro de água).
Lave e seque completamente todas as peças.
Lave o perfil do fecho da porta com água limpa.
Limpeza exterior
Limpe as peças exteriores do aparelho com água
quente e bicarbonato de sódio (5 ml para 0.5 litro de
água).
Recomenda-se que tire o pó e a sujidade depositada
na parte posterior do aparelho e no condensador, uma
ou duas vezes por ano, e que limpe o tabuleiro de
evaporação na parte superior do compressor.
Depois de limpar, ligue novamente o equipamento à
tomada de corrente.
Congelador fora de uso
Se você não pretende usar o congelador durante um
longo período de tempo, proceda de maneira seguinte:
Desligue o aparelho da rede eléctrica.
Retire os alimentos do aparelho.
Execute a descongelação e a limpeza segundo as
indicações anteriores.
Deixe a porta entreaberta para evitar a formação de
cheiro no espaço interior.
35
Solução de problemas
Substituição das lâmpadas
Se a lâmpada da iluminação interior fundir, pode
substituir a lâ
mpada de acordo com as instruções seguintes:
Desligue o aparelho da corrente eléctrica.
Conforme indicado na figura, pressione a patilha (1)
atrás e retire a cobertura no sentido da seta (2), em
seguida, pode substituir a lâmpada (tipo:T25 230-240
V, 25 W, casquilho E14).
Após substituir a lâmpada, coloque novamente a
cobertura e ligue o aparelho à corrente eléctrica.A falta
da iluminação não prejudica o funcionamento do
aparelho.
Se algo não funciona
Durante o funcionamento do aparelho podem
acontecer alguns pequenos mas inconvenientes
defeitos, cuja solução não exige a deslocação dum
técnico a sua casa. No quadro seguinte queremos
oferece-lhe as respectivas orientações, para evitar os
custos desnecessários de assistência ao domicilio.
Chamamos a sua atenção ao fato de que o
funcionamento do aparelho é acompanhado por certos
efeitos sonidos (ruído do compressor e da circulação)
que não constituem defeito, senão são sinais do
funcionamento normal.
Relembramos uma vez mais que o aparelho
funciona de forma descontínua, pelo que a
parada do compressor não significa que o aparelho
esteja desligado, razão pela qual É PROIBIDO tocar as
partes eléctricas do aparelho antes de retirar a ficha de
dois pinos da tomada de conexão!
PT
36
PT
Defeito
No refrigerador faz
demaiscalor.
No congelador faz
demaiscalor.
Dentro do apa-relho
correágua na parede
traseira.
Corre água no aparelho.
Corre água no chão.
Forma-se grande
quantidade de geada
branca e gelo.
O motocompressor
funciona
permanentemente.
O aparelho não funciona
em absoluto. Não tem
congelação nem
iluminação.
O aparelho é ruidoso.
Causas possíveis do defeito
Pode acontecer que o regulador da
temperatura está mal ajustado.
As mercancias não são bastante frias, o
eventualmente estão mal situadas.
A estanqueidade da porta não é satisfatória
ou não está bem fechada.
O ajuste do regulador da temperatura não é
adequado.
A estanqueidade da porta não é satisfatória
ou não está bem fechada.
As mercancias a congelar estão situadas
demasiado estreitamente.
Isto é completamente normal. Durante a
descongelação automática a geada branca
descongela-se
Entupido o orifício edutor do aparelho.
As mercancias são situadas de maneira que
impedem o curso da água para o acumulador.
O edutor da água de descongelação não
desemboca na bandeja de evaporação.
Certas mercancias não estão embaladas
adequadamente.
A estanqueidade das portas não é satisfatória
ou não estão bem fechadas.
O ajuste do regulador da temperatura não é
adequado.
O ajuste do regulador da temperatura pode
não ser o adequado.
A estanqueidade das portas não é satisfatória
ou não estão bem fechadas.
Você colocou grande quantidade de
mercancia para congelar.
Voc-ê colocou alimento muito quente.
A chave de dois pinos não bem introduzida
na tomada de conexão.
O fusível fundiu-se.
O regulador da temperatura não está ligado.
O defeito está na rede eléctrica.
O aparelho não está suportado
adequadamente.
Solução
Ajusta o regulador da temperatura para grado
maior.
Situe as mercancias de acordo com as
disposições do "Armazenamento no refrigerador".
Verifique a estanqueidade da porta e a limpeza
do perfil de vedação.
Ajusta o regulador da temperatura para grado
maior.
Verifique a estanqueidade da porta e a limpeza
do perfil de vedação.
Aguarde algumas hora e volte a verificar a
temperatura.
Distribua as mercancias de maneira que o
armazenamento frio possa circular entre elas.
Limpe o orifício edutor.
Redistribua as mercancias de maneira que não
tenham contacto directo com a parede traseira.
Transfira o edutor da água de descongelação
para a bandeja de evaporação.
Embale melhor as mercancias.
Verifique a estanqueidade da porta e a
integridade e a limpeza do perfil de vedação.
Reajuste o regulador da temperatura à uma
posição de temperatura mais alta.
Reajuste o regulador da temperatura à uma
posição de temperatura mais alta.
Verifique a estanqueidade da porta e a
integridade e a limpeza do perfil de vedação.
Aguarde algumas hora e volte a verificar a
temperatura.
Coloque alimentos com uma temperatura
máxima do ambiente.
Verifique a conexão.
Substitua o fusível.
Ponha o aparelho em funcionamento de
acordo com as instruções do capítulo "Uso do
aparelho".
Chame por um especialista.
Verifique a estabilidade do aparelho (Todos os
quatro pés devem contactar o chão).
Em caso se as sugestões não derem resultado, contacte o serviço de assistência de marca mais próxima.
37
Ins
Instrtr
uções par
uções par
a os ins
a os instt
alador
alador
Características técnicas
Modelo
Capacidade bruta (l)
Capacidade líquida (l)
Largura (mm)
Altura (mm)
Profundidade (mm)
Consumo de energia (kW / 24h)
(kW / año)
Classe de energia conforme as normas da UE
Capacidade de congelação (kg/24h)
Período máximo de armazenamento em caso
de avaria de funcionamento (h)
Intensidade nominal de corrente (A)
Nível de ruído Lc (dB)
Peso (kg)
Número de compressores
ENA 3451 X
Refrigerador: 249
Congelador: 91
Refrigerador: 245
Congelador: 78
595
1850
632
0,979
357
A
6
18
0,6
42
72
1
PT
Instalação do aparelho
Transporte, desembalagem
Recomendamos que o aparelho seja entregue na
embalagem original, na posição vertical, de
acordo com o aviso da embalagem.
O aparelho não deve ser ligado nas duas horas
subsequentes ao transporte.
Desembale o aparelho e verifique se este sofreu algum
dano durante o transporte. Se tiver sofrido,
comunique-o imediatamente ao vendedor. Nesse
caso, conserve a embalagem.
Limpeza
Retire todas as fitas adesivas e outros elementos que
prendem os acessórios no interior do aparelho.
Limpe o aparelho por dentro com água morna e um
detergente suave.Para este efeito, utilize um pano
macio.
Após a limpeza, seque o interior do aparelho.
38
PT
Colocação
A temperatura ambiente afecta o consumo de energia e
o funcionamento adequado do equipamento.
Quando posicionar o equipamento, tenha em atenção
que é recomendável o funcionamento do aparelho
dentro dos limites de temperatura, de acordo com a
classe climática especificada na placa de dados, e a
seguir representada.
Classe Climática Temperatura ambiente
SN +10 … +32 °C
N +16 … +32 °C
ST +18 … +38 °C
Se a temperatura ambiente descer para além do limite
inferior, a temperatura do espaço de refrigeração pode
aumentar em relação à temperatura solicitada.
Se a temperatura ambiente subir para além do limite
superior especificado, pode resultar no aumento do
tempo de funcionamento do compressor, causando
distúrbios no descongelamento, no aumento de
temperatura no espaço de refrigeração ou no aumento
do consumo de energia.
Instale as peças de distanciamento, que se
encontram no saco de acessórios, nos cantos
superiores, na parte posterior do aparelho.
Desaperte os parafusos, coloque as peças de
distanciamento e aperte os parafusos novamente.
Quando instalar o equipamento, tenha o cuidado de o
colocar em posição horizontal. Esta operação pode ser
efectuada com os dois pés ajustáveis, na zona inferior
frontal do aparelho.
Não instale o equipamento em zona exposta à luz
directa do Sol ou na área da cozinha, próximo do fogão.
Se a mobília do espaço forçar a instalação do
equipamento na área da cozinha, próximo do fogão,
tenha em atenção as seguintes distâncias mínimas:
Se o espaço entre o aparelho e a instalação eléctrica
ou a gás for inferior a 3 cm, introduza uma placa
isoladora, não combustível, de 0,5 a 1 cm de
espessura, entre os dois equipamentos.
No caso de fogões a óleo ou carvão, a distância
deverá ser de 30 cm, porque a libertação de calor é
maior.
A concepção do aparelho torna possível que o
equipamento esteja totalmente encostado à parede.
Quando instalar o equipamento, as distâncias
mínimas devem ser mantidas, como se descreve
na figura.
A: instalação sob armário montado na parede
B: instalação livre
39
PT
Mudança do sentido de abertura da porta
Se for necessário mudar o sentido de abertura da
porta, devido ao local de instalação ou condições de
utilização, existe a possibilidade de mudar o sentido de
abertura da porta do lado direito para o lado esquerdo.
Os aparelhos habitualmente à venda são montados
com a abertura da porta do lado direito.
Para mudar o sentido de abertura da porta, siga a
ordem das instruções seguintes e das figuras:
Para realizar os passos seguintes, necessita da
ajuda de outra pessoa para segurar as portas
durante a montagem.
Desligue a ficha da tomada eléctrica.
Abra as portas e desmonte o suporte duplo da porta
(a, b), desaparafusando e retirando ambos os
parafusos (c) (Fig. 2).
Retire o suporte duplo da porta (a, b, c), inclinando
ligeiramente ambas as portas.Não se esqueça de
retirar o distanciador de plástico (b) por baixo do
suporte da porta (Fig. 2).
Retire a porta do refrigerador, puxando-a
cuidadosamente para baixo.
Retire a porta do congelador, puxando-a
cuidadosamente para cima.
Aparafuse o pino da porta (d) do refrigerador e
aparafuse-o novamente do outro lado (Fig. 1).
Com a ajuda de uma chave de parafusos, retire o
elemento (e) da grade de cobertura inferior (Fig. 4).
Aparafuse o pino inferior da porta (h, f) do
congelador e aparafuse-o novamente do outro lado.
Não se esqueça de montar novamente a anilha
plana (h) (Fig. 4).
Monte novamente o elemento (e) da grade de
cobertura inferior do outro lado.
Retire os pinos de cobertura (n, k, 3 unidades) do
suporte duplo da porta e encaixe-os novamente do
outro lado
(Fig. 2).
Retire os vedantes de ambas as portas (t, z).
Desaparafusando o parafuso (s), desmonte os
elementos de fecho da porta (u, v).
Coloque os elementos de fecho da porta (u, v) após
os virar no lado oposto da outra porta e fixe-os,
aparafusando o parafuso (s).
Monte novamente os vedantes (t, z) do outro lado
das portas.
Insira a cavilha (m) do suporte duplo da porta no
orifício esquerdo do congelador (Fig. 2).
Encaixe a porta do congelador no pino inferior da
porta (f) (Fig. 4).
Encaixe a porta do refrigerador no pino superior da
porta (d) e insira a cavilha do suporte duplo da porta
(m), inclinando ligeiramente a porta, no orifício da
porta do refrigerador.
Fig. 1
Fig. 2.
Fig. 3.
Fig. 4.
40
Abra as portas e fixe o suporte duplo da porta com
ambos os parafusos (c) do lado esquerdo.Não se
esqueça de montar novamente o distanciador de
plástico (b) por baixo do suporte da porta.Certifiquese que as bordas da porta ficam paralelas à borda
da parede lateral do aparelho.
Monte os puxadores (r) do lado esquerdo e insira os
pinos de plástico (p), que se encontram no saco de
plástico juntamente fornecido com o manual de
instruções nos orifícios que ficaram livres (Fig. 5).
Coloque novamente o aparelho no seu local de
instalação, nivele-o e ligue a ficha à tomada
eléctrica.
Caso não queira efectuar um destes passos descritos,
contacte um serviço de assistência técnica perto de si.
O técnico de montagem poderá fazer a montagem
correcta contra pagamento das despesas de
montagem.
Fig. 5.
PT
Conexión Eléctrica
Este frigorífico esta diseñado para funcionar con
un suministro eléctrico de 230 V AC (~)
50 Hz.
El enchufe debe ser insertado en un enchufe
hembra con contactos protegidos. Si no dispone
de uno así, se recomienda que un electricista le
instale uno con toma a tierra cerca del aparato que
se conforme a las normas de su país.
Este aparato es conforme las siguentes
normas de C.E.E.
73/23 EEC del 19.02.73 (Norma de Bajo Voltaje) y
subsiguientes modificaciones.
89/23 EEC del 03.05.89 (Norma Compatibilidad
Electromagnética) y subsiguientes modificaciones.
41
PT
Alimentos Tempo de conservação em dias Método de embalagem
1234567
Carne crua XXx x X Película aderente, bem acondicionada
Carne guisada XXXx x x Recipiente tapado
Carne assada XXXx x Recipiente tapado
Carne picada crua X Recipiente tapado
Carne picada assada XXx x Recipiente tapado
Enchidos, salchichas XXx x Película aderente, papel antigordura
Peixe fresco X x x Película aderente, bem acondicionado
Peixe guisado XXx x Recipiente tapado
Peixe frito XXx x x Recipiente tapado
Peixe enlatado e aberto X x x Recipiente tapado
Frango fresco XXXx x x Película aderente, bem acondicionado
Frango frito XXXx x x Recipiente tapado
Galinha fresca XXx x x Película aderente, bem acondicionada
Galinha cozida XXx x x Recipiente tapado
Pato fresco, ganso XXXx x x Película aderente, bem acondicionado
Pato assado, ganso XXXXx x x Recipiente tapado
Manteiga fechada XXXXXXXEmbalagem original
Manteiga aberta XXxxxxxEmbalagem original
Leite do dia XXXx x Embalagem original
Natas XXx x Recipiente de plástico
Requeijãó XXXXx x x Recipiente de plástico
Queijo curado XXXXXXXPapel de alumínio
Queijo fresco XXXXx x x Película aderente
Ovos XXXXXXX
Espinafres XXx x Película aderente
Ervilhas, favas XXXXx x x Película aderente
Cogumelos XXx x x Película aderente
Cenouras XXXXXXXPelícula aderente
Pimentos XXx x x Película aderente
Tomates XXXXXXXPelícula aderente
Couve XXXXXx x Película aderente
Fruta delicada
(morangos, framboesas, etc.) XXXx x Película aderente
Otras frutas XXXXx x x Film de plástico
Fruta enlatada e aberta XXXx x Recipiente tapado
Tartes recheadas com creme XX x x Recipiente tapado
Quadr
Quadr
o dos t
o dos t
em
em
pos de conser
pos de conservv
ação (1)
ação (1)
Tempos e métodos de conservação de alimentos frescos dentro do
frigorífico
Nota:
X Tempo normal de conservação
x Tempo possível de conservação (Apenas produtos realmente frescos)
42
PT
Quadr
Quadr
o dos t
o dos t
em
em
pos de conser
pos de conservv
ação (2)
ação (2)
Tempos de conservação de alimentos congelados
Alimentos
Legumes:
Leguminosas, legumes secos, milho, etc.
Alimentos já cozinhados:
Legumes, restos, receitas com carne
Alimentos já cozinhados:
Filetes de carne, guisados, carne de porco etc.
Alimentos à base de batatas/massa:
Puré de batata, todo o tipo de massa
Sopas:
Sopa de carne, sopa de legumes, etc.
Fruta:
Cerejas, mirtilhos, doce de frutas etc.
Carne:
Frango, pato, ganso, filetes, caça
Bolos gelados; gelados
No compartimento
dos alimentos
frescos +2 - +7 °C
1 dia
1 dia
1 dia
1 dia
1 dia
1 dia
1 dia
1 dia
No compartimento dos
alimentos congelados
-18 °C
12 meses
12 meses
6 meses
12 meses
6 meses
12 meses
5 meses
6 meses
3 setes
43
Gar
Gar
an
an
tia e assis
tia e assis
tência
tência
O fabricante reserva-se o direito de efectuar alterações aos produtos.
Condições da garantia
Assistência e peças
Se tiver de chamar a assistência, indique o problema a
um técnico do serviço de assistência.
Ao indicar o problema, deverá indicar o modelo do seu
aparelho, conforme a placa de características.
A placa de características está colada no interior do
compartimento frigorífico, junto à caixa de legumes,
em baixo, à esquerda. Todos os dados necessários aí
incluídos são necessários em qualquer chamada de
assistência (tipo, modelo, número de série, etc.). Anote
aqui os dados da placa de características do seu
aparelho:
Modelo
N.° do produto
N.° de série
Data de aquisição
Electrolux Service
Quinta da Fonte
Edificio Gonçalves Zarco-Q 35
2774-518 Paço de Arcos
PORTUGAL
Telef: 21 440 39 39
PT
44
45
Printed by Océ Hungária Kft. 2006. 05. 31.
ALBACETE, n
o
3C
28027 MADRID
From the Electrolux Group. The world's No.1 choice.
The Electrolux Group is the world's largest producer of powered appliances for kifchen, cleaning and outdoor use. More than 55 million Electrolux Group
products (such as refrigerations, cookers, washing machines, vaccum cleaners, chain saws and lawn mowers) are sold each year to a value of approx.
USD 14 billion in more than 150 countries around the world.
Loading...
