Gáztűzhely
KEZELÉSI ÚTMUTATÓ
35690-7401
EKG 6701 modell
HU
Fontos biztonsági tudnivalók
A tűzhely felállítása vagy használata előtt figyelmesen el kell olvasnia ezeket a figyelmeztetéseket.
Ha segítségre van szüksége, forduljon ügyfélszolgálati osztályunkhoz.
Üzembe helyezés
• Az üzembe helyezést kizárólag arra feljogosított
szakember végezheti az érvényes biztonsági
előírások alapján.
• Ha a készülék üzembe helyezéséhez a lakás
elektromos hálózatában változtatásra van szükség,
akkor azt is kizárólag arra feljogosított szakember
végezheti.
• Ellenőrizze a készüléket, hogy a szállítás alatt nem
szenvedett-e valamilyen sérülést. Soha ne
csatlakoztasson sérült készüléket. Ha a készülék
megsérült, forduljon a szállítóhoz.
• A készülék jellemzőinek módosítása, illetve ennek
megkísérlése veszélyes.
• Kerülje el, hogy a készülék gyúlékony anyagok (pl.
függönyök, törülközők stb.) közelébe kerüljön
elhelyezésre.
• A készülék nehéz. Mozgatásakor körültekintéssel
járjon el.
• A készülék nem helyezhető fel talapzatra.
• A készülék használata előtt távolítson el minden
csomagolóanyagot.
• Egyes alkatrészeket ütésálló műanyag fólia védi.
Ügyeljen arra, hogy a készülék üzemeltetésének
megkezdése előtt eltávolítsa ezt a műanyag fóliát,
és az érintett részeket enyhe mosogatószeres meleg
vízbe mártott és kicsavart puha kendővel
megtisztítsa.
• Győződjön meg róla, hogy a gáz- és az elektromos
hálózat megfelel az adattáblán feltüntetett típusnak,
ami a bemenő gázcső mellett található.
Gyermekbiztonság
• A sütőt felnőttek általi üzemeltetésre tervezték. Ne
engedje, hogy gyermekek játszanak a tűzhely
közelében vagy a tűzhellyel.
• A tűzhely használat közben felforrósodik. A
gyerekeket tartsa távol a készüléktől, amíg ki nem
hűl.
• A gyermekek úgy is megsérülhetnek, ha edényeket
vagy lábasokat lehúznak a tűzhelyről.
Használat közben
• A készüléket kizárólag háztartási használatra
tervezték. Kereskedelmi vagy ipari felhasználásra nem
alkalmas.
• A készülék körül megfelelő szellőzést kell biztosítani.
A rossz levegőellátás a helyiség oxigéntartalmának
elvonásához vezethet.
• A készülék nem csatlakozik égéstermék-elvezető
készülékhez. A készüléket a hatályos beszerelési
előírásoknak megfelelően kell felállítani és
csatlakoztatni. Külön figyelmet kell fordítani a
szellőzésre vonatkozó követelményekre.
• A készülék használat közben hőt és párát termel
abban a helyiségben, ahol felállították. Gondoskodjon
a folyamatos légáramlásról: tartsa jó állapotban a
szellőzőnyílásokat, vagy szereltessen fel
szellőzőcsővel ellátott páraelszívót.
• A készülék hosszabb idejű használata esetén
ablaknyitással, vagy a páraelszívó nagyobb fokozatra
állításával kell fokozni a szellőzést.
•
Ha a készülék fedéllel is rendelkezik, annak
funkciója lecsukva a felület megvédése a portól,
nyitott állapotban pedig a kifröccsenő zsír
összegyűjtése. Ne használja más célra.
•
Lecsukása előtt mindig tisztítsa meg a fedelet.
• A fedél lecsukása előtt várja meg, amíg az égők
kihűlnek.
• Ne használja a készüléket, ha az vízzel érintkezik.
Ne üzemeltesse a készüléket nedves kézzel.
• Gondoskodjon arról, hogy használaton kívül minden
kezelőgomb ki legyen kapcsolva.
• Használat közben a készülék felforrósodik. Legyen
óvatos, hogy ne érjen a sütő belsejében lévő
fűtőelemekhez.
• Minding álljon hátrébb a sütőtől, amikor a sütő ajtaját
kinyitja, hogy az esetlegesen felhalmozódott gőz vagy
a meleg eltávozhasson.
• Más villamos berendezések használata esetén
ügyeljen arra, hogy a kábel ne érjen hozzá a készülék
forró felületeihez.
• Instabil vagy deformálódott edényeket nem szabad
az égőkre helyezni, mivel az instabil edények
megbillenésük vagy kifröccsenés miatt balesetet
okozhatnak.
•
A meggyújtás megkönnyítése érdekében az
égőket az edényeknek a rácsra helyezése előtt
gyújtsa meg. Az égők meggyújtása után
ellenőrizze, hogy a láng szabályos-e.
•
Az edények levétele előtt mindig vegye kisebbre
vagy zárja el a lángot.
• Soha ne hagyja felügyelet nélkül a készüléket, amikor
olajban vagy zsírban süt.
• A készüléket mindig tisztán kell tartani. A rárakódott
zsír vagy ételmaradék tűzveszélyt jelent.
• Soha ne használjon műanyag edényeket a sütőben
vagy a főzőlap égőin.
semmilyen részét alufóliával.
• Ne akasszon törölközőt, konyharuhát vagy más ruhát
a sütőre vagy annak fogantyújára.
• Ne helyezzen lezárt konzervdobozt vagy aeroszolt
a sütőbe. Ezek melegítés hatására felrobbanhatnak.
• Mindig ügyeljen arra, hogy a sütő szellőzőnyílását, a
tűzhely hátlapjának közepén található, semmi se
gátolja, hogy biztosítva legyen a sütőtér szellőzése.
• A meleg hatást gyakorolhat a romlandó
élelmiszerekre, a műanyag tárgyakra és az
aeroszolokra, így ilyeneket ne tároljon a készülék
felett.
•
Csak hőálló tálakat tegyen a sütő alatt található
fiókba. Ne tegyen gyúlékony anyagokat oda.
• Soha ne használjon gőzzel vagy nagynyomású
gőzzel működő tisztítókészülékeket a tűzhely
tisztítására.
Soha ne fedje le a sütő
Javítás
• A készülék csak hivatalos szervizben javítható, és
szervizeléséhez csak jóváhagyott eredeti
pótalkatrészek használhatók fel.
2
Tartalomjegyzék
A felhasználó részére Az üzembe helyező részére
Fontos biztonsági tudnivalók 2
Kapcsolólap 4
A gázfőzőlap szabályozógombjai 5
A gázsütő és az
elektromos grill szabályozógombja 6
A készülék első alkalommal történő
használata előtt 6
A gázsütő használata 7
Javaslatok és tanácsok 7
A gázsütő sütési táblázatának használata 9
Grillezés 10
Sütés a nyárs használatával 11
Karbantartás és tisztítás 12
A sütő tisztítása 13
Ha valami nem működik 16
Szerviz és pótalkatrészek 16
Utasítások az üzembe helyező részére 17
Műszaki adatok 17
Tudnivalók az üzembe helyező számára 18
Gázcsatlakoztatás 19
Átállítás másik gáznemre 20
Beépítési lehetőség 22
Elektromos csatlakoztatás 23
Környezetvédelmi
információk
• Kérjük, hogy a készülék felállítása után
csomagolóanyagot a biztonság és a környezet
érdekeinek kellő figyelembe vételével selejtezze ki.
• Ha régi készülékét kiselejtezi, a csatlakozó kábel
levágásával tegye üzemképtelenné.
•A szimbólum a terméken, illetve annak
csomagolásán azt jelzi, hogy ez a termék nem
kezelhető háztartási hulladékként. A kiselejtezett
készüléket elektromos és elektronikus készülékek
újrahasznosítása céljából kijelölt gyűjtőhelyen kell
leadni. Ha gondoskodik a termék szabályszerű
leselejtezéséről, ezzel hozzájárul a helytelen
hulladékkezeléséből eredő potenciális negatív
környezeti és humán egészségi hatások
megelőzéséhez. A termék újrahasznosításával
kapcsolatos részletes tájékoztatásért kérjük,
forduljon a helyi polgármesteri hivatalhoz, a háztartási
hulladékelszállítással foglalkozó társasághoz, vagy
érdeklődjön a boltban, ahol a terméket vásárolta.
Útmutató az Utasítások
használatához
A szövegben a következő szimbólumok segítik az
eligazodást:
Biztonsági utasítások
Használati utasítások lépésről lépésre
Javaslatok és tanácsok
Környezetvédelmi információ:
Őrizze meg a jelen kezelési útmutatót a
későbbiekre, és gondoskodjon arról, hogy az
esetleges új tulajdonos megkapja.
Ezek az utasítások csak azokra az
országokra vonatkoznak, amelyeknek
szimbólumai a kezelési útmutató
fedőlapján megjelennek.
A készülék gyártása a következő EGK
irányelvekkel összhangban történt:
73/23/EGK - 90/683/EGK - 93/68/EGK 89/336 EGK - 90/396 EGK,
érvényes kiadása.
3
Kapcsolólap
1
2
3
1. A sütő lámpájának nyomógombja
2. Az elektromos szikragyújtás nyomógombja
3. Bal hátsó égő szabályozógombja (félgyors)
4. A bal első égő szabályozógombja (gyors)
4
A sütőtér
Elektromos grill
Sütőlámpa
765
5. A jobb első égő szabályozógombja (kiegészítő)
6. Jobb hátsó égő szabályozógombja (félgyors)
7. A gázsütő és a gáz grill szabályozógombja
8. A grill funkció jelzőlámpája
8
Nyársforgató
Kiegészítők
Tepsi
4
motor
A gázsütő
alaplemeze
Sütőpolc
Zsírfogó tálca
A gázfőzőlap szabályozógombjai
A főzőlapon található
szabályozógombok
A tűzhely főzőlapjának használatára szolgáló gombok
a kezelőpanelen találhatók. A szabályozógombok az
óramutatók járásával ellentétes irányba a kis láng
szimbólumig, visszafelé pedig a nagyobb szimbólumig
forgathatók el.
Nincs gázellátás
Maximális gázellátás
Minimális gázellátás
Az égők meggyújtásához:
1. nyomja meg a kis szikrával jelölt
begyújtókapcsolót ( );
2. nyomja be teljesen a megfelelő
szabályozógombot, és forgassa el az óramutatók
járásával ellentétes irányba maximális állásba
( );
3. a begyújtás után a gombot tartsa körülbelül 5
másodpercig benyomva. Ennyi idő szükséges,
hogy a hőelempár (lásd az ábrát - D)
felmelegedjen és a biztonsági szelep
kikapcsoljon, máskülönben a gázellátás
megszakad;
3. Ezután ellenőrizze, hogy a láng rendesen ége, majd állítsa be a kívánt intenzitásra.
Ha az égő nem gyullad meg, a szabályozógombot
forgassa el nulla állásba, és próbálja meg újra.
Ha az égő néhány próbálkozás után sem gyullad meg,
ellenőrizze, hogy az égőfedél és az égőkorona (lásd az
ábrát - A, B) a helyén van-e.
A gázellátás megszakításához forgassa el a gombot az
óramutatók járásával megegyező irányba “●” állásba.
A főkapcsolónak a beszerelés, illetve
áramkimaradás után történő bekapcsolásakor
teljesen normális jelenség, hogy a szikragenerátor
automatikusan bekapcsol.
Ha a javasoltnál kisebb méretű serpenyőt használ,
a láng túlnyúlik az edény alján, és a serpenyő
nyele túlmelegszik.
A - Égőfedél
B - Égőkorona
C - Szikragyújtó
D - Hőelempár
Amint egy folyadék forrni kezd, vegye lejjebb a
lángot, hogy a folyadék éppen csak forrásban
maradjon.
Ha forró olajban vagy zsírban süt ételeket,
legyen körültekintő, mivel a túlhevült és
kifröccsent zsiradék könnyen meggyullad.
Ha a szabályozógombok nehezen elforgathatóvá
válnak, kérjük, forduljon a helyi szervizhez.
5
A gázsütő és az elektromos grill szabályozása
A sütő funkciókapcsoló gombja
A sütő ki van kapcsolva
150-240 Hőmérséklet-tartomány szabályozása
gázsütő esetén.
Grill és pecsenyesütő - Ennek a sütési
funkciónak a kiválasztásakor a hő csak a
felső elemből jön (elektromos grill).
A forgónyárs hús vagy kebab vagy akár
kisebb húsdarabok nyárson sütéséhez is
használható. A forgónyárs használatakor a
sütő funkciókapcsoló gombját forgassa el
.
A sütő lámpájának
nyomógombja
Ez a gomb felkapcsolja a sütő lámpáját.
A készülék első alkalommal történő használata előtt
A készülék használata előtt távolítson el
csomagolóanyagot
külsejéről egyaránt, beleértve a reklámcímkéket
és bármilyen védőfóliát.
Az első alkalommal történő használat előtt a sütőt étel
behelyezése nélkül fűtse fel. Ekkor kellemetlen szag
jöhet a sütőből. Ez teljesen normális jelenség.
1. Gyújtsa be a gázsütő égőjét, és a gázsütő
szabályozógombját állítsa “240”-re.
2. Nyisson ablakot.
3. Körülbelül 45 percen keresztül hagyja a sütőt üresen
bekapcsolva.
Ezt az eljárást ismételje meg a grillel és a pecsenyesütő
funkcióval körülbelül 5-10 percen keresztül.
Ne tisztítsa meg a sütőt, ha még meleg.
, a készülék belsejéből és
Tárolófiók
A tárolófiók a sütőtér alatt található.
minden
Sütés alatt a tárolófiók átforrósodhat, ha a sütőt
hosszú ideig magas fokozaton használjuk, ezért
gyúlékony anyagokat, úgymint edényfogó kesztyűt,
konyharuhát, műanyag kötényt stb. nem szabad
a fiókban tárolni.
Az olyan kiegészítők, mint például a tepsik, szintén
átforrósodhatnak, ezért ha a sütő használatban
van vagy még forró, óvatosan kell azokat kivenni
a fiókból.
6
A gázsütő használata
Sütő biztonsági eszköz
A sütőben egy hőelempár található; ha a láng bármilyen
okból kialszik, az eszköz elzárja a készülék
gázellátását.
A sütő égőjének begyújtása
Automatikus begyújtás elektromos
gyújtógombbal
1. Nyissa ki a sütő ajtaját.
2. Nyomja meg a kis szikrával jelölt elektromos
begyújtógombot ( ).
3. Ezzel egyidőben nyomja meg a sütő
szabályozógombját és forgassa el az óramutatók
járásával ellentétes irányba a maximális hőmérséklet
(“240”) eléréséig.
A sütő égője automatikusan begyullad. A lángot a
sütő alján lévő nyílásokon keresztül ellenőrizheti.
4. Miután a sütő égője meggyulladt, a sütő
szabályozógombját még kb. 10-15 másodpercig
tartsa benyomva.
5. Engedje el a szabályozógombot, és óvatosan csukja
be a sütő ajtaját. A hőmérséklet beállításához néhány
perc elteltével forgassa el a gombot a kívánt állásba.
Ha a sütő égője véletlenül kialszik, vagy meg
sem gyullad, a sütő gombját forgassa el “”
állásba és várjon legalább egy percet, mielőtt
újra megpróbálja begyújtani.
Kézi begyújtás (elektromos áram hiánya
esetén)
1. Nyissa ki a sütő ajtaját.
2. Tartson lángot a sütőtér alján lévő lyukhoz, amint az
az ábrán látható.
3. Nyomja meg a kis szikrával jelölt elektromos
begyújtógombot ( ).
4. Ezzel egyidőben nyomja meg a sütő
szabályozógombját és forgassa el az óramutatók
járásával ellentétes irányba a maximális hőmérséklet
(“240”) eléréséig.
A sütő égője automatikusan begyullad. A lángot a
sütő alján lévő nyílásokon keresztül ellenőrizheti.
5. Miután a sütő égője meggyulladt, a sütő
szabályozógombját még kb. 10-15 másodpercig
tartsa benyomva.
nyalás a kézi
begyújtáshoz
6. Engedje el a szabályozógombot, és óvatosan csukja
be a sütő ajtaját. A hőmérséklet beállításához néhány
perc elteltével forgassa el a gombot a kívánt állásba.
Ha a sütő égője véletlenül kialszik, vagy meg
sem gyullad, a sütő gombját forgassa el “”
állásba és várjon legalább egy percet, mielőtt
újra megpróbálja begyújtani.
7
Javaslatok és tanácsok
Sütés közben a sütő ajtajának mindig csukva
kell lennie.
A lenyitható sütőajtó kinyitásakor álljon félre.
Ne hagyja, hogy az ajtó lecsapódjon - a
fogantyú segítségével tartsa az ajtót, amíg
teljesen ki nem nyílik.
A sütőben négy polcszint található. A polcszintek
az ábrán látható módon, alulról lefelé
számozódnak.
Fontos, hogy a polc helyesen legyen behelyezve.
Ne tegyen semmilyen edényt közvetlenül a
sütő aljára.
Figyelmeztetés! - Ne helyezzen tárgyakat a sütő
aljára és sütés közben ne fedje le alufóliával,
mivel megsérülhetnek a zománcozott felületek és
az éppen sütött étel. Az edényeket, hőálló
edényeket és az alufóliát mindig a sütő polcaira
helyezze rá.
4
3
2
1
Kondenzáció és gőz
A sütő egy különleges rendszerrel van ellátva, ami
természetes levegőáramlást hoz létre és biztosítja
a gőz állandó visszaforgatását. Ez a rendszer
lehetővé teszi a párás környezetben történő sütést,
miáltal az elkészített ételek belül puhák, kívül
ropogósak lesznek. Ezen felül a sütési idő és az
energiafogyasztás minimálisra csökken. A sütő
során gőz képződhet, ami a sütő ajtajának
kinyitásakor távozik. Ez teljesen normális jelenség.
Ha a sütő ajtaját a sütés során vagy közben
kinyitja, mindig álljon hátrébb, hogy a
sütés során képződött gőz, illetve hő
szabadon távozhasson.
Az étel felmelegítésekor ugyanúgy gőz
keletkezik, mint amikor teavizet forralunk.
Amikor a gőz a sütő ajtajának üvegével
érintkezik, lecsapódik és vízcseppek
keletkeznek.
A kondenzáció csökkentése érdekében a
sütőtérnek jól át kell melegednie, mielőtt az
ételt belehelyezi. Ezért minden sütés előtt egy
rövid ideig (kb. 10 perc) elő kell melegíteni a
sütőt.
Azt tanácsoljuk, hogy a készülék használata
után mindig törölje le a lecsapódott gőz
maradványait.
Sütőedények
• Bármilyen tűzálló edényt használhat, ami bírja a 230°C
hőmérsékletet.
• Tepsiket, sütőedényeket stb. nem szabad közvetlenül
a sütő hátoldalán található ventillátort fedő rács elé
tenni vagy a sütő aljára helyezni.
• Ne használjon 30 cm x 35 cm-nél nagyobb tepsiket,
mivel az akadályozza a hő szabad áramlását, és
ezáltal befolyásolhatja a teljesítményt.
Az edények hatása
a sütés eredményére
Az edények és tepsik vastagságukat, hővezető
képességüket, színüket stb. tekintve különbözőek, ami
befolyásolja azt, ahogyan a hőt a bennük lévő edénynek
átadják.
A Az alumínium, kerámia, üveg és a fényes felületű
edényekben az étel lassabban sül, és az alja kevésbé
hajlamos a leégésre.
B A zománcozott öntöttvas, eloxált alumínium,
tapadásgátló belső bevonattal és színezett külső
felülettel rendelkező alumínium, valamint a sötét
nehéz edényekben az étel hamarabb sül meg, és az
alja hajlamosabb a leégésre.
8
Gázsütő sütési táblázat
Ez a táblázat csupán útmutatásként szolgál. Előfordulhat, hogy a hőmérsékletértékek az egyéni igények szerint
növelendők vagy csökkentendők. Az egyéni igényeknek megfelelő beállítások meghatározása csak tapasztalati úton
lehetséges.
A sütési idők nem foglalják magukban az előmelegítéshez szükséges időt. Minden sütés előtt szükség
van egy rövid (kb. 10 perces) előmelegítési időre.
ÉTEL
PUDINGOK
Tejes pudingok 170 2 1½ - 2 óra
Sült piskótás puding 210 2 45-60 perc
Sült tejsodó 190 2 50-60 perc
SÜTEMÉNYEK
Gazdag gyümölcstorta 170 3 2¼ óra
Karácsonyi torta 170 3 3½ - 4½ óra
Victoria szendvics 210 2 vagy 3 20-30 perc
Madeira sütemény 210 2 vagy 3 1 óra
Kisebb sütemények 225 3 15-25 perc
Tortalap 240 2 50 perc
Gyümölcslepény 240 2 50 perc
Kosárkák 225 2 vagy 3 15-25 perc
Profiterole 210 2 25 perc
ÉLESZTŐ KEVERÉKEK
Kenyér
1/2 kg veknik max 2 vagy 3 30-40 perc
Kenyér
1 kg veknik max 2 vagy 3 30-40 perc
Zsemlék max 2 vagy 3 10-20 perc
HŐMÉRSÉKLET
°C
POLC SÜTÉSI
POZÍCIÓ IDŐ
HÚS SÜTÉSE
Marha 225 2 vagy 3 20-30 perc / 1/2 kg
Bárány 225 2 vagy 3 25-30 perc / 1/2 kg
Sertés és borjú 225 2 vagy 3 30-35 perc / 1/2 kg
Csirke 225 2 vagy 3 20 perc / 1/2 kg
Pulyka 210 2 vagy 3 15-25 perc / 1/2 kg
Kacsa 225 2 vagy 3 25 perc / 1/2 kg
Töltött baromfi 225 2 vagy 3 25 perc / 1/2 kg
9
Grillezés
O
I
L
A grillezést csukott sütőajtónál kell végezni.
A grill használata
1. A sütő funkciókapcsoló gombját forgassa el .
A grill funkció jelzőlámpája ekkor bekapcsol.
2. Állítsa be a rácsot és a grillezőedény sínjének
pozícióját úgy, hogy különböző vastagságú
ételek is elférjenek. Gyorsabb sütéshez az ételt
tegye a fűtőelemhez közelebb, kíméletesebb
sütéshez távolabb.
Steakek lezárása, illetve pirítós készítése előtt néhány
percen keresztül melegítse elő a grillt. Sütés alatt
szükség szerint módosítsa a polc szintjét.
Javaslatok és tanácsok
- A legtöbb ételt a grillezőedény rácsára kell helyezni
a maximális légáramlás biztosítása és annak
érdekében, hogy az étel ne érjen bele a zsiradékba
és a lébe. Az olyan ételek, mint a hal, máj és vese,
saját belátása szerint közvetlenül a grillezőedénybe
is behelyezhetők.
- Az ételeket alaposan le kell szárítani grillezés előtt,
a fröcskölés minimálisra csökkentése érdekében. A
sovány húsokat és a halat egy kevés olajjal vagy
olvasztott vajjal kenje meg, hogy a sütés alatt ne
száradjanak ki.
- Az olyan kísérőket, mint a paradicsom és a gomba,
húsok grillezésekor a rács alá kell helyezni
- Kenyér pirításakor javasoljuk a legfelső sínállás
használatát..
- Az ételt sütés alatt szükség szerint meg kell fordítani.
10
Sütési táblázat - grillezés
A sütő hőmérsékletértékei csupán útmutatásul szolgálnak. A hőmérséklet az egyéni ízlésnek és igénynek
megfelelően növelhető vagy csökkenthető.
A táblázatban szereplő sütési idők nem tartalmazzák az előmelegítést. Azt javasoljuk, hogy sütés előtt
mintegy 10 percen keresztül melegítse elő a sütőt.
°C
Sütési idő
(perc)
Felső
oldal
Alsó
oldal
Mennyiség
ÉTEL TÍPUSA
Filészeletek
Beefsteak 4 600 3 max 10 ~ 12 6 ~ 8
Kolbász 8 - 3 max 12 ~ 15 10 ~ 12
Sertésborda 4 600 3 max 12 ~ 16 12 ~ 14
Csirke (félbevágva) 2 1000 3 max 30 ~ 35 25 ~ 30
Kebab 4 - 3 max 10 ~ 15 10 ~ 12
Csirke (mell) 4 400 3 max 12 ~ 15 12 ~ 14
Hamburger 6 600 3 max 10 ~ 15 8 ~ 10
Hal (filé) 4 400 3 max 12 ~ 14 10 ~ 12
Szendvics 4-6 - 3 max 3 ~ 7 Toast 4-6 - 3 max 2 ~ 4 2 ~ 3
Darab-
szám
Tömeg
4 800 3 max 12 ~ 15 12 ~ 14
Szint
Grillezés
4
3
2
1
hőm.

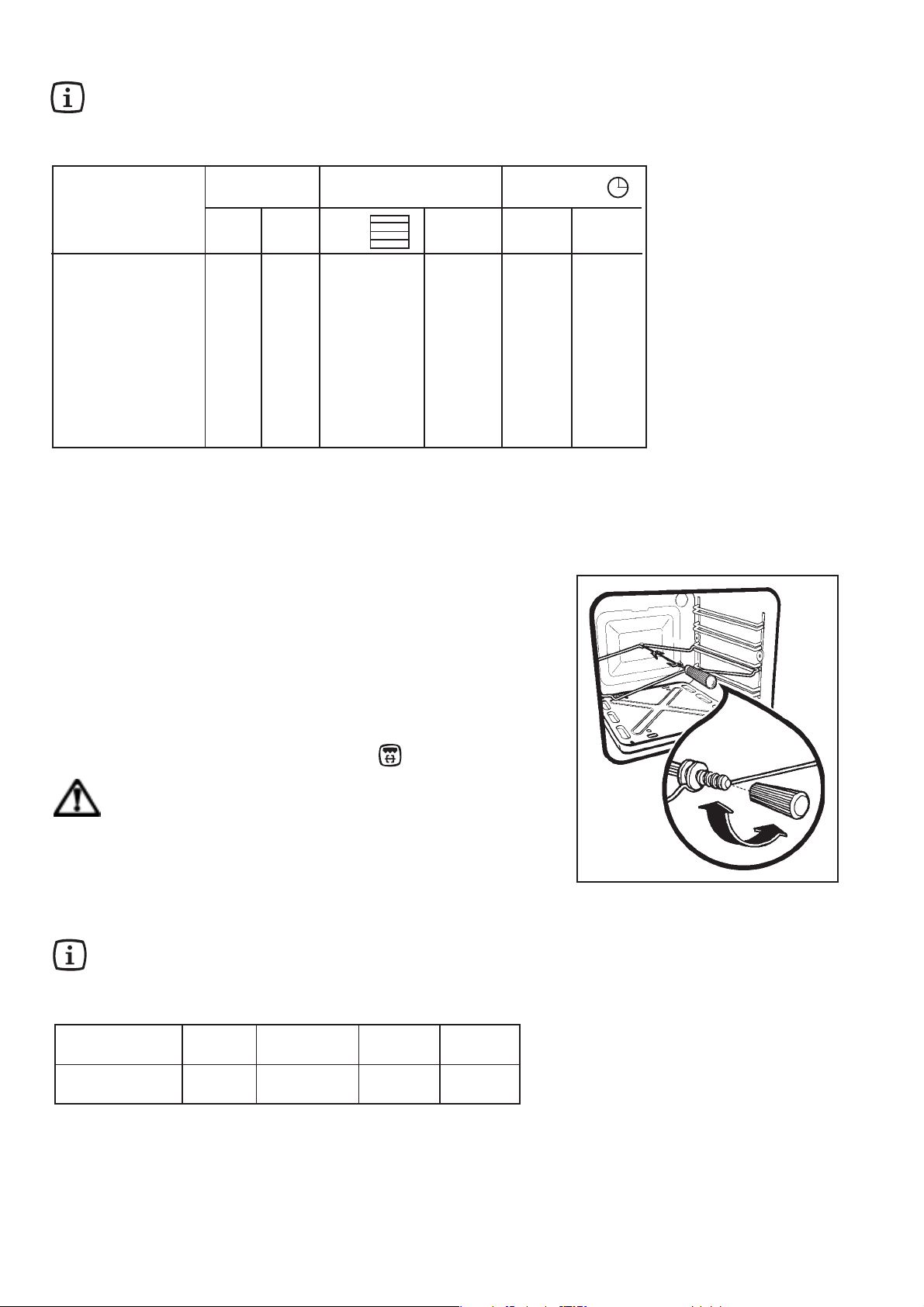

Sütés a forgónyárssal
— A nyárstartó állványt helyezze a második sínre a
sütő aljától számítva (lásd az ábrát).
— Az ételt tűzze fel és jól rögzítse a nyársra.
— Töltsön egy kevés vizet a cseppfogó tálcába és
helyezze el az első polc szintjén.
— A nyárs hegyét illessze be a sütő hátulján lévő
nyársforgató motorba, elülső részét pedig az
állványon lévő vájatba.
— Vegye ki a nyárs fogantyúját.
— A sütő funkciókapcsoló gombját forgassa el .
A sütő ajtaját hagyja csukva.
Sütési táblázat - grill forgónyárs
A sütő hőmérsékletértékei csupán útmutatásul szolgálnak. A hőmérséklet az egyéni ízlésnek és igénynek
megfelelően növelhető vagy csökkenthető.
A táblázatban szereplő sütési idők nem tartalmazzák az előmelegítést. Azt javasoljuk, hogy sütés előtt
mintegy 10 percen keresztül melegítse elő a sütőt.
ÉTEL Tömeg Polc pozíció Hőm. °C perc
(Gramm)
Csirke 1000 2 200 50/60
Sültek 800 2 200 50/60
11
Karbantartás és tisztítás
Bármilyen karbantartási vagy tisztítási művelet
előtt a tűzhelyt LE KELL CSATLAKOZTATNI az
áramforrásról.
A készülék gőzzel vagy gőzfúvó géppel nem
tisztítható.
A főzőlap felülete
A főzőlapot még meleg állapotban lehet a legjobban
megtisztítani, mivel a kifröccsent ételek könnyebben
eltávolíthatók, mintha kihűlne.
A főzőlap felületét rendszeresen törölje le enyhe
mosogatószeres meleg vízbe mártott és jól kicsavart
puha kendővel. Kerülje a következők használatát:
- háztartási mosószer és fehérítőszer;
- tapadásmentes bevonattal rendelkező edényekhez
nem használható impregnált tisztítópárna;
- fémszálas súrolópárna;
- kádakhoz/mosogatókhoz való folteltávolító.
Amennyiben a főzőlap teteje erősen szennyezett lesz,
tisztítása speciális tisztítószerrel, mint például Hob Brite
vagy Bar Keepers Friend javasolt.
Az edénytartó
Az edénytartó mosogatógépben mosogatható. Kézzel
történő elmosogatása esetén legyen óvatos, mivel a
zománcozási eljárás miatt a az edénytartó szélei
esetenként élesek lehetnek. A makacs szennyeződések
eltávolításához szükség esetén használjon tisztítókrémet.
Az égők
Az égőfedeleket és a koronákat le lehet venni tisztítás
céljából.
Az égőfedeleket és a koronákat forró szappanos vízben
mossa el, a foltokat kímélő tisztítópasztával távolítsa el.
Különösen nehezen eltávolítható foltok esetében
óvatosan használhat alaposan megnedvesített,
szappannal átitatott acélforgács párnát.
Tisztítás után puha ruhával törölje szárazra.
A) Égőfedél
B) Égőkorona
C) Szikragyújtó
elektróda
D) Hőelempár
12
A sütő tisztítása
A sütőt mindig tisztán kell tartani. A zsiradékok
és más ételmaradékok lerakódása tüzet okozhat,
különösen a grill edényben.
Tisztítószerek
Mielőtt bármilyen tisztítószert használna a sütő
tisztítására, ellenőrizze, hogy megfelelő-e és hogy
használatát a gyártó ajánlja-e.
Klórt tartalmazó tisztítószerek NEM használhatók, mivel
használatuktól a felületek mattá válhatnak. Erős
súrolószereket sem szabad használni.
Külső tisztítás
A kapcsolólapot, a sütő ajtaját és az ajtó szigetelését
egy enyhén mosószeres meleg vizes puha törlőruhával
rendszeresen törölje át.
Az ajtó üveglapjának megrongálásának, illetve
gyengítésének elkerülése érdekében kerülje a
következők használatát:
• Háztartási mosószerek és klórtartalmú
tisztítószerek
• Tapadásmentes bevonattal rendelkező
edényekhez nem használható impregnált
tisztítópárna;
• Brillo/Ajax szivacsok, illetve acélgyapot
szivacsok
• Vegyszeres sütőtisztító szivacsok, illetve
aeroszolok
• Rozsdamentesítők
• Fürdőkádhoz/mosogatóhoz való
folteltávolítók
A sütőajtó üvegének külső és belső oldalát meleg
szappanos vízzel tisztítsa. Amennyiben az üveg belső
oldala erősen szennyeződik, olyan különleges
tisztítószerek használatát javasoljuk, mint a Hob Brite
vagy a Bar Keepers Friend.
NE TISZTÍTSA MEG a sütőajtót, amíg az üveg
teljesen ki nem hűlt. Ha ezt az elővigyázatosságot
elmulasztja, az üveglap megrepedhet.
Ha a sütőajtó üveglapja megsérül vagy mély
karcolások lesznek rajta, az üveg meggyengül
és ki kell cserélni, nehogy az üveglap
megrepedjen. További tanácsokért forduljon a
helyi szervizhez, ahol örömmel segítenek Önnek.
13
A sütőajtó és tömítése
Azt javasoljuk, hogy a sütőajtót tisztítása előtt vegye le
a sütőről.
A következők szerint járjon el:
1. nyissa ki teljesen a sütő ajtaját;
2. keresse meg az ajtót a sütőhöz rögzítő
pántokat (lásd az 1. ábrát);
3. lazítsa ki és fordítsa el a két pánton
található kallantyúkat (lásd a 2. ábrát);
4. az ajtót a jobb és a bal oldalánál fogja meg, majd
lassan forgassa el a sütő irányába, amíg félig
becsukott helyzetbe nem kerül (lásd a 3. ábrát);
5. óvatosan húzza ki a sütő ajtaját a helyéről (lásd a
3. ábrát);
6. tegye le egy stabil felületre;
1
A sütőajtó üvegét meleg szappanos vízzel és puha
törlőruhával tisztítsa meg. Soha ne használjon
súrolószert.
A tisztítás elvégzése után a fenti műveletet fordított
sorrendben megismételve tegye vissza a sütőajtót a
helyére.
NE tisztítsa meg
teljesen ki nem hűlt. Ha ezt az elővigyázatosságot
elmulasztja, az üveglap megrepedhet.
Ha a sütőajtó üveglapja megsérül vagy mély
karcolások lesznek rajta, az üveg meggyengül és
ki kell cserélni, nehogy az üveglap megrepedjen.
Forduljon a helyi szervizhez, ahol örömmel
segítenek Önnek további tanácsokkal.
Rozsdamentes acélból, illetve alumíniumból készült
modellek:
Azt javasoljuk, hogy a sütőajtó tisztításához csak nedves
törlőruhát használjon és tisztítás után puha törlőruhával
törölje szárazra.
Soha ne használjon acélgyapotot, savtartalmú vagy
súrolószereket, mivel azok károsíthatják a sütő felületét.
A sütő kapcsolólapját ugyanilyen elővigyázatosan
tisztítsa meg.
a sütőajtót, amíg az üveg
2
3
A sütő megfelelő működését a sütőtér szélén körbefutó
tömítés biztosítja.
• Időnként ellenőrizze a tömítés állapotát. Szükség
esetén súrolószer használata nélkül tisztítsa meg.
• Ha a tömítés sérültnek látszik, hívja a szervizt. Ne
használja a sütőt, amíg a tömítést ki nem
javították.
14
A sütő polcai és a polctartók
A sütő polcait áztassa be meleg szappanos vízbe, a
makacs szennyeződéseket pedig egy jól
megnedvesített, szappannal átitatott szivaccsal
távolítsa el. Öblítse le alaposan és puha törlőruhával
törölje szárazra. A polctartók a könnyebb tisztítás
érdekében kivehetőek.
A következők szerint járjon el:
1) távolítsa el az elülső csavart, miközben a polctartót
a másik kezével tartja (lásd az 4. ábrát);
2) lazítsa ki a hátsó kampót és vegye ki a polctartót
(lásd a 5. ábrát);
3) a tisztítás elvégzése után a fenti eljárást fordított
sorrendben megismételve tegye vissza a
polctartókat.
Kérjük, hogy a polctartó visszahelyezésekor ellenőrizze,
hogy a rögzítőcsapok a helyükön legyenek.
Sütőtér
A zománcozott sütőtér akkor tisztítható a
leghatékonyabban, amikor a sütő még meleg.
A sütőt minden egyes használat után törölje át meleg
szappanos vízbe áztatott puha törlőruhával. Időről időre
ennél alaposabban is meg kell tisztítani a sütőt, a
megfelelő sütő-tisztítószer segítségével.
4
5
A sütőlámpa kicserélése
Csatlakoztassa le a készüléket az
áramforrásról.
Ha a sütőt megvilágító izzót kell kicserélni, annak a
következő követelményeknek kell eleget tennie:
- Elektromos teljesítmény: 15 W/25 W,
- Elektromos feszültség: 230 V (50 Hz),
- 300°C-ig hőálló,
- Csatlakozás típusa: E14.
Ilyen izzót a helyi szervizben szerezhet be.
A hibás izzó kicserélése:
1. Győződjön meg róla, hogy a sütő le van
csatlakoztatva az áramforrásról.
2. Az üvegfedelet forgassa el az óramutatók járásával
ellentétes irányba.
3. Távolítsa el a hibás izzót és cserélje ki egy újra.
4. Helyezze vissza az üvegfedelet.
5. Csatlakoztassa vissza a sütőt az áramforrásra.
Szabályozógombok - Különfélék
Időnként ellenőrizze a hajlékony gázcsatlakozó csövet,
és amennyiben bármilyen rendellenességet tapasztal,
azonnal cseréltesse ki szakemberrel. Ajánlatos évente
cserélni.
A csapok kenését szakemberrel időnként végeztesse
el. Rendellenes működés esetén a tűzhelyet
ellenőriztesse szakemberrel.
15
Ha valami nem működik
Ha a készülék nem működik megfelelően, kérjük, végezze el a következő ellenőrzéseket, mielőtt a helyi szervizhez
fordulna.
TÜNET
A gáz meggyújtásakor nincs szikra.
A gázrózsa egyenetlenül ég.
A sütő nem kapcsol be.
A sütő lámpája nem gyullad ki.
Túl hosszú vagy túl rövid a főzési/sütési idő.
Gőz és páralecsapódás az ételen és a sütőtérben.
MEGOLDÁS
Ellenőrizze, hogy a készülék be van-e dugva a konnektorba
és hogy az áramforrás be van-e kapcsolva.
Ellenőrizze, hogy nem égett-e ki az áramkör biztosítéka.
Ellenőrizze, hogy az égőfedelet és a koronát pl. tisztítás után
helyesen helyezték-e vissza.
Ellenőrizze, hogy a főfúvóka nem tömődött-e el, és hogy a
koronán nincsenek-e ételmaradékok.
Ellenőrizze, hogy az égőfedelet és a koronát pl. tisztítás után
helyesen helyezték-e vissza.
Ellenőrizze, hogy a megfelelő sütési funkciót/hőmérsékletet
választotta-e ki.
Ellenőrizze, hogy a konnektor kapcsolója illetve az
áramellátást biztosító kapcsoló BE van-e kapcsolva.
Ellenőrizze az izzót és szükség esetén cserélje ki (Lásd: “A
sütőlámpa kicserélése “).
Előfordulhat, hogy más hőmérsékletértéket kell beállítani.
Lásd ennek a füzetnek a tartalomjegyzékét, különös
tekintettel “A sütő használata” című fejezetre.
A sütés befejezése után az edényeket ne hagyja 15-20
percnél hosszabb ideig a sütőben.
Szerviz és pótalkatrészek
Ha a készüléke azt követően sem működik megfelelően,
hogy az előző fejezetben felsorolt összes ellenőrzést
elvégezte, kérjük, forduljon a helyi szervizhez, ismertesse
a hibás működés jellegét, adja meg a készülék
modellszámát (Mod.), és termékszámát (Prod. No.) és a
sorozatszámot (Ser. No.), mely adatok az azonosítólapon
vannak feltüntetve. Ez a lap a sütőtér elülső külső szélén
található (lásd az ábrát). Szerviz és pótalkatrészek
A termék gyártója által tanúsított és
ezzel a jelzéssel ellátott eredeti
pótalkatrészek kizárólag
szervizünkben és a hivatalos
pótalkatrész-boltokban kaphatók.
16
Utasítások az üzembe helyező részére
Műszaki adatok
Készülék 2. osztály 1. alosztály és 1. osztály
KÉSZÜLÉK KATEGÓRIA
KÉSZÜLÉK GÁZELLÁTÁS : Földgáz G20 25 mbar
: II2HS3B/P
Méret
Magasság 850 mm
Mélység 600 mm
Szélesség 600 mm
Égőjellemzők
GÁZ
TÍPUSA
ÉGŐFEJ
TÍPUSA
FÚVÓKA
REFERENCIA
1/100 mm
NÉVLEGES
HŐTELJ.
kW
CSÖKKENT.
HŐTELJ.
kW
Főzőlap
Bal hátsó égő (félgyors) 1900 W
Bal első égő (gyors)
3000 W (G20)-2800 W (G30)-2900 W (G25.1)
Jobb hátsó égő (félgyors) 1900 W
Jobb első égő (kiegészítő) 1000 W
Sütő
Elektromos grill 1650 W
Gázsütő égője 2500 W
Sütő lámpa 25 W
Forgónyárs motor 4 W
Teljes elektromos teljesítmény 1680 W
Tápforrás (50 Hz) 230 V
NÉVL. ÁTF.
SEBESSÉG
m3/h
g/h
TÁPELLÁTÁS
NYOMÁSA
mbar
FÖLD
GÁZ
(G20)
FO-
LYÉ-
KONY
GÁZ
(G30)
FÖLD
GÁZ
(G25.1)
Erős
Normál
Kisegítő
Sütő 102 2,5 1,0 0,238
Gyors
Normál
Kisegítő
Sütő 078 2,5 1,0 - 182
Gyors
Normál
Kisegítő
Sütő 115 2,5 1,0 0,277 -
112 3,0 0,65 0,286
92 1,9 0,45 0,181 - 25
065 1,0 0,33 0,095 -
86 2,8 0,65 - 203
71 1,9 0,45 - 138 30
50 1,0 0,33 - 73
124 2,9 0,65 0,310 100 1,9 0,45 0,210 - 25
71 1,0 0,33 0,111 -
Kiegyenlítő (By-pass) átmérők
Főzőégő Ø Kiegyenlítő (By-pass)
1/100
mm-ben
Kisegítő 28
Normál 32
Erős 40
Sütő 52
17
Tudnivalók az üzembe helyező
számára
A következő tudnivalók a szakképzett üzembe
helyezőnek szólnak, hogy a beépítést, beszabályozást
és a szervizelést az érvényes szabályok szerint
végezze el.
Akárhányszor is kerül sor a készülék leválasztására,
mindig maximális elővigyázatossággal kell eljárni.
A GYÁRTÓ VÁLLALAT MINDEN FELELŐSSÉGET
ÉS KÁROSODÁST, ILLETVE KÁRT ELHÁRÍT
MAGÁTÓL, HA A KÉSZÜLÉK ÜZEMBE HELYEZÉSE
ÉS MŰKÖDTETÉSE NEM A SZABÁLYOKNAK
MEGFELELŐEN TÖRTÉNIK.
Környezeti előírások
Figyelem: Ez a készülék csak állandó szellőzéssel
ellátott helyiségben helyezhető el a vonatkozó szabályok
szerint.
Azért, hogy a gázkészülék megfelelő működése
garantálható legyen, szükség van arra, hogy a
gázkészülék által elhasznált levegő pótlására állandó,
természetes légáramlás legyen a helyiségben. (Erről az
üzembe helyező köteles meggyőződni.)
A helyiségbe a külső levegőnek közvetlenül egy fali
nyíláson (szellőzőn) keresztül kell jönnie. Ezeket a
nyílásokat (vagy nyílást) úgy kell kialakítani, hogy sem
belülről, sem pedig kívülről ne legyen elzárható.
A készülék beszerelését csak arra feljogosított
szakember végezheti.
Az elektromos csatlakoztatást is az érvényes előírások
szerint kell végrehajtani.
Felelősségünk nem áll fenn olyan balesetek esetén,
amely a nem megfelelő földelés miatt következett be.
Égéstermékek eltávolitása
A gázkészülék égéstermékét elszívón keresztül kell
kéménybe, vagy közvetlenül a szabadba kivezetni.
Elhelyezés
Ez a készülék az „X” tűzvédelmi osztályba tartozik. Ez
azt jelenti, hogy a készülék a nála magasabb bútorok
közé nem építhető be, vagyis a szomszédos bútorok
magassága nem lehet magasabban, mint a tűzhely felső
síkja (EN 60335-2-6).
Vízszintbe állítás
A készülék állítható lába hátul és az elülső sarkokon
került elhelyezésre. A 1. ábrán látható módon a készülék
magassága beállítható. Ezzel biztosítható a megfelelő
és stabil vízszint és az is, hogy az edényekben lévő
folyadék is megfelelően vízszintes maradjon.
1. ábra
FO 0063
18
Gázcsatlakoztatás
A gázcsatlakoztatást az érvényes előírások szerint kell
elvégezni.
A gyártó vállalat úgy bocsátotta ki a készüléket, hogy
megvizsgálta és a készülék hátoldalán elhelyezett
címkén feltüntetett gáznemre beszabályozta. Ügyeljen
arra, hogy a csatlakoztatás ugyanolyan gáznemre
történjen, mint amilyenre az adattábla is vonatkozik. Ha
az Ön lakhelyén lévő gáz nem egyezik meg a feltüntetett
gáznemmel, akkor végezze el „Az átállítás másik
gáznemre” c. fejezetben előírtakat.
A legnagyobb hatékonyság és a legalacsonyabb
fogyasztás érdekében ügyeljen arra, hogy ne hagyja
figyelmen kívül „Az égők jellemzői” táblázatban megadott
értékeket.
Ha a gáznyomás eltér (vagy változtatható) a megfelelőtől,
akkor egy alkalmas gáznyomásszabályzót kell a
gázcsőre beépíteni.
A folyékony gázhoz (LPG) használt nyomásszabályzók
használata akkor megengedett, ha azok megfelelnek a
vonatkozó előírásoknak.
Czak 30mbar kimenő nyomású szabályzót
használjon.
FLEXIBILIS GUMI
GÁZCSŐ
IGEN
ELEKTROMOS
VEZETÉK
Merev vagy flexibilis fémcső
használata a csatlakoztatáshoz
A flexibilis csövet szorosan kell rögzíteni. A flexibilis
gázcső használata során figyelembe kell venni a
következőket:
• Hőmérséklete sehol nem emelkedhet magasra,
vagyis nem haladhatja meg a szoba hőmérsékletét
(30oC). Úgy kell csatlakoztatni, hogy a cső a tűzhely
háta mögött haladjon végig (lásd 2. ábra).
• Hossza nem haladhatja meg az 1500 mm-t.
• Sehol nem fojtható le.
• Nem húzható meg és nem nyomható össze.
• Nem érhet hozzá a kivágási szélekhez vagy
sarkokhoz.
• Könnyen elérhetőnek kell lennie, hogy az állapota
rendszeresen megvizsgálható legyen.
A flexibilis gázcső állagának megóvása érdekében
ellenőrizze, hogy:
• sehol ne legyen rajta repedés, vágás, égésnyom
(egyik végén sem),
• az anyaga ne keményedjen meg, normál
rugalmasságú legyen,
• a gyorsrögzítők ne rozsdásodjanak,
• határideje ne járjon le (5 év).
NEM
FLEXIBILIS
GUMI
GÁZCSŐ
ELEKTROMOS
VEZETÉK
FO 0163
2. ábra
FONTOS
Ha befejezte a szerelést, akkor ellenőrizze a
cső és a csatlakozások tömítettségét
szappanos vízzel (lánggal soha).
Ha bármilyen rendellenességet észlel, ne próbálja meg
javítgatni, hanem cseréltesse ki azonnal.
19
Átállítás másik gáznemre
Másik gáznemre történő átállításkor kövesse az
alábbiakban leírt tudnivalókat.
A gumicső tartó cseréje (3. ábra)
LPG gázra való beállításhoz használja a mellékelt
gumicső tartót. Mindig helyezze be a tömítéseket (C) a
gázcső könyök és a gumicső tartó közé.
Főzőlap égők fúvókái
1. A fúvókák kicserélése
1. Vegye le az edénytartókat.
2. Vegye ki fedeleket és az égők fallemezeit.
3. Egy 7-es dugókulcs segítségével csavarozza ki és
távolítsa el (lásd a 4. ábrát) a fúvókákat, és cserélje
ki a gáz típusának megfelelő újakra (lásd “Az égő
tulajdonságai” c. táblázatot).
4. Ugyanezt az eljárást fordított sorrendben követve
szerelje vissza az egyes alkatrészeket.
5. A gázcsatlakozó melletti adattáblát cserélje ki az
új gáznemnek megfelelő adattáblára. A megfelelő
címke a készülékhez mellékelt fúvókacsomagban
található.
Ezek a fúvókák nem igényelnek elsődleges levegő
szabályozást.
2. A minimum érték beállítása
A minimális szint beállításához:
1) a gombot forgassa el takarék állásba;
2) Vegye le a szabályzógombot.
3) Egy vékony csavarhúzóval állítsa be a gázcsap
tengelyének közepén található by-pass csavart
(lásd az 5. ábrát).
3a) G20/G25.1 földgázról G30 cseppfolyós gázra
történő átállításkor a csavart az óramutatók
járásával megegyező irányba csavarja be teljesen,
amíg nem kap szabályos takaréklángot.
3b) G30 cseppfolyós gázról G20 földgázra történő
átállításkor, a csavart körülbelül háromnegyed
fordulattal lazítsa ki, amíg nem kap szabályos
takaréklángot.
3c) G30 cseppfolyós gázról G25.1 földgázra történő
átállításkor, a csavart körülbelül háromnegyed
fordulattal lazítsa ki, amíg nem kap szabályos
takaréklángot.
Minden esetben ellenőrizze, hogy a kis láng szabályosan
ég-e.
Ugyanezt az eljárást fordított sorrendben követve
szerelje vissza az egyes alkatrészeket.
Végül ellenőrizze, hogy a láng nem alszik-e ki a
nagylángról a kislángra való gyors átváltásnál.
A
A = G 1/2" CSAVAR
B = GÁZELLÁTÓ CSŐ
C = TÖMÍTÉS
D = KÖNYÖK
E = GUMICSŐ TARTÓ
BC D
by-pass csavar
C
E
3. ábra
4. ábra
5. ábra
20
A gázsütő
égő fúvókájának cseréje
A gázsütő égő fúvókájának kicseréléséhez kövesse a
következő eljárást:
1. Távolítsa el a sütőtér alsó lemezét (“A”);
2. Csavarja ki a két rögzítőcsavart (“C”), amelyek a
sütő gázégőjét a helyén tartják
3. Óvatosan csúsztassa le a sütő gázégőjét a
befecskendező tartójáról (“D”) és lassan mozdítsa
el balra, ügyelve, hogy ne gyakoroljon nyomást a
gyújtógyertya csatlakozóvezetékére (“E”) és a
hőelempár (“F”) vezetőjére;
3. Egy 7-es dugókulccsal csavarja ki és vegye ki a
gázégő befecskendezőjét (“D”), és cserélje ki a
megfelelőre (lásd “Az égő tulajdonságai” c. táblázatot);
4. A fenti eljárás lépéseit fordított sorrendben
megismételve szerelje össze az égőt.
5. A gáztípust jelző matricát (ez a gázcsatlakozó rámpa
mellett található) cserélje ki a befecskendező
készlettel adott, az új gáz típusát jelző matricára.
A gázsütő égő minimum
6. ábra
C
szintjének beállítása
Miután a sütőt csukott sütőajtóval körülbelül 10 percen
keresztül maximális hőmérsékleten felfűtötte, a gombot
forgassa el a minimum állásba.
A termosztát by-pass csavarjának megkereséséhez és
a minimum szint beállításához a következőképpen járjon
el:
- vegye ki a gázsütő szabályozógombját;
- földgázról PB-gázra történő átállítás esetén a
termosztát by-pass csavarját szorosan csavarja be
(lásd az ábrán a “G” betűt);
- PB-gázról földgázra történő átállítás esetén a
termosztát by-pass csavarját csavarja ki, amíg
szabályos takaréklángot nem kap.
- végül ellenőrizze, hogy a csap maximum állásról
minimum állásba történő gyors elforgatásakor a láng
nem alszik-e ki;
- szerelje vissza a gombokat.
7. ábra
D
F
E
8. ábra
9. ábra
21
Beépítési lehetőség
Konyhabútorok közé történő beépítésnél figyelembe kell
venni a 10. ábrán megadott méreteket.
Beépített konyhabútor esetén, csak flexibilis fémcső
használható a csatlakoztatáshoz, melynek során az
előzőekben ismertetett előírásokat nem szabad
figyelmen kívül hagyni.
FO 1076
100
500
650
10. ábra
22
Elektromos csatlakoztatás
A készülék működtetéséhez 230 V-os, egyfázisú
csatlakozó szükséges.
A csatlakoztatás előtt ellenőrizni kell, hogy a lakás
elektromos hálózatának adatai megegyeznek-e az
adattáblán szereplővel.
A készülék csak földelt elektromos hálózatra
csatlakoztatható. A csatlakozó dugasznak, vagy a
többállású kikapcsolónak a könnyű elérhetőségét a
készülék beszerelését követően is biztosítani kell.
A készüléket modelltől függően hálózati kábellel, vagy
kábel felszerelése nélkül szállítják.
Ha a készüléket hálózati kábel nélkül szállítják, akkor
csak az alábbiakban megadott keresztmetszetű
kábeltípust szabad alkalmazni: H07 RN-F, H05 RN-F, H05
RR-F, H05 VV-F, H05 V2V2-F (T90), H05 BB-F.
A hálózati kábelt egy, az adattáblán megadott
elektromos terhelésnek megfelelő szabványos
dugasszal kell felszerelni. A dugasz csak egy megfelelő
fali csatlakozó helyre csatlakoztatható.
A csatlakozó vezeték cseréje esetén a zöld-sárga földelő
vezetéknek 2 cm-rel hosszabbnak kell lennie, mint a
másik két vezetéknek (11. ábra).
A szerelés befejezése után a fűtőegységeket, egy kb. 3
percig tartó üzembe helyezéssel kell megvizsgálni és
ellenőrizni.
Fázis
FO 0480
Nulla
Földelés (zöld - sárga)
11. ábra
Amennyiben a készüléket fix bekötéssel kívánja
csatlakoztatni, akkor a készülék és az elektromos
hálózat közé egy minimum 3 mm-es érintkezőhézaggal
rendelkező többpólusú kapcsolót (pl. LS-kapcsoló,
biztosíték) kell beépíteni. A zöld-sárga színű földelő
vezetéket a kapcsolónál nem szabad megszakítani.
A csatlakozó vezetéket úgy kell elhelyezni, hogy sehol
ne érhesse 50o C-nál magasabb hőhatás.
A gyártó minden felelősséget elhárít magától,
ha a nem megfelelő csatlakoztatás miatt
következik be baleset, vagy károsodás.
23
The Electrolux Group. The world’s No.1 choice.
The Electrolux Group is the world’s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than
55 Group products (such as refrigerators, cookers, washing machines, vacuum cleaners, chain saws and lawn mowers) are
sold each year to a value of approx. USD 14 billion in more than 150 countries around the world.
07/05
Grafiche MDM - Forlì
Loading...
