Page 1

OMFUR - KOMFUR - K

OMFUR - K

OMFUR - KOMFUR - K

BRBR

UGSANSVISNING - INSTRUGSANSVISNING - INSTR

UGSANSVISNING - INSTR

BRBR

UGSANSVISNING - INSTRUGSANSVISNING - INSTR

BRBR

UKSANVISNING - KÄYTTÖOHJEUKSANVISNING - KÄYTTÖOHJE

UKSANVISNING - KÄYTTÖOHJE

BRBR

UKSANVISNING - KÄYTTÖOHJEUKSANVISNING - KÄYTTÖOHJE

OMFYR - OMFYR -

OMFYR -

OMFYR - OMFYR -

SPIS - SPIS -

SPIS -

SPIS - SPIS -

LIESILIESI

LIESI

LIESILIESI

UKSJONSHEFTEUKSJONSHEFTE

UKSJONSHEFTE

UKSJONSHEFTEUKSJONSHEFTE

35691-4601

Mod. EKE 6741

DK-SE-NO-FI

Page 2

Dansk

Vigtige sikkerhedsoplysninger

Moderne komfurteknologi er i stadig udvikling. Måden, det nye komfur virker på, kan være meget forskellig fra det, De er vant til. Læs derfor hele brugsanvisningen grundigt, før komfuret tages i brug. Vær særligt

opmærksom på advarselsmærket stor glæde af komfuret i mange år fremover. Komfuret er beregnet til husholdningsbrug. Gem brugsanvisningen, så den kan følge med, hvis komfuret senere bliver solgt eller givet til andre.

. Med korrekt brug og vedligeholdelse kan man få det fulde udbytte og

Børn

Børn skal holdes under opsyn. Kogeplader, ovn, gryder og pander bliver meget varme under madlavningen og kan holde længe på varmen. Berøring kan give forbrændinger.

Installation

Enhver form for indgreb på komfuret skal foretages af en autoriseret elinstallatør. Arbejde udført af ukyndige personer kan beskadige komfuret og medføre personskade og/eller anden materiel skade.

Komfuret er tungt. Kanter og hjørner, som man normalt ikke kommer i berøring med, kan være skarpe. Brug derfor handsker ved flytning af komfuret.

Produktet skal placeres på gulvet. Ønsker De at placere det på en ramme eller sokkel skal disse være stabile og solidt monteret.

Brug af komfuret

Der bør være en frasætningsplads på mindst 40 cm på begge sider af komfuret. Alternativt kan komfuret installeres op ad en væg eller et højskab (over bordhøjde) på den ene side og med frasætningsplads på den anden.

Forlad aldrig komfuret uden opsyn under friturestegning, eller når det bruges til smeltning af fedt, parafin eller andre brændbare stoffer. I tilfælde af brand skal man nulstille alle knapper på komfuret, og emhætten skal ligeledes slukkes. KVÆL FLAMMERNE MED ET GRYDELÅG, brug aldrig vand.

Brug kun kogegrej, som er beregnet til kogeplader. I ovnen må der kun bruges ovnfaste forme og beholdere.

Sørg for, at komfuret er slukket, når det ikke er i brug. Alle afbrydere skal være slukket.

Produkterne bliver meget varme under brug, og bevarer varmen længe. Pas på med ikke at røre varmelegemerne

inde i ovnen.

Rengøring

Hold kogeplader og ovn rene. Fedtpletter og spildt mad afgiver os ved opvarmning og kan i værste fald medføre brand.

Pas på, at glasruden ikke beskadiges ved rengøring af ovndøren. Små sprækker i kanterne kan medføre, at hele ruden sprækker efter nogle ganges opvarmning.

Vær påpasselig med ikke at ramme varmeelementerne eller termostaten, hvis De anvender rengøringsmidler i

sprayform.

Vedligeholdelse og service

Stil alle knapper på nul før udskiftning af pære. Service og evt. reparationer skal udføres af Electrolux Hvidevare-Service eller en serviceorganisation godkendt af leverandøren. Der må kun anvendes reservedele fra godkendte leverandører.

Skrotning

Hjælp med at undgå ulykker, når komfuret skal skrottes. Sørg for, at kablet er frakoblet strømforsyningen (træk stikket ud eller få komfuret løsnet fra væggen på forsvarlig vis), og klip derefter kablet af inde ved komfuret. Kontakt myndighederne for at få oplyst nærmeste affaldsstation, der modtager hårde hvidevarer.

Symbolet på produktet eller på pakken angiver, at

dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper De med til at forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produkt er købt, for yderligere oplysninger om genanvendelse af dette produkt.

Træd altid væk fra ovnen, når den åbnes under tilberedning og ved endt tilberedning. Ved åbning af lågen trænger varm damp ud i rummet.

Page 3

Indholdsfortegnelse

Til brugeren Til installatøren

Sikkerhedsinstrukser 2 Betjeningspanelet 4 Kogepladerne 4 Ovnen 5 Før komfuret tages i brug: 6 Brug af: 6 Ovnen 7 Betjening af ovnen 8 Stege-/bagetabeller 10 Grillning 11 Rengøring og vedligeholdelse: 12 Service 16 Råd og tips: Ved praktiske problemer 17

Råd og tips: Ved tekniske problemer 18 Udpakning 19 Tekniske data 19 Installation 20 Elektrisk tilslutning 20

Vejledning til brugsanvisningen

Følgende symboler anvendes i teksten for at gøre den mere overskuelig:

Sikkerhedsinstrukser

Arbejdsgange skridt for skridt

Råd og tips

Miljøoplysninger

Dette apparatet er produceret i henhold til følgende EU-direktiver: 73/23/EØF – 90/683/EØF – 93/68/EØF – 89/ 336/EØF, gældende udgave

Page 4

Betjeningspanelet

1. Drejeknapper til kogeplader

2. Funktionsvælger til ovn

3. Temperaturvælger til ovn

4. Kontrollampe for komfur

5. Kontrollampe for ovn

Kogepladerne

Komfuret har 4 kogezoner. De plader, som er mærket med en rød prik, er såkaldte hurtigplader, som sikrer ekstra hurtig opvarming. Den røde markering forsvinder hver gang.

Page 5

Ovnen

Oplysninger om brug af de forskellige funktioner findes i afsnittet ”Brug af”.

Funktionerne er:

Traditionel ovn

Undervarme

Overvarme

Grill

Varmluft

Optøningsfunktion

Overfladerne i ovnen er emaljerede. Ovndøren består af en indvendig og en udvendig del. Den udvendige del, ovndøren, kan let tages af og rengøres (se afsnittet ”Rengøring og vedligeholdelse”).

Termostatknap

Termostatknappen drejes med uret, og der vælges en temperatur mellem 50°C og MAX (230°C).

Termostatlampe (°C)

Når De har valgt ovntemperatur, tænder denne lampe, og den fortsætter med at lyse, indtil ovnen har nået den valgte temperatur. Derefter tænder og slukker lampen sammen med termostaten. Lampen viser på denne måde, hvordan temperaturen opretholdes.

Funktionsvælger for ovn

Ovnstermostat

Kontrollampe (Ovn)

Denne lampe begynder at lyse, når der tændes for et varmeelement.

Overhedningssikring

Denne ovn er udstyret med en overhedningssikring. Hvis termostaten svigter, og dette medfører en overophedning, vil overhedningssikringen afbryde strømforsyningen til ovnen. Hvis De kommer ud for dette, skal De kontakte Electrolux Hvidevare-Service. Forsøg under ingen omstændigheder at reparere ovnen selv.

Opbevaringsskuffen

Under ovnen er der en opbevaringsskuffe til komfurtilbehør. Skuffen åbnes ved at holde midt på håndtaget og løfte let. Derefter trækkes skuffen ud.

Sikkerhedsudstyret

BESKYTTELSESSKÆRMEN (ekstra tilbehør) monteres

for at gøre det sværere for børn at komme til f.eks. en varm kasserolle.

OVNLÅSEN gør det sværere for børn at åbne ovnlågen. Tryk sikringen opad for at åbne ovnlågen.

Page 6

Før komfuret tages i brug:

Rengøring af tilbehøret

Rengør plader, bradepande og rist med varmt vand og opvaskemiddel. Skyl, og tør efter.

Brænd ovnen ren

Børn skal holdes under opsyn! Komfuret bliver meget varmt.

Før ovnen tages i brug første gang, skal den brændes ren.

1. Stil vælgeren på højeste temperatur. Ovndøren skal være lukket.

2. Luft ud i køkkenet. Sluk ovnen, når den ”nye” lugt er forsvundet.

3. Brug varmt vand og opvaskemiddel til at vaske ovnen og indersiden af døren af. Tør efter.

Brug af:

Kogepladerne

Knapperne til kogepladerne har faste indstillinger fra 1 til

6. 6 er varmest. Knapperne kan drejes i begge retninger.

Når der tændes for en plade, tænder den røde kontrollampe på komfuret. Som regel varmer man op på højeste indstilling for derefter at skrue ned og tilberede videre ved en lavere temperatur. Man bliver hurtigt fortrolig med, hvilke indstillinger der passer til de forskellige gryder og pander, mængder og indhold. Brug om muligt låg for at mindske energiforbruget. Husk altid at slukke for komfuret igen!

Kontrollampe

Denne lampe begynder at lyse, når der tændes for et varmeelement.

Valg af passende kogegrej

For at spare tid og dermed strøm bør kogegrejets bund være:

- være mindst lige stor som kogepladens. Hvis bunden er mindre end kogepladen, vil eventuelt overkog hurtigt brænde sig fast på pladen.

- være let konkav, da den vil plane ud ved opvarmning.

Aluminium er en god varmeleder, men kan sætte sølvlignende mærker på pladen. Disse kan fjernes ved rengøring. Når man skal købe nyt kogegrej, anbefaler vi rustfrit stål med sandwichbund (dvs. lag af forskellige metaller).

Page 7

Ovnen

Placér aldrig alufolie, plader eller bageforme direkte på bunden af ovnen. Hvis varmen fra ovnbunden blokeres, kan emaljen blive overophedet og tage skade.

Ovnen bliver varm ved brug: hold opsyn, når børn er i nærheden af ovnen. Ovnpladerne kan slå sig midlertidigt på grund af temperatursvingninger, eller hvis maden (pizza osv.) er ujævnt fordelt på overfladen. Pladen genvinder sin oprindelige form, når den er afkølet.

Ovnen har følgende funktioner:

Traditionel ovn – bruger elementet i toppen og bunden af ovnen

Undervarme – bruger elementet i bunden af ovnen Overvarme – bruger elementet i toppen af ovnen

Grill - bruger grillelementet.

Varmluftsovn – her kan man stege eller stege og

bage samtidig på alle ribber, uden at det påvirker smagen. Den kan også bruges til at optø frostvarer.

Optøningsfunktion – denne funktion er beregnet på optøning af frosne madvarer.

For alle ovnfunktioner tænder den gule kontrollampe, når ovnen varmes op, og den slukker, når den ønskede temperatur er nået (tænder og slukker efterhånden som termostatknappen tænder og slukker).

Placering i ovnen

Ovnen har 4 ribber (se figuren).

4 3 2 1

Page 8

Betjening af ovnen

Al tilberedning skal ske med ovndøren lukket.

Ovnen er udstyret med et særligt system, som producerer en naturlig luftcirkulation og konstant genbrug af damp. Dette system gør det muligt at tilberede i et fugtigt miljø og bevare maden saftig indvendig og sprød udvendig. Ydermere er tilberedningstiden og energiforbruget reduceret til et minimum. Under tilberedningen dannes der damp, som trænger ud af ovnrummet ved åbning af lågen. Dette er helt normalt.

Træd altid væk fra ovnen, når den åbnes under tilberedning og ved endt tilberedning. Ved åbning af lågen trænger varm damp ud i rummet.

Traditionel ovn

Stil ovnfunktionsvælgeren på det tilsvarende symbol ( ), og stil termostatvælgeren på den ønskede temperatur.

Hvis en ret kræver mere varme ovenfra eller fra bunden, flyttes pladen op eller ned efter behov, eller

ovnfunktionsvælgeren stilles på (kun overvarme) eller

(kun undervarme).

Grillning

Stil ovnfunktionsvælgeren på det aktuelle symbol ( ), og stil termostatvælgeren på den ønskede temperatur.

Ved grillning af kød eller fisk skal stykkerne smøres med lidt olie og lægges på risten. Ribbehøjden afhænger af tykkelsen på stykkerne. Stil altid bradepanden med lidt vand i bunden på den nederste ribbe for at undgå røg og ubehagelig lugt.

• BRUG ALTID grillhandsker, når maden sættes ind

i eller tages ud af ovnen.

• Temperaturen inde i ovnen kan komme op på 230°C.

Sørg for altid at bruge ovnfaste forme og fade i ovnen.

• Advarsel! – Placér ikke ting på ovnbunden og dæk

ikke ovnbunden med alufolie. Ovnbunden og maden kan tage skade. Placér altid fade, ovnfast kogegrej og aluminiumsbakker på en bageplade eller rist.

• Tilberedning med olie eller andre fedtstoffer skal

ske under konstant opsyn, da disse kan antændes, hvis ovnen varmes for kraftigt op. Af samme grund skal man være forsigtig ved indsætning og udtagning, så olien eller fedtstoffet ikke drypper ned på ovnens bund. Hvis det sker, skal man rengøre grundigt for at undgå ubehagelig lugt eller røg.

Når maden varmes op, udvikles der damp på samme måde, som når man koger vand i en kedel. Når dampen kommer i kontakt med ovnglasset, kondenser den og lægger sig som dråber på glasset. Dette er helt normalt og betyder ikke, at det er noget galt med ovnen. Vi anbefaler, at man tørrer eventuel kondens af efter hver brug.

Page 9

Varmluftsovn

Stil ovnfunktionsvælgeren på det tilsvarende symbol ( ), og stil termostatvælgeren på den ønskede temperatur.

Ventilatoren sidder bag bagpanelet og cirkulerer den varme luft inde i ovnen. Hvis man har brug for at tilberede mere end én ret samtidig ved varmluft, sætter man pladerne på første og tredje ribbe fra bunden (se fig.). Hvis man kun tilbereder én ret ved varmluft, bør man bruge de lavere ribber, da det giver de bedste resultater.

Optøning

Stil ovnfunktionsvælgeren på det tilsvarende symbol

og stil termostatvælgeren på AFBRUDT (symbol:

( ),

•). Ovnens ventilator går i gang uden opvarmning og

cirkulerer luften ved rumtemperatur inde i ovnen. Det får madvarene til at tø meget hurtigere op.

Råd og tips om tilberedning

af fisk og kød

Varmluftsovn

FO 0351

Man kan lægge kødet i ildfaste fade eller direkte på risten. I sidstnævnte tilfælde skal man huske at stille en bradepande med lidt vand i på nederste ribbe. Bradepanden vil forhindre smeltet fedt i at dryppe ned i bunden af ovnen. Lyst kød, fjerkræ og alle slags fisk skal tilberedes ved en middelhøj temperatur (mellem 150 og 175°C). Til stegning af rødt kød (let brun på ydersiden og mindre stegt indvendigt) anbefales en højere temperatur (mellem 200 og 230°C) i relativt kort tid.

Råd og tips om bagning

Kager skal normalt have en mellemhøj temperatur på mellem 150 og 200°C. En kort foropvarming af ovnen (ca. 10 minutter) anbefales ved kagebagning. Når bagningen er begyndt, skal ovndøren holdes lukket i hele bagetiden. Kontrollér resultatet gennem glasdøren.

Råd og tips om grillning

Hvis der skal grilles kød eller fisk, skal risten smøres med lidt olie og maden lægges direkte på risten. Under grillning kommer varmen kun fra det øverste varmeelement. Derfor skal man justere ribbeniveauet efter kødet eller fiskens tykkelse. Husk altid at sætte en bradepande med lidt vand i på nederste ribbe.

Page 10

Stege-/bagetabeller

De angivne ovntemperaturer er vejledende. Det kan være nødvendigt at øge eller sænke temperaturen for at opnå det ønskede resultat. Tilberedningstiden inkluderer ikke ovnens opvarmningstid, som er ca. 10 minutter.

Over-undervarme og varmluft

Varmluft Over-undevarme

VÆGT

(GRAM)

1000 Grovbrød 1 190 2 160 40 ~ 60 1-2 stk

500 Franskbrød 1 190 1 170 30 ~ 45 I form 250 DeepPanpizza 1 210 2 (1 og 3)* 190 15 ~ 30 I bradepande

TYPE RET

Rille

Kager

Bradepandekage 1 160 2 150 60 ~ 80 I bradepande Småkager 2 200 2 (1 og 3)* 150 5 ~ 20 På bageplade Roulade 2 200 2 (1 og 3)* 150 10 ~ 25 På bageplade Formkage 2 175 1 160 30 ~ 35 I form Kringle 2 200 2 (1 og 3)* 175 15 ~ 25 På bageplade Sandkage 1 170 1 160 40 ~ 60 I form Muffins 2 175 2 (1 og 3)* 160 25 ~ 35 På bageplade Marengs 2 100 2 (1 og 3)* 100 90 ~ 120 På bageplade Lagkagebunde 2 200 2 (1 og 3)* 170 12 ~ 20 På bageplade Boller 2 200 2 (1 og 3)* 170 15 ~ 25 På bageplade

Brød og pizza

Madlavning

Kartoffelgratin 2 200 2 (1 og 3)* 175 45 ~ 60 I ildfast fad Tærte 1 200 2 (1 og 3)* 180 35 ~ 45 I tærteform Lasagne 2 180 2 160 45 ~ 60 I ovnfast fad Cannelloni 2 200 2 175 40 ~ 55 I ovnfast fad

4 3 2 1

temp.

°C

Rille

4 3

temp.

2 1

Tilberedningstid

°C

minutter

BEMÆRKNINGER

Kød

1200 Flæskesteg 2 200 2 175 100 ~ 130 I fad på plade 1000 Kalvesteg 2 190 2 175 90 ~ 120 I fad på plade 1500 Engelsk roastbeef

rød 2 210 2 200 50 ~ 60 I fad på plade rosa 2 210 2 200 60 ~ 70 I fad på plade

gennemstegt 2 210 2 200 70 ~ 80 I fad på plade 1200 Lam 2 190 2 175 110 ~ 130 Kølle 1000 Kylling 2 190 2 175 60 ~ 80 Hel 4000 Kalkun 2 180 2 160 210 ~ 240 Hel 1500 And 2 175 2 160 120 ~ 150 Hel 3000 Gås 2 175 2 160 150 ~ 200 Hel 1500 Hare 2 190 2 175 150 ~ 200 Parteret

Farsbrød 2 175 2 165 90 ~ 110 I form

Fisk

1200 Foreller, hel fisk 2 190 2 (1 og 3)* 175 30 ~ 40 3-4 stk 1500 Laks, i skiver 2 190 2 (1 og 3)* 175 25 ~ 35 6-8 skiver

Tabellen er kun vejledende. Det kan være nødvendigt at øge eller mindske temperaturen efter ens eget behov. Kun erfaringen kan lære én at fastslå den rette indstilling efter det personlige behov.

* Når De ønsker at tilberede på to plader samtidig, anbefaler vi at anvende de ribber, som er angivet i parentes.

Page 11

Grillning

Tilberedningstid

Øverste

°C

side

minutter

Nederste

side

TYPE RET

Mængde

Antal

Vægt

Rille

Grill

4 3 2 1

Temp.

Entrecôte 4 800 3 max 12~15 12~14 Bøffer 4 600 3 max 10~12 6~8 Pølser 8 — 3 max 12~15 10~12 Koteletter 4 600 3 max 12~16 12~14 Kylling halve 2 1000 3 max 30~35 25~30 Kebab 4 — 3 max 10~15 10~12 Kyllingebryst, filet 4 400 3 max 12~15 12~14 Fisk (filéter) 4 400 3 max 12~14 10~12 Gratinerede brød 4-6 — 3 max 5~7 — Toast 4-6 — 3 max 2~4 2~3

Page 12

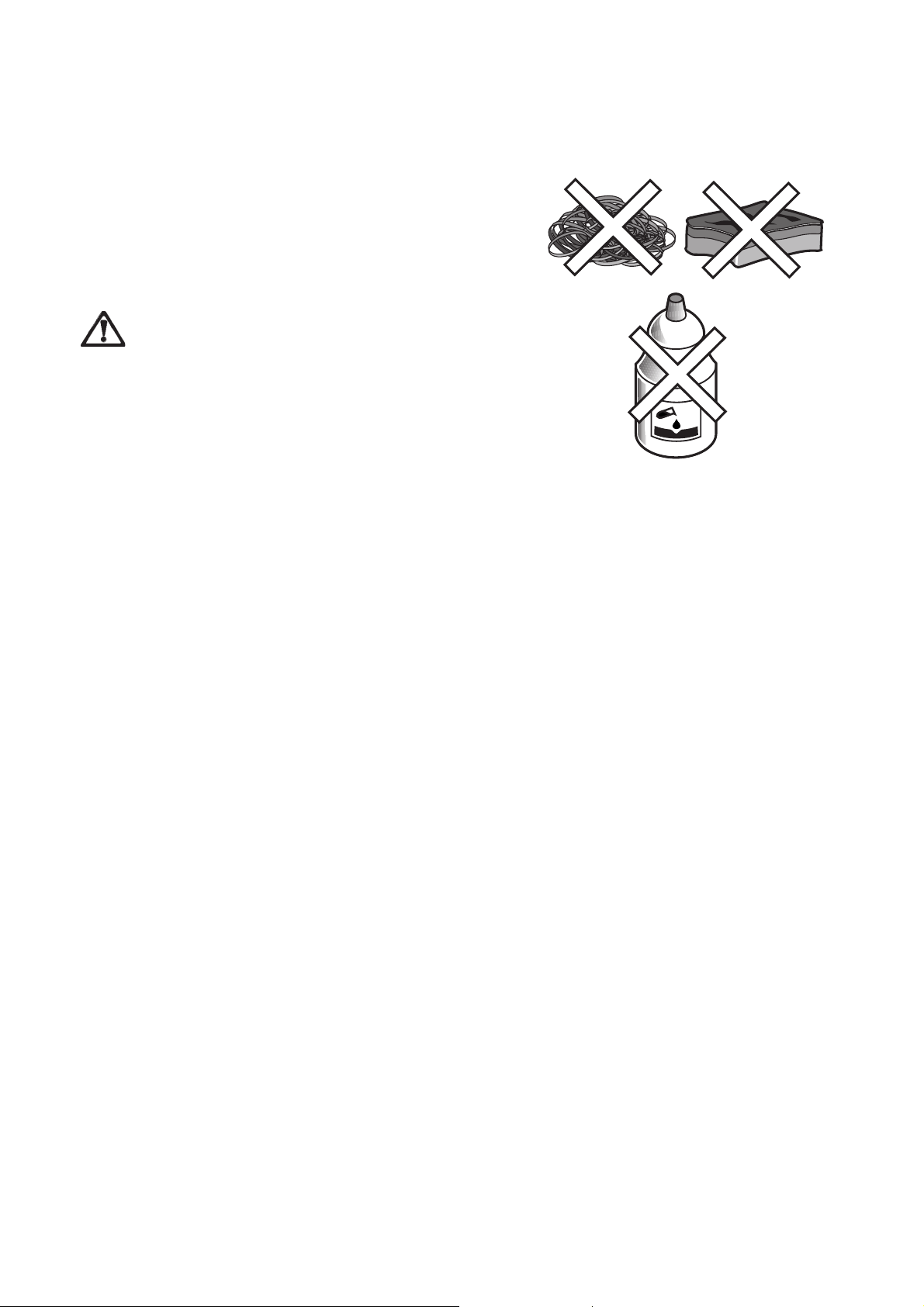

Rengøring og vedligeholdelse

Generelt

Rengør komfuret med en ren klud, varmt vand og lidt opvaskemiddel. Brug aldrig ståluld eller andre skuremidler, der kan beskadige emaljen, undtagen på de dele af komfuret, der indimellem trænger til grundigere rengøring. Dette forklares mere detaljeret nedenfor.

Kogepladerne

Varmen overføres mindre effektivt til kogegrejet, hvis kogepladerne er snavsede og fedtede. Det er altid bedst at fjerne evt. snavs med det samme. Specielt skal sukker og sukkerholdigt overkog, for eksempel syltetøj, fjernes umiddelbart efter, da det ellers brænder fast på kogepladerne.

Fastbrændt snavs og pletter

1. Fjern snavs, som har brændt sig fast. Rengør kogepladen grundigt med skuremiddel og en svamp.

2. Vask af med en svamp og rent vand.

3. Andre urenheder og pletter kan brændes væk. EN TOM kogeplade ad gangen.

3a.Stil kogepladen på højeste indstilling, og sluk efter

ca. 6 minutter. Pladen blir ekstremt varm og må ikke stå uden opsyn.

3b.Når pladen er kølet af, rengøres dem med en fugtig

svamp.

4. Tør efter.

Ovnen

Hvis ovnen er meget tilsmudset:

1. Brug en træspatel til at fjerne fastbrændt snavs.

2. Brug en ren svamp til at fordele brun sæbe over bunden, på siderne og på bagvæggen af ovnen (ikke i loftet).

3. Luk døren. Sæt ovnen på over-/undervarme og 100°C i ca. 10 minutter.

4. Når ovnen er kølet af, vaskes de emaljerede flader med rent vand. Ved kraftig tilsmudsning anbefales brug af ovnrens, som fås i almindelig handel. Tør overfladerne af.

Page 13

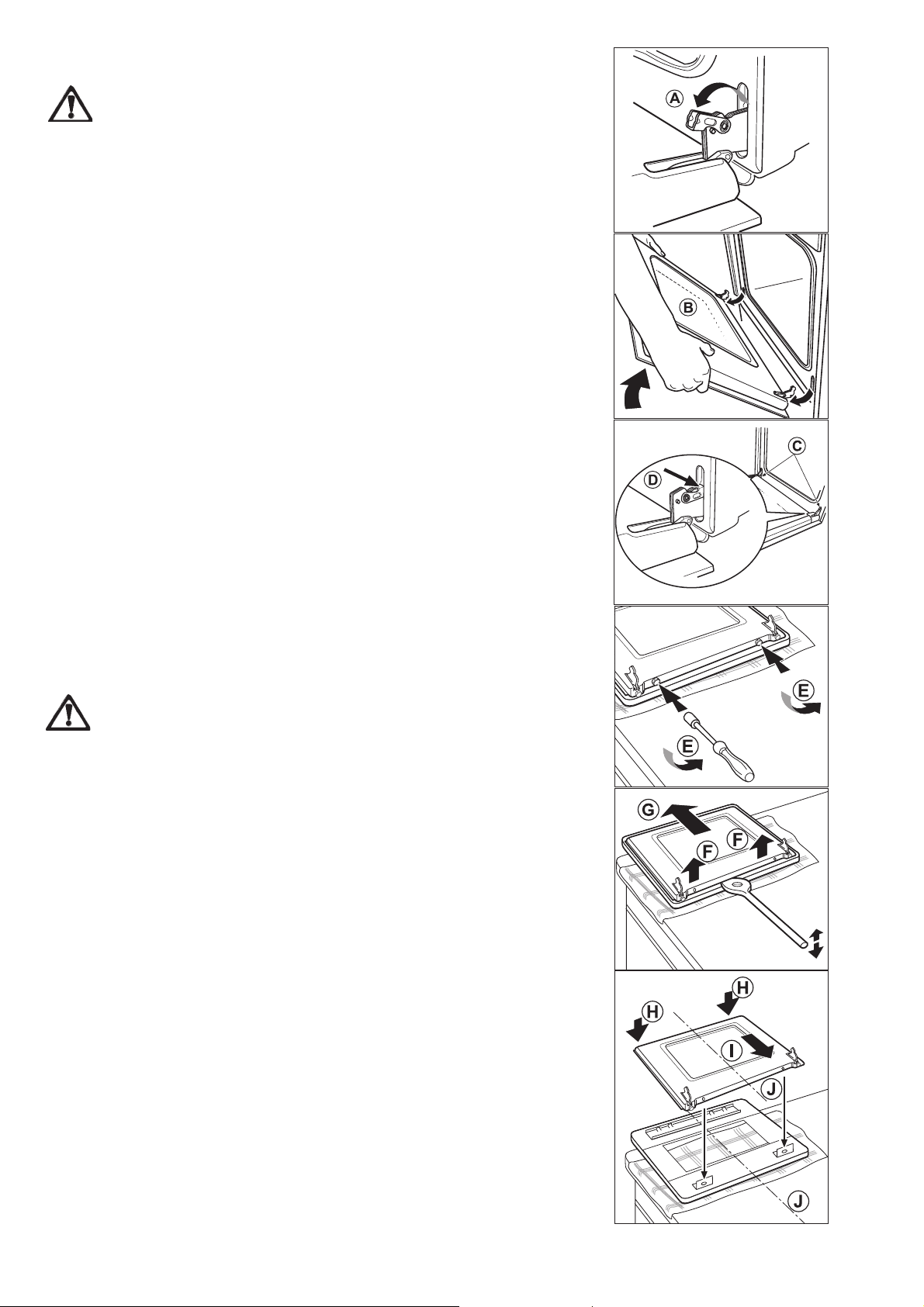

Ovndør

Pas på ikke at beskadige glasruden. Små sprækker i kanterne kan medføre, at hele ruden sprækker efter nogle ganges opvarmning.

Fjerne ovndør

Inden rengøring kan døren tages af. Åbn ovndøren helt, til vandret stilling. Vip bøjlerne på de to dørhængsler fremefter, til de ikke kan komme længere (A). Luk langsomt døren indtil der mærkes modstand. Løft så op i døren, til hængslerne slipper (B).

Sætte ovndør på

Brug samme fremgangsmåde til at sætte ovndøren på igen,dog i omvendt rækkefølge: Sæt dørhængslerne tilbage i dørens udskæringer (C). Sørg for, at hængslerne sættes rigtigt i og sidder lige. Vip så langsomt døren ned. Pas på, at dørens hjørner ikke støder mod rammen forneden. Til sidst vippes bøjlerne igen tilbage mod ovnen (D). Åbn og luk døren langsomt for at se, om den virker, som den skal.

Bemærk:

Lad aldrig bøjlen lsvippe" tilbage. Ellers kan man klemme fingrene på grund af fjedrene.

Indvendig rengøring af ovnruder

Efter behov (ved snavs) kan ovdøren skilles ad, så den kan rengøres indvendigt.

Bemærk: Vær meget forsigtig, når ovndøren skilles ad og rengøres: Der kan være skarpe kanter på de indvendige dele!

Læg et viskestykke under og læg ovndøren med ydersiden på et vandret underlag. Undgå så vidt muligt at lade døren hvile på dørgrebet. Fjern de to indvendige skruer (E), der sidder mellem hængslerne.

Løsn aldrig skruerne på hængslet!

Sæt en paletkniv eller lignende af træ på overgangen mellem ramme og ovnrude og vip rammen en anelse opad (F). Skub så rammen i dørgrebets retning (G), så delene kan skilles ad.

Rengør delene.

Ved isætning af ruden går man frem i omvendt rækkefølge:

Sæt rammen med overkanten fremefter mod beslaget ppå ruden (H) og placer den på midten (J), at skruehullerne er ud for hinanden. Tryk så let på rammen, ryk den tilbage (I) og lad den gå i hak, til de to beslag er dækket. Skru til sidst skruerne (E) i igen.

Page 14

Modeller i rustfrit stål eller aluminium:

Vi anbefaler at rengøre ovndøren med en våd svamp og tørre den efter med blød klud. Brug aldrig ståluld eller andre aggressive rengøringsmidler, da det kan ødelægge ovnens overflade. Rengør panelet på samme måde.

Opbevaringsskuffe

1. Skuffen hviler på to skinner, en på hver side. Tøm skuffen, og træk den så langt ud, som den kan komme.

2. Hold i begge sider af skuffen så tæt på komfuret som muligt.

3. Løft skuffen forsigtigt opad, til den frigøres fra stopperen.

4. Træk skuffen ud (på skinnerne), og løft den væk. Efter rengøring placeres skuffen på skinnerne og skubbes ind igen.

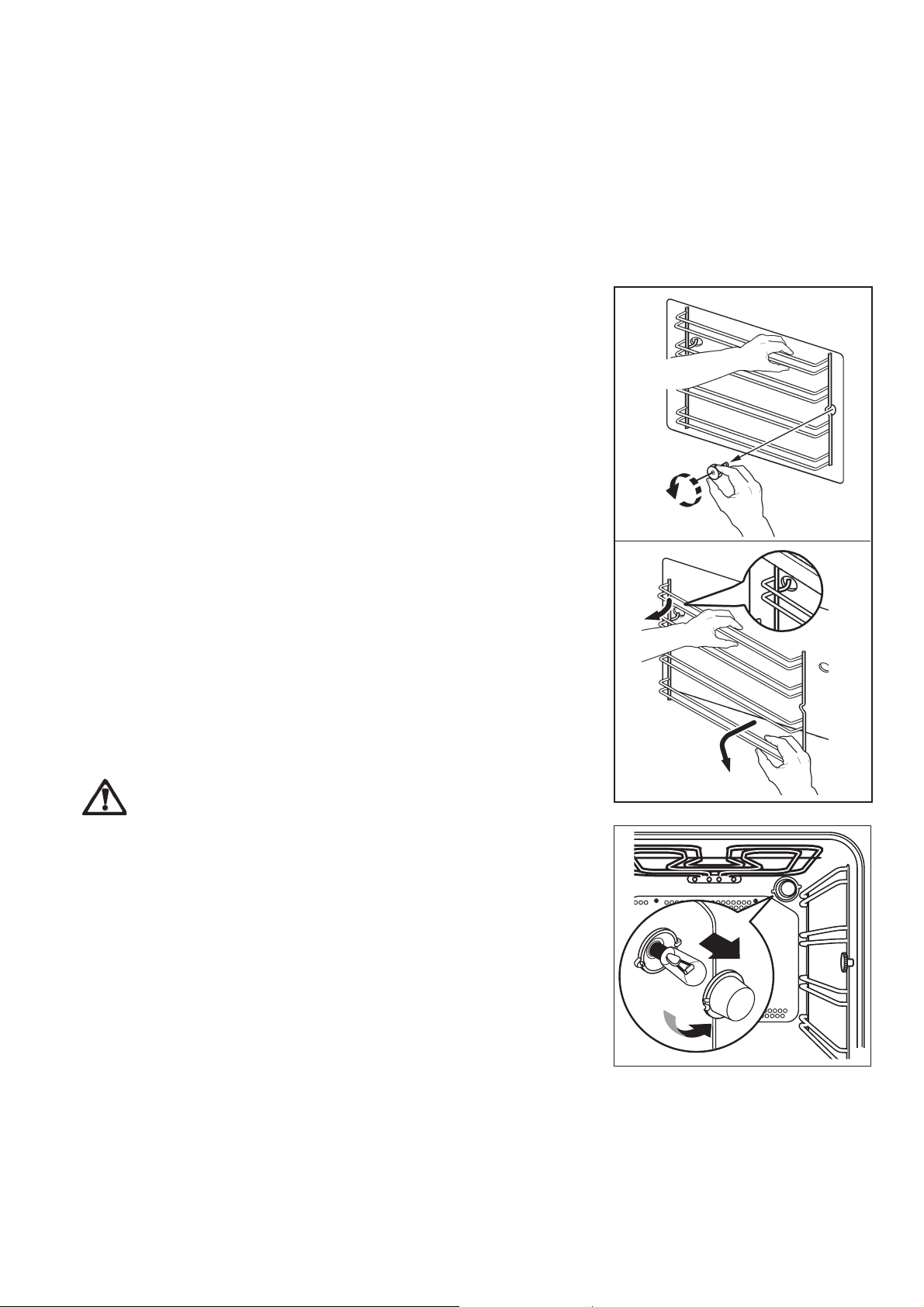

Bageplader og ovnribber

Bagepladerne rengøres ved at sætte dem i blød i varmt sæbevand og fjerne fastbrændt snavs med en godt fugtet sæbeskuresvamp. Skyl grundigt efter og tør pladerne med en blød klud. Ovnribberne kan tages ud, så de nemmere kan rengøres.

Gør følgende:

1) Fjern den forreste skrue, mens ribben holdes på plads

med den anden hånd (se figur 1).

2) Løsn den bageste krog og tag ribben ud (se figur 2).

3) Efter rengøring sættes ribberne på plads med samme

fremgangsmåde, dog i omvendt rækkefølge.

Mærk efter, at møtrikkerne er strammet til, når ovnribben sættes på plads.

Ovnlys

Kontrollér, at strømforsyningen er afbrudt, før der påbegyndes arbejde på ovnen.

Pæren skal have følgende egenskaber: a) kunne tåle temperaturer på op til 300°C, b) have en spænding på 230 V - 50 Hz, c) have en elektrisk effekt på 25 W, d) have en E 14 sokkel.

Skift pæren på følgende måde (se fig.):

a) tryk på glasset, og skru det mod uret. b) skru den defekte pære ud. c) skru en ny pære i. d) skru glasset på igen. e) tilkobl strømforsyningen igen.

Pærer i kontrollamper

Kontrollamperne har pærer med lang levetid. Kontakt et serviceværksted, hvis en af dem skulle gå ud.

Page 15

Beskyttelsesskærm (ekstraudstyr)

Beskyttelsesskærmen skal være monteret for at gøre det sværere for børn at komme til gryder o.l. på den glaskeramiske plade.

Fastgør beskyttelsesskærmen i den glaskeramiske plades bageste kant, se fig.

Page 16

Service

Enhver form for indgreb og reparation på komfuret skal foretages af en autoriseret elinstallatør. Arbejde udført af ukyndige personer kan beskadige komfuret og medføre personskade og/eller anden materiel skade.

Hvis komfuret ikke virker, som det skal, kan man selv gøre nogle få ting for at løse problemet, se side 16-17. Hvis man ikke selv kan løse problemet, eller hvis der er behov for reservedele, skal man kontakte forhandleren eller et autoriseret serviceværksted. Husk, at dette ikke er gratis. Brug udelukkende reservedele leveret af godkendte firmaer. Typepladen nederst på ovnrummet giver oplysninger om komfuret. Skriv oplysningene ned på denne side, så de er ved hånden, hvis det skulle blive nødvendigt at kontakte serviceværkstedet.

Model.....................

Produktnr..................

Serienr.....................

Service og reservedele

Service

bestilles hos Electrolux Service A/S på Telefon 70 11 74 00 eller Fax 87 40 36 01

Afhjælpningsretten dækker ikke uberettiget tilkald af service.

Nærværende bestemmelser fratager Dem ikke adgang til at gøre et eventuelt ansvar efter købeloven gældende overfor den forhandler, hvor produktet er købt.

Deres reklamation til os virker samtidig som reklamation overfor den forhandler, hvor produktet er købt.

Reservedele

Private bestiller hos nærmeste forhandler eller på telefon 86 25 02 11 og Forhandlere bestiller på telefon 45 88 77 55

Reservedele og tilbehør kan også bestilles online på http://www:electrolux.dk

Fejl og mangler / Afhjæplningsret

I det i lovgivningen pålagte omfang udbedres vederlagsfrit fejl og mangler ved dette produkt. Service indenfor reklamationsperioden udføres af vort serviceselskab Electrolux Service A/S. Se telefonnummer i afsnittet ”Service”

Omfang og bestemmelser Når produktet er købt som fabriksnyt i Danmark afhjælpes fabrikations- og materialefejl, der konstateres ved apparatets normale brug i privat husholdning her i landet.

For Grønland og Færøerne gælder særlige bestemmelser.

Såfremt Electrolux Service A/S skønner det nødvendigt, at produktet indsendes til værksted, sker indsendelse og returnering for vor regning og risiko.

Afhjælpningsretten omfatter ikke Afhjælpning af fejl eller skader, der direkte eller

indirekte kan tilskrives uhensigtsmæssig behandling, misbrug, fejlbetjening, forkert tilslutning eller opstilling, ændringer i produktets elektriske/mekaniske dele, fejl i forsyningsnettes elektriske installationer eller defekte

sikringer.

Page 17

Råd og tips: Ved praktiske

problemer

PROBLEM ÅRSAG AFHJÆLPNING

Brød og kager hæver ikke ordentligt.

Brød og kager er for tørre.

For lav ovntemperatur. Bagværket hæver, men falder sammen igen.

Gærdejen har ikke hævet rigtigt. Står brød for længe til hæving, kan det blive fladt.

For lidt gær eller bagepulver.

For varm fedt-/væskeblanding ødelægger gærens virkning.

For lidt væske, for meget mel eller en forkert slags mel kan gøre brødet tørt.

For lav ovntemperatur gør, at bagværket må stå for længe i ovnen og dermed bliver tørt.

Kontrollér, om den indstillede temperatur svarer til den anbefalede i opskriften.

Brøddej skal hæve ved rumtemperatur på et sted uden træk. Ved et let tryk i dejen skal fordybningen forsvinde igen.

Kontrollér, at der er brugt den mængde, som står i opskriften.

Kontrollér altid væskens temperatur, før den tilsættes. Frisk gær 37°C, tørgær 45-50°C.

Kontrollér i opskriften, at der er brugt den rigtige slags mel og det rigtige mængdeforhold mellem mel og væske.

Kontrollér, om temperaturindstillingen er korrekt.

Bagværk/mad er for mørk

Bagværk/mad er for lys

For høj ovntemperatur gør bagværk og anden mad for mørk på overfladen, inden det er færdigt.

For høj placering i ovnen ved ”over-/ undervarme” gør, at overvarmen bliver for stærk. For lav placering giver det modsatte problem.

Alufolie, bradepande eller bageforme på bunden hindrer korrekt fordeling af undervarmen.

Lyse bageforme giver lysere kager end mørke forme.

Kontrollér, om temperaturindstillingen er korrekt.

Kontrollér, om placeringen i ovnen er korrekt.

Fjern eventuelle ting fra ovnens bund.

Skift til mørkere bageforme om nødvendigt.

Page 18

Råd og tips: Ved tekniske

problemer

PROBLEM

Komfuret fungerer ikke.

Bagning/stegning tager for lang tid.

Pladen er for længe om at varme op.

Ovnlyset virker ikke.

ÅRSAG

Der er ingen strøm til komfuret.

Uegnet kogegrej.

Forkert indstilling af kogezonen.

Pæren skal skiftes.

AFHJÆLPNING

Kontrollér sikringerne. Bemærk! Én sikring pr. fase. Sørg for, at HFI-relæet er slået til.

Vælg kogegrej med en let konkav bund. Glas og porcelæn (som er egnet til brug på kogeplader) har dårligere varmeledningsevne end metaller som aluminium.

Det er som regel bedst at bringe maden til den ønskede varme på højeste trin og derefter skrue ned til et lavere trin.

Skift pæren.

Page 19

Udpakning

Kontrollér, at komfuret er ubeskadiget og i fejlfri stand. Eventuelle transportskader bør straks meldes til forhandler. Emballagen kan genbruges. Kontakt myndighederne for at få oplysning om den nærmeste affaldsstation til aflevering af emballage.

Tilbehør

Følgende tilbehør leveres med komfuret:

- Emaljeret bradepande og plade

- Rist

- Brugsvejledning

Tekniske data

Mål (mm)

bredde 600 højde 900 dybde 600

Volumen (liter)

ovn 53

Effekt (ovn)

Over-/Undervarme 1800 W Undervarme 1000 W Overvarme 800 W Grill 1650 W Varmluftselement 2000 W Ovnlys 25 W Ventilator 25 W Samlet effekt (W): 2050 W

Kogeplader

Størrelse (mm) - effekt (W): bagerste venstre 145 - 1000 bagerste højre 180 - 1500 forreste venstre 180 - 2000 forreste højre 145 - 1500

Samlet effekt (W) 6000

SAMLET EFFEKT KOMFUR (W): 8050

PÆRER Kontrollamper: neonpærer Ovnlys: E14 skruesokkel, mærket 230 V, 25 W og 300°C.

Apparater klasse 2 underklasse 1 og klasse 1

Page 20

Installation

Enhver form for indgreb på komfuret skal foretages af en autoriseret elinstallatør.

Komfuret er tungt. Kanter og hjørner, som man normalt ikke kommer i berøring med, kan være skarpe. Brug derfor handsker ved flytning af komfuret.

Før komfuret installeres, skal man kontrollere, at dets mål passer ind i den øvrige køkkenindretning. Mål højden på køkkenbordet fra gulvet til overkanten af bordet, og sokkeldybden fra væggen til forkanten af soklen (se figuren). Komfuret kan også installeres op imod ÉN VÆG eller ET HØJSKAB. Ved levering er komfursoklen indstillet til at passe til en bordhøjde på 900 mm og en sokkeldybde på 600 mm. Om nødvendigt kan man fjerne soklen for at tilpasse komfuret til en bordhøjde på 850 mm. Kontrollér, at strømkablet ikke kommer i klemme, når komfuret flyttes.

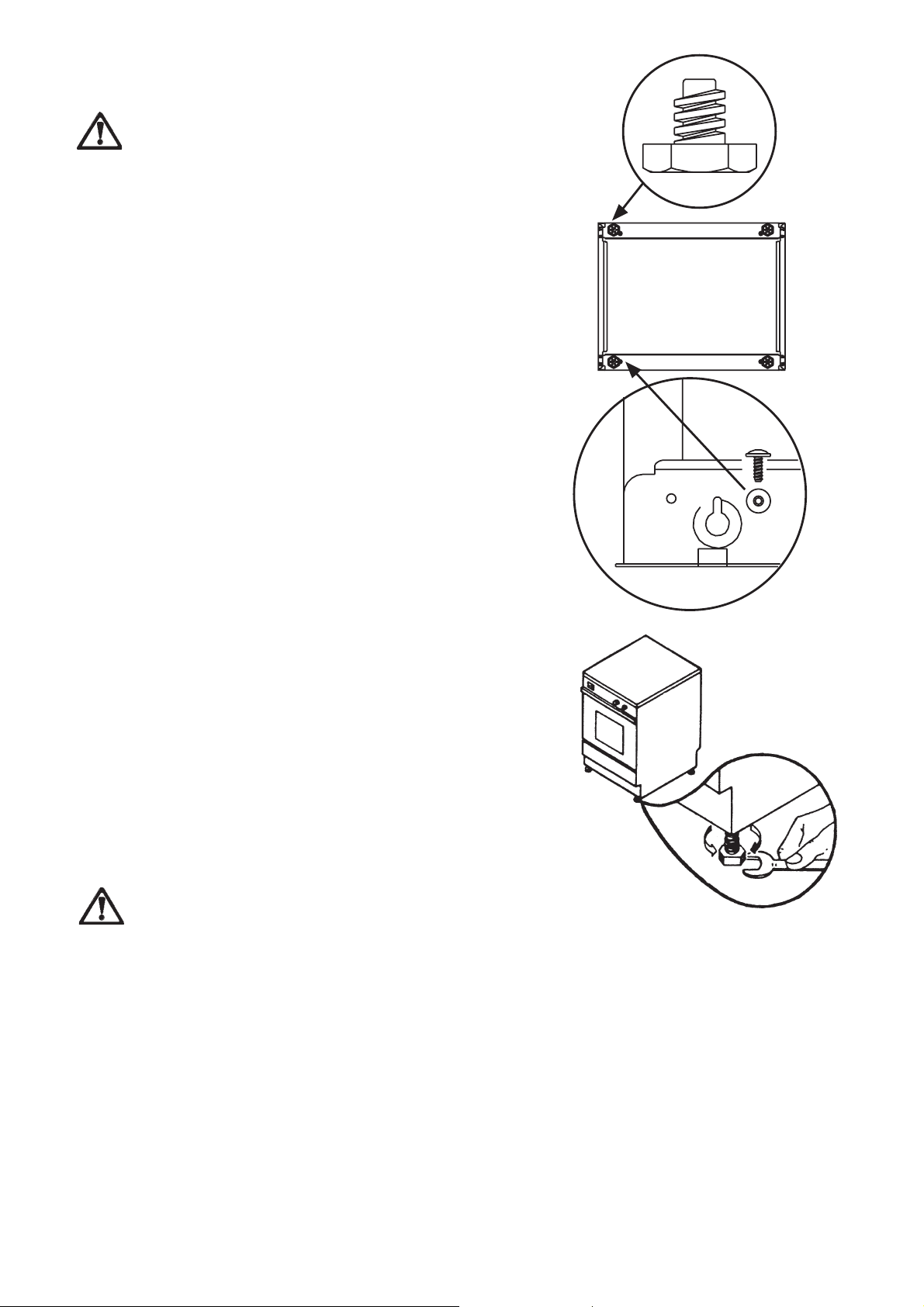

Demontering af sokkel - 85 cm højde

1. Læg komfuret forsigtigt ned på bagsiden. Brug noget af emballagen som underlag på gulvet.

2. Skru de fire justérbare fødder ”A” af.

3. Fjern de fire sokkelmøtrikker ”B”.

4. Fjern soklen.

5. Sæt de justérbare fødder på igen.

6. Løft komfuret til lodret stilling, og sæt det i vater.

Nivellering af komfuret

Komfuret leveres med justérbare fødder i de fire hjørner. Fødderne kan reguleres (se fig.) for at tilpasse komfuret til højden på tilstødende elementer og at sikre en jævn fordeling af væsker i kogegrej.

Elektrisk tilslutning

Producenten fralægger sig ethvert ansvar, dersom disse sikkerhedsregler ikke følges. Komfuret leveres med kabel og stik. Dette kabel og stik er kun beregnet til installation i Norge. Ved installation i Danmark skal kablet og stikket demonteres. Installation af komfuret skal foretages af en autoriseret elinstallatør.Arbejde udført af ukyndig kan føre til til skader på person og/eller ejendom. Installation skal ske i henhold til koblingsdiagram bag på komfuret. NB! Husk at jordledningen skal være 2-3 cm længere end fase og nulledning. Tilslutningseffekt og spænding er angivet på dataskiltet,som er placeret på kanten af ovnrummet. Se også under “Tekniske data”.
