Instruksjonshefte

Komfyr

EKD 603500

2 electrolux

Electrolux. Thinking of you.

Les mer om hvordan vi tenker på www.electrolux.com

Innhold

Viktige sikkerhetsopplysninger ......................................................................................... 3

Beskrivelse av apparatet .................................................................................................. 4

Betjene apparatet ............................................................................................................ 6

Bruk av platetoppen ......................................................................................................... 8

Slik bruker du: ................................................................................................................ 15

Råd for bruk: platetoppen .............................................................................................. 16

Stekeovnen .................................................................................................................... 19

Før du tar komfyren i bruk: ............................................................................................. 20

Elektronisk programmering .............................................................................................. 21

Betjening af ovnen ......................................................................................................... 25

Steke-/baketabeller ........................................................................................................ 28

Slik steller og rengjør du: ................................................................................................ 30

Noe virker ikke ................................................................................................................ 35

Råd og tips: Ved praktiske problemer ............................................................................. 37

Råd og tips: Ved tekniske problemer .............................................................................. 38

Utpakking ...................................................................................................................... 39

Tekniske data ................................................................................................................. 39

Installasjon ..................................................................................................................... 40

Elektrisk tilkobling........................................................................................................... 41

Garanti/Kundeservice ..................................................................................................... 41

Europeisk garanti ........................................................................................................... 42

Veiledning til bruksanvisningen

Følgende symboler er brukt i teksten for å veilede deg gjennom instruksjonene:

Sikkerhetsinstruksjoner

Operasjoner skritt for skritt

)

Råd og tips

Miljøopplysninger

electrolux 3

NORSK

Viktige sikkerhetsopplysninger

Moderne komfyrteknologi er i stadig utvikling. Måten vår nye komfyr fungerer på, kan være ganske forskjellig fra hva du er vant til. Les derfor hele instruksjonsheftet før du tar din nye komfyr i bruk. Legg spesielt merke til advarsler

merket framover. Komfyren er beregnet på vanlig husholdningsbruk. Ta vare på instruksjonsheftet i tilfelle komfyren senere blir solgt eller overlatt til andre.

. Med riktig bruk og stell vil du ha glede og nytte av komfyren i mange år

Barn

På hver side av komfyren bør det være arbeidsbenk i en bredde på minst 40 cm. Som et alternativ kan komfyren plasseres inntil en vegg eller et høyskap (over benkehøyde) på den ene siden, med arbeidsbenk på den andre.

Barn bør holdes under oppsikt. Kokesoner, stekeovn, panner og gryter blir svært varme under matlagingen og kan holde lenge på varmen. Berøring kan gi brannskader.

Installasjon

Inngrep i komfyren må utføres av kvalifisert elektriker. Arbeid utført av ukvalifiserte personer kan skade komfyren, og kan også føre til personskade og/eller annen materiell skade.

Komfyren er tung. Kanter og hjørner som man normalt ikke kommer i berøring med, kan være skarpe. Bruk hansker ved flytting av komfyren.

Apparatet skal plasseres på gulvet. Skulle du ønske å plassere apparatet på en forhøyning, må denne være stabil og godt festet.

Bruk av komfyren

Dette produktet er ikke ment for bruk av barn eller andre personer hvis fysikk, sanser eller mental tilstand, eventuelt mangel på erfaring og kunnskap, forhindrer dem fra å bruke produktet sikkert uten overoppsyn eller instruksjon av en ansvarlig person for å sikre at de bruker produktet sikkert.

Bruk aldri den keramiske toppen hvis den er sprukket. Vann fra søl og/eller rengjøring kan trenge ned til strømførende ledninger. Hvis toppen blir skadet, må komfyren kobles fra strømforsyningen og serviceverksted

kontaktes for å få skaden utbedret. Plasser aldri aluminiumsfolie, plast e.l. på den keramiske toppen. Hvis en kokeplate slås på uforvarende, vil disse materialene raskt ta fyr eller smelte.

Gå aldri fra komfyren uten tilsyn under frityrsteking eller når den brukes til å smelte fett, parafinvoks eller andre brannfarlige stoffer. I tilfelle brann slås alle brytere på komfyren av og avtrekksvifte stanses. KVEL FLAMMENE MED ET GRYTELOKK, bruk aldri vann.

Bare kokekar som er beregnet for induksjonstopp. Dvs. at materialet leder magnet.

Ovnen blir svært varm når den er i bruk, og varmen sitter igjen lenge etter at den er slått av. Pass på så du ikke kommer i berøring med varmeelementene inne i ovnen.

Stå alltid litt vekk fra ovnen når du skal åpne ovnsdøren under stekingen eller når steketiden er ute, slik at eventuell damp eller varme som har samlet seg, kan slippe ut.

Kontroller bunnen på kokekarene. Kokekar med bunn som buler ut er dårlige varmeledere, og har også lett for å snurre rundt på den flate keramiske toppen. Pass på at komfyren er slått av når den ikke er i bruk. Alle brytere bør være avslått.

Apparatet må aldri benyttes som arbeidsbenk eller oppbevaringshylle.

Dersom det oppstår feil på apparatet eller skader på den glasskeramiske overflaten (riper eller sprekker), må apparatet slås av og frakobles strømforsyningen, slik at man unngår faren for elektrisk støt

Brukere med pacemaker bør holde overkroppen minst 30 cm fra induksjonskoke-

4 electrolux

sonene når de er slått på.

Forbrenningsfare! Ikke plasser gjenstander av metall, slik som kniver, gafler, skjeer eller lokk på kokeoverflaten, da de kan bli varme.

For å unngå skader på kokeredskapet og den glasskeramiske overflaten, må man ikke la gryter eller panner koke tørre.

Bruk aldri kokesonene med tomt kokeredskap.

Etter bruk må du slå av platetoppen ved hjelp av bryteren, og ikke bare stole på grytesensoren.

Rengjøring

Hold den keramiske toppen og stekeovnen rene. Fett og søl avgir røyk og lukt ved oppvarming, og kan i verste fall forårsake brann.

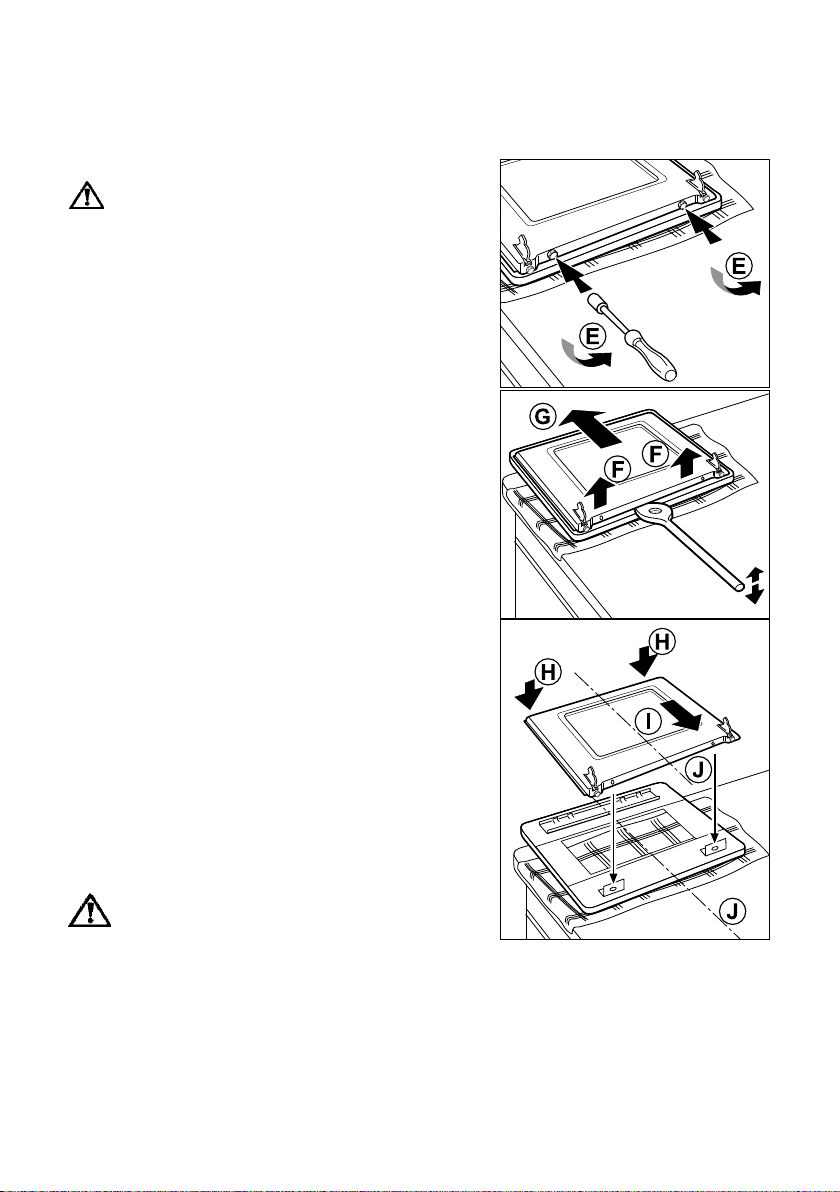

Pass på at glassruten ikke skades ved rengjøring av stekeovnsdøren. Små sprekker i kantene kan føre til at hele ruten sprekker etter noen gangers oppvarming.

Hvis du bruker sprayprodukter, må du passe på at du ikke sprøyter direkte på varmeelementene eller på termostatføleren.

Ikke bruk vaskemidler med skurende effekt, eller noen form for metallskrape på dørglasset. Dette kan gi riper og andrer skader som matter glasset.

Beskrivelse av apparatet

Vedlikehold og service

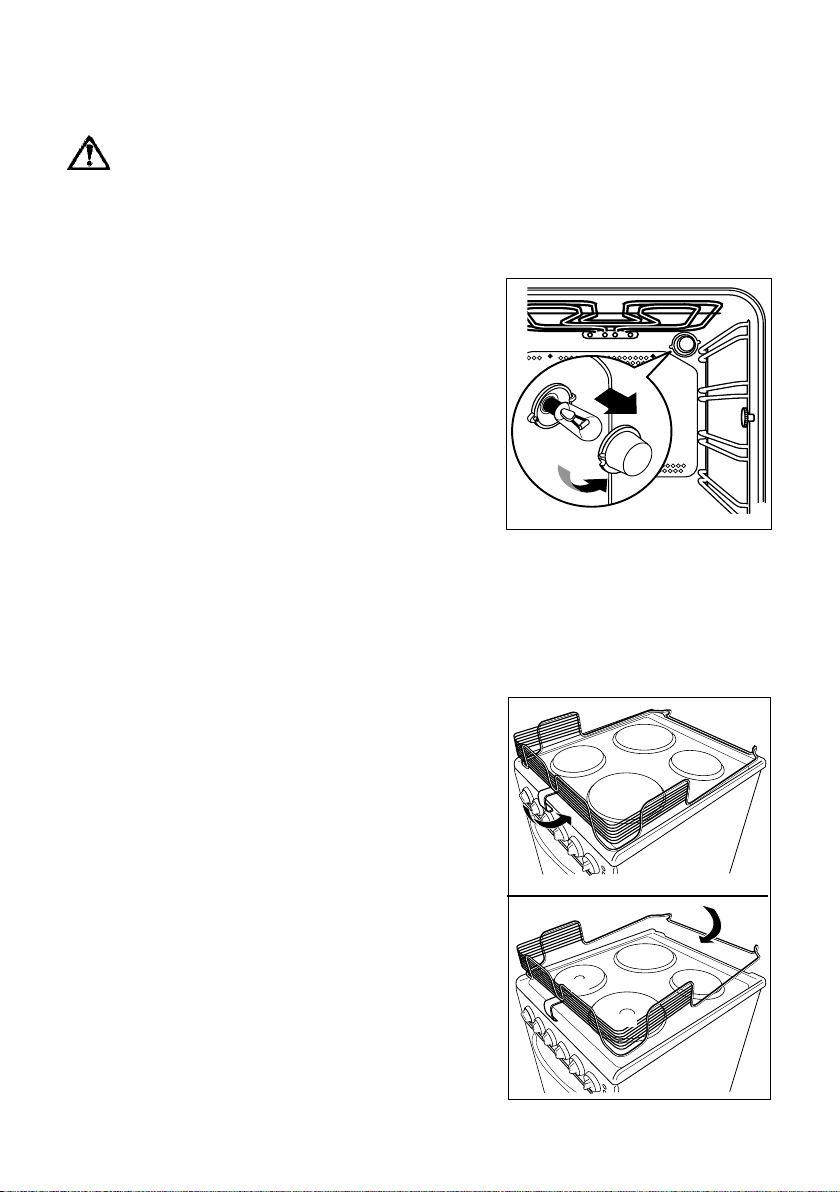

Slå av alle brytere før lyspærer skiftes.

Service og reparasjoner bør utføres av et servicefirma godkjent av leverandøren. Bruk bare reservedeler som leveres av slike firmaer.

Bruk aldri damp- eller spylemaskiner ved rengjøring av komfyren.

Vraking

Gjør ditt for å unngå ulykker når komfyren skal vrakes. Se til at ledningen er koblet helt fra strømforsyningen (trekk ut støpselet eller få komfyren løsnet fra veggen på forsvarlig måte), og klipp deretter av ledningen der den går inn i komfyren. Kontakt kommunen for å finne ut hvor du kan levere komfyren.

Symbolet emballasjen viser at dette produktet ikke må

behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvenser for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.

på produktet eller på

Betjeningspanelet

1. Funksjonsvelger for stekeovn

2. Temperaturvelger for stekeovn

3. Indikatorlys for komfyr

4. Indikatorlys for stekeovn

5. Elektronisk programmering

electrolux 5

Oversikt over kokefeltene

1 Induksjonskokesone 1400 W

med Powerfunksjon på 2500 W

2 Induksjonskokesone 2200 W

med Powerfunksjon på 3100 W

3 Induksjonskokesone 1800 W

med Powerfunksjon på 2800 W

4 Induksjonskokesone 1800 W

med Powerfunksjon på 2800 W

5 Betjeningspanel

Betjeningspanelets oppbygging

23 45

1 Display for kokesone 2 Valg av varmeinnstilling 3 Powerfunksjon 4 Indikatorlamper for kokesone

Tidsurfunksjon

678

5 Display for tidsur 6 På/Av med effektindikator 7 Tidsur 8 Lås

6 electrolux

Betjene apparatet

Før apparatet brukes for første gang, må all emballasje fjernes, inkludert informasjonsetiketter og beskyttelsesfolie.

Berøringsbrytere

Platetoppen er utstyrt med spesielle berøringsbrytere. Betjening av platetoppen skjer ganske enkelt ved å berøre feltene med fingertuppen.

Her følger symbolene for de viktigste berøringsbryterne med tilhørende indikatorer

Hovedbryter PÅ/AV Brukes til å slå apparatet på og av

Økt varme-/tidsinnstilling

Redusert varme-/tidsinnstilling

Valg av tidsur

Låse/frigjøre betjeningspanelet

Slå Powerfunksjon på og av

Display for kokesone

0 Kokesonen er slått av 1-9 Varmeinnstillinger - Varmeinnstillingen

er innstilt

E og C Feil - Det er oppstått en feilfunksjon F Grytesensor - Kokeredskapet er

uegnet eller for lite, eller det er ikke plassert noe kokeredskap på kokesonen.

H Restvarme - Kokesonen er fortsatt

varm

Advarsel! Forbrenningsfare pga. restvarme. Kokesonene trenger litt tid til å avkjøles etter at de er slått av. Se på restvarmeindikatoren “H”.

Restvarmen kan brukes til smelting eller til å holde maten varm.

Induksjonskokesonene lager den nødvendige varme for tilberedning direkte i bunnen av kokeredskapet. Den glasskeramiske overflaten blir såvidt varmet opp av restvarmen fra kokeredskapet. Kjøleviften slår seg på og av automatisk, avhengig av temperaturen i elektronikken.

L Barnesikring - Lås/barnesikring

aktivert

P Effekt - Powerfunksjon er aktivert

- Automatisk utkobling - Den

automatiske utkoblingsfunksjonen er aktivert

electrolux 7

8 electrolux

Bruk av platetoppen

Bruk egnede kokeredskaper til induksjonskokesonene.

1. Berør i ca. 2 sekunder for å slå på platetoppen. Displayet for kokesonene vil vise “0” eller “H” og platetoppen er klar til bruk.

Etter at apparatet er slått på, må man innen 10 sek. velge en varmeinnstilling eller en funksjon, ellers vil apparatet automatisk koble seg ut igjen.

2. Berør velge varmeinnstilling mellom “1” og “9”

eller “P”, tilhørende indikatorlampe vil begynne å lyse.

3. For å slå av en kokesone, berører man

Tilhørende display vil vise “0” og indikatorlampen vil slukke. Hvis det er litt restvarme igjen i kokeredskapet, vil restvarmeindikatoren “H” tennes med en gang kokesonen er blitt slått av og vil slukke så snart kokesonen er avkjølt.

eller på kokesonen for å

og samtidig.

For å slå av platetoppen, berører du i ca. 1 sekund. Hvis det fortsatt er igjen litt restvarme fra kokeredskapet, vil displayet vise “H” inntil kokesonen er avkjølt.

Låse/frigjøre betjeningspanelet

Betjeningspanelet, med unntak av sensorfeltet for “På/Av”, kan låses når som helst, for å hindre at innstillingene endres ved en feiltakelse, f. eks. når man tørker av panelet med en klut. For å aktivere låsefunksjonen berører du til “L” vises i displayet for kokesonene. “L” vil forsvinne automatisk etter 5 sekunder.

“L” vises hver gang en av bryterne berøres.

For å frigjøre betjeningspanelet berører du

til “L” forsvinner og displayet viser de

foregående varmeinnstillingene.

Når du slår av apparatet, vil låsefunksjonen automatisk slås av.

electrolux 9

Funksjonen barnesikring

For å unngå utilsiktet bruk av apparatet og at barn tukler med bryterne på platetoppen, er det mulig å låse disse.

Aktivering av barnesikringen

1. Slå av apparatet ved å berøre

Ikke velg noen varmeinnstilling.

2. Berør til du hører et lydsignal.

3. Berør umiddelbart displayene.

Nå er alle bryterne på platetoppen låst og platetoppen slått av.

til “L” vises på

10 electrolux

Midlertidig utkobling av barnesikringen

Barnesikringen kan kobles ut på følgende måte under en enkelt tilberedning; deretter vil den igjen aktiveres.

1. Slå på apparatet ved å berøre .

2. Berør lydsignal og “0” vises på displayene. Inntil apparatet slås av igjen neste gang,

kan det benyttes som normalt.

Frigjøring av barnesikringen

1. Slå på apparatet ved å berøre vil vises.

og samtidig til du hører et

. “L”

2. Berør

3. Berør

Nå er alle bryterne frigjort og platetoppen er klar for bruk.

Slå Powerfunksjon på og av

Powerfunksjon induksjonskokesonene, f. eks. i forbindelse med oppkok av store mengder vann.

Hvordan slå på Powerfunksjon

1. For å slå på Powerfunksjon berører du

Powerfunksjon er aktivert i:

- 8 minutter på kokesonen foran til

- 2 minutter for kokesonen bak til

- 5 minutter for kokesonene foran og

Hvordan slå av Powerfunksjon

til du hører et lydsignal. i et par sekunder.

gir ekstra effekt til

til displayet viser “P”.

venstre

bak til høyre. Etter at disse minuttene er gått, vil induksjonskokesonene automatisk gå tilbake til sin foregående varmeinnstilling. Effektfunksjonen kan aktiveres maks. 3 ganger for hver av kokesonene.

1. For å slå av Powerfunksjon berører du og deretter til ønsket

tilberedningsnivå er innstilt.

electrolux 11

Innstilling av effekt

Kokesonene har en maks. effekt på 3500 W tilgjengelig på den fremre/bakre aksen.

Dersom dette effektområdet overskrides ved at man aktiverer Powerfunksjon effektstyringen redusere varmeinnstillingen på en annen kokesone. Indikatoren for denne kokesonen vil veksle mellom varmeinnstillingen og den maksimalt mulige varmeinnstillingen i ett minutt. Deretter vil den nåværende varmeinnstillingen vises.

Eksempel:

Siste kokesone Annen kokesone slått på

valgt valgt indikator nåværende varmeinnstilling varmeinnstilling varmeinnstilling

P 9 6 vekselvis med 9 6

, vil

3500 W 3500 W

12 electrolux

Det elektroniske tidsuret

Platetoppen er utstyrt med et elektronisk tidsur som gjør det mulig å programmere tilberedningens varighet. Alle kokesonene kan benytte to av tidsurfunksjonene på samme tid.

Automatisk utkobling (Funksjonen tilberedningsslutt): en varmeinnstilling velges og så snart den innstilte tiden er ute, vil det høres et lydsignal, “00” vil blinke på displayet og kokesonen vil automatisk koble seg ut.

Stoppeklokke: kokesonene er ikke i bruk. Så snart den innstilte tiden er ute vil det høres et lydsignal og “00” vil blinke på displayet

Platetoppen kan brukes manuelt, dvs. uten noen programmering.

Når en kokesone slås av, vil også den innstilte tidsurfunksjonen kobles ut.

Hvis en varmeinnstilling er valgt for denne kokesonen sammen med en stoppeklokke, vil kokesonen koble seg ut etter at innstilt tid er ute.

Velge en kokesone

Betjeningspanel Display

Berør en gang Indikatorlampen for den første kokesonen vil

blinke og tilhørende display vil koble seg ut

Berør to ganger Indikatorlampen for den andre kokesonen vil

blinke og tilhørende display vil koble seg ut

Berør tre ganger Indikatorlampen for den tredje kokesonen vil

blinke og tilhørende display vil koble seg ut

Berør fire ganger Indikatorlampen for den fjerde kokesonen vil

blinke og tilhørende display vil koble seg ut

Varmeinnstillingsindikatoren for den valgte kokesonen vil slukke så lenge tidsuret kan innstilles.

Dersom indikatorlampen blinker langsommere, vil varmeinnstillingsindikatoren vises igjen og varmeinnstillingen kan velges på nytt eller endres.

Hvis andre tidsurfunksjoner er innstilt, vil den korteste gjenværende tiden av alle tidsurfunksjonene vises etter noen sekunder og tilsvarende indikatorlampe blinke, mens de andre lyser kontinuerlig.

Slik innstilles tiden

1. Berør valgte kokesonen blinker og tilhørende display slukker.

til indikatorlampen for den

electrolux 13

2. Berør bryterne kokesonen. Displayet vil vise valgt tid (fra

01 til 99 minutter).

Hvis du berører kontrollene for de valgte kokesonene i mer enn 4

sekunder, vil displayet hoppe i sprang på 5 for enklere innstilling (f. eks. 05, 10, 15,

20... eller 90, 85, 80...)

3. Etter noen få sekunder vil effektindikatoren blinke langsommere. Tiden er innstilt. Nedtellingen vil begynne.

For å endre innstillingen

1. Berør kokesonen slukker. Gjenværende tid vil vises på displayet for tidsuret.

inntil displayet for den valgte

og for den valgte

eller

14 electrolux

2. Berør bryterne kokesonen for å endre tidsinnstillingen.

3. Etter noen få sekunder vil effektindikatoren blinke langsommere. Tiden er innstilt. Nedtellingen vil begynne.

For å vise gjenværende tid for en kokesone

1. Berør kokesonen slukker. Gjenværende tid vil vises på displayet for tidsuret.

For å slå av tidsurfunksjonen

1. Berør kokesonen slukker. Gjenværende tid vil vises på displayet for tidsuret.

2. Berør gjenværende tid på tidsurdisplayet er kommet til “00” og indikatorlampen slukker.

For å koble ut lydsignalet

1. Berør

inntil displayet for den valgte

for den valgte kokesonen til

, slik at lydsignalet kobles ut.

og for den valgte

Demofunksjon

Denne modusen fungerer som fremvisning av platetoppens funksjoner uten bruk av strøm, bortsett fra på betjeningspanelet, displayene og indikatorlampene.

Platetoppen er slått av. Hold bryteren

1. trykket ned til displayet slukker.

Berør sonene samtidig i ca. 3 sekunder. Det

høres et kort lydsignal.

3. Berør

4. Berør . Demofunksjonen er aktivert.

Alle platetoppens funksjoner kan velges. Platetoppen er ikke virkelig i drift, og varmeelementene slår seg ikke på. Slå av platetoppen og gå frem som beskrevet over for å slå av demofunksjonen igjen.

Slik slår du av demofunksjonen

Slå av platetoppen. Følg anvisningen over fra punkt 1 til 3 og berør så

til begge de fremre

. Tidsuret vil vise “d”.

Demofunksjonen forblir lagret i programminnet ved strømbrudd.

electrolux 15

Automatisk utkobling

Platetoppen

z Hvis man slår på platetoppen, men ikke

velger en varmeinnstilling for en kokesone innen ca. 10 sekunder, vil platetoppen automatisk koble seg ut igjen.

z Hvis alle kokesonene slås av, vil

platetoppen slå seg av automatisk etter ca. 10 sekunder.

z Hvis ett eller flere sensorfelt er tildekket

lenger enn ca. 10 sekunder, f. eks. ved at en gryte er plassert på det, vil det høres et lydsignal og platetoppen vil koble seg ut automatisk.

Betjeningspanel

z Fuktighet (f.eks. en våt klut) eller overkok

på betjeningsfeltet fører til at alle kokesonene slår seg av.

Slik bruker du:

Induksjonskokesoner

z Ved overoppvarming (f. eks. når en

kasserolle med saus går tørr) vil kokesonen automatisk slå seg av. “-” vil vises. Før du kan bruke kokesonen igjen, må du sette den på “0” og vente til den er avkjølt.

z Hvis kokeredskapet er uegnet, vil “F”

tennes på displayet og etter 2 minutter vil displayet for kokesonen koble seg ut av seg selv.

z Hvis en av kokesonene ikke blir koblet

ut etter en viss tid eller kokenivået ikke blir endret, kobler den aktuelle kokesonen seg ut automatisk. “-” vil vises. Før du kan bruke kokesonen igjen, må du sette den på “0”.

Varmeinnstilling: Utkobling etter:

1-2 6 timer 3-4 5 timer

5 4 timer

6-9 1,5 timer

Keramisk topp

16 electrolux

Råd for bruk: platetoppen

Kokeredskaper for induksjonskokesoner

Kokeredskaper for induksjonskokesoner er merket som egnet av produsenten.

Materiale i kokeredskap Egner seg

Stål, emaljert stål ja

Støpejern ja

Rustfritt stål hvis merket av

produsenten

Aluminium, kopper, messing nei

Glass, keramikk, porselen nei

Egnethetstest Kokeredskapet egner seg for induksjonskoking, dersom…

• ... litt vann i en kjele eller panne en induksjonskokesone på innstilling 9 varmes opp i løpet av kort tid.

• ... en magnet fester seg til bunnen av kokeredskapet.

Det kan hende noen kokeredskaper lager støy når de benyttes på induksjonskokesoner. Disse lydene beror ikke på feil på apparatet og påvirker ikke på noen måte funksjonen.

Bunnen i kokeredskapet bør være så tykk og flat som mulig.

Størrelse på gryter og panner

Induksjonskokesoner vil automatisk tilpasse seg størrelsen på bunnen av kokeredskapet, opptil en viss grense. Likevel må den magnetiske delen av bunnen på kokeredskapet ha en minimumsdiameter i forhold til størrelsen på kokesonen.

Kokesone Ø Minimumsdiameter

bunn Ø

210 180

180 145

145 120

Kokeredskapet må plasseres midt på kokesonen.

Sikkerhet

• Platen på den keramiske toppen din er motstandsdyktig mot temperaturendringer og tåler også lettere fysiske støt. Det betyr imidlertid ikke at den ikke kan bli skadet. Bruk derfor ikke platetoppen som arbeidsbenk og pass på at ikke små gjenstander faller ned på den (krydderglass, skarpe redskaper osv...).

• Plasser aldri kokeredskaper av plast på varme plater.

• Legg aldri noe mellom kokeredskapet og kokesonen.

Praktiske råd

• Plasser kokeredskapet på platen før den slås på.

• Legg om mulig alltid et lokk på kokeredskapet.

• Du kan utnytte restvarmen i kokesonen for å holde matvarene varme så lenge indikatorlampen lyser.

• For å unngå overkoking (melk, olje, saus...), kan du skru ned varmen et minutt eller to før væsken når kokepunktet. Fyll ikke kokeredskapene for fulle.

• Søl fra overkoking (melk, kokevann fra ris eller pasta) må tørkes opp med en gang. Deretter rengjør man platetoppen så snart den er lunken eller kald.

• Trekk aldri kokeredskapene over overflaten på platetoppen, men løft dem alltid opp når de skal flyttes.

• Hold undersiden av kjeler og panner ren og tørr. Fastbrent smuss kan nemlig lage riper i glassoverflaten på platetoppen.

electrolux 17

18 electrolux

Eksempler på tilberedningsmåter

Opplysningene i tabellen nedenfor er veiledende.

Varme- Tilberednings- egner seg for Tilberedningstider innstilling prosess

0 Av-posisjon 1 Holde mat Holde tilberedt mat etter Lokk

1-2 av smør, sjokolade og gelatin

2-3 Ris Koke ris og melke-mengde 25-50 min. Tilsett minst dobbel

3-4 Dampkoking Dampkoking av grønnsaker, fisk 20-45 min. Grønnsakene tilsettes

4-5 750g. poteter)

varm varm behov Smelting Hollandaise-sause, smelting 5-25 min. Rør om en gang iblant

Omelett Luftige omeletter, 10-40 min. Tilberedes med lokk

av eggestand

Oppvarming av retter mengde væske til

risen, rør i melkeretter halvveis i tilberedningen

Bruning Bruning av kjøtt kun litt væske (noen få

teskjeer)

Koking Damping av poteter 20-60 min. Bruk kun litt væske

(f. eks. maks. ¼ vann til

Oppkoking av større 60-150 min. Opptil 3 liter væske mengder vann pluss ingredienser

6-7 Forsiktig Steking av kamskjell, kalv, etter Snu halvveis

7-8 Kraftig Potetlapper, hoftestykker 5-15 min. Snu halvveis

9 Oppkoking Oppkoking av større mengder vann, koke pasta, bruning av kjøtt

steking cordon bleu, koteletter, pølser, behov i tilberedningen

lever, roux, egg, pannekaker

steking i tilberedningen

Bruning av kjøtt (gulasj, gryteretter), frityrsteking av pommes frites Frityrsteking

Powerfunksjon egner seg til oppvarming av store mengder væske.

Stekeovnen

electrolux 19

Opplysninger om hvordan de forskjellige funksjonene brukes, finner du i kapitlet ”Slik bruker du”.

Funksjonene er:

Ovnslys

Tradisjonell ovn

Undervarme

Kun innerste grillelement

Dobbelt grill

Pai/Pizza

Varmluftsovn

Tinefunksjon

Overflatene i stekeovnen er emaljert. Ovnsdøren består av en indre og en ytre del. Ytterdelen, ovnsdøren, kan enkelt tas av og rengjøres (se kapitlet ”Slik steller og rengjør du”).

Ovnstermostat

Skru termostatvelgeren med klokka for å velge temperaturer mellom 50°C og MAX (230°C).

Termostatlampe

Når ovnstemperaturen er valgt, vil termostatlampen lyse og fortsette å lyse til ovnen har nådd innstilt temperatur. Deretter vil lampen bli slått av og på sammen med termostaten og vise hvordan temperaturen holdes.

Sikkerhetstermostat

Denne ovnen er utstyrt med en sikkerhetstermostat. Hvis hovedtermostaten er defekt eller ved eventuell overoppheting, vil sikkerhetsinnretningen stenge strømtilførselen til apparatet. Hvis dette skjer, bør du kontakte en tekniker. Du må aldri prøve å reparere apparatet selv.

Oppbevaringsskuffen

Under stekeovnen er det en oppbevaringsskuff for komfyrtilbehør. For å åpne skuffen holdes håndtaket midt på og løftes lett. Deretter trekkes skuffen ut.

Funksjonsbryter for stekeovn

Ovnstermostat

Ovnskontrollampe

Denne lampen lyser når stekeovnen eller

en plate er aktivert.

20 electrolux

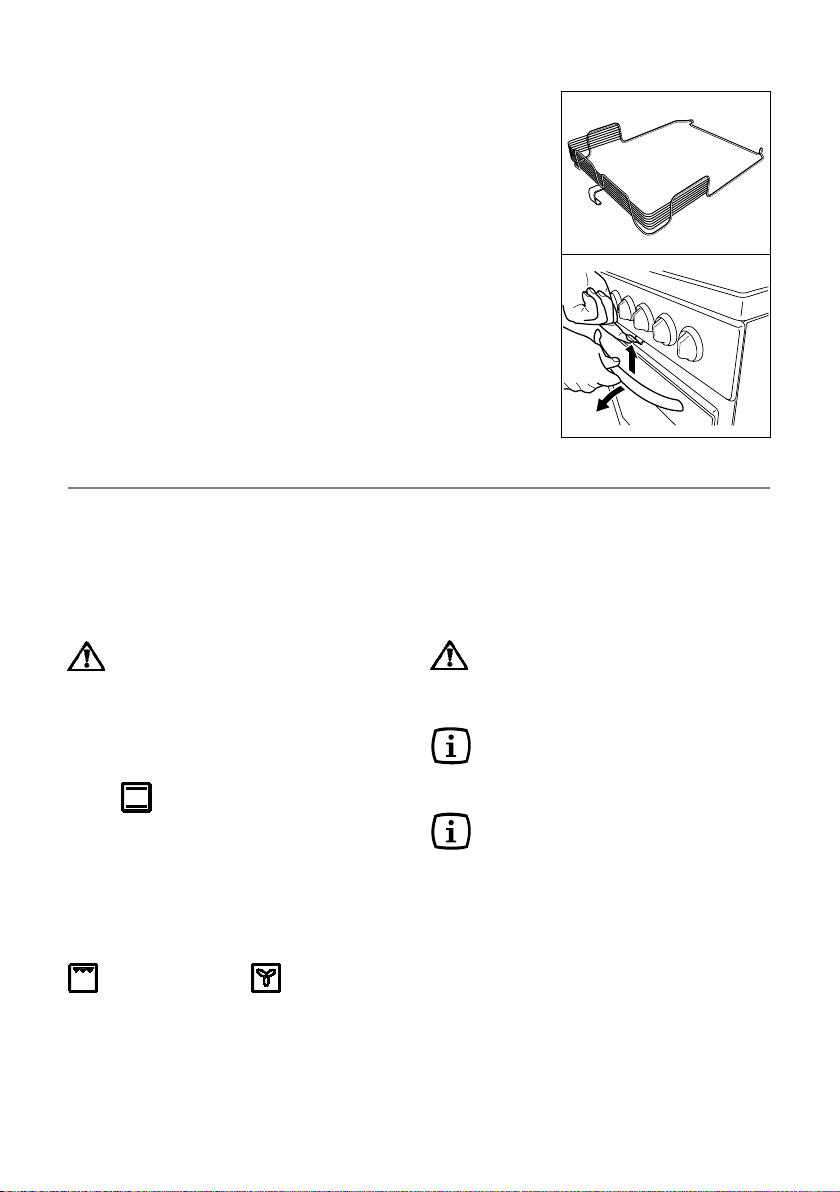

Sikkerhetsutstyret KASSEROLLEVERN (ekstrautstyr) monte-

res for å gjøre det vanskeligere for barn å komme til f. eks. en varm gryte.

DØRLÅS

For å hindre utilsiktet åpning av ovnsdøren da ovnen er varm, er ovnsdøren utsyrt med dørlås.

Låsehaken beveges oppover da døren skal åpnes.

Dersom dørlåsen ikke ønskes, er det mulig å fjerne den ved å skru ut skruen den er festet med.

Før du tar komfyren i bruk:

Rengjøring av inventar

Rengjør stekebrettene etc. med varmt vann og oppvaskmiddel. Skyll og tørk.

Brenn av stekeovnen

Barn bør holdes under oppsyn! Komfyren blir svært varm.

Før stekeovnen brukes for første gang, må den brennes av.

1. Sett funksjonsvelgeren for stekeovnen

og termostatbryteren på fullt.

på

2. Luft ut rommet. Slå av stekeovnen når

de ”nye” luktene opphører.

3. Bruk varmt vann og oppvaskmiddel til å

vaske av ovnen og innsiden av døren.

Tørk av. Gjenta den samme prosessen for dobbelt grill

og varmulftsovn cirka 5-10

minutter.

Fjern all emballasje, både inne i og utenpåkomfyren, før du bruker den.

Vask også hyllene og langpannen før ovnen brukes til tilberedning for første gang.

Klokkeslettet må innstilles for at ovnen skal virke.

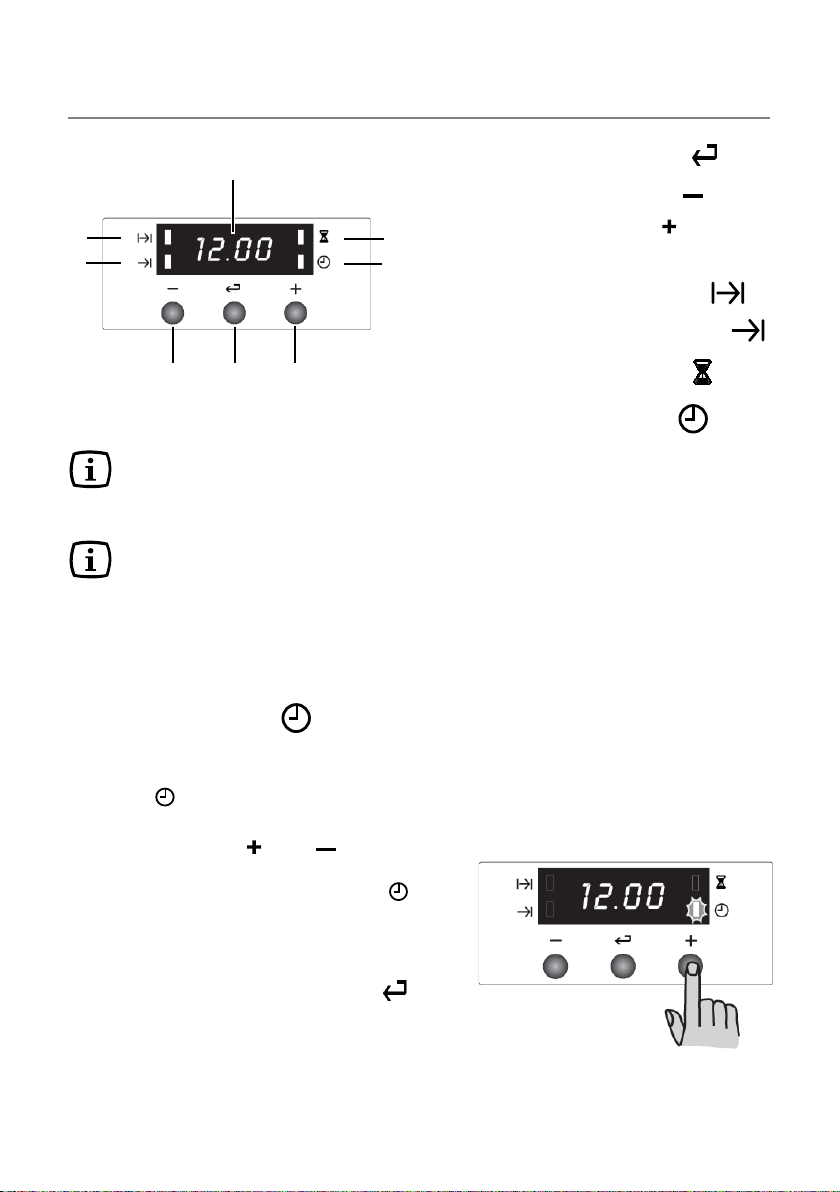

Elektronisk programmering

electrolux 21

Klokkeslettet må innstilles for at ovnen skal virke. Ovnen kan

imidlertid også brukes uten programmering.

Ved strømbrudd, vil alle programmer (klokkeslett, ferdigtid, steketid og varselur) bli slettet. Når strømmen kommer igjen, vil displayet blinke, og klokkeslett må settes inn på ny før noen andre funksjoner programmeres.

Innstilling av klokkeslett

Når strømmen tilkobles eller etter et strømavbrudd, vil kontrollampen for klokkeslett

Innstilling av riktig klokkeslett:

1. Trykk på knappen “

2. Vent 5 sekunder etter at innstillingen er

utført: kontrollampen for klokkeslett

slokner, og displayet viser innstilt

klokkeslett. Apparatet er nå klart til bruk.

Justering av riktig klokkeslett:

1. Trykk gjentatte ganger på knappen

for å velge klokkeslett-funksjonen.

blinke på displayet.

” eller “ ”.

1. Trykknapp for valg av funksjon

2. Kontrollknapp for redusering “ ”

3. Kontrollknapp for økning ”“

4. Display

5. Kontrollampe for tilberedningstid

6. Kontrollampe for tilberedningstidens slutt

7. Kontrollampe for timerfunksjon

8. Kontrollampe for klokkeslett

”

22 electrolux

Den tilhørende kontrollampen begynner

å blinke. Fortsett deretter som beskrevet

over.

Klokkeslettet kan ikke justeres hvis en

automatisk funksjon er innstilt

(tilberedningstid eller

tilberedningstidens slutt

Tilberedningstid

Med denne funksjonen kan ovnen innstilles til å slå seg av automatisk når innstilt tilberedningstid er slutt. Sett inn maten i ovnen, velg ovnsfunksjon og innstill tilberedningstemperaturen. Trykk gjentatte

ganger på knappen tilberedningstid. Kontrollampen

begynner å blinke. Gå deretter frem på følgende måte:

Innstilling av tilberedningstid:

1. Trykk på knappen “ ” eller “ ”.

2. Vent 5 sekunder etter at innstillingen er

utført: kontrollampen for tilberedningstid

lyser, og displayet går over til å vise

klokkeslettet.

3. Når tilberedningstiden er utløpt, slås

ovnen av automatisk. Det høres et

lydsignal, og kontrollampen begynner å

blinke. Sett funksjons- og

termostatvelgeren på null.

Lydsignalet slås av ved å trykke på en av

knappene. MERK: når du gjør dette,

aktiveres ovnen igjen. Husk derfor å sette

funksjons- og termostatvelgeren på null

når tilberedningstiden er slutt.

Sletting av tilberedningstiden:

1. Trykk gjentatte ganger på knappen

for å velge funksjonen tilberedningstid.

Kontrollampen

viser resterende tilberedningstid.

2. Trykk på knappen “ ” til displayet viser

”0:00”. Kontrollampen slokner etter 5

sekunder, og displayet går over til å vise

klokkeslettet.

for å velge funksjonen

blinker, og displayet

Tilberedningstidens slutt

Med denne funksjonen kan du innstille ovnen til å slå seg av automatisk når et innstilt sluttidspunkt for tilberedningstiden er nådd. Sett inn maten i ovnen, velg ovnsfunksjon og innstill tilberedningstemperaturen. Trykk

gjentatte ganger på knappen funksjonen tilberedningstidens slutt.

Kontrollampen begynner å blinke. Gå deretter frem på følgende måte:

Innstilling av tilberedningstidens slutt:

1. Trykk på knappen “ ” eller “ ”.

2. Vent 5 sekunder etter at innstillingen er

utført: kontrollampen for

tilberedningstidens slutt lyser, og

displayet går over til å vise klokkeslettet.

3. Når tilberedningstiden er utløpt, slås

ovnen av automatisk. Det høres et

lydsignal, og kontrollampen begynner å

blinke. Sett funksjons- og

termostatvelgeren på null. Lydsignalet slås

av ved å trykke på en av knappene.

MERK: når du gjør dette, aktiveres ovnen

igjen. Husk derfor å sette funksjons- og

termostatvelgeren på null når

tilberedningen er slutt.

Sletting av tilberedningstidens slutt:

1. Trykk gjentatte ganger på knappen

for å velge funksjonen tilberedningstidens

slutt. Kontrollampen blinker, og

displayet viser innstilt tidspunkt for

tilberedningstidens slutt.

2. Trykk på knappen “ ” til displayet viser

aktuelt klokkeslett. Det høres et lydsignal,

og kontrollampen slokner.

for å velge

electrolux 23

Tilberedningstid og tilberedningstidens slutt

Funksjonene tilberedningstid og tilberedningstidens slutt kan kombineres slik at ovnen automatisk slås på og av på et senere tidspunkt.

kombinert

24 electrolux

1. Innstill tilberedningstiden med funksjonen

tilberedningstid (foreta innstillingen

som beskrevet i det aktuelle avsnittet).

Trykk deretter på knappen

vil vise programmert innstilling.

2. Innstill tilberedningstidens slutt med

funksjonen tilberedningstidens slutt

(foreta innstillingen som beskrevet i det

aktuelle avsnittet). Kontrollampen lyser,

og displayet viser aktuelt klokkeslett.

Ovnen vil bli slått på og av avhengig av

de tidene som er innstilt.

Timerfunksjon

Timeren utløser et lydsignal når en bestemt innstilt tid har gått, men OVNEN SLÅS IKKE AV hvis den er i bruk. Innstilling av timeren:

1. Trykk gjentatte ganger på knappen

for å velge timerfunksjonen.

Kontrollampen

2. Trykk deretter på knappen “ ” eller “ ”

(maksimum: 2 timer og 30 minutter).

3. Vent 5 sekunder etter at innstillingen er

utført: kontrollampen for timeren

4. Når tiden er utløpt, vil kontrollampen

begynne å blinke og et lydsignal høres.

Lydsignalet slås av ved å trykke på en av

knappene.

Deaktivering av timeren:

1. Trykk gjentatte ganger på knappen

for å velge timerfunksjonen.

Kontrollampen

viser resterende tid.

2. Trykk på knappen “

”0:00”. Kontrollampen slokner etter 5

sekunder, og displayet går over til å vise

klokkeslettet.

begynner å blinke.

blinker, og displayet

” til displayet viser

: displayet

lyser.

Betjening af ovnen

electrolux 25

Plasser aldri aluminiumsfolie, stekebrett eller former direkte på bunnen av stekeovnen. Hvis varmen fra bunnen av ovnen blokkeres, kan emaljen bli overopphetet og ta skade.

Ovnen blir varm i bruk: barn i nærheten må holdes under oppsyn.

Stekebrettet kan bli midlertidig bøyd på grunn av temperatursvingninger eller hvis maten (pizza e.l.) er ujevnt fordelt på overflaten. Brettet får tilbake sin opprinnelige form når det blir kaldt.

Stekeovnen har følgende funksjoner:

Ovnslys – ovnslyset er slått på uten at andre ovnsfunksjoner er aktivert

Tradisjonell ovn – bruker elementet i toppen og bunnen av ovnen

Undervarme – bruker elementet i bunnen av ovnen

Kun innerste grillelement – kan brukes til grilling av mindre mengder.

Dobbelt grill – hele grillelementet brukes. Anbefales til større kjøtt-

stykker.

Pai/Pizza – Liten grill og undervarme er på samtidig med varmluft viften.

Dette gir fin bruning under stekingen. Varmluftsovn – her kan du steke eller

steke og bake samtidig på alle hyller uten at det påvirker smaken. Kan også brukes til å tine opp frosne matvarer.

Tinefunksjon – denne funksjonen er beregnet på tining av frosne matvarer.

For alle ovnsfunksjoner tennes det gule indikatorlyset når ovnen varmes opp, og slukkes når innstilt temperatur er nådd

(tennes og slukkes etter hvert som termostatbryteren slår inn og ut).

Plassering i ovnen

Ovnen har 4 riller (se illustrasjon).

All tilberedning skal skje med ovnsdøren lukket.

Ovnen er utstyrt med et spesielt system som sørger for naturlig sirkulering av luft og en konstant resirkulering av damp.

Med dette systemet er det mulig å steke med mye damp i ovnen, slik at rettene blir myke inni og får en sprø overflate. I tillegg reduseres steketiden og strømforbruket til et minimum. Ved steking kan det dannes damp som slår utover når ovnsdøren åpnes. Dette er helt normalt.

Du må imidlertid alltid stå litt vekk fra ovnen når du skal åpne ovnsdøren under stekingen eller når steketiden er ute, slik at eventuell damp eller varme som har samlet seg, kan slippe ut.

Tradisjonell ovn

Sett ovnsfunksjonsvelgeren på det tilsvarende symbolet

velgeren på ønsket temperatur. Hvis en rett krever mer varme ovenfra eller fra bunnen, flyttes brettet opp eller ned etter behov, eller

ovnsfunksjonsvelgeren settes på undervarme).

, og sett termostat-

(bare

26 electrolux

Grilling

Sett ovnsfunksjonsvelgeren på det

aktuelle symbolet (

eller ), og sett

termostatvelgeren på ønsket temperatur. På innstillingen

vil du få jevn oppvarming

over hele rettens overflate. Ved grilling av kjøtt eller fisk skal stykkene smøres med litt olje og legges på trådhyllen. Hyllehøyden avhenger av tykkelsen på stykkene.

Sett alltid inn langpannen med litt vann i på den nederste skinnen for å unngå røyk og ubehagelig lukt.

• Bruk alltid grillhansker når du skal sette

inn eller ta ut mat i ovnen.

• Temperaturen inne i ovnen kan komme

opp på 230°C. Sørg for at du alltid bruker

ovnsfaste former og fat i ovnen.

• Sett ikke panner, former eller alumini-

umsfolie direkte på bunnen av ovnen. Det

kan medføre overoppheting som kan

påvirke ovnens funksjon og skade

ovnsemaljen.

• Tilberedning med olje eller fett må bare

skje under konstant oppsyn, da denne

typen matvarer kan ta fyr hvis den

varmes opp for kraftig.

Av samme grunn må du være forsiktig

når du skal sette inn eller ta ut mat i ovnen

slik at olje eller fett ikke drypper ned i

bunnen av ovnen. Hvis det skjer, må du

rengjøre ovnen grundig for å unngå

ubehagelig lukt eller røyk.

Når maten varmes opp, utvikles det damp på samme måte som hvis du koker vann i en kjele. Når dampen kommer i kontakt med ovnsglasset, kondenseres den og legger seg som dråper på glasset.

Dette er helt normalt og betyr ikke at det er noe galt med ovnen. Vi anbefaler at du tørker bort eventuell kondens etter hver tilberedning.

Pai/Pizza

Vri funksjonsbryteren til symbolet

, og

reguler termostaten til ønsket temperatur. Pizzastekefunksjonen består av underelementet. Denne funksjonen er spesielt godt egnet til steking av pai, pizza og focaccia-brød. For å oppnå en endra bedre steking anbefales det å plassere ovnsristene på første eller andre rille nedenfra, avhengig av tykkelsen på det som skal stekes.

Varmluftsovn

Sett ovnsfunksjonsvelgeren på det tilsvarende symbolet

, og sett termostat-

velgeren på ønsket temperatur. Viften sitter bak bakpanelet og sirkulerer den varme luften inne i ovnen. Hvis du har bruk for å tilberede mer enn én rett samtidig i varmluftsovnen, setter du brettene på første og tredje nivå fra bunnen (se fig.). Hvis du tilbereder bare én rett i varmluftsovnen, bør du bruke de lavere nivåene, da det gir best resultater.

Varmluftsovn

4 3 2 1

FO 0351

Tining

Sett ovnsfunksjonsvelgeren på det tilsvarende symbolet

velgeren på AV (symbol:

, og sett termostat-

). Ovnsviften går uten oppvarming og sirkulerer luften ved romtemperatur inne i ovnen. Dette får matvarene til å tine mye fortere.

Råd og tips om tilberedning av fisk og kjøtt

Du kan legge kjøtt i ildfaste fat eller direkte på risten. I det siste tilfellet må du huske å plassere en langpanne med litt vann i på nederste nivå. Langpannen vil hindre at smeltet fett drypper ned i bunnen av ovnen. Lyst kjøtt, fjærkre og all slags fisk skal bare ha mellomhøy tilberedningstemperatur (mellom 150°C og 175°C). Hvis du skal steke rødt kjøtt (lett brun på utsiden og mindre stekt inne i) er en høyere temperatur (mellom 175°C og 210°C) i relativt kort tid å anbefale.

Råd og tips om baking

Kaker skal normalt ha en mellomhøy baketemperatur mellom 150°C og 200°C. En kort forvarming av ovnen (ca. 10 minutter) anbefales til baking av kaker. Når bakingen er begynt, skal ovnsdøren holdes stengt i hele bakeperioden. Sjekk resultatet gjennom glasset i ovnsdøren.

Råd og tips om grilling

Hvis du skal grille kjøtt eller fisk, skal trådhyllen smøres med litt olje og maten legges direkte på denne. Under grilling kommer varmen bare fra det øvre varmeelementet. Derfor må du justere nivået i ovnen avhengig av kjøttets eller fiskens tykkelse. Husk alltid å sette inn en langpanne med litt vann i på nederste nivå.

electrolux 27

28 electrolux

Steke-/baketabeller

Steketidene i tabellen inkluderer ikke forvarming av ovnen. Vi anbefaler at ovnen forvarmes i ca. 10 minutter før steking.

Tradisjonell ovn og varmluftsovn

Tradisjonell ovn Varmluftsovn

temp. °C

Rille

4 3 2 1

RETT

VEKT (g)

KAKER

Tung formkake 1 160 2 150 60 - 80 I kakeform Eplekake 1 180 2(1og3)* 170 40 - 60 I kakeform Bløtkakebunn 2 175 2(1og3)* 160 30 - 40 Rund form Fruktkake 1 175 1 160 45 - 60 I kakeform Sukkerbrød 1 175 2(1og3)* 160 35 - 45 Rund form Myke pepperkaker 1 170 1 160 40 - 60 På stekebrett Småkaker 2 200 2(1og3)* 15 5 - 20 På stekebrett Marengs 2 100 2(1og3)* 100 90 - 120 På stekebrett Tunge muffins 2 175 2(1og3)* 160 25 - 35 På stekebrett Lette muffins 2 200 2(1og3)* 190 15 - 25 På stekebrett Boller 2 225 2(1og3)* 190 10 - 15 På stekebrett Vannbakels 2 200 2(1og3)* 190 15 - 25 På stekebrett

BRØD og PIZZA

1000 Grovbrød 1 190 2 160 40 - 60 1-2 på brett 500 Formbrød 1 190 1 180 30 - 45 På stekebrett 500 Rundstykker 2 200 2(1og3)* 175 20 - 35 På stekebrett 250 Panpizza 1 210 2(1og3)* 190 15 - 30 I langpanne

MATRETTER

Potetgratin 2 200 2(1og3)* 175 45 - 60 Ildfast form Quiches 1 200 2(1og3)* 180 35 - 45 Ildfast form Lasagne 2 180 2 160 45 - 60 Ildfast form Canneloni 2 200 2 175 40 - 55 Ildfast form

KJØTT

Svinesteik 2 180 2 175 100 - 130 Rist over panne Kalvesteik 2 190 2 175 90 - 120 Rist over panne Roastbeef, lett rød 2 210 2 200 50 - 60 Rist over panne rosa 2 210 2 200 60 - 70 Rist over panne gjennomstekt 2 210 2 200 70 – 80 Rist over panne Lam 2 190 2 175 110 - 130 Lår Kylling 2 190 2 175 60 - 80 Hel Kalkun 2 180 2 160 210 – 240 Hel And/Gås 2 175 2 160 150 - 200 Hel

FISK

1200 Ørret, hel fisk 2 190 2(1og3)* 175 30 - 40 3-4 fisker 1500 Laks, filét eller i skiver 2 190 2(1og3)* 175 25 - 35 4-6 filèter

Rille

4 3 2 1

Steketemperaturene er kun veiledende. Det kan være nødvendig å stille temperaturen høyere eller lavere alt etter hvordan en ønsker maten. Steketiden i tabellene inkluderer ikke forvarming av ovnen.

(*) Dersom du har behov for å steke flere retter samtidig, anbefaler vi at du plasserer rettene på de rillene som er oppgitt i parentes.

Tilbered-

ningstid

minutter

temp. °C

MERKNADER

electrolux 29

Steking kan også gjøres ved lavere temperatur (80°C - 125°C). Resultatet blir minst like bra, og du slipper sprut. Steketiden blir noe lengre. Steketiden varierer med stekens form. En tykkere og bredere stek trenger lenger tid en en tynn og smal.

Steketidene i tabellen inkluderer ikke forvarming av ovnen. Vi anbefaler at ovnen forvarmes i ca. 10 minutter før steking.

Grilling

Mengde

RETT

Vekt Vekt

Entrecôte 4 800 3 maks 12 ~ 15 12 ~ 14 Biff 4 600 3 maks 10 ~ 12 6 ~ 8 Pølser 8 — 3 maks 12 ~ 15 10 ~ 12 Svinekoteletter 4 600 3 maks 12 ~ 16 12 ~ 14 Kylling (delt i to) 2 1000 3 maks 30 ~ 35 25 ~ 30 Kebab 4 — 3 maks 10 ~ 15 10 ~ 12 Kylling (filé) 4 400 3 maks 12 ~ 15 12 ~ 14 Hamburger 6 600 3 maks 10 ~ 15 8 ~ 10 Fisk (fileter) 4 400 3 maks 12 ~ 14 10 ~ 12 Smørbrød 4-6 — 3 maks 5 ~ 7 — Ristet brød 4-6 — 3 maks 2 ~ 4 2 ~ 3

Grilling -

Rille

4 3

temp. °C

2 1

Tilberedningstid

(minutter)

Overside

Underside

Pai/Pizza

RETTER

Vekt

Pizza, stor 700 1 200 15~25 I paiform Pizza,liten 500 1 200 10~20 I form eller på rist

Rille

4 3 2 1

temp. °C

Tilberedningstid

MERKNADER

(minutter)

30 electrolux

Slik steller og rengjør du:

Forsiktig! Forbrenningsfare pga. restvarme.

Viktig. Skarpe gjenstander og aggressive rengjøringsmidler vil skade apparatet. Rengjør med vann tilsatt oppvaskmiddel.

Viktig. Rester av rengjøringsmidler vil skade apparatet. Fjern alle rester av rengjøringsmidler med vann og oppvaskmiddel.

Generelt

Rengjør komfyren med en ren klut, varmt vann og litt oppvaskmiddel. Bruk aldri stålull eller andre skuremidler som kan skade emaljen, unntatt på bestemte deler av komfyren som iblant trenger noe grundigere rengjøring. Dette forklares mer detaljert nedenfor.

Rengjøring av induksjonsoverflaten Rengjør apparatet etter hver bruk

1. Tørk av apparatet med en fuktig klut

tilsatt litt oppvaskmiddel.

2. Gni apparatet helt tørt med en ren klut.

Fjerning av belegg

1. Plasser skrapen i et hjørne av den

keramiske overflaten.

2. Sukker eller sukkerholdig mat, samt

plast og aluminiumsfolie fjernes ved å

trekke bladet over overflaten.

3. Tørk av apparatet med en fuktig klut

tilsatt litt oppvaskmiddel.

4. Gni apparatet helt tørt med en ren klut.

Fjern gjenstridige rester (kalk eller vannringer, fettsprut, falming av metallet) med et rensemiddel for glasskeramiske overflater eller rustfritt stål først når apparatet har fått avkjølt seg.

Riper eller mørke flekker på den glasskeramiske overflaten som ikke kan fjernes, vil uansett ikke påvirke apparatets funksjon.

Ovnen

Hvis ovnen er svært skitten:

)

1. Bruk en stekespade eller liknende for å fjerne herdet søl.

2. Bruk en svamp for å spre myk såpe utover i bunnen, på sidene og på bakveggen av ovnen (ikke i toppen).

3. Lukk døren. Sett ovnen på over-/undervarme og 100° C i ca. 10 minutter.

4. Når ovnen har kjølnet, vaskes de emaljerte flatene med rent vann. Tørk oveflaten. Ved kraftig tilsmusset ovn anbefales bruk av stekeovnsrens, som fåes kjøpt i dagligvarehandelen. Følg anvisningen for stekeovnsrensen nøye.

30°

Stekeovnsdør

Pass på at glassruten ikke blir skadet. Små sprekker i kantene kan føre til at hele ruten sprekker etter noen gangers oppvarming.

Ta av ovnsdøren:

For å forenkle rengjøringen kan ovnsdøren taes av. Åpne døren helt. Vipp låsehakene på hengslene opp imot deg (A).

Lukk døren forsiktig til den stopper.

Løft døren ut av hengselfestene(B).

Sette stekeovnsdøren på plass igjen

Døren settes på igjen ved å gjøre det samme i omvendt rekkefølge:

Entre hengelsarmene inn i hengselfestene (C) og senk den sakte ned. Påse at dørkanten ikke går imot rammen under døren.

Vipp låsehakene opp på plass(D).

Kontroller forsiktig at døren fungerer som den skal.

OBS! Ikke åpne låsehakene når døren er tatt av, da dette kan gi skader på døren.

electrolux 31

32 electrolux

Rengjøring mellom glassene

Ved behov, da det er blitt skittent mellom

dørglassene, kan døren åpnes for rengjøring.

OBS! Utvis stor forsiktighet ved demontering/ montering/vasking, da det kan være skarpe kanter inne i døren.

Legg et håndkle eller lignende på et bord,

og legg døren med yttersiden ned.

Legg døren med håndtaket kommer

utenfor bordkanten slik den ligger helt plant.

Skru ut de 2 skruene (E) ved siden av

hengselskruene.

OBS! Hengsel skruene må ikke løsnes.

Bruk en treslev, en plast stekespade eller lignede for å vippe opp den sort emaljerte innerdøren(F).

Hold i ytterdøren (slik at døren ikke ramler ned fra bordet) og press innerdøren imot overkant av døren (G).

Løft opp innerdøren.

Vask rent inne i døren.

Monter sammen døren ved å gjøre alt i omvendt rekkefølge:

Legg innerdøren på plass slik at overkanten kommer i inngrep i festebraketten på ytterdøren(H).

Sentrer innerdøren slik at hullene i innerdøren stemmer med hullene på festebrakettene (J).

Press innerdøren imot underkanten av døren slik at overkanten kommer i godt inngrep i øvre festebrakett (I).

Skru inn skruene (E) igjen.

DU MÅ IKKE rengjøre ovnsdøren når glassene er varme. Hvis du ikke følger dette rådet, kan glasset sprekke. Hvis det kommer hakk eller dype skraper i dørglassene, får de svake punkter og må skiftes for å unngå risikoen for at de knuser. Kontakt ditt lokale servicesenter som kan hjelpe deg videre.

Modeller av rustfritt stål:

Vi anbefaler at du rengjør ovnsdøren kun med en våt svamp, og at du deretter tørker av den med en myk klut.

Du må aldri bruke stålull, skuremidler eller etsende produkter, da de kan skade ovnens overflate. Rengjør ovnens bryterpanel på samme forsiktige måte.

electrolux 33

Stekeplater og ovnsstige

Rengjør stekeplatene ved å dyppe dem i varmt såpevann. Fjern hardnakket smuss med en skurepute med såpe. Skyll godt og tørk med en myk klut.

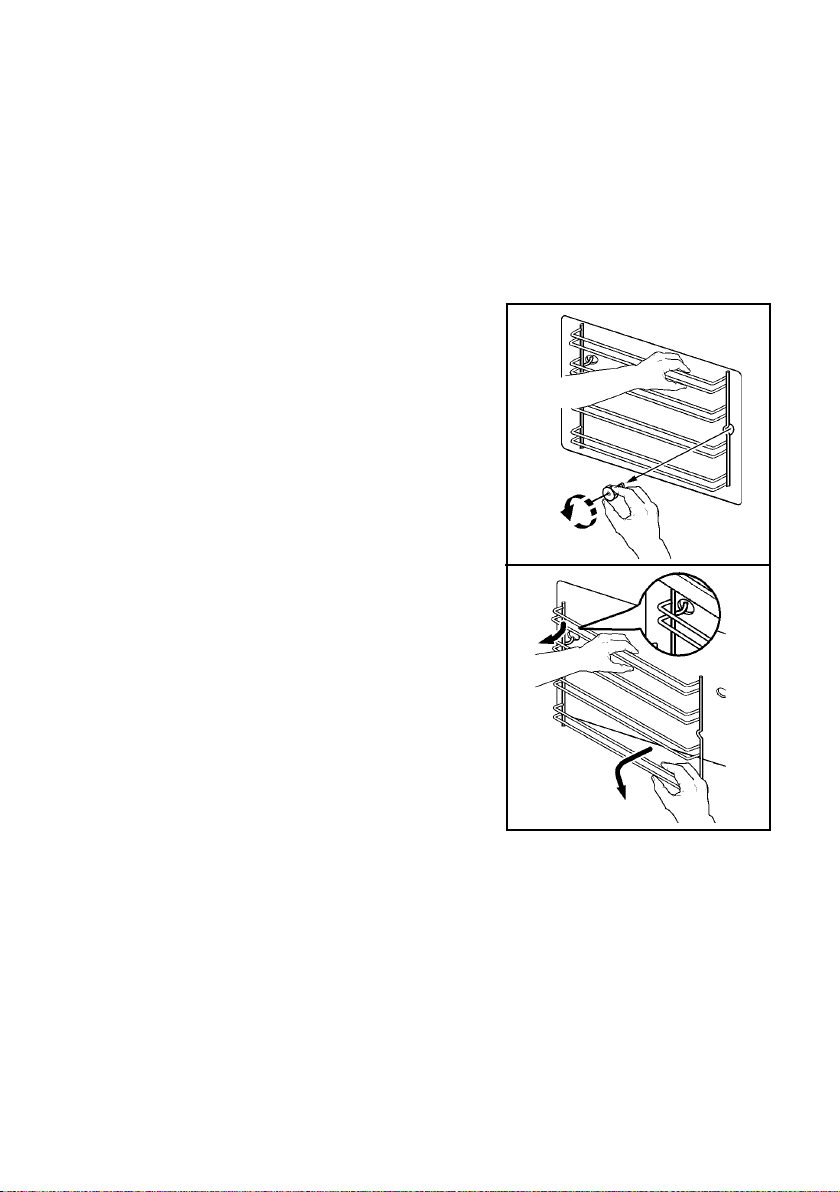

Ovnsstigen kan tas ut for enklere rengjøring.

Slik gjør du det:

1) Skru ut frontskruen mens du holder

stigen i posisjon med den andre hånden

(fig. 1);

2) Løft av den bakre kroken og ta av stigen

(fig. 2);

3) Når rengjøringen er gjort, sett på igjen

stigen idet du følger denne prosedyren i

motsatt rekkefølge.

Pass på at låsemutrene sitter som de skal når du setter ovnsstigen på plass igjen.

Oppbevaringsskuff

1) Skuffen hviler på to braketter, en på hver side. Tøm skuffen og trekk den så langt ut som den går.

2) Hold begge sider av skuffen så nær komfyren som mulig.

3) Løft skuffen forsiktig opp, bare nok til å frigjøre den fra stopperen.

4) Trekk ut skuffen (på brakettene) og løft den ut. Etter rengjøring plasseres skuffen på brakettene og skyves inn igjen.

34 electrolux

Ovnslys

Kontrollér at strømforsyningen er avbrutt før du begynner på arbeid på ovnen.

Ovnspæren skal ha følgende egenskaper: a) tåle temperaturer på opptil 300 °C; b) elektrisk spenning: 230 V~ 50 Hz; c) elektrisk effekt: 25 W; d) sokkel: E 14.

Bytt pæren på følgende måte (se fig.):

)

1) trykk inn glasset og skru det mot klokka;

2) skru ut den defekte pæren;

3) skru i ny pære;

4) skru glasset på igjen;

5) tilkobl strømforsyningen igjen.

Pærer i indikatorlys

Indikatorlysene har pærer med lang levetid. Kontakt serviceverksted hvis en av dem må byttes. Pga. små, normale lekasjestrømmer, kan glimlampene gløde svakt noen ganger. Dette er normalt og innebærer ingen fare.

Kasserollevern (ekstrautstyr)

Kasserollebeskyttelsen skal være montert for å gjøre det vanskeligere for barn å komme til kjeler på keramikktoppen.

Fest kasserollebeskyttelsen i keramikktoppens bakkant, se fig.

Noe virker ikke

Advarsel! Reparasjoner på apparatet må kun utføres av fagperson. Ukyndig utførte reparasjoner kan utgjøre alvorlig fare for den som bruker apparatet. Feil som er oppstått på grunn av feil bruk av apparatet kan ikke opprettes kostnadsfritt av kundetekniker eller forhandler, selv om dette skjer innenfor garantitiden.

Induksjonsplatetopp

electrolux 35

Problem

Platetoppen slår seg ikke på eller fungerer ikke

Kokesonene reduserer automatisk kokenivået til «0».

Restvarmeindikatoren viser ingen ting

Lydsignalet høres, platetoppen kobler seg ut

Lydsignalet høres og platetoppen slår seg av igjen etter 10 sekunder

Displayet skifter mellom to varmeinnstillinger

Mulig årsak

Det er gått mer enn 10 sekunder siden apparatet ble slått på.

Låsen er aktivert «L».

Barnesikringen er aktivert «L».

Du har berørt flere sensorfelt samtidig.

Nødutkobling er aktivert.

Sensorfeltene er delvis dekket av en fuktig klut eller væske.

Varmesonen har vært innkoblet i så kort tid at den ikke er blitt varm nok.

Et eller flere sensorfelt har vært tildekket lenger enn 10 sekunder.

Sensorfeltet for På/Av har vært tildekket, f. eks. av en klut.

Effektstyringen har redusert effekten på denne kokesonen.

Løsning

Slå på platetoppen igjen.

Frigjør låsen (Se avsnittet “Låse/ frigjøre betjeningspanelet”).

Deaktiver barnesikringen (Se avsnittet “Barnesikring”).

Berør bare ett sensorfelt.

Fjern eventuelle gjenstander som ligger på betjeningsfeltet (gryte, klut el.l.). Slå på platetoppen igjen.

Fjern kluten eller væsken. Gjeninnstill ønsket kokenivå.

Hvis kokesonen skulle ha væert varm, må du kontakte kundetjenesten.

Avdekk sensorfeltet.

Plasser aldri gjenstander på betjeningspanelet.

Se avsnittet “Slå effektfunksjonen på og av”.

36 electrolux

«F» lyser

«-» lyser

«E og C» vises sammen med noen tall.

Uegnet kokeredskap. Ingen kokeredskap på

kokesonen.

Kokeredskapets bunn er for liten for kokesonen.

Beskyttelsen mot overoppvarming av kokesonen er aktivert.

Den automatiske utkoblingsfunksjonen er blitt aktivert.

Elektroniske feil.

Bruk egnet kokeredskap. Sett kokeredskapet på

kokesonen.

Bruk egnet kokeredskap.

Slå av kokesonen. Slå kokesonen på igjen

Slå av kokesonen. Slå kokesonen på igjen.

Koble apparatet fra strømnettet noen sekunder (ta ut sikringen i husets installasjon). Hvis apparatet fortsatt ikke virker når du slår det på igjen, må du ringe etter service.

Råd og tips: Ved praktiske problemer

electrolux 37

PROBLEM

Brød og kaker hever ikke ordentlig.

Brød og kaker er for tørre.

Bakverk/mat har for mørk farge.

ÅRSAG

For lav ovnstemperatur. Bakverket hever, men faller sammen igjen.

Brøddeig har ikke hevet riktig. Står brød for lenge til heving, kan det bli flatt.

For lite gjær eller bakepulver.

For varm fett-/ væskeblanding ødelegge virkningen av gjæren.

For lite væske, for mye mel eller feil type mel kan gjøre brødet tørt.

For lav ovnstemperatur gjør at bakverket må stå for lenge i ovnen, noe som fører til uttørking.

For høy ovnstemperatur gjør bakverk og annen mat for mørk på overflaten før gjennomsteking.

NØDVENDIG TILTAK

Kontroller innstilt temperatur mot den som anbefales i oppskriften.

Brøddeig bør få heve ved romtemperatur på et trekkfritt sted. For å prøve deigen kan den presses litt ned – avtrykket som dannes skal forsvinne av seg selv.

Kontroller at du har brukt den mengden som står i oppskriften.

Kontroller alltid temperaturen på væsken før den tilsettes. For fersk gjær 37° C, for tørrgjær 45-50° C.

Kontroller i oppskriften at du har brukt riktig type mel og riktig mengdeforhold mellom mel og væske.

Se etter at du har brukt riktig temperaturinnstilling.

Bakverk/mat har for lys farge.

“12.00” vises på displayet.

For høy plassering i ovnen ved ”over-/undervarme” gjør a varmen ovenfra blir for sterk. For lav plassering fører til motsatt problem.

Aluminiumsfolie, langpanne eller bakeformer på bunnen av ovnen hindrer fordeling av undervarmen.

Bakeformer med lys farge gir lysere kaker enn mørke former.

Se etter i oppskriften om du har brukt riktig plassering i ovnen.

Ha ikke noe på bunnen av ovnen.

Skift til mørkere bakeformer om nødvendig.

Klokkeslettet må innstilles for at ovnen skal virke.

38 electrolux

Råd og tips: Ved tekniske problemer

PROBLEM

Komfyren virker ikke i det hele tatt.

Baking/steking tar for lang tid.

Sonen blir sent varm.

Ovnslyset virker ikke.

Overflaten på den keramiske toppen er flekkete.

ÅRSAG

Komfyren har ikke strømforsyning.

Uegnet kasserolle eller stekepanne.

Feil innstilling av platen.

Pæren må skiftes.

Toppen rengjøres galt.

NØDVENDIG TILTAK

Kontroller sikringene. Merk! Én sikring per fase. Se til at overbelastningsvern er innkoblet.

Velg gryte eller stekepanne med lett konkav bunn. Glass og porselen (av typer som er egnet for bruk på kokeplater) er dårligere varmeledere enn metaller som aluminium.

Det er vanligvis best å bringe maten opp til ønsket varme på høyeste plateinnstilling og deretter skru sonen ned.

Skift pæren.

Rengjør toppen grundig.

Utpakking

electrolux 39

Kontroller at komfyren er uskadd og i feilfri stand. Eventuelle transportskader bør straks rapporteres til forhandler. Emballasjen kan resirkuleres. Kontakt kommunen for få vite hvor den kan leveres.

Tekniske data

Mål (mm)

bredde 600 høyde 900 dybde 600

Volumer (liter)

ovn 53

Effekt (ovn)

Over-/Underwarme 1800 W Underwarme 1000 W Grill 1650 W Dobbelt grill 2450 W Pai/Pizza 3050 W Varmluftselement 2000 W Ovnslys 25 W Viften 25 W Kjølevifte 25 W Samlet effekt 3075 W

Inventar

Følgende inventar leveres med komfyren:

- Emaljerte stekebrett og langpanne

- Rist

- Instruksjonsbok

Kokesonen

Størrelse (mm) - effekt (W): bak venstre 180 - 1800 bak høyre 180 - 1800 foran venstre 210 - 2200 foran høyre 145 - 1400

Samlet effekt (W) 7200

SAMLET EFFEKT KOMFYR (W): 10275

LYSPÆRER

Indikatorlys: neonpærer Ovnslys: E14 skrusokkel, merket 230 V, 2 5 W og 300 °C.

Apparatklasse 2 underklasse 1 og Klasse 1

40 electrolux

Installasjon

Inngrep i komfyren må utføres av kvalifisert elektriker.

Komfyren er tung. Enkelte kanter og hjørner som man normalt ikke kommer i berøring med, kan være skarpe. Bruk hansker ved flytting av komfyren.

Før komfyren installeres, bør du kontrollere at den passer inn i den øvrige kjøkkeninnredningen. Mål høyden på arbeidsbenken fra gulv til overkant av arbeidsbenken, og sokkeldybden fra vegg til forkant av sokkelen (se illustrasjon). Komfyren kan også installeres inntil ÉN VEGG eller ETT HØYT SKAP.

Ved levering er komfyrsokkelen innstilt til å passe en benkhøyde på 900 mm og en sokkeldybde på 600 m. Om nødvendig kan du fjerne sokkelen for å tilpasse komfyren til en benkehøyde på 850 mm.

Kontroller at strømkabelen ikke kommer i klem når komfyren flyttes.

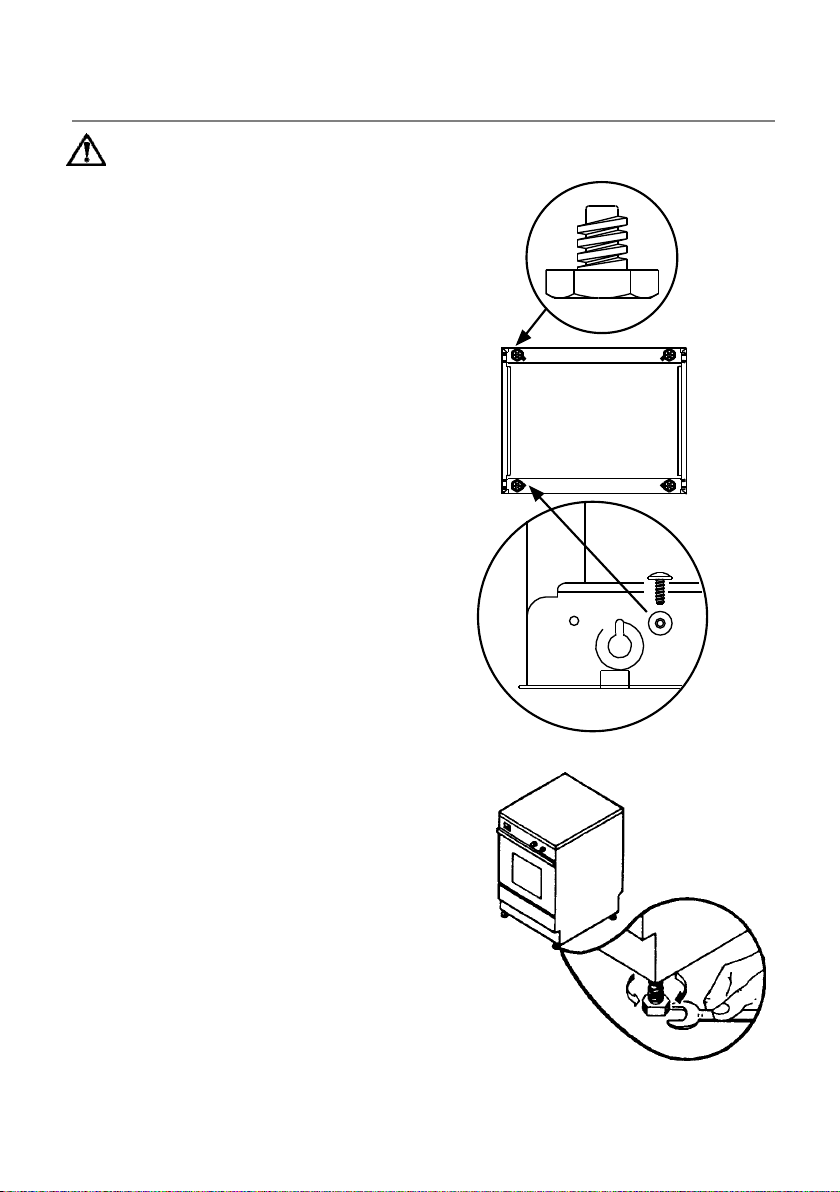

Demontering av sokkel - 85 cm høyde

1. Legg komfyren forsiktig på ryggen. Bruk

noe av emballasjen som underlag mot

gulvet.

2. Skru av de fire justerbare føttene ”A”.

3. Fjern de fire sokkelfesteskruene ”B”.

4. Ta bort sokkelen.

5. Sett de justerbare føttene på igjen.

6. Løft komfyren til vertikal stilling og sett

den i vater.

Komfyren må stå i vater

Komfyren leveres med justerbare føtter i hjørnene foran og bak. Føttene kan reguleres (se fig.) for å tilpasse komfyren til høyden på naboenheter og å sikre en jevn fordeling av væsker i kokekar.

Elektrisk tilkobling

electrolux 41

Arbeid med komfyren må utføres av kvalifisert elektriker. Arbeid utført av ukvalifiserte personer kan skade komfyren, og kan også føre til personskade og/eller annen materiell skade.

Produsenten påtar seg ikke noe ansvar dersom disse sikkerhetsreglene ikke følges.

Komfyren er konstruert for tilkobling til enfaset strømforsyning på 230 W (50 Hz) og leveres med nettkabel. Alternative nett tilkoblinger er angitt på en egen etikett ved koblinsstykket bak på komfyren.

Ledningen for jord skal være 2-3 cm lenger enn faseledningene.

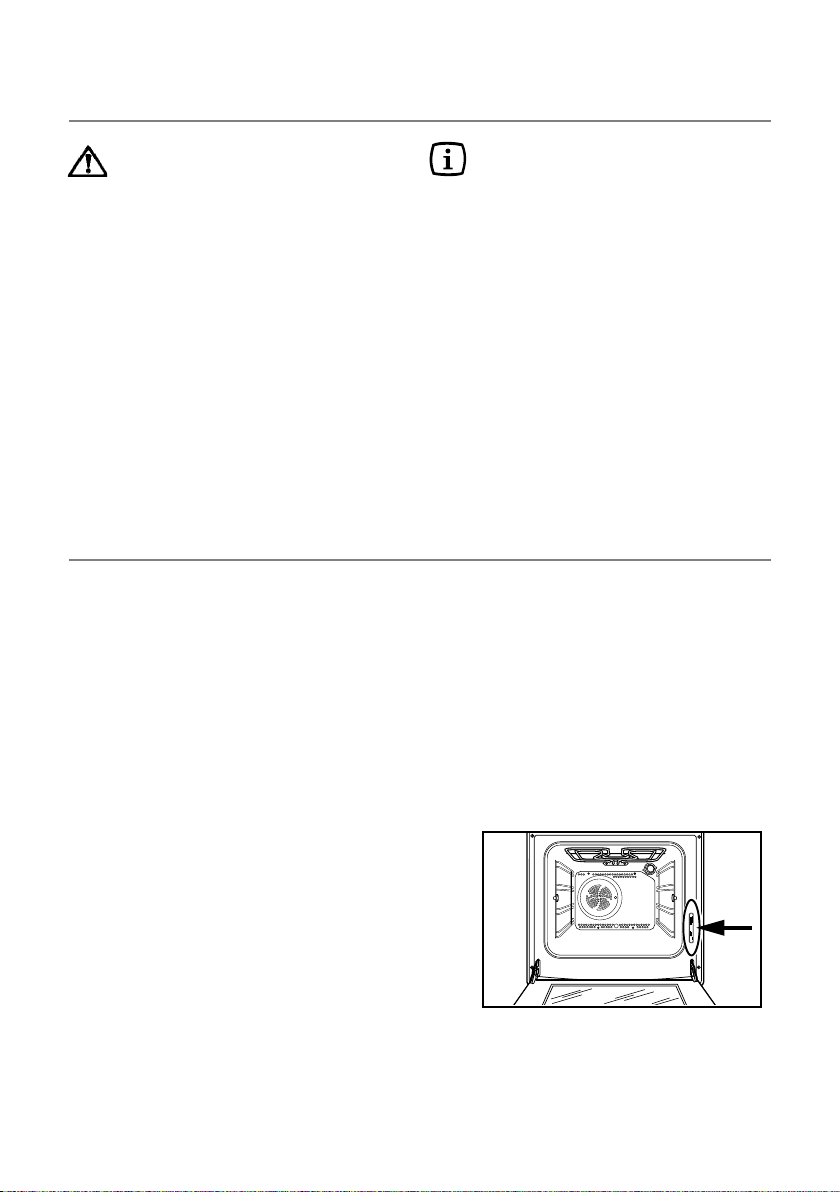

Før komfyren slås på, må det kontrolleres at forsyningsspenningen er den samme som angitt på komfyrens typeskilt (se høyre side av komfyren).

Nettledningen og støpsel som er montert og levert fra produsenten, er kun tillatt i Norge med sikring på MAX. 25 A. All annen installasjon eller fjerning av nettledning og støpsel, skal utføres av en autorisert elektriker.

Garanti/Kundeservice

Service

Ved behov for service på ditt produkt, bør du kontakte din lokale forhandler for å få

opplysninger om vår lokale reparatør.

Du kan også besøke vår internettadresse www.electrolux.no der du finner frem til din

nærmeste reparatør eller ringe 815 30 222 for opplysninger vedrørende dette.

Service og reservedeler

Husk alltid å oppgi modellbetegnelse, produktnummer, serienummer og kjøpsdato ved bestilling av service eller reservedeler. Dette finner du på dataskiltet på produktet og som kan være lurt og skrive opp nedenfor. Husk at kjøpsbevis må fremvises til servicemann ved en eventuell reklamasjon.

Modell betegnelse ...........................

Produktnummer ...............................

Serienummer: ...............................

Kjøpsdato ...............................

Reservedeler

Som forbruker kan du bestille deler hos E-Service Oslo AS på:

Telefon: 22 72 58 30

Fax: 22 72 58 80

Internett: post@e-serviceoslo.no

42 electrolux

Leveringsbetingelser

Produkter solgt til forbruker i Norge, er underlagt Lov om forbrukerkjøp.

Dersom det inntreffer feil eller mangler som omfattes av loven innen lovens frister, utbedres dette uten omkostninger for deg. Feil eller skader som oppstår, som er brukerbetinget eller ligger utenfor leverandørens kontroll, omfattes ikke av loven. En reparasjon vil da normalt belastes bruker.

All service/reparasjon skal utføres av serviceverksteder godkjent av leverandør. Inngrep/ reparasjoner skal kun utføres av fagperson og i henhold til gjeldende forskrifter.

Ved næringskjøp mellom to profesjonelle parter gjelder egne bestemmelser i hht. NEL’s leveringsbetingelser og Lov om kjøp.

Leverandør:

Electrolux Home Products Norway A/S

Risløkkveien 2

0508 Oslo

Tlf. 81530222

E-mail: eha@electrolux.no

Internett: www.electrolux.no

Europeisk garanti

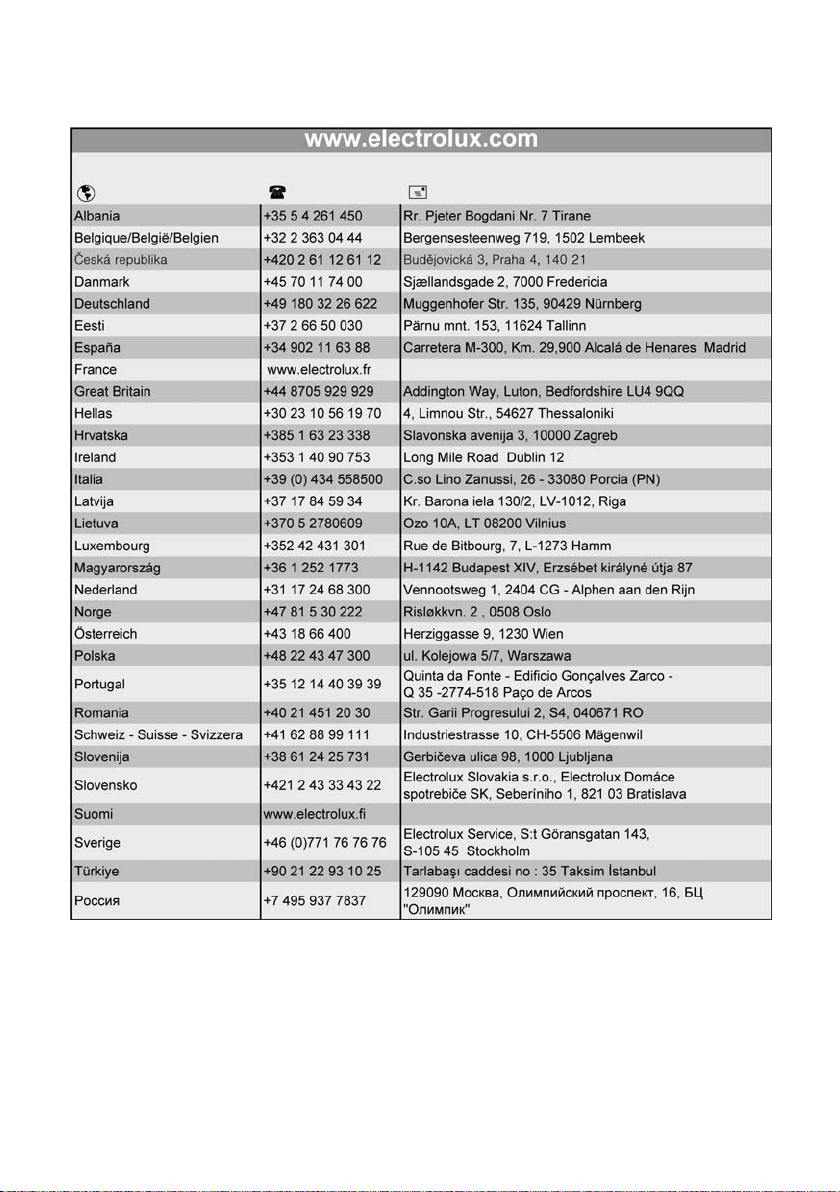

Dette apparatet er dekket av garantien fra Electrolux i alle de landene som er oppført på baksiden av denne håndboken for den tidsperioden som er spesifisert i apparatets garanti eller ellers gjennom kjøpsloven. Hvis du flytter fra et av disse landene til et annet land som er oppført på listen nedenfor, vil apparatets garanti flytte sammen med deg, forutsatt at følgende betingelser overholdes:

• Apparatets garanti starter fra den dato du først kjøpte apparatet, som bekreftes ved

fremleggelse av gyldig kjøpsdokument, som utstedes av den som solgte deg apparatet.

• Apparatets garanti gjelder for samme periode og i samme utstrekning for arbeid og deler

for denne spesifikke modellen eller typen apparat, som er i handelen i det nye landet du

bor i.

• Apparatets garanti gjelder personlig for den som opprinnelig kjøpte apparatet og kan ikke

overdras til annen bruker.

• Apparatet installeres og brukes i overensstemmelse med instruksjonene som er utstedt

av Electrolux og må kun brukes i vanlig husholdning, dvs. må ikke brukes til kommersielle

formal.

• Apparatet installeres i overensstemmelse med alle relevante forskrifter som gjelder i det

nye landet du bor i.

Bestemmelsene i denne europeiske garantien har ingen innflytelse på de rettighetene du innrømmes gjennom loven.

electrolux 43

www.electrolux.no

397128903-A-042009

AEG EKD 603500 User Manual [no]

Specifications and Main Features

Frequently Asked Questions

User Manual
