Page 1
Piano di cottura
ISTRISTR
ISTR
ISTRISTR
UZIONI PER L'USOUZIONI PER L'USO
UZIONI PER L'USO
UZIONI PER L'USOUZIONI PER L'USO
35689-5101
Mod. EHT 6765
IT
Page 2
2
Page 3
Per la Vostra sicurezza
IMPORTANTE !
L’uso di questa nuova apparecchiatura é
facile.
Tuttavia, é importante leggere per intero
questo libretto, prima di installare e di usare l’apparecchiatura per la prima volta.
In questo modo, potrete:
- ottenere le migliori prestazioni;
- evitare comportamenti errati;
- usare l’apparecchiatura in assoluta sicurezza;
- rispettare l’ambiente.
Durante l'uso
Questa apparecchiatura deve essere adoperata solo
da persone adulte. AssicurateVi che i bambini non
tocchino i comandi o non giochino con l’apparecchiatura.
Questo prodotto è stato realizzato per cuocere cibi,
all'interno di abitazioni comuni a scopo non professionale.
Evitate di usarlo per qualsiasi altro scopo.
E’ rischioso modificare o tentare di modificare le
caratteristiche di questo prodotto.
Tenete ben pulita l’apparecchiatura. I residui di
cibo possono causare rischi di incendio.
Le parti esposte di questa apparecchiatura si riscal-
dano durante la cottura e rimangono calde per un certo
tempo anche dopo lo spegnimento. Tenete lontani
i bambini fino a quando l’apparecchiatura non si
è raffreddata.
In caso di guasti, non cercate mai di riparare
l’apparecchiatura di persona. Le riparazioni effet-
tuate da persone non competenti possono causare
danni e incidenti. Per prima cosa, consultate il contenuto di questo libretto. Se non trovate le informazioni
che Vi interessano, contattate il Centro di Assisten-
za più vicino. L’assistenza a questa apparecchiatura deve essere effettuata da un Centro di Assistenza
Tecnica autorizzato. Richiedete sempre l’impiego di
ricambi orginali.
Dopo aver utilizzato l’apparecchiatura, assicurateVi
che tutti i comandi siano in posizione “CHIUSO” o
“SPENTO”.
Se usate una presa di corrente nelle vicinanze di
questa apparecchiatura, fate attenzione che i cavi
degli elettrodomestici che state usando non la tocchino e siano sufficientemente lontani dalle parti
calde di questa apparecchiatura.
L’apparecchiatura fuori uso deve essere resa
inutilizzabile; in questo caso, scollegate l’apparecchio dalla rete elettrica.
Per l'installazione e
la manutenzione
L’installazione dell’apparecchiatura ed il collegamen-
to alla rete elettrica devono essere eseguiti solamente da PERSONALE QUALIFICATO. Prima di
qualsiasi intervento, è necessario verificare che l’apparecchiatura sia DISINSERITA dalla rete elettrica.
AssicurateVi che l'aria possa circolare liberamente
attorno all'apparecchiatura. Una scarsa ventilazione
produce carenza di ossigeno.
AssicurateVi che l'apparecchiatura sia alimentata
con il tipo di gas indicato sull'apposita etichetta
adesiva, posta nelle immediate vicinanze del tubo di
allacciamento alla rete del gas.
Questa apparecchiatura non è collegata ad un dispo-
sitivo di evacuazione dei prodotti della combustione.
Essa deve essere installata e raccordata conformemente alle regole di installazione in vigore. Deve
essere dedicata un’attenzione particolare alle disposizioni applicabili in materia di ventilazione.
L'utilizzo di un apparecchio di cottura a gas
produce calore e umidità nel locale in cui è
installato. Assicurate una buona aerazione del
locale, mantenendo aperte ed efficienti le prese
d'aria o installando una cappa di aspirazione
con condotto di scarico.
Se utilizzate l'apparecchiatura intensamente e
per un tempo prolungato, dovete rendere più
efficace l'aerazione, per esempio aprendo una
finestra o aumentando la potenza dell'aspiratore elettrico, se presente.
Dopo aver tolto l’apparecchiatura dall’imballaggio,
assicurateVi che il prodotto non risulti danneggiato e
che il cavo di alimentazione elettrica sia in perfette
condizioni. In caso contrario, rivolgeteVi al rivenditore
prima di mettere in funzione l’apparecchiatura.
La Casa costruttrice declina ogni responsabilità
nel caso le norme antinfortunistiche non vengano rispettate.
Il simbolo sul prodotto o sulla confezione indica
che il prodotto non deve essere considerato come un
normale rifiuto domestico, ma deve essere portato nel
punto di raccolta appropriato per il riciclaggio di
apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato,
si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la salute, che potrebbero
derivare da uno smaltimento inadeguato del prodotto.
Per informazioni più dettagliate sul riciclaggio di
questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è
stato acquistato il prodotto.
Queste istruzioni sono valide solamente per i paesi di destinazione i cui simboli di identificazione
figurano sulla copertina del libretto istruzioni e sull'apparecchio.
3
Page 4
Indice
Per l'Utente
Per la Vostra sicurezza 3
Istruzioni per l'uso 4
Pulizia e manutenzione 5
Manutenzione periodica 7
Assistenza e ricambi 7
Condizioni di garanzia 7
Guida alla lettura delle istruzioni
Questi simboli Vi aiuteranno a trovare velocemente le
informazioni più importanti.
Informazioni sulla sicurezza
Istruzioni “passo dopo passo”
Consigli utili e suggerimenti
Per l'Installatore
Caratteristiche tecniche 8
Istruzioni per l'installatore 8
Collegamento elettrico 10
Adattamento ai diversi tipi di gas 11
L'incasso nei mobili componibili 13
Possibilità di inserimento 15
Informazioni legate alla protezione dell'ambiente
Questa apparecchiatura è conforme
alle seguenti Direttive CEE:
- 73/23 e 90/683 (relative alla Bassa Tensione);
- 89/336
- 90/396 (relativa alla Apparecchiature a Gas)
- 93/68 (relativa alle Norme Generali)
e successive modificazioni.
COSTRUTTORE:
ELECTROLUX HOME PRODUCTS ITALY S.p.A.
Viale Bologna 298 - 47100 FORLI’ (Italia)
(relativa alla Compatibilità Elettromagnetica);
4
Page 5
Istruzioni per l'uso
Le manopole di comando
del piano di cottura
Nella parte frontale del piano si trovano le manopole per
il funzionamento dei fornelli a gas. I simboli posti sulle
manopole hanno il seguente significato:
nessuna erogazione di gas
massima erogazione di gas
minima erogazione di gas
Accensione dei fornelli
Per ottenere più facilmente la fiamma, accendete il fornello prima di mettere un recipiente sulla griglia.
Spingete a fondo la manopola corrispondente al fornello
e ruotatela in senso antiorario fino al simbolo di "massima
erogazione". La fiamma si accenderà automaticamente.
Dopo aver acceso la fiamma, tenete premuta la manopola
per circa 5 secondi; questo tempo è necessario per
riscaldare la "termocoppia" (Fig. 1, lettera D) e disattivare
la valvola di sicurezza, che altrimenti fermerebbe
l'erogazione del gas.
Quindi, controllate che la fiamma sia regolare e
ruotate la manopola fino ad ottenere l'intensità desiderata.
Se dopo alcuni tentativi la fiamma non si accende,

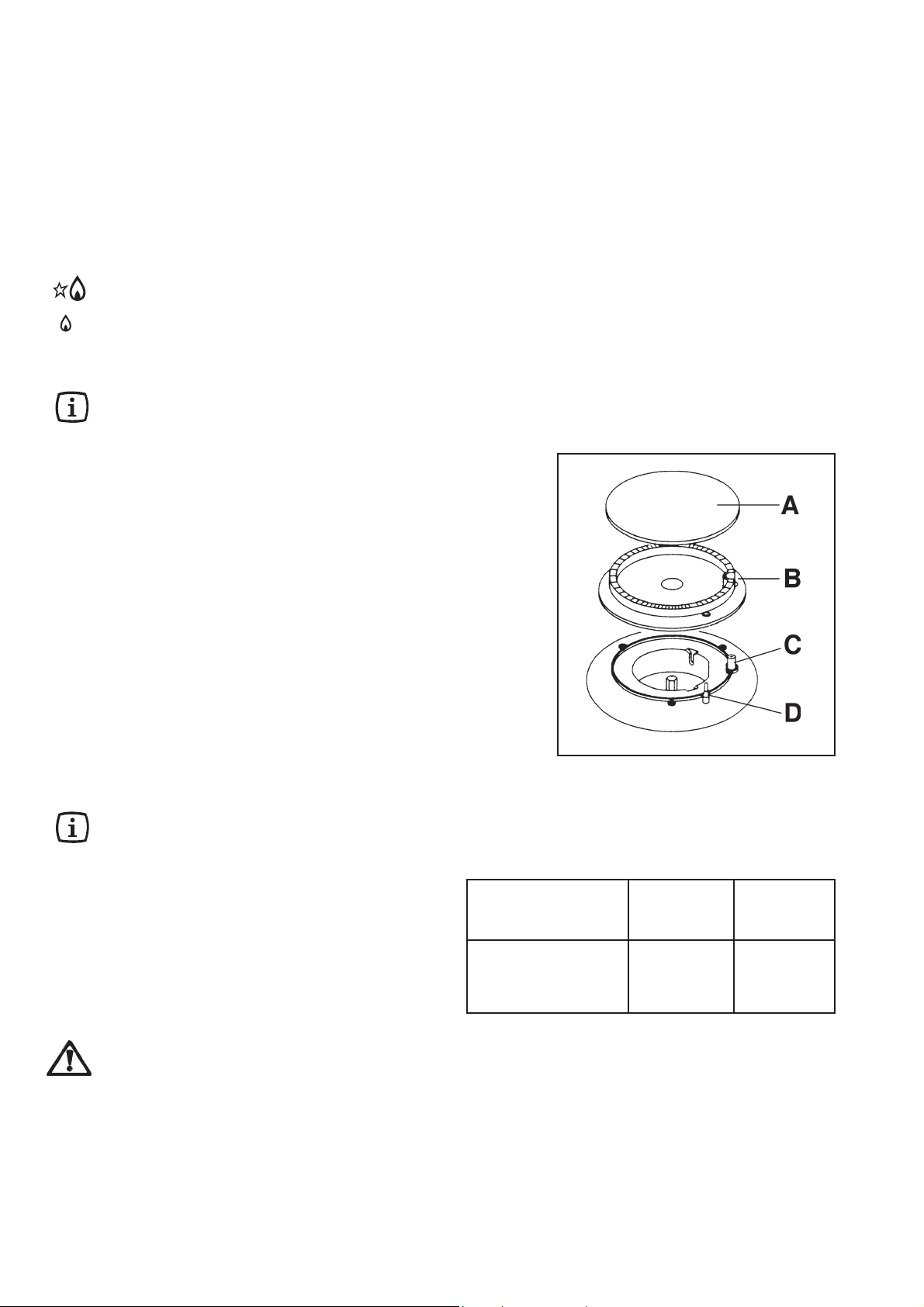

controllate che il "cappellotto" (indicato nella figura 1 con
la lettera A) e lo "spartifiamma" (lettera B) siano nella
corretta posizione.
Per spegnere la fiamma, ruotate la manopola in senso
orario fino al simbolo .
Prima di togliere i recipienti dai fornelli,
abbassate sempre la fiamma o spegnetela.
Per un corretto uso del piano
Per un minor consumo di gas ed un migliore rendimento,
usate solamente recipienti a fondo piatto e di dimensioni
adatte ai fornelli, come evidenziato nella tabella a lato.
Inoltre, non appena un liquido inizia a bollire, fate attenzione a ridurre la fiamma quanto basta per mantenere
l'ebollizione.
Fig. 1
Bruciatore diametro diametro
Rapido 180 mm. 260 mm.
Semirapido 120 mm. 220 mm.
Ausiliario 80 mm. 160 mm.
FO 0204
minimo massimo
Durante le cottura in cui vengono impiegati
grassi od olii, sorvegliate attentamente le
Vostre pietanze, perché queste sostanze,
portate ad alte temperature, possono incendiarsi.
5
Page 6
Pulite il coperchio da eventuali residui di cottura
Il coperchio del piano di cottura
Allo scopo di ottenere un allineamento estetico con i
mobili da cucina, i piani di cottura sono predisposti per
l'inserimento di un coperchio, fornito su richiesta.
La funzione del coperchio è di riparare il piano
dalla polvere, quando è chiuso, e di raccogliere
gli schizzi di grasso, quando è aperto. Evitate
assolutamente di usarlo per qualsiasi altro scopo.
Prima di aprire il coperchio, asciugatelo da
eventuali tracce di liquidi.
prima di chiuderlo o toglierlo.
ATTENZIONE! Il coperchio in vetro può
scheggiarsi, se viene eccessivamente riscaldato. AccertateVi che tutti i fornelli siano
spenti prima di chiuderlo.
Pulizia e manutenzione
Prima di ogni operazione disinserite l’apparecchiatura dalla rete elettrica.
Pulizia generale
Lavate le parti smaltate con acqua tiepida e detersivo,
evitando di usare prodotti abrasivi che potrebbero rovinarle.
Lavare frequentemente gli spartifiamma e i cappellotti
con acqua bollente e detersivo, avendo cura di togliere
ogni incrostazione.
Risciacquate bene con acqua le parti in acciaio inox,
dopo l’uso, ed asciugatele con un panno morbido.
Per le macchie persistenti usare i normali detersivi non
abrasivi o prodotti specifici, comunemente reperibili in
commercio.
Vi raccomandiamo di non usare per la pulizia pagliette,
lane di acciaio o acidi.
Accenditore
L'accensione automatica dei fornelli è assicurata dalla
presenza di una "candeletta" in ceramica ed un elettrodo in metallo (indicati nella Fig. 1 con la lettera C). Procedete periodicamente ad una accurata pulizia di queste parti del piano. Inoltre, per evitare difficoltà di accensione, controllate che i fori della corona spartifiamma (lettera B) non siano otturati.
Griglie del piano di cottura
NO
Il piano di cottura è dotato di griglie in ghisa.
Le griglie sono mantenute nella giusta posizione da
appositi ganci, facilmente visibili nella parte posteriore
del piano.

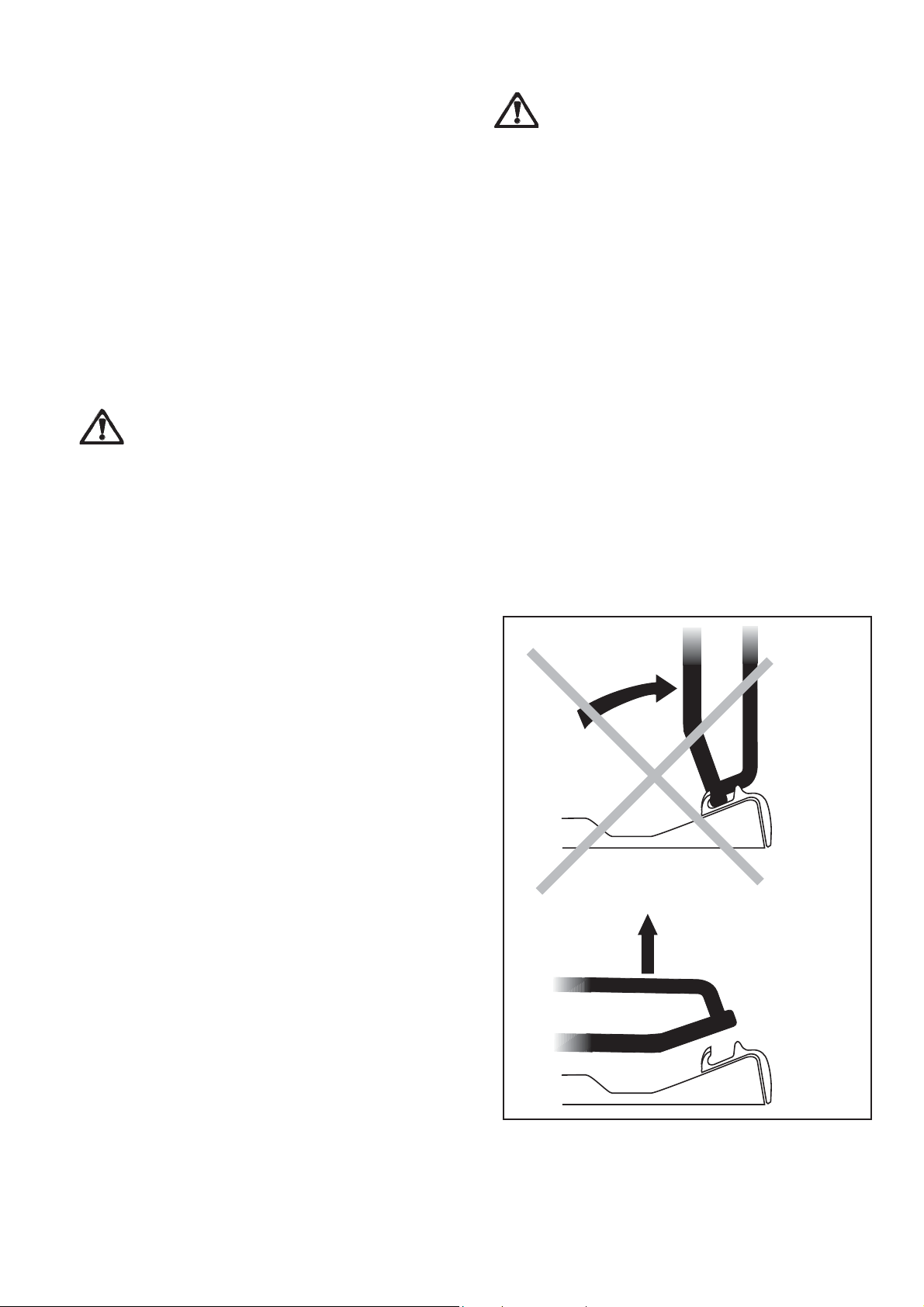

Le griglie possono essere tolte dal piano di cottura per
consentire una migliore pulizia. Sollevate le griglie dal
piano come indicato nella figura 2. Evitate di inclinare le
griglie facendo perno sui ganci, perché potreste romperli.
6
SI'
FO 2032
Fig. 2
Page 7
Manutenzione periodica
Fate controllare periodicamente lo stato di conservazione e di efficacia del tubo del gas, e se presente, del
regolatore di pressione. Qualora venissero riscontrate
anomalie, non richiedete riparazioni, ma fate sostituire
la parte difettosa.
A garanzia del buon funzionamento e della sicurezza, è
necessario procedere periodicamente all’ingrassaggio
dei rubinetti di regolazione del gas.
La lubrificazione periodica dei rubinetti deve
essere eseguita SOLAMENTE DA PERSONALE
QUALIFICATO al quale ci si deve rivolgere anche
nel caso si riscontrassero anomalie nel funzionamento dell’apparecchiatura.
Assistenza e ricambi
Questa apparecchiatura, prima di lasciare la fabbrica, è
stata collaudata e messa a punto da personale esperto
e specializzato, in modo da dare i migliori risultati di funzionamento. Ogni riparazione o messa a punto che si
rendesse in seguito necessaria, deve essere fatta con
la massima cura e attenzione.
Per questo motivo raccomandiamo di rivolgerVi sempre
al Concessionario che ha effettuato la vendita o al nostro Centro di Assistenza più vicino, specificando il tipo
di inconveniente, il modello dell'apparecchiatura (Mod.),
il numero di prodotto (Prod. No.) ed il numero di fabbricazione (Ser. No.). Questi dati sono riportati nella
targhetta collocata sull'ultima pagina di copertina.
I ricambi originali, certificati dal costruttore del prodotto,
e contraddistinti da questo marchio si trovano solo presso i nostri Centri di Assistenza Tecnica e Negozi di Ricambi Autorizzati.
Condizioni di garanzia
La Sua nuova apparecchiatura è coperta da garanzia. Le condizioni di garanzia sono riportate per este-
so nei documenti che trovate all'interno dell'apparecchiatura.
Conservi con cura, insieme ai documenti di garanzia,
la ricevuta o lo scontrino fiscale, oppure ancora la
bolla di accompagnamento, che servono a documentare l'acquisto della Sua apparecchiatura e la
data in cui è avvenuto.
In caso di intervento del Servizio di Assistenza, esibite questi documenti al personale incaricato. Senza il rispetto di questa procedura, il Servizio di Assistenza sarà costretto ad addebitare qualsiasi eventuale riparazione.
Il Servizio di Assistenza Tecnica Electrolux, attra-
verso i suoi numerosi Centri autorizzati, presta in Italia assistenza alle più prestigiose marche di elettrodomestici. In caso di necessità, potrà cercare il Centro più vicino consultando i documenti di garanzia oppure le Pagine Gialle nella rubrica Elettrodomestici/
Riparazione, alla voce «Electrolux Service».
7
Page 8
Caratteristiche tecniche
Potenza bruciatori Gas
Bruciatore rapido (grande) 3,2 kW
Bruciatore semirapido (medio) 2,0 kW
Bruciatore ausiliario (piccolo) 1,0 kW
Dimensioni dell'apertura per l'incasso
Larghezza 560 mm.
Profondità 480 mm.
Categoria III1a2H3+
Taratura apparecchio Gas Metano 20 mbar
Raccordo di entrata gas G 1/2"
Tensione di alimentazione 230 V 50 Hz
Istruzioni per l'installatore
ATTENZIONE: Questo apparecchio può essere
installato e funzionare solo in locali
permanentemente ventilati secondo UNI 7129 e UNI
7131
L’installazione dell’apparecchiatura ed il collegamen-
to alla rete elettrica devono essere eseguiti solamente da PERSONALE QUALIFICATO. Prima di qualsi-
asi intervento, è necessario verificare che l’apparecchiatura sia DISINSERITA dalla rete elettrica.
LA SOCIETA’ COSTRUTTRICE DECLINA OGNI
RESPONSABILITÀ’ PER EVENTUALI DANNI
DERIVANTI DA UNA INSTALLAZIONE NON
CONFORME ALLE NORME VIGENTI O DA UN
MANCATO RISPETTO DELLE NORME
ANTINFORTUNISTICHE.
LOCALE DI INSTALLAZIONE

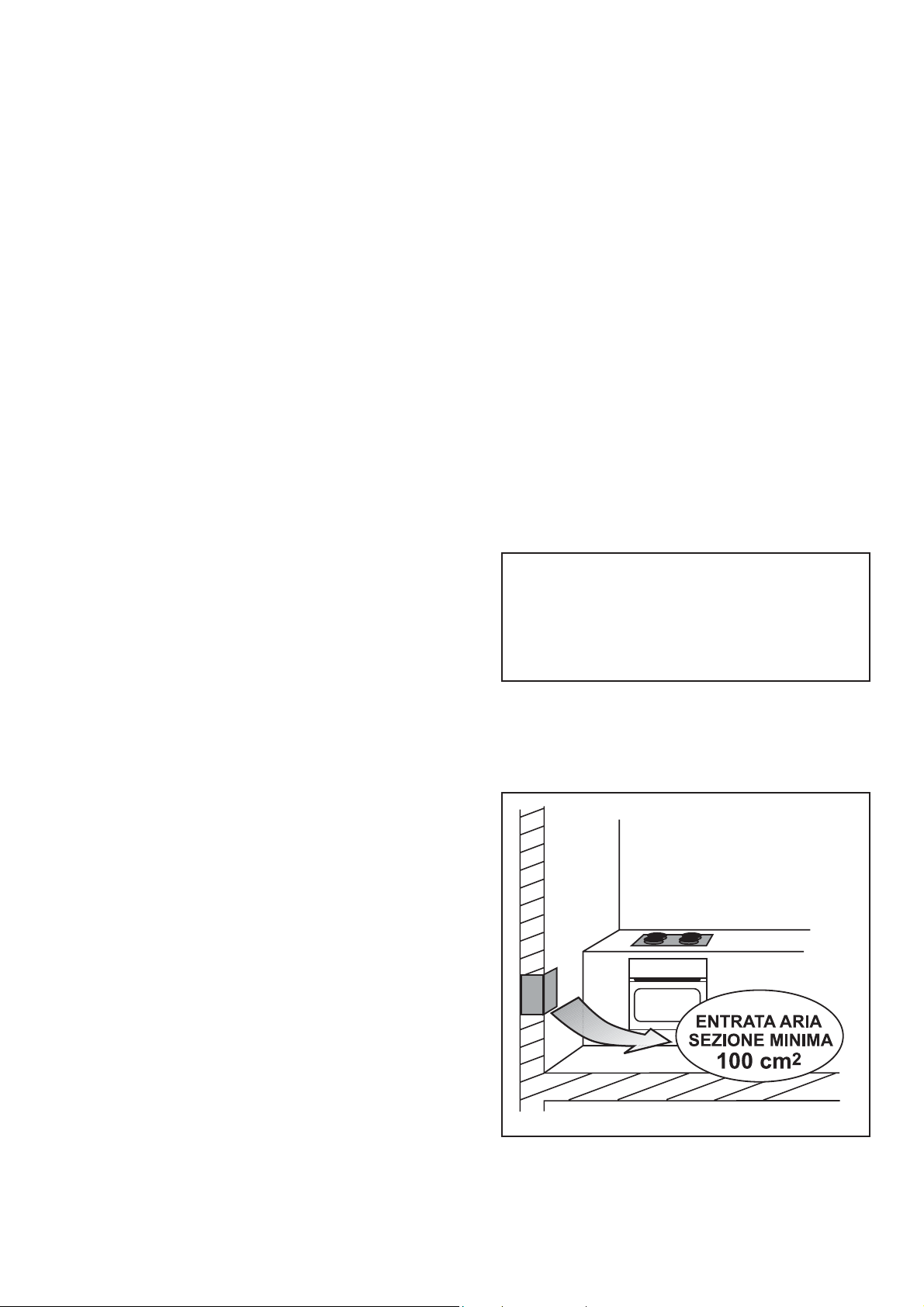

Per il buon funzionamento dell’apparecchio a gas è indispensabile che nel locale possa affluire, in modo naturale, l’aria necessaria alla combustione del gas.
(L’installatore deve seguire le norme in vigore UNI-CIG
7129 - 7131). L’afflusso di aria nel locale deve avvenire
direttamente attraverso aperture praticate su pareti
esterne (come indicato nella Fig. 3). Queste aperture devono avere una sezione libera di passaggio di almeno
100 cm2 .
Questa apertura deve essere costruita in modo da non
venire ostruita sia dall’interno che dall’esterno e posizionata vicino al pavimento, preferibilmente al lato opposto all’evacuazione dei prodotti della combustione. Nel
caso questa apertura non sia fattibile nel locale dove è
installata l’apparecchiatura, l’aria necessaria può provenire da un locale adiacente, purchè:
questo locale non sia una camera da letto o un
ambiente pericoloso;
questo locale non sia in depressione;
la ventilazione fra il locale dove è installato l'apparec-
chio ed il locale adiacente sia assicurata mediante
aperture permanenti (UNI-CIG 7129).
FO 0220
Fig. 3
8
Page 9
Scarico dei prodotti della com-
Collegamento alimentazione gas
bustione

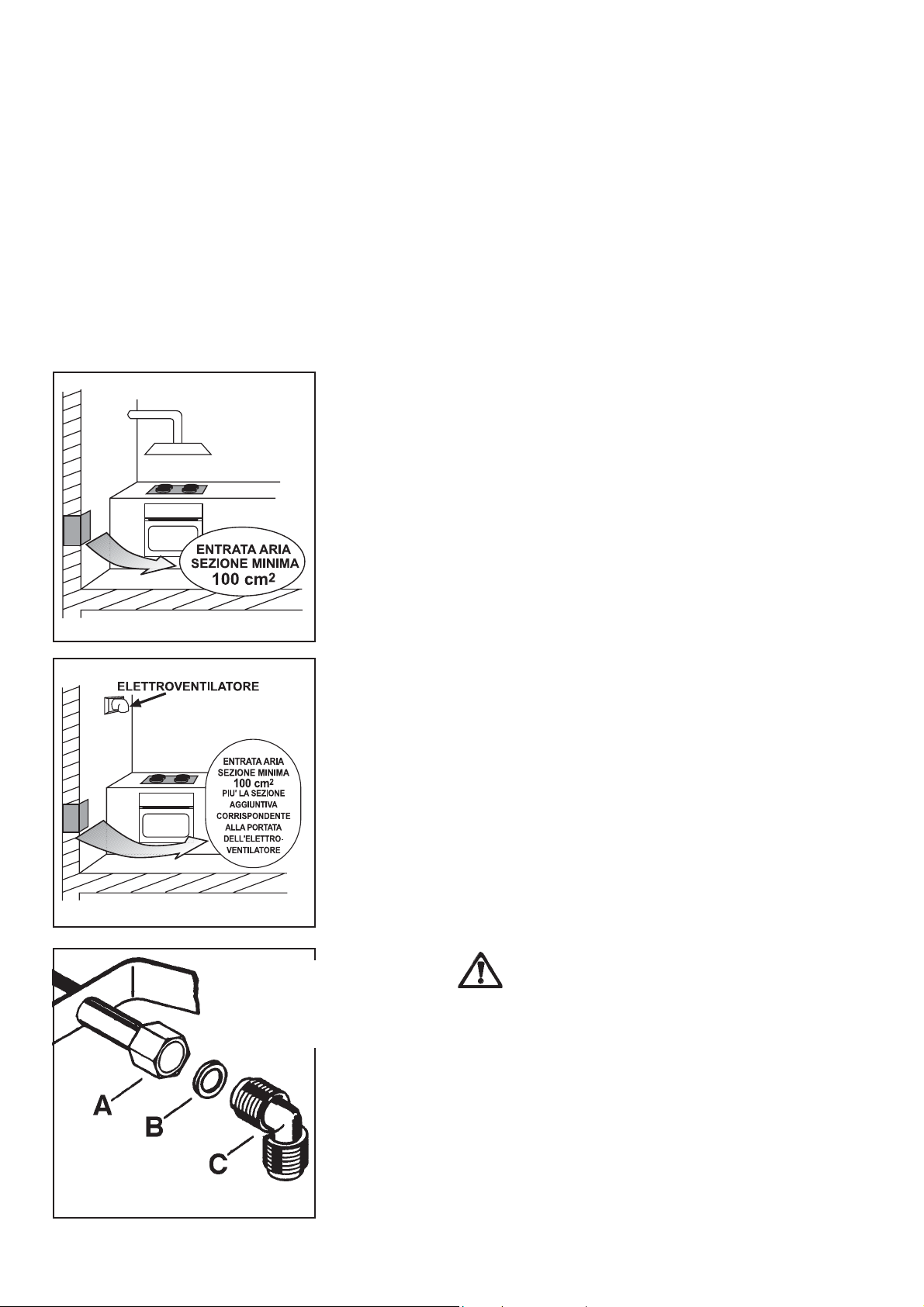

Gli apparecchi di cottura a gas devono scaricare i prodotti della combustione attraverso cappe collegate direttamente a canne fumarie o direttamente all’esterno (Fig.
4).
In caso non sia possibile installare la cappa, è necessario l’impiego di un elettroventilatore applicato alla parete
esterna o alla finestra dell’ambiente, purchè esistano le
condizioni affinchè l’apertura per la ventilazione possa
essere aumentata (vedi Fig. 5) in proporzione alla portata dell’elettroventilatore stesso (UNI-CIG 7129).
Questo elettroventilatore deve avere una portata tale da
garantire, per un ambiente cucina, un ricambio orario
d’aria pari a 3 - 5 volte il suo volume.
Il collegamento gas deve essere eseguito in conformità
con le norme UNI-CIG 7129 - 7131. L’apparecchiatura
esce dalla fabbrica collaudata e regolata per il tipo di gas
indicato nella targhetta che si trova nella protezione inferiore, vicino al tubo di collegamento gas. AccertateVi
che il tipo di gas con cui sarà alimentata l’apparecchiatura sia lo stesso indicato nella targhetta.
In caso contrario procedete secondo le indicazioni riportate nel paragrafo “Adattamento a diversi tipi di gas”.
Per il massimo rendimento ed il minor consumo,
assicurateVi che la pressione di alimentazione del gas
rispetti i valori indicati nella tabella delle “Caratteristiche
dei bruciatori”.
Qualora la pressione del gas impiegato sia diversa (o
variabile) rispetto a quella prevista, è necessario installare, sulla tubazione di ingresso, un appropriato
regolatore di pressione per gas canalizzati (NON GPL)
conforme alla norma UNI-CIG 7430.
L’utilizzo di regolatori di pressione per gas liquidi (GPL)
è consentito purchè questi siano conformi alla norma
UNI-CIG 7432.
Sulla zona terminale della rampa, comprensiva di dado
filettato G 1/2", viene montato il raccordo, interponendo
fra i componenti la guarnizione come rappresentato in
Fig. 6. Avvitate le parti senza forzare, orientate il raccordo nella direzione voluta e quindi serrate il tutto.
FO 0221
FO 0222
Fig. 4
Fig. 5
A) Terminazione rampa
con dado
B) Guarnizione
C) Raccordo orientabile
Allacciamento
Eseguite l’allacciamento all’impianto gas mediante tubo
metallico rigido e raccordi conformi alla norma UNI-CIG
7129, oppure con tubo flessibile di acciaio inox conforme alla norma UNI-CIG 9891, limitatamente a quelli la
cui massima estensione è di 2 metri. Fate attenzione
che, nel caso di impiego di tubi metallici flessibili, gli
stessi non vengano a contatto con parti mobili o schiacciati. Prestate la medesima attenzione anche quando è
previsto un abbinamento forno e piano.
Il raccordo di entrata gas nelle apparecchiature è filettato
1/2" maschio cilindrico.
Eseguite l’allacciamento evitando sollecitazioni di qualsiasi genere all’apparecchio.
IMPORTANTE: Ad installazione ultimata, verificate sempre la perfetta tenuta di tutti i raccordi usando una soluzione saponosa. Non
eseguite mai questo controllo con una fiamma.
FO 0264
Fig. 6
9
Page 10
Collegamento elettrico
L’apparecchiatura è predisposta per un funzionamento
con una tensione di alimentazione di 230 V monofase. Il
collegamento deve essere eseguito in conformità con le
norme e le disposizioni di legge in vigore.
Prima di effettuare il collegamento accertateVi che:
la valvola limitatrice e l’impianto elettrico possano
sopportare il carico dell’apparecchio (vedere targhetta
matricola);
l’impianto di alimentazione sia munito di efficace
collegamento di terra secondo le norme vigenti;
la presa o l’interruttore omnipolare usati siano facil-
mente raggiungibili con l’apparecchiatua installata.
Montate sul cavo una spina adatta al carico e collegarla
ad una adeguata presa di sicurezza.
Desiderando un collegamento diretto alla rete, è necessario interporre fra l’apparecchio e la rete un interruttore
omnipolare con apertura minima fra i contatti di 3 mm,
dimensionato al carico e rispondente alle norme in vigore.
Il cavo di terra giallo/verde non deve essere interrotto dall’interruttore.
Il cavo di fase di colore marrone (proveniente dal morsetto
“L” della morsettiera) deve sempre essere collegato alla
fase della rete di alimentazione.
In ogni caso il cavo di alimentazione deve essere posizionato in modo che in nessun punto raggiunga una temperatura superiore di 90°C.

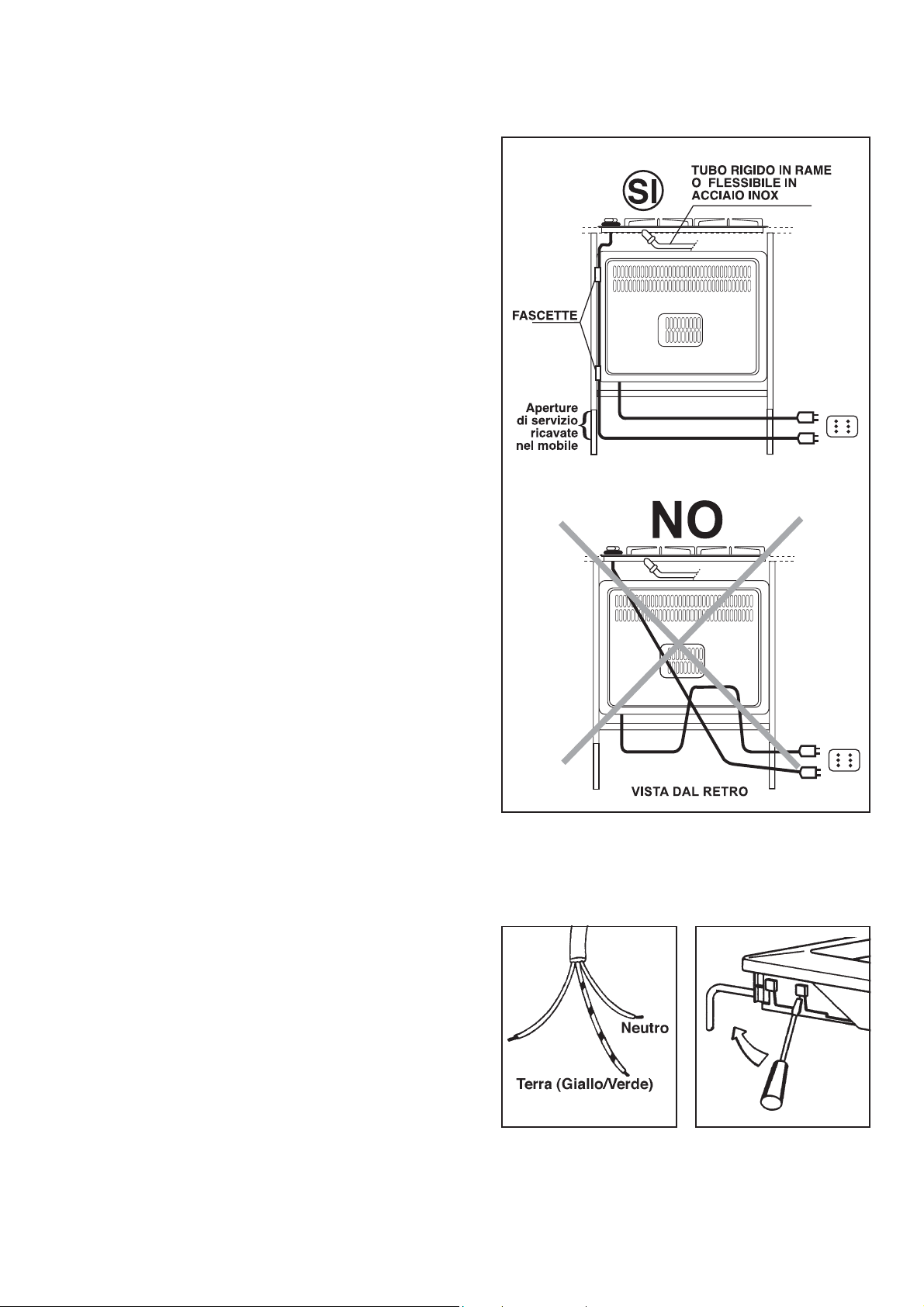

Un esempio di percorso ottimale è rappresentato in Fig.
7. Il cavo viene guidato mediante l’utilizzo di fascette fissate lateralmente al mobile, in modo da evitare qualsiasi contatto con l’apparecchiatura sottostante al piano di
cottura.
Sostituzione del cavo di
alimentazione
Il collegamento del cavo di alimentazione alla morsettiera
è del tipo “Y”: il cavo flessibile può essere sostituito solo
con l’uso di un utensile speciale in dotazione ai tecnici
di assistenza.
Nel caso di sostituzione del cavo è necessario usare solo
cavi del tipo H05V2V2-F T90 adatti al carico e alla temperatura di esercizio. Inoltre, è necessario che il cavetto
di terra giallo/verde sia più lungo di circa 2 cm. dei cavetti
di fase e neutro (Fig. 8).
Dopo l’allacciamento provare gli elementi riscaldanti facendoli funzionare per circa 3 minuti.
Per aprire il coperchio morsetteria e accedere ai morsetti
di collegamento, procedete come segue:
inserite la punta a taglio di un cacciavite nelle sporgen-
ze poste sul lato in vista della morsettiera;
premete leggermente e fate leva verso l’alto (Fig. 19).
FO 0238
FO 0073
Fig. 7
FO 0257
Fig. 8 Fig. 9
10
Page 11
Adattamento ai diversi tipi di gas
Sostituzione degli ugelli
L’apparecchiatura non è provvista di ugelli
per gas città. Qualora fosse necessario, richiedere al rivenditore o al più vicino centro
di Assistenza Tecnica Electrolux l’apposita
confezione di ugelli e sostituirli come descritto nel seguente paragrafo.
1. Togliete le griglie.
2. Togliete i cappellotti e gli spartifiamma dai bruciatori.

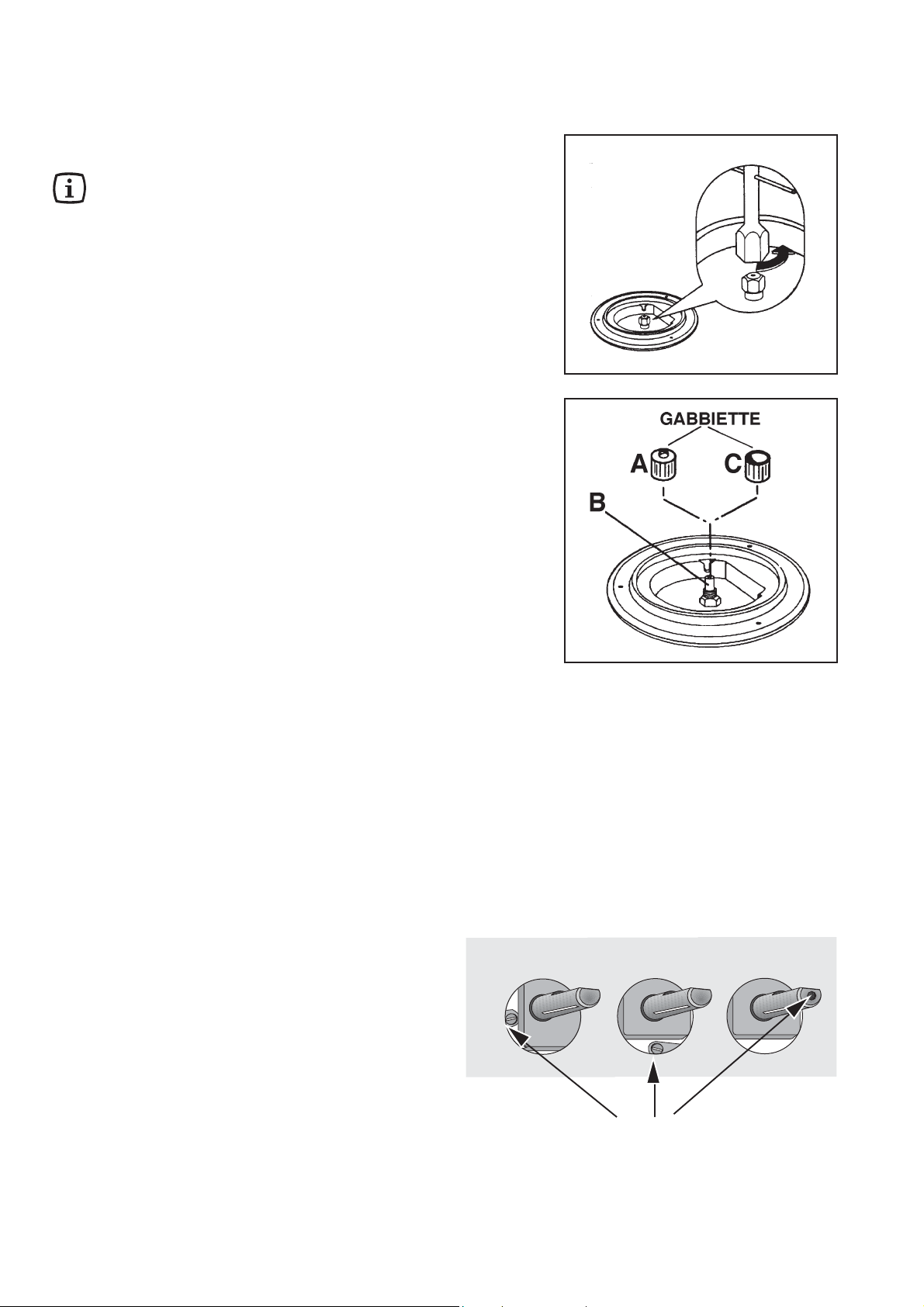

3. Con una chiave a tubo da 7 svitate e togliete gli ugelli
(Fig. 10), sostituendoli con quelli corrispondenti al tipo
di gas di funzionamento (vedi tabella nella pagina
seguente).
Per adattare gli ugelli al funzionamento con gas Città,
dopo aver montato gli appositi ugelli (indicati nella
figura 11 con la lettera B), avvitate sui medesimi le
apposite gabbiette: per i bruciatori semirapido e ausiliario usate la gabbietta indicata dalla lettera A (con
foro Ø 10), per il bruciatore rapido e rapido ridotto la
gabbietta indicata dalla lettera C (con foro Ø16).
4. Rimontate le parti eseguendo all’inverso le operazioni
descritte.
5. Sostituite quindi la targhetta taratura (posizionata
vicino all’attacco della rete gas) con quella corrispondente al nuovo tipo di gas. Quest’ultima si trova nel
sacchetto degli iniettori a corredo.
Qualora la pressione del gas impiegato sia diversa (o
variabile) rispetto a quella prevista, è necessario installare sulla tubazione di ingresso, un appropriato regolatore di pressione per gas canalizzati (NON GPL) conformi alla norma UNI-CIG 7430.
L’utilizzo di regolatori di pressione per gas liquidi (GPL)
è consentito purchè questi siano conformi alla norma
UNI-CIG 7432.
Fig. 10
Fig. 11
FO 0392
FO 0465
Regolazione del minimo
Per regolare il minimo, procedete come segue.
1. Accendete il bruciatore come precedentemente descritto.
2. Portate il rubinetto sulla posizione di minima fiamma.
3. Estraete le manopole.
4. Agite sullo spillo by-pass indicato nella figura 12.
Se operate una trasformazione da gas metano a gas
Gpl, avvitate a fondo in senso orario lo spillo by-pass.
Se invece operate una trasformazione da gas metano
a gas città, svitatelo di circa 3/4 di giro.
In ogni caso il risultato dovrà essere una piccola
fiamma omogenea e regolare su tutta la corona del
bruciatore.
5. Verificate infine che, ruotando rapidamente il rubinetto
dalla posizione di massimo a quella di minimo, non si
abbiano spegnimenti del bruciatore.
Fig. 12
Spillo by-pass
per la regolazione del minimo
11
Page 12
Le operazioni di adattamento sopra descritte si possono
effettuare agevolmente, qualunque sia il posizionamento
o il fissaggio del piano di cottura al mobile da cucina.
Diametri del by-pass
Bruciatore Ø By-pass
del rubinetto
in centesimi
Ausiliario 28
Semi-rapido 32
Rapido 40
Caratteristiche dei bruciatori
TIPO TIPO MARCATURA PORTATA PORTATA PORTATA PRESSIONE
DI GAS BRUCIATORE UGELLI TERMICA TERMICA NOMINALE IN NOMINALE
1/100 mm NOMINALE kW RIDOTTA kW mbar
m3/h g/h
GAS
NATU-
RALE
(Metano)
GAS
LIQUIDO
(Butano/
Propano)
GAS
MANUFAT-
TURATO
(Città)
Rapido (grande) 121 3,2 0,65 0,305 -
Semirapido (medio) 96 2,0 0,45 0,190 - 20
Ausiliario (piccolo) 70 1,0 0,33 0,095 -
Rapido (grande) 88 3,2 0,65 - 231
Semirapido (medio) 71 2,0 0,45 - 144 28-30/37
Ausiliario (piccolo) 50 1,0 0,33 - 72
Rapido (grande) 290 3,2 0,65 0,725 -
Semirapido (medio) 210 2,0 0,45 0,453 - 8
Ausiliario (piccolo) 142 1,0 0,33 0,227 -
12
Page 13

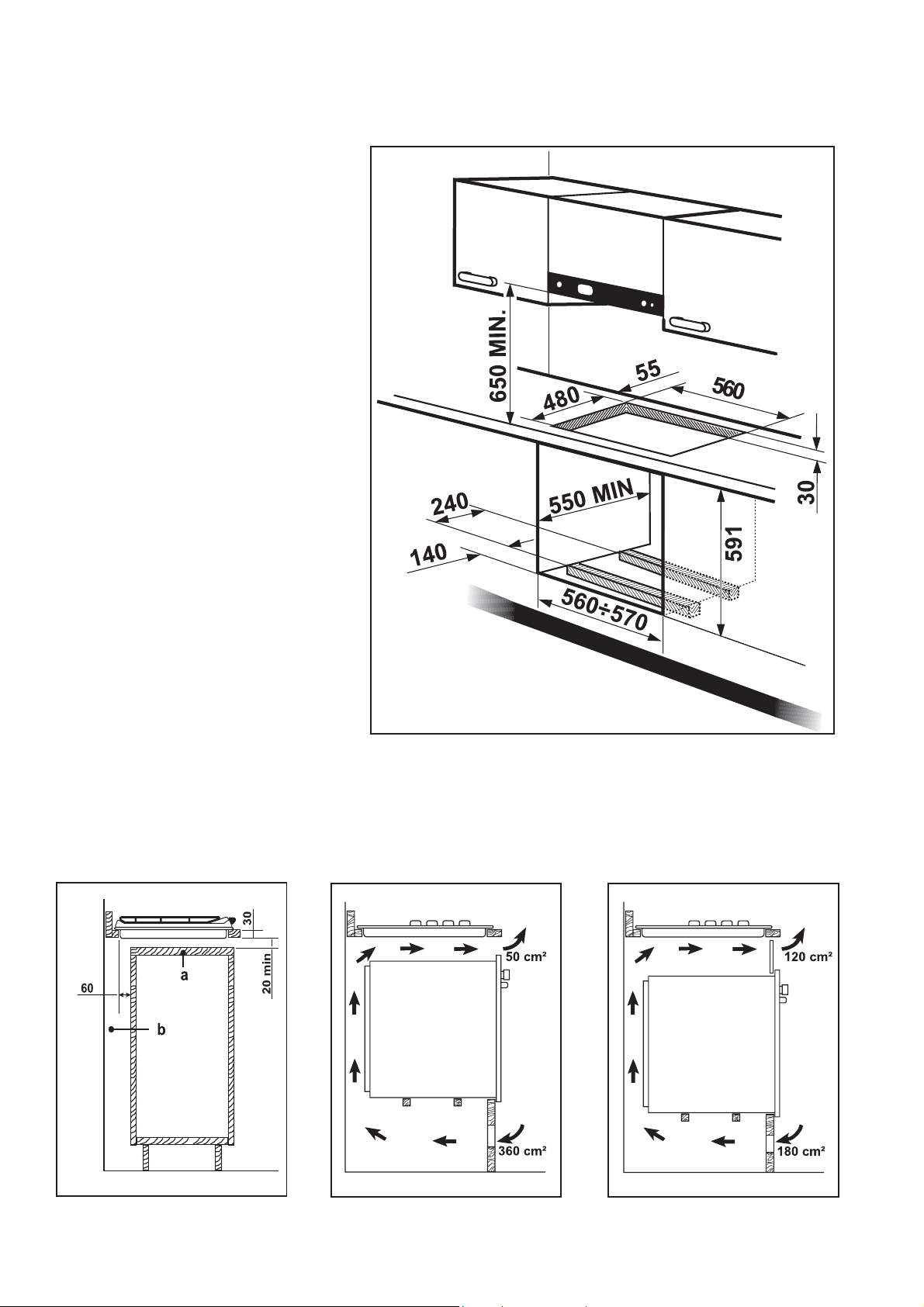

L'incasso nei mobili componibili
Quote espresse in millimetri
SR
A
SR
R
580
510
Fig. 13

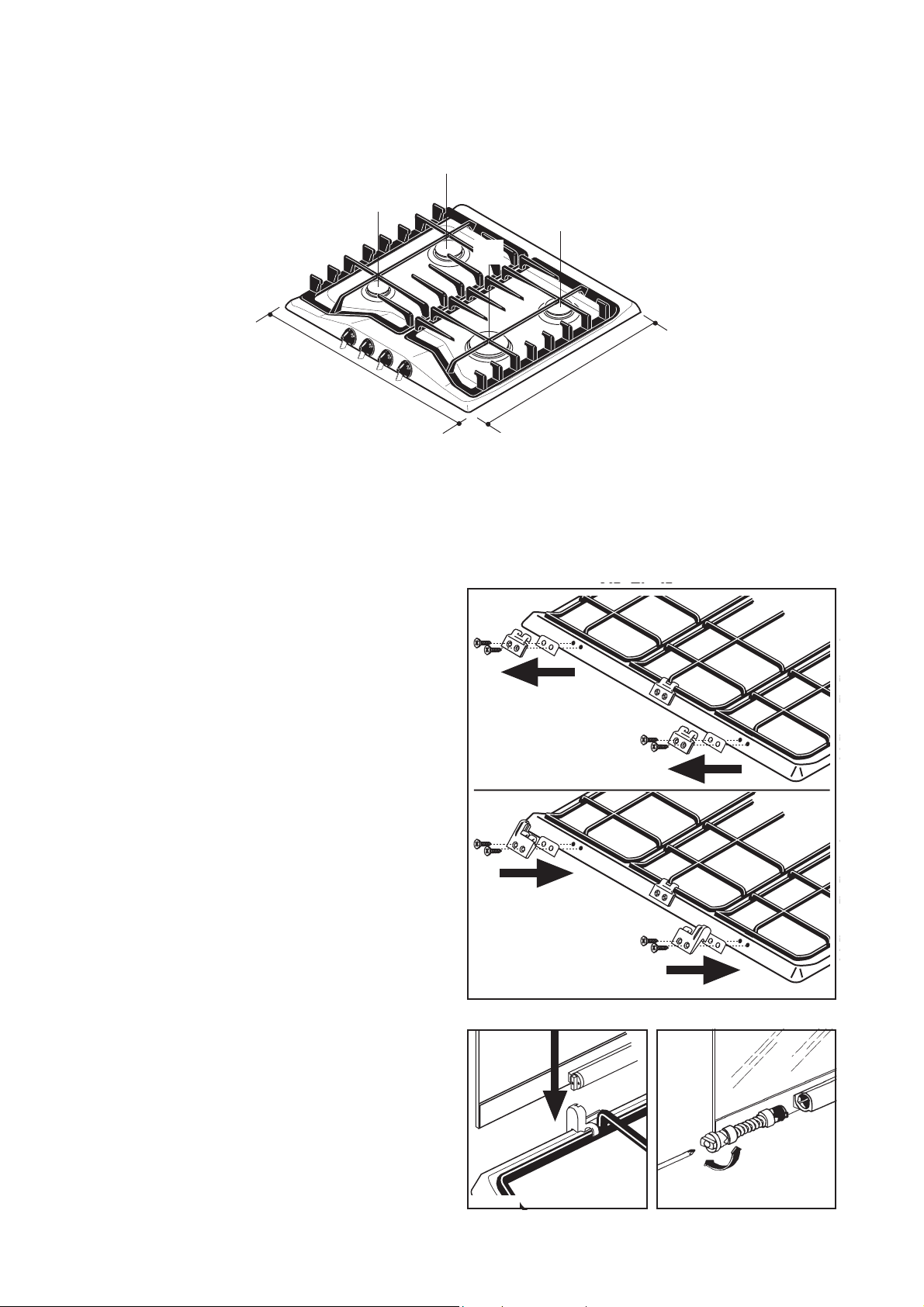

Il piano è previsto per l’inserimento in mobili componibili
da cucina aventi una profondità compresa tra 550 e 600
mm. e opportune caratteristiche.
Le dimensioni del piano sono indicate nella figura 13.
Montaggio del coperchio
Data la posizione dei supporti del coperchio, situati in prossimità di una eventuale parete posteriore,
é consigliabile montare questi supporti prima di installare il piano nel top.
Per fissare il coperchio al piano, procedete come segue:
a. smontate dalla parte posteriore del piano i due suppor-
ti griglie esterni, svitando le viti di fissaggio (Fig. 14)
b. montate i supporti del coperchio utilizzando le viti di
fissaggio dei supporti griglia. Nei modelli smaltati
inserite fra piano di lavoro e supporti l’apposita guarnizione (già presente sotto i supporti griglia) (Fig. 14);
c. inserite la cerniera coperchio sinistra (contrassegnata
dalla lettera S) nel supporto opportunamente sagomato
(Fig. 15);
d. ripetete la stessa operazione con la cerniera coper-
chio destra (contrassegnata dalla lettera D).
A = Bruciatore ausiliario
SR = Bruciatore semirapido
R = Bruciatore rapido
RR = Bruciatore rapido ridotto
UR = Bruciatore ultra-rapido (tripla corona)
Regolazione del bilanciamento
del coperchio
Agendo, con apposito cacciavite, in senso orario o
antiorario sulla vite centrale della cerniera destra e sinistra è possibile regolare il bilanciamento del coperchio
(Fig. 16).
FO 2035
Fig. 14
FO 2036 FO 2037
Fig. 15 Fig. 16
13
Page 14
Inserimento ed assiemaggio
Il piano di cottura può essere montato in un mobile avente
un’apertura per l’incasso dalle dimensioni illustrate nella Fig. 19.
L’apertura dell’incasso deve essere distante almeno 55
mm. dalla parete di fondo.
L’eventuale parete laterale destra o sinistra la cui altezza superi quella del piano di cottura dovrà trovarsi ad
almeno 100 mm. dalla sfondatura nel top.
Il fissaggio del piano al mobile deve essere effettuato
come segue:

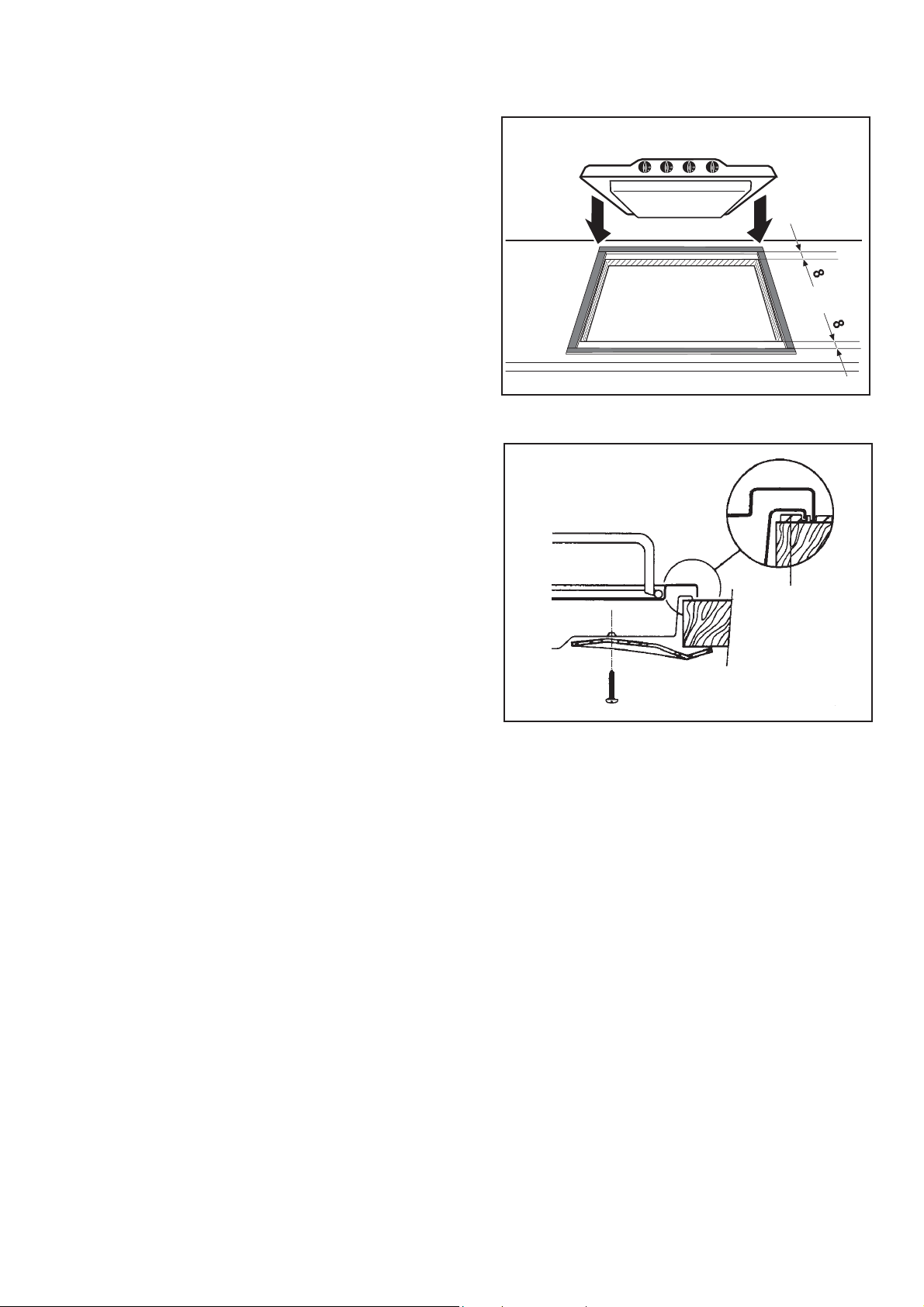

• posizionate l’apposita guarnizione sigillante, fornita in dotazione, a 8 mm dal bordo frontale e
posteriore della sfondatura ed esattamente sui
bordi laterali, (come mostrato nella Fig. 17),
avendo cura che le estremità combacino senza
sormontarsi;
• sistemate il piano nella sfondatura del mobile curandone la centratura;
• fissate il piano al mobile con gli appositi squadretti
(vedi Fig. 18). La trazione delle viti è sufficiente a
tranciare il sigillante, il cui eccesso potrà così essere
agevolmente asportato.
Fig. 17
Il bordo del piano realizza un doppio labirinto di tenuta
che offre un’assoluta garanzia contro le infiltrazioni di liquidi.
FO 0199
a) Sigillante
a
Fig. 18
14
Page 15
Possibilità di inserimento
Su mobile base con
portina
Nella costruzione del mobile è necessario
vengano presi adeguati accorgimenti in
modo da evitare possibili contatti con la
scatola del piano surriscaldata durante il
funzionamento dello stesso. La soluzione
consigliata per evitare tale inconveniente è
illustrata nella figura 20.
Il pannello sotto il piano dovrà essere facilmente rimovibile per consentire, in caso di
intervento dell'assistenza tecnica, il
bloccaggio e lo sbloccaggio del piano.
Su mobile base con forno
Il vano dovrà avere le dimensioni riportate
nella Fig. 19 e dovrà essere munito di supporti per consentire una efficace aerazione.
Due possibili soluzioni per evitare eccessivi surriscaldamenti sono descritte nelle Fig.
21 e 22.
L’allacciamento elettrico del piano e quello
del forno devono essere realizzati
separatamente, sia per ragioni elettriche
che per facilitare l’estraibilità frontale del
forno.
Pensili o cappe d’aspirazione dovranno trovarsi ad almeno 650 mm dal piano di cottura (Fig. 19).
Fig. 20 Fig. 21
FO 0938
Fig. 19
Quote espresse in millimetri
Fig. 22
FO 0939FO 2044
a) pannello del mobile smontabile
b) eventuale spazio utile per gli
allacciamenti
15
Page 16
From the Electrolux Group. The world’s No.1 choice.
The Electrolux Group is the world’s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than
55 million Electrolux Group products (such as refrigerators, cookers, washing machines, vacuum cleaners, chain saws and
lawn mowers) are sold each year to a value of approx. USD 14 billion in more than 150 countries around the world.
11/04
Grafiche MDM - Forlì
Loading...
