Page 1
Piani di cottura - Ankastre Gazlý Ocak - √aÁo‚aˇ ‚apo˜Ìaˇ Ôo‚epxÌocÚ¸
ISTRUZIONI PER L’USO
KULLANIM KILAVUZU
P”OBOƒCTBO œO ›CœÀ”ATA÷»»
35674-5004
Mod. EHT 672
IT-TR-RU
Page 2
Italiano
Per la Vostra sicurezza
L’uso di questa nuova apparecchiatura é facile.Tuttavia, é importante leggere per intero questo libretto, prima di installare
e di usare l’apparecchiatura per la prima volta. In questo modo, potrete ottenere le migliori prestazioni, evitare
comportamenti errati, usare l’apparecchiatura in assoluta sicurezza e rispettare l’ambiente.
Installazione
L’installazione dell’apparecchiatura ed il collegamen-
to alla rete elettrica devono essere eseguiti solamente
da PERSONALE QUALIFICATO. Prima di qualsiasi
intervento, è necessario verificare che l’apparecchiatura sia DISINSERITA dalla rete elettrica.

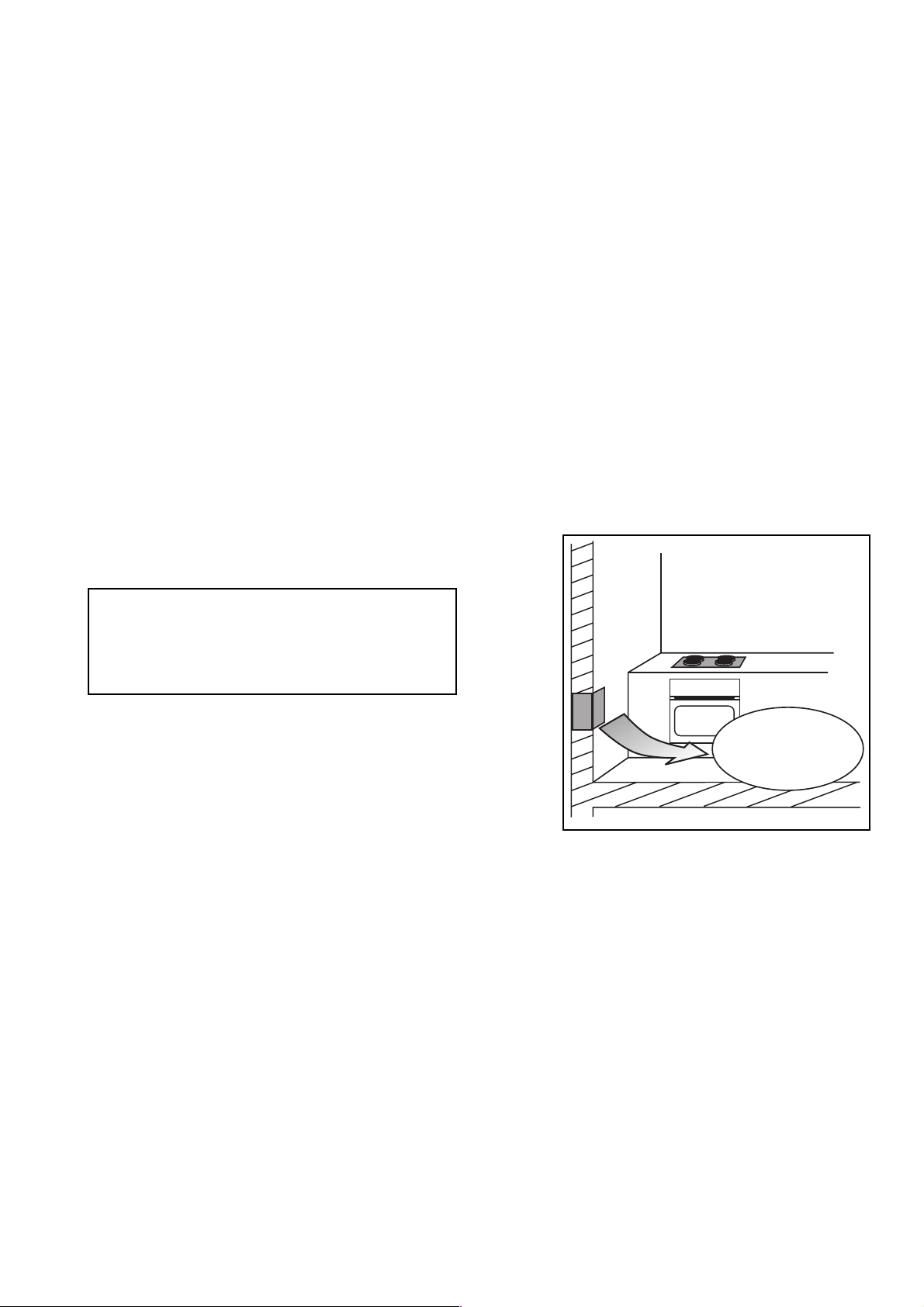

AssicurateVi che l'aria possa circolare liberamente
attorno all'apparecchiatura. Una scarsa ventilazione
produce carenza di ossigeno.
AssicurateVi che l'apparecchiatura sia alimentata
con il tipo di gas indicato sull'apposita etichetta
adesiva, posta nelle immediate vicinanze del tubo di
allacciamento alla rete del gas.

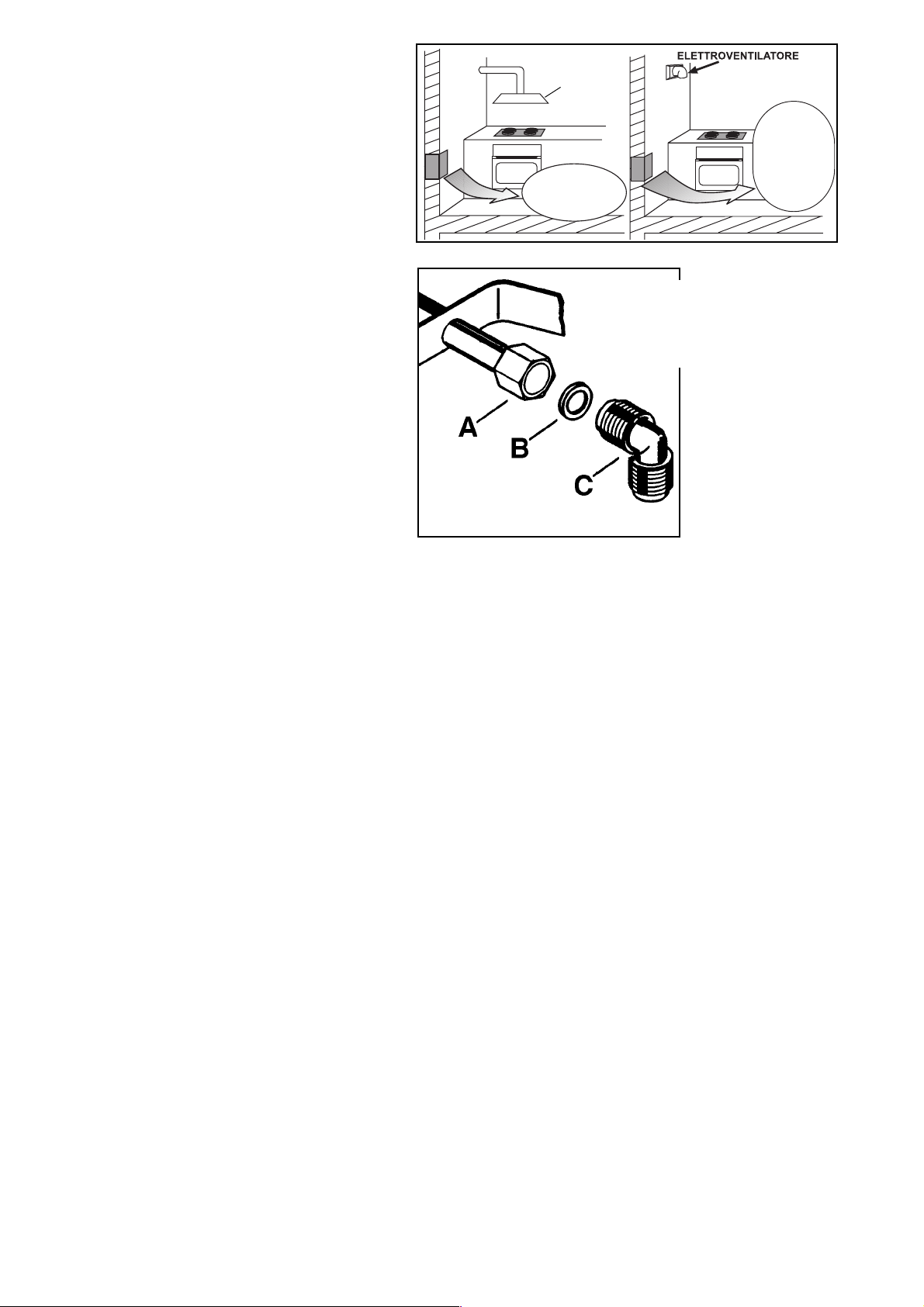

L'utilizzo di un apparecchio di cottura a gas produce
calore e umidità nel locale in cui è installato. Assicurate una buona aerazione del locale, mantenendo
aperte ed efficienti le prese d'aria o installando una
cappa di aspirazione con condotto di scarico.
Se utilizzate l'apparecchiatura intensamente e per un
tempo prolungato, dovete rendere più efficace
l'aerazione, per esempio aprendo una finestra o aumentando la potenza dell'aspiratore elettrico, se presente.
Dopo aver tolto l’apparecchiatura dall’imballaggio,
assicurateVi che il prodotto non risulti danneggiato e
che il cavo di alimentazione elettrica sia in perfette
condizioni. In caso contrario, rivolgeteVi al rivenditore
prima di mettere in funzione l’apparecchiatura.
La Casa costruttrice declina ogni responsabilità nel
caso le norme antinfortunistiche non vengano rispettate.
Sicurezza per i bambini
Questa apparecchiatura deve essere adoperata solo
da persone adulte. AssicurateVi che i bambini non
tocchino i comandi o non giochino con l’apparecchiatura.
Le parti esposte di questa apparecchiatura si riscal-
dano durante la cottura e rimangono calde per un certo
tempo anche dopo lo spegnimento. Tenete lontani i
bambini fino a quando l’apparecchiatura non si è
raffreddata.
Durante l'uso
Questo prodotto è stato realizzato per cuocere cibi,
all'interno di abitazioni comuni a scopo non professionale.
Evitate di usarlo per qualsiasi altro scopo.
E’ rischioso modificare o tentare di modificare le
caratteristiche di questo prodotto.
Tenete ben pulita l’apparecchiatura. I residui di cibo
possono causare rischi di incendio.
In caso di guasti, non cercate mai di riparare l’appa-
recchiatura di persona. Le riparazioni effettuate da
persone non competenti possono causare danni e
incidenti. Per prima cosa, consultate il contenuto di
questo libretto. Se non trovate le informazioni che Vi
interessano, contattate il Centro di Assistenza più
vicino. L’assistenza a questa apparecchiatura deve
essere effettuata da un Centro di Assistenza Tecnica
autorizzato. Richiedete sempre l’impiego di ricambi
orginali.
Dopo aver utilizzato l’apparecchiatura, assicurateVi
che tutti i comandi siano in posizione “CHIUSO” o
“SPENTO”.
Se usate una presa di corrente nelle vicinanze di
questa apparecchiatura, fate attenzione che i cavi
degli elettrodomestici che state usando non la tocchino e siano sufficientemente lontani dalle parti calde di
questa apparecchiatura.
Consigli per la protezione
dell'ambiente
Tutti i materiali utilizzati sono compatibili con l’am-
biente e riciclabili. Vi preghiamo di dare il Vostro contributo alla conservazione dell’ambiente, utilizzando
gli appositi canali di raccolta differenziata.
Gli apparecchi dismessi o non più utilizzabili non sono
rifiuti senza valore. Attraverso lo smaltimento ecologico, diversi materiali impiegati nella produzione della Vostra apparecchiatura possono essere recuperati.
InformateVi sulla attuali possibilità di smaltimento
presso il Vostro rivenditore specializzato, oppure presso la Vostra Amministrazione Comunale.
Prima di rottamare l’apparecchiatura, tagliate il cavo
di alimentazione e rendetela inservibile.
Guida alla lettura delle istruzioni
Questi simboli Vi aiuteranno a trovare velocemente le
informazioni più importanti.
Informazioni sulla sicurezza
Istruzioni "passo dopo passo"
Consigli utili e suggerimenti
Informazioni legate alla protezione dell'ambiente
È molto importante che questo libretto di istruzioni sia conservato assieme all’apparecchiatura per
qualsiasi futura consultazione. Se l’apparecchiatura dovesse essere venduta o trasferita ad un’altra persona, assicurateVi che il libretto venga
consegnato al nuovo utente, affinché possa essere messo al corrente del funzionamento della
macchina e delle relative avvertenze.
2
Page 3
Indice
Per l'Utente Per l'Installatore
Per la Vostra sicurezza 2
Istruzioni per l'uso 3
Pulizia e manutenzione 4
Manutenzione periodica 5
Assistenza e ricambi 5
Condizioni di garanzia 5
Questa apparecchiatura è conforme
alle seguenti Direttive CEE:
- 73/23 e 90/683 (relative alla Bassa Tensione);
- 89/336
- 90/396 (relativa alla Apparecchiature a Gas)
- 93/68 (relativa alle Norme Generali)
e successive modificazioni.
(relativa alla Compatibilità Elettromagnetica);
Istruzioni per l'uso
Caratteristiche tecniche 6
Istruzioni per l'installatore 6
Collegamento elettrico 7
Adattamento ai diversi tipi di gas 9

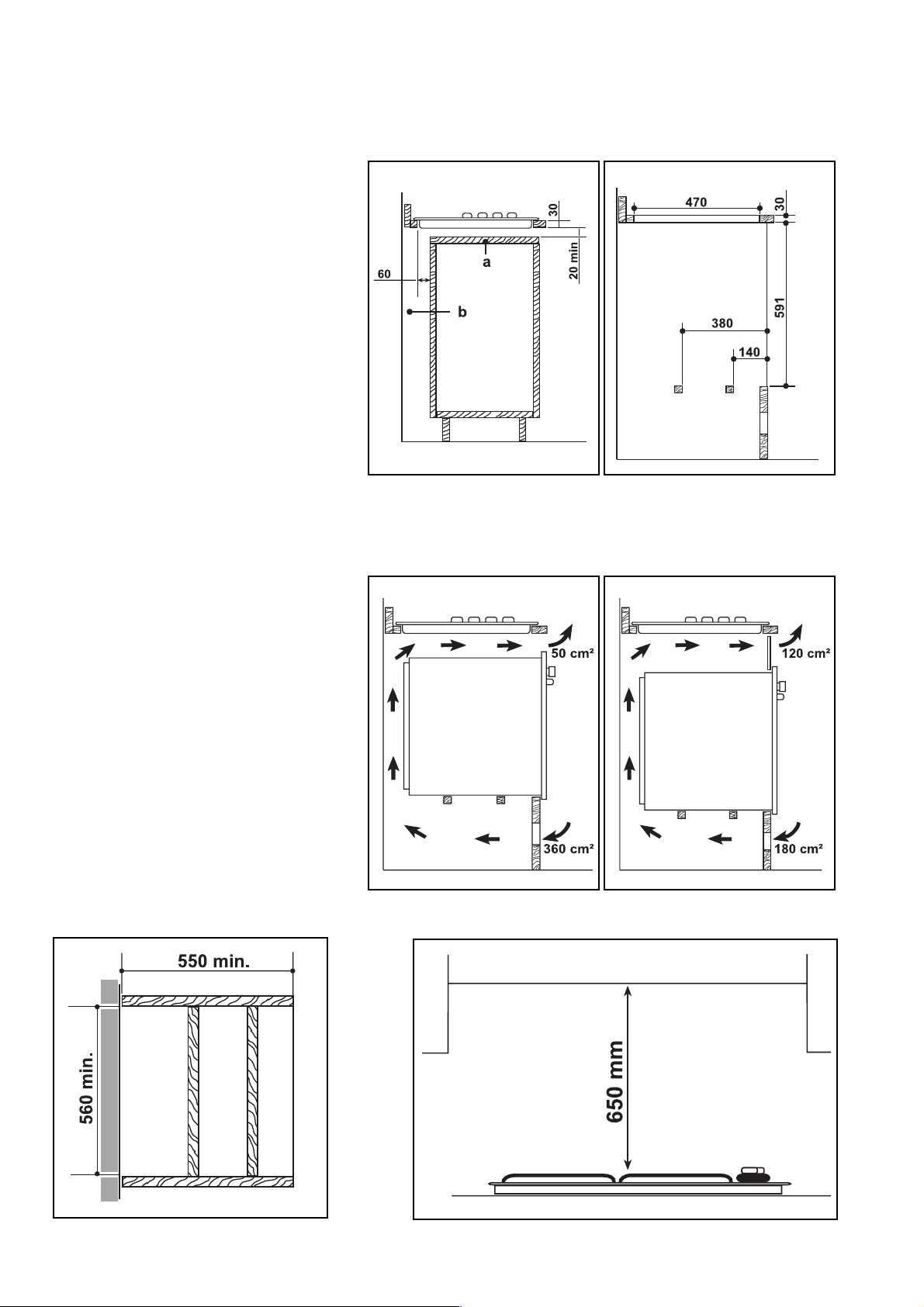

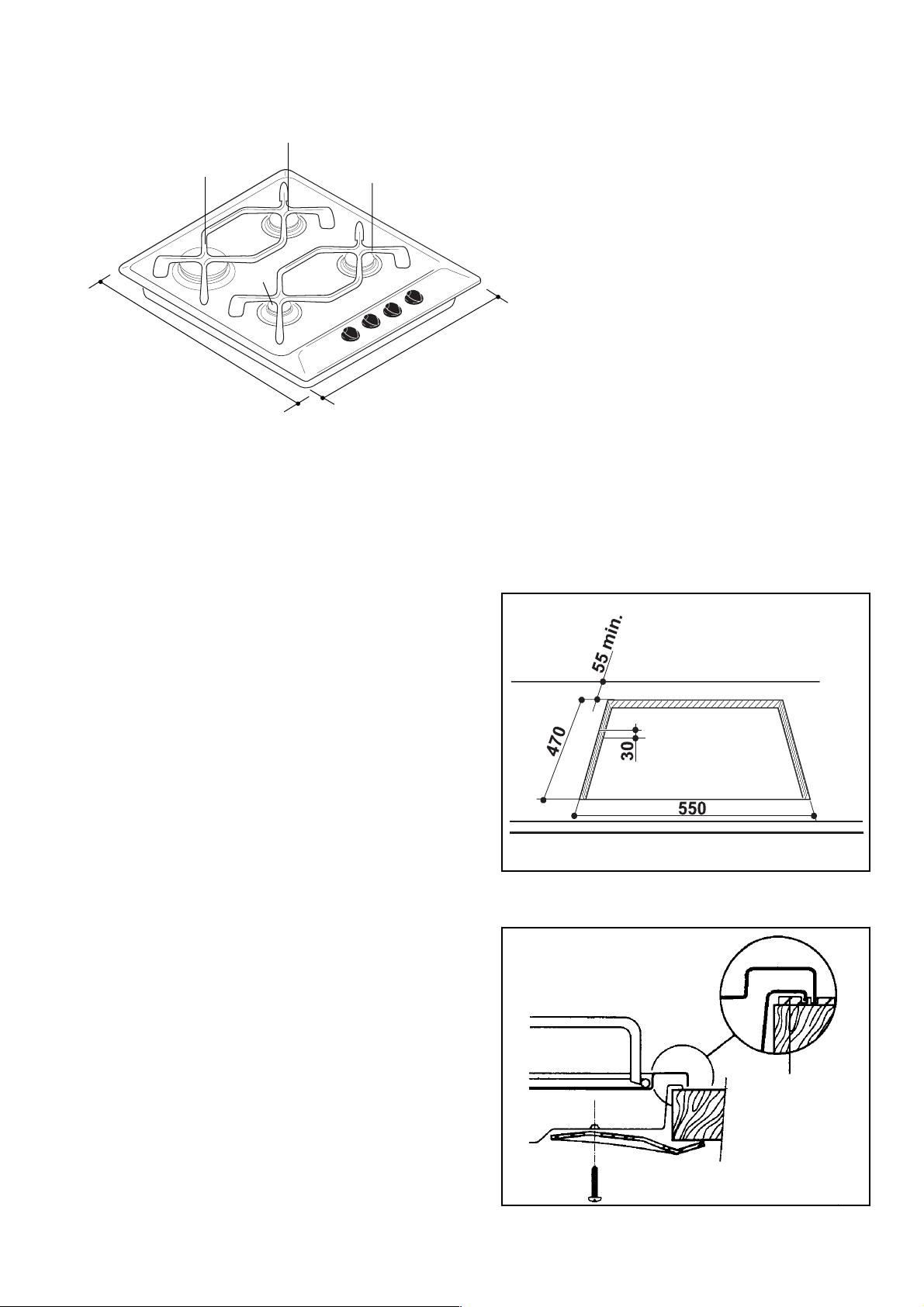

L'incasso nei mobili componibili 10
Possibilità di inserimento 11
COSTRUTTORE: ELECTROLUX HOME PRODUCTS
ITALY S.p.A.
Viale Bologna 298
47100 FORLI’ (Italia)
Queste istruzioni sono valide solamente per i paesi di
destinazione i cui simboli di identificazione figurano
sulla copertina del libretto istruzioni e sull'apparecchio.
Prima di usare l'apparecchiatura, rimuovete
tutti i materiali di imballo , comprese le etichette pubblicitarie e le eventuali pellicole
protettive.
Le manopole di comando
del piano di cottura
Nella parte frontale del piano si trovano le manopole per
il funzionamento dei fornelli a gas. I simboli posti sulle
manopole hanno il seguente significato:
nessuna erogazione di gas
massima erogazione di gas
minima erogazione di gas
Accensione dei fornelli
Per ottenere più facilmente la fiamma, accendete il fornello prima di mettere un recipiente sulla griglia.
Per accendere un fornello:
Spingere a fondo la manopola corrispondente al for-
nello e ruotarla fino al simbolo di "massima
erogazione". La fiamma si accenderà automaticamente.
Dopo aver acceso la fiamma, tenete premuta la ma-
nopola per circa 5 secondi; questo tempo è necessario per riscaldare la "termocoppia" (fig.1,lettera C)
e disattivare la valvola di sicurezza, che altrimenti
fermerebbe l'erogazione del gas.

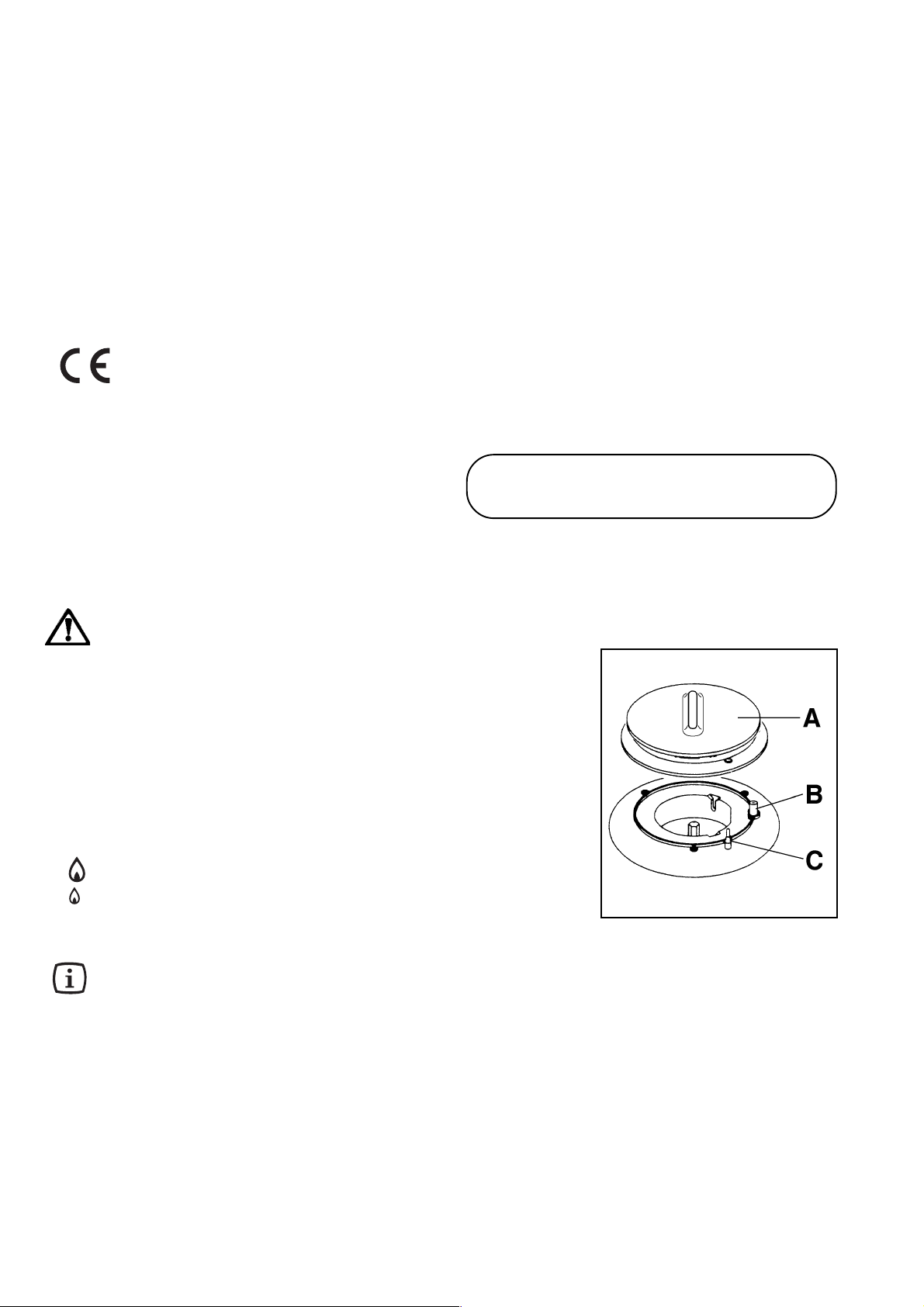

Fig. 1
Dopo aver acceso la fiamma, controllate che sia regolare e ruotate la manopola fino ad ottenere l'intensità
desiderata.
Se dopo alcuni tentativi la fiamma non si accende,
controllate che il "cappellotto" (indicato nella figura 1 con
la lettera A) sia nella corretta posizione.
Per spegnere la fiamma, ruotate la manopola in senso
orario fino al simbolo .
FO 2295
A- Cappellotto
B- Candeletta di accensione
C- Termocoppia
3
Page 4
Per un corretto uso dei fornelli
Per un minor consumo di gas ed un migliore rendimento,
usate solamente recipienti a fondo piatto e di dimensioni
adatte ai fornelli, come evidenziato nella tabella.
Bruciatore diametro diametro
minimo massimo
Grande (rapido) 180 mm. 260 mm.
Medio (semirapido) 120 mm. 220 mm.
Piccolo (Ausiliario) 80 mm. 160 mm.
Inoltre, non appena un liquido inizia a bollire, fate attenzione a ridurre la fiamma quanto basta per mantenere
l'ebollizione.
Prima di togliere i recipienti dai fornelli, abbas-
sate sempre la fiamma o spegnetela.
Durante le cottura in cui vengono impiegati
grassi od olii, sorvegliate attentamente le
Vostre pietanze, perché queste sostanze, portate ad alte temperature, possono incendiarsi.

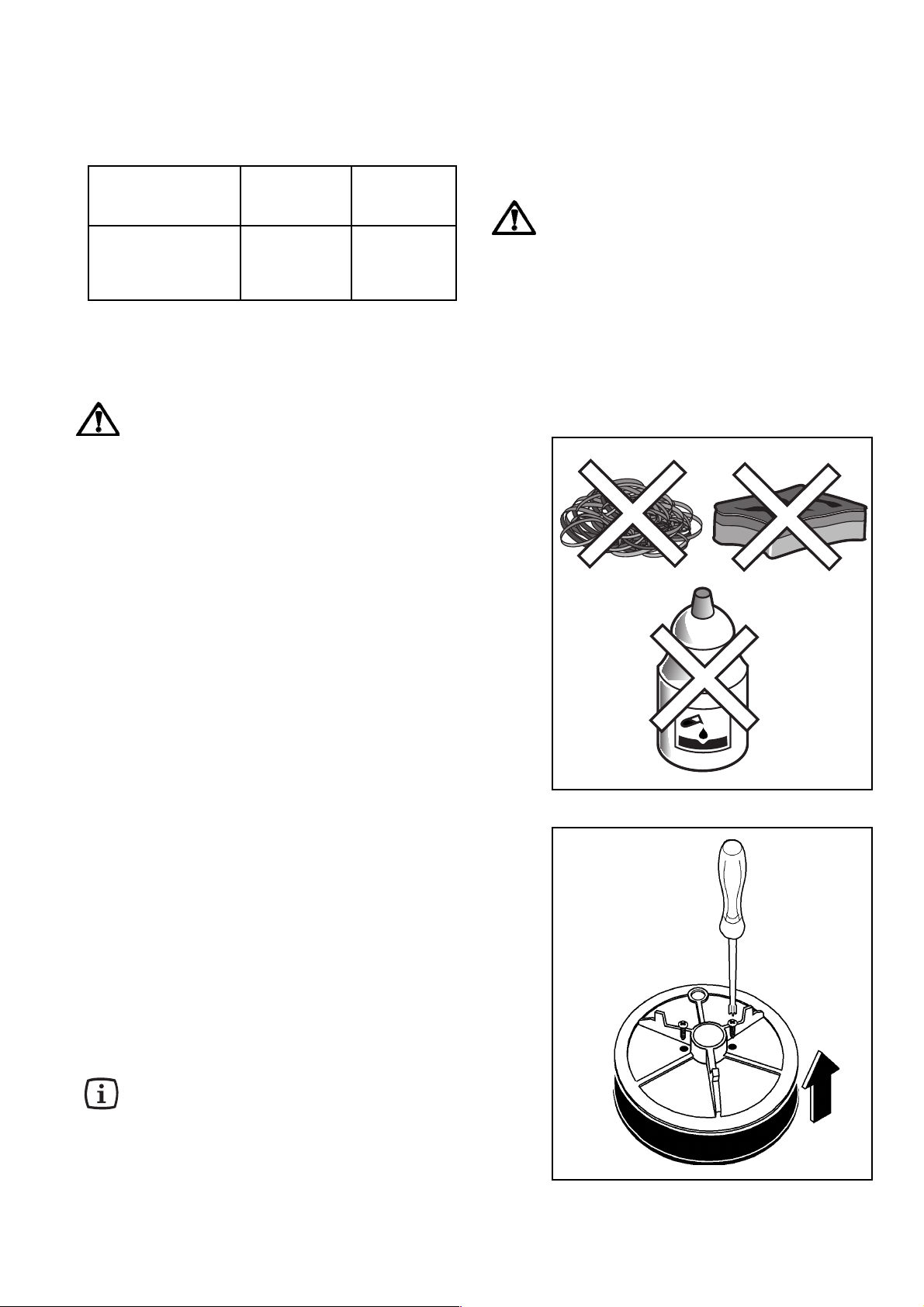

Pulizia e manutenzione
Prima di ogni operazione disinserite l’apparecchiatura dalla rete elettrica.
Pulizia generale
Lavate le parti smaltate con acqua tiepida e detersivo,
evitando di usare prodotti abrasivi che potrebbero rovinarle.
Lavare frequentemente i cappellotti con acqua bollente
e detersivo, avendo cura di togliere ogni incrostazione.
Risciacquate bene con acqua le parti in acciaio inox,
dopo l’uso, ed asciugatele con un panno morbido.
Per le macchie persistenti usare i normali detersivi non
abrasivi o prodotti specifici, comunemente reperibili in
commercio.
Vi raccomandiamo di non usare per la pulizia pagliette,
lane di acciaio o acidi.
Le griglie del piano di cottura
Le griglie possono essere tolte dal piano di cottura per
consentire una migliore pulizia.
Le griglie possono essere lavate anche in lavastoviglie.
Dopo il lavaggio, rimettete le griglie al loro posto,
controllandone la corretta posizione.
Pulizia della candeletta di
accensione
L'accensione automatica dei fornelli è assicurata dalla
presenza di una "candeletta" in ceramica ed un elettrodo in metallo (indicati nella fig. 1 con la lettera B). Procedete periodicamente ad una accurata pulizia di queste parti del piano. Inoltre, per evitare difficoltà di accensione, controllate che i fori del bruciatore non siano otturati.
Per rimuovere le incrostazioni dai fori del cappello
del bruciatore, togliete le due viti di fissaggio dalla
parte inferiore del cappello e separate le due parti
(Fig. 3). Terminata la pulizia, rimontate insieme le
due parti e rimettetele correttamente nella loro
posizione sul bruciatore.
Fig. 2
Fig. 3
FO 2265
4
Page 5
Manutenzione periodica
Fate controllare periodicamente lo stato di conservazione e di efficacia del tubo del gas, e se presente, del
regolatore di pressione. Qualora venissero riscontrate
anomalie, non richiedete riparazioni, ma fate sostituire
la parte difettosa.
A garanzia del buon funzionamento e della sicurezza, è
necessario procedere periodicamente all’ingrassaggio
dei rubinetti di regolazione del gas.
La lubrificazione periodica dei rubinetti deve
essere eseguita SOLAMENTE DA PERSONALE
QUALIFICATO al quale ci si deve rivolgere anche
nel caso si riscontrassero anomalie nel funzionamento dell’apparecchiatura.
Assistenza e ricambi
Questa apparecchiatura, prima di lasciare la fabbrica, è
stata collaudata e messa a punto da personale esperto
e specializzato, in modo da dare i migliori risultati di funzionamento. Ogni riparazione o messa a punto che si
rendesse in seguito necessaria, deve essere fatta con
la massima cura e attenzione.
Per questo motivo raccomandiamo di rivolgerVi sempre
al Concessionario che ha effettuato la vendita o al nostro Centro di Assistenza più vicino, specificando il tipo
di inconveniente, il modello dell'apparecchiatura (Mod.),
il numero di prodotto (Prod. No.) ed il numero di fabbricazione (Ser. No.). Questi dati sono riportati nella
targhetta collocata sull'ultima pagina di copertina.
I ricambi originali, certificati dal costruttore del prodotto, e contraddistinti da
questo marchio si trovano
solo presso i nostri Centri
di Assistenza Tecnica e
Negozi di Ricambi Autorizzati.
Condizioni di garanzia
La Sua nuova apparecchiatura è coperta da garanzia. Le condizioni di garanzia sono riportate per
esteso nei documenti che trovate all'interno dell'apparecchiatura.
Conservi con cura, insieme ai documenti di garanzia,
la ricevuta o lo scontrino fiscale, oppure ancora la
bolla di accompagnamento, che servono a documentare l'acquisto della Sua apparecchiatura e la
data in cui é avvenuto.
In caso di intervento del Servizio di Assistenza, esibite questi documenti al personale incaricato. Senza il rispetto di questa procedura, il Servizio di Assistenza sarà costretto ad addebitare qualsiasi eventuale riparazione.
Il Servizio di Assistenza Tecnica, attraverso i suoi
numerosi Centri autorizzati, presta in Italia assistenza alle più prestigiose marche di elettrodomestici. In
caso di necessità, potrà cercare il Centro più vicino
consultando le Pagine Gialle nella rubrica Elettrodomestici/Riparazione, alla voce «ZANUSSI SERVIZIO
TECNICO»
5
Page 6
Caratteristiche tecniche
Potenza bruciatori Gas
Bruciatore rapido (grande) 3,0 kW (GN) - 2,8 (GPL)
Bruciatore ausiliario (piccolo) 1 kW
Bruciatore semirapido (medio) 2 k W
Categoria III1a2H3+
Taratura apparecchio G 20 / 20 mbar
Raccordo di entrata gas G 1/2"
Tensione di alimentazione 230 V 50 Hz
Dimensioni dell'apertura per
l'incasso
Larghezza 550 mm.
Profondità 470 mm.
Istruzioni per l'installatore
ATTENZIONE: Questo apparecchio può essere installato
e funzionare solo in locali permanentemente ventilati
secondo UNI 7129 e UNI 7131.
L’installazione dell’apparecchiatura ed il collegamen-
to alla rete elettrica devono essere eseguiti solamen-
te da PERSONALE QUALIFICATO. Prima di qualsiasi intervento, è necessario verificare che l’apparec-
chiatura sia DISINSERITA dalla rete elettrica.
LA SOCIETA’ COSTRUTTRICE DECLINA OGNI RESPONSABILITÀ’ PER EVENTUALI DANNI DERIVANTI DA UNA INSTALLAZIONE NON CONFORME
ALLE NORME VIGENTI O DA UN MANCATO RISPETTO DELLE NORME ANTINFORTUNISTICHE.
Locale di installazione
Per il buon funzionamento dell’apparecchio a gas è indispensabile che nel locale possa affluire, in modo naturale, l’aria necessaria alla combustione del gas (l’installatore deve seguire le norme in vigore UNI-CIG 7129
- 7131).
L’afflusso di aria nel locale deve avvenire direttamente
attraverso aperture praticate su pareti esterne (come indicato nella Fig. 4).
Queste aperture devono avere una sezione libera di passaggio di almeno 100 cm2, se l'apparecchiatura é dotata di dispositivo di sicurezza, o 200 cm2, se l'apparecchiatura non é dotata di dispositivo di sicurezza.
Questa apertura deve essere costruita in modo da non
venire ostruita sia dall’interno che dall’esterno e posizionata vicino al pavimento, preferibilmente al lato opposto all’evacuazione dei prodotti della combustione.
Nel caso questa apertura non sia fattibile nel locale dove
è installata l’apparecchiatura, l’aria necessaria può provenire da un locale adiacente, purchè:
questo locale non sia una camera da letto o un
ambiente pericoloso;
questo locale non sia in depressione;
la ventilazione fra il locale dove è installato l'apparec-
chio ed il locale adiacente sia assicurata mediante
aperture permanenti (UNI-CIG 7129).
6
APERTURA PER
LA VENTILAZIONE
Fig. 4
FO 0220
Scarico dei prodotti della
combustione
Gli apparecchi di cottura a gas devono scaricare i prodotti della combustione attraverso cappe collegate direttamente a canne fumarie o direttamente all’esterno (Fig.
4).
In caso non sia possibile installare la cappa, è necessario l’impiego di un elettroventilatore applicato alla parete esterna o alla finestra dell’ambiente, purchè esistano le condizioni affinchè l’apertura per la ventilazione
possa essere aumentata (vedi fig. 4) in proporzione alla
portata dell’elettroventilatore stesso (UNI-CIG 7129).
Questo elettroventilatore deve avere una portata tale da
garantire, per un ambiente cucina, un ricambio orario
d’aria pari a 3 - 5 volte il suo volume.
Page 7
Collegamento alimentazione
gas
Il collegamento gas deve essere eseguito in conformità con le norme UNI-CIG 7129 - 7131. L’apparecchiatura esce dalla fabbrica collaudata e regolata per il tipo di gas indicato nella targhetta che si
trova nella protezione inferiore, vicino al tubo di collegamento gas. AccertateVi che il tipo di gas con
cui sarà alimentata l’apparecchiatura sia lo stesso
indicato nella targhetta. In caso contrario procedete secondo le indicazioni riportate nel paragrafo
“Adattamento a diversi tipi di gas”. Per il massimo
rendimento ed il minor consumo, assicurateVi che
la pressione di alimentazione del gas rispetti i valori indicati nella tabella delle “Caratteristiche dei bruciatori”.
Qualora la pressione del gas impiegato sia diversa
(o variabile) rispetto a quella prevista, è necessario
installare, sulla tubazione di ingresso, un appropriato regolatore di pressione per gas canalizzati (NON
GPL)
conforme alla norma UNI-CIG 7430. L’utilizzo di
regolatori di pressione per gas liquidi (GPL) è consentito purchè questi siano conformi alla norma
UNI-CIG 7432.
Sulla zona terminale della rampa, comprensiva di
dado filettato GJ 1/2", viene montato il raccordo,
interponendo fra i componenti la guarnizione come
rappresentato in Fig. 7. Avvitate le parti senza forzare, orientate il raccordo nella direzione voluta e
quindi serrate il tutto.
Allacciamento
Eseguite l’allacciamento all’impianto gas mediante
tubo metallico rigido e raccordi conformi alla norma
UNI-CIG 7129, oppure con tubo flessibile di acciaio
inox conforme alla norma UNI-CIG 9891, limitata-
FO 0222
Fig. 6
AUMENTARE
L'APERTURA IN
BASE ALLA
PORTATA
DELL'ELET-
TRO-
VENTILATORE
Fig.5
FO 0221
CAPPA
ASPIRANTE
APERTURA PER LA
VENTILAZIONE
A) Terminazione rampa
con dado
B) Guarnizione
C) Raccordo orientabile
FO 0264
Fig. 7
mente a quelli la cui massima estensione è di 2 metri. Fate attenzione che, nel caso di impiego di tubi metallici flessibili, gli
stessi non vengano a contatto con parti mobili o schiacciati.
Prestate la medesima attenzione anche quando è previsto un
abbinamento forno e piano. Il raccordo di entrata gas nelle
apparecchiature è filettato 1/2" maschio cilindrico.
Eseguite l’allacciamento evitando sollecitazioni di qualsiasi genere all’apparecchio.
IMPORTANTE: Ad installazione ultimata, verificate sem-
pre la perfetta tenuta di tutti i raccordi usando una
soluzione saponosa. Non eseguite mai questo controllo
con una fiamma.
Collegamento elettrico
L’apparecchiatura è predisposta per un funzionamento
con una tensione di alimentazione di 230 V monofase. Il
collegamento deve essere eseguito in conformità con le
norme e le disposizioni di legge in vigore.
Prima di effettuare il collegamento accertateVi che:
la valvola limitatrice e l’impianto elettrico possano
sopportare il carico dell’apparecchio (vedere targhetta
matricola);
l’impianto di alimentazione sia munito di efficace
collegamento di terra secondo le norme vigenti;
la presa o l’interruttore omnipolare usati siano facil-
mente raggiungibili con l’apparecchiatua installata.
Montate sul cavo una spina adatta al carico e collegarla
ad una adeguata presa di sicurezza.
Desiderando un collegamento diretto alla rete, è neces-
sario interporre fra l’apparecchio e la rete un interruttore
omnipolare con apertura minima fra i contatti di 3 mm,
dimensionato al carico e rispondente alle norme in vigore.
Il cavo di terra giallo/verde non deve essere interrotto dall’interruttore.
Il cavo di fase di colore marrone (proveniente dal
morsetto “L” della morsettiera) deve sempre essere collegato alla fase della rete di alimentazione.
In ogni caso il cavo di alimentazione deve essere posizionato in modo che in nessun punto raggiunga una temperatura superiore di 50°C a quella ambiente.
Un esempio di percorso ottimale è rappresentato in Fig.
8. Il cavo viene guidato mediante l’utilizzo di fascette fissate lateralmente al mobile, in modo da evitare qualsiasi contatto con l’apparecchiatura sottostante al piano di
cottura.
7
Page 8

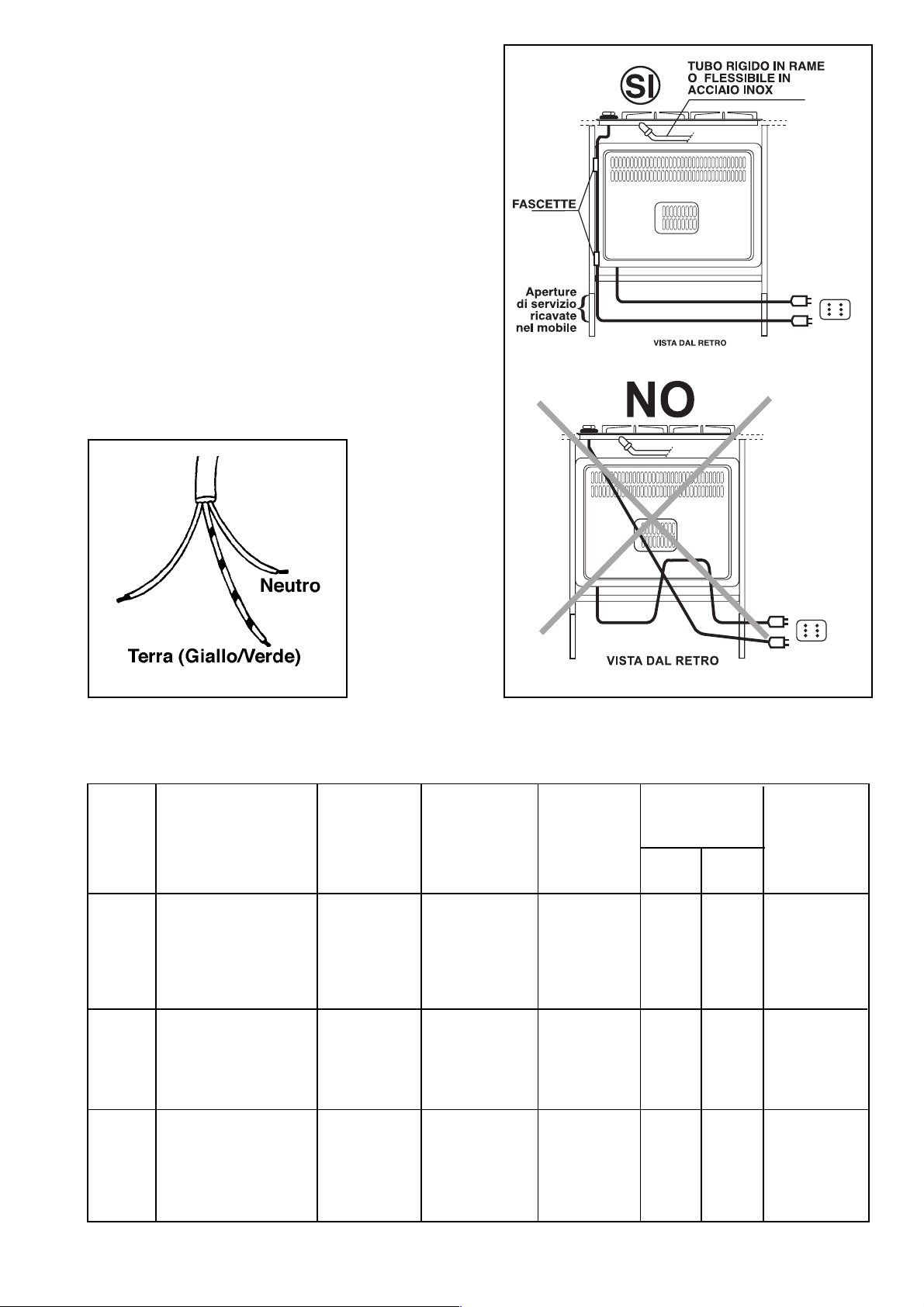

Sostituzione del cavo di
alimentazione
Nel caso di sostituzione del cavo è necessario usare
solo cavi del tipo H05 RRF o H05V2V2-F (T90) adatti al
carico e alla temperatura di esercizio. Inoltre, è necessario che il cavetto di terra giallo/verde sia più lungo di
circa 2 cm. dei cavetti di fase e neutro (Fig. 9).
Dopo l’allacciamento provare gli elementi riscaldanti facendoli funzionare per circa 3 minuti.
FO 0073
Fig. 9
Fig. 8
FO 0238
CARATTERISTICHE DEI BRUCIATORI
TIPO TIPO MARCATURA PORTATA PORTATA PORTATA PRESSIONE
DI GAS BRUCIATORE UGELLI TERMICA TERMICA NOMINALE IN NOMINALE
1/100 mm NOMINALE kW RIDOTTA kW mbar
m3/h g/h
GAS NATU-
RALE
(Metano)
GAS
LIQUIDO
(Butano/
Propano)
Rapido (grande) 119 3,0 0,65 0,286
Semirapido (medio) 96 2,0 0,45 0,190 -
Ausiliario (piccolo) 70 1,0 0,33 0,095 -
Rapido (grande) 86 2,8 0,65 - 202
Semirapido (medio) 71 2,0 0,45 - 144
Ausiliario (piccolo) 50 1,0 0,33 - 72
20
28-30/37
GAS
MANUFAT-
TURATO
(Città)
8
Rapido (grande) 282 3,0 0,65 0,635 -
Semirapido (medio) 210 2,0 0,45 0,453 - 8
Ausiliario (piccolo) 142 1,0 0,33 0,227 -
Page 9

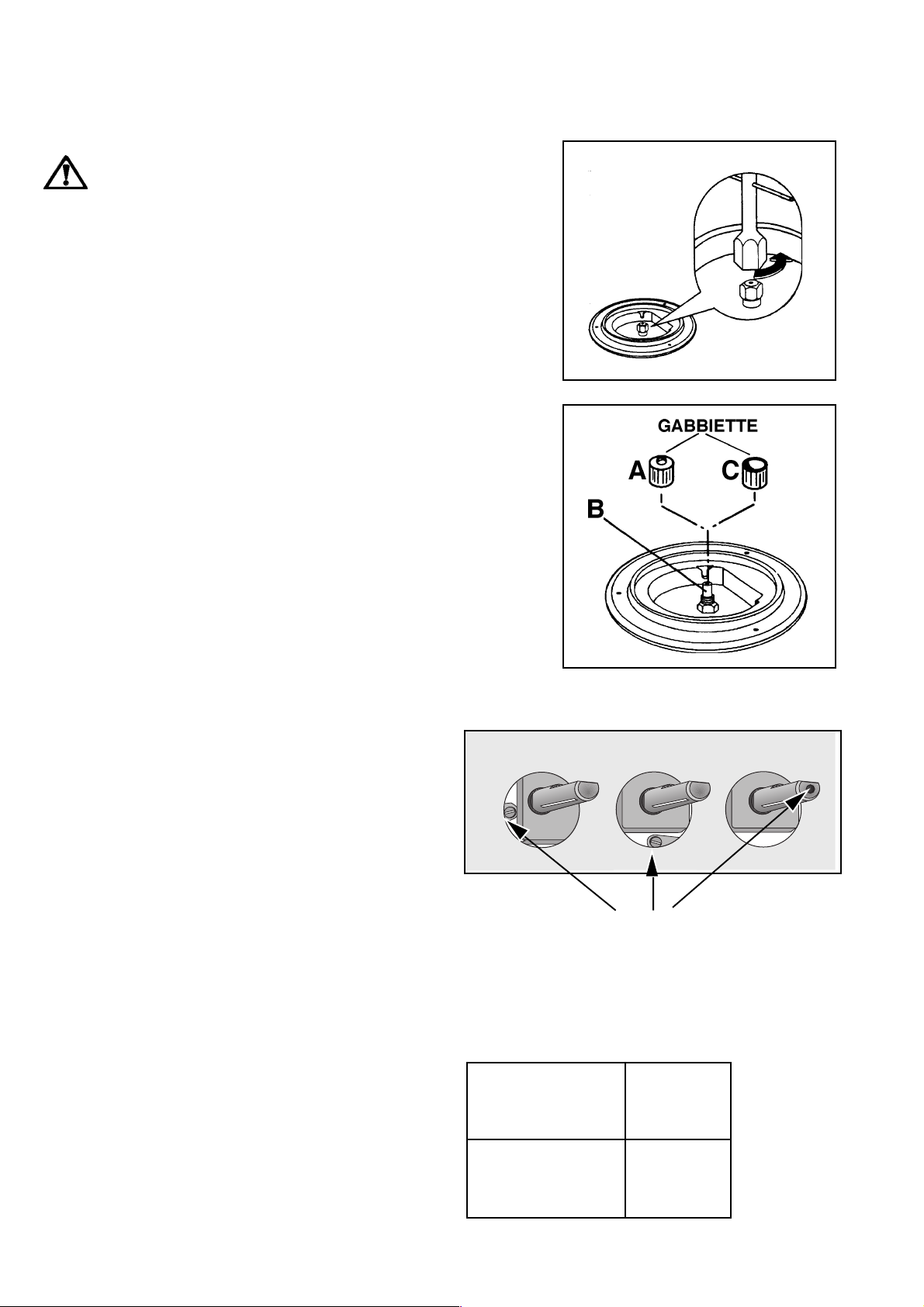

Adattamento ai diversi tipi di gas
Sostituzione degli ugelli
L’apparecchiatura non è provvista di ugelli
per gas città. Qualora fosse necessario, richiedere al rivenditore o al più vicino centro di
Assistenza Tecnica l’apposita confezione di
ugelli e sostituirli come descritto nel seguente paragrafo.
1. Togliete le griglie.
2. Togliete i cappellotti e gli spartifiamma dai bruciatori.
3. Con una chiave a tubo da 7 svitate e togliete (Fig. 10)
gli ugelli, sostituendoli con quelli corrispondenti al tipo
di gas di funzionamento (vedi tabella nella pagina
precedente).
Per adattare gli ugelli al funzionamento con gas Città,
dopo aver montato gli appositi ugelli (indicati nella
figura 11 con la lettera B), avvitate sui medesimi le
apposite gabbiette: per i bruciatori semirapido e ausiliario usate la gabbietta indicata dalla lettera A (con
foro Ø 10), per il bruciatore rapido e pesciera la
gabbietta indicata dalla lettera C (con foro Ø16).
4. Rimontate le parti eseguendo all’inverso le operazioni
descritte.
5. Sostituite quindi la targhetta taratura (posizionata
vicino all’attacco della rete gas) con quella corrispondente al nuovo tipo di gas. Quest’ultima si trova nel
sacchetto degli iniettori a corredo.
Qualora la pressione del gas impiegato sia diversa (o
variabile) rispetto a quella prevista, è necessario installare sulla tubazione di ingresso, un appropriato regolatore di pressione per gas canalizzati (NON GPL) conformi alla norma UNI-CIG 7430.
L’utilizzo di regolatori di pressione per gas liquidi (GPL)
è consentito purchè questi siano conformi alla norma
UNI-CIG 7432.
Fig. 10
Fig. 11
FO 0392
FO 0465
Regolazione del minimo
Per regolare il minimo, procedete come segue.
1. Accendete il bruciatore come precedentemente descritto.
2. Portate il rubinetto sulla posizione di minima fiamma.
3. Estraete le manopole.
4. Agite sullo spillo by-pass indicato nella figura 12.
• Se operate una trasformazione da gas metano a
gas Gpl, avvitate a fondo in senso orario lo spillo bypass. Se invece operate una trasformazione da gas
metano a gas città, svitatelo di circa 3/4 di giro.
• In ogni caso il risultato dovrà essere una piccola
fiamma omogenea e regolare su tutta la corona del
bruciatore.
5. Verificate infine che, ruotando rapidamente il rubinetto
dalla posizione di massimo a quella di minimo, non si
abbiano spegnimenti del bruciatore.
Le operazioni di adattamento sopra descritte si possono
effettuare agevolmente, qualunque sia il posizionamento
o il fissaggio del piano di cottura al mobile da cucina.
Fig. 12
Spillo by-pass
per la regolazione del minimo
DIAMETRI DEL BY-PASS
Bruciatore Ø By-pass
del rubinetto
in centesimi
Ausiliario 28
Semi-rapido 32
Rapido 40
9
Page 10
L'incasso nei mobili componibili
SR
R
SR
A
580
500
Quote espresse in millimetri
A = Bruciatore ausiliario
SR = Bruciatore semirapido
R = Bruciatore rapido
Inserimento ed assiemaggio
I piani di cottura possono essere montati in un mobile
avente un’apertura per l’incasso dalle dimensioni illustrate nella fig. 13.
L’apertura dell’incasso deve essere distante almeno 55
mm. dalla parete di fondo.
L’eventuale parete laterale destra o sinistra la cui altezza superi quella del piano di cottura dovrà trovarsi ad
almeno 100 mm. dalla sfondatura nel top.
Questi piani sono previsti per l’inserimento in mobili
componibili da cucina aventi una profondità compresa tra
550 e 600 mm. e opportune caratteristiche.
Le dimensioni dei piani sono indicate nelle figure.
Quote espresse in millimetri
Il fissaggio del piano al mobile deve essere effettuato
come segue:
• posizionate l’apposita guarnizione sigillante, fornita in
dotazione, sul bordo della sfondatura avendo cura che
le estremità combacino senza sormontarsi;
• sistemate il piano nella sfondatura del mobile curan-
done la centratura;
• fissate il piano al mobile con gli appositi squadretti
(vedi fig. 14). La trazione delle viti è sufficiente a
tracciare il sigillante, il cui eccesso potrà così essere
agevolmente asportato.
Il bordo del piano realizza un doppio labirinto di tenuta
che offre un’assoluta garanzia contro le infiltrazioni di liquidi.
10
FO 2098
FO 0199
a) Sigillante
Fig. 13
a
Fig. 14
Page 11
Possibilità di inserimento
Fig. 15 Fig. 16
Le dimensioni sono espresse in millimetri.
Su mobile base con
portina
Nella costruzione del mobile è necessario
vengano presi adeguati accorgimenti in modo
da evitare possibili contatti con la scatola del
piano surriscaldata durante il funzionamento
dello stesso. La soluzione consigliata per
evitare tale inconveniente è illustrata nella figura 15.
Il pannello sotto il piano dovrà essere facilmente rimovibile per consentire, in caso di intervento dell'assistenza tecnica, il bloccaggio
e lo sbloccaggio del piano.
FO 1013
FO 0947
Su mobile base con forno
Il vano dovrà avere le dimensioni riportate nelle figg.16 e 19 e dovrà essere munito di supporti per consentire una efficace aerazione.
Due possibili soluzioni per evitare eccessivi
surriscaldamenti sono descritte nelle fig. 17
e 18.
L’allacciamento elettrico del piano e quello
del forno devono essere realizzati
separatamente, sia per ragioni elettriche che
per facilitare l’estraibilità frontale del forno.
Pensili o cappe d’aspirazione dovranno trovarsi ad almeno 650 mm dal piano di cottura
(Fig. 20).
Fig. 19
a) pannello del mobile smontabile
b) eventuale spazio utile per gli allacciamenti
Fig. 17
FO 0938
Fig. 20
Fig. 18
FO 0939
FO 0198
FO 2099
11
Loading...
