Per la Vostra sicurezza
Luso di questa nuova apparecchiatura é facile.Tuttavia, é importante leggere per intero questo libretto, prima di
installare e di usare lapparecchiatura per la prima volta. In questo modo, potrete ottenere le migliori prestazioni,
evitare comportamenti errati, usare lapparecchiatura in assoluta sicurezza e rispettare lambiente.
Installazione
l Linstallazione dellapparecchiatura ed il collegamento
alla rete elettrica devono essere eseguiti solamente da
PERSONALE QUALIFICATO. Prima di qualsiasi intervento, è necessario verificare che lapparecchiatura sia
DISINSERITA dalla rete elettrica.
l AssicurateVi che l'aria possa circolare liberamente at-
torno all'apparecchiatura. Una scarsa ventilazione produce carenza di ossigeno.
l AssicurateVi che l'apparecchiatura sia alimentata con il
tipo di gas indicato sull'apposita etichetta adesiva, posta
nelle immediate vicinanze del tubo di allacciamento alla
rete del gas.
l L'utilizzo di un apparecchio di cottura a gas produce
calore e umidità nel locale in cui è installato. Assicurate
una buona aerazione del locale, mantenendo aperte ed
efficienti le prese d'aria o installando una cappa di aspirazione con condotto di scarico.
l Se utilizzate l'apparecchiatura intensamente e per un
tempo prolungato, dovete rendere più efficace l'aerazione,
per esempio aprendo una finestra o aumentando la
potenza dell'aspiratore elettrico, se presente.
l Dopo aver tolto lapparecchiatura dallimballaggio,
assicurateVi che il prodotto non risulti danneggiato e che
il cavo di alimentazione elettrica sia in perfette condizioni. In caso contrario, rivolgeteVi al rivenditore prima di
mettere in funzione lapparecchiatura.
l La Casa costruttrice declina ogni responsabilità nel
caso le norme antinfortunistiche non vengano rispettate.
Sicurezza per i bambini
l Questa apparecchiatura deve essere adoperata solo da
persone adulte. AssicurateVi che i bambini non tocchino
i comandi o non giochino con lapparecchiatura.
l Le parti esposte di questa apparecchiatura si riscaldano
durante la cottura e rimangono calde per un certo tempo
anche dopo lo spegnimento. Tenete lontani i bambini
fino a quando lapparecchiatura non si è raffreddata.
Durante l'uso
l Questo prodotto è stato realizzato per cuocere cibi, all'in-
terno di abitazioni comuni a scopo non professionale.
Evitate di usarlo per qualsiasi altro scopo.
l E rischioso modificare o tentare di modificare le caratte-
ristiche di questo prodotto.
l Tenete ben pulita lapparecchiatura. I residui di cibo
possono causare rischi di incendio.
l In caso di guasti, non cercate mai di riparare lapparec-
chiatura di persona. Le riparazioni effettuate da persone
non competenti possono causare danni e incidenti. Per
prima cosa, consultate il contenuto di questo libretto. Se
non trovate le informazioni che Vi interessano, contattate
il Centro di Assistenza più vicino. Lassistenza a questa
apparecchiatura deve essere effettuata da un Centro di
Assistenza Tecnica autorizzato. Richiedete sempre limpiego di ricambi orginali.
l Dopo aver utilizzato lapparecchiatura, assicurateVi che
tutti i comandi siano in posizione CHIUSO o SPENTO.
l Se usate una presa di corrente nelle vicinanze di questa
apparecchiatura, fate attenzione che i cavi degli elettrodomestici che state usando non la tocchino e siano
sufficientemente lontani dalle parti calde di questa apparecchiatura.
Consigli per la protezione
dell'ambiente
l Tutti i materiali utilizzati sono compatibili con lambiente
e riciclabili. Vi preghiamo di dare il Vostro contributo alla
conservazione dellambiente, utilizzando gli appositi
canali di raccolta differenziata.
l Gli apparecchi dismessi o non più utilizzabili non sono
rifiuti senza valore. Attraverso lo smaltimento ecologico,
diversi materiali impiegati nella produzione della Vostra
apparecchiatura possono essere recuperati.
l InformateVi sulla attuali possibilità di smaltimento pres-
so il Vostro rivenditore specializzato, oppure presso la
Vostra Amministrazione Comunale.
l Prima di rottamare lapparecchiatura, tagliate il cavo di
alimentazione e rendetela inservibile.
Guida alla lettura delle istruzioni
Questi simboli Vi aiuteranno a trovare velocemente
le informazioni più importanti.
Informazioni sulla sicurezza
Istruzioni "passo dopo passo"
F
Consigli utili e suggerimenti
Informazioni legate alla protezione
dell'ambiente
Queste istruzioni sono valide solamente per i paesi di
destinazione i cui simboli di identificazione figurano
sulla copertina del libretto istruzioni e sull'apparecchio.
È molto importante che questo libretto di istruzioni sia conservato assieme allapparecchiatura per
qualsiasi futura consultazione. Se lapparecchiatura dovesse essere venduta o trasferita ad unaltra persona, assicurateVi che il libretto venga
consegnato al nuovo utente, affinché possa essere messo al corrente del funzionamento della
macchina e delle relative avvertenze.
2
Page 3
Indice
Per l'Utente Per l'Installatore
Per la Vostra sicurezza 2
Istruzioni per l'uso 3
Pulizia e manutenzione 4
Manutenzione periodica 5
Assistenza e ricambi 5
Condizioni di garanzia 5
Questa apparecchiatura è conforme
alle seguenti Direttive CEE:
- 73/23 e 90/683 (relative alla Bassa Tensione);
- 89/336
- 90/396 (relativa alla Apparecchiature a Gas)
- 93/68 (relativa alle Norme Generali)
e successive modificazioni.
(relativa alla Compatibilità Elettromagnetica);
Istruzioni per l'uso
Prima di usare l'apparecchiatura, rimuovete
tutti i materiali di imballo , comprese le etichette pubblicitarie e le eventuali pellicole
protettive.
Caratteristiche tecniche 6
Collegamento elettrico 7
Adattamento ai diversi tipi di gas 9
L'incasso nei mobili componibili 10
COSTRUTTORE:
ELECTROLUX ZANUSSI S.p.A.
Viale Bologna 298
47100 FORLI (Italia)
Le manopole di comando
del piano di cottura
Nella parte frontale del piano si trovano le manopole per
il funzionamento dei fornelli a gas. I simboli posti sulle
manopole hanno il seguente significato:
l nessuna erogazione di gas
massima erogazione di gas
minima erogazione di gas
Accensione dei fornelli
Per ottenere più facilmente la fiamma, accendete il fornello prima di mettere un recipiente sulla griglia.
l Spingere a fondo la manopola corrispondente
F
al fornello e ruotarla fino al simbolo di "massima
erogazione". La fiamma si accenderà automaticamente.
l Dopo aver acceso la fiamma, tenete premuta la
manopola per circa 5 secondi; questo tempo è
necessario per riscaldare la "termocoppia" (fig.
1, lettera C) e disattivare la valvola di sicurezza,
che altrimenti fermerebbe l'erogazione del gas.
Fig. 1
Dopo aver acceso la fiamma, controllate che sia regolare e ruotate la manopola fino ad ottenere l'intensità
desiderata.
Se dopo alcuni tentativi la fiamma non si accende,
controllate che il "cappellotto" (indicato nella figura 1 con
la lettera A) sia nella corretta posizione.
Per spegnere la fiamma, ruotate la manopola in senso
orario fino al simbolo l.
FO 2295
A - Cappellotto
B- Candeletta di accensione
C- Termocoppia
3
Page 4
Per un corretto uso dei fornelli
Per un minor consumo di gas ed un migliore rendimento,
usate solamente recipienti a fondo piatto e di dimensioni
adatte ai fornelli, come evidenziato nella tabella.
Bruciatore diametro diametro
minimo massimo
Grande (rapido) 180 mm. 260 mm.
Medio (semirapido) 120 mm. 220 mm.
Piccolo (Ausiliario) 80 mm. 160 mm.
Inoltre, non appena un liquido inizia a bollire, fate attenzione a ridurre la fiamma quanto basta per mantenere
l'ebollizione.
l Prima di togliere i recipienti dai fornelli, abbas-
sate sempre la fiamma o spegnetela.
Durante le cottura in cui vengono impiegati
grassi od olii, sorvegliate attentamente le
Vostre pietanze, perché queste sostanze,
portate ad alte temperature, possono incendiarsi.
Pulizia e manutenzione
Prima di ogni operazione disinserite lapparecchiatura dalla rete elettrica.
Pulizia generale
Lavate le parti smaltate con acqua tiepida e detersivo,
evitando di usare prodotti abrasivi che potrebbero rovinarle.
Lavare frequentemente i cappellotti con acqua bollente
e detersivo, avendo cura di togliere ogni incrostazione.
Risciacquate bene con acqua le parti in acciaio inox,
dopo luso, ed asciugatele con un panno morbido.
Per le macchie persistenti usare i normali detersivi non
abrasivi o prodotti specifici, comunemente reperibili in
commercio.
Vi raccomandiamo di non usare per la pulizia pagliette,
lane di acciaio o acidi.
Le griglie del piano di cottura
Le griglie possono essere tolte dal piano di cottura per
consentire una migliore pulizia.
Le griglie possono essere lavate anche in lavastoviglie.
Dopo il lavaggio, rimettete le griglie al loro posto,
controllandone la corretta posizione.
Pulizia della candeletta di
accensione
L'accensione automatica dei fornelli è assicurata dalla
presenza di una "candeletta" in ceramica ed un elettrodo in metallo (indicati nella fig. 1 con la lettera B). Procedete periodicamente ad una accurata pulizia di queste parti del piano. Inoltre, per evitare difficoltà di accensione, controllate che i fori del bruciatore non siano otturati.
Per rimuovere le incrostazioni dai fori del cappello del bruciatore, togliete le due viti di fissaggio dalla parte inferiore del cappello e separate le due parti (Fig. 3). Terminata la pulizia, rimontate insieme le due parti e rimettetele
correttamente nella loro posizione sul bruciatore.
Dopo il lavaggio, rimettete le griglie al loro posto,
controllandone la corretta posizione.
Fig. 2
Fig. 3
FO 2265
4
Page 5
Manutenzione periodica
Fate controllare periodicamente lo stato di conservazione e di efficacia del tubo del gas, e se presente, del
regolatore di pressione. Qualora venissero riscontrate
anomalie, non richiedete riparazioni, ma fate sostituire
la parte difettosa.
A garanzia del buon funzionamento e della sicurezza, è
necessario procedere periodicamente allingrassaggio
dei rubinetti di regolazione del gas.
l La lubrificazione periodica dei rubinetti deve
essere eseguita SOLAMENTE DA PERSONALE
QUALIFICATO al quale ci si deve rivolgere anche
nel caso si riscontrassero anomalie nel funzionamento dellapparecchiatura.
Assistenza e ricambi
Questa apparecchiatura, prima di lasciare la fabbrica, è
stata collaudata e messa a punto da personale esperto
e specializzato, in modo da dare i migliori risultati di funzionamento. Ogni riparazione o messa a punto che si
rendesse in seguito necessaria, deve essere fatta con
la massima cura e attenzione.
Per questo motivo raccomandiamo di rivolgerVi sempre
al Concessionario che ha effettuato la vendita o al nostro Centro di Assistenza più vicino, specificando il tipo
di inconveniente, il modello dell'apparecchiatura (Mod.),
il numero di prodotto (Prod. No.) ed il numero di fabbri-
cazione (Ser. No.). Questi dati sono riportati nella
targhetta collocata sull'ultima pagina di copertina, sotto
le condizioni di garanzia.
I ricambi originali, certificati dal costruttore del prodotto, e contraddistinti da
questo marchio si trovano
solo presso i nostri Centri
di Assistenza Tecnica e
Negozi di Ricambi Autorizzati.
Condizioni di garanzia
La Sua nuova apparecchiatura è coperta da garanzia. Le condizioni di garanzia sono riportate per
esteso nei documenti che trovate all'interno dell'apparecchiatura.
Conservi con cura, insieme ai documenti di garanzia,
la ricevuta o lo scontrino fiscale, oppure ancora la
bolla di accompagnamento, che servono a documentare l'acquisto della Sua apparecchiatura e la
data in cui é avvenuto.
In caso di intervento del Servizio di Assistenza, esibite questi documenti al personale incaricato. Senza il rispetto di questa procedura, il Servizio di Assistenza sarà costretto ad addebitare qualsiasi eventuale riparazione.
Il Servizio di Assistenza Tecnica, attraverso i suoi
numerosi Centri autorizzati, presta in Italia assistenza alle più prestigiose marche di elettrodomestici. In
caso di necessità, potrà cercare il Centro più vicino
consultando le Pagine Gialle nella rubrica Elettrodomestici/Riparazione, alla voce «ZANUSSI SERVIZIO
TECNICO»
5
Page 6
Caratteristiche tecniche
ENTRA TA ARIA
SEZIONE MINIMA
100 cm
2
Potenza bruciatori Gas
Bruciatore rapido (grande) 3,0 kW (GN) - 2,8 (GPL)
Bruciatore ausiliario (piccolo) 1 kW
Bruciatore semirapido (medio) 2 kW
Categoria III1a2H3+
Taratura apparecchio G 20 / 20 mbar
Raccordo di entrata gas G 1/2"
Tensione di alimentazione 230 V 50 Hz

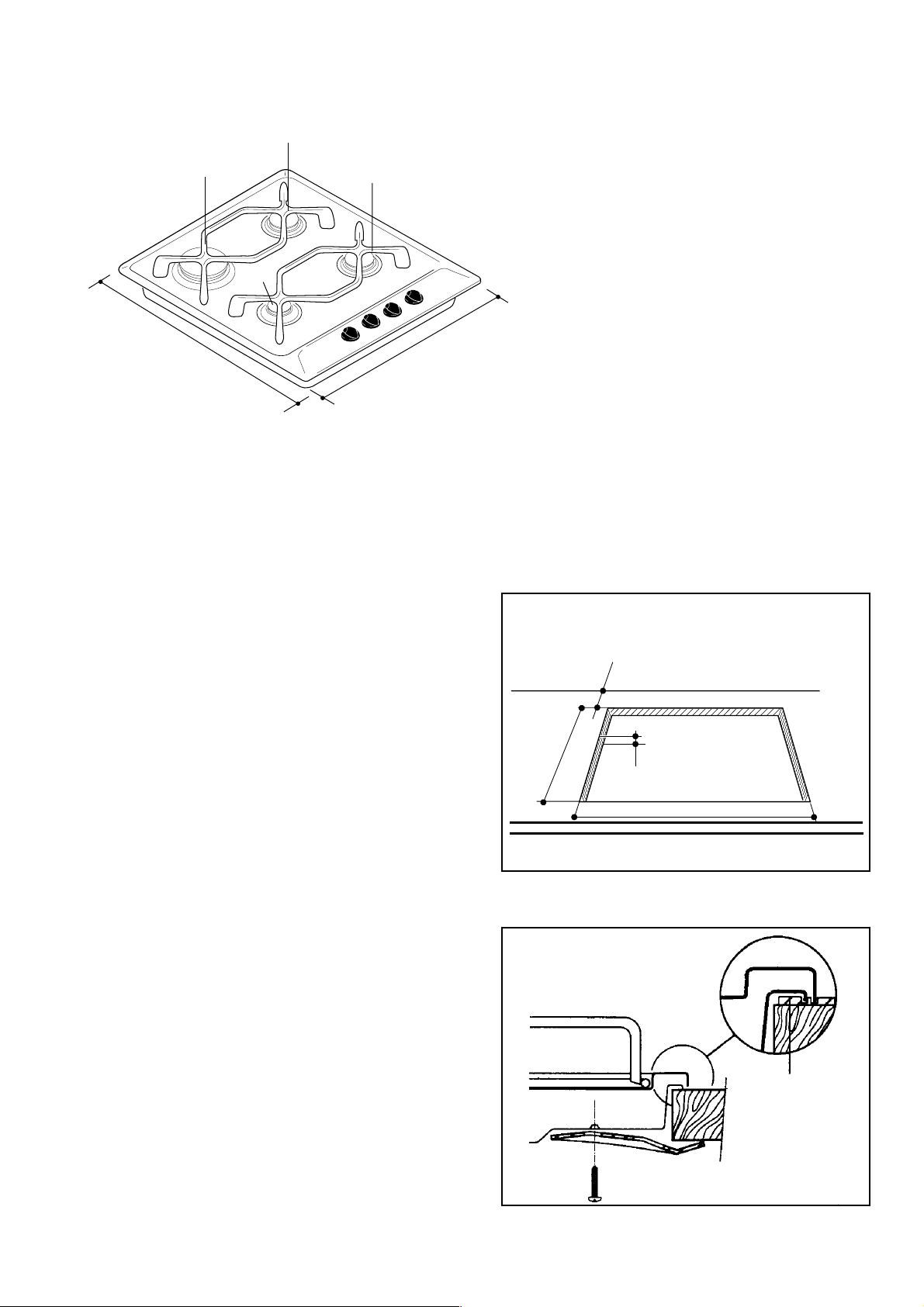

Dimensioni dell'apertura per
l'incasso
Larghezza 550 mm.
Profondità 470 mm.
Istruzioni per l'installatore
ATTENZIONE: Questo apparecchio può essere installato
e funzionare solo in locali permanentemente ventilati
secondo UNI 7129 e UNI 7131.
l Linstallazione dellapparecchiatura ed il collegamen-
to alla rete elettrica devono essere eseguiti solamen-
te da PERSONALE QUALIFICATO. Prima di qualsiasi intervento, è necessario verificare che lapparec-
chiatura sia DISINSERITA dalla rete elettrica.
LA SOCIETA COSTRUTTRICE DECLINA OGNI RESPONSABILITÀ PER EVENTUALI DANNI DERIVANTI DA UNA INSTALLAZIONE NON CONFORME
ALLE NORME VIGENTI O DA UN MANCATO RISPETTO DELLE NORME ANTINFORTUNISTICHE.
Locale di installazione
Per il buon funzionamento dellapparecchio a gas è indispensabile che nel locale possa affluire, in modo naturale, laria necessaria alla combustione del gas (linstallatore deve seguire le norme in vigore UNI-CIG 7129
- 7131).
Lafflusso di aria nel locale deve avvenire direttamente
attraverso aperture praticate su pareti esterne (come indicato nella Fig. 4).
Queste aperture devono avere una sezione libera di passaggio di almeno 100 cm2, se l'apparecchiatura é dotata di dispositivo di sicurezza, o 200 cm2, se l'apparecchiatura non é dotata di dispositivo di sicurezza.
Questa apertura deve essere costruita in modo da non
venire ostruita sia dallinterno che dallesterno e posizionata vicino al pavimento, preferibilmente al lato opposto allevacuazione dei prodotti della combustione.
Nel caso questa apertura non sia fattibile nel locale dove
è installata lapparecchiatura, laria necessaria può provenire da un locale adiacente, purchè:
l questo locale non sia una camera da letto o un
ambiente pericoloso;
l questo locale non sia in depressione;
l la ventilazione fra il locale dove è installato l'apparec-
chio ed il locale adiacente sia assicurata mediante
aperture permanenti (UNI-CIG 7129).

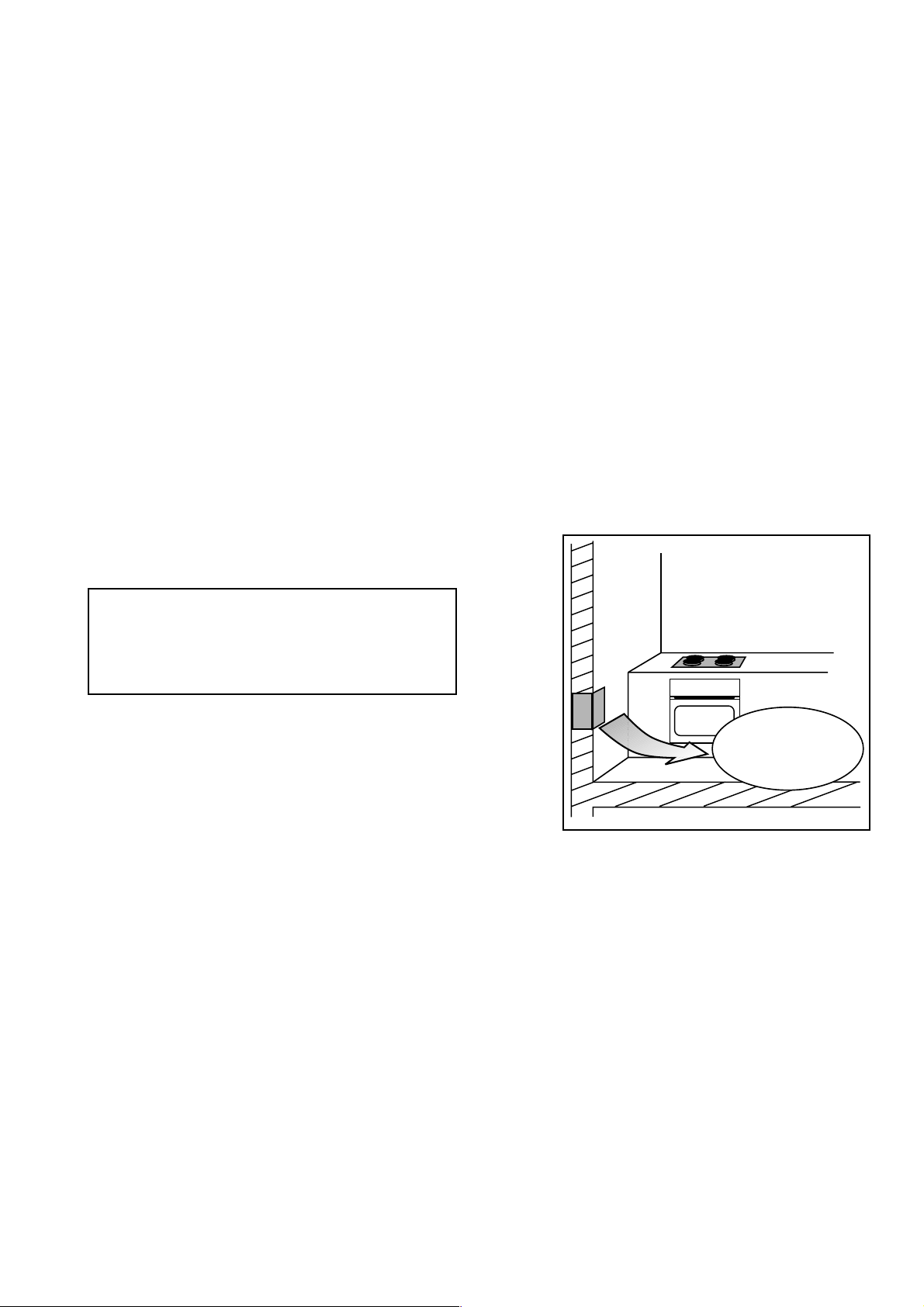

6
APERTURA PER
LA VENTILAZIONE
Fig. 4
FO 0220
Scarico dei prodotti della
combustione
Gli apparecchi di cottura a gas devono scaricare i prodotti della combustione attraverso cappe collegate direttamente a canne fumarie o direttamente allesterno (Fig.
4).
In caso non sia possibile installare la cappa, è necessario limpiego di un elettroventilatore applicato alla parete esterna o alla finestra dellambiente, purchè esistano le condizioni affinchè lapertura per la ventilazione
possa essere aumentata (vedi fig. 4) in proporzione alla
portata dellelettroventilatore stesso (UNI-CIG 7129).
Questo elettroventilatore deve avere una portata tale da
garantire, per un ambiente cucina, un ricambio orario
daria pari a 3 - 5 volte il suo volume.
Page 7
Collegamento alimentazione
gas
Il collegamento gas deve essere eseguito in conformità con le norme UNI-CIG 7129 - 7131. Lapparecchiatura esce dalla fabbrica collaudata e regolata per il tipo di gas indicato nella targhetta che si
trova nella protezione inferiore, vicino al tubo di collegamento gas. AccertateVi che il tipo di gas con
cui sarà alimentata lapparecchiatura sia lo stesso
indicato nella targhetta. In caso contrario procedete secondo le indicazioni riportate nel paragrafo
Adattamento a diversi tipi di gas. Per il massimo
rendimento ed il minor consumo, assicurateVi che
la pressione di alimentazione del gas rispetti i valori indicati nella tabella delle Caratteristiche dei bruciatori.
Qualora la pressione del gas impiegato sia diversa
(o variabile) rispetto a quella prevista, è necessario
installare, sulla tubazione di ingresso, un appropriato regolatore di pressione per gas canalizzati (NON
GPL)
conforme alla norma UNI-CIG 7430. Lutilizzo di
regolatori di pressione per gas liquidi (GPL) è consentito purchè questi siano conformi alla norma
UNI-CIG 7432.
Sulla zona terminale della rampa, comprensiva di
dado filettato GJ 1/2", viene montato il raccordo,
interponendo fra i componenti la guarnizione come
rappresentato in Fig. 7. Avvitate le parti senza forzare, orientate il raccordo nella direzione voluta e
quindi serrate il tutto.
Allacciamento
Eseguite lallacciamento allimpianto gas mediante
tubo metallico rigido e raccordi conformi alla norma
UNI-CIG 7129, oppure con tubo flessibile di acciaio
inox conforme alla norma UNI-CIG 9891, limitata-
FO 0222
ELETTROVENTILATORE
ENTRAT A ARIA
AUMENTARE
SEZIONE MINIMA
L'APERTURA IN
2
100 cm
BASE ALLA
PIU LA SEZIONE
PORTATA
AGGIUNTIVA
CORRISPONDENTE
DELL'ELET-
ALLA PORTATA
TRO-
DELL'ELETTRO-
VENTILATORE
2
VENTILATORE
Fig. 6
Fig.5
FO 0221
CAPPA
ASPIRANTE
ENTRATA ARIA
APERTURA PER LA
SEZIONE MINIMA
VENTILAZIONE
100 cm

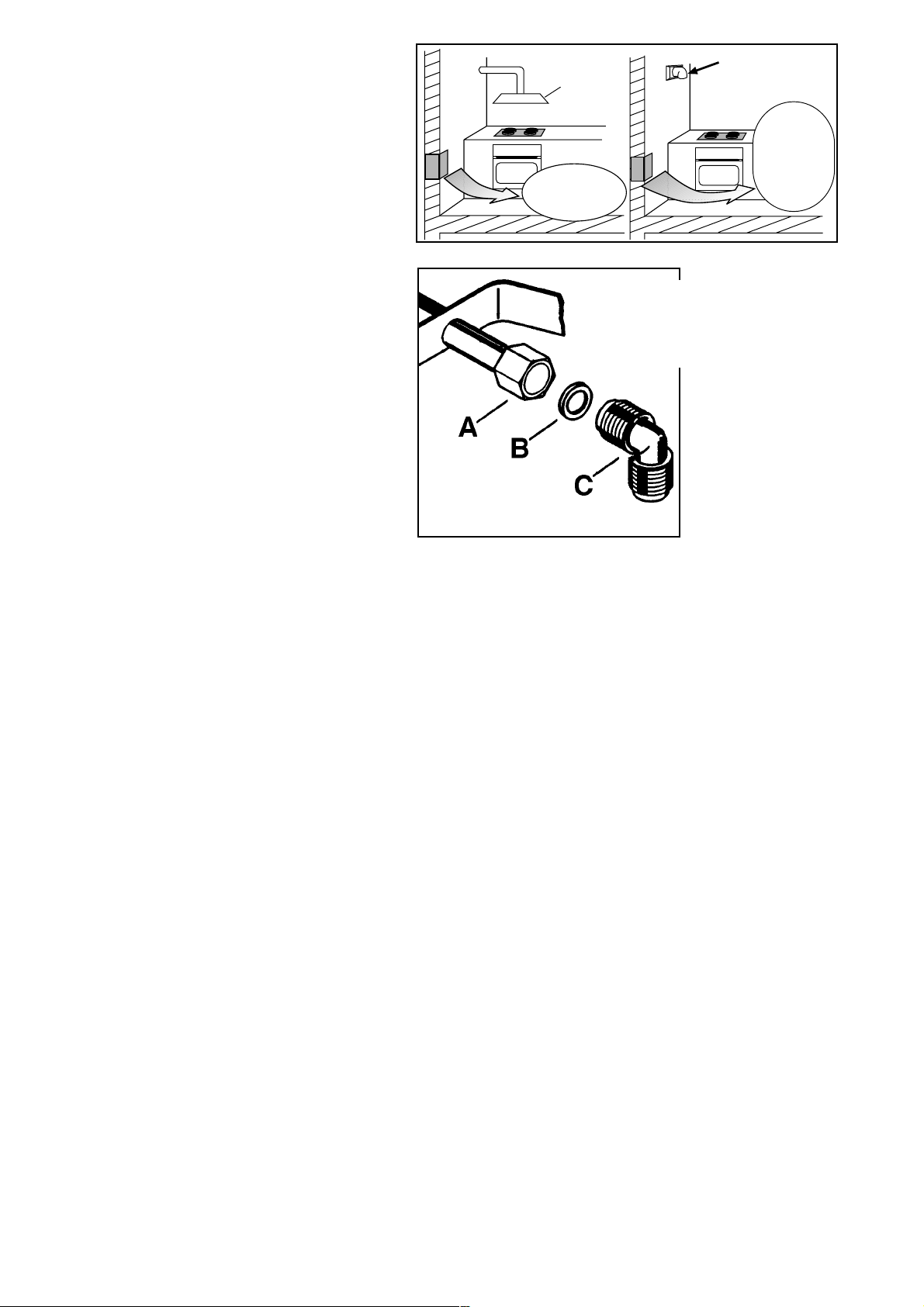

A) Terminazione rampa
con dado
B) Guarnizione
C) Raccordo orientabile
FO 0264
Fig. 7
mente a quelli la cui massima estensione è di 2 metri. Fate attenzione che, nel caso di impiego di tubi metallici flessibili, gli
stessi non vengano a contatto con parti mobili o schiacciati.
Prestate la medesima attenzione anche quando è previsto un
abbinamento forno e piano. Il raccordo di entrata gas nelle
apparecchiature è filettato 1/2" maschio cilindrico.
Eseguite lallacciamento evitando sollecitazioni di qualsiasi genere allapparecchio.
l IMPORTANTE: Ad installazione ultimata, verificate sem-
pre la perfetta tenuta di tutti i raccordi usando una
soluzione saponosa. Non eseguite mai questo controllo
con una fiamma.
Collegamento elettrico
Lapparecchiatura è predisposta per un funzionamento
con una tensione di alimentazione di 230 V monofase. Il
collegamento deve essere eseguito in conformità con le
norme e le disposizioni di legge in vigore.
Prima di effettuare il collegamento accertateVi che:
l la valvola limitatrice e limpianto elettrico possano
sopportare il carico dellapparecchio (vedere targhetta
matricola);
l limpianto di alimentazione sia munito di efficace
collegamento di terra secondo le norme vigenti;
l la presa o linterruttore omnipolare usati siano facil-
mente raggiungibili con lapparecchiatua installata.
Montate sul cavo una spina adatta al carico e collegarla
ad una adeguata presa di sicurezza.
Desiderando un collegamento diretto alla rete, è neces-
sario interporre fra lapparecchio e la rete un interruttore
omnipolare con apertura minima fra i contatti di 3 mm,
dimensionato al carico e rispondente alle norme in vigore.
Il cavo di terra giallo/verde non deve essere interrotto dallinterruttore.
Il cavo di fase di colore marrone (proveniente dal
morsetto L della morsettiera) deve sempre essere collegato alla fase della rete di alimentazione.
In ogni caso il cavo di alimentazione deve essere posizionato in modo che in nessun punto raggiunga una temperatura superiore di 50°C a quella ambiente.

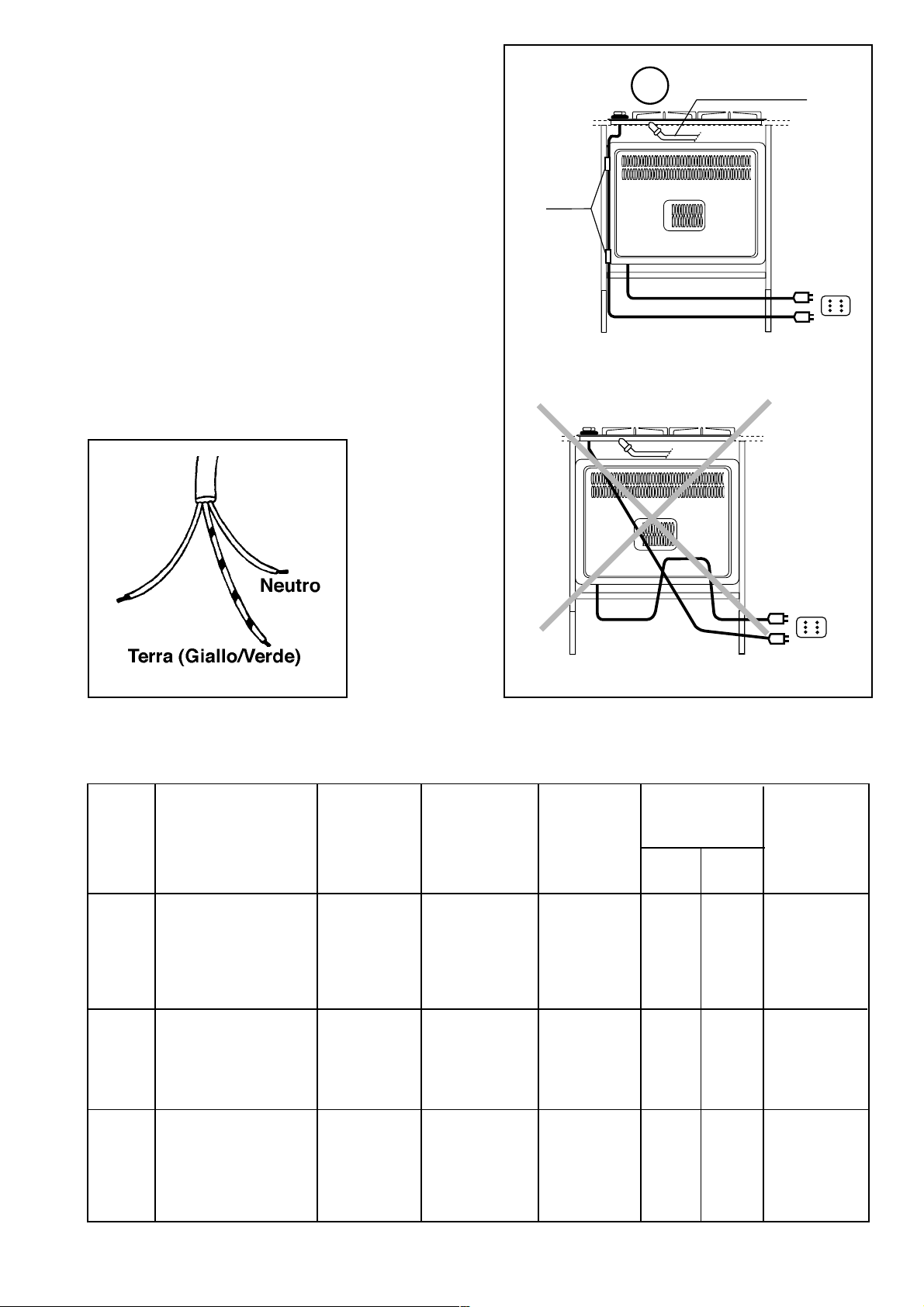

Un esempio di percorso ottimale è rappresentato in Fig.
8. Il cavo viene guidato mediante lutilizzo di fascette fissate lateralmente al mobile, in modo da evitare qualsiasi contatto con lapparecchiatura sottostante al piano di
cottura.
7
Page 8
SI
TUBO RIGIDO IN RAME
O FLESSIBILE IN
ACCIAIO INOX
Sostituzione del cavo di
alimentazione
Nel caso di sostituzione del cavo è necessario usare
solo cavi del tipo H05 RRF o H05V2V2-F (T90) adatti al
carico e alla temperatura di esercizio. Inoltre, è necessario che il cavetto di terra giallo/verde sia più lungo di
circa 2 cm. dei cavetti di fase e neutro (Fig. 9).
Dopo lallacciamento provare gli elementi riscaldanti facendoli funzionare per circa 3 minuti.
FASCETTE
Aperture
di servizio
ricavate
nel mobile
{
VISTA DAL RETRO
NO
VISTA DAL RETRO
FO 0073
Fig. 8Fig. 9
FO 0238
CARATTERISTICHE DEI BRUCIATORI
TIPO TIPO MARCATURA PORTATA PORTATA PORTATA PRESSIONE
DI GAS BRUCIATORE UGELLI TERMICA TERMICA NOMINALE IN NOMINALE
1/100 mm NOMINALE kW RIDOTTA kW mbar
m3/h g/h
GAS NATU-
RALE
(Metano)
GAS
LIQUIDO
(Butano/
Propano)
Rapido (grande) 119 3,0 0,65 0,286
Semirapido (medio) 96 2,0 0,45 0,190 -
Ausiliario (piccolo) 70 1,0 0,33 0,095 -
Rapido (grande) 86 2,8 0,65 - 202
Semirapido (medio) 71 2,0 0,45 - 144
Ausiliario (piccolo) 50 1,0 0,33 - 72
20
28-30/37
GAS
MANUFAT-
TURATO
(Città)
8
Rapido (grande) 282 3,0 0,65 0,635 -
Semirapido (medio) 210 2,0 0,45 0,453 - 8
Ausiliario (piccolo) 142 1,0 0,33 0,227 -
Page 9
Adattamento ai diversi tipi di gas
Sostituzione degli ugelli
Lapparecchiatura non è provvista di ugelli per
gas città. Qualora fosse necessario, richiedere al
rivenditore o al più vicino centro di Assistenza
Tecnica lapposita confezione di ugelli e sostituirli
come descritto nel seguente paragrafo.
1. Togliete le griglie.
2. Togliete i cappellotti e gli spartifiamma dai bruciatori.

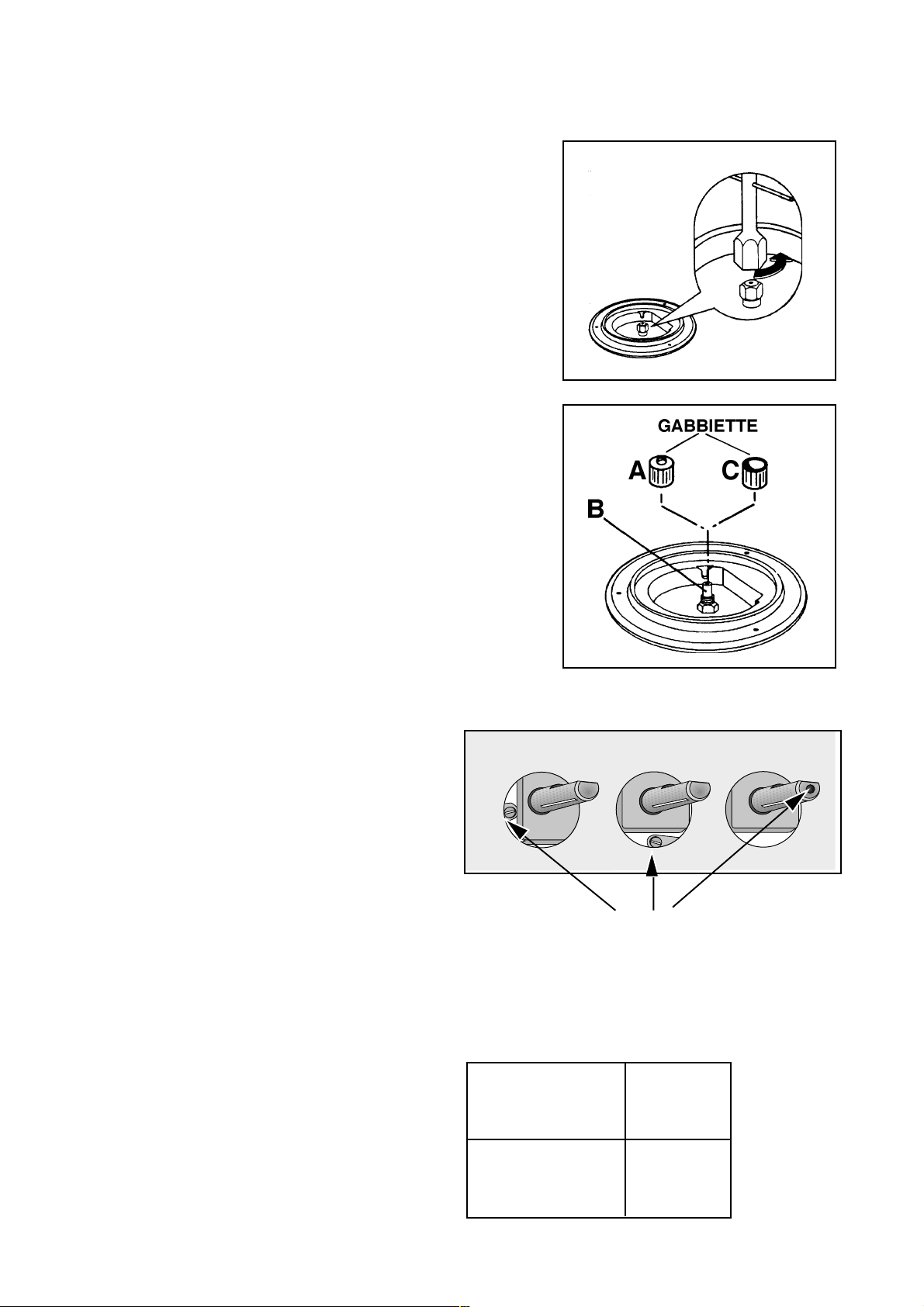

3. Con una chiave a tubo da 7 svitate e togliete (Fig. 10)
gli ugelli, sostituendoli con quelli corrispondenti al tipo
di gas di funzionamento (vedi tabella nella pagina
precedente).
Per adattare gli ugelli al funzionamento con gas Città,
dopo aver montato gli appositi ugelli (indicati nella
figura 11 con la lettera B), avvitate sui medesimi le
apposite gabbiette: per i bruciatori semirapido e ausiliario usate la gabbietta indicata dalla lettera A (con
foro Ø 10), per il bruciatore rapido e pesciera la
gabbietta indicata dalla lettera C (con foro Ø16).
4. Rimontate le parti eseguendo allinverso le operazioni
descritte.
5. Sostituite quindi la targhetta taratura (posizionata
vicino allattacco della rete gas) con quella corrispondente al nuovo tipo di gas. Questultima si trova nel
sacchetto degli iniettori a corredo.
Qualora la pressione del gas impiegato sia diversa (o
variabile) rispetto a quella prevista, è necessario installare sulla tubazione di ingresso, un appropriato regolatore di pressione per gas canalizzati (NON GPL) conformi alla norma UNI-CIG 7430.
Lutilizzo di regolatori di pressione per gas liquidi (GPL)
è consentito purchè questi siano conformi alla norma
UNI-CIG 7432.
Fig. 10
Fig. 11
FO 0392
FO 0465
Regolazione del minimo
Per regolare il minimo, procedete come segue.
1. Accendete il bruciatore come precedentemente descritto.
2. Portate il rubinetto sulla posizione di minima fiamma.
3. Estraete le manopole.
4. Agite sullo spillo by-pass indicato nella figura 12.
Se operate una trasformazione da gas metano a
gas Gpl, avvitate a fondo in senso orario lo spillo bypass. Se invece operate una trasformazione da gas
metano a gas città, svitatelo di circa 3/4 di giro.
In ogni caso il risultato dovrà essere una piccola
fiamma omogenea e regolare su tutta la corona del
bruciatore.
5. Verificate infine che, ruotando rapidamente il rubinetto
dalla posizione di massimo a quella di minimo, non si
abbiano spegnimenti del bruciatore.
Le operazioni di adattamento sopra descritte si possono
effettuare agevolmente, qualunque sia il posizionamento
o il fissaggio del piano di cottura al mobile da cucina.
Fig. 12
Spillo by-pass
per la regolazione del minimo
DIAMETRI DEL BY-PASS
Bruciatore Ø By-pass
del rubinetto
in centesimi
Ausiliario 28
Semi-rapido 32
Rapido 40
9
Page 10
L'incasso nei mobili componibili
SR
R
SR
A
580
500
Quote espresse in millimetri
A = Bruciatore ausiliario
SR = Bruciatore semirapido
R = Bruciatore rapido
Inserimento ed assiemaggio
I piani di cottura possono essere montati in un mobile
avente unapertura per lincasso dalle dimensioni illustrate nella fig. 13.
Lapertura dellincasso deve essere distante almeno 55
mm. dalla parete di fondo.
Leventuale parete laterale destra o sinistra la cui altezza superi quella del piano di cottura dovrà trovarsi ad
almeno 100 mm. dalla sfondatura nel top.
Il fissaggio del piano al mobile deve essere effettuato
come segue:
posizionate lapposita guarnizione sigillante, fornita in
dotazione, sul bordo della sfondatura avendo cura che
le estremità combacino senza sormontarsi;
sistemate il piano nella sfondatura del mobile curan-
done la centratura;
Questi piani sono previsti per linserimento in mobili
componibili da cucina aventi una profondità compresa tra
550 e 600 mm. e opportune caratteristiche.
Le dimensioni dei piani sono indicate nelle figure.
Quote espresse in millimetri
55 min.
470
FO 2098
30
550
Fig. 13
fissate il piano al mobile con gli appositi squadretti
(vedi fig. 14). La trazione delle viti è sufficiente a
tracciare il sigillante, il cui eccesso potrà così essere
agevolmente asportato.
Il bordo del piano realizza un doppio labirinto di tenuta
che offre unassoluta garanzia contro le infiltrazioni di liquidi.
10
FO 0199
a) Sigillante
a
Fig. 14
Page 11

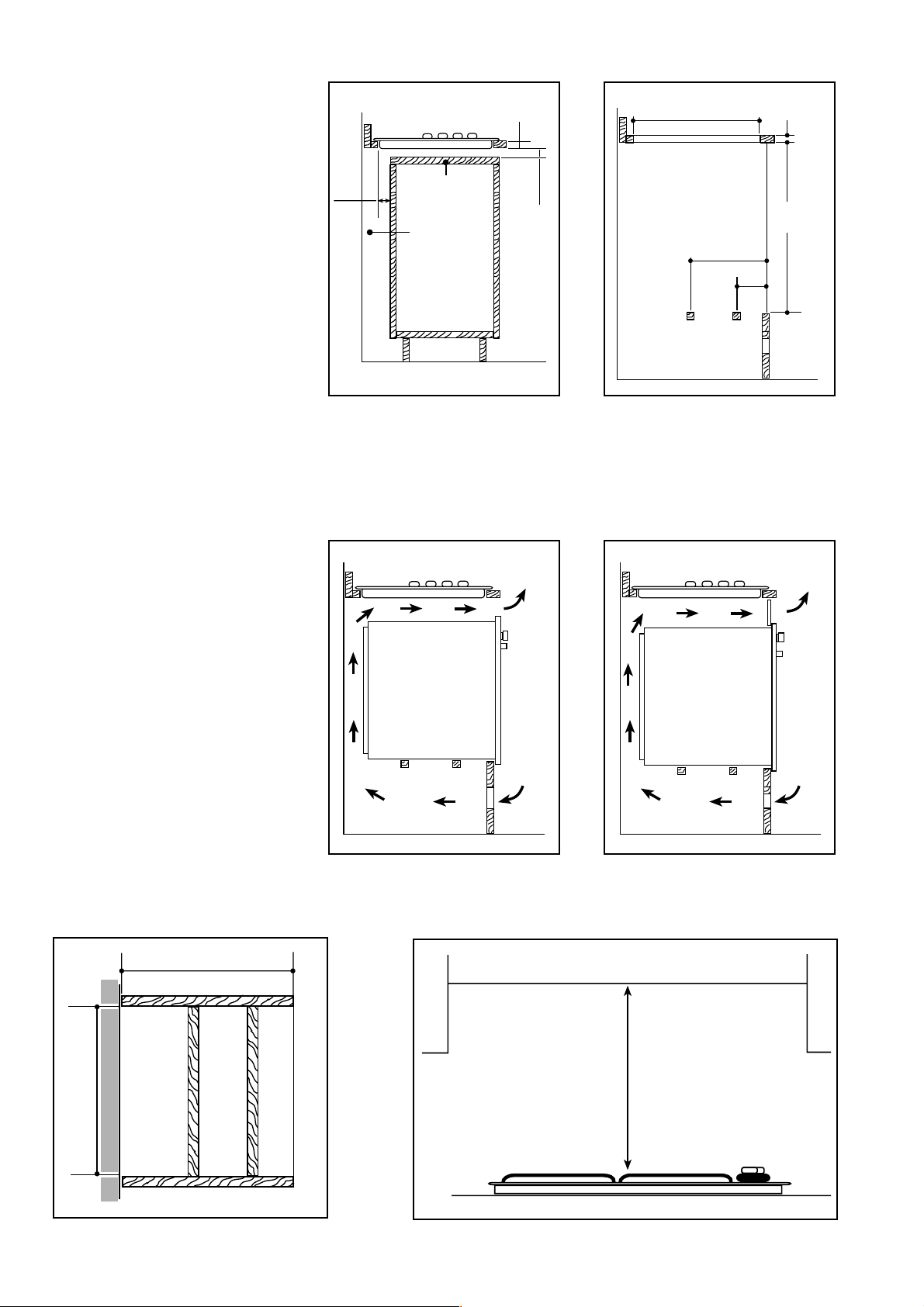

Possibilità di
inserimento
Le dimensioni sono espresse in
millimetri.
Fig. 15
30
Fig. 16
470
30
Su mobile base con portina
Nella costruzione del mobile è necessario vengano presi adeguati
accorgimenti in modo da evitare
possibili contatti con la scatola del
piano surriscaldata durante il funzionamento dello stesso. La soluzione consigliata per evitare tale inconveniente è illustrata nella figura
15.
Il pannello sotto il piano dovrà essere facilmente rimovibile per consentire, in caso di intervento dell'assistenza tecnica, il bloccaggio e lo
sbloccaggio del piano.
Su mobile base con forno
Il vano dovrà avere le dimensioni riportate nelle figg.16 e 19 e dovrà
essere munito di supporti per consentire una efficace aerazione.
Due possibili soluzioni per evitare
eccessivi surriscaldamenti sono
descritte nelle fig. 17 e 18.
Lallacciamento elettrico del piano
e quello del forno devono essere realizzati separatamente, sia per ragioni elettriche che per facilitare
lestraibilità frontale del forno.
60
a
20 min
b
FO 1013
a) pannello del mobile smontabile
b) eventuale spazio utile per gli al-
lacciamenti
Fig. 17
2
50 cm
FO 0947
Fig. 18
380
140
595
591
120 cm
2
Pensili o cappe daspirazione dovranno trovarsi ad almeno 650 mm
dal piano di cottura (Fig. 20).
Fig. 19
550 min.
560 min.
FO 0198
FO 0938
Fig. 20
FO 2099
360 cm
2
FO 0939
180 cm
2
650 mm
11
Page 12
Grafiche MDM - Forlì
The Electrolux Group. The worlds No. 1 choice.
The Electrolux Group is the world's largest producer of powered appliances for kitchen, cleaning and outdoor use.
More than 55 Group products (such as refrigerators, cookers, washing machines, vacuum cleaners, chain saws and
lawn mowers) are sold each ye
ar to a value of approx. USD 14 billion in more than 150 countries around the world.
07/00
Loading...
