INHOUD

Veiligheidsinformatie 2
Montage 4
Beschrijving van het product 8
Bediening 8
Nuttige aanwijzingen en tips 9

VEILIGHEIDSINFORMATIE

Waarschuwing! Deze aanwijzingen
zijn alleen geldig voor de landen
waarvan de identificatiesymbolen op de
voorkant van het instructieboekje en
het apparaat zelf zijn vermeld.

Lees voor uw eigen veiligheid en cor­recte werking van het apparaat eerst
deze handleiding aandachtig door, al­vorens het apparaat te installeren. Be­waar deze instructies altijd bij het appa­raat, zelfs wanneer u deze verplaatst of
verkoopt. Gebruikers moeten volledig
op de hoogte zijn van de bediening en
veiligheidsfuncties van het apparaat.

ALGEMENE VEILIGHEID

Waarschuwing! Mensen (met inbegrip

van kinderen) met beperkte
lichamelijke, zintuiglijke of verstandelijke
vermogens of gebrek aan ervaring en
kennis mogen dit apparaat niet
gebruiken. Zij moeten onder toezicht
staan of instructies krijgen over het
gebruik van dit apparaat van iemand
die verantwoordelijk is voor hun
veiligheid.

KINDERBEVEILIGING

• Dit apparaat mag alleen worden gebruikt
door volwassenen. Kinderen moeten on­der toezicht staan om ervoor te zorgen
dat ze niet met het apparaat spelen.

• Houd alle verpakkingsmaterialen uit de
buurt van kinderen. Gevaar voor verstik­king of lichamelijk letsel.

• Houd kinderen tijdens en na het gebruik
uit de buurt van het apparaat, totdat het
apparaat afgekoeld is.

Onderhoud en reiniging 10
Problemen oplossen 11
Technische gegevens 12
Milieubescherming 13

Wijzigingen voorbehouden.

GEBRUIK

• Verwijder voor het eerste gebruik alle ver­pakkingsmateriaal, stickers en de be­schermlaag op het roestvrij stalen paneel
van de kookplaat (indien aanwezig). Ver­wijder niet het typeplaatje. Dit kan de ga­rantie ongeldig maken.

• Zet de kookzones in de "uit"-stand na ie­der gebruik.

• Branders en toegankelijke onderdelen
worden tijdens en na het gebruik heet.
Leg geen bestek of deksels van steelpan­nen op de kookplaat. Kookgerei kan met
de inhoud omvallen. Er bestaat gevaar
voor brandwonden.

• Heet vet en olie kan snel in brand vliegen.
Er kan brand ontstaan.

• Laat het apparaat tijdens het gebruik niet
onbeheerd achter.

• Controleer het apparaat altijd tijdens ge­bruik.

• Laat vloeistoffen niet overstromen in de
gaten aan de bovenkant van de kook­plaat

• Gebruik de kookplaat niet zonder kook­gerei.

• Dit apparaat is uitsluitend bestemd voor
huishoudelijk gebruik. Gebruik het appa­raat niet voor commerciële of industriële
doeleinden.

• Dit apparaat is uitsluitend bedoeld voor
huishoudelijk koken. Zo voorkomt u licha­melijk letsel of schade aan eigendom­men.

• Gebruik alleen kookgerei met een diame­ter die geschikt is voor de afmeting van
de brander. Er bestaat een risico op
oververhitting en breken van de glazen
plaat (indien toepasselijk).

electrolux 3

• Gebruik geen pan met een diameter klei­ner dan de afmeting van de brander. Het
vuur kan de handgreep van de pan ver­hitten. Zie de tabel in het hoofdstuk 'Nut­tige aanwijzingen en tips'.

• Zet geen kookgerei op het bedieningspa­neel.

• Zorg ervoor dat de pannen niet over de
randen van het kookoppervlak vallen en
dat de pannen in de midden van de rin­gen worden geplaatst om veiligheidsrisi­co's te voorkomen.

• Gebruik geen onstabiele pannen of pan­nen met een beschadigde bodem. Er is
een risico op kantelen wat ongelukken
kan veroorzaken.

• Plaats geen ontvlambare producten of
items die vochtig zijn door ontvlambare
producten, en/of onstekingsproducten
(gemaakt van plastic of aluminium) in, bij
of op het apparaat. Er kan brand of een
explosie ontstaan.

• Gebruik alleen de accessoires die zijn
meegeleverd met het apparaat.

• Pas op als u het apparaat aansluit in de
buurt van een stopcontact. Voorkom
contact tussen elektrische verbindingen
en het apparaat of heet kookgerei. Voor­kom dat elektrische verbindingen verstrikt
raken.

• Als er een scheur in het oppervlak zit,
neem dan de voeding los om elektrische
schokken te voorkomen.

MONTAGE

• Lees deze instructies zorgvuldig. De
fabrikant is niet verantwoordelijk
voor letsel aan personen of huisdie­ren of schade aan eigendom veroor­zaakt door het niet opvolgen van de
volgende vereisten.
Om het risico op structurele schade

•

of lichamelijk letsel te voorkomen,
mag de installatie, de aansluiting van
het apparaat op het stopcontact en
het gassysteem, de instelling en het
onderhoud alleen worden uitgevoerd
door gekwalificeerd personeel, in
overeenstemming met de normen en
de lokale voorschriften die van
kracht zijn.

• Controleer of het apparaat niet is bescha­digd tijdens het transport Sluit geen be-

schadigd apparaat aan. Neem indien no­dig contact op met de leverancier.

• Inbouwapparaten mogen alleen worden
gebruikt nadat zij ingebouwd zijn in ge­schikte inbouwunits of werkbladen die
aan de normen voldoen.

• Installeer de kookplaat niet op huishoud­apparaten als dit niet is toegestaan vol­gens de installatie-instructies.

• Installeer het apparaat alleen op een
werkblad met een plat oppervlak.

• Wijzig de specificaties van het product of
het product zelf niet. Risico op letsel en
beschadiging van het apparaat.

• De wetten, voorschriften, richtlijnen en
normen die van kracht zijn in het land
waar het apparaat wordt gebruikt dienen
in acht genomen te worden (veiligheids­voorschriften, correcte recycling overeen­komstig de voorschriften, veiligheidsvoor­schriften met betrekking tot elektrische
installaties, enz.)

• Houd de minimumafstanden naar andere
apparaten en units in acht.

• Tijdens de installatie moet een antistoot­bescherming zijn aangebracht, bv. lades
mogen alleen worden aangebracht als er
onder het apparaat een beschermend
paneel aanwezig is.

• De uitgezaagde oppervlakken van het
werkblad moeten beschermd worden te­gen vocht met een geschikte afdichting.

• Het juiste afdichtmiddel moet worden ge­bruikt om de opening tussen het appa­raat en het werkblad af te dichten.

• Bescherm de onderkant van het appa­raat tegen stoom en vocht, bv. van een
afwasautomaat of oven.

• Installeer het apparaat niet naast deuren
of onder ramen. Anders kan het hete
kookgerei van de kookplaat worden ge­stoten, als de deuren of ramen worden
geopend.

• Controleer voor de installatie of de lokale
toevoercondities (gastype -en druk) over­eenstemmen met de afstelling van het
apparaat. De afstellingscondities voor het
apparaat zijn aangegeven op het typepla­tje, dat zich naast de gastoevoerleiding
bevindt.

• Dit apparaat mag niet aangesloten wor­den op een afvoerinrichting voor verbran­dingsproducten. Het moet in plaats daar-

4 electrolux

van worden geïnstalleerd en aangesloten
volgens de actuele installatieregels. Bij­zondere aandacht moet gegeven worden
aan de geldende regels betreffende venti­latie.

• Het gebruik van een kooktoestel op

gas veroorzaakt warmte en vocht in
de ruimte waar het geïnstalleerd is.
Zorg dat de ventilatie in de keuken
goed is: houd de natuurlijke ventila­tiegaten open of installeer een me­chanische ventilatie-inrichting (me­chanische afzuigkap).

• Meer ventilatie (bijvoorbeeld door het
openen van een venster of het verho­gen van het niveau van de mechani­sche ventilatie, indien aanwezig) is
noodzakelijk wanneer u het apparaat
gedurende een lange periode inten­sief gebruikt.

• Volg de instructies voor de elektrische
aansluitingen nauwkeurig op. Er kunnen
verwondingen ontstaan door elektrische
stroom.

Trek eerst de stekker van het appa-

•

raat uit het stopcontact voordat u
reinigings- of onderhoudswerkzaam­heden aan het apparaat gaat uitvoe­ren.

• De netaansluiting staat onder stroom

• Schakel de stroomtoevoer naar de net­aansluiting uit.

• Garandeer de bescherming tegen aanra­king door een vakkundige inbouw

• Loszittende en onvakkundig aangebrach­te stekkerverbindingen kunnen overver­hitting van de aansluiting veroorzaken.

• Laat de klemaansluitingen correct instal­leren door een gekwalificeerde elektricien

• Zorg ervoor dat het snoer niet wordt be­last door trekken

• Gebruik de juiste voedingskabel en ver­vang de beschadigde voedingskabel
door de geschikte kabel. Neem contact
op met uw lokale serviceafdeling.

• Het apparaat moet met een poolschake­laar op een elektrisch circuit zijn aange­sloten, met een contactopening van min­stens 3 mm, zodat het apparaat te allen
tijde uitgeschakeld kan worden.

• Als de bevestigingssteun zich in de buurt
van het aansluitblok bevindt, controleer
dan altijd of de aansluitkabel niet in aan­raking komt met de rand van de steun.

• U dient te beschikken over de juiste isola­tievoorzieningen: stroomonderbrekers,
zekeringen (schroefzekeringen moeten uit
de houder worden verwijderd), aardlek­strips en contacten.

VERWIJDERING VAN HET APPARAAT

• Om lichamelijk letsel of schade te voorko­men
– Trek de stekker uit het stopcontact.
– Snijd het netsnoer door bij de aanslui-

ting met het apparaat en gooi het weg.

– Plat de externe gasleidingen af als de-

ze gemonteerd zijn.

– Vraag bij uw gemeente na hoe u dit

apparaat kunt weggooien.

MONTAGE

Waarschuwing! De volgende
instructies over de installatie en het
onderhoud moeten opgevolgd worden
door vakkundig personeel in
overeenstemming met de geldende
voorschriften.

GASAANSLUITING

De aansluiting op de gastoevoer moet wor­den uitgevoerd met behulp van een AGB­kraan. Kies vaste aansluitingen of gebruik
een flexibele leiding in AGB (roestvrij staal),
in overeenstemming met de voorschriften
die van kracht zijn. Als u flexibele metalen

leidingen gebruikt, moet u opletten dat de­ze niet in aanraking komen met bewegende
onderdelen, of dat ze niet vastgeklemd
worden. Wees ook voorzichtig wanneer de
kookplaat wordt samengebracht met een
oven.
De aansluiting moet worden uitgevoerd in
overeenstemming met voorschrift NBN D
5I.003.

electrolux 5

Belangrijk! Controleer of de
gastoevoerdruk van het apparaat voldoet
aan de aanbevolen waarden. De verstelbare
aansluiting wordt op de uitbreidingsbrug
bevestigd met behulp van een
schroefdraadmoer G 1/2". Alle onderdelen
die getoond worden op de afbeelding zijn
reeds in de fabriek gemonteerd. Het
apparaat werd voor het de fabriek verliet
getest, om voor u de beste resultaten te
verzekeren.

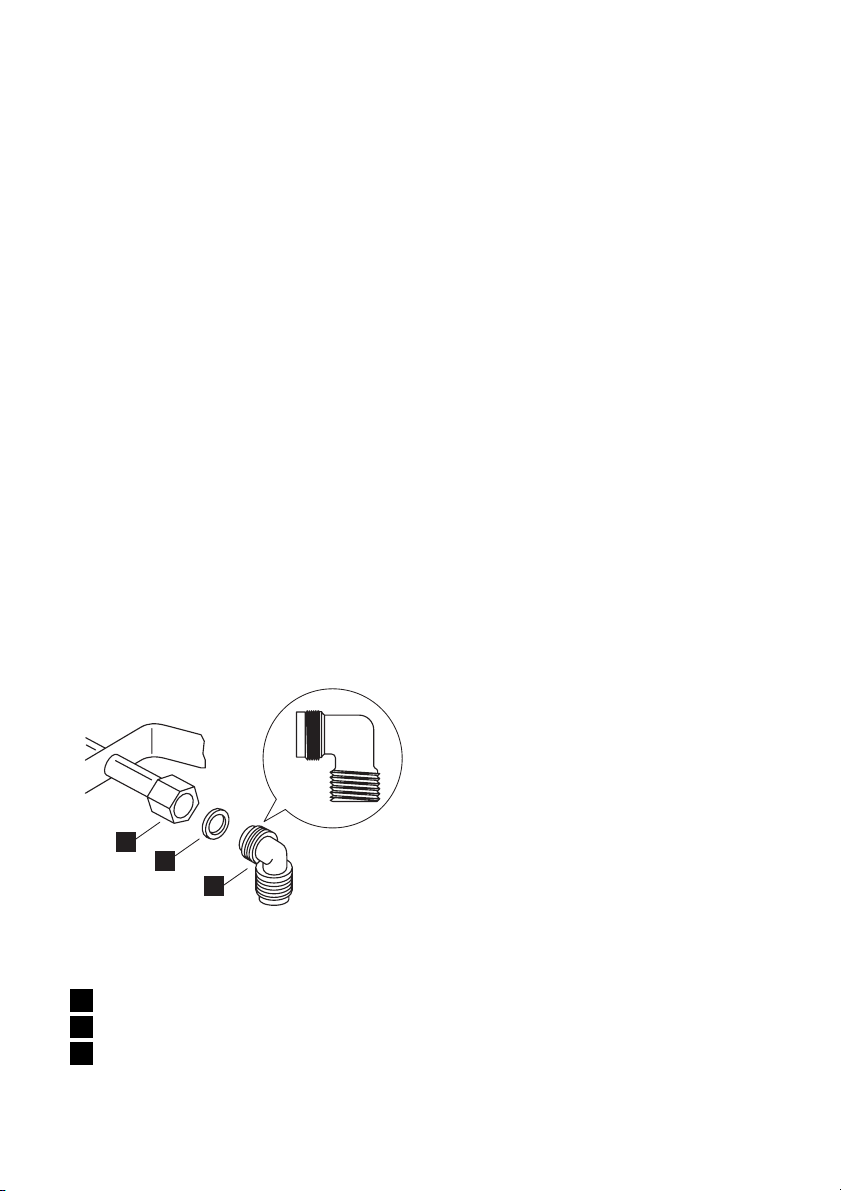

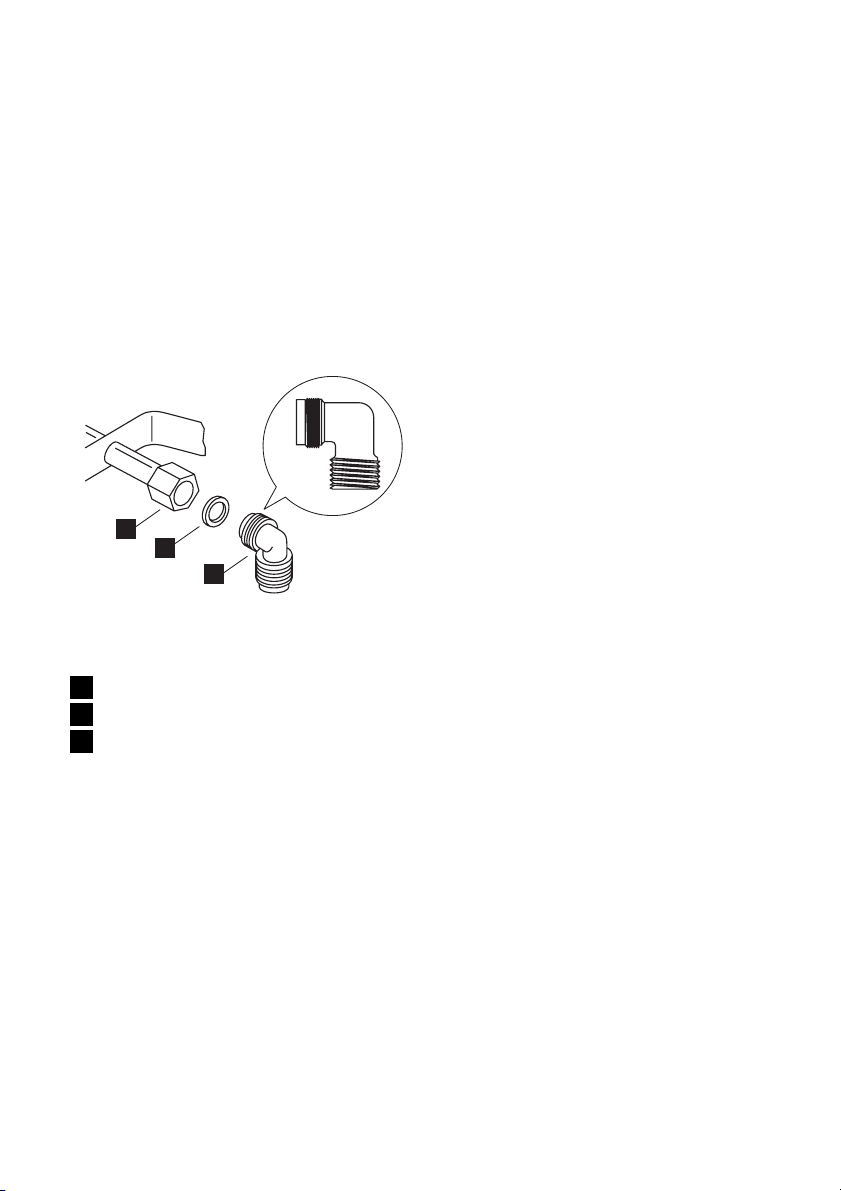

1

2

3

Uiteinde van as met moer

1

Sluitring

2

Elleboog

3

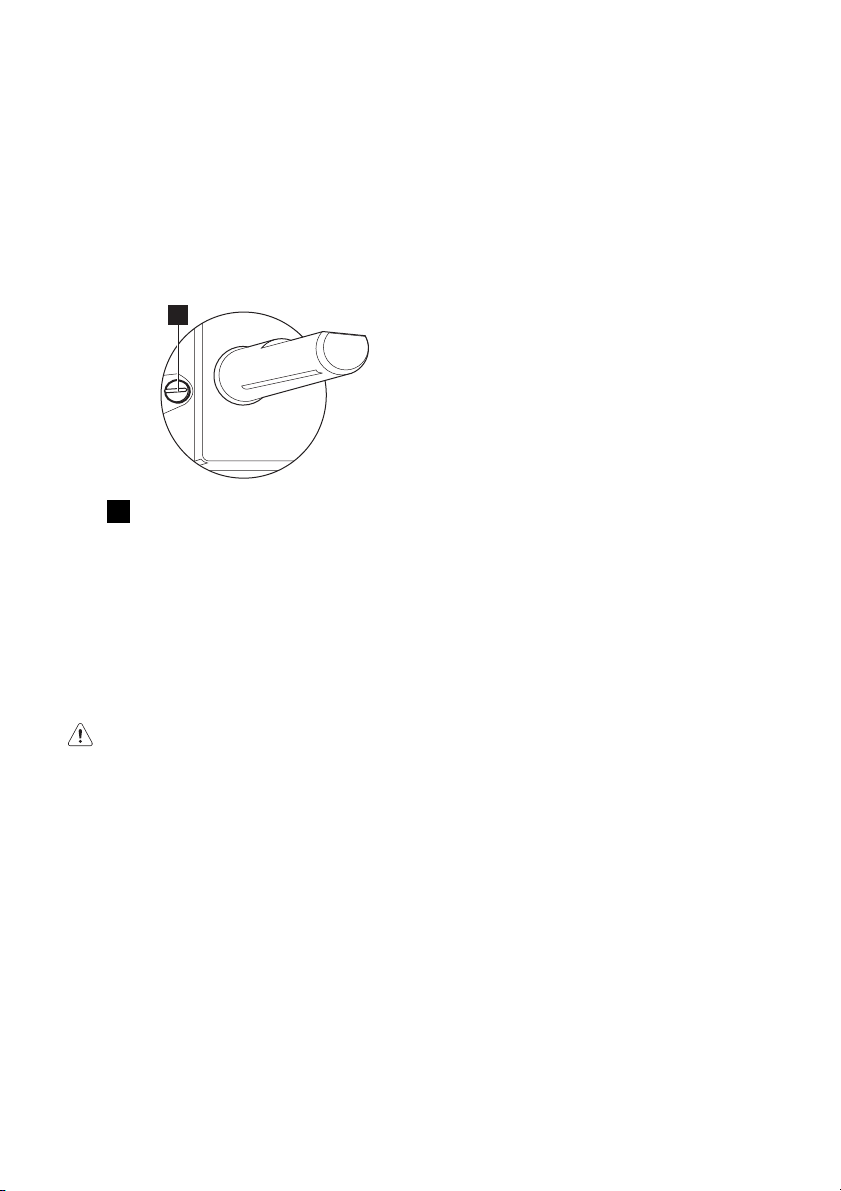

Vloeibaar gas: gebruik de rubberen lei­dinghouder. Koppel altijd de pakking vast.
Ga vervolgens door met de gasaansluiting.
De flexibele leiding is klaar voor gebruik als:
– de omgevingstemperatuur op kamertem-

peratuur is; maar nooit hoger dan 30º C;
– de leiding niet langer is dan 1500 mm;
– de leiding geen knikken vertoont;
– de leiding niet onderworpen is aan tractie

of torsie;
– de leiding niet in aanraking komt met

scherpe randen of hoeken;
– de leiding gemakkelijk toegankelijk is om

de toestand ervan te controleren.
De controle van de staat van de flexibele
leiding bestaat eruit te controleren of:

– deze geen barsten, sneden, vlekken of

brandsporen vertoont op de twee uitein­den en over de volledige lengte;

– het materiaal niet gehard is, maar de juis-

te elasticiteit vertoont;

– de bevestigingsklemmen niet verroest

zijn;
– de vervaldatum niet is verstreken.
Als er één of meerdere defecten waar­neembaar zijn, mag de leiding niet worden
gerepareerd, maar moet ze worden vervan­gen.

Belangrijk! Controleer na voltooiing van de
installatie of elke leidingfitting goed is
afgedicht. Gebruik een zeepoplossing,

geen vlam!

VERVANGING SPUITMONDEN (ALLEEN
VOOR BELGIË)

1. Verwijder de pansteunen.

2. Verwijder de branderkappen en -kro-

nen.

3. Verwijder met een dopsleutel 7 de

hoofdsproeiers, en vervang ze door de
sproeiers die vereist zijn voor het type
gas dat u gebruikt (zie de tabel in de
sectie Technische gegevens).

4. Zet de onderdelen in omgekeerde volg-

orde terug.

5. Vervang het typeplaatje (naast de gast-

oevoerleiding) door het plaatje voor het
nieuwe type gastoevoer. Het plaatje
kunt u vinden in het zakje dat bij het

apparaat geleverd is.
Als de toevoergasdruk aanpasbaar is of
verschilt van de vereiste druk, moet u een
geschikte drukregelaar op de gastoevoerlei­ding monteren.

INSTELLEN VAN HET
MINIMUMNIVEAU

Het minimumniveau van de branders instel­len (alleen voor België):

1. Steek de brander aan.

2. Draai de knop naar de minimumpositie.

3. Verwijder de knop.

6 electrolux

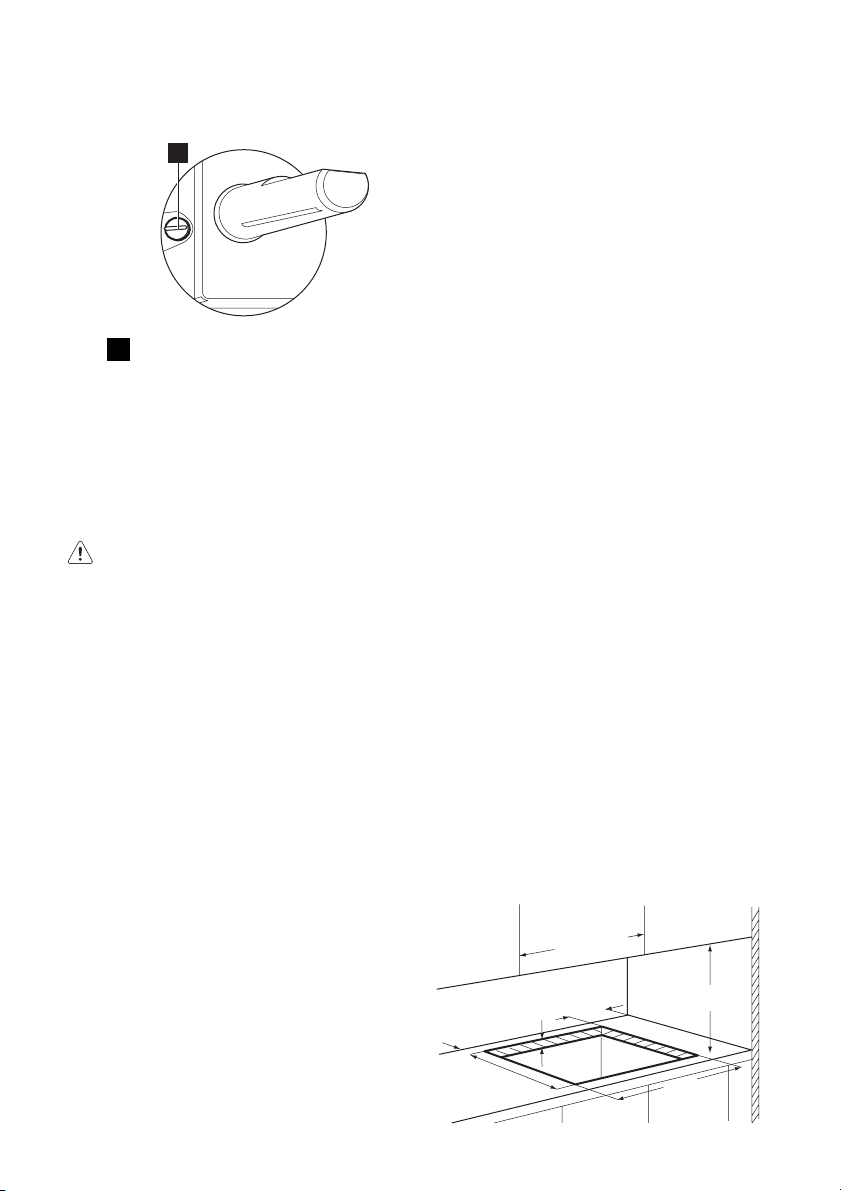

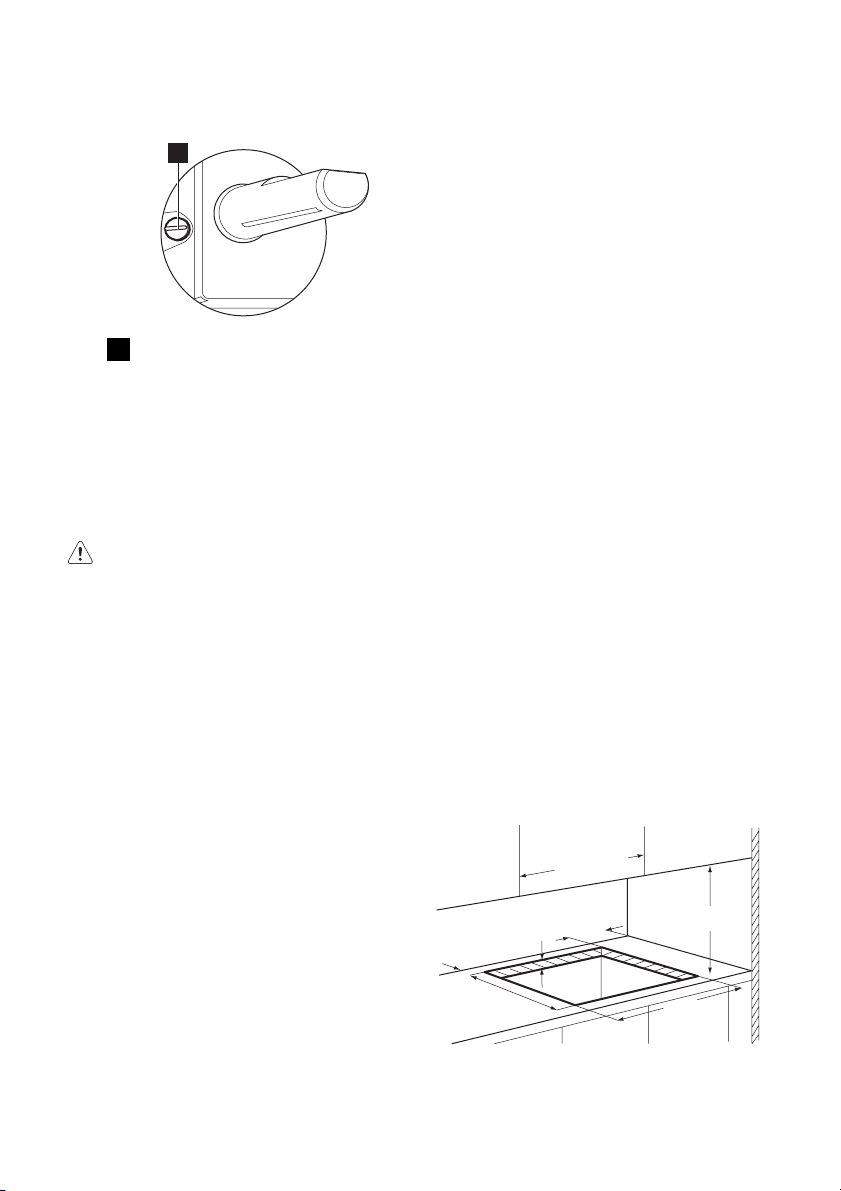

4. Stel de by-passschroefstand in met
een dunne schroevendraaier.

1

De bypass-schroef

1

– Als u overschakelt van aardgas

20/25 mbar op vloeibaar gas, draai
de schroef dan helemaal vast.

– Als u overschakelt van vloeibaar gas

op aardgas 20/25 mbar, draai de by­pass-schroef dan ongeveer 1/4 draai
los (1/2 draai bij een driekronenbran­der).

Waarschuwing! Zorg dat de vlam niet
uit gaat als u de knop snel van de
maximale stand naar de minimale
stand draait.

AANSLUITING OP HET
ELEKTRICITEITSNET

• Aard het apparaat volgens de veiligheids-

maatregelen.

• Zorg ervoor dat het nominale voltage en

het type vermogen op het typeplaatje
overeenkomen met het voltage en het
vermogen van de stroomvoorziening in
uw woning.

• Dit apparaat wordt geleverd met een net-

snoer. Dit moet zijn voorzien van een ge­schikte stekker, die geschikt is voor de
belasting die vermeld is op het identifica­tieplaatje. De stekker moet in een ge­schikt stopcontact worden gestoken.

• Alle elektrische onderdelen moeten wor-

den geïnstalleerd of worden vervangen
door een technicus van de service-afde­ling of door gekwalificeerd onderhouds­personeel.

• Gebruik altijd een correct geïnstalleerd,

schokbestendig stopcontact.

• Zorg ervoor dat het netsnoer na installatie

bereikbaar is.

• Trek niet aan het netsnoer om het appa­raat los te koppelen. Trek altijd aan de
stekker.

• Het apparaat moet niet worden aange­sloten op een verlengsnoer, een adapter
of een meervoudige aansluiting (brandge­vaar). Controleer of de aarding conform
de normen en regelgeving is.

• De stroomkabel moet zo worden ge­plaatst dat er geen contact wordt ge­maakt met een heet oppervlak.

• Sluit het apparaat op de netvoeding aan
met behulp van een voorziening waarmee
het apparaat kan worden losgekoppeld
van de alle polen van de netvoeding, met
een contactopening van minimaal 3 mm
breed, b.v. een automatische bescher­mende stroomonderbreker, aardlekscha­kelaars of een zekering.

• Geen enkel deel van de aansluitkabel
mag een temperatuur van 90°C bereiken.
De blauwe neutrale draad moet worden
aangesloten op de eindklem gemarkeerd
met "N". De bruine (of zwarte) fasedraad
(gemonteerd in het contact van de eind­klem gemarkeerd met "L") moet altijd
worden aangesloten op de fase van het
voedingsnet.

VERVANGING VAN HET
AANSLUITSNOER

Gebruik om de aansluitkabel te vervangen
alleen het type H05V2V2-F T90 of een ge­lijksoortig type. Zorg ervoor dat de door­snede van het snoer geschikt is voor het
voltage en de bedrijfstemperatuur. De geel/
groene aardedraad moet ongeveer 2 cm
langer zijn dan de bruine (of zwarte) fase­draad.

INBOUW

min. 600 mm

min. 450 mm

min. 55 mm

30 mm

480 mm

min. 650 mm

560 mm

b) Ruimte voor aansluitingen

electrolux 7

A

A

B

A) meegeleverde afdichting
B) meegeleverde steunen

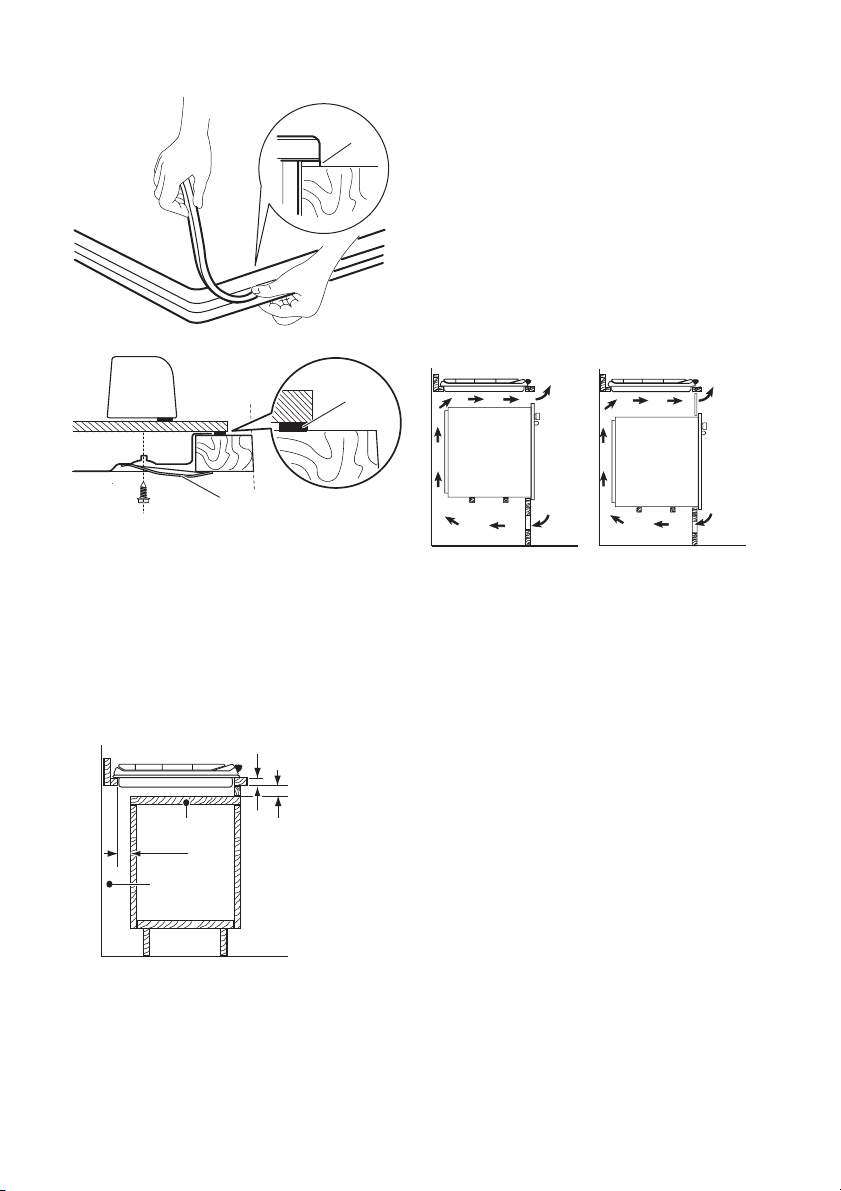

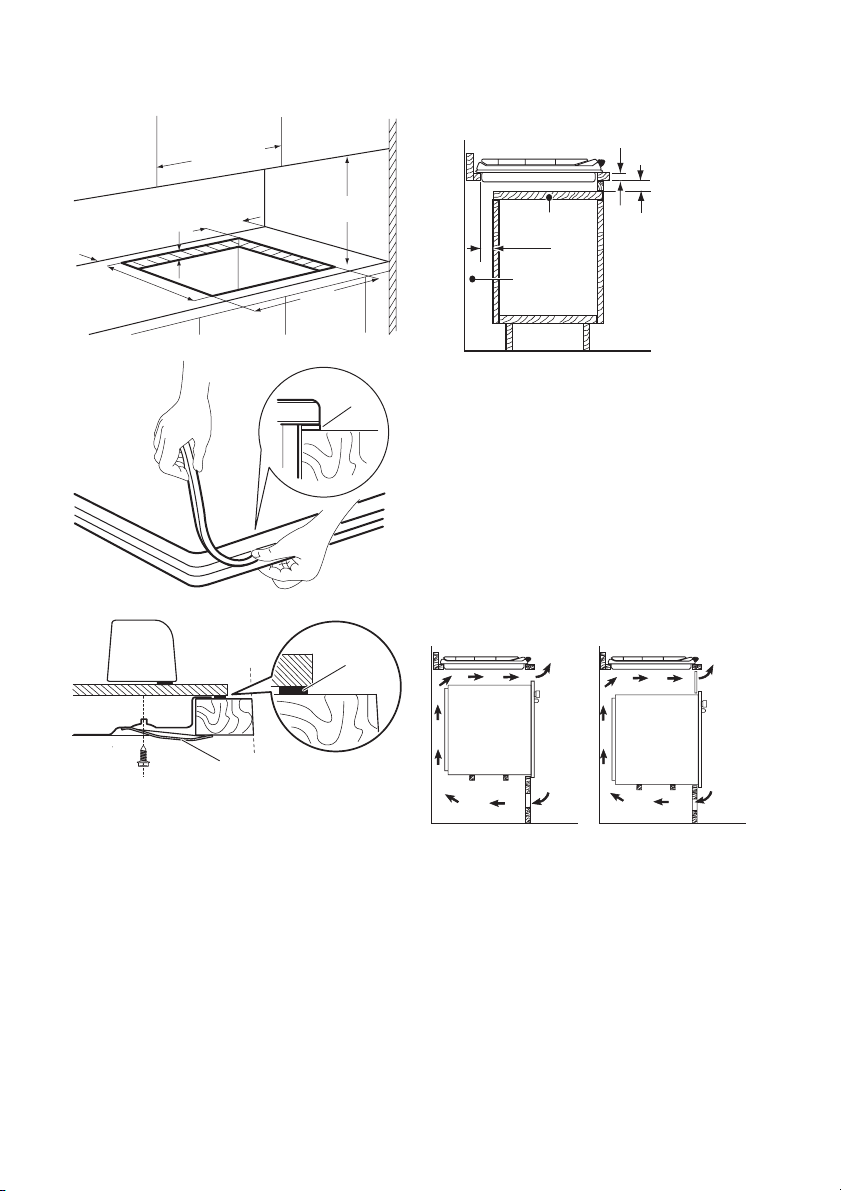

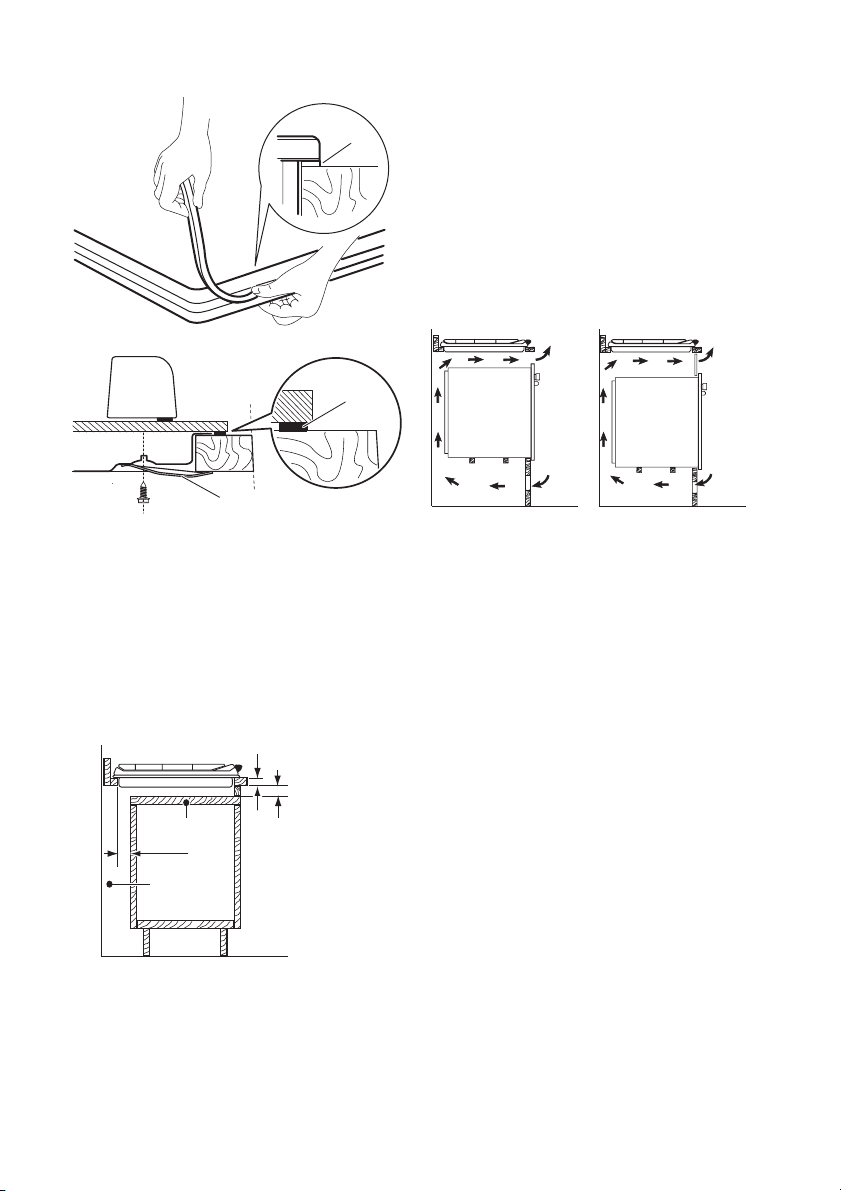

MOGELIJKHEDEN VOOR INBOUW

Keukenmeubel met deur

Het paneel geïnstalleerd onder de kook­plaat moet eenvoudig te verwijderen zijn en
eenvoudig toegang bieden indien techni­sche hulp nodig is.

Keukenmeubel met oven

De afmetingen van de uitsparing voor de
kookplaat moeten overeenkomen met de
voorgeschreven inbouwmaten en het keu­kenmeubel moet voorzien zijn van ventilatie­gaten om een continue luchttoevoer te kun­nen garanderen. Om veiligheidsredenen en
om een gemakkelijke verwijdering van de
oven uit het meubel mogelijk te maken,
moeten de elektrische aansluitingen van de
kookplaat en de oven afzonderlijk geïnstal­leerd worden.

2

50 cm

360 cm

2

120 cm

180 cm

2

2

a

60 mm

b

a) Verwijderbaar paneel

30 mm

min 20 mm
(max 150 mm)

8 electrolux

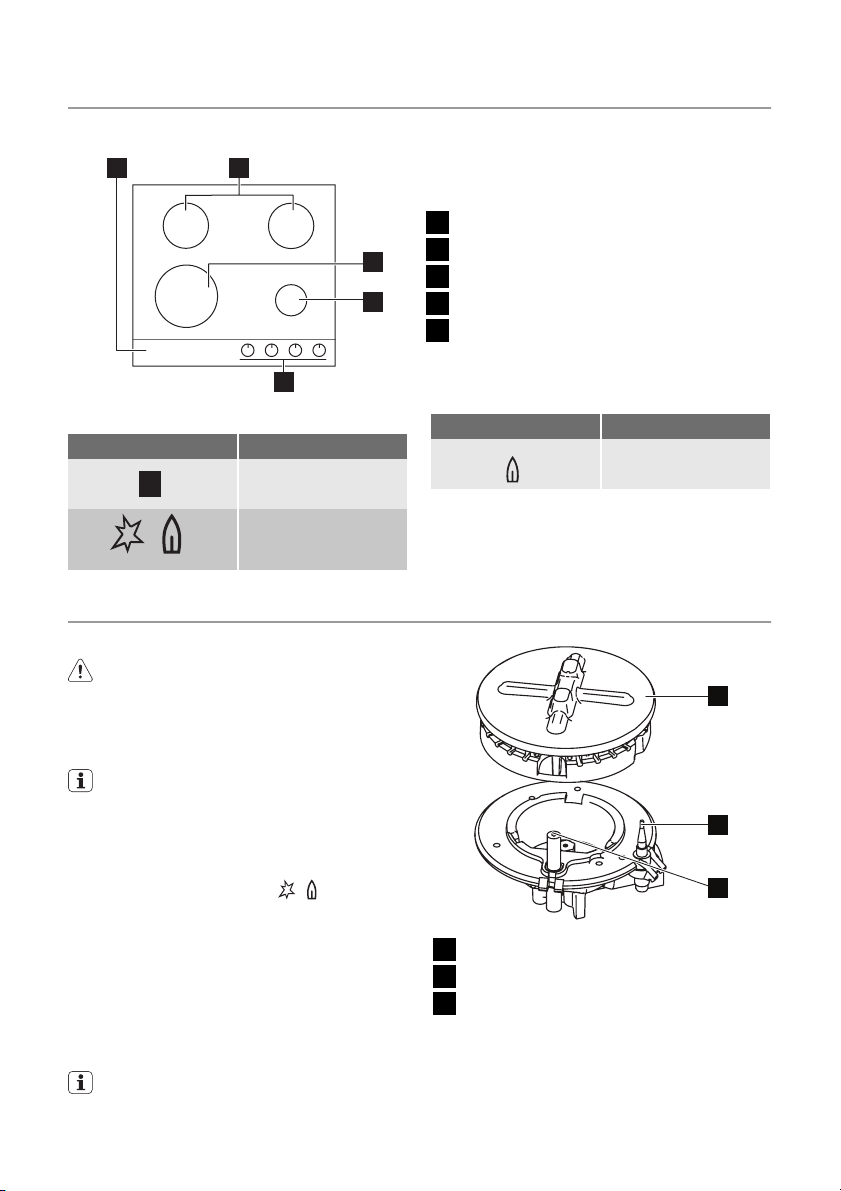

BESCHRIJVING VAN HET PRODUCT

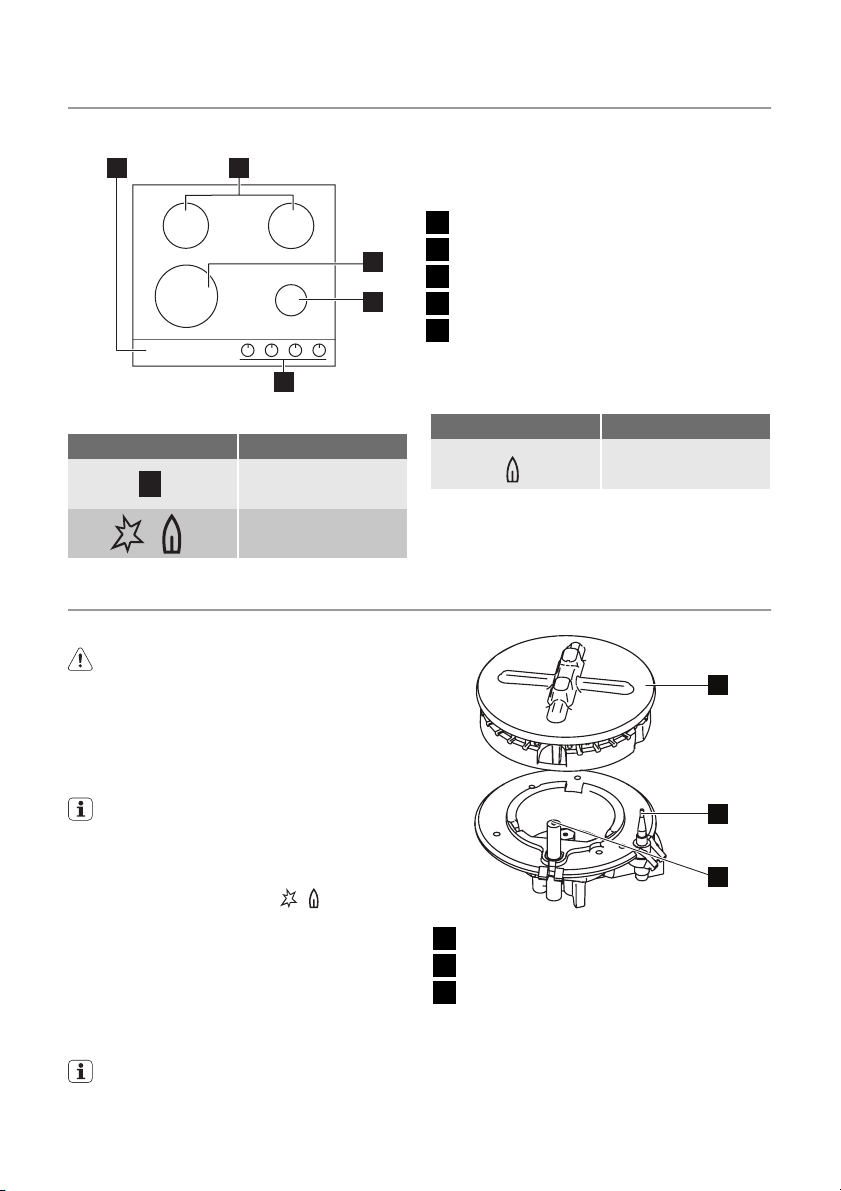

INDELING KOOKPLAAT

1

2

1

3

2
3

4

4
5

5

Kookplaat
Normale brander
Driekronenbrander
Sudderbrander
Bedieningsknoppen

BEDIENINGSKNOPPEN

Symbool Beschrijving

geen gastoevoer / uit­stand

ontstekingsstand /
maximale gastoevoer

BEDIENING

ONTSTEKING VAN DE BRANDER

Waarschuwing! Ga voorzichtig te

werk bij het gebruik van branders (open
vuur) in de keuken. De fabrikant kan
niet aansprakelijk gesteld worden in
geval van onjuist gebruik van de vlam.

De brander steeds aansteken voor u
het kookgerei plaatst.

Om de brander aan te steken:

1. Draai de bedieningsknop tegen de wij­zers van de klok in naar zijn maximum­stand (

2. Houd de bedieningsknop ongeveer 5
seconden ingedrukt zodat het thermo­koppel kan opwarmen. Anders zal de
gastoevoer worden onderbroken.

3. De vlam afstellen zodra deze regelmatig
brandt.

Als de brander na enkele pogingen niet
aan gaat, controleer dan of de kroon
en de deksel goed op hun plaats zitten.

) en druk de knop in.

Symbool Beschrijving

minimale gastoevoer

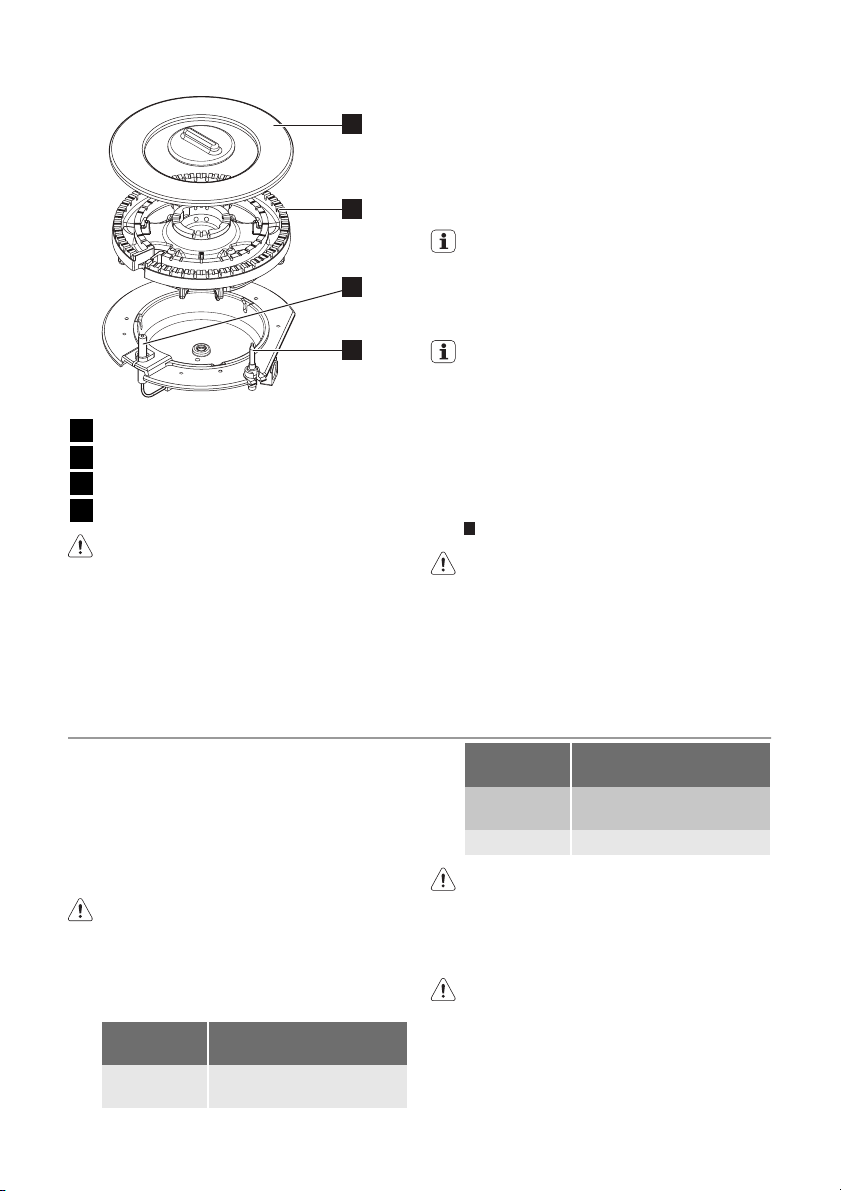

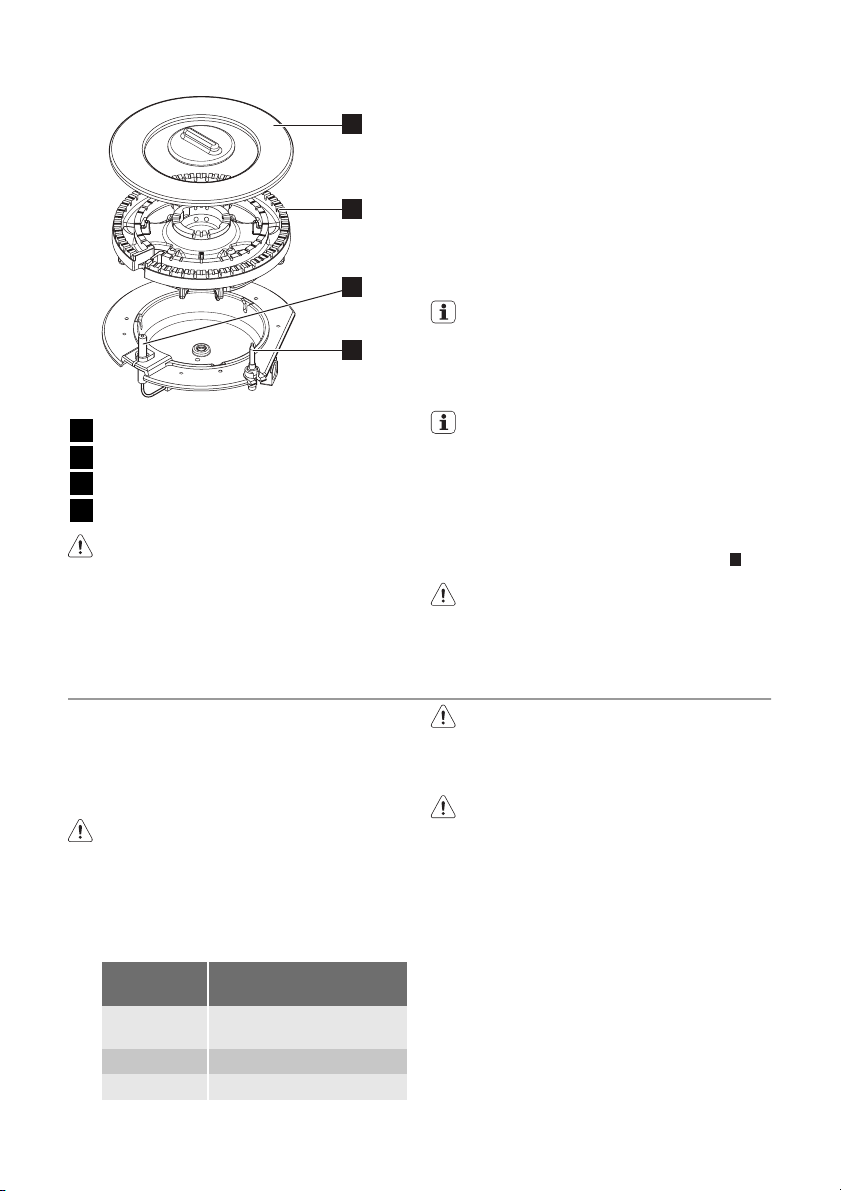

Branderdeksel en kroon

1

Thermokoppel

2

Ontstekingsbougie

3

1

2

3

Branderdeksel

1

Branderkroon

2

Ontstekingsbougie

3

Thermokoppel

4

Waarschuwing! Houd de
bedieningsknop niet langer dan 15
seconden ingedrukt.
Als de brander na 15 seconden nog
niet brandt, de bedieningsknop loslaten

electrolux 9

en minstens 1 minuut wachten voordat
u opnieuw probeert de vlam te ontste-

1

ken.

Belangrijk! Bij afwezigheid van elektrische
stroom kunt u de brander ontsteken zonder

2

elektrische inrichting. Breng in dat geval een
vlam in de buurt van de brander, druk de
desbetreffende knop in en draai ze tegen
de wijzers van de klok in; naar de stand

3

voor een maximale gasontwikkeling.

Als de brander per ongeluk uitgaat,
draai de bedieningsknop dan op de uit-

4

stand en probeer de brander nogmaals
aan te steken na minimaal 1 minuut.

De ontstekingsknop kan automatisch
starten als u de netvoeding inschakelt,
na installatie of na een stroomuitval. Dit
is normaal.

DE BRANDER UITZETTEN

Om de vlam uit te zetten draait u de knop
op het symbool

.

Waarschuwing! Draai de vlam altijd
lager of schakel hem uit voordat u de
pan van de brander haalt

NUTTIGE AANWIJZINGEN EN TIPS

ENERGIE BESPAREN

• Doe indien mogelijk altijd deksels op de

pannen.

• Draai de vlam lager als de vloeistof begint

te koken, zodat deze blijft sudderen.

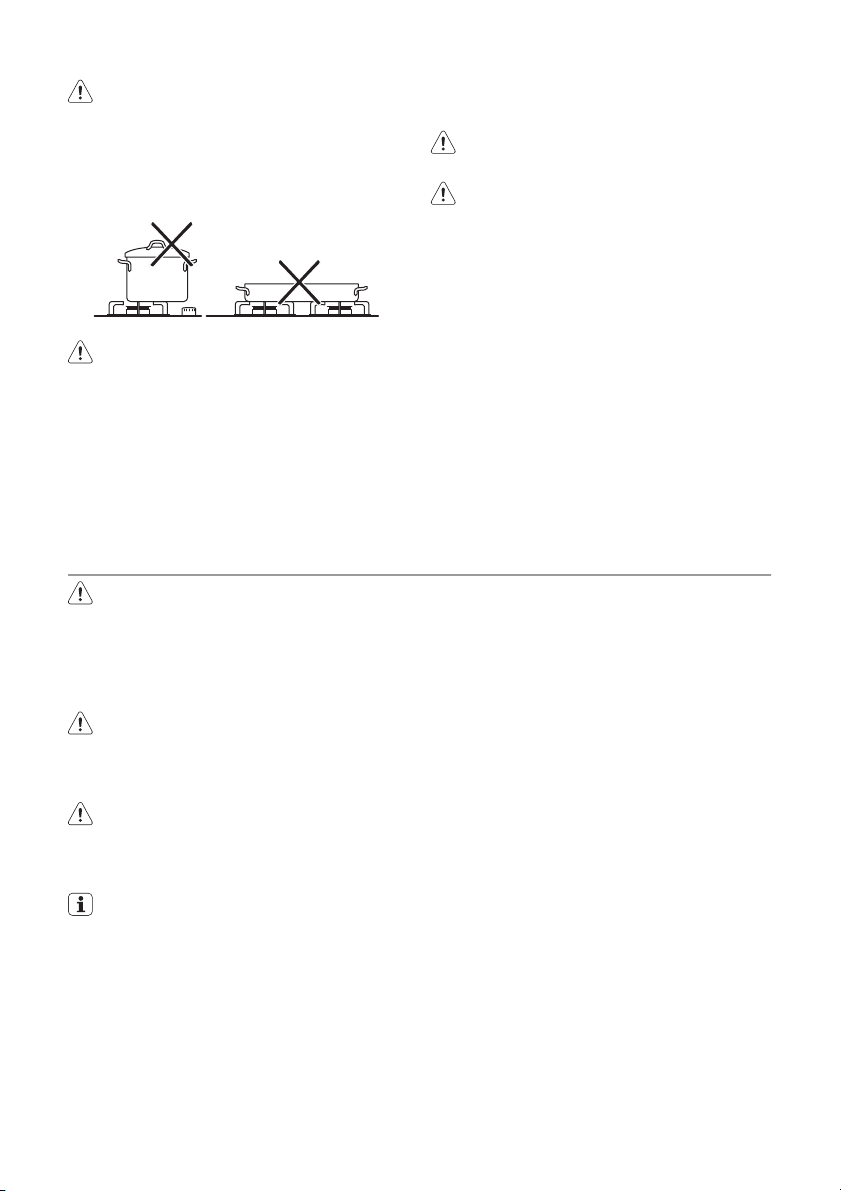

Waarschuwing! Gebruik pannen met
een doorsnede die geschikt zijn voor
de afmeting van de brander.
Gebruik geen kookpannen op de kook­plaat die de randen overschrijden.

Brander Diameter van het kook-

Drievoudige

kroon

Halfsnel 120 - 220 mm

Sudderbran-

der

Waarschuwing! Gebruik geen
gietijzeren pannen, grillstenen of
grillplaten op gasbranders.

gerei

180 - 260 mm

80 - 180 mm

Waarschuwing! Leg geen aluminium
folie op de kookplaat om het oppervlak
schoon te houden tijdens het koken

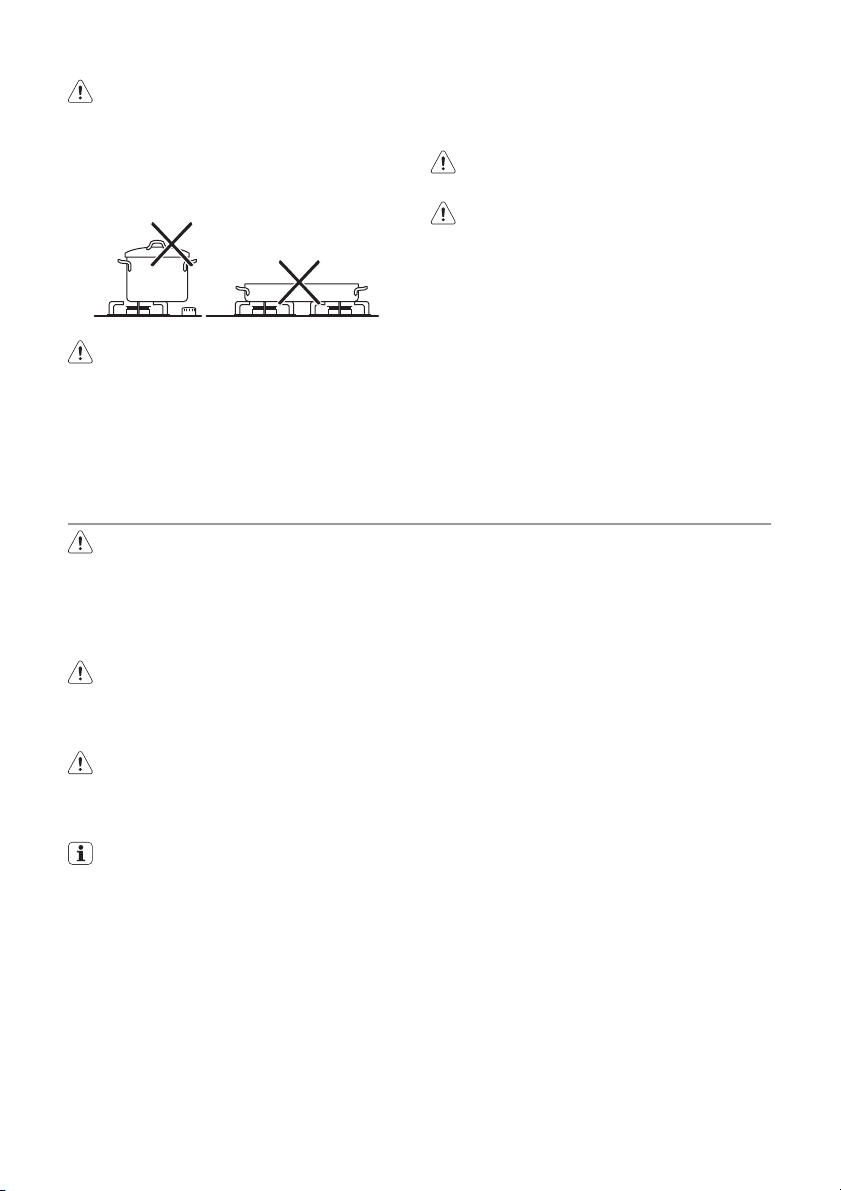

Waarschuwing! Zet geen pannen op
het bedieningspaneel. Het vuur
verwarmt de bedieningszone.
Zet één pan niet op twee branders.

Waarschuwing! Zorg ervoor dat de
pannen niet uitsteken over de randen
van de kookplaat en dat ze in het
midden van de ringen staan voor een
lager gasverbruik en meer stabiliteit.

10 electrolux

Plaats geen onstabiele of vervormde pan­nen op de ringen, zodat morsen en letsel
wordt voorkomen.

Waarschuwing! Vlamverdelers
worden niet aanbevolen.

Waarschuwing! Vloeistoffen die
tijdens het koken worden gemorst
kunnen ervoor zorgen dat het glas
breekt.

ONDERHOUD EN REINIGING

Waarschuwing! Schakel het apparaat
uit en laat het afkoelen voordat u het
schoonmaakt. Trek de stekker van het
apparaat uit het stopcontact voordat u
reinigings- of
onderhoudswerkzaamheden aan het
apparaat gaat uitvoeren.

Waarschuwing! Het reinigen van het
apparaat met een stoom- of
hogedrukreiniger is om
veiligheidsredenen niet toegestaan.

Waarschuwing! Gebruik geen
agressieve reinigingsmiddelen,
staalwolpads of zuren. Deze kunnen
het apparaat beschadigen.

Krassen of donkere vlekken op de op­pervlakte hebben geen invloed op de
werking van het apparaat.

• U kunt de pansteunen verwijderen voor

een gemakkelijke reiniging van het kook­plaat.

• Was de geëmailleerde delen, het deksel

en de kroon met een warm sopje en laat
ze goed drogen alvorens ze terug te
plaatsen.

• Was de onderdelen van roestvrij staal af

met water en droog ze vervolgens met
een zachte doek.

• De pannensteunen mogen niet in de af-

wasautomaat worden afgewassen. Ze
moeten met de hand worden afgewas­sen.

• Als u de pansteunen afwast met de

hand, let dan op bij het afdrogen, omdat
ze door het emailleerproces soms scher­pe randen hebben. Verwijder hardnekki­ge vlekken indien nodig met een pasta­reiniger.

Informatie over acrylamides
Belangrijk! Volgens recente

wetenschappelijke informatie kan het
intensief bruinen van levensmiddelen (met
name in producten die zetmeel bevatten),
een gezondheidsrisico vormen tengevolge
van acrylamides. Om die reden adviseren
wij levensmiddelen zoveel mogelijk bij lage
temperaturen gaar te laten worden en de
gerechten niet te veel te bruinen.

• Zorg ervoor dat u de pansteunen na de
reiniging correct terugplaatst.

• Om ervoor te zorgen dat de branders
goed werken, moeten de armen van de
pannensteunen in het midden van de
brander worden geplaatst.

Ga zeer voorzichtig te werk bij het

•

vervangen van de pansteunen, dit om
schade te voorkomen aan het opper­vlak van de kookplaat.

Droog het apparaat na de reiniging af met
een zachte doek.

Verwijderen van vuil:

1. – Verwijder direct: gesmolten plastic,

gesmolten folie en suikerhoudende
gerechten.

Schakel het apparaat uit en laat

–

het afkoelen voordat u het schoon­maakt: kalk- en waterkringen, vet­spatten en metaalachtig glanzende
verkleuringen. Gebruik een speciaal
schoonmaakmiddel voor glas of
roestvrij staal.

2. Reinig het apparaat met een vochtige

doek en een beetje afwasmiddel.

3. Wrijf het apparaat ten slotte droog

met een schone doek.

Waarschuwing! Gebruik geen

messen, schrapers of gelijksoortige
hulpmiddelen om het glazen oppervlak
of de kieren tussen de branders en het
frame schoon te maken (indien van
toepassing).

Waarschuwing! Schuif de pannen niet
over het glas want dit kan krassen op
het oppervlak veroorzaken. Laat ook
geen harde of scherpe voorwerpen op
het glas vallen of de rand van de
kookplaat raken.

electrolux 11

REINIGEN VAN DE
ONTSTEKINGSKNOP

Dit onderdeel is uitgerust met een kerami­sche ontstekingsbougie met een metalen
elektrode. Reinig deze onderdelen altijd

PERIODIEK ONDERHOUD

Raadpleeg regelmatig uw lokale serviceaf­deling, om de staat van de gastoevoerlei­ding en de drukregelaar (indien gemon-

teerd) te controleren.
grondig, om moeilijkheden bij het aansteken
te voorkomen, en controleer of de brander­kroonopeningen niet verstopt zijn.

PROBLEMEN OPLOSSEN

Probleem Mogelijke oorzaak Oplossing

Er is geen vonk als de brander
wordt aangestoken.

• De branderdeksel en kroon

De vlam gaat meteen na de
ontsteking uit.

De gasring brandt onregelma­tig.

• Er is geen elektrische voe­ding

zitten niet goed op hun
plaats.

• Het thermokoppel is niet vol­doende opgewarmd

• De branderkroon is verstopt
met etensresten

• Controleer of het apparaat
goed is aangesloten en de
elektrische voeding is inge­schakeld.

• Controleer de zekering. Als
de zekering meer dan één
keer doorslaat, raadpleeg
dan een bevoegde elektri­cien.

• Controleer of de branderdek­sel en kroon goed op hun
plaats zitten.

• Houd, na het ontsteken van
de vlam, de knop circa 5 se­conden ingedrukt.

• Controleer of de hoofd­sproeier niet verstopt is en of
de branderkroon schoon is.

12 electrolux

Als er een storing optreedt, probeer dan
eerst zelf een oplossing voor het probleem
te vinden. Als u niet zelf het probleem kunt
verhelpen, neem dan contact op met uw
verkoper of de serviceafdeling.

Als u het apparaat verkeerd heeft ge­bruikt, of als de installatie niet is uitge­voerd door een erkende monteur, dan
is het bezoek van de klantenservice-

1 2 3

MOD.

PROD.NO.

SER.NO

DATA

Plak de sticker op de garantiekaart en

1

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

03 IT

MADE IN ITALY

verstuur dit deel.
Plak de sticker op de garantiekaart en

2

bewaar dit deel.
Plak de sticker op het instructieboekje.

3

Deze gegevens zijn nodig om u snel en
goed te kunnen helpen. Deze gegevens
vindt u op het typeplaatje.

• Modelbeschrijving ............

monteur of van uw leverancier mogelijk
niet gratis, zelfs niet in de garantieperi­ode.

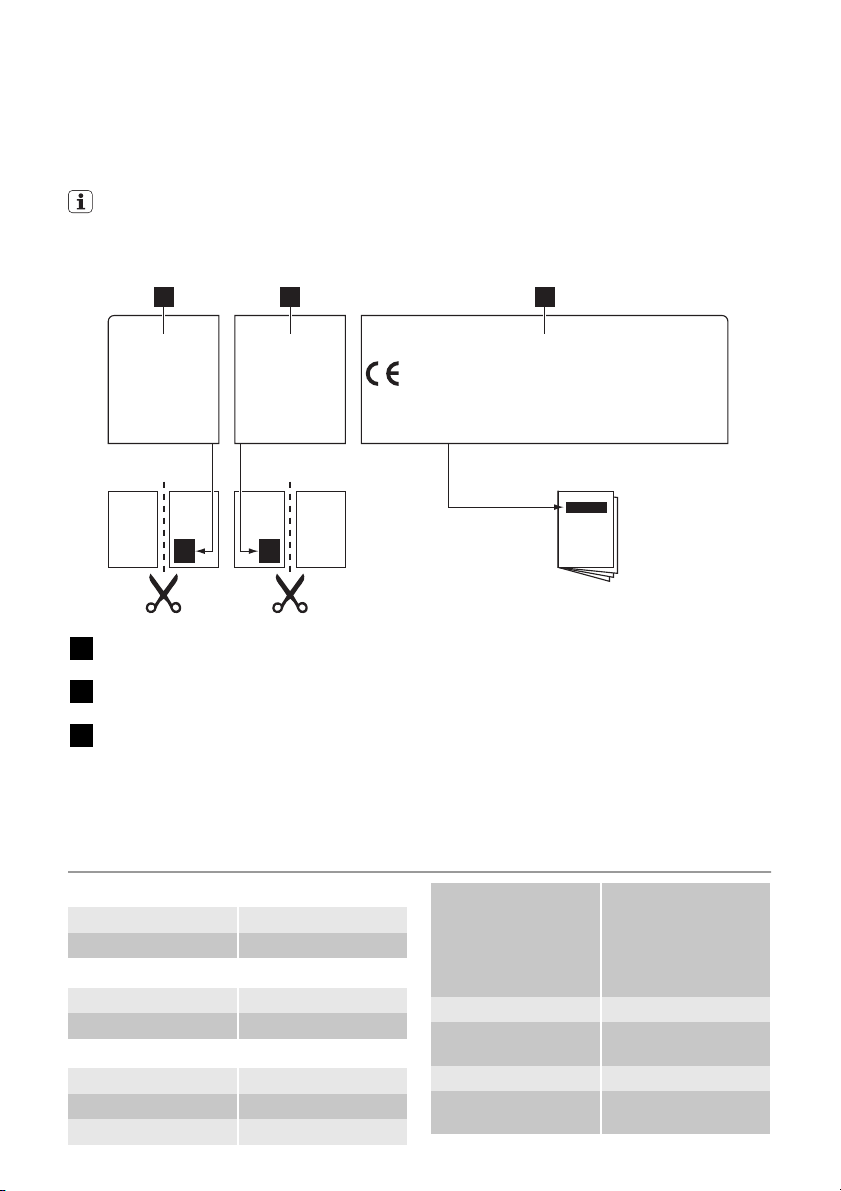

LABELS MEEGELEVERD IN DE ZAK
MET ACCESSOIRES

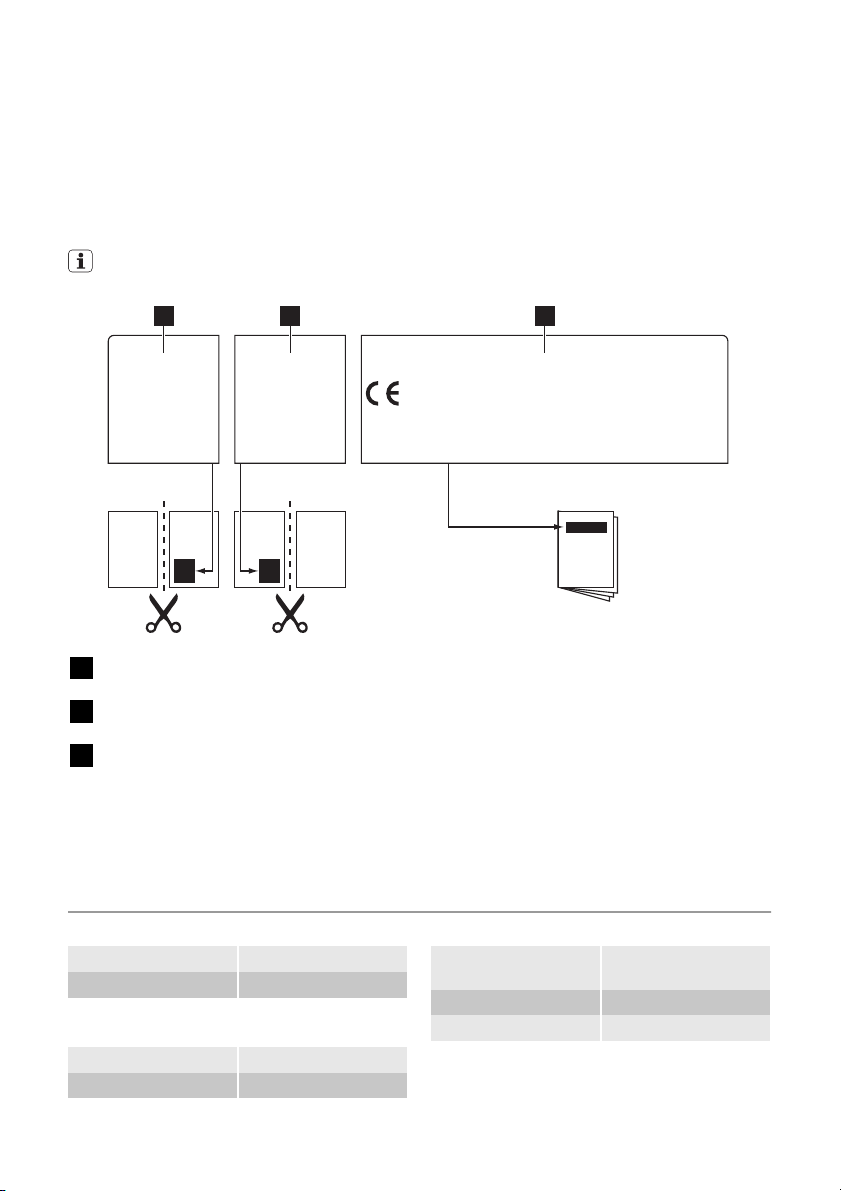

Bevestig de stickers zoals hieronder weer­gegeven:

0049

MOD.
PROD.NO.
SER.NO.

TYPE
230V-50Hz
IP20

• Productnummer (PNC) .............

• Serienummer (S.N.)..............

Gebruik alleen originele reserveonderdelen.
Deze zijn verkrijgbaar bij onze klantenservi­ce en erkende winkels met reserveonderde­len.

TECHNISCHE GEGEVENS

Afmetingen kookplaat

Breedte: 590 mm
Lengte: 520 mm

Inbouwafmetingen kookplaat

Breedte: 560 mm
Lengte: 480 mm

Branderbelasting

Driekronenbrander: 3,8 kW
Normale brander: 1,9 kW
Sudderbrander: 1,0 kW

TOTAAL VERMOGEN: G20/G25 (2E+) 20/25

mbar = 8,6 kW

G30 (3+) 28-30 mbar

= 625 g/h

G31 (3+) 37 mbar =

614 g/h
Elektrische voeding: 230 V ~ 50 Hz
Categorie: II2E+3+ (België)

I2E (Luxemburg)
Gasaansluiting: R 1/2"
Gastoevoer: G20/G25 (2E+) 20/25

mbar

electrolux 13

Apparaatklasse: 3

Diameters bypass

Brander Ø by-pass in 1/100

mm

Sudderbrander 28

Brander Ø by-pass in 1/100

mm

Halfsnel 32

Drievoudige kroon 56

Gasbranders

NOR-

MAAL

VERMO-

BRAN-

DER

Sudder 1.0 0.33 70 0.095 0.111 50 73 71
Normaal 1.9 0.45 96 0.181 0.210 71 138 136
Driekro-

nen

GEN

kW kW

3.8 1.4 146 0.362 0.421 98 276 271

VERMIN-

DERD

VERMO-

GEN

G20/G25 (2E+) 20/25 mbar

AARDGAS

inj.

1/100

mm

NORMAAL VERMOGEN

LPG (butaan/propaan)
G30/G31 (3+) 28-30/37

G20

20

mbar

m³/uur m³/uur g/uur g/uur

G25

25

mbar

inj.

1/100

mm

mbar

G30
28-30
mbar

G31

mbar

MILIEUBESCHERMING

Het symbool op het product of op de
verpakking wijst erop dat dit product niet
als huishoudafval mag worden behandeld,
maar moet worden afgegeven bij een
verzamelpunt waar elektrische en
elektronische apparatuur wordt gerecycled.
Als u ervoor zorgt dat dit product op de
juiste manier wordt verwijderd, voorkomt u
mogelijke negatieve gevolgen voor mens en
milieu die zich zouden kunnen voordoen in
geval van verkeerde afvalverwerking. Voor
gedetailleerdere informatie over het
recyclen van dit product, kunt u contact

opnemen met de gemeente, de
gemeentereiniging of de winkel waar u het
product hebt gekocht.

VERPAKKINGSMATERIAAL

De verpakkingsmaterialen zijn milieu­vriendelijk en herbruikbaar. De kunst­stof onderdelen zijn gemarkeerd, bijv.:
>PE<,>PS<, etc. Gooi het verpak­kingsmateriaal weg in de juiste afval­container bij uw plaatselijke afvalver­werkingsdienst.

37

14 electrolux

Electrolux. Thinking of you.

Partagez notre imagination sur www.electrolux.com

SOMMAIRE

Consignes de sécurité 14
Installation 16
Description de l'appareil 20
Fonctionnement 20
Conseils utiles 21

CONSIGNES DE SÉCURITÉ

Avertissement Ces instructions
s'appliquent uniquement aux pays dont
les symboles figurent sur la couverture
de cette notice d'utilisation.

Pour votre sécurité et le bon fonction­nement de l'appareil, lisez attentive­ment ce manuel avant l'installation et
l'utilisation. Conservez ces instructions
à proximité de l'appareil. Les utilisa­teurs doivent connaître parfaitement le
fonctionnement et les fonctions de sé­curité de l'appareil.

AVERTISSEMENTS IMPORTANTS

Avertissement Cet appareil n'est pas

conçu pour être utilisé par des
personnes (y compris des enfants) dont
les facultés physiques, sensorielles ou
mentales sont réduites, ou qui
manquent d'expérience et de
connaissances, à moins qu'une
personne responsable de leur sécurité
ne les supervise ou leur donne des
instructions sur la manière de l'utiliser.

SÉCURITÉ ENFANTS

• Cet appareil ne doit être utilisé que par
des adultes Surveillez les enfants, pour
vous assurer qu'ils ne jouent pas avec
cet appareil.

• Ne laissez aucun emballage à la portée
des enfants. Ils risquent en effet de
s'étouffer ou de se blesser.

• Ne laissez pas les enfants s'approcher
de l'appareil pendant ou après son utili­sation, et cela jusqu'à ce qu'il soit froid.

Entretien et nettoyage 22
En cas d'anomalie de fonctionnement 23
Caractéristiques techniques 24
En matière de protection de
l'environnement 25

Sous réserve de modifications.

UTILISATION

• Retirez tous les emballages, les étiquet­tes et le film protecteur du panneau de la
table de cuisson en acier inoxydable (si
présent) avant de l'utiliser pour la premiè­re fois. Ne retirez jamais la plaque signa­létique. Cela peut annuler la garantie.

• Mettez les zones de cuisson à l'arrêt
après chaque utilisation.

• Les brûleurs et les parties accessibles
sont chauds pendant et après la cuisson.
Ne posez pas de couverts ou de couver­cles sur la table de cuisson. Les réci­pients et leur contenu peuvent basculer.
Risque de brûlure.

• Les graisses et huiles chaudes peuvent
prendre feu très rapidement. Risque d'in­cendie.

• Ne laissez jamais l'appareil sans surveil­lance pendant son fonctionnement.

• Surveillez toujours l'appareil pendant son
fonctionnement.

• Évitez tout écoulement de liquide dans
les orifices de la table de cuisson.

• N'utilisez jamais la table de cuisson sans
récipient de cuisson dessus.

• Cet appareil est destiné à un usage do­mestique. N'utilisez jamais l'appareil à
des fins commerciales ou industrielles.

• Votre appareil n'est destiné qu'à la cuis­son des aliments. Vous éviterez ainsi des
risques matériels et corporels.

• Utilisez uniquement des récipients dont le
diamètre correspond aux diamètres indi­qués pour chaque brûleur. Risque de
surchauffe et de rupture de la plaque en
verre (si votre appareil en est équipé) !

• N'utilisez pas de récipient dont le diamè­tre est inférieur à la dimension du brûleur.

electrolux 15

Des flammes pourraient brûler le manche
du récipient. Reportez-vous au tableau
du chapitre « Conseils utiles ».

• Les récipients ne doivent pas toucher la
zone de commande.

• Assurez-vous que les récipients ne dé­passent pas des bords de la table de
cuisson et qu'ils sont positionnés au cen­tre des anneaux afin d'éviter tout risque
pour la sécurité.

• N'utilisez pas de récipient instable ou
dont le fond est endommagé. Risque de
renversement et d'accident.

• Ne placez jamais, dans, sur ou à proximi­té de l'appareil, des produits inflamma­bles ou des articles imprégnés de pro­duits inflammables ou des objets suscep­tibles de fondre (en plastique ou en alu­minium). Risque d'explosion ou d'incen­die.

• N'utilisez que les accessoires fournis
avec l'appareil.

• Soyez prudent lorsque vous branchez
l'appareil à des prises électriques situées
à proximité. Contrôlez que les câbles
d'alimentation n'entrent pas en contact
avec les surfaces brûlantes de l'appareil
ou des récipients brûlants. Ne laissez pas
les câbles d'alimentation s'emmêler.

• Si votre table de cuisson est endomma­gée (éclat, fêlure,...), débranchez-la de la
prise électrique pour éviter tout risque
d'électrocution.

INSTALLATION

• Veuillez lire attentivement cette noti­ce d'utilisation. Le fabricant ne pour­ra être tenu pour responsable en cas
de dommages corporels ou matériels
résultant du non-respect des pre­scriptions suivantes.
Pour éviter tout risque (mobilier, im-

•

mobilier, corporel,...), l'installation,
les raccordements (gaz, électrici­té,...), la mise en service et la mainte­nance de votre appareil doivent être
effectués uniquement par un profes­sionnel qualifié, selon les normes et
règlements en vigueur.

• Vérifiez que l'appareil n'a pas été endom­magé pendant le transport. Ne branchez
jamais un appareil endommagé. Si né­cessaire, contactez le magasin vendeur.

• N'utilisez les appareils encastrables
qu'après les avoir installés dans des
meubles d'encastrement appropriés et
qui répondent aux normes en vigueur.

• N'installez pas la table de cuisson au­dessus d'un appareil électroménager si
celui-ci ne l'a pas formellement prévu.

• Installez l'appareil uniquement sur un
plan de travail dont la surface est plane.

• Ne modifiez pas ou n'essayez pas de
modifier les caractéristiques de cet appa­reil. Vous risqueriez de vous blesser et
d'endommager l'appareil.

• Respectez la législation, la réglementa­tion, les directives et les normes en vi­gueur dans le pays où est installé l'appa­reil (réglementations de sécurité sur le re­cyclage, consignes de sécurité électrique
et/ou gaz).

• Respectez l'espacement minimal requis
par rapport aux autres appareils.

• La protection contre les contacts acci­dentels doit être assurée par le montage,
par exemple les tiroirs doivent être instal­lés uniquement avec un panneau de pro­tection directement sous l'appareil.

• Pour protéger l'appareil de l'humidité,
mettez du mastic (joint) adapté sur les
surfaces de découpe du plan de travail.

• Le joint comble les fentes entre le plan de
travail et l'appareil.

• Protégez la partie inférieure de l'appareil
de la vapeur et de l'humidité émanant,
par exemple, d’un lave-vaisselle ou d'un
four.

• N'installez pas l'appareil à proximité
d'une porte ou sous une fenêtre. Les ré­cipients chauds sur la table de cuisson
pourraient se renverser à l'ouverture de
celles-ci.

• Avant d'installer et d'utiliser l'appareil, as­surez-vous que les réglages de l'appareil
soient compatibles avec les conditions
d'installation du local (type de gaz, pres­sion du gaz,...). Les paramètres de régla­ge de l'appareil figurent sur la plaquette
située à proximité du tuyau d'arrivée du
gaz.

• Cet appareil n’est pas raccordé à un dis­positif d’évacuation des produits de com­bustion. Il doit être installé et raccordé
conformément aux règles d’installation en
vigueur. Une attention particulière sera

16 electrolux

accordée aux dispositions applicables en
matière de ventilation.

• L'utilisation d'un appareil de cuisson

au gaz conduit à la production de
chaleur et d'humidité dans la pièce
où il est installé. Veillez à assurer une
bonne aération de la cuisine : main­tenez ouverts les orifices d'aération
naturelle ou installez un dispositif
d'aération mécanique (hotte à ex­traction mécanique).
Une utilisation intensive et prolongée

•

de l'appareil peut nécessiter une aé­ration supplémentaire en ouvrant la
fenêtre, ou une aération plus effica­ce, par exemple en augmentant la
puissance de la ventilation mécani­que (si elle existe).

• Les opérations d'installation et de bran­chement doivent être réalisées par un
technicien qualifié. Risque de blessure
due à un choc électrique !

• Débranchez l'appareil du réseau

électrique avant toute opération de
nettoyage ou d'entretien.

• La borne d'alimentation est sous tension.

• Mettez la borne d'alimentation hors ten­sion.

• Assurez-vous que l'appareil est correcte­ment installé de manière à éviter tout
contact.

• Si les prises males et femelles sont mal
serrées ou mal installées, la borne peut
surchauffer.

• Le raccordement électrique ne doit être
effectué que par un électricien qualifié.

• Le câble ne doit pas être tendu.

• Utilisez le câble d'alimentation approprié
et remplacez-le par un câble spéciale­ment adapté s'il est endommagé. Adres­sez-vous à votre service après vente
pour le remplacement du câble d'alimen­tation.

• Dans le cas d'une installation fixe, le rac­cordement au réseau doit être effectué
par l'intermédiaire d'un interrupteur à
coupure omnipolaire, ayant une distance
d'ouverture des contacts d'au moins 3
mm.

• Si la patte de scellement se trouve à
proximité du répartiteur, vérifiez toujours
que le câble d'alimentation n'entre pas
en contact avec le bord de la patte.

• Les dispositifs d'isolement comprennent :
des disjoncteurs, des fusibles (les fusibles
à visser doivent être retirés du support),
des disjoncteurs différentiels et des con­tacteurs.

MISE AU REBUT DE L'APPAREIL

• Pour éviter tout dommage corporel ou
matériel.
– Débranchez l'appareil électriquement.
– Coupez le câble d'alimentation au ras

de l'appareil et mettez-le au rebut.

– Ecrasez les tuyaux de gaz extérieures,

s'ils existent.

– Informez-vous auprès des services de

votre commune des endroits autorisés
pour la mise au rebut de l'appareil.

INSTALLATION

Avertissement Les instructions
suivantes concernant l’installation, le
raccordement et la maintenance de
l'appareil doivent être effectuées par un
professionnel qualifié selon les normes
et règlements en vigueur.

RACCORDEMENT AU GAZ

Le raccordement à l'arrivée de gaz doit ob­ligatoirement être effectué par une vanne en
acier AGB. Choisissez un raccordement fixe
ou utilisez un tuyau flexible en AGB (acier
inoxydable) conforme à la réglementation
en vigueur. Si vous utilisez des tuyaux mé­talliques, assurez-vous qu'ils ne soient pas

en contact avec des parties mobiles ou
qu'ils ne soient pas écrasés. Faites égale­ment bien attention lors du montage de la
plaque de cuisson avec un four.
Le raccord doit être conforme à la régle­mentation NBN D 5I.003.

electrolux 17

Important Vérifiez si la pression de
l'alimentation en gaz de l'appareil
correspond bien aux valeurs
recommandées. Le raccordement réglable
est fixé à la rampe complète à l'aide d'un
écrou fileté G 1/2. Tous les composants
apparaissant dans la figure ont déjà été
assemblés en usine. L'appareil a été testé
avant de quitter l'usine pour vous garantir
les meilleurs résultats.

1

2

3

Vissez un écrou à l'extrémité de l'axe.

1

Rondelle

2

Coude

3

Gaz liquide : utilisez le détendeur en
caoutchouc. Intercalez toujours le joint.
Continuez alors le raccordement au gaz. Le
tuyau flexible s'applique lorsque :
– il ne doit pas devenir plus chaud que la

température ambiante, à savoir plus de

30 °C ;
– il n'est pas plus long que 1,50 m ;
– il ne montre aucun étranglement ;
– il n'est soumis à aucune traction et aucu-

ne torsion ;
– il n'entre pas en contact avec la découpe

ou les coins tranchants ;
– il est visitable sur toute sa longueur afin

de vérifier son état.
Vérifiez les points suivants pour contrôler le
bon état du tuyau flexible :

– il ne présente aucune fente, coupure,

marque de brûlure sur les deux extrémi­tés et sur toute sa longueur ;

– le matériau n'est pas durci, mais présen-

te une élasticité correcte ;

– les colliers de serrage ne sont pas rouil-

lés ;
– la date d'expiration n'est pas passée.
Si vous constatez au moins un de ces dé­fauts, ne réparez pas le tuyau, mais rempla­cez-le.

Important Quand l'installation est
terminée, assurez-vous que chaque
raccord est étanche en utilisant une
solution savonneuse, et non une flamme !

REMPLACEMENT DES INJECTEURS
(POUR LA BELGIQUE UNIQUEMENT)

1. Démontez les supports des casseroles.

2. Démontez les chapeaux et les couron-

nes du brûleur.

3. À l'aide d'une clé de 7, démontez les

injecteurs et remplacez-les par ceux qui
sont nécessaires pour le type de gaz
que vous utilisez (voir le tableau dans la
section Données techniques).

4. Assemblez les pièces et suivez la mê-

me procédure dans l'ordre inverse.

5. Remplacez la plaque signalétique (qui

se trouve près du tuyau d'arrivée de
gaz) par celle correspondant au nou­veau type d'alimentation en gaz. Vous
trouverez cette plaque dans le sachet

fourni avec l'appareil.
Si la pression de l'alimentation en gaz peut
être modifiée ou est différente de la pres­sion nécessaire, vous devez monter un sys­tème de réglage de la pression sur le tuyau
d'arrivée de gaz.

RÉGLAGE DU NIVEAU MINIMUM

Pour régler le niveau minimum des brûleurs
(pour la Belgique uniquement) :

1. Allumez le brûleur.

2. Tournez la manette en position mini-

mum.

3. Retirez la manette.

18 electrolux

4. À l'aide d'un tournevis fin, ajustez la
position de la vis de réglage.

1

Vis de réglage

1

– Si vous passez du gaz naturel

20/25 mbar au gaz liquéfié, serrez au
maximum la vis de réglage.

– Si vous passez du gaz liquéfié au gaz

naturel 20/25 mbar, dévissez la vis
de réglage d'environ 1/4 de tour
(1/2 tour pour un brûleur à triple cou­ronne).

Avertissement Assurez-vous que la
flamme ne s'éteint pas lorsque vous
tournez rapidement la manette de la
position maximum à la position
minimum.

BRANCHEMENT ÉLECTRIQUE

• L'appareil doit être relié à la terre en res-

pectant bien les précautions de sécurité.

• Vérifiez que la tension nominale et le type

d'alimentation figurant sur la plaque si­gnalétique correspondent aux valeurs
d'alimentation locales.

• Cet appareil est alimenté à l'aide d'un câ-

ble principal. Une fiche appropriée doit
être adaptée au cordon d'alimentation
(reportez-vous à la charge électrique spé­cifiée sur la plaque signalétique). La fiche
doit être insérée dans une prise murale
appropriée.

• Pour toute intervention sur votre appareil,

faites appel au service après-vente de
votre magasin vendeur.

•Utilisez toujours une prise antichoc cor-

rectement installée.

• Assurez-vous que la prise principale est

accessible après installation.

• Ne tirez jamais sur le câble d'alimentation

électrique pour débrancher l'appareil. Ti­rez toujours sur la prise de courant.

• L'appareil ne doit pas être raccordé à
l'aide d'un prolongateur, d'un raccorde­ment multiple ou d'une prise multiple (ris­que d'incendie). Vérifiez que la prise de
terre est conforme aux règlements en vi­gueur.

• Le câble d'alimentation doit être placé de
manière à ce qu'il n'entre pas en contact
avec une surface chaude.

• Raccordez l'appareil au secteur à l'aide
d'un système permettant le débranche­ment de l'appareil à tous les pôles, avec
une largeur d'ouverture de contact d'au
moins 3 mm., par exemple, un disjonc­teur automatique de protection, des dé­clencheurs de perte à la terre ou un fu­sible.

• Aucune partie du cordon d'alimentation
ne doit afficher une température supéri­eure à 90 °C. Le câble neutre bleu doit
être raccordé à la borne « N » de la pla­que à bornes. Le câble de phase marron
(ou noir) (partant de la borne « L » de la
plaque à bornes doit toujours être relié à
la phase sous tension.

REMPLACEMENT DU CÂBLE
D'ALIMENTATION

Ne remplacez le câble de raccordement
qu'avec un câble de type H05V2V2-F T90.
Assurez-vous que la section du câble con­vient à la tension et à la température de
fonctionnement. Le câble de terre jaune/
vert doit être plus long d'environ 2 cm que
le câble de phase marron (ou noir).

ENCASTREMENT

min. 600 mm

min. 450 mm

min. 55 mm

30 mm

480 mm

min. 650 mm

560 mm

b) Espace pour les branchements

electrolux 19

A

A

B

A) joint fourni
B) équerres fournies

POSSIBILITÉS D'INSERTION

Élément de cuisine avec porte

Le panneau installé sous la table de cuisson
doit être facilement amovible et facile d'ac­cès au cas où une intervention technique
serait nécessaire.

Au-dessus d'un four

Les dimensions de la niche d'encastrement
de la table de cuisson doivent être confor­mes aux indications et l'élément de cuisine
doit être équipé d'aérations pour assurer un
apport d'air continu. Les branchements
électriques de la table de cuisson et du four
doivent être installés séparément pour des
raisons de sécurité et pour permettre de re­tirer facilement le four de l'ensemble.

2

50 cm

360 cm

2

120 cm

180 cm

2

2

a

60 mm

b

a) Panneau amovible

30 mm

min 20 mm
(max 150 mm)

20 electrolux

DESCRIPTION DE L'APPAREIL

AGENCEMENT DE LA SURFACE DE CUISSON

1

2

1

3

2
3

4

4
5

5

Table de cuisson
Brûleur semi-rapide
Brûleur à triple couronne
Brûleur auxiliaire
Manettes de commande

MANETTES DE COMMANDE

Symbole Description

pas d'alimentation en
gaz / position arrêt

position d'allumage /
alimentation en gaz
maximum

FONCTIONNEMENT

ALLUMAGE DU BRÛLEUR

Avertissement Faites très attention

lorsque vous utilisez une flamme nue
dans une cuisine. Le fabricant décline
toute responsabilité en cas de mauvais
usage de la flamme

Allumez toujours le brûleur avant de
poser les plats.

Pour allumer le brûleur :

1. Tournez le sélecteur dans le sens inver­se des aiguilles d'une montre jusqu'à

sa position maximale (
puyer dessus pour l'enfoncer.

2. Maintenez la commande appuyée pen­dant environ 5 secondes, cela permet
au thermocouple de se réchauffer. Si­non, l'alimentation en gaz sera inter­rompue.

3. Une fois que la flamme brûle régulière­ment, réglez son débit.

Si, après plusieurs tentatives, le brûleur
ne s'allume pas, vérifiez que la couron­ne et son chapeau sont correctement
placés.

), puis ap-

Symbole Description

alimentation en gaz
minimum

Chapeau et couronne du brûleur

1

Thermocouple

2

Bougie d'allumage

3

1

2

3

Chapeau du brûleur

1

Couronne du brûleur

2

Bougie d'allumage

3

Thermocouple

4

Avertissement Ne maintenez pas la
manette de commande enfoncée plus
de 15 secondes.
Si le brûleur ne s'allume pas au bout de
15 secondes, relâchez la manette de
commande, tournez-la sur la position

electrolux 21

d'arrêt et attendez au moins 1 minute
avant de réessayer d'allumer le brûleur.

1

Important En cas de coupure d'électricité,
vous pouvez utiliser votre table de cuisson
sans avoir recours au système

2

automatique. Dans ce cas, approchez une
flamme du brûleur, enfoncez la manette
correspondante et tournez-la dans le sens
inverse des aiguilles d'une montre jusqu'à

3

la position de libération maximum du gaz.

Si le brûleur s'éteint accidentellement,
tournez la manette de commande sur

4

la position Arrêt et attendez au moins 1
minute avant d'essayer une nouvelle
fois d'allumer le brûleur.

Le générateur d'étincelles se déclen­che automatiquement à la mise sous
tension de l'appareil, après l'installation
ou une coupure d'électricité. Ce phé­nomène est normal.

POUR ÉTEINDRE LES BRÛLEURS

Tournez la manette jusqu'au symbole

.

Avertissement Baissez ou arrêtez
toujours la flamme avant de retirer les
récipients du brûleur.

CONSEILS UTILES

ÉCONOMIES D'ÉNERGIE

• Si possible, couvrez les casseroles.

• Lorsque le liquide commence à bouillir,

baissez le feu pour laisser légèrement fré­mir le liquide.

Avertissement Utilisez des casseroles
et des poêles dont le diamètre est
compatible avec la dimension du
brûleur.
N'utilisez pas de plats de cuisson dont
les bords dépassent la surface de cuis­son.

Brûleur Diamètres des cassero-

Triple cou-

ronne

Semi-rapide 120 - 220 mm

Auxiliaire 80 - 180 mm

les

180 - 260 mm

Avertissement N'utilisez pas de plats
en fonte, en stéatite (ou en grès), de
grils ou de plats à gratin sur les
brûleurs à gaz.

Avertissement Ne mettez pas de
feuille d'aluminium sur la table de
cuisson pour que la surface reste
propre pendant la cuisson.

22 electrolux

Avertissement Les récipients ne

doivent pas entrer en contact avec les
commandes. Les flammes brûleraient
la zone de commande.
Ne placez pas le même récipient sur
deux zones de cuisson.

Avertissement Assurez-vous que les
queues des récipients ne dépassent
pas du rebord avant de la table de
cuisson et que les récipients sont
placés au centre des brûleurs pour une
stabilité maximale et pour consommer
moins de gaz.

ENTRETIEN ET NETTOYAGE

Avertissement Désactivez l'appareil et
laissez-le refroidir avant de le nettoyer.
Avant tout nettoyage ou intervention de
maintenance, assurez-vous que
l'appareil est débranché de la prise
électrique.

Avertissement Pour des raisons de
sécurité, n'utilisez jamais d'appareil à
vapeur ou à haute pression pour
nettoyer la table de cuisson.

Avertissement N'utilisez pas
d'éponges abrasives, de tampons en
laine d'acier ou d'acides. Vous
risqueriez d'endommager l'appareil.

Les égratignures ou les taches som­bres sur la surface n'ont au

• Vous pouvez retirer les supports de cas-

seroles pour nettoyer la table de cuisson.

• Nettoyez les éléments en émail, le cha-

peau et la couronne avec de l'eau chau­de et un détergent doux et séchez-les
soigneusement avant de les remettre en
place.

• Lavez les éléments en acier inoxydable à

l'eau, puis séchez-les à l'aide d'un chif­fon doux.

• Les supports de casseroles ne peuvent

pas être lavés au lave-vaisselle, mais doi­vent être lavés à la main.

Ne placez pas de casseroles instables ou
déformées sur les brûleurs pour éviter des
renversements et des blessures.

Avertissement Il n'est pas conseillé
d'utiliser un diffuseur de flamme.

Avertissement Des liquides renversés
durant la cuisson peuvent provoquer le
bris du verre.

Informations sur l'acrylamide
Important Selon les connaissances

scientifiques les plus récentes, faire brunir
les aliments de manière intensive, en
particulier les produits contenant de
l'amidon, peut nuire à la santé à cause de
l'acrylamide. C'est pourquoi nous vous
recommandons de faire cuire les aliments à
basse température et de ne pas trop les
faire brunir.

• Lorsque vous lavez les supports de cas­seroles à la main, faites attention au mo­ment de les sécher car l'émaillage produit
parfois des aspérités sur les bords. Si né­cessaire, enlevez les taches rebelles à
l'aide d'une crème détergente.

• Après avoir lavé les supports de cassero­les, veillez à les remettre en place correc­tement.

• Pour que les brûleurs fonctionnent cor­rectement, assurez-vous que les bras
des supports de casseroles sont au mi­lieu du brûleur.

Replacez les supports de casserole

•

avec soin afin de ne pas endomma­ger le dessus de la table de cuisson.

Après nettoyage, séchez l'appareil à l'aide
d'un chiffon doux.

Enlevez les salissures :

1. – Enlevez immédiatement : plasti-

que fondu, feuilles plastique et les ali­ments contenant du sucre.

– Mettez l'appareil à l'arrêt et lais-

sez le refroidir avant de procéder
au nettoyage : des cernes de calcai­re, traces d'eau, projections de
graisse, décolorations métalliques lui­santes. Utilisez un produit de net­toyage spécial pour vitrocéramique
ou acier inoxydable.

electrolux 23

2. Nettoyez l'appareil à l'aide d'un chiffon
humide et un peu de détergent.

3. Pour finir essuyez l'appareil à l'aide

d'un chiffon propre.
Avertissement N'utilisez pas de

couteau, de grattoir ou d'instruments
similaires pour nettoyer les surfaces en
verre ou entre les bords des brûleurs et
l'encadrement (si présent).

Avertissement Ne faites pas glisser
les récipients sur le verre car ils
pourraient en rayer la surface. De
même, ne faites pas tomber d'objets

NETTOYAGE DU GÉNÉRATEUR
D'ÉTINCELLES

Cette fonction emploie une bougie d'allu­mage en céramique et d'une électrode mé­tallique. Maintenez ces éléments propres
pour prévenir un allumage difficile et vérifier
que les trous de la couronne du brûleur ne
sont pas obstrués.

ENTRETIEN PÉRIODIQUE

Demandez régulièrement à votre service
après-vente local de vérifier l'état du tuyau
d'arrivée de gaz et du régulateur de pres-

sion, si l'appareil en est équipé.
durs ou pointus sur le verre. Ne cognez
pas non plus contre les rebords de la
table de cuisson.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Anomalie Cause possible Solution

Aucune étincelle ne se produit
à l'allumage.

• Le couvercle et la couronne

La flamme s'éteint immédiate­ment après l'allumage.

Les flammes sont irrégulières. • La couronne du brûleur doit

• Il n'y a pas d'alimentation
électrique.

du brûleur sont mal position­nés.

• Le thermocouple n'est pas
suffisamment chauffé.

être encrassés avec des res­tes d'aliments.

• Vérifiez si l'appareil est bien

• Contrôlez le fusible. Si le fu-

• Assurez-vous que le couver-

• Après avoir allumé la flamme,

• vérifiez si l'injecteur n'est pas

branché et allumé;

sible est dégagé plusieurs
fois, contactez un électricien
qualifié.

cle et la couronne du brûleur
sont bien positionnés.

continuez à appuyez sur le
bouton pendant environ 5
secondes.

bouché et s'il n'y pas de par­ticules alimentaires dans la
couronne.

24 electrolux

Certaines anomalies de fonctionnement
peuvent dépendre d'opérations d'entretien
non correctes ou d'oubli et peuvent être ré­solues à l'aide des indications fournies dans
le tableau, sans faire appel à un service
après-vente. Si l'anomalie persiste, contac­tez votre magasin vendeur ou votre service
après-vente.

Si un problème résulte d'une mauvaise
utilisation ou si l'installation de l'appareil

1 2 3

MOD.

PROD.NO.

SER.NO

DATA

Collez-la sur la carte de garantie et en-

1

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

03 IT

MADE IN ITALY

voyez cette partie
Collez-la sur la carte de garantie et

2

conservez cette partie
Collez-la sur la notice d'utilisation

3

Ces informations sont nécessaires
pour pouvoir vous offrir une aide rapide
et adaptée. Ces données figurent sur la
plaque signalétique fournie.

• Description du modèle ............

n'a pas été réalisée par un profession­nel qualifié, le déplacement du techni­cien du service après vente ou du re­vendeur peut être facturé même en
cours de garantie.

ÉTIQUETTES FOURNIES AVEC LE SAC
D'ACCESSOIRES

Collez les étiquettes adhésives comme indi­qué ci-dessous :

0049

MOD.
PROD.NO.
SER.NO.

TYPE
230V-50Hz
IP20

• Référence produit (PNC) ............

• Numéro de série (S.N.) ............

Utilisez exclusivement des pièces d'origine
certifiées constructeur. Elles sont disponi­bles auprès de votre service après-vente.

CARACTÉRISTIQUES TECHNIQUES

Dimensions de la table de cuisson

Largeur : 590 mm
Longueur : 520 mm

Dimensions de la niche d'encastrement
de la table de cuisson

Largeur : 560 mm
Longueur : 480 mm

Puissance

Brûleur à triple cou­ronne :

Brûleur semi-rapide : 1,9 kW
Brûleur auxiliaire : 1,0 kW

3,8 kW

electrolux 25

PUISSANCE TOTA­LE :

Alimentation électri­que :

Catégorie : II2E+3+ (Belgique)

Raccordement au
gaz :

G20/G25 (2E+)

20/25 mbar = 8,6 kW

G30 (3+)

28-30 mbar = 625 g/

h

G31 (3+) 37 mbar =

614 g/h

230 V ~ 50 Hz

I2E (Luxembourg)

R 1/2"

Alimentation en gaz : G20/G25 (2E+)

20/25 mbar

Classe de l'appareil : 3

Diamètres de by-pass

Brûleur Ø by-pass en 1/100

mm

Auxiliaire 28

Semi-rapide 32

Triple couronne 56

Brûleurs à gaz

PUIS-

SANCE

NORMA-

BRÛ­LEUR

Auxiliaire 1.0 0.33 70 0.095 0.111 50 73 71
Semi-ra-

pide
Triple

couron­ne

LE

kW kW

1.9 0.45 96 0.181 0.210 71 138 136

3.8 1.4 146 0.362 0.421 98 276 271

PUIS-

SANCE

RÉDUITE

GAZ NATUREL

G20/G25 (2E+) 20/25 mbar

inj.

1/100

mm

PUISSANCE NORMALE

LPG (butane/propane)

G30/G31 (3+)

28-30/37 mbar

G20

20 mba

r

m³/h m³/h g/h g/h

G25

25 mba

r

inj.

1/100

mm

G30

28-30

mbar

37 mba

G31

r

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
être remis au point de collecte dédié à cet
effet (collecte et recyclage du matériel
électrique et électronique).
En procédant à la mise au rebut de
l'appareil dans les règles de l’art, nous
préservons l'environnement et notre
sécurité, s’assurant ainsi que les déchets
seront traités dans des conditions
optimum.
Pour obtenir plus de détails sur le recyclage
de ce produit, veuillez prendre contact avec

les services de votre commune ou le
magasin où vous avez effectué l'achat.

EMBALLAGE

Tous les matériaux d'emballage sont
écologiques et recyclables. Les com­posants en plastique sont identifiables
grâce aux sigles : >PE<,>PS<, etc.
Veuillez jeter les matériaux d'emballage
dans le conteneur approprié du centre
de collecte des déchets de votre com­mune.

26 electrolux

Electrolux. Thinking of you.

Mehr zu unserem Denken finden Sie unter

www.electrolux.com

INHALT

Sicherheitshinweise 26
Montage 28
Gerätebeschreibung 32
Betrieb 32
Praktische Tipps und Hinweise 33

SICHERHEITSHINWEISE

Warnung! Diese Anweisungen gelten
nur für die Länder, deren Symbole auf
der Umschlagseite dieser Broschüre
abgebildet sind.

Lesen Sie diese Bedienungsanleitung
bitte sorgfältig durch, bevor Sie das
Gerät anschließen und benutzen, um
Gefahren zu vermeiden und einen kor­rekten Betrieb des Geräts zu gewähr­leisten. Bewahren Sie diese Bedie­nungsanleitung in der Nähe des Geräts
auf, auch wenn Sie dieses anderswo
aufstellen. Wenn Sie das Gerät verkau­fen, geben Sie dem Käufer die Bedie­nungsanleitung mit. Jeder, der dieses
Gerät benutzt, sollte mit der Bedienung
und den Sicherheitsmerkmalen vertraut
sein.

ALLGEMEINE SICHERHEIT

Warnung! Erwachsene mit

eingeschränkten physischen,
sensorischen oder geistigen
Fähigkeiten oder einem Mangel an
Wissen und Erfahrung sowie Kinder
dürfen dieses Gerät nicht benutzen.
Solche Personen müssen von einer
Person beaufsichtigt oder bei der
Bedienung des Geräts angeleitet
werden, die für ihre Sicherheit
verantwortlich ist.

SICHERHEIT FÜR KINDER

• Nur Erwachsene dürfen dieses Gerät be­dienen. Kinder müssen beaufsichtigt wer­den, so dass sie nicht mit dem Gerät
spielen können.

Reinigung und Pflege 34
Was tun, wenn … 35
Technische Daten 36
Umwelttipps 37

Änderungen vorbehalten.

• Halten Sie das Verpackungsmaterial von
Kindern fern. Andernfalls besteht Ersti­ckungs- und Verletzungsgefahr.

• Halten Sie Kinder während und nach
dem Betrieb vom Gerät fern, bis das Ge­rät kalt geworden ist.

GEBRAUCH

• Entfernen Sie vor der ersten Inbetrieb­nahme des Geräts sämtliches Verpa­ckungsmaterial und alle Aufkleber vom
Gerät sowie die Schutzfolie vom Edel­stahlbedienfeld (falls vorhanden). Entfer­nen Sie nicht das Typenschild. Dies
könnte zum Ausschluss der Gewährleis­tung führen.

• Schalten Sie die Kochzonen nach jedem
Gebrauch aus (Position „Aus“).

• Die Brenner und zugänglichen Geräteteile
sind während des Betriebs und auch
noch einige Zeit danach heiß. Legen Sie
kein Besteck und keine Topfdeckel auf
das Kochfeld. Kochgeschirr kann samt
Inhalt umkippen. Es besteht Verbren­nungsgefahr!

• Überhitzte Fette und Öle entzünden sich
sehr schnell. Es besteht Brandgefahr.

• Lassen Sie das Gerät bei Betrieb nicht
unbeaufsichtigt.

• Beobachten Sie das Gerät während des
Betriebs.

• Achten Sie darauf, dass keine Flüssigkeit
in die Öffnungen auf der Oberseite des
Kochfelds fließt.

• Schalten Sie das Kochfeld niemals ohne
Kochgeschirr ein.

• Dieses Gerät ist nur zur Verwendung im
Haushalt bestimmt. Benutzen Sie es

electrolux 27

nicht für gewerbliche oder industrielle
Zwecke.

• Das Gerät ist ausschließlich für die haus­haltsübliche Zubereitung von Speisen be­stimmt. So werden Verletzungen von
Personen oder Schäden am Eigentum
vermieden.

• Verwenden Sie ausschließlich Töpfe und
Pfannen mit einem Bodendurchmesser,
der der Größe der Brenner entspricht. Die
Glasplatte (falls vorhanden) kann überhit­zen und zerspringen.

• Verwenden Sie kein Kochgeschirr mit ei­nem kleineren Durchmesser als dem der
Kochzone. Die Griffe des Kochgeschirrs
können von der Flamme erhitzt werden.
Näheres hierzu entnehmen Sie dem Ka­pitel „Praktische Tipps und Hinweise“.

• Das Kochgeschirr darf nicht die Bediene­lemente behindern.

• Um Sicherheitsrisiken zu vermeiden, stel­len Sie sicher, dass das Kochgeschirr
nicht über die Ränder des Kochfeldes he­rausragt, und dass es mittig auf den je­weiligen Kochzonen ausgerichtet ist.

• Benutzern Sie kein instabiles Kochge­schirr oder Kochgeschirr mit beschädig­tem Boden, da dieses kippen und einen
Brand verursachen kann.

• Stellen Sie keine entflammbaren Produk­te oder Gegenstände, die mit entflamm­baren Produkten benetzt sind, und/oder
schmelzbare Gegenstände (aus Kunst­stoff oder Aluminium) in das Gerät, in die
Nähe des Gerätes oder auf das Gerät. Es
besteht Explosions- und Brandgefahr!

• Verwenden Sie ausschließlich das mit
dem Gerät gelieferte Zubehör.

• Gehen Sie beim elektrischen Anschluss
des Geräts sorgsam vor. Achten Sie da­rauf, dass das Gerät oder heißes Koch­geschirr nicht von Stromkabeln berührt
wird. Achten Sie darauf, dass elektrische
Leitungen nicht lose hängen oder sich
verheddern.

• Bei Sprüngen in der Oberfläche des
Kochfelds schalten Sie die Stromversor­gung aus, um einen Stromschlag zu ver­meiden.

MONTAGE

• Lesen Sie unbedingt die folgenden
Hinweise. Der Hersteller übernimmt

keinerlei Haftung für Verletzungen
von Personen oder Tieren oder für
Schäden am Eigentum, wenn diese
auf die Nichteinhaltung der folgen­den Bedingungen zurückzuführen
sind.

• Um das Risiko von Sachschäden
oder Verletzungen zu vermeiden,
dürfen Installation, Strom- und Gas­anschluss, Einstellung und Wartung
des Geräts ausschließlich von Fach­leuten unter Beachtung der Normen
und örtlich geltenden Bestimmungen
durchgeführt werden.

• Stellen Sie sicher, dass das Gerät beim
Transport nicht beschädigt wurde.
Schließen Sie ein beschädigtes Gerät
nicht an. Wenden Sie sich bei Bedarf an
den Lieferanten.

• Einbaugeräte dürfen nur nach dem Ein­bau in bzw. unter normgerechte, passen­de Einbauschränke und Arbeitsplatten
betrieben werden.

• Installieren Sie das Kochfeld nicht über
Haushaltsgeräten, wenn die Montagean­leitung dies nicht zulässt.

• Montieren Sie das Gerät nur in einer fla­chen Arbeitsplatte.

• Nehmen Sie weder technische noch an­derweitige Änderungen am Gerät vor.
Hierdurch besteht Verletzungsgefahr und
das Gerät kann beschädigt werden.

• Die im Einsatzland des Geräts geltenden
Gesetze, Verordnungen, Richtlinien und
Normen sind einzuhalten (Sicherheits­und Recyclingbestimmungen, Sicher­heitsregeln der Elektrotechnik usw.).

• Die Mindestabstände zu anderen Gerä­ten sind einzuhalten.

• Der Berührungsschutz muss durch den
Einbau gewährleistet sein. Schubladen
müssen zum Beispiel mit einem Schutz­boden direkt unter dem Gerät installiert
werden.

• Die Ausschnittkanten an der Arbeitsplatte
müssen mit einem geeigneten Dichtungs­material vor Feuchtigkeit geschützt wer­den.

• Das Kochfeld muss so eingebaut wer­den, dass es spaltfrei mit der Arbeitsplat­te abschließt. Dazu ist eine geeignete
Dichtung erforderlich.

28 electrolux

• Schützen Sie die Geräteunterseite vor
Dampf und Feuchtigkeit, die z. B. durch
einen Geschirrspüler oder Backofen ent­stehen können.

• Installieren Sie das Gerät nicht direkt ne­ben Türen oder unter Fenstern. Andern­falls kann heißes Kochgeschirr durch das
Öffnen von Türen oder Fenstern vom
Kochfeld gestoßen werden.

• Prüfen Sie vor Anschluss des Gerätes, ob
die örtlichen Anschlussbedingungen
(Gasart und Gasdruck) und die Geräte­einstellung übereinstimmen. Die Einstell­werte für das Gerät sind auf dem Typen­schild in der Nähe des Gaszufuhrrohrs
angegeben.

• Das Gerät wird nicht an eine Abluftanlage
angeschlossen. Es muss gemäß den gel­tenden einschlägigen Bestimmungen in­stalliert und angeschlossen werden Be­sondere Aufmerksamkeit muss den Be­stimmungen hinsichtlich der Belüftung
geschenkt werden.

Beim Gebrauch eines Gaskochfelds

•

entsteht in dem Raum, in dem das
Gerät installiert wurde, Wärme und
Feuchtigkeit. Sorgen Sie für gute Be­lüftung in der Küche: Halten Sie na­türliche Belüftungsöffnungen offen
oder installieren Sie eine mechani­sche Absauganlage (Abzugshaube).
Wenn das Gerät über einen längeren

•

Zeitraum intensiv genutzt wird, muss
für zusätzliche Belüftung gesorgt
werden (z.B. durch Öffnen eines
Fensters oder Höherstellen der me­chanischen Belüftungseinrichtung,
falls vorhanden).

• Beachten Sie genau sämtliche Anweisun­gen zu den elektrischen Anschlüssen. Es
besteht Stromschlaggefahr.

• Trennen Sie das Gerät von der

Stromversorgung, bevor Sie Reini­gungs- und Wartungsarbeiten durch­führen.

• An der Netzanschlussklemme liegt Span­nung an.

• Die Netzanschlussklemme muss span­nungsfrei gemacht werden.

• Der Berührungsschutz muss durch einen
fachgerechten Einbau gewährleistet sein.

• Lockere und unsachgemäße Steckver­bindungen können die Klemme überhit­zen.

• Die Klemmverbindungen müssen von ei­nem Elektroinstallateur fachgerecht aus­geführt werden.

• Am Kabel ist eine Zugentlastung erforder­lich.

• Verwenden Sie das richtige Netzan­schlusskabel. Ersetzen Sie ein defektes
Netzkabel nur durch ein geeignetes Ka­bel. Wenden Sie sich in einem solchen
Fall an Ihren Kundendienst.

• Bei der elektrischen Installation des Ge­räts ist eine Einrichtung vorzusehen, die
es ermöglicht, alle Pole des Geräts mit ei­ner Kontaktöffnungsbreite von mindes­tens 3 mm von der Spannungsquelle zu
trennen.

• Wenn sich die Montagehalterung in Nähe
der Klemmenleiste befindet, sorgen Sie
dafür, dass das Netzanschlusskabel nie
in Kontakt mit der Kante der Halterung
kommt.

• Geeignete Trenneinrichtungen sind erfor­derlich: Überlastschalter, Sicherungen
(Schraubsicherungen müssen aus dem
Halter entfernt werden können), FI­Schutzschalter und Schütze.

ENTSORGUNG DES GERÄTS

• Um das Risiko von Verletzungen oder
Sachschäden zu vermeiden:
– Trennen Sie das Gerät von der Strom-

versorgung.

– Schneiden Sie das Netzkabel in der

Nähe des Geräteanschlusses ab und
entsorgen Sie es.

– Drücken Sie externe Gasrohre flach,

falls montiert.

– Wenden Sie sich zur Entsorgung an

die örtlichen zugelassenen Einrichtun­gen.

MONTAGE

Warnung! Die in nachstehender
Anleitung beschriebenen Montage-,
Anschluss- und Wartungsarbeiten
müssen von Fachpersonal unter

Beachtung der geltenden
Bestimmungen und eventuell lokalen
Verordnungen ausgeführt werden.

electrolux 29

GASANSCHLUSS

Für den Gasanschluss muss ein Gas-Si­cherheitsanschluss (AGB) verwendet wer­den. Je nach geltenden Bestimmungen
kann der Anschluss fest oder durch Ver­wendung eines flexiblen Edelstahlrohrs mit
Gas-Sicherheitsanschluss (AGB) erfolgen.
Bei Verwendung flexibler Metallrohre muss
darauf geachtet werden, dass sie nicht mit
beweglichen Teilen in Kontakt kommen
oder eingeklemmt werden können. Wenn
das Kochfeld mit einem Backofen installiert
wird, muss ebenfalls vorsichtig vorgegan­gen werden.
Der Anschluss muss unter Beachtung der
Bestimmung NBN D 5I.003. erfolgen.

Wichtig! Achten Sie darauf, dass der
Gasdruck des Geräts den empfohlenen
Werten entspricht. Das verstellbare
Anschlussstück wird an dem Gasanschluss
mit einer G 1/2" Gewindemutter befestigt.
Alle abgebildeten Teile wurden bereits
werkseitig zusammengesetzt. Bevor unsere
Geräte das Werk verlassen, werden sie
getestet, um Ihnen optimale Funktion zu
bieten.

sätzlich die Dichtung. Fahren Sie dann mit
dem Gasanschluss fort. Das flexible Rohr
kann verwendet werden, wenn:
– die Raumtemperatur 30 °C nicht über-

steigen kann,

– es höchstens 1500 mm lang ist,
– es nirgendwo gedrosselt wird,
– es weder unter Zug steht noch verdreht

ist,

– es keine scharfen Kanten oder Ecken be-

rührt,

– es leicht geprüft und sein Zustand festge-

stellt werden kann.

Zur Erhaltung muss das flexible Rohr auf
Folgendes geprüft werden:
– Risse, Schnitte, Brandspuren - an beiden

Enden und über die volle Länge,

– Materialverhärtung und ausreichende Fle-

xibilität,

– Korrosion der Rohrschellen,
– Ablauf des Verfalldatums.
Wenn Defekte sichtbar sind, das Rohr nicht
reparieren, sondern austauschen.

Wichtig! Überprüfen Sie nach der
Installation, ob alle Anschlussstücke dicht
sind. Verwenden Sie hierfür eine
Seifenlösung und auf keinen Fall eine
Flamme!

1

2

3

Schaftende mit Mutter

1

Unterlegscheibe

2

Rohrbogen

3

Flüssiggas: Verwenden Sie die Gummi­Rohrbefestigung. Verwenden Sie grund-

ERSETZEN DER DÜSEN (NUR GÜLTIG
FÜR BELGIEN)

1. Nehmen Sie die Topfträger ab.

2. Nehmen Sie Brennerdeckel und Bren-

nerkronen ab.

3. Entfernen Sie die Düsen mit einem

Steckschlüssel (7) und ersetzen Sie sie
durch für die verwendete Gasart geeig­nete Düsen (siehe Tabelle im Abschnitt
Technische Daten).

4. Bringen Sie die Teile wieder an (führen

Sie dazu die obigen Schritte in umge­kehrter Reihenfolge aus).

5. Ersetzen Sie das Typenschild (in der

Nähe der Gasversorgungsleitung)
durch das Typenschild für die neue
Gasart. Das Typenschild ist im Beipack

des Geräts enthalten.
Wenn der Gasdruck der Gasversorgung
schwankt oder nicht dem erforderlichen
Druckwert entspricht, muss ein geeigneter
Druckregler im Gaszufuhrrohr montiert wer­den.

30 electrolux

EINSTELLEN DER NIEDRIGSTEN
STUFE

So stellen Sie die niedrigste Stufe der Bren­ner ein (nur gültig für Belgien):

1. Zünden Sie den Brenner.

2. Drehen Sie den Knopf auf die kleinste
Flamme.

3. Ziehen Sie den Einstellknopf ab.

4. Stellen Sie mit einem kleinen Schrau­bendreher die Bypass-Schraube ein.

1

Bypass-Schraube

1

– Wenn Sie von Erdgas (G20/G25

20/25 mbar) zu Flüssiggas wechseln,
ziehen Sie die Bypass-Schraube bis
zum Anschlag an.

– Wenn Sie von Flüssiggas zu Erdgas

(G20/G25 20/25 mbar) wechseln,
drehen Sie die Bypass-Schraube ca.
1/4 Umdrehung (1/2 Umdrehung für
den Dreikronen-Brenner) zurück.

Warnung! Vergewissern Sie sich, dass
die Flamme nicht erlischt, wenn Sie
den Einstellknopf schnell von der
höchsten zur niedrigsten Stufe drehen.

ELEKTRISCHER ANSCHLUSS

• Erden Sie das Gerät gemäß den Sicher-

heitshinweisen.

• Vergewissern Sie sich, dass die Netz-

spannung und -frequenz in Ihrer Region
mit den auf dem Typenschild angegebe­nen Anschlusswerten übereinstimmen.

• Das Gerät wird mit einem Netzkabel ge-

liefert. Dazu muss ein passender Stecker
verwendet werden, der für die auf dem
Typenschild angegebene Gesamtstrom­aufnahme ausgelegt ist. Der Stecker
muss in eine passende Steckdose ge­steckt werden.

• Elektrische Bauteile dürfen nur vom Kun­dendienst oder von einer Fachkraft instal­liert oder ausgewechselt werden.

• Schließen Sie das Gerät nur an eine
sachgemäß installierte Schutzkontakts­teckdose an.

• Stellen Sie sicher, dass der Netzstecker
nach der Montage noch zugänglich ist.

• Ziehen Sie nicht am Netzkabel, wenn Sie
das Gerät vom Stromnetz trennen möch­ten. Ziehen Sie dazu immer direkt am
Netzstecker.

• Das Gerät darf nicht mit einem Verlänge­rungskabel, Adapter oder an eine Mehr­fachanschlussdose angeschlossen wer­den (Brandgefahr). Prüfen Sie, ob die
Erdverbindung den geltenden Normen
und Regeln entspricht.

• Das Netzkabel ist so zu verlegen, dass es
nicht mit heißen Teilen in Berührung
kommt.

• Die elektrische Installation muss über ei­ne Vorrichtung verfügen, die es ermög­licht, das Gerät mit einer Kontaktöff­nungsbreite von mindestens 3 mm allpo­lig vom Netz zu trennen (beispielsweise
durch automatische Leitungsschutz­schalter, FI-Schutzschalter oder Siche­rungen).

• Das Anschlusskabel darf nicht wärmer
als 90 °C werden. Der blaue Nullleiter
muss an die mit „N“ gekennzeichnete
Klemme angeschlossen werden. Der
braune (oder schwarze) Phasenleiter (an­geschlossen an Klemme „L“ auf der
Klemmleiste) muss immer an die Strom
führende Phase angeschlossen werden.

NETZKABEL ERSETZEN

Verwenden Sie als Ersatz für das An­schlusskabel nur ein Kabel des Typs
H05V2V2-F T90 o. Ä. Stellen Sie sicher,
dass der Kabelquerschnitt der Spannung
und der Betriebstemperatur entspricht. Der
gelb-grüne Erdleiter muss ca. 2 cm länger
als der braune (bzw. schwarze) Phasenleiter
sein.

electrolux 31

EINBAU

min. 55 mm

480 mm

min. 600 mm

min. 450 mm

30 mm

min. 650 mm

560 mm

A

A

einfachen Zugang im Fall einer notwendigen
Reparatur ermöglichen.

30 mm

a

60 mm

b

min 20 mm
(max 150 mm)

a) Entfernbare Platte
b) Raum für Anschlüsse

Unterbaumöbel mit Backofen

Die Abmessungen der Kochfeldaussparung
müssen den Angaben entsprechen, und die
Unterbaumöbel müssen mit Lüftungsschlit­zen versehen werden, um eine ständige
Luftzufuhr zu gewährleisten. Kochfeld und
Backofen müssen aus Sicherheitsgründen
über separate elektrische Anschlüsse verfü­gen. Der Backofen muss sich leicht aus
dem Unterbauschrank entfernen lassen.

2

50 cm

120 cm

2

B

A) Mitgelieferte Dichtung
B) Mitgelieferte Halterungen

EINBAUMÖGLICHKEITEN

Unterbaumöbel mit Tür

Die unter dem Kochfeld eingebaute Platte
muss sich leicht entfernen lassen und einen

360 cm

2

180 cm

2

32 electrolux

GERÄTEBESCHREIBUNG

KOCHFELDANORDNUNG

1

2

5

Kochfeld

1

Normalbrenner

3

4

2

Dreikronen-Brenner

3

Hilfsbrenner

4

Einstellknöpfe

5

KOCHSTELLEN-SCHALTER

Symbol Beschreibung

keine Gaszufuhr / Ge­rät ausgeschaltet

Zündstellung / maxi­male Gaszufuhr

BETRIEB

ZÜNDEN DES BRENNERS

Warnung! Seien Sie bei der

Verwendung von offenem Feuer in der
Küche besonders vorsichtig. Der
Hersteller übernimmt bei Missachtung
der Sicherheitsbestimmungen beim
Umgang mit offenem Feuer keinerlei
Haftung.

Brenner stets vor dem Aufsetzen von
Kochgeschirr entzünden.

So zünden Sie den Brenner:

1. Drehen Sie den Schalter nach rechts
auf die höchste Stufe (

cken Sie ihn ein.

2. Halten Sie den Kochstellen-Schalter zur
Erwärmung des Thermoelements ca. 5
Sekunden lang gedrückt. Andernfalls
wird die Gaszufuhr unterbrochen.

3. Stellen Sie gewünschte Kochstufe ein,
sobald die Flamme regelmäßig brennt.

Überprüfen Sie, ob der Brennerkranz
und der zugehörige Brennerdeckel kor­rekt sitzen, falls sich der Brenner nach
einigen Versuchen nicht zünden lässt.

) und drü-

Symbol Beschreibung

minimale Gaszufuhr

Brennerdeckel und - krone

1

Thermoelement

2

Zündkerze

3

1

2

3

Brennerdeckel

1

Brennerkrone

2

Zündkerze

3

Thermoelement

4

Warnung! Halten Sie den Knopf nicht
länger als 15 Sekunden gedrückt.
Sollte der Brenner nach 15 Sekunden
nicht zünden, lassen Sie den Knopf los,
und drehen Sie ihn in die Aus-Position.
Warten Sie dann mindestens eine Mi­nute, bevor Sie den Brenner erneut
zünden.

electrolux 33

Wichtig! Wenn kein Strom zur Verfügung
steht, können Sie den Brenner auch ohne

1

Strom zünden. Bringen Sie eine Flamme in
die Nähe des Brenners, drücken Sie den
entsprechenden Schalter ein und drehen
Sie ihn entgegen dem Uhrzeigersinn auf die

2

höchste Stufe.

Falls der Brenner unbeabsichtigt er­lischt, drehen Sie den Schalter in die

3

Ausschaltposition, warten Sie mindes­tens 1 Minute und versuchen Sie, den
Brenner dann erneut zu zünden.

4

Nach dem Einschalten der Stromver­sorgung, nach der Installation oder
nach einem Stromausfall kann sich die
Funkenzündung automatisch einschal­ten. Das ist normal.

AUSSCHALTEN DES BRENNERS

Drehen Sie zum Ausschalten des Brenners
den Schalter auf die Position mit dem Sym-

.

bol

Warnung! Bevor Sie das Kochgeschirr
vom Kochfeld herunternehmen, drehen
Sie die Flamme herunter, oder drehen
Sie sie ganz ab.

PRAKTISCHE TIPPS UND HINWEISE

ENERGIE SPARENDES KOCHEN

• Decken Sie Kochgeschirr möglichst mit

einem Deckel ab.

• Drehen Sie, sobald die Kochflüssigkeit zu

kochen beginnt, die Flamme so weit zu­rück, dass die Siedetemperatur aufrecht
erhalten wird.

Warnung! Verwenden Sie Töpfe und
Pfannen mit einem Durchmesser, der
der Größe der Brenner entspricht.
Verwenden Sie kein Kochgeschirr auf
dem Kochfeld, das über dessen Rän­der hinausragt.

Brenner Durchmesser des

Dreikronen-

Brenner

Kochgeschirrs

180 - 260 mm

Brenner Durchmesser des

Normalbren-

ner

Hilfsbrenner 80 - 180 mm

Kochgeschirrs

120 - 220 mm

Warnung! Verwenden Sie kein
Kochgeschirr aus Gusseisen oder
Speckstein, und auch keine Grill- oder
Sandwichplatten zum Kochen auf den
Gasbrennern.

Warnung! Bedecken Sie das Kochfeld
nicht mit Alufolie, um die Oberfläche
während des Kochvorgangs sauber zu
halten.

34 electrolux

Warnung! Das Kochgeschirr darf nicht

über das Bedienfeld ragen. Die
Bedienelemente können sonst von der
Flamme erhitzt werden.
Kochen Sie nicht mit einem Kochge­schirrteil auf zwei Brennern gleichzeitig.

Warnung! Achten Sie darauf, dass die
Topfgriffe nicht über den vorderen
Rand des Kochfelds hinausragen, und
stellen Sie zur Reduzierung des
Gasverbrauchs und im Interesse einer
größeren Stabilität die Töpfe mittig auf
die Kochzonen.

Stellen Sie keine verformten Töpfe oder sol­che, die nicht standfest sind, auf die Koch-

REINIGUNG UND PFLEGE

Warnung! Schalten Sie das Gerät vor
dem Reinigen aus und lassen Sie es
abkühlen. Trennen Sie das Gerät von
der Stromversorgung, bevor Sie
Reinigungs- und Wartungsarbeiten
durchführen.

Warnung! Aus Sicherheitsgründen
darf das Gerät nicht mit einem
Dampfstrahl- oder Hochdruckreiniger
gereinigt werden.

Warnung! Für die Reinigung keine
Scheuermittel, Stahlwolle oder Säuren
verwenden. Andernfalls kann das Gerät
beschädigt werden.

Kratzer oder dunkle Flecken auf der
Oberfläche beeinträchtigen die Funkti­onsfähigkeit des Geräts nicht.

• Sie können die Topfträger entfernen, um

das Kochfeld leichter zu reinigen.

• Reinigen Sie die emaillierten Teile, die

Brennerdeckel und -kronen mit warmen
Seifenwasser und trocknen Sie diese
sorgfältig ab, bevor Sie sie wieder einset­zen.

zonen, um ein Verschütten und Verletzun­gen zu vermeiden.

Warnung! Wärmeverteiler werden
nicht empfohlen.

Warnung! Heiße Flüssigkeiten, die
während des Kochens verschüttet
werden, können zum Zerspringen der
Glasplatte führen.

Informationen zu Acrylamiden
Wichtig! Nach neuesten

wissenschaftlichen Erkenntnissen kann die
Bräunung von Lebensmitteln, speziell bei
stärkehaltigen Produkten, eine
gesundheitliche Gefährdung durch
Acrylamid verursachen. Daher empfehlen
wir, bei möglichst niedrigen Temperaturen
zu garen und die Speisen nicht zu stark zu
bräunen.

• Reinigen Sie Edelstahlteile mit Wasser
und wischen Sie sie mit einem weichen
Tuch trocken.

• Die Topfhalter sind nicht spülmaschi­nenfest. Sie müssen von Hand gereinigt
werden.

• Falls Sie die Topfträger von Hand spülen,
seien Sie beim Abtrocknen vorsichtig, da
durch das Emaillieren gelegentlich raue
Kanten entstehen können. Entfernen Sie
ggf. hartnäckige Flecken mit einer Reini­gungspaste.

• Achten Sie darauf, die Topfträger nach
der Reinigung wieder ordnungsgemäß
aufzusetzen.

• Damit die Brenner korrekt arbeiten, stel­len Sie sicher, dass sich die Arme der
Topfträger in der Mitte des Brenners be­finden.

Seien Sie beim Wiederaufsetzen der

•

Topfträger vorsichtig, um Beschädi­gungen der Oberseite des Kochfelds
zu vermeiden.

Wischen Sie das Gerät nach der Reinigung
trocken.

electrolux 35

Entfernen von Verunreinigungen:

1. – Folgendes muss sofort entfernt
werden: geschmolzener Kunststoff,

Plastikfolie, zuckerhaltige Lebensmit­tel.

Schalten Sie das Gerät aus und

–

lassen Sie es abkühlen, bevor Sie
Folgendes entfernen: Kalk- und Was­serränder, Fettspritzer, metallisch
schimmernde Verfärbungen. Verwen­den Sie dazu einen speziellen Glas­oder Edelstahlreiniger.

2. Feuchten Sie ein Tuch mit etwas Reini-

gungsmittel an und wischen Sie damit
nach.

3. Am Ende das Gerät mit einem tro-

ckenen Tuch abreiben.
Warnung! Verwenden Sie keine

Messer, Schaber oder ähnliche
Gegenstände zum Reinigen der
Glasplatte oder der Zwischenräume

Warnung! Verschieben Sie das
Kochgeschirr nicht auf der Glasplatte,
ohne es anzuheben, um die Oberfläche
nicht zu zerkratzen. Lassen Sie
außerdem keine schweren oder spitzen
Gegenstände auf die Glasplatte oder
die Kante des Kochfeldes fallen.

REINIGEN DER ZÜNDKERZEN

Diese Funktion erfolgt über eine Keramik­zündkerze mit Metallelektrode. Halten Sie
zur Vermeidung von Zündschwierigkeiten
diese Bauteile immer sauber; kontrollieren
Sie außerdem, ob die Düsen der Brenner­krone verstopft sind.

REGELMÄSSIGE REINIGUNG

Lassen Sie regelmäßig vom lokalen Kun­dendienst den Zustand des Gaszufuhrrohrs
und, falls installiert, die Funktionstüchtigkeit
des Druckreglers überprüfen.

zwischen den Außenringen der Brenner
und dem Gehäuse (sofern vorhanden).

WAS TUN, WENN …

Problem Mögliche Ursachen Abhilfe

Keine Funken beim Betätigen
der elektrischen Zündung.

• Brennerdeckel und Brenner-

Gasflamme erlischt sofort nach
dem Entzünden.

Der Gasbrenner brennt un­gleichmäßig.

Wenn ein Problem vorliegt, versuchen Sie
zunächst, die Ursache des Problems he­rauszufinden und das Problem selbst zu
beheben. Wenn Sie das Problem nicht
selbst lösen können, wenden Sie sich an Ih­ren Händler oder an den Kundendienst.

•Kein Strom. • Vergewissern Sie sich, dass

krone sitzen nicht richtig.

• Das Thermoelement ist nicht
ausreichend erwärmt.

• Speisereste an der Brenner­krone.

Wenn Sie das Gerät falsch bedient ha­ben oder es nicht von einer autorisier­ten Fachkraft angeschlossen wurde,
kann auch während der Garantiezeit für
den Besuch eines Kundendiensttechni-

das Gerät und die Stromver­sorgung eingeschaltet sind.

• Überprüfen Sie die Siche­rung. Wenn die Sicherung
mehrmals ausgelöst hat,
wenden Sie sich an einen
qualifizierten Elektriker.

• Stellen Sie sicher, dass der
Brennerdeckel und Brenner­krone richtig sitzen.

• Halten Sie den Schalter nach
dem Entzünden ca. 5 Sekun­den lang gedrückt.

• Kontrollieren Sie, dass die
Hauptdüse nicht blockiert
und die Brennerkrone nicht
durch Speisereste zugesetzt
sind.

36 electrolux

kers oder Händlers eine Gebühr anfal­len.

1 2 3

MOD.

PROD.NO.

SER.NO

DATA

Kleben Sie ihn auf die Garantiekarte

1

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

03 IT

MADE IN ITALY

und verschicken Sie diesen Teil
Kleben Sie ihn auf die Garantiekarte

2

und behalten Sie diesen Teil
Kleben Sie ihn auf die Gebrauchsan-

3

weisung

Halten Sie folgende Angaben bereit,
damit Ihr Anliegen schnell und ord­nungsgemäß bearbeitet werden kann.

IM ZUBEHÖRBEUTEL MITGELIEFERTE
AUFKLEBER

Bringen Sie die Aufkleber, wie unten ge­zeigt, an:

0049

MOD.
PROD.NO.
SER.NO.

TYPE
230V-50Hz
IP20

Die erforderlichen Angaben finden Sie
auf dem Typenschild.

• Modell ............

• Produktnummer (PNC) ............

• Seriennummer (S.N.) ............

Verwenden Sie ausschließlich Originaler­satzteile. Diese sind beim Kundendienst
und autorisierten Ersatzteilhändlern erhält­lich.

TECHNISCHE DATEN

Abmessungen des Kochfelds

Breite: 590 mm
Länge 520 mm

Abmessungen der Kochfeldaussparung

Breite: 560 mm
Länge 480 mm

Heizleistung

Dreikronen-Brenner: 3,8 kW
Normalbrenner: 1,9 kW
Hilfsbrenner: 1,0 kW
GESAMTLEISTUNG: G20/G25 (2E+) 20/25

mbar = 8,6 kW

G30 (3+) 28-30 mbar

= 625 g/Std.

G31 (3+) 37 mbar =

614 g/Std.

Netzanschluss: 230 V, 50 Hz
Kategorie: II2E+3+ (BE)

I2E (LU)
Gas-Anschluss: R 1/2"
Gasversorgung: G20/G25 (2E+) 20/25

mbar

Geräteklasse: 3

Bypass-Durchmesser

Brenner Ø Bypass in 1/100

mm.

Hilfsbrenner 28

Normalbrenner 32

Dreikronen-Brenner 56

Gasbrenner

REDU-

ZIERTE

LEIS-

TUNG

G20/G25 (2E+) 20/25 mbar

Inj.

1/100

mm

TYP

Hilfs­brenner

Normal­brenner

Dreikro­nen­Brenner

NOR-

MALLEIS-

TUNG

kW kW

1.0 0.33 70 0.095 0.111 50 73 71

1.9 0.45 96 0.181 0.210 71 138 136

3.8 1.4 146 0.362 0.421 98 276 271

UMWELTTIPPS

Das Symbol auf dem Produkt oder
seiner Verpackung weist darauf hin, dass
dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern
an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen
Geräten abgegeben werden muss. Durch
Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Weitere
Informationen über das Recycling dieses

electrolux 37

NORMALLEISTUNG

LPG-Flüssiggas (Butan/

ERDGAS

G20

20

mbar

m³/Std. m³/Std. g/Std. g/Std.

G25

25

mbar

1/100

Propan)

G30/G31 (3+) 28-30/37

Inj.

mm

mbar

G30
28-30
mbar

mbar

G31

37

Produkts erhalten Sie von Ihrem Rathaus,
Ihrer Müllabfuhr oder dem Geschäft, in dem
Sie das Produkt gekauft haben.

VERPACKUNGSMATERIAL

Die Verpackungsmaterialien sind um­weltverträglich und wiederverwertbar.
Kunststoffteile sind mit internationalen
Abkürzungen wie z. B. >PE<,>PS<
usw. gekennzeichnet. Entsorgen Sie
das Verpackungsmaterial bei den kom­munalen Entsorgungsstellen in den da­für vorgesehenen Behältern.

38 electrolux

electrolux 39

www.electrolux.com/shop

397250201-A-412011
