istruzioni per l'uso
IT
Piano di cottura
EHT 60435
Page 2
2 electrolux
Page 3
electrolux 3
Egregio Cliente,
complimenti per aver scelto un elettrodomestico Electrolux che, siamo certi, avrà
modo di apprezzare per le prestazioni, la qualità e l'affidabilità e che le renderà la
vita di ogni giorno più confortevole, facile e sicura.
Da sempre il nostro impegno è quello di produrre utilizzando la tecnologia più
avanzata, nel rispetto dell'ambiente e sempre in anticipo rispetto agli obblighi
normativi.
Oltre il 90% dei nostri elettrodomestici sono prodotti ecologici in classe A, A+,
A++ e vengono raccomandati dal WWF.
La lettura completa di questo libretto le permetterà un utilizzo corretto e sicuro
della sua apparecchiatura e le darà anche utili consigli sulla manutenzione più
efficiente.
Page 4
4 electrolux
Indice
Per l'Utente Per l'Installatore
Per la vostra sicurezza 5
Istruzioni per l’uso 8
Pulizia e manutenzione 10
Manutenzione periodica 11
Caratteristiche tecniche 12
Assistenza e ricambi 25
Istruzioni per l’installatore 14
Collegamento gas 16
Collegamento elettrico 17
Adattamento ai diversi tipi di gas 19
L’incasso nei mobili componibili 21
Possibilità di inserimento 23
Guida alla lettura delle istruzioni
Questi simboli Vi aiuteranno a trovare velocemente le informazioni più importanti.
Informazioni sulla sicurezza
)
Istruzioni "passo dopo passo"
Consigli utili e suggerimenti
Informazioni legate alla protezione dell'ambiente
Questa apparecchiatura è conforme alle seguenti Direttive CEE:
· 2006/95 (relative alla Bassa Tensione);
· 2004/108 (relativa alla Compatibilità Elettromagnetica);
· 90/396 (relativa alla Apparecchiature a Gas) e successive modificazioni.
MANUFACTURER:
ELECTROLUX ITALIA S.p.A.
C.so Lino Zanussi, 30 – 33080 Porcia - PN (ITALIA)
Queste istruzioni sono valide solamente per i paesi di destinazione i cui simboli di identificazione figurano sulla copertina del libretto e sull’apparecchio.
Page 5
electrolux 5
Per la Vostra sicurezza
L’uso di questa nuova apparecchiatura é facile. Tuttavia, é importante leggere per
intero questo libretto, prima di installare e di usare l’apparecchiatura per la prima
volta. In questo modo, potrete ottenere le migliori prestazioni, evitare comportamenti
errati, usare l’apparecchiatura in assoluta sicurezza e rispettare l’ambiente.
È molto importante che questo libretto di istruzioni sia conservato assieme all’apparecchiatura per qualsiasi futura consultazione. Se l’apparecchiatura dovesse essere venduta o trasferita ad un’altra persona, assicuratevi che il libretto venga consegnato al nuovo utente, affinché possa essere messo al corrente del funzionamento della macchina e delle relative avvertenze.
Installazione
z L’installazione dell’apparecchiatura ed
il collegamento alla rete elettrica de-
vono essere eseguiti solamente
da PERSONALE QUALIFICATO.
Prima di qualsiasi intervento, è neces-
sario verificare che l’apparecchiatura
sia DISINSERITA dalla rete elettrica.
z Assicuratevi che l'aria possa circolare
liberamente attorno all'apparecchia-
tura. Una scarsa ventilazione produ-
ce carenza di ossigeno.
z Assicuratevi che l'apparecchiatura sia
alimentata con il tipo di gas indicato
sull'apposita etichetta adesiva, posta
nelle immediate vicinanze del tubo di
allacciamento alla rete del gas.
z Questa apparecchiatura non è colle-
gata ad un dispositivo di evacuazione
dei prodotti della combustione. Essa
deve essere installata e raccordata
conformemente alle regole di installa-
zione in vigore. Deve essere dedicata
un’attenzione particolare alle disposi-
zioni applicabili in materia di ventila-
zione.
z L'utilizzo di un apparecchiatura di
cottura a gas produce calore e
umidità nel locale in cui è installata. Assicurate una buona
aerazione del locale, mantenendo aperte ed efficienti le prese
d'aria o installando una cappa di
aspirazione con condotto di scarico.
z Se utilizzate l'apparecchiatura in-
tensamente e per un tempo prolungato, dovete rendere più efficace l'aerazione, per esempio
aprendo una finestra o aumentando la potenza dell'aspiratore
elettrico, se presente.
z Dopo aver tolto l’apparecchiatura dal-
l’imballaggio, assicuratevi che il prodotto non risulti danneggiato e che il
cavo di alimentazione elettrica sia in
perfette condizioni. In caso contrario,
rivolgetevi al rivenditore prima di mettere in funzione l’apparecchiatura.
z La Casa Costruttrice declina ogni
responsabilità nel caso le norme
antinfortunistiche non vengano
rispettate.
Page 6
6 electrolux
Sicurezza delle persone
z Questa apparecchiatura deve essere
adoperata solo da persone adulte.
Assicuratevi che i bambini non toc-
chino i comandi o non giochino
con l’apparecchiatura.
z L'apparecchiatura non può essere uti-
lizzata dai bambini o da persone le cui
capacità sensoriali, mentali o fisiche o
la cui mancanza di esperienza e cono-
scenza dell'apparecchiatura impedi-
sca loro di utilizzarla in modo sicuro
senza la supervisione o le indicazioni
di una persona responsabile che assi-
curi l'utilizzo corretto dell'apparecchia-
tura stessa.
z Le parti esposte di questa apparec-
chiatura si riscaldano durante la cottu-
ra e rimangono calde per un certo
tempo anche dopo lo spegnimento.
Tenete lontani i bambini fino a
quando l’apparecchiatura non si è
raffreddata.
Durante l'uso
z Questo prodotto è stato realizzato per
cuocere cibi, all'interno di abitazioni co-
muni a scopo non professionale. Evitate
di usarlo per qualsiasi altro scopo.
z E’ rischioso modificare o tentare di modi-
ficare le caratteristiche di questo prodot-
to.
z Tenete ben pulita l’apparecchiatura.
I residui di cibo possono causare rischi di
incendio.
z Evitate di utilizzare il vapore o
apparecchi a vapore per pulire
l'apparecchiatura.
z Dopo aver utilizzato l’apparecchiatura,
assicuratevi che tutti i comandi siano in
posizione CHIUSO “ ” .
z Se usate una presa di corrente nelle
vicinanze di questa apparecchiatura, fate
attenzione che i cavi degli elettrodomestici che state usando non la tocchino e
siano sufficientemente lontani dalle
parti calde di questa apparecchiatura.
Assistenza tecnica
z In caso di guasti, non cercate mai di
riparare l’apparecchiatura di persona. Le riparazioni effettuate da per-
sone non competenti possono causare danni e incidenti. Per prima cosa,
consultate il contenuto di questo libretto. Se non trovate le informazioni che vi
interessano, contattate il Centro di
Assistenza più vicino. L’assistenza a
questa apparecchiatura deve essere
effettuata da un Centro di Assistenza
Tecnica autorizzato. Richiedete sempre l’impiego di ricambi orginali.
Page 7
Consigli per la protezione
dell'ambiente
z Tutti i materiali utilizzati sono compatibili
con l’ambiente e riciclabili. Vi preghiamo
di dare il Vostro contributo alla conser-
vazione dell’ambiente, utilizzando gli ap-
positi canali di raccolta differenziata.
z Prima di rottamare l’apparecchia-
tura, tagliate il cavo di alimentazio-
ne e rendetela inservibile.
z Il simbolo sul prodotto o sulla
confezione indica che il prodotto non
deve essere considerato come un nor-
male rifiuto domestico, ma deve esse-
re portato nel punto di raccolta appro-
priato per il riciclaggio di
apparecchiature elettriche ed elettroni-
che. Provvedendo a smaltire questo
prodotto in modo appropriato, si con-
tribuisce a evitare potenziali conse-
guenze negative per l’ambiente e per la
salute, che potrebbero derivare da uno
smaltimento inadeguato del prodotto.
Per informazioni più dettagliate sul
riciclaggio di questo prodotto, contat-
tate l’ufficio comunale, il servizio locale
di smaltimento rifiuti o il negozio in cui è
stato acquistato il prodotto.
electrolux 7
Page 8
8 electrolux
Istruzioni per l'uso
Prima di usare l'apparecchiatura, rimuovete tutti i materiali di imballo , comprese le etichette pubblicitarie e le eventuali pellicole protettive.
Le manopole di comando del
piano di cottura
Nella parte frontale del piano si trovano le manopole per il funzionamento
dei fornelli a gas. I simboli posti sulle
manopole hanno il seguente significato:
nessuna erogazione di gas
massima erogazione di gas
minima erogazione di gas
Accensione dei fornelli
Per ottenere più facilmente la
fiamma, accendete il fornello
prima di mettere un recipiente sulla griglia.
• Spingere a fondo la manopola corri-
spondente al fornello e ruotarla in
senso antiorario fino al simbolo di
"massima erogazione". La fiamma si
accenderà automaticamente.
• Dopo aver acceso la fiamma, tenete
premuta la manopola per circa 5 se-
condi; questo tempo è necessario
per riscaldare la "termocoppia" (Fig.
1, lettera D) e disattivare la valvola di
sicurezza, che altrimenti fermerebbe
l'erogazione del gas.
Dopo aver acceso la fiamma, con-
trollate che sia regolare e ruotate la
manopola fino ad ottenere l'intensità desiderata.
Se dopo alcuni tentativi la fiamma
non si accende, controllate che il "cappello" del bruciatore (Fig. 1, lettera A) sia
A - Cappellotto
Fig. 1
B - Spartifiamma
C - Candeletta di accensione
D - Termocoppia
Page 9
electrolux 9
nella corretta posizione.
Per spegnere la fiamma, ruotate la
manopola in senso orario fino al simbolo
" ".
Accensione manuale (in caso
di mancanza di energia elettrica): avvicinate una fiamma al for-
nello, spingete a fondo la manopola e ruotatela in senso
antiorario fino al simbolo di "massima erogazione".
Il dispositivo di accensione non
deve essere azionato per più di
15 secondi. Se, dopo 15 secondi, il bruciatore non si è acceso,
interrompete l’azionamento del
dispositivo e attendete almeno
un minuto prima di tentare una
ulteriore accensione.
In caso di estinzione accidentale delle fiamme del bruciatore, chiudete la manopola di
comando e non tentate una
riaccensione per almeno 1
minuto.
stanze, portate ad alte temperature, possono incendiarsi.
Si sconsiglia la cottura prolungata con pietre ollari, teglie in
terracotta o piastre in ghisa. È
da evitare anche l’impiego di fogli di alluminio a protezione del
piano durante il funzionamento.
Assicuratevi che i recipienti non
fuoriescano dai bordi del piano e
siano posizionati centralmente rispetto ai fornelli al fine di ottenere
un minore consumo di gas.
Evitate di posare sui fornelli recipienti instabili o deformati: potrebbero rovesciarsi o far traboccare il loro contenuto, causando incidenti.
Le pentole non devono invadere la zona comandi.
Per un corretto uso dei fornelli
Per un minor consumo di gas ed un
migliore rendimento, usate solamente recipienti a fondo piatto e di dimensioni
adatte ai fornelli, come evidenziato nella
tabella a lato.
Inoltre, non appena un liquido inizia a
bollire, fate attenzione a ridurre la fiamma
quanto basta per mantenere l'ebollizione.
Prima di togliere i recipienti dai fornelli, abbassate sempre la fiamma
o spegnetela.

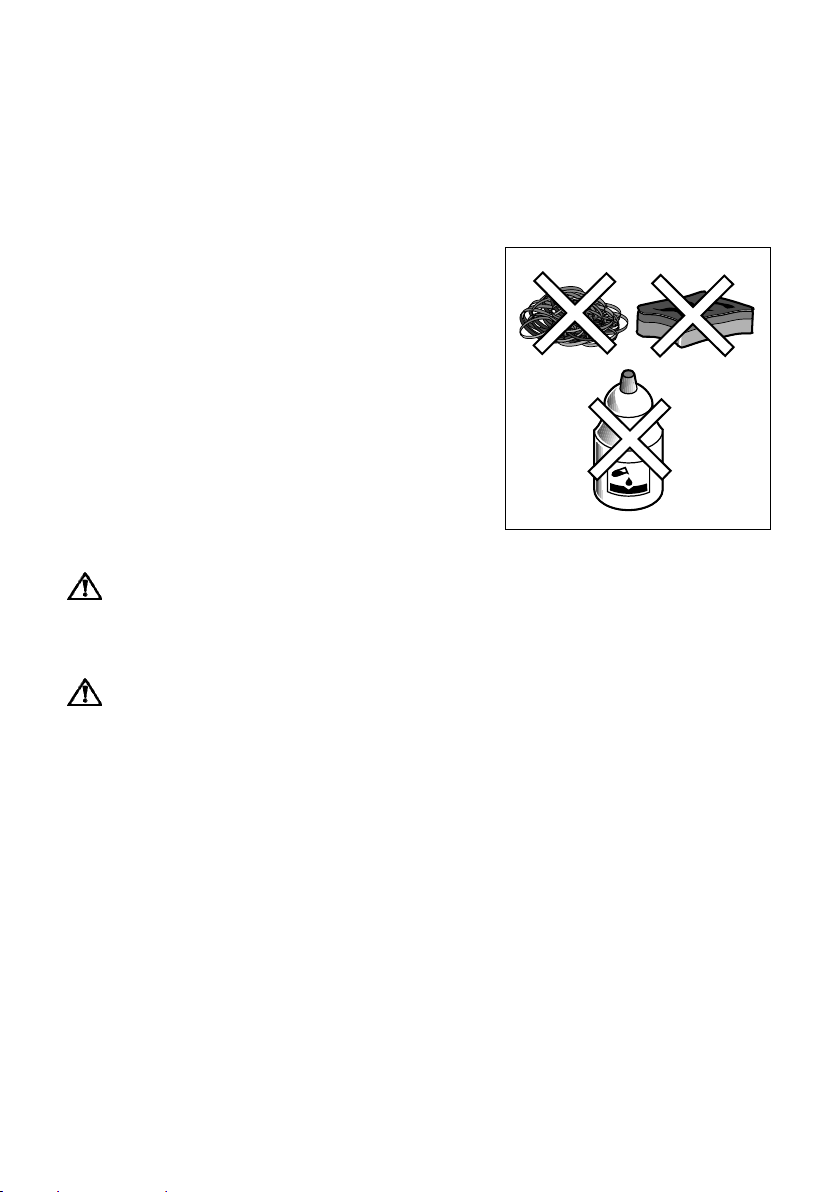

Durante le cottura in cui vengono impiegati grassi od olii, sorvegliate attentamente le Vostre
pietanze, perché queste so-
Bruciatore diametro diametro
minimo massimo
Grande (rapido) 180 mm. 260 mm.
Medio (semirapido) 120 mm. 220 mm.
Piccolo (Ausiliario) 80 mm. 180 mm.
Page 10
10 electrolux
Pulizia e manutenzione
Prima di ogni operazione
disinserite l’apparecchiatura
dalla rete elettrica e lasciatela
raffreddare.
Evitate di utilizzare il vapore o
apparecchi a vapore per pulire
l'apparecchiatura.
Pulizia generale
Lavate le parti smaltate con acqua tiepida e detersivo, evitando di usare prodotti abrasivi che potrebbero rovinarle.
Per le macchie persistenti usare i normali
detersivi non abrasivi o prodotti specifici,
comunemente reperibili in commercio.
Lavate frequentemente gli
spartifiamma e i cappellotti con acqua
bollente e detersivo, avendo cura di togliere ogni incrostazione.

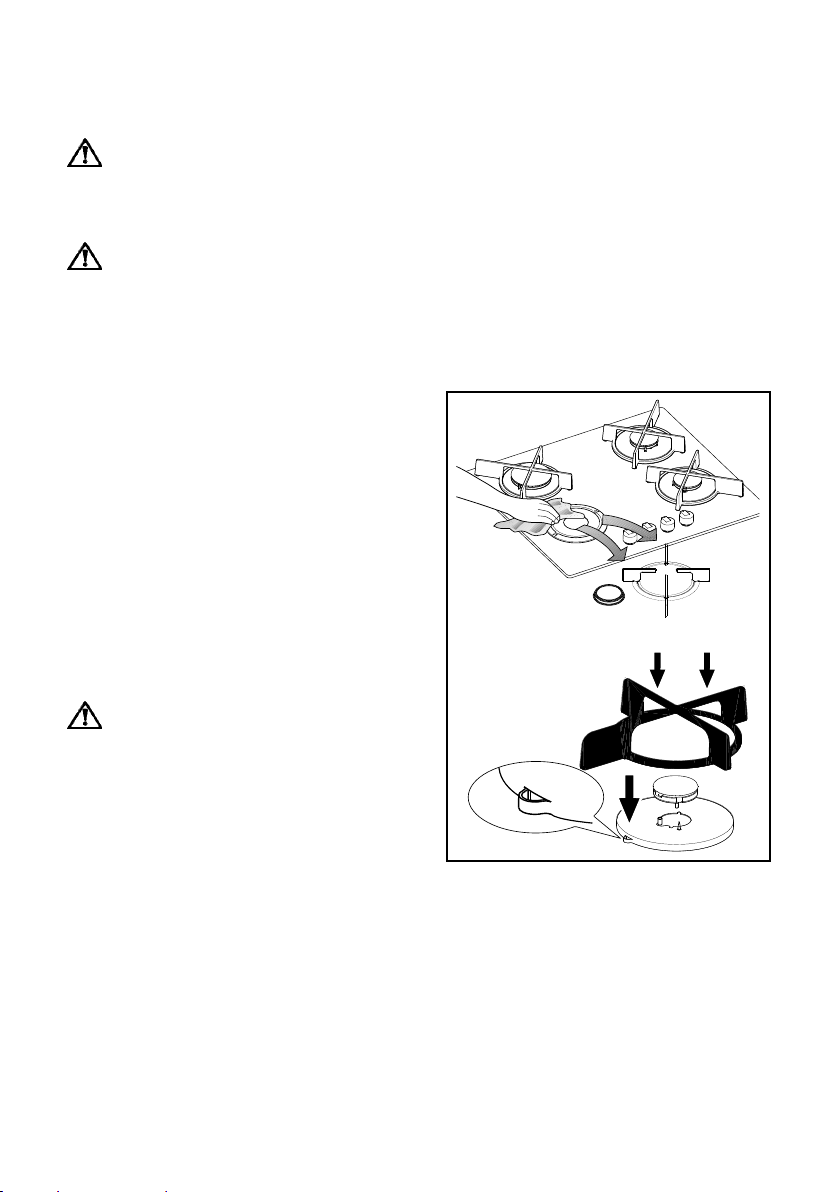

Le griglie del piano di cottura
Le griglie possono essere tolte dal
piano di cottura per consentire una migliore pulizia (Fig. 2).
Le griglie non possono essere
lavate in lavastoviglie.
Dopo il lavaggio a mano,
assicuratevi di riposizionarle in
sede correttamente.
Per posizionare le griglie correttamente,
prestate attenzione che la razza più lunga
della griglia combaci con il foro che si
trova alla base del bruciatore (Fig. 3). In
questo modo la griglia sarà ben fissata.
Fig. 2
Fig. 3
Pulizia dell'accenditore elettrico
L'accensione automatica dei fornelli è
assicurata dalla presenza di una
"candeletta" in ceramica contenente un
elettrodo in metallo (Fig. 1, lettera C). Pro-
Page 11
cedete periodicamente ad una accurata
pulizia di queste parti del piano. Inoltre,
per evitare difficoltà di accensione, controllate che i fori del cappello del bruciatore (Fig. 1 - lettera B) non siano otturati.
Pulizia del piano
Pulite regolarmente il piano di cottura
in vetro con un panno imbevuto in acqua
tiepida e poco detersivo liquido. Evitate di
usare i seguenti prodotti:
- detergenti per la casa o
candeggianti;
- pagliette saponate non adatte a re-
cipienti anti-aderenti;
- pagliette in lana di acciaio;
- smacchiatori per il bagno o lavabi.
Nel caso il piano in vetro dovesse
sporcarsi notevolmente, utilizzate prodotti
specifici reperibili in commercio.
Evitate di lasciare sul piano di
cottura sostanze acide o
alcaline (e.g. aceto, sale, succo
di limone ecc...).
electrolux 11
Se notate rotture o fessure sul
piano di vetro, disinserite immediatamente l’apparecchiatura per evitare il rischio di
scosse elettriche, rivolgeteVi
ad un Centro di Assistenza
Tecnica ed evitate di usare
l’apparecchiatura finché non è
stata riparata.
Manutenzione periodica
Fate controllare periodicamente lo
stato di conservazione e di efficacia del
tubo del gas, e se presente, del
regolatore di pressione. Qualora venissero riscontrate anomalie, non richiedete riparazioni, ma fate sostituire la parte
difettosa.
Page 12
12 electrolux
Caratteristiche tecniche
Potenza bruciatori Gas
Bruciatore rapido (grande) 2,9 kW (GN) - 2,7 kW (GPL)
Bruciatore semirapido (medio) 1,9 kW
Bruciatore ausiliario (piccolo) 1,0 kW
Apparecchio di classe 3
Categoria gas II2H3+
Taratura apparecchio Gas Metano-G20 (2H) 20 mbar
Raccordo di entrata gas G 1/2"
Tensione di alimentazione 230 V~50 Hz
Dimensioni del piano
Larghezza 590 mm
Profondità 520 mm
Dimensioni dell'apertura per l'incasso
Larghezza 560 mm
Profondità 480 mm
Page 13
electrolux 13
Caratteristiche dei bruciatori
TIPO TIPO MARCATURA PORTATA PORTATA PORTATA PRESSIONE
DI GAS BRUCIATORE UGELLI TERMICA TERMICA NOMINALE IN NOMINALE
GAS
NATU-
RALE
(Metano
GAS
LIQUIDO
(Butano/
Propano)
1/100 MM NOMINALE RIDOTTA MBAR
KW KW
Rapido
(grande) 119 2,9 0,75 0,276
Semirapido
(medio) 96 1,9 0,45 0,181 - 20
Ausiliario
(piccolo) 70 1,0 0,33 0,095 -
Rapido
(grande) 86 2,7 0,75 - 196
Semirapido
(medio) 71 1,9 0,45 - 138 28-30/37
Ausiliario
(piccolo) 50 1,0 0,33 - 73
m3/h g/h
Diametri By-pass
Bruciatore Ø By-pass
del rubinetto
in centesimi
Ausiliario 28
Semirapido 32
Rapido 42
Page 14
14 electrolux
Istruzioni per l'installatore
ATTENZIONE: Questo apparecchio può essere installato e
funzionare solo in locali permanentemente ventilati secondo UNI 7129 e UNI 7131 e successivi aggiornamenti.
LA SOCIETA’ COSTRUTTRICE
DECLINA OGNI RESPONSABILITÀ’ PER EVENTUALI DANNI
DERIVANTI DA UNA INSTALLAZIONE NON CONFORME
ALLE NORME VIGENTI O DA
UN MANCATO RISPETTO DELLE NORME
ANTINFORTUNISTICHE.
z L’installazione dell’apparecchiatura ed
il collegamento alla rete elettrica de-
vono essere eseguiti solamente da
PERSONALE QUALIFICATO. Pri-
ma di qualsiasi intervento, è necessa-
rio verificare che l’apparecchiatura sia
DISINSERITA dalla rete elettrica.
Locale di installazione
Per il buon funzionamento dell’apparecchio a gas è indispensabile che nel
locale possa affluire, in modo naturale,
l’aria necessaria alla combustione del
gas (l’installatore deve seguire le norme
in vigore UNI-CIG 7129 - 7131).

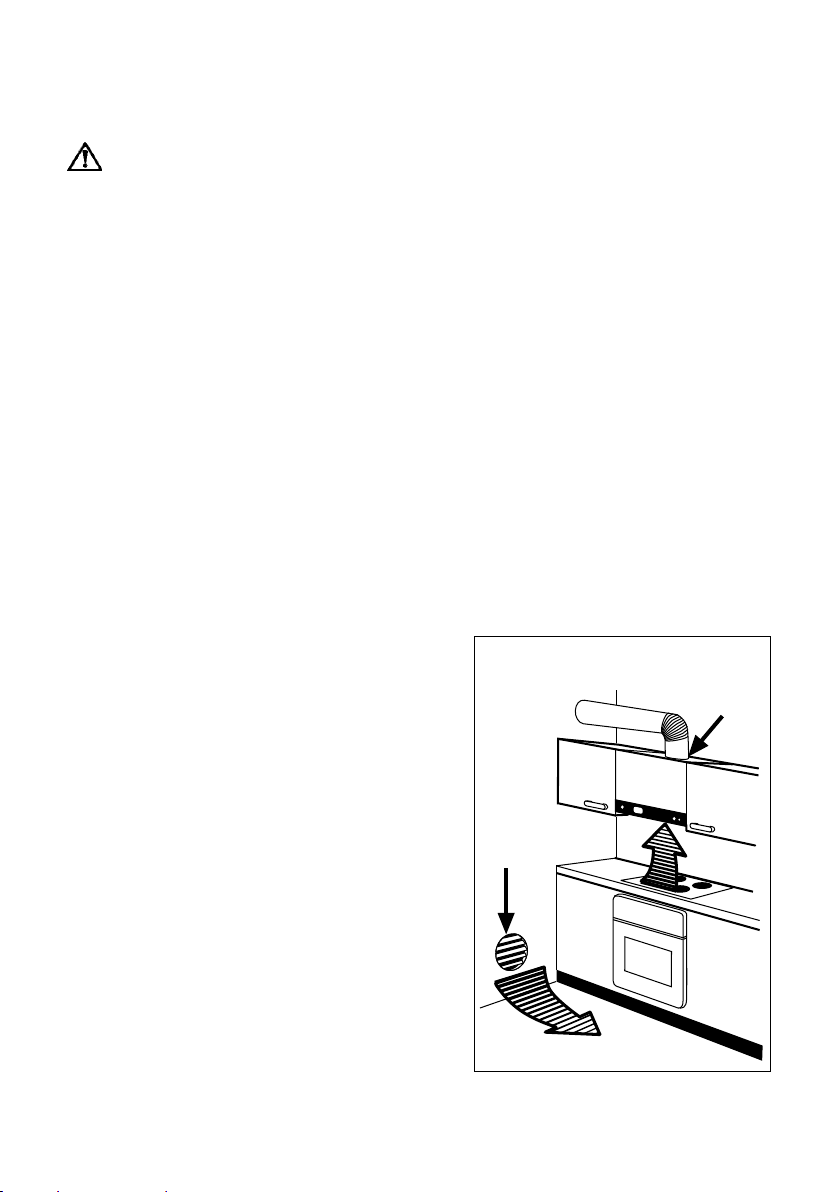

L’afflusso di aria nel locale deve avvenire direttamente attraverso aperture
praticate su pareti esterne (come indicato nella Fig. 4).
Queste aperture devono avere una
sezione libera di passaggio di almeno
100 cm2.
Questa apertura deve essere costruita in modo da non venire ostruita sia
dall’interno che dall’esterno e posiziona-
APERTURA
PER LA
VENTILAZIONE
CAPPA
ASPIRANTE
CON SCARICO
ALL'ESTERNO
Fig. 4
Page 15
ta vicino al pavimento, preferibilmente al
lato opposto all’evacuazione dei prodotti
della combustione. Nel caso questa
apertura non sia fattibile nel locale dove
è installata l’apparecchiatura, l’aria necessaria può provenire da un locale
adiacente, purché:
• questo locale non sia una camera da
letto o un ambiente pericoloso;
• questo locale non sia in depressione;
• la ventilazione fra il locale dove è in-
stallato l'apparecchio ed il locale
adiacente sia assicurata mediante
aperture permanenti (UNI-CIG
7129).
Scarico dei prodotti della
combustione
Gli apparecchi di cottura a gas devono scaricare i prodotti della combustione attraverso cappe collegate direttamente a canne fumarie o direttamente
all’esterno (Fig. 4).
In caso non sia possibile installare la
cappa, è necessario l’impiego di un
elettroventilatore applicato alla parete

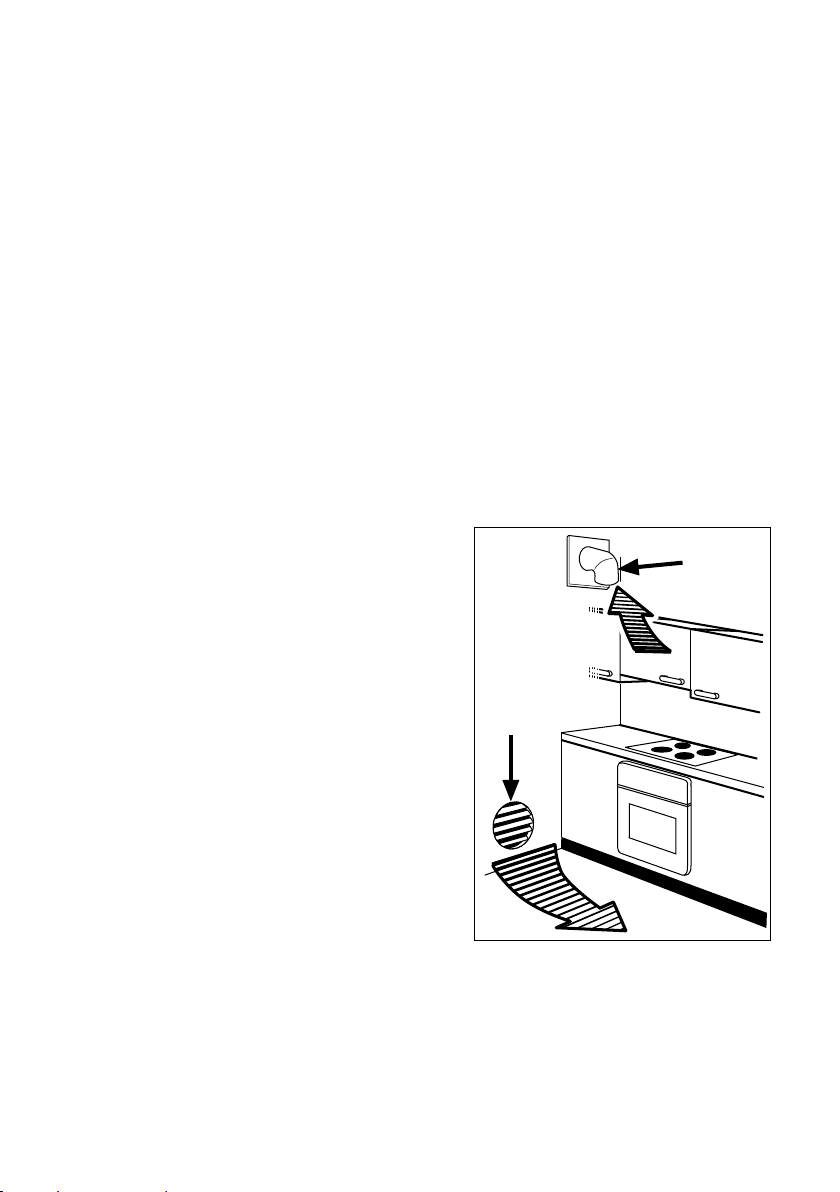

esterna o alla finestra dell’ambiente, purché esistano le condizioni affinché

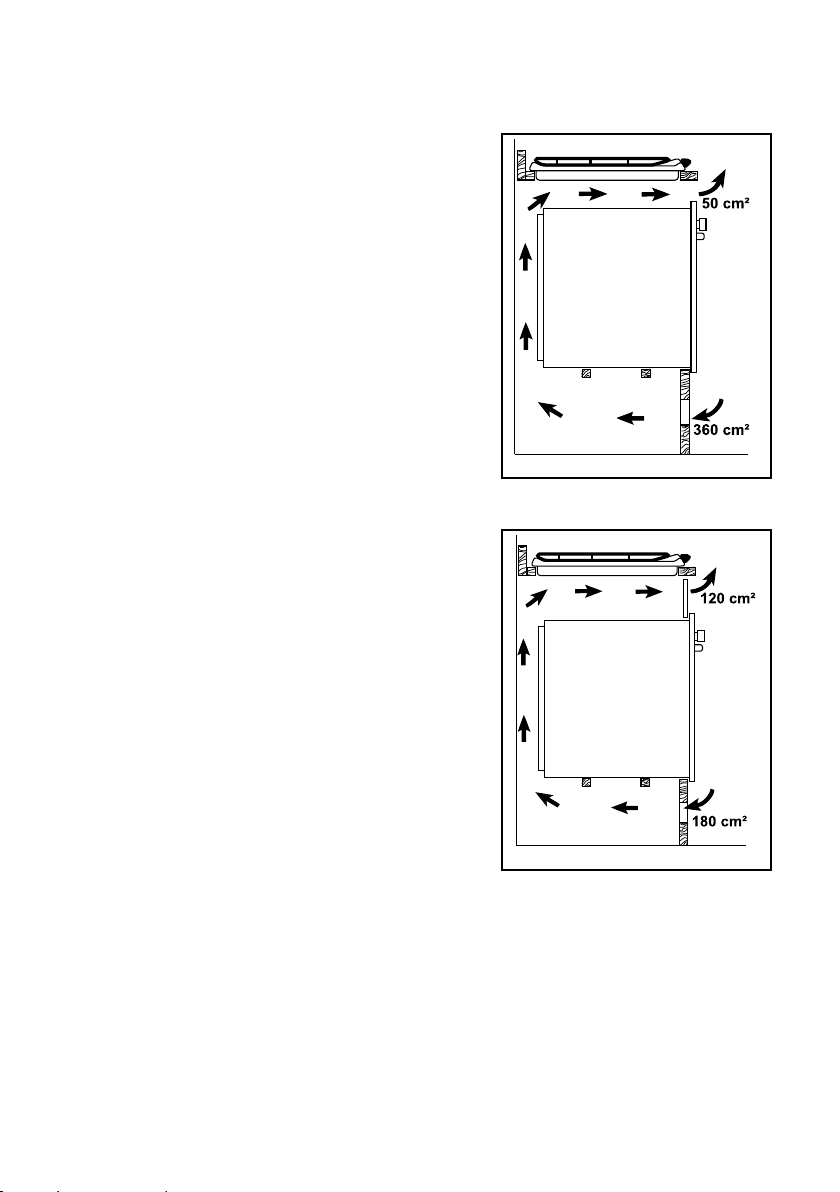

l’apertura per la ventilazione possa essere aumentata (vedi fig. 5) in proporzione alla portata dell’elettroventilatore
stesso (UNI-CIG 7129).
Questo elettroventilatore deve avere
una portata tale da garantire, per un
ambiente cucina, un ricambio orario
d’aria pari a 3 - 5 volte il suo volume.
APERTURA
PER LA
VENTILAZIONE
AUMENTATA
IN BASE ALLA
PORTATA
DELL'ELETTROVENTILATORE
electrolux 15
ELETTRO-
VENTILATORE
Fig. 5
Page 16
16 electrolux
Collegamento gas
Collegamento alla rete gas
Il collegamento gas deve essere ese-
guito in conformità con le norme UNI-
CIG 7129 - 7131. L’apparecchiatura
esce dalla fabbrica collaudata e regolata per il tipo di gas indicato nella
targhetta che si trova nella protezione
inferiore, vicino al tubo di collegamento
gas. AccertateVi che il tipo di gas con
cui sarà alimentata l’apparecchiatura sia
lo stesso indicato nella targhetta. In
caso contrario procedete secondo le
indicazioni riportate nel paragrafo “Adattamento a diversi tipi di gas”. Per il massimo rendimento ed il minor consumo,
assicurateVi che la pressione di alimentazione del gas rispetti i valori indicati
nella tabella delle “Caratteristiche dei
bruciatori”.
Qualora la pressione del gas impiegato sia diversa (o variabile) rispetto a
quella prevista, è necessario installare,
sulla tubazione di ingresso, un appropriato regolatore di pressione per gas
canalizzati (NON GPL) conforme alla
norma UNI-EN 88. L’utilizzo di
regolatori di pressione per gas liquidi
(GPL) è consentito purché questi siano
conformi alla norma UNI-EN 12864.
io inox conforme alla norma UNI-CIG
9891, limitatamente a quelli la cui massima estensione è di 2 metri. Fate attenzione che, nel caso di impiego di tubi metallici flessibili, gli stessi non vengano a contatto con parti mobili o schiacciati. Prestate la medesima attenzione anche quando
è previsto un abbinamento forno e piano.
Il raccordo di entrata gas nelle
apparecchiature è filettato 1/2" maschio
cilindrico.
Eseguite l’allacciamento evitando sollecitazioni di qualsiasi genere all’apparecchio.
IMPORTANTE: Ad installazione ultimata, verificate sempre
la perfetta tenuta di tutti i raccordi usando una soluzione
saponosa. Non eseguite mai
questo controllo con una fiamma.

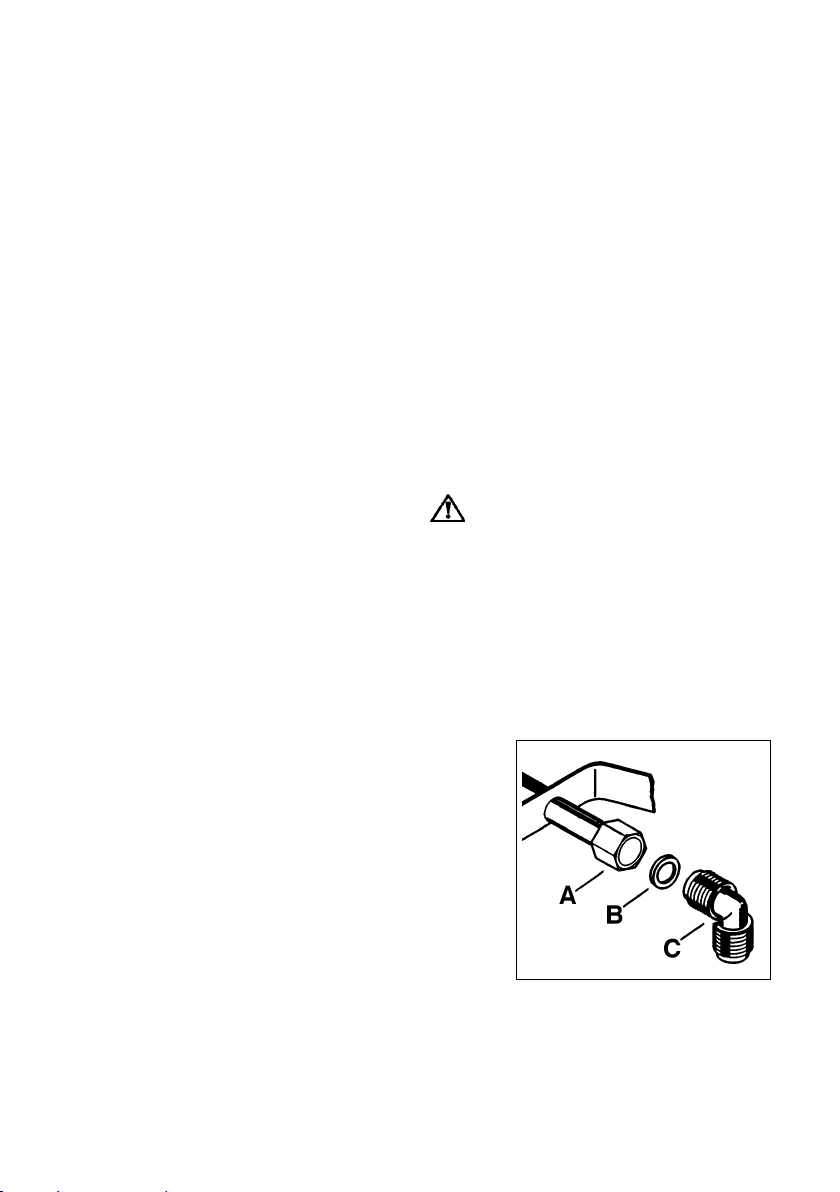

Allacciamento
Sulla zona terminale della rampa,
comprensiva di dado filettato GJ 1/2",
viene montato il raccordo, interponendo
fra i componenti la guarnizione come rappresentato in Fig.6. Avvitate le parti senza forzare, orientate il raccordo nella direzione voluta e quindi serrate il tutto.
Eseguite l’allacciamento all’impianto
gas mediante tubo metallico rigido e raccordi conformi alla norma UNI-CIG
7129, oppure con tubo flessibile di accia-
FO 0264
Fig. 6
A - Terminazione rampa
con dado
B - Guarnizione
C - Raccordo orientabile
Page 17
Collegamento elettrico
L’apparecchiatura è predisposta per
un funzionamento con una tensione di
alimentazione di 230 V monofase. Il collegamento deve essere eseguito in conformità con le norme e le disposizioni di
legge in vigore.
Prima di effettuare il collegamento
accertateVi che:
• la valvola limitatrice e l’impianto elet-
trico possano sopportare il carico
dell’apparecchio (vedere targhetta
matricola);
• l’impianto di alimentazione sia muni-
to di efficace collegamento di terra
secondo le norme vigenti;
• la presa o l’interruttore omnipolare
usati siano facilmente raggiungibili
con l’apparecchiatura installata.
Montate sul cavo una spina adatta al
carico e collegatela ad una adeguata
presa di sicurezza.
Desiderando un collegamento diretto alla rete, è necessario interporre fra
l’apparecchio e la rete un interruttore
omnipolare con apertura minima fra i
contatti di 3 mm, dimensionato al carico e rispondente alle norme in vigore. Il
cavo di terra giallo/verde non deve essere interrotto dall’interruttore. Il cavo di
fase di colore marrone (proveniente dal
morsetto “L” della morsettiera) deve
sempre essere collegato alla fase della
rete di alimentazione.
In ogni caso il cavo di alimentazione
deve essere posizionato in modo che in
nessun punto raggiunga una temperatura superiore a 90°C.
Il cavo deve essere guidato mediante
l’utilizzo di fascette fissate lateralmente
al mobile, in modo da evitare qualsiasi
contatto con l’apparecchiatura
sottostante al piano di cottura.
electrolux 17
Page 18
18 electrolux
Sostituzione del cavo di alimentazione
La sostituizione del cavo di alimentazione deve essere effettuata esclusivamente dal servizio di assistenza tecnica o da
personale con qualifica similare.
Nel caso di sostituzione del cavo è
necessario usare solo cavi del tipo
H05V2V2-F (T90) o H05 BB-F adatti al
carico e alla temperatura di esercizio.
Inoltre, è necessario che il cavetto di terra giallo/verde sia più lungo di circa 2 cm
dei cavetti di fase e neutro.
Dopo l’allacciamento provare gli elementi riscaldanti facendoli funzionare
per circa 3 minuti.

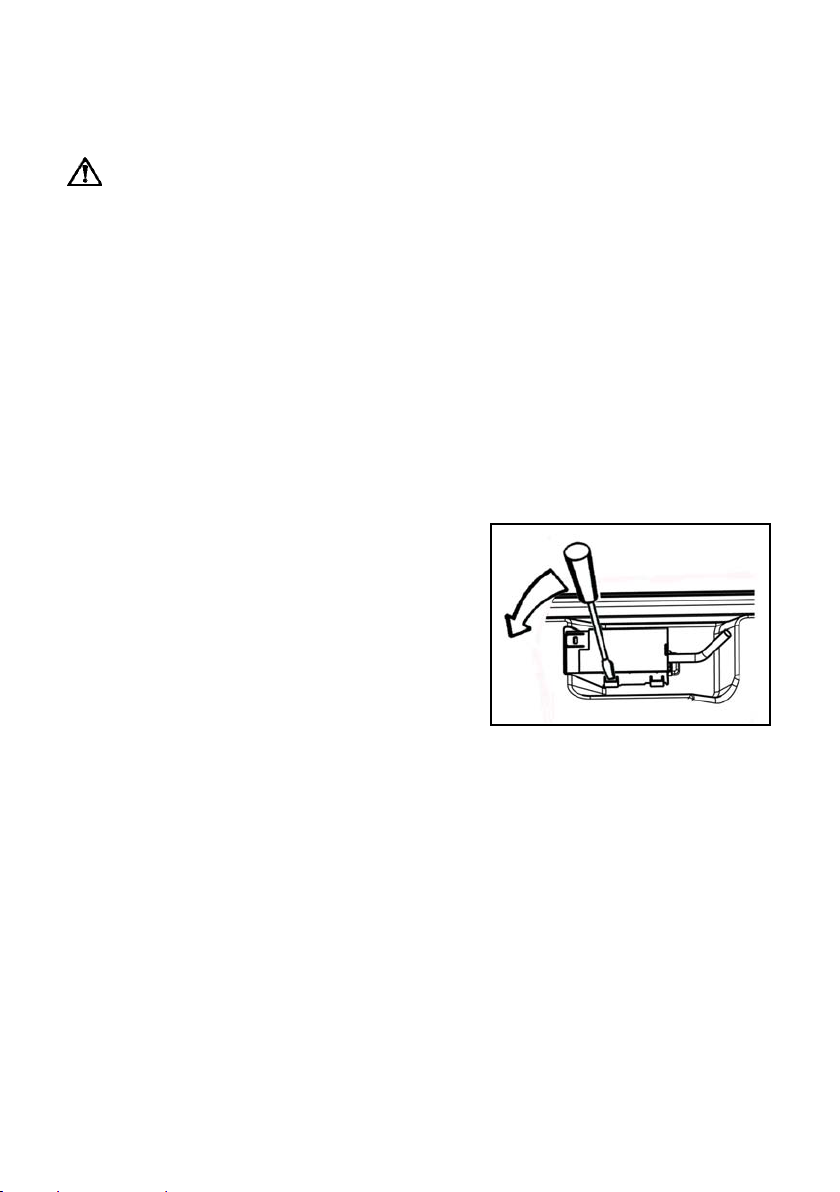

Per aprire il coperchio morsetteria e
accedere ai morsetti di collegamento,
procedete come segue:
z inserite la punta a taglio di un caccia-
vite nelle sporgenze poste sul lato
interno vista della morsettiera;
z premete leggermente e fate leva ver-
so l’alto (Fig. 7).
Fig. 7
Page 19
Adattamento ai diversi tipi di gas
Sostituzione degli ugelli

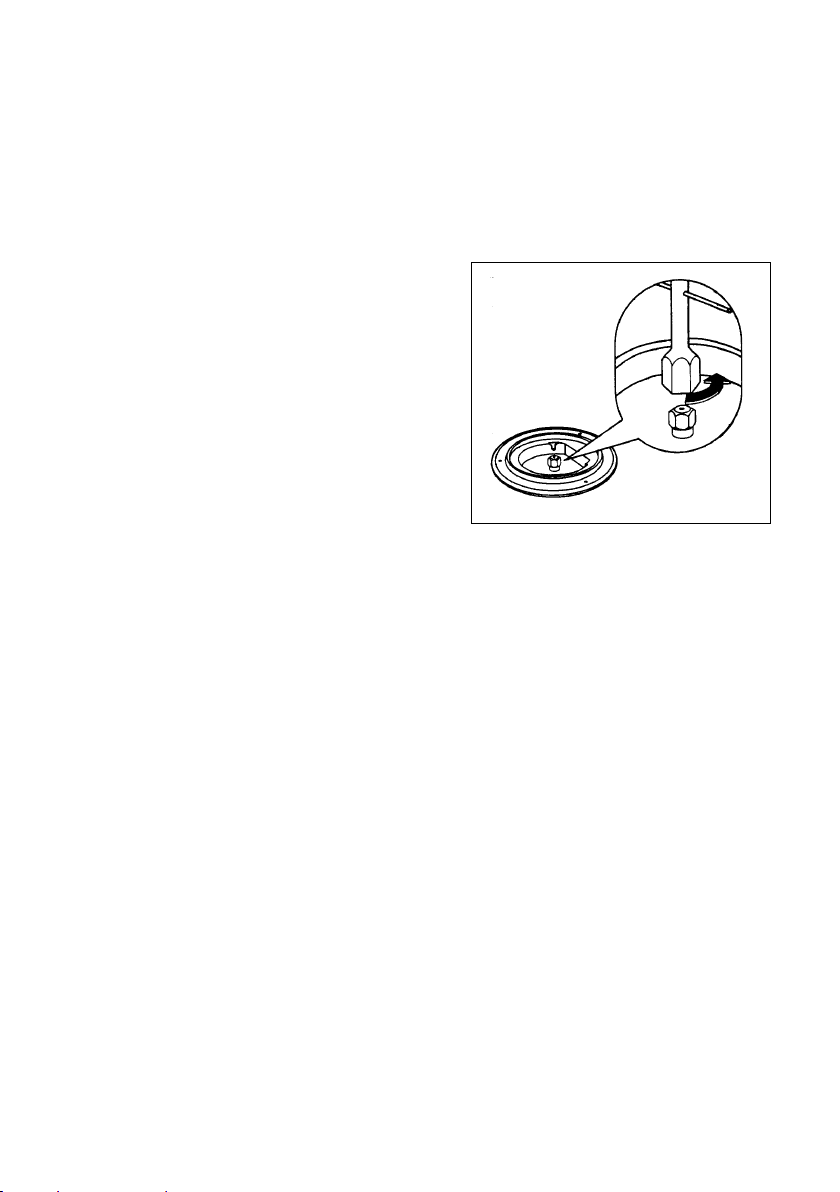

1. Togliete le griglie.
2. Togliete i cappellotti e gli
spartifiamma dai bruciatori.
3. Con una chiave a tubo da 7 svitate e
togliete (Fig. 8) gli ugelli, sostituendoli
con quelli corrispondenti al tipo di
gas di funzionamento (vedi tabella
“Caratteristiche dei bruciatori”).
4. Rimontate le parti eseguendo all’in-
verso le operazioni descritte.
5. Sostituite quindi la targhetta taratura
(posizionata vicino all’attacco della
rete gas) con quella corrispondente
al nuovo tipo di gas. Quest’ultima si
trova nel sacchetto degli iniettori a
corredo.
Qualora la pressione del gas impiegato sia diversa (o variabile) rispetto a
quella prevista, è necessario installare
sulla tubazione di ingresso, un appropriato regolatore di pressione conforme
alle norme in vigore.
electrolux 19
Fig. 8
Page 20
20 electrolux
Regolazione del minimo
Per regolare il minimo, procedete
come segue.
1. Accendete il bruciatore come prece-
dentemente descritto.
2. Portate il rubinetto sulla posizione di
minima fiamma.
3. Estraete le manopole.

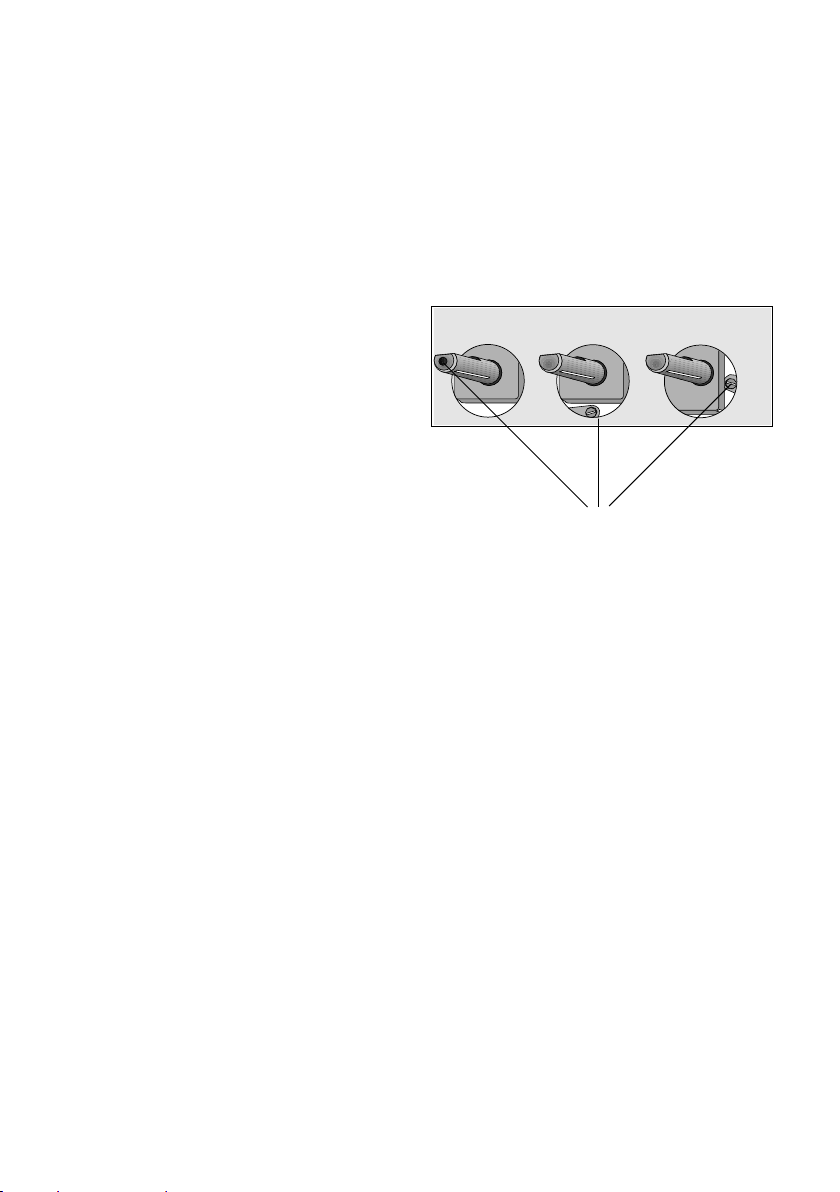

4. Agite sullo spillo by-pass indicato
nella Fig. 9.
• Se operate una trasformazione
da gas metano a gas liquido, avvitate a fondo in senso orario lo
spillo by-pass.
• Se operate una trasformazione
da gas liquido a gas metano, svitate di circa 1/4 di giro lo spillo bypass.
• In ogni caso il risultato dovrà essere una piccola fiamma omogenea e regolare su tutta la corona
del bruciatore.
5. Verificate infine che, ruotando rapi-
damente il rubinetto dalla posizione
di massimo a quella di minimo, non
si abbiano spegnimenti del bruciatore.
Le operazioni di adattamento sopra
descritte si possono effettuare agevolmente, qualunque sia il posizionamento
o il fissaggio del piano di cottura al mobile da cucina.
Fig. 9
Spillo by-pass
per la regolazione del minimo
Page 21
L'incasso nei mobili componibili
SR
electrolux 21
R
A
520
Quote espresse in millimetri
A = Bruciatore ausiliario
SR= Bruciatore semirapido
R = Bruciatore rapido

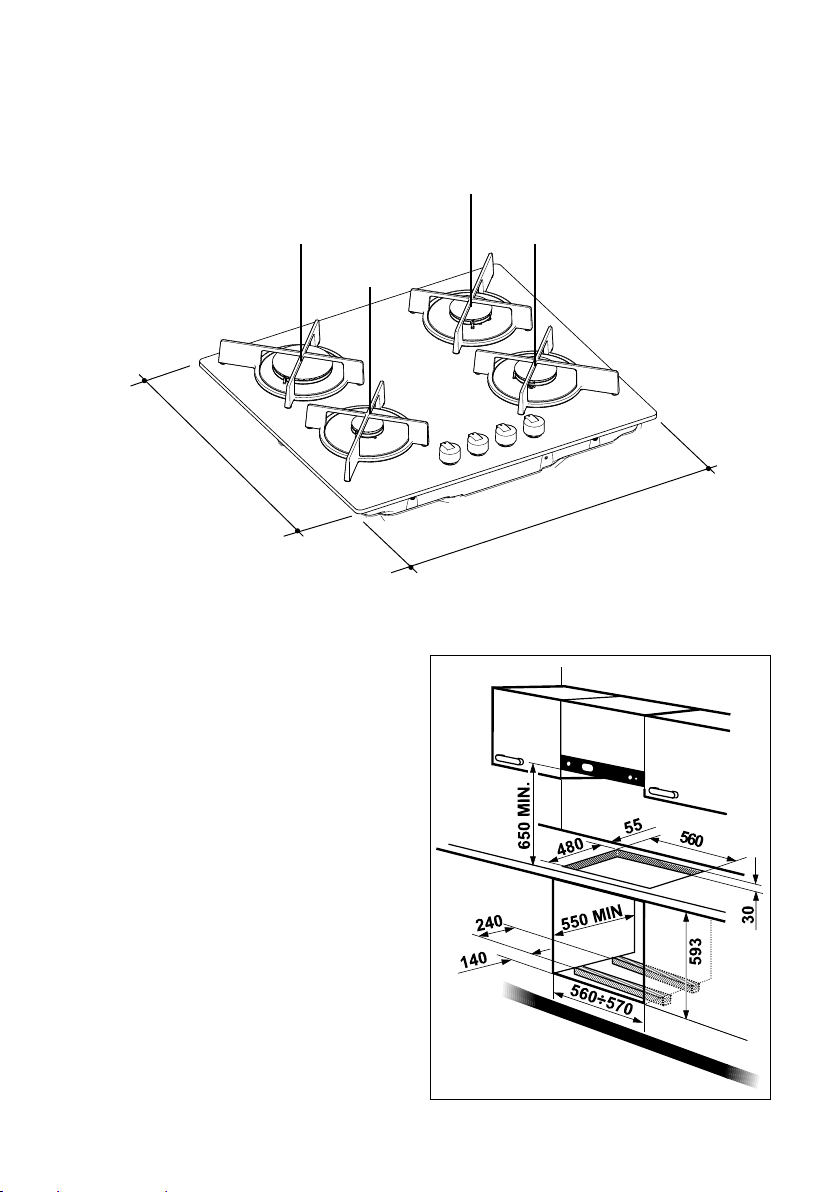

Questi piani sono previsti per l’inserimento in mobili componibili da cucina
aventi una profondità compresa tra 550
e 600 mm e opportune caratteristiche.
I piani di cottura possono essere
montati in un mobile avente un’apertura
per l’incasso dalle dimensioni illustrate
nella Fig. 10.
L’apertura dell’incasso deve essere
distante almeno 55 mm dalla parete di
fondo.
L’eventuale parete laterale destra o
sinistra la cui altezza superi quella del
piano di cottura dovrà trovarsi ad almeno 100 mm dalla sfondatura nel top.
SR
590
Fig. 10
Page 22
22 electrolux
Inserimento ed
)
assiemaggio

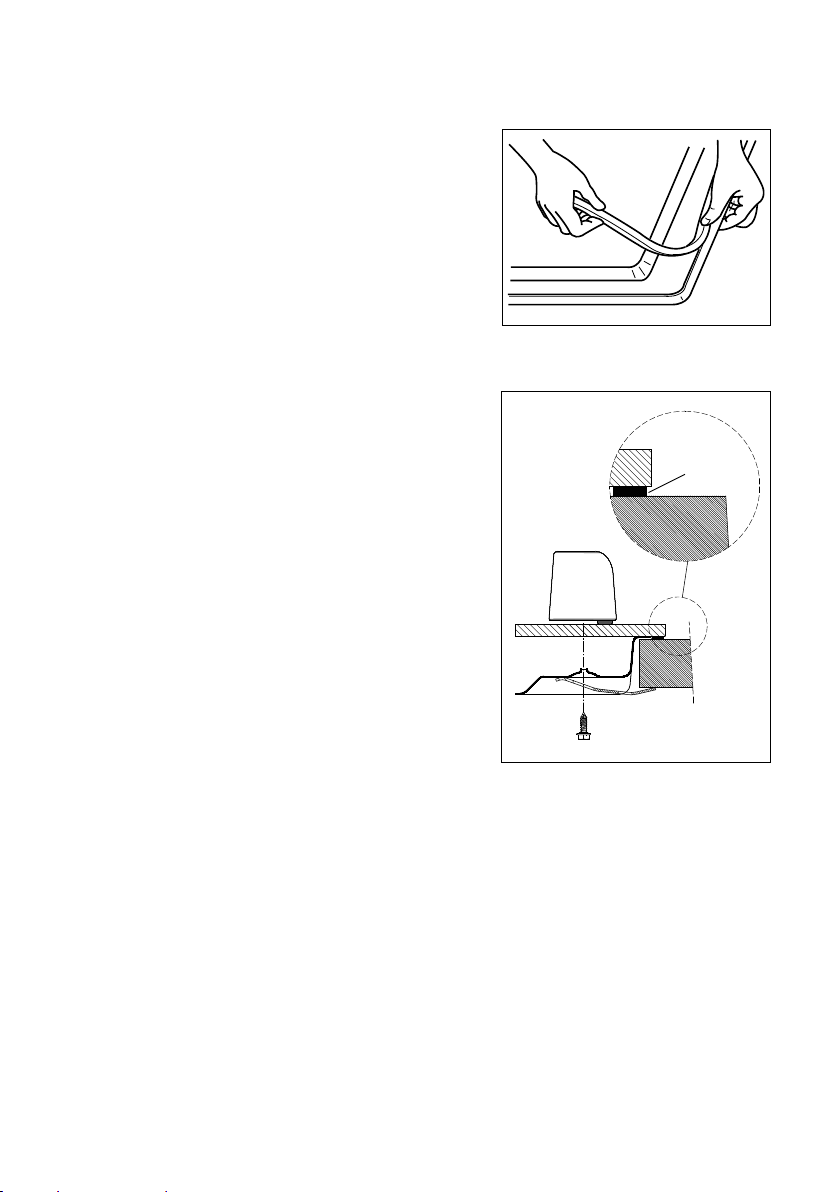

Prima di inserire il piano nella
sfondatura, posizionate l'apposita guarnizione adesiva sul bordo inferiore del
piano di vetro. E' importante fissare questa guarnizione in modo uniforme, senza interruzioni o sovrapposizioni, per
prevenire infiltrazioni di liquido sotto il
piano di cottura.
1. Togliete le griglie e i cappelli dei bru-
ciatori e capovolgete il piano di cot-
tura, facendo attenzione a non dan-
neggiare le candelette di accensione
e le termocoppie.
2. Posizionate la guarnizione sul bordo
inferiore del piano di vetro come de-
scritto nella Fig. 11.
3. Sistemate il piano di cottura nella
sfondatura curando la centratura
4. fissate il piano al mobile con gli ap-
positi tiranti forniti in dotazione (Fig.
12).
FO 2320
Fig. 11
a
A) Sigillante
Fig. 12
Page 23
Possibilità di inserimento

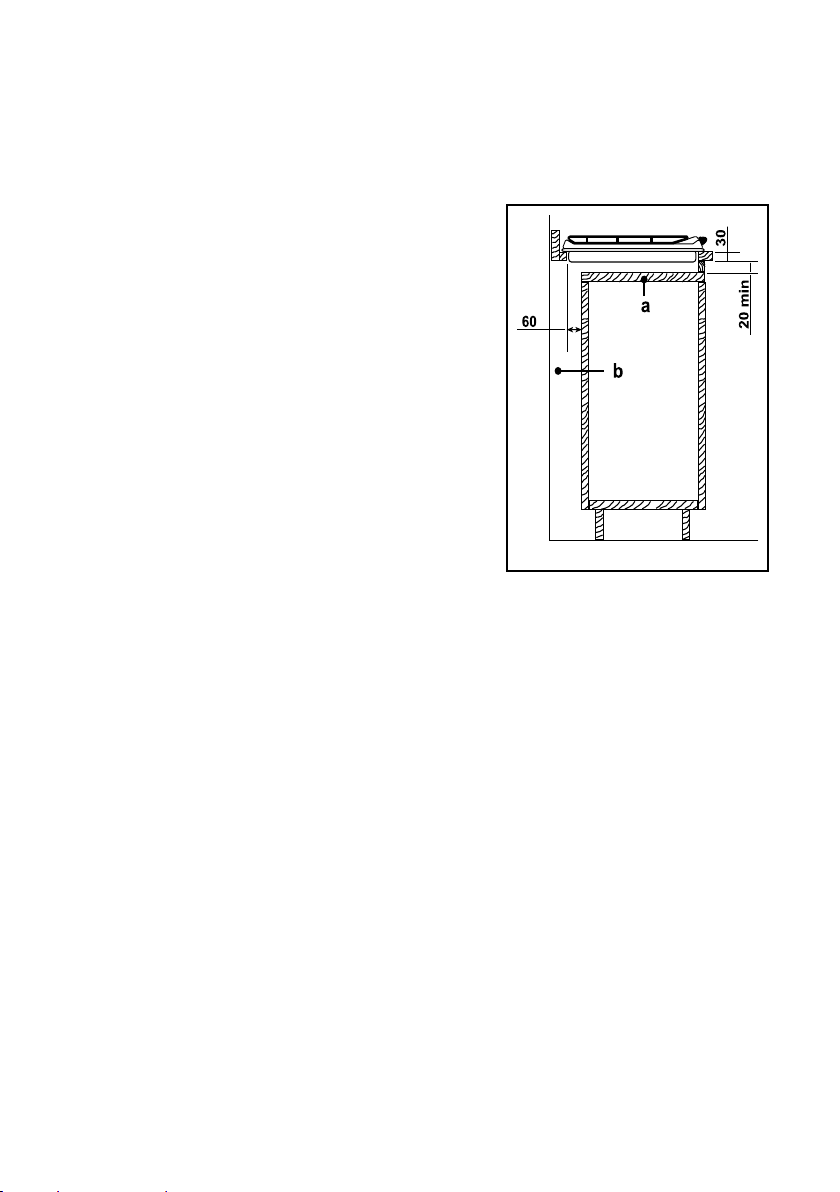

Su mobile base con portina
Nella costruzione del mobile è necessario
vengano presi adeguati accorgimenti in
modo da evitare possibili contatti con la
scatola del piano surriscaldata durante il
funzionamento dello stesso. La soluzione
consigliata per evitare tale inconveniente
è illustrata nella figura 13.
Il pannello sotto il piano dovrà essere
facilmente rimovibile per consentire, in
caso di intervento dell'assistenza tecnica,
il bloccaggio e lo sbloccaggio del piano.
electrolux 23
Fig. 13
a) pannello del mobile smontabile
b) eventuale spazio utile per gli allac-
ciamenti
Page 24
24 electrolux
Su mobile base con forno
Il vano dovrà avere le dimensioni riportate
nella figura 10 e dovrà essere munito di
supporti per consentire una efficace
aerazione.
Per evitare eccessivi surriscaldamenti, è
opportuno eseguire l’installazione come
descritto nelle figure 14 e 15.
L’allacciamento elettrico del piano e
quello del forno devono essere realizzati
separatamente, sia per ragioni elettriche
che per facilitare l’estraibilità frontale del
forno.
Pensili o cappe d’aspirazione dovranno
trovarsi ad almeno 650 mm dal piano di
cottura (Fig. 10).
Fig. 14
Fig. 15
Page 25
Assistenza e ricambi
Questa apparecchiatura, prima di
lasciare la fabbrica, è stata collaudata e
messa a punto da personale esperto e
specializzato, in modo da dare i migliori
risultati di funzionamento. Ogni
riparazione o messa a punto che si
rendesse in seguito necessaria, deve
essere fatta con la massima cura e
attenzione.
Per questo motivo raccomandiamo di
rivolgerVi sempre al Concessionario che
ha effettuato la vendita o al nostro Centro
di Assistenza più vicino, specificando il
tipo di inconveniente, il modello
dell'apparecchiatura (Mod.), il numero di
prodotto (Prod. No.) ed il numero di
fabbricazione (Ser. No.). Questi dati
sono riportati nella targhetta che si trova
nel sacchetto degli iniettori a corredo.
I ricambi originali, certificati dal
costruttore del prodotto, e
contraddistinti da questo marchio si trovano solo presso i
nostri Centri di Assistenza Tecnica e
Negozi di Ricambi
Autorizzati.
electrolux 25
Page 26
26 electrolux
Page 27
electrolux 27
Page 28
www.electrolux.it
39710-5801 12/08 R.A
Loading...
