Page 1
Placa em vidro cerâmico
Montagem e indicações de
utilização
315 824 514-A-280206-01
EHS 8881 O
p
Page 2
Cara cliente, caro cliente,
por favor leia o presente Manual de Instruções com atenção e guarde-o por
forma a efectuar consultas futuras.
Entregue este Manual de Instruções aos proprietários seguintes do aparelho.
No texto são utilizados os seguintes símbolos:
1 Indicações de segurança
Aviso! Indicações que visam a sua segurança pessoal.
Atenção! Indicações que visam evitar danos no aparelho.
3 Indicações e sugestões práticas
2 Informações sobre o meio ambiente
2
Page 3
Índice
Manual de instruções . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Indicações de segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Descrição do aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Instalação da placa de fogão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Equipamento do painel de comados . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Sensores Touch Control. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Indicar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Indicador de calor residual. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Utilização do aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Ligar e desligar o aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Ajustar o grau de cozedura. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Ligue e desligue os circuitos caloríficos exteriores . . . . . . . . . . . . . . . . . . . . 9
Bloquear/desbloquear painel de comandos. . . . . . . . . . . . . . . . . . . . . . . . . . 9
Utilize o aquecimento automático . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Utilizar a segurança para crianças . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

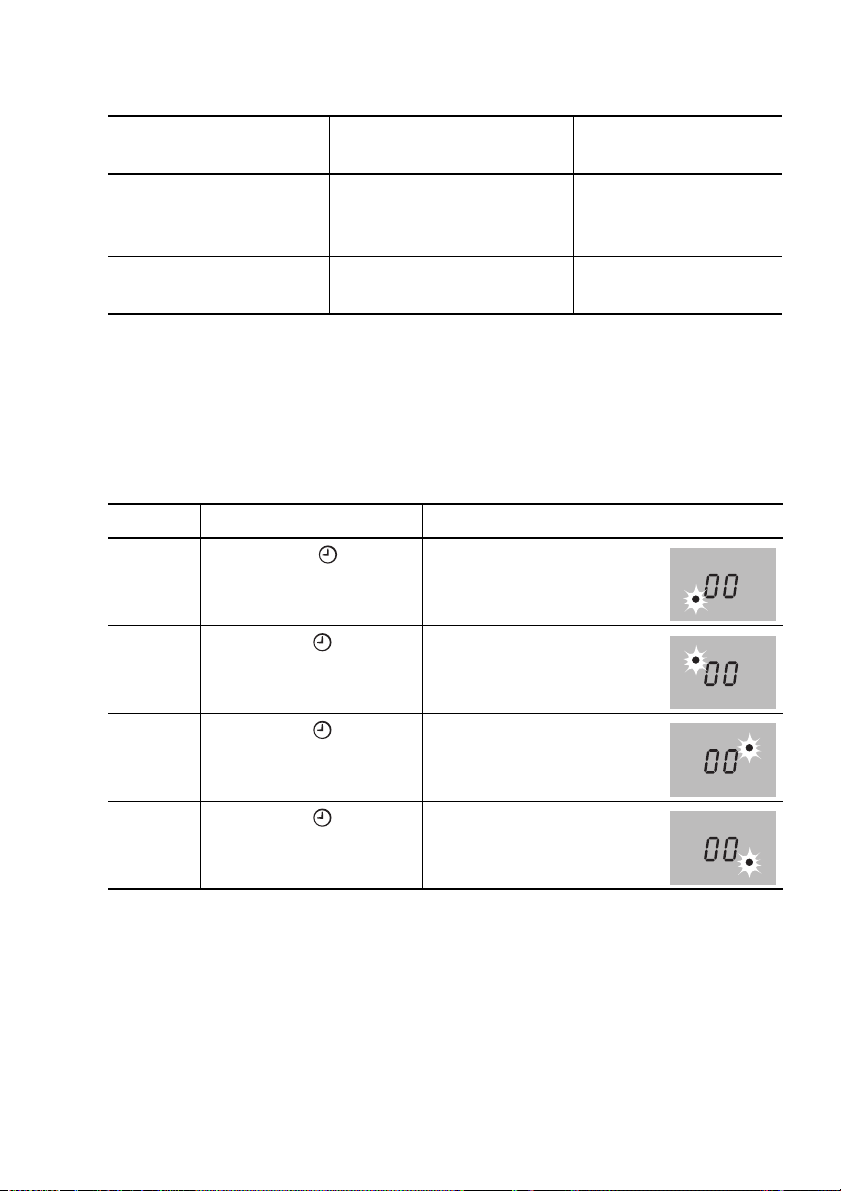

Utilizar o temporizador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Desconexão de segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Sugestões para cozer e assar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

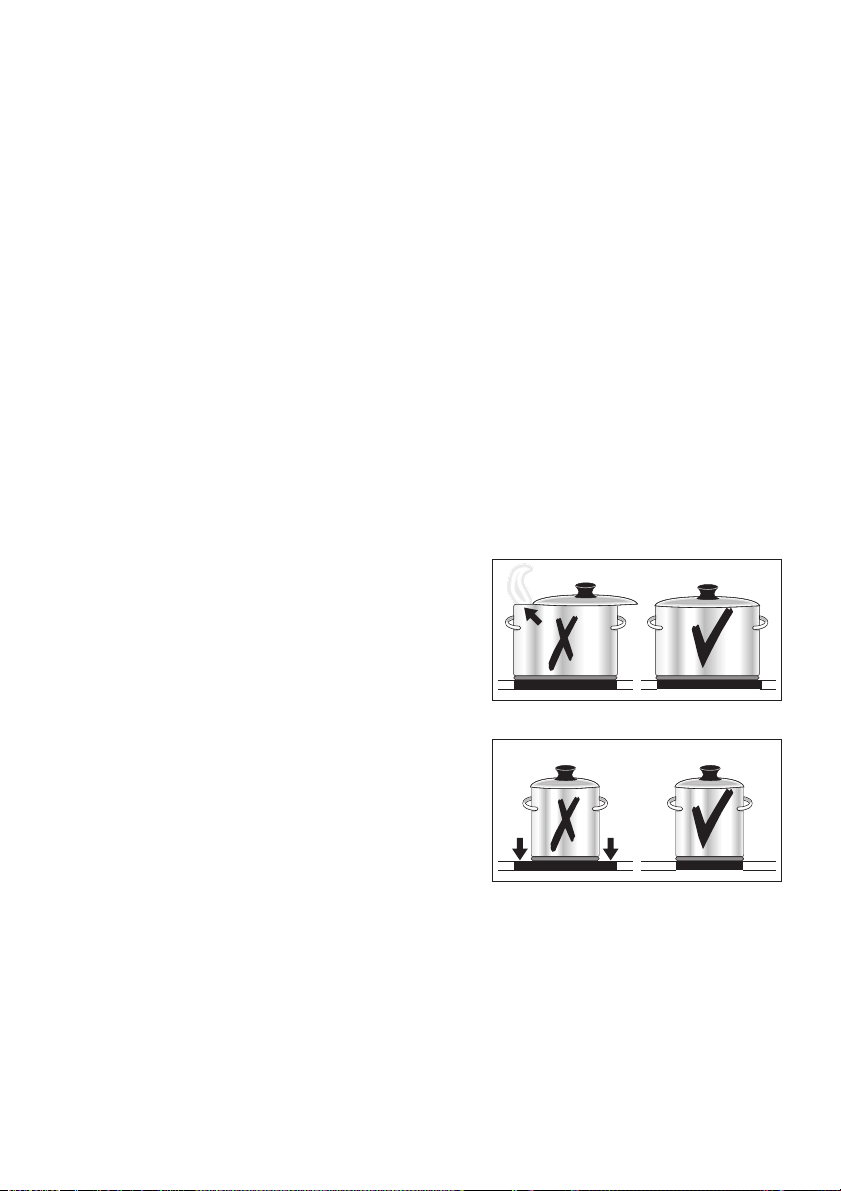

Tachos e afins . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Economizar energia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Exemplos de utilização para cozinhar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Limpeza e manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
O que fazer, se … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Eliminação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Instruções de montagem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Montagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Chapa de características . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

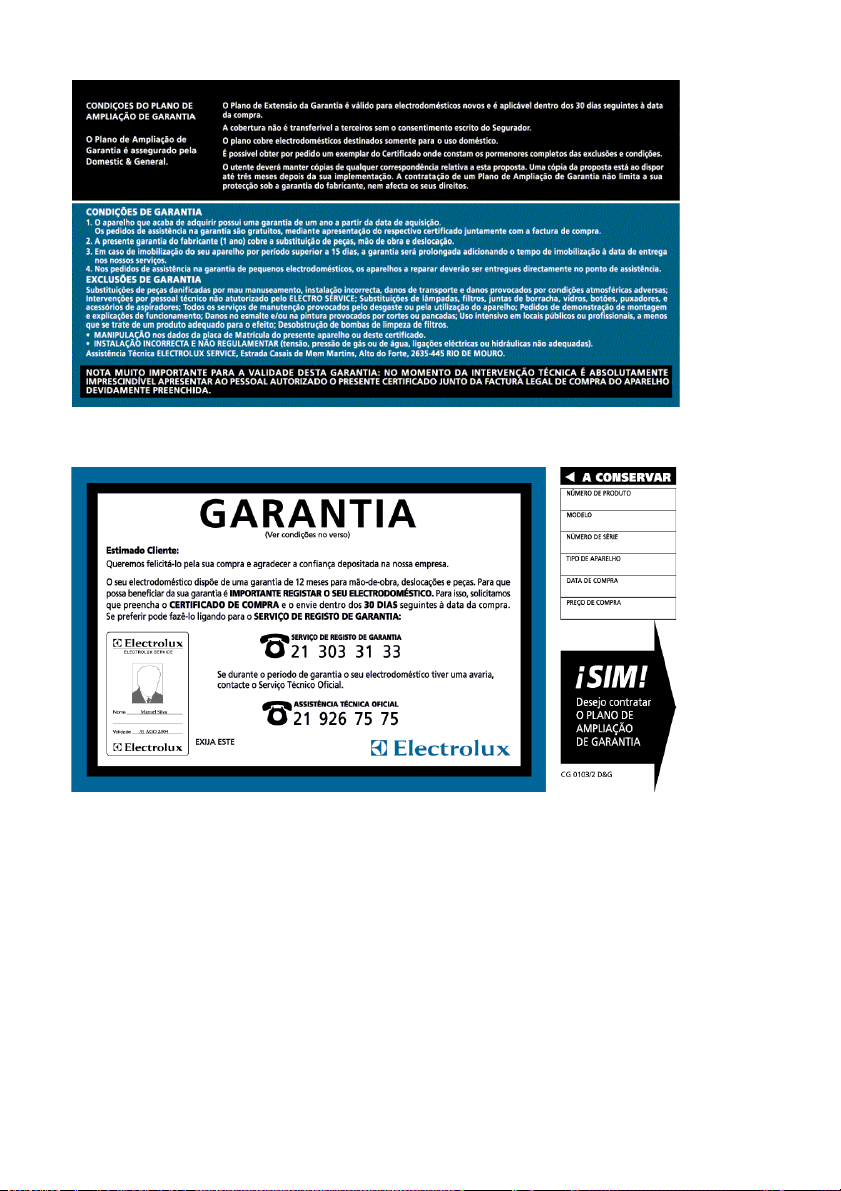

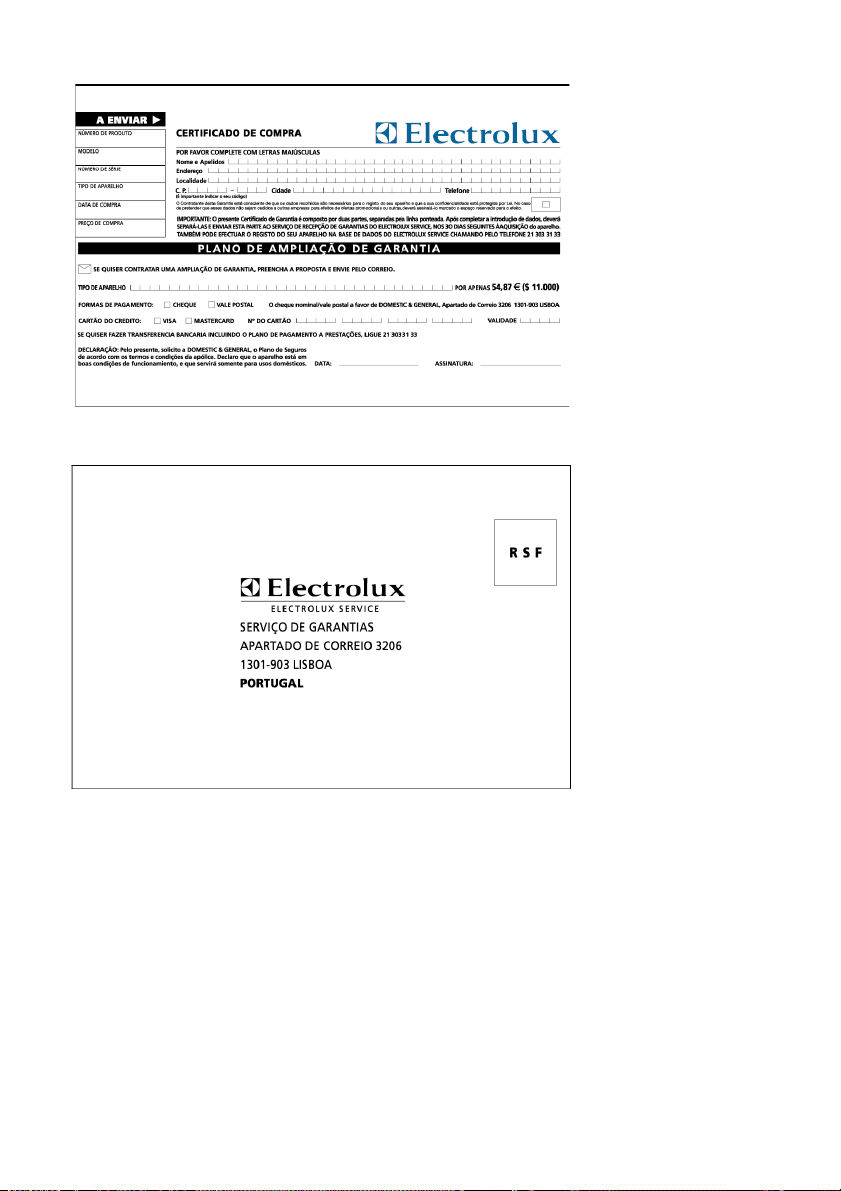

Condições de garantia/
Locais de assistência técnica
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Assistência técnica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
3
Page 4
Manual de instruções
1 Indicações de segurança
3 Respeite estas indicações, dado que em caso de danos os mesmos não
serão abrangidos pela garantia.
5 Este aparelho está em conformidade com as seguintes directivas da CE:
– 73/23/CEE de 19.02.1973 - Directiva de Baixa Tensão
– 89/336/CEE de 03.05.1989 Directiva CEM (Compatibilidade Electromag-
nética), incluindo a directiva de revisão 92/31/CEE
– 93/68/CEE de 22.07.1993 – Directiva da Marcação CE
Utilização de acordo com as normas
• Este aparelho apenas poderá ser utilizado para cozinhar e assar refeições
domésticas.
• O aparelho não poderá ser utilizado como superfície de trabalho ou plataforma.
• Não são permitidas transformações ou alterações do aparelho.
• Não colocar ou guardar combustíveis, materiais facilmente inflamáveis ou
objectos que derretam (p.ex. filme, plástico, alumínio) em cima do aparelho ou nas suas proximidades.
Segurança para crianças
• Mantenha as crianças pequenas afastadas do aparelho.
• As crianças mais crescidas poderão utilizar o aparelho de acordo com as
instruções e sob vigilância.
• Recomendamos a activação da segurança para crianças para evitar que
o aparelho seja ligado inadvertidamente por crianças e animais domésticos.
Segurança geral
• A montagem e a ligação do aparelho apenas deverão ser efectuadas por
técnicos autorizados.
• Os aparelhos de encastrar apenas poderão ser colocados em funcionamento, depois de montados em armários de encastrar e bancadas conforme as normas.
• Em caso de avarias no aparelho ou danos no vidro cerâmico (rupturas, falhas ou fendas), o aparelho deverá ser desligado e desconectado da corrente eléctrica, de modo a evitar um possível choque eléctrico.
• As reparações no aparelho apenas poderão ser efectuadas por técnicos
especializados e autorizados.
4
Page 5
Segurança durante a utilização
• Gorduras e óleos sobreaquecidos inflamam-se rapidamente. Não efectue
processos de cozedura com gordura e óleo sem vigilância (p. ex. batatas
fritas).
• Existe perigo de queimaduras se o aparelho for utilizado sem precaução.
• Retire os autocolantes e películas do vidro cerâmico.
• Os cabos dos aparelhos eléctricos não poderão entrar em contacto com
as superfícies quentes dos mesmos ou com tachos e afins quentes.
• Desligue o foco após cada utilização.
Segurança durante a limpeza
• Para efectuar a limpeza o aparelho deverá estar desligado e frio.
• A limpeza do aparelho com aparelhos a vapor ou de alta pressão não é
permitida por motivos de segurança.
Evitar danos no aparelho
• O vidro cerâmico poderá ser danificado por objectos que lhe caírem em
cima.
• Embates com tachos e afins podem danificar o rebordo do vidro cerâmico.
• Tachos e afins em ferro fundido, fundição de alumínio ou com bases danificadas podem riscar o vidro cerâmico quando movidos.
• Objectos que derretem e fervuras que derramem deverão ser imediatamente retiradas dado que queimam em cima do vidro cerâmico.
• Evitar cozinhar com os tachos e panelas vazios, pois pode provocar danos na louça ou na vitrocerâmica.
• Não utilizar os focos com tachos e afins vazios ou sem os mesmos.
5
Page 6

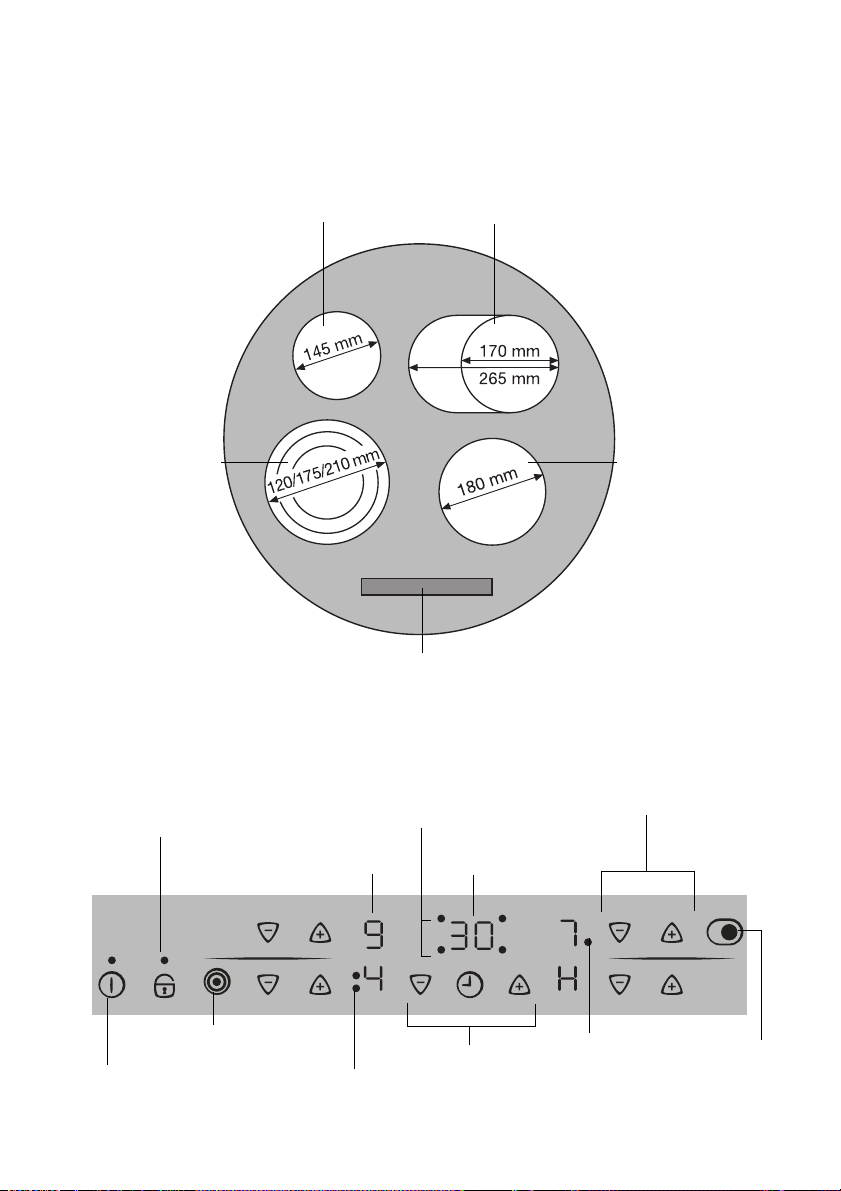

Descrição do aparelho
Instalação da placa de fogão
Foco de circuito simples
1200W
Zona de cozedura
1400/2200 W
Foco de circuito triplo
800/1600/2300W
Painel de comandos
Equipamento do painel de comados
Indicadores dos focos
Bloqueio com lâmpada de controlo
Circuto exterior/central
Ligar/desligar
com lâmpada piloto
Ligar/desligar
Sinalização de controlo
Circuito triplo
Função de temporizador
Indicação
Temporizador
Indicador do temporizador
Foco de circuito
simples
1800W
Selecção do grau de cozedura
Sinalização de
controlo da zona
de cozedura
Circuto exterior
Ligar/desligar
6
Page 7

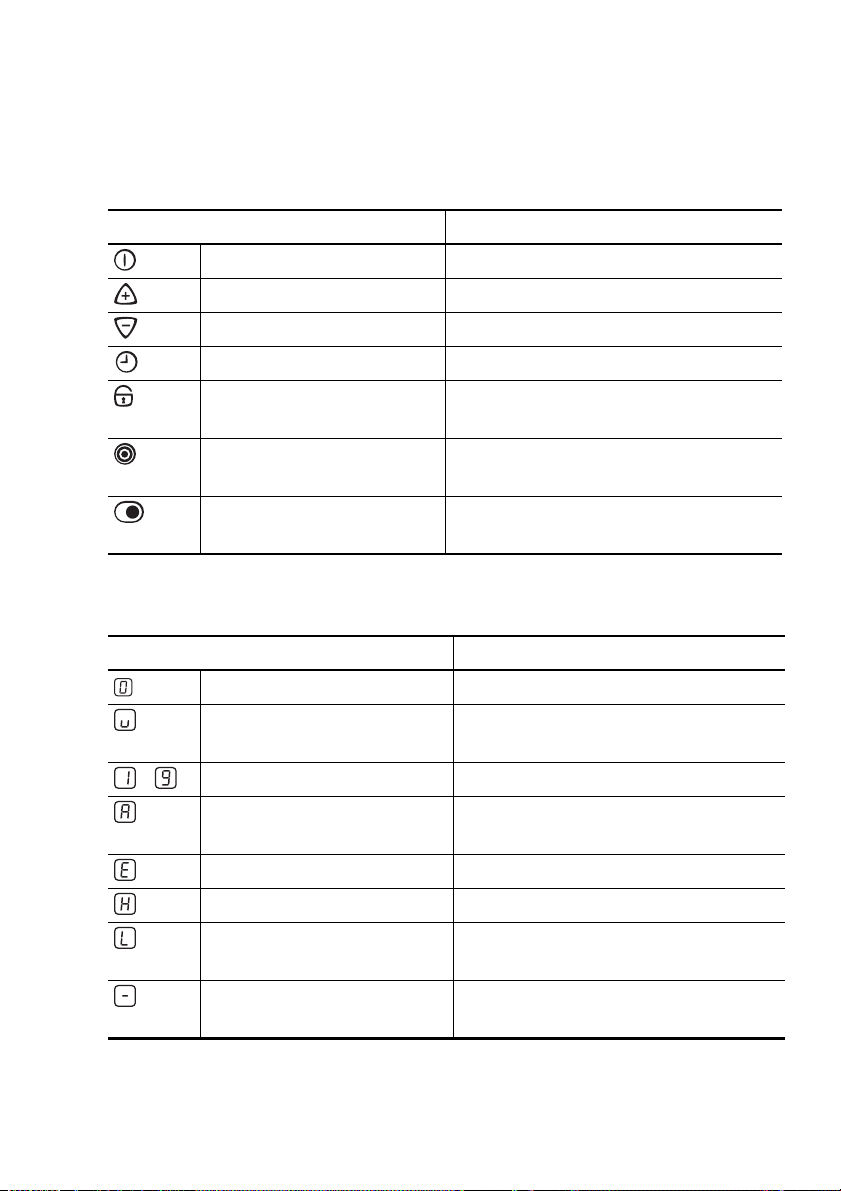

Sensores Touch Control
O aparelho é comandado através de sensores Touch Control. As funções
são comandadas através do toque dos sensores, e confirmadas através de
indicações, e confirmadas por sinais acústicos.
Os sensores são tocados de cima, sem tapar os outros sensores.
Sensor Função
Ligar/desligar Ligar e desligar os focos
Aumentar os ajustes Aumentar grau de cozedura/tempo
Diminuir os ajustes Diminuir grau de cozedura/tempo
Temporizador Selecção do temporizador
Bloqueio Bloquear/desbloquear o painel de
comandos
Interruptor de circuito tri-
plo
Zona de cozedura Ligue e desligue o circuito calorífico
Desligue e ligue o circuito calorífico
exterior
exterior
Indicar
Indicação Descrição
O foco está desligado
Nível para manter quente Nível para manter quente/a função
STOP+GO está ajustada
- Graus de cozedura O Grau de cozedura está ajustado
Aquecimento automático O aquecimento automático está ac-
tivo
Erro Surgiu uma função de erro
Calor residual O foco ainda está quente
Segurança para crianças Bloqueio/segurança para crianças
estão ligados.
Desconexão de segurança A desconexão de segurança está
activa
7
Page 8
Indicador de calor residual
1 Aviso! Perigo de queimaduras devido a calor residual. Após serem desliga-
dos, os focos necessitam de algum tempo até arrefecerem. Respeitar a indicação de calor
residual.
3 O calor residual poderá ser utilizado para derreter ou manter comida quen-
te.
Utilização do aparelho
Ligar e desligar o aparelho
Painel de comandos Indicação Sinalização de
controlo
Ligar Premir durante 2 se-
gundos
Desligar Premir durante 1
segundo
/ acende
/ nenhuns apaga
3 Depois de ter sido ligado, deverá ser ajustado um grau de cozedura ou uma
função no espaço de tempo de 10 segundos, caso contrário o aparelho
desliga-se automaticamente.
Ajustar o grau de cozedura
Painel de comandos Indicação
Aumentar Tocar até
Diminuir Tocar até
Desligar Tocar simultaneamente e
3 O nível para manter quente situa-se entre e . Serve para manter os
alimentos quentes.
8
Page 9
Ligue e desligue os circuitos caloríficos exteriores
Ao ligar ou desligar o circuito calorífico exterior, as superfícies de aquecimento podem ser ajustadas de acordo com o tamanho dos tachos ou afins.
3 Antes de ligar o circuito calorífico exterior, o circuito calorífico interior deve-
rá estar ligado.
Foco de circuito triplo
Ligue o circuito calorífico
central
Ligue o circuito calorífico ex-
terior
Desligue o circuito calorífico
exterior
Desligue o circuito calorífico
central
Zona de cozedura
Ligue o circuito calorífico ex-
terior
Desligue o circuito calorífico
exterior
Sensor Sinalização de controlo
tocar durante 1-2 segun-
dos
tocar durante 1-2 segun-
dos
tocar durante 1-2 segun-
dos
tocar durante 1-2 segun-
dos
Sensor Sinalização de controlo
Tocar durante 1-2 se-
gundos
Tocar durante 1-2 se-
gundos
Uma sinalização de controlo
Duas sinalizações de contro-
A segunda sinalização de
controlo apaga
A primeira sinalização de
controlo apaga.
acende
lo acendem
acende
apaga
Bloquear/desbloquear painel de comandos
O painel de comandos poderá ser bloqueado a cada momento através do
sensor “Ligar/desligar”, de modo a evitar a alteração de um ajuste,
p. ex. ao passar por cima com um pano.
Painel de comandos Indicação
Ligar premir
Desligar premir
(apenas 5 segundos)
grau de cozedura previamente
ajustado
3 Ao desligar o aparelho, o bloqueio é desactivado automaticamente.
9
Page 10

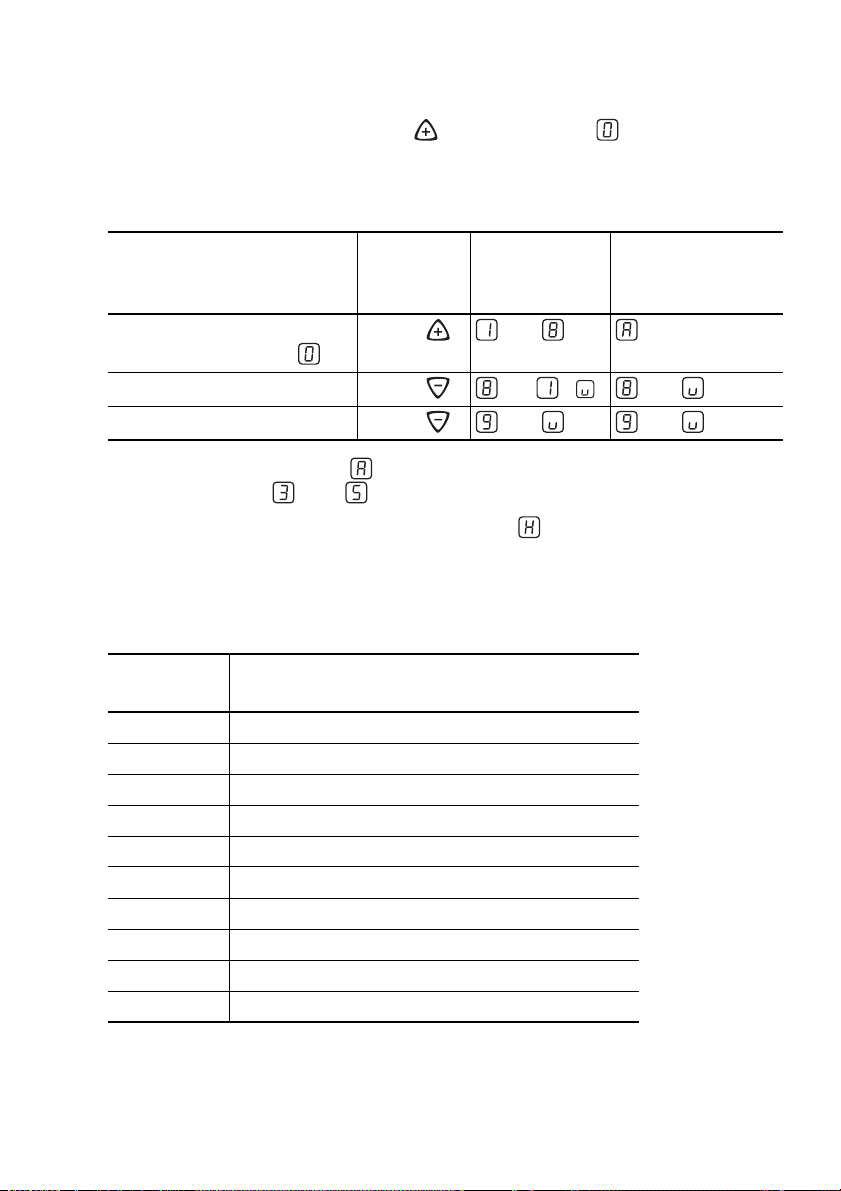

Utilize o aquecimento automático
Todos os focos estão equipados com um aquecimento automático. Ao
ajustar um grau de cozedura com , começando por , o foco muda durante um determinado tempo para a potência máxima e volta depois automaticamente ao grau de cozedura ajustado.
Painel de
comandos
possíveis
graus de
Indicação
cozedura
Ligar
(apenas a partir de )
Desligar premir
Não utilizar premir
premir
até (após
até / até
até até
5 segundos)
3 Se durante o aquecimento for seleccionado um grau de cozedura mais
elevado, p. ex. de para , o tempo de aquecimento será ajustado.
3 Se o foco ainda tiver calor residual (Indicação ), o impulso de aquecimen-
to não será efectuado.
A duração do impulso de aquecimento automático depende do grau de co-
zedura seleccionado.
Grau de
cozedura
v
1
2
3
4
5
6
7
8
9
Duração do Impulso de aquecimento
[min:seg]
0:30
1:00
1:40
4:50
6:30
10:10
2:00
3:30
4:30
---
10
Page 11
Utilizar a segurança para crianças
A segurança para crianças impede a utilização indevida do aparelho.
Ligar a segurança para crianças
Passo Painel de comandos Indicação/sinal
1. Ligar o aparelho (não regular um
nível de aquecimento)
2. premir até que se oiça o sinal Sinal acústico
3. premir
O aparelho desliga-se. A segurança para crianças estão ligados.
Desactivar a segurança para crianças
A segurança para crianças pode ser desligada para efectuar uma cozedura,
permanecendo activa após conclusão da mesma.
Passo Painel de comandos Indicação/sinal
1. Ligar o aparelho
2. Premir simultaneamente e / Sinal acústico
Poderá ser utilizado normalmente até o aparelho ser novamente desligado.
3 Após ultrapassar a segurança para crianças, dentro de aprox. 10 segundos,
deve ser regulado um foco ou uma função, caso contrário o aparelho desliga automaticamente.
Desligar a segurança para crianças
Passo Painel de comandos Indicação/sinal
1. ligar o aparelho
2. premir até ouvir o sinal acústico sinal acústico
3. premir
O aparelho desliga-se. A segurança para crianças está desactivada.
acústico
11
Page 12
Utilizar o temporizador
Função Condição Resultado após
Decurso do tempo
Desligar automático no foco regulado sinal acústico
00 intermitente
O foco desliga-se
Te mp o ri z ad o r nos focos não utilizados sinal acústico
00 intermitente
3 Se um grau de cozedura adicional for ajustado para um cronómetro ajusta-
do do foco, o foco desliga após decorrido o tempo ajustado.
3 Se um foco for desligado a função de temporizador é igualmente desligada.
Seleccionar o foco
Passo Painel de comandos Indicação
1. premir 1vez A lâmpada piloto do pri-
meiro foco pisca
2. premir1vez A lâmpada piloto do se-
gundo foco pisca
3. premir1vez A lâmpada piloto do ter-
ceiro foco pisca
4. premir1vez A lâmpada piloto do quar-
to foco pisca
3 Se a lâmpada piloto piscar devagar, o grau de cozedura poderá ser ajusta-
do ou alterado.
3 Se tiverem sido ajustadas outras funções de temporizador, alguns segun-
dos depois é exibido o tempo restante mais curto de todas as funções do
temporizador, e a respectiva lâmpada piloto pisca.
12
Page 13
Ajustar o tempo
Passo Painel de comandos Indicação
1.
2. To ca r ou
Após alguns segundos, a sinalização de controlo pisca mais lentamente.
O tempo está ajustado.
O tempo é contado para trás.
Seleccionar o foco A sinalização de controlo do foco selec-
cionado pisca
00 até 99 minutos
Desligar a função do temporizador
Passo Painel de comandos Indicação
1. Seleccionar o foco A sinalização de controlo do foco esco-
lhido pisca mais rapidamente
É indicado o tempo restante
2. Tocar O tempo restante é contado para trás,
até 00.
A sinalização de controlo apaga.
A função do temporizador para o foco seleccionado é desligada.
Alterar o tempo
Passo Painel de comandos Indicação
1.
Seleccionar o foco A sinalização de controlo do foco selec-
cionado pisca mais rapidamente
É indicado o tempo restante
2. tocar or
Após alguns segundos a sinalização de controlo pisca mais lentamente.
O tempo está ajustado.
O tempo é contado para trás.
01 até 99 minutos
Indicar o tempo restante de um foco
Passo Painel de comandos Indicação
1. Seleccionar foco A lâmpada piloto do foco seleccionado
pisca mais rapidamente
O tempo restante é indicado
Após alguns segundos a lâmpada piloto pisca mais devagar.
13
Page 14
Desligar o sinal acústico
Passo Painel de comandos Sinal acústico
1. premir
Confirmação acústica
O sinal acústico emudece.
Desconexão de segurança
Placa
• Se depois de ligar a placa não for ajustado qualquer grau de cozedura
num foco num espaço de tempo de 10 segundos, a placa desliga-se automaticamente.
• Se um ou mais sensores estiverem cobertos durante mais de aprox.
10 segundos por um objecto (tacho, pano, etc.), soa um sinal acústico e a
placa desliga-se automaticamente.
• Se todos os focos forem desligados, a placa desliga automaticamente
após cerca de 10 segundos.
Painel de comandos
• Se, com o aparelho desligado, um ou mais sensores do painel de comandos forem cobertos durante mais do que 10 segundos, ouve-se um sinal
acústico. O sinal acústico desliga-se automaticamente quando os sensores deixarem de estar cobertos.
Focos
• Se um dos focos não for desligado ou o grau de cozedura não for alterado após um determinado período de tempo, o respectivo foco desliga automaticamente. É exibido . Antes da utilização seguinte o foco deverá
ser ajustado para 0.
Grau de cozedura Desligar após
V, 1 - 2
3 - 4
5
6 - 9
6 horas
5 horas
4 horas
1,5 horas
14
Page 15
Sugestões para cozer e assar
3 Nota sobre Acrilamida
De acordo com as mais recentes descobertas científicas, ao alourar demasiado os alimentos, principalmente os produtos com muito amido, pode
causar danos à saúde devido ao acrilamida. Assim sendo, aconselhamos
sempre que possível cozinhar a temperaturas baixas e não tostar demasiado os alimentos.
Tachos e afins
• Poderá reconhecer tachos de boa qualidade através da sua base.
A base deverá ser o mais espessa e plana possível.
• Os tachos com base em aço, alumínio ou cobre poderão deixar descolorações na superfície de vidro cerâmico, que não se conseguem remover
ou que se removem muito dificilmente.
Economizar energia
2 Coloque os tachos e afins em cima do
foco antes de o ligar.
2 Coloque sempre que possível as tampas
nos tachos.
2 Por forma a aproveitar o calor residual,
desligue os focos antes do fim do tempo
de cozedura.
2 Os fundos dos tachos e os focos deve-
rão ter dimensões idênticas.
15
Page 16
Exemplos de utilização para cozinhar
Os dados nas tabelas seguintes são aproximados.
Nível
de co-
zedura
Processo
de coze-
dura
0 Calor residual, Desligado
Manter
V
quente
Derreter
1-2
Puré
9
Deixar
abrir
Estufar
Guisar
Cozer
Modera-
do
Assar
Intenso
Assar
ferver
alourar
fritar
2-3
3-4
4-5
6-7
7-8
adequado para Duração Dicas
Para manter hortaliça quen-
tes,
Molho holandês,
Derreter manteiga,
chocolate, gelatina
Omeletas, ovos mexidos, 10-40 Min. Cozinhar com tampa
Deixar abrir arroz ou leite-
creme,
Aquecer alimentos prontos
Guisar legumes, peixe
Estufar peixe
Estufar batatas 20-60 Min.
Cozinhar grandes quantida-
des de alimentos, ensopa-
dos e sopas
Escalopes, cordon bleu,
costeletas, almôndegas,
salsichas, fígado, ovos, bo-
los de ovos, fritar donuts
Panqueca de batata, fatias
de lombo, bifes, massa
Ferver grandes quantidades de água, alourar carne (gulasch, carne
Se
necessário
5-25 Min.
25-50 Min.
20-45 Min.
60-150 Min.
cozedura
consecutiva
5-15 Min.
por frigideira
estufada) fritar batatas
tapar
Mexer de vez em quan-
do
Adicionar pelo menos
metade da quantidade
de liquido ao arroz, pra-
tos com leite mexer de
vez em quando
No caso dos legumes
juntar poucos líquidos
(algumas colheres)
Utilizar poucos líquidos,
p. ex. no máx.
água para 750 g de ba-
Até 3 l de água mais in-
gredientes
Mexer de vez em quan-
Mexer de vez em quan-
tatas
do
do
¼
l de
16
Page 17
Limpeza e manutenção
1 Atenção! Perigo de queimaduras devido ao calor residual.
1 Atenção! Detergentes fortes e abrasivos danificam o aparelho. Limpe com
água e detergente para a loiça.
1 Atenção! Os resíduos de detergentes danificam o aparelho. Retire os resí-
duos com água e detergente para a loiça.
Limpe o aparelho após cada utilização.
1. Limpe o aparelho com um pano húmido e um pouco de detergente para a
loiça.
2. Seque o aparelho com um pano limpo.
Remova as sujidades
1. Coloque as espátulas de limpeza na diagonal sobre a superfície de vidro
cerâmico.
2. Remova as sujidades com a lâmina deslizante.
3. Limpe o aparelho com um pano húmido e um pouco de detergente para a
loiça.
4. Seque o aparelho com um pano limpo.
retirar
Tipo de sujidade
Açúcar, comida com açúcar sim ---
Plásticos, folhas de alumínio sim ---
Margens de calcário e água --- sim
Salpicos de gordura --- sim
descoloração metálica --- sim
*Espátula para limpeza, detergente para vidro cerâmico ou aço inoxidável podem ser adquiridos em
lojas da especialidade
imediata-
mente
com o aparelho frio com
Espátula de limpeza*
Detergentes para vidro
cerâmico ou aço
inoxidável*
3 Remova as sujidades mais profundas com um detergente para vidro cerâ-
mico ou aço inoxidável.
3 Riscos ou manchas escuras no vidro cerâmico não se podem remover, po-
rém não comprometem o bom funcionamento do aparelho.
17
Page 18
O que fazer, se …
Problema Possível causa Ajuda
Os focos não se deixam ligar
ou não funcionam
Ouve-se um sinal acústico
com o aparelho desligado
A indicação de calor residual
não apresenta nenhuma indicação.
O aquecimento automático
não liga
Ouve-se um sinal acústico e
o aparelho liga, e desliga 5
segundos depois; passados
5 segundos ouve-se um outro sinal sonoro
Acende A protecção para o sobrea-
Desde a ligação do aparelho
passaram mais de 10 segundos
A segurança para crianças
está ligada
Vários sensores foram tocados em simultâneo
A desconexão de segurança
disparou
A segurança para crianças
está ligada
O painel de comandos está
totalmente ou parcialmente
coberto
O foco esteve em funcionamento durante pouco tempo
e, por isso, não está ainda
suficientemente quente.
O foco ainda tem calor residual
O grau de cozedura mais elevado foi ajustado
O grau de cozedura foi ajustado com o sensor
O sensor ligar/desligar foi tapado, p. ex. através de um
pano
quecimento do foco disparou
A desconexão de segurança
disparou
Ligue novamente o aparelho
Desactive a segurança para
crianças (ver Capítulo “Segurança para crianças”)
Toque apenas num sensor
Remova os objectos (tachos, panos ou similares)
que eventualmente estejam
sobre o painel de comandos.
Ligue o aparelho novamente
Deslique o bloqueio (ver Capítulo ”Bloquear/desbloquear o painel de comandos”)
Retirar os objectos
Se o foco estiver quente,
contacte a Assistência Técnica.
Deixar o foco arrefecer
O grau de cozedura mais elevado tem a mesma potência
que o aquecimento automático
1.
Desligar o foco
1.
Ligar o foco através do
sensor
Não coloque nenhuns objectos em cima do painel de comandos
Desligue o foco. Ligue novamente o foco
Desligue o foco. Ligue novamente o foco
18
Page 19
Problema Possível causa Ajuda
e o número é indicado Erro electrónico Desligue o aparelho da cor-
rente durante alguns minutos (retirar os fusíveis da
instalação doméstica)
Se depois de ligar o aparelho
for novamente exibido ,
contacte a Assistência Técnica
e é exibido Menos Raios luminosos demasiado
fortes em cima do painel de
comandos, por exemplo luz
solar intensa
Fazer por pouco tempo sombra no painel de comandos,
por exemplo com a mão.
Ouve-se um sinal acústico, o
aparelho desliga-se. Ligar
(novamente) o aparelho
Se não conseguir resolver a avaria através das ajudas acima referidas,
poderá contactar o revendedor ou a Assistência Técnica.
1 Aviso! As reparações no aparelho apenas poderão ser efectuadas por pes-
soal técnico. Devido a reparações incorrectas poderão existir danos gravíssimos para os utilizadores.
3 Quando contactar a Assistência Técnica devido a um funcionamento irregu-
lar, a visita do nosso técnico/revendedor pode não ser gratuita, mesmo durante o prazo da garantia.
19
Page 20
Eliminação
2 Material de embalagem
Os materiais utilizados na embalagem deste aparelho são compatíveis com
o ambiente e recicláveis. As peças em plástico estão identificadas, por
exemplo, >PE<, >PS< etc. Elimine os materiais de embalagem de acordo
com a sua identificação, utilizando para o efeito os contentores de recolha
existentes para essa finalidade nos locais de eliminação de resíduos da sua
área de residência.
2 Aparelho usado
O símbolo
pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao
centro de recolha selectiva para a reciclagem de equipamento eléctrico e
electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar
a evitar eventuais consequências negativas para o meio ambiente e para a
saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas
sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
W no produto ou na embalagem indica que este produto não
20
Page 21
Instruções de montagem
Dimensões do aparelho
Diâmetro 740mm
Altura 45mm

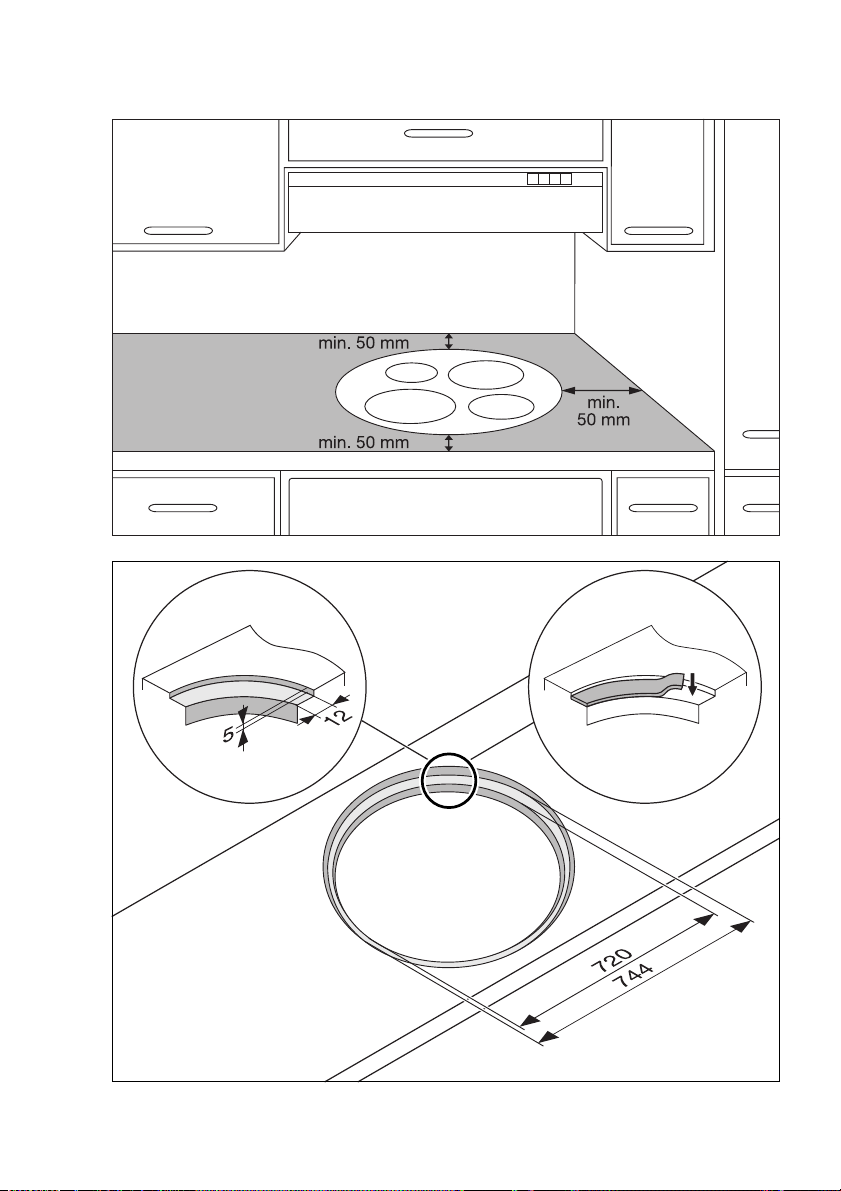

Dimensões em corte
Diâmetro interior 720mm
Altura da ranhura de suporte 7mm
Diâmetro exterior 744mm
Raio 372/360 mm
Indicações de segurança
Devem ser respeitadas as leis, regulamentos, directivas e normas em vigor
no país de utilização (disposições de segurança, reciclagem adequada,
etc).
A montagem só pode ser efectuada por técnicos especializados.
Devem ser mantidas as distâncias mínimas em relação aos outros aparelhos e móveis.
A protecção antichoque deve ser assegurada na montagem, por exemplo,
as gavetas só podem ser montadas com pavimento de protecção directamente por baixo do aparelho.
As superfícies de corte na placa de trabalho devem ser protegidas contra a
humidade com um material vedante adequado.
A vedação une o aparelho à bancada sem falhas.
Evite a montagem do aparelho ao lado de portas e por baixo de janelas.
Portas e janelas a abrir poderão provocar o deslocamento dos tachos e panelas quentes do foco de aquecimento.
1 AVISO!
Perigo de ferimentos devido a corrente eléctrica.
• O pino de alimentação está sob tensão.
• Libertar o pino de alimentação da tensão.
• Respeitar o esquema de ligação.
• Respeitar as regras de segurança electrotécnicas.
• Garantir a protecção contra contacto directo através de uma montagem
conforme as instruções.
• A ligação eléctrica deverá ser efectuada por um electricista especializado.
21
Page 22
1 Atenção!
Danos causados pela corrente eléctrica.
Fichas de ligação soltas ou inadequadas poderão provocar o sobreaquecimento dos pinos.
• Efectuar a ligação correcta dos pinos.
• Libertar o cabo.
• Numa ligação de 1 ou 2 fases deverá ser utilizada um cabo de ligação à
corrente eléctrica do tipo H05BB-F Tmáx 90° (ou superior).
• Se o cabo de ligação à corrente deste aparelho estiver danificada, deverá
ser substituído por um cabo de ligação especial (Tipo H05BB-F Tmáx 90°;
ou superior). O mesmo poderá ser adquirido junto do Serviço de Assistência a clientes.
Na instalação eléctrica está previsto um dispositivo que permite separar o
aparelho da rede com uma extensão de abertura de contacto de pelo menos 3 mm omnipolar.
Entre os separadores apropriados válidos, contam-se interruptores LS, fusíveis (que devem ser retirados da sede), interruptores FI e protecções.
Colar o vedante na ranhura
• Limpar o encaixe na superfície de trabalho.
• Colar a fita vedante autocolante de face única fornecida ao longo da ra-
nhura, na parte superior do encaixe. O ponto de intersecção deverá encontrar-se no centro de um lado. Após efectuar o corte (deixar uns mm a
mais), pressionar ambas as extremidades umas contra as outras.
22
Page 23

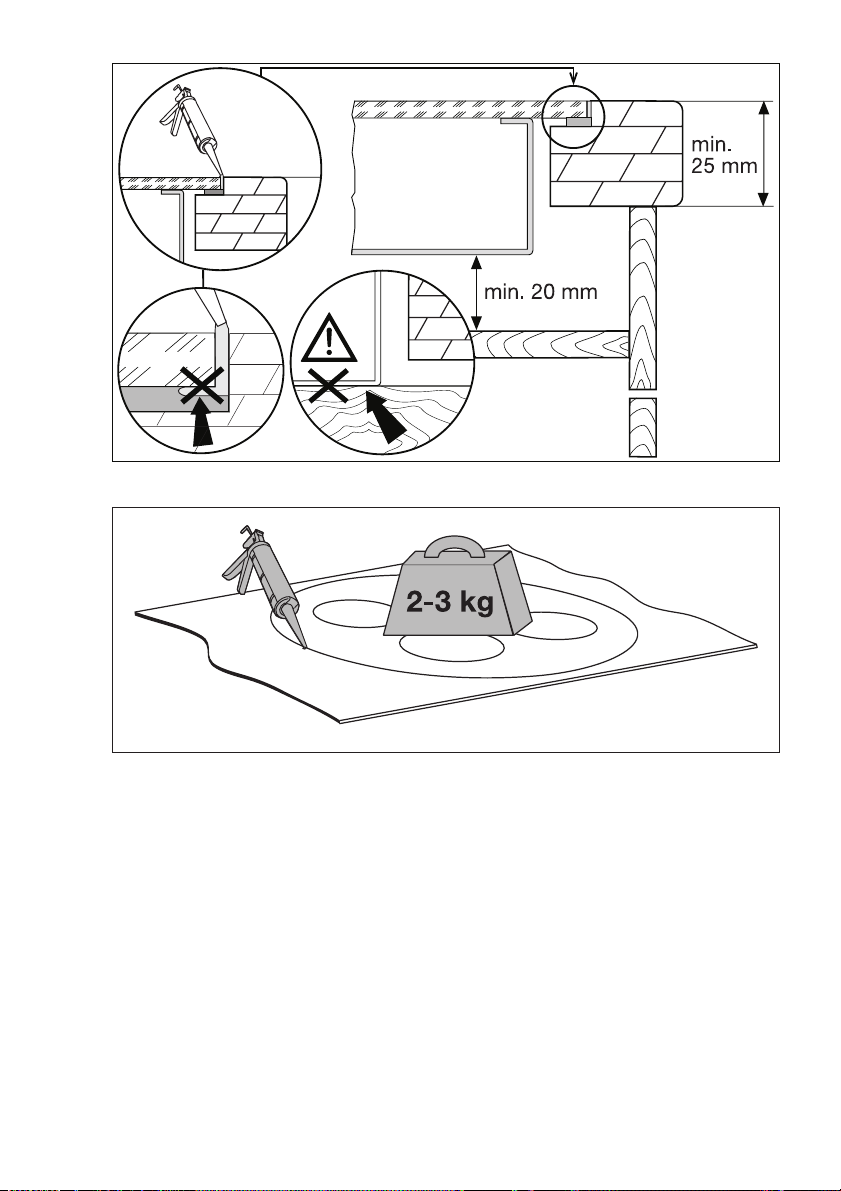

Montagem
23
Page 24
24
Page 25

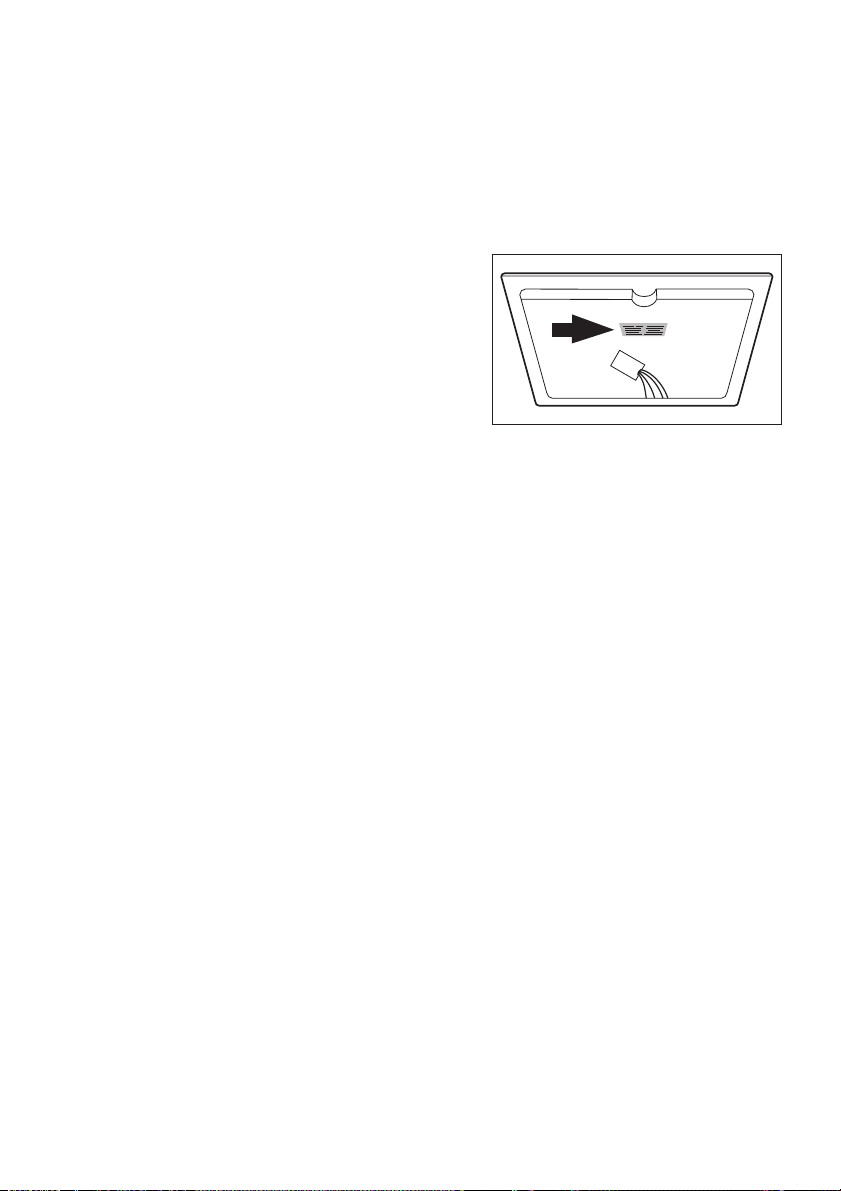

Chapa de características
ELECTROLUX
230-240V,230-240V2-3,400-415V2N7,5 kW
238.9maWBNAPNNH
941 592 731
50 Hz
EHS8881O
25
Page 26
Condições de garantia/
Locais de assistência técnica
26
Page 27
2728293031
Page 28
Page 29
Page 30
Page 31
Assistência técnica
Em caso de avarias técnicas verifique primeiro, se consegue resolver o problema com ajuda do Manual de instruções (Capítulo „O que fazer, se...“).
Se não conseguir resolver o problema contacte por favor a Assistência Técnica ou um dos nossos parceiros.
De modo a poder ajudá-lo rapidamente
necessitamos dos seguintes dados:
– Designação do modelo
– Número do produto (PNC)
– Número de série (S-No.)
(Ver números na placa de características)
– Tipo de avaria
– eventual mensagem de erro que o apa-
relho apresente
– Combinação de três letras e algarismos da placa de cerâmica de vidro
De modo a ter os códigos do seu aparelho sempre à mão, sugerimos que
os introduza aqui:
Designação do modelo: .....................................
PNC: .....................................
S-No: .....................................
Page 32
315 824 514-A-280206-01 Sujeito a alterações sem aviso prévio
The Electrolux Group. The world´s No.1 choice.
The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning and outdoor
use. More than 55 million Electrolux Group products (such as refrigerators, cookers, washing machines,
vacuum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. USD 14 billion in more
than 150 countries around the world.
Loading...
