Page 1
Encimera de vitrocerámica
Instrucciones para el montaje y
para el uso
822 925 515-A-140705-01
EHS8690X
e
Page 2
Distinguida cliente, distinguido
cliente:
lea atentamente estas instrucciones de uso y consérvelas para consultas posteriores.
Entréguelas a eventuales propietarios posteriores del
aparato.
En el texto se utilizan los siguientes símbolos:
1 Indicaciones para la seguridad
¡Advertencia! Indicaciones que sirven para su
seguridad personal.
¡Atención! Indicaciones que sirven para prevenir daños en el aparato.
3 Notas y consejos prácticos
2 Información medioambiental
2
Page 3
Índice de materias
Instrucciones para el uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Indicaciones para la seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Descripción del aparato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Equipamiento zona de cocción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Equipamiento panel de mandos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Sensores Touch-Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Indicadores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Indicador de calor residual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Manejo del aparato. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Conexión y desconexión del aparato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Ajuste del nivel de cocción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Conectar y desconectar los circuitos de cocción exteriores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Bloquear/desbloquear el panel de mandos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Uso de la función de cocción termostática . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Uso del bloqueo contra la manipulación por niños . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

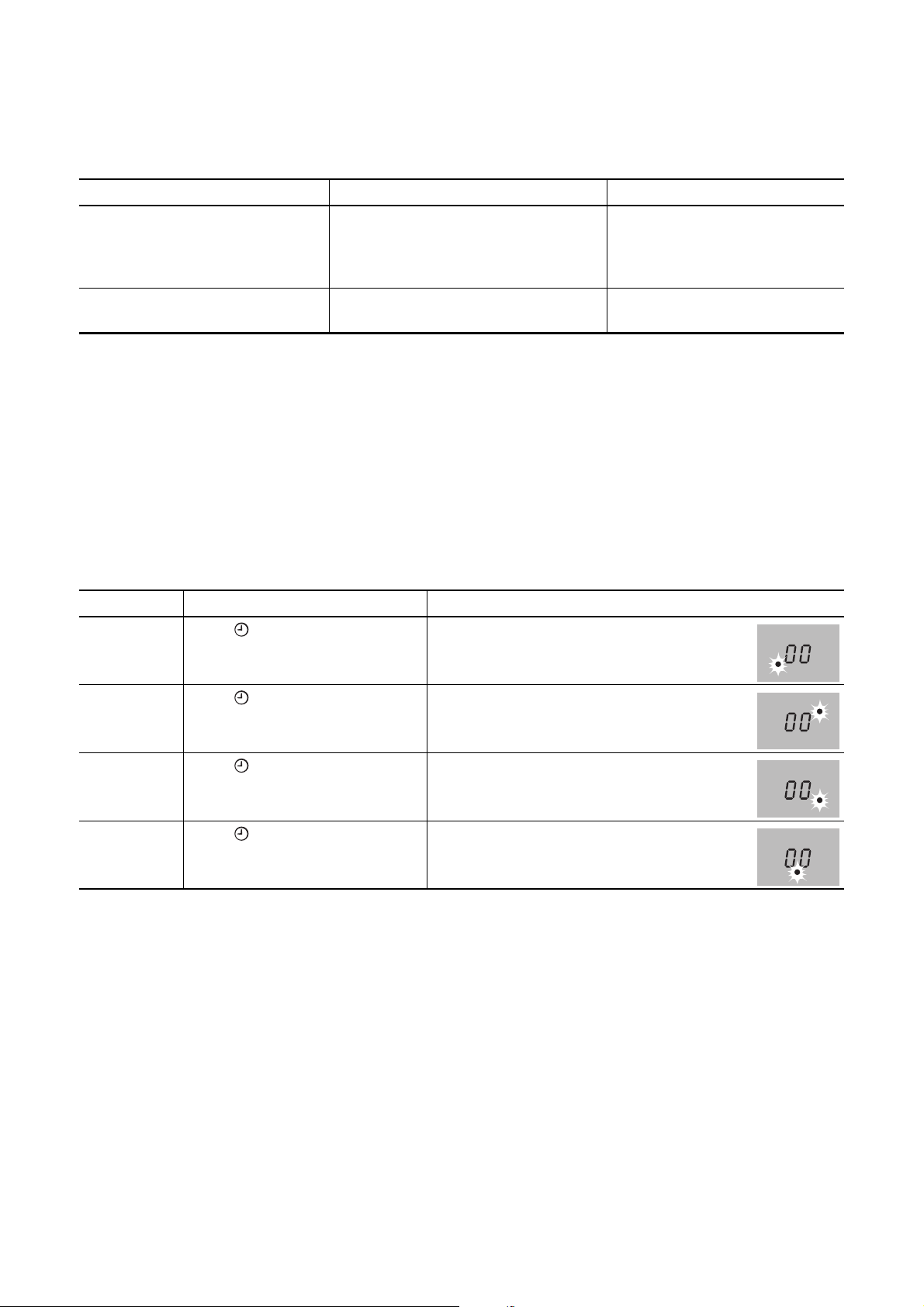

Uso del temporizador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Desconexión de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Consejos para cocinar y asar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

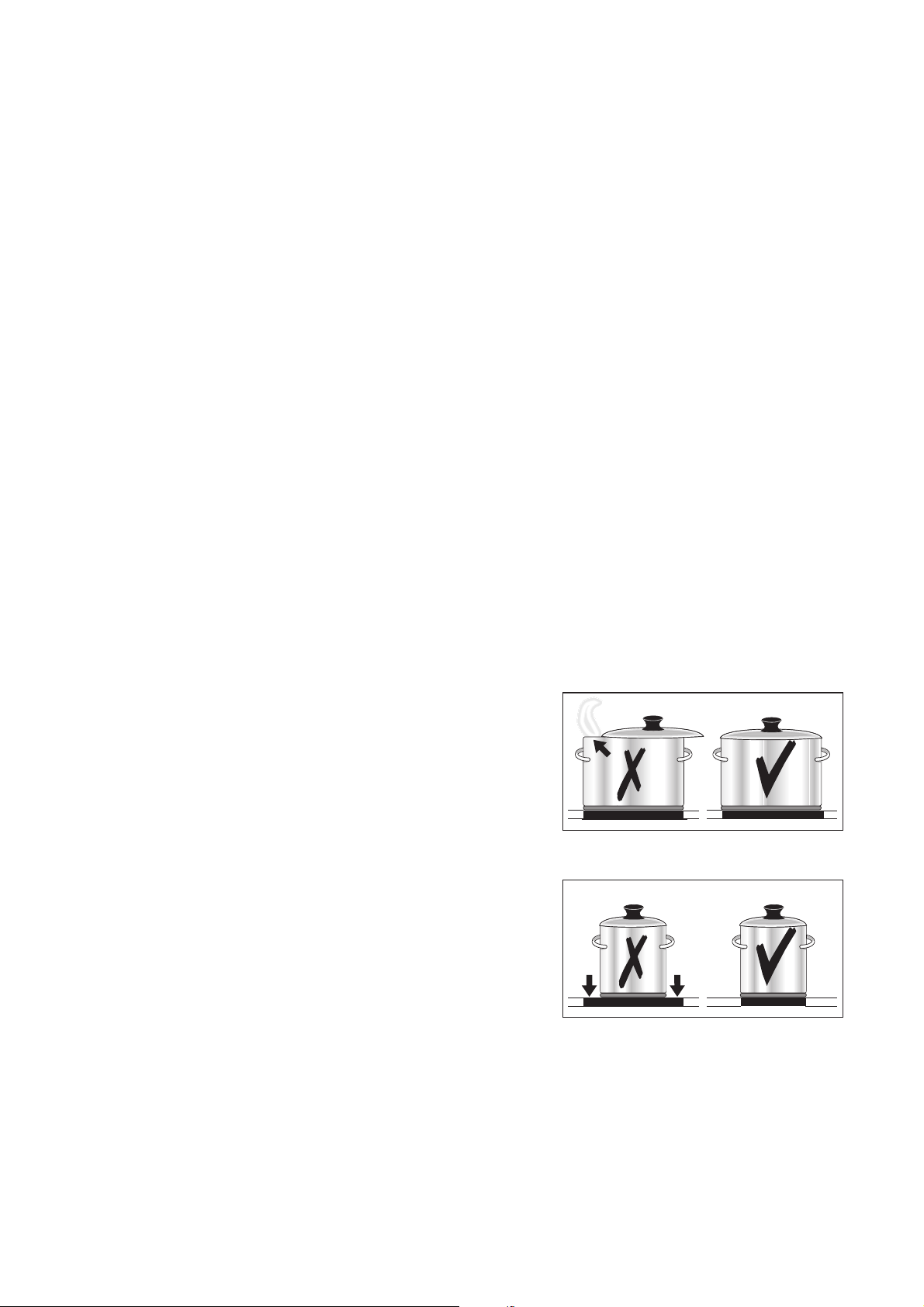

Ollas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Ahorro de energía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Ejemplos de aplicación para cocinar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Limpieza y mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
¿Qué hacer cuando … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Eliminación de desechos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Instrucciones de montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

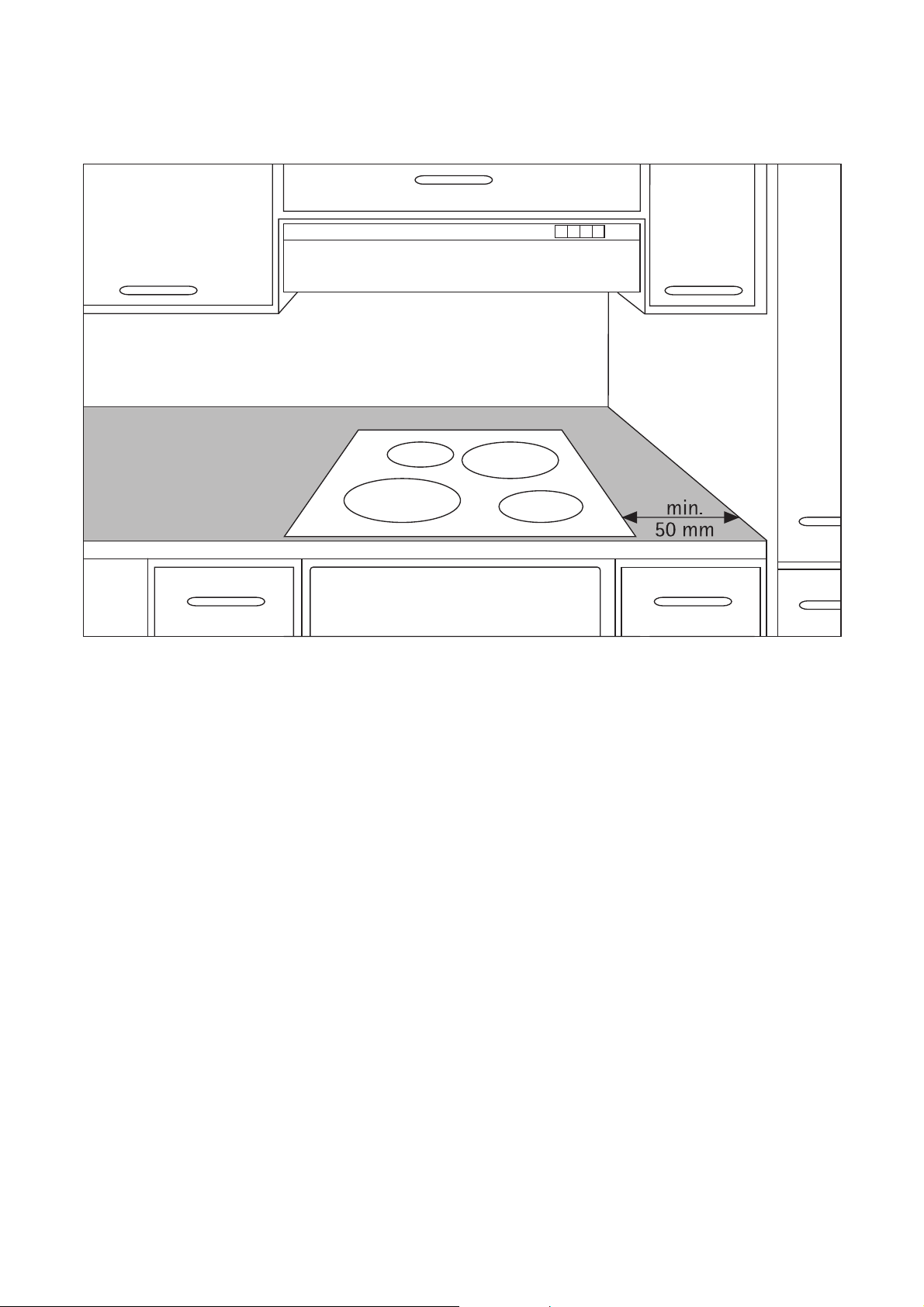

Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

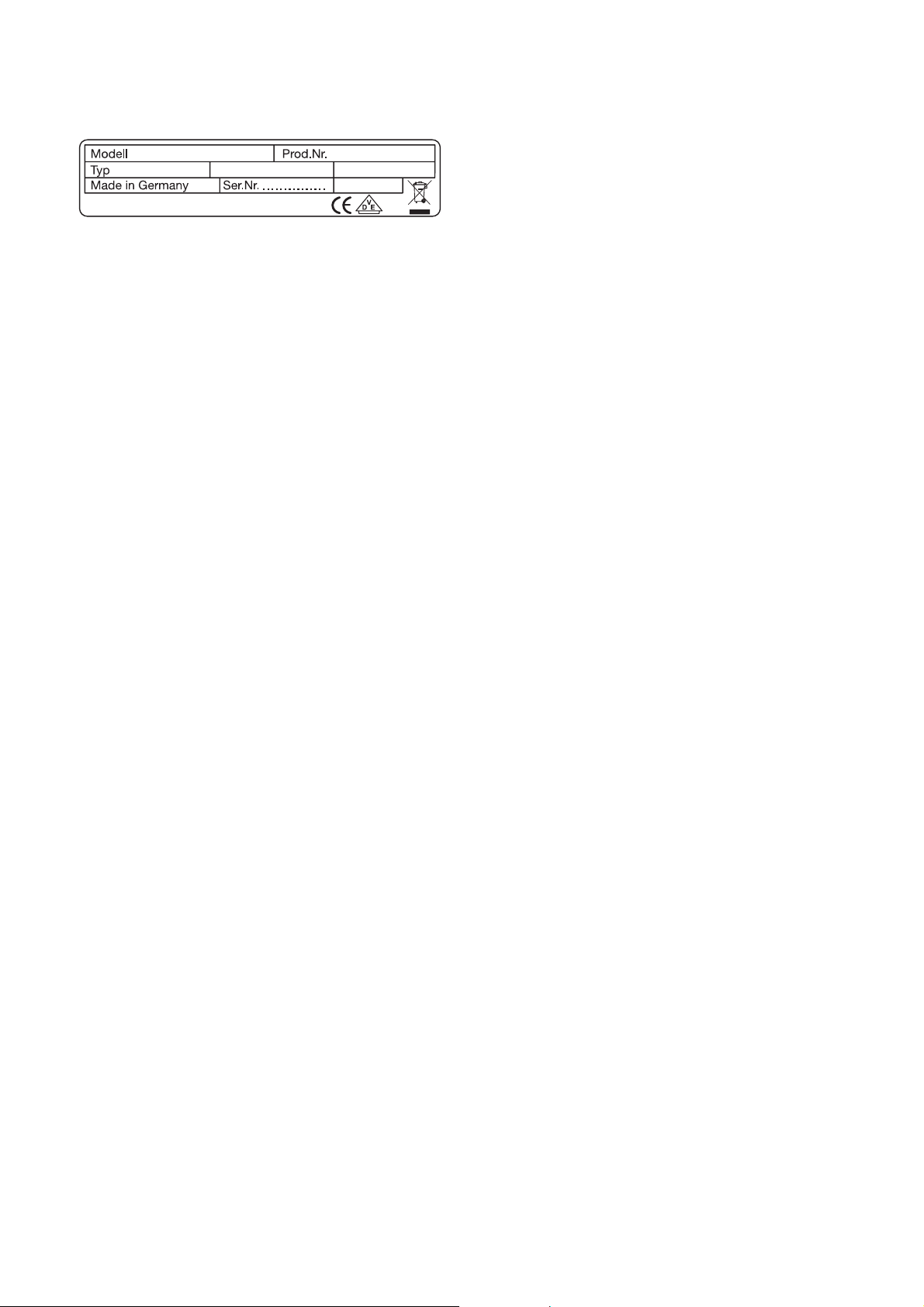

Placa de características . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
3
Page 4
Instrucciones para el uso
1 Indicaciones para la seguridad
3
Observe estas indicaciones, ya que en caso
de daños se extingue todo derecho de garantía.
5 Este aparato es conforme a las siguientes di-
rectivas CE:
– 73/23/CEE del 19.02.1973 Directiva de Baja Ten-
sión
– 89/336/CEE del 03.05.89 “Directiva de Compatibi-
lidad Electromagnética”, incluyendo Directiva de
modificación 92/31/CEE
– 93/68/CEE del 22.07.93 Directiva de Marcación CE
Uso conforme al destino
• Este aparato sólo se debe utilizar para la cocción y
el asado de alimentos a nivel doméstico.
• El aparato no se debe utilizar como superficie de
trabajo o para depositar objetos.
• No se permite realizar modificaciones en el aparato.
• No se permite colocar o almacenar líquidos inflamables, materiales fácilmente inflamables u objetos que se podrían fundir (p.ej. láminas, plásticos,
aluminio) encima del aparato o en su proximidad.
Seguridad durante el uso
• Elimine las etiquetas adhesivas y láminas de la vitrocerámica.
• En caso de trabajo descuidado existe peligro de
quemaduras en el aparato.
• Los cables de aparatos eléctricos no deben entrar
en contacto con la superficie caliente del aparato o
con ollas calientes.
• Grasas y aceites sobrecalentados se encienden
con facilidad. Los procesos de cocción con grasa
o aceite (p.ej. patatas fritas) no se deben dejar sin
vigilancia.
• Desconecte las zonas de cocción después de
cada uso.
Seguridad en la limpieza
• Para la limpieza, el aparato tiene que estar desconectado y enfriado.
• Por razones de seguridad, no se permite limpiar el
aparato con un limpiador de chorro de vapor o de
alta presión.
Prevención de daños en el aparato
Seguridad de los niños
• Los niños pequeños se tienen que mantener siempre alejados del aparato.
• Niños de máyor edad solo deben trabajar en el
aparato bajo la supervisión de un adulto.
Seguridad general
• El montaje y la conexión del aparato sólo deben
ser realizados por técnicos cualificados y autorizados.
• Los aparatos empotrables sólo se deben utilizar
después de su instalación en armarios empotrados
y encimeras normalizados y adecuados.
• En caso de fallos en el aparato o daños en la vitrocerámica (roturas, grietas o fisuras), el aparato se
tiene que desconectar y separar de la red eléctrica
para evitar una posible electrocución.
• Las reparaciones en el aparato deben ser ejecutadas únicamente por técnicos cualificados y autorizados.
• La vitrocerámica puede quedar dañada por la caída de objetos.
• Golpes con las ollas pueden dañar el borde de la
vitrocerámica.
• Al desplazar ollas de hierro fundido, de fundición
de aluminio o con bases defectuosas se puede rayar la vitrocerámica.
• Los objetos fundibles y los alimentos rebosados se
pueden quemar en la vitrocerámica y se deberían
eliminar inmediatamente.
• No utilice las zonas de cocción con recipientes vacíos o sin recipientes.
4
Page 5

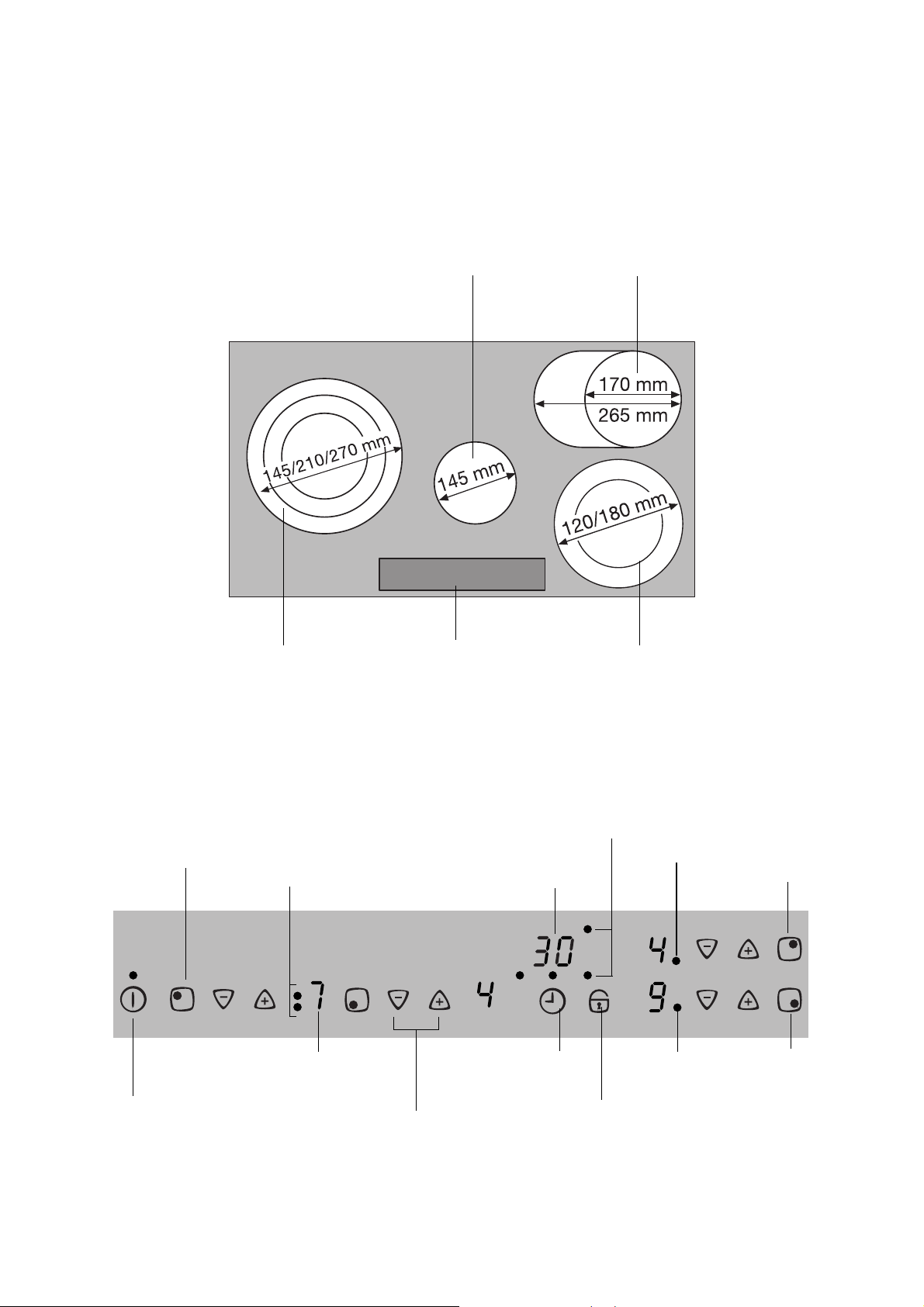

Descripción del aparato
r
Equipamiento zona de cocción
Zona de cocción de un circuito
Zona de cocción de tres circuitos
1050/1950/2700W
Zona para fuentes de asado
1200W
Panel de mandos Doble zona de cocción
1400/2200W
700/1700W
Equipamiento panel de mandos
Circuito exterior/intermedio
ON/OFF
ON/OFF
con piloto de control
Pilotos de control
Tres circui t o s
Indicador
Selección del nivel de cocción
Indicadores de zona de cocción
Función de temporizador
Indicador de temporizador
Temporizador
Piloto de control
Zona para fuentes
de asado
Piloto de control
Doble zona
“Bloqueo”
Circuito exterio
ON/OFF
Circuito
exterior
ON/OFF
5
Page 6
Sensores Touch-Control
El aparato se maneja con sensores Touch Control.
Las funciones se controlan tocando los sensores y
se confirman con indicadores y señales acústicas.
Los sensores se tocan desde arriba sin cubrir otros
sensores.
Sensor Función
ON/OFF Conexión y desconexión del aparato
Aumentar los ajustes Aumentar nivel/tiempo
Reducir los ajustes Reducir nivel/tiempo
Temporizador Selección temporizador
“Bloqueo” Bloquear/desbloquear el panel de mandos
Zona de triple circuito Conectar y desconectar
los circuitos de calefacción exteriores
Zona de doble circuito Conectar y desconectar
el circuito exterior
Zona para fuentes de asado Conectar y desconectar
el circuito exterior
Indicadores
Indicador Descripción
¾ La zona de cocción está desconectada
u Nivel de mantenimiento de temperatu-
ra
El nivel de mantenimiento están ajustados
¿ - Ç Niveles El nivel está ajustado
a Función de cocción termostática La función de cocción termostática está activa
e Error Se ha producido un fallo de funcionamiento
h Calor residual La zona de cocción todavía está caliente
l Bloqueo contra la manipulación por ni-
ños
Bloqueo/bloqueo contra la manipulación por niños
conectado
_ Desconexión de seguridad La desconexión de seguridad está activa
Indicador de calor residual
1 ¡Advertencia! Peligro de quemaduras por el
calor residual. Tras la desconexión, las zonas
de cocción necesitan un cierto tiempo para
enfriarse. Observe el indicador de calor residual
h .
3 El calor residual se puede aprovechar para
fundir y para mantener calientes los alimentos.
6
Page 7
Manejo del aparato
Conexión y desconexión del aparato
Panel de mandos Indicador Piloto de control
Conexión Tocar durante 2 segundos
Desconexión Tocar durante 1 segundo
¾ / h encendido
h/ sin se apaga
3 Después de la conexión, se tiene que ajustar
en aprox. 10 segundos un nivel de cocción o
una función; de lo contrario, el aparato se desconecta automáticamente.
Ajuste del nivel de cocción
Panel de mandos Indicador
Aumentar Toque
Reducir Toque Ç hasta ¾
Desconexión Toque simultáneamente y ¾
u hasta Ç
3 El nivel de mantenimiento de temperatura u
se sitúa entre ¾ y ¿.
El nivel de mantenimiento de temperatura se
puede ajustar con ó . Sirve para mantener calientes los alimentos.
7
Page 8
Conectar y desconectar los circuitos de cocción exteriores
Conectando o desconectando los circuitos de cocción exteriores, se pueden adaptar las zonas de cocción al tamaño de las ollas.
3 Antes de conectar un circuito de cocción ex-
terior, tiene que estar conectado el circuito de
cocción interior.
Zona de cocción de tres circuitos Sensor Piloto de control
Conectar el circuito de cocción
central
Conectar el circuito de cocción ex-
terior
Desconectar el circuito de cocción
exterior
Desconectar el circuito de cocción
central
Doble zona de cocción sensor piloto de control
Conectar el circuito de calefacción
exterior
Conectar el circuito de calefacción
exterior
Zona para fuentes de asado Campo de sensor Piloto de control
Conectar el circuito de cocción ex-
terior
Desconectar el circuito de cocción
exterior
Tocar durante 1-2 segundos Se enciende un piloto de control
Tocar durante 1-2 segundos
Tocar durante 1-2 segundos
Se encienden dos pilotos de con-
trol
Se apaga el segundo piloto de con-
trol
Tocar durante 1-2 segundos Se apaga el primer piloto de control
Tocar durante 1 segundo encendido
Tocar durante 1 segundo se apaga
Tocar durante
1-2 segundos
Tocar durante
1-2 segundos
se enciende
se apaga
Bloquear/desbloquear el panel de mandos
Se puede bloquear el panel de mandos, con excepción del campo de sensor “ON/OFF”, para evitar su
desajuste, p.ej. al pasar un trapo.
Panel de mandos Indicador
Conexión Toque
Desconexión Toque Nivel de cocción ajustado anteriormente
l (durante 5 segundos)
3 Al desconectar el aparato, el bloqueo se anula
automáticamente.
8
Page 9
Uso de la función de cocción termostática
Todas las zonas de cocción están equipadas con
una función de cocción termostática. Al ajustar un
nivel de cocción con , partiendo de
cocción se conecta durante un determinado tiempo
con la plena potencia y conmuta después automáticamente al nivel ajustado.
¾, la zona de
Panel de mandos
Conexión
(sólo desde
Desconexión Toque
no utilizar Toque Ç hasta uÇ hasta u
¾)
Toqu e
Niveles de cocción posibles
Indicador
¿ hasta Æa (al cabo de
5 segundos)
Æ hasta ¿ / u Æ hasta u
3 Si, durante la cocción termostática a, se se-
lecciona un nivel más alto, p.ej. de
tiempo de cocción termostática se adapta.
Á a Ã, el
3 Si la zona de cocción tiene todavía calor resi-
dual (indicación
termostática.
La duración de la cocción termostática depende del
nivel de cocción ajustado.
Nivel de cocción Duración de la cocción
v 0:30
h), no se ejecuta la cocción
termostática
[min : seg]
Nivel
intermedio
Duración de la cocción
termostática
[min : seg]
1 1:00
2 1:40 2. 2:40
3 4:50 3. 5:30
4 6:30 4. 8:10
5 10:10 5. 12:20
6 2:00 6. 2:30
7 3:30
8 4:30
9 ---
9
Page 10
Uso del bloqueo contra la
manipulación por niños
El bloqueo contra la manipulación por niños impide
el uso indebido del aparato.
Activación del bloqueo contra la
manipulación por niños
Paso Panel de mandos Indicación/señal
1. Conexión del aparato
(sin ajustar nivel)
2. Toque hasta que suene la señal. Señal acústica
3. Toqu e
El aparato se desconecta.
El bloqueo contra la manipulación por niños conectado.
¾
l
Desactivación del bloqueo contra
la manipulación por niños
Paso Panel de mandos Indicación/señal
1. Conexión del aparato
2. Toque hasta que suene la señal. Señal acústica
3. Toqu e
El aparato se desconecta. El bloqueo contra la manipulación por niños está desactivado.
l
Supresión temporal del seguro
contra la manipulación por niños
El seguro contra la manipulación por niños se puede
desactivar para un único proceso de cocción; a continuación, vuelve a estar activo.
Paso Panel de mandos Indicación/señal
1. Conexión del aparato
2. Toque simultáneamente y
Hasta la siguiente desconexión, el aparato se puede utilizar con normalidad.
l
¾ / señal acústica
10
Page 11
Uso del temporizador
Todas las zonas de cocción pueden utilizar simultáneamente una de las dos funciones de temporizador.
Función Requisito Resultado al finalizar el tiempo
Desconexión automática de se-
guridad
Minutero en las zonas de cocción sin utilizar Señal acústica
con un nivel de cocción ajustado Señal acústica
00 parpadea
La zona de cocción se desco-
necta
00 parpadea
3 Al desconectar una zona de cocción, también
se desconecta la función de temporizador
ajustada.
3 Si, adicionalmente a un minutero ajustado, se
ajusta un nivel de cocción en esta zona de
cocción, ésta última se desconecta al finalizar
el tiempo ajustado.
Selección de una zona de cocción
Paso Panel de mandos Indicador
1. Toque 1vez El piloto de control de la primera zona de coc-
ción parpadea
2. Toque 1vez El piloto de control de la segunda zona de
cocción parpadea
3. Toque 1vez El piloto de control de la tercera zona de coc-
ción parpadea
4. Toque 1vez El piloto de control de la cuarta zona de coc-
ción parpadea
3 Cuando el piloto de control parpadea más
despacio, se puede ajustar o modificar el nivel
de cocción.
3 Si se han ajustado otras funciones de tempori-
zador, se indica al cabo de unos segundos el
tiempo más corto restante de todas las funciones de temporizador y el correspondiente
piloto de control parpadea.
11
Page 12
Ajustar el tiempo
Paso Panel de mandos Indicador
1. Seleccione
de la zona de coc-
ción
2. Toque o de la zona de coc-
El piloto de control de la zona de cocción seleccionada
parpadea
00 hasta 99 minutos
ción seleccionada
Al cabo de unos segundos, el piloto de control parpadea más despacio.
El tiempo está ajustado.
El tiempo se va descontando.
Desconexión de la función del temporizador
Paso Panel de mandos Indicador
1. Selección de una zona de
cocción
El piloto de control de la zona de cocción seleccionada
parpadea más deprisa.
Se indica el tiempo restante
2. Toque de la zona de cocción
El tiempo restante se va descontando hasta 00.
seleccionada
Se apaga el piloto de control.
La función de temporizador para la zona de cocción está desactivada.
Modificar el tiempo
Paso Panel de mandos Indicador
1. Seleccione
ción
de la zona de coc-
El piloto de control de la zona de cocción seleccionada
parpadea más deprisa.
Se indica el tiempo restante
2. Toque o de la zona de coc-
01 hasta 99 minutos
ción seleccionada
Al cabo de unos segundos, el piloto de control parpadea más despacio.
El tiempo está ajustado.
El tiempo se va descontando.
Indicar el tiempo restante de una zona de cocción
Paso Panel de mandos Indicador
1. Seleccione de la zona de cocción
El piloto de control de la zona de cocción seleccionada
parpadea más deprisa.
Se indica el tiempo restante
Al cabo de unos segundos, el piloto de control parpadea más despacio.
Desactivar la señal acústica
Paso Panel de mandos Señal acústica
1. To qu e
Confirmación acústica.
La señal acústica queda silenciada.
12
Page 13
Desconexión de seguridad
Encimera
• Si, después de conectar la encimera, no se ajusta
en un período de tiempo de 10 segundos un nivel
para una zona de cocción, la encimera se desconecta automáticamente.
• Si uno o varios de los sensores se cubren durante
más de aprox. 10 segundos, p.ej. colocando una
olla encima, suena la señal y la encimera se desconecta automáticamente.
• Si se desconectan todas las zonas de cocción, la
encimera se desconecta automáticamente al cabo
de aprox. 10 segundos.
Panel de mandos
3 La presencia de humedad (p.ej. un trapo mo-
jado) o el rebose de líquido sobre la encimera
desconectan inmediatamente todas las zonas
de cocción.
Zonas de cocción
• Si, al cabo de un determinado tiempo, no se desconecta una de las zonas de cocción o no se modifica la temperatura, la zona de cocción en
cuestión se desconecta automáticamente.
Nivel de cocción Desconexión al cabo de
V, 1 - 2 6 horas
3 - 4 5 horas
5 4 horas
6 - 9 1,5 horas
13
Page 14
Consejos para cocinar y asar
3
Indicación con respecto a la acrilamida
Según los últimos conocimientos científicos,
un tostado intenso de los alimentos, especialmente en productos que contienen almidón,
puede representar un peligro para la salud debido a la acrilamida. Por esta razón, recomendamos efectuar la cocción a bajas
temperaturas y no tostar excesivamente los
alimentos.
Ollas
• Las ollas de buena calidad se reconocen por su
base. La base debería ser lo más gruesa y plana
posible.
• Las ollas de acero esmaltado o con bases de aluminio o cobre pueden producir decoloraciones en
la superficie de vitrocerámica que son difíciles o incluso imposibles de eliminar.
Ahorro de energía
2 Por principio, coloque la olla en la zona de
cocción antes de conectarla.
2 A ser posible, cierre las ollas siempre con la
tapa.
2 Desconecte las zonas de cocción antes de fi-
nalizar el tiempo de cocción para aprovechar
el calor residual.
2 La base de la olla y la zona de cocción debe-
rían tener el mismo tamaño.
14
Page 15
Ejemplos de aplicación para cocinar
Los datos que figuran en la siguiente tabla son valores orientativos.
Nivel
0 Calor residual, Posición OFF
V
1-2
2-3 Hinchar
3-4
4-5 Cocción
Proceso de
cocción
Mantener
caliente
Fundir
Cuajar Tortilla francesa, flan 10 -40 min. Cocer con tapa
Rehogar
Estofar
Mantener caliente alimentos coci-
fundir mantequilla, chocolate, ge-
Hinchar arroz o platos con leche
Calentar platos preparados
Estofar verdura, pescado
Preparación de grandes cantida-
des de alimentos, cocidos y so-
apto para Duración Consejos
dos
Salsa holandesa,
latina
Estofar carne
Estofar patatas 20-60 min.
pas
según las nece-
sidades
5 -25 min. Remover entre medio
Añadir al menos la doble can-
25 -50 min.
20-45 min.
60-150 min.
tidad de líquido al arroz, re-
mover los platos con leche
Para verdura, añadir un poco
de líquido (unas cucharadas)
Utilizar poco líquido, p.ej.:
máx.
Hasta 3 l de líquido más in-
Cubrir
entre medio
¼ l de agua para
750 g de patatas
gredientes
Escalope, cordon bleu, chuletas,
6-7
7-8
9
Asado
suave
Asado a
fuego vivo
Llevar a ebullición Sofreír
Freír
hamburguesas, salchichas, hígado, harina tostada, huevos, torti-
llas, carpas fritas
Tortitas de patata, lomo, bistecs,
tortitas
Hervir grandes cantidades de agua, hervir ñoquis, dorar carne (gulash, asado), freír
Cocción conti-
nua
5-15 min.
por sartén
patatas
Girar entre medio
Girar entre medio
15
Page 16
Limpieza y mantenimiento
1
¡Precaución! Peligro de quemaduras por el
calor residual.
1 ¡Atención! Los productos de limpieza agresi-
vos y abrasivos dañan al aparato. Límpielo
con agua y lavavajillas.
1 ¡Atención! Los residuos de productos de lim-
pieza dañan al aparato. Elimine los restos con
agua y lavavajillas.
Limpie el aparato después de cada uso.
1. Limpie el aparato con un paño húmedo y un poco
de lavavajillas.
2. Seque el aparato con un paño seco.
Eliminar suciedad
1. Aplique un rascador de limpieza en posición inclinada a la superficie de vitrocerámica.
2. Elimine la suciedad deslizando la hoja.
3. Limpie el aparato con un paño húmedo y un poco
de lavavajillas.
4. Seque el aparato con un paño seco.
Clase de suciedad Inmediatamente
azúcar, alimentos que contienen azúcar
Plásticos, láminas de aluminio sí --Bordes de cal y agua --- sí
Salpicaduras de grasa --- sí
Decoloraciones con un brillo metálico --- sí
* Rascadores de limpieza y productos de limpieza para vitro-
cerámica o acero inoxidable se encuentran en el comercio
especializado.
sí ---
Con el aparato en-
friado
3 Elimine la suciedad rebelde con un producto
de limpieza para vitrocerámica o acero inoxidable.
3 Rayaduras o manchas oscuras en la vitrocerá-
mica ya no se pueden eliminar, pero no perjudican el funcionamiento del aparato.
Eliminar
Con
Rascador de limpieza*
Limpiador para vitrocerá-
mica o acero inoxidable*
16
Page 17
¿Qué hacer cuando …
Problema Posible causa Corrección
Las zonas de cocción no se pueden conectar o no funcionan
El indicador de calor residual no indicada nada.
La función de cocción termostática
no se conecta
Desde la conexión del aparato han
pasado más de 10 segundos
El bloqueo contra la manipulación
por niños está conectado l
Se han tocado varios sensores a la
vez
Los sensores están cubiertos parcialmente por un trapo húmedo o
líquido.
La desconexión de seguridad se ha
disparado
El bloqueo está conectado l
La zona de cocción sólo ha funcionado poco tiempo, por lo cual no
está lo suficientemente caliente.
La zona de cocción tiene todavía
calor residual h
Desconecte el bloqueo
Reconectar el aparato.
Desactivar el bloqueo contra la manipulación por niños (ver capítulo
“Bloqueo contra la manipulación
por niños)
Tocar sólo un sensor
Retirar el trapo o eliminar el líquido.
Reconectar el aparato.
Reconectar el aparato.
(ver capítulo “Bloquear/desbloquear panel de mandos")
Si la zona de cocción estuviera caliente, llame al Servicio postventa.
Deje enfriar la zona de cocción
Está ajustado el nivel de cocción
más alto Ç
El nivel de cocción ha sido ajustado con el sensor
Suena una señal acústica y el aparato se conecta y se vuelve a desconectar al cabo de 5 segundos; al
cabo de 5 segundos más suena
otra señal acústica
_ encendido La protección contra sobrecalenta-
Se indican e y un número Error en el sistema electrónico Separe el aparato durante unos mi-
El sensor ON/OFF ha sido tapado,
p.ej. con un trapo.
miento de la zona de cocción se ha
activado
El nivel de cocción ás alto tiene la
misma potencia que la función de
cocción termostática
1.Desconexión de una zona de
cocción
1.Ajuste la zona de cocción a traves del sensor
No colocar objetos en el panel de
mandos
Desconectar la zona de cocción.
Volver a conectar la zona de cocción
nutos de la red (retire el fusible de
la instalación doméstica)
Si, después de la conexión, se
vuelve a mostrar e, llame al Servicio postventa
17
Page 18
Si no lograra eliminar el problema con las medidas de corrección indicadas, sírvase consultar a
su distribuidor o al Servicio posventa.
1 ¡Advertencia! Las reparaciones en el aparato
deben ser ejecutadas únicamente por técnicos cualificados. En caso de reparaciones inadecuadas se pueden producir considerables
peligros para el usuario.
3 En caso de errores de manejo, la visita del téc-
nico del Servicio posventa o del distribuidor
deberá ser facturada incluso durante el período de garantía.
18
Page 19
Eliminación de desechos
2
Material de embalaje
Los materiales de embalaje respetan el medio
ambiente y son reciclables. Los elementos de
materia plástica están identificados; por ejemplo, >PE<, >PS< etc. Elimine los materiales de
embalaje, según su identificación, en los contenedores de recogida disponibles en los puntos de gestión de desechos locales.
2 Aparato viejo
El símbolo W en el producto o en su embala-
je indica que este producto no se puede tratar
como desperdicios normales del hogar. Este
producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos
para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias
negativas para el ambiente y la salud pública,
lo cual podría ocurrir si este producto no se
manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de
este producto, póngase en contacto con la
administración de su ciudad, con su servicio
de desechos del hogar o con la tienda donde
compró el producto.
19
Page 20
Instrucciones de montaje
Indicaciones para la seguridad
Se tienen que cumplir las leyes, prescripciones, directivas y normas vigentes en el país de uso.
El montaje debe ser ejecutado únicamente por un
técnico cualificado.
Se tienen que observar las distancias mínimas frente
a otros aparatos y muebles.
Debajo del aparato se tiene que montar un estante de protección.
Las superficies de corte en la encimera se tienen que
proteger contra la humedad mediante un sellador
adecuado.
La junta cierra por completo el intersticio entre el
aparato y la encimera.
Entre el aparato y la encimera no se debe aplicar sellador de silicona.
Evite montar el aparato directamente al lado de
puertas y debajo de ventanas. Al abrir las puertas y
ventanas, se podrían hacer caer ollas calientes de la
placa.
1 ¡AVISO!
Peligro de lesiones por corriente eléctrica.
• El borne de conexión a la red se encuentra bajo
tensión.
• Desconecte el borne de conexión a la red de la
tensión.
• Observe el esquema de conexiones.
• Observe las normas de seguridad electrotécnicas.
• Asegure la protección contra el contacto mediante
una instalación correcta.
• Haga ejecutar la conexión eléctrica por un electricista cualificado.
Es preciso dotar la instalación eléctrica de un dispositivo que permita desconectar el aparato de la red
con un intervalo de abertura mínimo de 3 mm entre
todos los polos.
Los dispositivos más apropiados para dicha separación son los cortacircuitos protectores automáticos,
los fusibles (los fusibles de rosca se extraen del portafusibles), los interruptores diferenciales y los contactores.
1 ¡ATENCIÓN!
Peligro de daños por corriente eléctrica.
Conexiones de enchufe flojos e inadecuados pueden sobrecalentar el borne.
• Realize correctamente las conexiones de los bor-
nes.
• Establezca la descarga de tracción del cable.
• En caso de conexión mono o bifásica se tiene que
utilizar el correspondiente cable de red del tipo
H05BB-F Tmax 90° (o superior).
• Si el cable de conexión a la red de este aparato su-
friera daños, se tiene que sustituir por un cable de
conexión especial (tipo H05BB-F Tmax 90° o superior). Éste está disponible a través del Servicio
postventa.
20
Page 21

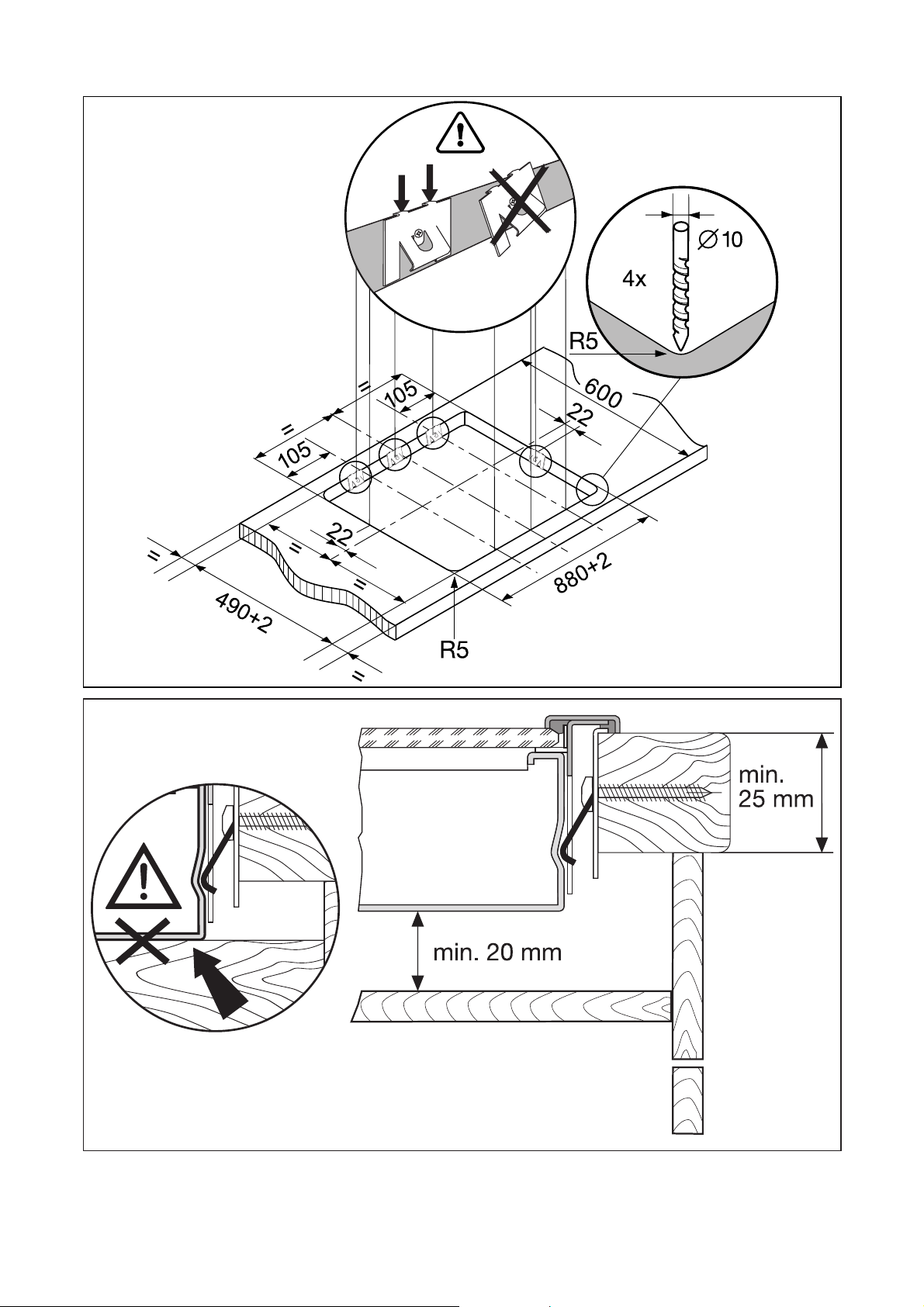

Montaje
21
Page 22
22
Page 23
Placa de características
EHS 8690 X
55HCD68AO
ELECTROLUX
230 V 50 Hz
949 591 564
7,8 kW
23
Page 24
822 925 515-A-140705-01 Salvo modificaciones
The Electrolux Group. The world´s No.1 choice.
El Grupo Electrolux es el mayor fabricante del mundo de aparatos para la cocina, limpieza y uso exterior. Más de 55 millones de productos del Grupo Electrolux
( frigoríficos, congeladores, cocinas, lavadoras, aspiradores, motosierras y cortacéspedes ) se venden cada año por un valor aproximado de 14 billones de US$ en
más de 150 países del mundo.
Loading...
