Page 1

Glaskeramisk-kogezone

Keramisk koketopp

Glaskeramikhäll

Monterings- og brugsanvisning Montasje- og brukerveiledning

Installations- och bruksanvisning

822 925 500-A-140705-01

EHS 7621 X

k n s

Page 2

Kjære kunde!

Les nøye gjennom denne bruksanvisningen og oppbevar den for senere referanse. Gi denne bruksanvisningen videre til eventuelle senere eiere av apparatet.

Følgende symboler brukes i teksten:

1 Sikkerhetsanvisninger

Advarsel! Anvisninger som angår din personlige sikkerhet. OBS! Anvisninger som skal føre til at du unngår skader på apparatet.

3 Anvisninger og praktiske tips

2 Miljøinformasjoner

Page 3

Innhold

Bruksanvisning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Sikkerhetsanvisninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Beskrivelse av apparatet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Kokesonens oppbygging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Betjeningspanelets oppbygging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Sensor-kontrollfelt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Indikatorlamper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Restvarmeindikator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Betjene apparatet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Slå på og av apparatet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Stille inn kokenivå . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Slå på og av tokrets-kokesone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Bruke oppkokingsautomatikken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Forrigle/frigjøre betjeningsfeltet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Bruke barnesikringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Bruke timeren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Nødutkopling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Tips til koking og steking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Kokekar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Energisparing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Eksempler på bruk ved tilberedning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Rengjøring og pleie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Metalldekorstriper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Hva må gjøres hvis …. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Avfallsbehandling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Montasjeveiledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

Garanti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Service og reservedeler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Montasje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Page 4

Bruksanvisning

1 Sikkerhetsanvisninger

Ta hensyn til disse anvisningene, ellers faller reklamasjonsrettighetene bort dersom det oppstår feil.

5 Dette apparatet er i samsvar med følgende

EU-direktiver:

– 73/23/EEC av 19.02.1973 Lavspenningsdirektiv – 89/336/EEC av 03.05.1989 EMC-direktiv inklusive

endringsdirektiv 92/31/EEC

– 93/68/EEC av 22.07.93 CE-merkedirektiv

Riktig bruk

• Dette apparatet må kun brukes til tilberedning av matvarer i vanlig husholdning.

• Apparatet må ikke brukes som arbeids- eller avlastningsplate.

• Det er ikke tillatt å foreta endringer eller ombygginger på apparatet.

• Brennbare væsker, lett antennelige materialer eller gjenstander som kan smelte (f.eks. folier, kunststoff, aluminium) må ikke legges eller oppbevares oppå eller i nærheten av apparatet.

Sikkerhet for barn

• Hold alltid små barn borte fra apparatet.

• La større barn arbeide ved apparatet kun under

veiledning og tilsyn.

Generell sikkerhet

• Kabler fra elektriske apparater må ikke komme i kontakt med apparatets varme overflate eller varme kokekar.

• Overoppvarmede oljer og fett tar lett fyr. Ikke foreta kokeprosesser med fett eller olje (f.eks. pommes frites) uten tilsyn.

• Slå av kokesonene etter hver gangs bruk.

Sikkerhet ved rengjøring

• Apparatet må være avslått og avkjølt når du rengjør det.

• Det er av sikkerhetsgrunner ikke tillatt å rengjøre apparatet med dampstrålerenser eller høyttrykksspyler.

Hvordan unngå skader på apparatet

• Glasskeramikken kan skades av fallende gjenstander.

• Støt med kokekar kan skade kanten på glasskeramikken.

• Kokekar av støpejern, støpt aluminium eller med skadd bunn kan stripe opp glasskeramikken når de trekkes over overflaten.

• Smeltende gjenstander og søl av overkokt mat kan brenne seg fast i glasskeramikken og bør derfor fjernes straks.

• Ikke bruk kokesonene med tomme kokekar eller uten kokekar.

• Montering og tilkopling av apparatet må kun utføres av utdannet og autorisert fagperson.

• Innbyggingsapparater må kun brukes etter innbygging i standardiserte, passende innbyggingsmøbler og benkeplater.

• Ved feil på apparatet eller ved skader i glasskeramikken (sprekker, brudd eller riss) må apparatet slås av og koples fra strømnettet for å forhindre fare for elektrisk støt.

• Reparasjoner på apparatet må kun utføres av utdannet og autorisert fagperson.

Sikkerhet under bruk

• Fjern etiketter og folie fra glasskeramikken.

• Det foreligger forbrenningsfare hvis du arbeider

uaktsomt ved apparatet.

Page 5

Beskrivelse av apparatet

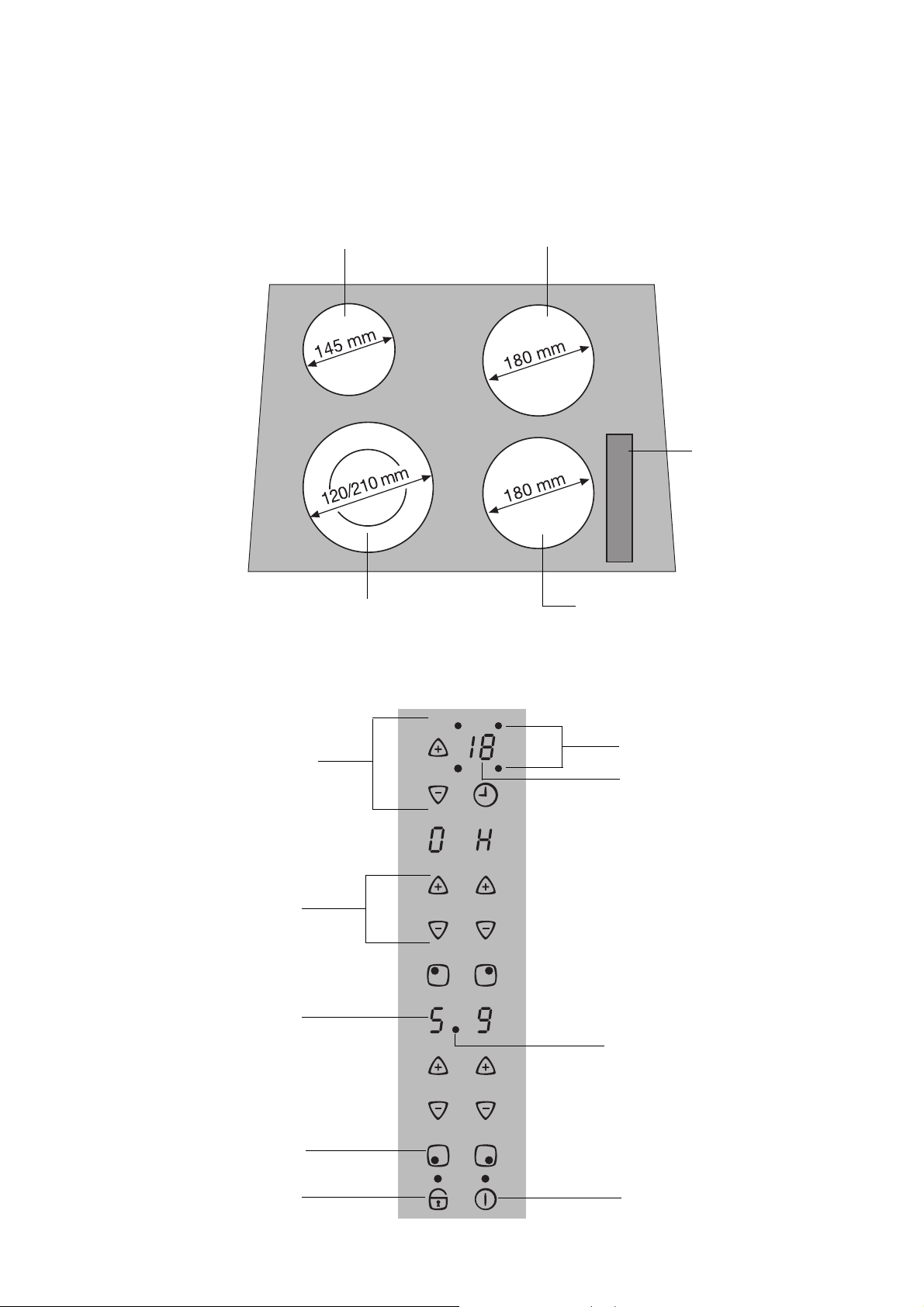

Kokesonens oppbygging

Enkrets kokesone

1200W

Tokrets kokesone

750/2200W

Enkrets varmesone

1800W

Betjeningsfelt

Enkrets varmesone 1800W

Betjeningspanelets oppbygging

Timer

Kokenivåvalg

Indikatorlampe

Ytre krets

På/Av

Varmesoneindikatorer Timer-funksjon

Timer-indikatorlampe

Kontrollampe tokrets

Forrigling

med kontrollampe

På/Av med kontrollampe

Page 6

Sensor-kontrollfelt

Apparatet betjenes med sensor-kontrollfeltene. Funksjonene styres ved å berøre sensorfeltene og bekreftes med indikatorlamper og pipesignaler. Berør sensorfeltene ovenfra, uten å komme borti de øvrige sensorfeltene.

Sensorfelt Funksjon

På / Av Slå på og av apparatet

Øke innstillingene Øke kokenivå/tid

Redusere innstillingene Redusere kokenivå/tid

Timer Timer-valg

Forrigling Forrigle/frigjøre betjeningsfelt

Tokrets tilvalg Slå på og av ytre varmekrets

Indikatorlamper

Indikatorlampe Beskrivelse

¾ Varmesonen er deaktivert

u Holde-varm-trinn Holde-varm-trinn er innstilt ¿ - Ç Kokenivåer Kokenivå er innstilt a Oppkokingsautomatikk Oppkokingsautomatikk er aktivert e Feil Det er oppstått en feilfunksjon

h Restvarme Varmesonen er varm ennå l Barnesikring Forrigling/barnesikring er aktivert

_ Nødutkopling Nødutkopling er aktivert

Restvarmeindikator

1 Advarsel! Forbrenningsfare pga. restvarme.

Varmesonene trenger litt tid til å avkjøles etter at de er slått av. Ta hensyn til restvarmeindikatoren

3 Restvarmen kan brukes til smelting eller til å

holde maten varm.

Page 7

Betjene apparatet

Slå på og av apparatet

Betjeningsfelt Indikatorlampe Kontrollampe

Slå på Berør i to sekunder Slå av Berør i ett sekund

¾ / h lyser h / ingen slukker

3 Etter at apparatet er slått på, må det innen ca.

10 sekunder stilles inn et kokenivå eller en funksjon, ellers slår apparatet seg atomatisk av.

Stille inn kokenivå

Betjeningsfelt Indikatorlampe

Øke berøres Redusere berøres Ç til ¾ Slå av og berøres samtidig ¾

u til Ç

3 Holde-varm-trinnet u liger mellom ¾ og ¿.

Holde-varm-trinnet kan innstilles med eller

. Brukes til å holde mat varm.

Slå på og av tokrets-kokesone

For tokrets-stekesonen kan varmeflatene tilpasses størrelsen på tilberedningsserviset.

Tokrets kokesone Sensorfelt Kontrollampe

Slå på ytre varmekrets Slå av ytre varmekrets

Berør i ett til to sekunder lyser Berør i ett til to sekunder slukker

Page 8

Bruke oppkokingsautomatikken

Alle varmesonene er utstyrt med en oppkokingsautomatikk. Når du stiller inn en varmesone med , begynnende fra effekt i en viss tid og slår seg deretter automatisk tilbake til det innstilte kokenivået.

Slå på (kun fra

¾, slår varmesonen seg på med full

Betjeningsfelt mulige kokenivå Indikatorlampe

¾ av)

berøres

¿ til Æa (etter 5 sekunder)

Slå av berøres ikke bruke berøres Ç til uÇ til u

Æ til ¿ / u Æ til u

3 Hvis det i løpet av oppkokingsfasen a velges

et høyere kokenivåf.eks. fra oppkokingstiden.

Á til Ã, tilpasses

3 Hvis det fremdeles foreligger restvarme i var-

mesonen (indikatorlampe kingsfasen utført.

Den enkelte oppkokingsfasens varighet er avhengig av innstilt kokenivå.

Kokenivå Oppkokingsfasens varighet

v 0:30 1 1:00 2 1:40 3 4:50 4 6:30 5 10:10

h), blir ikke oppko-

[min : sek]

6 2:00 7 3:30 8 4:30 9 ---

Page 9

Forrigle/frigjøre betjeningsfeltet

Betjeningsfeltet kan med unntak av sensorfeltet ”På/ Av“ forrigles til enhver tid for å forhindre at innstillingene blir endret utilsiktet, f.eks. når du tørker over med en klut.

Betjeningsfelt Indikatorlampe

Slå på berøres Slå av berøres tidligere innstilte kokenivå

l (i 5 sekunder)

3 Når du slår av apparatet, deaktiveres forriglin-

gen automatisk.

Bruke barnesikringen

Barnesikringen sperrer utilsiktet bruk av apparatet.

Aktivere barnesikringen

Trinn Betjeningsfelt Indikatorlampe/signal

1. Slå på apparatet (ikke still inn kokenivå)

2. berøres til det høres et pipesignal Pipesignal

3. berøres

Apparatet slår seg av. Barnesikring er aktivert.

Deaktivere barnesikringen

Tri nn Betjeningsfelt Indikatorlampe/signal

1. Slå på apparatet

2. berøres til det høres et pipesignal Pipesignal

3. berøres

Apparatet slår seg av. Barnesikringen er deaktivert.

Hoppe over barnesikringen

Slik kan barnesikringen deaktiveres for en enkelt tilberedningsprosess; sikringen forblir aktivert etterpå.

Tri nn Betjeningsfelt Indikatorlampe/signal

1. Slå på apparatet

2. og berøres samtidig

Til neste gang apparatet slås av, kan det brukes som vanlig.

l ¾ / Pipesignal

3 Når du har deaktivert barnesikringen, må du

stille inn et kokenivå eller en funksjon innen ca. 10 sekunder, ellers slår apparatet seg av automatisk.

Page 10

Bruke timeren

Funksjon Forutsetning Resultat når tiden er ute

Utkoplingsautomatikk ved et innstilt kokenivå på en sone pipesignal

signalurmåler varmesonene er ikke slått på pipesignal

3 Så lenge varseluret(timer) er aktivert, kan du

ikke bruke noen varmesone.

3 Varseluret(Timer) kan ikke brukes så lenge en

varmesone er aktivert.

3 Hvis en varmesone kopler seg ut, blir den inn-

stilte timer-funksjonen også koplet ut.

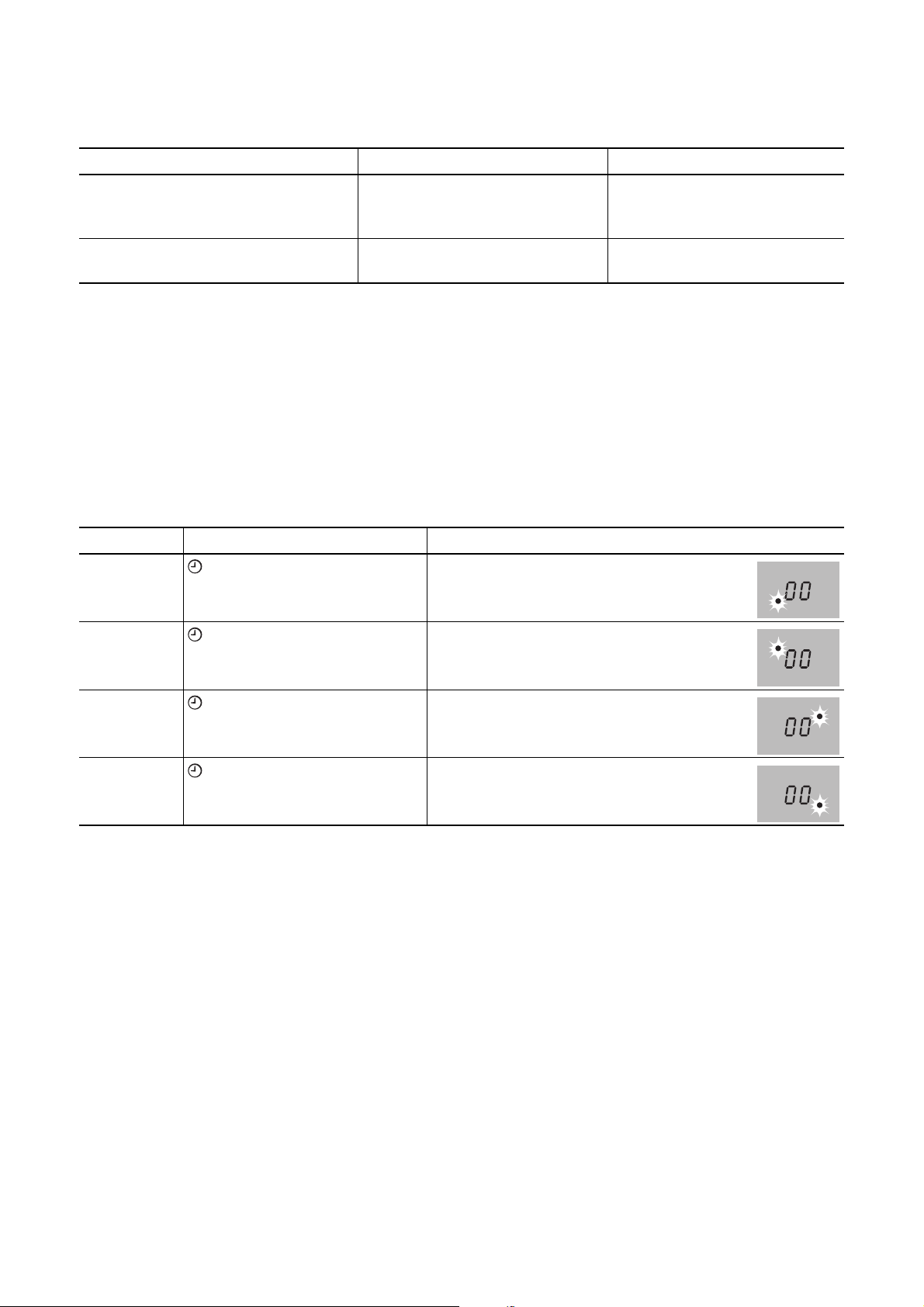

Velge varmesone

Trinn Betjeningsfelt Indikatorlampe

00 blinker

varmesonen slår seg av

00 blinker

1. 1xberøres Kontrollampen for den første varmesonen blinker

2. 1xberøres Kontrollampen for den andre varmesonen blinker

3. 1x berøres Kontrollampen for den tredje varmesonen blinker

4. 1xberøres Kontrollampen for den fjerde varmesonen blin- ker

3 Når kontrollampen blinker langsommere, kan

kokenivået stilles inn eller endres.

3 Hvis andre timer-funksjoner er innstilt, vises

den resterende tiden som er kortest av alle timer-funksjonene, og tilhørende kontrollampe blinker.

Page 11

Stille inn tid

Tri nn Betjeningsfelt Indikatorlampe

2. eller berøres

Etter noen sekunder blinker kontrollampen langsommere. Tiden er innstilt. Tiden telles ned mot null.

Velge varmesone Kontrollampen for den valgte varmesonen blinker

00 til 99 minutter

Slå av timer-funksjonen

Trinn Betjeningsfelt Indikatorlampe

2. berøres Den resterende tiden telles ned til 00.

Kontrollampen slukker. Timer-funksjonen for valgte varmesone er avslått.

Velge varmesone Kontrollampen for den valgte varmesonen blinker raskere

Resterende tid meldes

Endre tiden

Trinn Betjeningsfelt Indikatorlampe

2. eller

Velge varmesone Kontrollampen for den valgte varmesonen blinker raskere.

Resterende tid meldes

berøres 01 til 99 minutter

Etter noen sekunder blinker kontrollampen langsommere. Tiden er innstilt. Tiden telles ned mot null.

Vise resterende tid for en varmesone

Trinn Betjeningsfelt Indikatorlampe

1. Velge varmesone Kontrollampen for den valgte varmesonen blinker raskere Resterende tid meldes

Etter noen sekunder blinker kontrollampen langsommere.

Deaktivere pipesignalet

Trinn Betjeningsfelt Pipesignal

Pipesignalet opphører.

berøres Akustisk kvittering.

Page 12

Nødutkopling

Kokefelt

• Hvis det ikke velges et kokenivå for varmesonen innen ca. 10 sekunder etter at kokefeltet er slått på, slår kokefeltet seg av automatisk.

• Hvis et eller flere sensorfelt er tildekket i lenger enn ca. 10 sekunder, f.eks. av en kasserolle, høres et pipesignal, og kokefeltet slår seg automatisk av.

• Hvis alle varmesonene er slått av, slår kokefeltet seg automatisk av etter ca. 10 sekunder.

Betjeningsfelt

3 Fuktighet (f.eks. en våt klut) eller overkokende

væsker på betjeningsfeltet fører til at alle varmesonene slår seg av øyeblikkelig.

Varmesoner

• Hvis en av varmesonene ikke blir koplet ut etter en viss tid eller kokenivået ikke blir endret, kopler den aktuelle varmesonen seg ut automatisk.

Kokenivå Slås av etter

V, 1 -2 6 timer 3 - 4 5 timer 5 4 timer 6 - 9 1,5 timer

Page 13

Tips til koking og steking

Akrylamidopplysninger

Ifølge de nyeste vitenskapelige resultatene kan sterk bruning av matvarer, spesielt ved stivelsesholdige produkter, forårsake helsemessige skader på grunn av akrylamid. Derfor anbefaler vi å tilberede matrettene ved lave temperaturer og ikke brune maten for sterkt.

Kokekar

• Gode kokekar identifiserer du på kokekarets bunn. Bunnen skal være så tykk og plan som mulig.

• Kokekar av stålemalje eller med aluminiums- eller kobberbunn kan forårsake misfarging på glasskeramikkens overflate, som vanskelig eller ikke lar seg fjerne.

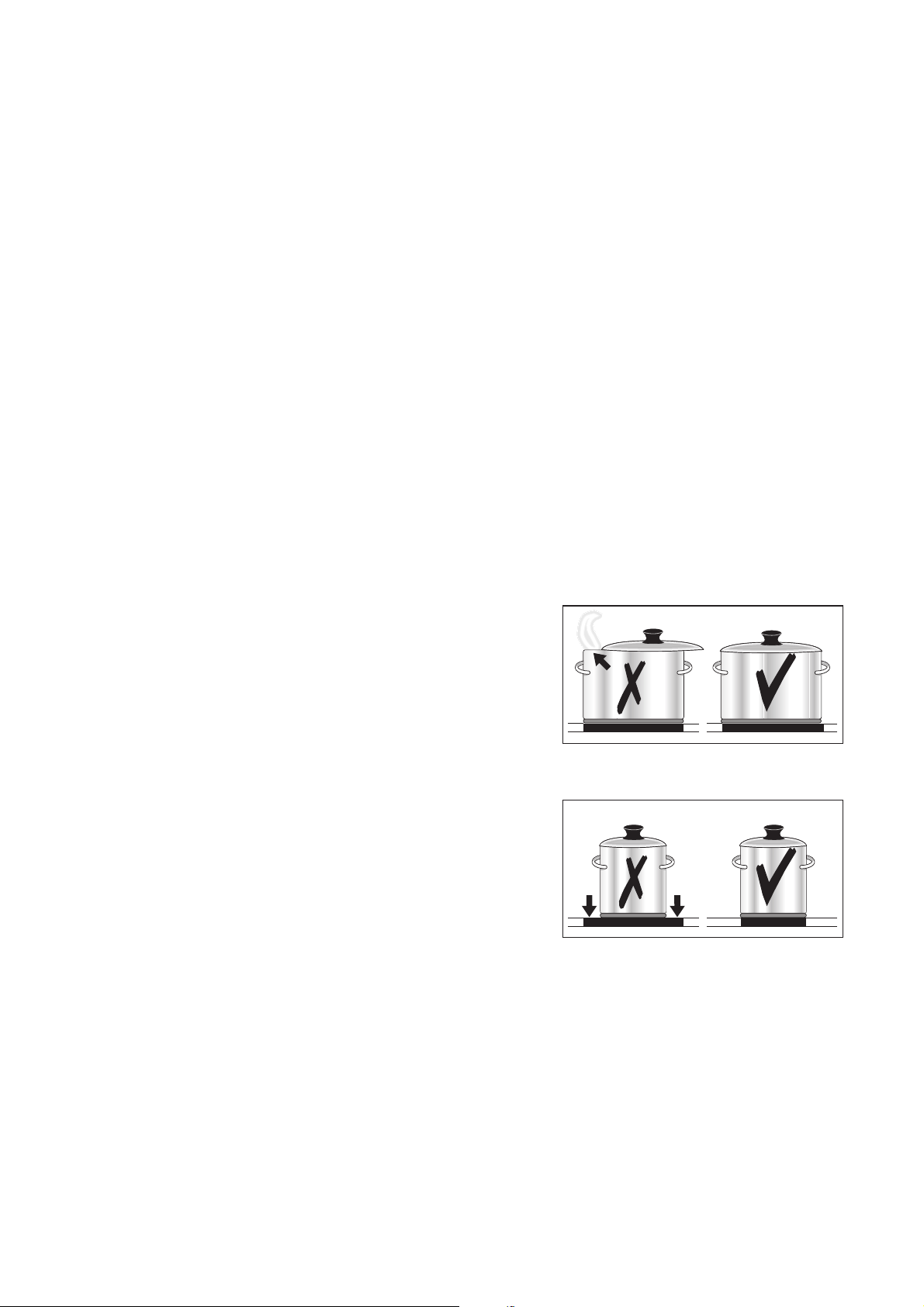

Energisparing

2 Sett alltid kokekaret på kokesonen før du slår

kokesonen på.

2 Dekk godt til gryter med et lokk, hvis mulig.

2 Slå av kokesonen før tilberedningstiden er ute,

for å utnytte restvarmen.

2 Kokekarets bunn og kokesonen bør være like

store.

Page 14

Eksempler på bruk ved tilberedning

Angivelsene i følgende tabell er veiledende.

Kokeni-våTilberednings-

prosess

0 Ettervarme, Av-stilling

V Holde varm

1-2

2-3 Mørkoking

3-4

4-5 Koking

6-7

7-8

Smelting

Størkning Eggeomelett, eggestand 10-40 min. Tilberedes med lokk

Dampkoking

Smørdamping

Lett

steking

Kraftig

steking

Holde varm ferdig tilberedte

smelting av smør, sjokolade,

Mørkoke ris og melkeretter Oppvarming av ferdigretter

Smørdampe grønnsaker, fisk

Koking av større matvare-

mengder, gryteretter og sup-

Snitsler, cordon bleu, kotelet-

ter, frikadeller, stekepølser, le-

ver, sausejevninger, egg,

eggekake, frityrkoke munker

Potetlapper, hoftestykker, ste-

egnet for Varighet Anvisninger/tips

retter

Hollandaisesaus,

gelatin

Brune kjøtt

Dampe poteter 20-60 min.

per

ker, flatbiff

etter behov Tildekkes

5-25 min. Rør om av og til

Tilsett minst dobbelt meng-

25-50 min.

20-45 min.

60-150 min.

stekes

fortløpende

5-15 min.

per panne

de væske til risen, melke-

retter omrøres av og til

Grønnsaker tilsettes litt væs-

ke (noen spiseskjeer)

Bruk lite væske, f. eks.:

maks.

¼ l vann til

750 g poteter

opptil 3 l væske pluss ingre-

dienser

Snus av og til

Oppkoking

Bruning

Frityrkoking

Oppkoking av større mengder vann, koke nudler, bruning av kjøtt (gulasj, gryte-

stek), frytyrkoking av pommes frites

Page 15

Rengjøring og pleie

Forsiktig! Forbrenningsfare på grunn av rest-

varme.

1 OBS! Skarpe og skurende rengjøringsmidler

skader apparatet. Rengjør med vann og oppvaskmiddel.

1 OBS! Rester etter rengjøringsmidler skader

apparatet. Fjern rester med vann og oppvaskmiddel.

Rengjør apparatet etter hver gangs bruk.

1. Tørk av apparatet med en klut fuktet med oppvaskvann.

2. Tørk apparatet tørt med en ren klut.

Fjerne smuss

1. Hold en rengjøringsskrape på skrått mot glasskeramikkens overflate.

2. Fjern smusset ved å la klingen gli over overflaten.

3. Tørk av apparatet med en klut fuktet med opp-

vaskvann.

4. Tørk apparatet tørt med en ren klut.

type smuss straks når apparatet er avkjølt med

sukker, sukkerholdige matvarer ja --kunststoff, aluminiumsfolie ja --kalk- og vannstriper --- ja fettsprut --- ja metallisk glinsende misfarging --- ja

*rengjøringsskrape og rengjøringsmiddel for glasskeramikk el-

ler rustfritt stål får du kjøpt hos fagforhandler

3 Hardnakkede smussflekker fjernes med et

rengjøringsmiddel for glasskeramikk eller rustfritt stål.

3 Striper eller mørke flekker i glasskeramikken

kan ikke fjernes, men dette har ingen innflytelse på apparatets funksjon.

Metalldekorstriper

1 OBS! Ikke bruk eddik, sitron eller kalkløsende

midler på metalldekorstripene på kokefeltet, ellers oppstår det matte flekker. Ikke press flate gjenstander (f.eks. kniver) under dekorstripene ved rengjøring, da kan de løsne.

1. Tørk av metalldekorstripene med en fuktig klut og litt oppvaskmiddel.

2. Bløtgjør inntørket smuss med en våt klut. Tørk deretter bort og tørk godt.

fjern

rengjøringsskrape*

rengjøringsmiddel for

glasskeramikk eller rust-

fritt stål*

Page 16

Hva må gjøres hvis …

Problem Mulig årsak Løsning

Varmesonene slår seg ikke på eller fungerer ikke

Restvarmeindikatoren gir ingen melding

Oppkokingsautomatikken slår seg ikke på

Det er gått mer enn 10 sekunder siden apparatet ble slått på

Barnesikringen er aktivert l Deaktiver barnesikringen (se kapit-

Du har berørt flere sensorfelt samtidig

Sensorfeltene er delvis dekket av en fuktig klut eller væske

Nødutkopleren har løst seg ut Slå apparatet på igjen Forriglingen er aktivert l Deaktiver forriglingen (se kapittelet

Varmesonen har vært innkoplet i så kort tid at den ikke er blitt varm nok

Varmesonen har restvarme ennå h Det høyeste kokenivået er innstilt Ç Det høyeste kokenivået har samme

Kokenivået stilles inn med sensorfeltet

Slå apparatet på igjen.

telet ”Barnesikring”) Berør kun ett sensorfelt

Fjern kluten eller væsken. Slå apparatet på igjen.

”Forrigle/frigjøre betjeningsfeltet“) Hvis varmesonen er varm, må du ta

kontakt med kundetjenesten.

La varmesonen avkjøle seg

effekt som oppkokingsautomatikken.

1.Slå av varmesonen

1.Varmefeltet stilles inn over

sensorfeltet

Signaltonen lyder og apparatet kobler seg inn, og så ut igjen etter 5 sek.; etter 5 sek. lyder en ny signaltone

_ lyser Overoppvarmingsbeskyttelsen for

e og tall vises. Feil i elektronikken Kople apparatet fra strømnettet

Hvis du ikke får rettet på problemet med løsningstipsene over, ta kontakt med din forhandler eller med kundeservice.

Berøringsfeltet skal dekkes til, f.eks. med en lapp

varmesonen har løst seg ut

Ikke legg fra deg gjenstander på betjeningsfeltet

Slå av varmesonen. Slå varmesonen på igjen

noen minutter (ta ut sikringen i husets installasjon) Hvis e vises når du slår apparatet på igjen, ta kontakt med kundeservice

1 Advarsel!Reparasjoner på apparatet må kun

utføres av fagpersoner. Ukyndig utførte reparasjoner kan føre til alvorlig fare for den som bruker apparatet.

3 Feil som er oppstått på grunn av feil bruk av

apparatet kan ikke rettes kostnadsfritt av kundetekniker eller forhandler, selv om dette skjer innenfor reklamasjonstiden.

Page 17

Avfallsbehandling

Emballasjemateriale

Emballasjematerialene er miljøvennlige og kan resirkuleres. Kunststoffene er merket med f.eks . >PE<, >PS< osv. Sørg for å kaste emballasjematerialene ifølge merkingen i den kommunale avfallshåndteringens oppsamlingsbeholdere.

2 Kassert apparat

Symbolet W på produktet eller på emballa-

sjen viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvenser for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.

Page 18

Montasjeveiledning

Sikkerhetsanvisninger

Lover, forordninger, direktiver og standarder som gjelder i det landet der apparatet skal brukes, må overholdes (sikkerhetsbestemmelser, saks- og forskriftsmessig avfallsbehandling osv.). Montering skal kun utføres av fagperson. Minsteavstandene til andre apparater og møbler skal overholdes.

Det skal monteres en beskyttelsesbunn under apparatet.

Snittflatene på arbeidsplaten skal beskyttes mot fuktighet med et egnet tetningsmaterial. Tetningsmaterialet skal slutte tett mellom apparatet og benkeplaten. Unngå å montere apparatet rett ved dører og vinduer. Dører og vinduer som slår opp, kan forårsake at kjeler og lignende faller ned fra kokeplatene.

1 ADVARSEL!

Fare for personskade pga. elektrisk strøm.

• Nettilkoplingsklemmen er strømførende.

• Skill nettilkoplingsklemmen fra strømnettet.

• Ta hensyn til koplingsskjemaet.

• Ta hensyn til sikkerhetsanvisningene for elektrotek-

nikk.

• Sikre berøringsbeskyttelse ved å la apparatet monteres forskriftsmessig.

• La en utdannet elektriker utføre den elektriske tilkoplingen.

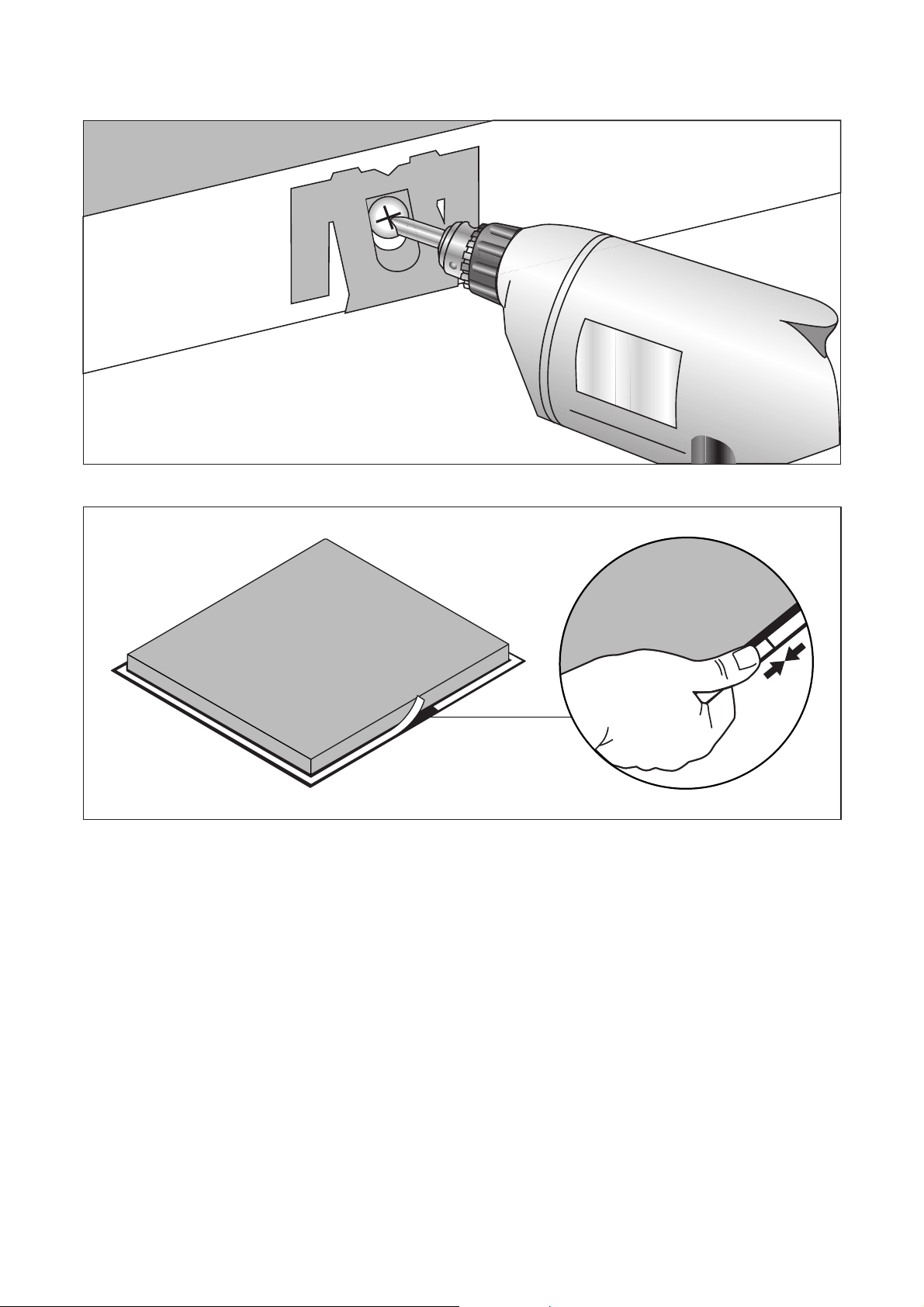

Lim på pakningen

• Rengjør benkeplaten i utskjæringsområdet.

• Lim det selvklebende tetningsbåndet med lim på

én side, rundt hele kanten av undersiden på den keramiske koketoppen. Ikke strekk tetningsbåndet. Skjøten skal plasseres midt på en av sidene. Etter utlegging (la den være et par mm for lang) skal endene legges butt i butt mot hverandre.

1 OBS!

Fare for skade pga. elektrisk strøm. Løse og uforsvarlige kontaktforbindelser kan overopphete klemmen.

• La klemmeforbindelsene utføres forskriftsmessig.

• Forhindre trekk i kabelen.

• Ved en- eller tofaset tilkopling må det brukes pas-

sende strømtilkoplingskabel av type H05BB-F Tmaks 90° (eller bedre).

• Hvis strømtilkoplingskabelen til dette apparatet er

skadet, må den skiftes ut med en spesiell tilkoplingskabel (type H05BB-F Tmaks 90°; eller bedre). Denne kabelen får du kjøpt hos kundetjenesten.

Den elektriske installasjonen må gjøres av autorisert installatør. Dersom apparatet tilkobles fast (uten kabel og plugg) må det i den elektriske installasjonen tilkoples en innretning som gjør det mulig å skille apparatet fra strømnettet med en universalpolet kontaktåpningsvidde på minst 3 mm. Egnete skilleinnretninger er f.eks. LS-bryter, sikringer (skruesikringer må tas ut av holderen), FI-bryter og kontaktorer.

Page 19

Garanti

Levering skjer etter kjøpsloven av 1.1.1989, supplert med "NEL's leveringsbetingelser" (kopi av disse fås hos din elektroforhandler). Oppstår det problemer med produktet, bør henvendelse skje til forhandler hvor produktet er kjøpt. OBS! Ta vare på kvitteringen. Den gjelder som garantibevis.

Page 20

Service og reservedeler

Service Trenger du service kontakt din lokale serviceforhandler. Forbered deg på samtalen og noter følgende:

Modell: ..................................................

PNCnummer: ..................................................

Serienummer: ..................................................

Kjøpsdato ..................................................

En klar og kortfattet beskrivelse av feilen:

..................................................................................

........

..................................................................................

........

Ta vare på kvitteringen, den gjelder som garantibevis.

Under følger oversikt over våre serviceforbindelser i de store byene:

Oslo

E-Service Oslo AS

Risløkkveien 2 0508 Oslo Telefon: 815 30 222 Faks: Email: Service: [email protected] Deler : [email protected] Verksted: [email protected]

Bergen:

E-Service Bergen AS

Øvre Fyllingsvei 81 5162 Laksevåg Telefon: 55 94 85 50 Faks: 55 94 85 51

Narvik:

Johansens Hvitevareservice

Tore Hundsgt. 48 8514 Narvik Telefon: 76944480 Mobil: 91849311

Kunder som kontakter service under garantiperioden bør forsikre seg om at alle nødvendige kontroller er utført, siden kunden vil bli belastet for arbeid som ikke skyldes mekaniske eller elektriske produktfeil.

Electrolux hovedkontor:

ELECTROLUX HOME PRODUCTS NORWAY AS

Postboks 77 Økern 0508 Oslo Telefon: 815 30 222 Faks: 22 63 55 54 Internett: www.electrolux.no

På våre internettsider vil du finne oppdatert produktinformasjon, bruksanvisninger og oversikt over våre serviceforbindelser og forhandlere og mye mer.

Kristiansand:

Elektroverkstedet A/S

Kirkevn. 4 Postboks 1027 Lund 4631 Kristiansand S Email: [email protected] Telefon: 38056440 Faks: 38056441

Stavanger:

E-Service Stavanger AS

Overlege Cappelens Gate 3, 4011 Stavanger Telefon : 51 91 18 50 Faks: 51 91 18 51 email: [email protected]

Trondheim:

Strax Trondheim AS,

Sorgenfriveien 16 7037 Trondheim Telefon: 73 82 14 80 Faks: 73 82 14 81

Page 21

Service

Ved tekniske forstyrrelser, kontroller først om du selv kan løse problemet ved hjelp av bruksanvisningen (kapittelet „Hva må gjøres, hvis...“)

Hvis du ikke kunne løse problemet, kan du ta kontakt med kundetjenesten eller en av våre servicepartnere.

For å kunne hjelp deg raskt, trenger vi følgende opplysninger:

– Modellbetegnelse – Produktnummer (PNC) – Serienummer (S-nr.)

(se typeskiltet for numrene)

– Type forstyrrelse – Eventuell feilmelding som meldes fra apparatet – den keramiske platens treplassers bokstav/tall-

kombinasjon

For at du alltid skal ha apparatets identifikasjonstall for hånden når du trenger dem, anbefaler vi at du skriver dem opp her:

Modellbetegnelse: .....................................

PNC: .....................................

S-nr. .....................................

Page 22

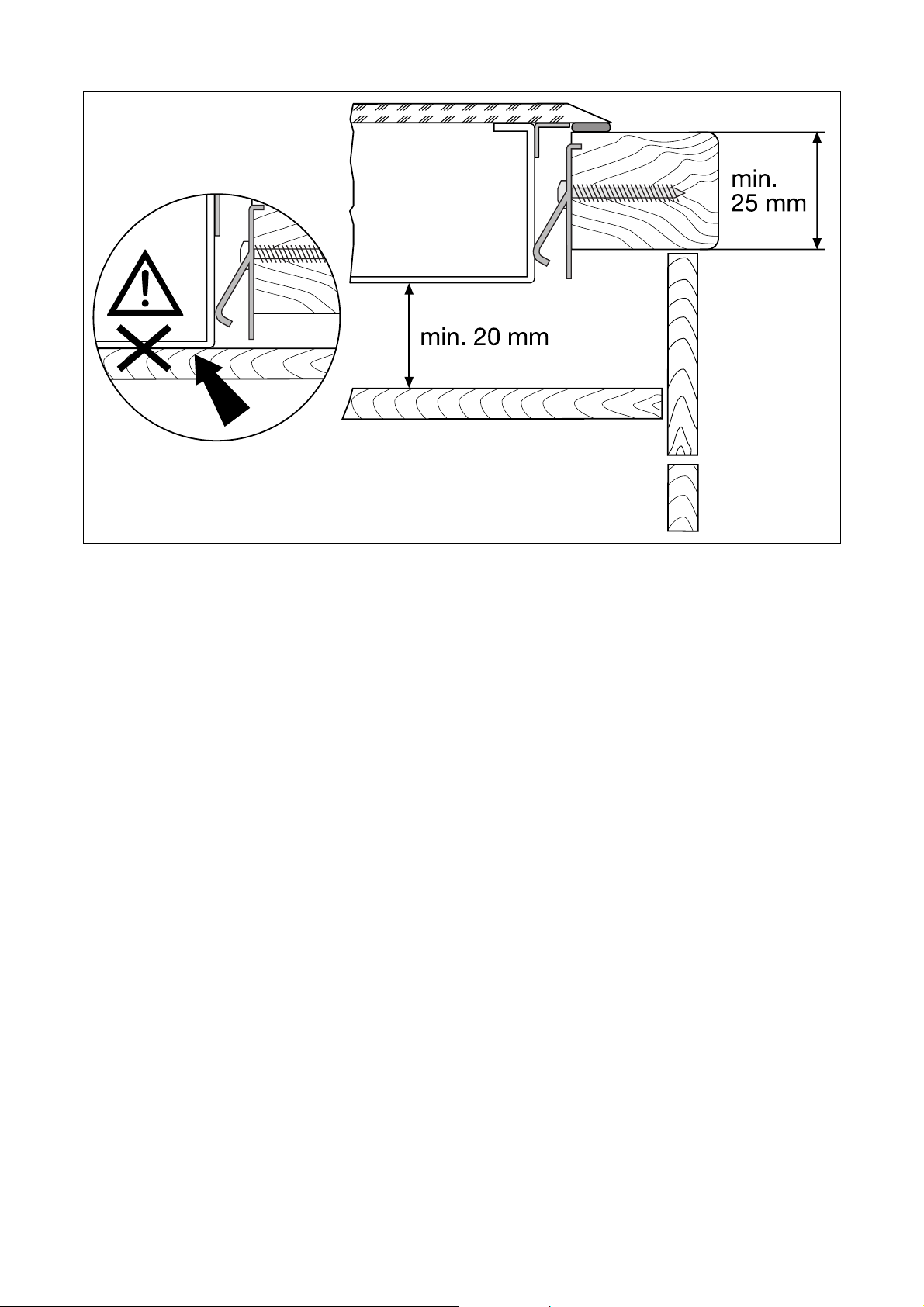

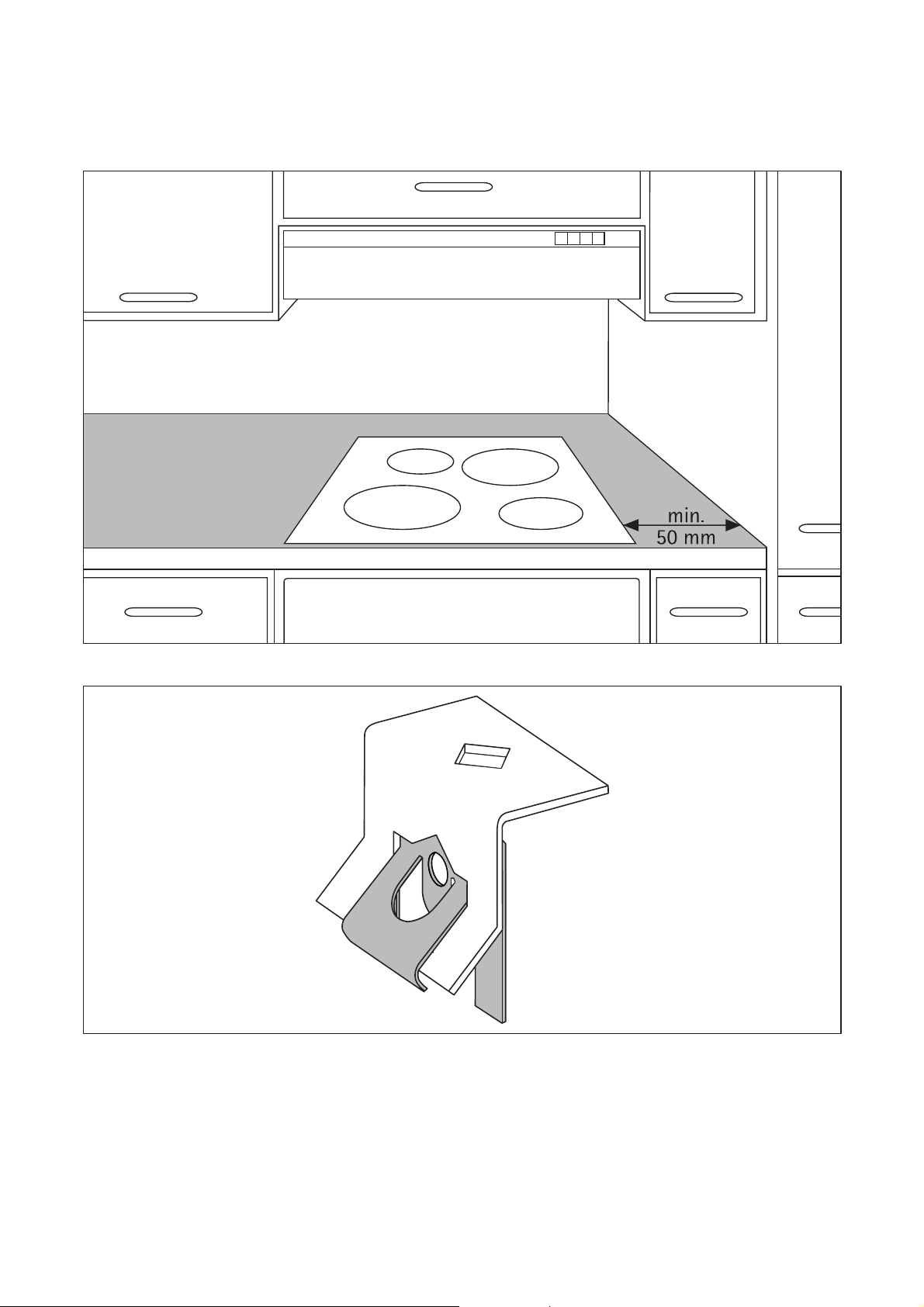

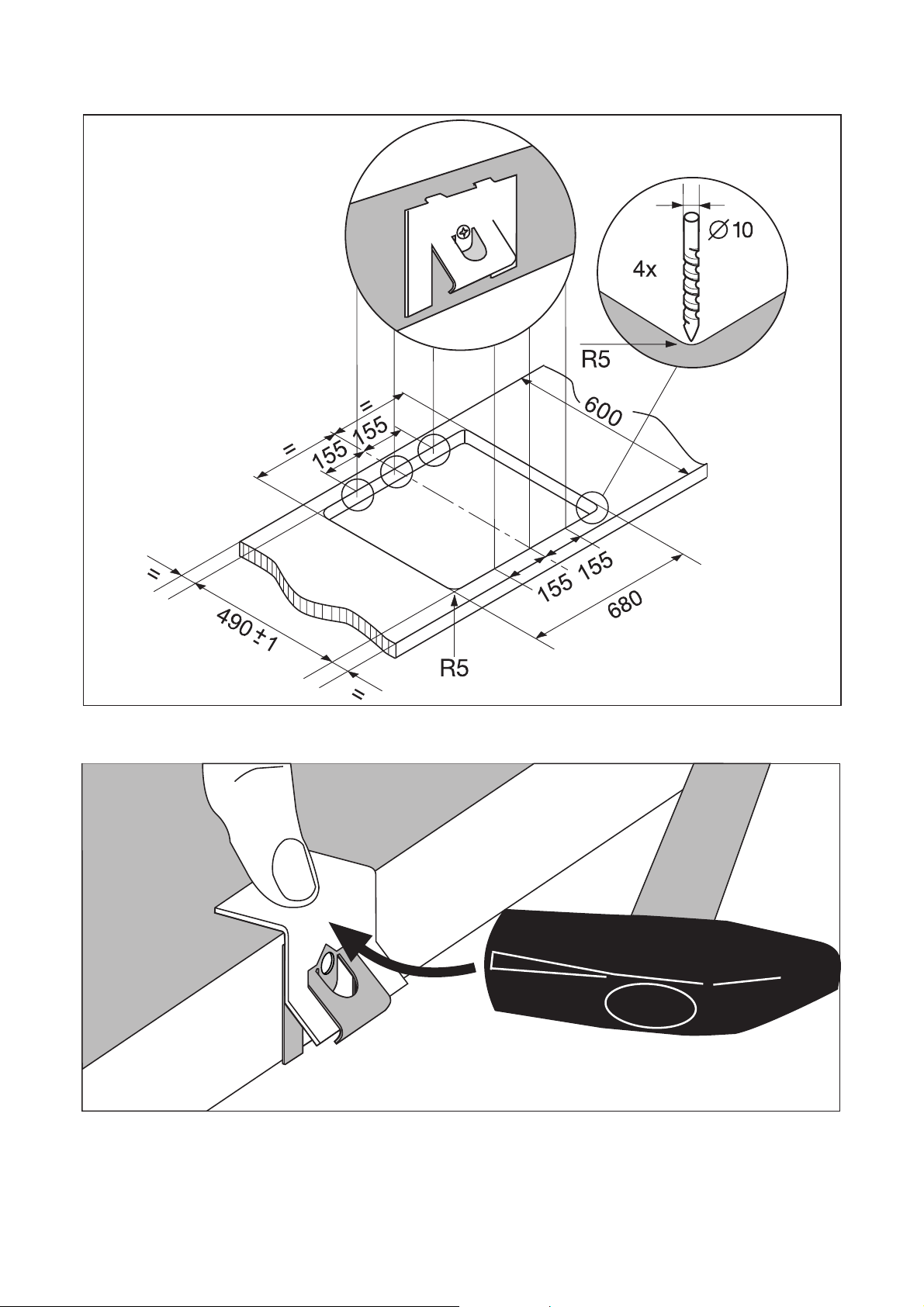

Montering / Montasje / Montering

Page 23

Page 24

Page 25

Page 26

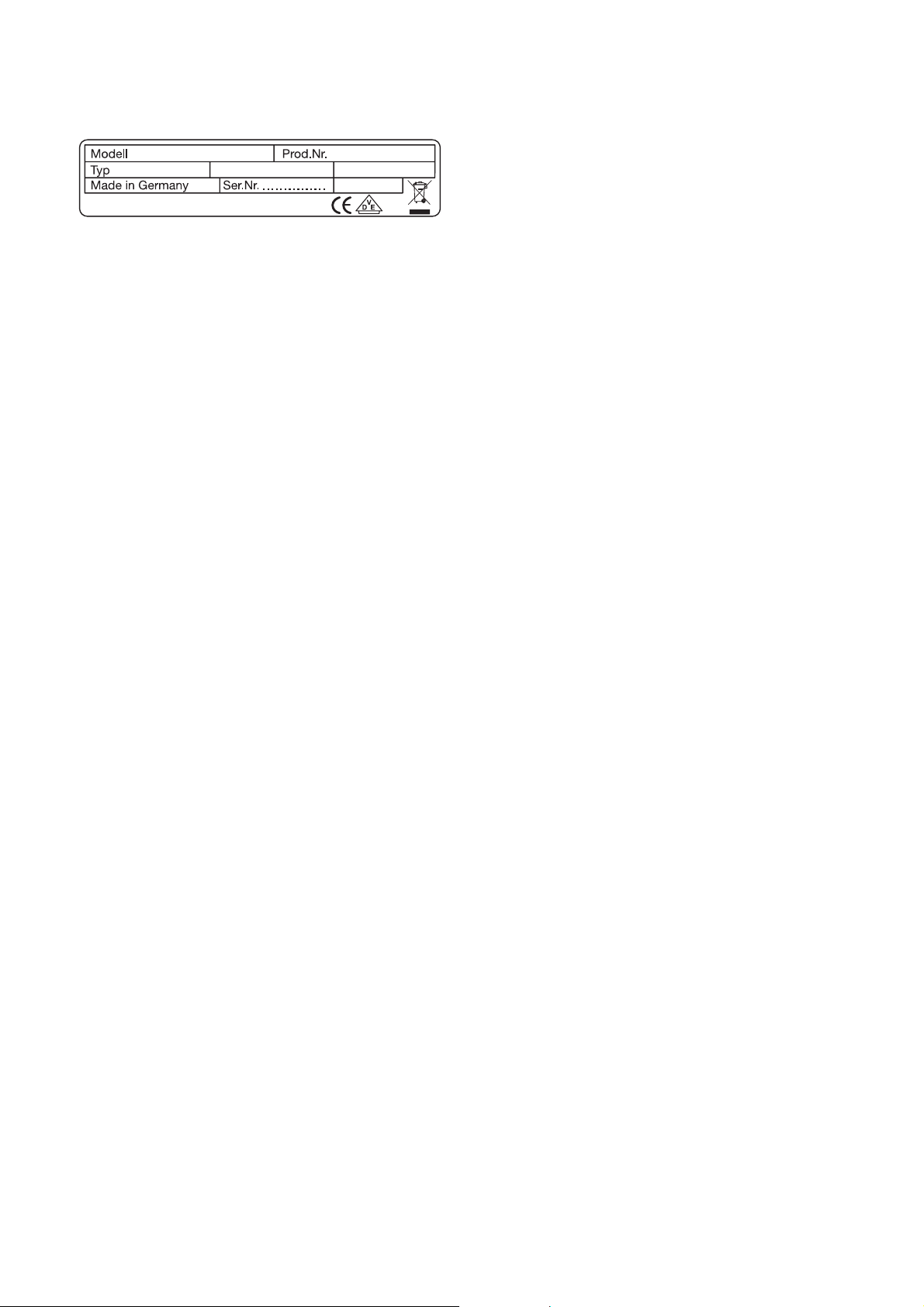

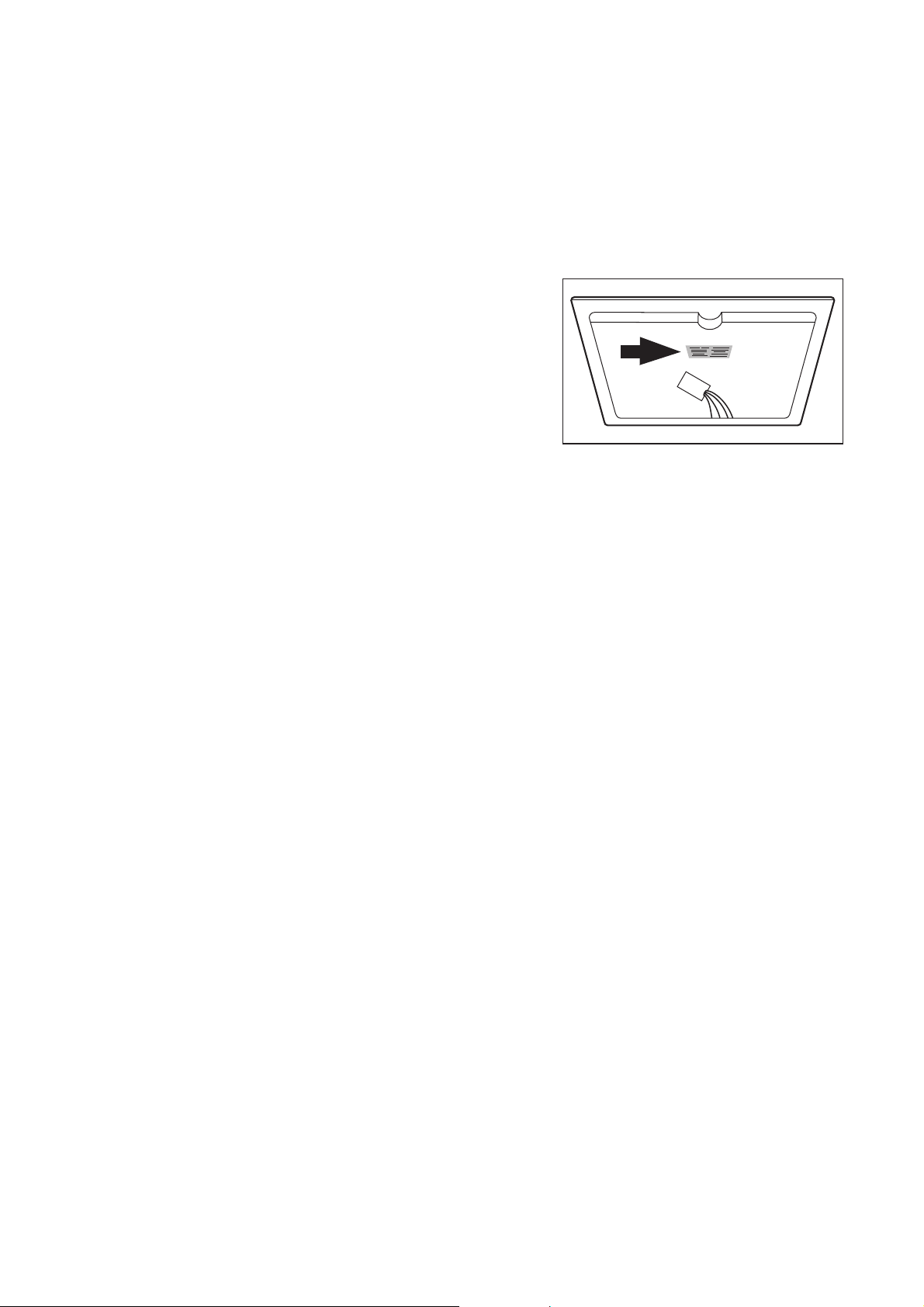

Typeskilt / Typeskilt / Typskylt

EHS 7621 X

55HDD77AO

ELECTROLUX

230 V 50 Hz

949 591 204

7,0 kW

Page 27

Page 28

Ret til ændringer uden varsel forbeholdes

Med forbehold om endringer

822 925 500-A-140705-01 Med reservation för ändringar

The Electrolux Group. The world´s No.1 choice.

The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group products (such as refrigerators, cookers, washing machines, vacuum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. USD 14 billion in more than 150 countries around the world.
