Page 1
brugsanvisning
Glaskeramisk-
kogezone
EHS68200U
Page 2
We were thinking of you
when we made this product
Page 3
Velkommen i Electrolux´ verden
Tak fordi du valgte et førsteklasses produkt, som du forhåbentlig får stor glæde
af fremover. Vores ambition er at tilbyde
en bred vifte af produkter, som forenkler
dit liv. Du kan se nogle eksempler på forsiden af denne brugsanvisning. Vi håber,
du vil bruge nogle minutter på at læse
denne vejledning igennem, så du kan
udnytte de fordele, som din nyerhvervelse byder på. Til gengæld kan vi love dig
et produkt, der er særdeles brugervenligt og giver tryghed i hverdagen.
God fornøjelse!
electrolux 3
Page 4
4 electrolux indhold
1
Indhold
Sikkerhed 5
Beskrivelse af apparatet 7
Betjening af apparatet 10
Koge- og stegetips 21
Rengøring og vedligeholdelse 24
Hvad skal man gøre, hvis … 26
Bortskaffelse 28

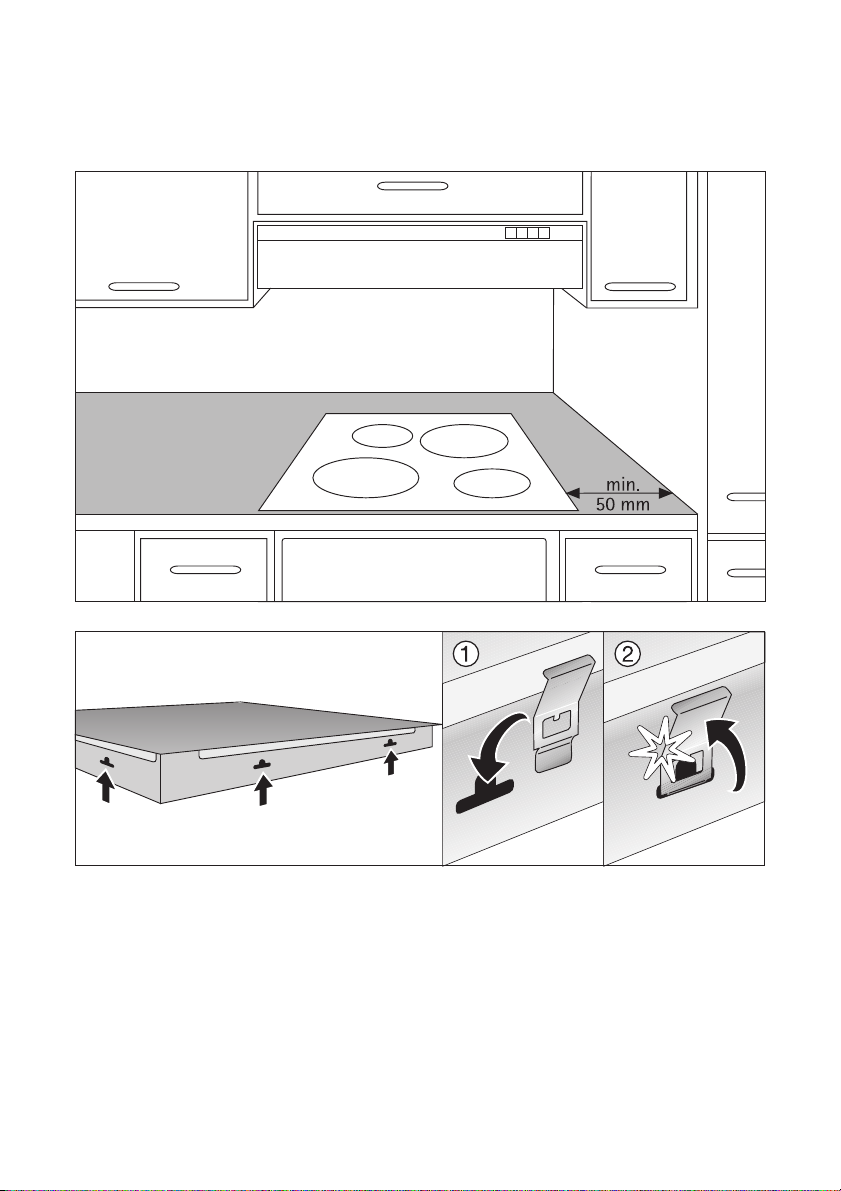

Monteringsvejledning 29

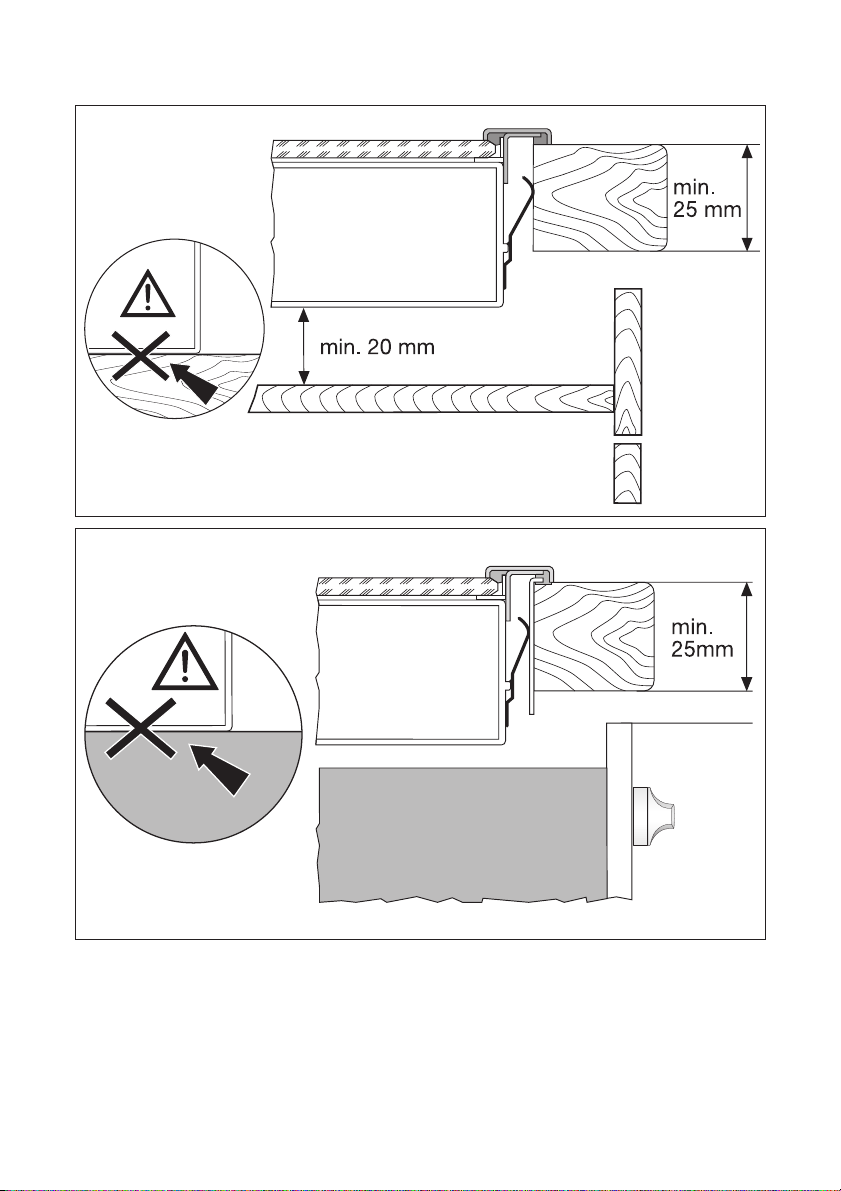

Montering 30
Garanti/Kundeservice 34
Service 38
Følgende symboler anvendes i denne brugervejledning:
Bemærk! Skal absolut læses! Vigtige instrukser om personsikkerhed, samt
oplysninger om, hvordan skader på apparatet forebygges
3 Generelle oplysninger og tips
2 Oplysninger om miljøbeskyttelse
z Farlig spænding
Page 5
Sikkerhed
Disse anvisninger bør overholdes, da
eventuelle skader i garantiperioden ellers ikke dækkes.
Anvendelsesformål
• Personer (herunder børn), der ikke
selv kan bruge apparatet på forsvarlig vis – på grund af fysiske, sansemæssige eller mentale handicaps,
eller på grund af manglende erfaring
eller viden – bør kun bruge apparatet
under tilsyn eller vejledning af en ansvarlig person.
• Apparatet må ikke være uden opsyn,
når der er tændt for det.
• Apparatet må kun bruges til normal
husholdningsmæssig tilberedning af
mad (kogning og stegning).
• Apparatet må ikke bruges som arbejds- eller frasætningsplads.
• Det er ikke tilladt at ombygge eller
ændre apparatet.
• Brændbare væsker, letantændeligt
materiale eller ting, der kan smelte
(f.eks. folie, kunststof, aluminium) må
ikke anbringes eller opbevares på eller tæt ved apparatet.
Børns sikkerhed
• Hold altid småbørn væk fra apparatet.
• Større børn må kun arbejde ved apparatet under en voksens vejledning
og opsyn.
• Vi anbefaler, at man slår børnesikringen til, så mindre børn og husdyr
ikke af vanvare kan tænde for apparatet.
sikkerhed electrolux 5
Generelt om sikkerhed
• Montering og tilslutning af apparatet
må kun foretages af en faguddannet
og autoriseret montør.
• Indbygningsapparater må kun indbygges og anvendes i passende
standardindbygningsskabe og bordplader.
• Ved driftsforstyrrelser eller skader i
glaskeramikken (brud, ujævnheder
eller revner) skal der slukkes for apparatet, og forbindelsen til nettet skal
afbrydes for at forebygge risikoen for
elektrisk stød.
• Reparationer må kun udføres af en
faguddannet og autoriseret installatør.
Sikkerhed under brug
• Overophedet fedtstof og olie selvantænder meget hurtigt. Bemærk!
Brandfare!
• Der er risiko for forbrændinger, hvis
der ikke udvises forsigtighed under
arbejde ved komfuret.
• Fjern mærkater og beskyttelsesfolie
fra glaskeramikken.
• Kabler fra el-komfurer må ikke kunne
komme i nærheden af varme overflader, f.eks. på komfur eller kogegrej.
• Sluk altid for kogezonerne, når de
ikke er i brug.
Sikkerhed ved rengøring
• Inden rengøring skal der slukkes for
apparatet, og det skal være kølet af.
• Af sikkerhedsgrunde er det ikke tilladt at rengøre apparatet med
damp- eller højtryksrenser.
Undgå at beskadige apparatet
• Glaskeramikken kan tage skade,
hvis der falder noget ned på den.
• Knubs fra kogegrej kan beskadige
kanten af glaskeramikken.
Page 6
6 electrolux sikkerhed
• Hvis et kogekar med defekt bund
køres hen over glaskeramikken, kan
den blive ridset; det gælder også kogekar af støbejern eller støbt aluminium.
• Ting der kan smelte og koge over
kan brænde sig fast i glaskeramikken og bør fjernes omgående.
• Undgå, at gryder og pander koger
tørre. Det kan beskadige kogegrejet
eller den glaskeramiske plade.
• Tænd aldrig for en kogezone, hvis
den er tom, eller der står en tom gryde eller pande på den.
Page 7
Beskrivelse af apparatet
Udstyr til kogeplade
Enkelt-kogezone
1200 W
Stegezone
2200
beskrivelse af apparatet electrolux 7
1400/
W
Betjeningspanel
Trekredskogezone
800/1600/2300 W
Oversigt over betjeningspanelet
Indikatorer for kogezoner
Urfunktion
Ur
Indikator for ur
Indikator
Yderste/midterste kreds
Tænd/sluk
Kontrollamper
trekreds kogezone
Betjeningspanel
Enkelt-kogezone
1800 W
Lås
med kontrollampe
Tænd/sluk
med kontrollampe
Kontrollampe, stegezone
Yderste kreds
Tænd/sluk
Valg af kogetrin
Page 8
8 electrolux beskrivelse af apparatet
Finger touch-taster (sensorfelter)
Apparatet betjenes med finger touch-taster (sensorfelter). Funktionerne styres
ved at berøre finger touch-tasterne, og
de bekræftes med indikatorer og signaler (toner).
Finger touch-tasterne skal berøres oppefra, uden at dække nabotaster.
Finger touch-taste (sensorfelt) Funktion
Tænd/sluk Tænde og slukke for apparatet
Øge indstillinger Øge kogetrin/ -tid
Mindske indstillinger Mindske kogetrin/-tid
Ur Ur, valg af funktion
Lås Låse betjeningspanel/ophæve låsning
Tænde og slukke for tre-
kreds kogezone
Stegezone Tænde og slukke for den ydre varme-
Tænd/sluk ydre varmekredse
kreds
Page 9
beskrivelse af apparatet electrolux 9
Indikatorer
Indikator Beskrivelse
Kogezonen er slukket
Trin til varmholdning Trin til varmholdning
- Kogetrin Kogetrin er indstillet
Opkogsautomatik Opkogsautomatik er slået til
Fejl Der er forekommet en fejlfunktion
Restvarme Kogezonen er stadig varm
Børnesikring Lås/børnesikring er slået til
Automatisk frakobling Frakobling er slået til
Restvarmeindikator
Advarsel! Forbrændingsrisiko ved
restvarme. Når der er slukket for kogezonerne, varer det nogen tid, inden de er kølet af. Hold øje med
restvarmeindikatoren .
Man kan udnytte restvarmen til at
smelte madvarer og holde maden
varm.
Page 10
10 electrolux betjening af apparatet
Betjening af apparatet
Tænde og slukke for apparatet
Betjeningspanel Indikator Kontrollampe
Tænde Berør i 2 sekunder / lyser
Slukke Berør i 1 sekund / ingen slukkes
Når der er tændt for apparatet, skal
der inden ca. 10 sekunder vælges
kogetrin eller funktion; ellers slukkes der automatisk for apparatet.
Indstille kogetrin
Betjeningspanel Indikator
Øge Berør . til
Mindske Berør . til
Slukke Berør og samtidig
Hold-varmt-trinnet ligger mellem
og . Det bruges til at holde ma-
den varm.
Page 11
Tænde og slukke for de yderste
varmekredse
Ved at tænde eller slukke for de yderste
varmekredse kan man afpasse varmearealet efter størrelsen af kogekarrets
bund.
De yderste varmekredse kan kun
kobles til, når der i forvejen er tændt
for den/de inderste varmekreds(e).
betjening af apparatet electrolux 11
Trekreds-kogezone
Slå mellemste varmekreds til Berør i 1-2 sekunder En kontrollampe lyser
Slå yderste varmekreds til Berør i 1-2 sekunder 2 kontrollamper lyser
Slå yderste varmekreds fra Berør i 1-2 sekunder Anden kontrollampe slukkes
Slå mellemste varmekreds fra Berør i 1-2 sekunder Første kontrollampe slukkes
Stegezone
Slå yderste varmekreds til Berør i 1-2 sekunder lyser
Slå yderste varmekreds fra Berør i 1-2 sekunder slukkes
Finger-touch taste
(sensorfelt)
Finger-touch taste
(sensorfelt)
Kontrollampe
Kontrollampe
Page 12
12 electrolux betjening af apparatet
Låse betjeningspanel/ophæve låsning
Når som helst under madlavningen kan
man låse betjeningspanelet (undtagen
tasten “Tænd/sluk”). Derved undgår
man at ændre indstillingerne, hvis man
f.eks. tørrer betjeningspanelet af med en
karklud.
Betjeningspanel Indikator
Tænde Berør . (i 5 sekunder)
Slukke Berør . tidligere indstillet kogetrin
Når der slukkes for komfuret, kobles låsetasten automatisk fra.
Page 13
Brug af opkogningsautomatik
Alle kogezoner har opkogningsautomatik. Når der indstilles et kogetrin med
og startes på , slår kogezonen i et vist
stykke tid over på fuld effekt og skifter så
automatisk til det indstillede kogetrin.
betjening af apparatet electrolux 13
Tænde
Betjeningspanel
Berør . til (efter 5 sekunder)
Mulige
kogetrin
Indikator
(kun fra )
Slukke Berør . til / til
Må ikke bruges Berør . til til
Hvis man under det automatiske opkog vælger et højere kogetrin,
f.eks. fra til , afpasses opkogningstiden efter det nye kogetrin.
Hvis der er restvarme på kogezonen
(indikatoren ), udføres det automatiske opkog ikke.
Page 14
14 electrolux betjening af apparatet
Varigheden af det automatiske opkog
afhænger af det indstillede kogetrin.
Kogetrin Varigheden af det automatiske opkog [min:sek]
v
1
2
3
4
5
6
7
8
9
0:30
1:00
1:40
4:50
6:30
10:10
2:00
3:30
4:30
---
Page 15
betjening af apparatet electrolux 15
Brug af børnesikring
Børnesikringen bruges til at hindre, at
der tændes for apparatet.
Tilkobling af børnesikring
Tri n Betjeningspanel Indikator/signal
1. Tænd for apparatet (uden at indstille
kogetrin)
2. Berør , til der kommer et signal Signal (tone)
3. Berør .
Komfuret slukkes. Børnesikring er slået til.
Ignorere børnesikring
Denne funktion bruges til at koble børnesikringen fra, så apparatet kan bruges
en enkelt gang; bagefter er børnesikringen stadig slået til.
Tri n Betjeningspanel Indikator/signal
1. Tænde for komfuret
2. Berør samtidig og / signal (tone)
Apparatet kan bruges normalt indtil der atter slukkes for det.
Når børnesikringen er slået fra skal
der indstilles et kogetrin eller en
funktion inden ca. 10 sekunder, ellers afbryder apparatet automatisk.
Frakobling af børnesikring
Tri n Betjeningspanel Indikator/signal
1. Tænde for komfuret
2. Berør , til der kommer et signal Signal (tone)
3. Berør .
Komfuret slukkes. Og børnesikringen er slået fra.
Page 16
16 electrolux betjening af apparatet
Brug af uret
Funktion Betingelse Resultat, når tiden er
Automatisk
slukkefunktion
Minutur ved kogezoner, der ikke er i
Hvis man samtidig indstiller minuturet og et kogetrin for denne kogezone, slukkes kogezonen, når den
indstillede tid er gået.
Når der slukkes for en kogezone,
slukkes der samtidig for den valgte
urfunktion.
når der er indstillet kogetrin signal (tone)
brug
gået
00 blinker
kogezone slukkes auto-
matisk
signal (tone)
00 blinker
Page 17
betjening af apparatet electrolux 17
Vælge kogezone
Tri n Betjeningspanel Indikator
1. Berør 1gang Kontrollampen for den første
kogezone blinker
2. Berør 1gang Kontrollampen for den anden
kogezone blinker
3. Berør 1gang Kontrollampen for den tredje
kogezone blinker
4. Berør 1gang Kontrollampen for den fjerde
kogezone blinker
Hvis kontrollampen blinker langsommere, kan et kogetrin indstilles
eller ændres.
Hvis der er indstillet flere urfunktioner, vises efter nogle sekunder den
urfunktion, hvor resttiden er kortest,
og den tilhørende kontrollampe
blinker.
Page 18
18 electrolux betjening af apparatet
Indstille tid
Trin Betjeningspanel Indikator
1. Vælg kogezone Kontrollampen for den valgte kogezone
blinker
2. Berør eller 00 til 99 minutter
Efter nogle sekunder blinker kontrollampen langsommere.
Tiden er indstillet.
Uret tæller ned.
Slå TIMER-funktionen fra
Trin Betjeningspanel Indikator
1. Vælg kogezone Kontrollampen for den valgte kogezone
blinker hurtigere.
Den resterende tid vises
2. Berør Resttiden tæller ned til 00.
Kontrollampen slukker.
TIMER-funktionen for den valgte kogezone er slået fra.
Ændre tid
Trin Betjeningspanel Indikator
1. Vælg kogezone Kontrollampen for den valgte kogezone
blinker hurtigere
Den resterende kogetid vises
2. Berør eller 01 til 99 minutter
Efter nogle sekunder blinker kontrollampen langsommere.
Tiden er indstillet.
Uret tæller ned.
Page 19
betjening af apparatet electrolux 19
Vise resterende kogetid for en kogezone
Trin Betjeningspanel, felt Indikator
1. Vælg
kogzone
Kontrollampen for den valgte kogezone
blinker hurtigere
Den resterende kogetid for en kogezone vises
Efter nogle sekunder blinker kontrollampen langsommere.
Slå signal (tone) fra
Trin Betjeningspanel, felt Signal (tone)
1. Berør . Bekræft-tone
Signalet ophører
Page 20
20 electrolux betjening af apparatet
Automatisk frakobling
Kogesektion
• Der skal vælges kogetrin for en kogezone højst 10 sekunder efter, at
der er tændt for kogesektionen. Ellers slukkes der automatisk for kogesektionen.
• Hvis et eller flere sensorfelter dækkes i mere end 10 sekunder af ting
(gryde, grydelap o.l.), lyder et signal
og kogefeltet slukker automatisk.
• Når der slukkes for alle kogezoner,
slukkes der automatisk for kogesektionen efter ca. 10 sekunder.
Betjeningspanel
• Der lyder et signal, hvis et eller flere
sensorfelter dækkes til i over 10 sekunder, når der er slukket for kogesektionen. Tonen slås automatisk fra,
når sensorfelterne ikke længere er
dækket til.
Kogezoner
• Hvis der efter nogen tid ikke bliver
slukket for en kogezone eller ændret
kogetrin, slukkes der automatisk for
denne kogezone. bliver vist. Kogezonen kan først bruges igen, når
den har været sat på 0.
Kogetrin Frakobling efter
v, 1 - 2 6 timer
3 - 4 5 timer
5 4 timer
6 - 9 1,5 timer
Page 21
Koge- og stegetips
Oplysning om akrylamid
Ifølge de nyeste videnskabelige un-
dersøgelser kan kraftig bruning/
ristning af – specielt stivelsesholdige – madvarer medføre en sundhedsrisiko på grund af stoffet
akrylamid. Derfor anbefaler vi at tilberede maden ved lavest mulig temperatur og undgå kraftig bruning.
koge- og stegetips electrolux 21
Page 22
22 electrolux koge- og stegetips
Kogegrej
• Godt kogegrej kan man kende på
bunden. Bunden skal være så tyk og
plan som muligt.
• Kogegrej af emaljeret stål eller med
alu- eller kobberbund kan give misfarvninger på glaskeramikken, der
kan være svære eller umulige at få af.
Spar på energien
Sæt altid kogekarret på
kogezonen, inden der tændes for
den.
Læg så vidt muligt altid låg på gryder.
Sluk for kogezonen, inden tilberedningen er slut, så restvarmen udnyttes.
Grydens bund og kogezonen bør
være lige store.
Page 23
Praktiske eksempler på madlavning
Angivelserne i de følgende tabeller er
omtrentlige.
koge- og stegetips electrolux 23
Varme-
trin
0
V Varmetrin
1-2
2-3
3-4
4-5
6-7
7-8
9
Til-
beredning
Smeltning
Stivne
Madvarer,
der opsuger væde
Dampning
Grydesteg-
ning
Kogning
Skånsom
stegning
Stegning
ved kraftig
varme
Opkogning
Bruning
Friture-
kogning
egnet til Tilb.tid Råd / Tips
Eftervarme, Indstilling: 'Sluk-
Holde færdige retter varme efter behov Med låg
smelte smør, chokolade,
Mørkogning af ris- og mæl-
Opvarmning af færdigretter
Dampning af grøntsager,
Grydestegning af kød
Dampning af kartofler 20-60 min.
Tilberedning af større
mængder mad, sammen-
kogte retter og supper
Schnitzler, cordon bleu, ko-
teletter, frikadeller, middags-
pølser, lever, opbagt sovs,
æg, æggekage, æbleskiver
Kartoffelkroketter, mørbrad-
Opvarmning af store mængder vand, kogning af pasta, bruning af kød
ket'
Hollandaisesovs,
husblas
Soufflé, æggekage 10-40 min. Tilberedes med låg
keretter
fisk
bøffer, steaks
(gullasch, grydesteg), friturekogning af pommes frites
5-25 min. Rør jævnligt i maden
Tilsæt mindst dobbelt så
meget væske som ris;
25-50 min.
20-45 min.
60-150 min.
bages
efterhånden
5-15 min.
pr. pandefuld
mælkeretter omrøres
jævnlig under tilberednin-
gen
Grøntsager tilsættes lidt
væde (nogle spiseskeful-
de)
Brug så lidt væde som
muligt, f.eks.: højst
vand til 750 g kartofler
Op til 3 l væske plus in-
gredienser
Vendes undervejs
Vendes undervejs
¼
l
Page 24
24 electrolux rengøring og vedligeholdelse
Rengøring og vedligeholdelse
Forsigtig! Forbrændingsrisiko ved
restvarme.
Bemærk! Skarpe og skurende rengøringsmidler skader apparatet.
Rengør apparatet med vand og opvaskemiddel.
Bemærk! Rester af rengøringsmidler skader apparatet. Fjern rester
med vand og opvaskemiddel.
Page 25
rengøring og vedligeholdelse electrolux 25
Rengør apparatet, hver gang det har været i brug.
1. Tør apparatet af med en fugtig klud
og lidt opvaskemiddel.
2. Tør efter med en ren klud.
Fjern fastsiddende snavs
1. Sæt en glasskraber skråt ned mod
glaskeramikken.
2. Fjern snavs ved at lade skraberens
blad glide ind under det.
3. Tør apparatet af med en fugtig klud
og lidt opvaskemiddel.
4. Tør efter med en ren klud.
fjernes
Snavsets art straks efter afkøling med
Sukker, sukkerholdig mad ja --Kunststof, stanniol ja --Kalk- og vandrande --- ja
Fedtstænk --- ja
Metalskinnende misfarvninger --- ja
*Glasskrabere og pudsemiddel til glaskeramik el-
ler rustfrit stål fås i hvidevareforretninger
Fastsiddende snavs fjernes med et
pudsemiddel til glaskeramik eller
rustfrit stål.
Skrammer eller mørke pletter i glaskeramikken kan ikke fjernes; men
de betyder ikke noget for apparatets funktion.
Glasskraber*
Pudsemiddel til gla-
skeramik eller rustfrit
stål*
Page 26
26 electrolux hvad skal man gøre, hvis …
Hvad skal man gøre, hvis …
Problem Mulig årsag Udbedring
Man kan ikke tænde for kogezonerne, eller de virker ikke
Der udsendes et signal, mens
der er slukket for komfuret
Restvarmeindikatoren viser
ikke noget
Opkogningsautomatikken bliver ikke slået til
Der lyder et signal; der tændes
automatisk for maskinen og
slukkes efter 5 sekunder; efter
5 sekunder lyder der igen et
signal
lyser Kogezonens varmesikring er
Der er gået mere end 10 sekunder, siden der blev tændt
for apparatet
Børnesikringen er slået til Slå børnesikringen fra
Flere sensorfelter blev berørt
samtidig
Automatisk frakobling er blevet udløst
Låsen er slået til
Betjeningspanelet er helt eller
delvis dækket af en genstand
Der har kun været tændt for
kogezonen i kort tid, så den
endnu ikke er varm
Der er stadig restvarme på kogezonen
Det højeste kogetrin er valgt Det højeste kogetrin har sam-
Kogetrinnet er indstillet med
sensorfeltet
Sensorfeltet tænd/sluk er
dækket til, f.eks. af en karklud
blevet udløst
Automatisk frakobling er ble-
vet udløst
Tænd atter for komfuret
(se kapitlet ”Børnesikring“)
Berør kun ét sensorfelt
Hvis der ligger noget på betjeningspanelet (gryde, grydelap
eller lignende): Fjern det. Tænd
atter for komfuret
Slå låsen fra (se kapitlet ”Låse
betjeningspanel/ophæve låsning“)
Fjern den pågældende genstand
Hvis kogezonen er varm: Ring
til kundeservice.
Lad kogezonen køle af
me effekt som opkogningsautomatikken
1.
Sluk for kogezonen
1.
Indstil kogezonen på
sensorfeltet
Læg ikke noget på betjeningspanelet
Sluk for kogezonen Tænd atter for kogezonen
Sluk for kogezonen Tænd atter for kogezonen
Page 27
hvad skal man gøre, hvis … electrolux 27
Problem Mulig årsag Udbedring
og tal bliver vist Fejl i elektronikken Kobl apparatet fra nettet i nog-
og minus bliver vist For kraftigt lysindfald på betje-
ningspanel, f.eks. skarpt sollys
le minutter (tag sikringen ud af
tavlen)
Hvis apparatet igen viser :
Tilkald service
Skyg et øjeblik for betjeningspanelet, f.eks. med hånden.
Der lyder et signal, komfuret
slukker af sig selv. Tænd (igen)
for komfuret
Hvis nævnte forslag til at afhjælpe
problemet ikke virker: Henvend
Dem til forhandleren eller til kundeservice.
Advarsel! Reparationer må kun udføres af en faguddannet installatør.
Hvis apparatet repareres af en ikkesagkyndig, kan det medføre betydelig risiko for brugeren.
Ved fejlbetjening er besøg af Kundeservice eller forhandlerens tekniker
ikke gratis, heller ikke i garantiperioden.
Page 28
28 electrolux bortskaffelse
Bortskaffelse
Emballage
Emballagematerialerne er nedbry-
delige og kan genanvendes. Kunststofdele er mærket, f.eks. >PE<,
>PS< osv. Bortskaf emballagemateriale på den kommunale genbrugsstation, og brug mærkningen til at
finde den rigtige affaldscontainer.
Udtjent apparat
Symbolet
pakken angiver, at dette produkt
ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for
behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette
produkt bliver bortskaffet på den
rette måde, hjælper du med til at
forebygge eventuelle negative påvirkninger af miljøet og af personers
helbred, der ellers kunne forårsages
af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den
forretning, hvor produktet er købt,
for yderligere oplysninger om genanvendelse af dette produkt.
W på produktet eller på
Page 29
monteringsvejledning electrolux 29
Monteringsvejledning
Sikkerhedshenvisninger
Bemærk! Skal absolut læses!
De i forbrugslandet gældende love, bestemmelser, retningslinjer og standarder
skal overholdes (sikkerhedsbestemmelser, korrekt og reglementeret genanvendelse osv.).
Montering må kun udføres af en autoriseret installatør.
Mindsteafstandene til andre apparater,
skabe og møbler skal overholdes.
Indbygning skal foretages, så det sikres,
at undersiden ikke kan berøres. F.eks.
må der kun indbygges skuffer lige under
apparatet, hvis det samtidig forsynes
med en beskyttelsesbund.
Snitfladerne i bordpladens udskæring
skal beskyttes mod fugt med et passende tætningsmateriale.
Tætningsmaterialet skal slutte tæt, uden
revner mellem apparat og bordplade.
Der må ikke bruges silikonefuge mellem
apparat og bordplade.
Undgå montering af apparatet umiddelbart ved siden af døre og under vinduer.
Døre og vinduer, der springer op, kan ellers rive varme gryder og pander ned fra
kogezonen.
zRisiko for elektrisk stød.
• Der er spænding på tilslutningsklemmen til lysnet.
• Gør tilslutningsklemmen til lysnet
spændingsfri.
• Følg tilslutningsdiagrammet.
• Overhold sikkerhedsforskrifter for el-
arbejde.
• Berøringsbeskyttelse skal sikres ved
at lade installationen foretage af en
autoriseret installatør.
• Lad den elektriske tilslutning udføre
af en autoriseret installatør.
zSkader ved elektrisk stød.
• Løse og uprofessionelt udførte stikforbindelser kan medføre, at klemmen bliver overophedet.
• Klemmeforbindelser skal udføres
fagmæssigt korrekt.
• Kablet skal forsynes med trækaflastning.
• Ved 1- eller 2-faset tilslutning skal
der i hvert tilfælde bruges det tilhørende nettilslutningskabel, Type
HO5BB-F Tmax 90°C (eller højere).
• Hvis apparatets nettilslutningskabel
bliver beskadiget, skal det udskiftes
med et særlig tilslutningskabel (Type
H05BB-F Tmax 90°C eller højere).
Det bestilles hos vor kundeservice.
I den elektriske installation er der en anordning, der gør det muligt at separere
apparatet med en kontaktåbningsvidde
på min. 3 mm flerpolet fra nettet.
Egnet til dette formål er f.eks. LS-kontakt, sikringer (skruesikringer skal tages
ud af fatningen), FI-kontakt og kontaktor.
Page 30
30 electrolux montering

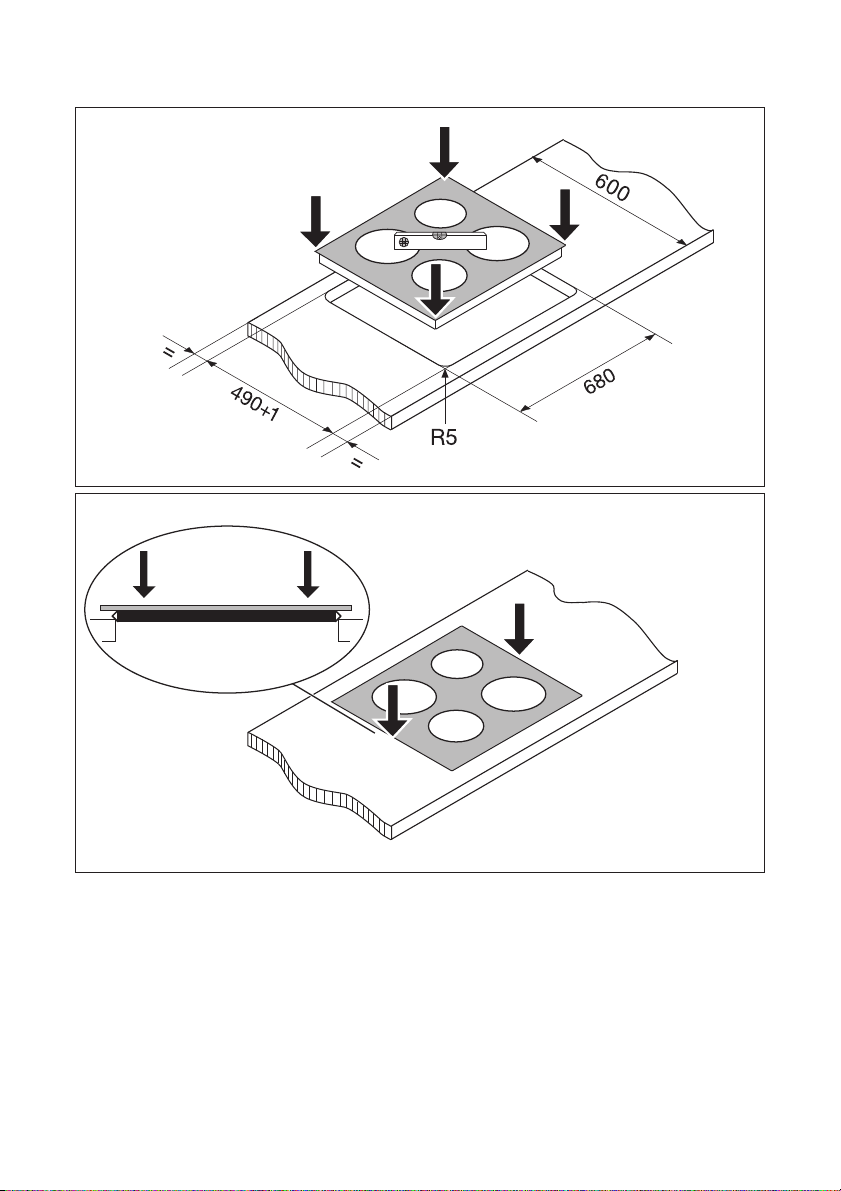

Montering
Page 31
montering electrolux 31
Page 32
32 electrolux montering
Page 33

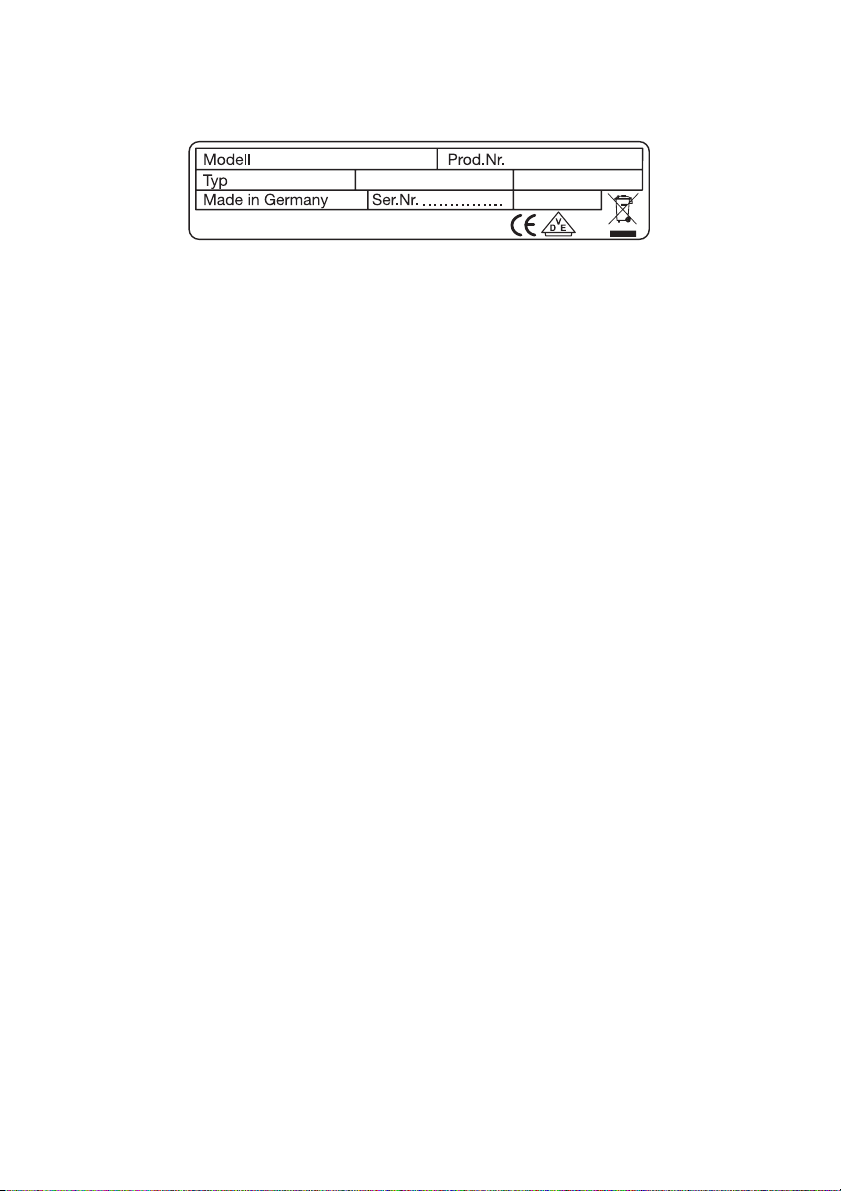

Ty pes ki lt
EHS68200U
55HDD70AO
ELECTROLUX
230 V 50 Hz
electrolux 33
949 592 675
7,5 kW
Page 34
34 electrolux garanti/kundeservice
Garanti/Kundeservice
Reklamationsret / Fejl og mangler /
Afhjælpningsret
I det i lovgivningen pålagte omfang udbedres
vederlagsfrit fejl og mangler ved dette produkt
iht. reglerne omkring reklamationsret.
Service indenfor reklamationsperioden udføres af vort serviceselskab Electrolux Service
A/S. Se telefonnummer i afsnittet "Service og
reservedele".
Omfang og bestemmelser
Når produktet er købt som fabriksnyt i Danmark afhjælpes fabrikations- og materialefejl, der konstateres ved apparatets
normale brug i privat husholdning her i landet.
For Grønland og Færøerne gælder særlige
bestemmelser.
Såfremt Electrolux Service A/S skønner det
nødvendigt, at produktet indsendes til
værksted, sker indsendelse og returnering
for vor regning og risiko.
Reklamationsretten omfatter ikke:
Afhjælpning af fejl, mangler eller skader, der
direkte eller indirekte kan tilskrives uhensigtsmæssig behandling, misbrug, fejlbetjening, forkert tilslutning eller opstilling,
ændringer i produktets elektriske/mekaniske dele, fejl i forsyningsnettes elektriske installationer eller defekte sikringer.
Reklamationsretten dækker ikke uberettiget tilkald af service eller tilkald, hvor der
ikke er fejl eller mangler ved det leverede
produkt.
Hvis et servicebesøg ikke er dækket af reklamationsretten, vil der blive udstedt faktura for et servicebesøg - også under
reklamationsperioden - iht. lovgivningen.
Prisen for et servicebesøg kan variere i produktets levetid. Den aktuelle pris kan til enhver tid oplyses hos Electrolux Service A/S.
Nærværende bestemmelser fratager
Dem ikke adgang til at gøre et eventuelt
ansvar efter købeloven gældende overfor den forhandler, hvor produktet er
købt.
Deres reklamation til os virker samtidig
som reklamation overfor den forhandler,
hvor produktet er købt.
Produktansvar
Dette produkt er omfattet af "Lov om
produktansvar". Denne lov gælder for
skader på andre ting og for personskader, som skyldes fejl ved selve det installerede produkt.
Forbehold
Produktansvaret gælder ikke, hvis den
pågældende skade skyldes et eller flere
af følgende forhold:
• At produktets installation ikke er udført i overensstemmelse med vor installationsanvisning.
• At produktet er anvendt til andet formål end beskrevet.
• At de i denne brugs- og installationsanvisning nævnte sikkerhedsregler
ikke er blevet fulgt.
• At en reparation er foretaget af andre
end vor autoriserede serviceorganisation.
• At der er brugt uoriginale reservedele.
• At skaden er en transportskade,
som måtte være opstået ved en senere transport f.eks ved flytning eller
videresalg.
• At skaden skyldes en form for anvendelse, som strider mod almindelig sund fornuft.
Page 35
Service og reservedele
Service
bestilles hos Electrolux Service A/S på
Telefon 70 11 74 00 eller Fax 87 40 36
01
Reservedele
Private bestiller hos nærmeste forhandler eller på telefon 86 25 02 11 og forhandlere bestiller på telefon 45 88 77 55
Reservedele og tilbehør kan også bestilles on-line på
http://www.electrolux.dk
garanti/kundeservice electrolux 35
Page 36
36 electrolux garanti/kundeservice
Europæisk Garanti
Electrolux yder garanti på dette apparat i de lande, der står på listen bagest i denne vejledning,
og i den periode, der er fremgår af apparatets
garantibevis eller ifølge lovens krav. Hvis De flytter fra et af landene på listen til et andet land på
listen, følger garantien med, dog med følgende
forbehold:
• Startdatoen for garantien er den dato, hvor
apparatet oprindelig blev købt. Der skal fremvises gyldig kvittering for købet, udstedt af
den forhandler, som apparatet er købt hos.
• Mht. arbejdsløn og reservedele dækker ga-
rantien på apparatet det tidsrum og i det omfang, som gælder for den pågældende
model eller produktgruppe i det nye opholdsland.
• Garantien er personlig og dækker kun appa-
ratets oprindelige køber. Den kan ikke overdrages til en anden bruger.
• Apparatet skal installeres og anvendes i over-
ensstemmelse med den vejledning, som
Electrolux har udgivet, og det må kun bruges
i husholdningen, dvs. ikke til erhvervsmæssige formål.
• Ved installationen skal alle gældende love og
bestemmelser i det nye opholdsland overhol-
des.
Bestemmelserne i denne Europæiske Garanti
påvirker ikke de rettigheder, De evt. har ifølge loven.
www.electrolux.com
p t b
Albania
Belgique/België/
Belgien
Èeská republika
Danmark
Deutschland
Eesti
España
France
Great Britain
+35 5 4 261 450
+32 2 363 04 44
+420 2 61 12 61 12
+45 70 11 74 00
+49 180 32 26 622
+37 2 66 50 030
+34 902 11 63 88
www.electrolux.fr
+44 8705 929 929
Rr. Pjeter Bogdani Nr. 7 Tirane
Bergensesteenweg 719, 1502 Lembeek
Budìjovická 3, Praha 4, 140 21
Sjællandsgade 2, 7000 Fredericia
Muggenhofer Str. 135, 90429 Nürnberg
Mustamäe tee 24, 10621 Tallinn
Carretera M-300, Km. 29,900
Alcalá de Henares Madrid
Addington Way, Luton, Bedfordshire
LU4 9QQ
Page 37
p t b
Hellas
Hrvatska
Ireland
Italia
Latvija
Lithuania +3702780607
Luxembourg
Magyarország
Nederland
Norge
Österreich
Polska
Portugal
Romania
Schweiz/Suisse/
Svizzera
Slovenija
Slovensko
Suomi
Sverige
Türkiye
Россия
+30 23 10 56 19 70
+385 1 63 23 338
+353 1 40 90 753
+39 (0) 434 558500
+37 17 84 59 34
+352 42 431 301
+36 1 252 1773
+31 17 24 68 300
+47 81 5 30 222
+43 18 66 400
+48 22 43 47 300
+35 12 14 40 39 39
+40 21 451 20 30
+41 62 88 99 111
+38 61 24 25 731
+421 2 43 33 43 22
www.electrolux.fi
+46 (0)771 76 76 76
+90 21 22 93 10 25
+7 495 937 7837
4 Limnou Str., 54627 Thessaloniki
Slavonska avenija 3, 10000 Zagreb
Long Mile Road Dublin 12
C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Kr. Barona iela 130/2, LV-1012, Riga
Žirmūnų 67, LT-09001 Vilnius
Rue de Bitbourg, 7, L-1273 Hamm
H-1142 Budapest XIV,
Erzsébet királyné útja 87
Vennootsweg 1, 2404 CG Alphen aan den Rijn
Risløkkvn. 2 , 0508 Oslo
Herziggasse 9, 1230 Wien
ul. Kolejowa 5/7, Warszawa
Quinta da Fonte - Edificio Gonçalves Zarco - Q
35
2774 - 518 Paço de Arcos
Str. Garii Progresului 2, S4, 040671 RO
Industriestrasse 10, CH-5506 Mägenwil
Electrolux Ljubljana d.o.o.
Gerbièeva 98, 1000 Ljubljana
Electrolux Slovakia s.r.o., Electrolux Domáce
spotrebièe SK, Seberíniho 1, 821 03 Bratislava
Electrolux Service, S:t Göransgatan 143,
S-105 45 Stockholm
Tarlabaþý caddesi no : 35 Taksim
Istanbul
129090 Москва, Олимпийский проспект, 16,
БЦ „Олимпик“
garanti/kundeservice electrolux 37
Page 38
38 electrolux service
Service
Ved tekniske forstyrrelser bedes De først
undersøge, om De selv kan løse problemet ved hjælp af brugsanvisningen (kapitlet „Hvad gør man, hvis ...“).
Hvis De så ikke kan løse problemet, bedes De kontakte kundeservice eller en af
vore servicepartnere.
For hurtigt at kunne hjælpe Dem skal vi
bruge følgende oplysninger:
– model
– produktnummer (PNC)
– serienummer (S-No.)
(numrene står på typeskiltet)
– problemets art
– eventuel fejlmeddelelse, der vises på
apparatet
– trecifrede bogstav-/talkombinatio-
ner i glaskeramikken
Vi råder Dem til at notere de nødvendige
oplysninger om apparatet her, så De har
dem ved hånden.
Model: .....................................
PNC: .....................................
S-No: .....................................
Page 39
Page 40
www.electrolux.com
www.electrolux.dk
822 930 685-M-310707-02
Loading...
