Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années
d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour
vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

www.electrolux.com

Enregistrer votre produit pour obtenir un meilleur service :

www.electrolux.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre
appareil :

www.electrolux.com/shop

SERVICE APRÈS-VENTE

N'utilisez que des pièces de rechange d'origine.
Avant de contacter le service, assurez-vous de disposer des informations suivantes :
Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité.
Informations générales et conseils
Informations écologiques

Sous réserve de modifications.

1. CONSIGNES DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneuse­ment les instructions fournies. Le fabricant ne peut être
tenu pour responsable des dommages et blessures liés à
une mauvaise installation ou utilisation. Conservez tou­jours cette notice avec votre appareil pour vous y référer
ultérieurement.

1.1 Sécurité des enfants et des personnes
vulnérables

AVERTISSEMENT

Risque d'asphyxie, de blessure ou d'invalidité per­manente.

• Cet appareil peut être utilisé par des enfants de plus de
8 ans, ainsi que des personnes dont les capacités phy­siques, sensorielles et mentales sont réduites ou dont
les connaissances et l'expérience sont insuffisantes, à
condition d'être surveillés par une personne responsa­ble de leur sécurité.

• Ne laissez pas les enfants jouer avec l'appareil.

• Ne laissez pas les emballages à la portée des enfants.

• Tenez les enfants et les animaux éloignés de l'appareil
lorsqu'il est en cours de fonctionnement ou lorsqu'il re­froidit. Les parties accessibles sont chaudes.

• Si l'appareil est équipé d'un dispositif de sécurité en­fants, nous vous recommandons de l'activer.

• Les enfants ne doivent pas nettoyer ni entreprendre
une opération de maintenance sur l'appareil sans sur­veillance.

FRANÇAIS 3

1.2 Sécurité générale

• L'appareil et ses parties accessibles deviennent
chauds pendant son fonctionnement. Ne touchez pas
les éléments chauffants.

www.electrolux.com

4

• Ne faites pas fonctionner l'appareil avec un minuteur

• Il peut être dangereux de laisser chauffer de la graisse

• N'essayez jamais d'éteindre un feu avec de l'eau. Met-

• N'entreposez rien sur les surfaces de cuisson.

• N’utilisez pas de nettoyeur vapeur pour nettoyer l'ap-

• Ne posez pas d'objets métalliques tels que couteaux,

externe ou un système de commande à distance.

ou de l'huile sans surveillance sur une table de cuisson
car cela pourrait provoquer un incendie.

tez à l'arrêt l'appareil puis couvrez les flammes, par
exemple avec un couvercle ou une couverture ignifuge.

pareil.

fourchettes, cuillères ou couvercles sur la table de cuis­son car ils pourraient chauffer.

2.

INSTRUCTIONS DE SÉCURITÉ

Cet appareil est adapté aux marchés
suivants : FR

DE

2.1 Installation

AVERTISSEMENT

L'appareil doit être installé unique­ment par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un

appareil endommagé.

• Suivez scrupuleusement les instructions

d'installation fournies avec l'appareil.

• Respectez l'espacement minimal requis

par rapport aux autres appareils.

• L'appareil est lourd, prenez toujours

des précautions lorsque vous le dépla­cez. Portez toujours des gants de sécu­rité.

• Isolez les surfaces découpées à l'aide

d'un matériau d'étanchéité pour éviter
que la moisissure ne provoque de gon­flements.

• Protégez la partie inférieure de l'appa-

reil de la vapeur et de l'humidité.

• N'installez pas l'appareil près d'une
porte ou sous une fenêtre. Les réci­pients chauds risqueraient de tomber
de l'appareil lors de l'ouverture de cel­les-ci.

• Si l'appareil est installé au-dessus de ti­roirs, assurez-vous qu'il y a suffisam­ment d'espace entre le fond de l'appa­reil et le tiroir supérieur pour que l'air
puisse circuler.

• Le dessous de l'appareil peut devenir
très chaud. Nous vous recommandons
d'installer un panneau de séparation
ignifuge sous l'appareil pour en bloquer
l'accès.

Branchement électrique

AVERTISSEMENT

Risque d'incendie ou d'électrocu­tion.

• L'ensemble des branchements électri­ques doit être effectué par un techni­cien qualifié.

• L'appareil doit être relié à la terre.

• Avant toute intervention, assurez-vous
que l'appareil est débranché.

• Utilisez le câble d'alimentation électri­que approprié.

• Ne laissez pas le câble d'alimentation
s'emmêler.

• Assurez-vous que le câble d'alimenta­tion ou la fiche (si présente) n'entrent
pas en contact avec les surfaces brû­lantes de l'appareil ou les récipients
brûlants lorsque vous branchez l'appa­reil à des prises électriques situées à
proximité.

• Assurez-vous que l'appareil est bien in­stallé. Un câble d'alimentation lâche et
inapproprié ou une fiche (si présente)
non serrée peuvent être à l'origine
d'une surchauffe des bornes.

• Assurez-vous qu'une protection anti­électrocution est installée.

• Utilisez un collier anti-traction sur le câ­ble.

• Veillez à ne pas endommager la fiche
secteur (si présente) ni le câble d'ali­mentation. Contactez le service après­vente ou un électricien pour remplacer
le câble d'alimentation s'il est endom­magé.

• L'installation électrique doit être équi­pée d'un dispositif d'isolement à cou­pure omnipolaire. Le dispositif d'isole­ment doit présenter une distance d'ou­verture des contacts d'au moins 3 mm.

• N'utilisez que des systèmes d'isolation
appropriés : des coupe-circuits, des fu­sibles (les fusibles à visser doivent être
retirés du support), un disjoncteur diffé­rentiel et des contacteurs.

2.2 Utilisation

AVERTISSEMENT

Risque de blessures, de brûlures
ou d'électrocution.

• Utilisez cet appareil dans un environne­ment domestique.

• Ne modifiez pas les caractéristiques de
cet appareil.

• Ne faites pas fonctionner l'appareil avec
un minuteur externe ou un système de
commande à distance.

• Ne laissez jamais l'appareil sans surveil­lance pendant son fonctionnement.

• N'utilisez jamais cet appareil avec les
mains mouillées ou lorsqu'il est en con­tact avec de l'eau.

FRANÇAIS 5

• Ne posez pas de couverts ou de cou­vercles sur les zones de cuisson. Elles
sont chaudes.

• Éteignez les zones de cuisson après
chaque utilisation.

• N'utilisez jamais l'appareil comme plan
de travail ni comme plan de stockage.

AVERTISSEMENT

Risque d'explosion ou d'incendie.

• Les graisses et l'huile chaudes peuvent
dégager des vapeurs inflammables. Te­nez les flammes ou les objets chauds
éloignés des graisses et de l'huile lors­que vous vous en servez pour cuisiner.

• Les vapeurs dégagées par l'huile très
chaude peuvent provoquer une com­bustion spontanée.

• L'huile qui a servi contient des restes
d'aliments qui peuvent provoquer un in­cendie à température plus faible que
l'huile n'ayant jamais servi.

• Ne placez pas de produits inflamma­bles ou d'éléments imbibés de produits
inflammables à l'intérieur, à proximité
ou sur l'appareil.

• Ne tentez pas d'éteindre un incendie
avec de l'eau. Débranchez l'appareil et
couvrez les flammes à l'aide d'un cou­vercle ou d'une couverture à incendie.

AVERTISSEMENT

Risque de dommage de l'appareil.

• Ne laissez pas de récipients chauds sur
le bandeau de commande.

• Ne laissez pas le contenu des réci­pients de cuisson s'évaporer.

• Ne laissez pas de récipients chauds re­froidir sur la plaque.

• Ne faites jamais fonctionner les zones
de cuisson avec des récipients de cuis­son vides ou sans aucun récipient de
cuisson.

• Ne placez jamais de papier aluminium
sur l'appareil.

• Ne laissez pas de liquides acides, tels
que du vinaigre, du jus de citron ou du
produit détartrant, entrer en contact
avec la table de cuisson. Cela peut pro­voquer l'apparition de taches mates.

www.electrolux.com

6

2.3 Entretien et nettoyage

AVERTISSEMENT

Risque de dommage de l'appareil.

• Nettoyez régulièrement l'appareil afin
de maintenir le revêtement en bon état.

• Ne pulvérisez pas d'eau ni de vapeur
pour nettoyer l'appareil.

• Nettoyez l'appareil avec un chiffon doux
humide. Utilisez uniquement des pro­duits de lavage neutres. N'utilisez pas
de produits abrasifs, de tampons à ré­curer, de solvants ou d'objets métalli­ques.

3. DESCRIPTION DE L'APPAREIL

3.1 Description de la table de cuisson

180 mm

145 mm

45

1

2

3

2.4 Mise au rebut

AVERTISSEMENT

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour
obtenir des informations sur la marche
à suivre pour mettre l'appareil au rebut.

• Débranchez l'appareil de l'alimentation
secteur.

• Coupez le câble d'alimentation et met­tez-le au rebut.

Zone de cuisson 1500 W

1

Zone de cuisson 1500 W

2

Voyant de mise sous tension

3

Manettes de commande

4

Minuteur

5

3.2 Manettes de commande
des zones de cuisson
électriques

Symbole Fonction

0

position Arrêt

4. UTILISATION QUOTIDIENNE

AVERTISSEMENT

Reportez-vous aux chapitres con­cernant la sécurité.

Pour mettre en fonctionnement la zone de
cuisson et augmenter le niveau de cuis­son, tournez la manette dans le sens des
aiguilles d'une montre. Pour diminuer la

Symbole Fonction

1

chaleur minimale

6 chaleur maximale

température, tournez la manette dans le
sens des aiguilles d'une montre. Pour
mettre à l'arrêt la zone de cuisson, posi­tionnez la manette sur 0.
Le voyant de fonctionnement s'allume dès
l'activation de l'une des zones de cuisson,
et reste allumé jusqu'à ce que les zones
de cuisson soient mises à l'arrêt.

4.1 Programmateur de la
minuterie

Utiliser le minuteur pour régler le dé-

compte pour une table de cuisson.

1.

Réglez le niveau de cuisson sur la po­sition nécessaire.

2.

Tournez la manette du minuteur (re­portez-vous au chapitre « Description
de l'appareil ») sur la position maxi­male. Tournez-la ensuite sur la durée
nécessaire.

3.

Une fois que cette durée s'est écou­lée, un signal sonore retentit et l'ap­pareil s'éteint.

Utiliser le minuteur comme une minute-

rie.

1.

Réglez le niveau de cuisson sur la po­sition « Arrêt ».

2.

Tournez la manette du minuteur (re­portez-vous au chapitre « Description
de l'appareil ») sur la position maxi­male. Tournez-la ensuite sur la durée
nécessaire.

Pour mettre le four en fonctionne­ment manuel, tournez la manette

du minuteur sur

.

FRANÇAIS 7

glez sur la position maximum et laissez
l'appareil fonctionner pendant 10 minutes.
Ceci afin de d'éliminer les résidus dans
l'appareil. Ensuite, faites fonctionner l'ap­pareil sur la position minimum pendant
20 minutes. Pendant cette période, il se
peut qu'une odeur et de la fumée appa­raissent. Ce phénomène est normal. Véri­fiez que la ventilation environnante est suf­fisante.
Après cette opération, nettoyez l'appareil
à l'aide d'un chiffon doux humidifié à l'eau
tiède.

4.3 Plaque de cuisson rapide

Un point rouge au milieu de la plaque
montre une plaque à chauffage rapide.
Une plaque à chauffage rapide chauffe
plus vite que les plaques classiques.
Le point rouge est peint sur la surface et
peut disparaître après quelque temps.
Cela n'affecte pas le fonctionnement de
l'appareil.
La plaque à chauffage rapide peut fumer
et produire une odeur quand on l'utilise
pour la première fois. La fumée et l'odeur
se dissiperont après quelque temps.

4.2 Avant la première utilisation

Placez un récipient de cuisson contenant
de l'eau sur chaque zone de cuisson, ré-

5. CONSEILS UTILES

AVERTISSEMENT

Reportez-vous aux chapitres con­cernant la sécurité.

5.1 Économie d'énergie

• Si possible, couvrez toujours les
récipients de cuisson avec un
couvercle pendant la cuisson.

• Déposez toujours le récipient
sur la zone de cuisson avant de
mettre celle-ci en fonctionne­ment.

• Mettez à l'arrêt les zones de
cuisson avant la fin du temps
de cuisson pour utiliser la cha­leur résiduelle.

• Pour obtenir des résultats satis­faisants, le fond des casseroles
doit être du même diamètre (ou
légèrement plus grand) que ce­lui des plaques de cuisson.
N'utilisez pas des casseroles
plus petites.

5.2 Récipient de cuisson

• Le fond du récipient de cuisson
doit être lisse, propre et sec,
aussi plat et épais que possible
avant chaque utilisation.

www.electrolux.com

8

5.3 Exemples de cuisson

AVERTISSEMENT

Assurez-vous que les récipients
ne couvrent pas la zone de com­mande.

Utilisez des récipients dont le fond
correspond à la dimension du
brûleur.

Zone de

cuisson

Diamètres des

récipients

Avant max. 145 mm

Arrière max. 180 mm

Niveau

Utilisation :
de ré­glage
:

2 Faire mijoter doucement
3 Faire mijoter
4 Faire frire / gratiner
5 Porte à ébullition
6 Bouillir / Saisir / Frire

Niveau

Utilisation :
de ré­glage
:

1 Maintien au chaud

6. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

Reportez-vous aux chapitres con­cernant la sécurité.

Nettoyez l'appareil après chaque utilisa­tion.
Utilisez toujours des récipients de cuisson
dont le fond est propre et sec, lisse et
plat.

AVERTISSEMENT

Avant toute opération d'entretien
ou de nettoyage, vous devez im­pérativement débrancher électri­quement la table de cuisson.

Il est préférable de nettoyer la ta­ble de cuisson lorsqu'elle est en­core chaude. Éliminer les taches
incrustées est en effet plus facile
lorsque les zones sont encore
chaudes que lorsqu'elles sont froi­des.

AVERTISSEMENT

Les objets pointus/tranchants et
les produits de nettoyage abrasifs
peuvent endommager l'appareil.
Par mesure de sécurité, il est in-
terdit de nettoyer l'appareil avec
un appareil à jet de vapeur ou à
haute pression.

L'acier inoxydable peut ternir s'il est trop
chauffé. Gardez à l'esprit que vous ne de­vez pas cuisiner avec des plats en terre
cuite ou en fonte. N'utilisez pas de papier
aluminium pour ne pas endommager la
partie supérieure durant le fonctionne­ment.
Lavez les éléments en acier inoxydable à
l'eau, puis séchez-les à l'aide d'un chiffon
doux.

Les égratignures ou les taches
sombres n'ont aucune influence
sur le fonctionnement de l'appa­reil.

Nettoyage des salissures :

1.

Utilisez une poudre fine à récurer ou
un tampon à récurer pour enlever les
salissures.

2.

Nettoyez l'appareil à l'aide d'un chif­fon humide légèrement imbibé de dé­tergent.

3.

Allumez la plaque à faible température
et laissez sécher.

4.

Afin de maintenir les plaques de cuis­son en bon état, frottez-les de temps
à autre avec un peu d'huile pour ma­chine à coudre, puis nettoyez avec un
papier absorbant.

Pour les bords en inox de la table
de cuisson, utilisez un produit de
nettoyage pour acier inoxydable.

Le bord en inox de la zone de
cuisson peut être légèrement dé­coloré en raison de la charge ther­mique.

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Problème Cause et solution possibles

L'appareil ne fonctionne
pas du tout.

La zone de cuisson ne
chauffe pas.

L'efficacité de la table de
cuisson n'est pas satisfai­sante.

Certaines anomalies de fonctionnement
peuvent dépendre d'opérations d'entre­tien non correctes ou d'oubli et peuvent
être résolues à l'aide des indications four­nies dans le tableau, sans faire appel à un
service après-vente. Si l'anomalie persis­te, contactez votre magasin vendeur ou
votre service après-vente.

Si un problème résulte d'une
mauvaise utilisation ou si l'installa­tion de l'appareil n'a pas été réali­sée par un professionnel qualifié,
le déplacement du technicien du
service après vente ou du reven­deur peut être facturé même en
cours de garantie.

• Vérifiez le fusible du système électrique de l'habita­tion dans la boîte à fusibles. Si les fusibles grillent
de manière répétée, faites appel à un électricien
agréé.

• Vérifiez que l'appareil est bien branché et allumé.

• Assurez-vous d'avoir utilisé la bonne manette de
commande.

• Vérifiez le fusible du système électrique de l'habita­tion dans la boîte à fusibles. Si les fusibles grillent
de manière répétée, faites appel à un électricien
agréé.

• Assurez-vous que la table de cuisson est propre et
sèche.

• Assurez-vous que le diamètre du récipient de cuis­son utilisé est adapté à la zone de cuisson.

• Assurez-vous que le fond du récipient de cuisson
utilisé est parfaitement plat.

• Assurez-vous que le niveau de cuisson utilisé est
adapté au type de préparation.

Ces informations sont nécessaires
pour pouvoir vous offrir une aide rapi­de et adaptée. Ces données figurent
sur la plaque signalétique fournie.

• Description du modèle ............

• Référence produit (PNC) ............

• Numéro de série (S.N.) ............

Utilisez exclusivement des pièces d'origi­ne certifiées constructeur. Elles sont dis­ponibles auprès de votre service après­vente.

FRANÇAIS 9

www.electrolux.com

10

7.1 Étiquettes fournies avec le

sac d'accessoires

Collez les étiquettes adhésives comme in­diqué ci-dessous :

1 2 3

MOD.

PROD.NO.

SER.NO

DATA

Collez-la sur la carte de garantie et

1

envoyez cette partie
Collez-la sur la carte de garantie et

2

conservez cette partie

8. INSTALLATION

AVERTISSEMENT

Reportez-vous aux chapitres con­cernant la sécurité.

8.1 Installation

AVERTISSEMENT

Veuillez lire attentivement les ins­tructions et les suivre scrupuleu­sement. Vous risqueriez de vous
blesser ou d'endommager l'appa­reil.

• Assurez-vous que l'appareil n'a pas été
endommagé pendant le transport. Ne
branchez pas un appareil endommagé.
Si nécessaire, contactez votre magasin
vendeur.

• N'utilisez des appareils encastrables
qu'après les avoir installés dans des
meubles d'encastrement et sous des
plans de travail appropriés. Assurez­vous que les meubles d'encastrement

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD.
PROD.NO.
SER.NO.

Collez-la sur la notice d'utilisation

3

TYPE
230V-50Hz
IP20

et les plans de travail sont conformes
aux normes et réglementations.

• Respectez les directives et les normes
en vigueur dans le pays où vous utilise­rez l'appareil (réglementations relatives
à la sécurité, au recyclage, à la sécurité
des appareils électriques, etc.)

AVERTISSEMENT

Risque de choc électrique.

• La borne d'alimentation est sous ten­sion.

• Mettez la borne d'alimentation hors ten­sion.

• Si la patte de scellement se trouve à
proximité du répartiteur, assurez-vous
que le câble d'alimentation n'entre pas
en contact avec le bord de la patte.

FRANÇAIS 11

8.2 Branchement électrique

• Vérifiez que la tension nominale et le ty­pe d'alimentation figurant sur la plaque
signalétique correspondent aux valeurs
d'alimentation locales.

• Cet appareil est fourni avec un câble
d'alimentation. Une fiche appropriée,
capable de supporter la charge indi­quée sur la plaque signalétique, doit
être adaptée au câble d'alimentation.
Assurez-vous que la fiche est branchée
dans une prise correcte.

• Utilisez toujours une prise de courant
de sécurité correctement installée.

• Assurez-vous que la prise de courant
est accessible une fois l'appareil instal­lé.

• Ne tirez jamais sur le câble d'alimenta­tion pour débrancher l'appareil. Tirez
toujours sur la fiche.

• L'appareil ne doit pas être raccordé à
l'aide d'un prolongateur, d'un adapta­teur ni d'une prise multiple (risque d'in­cendie). Assurez-vous que le raccorde­ment à la terre est conforme aux nor­mes et réglementations.

• Le câble d'alimentation ne doit pas être
exposé à une température supérieure à
90 °C.

Assurez-vous de connecter le câble neu­tre bleu à la borne portant la lettre « N ».
Connectez le câble de phase marron (ou
noir) à la borne portant la lettre « L ». Le
câble de phase doit rester connecté en
permanence.

8.3 Remplacement du câble

d'alimentation

Ne remplacez le câble de raccordement
qu'avec un câble de type H05V2V2-F
T90. Assurez-vous que la section du câ­ble convient à la tension et à la tempéra­ture de fonctionnement. Le câble de terre
jaune/vert doit être plus long d'environ 2
cm que le câble de phase marron (ou
noir).

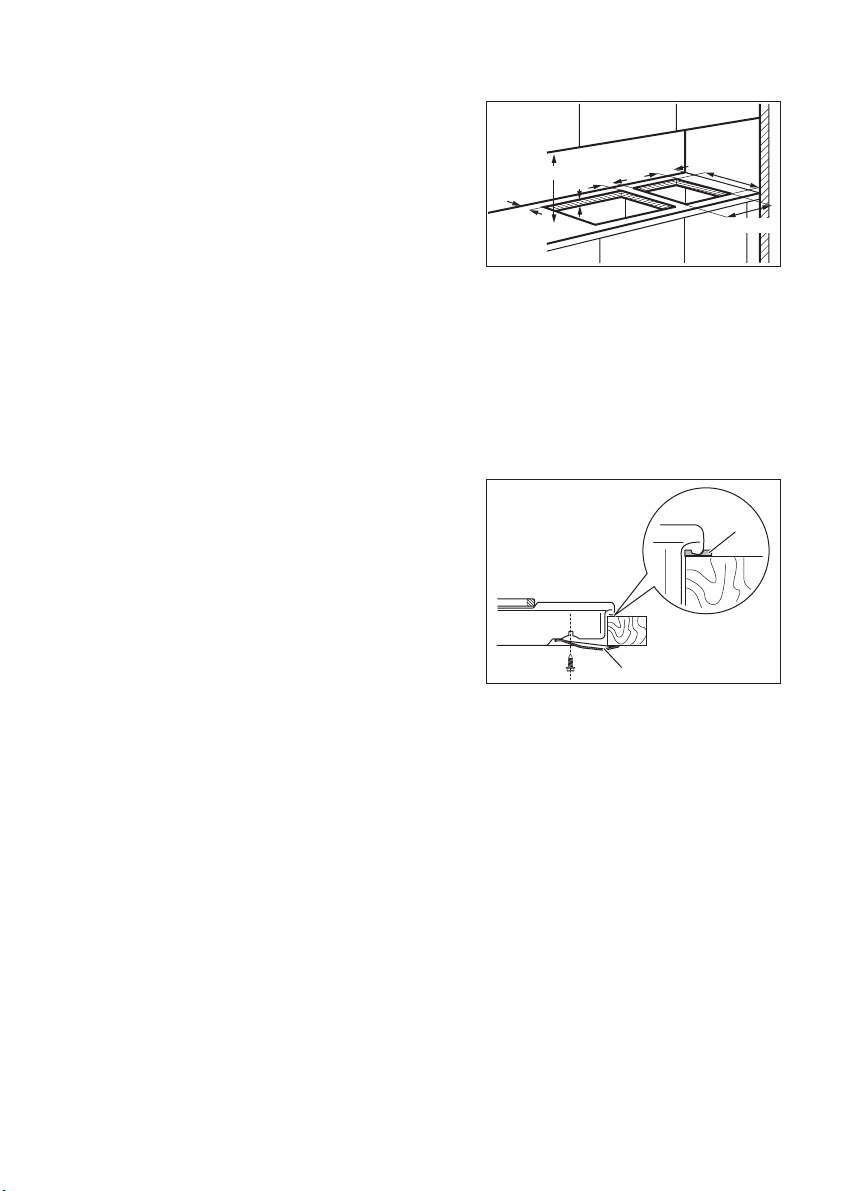

8.4 Encastrement

min. 650 mm

55 mm

min. 100 mm

40-50 mm

30 mm

Si plusieurs tables de 30 cm doivent être
installées côte à côte sur la même décou­pe, un kit de montage est disponible au­près de votre service après-vente. Le kit
contient une équerre latérale de support,
des joints supplémentaires et les consi­gnes d'installation.
Placez les joints fournis avec la table de
cuisson sur les bords de la découpe. As­surez-vous que les extrémités correspon­dent sans se chevaucher.

B

A)

Joint fourni

B)

Équerres fournies

490 mm

270 mm

A

8.5 Possibilités d'insertion

Élément de cuisine avec porte

Le panneau installé sous la table de cuis­son doit être facilement amovible et facile
d'accès au cas où une intervention tech­nique serait nécessaire.

www.electrolux.com

12

tions et l'élément de cuisine doit être
équipé d'aérations pour assurer un apport
d'air continu. Les branchements électri­ques de la table de cuisson et du four doi­vent être installés séparément pour des
raisons de sécurité et pour permettre un
retrait facile du four de l'ensemble.

60 mm

30 mm

A

min 20 mm
(max 150 mm)

B

A)

Panneau amovible

B)

Espace pour les branchements

Élément de cuisine avec four

Les dimensions de la niche d'encastre­ment doivent être conformes aux indica-

9. CARACTERISTIQUES TECHNIQUES

50 cm

360 cm

2

2

120 cm

180 cm

2

2

Dimensions de la table de cuisson

Largeur : 290 mm
Longueur : 510 mm

Puissance des zones de cuisson

Zone de cuisson
arrière 180 mm

Zone de cuisson

Dimensions de la niche
d'encastrement de la table de
cuisson

Largeur : 270 mm

avant 145 mm
Puissance totale 3.0 kW
Alimentation élec-

trique

Longueur : 490 mm

10. EN MATIÈRE DE PROTECTION DE
L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les

conteneurs prévus à cet effet.
Contribuez à la protection de
l'environnement et à votre sécurité,
recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils
portant le symbole

ménagères. Emmenez un tel produit dans
votre centre local de recyclage ou
contactez vos services municipaux.

1.5 kW

1.5 kW

230 V ~ 50 Hz

avec les ordures

DEUTSCH 13

INHALT

1. SICHERHEITSINFORMATIONEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

2. SICHERHEITSHINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3. GERÄTEBESCHREIBUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

4. TÄGLICHER GEBRAUCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

5. PRAKTISCHE TIPPS UND HINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

6. REINIGUNG UND PFLEGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

7. FEHLERSUCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

8.

MONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

9. TECHNISCHE DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

10.

UMWELTTIPPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

WIR DENKEN AN SIE

Vielen Dank, dass Sie sich für ein Electrolux Gerät entschieden haben. Sie haben ein Produkt
gewählt, hinter dem eine jahrzehntelange professionelle Erfahrung und Innovation steht. Bei der
Entwicklung dieses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie
bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden.

Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu
erhalten:

www.electrolux.com

Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten:

www.electrolux.com/productregistration

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben:

www.electrolux.com/shop

KUNDENDIENST UND -BETREUUNG

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.
Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden
(diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC),
Seriennummer.

Warnungs-/ Sicherheitshinweise.
Allgemeine Hinweise und Ratschläge
Hinweise zum Umweltschutz

Änderungen vorbehalten.

www.electrolux.com

14

1. SICHERHEITSINFORMATIONEN

Lesen Sie vor der Montage und Verwendung des Geräts
sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet
nicht für Verletzungen oder Schäden, die durch eine feh­lerhafte Montage entstehen. Bewahren Sie die Anleitung
zum Nachschlagen auf.

1.1 Sicherheit von Kindern und schutzbedürftigen

Personen

WARNUNG!

Es besteht Erstickungsgefahr, das Risiko von Verlet­zungen oder permanenten Behinderungen.

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von

Personen mit eingeschränkten körperlichen, sensori­schen oder geistigen Fähigkeiten sowie von Personen
ohne bisherige Erfahrung im Umgang mit solchen Ge­räten bedient werden, wenn sie dabei von einer Per­son, die für ihre Sicherheit verantwortlich ist, beaufsich­tigt werden.

• Kinder dürfen nicht mit dem Gerät spielen.

• Halten Sie das Verpackungsmaterial von Kindern fern.

• Halten Sie Kinder und Haustiere vom Gerät fern, wenn

es in Betrieb oder in der Abkühlphase ist. Berührbare
Teile sind heiss.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet

ist, empfehlen wir, diese einzuschalten.

• Reinigung und Wartung des Geräts darf nicht von Kin-

dern ohne Aufsicht erfolgen.

1.2 Allgemeine Sicherheit

• Das Gerät und die zugänglichen Geräteteile werden

während des Betriebs heiß. Berühren Sie nicht die
Heizelemente.

• Schalten Sie das Gerät nicht über eine externe Zeit-

schaltuhr oder eine separate Fernsteuerung ein.

DEUTSCH 15

• Kochen mit Fett oder Öl auf einem unbeaufsichtigten

Kochfeld ist gefährlich und kann zu einem Brand füh­ren.

• Versuchen Sie nicht einen Brand mit Wasser zu lö-

schen, sondern schalten Sie das Gerät aus und bede­cken Sie die Flamme mit einem Deckel oder einer Feu­erlöschdecke.

• Legen Sie keine Gegenstände auf dem Kochfeld ab.

• Benutzen Sie zum Reinigen des Gerätes keinen

Dampfreiniger.

• Legen Sie keine Metallgegenstände wie Messer, Ga-

beln, Löffel oder Topfdeckel auf die Oberfläche des
Kochfelds, da diese heiß werden können.

2.

SICHERHEITSHINWEISE

Dieses Gerät ist für folgende Märkte
geeignet: FR

DE

2.1 Montage

WARNUNG!

Nur eine qualifizierte Fachkraft darf
den Elektroanschluss des Geräts
vornehmen.

• Entfernen Sie das Verpackungsmaterial.

• Stellen Sie ein beschädigtes Gerät nicht
auf und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte
Montageanleitung.

• Die Mindestabstände zu anderen Gerä­ten und Küchenmöbeln sind einzuhal­ten.

• Seien Sie beim Umsetzen des Geräts
vorsichtig, denn es ist schwer. Tragen
Sie stets Sicherheitshandschuhe.

• Dichten Sie die Ausschnittskanten mit
einem Dichtungsmittel ab, um ein Auf­quellen durch Feuchtigkeit zu verhin­dern.

• Schützen Sie die Geräteunterseite vor
Dampf und Feuchtigkeit.

• Installieren Sie das Gerät nicht direkt
neben einer Tür oder unter einem Fens-

ter. So kann heißes Kochgeschirr nicht
herunterfallen, wenn die Tür oder das
Fenster geöffnet wird.

• Wird das Gerät über Schubladen einge­baut, achten Sie darauf, dass zwischen
dem Geräteboden und der oberen
Schublade ein ausreichender Abstand
für die Luftzirkulation vorhanden ist.

• Der Boden des Geräts kann heiß wer­den. Wir empfehlen eine feuerfeste
Trennplatte unter dem Gerät anzubrin­gen, damit der Boden nicht zugänglich
ist.

Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Die elektrischen Anschlüsse müssen
von einem qualifizierten Elektriker aus­geführt werden.

• Das Gerät muss geerdet sein.

• Vor der Durchführung jeglicher Arbeiten
muss das Gerät von der elektrischen
Stromversorgung getrennt werden.

• Stellen Sie sicher, dass Sie das richtige
Kabel für den elektrischen Netzan­schluss verwenden.

www.electrolux.com

16

• Achten Sie darauf, dass das Netzkabel

• Stellen Sie beim elektrischen Anschluss

• Achten Sie darauf, dass das Gerät ord-

• Sorgen Sie dafür, dass ein Berührungs-

• Kabel zugentlasten.

• Achten Sie darauf, Netzstecker und

• Die elektrische Installation muss eine

• Verwenden Sie nur geeignete Trennvor-

2.2 Gebrauch

• Das Gerät ist für die Verwendung im

• Nehmen Sie keine technischen Ände-

• Schalten Sie das Gerät nicht über eine

• Lassen Sie das Gerät bei Betrieb nicht

• Bedienen Sie das Gerät nicht mit feuch-

• Legen Sie kein Besteck und keine Topf-

nicht lose hängt oder sich verheddert.

des Gerätes sicher, dass das Netzkabel
oder ggf. der Netzstecker nicht mit dem
heißen Gerät oder heißem Kochgeschirr
in Berührung kommt.

nungsgemäß montiert wird. Wenn frei­liegende oder ungeeignete Netzkabel
oder Netzstecker verwendet werden,
kann der Anschluss überhitzen.

schutz installiert wird.

Netzkabel nicht zu beschädigen. Wen­den Sie sich zum Austausch des be­schädigten Netzkabels an den Kunden­dienst oder einen Elektriker.

Trenneinrichtung aufweisen, mit der Sie
das Gerät allpolig von der Stromversor­gung trennen können. Die Trenneinrich­tung muss mit einer Kontaktöffnungs­breite von mindestens 3 mm ausgeführt
sein.

richtungen: Überlastschalter, Sicherun­gen (Schraubsicherungen müssen aus
dem Halter entfernt werden können),
Fehlerstromschutzschalter und Schüt­ze.

WARNUNG!

Es besteht Verletzungs-, Verbren­nungs- und Stromschlaggefahr.

Haushalt vorgesehen.

rungen am Gerät vor.

externe Zeitschaltuhr oder eine separa­te Fernsteuerung ein.

unbeaufsichtigt.

ten oder nassen Händen oder wenn es
mit Wasser in Kontakt gekommen ist.

deckel auf die Kochzonen. Sie werden
heiß.

• Schalten Sie die Kochzonen nach je­dem Gebrauch aus.

• Benutzen Sie das Gerät nicht als Ar­beits- oder Abstellfläche.

WARNUNG!

Es besteht Explosions- und
Brandgefahr.

• Erhitzte Öle und Fette können brennba­re Dämpfe freisetzen. Halten Sie Flam­men oder erhitzte Gegenstände beim
Kochen mit Fetten und Ölen von diesen
fern.

• Die von sehr heißem Öl freigesetzten
Dämpfe können eine Selbstzündung
verursachen.

• Bereits verwendetes Öl kann Lebens­mittelreste enthalten und einen Brand
bei niedrigeren Temperaturen als fri­sches Öl verursachen.

• Platzieren Sie keine entflammbaren
Produkte oder Gegenstände, die mit
entflammbaren Produkten benetzt sind,
im Gerät, auf dem Gerät oder in der
Nähe des Geräts.

• Löschen Sie eine Flamme nicht mit
Wasser. Schalten Sie das Gerät aus
und bedecken Sie die Flamme mit ei­nem Deckel oder einer Feuerlöschde­cke.

WARNUNG!

Das Gerät könnte beschädigt wer­den.

• Stellen Sie kein heißes Kochgeschirr auf
das Bedienfeld.

• Lassen Sie das Kochgeschirr nicht leer­kochen.

• Lassen Sie das Kochgeschirr nicht auf
der Kochplatte abkühlen.

• Schalten Sie die Kochzonen nicht mit
leerem oder ohne Kochgeschirr ein.

• Legen Sie keine Alufolie auf das Gerät.

• Lassen Sie keine säurehaltigen Flüssig­keiten wie Essig, Zitronensaft oder kal­klösende Reinigungsmittel mit dem
Kochfeld in Berührung kommen. Diese
könnten matte Flecken verursachen.

2.3 Reinigung und Pflege

WARNUNG!

Das Gerät könnte beschädigt wer­den.

• Reinigen Sie das Gerät regelmäßig, um
eine Abnutzung des Oberflächenmateri­als zu verhindern.

• Reinigen Sie das Gerät nicht mit einem
Wasser- oder Dampfstrahl.

• Reinigen Sie das Geräts mit einem wei­chen, feuchten Tuch. Verwenden Sie
ausschließlich Neutralreiniger. Benutzen
Sie keine Scheuermittel, scheuernde
Reinigungsschwämmchen, Lösungs­mittel oder Metallgegenstände.

2.4 Entsorgung

WARNUNG!

Verletzungs- oder Erstickungsge­fahr.

3. GERÄTEBESCHREIBUNG

3.1 Kochfeldanordnung

DEUTSCH 17

• Für Informationen zur ordnungsgemä­ßen Entsorgung des Gerätes wenden
Sie sich an die zuständige kommunale
Behörde vor Ort.

• Trennen Sie das Gerät von der Strom­versorgung.

• Schneiden Sie das Netzkabel ab und
entsorgen Sie es.

180 mm

145 mm

45

3.2 Kochzonen-Schalter

Symbol Funktion

0 Position „Aus“

1

Niedrigste Koch-

stufe

4. TÄGLICHER GEBRAUCH

WARNUNG!

Siehe Sicherheitshinweise.

Drehen Sie zum Einschalten und Erhöhen
der Kochstufe den Schalter entgegen
dem Uhrzeigersinn. Drehen Sie den

1

Kochzone 1500 W

1

Kochzone 1500 W

2

3

2

Betriebs-Kontrolllampe

3

Einstellknöpfe

4

Kurzzeitwecker

5

Symbol Funktion

6 Höchste Koch-

stufe

Schalter im Uhrzeigersinn, um die Koch­stufe zu verringern. Drehen Sie den Schal­ter auf 0, um die Kochzone auszuschal­ten.
Die Betriebs-Kontrolllampe leuchtet, so­bald eine der Kochzonen eingeschaltet

www.electrolux.com

18

wird und leuchtet solange, bis die Koch­zonen ausgeschaltet werden.

4.1 Einstellen des
Kurzzeitweckers

Stellen Sie die Countdown-Zeit für die
Kochzone mit dem Timer ein.

1.

2.

3.

Verwenden Sie den Timer als Kurzzeit­wecker.

1.

2.

Stellen Sie die gewünschte Kochstufe
ein.

Drehen Sie den Timer-Einstellknopf
(siehe „Gerätebeschreibung“) bis zum
Anschlag. Anschließend drehen Sie
ihn bis zur erforderlichen Zeitdauer
zurück.

Nach Ablauf dieser Zeit ertönt ein Sig­nalton und das Gerät wird ausge­schaltet.

Stellen Sie die Kochstufe auf „Aus“
Drehen Sie den Timer-Einstellknopf

(siehe „Gerätebeschreibung“) bis zum
Anschlag. Anschließend drehen Sie
ihn bis zur erforderlichen Zeitdauer
zurück.

Drehen Sie den Timer-Einstell­knopf auf

manuellen Betrieb einzustellen.

, um das Gerät auf

Kochstufe ein und lassen Sie das Gerät
10 Minuten eingeschaltet. Auf diese Wei­se werden die Rückstände im Gerät ver­brannt. Lassen Sie dann das Gerät auf
der niedrigsten Kochstufe 20 Minuten ein­geschaltet. Während dieser Zeit kann es
zu Geruchs- und Rauchentwicklung kom­men. Das ist normal. Sorgen Sie für eine
ausreichende Belüftung.
Reinigen Sie das Gerät nach diesem Vor­gang mit einem weichen, in warmem
Wasser angefeuchteten Tuch.

4.3 Blitzkochzone

Die Blitzkochzone ist mit einem roten
Punkt in ihrer Mitte gekennzeichnet. Sie
heizt sich schneller als herkömmliche
Kochzonen auf.
Der rote Punkt ist auf die Kochzone ge­malt und kann sich nach einiger Zeit lö­sen. Dies hat jedoch keine Auswirkung
auf den Gerätebetrieb.
Beim ersten Gebrauch der Blitzkochzone
können sich Rauch und Gerüche entwi­ckeln. Diese nehmen nach einiger Zeit ab.

4.2 Vor der ersten
Inbetriebnahme

Stellen Sie Kochgeschirr mit Wasser auf
jede Kochzone, stellen Sie die höchste

5. PRAKTISCHE TIPPS UND HINWEISE

WARNUNG!

Siehe Sicherheitshinweise.

5.1 Energie sparendes Kochen

• Verschließen Sie das Kochge­schirr, wenn möglich, immer mit
einem Deckel.

• Stellen Sie das Kochgeschirr
auf die Kochzone und schalten
Sie diese erst dann ein.

• Kochzonen vor dem Ende der
Garzeit ausschalten, um die
Restwärme zu nutzen.

5.2 Kochgeschirr

• Für zufrieden stellende Ergeb­nisse sollte der Topfboden die
gleiche Größe wie die Kochzo­ne haben, oder etwas größer
sein. Verwenden Sie keine klei­neren Töpfe.

• Der Boden des Kochgeschirrs
sollte so dick und flach wie
möglich sein.

WARNUNG!

Achten Sie darauf, dass die Töpfe
nicht das Bedienfeld berühren.

Verwenden Sie Töpfe und Pfan­nen mit einem Boden, der der
Größe der Brenner entspricht.

Kochzo-neDurchmesser

des Kochge-

schirrs

Vorn max. 145 mm

Hinten max. 180 mm

5.3 Anwendungsbeispiele zum
Kochen

Koch­stufe:

Verwendung:

1 Warmhalten

2 Sanftes Köcheln

6. REINIGUNG UND PFLEGE

DEUTSCH 19

Koch-

Verwendung:

stufe:

3 Köcheln
4 Braten/Bräunen
5 Zum Kochen bringen
6 Zum Kochen bringen/

Schnell-Braten/Frittieren

Informationen zu
Acrylamiden

Wichtig! Nach neuesten

wissenschaftlichen Erkenntnissen kann
die Bräunung von Lebensmitteln, speziell
bei stärkehaltigen Produkten, eine
gesundheitliche Gefährdung durch
Acrylamid verursachen. Daher empfehlen
wir, bei möglichst niedrigen Temperaturen
zu garen und die Speisen nicht zu stark
zu bräunen.

WARNUNG!

Siehe Sicherheitshinweise.

Reinigen Sie das Gerät nach jedem Ge­brauch.
Achten Sie immer darauf, dass der Boden
des Kochgeschirrs sauber ist.

WARNUNG!

Trennen Sie vor Reinigungs- oder
Wartungsarbeiten das Kochfeld
immer vom Netz.

Das Kochfeld lässt sich am ein­fachsten reinigen, solange es
noch warm ist; auf diese Weise
können Speisereste leichter ent­fernt werden.

WARNUNG!

Scharfe Gegenstände und scheu­ernde Reinigungsmittel können
das Gerät beschädigen.
Reinigen Sie das Gerät aus Si­cherheitsgründen nicht mit einem
Dampfstrahl- oder Hochdruckrei­niger.

Edelstahl kann anlaufen, wenn es zu stark
erhitzt wird. Verwenden Sie zum Kochen
keine Topfsteine, Römertöpfe oder Gus­seisenplatten. Alufolie kann die Oberfläche
des Geräts beschädigen. Verwenden Sie
keine Alufolie bei der Zubereitung von
Speisen.
Reinigen Sie die Edelstahlteile mit Wasser
und trocknen Sie sie dann mit einem wei­chen Tuch ab.

Kratzer oder dunkle Flecken be­einträchtigen die Funktionsfähig­keit des Geräts nicht.

Entfernen von Verunreinigungen:

1.

Verschmutzungen können mit feinem
Scheuerpulver oder einem Scheuer­schwämmchen entfernt werden.

2.

Feuchten Sie ein Tuch mit etwas Rei­nigungsmittel an und wischen Sie da­mit nach.

3.

Heizen Sie anschließend die Koch­platte leicht auf und lassen Sie sie
trocknen.

4.

Zur Pflege der Kochplatten von Zeit
zu Zeit ein wenig Nähmaschinenöl auf

www.electrolux.com

20

den Platten verreiben und dann mit
saugfähigem Papier polieren.

Für Edelstahlkochmulden verwen­den Sie bitte ein handelsübliches
Reinigungsmittel für Edelstahl.

7. FEHLERSUCHE

Problem Mögliche Ursache und Abhilfe

Das Gerät funktioniert
nicht.

Die Kochzone heizt nicht
auf.

Die Heizleistung des
Kochfelds ist nicht zufrie­denstellend.

Wenn ein Problem vorliegt, versuchen Sie
zunächst, die Ursache des Problems he­rauszufinden und das Problem selbst zu
beheben. Wenn Sie das Problem nicht
selbst lösen können, wenden Sie sich an
Ihren Händler oder an den Kundendienst.

Wenn Sie das Gerät falsch be­dient haben oder es nicht von ei­ner autorisierten Fachkraft ange­schlossen wurde, kann auch wäh­rend der Garantiezeit für den Be­such eines Kundendiensttechni­kers oder Händlers eine Gebühr
anfallen.

Halten Sie folgende Angaben bereit,
damit Ihr Anliegen schnell und ord-

Der Edelstahlrahmen der Koch­platte kann sich aufgrund der Hit­zebelastung leicht verfärben.

• Sehen Sie im Sicherungskasten nach, ob die Si­cherung des Geräts ausgelöst hat. Wenn die Si­cherung öfter auslöst, wenden Sie sich an eine
Elektrofachkraft.

• Vergewissern Sie sich, dass das Gerät und die
Stromversorgung eingeschaltet sind.

• Drehen Sie den richtigen Kochzonenknopf.

• Sehen Sie im Sicherungskasten nach, ob die Si­cherung des Geräts ausgelöst hat. Wenn die Si­cherung öfter auslöst, wenden Sie sich an eine
Elektrofachkraft.

• Vergewissern Sie sich, dass das Kochfeld sauber
und trocken ist.

• Kontrollieren Sie, ob das Kochgeschirr die für die
Kochzone passende Größe hat.

• Verwenden Sie ausschließlich Kochgeschirr mit
ebenen Böden.

• Stellen Sie sicher, dass die Einstellung für die
Kochart geeignet ist.

nungsgemäß bearbeitet werden kann.
Die erforderlichen Angaben finden Sie
auf dem Typenschild.

• Modell ............

• Produktnummer (PNC) ............

• Seriennummer (S.N.) ............

Verwenden Sie ausschließlich Originaler­satzteile. Diese sind beim Kundendienst
und autorisierten Ersatzteilhändlern erhält­lich.

7.1 Im Zubehörbeutel
mitgelieferte Aufkleber

Bringen Sie die Aufkleber, wie unten ge­zeigt, an:

1 2 3

DEUTSCH 21

MOD.

PROD.NO.

SER.NO

DATA

Kleben Sie ihn auf die Garantiekarte

1

und verschicken Sie diesen Teil
Kleben Sie ihn auf die Garantiekarte

2

und behalten Sie diesen Teil

8. MONTAGE

WARNUNG!

Siehe Sicherheitshinweise.

8.1 Montage

WARNUNG!

Lesen Sie die Gebrauchsanleitung
sorgfältig und folgen Sie den An­weisungen. Es besteht Verlet­zungsgefahr und das Gerät könn­te beschädigt werden.

• Vergewissern Sie sich, dass das Gerät
beim Transport nicht beschädigt wurde.
Schließen Sie das Gerät nicht an, wenn
Beschädigungen festzustellen sind.
Wenden Sie sich bei Bedarf an den Lie­feranten.

• Einbaugeräte dürfen nur nach dem Ein­bau in bzw. unter normgerechte, pas­sende Einbauschränke und Arbeitsplat­ten betrieben werden. Achten Sie da­rauf, dass die Einbauschränke und Ar­beitsplatten den Normen entsprechen.

• Halten Sie unbedingt alle geltenden
Vorschriften und Normen (Sicherheits­vorschriften, Vorschriften zum Recyc­ling, Vorschriften zur elektrischen Si-

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD.
PROD.NO.
SER.NO.

Kleben Sie ihn auf die Gebrauchsan-

3

weisung

TYPE
230V-50Hz
IP20

cherheit usw.) des Landes ein, in dem
Sie das Gerät verwenden.

WARNUNG!

Es besteht Verletzungsgefahr
durch Stromschläge.

• Die Netzanschlussklemme liegt an
Spannung.

• Die Netzanschlussklemme muss span­nungsfrei gemacht werden.

• Wenn sich die Montagehalterung in der
Nähe der Klemmenleiste befindet, sor­gen Sie dafür, dass das Netzanschluss­kabel nie in Kontakt mit der Kante der
Halterung kommt.

8.2 Elektrischer Anschluss

• Vergewissern Sie sich, dass die Netz­spannung und -frequenz in Ihrer Region
mit den auf dem Typenschild angege­benen Anschlusswerten übereinstim­men.

• Das Gerät wird mit einem Netzkabel
geliefert. Dazu muss ein passender Ste­cker verwendet werden, der für die auf
dem Typenschild angegebene Gesamt-

www.electrolux.com

22

• Das Gerät darf ausschließlich an eine

• Stellen Sie sicher, dass der Netzstecker

• Ziehen Sie nicht am Netzkabel, um das

• Es besteht Brandgefahr, wenn das Ge-

• Das Netzkabel darf nicht heißer als 90

Schließen Sie den blauen Nullleiter an die
mit „N“ gekennzeichnete Klemme an.
Schließen Sie das braune (oder schwarze)
Phasenkabel an die mit „L“ gekennzeich­nete Klemme an. Lassen Sie das Phasen­kabel stets angeschlossen.

8.3 Netzkabel ersetzen

Ersetzen Sie das Netzkabel ausschließlich
durch eines vom Typ H05V2V2-F T90.
Vergewissern Sie sich, dass der Kabelqu­erschnitt für die Spannung und Arbeits­temperatur geeignet ist. Der gelb-grüne
Erdleiter muss ca. 2 cm länger als der
braune (bzw. schwarze) Phasenleiter sein.

stromaufnahme ausgelegt ist. Achten
Sie darauf, den Stecker in eine passen­de Steckdose zu stecken.

ordnungsgemäß installierte Schutzkon­taktsteckdose angeschlossen werden.

nach der Montage noch zugänglich ist.

Gerät von der Spannungsversorgung
zu trennen. Ziehen Sie dazu immer di­rekt am Netzstecker.

rät mit einem Verlängerungskabel,
Adapter oder an eine Mehrfachsteckdo­se angeschlossen wird. Stellen Sie si­cher, dass die Masseverbindung den
Normen und Vorschriften entspricht.

°C werden.

Bringen Sie die mit dem Kochfeld geliefer­ten Dichtungen am Rand der Aussparung
an. Achten Sie darauf, dass die Enden der
Dichtungen ohne Überlappung miteinan­der verbunden sind.

A

B

A)

Mitgelieferte Dichtung

B)

Mitgelieferte Halterungen

8.5 Einbaumöglichkeiten

Unterbaumöbel mit Tür

Die unter dem Kochfeld eingebaute Platte
muss sich leicht entfernen lassen und ei­nen einfachen Zugang im Fall einer not­wendigen Reparatur ermöglichen.

30 mm

A

60 mm

B

min 20 mm
(max 150 mm)

8.4 Einbau

min. 650 mm

55 mm

min. 100 mm

40-50 mm

30 mm

Verwenden Sie den Montage-Bausatz,
wenn mehrere 30 cm Kochfelder nebenei­nander in dieselbe Aussparung eingebaut
werden. Der Bausatz ist beim Kunden­dienst erhältlich. Der Bausatz enthält ei­nen seitlichen Stützträger, zusätzliche
Dichtungen und die Montageanleitung.

490 mm

270 mm

A)

Entfernbare Platte

B)

Raum für Anschlüsse

Unterbaumöbel mit Backofen

Die Abmessungen der Kochfeldausspa­rung müssen den Angaben entsprechen,
und die Unterbaumöbel müssen mit Lüf­tungsschlitzen versehen werden, um eine
ständige Luftzufuhr zu gewährleisten.
Kochfeld und Backofen müssen aus Si­cherheitsgründen über separate elektri­sche Anschlüsse verfügen. Der Backofen

9. TECHNISCHE DATEN

DEUTSCH 23

muss sich leicht aus dem Unterbau­schrank entfernen lassen.

2

50 cm

360 cm

2

120 cm

180 cm

2

2

Abmessungen des Kochfelds

Breite: 290 mm
Länge 510 mm

Abmessungen der
Kochfeldaussparung

Breite: 270 mm
Länge 490 mm

10. UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol

. Entsorgen Sie die Verpackung in den

entsprechenden Recyclingbehältern.
Recyceln Sie zum Umwelt- und
Gesundheitsschutz elektrische und

Leistung der Kochzonen

Hintere Kochzone

1.5 kW

180 mm
Vordere Kochzo-

1.5 kW

ne 145 mm
Gesamtleistung 3.0 kW
Netzanschluss 230 V, 50 Hz

elektronische Geräte. Entsorgen Sie
Geräte mit diesem Symbol nicht mit

dem Hausmüll. Bringen Sie das Gerät zu
Ihrer örtlichen Sammelstelle oder wenden
Sie sich an Ihr Gemeindeamt.

www.electrolux.com/shop

397265001-B-292012
