AEG EHG6400X, EHG6430X, EHG6410X, EHG6410SA, EHG6410L User Manual

electrolux 53

Bem-vindo ao mundo Electrolux

Obrigado por ter escolhido adquirir um produto de primeira classe da Electrolux,
que esperamos lhe traga muito prazer no futuro. A ambição da Electrolux é oferecer
uma vasta variedade de produtos de qualidade que tornem a sua vida ainda mais
confortável. Pode encontrar alguns exemplos na capa deste manual. Tire alguns
minutos para estudar este manual para que possa começar a tirar partido dos
benefícios do seu novo aparelho. Nós prometemos que lhe irá proporcionar uma
experiência superior e confortante como utilizador.

Boa sorte!

54 electrolux

Índice

Para o utilizador Para o técnico instalador

Para a sua segurança 55
Instruções para o utilizador 57
Limpeza e manutenção 60
Manutenção periódica 61
Características técnicas 62
Assistência e peças sobressalentes 73
Condições de garantia 74
Garantia europeia 76

Guia para uso do Manual de Instruções

Estes símbolos ajudá-lo-ão a encontrar rapidamente as informações mais
importantes.

Instruções para o técnico instalador 64
Ligação eléctrica 66
Adaptação aos diferentes tipos de gás
Encastre nos móveis de cozinha 70
Possibilidade de encastrar 72

68

Informações de segurança

! Instruções de Operação Passo a Passo

Conselhos úteis e sugestões

Informações ambientais

Este aparelho cumpre as seguintes Directivas da CEE:

- 73/23 e 90/683 (Directiva relativa às baixas voltagens);

- 89/336 (Directiva relativa à Compatibilidade Electromagnética);

- 90/396 (Directiva relativa aos Aparelhos a Gás)

- 93/68 (Directivas Gerais)

e alterações posteriores.

Estas instruções são válidas apenas para os países
de destino cujos símbolos figuram na capa do
manual de instruções e no aparelho.

electrolux 55

Português

Para a sua segurança

A utilização deste novo aparelho é simples. No entanto, considera-se importante
a leitura integral deste manual, antes de instalar e utilizar o aparelho pela primeira
vez. Desta forma, poderá obter o melhor rendimento do aparelho, evitar utilizações
erradas, utilizar o aparelho em total segurança e respeitar o meio ambiente.

É bastante importante a conservação deste manual de instruções junto do aparelho,
para qualquer consulta posterior. Se o aparelho for vendido ou transferido para
outra pessoa, assegure-se de que este manual acompanha o aparelho, por forma
a que o novo utilizador possa usufruir das instruções de funcionamento e ter
conhecimento das advertências.

Instalação

" A instalação do aparelho e a sua

ligação à rede eléctrica deverão
ser efectuadas apenas por
PESSOAL QUALIFICADO.

Qualquer intervenção deve ser
efectuada com o aparelho
DESLIGADO da corrente eléctrica.

" Certifique-se de que existe uma boa

circulação de ar ao redor do aparelho.
Uma ventilação insuficiente produz
falta de oxigénio.

" Certifique-se de que o aparelho é

alimentado com o tipo de gás indicado
na etiqueta adesiva situada junto ao
tubo de ligação à rede de gás.

" Este aparelho não se encontra ligado

a nenhum tipo de dispositivo para a
evacuação dos produtos da
combustão. O mesmo deverá ser
instalado e ligado em conformidade
com as normas de instalação
vigentes. Deverá ser dada uma
atenção especial às disposições
aplicáveis em matéria de ventilação.

" A utilização de um aparelho de

cozedura a gás produz calor e
humidade no local onde foi
instalado. Certifique-se de que o
local é bastante arejado,
mantendo abertos os orifícios de
ventilação natural ou instalando
um exaustor com saída para
escoamento.

" Uma utilização intensa e

prolongada do aparelho pode
requerer um arejamento
suplementar através, por
exemplo, da abertura de uma
janela ou do aumento da potência
da aspiração eléctrica, quando
existente.

" Logo após a remoção do aparelho da

embalagem, certifique-se de que o
mesmo não se encontra danificado e
de que o cabo eléctrico se encontra
em boas condições. Se não for o
caso, comunique-o à loja onde
comprou o aparelho antes de
prosseguir com a instalação.

" O fabricante declina toda a

56 electrolux

responsabilidade em caso de
incumprimento das normas de
prevenção contra acidentes.

Segurança de pessoas

" Este aparelho deverá ser utilizado apenas

por adultos. Certifique-se de que as
crianças não tocam nos comandos
ou brincam com o aparelho.

" O aparelho não deverá ser utilizado por

crianças ou pessoas cuja capacidade
sensorial, mental ou física ou cuja falta
de experiência e conhecimentos
comprometa a utilização segura do
aparelho, sem a supervisão ou a
orientação de alguém responsável.

" As partes expostas do aparelho aquecem

durante a sua utilização e permanecem
quentes por algum tempo mesmo depois
de o mesmo ser desligado. Certifique-

se de que as crianças não se
aproximam até este ter arrefecido
suficientemente.

Durante a utilização

" Este aparelho foi concebido para

cozinhar alimentos num lar tradicional e
não a título profissional. Não o utilize

para propósitos diferentes.

" É perigoso alterar as características do

aparelho.

" Mantenha o aparelho sempre bem

limpo. Os resíduos de alimentos podem
causar risco de incêndio.

" Evite limpar o aparelho com vapor

ou aparelhos a vapor.

" Após a utilização do aparelho, certifique-

se de que todos os comandos se
encontram nas posições “FECHADO”
ou “DESLIGADO”.

" Se utilizar uma tomada de corrente que

se encontre próxima do aparelho,

certifique-se de que os cabos dos
electrodomésticos que estiver a utilizar

não tocam na mesma, e de que eles
estão suficientemente afastados das
zonas quentes deste aparelho.

Assistência técnica

" Em caso de avaria, nunca tente

reparar o aparelho pessoalmente.

As reparações efectuadas por pessoal
não qualificado podem causar danos e
acidentes. Antes de mais, consulte o
conteúdo deste manual. Caso não
encontre a informação de que necessi­ta, contacte o Centro de Assistência
mais próximo. A assistência a este
aparelho deverá ser feita num Centro de
Assistência Técnica autorizado. Exija
sempre a utilização de peças originais.

Conselhos para a

protecção do
ambiente

" Todos os materiais utilizados respeitam

o ambiente e são recicláveis. Ajude o
meio ambiente utilizando os devidos
centros de recolha selectiva.

" Antes de se desfazer do aparelho,

corte o cabo de alimentação de
forma a que fique inutilizável.

" O símbolo no produto ou na

embalagem indica que este produto não
pode ser tratado como lixo doméstico.
Em vez disso, deve ser entregue ao
centro de recolha selectiva para a
reciclagem de equipamento eléctrico e
electrónico. Ao garantir uma eliminação
correcta do produto, evitará possíveis
consequências negativas para o meio

ambiente e para a saúde pública, que
poderiam resultar de um tratamento
inadequado do mesmo. Para obter
informações mais pormenorizadas sobre
a reciclagem deste produto, contacte os
serviços municipalizados locais, o cen­tro de recolha selectiva da sua área de
residência ou o estabelecimento onde
adquiriu o produto.

electrolux 57

Instruções para o utilizador

Antes de utilizar o aparelho,

remova toda a embalagem,
incluindo as etiquetas
publicitárias e eventuais
películas de protecção.

Botões da placa do
fogão

Os botões de funcionamento dos bicos
de gás encontram-se na parte frontal da
placa. Os símbolos colocados na zona
de comandos têm o seguinte
significado:

nenhum fornecimento de gás

fornecimento máximo de gás

fornecimento mínimo de gás

acendimento integrado na

torneira

Acender os bicos do
fogão

Para facilitar a ignição, acenda
o bico de gás antes de colocar
a panela sobre a grelha.

Mod. EHG 6400

!

Para acender o bico, prima a fundo o
botão correspondente e rode-o no
sentido contrário ao dos ponteiros do
relógio até ao símbolo de “fornecimento
máximo”.
Em correspondência a esta posição
encontrará também o símbolo de

acendimento ( ). A chama acender-se­á automaticamente.

58 electrolux

Mod. EHG 6410, EHG 6430, EHG 6830

!

Para acender o bico, prima a fundo o
botão correspondente e rode-o no
sentido contrário ao dos ponteiros do
relógio até ao símbolo de “fornecimento
máximo”.
Em correspondência a esta posição
encontrará também o símbolo de

acendimento ( ). A chama acender-se­á automaticamente.

Com a chama já acesa, mantenha o
botão pressionado durante cerca de 5
segundos. Este tempo é necessário
para o aquecimento do “termopar” (Fig.
1 e 2 - letra D) e a consequente
desactivação da válvula de segurança
que, de outro modo, cortaria o
fornecimento de gás.

Com a chama acesa, certifique-se de
que se encontra estável e rode o botão
de acordo com a intensidade desejada.

Se após algumas tentativas o bico não
se acender, verifique se a “tampa”
(indicada nas Fig. 1 e 2 - com a letra A)
e o “espalhador do queimador” (Fig. 1 e
2 - letra B) se encontram correctamente
colocados.

Para apagar a chama, rode o botão no
sentido dos ponteiros do relógio até ao
símbolo .

Acendimento manual (no caso
de falta de energia eléctrica):

aproxime uma chama do bico do
fogão, pressione a fundo o botão
correspondente e rode-o no sentido
contrário ao dos ponteiros do
relógio até ao símbolo de
“fornecimento máximo”.

Fig. 1

A - Tampa
B - Espalhador do queimador
C - Acendedor
D - Termopar

(mod.EHG 6410, EHG 6430, EHG 6830)

Queimador Coroa tripla

(mod. EHG 6830)

Fig. 2

C

A - Tampa
B - Espalhador do queimador
C - Acendedor
D - Termopar

A
B

D

""

" Baixe ou apague a chama antes

""

de retirar a panela.

Para uma utilização
correcta da placa

Para um menor consumo de gás e um
melhor rendimento, utilize apenas panelas
de fundo plano e de dimensão adequada
aos bicos, como mencionado na tabela
no fim da página. Além disso, assim que
o líquido comece a ferver, reduza a chama
até ao mínimo necessário para que a
ebulição se mantenha.

Durante a cozedura, quando se
utilizam óleos e outras gorduras, é
necessário vigiar com atenção, uma
vez que estas substâncias podem
incendiar-se quando alcançam
temperaturas elevadas.

O aço inoxidável, quando
submetido a um aquecimento
excessivo, pode escurecer.
Como tal, não é aconselhável
proceder a uma cozedura
prolongada com pedras de
grelhar, caçarolas de terracota
ou grelhadores em ferro
fundido. Também se deve evi­tar o uso de folhas de alumínio
para protecção da placa duran­te o seu funcionamento.

Certifique-se de que as panelas não
saem do rebordo da placa e de que
elas estão correctamente
colocadas relativamente aos bicos
do fogão, de forma a obter um
menor consumo de gás.

electrolux 59

Evite colocar nos bicos do
fogão panelas instáveis ou
deformadas, uma vez que
poderão virar ou fazer verter
o seu conteúdo, provocando
acidentes.

A loiça não deverá passar a
zona dos comandos.

Queimador diâmetro diâmetro

mínimo máximo

Coroa tripla
Grande (rápido) 180 mm 260 mm
Médio (semi-rápido)

posterior 120 mm 220 mm
anterior 120 mm 180 mm

Pequeno (auxiliar) 80 mm 180 mm

(mod. EHG 6830)

180 mm 260 mm

60 electrolux

Tampa da placa do
fogão

(apenas para modelos EHG 6410)

A placa do fogão permite a inclusão de
uma tampa (fornecida mediante pedido)
de forma a poder combinar com os
restantes móveis da sua cozinha.

" A função da tampa é proteger a placa

do pó, enquanto fechada, e receber
os salpicos de gordura, quando se
encontra aberta. Não se aconselha o
seu uso para outra função que não
esta.

" Antes de abrir a tampa, limpe eventuais

vestígios de líquido.

" Limpe eventuais resíduos de

alimentos antes de a fechar ou
remover.

" ATENÇÃO! A tampa de vidro pode

estalar, caso esteja excessivamente
exposta ao calor. Certifique-se de
que todos os bicos do fogão estão
desligados antes de a fechar.

Limpeza e manutenção

Antes de proceder a qualquer

operação desligue o aparelho
da electricidade e deixe-o
arrefecer.

Limpeza da placa

Lave as partes de esmalte com água
tépida e detergente. Não utilize produtos
abrasivos, uma vez que podem danificá­las.

Lave frequentemente os espalhadores
do queimador e as suas respectivas
tampas com água quente e detergente,
tendo o cuidado de tirar todas as
incrustações. Após a utilização, passe
bem por água as partes em aço
inoxidável e seque-as com um pano
macio. Para as nódoas difíceis utilize
um detergente normal, não abrasivo, ou
produtos específicos que se encontram
facilmente no mercado. Não se
aconselha o uso de um esfregão, palha
de aço ou de ácidos.

" Evite colocar sobre a placa do fogão

substâncias ácidas ou alcalinas (p.
ex.: vinagre, sal, sumo de limão, etc.).

Grelhas da placa do
fogão

A placa do fogão possui grelhas em ferro
esmaltado, finas e leves, ou então
grelhas em ferro fundido de maior volume
e peso.

As grelhas podem ser removidas da
placa do fogão de forma a permitir uma
limpeza mais eficaz.

Aconselha-se que mantenha as
grelhas em ferro fundido bem
colocadas, para evitar riscar ou
danificar a placa.

As grelhas em ferro esmaltado
também podem ser lavadas na
máquina de lavar loiça.

Após a lavagem, tenha o cuidado
de voltar a colocar as grelhas nas
suas posições correctas.

Para modelos com grelhas em
ferro fundido: Após a limpeza,
volte a pôr as grelhas nas suas
posições, colocando primeiro as
grelhas laterais e só depois a
grelha central.

electrolux 61

SIM

Para um funcionamento correcto dos
queimadores, certifique-se de que as
grelhas se encontram centradas
relativamente aos bicos de gás, como
demonstrado na figura 3.

Acendedor eléctrico

O acendimento automático dos bicos do
fogão é assegurado pela presença de
um “acendedor” em cerâmica que
possui um eléctrodo em metal (indicado
na Fig. 1 e 2 - letra C). Proceda
periodicamente à limpeza cuidada desta
parte da placa. Por outro lado, certifique­se de que os furos da coroa do
espalhador do queimador (Fig. 1 e 2 ­letra B) não se encontram obstruídos,
para evitar dificuldades no acendimento
do aparelho.

Manutenção periódica

Deve verificar-se periodicamente o
estado de conservação e eficiência do
tubo de gás e do regulador de pressão,
quando presente.

Se eventualmente forem encontradas
anomalias, não se deverá proceder à sua
reparação e sim à substituição da parte
defeituosa.

Fig. 3

NÃO

Fig. 4

62 electrolux

Características técnicas

Potência dos queimadores a gás

Queimador de coroa tripla (mod. EHG 6830) 4,0kW
Queimador rápido 3,0 kW (G20) - 2,8 kW (G30/G31)
Queimador semi-rápido 2,0 kW
Queimador auxiliar 1,0 kW

Categoria II2H3+
Calibração do aparelho gás metano G20 (2H) 20 mbar

Entrada de gás G 1/2"
Tensão de alimentação 230 V ~ 50 Hz

Aparelho de classe 3

Dimensões da placa do fogão

Largura 594 mm
Profundidade 510 mm

Dimensões da abertura para o encastre

Largura 560 mm
Profundidade 480 mm

Diâmetro do By-pass

Queimador Ø By-pass

da torneira

em centésimos

Auxiliar 28
Semi-rápido 32
Rápido 42
Coroa tripla

(mod. EHG 6830)

56

Características dos queimadores

electrolux 63

CAPACIDADE CAPACIDADE

TIPO DE
QUEIMADOR

Queimador
auxiliar 1,0 0,33 70 0,095 50 73 71

Queimador
semi-rápido 2,0 0,45 96 0,190 71 145 143

Queimador G.Natural:
rápido 3,0 0,75 119 0,286 86 204 200

Queimador
coroa
tripla 4,0 1,2 146 0,381 98 291 286

TÉRMICA TÉRMICA
NOMINAL REDUZIDA GÁS NATURAL GÁS LÍQUIDO

(Metano) - 20 mbar

kW kW Marc. Marc. g/h

bicos m3/h bicos

100/mm 100/mm

G.P.L.: 2,8

CAPACIDADE

TÉRMICA NOMINAL

(Butano/Propano)28-30/37 mbar

G30 G31

(mod. EHG 6830)

64 electrolux

Instruções para o técnico instalador

As instruções que se seguem dizem
respeito à instalação e à regulação,
devendo ser seguidas e utilizadas
apenas por pessoal qualificado. O
aparelho deve ser instalado
correctamente em conformidade com as
normas vigentes.

Qualquer intervenção deve ser efectuada
com o aparelho desligado da corrente.

A SOCIEDADE CONSTRUTORA
DECLINA TODA A
RESPONSABILIDADE POR
EVENTUAIS DANOS DERIVADOS DE
UMA INSTALAÇãO QUE NãO ESTEJA
EM CONFORMIDADE COM AS
NORMAS VIGENTES.

Local de instalação

Para o bom funcionamento do
aparelho a gás, é indispensável que no
local haja ventilação natural necessária
à combustão do gás. (O instalador deve
seguir a norma em vigor). A ventilação
local deve vir directamente duma
abertura numa parede externa.

Esta abertura deve ser construída de
forma a não ser obstruída quer interna,
quer externamente.

ADVERTÊNCIA: a utilização de um
aparelho de cozedura a gás produz calor
e humidade no local onde foi instalado.
É preciso certificarse da existência de
um bom arejamento do local, mantendo
abertos os orifícíos os ventilação natural
ou instalando uma capa de aspiração

com saída para escoamento.

ADVERTÊNCIA: uma utilização
intensa e prolungada do aparelho pode
necessitar de um arejamento
suplementar de, por exemplo, uma
abertura de uma janela ou um arejamento
mais eficaz aumentando a potência da
aspiração mecånica se a mesma existe.

Ligação para o
fornecimento de gás

A ligação para o gás deve ser feita de
acordo com as normas vigentes. O
aparelho sai da fábrica aprovado e
regulado para o tipo de gás indicado na
etiqueta, que está na protecção inferior
perto do tubo de ligação ao gás.
Certifique-se que o gás a utilizar seja o
mesmo que está indicado na etiqueta.
Caso contrário, realize todas as
operações como estão indicadas no
capítulo “Adaptação aos diversos tipos
de gás”.

A fim de obter o máximo rendimento
com um mínimo de consumo, assegure­se que a pressão de alimentação de gás
está de acordo com os valores indicados
na tabela das “Injectores”.

Caso a pressão do gás aplicado seja
diferente (ou variável) da que está previ­sta, é necessário instalar nos tubos de
entrada, um regulador de pressão
apropriado.

A utilização de reguladores de
pressão para gás líquido (GLP) é
consentida desde que estes estejam em
conformidade com a norma.

Na zona terminal do tubo, com uma
porca com rosca de 1/2", monte o

ajustamento entre as componentes con­forme a representação na Fig. 5.

Ligação

Executar a ligação à instalação de gás
através do tubo metálico rígido com as
ligações, ou então com tubo flexível de
aço inox de acordo com as normas
vigentes. A ligação de entrada do gás ao
aparelho é de rosca de 1/2". Executar a
ligação evitando a proximidade de outro
aparelho.

IMPORTANTE: Depois de
terminada a instalação,
verifique todas as ligações
usando água com sabão e
nunca uma chama.

electrolux 65

A) Ponta do tubo com porca
B) Anilha
C) União orientável

Fig. 5

66 electrolux

Ligação eléctrica

O aparelho encontra-se regulado para
funcionar com uma tensão de
alimentação monofásica de 230 V. A
ligação deverá ser realizada em
conformidade com as normas e as
disposições legais em vigor.

Antes de proceder à ligação certifique­se de que:

" A válvula redutora e a alimentação

eléctrica podem suportar a carga do
aparelho (vide etiqueta com as
características);

" A alimentação eléctrica se efectua

através de uma tomada de terra,
segundo as normas vigentes;

" A tomada e o respectivo disjuntor são

de fácil acesso após a instalação do
aparelho.

Coloque no cabo uma ficha adaptada à
carga eléctrica e ligue-a a uma tomada
adequada.

Se desejar a ligação directa à rede é
necessário interpor, entre o aparelho e
a rede, um interruptor automático com
uma abertura mínima entre os contactos
de 3 mm, dimensionado para a carga e
conforme as normas em vigor.

O cabo de terra amarelo/verde não
deverá ser interrompido pelo interruptor.

O cabo de fase de cor castanha
(proveniente do terminal “L” da placa de
terminais) deve ser sempre ligado à fase
da rede de alimentação.

Em todo o caso, o cabo de alimentação
deve ser posicionado de forma a que
nenhum ponto do mesmo atinja uma
temperatura acima dos 90 ºC.

Um exemplo de percurso de
funcionamento óptimo está representado
na Fig. 6. O cabo é guiado mediante a
utilização de braçadeiras fixadas
lateralmente ao móvel, de forma a evitar
qualquer tipo de contacto com aparelhos
que se encontrem por baixo da placa
do fogão.

Substituição do cabo de
alimentação

Caso seja necessária a substituição do
cabo de alimentação, dever-se-ão
utilizar apenas cabos do tipo H05V2V2­F T90, adequados à carga e à
temperatura do local de funcionamento,
sendo igualmente necessário que o fio
de terra amarelo/verde seja 2 cm mais
comprido que os fios de fase e neutro
(Fig. 7).

Uma vez concluída a ligação, teste os
elementos de aquecimento fazendo-os
funcionar durante 3 minutos.

Para abrir a tampa da placa de terminais
e aceder aos terminais de ligação,
proceda da seguinte forma:

" insira a ponta de uma chave de fendas

nas saliências que se encontram do
lado interno da placa de terminais.

" Prima ligeiramente e levante (Fig. 8).

A substituição do cabo de
alimentação deverá ser
realizada exclusivamente pelo
serviço de assistência técnica
ou por pessoal qualificado.

Fig. 6

Fig. 7

SIM

NÃO

Terra (amarelo/verde

electrolux 67

Neutro

)

Fig. 8

68 electrolux

Adaptação aos diferentes tipos de gás

Substituição dos bicos

1. Retire as grelhas.

2. Retire as tampas e os espalhadores
dos bicos.

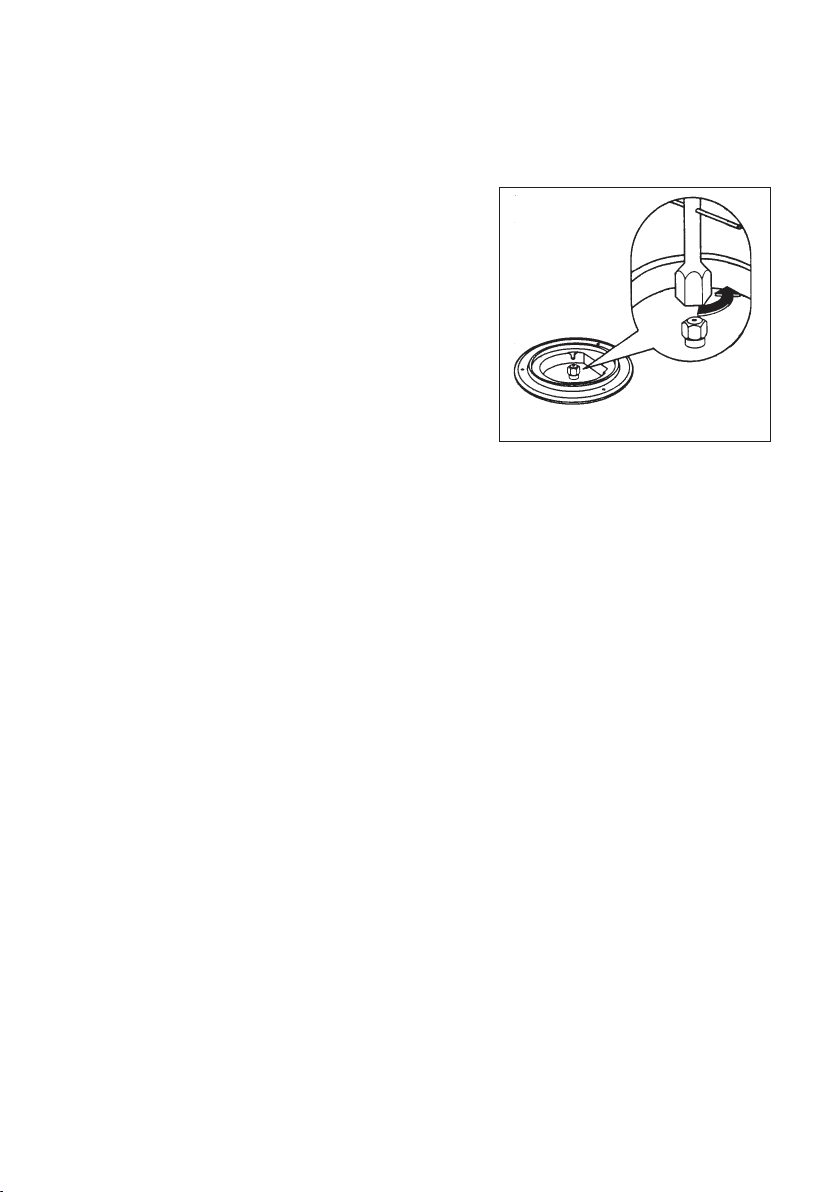

3. Com uma chave de bocas de 7
desaparafuse e retire (Fig. 9) os bicos
substituindo-os pelos
correspondentes ao tipo de gás que
vai ser utilizado (ver tabela
‘Características dos queimadores’ na
pág. 63).

4. Volte a montar as partes, efectuando
as operações descritas, mas pela
ordem inversa.

5. Substitua depois a etiqueta de
calibração (que se encontra junto à
entrada da rede de gás) pela
correspondente ao novo tipo de gás.
Esta última encontra-se no saco dos
injectores fornecido.

Fig. 9

Regulação do mínimo

Para a regulação do mínimo, proceda
da seguinte forma.

1. Ligue o bico de gás como descrito

anteriormente.

2. Coloque a torneira na posição de

chama mínima.

3. Extraia os botões.

4. Desaparafuse a válvula by-pass

como indicado na figura 10.

• Para substituir o gás metano por gás

GPL, aperte a válvula by-pass até ao
fundo, no sentido dos ponteiros do
relógio.

• Contudo, se pretender substituir o

gás GPL por gás metano,
desaparafuse a válvula by-pass em
cerca de 1/4 de volta (para o queimador
de coroa tripla desaparafuse a válvula
em cerca de 1/2 volta).

• Em todo o caso, o resultado deverá

ser uma pequena chama homogénea
e estável em toda a coroa do bico de
gás.

5. Finalmente verifique se, rodando ra-

pidamente a torneira da posição
máxima à posição mínima, não
ocorre a extinção do bico de gás.

As operações acima descritas podem
ser realizadas facilmente, seja qual for
a posição ou a fixação da placa do fogão
ao móvel da cozinha.

electrolux 69

Fig. 10

Válvula do by-pass

para a regulação do mínimo

70 electrolux

Encastre nos móveis de cozinha

Dimensões indicadas em milímetros

SR

SR

R

SR

SR

CT

A

510

594

A = Queimador auxiliar
SR = Queimador semi-rápido
R = Queimador rápido
CT = Queimador de coroa tripla

Estas placas estão indicadas para uma
inserção em móveis de cozinha
componíveis com uma profundidade
entre os 550 e os 600 mm e de
características apropriadas.

As dimensões da placa encontram-se
indicadas na figura 11.

A

510

594

Fig. 11

Encastre nos móveis de
cozinha

A placa pode ser encastrada em móveis
que tenham uma abertura com as
dimensões indicadas na Fig. 12. A
abertura do encastre deverá ter uma
distância de pelo menos 55 mm em
relação à parede de fundo. Uma
eventual parede lateral, direita ou
esquerda, cuja altura seja superior à da
superfície da placa, deverá estar no
mínimo a 100 mm do abertura no
tampo.

A fixação da placa ao móvel deve

!!

!

!!

ser efectuada da seguinte forma:

• posicione o vedante fornecido no

rebordo do lado frontal da abertura a
11 milímetros dos rebordos laterais e
a 10 mm do rebordo posterior, tendo
cuidado para que os extremos se
unam sem se desmontarem (vide
Fig. 13);

• coloque a placa na abertura no móvel

procurando centrar correctamente;

• fixe a placa ao móvel com as peças

de canto fornecidas (vide Fig. 14).
A força dos parafusos é suficiente
para marcar o vedante, cujo excesso
pode ser facilmente removido.

O rebordo da placa fica com uma dupla
camada de isolante que oferece uma
garantia absoluta contra as infiltrações
dos líquidos.

electrolux 71

Fig. 12

Fig. 13

vedante

Fig. 14

72 electrolux

Possibilidade de encastrar

Em móveis base com
porta

É necessário que, na construção do
móvel, tenham sido tomadas as devidas
precauções de modo a evitar possíveis
contactos com a caixa da placa
aquecida durante o funcionamento da
mesma. A solução que se aconselha, a
fim de evitar este inconveniente,
encontra-se ilustrada na figura 15.

O painel, que se encontra por debaixo
da placa, deve ser facilmente removível,
a fim de permitir que se bloqueie e
desbloqueie a placa em caso de
intervenção da assistência técnica.

Em móveis base com
forno

O espaço vazio deve ter as dimensões
descritas na figura 12 e deve encontrar­se munido de suportes para permitir
uma ventilação eficaz.

A fim de evitar aquecimentos excessivos
deve fazer-se a instalação como
indicado nas figuras 16 e 17.

Por motivos eléctricos, as ligações
eléctricas da placa e do forno devem ser
feitas separadamente. Assim, facilitar­se-á também a extracção do forno.

Quaisquer armários ou exaustores de
fumos deverão estar a pelo menos 650
mm da placa de cozedura (Fig. 12).

No caso de exaustores com 600 mm
de largura, para além de se respeitar a
altura, é necessário colocar os armários
adjacentes ao exaustor a uma altura
mínima de 550 mm do tampo, de forma
a permitir uma eventual instalação da
tampa e o seu correcto funcionamento.

Fig. 15

a) Painel do móvel desmontável
b) Espaço útil para eventuais ligações

FO 2041

FO 2042

Fig. 16

Fig. 17

Assistência e peças sobressalentes

Este aparelho, ao sair da fábrica, foi
ensaiado e afinado por especialistas por
forma a dar os melhores resultados em
funcionamento. Qualquer reparação ou
afinação que se torne necessária, deve
ser feita com o máximo cuidado e
atenção.

Por este motivo, recomendamos que se
dirija ao Agente que efectuou a venda,
ou ao nosso Centro de Assistência mais
próximo, especificando o tipo de
anomalia, o modelo do aparelho (Mod.),
o número do produto (Prod. No.) e o
número de série (Ser. No.). Estes dados
encontram-se na etiqueta que se
encontra no saco dos injectores
fornecido.

As peças de substituição originais,
certificadas pelo fabricante do aparelho
e detentoras deste símbolo, encontram­se apenas disponíveis nos nossos
Centros de Assistência
Técnica ou em lojas
de peças

autorizadas.

electrolux 73

74 electrolux

Garantia/Assistência Técnica

Estimado Cliente:

Queremos felicitá-lo pela sua compra e agradecer a confiança depositada na nossa
empresa.

O seu electrodoméstico dispõe de uma garantia de 24 meses para mão-de-obra e
peças.

Se durante o período de garantia o seu electrodoméstico tiver uma avaria, contacte
o Serviço Técnico Oficial.

ASSISTÊNCIA TÉCNICA OFICIAL
21 440 39 39
SERVIÇO DE APOIO AO CLIENTE
21 440 39 00 (de 2a a 6a feira. das 10H–13H e das 14H–17H)

CONDIÇÕES DE GARANTIA

1. O aparelho que acaba de adquirir possui uma garantia de dois anos a partir da

data de aquisição. Os pedidos de assistência na garantia são gratuitos, me­diante apresentação do respectivo certificado juntamente com a factura de
compra.

2. A presente garantia do fabricante (2 anos) cobre a substituição de peças, mão

de obra e deslocação.

3. Em caso de imobilização do seu aparelho por período superior a 15 dias, a

garantia será prolongada adicionando o tempo de imobilização à data de entrega
nos nossos serviços.

4. Nos pedidos de assistência na garantia de Pequenos Electrodomésticos, os

aparelhos a reparar deverão ser entregues directamente no ponto de assistência.

EXCLUSÕES DE GARANTIA

Substituições de peças danificadas por mau manuseamento, instalação incorrecta,
danos de transporte e danos provocados por condições atmosféricas adversas;
Inter-venções por pessoal técnico não autorizado pelo ELECTROLUX SERVICE;
substituições de lâmpadas, filtros, juntas de borracha, vidros, botões, puxadores
e acessórios de aspiradores; Todos os serviços de manutenção provocados pelo
desgaste ou pela utilização do aparelho; Pedidos de demonstração de montagem
e explicações de funcio-namento; Danos no esmalte e/ou na pintura provocados
por cortes ou pancadas; Uso intensivo em locais públicos ou profissionais, a
menos que se trate de um produto adequado para o efeito; Desobstrução de

electrolux 75

bombas de limpeza e filtros.

- MANIPULAÇÃO nos dados da placa de Matrícula do presente aparelho ou

deste certificado.

- INSTALAÇÃO INCORRECTA E NÃO REGULAMENTAR (tensão, pressão de

gás ou de água, ligações eléctricas ou hidráulicas não adequadas).

Assistência Técnica - ELECTROLUX SERVICE - Quinta da Fonte, Edifício
Gonçalves Zarco - Q 35, 2774-518 Paço de Arcos.

NOTA 1: Deve conservar a factura de compra junto deste Certificado de Garantia
NOTA 2: Para a validade desta garantia, no momento da intervenção técnica é

absolutamente imprescindível apresentar ao pessoal autorizado o presente
certificado junto da factura legal de compra do aparelho devidamente preenchida.

76 electrolux

Garantia Europeia

Este aparelho possui garantia da Electrolux em cada um dos países listados na
parte de trás deste manual, para o período especificado na garantia do seu aparelho
ou, caso contrário, pela lei. Se mudar de um destes países para outro dos países
listados em baixo, a garantia do aparelho mudará também, estando sujeita aos
seguintes requisitos:

• A garantia do seu aparelho tem inicio na data em que adquiriu o aparelho, a qual

terá como prova o documento válido de compra emitido pelo vendedor do
aparelho.

• A garantia do aparelho é válida para o mesmo período de tempo e para o mesmo

tipo de trabalho e peças existente no seu novo país de residência para este
modelo em particular ou gama de aparelhos.

• A garantia do aparelho é pessoal, para o comprador original, e não pode ser

transferida para outro utilizador.

• O aparelho é instalado e usado de acordo com as instruções emitidas pela

Electrolux e destina-se apenas ao uso doméstico, ou seja, não é usado para fins
comerciais.

• O aparelho é instalado de acordo com todas as normas relevantes em vigor no

seu novo país de residência.

As condições desta Garantia Europeia não afecta nenhum dos seus direitos
concedidos por lei.

electrolux 77

www.electrolux.it
www.electrolux.es
www.electrolux.pt

35692-4901 11/06 R.0
