AEG EHG 6400, EHG 6410, EHG 6430, EHG 6830, EHG 6833 User Manual

istruzioni per l’uso
manual de istrucciones
instruções de utilização
IT
PT
Piani di cottura
Encimera empotrable
Placa de encastrar
EHG 6400 EHG 6410 EHG 6430 EHG 6830 EHG 6833
2 electrolux
electrolux 3
Egregio Cliente, complimenti per aver scelto un elettrodomestico Electrolux che, siamo certi, avrà
modo di apprezzare per le prestazioni, la qualità e l’affidabilità e che le renderà la vita di ogni giorno più confortevole, facile e sicura. Da sempre il nostro impegno è quello di produrre utilizzando la tecnologia più avanzata, nel rispetto dell’ambiente e sempre in anticipo rispetto agli obblighi normativi. Oltre il 90% dei nostri elettrodomestici sono prodotti ecologici in classe A, A+, A++ e vengono raccomandati dal WWF.
La lettura completa di questo libretto le permetterà un utilizzo corretto e sicuro della sua apparecchiatura e le darà anche utili consigli sulla manutenzione più efficiente.
4 electrolux
Indice
Per l'Utente Per l'Installatore
Per la Vostra sicurezza 5 Istruzioni per l’uso 7 Pulizia e manutenzione 10 Manutenzione periodica 11 Caratteristiche tecniche 12 Garanzia/Servizio clienti 24 Garanzia europea 28
Guida alla lettura delle istruzioni
Questi simboli Vi aiuteranno a trovare velocemente le informazioni più importanti.
Informazioni sulla sicurezza
Istruzioni per l’installatore 14 Collegamento elettrico 17 Adattamento ai diversi tipi di gas 19 L’incasso nei mobili componibili 21 Possibilità di inserimento 23
) Istruzioni "passo dopo passo"
Consigli utili e suggerimenti
Informazioni legate alla protezione dell'ambiente
Questa apparecchiatura è conforme alle seguenti Direttive CEE:
- 2006/95 (relative alla Bassa Tensione);
- 89/336 (relativa alla Compatibilità Elettromagnetica);
- 90/396 (relativa alla Apparecchiature a Gas)
- 93/68 (relativa alle Norme Generali)
e successive modificazioni.
Queste istruzioni sono valide solamente per i paesi di destinazione i cui simboli di identificazio­ne figurano sulla copertina del libretto istruzioni e sull'apparecchiatura.
electrolux 5
Italiano
Per la Vostra sicurezza
L’uso di questa nuova apparecchiatura é facile. Tuttavia, é importante leggere per intero questo libretto, prima di installare e di usare l’apparecchiatura per la prima volta. In questo modo, potrete ottenere le migliori prestazioni, evitare comportamenti errati, usare l’apparecchiatura in assoluta sicurezza e rispettare l’ambiente.
È molto importante che questo libretto di istruzioni sia conservato assieme all’ap­parecchiatura per qualsiasi futura consultazione. Se l’apparecchiatura dovesse es­sere venduta o trasferita ad un’altra persona, assicurateVi che il libretto venga con­segnato al nuovo utente, affinché possa essere messo al corrente del funziona­mento della macchina e delle relative avvertenze.
Installazione
z L’installazione dell’apparecchiatura ed
il collegamento alla rete elettrica de­vono essere eseguiti solamente da PERSONALE QUALIFICATO.
Prima di qualsiasi intervento, è ne­cessario verificare che l’apparecchia­tura sia DISINSERITA dalla rete elet­trica.
z AssicurateVi che l'aria possa circola-
re liberamente attorno all'apparecchia­tura. Una scarsa ventilazione produ­ce carenza di ossigeno.
z AssicurateVi che l'apparecchiatura
sia alimentata con il tipo di gas indi­cato sull'apposita etichetta adesiva, posta nelle immediate vicinanze del tubo di allacciamento alla rete del gas.
z Questa apparecchiatura non è colle-
gata ad un dispositivo di evacuazione dei prodotti della combustione. Essa deve essere installata e raccordata conformemente alle regole di installa­zione in vigore. Deve essere dedicata un’attenzione particolare alle dispo­sizioni applicabili in materia di ventila­zione.
z L'utilizzo di un apparecchiatura
di cottura a gas produce calore e umidità nel locale in cui è instal­lata. Assicurate una buona aerazione del locale, mantenen­do aperte ed efficienti le prese d'aria o installando una cappa di aspirazione con condotto di scari­co.
z Se utilizzate l'apparecchiatura in-
tensamente e per un tempo pro­lungato, dovete rendere più effi­cace l'aerazione, per esempio aprendo una finestra o aumen­tando la potenza dell'aspiratore elettrico, se presente.
z Dopo aver tolto l’apparecchiatura dal-
l’imballaggio, assicurateVi che il pro­dotto non risulti danneggiato e che il cavo di alimentazione elettrica sia in perfette condizioni. In caso contrario, rivolgeteVi al rivenditore prima di met­tere in funzione l’apparecchiatura.
z La Casa costruttrice declina ogni
responsabilità nel caso le norme antinfortunistiche non vengano rispettate.
6 electrolux
Sicurezza delle persone
z Questa apparecchiatura deve essere
adoperata solo da persone adulte.
AssicurateVi che i bambini non toc­chino i comandi o non giochino con l’apparecchiatura.
z L'apparecchiatura non può essere utiliz-
zata dai bambini o da persone le cui capacità sensoriali, mentali o fisiche o la cui mancanza di esperienza e cono­scenza dell'apparecchiatura impedisca loro di utilizzarla in modo sicuro senza la supervisione o le indicazioni di una per­sona responsabile che assicuri l'utilizzo corretto dell'apparecchiatura stessa.
z Le parti esposte di questa apparecchia-
tura si riscaldano durante la cottura e rimangono calde per un certo tempo anche dopo lo spegnimento. Tenete
lontani i bambini fino a quando l’ap­parecchiatura non si è raffreddata.
Durante l'uso
z Questo prodotto è stato realizzato per
cuocere cibi, all'interno di abitazioni co­muni a scopo non professionale. Evitate
di usarlo per qualsiasi altro scopo.
z E’ rischioso modificare o tentare di mo-
dificare le caratteristiche di questo pro­dotto.
z Tenete ben pulita l’apparecchiatu-
ra. I residui di cibo possono causare rischi di incendio.
z Evitate di utilizzare il vapore o
apparecchi a vapore per pulire l'apparecchiatura.
z Dopo aver utilizzato l’apparecchiatura,
assicurateVi che tutti i comandi siano in posizione “CHIUSO” o “SPENTO”.
z Se usate una presa di corrente nelle
vicinanze di questa apparecchiatura, fate
attenzione che i cavi degli elettrodome­stici che state usando non la tocchino e siano sufficientemente lontani
dalle parti calde di questa apparec­chiatura.
Assistenza tecnica
z In caso di guasti, non cercate mai di
riparare l’apparecchiatura di per­sona. Le riparazioni effettuate da perso-
ne non competenti possono causare danni e incidenti. Per prima cosa, con­sultate il contenuto di questo libretto. Se non trovate le informazioni che Vi interessano, contattate il Centro di Assistenza più vicino. L’assistenza a questa apparecchiatura deve essere effettuata da un Centro di Assistenza Tecnica autorizzato. Richiedete sem­pre l’impiego di ricambi orginali.
Consigli per la prote-
zione dell'ambiente
z Tutti i materiali utilizzati sono compati-
bili con l’ambiente e riciclabili. Vi pre­ghiamo di dare il Vostro contributo alla conservazione dell’ambiente, utilizzan­do gli appositi canali di raccolta differen­ziata.
z Prima di rottamare l’apparecchia-
tura, tagliate il cavo di alimentazio­ne e rendetela inservibile.
z Il simbolo sul prodotto o sulla
confezione indica che il prodotto non deve essere considerato come un nor­male rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elet­triche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appro-
electrolux 7
priato, si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodot­to. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattaTe l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
Istruzioni per l’uso
Prima di usare l’apparecchia­tura, rimuovete tutti i materiali di imballo, comprese le eti­chette pubblicitarie e le even­tuali pellicole protettive.
Le manopole di comando del piano di cottura
Nella parte frontale del piano si trovano le manopole per il funzionamento dei fornelli a gas. I simboli posti sulla zona comandi hanno il seguente significato:
nessuna erogazione di gas
massima erogazione di gas
minima erogazione di gas accensione integrata sul rubinetto
Accensione dei fornelli
Per ottenere più facilmente la fiamma, accendete il fornello prima di mettere un recipiente sulla griglia.
Mod. EHG 6400
)
Spingete a fondo la manopola corrispon­dente al fornello e ruotatela in senso antiorario fino al simbolo di "massima erogazione". In corrispondenza di questa posizione rileverete anche il simbolo di accensione ( ). La fiamma si accenderà automati-
camente.
Mod. EHG 6410, EHG 6430, EHG 6830,
)
EHG 6833
Spingete a fondo la manopola corrispon-
8 electrolux
dente al fornello e ruotatela in senso antiorario fino al simbolo di "massima erogazione". In corrispondenza di questa posizione rileverete anche il simbolo di accensione
( ). La fiamma si accenderà automati­camente.
Dopo aver acceso la fiamma, tenete premuta la manopola per circa 5 secondi. Questo tempo è necessario per riscaldare la "termocoppia" (Fig. 1 e 2 ­lettera D) e disattivare la valvola di sicurezza, che altrimenti fermerebbe l'erogazione del gas.
Dopo avere acceso la fiamma,
controllate che sia regolare e ruotate la manopola fino ad ottenere l'intensità desiderata.
Se dopo alcuni tentativi la fiamma non si accende, controllate che il "cappellotto" (indicato nelle Fig. 1 e 2 ­con la lettera A) e lo "spartifiamma" (Fig. 1 e 2 - lettera B) siano nella corretta posizione.
Per spegnere la fiamma, ruotate la manopola in senso orario fino al simbolo
.
Accensione manuale (in caso di mancanza di energia elettri-
ca): avvicinate una fiamma al for-
nello, spingete a fondo la manopo­la e ruotatela in senso antiorario fino al simbolo di "massima erogazione".
zz
z Prima di togliere i recipienti dai
zz
fornelli, abbassate sempre la
fiamma o spegnetela.

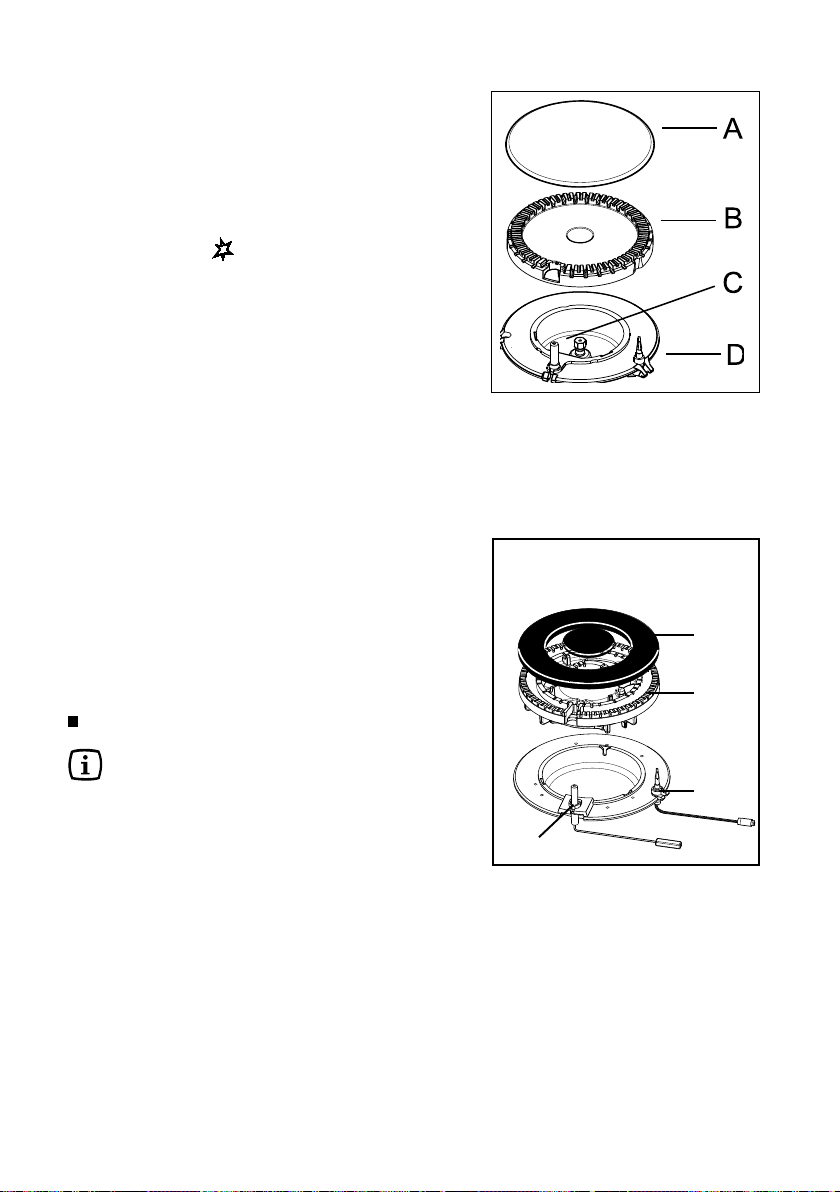

Fig. 1
A - Cappellotto B - Spartifiamma C - Candeletta di accensione D - Termocoppia
6430, EHG 6830, EHG 6833)
Bruciatore Tripla Corona
(mod. EHG 6830 - EHG 6833)
Fig. 2
C
A - Cappellotto B - Spartifiamma C - Candeletta di accensione D - Termocoppia
(mod.EHG 6410, EHG
A
B
D
Per un corretto uso del piano
Per un minor consumo di gas ed un migliore rendimento, usate solamente recipienti a fondo piatto e di dimensioni adatte ai fornelli, come evidenziato nella tabella a fondo pagina. Inoltre, non appena un liquido inizia a bollire, fate attenzione a ridurre la fiamma quanto basta per mantenere l'ebollizione.
Durante le cottura in cui vengono impiegati grassi od olii, sorvegliate
attentamente le Vostre pietanze, perché queste sostanze, portate ad alte temperature, possono incen­diarsi.
L’acciaio inox, se sottoposto ad eccessivo riscaldamento, puó brunire. Pertanto, si sconsiglia la cottura prolungata con pietre ollari, teglie in terracotta o pia­stre in ghisa. È da evitare anche l’impiego di fogli di alluminio a protezione del piano durante il funzionamento.
Assicuratevi che i recipienti non fuoriescano dai bordi del piano e si­ano posizionati centralmente rispet­to ai fornelli al fine di ottenere un mi­nore consumo di gas.
electrolux 9
Evitate di posare sui fornelli recipienti instabili o deformati: potrebbero rovesciarsi o far traboccare il loro contenuto, causando incidenti.
Le pentole non devono invadere la zona comandi.
Bruciatore diametro diametro
minimo massimo
Tripla corona
(mod. EHG 6830 - EHG 6833)
Grande (rapido) 180 mm 260 mm
Medio (semirapido )
posteriore 120 mm 220 mm anteriore 120 mm 180 mm
Piccolo (ausiliario) 80 mm 180 mm
180 mm 260 mm
10 electrolux
Il coperchio del piano di cottura
(solo per i modelli con griglie in ferro smaltato)
Allo scopo di ottenere un allineamento estetico con i mobili da cucina, il piano è predisposto per l'inserimento di un coperchio, fornito su richiesta.
z La funzione del coperchio è di riparare
il piano dalla polvere, quando è chiu-
so, e di raccogliere gli schizzi di
grasso, quando è aperto. Evitate as-
solutamente di usarlo per qualsiasi
altro scopo.
z Prima di aprire il coperchio, asciuga-
telo da eventuali tracce di liquido.
z Pulite il coperchio da eventuali residui
di cottura prima di chiuderlo o toglier-
lo.
ATTENZIONE!
Il coperchio in vetro può scheggiarsi, se viene eccessivamen­te riscaldato. Accer­tatevi che tutti i fornelli siano spenti prima di chiuderlo.
Pulizia e manutenzione
Prima di ogni operazione disinserite l’apparecchiatura dalla rete elettrica e lasciatela raffreddare.
Pulizia del piano
Lavate le parti smaltate con acqua tiepida e detersivo, evitando di usare prodotti abrasivi che potrebbero rovinarle.
Lavare frequentemente gli spartifiamma e i cappellotti con acqua bollente e detersivo, avendo cura di togliere ogni incrostazione. Risciacquate bene con acqua le parti in acciaio inox, dopo l’uso, ed asciugatele con un panno morbido. Per le macchie persistenti usare i normali detersivi non abrasivi o prodotti specifici, comunemente reperibili in commercio. Vi raccomandiamo di non usare per la pulizia pagliette, lane di acciaio o acidi.
z Evitate di lasciare sul piano di cottura
sostanze acide o alcaline (e.g. aceto, sale, succo di limone ecc...).
Le griglie del piano di cottura
I piani di cottura sono dotati di griglie in ferro smaltato, sottili e leggere oppure di griglie in ghisa, più grosse e pesanti.
Le griglie possono essere tolte dal piano di cottura per consentire una migliore pulizia.
Si consiglia di non appoggiare le griglie in ghisa fuori sede per evitare di graffiare o danneggiare il piano.
Le griglie in ferro smaltato possono essere lavate anche in lavastoviglie.
Dopo il lavaggio, rimettete le griglie al loro posto, controllandone la corretta posizione.
Per i modelli con griglie in ghisa: Dopo la pulizia, rimettete le griglie al loro posto, posizionando prima le griglie laterali e poi quella centrale
electrolux 11
Fig. 3
Per un corretto funzionamento dei bruciatori, assicuratevi che le griglie siano centrate sul fornello come mostrato in figura 3.
Accenditore elettrico
L'accensione automatica dei fornelli è assicurata dalla presenza di una "candeletta" in ceramica contenente un elettrodo in metallo (indicati nella Fig. 1 e 2 - lettera C). Procedete periodicamente ad una accurata pulizia di queste parti del piano. Inoltre, per evitare difficoltà di accensione, controllate che i fori della corona spartifiamma (Fig. 1 e 2 - lettera B) non siano otturati.
Manutenzione periodica
Fate controllare periodicamente lo stato di conservazione e di efficacia del tubo del gas, e se presente, del regolatore di pressione.
Qualora venissero riscontrate anomalie, non richiedete riparazioni, ma fate sostituire la parte difettosa.
NO
Fig. 4
12 electrolux
Caratteristiche tecniche
Potenza bruciatori gas
Bruciatore tripla corona (mod. EHG 6830 - EHG 6833) Bruciatore rapido 3,0 kW (G20) - 2,8 kW (G30/G31) Bruciatore semirapido 2,0 kW Bruciatore ausiliario 1,0 kW
Categoria II2H3+ Taratura apparecchio gas metano G20 (2H) 20 mbar
Raccordo di entrata gas G 1/2" Tensione di alimentazione 230 V ~ 50 Hz
Apparecchiatura di classe 3
Dimensioni del piano
Larghezza 594 mm Profondità 510 mm
Dimensioni dell'apertura per l'incasso
Larghezza 560 mm Profondità 480 mm
4,0kW
Diametri del By-pass
Bruciatore Ø By-pass
del rubinetto in centesimi
Ausiliario 28
Semi-rapido 32 Rapido 42 Tripla corona 56
Caratteristiche dei bruciatori
electrolux 13
PORTATA PORTATA
TIPO DI
BRUCIATORE
Bruciatore
ausiliario 1,0 0,33 70 0,095 50 73 71
Bruciatore
semirapido 2,0 0,45 96 0,190 71 145 143
Bruciatore G.Naturale:
rapido 3,0 0,75 119 0,286 86 204 200
Bruciatore
tripla
corona 4,0 1,2 146 0,381 98 291 286
(mod. EHG 6830 -
EHG 6833
TERMICA TERMICA
NOMINALE RIDOTTA GAS NATURALE GAS LIQUIDO
(Metano) - 20 mbar
kW kW Marc. Marc. g/h
ugelli m3/h ugelli
100/mm 100/mm
G.P.L.: 2,8
)
PORTATA
TERMICA NOMINALE
(Butano/Propano)28-30/37 mbar
G30 G31
14 electrolux
Istruzioni per l’installatore
ATTENZIONE: Questo apparec­chio può essere installato e funzionare solo in locali per­manentemente ventilati secon­do UNI 7129 e UNI 7131.
LA SOCIETA’ COSTRUTTRICE DECLINA OGNI RESPONSABI­LITÀ’ PER EVENTUALI DANNI DERIVANTI DA UNA INSTALLA­ZIONE NON CONFORME ALLE NORME VIGENTI O DA UN MAN­CATO RISPETTO DELLE NOR­ME ANTINFORTUNISTICHE.
z L’installazione dell’apparecchia-
tura ed il collegamento alla rete elettrica devono essere eseguiti
solamente da PERSONALE QUALI­FICATO. Prima di qualsiasi inter-
vento, è necessario verificare che
l’apparecchiatura sia DISINSERITA dalla rete elettrica.
Locale di installazione
Per il buon funzionamento dell’apparecchio a gas è indispensabile che nel locale possa affluire, in modo naturale, l’aria necessaria alla combustione del gas.
(L’installatore deve seguire le norme in vigore UNI-CIG 7129 - 7131).
L’afflusso di aria nel locale deve avvenire direttamente attraverso aperture praticate su pareti esterne, come indicato in figura 5.
Queste aperture devono avere una sezione libera di passaggio di almeno 100 cm2 se l’apparecchiatura è dotata di dispositivo di sicurezza o 200 cm2 se
Fig. 5
FO 0220
l’apparecchiatura non è dotata di dispositivo di sicurezza .
Questa apertura deve essere costruita in modo da non venire ostruita sia dall’interno che dall’esterno e posizionata vicino al pavimento, preferibilmente al lato opposto all’evacuazione dei prodotti della combustione. Nel caso questa apertura non sia fattibile nel locale dove è installata l’apparecchiatura, l’aria necessaria può provenire da un locale adiacente, purchè:
z questo locale non sia una camera da
letto o un ambiente pericoloso;
z questo locale non sia in depressione; z la ventilazione fra il locale dove è
installato l'apparecchio ed il locale adiacente sia assicurata mediante aperture permanenti (UNI-CIG 7129).
Scarico dei prodotti della combustione
Gli apparecchi di cottura a gas devono scaricare i prodotti della combustione attraverso cappe collegate direttamente a canne fumarie o direttamente all’esterno (Fig. 6).
In caso non sia possibile installare la cappa, è necessario l’impiego di un elettroventilatore applicato alla parete esterna o alla finestra dell’ambiente, purchè esistano le condizioni affinchè l’apertura per la ventilazione possa essere aumentata (vedi Fig. 7) in pro­porzione alla portata dell’e­lettroventilatore stesso (UNI-CIG 7129).
Questo elettroventilatore deve avere una portata tale da garantire, per un ambiente cucina, un ricambio orario d’aria pari a 3 - 5 volte il suo volume.
Fig. 6
Fig. 7
FO 0221
ELETTROVENTILATORE
FO 0222
electrolux 15
ENTRATA ARIA
SEZIONE MINIMA
2
100 cm
PIU' LA SEZIONE
AGGIUNTIVA
CORRISPONDENTE
ALLA PORTATA
DELL'ELETTRO-
VENTILATORE
16 electrolux
Collegamento alimenta­zione gas
Il collegamento gas deve essere eseguito in conformità con le norme UNI­CIG 7129 - 7131. L’apparecchiatura esce dalla fabbrica collaudata e regolata per il tipo di gas indicato nella targhetta che si trova nella protezione inferiore, vicino al tubo di collegamento gas. AccertateVi che il tipo di gas con cui sarà alimentata l’apparecchiatura sia lo stesso indicato nella targhetta.
In caso contrario procedete secondo le indicazioni riportate nel paragrafo “Adattamento a diversi tipi di gas”.
Per il massimo rendimento ed il minor consumo, assicurateVi che la pressione di alimentazione del gas rispetti i valori indicati nella tabella delle “Caratteristiche dei bruciatori”.
Qualora la pressione del gas impiegato sia diversa (o variabile) rispetto a quella prevista, è necessario installare, sulla tubazione di ingresso, un appropriato regolatore di pressione per gas canalizzati (NON GPL) conforme alla norma UNI EN 88.
L’utilizzo di regolatori di pressione per gas liquidi (GPL) è consentito purchè questi siano conformi alla norma UNI EN
12864. Sulla zona terminale della rampa,
comprensiva di dado filettato G 1/2", viene montato il raccordo, interponendo fra i componenti la guarnizione come rappresentato in Fig. 8. Avvitate le parti senza forzare, orientate il raccordo nella direzione voluta e quindi serrate il tutto.
Allacciamento
Eseguite l’allacciamento all’impianto gas mediante tubo metallico rigido e raccordi conformi alla norma UNI-CIG 7129, oppure con tubo flessibile di acciaio inox conforme alla norma UNI­CIG 9891, limitatamente a quelli la cui massima estensione è di 2 metri. Fate attenzione che, nel caso di impiego di tubi metallici flessibili, gli stessi non vengano a contatto con parti mobili o schiacciati. Prestate la medesima attenzione anche quando è previsto un abbinamento forno e piano.
Il raccordo di entrata gas nelle apparecchiature è filettato 1/2" maschio cilindrico.
Eseguite l’allacciamento evitando sollecitazioni di qualsiasi genere all’apparecchio.
Importante Ad installazione ultimata, veri-
ficate sempre la perfetta tenu­ta di tutti i raccordi usando una soluzione saponosa. Non ese­guite mai questo controllo con una fiamma.
A) Terminazione rampa con dado B) Guarnizione C) Raccordo orientabile
Fig. 8
Collegamento elettrico
L’apparecchiatura è predisposta per un funzionamento con una tensione di alimentazione di 230 V monofase. Il collegamento deve essere eseguito in conformità con le norme e le disposizioni di legge in vigore.
Prima di effettuare il collegamento accertateVi che:
z la valvola limitatrice e l’impianto elet-
trico possano sopportare il carico dell’apparecchio (vedere la targhetta matricola);
z l’impianto di alimentazione sia muni-
to di efficace collegamento di terra secondo le norme vigenti;
z la presa o l’interruttore omnipolare
usati siano facilmente raggiungibili con l’apparecchiatura installata.
Montate sul cavo una spina adatta al carico e collegatela ad una adeguata presa di sicurezza.
Desiderando un collegamento diretto alla rete, è necessario interporre fra l’apparecchio e la rete un interruttore omnipolare con apertura minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme in vigore.
Il cavo di terra giallo/verde non deve essere interrotto dall’interruttore.
Il cavo di fase di colore marrone (proveniente dal morsetto “L” della morsettiera) deve sempre essere collegato alla fase della rete di alimentazione.
electrolux 17
18 electrolux
In ogni caso il cavo di alimentazione deve essere posizionato in modo che in nessun punto raggiunga una temperatura superiore di 90 °C.
Un esempio di percorso ottimale è rappresentato in Fig. 9. Il cavo viene guidato mediante l’utilizzo di fascette fissate lateralmente al mobile, in modo da evitare qualsiasi contatto con l’apparecchiatura sottostante al piano di cottura.
Sostituzione del cavo di ali­mentazione
Nel caso di sostituzione del cavo è necessario usare solo cavi del tipo H05V2V2-F T90 adatti al carico e alla temperatura di esercizio. Inoltre, è necessario che il cavetto di terra giallo/ verde sia più lungo di circa 2 cm dei cavetti di fase e neutro (Fig. 10).
Dopo l’allacciamento provare gli elementi riscaldanti facendoli funzionare per circa 3 minuti.
Per aprire il coperchio morsetteria e accedere ai morsetti di collegamento, procedete come segue:
z inserite la punta a taglio di un caccia-
vite nelle sporgenze poste sul lato interno vista della morsettiera;
z premete leggermente e fate leva ver-
so l’alto (Fig. 11).
La sostituizione del cavo di alimentazione deve essere ef­fettuata esclusivamente dal servizio di assistenza tecnica o da personale con qualifica si­milare.
Fig. 9
Fig. 10
Fig. 11
Adattamento ai diversi tipi di gas
Sostituzione degli ugelli
1. Togliete le griglie.
2. Togliete i cappellotti e gli spartifiamma dai fornelli.
3. Con una chiave a tubo da 7 svitate e togliete (Fig. 12) gli ugelli, sostituen­doli con quelli corrispondenti al tipo di gas di funzionamento (vedi tabella 'Caratteristiche dei bruciatori' a pag.
13).
4. Rimontate le parti eseguendo all’in­verso le operazioni descritte.
5. Sostituite quindi la targhetta taratura (posizionata vicino all’attacco della rete gas) con quella corrispondente al nuovo tipo di gas. Quest’ultima si trova nel sacchetto degli iniettori a corredo.
Qualora la pressione del gas impiegato sia diversa (o variabile) rispetto a quella prevista, è necessario installare sulla tubazione di ingresso, un appropriato regolatore di pressione per gas canalizzati (NON GPL) conformi alla norma UNI EN 88.
L’utilizzo di regolatori di pressione per gas liquidi (GPL) è consentito purchè questi siano conformi alla norma UNI EN
12864.
electrolux 19
Fig. 12
20 electrolux
Regolazione del minimo
Per regolare il minimo, procedete come segue.
1. Accendete il fornello come preceden­temente descritto.
2. Portate il rubinetto sulla posizione di minima fiamma.
3. Estraete le manopole.
4. Agite sullo spillo by-pass indicato nel­la figura 13.
Se operate una trasformazione da gas metano a gas GPL, avvitate a fondo in senso orario lo spillo by­pass.
Se invece operate una trasformazio­ne da gas GPL a gas metano, svitate lo spillo by-pass di circa 1/4 di giro (per il bruciatore tripla corona svitate lo spillo di circa 1/2 di giro).
In ogni caso il risultato dovrà essere una piccola fiamma omogenea e re­golare su tutta la corona del fornello.
5. Verificate infine che, ruotando rapi­damente il rubinetto dalla posizione di massimo a quella di minimo, non si abbiano spegnimenti del fornello.
Le operazioni di adattamento sopra descritte si possono effettuare agevolmente, qualunque sia il posizionamento o il fissaggio del piano di cottura al mobile da cucina.
Fig. 13
Spillo by-pass
per la regolazione del minimo
L’incasso nei mobili componibili
Quote espresse in millimetri
electrolux 21
SR
SR
R
A
510
594
A = Bruciatore ausiliario SR = Bruciatore semirapido R = Bruciatore rapido TC = Bruciatore tripla corona
Questi piani sono previsti per l’inserimento in mobili componibili da cucina aventi una profondità compresa tra 550 e 600 mm e opportune caratteristiche.
Le dimensioni del piano sono indicate nella figura 14.
Fig. 14
SR
594
SR
TC
A
510
22 electrolux
Inserimento e fissaggio al mobile
Il piano di cottura può essere montato in un mobile avente un’apertura per l’in­casso dalle dimensioni illustrate nella Fig. 15. L’apertura dell’incasso deve es­sere distante almeno 55 mm. dalla pa­rete di fondo. L’eventuale parete latera­le destra o sinistra la cui altezza superi quella del piano di cottura dovrà trovarsi ad almeno 100 mm dalla sfondatura nel top.
Il fissaggio del piano al mobile
)
deve essere effettuato come se­gue:
posizionate l’apposita guarnizione
sigillante fornita in dotazione sul bor­do del lato frontale della sfondatura a 11 millimetri dai bordi laterali e a 10 mm dal bordo posteriore, avendo cura che le estremità combacino senza sormontarsi (vedi fig. 16);
sistemate il piano nella sfondatura
del mobile curandone la centratura;
fissate il piano al mobile con gli
appositi squadretti forniti in dotazio­ne (vedi fig. 17). La trazione delle viti è sufficiente a tracciare il sigillante, il cui eccesso potrà così essere agevolmente aspor­tato.
Il bordo del piano realizza un doppio la­birinto di tenuta che offre un’assoluta garanzia contro le infiltrazioni di liquidi.
Fig. 15
Fig. 16
sigillante
Fig. 17
Possibilità di inserimento
Su mobile base con portina
Nella costruzione del mobile è necessario vengano presi adeguati accorgimenti in modo da evitare possibili contatti con la scatola del piano surriscaldata durante il funzionamento dello stesso. La soluzione consigliata per evitare tale inconveniente è illustrata nella figura 18.
Il pannello sotto il piano dovrà essere facilmente rimovibile per consentire, in caso di intervento dell'assistenza tecnica, il bloccaggio e lo sbloccaggio del piano.
Su mobile base con forno
Il vano dovrà avere le dimensioni riportate nella figura 15 e dovrà essere munito di supporti per consentire una efficace aerazione.
Per evitare eccessivi surriscaldamenti, è opportuno eseguire l’installazione come descritto nelle figure 19 e 20.
L’allacciamento elettrico del piano e quello del forno devono essere realizzati separatamente, sia per ragioni elettriche che per facilitare l’estraibilità frontale del forno.
Pensili o cappe d’aspirazione dovranno trovarsi ad almeno 650 mm dal piano di cottura (Fig. 15).
Nel caso di cappe larghe 600 mm, oltre a rispettare l’altezza, è necessario posizionare i pensili adiacenti alla cappa ad una altezza minima di 550 mm dal top, tale da consentire l’eventuale installazione del coperchio e la sua corretta manovrabilità.
electrolux 23
Fig. 18
a) pannello del mobile smontabile b) eventuale spazio utile per gli allacciamenti
FO 2041
FO 2042
Fig. 19
Fig. 20
24 electrolux
Garanzia/Servizio clienti
Certificato di Garanzia Convenzionale del produttore verso il consumatore. Durata 2 anni. Ad integrazione della garanzia convenzionale di due
anni, Electrolux offre "Formula 5" , un trattamento esclusivo offerto a chi acquista un elettrodomestico Electrolux e che garantisce , per cin­que anni dalla data di consegna, vantaggiosi servizi come la mano­dopera gratuita dei Tecnici Electrolux e la completa copertura sui pez­zi di ricambio (Il diritto fisso di chiamata non dovrà essere corrisposto nei primi due anni, mentre nei rimanenti tre verrà applicata la tariffa in vigore al momento dell'intervento). Per ulteriori informazioni La preghiamo rivolgersi al Rivenditore di fiducia.*
Le seguenti condizioni, relative alla Garanzia Convenzionale, si attivano au­tomaticamente a partire dalla data di consegna dell'apparecchiatura ed han­no una durata di 24 mesi (tale certificato è valido per gli acquisti effettuati dal 1° Gennaio 2002). Questo certificato di garanzia si riferisce esclusivamente alle condizioni di Garanzia Convenzionale del Produttore nei confronti del Consumatore ed è emesso da: ELECTROLUX Electrolux Zanussi Italia S.p.A. Corso Lino Zanussi, 26 33080 PORCIA - PN Esso non pregiudica i diritti previsti dalla direttiva Europea 99/44/CE e dalla legislazione italiana di recepimento di cui il Consumatore è, e rimane titolare (D. lgs. n°24 dello 02.02.2002).
1. Durata e condizioni di validità della garanzia
La presente Apparecchiatura è garantita da ELECTROLUX per i difetti derivanti dal processo di fabbricazione che potrebbero manifestarsi nel corso di 24 mesi a partire dalla data di consegna dell'Apparecchia-
tura.
Tale data deve essere comprovata da un documento di consegna rila­sciato dal venditore o da altro documento probante (es. scontrino fisca­le) che riporti il nominativo del venditore, la data di consegna dell'Appa­recchiatura, gli estremi identificativi della stessa (tipologia, modello). Affinché la presente Garanzia Convenzionale del produttore abbia pie­na validità nel corso del periodo precedentemente indicato, è necessa­rio che:
- l'Apparecchiatura sia utilizzata per scopi domestici e comunque non nell'ambito di attività imprenditoriali o professionali;
Loading...
+ 56 hidden pages
