Aeg-electrolux EHG 60830 User Manual [en, fr, de, nl]

gebruiksaanwijzing

user manual

notice d'utilisation

benutzerinformation

Gaskookplaat

Gas hob

Table de cuisson gaz

Gas-Kochfeld

BE

EHG60830

2 electrolux

Electrolux. Thinking of you.

Ga voor meer van onze ideeën naar www.electrolux.com

INHOUD

Veiligheidsinformatie 2
Montage 4

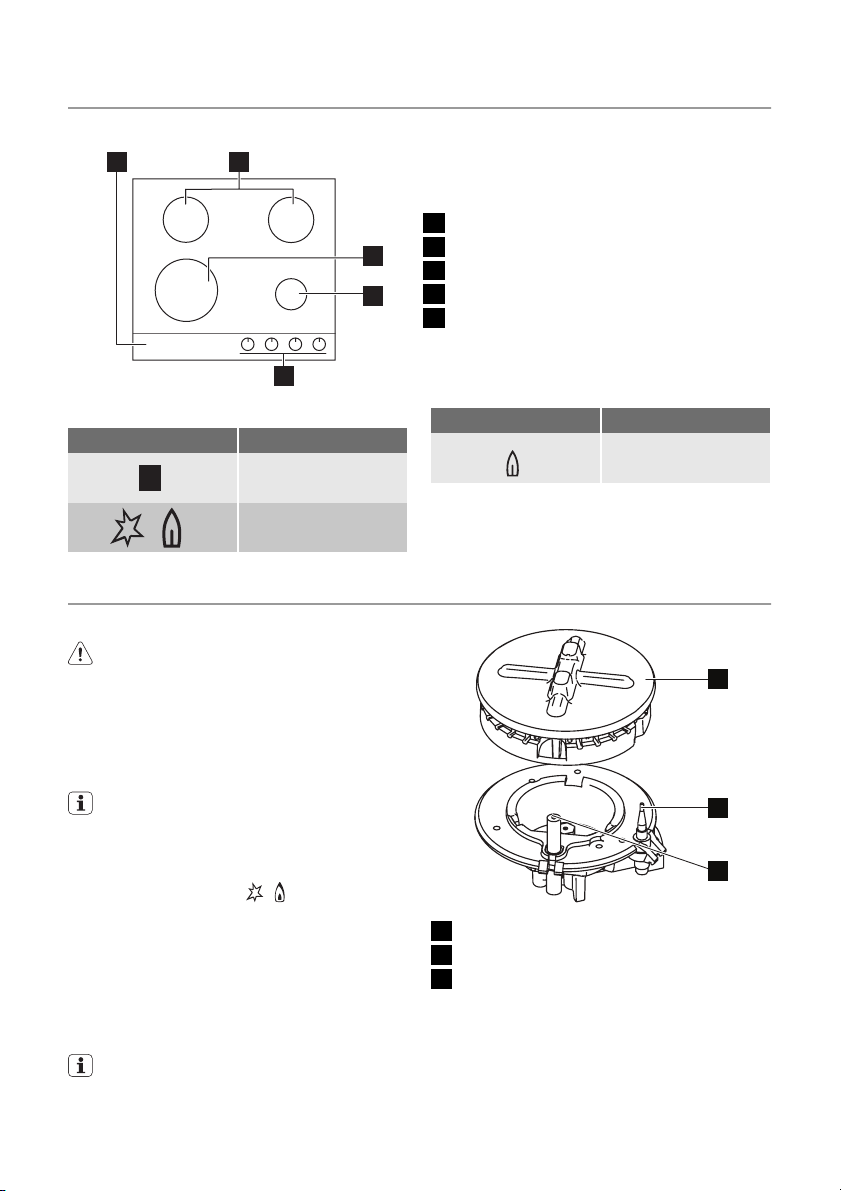

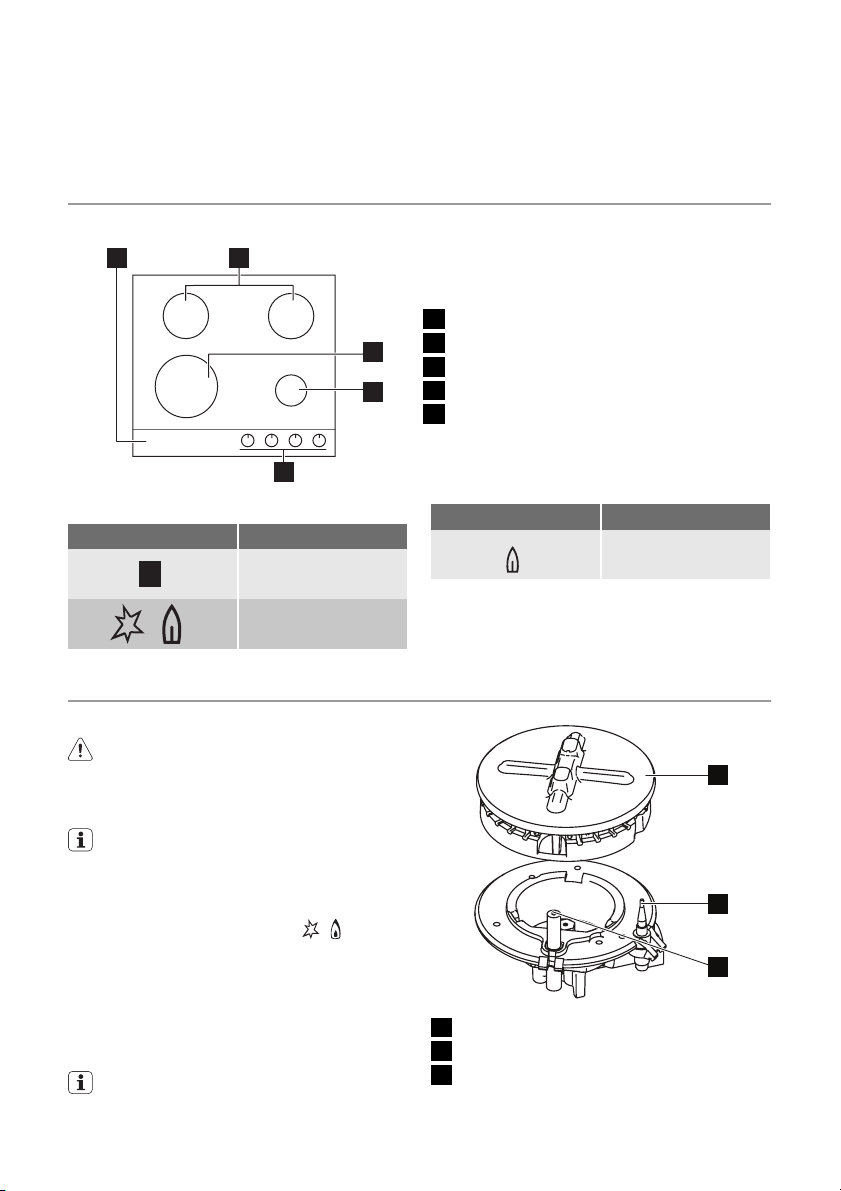

Beschrijving van het product 8
Bediening 8
Nuttige aanwijzingen en tips 9

VEILIGHEIDSINFORMATIE

Waarschuwing! Deze aanwijzingen
zijn alleen geldig voor de landen
waarvan de identificatiesymbolen op de
voorkant van het instructieboekje en
het apparaat zelf zijn vermeld.

Lees voor uw eigen veiligheid en cor­recte werking van het apparaat eerst
deze handleiding aandachtig door, al­vorens het apparaat te installeren. Be­waar deze instructies altijd bij het appa­raat, zelfs wanneer u deze verplaatst of
verkoopt. Gebruikers moeten volledig
op de hoogte zijn van de bediening en
veiligheidsfuncties van het apparaat.

Algemene veiligheid

Waarschuwing! Mensen (met inbegrip

van kinderen) met beperkte
lichamelijke, zintuiglijke of verstandelijke
vermogens of gebrek aan ervaring en
kennis mogen dit apparaat niet
gebruiken. Zij moeten onder toezicht
staan of instructies krijgen over het
gebruik van dit apparaat van iemand
die verantwoordelijk is voor hun
veiligheid.

Kinderbeveiliging

• Dit apparaat mag alleen worden gebruikt
door volwassenen. Kinderen moeten on­der toezicht staan om ervoor te zorgen
dat ze niet met het apparaat spelen.

• Houd alle verpakkingsmaterialen uit de
buurt van kinderen. Gevaar voor verstik­king of lichamelijk letsel.

• Houd kinderen tijdens en na het gebruik
uit de buurt van het apparaat, totdat het
apparaat afgekoeld is.

Onderhoud en reiniging 10
Problemen oplossen 10
Technische gegevens 11
Milieubescherming 12

Wijzigingen voorbehouden

Gebruik

• Verwijder voor het eerste gebruik alle ver­pakkingsmateriaal, stickers en de be­schermlaag op het roestvrij stalen paneel
van de kookplaat (indien aanwezig). Ver­wijder niet het typeplaatje. Dit kan de ga­rantie ongeldig maken.

• Zet de kookzones in de "uit"-stand na ie­der gebruik.

• Branders en toegankelijke onderdelen
worden tijdens en na het gebruik heet.
Leg geen bestek of deksels van steelpan­nen op de kookplaat. Kookgerei kan met
de inhoud omvallen. Er kunnen brand­wonden ontstaan.

• Te hete vetten en oliën kunnen snel in
brand vliegen. Er kan brand ontstaan.

• Laat het apparaat tijdens het gebruik niet
onbeheerd achter

• Controleer het apparaat altijd tijdens ge­bruik.

• Laat geen vloeistof in de gaten lopen bo­venaan de kookplaat

• Gebruik de kookplaat niet zonder kook­gerei.

• Dit apparaat is uitsluitend bestemd voor
huishoudelijk gebruik. Gebruik het appa­raat niet voor commerciële of industriële
doeleinden.

• Dit apparaat is uitsluitend bedoeld voor
huishoudelijk gebruik. Zo voorkomt u li­chamelijk letsel of schade aan eigendom­men.

• Gebruik alleen kookgerei met een bo­demdiameter die geschikt is voor de af­meting van de brander. Er bestaat een ri­sico op oververhitting en breken van de
glazen plaat (indien toepasselijk).

electrolux 3

• Gebruik geen pan met een diameter die
kleiner is dan de brander, omdat de
vlammen de pansteel kunnen verhitten.

• Zet geen pannen op het bedieningspa­neel

• Gebruik geen instabiel kookgerei om te
voorkomen dat het kantelt en er ongeluk­ken gebeuren.

• Plaats geen ontvlambare producten of
items die vochtig zijn door ontvlambare
producten, en/of onstekingsproducten
(gemaakt van plastic of aluminium) en/of
stoffen in, bij of op het apparaat. Er kan
brand of een explosie ontstaan.

• Gebruik alleen de accessoires die zijn
meegeleverd met het apparaat.

• Pas op als u het apparaat aansluit in de
buurt van een stopcontact. Voorkom
contact tussen elektrische verbindingen
en het apparaat of heet kookgerei. Voor­kom dat elektrische verbindingen verstrikt
raken.

• Als er een scheur in het oppervlak zit,
neem dan de voeding los om elektrische
schokken te voorkomen.

Montage

Lees deze instructies zorgvuldig. De

•

fabrikant is niet verantwoordelijk
voor letsel aan personen of huisdie­ren of schade aan eigendom veroor­zaakt door het niet opvolgen van de
volgende vereisten.

• Om het risico op structurele schade
of lichamelijk letsel te voorkomen,
mag de installatie, de aansluiting van
het apparaat op het stopcontact en
het gassysteem, de instelling en het
onderhoud alleen worden uitgevoerd
door gekwalificeerd personeel, in
overeenstemming met de normen en
de lokale voorschriften die van
kracht zijn.

• Controleer of het apparaat niet is bescha­digd tijdens het transport Sluit geen be­schadigd apparaat aan. Neem indien no­dig contact op met de leverancier.

• Inbouwapparaten mogen alleen worden
gebruikt nadat zij ingebouwd zijn in ge­schikte inbouwunits of werkbladen die
aan de normen voldoen.

• Installeer de kookplaat niet op huishoud­apparaten als dit niet is toegestaan vol­gens de installatie-instructies.

• Installeer het apparaat alleen op een
werkblad met een plat oppervlak.

• Wijzig de specificaties van het product of
het product zelf niet. Risico op letsel en
beschadiging van het apparaat.

• De wetten, voorschriften, richtlijnen en
normen die van kracht zijn in het land
waar het apparaat wordt gebruikt dienen
in acht genomen te worden (veiligheids­voorschriften, correcte recycling overeen­komstig de voorschriften, veiligheidsvoor­schriften met betrekking tot elektrische
installaties, enz.)

• Houd de minimumafstanden naar andere
apparaten en units in acht.

• Tijdens de installatie moet een antistoot­bescherming zijn aangebracht, bv. lades
mogen alleen worden aangebracht als er
onder het apparaat een beschermend
paneel aanwezig is.

• De uitgezaagde oppervlakken van het
werkblad moeten beschermd worden te­gen vocht met een geschikte afdichting.

• Het juiste afdichtmiddel moet worden ge­bruikt om de opening tussen het appa­raat en het werkblad af te dichten.

• Bescherm de onderkant van het appa­raat tegen stoom en vocht, bv. van een
afwasautomaat of oven.

• Installeer het apparaat niet naast deuren
of onder ramen. Anders kan het hete
kookgerei van de kookplaat worden ge­stoten, als de deuren of ramen worden
geopend.

• Controleer voor de installatie of de lokale
toevoercondities (gastype -en druk) over­eenstemmen met de afstelling van het
apparaat. De afstellingscondities voor het
apparaat zijn aangegeven op het typepla­tje, dat zich naast de gastoevoerleiding
bevindt.

• Dit apparaat mag niet aangesloten wor­den op een afvoerinrichting voor verbran­dingsproducten. Het moet in plaats daar­van worden geïnstalleerd en aangesloten
volgens de actuele installatieregels. Bij­zondere aandacht moet gegeven worden
aan de geldende regels betreffende venti­latie.

4 electrolux

• Het gebruik van een kooktoestel op

gas veroorzaakt warmte en vocht in
de ruimte waar het geïnstalleerd is.
Zorg dat de ventilatie in de keuken
goed is: houd de natuurlijke ventila­tiegaten open of installeer een me­chanische ventilatie-inrichting (me­chanische afzuigkap).

• Meer ventilatie (bijvoorbeeld door het
openen van een venster of het verho­gen van het niveau van de mechani­sche ventilatie, indien aanwezig) is
noodzakelijk wanneer u het apparaat
gedurende een lange periode inten­sief gebruikt.

• Volg de instructies voor de elektrische
aansluitingen nauwkeurig op. Er kunnen
verwondingen ontstaan door elektrische
stroom.

Trek eerst de stekker van het appa-

•

raat uit het stopcontact voordat u
reinigings- of onderhoudswerkzaam­heden aan het apparaat gaat uitvoe­ren.

• De netaansluiting staat onder stroom

• Schakel de stroomtoevoer naar de net­aansluiting uit.

• Garandeer de bescherming tegen aanra­king door een vakkundige inbouw

• Loszittende en onvakkundig aangebrach­te stekkerverbindingen kunnen overver­hitting van de aansluiting veroorzaken.

• Laat de klemaansluitingen correct instal­leren door een gekwalificeerde elektricien

• Zorg ervoor dat het snoer niet wordt be­last door trekken

• Gebruik de juiste voedingskabel en ver­vang de beschadigde voedingskabel
door de geschikte kabel. Neem contact
op met uw lokale serviceafdeling.

• Het apparaat moet met een poolschake­laar op een elektrisch circuit zijn aange­sloten, met een contactopening van min­stens 3 mm, zodat het apparaat te allen
tijde uitgeschakeld kan worden.

• Als de bevestigingssteun zich in de buurt
van het aansluitblok bevindt, controleer
dan altijd of de aansluitkabel niet in aan­raking komt met de rand van de steun.

• U dient te beschikken over de juiste isola­tievoorzieningen: stroomonderbrekers,
zekeringen (schroefzekeringen moeten uit
de houder worden verwijderd), aardlek­strips en contacten.

Verwijdering van het apparaat.

• Om lichamelijk letsel of schade te voorko­men
– Trek de stekker uit het stopcontact.
– Snijd het netsnoer door bij de aanslui-

ting met het apparaat en gooi het weg.

– Plat de externe gasleidingen af als de-

ze gemonteerd zijn.

– Vraag bij uw gemeente na hoe u dit

apparaat kunt weggooien.

MONTAGE

Waarschuwing! De volgende
instructies over de installatie en het
onderhoud moeten opgevolgd worden
door vakkundig personeel in
overeenstemming met de geldende
voorschriften.

Gasaansluiting

De aansluiting op de gastoevoer moet wor­den uitgevoerd met behulp van een AGB­kraan. Kies vaste aansluitingen of gebruik
een flexibele leiding in AGB (roestvrij staal),
in overeenstemming met de voorschriften
die van kracht zijn. Als u flexibele metalen
leidingen gebruikt, moet u opletten dat de­ze niet in aanraking komen met bewegende
onderdelen, of dat ze niet vastgeklemd
worden. Wees ook voorzichtig wanneer de

kookplaat wordt samengebracht met een
oven.
De aansluiting moet worden uitgevoerd in
overeenstemming met voorschrift NBN D
5I.003.

electrolux 5

Belangrijk! Controleer of de
gastoevoerdruk van het apparaat voldoet
aan de aanbevolen waarden. De verstelbare
aansluiting wordt op de uitbreidingsbrug
bevestigd met behulp van een
schroefdraadmoer G 1/2". Alle onderdelen
die getoond worden op de afbeelding zijn
reeds in de fabriek gemonteerd. Het
apparaat werd voor het de fabriek verliet
getest, om voor u de beste resultaten te
verzekeren.

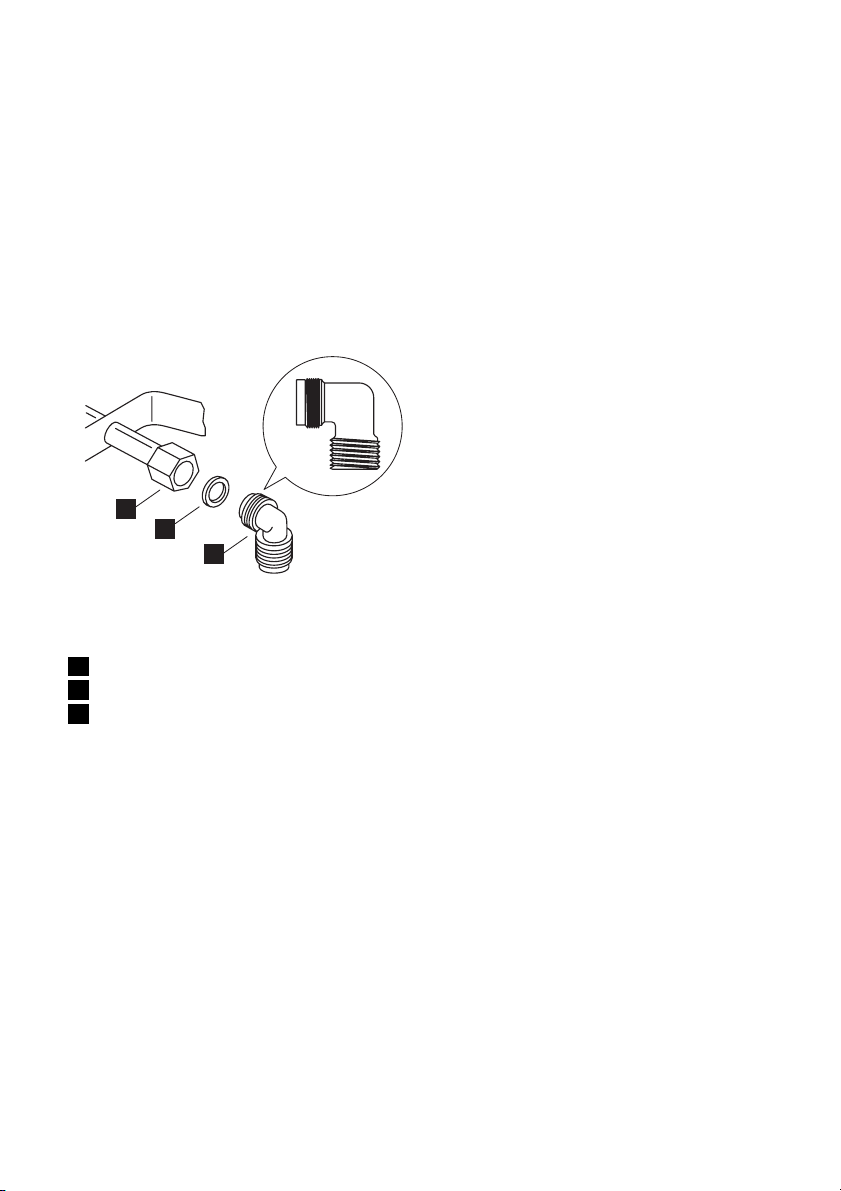

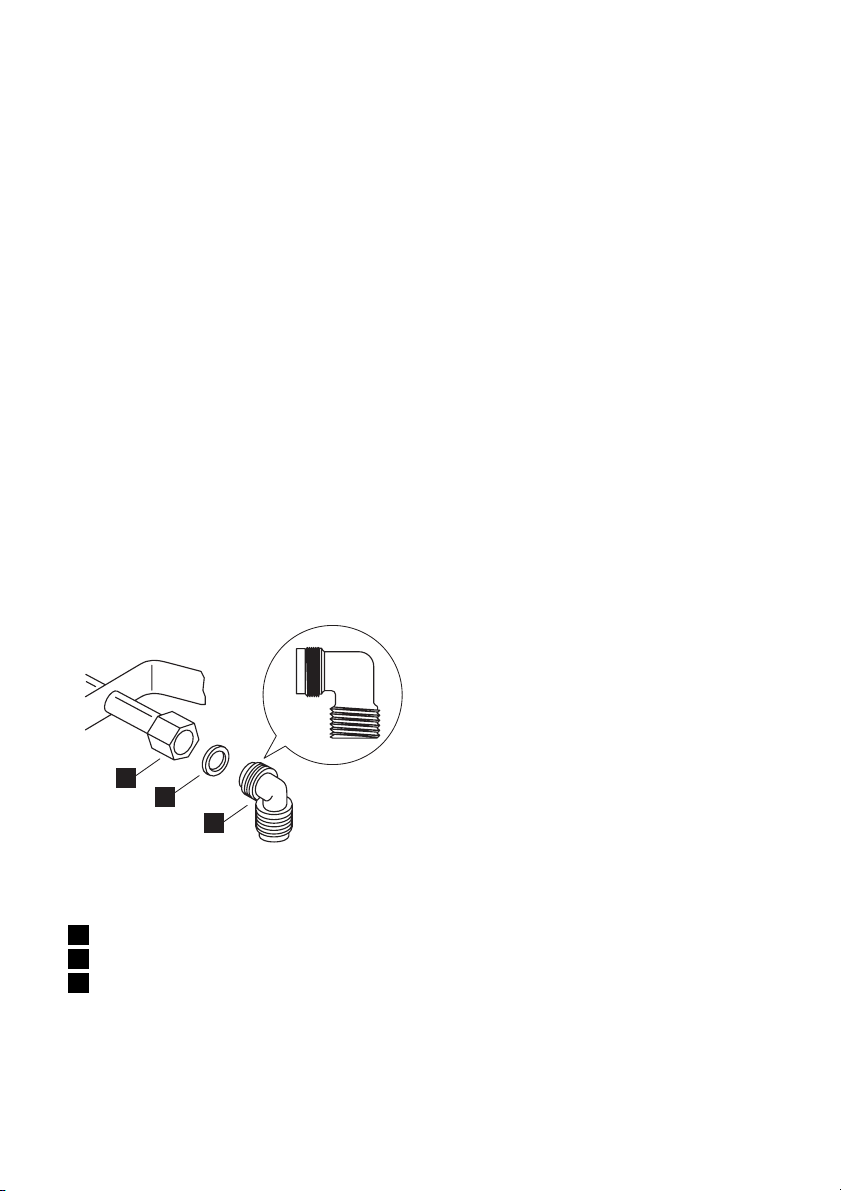

1

2

3

1 Uiteinde van as met moer
2 Sluitring
3 Elleboog

Vloeibaar gas: gebruik de rubberen lei­dinghouder. Koppel altijd de pakking vast.
Ga vervolgens door met de gasaansluiting.
De flexibele leiding is klaar voor gebruik als:
– de omgevingstemperatuur op kamertem-

peratuur is; maar nooit hoger dan 30º C;
– de leiding niet langer is dan 1500 mm;
– de leiding geen knikken vertoont;
– de leiding niet onderworpen is aan tractie

of torsie;
– de leiding niet in aanraking komt met

scherpe randen of hoeken;
– de leiding gemakkelijk toegankelijk is om

de toestand ervan te controleren.
De controle van de staat van de flexibele
leiding bestaat eruit te controleren of:
– deze geen barsten, sneden, vlekken of

brandsporen vertoont op de twee uitein-

den en over de volledige lengte;

– het materiaal niet gehard is, maar de juis-

te elasticiteit vertoont;

– de bevestigingsklemmen niet verroest

zijn;
– de vervaldatum niet is verstreken.
Als er één of meerdere defecten waar­neembaar zijn, mag de leiding niet worden
gerepareerd, maar moet ze worden vervan­gen.

Belangrijk! Controleer na voltooiing van de
installatie of elke leidingfitting goed is
afgedicht. Gebruik een zeepoplossing,

geen vlam!

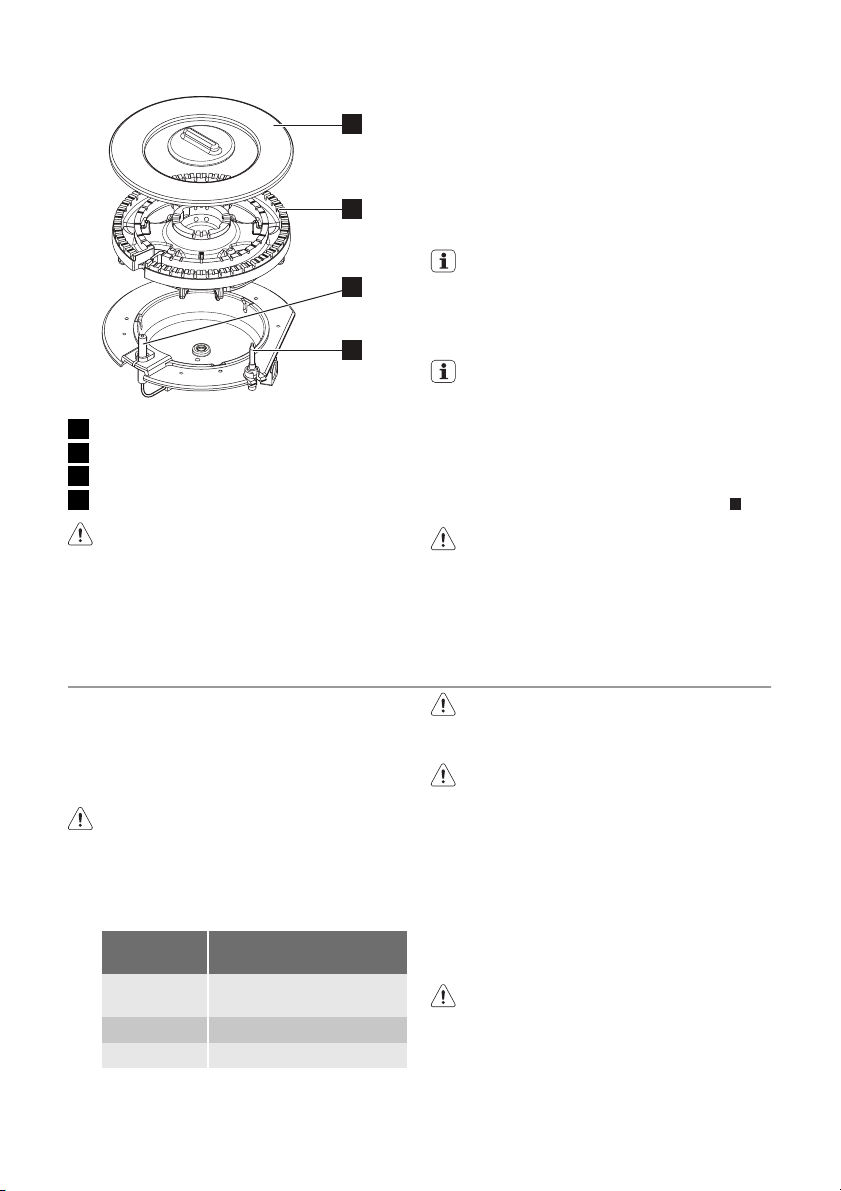

Vervanging van hoofdsproeiers

1. Verwijder de pansteunen.

2. Verwijder de branderkappen en -kronen.

3. Verwijder met een dopsleutel 7 de

hoofdsproeiers, en vervang ze door de
sproeiers die vereist zijn voor het type
gas dat u gebruikt (zie de tabel in de
sectie Technische gegevens).

4. Zet de onderdelen in omgekeerde volg-

orde terug.

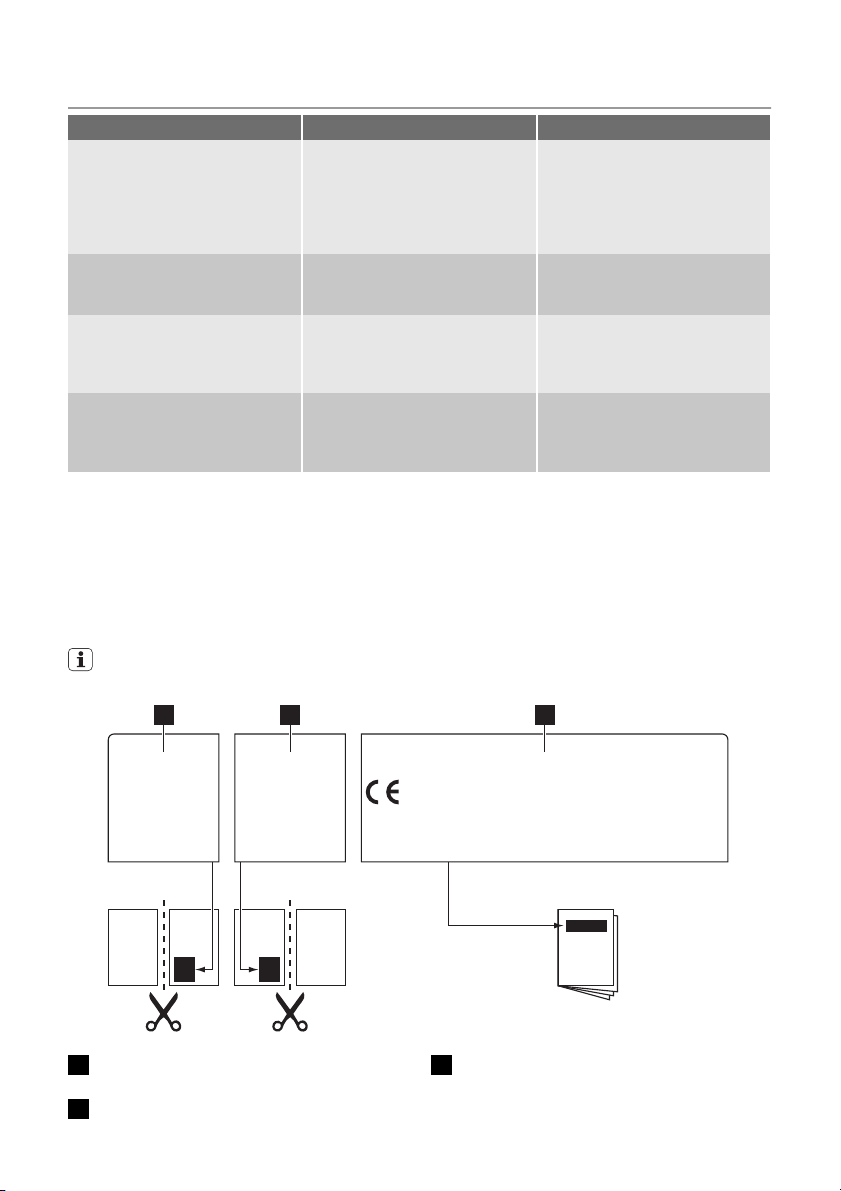

5. Vervang het typelabel (naast de gastoe-

voerleiding) door het label voor het nieu­we type gastoevoer. U vindt dit label in
de verpakking van de hoofdsproeiers
die meegeleverd worden met het appa-

raat.
Als de toevoergasdruk aanpasbaar is of
verschilt van de vereiste druk, moet u een
geschikte drukregelaar op de gastoevoerlei­ding monteren.

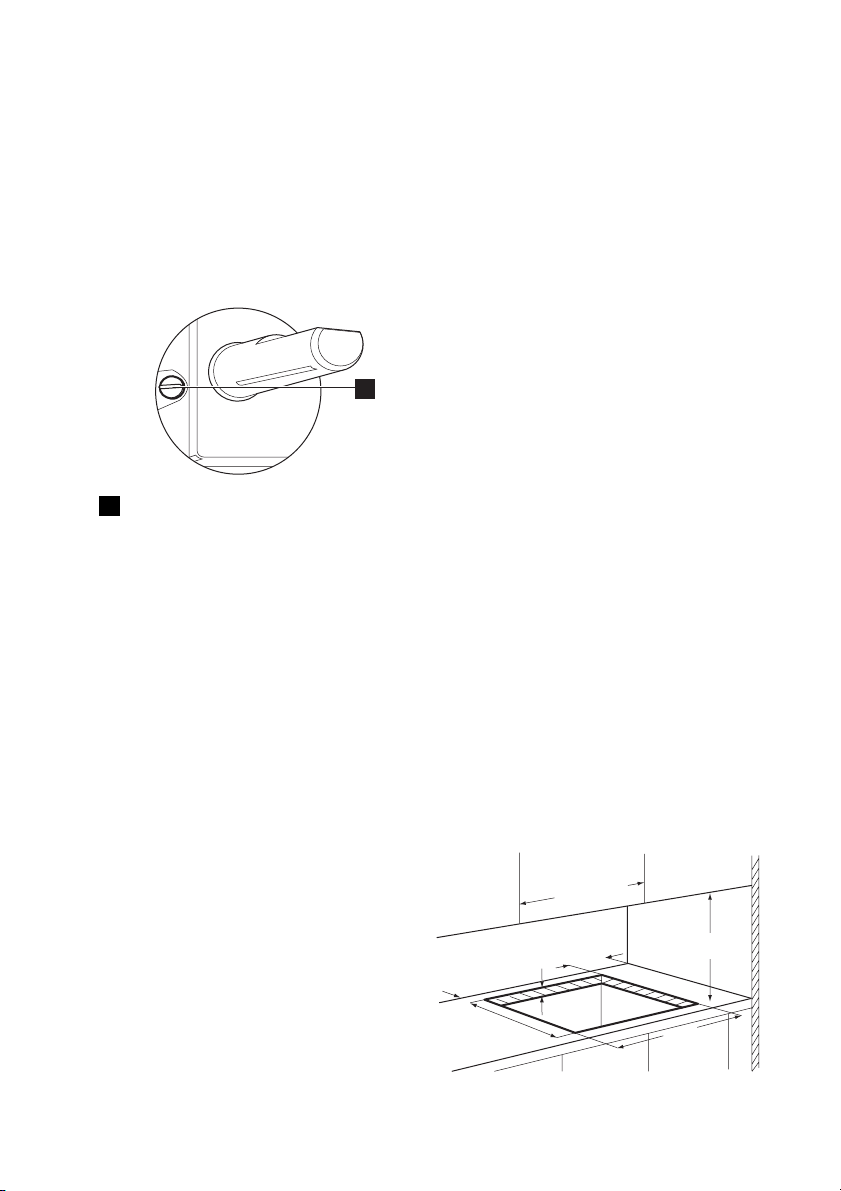

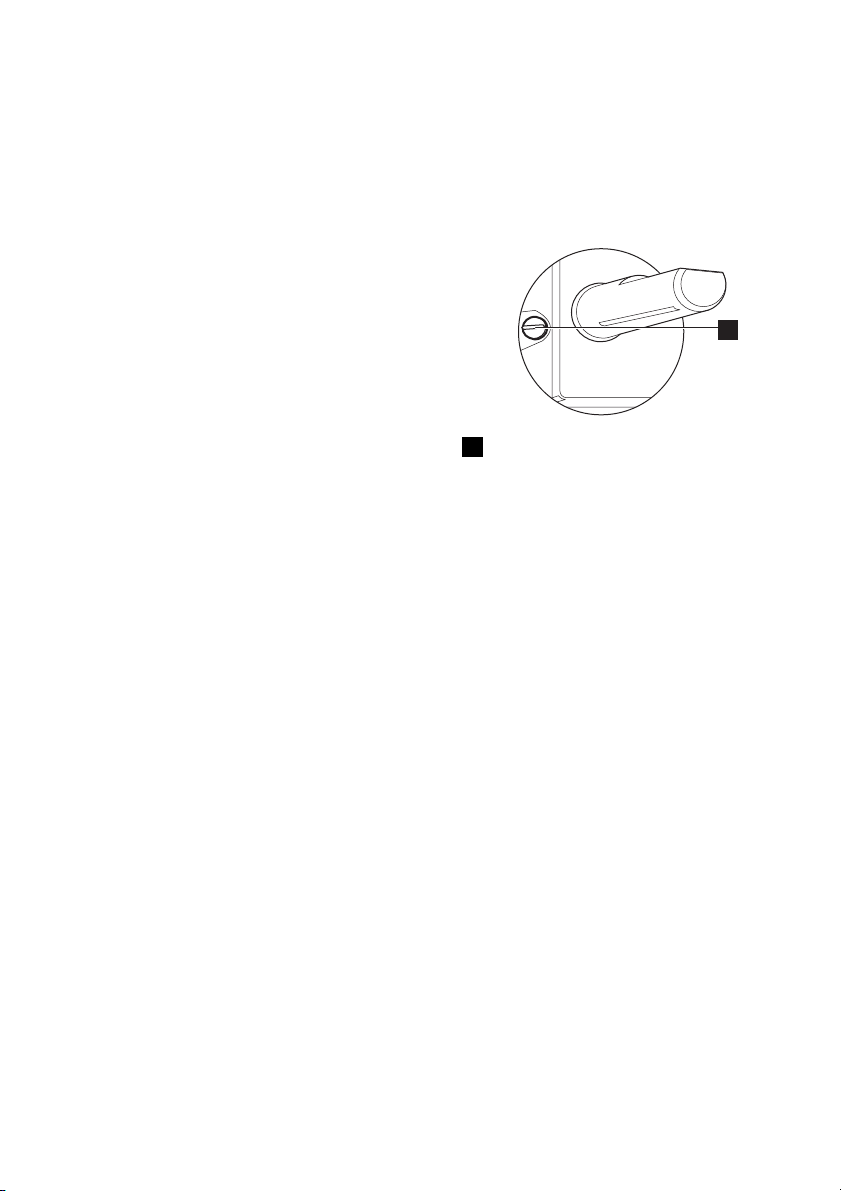

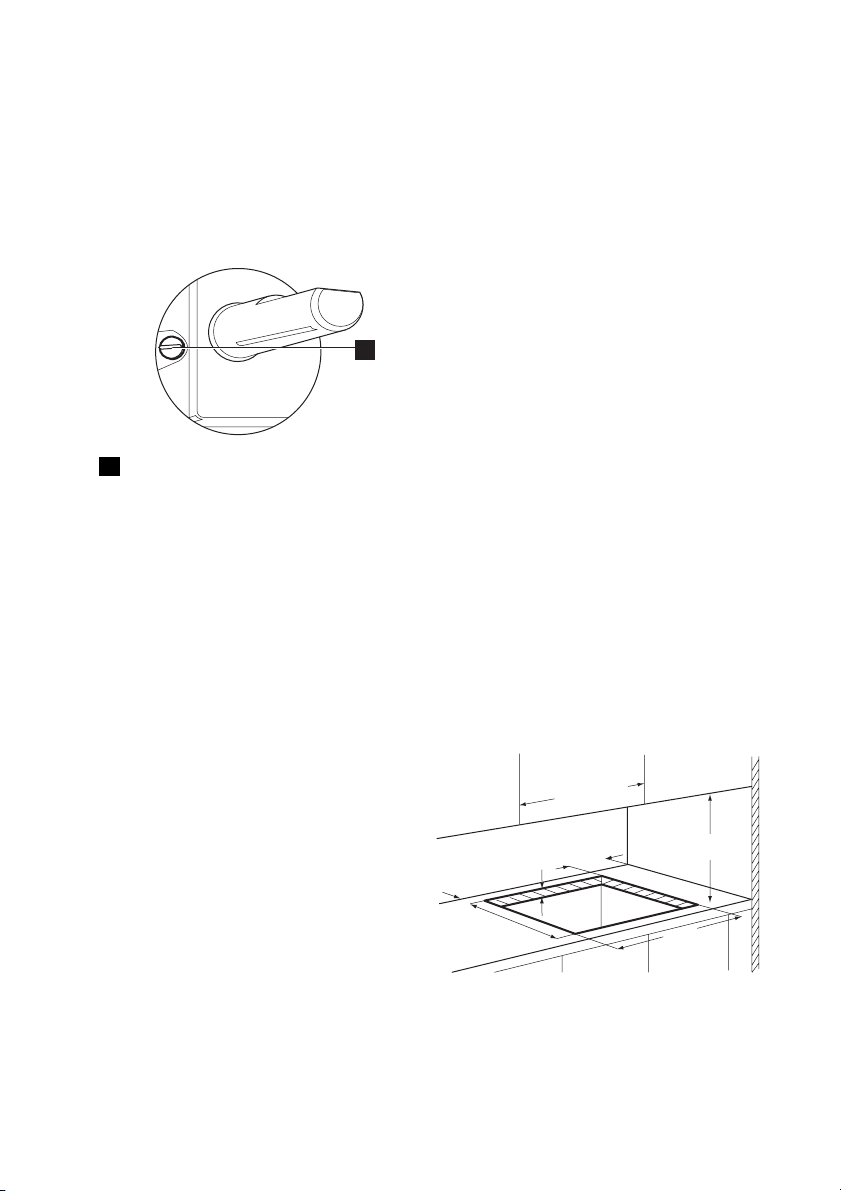

Instellen van het minimum niveau

Het minimumniveau van de branders afstel­len:

1. Steek de brander aan.

2. Draai de knop op de minimum stand.

3. Verwijder de bedieningsknop.

6 electrolux

4. Stel de stand van de bypass-schroef af
met een dunne schroevendraaier. Als u
overschakelt van aardgas op vloeibaar
gas, draai de schroef dan helemaal in.
Als u overschakelt van vloeibaar gas op
aardgas, draai de bypass-schroef dan
ongeveer 1/4 draai los (1/2 draai bij een
driekronenbrander).

1

1 Minimale schroefafstelling

5. Zorg dat de vlam niet uit gaat als u de
knop snel van de maximale stand naar
de minimale stand draait.

Aansluiting op het elektriciteitsnet

• Het apparaat moet geaard worden vol-

gens de veiligheidsvoorschriften.

• Zorg ervoor dat het nominale voltage en

het type vermogen op het typeplaatje
overeenkomen met het voltage en het
vermogen van de stroomvoorziening in
uw woning.

• Dit apparaat wordt geleverd met een net-

snoer. Dit moet zijn voorzien van een ge­schikte stekker, die geschikt is voor de
belasting die vermeld is op het identifica­tieplaatje. De stekker moet in een ge­schikt stopcontact worden gestoken.

• Alle elektrische onderdelen moeten wor-

den geïnstalleerd of worden vervangen
door een technicus van de service-afde­ling of door gekwalificeerd onderhouds­personeel.

• Gebruik altijd een correct geïnstalleerd,

schokbestendig stopcontact.

• Zorg ervoor dat het netsnoer na installatie

bereikbaar is.

• Trek niet aan het netsnoer om het appa-

raat los te koppelen. Trek altijd aan de
stekker.

• Het apparaat moet niet worden aange-

sloten op een verlengsnoer, een adapter
of een meervoudige aansluiting (brandge-

vaar). Controleer of de aarding conform
de normen en regelgeving is.

• De stroomkabel moet zo worden ge­plaatst dat er geen contact wordt ge­maakt met een heet oppervlak.

• Sluit het apparaat op de netvoeding aan
met behulp van een voorziening waarmee
het apparaat kan worden losgekoppeld
van de alle polen van de netvoeding, met
een contactopening van minimaal 3 mm
breed, b.v. een automatische bescher­mende stroomonderbreker, aardlekscha­kelaars of een zekering.

• Geen enkel deel van de aansluitkabel
mag een temperatuur van 90°C bereiken.
De blauwe neutrale draad moet worden
aangesloten op de eindklem gemarkeerd
met "N". De bruine (of zwarte) fasedraad
(gemonteerd in het contact van de eind­klem gemarkeerd met "L") moet altijd
worden aangesloten op de fase van het
voedingsnet.

Vervanging van het aansluitsnoer

Gebruik om de aansluitkabel te vervangen
alleen het type H05V2V2-F T90 of een ge­lijksoortig type. Zorg ervoor dat de door­snede van het snoer geschikt is voor het
voltage en de bedrijfstemperatuur. De geel/
groene aardedraad moet ongeveer 2 cm
langer zijn dan de bruine (of zwarte) fase­draad.

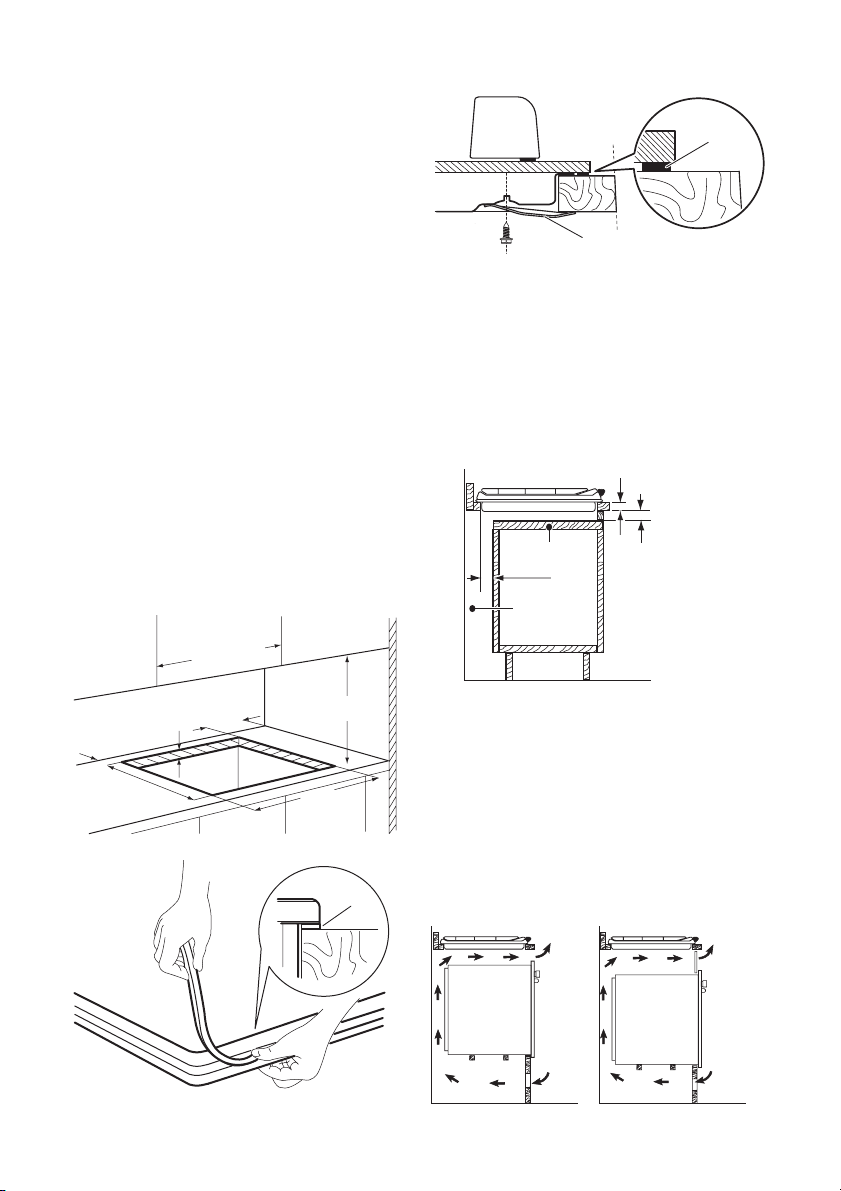

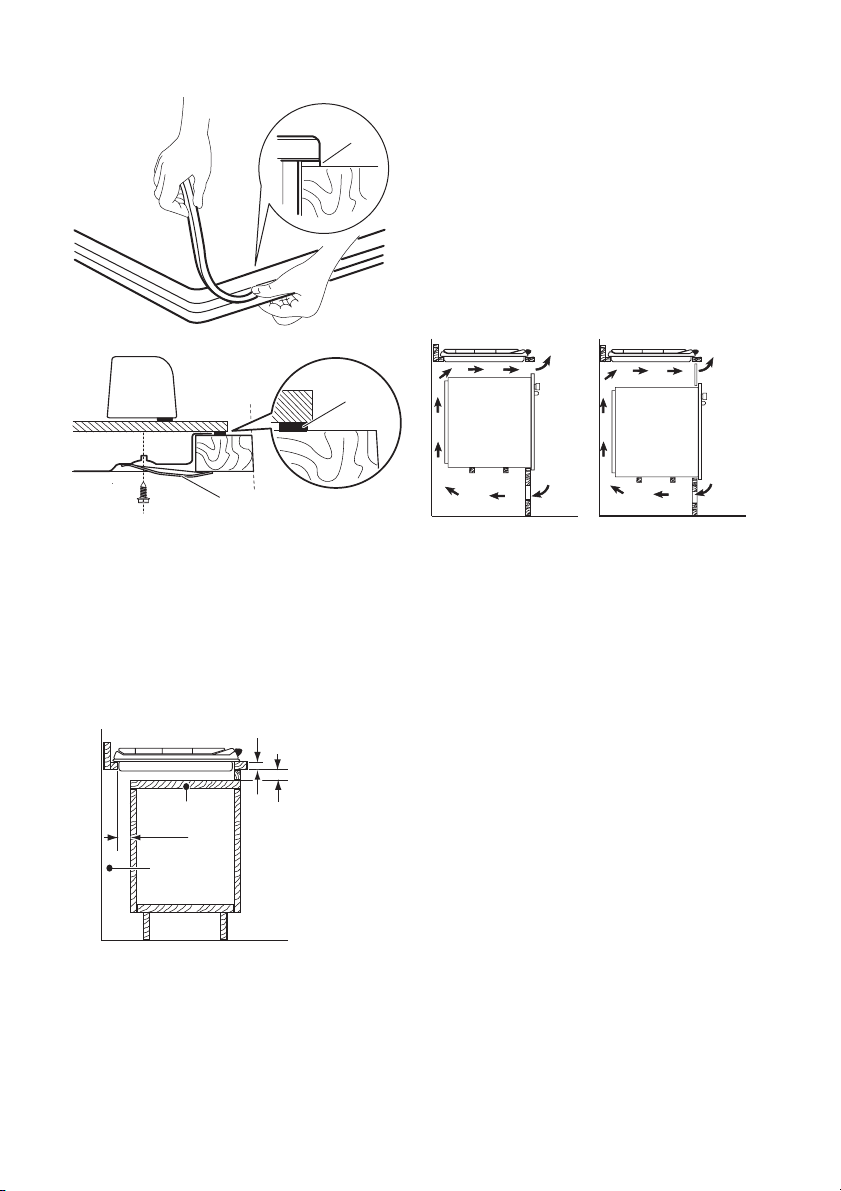

Inbouw

min. 600 mm

min. 450 mm

min. 55 mm

30 mm

480 mm

min. 650 mm

560 mm

electrolux 7

a) Verwijderbaar paneel
b) Ruimte voor aansluitingen

A

Keukenmeubel met oven

De afmetingen van de uitsparing voor de
kookplaat moeten overeenkomen met de
aanwijzing en het keukenmeubel moet
voorzien zijn van ventilatiegaten om een
continue luchttoevoer te kunnen garande­ren. De elektrische aansluitingen van de
kookplaat en de oven moeten afzonderlijk
geïnstalleerd worden, om veiligheidsrede­nen en om een gemakkelijke verwijdering
van de oven uit het meubel mogelijk te ma­ken.

A

B

A) meegeleverde afdichting
B) meegeleverde steunen

Mogelijkheden voor inbouw
Keukenmeubel met deur

Het paneel geïnstalleerd onder de kook­plaat moet eenvoudig te verwijderen zijn en
eenvoudig toegang bieden indien techni­sche hulp nodig is.

30 mm

a

60 mm

b

min 20 mm
(max 150 mm)

2

50 cm

2

360 cm

FABRIKANT:

ELECTROLUX ITALIA S.p.A.
C.so Lino Zanussi, 30
33080 PORCIA (PN) - ITALIA

120 cm

180 cm

2

2

8 electrolux

BESCHRIJVING VAN HET PRODUCT

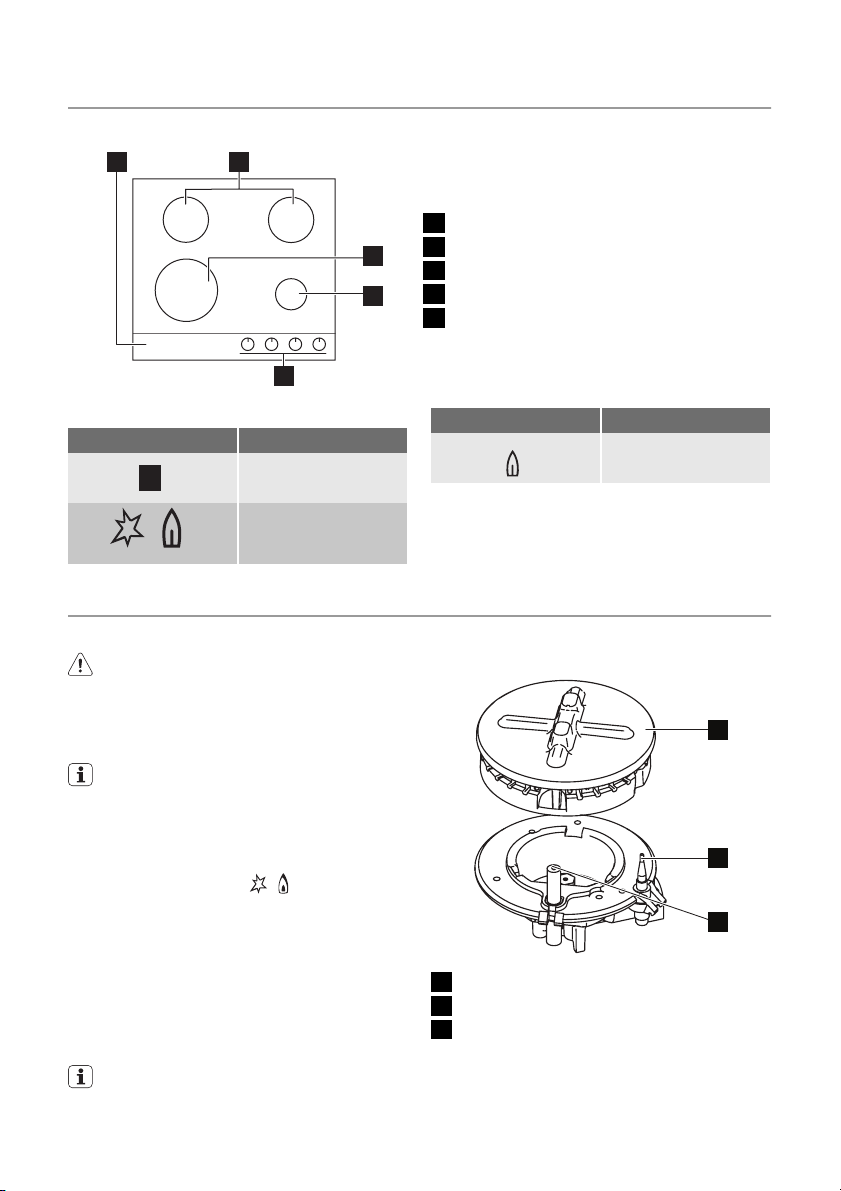

Indeling kookplaat

1

2

1 Kookplaat

3

4

2 Normale brander
3 Driekronenbrander
4 Sudderbrander
5 Bedieningsknoppen

5

Bedieningsknoppen

Symbool Beschrijving

geen gastoevoer / uit­stand

ontstekingsstand /
maximale gastoevoer

BEDIENING

Ontsteking van de brander

Waarschuwing! Ga voorzichtig te

werk bij het gebruik van branders (open
vuur) in de keuken. De fabrikant kan
niet aansprakelijk gesteld worden in
geval van onjuist gebruik van de vlam.

De brander steeds aansteken voor u
het kookgerei plaatst.

Om de brander aan te steken:

1. Draai de bedieningsknop tegen de wij­zers van de klok in naar zijn maximum-

stand (

2. Houd de bedieningsknop ongeveer 5
seconden ingedrukt zodat het thermo­koppel kan opwarmen. Anders zal de
gastoevoer worden onderbroken.

3. De vlam afstellen zodra deze regelmatig
brandt.

Als de brander na enkele pogingen niet
aan gaat, controleer dan of de kroon
en de deksel goed op hun plaats zitten.

) en druk de knop in.

Symbool Beschrijving

minimale gastoevoer

1

2

3

1 Branderdeksel en kroon
2 Thermokoppel
3 Ontstekingsbougie

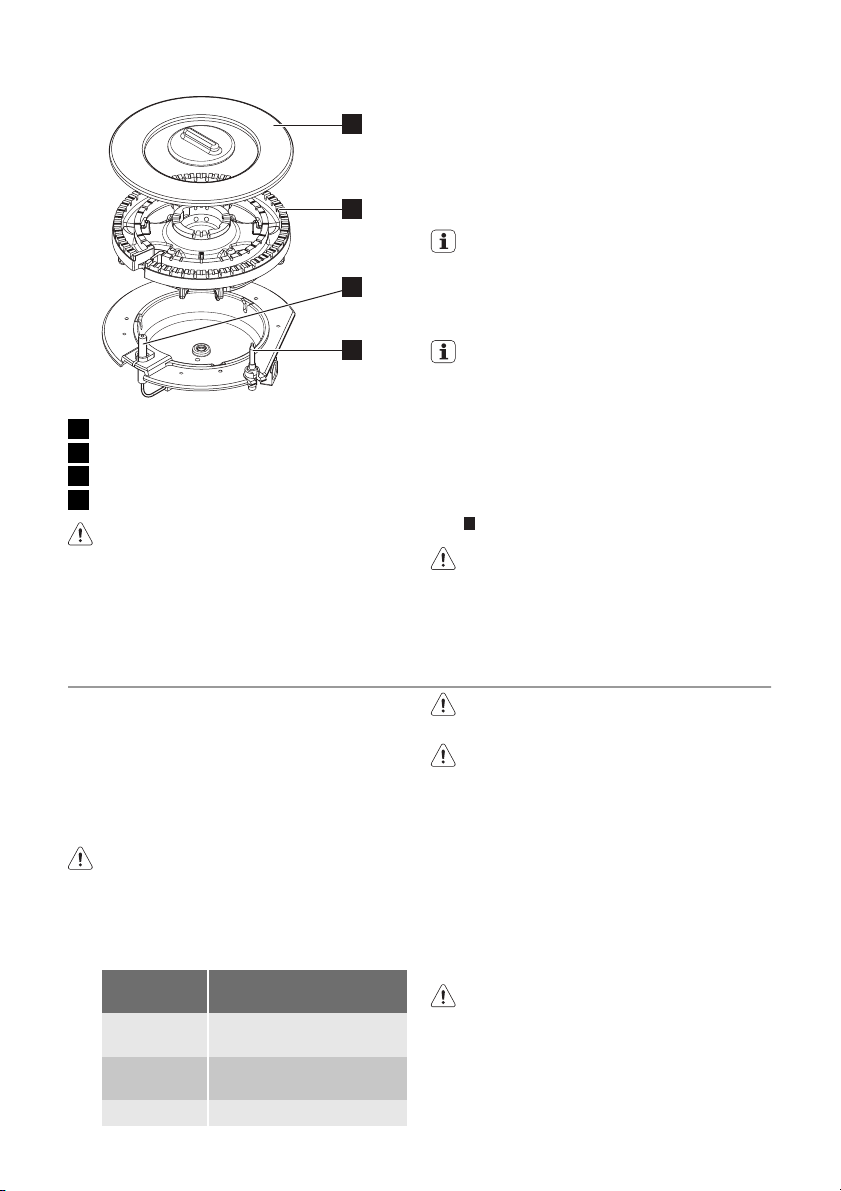

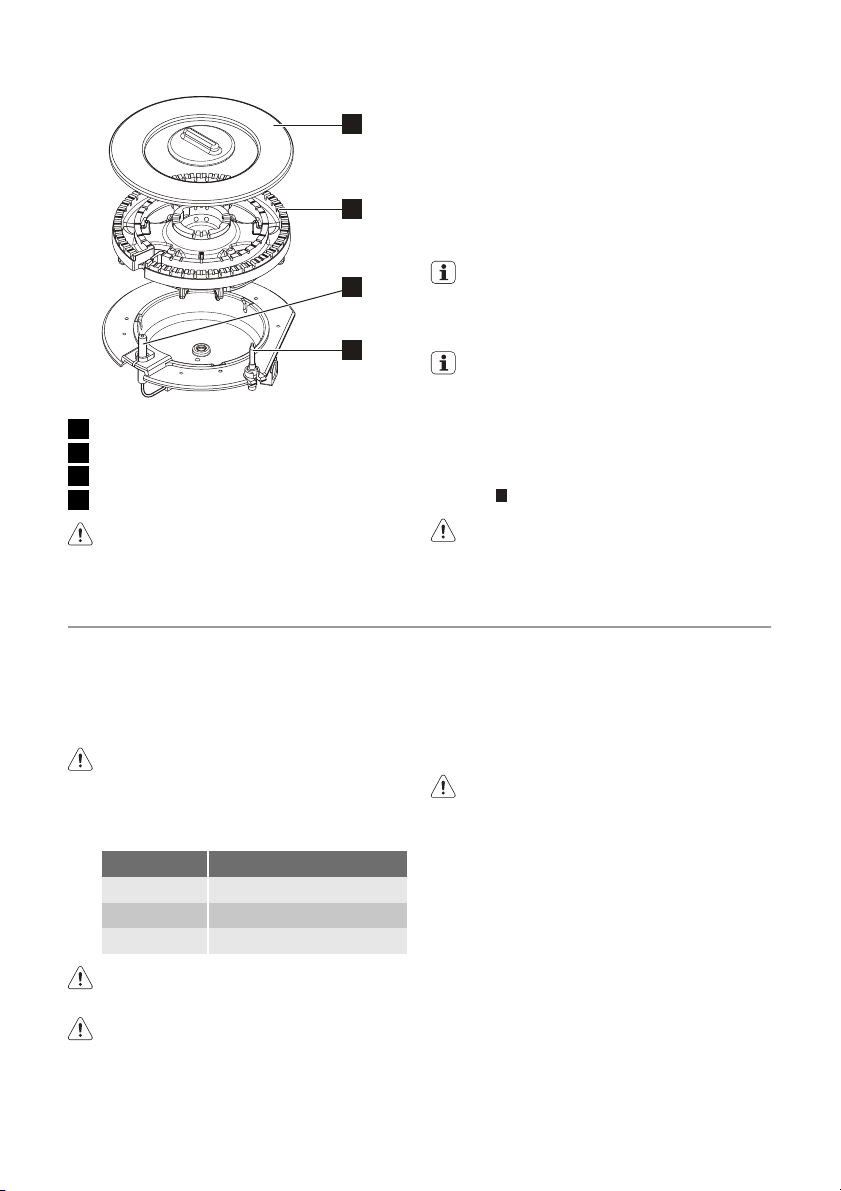

1 Branderdeksel
2 Branderkroon
3 Ontstekingsbougie
4 Thermokoppel

Waarschuwing! Als de brander na 15
seconden nog niet brandt, laat de
bedieningsknop dan los, draai hem in
de uit-stand en probeer de brander

electrolux 9

nogmaals aan te steken nadat u
minimaal 1 minuut heeft gewacht.

1

Belangrijk! Bij afwezigheid van elektrische
stroom kunt u de brander ontsteken zonder
elektrische inrichting. Breng in dat geval een

2

vlam in de buurt van de brander, druk de
desbetreffende knop in en draai ze tegen
de wijzers van de klok in; naar de stand
voor een maximale gasontwikkeling.

3

Als de brander per ongeluk uitgaat,
draai de bedieningsknop dan op de uit­stand en probeer de brander nogmaals

4

aan te steken na minimaal 1 minuut.
De ontstekingsknop kan automatisch

starten als u de netvoeding inschakelt,
na installatie of na een stroomuitval. Dit
is normaal.

De brander uitzetten

Om de vlam uit te zetten draait u de knop
op het symbool

.

Waarschuwing! Draai de vlam altijd
laag of schakel deze uit voordat u de
pannen van de brander haalt.

NUTTIGE AANWIJZINGEN EN TIPS

Energie besparen

• Doe indien mogelijk altijd deksels op de

pannen.

• Draai de vlam lager als de vloeistof begint

te koken, zodat deze blijft sudderen.

Waarschuwing! Gebruiken pannen
met een bodem die geschikt is voor de
afmeting van de brander.
Gebruik geen kookpannen op de kook­plaat die de randen overschrijden.

Brander Diameter van het kook-

Drievoudige

kroon

Halfsnel 120 - 220 mm

Sudderbran-

der

Waarschuwing! Zet geen pannen op
het bedieningspaneel.

Waarschuwing! Zorg ervoor dat de
pannen niet uitsteken over de randen

gerei

180 - 260 mm

80 - 180 mm

van de kookplaat en dat ze in het
midden van de ringen staan voor een
lager gasverbruik en meer stabiliteit.

Plaats geen onstabiele of vervormde pan­nen op de ringen, zodat morsen en letsel
wordt voorkomen.

Waarschuwing! Vlamverdelers
worden niet aanbevolen.

Informatie over acrylamides
Belangrijk! Volgens recente

wetenschappelijke informatie kan het
intensief bruinen van levensmiddelen (met
name in producten die zetmeel bevatten),
een gezondheidsrisico vormen tengevolge
van acrylamides. Om die reden adviseren
wij levensmiddelen zoveel mogelijk bij lage
temperaturen gaar te laten worden en de
gerechten niet te veel te bruinen.

10 electrolux

ONDERHOUD EN REINIGING

Waarschuwing! Schakel het apparaat
uit en laat het afkoelen voordat u het
schoonmaakt. U moet de stekker van
het apparaat uit het stopcontact
trekken, voordat u reinigings- of
onderhoudswerkzaamheden aan het
apparaat gaat uitvoeren.

Waarschuwing! Het reinigen van het
apparaat met een stoom- of
hogedrukreiniger is om
veiligheidsredenen niet toegestaan.

Waarschuwing! Gebruik geen
schurende reinigingsmiddelen, staalwol
of zuren, deze zullen het apparaat
beschadigen.

• U kunt de pansteunen verwijderen voor

een gemakkelijke reiniging van de kook­plaat.

• Was de geëmailleerde delen, het deksel

en de kroon met warm zeepwater.

• Onderdelen van roestvrij staal afwassen

met water en vervolgens afdrogen met
een zachte doek.

• De pannensteunen mogen niet in de af-

wasmachine, ze moeten met de hand
worden afgewassen.

• Als u de pansteunen met de hand af-

wast, let dan op bij het afdrogen, omdat
ze door het emailleerproces soms scher­pe randen hebben. Verwijder hardnekki­ge vlekken indien nodig met een pasta­reiniger.

• Zorg ervoor dat u de pansteunen na de

reiniging correct terugplaatst.

• Om ervoor te zorgen dat de branders

goed werken, moeten de armen van de
pansteunen in het midden van de bran­der worden geplaatst.

• Ga zeer voorzichtig te werk bij het

vervangen van de pansteunen, dit om
schade aan het oppervlak van de
kookplaat te vermijden.

Droog het apparaat na de reiniging af met
een zachte doek.

Verwijderen van vuil:

1. – Verwijder direct: gesmolten plastic,
gesmolten folie en suikerhoudende
gerechten.

– Schakel het apparaat uit en laat

het afkoelen voordat u het schoon­maakt: kalk- en waterkringen, vet­spatten en metaalachtig glanzende
verkleuringen. Gebruik een speciaal
schoonmaakmiddel voor glas of
roestvrij staal.

2. Reinig het apparaat met een vochtige

doek en een beetje afwasmiddel.

3. Wrijf het apparaat ten slotte droog

met een schone doek.

Om de pansteunen goed te plaatsen dient
u ervoor te zorgen dat de armen van de
pansteun uitlijnen met het gat aan de on­derkant van de brander. Op deze wijze is
de pansteun stabiel en vast.

Reinigen van de ontstekingsknop

Dit onderdeel is uitgerust met een kerami­sche ontstekingsbougie met een metalen
elektrode. Reinig deze onderdelen altijd
grondig, om moeilijkheden bij het aansteken
te voorkomen, en controleer of de brander­kroonopeningen niet verstopt zijn.

Periodiek onderhoud

Raadpleeg regelmatig uw lokale serviceaf­deling, om de staat van de gastoevoerlei­ding en de drukregelaar (indien gemon­teerd) te controleren.

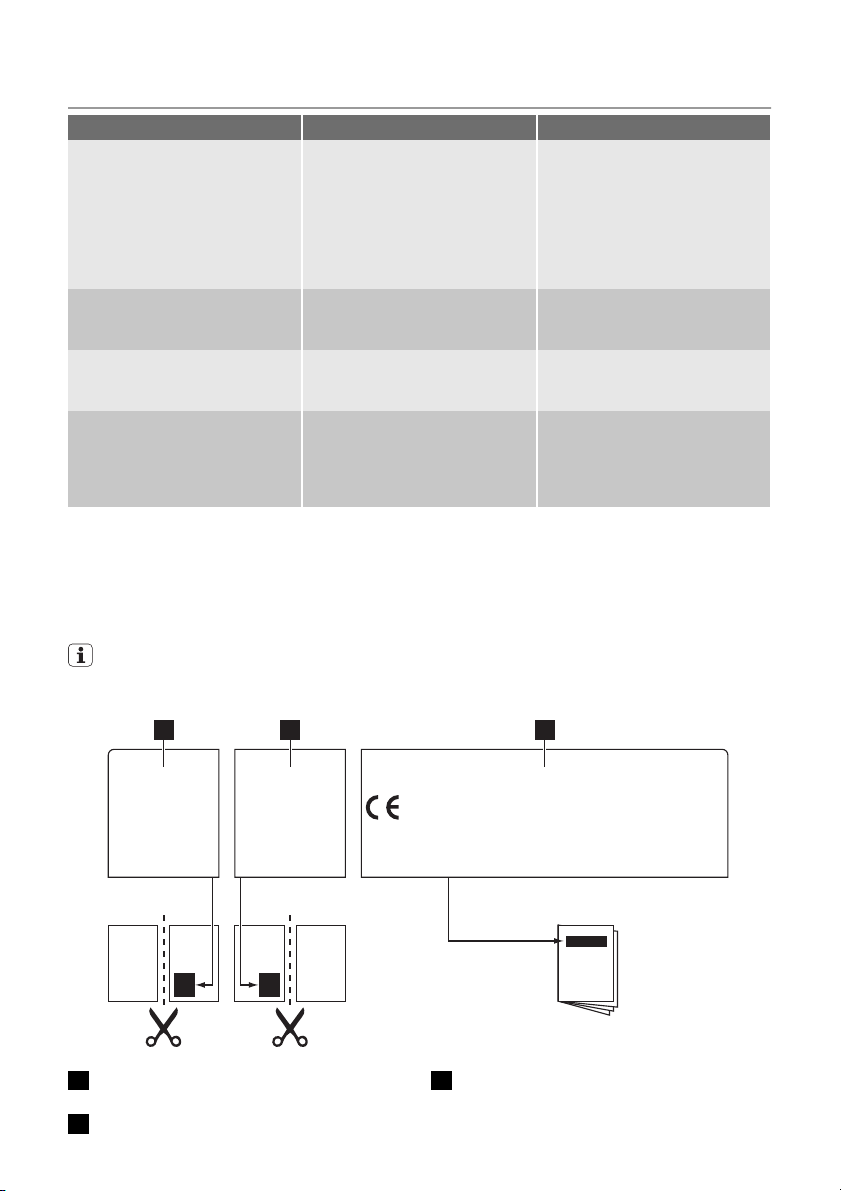

PROBLEMEN OPLOSSEN

Probleem Mogelijke oorzaak Oplossing

Er is geen vonk als de brander
wordt aangestoken.

• Er is geen elektrische voe­ding

• Controleer of het apparaat
goed is aangesloten en de
elektrische voeding is inge­schakeld.

• Controleer de zekering. Als
de zekering meer dan één
keer doorslaat, raadpleeg
dan een bevoegde elektri­cien.

Probleem Mogelijke oorzaak Oplossing

• De branderdeksel en kroon

De vlam gaat meteen na de
ontsteking uit.

De gasring brandt onregelma­tig.

Als er een storing optreedt, probeer dan
eerst zelf een oplossing voor het probleem
te vinden. Als u niet zelf het probleem kunt
verhelpen, neem dan contact op met uw
verkoper of de serviceafdeling.

Als u het apparaat verkeerd heeft ge­bruikt, of als de installatie niet is uitge­voerd door een erkende monteur, dan

1 2 3

zitten niet goed op hun
plaats.

• Het thermokoppel is niet vol­doende opgewarmd

• De branderkroon is verstopt
met etensresten

is het bezoek van de klantenservice­monteur of van uw leverancier mogelijk
niet gratis, zelfs niet in de garantieperi­ode.

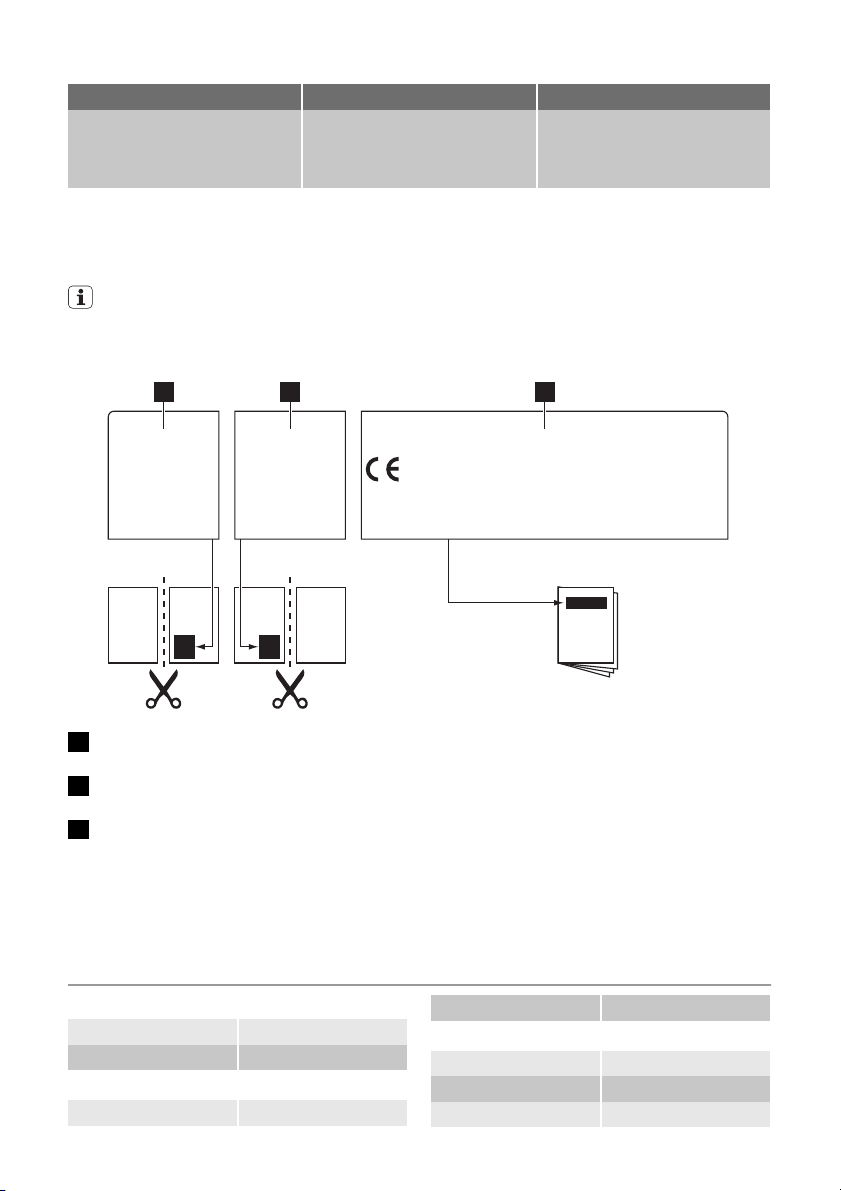

Labels meegeleverd in de zak met
accessoires

Bevestig de stickers zoals hieronder weer­gegeven:

electrolux 11

• Controleer of de branderdek­sel en kroon goed op hun
plaats zitten.

• Houd, na het ontsteken van
de vlam, de knop circa 5 se­conden ingedrukt.

• Controleer of de hoofd­sproeier niet verstopt is en of
de branderkroon schoon is.

MOD.

PROD.NO.

SER.NO

DATA

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

03 IT

MADE IN ITALY

1 Plak de sticker op de garantiekaart en

verstuur dit deel.

2 Plak de sticker op de garantiekaart en

bewaar dit deel.

3 Plak de sticker op het instructieboekje.

Deze gegevens zijn nodig om u snel en
juist te helpen. Deze gegevens vindt u
op het identificatieplaatje.

• Modelbeschrijving ............

TECHNISCHE GEGEVENS

Afmetingen kookplaat

Breedte: 595 mm

0049

MOD.
PROD.NO.
SER.NO.

TYPE
230V-50Hz
IP20

• Productnummer (PNC) .............

• Serienummer (S.N.)..............

Gebruik alleen originele reserveonderdelen.
Deze zijn verkrijgbaar bij onze klantenservi­ce en erkende winkels met reserveonderde­len.

Lengte: 525 mm

12 electrolux

Inbouwafmetingen kookplaat

Breedte: 560 mm
Lengte: 480 mm

Brander informatie

Driekronenbrander: 3,8 kW
normale brander: 1,9 kW
Sudderbrander: 1,0 kW
TOTAAL VERMOGEN: G20/G25 (2E+) 20/25

mbar = 8,6 kW

G30 (3+) 28-30 mbar

= 625 g/u

G31 (3+) 37 mbar =

614 g/u

Gasbranders

BRAN-

DER

Sudder­brander

Semi­snelle
brander

Driekro­nenbran­der

NOR-

MAAL

VERMO-

GEN

kW kW

1.0 0.33 70 0.095 0.111 50 73 71

1.9 0.45 96 0.181 0.210 71 138 136

3.8 1.40 146 0.362 0.421 98 276 271

VERMIN-

DERD

VERMO-

GEN

G20/G25 (2E+) 20/25 mbar

inj.

1/100

mm

Elektrische voeding: 230 V ~ 50 Hz
Categorie: II2E+3+
Gasaansluiting: G 1/2"
Gastoevoer: G20/G25 (2E+) 20/25

Apparaatklasse: 3

mbar

Diameters bypass

Brander Ø bypass in 1/100

Sudderbrander 28

Normaal 32

Drievoudige kroon 56

NORMAAL VERMOGEN

AARDGAS

G20

20

mbar

m³/uur m³/uur g/uur g/uur

G25

25

mbar

LPG (butaan/propaan)
G30/G31 (3+) 28-30/37

inj.

1/100

mm

mm.

mbar

G30
28-30
mbar

G31

37

mbar

MILIEUBESCHERMING

Het symbool op het product of op de
verpakking wijst erop dat dit product niet
als huishoudafval mag worden behandeld,
maar moet worden afgegeven bij een
verzamelpunt waar elektrische en
elektronische apparatuur wordt gerecycled.
Als u ervoor zorgt dat dit product op de
juiste manier wordt verwijderd, voorkomt u
mogelijke negatieve gevolgen voor mens en
milieu die zich zouden kunnen voordoen in
geval van verkeerde afvalverwerking. Voor
gedetailleerdere informatie over het
recyclen van dit product, kunt u contact

opnemen met de gemeente, de
gemeentereiniging of de winkel waar u het
product hebt gekocht.

Verpakkingsmateriaal

De verpakkingsmaterialen zijn milieu­vriendelijk en herbruikbaar. De kunst­stof onderdelen zijn gemarkeerd, bijv.:
>PE<,>PS<, etc. Gooi het verpak­kingsmateriaal weg in de juiste afval­container bij uw plaatselijke afvalver­werkingsdienst.

Electrolux. Thinking of you.

Share more of our thinking at www.electrolux.com

CONTENTS

Safety information 13
Installation 15
Product description 18
Operation 18
Helpful hints and tips 19

SAFETY INFORMATION

Warning! These instructions are only
valid in the countries whose symbols
appear on this booklet's cover.

For your safety and correct operation
of the appliance, read this manual
carefully before installation and use. Al­ways keep these instructions with the
appliance even if you move or sell it.
Users must fully know the operation
and safety features of the appliance.

General safety

Warning! Persons (including children)

with reduced physical sensory, mental
capabilities or lack of experience and
knowledge must not use the appliance.
They must have supervision or
instruction for the operation of the
appliance by a person responsible for
their safety.

Child safety

• Only adults can use this appliance. Chil­dren must get supervision to make sure
that they do not play with the appliance.

• Keep all packaging away from children.
There is a risk of suffocation and physical
injury.

• Keep children away from the appliance
during and after the operation, until the
appliance is cold.

Use

• Remove all packaging, stickers and the
protective layer of the stainless steel hob
panel (if present) from the appliance be­fore first use. Do not remove the rating
plate. It can invalidate the guarantee.

electrolux 13

Care and cleaning 20
What to do if… 20
Technical data 21
Environment concerns 22

Subject to change without notice

• Set the cooking zones to the "off" posi­tion after each use.

• Burners and accessible part become hot
during and after use. Do not put cutlery
or saucepan lids on the cooking surface.
Cookware and its contents can tip over.
There is the risk of burns.

• Too hot fats and oils can ignite very
quickly. There is the risk of fire.

• Do not leave the appliance unattended
during operation.

• Always monitor the appliance during op­eration.

• Do not let the liquids overflow into the
holes of the top of the hob

• Do not use the hob without cookware.

• The appliance is only for domestic use.
Do not use the appliance for commercial
and industrial use.

• Only use the appliance for domestic
cooking tasks. This is to prevent physical
injury to persons or prevent damage to
property.

• Use only cookware with diameter appli­cable to the dimensions of burners. There
is a risk of overheating and rupture of the
glass plate (if applicable).

• Do not use a pan with diameter smaller
than burner dimension - flames will heat
up the pan handle.

• Pots must not enter the control zone.

• Do not use not stable cookware to pre­vent from tilt and accident.

• Do not put flammable products or items
that are wet with flammable products,
and/or fusible objects (made of plastic or
aluminium) and/or fabrics in, near or on

14 electrolux

the appliance. There is the risk of explo­sion or fire.

• Use only the accessories supplied with
appliance.

• Be careful when you connect the appli­ance to the near sockets. Do not let elec­tricity bonds touch the appliance or hot
cookware. Do not let electricity bonds
tangle.

• If there is a crack on the surface, discon­nect power supply to prevent the electric
shock.

Installation

• You must read these instructions.
The manufacturer is not responsible
for any injury to persons and pets or
damage to property caused by failure
to obey these requirements.
To prevent the risks of structural

•

damage or physical injury, installa­tion, connection of the appliance to
the power supply and gas system,
setting up and maintenance must on­ly be done by qualified personnel in
compliance with standards and local
regulation force.

• Make sure that the appliance is not dam­aged because of transport. Do not con­nect a damaged appliance. If it is neces­sary, speak to the supplier.

• Only use built-in appliances after you as­semble the appliance into correct built-in
units and work surfaces that obey the
standards.

• Do not install the hob over a domestic
appliances if the installation instructions
do not allow it.

• Install the appliance only on a worktop
with flat surface.

• Do not change the specifications or mod­ify this product. There is the risk of injury
and damage to the appliance.

• Fully obey the laws, ordinances, direc­tives and standards in force in the coun­try where you use the appliance (safety
regulations, recycling regulations, electri­cal safety rules etc.)

• Keep the minimum distances to other ap­pliances and units.

• Install anti-shock protection, for example
install the drawers only with a protective
panel directly below the appliance.

• Prevent damage of the cut surfaces of
the worktop against moisture with a cor­rect sealant.

• Seal the appliance to the worktop with no
space left with a correct sealant.

• Prevent damage to the bottom of the ap­pliance from steam and moisture, e.g.
from a dishwasher or oven.

• Do not install the appliance adjacent to
doors and below windows. Hot cook­ware can be hit off the hob when you
open the doors or windows.

• Before installation, make sure that the lo­cal supply conditions (gas type and pres­sure) agree with the adjustment of appli­ance. The adjustment conditions for the
appliance are on the rating plate, which
you can find near the gas supply pipe.

• This appliance is not connected to a
combustion products evacuation device.
It must be installed and connected in ac­cordance with current installation regula­tions. Particular attention must be given
to the relevant requirements regarding
ventilation.

• The use of a gas cooking appliance

cause heat and moisture in the room
in which it is installed. Make sure
that the ventilation in the kitchen is
good: keep natural ventilation holes
open or install a mechanical ventila­tion device (mechanical extractor
hood).

• More ventilation (for example open­ing of a window or increasing the lev­el of mechanical ventilation where
present) is necessary when you oper­ate the appliance with intensity for a
long time.

• Carefully obey the instructions for electri­cal connections. There is the risk of injury
from electrical current.

• Disconnect the appliance from the

electrical supply, before you do the
maintenance work or you clean it.

• The electrical mains terminal is live.

• Make electrical mains terminal free of
voltage.

• Install correctly to give anti-shock protec­tion.

• A loose and incorrect mains plug and
socket connections can make the termi­nal become too hot.

electrolux 15

• A qualified electrician must install the
clamping connections correctly.

• Use a strain relief clamp on cable.

• Use the correct mains connection cable
and replace the damaged mains cable
with applicable cable. Speak to your local
Service Force Centre.

• The appliance must have the electrical in­stallation which lets you disconnect the
appliance from the mains at all poles with
a contact opening width of minimum 3
mm.

• If the fixing bracket is near to the terminal
block, always make sure the connection
cable does not come in contact with the
edge of the bracket.

INSTALLATION

Warning! The following instructions
about installation, connection and
maintenance must be carried out by
qualified personnel in compliance with
standards and local regulations in
force.

Gas Connection

It is necessary that the connection to the
gas mains are carried out by means of an
AGB tap. Choose fixed connections or use
a flexible pipe in AGB (stainless steel) in
compliance with the regulation in force. If
you use flexible metallic pipes, be careful
they do not come in touch with mobile
parts or they are not squeezed. Also be
careful when the hob is put together with
an oven.
The connection must be done according to
regulation NBN D 5I.003.

Important! Make sure that the gas supply
pressure of the appliance obeys the
recommended values. The adjustable
connection is fixed to the comprehensive
ramp by means of a threaded nut G 1/2".
All the components shown in the figure
have already been assembled in the
factory. The appliance, before leaving the
factory, has been tested in order to give
you the best results.

• You must have correct isolation devices:
line protecting cut-outs, fuses (screw
type fuses removed from the holder),
ground leakage trips and contactors.

Disposal of the appliance

• To prevent the risk of physical injury or
damage
– Disconnect the appliance from the

power supply.

– Cut off the mains cable where it con-

nects with the appliance and discard it.

– Flat the external gas pipes if there are

fitted.

– Speak to your local authorised facilities

for disposal of your appliance.

1

2

3

1 End of shaft with nut
2 Washer
3 Elbow

Liquid gas: use the rubber pipe holder. Al­ways engage the gasket. Then continue
with the gas connection. The flexible pipe is
prepared for apply when:
– it can not get hot more than room tem-

perature, higher than 30°C;

– it is no longer than 1500 mm;
– it shows no throttles;
– it is not subject to traction or torsion;
– it does not get in touch with cutting

edges or corners;

16 electrolux

– it can be easily examined in order to

check its condition.
The control of preservation of the flexible
pipe consists in checking that:
– it does not show cracks, cuts, marks of

burnings on the two ends and on its full

length;
– the material is not hardened, but shows

its correct elasticity;
– the fastening clamps are not rusted;
– expired term is not due.
If one or more defects are visible, do not re­pair the pipe, but replace it.

Important! When installation is complete,
make sure that the seal of each pipe fitting
is correct. Use a soapy solution, not a

flame!
Injectors replacement

1. Remove the pan supports.

2. Remove the caps and crowns of the

burner.

3. With a socket spanner 7 remove the in-

jectors and replace them with the ones
which are necessary for the type of gas
you use (see table in Technical Data
section).

4. Assemble the parts, follow the same

procedure backwards.

5. Replace the rating label (it is near the

gas supply pipe) with the one for the
new type of gas supply. You can find
this label in the package of the injectors

supplied with the appliance.
If the supply gas pressure is changeable or
different from the necessary pressure, you
must fit an applicable pressure adjuster on
the gas supply pipe.

Adjustment of minimum level

To adjust the minimum level of the burners:

1. Light the burner.

2. Turn the knob on the minimum position.

3. Remove the control knob.

4. With a thin screwdriver, adjust the by­pass screw position. If you change from
natural gas to liquid gas, fully tighten the
adjustment screw in. If you change from
liquid gas to natural gas, undo the by­pass screw approximately 1/4 of a turn
(1/2 of a turn for Triple Crown burner).

1

1 Minimum adjustment screw

5. Make sure the flame does not go out
when you quickly turn the knob from the
maximum position to the minimum posi­tion.

Electrical connection

• Ground the appliance according to safety

precautions.

• Make sure that the rated voltage and

type of power on the rating plate agree
with the voltage and the power of the lo­cal power supply.

• This appliance is supplied with a mains

cable. It has to be supplied with a correct
plug, able to support the load marked on
the identification plate. The plug has to
be fitted in a correct socket.

• Any electrical component must be instal-

led or replaced by the Service Force
Centre technician or qualified service per­sonnel.

• Always use a correctly installed shock-

proof socket.

• Make sure that there is an access to the

mains plug after installation.

• Do not pull the mains cable to disconnect

the appliance. Always pull the mains
plug.

• The appliance must not be connected

with an extension cable, an adapter or a
multiple connection (risk of fire). Check
that the ground connection is in conform­ity with the standard and regulations
force.

• The power cable must be placed in such
a way that it does not touch any hot part.

• Connect the appliance to the mains with
a device that lets to disconnect the appli­ance from the mains at all poles with a
contact opening width of minimum 3
mm, eg. automatic line protecting cut­out, earth leakage trips or fuse.

• None of a parts of the connection cable
can not get a temperature 90 °C. The
blue neutral cable must be connected to
the terminal block label with "N". The
brown (or black) phase cable (fitted in the
terminal block contact marked with "L")
must always be connected to the live
phase.

Replacement of the connection cable

To replace the connection cable use only
H05V2V2-F T90 or equivalent type. Make
sure that the cable section is applicable to
the voltage and the working temperature.
The yellow/green earth wire must be ap­proximately 2 cm longer than the brown (or
black) phase wire.

Building In

electrolux 17

A

B

A) supplied seal
B) supplied brackets

Possibilities for insertion
Kitchen unit with door

The panel installed below the hob must be
easy to remove and let an easy access in
case a technical assistance intervention is
necessary.

30 mm

a

60 mm

b

min 20 mm
(max 150 mm)

min. 55 mm

480 mm

min. 600 mm

min. 450 mm

30 mm

min. 650 mm

560 mm

A

a) Removable panel
b) Space for connections

Kitchen unit with oven

The hob recess dimensions must obey the
indication and the kitchen unit must be
equipped with vents to let a continuous
supply of air. The electrical connection of
the hob and the oven must be installed
separately for safety reasons and to let easy
remove oven from the unit.

2

50 cm

360 cm

2

120 cm

180 cm

2

2

18 electrolux

MANUFACTURER:

ELECTROLUX ITALIA S.p.A.
C.so Lino Zanussi, 30
33080 PORCIA (PN) - ITALIA

PRODUCT DESCRIPTION

Cooking surface layout

1

2

5

1 Cooktop

3

4

2 Semi-rapid burner
3 Triple Crown burner
4 Auxiliary burner
5 Control knobs

Control knobs

Symbol Description

no gas supply / off
position

ignition position /
maximum gas supply

OPERATION

Ignition of the burner

Warning! Be very careful when you

use open fire in kitchen environment.
Manufacturer decline any responsibility
in case misuse of the flame

Always light the burner before you put
cookware.

To light the burner:

1. Turn the control knob counterclockwise

to the maximum position (
push it down.

2. Keep the control knob pushed for ap-

proximately 5 seconds; this will let ther­mocouple to warm up. If not, the gas
supply will be interrupted.

3. Adjust the flame after it is regular.

If after some tries the burner does not
light, check if the crown and its cap are
in correct positions.

) and

Symbol Description

minimum gas supply

1

2

3

1 Burner cap and crown
2 Thermocouple
3 Ignition candle

1

2

3

4

1 Burner cap
2 Burner crown
3 Ignition candle
4 Thermocouple

Warning! If the burner does not light
after 15 seconds, release the control
knob, turn it into off position and try to

HELPFUL HINTS AND TIPS

Energy savings

• If possible, always put the lids on the
pans.

• When the liquid starts to boil, turn down
the flame to barely simmer the liquid.

Warning! Use pots and pans with
bottom applicable to the dimension of
burner.
Do not use cooking vessels on the hot­plate that overlap its edges.

Burner Diameters of cookware

Triple Crown 180 - 260 mm

Semi-rapid 120 - 220 mm

Auxiliary 80 - 180 mm

Warning! Pots must not enter the
control zone.

Warning! Make sure pot handles do
not protrude over the front edge of the

electrolux 19

light the burner again after minimum 1
minute.

Important! In the absence of electricity you
can ignite the burner without electrical
device; in this case approach the burner
with a flame, push the relevant knob down
and turn it counter-clockwise to maximum
gas release position.

If the burner accidentally goes out, turn
the control knob to the off position and
try to light the burner again after mini­mum 1 minute.

The spark generator can start automat­ically when you switch on the mains,
after installation or a power cut. It is
normal.

Turning the burner off

To put the flame out, turn the knob to the
symbol

.

Warning! Always turn the flame down
or switch it off before you remove the
pans of the burner.

cooktop and that pots are centrally
positioned on the rings in order to
achieve maximum stability and to
obtain lower gas consumption.

Do not place unstable or deformed pots on
the rings to prevent from spill and injury.

Warning! Flame diffuser are not
recommended.

Information on acrylamides
Important! According to the newest

scientific knowledge, if you brown food
(specially the one which contains starch),
acrylamides can pose a health risk. Thus,
we recommend that you cook at the lowest
temperatures and do not brown food too
much.

20 electrolux

CARE AND CLEANING

Warning! Switch the appliance off and
let it cool down before you clean it.
Disconnect the appliance from the
electrical supply, before carrying out
any cleaning or maintenance work.

Warning! For safety reasons, do not
clean the appliance with steam
cleaners or high-pressure cleaners.

Warning! Do not use abrasive
cleaners, steel wool pads or acids, they
can cause damage to the appliance.

• You can remove the pan supports to
easily clean the hob.

• To clean the enamelled parts, cap and
crown, wash it with warm soapy water.

• Stainless steel parts wash with water,
and then dry with a soft cloth.

• The pan supports are not dishwasher
proof; they must be washed by hand.

• When you wash the pan supports by
hand, take care when you dry them as
the enamelling process occasionally
leaves rough edges. If necessary, remove
stubborn stains using a paste cleaner.

• Make sure you position the pan supports
correctly after cleaning.

• To make burners work correctly, make
sure that the arms of the pan supports
are in the centre of the burner.

Be very careful when you replace the

•

pan supports to prevent the hob top
from damage.

After cleaning, dry the appliance with a soft
cloth.

Removing the dirt:

1. – Remove immediately: melting plas­tic, plastic foil, and food containing
sugar.

– Stop the appliance and let it cool

down before you clean: limescale
rings, water rings, fat stains, shiny
metallic discolorations. Use a special
cleaner for glass or stainless steel.

2. Clean the appliance with a damp cloth

and some detergent.

3. At the end rub the appliance dry with

a clean cloth.

In order to properly place the pan supports,
make sure that the arms of the pan support
are positioned in correspondence with the
hole placed at the base of the burner. This
way, the pan support will be stable and
fixed.

Cleaning of the spark plug

This feature is obtained through a ceramic
ignition candle with a metal electrode. Keep
these components well clean to prevent dif­ficult lighting and check that the burner
crown holes are not obstructed.

Periodic maintenance

Periodically speak your local Service Force
Centre to check the conditions of the gas
supply pipe and the pressure adjuster, if fit­ted.

WHAT TO DO IF…

Problem Possible cause Remedy

There is no spark when lighting
the gas

• Burner cap and crown are

The flame is blow out immedi­ately after ignition

• There is no electrical supply • Make sure that the unit is

placed uneven

• Thermocouple is not heated
sufficient

connected and the electrical
supply is switched on.

• Control the fuse. If the fuse is
released more than one time,
refer to a qualified electrician.

• Make sure that the burner
cap and crown are in correct
positions.

• After lightning the flame,
keep the knob pushed for
approximately 5 seconds.

Problem Possible cause Remedy

The gas ring burns unevenly • Burner crown is blocked with

If there is a fault, first try to find a solution to
the problem yourself. If you cannot find a
solution to the problem yourself, speak your
dealer or the local Service Force Centre.

If you operated the appliance incorrect­ly, or the installation was not carried
out by a registered engineer, the visit
from the customer service technician or

1 2 3

food residues

dealer may not take place free of
charge, even during the warranty peri­od.

Labels supplied with the accessories
bag

Stick the adhesive labels as indicated be­low:

electrolux 21

• Make sure that the injector is
not blocked and the burner
crown is clear of food parti­cles.

MOD.

PROD.NO.

SER.NO

DATA

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

03 IT

MADE IN ITALY

1 Stick it on Guarantee Card and send

this part

2 Stick it on Guarantee Card and keep

this part

3 Stick it on instruction booklet

These data are necessary to help you
quickly and correctly. These data are
available on the identification plate
from the injectors kit.

• Model description .................

TECHNICAL DATA

Hob dimensions

Width: 595 mm
Length: 525 mm

Hob recess dimensions

Width: 560 mm

0049

MOD.
PROD.NO.
SER.NO.

TYPE
230V-50Hz
IP20

• Product number (PNC) .................

• Serial Number (S.N.) .................

Use the original spare parts only. They are
available at Service Force Centre and ap­proved spare parts shops.

Length: 480 mm

Heat input

Triple Crown burner: 3.8 kW
Semi-rapid burner: 1.9 kW
Auxiliary burner: 1.0 kW

22 electrolux

TOTAL POWER: G20/G25 (2E+) 20/25

Electric supply: 230 V ~ 50 Hz
Category: II2E+3+
Gas connection: G 1/2"
Gas supply: G20/G25 (2E+) 20/25

mbar = 8.6 kW

G30 (3+) 28-30 mbar

= 625 g/h

G31 (3+) 37 mbar =

614 g/h

mbar

Gas burners

RE-

DUCED

POWER

G20/G25 (2E+) 20/25 mbar

inj.

1/100

mm

BURN-

ER

Auxiliary
burner

Semi­rapid
burner

Triple
Crown
burner

NORMAL

POWER

kW kW

1.0 0.33 70 0.095 0.111 50 73 71

1.9 0.45 96 0.181 0.210 71 138 136

3.8 1.40 146 0.362 0.421 98 276 271

Appliance class: 3

By-pass diameters

Burner Ø By-pass in 1/100

Auxiliary 28

Semi-rapid 32

Triple Crown 56

NORMAL POWER

NATURAL GAS

G20

20

mbar

m³/h m³/h g/h g/h

G25

25

mbar

LPG (Butane/Propane)

G30/G31 (3+) 28-30/37

inj.

1/100

mm

mbar

G30
28-30
mbar

mm.

G31

37

mbar

ENVIRONMENT CONCERNS

The symbol on the product or on its
packaging indicates that this product may
not be treated as household waste. Instead
it should be taken to the appropriate
collection point for the recycling of electrical
and electronic equipment. By ensuring this
product is disposed of correctly, you will
help prevent potential negative
consequences for the environment and
human health, which could otherwise be
caused by inappropriate waste handling of
this product. For more detailed information
about recycling of this product, please

contact your local council, your household
waste disposal service or the shop where
you purchased the product.

Packaging material

The packaging materials are friendly to
the environment and can be recycled.
The plastic components are identified
by marking: >PE<,>PS<, etc. Discard
the packaging materials as household
waste at the waste disposal facilities in
your municipality.

Electrolux. Thinking of you.

Partagez notre imagination sur www.electrolux.com

SOMMAIRE

Consignes de sécurité 23
Installation 25
Description de l'appareil 29
Fonctionnement 29
Conseils utiles 30

CONSIGNES DE SÉCURITÉ

Avertissement Ces instructions
s'appliquent uniquement aux pays dont
les symboles figurent sur la couverture
de cette notice d'utilisation.

Pour votre sécurité et le bon fonction­nement de l'appareil, lisez attentive­ment ce manuel avant l'installation et
l'utilisation. Conservez ces instructions
à proximité de l'appareil. Les utilisa­teurs doivent connaître parfaitement le
fonctionnement et les fonctions de sé­curité de l'appareil.

Avertissements importants

Avertissement Cet appareil n'est pas

conçu pour être utilisé par des
personnes (y compris des enfants) dont
les facultés physiques, sensorielles ou
mentales sont réduites, ou qui
manquent d'expérience et de
connaissances, à moins qu'une
personne responsable de leur sécurité
ne les supervise ou leur donne des
instructions sur la manière de l'utiliser.

Sécurité enfants

• Cet appareil ne doit être utilisé que par
des adultes Surveillez les enfants, pour
vous assurer qu'ils ne jouent pas avec
cet appareil.

• Ne laissez aucun emballage à la portée
des enfants. Ils risquent en effet de
s'étouffer ou de se blesser.

• Ne laissez pas les enfants s'approcher
de l'appareil pendant ou après son utili­sation, et cela jusqu'à ce qu'il soit froid.

electrolux 23

Entretien et nettoyage 31
En cas d'anomalie de fonctionnement 32
Caractéristiques techniques 33
En matière de protection de
l'environnement 33

Sous réserve de modifications

Application

• Retirez tous les emballages, les étiquet­tes et le film protecteur du panneau de la
table de cuisson en acier inoxydable (le
cas échéant) avant de l’utiliser pour la
première fois. Ne retirez pas la plaque si­gnalétique Cela peut annuler la garantie.

• Mettez à l'arrêt les zones de cuisson
après chaque utilisation.

• Les brûleurs et les parties accessibles
sont chauds pendant et après la cuisson.
Ne posez pas de couverts ou de couver­cles sur le plan de cuisson. Les récipients
et leur contenu peuvent basculer. Risque
de brûlure.

• Surveillez attentivement la cuisson lors de
friture dans l'huile ou la graisse : les
graisses surchauffées s'enflamment faci­lement. Risque d'incendie !

• Ne laissez pas l'appareil sans surveillance
en cours de fonctionnement.

• Surveillez toujours l'appareil pendant son
fonctionnement.

• Evitez tout écoulement dans les orifices
de la table de cuisson.

• N'utilisez jamais l'appareil sans récipients
de cuisson dessus.

• Cet appareil est destiné à un usage do­mestique normal. N'utilisez jamais l'appa­reil à des fins commerciales ou industriel­les.

• Votre appareil est destiné à la cuisson
des aliments. Vous éviterez ainsi des ris­ques matériels et corporels.

• Utilisez uniquement des récipients dont le
diamètre correspond aux diamètres indi­qués pour chaque zone de cuisson. Ris­que de surchauffe et de rupture de la ta-

24 electrolux

ble en verre (si votre appareil en est équi­pé) !

• N'utilisez pas un récipient dont le diamè­tre est plus petit que celui de la zone de
cuisson - la flamme va s'étendre et sur­chauffer la poignée du récipient.

• Les récipients ne doivent pas entrer en
contact avec les commandes.

• N'utilisez pas de récipients de cuisson
instables : ils peuvent se renverser et
provoquer un accident.

• Ne conservez pas ou ne placez pas de
produits inflammables (ou d'éléments im­bibés de produits inflammables, et/ou
des produits susceptibles de fondre
(plastique, aluminium,...) ou du matériel
(torchon,...) sur ou à proximité de l'appa­reil. Risque d'explosion ou d'incendie !

• N'utilisez que les accessoires fournis
avec l'appareil.

• Faites attention si vous branchez d'autres
appareils électriques à des prises situées
à proximité de la table de cuisson. Con­trôlez que les câbles d'alimentation n'en­trent pas en contact avec les surfaces
brûlantes de l'appareil ou les récipients
brûlants. Contrôlez que les câbles ne
soient pas enchevêtrés.

• Si votre table de cuisson est endomma­gée (éclat, fêlure,...), débranchez-la de la
prise électrique pour éviter tout risque
d'électrocution.

Installation

• Veuillez lire attentivement cette noti­ce d'utilisation. Le fabricant ne pour­ra être tenu pour responsable en cas
de dommages corporels ou matériels
résultant du non-respect des pre­scriptions suivantes.
Pour éviter tout risque (mobilier, im-

•

mobilier, corporel,...), l'installation,
les raccordements (gaz, électrici­té,...), la mise en service et la mainte­nance de votre appareil doivent être
effectués uniquement par un profes­sionnel qualifié, selon les normes et
règlements en vigueur.

• Vérifiez que l'appareil n'a pas été endom­magé pendant le transport. Ne branchez
jamais un appareil endommagé. Si né­cessaire, contactez le magasin vendeur.

• N'utilisez les appareils encastrables
qu'après les avoir installés dans des

meubles d'encastrement appropriés et
qui répondent aux normes en vigueur.

• N'installez pas la table de cuisson au­dessus d'un appareil électroménager si
celui-ci ne l'a pas formellement prévu.

• Installez l'appareil uniquement sur un
plan de travail dont la surface est plane.

• Ne modifiez pas ou n'essayez pas de
modifier les caractéristiques de cet appa­reil. Vous risqueriez de vous blesser et
d'endommager l'appareil.

• Respectez la législation, la réglementa­tion, les directives et les normes en vi­gueur dans le pays où est installé l'appa­reil (réglementations de sécurité sur le re­cyclage, consignes de sécurité électrique
et/ou gaz).

• Respectez l'espacement minimal requis
par rapport aux autres appareils.

• La protection contre les contacts acci­dentels doit être assurée par le montage,
par exemple les tiroirs doivent être instal­lés uniquement avec un panneau de pro­tection directement sous l'appareil.

• Pour protéger l'appareil de l'humidité,
mettez du mastic (joint) adapté sur les
surfaces de découpe du plan de travail.

• Le joint comble les fentes entre le plan de
travail et l'appareil.

• Protégez la partie inférieure de l'appareil
de la vapeur et de l'humidité émanant,
par exemple, d’un lave-vaisselle ou d'un
four.

• N'installez pas l'appareil à proximité
d'une porte ou sous une fenêtre. Les ré­cipients chauds sur la table de cuisson
pourraient se renverser à l'ouverture de
celles-ci.

• Avant d'installer et d'utiliser l'appareil, as­surez-vous que les réglages de l'appareil
soient compatibles avec les conditions
d'installation du local (type de gaz, pres­sion du gaz,...). Les paramètres de régla­ge de l'appareil figurent sur la plaquette
située à proximité du tuyau d'arrivée du
gaz.

• Cet appareil n’est pas raccordé à un dis­positif d’évacuation des produits de com­bustion. Il doit être installé et raccordé
conformément aux règles d’installation en
vigueur. Une attention particulière sera
accordée aux dispositions applicables en
matière de ventilation.

electrolux 25

• L'utilisation d'un appareil de cuisson

au gaz conduit à la production de
chaleur et d'humidité dans la pièce
où il est installé. Veillez à assurer une
bonne aération de la cuisine : main­tenez ouverts les orifices d'aération
naturelle ou installez un dispositif
d'aération mécanique (hotte à ex­traction mécanique).

• Une utilisation intensive et prolongée
de l'appareil peut nécessiter une aé­ration supplémentaire en ouvrant la
fenêtre, ou une aération plus effica­ce, par exemple en augmentant la
puissance de la ventilation mécani­que (si elle existe).

• Les opérations d'installation et de bran­chement doivent être réalisées par un
technicien qualifié. Risque de blessure
due à un choc électrique !

• Débranchez l'appareil du réseau

électrique avant toute opération de
nettoyage ou d'entretien.

• La borne d'alimentation est sous tension.

• Mettez la borne d'alimentation hors ten­sion.

• Assurez-vous que l'appareil est correcte­ment installé de manière à éviter tout
contact.

• Si les prises males et femelles sont mal
serrées ou mal installées, la borne peut
surchauffer.

• Le raccordement électrique ne doit être
effectué que par un électricien qualifié.

• Le câble ne doit pas être tendu.

• Utilisez le câble d'alimentation approprié
et remplacez-le par un câble spéciale­ment adapté s'il est endommagé. Adres­sez-vous à votre service après vente
pour le remplacement du câble d'alimen­tation.

• Dans le cas d'une installation fixe, le rac­cordement au réseau doit être effectué
par l'intermédiaire d'un interrupteur à
coupure omnipolaire, ayant une distance
d'ouverture des contacts d'au moins 3
mm.

• Si la patte de scellement se trouve à
proximité du répartiteur, vérifiez toujours
que le câble d'alimentation n'entre pas
en contact avec le bord de la patte.

• Les dispositifs d'isolement comprennent :
des disjoncteurs, des fusibles (les fusibles
à visser doivent être retirés du support),
des disjoncteurs différentiels et des con­tacteurs.

Mise au rebut de l'appareil

• Pour éviter tout dommage corporel ou
matériel.
– Débranchez l'appareil électriquement.
– Coupez le câble d'alimentation au ras

de l'appareil et mettez-le au rebut.

– Ecrasez les tuyaux de gaz extérieures,

s'ils existent.

– Informez-vous auprès des services de

votre commune des endroits autorisés
pour la mise au rebut de l'appareil.

INSTALLATION

Avertissement Les instructions
suivantes concernant l’installation, le
raccordement et la maintenance de
l'appareil doivent être effectuées par un
professionnel qualifié selon les normes
et règlements en vigueur.

Raccordement au gaz

Le raccordement à l'arrivée de gaz doit ob­ligatoirement être effectué par une vanne en
acier AGB. Choisissez un raccordement fixe
ou utilisez un tuyau flexible en AGB (acier
inoxydable) conforme à la réglementation
en vigueur. Si vous utilisez des tuyaux mé­talliques, assurez-vous qu'ils ne soient pas
en contact avec des parties mobiles ou

qu'ils ne soient pas écrasés. Faites égale­ment bien attention lors du montage de la
plaque de cuisson avec un four.
Le raccord doit être conforme à la régle­mentation NBN D 5I.003.

26 electrolux

Important Vérifiez si la pression de

l'alimentation en gaz de l'appareil
correspond bien aux valeurs
recommandées. Le raccordement réglable
est fixé à la rampe complète à l'aide d'un
écrou fileté G 1/2. Tous les composants
apparaissant dans la figure ont déjà été
assemblés en usine. L'appareil a été testé
avant de quitter l'usine pour vous garantir
les meilleurs résultats.

1

2

3

1 Vissez un écrou à l'extrémité de l'axe.
2 Rondelle
3 Coude

Gaz liquide : utilisez le détendeur en
caoutchouc. Intercalez toujours le joint.
Continuez alors le raccordement au gaz. Le
tuyau flexible s'applique lorsque :
– il ne doit pas devenir plus chaud que la

température ambiante, à savoir plus de

30 °C ;
– il n'est pas plus long que 1,50 m ;
– il ne montre aucun étranglement ;
– il n'est soumis à aucune traction et aucu-

ne torsion ;
– il n'entre pas en contact avec la découpe

ou les coins tranchants ;
– il est visitable sur toute sa longueur afin

de vérifier son état.
Vérifiez les points suivants pour contrôler le
bon état du tuyau flexible :
– il ne présente aucune fente, coupure,

marque de brûlure sur les deux extrémi-

tés et sur toute sa longueur ;

– le matériau n'est pas durci, mais présen-

te une élasticité correcte ;

– les colliers de serrage ne sont pas rouil-

lés ;
– la date d'expiration n'est pas passée.
Si vous constatez au moins un de ces dé­fauts, ne réparez pas le tuyau, mais rempla­cez-le.

Important Quand l'installation est
terminée, assurez-vous que chaque
raccord est étanche en utilisant une
solution savonneuse, et non une flamme !

Remplacement des injecteurs

1. Enlevez les supports de casseroles.

2. Retirez le chapeau et la couronne du

brûleur.

3. À l'aide d'une clé 7, retirez les injecteurs

et remplacez-les par ceux requis pour le
type de gaz utilisé (reportez-vous au ta­bleau de la section Caractéristiques
techniques).

4. Assemblez les pièces, en suivant la mê-

me procédure dans l'ordre inverse.

5. Avant de sceller l'appareil, remplacez la

plaque signalétique (placée près du
tuyau d'arrivée de gaz) par celle adap­tée au nouveau type de gaz. Vous trou­verez cette étiquette dans le sachet

fourni avec l'appareil.
Si la pression du gaz d'alimentation est va­riable ou diffère de la pression nécessaire,
vous devez installer un régulateur de pres­sion approprié sur le tuyau d'arrivée de gaz.

Réglage du niveau minimal

Pour régler le niveau de cuisson minimum
de la table de cuisson :

1. Mettez en fonctionnement la table de

cuisson.

2. Tournez la manette jusqu'à la position

minimum.

3. Retirez la manette de commande.

electrolux 27

4. À l'aide d'un tournevis fin, réglez la posi­tion de la vis de by-pass. Si vous pas­sez du gaz naturel à du gaz liquide, ser­rez la vis de réglage à fond. Si vous
passez du gaz liquide à un gaz naturel,
dévissez la vis de by-pass d'environ 1/4
de tour (1/2 tour pour un brûleur à triple
couronne).

1

1 Vis de réglage minimal

5. Assurez-vous que la flamme ne sort pas
lorsque vous tournez rapidement la ma­nette de la position maximum à la posi­tion minimum.

Branchement électrique

• Quel que soit le mode de raccordement,

l'appareil doit être relié à la terre confor­mément aux réglementations en vigueur.

• Vérifiez que la tension nominale et le type

d'alimentation figurant sur la plaque si­gnalétique correspondent aux valeurs
d'alimentation locales.

• L'appareil est fourni avec un câble d'ali-

mentation électrique. Une fiche appro­priée doit être adaptée au cordon d'ali­mentation (voir charge électrique spéci­fiée sur la plaque signalétique). La fiche
doit être insérée dans une prise murale
appropriée.

• Pour toute intervention sur votre appareil,

faites appel au service après-vente de
votre magasin vendeur.

•Utilisez toujours une prise correctement

installée, protégée contre les chocs.

• Assurez-vous que la prise principale est

accessible une fois l'appareil installé.

• Ne tirez pas sur le câble d'alimentation

électrique pour débrancher l'appareil.
Mais tirez toujours sur la prise.

• L'appareil ne doit pas être raccordé à

l'aide d'un prolongateur, d'un raccorde-

ment multiple ou d'une prise multiple (ris­que d'incendie). Vérifiez que la prise de
terre est conforme aux règlements en vi­gueur.

• Le câble d'alimentation doit être placé de
manière à ce qu'il n'entre pas en contact
avec une surface chaude.

• Dans le cas d'une installation fixe, le rac­cordement au réseau doit être effectué
par l'intermédiaire d'un interrupteur à
coupure omnipolaire, ayant une distance
d'ouverture des contacts d'au moins 3
mm, par ex. un coupe-circuit automati­que, un disjoncteur différentiel ou des fu­sibles.

• Aucune partie du cordon d'alimentation
ne doit afficher une température supéri­eure à 90 °C. Le câble neutre bleu doit
être raccordé à la borne « N » de la pla­que à bornes. Le câble de phase marron
(ou noir) (partant de la borne « L »de la
plaque à bornes) doit toujours être relié à
la phase sous tension.

Remplacement du câble d'alimentation

Ne remplacez le câble de raccordement
qu'avec un câble de type H05V2V2-F T90.
Assurez-vous que la section du câble con­vient à la tension et à la température de
fonctionnement. Le câble de terre jaune/
vert doit être plus long d'environ 2 cm que
le câble de phase marron (ou noir).

Encastrement

min. 600 mm

min. 450 mm

min. 55 mm

30 mm

480 mm

min. 650 mm

560 mm

28 electrolux

a) Panneau amovible
b) Espace pour les branchements

A

Au-dessus d'un four

Les dimensions de la niche d'encastrement
doivent être conformes aux indications et
l'élément de cuisine doit être équipé d'aéra­tions pour assurer un apport d'air continu.
Les raccordements électriques de la table
de cuisson et du four doivent être installés
séparément pour des raisons de sécurité et
pour permettre un retrait facile du four de
l'ensemble.

A

B

A) joint fourni
B) équerres fournies

Possibilités d'insertion
Élément de cuisine avec porte

Le panneau installé sous la table de cuisson
doit être facilement amovible et facile d'ac­cès au cas où une intervention technique
serait nécessaire.

30 mm

a

60 mm

b

min 20 mm
(max 150 mm)

2

50 cm

2

360 cm

FABRICANT :

ELECTROLUX ITALIA S.p.A.
C.so Lino Zanussi, 30
33080 PORCIA (PN) - ITALIE

120 cm

180 cm

2

2

DESCRIPTION DE L'APPAREIL

Agencement de la surface de cuisson

1

2

3

4

5

electrolux 29

1 Table de cuisson
2 Brûleur semi-rapide
3 Brûleur à triple couronne
4 Brûleur auxiliaire
5 Manettes de commande

Manettes de commande

Symbole Description

pas d'alimentation en
gaz / position arrêt

position d'allumage /
alimentation en gaz
maximum

FONCTIONNEMENT

Allumage du brûleur

Avertissement Faites très attention

lorsque vous utilisez une flamme nue
dans une cuisine. Le fabricant décline
toute responsabilité en cas de mauvais
usage de la flamme

Allumez toujours le brûleur avant de
poser les plats.

Pour allumer le brûleur :

1. Tournez le sélecteur dans le sens inver­se des aiguilles d'une montre jusqu'à sa

position maximale (
puyer dessus pour l'enfoncer.

2. Maintenez la commande appuyée pen­dant environ 5 secondes, cela permet
au thermocouple de se réchauffer. Si­non, l'alimentation en gaz sera interrom­pue.

3. Une fois que la flamme brûle régulière­ment, réglez son débit.

Si, après plusieurs tentatives, le brûleur
ne s'allume pas, vérifiez que la couron-

), puis ap-

Symbole Description

alimentation en gaz
minimum

ne et son chapeau sont correctement
placés.

1

2

3

1 Chapeau et couronne du brûleur
2 Thermocouple
3 Bougie d'allumage

30 electrolux

1 Chapeau du brûleur
2 Couronne du brûleur
3 Bougie d'allumage
4 Thermocouple

Avertissement Si le brûleur ne
s'allume pas après 15 secondes,
relâchez la manette de commande,
tournez-la sur la position d'arrêt et
attendez au moins 1 minute avant de
réessayer d'allumer le brûleur.

Important En cas de coupure d'électricité,
vous pouvez utiliser votre table de cuisson

1

sans avoir recours au système
automatique. Dans ce cas, approchez une
flamme du brûleur, enfoncez la manette
correspondante et tournez-la dans le sens

2

inverse des aiguilles d'une montre jusqu'à
la position de libération maximum du gaz.

Si le brûleur s'éteint accidentellement,

3

tournez la manette de commande sur
la position Arrêt et attendez au moins 1
minute avant d'essayer une nouvelle

4

fois d'allumer le brûleur.
Le générateur d'étincelles se déclen-

che automatiquement à la mise sous
tension de l'appareil, après l'installation
ou une coupure d'électricité. Ce phé­nomène est normal.

Pour éteindre les brûleurs

Tournez la manette jusqu'au symbole

.

Avertissement Baissez ou éteignez
toujours la flamme d'un brûleur avant
de retirer un récipient.

CONSEILS UTILES

Économies d'énergie

• Si possible, couvrez les casseroles.

• Lorsque le liquide commence à bouillir,

baissez le feu pour laisser légèrement fré­mir le liquide.

Avertissement Utilisez des casseroles
et poêles dont le fond correspond à la
dimension du brûleur.
N'utilisez pas de plats de cuisson dont
les bords dépassent la surface de cuis­son.

Brûleur Diamètres des cassero-

Triple cou-

ronne

Semi-rapide 120 - 220 mm

Auxiliaire 80 - 180 mm

les

180 - 260 mm

Avertissement Les récipients ne
doivent pas entrer en contact avec les
commandes.

Avertissement Assurez-vous que les
queues des récipients ne dépassent
pas du rebord avant de la table de
cuisson et que les récipients sont
placés au centre des brûleurs pour une
stabilité maximale et pour consommer
moins de gaz.

Ne placez pas de casseroles instables ou
déformées sur les brûleurs pour éviter des
renversements et des blessures.

Avertissement Il n'est pas conseillé
d'utiliser un diffuseur de flamme.

ENTRETIEN ET NETTOYAGE

Avertissement Avant de procéder au
nettoyage, assurez-vous que toutes les
manettes se trouvent sur la position
« arrêt », que l'appareil soit débranché
électriquement et qu'il soit
complètement refroidi. Débranchez
l'appareil de l'alimentation électrique
avant de procéder à toute opération de
nettoyage ou d'entretien.

Avertissement Pour des raisons de
sécurité, n'utilisez jamais d'appareil à
vapeur ou à haute pression pour
nettoyer la table de cuisson.

Avertissement N'utilisez pas de
produits nettoyants abrasifs, de
tampons à récurer ou de substances
acides, sous peine d'endommager
l'appareil.

• Vous pouvez retirer les porte-casseroles

pour nettoyer la table de cuisson.

• Nettoyez les éléments en émail, le cha-

peau et la couronne avec de l'eau chau­de et un détergent doux.

• Lavez les éléments en acier inoxydable à

l'eau, puis séchez-les à l'aide d'un chif­fon doux.

• Les porte-casseroles ne peuvent pas

être lavés au lave-vaisselle, mais doivent
être lavés à la main.

• Lorsque vous lavez les porte-casseroles

à la main, faites attention au moment de
les sécher car l'émaillage produit parfois
des aspérités sur les bords. Si nécessai­re, enlevez les taches rebelles à l'aide
d'une crème détergente.

• Après avoir lavé les porte-casseroles,

veillez à les remettre en place correcte­ment.

• Pour que les brûleurs fonctionnent cor-

rectement, assurez-vous que les bras
des porte-casseroles sont au milieu du
brûleur.

electrolux 31

• Replacez les supports de casserole

avec soin afin de ne pas endomma­ger le dessus de la table de cuisson.

Après nettoyage, séchez l'appareil à l'aide
d'un chiffon doux.

Enlevez les salissures :

1. – Enlevez immédiatement : plastique
fondu, feuilles plastique et les ali­ments contenant du sucre.

Mettez l'appareil à l'arrêt et lais-

–

sez le refroidir avant de procéder au
nettoyage : des cernes de calcaire,
traces d'eau, projections de graisse,
décolorations métalliques luisantes.
Utilisez un produit de nettoyage spé­cial pour vitrocéramique ou acier ino­xydable.

2. Nettoyez l'appareil à l'aide d'un chiffon

humide et un peu de détergent.

3. Pour finir essuyez l'appareil à l'aide

d'un chiffon propre.

Pour bien positionner les supports de cas­seroles, assurez-vous que les bras des
supports sont en correspondance avec le
trou situé à la base du brûleur. Le support
de casseroles sera ainsi stable et restera en
position.

Nettoyage du générateur d'étincelles

Cette fonction emploie une bougie d'allu­mage en céramique et d'une électrode mé­tallique. Maintenez ces éléments propres
pour prévenir un allumage difficile et vérifier
que les trous de la couronne du brûleur ne
sont pas obstrués.

Entretien périodique

Demandez régulièrement à votre service
après-vente local de vérifier l'état du tuyau
d'arrivée de gaz et du régulateur de pres­sion, si l'appareil en est équipé.

32 electrolux

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Anomalie Cause possible Solution

Aucune étincelle ne se produit
à l'allumage.

• Le couvercle et la couronne

La flamme s'éteint immédiate­ment après l'allumage.

Les flammes sont irrégulières. • La couronne du brûleur doit

Certaines anomalies de fonctionnement
peuvent dépendre d'opérations d'entretien
non correctes ou d'oubli et peuvent être ré­solues à l'aide des indications fournies dans
le tableau, sans faire appel à un service
après-vente. Si l'anomalie persiste, contac­tez votre magasin vendeur ou votre service
après-vente.

Si un problème résulte d'une mauvaise
utilisation ou si l'installation de l'appareil

• Il n'y a pas d'alimentation
électrique.

du brûleur sont mal position­nés.

• Le thermocouple n'est pas
suffisamment chauffé.

être encrassés avec des res­tes d'aliments.

n'a pas été réalisée par un profession­nel qualifié, le déplacement du techni­cien du service après vente ou du re­vendeur peut être facturé même en
cours de garantie.

Étiquettes fournies avec le sac
d'accessoires

Collez les étiquettes adhésives comme indi­qué ci-dessous :

• Vérifiez si l'appareil est bien

• Contrôlez le fusible. Si le fu-

• Assurez-vous que le couver-

• Après avoir allumé la flamme,

• vérifiez si l'injecteur n'est pas

branché et allumé;

sible est dégagé plusieurs
fois, contactez un électricien
qualifié.

cle et la couronne du brûleur
sont bien positionnés.

continuez à appuyez sur le
bouton pendant environ 5
secondes.

bouché et s'il n'y pas de par­ticules alimentaires dans la
couronne.

1 2 3

MOD.

PROD.NO.

SER.NO

DATA

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

03 IT

MADE IN ITALY

1 Collez-la sur la carte de garantie et en-

voyez cette partie

2 Collez-la sur la carte de garantie et con-

servez cette partie

0049

MOD.
PROD.NO.
SER.NO.

TYPE
230V-50Hz
IP20

3 Collez-la sur la notice d'utilisation

Les informations suivantes sont néces­saires pour pouvoir vous offrir une aide
rapide et adaptée. Ces données figu-

electrolux 33

rent sur la plaque signalétique du kit
d'injecteurs.

• Description du modèle ............

• Référence produit (PNC) ............

• Numéro de série (S.N.) ............

Utilisez exclusivement des pièces d'origine
certifiées constructeur. Elles sont disponi­bles auprès de votre service après-vente.

CARACTÉRISTIQUES TECHNIQUES

Dimensions de la table de cuisson

Largeur : 595 mm
Longueur : 525 mm

Dimensions de la niche d'encastrement
de la table de cuisson

Largeur : 560 mm
Longueur : 480 mm

Puissance

Brûleur à triple cou­ronne :

Brûleur semi-rapide 1,9 kW
Brûleur auxiliaire 1 kW
PUISSANCE TOTA-

LE :

3,8 kW

G20/G25 (2E+) 20/25

mbar = 8,6 kW

G30 (3+) 28-30 mbar

= 625 g/h

G31 (3+) 37 mbar =

614 g/h

Brûleurs à gaz

BRÛ­LEUR

Brûleur
auxiliaire

Brûleur
semi-ra­pide

Brûleur à
triple
couron­ne

PUIS-

SANCE

NORMA-

LE

kW kW

1,0 0,33 70 0,095 0,111 50 73 71

1,9 0,45 96 0,181 0,210 71 138 136

3,8 1,40 146 0,362 0,421 98 276 271

PUIS-

SANCE

RÉDUITE

G20/G25 (2E+) 20/25 mbars

inj.

1/100

mm

Diamètres de by-pass

GAZ NATUREL

G20

20

mbars

m³/h m³/h g/h g/h

Alimentation électri­que :

Catégorie : II2E +3 +
Raccordement au

gaz :
Alimentation en gaz : G20/G25 (2E+) 20/25

Classe de l'appareil : 3

Brûleur Ø by-pass en

Auxiliaire 28

Semi-rapide 32

Triple couronne 56

PUISSANCE NORMALE

LPG (butane/propane)
G30/G31 (3+) 28-30/37

G25

25

mbars

inj.

1/100

mm

230 V ~ 50 Hz

G 1/2 "

mbar

1/100 mm

mbars

G30

28-30

mbars

G31

mbars

37

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Le symbole sur le produit ou son
emballage indique que ce produit ne peut

être traité comme déchet ménager. Il doit
être remis au point de collecte dédié à cet

34 electrolux

effet (collecte et recyclage du matériel
électrique et électronique).
En procédant à la mise au rebut de
l'appareil dans les règles de l’art, nous
préservons l'environnement et notre
sécurité, s’assurant ainsi que les déchets
seront traités dans des conditions
optimum.
Pour obtenir plus de détails sur le recyclage
de ce produit, veuillez prendre contact avec
les services de votre commune ou le
magasin où vous avez effectué l'achat.

Emballage

Tous les matériaux d'emballage sont
écologiques et recyclables. Les com­posants en plastique sont identifiables
grâce aux sigles : >PE<,>PS<, etc.
Veuillez jeter les matériaux d'emballage
dans le conteneur approprié du centre
de collecte des déchets de votre com­mune.

Electrolux. Thinking of you.

Mehr zu unserem Denken finden Sie unter

www.electrolux.com

INHALT

Sicherheitshinweise 35
Montage 37
Gerätebeschreibung 41
Betrieb 41
Praktische Tipps und Hinweise 42

SICHERHEITSHINWEISE

Warnung! Diese Anweisungen gelten
nur für die Länder, deren Symbole auf
der Umschlagseite dieser Broschüre
abgebildet sind.

Lesen Sie diese Bedienungsanleitung
bitte sorgfältig durch, bevor Sie das
Gerät anschließen und benutzen, um
Gefahren zu vermeiden und einen kor­rekten Betrieb des Geräts zu gewähr­leisten. Bewahren Sie diese Bedie­nungsanleitung in der Nähe des Geräts
auf, auch wenn Sie dieses anderswo
aufstellen. Wenn Sie das Gerät verkau­fen, geben Sie dem Käufer die Bedie­nungsanleitung mit. Jeder, der dieses
Gerät benutzt, sollte mit der Bedienung
und den Sicherheitsmerkmalen vertraut
sein.

Allgemeine Sicherheit

Warnung! Erwachsene mit

eingeschränkten physischen,
sensorischen oder geistigen
Fähigkeiten oder einem Mangel an
Wissen und Erfahrung sowie Kinder
dürfen dieses Gerät nicht benutzen.
Solche Personen müssen von einer
Person beaufsichtigt oder bei der
Bedienung des Geräts angeleitet
werden, die für ihre Sicherheit
verantwortlich ist.

Sicherheit für Kinder

• Nur Erwachsene dürfen dieses Gerät be­dienen. Kinder müssen beaufsichtigt wer­den, so dass sie nicht mit dem Gerät
spielen können.

electrolux 35

Reinigung und Pflege 43
Was tun, wenn … 44
Technische Daten 45
Umwelttipps 45

Änderungen vorbehalten

• Halten Sie das Verpackungsmaterial von
Kindern fern. Andernfalls besteht Ersti­ckungs- und Verletzungsgefahr.

• Halten Sie Kinder während und nach
dem Betrieb vom Gerät fern, bis das Ge­rät kalt geworden ist.

Gebrauch

• Entfernen Sie vor der ersten Benutzung
des Geräts sämtliches Verpackungsma­terial sowie alle Aufkleber und Folien (falls
vorhanden) vom Edelstahlbedienfeld. Ent­fernen Sie das Typenschild nicht. Dies
könnte zum Ausschluss der Gewährleis­tung führen.

• Schalten Sie die Kochzonen nach jedem
Gebrauch aus.

• Die Brenner und zugänglichen Geräteteile
sind beim Betrieb und auch danach noch
heiß. Legen Sie kein Besteck und keine
Topfdeckel auf das Kochfeld. Kochge­schirr kann samt Inhalt umkippen. Es be­steht Verbrennungsgefahr.

• Überhitzte Fette und Öle entzünden sich
sehr schnell. Es besteht Brandgefahr.

• Lassen Sie das Gerät im Betrieb nicht
unbeaufsichtigt.

• Beaufsichtigen Sie das Gerät während es
eingeschaltet ist.

• Achten Sie darauf, dass keine Flüssigkeit
in die Öffnungen auf der Oberseite des
Kochfelds dringt.

• Schalten Sie das Kochfeld niemals ohne
Kochgeschirr ein.

• Dieses Gerät ist nur zur Verwendung im
Haushalt bestimmt. Benutzen Sie es

36 electrolux

nicht für gewerbliche oder industrielle
Zwecke.

• Das Gerät ist ausschließlich für die haus­haltsübliche Zubereitung von Speisen be­stimmt. So werden Verletzungen von
Personen oder Schäden am Eigentum
vermieden.

• Verwenden Sie Töpfe und Pfannen mit ei­nem Durchmesser, der der Größe der
Brenner entspricht. Die Glasplatte (falls
vorhanden) kann überhitzen und zersprin­gen.

• Verwenden Sie keine Töpfe, deren
Durchmesser kleiner als die Größe der
Kochzone ist. Andernfalls erhitzt sich der
Topfgriff.

• Das Kochgeschirr darf nicht das Bedien­feld behindern.

• Verwenden Sie kein unstabiles Kochge­schirr, um ein Umfallen und einen Unfall
zu vermeiden.

• Stellen Sie keine entflammbaren Produk­te oder Gegenstände, die mit entflamm­baren Produkten benetzt sind, und/oder
schmelzbaren Gegenstände (aus Kunst­stoff oder Aluminium) und/oder Stoffe in
das Gerät, in die Nähe des Geräts oder
auf das Gerät. Es besteht Explosions­oder Brandgefahr.

• Verwenden Sie nur das mit dem Gerät
gelieferte Zubehör.

• Gehen Sie beim elektrischen Anschluss
des Geräts an eine Anschlussdose sorg­sam vor. Achten Sie darauf, dass elektri­sche Leitungen weder das Gerät noch
heißes Kochgeschirr berühren können.
Achten Sie darauf, dass elektrische Lei­tungen nicht lose hängen oder sich ver­heddern.

• Bei Sprüngen in der Oberfläche des
Kochfelds schalten Sie die Stromversor­gung aus, um einen Stromschlag zu ver­meiden.

Montage

• Lesen Sie unbedingt die folgenden
Hinweise. Der Hersteller übernimmt
keinerlei Haftung für Verletzungen
von Personen oder Tieren oder für
Schäden am Eigentum, wenn diese
auf die Nichteinhaltung der folgen­den Bedingungen zurückzuführen
sind.

• Um das Risiko von Sachschäden
oder Verletzungen zu vermeiden,
dürfen Installation, Strom- und Gas­anschluss, Einstellung und Wartung
des Geräts ausschließlich von Fach­leuten unter Beachtung der Normen
und örtlich geltenden Bestimmungen
durchgeführt werden.

• Stellen Sie sicher, dass das Gerät beim
Transport nicht beschädigt wurde.
Schließen Sie ein beschädigtes Gerät
nicht an. Wenden Sie sich bei Bedarf an
den Lieferanten.

• Einbaugeräte dürfen nur nach dem Ein­bau in bzw. unter normgerechte, passen­de Einbauschränke und Arbeitsplatten
betrieben werden.

• Installieren Sie das Kochfeld nicht über
Haushaltsgeräten, wenn die Montagean­leitung dies nicht zulässt.

• Montieren Sie das Gerät nur in einer fla­chen Arbeitsplatte.

• Nehmen Sie weder technische noch an­derweitige Änderungen am Gerät vor.
Hierdurch besteht Verletzungsgefahr und
das Gerät kann beschädigt werden.

• Die im Einsatzland des Geräts geltenden
Gesetze, Verordnungen, Richtlinien und
Normen sind einzuhalten (Sicherheits­und Recyclingbestimmungen, Sicher­heitsregeln der Elektrotechnik usw.).

• Die Mindestabstände zu anderen Gerä­ten sind einzuhalten.

• Der Berührungsschutz muss durch den
Einbau gewährleistet sein. Schubladen
müssen zum Beispiel mit einem Schutz­boden direkt unter dem Gerät installiert
werden.

• Die Ausschnittkanten an der Arbeitsplatte
müssen mit einem geeigneten Dichtungs­material vor Feuchtigkeit geschützt wer­den.

• Das Kochfeld muss so eingebaut wer­den, dass es spaltfrei mit der Arbeitsplat­te abschließt. Dazu ist eine geeignete
Dichtung erforderlich.

• Schützen Sie die Geräteunterseite vor
Dampf und Feuchtigkeit, die z. B. durch
einen Geschirrspüler oder Backofen ent­stehen können.

• Installieren Sie das Gerät nicht direkt ne­ben Türen oder unter Fenstern. Andern­falls kann heißes Kochgeschirr durch das

electrolux 37

Öffnen von Türen oder Fenstern vom
Kochfeld gestoßen werden.

• Prüfen Sie vor Anschluss des Gerätes, ob
die örtlichen Anschlussbedingungen
(Gasart und Gasdruck) und die Geräte­einstellung übereinstimmen. Die Einstell­werte für das Gerät sind auf dem Typen­schild in der Nähe des Gaszufuhrrohrs
angegeben.

• Das Gerät wird nicht an eine Abluftanlage
angeschlossen. Es muss gemäß den gel­tenden einschlägigen Bestimmungen in­stalliert und angeschlossen werden Be­sondere Aufmerksamkeit muss den Be­stimmungen hinsichtlich der Belüftung
geschenkt werden.

• Beim Gebrauch eines Gaskochfelds

entsteht in dem Raum, in dem das
Gerät installiert wurde, Wärme und
Feuchtigkeit. Sorgen Sie für gute Be­lüftung in der Küche: Halten Sie na­türliche Belüftungsöffnungen offen
oder installieren Sie eine mechani­sche Absauganlage (Abzugshaube).
Wenn das Gerät über einen längeren

•

Zeitraum intensiv genutzt wird, muss
für zusätzliche Belüftung gesorgt
werden (z.B. durch Öffnen eines
Fensters oder Höherstellen der me­chanischen Belüftungseinrichtung,
falls vorhanden).

• Beachten Sie genau sämtliche Anweisun­gen zu den elektrischen Anschlüssen. Es
besteht Stromschlaggefahr.

• Trennen Sie das Gerät von der

Stromversorgung, bevor Sie Reini­gungs- und Wartungsarbeiten durch­führen.

• An der Netzanschlussklemme liegt Span­nung an.

• Die Netzanschlussklemme muss span­nungsfrei gemacht werden.

• Der Berührungsschutz muss durch einen
fachgerechten Einbau gewährleistet sein.

• Lockere und unsachgemäße Steckver­bindungen können die Klemme überhit­zen.

• Die Klemmverbindungen müssen von ei­nem Elektroinstallateur fachgerecht aus­geführt werden.

• Am Kabel ist eine Zugentlastung erforder­lich.

• Verwenden Sie das richtige Netzan­schlusskabel. Ersetzen Sie ein defektes
Netzkabel nur durch ein geeignetes Ka­bel. Wenden Sie sich in einem solchen
Fall an Ihren Kundendienst.

• Bei der elektrischen Installation des Ge­räts ist eine Einrichtung vorzusehen, die
es ermöglicht, alle Pole des Geräts mit ei­ner Kontaktöffnungsbreite von mindes­tens 3 mm von der Spannungsquelle zu
trennen.

• Wenn sich die Montagehalterung in Nähe
der Klemmenleiste befindet, sorgen Sie
dafür, dass das Netzanschlusskabel nie
in Kontakt mit der Kante der Halterung
kommt.

• Geeignete Trenneinrichtungen sind erfor­derlich: Überlastschalter, Sicherungen
(Schraubsicherungen müssen aus dem
Halter entfernt werden können), FI­Schutzschalter und Schütze.

Entsorgung des Geräts

• Um das Risiko von Verletzungen oder
Sachschäden zu vermeiden:
– Trennen Sie das Gerät von der Strom-

versorgung.

– Schneiden Sie das Netzkabel in der

Nähe des Geräteanschlusses ab und
entsorgen Sie es.

– Drücken Sie externe Gasrohre flach,

falls montiert.

– Wenden Sie sich zur Entsorgung an

die örtlichen zugelassenen Einrichtun­gen.

MONTAGE

Warnung! Die in nachstehender
Anleitung beschriebenen Montage-,
Anschluss- und Wartungsarbeiten
müssen von Fachpersonal unter
Beachtung der geltenden

Bestimmungen und eventuell lokalen
Verordnungen ausgeführt werden.

Gasanschluss

Für den Gasanschluss muss ein Gas-Si­cherheitsanschluss (AGB) verwendet wer-

38 electrolux

den. Je nach geltenden Bestimmungen
kann der Anschluss fest oder durch Ver­wendung eines flexiblen Edelstahlrohrs mit
Gas-Sicherheitsanschluss (AGB) erfolgen.
Bei Verwendung flexibler Metallrohre muss
darauf geachtet werden, dass sie nicht mit
beweglichen Teilen in Kontakt kommen
oder eingeklemmt werden können. Wenn
das Kochfeld mit einem Backofen installiert
wird, muss ebenfalls vorsichtig vorgegan­gen werden.
Der Anschluss muss unter Beachtung der
Bestimmung NBN D 5I.003. erfolgen.

Wichtig! Achten Sie darauf, dass der
Gasdruck des Geräts den empfohlenen
Werten entspricht. Das verstellbare
Anschlussstück wird an dem Gasanschluss
mit einer G 1/2" Gewindemutter befestigt.
Alle abgebildeten Teile wurden bereits
werkseitig zusammengesetzt. Bevor unsere
Geräte das Werk verlassen, werden sie
getestet, um Ihnen optimale Funktion zu
bieten.

1

2

3

1 Schaftende mit Mutter
2 Unterlegscheibe
3 Rohrbogen

Flüssiggas: Verwenden Sie die Gummi­Rohrbefestigung. Verwenden Sie grund­sätzlich die Dichtung. Fahren Sie dann mit
dem Gasanschluss fort. Das flexible Rohr
kann verwendet werden, wenn:
– die Raumtemperatur 30 °C nicht über-

steigen kann,

– es höchstens 1500 mm lang ist,
– es nirgendwo gedrosselt wird,
– es weder unter Zug steht noch verdreht

ist,

– es keine scharfen Kanten oder Ecken be-

rührt,

– es leicht geprüft und sein Zustand festge-

stellt werden kann.

Zur Erhaltung muss das flexible Rohr auf
Folgendes geprüft werden:
– Risse, Schnitte, Brandspuren - an beiden

Enden und über die volle Länge,

– Materialverhärtung und ausreichende Fle-

xibilität,

– Korrosion der Rohrschellen,
– Ablauf des Verfalldatums.
Wenn Defekte sichtbar sind, das Rohr nicht
reparieren, sondern austauschen.

Wichtig! Überprüfen Sie nach der
Installation, ob alle Anschlussstücke dicht
sind. Verwenden Sie hierfür eine
Seifenlösung und auf keinen Fall eine

Flamme!
Austausch der Düsen

1. Nehmen Sie die Topfträger ab.

2. Nehmen Sie Brennerdeckel und Bren-

nerkränze ab.

3. Entfernen Sie die Düsen mit einem

Steckschlüssel (7) und ersetzen Sie sie
durch für die verwendete Gasart geeig­nete Düsen (siehe Tabelle im Abschnitt
Technische Daten).

4. Bringen Sie die Bauteile wieder an (füh-

ren Sie dazu die obigen Schritte in um­gekehrter Reihenfolge aus).

5. Ersetzen Sie das Typenschild (in der Nä-

he des Gaszufuhrrohrs) durch ein Ty­penschild für die neue Gasversorgung.
Dieses Schild findet sich in der Verpa­ckung der Düsen, die mit dem Gerät ge-

liefert werden.
Wenn der Gasdruck der Gasversorgung
schwankt oder nicht dem erforderlichen
Druckwert entspricht, muss ein geeigneter
Druckregler im Gaszufuhrrohr montiert wer­den.

Einstellen der niedrigsten Stufe

So stellen Sie die niedrigste Stufe der Bren­ner ein:

1. Zünden Sie den Brenner.

2. Drehen Sie den Schalter auf die kleinste

Flamme.

electrolux 39

3. Entfernen Sie den Schalter.

4. Stellen Sie mit einem kleinen Schrau­bendreher die Bypass-Schraube ein.
Wenn Sie von Erdgas zu Flüssiggas
wechseln, drehen Sie die Einstellschrau­be bis zum Anschlag ein. Wenn Sie von
Flüssiggas zu Erdgas wechseln, drehen
Sie die Bypass-Schraube ca. 1/4 Um­drehung (1/2 Umdrehung für den Drei­kronen-Brenner) zurück.

1

1 Einstellschraube für die niedrigste

Stufe

5. Vergewissern Sie sich, dass die Flamme
nicht erlischt, wenn Sie den Schalter
schnell von der höchsten zur niedrigsten
Stufe drehen.

Elektrischer Anschluss

• Erden Sie das Gerät gemäß den Sicher-

heitshinweisen.

• Vergewissern Sie sich, dass die Netz-

spannung und -frequenz in Ihrer Region
mit den auf dem Typenschild angegebe­nen Anschlusswerten übereinstimmen.

• Das Gerät wird mit einem Netzkabel ge-

liefert. Dazu muss ein passender Stecker
verwendet werden, der für die auf dem
Typenschild angegebene Gesamtstrom­aufnahme ausgelegt ist. Der Stecker
muss in eine passende Steckdose ge­steckt werden.

• Elektrische Bauteile dürfen nur vom Kun-

dendienst oder von einer Fachkraft instal­liert oder ausgewechselt werden.

• Schließen Sie das Gerät nur an eine

sachgemäß installierte Schutzkontakts­teckdose an.

• Stellen Sie sicher, dass der Netzstecker

nach der Aufstellung noch zugänglich ist.

• Ziehen Sie nicht am Netzkabel, wenn Sie

das Gerät vom Stromnetz trennen möch-

ten, sondern ziehen Sie dazu immer di­rekt am Netzstecker.

• Das Gerät darf nicht mit einem Verlänge­rungskabel, Adapter oder an eine Mehr­fachanschlussdose angeschlossen wer­den (Brandgefahr). Prüfen Sie, ob die
Erdverbindung den geltenden Normen
und Regeln entspricht.

• Das Netzkabel ist so zu verlegen, dass es
nicht mit heißen Teilen in Berührung
kommt.

• Die elektrische Installation muss über ei­ne Vorrichtung verfügen, die es ermög­licht, das Gerät mit einer Kontaktöff­nungsbreite von mindestens 3 mm allpo­lig vom Netz zu trennen (beispielsweise
durch automatische Leitungsschutz­schalter, FI-Schutzschalter oder Siche­rungen).

• Das Anschlusskabel darf nicht wärmer
als 90 °C werden. Der blaue Nullleiter
muss an die mit „N“ gekennzeichnete
Klemme angeschlossen werden. Der
braune (oder schwarze) Phasenleiter (an­geschlossen an Klemme „L“ auf der
Klemmleiste) muss immer an die Strom
führende Phase angeschlossen werden.

Netzkabel ersetzen

Verwenden Sie als Ersatz für das An­schlusskabel nur ein Kabel des Typs
H05V2V2-F T90 o. Ä. Stellen Sie sicher,
dass der Kabelquerschnitt der Spannung
und der Betriebstemperatur entspricht. Der
gelb-grüne Erdleiter muss ca. 2 cm länger
als der braune (bzw. schwarze) Phasenleiter
sein.

Einbau

min. 600 mm

min. 450 mm

min. 55 mm

30 mm

480 mm

min. 650 mm

560 mm

40 electrolux

a) Entfernbare Platte
b) Raum für Anschlüsse

A

Unterbaumöbel mit Backofen

Die Abmessungen der Kochfeldaussparung
müssen den Angaben entsprechen und die
Unterbaumöbel mit Lüftungsschlitzen ver­sehen werden, um eine ständige Luftzufuhr
zu gewährleisten. Kochmulde und Back­ofen müssen aus Sicherheitsgründen über
separate elektrische Anschlüsse verfügen.
Der Backofen muss sich leicht aus dem Un­terbauschrank entfernen lassen.

A

B

A) Mitgelieferte Dichtung
B) Mitgelieferte Halterungen

Einbaumöglichkeiten
Unterbaumöbel mit Tür

Die unter dem Kochfeld eingebaute Platte
muss sich leicht entfernen lassen und einen
einfachen Zugang im Fall einer notwendigen
Reparatur ermöglichen.

30 mm

a

60 mm

b

min 20 mm
(max 150 mm)

2

50 cm

2

360 cm

HERSTELLER:

ELECTROLUX ITALIA S.p.A.
C.so Lino Zanussi, 30
33080 PORCIA (PN) - ITALIA

120 cm

180 cm

2

2

GERÄTEBESCHREIBUNG

Kochfeldanordnung

1

2

5

electrolux 41

1 Kochfeld

3

4

2 Normalbrenner
3 Dreikronen-Brenner
4 Hilfsbrenner
5 Einstellknöpfe

Kochstellen-Schalter

Symbol Beschreibung

keine Gaszufuhr / Ge­rät ausgeschaltet

Zündstellung / maxi­male Gaszufuhr

BETRIEB

Zünden des Brenners

Warnung! Seien Sie bei der

Verwendung von offenem Feuer in der
Küche besonders vorsichtig. Der
Hersteller übernimmt bei Missachtung
der Sicherheitsbestimmungen beim
Umgang mit offenem Feuer keinerlei
Haftung.

Brenner stets vor dem Aufsetzen von
Kochgeschirr entzünden.

So zünden Sie den Brenner:

1. Drehen Sie den Schalter nach rechts auf
die höchste Stufe (

Sie ihn ein.

2. Halten Sie den Kochstellen-Schalter zur
Erwärmung des Thermoelements ca. 5
Sekunden lang gedrückt. Andernfalls
wird die Gaszufuhr unterbrochen.

3. Stellen Sie gewünschte Kochstufe ein,
sobald die Flamme regelmäßig brennt.

Überprüfen Sie, ob der Brennerkranz
und der zugehörige Brennerdeckel kor­rekt sitzen, falls sich der Brenner nach
einigen Versuchen nicht zünden lässt.

) und drücken

Symbol Beschreibung

minimale Gaszufuhr

1

2

3

1 Brennerdeckel und - krone
2 Thermoelement
3 Zündkerze

42 electrolux

1 Brennerdeckel
2 Brennerkrone
3 Zündkerze
4 Thermoelement

Warnung! Sollte der Brenner nach 15
Sekunden nicht zünden, lassen Sie den
Knopf los und drehen ihn in die
Ausschaltposition. Warten Sie dann
mindestens eine Minute lang, bevor Sie
den Brenner erneut zünden.

Wichtig! Wenn kein Strom zur Verfügung
steht, können Sie den Brenner auch ohne

1

Strom zünden. Bringen Sie eine Flamme in
die Nähe des Brenners, drücken Sie den
entsprechenden Schalter ein und drehen
Sie ihn entgegen dem Uhrzeigersinn auf die

2

höchste Stufe.

Falls der Brenner unbeabsichtigt er­lischt, drehen Sie den Schalter in die

3

Ausschaltposition, warten Sie mindes­tens 1 Minute und versuchen Sie, den
Brenner dann erneut zu zünden.

4

Nach dem Einschalten der Stromver­sorgung, nach der Installation oder
nach einem Stromausfall kann sich die
Funkenzündung automatisch einschal­ten. Das ist normal.

Ausschalten des Brenners

Drehen Sie zum Ausschalten des Brenners
den Schalter auf die Position mit dem Sym-

.

bol

Warnung! Drehen Sie die Flamme
immer zuerst herunter oder schalten
Sie sie aus, bevor Sie das Kochgefäß
herunternehmen.

PRAKTISCHE TIPPS UND HINWEISE

Energie sparendes Kochen

• Decken Sie Kochgeschirr möglichst mit

einem Deckel ab.

• Drehen Sie, sobald die Kochflüssigkeit zu

kochen beginnt, die Flamme so weit zu­rück, dass die Siedetemperatur aufrecht
erhalten wird.

Warnung! Verwenden Sie Töpfe und
Pfannen mit einem Boden, der zur
Größe der Brenner passt.
Verwenden Sie kein Kochgeschirr auf
dem Kochfeld, das über dessen Rän­der hinausragt.

Brenner Durchmesser des

Dreikronen-

Brenner

Normalbren-

ner

Hilfsbrenner 80 - 180 mm

Kochgeschirrs

180 - 260 mm

120 - 220 mm

Stellen Sie keine verformten Töpfe oder sol­che, die nicht standfest sind, auf die Koch­zonen, um ein Verschütten und Verletzun­gen zu vermeiden.

Informationen zu Acrylamiden
Wichtig! Nach neuesten

wissenschaftlichen Erkenntnissen kann die
Bräunung von Lebensmitteln, speziell bei
stärkehaltigen Produkten, eine

Warnung! Das Kochgeschirr darf nicht
über das Bedienfeld ragen.

Warnung! Achten Sie darauf, dass die
Topfgriffe nicht über den vorderen
Rand des Kochfelds hinausragen, und
stellen Sie zur Reduzierung des
Gasverbrauchs und im Interesse einer
größeren Stabilität die Töpfe mittig auf
die Kochzonen.

Warnung! Wärmeverteiler werden
nicht empfohlen.

electrolux 43

gesundheitliche Gefährdung durch
Acrylamid verursachen. Daher empfehlen
wir, bei möglichst niedrigen Temperaturen

REINIGUNG UND PFLEGE

Warnung! Schalten Sie das Gerät vor
dem Reinigen aus und lassen Sie es
abkühlen. Ziehen Sie vor allen
Reinigungs- und Wartungsarbeiten den
Netzstecker des Gerätes.

Warnung! Aus Sicherheitsgründen
darf das Gerät nicht mit einem
Dampfstrahl- oder Hochdruckreiniger
gereinigt werden.

Warnung! Verwenden Sie zur
Reinigung keine Scheuermittel,
Scheuerschwämme aus Stahlwolle
oder Säuren, da diese das Gerät
beschädigen können.

• Sie können die Topfträger entfernen, um

das Kochfeld leichter zu reinigen.

• Waschen Sie emaillierte Teile, wie Bren-

nerdeckel und Krone, zur Reinigung mit
warmem Seifenwasser ab.

• Reinigen Sie die Edelstahlteile mit Wasser

und trocknen Sie sie dann mit einem wei­chen Tuch ab.

• Die Topfträger sind nicht spülmaschi-

nenfest; sie müssen von Hand gereinigt
werden.

• Falls Sie die Topfträger von Hand spülen,

seien Sie beim Abtrocknen vorsichtig, da
durch das Emaillieren gelegentlich raue
Kanten entstehen können. Entfernen Sie
ggf. hartnäckige Flecken mit einer Reini­gungspaste.

• Achten Sie darauf, die Topfträger nach

der Reinigung wieder ordnungsgemäß
aufzusetzen.

• Damit die Brenner korrekt arbeiten, stel-

len Sie sicher, dass die Arme der Topfträ­ger in der Mitte des Brenners sind.

Seien Sie beim Wiederaufsetzen der

•

Topfträger vorsichtig, um Beschädi-

zu garen und die Speisen nicht zu stark zu
bräunen.

gungen der Oberseite der Kochstelle
zu vermeiden.

Wischen Sie das Gerät nach der Reinigung
trocken.

Entfernen von Verunreinigungen:

1. – Folgendes muss sofort entfernt
werden: geschmolzener Kunststoff,
Plastikfolie, zuckerhaltige Lebensmit­tel.

Schalten Sie das Gerät aus und

–

lassen Sie es abkühlen, bevor Sie
Folgendes entfernen: Kalk- und Was­serränder, Fettspritzer, metallisch
schimmernde Verfärbungen. Verwen­den Sie dazu einen speziellen Glas­oder Edelstahlreiniger.

2. Feuchten Sie ein Tuch mit etwas Reini-

gungsmittel an und wischen Sie damit
nach.

3. Am Ende das Gerät mit einem tro-

ckenen Tuch abreiben.

Um die Topfträger richtig einzusetzen, ver­gewissern Sie sich, dass die Arme des
Topfträgers auf der Öffnung im Brennerfuß
positioniert werden. Auf diese Weise sitzt
der Topfträger fest und sicher.

Reinigen der Zündkerzen

Diese Funktion erfolgt über eine Keramik­zündkerze mit Metallelektrode. Halten Sie
zur Vermeidung von Zündschwierigkeiten
diese Bauteile immer sauber; kontrollieren
Sie außerdem, ob die Düsen der Brenner­krone verstopft sind.

Regelmäßige Reinigung

Lassen Sie regelmäßig vom lokalen Kun­dendienst den Zustand des Gaszufuhrrohrs
und, falls installiert, die Funktionstüchtigkeit
des Druckreglers überprüfen.

44 electrolux

WAS TUN, WENN …

Problem Mögliche Ursachen Abhilfe

Keine Funken beim Betätigen
der elektrischen Zündung.

• Brennerdeckel und Brenner-

Gasflamme erlischt sofort nach
dem Entzünden.

Der Gasbrenner brennt un­gleichmäßig.

Wenn ein Problem vorliegt, versuchen Sie
zunächst, die Ursache des Problems he­rauszufinden und das Problem selbst zu
beheben. Wenn Sie das Problem nicht
selbst lösen können, wenden Sie sich an Ih­ren Händler oder an den Kundendienst.

Wenn Sie das Gerät falsch bedient ha­ben oder es nicht von einer autorisier­ten Fachkraft angeschlossen wurde,

•Kein Strom. • Vergewissern Sie sich, dass

krone sitzen nicht richtig.

• Das Thermoelement ist nicht
ausreichend erwärmt.

• Speisereste an der Brenner­krone.

kann auch während der Garantiezeit für
den Besuch eines Kundendiensttechni­kers oder Händlers eine Gebühr anfal­len.

Im Zubehörbeutel mitgelieferte
Aufkleber

Bringen Sie die Aufkleber, wie unten ge­zeigt, an:

das Gerät und die Stromver­sorgung eingeschaltet sind.

• Überprüfen Sie die Siche­rung. Wenn die Sicherung
mehrmals ausgelöst hat,
wenden Sie sich an einen
qualifizierten Elektriker.

• Stellen Sie sicher, dass der
Brennerdeckel und Brenner­krone richtig sitzen.

• Halten Sie den Schalter nach
dem Entzünden ca. 5 Sekun­den lang gedrückt.

• Kontrollieren Sie, dass die
Hauptdüse nicht blockiert
und die Brennerkrone nicht
durch Speisereste zugesetzt
sind.

1 2 3

MOD.

PROD.NO.

SER.NO

DATA

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

03 IT

MADE IN ITALY

1 Kleben Sie ihn auf die Garantiekarte und

verschicken Sie diesen Teil

2 Kleben Sie ihn auf die Garantiekarte und

behalten Sie diesen Teil

0049

MOD.
PROD.NO.
SER.NO.

TYPE
230V-50Hz
IP20

3 Kleben Sie ihn auf die Gebrauchsanwei-

sung

Halten Sie folgende Angaben bereit,
damit Ihnen schnell und korrekt gehol-

electrolux 45

fen werden kann: Sie finden diese Da­ten auf dem Typenschild des Einbau­satzes.

• Modell ............

• Produktnummer (PNC) ............

TECHNISCHE DATEN

Abmessungen des Kochfelds

Breite: 595 mm
Länge 525 mm

Abmessungen der Kochfeldaussparung

Breite: 560 mm
Länge 480 mm

Wärmezufuhr

Dreikronen-Brenner: 3,8 kW
Normalbrenner: 1,9 kW
Hilfsbrenner: 1,0 kW
GESAMTLEISTUNG: G20/G25 (2E+) 20/25

Gasbrenner

NOR-

MALLEIS-

BREN-

NER

Hilfs­brenner

Normal­brenner

Dreikro­nen­Brenner

TUNG

kW kW

1.0 0.33 70 0.095 0.111 50 73 71

1.9 0.45 96 0.181 0.210 71 138 136

3.8 1.40 146 0.362 0.421 98 276 271

mbar = 8,6 kW

G30 (3+) 28-30 mbar

= 625 g/Std.

G31 (3+) 37 mbar =

614 g/Std.

REDU-

ZIERTE

LEIS-

TUNG

G20/G25 (2E+) 20/25 mbar

Inj.

1/100

mm

• Seriennummer (S.N.) ............

Verwenden Sie ausschließlich Originaler­satzteile. Diese sind beim Kundendienst
und autorisierten Ersatzteilhändlern erhält­lich.

Netzanschluss: 230 V, 50 Hz
Kategorie: II2E+3+
Gas-Anschluss: G 1/2"
Gasversorgung: G20/G25 (2E+) 20/25

Geräteklasse: 3

mbar

Bypass-Durchmesser

Brenner Ø Bypass in 1/100

Hilfsbrenner 28

Normalbrenner 32

Dreikronen-Brenner 56

NORMALLEISTUNG

ERDGAS

G20

20

mbar

m³/Std. m³/Std. g/Std. g/Std.

G25

25

mbar

LPG-Flüssiggas (Butan/

G30/G31 (3+) 28-30/37

Inj.

1/100

mm

mm.

Propan)

mbar

G30
28-30
mbar

G31

37

mbar

UMWELTTIPPS

Das Symbol auf dem Produkt oder
seiner Verpackung weist darauf hin, dass
dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern

an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen
Geräten abgegeben werden muss. Durch
Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt

46 electrolux

und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Weitere
Informationen über das Recycling dieses
Produkts erhalten Sie von Ihrem Rathaus,
Ihrer Müllabfuhr oder dem Geschäft, in dem
Sie das Produkt gekauft haben.

Verpackungsmaterial

Die Verpackungsmaterialien sind um­weltverträglich und wiederverwertbar.

Kunststoffteile sind mit internationalen
Abkürzungen wie z. B. >PE<,>PS<
usw. gekennzeichnet. Entsorgen Sie
das Verpackungsmaterial bei den kom­munalen Entsorgungsstellen in den da­für vorgesehenen Behältern.

electrolux 47

www.electrolux.com/shop

397167101-B-462010
