AEG EHE6002X, EHE6002W User Manual [de]

ÖKO-LAVAMAT DIAMANT E
update

Der umweltschonende Waschautomat

Benutzerinformation

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Benutzerinformation sorgfältig durch.
Beachten Sie vor allem den Abschnitt Sicherheit auf den ersten
Seiten. Bewahren Sie bitte diese Benutzerinformation zum späteren
Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des
Gerätes weiter.

Mit dem Warndreieck und/oder durch Signalwörter (

1

Vorsicht!, Achtung!

Sicherheit oder für die Funktionsfähigkeit des Gerätes wichtig sind.
Bitte unbedingt beachten.

1.

Dieses Zeichen leitet Sie Schritt für Schritt beim Bedienen des Gerätes.

0

2.

...

Nach diesem Zeichen erhalten Sie ergänzende Informationen zur

3

Bedienung und praktischen Anwendung des Gerätes.

Mit dem Kleeblatt sind Tips und Hinweise zum wirtschaftlichen und

2

umweltschonenden Einsatz des Gerätes gekennzeichnet.

Für eventuell auftretende Störungen enthält diese Benutzerinforma­tion Hinweise zur selbständigen Behebung, siehe Abschnitt Was tun,
wenn....
Sollten diese Hinweise nicht ausreichen, haben Sie jederzeit zwei
Anlaufstellen, bei denen Ihnen weitergeholfen wird:



Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den
Einsatz Ihres Gerätes betrifft. Natürlich nehmen wir auch gerne Wün­sche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum Nutzen
unserer Kunden unsere Produkte und Dienstleistungen weiter zu ver­bessern.

 Bei technischen Problemen steht Ihnen unser WERKSKUNDENDIENST

in Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern
finden Sie im Abschnitt Kundendienststellen). Beachten Sie dazu
auch den Abschnitt Service.

) sind Hinweise hervorgehoben, die für Ihre

Wir sind für Sie da:
montags bis freitags

8.00 bis 20.00 Uhr
samstags

10.00 bis 14.00 Uhr.

Warnung!

,

Gedruckt auf umweltschonend hergestelltem Papier.
Wer ökologisch denkt, handelt auch so ...

2

INHALT

Inhalt

Gebrauchsanweisung

Sicherheit
Entsorgung
Umwelttips
Gerätebeschreibung

Vorderansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Schublade für Wasch- und Pflegemittel . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Bedienblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Programmwähler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Zusatzprogramm-Tasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Verbrauchswerte und Zeitbedarf
Was bedeutet update?
Vor dem ersten Waschen
Waschgang vorbereiten

Wäsche sortieren und vorbereiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Wäschearten und Pflegekennzeichen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Wasch- und Pflegemittel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Welches Wasch- und Pflegemittel? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Wieviel Wasch- und Pflegemittel? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Wasserenthärter einsetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Waschgang durchführen

Kurzanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Waschprogramm einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Schleuderdrehzahl ändern/Spülstop wählen . . . . . . . . . . . . . . . . . . . . . . . . 17

Einfülltür öffnen und schließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Wäsche einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Wasch-/Pflegemittel zugeben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Waschprogramm starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Ablauf des Waschprogramms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Waschgang beendet/Wäsche entnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . 20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

3

Inhalt

Programmtabellen

Waschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Separates Weichspülen/Stärken/Imprägnieren . . . . . . . . . . . . . . . . . . . . . 22

Separates Spülen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Separates Schleudern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Reinigen und Pflegen

Bedienblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Waschmittelschublade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Waschtrommel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Einfülltür . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Was tun, wenn

Störungsbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Wenn das Waschergebnis nicht befriedigend ist . . . . . . . . . . . . . . . . . . . . . 28

Notentleerung durchführen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Laugenpumpe reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Notentriegelung der Einfülltür . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Zusätzlicher Spülgang und/oder Laugenabkühlung . . . . . . . . . . . . . . . . . . . 31

Aufstell- und Anschlußanweisung

Sicherheitshinweise für die Installation

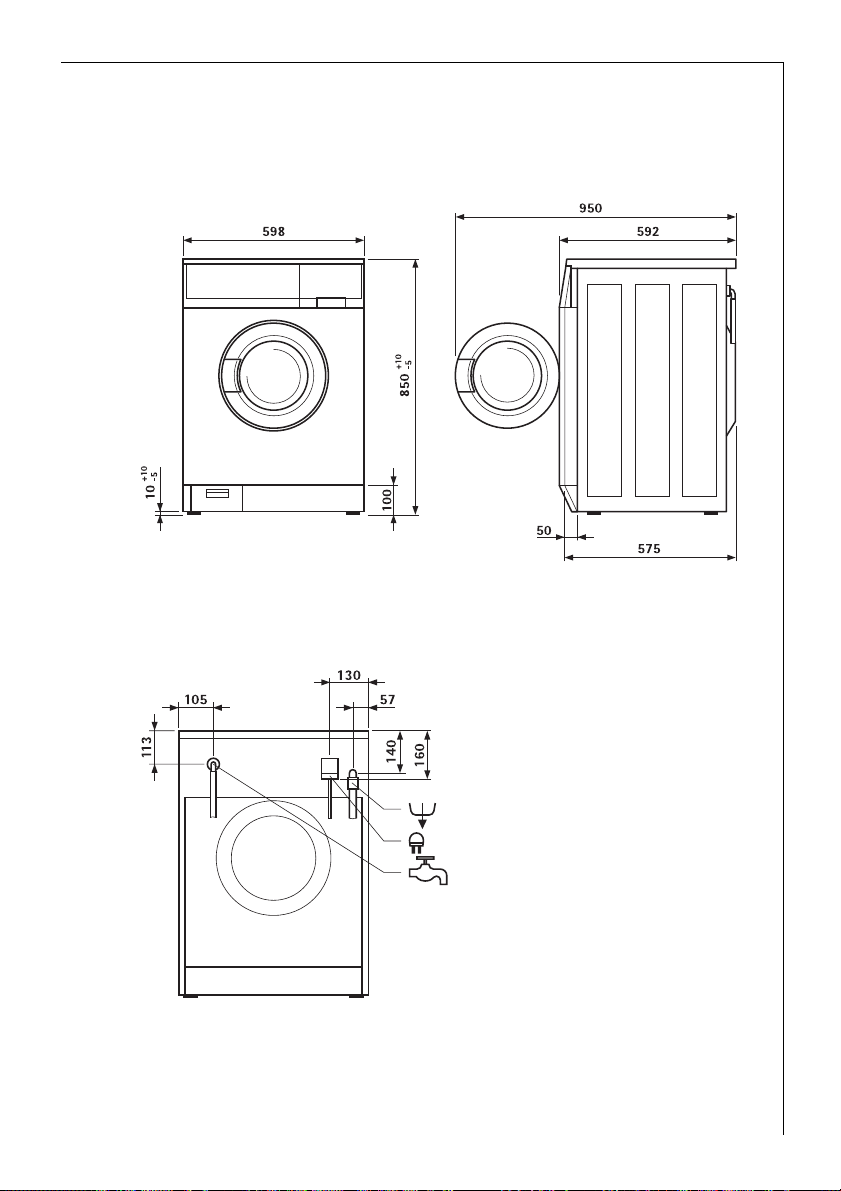

Abmessungen des Gerätes

Vorderansicht und Seitenansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Rückansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

. . . . . . . . . . . . . . . . . . . . . . . 34

. . . . . . . . . . . . . . . . . . . . . . . . . . 34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Aufstellung des Gerätes

Gerät transportieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Transportsicherung entfernen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Aufstellort vorbereiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Aufstellung auf einem Betonsockel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Aufstellung auf schwingenden Böden . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Unebenheiten des Bodens ausgleichen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Inhalt

Elektrischer Anschluß
Wasseranschluß

Zulässiger Wasserdruck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Wasserzulauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Wasserablauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Förderhöhen über 1m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Technische Daten

Garantiebedingungen

Deutschland . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Österreich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Kundendienststellen

Deutschland . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Österreich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Stichwortverzeichnis

Service

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

5

Gebrauchsanweisung

GEBRAUCHSANWEISUNG

1

Sicherheit

Die Sicherheit von AEG-Elektrogeräten entspricht den anerkannten
Regeln der Technik und dem Gerätesicherheitsgesetz. Dennoch sehen
wir uns als Hersteller veranlaßt, Sie mit den nachfolgenden Sicher­heitshinweisen vertraut zu machen.

Vor der ersten Inbetriebnahme

 Beachten Sie die 

in dieser Benutzerinformation.

 Bei Geräteanlieferung in Wintermonaten mit Minustemperaturen:

Waschautomat vor Inbetriebnahme für 24 Stunden bei Raumtempe­ratur lagern.

Aufstell- und Anschlußanweisung

 weiter hinten

Bestimmungsgemäße Verwendung

 Der Waschautomat ist nur zum Waschen haushaltsüblicher Wäsche

im Haushalt bestimmt. Wird das Gerät zweckentfremdet eingesetzt
oder falsch bedient, kann vom Hersteller keine Haftung für eventuelle
Schäden übernommen werden.

 Umbauten oder Veränderungen am Waschautomaten sind aus Sicher-

heitsgründen nicht zulässig.

 Verwenden Sie nur Waschmittel, die für Waschautomaten geeignet

sind. Beachten Sie die Hinweise der Waschmittelhersteller.

 Die Wäsche darf keine entflammbaren Lösungsmittel enthalten.

Beachten Sie dies auch beim Waschen vorgereinigter Wäsche.
 Benutzen Sie den Waschautomaten nicht zur chemischen Reinigung.
 Färbe-/Entfärbemittel dürfen nur dann im Waschautomaten benutzt

werden, wenn der Hersteller dieser Produkte dies ausdrücklich

erlaubt. Für eventuelle Schäden können wir nicht haften.
 Verwenden Sie nur Wasser aus der Wasserleitung. Verwenden Sie

Regen- oder Brauchwasser nur dann, wenn es die Anforderungen

nach DIN1986 und DIN1988 erfüllt.
 Frostschäden fallen nicht unter Garantie! Wenn der Waschautomat in

einem frostgefährdeten Raum steht, muß bei Frostgefahr eine Not-

entleerung durchgeführt werden (siehe Abschnitt Notentleerung).

Darüber hinaus: Zulaufschlauch vom Wasserhahn abschrauben und

auf den Boden legen.

6

Gebrauchsanweisung

Sicherheit von Kindern

 Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich

sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.
 Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen,

oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht

während des Betriebs und lassen Sie Kinder nicht mit dem Waschau-

tomaten spielen  es besteht die Gefahr, daß Kinder sich einschließen.
 Stellen Sie sicher, daß Kinder oder Kleintiere nicht in die Trommel des

Waschautomaten klettern.
 Bei der Entsorgung des Waschautomaten: Ziehen Sie den Netzstecker,

zerstören Sie das Türschloß, schneiden Sie die elektrische Zuleitung

ab und beseitigen Sie Stecker und Restleitung. Spielende Kinder kön-

nen sich dadurch nicht einsperren und nicht in Lebensgefahr geraten.

Allgemeine Sicherheit

 Reparaturen am Waschautomaten dürfen nur von Fachkräften durch-

geführt werden. Durch unsachgemäße Reparaturen können erhebli-

che Gefahren entstehen. Wenden Sie sich im Reparaturfall an unseren

Kundendienst oder an Ihren Fachhändler.
 Nehmen Sie den Waschautomaten niemals in Betrieb, wenn das Netz-

kabel beschädigt ist oder Bedienblende, Arbeitsplatte oder Sockelbe-

reich so beschädigt sind, daß das Geräteinnere offen zugänglich ist.
 Schalten Sie vor Reinigung, Pflege und Wartungsarbeiten den Wasch-

automaten aus. Zusätzlich Netzstecker aus der Steckdose ziehen oder

 bei Festanschluß  LS-Schalter im Sicherungskasten ausschalten

oder Schraubsicherung ganz herausdrehen.
 Netzstecker nie am Kabel aus der Steckdose ziehen, sondern am

Stecker.
 Vielfachstecker, Kupplungen und Verlängerungskabel dürfen nicht

verwendet werden. Überhitzungsgefahr!
 Spritzen Sie den Waschautomaten nicht mit einem Wasserstrahl ab.

Stromschlaggefahr!
 Bei Waschprogrammen mit hohen Temperaturen wird das Glas in der

Einfülltür heiß. Nicht berühren!
 Lassen Sie die Waschlauge vor Notentleerung des Gerätes, vor Reini-

gung der Laugenpumpe oder vor Notöffnung der Einfülltür abkühlen.
 Kleintiere können Stromleitungen und Wasserschläuche anfressen.

Stromschlaggefahr und Gefahr von Wasserschäden! Kleintiere vom

Waschautomaten fernhalten.

7

Gebrauchsanweisung

2

Entsorgung

Verpackungsmaterial entsorgen!

Entsorgen Sie die Verpackung Ihres Waschautomaten sachgerecht. Alle
Verpackungsmaterialien sind umweltverträglich und können gefahrlos
deponiert oder in der Müllverbrennungsanlage verbrannt werden.
Die Kunststoffe können auch wiederverwendet werden:

 Die äußere Hülle und die Beutel im Innern bestehen aus Polyethylen

(Kennzeichnung >PE<).
 Die Polsterteile bestehen aus geschäumtem, FCKW-freiem Polystyrol

(Kennzeichnung >PS<).
Die Kartonteile wurden aus Altpapier hergestellt und sollten auch

wieder der Altpapiersammlung beigegeben werden.

Altgerät entsorgen!

Wenn Sie Ihr Gerät eines Tages endgültig außer Betrieb nehmen,
bringen Sie es bitte zum nächsten Recyclingcenter oder zu Ihrem Fach­händler, der es gegen einen geringen Unkostenbeitrag zurücknimmt.

2

Umwelttips

 Bei durchschnittlich verschmutzter Wäsche kommen Sie ohne

Vorwaschgang aus. So sparen Sie Waschmittel, Wasser und Zeit

(und schonen die Umwelt!).
 Besonders sparsam arbeitet der Waschautomat dann, wenn Sie die

angegebenen Füllmengen ausnutzen.
 Dosieren Sie bei kleinen Mengen nur die Hälfte bis zwei Drittel der

empfohlenen Waschmittelmenge.
 Durch geeignete Vorbehandlung können Flecken und begrenzte

Anschmutzungen entfernt werden. Dann können Sie bei niedrigerer

Temperatur waschen.
 Waschen Sie leicht bis normal verschmutzte Kochwäsche mit dem

Energiesparprogramm.
 Oft kann auf Weichspüler verzichtet werden. Versuchen Sie es einmal!

Wenn Sie einen Trockner benutzen, wird Ihre Wäsche auch ohne

Weichspüler weich und flauschig.
 Bei mittlerer bis hoher Wasserhärte (ab Härtebereich II, siehe Wasch-

und Pflegemittel) sollten Sie Wasserenthärter einsetzen.

Das Waschmittel kann dann immer für den Härtebereich I (= weich)

dosiert werden.

8

Gerätebeschreibung

Vorderansicht

Bedienblende

Einfülltür
mit Griff

Gebrauchsanweisung

Schublade für
Wasch- und
Pflegemittel

Typschild
(hinter Einfülltür)

Klappe vor
Laugenpumpe

Schublade für Wasch- und Pflegemittel

Vorwaschmittel/

k

Einweichmittel

oder Enthärter

Hauptwaschmittel

l

(pulverförmig) und
eventuell Enthärter

Fleckensalz

m

Flüssige Pflegemittel

w

(Weichspüler, Form­spüler, Stärke)

Schraubfüße
(höhenverstellbar)

Saugheberkappe
(muß fest aufge­steckt sein)

9

Gebrauchsanweisung

A

Bedienblende

nzeige

TÜR

Programm-

ablauf-Anzeige

Programmwähler

Schleuderdrehzahl/SPÜLSTOP

Zusatzprogramm-Tasten

Programmwähler

Der Programmwähler bestimmt die
Art des Waschganges (z. B. Wasser­stand, Trommelbewegung, Anzahl
der Spülgänge, Schleuderdrehzahl)
entsprechend der zu behandelnden
Wäscheart, sowie die Laugentem­peratur.

Taste

Taste

START/PAUSE

Anzeige

ÜBERDOSIERT

Multidisplay

10

AUS

Schaltet den Waschautomaten aus,
auf allen anderen Positionen ist
eingeschaltet.

KOCHWÄSCHE/BUNTWÄSCHE

Hauptwaschgang für Koch-/Buntwäsche bei 30 °C bis 95 °C.

Position ENERGIESPAREN: Energiesparendes Programm bei ca. 67 °C für

2

leicht bis normal verschmutzte Kochwäsche, verlängerte Waschzeit
(nicht mit KURZ und FLECKEN kombinierbar).

PFLEGELEICHT

Hauptwaschgang für pflegeleichte Textilien bei 30 °C bis 60 °C.

FEINWÄSCHE

Hauptwaschgang für Feinwäsche bei 30 °C oder 40 °C.

Gebrauchsanweisung

WOLLE / P (Handwäsche)

Hauptwaschgang (kalt bis 40 °C) für maschinenwaschbare Wolle sowie
für handwaschbare Wolltextilien und Seide mit dem Pflegekennzeichen

(Handwäsche).

ï

FEINSPÜLEN

Separates schonendes Spülen, z. B. zum Spülen von handgewaschenen
Textilien (2 Spülgänge und Schonschleudern).

STÄRKEN

Separates Stärken, separates Weichspülen, separates Imprägnieren von
feuchter Wäsche (1 Spülgang, flüssiges Pflegemittel aus Einspülfach

wird eingespült und Schleudern).

w

PUMPEN

Abpumpen des Wassers nach einem Spülstop (ohne Schleudern).

SCHLEUDERN

Abpumpen des Wassers nach einem Spülstop und Schleudern, bzw.
separates Schleudern von handgewaschener Koch-/ Buntwäsche.

SCHONSCHLEUDERN

Abpumpen des Wassers nach einem Spülstop und schonendes Schleu­dern, bzw. separates schonendes Schleudern von empfindlichen Texti­lien (pflegeleichte Wäsche, Feinwäsche, Wolle).

Zusatzprogramm-Tasten

Die Zusatzprogramm-Tasten dienen dazu, das
Waschprogramm dem Verschmutzungsgrad der
Wäsche anzupassen. Für normal verschmutzte
Wäsche sind Zusatzprogramme nicht nötig.
Je nach Programm sind verschiedene Funktionen
miteinander kombinierbar.

VORWÄSCHE

Kaltes Vorwaschen vor dem automatisch folgenden
Hauptwaschgang.

EINWEICHEN

Ca. 1 Stunde bei 40 °C. Danach folgt automatisch der Hauptwaschgang.

KURZ

Verkürzter Hauptwaschgang für leicht verschmutzte Wäsche.

11

Gebrauchsanweisung

FLECKEN

Zum Behandeln stark verschmutzter Wäsche oder verfleckter Wäsche.
(Fleckensalz aus Einspülfach m wird zeitoptimiert während des Pro­grammablaufs eingespült.)

Bei Einstellung WOLLE/P (Handwäsche) sind die Zusatzprogramme

3

nicht wählbar (eventuell gedrückte Tasten haben keine Wirkung).

Verbrauchswerte und Zeitbedarf

Die Werte für ausgewählte Programme in der folgenden Tabelle wurden
unter Normbedingungen ermittelt. Für den Betrieb im Haushalt geben
sie eine hilfreiche Orientierung.

Programmwähler/Temperatur

KOCH-/BUNTWÄSCHE 95 5 49 1,70 121

KOCH-/BUNTWÄSCHE 60

KOCH-/BUNTWÄSCHE 40 5 49 0,60 100

PFLEGELEICHT 40 2,5 54 0,50 82

FEINWÄSCHE 30 2,5 53 0,40 65

WOLLE / P (Handwäsche) 30 1 53 0,28 37

1)

Hinweis:

Programmeinstellung für eine Prüfung nach EN 60 456

1)

Füllmenge

in kg

5 49 0,94 11 0

Wasser
in Liter

Energie
in kWh

Was bedeutet update?

Neuartige Textilien oder neue Waschmittel könnten zukünftig eine
neue Waschtechnik erfordern (z. B. einen zusätzlichen Spülgang, mehr
Wasser zum Einspülen des Waschmittels, ...).
Ihr Waschautomat ist dafür vorbereitet. Die Steuerung ist vollelektro­nisch. Die Software, in der diese Steuerung definiert ist, kann umpro­grammiert werden.
Wenn ein neuer Stand der Waschtechnik erreicht ist, können Sie auch
Ihren Waschautomaten auf den neuesten Stand bringen, indem Sie ein
update vornehmen lassen.
Für weitere Informationen zum update wenden Sie sich bitte an den
Kundendienst. Auch die Kosten für ein update können Sie beim Kun­dendienst erfragen.

Zeit in

Minuten

12

Gebrauchsanweisung

Vor dem ersten Waschen

Ziehen Sie die Waschmittelschublade ein Stück aus der Bedienblende

0

1.

heraus.
Gießen Sie etwa 1 Liter Wasser durch die Waschmittelschublade in den

2.

Waschautomaten. Beim nächsten Programmstart wird dadurch der Lau­genbehälter geschlossen und die ÖKO-Schleuse kann ordnungsgemäß
funktionieren.

Führen Sie einen Waschgang ohne Wäsche durch (KOCHWÄSCHE 95,

3.

mit halber Waschmittelmenge).
Dadurch werden fertigungsbedingte Rückstände an Trommel und
Laugenbehälter entfernt.

Waschgang vorbereiten

Wäsche sortieren und vorbereiten

 Wäsche gemäß Pflegekennzeichen und Art sortieren (siehe Wäsche-

arten und Pflegekennzeichen).
 Taschen leeren.
 Metallteile (Büroklammern, Sicherheitsnadeln usw.) entfernen.
 Zur Verhinderung von Wäschebeschädigungen und Wäscheknäueln:

Reißverschlüsse schließen, Bett- und Kissenbezüge zuknöpfen, lose

Bänder, etwa von Schürzen, zusammenbinden.
 Kleidung aus doppelschichtigem Gewebe wenden (Schlafsack, Anorak

usw.).
 Bei gewirkten farbigen Textilien sowie Wolle und Textilien mit aufge-

setztem Schmuck: Innenseite nach außen wenden.
 Kleine und empfindliche Stücke (Babysöckchen, Strumpfhosen,

Büstenhalter usw.) in einem Wäschenetz, einem Kissen mit Reißver-

schluß oder in größeren Socken waschen.
 Gardinen besonders vorsichtig behandeln. Metallröllchen oder gratige

Kunststoffröllchen entfernen oder diese in ein Netz oder

einen Beutel einbinden.

Für Schäden können wir keine Haftung übernehmen.
 Farbige und weiße Wäsche gehören nicht gemeinsam in einen

Waschgang. Weiße Wäsche vergraut sonst.
 Neue farbige Wäsche hat oft einen Farbüberschuß. Waschen Sie

solche Stücke das erste Mal besser separat.

13

Gebrauchsanweisung

 Kleine und große Wäschestücke mischen! Damit verbessert sich die

Waschwirkung und die Wäsche wird beim Schleudern günstiger

verteilt.
 Wäsche vor dem Einfüllen in den Waschautomaten auflockern.
 Wäsche auseinandergefaltet in die Trommel einfüllen.
 Pflegehinweise separat waschen und mehrmals separat waschen

beachten!

Wäschearten und Pflegekennzeichen

Die Pflegekennzeichen helfen bei der Wahl des richtigen Wasch­programms. Die Wäsche sollte nach Art und Pflegekennzeichen sortiert
werden.
Die Temperaturangaben in den Pflegekennzeichen sind jeweils
Maximalangaben.

14

Kochwäsche

Textilien aus Baumwolle und Leinen mit diesem Pflegekennzeichen
sind unempfindlich gegenüber mechanischer Beanspruchung und
hohen Temperaturen. Für diese Wäscheart eignet sich das Programm
KOCH-/BUNTWÄSCHE.

Buntwäsche

Textilien aus Baumwolle und Leinen mit diesen Pflegekennzeichen
sind unempfindlich gegenüber mechanischer Beanspruchung.
Für diese Wäscheart eignet sich das Programm KOCH-/BUNTWÄSCHE.

Pflegeleichte Wäsche

Textilien wie ausgerüstete Baumwolle, Baumwollmischgewebe und
Synthetiks mit diesen Pflegekennzeichen verlangen nach einer
mechanisch milderen Behandlung. Für diese Wäscheart eignet sich das
Programm PFLEGELEICHT.

Feinwäsche

Textilien wie Schichtfasern, Mikrofasern, Synthetiks, Gardinen mit diesem
Pflegekennzeichen brauchen eine besonders schonende Behandlung.
Für diese Wäscheart eignet sich das Programm FEINWÄSCHE.

Wolle und besonders empfindliche Wäsche

Textilien wie Wolle, Wollgemische und Seide mit diesen Pflegekenn­zeichen sind besonders empfindlich gegenüber mechanischer
Beanspruchung. Für Textilien dieser Art eignet sich das Programm
WOLLE/P (Handwäsche).

Achtung!

fen nicht im Waschautomaten gewaschen werden!

ç

èë

êíî

ì

Textilien mit Pflegekennzeichen

9ìï

(Nicht waschen!) dür-

ñ

Gebrauchsanweisung

Wasch- und Pflegemittel

Welches Wasch- und Pflegemittel?

Nur Wasch- und Pflegemittel verwenden, die für den Einsatz in Wasch­automaten geeignet sind. Grundsätzlich die Angaben der Hersteller
beachten.

Wieviel Wasch- und Pflegemittel?

Die Menge der einzusetzenden Mittel ist abhängig:
 von der Füllmenge

Wenn der Waschmittelhersteller keine Dosierangabe für Minderbela-

2

dungen macht, bei halber Beladung ein Drittel weniger, bei Kleinstbela­dungen nur die Hälfte der Waschmittelmenge zugeben, die für eine
volle Beladung empfohlen wird.

 vom Verschmutzungsgrad der Wäsche
 vom Härtebereich des Leitungswassers
Bitte die Anwendungs- und Dosierangaben der Wasch- und Pflegemit-

telhersteller beachten.

Wasserenthärter einsetzen

Bei mittlerer bis hoher Wasserhärte (ab Härtebereich II) sollte Enthärter
eingesetzt werden. Herstellerangaben beachten! Waschmittel dann
immer für den Härtebereich I (= weich) dosieren. Auskunft über die ört­liche Wasserhärte erteilt das zuständige Wasserwerk.

Da der Wasserenthärter vor dem Hauptwaschmittel eingespült wird

2

(Wasservorenthärtung), genügen achtzig Prozent der auf der Verpak­kung angegebenen Menge an Enthärter.

Angaben der Wasserhärte

Härtebereich

I  weich 0 - 7 bis 1,3

II  mittelhart 7 - 14 1,3 - 2,5

III  hart 14 - 21 2,5 - 3,8

IV  sehr hart über 21 über 3,8

Wasserhärte in °dH

(Grad deutscher Härte)

Wasserhärte in mmol/ l

(Millimol pro Liter)

15

Gebrauchsanweisung

Waschgang durchführen

Kurzanleitung

Ein Waschgang verläuft in folgenden Schritten:
Das richtige Waschprogramm einstellen:

0

1.

 Programm und Temperatur mit dem Programmwähler einstellen
 eventuell Zusatzprogramm(e) einstellen

Eventuell Schleuderdrehzahl ändern/SPÜLSTOP wählen.

2.

Einfülltür öffnen, Wäsche einfüllen.

3.

Einfülltür schließen.

4.

Wasch-/Pflegemittel zugeben.

5.

Waschprogramm starten.

6.
Nach Ablauf des Waschprogramms:

Achtung!

Einfülltür PUMPEN, SCHLEUDERN oder SCHONSCHLEUDERN durch­führen.

Einfülltür öffnen, Wäsche entnehmen.

7.

Waschautomat ausschalten: Programmwähler auf AUS stellen.

8.

Endete der Waschgang mit Spülstop, vor dem Öffnen der

Waschprogramm einstellen

Geeignetes Programm, richtige Temperatur und mögliche Zusatzpro-

3

gramme für die jeweilige Wäscheart siehe Programmtabellen.
Programmwähler auf das

0

gewünschte Waschprogramm mit
der gewünschten Temperatur stel­len.
Im Multidisplay wird die voraus­sichtliche Dauer des eingestellten
Programms in Minuten angezeigt.

16

Gebrauchsanweisung

Eventuell Zusatzprogramm(e) wählen:

0

Die Anzeigen der gewählten Zusatzprogramme
leuchten.
 Zum Umwählen eine andere Taste drücken.
 Zum Abwählen Taste noch einmal drücken.

Schleuderdrehzahl ändern/Spülstop wählen

Eventuell Schleuderdrehzahl für das Endschleudern

0

ändern/Spülstop wählen:
Taste Schleuderdrehzahl/SPÜLSTOP so oft
drücken, bis Anzeige der gewünschten Schleuder­drehzahl (bzw. von SPÜLSTOP) leuchtet.
Wird SPÜLSTOP gewählt, bleibt die Wäsche im letzten
Spülwasser liegen, sie wird nicht geschleudert.

Wenn Sie die Schleuderdrehzahl nicht ändern, wird das Endschleudern

3

bei allen Waschprogrammen automatisch mit 1000 Umdrehungen pro
Minute durchgeführt.

Die Drehzahl für das Zwischenschleudern ist vom gewählten Programm
abhängig und kann nicht verändert werden.

Einfülltür öffnen und schließen

Öffnen: am Griff der Einfülltür ziehen.

0

Schließen: Einfülltür fest zudrücken

0

Die Anzeige TÜR zeigt bei eingeschaltetem Gerät
an, ob die Einfülltür geöffnet werden kann:

 grün = Tür kann geöffnet werden
 aus = Tür kann momentan nicht geöffnet werden
 rot = Tür ist offen

17

Gebrauchsanweisung

Wäsche einfüllen

Maximale Füllmengen siehe Programmtabellen.

3

Hinweise zur richtigen Vorbereitung der Wäsche siehe
Wäschearten und Pflegekennzeichen.

Wäsche nach Art sortieren und vorbereiten.

1.

0

Einfülltür öffnen: am Griff der Einfülltür ziehen.

2.

Wäsche einfüllen.

3.
Achtung!

Textilien und Gerät könnten Schaden nehmen!
Einfülltür fest schließen.

4.

Beim Schließen der Tür keine Wäschestücke einklemmen!

Wasch-/Pflegemittel zugeben

Hinweise zu Wasch- und Pflegemitteln siehe Abschnitt Wasch- und

3

Pflegemittel.
Schublade öffnen: in die Klappe unten an

1.

0

der Schublade hineingreifen (1), Schublade
bis zum Anschlag herausziehen (2).

Wasch-/Pflegemittel einfüllen.

2.

k

l

m
w

18

Vorwaschmittel/Einweichmittel
(für Zusatzprogramme VORWÄSCHE/

EINWEICHEN), oder Enthärter

Pulverförmiges Hauptwaschmittel
(Wenn Sie Enthärter benutzen und Fach

k

für das Vorwasch-/Einweichmittel
benötigen, den Enthärter auf das Haupt­waschmittel in Fach l geben.)

Fleckensalz
(nur bei Zusatzprogramm FLECKEN)

Flüssige Pflegemittel (Weichspüler, Formspüler, Stärke)

Achtung!

eventuell bis zur Marke MAX verdünnen, pulverförmige Stärke auflö­sen.

Schublade ganz hineinschieben.

3.
Bei Verwendung von Flüssigwaschmitteln:

Flüssigwaschmittel mit von der Waschmittelindustrie angebotenen
Dosierbehältern zugeben. Hinweise auf Waschmittelpackung beachten.

Fach höchstens bis zur Marke MAX füllen. Dickflüssige Mittel

Gebrauchsanweisung

Waschprogramm starten

Kontrollieren, ob der Wasserhahn geöffnet ist.

1.

0

Waschprogramm starten: Taste START/PAUSE drücken.

2.

Das Waschprogramm wird gestartet.

Blinkt die Anzeige TÜR beim Drücken der Taste START/PAUSE rot, so ist

3

die Einfülltür nicht richtig geschlossen. Einfülltür fest schließen und
Taste START/PAUSE nochmals drücken.

Ablauf des Waschprogramms

Programmablauf-Anzeige

Vor dem Start werden die gewählten Pro­grammschritte durch die Programmablauf­Anzeige angezeigt. Während des Waschpro­gramms wird der aktuelle Programmschritt
angezeigt.

Multidisplay

Die zu erwartende Restlaufzeit (in Minuten)
wird bis zum Programmende im Multidisplay
angezeigt.

Bei automatischer Programmanpassung durch die Steuerung des

3

Waschautomaten (Wäschemenge, Wäscheart, Unwuchterkennung,
Sonderspülgang, etc.) kann die Zählung der Restlaufzeit angehalten
oder korrigiert werden.

Schleuderdrehzahl ändern

Während des Waschprogramms kann die Schleuderdrehzahl noch geän­dert oder SPÜLSTOP eingestellt werden.
Andere Einstellungen können nicht geändert werden.

Programm abbrechen

Zum vorzeitigen Abbruch des Waschprogramms den Programmwähler

0

auf AUS drehen.

Mit der Taste START/PAUSE kann das Waschprogramm jederzeit unter-

3

brochen und durch einen erneuten Tastendruck wieder fortgesetzt wer­den. Eine Änderung des Waschprogramms ist auch während der Pause
nicht möglich.

19

Gebrauchsanweisung

Waschgang beendet/Wäsche entnehmen

Nachdem ein Waschprogramm beendet ist, leuchtet ENDE auf der Pro­grammablaufanzeige.

Wenn SPÜLSTOP gewählt war, blinkt die Anzeige neben der Taste
START/PAUSE.

Nach einem SPÜLSTOP muß zuerst das Wasser abgepumpt werden:

1.

0

 Entweder Taste START/PAUSE drücken (die Wäsche wird entspre-

chend dem abgelaufenen Programm geschleudert; mit Taste
Schleuderdrehzahl/SPÜLSTOP kann die Schleuderdrehzahl auch wäh­rend des Schleuderns noch geändert werden),
oder

 Programmwähler auf PUMPEN drehen, und Taste START/PAUSE

drücken (das Wasser wird ohne Schleudern abgepumpt),
oder

 Programmwähler auf SCHLEUDERN oder SCHONSCHLEUDERN

drehen, und Taste START/PAUSE drücken (die Wäsche wird geschleu­dert oder schonend geschleudert ).

Nach Ende dieses Programmschritts leuchtet die Anzeige ENDE.
Einfülltür öffnen.

2.

Sobald die Anzeige TÜR grün leuchtet, kann die Einfülltür geöffnet
werden.

Programmwähler auf AUS drehen.

3.

Wäsche entnehmen.

4.

Wasserhahn schließen.

5.

Nach dem Waschen die Waschmittelschublade etwas herausziehen,

6.

damit sie austrocknen kann. Einfülltür nur anlehnen, damit der Wasch­automat auslüften kann.

20

Leuchtet die Anzeige ÜBERDOSIERT, so wurde im abgelaufenen Wasch-

3

programm zuviel Waschmittel verwendet und aus diesem Grund ein
zusätzlicher Spülgang durchgeführt. Beim nächsten Waschen Dosie­rungsangaben des Waschmittel-Herstellers sowie Füllmenge beachten!

Achtung!

Wasserhahn schließen und Waschautomaten vom Stromnetz trennen.

Wird der Waschautomat längere Zeit nicht benutzt:

Gebrauchsanweisung

Programmtabellen

Waschen

Im folgenden werden nicht alle möglichen, sondern nur die im Alltags­betrieb gebräuchlichen und sinnvollen Einstellungen aufgeführt.

Wäscheart,

Pflegekennzeichen

Kochwäsche

ç

Energiesparprogramm:

Kochwäsche

Buntwäsche

èë

Pflegeleicht

êíî

Feinwäsche

ì

ç

max.

Füllmenge

(Trocken­gewicht)

5kg

5kg

5kg

2,5kg

2,5kg

(bzw.

15-20m

Gardinen)

Programmwähler

1

KOCHWÄSCHE/BUNTWÄSCHE
95

KOCHWÄSCHE/BUNTWÄSCHE
ENERGIESPAREN

KOCHWÄSCHE/BUNTWÄSCHE
30 bis 60

PFLEGELEICHT
30 bis 60

FEINWÄSCHE

2

30, 40

Temperatur

mögliche

Zusatz-

programme

VORWÄSCHE

EINWEICHEN

KURZ

FLECKEN

VORWÄSCHE

EINWEICHEN

VORWÄSCHE

EINWEICHEN

KURZ

FLECKEN

VORWÄSCHE

EINWEICHEN

KURZ

FLECKEN

VORWÄSCHE

EINWEICHEN

KURZ

FLECKEN

Wolle/Handwäsche

9ìï

1) Ein 10-Liter-Eimer faßt etwa 2,5kg Trockenwäsche (Baumwolle).

1kg

P

WOLLE
KALT bis 40

21

Gebrauchsanweisung

Separates Weichspülen/Stärken/Imprägnieren

Wäscheart

Koch-/ Buntwäsche 5kg

Feinwäsche 2,5kg

Separates Spülen

Wäscheart

Koch-/ Buntwäsche 5kg

Pflegeleicht 2,5kg

Feinwäsche 2,5kg

Wolle/Handwäsche 1kg

Separates Schleudern

Wäscheart

Koch-/ Buntwäsche 5kg SCHLEUDERN

Pflegeleicht 2,5kg

Wolle/Handwäsche 1kg

Max. Füllmenge

(Trockengewicht)

Max. Füllmenge

(Trockengewicht)

Max. Füllmenge

(Trockengewicht)

Programmwähler

STÄRKENPflegeleicht 2,5kg

Programmwähler

FEINSPÜLEN

Programmwähler

SCHONSCHLEUDERNFeinwäsche 2,5kg

22

Reinigen und Pflegen

Bedienblende

Gebrauchsanweisung

Achtung!

zur Reinigung von Blenden- und Bedienteilen benutzen.
Bedienblenden mit einem feuchten Tuch abwischen. Dazu warmes

0

Wasser verwenden.

Keine Möbelpflegemittel oder aggressive Reinigungsmittel

Waschmittelschublade

Von Zeit zu Zeit sollte die Waschmittelschublade gereinigt werden.
Waschmittelschublade bis zum Anschlag herausziehen.

0

1.

Waschmittelschublade mit kräftigen Ruck entnehmen.

2.

Saugheberkappe abziehen.

3.

Saugheberkappe unter fließendem Wasser

4.

reinigen.

Einspülfächer mit warmem Wasser von

5.

der Rückseite her reinigen. Am besten
eine Flaschenbürste benutzen.

Saugheberkappe bis zum Anschlag aufstecken, so daß sie fest sitzt.

6.

Gesamten Einspülbereich des Waschautomaten mit einer Bürste

7.

reinigen.

Waschmittelschublade in Führungsschienen einsetzen und einschieben.

8.

23

Gebrauchsanweisung

Waschtrommel

Die Waschtrommel besteht aus Edelstahl Rostfrei. Durch rostende
Fremdkörper in der Wäsche kann es zu Rostablagerungen an der Trom­mel kommen.

Achtung!

chlor- oder eisenhaltigen Scheuermitteln oder Stahlwolle reinigen.
Unser Kundendienst hält geeignete Mittel bereit.

Rostablagerungen an der Trommel mit einem Edelstahl-Putzmittel ent-

0

fernen.

Edelstahltrommel nicht mit säurehaltigen Entkalkungsmitteln,

Einfülltür

Regelmäßig prüfen, ob Ablagerungen oder Fremdkörper in der Gummi-

0

manschette hinter der Einfülltür vorhanden sind und gegebenenfalls
entfernen.

24

Gebrauchsanweisung

Was tun, wenn

Das im Vergleich zu früheren Waschmaschinen etwas

3

andere, pfeifende Laufgeräusch beim Schleudern ist
durch das moderne Antriebssystem bedingt.
Ein ratterndes Anlaufgeräusch - insbesondere bei der
ersten Inbetriebnahme - wird von der Laugenpumpe
verursacht und ist bauartbedingt.

Störungsbehebung

Versuchen Sie im Störungsfalle mit Hilfe der hier aufgeführten
Hinweise das Problem selbst zu beheben. Wenn Sie bei einer der hier
aufgeführten Störungen oder zur Behebung eines Bedienfehlers den
Kundendienst in Anspruch nehmen, erfolgt der Besuch des Kunden­dienst-Technikers auch während der Garantiezeit nicht kostenlos.

 Wird im Multidisplay der Fehlercode (1 oder

Sie den Fehler eventuell selbst beheben.
Anzeige (1 wie unter Es läuft kein Wasser ein.
Anzeige (2 wie unter Wäsche ist nicht gut geschleudert, ... in der
nachstehenden Störungstabelle.
Nach Behebung des Fehlers Taste START/PAUSE drücken. Wird der
Fehlercode erneut angezeigt, verständigen Sie den Kundendienst

 Bei allen anderen angezeigten Fehlern bitte den Kundendienst ver-

ständigen und den Fehlercode nennen.

angezeigt, können

(2

Störung Mögliche Ursache Abhilfe

Waschautomat arbei­tet nicht.

Netzstecker ist nicht
eingesteckt.

Sicherung der Hausinstalla­tion ist nicht in Ordnung.

Einfülltür ist nicht richtig
geschlossen.

Taste START/PAUSE nicht
lange genug gedrückt.

Netzstecker einstecken.

Sicherung ersetzen.

Einfülltür schließen; Ver­schluß muß hörbar einrasten.

Taste START/PAUSE so lange
drücken, bis das Programm
beginnt.

25

Gebrauchsanweisung

Störung Mögliche Ursache Abhilfe

Es läuft kein Wasser
ein.
Fehlercode
erscheint.

Waschautomat vibriert
während des Betriebs
oder steht unruhig.

Waschlauge der Haupt­wäsche schäumt stark

Wasser läuft unter dem
Waschautomaten
hervor.

Weichspüler wurde
nicht eingespült, Fach

À

mit Wasser gefüllt.

(1

für Pflegemittel ist

Wasserhahn ist geschlossen. Wasserhahn öffnen.

Sieb in der Verschraubung
des Zulaufschlauchs ist
verstopft.

Die höhenverstellbaren
Schraubfüße sind nicht
korrekt eingestellt.

Es ist nur sehr wenig Wäsche
in der Trommel (z.B. nur ein
Bademantel).

Wasser konnte vor dem
Schleudern nicht vollständig
abgepumpt werden, weil
Ablaufschlauch geknickt ist
oder
Laugenpumpe verstopft ist.

Es wurde wahrscheinlich zu
viel Waschmittel eingefüllt.

Verschraubung am Zulauf­schlauch ist undicht.

Ablaufschlauch ist undicht.

Deckel der Laugenpumpe ist
nicht richtig verschlossen.

Wäsche ist in Einfülltür
eingeklemmt.

Saugheberkappe im Fach für
Pflegemittel ist nicht richtig
aufgesteckt oder verstopft.

Schlauch vom Wasserhahn
abschrauben, Sieb heraus­nehmen und unter fließen­dem Wasser reinigen

Füße laut Aufstell- und
Anschlußanweisung
justieren.

Funktion ist dadurch nicht
beeinträchtigt.

Verlegung des Ablauf­schlauches überprüfen und
gegebenenfalls Knickstelle
beseitigen oder Laugen­pumpe reinigen und gegebe­nenfalls Fremdkörper aus
Pumpengehäuse entfernen.

Waschmittel genau nach
Herstellerangaben dosieren.

Zulaufschlauch fest­schrauben.

Ablaufschlauch überprüfen
und gegebenenfalls
erneuern.

Deckel richtig schließen.

Programm abbrechen,
Wäsche aus Einfülltür ent­fernen, neues Programm
starten.

Waschmittelschublade
reinigen, Saugheberkappe
fest aufsetzen.

26

Gebrauchsanweisung

Störung Mögliche Ursache Abhilfe

Wäsche ist nicht gut
geschleudert, in der
Trommel ist noch Rest­wasser sichtbar.
Fehlercode
erscheint.

Einfülltür läßt sich bei
eingeschaltetem Gerät
nicht öffnen.

In der Waschmittel­schublade bilden sich
Waschmittelrück­stände.

Spülwasser ist trüb.

Beim Drücken einer
Zusatzprogrammtaste
leuchtet die entspre­chende Anzeige nicht.

(2

Im Ablaufschlauch ist ein
Knick.

Maximale Pumphöhe (Aus­laufhöhe 1m ab Standfläche
des Gerätes) wird über­schritten.

Laugenpumpe ist verstopft.

Bei Siphonanschluß: Siphon
ist verstopft.

Einfülltür ist aus Sicherheits­gründen verriegelt (Anzeige
TÜR ist aus).

Wasserhahn ist nicht voll­ständig aufgedreht.

Sieb in der Verschraubung
des Zulaufschlauches am
Wasserhahn ist verstopft.

Sieb an der Verschraubungs­befestigung des Zulauf­schlauches am Gerät
verstopft.

Ursache ist vermutlich ein
Waschmittel mit hohem Sili­katgehalt.

Das gewählte Zusatzpro­gramm ist mit dem einge­stellten Programm nicht
kombinierbar.

Knick entfernen.

Wenden Sie sich an den
Kundendienst, er hält für
Pumphöhen über 1m einen
Nachrüstsatz bereit.

Gerät ausschalten und Netz­stecker ziehen, Laugenpumpe
reinigen.

Siphon reinigen.

Warten, bis Anzeige TÜR
grün ist.

Wasserhahn vollständig auf­drehen.

Sieb reinigen.

Sieb reinigen.

Kein negativer Einfluß auf
das Spülergebnis, evtl. Flüs­sigwaschmittel verwenden.

Treffen Sie eine andere Wahl.

27

Gebrauchsanweisung

Wenn das Waschergebnis nicht befriedigend ist

Wenn die Wäsche vergraut ist und sich in der Trommel Kalk
ablagert

 Das Waschmittel wurde zu gering dosiert.
 Es wurde nicht das richtige Waschmittel eingesetzt.
 Spezielle Verschmutzungen wurden nicht vorbehandelt.
 Programm oder Temperatur wurden nicht richtig eingestellt.
 Beim Einsatz von Baukasten-Waschmitteln wurden die einzelnen

Komponenten nicht im richtigen Verhältnis eingesetzt.

Wenn sich auf der Wäsche noch graue Flecken finden

 Mit Salben, Fetten oder Ölen verschmutzte Wäsche wurde mit zu

wenig Waschmittel gewaschen.
 Es wurde mit zu niedriger Temperatur gewaschen.
 Häufige Ursache ist, daß Weichspüler  besonders solcher in Konzen-

tratform  auf die Wäsche gelangt ist. Solche Flecken möglichst rasch

auswaschen und den betreffenden Weichspüler vorsichtig einsetzen.

Wenn nach dem letzten Spülen noch Schaum sichtbar ist

 Moderne Waschmittel können auch im letzten Spülgang noch

Schaum verursachen. Die Wäsche ist dennoch ausreichend gespült.

28

Wenn sich weiße Rückstände auf der Wäsche finden

 Es handelt sich um unlösliche Inhaltsstoffe moderner Waschmittel.

Sie sind nicht Folge einer unzureichenden Spülwirkung.

Wäsche schütteln oder ausbürsten. Vielleicht sollten Sie die Wäsche

in Zukunft vor dem Waschen wenden. Waschmittelauswahl überprü-

fen, eventuell Flüssigwaschmittel einsetzen.

Gebrauchsanweisung

Notentleerung durchführen

 Wenn der Waschautomat die Waschlauge nicht mehr abpumpt, muß

eine Notentleerung durchgeführt werden.
 Wenn der Waschautomat in einem frostgefährdeten Raum steht, muß

bei Frostgefahr eine Notentleerung durchgeführt werden.

Darüber hinaus: Zulaufschlauch vom Wasserhahn abschrauben und

auf den Boden legen.

Warnung!

1

Netzstecker ziehen!

Vorsicht!

läuft, kann heiß sein. Verbrühungsgefahr! Vor einer Notentleerung erst
Waschlauge abkühlen lassen!

Ein flaches Gefäß bereitstellen, um die ablaufende Waschlauge aufzu-

1.

0

fangen.
Klappe im linken Bereich der Sockel-

2.

blende nach unten aufklappen (1) und
abziehen (2).

Notentleerungsschlauch aus

3.

Halterung lösen.

Notentleerungsschlauch etwas

4.

herausziehen.
Auffanggefäß unterstellen.

5.

Verschlußstopfen des Notentleerungs-

6.

schlauchs durch Drehen gegen den
Uhrzeigersinn lösen (1) und heraus­ziehen (2).

Die Waschlauge läuft ab. Je nach
Laugenmenge kann es erforderlich sein,
das Auffanggefäß mehrfach auszulee­ren. Dazu den Notentleerungsschlauch
zwischenzeitlich wieder mit dem
Verschlußstopfen verschließen.

Waschautomat vor Notentleerung ausschalten und den

Die Waschlauge, die aus dem Notentleerungsschlauch aus-

29

Gebrauchsanweisung

Wenn die Waschlauge vollständig abgelaufen ist:

Verschlußstopfen fest in Notentleerungsschlauch einschieben.

7.

Notentleerungsschlauch wieder etwas einschieben und in Halterung

8.

einschnappen lassen.
Klappe in Sockelblende einsetzen und schließen.

9.

Die Funktion der ÖKO-Schleuse ist bei vollständig entleertem Wasch-

3

automaten nicht mehr gewährleistet. Deshalb vor dem nächsten
Waschen ca. 1Liter Wasser einfüllen (durch die Waschmittelschublade
eingießen).

Laugenpumpe reinigen

Warnung!

1

ausschalten und den Netzstecker ziehen!
Zunächst eine Notentleerung durchführen (siehe vorstehenden

1.

0

Abschnitt Notentleerung durchführen).
Wischtuch auf den Boden vor dem Deckel der Laugenpumpe legen. Es

2.

kann Restwasser auslaufen.
Deckel der Laugenpumpe entgegen

3.

Uhrzeigersinn abschrauben (1) und
herausziehen (2).

Fremdkörper aus Pumpengehäuse

4.

entfernen.

Überprüfen, ob sich das Flügelrad der

5.

Pumpe drehen läßt. (Ein ruckartiges
Laufverhalten der Pumpe ist normal.)
Läßt sich das Flügelrad gar nicht dre­hen, den Kundendienst verständigen.

Deckel wieder einsetzen (1) (Stege am

6.

Deckel in die Führungsschlitze einfüh­ren) und Deckel im Uhrzeigersinn fest­schrauben (2).

Waschautomat vor Reinigung der Laugenpumpe

30

Notentleerungsschlauch verschließen,

7.

einschieben und befestigen.
Klappe schließen.

8.

Gebrauchsanweisung

Notentriegelung der Einfülltür

Wenn sich die Einfülltür nicht mehr öffnen läßt (z. B. durch einen
Defekt der Türverriegelung oder bei einer Stromunterbrechung wäh­rend eines Waschprogramms), kann sie mit Hilfe der Notentriegelung
geöffnet werden.

Ist Wasser im Sichtfenster der Einfülltür zu sehen, zunächst eine

1.

0

Notentleerung durchführen (siehe Abschnitt Notentleerung
durchführen).

Drehknopf mit Hilfe einer Münze oder mit

2.

einem Schraubendreher gegen den Uhrzei­gersinn drehen.

Einfülltür durch Ziehen am Türgriff öffnen.

3.

Drehknopf

Zusätzlicher Spülgang und/oder Laugenabkühlung

Der Waschautomat ist auf äußerst sparsamen Wasserverbrauch einge­stellt.

 Für Menschen, die an einer Allergie leiden, kann es jedoch hilfreich

sein, mit mehr Wasser zu spülen (zusätzlicher Spülgang).
 Es kann notwendig sein, die Waschlauge vor dem Abpumpen abzu-

kühlen, um thermische Beschädigungen von Kunststoffabflußrohren

zu vermeiden (Laugenabkühlung).

Durch einen zusätzlichen Spülgang und/oder Laugenabkühlung erhö-

3

hen sich Wasserverbrauch und Programmlaufzeit.

Zusätzlicher Spülgang (SPÜLEN+)

Wenn diese Funktion eingestellt ist, erfolgt ein zusätzlicher Spülgang

3

bei den Programmen KOCH-/BUNTWÄSCHE, FEINWÄSCHE und
PFLEGELEICHT.
Bei Auslieferung des Gerätes ist kein zusätzlicher Spülgang eingestellt.

Zusätzlichen Spülgang einstellen:

Programmwähler auf SCHONSCHLEUDERN drehen.

1.

0

Taste EINWEICHEN mindestens 5 Sekunden gedrückt halten.

2.

Nachdem die Taste 5 Sekunden gedrückt wurde, blinkt SPÜLEN
der Programmablaufanzeige 5 Sekunden lang.

+

auf

31

Gebrauchsanweisung

Während SPÜLEN

3.

Nachdem das Blinken aufgehört hat, ist der zusätzliche Spülgang ein­gestellt. Er ist solange vorhanden, bis er wieder aufgehoben wird.
Wenn der zusätzlicher Spülgang eingestellt ist, leuchtet vor Programm­start und während des zusätzlichen Spülganges auf der Programmab­laufanzeige die Anzeige SPÜLEN

Falls Sie kontrollieren wollen, ob der zusätzliche Spülgang

4.

eingestellt ist:
 Programmwähler auf SCHONSCHLEUDERN drehen.
 Taste EINWEICHEN kurz drücken.

Blinkt SPÜLEN+ auf der Programmablaufanzeige, ist der zusätzliche
Spülgang eingestellt.

Zusätzlichen Spülgang aufheben:

Programmwähler auf SCHONSCHLEUDERN drehen.

1.

0

Taste EINWEICHEN mindestens 5 Sekunden gedrückt halten.

2.

Sofort beim Drücken der Taste blinkt SPÜLEN
laufanzeige. Nach 5 Sekunden hört SPÜLEN
tet konstant für weitere 5 Sekunden.

Während SPÜLEN

3.

Nachdem SPÜLEN
gang aufgehoben.

+

blinkt, Taste EINWEICHEN loslassen.

+

.

+

auf der Programmab-

+

auf zu blinken und leuch-

+

konstant leuchtet, Taste EINWEICHEN loslassen.

+

aufgehört hat zu leuchten, ist der zusätzliche Spül-

Laugenabkühlung

32

Die Waschlauge wird vor dem Abpumpen am Ende des Hauptwasch-

3

gangs (durch Zulauf von kaltem Wasser) abgekühlt. (Diese Einstellung
ist nur wirksam bei KOCH-/BUNTWÄSCHE mit einer Temperatur über
40 °C.)

Bei Auslieferung des Gerätes ist keine Laugenabkühlung eingestellt.

Laugenabkühlung einstellen:

Programmwähler auf SCHONSCHLEUDERN drehen.

1.

0

Taste VORWÄSCHE mindestens 5 Sekunden gedrückt halten.

2.

Nachdem die Taste 5 Sekunden gedrückt wurde, blinkt HAUPTWÄSCHE
auf der Programmablaufanzeige 5 Sekunden lang.

Gebrauchsanweisung

Während HAUPTWÄSCHE blinkt, Taste VORWÄSCHE loslassen.

3.

Nachdem das Blinken aufgehört hat, ist die Laugenabkühlung einge­stellt. Sie ist solange vorhanden, bis sie wieder aufgehoben wird.

Falls Sie kontrollieren wollen, ob die Laugenabkühlung eingestellt ist:

4.

 Programmwähler auf SCHONSCHLEUDERN drehen.
 Taste VORWÄSCHE kurz drücken.
Blinkt HAUPTWÄSCHE auf der Programmablaufanzeige, ist die Laugen­abkühlung eingestellt.

Laugenabkühlung aufheben:

Programmwähler auf SCHONSCHLEUDERN drehen.

1.

0

Taste VORWÄSCHE mindestens 5 Sekunden gedrückt halten.

2.

Sofort beim Drücken der Taste blinkt HAUPTWÄSCHE auf der Pro­grammablaufanzeige. Nach 5 Sekunden hört HAUPTWÄSCHE auf zu
blinken und leuchtet konstant 5 Sekunden lang.

Während HAUPTWÄSCHE konstant leuchtet, Taste VORWÄSCHE los-

3.

lassen.
Nachdem HAUPTWÄSCHE aufgehört hat zu leuchten, ist die Laugenab­kühlung aufgehoben.

Zusätzlicher Spülgang und Laugenabkühlung

Zusätzlicher Spülgang und Laugenabkühlung können kombiniert wer­den. Einstellung wie unter Zusätzlicher Spülgang und Laugenabküh­lung.

33

Aufstell- und Anschlußanweisung

AUFSTELL- UND ANSCHLUßANWEISUNG

Sicherheitshinweise für die Installation

 Kippen Sie den Waschautomaten nicht auf die Vorderfront und nicht

auf die linke Seite (von vorne gesehen). Elektrische Bauteile könnten

naß werden!
 Überprüfen Sie den Waschautomaten auf Transportschäden. Ein

beschädigtes Gerät dürfen Sie auf keinen Fall anschließen. Wenden

Sie sich im Schadensfall an Ihren Lieferanten.
 Stellen Sie sicher, daß alle Teile der Transportsicherung entfernt sind

und der Spritzwasserschutz am Gerät hergestellt ist, siehe Transport-

sicherung entfernen. Andernfalls kann es beim Schleudern zu Schä-

den am Gerät oder an benachbarten Möbeln kommen.
 Stecker immer in vorschriftsmäßig installierte Schutzkontakt-Steck-

dose stecken. Keine Verlängerungskabel, Mehrfachsteckdosen oder

Adapter verwenden.
 Bei Festanschluß muß das Gerät durch Trennvorrichtungen in der

elektrischen Installation (Sicherungen, LS-Schalter, FI-Schutzschalter

oder dergleichen) mit mindestens 3 mm Kontaktöffnungsweite all-

polig vom Netz getrennt werden können. Der Festanschluß darf nur

durch einen autorisierten Fachmann erfolgen.
 Vergewissern Sie sich vor Inbetriebnahme, daß die auf dem Typschild

des Geräts angegebene Nennspannung und Stromart mit Netzspan-

nung und Stromart am Aufstellort übereinstimmen. Die erforderliche

elektrische Absicherung ist ebenfalls dem Typschild zu entnehmen.
 Vor eventuellen Umbauten am Gerät (an Arbeitsplatte oder Vortür)

Netzstecker ziehen.
 Die Netzzuleitung darf nur vom Kundendienst oder einem autorisier-

ten Fachmann ausgetauscht werden.

34

Abmessungen des Gerätes

Vorderansicht und Seitenansicht

Aufstell- und Anschlußanweisung

Rückansicht

35

Aufstell- und Anschlußanweisung

Aufstellung des Gerätes

Waschautomaten mit gewölbter Blende sind

3

nicht unterbaufähig

Gerät transportieren

 Legen Sie den Waschautomaten nicht auf die Vorderfront und nicht

auf die linke Seite (von vorne gesehen). Andernfalls können elektri-

sche Bauteile naß werden.
 Gerät niemals ohne Transportsicherung transportieren.

Transportsicherung erst am Aufstellort entfernen! Transport ohne

Transportsicherung kann zu Schäden am Gerät führen.
 Das Gerät niemals an der geöffneten Einfülltür und auch nicht am

Sockel anheben.
 Das Gerät hat ein Gewicht von ca. 85kg.

Bei Transport mit der Sackkarre:

 Sackkarre nur seitlich ansetzen. Die Schaufel der Sackkarre darf nicht

länger als 24 cm sein, sonst kann der Schwimmerschalter zerstört

werden.

Transportsicherung entfernen

Achtung!

Transportsicherung entfernen!
Alle Teile der Transportsicherung für einen möglichen späteren Trans-

port (Umzug) sorgfältig aufbewahren.

Vor Aufstellung und Anschluß des Gerätes unbedingt die

.

36

Aufstell- und Anschlußanweisung

Spezialschlüssel H und Verschlußkappen E (2 Stück.) und G (1 Stück.)

3

liegen dem Gerät bei.
Schlauchhalter A entfernen.

1.

0

Zwei Schrauben B mit Spezialschlüssel H entfernen.

2.

Vier Schrauben C entfernen.

3.

Transportschiene D abnehmen.

4.

Die zwei großen Löcher mit Verschlußkappen E verschließen.

5.
Achtung!

wand einrasten (Schutz des Geräteinneren gegen Spritzwasser).
Schrauben C wieder in die vier kleinen Löcher einschrauben.

6.

Schraube und Druckfeder F mit Spezialschlüssel H entfernen, Loch mit

7.

Verschlußkappe G verschließen.

Achtung!

wand einrastet (Schutz des Geräteinneren gegen Spritzwasser).

Verschlußkappen so kräftig eindrücken, daß sie in die Rück-

Verschlußkappe so kräftig eindrücken, daß sie in die Rück-

Aufstellort vorbereiten

 Die Aufstellfläche muß sauber und trocken sein, frei von Bohner-

wachsresten und anderen schmierenden Belägen, damit das Gerät
nicht wegrutscht. Keine Schmierstoffe als Gleithilfe verwenden.

 Die Aufstellung auf hochflorigen Teppichböden oder Bodenbelägen

mit Weichschaumrücken ist nicht zu empfehlen, da dadurch die
Standsicherheit des Gerätes nicht gewährleistet ist.

 Bei Standplätzen mit kleinformatigen Fliesen handelsübliche Gummi-

matte unterlegen.

 Kleinflächige Unebenheiten des Bodens niemals durch Unterlegen

von Holz, Pappe oder ähnlichem ausgleichen, sondern grundsätzlich
durch Einstellen der Schraubfüße.

 Wenn aus Platzgründen die Aufstellung des Gerätes direkt neben

einem Gas- oder Kohleherd nicht vermeidbar ist: Zwischen Herd und
Waschautomat eine wärmeisolierende Platte (85 x 57 cm) einfügen,
die auf der Seite gegen den Herd mit einer Aluminiumfolie versehen
sein muß.

 Der Waschautomat darf nicht in einem frostgefährdeten Raum

aufgestellt werden. Frostschäden!

 Zulauf- und Ablaufschlauch dürfen nicht geknickt oder gequetscht

werden.

37

Aufstell- und Anschlußanweisung

Aufstellung auf einem Betonsockel

Bei Aufstellung auf einem Beton­sockel müssen aus Sicherheitsgrün­den unbedingt Standbleche
montiert werden, in welche der
Waschautomat eingestellt wird. Die
Standbleche sind beim Kunden­dienst unter der ET-Nr. 645 425 058
verfügbar.

Aufstellung auf schwingenden Böden

Bei schwingenden Böden, insbesondere Holzbalkenböden mit nach­giebigen Dielenbrettern, eine mindestens 15 mm starke, wasserbe­ständige Holzplatte auf mindestens 2 Fußbodenbalken festschrauben.
Gerät nach Möglichkeit in einer Ecke des Raumes aufstellen, da dort der
Holzboden am besten eingespannt ist und dadurch am wenigsten zu
Resonanzschwingungen neigt.

Unebenheiten des Bodens ausgleichen

38

Mit den vier verstellbaren Schraubfüßen können Bodenunebenheiten
ausgeglichen und die Höhe korrigiert werden. Die Höhe kann in einem
Bereich von +10 ... -5 mm angepaßt werden.

Verwenden Sie dazu den beiliegenden Spezialschlüssel zum Entfernen
der Transportsicherung.

Den Spezialschlüssel bis zum Endanschlag fest auf den Sechskant der

1.

0

Schraubfüße aufschieben.
Die Schraubfüße so einstellen, daß das Gerät waagrecht steht und

2.

einen sicheren Stand hat. Das Gerät darf bei Belastung über Eck nicht
wackeln.

Aufstellung gegebenenfalls mit einer Wasserwaage überprüfen.

3.

Achtung!

Unterlegen von Holz, Pappe oder ähnlichem ausgleichen, sondern
grundsätzlich durch Einstellen der Verstellfüße.

Kleinflächige Unebenheiten des Bodens niemals durch

Aufstell- und Anschlußanweisung

Elektrischer Anschluß

Angaben über Netzspannung,
Stromart und die erforderliche
Absicherung sind dem Typschild
zu entnehmen. Das Typschild
befindet sich oben hinter der
Einfülltür.

Bei Festanschluß ist in der
elektrischen Installation eine
Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontakt­öffnungsweite von mindestens 3 mm allpolig vom Netz zu trennen. Als
geeignete Trennvorrichtungen gelten z. B. LS-Schalter, Sicherungen
(Schraubsicherungen sind aus der Fassung herauszunehmen),
FI-Schutzschalter und Schütze. Der Festanschluß darf nur durch
einen autorisierten Fachmann erfolgen.

Dieses Gerät entspricht den folgenden EG-Richtlinien

;

 der Niederspannungsrichtlinie" 73/23/EWG vom 19.2.1973,

einschließlich Änderungsrichtlinie 93/68/EWG

 der EMV-Richtlinie" 89/336/EWG vom 3.5.1989,

einschließlich Änderungsichtlinie 92/31/EWG

39

Aufstell- und Anschlußanweisung

Wasseranschluß

Der Waschautomat besitzt Sicherheitseinrichtungen, die eine Rückver-

3

schmutzung des Trinkwassers verhindern und den landesrechtlichen
Vorschriften der Wasserbehörden entsprechen (z.B. für Deutschland:
DVGW-Richtlinien). Weitere Schutzmaßnahmen in der Installation sind
daher nicht erforderlich.

Achtung!

wasser angeschlossen werden!

Zulässiger Wasserdruck

Geräte für Anschluß an Kaltwasser dürfen nicht an Warm-

Der Wasserdruck muß mindestens 1 bar (= 10 N/cm2 = 0,1 MPa),
höchstens 10 bar (= 100 N/cm

 Bei mehr als 10 bar: Druckminderventil vorschalten.
 Bei weniger als 1 bar: Zulaufschlauch geräteseitig am Magneteinlaß-

ventil abschrauben und Durchlaufmengenregler herausnehmen (dazu
Sieb mit Spitzzange entfernen und dahinterliegende Gummischeibe
herausnehmen). Sieb wieder einsetzen.

2

= 1 MPa) betragen.

Wasserzulauf

Mitgeliefert wird ein Druckschlauch von 1,3m Länge.
Wird ein längerer Zulaufschlauch benötigt, ist ausschließlich ein von

unserem Kundendienst angebotener, VDE-zugelassener kompletter
Schlauchsatz mit montierten Schlauchverschraubungen zu verwenden.

 Für Waschautomaten ohne Aqua-Control sind Schlauchsätze in Län-

gen von 2,2m, 3,5m und 5m erhältlich.

 Für Waschautomaten mit Aqua-Control sind Schlauchsätze in Längen

von 2,0m, 2,9m und 3,9m erhältlich.

Achtung!

Dichtringe sind entweder in den Kunststoffmuttern der Schlauch-

3

verschraubung eingelegt oder im Beipack enthalten. Keine anderen
Dichtungen verwenden!

Auf keinen Fall zum Verlängern der Schläuche stückeln!

40

Schlauch mit dem abgewinkelten Anschluß an

1.

0

der Maschine anschließen.

Aufstell- und Anschlußanweisung

Achtung!

Kunststoffmutter der Schlauch-

verschraubung nur von Hand anziehen.

Schlauch mit dem geraden Anschluß an einen Wasserhahn

2.

mit Schraubgewinde R 3/4 (Zoll) anschließen.

Achtung!

Kunststoffmutter der Schlauchverschraubung

nur von Hand anziehen.

Durch langsames Öffnen des Wasserhahns vor Inbetrieb-

3.

nahme des Waschautomaten prüfen, ob der Anschluß dicht
ist.

41

Aufstell- und Anschlußanweisung

Wasserablauf

Der Ablaufschlauch kann entweder an einen Siphon angeschlossen oder
in ein Wasch- oder Ausgußbecken bzw. eine Badewanne eingehängt
werden.

Zur Verlängerung (max. 3 m auf Fußboden verlegt und dann bis 80 cm
hoch) dürfen nur Originalschläuche verwendet werden. Der Kunden­dienst führt Ablaufschläuche in Längen von 2,7 und 4m.

Wasserablauf in einen Siphon

Die Tülle am Schlauchende paßt für alle gängigen Siphon-Typen.
Die Verbindungsstelle Tülle/Siphon mit einer Schlauchschelle sichern.

0

Wasserablauf in ein Becken

Zum Einhängen in ein Wasch- oder Aus­gußbecken bzw. eine Badewanne ist der
Ablaufschlauch mit dem mitgelieferten,
aufsteckbaren Krümmer gegen ein
Abrutschen zu sichern.
Der Schlauch könnte sonst durch die
Rückstoßkraft des auslaufenden Wassers
aus dem Becken gedrückt werden.
Kleine Ausgußbecken sind nicht geeignet!

Den Krümmer mit Hilfe der Lochung am

0

Wasserhahn oder an der Wand befestigen.

Förderhöhen über 1m

Zum Abpumpen der Wasch-/Spüllauge besitzt jeder Waschautomat
eine Laugenpumpe, die über den Ablaufschlauch Flüssigkeiten bis zu
einer Höhe von 1m fördert, gerechnet ab Standfläche der Maschine.

Für Förderhöhen über 1m setzen Sie sich bitte mit dem AEG Kunden­dienst in Verbindung.

42

Aufstell- und Anschlußanweisung

Technische Daten

Höhe x Breite x Tiefe 85x60x60cm
Tiefe bei geöffneter Tür 95cm
Höhenverstellbarkeit ca. +10/-5mm
Leergewicht ca. 85kg
Füllmenge (programmabhängig) max. 5kg
Einsatzbereich Haushalt
Trommeldrehzahl Waschen max. 53min
Trommeldrehzahl Schleudern siehe Typschild
Wasserdruck 1-10bar

(=10100 N/cm

2

= 0,11,0MPa)

-1

43

Garantiebedingungen

GARANTIEBEDINGUNGEN

Deutschland

Für dieses Gerät leisten wir -

Händlers aus Kaufvertrag

Bedingungen Garantie:
Die Garantiezeit beträgt 12 Monate und beginnt mit dem Zeitpunkt der Übergabe des

1.

Gerätes, der durch Rechnung oder andere Unterlagen zu belegen ist. Die Garantiezeit
ist auf 6 Monate beschränkt, wenn das Gerät gewerblich oder - bei Waschgeräten und
Wäschetrocknern - in Gemeinschaftsanlagen genutzt wird.

Die Garantie umfaßt die Behebung aller innerhalb der Garantiezeit auftretenden Schä-

2.

den oder Mängel des Geräts, die nachweislich auf Material- oder Fertigungsfehlern
beruhen. Nicht unter die Garantie fallen Schäden oder Mängel aus nicht vorschriftsmä­ßigem Anschluß, unsachgemäßer Handhabung sowie Nichtbeachtung der Einbauvor­schriften und Gebrauchsanweisungen.

Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unsere nächstgele-

3.

gene Kundendienst-Stelle (Werkskundendienst oder autorisierter Fachhandel) zu
benachrichtigen, von der Ort, Art und Umfang der Garantieleistungen festgelegt wer­den. Soweit möglich, werden die Garantieleistungen am Aufstellungsort, sonst in unse­rer Kundendienst-Werkstatt durchgeführt.

Die Garantieleistungen werden in den ersten 6 Monaten der Garantiezeit ohne jede

4.

Berechnung durchgeführt. Danach werden die Wegezeiten und Anfahrtskosten unseres
Kundendienst-Personals und - wenn die Garantieleistungen in unserer Kundendienst­Werkstatt durchgeführt werden - die Kosten des Hin- und Rücktransports in Rechnung
gestellt.

Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der

5.

Garantiezeit für das Gerät. Ausgewechselte Teile gehen in unser Eigentum über.

AEG Hausgeräte GmbH, Muggenhofer Straße 135, D-90429 Nürnberg

zusätzlich zu der gesetzlichen Gewährleistung des

- dem Endabnehmer gegenüber zu den nachstehenden

Österreich

44

Für AEG Hausgeräte leisten wir unter den nachstehenden Bedingungen Garantie. Durch

1.

diese Garantie werden Ansprüche des Endabnehmers gegen den Händler (im Sinne des
Konsumentenschutzgesetzes) aus dem Kaufvertrag nicht berührt.

Die Garantiezeit beträgt 12 Monate, für emaillierte Innenkessel der Heißwasserspeicher

2.

weitere 24 Monate, und beginnt mit dem Zeitpunkt der Übergabe des Gerätes.
Bei gewerblicher Nutzung von Hausgeräten und bei Nutzung von Waschgeräten in
Gemeinschaftsanlagen ist die Garantiezeit auf 6 Monate beschränkt.
Die Garantiezeit wird durch die von uns erbrachten Garantieleistungen nicht ver­längert.

Der Garantieanspruch ist durch Rechnung oder ähnliche Unterlagen nachzuweisen.

3.

Garantiebedingungen

Über Ort, Art und Umfang der Mängelbehebung entscheidet unser Kundendienst. Als

4.

Regelung gilt:
 Für Großgeräte (stationär betriebene Geräte) ist unsere nächstgelegene Kunden-

dienststelle zu benachrichtigen. Die Reparatur wird in der Regel am Aufstellungsort,
ausnahmsweise in der Kundendienst-Werkstatt durchgeführt.

 Kleingeräte (nicht stationär betriebene Geräte) sind ohne Fremdeingriff an unsere

Kundendienststelle anzuliefern oder einzusenden.
Unser Kundendienst wird die Instandsetzung so rasch als möglich durchführen.
Die für die Reparatur notwendigen Ersatzteile und die anfallende Arbeitszeit werden
nicht berechnet. Innerhalb der ersten 6 Monate der Garantiezeit werden bei Instandset­zung die Wegezeiten und Anfahrtskosten unseres Kundendienst-Personals, soweit diese
im Zusammenhang mit der Durchführung der Instandsetzung nach dieser Garantie
anfallen, und die Kosten des bei Werkstatt-Reparatur durchzuführenden Hin- und
Rücktransportes nicht in Rechnung gestellt.
Ausgetauschte Teile gehen in unser Eigentum über.

Innerhalb der Garantiezeit von 12 Monaten werden alle Funktionsfehler, die nachweis-

5.

bar trotz vorschriftsmäßigem Anschluß, sachgemäßer Behandlung und Beachtung der
gültigen Einbauvorschriften und Gebrauchsanweisungen auf Fabrikations- oder Mate­rialfehler zurückzuführen sind, durch unseren Kundendienst beseitigt. Während der
weiteren Garantiezeit von 24 Monaten werden Schäden an emaillierten Innenkesseln
der Heißwasserspeicher entweder durch Reparatur ohne Berechnung des Kessels, oder
durch Austauschen des Gerätes gegen Verrechnung einer Pauschale behoben.
Emaille- und Lackschäden werden nur dann von dieser Garantie erfaßt, wenn sie inner­halb von 4 Wochen nach Übergabe des Hausgerätes unserem Kundendienst angezeigt
werden.
Schäden aufgrund chemischer und elektrochemischer Einwirkung des Wassers, sowie
Einregulierungs- und Umstellungsarbeiten an Gasverbrauchseinrichtungen fallen nicht
unter diese Garantie.
Transportschäden müssen - ensprechend den Bedingungen des Transporteurs - gegen
den Transporteur geltend gemacht werden.
Kosten von Dritten (insbesondere für Montage, Installation, usw.) werden von uns nicht
übernommen.
Bei Reparaturversuchen durch Unbefugte besteht kein Garantieanspruch.
Über die erbrachten Garantieleistungen hinausgehende Ansprüche jeglicher Art beste­hen nicht. Ausgeschlossen sind alle Schadenersatzansprüche einschließlich Folgeschä­den, sofern eine Haftung nicht zwingend gesetzlich angeordnet ist.

Gerichtsstand hinsichtlich dieser Garantie ist Wien, soweit nicht aus zwingenden

6.

gesetzlichen Gründen ein anderer ausschließlicher Gerichtsstand begründet wird.

Electrolux Hausgeräte Ges.m.b.H., Herziggasse 9, 1230 Wien

45

Kundendienststellen

KUNDENDIENSTSTELLEN

Deutschland

Der Werkskundendienst für AEG Hausgeräte ist dezentral organisiert. Damit bieten wir
Ihnen überall einen zuverlässigen Service.
Bei nachfolgenden Kundendienst-Stellen können Sie im Bedarfsfall einen unserer Kun­dendienst-Spezialisten anfordern.
Ihre Ersatzteilbestellungen geben Sie bitte bei den hierfür ausgewiesenen Kunden­dienst-Stellen auf. Darüber hinaus können Sie sich auch an Ihren Fachhändler mit Ser­viceangebot wenden.
Bitte beachten Sie, daß unser Werkskundendienst den Service grundsätzlich nur für
Hausgeräte ausführen kann, die über die jeweilige Landesvertretung vertrieben wurden.
Für Hausgeräte, die in einem anderen Land erworben wurden, bemüht sich unser Kun­dendienst, im Bedarfsfall Ersatzteile zu beschaffen und die Reparatur durchzuführen.

PLZ Adresse Telefon Telefax

01099 Dresden, W-Hartmannstr. 3

 Technikeranforderung

 Ersatzteil-Service

01917 Kamenz 03 51/8 20 25 55 03 51/8 20 33 23
03046 Cottbus 03 55/79 03 21 03 55/79 05 22
04356 Leipzig, Walter-Köhn-Str. 4

 Technikeranforderung

 Ersatzteil-Service

06132 Halle 03 45/5 22 06 40 
06429 Wedlitz 03 47 21/2 31 13 03 47 21/ 2 31 13
06542 Allstedt 03 46 52/1 03 20 03 46 52/6 06
06886 Wittenberg 0 34 91/61 33 53 0 34 91/61 02 37
07318 Saalfeld 03 65/7 10 67 86 03 65/7 10 61 54
07548 Gera 0365/7 10 67 86 03 65/7 10 61 54
08066 Zwickau 03 75/45 15 45 03 75/45 22 45
09117 Chemnitz 03 71/85 32 34 03 71/8 44 84 66
14191 Berlin, Hohenzollerndamm 150

 Technikeranforderung

 Ersatzteil-Service

14473 Potsdam * 03 32 03/7 96 86 
15517 Fürstenwalde * 0 33 61/30 02 35 
16516 Oranienburg * 0 33 01/58 29 19 
17036 Neubrandenburg * 03 95/4 21 60 81 
*) Telefon nicht ganztägig besetzt

03 51/8 20 25 55-56
03 51/8 20 25 53

03 41/5 26 50-22
03 41/5 26 50 44

0 30/8 28 21 11
0 30/8 28 20 25-27

03 51/8 20 33 23
03 51/8 20 33 23

03 41/5 26 50 47
03 41/5 26 50 46

0 30/8 28 20 05
0 30/8 28 20 09

46

Kundendienststellen

PLZ Adresse Telefon Telefax

18069 Rostock, Gewerbestr. 1

 Technikeranforderung

 Ersatzteil-Service

19057 Schwerin * 03 85/77 01 80 
21337 Lüneburg 0 41 31/6 17 80 
21614 Buxtehude 0 41 61/5 33 12 
22525 Hamburg-Bahrenfeld, Holstenkamp 40

 Technikeranforderung

 Ersatzteil-Service

23556 Lübeck 04 51/47 26 72 
23623 Ahrensbök 0 45 25/14 50 
24113 Kiel 0 40/85 39 52 11 0 40/85 39 52 01
24536 Neumünster 0 43 21/2 37 28 
24848 Kropp 0 46 24/88 02 
24983 Handewitt/Flensburg 0 46 08/64 06 
25335 Elmshorn 0 41 21/6 23 90 
25770 Hemmingstedt 04 81/6 49 43 
25980 Westerland 0 46 51/2 49 90 
26160 Bad Zwischenahn-Ekern * 0 44 03/36 44 
26180 Neusüdende (Oldenburg) * 0 44 02/28 14 
26350 Wilhelmshaven 0 44 21/30 46 99 
26624 Südbrookmerland 0 49 42/34 33 
26789 Leer 04 91/1 35 83 
27500 Bremerhaven 04 71/41 55 66 
28207 Bremen, Emil-von-Behring-Str. 2

 Technikeranforderung

 Ersatzteil-Service

30179 Hannover, Wiesenauer Str. 13

 Technikeranforderung

 Ersatzteil-Service

31162 Bad Salzdetfurth * 0 50 60/17 07 
31552 Apelern * 0 50 43/37 82 
31626 Haßbergen * 0 50 24/4 22 
32425 Minden * 05 71/4 46 03 
32549 Bad Oeynhausen * 05 731/5 24 72 
32756 Detmold * 0 52 31/2 33 93 
32825 Blomberg * 0 52 35/62 78 0 52 35/62 78
*) Telefon nicht ganztägig besetzt

03 81/1 27 05 10
040/85 39 52 11

0 40/85 39 52 11
0 40/85 39 52 11

04 21/4 32 88 10
04 21/ 4 32 88 20

05 11/6 30 42 33
05 11/6 30 42 21

03 81/1 27 05 13
0 40/85 39 52 01

0 40/85 39 52 01
0 04/85 39 52 01

04 21/4 32 88 29
04 21/4 32 88 29

05 11/6 30 43 00
05 11/6 30 43 97

47

Kundendienststellen

PLZ Adresse Telefon Telefax

33034 Brakel * 0 52 72/52 20 
33154 Salzkotten * 0 29 48/13 41 
33609 Bielefeld, Schillerstr. 44

 Technikeranforderung

 Ersatzteil-Service

34123 Kassel, Lilienthalstr. 150

 Techhnikeranforderung

 Ersatzteil-Service

35043 Marburg * 06 421/8 48 05 
35080 Bad Endbach * 0 27 76/63 72 0 27 76/63 72
35390 Gießen, Schanzenstr. 1-5

 Technikeranforderung

 Ersatzteil-Service

36043 Fulda, Michael-Henkel-Str. 4-6

 Technikeranforderung

 Ersatzteil-Service

36217 Ronshausen 0 66 22/23 50 
37339 Hundeshagen * 03 60 71/8 03 55 03 60 71/8 03 55
37574 Einbeck * 0 55 61/34 40 
37632 Eschershausen * 0 55 34/24 38 
37671 Höxter * 0 52 71/3 16 44 
37689 Boffzen * 0 52 71/52 72 
38102 Braunschweig 05 11/6 30 42 33 05 11/6 30 43 00
38259 Salzgitter * 0 53 41/3 52 86 
38350 Helmstedt * 0 53 51/4 22 11 
38723 Seesen * 0 53 81/86 88 
38820 Halberstadt * 0 39 41/60 23 67 
39110 Magdeburg, Große Diesdorfer Str. 203

 Technikeranforderung

 Ersatzteil-Service

39576 Stendal * 0 39 31/21 26 67 
40000 Düsseldorf

(siehe 41541 Dormagen)

41179 Mönchengladbach * 021 61/57 21 81 
41541 Dormagen-St. Peter, Sachtlebenstr. 1

 Technikeranforderung

 Ersatzteil-Service

*) Telefon nicht ganztägig besetzt

05 21/80 51 33
05 11/6 30 42 21

05 61/5 02 29 70
05 11/6 30 42 21

06 41/70 60
0 69/7 50 72 22

06 61/3 40 71
0 69/7 50 72 22

03 91/7 31 33 77
05 11/6 30 42 21

0 21 33/74 14
0 21 33/74 15

05 21/80 51 01
05 11/6 30 43 97

05 61/5 02 29 82
05 11/6 30 43 97

06 41/7 06 23
0 69/7 50 73 32

06 61/3 82 54
0 69/7 50 73 32

03 91/7 31 33 78
05 11/6 30 43 97

0 21 33/7 43 63
0 21 33/7 43 49

48

Kundendienststellen

PLZ Adresse Telefon Telefax

44805 Bochum, J.-Baumannstr. 27

 Technikeranforderung

 Ersatzteil-Service

46487 Wesel * 02 81/7 17 24 
46562 Voerde * 02 81/4 24 44 
47495 Rheinberg * 0 28 43/67 46 
48165 Münster, Zum Kaiserbusch 1

 Ersatzteil-Verkauf 02 51/6 25 07 10 02 51/6 25 07 11

49084 Osnabrück, Pferdestraße 23

 Technikeranforderung

 Ersatzteil-Service

49377 Vechta * 0 44 41/38 90 
50825 Köln, Weinsbergstr. 190

 Ersatzteil-Verkauf 02 21/9 54 46 90 02 21/95 44 69 14

52068 Aachen, Auf der Hüls 197

 Technikeranforderung

 Ersatzteil-Service

53127 Bonn, Provinzialstraße 89

 Ersatzteil-Verkauf 02 28/53 13 26 02 28/53 13 00

54292 Trier, Paulinstr. 152

 Technikeranforderung

 Ersatzteil-Service

56068 Koblenz, Rheinstr. 17

 Technikeranforderung

 Ersatzteil-Service

57072 Siegen, Sandstr. 173

 Technikeranforderung

 Ersatzteil-Service

57648 Unnau * 0 26 61/37 72 
59302 Oelde * 0 25 20/ 463 
60326 Frankfurt/Main, Mainzer Landstr. 349

 Technikeranforderung

 Ersatzteil-Service

65462 Ginsheim-Gustavsburg, Darmstädter

Landstr. 47

 Technikeranforderung

 Ersatzteil-Service

*) Telefon nicht ganztägig besetzt

02 34/89 22 10
02 34/89 22 20

05 41/50 51 10
04 21/4 32 88 20

02 41/96 82 50
0 21 33/74 15

06 51/2 20 37
06 21/7 20 51 00

02 61/3 94 31
0 21 33/74 15

02 71/40 70 59
0 21 33/74 15

0 69/7 50 73 33
0 69/7 50 72 22

0 61 34/7 59 90
0 69/7 50 72 22

02 34/8 92 21 11
02 34/8 92 22 22

05 41/5 05 11 50
04 21/4 32 88 29

02 41/9 68 25 10
0 21 33/7 43 49

06 51/14 07 21
06 21/7 20 52 27

02 61/39 42 50
0 21 33/7 43 49

02 71/4 88 02 00
0 21 33/7 43 49

0 69/7 50 72 20
0 69/7 50 73 32

0 61 34/75 99 99
0 69/7 50 73 32

49

Kundendienststellen

PLZ Adresse Telefon Telefax

66121 Saarbrücken-St. Johann,

Mainzer Str. 176

 Technikeranforderung

 Ersatzteil-Service

67655 Kaiserslautern 06 31/1 30 85 06 21/1 04 48
68309 Mannheim-Käfertal,

Heppenheimer Str. 31-33

 Technikeranforderung

 Ersatzteil-Service

71034 Böblingen-Hulb, Dornierstr. 7

 Technikeranforderung

 Ersatzteil-Service

71522 Backnang * 0 71 91/6 23 35 
72213 Altensteig 0 74 53/22 99 
72411 Bodelshausen 0 74 71/7 24 77 
73527 Schwäbisch Gmünd 0 71 71/7 31 55 
74078 Heilbronn, Böllinger Str. 75

 Technikeranforderung

 Ersatzteil-Service

74564 Crailsheim 0 79 51/57 97 
76185 Karlsruhe-Mühlburg, Neureuterstr. 5-7

 Technikeranforderung

 Ersatzteil-Service

78713 Schramberg-Waldmössingen 0 74 02/70 00 
79108 Freiburg, Tullastr. 84

 Technikeranforderung

 Ersatzteil-Service

79540 Lörrach * 0 76 21/4 68 65 
79848 Bonndorf * 0 77 03/10 85 
80634 München-Neuhausen, Arnulfstr. 205

 Technikeranforderung

 Ersatzteil-Service

82319 Perchting 0 81 51/1 34 29 
82441 Ohlstadt 0 88 41/74 65 
83024 Rosenheim 0 89/1 30 54 52 0 89/1 30 54 22
83661 Lenggries-Wegscheid 0 80 42/88 38 
84028 Landshut 08 71/5 28 41 
84307 Eggenfelden 0 87 21/91 20 30 
*) Telefon nicht ganztägig besetzt

06 81/8 10 33 44
06 21/7 20 51 00

0 621/7 20 52 00
0 621/7 20 51 00

0 70 31/6 66 83 41
0 70 31/6 66 83 03

0 71 31/72 28 11
0 70 31/6 66 83 03

07 21/9 56 71 00
06 21/7 20 51 00

07 61/510 12 22-223
0 70 31/66 68-303

0 89/1 30 54 52
0 89/1 30 57 54

06 81/8 10 33 42
06 21/7 20 52 27

06 21/7 20 52 38
06 21/7 20 52 27

0 70 31/6 66 83 00
0 70 31/6 66 83 00

0 71 31/2 20 24
0 70 31/ 6 66 83 00

07 21/9 56 71 11
06 21/7 20 52 27

07 61/5 10 12 14
0 70 31/6 66 83 00

0 89/1 30 54 22
0 89/1 30 57 20

50

Kundendienststellen

PLZ Adresse Telefon Telefax

84347 Pfarrkirchen-Mooshof 0 85 61/84 13 
84427 Armstorf 0 80 81/13 88 
85055 Ingolstadt * 0 84 56/9 61 61 0 84 56/9 61 62
86167 Augsburg 08 21/7 90 31 00 08 21/7 90 31 13
86609 Donauwörth 09 06/43 37 
86865 Markt Wald 0 82 62/8 13 
87437 Kempten, Brodkorbweg 22

 Technikeranforderung

 Ersatzteil-Service

87527 Sonthofen * 0 83 21/52 71 
88213 Ravensburg, Henri-Dunant-Str. 6

 Technikeranforderung

 Ersatzteil-Service

89073 Ulm, Neue Str. 113-115

 Technikeranforderung

 Ersatzteil-Service

89343 Jettingen 0 82 25/31 32 
90429 Nürnberg, Muggenhofer Str. 135

 Technikeranforderung

 Ersatzteil-Service

91456 Diespeck 0 91 61/31 56 
91541 Rothenburg 0 98 61/83 51 
91583 Faulenberg 0 98 68/15 66 
91787 Weißenburg 0 91 41/7 07 90 
92224 Amberg 0 96 21/1 34 18 
92318 Neumarkt-Woffenbach 0 91 81/90 79 25 
92637 Weiden 09 61/3 63 43 
93059 Regensburg, Gewerbepark B 54

 Technikeranforderung

 Ersatzteil-Service

94032 Passau 08 51/5 81 78 
94315 Straubing 0 94 21/3 02 56 
94447 Plattling 0 99 31/22 98 
95032 Hof 0 92 81/56 05 0 92 81/56 07
95326 Kulmbach 0 92 21/43 55 
95448 Bayreuth 09 21/1 33 06 
96047 Bamberg 09 51/5 81 80 
*) Telefon nicht ganztägig besetzt

08 31/7 71 22
0 89/1 30 57 54

07 51/95 55
0 70 31/6 66 83 03

07 31/17 20
0 70 31/6 66 83 03

09 11/3 23 22 21
09 11/3 23 27 55

09 41/4 61 54 88
0 89/1 30 57 54

08 31/7 23 46
0 89/1 30 57 20

07 51/9 63 80
0 70 31/6 66 83 00

07 31/2 46 01
0 70 31/6 66 83 00

09 11/3 23 20 18
09 11/3 23 20 18

09 41/4 61 54 70
0 89/1 30 57 20

51

Kundendienststellen

PLZ Adresse Telefon Telefax

96215 Lichtenfels 0 95 71/35 28 
96317 Kronach 0 92 61/9 45 77 
96450 Coburg 0 95 61/9 54 68 
97078 Würzburg 09 31/2 10 43 09 31/2 10 45
97421 Schweinfurt 0 97 21/1 64 62 
97616 Bad Neustadt/Saale 0 97 71/9 78 14 
97688 Bad Kissingen 09 71/6 46 20 
98529 Suhl 0 36 81/30 04 91 0 36 81/30 04 91
99096 Erfurt, Arnstädter Str. 28

 Technikeranforderung

 Ersatzteil-Service

99444 Blankenhain 03 64 59/4 04 36 
*) Telefon nicht ganztägig besetzt

03 61/34 09 90
03 41/5 26 50 44

03 61/3 40 30 15
03 41/5 26 50 46

52

Kundendienststellen

Österreich

Adresse Bereich Telefon Telefax

Electrolux Hausgeräte G.m.b.H Service (01) 8 66 43-333
Zentrale Geschäftsstelle Wien

Herziggasse 9
1230 Wien

Werkskundendienst für die Marken AEG - Electrolux - Juno - Zanussi

Adresse Telefon Telefax

Hausgeräte Kundendienst Ges.m.b.H.
Winetzhammerstr. 8
4030 Linz

Hausgeräte Kundendienst Wörndl KEG
Gniglerstr. 18
5020 Salzburg

Hausgeräte Kundendienst B. E. P. Ges.m.b.H.
Amraser Str. 118
6020 Innsbruck

A. Hell - Hausgeräteservice
Asperngasse 2
8020 Graz

Elektroservice H. Schneider
Rosentalerstr. 189
9023 Klagenfurt

Ersatzteile (06 60) 31 18 32

(06 60) 31 18 45
(01) 8 66 43-315

(07 32) 38 30 31 (07 32) 38 30 31-23

(06 62) 64 27 70 (06 62) 64 27 70

(05 12) 39 21 53 (05 12) 39 21 53-29

(03 16) 57 26 15 (03 16) 57 26 15-30

(04 63) 2 99 93 (04 63) 2 99 94

(01) 8 66 43-300
(06 60) 31 18 46

53

Stichwortverzeichnis

STICHWORTVERZEICHNIS

B

Baumwolle . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Baumwollmischgewebe
Buntwäsche

. . . . . . . . . . . . . . 10, 14, 21, 22

. . . . . . . . . . . . . . . 14

E

Einweichen . . . . . . . . . . . . . . . . . . . . . . .11, 17

Einweichmittel
Energiesparen

. . . . . . . . . . . . . . . . . . . . .9, 18

. . . . . . . . . . . . . . . . . . . .10, 21

F

Feinwäsche . . . . . . . . . . . . . . . 10, 14, 21, 22

Flecken
Fleckensalz
Flüssigwaschmittel
Frostgefahr

. . . . . . . . . . . . . 8, 9, 12, 18, 21, 28

. . . . . . . . . . . . . . . . . . . . . . . . . . 18

. . . . . . . . . . . . . . . . . . . 18

. . . . . . . . . . . . . . . . . . . . . . .6, 29

G

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . .6, 25

Gardinen

. . . . . . . . . . . . . . . . . . . . 13, 14, 21

H

Handwäsche . . . . . . . . . . . . . . . . . . 11, 21, 22

K

Kochwäsche . . . . . . . . . . . . . . 10, 14, 21, 22

Kundendienst
Kurz

. . . . . . . . . . . . . . . . . . . . . . . . . . . .11, 21

. . . . . . . . . . . . . . . . . 24, 25, 55

L

Lauge

Laugenabkühlung
Laugenpumpe
Notentleerung

Leinen

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

. . . . . . . . . . . . . . .31, 32

. . . . . . . . . . . . . . . . . . .9, 30

. . . . . . . . . . . . . . . . . . . . . 29

M

Multidisplay . . . . . . . . . . . . . . . . . . 10, 19, 25

N

Notentriegelung . . . . . . . . . . . . . . . . . . . . . 31

O

ÖKO-Schleuse . . . . . . . . . . . . . . . . . . . .13, 30

P

Pflegeleicht . . . . . . . . . . . . . . 10, 14, 21, 22

Pflegemittel

flüssig
Programm abbrechen
Programmablauf-Anzeige

. . . . . . . . . . . . . . . 9, 15, 16, 18

. . . . . . . . . . . . . . . . . . . . . . . . . .9, 18

. . . . . . . . . . . . . . . . . 19

. . . . . . . . . . . . . 19

S

Schleudern . . . . . . . .10, 11, 16, 17, 19, 22

Seide

. . . . . . . . . . . . . . . . . . . . . . . . . . . 11, 14

Spülen +
Spülstop
Stärken

. . . . . . . . . . . . . . . . . . . . . . . . 31, 32

. . . . . . . . . . . . . . . . . . . . 10, 17, 20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

T

Tür öffnen . . . . . . . . . . . . . . . . 17, 20, 27, 31

Typschild

. . . . . . . . . . . . . . . . . . . . . .9, 39, 55

U

Überdosiert . . . . . . . . . . . . . . . . . . . . . . 10, 20

update

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

V

Vorwäsche . . . . . . . . . . . . . . . . 11, 17, 18, 21

Vorwaschmittel

. . . . . . . . . . . . . . . . . . . . . .18

W

Wäsche

durchschnittlich verschmutzte
einweichen
empfindliche
farbige
feinspülen
leicht verschmutzte
pflegeleichte

stärken
Waschmittel
Wasser

abpumpen

-enthärter

-härte
Weichspülen
Weichspüler
Wolle

handwaschbare

. . . . . . . . . . . . . . . . . . . . 18, 21

. . . . . . . . . . . . . . . 11, 13, 14

. . . . . . . . . . . . . . . . . . . . . . . . . . . .13

. . . . . . . . . . . . . . . . . . . . . 11, 22

. . . . . . . . . . . . . . 8, 11

. . . . . . . . . . . . . . . 10, 14, 21

. . . . . . . . . . . . . . . . . . . . .9, 11, 18

. . . . . . . . . . . . . . . 9, 15, 16, 18

. . . . . . . . . . . . . . . . . . . . . 11, 20

. . . . . . . . . . . . . . . . 8, 9, 15, 18

. . . . . . . . . . . . . . . . . . . . . . . . . 8, 15

. . . . . . . . . . . . . . . . . . . . . . . . .22

. . . . . . . . . . . . . . . . . . . .8, 9, 18

. . . . . . . . . . . . . . . . . . . . 11, 14, 21, 22

. . . . . . . . . . . . . . . . 11, 21

. . . . . . . . .8

Z

Zusätzlicher Spülgang . . . . . . . . . . . . . . . . .31

54

SERVICE

Im Kapitel Was tun, wenn  sind einige Störungen zusammengestellt,
die Sie selbst beheben können. Sehen Sie im Störungsfall zunächst dort
nach. Wenn Sie dort keine Hinweise finden, haben Sie zwei Möglich­keiten:

 Hat Ihr Waschautomat eine technische Störung?

Dann wenden Sie sich an Ihre Kundendienststelle. Die ist in Ihrer
Nähe und kann  wenn dies erforderlich ist  schnell zur Stelle sein.
(Adressen und Telefonnummern finden Sie im Abschnitt Kunden­dienststellen.)

 Haben Sie Fragen zu Bedienung und Gebrauch Ihres

Waschautomaten?
Dann wenden Sie sich an AEG DIRECT INFO SERVICES 0180555 45,
unsere telefonische Beratung. Dort bekommen Sie Tips zum Umgang
mit Ihrer Waschmaschine und zur Nutzung der zahlreichen Funktio-

nen.
Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die
Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist.
Mit unserer Checkliste können Sie wichtige Informationen vor dem
Telefonat zusammenstellen:

Notieren Sie die PNC-Nummer und
die S-Nummer. Beide finden Sie auf
dem Typschild an der Tür-Innenseite
Ihres Waschautomaten.

Service

......................................................

PNC

......................................................

S-No.
Halten Sie weiterhin möglichst genau fest:

 Wie äußert sich die Störung?
 Unter welchen Umständen tritt die Störung auf?
 Bringt das Multidisplay eine Fehlermeldung? (( und eine Zahl)?

Wann entstehen Ihnen auch während der Garantiezeit Kosten?

 wenn Sie die Störung mit Hilfe der Störungstabelle (siehe Abschnitt

Was tun, wenn ...) selbst hätten beseitigen können,
 wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich

sind, weil er vor seinem Besuch nicht alle wichtigen Informationen

erhalten hat und jetzt z.B. Ersatzteile holen muß. Diese Mehrfahrten

können Sie vermeiden, wenn Sie Ihren Telefonanruf in der oben

beschriebenen Weise gut vorbereiten.

55

AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg

http://www.aeg.hausgeraete.de

© Copyright by AEG

822 942 114  01 - 1198
