Kookplaat
Table de cuisson
Kochfeld
EHE3000X
Page 2
2 electrolux
Electrolux. Thinking of you.
Ga voor meer van onze ideeën naar www.electrolux.com
INHOUD
Veiligheidsinformatie 2
Montage 3
Beschrijving van het product 5
Bediening 6
Nuttige aanwijzingen en tips 6
VEILIGHEIDSINFORMATIE
Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst
deze handleiding aandachtig door, alvorens het apparaat te installeren. Bewaar deze instructies altijd bij het apparaat, zelfs wanneer u deze verplaatst of
verkoopt. Gebruikers moeten volledig
op de hoogte zijn van de bediening en
veiligheidsfuncties van het apparaat.
Algemene veiligheid
Waarschuwing! Mensen (met inbegrip
van kinderen) met beperkte
lichamelijke, zintuiglijke of verstandelijke
vermogens of gebrek aan ervaring en
kennis mogen dit apparaat niet
gebruiken. Zij moeten onder toezicht
staan of instructies krijgen over het
gebruik van dit apparaat van iemand
die verantwoordelijk is voor hun
veiligheid.
Het apparaat is niet bedoeld om bediend te worden door middel van een
externe timer of een apart afstandsbedieningsysteem.
Kinderbeveiliging
• Dit apparaat mag alleen worden gebruikt
door volwassenen. Kinderen moeten onder toezicht staan om ervoor te zorgen
dat ze niet met het apparaat spelen.
• Houd alle verpakkingsmaterialen uit de
buurt van kinderen. Gevaar voor verstikking of lichamelijk letsel.
• Houd kinderen tijdens en na het gebruik
uit de buurt van het apparaat, totdat het
apparaat afgekoeld is.
Onderhoud en reiniging 7
Problemen oplossen 7
Technische gegevens 8
Milieubescherming 8
Wijzigingen voorbehouden
Veiligheid tijdens het gebruik
• Verwijder al het verpakkingsmateriaal,
stickers en folie van het apparaat, voordat u het in gebruik neemt.
• Schakel de kookzones na ieder gebruik
uit.
• Gevaar voor brandwonden! Plaats geen
metalen bestek of deksels op de kookplaat, want deze kunnen erg heet worden.
Waarschuwing! Brandgevaar!
Oververhitte vetten en oliën kunnen
snel in brand vliegen.
Gebruik conform de voorschriften
• Laat het apparaat tijdens het gebruik niet
onbeheerd achter
• Controleer het apparaat altijd tijdens gebruik.
• Laat geen vloeistof in de gaten lopen bovenaan de kookplaat
• Gebruik de kookplaat niet zonder pannen.
• Dit apparaat is uitsluitend bedoeld voor
huishoudelijk gebruik! Gebruik het apparaat niet voor commerciële of industriële
doeleinden, of voor enig ander doel Zo
voorkomt u verwondingen of schade.
• Gebruiken alleen pannen met een bodemdiameter die geschikt is voor de afmeting van de plaat.
• Zet geen pannen op het bedieningspaneel
• Het apparaat mag niet worden gebruikt
als werkblad of aanrecht.
• Gebruik geen instabiele pannen om te
voorkomen dat ze kantelen en er ongelukken gebeuren.
Page 3
electrolux 3
• Plaats geen ontvlambare producten (of
items die vochtig zijn door ontvlambare
producten) en materialen, of voorwerpen
die kunnen smelten (bijv. plastic folie,
plastic, aluminium) op of bij het apparaat.
Risico op explosie of brand.
• Gebruik alleen de accessoires die zijn
meegeleverd met het apparaat.
• Pas op als u het apparaat aansluit in de
buurt van een stopcontact. Voorkom
contact tussen elektrische verbindingen
en het apparaat of heet kookgerei. Voorkom dat elektrische verbindingen verstrikt
raken.
Voorkomen van schade aan het
apparaat
• Laat geen zure vloeistoffen, zoals azijn,
citroensap of kalkverwijderingsmiddelen
op de kookplaat komen. Deze veroorzaken matte plekken
MONTAGE
Montage
Waarschuwing! Lees deze
gebruiksaanwijzing zorgvuldig door. Er
bestaat risico op letsel en beschadiging
van het apparaat.
• Controleer of het apparaat niet beschadigd is tijdens het transport Sluit geen
beschadigd apparaat aan. Neem indien
nodig contact op met de leverancier.
De installatie van het apparaat en de
•
aansluiting op het elektriciteitsnet
mogen uitsluitend worden uitgevoerd
door erkende vakmensen.
• Inbouwapparaten mogen alleen worden
gebruikt nadat zij ingebouwd zijn in geschikte inbouwunits of werkbladen die
aan de normen voldoen.
• Wijzig de specificaties van het product of
het product zelf niet. Er bestaat risico op
letsel en beschadiging van het apparaat.
• De wetten, voorschriften, richtlijnen en
normen die van kracht zijn in het land
waar het apparaat wordt gebruikt dienen
in acht genomen te worden (veiligheidsvoorschriften, correcte recycling overeenkomstig de voorschriften, veiligheidsvoorschriften met betrekking tot elektrische
installaties, enz.).
• Leg geen natte deksels op de kookzones
en laat hete pannen niet afkoelen op de
kookzones. Anders kan er condens en
roest ontstaan.
• Laat pannen niet droogkoken om schade
aan de pan en de kookplaat te voorkomen.
• Gebruik de vaste kookplaat niet met lege
pannen of zonder pannen erop.
• Leg nooit aluminiumfolie over welk deel
van het apparaat ook.
Verwijdering van het apparaat.
• Om lichamelijk letsel of schade te voorkomen
– Trek de stekker uit het stopcontact.
– Snijd het netsnoer door bij de aanslui-
ting met het apparaat en gooi het weg.
– Vraag bij uw gemeente na hoe u dit
apparaat kunt weggooien.
• Houd de minimumafstanden naar andere
apparaten en units in acht.
• Tijdens de installatie moet een antistootbescherming zijn aangebracht, bv. lades
mogen alleen worden aangebracht als er
onder het apparaat een beschermend
paneel aanwezig is.
• De uitgezaagde oppervlakken van het
werkblad moeten beschermd worden tegen vocht met een geschikte afdichting!
• Het juiste afdichtmiddel moet worden gebruikt om de opening tussen het apparaat en het werkblad af te dichten.
• Bescherm de onderkant van het apparaat tegen stoom en vocht, bv. van een
afwasautomaat of oven.
• Installeer het apparaat niet naast deuren
of onder ramen. Anders kan het hete
kookgerei van de kookplaat worden gestoten, als de deuren of ramen worden
geopend.
• Trek de stekker van het apparaat uit
het stopcontact voordat u reinigingsof onderhoudswerkzaamheden aan
het apparaat gaat uitvoeren.
Waarschuwing! Risico van
verwonding door elektrische stroom.
Volg de instructies voor de elektrische
aansluitingen nauwkeurig op
Page 4
4 electrolux
• De netaansluiting staat onder stroom
• Schakel de stroomtoevoer naar de netaansluiting uit.
• Garandeer de bescherming tegen aanraking door een vakkundige inbouw
• Loszittende en onvakkundig aangebrachte stekkerverbindingen kunnen oververhitting van de aansluiting veroorzaken.
• Laat de klemaansluitingen correct installeren door een gekwalificeerde elektricien
• Zorg ervoor dat het snoer niet wordt belast door trekken
• Gebruik de juiste voedingskabel en vervang de beschadigde voedingskabel voor
een juiste kabel. Neem contact op met
een klantenservice bij u in de buurt.
Het apparaat moet met een poolschakelaar
op een elektrisch circuit zijn aangesloten,
met een contactopening van minstens 3
mm, zodat het apparaat te allen tijde uitgeschakeld kan worden. U dient gebruik te
maken van de juiste isolatie-toestellen:
stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden
verwijderd), aardlekstrips en contacten.
De fabrikant is niet verantwoordelijk
voor letsel aan personen of huisdieren
of schade aan eigendom veroorzaakt
door het niet opvolgen van de volgende
vereisten.
Aansluiting op het elektriciteitsnet
• Aard het apparaat volgens de veiligheidsmaatregelen.
• Zorg ervoor dat het nominale voltage en
het type vermogen op het typeplaatje
overeenkomen met het voltage en het
vermogen van de stroomvoorziening in
uw woning.
• Dit apparaat wordt geleverd met een netsnoer. Dit moet zijn voorzien van een geschikte stekker, die geschikt is voor de
belasting die vermeld is op het identificatieplaatje. De stekker moet in een geschikt stopcontact worden gestoken.
• Alle elektrische onderdelen moeten worden geïnstalleerd of worden vervangen
door een technicus van de service-afdeling of door gekwalificeerd onderhoudspersoneel.
• Gebruik altijd een correct geïnstalleerd,
schokbestendig stopcontact.
• Zorg ervoor dat het netsnoer na installatie
bereikbaar is.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de
stekker.
• Het apparaat moet niet worden aangesloten op een verlengsnoer, een adapter
of een meervoudige aansluiting (brandgevaar). Controleer of de aarding conform
de normen en regelgeving is.
• De stroomkabel moet zo worden geplaatst dat er geen contact wordt gemaakt met een heet oppervlak.
• Sluit het apparaat op de netvoeding aan
met behulp van een voorziening waarmee
het apparaat kan worden losgekoppeld
van de alle polen van de netvoeding, met
een contactopening van minimaal 3 mm
breed, b.v. een automatische beschermende stroomonderbreker, aardlekschakelaars of een zekering.
• Geen enkel deel van de aansluitkabel
mag een temperatuur van 90°C bereiken.
De blauwe neutrale draad moet worden
aangesloten op de eindklem gemarkeerd
met "N". De bruine (of zwarte) fasedraad
(gemonteerd in het contact van de eindklem gemarkeerd met "L") moet altijd
worden aangesloten op de fase van het
voedingsnet.
Vervanging van het aansluitsnoer
Gebruik om de aansluitkabel te vervangen
alleen het type H05V2V2-F T90 of een gelijksoortig type. Zorg ervoor dat de doorsnede van het snoer geschikt is voor het
voltage en de bedrijfstemperatuur. De geel/
groene aardedraad moet ongeveer 2 cm
langer zijn dan de bruine (of zwarte) fasedraad.

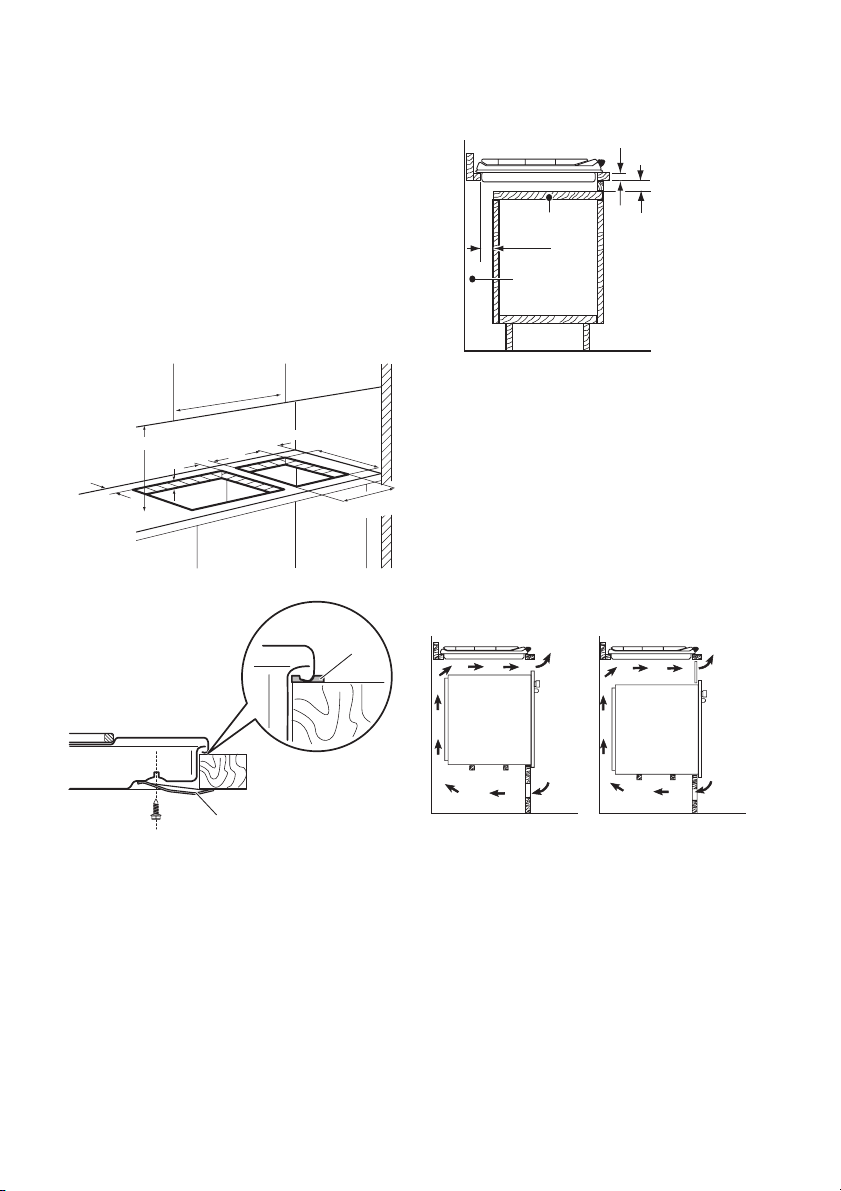

Montage
600 mm
min. 650 mm
55 mm
40-50 mm
30 mm
min. 100 mm
490 mm
270 mm
Page 5
A
B
A) afdichting voor verwijdering
B) meegeleverde steunen

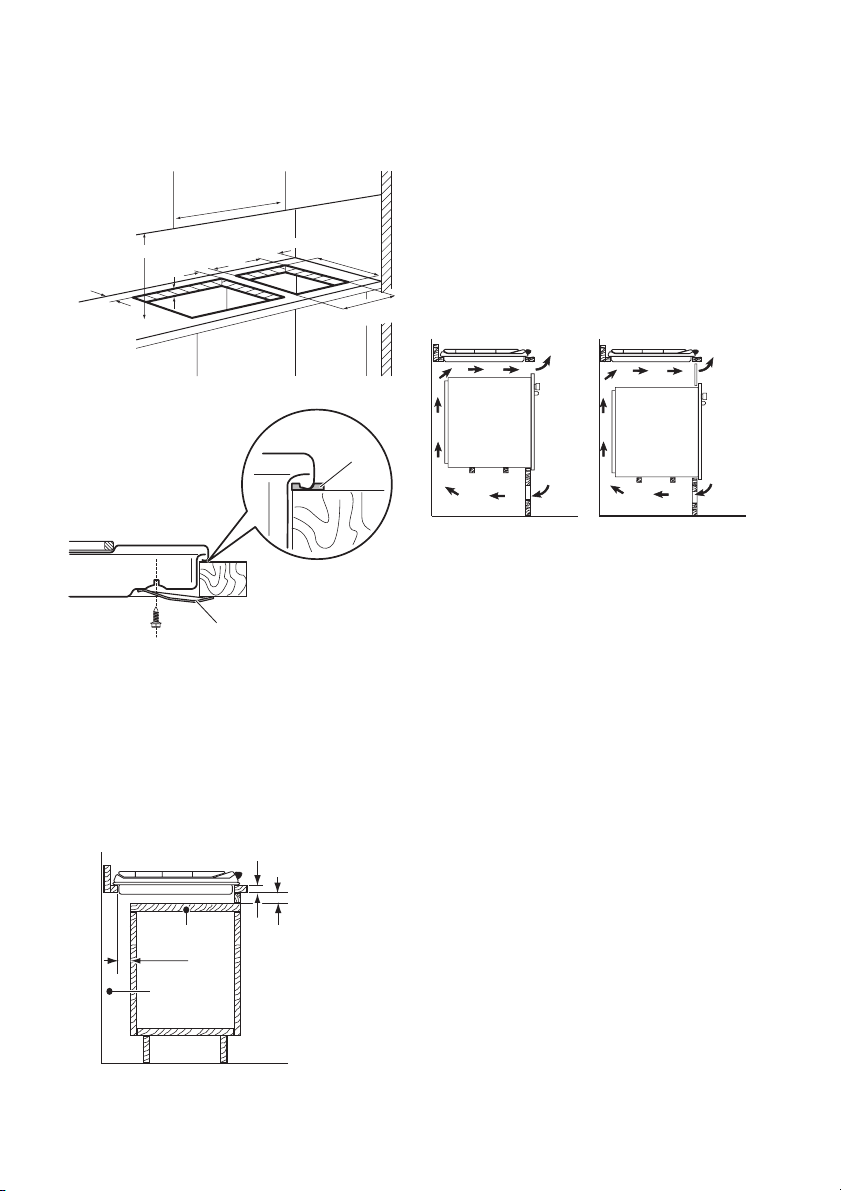

Mogelijkheden voor inbouw
Keukenmeubel met deur
Het paneel geïnstalleerd onder de kookplaat moet eenvoudig te verwijderen zijn en
eenvoudig toegang bieden indien technische hulp nodig is.
30 mm
a
60 mm
min 20 mm
(max 150 mm)
electrolux 5
a) Verwijderbaar paneel
b) Ruimte voor aansluitingen
Keukenmeubel met oven
De afmetingen van de uitsparing voor de
kookplaat moeten overeenkomen met de
aanwijzing en het keukenmeubel moet
voorzien zijn van ventilatiegaten om een
continue luchttoevoer te kunnen garanderen. De elektrische aansluitingen van de
kookplaat en de oven moeten afzonderlijk
geïnstalleerd worden, om veiligheidsredenen en om een gemakkelijke verwijdering
van de oven uit het meubel mogelijk te maken.
2
50 cm
360 cm
2
120 cm
180 cm
FABRIKANT:
ELECTROLUX ITALIA S.p.A.
C.so Lino Zanussi, 30
33080 PORCIA (PN) - ITALIA
2
2
b

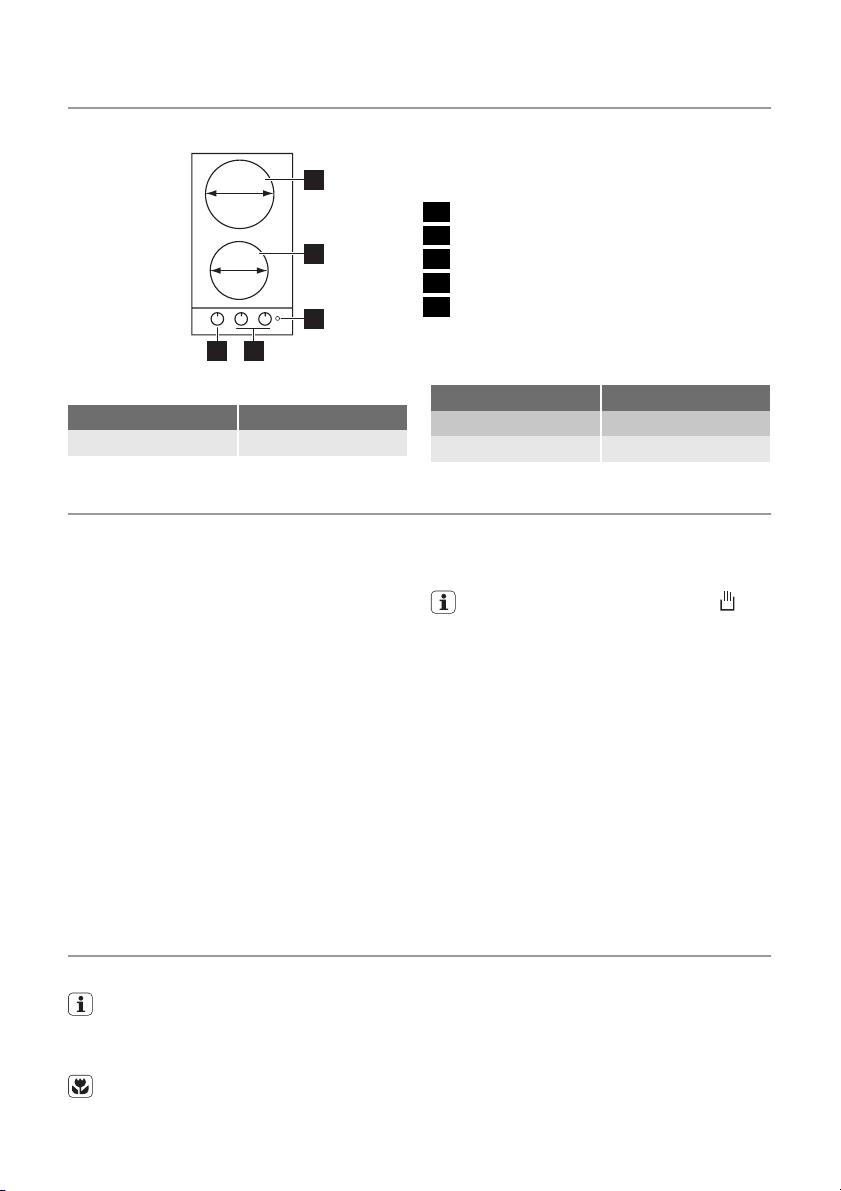

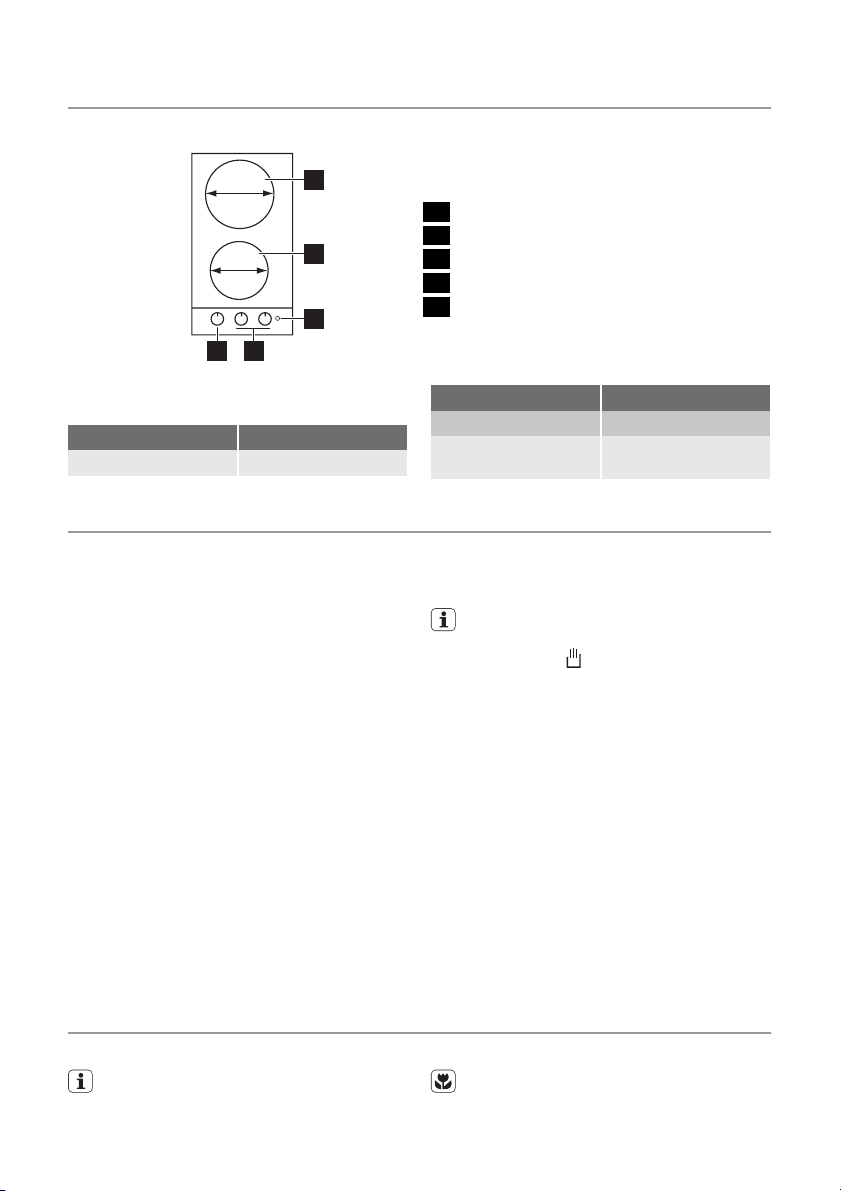

BESCHRIJVING VAN HET PRODUCT
Indeling kookplaat
180 mm
145 mm
45
1
1 Achterste kookzone 1500 W
2 Voorste kookzone 1500 W
2
3 Stroomindicatielampje
4 Bedieningsknoppen
3
5 Kookwekker
Page 6
6 electrolux
Bedieningsknoppen elektrische
kookzones
Symbool Functie
0 uit-stand
BEDIENING
Om de temperatuur in te schakelen en de
instelling te verhogen de knop linksom
draaien. Draai de knop naar rechts om de
kookstand te verlagen. Draai de knop naar
0 om het apparaat uit te schakelen.
Het controlelampje gaat branden als een of
beide kookzones wordt ingeschakeld, en
blijft branden tot de kookzones worden uitgeschakeld.
Kookwekkerprogramma
Hiermee stelt u de uitschakeltijd van de
kookplaat in.
1. Stel de kookstand in op de benodigde
positie.
2. Draai de knop voor de wekker (zie
"Productbeschrijving") zover als mogelijk. Draai de knop vervolgens terug en
stel hem in op de benodigde tijdsduur.
NUTTIGE AANWIJZINGEN EN TIPS
Pannen
• De bodem van de pan moet zo dik
en vlak mogelijk zijn.
Energie besparen
• Doe indien mogelijk altijd een deksel
op de pan.
• Zet de pan op de vaste kookplaat
voordat u deze inschakelt.
• Schakel voor het einde van de berei-
dingstijd de vaste kookplaat uit, om
gebruik te maken van de restwarmte.
• Voor goede resultaten moet de bo-
dem van de pannen dezelfde afmeting hebben als de vaste kookplaat
(of iets groter zijn). Gebruik geen kleinere pannen.
Voorbeelden van kooktoepassingen
Warmte
instel-
ling:
1 Warm te houden
Gebruik om:
Symbool Functie
1 minimale warmte
6 maximale warmte
3. Nadat de tijdsduur is verlopen, klinkt
het geluid enige tijd en het apparaat
wordt uitgeschakeld.
Om het apparaat op de handmatige
bediening in te stellen, draait u de knop
voor de wekker naar
.
Voor het eerste gebruik
Plaats pannen met water op elke kookzone,
stel de maximale stand in en laat het apparaat 10 minuten werken. Dit is om restanten
van het apparaat te verbranden. Laat hierna
het apparaat 20 minuten werken in de laagste stand. Tijdens deze periode kan er een
nare geur en rook optreden. Dit is normaal.
Zorg dat er voldoende luchtcirculatie is.
Warmte
instel-
ling:
2 Zachtjes sudderen
3 Sudderen
4 Frituren / gratineren
5 Aan de kook brengen
6 Aan de kook brengen / snel fritu-
Gebruik om:
ren / heet frituren
Informatie over acrylamides
Belangrijk! Volgens recente
wetenschappelijke informatie kan het
intensief bruinen van levensmiddelen (met
name in producten die zetmeel bevatten),
een gezondheidsrisico vormen tengevolge
van acrylamides. Om die reden adviseren
wij levensmiddelen zoveel mogelijk bij lage
temperaturen gaar te laten worden en de
gerechten niet te veel te bruinen.
Page 7
ONDERHOUD EN REINIGING
Reinig het apparaat na elk gebruik.
Gebruik altijd kookgerei met een schone
bodem.
Waarschuwing! Trek voordat u de
kookplaat gaat schoonmaken altijd
eerst de stekker uit het stopcontact en
laat de kookplaat afkoelen
De kookplaat kan het beste worden
schoongemaakt als hij nog warm is;
etensresten kunnen gemakkelijker verwijderd worden als ze nog warm zijn
Waarschuwing! Scherpe voorwerpen
en schurende reinigingsmiddelen
beschadigen het apparaat.
Het reinigen van het apparaat met een
stoomstraal- of hogedrukreiniger is om
veiligheidsredenen verboden.
Het roestvrij staal kan beschadigen als het
te heet wordt. Daarom moet u ook niet koken met grillstenen, aardewerk potten of
pannen van gietijzer. Gebruik geen aluminium folie om schade aan het oppervlak te
voorkomen.
Onderdelen van roestvrij staal afwassen
met water en vervolgens afdrogen met een
zachte doek.
electrolux 7
Krassen of donkere vlekken hebben
geen invloed op de werking van het apparaat.
Verwijderen van vuil:
1. Gebruik fijn schuurpoeder of een
schuursponsje om het vuil te verwijderen.
2. Reinig het apparaat met een vochtige
doek en een beetje afwasmiddel.
3. Verwarm de kookplaat op een lage
temperatuur en laat deze opdrogen.
4. Om de kookplaten te onderhouden
kunt u af en toe een beetje naaimachineolie aanbrengen en dit afvegen met
absorberend papier.
Belangrijk! Gebruik voor de roestvrijstalen
randen van de kookplaat een speciaal
reinigingsmiddel voor roestvrij staal.
De roestvrijstalen rand van de plaat kan
iets verkleuren als gevolg van thermische belasting.
PROBLEMEN OPLOSSEN
Probleem Mogelijke oorzaak en oplossing
Het apparaat werkt helemaal
niet.
De kookzone wordt niet warm. • Controleer of het apparaat goed is aangesloten en de elektri-
De werking van de kookplaat is
niet naar tevredenheid.
Als er een storing optreedt, probeer dan
eerst zelf een oplossing voor het probleem
te vinden. Als u niet zelf het probleem kunt
• Controleer de zekering van de stroomvoorziening in de stoppenkast van het huis. Neem contact op met een bevoegde
elektricien, als de zekering steeds doorbrandt.
sche voeding is ingeschakeld.
• Zorg ervoor dat u de bedieningsknop goed draait.
• Controleer de zekering van de stroomvoorziening in de stoppenkast van het huis. Neem contact op met een bevoegde
elektricien, als de zekering steeds doorbrandt.
• Zorg ervoor dat de kookplaat schoon en droog is.
• Zorg ervoor dat de kookpan de juiste maat heeft voor de kookplaat.
• Zorg ervoor dat de kookpan een vlakke bodem heeft.
• Zorg ervoor dat de warmte-instelling correct is voor de soort
bereiding.
verhelpen, neem dan contact op met uw
verkoper of de serviceafdeling.
Page 8
8 electrolux
Als u het apparaat verkeerd heeft gebruikt, of als de installatie niet is uitgevoerd door een erkende monteur, dan
is het bezoek van de klantenservicemonteur of van uw leverancier mogelijk
niet gratis, zelfs niet in de garantieperiode.
1 2 3
MOD.
PROD.NO.
SER.NO
DATA
MOD.
PROD.NO.
SER.NO
DATA
MODELMODEL
03 IT
MADE IN ITALY

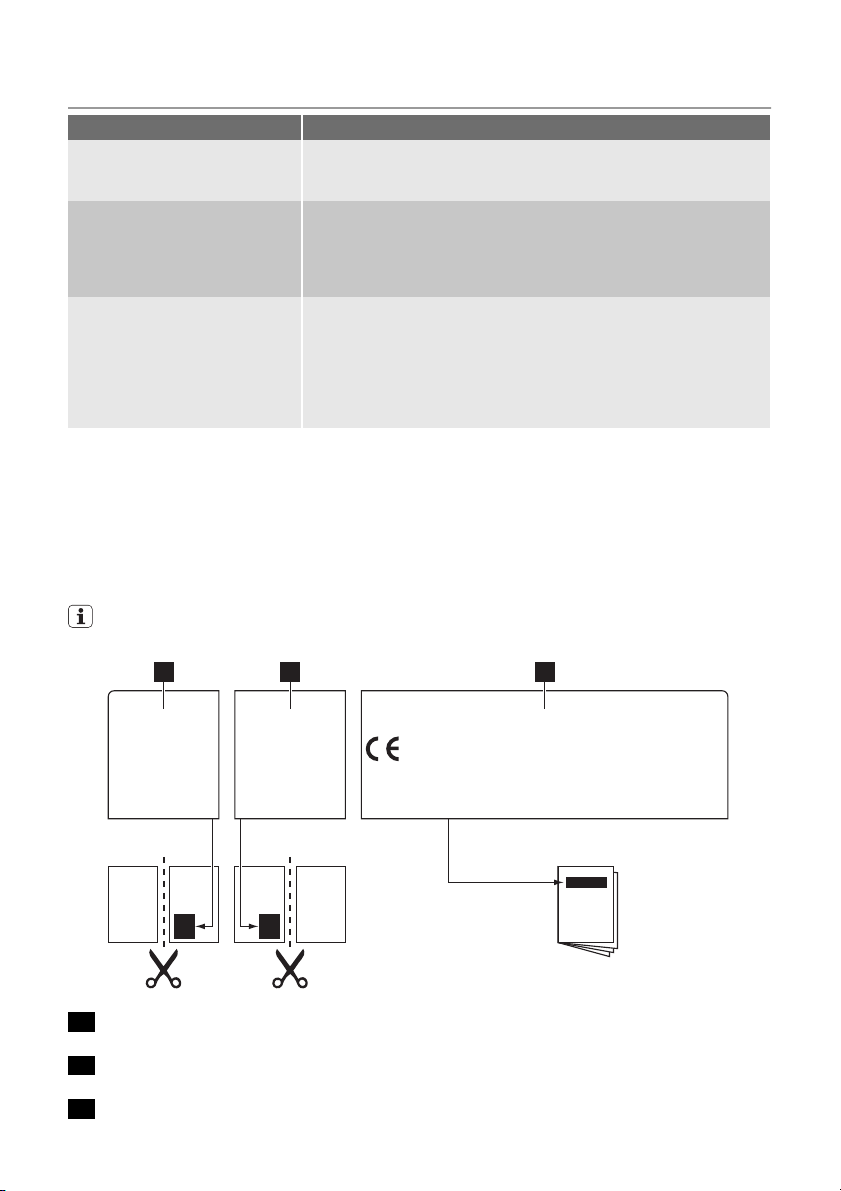

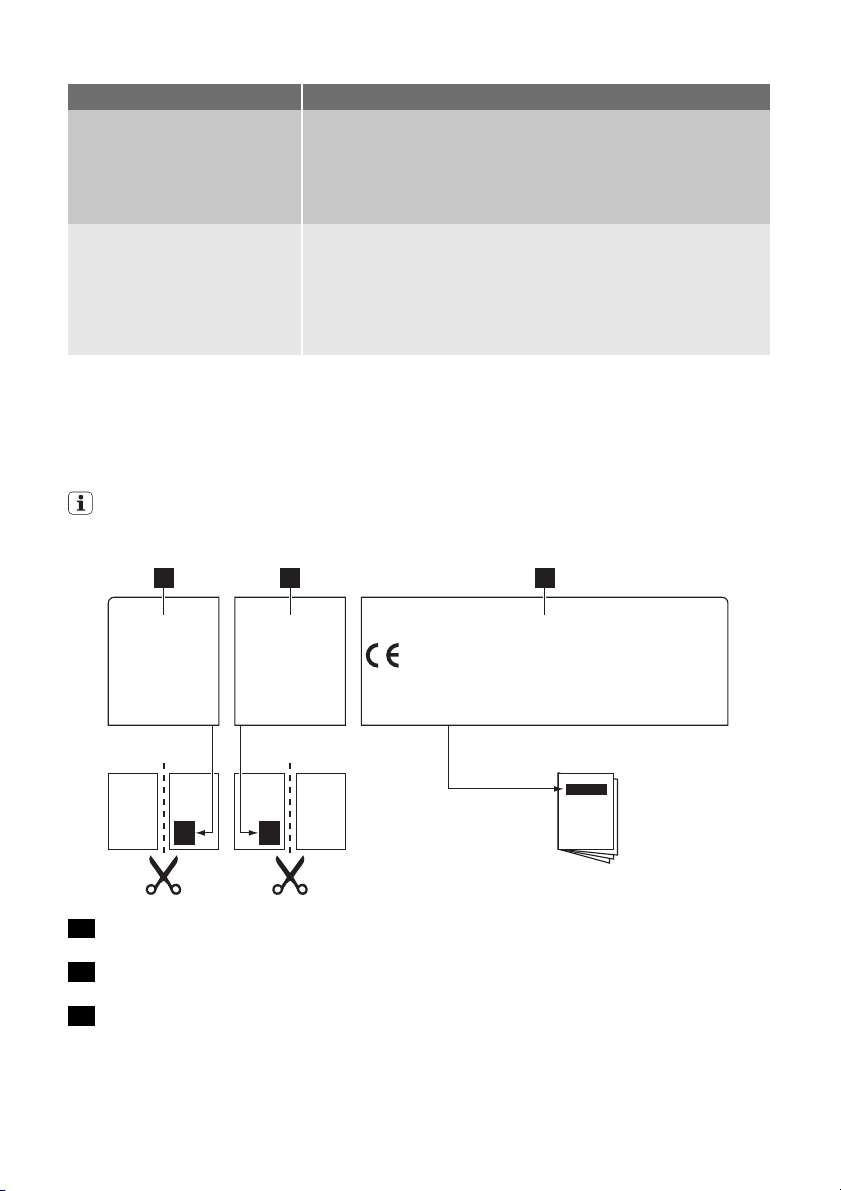

1 Plak de sticker op de garantiekaart en
verstuur dit deel.
2 Plak de sticker op de garantiekaart en
bewaar dit deel.
3 Plak de sticker op het instructieboekje.
Deze gegevens zijn nodig om u snel en
juist te helpen. Deze gegevens vindt u
op het typeplaatje.
• Modelbeschrijving ............
Labels meegeleverd in de zak met
accessoires
Bevestig de stickers zoals hieronder weergegeven:
0049
MOD.
PROD.NO.
SER.NO.
TYPE
230V-50Hz
IP20
• Productnummer (PNC) .............
• Serienummer (S.N.)..............
Gebruik alleen originele reserveonderdelen.
Deze zijn verkrijgbaar bij onze klantenservice en erkende winkels met reserveonderdelen.
TECHNISCHE GEGEVENS
Afmetingen kookplaat
Breedte: 290 mm
Lengte: 510 mm
Inbouwafmetingen kookplaat
Breedte: 270 mm
Lengte: 490 mm
Vermogen kookplaten
Achterste kookzone
180 mm
1.5 kW
MILIEUBESCHERMING
Het symbool op het product of op de
verpakking wijst erop dat dit product niet
Voorste kookzone
145 mm
Totaal vermogen 3.0 kW
Elektrische voeding 230 V ~ 50 Hz
1.5 kW
als huishoudafval mag worden behandeld,
maar moet worden afgegeven bij een
Page 9
electrolux 9
verzamelpunt waar elektrische en
elektronische apparatuur wordt gerecycled.
Als u ervoor zorgt dat dit product op de
juiste manier wordt verwijderd, voorkomt u
mogelijke negatieve gevolgen voor mens en
milieu die zich zouden kunnen voordoen in
geval van verkeerde afvalverwerking. Voor
gedetailleerdere informatie over het
recyclen van dit product, kunt u contact
opnemen met de gemeente, de
gemeentereiniging of de winkel waar u het
product hebt gekocht.
Verpakkingsmateriaal
De verpakkingsmaterialen zijn milieuvriendelijk en herbruikbaar. De kunststof onderdelen zijn gemarkeerd, bijv.:
>PE<,>PS<, etc. Gooi het verpakkingsmateriaal weg in de juiste afvalcontainer bij uw plaatselijke afvalverwerkingsdienst.
Page 10
10 electrolux
Electrolux. Thinking of you.
Partagez notre imagination sur www.electrolux.com
SOMMAIRE
Consignes de sécurité 10
Installation 11
Description de l'appareil 14
Fonctionnement 14
Conseils utiles 14
CONSIGNES DE SÉCURITÉ
Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant l'installation et
l'utilisation. Conservez ces instructions
à proximité de l'appareil. Les utilisateurs doivent connaître parfaitement le
fonctionnement et les fonctions de sécurité de l'appareil.
Avertissements importants
Avertissement Cet appareil n'est pas
conçu pour être utilisé par des
personnes (y compris des enfants) dont
les facultés physiques, sensorielles ou
mentales sont réduites, ou qui
manquent d'expérience et de
connaissances, à moins qu'une
personne responsable de leur sécurité
ne les supervise ou leur donne des
instructions sur la manière de l'utiliser.
Cet appareil ne doit pas être utilisé
avec une minuterie extérieure ou un
système de commande à distance indépendant.
Sécurité enfants
• Cet appareil ne doit être utilisé que par
des adultes Surveillez les enfants, pour
vous assurer qu'ils ne jouent pas avec
cet appareil.
• Ne laissez aucun emballage à la portée
des enfants. Ils risquent en effet de
s'étouffer ou de se blesser.
• Ne laissez pas les enfants s'approcher
de l'appareil pendant ou après son utilisation, et cela jusqu'à ce qu'il soit froid.
Entretien et nettoyage 15
En cas d'anomalie de fonctionnement 16
Caractéristiques techniques 17
En matière de protection de
l'environnement 17
Sous réserve de modifications
Utilisation
• Retirez tous les emballages, les étiquettes et les films protecteurs de l'appareil
(sauf la plaque signalétique) avant de
l'utiliser pour la première fois.
• Mettez les zones de cuisson à l'arrêt
après chaque utilisation.
• Risque de brûlures ! Ne posez aucun objet contenant du métal, comme les couverts et couvercles de récipients sur la table de cuisson. Ils risqueraient de
s'échauffer.
Avertissement Danger d'incendie !
Surveillez attentivement la cuisson lors
de friture dans l'huile ou la graisse : les
graisses surchauffées s'enflamment
facilement.
Utilisation correcte
• Ne laissez pas l'appareil sans surveillance
pendant son utilisation
• Surveillez toujours l'appareil pendant son
fonctionnement.
• Evitez tout écoulement dans les orifices
de la table de cuisson.
• N'utilisez jamais la table de cuisson sans
récipients de cuisson dessus.
• Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des
fins commerciales ou industrielles ou
pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi
des risques d'accidents matériels et corporels
• Utilisez uniquement des récipients dont le
diamètre du fond correspond aux diamètres indiqués pour chaque zone de cuisson.
Page 11
electrolux 11
• Les récipients ne doivent pas entrer en
contact avec les commandes.
• N'utilisez pas l'appareil comme plan de
travail ou support.
• N'utilisez pas de récipients de cuisson
instables ou déformés : ils peuvent se
renverser et provoquer un accident.
• Ne placez jamais, dans, sur ou à proximité de l'appareil, des produits inflammables ou des éléments imprégnés de produits inflammables et/ou des objets susceptibles de fondre (en plastique ou en
aluminium). Risque d'explosion ou d'incendie.
• N'utilisez que les accessoires fournis
avec l'appareil.
• Attention lorsque vous branchez un (des)
appareil(s) électrique(s) à proximité de votre table de cuisson, Veillez à ce que le(s)
câble(s) d'alimentation de cet(ces) appareil(s) électrique(s) ne soit(soient) pas en
contact avec la surface chaude de la table ou ses récipients Ne permettez pas
que les connexions soient enchevêtrées.
Comment éviter d'endommager
l'appareil
• Éliminez immédiatement les liquides acides, tels que vinaigre et jus de citron, ou
les produits anti-tartre qui se sont dépo-
sés sur la table de cuisson, car ils sont
susceptibles de la ternir.
• Ne déposez pas de couvercles humides
sur les plaques de cuisson et ne laissez
pas les casseroles chaudes refroidir sur
les plaques. De la condensation pourrait
se former et engendrer la formation de
rouille.
• Ne faites pas "brûler" les récipients et ne
laissez pas le contenu s'évaporer en totalité. Cela peut entraîner des dégats permanents des récipients et de la table de
cuisson.
• Ne placez pas de plats de cuisson vides
sur la table de cuisson et ne mettez pas
cette dernière en fonctionnement sans
récipient.
• Ne recouvrez aucune partie de l'appareil
de feuilles d'aluminium.
Mise au rebut de l'appareil
• Pour éviter tout dommage corporel ou
matériel.
– Débranchez l'appareil électriquement.
– Coupez le câble d'alimentation au ras
de l'appareil et mettez-le au rebut.
– Informez-vous auprès des services de
votre commune des endroits autorisés
pour la mise au rebut de l'appareil.
INSTALLATION
Installation
Avertissement Lisez attentivement les
instructions et respectez-les. Vous
risqueriez d'endommager l'appareil.
• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branchez
jamais un appareil endommagé. Si celuici est endommagé, contactez votre magasin vendeur.
L'installation et le raccordement de
•
l'appareil à l'alimentation électrique
doivent uniquement être effectués
par un professionnel qualifié.
• N'utilisez les appareils encastrables
qu'après les avoir installés dans des
meubles d'encastrement appropriés et
qui répondent aux normes en vigueur.
• Ne modifiez pas et ne changez pas les
spécifications de cet appareil. Vous risqueriez d'endommager l'appareil.
• Respectez entièrement les lois, ordonnances, directives et normes en vigueur
dans le pays où vous utiliserez l'appareil
(réglementations relatives à la sécurité, au
recyclage, règles de sécurité des appareils électriques, etc.).
• Laissez toujours des distances minimales
entre les autres appareils ou organes.
• Installez une protection contre les chocs,
par exemple, n'installez des tiroirs que si
un panneau de protection se trouve directement sous l'appareil.
• Protégez l'appareil de l'humidité en plaçant un joint d'étanchéité dans les rainures du plan de travail.
Page 12
12 electrolux
• Scellez l'appareil à la table de travail sans
ne laisser aucun espace, en utilisant un
bon matériau d'étanchéité.
• Protégez le bas de l'appareil de la vapeur
et de l'humidité, provenant par exemple
d"un lave-vaisselle ou d'un four.
• N'installez pas l'appareil près d'une porte
ou sous une fenêtre. Les récipients de
cuisson chauds présents sur la table de
cuisson pourraient se renverser à l'ouverture de celles-ci.
Avant tout nettoyage ou intervention
•
technique, assurez-vous que l'appareil soit débranché électriquement et
complètement refroidi.
Avertissement Risque de dommages
dus au courant électrique. Respectez
soigneusement les instructions pour le
raccordement électrique.
• La borne d'alimentation est sous tension.
• Mettez la borne d'alimentation hors tension.
• Assurez une protection contre les contacts électriques par une installation conforme.
• Des connexions desserrées ou incorrectes peuvent être à l’origine d’une surchauffe des bornes.
• Le raccordement électrique ne doit être
effectué que par un électricien qualifié.
• Le câble ne doit pas être tendu.
• Utilisez le câble d'alimentation approprié
et remplacez-le par un câble approprié
s'il est endommagé. Contactez votre service après vente pour le remplacement
du câble d'alimentation.
L'appareil doit disposer d'une installation
électrique vous permettant de le débrancher de l'alimentation principale à tous les
pôles, avec une largeur d'ouverture de contact d'au moins 3 mm : des disjoncteurs,
des fusibles (les fusibles à visser doivent
être retirés du support), des disjoncteurs
différentiels et des contacteurs.
La responsabilité du fabricant ne peut
être mise en cause pour tout préjudice
corporel affectant des personnes ou
des animaux ou tout préjudice matériel
dû au non-respect de ces conditions.
Branchement électrique
• L'appareil doit être relié à la terre en respectant bien les précautions de sécurité.
• Vérifiez que la tension nominale et le type
d'alimentation figurant sur la plaque signalétique correspondent aux valeurs
d'alimentation locales.
• Cet appareil est alimenté à l'aide d'un câble principal. Une fiche appropriée doit
être adaptée au cordon d'alimentation
(reportez-vous à la charge électrique spécifiée sur la plaque signalétique). La fiche
doit être insérée dans une prise murale
appropriée.
• Pour toute intervention sur votre appareil,
faites appel au service après-vente de
votre magasin vendeur.
• Utilisez toujours une prise antichoc correctement installée.
• Assurez-vous que la prise principale est
accessible après installation.
• Ne tirez jamais sur le câble d'alimentation
électrique pour débrancher l'appareil. Tirez toujours sur la prise de courant.
• L'appareil ne doit pas être raccordé à
l'aide d'un prolongateur, d'un raccordement multiple ou d'une prise multiple (risque d'incendie). Vérifiez que la prise de
terre est conforme aux règlements en vigueur.
• Le câble d'alimentation doit être placé de
manière à ce qu'il n'entre pas en contact
avec une surface chaude.
• Raccordez l'appareil au secteur à l'aide
d'un système permettant le débranchement de l'appareil à tous les pôles, avec
une largeur d'ouverture de contact d'au
moins 3 mm., par exemple, un disjoncteur automatique de protection, des déclencheurs de perte à la terre ou un fusible.
• Aucune partie du cordon d'alimentation
ne doit afficher une température supérieure à 90 °C. Le câble neutre bleu doit
être raccordé à la borne « N » de la plaque à bornes. Le câble de phase marron
(ou noir) (partant de la borne « L » de la
plaque à bornes doit toujours être relié à
la phase sous tension.
Remplacement du câble d'alimentation
Ne remplacez le câble de raccordement
qu'avec un câble de type H05V2V2-F T90.
Assurez-vous que la section du câble convient à la tension et à la température de
fonctionnement. Le câble de terre jaune/
Page 13
electrolux 13
vert doit être plus long d'environ 2 cm que
le câble de phase marron (ou noir).
Montage
600 mm
min. 650 mm
55 mm
40-50 mm
30 mm
min. 100 mm
490 mm
270 mm
A
B
A) joint à retirer
B) équerres fournies
Possibilités d'insertion
Élément de cuisine avec porte
Le panneau installé sous la table de cuisson
doit être facilement amovible et facile d'accès au cas où une intervention technique
serait nécessaire.
a) Panneau amovible
b) Espace pour les branchements
Au-dessus d'un four
Les dimensions de la niche d'encastrement
doivent être conformes aux indications et
l'élément de cuisine doit être équipé d'aérations pour assurer un apport d'air continu.
Les raccordements électriques de la table
de cuisson et du four doivent être installés
séparément pour des raisons de sécurité et
pour permettre un retrait facile du four de
l'ensemble.
2
50 cm
360 cm
2
120 cm
180 cm
2
FABRICANT :
ELECTROLUX ITALIA S.p.A.
C.so Lino Zanussi, 30
33080 PORCIA (PN) - ITALIE
2
60 mm
b
30 mm
a
min 20 mm
(max 150 mm)
Page 14
14 electrolux
DESCRIPTION DE L'APPAREIL
Agencement de la surface de cuisson
180 mm
145 mm
45
1
2
3
Manettes de commande des zones de
cuisson électriques
Symbole Fonction
0 position arrêt
FONCTIONNEMENT
Pour mettre en fonctionnement la zone de
cuisson et augmenter le niveau de cuisson,
tournez la manette dans le sens des aiguilles d'une montre. Pour diminuer la température, tournez la manette dans le sens des
aiguilles d'une montre. Pour mettre à l'arrêt
la zone de cuisson, positionnez la manette
sur 0.
Le voyant de fonctionnement s'allume dès
l'activation de l'une des zones de cuisson,
et reste allumé jusqu'à ce que les zones de
cuisson soient mises à l'arrêt.
Programmateur du minuteur
Utilisez-le pour régler l'heure de fin de cuisson pour une table de cuisson.
1. Réglez le niveau de cuisson sur la position nécessaire.
2. Tournez la manette du minuteur (reportez-vous au chapitre « Description de
l'appareil ») sur la position maximum.
Ensuite, tournez-la sur la durée nécessaire.
1 Zone de cuisson arrière 1500 W
2 Zone de cuisson avant 1500 W
3 Voyant de fonctionnement
4 Manettes de commande
5 Minuteur
Symbole Fonction
1 température minimum
6
température maxi-
mum
3. Une fois cette durée écoulée, un signal
sonore retentit et l'appareil se désactive.
Pour mettre l'appareil en fonctionnement manuel, tournez la manette du
minuteur sur
.
Avant la première utilisation
Placez un récipient de cuisson contenant
de l'eau sur chaque zone de cuisson, réglez sur la position maximum et laissez l'appareil fonctionner pendant 10 minutes. Ceci
afin de d'éliminer les résidus dans l'appareil. Ensuite, faites fonctionner l'appareil sur
la position minimum pendant 20 minutes.
Pendant cette période, il se peut qu'une
odeur et de la fumée apparaissent. Ce phénomène est normal. Vérifiez que la ventilation environnante est suffisante.
CONSEILS UTILES
Récipient de cuisson
• Le fond du récipient de cuisson doit
être lisse, propre et sec, aussi plat et
épais que possible avant chaque utilisation.
Économie d'énergie
• Si possible, couvrez toujours les récipients de cuisson avec un couvercle
pendant la cuisson.
Page 15
electrolux 15
• Déposez toujours le récipient sur la
zone de cuisson avant de mettre
celle-ci en fonctionnement.
• Mettez à l'arrêt les zones de cuisson
avant la fin du temps de cuisson
pour utiliser la chaleur résiduelle.
• Pour obtenir des résultats satisfaisants, le fond des casseroles doit
être du même diamètre (ou légèrement plus grand) que celui des plaques de cuisson. N'utilisez pas des
casseroles plus petites.
Exemples de cuisson
Niveau
de ré-
glage
:
1 Maintien au chaud
Utilisation :
ENTRETIEN ET NETTOYAGE
Nettoyez l'appareil après chaque utilisation.
Utilisez toujours des récipients de cuisson
dont le fond est propre et sec, lisse et plat.
Avertissement Avant toute opération
d'entretien ou de nettoyage, vous
devez impérativement débrancher
électriquement la table de cuisson.
Il est préférable de nettoyer la table de
cuisson lorsqu'elle est encore chaude.
Éliminer les taches incrustées est en effet plus facile lorsque les zones sont
encore chaudes que lorsqu'elles sont
froides.
Avertissement Les objets tranchants
et les produits de nettoyage agressifs
ou abrasifs endommagent l'appareil.
Par mesure de sécurité, il est interdit
de nettoyer la table de cuisson avec un
appareil à jet de vapeur ou à haute
pression.
L'acier inoxydable peut ternir s'il est trop
chauffé. Gardez à l'esprit que vous ne devez pas cuisiner avec des plats en terre cuite ou en fonte. N'utilisez pas de papier aluminium pour ne pas endommager la partie
supérieure durant le fonctionnement.
Niveau
de ré-
glage
:
2 Faire mijoter doucement
3 Faire mijoter
4 Faire frire / gratiner
5 Porte à ébullition
6 Bouillir / Saisir / Frire
Utilisation :
Lavez les éléments en acier inoxydable à
l'eau, puis séchez-les à l'aide d'un chiffon
doux.
Les égratignures ou les taches sombres n'ont aucune influence sur le fonctionnement de l'appareil.
Nettoyage des salissures :
1. Utilisez une poudre fine à récurer ou un
tampon à récurer pour enlever les salissures.
2. Nettoyez l'appareil à l'aide d'un chiffon
humide légèrement imbibé de détergent.
3. Allumez la plaque à faible température
et laissez sécher.
4. Afin de maintenir les plaques de cuisson en bon état, frottez-les de temps à
autre avec un peu d'huile pour machine
à coudre, puis nettoyez avec un papier
absorbant.
Important Pour les bords en inox de la
table de cuisson, utilisez un produit de
nettoyage pour acier inoxydable.
Le bord en inox de la zone de cuisson
peut être légèrement décoloré en raison de la charge thermique.
Page 16
16 electrolux
EN CAS D'ANOMALIE DE FONCTIONNEMENT
Problème Cause possible et solution
L'appareil ne fonctionne pas du
tout.
La zone de cuisson ne chauffe
pas.
L'efficacité de la table de cuisson n'est pas satisfaisante.
Certaines anomalies de fonctionnement
peuvent dépendre d'opérations d'entretien
non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans
le tableau, sans faire appel à un service
après-vente. Si l'anomalie persiste, contactez votre magasin vendeur ou votre service
après-vente.
Si un problème résulte d'une mauvaise
utilisation ou si l'installation de l'appareil
• Vérifiez le fusible du système électrique de l'habitation dans la
boîte à fusibles. Si les fusibles grillent de manière répétée, faites
appel à un électricien agréé.
• Vérifiez si l'appareil est bien branché et allumé.
• Assurez-vous d'avoir utilisé la bonne manette de commande.
• Vérifiez le fusible de sécurité de l'installation électrique de l'habitation. Si les fusibles disjonctent de manière répétée, faites
appel à un électricien agréé.
• Assurez-vous que la table de cuisson est propre et sèche.
• Assurez-vous que le diamètre du récipient de cuisson utilisé est
adapté à la zone de cuisson.
• Assurez-vous que le fond du récipient de cuisson utilisé est
parfaitement plat.
• Assurez-vous que le niveau de cuisson utilisé est adapté au type de préparation.
n'a pas été réalisée par un professionnel qualifié, le déplacement du technicien du service après vente ou du revendeur peut être facturé même en
cours de garantie.
Étiquettes fournies avec le sac
d'accessoires
Collez les étiquettes adhésives comme indiqué ci-dessous :
1 2 3
MOD.
PROD.NO.
SER.NO
DATA
MOD.
PROD.NO.
SER.NO
DATA
MODELMODEL
03 IT
MADE IN ITALY
1 Collez-la sur la carte de garantie et en-
voyez cette partie
2 Collez-la sur la carte de garantie et
conservez cette partie
3 Collez-la sur la notice d'utilisation
0049
MOD.
PROD.NO.
SER.NO.
TYPE
230V-50Hz
IP20
Ces informations sont nécessaires
pour pouvoir vous offrir une aide rapide
et adaptée. Ces données figurent sur la
plaque signalétique fournie.
• Description du modèle ............
• Référence produit (PNC) ............
• Numéro de série (S.N.) ............
Page 17
Utilisez exclusivement des pièces d'origine
certifiées constructeur. Elles sont disponibles auprès de votre service après-vente.
CARACTÉRISTIQUES TECHNIQUES
electrolux 17
Dimensions de la table de cuisson
Largeur : 290 mm
Longueur : 510 mm
Dimensions de la niche d'encastrement
de la table de cuisson
Largeur : 270 mm
Longueur : 490 mm
Puissance des zones de cuisson
Zone de cuisson arrière 180 mm
Zone de cuisson
avant 145 mm
Puissance totale 3.0 kW
Alimentation électri-
que
230 V ~ 50 Hz
EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT
Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
être remis au point de collecte dédié à cet
effet (collecte et recyclage du matériel
électrique et électronique).
En procédant à la mise au rebut de
l'appareil dans les règles de l’art, nous
préservons l'environnement et notre
sécurité, s’assurant ainsi que les déchets
seront traités dans des conditions
optimum.
Pour obtenir plus de détails sur le recyclage
de ce produit, veuillez prendre contact avec
les services de votre commune ou le
magasin où vous avez effectué l'achat.
Emballage
Tous les matériaux d'emballage sont
écologiques et recyclables. Les composants en plastique sont identifiables
grâce aux sigles : >PE<,>PS<, etc.
Veuillez jeter les matériaux d'emballage
dans le conteneur approprié du centre
de collecte des déchets de votre commune.
1.5 kW
1.5 kW
Page 18
18 electrolux
Electrolux. Thinking of you.
Mehr zu unserem Denken finden Sie unter
www.electrolux.com
INHALT
Sicherheitshinweise 18
Montage 19
Gerätebeschreibung 22
Betrieb 22
Praktische Tipps und Hinweise 22
SICHERHEITSHINWEISE
Lesen Sie diese Bedienungsanleitung
bitte sorgfältig durch, bevor Sie das
Gerät anschließen und benutzen, um
Gefahren zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten. Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts
auf, auch wenn Sie dieses anderswo
aufstellen. Wenn Sie das Gerät verkaufen, geben Sie dem Käufer die Bedienungsanleitung mit. Jeder, der dieses
Gerät benutzt, sollte mit der Bedienung
und den Sicherheitsmerkmalen vertraut
sein.
Allgemeine Sicherheit
Warnung! Erwachsene mit
eingeschränkten physischen,
sensorischen oder geistigen
Fähigkeiten oder einem Mangel an
Wissen und Erfahrung sowie Kinder
dürfen dieses Gerät nicht benutzen.
Solche Personen müssen von einer
Person beaufsichtigt oder bei der
Bedienung des Geräts angeleitet
werden, die für ihre Sicherheit
verantwortlich ist.
Das Gerät darf keinesfalls durch eine
externe Zeitschaltuhr oder ein separates Fernbedienungssystem bedient
werden.
Sicherheit für Kinder
• Nur Erwachsene dürfen dieses Gerät bedienen. Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät
spielen können.
Reinigung und Pflege 23
Was tun, wenn … 23
Technische Daten 25
Umwelttipps 25
Änderungen vorbehalten
• Halten Sie das Verpackungsmaterial von
Kindern fern. Andernfalls besteht Erstickungs- und Verletzungsgefahr.
• Halten Sie Kinder während und nach
dem Betrieb vom Gerät fern, bis das Gerät kalt geworden ist.
Sicherheit während des Betriebs
• Entfernen Sie vor dem ersten Gebrauch
alle Verpackungsmaterialien, Aufkleber
und Auflagen.
• Schalten Sie die Kochzonen nach jedem
Gebrauch aus.
• Verbrennungsgefahr! Legen Sie kein Besteck und keine Deckel auf die Oberfläche des Kochfelds, da diese heiß werden
können.
Warnung! Feuergefahr! Überhitztes
Öl oder Fett kann sich sehr schnell
entzünden.
Bestimmungsgemäße Verwendung
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
• Beaufsichtigen Sie das Gerät während es
eingeschaltet ist.
• Achten Sie darauf, dass keine Flüssigkeit
in die Öffnungen auf der Oberseite des
Kochfelds dringt.
• Schalten Sie das Kochfeld niemals ohne
Kochgeschirr ein.
• Das Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt! Es darf nicht
für gewerbliche oder industrielle Zwecke
oder für sonstige Zwecke verwendet werden. So vermeiden Sie Personen- und
Sachschäden.
Page 19
electrolux 19
• Verwenden Sie Töpfe und Pfannen mit einem Boden, der der Größe der Kochzone entspricht.
• Das Kochgeschirr darf nicht die Bedienblende behindern.
• Benutzen Sie das Gerät nicht als Arbeitsoder Abstellfläche.
• Verwenden Sie kein unstabiles Kochgeschirr, um ein Umfallen und einen Unfall
zu vermeiden.
• Stellen Sie keine entflammbaren Flüssigkeiten oder Gegenstände, die mit entflammbaren Produkten benetzt sind oder
schmelzbare Gegenstände (aus Kunststoff oder Aluminium) auf das Gerät oder
in der Nähe des Geräts. Dabei besteht
Explosions- und Brandgefahr.
• Verwenden Sie nur das mit dem Gerät
gelieferte Zubehör.
• Gehen Sie beim elektrischen Anschluss
des Geräts an eine Anschlussdose sorgsam vor. Achten Sie darauf, dass elektrische Leitungen weder das Gerät noch
heißes Kochgeschirr berühren können.
Achten Sie darauf, dass elektrische Leitungen nicht lose hängen oder sich verheddern.
Vermeiden von Schäden am Gerät
• Säurehaltige Flüssigkeiten wie Essig oder
Zitronensaft oder kalklösende Mittel dür-
fen nicht auf das Kochfeld gelangen. Es
entstehen sonst matte Stellen.
• Legen Sie keine nassen Topfdeckel auf
die Kochplatten und lassen Sie keine heißen Töpfe auf den Kochplatten abkühlen.
Andernfalls können sich Kondenswasser
und Rost bilden.
• Lassen Sie Flüssigkeit im Kochgeschirr
nicht vollständig verkochen. Andernfalls
können das Kochgeschirr und die Kochplatte beschädigt werden.
• Verwenden Sie die Kochplatte nicht mit
leerem oder ohne Kochgeschirr.
• Decken Sie das Gerät weder ganz noch
teilweise mit Alufolie ab.
Entsorgung des Geräts
• Um das Risiko von Verletzungen oder
Sachschäden zu vermeiden:
– Trennen Sie das Gerät von der Strom-
versorgung.
– Schneiden Sie das Netzkabel in der
Nähe des Geräteanschlusses ab und
entsorgen Sie es.
– Wenden Sie sich zur Entsorgung an
die örtlichen zugelassenen Einrichtungen.
MONTAGE
Montage
Warnung! Lesen Sie die
Gebrauchsanweisung sorgfältig und
folgen Sie den Anweisungen. Es
besteht Unfallgefahr und das Gerät
könnte beschädigt werden.
• Vergewissern Sie sich, dass das Gerät
beim Transport nicht beschädigt wurde.
Ein beschädigtes Gerät nicht anschließen. Wenden Sie sich bei Bedarf an den
Lieferanten.
• Das Gerät darf nur von Fachpersonal
montiert und an die Stromversorgung
angeschlossen werden.
• Einbaugeräte dürfen nur nach dem Einbau in bzw. unter normgerechte, passende Einbauschränke und Arbeitsplatten
betrieben werden.
• Nehmen Sie weder technische noch anderweitige Änderungen am Gerät vor. Es
besteht Unfallgefahr und das Gerät könnte beschädigt werden.
• Halten Sie unbedingt alle Gesetze, Verordnungen, Vorschriften und Normen (Sicherheitsvorschriften, Vorschriften zum
Recycling, Vorschriften zur elektrischen
Sicherheit usw.) des Landes ein, in dem
Sie das Gerät verwenden.
• Die Mindestabstände zu anderen Geräten sind einzuhalten.
• Der Berührungsschutz muss durch den
Einbau gewährleistet sein. Schubladen
müssen zum Beispiel mit einem Schutzboden direkt unter dem Gerät installiert
werden.
• Die Ausschnittkanten an der Arbeitsplatte
müssen mit einem geeigneten Dichtungs-
Page 20
20 electrolux
material vor Feuchtigkeit geschützt werden!
• Das Kochfeld muss so eingebaut werden, dass es spaltfrei mit der Arbeitsplatte abschließt. Dazu ist eine geeignete
Dichtung erforderlich.
• Schützen Sie die Geräteunterseite vor
Dampf und Feuchtigkeit, die z.B. durch
einen Geschirrspüler oder Backofen entstehen können.
• Installieren Sie das Gerät nicht direkt neben Türen oder unter Fenstern. Andernfalls kann heißes Kochgeschirr durch das
Öffnen von Türen oder Fenstern vom
Kochfeld gestoßen werden.
Trennen Sie das Gerät von der
•
Stromversorgung, bevor Sie Reinigungs- und Wartungsarbeiten durchführen.
Warnung! Es besteht
Verletzungsgefahr durch Stromschläge.
Beachten Sie genau die Anweisungen
zu den elektrischen Anschlüssen.
• Die Netzanschlussklemme liegt an Spannung.
• Achten Sie darauf, dass an der Netzanschlussklemme keine Spannung anliegt.
• Der Berührungsschutz muss durch einen
fachgerechten Einbau gewährleistet sein.
• Lockere und unsachgemäße Steckverbindungen können die Klemme überhitzen.
• Die Klemmverbindungen müssen von einem Elektroinstallateur fachgerecht ausgeführt werden.
• Am Kabel ist eine Zugentlastung erforderlich.
• Verwenden Sie das richtige Netzanschlusskabel. Ersetzen Sie ein defektes
Netzkabel nur durch ein geeignetes Kabel. Wenden Sie sich an Ihren Kundendienst.
Bei der elektrischen Installation ist eine Einrichtung vorzusehen, die es ermöglicht, das
Gerät mit einer Kontaktöffnungsbreite von
mindestens 3 mm allpolig vom Netz zu
trennen. Geeignete Trenneinrichtungen
sind: Überlastschalter, Sicherungen
(Schraubsicherungen müssen aus dem Halter entfernt werden können), FI-Schutzschalter und Schütze.
Der Hersteller übernimmt keinerlei Haftung für Verletzungen von Personen
oder Tieren oder für Schäden am Eigentum, wenn diese auf die Nichteinhaltung der folgenden Bedingungen zurückzuführen sind.
Elektrischer Anschluss
• Erden Sie das Gerät gemäß den Sicherheitshinweisen.
• Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region
mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.
• Das Gerät wird mit einem Netzkabel geliefert. Dazu muss ein passender Stecker
verwendet werden, der für die auf dem
Typenschild angegebene Gesamtstromaufnahme ausgelegt ist. Der Stecker
muss in eine passende Steckdose gesteckt werden.
• Elektrische Bauteile dürfen nur vom Kundendienst oder von einer Fachkraft installiert oder ausgewechselt werden.
• Schließen Sie das Gerät nur an eine
sachgemäß installierte Schutzkontaktsteckdose an.
• Stellen Sie sicher, dass der Netzstecker
nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie
das Gerät vom Stromnetz trennen möchten. Ziehen Sie dazu immer direkt am
Netzstecker.
• Das Gerät darf nicht mit einem Verlängerungskabel, Adapter oder an eine Mehrfachanschlussdose angeschlossen werden (Brandgefahr). Prüfen Sie, ob die
Erdverbindung den geltenden Normen
und Regeln entspricht.
• Das Netzkabel ist so zu verlegen, dass es
nicht mit heißen Teilen in Berührung
kommt.
• Die elektrische Installation muss über eine Vorrichtung verfügen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsbreite von mindestens 3 mm allpolig vom Netz zu trennen (beispielsweise
durch automatische Leitungsschutzschalter, FI-Schutzschalter oder Sicherungen).
• Das Anschlusskabel darf nicht wärmer
als 90 °C werden. Der blaue Nullleiter
muss an die mit „N“ gekennzeichnete
Klemme angeschlossen werden. Der
braune (oder schwarze) Phasenleiter (angeschlossen an Klemme „L“ auf der
Page 21
electrolux 21
Klemmleiste) muss immer an die Strom
führende Phase angeschlossen werden.
Netzkabel ersetzen
Verwenden Sie als Ersatz für das Anschlusskabel nur ein Kabel des Typs
H05V2V2-F T90 o. Ä. Stellen Sie sicher,
dass der Kabelquerschnitt der Spannung
und der Betriebstemperatur entspricht. Der
gelb-grüne Erdleiter muss ca. 2 cm länger
als der braune (bzw. schwarze) Phasenleiter
sein.
Montage
600 mm
min. 650 mm
55 mm
40-50 mm
30 mm
min. 100 mm
490 mm
270 mm
A
einfachen Zugang im Fall einer notwendigen
Reparatur ermöglichen.
30 mm
a
60 mm
b
min 20 mm
(max 150 mm)
a) Entfernbare Platte
b) Raum für Anschlüsse
Unterbaumöbel mit Backofen
Die Abmessungen der Kochfeldaussparung
müssen den Angaben entsprechen und die
Unterbaumöbel mit Lüftungsschlitzen versehen werden, um eine ständige Luftzufuhr
zu gewährleisten. Kochmulde und Backofen müssen aus Sicherheitsgründen über
separate elektrische Anschlüsse verfügen.
Der Backofen muss sich leicht aus dem Unterbauschrank entfernen lassen.
2
50 cm
120 cm
2
B
A) zu entfernende Dichtung
B) mitgelieferte Halterungen
Einbaumöglichkeiten
Unterbaumöbel mit Tür
Die unter dem Kochfeld eingebaute Platte
muss sich leicht entfernen lassen und einen
2
360 cm
HERSTELLER:
ELECTROLUX ITALIA S.p.A.
C.so Lino Zanussi, 30
33080 PORCIA (PN) - ITALIA
180 cm
2
Page 22
22 electrolux
GERÄTEBESCHREIBUNG
Kochfeldanordnung
180 mm
145 mm
45
1
2
3
Kochzonen-Schalter
Symbol Funktion
0 Position AUS
BETRIEB
Drehen Sie zum Einschalten und Erhöhen
der Kochstufe den Schalter entgegen dem
Uhrzeigersinn. Drehen Sie den Schalter im
Uhrzeigersinn, um die Kochstufe zu verringern. Drehen Sie den Schalter auf 0, um die
Kochzone auszuschalten.
Die Betriebs-Kontrolllampe leuchtet, sobald
eine der Kochzonen eingeschaltet wird und
leuchtet solange, bis die Kochzonen ausgeschaltet werden.
Einstellen des Kurzzeit-Weckers
Stellen Sie mit dem Kurzzeit-Wecker die
Abschaltzeit einer Kochzone ein.
1. Stellen Sie die gewünschte Kochstufe
ein.
2. Drehen Sie den Einstellknopf (siehe
„Gerätebeschreibung“) bis zum Anschlag. Anschließend drehen Sie ihn bis
zur erforderlichen Zeitdauer zurück.
1 Hintere Kochzone 1500 W
2 Vordere Kochzone 1500 W
3 Betriebs-Kontrolllampe
4 Einstellknöpfe
5 Kurzzeit-Wecker
Symbol Funktion
1 Niedrigste Kochstufe
6
Höchste Kochstufe
3. Nach Ablauf dieser Zeit ertönt ein Signalton und das Gerät wird ausgeschaltet.
Drehen Sie den Einstellknopf auf ,
um das Gerät auf manuellen Betrieb
einzustellen.
Vor der ersten Inbetriebnahme
Stellen Sie Kochgeschirr mit Wasser auf jede Kochzone, stellen Sie die höchste Kochstufe ein und lassen Sie das Gerät 10 Minuten eingeschaltet. Auf diese Weise werden
die Rückstände im Gerät verbrannt. Lassen
Sie dann das Gerät auf der niedrigsten
Kochstufe 20 Minuten eingeschaltet. Während dieser Zeit kann es zu Geruchs- und
Rauchentwicklung kommen. Das ist normal. Sorgen Sie für eine ausreichende Belüftung.
PRAKTISCHE TIPPS UND HINWEISE
Kochgeschirr
• Der Boden des Kochgeschirrs sollte
so dick und flach wie möglich sein.
Energie sparendes Kochen
• Verschließen Sie das Kochgeschirr,
wenn möglich, immer mit einem Deckel.
• Stellen Sie das Kochgeschirr auf die
Kochzone und schalten Sie diese
erst dann ein.
• Kochzonen vor dem Ende der Garzeit ausschalten, um die Restwärme
zu nutzen.
• Für zufrieden stellende Ergebnisse
sollte der Topfboden die gleiche Größe wie die Kochzone haben, oder et-
Page 23
electrolux 23
was größer sein. Verwenden Sie keine kleineren Töpfe.
Anwendungsbeispiele zum Kochen
Koch-
stufe:
1 Warmhalten
2 Sanftes Köcheln
3 Köcheln
4 Braten/Bräunen
5 Zum Kochen bringen
6 Zum Kochen bringen/Schnell-Bra-
Verwendung:
ten/Frittieren
REINIGUNG UND PFLEGE
Reinigen Sie das Gerät nach jedem Gebrauch.
Achten Sie immer darauf, dass der Boden
des Kochgeschirrs sauber ist.
Warnung! Trennen Sie vor Reinigungsoder Wartungsarbeiten das Kochfeld
immer vom Netz.
Das Kochfeld lässt sich am einfachsten
reinigen, solange es noch warm ist; auf
diese Weise können Speisereste leichter entfernt werden.
Warnung! Scharfe Gegenstände und
scheuernde Reinigungsmittel
beschädigen das Gerät.
Reinigen Sie das Gerät aus Sicherheitsgründen nicht mit einem Dampfstrahl- oder Hochdruckreiniger.
Edelstahl kann anlaufen, wenn es zu stark
erhitzt wird. Verwenden Sie zum Kochen
keine Topfsteine, Römertöpfe oder Gusseisenplatten. Alufolie kann die Oberfläche des
Geräts beschädigen. Verwenden Sie keine
Alufolie bei der Zubereitung von Speisen.
Reinigen Sie die Edelstahlteile mit Wasser
und trocknen Sie sie dann mit einem weichen Tuch ab.
Informationen zu Acrylamiden
Wichtig! Nach neuesten
wissenschaftlichen Erkenntnissen kann die
Bräunung von Lebensmitteln, speziell bei
stärkehaltigen Produkten, eine
gesundheitliche Gefährdung durch
Acrylamid verursachen. Daher empfehlen
wir, bei möglichst niedrigen Temperaturen
zu garen und die Speisen nicht zu stark zu
bräunen.
Kratzer oder dunkle Flecken beeinträchtigen die Funktionsfähigkeit des
Geräts nicht.
Entfernen von Verunreinigungen:
1. Verschmutzungen können mit feinem
Scheuerpulver oder einem Scheuerschwämmchen entfernt werden.
2. Feuchten Sie ein Tuch mit etwas Reinigungsmittel an und wischen Sie damit
nach.
3. Heizen Sie anschließend die Kochplatte
leicht auf und lassen Sie sie trocknen.
4. Zur Pflege der Kochplatten von Zeit zu
Zeit ein wenig Nähmaschinenöl auf den
Platten verreiben und dann mit saugfähigem Papier polieren.
Wichtig! Für Edelstahlkochmulden
verwenden Sie bitte ein handelsübliches
Reinigungsmittel für Edelstahl.
Der Edelstahlrahmen der Kochplatte
kann sich aufgrund der Hitzebelastung
leicht verfärben.
WAS TUN, WENN …
Problem Mögliche Ursache und Abhilfe
Das Gerät funktioniert überhaupt nicht.
• Sehen Sie im Sicherungskasten nach, ob die Sicherung des
Geräts ausgelöst hat. Wenn die Sicherung öfter auslöst, wenden Sie sich an eine Elektrofachkraft.
Page 24
24 electrolux
Problem Mögliche Ursache und Abhilfe
Die Kochzone heizt nicht auf. • Vergewissern Sie sich, dass das Gerät und die Stromversor-
Die Heizleistung des Kochfelds
ist nicht zufriedenstellend.
Wenn ein Problem vorliegt, versuchen Sie
zunächst, die Ursache des Problems herauszufinden und das Problem selbst zu
beheben. Wenn Sie das Problem nicht
selbst lösen können, wenden Sie sich an Ihren Händler oder an den Kundendienst.
Wenn Sie das Gerät falsch bedient haben oder es nicht von einer autorisierten Fachkraft angeschlossen wurde,
1 2 3
gung eingeschaltet sind.
• Drehen Sie den richtigen Kochstellenknopf.
• Sehen Sie im Sicherungskasten nach, ob die Sicherung des
Geräts ausgelöst hat. Wenn die Sicherung öfter auslöst, wenden Sie sich an einen qualifizierten Elektriker.
• Vergewissern Sie sich, dass das Kochfeld sauber und trocken
ist.
• Kontrollieren Sie, ob das Kochgeschirr die für die Kochzone
passende Größe hat.
• Verwenden Sie ausschließlich Kochgeschirr mit ebenen Böden.
• Stellen Sie sicher, dass die Einstellung für die Kochart geeignet
ist.
kann auch während der Garantiezeit für
den Besuch eines Kundendiensttechnikers oder Händlers eine Gebühr anfallen.
Im Zubehörbeutel mitgelieferte
Aufkleber
Bringen Sie die Aufkleber, wie unten gezeigt, an:
MOD.
PROD.NO.
SER.NO
DATA
MOD.
PROD.NO.
SER.NO
DATA
MODELMODEL
03 IT
MADE IN ITALY
1 Kleben Sie ihn auf die Garantiekarte
und verschicken Sie diesen Teil
2 Kleben Sie ihn auf die Garantiekarte
und behalten Sie diesen Teil
3 Kleben Sie ihn auf die Gebrauchsan-
weisung
Halten Sie folgende Angaben bereit,
damit Ihnen schnell und korrekt geholfen werden kann. Sie finden diese Daten auf dem Typenschild.
• Modell ............
0049
MOD.
PROD.NO.
SER.NO.
TYPE
230V-50Hz
IP20
• Produktnummer (PNC) ............
• Seriennummer (S.N.) ............
Verwenden Sie ausschließlich Originalersatzteile. Diese sind beim Kundendienst
und autorisierten Ersatzteilhändlern erhältlich.
Page 25
TECHNISCHE DATEN
electrolux 25
Abmessungen des Kochfelds
Breite: 290 mm
Länge 510 mm
Abmessungen der Kochfeldaussparung
Breite: 270 mm
Länge 490 mm
Leistung der Kochzonen
Hintere Kochzone 180
mm
1.5 kW
UMWELTTIPPS
Das Symbol auf dem Produkt oder
seiner Verpackung weist darauf hin, dass
dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern
an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen
Geräten abgegeben werden muss. Durch
Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Weitere
Informationen über das Recycling dieses
Vordere Kochzone
145 mm
Gesamtleistung 3.0 kW
Netzanschluss 230 V, 50 Hz
1.5 kW
Produkts erhalten Sie von Ihrem Rathaus,
Ihrer Müllabfuhr oder dem Geschäft, in dem
Sie das Produkt gekauft haben.
Verpackungsmaterial
Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.
Kunststoffteile sind mit internationalen
Abkürzungen wie z. B. >PE<,>PS<
usw. gekennzeichnet. Entsorgen Sie
das Verpackungsmaterial bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Behältern.
Page 26
26 electrolux
Page 27
electrolux 27
Page 28
www.electrolux.com/shop
397149102-B-202011
Loading...
