Page 1
Placa de cerâmica de vidro indução
Montagem e indicações de utiliza-
ção
315 823 114-A-080206-01
EHD 7864-U
p
Page 2
Caro(a) cliente,
Por favor, leia com atenção este manual de instruções.
Observe principalmente o capítulo “Instruções de segurança” nas primeiras
páginas. Guarde, por favor, estas instruções de utilização para consultas
posteriores. Passe-as eventualmente ao novo proprietário do aparelho.
No texto são utilizados os seguintes símbolos:
1 Instruções de segurança
Aviso: Informações destinadas a sua segurança pessoal.
Atenção: Informações destinadas a evitar danos no aparelho.
3 Informações e sugestões prácticas
2 Informações relativas ao meio ambiente
1. Estes números servirão de orientação, passo a passo no manuseio do
aparelho.
2. …
3. …
Estas instruções de utilização contém informações sobre como você mesmo pode eliminar falhas, que possam surgir eventualmente. Vide capítulo
"O que fazer se...“.
2
Page 3
Índice
Manual de instruções . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Indicações de segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Descrição do aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Instalação da placa de fogão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Equipamento do painel de comados . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Sensores Touch Control. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Indicar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Indicador de calor residual. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Utilização do aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Ligar e desligar o aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Ajustar o grau de cozedura. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Função automática e função de potência . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Utilize o aquecimento automático . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Ligar e desligar a função piloto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Utilizar a segurança para crianças . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Utilizar o temporizador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Desconexão de segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Sugestões para cozer e assar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Loiça para cozinhar para focos de indução . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Sugestões para poupar energia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Exemplos de utilização para cozinhar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Limpeza e manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
O que fazer, se … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Eliminação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Instruções de montagem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Montagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

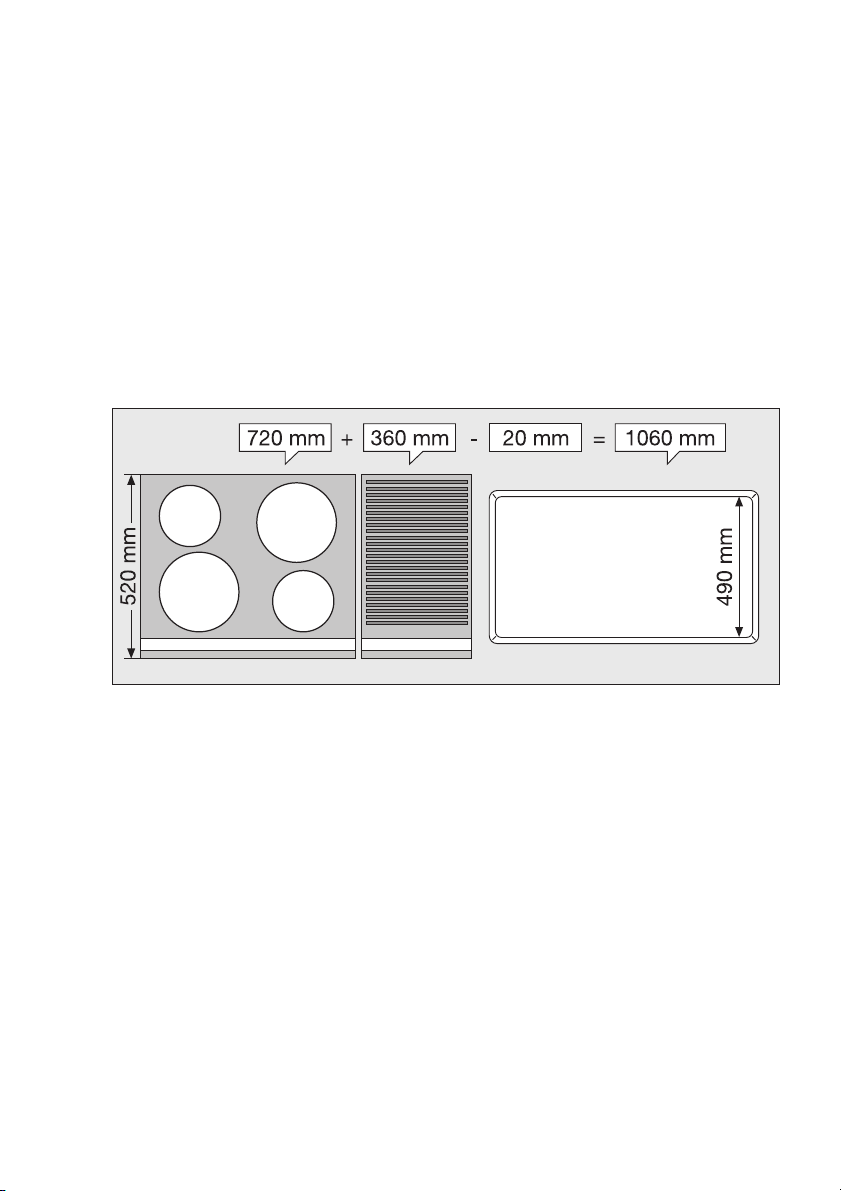

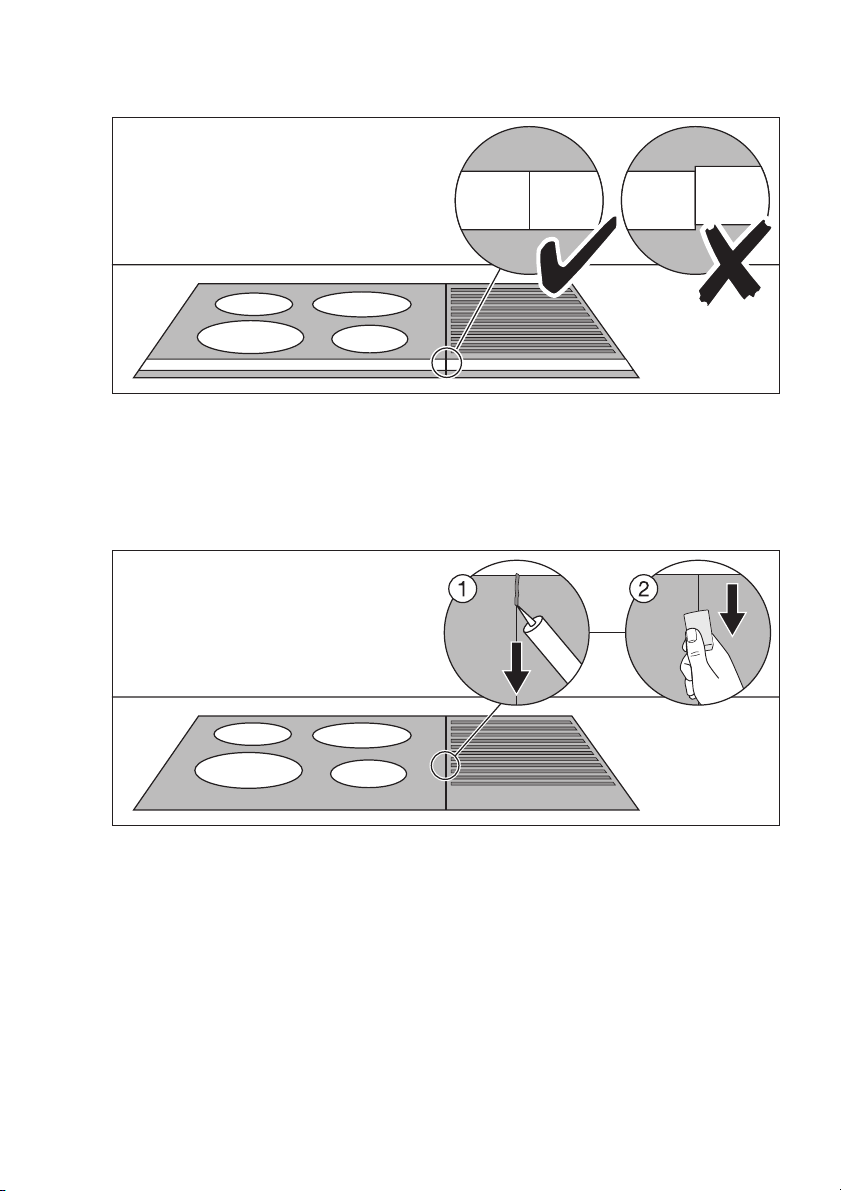

Montagem de várias placas frontais. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

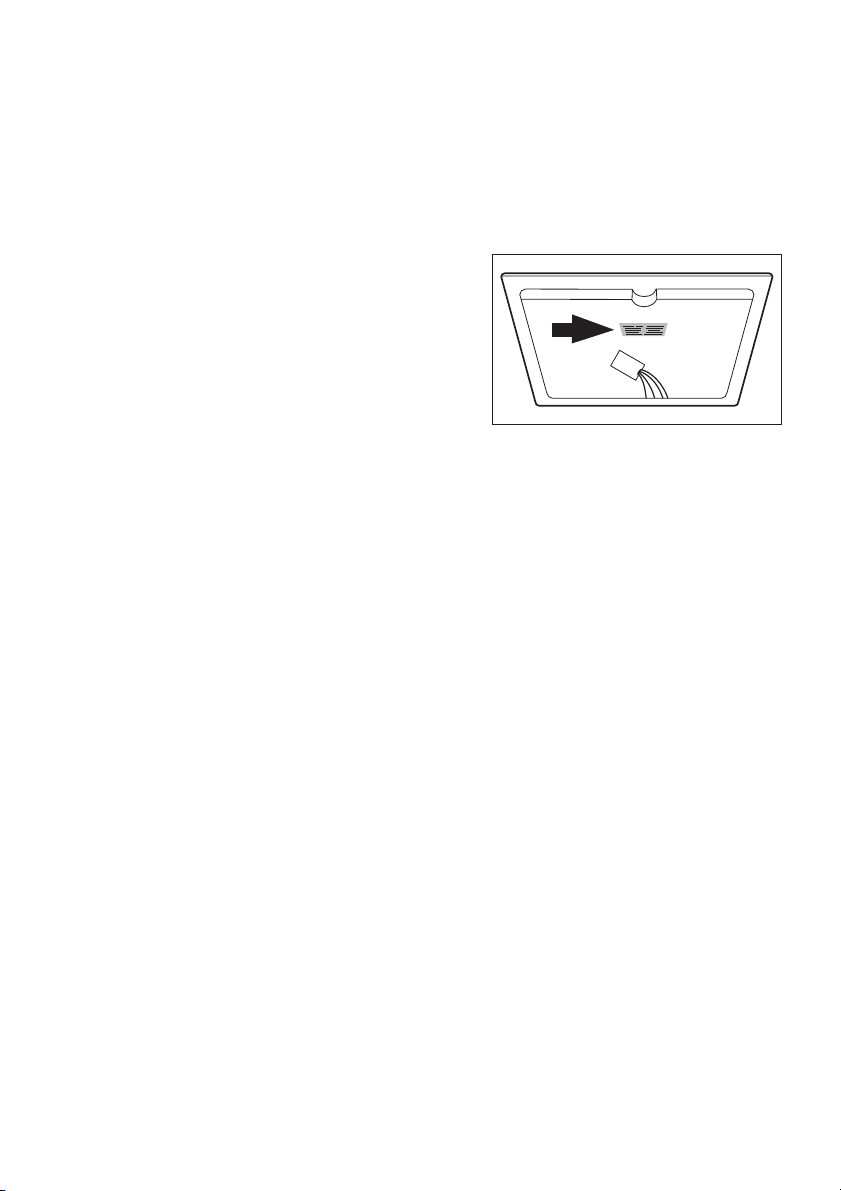

Chapa de características . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Condições de garantia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

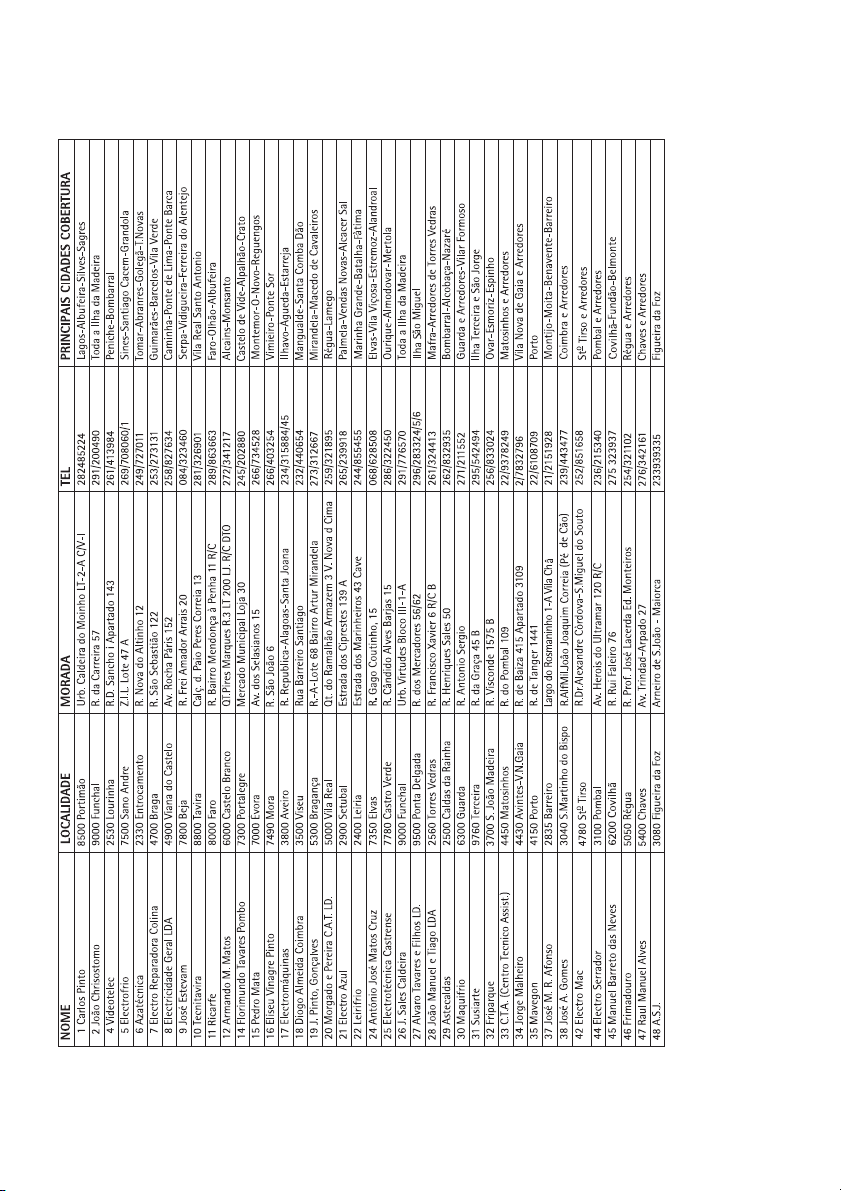

Locais de assistência técnica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Assistência técnica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
3
Page 4
Manual de instruções
1 Indicações de segurança
3 Respeite estas indicações, dado que em caso de danos os mesmos não
serão abrangidos pela garantia.
5 Este aparelho está em conformidade com as seguintes directivas da CE:
– 73/23/CEE de 19.02.1973 - Directiva de Baixa Tensão
– 89/336/CEE de 03.05.1989 Directiva CEM (Compatibilidade Electromag-
nética), incluindo a directiva de revisão 92/31/CEE
– 93/68/CEE de 22.07.1993 – Directiva da Marcação CE
Utilização de acordo com as normas
• Este aparelho apenas poderá ser utilizado para cozinhar e assar refeições
domésticas.
• O aparelho não poderá ser utilizado como superfície de trabalho ou plataforma.
• Não são permitidas transformações ou alterações do aparelho.
• Não colocar ou guardar combustíveis, materiais facilmente inflamáveis ou
objectos que derretam (p.ex. filme, plástico, alumínio) em cima do aparelho ou nas suas proximidades.
Segurança para crianças
• Mantenha as crianças pequenas afastadas do aparelho.
• As crianças mais crescidas poderão utilizar o aparelho de acordo com as
instruções e sob vigilância.
• Recomendamos a activação da segurança para crianças para evitar que
o aparelho seja ligado inadvertidamente por crianças e animais domésticos.
Segurança geral
• A montagem e a ligação do aparelho apenas deverão ser efectuadas por
técnicos autorizados.
• Os aparelhos de encastrar apenas poderão ser colocados em funcionamento, depois de montados em armários de encastrar e bancadas conforme as normas.
• Em caso de avarias no aparelho ou danos no vidro cerâmico (rupturas, falhas ou fendas), o aparelho deverá ser desligado e desconectado da corrente eléctrica, de modo a evitar um possível choque eléctrico.
• As reparações no aparelho apenas poderão ser efectuadas por técnicos
especializados e autorizados.
4
Page 5
Segurança durante a utilização
• Gorduras e óleos sobreaquecidos inflamam-se rapidamente. Não efectue
processos de cozedura com gordura e óleo sem vigilância (p. ex. batatas
fritas).
• Existe perigo de queimaduras se o aparelho for utilizado sem precaução.
• Retire os autocolantes e películas do vidro cerâmico.
• Os cabos dos aparelhos eléctricos não poderão entrar em contacto com
as superfícies quentes dos mesmos ou com tachos e afins quentes.
• Desligue o foco após cada utilização.
Segurança durante a limpeza
• Para efectuar a limpeza o aparelho deverá estar desligado e frio.
• A limpeza do aparelho com aparelhos a vapor ou de alta pressão não é
permitida por motivos de segurança.
Evitar danos no aparelho
• O vidro cerâmico poderá ser danificado por objectos que lhe caírem em
cima.
• Embates com tachos e afins podem danificar o rebordo do vidro cerâmico.
• Tachos e afins em ferro fundido, fundição de alumínio ou com bases danificadas podem riscar o vidro cerâmico quando movidos.
• Objectos que derretem e fervuras que derramem deverão ser imediatamente retiradas dado que queimam em cima do vidro cerâmico.
• Evitar cozinhar com os tachos e panelas vazios, pois pode provocar danos na louça ou na vitrocerâmica.
• Não utilizar os focos com tachos e afins vazios ou sem os mesmos.
5
Page 6
Descrição do aparelho
Instalação da placa de fogão
Foco de indução 1400 W
com função piloto 1800 W
Calha frontal
Foco de indução 1400 W
com função piloto 1800 W
Foco de indução 1850 W
com função piloto 2500 W
Painel de comandos
Foco de indução 2300 W
com função piloto 3700 W
6
Page 7
Equipamento do painel de comados
lado esquerdo
Sinalização de
controlo Bloqueio
de segurança para
crianças
Indicação de grau
de cozedura
Selecção do grau
de cozedura
Bloqueio de se-
gurança para
crianças
lado direito
Indicação de grau
de cozedura
Lâmpada de
controlo de co-
zedura
Função automática/Função de po-
tência
Lâmpada de con-
trolo de cozedura
Indicação de
temporizador
Lâmpada de controlo de cozedura
Temporizador Função automáti-
ca/Função de po-
Selecção do
tempo para o
temporizador
Indicação de tem-
porizador
Lâmpada de controlo de cozedura
Indicação de
grau de coze-
tência
Selecção do grau
de cozedura
Indicação de grau
de cozedura
dura
Lâmpada de
controlo Ligar/
Desligar
Selecção do grau de
cozedura
Função automática/
Função de potência
Selecção do tempo
para o temporizador
Te mp o ri -
zador
Selecção do grau
de cozedura
Função automática/
Função de potência
Ligar/des-
ligar
7
Page 8
Sensores Touch Control
O aparelho é comandado através de sensores Touch Control. As funções
são comandadas através do toque dos sensores, e confirmadas através de
indicações, e confirmadas por sinais acústicos.
Os sensores são tocados de cima, sem tapar os outros sensores.
Sensor Função
Ligar/desligar Ligar e desligar os focos
Aumentar os ajustes Aumentar grau de cozedura
Diminuir os ajustes Diminuir grau de cozedura
Temporizador Selecção do temporizador
Aumentar os ajustes Aumentar tempo de temporizador
Diminuir os ajustes Diminuir tempo de temporizador
Bloqueio de segurança
para crianças
Piloto Ligar e desligar a função piloto
Bloquear o painel de comandos por
causa das crianças
Indicar
Indicação Descrição
¾ O foco está desligado
u Nível para manter quente Nível para manter quente/ a função
STOP+GO está ajustada
¿ - Ç Graus de cozedura O Grau de cozedura está ajustado
e Erro Surgiu uma função de erro
h Calor residual O foco ainda está quente
l Segurança para crianças segurança para crianças estão liga-
dos.
p Piloto A função piloto está activada
_ Desconexão de seguran-
ça
A desconexão de segurança está
activa
8
Page 9
Indicador de calor residual
1 Aviso! Perigo de queimaduras devido a calor residual. Após serem desliga-
dos, os focos necessitam de algum tempo até arrefecerem. Respeitar a indicação de calor
h residual.
3 O calor residual poderá ser utilizado para derreter ou manter comida quen-
te.
Os focos de indução produzem o calor necessário para ferver directamente no fundo da loiça para cozinhar. A vitrocerâmica é aquecida através do
retorno do calor da loiça para cozinhar.
A ventoinha liga e desliga automaticamente independentemente da temperatura da parte electrónica.
Utilização do aparelho
3 Utilize o foco de indução com tachos adequados.
Ligar e desligar o aparelho
Painel de comandos Indicação Sinalização de
controlo
Ligar Premir durante 2 se-
gundos
Desligar Premir durante 1
segundo
¾ / h acende
h / nenhuns apaga
3 Depois de ter sido ligado, deverá ser ajustado um grau de cozedura ou uma
função no espaço de tempo de 10 segundos, caso contrário o aparelho
desliga-se automaticamente.
3 Também é possível desligar tocando simultaneamente em e . Dies gilt
für alle Einzelfunktionen, zum Beispiel ”Timer ausschalten”.
9
Page 10
Ajustar o grau de cozedura
Painel de comandos Indicação
Aumentar Tocar
u até Ç
Diminuir Tocar Ç até ¾
Desligar Tocar simultaneamente e ¾
Função automática e função de potência
O sensor comanda a função de potência e a função automática. Ambas
as funções disponibilizam ao foco de aquecimento uma potência superior
durante um curto período de tempo.
Função Condição Resultado
Função automática Está regulado um grau de
cozedura entre 1 e 8
O aparelho aquece no
grau de cozedura 9
até que seja atingido
o grau de cozedura
regulado
Função de potência Está regulado o grau de
cozedura 0 ou 9
O aparelho aquece
durante, no máximo,
10 minutos, no grau
de cozedura p.
Utilize o aquecimento automático
Todos os focos estão equipados com um aquecimento automático.
Com o aquecimento automático, o foco muda durante um determinado
tempo para a potência máxima e volta depois automaticamente ao grau de
cozedura ajustado.
Função automática Sensor Lâmpada de contro-
lo
Ligar Tocar durante 1 se-
gundo com grau de cozedura 1 a 8
Desligar Tocar durante 1 se-
permanece acesa durante o impulso de
aquecimento
apaga
gundo
10
Page 11
3 Se durante o aquecimento for seleccionado um grau de cozedura mais ele-
vado, p. ex. de
A duração do impulso de aquecimento automático depende do grau de cozedura seleccionado.
Á para Ã, o tempo de aquecimento será ajustado.
Grau
de cozedura
v
1
2
3
4
5
6
7
8
9
Duração do impulso
de aquecimento [min:seg]
0:10
0:10
0:10
3:10
5:50
10:10
2:00
2:30
2:50
---
Ligar e desligar a função piloto
A função piloto disponibiliza aos focos de indução capacidades adicionais, p. ex. levar rapidamente à fervura uma grande quantidade de água.
A função piloto é activada durante 10 minutos. De seguida o foco de indução regressa automaticamente para o grau de cozedura 9.
Painel de comandos Lâmpada de contro-
lo/Indicação
Ligar tocar, estando o grau de
cozedura regulado para 0
ou 9
Desligar tocar apaga, 9
tocar apaga, 9
acende, p
11
Page 12
Gestão de energia
Os focos dispõem de uma potência
máxima.
Se ao ligar a função piloto esta potência
for ultrapassada, a gestão de energia reduz o grau de cozedura de outro foco.
Na indicação deste foco, e durante um
minuto o grau de cozedura muda entre o
grau ajustado e o máximo possível. De
seguida é exibido o grau de cozedura real.
Exemplo:
Foco ligado
por último
ajustado
Grau de cozedura
Outro foco
ajustado
Grau de cozedura
indicação real Grau de co-
zedura
p 9 7 em alternância com 9 7
3 Se a função piloto terminar, o foco muda automaticamente para o grau de
cozedura ajustado anteriormente.
Utilizar a segurança para crianças
A segurança para crianças impede a utilização indevida do aparelho.
3 A segurança para crianças apenas poderá ser activada e desactivada,
quando o aparelho se encontrar ligado mas sem que esteja regulado qualquer grau de cozedura para qualquer dos focos de aquecimento.
Ligar a segurança para crianças
Passo Painel de comandos Indicação/Sinal
1. Ligar o aparelho (não regular nenhum grau de cozedura)
2. tocar l
¾
O aparelho desliga-se. A segurança para crianças encontra-se ligada.
3 Caso deseje utilizar um foco de aquecimento bloqueado (Indicação l), será
emitido um sinal acústico.
12
Page 13
Desactivar a segurança para crianças
Pode desligar a segurança para crianças para efectuar uma cozedura, continuando activa depois da conclusão da mesma.
Passo Painel de comandos Indicação/Sinal
1. Ligar o aparelho
2. Tocar simultaneamente em e
de um foco qualquer
Poderá ser utilizado normalmente até o aparelho ser desligado.
l
¾ / sinal acústico
3 Após ultrapassar a segurança para crianças, dentro de aprox. 10 segundos,
deve ser regulado um foco ou uma função, caso contrário o aparelho desliga automaticamente.
Desligar a segurança para crianças
Passo Painel de comandos Indicação/Sinal
1. Ligar o aparelho
2. tocar
O aparelho desliga-se. A segurança para crianças encontra-se desligada.
Utilizar o temporizador
Todos os focos podem utilizar simultaneamente uma função de temporizador.
l
0 acende
Função Condição Resultado após
terminado o tempo
Dispositivo para desligar automaticamen-
te
Cronómetro com focos de aqueci-
com um foco de aqueci-
mento regulado
mento não utilizados
sinal acústico
0 acende
o foco de aquecimen-
to desliga-se
sinal acústico
0 acende
3 Se um grau de cozedura adicional for ajustado para um cronómetro ajusta-
do do foco, o foco desliga após decorrido o tempo ajustado.
13
Page 14

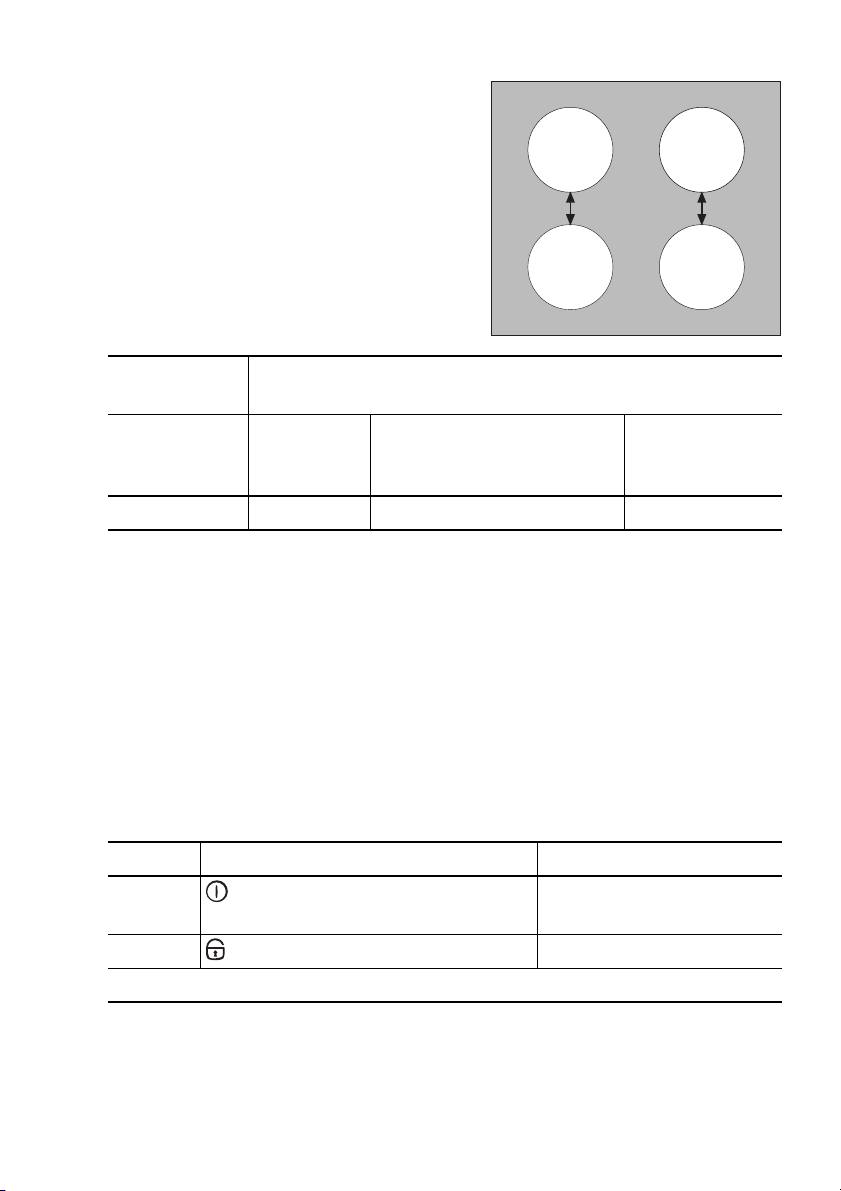

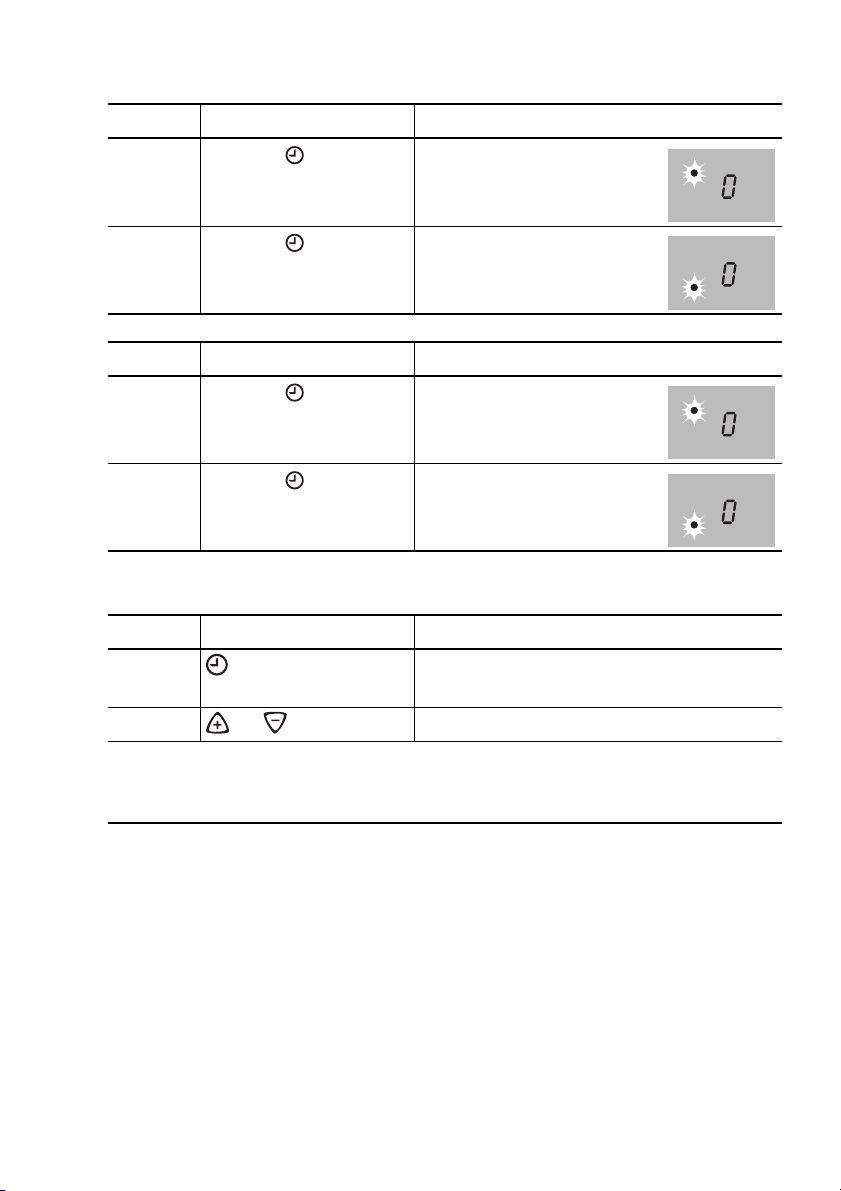

Seleccionar o foco de aquecimento
Passo Painel de comandos Indicação
1. tocar no esquerdo 1xA lâmpada de controlo do
foco de aquecimento traseiro esquerdo pisca
2. tocar no esquerdo 1xA lâmpada de controlo do
foco de aquecimento dianteiro esquerdo pisca
Passo Painel de comandos Indicação
1. tocar no direito 1x A lâmpada de controlo do
foco de aquecimento traseiro direito pisca
2. tocar no direito 1x A lâmpada de controlo do
foco de aquecimento dianteiro direito pisca
Ajustar o tempo
Passo Painel de comandos Indicação
1.
2. ou , tocar
Após alguns segundos a lâmpada de controlo pisca mais lentamente.
O tempo encontra-se regulado.
É iniciada a contagem decrescente do tempo.
Seleccionar o foco
de aquecimento
A lâmpada de controlo do foco de
aquecimento seleccionado pisca
0 a 99 minutos
3 Caso se encontrem reguladas outras funções de temporizador, decorridos
alguns segundos será indicado o período de tempo restante mais curto do
temporizador direito ou esquerdo. A respectiva lâmpada de controlo pisca.
14
Page 15
Desligar função do temporizador
Passo Painel de comandos Indicação
1.
Seleccionar o foco
de aquecimento
A lâmpada de controlo do foco de
aquecimento seleccionado pisca mais
rapidamente
É apresentado o tempo restante
2. tocar O tempo restante decresce até 0.
A lâmpada de controlo apaga-se.
A função de temporizador para o foco de aquecimento seleccionado encontra-se desligada.
Alterar o tempo
Passo Painel de comandos Indicação
1.
Seleccionar o foco A sinalização de controlo do foco selec-
cionado pisca mais rapidamente
É indicado o tempo restante
2. tocar or
01 até 99 minutos
Após alguns segundos a sinalização de controlo pisca mais lentamente.
O tempo está ajustado.
O tempo é contado para trás.
Indicar o tempo restante de um foco
Passo Painel de comandos Indicação
1. Seleccionar foco A lâmpada piloto do foco seleccionado
pisca mais rapidamente
O tempo restante é indicado
Após alguns segundos a lâmpada piloto pisca mais devagar.
Desligar o sinal acústico
Passo Painel de comandos Sinal acústico
1. premir
O sinal acústico emudece.
Confirmação acústica
15
Page 16
Desconexão de segurança
Placa
• Se depois de ligar a placa não for ajustado qualquer grau de cozedura
num foco num espaço de tempo de 10 segundos, a placa desliga-se automaticamente.
• Se um ou mais sensores forem cobertos durante mais de 10 segundos
por um tacho, ouve-se um sinal acústico e a placa desliga-se automaticamente.
• Se todos os focos forem desligados, a placa desliga automaticamente
após cerca de 10 segundos.
Painel de comandos
3 Humidade (p. ex. um pano molhado) ou líquido a derramar para cima do
painel de comandos desliga imediatamente todos os focos.
Focos de indução
• Em caso de sobreaquecimento (por exemplo, devido a uma panela vazia
que se encontra a ser aquecida) o foco de aquecimento desliga-se automaticamente e é apresentado o símbolo
do, o foco de aquecimento deverá ser regulado para a posição
aguardar-se que o mesmo arrefeça.
• Caso não sejam utilizados recipientes adequados, o símbolo
se-á no visor e, 2 minutos mais tarde a sinalização do foco de aquecimento desliga-se.
• Se um dos focos não for desligado ou o grau de cozedura não for alterado após um determinado período de tempo, o respectivo foco desliga automaticamente. É exibido _. Antes da utilização seguinte o foco deverá
ser ajustado para 0.
_. Antes de voltar a ser utiliza-
0 devendo
f acender-
Grau de cozedura Desligar após
V, 1 - 2
3 - 4
5
6 - 9
16
6 horas
5 horas
4 horas
1,5 horas
Page 17
Sugestões para cozer e assar
3 Nota sobre Acrilamida
De acordo com as mais recentes descobertas científicas, ao alourar demasiado os alimentos, principalmente os produtos com muito amido, pode
causar danos à saúde devido ao acrilamida. Assim sendo, aconselhamos
sempre que possível cozinhar a temperaturas baixas e não tostar demasiado os alimentos.
Loiça para cozinhar para focos de indução
Material da loiça
Material da loiça indicado
aço, aço esmaltado sim
gusa sim
aço inoxidável se indicado pelo fabricante
alumínio, cobre, latão ---
vidro, cerâmica, porcelana ---
3 A loiça indicada para focos de indução é respectivamente identificada pelo
fabricante.
Teste de qualificação
A loiça para cozinha é adequada para indução se ...
• ... um pouco de água aquecer sobre um foco de indução com grau de cozedura 9 dentro de pouco tempo.
• ... um imã permanecer fixo ao fundo da loiça.
3 Alguma loiça pode produzir ruídos durante a cozedura sobre focos de indu-
ção. Estes ruídos não representam qualquer falha do aparelho e o seu funcionamento não é comprometido de qualquer maneira.
Base da loiça
O fundo da loiça para cozinhar deve ser o mais espesso e plano possível
17
Page 18
Tamanho do recipiente
Os focos de indução adaptam-se automaticamente ao tamanho do fundo
da loiça até um determinado limite. No entanto, a parte magnética do fundo
da loiça tem de ter um diâmetro mínimo em função do tamanho do foco.
Diâmetro dos
focos [mm]
210 180
180 145
145 120
Diâmetro mínimo
da base da loiça [mm]
3 A loiça de cozinha deverá ser colocada no foco de forma central.
Sugestões para poupar energia
2 Coloque a loiça para cozinhar em cima do foco antes de o ligar.
2 Coloque sempre que possível as tampas na loiça para cozinhar.
18
Page 19
Exemplos de utilização para cozinhar
Os dados nas tabelas seguintes são aproximados.
Nível
de co-
zedura
A função piloto adequa-se ao aquecimento de quantidades maiores de lí-
Processo
de coze-
dura
0 Desligado
Manter
1
quente
Derreter
1-2
Puré
9
Deixar
abrir
Estufar
Guisar
Cozer
Modera-
do
Assar
Intenso
Assar
ferver
alourar
fritar
2-3
3-4
4-5
6-7
7-8
adequado para Duração Dicas
Para manter hortaliça quen-
tes,
Molho holandês,
Derreter manteiga,
chocolate, gelatina
Omeletas, ovos mexidos, 10-40 Min. Cozinhar com tampa
Deixar abrir arroz ou leite-
creme,
Aquecer alimentos prontos
Guisar legumes, peixe
Estufar peixe
Estufar batatas 20-60 Min.
Cozinhar grandes quantida-
des de alimentos, ensopa-
dos e sopas
Escalopes, cordon bleu,
costeletas, almôndegas,
salsichas, fígado, ovos, bo-
los de ovos, fritar donuts
Panqueca de batata, fatias
de lombo, bifes, massa
Ferver grandes quantidades de água, alourar carne (gulasch, carne
Se
necessário
5-25 Min.
25-50 Min.
20-45 Min.
60-150 Min.
cozedura
consecutiva
5-15 Min.
por frigideira
estufada) fritar batatas
Mexer de vez em quan-
Adicionar pelo menos
metade da quantidade
de liquido ao arroz, pra-
tos com leite mexer de
vez em quando
No caso dos legumes
juntar poucos líquidos
(algumas colheres)
Utilizar poucos líquidos,
p. ex. no máx.
água para 750 g de ba-
Até 3 l de água mais in-
gredientes
Mexer de vez em quan-
Mexer de vez em quan-
quidos.
tapar
do
tatas
do
do
¼
l de
19
Page 20
Limpeza e manutenção
1 Atenção! Perigo de queimaduras devido ao calor residual.
1 Atenção! Detergentes fortes e abrasivos danificam o aparelho. Limpe com
água e detergente para a loiça.
1 Atenção! Os resíduos de detergentes danificam o aparelho. Retire os resí-
duos com água e detergente para a loiça.
Limpe o aparelho após cada utilização.
1. Limpe o aparelho com um pano húmido e um pouco de detergente para a loiça.
2. Seque o aparelho com um pano limpo.
Remova as sujidades
1. Coloque as espátulas de limpeza na diagonal sobre a superfície de vidro
cerâmico.
2. Remova as sujidades com a lâmina deslizante.
3. Limpe o aparelho com um pano húmido e um pouco de detergente para a
loiça.
4. Seque o aparelho com um pano limpo.
retirar
Tipo de sujidade
Açúcar, comida com açúcar sim ---
Plásticos, folhas de alumínio sim ---
Margens de calcário e água --- sim
Salpicos de gordura --- sim
descoloração metálica --- sim
*Espátula para limpeza, detergente para vidro cerâmico ou aço inoxidável podem ser adquiridos em
lojas da especialidade
imediata-
mente
com o aparelho frio com
Espátula de limpeza*
Detergentes para vidro
cerâmico ou aço
inoxidável*
3 Remova as sujidades mais profundas com um detergente para vidro cerâ-
mico ou aço inoxidável.
3 Riscos ou manchas escuras no vidro cerâmico não se podem remover, po-
rém não comprometem o bom funcionamento do aparelho.
Calha frontal amovível
A calha frontal em alumínio possui uma fixação magnética. Pode ser retirada manualmente com facilidade, podendo ser limpa com um detergente comum. Não utilizar agentes abrasivos ou esponjas duras, a fim de evitar
riscar a mesma. Não lavar a calha na máquina de lavar louça.
20
Page 21
O que fazer, se …
Problema Possível causa
Os focos não se deixam
ligar ou não funcionam
A indicação de calor residual não apresenta nenhuma indicação.
Não é possível activar a
função de potência
A indicação muda entre
dois graus de cozedura
f
acende Recipientes não adequados
_
Acende A protecção para o sobrea-
e
e o número é indicado Erro electrónico
Desde a ligação do aparelho
passaram mais de 10 segundos
A segurança para crianças
está ligada
Vários sensores foram tocados em simultâneo
A desconexão de segurança
disparou
O foco esteve em funcionamento durante pouco tempo
e, por isso, não está ainda
suficientemente quente.
A função de potência já foi
activada diversas vezes sucessivamente num curto espaço de tempo
A gestão de potência reduz a
capacidade deste foco de
aquecimento
para cozinhar
Não se encontra qualquer recipiente sobre o foco
O diâmetro do fundo do recipiente é demasiado pequeno para o foco
quecimento do foco disparou
A desconexão de segurança
disparou
l
Ajuda
Ligue novamente o aparelho
Desactive a segurança para crianças (ver Capítulo “Segurança
para crianças”)
Toque apenas num sensor
Remover os objectos (tachos,
panos ou similares) que eventualmente estejam sobre o painel de
comandos. Voltar a ligar o aparelho
Se o foco estiver quente, contacte a Assistência Técnica.
Deixar o aparelho arrefecer.
Ver secção “Gestão de potência”
no capítulo Utilização
Utilizar recipientes adequados
Colocar o recipiente
Mudar o recipiente para um foco
mais pequeno
Utilizar recipientes adequados
Desligue o foco. Ligue novamente o foco
Desligue o foco. Ligue novamente o foco
Desligue o aparelho da corrente
durante alguns minutos (retirar os
fusíveis da instalação doméstica)
Se depois de ligar o aparelho for
novamente exibido
a Assistência Técnica
e, contacte
21
Page 22
Se não conseguir resolver a avaria através das ajudas acima referidas,
poderá contactar o revendedor ou a Assistência Técnica.
1 Aviso! As reparações no aparelho apenas poderão ser efectuadas por pes-
soal técnico. Devido a reparações incorrectas poderão existir danos gravíssimos para os utilizadores.
3 Quando contactar a Assistência Técnica devido a um funcionamento irregu-
lar, a visita do nosso técnico/revendedor pode não ser gratuita, mesmo durante o prazo da garantia.
Eliminação
2 Material de embalagem
Os materiais utilizados na embalagem deste aparelho são compatíveis com
o ambiente e recicláveis. As peças em plástico estão identificadas, por
exemplo, >PE<, >PS< etc. Elimine os materiais de embalagem de acordo
com a sua identificação, utilizando para o efeito os contentores de recolha
existentes para essa finalidade nos locais de eliminação de resíduos da sua
área de residência.
2 Aparelho usado
O símbolo
pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao
centro de recolha selectiva para a reciclagem de equipamento eléctrico e
electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar
a evitar eventuais consequências negativas para o meio ambiente e para a
saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas
sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
22
W no produto ou na embalagem indica que este produto não
Page 23
Instruções de montagem
Indicações de segurança
Devem ser respeitadas as leis, regulamentos, directivas e normas em vigor no
país de utilização (disposições de segurança, reciclagem adequada, etc).
A montagem só pode ser efectuada por técnicos especializados.

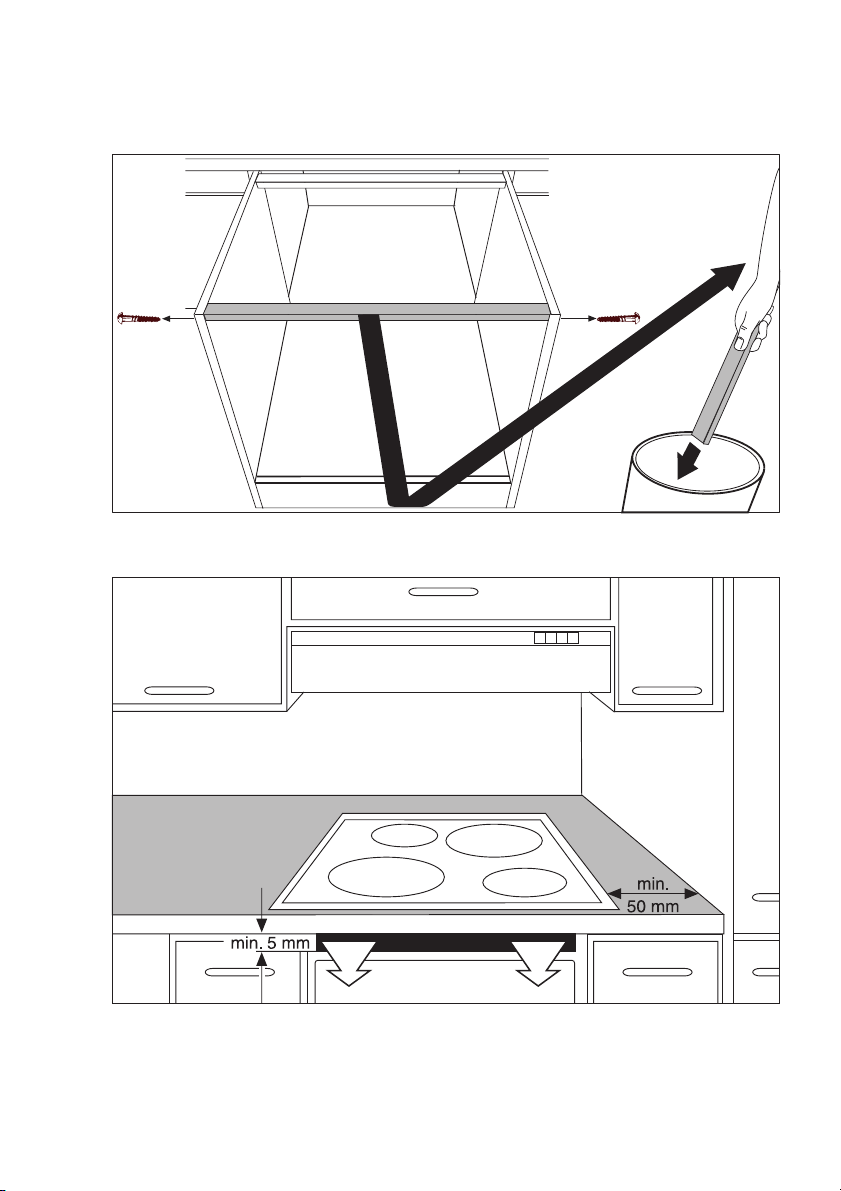

Devem ser mantidas as distâncias mínimas em relação aos outros aparelhos e
móveis.

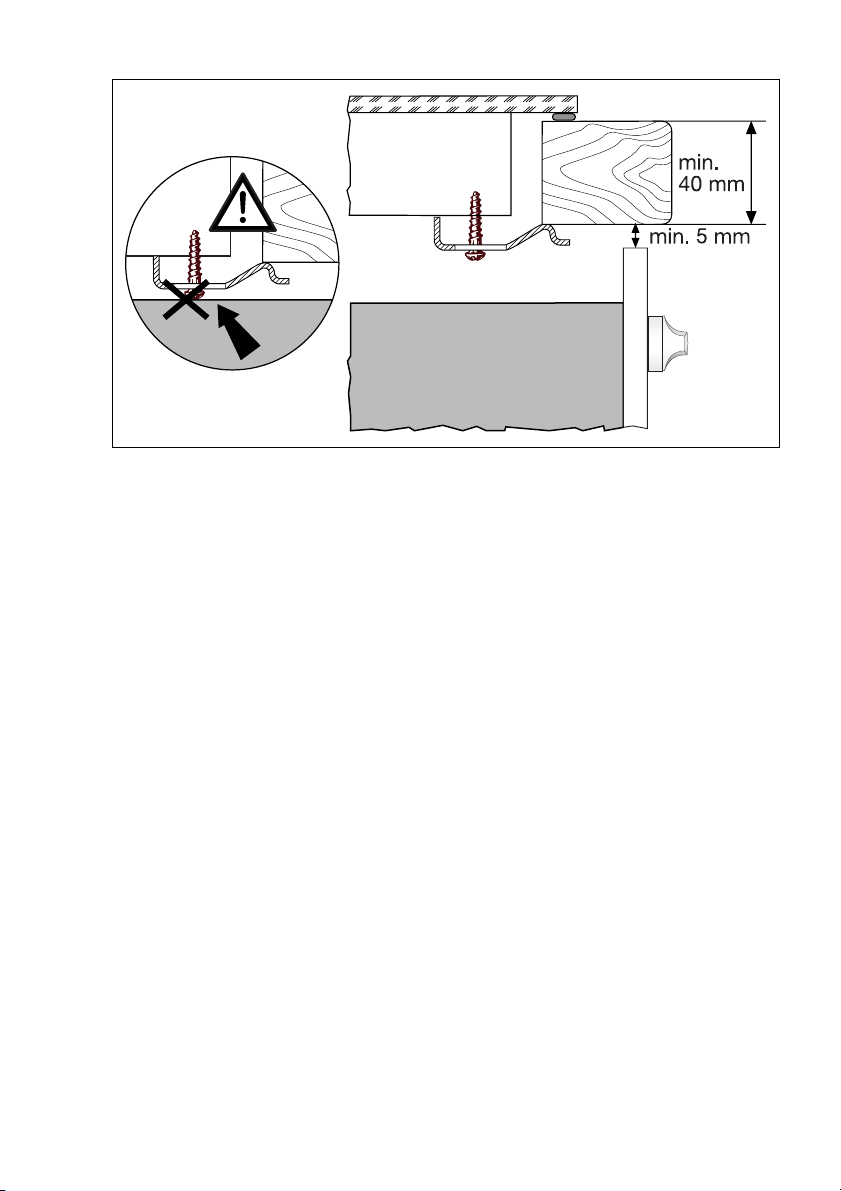

A protecção antichoque deve ser assegurada na montagem, por exemplo, as gavetas só podem ser montadas com pavimento de protecção directamente por
baixo do aparelho.
As superfícies de corte na placa de trabalho devem ser protegidas contra a humidade com um material vedante adequado.
A vedação une o aparelho à bancada sem falhas.
Evite a montagem do aparelho ao lado de portas e por baixo de janelas. Portas e
janelas a abrir poderão provocar o deslocamento dos tachos e panelas quentes
do foco de aquecimento.
1 AVISO!
Perigo de ferimentos devido a corrente eléctrica.
• O pino de alimentação está sob tensão.
• Libertar o pino de alimentação da tensão.
• Respeitar o esquema de ligação.
• Respeitar as regras de segurança electrotécnicas.
• Garantir a protecção contra contacto directo através de uma montagem con-
forme as instruções.
• A ligação eléctrica deverá ser efectuada por um electricista especializado.
1 Atenção!
Danos causados pela corrente eléctrica.
Fichas de ligação soltas ou inadequadas poderão provocar o sobreaquecimento
dos pinos.
• Efectuar a ligação correcta dos pinos.
• Libertar o cabo.
• Numa ligação de 1 ou 2 fases deverá ser utilizada um cabo de ligação à cor-
rente eléctrica do tipo H05BB-F Tmáx 90° (ou superior).
• Se o cabo de ligação à corrente deste aparelho estiver danificada, deverá ser
substituído por um cabo de ligação especial (Tipo H05BB-F Tmáx 90°; ou superior). O mesmo poderá ser adquirido junto do Serviço de Assistência a clientes.
Na instalação eléctrica está previsto um dispositivo que permite separar o aparelho da rede com uma extensão de abertura de contacto de pelo menos 3 mm
omnipolar.
Entre os separadores apropriados válidos, contam-se interruptores LS, fusíveis
(que devem ser retirados da sede), interruptores FI e protecções.
23
Page 24

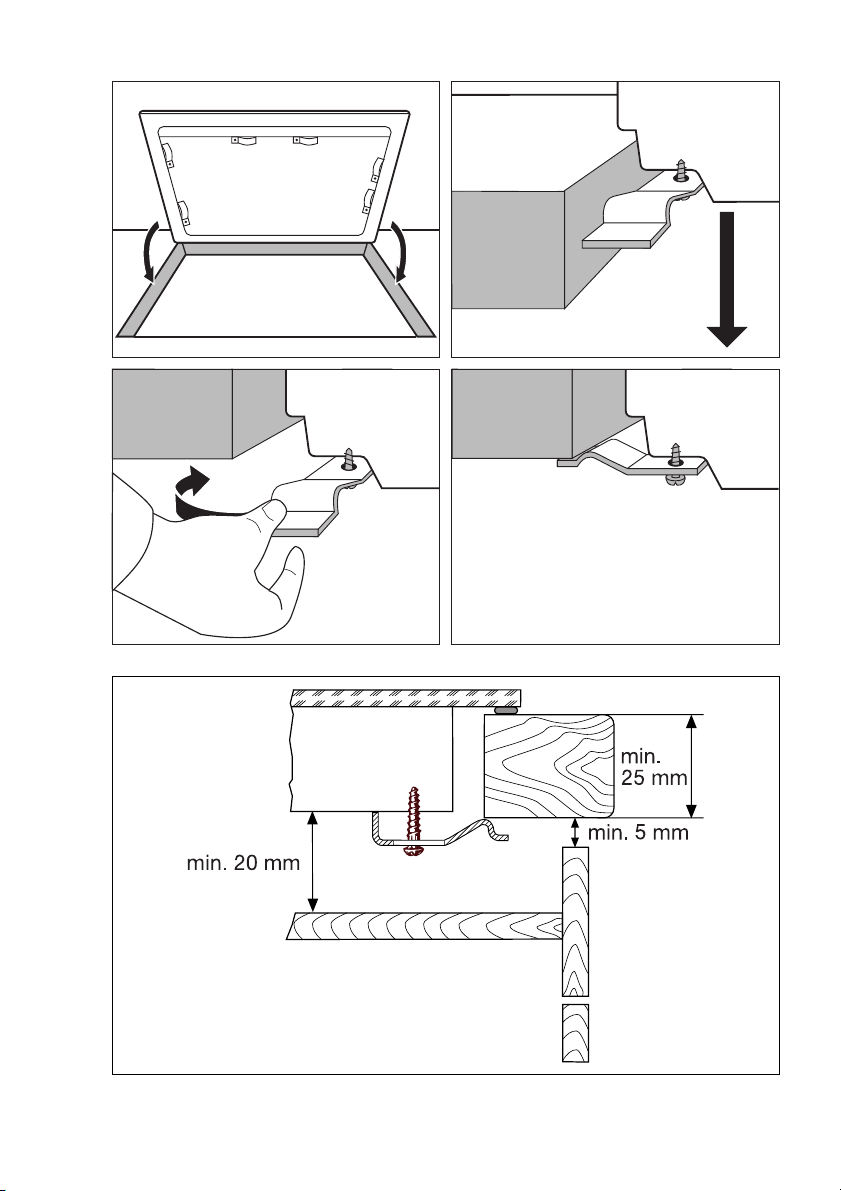

Montagem
24
Page 25
25
Page 26
26
Page 27
27
Page 28
Montagem de várias placas frontais
Peças adicionais: travessa(s) de ligação, silicone resistente ao calor, bloco
de borracha, raspador.
3 Utilizar unicamente silicone especial resistente ao calor.

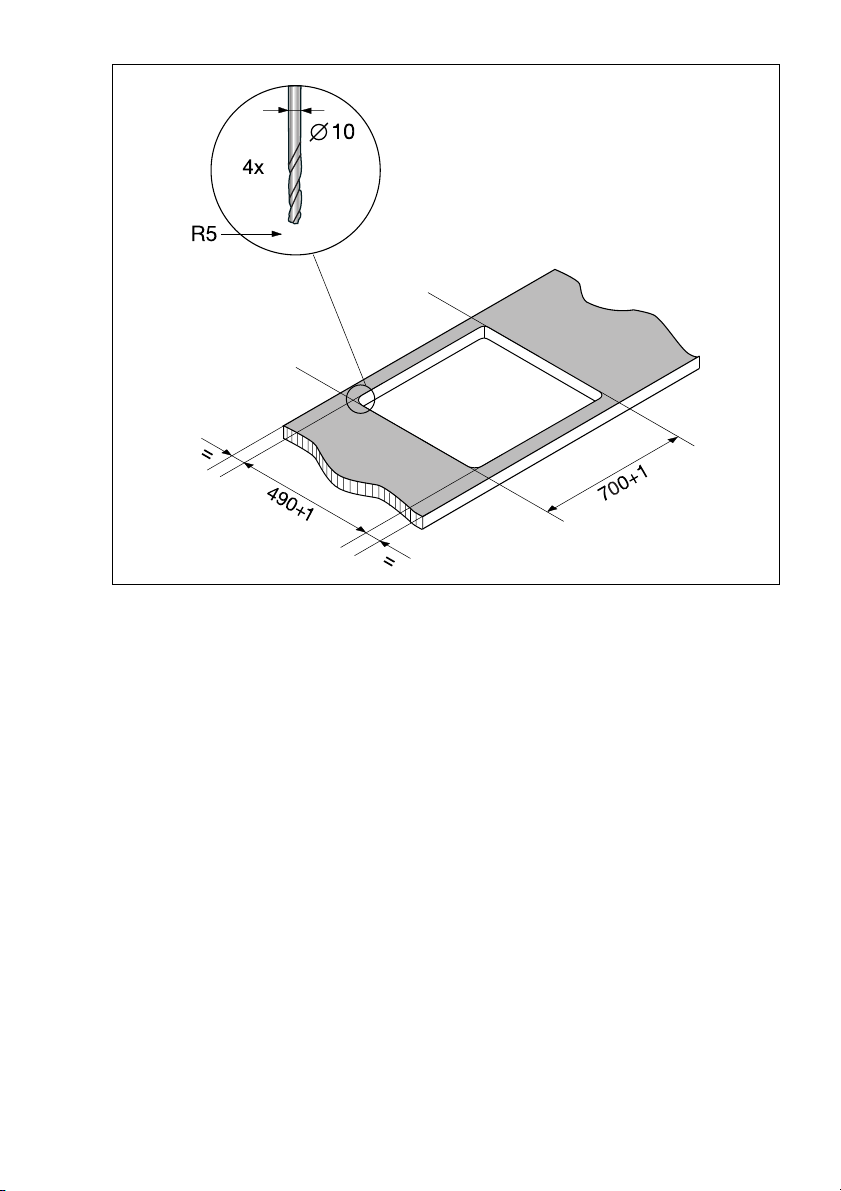

Corte
Distância até à parede: no mínimo 50 mm
Profundidade: 490 mm
Largura: As larguras de todos os aparelhos a encastrar são adicionadas
descontando-se 20 mm (ver também “Visão global de todas as larguras de
aparelhos”)
Exemplo:
Montagem de vários aparelhos
1. Calcular o corte e serrar.
2. Levantar a calha frontal dos aparelhos manualmente (fixação magnética).
3. Colocar os aparelhos individualmente sobre uma superfície macia (por
exemplo uma manta) com o lado inferior voltado para cima.
4. Aparafusar/engatar as braçadeiras tensoras/garras nos respectivos orifícios das caixas de protecção.
28
Page 29

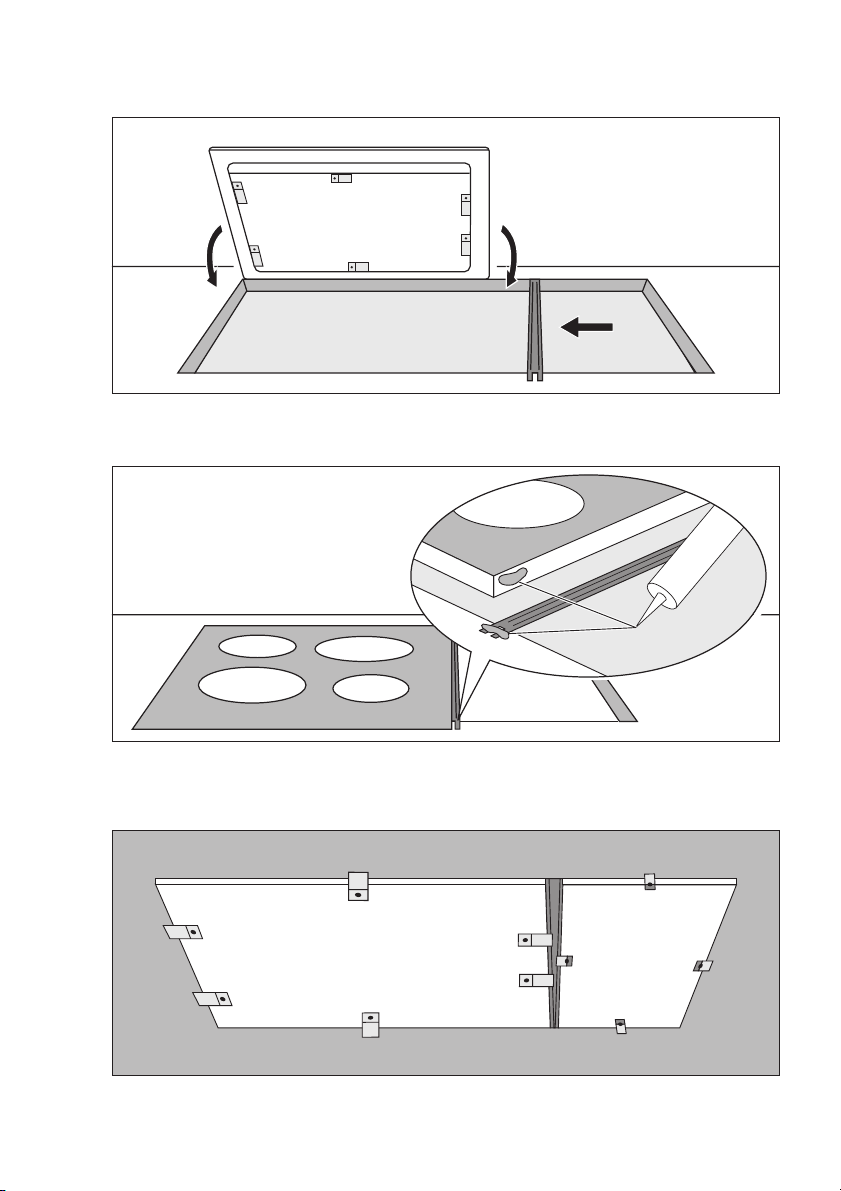

5. Colocar o primeiro aparelho no respectivo corte. Colocar as travessas de
ligação no corte e empurrar contra o aparelho.
6. Colocar silicone nos cantos dos aparelhos que irão ficar encostados. Colocar silicone na extremidade da travessa.
7. Do lado inferior, aparafusar ligeiramente as braçadeiras tensoras/garras à
bancada de trabalho e à travessa de ligação.
29
Page 30
8. Colocar as calhas frontais nos aparelhos. Verificar se o encosto lateral das
calhas entre si se encontra correcto.
9. Apertar os parafusos das braçadeiras tensoras/garras.
10.Colocar um fio de silicone nas fissuras entre os aparelhos.
11.Humedecer o fio de silicone com um pouco de água com sabão
12.Pressionar fortemente o bloco de borracha contra a vitrocerâmica e des-
locar lentamente ao longo da fissura.
13.Deixar endurecer o silicone até ao dia seguinte.
14.Remover cuidadosamente o silicone em excesso utilizando o raspador
15.Limpar cuidadosamente a placa vitrocerâmica
16.Voltar a colocar as calhas frontais
30
Page 31
Vista global de todas as larguras de aparelhos
180 mm
Ta mpo
360 mm
Placa vitrocerâmica com 2 focos de aquecimento incandescentes
Placa vitrocerâmica com 2 focos de indução
Placa de gás com 2 queimadores
Grelhador
Grelhador/Fritadeira
Frigideira Wok
580 mm
Placa vitrocerâmica com 4 focos de aquecimento incandescentes
Placa de gás com 4 queimadores
720 mm
Placa vitrocerâmica com 4 focos de aquecimento incandescentes
Placa vitrocerâmica com 4 focos de indução
Placa de gás com 4 queimadores
31
Page 32
Chapa de características
ELECTROLUX
230 V7,4 kW
55GDD86AG
941 177 561
50 Hz
EHD7864U
32
Page 33
Condições de garantia
Portugal
Em Portugal são válidas exclusivamente as condições de garantia da marca
AEG elaboradas pela Electrolux,Lda., com sede em Estrada Casais Mem
Martins, Alto Forte, 2635 445 Rio Mouro, as quais vão junto ao aparelho.
Electrolux, LDA
Quinta da Fonte
Edifício Gonçalves Zarco - Q 35
2780-730 PAÇO DE ARCOS
Tel.: (21) 440 39 00
Fax: (21) 440 39 99
Assistência técnica (Service)
Tel.: (21) 440 39 39
Fax: (21) 440 39 93
33
Page 34
Locais de assistência técnica
34
Page 35
Assistência técnica
Em caso de avarias técnicas verifique primeiro, se consegue resolver o problema com ajuda do Manual de instruções (Capítulo „O que fazer, se...“).
Se não conseguir resolver o problema contacte por favor a Assistência Técnica ou um dos nossos parceiros.
De modo a poder ajudá-lo rapidamente
necessitamos dos seguintes dados:
– Designação do modelo
– Número do produto (PNC)
– Número de série (S-No.)
(Ver números na placa de características)
– Tipo de avaria
– eventual mensagem de erro que o apa-
relho apresente
– Combinação de três letras e algarismos da placa de cerâmica de vidro
De modo a ter os códigos do seu aparelho sempre à mão, sugerimos que
os introduza aqui:
Designação do modelo: .....................................
PNC: .....................................
S-No: .....................................
35
Page 36
315 823 114-A-080206-01 Sujeito a alterações sem aviso prévio
The Electrolux Group. The world´s No.1 choice.
The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning and outdoor
use. More than 55 million Electrolux Group products (such as refrigerators, cookers, washing machines,
vacuum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. USD 14 billion in more
than 150 countries around the world.
Loading...
