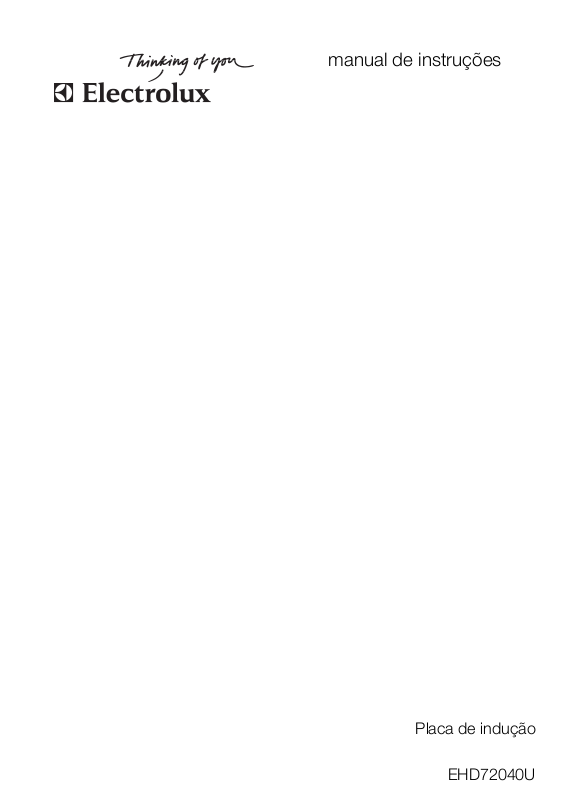

manual de instruções
Placa de indução
EHD72040U
Page 2
We were thinking of you
when we made this product
Page 3
Bem-vindo ao mundo Electrolux
Obrigado por ter escolhido adquirir um
produto de primeira classe da Electrolux, que esperamos lhe traga muito prazer no futuro. A ambição da Electrolux é
oferecer uma vasta variedade de produtos de qualidade que tornem a sua vida
ainda mais confortável. Pode encontrar
alguns exemplos na capa deste manual.
Tire alguns minutos para estudar este
manual para que possa começar a tirar
partido dos benefícios do seu novo aparelho. Nós prometemos que lhe irá proporcionar uma experiência superior e
confortante como utilizador. Boa sorte!
electrolux 3
Page 4
4 electrolux índice
1
Índice
Manual de instruções 5
Indicações de segurança 5
Descrição do aparelho 7
Utilização do aparelho 11
Sugestões para cozer e assar 23
Limpeza e manutenção 27
O que fazer, se … 29
Eliminação 31
Instruções de montagem 32
Montagem 33
Montagem de várias placas
frontais 37
Garantia/Assistência Técnica 43
Assistência técnica 46
Nesta brochura informativa para o cliente são utilizados os seguintes símbolos:
Atenção! Ler atentamente! Instruções importantes sobre segurança pessoal
e informações para evitar danos no aparelho
3 Instruções gerais e conselhos
2 Instruções sobre protecção ambiental
z Tensão eléctrica perigosa
Page 5
manual de instruções electrolux 5
Manual de instruções
Indicações de segurança
Respeite estas indicações, dado que
em caso de danos os mesmos não serão abrangidos pela garantia.
Utilização de acordo com as normas
• Pessoas (incluindo crianças) que,
devido às suas capacidades físicas,
sensoriais ou mentais ou à sua inexperiência ou desconhecimento, não
se encontrem em posição de utilizar
o aparelho em segurança, não o devem fazer sem a vigilância ou a orientação de uma pessoa
responsável.
• Não deixar o aparelho a funcionar
sem vigilância.
• Este aparelho apenas poderá ser utilizado para cozinhar e assar refeições domésticas.
• O aparelho não poderá ser utilizado
como superfície de trabalho ou plataforma.
• Não são permitidas transformações
ou alterações do aparelho.
• Não colocar ou guardar combustíveis, materiais facilmente inflamáveis
ou objectos que derretam (p.ex. filme, plástico, alumínio) em cima do
aparelho ou nas suas proximidades.
Segurança para crianças
• Mantenha as crianças pequenas
afastadas do aparelho.
• As crianças mais crescidas poderão
utilizar o aparelho de acordo com as
instruções e sob vigilância.
• Recomendamos a activação da segurança para crianças para evitar
que o aparelho seja ligado inadvertidamente por crianças e animais domésticos.
Segurança geral
• A montagem e a ligação do aparelho
apenas deverão ser efectuadas por
técnicos autorizados.
• Os aparelhos de encastrar apenas
poderão ser colocados em funcionamento, depois de montados em armários de encastrar e bancadas
conforme as normas.
• Em caso de avarias no aparelho ou
danos no vidro cerâmico (rupturas,
falhas ou fendas), o aparelho deverá
ser desligado e desconectado da
corrente eléctrica, de modo a evitar
um possível choque eléctrico.
• As reparações no aparelho apenas
poderão ser efectuadas por técnicos
especializados e autorizados.
Segurança durante a utilização
• Gorduras e óleos sobreaquecidos
inflamam-se rapidamente. Atenção!
Perigo de incêndio!
• Existe perigo de queimaduras se o
aparelho for utilizado sem precaução.
• Retire os autocolantes e películas do
vidro cerâmico.
• Os cabos dos aparelhos eléctricos
não poderão entrar em contacto
com as superfícies quentes dos
mesmos ou com tachos e afins
quentes.
• Desligue o foco após cada utilização.
Page 6
6 electrolux indicações de segurança
Segurança durante a limpeza
• Para efectuar a limpeza o aparelho
deverá estar desligado e frio.
• A limpeza do aparelho com aparelhos a vapor ou de alta pressão não
é permitida por motivos de segurança.
Evitar danos no aparelho
• O vidro cerâmico poderá ser danificado por objectos que lhe caírem
em cima.
• Embates com tachos e afins podem
danificar o rebordo do vidro cerâmico.
• Tachos e afins em ferro fundido, fundição de alumínio ou com bases danificadas podem riscar o vidro
cerâmico quando movidos.
• Objectos que derretem e fervuras
que derramem deverão ser imediatamente retiradas dado que queimam em cima do vidro cerâmico.
• Evitar cozinhar com os tachos e panelas vazios, pois pode provocar danos na louça ou na vitrocerâmica.
• Não utilizar os focos com tachos e
afins vazios ou sem os mesmos.
Page 7
Descrição do aparelho
Instalação da placa de fogão
Foco de indução 1400 W
com função piloto 1800 W
Calha frontal
descrição do aparelho electrolux 7
Foco de indução 1850 W
com função piloto 2500 W
Painel de comandos
Foco de indução 1400 W
com função piloto 1800 W
Foco de indução 2300 W
com função piloto 3700 W
Page 8
8 electrolux descrição do aparelho
Equipamento do painel de comados
lado esquerdo
Sinalização de
controlo Bloqueio
Indicação de
grau de cozedura
Lâmpada de
controlo de
cozedura
Indicação de temporizador Indicação de grau
de cozedura
Lâmpada de controlo
de cozedura
Selecção do grau
de cozedura
Bloqueio de
seguranç
Selecção do grau
de cozedura
lado direito
Indicação de grau de
cozedura
Selecção do grau
de cozedura
Temporizador Função automática/
Função automática/
Função de potência
Lâmpada de controlo
de cozedura
Função de potência
Selecção do tempo
para o temporizador
Indicação de
temporizador
Selecção do tempo
para o temporizador
Selecção do grau de
Indicação de grau
de cozedura
Lâmpada de
controlo de
cozedura
Selecção do grau
de cozedura
cozedura
Lâmpada de
controlo Ligar/
Desligar
Função automática/
Função de potência
Te mp or iz a do r
Função automática/
Função de potência
Ligar/
desligar
Page 9
descrição do aparelho electrolux 9
Sensores Touch Control
O aparelho é comandado através de
sensores Touch Control. As funções são
comandadas através do toque dos sensores, e confirmadas através de indicações, e confirmadas por sinais
acústicos.
Os sensores são tocados de cima, sem
tapar os outros sensores.
Sensor Função
Ligar/desligar Ligar e desligar os focos
Aumentar os ajustes Aumentar grau de cozedura
Diminuir os ajustes Diminuir grau de cozedura
Temporizador Selecção do temporizador
Aumentar os ajustes Aumentar tempo de temporizador
Diminuir os ajustes Diminuir tempo de temporizador
Bloqueio de segurança para
crianças
Piloto Ligar e desligar a função piloto
Bloquear o painel de comandos por
causa das crianças
Page 10
10 electrolux descrição do aparelho
Indicar
Indicação Descrição
¾ O foco está desligado
u Nível para manter quente Nível para manter quente/a função
STOP+GO está ajustada
¿ - Ç Graus de cozedura O Grau de cozedura está ajustado
e Erro Surgiu uma função de erro
h Calor residual O foco ainda está quente
l Segurança para crianças segurança para crianças estão ligados.
p Piloto A função piloto está activada
_ Desligamento automático O desligamento está activado
Indicador de calor residual
Aviso! Perigo de queimaduras devido a calor residual. Após serem
desligados, os focos necessitam de
algum tempo até arrefecerem. Respeitar a indicação de calor
dual.
h resi-
O calor residual poderá ser utilizado
para derreter ou manter comida
quente.
Os focos de indução produzem o calor necessário para ferver directamente
no fundo da loiça para cozinhar. A vitrocerâmica é aquecida através do retorno
do calor da loiça para cozinhar.
A ventoinha liga e desliga automaticamente independentemente da temperatura da parte electrónica.
Page 11
Utilização do aparelho
Utilize o foco de indução com tachos adequados.
Ligar e desligar o aparelho
Painel de comandos Indicação Sinalização de
Ligar Premir durante 2 se-
gundos
Desligar Premir durante 1
segundo
Depois de ter sido ligado, deverá
ser ajustado um grau de cozedura
ou uma função no espaço de tempo
de 10 segundos, caso contrário o
aparelho desliga-se automaticamente.
utilização do aparelho electrolux 11
controlo
¾ / h acende
h / nenhuns apaga
Page 12
12 electrolux utilização do aparelho
Ajustar o grau de cozedura
Painel de comandos Indicação
Aumentar Tocar u até Ç
Diminuir Tocar Ç até ¾
Desligar Tocar simultaneamente e ¾
Função automática e função de potência
O sensor comanda a função de potência e a função automática. Ambas as
funções disponibilizam ao foco de
aquecimento uma potência superior durante um curto período de tempo.
Função Condição Resultado
Função automática Está regulado um grau de
cozedura entre ¿ e Æ
Função de potência Está regulado o grau de co-
zedura ¾ ou Ç
O aparelho aquece no
grau de cozedura Ç até
que seja atingido o grau
de cozedura regulado
O aparelho aquece du-
rante, no máximo,
10 minutos, no grau de
cozedura p.
Page 13
utilização do aparelho electrolux 13
Utilize o aquecimento automático
Todos os focos estão equipados com
um aquecimento automático.
Com o aquecimento automático, o foco
muda durante um determinado tempo
para a potência máxima e volta depois
automaticamente ao grau de cozedura
ajustado.
Função automática Sensor Lâmpada de controlo
Ligar Tocar durante 1 segun-
do com grau de cozedura
1 a 8
Desligar Tocar durante 1 segun-doapaga
Se durante o aquecimento for seleccionado um grau de cozedura
mais elevado, p. ex. de
Á para Ã, o
tempo de aquecimento será ajustado.
A duração do impulso de aquecimento
automático depende do grau de cozedura seleccionado.
permanece acesa durante o impulso de
aquecimento
Grau
de cozedura
v
1
2
3
4
5
6
7
8
9
Duração do impulso
de aquecimento [min:seg]
0:10
0:10
0:10
3:10
5:50
10:10
2:00
2:30
2:50
---
Page 14
14 electrolux utilização do aparelho
Ligar e desligar a função piloto
A função piloto disponibiliza aos focos de indução capacidades adicionais,
p. ex. levar rapidamente à fervura uma
grande quantidade de água.
A função piloto é activada durante 10
minutos. De seguida o foco de indução
regressa automaticamente para o grau
de cozedura 9.
Painel de comandos Lâmpada de controlo/
Indicação
Ligar tocar, estando o grau de
cozedura regulado para 0 ou
9
Desligar tocar apaga, 9
tocar apaga, 9
acende, p
Page 15
Gestão de potência
Os focos radiantes da placa dispõem de
uma potência máxima.
Dois focos constituem um par (ver figura).
Para poder utilizar sempre a função de
potência, o sistema de gestão de potência poderá, em determinadas circunstâncias, reduzir a potência do outro
foco do par.
Exemplo: num dos focos foi seleccionado o nível de aquecimento 9. Para o
foco correspondente é ligada a função
de potência. A função de potência é
executada, mas o nível de aquecimento
9 num dos focos e simultaneamente a
função de potência para o outro foco de
um par ultrapassa a potência máxima
admissível para o conjunto. Por este
motivo, o sistema de gestão de potência reduz a potência do foco ligado em
primeiro lugar, de 9 para, por exemplo,
7, e o indicador deste foco deixa de
apresentar a indicação de nível 9 para
passar a apresentar 7, permanecendo
então neste nível que corresponde ao
nível máximo de potência possível nesse momento. (A alteração da indicação
de 9 para 7 ou de 9 para 6 ou entre outros valores depende do modelo do
aparelho e da dimensão do foco.)
utilização do aparelho electrolux 15
Se a função piloto terminar, o foco
muda automaticamente para o grau
de cozedura ajustado anteriormente.
Page 16
16 electrolux utilização do aparelho
Utilizar a segurança para crianças
A segurança para crianças impede a utilização indevida do aparelho.
A segurança para crianças apenas
poderá ser activada e desactivada,
quando o aparelho se encontrar ligado mas sem que esteja regulado
qualquer grau de cozedura para
qualquer dos focos de aquecimento.
Ligar a segurança para crianças
Passo Painel de comandos Indicação/Sinal
1. Ligar o aparelho (não regular nenhum grau de cozedura)
2. tocar l
O aparelho desliga-se. A segurança para crianças encontra-se ligada.
¾
Caso deseje utilizar um foco de
aquecimento bloqueado (Indicação
l), será emitido um sinal acústico.
Page 17
utilização do aparelho electrolux 17
Desactivar a segurança para
crianças
Pode desligar a segurança para crianças para efectuar uma cozedura, continuando activa depois da conclusão da
mesma.
Passo Painel de comandos Indicação/Sinal
1. Ligar o aparelho l
2. Tocar simultaneamente em e de
um foco qualquer
Poderá ser utilizado normalmente até o aparelho ser desligado.
Após ultrapassar a segurança para
crianças, dentro de
aprox. 10 segundos, deve ser regulado um foco ou uma função, caso
contrário o aparelho desliga automaticamente.
Desligar a segurança para crianças
¾ / sinal acústico
Passo Painel de comandos Indicação/Sinal
1. Ligar o aparelho l
2. tocar 0 acende
O aparelho desliga-se. A segurança para crianças encontra-se desligada.
Page 18
18 electrolux utilização do aparelho
Utilizar o temporizador
Todos os focos podem utilizar simultaneamente uma função de temporizador.
Função Condição Resultado após
Dispositivo para desli-
gar automaticamente
Cronómetro com focos de aquecimento
Se um grau de cozedura adicional
for ajustado para um cronómetro
ajustado do foco, o foco desliga
após decorrido o tempo ajustado.
Seleccionar o foco de aquecimento
com um foco de aqueci-
mento regulado
não utilizados
terminado o tempo
sinal acústico
0 acende
o foco de aquecimento
desliga-se
sinal acústico
0 acende
Passo Painel de comandos Indicação
1. tocar no esquerdo 1xA lâmpada de controlo do
foco de aquecimento traseiro
esquerdo pisca
2. tocar no esquerdo 1xA lâmpada de controlo do
foco de aquecimento dianteiro
esquerdo pisca
Passo Painel de comandos Indicação
1. tocar no direito 1 x A lâmpada de controlo do
foco de aquecimento traseiro
direito pisca
2. tocar no direito 1 x A lâmpada de controlo do
foco de aquecimento dianteiro
direito pisca
Page 19
utilização do aparelho electrolux 19
Ajustar o tempo
Passo Painel de comandos Indicação
1. Seleccionar o foco
de aquecimento
2. ou , tocar 0 a 99 minutos
Após alguns segundos a lâmpada de controlo pisca mais lentamente.
O tempo encontra-se regulado.
É iniciada a contagem decrescente do tempo.
Caso se encontrem reguladas outras funções de temporizador, decorridos alguns segundos será
indicado o período de tempo restante mais curto do temporizador
direito ou esquerdo. A respectiva
lâmpada de controlo pisca.
Desligar a função do temporizador
Passo Painel de comandos Indicação
1. Seleccionar o foco A sinalização de controlo do foco escolhido
2. Tocar em do foco se-
leccionado
Tocar simultaneamente
em
e do foco se-
leccionado
A sinalização de controlo apaga-se.
A função do temporizador para o foco seleccionado é desligada.
A lâmpada de controlo do foco de aquecimento seleccionado pisca
pisca mais rapidamente.
É indicado o tempo restante
O tempo restante é contado para trás, até
00.
Surge a indicação 00.
Alterar o tempo
Passo Painel de comandos Indicação
1. Seleccionar o foco A sinalização de controlo do foco seleccio-
nado pisca mais rapidamente
É indicado o tempo restante
2. tocar or 01 até 99 minutos
Após alguns segundos a sinalização de controlo pisca mais lentamente.
O tempo está ajustado.
O tempo é contado para trás.
Page 20
20 electrolux utilização do aparelho
Indicar o tempo restante de um foco
Passo Painel de comandos Indicação
1. Seleccionar foco A lâmpada piloto do foco seleccionado pis-
ca mais rapidamente
O tempo restante é indicado
Após alguns segundos a lâmpada piloto pisca mais devagar.
Desligar o sinal acústico
Passo Painel de comandos Sinal acústico
1. premir Confirmação acústica
O sinal acústico emudece.
Page 21
Desligar automático
Placa
• Se depois de ligar a placa não for
ajustado qualquer grau de cozedura
num foco num espaço de tempo de
10 segundos, a placa desliga-se automaticamente.
• Se um ou mais sensores forem cobertos durante mais de 10 segundos
por um tacho, ouve-se um sinal
acústico e a placa desliga-se automaticamente.
• Se todos os focos forem desligados,
a placa desliga automaticamente
após cerca de 10 segundos.
Painel de comandos
Humidade (p. ex. um pano molhado)
ou líquido a derramar para cima do
painel de comandos desliga imediatamente todos os focos.
utilização do aparelho electrolux 21
Page 22
22 electrolux utilização do aparelho
Focos de indução
• Em caso de sobreaquecimento (por
exemplo, devido a uma panela vazia
que se encontra a ser aquecida) o
foco de aquecimento desliga-se automaticamente e é apresentado o
símbolo
_. Antes de voltar a ser uti-
lizado, o foco de aquecimento deverá ser regulado para a posição
0
devendo aguardar-se que o mesmo
arrefeça.
• Caso não sejam utilizados recipientes adequados, o símbolo
f acen-
der-se-á no visor e, 2 minutos mais
tarde a sinalização do foco de aquecimento desliga-se.
• Se um dos focos não for desligado
ou o grau de cozedura não for alterado após um determinado período
de tempo, o respectivo foco desliga
automaticamente. É exibido _. Antes da utilização seguinte o foco deverá ser ajustado para 0.
Grau de cozedura Desligar após
v, 1 - 2 6 horas
3 - 4 5 horas
5 4 horas
6 - 9 1,5 horas
Page 23
sugestões para cozer e assar electrolux 23
Sugestões para cozer e
assar
Nota sobre Acrilamida
De acordo com as mais recentes
descobertas científicas, ao alourar
demasiado os alimentos, principalmente os produtos com muito amido, pode causar danos à saúde
devido ao acrilamida. Assim sendo,
aconselhamos sempre que possível
cozinhar a temperaturas baixas e
não tostar demasiado os alimentos.
Loiça para cozinhar para focos de indução
Material da loiça
Material da loiça indicado
aço, aço esmaltado sim
gusa sim
aço inoxidável se indicado pelo fabricante
alumínio, cobre, latão --vidro, cerâmica, porcelana ---
A loiça indicada para focos de indução é respectivamente identificada
pelo fabricante.
Teste de qualificação
A loiça para cozinha é adequada para
indução se ...
• ... um pouco de água aquecer sobre
um foco de indução com grau de
cozedura 9 dentro de pouco tempo.
• ... um imã permanecer fixo ao fundo
da loiça.
Alguma loiça pode produzir ruídos
durante a cozedura sobre focos de
indução. Estes ruídos não representam qualquer falha do aparelho e o
seu funcionamento não é comprometido de qualquer maneira.
Base da loiça
O fundo da loiça para cozinhar deve ser
o mais espesso e plano possível
Page 24
24 electrolux sugestões para cozer e assar
Tamanho do recipiente
Os focos de indução adaptam-se automaticamente ao tamanho do fundo da
loiça até um determinado limite. No entanto, a parte magnética do fundo da
loiça tem de ter um diâmetro mínimo em
função do tamanho do foco.
Diâmetro dos
focos [mm]
210 180
180 145
145 120
A loiça de cozinha deverá ser colocada no foco de forma central.
Diâmetro mínimo
da base da loiça [mm]
Page 25
Sugestões para poupar energia
Coloque a loiça para cozinhar em
cima do foco antes de o ligar.
Coloque sempre que possível as
tampas na loiça para cozinhar.
sugestões para cozer e assar electrolux 25
Page 26
26 electrolux sugestões para cozer e assar
Exemplos de utilização para cozinhar
Os dados nas tabelas seguintes são
aproximados.
Nível
coze-
dura
1-2
2-3
3-4
4-5
6-7
7-8
A função piloto adequa-se ao aquecimento de quantidades maiores de líquidos.
Processo
de
de
adequado para Duração Dicas
cozedura
0 Desligado
1
9
Manter
quente
Derreter
Puré
Deixar abrir
Estufar
Guisar
Cozer
Moderado
Assar
Intenso
Assar
ferver
alourar
fritar
Para manter hortaliça quen-
tes,
Molho holandês,
Derreter manteiga,
chocolate, gelatina
Omeletas, ovos mexidos, 10-40 Min. Cozinhar com tampa
Deixar abrir arroz ou leite-
creme,
Aquecer alimentos prontos
Guisar legumes, peixe
Estufar peixe
Estufar batatas 20-60 Min.
Cozinhar grandes quantida-
des de alimentos, ensopa-
dos e sopas
Escalopes, cordon bleu, cos-
teletas, almôndegas, salsi-
chas, fígado, ovos, bolos de
ovos, fritar donuts
Panqueca de batata, fatias
de lombo, bifes, massa
Ferver grandes quantidades de água, alourar carne (gulasch, carne es-
Se
necessário
5-25 Min. Mexer de vez em quando
Adicionar pelo menos
metade da quantidade de
25-50 Min.
20-45 Min.
60-150
Min.
cozedura
consecutivaMexer de vez em quando
5-15 Min.
por
frigideira
tufada) fritar batatas
liquido ao arroz, pratos
com leite mexer de vez
No caso dos legumes jun-
tar poucos líquidos (algu-
Utilizar poucos líquidos,
p. ex. no máx.
água para 750 g de ba-
Até 3 l de água mais in-
Mexer de vez em quando
tapar
em quando
mas colheres)
tatas
gredientes
¼
l de
Page 27
Limpeza e manutenção
Atenção! Perigo de queimaduras
devido ao calor residual.
Atenção! Detergentes fortes e abrasivos danificam o aparelho. Limpe
com água e detergente para a loiça.
Atenção! Os resíduos de detergentes danificam o aparelho. Retire os
resíduos com água e detergente
para a loiça.
Limpe o aparelho após cada utilização.
1. Limpe o aparelho com um pano húmido e um pouco de detergente
para a loiça.
2. Seque o aparelho com um pano limpo.
limpeza e manutenção electrolux 27
Page 28
28 electrolux limpeza e manutenção
Remova as sujidades
1. Coloque as espátulas de limpeza na
diagonal sobre a superfície de vidro
cerâmico.
2. Remova as sujidades com a lâmina
deslizante.
Tipo de sujidade
Açúcar, comida com açúcar sim --Plásticos, folhas de alumínio sim --Margens de calcário e água --- sim
Salpicos de gordura --- sim
descoloração metálica --- sim
*Espátula para limpeza, detergente para vidro ce-
râmico ou aço inoxidável podem ser adquiridos
em lojas da especialidade
imedia-
tamente
3. Limpe o aparelho com um pano húmido e um pouco de detergente
para a loiça.
4. Seque o aparelho com um pano limpo.
com o aparelho frio com
Remova as sujidades mais profundas com um detergente para vidro
cerâmico ou aço inoxidável.
retirar
Espátula de limpeza*
Detergentes para vi-
dro cerâmico ou aço
inoxidável*
Riscos ou manchas escuras no vidro cerâmico não se podem remover, porém não comprometem o
bom funcionamento do aparelho.
Calha frontal amovível
A calha frontal em alumínio possui uma
fixação magnética. Pode ser retirada
manualmente com facilidade, podendo
ser limpa com um detergente comum.
Não utilizar agentes abrasivos ou esponjas duras, a fim de evitar riscar a
mesma. Não lavar a calha na máquina
de lavar louça.
Page 29
O que fazer, se …
Problema Possível causa Ajuda
o que fazer, se … electrolux 29
Os focos não se deixam ligar
ou não funcionam
A indicação de calor residual
não apresenta nenhuma indicação.
Não é possível activar a função de potência
A indicação muda entre dois
graus de cozedura
f
acende Recipientes não adequados
_
Acende A protecção para o sobrea-
Desde a ligação do aparelho
passaram mais de 10 segundos
A segurança para crianças
está ligada
Vários sensores foram tocados em simultâneo
A desconexão de automático
disparou
O foco esteve em funcionamento durante pouco tempo
e, por isso, não está ainda suficientemente quente.
A função de potência já foi activada diversas vezes sucessivamente num curto espaço de
tempo
A gestão de potência reduz a
capacidade deste foco de
aquecimento
para cozinhar
Não se encontra qualquer re-
cipiente sobre o foco
O diâmetro do fundo do recipi-
ente é demasiado pequeno
para o foco
quecimento do foco disparou
A desconexão de automático
disparou
l
Ligue novamente o aparelho
Desactive a segurança para
crianças (ver Capítulo “Segurança para crianças”)
Toque apenas num sensor
Remover os objectos (tachos,
panos ou similares) que eventualmente estejam sobre o
painel de comandos. Voltar a
ligar o aparelho
Se o foco estiver quente, contacte a Assistência Técnica.
Deixar o aparelho arrefecer.
Ver secção “Gestão de potência” no capítulo Utilização
Utilizar recipientes adequados
Colocar o recipiente
Mudar o recipiente para um
foco mais pequeno
Utilizar recipientes adequados
Desligue o foco. Ligue nova-
mente o foco
Desligue o foco. Ligue nova-
mente o foco
Page 30
30 electrolux o que fazer, se …
Problema Possível causa Ajuda
e
e o número é indicado Erro electrónico Desligue o aparelho da corren-
te durante alguns minutos (retirar os fusíveis da instalação
doméstica)
Se depois de ligar o aparelho
for novamente exibido
contacte a Assistência Técnica
Se não conseguir resolver a avaria
através das ajudas acima referidas,
poderá contactar o revendedor ou a
Assistência Técnica.
Aviso! As reparações no aparelho
apenas poderão ser efectuadas por
pessoal técnico. Devido a reparações incorrectas poderão existir danos gravíssimos para os
utilizadores.
e
,
Quando contactar a Assistência
Técnica devido a um funcionamento
irregular, a visita do nosso técnico/
revendedor pode não ser gratuita,
mesmo durante o prazo da garantia.
Page 31
Eliminação
Material de embalagem
Os materiais utilizados na embala-
gem deste aparelho são compatíveis com o ambiente e recicláveis.
As peças em plástico estão identificadas, por exemplo, >PE<, >PS<
etc. Elimine os materiais de embalagem de acordo com a sua identificação, utilizando para o efeito os
contentores de recolha existentes
para essa finalidade nos locais de
eliminação de resíduos da sua área
de residência.
Aparelho usado
eliminação electrolux 31
O símbolo
balagem indica que este produto
não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha
selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao
garantir uma eliminação adequada
deste produto, irá ajudar a evitar
eventuais consequências negativas
para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um
tratamento incorrecto do produto.
Para obter informações mais pormenorizadas sobre a reciclagem
deste produto, contacte os serviços
municipalizados locais, o centro de
recolha selectiva da sua área de residência ou o estabelecimento onde
adquiriu o produto.
W no produto ou na em-
Page 32
32 electrolux instruções de montagem
Instruções de montagem
Indicações de segurança
Atenção! Ler atentamente!
Devem ser respeitadas as leis, regulamentos, directivas e normas em vigor
no país de utilização (disposições de segurança, reciclagem adequada, etc).
A montagem só pode ser efectuada por
técnicos especializados.

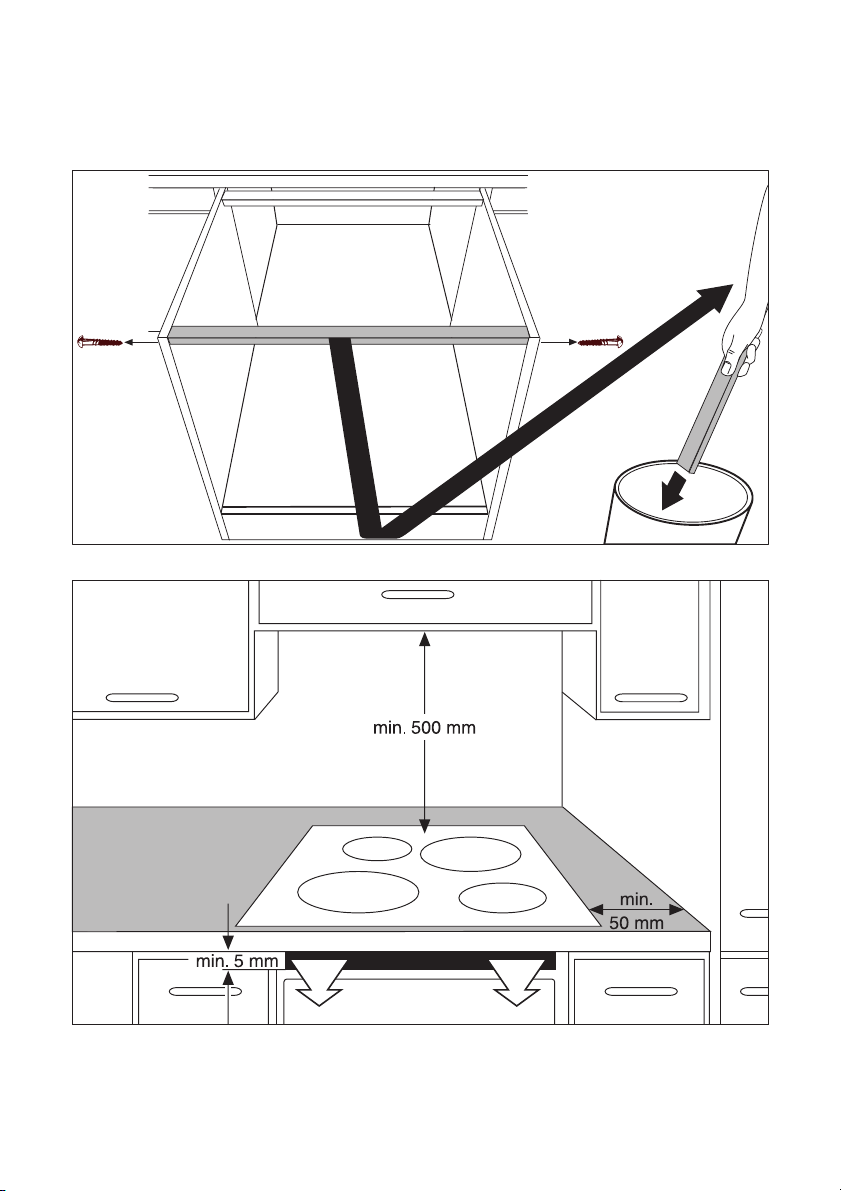

Devem ser mantidas as distâncias mínimas em relação aos outros aparelhos e
móveis.
A protecção antichoque deve ser assegurada na montagem, por exemplo, as
gavetas só podem ser montadas com
pavimento de protecção directamente
por baixo do aparelho.
As superfícies de corte na placa de trabalho devem ser protegidas contra a
humidade com um material vedante
adequado.
A vedação une o aparelho à bancada
sem falhas.
Evite a montagem do aparelho ao lado
de portas e por baixo de janelas. Portas
e janelas a abrir poderão provocar o
deslocamento dos tachos e panelas
quentes do foco de aquecimento.
z Perigo de lesões provocadas por
corrente eléctrica.
• O terminal de ligação à rede está sob
tensão.
• Eliminar a tensão do terminal de ligação à rede.
• Ter em atenção o esquema de ligações.
• Respeitar as regras de segurança
electrotécnica.
• Assegurar a protecção anti-choque
através da montagem adequada.
• Solicitar a ligação eléctrica através
de um electricista qualificado.
z Perigo de danos provocados por
corrente eléctrica.
• Ligações frouxas ou incorrectas poderão provocar o sobreaquecimento
do terminal.
• Executar as ligações de terminais da
forma prevista e correcta.
• Instalar o cabo de forma a ficar isento de tensão.
• Numa ligação de 1 ou 2 fases deverá
ser utilizada um cabo de ligação à
corrente eléctrica do tipo H05BB-F
Tmáx 90°C (ou superior).
• Se o cabo de ligação à corrente deste aparelho estiver danificada, deverá ser substituído por um cabo de
ligação especial (Tipo H05BB-F
Tmáx 90°C; ou superior). O mesmo
poderá ser adquirido junto do Serviço de Assistência a clientes.
Na instalação eléctrica está previsto um
dispositivo que permite separar o aparelho da rede com uma extensão de
abertura de contacto de pelo menos
3 mm omnipolar.
Entre os separadores apropriados válidos, contam-se interruptores LS, fusíveis (que devem ser retirados da sede),
interruptores FI e protecções.
Page 33
Montagem
montagem electrolux 33
Page 34
34 electrolux montagem
Page 35

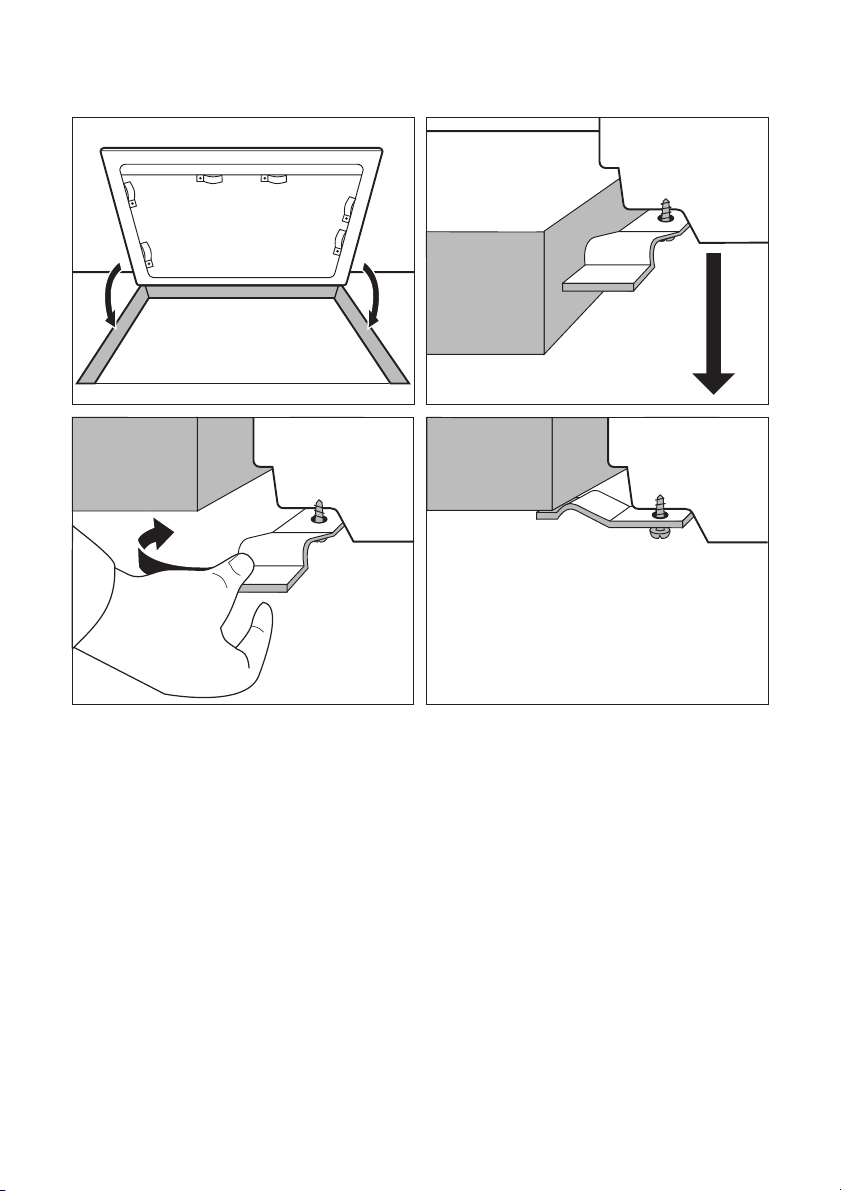

montagem electrolux 35
Page 36

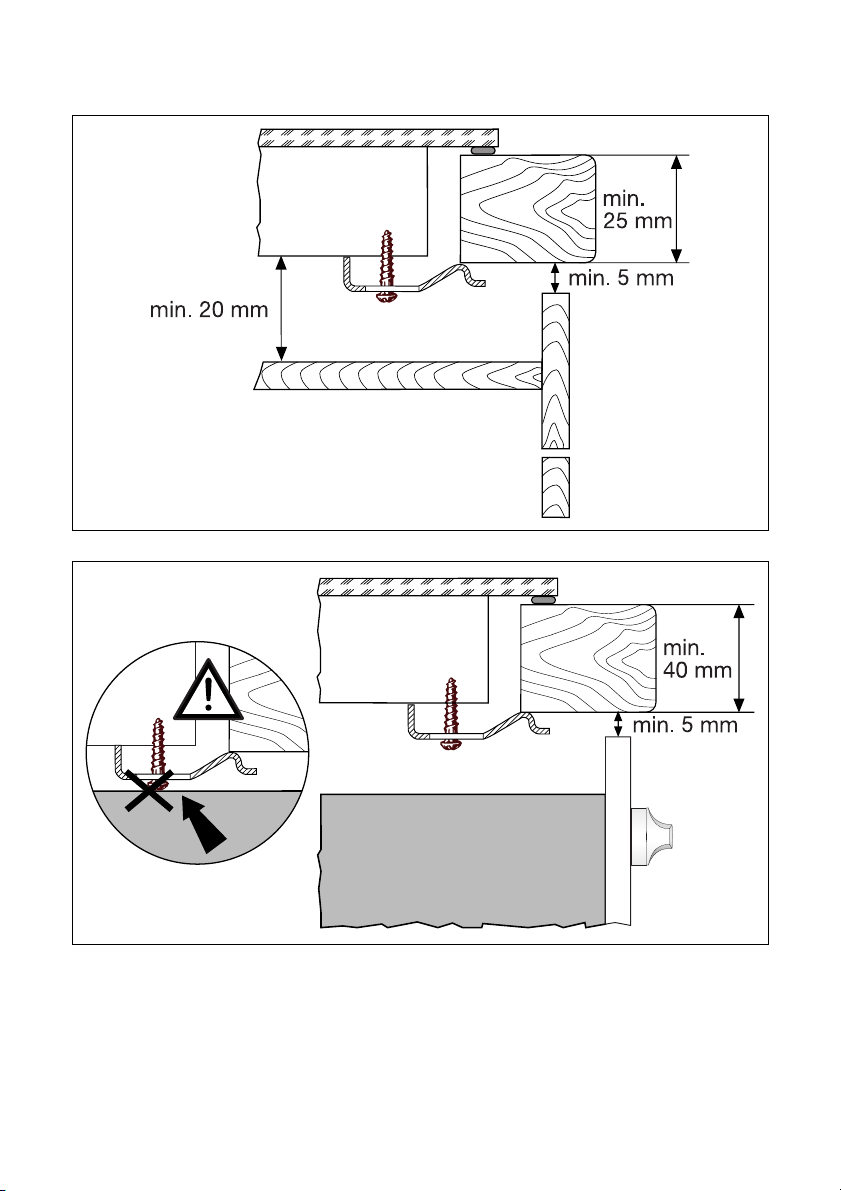

36 electrolux montagem
Page 37
Montagem de várias placas
frontais
Peças adicionais: travessa(s) de ligação, silicone resistente ao calor, bloco
de borracha, raspador.
Utilizar unicamente silicone especial resistente ao calor.

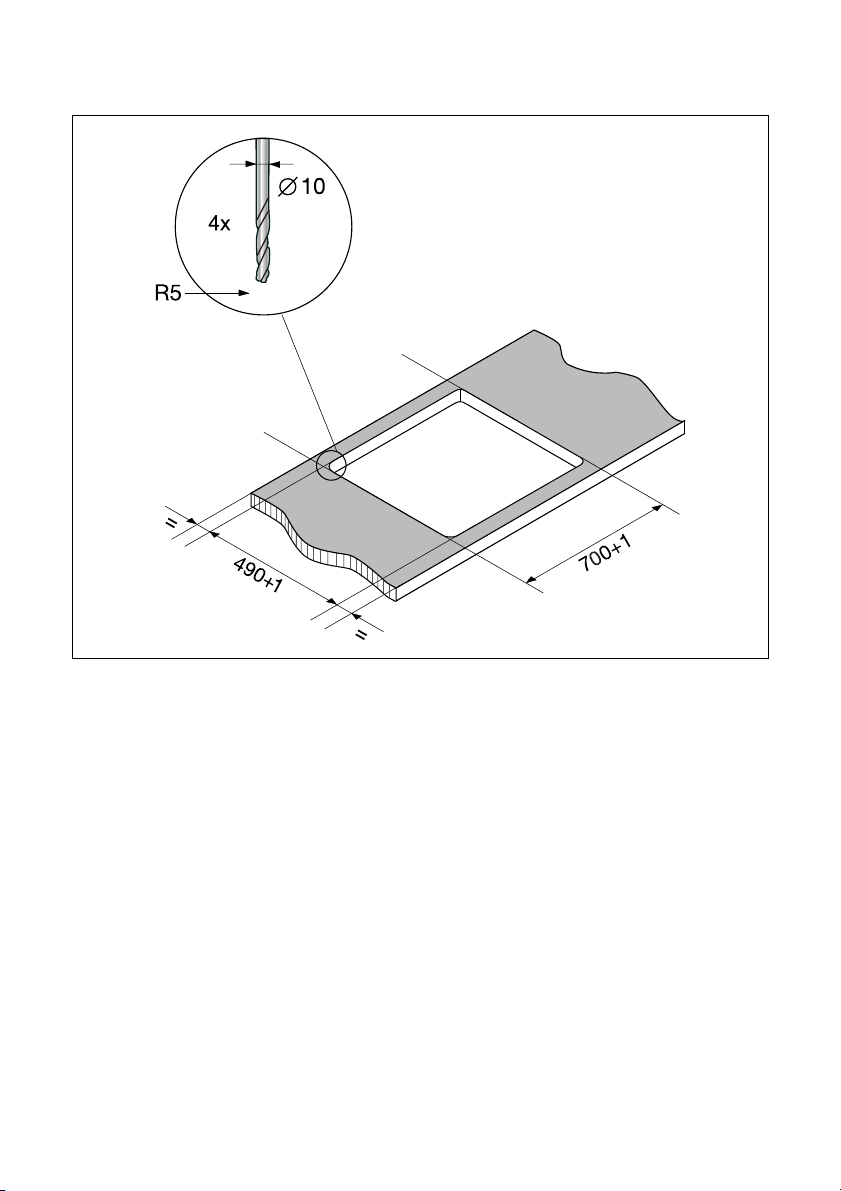

Corte
Distância até à parede: no mínimo 50
mm
Profundidade: 490 mm

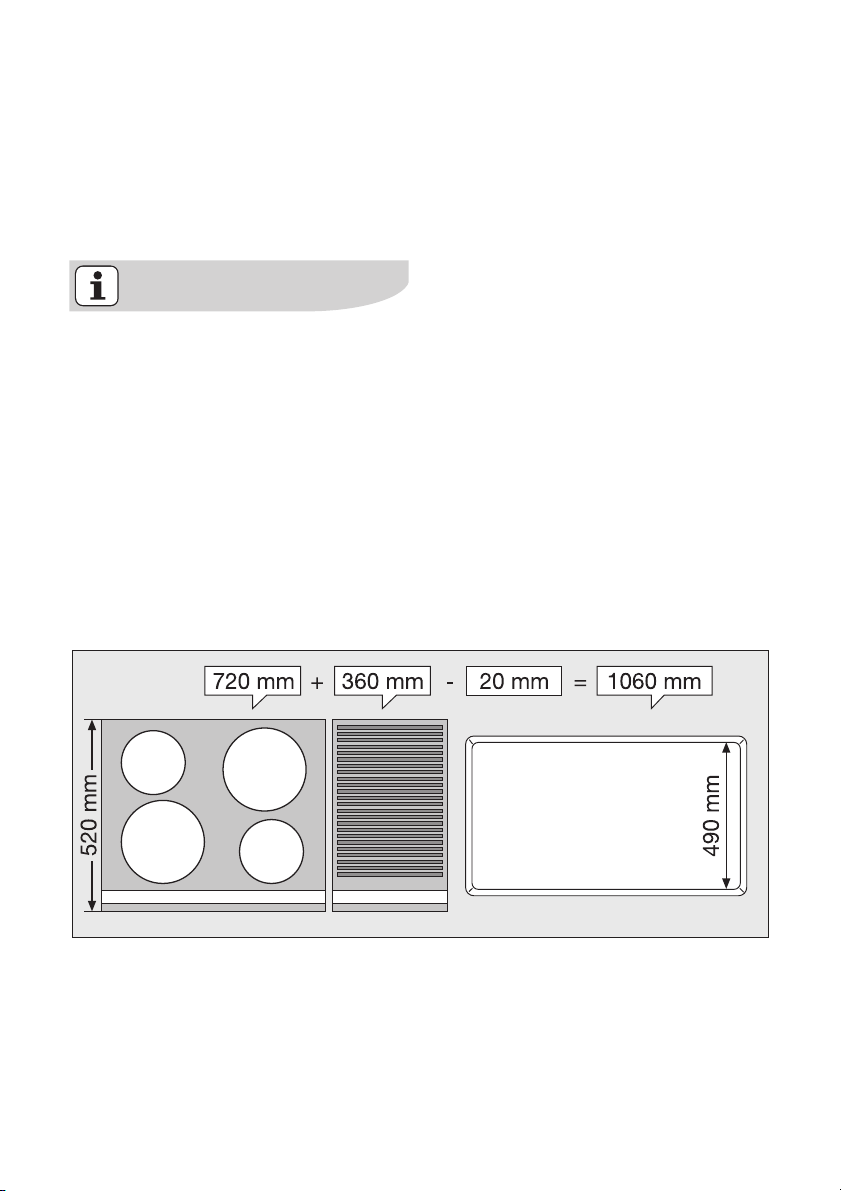

Largura: As larguras de todos os apa-
relhos a encastrar são adicionadas descontando-se 20 mm (ver também
“Visão global de todas as larguras de
aparelhos”)
Exemplo:
montagem de várias placas frontais electrolux 37
Page 38
38 electrolux montagem de várias placas frontais
Montagem de vários aparelhos
1. Calcular o corte e serrar.
2. Levantar a calha frontal dos apare-
lhos manualmente (fixação magnética).
3. Colocar os aparelhos individualmente sobre uma superfície macia (por
exemplo uma manta) com o lado inferior voltado para cima.
4. Aparafusar/engatar as braçadeiras
tensoras/garras nos respectivos orifícios das caixas de protecção.

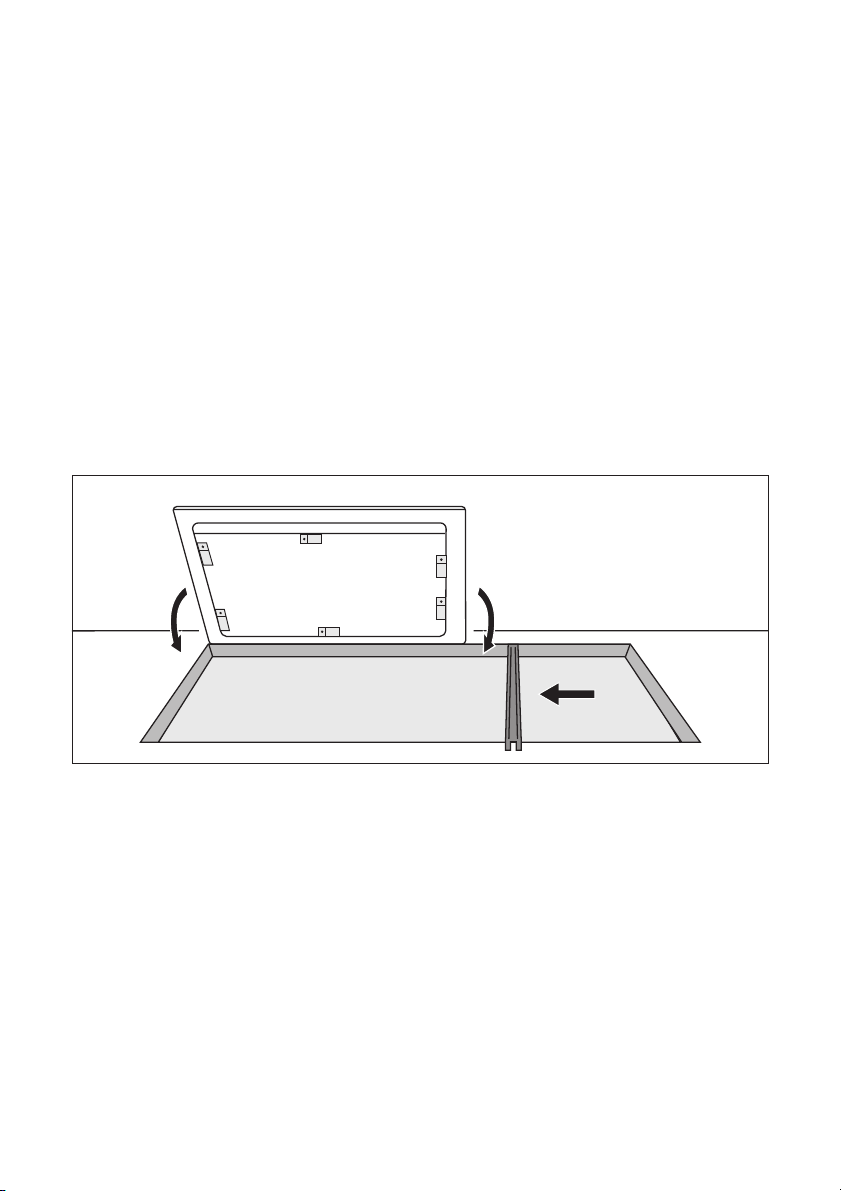

5. Colocar o primeiro aparelho no respectivo corte. Colocar as travessas
de ligação no corte e empurrar contra o aparelho.
Page 39

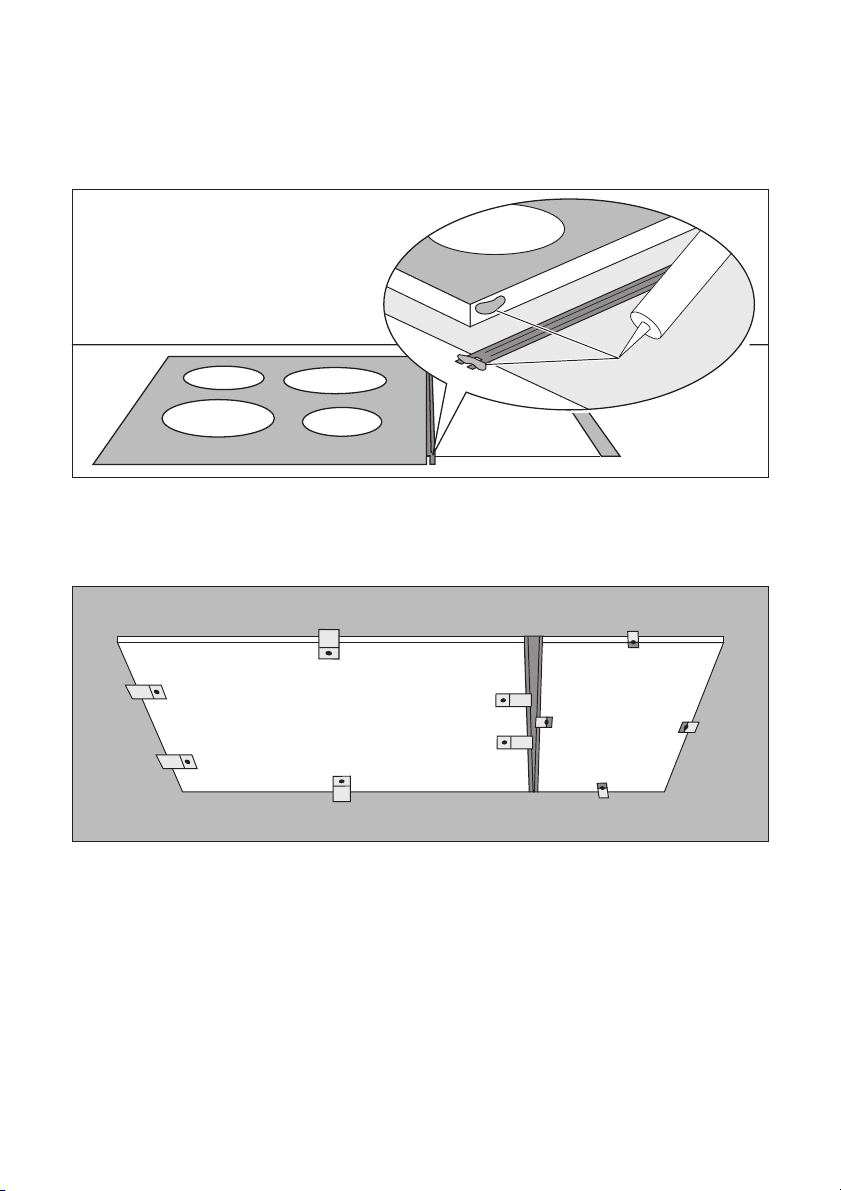

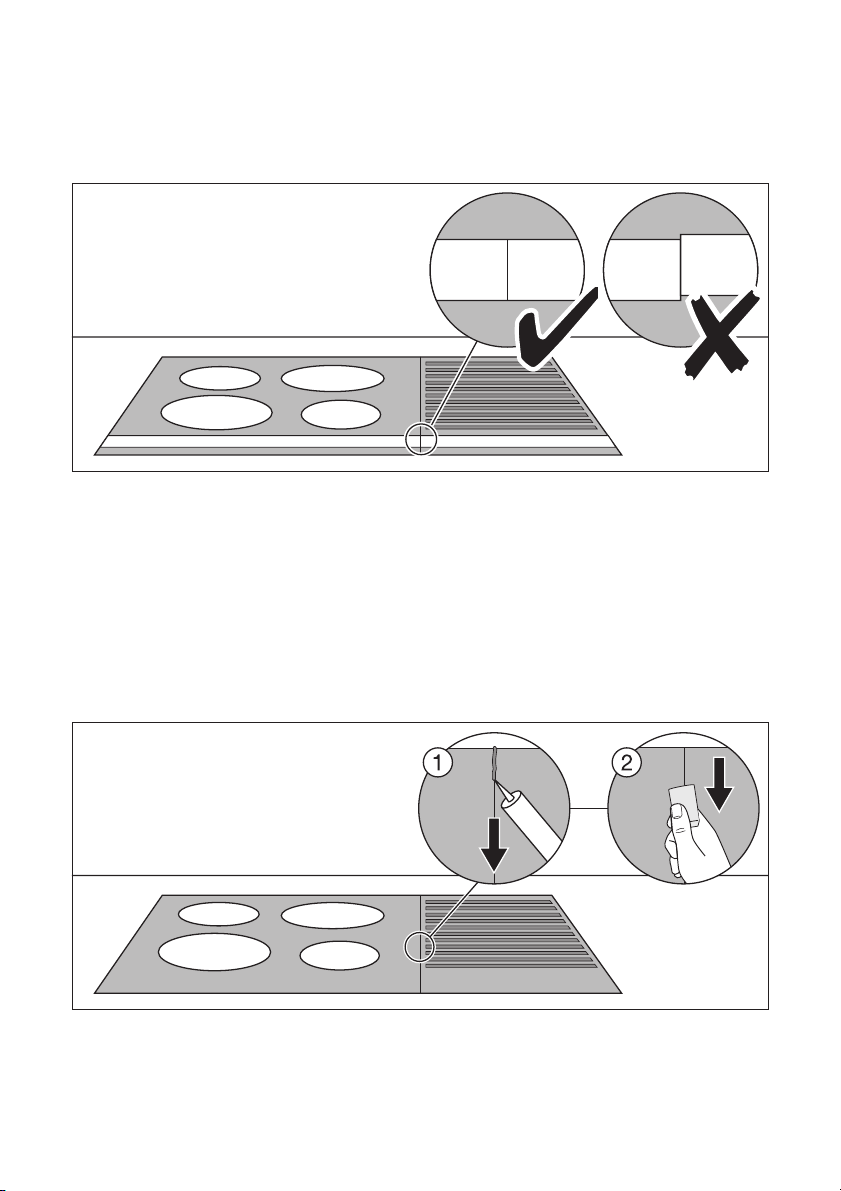

6. Colocar silicone nos cantos dos
aparelhos que irão ficar encostados.
Colocar silicone na extremidade da
travessa.
7. Do lado inferior, aparafusar ligeiramente as braçadeiras tensoras/garras à bancada de trabalho e à
travessa de ligação.
montagem de várias placas frontais electrolux 39
Page 40
40 electrolux montagem de várias placas frontais
8. Colocar as calhas frontais nos aparelhos. Verificar se o encosto lateral
das calhas entre si se encontra correcto.
9. Apertar os parafusos das braçadeiras tensoras/garras.
10.Colocar um fio de silicone nas fissuras entre os aparelhos.
11.Humedecer o fio de silicone com um
pouco de água com sabão
12.Pressionar fortemente o bloco de
borracha contra a vitrocerâmica e
deslocar lentamente ao longo da fissura.
Page 41
13.Deixar endurecer o silicone até ao
dia seguinte.
14.Remover cuidadosamente o silicone
em excesso utilizando o raspador
15.Limpar cuidadosamente a placa vitrocerâmica
16.Voltar a colocar as calhas frontais
Vista global de todas as larguras de
aparelhos
180 mm
Ta mp o
360 mm
Placa vitrocerâmica com 2 focos de
aquecimento incandescentes
Placa vitrocerâmica com 2 focos de indução
Placa de gás com 2 queimadores
Grelhador
Grelhador/Fritadeira
Frigideira Wok
580 mm
Placa vitrocerâmica com 4 focos de
aquecimento incandescentes
Placa de gás com 4 queimadores
720 mm
Placa vitrocerâmica com 4 focos de
aquecimento incandescentes
Placa vitrocerâmica com 4 focos de indução
Placa de gás com 4 queimadores
montagem de várias placas frontais electrolux 41
Page 42
42 electrolux
Chapa de características
ELECTROLUX
230 V7,4 kW
Induction 7,4 kW
55GDD86AG
941 177 708
50 Hz
EHD72040U
Page 43
garantia/assistência técnica electrolux 43
Garantia/Assistência
Técnica
Estimado Cliente:
Queremos felicitá-lo pela sua compra e agradecer
a confiança depositada na nossa empresa.
O seu electrodoméstico dispõe de uma garantia
de 24 meses para mão-de-obra e peças.
Se durante o período de garantia o seu electrodoméstico tiver uma avaria, contacte o Serviço Técnico Oficial.
ASSISTÊNCIA TÉCNICA OFICIAL
21 440 39 39
SERVIÇO DE APOIO AO CLIENTE
21 440 39 00 (de 2a a 6a feira. das 10H–13H e
das 14H–17H)
CONDIÇÕES DE GARANTIA
1.
O aparelho que acaba de adquirir possui uma
garantia de dois anos a partir da data de aquisição. Os pedidos de assistência na garantia
são gratuitos, mediante apresentação do respectivo certificado juntamente com a factura
de compra.
2.
A presente garantia do fabricante (2 anos) cobre a substituição de peças, mão de obra e
deslocação.
Em caso de imobilização do seu aparelho por
3.
período superior a 15 dias, a garantia será
prolongada adicionando o tempo de imobilização à data de entrega nos nossos serviços.
4.
Nos pedidos de assistência na garantia de
Pequenos Electrodomésticos, os aparelhos a
reparar deverão ser entregues directamente
no ponto de assistência.
EXCLUSÕES DE GARANTIA
Substituições de peças danificadas por mau manuseamento, instalação incorrecta, danos de
transporte e danos provocados por condições atmosféricas adversas; Intervenções por pessoal
técnico não autorizado pelo ELECTROLUX
SERVICE; substituições de lâmpadas, filtros, juntas de borracha, vidros, botões, puxadores e
acessórios de aspiradores; Todos os serviços de
manutenção provocados pelo desgaste ou pela
utilização do aparelho; Pedidos de demonstração
de montagem e explicações de funcionamento;
Danos no esmalte e/ou na pintura provocados por
cortes ou pancadas; Uso intensivo em locais públicos ou profissionais, a menos que se trate de
um produto adequado para o efeito; Desobstrução de bombas de limpeza e filtros.
MANIPULAÇÃO nos dados da placa de Ma-
–
trícula do presente aparelho ou deste certificado.
INSTALAÇÃO INCORRECTA E NÃO RE-
–
GULAMENTAR (tensão, pressão de gás ou
de água, ligações eléctricas ou hidráulicas
não adequadas).
Assistência Técnica - ELECTROLUX SERVICE - Quinta da Fonte, Edifício Gonçalves Zarco - Q 35, 2774-518 Paço de Arcos.
NOTA 1: Deve conservar a factura de compra
junto deste Certificado de Garantia
NOTA 2: Para a validade desta garantia, no
momento da intervenção técnica é absolutamente imprescindível apresentar ao pessoal
autorizado o presente certificado junto da
factura legal de compra do aparelho devidamente preenchida.
Page 44
44 electrolux garantia/assistência técnica
Garantia Europeia
Este aparelho possui garantia da Electrolux em
cada um dos países listados na parte de trás
deste manual, para o período especificado na
garantia do seu aparelho ou, caso contrário,
pela lei. Se mudar de um destes países para outro dos países listados em baixo, a garantia do
aparelho mudará também, estando sujeita aos
seguintes requisitos:
• A garantia do seu aparelho tem inicio na data
em que adquiriu o aparelho, a qual terá como
prova o documento válido de compra emitido pelo vendedor do aparelho.
• A garantia do aparelho é válida para o mes-
mo período de tempo e para o mesmo tipo
de trabalho e peças existente no seu novo
país de residência para este modelo em particular ou gama de aparelhos.
• A garantia do aparelho é pessoal, para o
comprador original, e não pode ser transferida para outro utilizador.
• O aparelho é instalado e usado de acordo
com as instruções emitidas pela Electrolux e
destina-se apenas ao uso doméstico, ou seja, não é usado para fins comerciais.
• O aparelho é instalado de acordo com todas
as normas relevantes em vigor no seu novo
país de residência.
As condições desta Garantia Europeia não afecta nenhum dos seus direitos concedidos por lei.
Page 45
garantia/assistência técnica electrolux 45
www.electrolux.com
p t b
Albania
Belgique/België/Belgien +32 2 363 04 44
Èeská republika
Danmark
Deutschland
Eesti
España
France
Great Britain
Hellas
Hrvatska
Ireland
Italia
Latvija
Lithuania +3702780607
Luxembourg
Magyarország
Nederland
Norge
Österreich
Polska
Portugal
Romania
Schweiz/Suisse/Svizzera +41 62 88 99 111 Industriestrasse 10, CH-5506 Mägenwil
Slovenija
Slovensko
Suomi
Sverige
Türkiye
Россия
+35 5 4 261 450
+420 2 61 12 61 12 Budìjovická 3, Praha 4, 140 21
+45 70 11 74 00
+49 180 32 26 622 Muggenhofer Str. 135, 90429 Nürnberg
+37 2 66 50 030
+34 902 11 63 88
www.electrolux.fr
+44 8705 929 929
+30 23 10 56 19 70 4 Limnou Str., 54627 Thessaloniki
+385 1 63 23 338 Slavonska avenija 3, 10000 Zagreb
+353 1 40 90 753 Long Mile Road Dublin 12
+39 (0) 434 558500 C.so Lino Zanussi, 26 - 33080 Porcia (PN)
+37 17 84 59 34
+352 42 431 301
+36 1 252 1773
+31 17 24 68 300 Vennootsweg 1, 2404 CG - Alphen aan den Rijn
+47 81 5 30 222
+43 18 66 400
+48 22 43 47 300 ul. Kolejowa 5/7, Warszawa
+35 12 14 40 39 39
+40 21 451 20 30 Str. Garii Progresului 2, S4, 040671 RO
+38 61 24 25 731
+421 2 43 33 43 22
www.electrolux.fi
+46 (0)771 76 76 76
+90 21 22 93 10 25 Tarlabaþý caddesi no : 35 Taksim, Istanbul
+7 495 937 7837
Rr. Pjeter Bogdani Nr. 7 Tirane
Bergensesteenweg 719, 1502 Lembeek
Sjællandsgade 2, 7000 Fredericia
Mustamäe tee 24, 10621 Tallinn
Carretera M-300, Km. 29,900
Alcalá de Henares Madrid
Addington Way, Luton, Bedfordshire
LU4 9QQ
Kr. Barona iela 130/2, LV-1012, Riga
Žirmūnų 67, LT-09001 Vilnius
Rue de Bitbourg, 7, L-1273 Hamm
H-1142 Budapest XIV, Erzsébet királyné útja 87
Risløkkvn. 2 , 0508 Oslo
Herziggasse 9, 1230 Wien
Quinta da Fonte - Edificio Gonçalves Zarco - Q 35
2774 - 518 Paço de Arcos
Electrolux Ljubljana d.o.o.
Gerbièeva 98, 1000 Ljubljana
Electrolux Slovakia s.r.o., Electrolux Domáce
spotrebièe SK, Seberíniho 1, 821 03 Bratislava
Electrolux Service, S:t Göransgatan 143,
S-105 45 Stockholm
129090 Москва, Олимпийский проспект, 16, БЦ
„Олимпик“
Page 46
46 electrolux assistência técnica
Assistência técnica
Em caso de avarias técnicas verifique
primeiro, se consegue resolver o problema com ajuda do Manual de instruções
(Capítulo „O que fazer, se...“).
Se não conseguir resolver o problema
contacte por favor a Assistência Técnica
ou um dos nossos parceiros.
De modo a poder ajudá-lo rapidamente
necessitamos dos seguintes dados:
– Designação do modelo
– Número do produto (PNC)
– Número de série (S-No.)
(Ver números na placa de características)
– Tipo de avaria
– eventual mensagem de erro que o
aparelho apresente

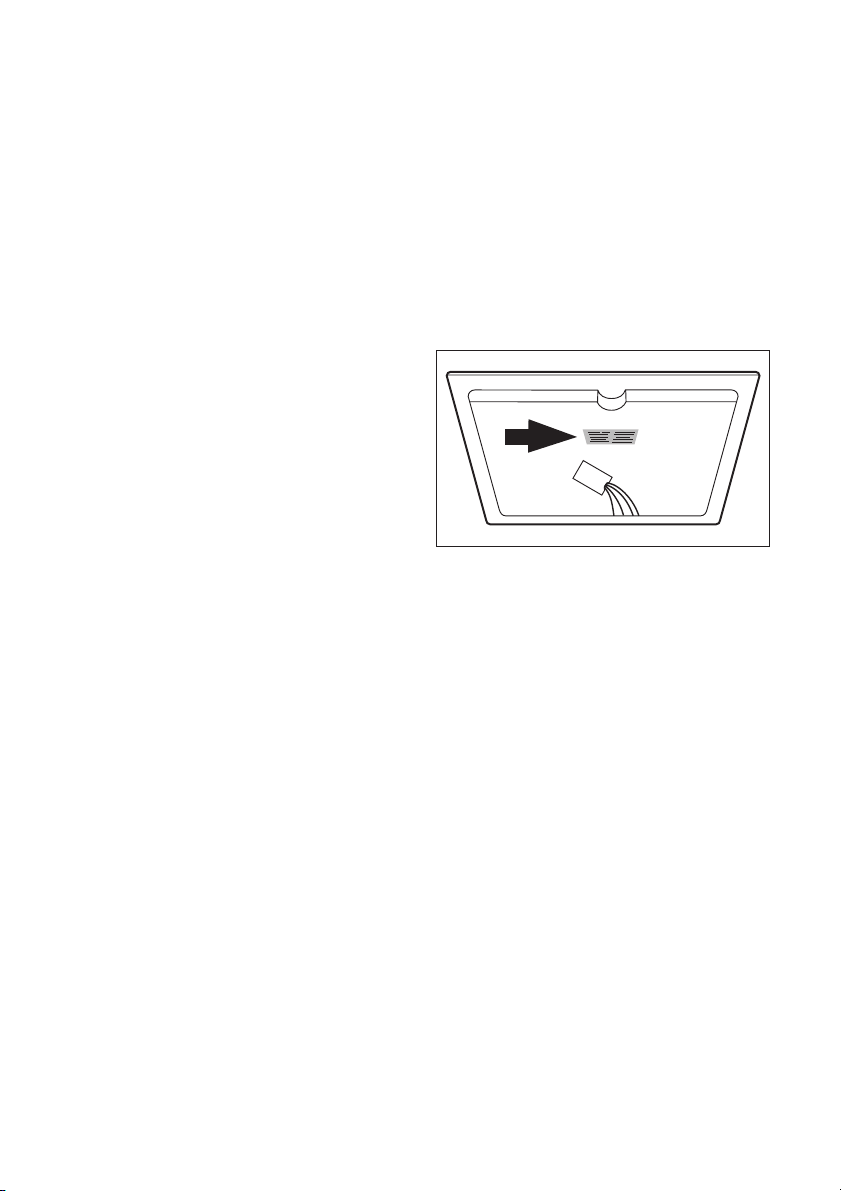

– Combinação de três letras e algaris-
mos da placa de cerâmica de vidro
De modo a ter os códigos do seu aparelho sempre à mão, sugerimos que os
introduza aqui:
Designação do modelo: .....................................
PNC: .....................................
S-No: .....................................
Page 47
Page 48
www.electrolux.com
www.electrolux.pt
374 478 214-M-081107-01
Loading...
